Ультрапортативный DLP-проектор ViewSonic PJ250

При выборе проектора для проведения мобильных презентаций его вес становится одним из самых важных критериев. Самые компактные и легкие проекторы составляют класс так называемых ультрапортативных проекторов. Типичным представителем этого класса является проектор ViewSonic PJ250. Весит он примерно 1 кг, стоит — $2 500.

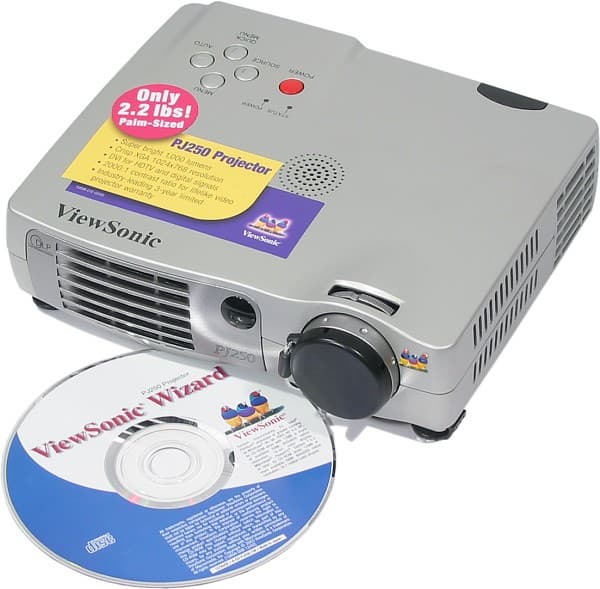

projector&CD-ROM

Комплект поставки

  • Проектор
  • Сумка и мешок с завязками
  • Документация
    • Краткое руководство на нескольких языках, включая русский
    • CD-ROM, на котором находятся руководство, inf-файлы и рекламная информация
  • Кабели
    • Видео, композитный, 3,5 мм миниджек на RCA, 1,5 м
    • Видео, S-Video, 3,5 мм миниджек на S-Video, 1,5 м
    • Видео, VGA, mini D-sub 15 pin, 2 м
    • Аудио, 2,5 мм миниджек на 2 RCA, 1,5 м
    • Питания, евровилка, 1,8 м
    • Питания, вилка с плоскими контактами, 1,8 м
    • Питания, вилка с контактами английского стандарта, 1,8 м
  • Переходник с DVI на VGA, mini D-sub 15 pin
  • ИК-пульт ДУ и батарейка CR2025 для него

Большое количество кабелей обусловлено не совсем стандартными аудио- и видеоразъемами. В тоже время для подключения к аудиовыходу ноутбука все равно потребуется прибрести переходник, как и для подключения к источнику компонентного видеосигнала. Самое уникальное среди аксессуаров, входящих в комплект, — это сумка для переноски. В ней есть большое отделение для проектора, поменьше — для парочки необходимых кабелей и несколько карманов для пульта и другой мелочевки. Мало того, к этой сумочке пристегивается вторая, такого же размера и тоже с карманами, куда вмещаются все остальные кабели и еще что-нибудь. Настоящая сумка-трансформер! Руководство оказалось по информативности не больше краткого. Уж на CD-ROM можно было и более подробное руководство записать.

Паспортные технические характеристики

Технология проецированияDLP, с одной матрицей и четырехсегментным (WRGB) светофильтром
Матрицамикрозеркальная (DMD), 0,7"
Разрешение матрицы1024×768
Объективфиксированное фокусное расстояние
Лампа120 Вт
Срок службы лампы2000 ч
Световой поток1000 лм (ANSI)
Глубина цвета16,7 млн. цветов
Контрастность2000:1
Размер проецируемого изображения, диагональ, 4:3 (в скобках — расстояние до экрана)минимум 0,9 м (1,2 м)
максимум 5,1 м (6,6 м)
Входы
  • Видео, 3,5 мм четырехконтактный миниджек, совмещает компонентный (Y/Cb/Cr), S-Video и композитный входы
  • Видео, DVI, совмещает DVI-D, VGA и компонентный (Y/Pb/Pr) входы
  • Аудио, 2,5 мм стереоминиджек
Форматы входного сигналателевизионные: NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM
компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr): HDTV, SDTV, DVD (480i/480p/720p/1080i)
аналоговые RGB-сигналы: VGA, SVGA, XGA, SXGA
Встроенная звуковая система0,5 Вт, моно
Размеры (Ш×В×Г)180×45×141 мм
Масса1 кг
Потребляемая мощность180 Вт
Напряжение питания100-240 В, 50-60 Гц

Внешний вид

Корпус проектора изготовлен из магниевого сплава.

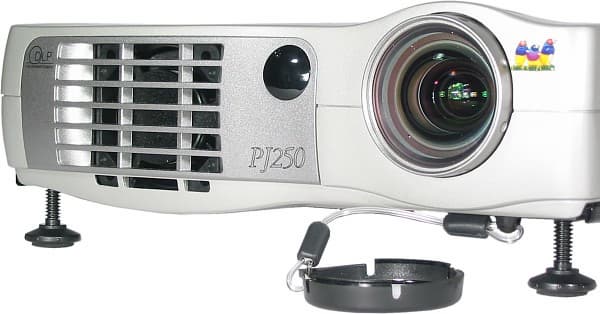

projector, front

Всюду решетки вентиляции — справа, слева, спереди и снизу. Еще бы, при таких маленьких размерах проблема охлаждения очень актуальна. Разъемы находятся сзади, там же — разъем для замка Кенсингтона и окошко ИК-приемника. Второе окошко — спереди.

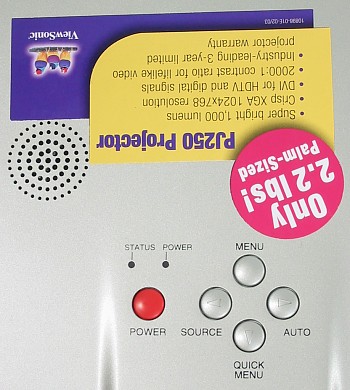

buttons

Сверху расположены 4 кнопки, два индикаторных светодиода и несколько отверстий, под которыми располагается миниатюрный динамик. Две передние регулируемые по высоте ножки хоть и изготовлены из пластмассы, но недоверия насчет их надежности не вызывают, так как проектор очень легкий.

Пульт

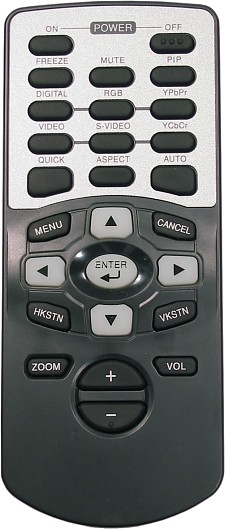

pult

Пульт маленький (125×51×11 мм), но при этом кнопки резиновые, а основные кнопки хорошо дифференцированы и легко находятся на ощупь. Другими словами, размеры не пошли в ущерб функциональности: пульт удобный.

Меню

Экранное меню простое, без излишеств, трехуровневое. Читаемость и удобство навигации удовлетворительные. На экране меню занимает немного места, поэтому влияние изменения настроек легко оценивать, не выходя из меню. Несколько основных настроек доступны при вызове QUICK-меню (соответствующая кнопка есть на пульте и на проекторе), при этом на экране отображается только ползунок настраиваемого параметра. Меню не русифицировано.

Подключение к источнику сигнала

6 кнопок на пульте непосредственно отвечают всем 6 возможным источникам видеосигнала (DIGITAL, RGB, YPbPr, VIDEO, S-VIDEO и YCbCr), а значит переключаться между ними быстро и удобно. В крайнем случае (пульт потерялся или в нем села батарейка) источники выбираются кнопкой SOURCE на корпусе проектора.

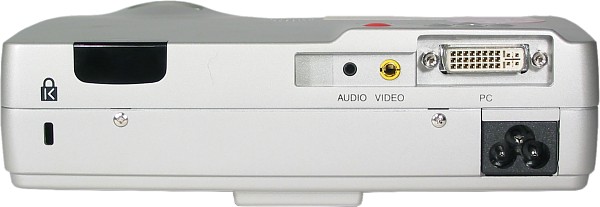

connectors

Композитное, S-Video- и VGA-подключение осуществляется с помощью входящих в комплект кабелей (в случае VGA дополнительно потребуется входящий в комплект переходник DVI-VGA). Компонентное подключение Y/Pb/Pr потребует приобретения стандартного кабеля-переходника mini D-sub 15 pin на 3 RCA, а вот подключение Y/Cb/Cr невозможно без нестандартного кабеля 3,5 мм четырехконтактный миниджек на 3 RCA (доступен как опция) и активации соответствующей опции в меню Setup. Автоподстройка под VGA-сигнал всегда включена, работает быстро и хорошо. По умолчанию включен автопоиск активного подключения, срабатывающий как при включении, так и при пропадании текущего сигнала. Автоматическое распознавание видеостандартов нареканий не вызывает.

Управление проекцией

Объектив с фиксированным фокусным расстоянием. Наведение на резкость осуществляется вращением объектива за немного выступающий спереди ободок или через прорезь сверху за ребристый кольцевой выступ. Эта операция не сказать, чтобы удобная, так как ухватиться почти не за что, а металлический корпус объектива скользкий. Проекция настроена сильно вверх так, что нижний край изображения примерно на 1/6 высоты выше оси объектива.

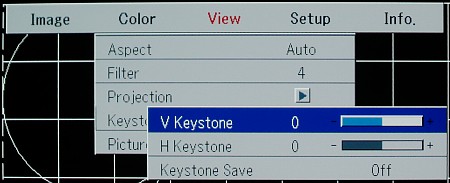

За цифровую коррекцию трапецеидальных вертикальных и горизонтальных искажений отвечает пункт меню Keystone; быстрый доступ к соответствующим настройкам — с помощью кнопок HKSTN или VKSTN пульта ДУ.

menu, keystone correction

Кнопкой ASPECT на пульте перебираются немногочисленные режимы трансформации. В случае VGA- и DVI-подключения это — Auto, Direct (пиксель исходного изображения соответствует пикселю на экране) или Real (изображение растягивается или сжимается так, чтобы заняло весь экран); в остальных случаях — Auto (изображение занимает весь экран с сохранением пропорций 3:4), Wide (проекция анаморфного изображения на экран 3:4) и Zoom (проекция только центральной части анаморфного изображения на всю площадь экрана 3:4). Реализованы традиционные для презентационного проектора функции стоп-кадра (кнопка FREEZE на пульте), временного выключения изображения и звука (MUTE) и цифрового увеличение (ZOOM). Функция картинка-в-картинке (пункт меню Picture in Picture, кнопка PIP на пульте) позволяет поверх компьютерного изображения вывести окно с картинкой, полученной от источника композитного, S-Video или компонентного (Y/Cb/Cr) сигнала. В соответствии с типом проекции (фронтальная / на просвет, обычное / потолочное крепление) в меню выбирается горизонтальное и (или) вертикальное отражение. Проектор среднефокусный, а значит, скорее всего, будет располагаться или на линии первого ряда зрителей, или перед ними.

Настройка изображения

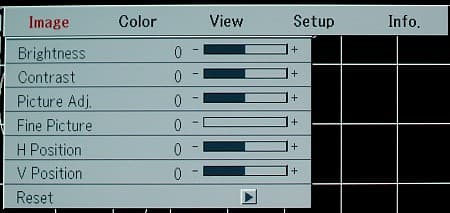

Регулировок, меняющих цветовой и яркостный баланс, очень мало. Доступные всегда яркость и контрастность при композитном и S-Video- подключении дополняются настройками насыщенности и контурной резкости, а также оттенка (только в NTSC).

menu, image, VGA

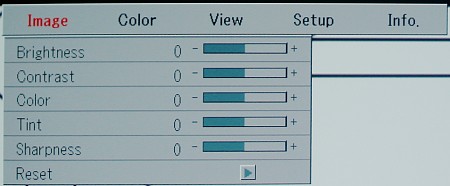

menu, image, NTSC

В меню Color два параметра (Gamma и Color Temp.) влияют соответственно на коррекцию кривой гаммы (Normal, Natural и Real) и на цветовую температуру (Normal, High, Low и Middle).

menu, color correction

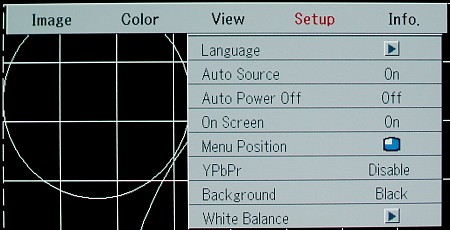

В проекторе есть интересная функция, с помощью которой выставляется правильный баланса белого (пункт White Balance меню Setup).

menu, white balans

После ее активации по просьбе проектора сначала нужно подать на вход видеоизображение белого поля, затем черного. В результате проектор узнает уровни сигналов белого и черного и скорректирует изображение нужным образом. Предустановленных и пользовательских профилей нет. Установки автоматически сохраняются для каждого типа подключения.

Дополнительные возможности

Из дополнительных опций стоит упомянуть только о возможности автоматического отключения проектора при длительном отсутствии сигнала.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI (подробности в этой статье).

Результаты измерений для проектора ViewSonic PJ250:

Световой поток780 лм
Равномерность+16%, -23%
Контрастность440:1

Световой поток ниже паспортного, но его достаточно для презентаций в небольших аудиториях. Равномерность освещения не очень хорошая, но для такого компактного проектора это простительно. Контрастность весьма высокая.

Звуковые характеристики

Шум от системы вентиляции большой и его спектр неприятен для слуха. Вентиляторы продолжают тихонько вращаться, даже когда проектор выключен и совсем остыл. Поэтому придется вытаскивать шнур питания из розетки, чтобы проектор не работал в качестве пылесоса. Крохотный динамик слабенький, но на максимальной громкости искажения умеренные.

VGA-подключение

Белое поле слегка неравномерное (затемнения в углах), но без цветных разводов. Граница между пикселями практически неразличима. Черное поле немного светлеет к низу экрана, а внизу по центру расплылось фиолетовое пятно. На темных участках изображения присутствует шум. Заметны небольшие бочкообразные искажения, также изображение вверху чуть шире, чем внизу. Добиться правильной фокусировки по всему полю невозможно: где-то изображение будет чуть-чуть размытым. Картинка с вертикальной сеткой в один пиксель в правой части экрана зашумлена. Шкала серого с достаточным количеством оттенков и без отклонений от серости (при Color Temp. = Normal). Цвета воспроизводятся достоверно, но немного тускловато. Хроматические аберрации объектива не превышают 0,5 пикселя. Максимальная вертикальная частота при разрешении 800 на 600 — 140 Гц, 1024 на 768 — 120Гц, 1280 на 1024 — 85 Гц.

DVI-подключение

Все абсолютно аналогично VGA-подключению, за исключением отсутствия шума на вертикальной сетке в один пиксель.

Работа с источником композитного и компонентного видеосигнала

Тестирование проводилось с помощью топового DVD-плеера Pioneer, европейская модель DV-757Ai (~$1000) с видеоЦАПами 12 бит 108 МГц и прогрессивной развёрткой (в NTSC). Для подключения к источнику компонентного сигнала использовался самодельный кабель-переходник с mini D-sub 15 pin на 3 RCA (1,5 м). В тестах принимали участие диски с высокобитрейтовыми DVD-фильмами, DVD-диск (Video Essentials, NTSC) с примерами статичных и динамичных сцен и с испытательными тестовыми таблицами и диски DVD-RW (PAL и NTSC, 8 Mбит/с) с оригинальными тестовыми таблицами.

Качество изображения зависело не только от способа подключения, но и от видеостандарта. Яркостная четкость составила 540 ТВЛ при композитном и S-Video-подключении, примерно 500 при компонентном NTSC-сигнале (480i и 480p) и повысилась до 540 ТВЛ при компонентном PAL-сигнале. Цветовая четкость при композитном и S-Video-подключении не превысила 130 ТВЛ, при компонентном подключении была менее 200, а при компонентном прогрессивном (480p) превзошла стандарт DVD, т.е. составила более 270 ТВЛ. Тестовые таблицы с однотонными цветными полями и градиентными заливками отличались удовлетворительной цветопередачей, но светлые оттенки слишком быстро переходили в белые.

В проекторе реализована бескомпромиссная функция преобразования чересстрочного изображения в прогрессивное: с помощью вертикального размытия на одну строку. Тем самым достигается отсутствие дрожания на статичных кадрах, а подвижные лишены каких-либо артефактов, присущих более сложным алгоритмам. Разумеется при этом вертикальная четкость невысокая.

Частота смены цветов на четырехсегментном (WRGB) светофильтре равна 120 Гц.

Впечатления от просмотра темных фильмов очень неплохие: детали в тенях хорошо различимы. Картинку портил только заметный шум на самых темных участках изображения. Просмотр ярких фильмов и мультфильмов выявил с одной стороны правильный цветовой баланс, а с другой — традиционную для DLP-проекторов с четырехсегментным светофильтром низкую яркость цветов. Общую оценку кинотеатральной применимости также снизили заметный эффект радуги и шум системы охлаждения.

Выводы

Перечислим достоинства и недостатки, рассматривая проектор только как презентационный. Очевидно, что, уменьшая габариты проектора, чем-то приходится жертвовать. Как следствие ультрапортативности мы имеем следующее:

Недостатки:

  • Относительно невысокий световой поток (780 лм)
  • Большой шум от системы вентиляции
  • Объектив без зума
  • Заметные геометрические искажения изображения
  • Всего 3 разъема для подключения к источникам аудио- и видеосигнала
  • Отсутствие эмуляции мыши

Достоинства:

  • Небольшой вес (примерно 1 кг)
  • Компактность (180×45×141 мм)

Отдельного упоминания заслуживают очень удобная сумка и, к сожалению, отсутствие русификации экранного меню.

Таким образом, проектор ViewSonic PJ250 — это неплохой выбор в том случае, если нужен инструмент для проведения мобильных презентаций в расчете на небольшие аудитории. В тоже время большое разрешение матрицы, незаметные границы между пикселями, высокая контрастность и удовлетворительная цветопередача расширяют сферу применения этого проектора — DVD-плеер ему в партнеры не противопоказан.




13 ноября 2003 Г.
