Мультимедийный LCD-проектор
Sanyo PLC-XW200


Цены на проекторы начального уровня, как на офисные, так и на предназначенные для использования дома постепенно снижаются, что делает эти устройства отображения все более доступными. Рассмотрим самую дешевую в линейке бизнес-проекторов от Sanyo модель PLC-XW200.

Содержание:

Комплект поставки, характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

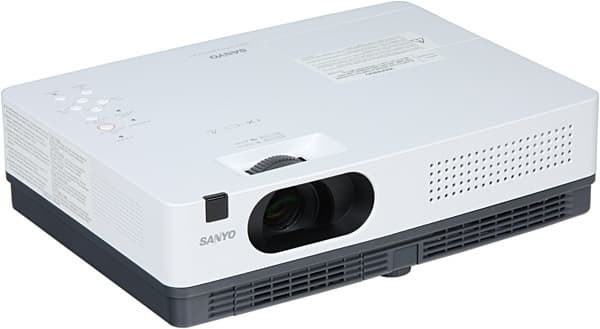

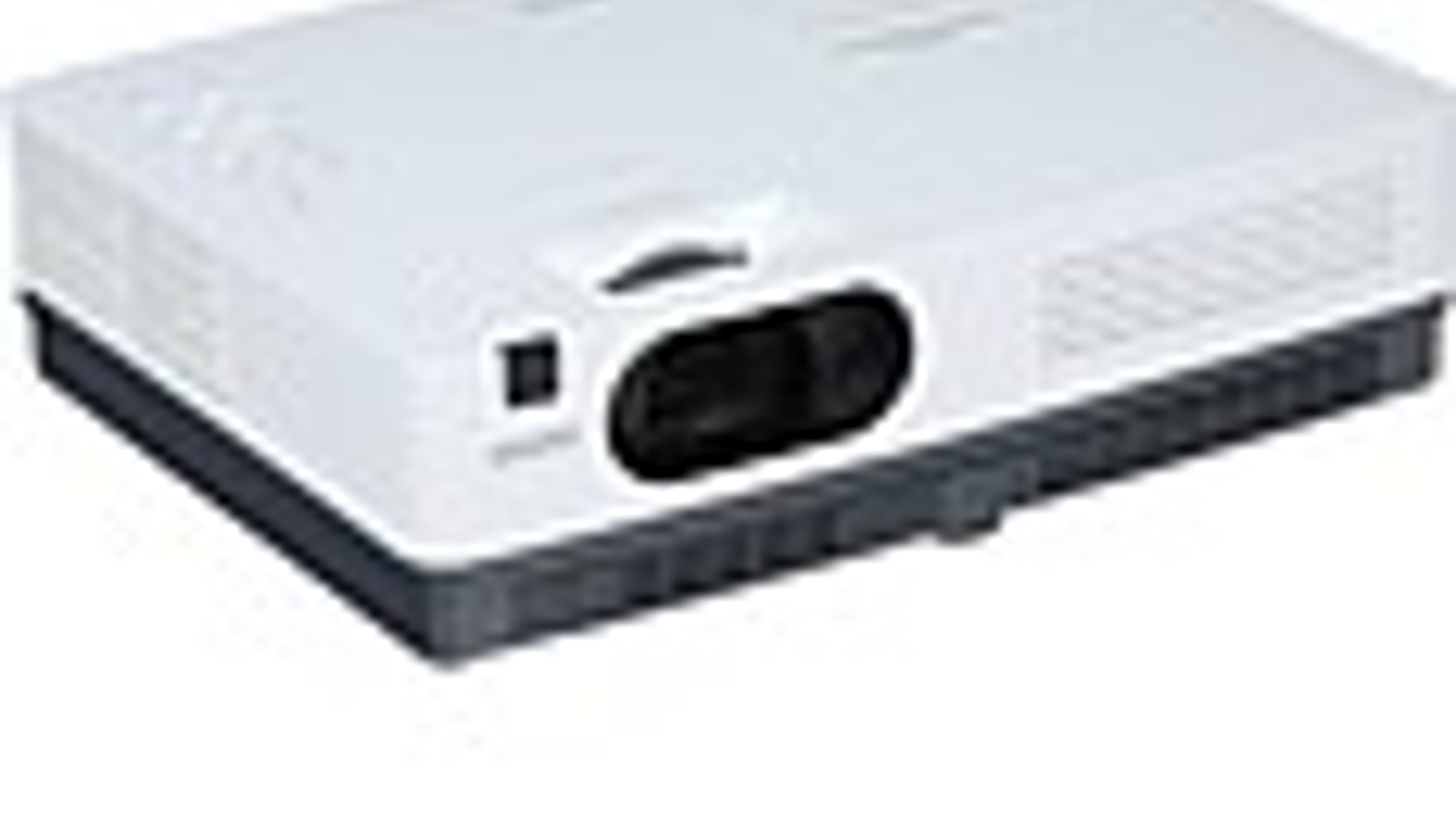

Projector, general view

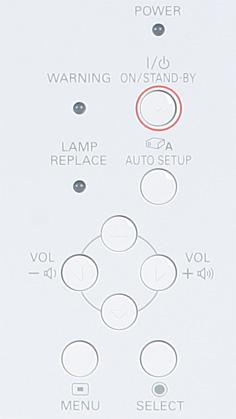

Корпус проектора состоит из двух пластмассовых половинок: верхняя — с молочно-белым матовым покрытием, нижняя — матовая темно-серая. Мелкие царапины, пыль и следы от пальцев, появляющиеся на корпусе, в глаза не бросаются. На верхней панели находятся кнопки управления и индикаторы состояния.

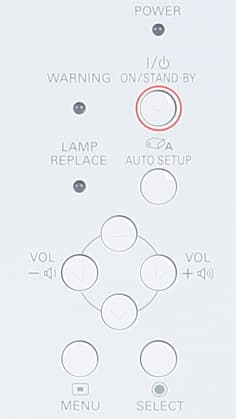

Control panel

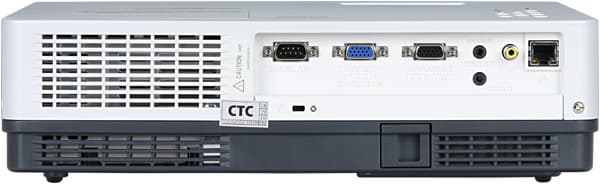

Интерфейсные разъемы расположены в неглубокой нише на задней панели.

Rear

Подписи к разъемам просто выдавлены в пластике, а потому различимы плохо. Кроме того, на задней панели можно обнаружить разъем для замка Кенсингтона. Разъем питания — на левом боку. ИК-приемник только один — спереди, — но окошко немного заходит и на верхнюю панель, что расширяет конус приема.

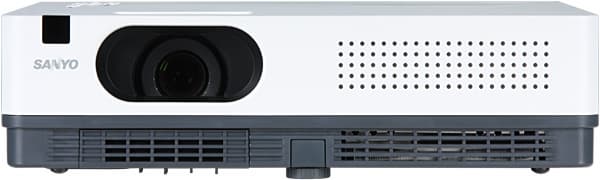

Front

Передняя ножка имеет резьбу на стойке для тонкой регулировки высоты и подпружиненный фиксатор для быстрого выпуска. Для прочности внутри стойки ножки проходит металлический стержень, но в механизме фиксации используются только пластиковые детали, поэтому не следует воздействовать на ножку с чрезмерным усилием. Воздух для охлаждения забирается через несколько решеток, за двумя из них находятся сменные воздушные фильтры. Выдувается теплый воздух через решетку на левом боку. За решеткой на правом боку расположен миниатюрный громкоговоритель.

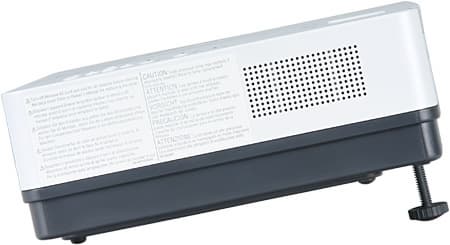

Right

На днище проектора есть 4 резьбовых отверстия, предназначенные для крепления к потолочному кронштейну. Крышка лампового отсека находится на верхней панели, поэтому для замены, как фильтров, так и лампы проектор необязательно отсоединять от кронштейна. Объектив защищает крышка из прозрачного пластика.

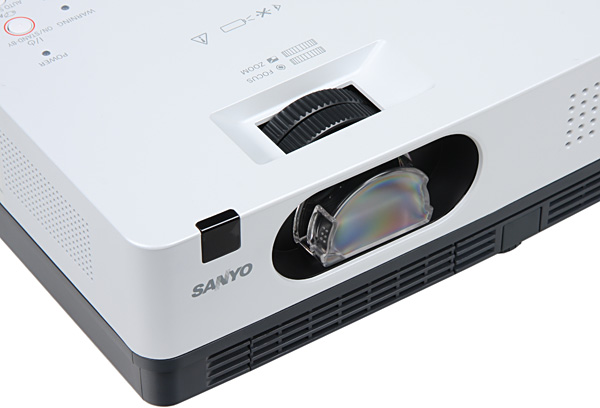

Lens

Чтобы крышка не потерялась, в ее ушко можно продеть шнурок из комплекта поставки, второй конец которого закрепляется винтом на корпусе проектора.

Пульт

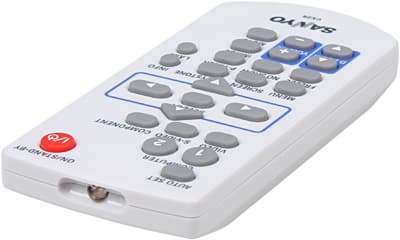

Remote control

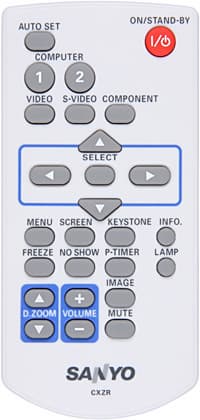

Пульт небольшой (52x18x110 мм, 67 г с элементами питания), он удобно лежит в руке, подписи к кнопкам контрастные и достаточно крупные. Однако сами кнопки небольшие и расположены тесно, что повышает необходимый уровень сосредоточенности при работе с пультом.

Remote control

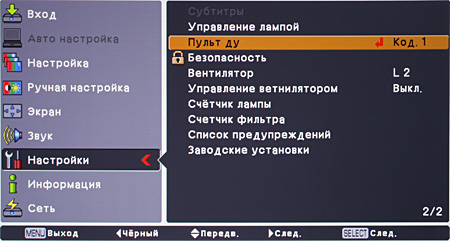

Пульт управляет только проектором с совпадающим кодом (1 или 2), который пользователь может поменять как на пульте, так и на проекторе.

OSD

Меню и локализация

Дизайн меню традиционен для проекторов Sanyo, и также традиционно меню очень неудобно в использовании (в основном из-за логики навигации). При выборе параметра изображения на экране остается только пара строчек (при этом параметры перебираются стрелками вверх/вниз), что упрощает настройку картинки.

OSD

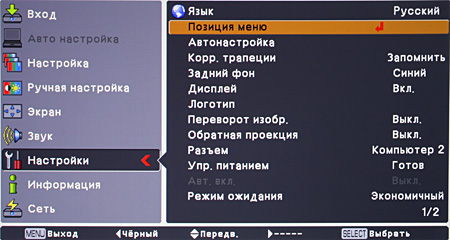

Для меню можно выбрать одно их пяти фиксированных положений на экране.

OSD

Есть русская версия меню с достаточно адекватным переводом (хотя есть и несколько ошибок). К проектору прилагается подробная и точная документация (печатная — пара листиков — и в виде PDF-файлов) на нескольких языках, исключая русский.

Коммутация

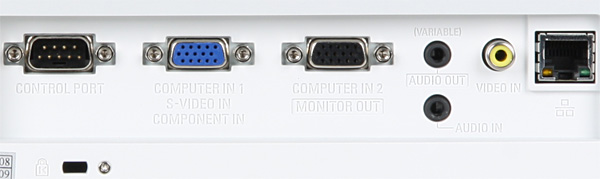

Connectors

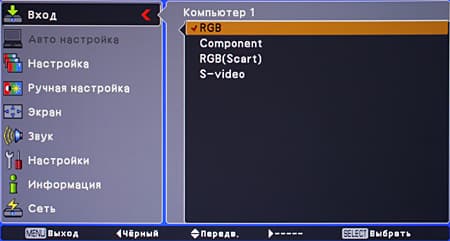

Проектор оснащен сокращенным набором интерфейсов. Нет ни цифрового видеовхода, ни даже отдельного S-Video. Впрочем, первый VGA-разъем — универсальный. На него можно подавать компьютерные сигналы (RGBHV), SCART (RGBS), S-Video (Y/C) и компонентные цветоразностные (Y-Pb/Cb-Pr/Cr). Второй VGA-разъем можно переключить в режим сквозной передачи видеосигналов (компьютерных и компонентных), подаваемых на первый VGA-разъем. Для передачи звука на внешнюю аудиосистему предназначено гнездо миниджек с регулируемым уровнем сигнала. При подключении к этому гнезду встроенный динамик отключается. В сеть передачи данных проектор включается посредством разъема RJ-45.

OSD

OSD

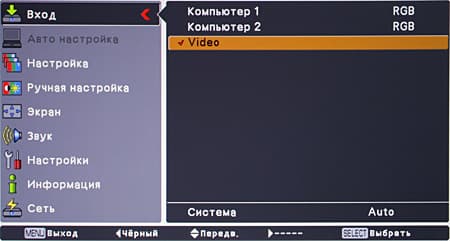

Питание на проектор подается через стандартный трехштырьковый разъем. Источники сигнала выбираются пятью кнопками на пульте, а также на первой странице меню.

OSD

OSD

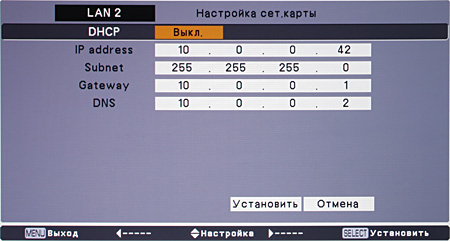

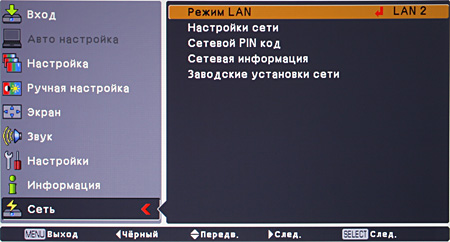

Есть автоматический поиск активного подключения (его можно отключить). Интерфейс RS-232 (стандартный разъем D-Sub 9 pin), видимо, позволяет дистанционно управлять проектором. Для удаленного мониторинга нескольких проекторов и управления ими по сети передачи данных можно применять ПО, использующее команды дистанционного управления по сети спецификации JBMIA PJLink Class 1. В комплект поставки входит дистрибутив варианта от производителя — менеджера PJ Network Manager (только версия под Windows).

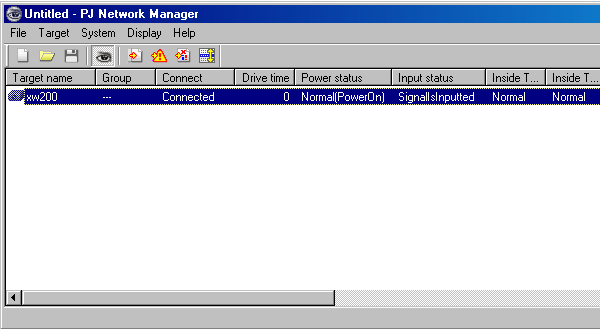

PJ Network Manager

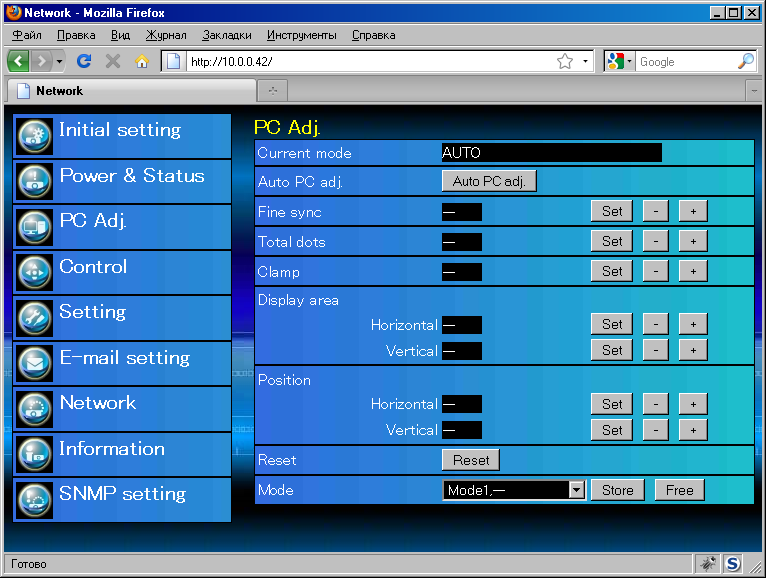

Кроме того, контролировать состояние проектора и управлять им можно с помощью любого WEB-браузера, обратившись к встроенному в проектор HTTP-серверу.

WEB

Заметим, что некоторые настройки, связанные с сетевыми функциями доступны только через HTTP-сервер.

Управление проекцией

Фокусировка изображения на экране и регулировка увеличения осуществляются с помощью двух ребристых колец на объективе, доступных через вырез в корпусе. Положение объектива относительно матрицы настроено так, что нижний край изображения находится немного ниже оси объектива. В проекторе есть функция автоматической цифровой коррекции вертикальных трапецеидальных искажений. При необходимости такую коррекцию можно произвести вручную.

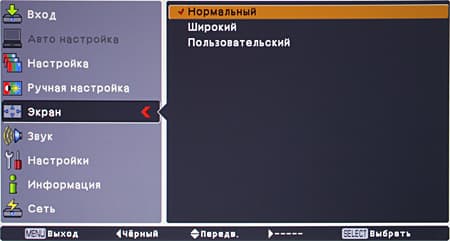

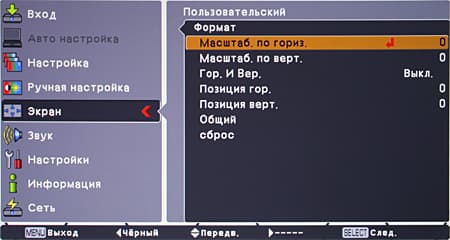

Есть четыре режима геометрической трансформации, но если не один не подходит, то можно вручную скорректировать масштаб и положение изображения по обеим осям.

OSD

OSD

Доступность режимов определяется типом подключения и характеристиками видеосигнала. Кнопка FREEZE «замораживает» изображение, а кнопкой D.ZOOM (или в меню) включается функция цифрового увеличения. Нажав кнопку NO SHOW, можно временно выключить проекцию.

Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет. Согласно нашей условной классификации проектор можно отнести к классу среднефокусных. При фронтальном проецировании его можно располагать на линии первого ряда зрителей или за ней.

Настройка изображения

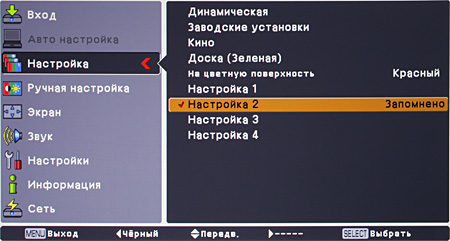

В проекторе есть несколько предустановленных профилей и 4 пользовательских.

OSD

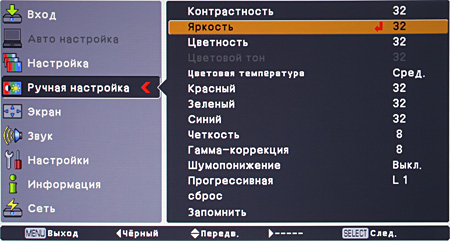

Два профиля оптимизированы для проекции на цветную поверхность (один на школьную доску зеленого цвета, во втором цвет можно выбирать). Изображение настраивается с помощью типичного набора настроек.

OSD

Настройки изображения запоминаются для каждого типа подключения. Лампу проектора можно перевести в экономичный менее яркий режим, уменьшив заодно шум от системы вентиляции и замедлив старение лампы, или наоборот, включить ее на максимальную яркость.

Дополнительные возможности

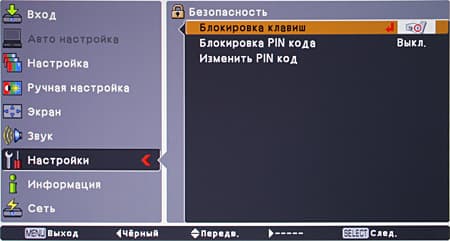

Ограничить несанкционированное использование проектора призваны функции блокировки кнопок на самом проекторе или на пульте и защиты паролем.

OSD

При активации парольной защиты использовать проектор по назначению можно будет только после ввода пароля из 4-х цифр (пароль запрашивается при каждом включении или только после перерыва в подаче питания). Процедура сброса парольной защиты в руководстве не описана.

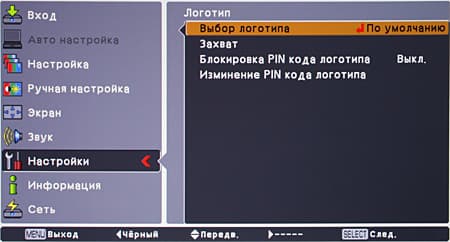

Можно захватить проецируемое изображение и использовать его как заставку при включении.

OSD

От неавторизованного изменения заставки предохранит защита паролем из 4-х цифр. Есть отключаемая функция сбережения энергии, автоматически выключающая проектор или только лампу после заданного (1-30 мин) периода отсутствия сигнала. При активации режима Авт. вкл. подача питания сразу включит проектор. Проектор может отображать субтитры, предаваемые в NTSC-сигнале.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Sanyo PLC-XW200:

Световой поток (высокая яркость)
Высокая яркость 2300 лм
Средняя яркость 1950 лм
Низкая яркость 1550 лм
Равномерность +8%, -30%
Контрастность 270:1

Световой поток в режиме максимальной яркости даже немного выше паспортного значения. Равномерность хорошая, контрастность для офисного 3LCD-проектора нетипично высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.

Режим Контрастность full on/full off
Высокая яркость 570:1
Средняя яркость 470:1
Низкая яркость 395:1

В режимах со средней и высокой яркостью всегда включена функция автоматической подстройки яркости лампы: на темных изображениях яркость уменьшается, на светлых — повышается. Поэтому и полученные значения контраста full on/full off так сильно различаются для разных режимов. При этом изменение яркости происходит чуть менее чем за секунду и четко выраженными ступеньками:

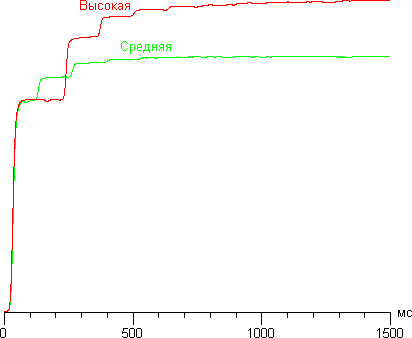

Зависимость яркости (вертикальная ось) от времени (горизонтальная ось) при переключении с черного поля на белое в двух режимах яркости.

На демонстрацию презентаций такая особенность практически никак не влияет, но при просмотре фильмов в ярких режимах отчетливое мерцание при смене сцен обращает на себя внимание. Впрочем, учитывая не очень высокую контрастность с точки зрения кинотеатрального применения, смотреть кино лучше в режиме с минимальной яркостью.

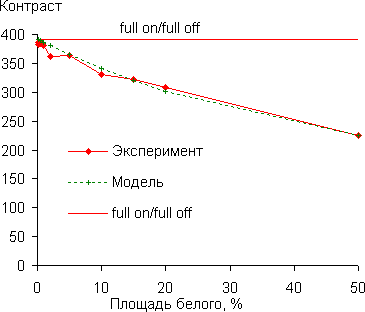

Для оценки реального контраста в кадре при различных площадях белых полей мы провели серию дополнительных измерений с использованием набора шаблонов. Подробности описаны в статье про Sony VPL-HW15.

Contrast

Видно, что по мере увеличения площади белого контрастность падает и приближается к ANSI, но первая точка (0,1% белого) близка к значению full on/full off. Таким образом, контраст full on/full off можно считать характеристикой реального контраста в кадре при очень небольшой площади белого. Простая модель (приведена в статье про Sony VPL-HW15) неплохо согласуется с полученными данными.

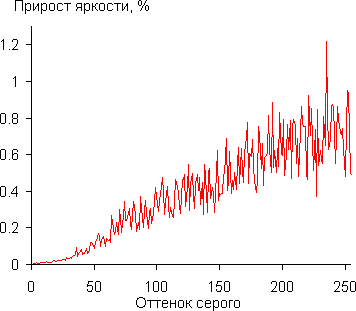

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

256 diff.

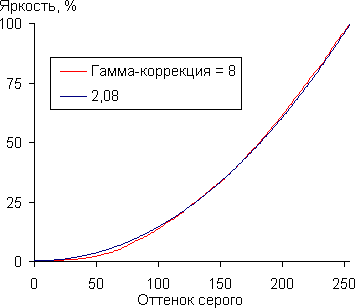

Тенденция роста прироста яркости сохраняется во всем диапазоне, и каждый следующий оттенок значимо ярче предыдущего. Аппроксимация полученной гамма-кривой дала значение показателя 2,08 (при Гамма-коррекция = 8 — значение по умолчанию), что немного ниже стандартного значения 2,2. При этом реальная гамма-кривая хорошо совпадает с экспоненциальной функцией и только на темном участке идет немного ниже:

Gamma

В режиме высокой яркости потребление электроэнергии составило 227 Вт, средней — 214 Вт, низкой — 187 Вт.

Звуковые характеристики

В режиме максимальной яркости шумит проектор довольно сильно. Напротив, в нормальном и экономичном режиме шум умеренный.

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Максимальная яркость 45,5 Очень громко
Нормальная яркость 43 Умеренно громко
Пониженная яркость 38 Тихо

Встроенный динамик тихий и при небольшом превышении громкости сильно искажает звук.

Тестирование видеотракта

VGA-подключение

Основное тестирование проходило в разрешении 1024 на 768 пикселей и вертикальной частоте обновления экрана 60 Гц. Белое поле имеет незначительную неравномерность по яркости (к краям чуть темнеет), черное поле в центре немного светлее, чем по краям. Геометрия почти идеальная, фокусировка хорошая. Сетки через один пиксель выводятся четко. Качество вывода тонких цветных линий высокое. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, в горизонтальном направлении доходит до 1/2 пикселя, в вертикальном — практически отсутствует.

Pixels

Шкала серого не имеет значимых вариаций цветового тона. Слабые градации на шкале серого различимы во всем диапазоне (от 0 до 255) с шагом через 1.

Работа с источником композитного и компонентного видеосигнала

Тестирование проводилось с помощью Blu-ray-плеера Sony BDP-S300. Качество аналогового тракта высокое, возможности интерфейсов реализуются почти полностью. Есть незначительный завал в тенях, но в границах «безопасного» диапазона (куда должны попадать все оттенки фильма) отображаются все оттенки. При компонентном подключении поддерживаются как стандартные режимы (576/480/i/p), так и 720p, и 1080i.

Функции обработки видеосигнала

При подаче чересстрочных сигналов и при выбранном режиме Пленка проектор пытается полностью восстановить исходный кадр, что в большинстве случаев ему удается как для чередования полей 2-2, так и 3-2, но сигнал 1080i выводится по полям. Присутствует некоторое сглаживание зубчатых границ объектов в случае видеосигнала обычного разрешения. Функция шумоподавления работает неагрессивно, не доводя процесс улучшения картинки до появления артефактов.

Определение времени отклика и задержки вывода

Лампа, как видимо и у всех LCD/LCoS-проекторов, работает в импульсном режиме. Однако высокая частота (140 Гц), характер модуляции и относительно небольшой размах импульсов гарантируют, что никто и никогда не заметит мерцания лампы. Правда, при вычислении времен отклика импульсы на графиках пришлось сгладить, что, видимо, привело к некоторому увеличению времен отклика. Время отклика при переходе черный-белый-черный составило 20,1 мс (15,2 вкл. + 4,8 выкл.). Для полутоновых переходов среднее суммарное время отклика равно 21,2 мс. Задержка вывода изображения относительно ЭЛТ-монитора составила всего 13 мс. Это небольшое значение задержки.

Выводы

По функциональному оснащению Sanyo PLC-XW200 практически ничем не уступает более дорогим моделям. Сокращенный набор видеовходов и, в частности, отсутствие цифрового входа не является ограничением при самом типичном варианте подключения — при подключении к VGA-выходу ноутбука. Светового потока даже в режиме низкой яркости хватает для проекции на экран шириной до 1,5 м при не очень ярком внешнем освещении. В итоге этот проектор можно применять для проведения мобильных презентаций, в классных комнатах и т.д. Вот только о сумке для переноски и хранения, если возникнет в ней нужда, придется позаботиться дополнительно.

Для кинотеатрального использования основными ограничениями являются неподходящий формат матрицы и относительно высокий уровень шума даже в режиме самой низкой яркости. Однако к цветопередаче претензий нет, контрастность не самая низкая в этом классе, так что не исключен и такой вариант применения проектора, хотя бы в качестве факультативного. Да, и, в общем-то, ничто не мешает использовать этот проектор для игр. Матрица не самая быстрая, но и не медленная, а задержка вывода незначительная.

Достоинства:

  • Хорошее качество изображения
  • Возможность контроля и управления по сети
  • Русификация интерфейса

Недостатки:

  • Отсутствие сумки в комплекте поставки

Благодарим компанию CTC CAPITAL
за предоставленный на тестирование проектор Sanyo PLC-XW200.


Экран Draper Ultimate Folding Screen 62"x83" предоставлен компанией CTC CAPITAL
Blu-ray-плеер Sony BDP-S300 предоставлен компанией SONY Electronics
