Кинотеатральный DLP-проекторOptoma HD20

Обычно мы избегаем указаний на ценовой диапазон в явном виде, предпочитая формулировки типа «флагман» или «модель начального уровня», но в данном случае можем четко указать, что Optoma HD20 — это бюджетный проектор разрешения Full HD. Optoma HD20 ломает стереотипы, согласно которым проекторы Full HD являются по определению дорогими, так как стоит дешевле многих проекторов с разрешением 720p.

Содержание:

Характеристики и цена

Вынесены на отдельную страницу.

Внешний вид

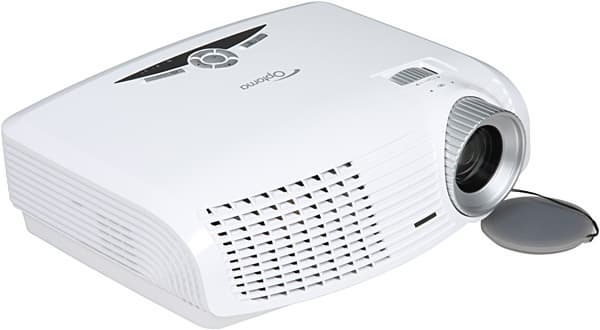

Projector, general view

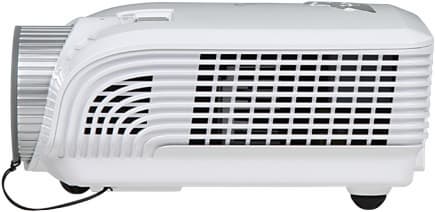

Проектор относительно небольшой и нетяжелый. Корпус изготовлен из белого пластика сверху и спереди зеркально-гладкого, сзади, с боков и снизу — матового. Кнопки и объектив выполнены тоже из пластика, но с серебристым покрытием. Вентиляционных решеток много — большая спереди, почти во весь левый бок, поменьше на правом боку и совсем небольшая сзади.

Left

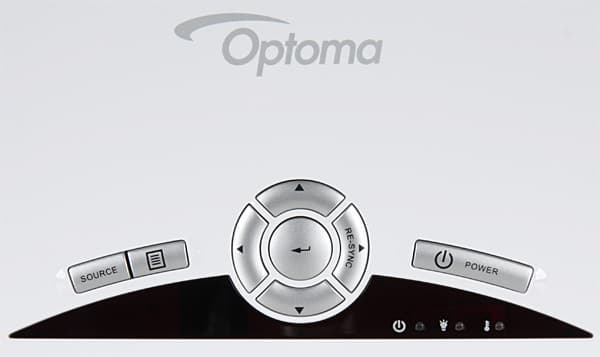

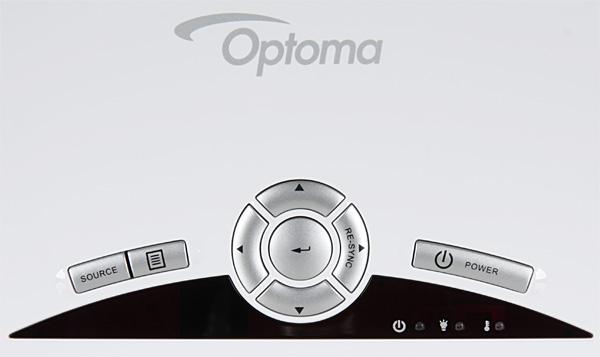

На верхней панели ближе к задней части находятся кнопки управления и индикаторы состояния.

Buttons

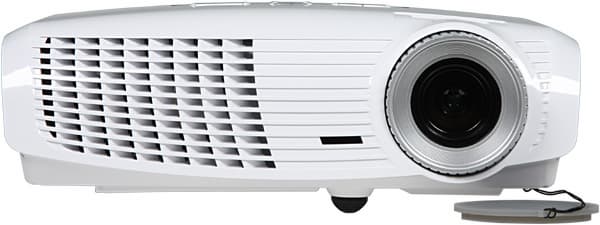

ИК-приемник только один — спереди.

Front

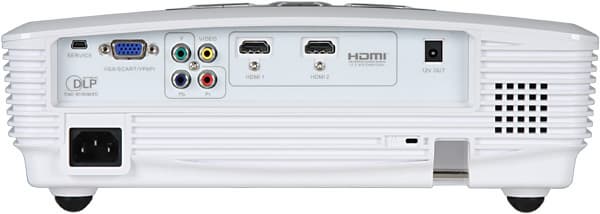

Интерфейсные разъемы находятся в неглубокой нише сзади.

Rear

Кроме того, на задней панели можно обнаружить разъем питания и разъем для замка Кенсингтона. Альтернативной и внушающей большее доверие точкой крепления тросика безопасности является металлический штырь, вделанный в корпус проектора. Все три ножки на днище выкручиваются из корпуса (передняя примерно на 15 мм, задние — примерно на 4 мм), что при настольном размещении позволяет выровнять положение проектора. Для крепления потолочного кронштейна в днище проектора вделаны 3 металлические втулки с резьбовыми отверстиями. Видимо, при использовании соответствующего крепления лампу можно менять, не снимая проектор с кронштейна, так как крышка лампового отсека находится в стороне от крепежных отверстий.

Пульт

Remote control

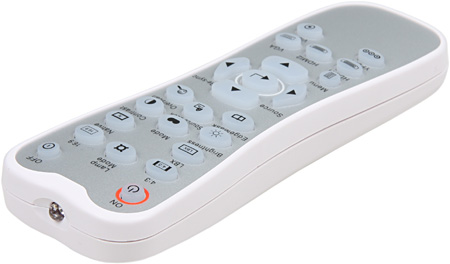

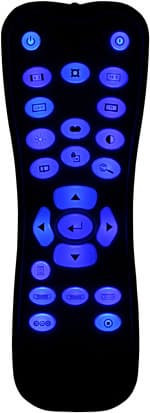

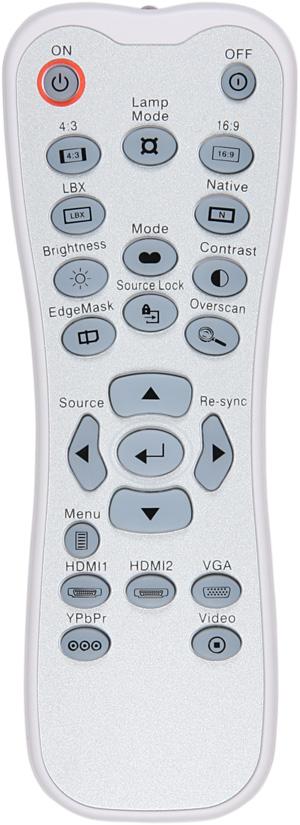

Небольшой по размерам пульт удобно ложится в руку. На всех кнопках нанесены значки-иконки, а для уточнения рядом с большинством кнопок имеются и надписи. Кнопки некрупные, расположены тесно и почти все одинаковой формы, поэтому находить нужную кнопку на ощупь не очень просто. В темноте помогает яркая светодиодная подсветка, включающаяся при нажатии на любую кнопку.

Remote control     Remote control

В целом, качество изготовления, материалы и дизайн пульта в большей степени выдают бюджетность модели, чем внешний вид самого проектора.

Меню

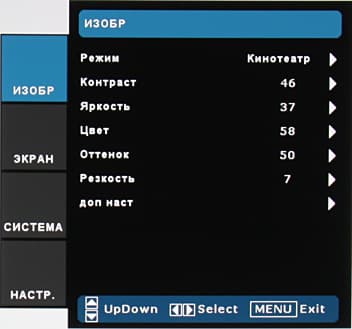

Дизайн меню и почти все наполнение совпадают с меню протестированного ранее проектора Optoma HD82. Надписи мелковаты, из-за чего читаемость ухудшается. В нижней строчке выводится подсказка (на английском) по текущим функциям кнопок. Навигация удобная и быстрая. Запоминается последняя страница, к которой обращался пользователь и, если выход происходит по тайм-ауту, пункт на ней. При изменении настроек изображения на экране остается только небольшое окошко, что облегчает оценку вносимых изменений.

OSD

Пользователь может выбирать положение меню на экране (5 позиций).

OSD

Есть русская версия экранного меню, перевод в целом адекватный, но не без ляпов.

Коммутация

Сonnectors

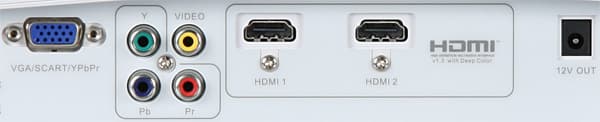

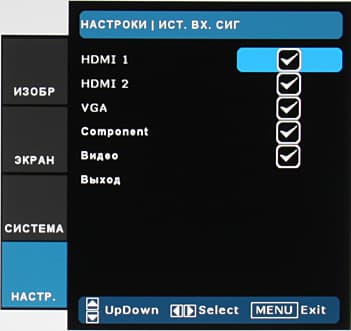

Проектор оснащен пятью видеовходами: парой HDMI, универсальным VGA, совместимым как с компьютерными, так с SCART-RGBS- и компонентными цветоразностными сигналами, компонентным и композитным входами. Источник сигнала выбирается последовательным перебором с помощью кнопки Source (она же стрелка влево) на пульте и кнопкой с аналогичной подписью на корпусе или непосредственным выбором с помощью пяти кнопок на пульте по одной на каждый вход. Есть отключаемая функция автоматического поиска сигнала — при пропадании сигнала на текущем входе проектор ищет его на других. В списке в меню можно указать, на каких входах следует искать сигнал.

OSD

Триггерный выход (стандартные 12 В) можно использовать для управления экраном с электромеханическим приводом (хотя вряд ли этот бюджетный проектор будут использовать с дорогим автоматическим экраном).

Управление проекцией

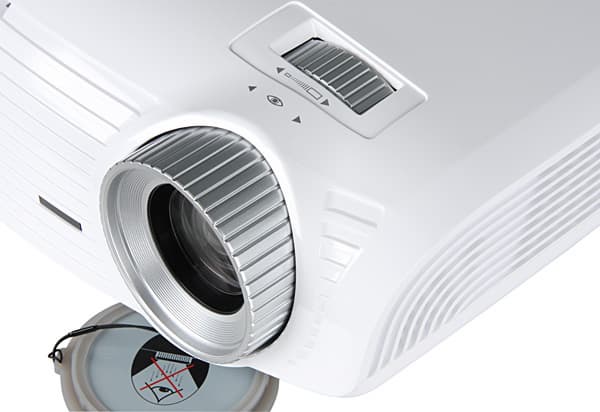

Фокусировка изображения на экране производятся вращением ребристого ободка на объективе, а регулировка увеличения — ребристым колесом, выступающим из прорези на корпусе.

Lens

При регулировке увеличения сбивается фокус, что доставляет некоторые неудобства. Объектив зафиксирован относительно матрицы так, что нижняя граница проекции находится немного выше оси объектива (где-то на 16% от высоты проекции). Объектив защищает крышечка из резиноподобного материала, которая шнурком прикреплена к корпусу. Есть функция ручной цифровой коррекции вертикальных трапецеидальных искажений. Для облегчения настройки на экран можно вывести тестовый шаблон в виде сетки. Режимов геометрической трансформации 5:

OSD

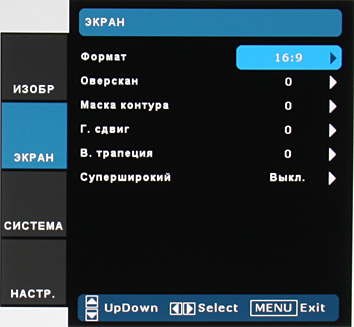

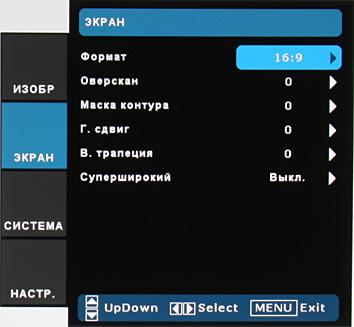

4:3 — подойдет для просмотра фильмов в формате 4:3, 16:9 — для широкоформатных, в т.ч. и анаморфированных фильмов, LBX — для формата Letterbox, Стандартный — отключено масштабирование (но иногда картинка просто растягивается на весь экран), и специальный режим Суперширокий, в котором фильмы с картинкой формата 16:9 и 2,35:1 приводятся к формату 2:1, первые — обрезкой сверху и снизу, вторые — небольшим увеличением и обрезкой справа и слева. Таким образом, в режиме Суперширокий картинку обоих форматов можно проецировать на экран с фиксированным соотношением сторон 2:1 без серых полос на рабочей области экрана. Есть функции цифрового сдвига по вертикали, маскировки границ с увеличением картинки (Оверскан) и без изменения масштаба обрезкой по периметру (Маска контура).

OSD

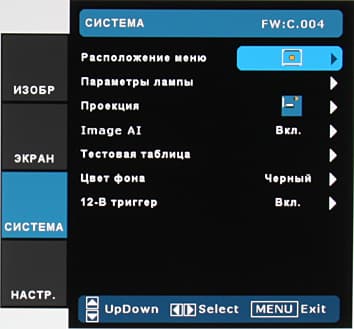

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор длиннофокусный, поэтому при фронтальном проецировании его лучше размещать за зрителями.

Настройка изображения

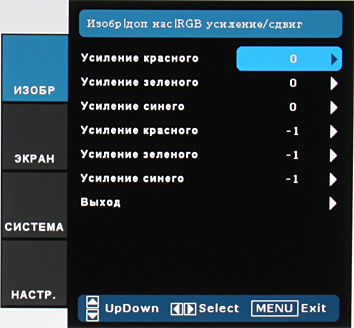

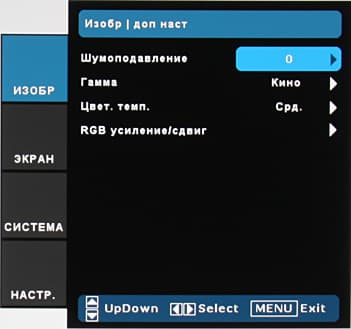

Кроме стандартных настроек в проекторе есть: Шумоподавление (устранение видеошумов), Гамма (гамма-коррекция, 4 редактируемых профиля — выбор типа кривой и регулировка смещения), Расширение Ч/Б (увеличение детализации в тенях), Цвет. темп. (цветовая температура, 3 профиля) и коррекция цветового баланса шестью регулировками усиления и смещения цветов.

OSD

OSD

OSD

OSD

Предустановленные наборы настроек хранятся в четырех редактируемых профилях, под пользовательский набор отведена одна ячейка.

OSD

Также проектор запоминает текущие настройки для каждого типа подключения. В меню можно включить повышенную мощность лампы, что увеличит яркость картинки, но и шум от системы охлаждения, да и ресурс лампы при этом будет вырабатываться быстрее. При включении режима Image AI проектор сам управляет мощностью лампы — увеличивает для светлых кадров и уменьшает для темных.

Дополнительные возможности

Есть функция Авто выкл., которая после заданного периода (до 180 мин.) отсутствия сигнала автоматически выключит проектор.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI, подробно описанной тут.

Измерения проводились на самом коротком фокусном расстоянии. Результаты измерений для проектора Optoma HD20:

Световой поток
Высокая яркость (режим Яркий)1330 лм
Пониженная яркость (режим Яркий)1060 лм
Высокая яркость (режим Кинотеатр)710 лм
Высокая яркость (режим Фото)710 лм
Высокая яркость (режим Эталон)735 лм
Равномерность+21%, -41%
Контрастность (режим Яркий)660:1

В паспортных характеристиках производитель приводит значение в 1700 лм, не уточняя, что это значение получено по методике ANSI. Равномерность не очень высокая. Контрастность высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.н. контрастность full on/full off.

РежимКонтрастность full on/full off
Яркий1830:1
Кинотеатр1000:1
Фото1000:1
Эталон1040:1

Нативная контрастность, полученная по этой методике, высокая, но только в режиме Яркий. На самом деле в этом режиме освещенность белого поля примерно в 1,4 раза больше сумм освещенности красного, зеленого и синего полей, тогда как в других режимах освещенность белого поля примерно равна сумме освещенности основных полей основных цветов. То есть, в режиме Яркий яркость белых участков изображения повышается за счет, как было установлено позже, использования границ между сегментами светофильтра. При включенном динамическом управлении яркостью лампы (Image AI)ее яркость меняется скачкообразно (через 0,7 с после переключения с черного поля на белое), поэтому польза от него сомнительная.

Непосредственно за фронтальной решеткой находится яркоосвещенный ламповый отсек, свет от которого частично проходит сквозь решетку и нетолстый белый пластик корпуса. В результате на экран, особенно на нижний правый угол, попадает паразитная засветка красноватого оттенка, особенно заметная на темных сценах. Ее уровень сопоставим с уровнем черного. Так в нижнем правом углу уровень черного составил 0,46 лм, который после размещения непрозрачного экрана перед фронтальной решеткой, снизился до 0,37 лм.

По всей видимости, проектор оснащен 6-сегментным светофильтром (RGBRGB). Судя по графикам с разверткой яркости от времени, частота чередования сегментов RGB составляет 240 Гц при кадровой развертке в 60 Гц, т.е. светофильтр имеет 4-кратную эффективную скорость. Эффект радуги при такой скорости весьма заметен. Как и во многих (если не во всех) DLP-проекторах для формирования темных оттенков используется динамическое смешение цветов (дизеринг), поэтому, приблизившись к экрану, на темных участках изображения можно увидеть характерные «мурашки».

Измерения потребляемой мощности дали значения в 285 Вт в режиме высокой яркости и 239 Вт — при пониженной яркости.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления получены по нашей методике, и их нельзя напрямую сравнивать с паспортными данными проектора.

РежимУровень шума, дБАСубъективная оценка
Высокой яркости35Тихо
Пониженной яркости32Очень тихо

Проектор довольно тихий, характер шума не раздражает. При выключении вентиляция включается на максимальную мощность, в результате проектор охлаждается всего за 13 секунд.

VGA-подключение

При VGA-подключении поддерживается разрешение 1920 на 1080 пикселей при 60 Гц кадровой частоты. Оттенки на шкале серого различаются от 0 до 249. Автоматическая подстройка на удобных изображениях срабатывает быстро, но приходится вручную смещать изображение на 1 пиксель вниз. Четкость высокая, артефактов нет. Задержка вывода изображения относительно ЭЛТ-монитора составила порядка 16 мс.

DVI-подключение

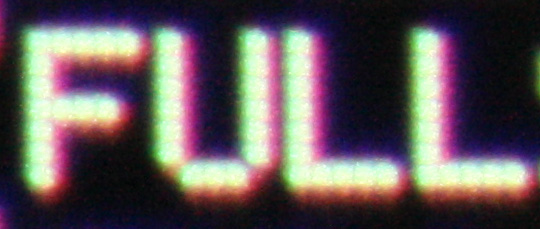

Для тестирования DVI-подключения мы использовали кабель-переходник с DVI на HDMI. Проектор стабильно работает в самом правильном для него разрешении — 1920x1080 при 60 Гц. Качество изображения хорошее, пиксели выводятся 1:1. Белое поле выглядит равномерным и не содержит цветовых разводов. Черное поле не такое равномерное в основном из-за засветки от самого проектора. Бликов нет. Геометрия идеальная. Оттенки на шкале серого различаются от 1 до 255. Шкала серого равномерно серая, ее небольшой цветовой оттенок определяется выбранной цветовой температурой. Хроматические аберрации объектива невелики, в самом худшем случае ширина цветной каймы на границах объектов не превышает 0,3-0,5 пикселя, что видно на фрагменте, приведенном ниже.

Pixels

Яркостная четкость очень высокая, при выводе цветных линий толщиной в 1 пиксель сохраняется цветовая насыщенность, как в вертикальном, так и в горизонтальном направлении. Задержка вывода изображения относительно ЭЛТ-монитора составила порядка 16 мс. Отметим, что у настройки контурной резкости нет нейтрального положения — границы всегда или чуть подчеркнуты или немного смазаны.

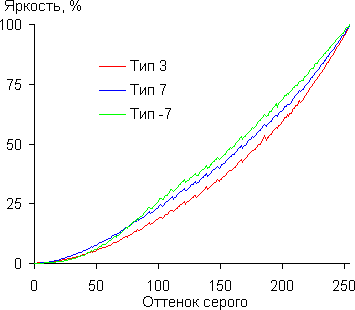

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255). На графике ниже приведены полученные гамма-кривые для типов 3, 7 и -7.

256

При типе 3 аппроксимация степенной функцией дала показатель 1,84. Тенденция роста прироста яркости сохраняется в диапазоне от 0 до 255, но некоторые оттенки или неярче предыдущего, или меньше его по яркости. Несмотря на эту особенность, на реальных фрагментах фильмов не выявлено видимой полосатости градиентов.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i/p, 576i/p, 720p, 1080i и 1080p@24/50/60 Гц. Цвета правильные, оверскан отключается, есть реальная поддержка режима 1080p при 24 кадр/с. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Яркостная и цветовая четкости очень высокие.

Работа с источником композитного и компонентного видеосигнала

Качество аналоговых интерфейсов (композитного и компонентного) высокое. Четкость изображения соответствует возможностям интерфейсов и типу сигнала. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный (в режимах, отличных от Яркий).

При подаче чересстрочных сигналов проектор пытается правильно составить кадр из смежных полей. Проектор отлично справился с нашими тестовыми фрагментами с неподвижными мирами, двигающиеся миры временами выводились по полям. В случае тестовых фрагментов с диска HQV (NTSC 3-2/24 кадр/с) кадры правильно составлялись из полей, но в очень трудных случаях чередования полей иногда мелькала характерная «расческа».

Функция подавления видеошумов хорошо выполняет свою работу, а хвост из неубранного шума за объектами в движении почти не виден. Видеопроцессор проектора на неподвижных объектах уменьшает характерные цветовые артефакты при композитном подключении. При масштабировании к разрешению матрицы выполняется сглаживание границ объектов — ступеньки на диагоналях выражены несильно.

Выводы

Можно отметить несколько моментов, которые позволили производителю удешевить данную модель. Это простая конструкция оптического блока без функции сдвига объектива и с небольшим диапазоном зума, небольшой по размеру корпус с плохо изолированным ламповым отсеком и выглядящий совсем дешево пульт ДУ. Тем не менее проектор получился относительно тихим, его светового потока достаточно для домашнего использования, а по четкости изображения и качеству цветопередачи проектор не уступает более дорогим Full HD моделям. Кстати, рукастым любителям тюнинга в данном случае есть куда применить свое умение, так как для этого проектора имеет смысл изготовить свето- и шумоизолирующий бокс, что позволит существенно поднять контрастность, заодно и уменьшить шум от системы охлаждения.

Достоинства:

  • хорошее качество изображения (высокая четкость, правильная цветопередача, достаточная яркость);
  • тихая работа;
  • режим геометрической трансформации Суперширокий;
  • пульт ДУ с подсветкой;
  • русифицированное меню.

Недостатки:

  • заметная паразитная засветка;
  • не очень высокая контрастность в режимах с правильной цветопередачей.
Благодарим компанию «AUVIX» (до 26.11.2009 «Русский Стиль») за предоставленный на тестирование проектор Optoma HD20.


Экран Draper Ultimate Folding Screen 62"x83" предоставлен компанией CTC CAPITAL
Blu-ray-плеер Sony BDP-S300 предоставлен компанией SONY Electronics





3 декабря 2009 Г.
