Обзор всепогодной купольной IP-камеры Novicam Pro 24

Знакомство с оборудованием бренда Novicam мы начали с комнатной поворотной IP-камеры NP200F. Изучение линейки IP-камер Novicam стоит продолжить на примере уличной купольной модели Pro 24. Этот неприхотливый аппарат в антивандальном исполнении способен работать в широком температурном диапазоне, не боится дождя и пыли, а также способен получать питание по локальной сети, что является критически важным фактором при внешнем удаленном размещении камеры.

Конструкция, технические характеристики

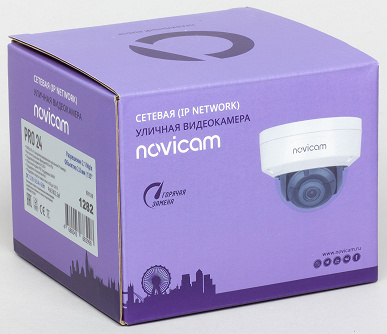

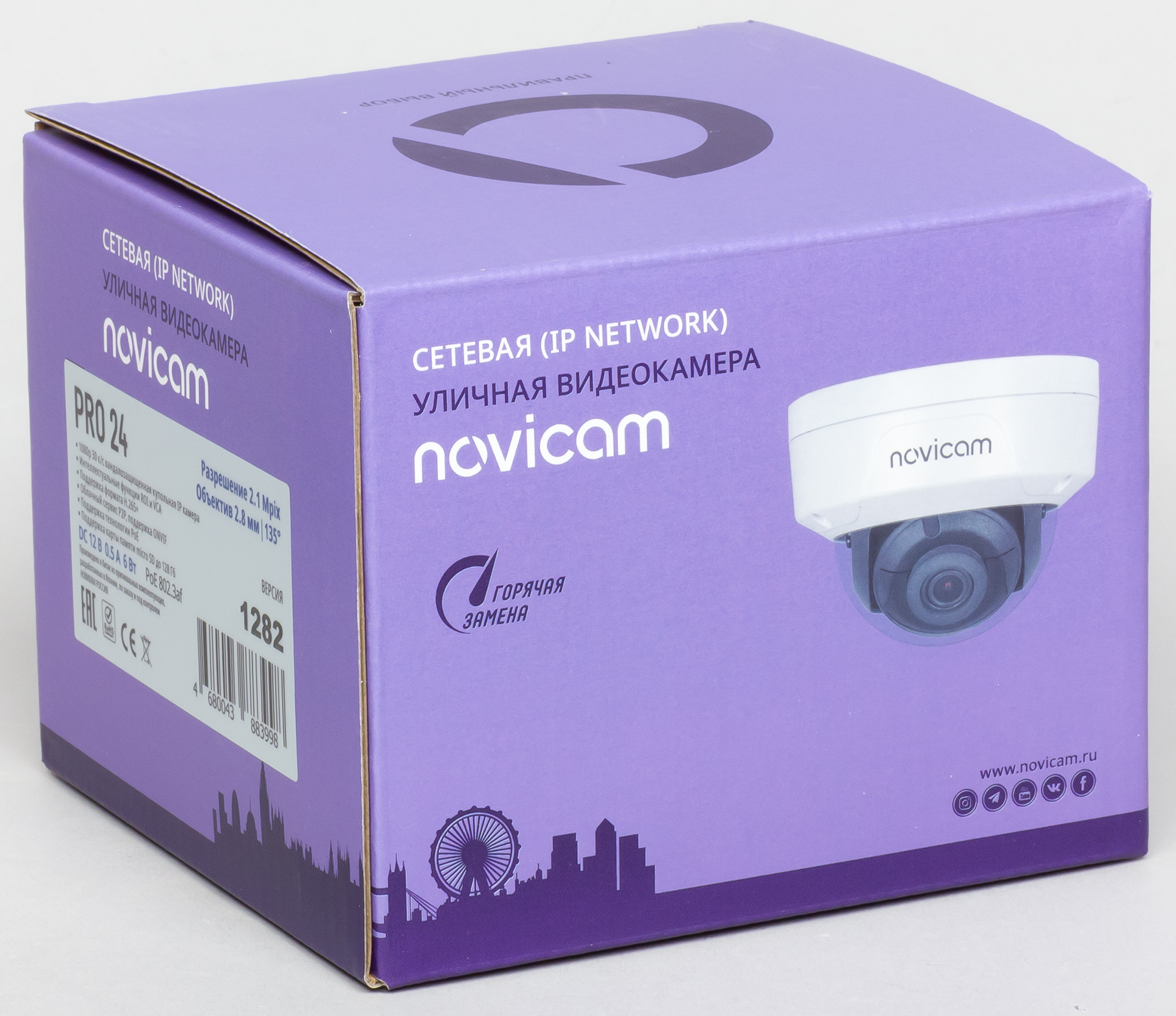

Камера упакована в скромную картонную коробку с наклейкой, содержащей минимум технической информации об аппарате. И правильно. Краткие описания зачастую сбивают с толку, а перечисление всех характеристик невозможно, никакой коробки не хватит.

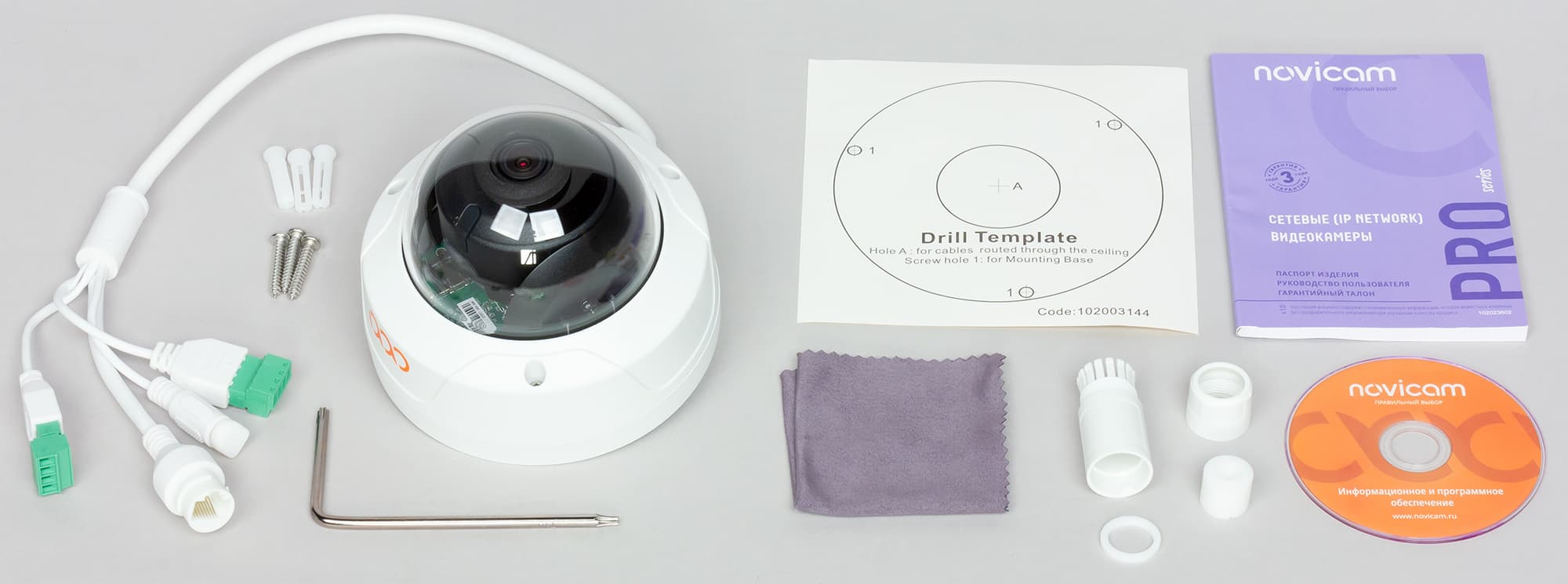

В состав комплекта входит камера и следующие аксессуары:

• шаблон для просверливания отверстий и набор шурупов с дюбелями
• шестигранный ключ
• салфетка для протирки
• влагозащитный разъем
• 70-страничное руководство по эксплуатации на русском языке
• компакт-диск с информационным и программным обеспечением

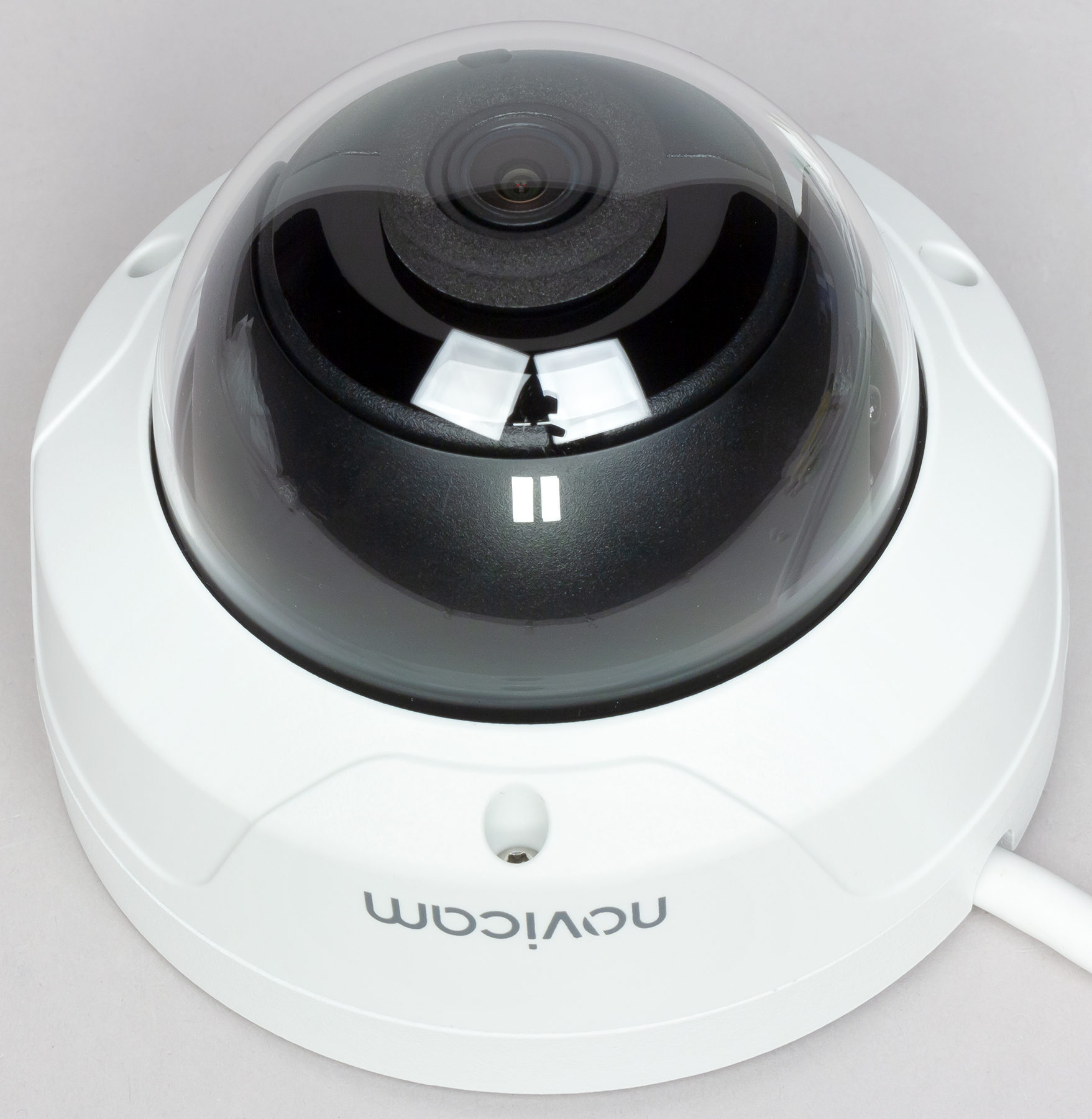

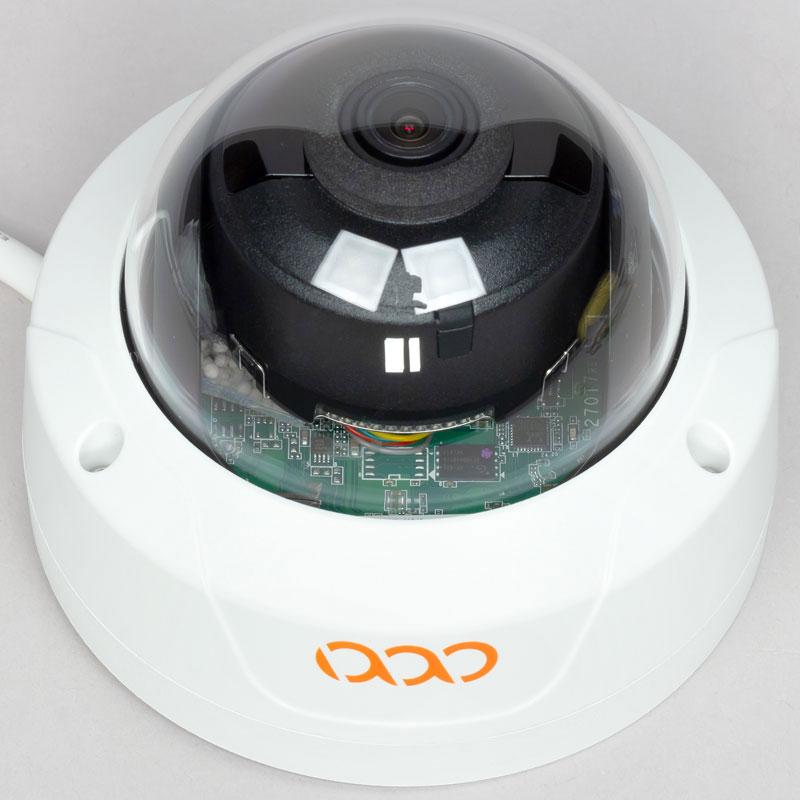

Стандартная для всех купольных камер наблюдения конструкция: привинчиваемое к поверхностям основание и надеваемый на него защитный металлический кожух с прозрачным куполом.

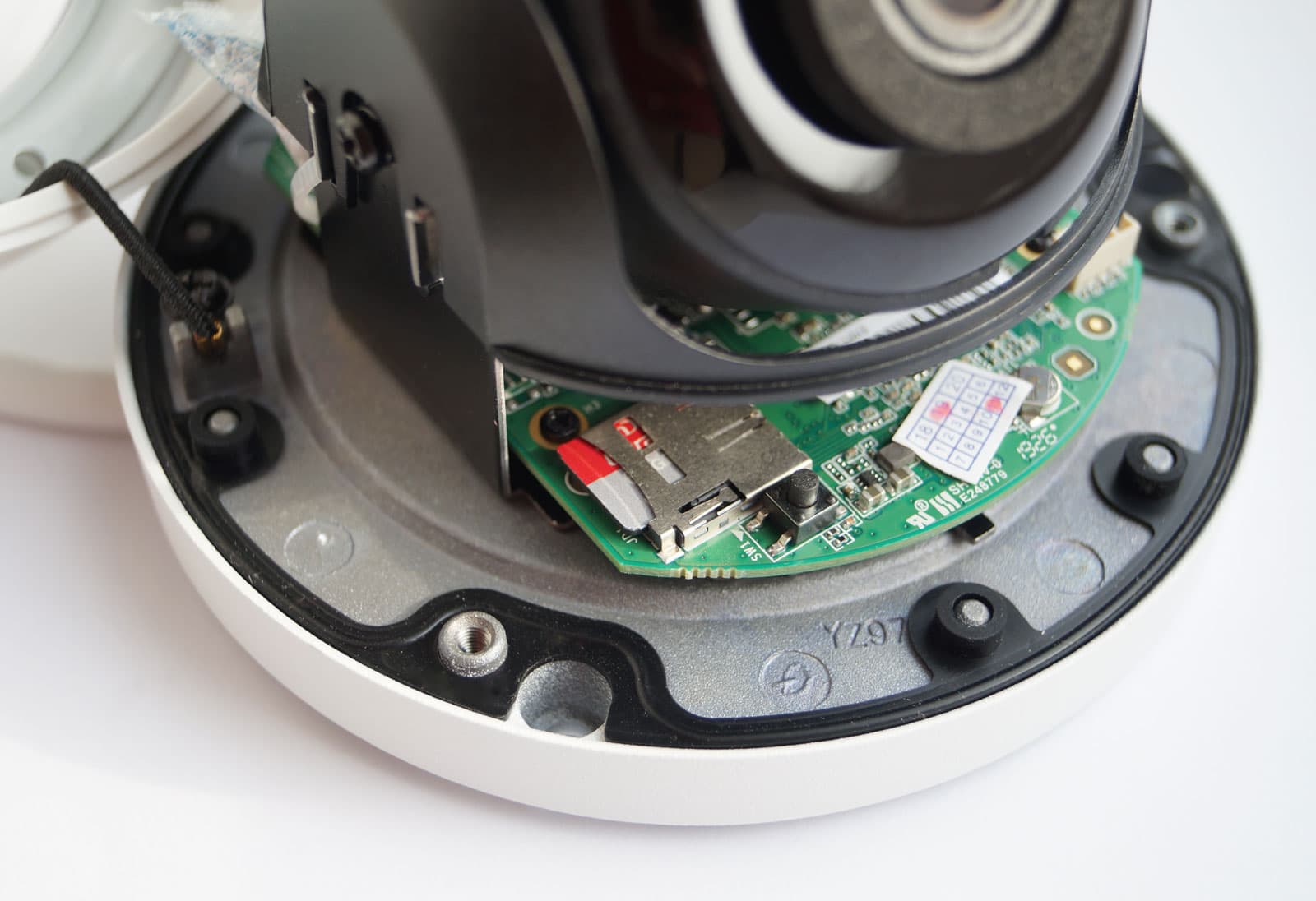

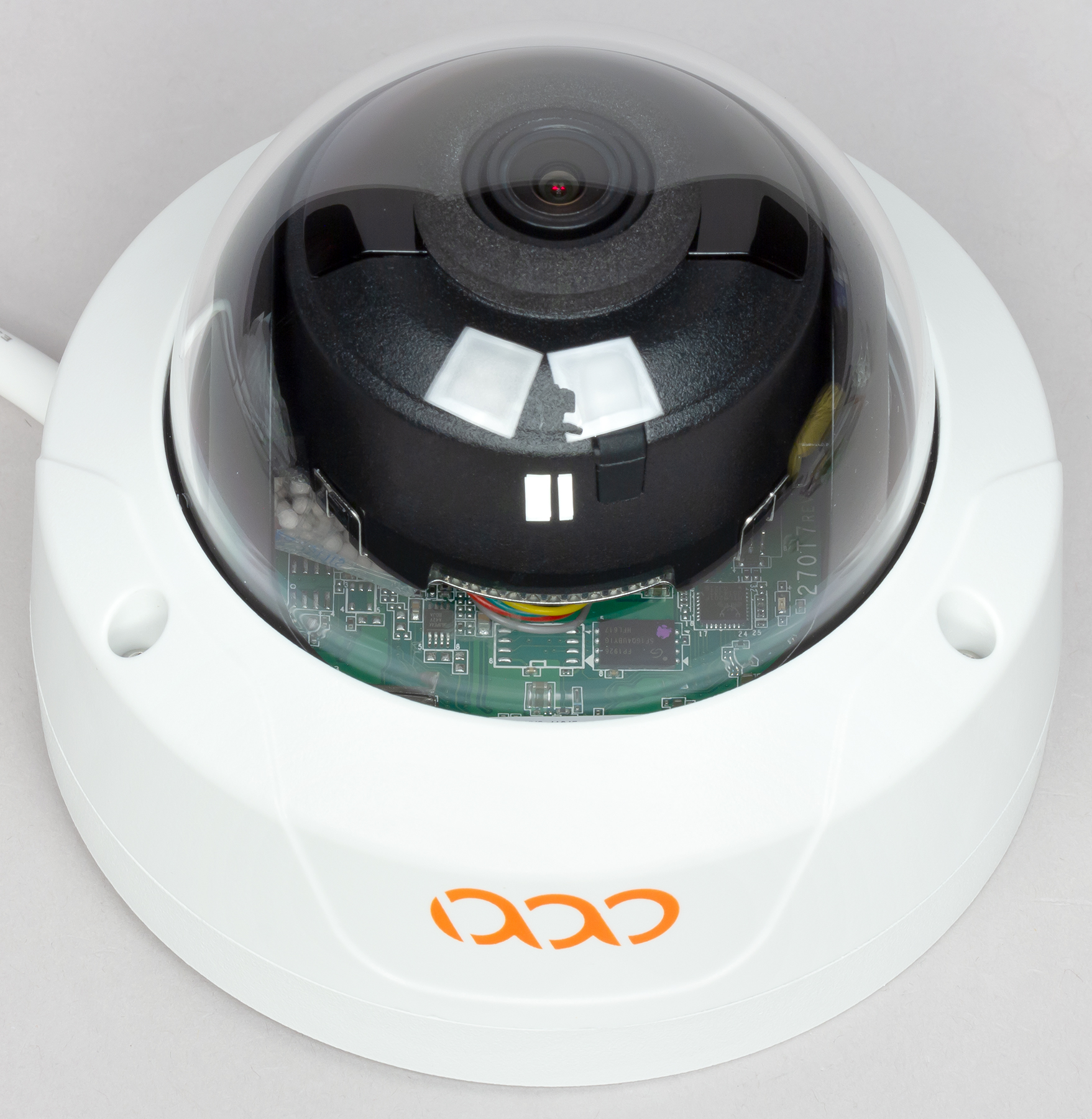

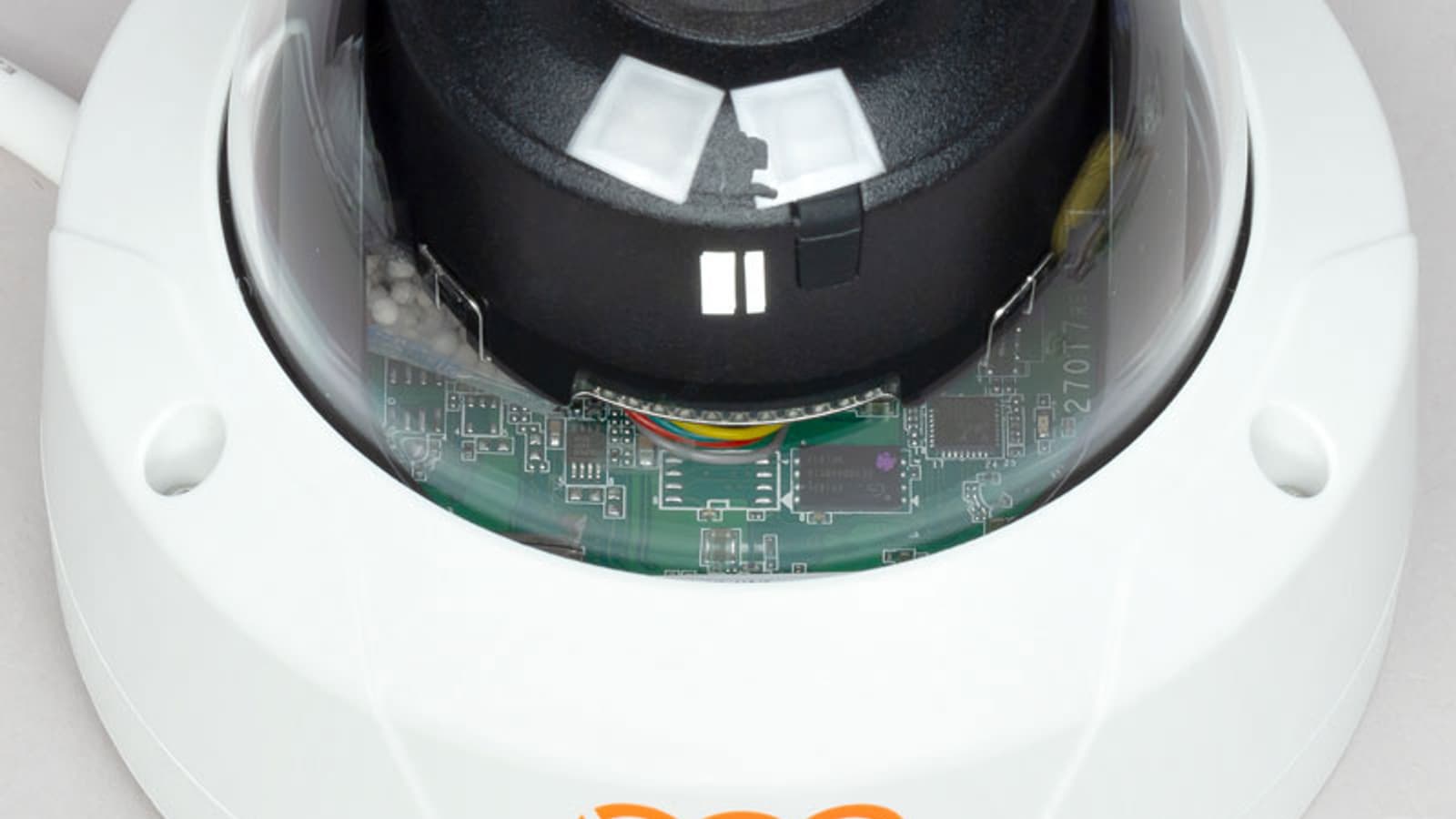

Для доступа к внутреннему устройству камеры нужно отвинтить три болта, которые соединяют купол с основанием. Здесь, на печатной плате, находится слот для карты памяти и кнопка сброса. Периметр металлического основания-шасси окружен уплотняющей прокладкой, к которой прижимается купол, тем самым достигается полная герметичность всей конструкции.

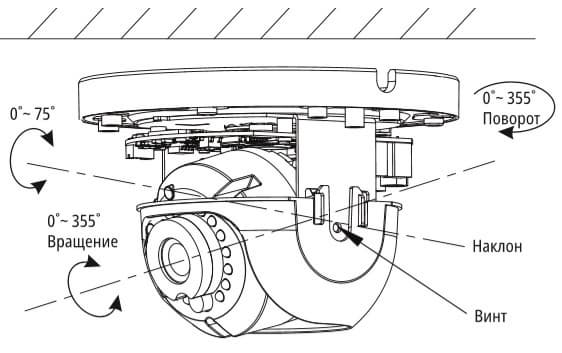

Платформа с блоком камеры поворачивается вручную по горизонтали на 355°, а наклон блока в пределах от 0° до 75° можно настроить, ослабив боковые болты. Таким образом, камеру можно направить в любую точку, независимо от того, к какой поверхности привинчено основание, к потолку или стене.

В нижней части основания корпуса имеется винт, к которому монтируется заземляющий провод. Условие необязательное, но рекомендуемое.

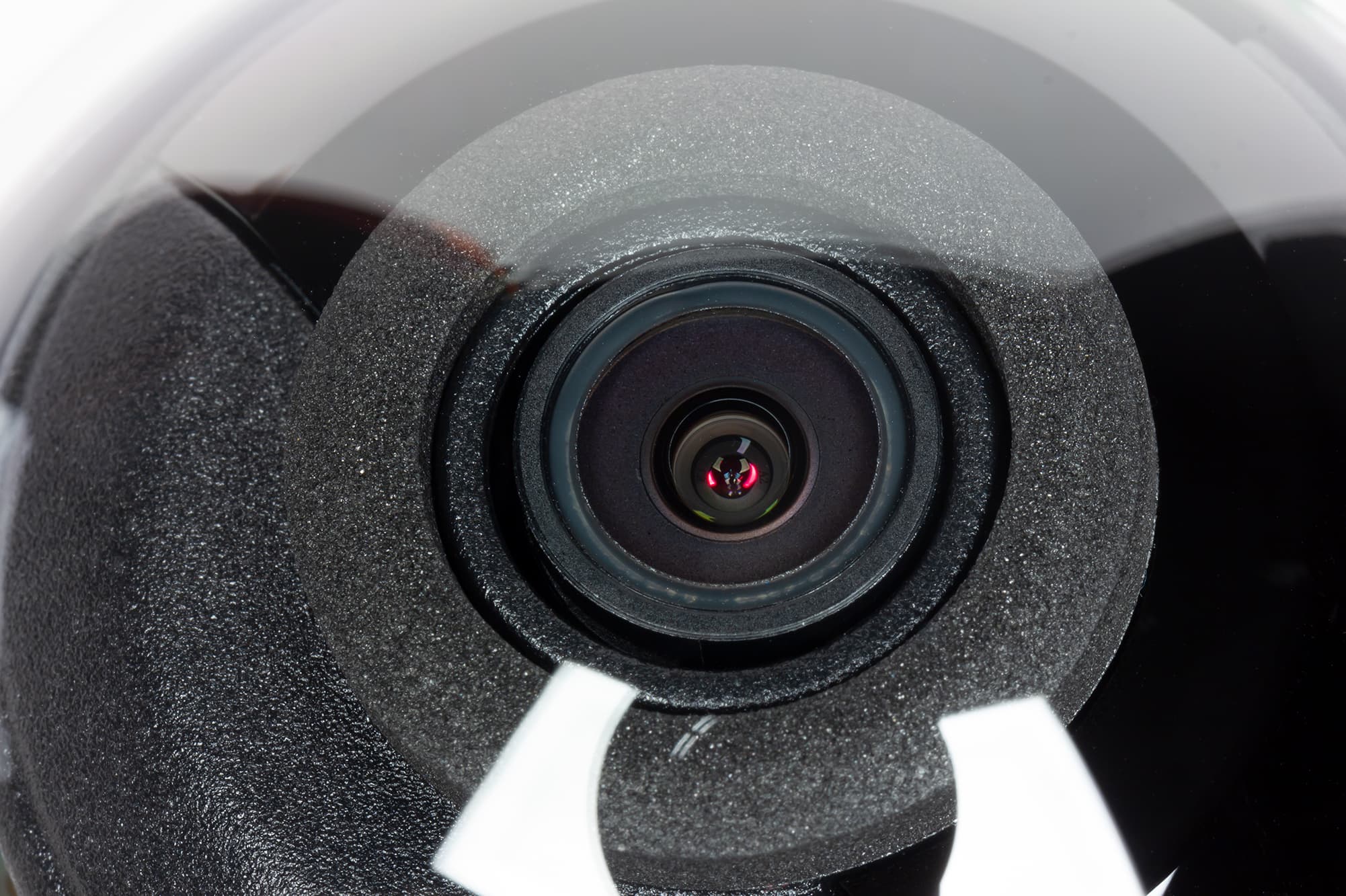

Объектив окружен кольцом из вспененной резины. Оно плотно прижимается изнутри к прозрачному куполу и отсекает свет инфракрасных диодов, которые полумесяцем окружают камеру. Тем самым устраняется возможность появления паразитной инфракрасной засветки.

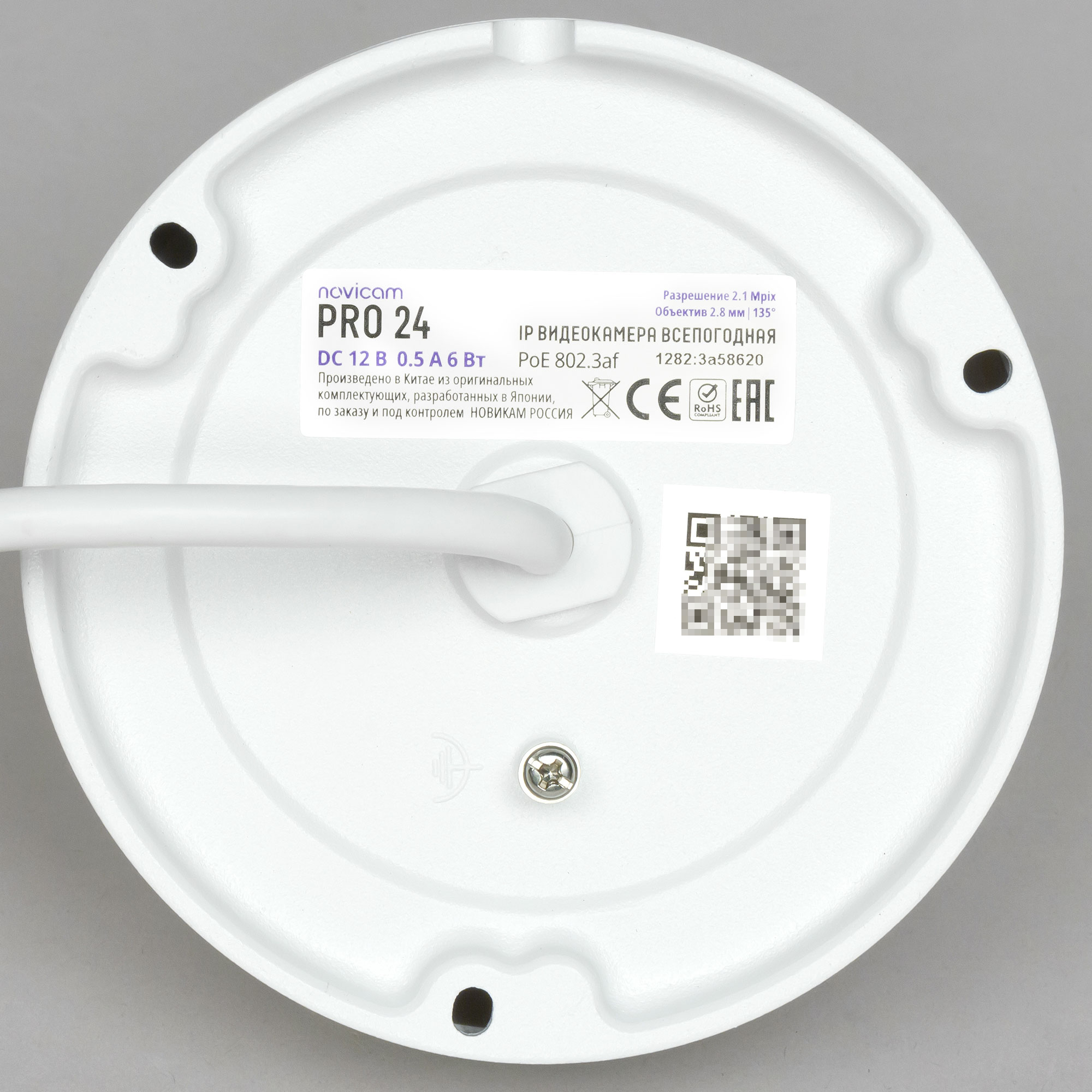

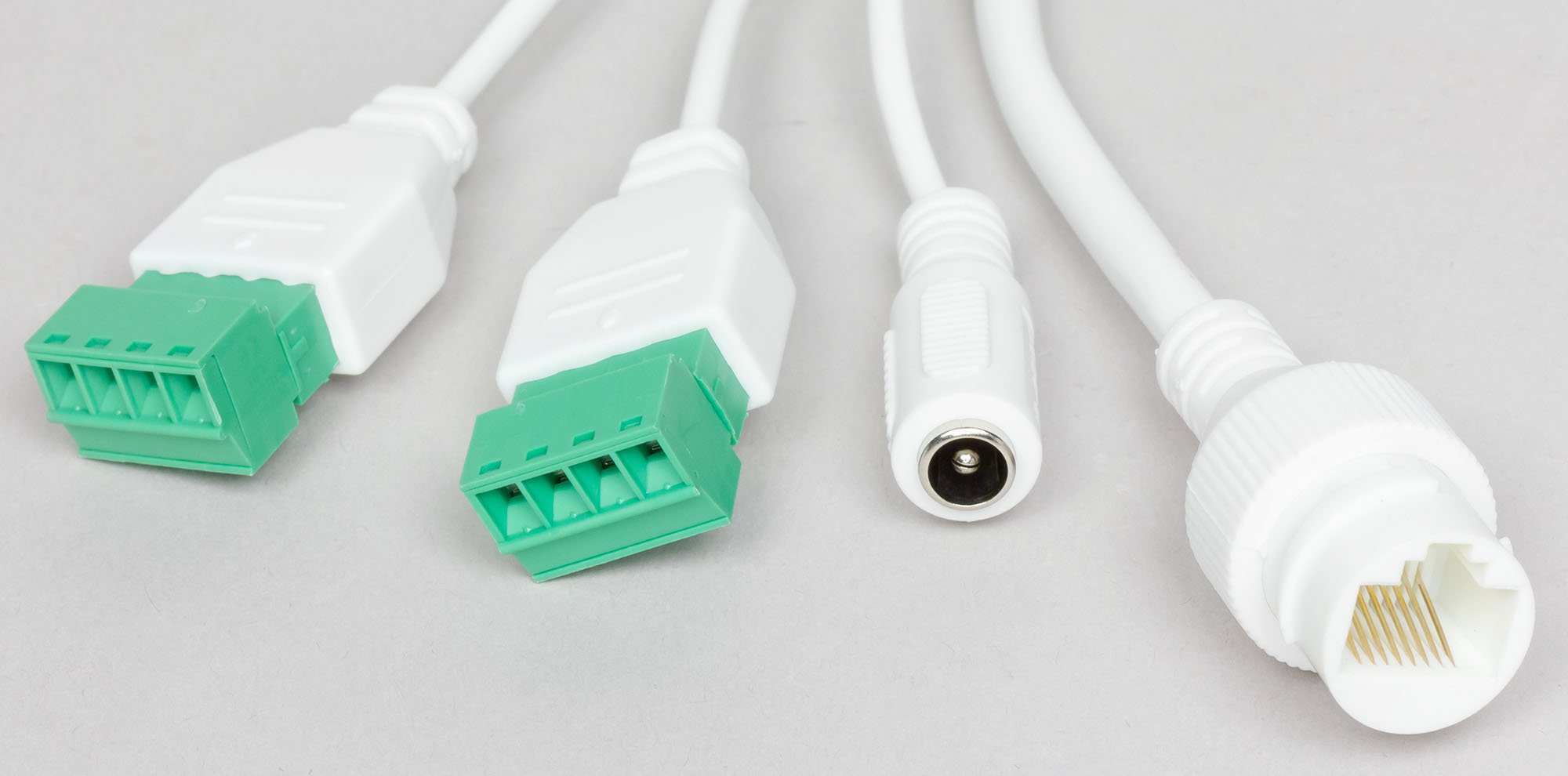

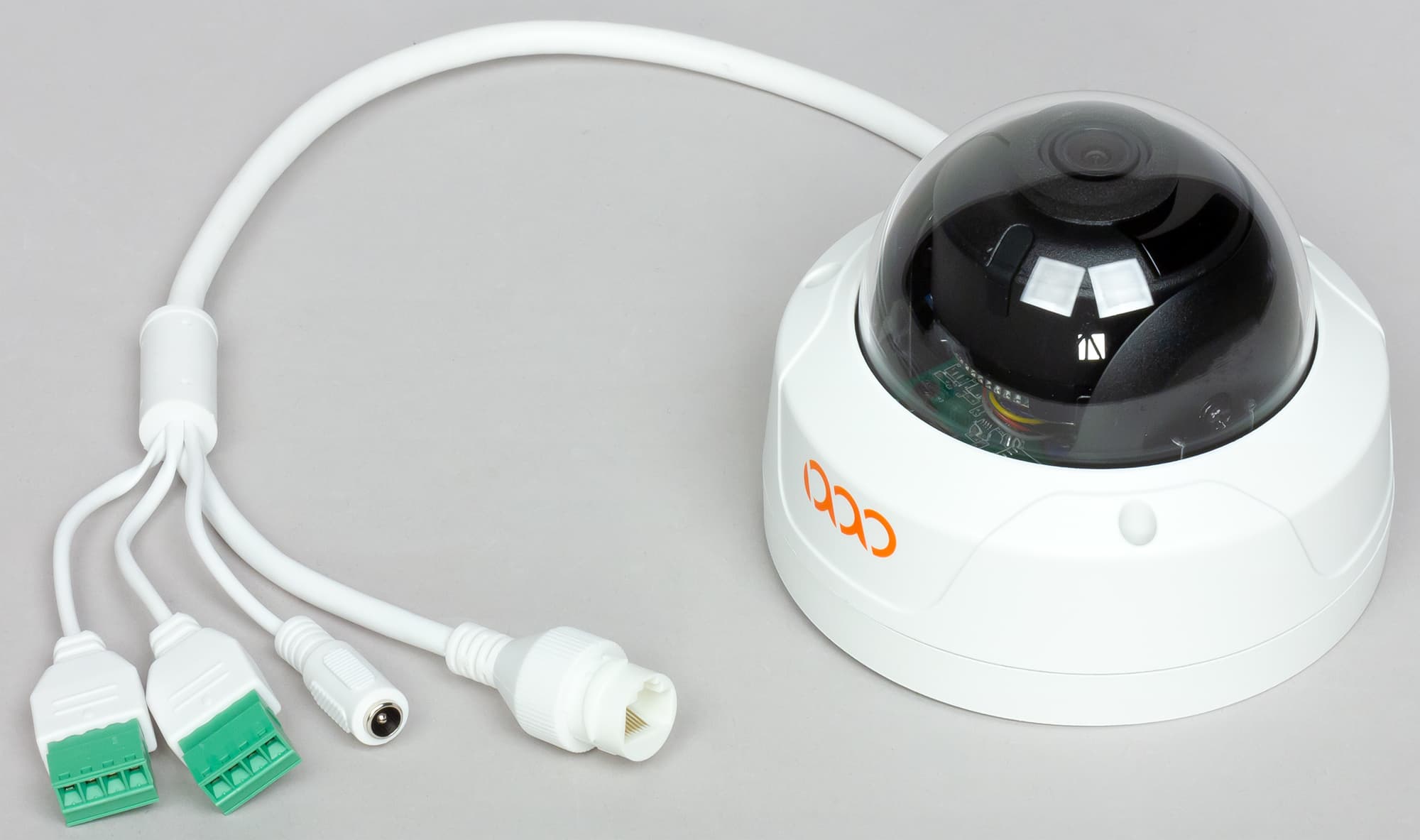

Все интерфейсы камеры (кроме слота карты памяти) вынесены наружу, длина кабеля составляет 40 см. И вот здесь возникает вопрос: если для LAN-разъема и штекера питания в комплекте имеются влагозащитный переходник и заглушка, то как быть с остальными двумя интерфейсами? Как защитить эти контакты от попадания на них влаги, снега, пыли? Видимо, придется вручную мастерить герметичные наконечники из термоусадочных трубок и других подручных материалов.

Основные технические характеристики камеры представлены в следующей таблице:

Настройки, эксплуатация

Монтируя камеру, нужно помнить, что делается это на годы. А значит, требуется предусмотреть все существующие и будущие помехи: перекрытие обзора камеры разными предметами (мебель, временные перегородки), наличие ярких источников света, бьющих в объектив и т. д.

Неплохо бы также заранее учесть угол обзора аппарата, направив объектив так, чтобы зона особого интереса находилась как можно ближе к центру кадра, поскольку камера дает искажения картинки типа «рыбий глаз», пусть и небольшие. Конечно, исправить положение объектива не представляет особого труда — достаточно отвинтить три болта, доступ к которым осуществляется снаружи, после чего отсоединить купол. Способность изменять положение камеры хорошо продемонстрирована на следующей схеме, из которой становится понятно, что конструкция допускает любой наклон и поворот. Выбранное положение фиксируется встроенными фиксаторами-трещотками либо винтами.

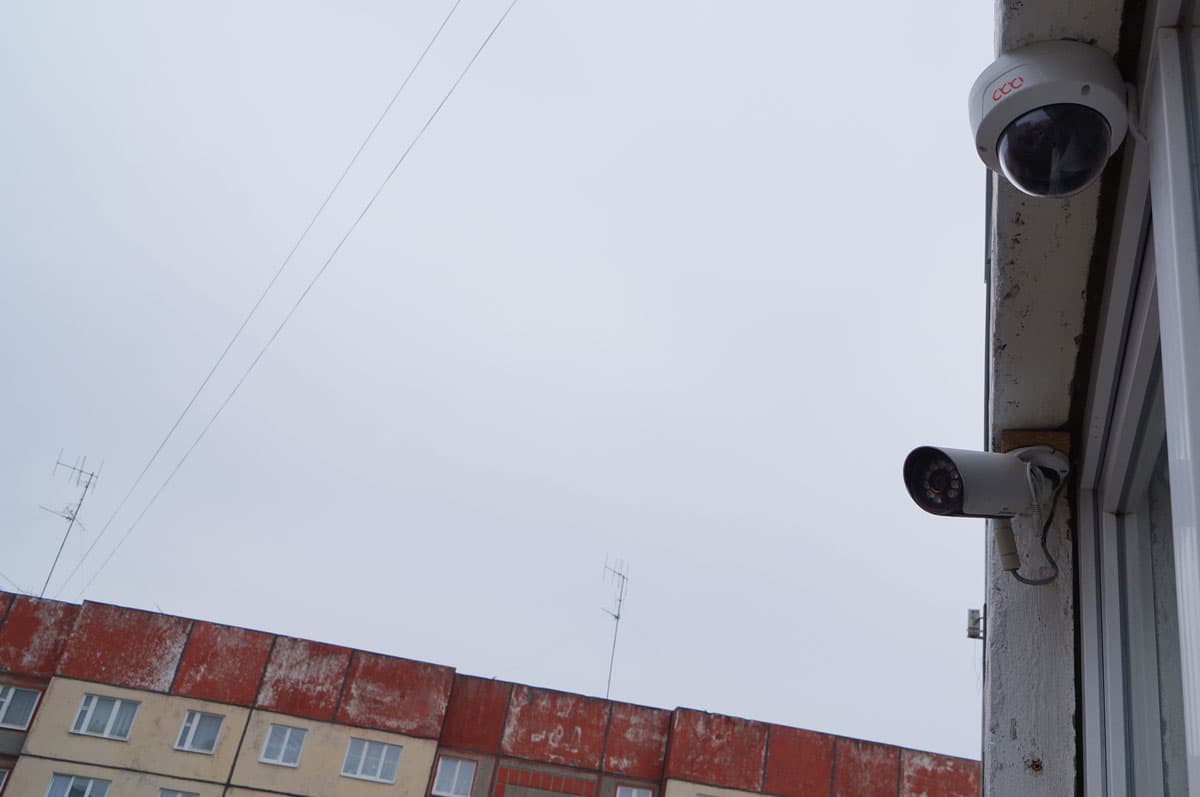

Novicam Pro 24 позиционируется как антивандальная всепогодная камера, а значит, на улице ей самое место. На время тестирования камера была привинчена снаружи дома к железобетонной плите (на заднем плане находится другая камера, которая установлена давно и работает постоянно).

Эта фотография показывает, как не надо монтировать камеру. Видите — часть корпуса выступает за плоскость плиты, это чревато многими неприятностями, ведь на внутренней поверхности основания-площадки будет накапливаться снег, пыль и всякий мусор вроде листьев. Конечно, в корпус камеры они не попадут — конструкция герметичная, но все же как это неаккуратненько. В данном случае камеру правильней было бы прикрутить не к горизонтальной поверхности слишком узкой бетонной плиты, а к пластиковой раме окна, вертикально. Но камер много, а рама — одна. Тем более, ракурс, который мы получили при таком монтаже, нас вполне устроил: ключевая зона (дворовый въезд-выезд) оказалась ровно по центру кадра.

Питание камере мы решили подать непосредственно по локальной сети, чтобы не тянуть на улицу еще и кабель питания. Для этого использовался PoE коммутатор Zyxel GS2200-8HP, он имеет встроенный сервер, где можно подглядеть информацию о подключенных устройствах. Благодаря этому мы выяснили, что, работая в обычном режиме, камера потребляет около 300 мА — это совсем немного.

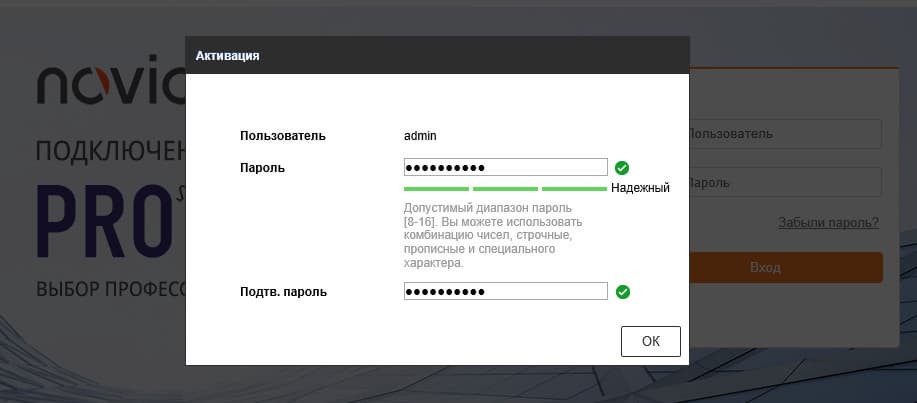

Первое подключение к камере и ее предварительную настройку желательно осуществлять с помощью ПК. При первом входе в веб-интерфейс аппарата пользователю будет предложено задать надежный пароль, состоящий из букв, чисел и специальных символов.

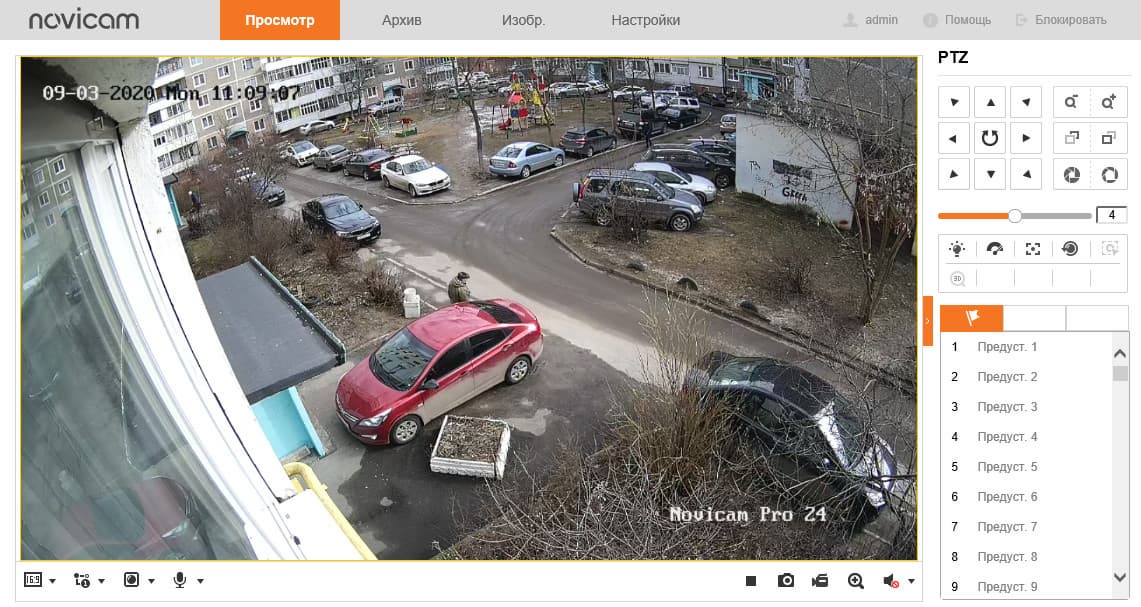

Главная страница сервера камеры выглядит в точности как у рассмотренной недавно Novicam NP200F. Присутствующая здесь панель с PTZ-кнопками и другими инструментами совершенно не нужна, поскольку рассматриваемая камера не имеет двигателей поворота и наклона. Однако единожды разработанный сервер устанавливается на все камеры бренда, и менять его структуру, подгоняя под каждую модель — дело неблагодарное, а где-то даже и вредное из-за вероятного ослабления совместимости.

Здесь, на главное странице, пользователю доступны быстрые кнопки изменения соотношения сторон кадра и выбора отображаемого потока. Например, если текущей скорости соединения для отображения потока недостаточно, то можно переключиться на второй поток с меньшим размером кадра. В правой нижней части окна просмотра имеется еще один блок кнопок, отвечающий за цифровое увеличение участка кадра, создание скриншотов и запуска локальной видеозаписи, которая будет сохраняться в указанную папку на диске ПК.

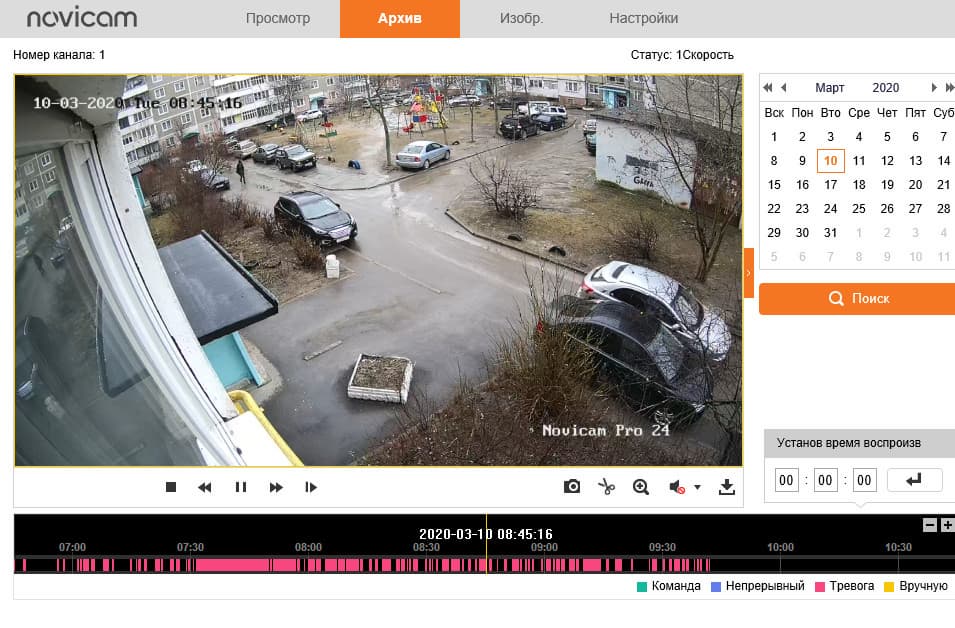

Вторая вкладка содержит инструмент для просмотра архивных записей, которые хранятся на карте памяти, вставленной в слот камеры. Аппарат способен вести как непрерывную запись, так и запись по тревоге, когда на карту сохраняются только промежутки, в которых зафиксировано какое-либо движение. Эти промежутки отображаются на линейке времени розовым цветом.

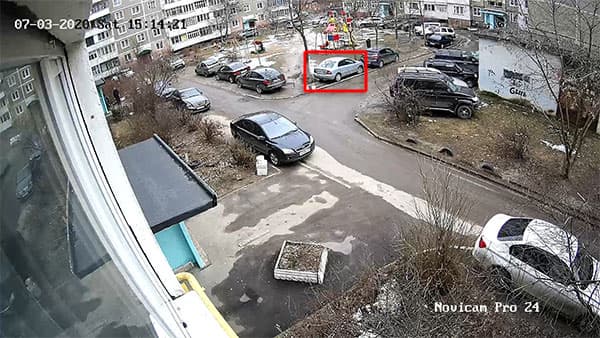

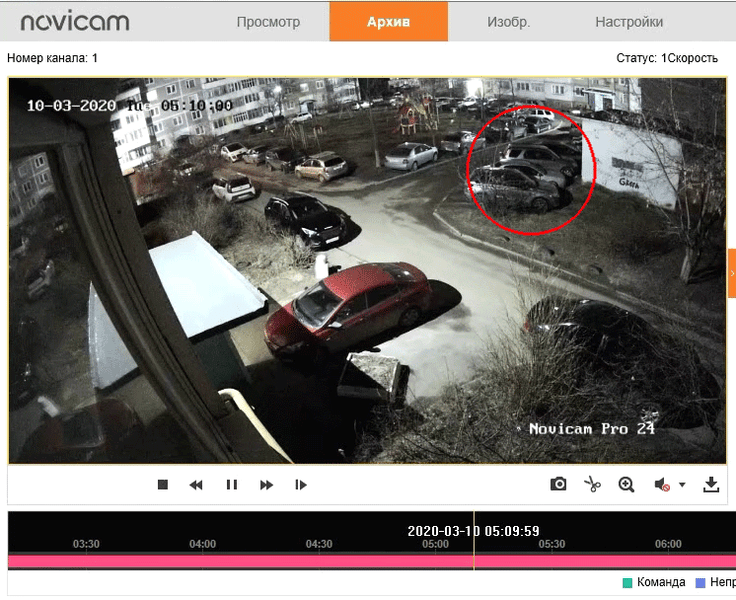

Что характерно, под движением подразумевается любое изменение картинки. Например, в нашем случае в зоне детекции камеры оказались автомобили, охранные индикаторы которых беспрерывно моргали всю ночь. В результате ночная запись не прерывалась ни на секунду — камера постоянно регистрировала «движение», что видно по сплошной розовой заливке на линейке времени.

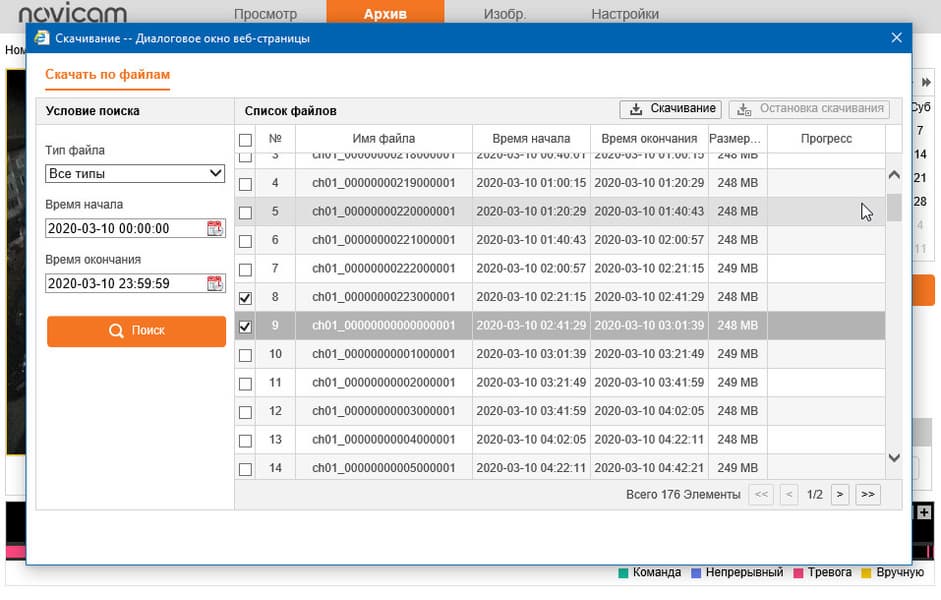

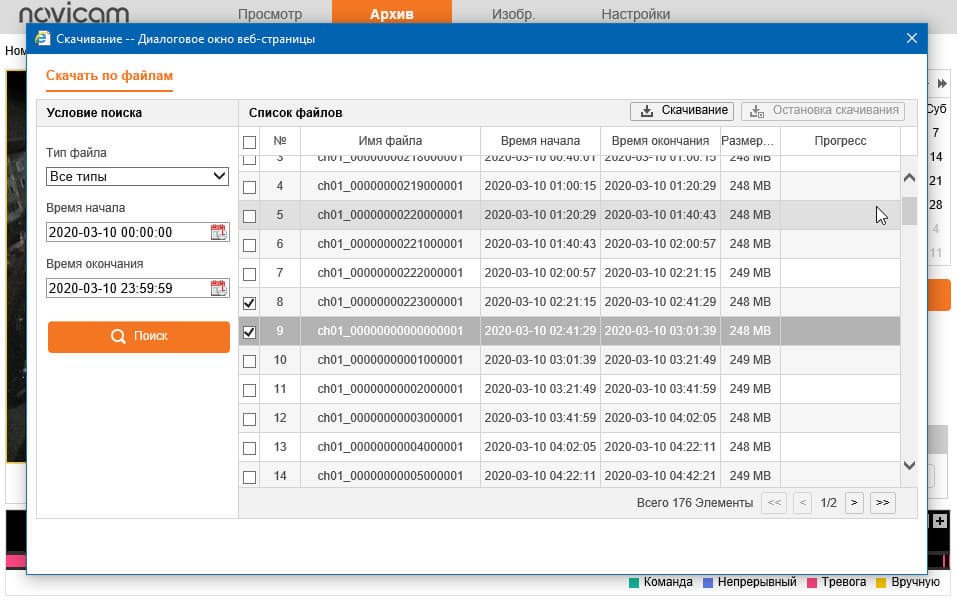

Отсюда же, из модуля просмотра архива, пользователь может скачать видео, выбрав интересующий временной интервал во всплывающем диалоговом окне Скачивание.

Третья вкладка с именем Изобр. фактически дублирует всплывающее окно сохранения архивных записей, нам же интересна вкладка последняя, Настройки. Присутствующие здесь параметры описаны в обзоре IP-камеры Novicam NP200F. Отметим, что и здесь мы не обнаружили существенных отличий от настроек упомянутой камеры.

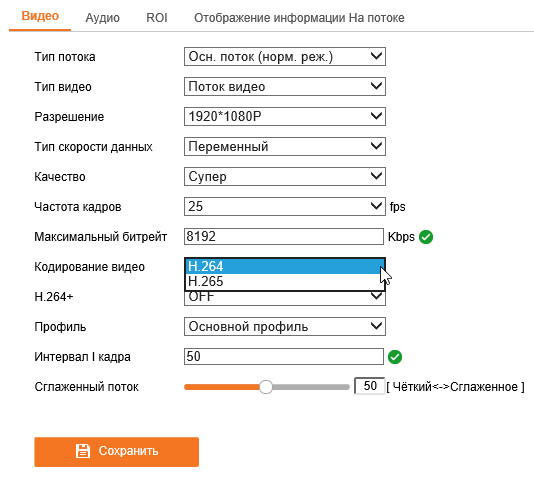

Исключение — блок, касающийся форматов записи. Рассматриваемый аппарат умеет сохранять видео в два разных кодека, H.264 и современный H.265.

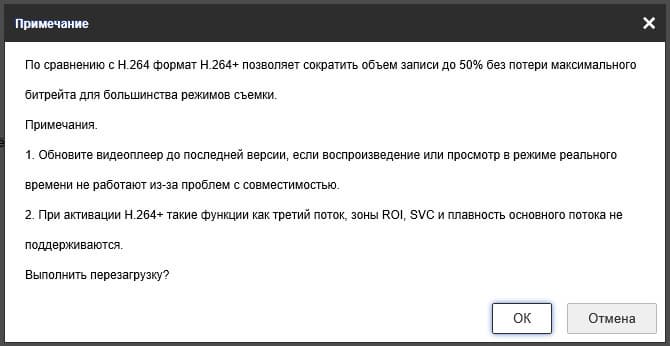

Более того, в обоих случаях дается возможность усилить сжатие за счет использования фирменной разработки Hikvision: параметра Plus (H.264+ и H.265+). Достоинства и недостатки использования этой технологии мы обязательно изучим в следующей главе, а пока приведем основные настройки аппарата, чтобы читатель мог составить впечатление о сетевых и прочих возможностях камеры.

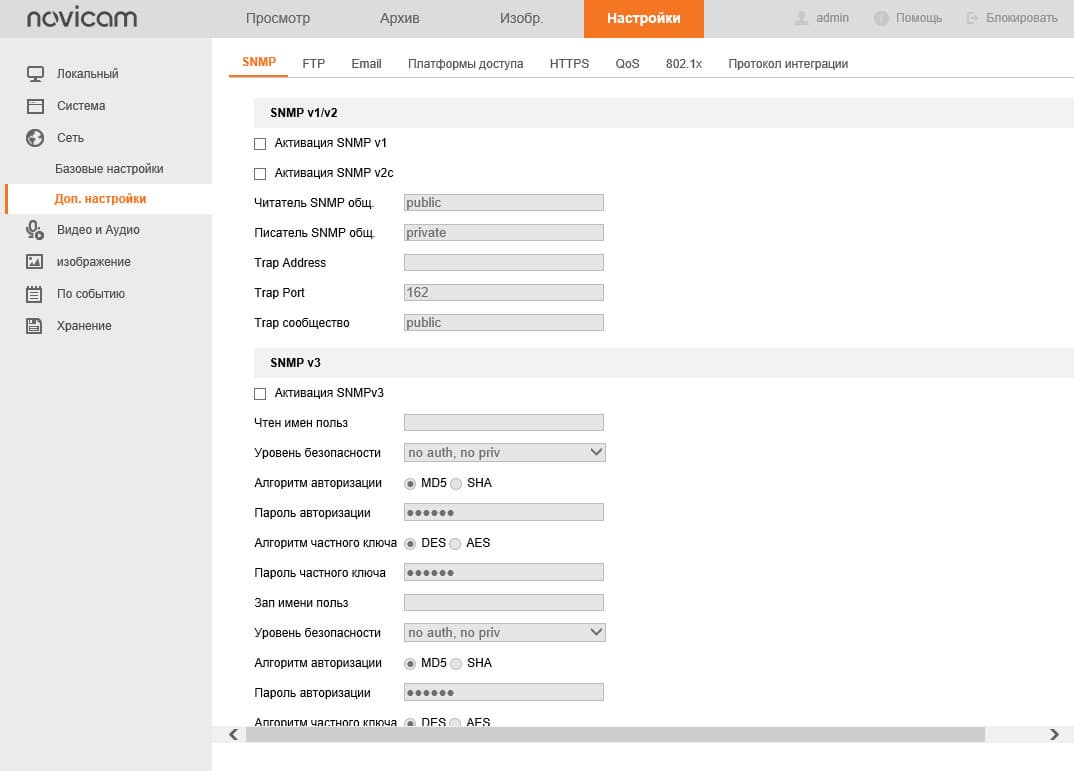

Настройка версий протокола SNMP

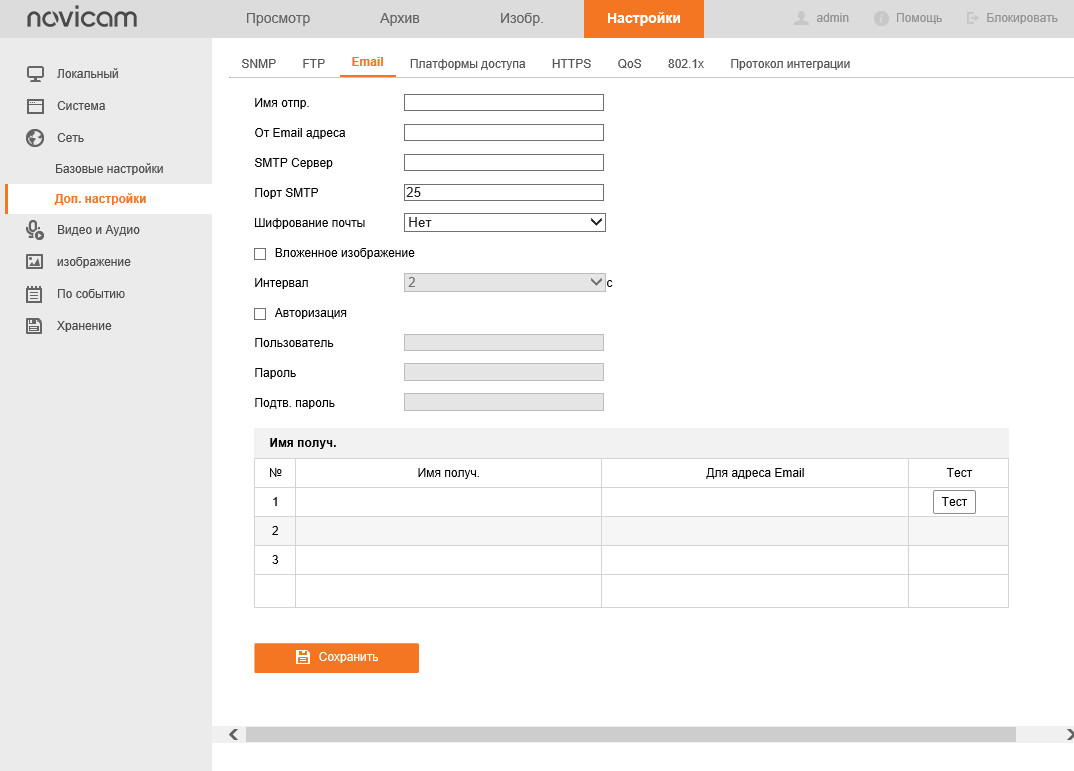

Поддержка трех e-mail получателей

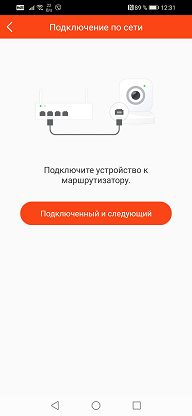

Подключение камеры к облаку

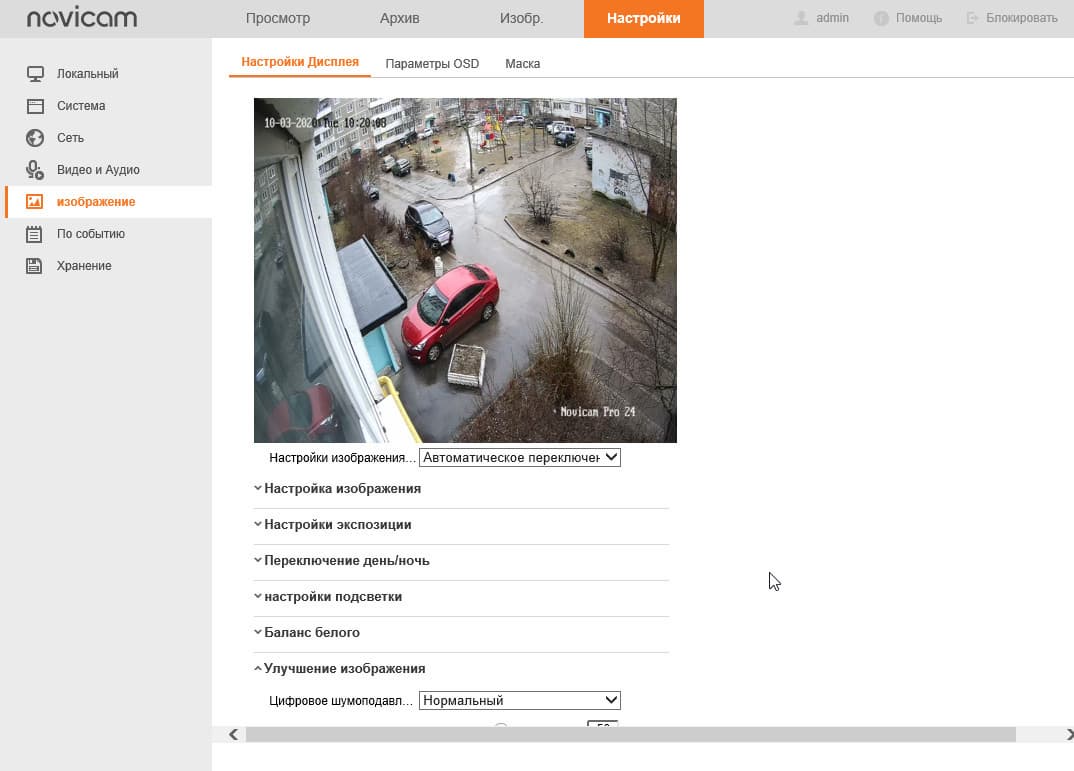

Параметры изображения

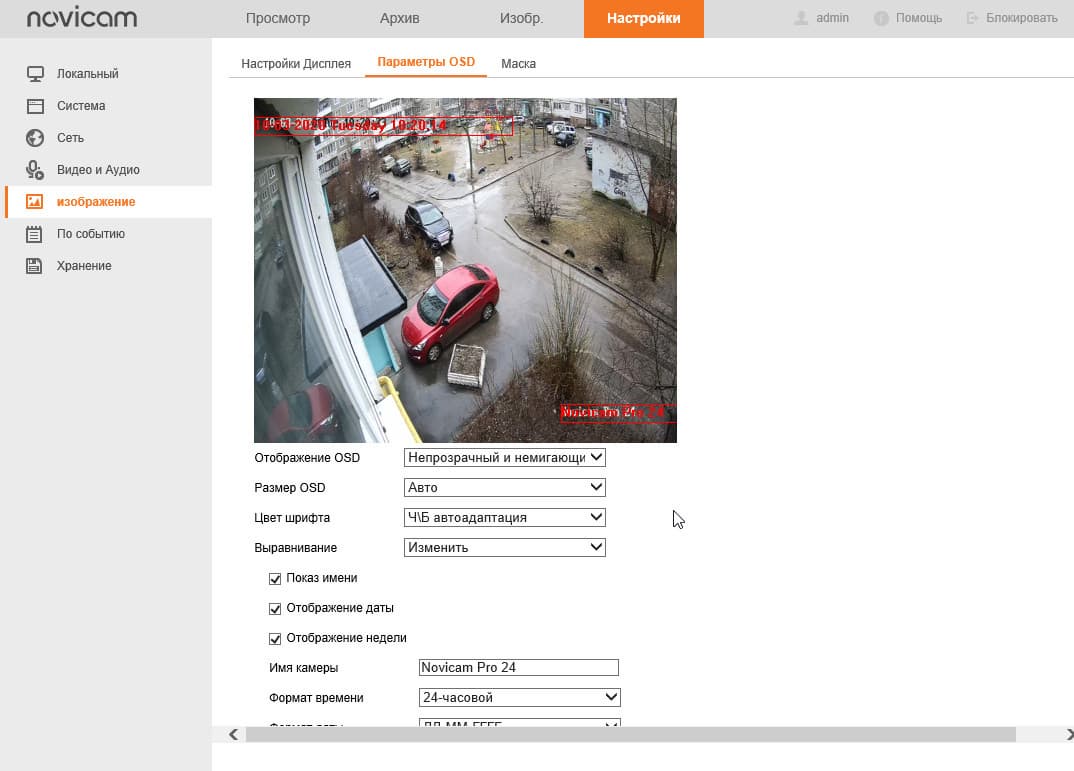

Параметры OSD

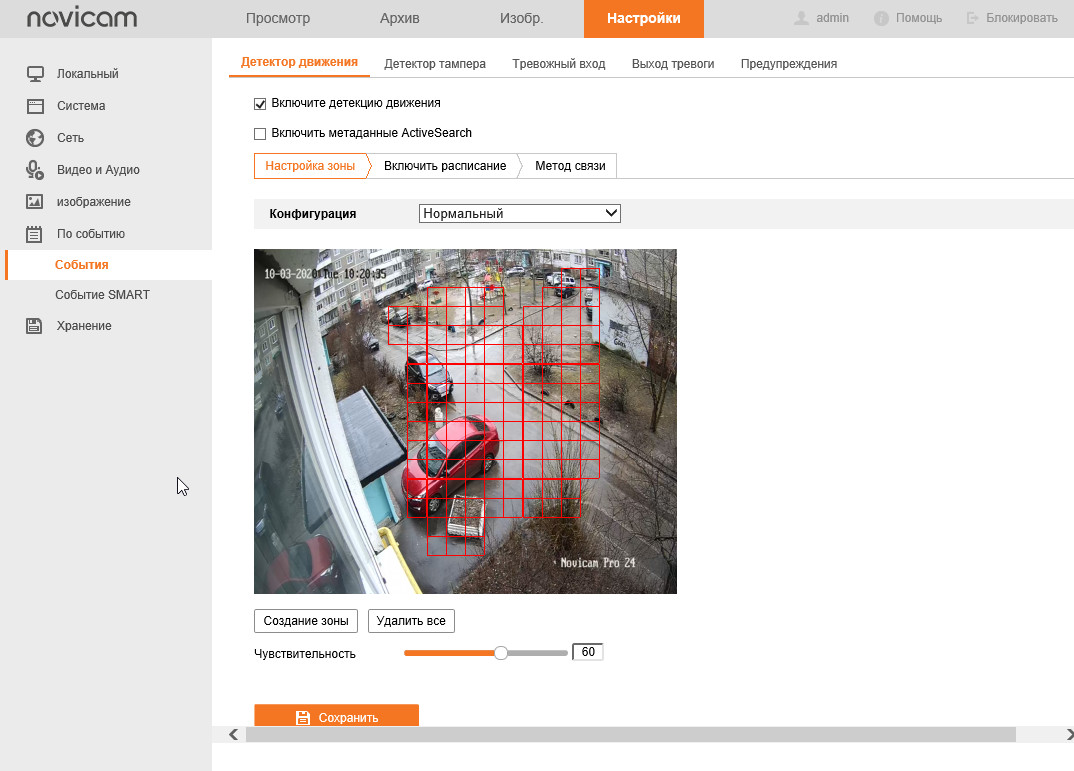

Настройка зон детектора движения

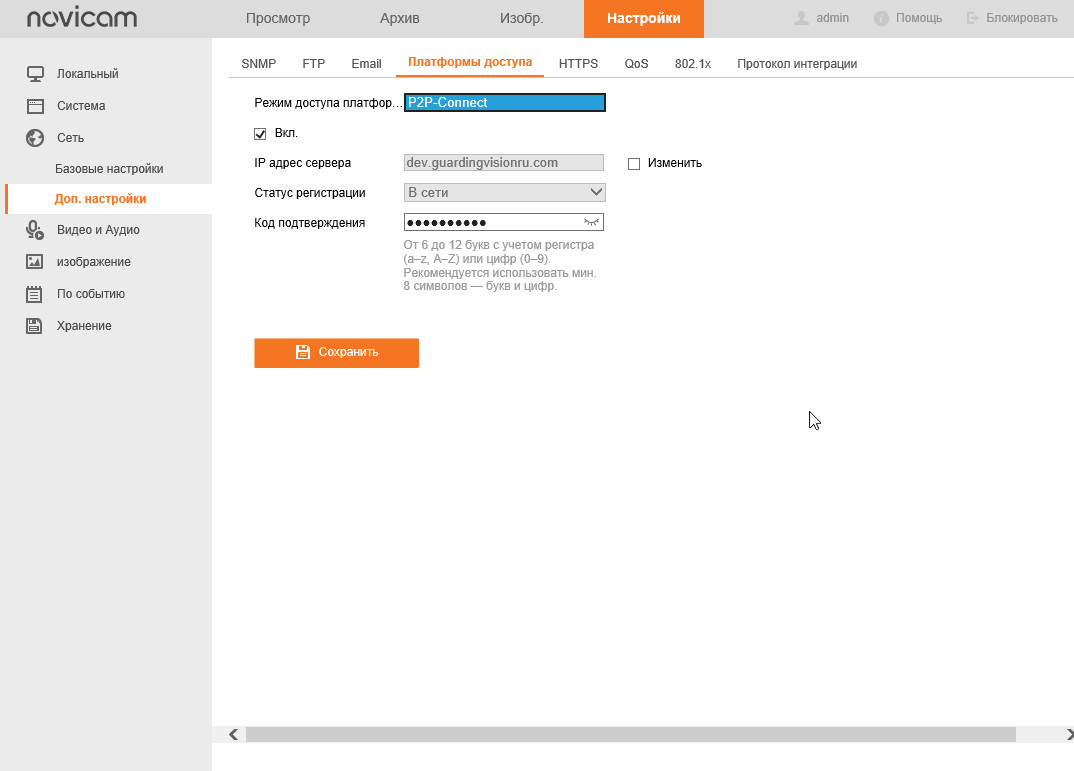

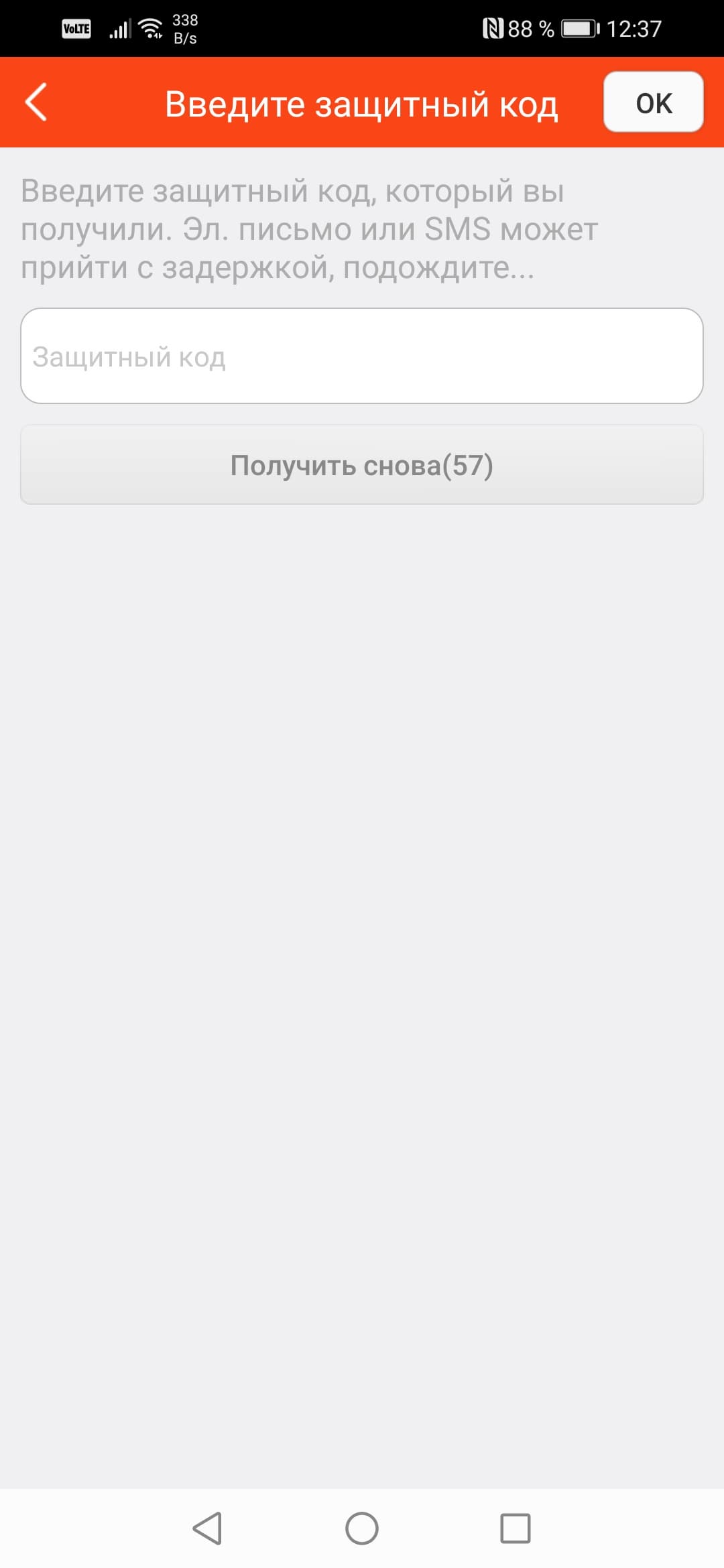

На одном из этих скриншотов показан процесс активации P2P, данный параметр отвечает за включение камеры в фирменный облачный сервис. По умолчанию параметр P2P-Connect в камере активирован, что дает возможность подключения аппарата с помощью мобильного устройства. Для просмотра архива и живого видео, а также изменения некоторых настроек камеры через облако, используются мобильные приложения Guarding Vision (версия для iOS, версия для Android) либо iVMS 4.5 Pro (версия для iOS, версия для Android).

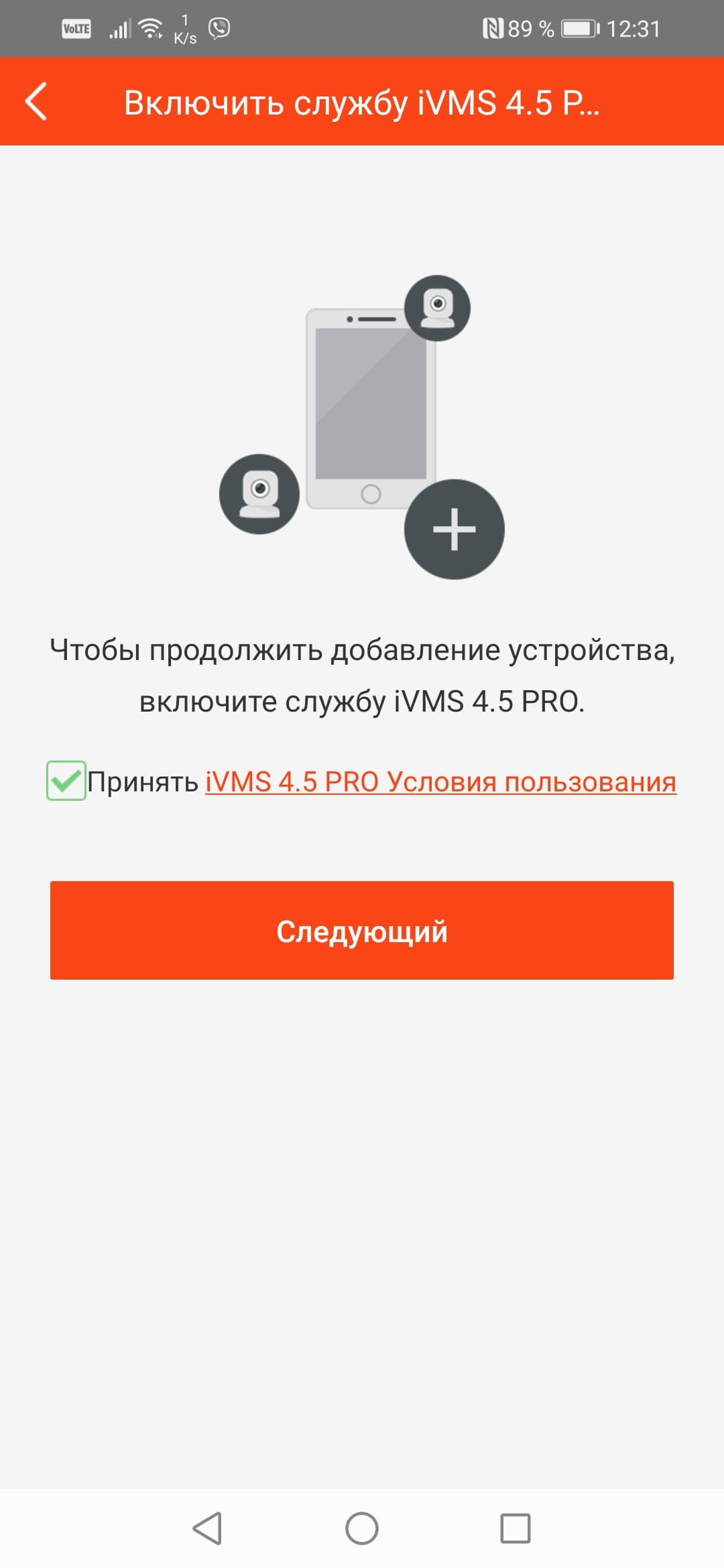

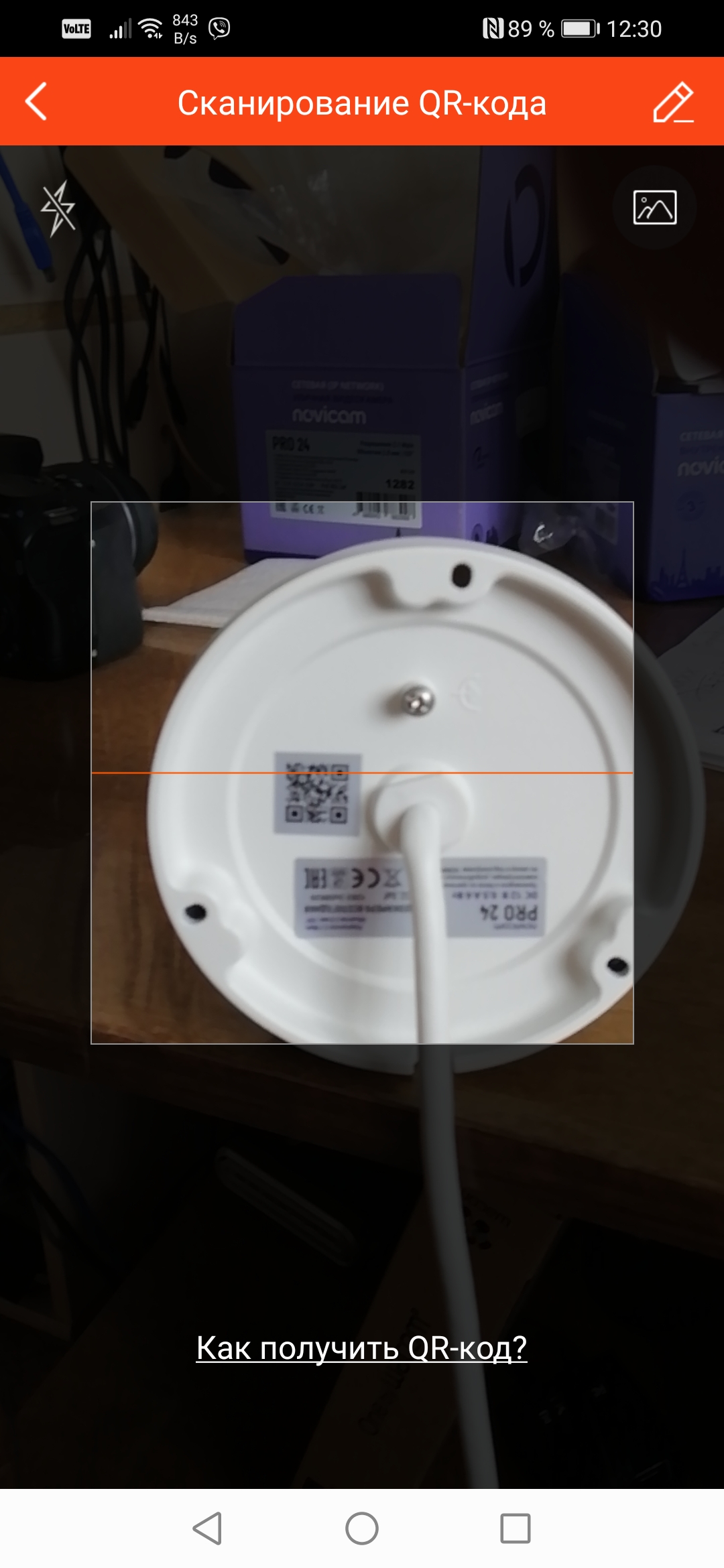

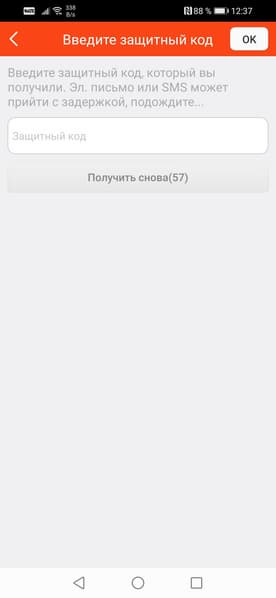

Рассмотрим работу с камерой на примере второго приложения, iVMS 4.5 — оно выполнено более качественно, имеет аккуратную локализацию и работающие настройки. Для того, чтобы активировать камеру в облачном сервисе, необходимо сканировать QR-код, напечатанный на наклейке, и следовать появляющимся на дисплее смартфона указаниям.

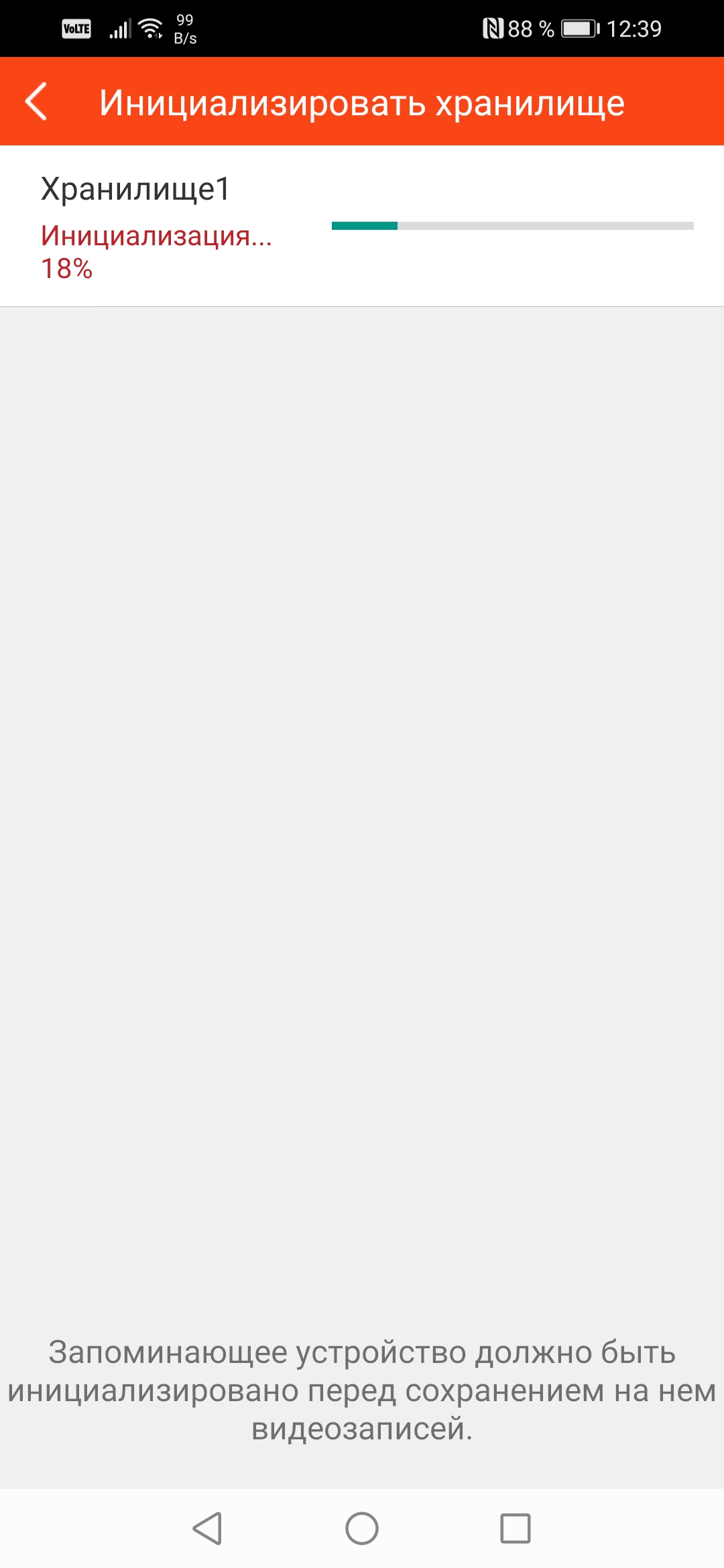

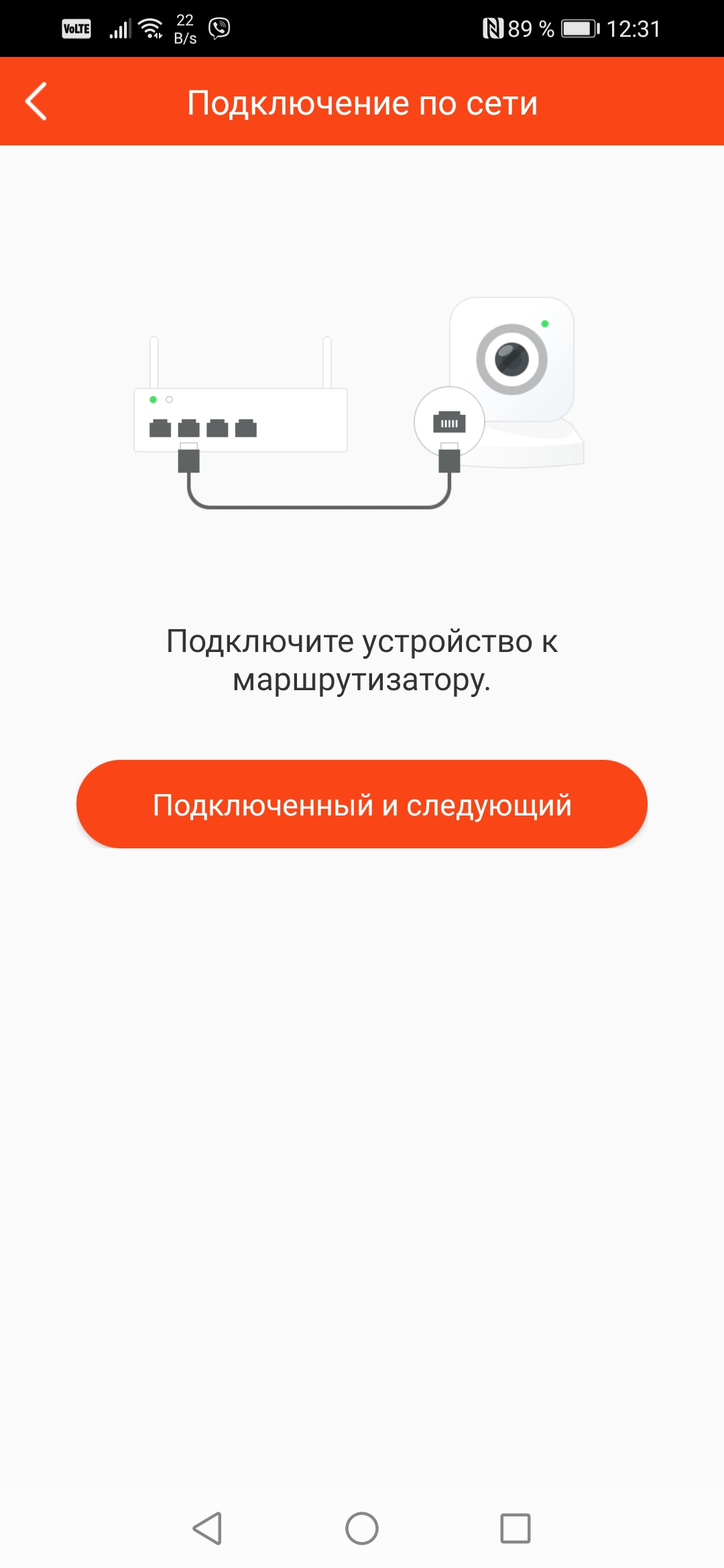

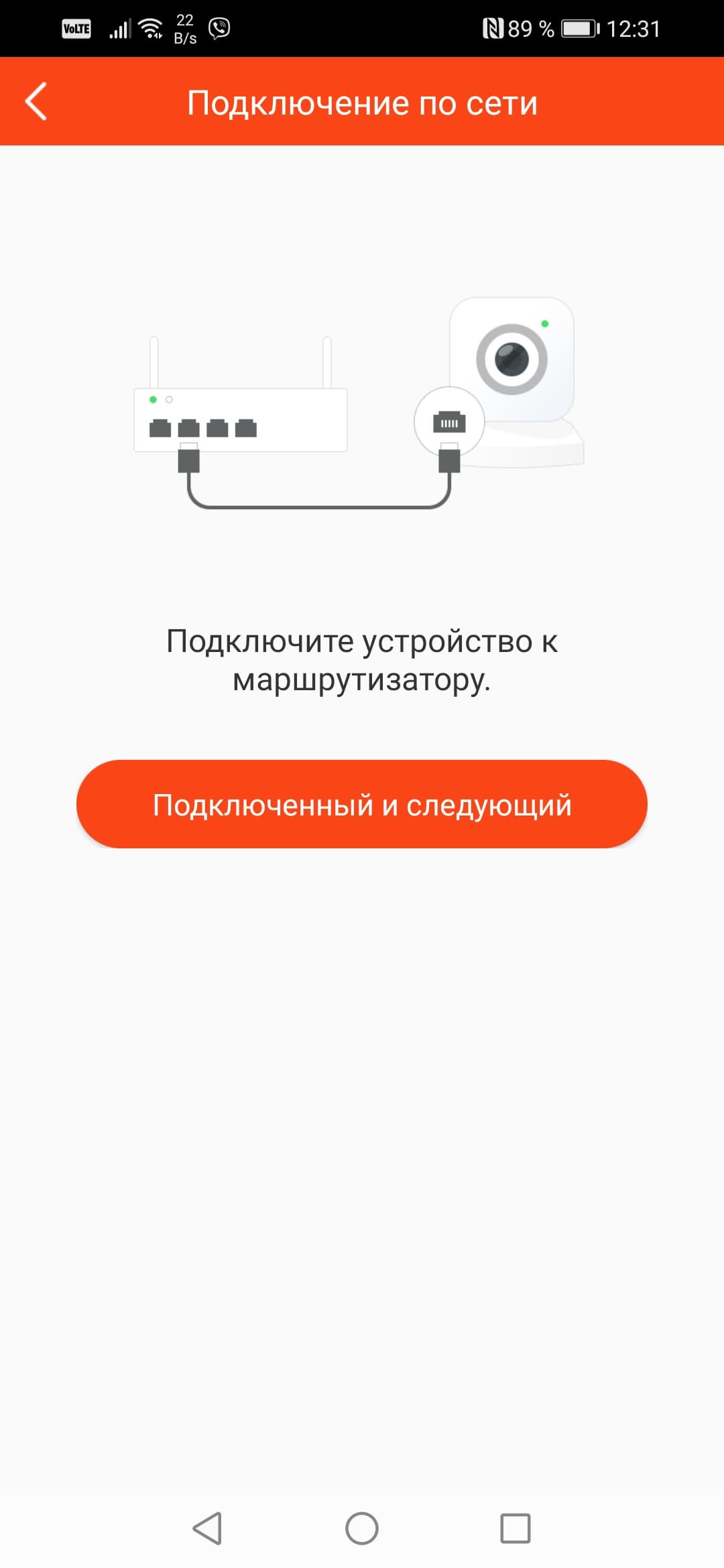

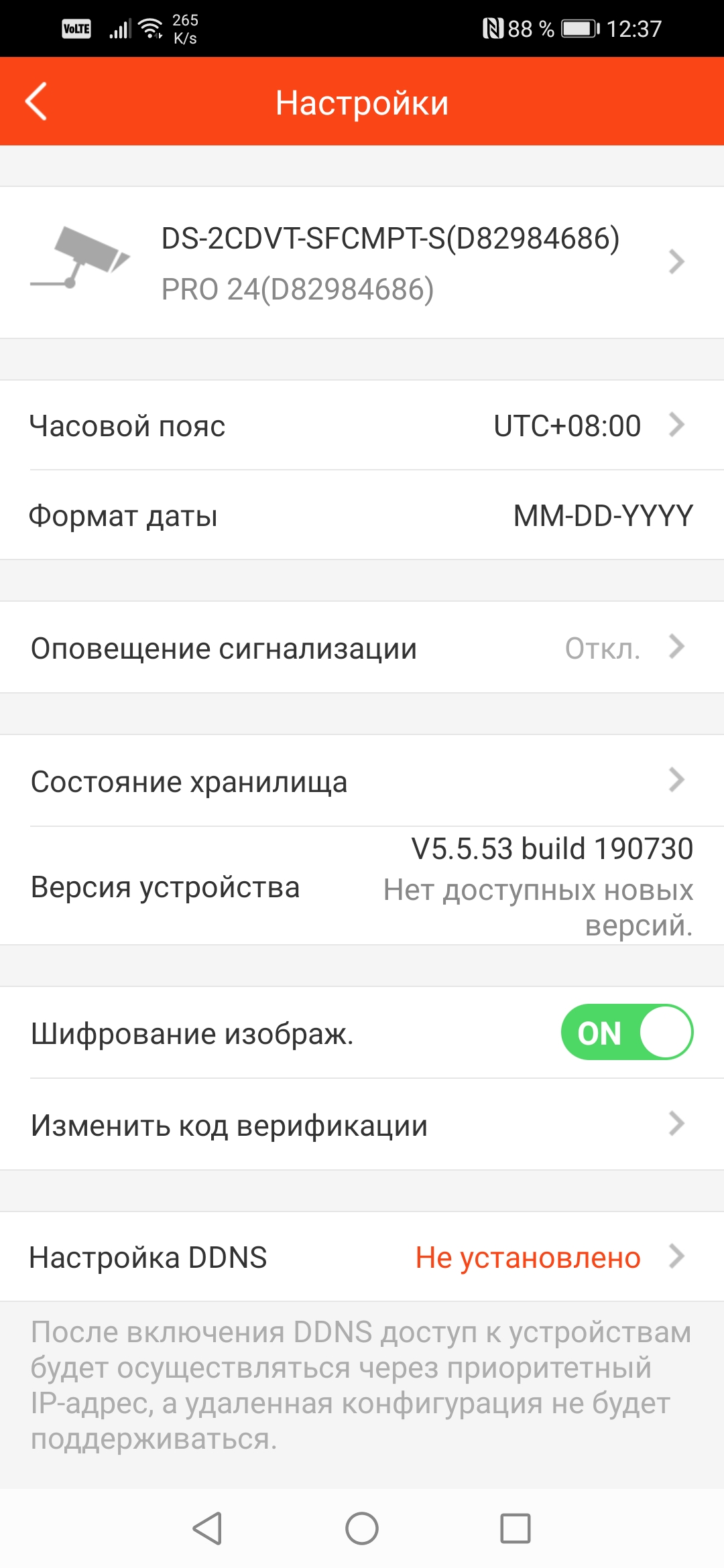

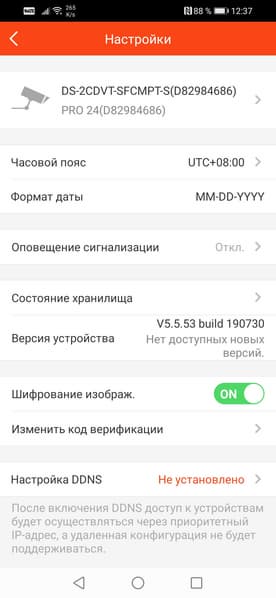

Мобильное приложение имеет скудные настройки, количество которых не идет ни в какое сравнение с массой параметров, имеющихся в веб-сервере камеры. Также следует иметь в виду, что по умолчанию в камере включен режим шифрования данных. В домашней эксплуатации такая предосторожность видится излишней, но если камера работает в составе производственно-офисной охранной системы, то шифрование, возможно, следует оставить. Также нельзя забывать о подготовке карты памяти: ее требуется инициализировать средствами самой камеры. В процессе инициализации камера создает на карте особую структуру служебных файлов, которая необходима для ведения архива.

В дополнение к описанию настроек камеры напомним: облачные и локальные функции никак друг с другом не связаны и не зависят друг от друга. Словно это не одна камера, а две: первая транслирует данные на облачный сервис по фирменному защищенному протоколу, а вторая играет роль самостоятельной широкофункциональной IP-камеры со всеми присущими ей возможностями. Таким образом, аппарат отвечает запросам любого пользователя, будь он неосведомленный обыватель или продвинутый администратор, отвечающий за охранный комплекс.

Видео

Способность кодировать видеопоток в два кодека с разными режимами — это одна из главных особенностей рассматриваемой камеры. Как и было обещано, чтобы сделать выводы о пользе или недостатках того или иного способа кодирования, рассмотрим каждый доступный вариант записи.

Чуток теории: экономия места при сжатии кодеками H.264 (AVC) и более новым H.265 (HEVC) происходит за счет использования междукадрового сжатия. Видеопоток, сжатый этими кодеками, содержит опорные ключевые кадры (I-frame), представляющие собой полную картинку/ Между ними присутствуют промежуточные кадры (P и B), в которых описаны изменения, определены зоны с изменениями и векторы их движения. Ключевые кадры могут повторяться с разной частотой, обычно используется интервал в одну секунду или 25-50 кадров. Чем длиннее интервал между ключевыми кадрами, тем меньший объем занимает конечный файл, но и качество картинки серьезно страдает.

Компания Hikvision, чья технология работает в нашей камере, усовершенствовала стандарты H.265 и H.265, добившись высочайшей экономии битрейта. Опустим долгое описание сути технологии с именем Plus (+), скажем основное: за счет распределенного интеллектуального сжатия картинки, когда статичные зоны кадра кодируются отдельно от движущихся объектов, удалось значительно уменьшить количество ключевых кадров, и, соответственно, увеличив количество промежуточных.

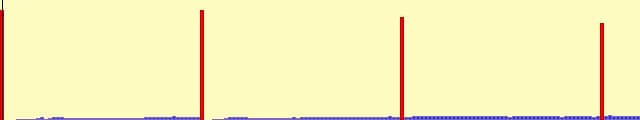

Ниже приводятся скриншоты структуры файлов, записанных нашей камерой в режиме H.264 и H.264+. Красным цветом здесь обозначены ключевые кадры, синим — промежуточные P-кадры, описывающие изменения между ключевыми. Ключевые кадры при обычном сжатии H.264 стоят как им и положено, с интервалом в секунду. Но видите, как изменилась частота появления ключевых кадров при сжатии H.264+?

Да их вообще нет! Только самый первый кадр потока — ключевой, далее видны сплошь промежуточные. Все правильно, именно так и работает технология +, когда ключевые кадры добавляются в поток не с заданной частотой, независимо от содержания картинки и наполненности ее движением, а исключительно по необходимости, в случае большого количества движения. Такая опция в видеонаблюдении — штука незаменимая, она поможет снизить битрейт видеопотока в разы. А значит, места в архиве понадобится в разы меньше, что критично при нынешних ценах на жесткие диски. В большинстве случаев камера наблюдения видит одну и ту же статичную картинку. Так зачем тратить битрейт на кодирование одного и того же кадра?

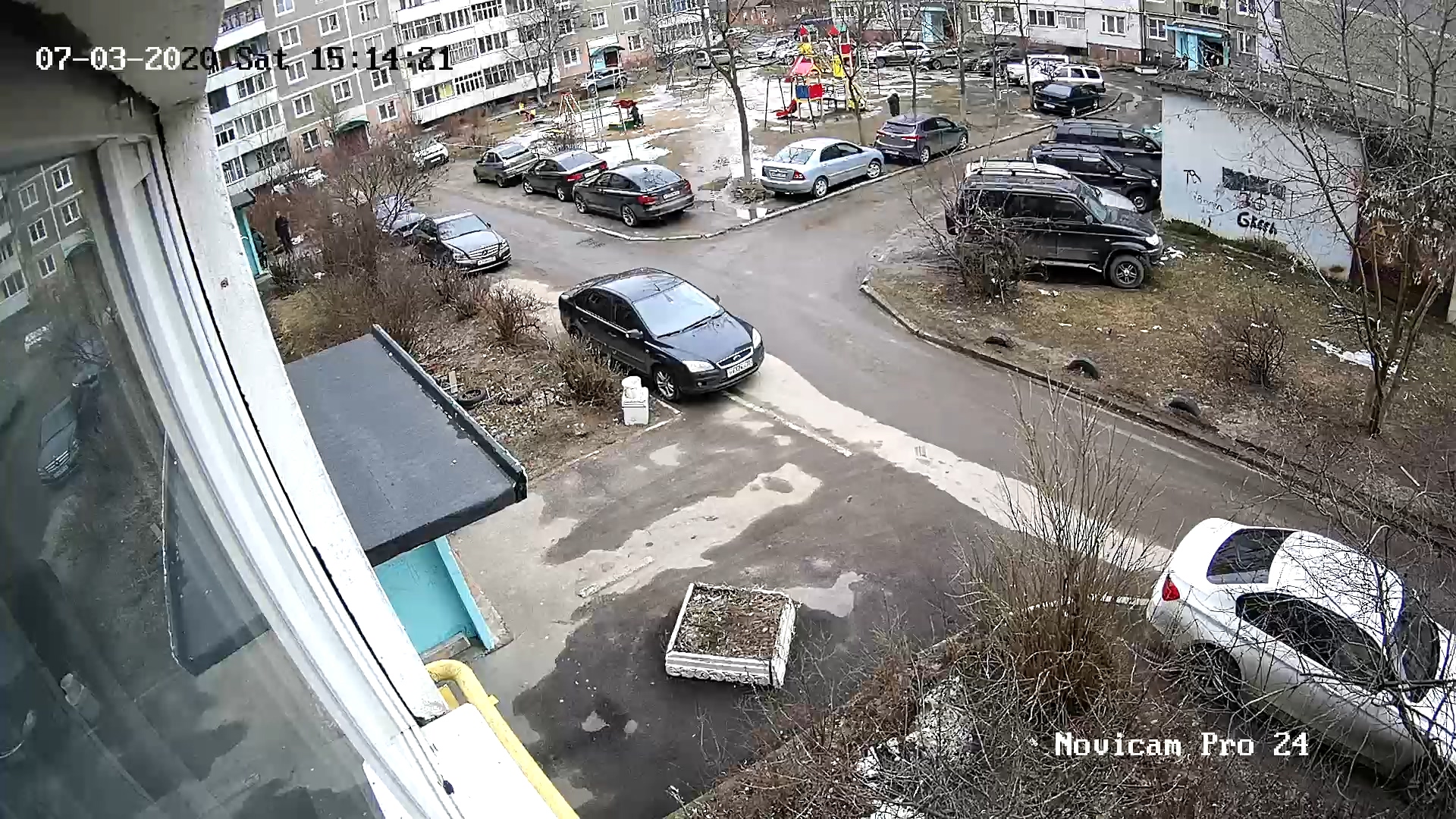

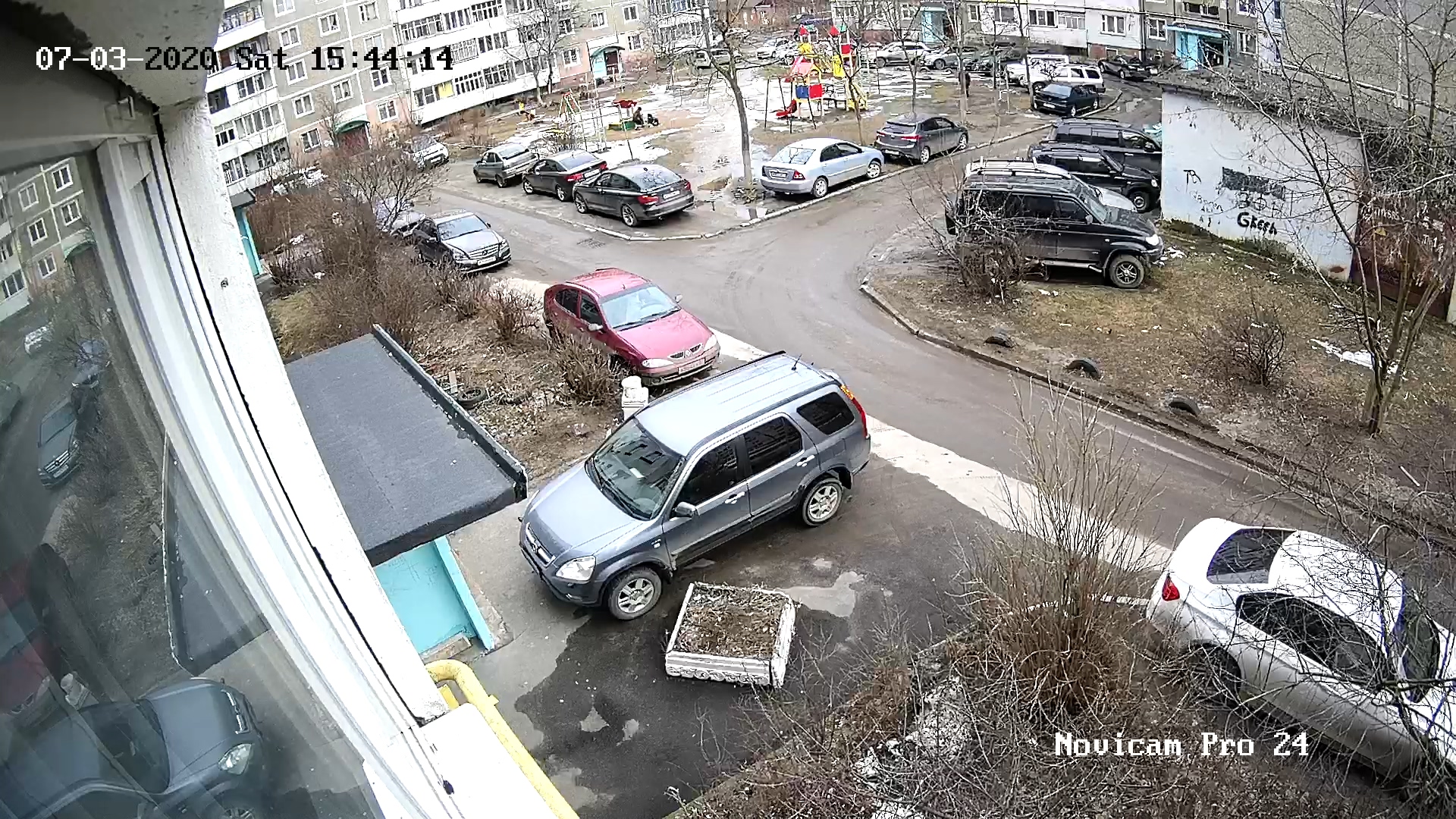

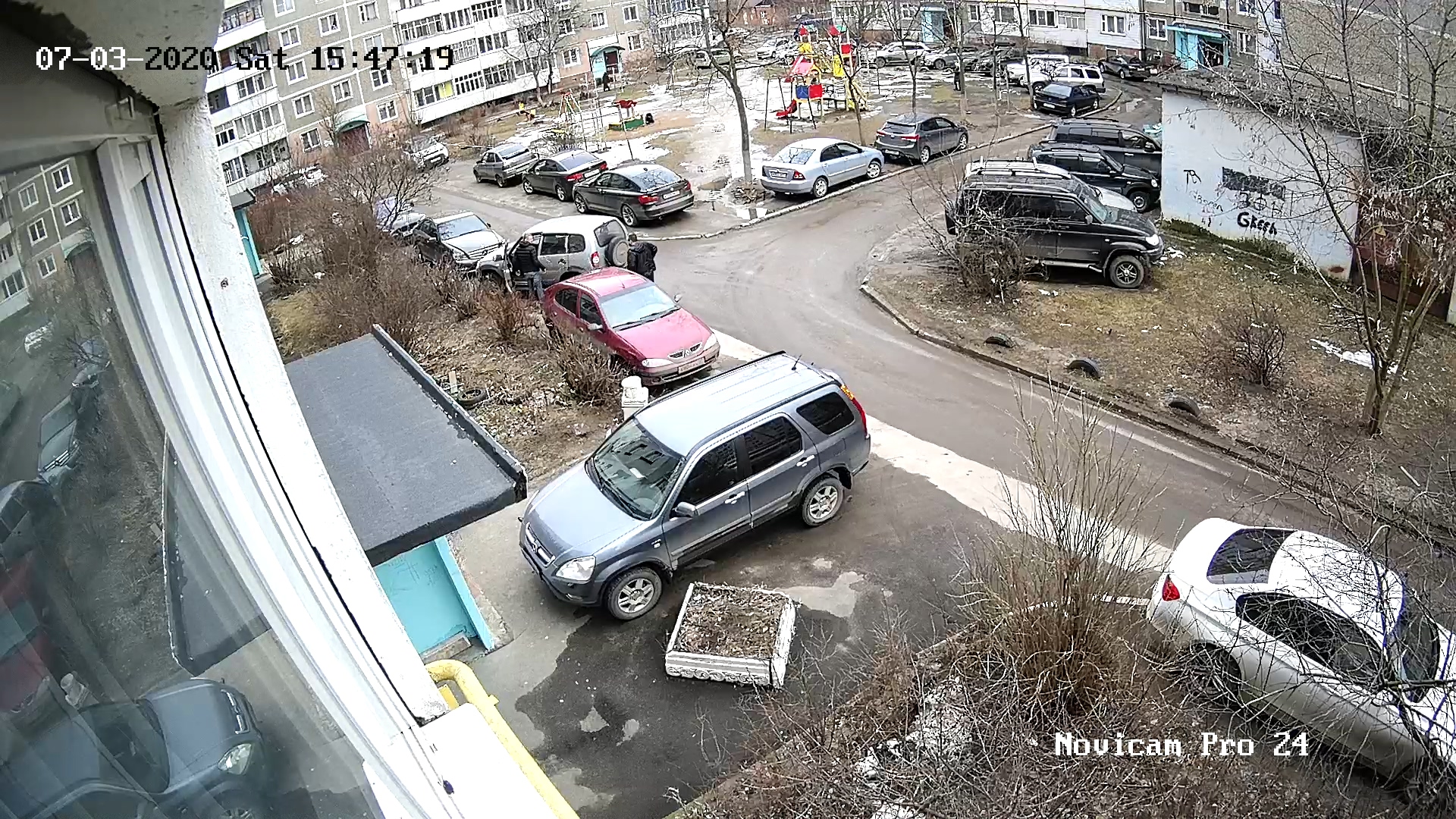

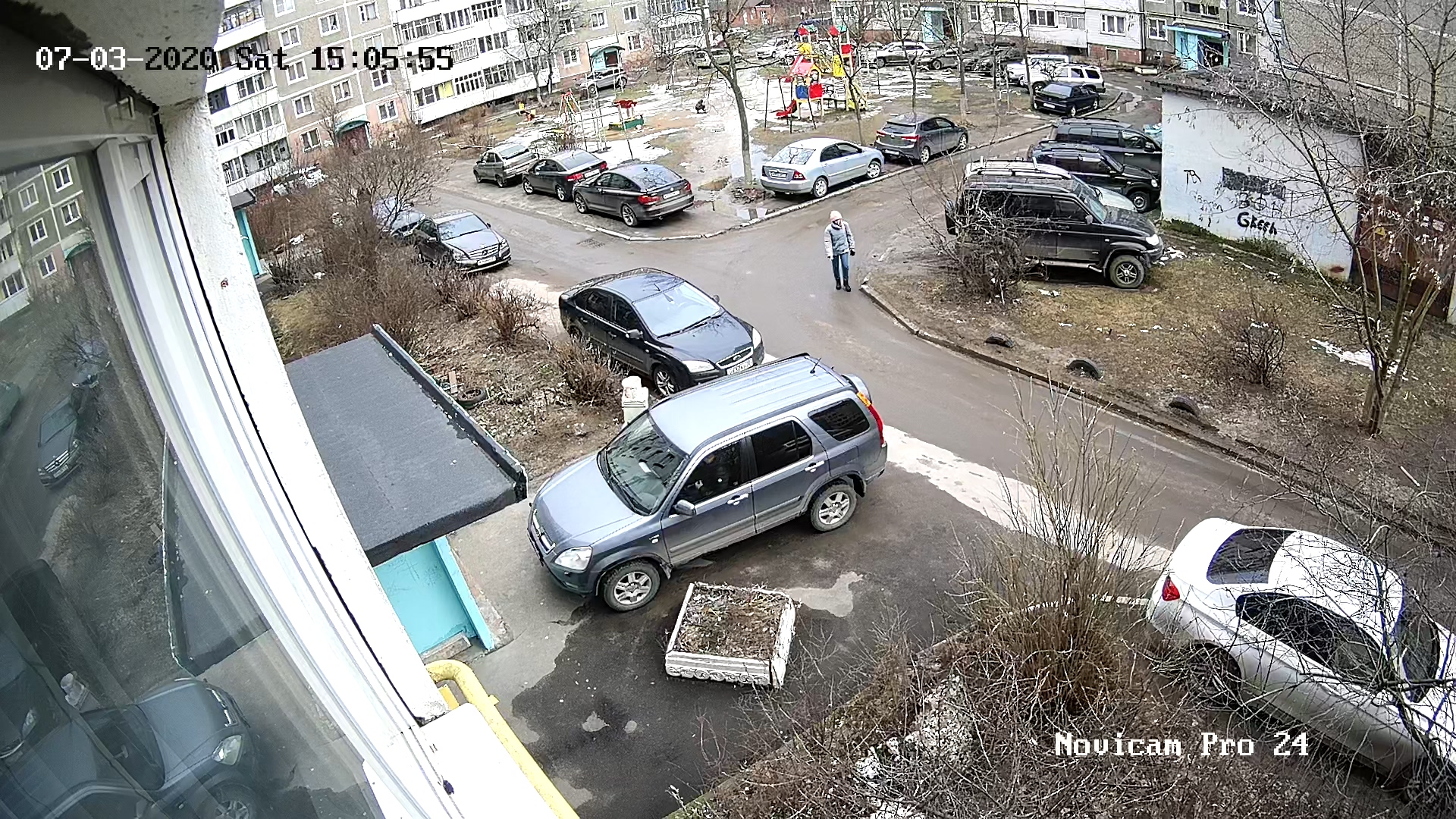

Но что же с качеством? Теоретически оно должно сильно хромать при кодировании с малым количеством ключевых кадров. Ответ на этот вопрос даст наглядное сравнение видеороликов, которые записаны камерой в разных режимах. А для вящей предметности мы сделали эти записи еще и с разными уровнями битрейтов, от несерьезного 1 Мбит/с до максимально возможных 8 Мбит/с. Ниже приведены участки стоп-кадров, взятые из этих съемок, полные же стоп-кадры можно увидеть по ссылкам, расположенным под миниатюрами.

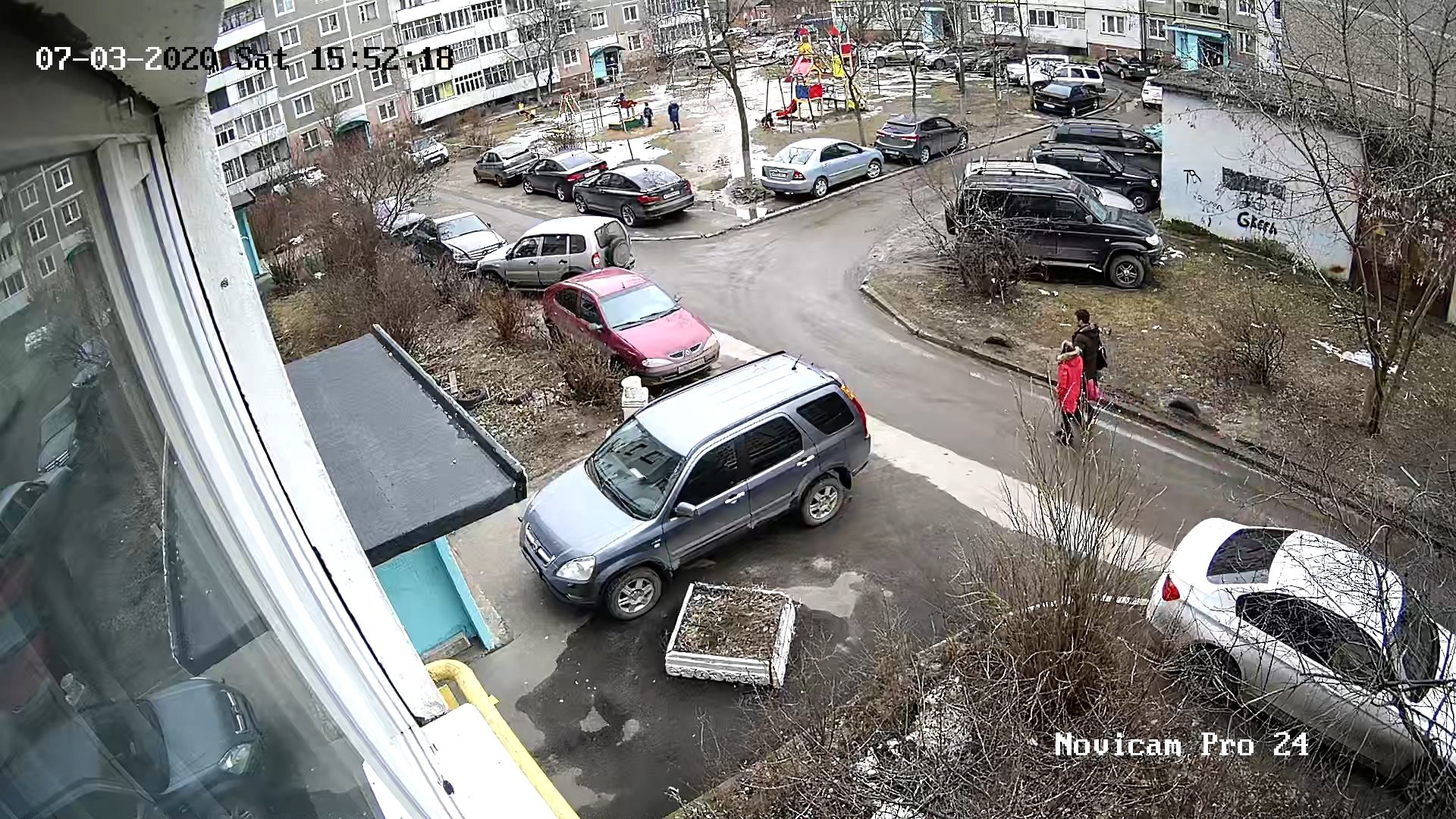

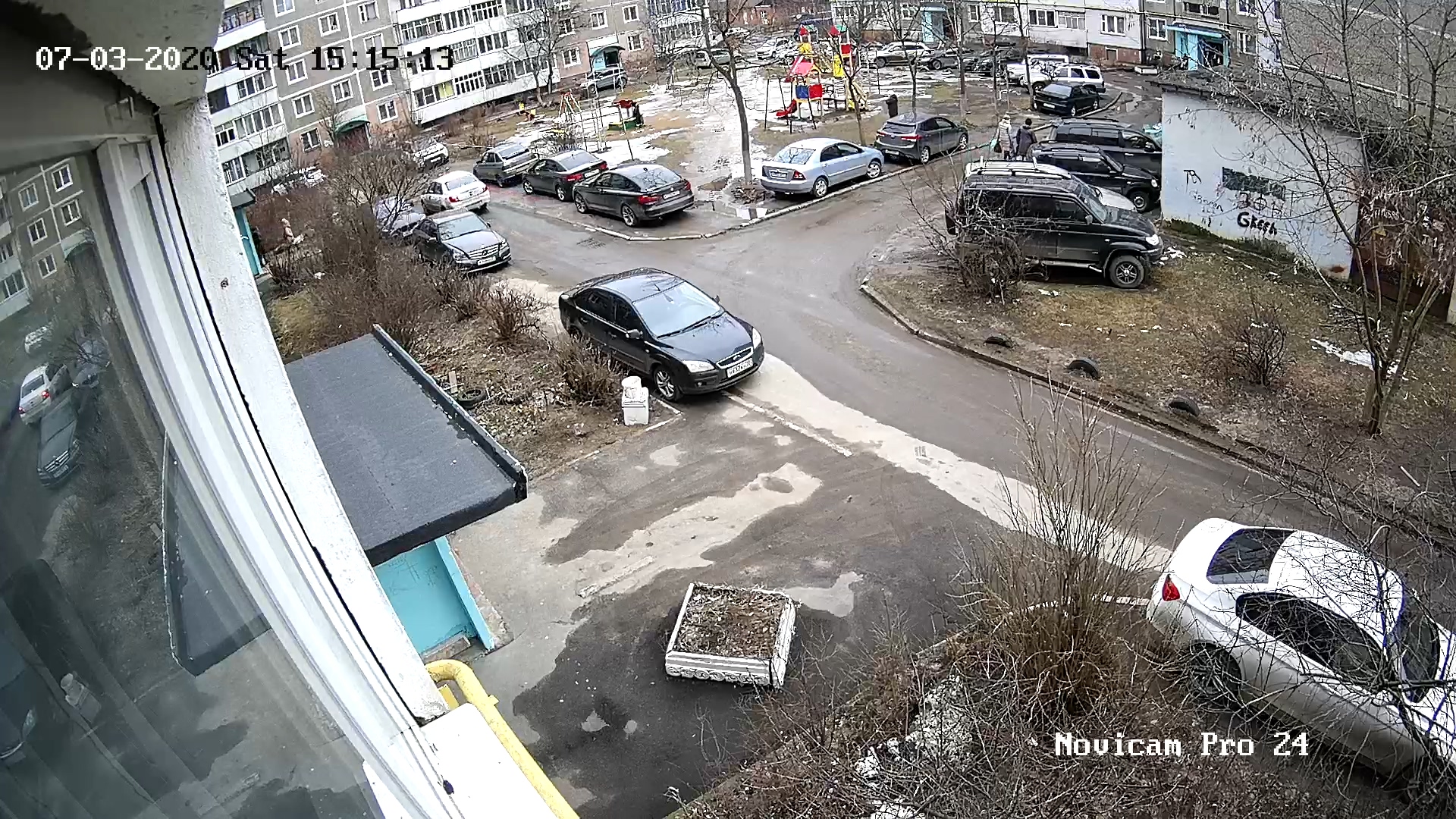

H.264	H.264+	H.265	H.265+

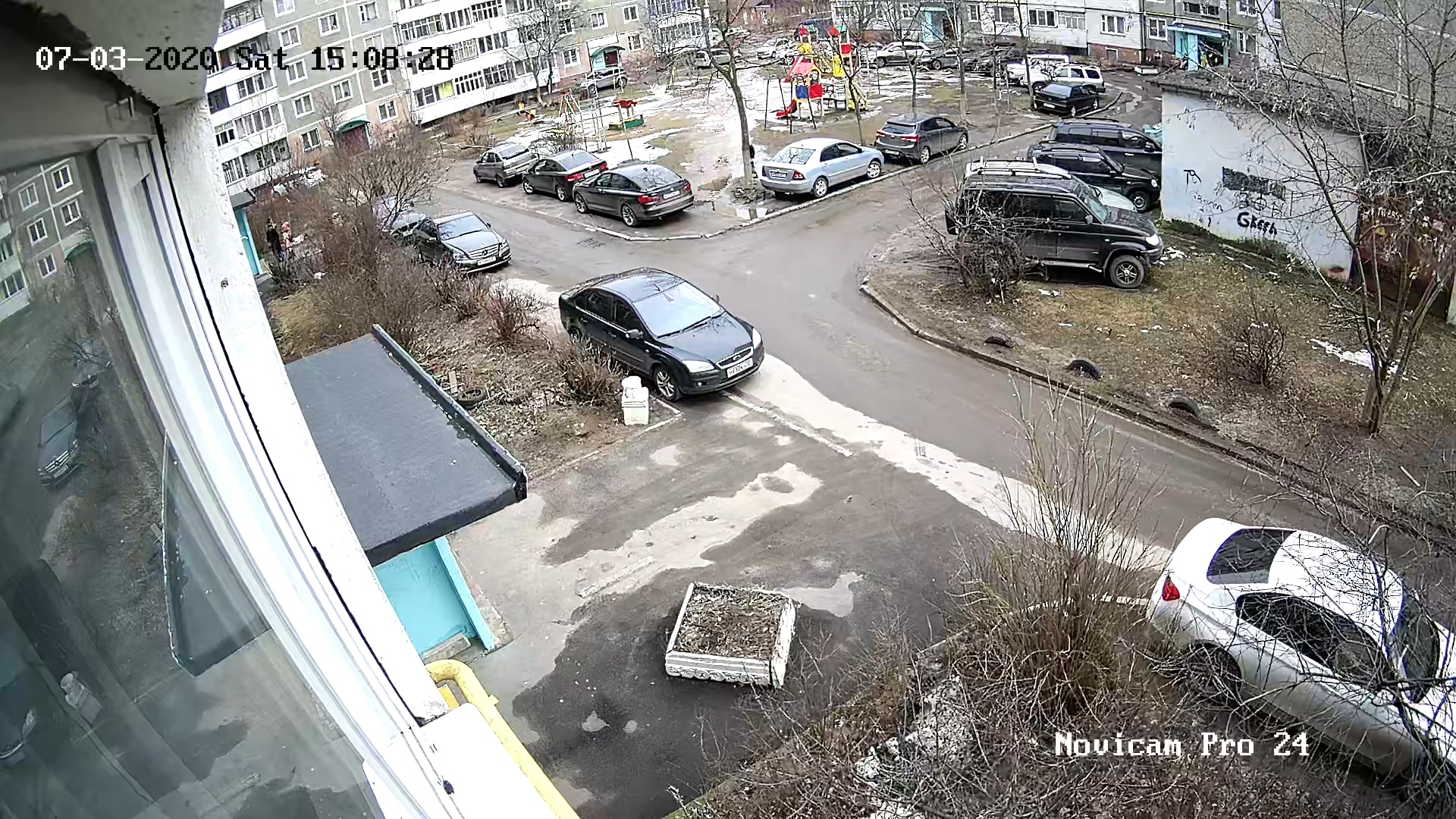

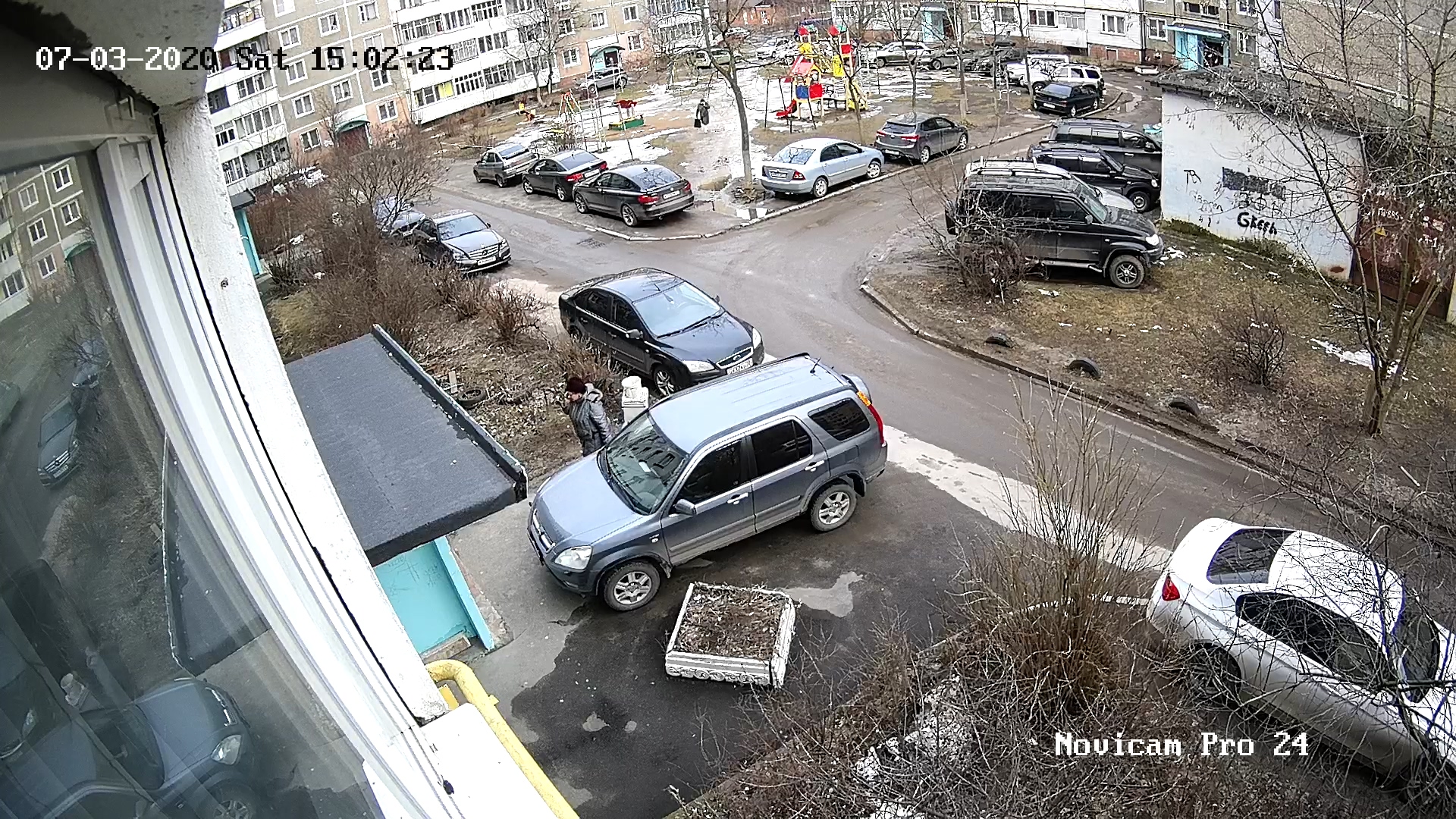

Бегло сравнив эти кадры, легко представить экономию трафика, которую можно получить. И действительно, в кодировании такой преимущественно статичной картинки нашей камере трудно отыскать равных. Лишь приглядевшись, начинаешь замечать такие мелочи, как, например, «фактура» дороги. На низких битрейтах, до 2 Мбит/с, поверхности с небольшими перепадами цвета и яркости представляют собой сплошную ровную заливку. И лишь с увеличением битрейта на этой поверхности начинают проглядывать детали. Насколько это важно в видеонаблюдении — однозначно не ответишь, все зависит от обстоятельств, освещенности регистрируемой сцены. Если сцена всегда полна движения (многолюдный офис, коридор, переход, автомобильный пропускной пункт и т. д.), то на битрейте особенно не сэкономишь. Но в случаях, когда камера ведет наблюдение за областью с редким движением, то имеет смысл переключить кодек на версию с плюсом и выставить битрейт на уровне 2-4 Мбит/с. Впрочем, даже такую цифру можно считать большим запасом.

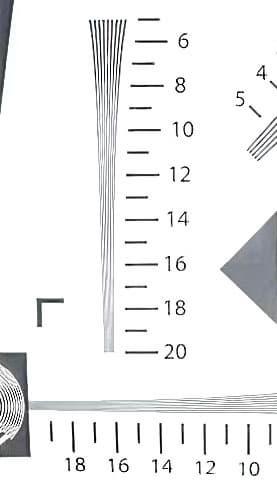

Разрешающая способность камеры достигает 1000 ТВ-линий по горизонтальной стороне кадра. Такая разрешающая способность характерна для обычных Full HD-камер и фотоаппаратов среднего и высшего ценовых диапазонов. Но для камер наблюдения, тем более таких, со скромной ценой, это очень высокий показатель.

Особенности оптической системы камеры и ее кодека дают эффект, мешающий точному измерению разрешающей способности: алиасинг, который выражается в заметной ступенчатости контрастных наклонных границ. Примечательно, что в реальной эксплуатации этот эффект никак не проявляется и ничем не мешает. Даже наоборот: благодаря завышенной резкости, фиксируемые камерой объекты имеют четкие контуры, что облегчает их идентификацию, особенно при недостатке освещенности.

Кстати, об освещенности. А точнее, о чувствительности камеры. Примененный в ней сенсор имеет высочайшую для камер наблюдения чувствительность. Столь высокую, что камера отказывается переходить в ночной режим. Да, на наблюдаемом объекте присутствует освещение, но нельзя сказать, что оно сколько-то яркое, тут и одного люкса не будет. Например, вот так видит нашу сцену AVCHD-видеокамера 2011 года выпуска.

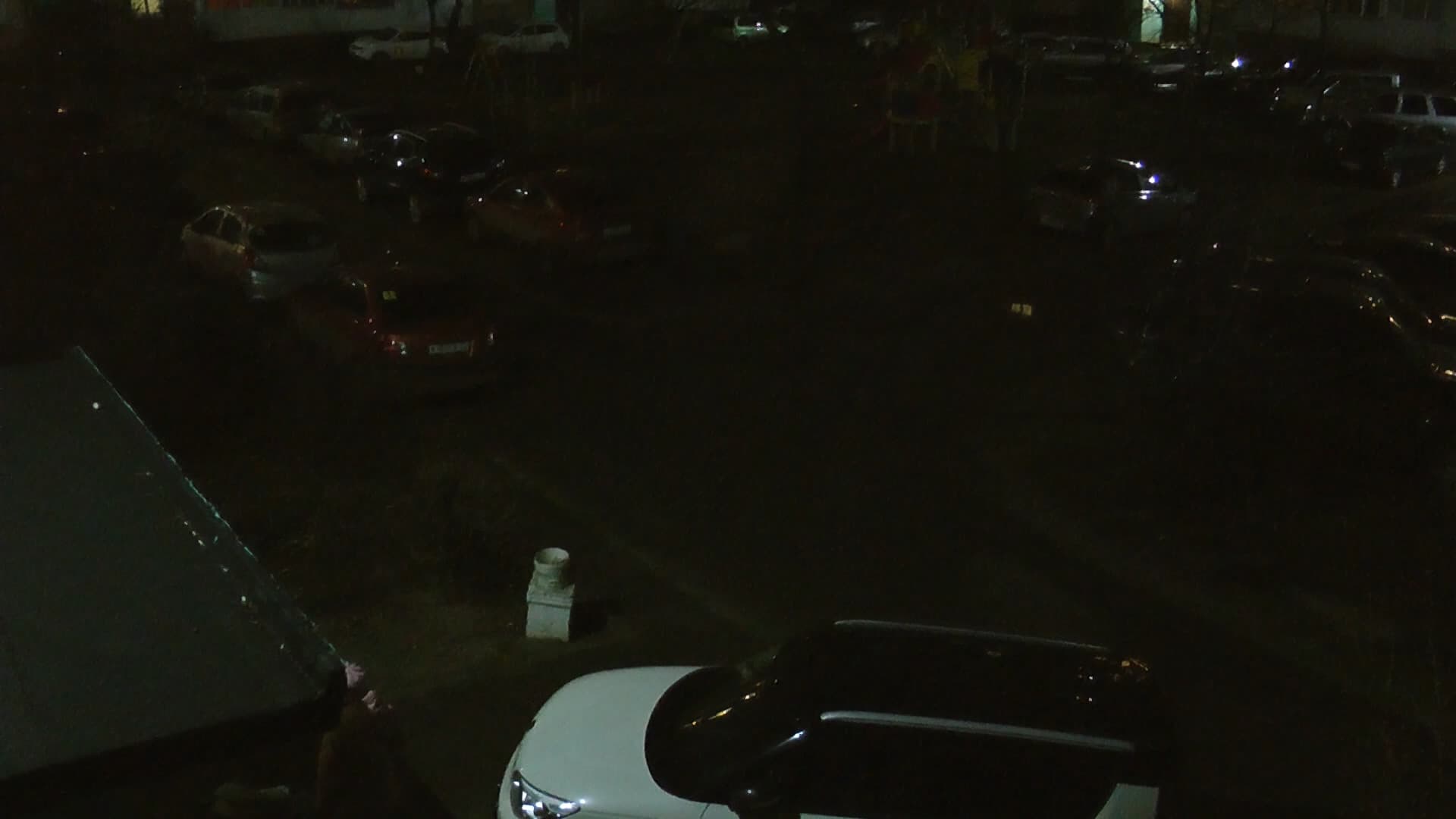

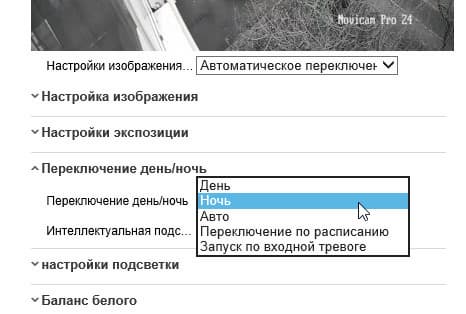

Даже в этой темноте инфракрасную подсветку нашей камеры необходимо активировать вручную, поскольку аппарату достаточно даже такого мизерного количества света, чтобы давать вполне насыщенную цветную картинку с небольшим уровнем шума.

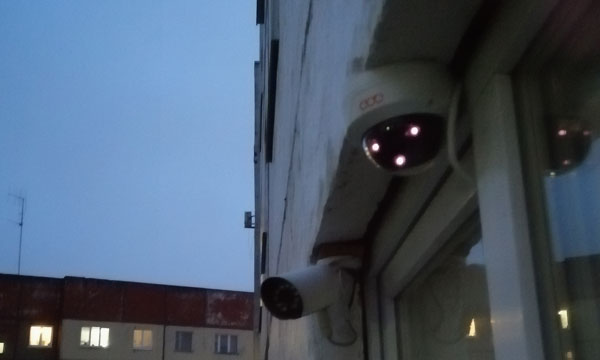

ИК-подсветку мы активировали лишь с одной целью: чтобы убедиться в ее наличии. Вот теперь, с включенной подсветкой, можно видеть, что она состоит из трех инфракрасных светодиодов, расположенных по периметру объектива.

В спецификациях камеры указана эффективность подсветки: до 30 метров в полной темноте, и мы не видим причин не доверять этим сведениям. Ниже приводятся два стоп-кадра, полученные в темное время суток: первый сделан в обычном для камеры режиме, цветном дневном, а второй — в режиме Ночь с включенной ИК-подсветкой.

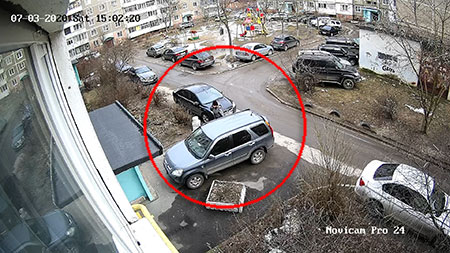

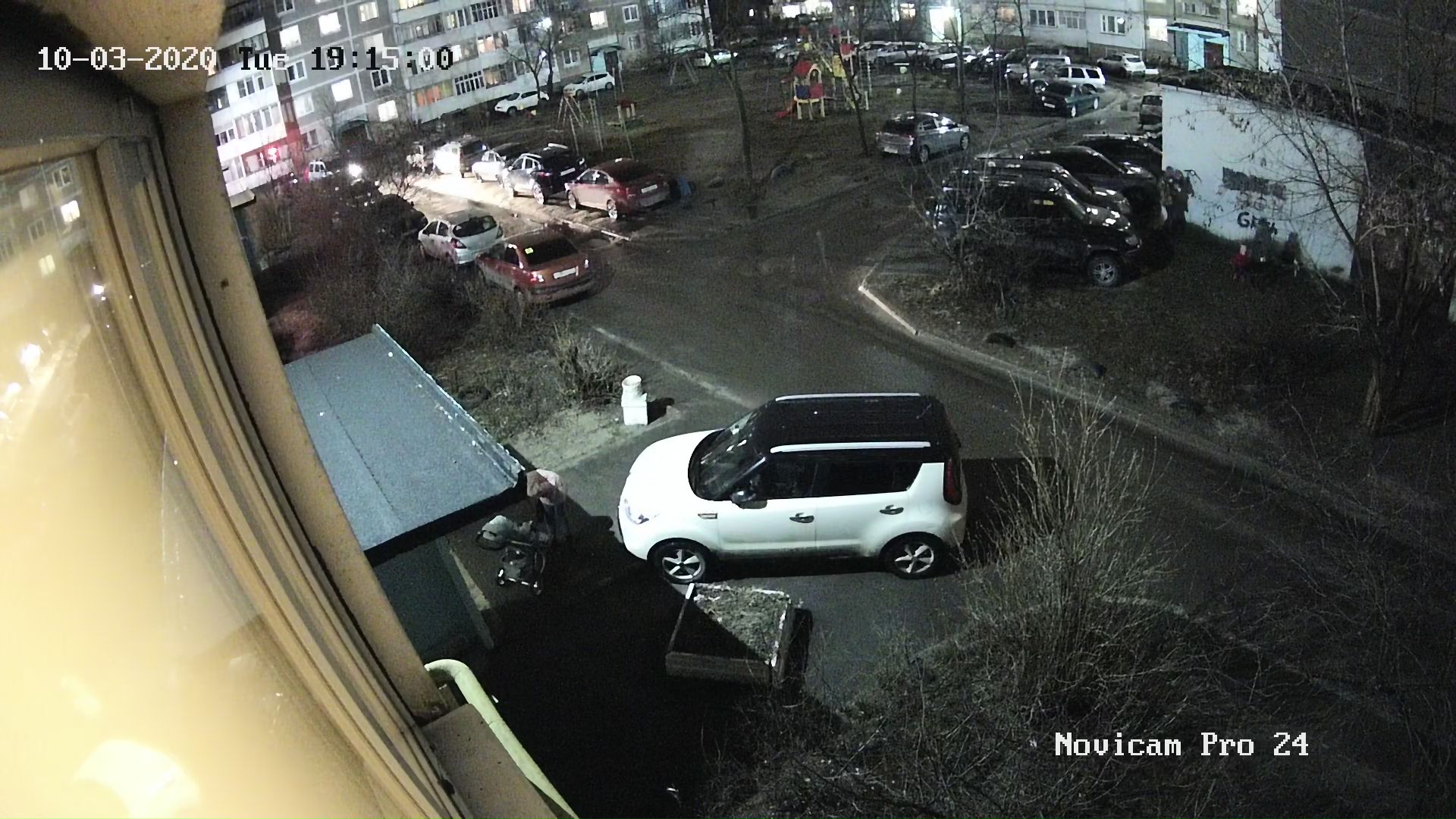

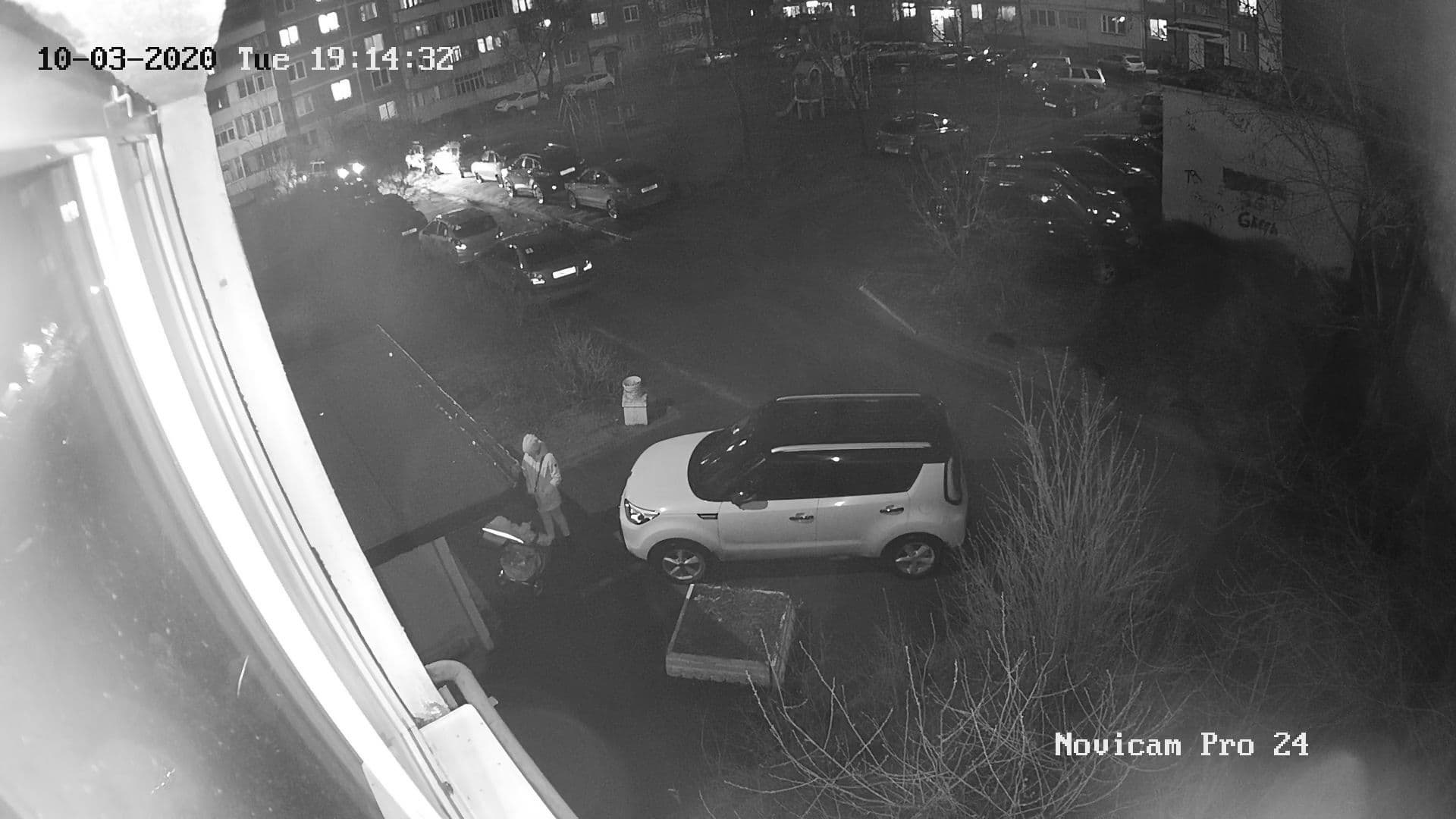

К кадру, полученному в дневном цветном режиме, придраться трудно. Разве что незначительный цифровой шум чуть портит картину. А вот с кадром, снятым при работающей инфракрасной подсветке, все сложнее: в нем наблюдаются какие-то размытые засветки в разных областях.

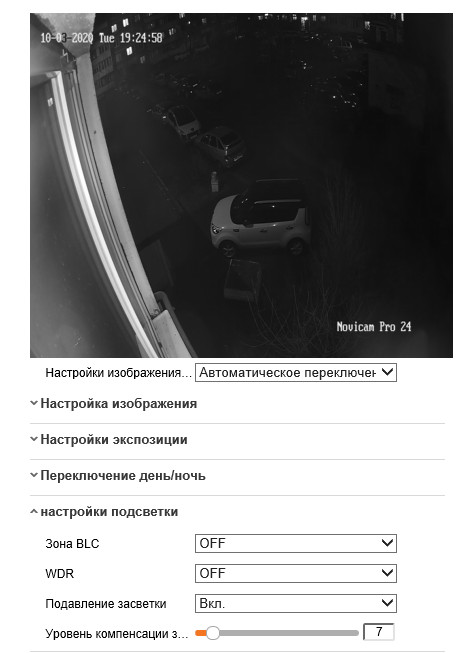

Нам уже знаком этот эффект, встречавшийся при тестировании камер наблюдения с чувствительными сенсорами. Такие засветки вызваны, как это ни парадоксально звучит, высокой чувствительностью сенсора. Он улавливает инфракрасное излучение, которое распространяется в толще прозрачного защитного колпака, а также отражающееся от мельчайших частичек пыли или влаги, всегда присутствующих в воздухе. Также в появлении этих засветок играют роль внешние, многократно переотражающиеся в защитном куполе, источники света — фонари, окна и т. д.

Частично приглушить эту засветку можно, снизив усиление или поигравшись с настройками подсветки. Правда, в обоих случаях мы снизим яркость кадра, а значит, потеряем возможность рассмотреть что-либо в темных, плохо освещенных зонах.

Но идеальный вариант — это полный отказ от встроенной инфракрасной подсветки в пользу внешнего инфракрасного прожектора, который должен располагаться на удалении от камеры, но освещать фиксируемую камерой зону.

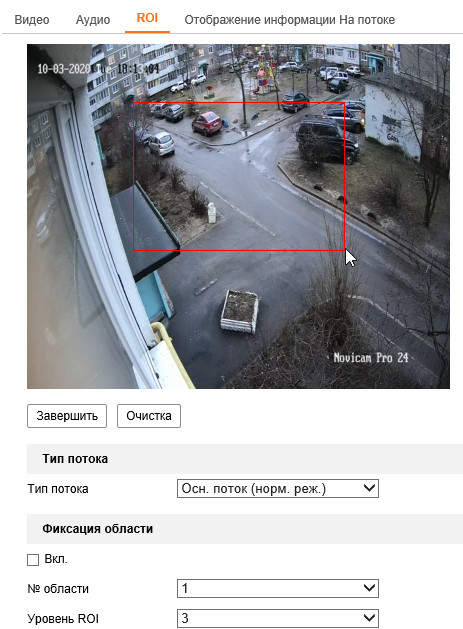

В рассматриваемом аппарате присутствует расчудесная функция, которая достойна отдельного описания: ROI. Это буквосочетание расшифровывается как Region Of Interest, область интереса. Она работает только при кодировании в «чистый» H.264 или H.265, без функции Plus.

Смысл технологии заключается в том, что выбранный пользователем участок кадра кодируется с бо́льшим уровнем битрейта, а значит, более качественно. Чем выше уровень ROI, тем больше битрейта получает область интереса, и тем меньше битрейта достается остальной площади кадра. На следующем рисунке эта разница видна невооруженным глазом: область интереса (центр кадра) содержит мельчайшие детали, в ней хорошо просматривается каждая ветка. В это же время периметр кадра, не вошедший в зону, состоит из небрежной мешанины пикселей, где объекты лишь угадываются. Эта граница, где начинается или кончается ROI, хорошо заметна.

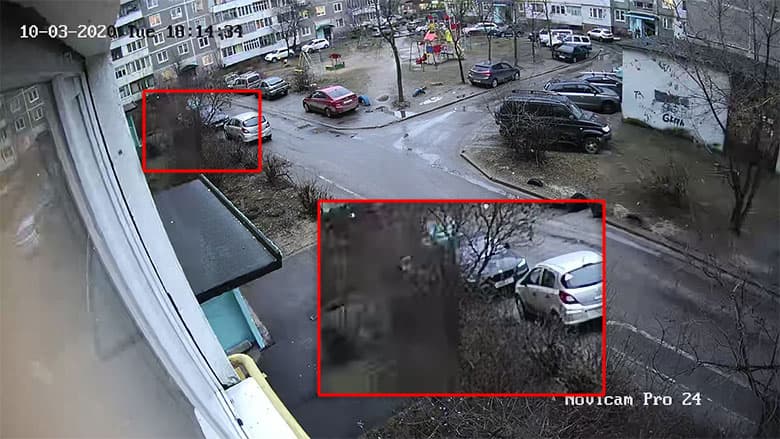

Зачем нужна такая технология? Если вдуматься, она просто незаменима во многих случаях! Например, в нашем, где периметр кадра не представляет почти никакого интереса. Окно слева, кусты справа и снизу, а также дальняя от камеры часть двора — эти зоны не нуждаются в постоянной детализированной фиксации, а значит, зря отъедают часть битрейта. Гораздо эффективнее использовать именно такую настройку, когда ключевая для наблюдения зона фиксируется в деталях, в отличие от ненужной периферии.

Еще одна любопытная функция, наличием которой может похвастаться камера, называется ANR (Automatic Network Replenishment). Это определение можно перевести как автоматическое сетевое пополнение. Функция работает в случаях, когда камера подключена к видеорегистратору и записывает видео на его накопитель. Задача функции ANR заключается в сохранении видеоархива даже при потере связи с регистратором. Когда регистратор перестает принимать видеопоток с камеры (обрыв связи, отключение электричества и и т. д.), камера продолжает запись на свою карту памяти. Но стоит соединению возобновиться, как недостающая часть архива переносится с карты памяти на диск регистратора. Надежное и элегантное решение, снимающее массу проблем из-за неполадок сети или питания.

Наконец, о звуке. Камера лишена встроенного микрофона, но за счет наличия интерфейсов, выведенных на кабель, к ней можно подключить внешний микрофон. Примечательно, что для сжатия звука в таком случае камера может использовать высококачественный кодек — MP2L2. В отличие от древнего привычного G,711, этот кодек поддерживает высокие уровни битрейта и превосходно сохраняет исходный звук, не допуская шумов и заметных потерь.

Эксплуатация

Единожды настроенная камера способна выполнять множество функций одновременно : отслеживать движение в заданных зонах, фиксировать пересечение запретных линий, оповещать о событиях по электронной почте или записывая стоп-кадры на FTP-сервер. Функциональность камеры можно расширить за счет подключения внешних тревожных датчиков и микрофона, для этого аппарат оснащен всеми необходимыми интерфейсами. Ко всему прочему, нельзя забывать о работающем облачном сервисе, эксплуатация которого бесплатна для владельцев продукции Novicam. С помощью мобильного приложения пользователь всегда будет в курсе происходящего на контролируемом объекте.

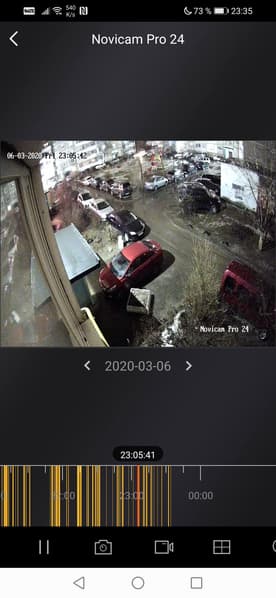

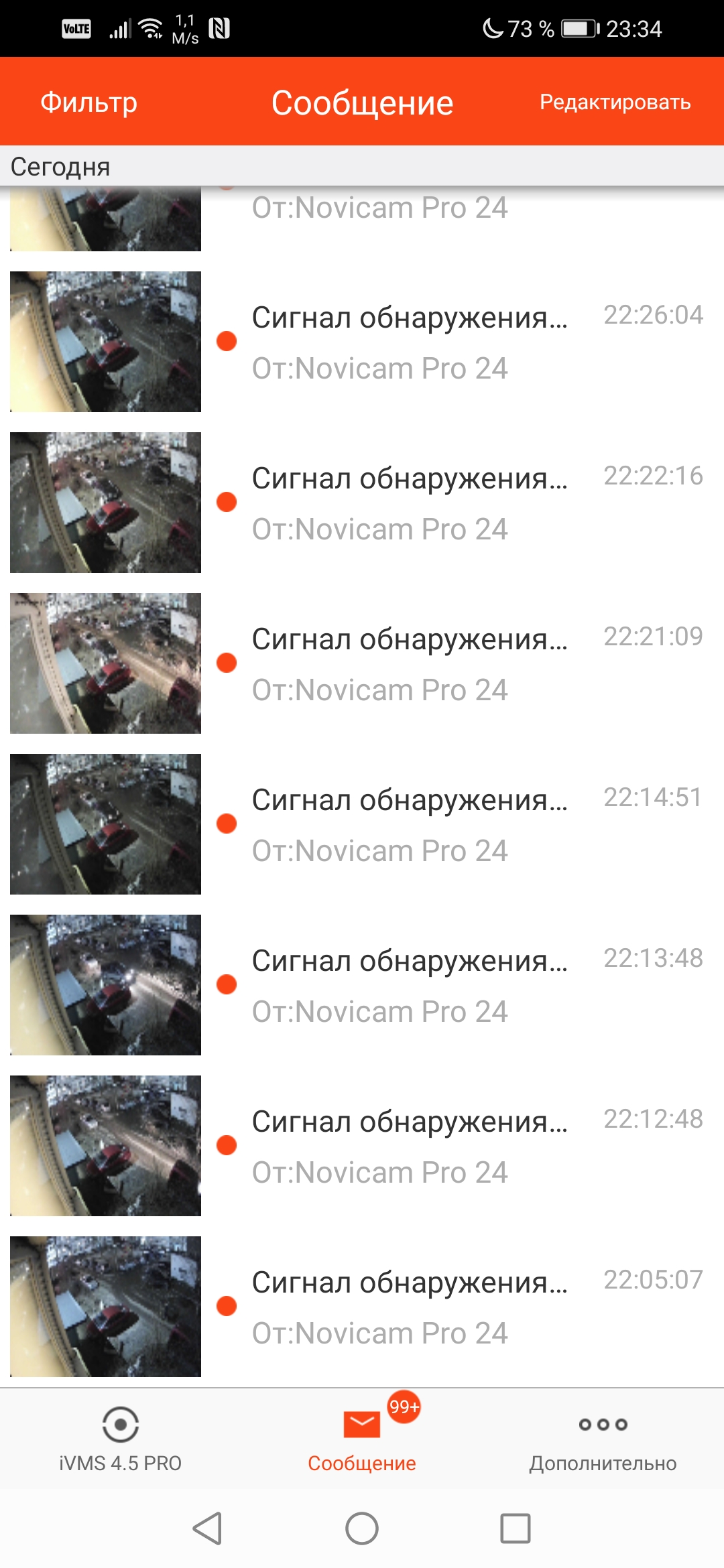

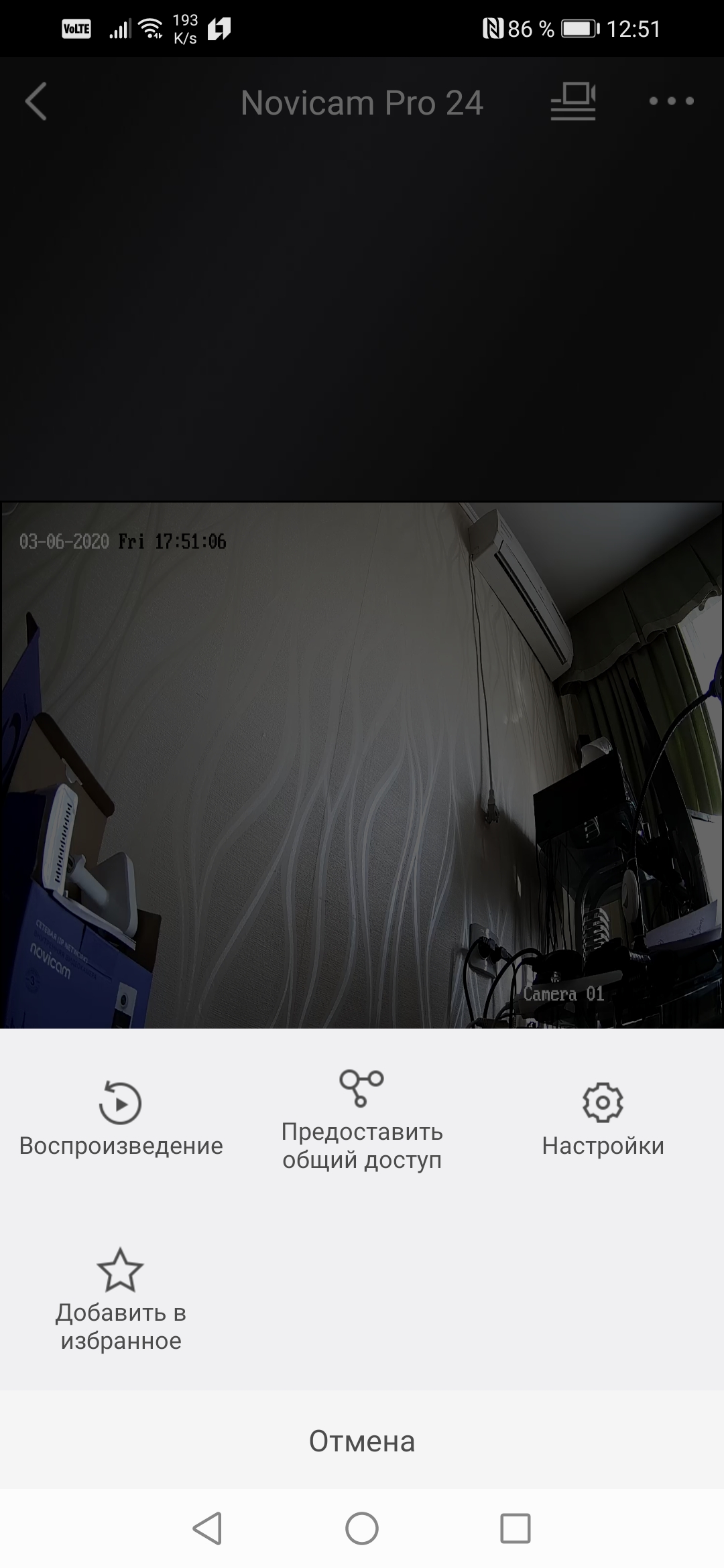

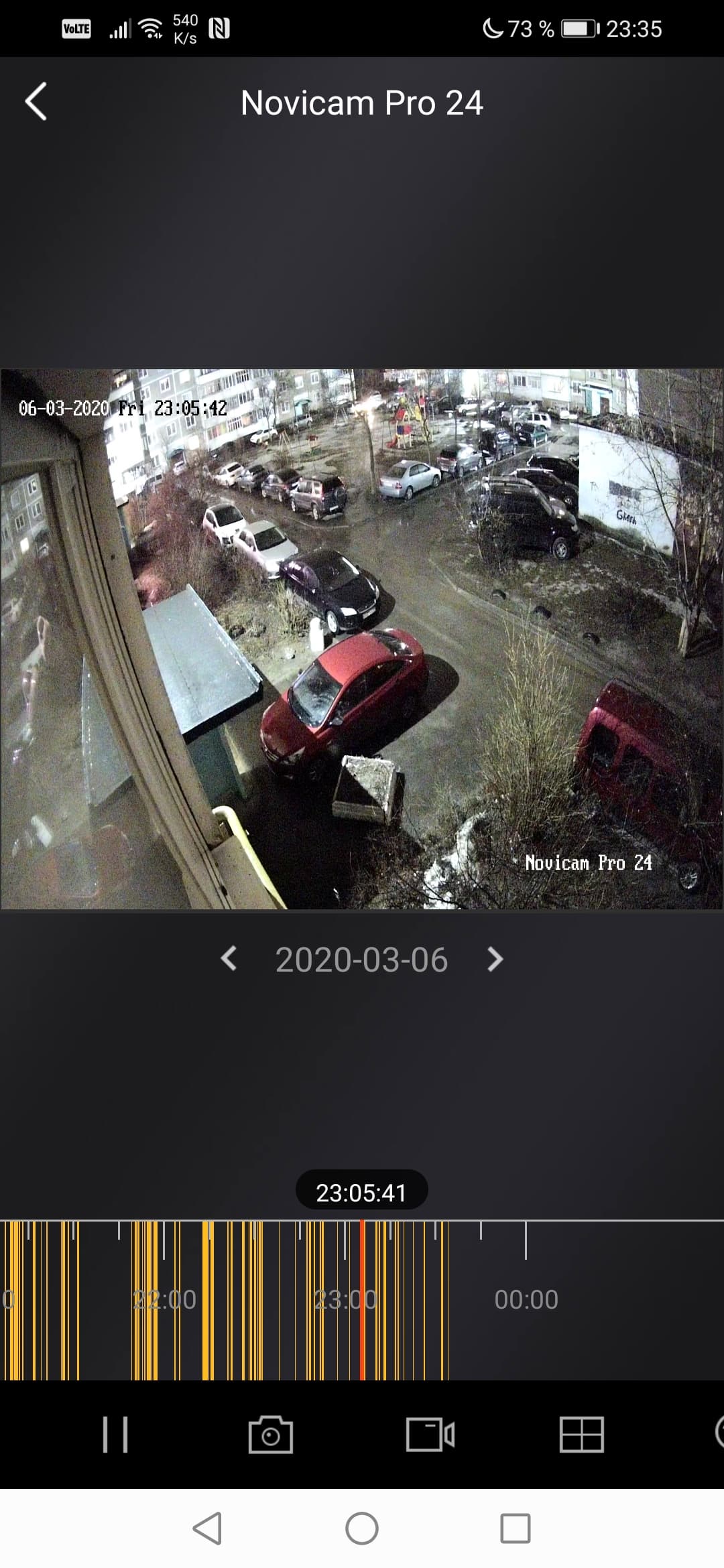

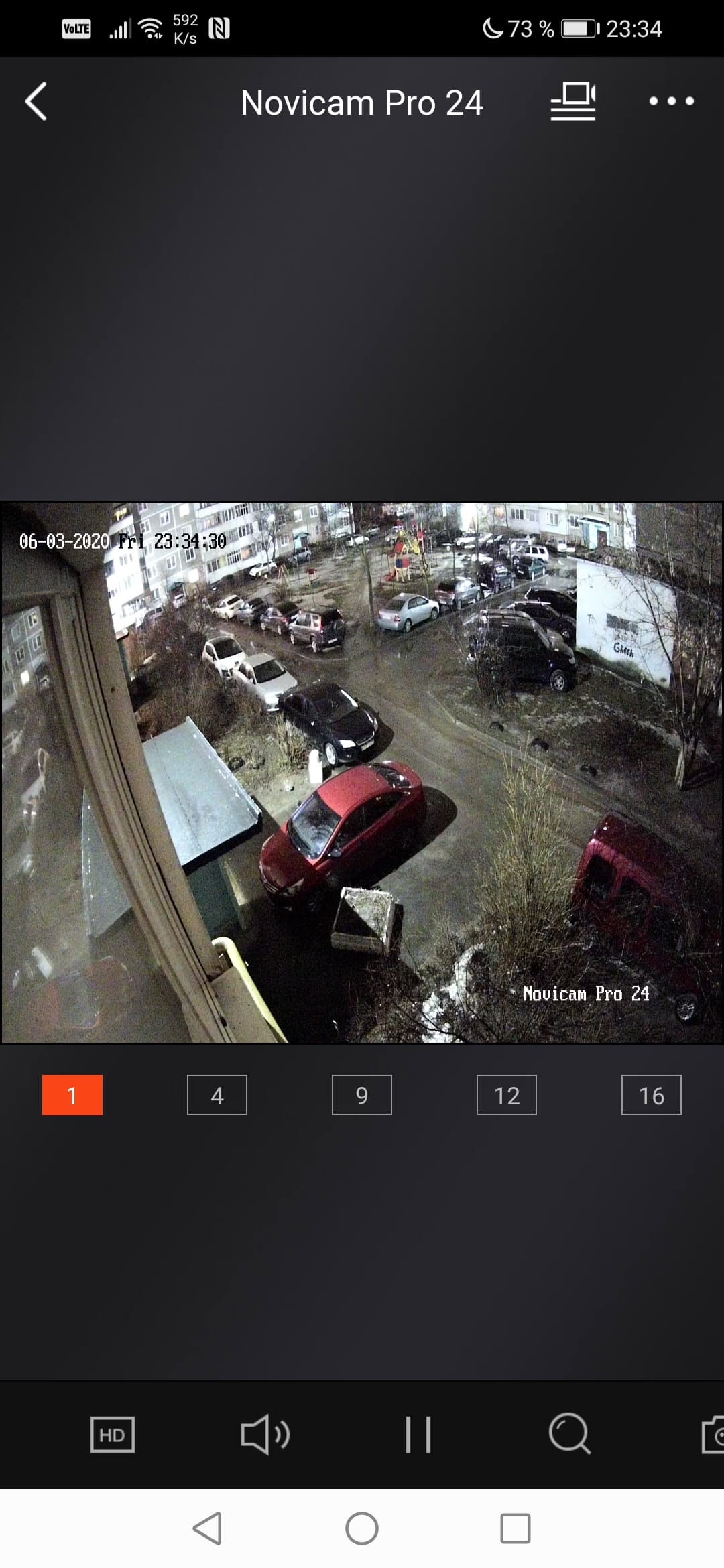

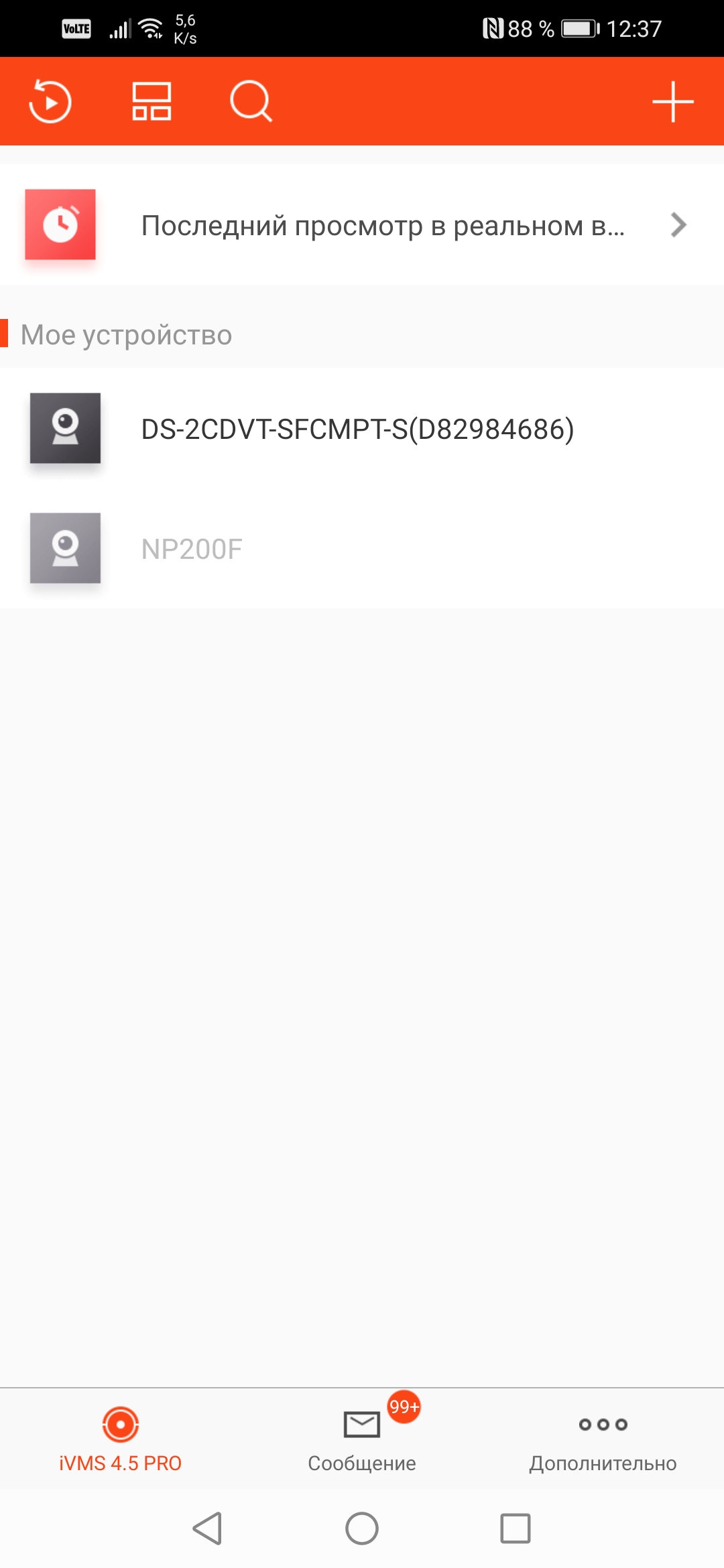

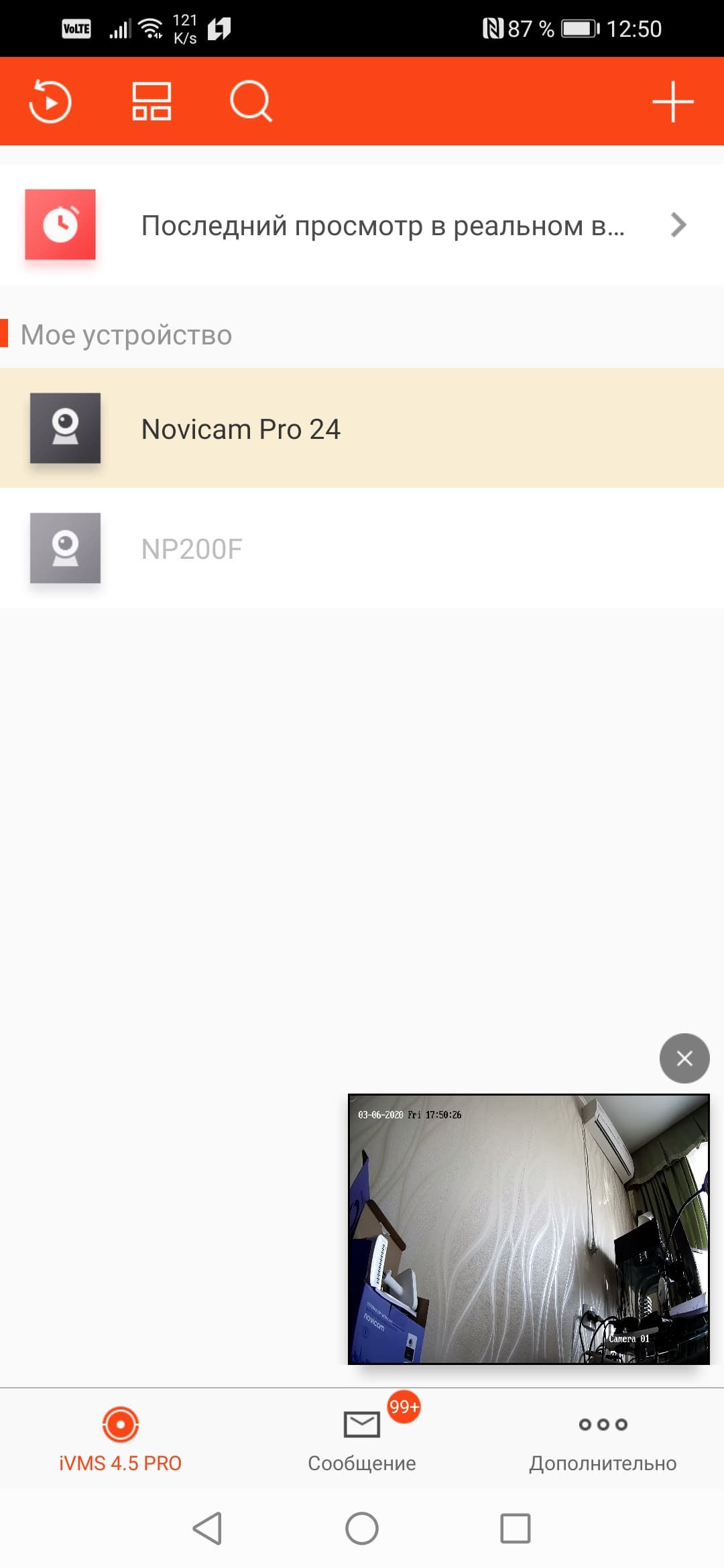

Так, в приложении доступны просмотр живого видео, изменение настроек аккаунта или камеры, просмотр событий и записанного камерой архива с возможностью сохранения отдельных роликов в память смартфона или планшета.

Приложение умеет работать как в книжной, так и в альбомной ориентации. Следующий ролик показывает быструю уверенную работу мобильного приложения iVMS 4.5, причем соединение с облаком осуществлялось через мобильную сеть передачи данных 4G. Редкие «залипания» живого просмотра на секунду-две связаны, скорее всего, именно с 4G-сетью, которая в центре большого города всегда перегружена.

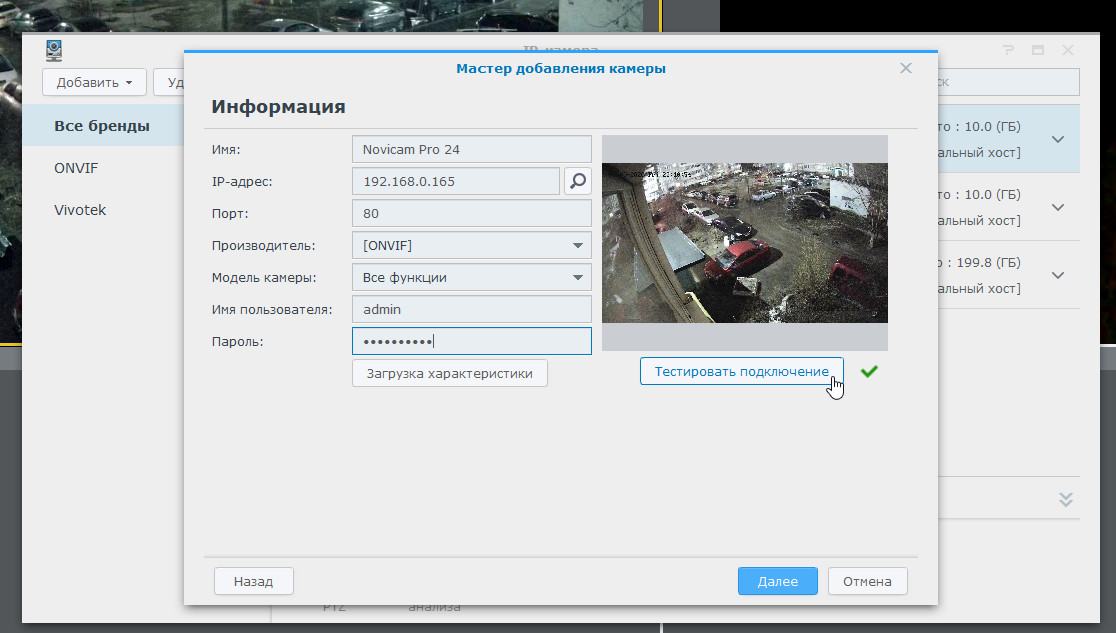

Полная поддержка камерой открытых стандартов ONVIF и большинства используемым сегодня протоколов дает возможность использовать аппарат в составе любых систем видеонаблюдения, которые работают с такими источниками. Например, камера без труда подключается к домашнему серверу Synology, на котором «крутится» фирменный софт Surveillance Station.

Температурный диапазон, в котором гарантируется бесперебойная работа камеры, чрезвычайно широк: от −45 до +60 °C. Ну хорошо, мороз камере не страшен. Но как аппарат поведет себя в жару или под лучами солнца? Проверить это можно только в соответствующих условиях, но просчитать риск перегрева камеры нетрудно сейчас. Для этого мы заставили камеру проработать несколько часов в помещении с температурой 25 °C, после чего сделали следующие тепловизионные снимки. Кстати, инфракрасные светодиоды все это время работали, что теоретически дало еще больший нагрев.

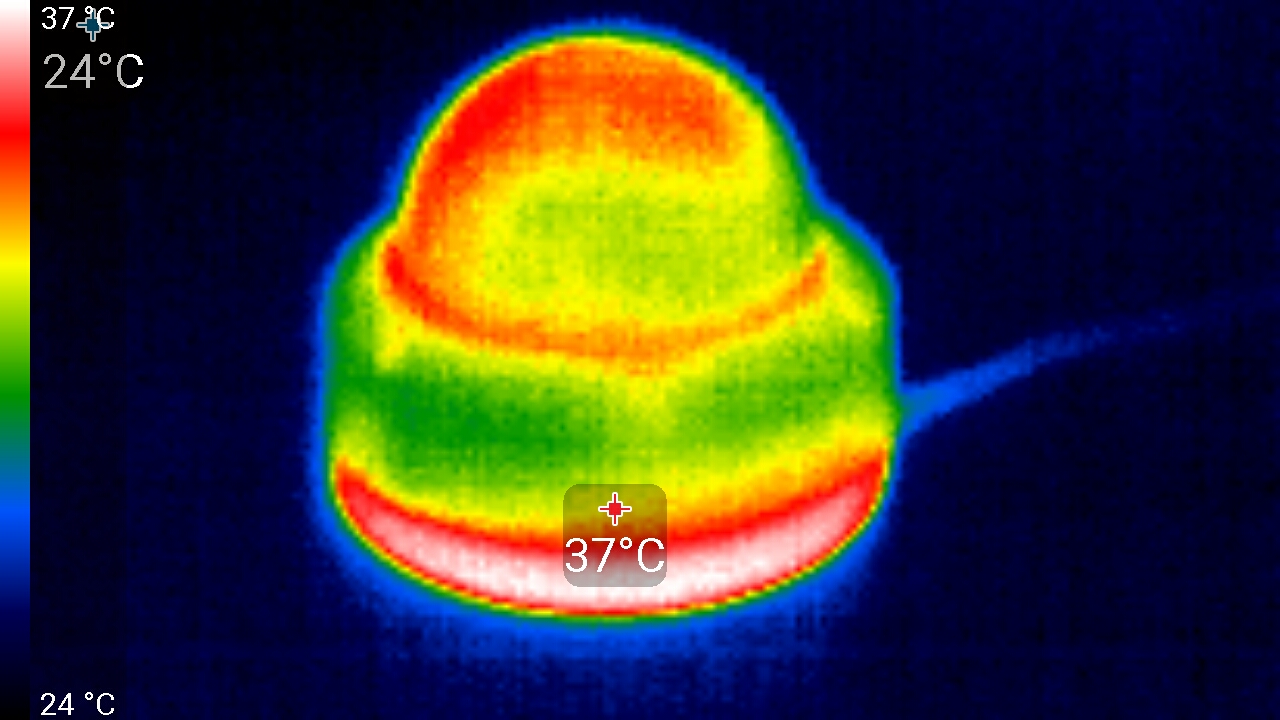

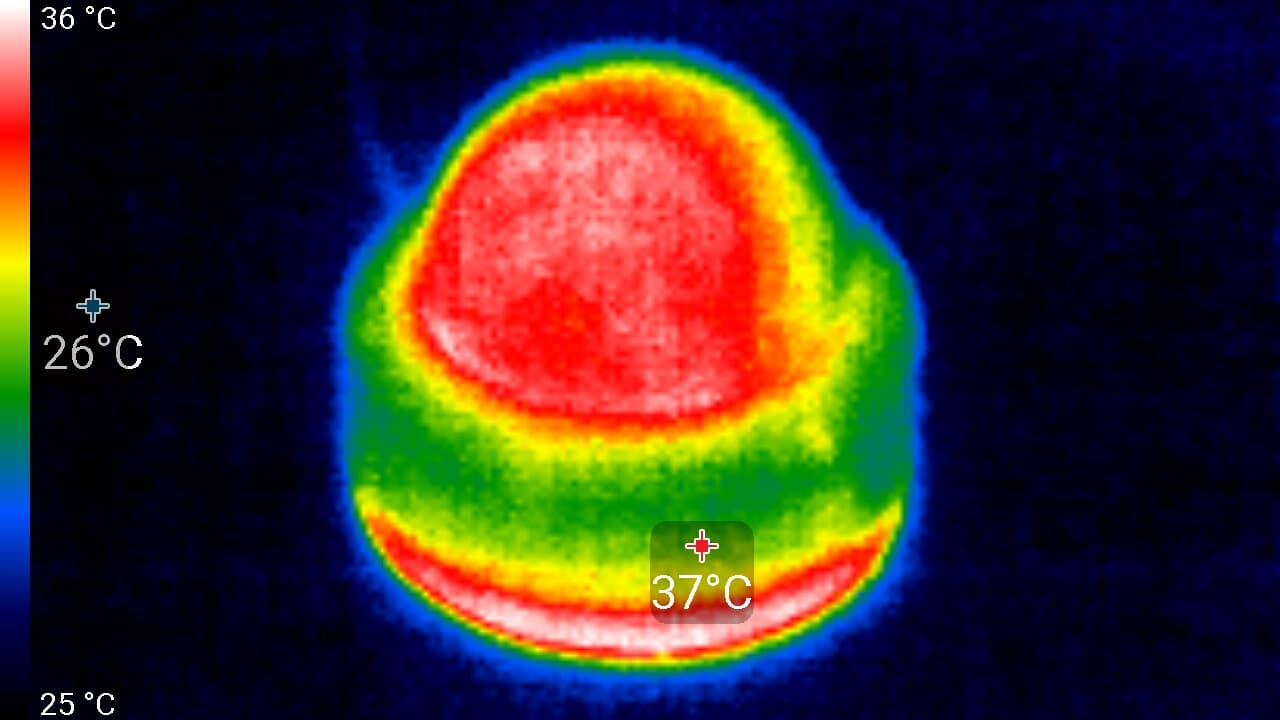

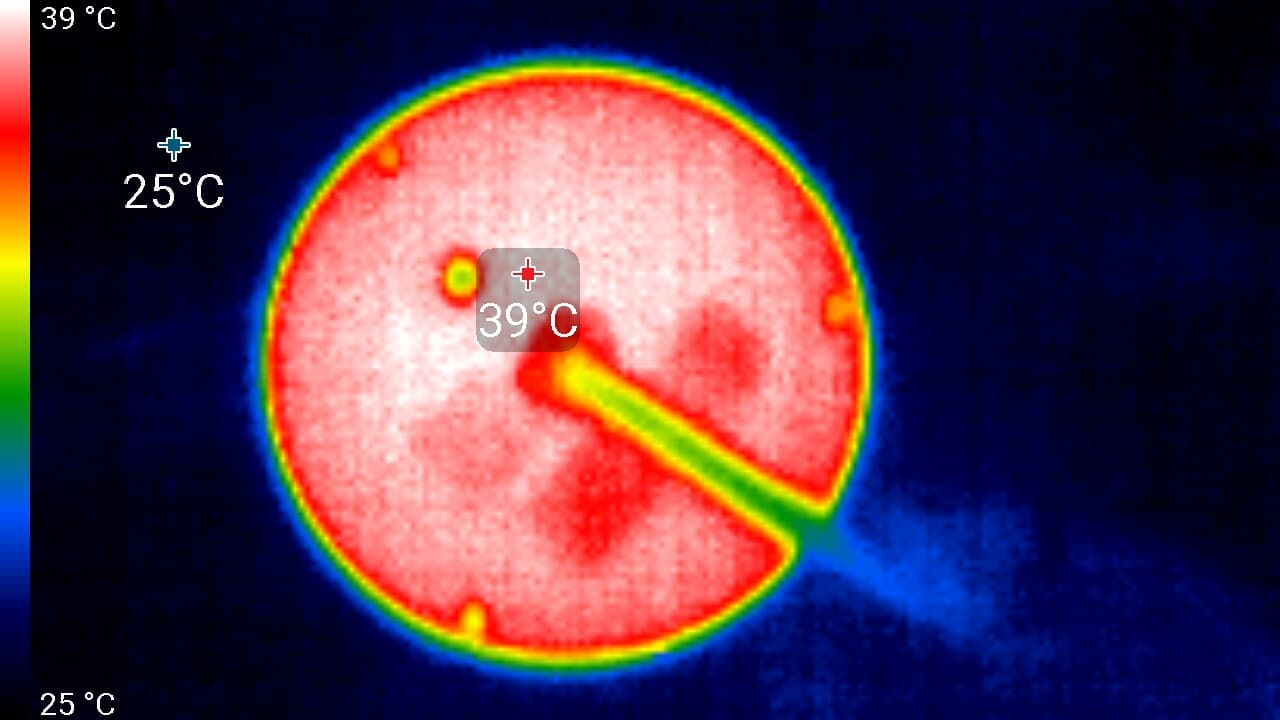

Очевидно, что основному нагреву подвергается площадка камеры, на которой расположена управляющая электронная плата. Нагревшееся до 39 °C металлическое основание показывает, что температура внутренних компонентов может достигать 45 °C. Но даже такая температура не опасна для современной электроники. Тем более, металлический корпус камеры играет роль эффективного радиатора, отводящего лишнее тепло.

Выводы

За время изучения камеры было отмечено множество положительных особенностей, которые достойны отдельного упоминания:

• несложное подключение
• бесплатный фирменный облачный сервис и независимый встроенный веб-сервер с богатыми настройками
• поддержка стандартов ONVIF и большинства используемых протоколов
• широкий рабочий температурный диапазон
• всепогодная антивандальная конструкция
• экономичный кодек с гибкими настройками и технологией ROI
• высокая чувствительность сенсора
• высокая разрешающая способность
• продуманное мобильное приложение

Предназначение камеры нетрудно представить: наблюдение за офисными, складскими и производственными помещениями или территориями, включая придомовые. Но с одной особенностью. Угол обзора камеры — 114° по горизонтали — характерен для таких устройств, как автомобильные регистраторы, а их задача заключается в фиксации происходящего с возможно более широким охватом. Такой широкий угол означает, что мелкие детали — например, автомобильный номер — разглядеть в записи окажется затруднительно или невозможно. Если же такую особенность камеры кто-то отнесет к недостаткам — это означает, что он сделал неправильный выбор, установив камеру с неподходящим фокусным расстоянием, только и всего.
