Обзор видеокамеры SONY HDR-FX7E


  1. Внешний вид, технические характеристики
  2. Органы управления
  3. Видеосъемка, замедленная и покадровая запись, фотографирование
  4. Соединение с ПК
  5. Тестирование в программе ImaTest

Несмотря на сумятицу, продолжающуюся в среде форматов видео высокого разрешения, фактическое отсутствие доступных средств хранения и просмотра любительского материала, ведущие производители все же верят в несомненное будущее формата HDV в его сегодняшнем виде. Не зря ведь список видеокамер, записывающих сигнал в HDV-формате, увеличивается, и не думает сокращаться.

1. Внешний вид, технические характеристики

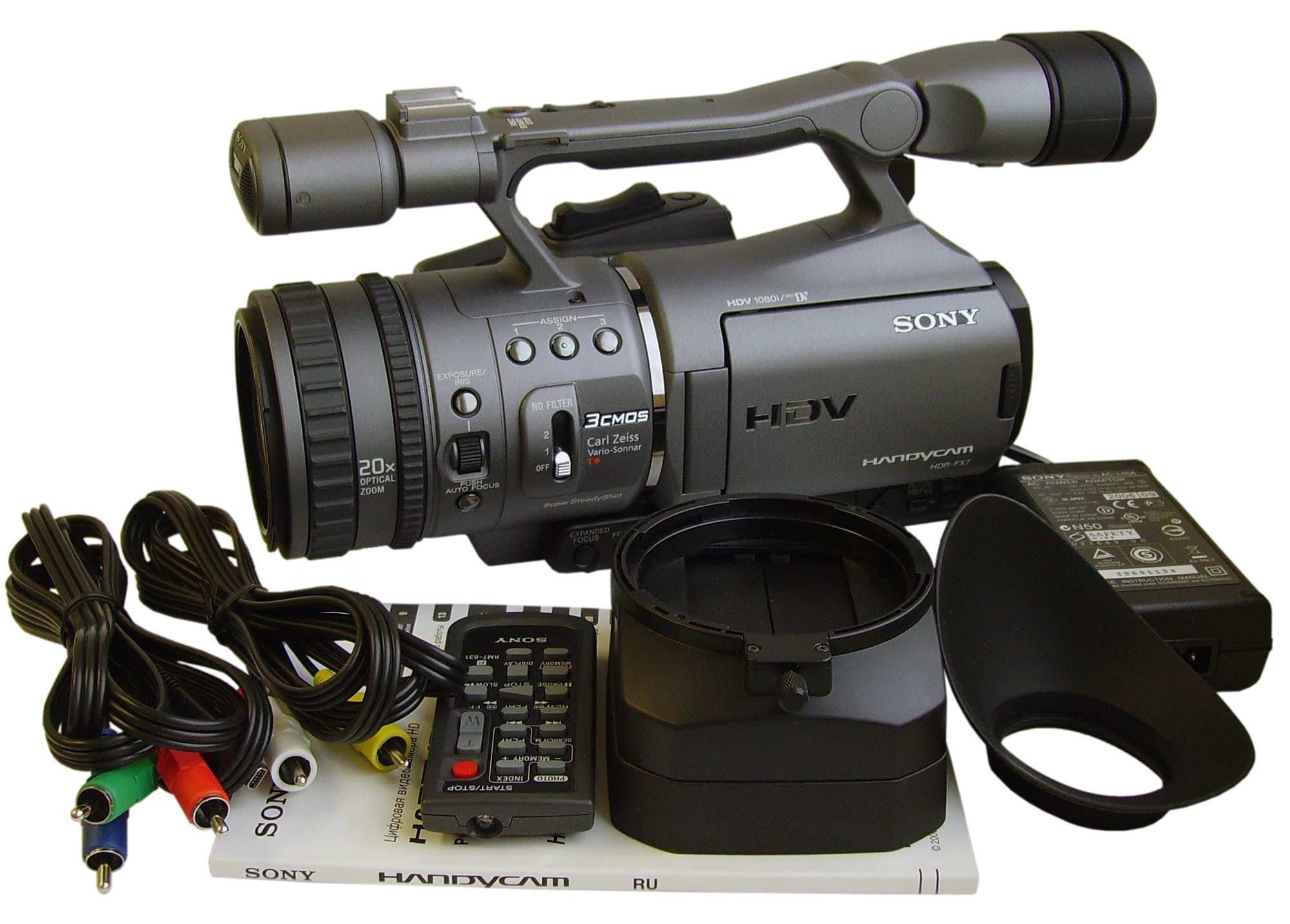

Вместе с камерой в объемистой коробке находится стандартный набор видеооператора:

  • адаптер SONY, работающий от электрической сети 100-240V;
  • кабель компонентного видеосигнала и композитный A/V кабель;
  • кабель USB;
  • пульт ДУ с установленным элементом питания;
  • мягкий резиновый наглазник и пластмассовая бленда объектива с горизонтально открывающимися шторками;
  • аккумулятор NP-F570 с технологией InfoLITHIUM;
  • руководства по эксплуатации на нескольких языках, листовки.
2000Х1433, 178 КБ

Выбор, прямо скажем, небогатый. Камера явно рассчитана на профессионала, который все равно не станет использовать прилагаемые к камере аксессуары. Аккумулятор с серьезным запасом, сумка для переноски, ремень — хорошим тоном считается приобретать все это отдельно. Разработчик, конечно, прекрасно об этом знает, поэтому стал комплектовать камеру только самым необходимым.

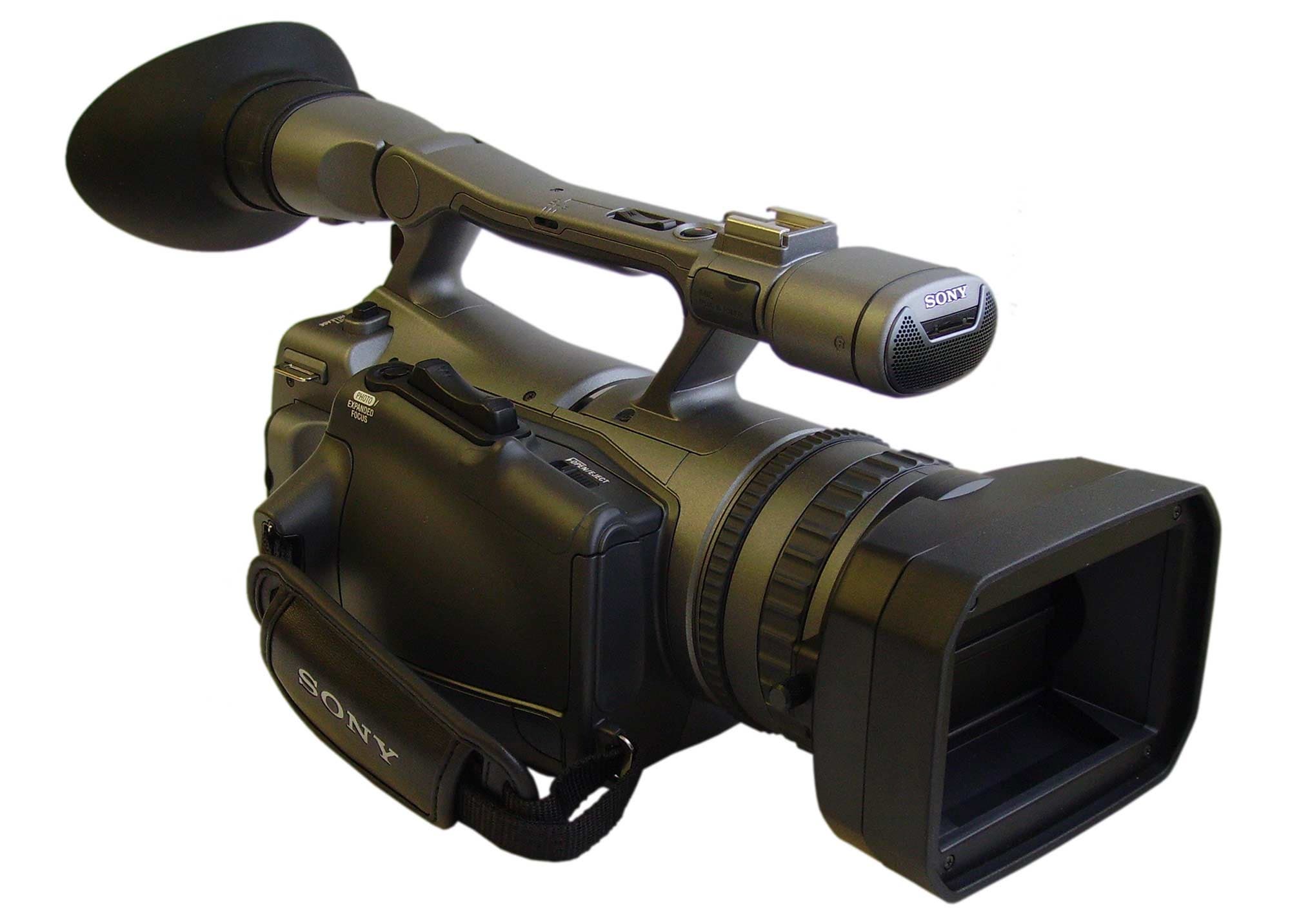

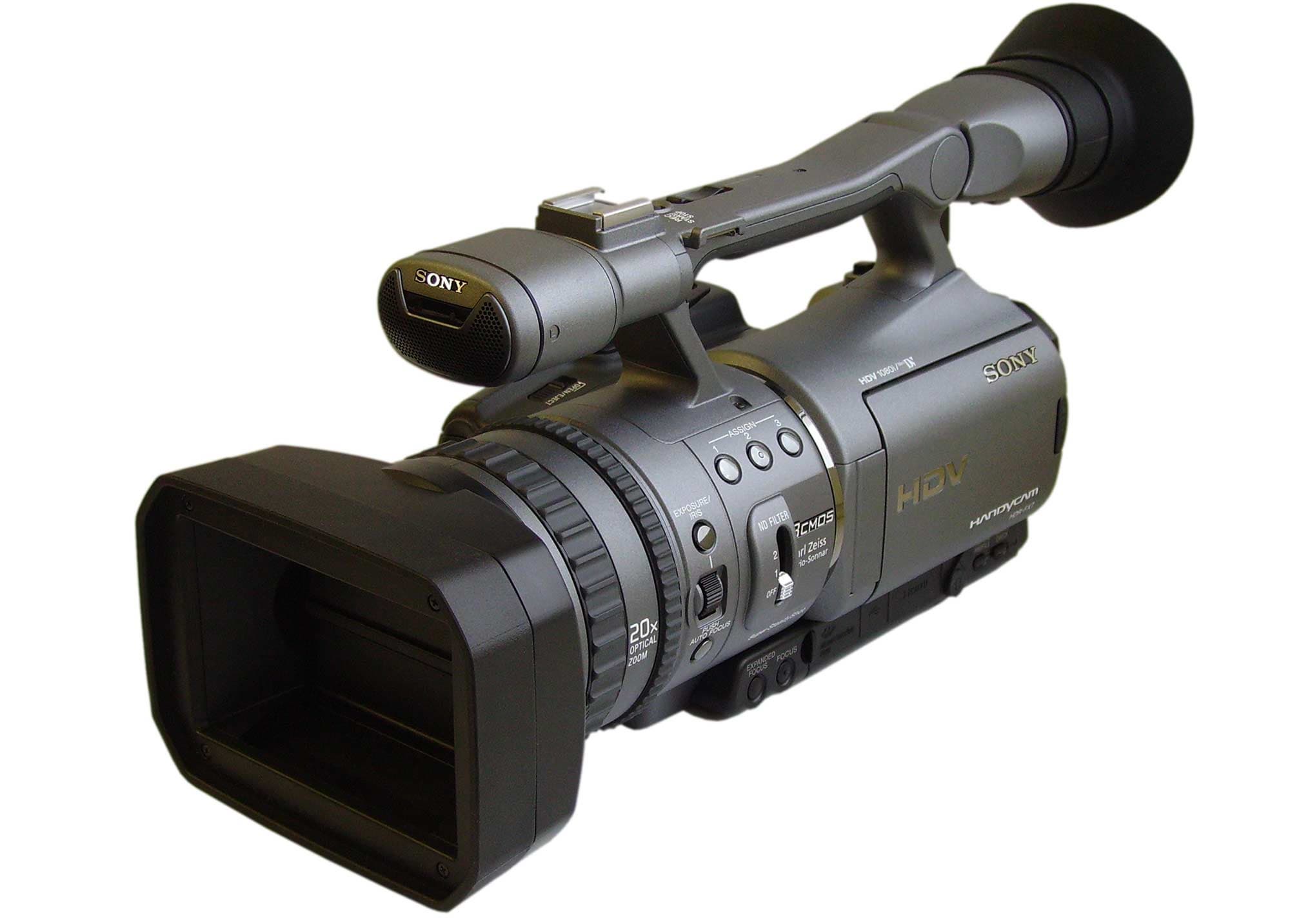

Размеры камеры по сравнению с откровенно любительской аппаратурой впечатляют. Да и вес удался на славу: в полностью снаряженном состоянии, с кассетой и аккумулятором, камера весит 1,67 кг. После непродолжительной работы вычурная рамка, представляющая собой ручку для переноски, уже не кажется лишним элементом в конструкции камеры — держать камеру за эту ручку оказалось довольно удобно не только в паузах между съемками, но и непосредственно во время работы.

2000Х1433, 117 КБ

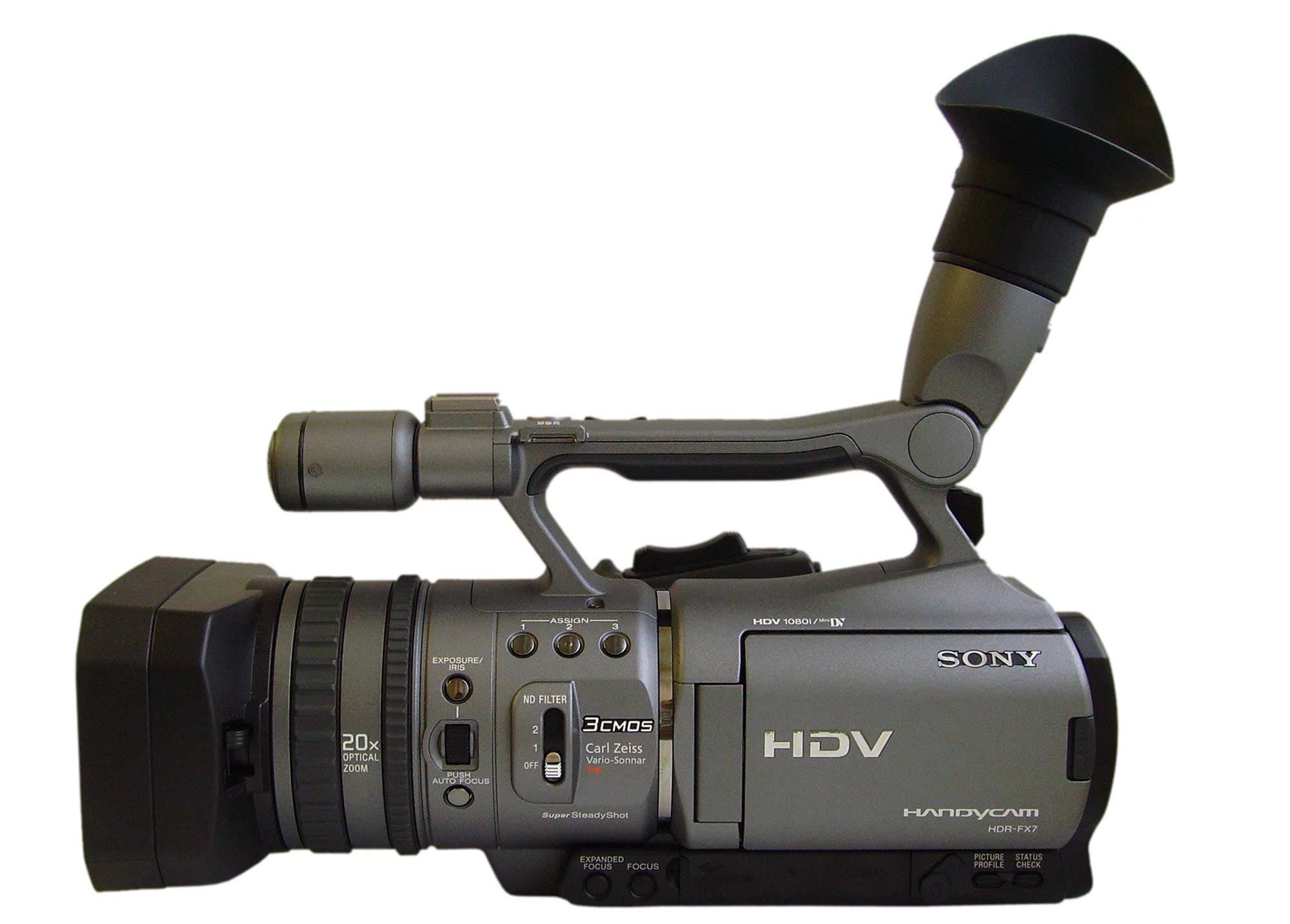

Любой, имеющий практику съемки (а тем более — зарабатывающий этим), наверняка отмечал, как изменяется поведение актеров в зависимости от внешнего вида аппарата, направленного на них. Если съемка ведется миниатюрной любительской видеокамерой, то и отношение к съемке у персонажей несерьезное: подумаешь, бытовая сценка! Но если за каждым их движением следит аппарат, своими размерами и дизайном внушающий уважение... Однако и здесь кроются минусы, ведь некоторые герои будущего фильма, заметив внимание к своей персоне со стороны этакого чуда техники, начинают вести себя неестественно. Можно быть уверенным, что, используя эту камеру, оператор обязательно столкнется с такими симптомами.

2000Х1433, 123 КБ

Несмотря на прочный материал с качественным покрытием, из которого изготовлена камера, некоторые ее детали могут показаться слепленными наспех частями конструктора, волей случая, попавшими в руки разработчиков. Так, двухпозиционный рычажок зума, расположенный на корпусе кассетоприемника, кажется, рассчитан на руку медвежьих размеров и такой же чувствительности. Но это - только на любительский взгляд, на самом деле, этот рычажок представляет собой давно испытанную «качель», используемую в профессиональном оборудовании. К тому же, стоит представить себе сложные условия съемки (например, холод), или руку оператора в перчатке, как такое решение сразу становится понятным и оправданным.

Следует похвалить конструкторов за их осмотрительность: в камеру встроено сразу два инфракрасных датчика, улавливающих сигнал с беспроводного пульта управления. Первый из них расположен во встроенном микрофоне, а второй спрятан в задней части рамы, под поворачивающимся видоискателем. Благодаря наличию двух датчиков, камерой можно управлять из любого положения.

2000Х1433, 80 КБ

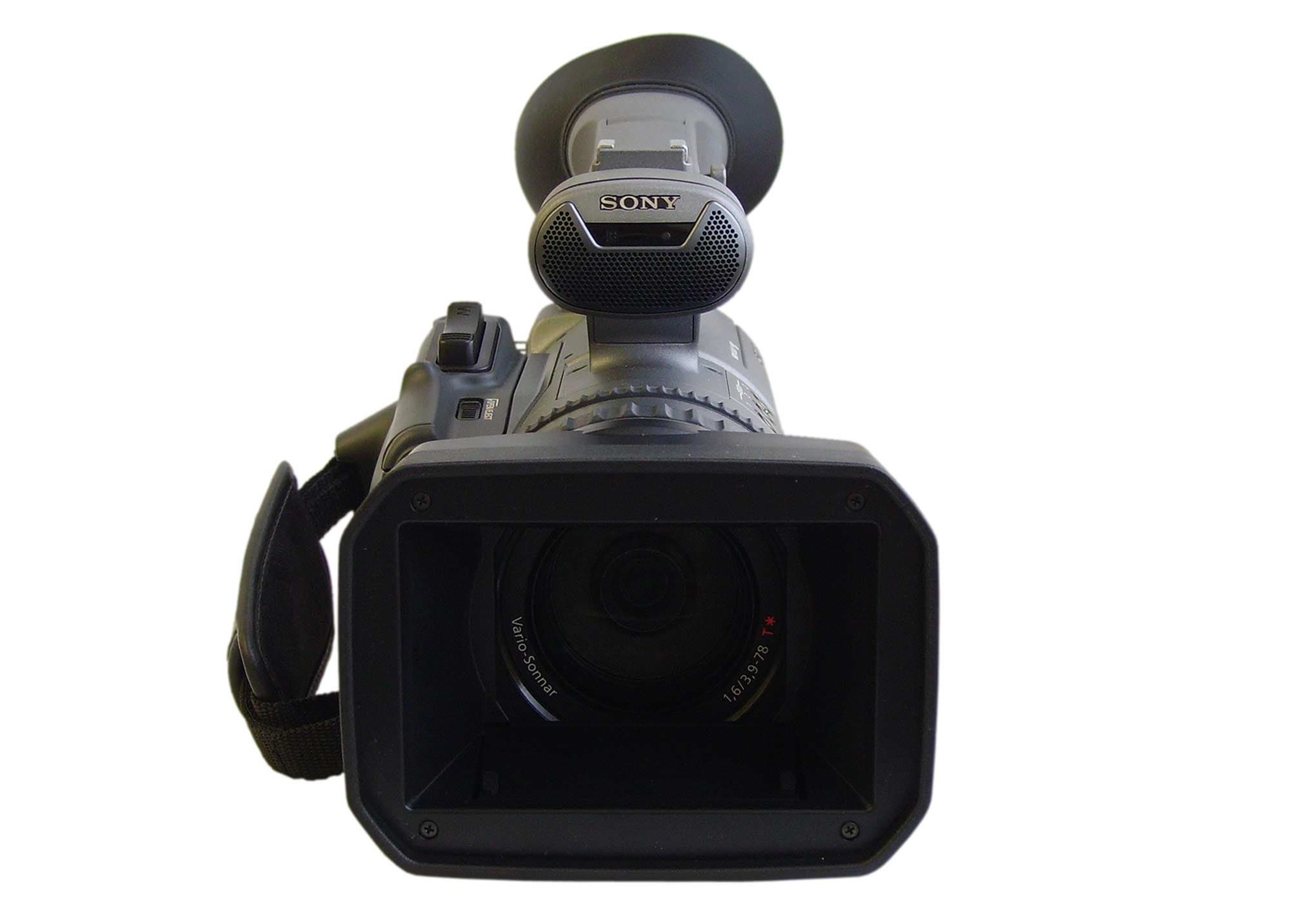

Вместе с пристегнутой блендой аппарат выглядит тяжеловесным, и впечатление это вполне оправдано: прилагаемая к камере бленда выполнена из противоударного пластика. И, так как бленда — единственный способ хоть как-то защитить стекло объектива, то отстегивать ее довольно опасно, ведь ничем другим объектив не защищен.

2000Х1433, 82 КБ

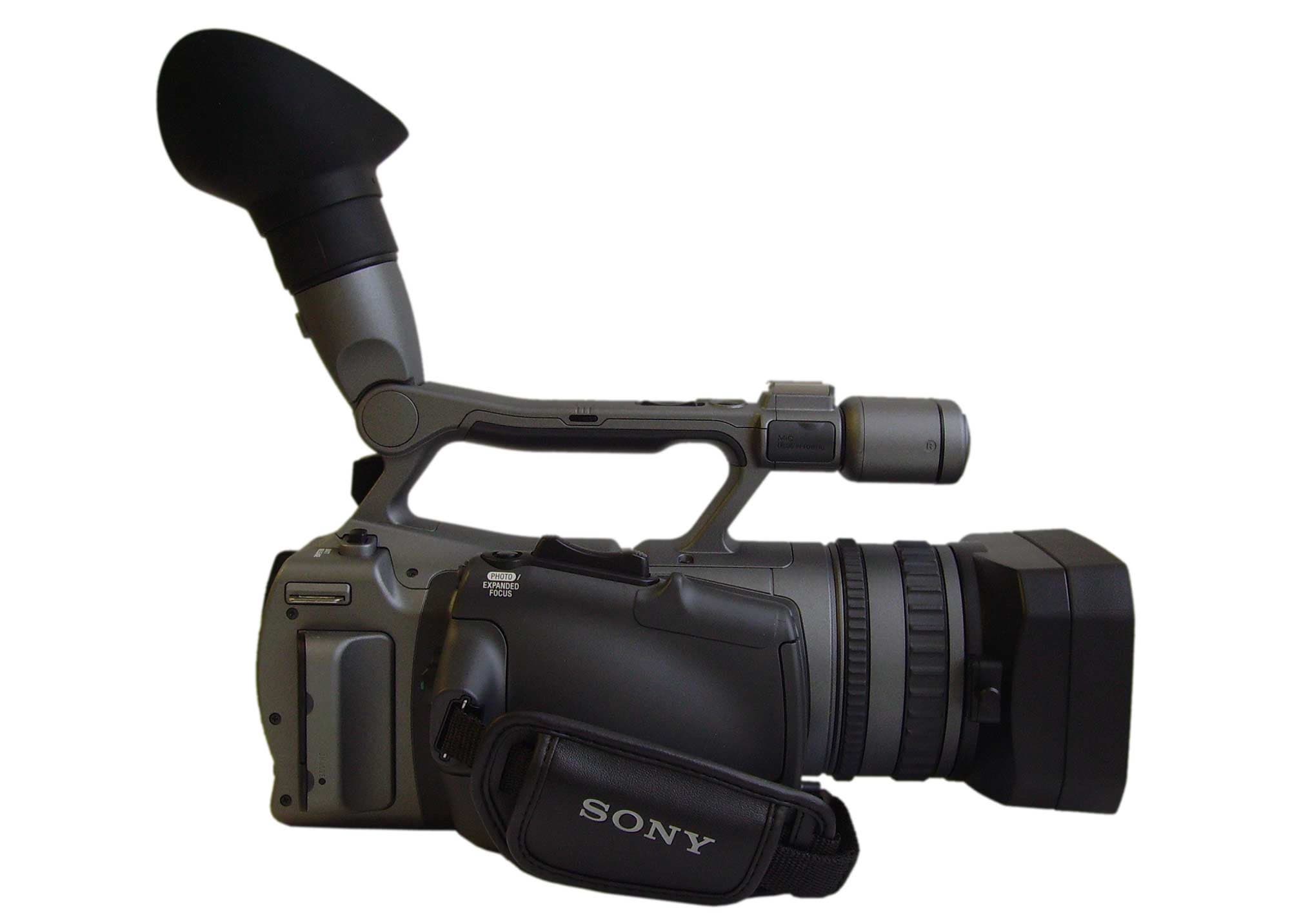

Гигантских размеров резиновый наглазник придает камере нелепый вид, но пренебрегать его услугами не стоит. Этот наглазник, закрывая значительную часть лица, прекрасно защищает глаз оператора от лишнего света, позволяя тому четко контролировать объекты в кадре. А съемка с помощью видоискателя — каждый знает — значительно продлевает время автономной работы, ведь ЖК-экран по-прежнему является одним из самых энергозатратных агрегатов в современной технике. Тем более, экран таких размеров. Широкоформатный, с диагональю 3,5 дюйма — на таком экране можно и фильмы просматривать. Правда, громкость встроенного в камеру динамика удручает, при наличии небольшого окружающего шума вы вряд ли что-то расслышите даже на максимальной громкости. Впрочем, встроенный в камеру стереовыход для наушников сполна компенсирует любой динамик.

2000Х1433, 117 КБ

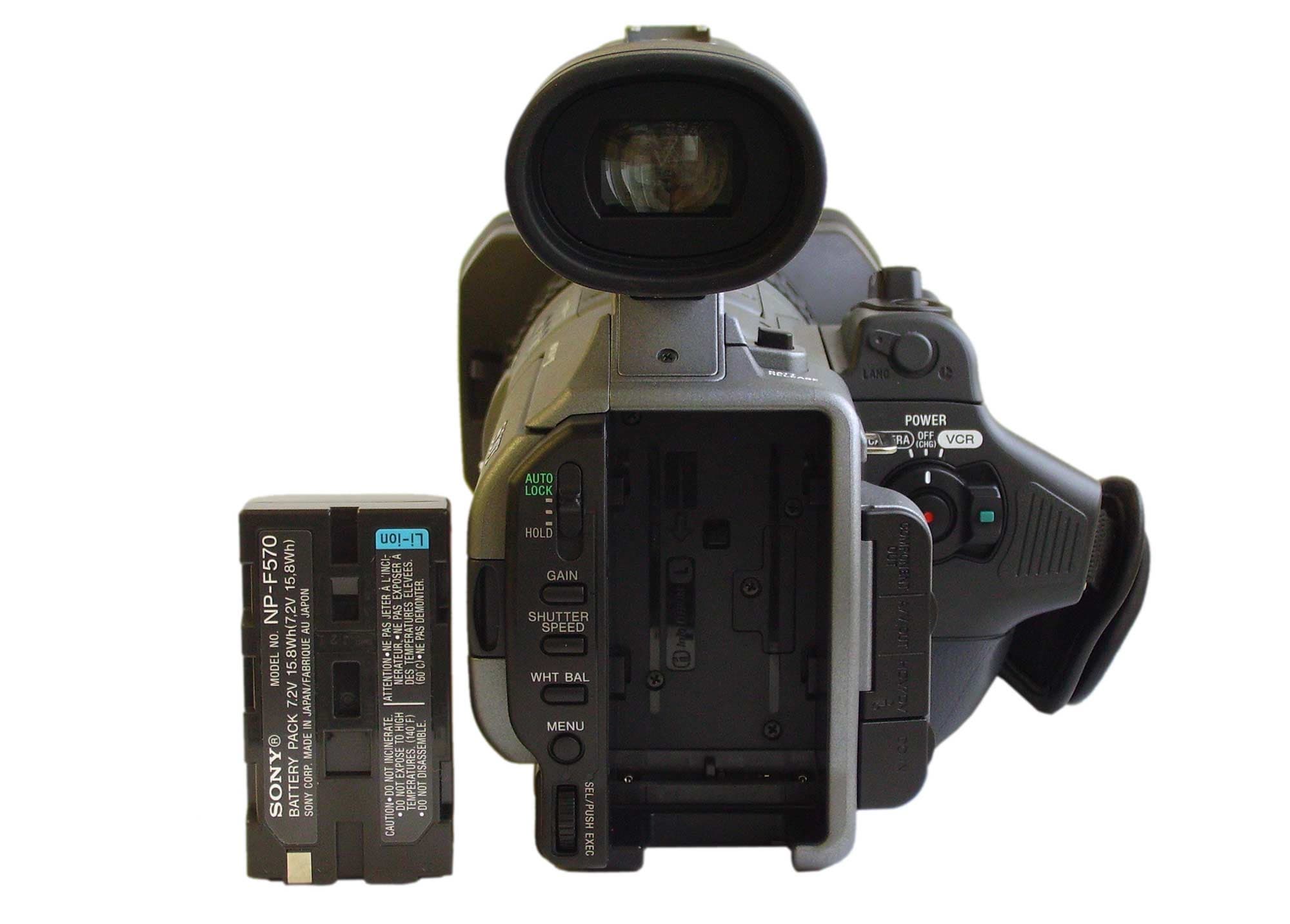

Прилагаемый к камере аккумулятор является, как говорится, «бюджетным решением», время работы при полном его заряде и с открытым ЖК-экраном составляет в среднем 90 минут. Конечно, придется покупать аккумулятор серьезнее — так что графа дополнительных расходов автоматически увеличивается еще на несколько тысяч рублей.

2000Х1433, 121 КБ

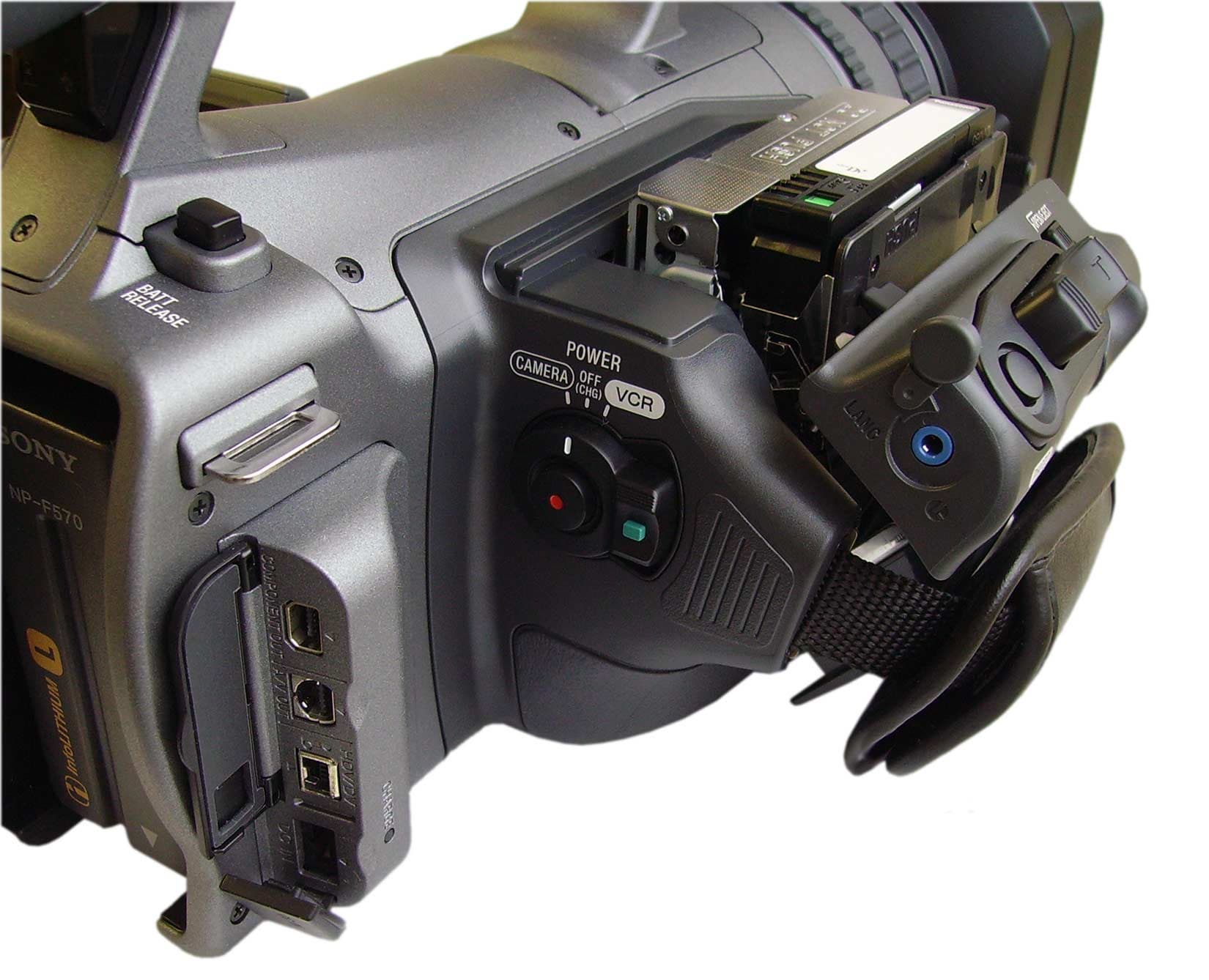

Кассета загружается сверху, что значительно облегчает работу со штативом. Разъемы для подключения интерфейсных кабелей прикрыты открывающейся и фиксируемой дверкой, это гораздо удобнее непослушных резиновых заглушек.

2000Х1433, 167 КБ

20x оптический объектив Carl Zeiss Vario-Sonnar T* с диапазоном изменения фокусного расстояния 37,4 — 748 мм (эквивалент 35 мм) имеет многослойное оптическое покрытие T*, направленное на борьбу с засветкой и бликами.

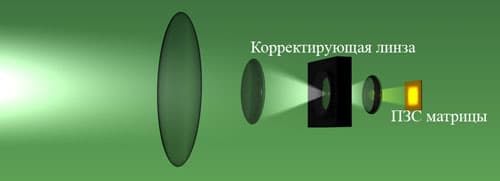

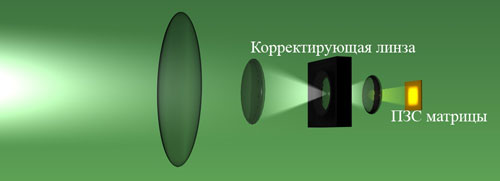

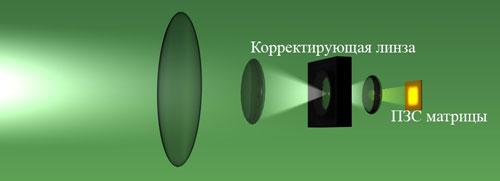

Если в электронном стабилизаторе стабилизация изображения осуществляется за счет избыточной площади ПЗС, то в оптическом - изображение удерживается  в рамках рабочей площади ПЗС с помощью механической корректировки плавающей корректирующей линзы. Точно так устроен и стабилизатор Super SteadyShot, используемый в данной камере.

Оптический стабилизатор отлично справляется со своей задачей, однако съемка с рук при использовании зума навсегда останется типичной ошибкой новичка.

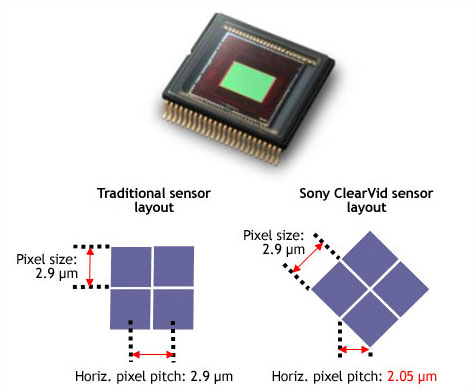

В данном аппарате использована технология трех матриц ClearVid CMOS. Матрица ClearVid CMOS — это новая технология, позволяющая получить более высокое разрешение и чувствительность (минимум 4 люкс).

Помните победоносную непробиваемость советских Т-34? Секрет прост: конструкторы наклонили листы брони, увеличив тем самым ее горизонтальную толщину. Нечто похожее мы наблюдаем и здесь: повернутые на 45 градусов пиксели в матрице ClearVid CMOS имеют ту же площадь, что и при традиционном их расположении, но при этом расстояние между пикселями уменьшилось почти на треть — а это означает повышенную чёткость и плотность изображения.

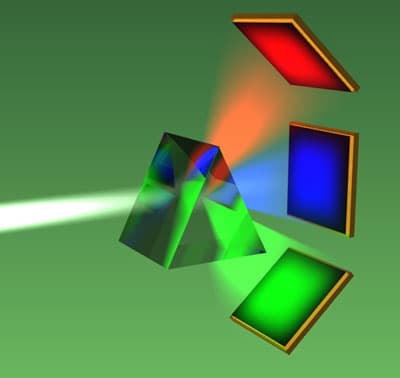

Система трех матриц использует специальную призму, которая разбивает поток света и направляет его на каждую из трех независимых RGB-матриц. Разрешение при этом составляет 1,12 млн. пикселей на каждую из них.

2. Органы управления

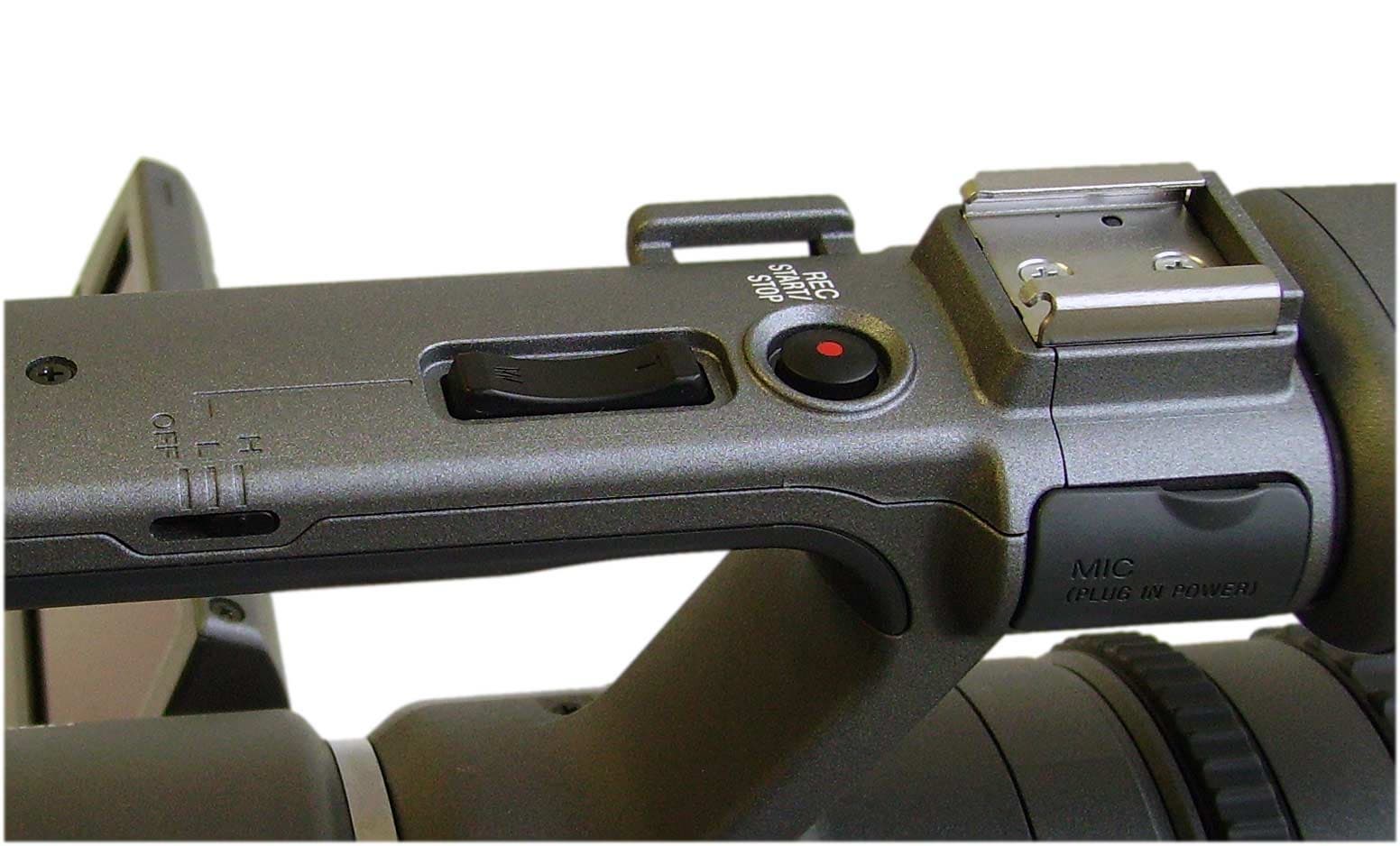

Конструкторы неплохо потрудились, продублировав органы управления и расположив их на ручке. Кнопка старта записи и управления зумом — все, что требуется опытному оператору, который заранее произвел все необходимые настройки. А неприметный с виду рычажок, находящийся на боковой стороне ручки, регулирует скорость срабатывания трансфокатора либо отключает эту функцию. Чуть ниже площадки для крепления аксессуаров расположен вход для подключения внешнего монофонического микрофона (встроенный микрофон при этом отключается).

2000Х1433, 115 КБ

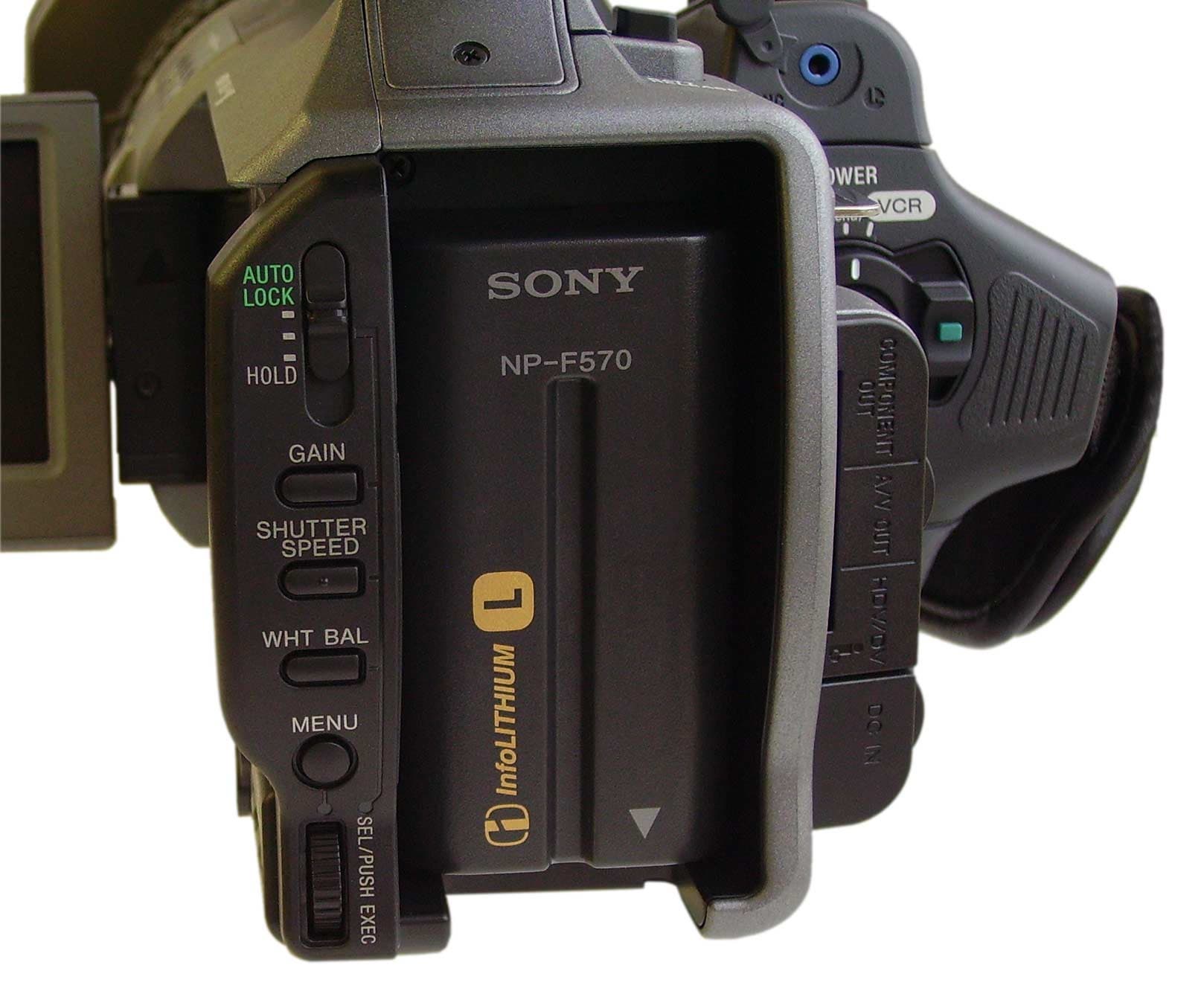

Из автоматического в ручной режим работы камера переводится тугим на ход ползунком; остальным кнопкам, находящимся с торца камеры, присвоены самые часто используемые функции:

  • кнопкой GAIN и поворотом дискового переключателя регулируется усиление в диапазоне от 0dB до 18 dB с шагом в 3dB;
  • выдержка настраивается кнопкой SHUTTER SPEED, доступны значения от 1/3 до 1/10000 сек;
  • баланс белого можно выбрать, нажав кнопку WHT BAL и поворачивая все тот же дисковый переключатель, при этом доступны такие элементы, как УЛИЦА и ПОМЕЩЕНИЕ, а также две пользовательские установки, заранее заданные владельцем.
2000Х1433, 131 КБ

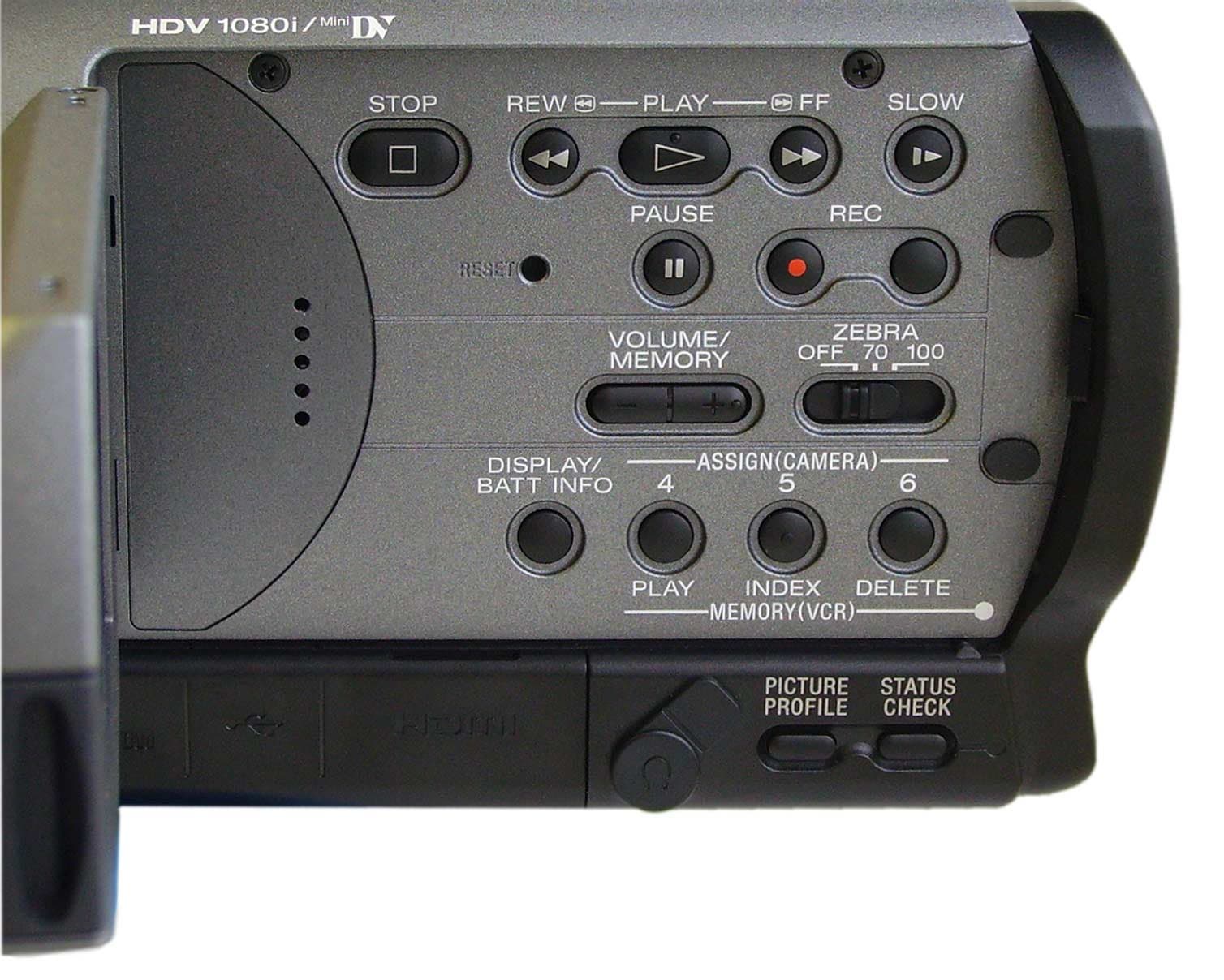

Под ЖК-экраном расположен стандартный набор органов управления, отвечающих за работу во всех режимах: камеры, магнитофона и фотоаппарата. Помимо этого, здесь находится переключатель ZEBRA, задействующий одноименную функцию, так любимую опытными пользователями. Вертикальный ряд отверстий в левой части блока — это встроенный динамик, отнюдь не блещущий громкостью.

2000Х1433, 166 КБ

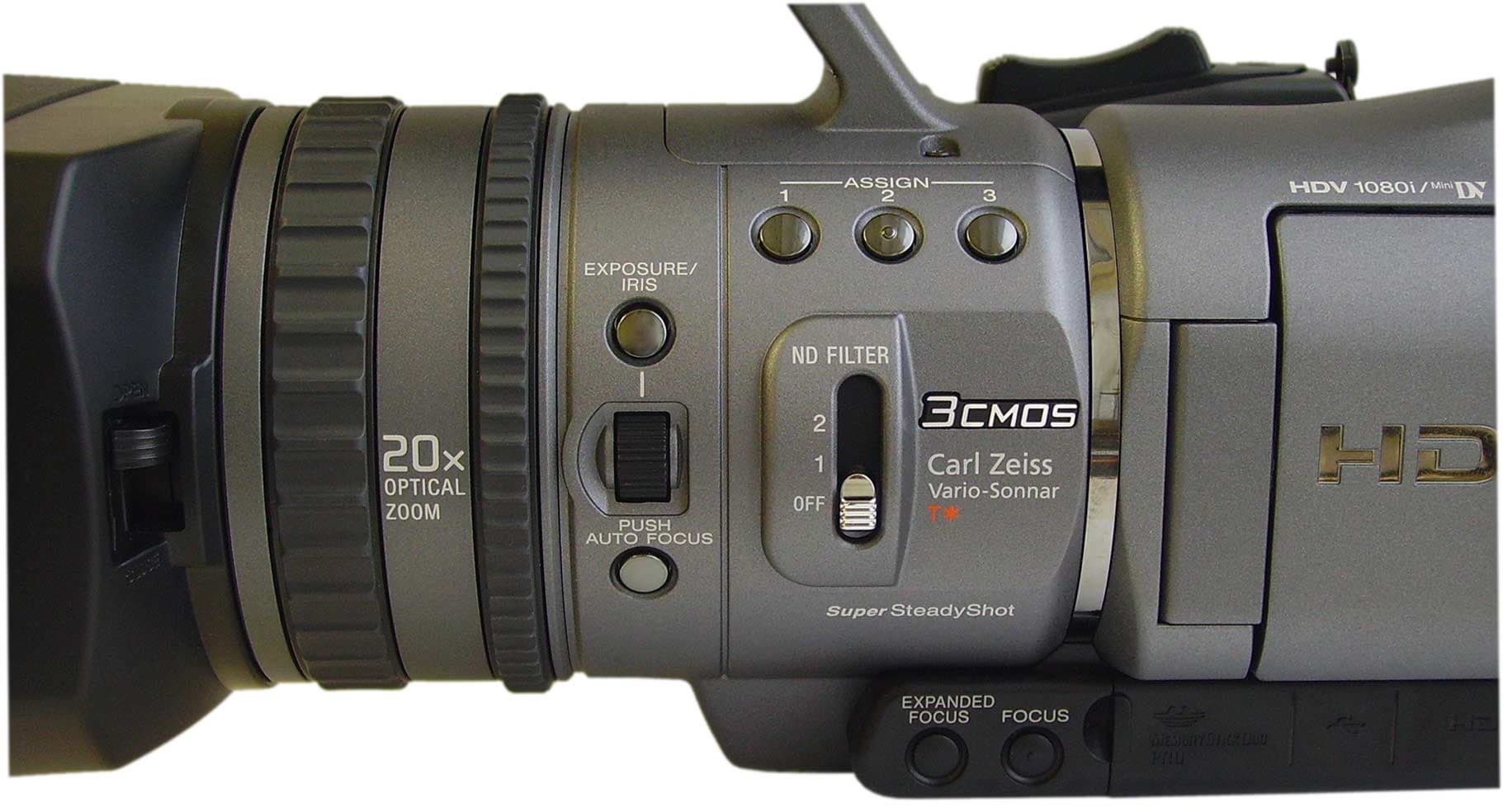

Ближе к объективу находится ряд легко доступных кнопок и переключателей, а также два прорезиненных кольца, управляющие фокусировкой и трансфокатором. Каждой из пронумерованных кнопок в секции ASSIGN можно присвоить некоторые функции из меню камеры, чтобы иметь к этим функциям быстрый доступ. На камере всего шесть кнопок ASSIGN, остальные три спрятаны под ЖК-экраном.

2000Х1433, 143 КБ

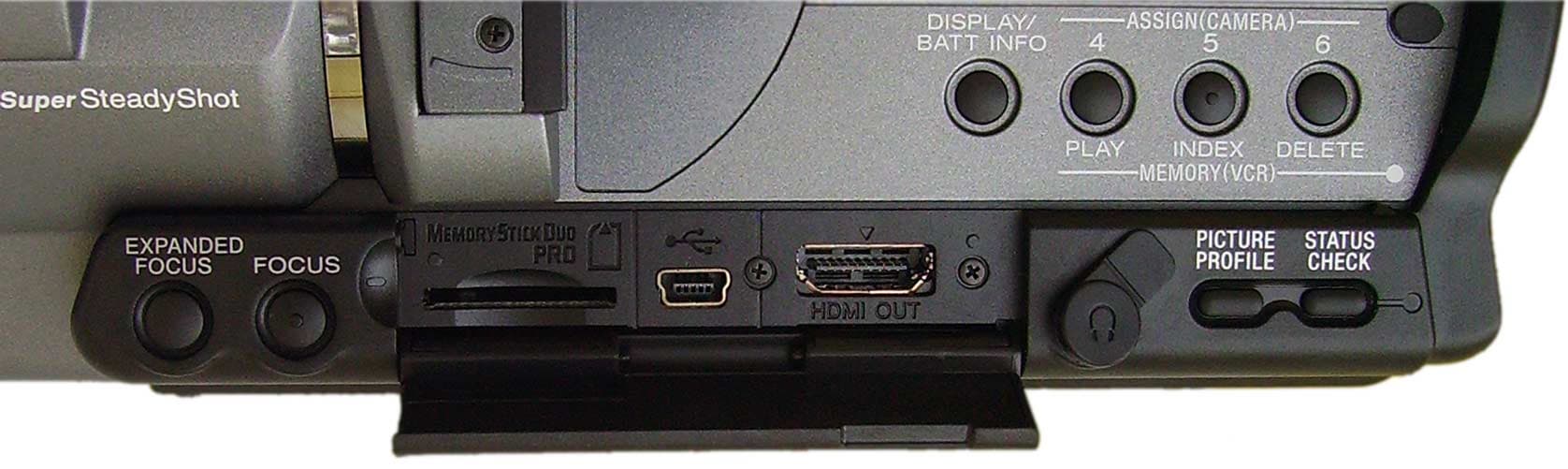

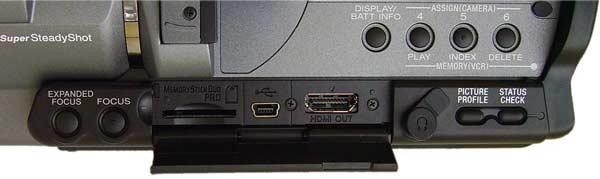

В нижнюю часть корпуса аппарата конструкторы вместили кнопки быстрого вызова настройки фокуса, аудиовыход на наушники (работающий в реальном времени) и еще две кнопки: PICTURE PROFILE и STATUS CHECK. Первая кнопка вызывает диалог, где можно выбрать один из шести хранящихся в памяти камеры профилей съемки (PORTRAIT, CINEMA, SUNSET, MONOTONE и два профиля, задающихся пользователем самостоятельно), а кнопка STATUS CHECK выводит на экран наименование текущего профиля.

2000Х1433, 90 КБ

Несмотря на то, что ЖК-экран достаточно велик, разработчики еще больше облегчили труд оператора, включив функцию фокусировки с увеличением. Так, нажатие кнопки Expanded Focus временно увеличивает отображаемое на экране изображение в два раза (увеличивается изображение по центру кадра), что облегчает проверку правильности фокусировки. Благодаря увеличенному изображению оператор легко заметит нечеткие границы снимаемых объектов, и при необходимости подрегулирует фокус. Повторное нажатие этой же кнопки возвращает нормальный размер изображения — можно начинать съемку. Данная функция работает только в режиме ожидания.

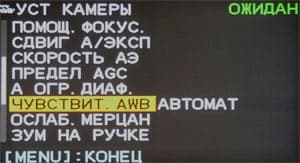

Опишем кратко работу со служебным меню. Стандартное древовидное строение позволяет быстро найти и задействовать нужную функцию. Недостатком может показаться необычно крупный шрифт меню, ведь на таком большом экране этот шрифт кажется гигантским. Более того — в параметрах экрана можно сменить размер шрифта на... еще более крупный! Слабо верится, что расчет тут на пользователя с серьезными проблемами со зрением, скорее всего, данная микропрограмма взята из другой модели камеры, с меньшим размером экрана.

Нельзя не рассказать кратко о функциях "зебра" и "контур".

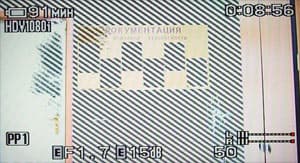

Функция «зебра» в действии. Пересвеченные участки выделяются наклонными полосами — таким образом, камера предупреждает оператора о необходимости дополнительных настроек.

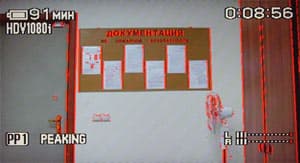

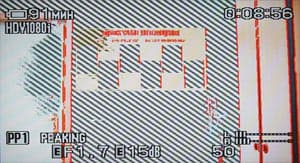

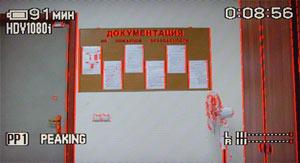

Функция "контур" помогает оператору настроить фокусировку. Цвет контура может быть белым, желтым или красным.

Обе функции работают одновременно.

Незнакомому с такими нужными функциями не стоит беспокоиться: полосы и контуры носят лишь уведомительный характер, и на ленту, само собой, не записываются.

3. Видеосъемка, замедленная и покадровая запись, фотографирование

Снимает камера превосходно, совершенно не искажая цвет. После длительного общения с DV очень трудно привыкнуть к такому качеству картинки — ведь это настоящая ожившая фотография!

1440x1080, 322 КБ
1440x1080, 167 КБ
Wide (1)
TELE (20)

Автоматическая фокусировка неплохо работает даже почти в полной темноте, за секунду выхватывая из общей мешанины объект съемки и делая его контуры резче. Кадры взяты с помощью Media Player Classic и сжаты в Photoshop с качеством 60%, сохранены оригинальные аспект и размеры картинки.

1440x1080, 162 КБ
1440 x 1080, 158 КБ

А автоматическая подстройка баланса белого иногда подводит, особенно на улице в вечернее время и при пасмурной погоде.

1440 x 1080, 137 КБ

Данный аппарат тоже может похвастаться наличием режима замедленной съемки, как и рассматривавшаяся ранее камера SONY HC3E. Но с одним отличием: HC3E может замедлить лишь три секунды видео, в то время как сегодняшняя героиня в состоянии запечатлеть уже 6 секунд. Огорчает одно: режим замедленной съемки значительно ухудшает картинку (в инструкции к камере нет краткого определения этого режима, однако специалист пояснил, что режим этот все же имеет свое имя: Smooth Slow Rec). Пожалуй, выражение «значительно ухудшает» — слишком мягкое для описания такого эффекта. Судите сами: слева — часть кадра, снятого в обычном HDV режиме, справа — в режиме Smooth Slow.

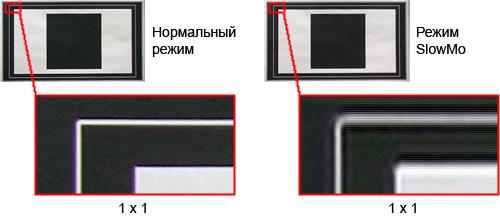

В чем секрет такой порчи изображения? А может, и нет никакой тайны, и видим мы лишь обыкновенную интерполяцию, искусственное изменение размера картинки? Давайте проверим эту гипотезу, используя самый верный в таких случаях инструмент — невооруженный глаз.

Несложно подсчитать, что размер кадра видео, создаваемого данной камерой, ровно в 3,75 раза больше, чем размер стандартного кадра DV PAL (1440 x 1080) / (720 x 576) = 3,75. Давайте уменьшим в графическом редакторе размер кадра, полученный в режиме SlowMo, и оценим результат. На рисунке далее — часть кадра, полученного в режиме SlowMo, но уменьшенного в 3,75 раза (до размеров стандартного DV кадра).

Четкость границ фигуры стала гораздо ближе к четкости кадра, снятого в обычном режиме. Таким образом, можно предположить, что во время замедленной съемки изображение, записываемое в буфер камеры, имеет размер, примерно равный размеру кадра DV, то есть 720 x 576 точек. И лишь во время извлечения информации из буфера памяти и записи ее на кассету картинка искусственно растягивается до размеров HD, увеличиваясь в те самые 3,75 раза.

Используя замедленную съемку, можно получить интересные сюжеты, но стоит сразу оговориться: это довольно кропотливое занятие, требующее тщательного подбора параметров и настроек съемки.

Есть у камеры еще одна интересная, пожалуй, даже забавная, функция. В меню камеры эта функция скромно именована «Покадровая запись DV». При ее активации по нажатию кнопки записи на ленту записывается всего лишь четыре кадра, после чего камера снова возвращается в режим ожидания. Конечно, каждому ясно назначение данной функции. Самостоятельно снять мультфильм — кто об этом не думал, пусть и мимоходом? Жаль, что работает эта функция только в режиме DV, хотя и понятно, почему: стандарт HDV с его MPEG-2 сжатием не предусматривает покадровую, как в DV, запись материала.

Фотографии, сделанные камерой, имеют приемлемое качество, вполне отвечающее любительскому уровню. Однако при сравнении аналогичных снимков, сделанных камерой Sony  DCR-DVD 403E, со снимками, сделанными FX7e, видно, что последняя заметно уступает своей младшей DVD-сестрице любительского назначения.

FX7e, 1440x810, 466 КБ 403e, 1440x810, 576 КБ

В камере используются флэш-карты Memory Stick Pro Duo. И неудивительно, особенно если учесть авторство патента на накопитель этого типа. Максимальный объем Memory Stick Pro Duo, который поддерживает видеокамера, составляет 4 ГБ.

4. Соединение с ПК

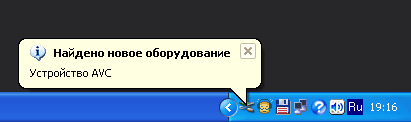

Если камера работает в режиме DV, то при подключении к компьютеру система распознает камкордер как AVC-устройство.

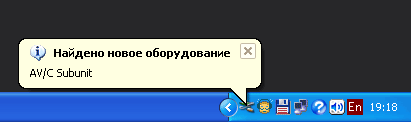

При подключении в режиме HDV система определяет камеру как AV/C Subunit.

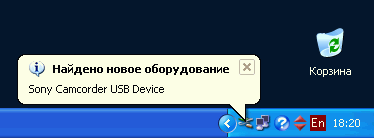

Если в камере находится карта памяти Memory Stick Duo, то компьютер распознает еще одно, дополнительное устройство — Camcorder USB Device:

В отличие от рассматривавшейся SONY HC3E, сегодняшний аппарат ни разу не закапризничал, хотя используемое программное и аппаратное обеспечение ничем не отличалось от использовавшегося ранее. Для захвата в программе Adobe Premiere Pro 2.0 необходимо создать проект со следующими свойствами:

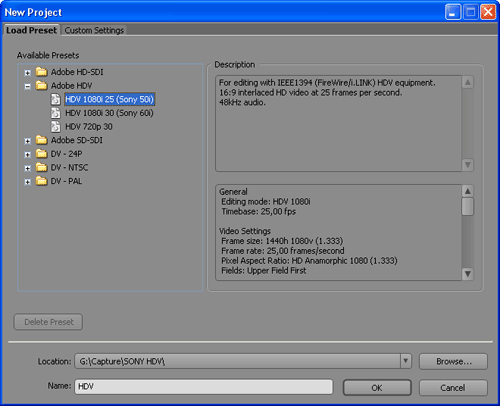

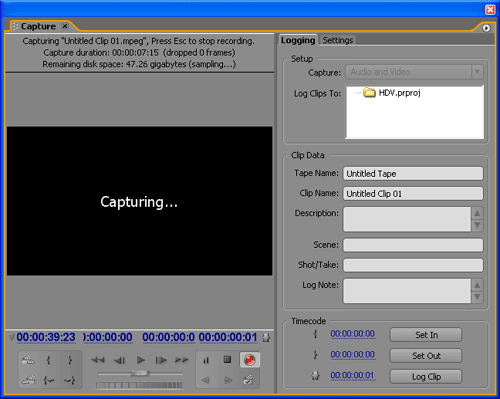

Никаких проблем, камера беспрекословно подчиняется командам, подаваемым с виртуального пульта управления, только... Изображение во время захвата — отсутствует! Лишь лаконичная надпись Capturing, мелькающие цифры тайм-кода, да мигание индикатора обращения к винчестеру свидетельствуют о том, что компьютер в данный момент занят захватом.

Однако сказанное касается лишь Premiere, в то время как работающие в SonyVegas 7.0 могут не беспокоиться — для их редактора не существует такой проблемы, и захватываемое видео безупречно отображается в окне предпросмотра.

5. Тестирование в программе ImaTest

В этот раз тестирование в ImaTest  мы решили провести несколько иначе: проверить тракт Объектив — ПЗС, введя картинку непосредственно в компьютер, вместо того, чтобы производить предварительную запись на кассету с последующим захватом и выдергиванием стоп-кадров. Тем самым мы попытались избежать возможных искажений, вносимых аппаратным кодировщиком камеры или программами захвата. Разумеется, все тесты производились в режиме HDV.

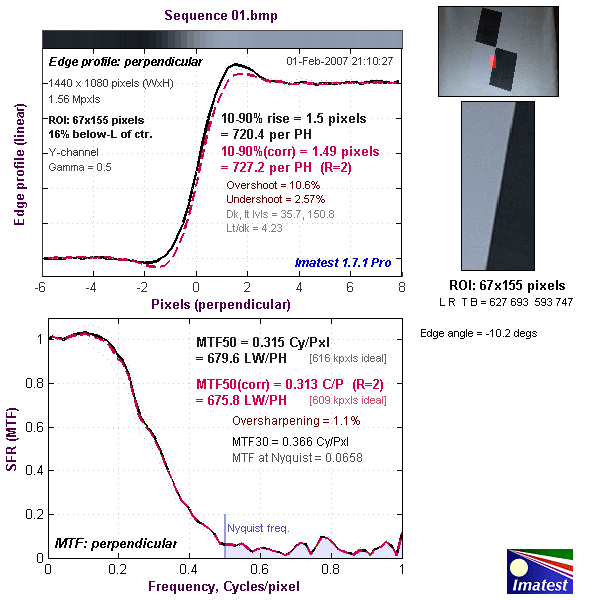

Верхний график представляет собой краевой профиль, для которого приведено значение 10-90% rise distance в пикселях, а нижний график является MTF (Modular Transfer Function — функция передачи модуляции), для которой приведен параметр MTF50 в циклах на пиксель. Краевой профиль и MTF камеры показаны черной линией. Красной пунктирной линией обозначен краевой профиль и MTF, которые программа Imatest считает близкими к оптимальным. 10-90% rise distance и MTF50 также являются расчетными величинами Imatest. Расхождение, как видно на рисунке, если и есть - то оно мизерное.

График хроматической аберрации (на самом деле, это тот же краевой профиль, только построенный по каждому цвету в отдельности). При значении параметра CA (area) равным 0-0.5 хроматическая аберрация незаметна.

Цветопередача

Съемка проводилась при освещении двумя люминесцентными лампами мощностью по 40 Вт. Свет направлялся сбоку.

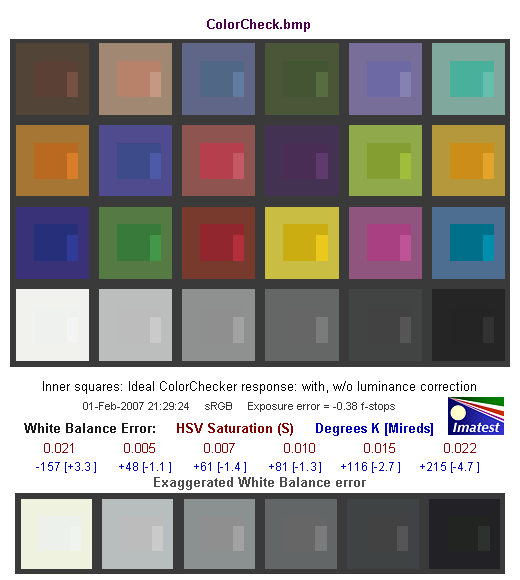

Здесь мы практически не видим ошибок баланса белого:

Цвет внешнего квадрата представляет собой цвет, полученный с камеры, цвет внутреннего квадрата — цвет данного поля в эталонной таблице, приведенный к цвету, полученному с тестируемой камеры по яркости и контрастности. Если камера не ошиблась в цветопередаче на данном поле, то внутреннего квадрата не должно быть видно. Маленький прямоугольник в правой части внутреннего квадрата представляет собой цвет данного поля эталонной таблицы безо всяких преобразований.

Средняя строчка цифр показывает нам численную оценку ошибки баланса белого в единицах цветового пространства HSV. Так, цифры красного цвета обозначают ошибку по координате S — saturation (насыщенность), цифры синего цвета — в градусах Кельвина [Миредах (Mireds)]. При значении S < 0.02 (речь идет об ошибке по координате S в HSV), ошибка практически незаметна, а при ошибке S > 0.10 она видна, особенно на нейтральных полях большой яркости.

Нижняя линейка — это изображение шести нейтральных полей таблицы, на которых ошибка цветового баланса специально увеличена так, чтобы стать заметной (внешний квадрат), особенно в сравнении с эталонным цветом (внутренние квадраты — с коррекцией на яркость и контрастность без коррекции).

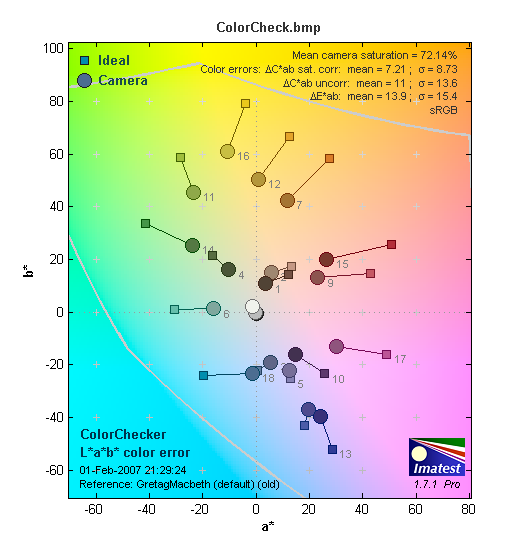

На следующей диаграмме в графической форме представлены отклонения зарегистрированных камерой цветов от идеала в цветовом пространстве CIE LAB. Данная диаграмма отклонения в Lab показывает, какую ошибку дает камера при передаче цвета.

На диаграмме отклонения в Lab цвета, передаваемые камерой, стремятся в более светлые тона, что является не недостатком, а, скорее всего, особенностью аппарата.

***

Кого можно назвать потенциальным покупателем этой видеокамеры? Во-первых, того, кто искренне верит в жизнеспособность формата HDV, ведь пока нет никаких намеков на его близкую возможную замену, за исключением AVCHD (кстати, SONY уже выпускает камеры, записывающие сигнал в этом формате, но, к сожалению, мы пока не имели возможности познакомиться с такой камерой). Или того, кто ищет качественно новый уровень, желая при этом оставаться в любительской ценовой нише (хотя, справедливости ради, нужно заметить, что стоимость камеры далека от стоимости любительской аппаратуры, впрочем, как и аппаратуры профессионального класса - где-то ближе к золотой середине).

А пока... Похоже, семейному бюджету одного из авторов статьи предстоит познакомиться с модным в недавнем прошлом словечком «секвестр».



Благодарим российское представительство SONY за предоставленную камеру.
