Видеокамера Panasonic HDC-SD700


Несмотря на то, что данная видеокамера выпущена на рынок несколько месяцев назад, интерес к её возможностям в конференции iXBT.com не утихает ни на минуту. В ожидании появления на прилавках, с самого первого пресс-релиза, неутомимые искатели «лучшей видеокамеры» старательно, по крохам, собирали информацию о характеристиках вожделенного аппарата: каков объектив? стабилизатор? формат записи?

Конструкция, технические характеристики

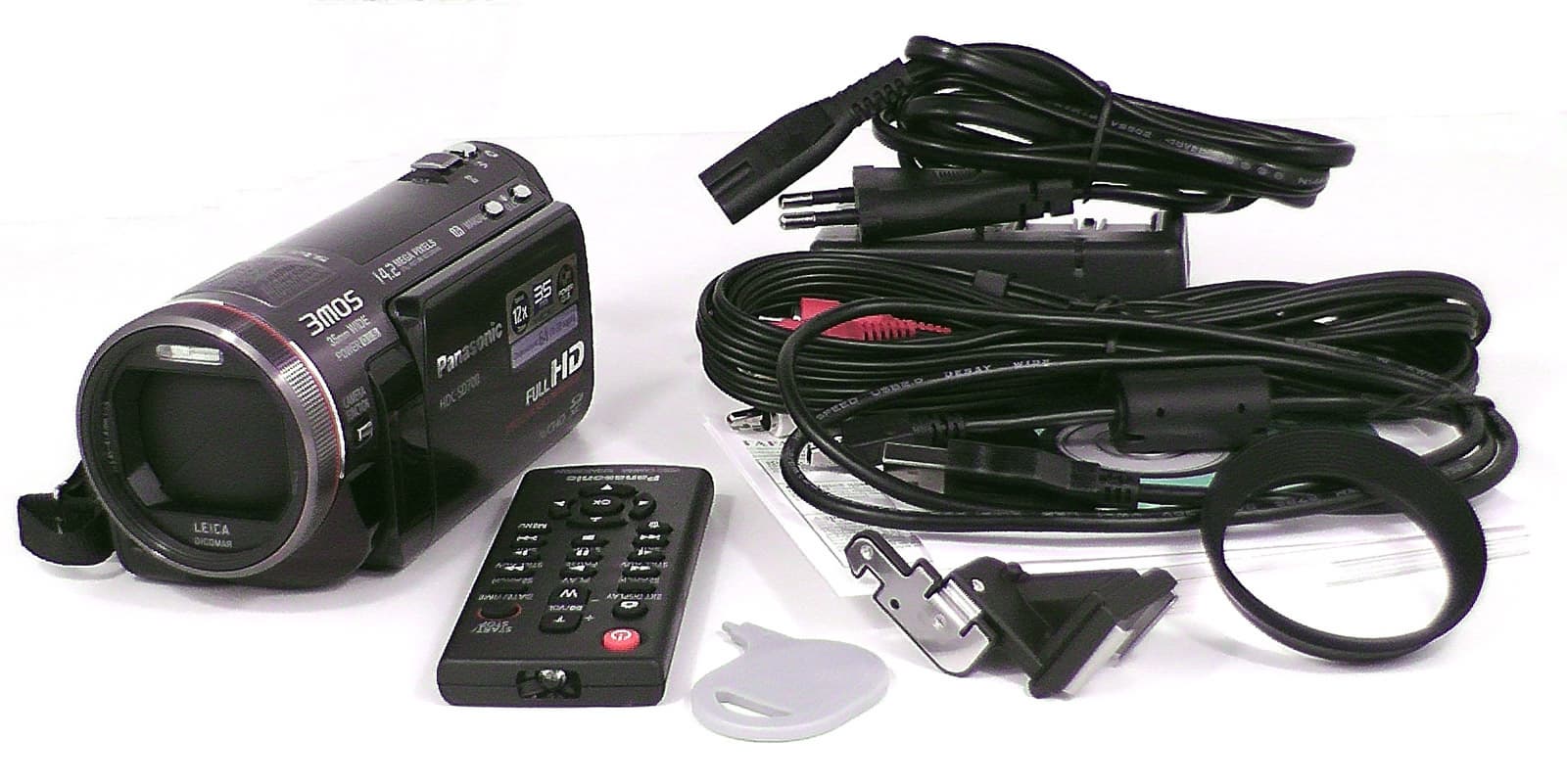

К видеокамере прилагается зарядное устройство для аккумулятора, играющее также роль блока питания (провод, соединяющий блок питания непосредственно с камерой, в комплекте почему-то отсутствовал), ИК-пульт дистанционного управления, USB-кабель, комбинированный аудио-видео композитный и компонентный кабель, адаптер колодки для крепления аксессуаров, светозащитная бленда-кольцо, навинчивающаяся на объектив, пластмассовый стилус для работы с сенсорным экраном, документация и компакт-диск с программным обеспечением.

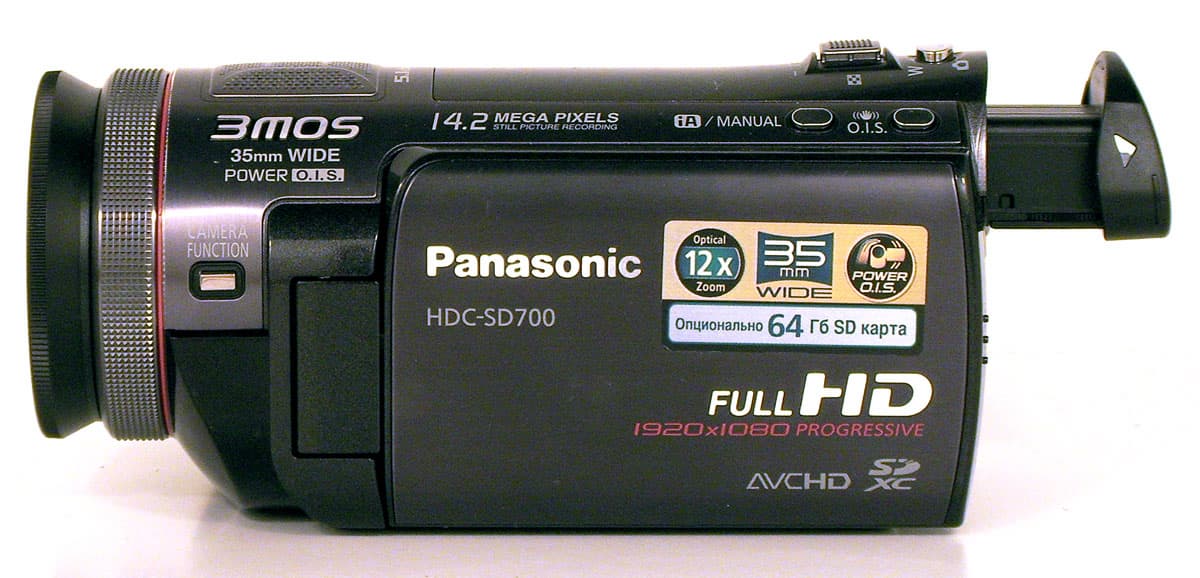

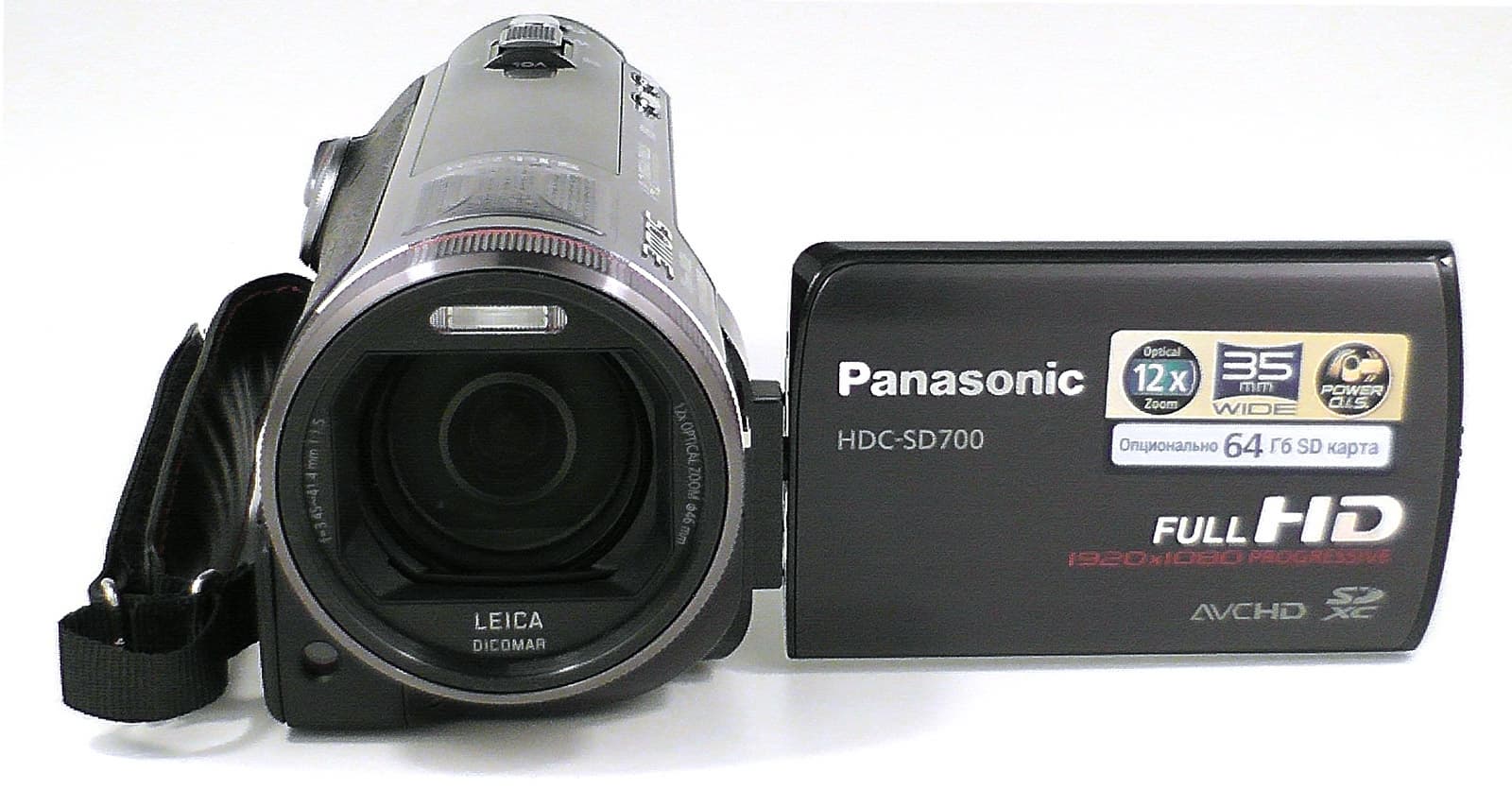

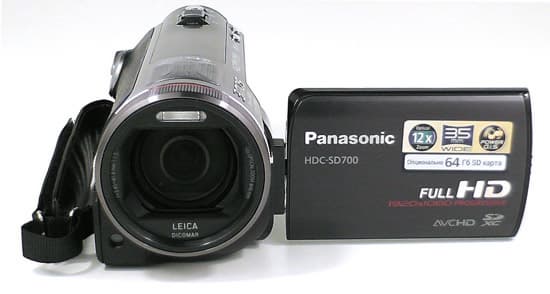

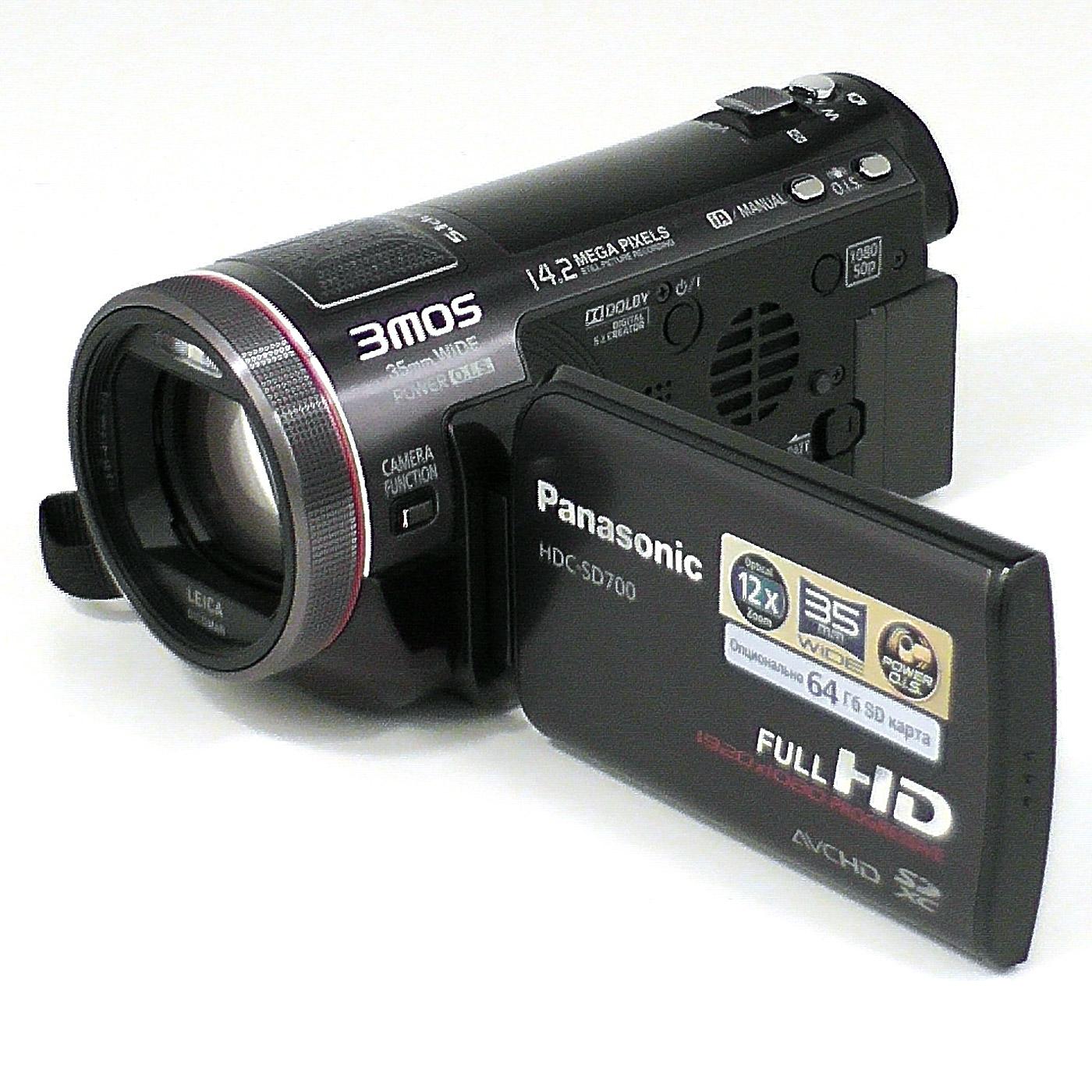

Объектив камеры защищается автоматически открывающимися шторками, над объективом расположена встроенная фотовспышка. Под объективом находятся ИК-датчик, принимающий сигналы с пульта дистанционного управления, и лампочка автофокусировки, облегчающая фотосъёмку в условиях недостаточной освещённости. Над объективом, в верхней части видеокамеры, встроена микрофонная система, «глядящая» вверх.

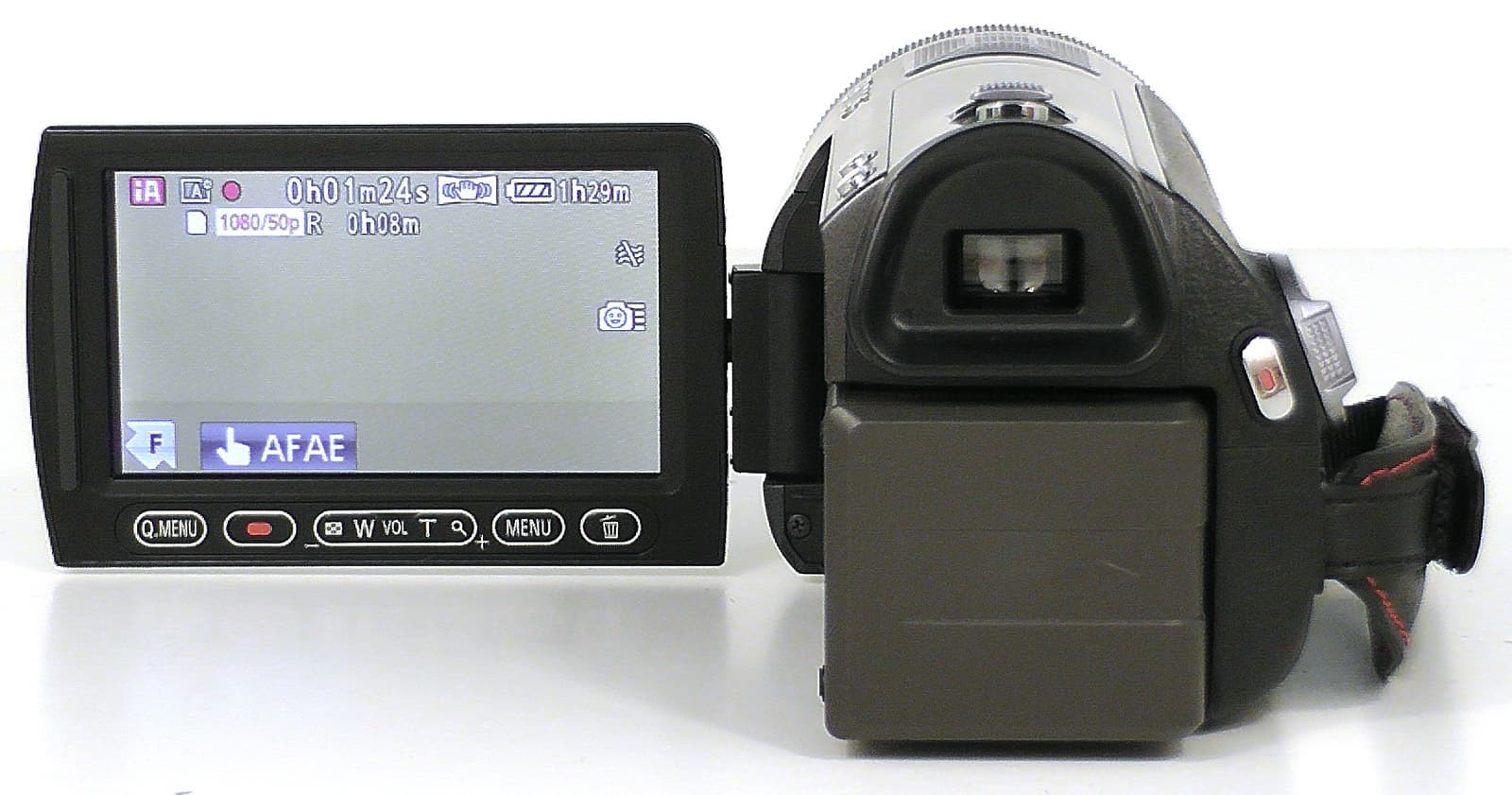

Сенсорный ЖК-экран имеет дополнительные кнопки управления (к сожалению, с довольно тугим ходом): вызов быстрого меню, старт записи, зуммирование, вызов полного меню и удаление выбранного файла в режиме плеера.

Видоискатель выдвигается на целых два сантиметра, это немало в сравнении с аналогичными видеокамерами других разработчиков. Угол наклона видоискателя не изменяется.

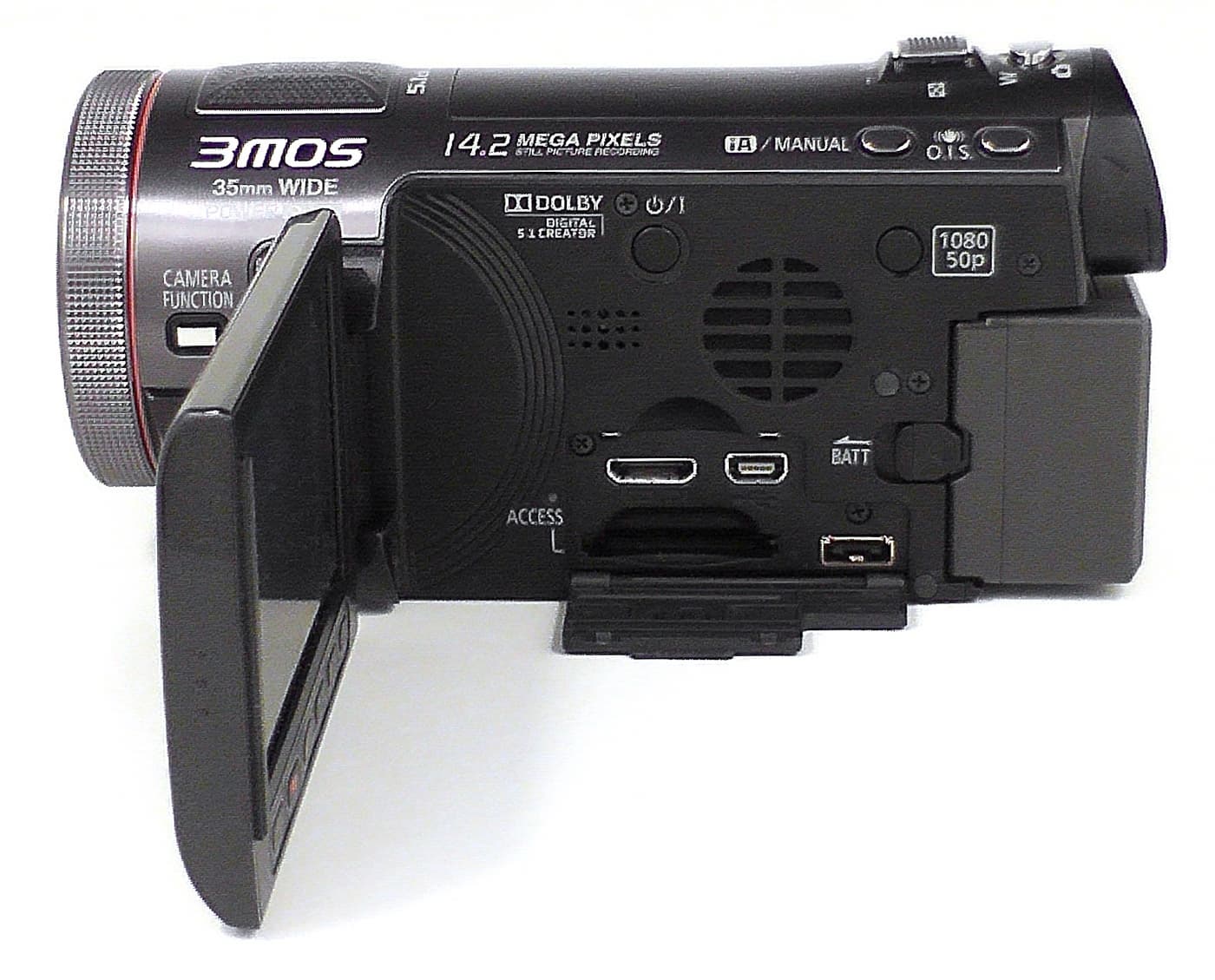

Под ЖК-экраном на боковой стенке камеры расположен встроенный динамик, кнопка принудительного включения/отключения аппарата, впускное отверстие системы охлаждения (бесшумный вентилятор), кнопка включения режима съёмки 1080 50p и отщёлкивающийся замок, удерживающий аккумулятор. Под откидывающейся крышкой находятся выход HDMI, порт USB, комбинированный аудио-видео композитный и компонентный выход, а также слот для SD/SDHC/SDXC карт памяти. На верхнем боковом ребре корпуса имеются две кнопки: включение/отключение автоматического режима съёмки, и кнопка смены режимов работы стабилизатора. Рядом с поворотным кольцом объектива находится кнопка Camera Function, активирующая тот или иной режим работы кольца: настройка фокуса, настройка баланса белого, ручная установка скорости завтора и регулировка диафрагмы.

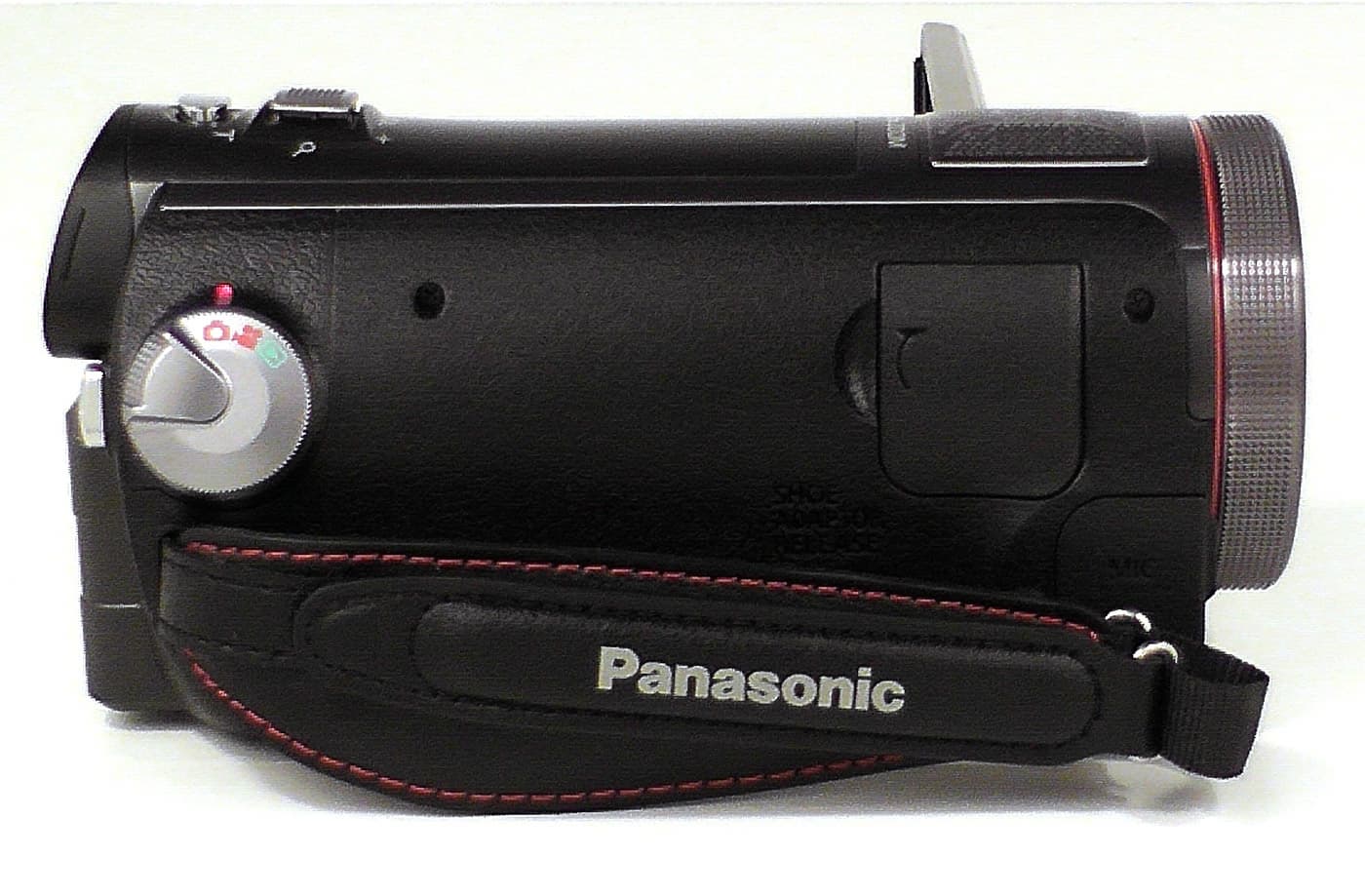

Колесо смены режимов работы камеры расположено сбоку камеры, под большим пальцем руки, рядом с кнопкой старта/останова записи. На этой же стороне корпуса имеется отщёлкивающаяся крышка, под которой спрятано крепление для адаптера колодки, а чуть ниже и ближе к объективу, под такой же крышкой, расположены вход для микрофона и выход на наушники.

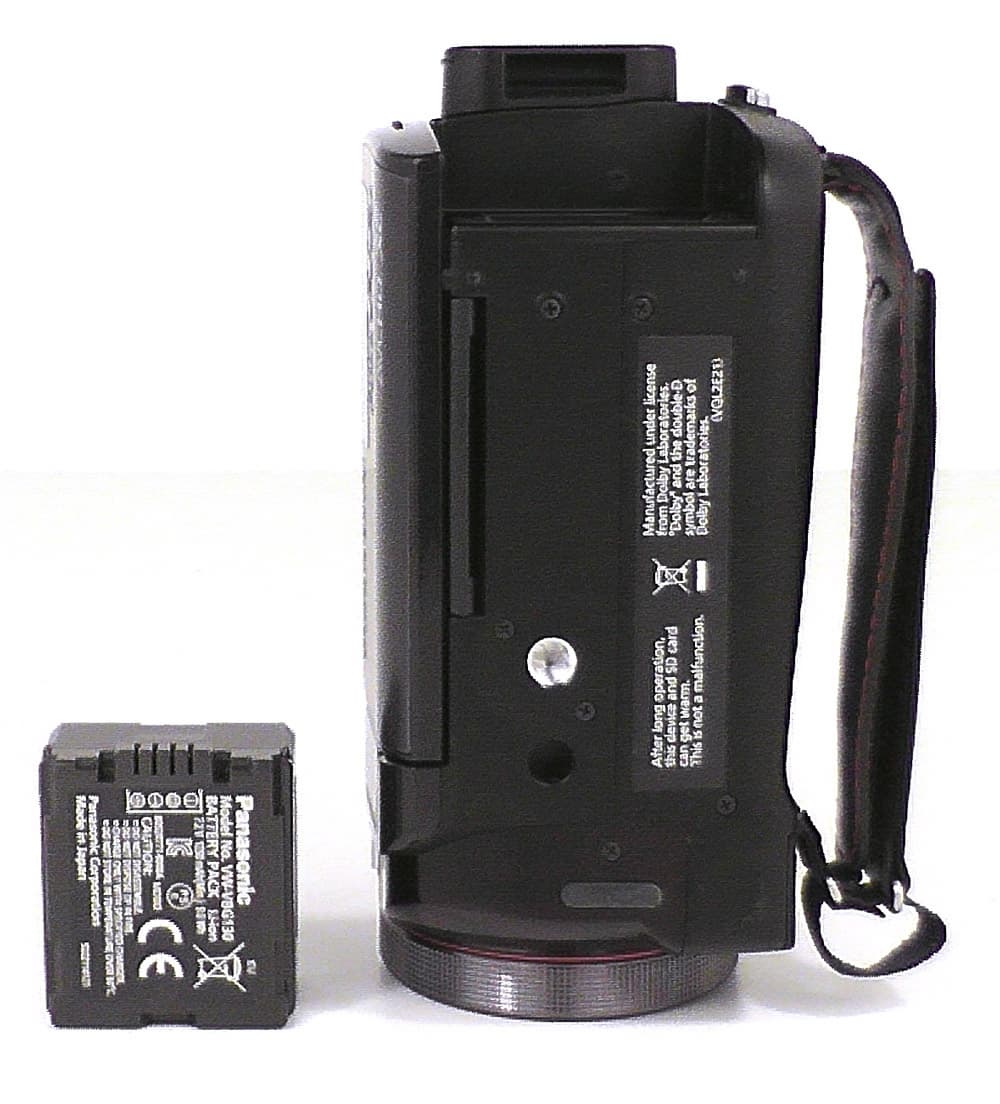

Видеокамера комплектуется аккумулятором VW-VBG130, позволяющем вести непрерывную запись в течение 116 минут (тестирование проводилось при комнатной температуре, запись велась при открытом ЖК-экране в максимальном 1080 50p качестве). Камера не перегревалась; вентилятор, если и работает, то его работу услышать можно, лишь приложив ухо к впускному отверстию.

Следует отметить одну особенность: зарядка аккумулятора невозможна, пока он установлен в видеокамере. Для того, чтобы его подзарядить, вам потребуется отсоединить аккумулятор и вставить его в прилагающийся блок питания. Да и вход питания в камере спрятан под аккумулятором — этот факт представляет собой существенный минус и напоминает конструкцию старых моделей видеокамер Panasonic. К счастью, данное конструктивное несовершенство не настолько критично, чтобы отбраковывать аппарат по одному лишь этому показателю.

Краткие технические характеристики видеокамеры приведены в таблице:

Параметр Значение

Объектив
- диапазон диафрагм
— 35-мм эквивалент

- диаметр фильтра


— F1.5 (WIDE) / 2.8 (TELE)
- 35.0 — 420мм (16:9) [видео]; 35.7 — 428мм (3:2), 35.0 — 420мм (16:9), 38.8 — 466мм (4:3) [фото]
- 46 мм
Датчик изображения
Три матрицы MOS 1/4,1"
Габариты, вес
(ШxВxГ) 66 х 69 х 138 мм, 380 г без аккумулятора
Время работы от батареи, входящей в комплект
до 116 мин с ЖК-экраном, до 120 мин с видоискателем
Носитель
карта памяти SD/SDHC/SDXC
Форматы видео

1. MPEG4-AVC/H.264 (.mts) H.264 High@L4.0 1920x1080 25 кадр/сек интерлейс + звук Dolby Digital (AC3) 48 КГц 384 Кбит/сек 6 каналов + титры PGS:
— HA (17 Mbps)
- HG (13 Mbps)
- HX (9 Mbps)
- HE (5 Mbps)
2. MPEG4-AVC/H.264 (.mts) H.264 High@L4.2 1920x1080 50 кадр/сек прогрессив, 28 Mbps переменный битрейт + звук Dolby Digital (AC3) 48 КГц 384 Кбит/сек 6 каналов + титры PGS

Формат фото
JPEG, [3:2] 14.2 Мп (4608 x 3072), 8.6 Мп (3600 x 2400), 5.5 Мп (2880 x 1920); [16:9] 13.3 Мп (4864 x 2736), 8.3 Мп (3840 x 2160), 5.3 Мп (3072 x 1728); [4:3] 12.2 Мп (4032 x 3024), 7.7 Мп (3200 x 2400), 4.9 Мп (2560 x 1920), 0.3 Мп (640 x 480)
Оптический трансфокатор
12x
Интерфейсы
- комбинированный аудио-видео композитный и компонентный выход
- HDMI
- USB
Прочие характеристики
- сенсорный LCD монитор 3" 230 400 пикс.
- оптический стабилизатор изображения Smart O.I.S. + активный режим
— режим длительной записи
- функция Pre-Rec
- режим поиска знакомых лиц (память на 6 лиц)
- следящий автофокус
- видоискатель
- зарядка аккумулятора при подключении к ПК по USB

Более подробные сведения можно увидеть на странице продукта.

Видео- фотосъёмка

Заранее следует предупредить: практически всё снятое получено в режиме автоматической съёмки, разве что частота кадров была установлена вручную на те самые 50p, с помощью волшебной кнопки, спрятанной под ЖК-экраном.

Цветопередача не вызывает нареканий, увидеть какие-то отличия от оригинала довольно трудно. Правда, имеются некоторые признаки «утепления» картинки, то есть, стремление видеокамеры к передаче цвета в более тёплых тонах (это, кстати, можно заметить в результатах тестов, проведённых в программе Imatest).

5 Мбит/сек (ролик)
9 Мбит/сек (ролик)
13 Мбит/сек (ролик)
17 Мбит/сек (ролик)
28 Мбит/сек (50p) (ролик)

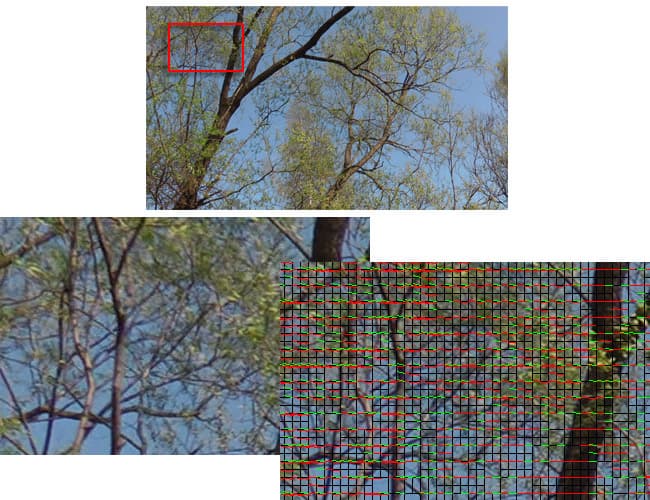

Ввиду большого битрейта, высокой частоты кадров и общей сложности сжатия (High@L4.2), такое видео чрезвычайно трудно просмотреть без дёрганий даже на довольно мощном компьютере. Неплохо справляются с воспроизведением такого видео современные стационарные мультимедиапроигрыватели, или, как их часто называют, медиатанки. Но даже они начинают пасовать, когда в кадре имеется большое количество деталей. А уж если они, эти детали, ещё и движутся — туши свет. Вот пример: съёмка ветвей с молодыми листочками на фоне неба. Оцените, как много векторов движения в одном только участке кадра, на сколь мелкие сегменты разбит кадр (для анализа видео использована программа Elecard StreamEye). А ведь каждый такой сегмент и вектор его движения требуют обработки, причём 50 раз в секунду!

Однако благодаря такой сложности сжатия и высокому битрейту мы можем разглядеть в кадре каждую мелкую деталь, а при желании и пересчитать мошек, кружащихся в хороводе.

Раз уж мы рассматриваем видеокамеру, имеющую два варианта стабилизации (обычный оптический и активный, представляющий собой совокупность оптического и электронного), грех не сравнить их работу.

Сам собой напрашивается вывод: во время съёмки, когда предполагается сильная тряска, лучше обойтись стандартным стабилизатором (к сожалению, автор слишком поздно уразумел эту истину, наснимав довольно много «дёрганого» материала). Активный стабилизатор в данной видеокамере отличается тем, что не очень-то аккуратно «подтаскивает» уходящий из поля зрения кадр. В результате ничего хорошего, кроме резких прыжков, не получается. В точности такой же эффект мы наблюдали в рассмотренной недавно видеокамере Panasonic HDC-HS60, а посему можно сделать предварительный вывод: задумка отличная, но исполнение её пока ещё не дотягивает до уровня одной из видеокамер аналогичного класса и стоимости (речь о SONY HDR-XR550).

Но, коли уж мы начали сравнивать видеокамеры разных производиттелей, будет справедливо заметить отсутствие в рассматриваемой камере столь сильно бросающегося в глаза эффекта под названием rolling shutter, которым прославился упомянутый аппарат SONY (вообще, следовало бы разделить эффект роллинг шаттер на два вредных эффекта: «съёмка сквозь желе» и «наклон вертикальных линий»). Второй вид роллинг шаттера в рассматриваемой камере, конечно, присутствует (как и во всех камерах с большими CMOS-матрицами), но выражается он лишь в незначительном наклоне прямых вертикальных линий, которые движутся в кадре слева-направо или справа-налево. Однако никакого «желе» в кадре нет как нет. Например, так выглядит быстрый трамвайчик, пронесшийся мимо оператора:

При съёмке в разных условиях была отмечена неплохая работа автобаланса белого, особых нареканий к получающемуся кадру не возникало, за исключением сцен с резкой сменой типа освещения, а также при недостатке света. Тут автобаланс белого иногда ошибался, но всё же через несколько секунд (три-четыре, не больше) приводил картинку в норму, убирая ошибочную синюшность.

В совсем уж сложных условиях автобаланс белого без участия пользователя вряд ли сумеет выровнять картинку, ведь ему не на что опереться. Также, несмотря на три чувствительных сенсора видеокамеры и большой битрейт файлов, здесь имеются небольшие смазы. Впрочем, разглядеть их можно лишь на стоп-кадрах (или в том случае, если кто-то любит смотреть своё видео, держа плеер на паузе).

Характерная деталь: стоп-кадр из съёмки, сделанной почти в полной темноте, выглядит чётче и чище, чем кадр из съёмки, сделанной при слабом освещении.

Что касается автофокуса, то тут всё в порядке: в хороших условиях работает вполне прилично. Даже при взлётной тряске он цепко держался за кромку крыла (это было видно на ЖК-экране камеры благодаря помощнику по фокусировке, который обрамляет объекты, находящиеся в фокусе, синим контуром).

Но это при хорошем освещении... А что же в полутьме, или вовсе в темноте? Здесь автофокус откровенно подкачал, да и автобаланс белого не сразу оклемался, а лишь на 18-й секунде съёмки (но тут не на что обижаться, ведь теперь мы знаем правило — при плохом освещении требуется снимать только с ручными настройками).

Впрочем, этот автофокус может подвести не только в полутьме. Это касается всех без исключения видеокамер, использующих так называемый пассивный (электронно-оптический) способ фокусировки, когда электроника ищет в кадре (по умолчанию — в его центре, но могут быть и собственные настройки) наиболее контрастные объекты, и шустренько двигает объективом вперёд-назад до тех пор, пока границы этих объектов не сделаются максимально контрастными. Теперь-то понятно, в каких ещё условиях может ошибиться автофокус? Конечно же, при отсутствии в кадре отчётливо различимых контрастных объектов, что может случиться и при хорошем освещении (небо, туман и т.д.). В ролике ниже мы видим безмятежный горизонт, крыло самолёта окрашено в цвета неба, но, стоило кончику крыла отойти подальше от зоны фокусировки — автофокус тут же растерялся на долю секунды, выдав несколько мутных кадров - в ролике в этот момент сделана короткая пауза. Однако продлилось это всего лишь полсекунды, что делает честь умной электронике и быстрым сервоприводам объектива (но отнюдь не красит горе-оператора, положившегося в таких условиях на автоматику).

***

Пора, пожалуй, перейти к фотоспособностям видеокамеры: они безмерно радуют, аппарат вполне можно использовать в качестве цифрового фотоаппарата. Само собой, качество в чём-то и отличается от фотографий, сделанных профессиональными фотокамерами — точнее, должно отличаться. Но давайте оставим это сокровенное знание фотогурманам. По крайней мере, автор распечатал несколько фотографий на бумаге в формате A4, и... результат великолепен.

Фотосъёмка производилась при полностью автоматических настройках камеры, это можно видеть из EXIF-данных следующих фотографий.

Разрешение при фотографировании можно оценить по этим снимкам:

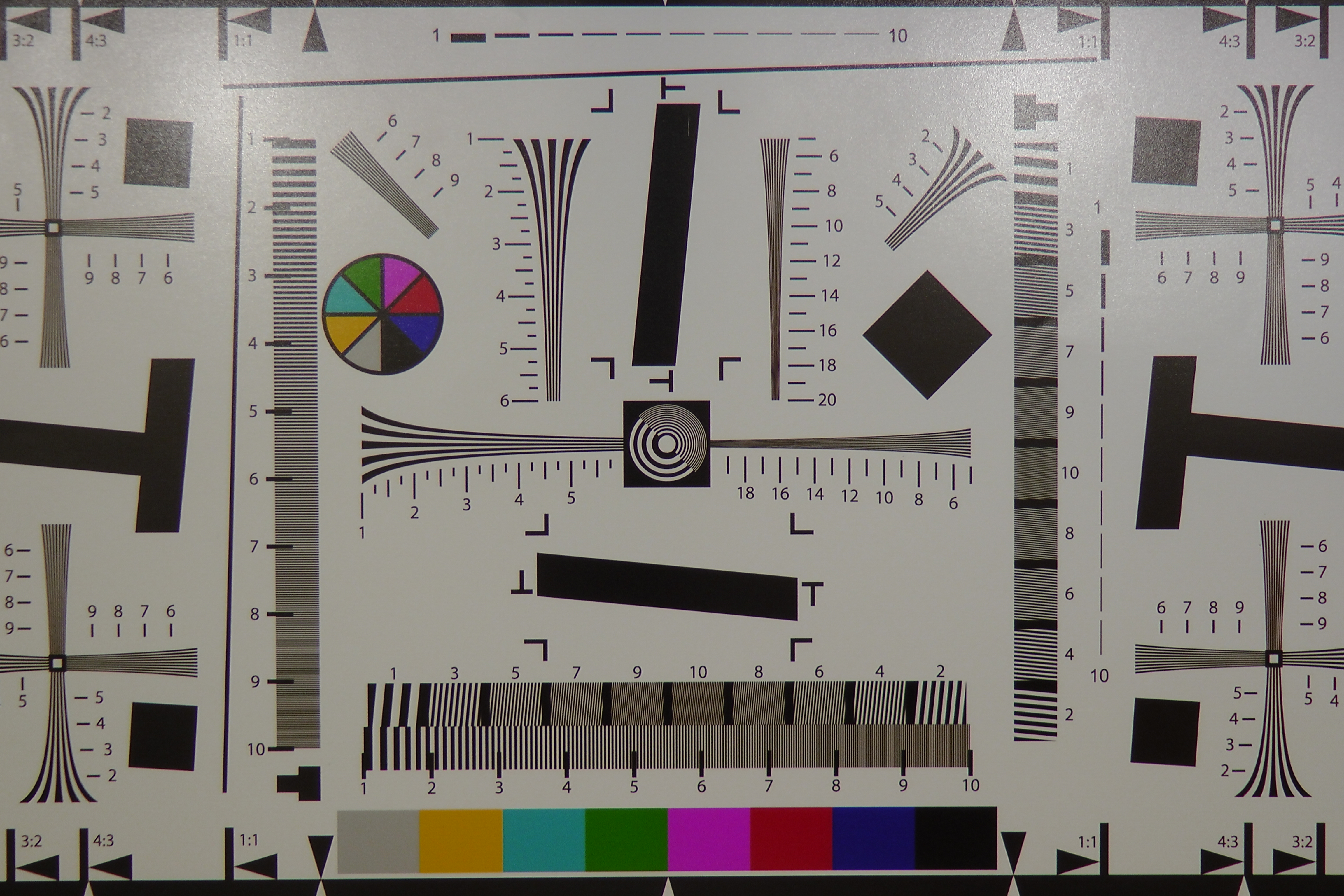

4608x3072

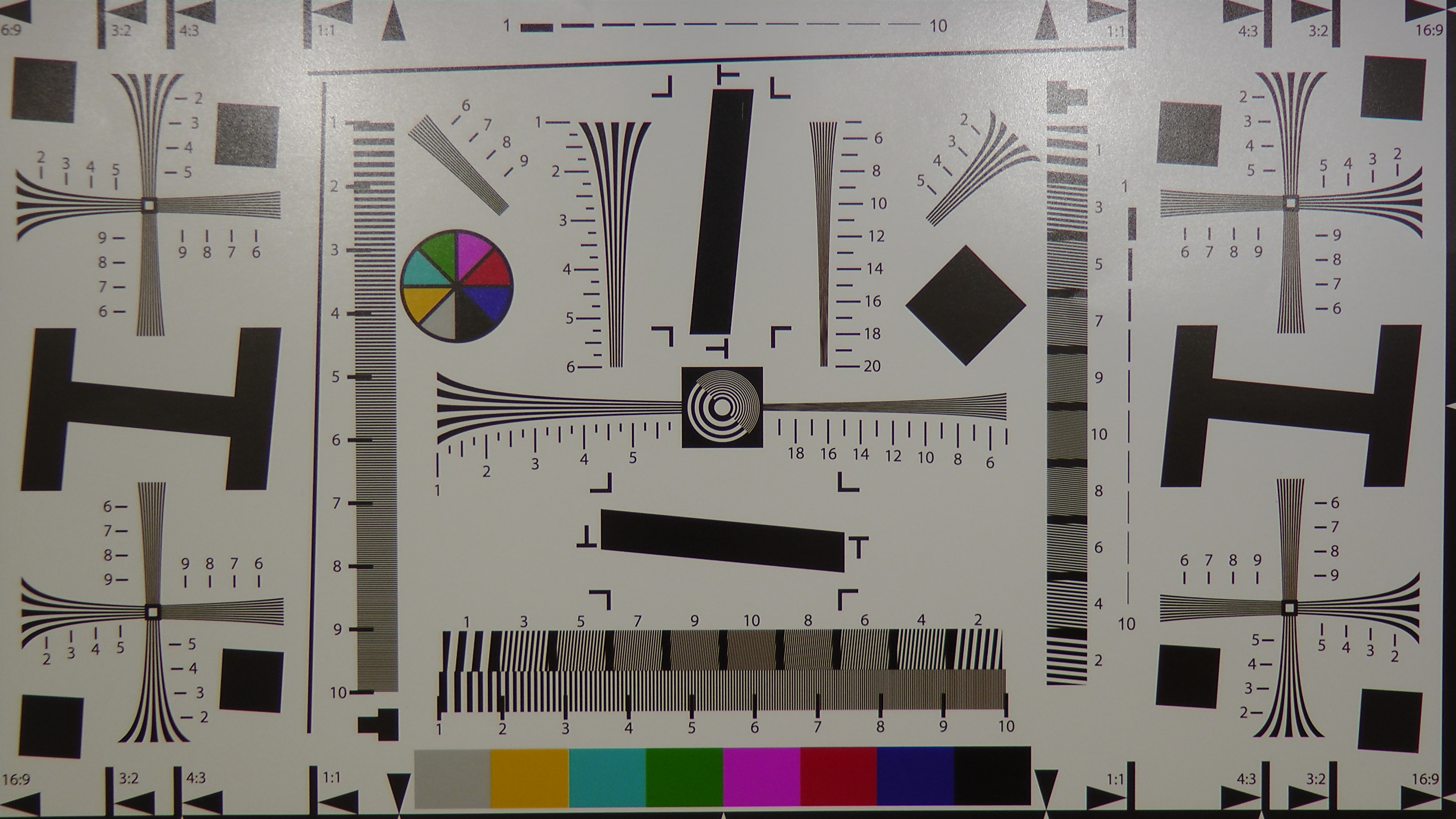

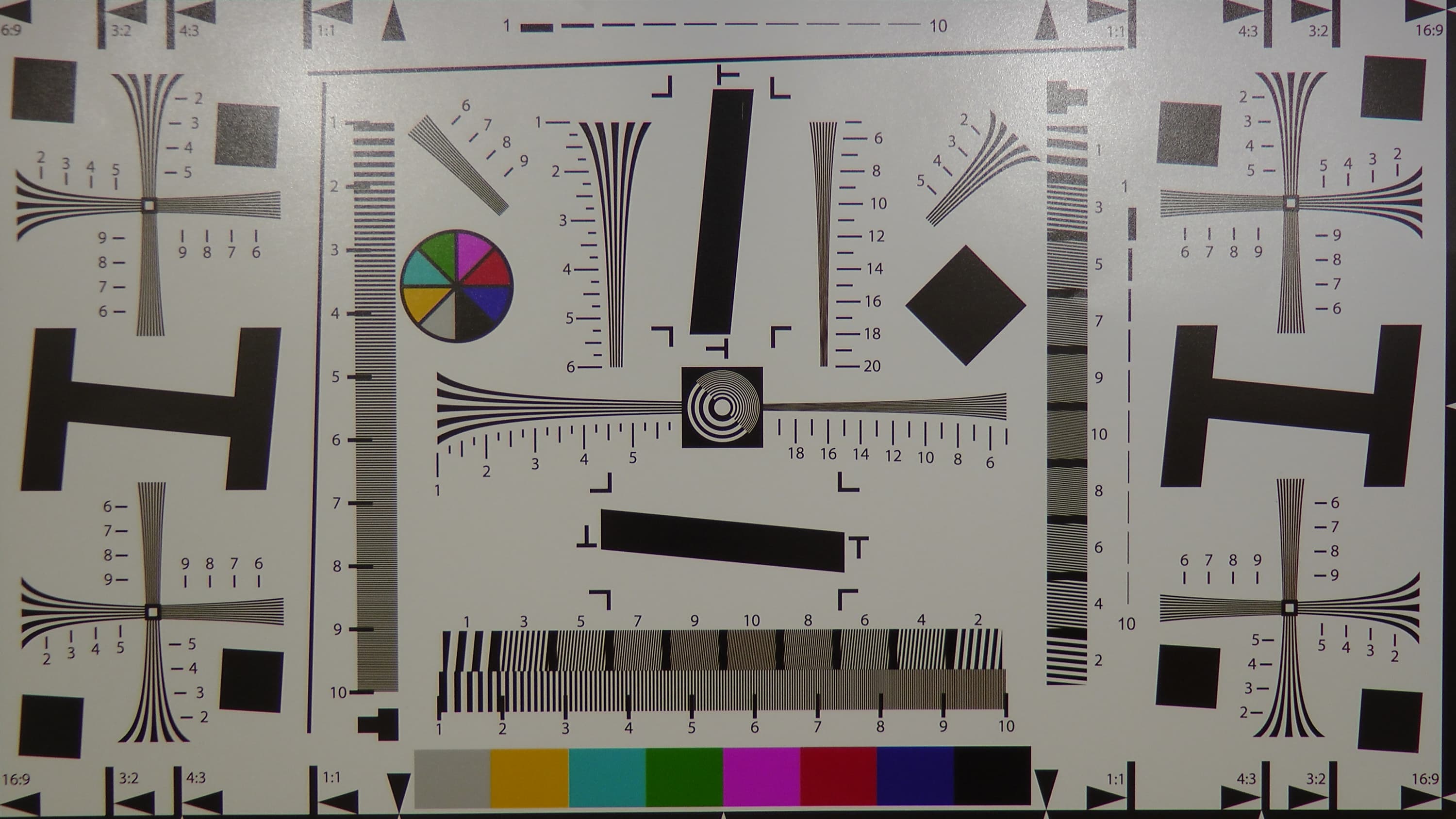

4864x2736

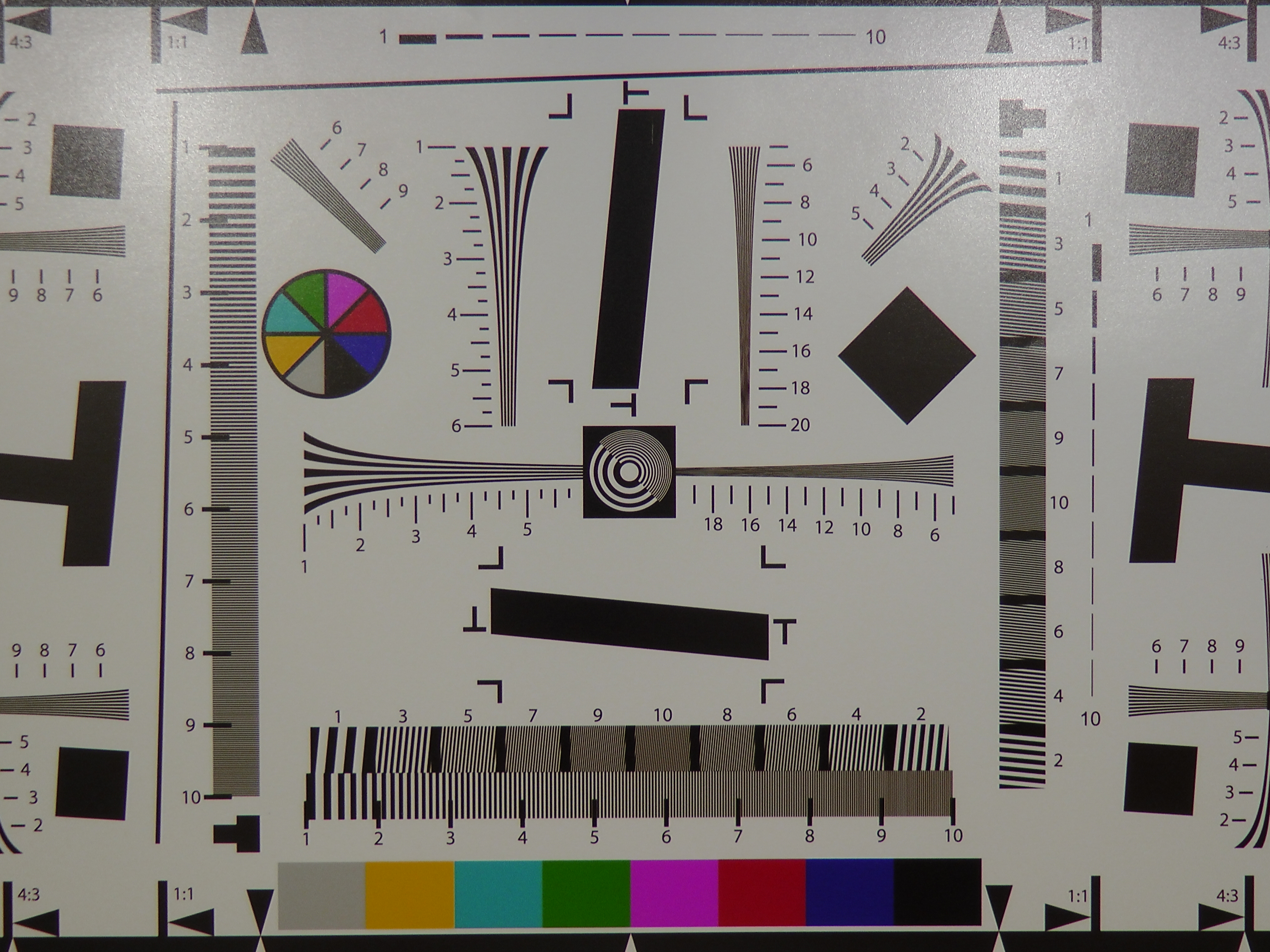

4032x3024
3600x2400

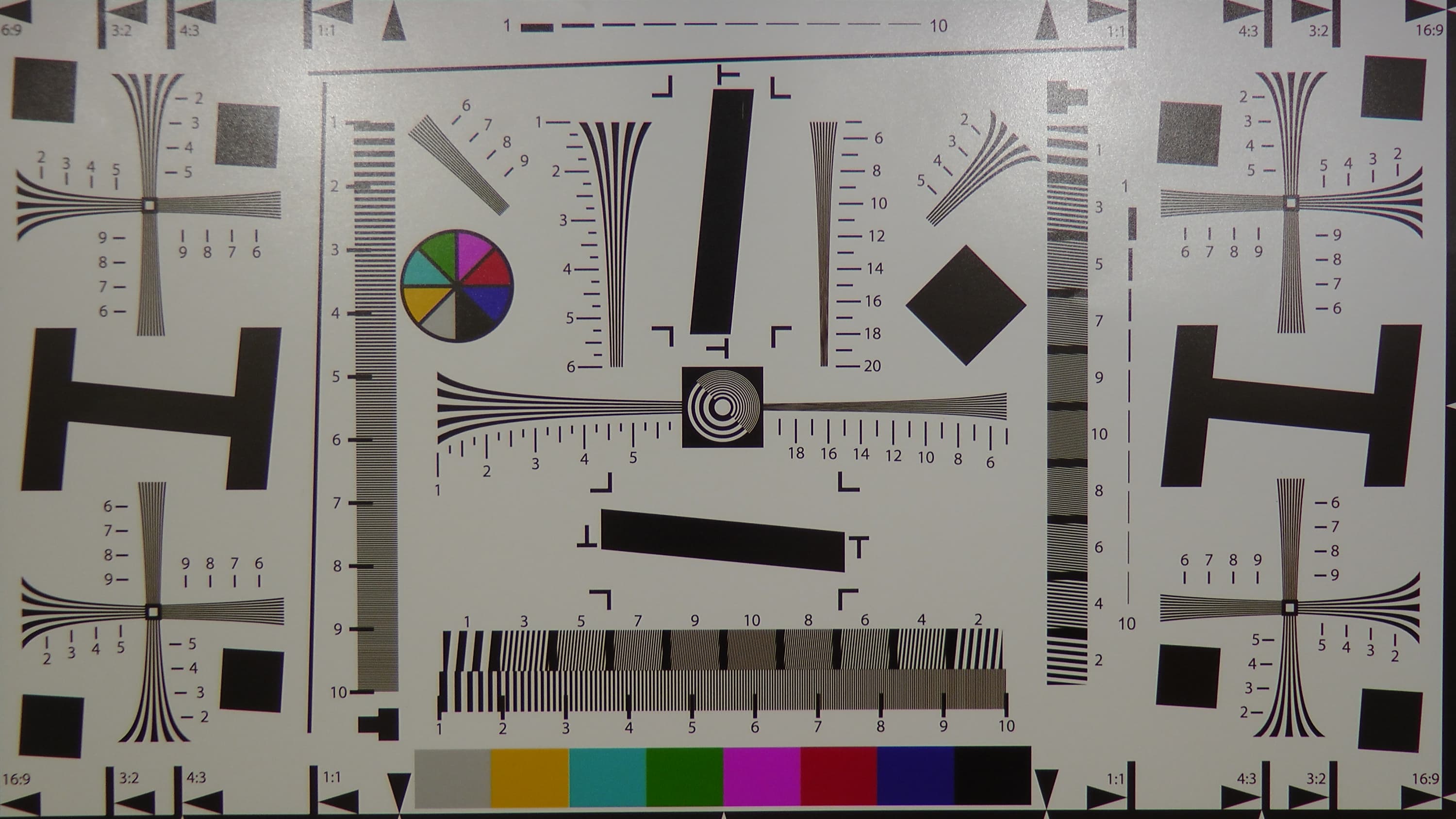

3840x2160

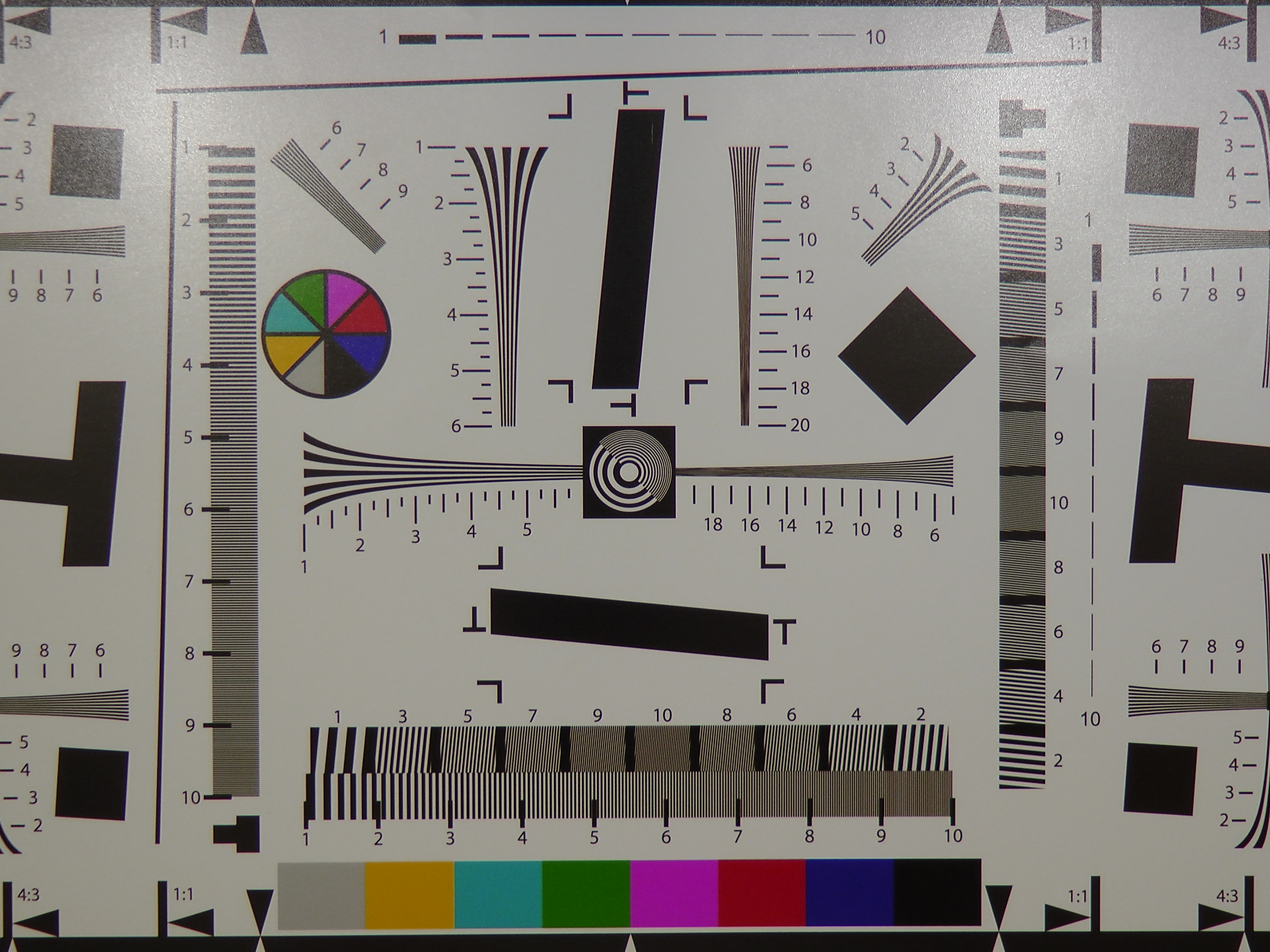

3200x2400
2880x1920

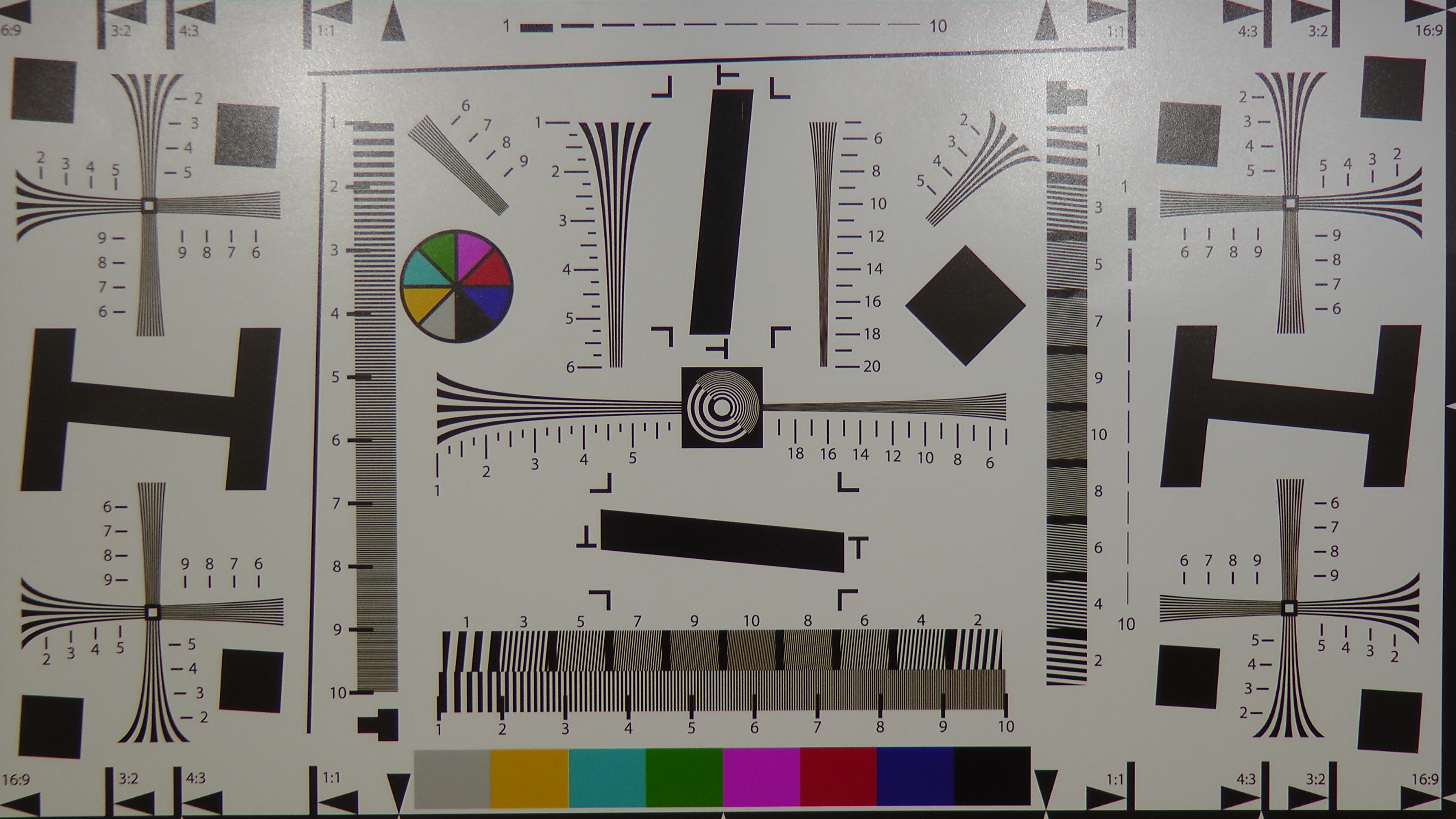

3072x1728



2560x1920

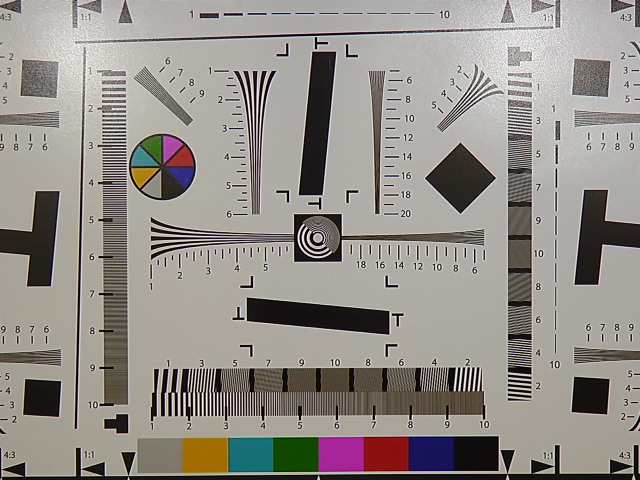

640x480


Прилагаемое ПО

Прилагающееся к камере программное обеспечение описано в обзоре видеокамеры Panasonic HDC-HS60. Но на этом мы данный раздел не закончим, поскольку внутреннее программное обеспечение камеры имеет одну удивительно любопытную возможность: интеллектуальное (как его называет разработчик) проигрывание.

Не секрет, что значительная часть обладателей видеокамер (если вовсе не подавляющее их большинство) никогда не занималась видеомонтажом, а использовали аппарат в качестве плеера. Скучно, наверное, глядеть на бесконечные однообразные съёмки, коих в любительском видео жуткое количество. Вот тут и поможет новый режим, имеющийся в рассматриваемой видеокамере. Запускается он путём нажатия на иконку в виде смайлика, камера при этом, разумеется, должна работать в режиме плеера. После недолгого выбора простейших параметров (выбор даты, отдельных сцен, длительности фильма, жанра музыкального сопровождения) камера думает несколько секунд и начинает проигрывание свежесмонтированного фильма:

В зависимости от выбранного жанра музыкального сопровождения «монтаж» производится по-разному: например, при выборе динамичной музыки сцены меняются в такт ритму. Выбор музыкального сопровождения небогат — поп, классика, природа, динамичная. Зато охватывает практически любые снятые любителем сюжеты. Купивший эту камеру наверняка поблагодарит от всего сердца инженеров, написавших программу: — Так держать, разработчики!

Тестирование в Imatest

Тестирование проводилось при естественном освещении, боковой свет.

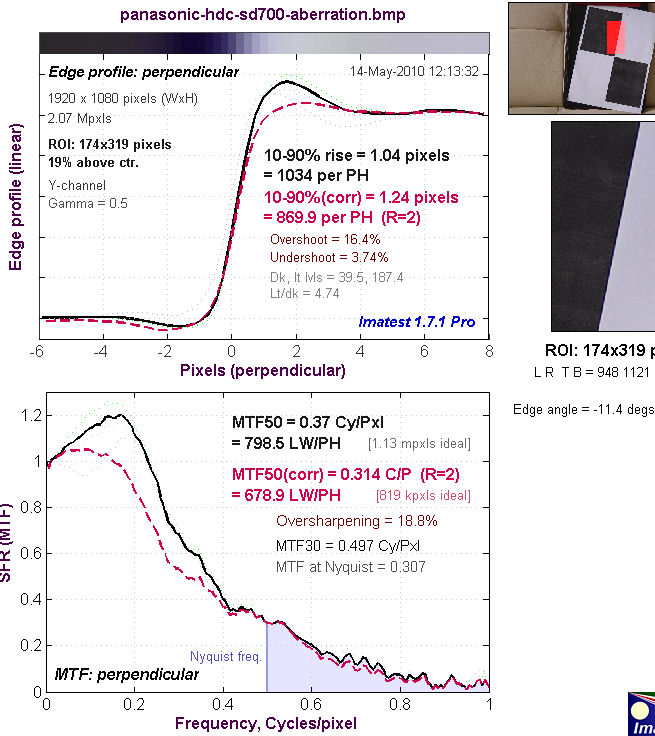

Верхний график представляет собой краевой профиль, для которого приведено значение 10-90% rise distance в пикселях, а нижний график представляет собой MTF (Modular Transfer Function — функция передачи модуляции), для которой приведен параметр MTF50 в циклах на пиксель. Краевой профиль и MTF камеры показаны черной линией. Красной пунктирной линией обозначен краевой профиль и MTF, которые программа Imatest считает близкими к оптимальным. 10-90% rise distance и MTF50 также являются расчетными величинами Imatest.

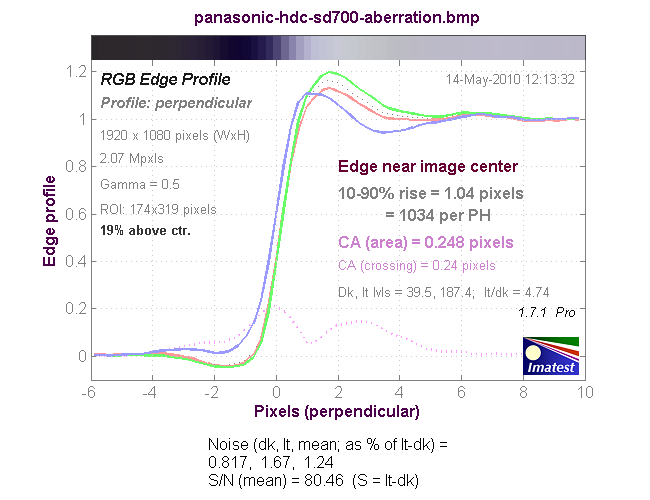

График хроматической аберрации (на самом деле, это тот же краевой профиль, только построенный по каждому цвету в отдельности). При значении параметра CA (area) равным 0-0.5 хроматическая аберрация не заметна.

Тестирование в Colorcheck

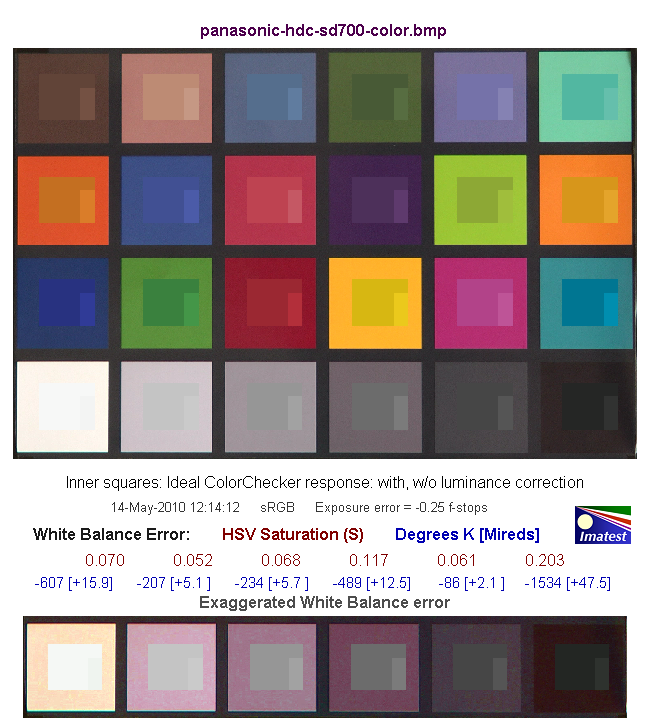

Данная таблица хороша для визуальной оценки правильности цветопередачи.

Цвет внешнего квадрата представляет собой цвет, полученный с камеры, цвет внутреннего квадрата — цвет данного поля в эталонной таблице, приведенный к цвету, полученному с тестируемой камеры по яркости и контрастности. Если камера не ошиблась в цветопередаче на данном поле, то внутреннего квадрата просто не должно быть видно. Маленький прямоугольник в правой части внутреннего квадрата представляет собой цвет данного поля эталонной таблицы безо всяких преобразований.

Средняя строчка цифр показывает нам численную оценку ошибки баланса белого в единицах цветового пространства HSV. Так, цифры красного цвета обозначают ошибку по координате S — saturation (насыщенность), цифры синего цвета — в градусах Кельвина [Миредах (Mireds)]. При значении S < 0.02 (речь идет об ошибке по координате S в HSV), ошибка практически незаметна, а при ошибке S > 0.10 она видна, особенно на нейтральных полях большой яркости.

Нижняя линейка — это изображение шести нейтральных полей таблицы, на которых ошибка цветового баланса специально увеличена так, чтобы стать заметной (внешний квадрат), особенно в сравнении с эталонным цветом (внутренние квадраты — с коррекцией на яркость и контрастность без коррекции).

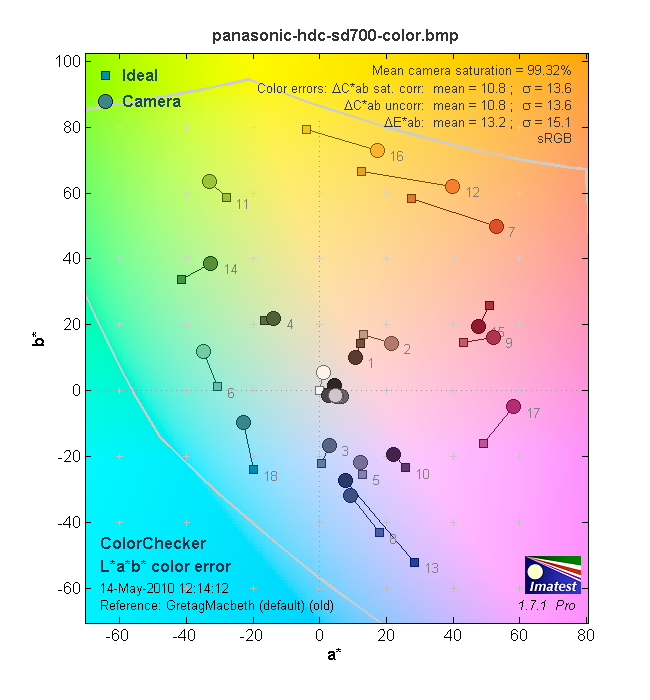

На следующей диаграмме в графической форме представлены отклонения зарегистрированных камерой цветов от идеала в цветовом пространстве CIE LAB. Данная диаграмма отклонения в Lab показывает на сколько камера дает ошибку при передаче цвета.

Сравнительное тестирование в одинаковых условиях

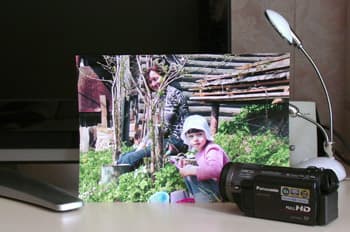

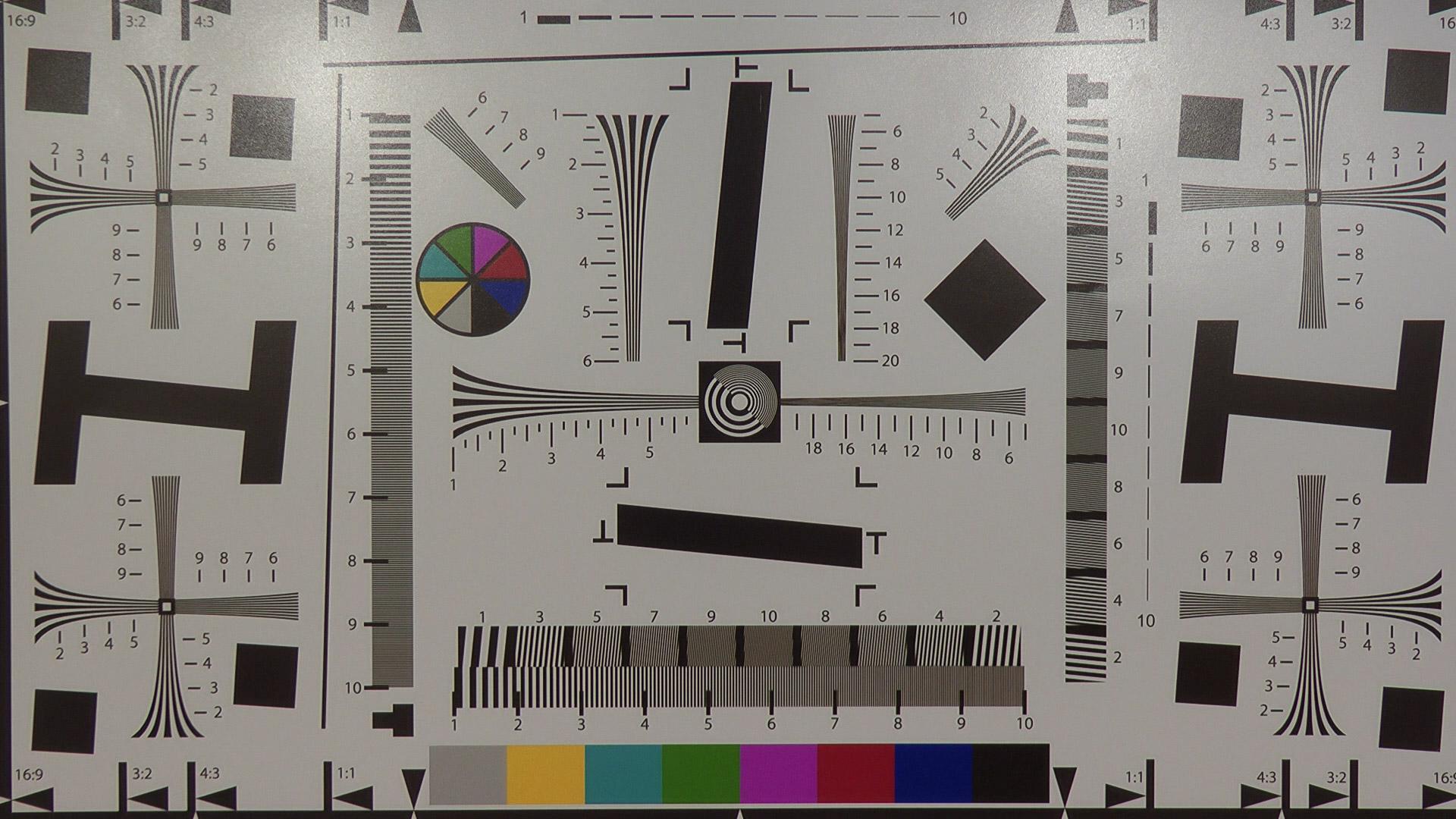

Данное тестирование проводится согласно опубликованной методике в целях установления чувствительности видеокамеры в неизменяемых условиях, а также для определения относительной чёткости выдаваемой картинки; результаты этих тестов аккумулируются на сравнительной странице.

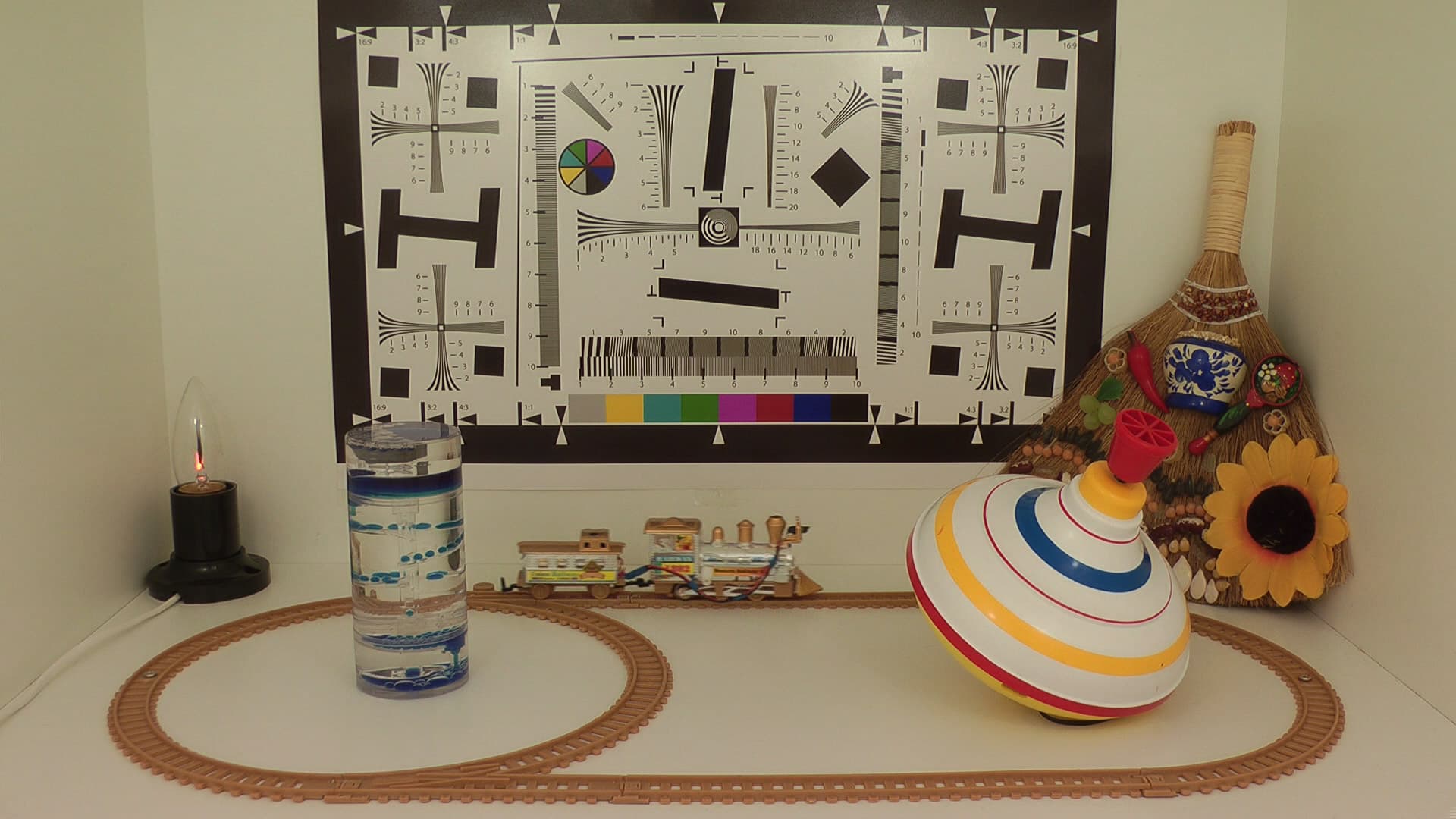

Видео, 700 люкс Видео, 260 люкс

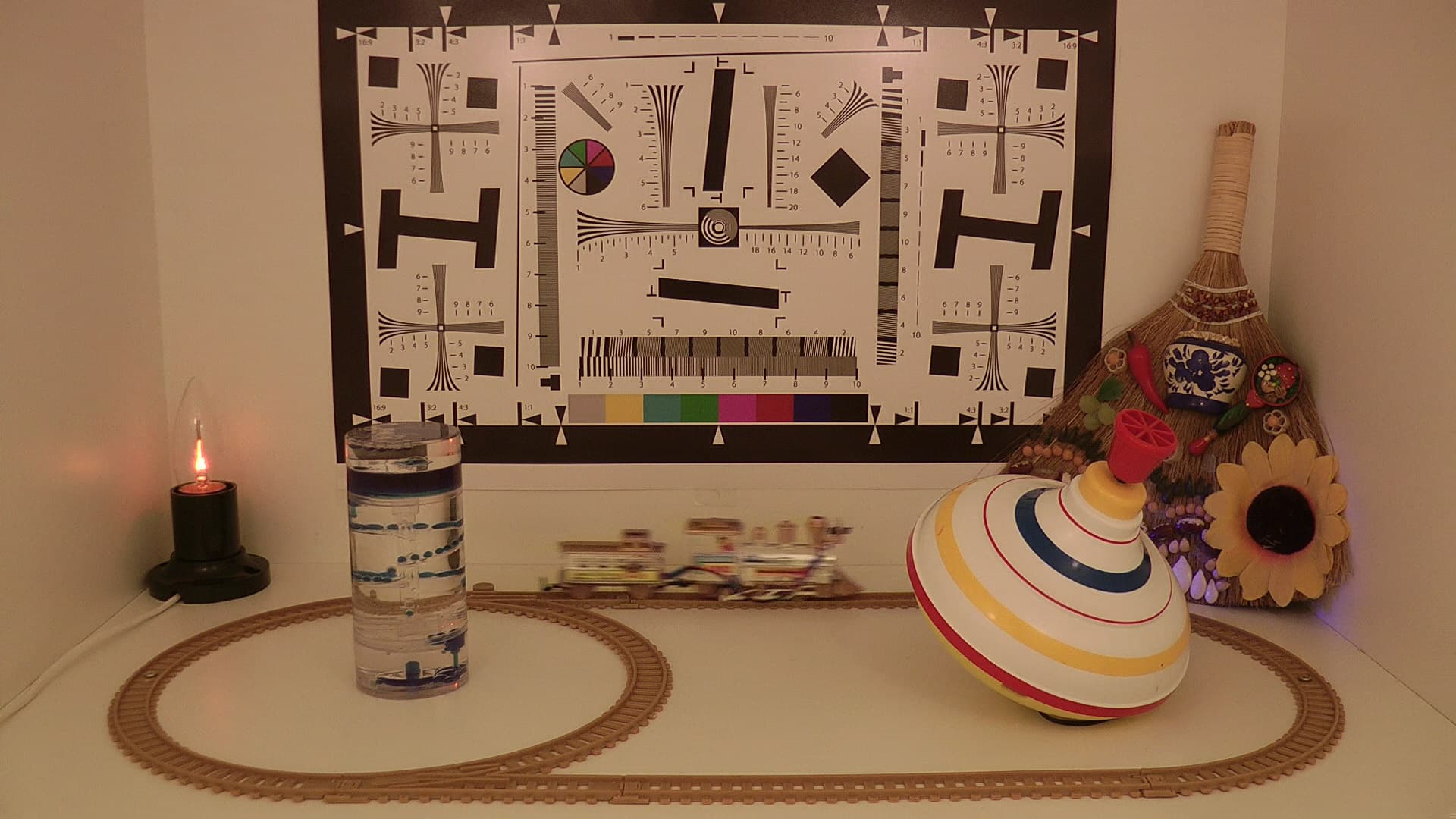

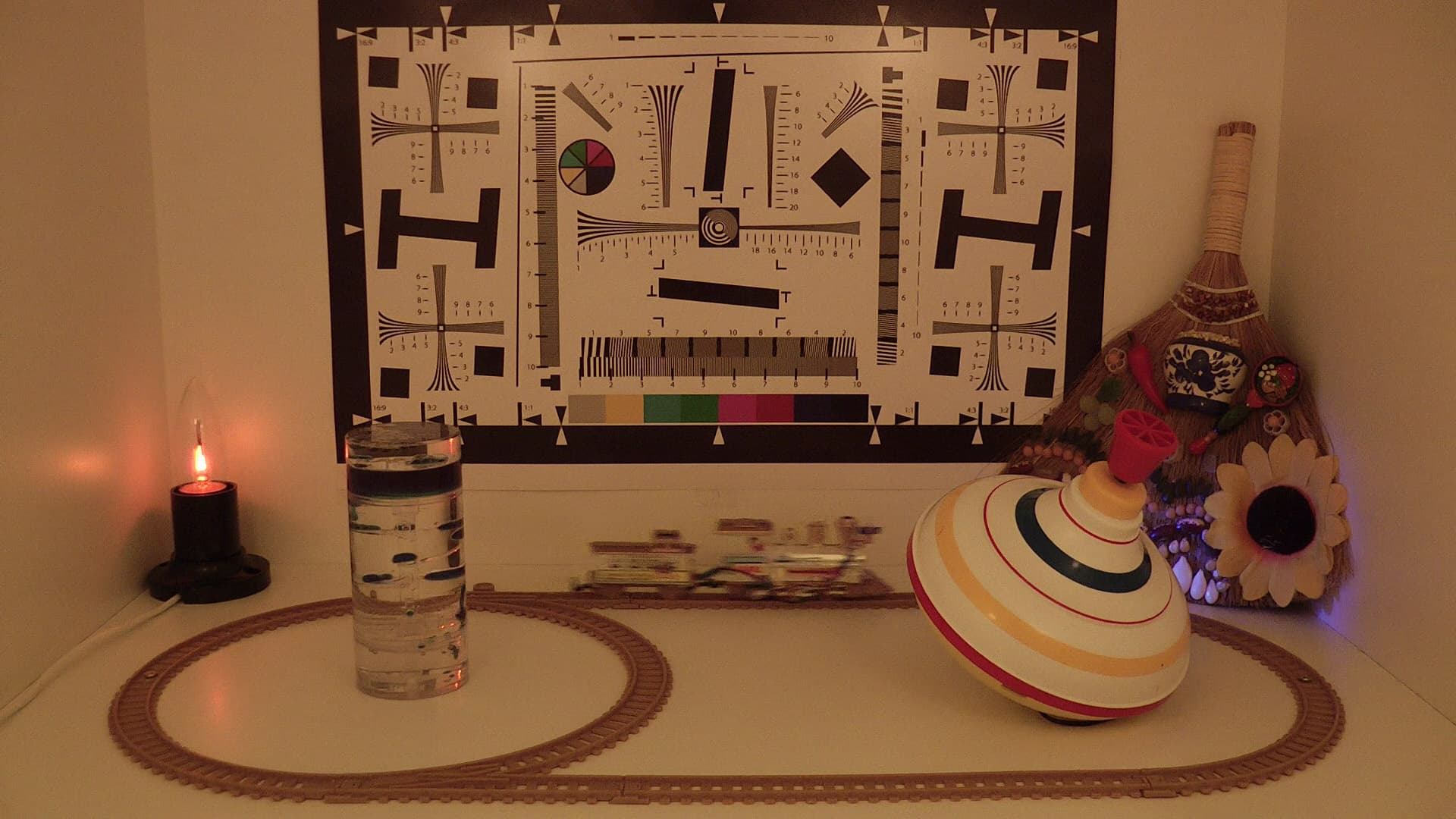

Видео, 20 люкс Видео, 5 люкс

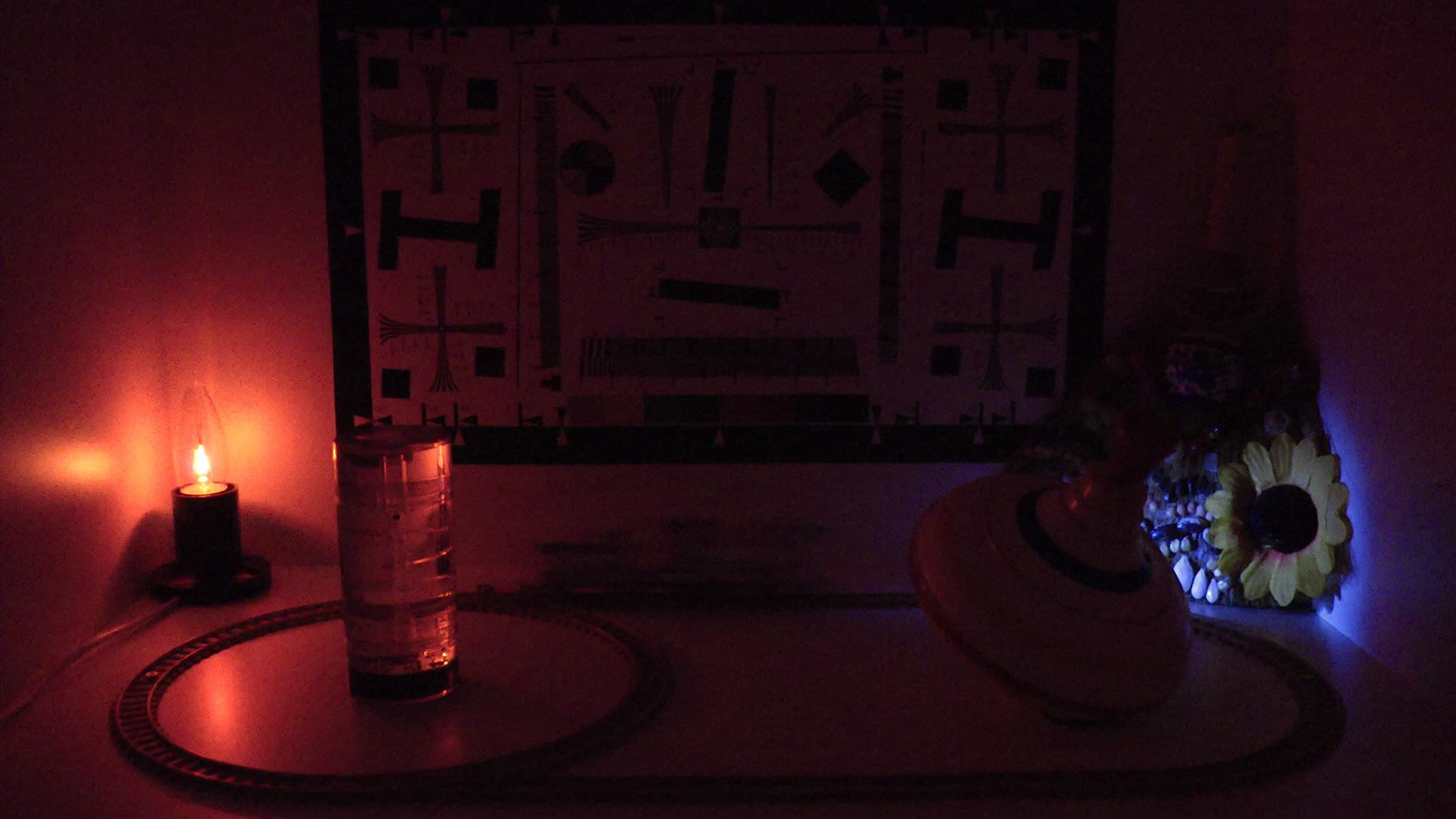

Видео, <1 люкс Видео, 1000 люкс

Широкоугольный объектив охватывает большее, чем нужно для тестов, пространство. Поэтому во время съёмок приходилось слегка зуммировать, дабы приблизить снимаемую сцену. Эти кадры показывают великолепную чувствительность видеокамеры при съёмке в условиях слабой освещённости, а также разрешение, доходящее до 11-15 тысяч линий. Похоже, стоит подождать ещё один-два сезона — и полноценный Full HD в любительской камере станет реальностью.

Выводы

Да что тут выводить... Аппарат великолепен почти во всём; богатые ручные настройки, отличная автоматика, манящий режим съёмки с 50 прогрессивными кадрами в секунду, широкоугольный объектив, встроенный видоискатель, качественные фотоснимки, проигрывание снятого материала в виде музыкального фильма... Из минусов можно назвать лишь неудачный конструктив электропитания, заставляющий зачем-то отсоединять от камеры аккумулятор, чтобы его зарядить или запитать камеру от сети. Но это если навскидку. Если же хорошенько покопаться во впечатлениях, вспомнить все перипетии, сопутствовавшие тестированию, то вторым минусом можно назвать активный режим стабилизатора, так и оставшийся непонятым. Впрочем, вывод этот слишком субъективен, чтобы рубить с плеча — среди участников Конференции iXBT.com находятся свежеиспечённые владельцы рассмотренной видеокамеры, которые вполне довольны этим стабилизатором. Интересно, чем же ещё они могут быть довольны? Давайте угадаем — наверное, стоимостью аппарата: средняя цена (количество предложений) видеокамеры составляет щадящие Н/Д(0).
