AverMedia DVD EZMaker Pro USB2.0


  1. Конструкция
  2. Установка устройства
  3. Работа в прилагаемых программах
  4. Совместимость с иным ПО
  5. Выводы

Конструкция

Совсем недавно компания AVerMedia Technologies представила миниатюрное устройство для захвата аналогового видео — AVerMedia DVD EZ Maker USB Plus. Несмотря на все свои плюсы, в том числе присутствующие и в названии, этот симпатичный электронный муравей не представлял возможности аппаратного кодирования, перекладывая работу по сжатию видео на плечи центрального процессора. Но не прошло и полугода, как на прилавках появилось очередное изделие компании, пополнившее ряд аппаратных кодировщиков.

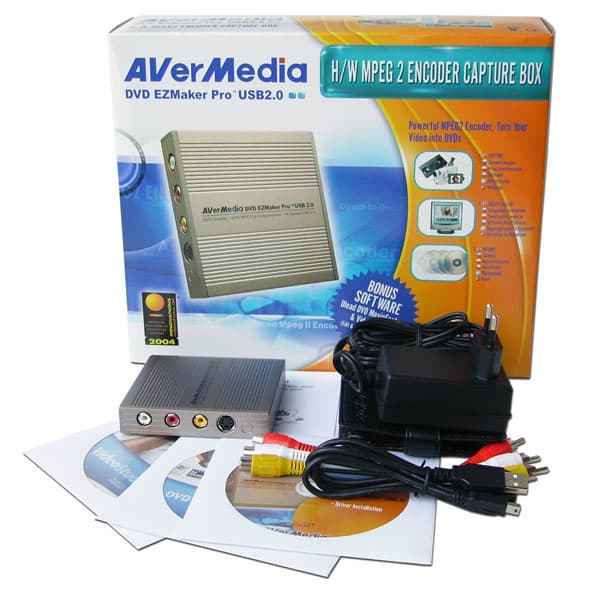

Как водится ныне, объемная коробка на три четверти заполнена поролоном, в недрах которого прячется:

  • устройство AverMedia DVD EZMaker Pro USB2.0
  • пятивольтовый блок питания
  • три компакт-диска с драйверами устройства, а также программами от Ulead под логотипом AVerMedia: DVD Movie Factory 2 SE и VideoStudio 7 SE DVD
  • USB кабель и переходник
  • похожий на кошелек футляр из кожзаменителя
  • краткое руководство по установке на шести языках, включая русский

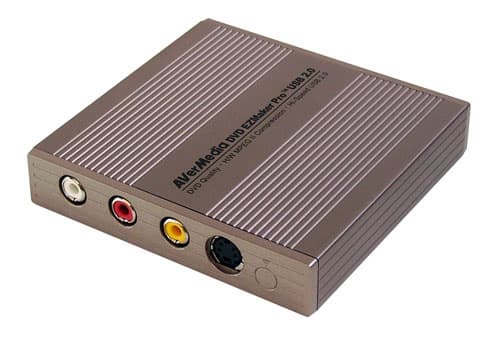

Не мудрствуя лукаво, компания использовала наработки, полученные в ходе создания своего удачного ТВ-тюнера AverTV USB2.0 Plus. Даже корпус практически ничем не отличается от упомянутого изделия. В числе отличий, считая надписи, — пластмассовые заглушки, закрывающие неиспользуемые здесь антенные входы.

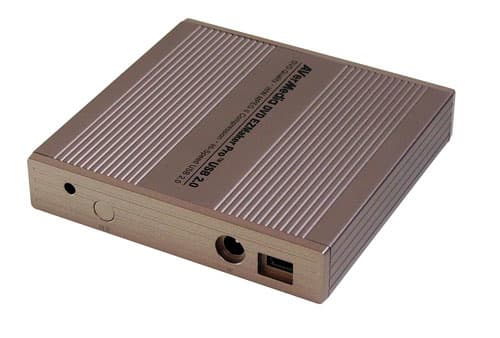

Следующее отличие — это появление входа для блока питания. Довольно спорный шаг, особенно учитывая существующую сегодня тенденцию повсеместного отказа от блоков питания для малогабаритных электронных устройств.

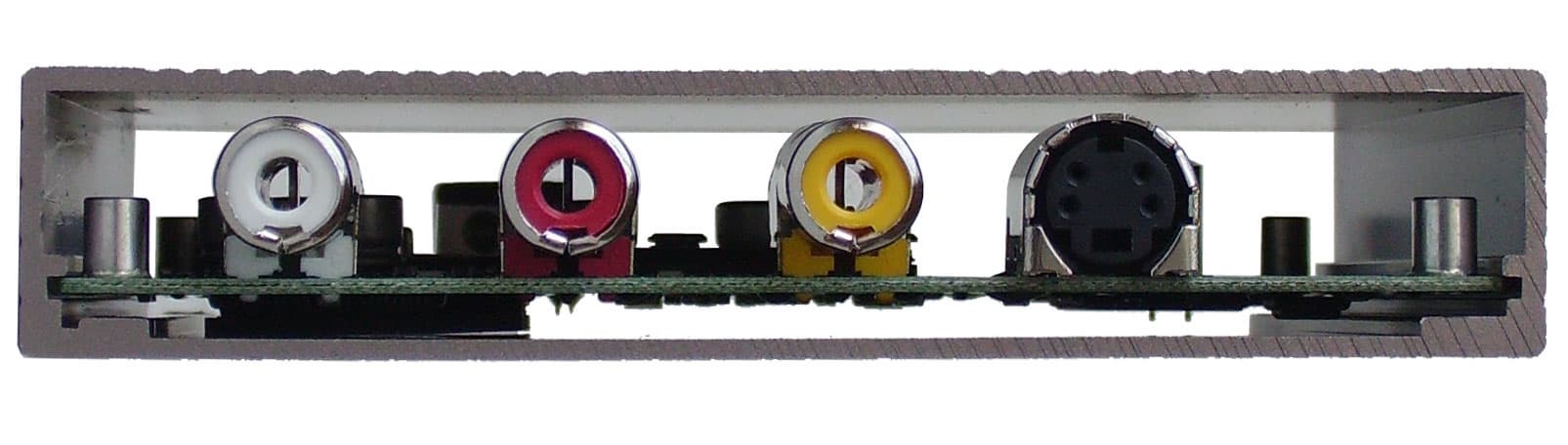

Электронные компоненты хорошо защищены корпусом аппарата, представляющего собой цельный металлический профиль.

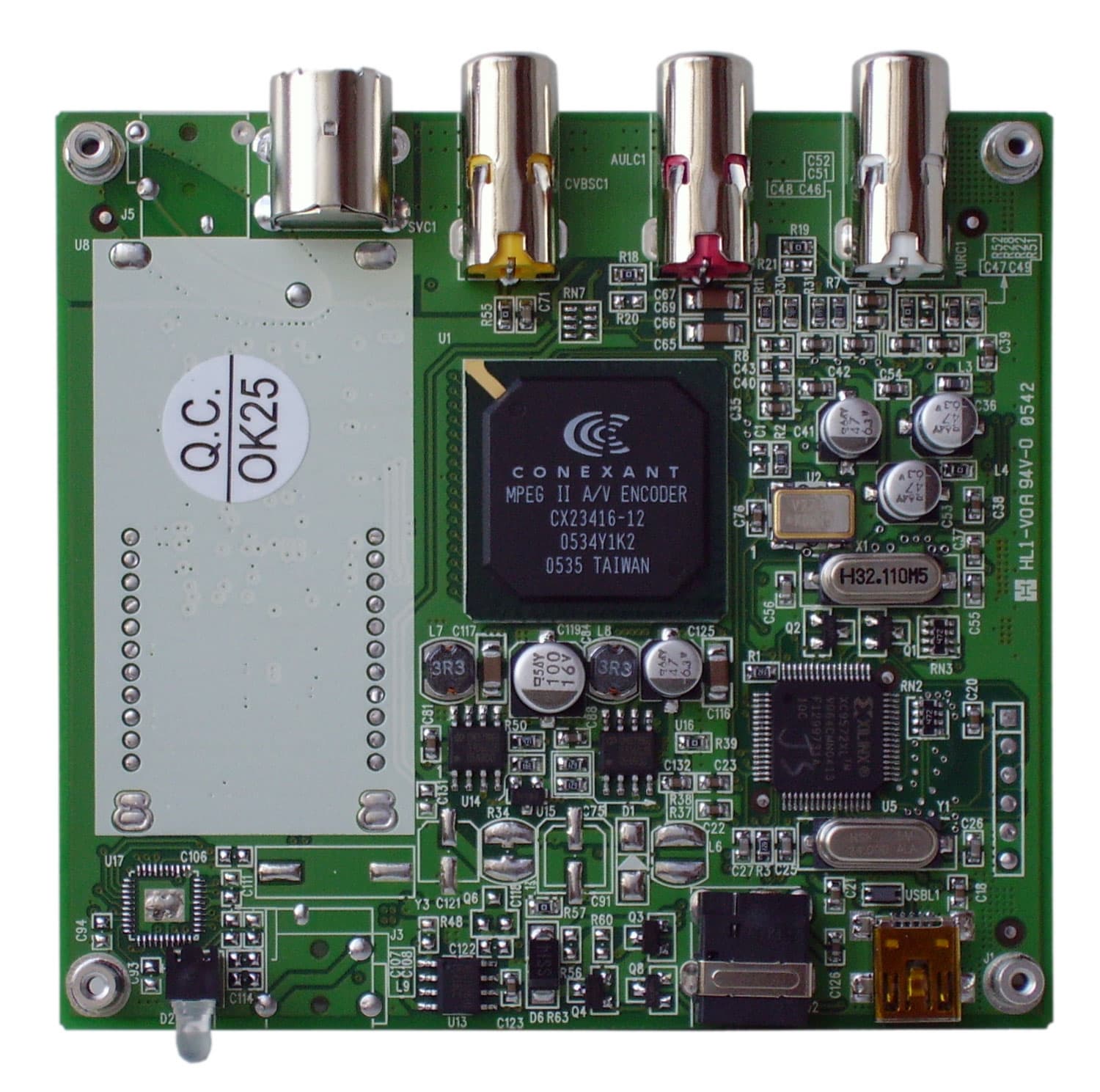

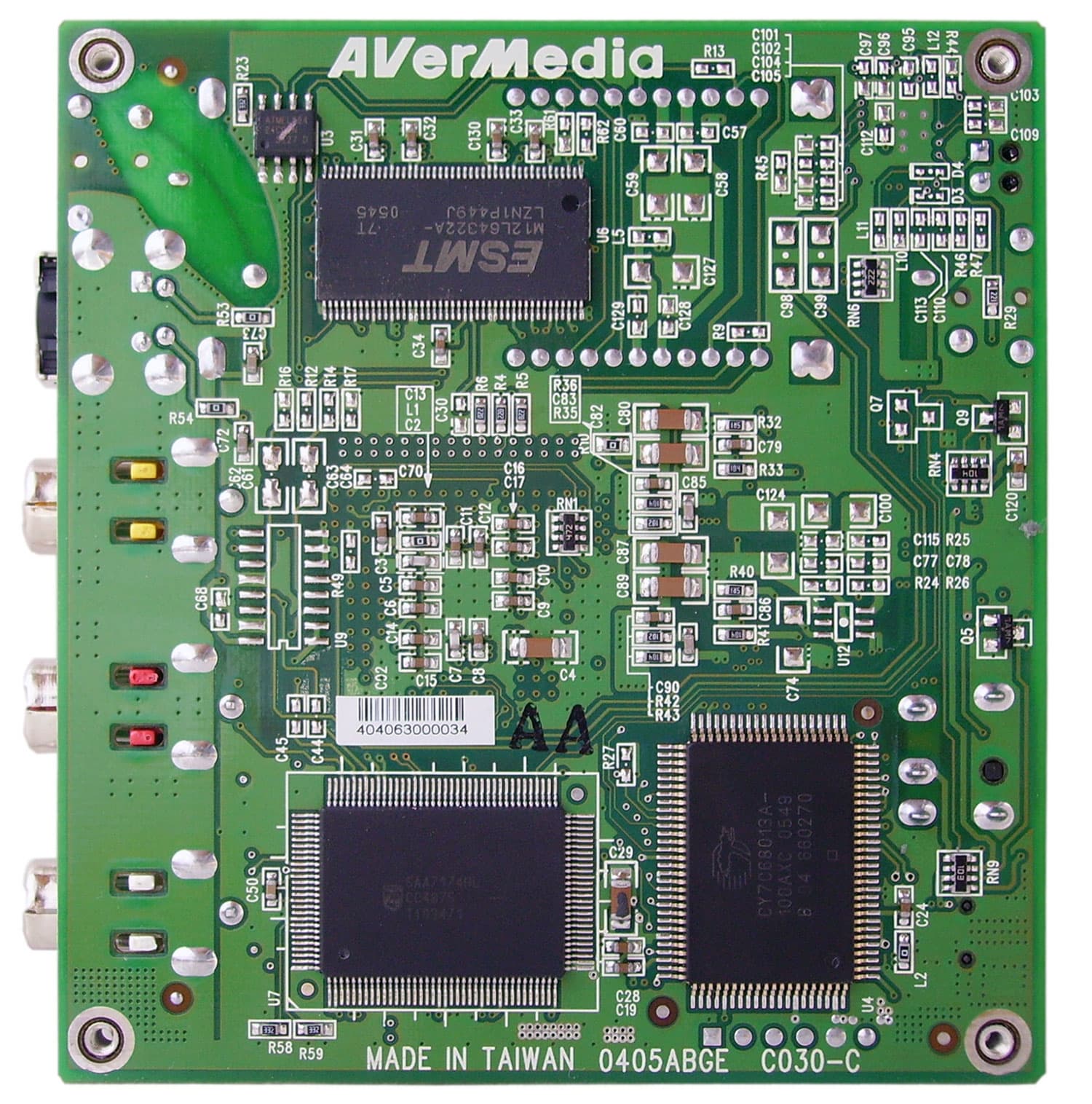

Первое, что привлекает внимание — это наличие на плате обширного пустующего участка. Наверняка это место принадлежало когда-то селектору ТВ-тюнера, отвечающему за прием эфирного сигнала.

На этом закончим поиск различий между нашим героем и похожим внешне ТВ-тюнером: ведь устройство для захвата — это аппарат совершенно иного назначения. Доказательство тому — наличие на плате специфических компонентов, единственная цель которых — довести до пользователя качественную видеокартинку.

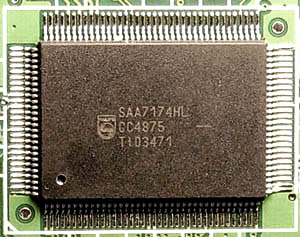

Аналого-цифровым преобразованием сигнала занят 9-битный АЦП Philips SAA7174HL. Данный чип имеет расширенный режим работы с NTSC (четырехстрочный адаптивный гребенчатый фильтр, в отличие от трехстрочного у более распространенного SAA7134HL).

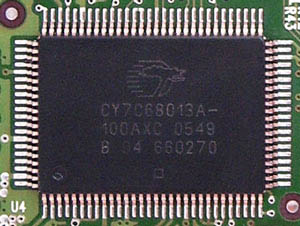

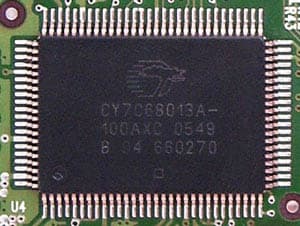

За работу USB-интерфейса отвечает экономичный микроконтроллер CY7C68013A производства Cypress Semiconductor Corporation, используемый в некоторых других устройствах захвата видео, например, в семействе Dazzle от Pinnacle.

Память устройства представляет собой модуль SDRAM производства ESMT M12L64322A-7T, работающий на частоте 143 МГц.

Аппаратное сжатие в MPEG1/2 осуществляется при помощи известного MPEG-2 Аудио/Видео энкодера Conexant CX23416-12.

Установка устройства

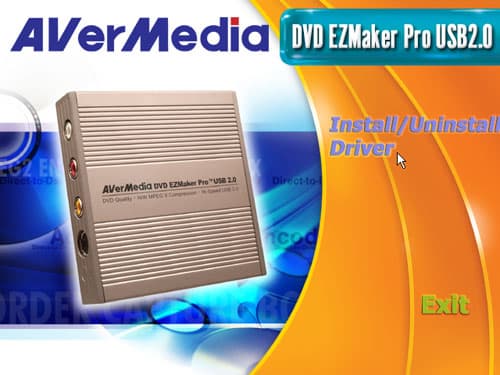

Установку устройства желательно проводить в строгом соответствии с прилагаемой инструкцией. Во-первых, запустить с установочного диска модуль инсталляции драйвера аппарата, нажав подсвечивающуюся надпись Install/Uninstall Driver.

Лишь после того, как драйвер установится, следует подключать устройство к компьютеру. По окончании процесса установки потребуется перезагрузить компьютер, после чего в Диспетчере устройств Windows вы увидите новую строчку:

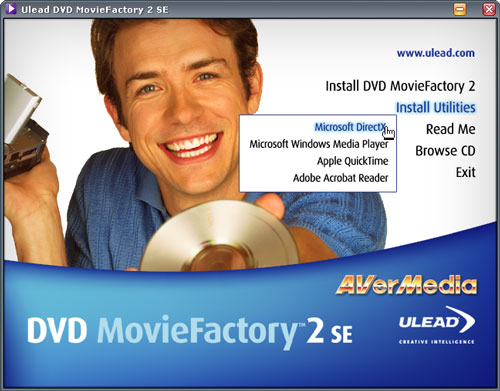

Программы, поставляемые вместе с устройством, широко известны. Это небезызвестные продукты компании Ulead — DVD Movie Factory и VideoStudio. Номера версий данных пакетов ниже, чем представленные сегодня на сайте компании. Но обратите внимание, каждая программа имеет дополнительное отличие: логотип AVerMedia. Это означает только одно: программное обеспечение, поставляемое вместе с устройством, адаптировано для работы именно с ним, что не может не сказаться положительно при использовании аппарата. Проверим.

Работа в прилагаемых программах

Первая программа, Ulead DVD Movie Factory, достаточно подробно рассматривалась в статьях Обзор программ DVD-авторинга и Обзор программ DVD-авторинга. Продолжение.

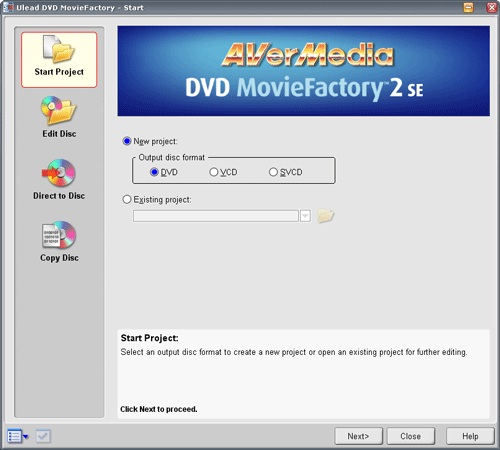

Процесс работы в данной программе незамысловат: распространенный принцип "шаг за шагом" не даст ошибиться даже тому, кто впервые имеет дело с обработкой видео. Всё просто: создание проекта начинается с выбора его типа: DVD, VCD либо SVCD.

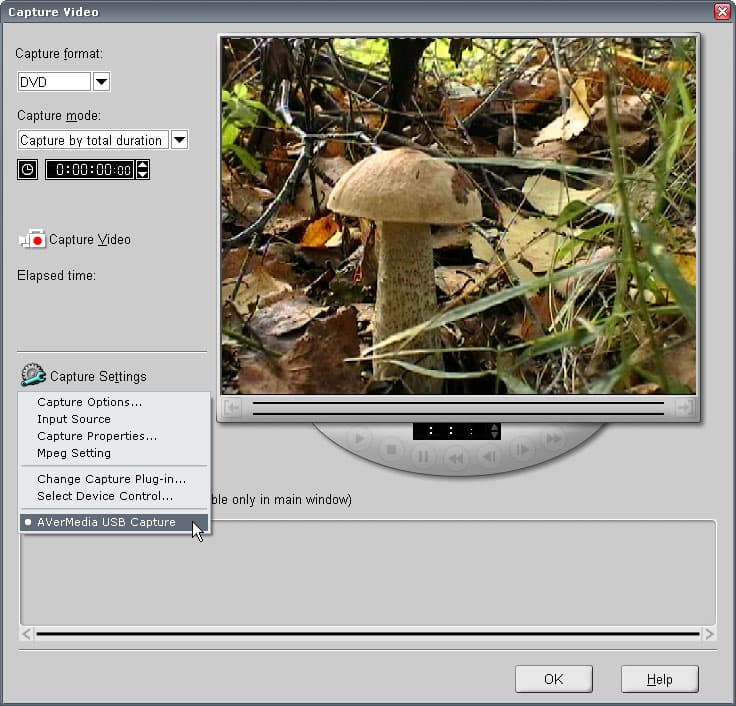

Следующий шаг — захват видео. Здесь включится модуль захвата, имеющий минимум настроек. Все, что потребуется от пользователя — это выбрать нужное устройство в качестве источника. Если никаких других WDM-устройств в системе не установлено — то и выбирать не придется.

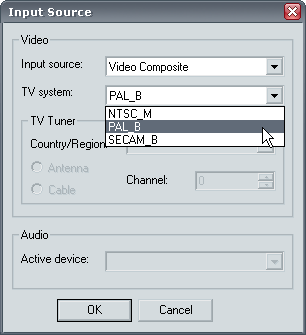

Однако не спешите вести захват — еще много интересных возможностей скрывается в настройках. Как видно на рисунке, устройство способно работать с видео разных ТВ-стандартов.

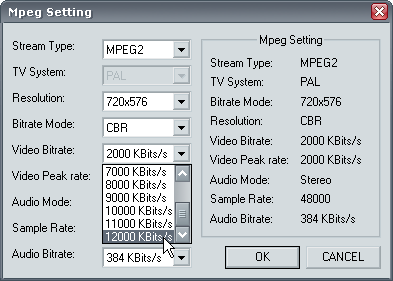

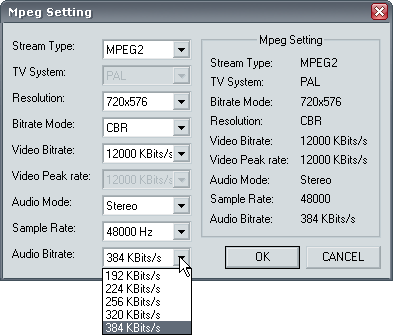

Богатые настройки MPEG позволят создать видео самого разного качества с битрейтом от 2000 до 12000 Кбит/с. Кроме постоянного битрейта (CBR) доступно использование и переменного (VBR), при этом верхняя и нижняя границы потока также задаются вручную.

Для звука существует не менее широкий выбор настроек. Устройство умеет сохранять звук в режимах Stereo, Mono и Dual-Mono (в этом случае сигналы левого и правого аудиоканалов кодируются раздельно, и на каждый отводится ровно половина потока).

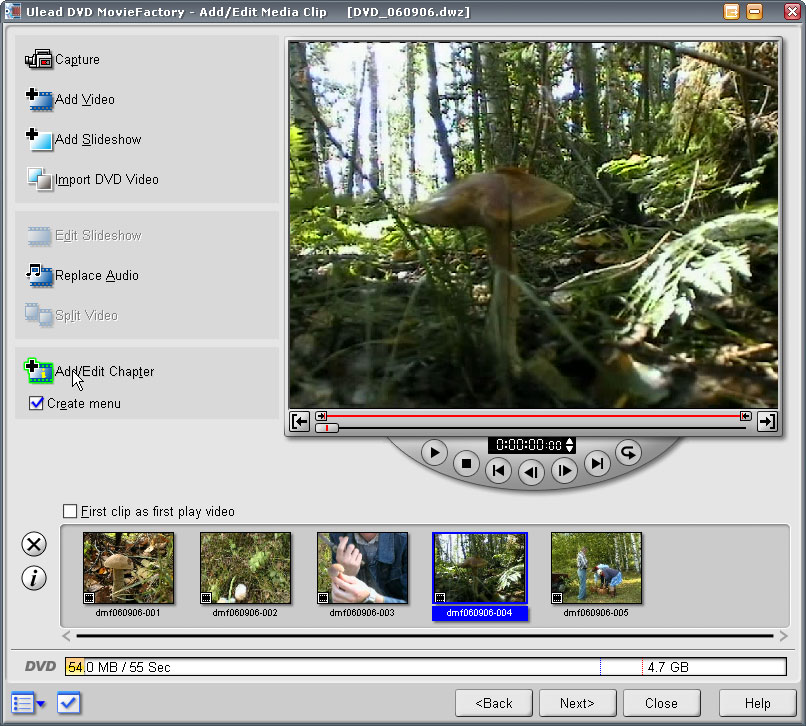

После того, как весь необходимый материал захвачен, останется расставить главы, либо вовсе обойтись без них, если захваченное видео представляет собой фрагменты небольшой продолжительности.

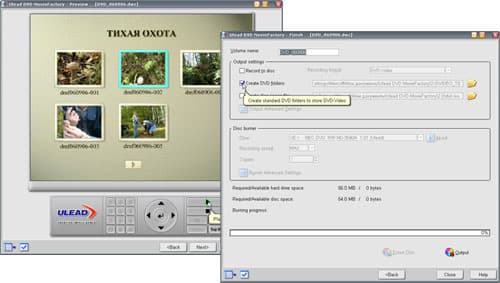

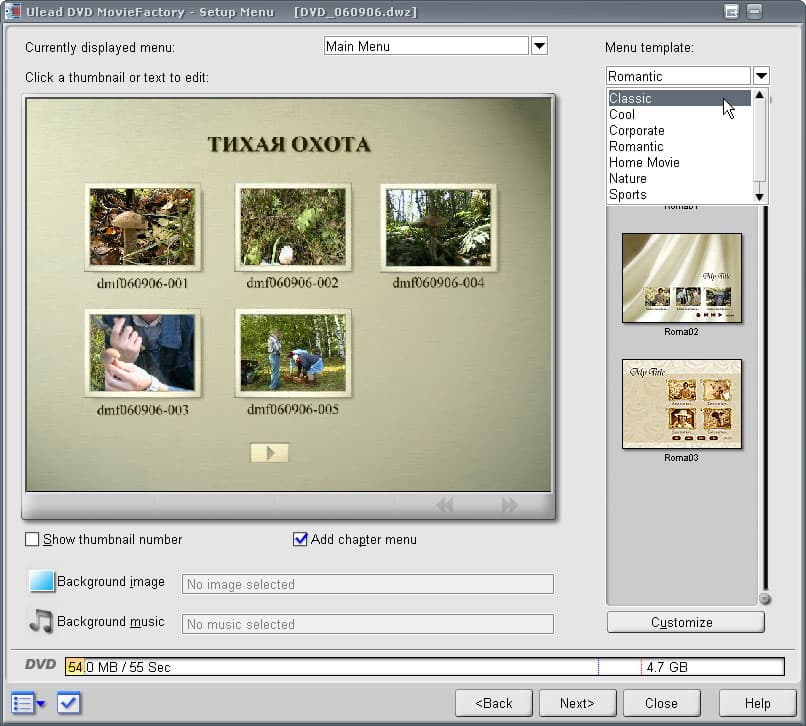

Создание меню не заставит вас вникать в тонкости DVD-авторинга, все, что дозволено пользователю — это изменение текста в надписях (кириллица поддерживается), да выбор готовых шаблонов. Список их невелик, однако тематика оформления охватывает практически все жизненные ситуации, от романтического настроения до спортивных заставок.

После контрольного просмотра, выполняемого с помощью полнофункционального симулятора DVD-проигрывателя, вам останется лишь выбрать один из трех вариантов: прожечь диск с фильмом, создать папку с файлами DVD-видео, либо создать образ DVD-видео диска.

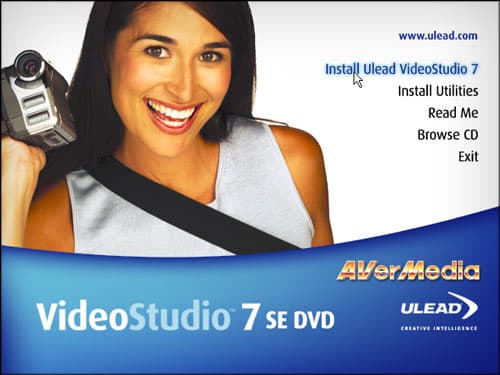

Вторая прилагаемая программа также наверняка знакома тем, кто когда-нибудь имел дело с обработкой видео. Восьмая версия этого несложного редактора рассматривалась еще в 2005 году, изменения, появившиеся в программе, отражены в обзоре девятой версии. Здесь мы имеем дело с еще более ранней редакцией пакета, что, конечно, мало кого обрадует. Однако прежде, чем обвинять компанию AVerMedia в ретроградстве, вспомните о невысокой цене рассматриваемого устройства, в которую входит и все то, что прилагается к аппарату.

Поскольку подробно описывать работу в данной программе нет нужды, имеет смысл отметить ее быстродействие. Каждому, кто давно имеет дело с каким-либо программным обеспечением, хорошо известен привычный парадокс: любая новая версия программы привносит не столько нововведений, сколько добавляет "неповоротливости", заставляя производить регулярный апгрейд компьютера. Почему так происходит — лучше всех известно разработчикам и производителям. Здесь, поскольку мы имеем дело с "ветераном", нам остается только радоваться, глядя, как лихо происходит обработка любых эффектов даже на маломощном ноутбуке.

Раз мы завели разговор о прилагаемом программном обеспечении, давайте проверим, как работает устройство с новыми версиями программ. Начнем, конечно, с разработок Ulead.

Совместимость с иным ПО

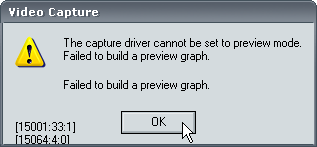

Сначала мы попытались заставить работать устройство в связке с Ulead MediaStudio Pro 8.0. Победа оказалась не на нашей стороне:

Программа Ulead VideoStudio 9.0 оказалась более лаконичной, но такой же непреклонной:

Отрицательный результат — тоже результат. Выходит, ни одна из программ, не имеющая логотипа AVerMedia, не подходит для работы с нашим устройством? Подождем делать выводы.

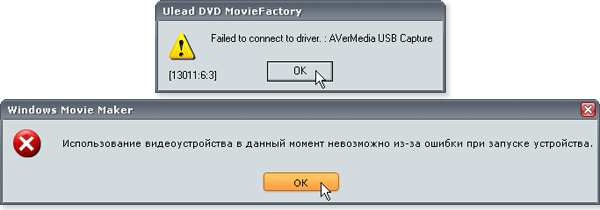

Дальнейшие действия проводились на трех разных компьютерах, как со свежеустановленными Windows XP SP2, так и изрядно нагруженными различным программным обеспечением. Везде и всегда результат был один: ни одна из установленных программ, имеющих модуль захвата аналогового видео, не согласилась работать с устройством, зато варианты сообщений об ошибках поразили своим разнообразием.

Знаменитый iuVCR проявил выдержку, не отобразив никакого сообщения об ошибке. Однако и видео отображать он также отказался.

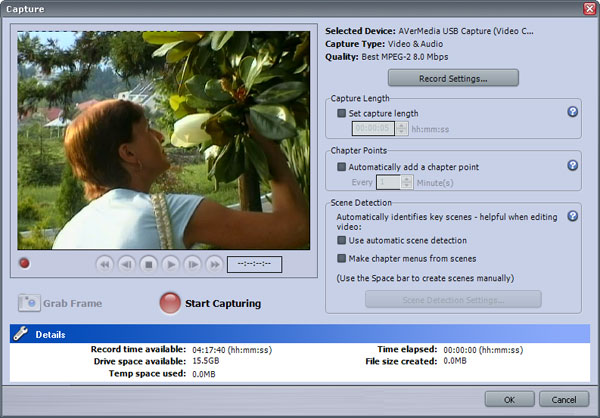

В конце концов среди залежей компакт-дисков был найден дистрибутив обозревавшегося ранее пакета Sonic MyDVD 6.0. При его установке мы не питали никаких надежд, но здесь-то нас и ожидал сюрприз: программа корректно распознала присоединенное устройство и немедленно начала работу с ним. Правда, захват при этом велся с фиксированным битрейтом (8 Мбит/сек), а из настроек оказался доступен лишь выбор источника видео (Composite либо SVideo).

Чем объяснить эту взаимную симпатию, возникшую между не первой свежести программой и недавно сошедшим с конвейера устройством? Энтузиасты могут продолжить поиски программного обеспечения, которое согласится работать совместно с AverMedia DVD EZMaker Pro USB2.0 — можно надеяться, что среди сонма существующих ныне мультимедийных редакторов обязательно найдется тот, кто безоговорочно согласится на новое соседство.

Выводы

В заключении нельзя не поведать об одном забавном происшествии, произошедшем во время работы с аппаратом. Как водится, внезапно, без всякого предупреждения, по одному из кабельных каналов началась трансляция художественного фильма — автор давно отчаялся найти эту комедию. По счастливой случайности устройство оказалось под рукой, ноутбук — тоже. Лихорадочное подключение кабелей, запуск ноутбука и программы Ulead DVD Movie Factory заняли каких-то полминуты...

Ближе к концу фильма предвкушение скорого авторинга DVD с любимой комедией было изрядно подпорчено: взгляд упал на лежащий в противоположном конце комнаты блок питания. Принадлежащий, разумеется, занятому работой аппарату. Однако мимолетное отчаяние сменилось недоумением — на экране ноутбука невозмутимо отображалось видео, индикатор обращения к жесткому диску привычно помаргивал: все признаки исправно ведущегося захвата. Захвата без положенного по инструкции дополнительного питания.

По окончании фильма получившийся MPEG-файл не вызвал никаких нареканий. Ни единого намека на пропущенные кадры или рассинхронизацию видео со звуком (несмотря на состояние жесткого диска ноутбука: первая и последняя дефрагментация производилась в незапамятные по компьютерным меркам времена, около полугода назад). Аппарат справился с необычным тестом, сохранив желанные кадры в лучшем виде.

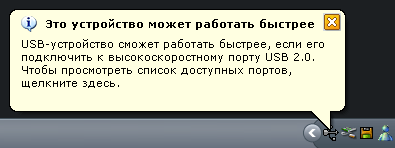

Так в чем же загадка? Для чего в комплекте находится блок питания, размерами и массой не уступающий самому аппарату? Разгадка открылась при попытке подключить устройство к одному из USB портов, находящихся на мультимедийной клавиатуре Genius SlimStar Pro (не являющихся высокоскоростными), при этом система сразу предупредила о возможных проблемах:

Программа Ulead DVD MovieFactory 2 хоть и определила аппарат, отобразив его имя в списке доступных устройств, но видео на экране просмотра отсутствовало. До тех пор, пока не был подключен пресловутый блок питания — аппарат сразу отобразил нужную картинку. Однако здесь следует оговориться: захватить видео с максимальным качеством (12000 Кбит/с), используя соединение по USB 1.1, не получится. Почти половина кадров в таком видео окажутся пропущенными, а звук напомнит голос человека, глотнувшего добрую порцию закиси азота. Немудрено: ведь максимальная пропускная способность USB 1.1 — лишь 12 Мбит/с.

Недолгие манипуляции позволили выявить тот порог, по достижении которого захватываемое видео не имело никаких дефектов: 9000 Кбит/с.

Итак, мы раскрыли последний секрет AverMedia DVD EZMaker Pro USB2.0, и можем сделать окончательный вывод: аппарат идеально подойдет тем, кто уже несколько лет забывает произвести апгрейд своего компьютера. А тот, кто следит за вечной молодостью своего железного друга, освободится от необходимости держать под рукой блок питания, отправив его в разряд очередных технических атавизмов.



Благодарим компанию AVerMedia
за предоставленное на тестирование устройство.
