Комплект для калибровки и профилирования компьютерных дисплеев и проекторов Spyder 4 Elite


Spyder 4 Elite

При обработке изображений и видео без хорошо настроенного дисплея не обойтись. И даже для менее критичных в требованиях к качеству воспроизведения задач, таких как просмотр кино и проведение презентаций, важна правдоподобность картинки. Существует множество решений для калибровки и управления цветом для компьютерных дисплеев, проекторов и телеприемников. Есть среди них и программные с визуальным контролем настройки, и «более объективные» (закавычено, так как объективности этой можно только слепо доверять, ведь настоящая объективная проверка пользователем устройств на предмет соответствия стандартам не предусмотрена) программно-аппаратные. Spyder 4 — семейство инструментов компании datacolor, в которых используются колориметры для контроля точности ручной и автоматической настройки дисплея / проектора / видеокарты.

По теме калибровки и профилировки дисплеев вообще и с помощью Spyder в частности на сайте имеется несколько ранее написанных статей. Желающие ознакомиться с принципами калибровки и историей развития марки могут прочитать следующие материалы:

Для семейства колориметров Spyder характерной является форма трехногого паучка, который монтируется на дисплей с помощью противовеса или присоски (для ЭЛТ-экранов), а также на штатив при калибровке проектора. С помощью колориметра и ПО Spyder выполняется настройка системы отображения (дисплей и видеокарта) под определенный стандарт кодирования цифровых изображений, описываемых гаммой (интегральным показателем и формой кривой передачи сигнала), яркостью, цветовой температурой белого, уровнем черного. Кроме этого, строится профиль дисплея для системы управления цветом, который позволяет совместимым с этой технологией приложениям корректно отображать изображения, закодированные в ином, чем целевой стандарт калибровки, стандарте.

ПО комплекта Spyder 4 Elite предоставляет наиболее широкие возможности настроек и контроля параметров по сравнению с модификациями Express и Pro, а также позволяет калибровать проекторы и системы с несколькими дисплеями (функция StudioMatch). Оно совместимо с ОС Windows и Macintosh. В колориметре Spyder 4 — 7 датчиков за 7 цветовыми фильтрами, которые, как следует из описания на сайте, отличаются большей долговечностью, чем используемые в старых моделях (формальной информации о стабильности и долговечности оборудования я не обнаружил, но гарантийные обязательства в течение 2 лет позволяют надеяться, что 2 года замерам Spyder 4 можно доверять). Кроме того, в датчики встроены сенсоры замера уровня освещенности в помещении (функция поддерживается ПО Elite и Pro). Комплекты Spyder 4 могут работать как с обычными дисплеями, так и с дисплеями с широким цветовым охватом, с устройствами iPad и iPhone. Предусмотрена и возможность изменения интерфейса программы для удобства работы на маленьких дисплеях нетбуков. Отмечу, что форма корпуса колориметра Spyder, со сравнительно далеко выступающими ножками, хороша с точки зрения защиты устройства и удобства эксплуатации (не выскользнет из рук), но при работе с маленькими дисплеями или в режиме проверки равномерности по полю дисплея выступающие ножки упираются в бортики экрана, доставляя некоторые неудобства в работе.

Какую версию выбрать Express, Pro или Elite?

Хотелось бы полноценно описать в статье все возможности Spyder 4 Elite и оценить их эффективность. Но моей квалификации, кажется, достаточно только для понимания и владения его базовой функциональностью. Поэтому в статье нет полноценного разбора всех возможностей Spyder 4 Elite, а описано только то, с чем удается разобраться неспециалисту за неделю работы с комплектом.

Как мне кажется (сужу по себе), возможностей Spyder 4 Elite для обычного пользователя, который скорее продвинутый фотограф, чем специалист по калибровке и профилированию, сверх необходимого. Для себя я бы ограничился версией Pro. Дело в том, что «экспертные» возможности требуют такого же экспертного понимания работы системы управления цветом и большого опыта. Они понадобятся специалисту, который регулярно следит за оборудованием или занимается его подбором, но не индивидуальному пользователю, калибрующему дисплей, в идеале, раз в один-два месяца и к следующей калибровке забывающему, что и как делать. Неумелое и несистематическое использование мощных средств контроля и, фактически, ручных настроек Spyder 4 Elite вряд ли принесет полезные плоды. Экспертные режимы Spyder 4 Elite стоит включать, только если есть ясное понимание, что они необходимы, и понимание сути их функционирования.

Опишу этапы моего собственного освоения Spyder 4 Elite, которые, как мне кажется, будут характерными для многих его пользователей. Я был доволен результатом почти автоматической калибровки дисплея с помощью Spyder 4 Elite с установками параметров калибровки по умолчанию, а ручек управления дисплеем в «заводские» положения. На это потребовалось минут 10. Желая «более точно» выставить яркость, контраст и цветовую температуру с помощью регуляторов дисплея для максимального соответствия этих параметров целевым, я потратил на калибровку примерно час. Причем, не могу утверждать, что результат оказался лучше. Другими словами, в некотором смысле он лучше — на тот случай, если вдруг настроечные данные калибровки (LUT) в результате сбоя не будут загружены в видеокарту. Ведь дисплей будет и так более-менее настроен под целевую гамму и цветовую температуру. Но, как показывают измерения системы контроля настроек Spyder 4 Elite, общее качество при такой «двойной» настройке (и через регуляторы дисплея, и через LUT видеокарты) для моего дисплея оказывается хуже, чем в первом «10-ти минутном» случае простой калибровки. В итоге я выбрал вариант минимальных ручных настроек цветовой температуры (не стал «тянуть» 6000 К до желаемых 6500 К) и общей яркости/контраста дисплея его собственными регуляторами, а более тонкие настройки «передал» корректирующим данным для видеокарты, генерируемым Spyder 4 Elite при калибровке.

Но это не стало финальной стадией настроек. По завершении всех калибровочных процедур Spyder 4 Elite провел контрольные измерения и выдал результат, свидетельствующий о значительной неравномерности характеристик по полю дисплея, узком цветовом охвате и некотором отличии гамма-кривой от обычной степенной функции. Я потратил еще, наверное, полдня в попытках улучшить настройки, но без заметного успеха. Мой дисплей оказался чрезвычайно чувствительным к изменениям настроек, заметно отличающимся от его стандартных. К счастью, у меня достаточно опыта (непрофессиональной) работы с калибраторами, чтобы по этому поводу не паниковать, не бежать покупать новый дисплей, а просто следовать разумному компромиссу желаемого и возможного.

Все это еще раз к тому, что Elite-возможности комплекта не рассчитаны на любителей и не предназначены для калибровки одним нажатием кнопки. Ими можно восхищаться и при необходимости использовать, предварительно разобравшись. Хотелось бы отметить, что базовые возможности и функции Spyder 4 Elite хорошо документированы во встроенной справочной системе. Разобраться практически со всем необходимым можно не используя дополнительную литературу, но если уж дойдут руки до «продвинутых» возможностей, то придется практиковаться больше и учиться более серьезно.

Процесс калибровки и профилирования

Spyder 4 Elite

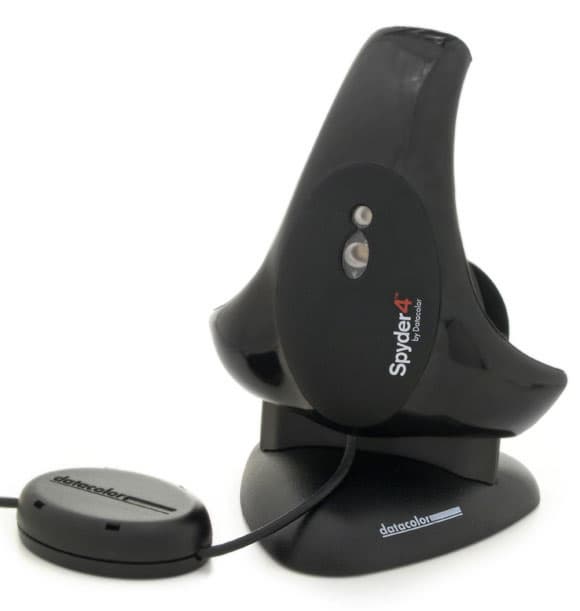

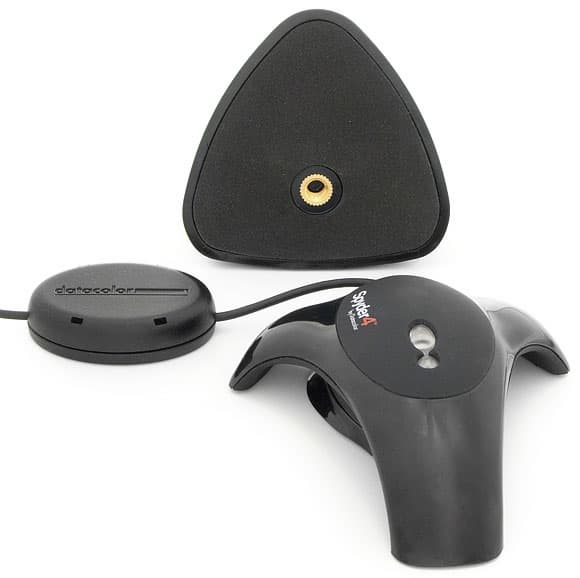

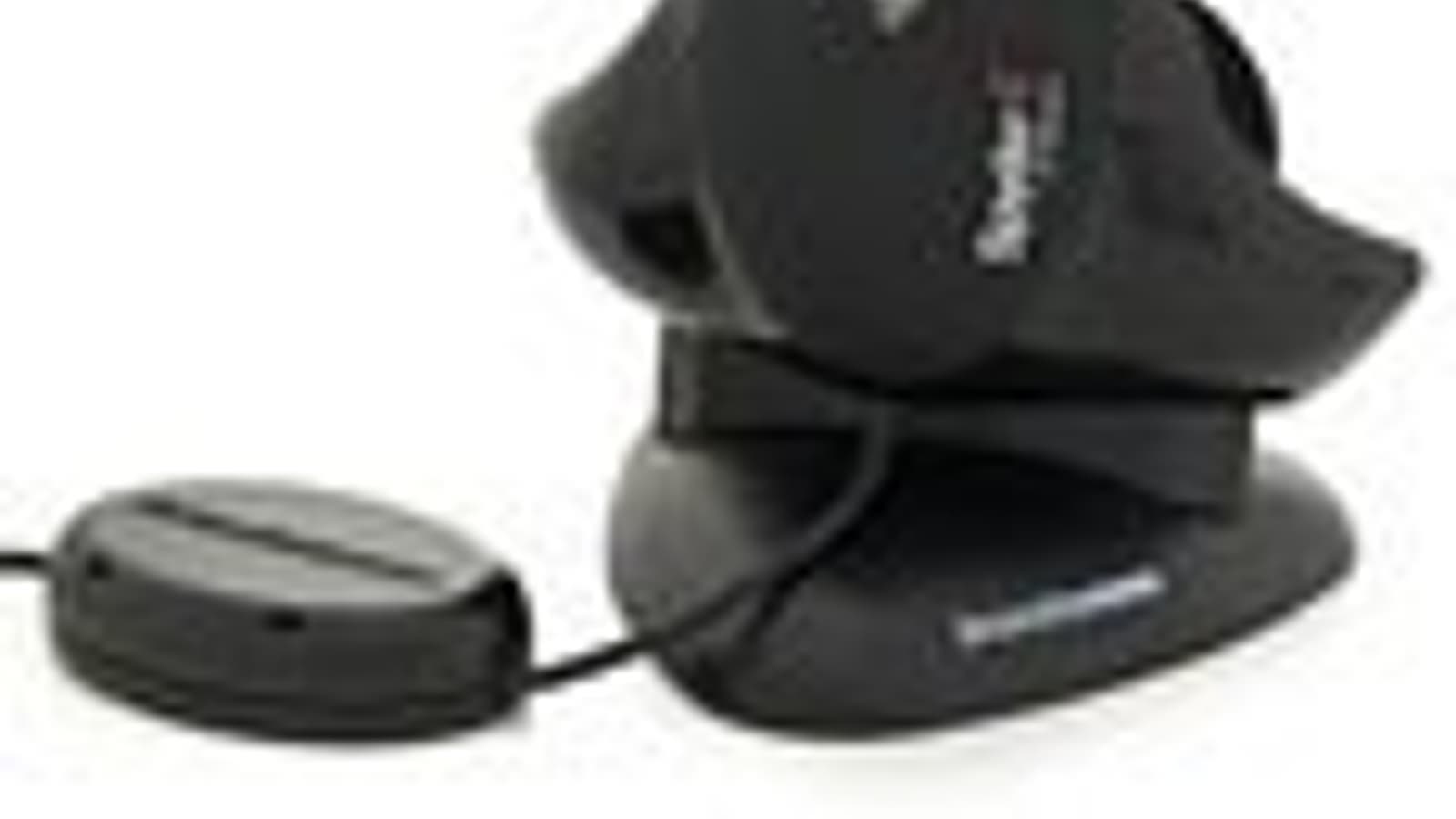

Комплект оборудования Spyder 4 — колориметр с противовесом, подставка для калибровки проектора и установки колориметра в режиме непрерывного отслеживания условий внешнего освещения.

После установки загрузочного диска из комплекта Spyder 4 Elite в дисковод компьютера и запуска программы, производится проверка обновлений и загрузка свежей версии ПО. Дальше необходимо установить программу и зарегистрироваться. Я использую ОС Windows 7 и опишу, как выглядит работа со Spyder 4 Elite в этом случае.

Запустить программу или обратиться к компонентам Spyder 4 Elite можно через миниатюру на рабочем столе, через меню «Пуск» и панель задач.

Spyder 4 Elite

Папка Spyder 4 Elite в меню «Пуск». Кроме самой программы, там можно обнаружить утилиту ProfileChooser для принудительной загрузки профиля дисплея в ОС и данных калибровки в видеокарту.

Spyder 4 Elite

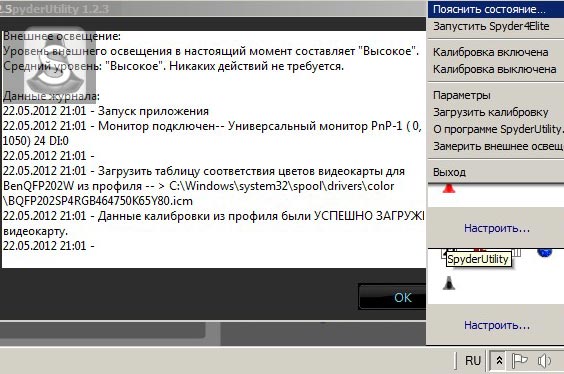

Значок программы и ее компонентов в «Панели задач», а также окно состояния — «Пояснить состояние». По цвету значка колориметра в «Панели задач» можно судить о состоянии системы управления цветом (красный/желтый/серо-черный). Из «Панели задач» можно запустить приложение, включить и выключить калибровку («обнулить» данные в видеокарте), замерить внешнее освещение, открыть панель параметров работы постоянно работающего модуля программы, отслеживающего состояние системы управления цветом, а также получить информацию о состоянии — «Пояснить состояние».

Spyder 4 Elite

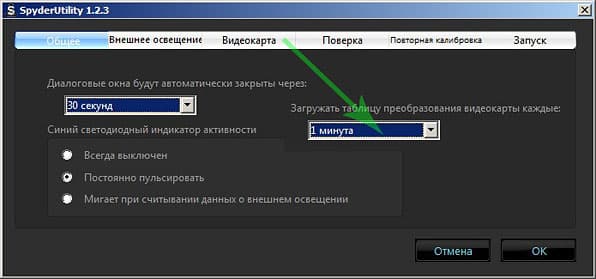

Через интерфейс модуля SpyderUtility из панели задач можно также настроить режим выполнения автоматических операций (к примеру, периодичности принудительной загрузки данных калибровки в видеокарту) или работы светодиода-индикатора на корпусе колориметра.

Spyder 4 Elite

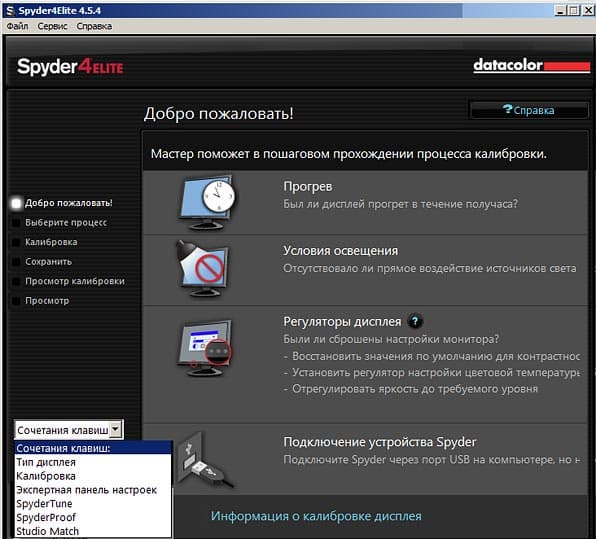

Окно приветствия, открывающееся при запуске основного приложения Spyder 4 Elite. В нем кратко описаны возможности программы.

При первом запуске стоит обратиться к вкладке «Справка», чтобы ознакомиться с программой подробнее. Доступ к предустановкам калибровки осуществляется через меню «Файл» и «Сервис». Под пунктами последовательности процесса калибровки находится раскрывающееся меню с не совсем понятным названием «Сочетание клавиш». Через это меню можно обратиться к модулям программы, которые потребуются при регулярной работе с ПО и при желании выполнить калибровку без помощи пошагового помощника.

Spyder 4 Elite

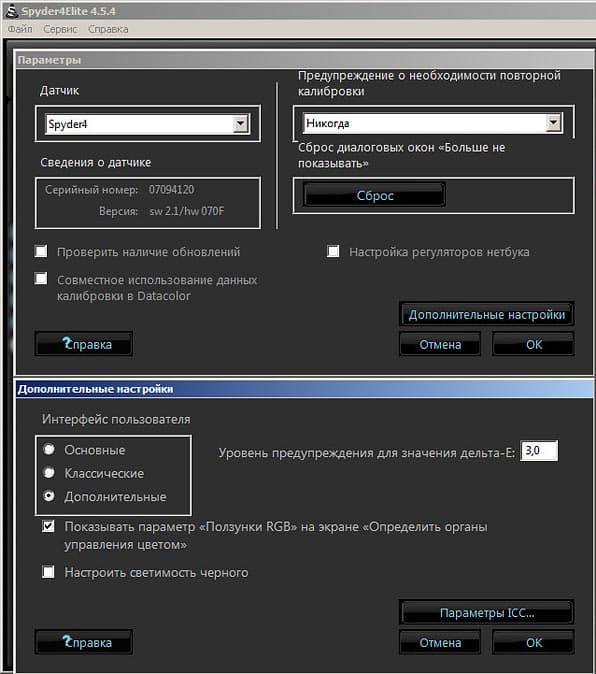

Неопытные пользователи или опытные, но доверяющие «заводским» настройкам дисплея и установкам «по умолчанию» Spyder 4, пункт «Дополнительные параметры» могут пропустить. Но при желании получить доступ ко всем функциям Spyder 4 Elite нужно в подменю «Файл» открыть «Параметры», а в них — «Дополнительные настройки». В «Дополнительных настройках», в частности, включаются функции отображения «Ползунков RGB» для ручной настройки цветовой температуры, настройки светимости черного, а также можно выбрать стандарт ICC профиля и интерфейс для настройки нетбуков.

Spyder 4 Elite

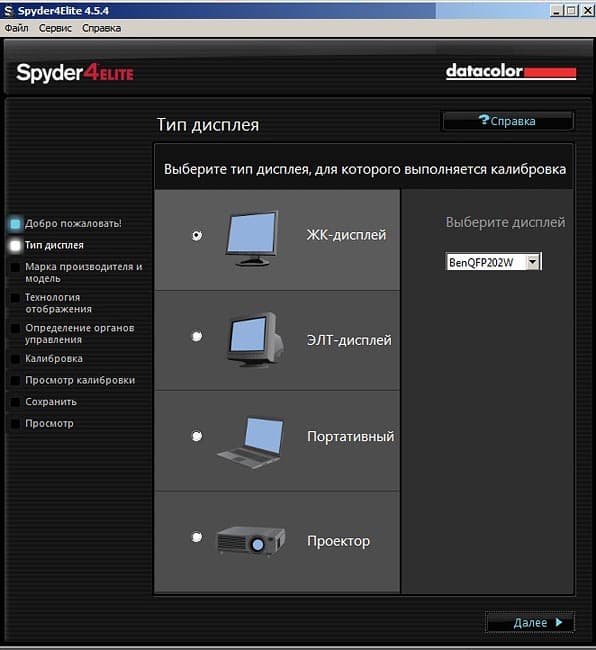

Первый этап калибровки — выбор типа дисплея. На следующем шаге нужно задать имя дисплею, которое будет автоматически подставлено в имя файла калибровки и профиля.

Spyder 4 Elite

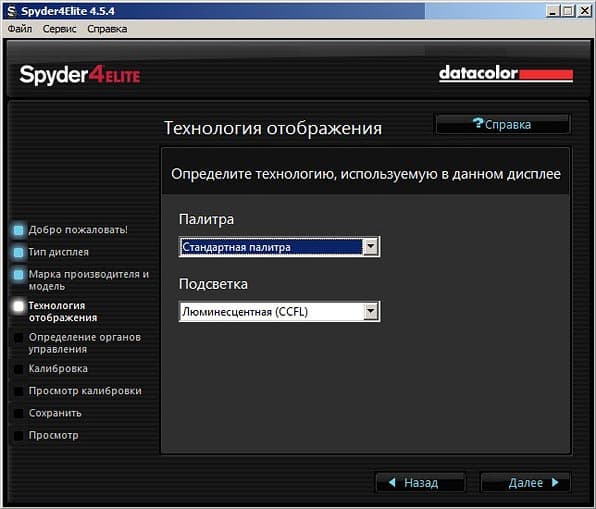

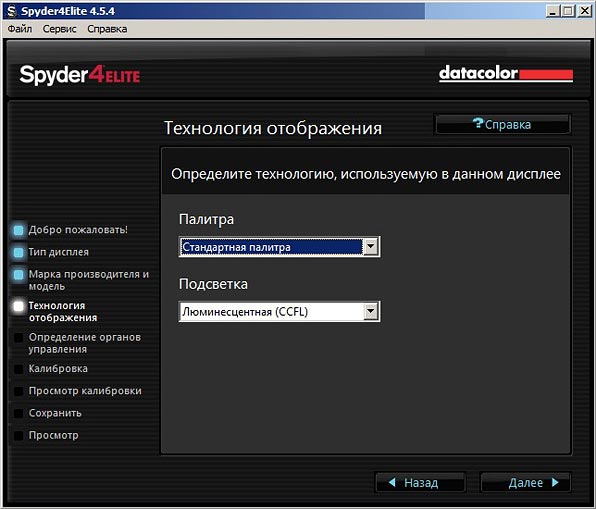

Задание параметров дисплея: широты палитры отображаемых им цветов и типа источника света (для ЖК).

Spyder 4 Elite

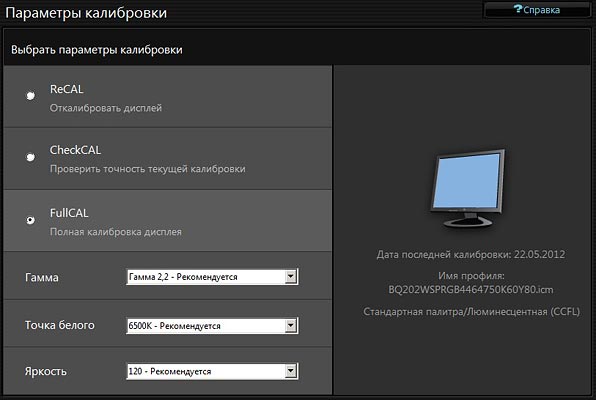

Этап задания целевых параметров калибровки. По умолчанию программа будет запускать полную калибровку FullCAL. В дальнейшем можно выбирать перекалибровку ReCAL под ранее заданные целевые значения калибровки, прописанные в актуальном профиле дисплея. Пункт CheckCAL запускает процедуру проверки точности текущей калибровки.

Spyder 4 Elite

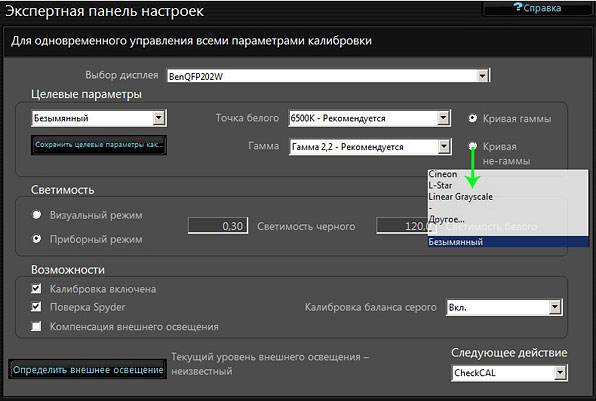

Экспертная панель задания целевых параметров калибровки или проверки корректности текущих настроек. Она не только позволяет настроить все параметры калибровки в одном окне, но и открывает дополнительные возможности: выбор типа кривой гаммы, включение учета яркости окружающего освещения для компенсационного сдвига яркости и цветовой температуры относительно целевых параметров калибровки. Функция «Поверка Spyder» оказывается совсем не поверкой колориметра, а просто режимом постоянного слежения программы за состоянием дисплея. В подменю «Следующее действие» можно выбрать как вполне привычные для калибровки действия, так и экзотическую профилировку без калибровки.

Spyder 4 Elite

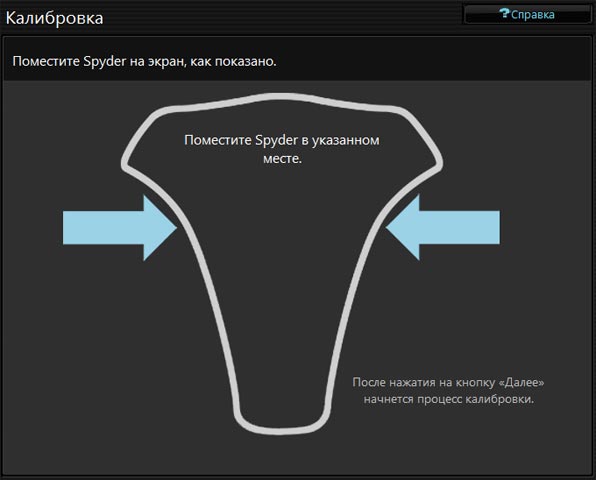

Окно замеров калибровки с указателем положения колориметра. Может показаться чрезмерным столь высокое требование к точности положения колориметра. Но если вы проведете оценку равномерности характеристик дисплея (о чем далее) по полю, оцените эту методически обусловленную скрупулезность. Ведь в противном случае при замерах в разных (пусть даже близких) местах дисплея на разных этапах калибровки и профиль получиться «непонятно чего». А так он будет точным, по крайней мере, для одной области дисплея; в прочих же можно надеяться на более-менее систематическую и небольшую ошибку.

Spyder 4 Elite

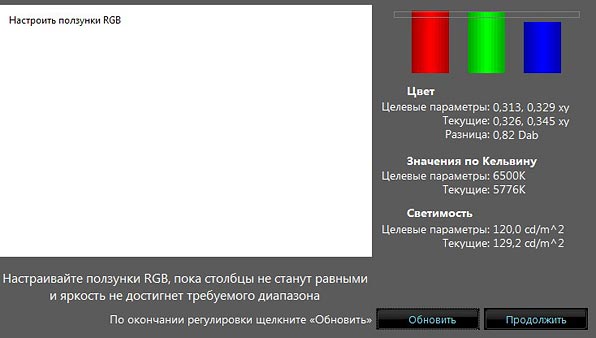

Окно ручной настройки цветовой температуры с помощью «Ползунков RGB».

Несмотря на простой интерфейс модуля ручных настроек цветовой температуры, бывает непросто, а порой вообще невозможно, настроить целевую цветовую температуру белого при удерживании необходимой целевой яркости. Побочным эффектом чрезмерного сдвига относительно стандартной для дисплея цветовой температуры может стать заметный разбаланс цвета (заметный по окрашиванию, к примеру, разных по плотности зон изображения пробного серого клина) и падение яркости. Не стоит стремиться к настройке одного параметра ценой сильного «расстройства» других.

По завершении процесса калибровки программа предложит задать имя профилю. Стоит еще раз напомнить, что для стабильности работы автозагрузчика данных калибровки из профиля в видеокарту нужно именовать профиль латинскими буквами и цифрами, причем не делать имя слишком длинным. Формальные правила именования профилей мне не известны, но на моем компьютере достаточно ввести один кириллический символ в имя профиля — и автозагрузчик профиля не сможет корректно работать. Разумно задавать профиль в формате: «МодельДисплеяМодельКалибратораRGBXXXYKXX», где имена дисплея и калибратора представлены 1-2 буквами латиницей. RGB означает, что настройки цветовой температуры были выполнены вручную, а XXX — конкретные цифровые значения настроек RGB. YK — означает, что были сделаны настройки яркости и контраста, а XX — конкретные цифровые значения яркости и контраста.

После завершения процесса создания профиля программа позволит оценить его корректность визуально и по формальным признакам (цветовому охвату, точности гаммы и пр).

Spyder 4 Elite

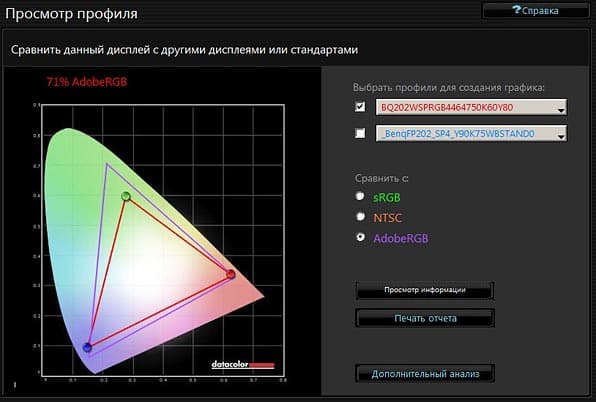

Окно оценки цветового охвата дисплея, управляемого в соответствии с созданным профилем. Охват можно оценить в сравнении с sRGB, AdobeRGB, NTSC. Если было создано несколько профилей, можно их сравнить и между собой. На картинке «кнопки» выбора профиля подписаны именами профилей, которые были заданы в соответствии с приведенным выше правилом именования.

Spyder 4 Elite

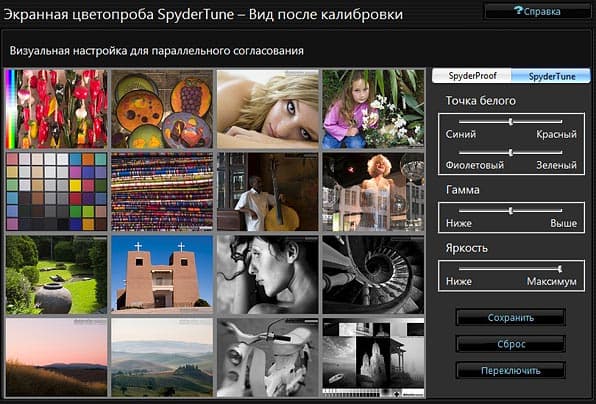

Окно визуальных ручных настроек калибровки (SpyderTune) «поверх» автоматически созданного профиля и автоматической калибровки. В помощь при настройке предлагается набор изображений. В режиме SpyderProof программа предлагает сравнить отображение набора картинок в режиме без калибровки и после калибровки.

Spyder 4 Elite

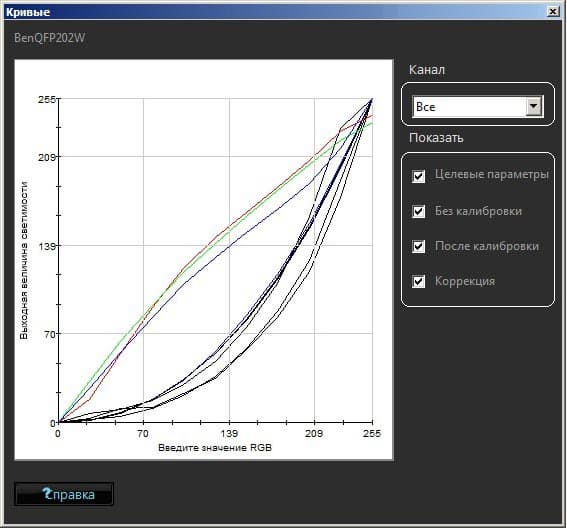

Окно «Кривые» (вызывается через меню «Сервис») позволяет оценить возможности дисплея и корректность калибровки. Характерный излом кривых замеров яркости дисплея и кривых калибровки свидетельствует о выходе за пределы возможностей дисплея или пределы допустимых настроек. Целевые кривые и кривые коррекции можно вручную редактировать, выбрав пункт меню «Сервис» — «Редактировать кривые», где кроме кривых будут отображаться и регуляторы настроек.

Spyder 4 Elite

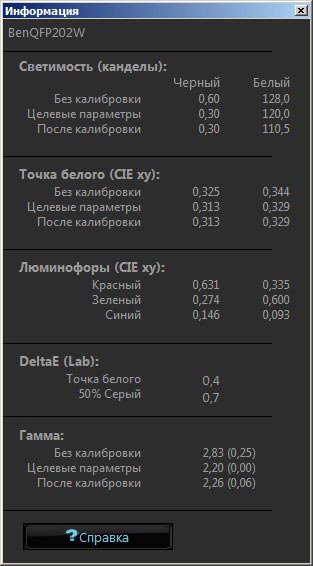

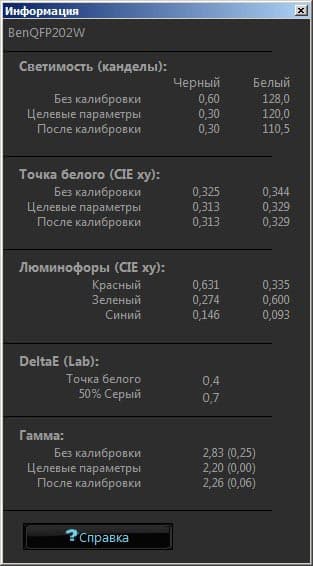

Информационное окно из меню «Сервис» — «Информация».

Spyder 4 Elite

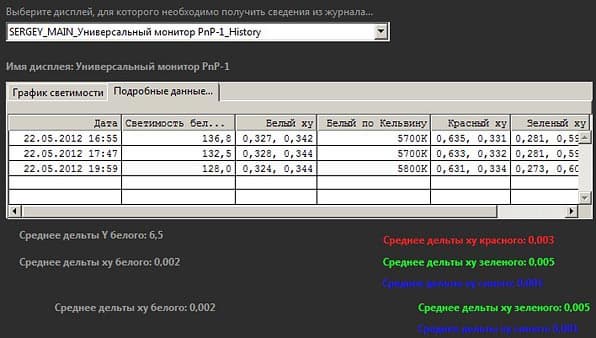

Оценить стабильность работы дисплея позволяет журнал, который программа автоматически ведет после ее установки, записывая результаты измерений.

Spyder 4 Elite

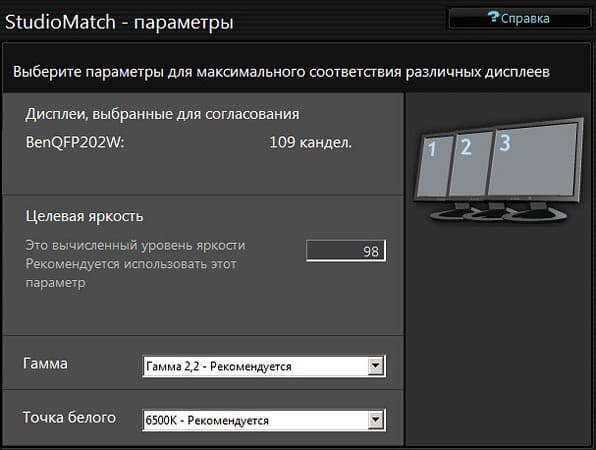

Модуль StudioMatch предназначен для калибровки нескольких дисплеев так, чтобы они более-менее однообразно отображали картинку.

Spyder 4 Elite

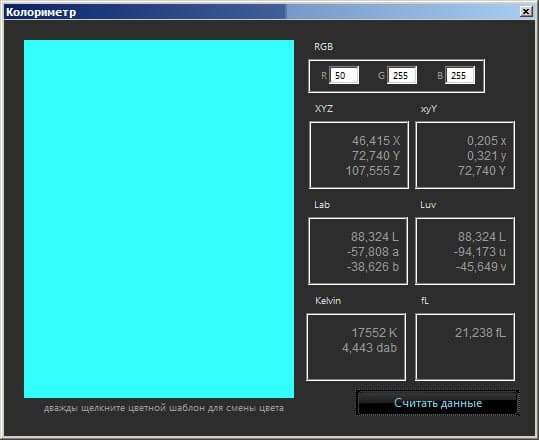

Spyder 4 Elite позволяет измерять отклик дисплея на определенный посылаемый на него сигнал, для чего служит окно «Колориметр».

Spyder 4 Elite

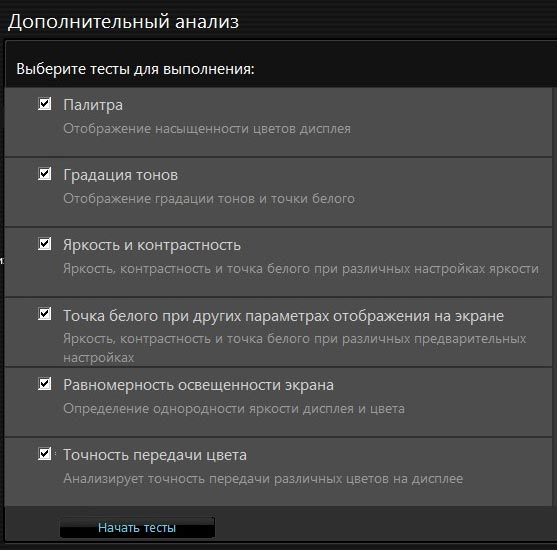

После проведения всех калибровок и настроек с помощью интегрированного модуля «Дополнительный анализ» можно выполнить общую проверку качества системы отображения компьютера. Операции анализа потребуют времени и труда, а также повышенной аккуратности (такой же, как и при калибровке). А результатом может стать некоторое разочарование в используемом дисплее.

Spyder 4 Elite

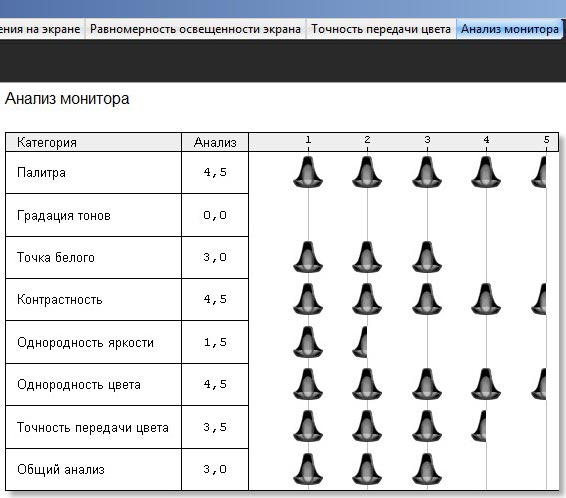

Интегральная оценка в «сбитых» колориметрах.

Spyder 4 Elite

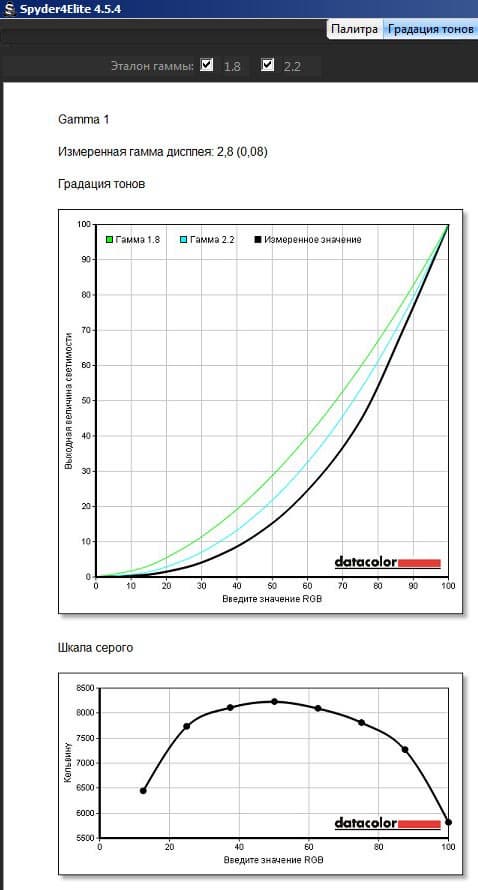

Результаты замера отклика дисплея при изменении уровня подаваемого сигнала. Окно модуля «Дополнительный анализ», раздел «Градация тонов».

Операцию определения характеристик дисплея «Градация тонов» стоило бы сделать одной из первых, автоматически запускаемых после установки программы. Но в реальности пользователь добирается до нее уже после калибровки. [Краткий путь, минуя всю процедуру калибровки, к «Дополнительному анализу» таков: после запуска программы выбрать в раскрывающемся меню «Сочетания клавиш» SpyderProof, а в этом окне нажать «далее» и уже в следующем окне просмотра профиля запустить процедуру полного анализа.] Дело в том, что включение режима «Градации тонов» из «Дополнительный анализ» позволяет измерить яркостный отклик дисплея и выбрать (если это возможно для дисплея, то есть если такие установки в его меню предусмотрены) наиболее близкую к целевой установку гаммы (у моего дисплея при установке настроек «Стандартные» в его экранном меню это гамма-кривая с коэффициентом 2,8). Кроме того, ориентируясь на данные замеров в окне «Шкала серого», можно выбрать стратегию управления цветовой температурой. Как видно по картинке, у моего дисплея эта кривая довольно «крива», и стремление «дотянуть» цветовую температуру белого до 6500 К обернется снижением максимальной яркости до ~ 90%. Но все равно при меньшей яркости придется сильно исправлять цветовую температуру «программными» средствами через коррекцию LUT видеокарты.

Spyder 4 Elite

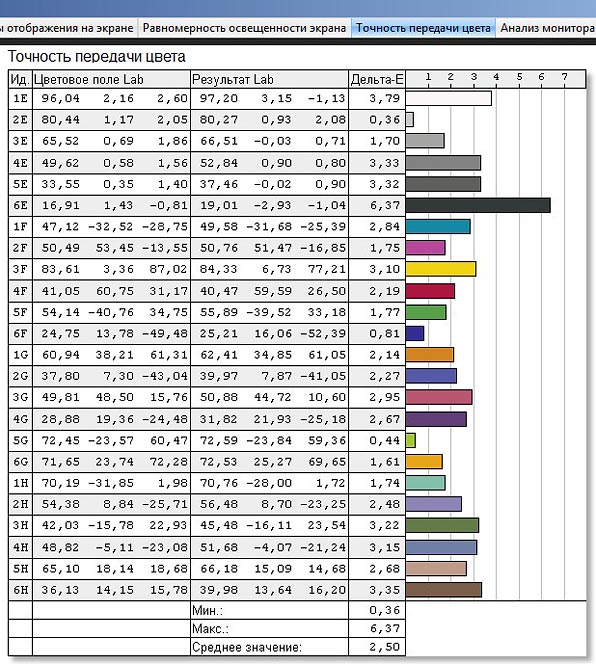

Инструмент «Дополнительный анализ» — «Точность передачи цвета» оценивает точность воспроизведения дисплеем цветов стандартных цветовых шкал.

Spyder 4 Elite

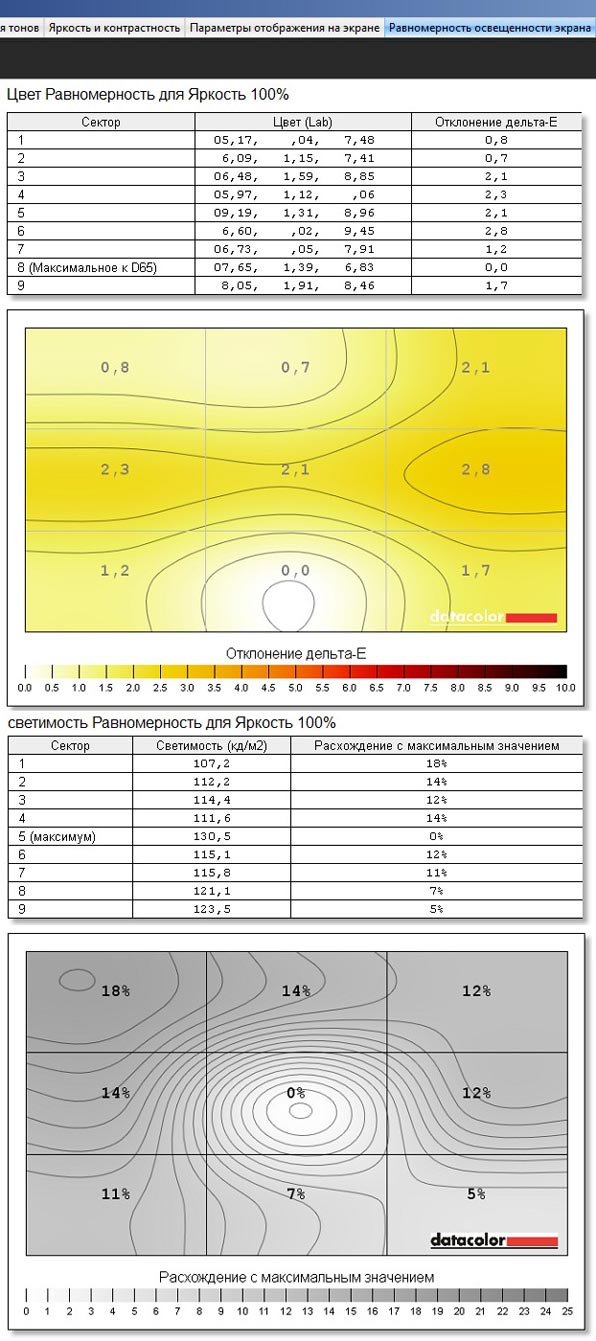

Еще одно окно с очень наглядным представлением информации «Дополнительный анализ» — «Равномерность освещенности экрана». В нем представлена информация о неравномерности светимости и цветопередачи при разной «яркости» подаваемого сигнала (на иллюстрации приведены картинки только для яркости 100%).

Результат замеров «Дополнительный анализ» — «Равномерность освещенности экрана» дает повод расстроиться по поводу качества и состояния дисплея. Но, на самом деле, ничего особенно страшного нет. По цвету dE в пределах допустимой (как принято считать пороговой для различимости человеком) 3. А 20% разброс светимости по полю, учитывая наше логарифмическое восприятие, не так уж и велик и бо́льшая наблюдаемая неравномерность яркости может иметь место просто от смещения направления взгляда или изменения наклона/поворота дисплея. Но так «хорошо» все должно быть в широком диапазоне значений «яркости» сигнала и для объективной оценки качества дисплея анализировать придется множество подобных карт (программа их строит автоматически для разной яркости, нужно лишь вручную менять положение колориметра на дисплее).

Spyder 4 Elite — комплект, возможностей которого достаточно не только для калибровки и настройки дисплеев и проекторов (с видеокартами), но и для объективной аппаратной оценки возможностей оборудования. Выбирая комплектацию Elite, нужно понимать, что в ее стоимость заложены и «экспертные» возможности, которые нужны больше специалисту по настройке графического оборудования, а не фотографу. Думаю, что разобраться с этими дополнительными возможностями не так уж и сложно, но на это потребуется время, желание и, как сейчас говорят, мотивация.

Spyder4 ELITE предоставлен Компанией Графитек
