Спусковые тросики и пульты дистанционного управления


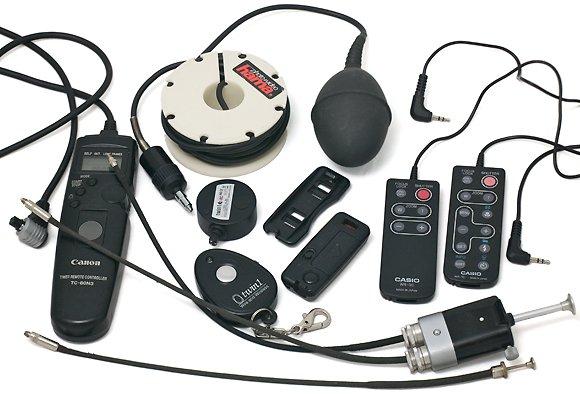

фото

Устройства дистанционного управления с затвором появились практически одновременно с самими затворами, поскольку сразу возникла необходимость не столько дистанционного управления, сколько спуска затвора без сотрясения камеры.

фото

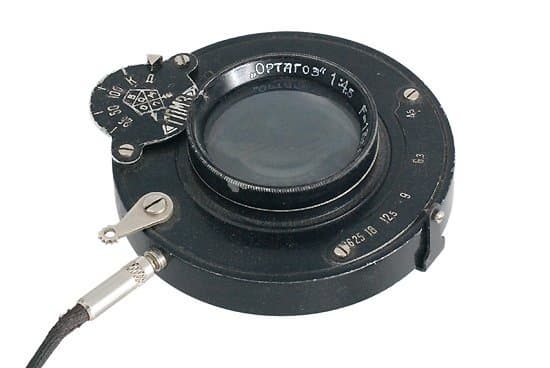

Спусковой рычаг расположен на объективе и не продублирован на корпусе камеры Фотокор. При такой конструкции тросик — основной инструмент для аккуратного спуска затвора. Кроме крепления к объективу, очень часто встречается конструкция, когда тросик крепится к спусковой кнопке на корпусе аппарата; в этом случае, пока установлен тросик, воспользоваться кнопкой не удастся. Встречаются и экзотические конструкции, когда тросик крепится к корпусу камеры и через систему рычагов управляет центральным затвором, встроенным в объектив — MAMIYA — C33

В карманом справочнике по фотографии Э. Фогеля (переработанный и дополненный Ю. К. Лаубертом, изд. 12, М.-Л.,1928) содержится следующая классификация:

«Приводятся затворы в действие или нажиманием рычага, или пневматически — резиновой грушей, или особым металлическим спуском.

Существуют еще затворные спуски различных конструкций, позволяющие производить съемки на некотором расстоянии от аппарата. С таким приспособлением фотографу возможно, например, сняться самому на группе и одновременно экспонировать.

В затворах с резиновой «грушей» пользуются иногда регулирующим клапаном, вделанным в трубку спуска. Он регулирует струю воздуха, возвращающуюся в грушу при  закрывании затвора (при прекращении нажима). Другими словам, можно изменять отверстие для пропуска по трубке воздуха так, что по прошествии выбранного нами времени затвор закрывается сам собой (после выхода воздуха)».

Под металлическим спуском, фигурирующим в данной цитате, судя по фотографии из этого справочника, имеется в виду спусковой тросик — наиболее стандартное из всех спусковых устройств, которое без изменения дожило и до сегодняшних дней.  Его позволяют использовать и некоторые из выпускающихся сегодня цифровых камер, например, Fujifilm S9500. Спусковой тросик представляет собой плотно свитую пружину, внутри которой проходит стальной трос. Кнопка толкает трос внутри пружины, и поскольку пружина не позволяет ему изогнуться, то он другим концом давит на спусковой механизм затвора.

Пневматические тросики тоже дожили до сегодняшнего дня, хотя стали сегодня экзотикой. Они выпускаются обычно очень большой длины, например, 10-метровые, и позволяют издалека управлять механическими камерами. Отмечу также, что, как сказано в вышеприведенной цитате, тросики уже тогда могли использоваться для отработки длительных выдержек. Сейчас этой функцией часто обладают электронные спусковые устройства, однако сама по себе идея, как мы видим, отнюдь не нова.

фото

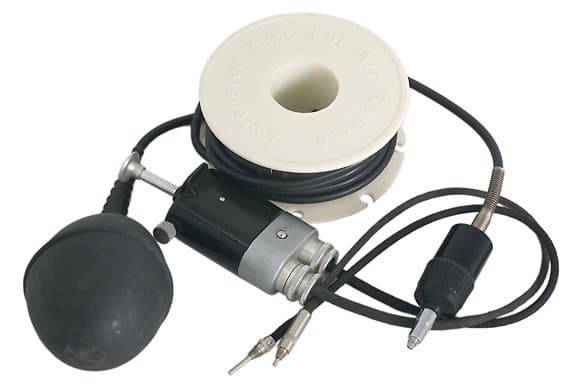

Пневматический и сдвоенный механический тросик.
фото

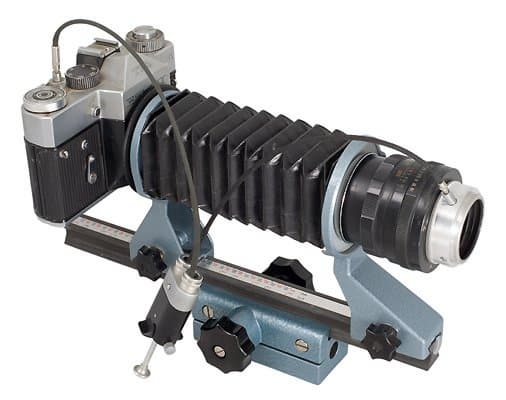

Сдвоенный тросик служит, в первую очередь, для синхронизации работы диафрагмы и затвора, если объектив и аппарат с фокальным затвором разделены мехами. При этой конструкции возможно управление диафрагмой и в случае, когда объектив закреплен передней линзой к аппарату для получения оптимального результата при съемке в масштабе большем, чем 1:1. Изображенный на фотографии спусковой механизм состоит из двух стандартных тросиков и общей кнопки с фиксатором в нажатом положении. Предусмотрена раздельная регулировка хода каждого тросика, что позволяет добиться того, что диафрагма при нажатии на общую кнопку будет закрыта до срабатывания затвора.

Электронные системы управления камерами появились тоже, видимо, очень давно. Например, «Уфа», вероятно, выпускалась с 1945 года, Аэрофотоаппарат «АФА-13» — 1933-1934 годы. Однако в основном они были предназначены для того, чтобы затвор камеры спускал не фотограф, а какое-то автоматическое устройство, реагирующее на внешнее воздействие. Другими словами, областью применения его была в основном научная или специальная съемка.

В конце 80-х годов прошлого века камеры обзавелись вместо механического электромеханическим затвором.  Поскольку два,  даже три провода куда проще, чем пружина с тросом, то появился соблазн сделать чисто электрические пульты дистанционного управления, где кнопка замыкает контакты. Поскольку в процессе съемки в это время появилась дополнительная операция, выполняемая камерой, — замер экспозиции, то понадобилось три провода: замыкание первых двух проводов активизирует замер экспозиции, а замыкание третьего — спуск затвора. В отличие от металлического спускового тросика до стандартного соединения с камерой здесь так и не договорились. Мало того, фирма Canon использует 3 вида разъемов для подсоединения устройств дистанционного управления.

Разъемы

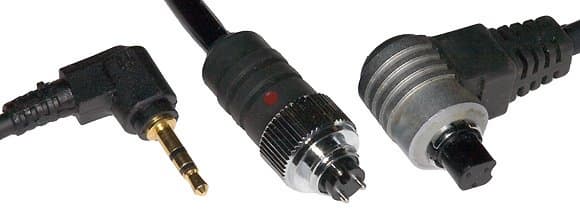

Разъемы, используемые в пультах дистанционного управления фирмы Canon. Слева направо: E3, T3, N3. Самый сложный разъем T3 в цифровых камерах пока ни разу не использовался. Пульты с ним также сегодня встречаются редко, а переходник E3-T3 для использования пультов с разъемом E3 стоит около 1000 рублей, что сравнимо со стоимостью самого пульта дистанционного управления :-)

В 90-х годах массовым, и потому очень дешевым, устройством стал ИК-пульт дистанционного управления —  для телевизоров, магнитол и другой бытовой техники. Естественно, что им обзавелись и фотокамеры.

Фирма Canon для своих аппаратов выпускает несколько спусковых механизмов. Рассмотрим некоторые из них.

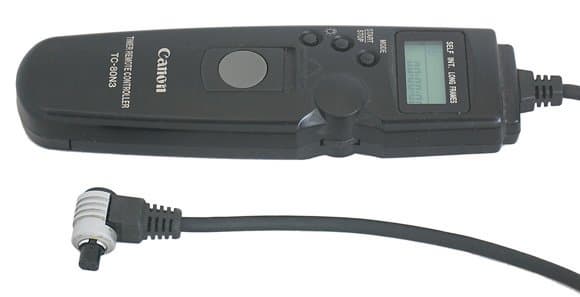

Canon Timer Control TC-80N3

TC-80N3



Этот пульт снабжен таймером, который позволяет установить, задержку до первого снимка, интервал между последующими снимками, длительную выдержку, если камера работает в режиме затвора «B» и число снимков в серии. Если число снимков установить равным нулю, то серия будет бесконечной. Выбор значений осуществляется колесиком на боковой грани, с пультом можно работать одной рукой. Время можно задать в диапазоне от 99 час 59 мин 59 с и до 1 с. Кстати, глядя на приведенную выше, фотографию объектива «ОРТАГОЗ» со встроенным затвором, мы видим, что раньше на наших аппаратах этот режим «B» обозначался буквой «К» — короткая. При короткой выдержке «К» затвор открыт, пока нажата кнопка, в отличие от «Д» — длительной, при которой при первом нажатии затвор открывается, а при повторном закрывается. Дисплей имеет подсветку, спусковая кнопка может быть зафиксирована в нажатом положении для длительных выдержек.

Canon Remote Switch RS-80N3

Аналогичен предыдущему, но не имеет таймера.

Canon Remote Switch RS-60 E3

Аналогичен предыдущему, но снабжен другим разъемом.

Canon Remote Switch RS-60 T3

Аналог предыдущего, но с разъемом T3 и чуть другим внешним видом.

Canon Wireless Remote Control RC1

фотоRC1

Пульт имеет спусковую кнопку и переключатель с тремя положениями — немедленное срабатывание затвора при нажатии кнопки, задержка 2 секунды, блокировка кнопки. Обращаю внимание, на очень удобную конструкцию крепления пульта на ремешке камеры.

Canon Remote Switch RC-5

Функционально подобен предыдущему, но имеет другой дизайн.

Пульт дистанционного управления Seculine Twin 1

Seculine Twin 1
Seculine Twin 1

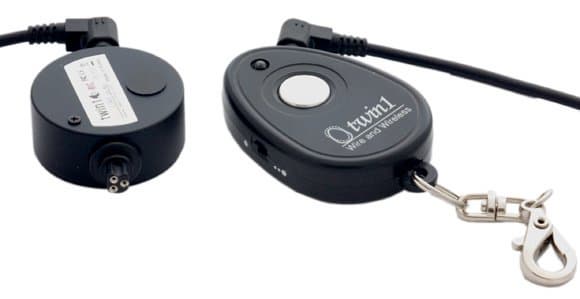

Seculine Twin 1  представляет собой комплект из ИК-пульта (модель R2-UT) дистанционного управления, позволяющего  работать с камерами Canon, Nikon, Pentax, Samsung. Вероятно, пульт посылает сразу несколько сигналов с разной кодировкой, весьма вероятно, что при нажатии на него сработает не только ваша камера, но и камера соседа. Если она у него пленочная, то будьте готовы к претензиям за испорченную пленку.

В режиме ИК можно также воспользоваться дополнительным переключателем, который позволяет установить 2-секундную задержку перед срабатыванием затвора.

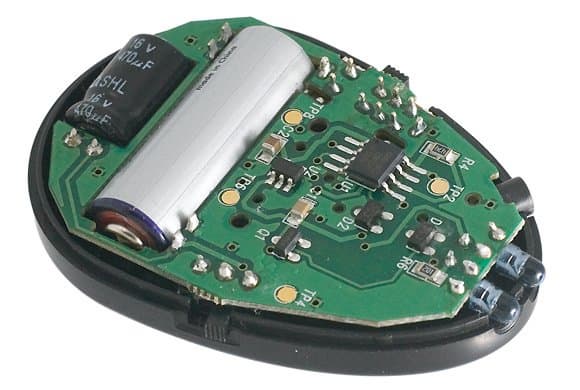

Seculine Twin 1

Seculine Twin 1

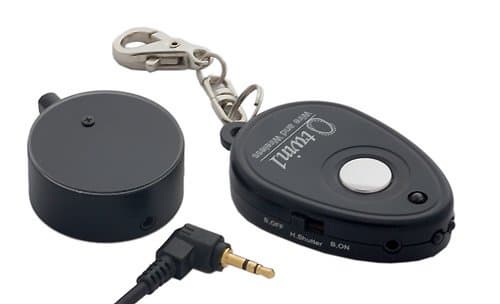

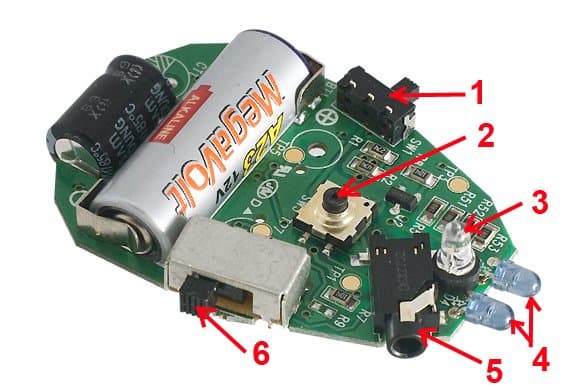

Пульт управления R2-UT. 1 — выключатель 2-х секундной задержки; 2 — спусковая кнопка; 3 — индикаторный светодиод, который сигнализирует о нажатии на спусковую кнопку; 4 — ИК-светодиоды; 5 — разъем кабеля проводного соединения с камерой, при подключении к нему кабеля ИК-излучатели отключаются и становится возможным использовать выключатель длительных выдержек 6.

В комплект входит провод с двумя разъемами E3 ( по терминологии фирмы Canon), превращающий ИК-пульт в проводной. При втыкании разъема в ИК-пульт, ИК-функция отключается, кнопка на пульте просто замыкает контакты и появляется возможность воспользоваться переключателем сбоку для длительных выдержек. Тогда, когда нужно открыть затвор, вы сдвигаете этот переключатель, а когда нужно закрыть, — возвращаете на место.

Разъем на кабеле очень стандартный и, казалось бы, — вот он, искомый идеал разъема для всех камер. Но одинаковые разъемы позволяют воткнуть то, что не следует, а у современных цифровых камер точно такой же разъем используют и пульты принципиально другой конструкции. Например, такой, как приведен на следующем фото.

фото

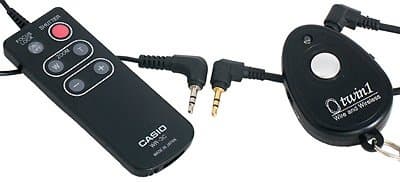

Цифровой пульт дистанционного управления Casio WR-3C и комбинированный пульт Twin1

Но если у нас происходит просто замыкание контакта, то там это 3-проводной последовательный порт, который может передавать достаточно сложную последовательность команд, управлять не только затвором, но и фокусным расстоянием, фокусировкой и т. д. Т. е. хотя разъемы одинаковы, но по конструкции проводной пульт Casio ближе к ИК-пультам. Здесь отмечу, что у зеркальных камер Canon, для которых и предназначено в первую очередь рассматриваемое устройство, есть еще один разъем, позволяющий дистанционно управлять камерами — это USB для соединения камеры и компьютера. Спуск затвора можно осуществить и нажав клавишу на клавиатуре.  В принципе, не очень сложно заставить работать в роли пульта дистанционного управления и какой-нибудь КПК.

Камеры Canon D60, 5D не имеют приемника ИК-сигнала. И разъем у них не простой, а экзотический — N3. Чтобы решить эту проблему, в рассматриваемом комплекте имеется и второе устройство — приемник ИК-сигнала с разъемом N3 модель R2-RC (для камер Nikon аналогичное устройство имеет маркировку R2-RN).

Seculine Twin 1

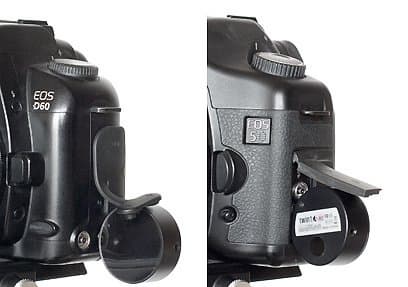

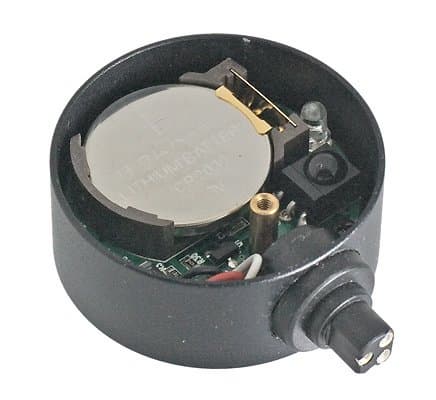

Приемников ИК-сигнала два и они направлены в противоположные стороны. Есть светодиод, который подмигивает при включении устройства и при получении сигнала от пульта. ИК-пульт общается с этим устройством отнюдь не по протоколу фирмы Canon, поэтому на фирменный пульт оно не реагирует.

Это же устройство является и переходником с простого разъема на сложный специфический N3. Соединительный провод можно воткнуть как в него, так и в ИК-пульт дистанционного управления. В результате мы получаем простейший проводной пульт. Устройство включается при втыкании его в камеру и выключается, как при извлечении его из камеры, так и при втыкании в него штекера соединительного провода. В описании написано, что выключатель был удален из данных моделей приемников, и если приемник установлен на камеру, то он включается и выключается автоматически при включении и выключении камеры. Тут надо отметить, что они слегка поторопились. Если с камерой D60 все так оно и есть, и вообще устройство в эту камеру втыкается крайне удачно, не закрывая доступ к другим разъемам, то с 5D все не так радужно. Устройство включается при втыкании в камеру независимо от того, включена она или выключена. И не реагирует на выключатель камеры. Кроме того, своим корпусом оно перекрывает доступ к разъему для подключения внешней вспышки.


фото

P.S.

  Как в прошедшем грядущее зреет,
Так в грядущем прошлое тлеет
Страшный праздник мертвой листвы

Анна Ахматова

Современный аппарат действительно страшная смесь технологий прошлого и настоящего и возможного будущего.Я не знаю страшиться или наоборот праздновать связь веков, надежные решения из прошлого, смешанные с ультрасовременными технологиями, которым, возможно, отведен всего миг, и завтра их заменят другие, еще более революционные. Пульт управляет затвором, поэтому начну с него.

Я придерживаюсь следующей классификации:

  • Механический: привод — пружина, часы отмеряющие выдержку тоже механические.
  • Пневмомеханический: привод — сжатый воздух, время определяется величиной отверстия.
  • Электромеханический: привод — электромагнит, время отмеряется, например, разрядом конденсатора через сопротивление.
  • Электронно механический: привод — электромагнит, время — кварцевые часы.
  • Электрический — нет механических деталей, свет перекрывается оптически активным веществом под действием электрического сигнала. например, ячейка Керра (электрооптическое устройство, основанное на эффекте Керра, применяемое в качестве оптического затвора или модулятора света, скорость срабатывания до 10-12с), или жидкие кристаллы.
  • Электронный — свет не перекрывается, транзистор определяет время накопления сигнала на фотоприемнике.

Смесь иногда действительно удивительная — затвор современных камер, по моей терминологии, электронно-механический, т. е. электромагнит перемещает металлические шторки, а время отмеряется электронными часами. В этом затворе у камеры Canon D60 синхронизация вспышки осуществляется механическим замыканием контактов и именно эти контакты на 53999-ом срабатывании у моей камеры обломились и вывели камеру из строя. Несмотря на механическое замыкание контактов, как у довоенных камер, они не прямо соединены с разъемом, а через электронную схему, которая боится высоких напряжений и чувствительна к полярности на синхроконтакте. Казалось бы, есть масса чисто электронных решений, но что есть, то есть, и я получил традиционный отказ, с которым уже много лет назад встречался в камере Киев 88 :-(

затвор

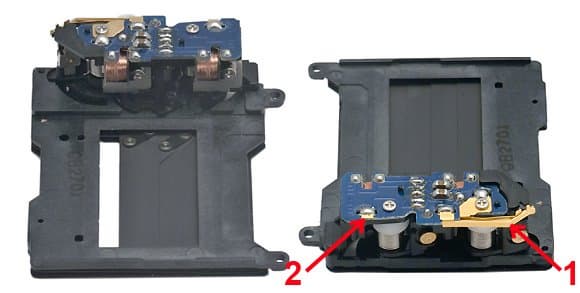

Затвор аппарата Canon EOS D60. Цифрой 1 обозначен сохранившийся контакт, цифрой 2 — место, где был обломившийся.

С конструкциями пультов ситуация столь же пестрая:

  • Механические
  • Пневмомеханические
  • Электрические — происходит замыкание контактов, каждая группа контактов отвечает за одно действие, два контакта — два действия, например, замер и фокусировка — один контакт, спуск затвора другой. Третий провод общий.
  • Электронно-цифровые — пульт передает в цифровом виде последовательность команд. Команды и способ соединения может быть самым разным, например Com или USB. Количество команд не зависит от числа проводов и не имеет принципиальных ограничений.
  • Беспроводные. Могут быть как аналоговыми, так и цифровыми. Способ связи оптический, радио, или акустический. Последний раньше иногда применялся при подводной съемке, поскольку электромагнитные колебания плохо распространяются в воде.

Будущее, вероятно, за цифрой, похоже останется единственный разъем типа USB и для общения с компьютером, и для пультов, и для передачи видеосигнала. Уже сегодня электронные ИК-пульты, несмотря на свою относительную сложность, за счет массовости стоят дешевле :-), однако, пока существует столь сильное смешение стилей в конструкции аппаратов, нужны и пульты других конструкций, как и устройства, преобразующие один вид управления в другой, например, чтобы нажатием одной кнопки закрыть диафрагму механического объектива и спустить электронный затвор камеры.
