Кулеры Zalman CNPS2005, CNPS3000 и CNPS3100-GOLD

С момента выхода в свет предыдущего обзора кулеров (это был материал о кулере Thermaltake Super Orb) прошло уже немало времени. Некоторые наши особо въедливые и бескомпромиссно настроенные читатели вежливо подмечают, что на рынке кулеров появилось достаточно много интересных моделей, а мы, по их скромному (порой, далекому от скромного) мнению, не уделяем новинкам достаточно внимания. Смею заверить всех наших читателей: работа ведется, более того, весьма и весьма активно. Ну, а задержки с новыми обзорами объясняются очень просто: внесены существенные модификации как в общий подход к тестированию кулеров, так и в методику тестирования.

Во-первых, повышен приоритет задачи получения от производителя максимума информации по конкретному изделию. Причем речь идет не только о номинальных технических характеристиках вентиляторов и радиаторов, но и о вопросах, касающихся истинного происхождения кулеров (думаю, многие помнят историю с орб-кулерами), технологий производства, контроля качества изделий, наличия сертифицированных производственных мощностей.

Во-вторых, намного более тщательному исследованию подвергаются вентиляторы. По окончании срока тестовой эксплуатации кулера вентилятор подвергается серии стресс-тестов (повышение напряжения питания до 17 В, длительный стопор крыльчатки и т.п.). Замечу, однако, что все стресс-воздействия ограничиваются разумными рамками — молотки и прочие особо опасные предметы заранее изъяты из тестового инструментария ;-) Дополнительно проводится вскрытие вентилятора и оценка его "ходовой части" — системы вал-подшипник (качество смазки, зазоры и т.п.).

В-третьих, модифицирован тестовый Idle-режим (точнее говоря, заменен новым). Если раньше это был просто "голый" desktop с определенным количеством фоновых задач (основные службы и некоторые сервисные приложения в Windows 2000), то теперь используется программка, время от времени открывающая/закрывающая офисные приложения (браузеры, текстовые редакторы и т.п.). Цель такого нововведения — смоделировать более или менее типичную пользовательскую среду и получить значение температуры не при минимальной, а при некой средней нагрузке на систему. Что же касается искусственного создания тепловой нагрузки на процессор, очень близкой к максимальной, то для этого по-прежнему используется комплект утилит CPUBurn (среди общедоступных стресс-утилит, серьезной альтернативы этому комплекту пока не наблюдается). В итоге применяется два вида тестов, с условными названиями типичная пользовательская среда и CPUBurn.

Наконец, в-четвертых, увеличен срок тестовой эксплуатации и изменен подход к оценке результатов тестирования. Если раньше непосредственно на тестирование кулера уходило не более 2-3 дней, то теперь подопытные кулеры "пыхтят" не менее полутора недель. При этом искусственно создаются небольшие колебания внешних условий (температуры в помещении), имеющие своей целью смоделировать естественные эксплуатационные условия. Каждый тест длится не менее 12-14 часов и повторяется не менее 10 раз. Результаты каждого теста подвергаются статистической обработке и выбирается максимальное достоверное значение температуры. Итогом испытаний становится уже не результат разового тестирования (или небольшой серии тестов), а комплексный результат за период тестирования (среднее значение максимальных температур, полученных во всех тестах).

Ну, вот вроде бы и все наиболее существенные изменения методики упомянуты. Что же, пора переходить от затянувшегося информационно-лирического вступления собственно к самому обзору кулеров Zalman CNPS2005, CNPS3000 и CNPS3100-GOLD! :)

Характеристики и первые впечатления

Начнем, как обычно, с характеристик.

Zalman CNPS2005 (модель радиатора ZM65BC-AL)

• радиатор 100х52х65 мм
• материал подошвы и пластин — алюминий
• количество пластин — 54
• толщина пластин 0.3 мм
• общая площадь поверхности 2800 кв.см
• термосопротивление 0.42 °С/W
• масса 119 г
• вентилятор Zalman PS80252H, 80х80 мм, 3000 RPM, 38,6 CFM, 34 dBA

Zalman CNPS3000 (модель радиатора ZM65BC-CU)

• радиатор 105х52х65 мм
• материал подошвы — алюминий
• материал пластин — медь
• количество пластин — 42
• толщина пластин 0.3 мм
• общая площадь поверхности 2300 кв.см
• термосопротивление 0.37 °С/W
• масса 238 г
• вентилятор ADDA AD0812HS-A70GL, 80х80 мм, 3000 RPM, 38 CFM, 34 dBA

Zalman CNPS3100-GOLD (модель радиатора ZM65BC-CU-GOLD)

• радиатор 110х52х65 мм
• материал покрытия — золото
• материал подошвы и пластин — медь
• количество пластин — 56
• толщина пластин 0.3 мм
• общая площадь поверхности 2800 кв.см
• термосопротивление 0.28 °С/W
• масса 296 г
• вентилятор Zalman PS80252H, 80х80 мм, 3000 RPM, 38 CFM, 34 dBA

Характеристики характеристиками (очень даже не плохие, в общем-то), а сами кулеры действительно примечательные. Дизайн радиаторов безоговорочно уникален! К слову, инженерам компании Zalman потребовалось более полугода упорного труда на его тщательную проработку. Они старались не напрасно: достаточно молодая компания уже располагает несколькими патентами и уверенно движется к первому месту среди производителей/дистрибуторов кулеров на корейском рынке, совсем не уступая таким "авторитетам", как Cooler Master, Alpha Novatech и Thermaltake. И это не удивительно! Фирменная технология Flower Heatsink, несмотря на относительную простоту (основной технологический процесс производства этого "чуда" — тривиальная штамповка), позволяет "ваять" весьма эффективные радиаторы, о чем, без намека на скромность, постоянно заявляют специалисты компании, и что, кстати говоря, практически на 95% было подтверждено нашими тестами ;-)

Основу радиатора составляют от 40 до 60 пластин с девятью продольными вырезами (один предназначен для установки крепежной клипсы, другие восемь — для эффективной вентиляции) толщиной около 0.3 мм и длиной 65 мм. Пластины сплавлены друг с другом в основании и дополнены двумя боковинами. В результате, боковины и сплавное основание пластин образуют собственно подошву радиатора. У модели CNPS2005 пластины и боковины алюминиевые. У модели CNPS3000 боковины алюминиевые, но вот пластины уже медные. И, наконец, радиатор модели CNPS3100-GOLD практически можно назвать цельно-медным: и боковины, и пластины исключительно медные. Есть еще один, прямо таки выдающийся момент, касающийся последнего радиатора — его поверхность покрыта тонким слоем технического золота! И это не какой-то, грубо говоря, "понт", или же показатель "крутизны", а весьма интересное инженерное решение. Цель ясна — улучшить качество поверхности теплообмена. Если теплопроводность обычных анодированных пленок не превышает 100 Вт/мК, то теплопроводность золотого покрытия будет составлять 260-300 Вт/мК. К тому же золото является чрезвычайно стойким к окислению металлом, чего не скажешь о той же меди и, тем более, об алюминии. Неплохо бы и другим производителям применять такое покрытие! ;-)

В продолжение разговора о радиаторах хотелось бы подметить еще одну интересную деталь. Подошва радиатора достаточно хорошо отшлифована. Однако, если у моделей CNPS2005 и CNPS3000 (радиаторы ZM65BC-AL и ZM65BC-CU, соответственно) боковины и сплавное основание пластин отшлифованы заподлицо, то у модели CNPS3100-GOLD (радиатор ZM65BC-CU) отшлифовано только сплавное основание (это хорошо видно на приведенных выше фото). Причем плоскость сплавного основания оказывается на 0.4-0.6 мм выше плоскости боковин. Тем не менее, ширина сплавного основания составляет 16 мм, что вполне достаточно для покрытия поверхности кристаллов Athlon/Duron и PentiumIII/Celeron.

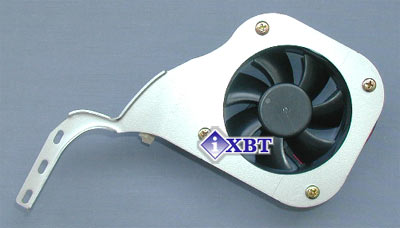

Новаторский подход к дизайну радиаторов потребовал не менее новаторского подхода к обеспечению их эффективной вентиляции. Решение инженеров Zalman оказалось вполне разумным: не нагромождать без того уже весьма своеобразный радиатор дополнительным вентиляторным крепежом, а просто-напросто вынести вентилятор на отдельное крепежное приспособление — Fan Bracket. Обзовем его "вентиляторной консолью".

Консоль закрепляется на корпус, и вентилятор оказывается расположенным практически напротив радиатора, установленного на процессор. Решение, однако, не является идеальным: не на всех материнских платах процессорный сокет установлен и ориентирован именно так, как этого бы хотели ребята из Zalman :) Но что-то лучше и проще, чем вентиляторная консоль, тут вряд ли можно придумать.

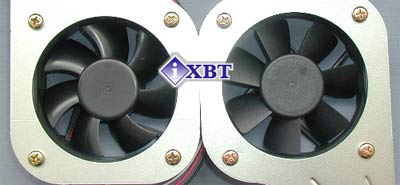

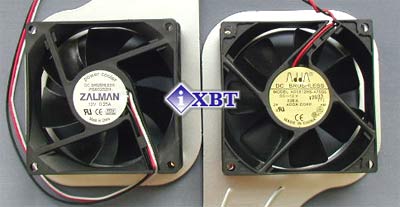

Что же касается самих вентиляторов, то до апреля 2001 года кулеры Zalman комплектовались вентиляторами ADDA AD0812HS-A70GL. Вообще говоря, эта модель достаточно интересна. И интересна она, прежде всего, фирменным подшипником скольжения Hypro bearing, который ADDA успешно продвигает еще с 1997 года. Я не буду сейчас подробно останавливаться на технических деталях (может статься, что это тема для отдельной статьи), а лишь скажу, что благодаря модификациям, внесенным в стандартный подшипник скольжения, удалось существенно повысить срок службы вентилятора и приблизить технико-эксплуатационные характеристики такого вентилятора к характеристикам вентилятора на подшипниках качения (или даже превзойти последние). Hypro bearing — это, конечно, хорошо, но сама модель ADDA AD0812HS-A70GL не имеет вывода тахометра, что уже не есть хорошо. Да и вообще, ADDA и Zalman — совершенно разные торговые марки, что вдвойне нехорошо ;-) Поэтому маркетинговым отделом компании было принято решение сменить ADDA на Zalman PS80252H. Благо, потребители при этом не потеряли ни в качестве, ни в производительности, так как Zalman PS80252H — это та же ADDA, только в новом обличии (лопасти крыльчатки отполированы и чуть-чуть изменена их геометрия, добавлен вывод тахометра).

Сам подшипник остался прежним — все тот же Hypro bearing. Да и выпускаются эти вентиляторы по соглашению с ADDA и чуть ли не по-соседству с их главной китайской фабрикой ;-) Кстати, наши Zalman CNPS2005 и CNPS3100-GOLD (ориентированные на экспорт) были укомплектованы уже вентилятором от Zalman, но в коробке кулера CNPS3000 (ориентированного на корейский рынок) все еще "отлеживалась" старая добрая ADDA.

О том, насколько хороши (или плохи) эти вентиляторы в действительности, я расскажу чуть позднее. Пока же приступим к инсталляции кулеров.

Инсталляция

Заявляю со всей ответственностью: при установке в сокет радиаторов Zalman каких-либо сложностей не возникает! Во многом этому способствует удобная и относительно слабая крепежная клипса. Благодаря наличию небольшого отверстия, в качестве подручного инструмента, облегчающего установку, может быть использована обычная крестообразная отвертка. Кроме всего прочего, клипса хорошо сбалансирована геометрически: несмотря на "детские" размеры подошвы (40х50 мм), каких либо серьезных перекосов радиатора при установке не наблюдается. Радиатор запросто можно установить даже на переходнике PGA370/Slot1. Правда, придется пожертвовать одним или, в самом крайнем случае, двумя разъемами DIMM (но это не так уж страшно, учитывая популярность и цену модулей 256 Мб).

Никаких особых сложностей не возникает и при установке вентиляторной консоли. Крепится она на корпус (к трем крепежным отверстиям на планке закрепления плат расширения).

Установку консоли можно варьировать по высоте в достаточно широких пределах (около 5 см) для подбора оптимального положения вентилятора по отношению к радиатору (оптимум — центр вентилятора напротив центра радиатора). Но вот в горизонтальной плоскости уже нет никакой свободы выбора. Вследствие этого на некоторых материнских платах может не получиться оптимально "сориентировать" вентилятор и радиатор, отчего не замедлит пострадать эффективность охлаждения.

Да, чуть было не выпустил из вида переходник питания вентилятора Zalman PS80252H, предназначенный для понижения уровня шума. В переходник включен резистор, номиналом 57 Ом (в цепи питания вентилятора он оказывается включенным последовательно). Подключив вентилятор через этот переходник, мы получаем на входе управляющей схемы уже не 12 В, а около 5.5 В. Незамедлительно понижается скорость вращения крыльчатки, а значит, и уровень шума. В этом и состоит система шумопонижения вентиляторов Noise Prevention system от Zalman. Таким переходником комплектуются сейчас все кулеры с вентилятором Zalman PS80252H. С вентилятором же ADDA AD0812HS-A70GL дело обстояло гораздо проще: если хотим запитать его на 12 В, подключаем вентилятор через Molex-коннектор, если на 5 В, тогда подключаем уже через обычный четырехштырьковый коннектор питания.

Еще один важный момент, на который нужно обратить здесь внимание. Эффективность кулеров Zalman резко падает в закрытых компьютерных корпусах, даже если сквозная вентиляция корпуса организована достаточно хорошо. Для получения максимума эффективности от этих кулеров приходится или же держать корпус открытым, или же пройтись болгаркой по боковой стенке корпуса, "прорубив" окно воздухозабора напротив вентиляторной консоли. Как говорится, искусство требует жертв! ;-)

Итак, с установкой вроде разобрались, потихоньку переходим к тестированию.

Тестирование

Начнем с вентиляторов. И ADDA AD0812HS-A70GL, и Zalman PS80252H успешно прошли все стресс-тесты. При напряжении питания 17 В не наблюдалось какого-либо серьезного нагрева крыльчатки и подшипника. При длительном стопоре крыльчатки (не менее 6 часов) нагрев имел место, но был не так велик, как, например, в случае вентилятора неизвестного происхождения (аналогичного типоразмера, естественно). Вскрытие вентиляторов показало: подшипник действительно "хитрый", величина зазора вал-подшипник соответствует допустимым пределам (0,3–0,5 мм), объем и качество смазки соответствуют норме, качество монтажа элементов на плате удовлетворительное. Не огорчили вентиляторы и по своим акустическим параметрам. Даже в стандартном режиме работы (напряжение питания 12 В) уровень шума оказался весьма низким. При напряжении питания 5 В вентиляторы "затихли" окончательно — отчетливо были слышны только вентилятор блока питания и жесткие диски, установленные в системе.

Что же касается скорости вращения крыльчатки, то она практически соответствовала заявленным значениям: при 12 вольтах было отмечено 2900-3100 RPM, при 5 — 5.5 вольтах — 1600 — 1700 RPM. В общем, вентиляторы эти оставили о себе только хорошее впечатление.

Теперь, наконец, пришла очередь измерений температуры. Конфигурация тестового стенда:

• материнская плата Asus CUV4X-E, rev. 1.05
• процессор Intel Pentium III 1 GHz (разогнанный до 1125 МГц)
• ОС Windows 2000 Professional Service Pack 1

Для качественного разогрева процессора используем комплект утилит CPUBurn, а для контроля температур используем утилиту MBProbe 1.30 RC3.

Замечания
Тестовая платформа была собрана в корпусе Enlight EN7230
В качестве термоинтерфейса была использована термопаста Arctic Silver
Перед нанесением термопасты поверхность "камня" и подошва радиатора были тщательно очищены ацетоном
Температура окружающего воздуха составляла от 26°C до 34°C

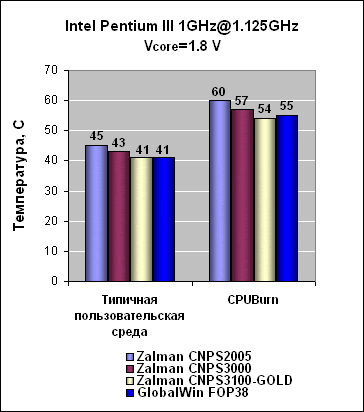

В диаграмме фигурирует комплексный результат (значения температуры округлены до целого в большую сторону)

Выводы

Просто уникальные кулеры, как по внешнему виду, так и по технико-эксплуатационным характеристикам! Из неоспоримых достоинств следует отметить хорошую эффективность охлаждения и очень низкий уровень шума. Более или менее приметных недостатков обнаружено только два: весьма высокая цена и необходимость доработки компьютерного корпуса для обеспечения "правильной" вентиляции радиаторов.

Кулеры Zalman CNPS2005, CNPS3000 и CNPS3100-GOLD могут стать отличным приобретением для тех пользователей, которым требуется гармоничное сочетание высокой эффективности охлаждения и низкого уровня шума. Но цена, к сожалению, может послужить некоторым сдерживающим фактором при выборе этих кулеров.
