Кулер Thermaltake DuOrb CPU


Согласно устоявшейся традиции, практически все технологические решения для построения систем охлаждения ПК изначально проходят своего рода обкатку на процессорах и лишь затем, после соответствующей адаптации, переносятся в надлежащий целевой сегмент. Именно такое развитие событий имело место, скажем, с медными радиаторами, которые, завершив свой недолгий процессорный практикум, впоследствии перебрались в видеокулеры, устройства охлаждения компонентов материнских плат, модулей памяти и т.п. Примерно такая же генеалогия прослеживается и в личном деле хорошо известных теплотрубных технологий — процессорная апробация разнообразных конструкций с их участием почти всегда сопровождалась благопристойными результатами, и на сегодня какой-то группы средств охлаждения ПК, где бы они не засветились, уже просто не сыскать! То есть, отмеченный тренд выдерживался строго в рамках принципа «от сложного — к простому«, как это, собственно говоря, и требовалось для решения той «первичной» задачи, что была попутно нагружена несколькими минорными, «вторичными» проблемами родственного происхождения.

Однако герой нашего обозрения — «нигилист» Thermaltake DuOrb CPU, добавленный в модельную линейку компании нынешней весной, осмелился нарушить общие принципы: его идейным прообразом стал не процессорный мегасуперкулер, а относительно скромный, но в то же время, занимательный «двухголовый» видеокулер DuOrb. Действительно, почему бы и нет? Ведь и формально, и чисто практически никаких осложнений для «реверсивной» реализации, по пути от «вторичной» системы охлаждения к «первичной», тут вроде бы не предвидится, все смотрится вполне оптимистично…

Что ж, давайте разберемся с технической подноготной сегодняшнего «оригинала» и попробуем определить, насколько уместной и целесообразной оказалась нестандартная мировоззренческая концепция ребят из Thermaltake. Но вот касательно нашей собственной исследовательской работы, установленные подходы революционизировать мы пока все-таки не будем — как всегда, для начала рассмотрим комплекс конструктивных и эксплуатационных особенностей DuOrb CPU, ну и далее по-старинке обратимся к его итоговой результативности. Итак, приступим! :)

Конструктивные особенности

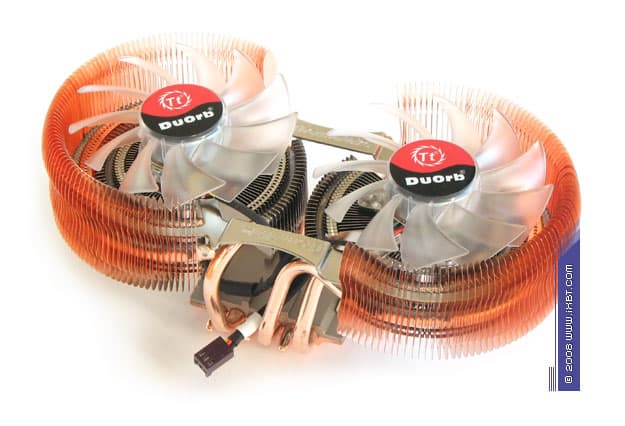

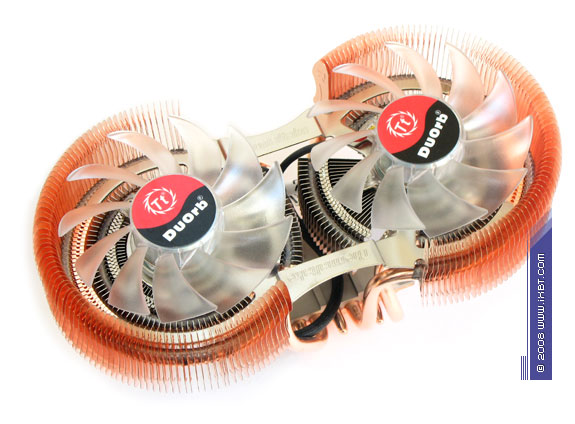

Пожалуй, главнейшей достопримечательностью DuOrb CPU как раз и является та идейная изюминка, что была присуща родительскому продукту графической серии — конструктив нашего возмужавшего подопытного сохраняет все прежние контуры двухголового и двухвентиляторного оформления, с необходимыми поправками в части усовершенствования общего технического содержания.

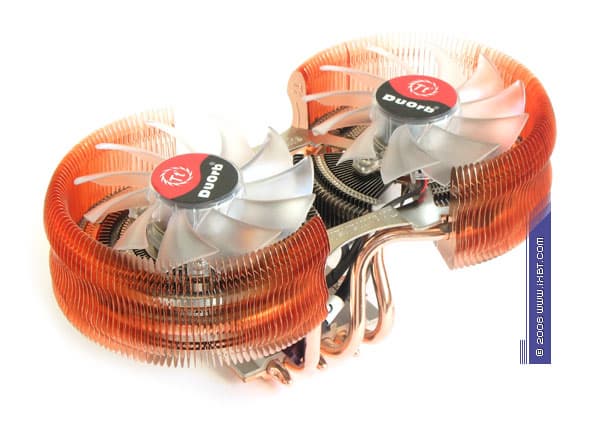

Ориентируясь на процессорное применение, кулер, конечно, идет в рост, но при этом оригинальное сочетание компактности и термической собранности остается на своем положенном месте — в рамках сравнительно небольших габаритов (202×106×88 мм) получаем весьма многообещающую комбинацию из двух радиальных «чаш» комбинированного медно-алюминиевого оребрения, медного теплосъемника 64×40×6 мм (подошва 45×40 мм), 6 медных тепловых трубок диаметра 6 мм и двух открытых вентиляторов с крыльчаткой типоразмера 80×80×20 мм (номинальная скорость вращения 2000 об/мин).

И если графический DuOrb был дополнительно сфокусирован на сопутствующую вентиляцию чипов памяти и преобразователя питания охлаждаемой видеокарты, то «новичок» DuOrb CPU, за счет родственной геометрии «рабочего тела», теперь способен обеспечить вентиляцию уже в местах дислокации процессорного сокета и модулей памяти. Что, как нетрудно сообразить, существенно повышает его перспективность для вариантов эксплуатации в компактных системах (мини-корпусах, HTPC), которые зачастую характеризуются далеко не самым благоприятным термическим климатом и излишней требовательностью к габаритным параметрам систем охлаждения (к слову, тут у DuOrb CPU все в порядке — высота не превышает 90 мм, то есть, вполне укладывается в популярные «ростовки» внутренностей мини-корпусов — 95–100 мм).

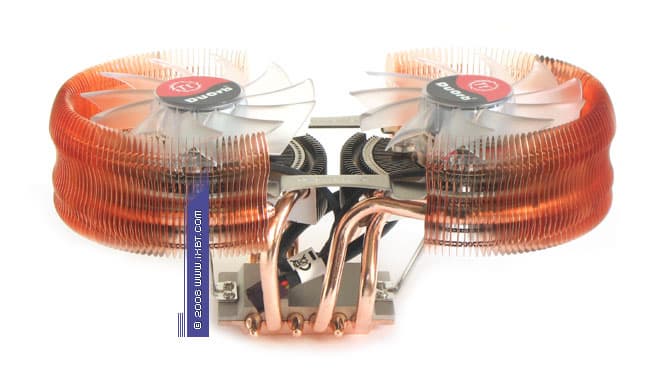

Весьма интересен наш подопытный и в конфигурационной детализации. Прежде всего, здесь следует отметить разделение каждой оребренной «чаши» на 3 независимых секции под индивидуальное обслуживание тепловых трубок — это внешняя секция (90 медных пластинок, эффективные размеры 15×45 мм) и две «внутренних» секции, большая и малая (67 алюминиевых пластинок 22×18 мм, плюсом 24 алюминиевые пластинки 30×18 мм). Похожее «размежевание» мы уже наблюдали у кулеров серии MaxOrb — там совместная работа тепловых трубок и «индивидуализированных» секций оребрения оказалась более чем продуктивной. Соответственно, у нас есть все основания надеяться и на хорошую слаженность термического секстета DuOrb CPU, который образован таким же продвинутым содружеством трубок и оребрения, с полнокровной, оптимизированной поверхностью теплообмена (общая площадь порядка 3000 см²).

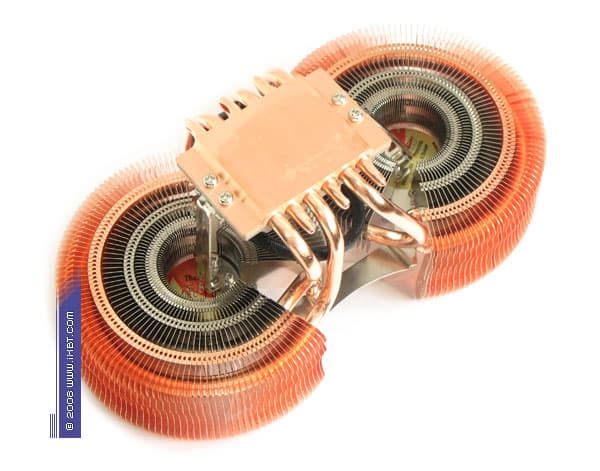

Другой немаловажный момент — DuOrb CPU предлагает разумное и эффективное перераспределение тепловых трубок по секциям оребрения: 2 «центральные» трубки, наиболее нагруженные в смысле теплотранспорта, выведены на внешние секции с наилучшей вентиляцией, 2 «междоусобные» трубки взаимодействуют с малыми внутренними секциями (которые так же находятся в комфортно продуваемом месторасположении), а 2 «периферийные» трубки соотносятся с большими внутренними секциями, где осложнения в вентиляции компенсируются увеличенной площадью теплосброса. Ну и, опять же, отдельной похвалы заслуживает технически корректное сопряжение всех рабочих элементов в конструктиве радиатора — как и подобает продукту высокого класса, контакт теплосъемника, трубок и пластин оребрения произведен без халтуры, честной пайкой, что гарантирует должную интенсификацию теплообмена.

В целом неплохо выглядят также набортные вентиляторы Everflow T128020SL — они отличаются производительной 11-лопастной крыльчаткой и демонстрируют приемлемое техническое качество (отмечаем среднесдельный подшипник скольжения вкупе с простой, но довольно опрятной электроникой). Однако их капризная аэродинамическая постановка (зазор между крыльчатками составляет всего около 1 см) провоцирует нашу придирчивую ремарку: встречное движение боковых кромок лопастей является «генератором» малоприятных акустических эффектов (своеобразные «бурлящие» призвуки, которые исчезают только в функциональных режимах с малыми скоростями вращения) и оказывает косвенное влияние на ухудшение расходной характеристики вентиляторов. Похоже, спецам Thermaltake здесь еще есть над чем поразмыслить — специализированная аэродинамическая развязка (скажем, пластиковый кожух, или какое-то иное приспособление, подходящее на роль разделителя крыльчаток) была бы в конструктиве DuOrb CPU явно не лишней!

Эксплуатационные свойства

Если в чисто техническом поле наш подопытный может зарекомендовать себя в основном только с позитивной стороны, то вот развитие ситуации по линии эксплуатационных свойств DuOrb CPU уже больше разочаровывает, чем воодушевляет.

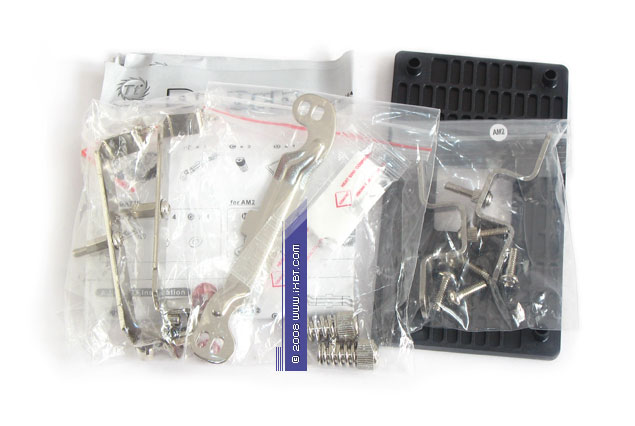

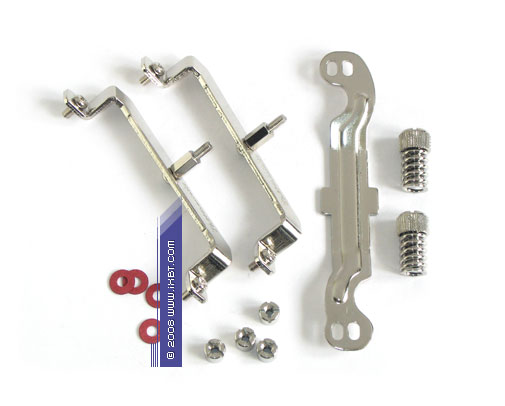

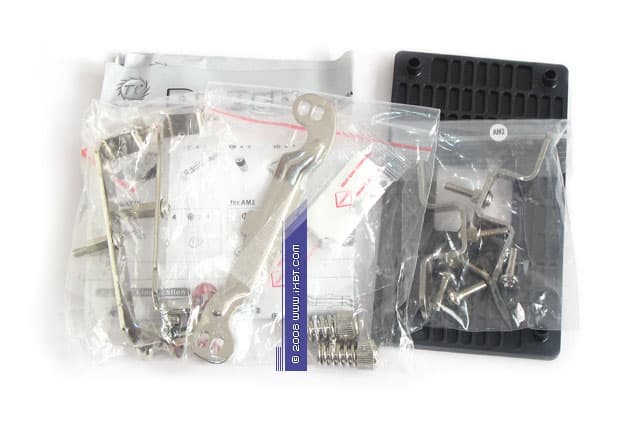

Основная порция наших нареканий касается инсталляционных процедур — несмотря на довольно благосклонный весовой параметр (порядка 600 г), кулер получает усложненный и не по чину трудоемкий крепеж. Так, чтобы установить DuOrb CPU на платформе Intel LGA775, в обязательном порядке потребуется изъять материнскую плату из корпуса, далее зафиксировать винтами две монтажные скобки (супинатор под LGA775, кстати, не прилагается — явный технический минус!), и только потом, усиленно орудуя отверткой, произвести фиксацию радиатора в сокете с помощью крепежной «перекладины» и двух подпружиненных винтов. Примерно такую же последовательность операций придется провести и на платформе AMD Socket AM2, где дело дополнительно усугубляется обязательным демонтажем стандартной крепежной рамы и побочными инсталляционными ограничениями — оптимальное позиционирование DuOrb CPU реализуемо только на платах с ориентацией сокета «Юг-Север», в другом варианте (ориентация «Восток-Запад») кулер либо перекрывает первый слот PCI-E, либо, при наличии навороченных радиаторов на чипсете (с высотой более 40 мм), будет вообще непригоден к установке.

Что ж, как видим, специфичный конструктив радиатора оборачивается серьезной проблемой, которая решается, увы, не в пользу эксплуатационного удобства крепежа. И хотя спецов Thermaltake можно понять — они постарались соорудить инсталляционный комплекс, ориентированный на достижение уплотненного прижима, для минимизации контактного термического сопротивления в паре процессор-теплосъемник и усиления охлаждающей способности — это вряд ли служит оправданием утомительности установочных процедур DuOrb CPU: никаких принципиальных преград на пути улучшения эргономичности крепежа тут, строго говоря, не обнаруживается, и соответствующие коррективы, по идее, все-таки можно было внести.

Определенная почва для критики имеется также и в отношении других эксплуатационных моментов. Прежде всего, отдельного порицания заслуживает комплектная термопаста — вместе с DuOrb CPU пользователь получает весьма посредственный продукт с ослабленными теплофизическими свойствами (дополнительные проверочные исследования выявляют увеличение температурных показателей на величину порядка 5°C в сравнении с эталонным термоинтерфейсом Noctua NT-H1). Не очень радует и типовое трехпиновое подключение вентилятора: в работе с мультифункциональными панелями или же реобасами это, конечно, плюс, но вот в антураже повсеместного распространения ШИМ-контроля вентиляторов, более гибкого и удобного для пользователя, четырехпиновый ШИМ-коннектор сам собой напрашивается в технический имидж «новичка» DuOrb CPU.

Своего рода «утешительным призом» тут может послужить разве что только занимательная иллюминация — набортные вентиляторы снабжены яркой красно-голубой подсветкой, которая, безусловно, придется по вкусу закоренелым любителям моддинга и сочувствующим им гражданам. Но вот способна ли украшательская фишка реабилитировать капризно-неоднозначный эксплуатационный характер DuOrb CPU — вопрос еще тот! И ответ на него мы оставляем читателям. :)

Что ж, с эксплуатационно-техническими качествами нашего подопытного все более-менее ясно, каких-то дополнительных подробностей, похоже, не требуется. Пора обратиться к самому главному аспекту сегодняшнего исследования — итоговой результативности DuOrb CPU!

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром листинга результатов обратиться к положениям нашей новой методики тестирования систем охлаждения премиум-класса.

Для начала посмотрим, как DuOrb CPU проявляет себя в максимально обесшумленном рабочем режиме (условно бесшумный домен, опорный показатель 23 дБА).

Диаграмма 1. Температурные показатели (температура процессорного ядра, условно бесшумный домен)


Диаграмма 2. Термическое сопротивление (условно бесшумный домен)

Как видим, развитие ситуации благоприятствует нашему подопытному — хотя результативность DuOrb CPU и не дотягивает до чемпионских отметок, на общем фоне он выступает довольно-таки бодро, опережает своих «коллег» из серии Big Typhoon и подбирается к показателям грозных соперников в лице, опять же, «родственника» MaxOrb и крупногабаритного атлета Scythe Mugen. Что, для кулера с компактным и приземленным конфигурированием, можно засчитать серьезным успехом!

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлены несколько кулеров среднего класса — Cooler Master Hyper TX2, GlacialTech Igloo 5750 PWM и Scythe Mine Rev. B.

Диаграмма 3. Температурные показатели (температура процессорного ядра, малошумный домен)


Диаграмма 4. Термическое сопротивление (малошумный домен)

Вновь наблюдаем вполне уважительные показатели: DuOrb CPU выравнивается в счете с родственным кулером MaxOrb и приближается к позициям Scythe Ninja Plus Rev.B и Mugen. Судя по всему, набортные крыльчатки наконец-то входят в нормальный рабочий ритм, с обеспечением приемлемой вентиляции оребрения, и двухвентиляторное конфигурирование дает тут уже вполне осязаемые плоды термического сорта.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 5. Температурные показатели (температура процессорного ядра, эргономичный домен)


Диаграмма 6. Термическое сопротивление (эргономичный домен)

А вот здесь картина становится по-настоящему четкой — отмечаем не только сам факт наличия конкурентной результативности, но и ту шайку-лейку, в которой она достигается: Cooler Master Hyper 212, GlacialTech Igloo 5750 PWM, Scythe Andy Samurai Master, Scythe Ninja Plus Rev.B, Zalman CNPS9700 NT. «Парни» явно не из робкого десятка! И участие в этой группе почти что автоматически характеризует DuOrb CPU как собранного и умелого бойца, с должной хай-эндовой выучкой. Так держать!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), диаграмму температурных показателей околосокетных индуктивных элементов (малошумный домен), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 7. Температурные показатели (температура процессорного ядра, штатные/эталонные режимы)


Диаграмма 8. Термическое сопротивление (штатные/эталонные режимы)


Диаграмма 9. Температурные показатели (температура околосокетных компонентов)


Диаграмма 10. Рейтинг «Соотношение эффективность/шум»

Выводы

Резюмируем: наш сегодняшний подопытный DuOrb CPU небезосновательно претендует на зачисление в разряд хай-эндовых кулеров! По совокупной результативности он опережает немало других перспективных соперников, не испытывая ни толики стеснения от своего «маломерно-нестандартного» конструктива, и успешно конкурирует с такими гигантами, как Cooler Master Hyper 212, Scythe Mugen и Zalman CNPS9700 NT. Дело, конечно, не обходится без отдельных огрехов, но все эти недочеты лежат преимущественно в эксплуатационной плоскости и на поверку никак не умаляют главного достоинства DuOrb CPU — хорошей приспособленности к компактным системам (мини-корпуса, HTPC), где кулер действительно может реализоваться по максимуму, обеспечивая комфортное охлаждение даже топовым четырехядерным процессорам Intel LGA775 и AMD Socket AM2, с благопристойным балансом тепловой эффективности и шумовой эргономики. Не исключено, что DuOrb CPU найдет своих сторонников также в стане моддеров, да и просто любителей оригинальных вещиц — подобное сочетание функциональности и дизайна во многом уникально и, как говорится, на дороге не валяется! :)

Итак, по итогам нашего исследования, за оригинальные технические находки в конструировании радиатора, кулер Thermaltake DuOrb CPU получает награду в номинации «Оригинальный Дизайн».

Остается пожелать компании Thermaltake новых успехов в создании привлекательных и интересных продуктов! Ну, а мы и дальше будем следить за развитием событий на фронте авангардных систем охлаждения.

Приложение 1. Обновленная методика тестирования систем охлаждения премиум-класса



Кулер Thermaltake DuOrb предоставлен Thermaltake
