Предновогодний марафон теплотрубных кулеров

Часть 1. Продукты Cooler Master, GlacialTech и Scythe


С момента нашей последней встречи, в которой принимали участие трое «богатырей охлаждения», построенных на базе тепловых трубок, прошло немногим более года. Срок вроде бы совсем короткий и незначительный, если рассматривать его во временных рамках существования индустрии ИКТ или, скажем, пронаблюдать в масштабах становления и развития отечественного компьютерного рынка. Но вот в кулеростроительной отрасли этот прошедший год оказался весьма существенным и заметным, чрезвычайно насыщенным по части событий и явлений, значение которых трудно переоценить. Пожалуй, наиболее знаковым событием стало окончательное и бесповоротное утверждение технологии тепловых трубок в качестве титульного стандарта систем охлаждения ПК — путь к этому был долог и труден, и его закономерная финишная черта обозначилась как раз именно в нынешнем сезоне. Итог вполне красноречив: на сегодня уже практически не осталось вендоров, которые бы в той или иной степени не использовали тепловые трубки в своих продуктах (даже консервативная компания Titan, известная в основном только моделями экономичного класса, также успела отметиться на этом поприще с новой серией теплотрубных кулеров Vanessa).

Другое примечательное достижение прошедшего сезона — это смена «имиджа» кулеров класса high-end. Если раньше такие модели воспринимались пользователями лишь в качестве красивых и дорогих игрушек, своего рода малополезных компьютерных прибамбасов, целесообразность которых нередко вызывала большие сомнения даже у энтузиастов-оверклокеров, то сейчас «хай-эндовые» кулеры фактически перешли в разряд предметов первой необходимости. «Виной» всему тут послужило активное стремление пользователей к шумовой эргономичности ПК, помноженное на всевозрастающую тепловую мощность процессоров Intel и AMD (в особенности, их двуядерных отпрысков) — как ни крути, по-настоящему оптимальное соотношение эффективности и бесшумности охлаждения могут обеспечить только высокотехнологичные средства охлаждения, завсегда приправленные устрашающим ценником. В результате, при всей своей заоблачной стоимости «хай-эндовые» кулеры ныне стали самым настоящим «мейнстримом» — по объемам продаж они уже вполне способны догнать продукты бюджетной категории.

Ну, а коли есть спрос, то согласно изысканиям практиков рыночной экономики, обязательно будет и предложение. Этим обосновывается еще одно новоприобретенное явление рынка систем охлаждения — формирование богатейшего выбора самых разнообразных продуктов «хай-эндовой» категории, о котором раньше можно было только мечтать. Действительно, усердная работа дистрибуторов принесла обильный урожай: российский покупатель получил доступ к широкой ассортиментной матрице кулеров фактически наравне с европейским или американским потребителем, а по продуктам отдельных брендов наши соотечественники оказались даже в более выигрышном положении! Остаточный принцип, длительное время действовавший в отношении российского рынка, канул в лету, и это, конечно, не может не радовать.

Итак, сегодня мы вновь возвращаемся к тестированию кулеров класса high-end, но теперь уже в обновленном и более представительном составе, включающем 11 весьма многообещающих моделей, готовых побороться за первенство в тяжелом марафоне тестовых испытаний. Вот, наконец, долгожданный старт дан! Вперед к новым рекордам!

Cooler Master Hyper 6+

Открывает наше обозрение «новичок» из команды высокоуровневых кулеров Cooler Master — гигант Hyper 6+, наследник славных традиций атлетичного спортсмена Hyper 6.

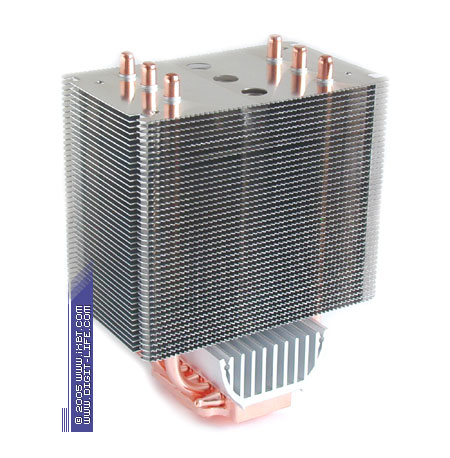

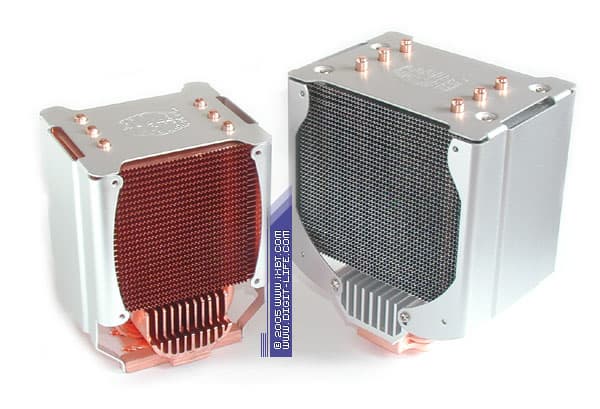

Радиатор Hyper 6+ действительно впечатляет — хотя в отдельных деталях он и предстает несколько упрощенной вариацией своего прародителя (вместо цельно-медного здесь используется комбинированный медно-алюминиевый конструктив), по общему же техническому наполнению дополнительный знак «плюс» в маркетинговом наименовании достается ему более чем заслуженно. Одни только габариты чего стоят — 118х82х148 мм! Это самая настоящая сила, даже по сравнению с гипертрофированным Hyper 6!

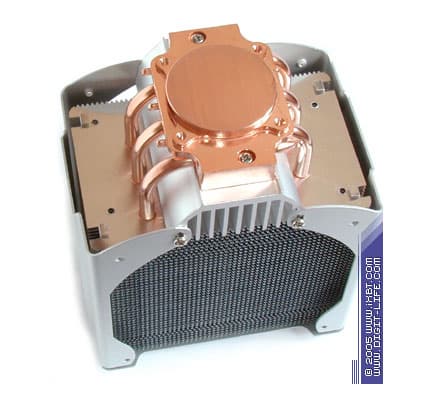

Очень хороша здесь и внутренняя техническая начинка, которая наследует лучшие фамильные черты Hyper 6 — «рабочее тело» обновленного кулера образовано комбинацией из 6 медных тепловых трубок диаметра 6 мм и секции алюминиевых теплорассеивающих пластин толщиной 0,3 мм с шагом размещения 2 мм (в общем количестве 43 шт), дополнено вспомогательным алюминиевым радиатором 52х76х25 мм (присовокуплен к подошве кулера) и сдобрено несколькими бонификаторами тепловой эффективности, в роли которых выступают пилообразная кромка теплорассеивающих пластин и три сквозных отверстия в оребрении, призванные уменьшить гидравлическое сопротивление в межреберных каналах и улучшить продув радиатора. Отдельно следует отметить и чрезвычайно развитую площадь поверхности теплообмена — в общей совокупности она составляет около 6800 см², то есть, почти вдвое больше, чем у Hyper 6! Традиционно высоким остается также качество исполнения радиатора — все критически важные сочленения тепловых трубок с подошвой и пластинчатым оребрением Hyper 6+ выполнены честной пайкой, чем гарантируется максимально оптимизированное контактное термическое сопротивление.

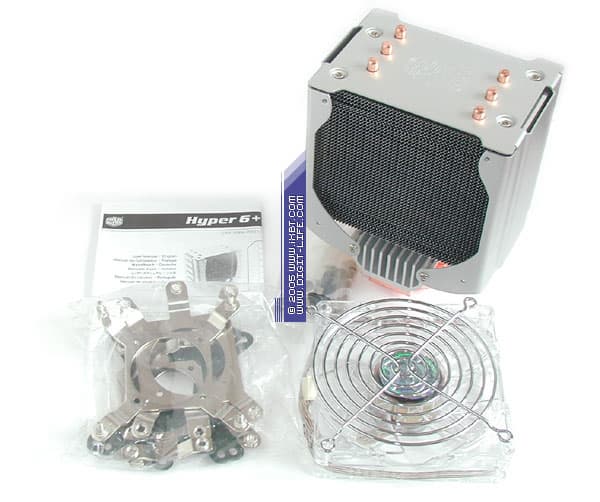

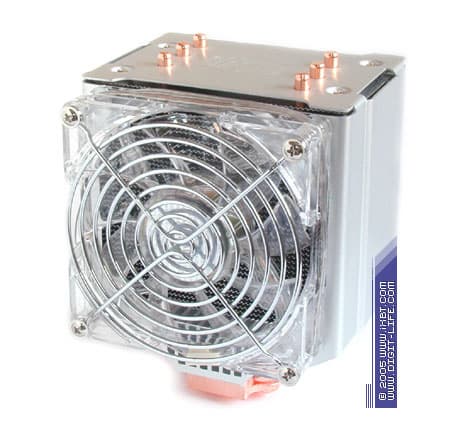

Достойно выглядит не только радиатор, но и комплектация кулера. В поставке Hyper 6+ прилагаются: симпатичный вентилятор типоразмера 100х100х25 мм, снабженный схемой регулировки скорости вращения крыльчатки (ШИМ-контроллер варьирует обороты от 1800 до 3600 об/мин), защитная гриль-решетка, мультплатформенный набор крепежа (4 крепежных планки плюс универсальная пластина-супинатор), набор крепежных метизов и пластиковых уплотнителей, термопаста, техническое руководство.

В плане эксплуатационных свойств «новичок» Hyper 6+ значимо превосходит своего предшественника — основной вклад здесь, конечно, вносит полная мультплатформенная совместимость (поддерживаются все нынешние платформы — LGA775, Socket 754/939, Socket 478, Socket A), да и собственно сам процесс инсталляции, пусть он и является достаточно трудоемким, критических нареканий на деле не вызывает. Дополнительным эксплуатационным плюсом Hyper 6+, по сравнению с Hyper 6, становится съемный кожух радиатора, который позволяет без особых затруднений использовать кулер в пассивном, безвентиляторном режиме (в корпусах с вытяжным вентилятором). Весомую порцию позитива добавляет также специализированная конструкция подошвы радиатора, обеспечивающая правильную ориентацию кулера в корпусе, согласно распределению внутренних воздушных потоков и вне зависимости от ориентации сокета материнской платы.

А вот в части термической результативности обновленный Hyper 6+ сохраняет с ветераном Hyper 6 примерный паритет — в сегодняшнем тестовом забеге на платформе Socket 754 оба кулера демонстрируют практически равнозначные показатели, функционируя как на полных оборотах, так и в утихомиренном режиме, однако при этом Hyper 6 оставляет за собой превосходство в шумовой эргономике и проявляет более привлекательное соотношение эффективность-шум. К сожалению, на платформе LGA775 инсталляция Hyper 6 оказалась невозможной, и прямое сравнение с Hyper 6+ провести не удалось. Тем не менее, можно с уверенностью предположить, что и здесь общий расклад сил был бы в целом таким же, как и на платформе Socket 754/939.

Cooler Master Hyper 48

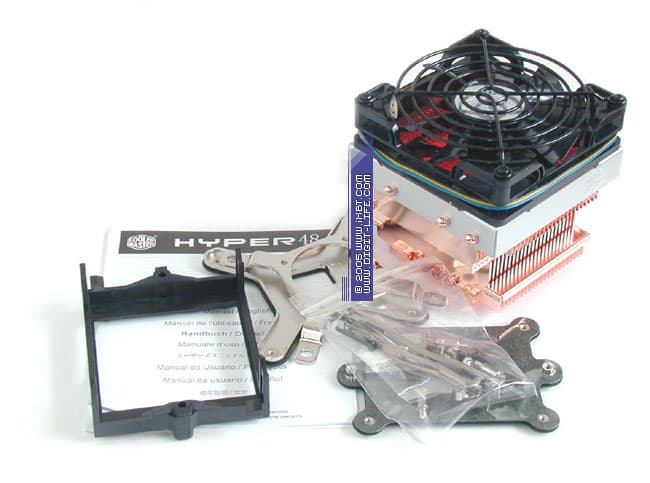

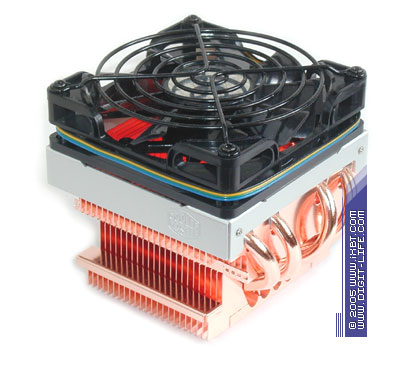

Другой представитель благородного семейства Hyper от Cooler Master — Hyper 48, выглядит поскромнее и базируется на медном радиаторе 94х105х65 мм, приправленном вентилятором типоразмера 92х92х25 мм с интегрированной схемой регулировки скорости вращения крыльчатки (ШИМ-контроллер варьирует обороты от 1400 до 3200 об/мин).

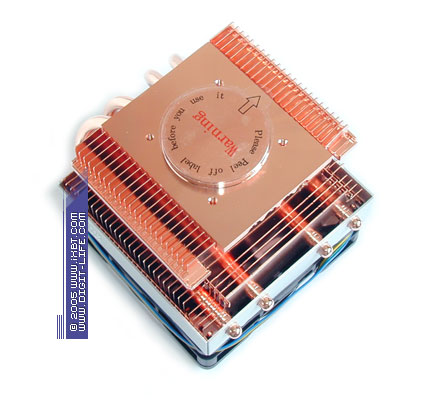

Как и у сородича Hyper 6+, радиатор Hyper 48 оснащен медными тепловыми трубками (4 шт, диаметр 6 мм), оребрение здесь также образовано секцией пластин (23 основных плюс 8 периферийных, толщина 0,3 мм, шаг размещения 3 мм), но теперь эти пластины выполнены уже из меди, дислоцированы не горизонтально, а вертикально, и на отдельных участках кромкой сопряжены с подошвой. Иными словами, его конструктив являет собой традиционный радиатор с пластинчатым оребрением, выполненным по технологии bonded-fin, а тепловые трубки, совместно с функцией теплосъема с подошвы, выступают еще и в качестве дополнительных термических катализаторов — разогревают верхнюю периферийную часть радиатора, усиливая тем самым эффективность оребрения. По техническим параметрам Hyper 48 смотрится достойно (общая площадь поверхности теплообмена составляет около 2500 см²), однако имидж кулера оказывается подпорченным одним не слишком приятным нюансом — сочленение тепловых трубок с подошвой и оребрением здесь произведено термоклеем, что не самым лучшим образом сказывается на качестве термоконтакта и не позволяет максимально оптимизировать термическое сопротивление радиатора.

В части эксплуатационных свойств Hyper 48 во многом повторяет путь своего старшего брата Hyper 6 — кулер укомплектован практически таким же капризным и не особенно удобным крепежом, адаптированным под Socket 754/939 и Socket 478 (это специализированная крепежная рама вкупе с пластиной-супинатором и очень жесткими клипсами-фиксаторами), со всеми вытекающими отсюда последствиями. Определенные нарекания здесь вновь вызывает масса кулера — у Hyper 48 она насчитывает около 900 г и представляется излишней для такого конструктива, особенно на фоне весовых параметров не в пример более габаритных и мощных удальцов Hyper 6 (950 г) и Hyper 6+ (850 г). Единственно, где Hyper 48 может действительно хорошо зарекомендовать себя в плане инсталляции, так это платформа LGA775 — соответствующий крепеж уже вполне дружелюбен (образован комбинацией пластины-супинатора и специальной планки со стандартным винтовым креплением) и в состоянии обеспечить беспроблемную посадку кулера в сокет.

Что касается чистой практики, то, несмотря на высокоразвитый конструктив радиатора, до приличествующих ему высот результативности Hyper 48 все-таки не дотягивает: как на платформе LGA775, так и в тестовой конфигурации Socket 754 кулер действует не очень собранно — значимо отстает от своих собратьев Hyper 6 и Hyper 6+. В итоге, по совокупной функциональности он движется на уровне технически более консервативного Zalman CNPS7700-Cu и даже несколько уступает последнему в шумовой эргономике, проигрывая по соотношению эффективность-шум.

GlacialTech Igloo 5700 MC

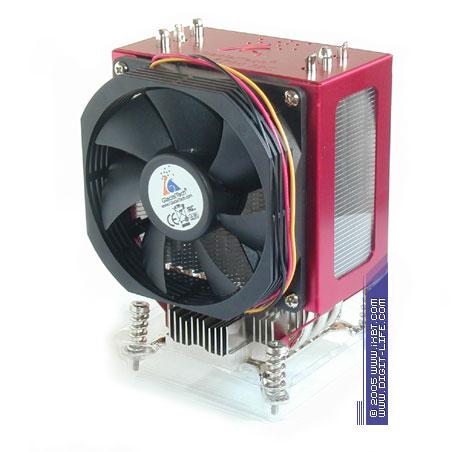

Далее в нашем списке шествует новый атлет из команды GlacialTech — топовый кулер Igloo 5700 MC, облагороженный крепким торсом с развитым техническим наполнением.

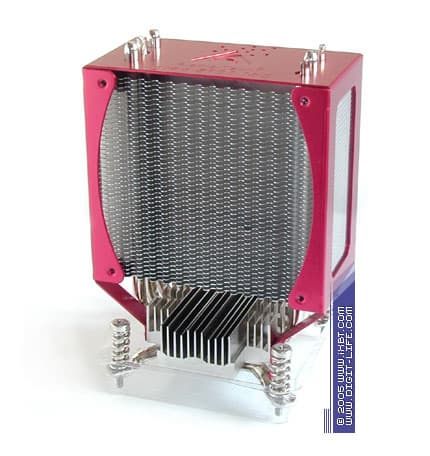

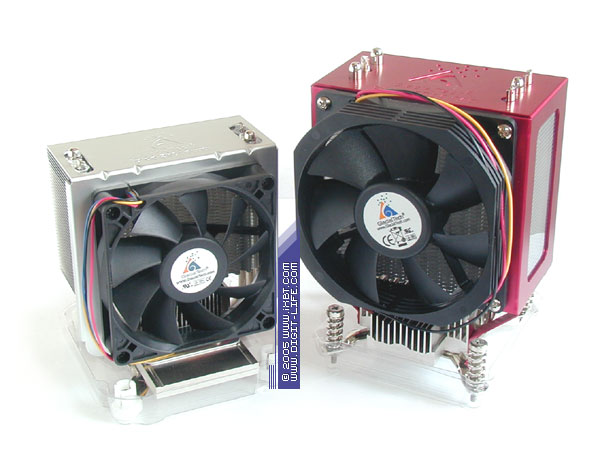

Igloo 5700 MC, будучи адаптированным под LGA775, базируется на идеологических принципах весьма успешной серии Igloo 5600 — обладает похожим конструктивом «рабочего тела», но вместе с тем демонстрирует укрупненные габариты и значимо усиленную термическую начинку: в качестве теплотранспорта здесь выступают уже 3 тепловых трубки диаметра 6 мм, а оребрение сформировано секцией алюминиевых пластин более представительных габаритов (характерный размер 100х50 мм, общее количество 45 штук, площадь поверхности теплообмена около 4400 см²). Другие технические бонификаторы остаются на своих прежних местах — это медный теплосъемник 33х33х6 мм (с финишной обработкой поверхности никелем) и вспомогательный алюминиевый радиатор 56х80х25 мм несколько видоизмененной конфигурации, присовокупленный к подошве с целью разгрузить интенсивно прогреваемые участки тепловых трубок, контактирующие с теплосъемником.

Как и у ветеранов Igloo 5600, радиатор Igloo 5700 MC выявляет признаки продвинутой оптимизации параметров: секция пластинчатого оребрения имеет широкий шаг размещения (2 мм), характеризуется довольно малой длиной протоков межреберных каналов (50 мм) и приправлена специализированным волнообразным профилем на кромке пластин — комплекс этих мер способствует снижению гидравлического сопротивления радиатора (улучшается его продуваемость), позволяет задействовать почти всю доступную поверхность теплосброса и, соответственно, усилить интенсивность теплообмена. Очень хорошим подспорьем становится также новый набортный вентилятор типоразмера 92х92х25 мм (номинальная скорость вращения крыльчатки 3200 об/мин) с решетчатым патрубком, который обладает оптимизированной расходной характеристикой и «генерирует» активный продув оребрения. Еще один технический момент, заслуживающий отдельного поощрения — сопряжение тепловых трубок с теплосъемником и оребрением выполнено пайкой, что улучшает качество их термоконтакта, обеспечивая минимизацию термического сопротивления.

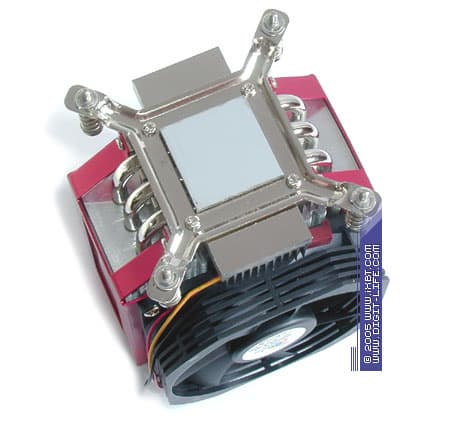

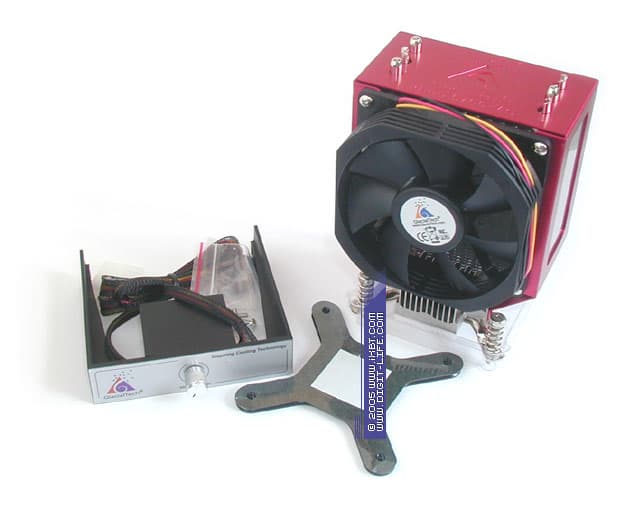

Весьма неплох Igloo 5700 MC и в плане эксплуатационных свойств. Хотя здесь нет ни единого намека на мультплатформенную совместимость (кулер заточен исключительно под LGA775), это является скорее преимуществом, чем недостатком — крепежная система довольно проста (радиатор фиксируется винтовым креплением к комплектной пластине-супинатору через монтажные отверстия материнской платы) и обеспечивает человеколюбивый процесс инсталляции, который дополнительно облегчает предустановленная высокоэффективная термопаста. В поставке Igloo 5700 MC также присутствует регулятор-потенциометр, смонтированный на симпатичной планке формата 3.5" (скорость вращения крыльчатки вентилятора варьируется от 1400 до 3000 об/мин).

В итоговой термической результативности Igloo 5700 MC не упускает шанса раскрыть свои способности и демонстрирует по-настоящему крепкий спортивный характер. Наиболее примечательных показателей кулер добивается, работая на полных оборотах (3000 об/мин) — здесь он опережает многих достойных соперников и вплотную приближается к лидерам тестового забега — Scythe Ninja и Zalman CNPS9500 LED, причем делает это без перенапряжения и излишнего шума. Достойно проявляет себя Igloo 5700 MC и при функционировании в утихомиренном режиме (1400 об/мин) — термическая результативность кулера держится на вполне уважительном уровне, а шумовые характеристики становятся истинно эргономичными и человеколюбивыми.

GlacialTech Igloo 7700 MC

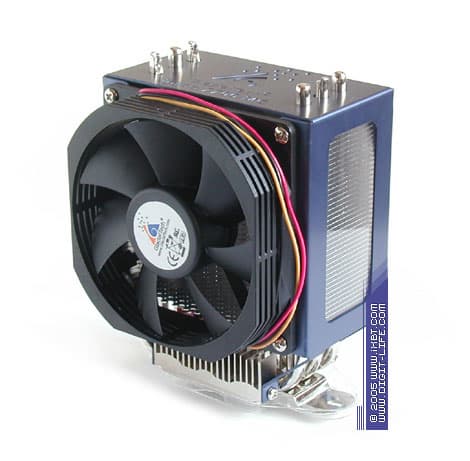

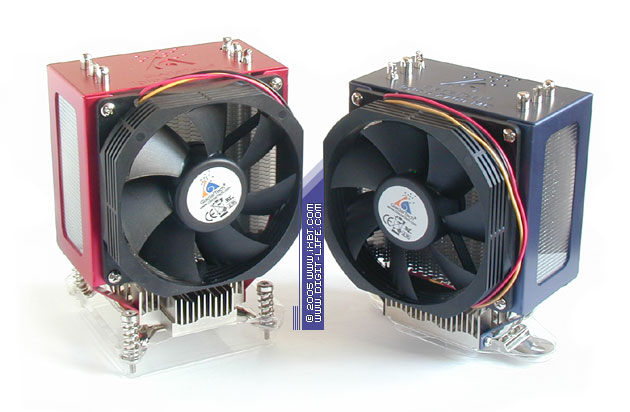

Другой «новичок» из семейства топовых кулеров GlacialTech — Igloo 7700 MC, перенимает практически те же самые фамильные черты, что наличествуют у собрата Igloo 5700 MC, с необходимой их адаптацией под Socket 754/939.

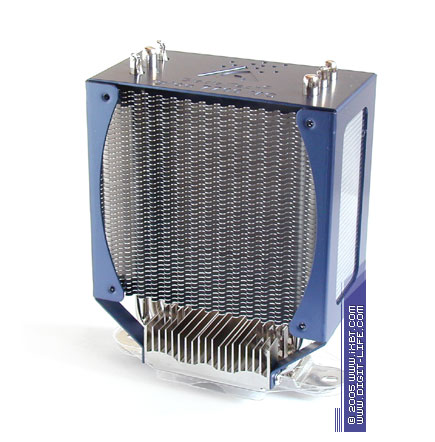

Действительно, Igloo 7700 MC в техническом отношении равнозначен Igloo 5700 MC — он имеет в своем составе идентичный радиатор (образованный такой же комбинацией из 3 медных тепловых трубок и секции алюминиевых пластин 100х50 мм в общем количестве 45 штук) и набортный вентилятор типоразмера 92х92х25 мм, снабжен медным никелированным теплосъемником 33х33х6 мм и приправлен вспомогательным алюминиевым радиатором аналогичной конфигурации с несколько усеченными габаритами 56х52х25 мм.

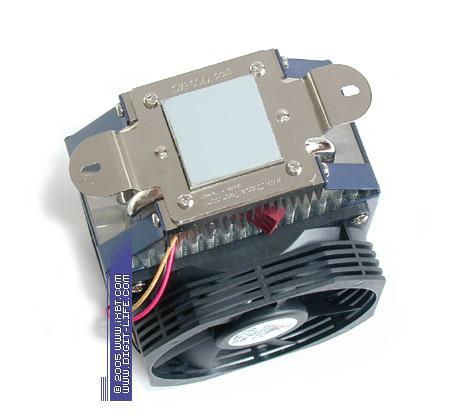

Единственное существенное отличие имиджа Igloo 7700 MC, как и следовало ожидать, заключается в подошве — здесь вместо крепежной крестовины LGA775 сообразно новому предназначению установлена специализированная монтажная планка оригинальной конструкции, обеспечивающая плотную и строго нормативную посадку радиатора в Socket 754/939. Немного изменился также вес кулера (насчитывает 510 г, примерно на 60 г меньше, чем у Igloo 5700 MC).

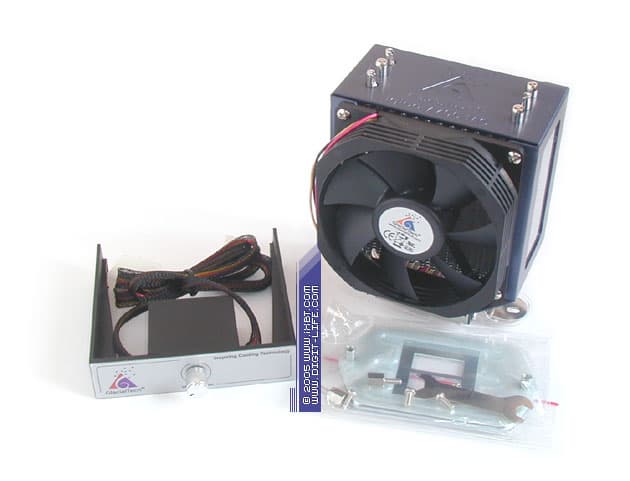

Узкая специализация Igloo 7700 MC под платформу AMD вновь становится благом и идет ему только на пользу — неплохо продуманный крепеж делает процесс инсталляции достаточно легким и удобным (в большинстве случаев кулер фиксируется непосредственно в крепежной раме сокета с помощью двух комплектных винтов). Дополнительным эксплуатационным подспорьем в функционале Igloo 7700 MC выступают предустановленная термопаста и регулятор-потенциометр, родственный модели Igloo 5700 MC (скорость вращения крыльчатки вентилятора варьируется от 1400 до 3000 об/мин).

«Новичок» Igloo 7700 MC с честью держит марку и в плане термической результативности. Функционируя в полнокровном режиме (3000 об/мин), кулер во многом повторяет достижения интеловского собрата Igloo 5700 MC — практически на равных спорит с сильными атлетами из команды Cooler Master — Hyper 6 и Hyper 6+, приближается к чемпионским показателям Scythe Ninja, при этом в шумовых характеристиках старается проявить приемлемую эргономику, не выходя за рамки приличия. Очень неплохо смотрится наш удалец и на минимальных оборотах (1400 об/мин) — здесь он так же успешно конкурирует со многими сильными соперниками в конфигурациях с тихоходными вентиляторами, демонстрируя истинную малошумность вкупе с примечательным соотношением эффективность-шум.

Scythe Shogun

Теперь у нас на очереди «новичок» из когорты «хай-эндовых» продуктов от японского бренда Scythe (надо отметить — бренда известного и признанного на мировой арене, но пока еще малознакомого российскому потребителю) — кулер со звучным наименованием Shogun.

Scythe Shogun — продукт во многом необычный, если не сказать — уникальный. Генеральной изюминкой этого кулера является радиатор, построенный на базе прогрессивной технологии Heatlane от японской компании TS Heatronics: в качестве теплотранспорта вместо стандартного набора тепловых трубок здесь используется так называемая «осциллирующая» тепловая труба («self-excited oscillation heat pipe», изобретатель — японский инженер Hisateru Akachi), которая обладает рядом существенных преимуществ перед типовыми тепловыми трубками. Подробная физика процесса, происходящего в «осциллирующей» тепловой трубе, достаточно сложна (нашим наиболее любознательным читателям мы советуем ознакомиться с теоретическими и научно-практическими публикациями по этой теме, коих в Сети размещено добрых несколько десятков). Однако корневая инженерная суть реализации технологии Heatlane в целом вполне удобоварима — такая тепловая труба на деле представляет собой простую композицию плоских микротрубок сечением 1х1 мм в количестве от 10 шт и более (фактически это одна длинная микротрубка, сложенная гармошкой, частично заполненная хладагентом и герметично упакованная в единую плоскую «пластину»). Наглядную демонстрацию, как работает подобная структура, можно увидеть на иллюстративной рентгенограмме, размещенной на сайте TS Heatronics.

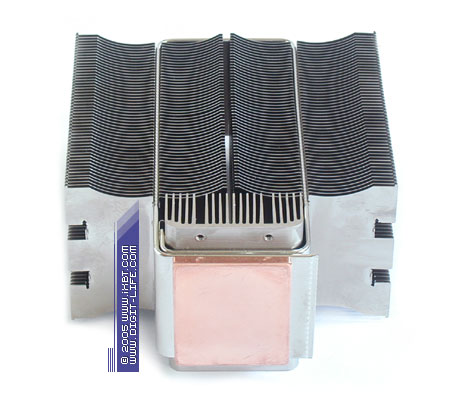

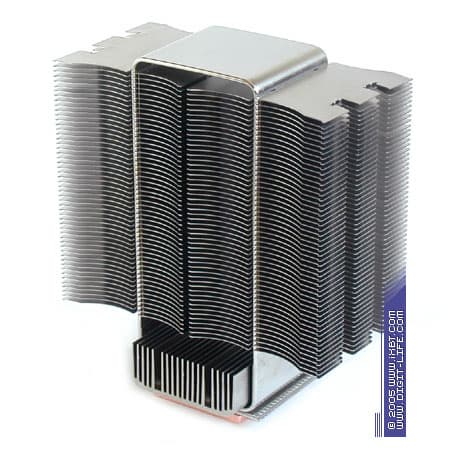

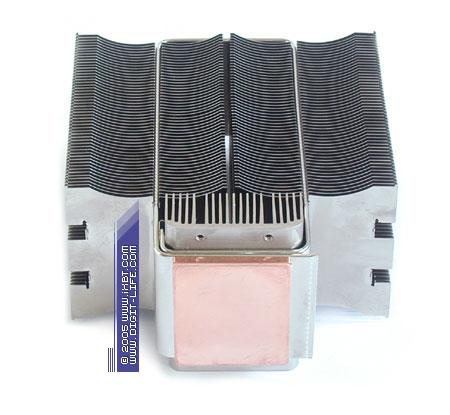

Итак, каркас радиатора Shogun, который образован свернутой в петлю алюминиевой «пластиной» шириной 50 мм и толщиной 2 мм — это как раз и есть та самая высокотехнологичная «осциллирующая» тепловая труба Heatlane (насчитывает 40 микроканалов сечением 1х1 мм). В остальном конструктив Shogun также не менее интересен: габариты 122х70х144 мм, две секции теплоотдающих пластин с характерным размером 60х55 мм и шагом размещения 2 мм (по 52 шт в каждой секции), вспомогательный алюминиевый радиатор 49х70х18 мм, присовокупленный к теплосъемной части трубы Heatlane, а также медный теплосъемник 42х50х4 мм, запаянный на подошве радиатора, выглядят весьма многообещающе. Особого внимания заслуживает и общая площадь поверхности теплообмена, которая развита до величины 7800 см² и претендует на рекорд среди участников сегодняшнего тестирования.

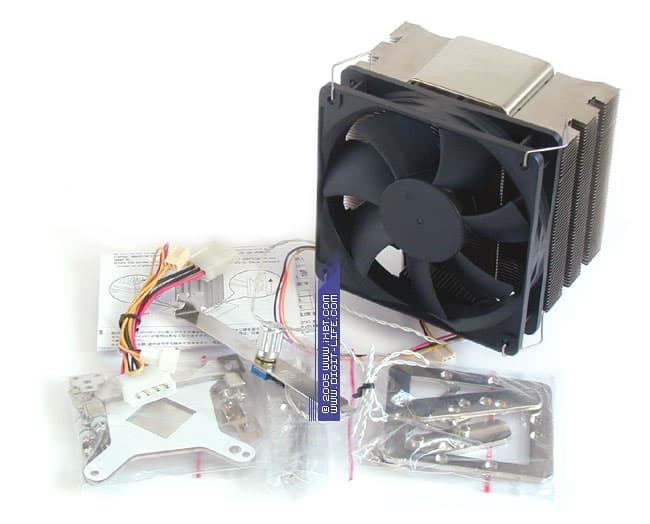

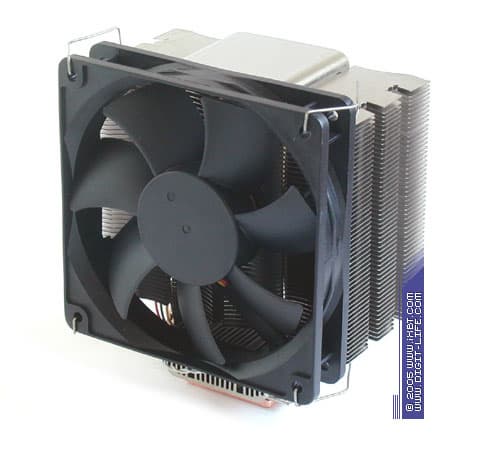

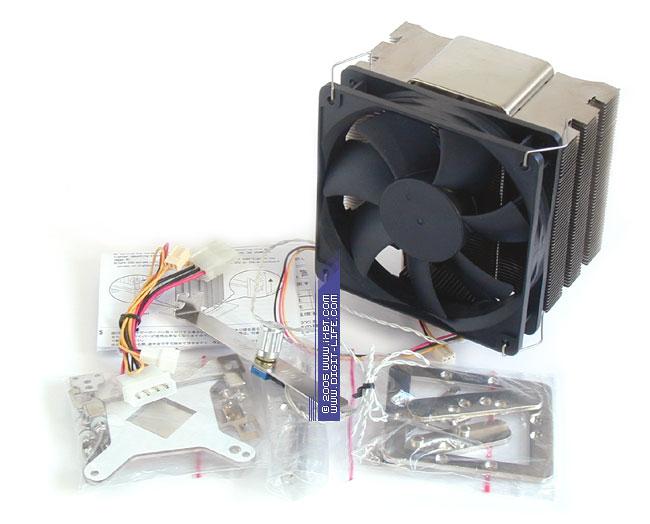

Неплохой технический багаж получает Shogun и в комплектной части. Поставка кулера включает: вентилятор типоразмера 120х120х25 мм, снабженный регулятором-потенциометром (скорость вращения крыльчатки варьируется от 800 до 1600 об/мин), переходник электропитания, набор мультплатформенного крепежа (поддерживаются три платформы — LGA775, Socket 754/939 и Socket 478), крепежные метизы, пакетик с термопастой и подробное техническое руководство.

Между тем, в эксплуатационном плане кулер оказывается довольно-таки своенравным, и все «благодаря» мультплатформенной природе крепежа, которая из преимущества превращается в недостаток, и на поверку делает инсталляцию Shogun очень трудоемким занятием. Повозиться тут придется изрядно, как при установке на платформе Socket 754/939, так и в системе LGA775, причем последняя потребует от пользователя наибольшей аккуратности — чтобы радиатор сел в сокет действительно плотно и без перекосов, манипуляции с крепежом нужно будет проводить с особым вниманием и осторожностью.

Благо, усиленно потрудившись с установкой кулера, пользователь в итоге не будет разочарован его результативностью — Shogun очень умело использует высокотехнологичную начинку и функционально проявляет себя в основном только с лучшей стороны. Работая в утихомиренном режиме (800 об/мин), достичь чемпионских показателей кулеру не удается, однако уровень производимого шума остается строго в рамках дружелюбной эргономики, и Shogun демонстрирует вполне уважительное соотношение эффективность-шум. «Стандартный» режим (1600 об/мин) все расставляет на свои места: тепловая эффективность значительно возрастает — кулер обходит многих сильных соперников и успешно конкурирует с мощными атлетами Thermaltake BigTyphoon и Zalman CNPS9500 LED (Silent Mode), а производимый шум по-прежнему остается эргономичным и малозаметным. Полностью же раскрыть термический потенциал нашего удальца помогает установка двух вентиляторов на скорости 1600 об/мин — в такой инсталляции Shogun вплотную приближается к лидерам сегодняшнего забега — Scythe Ninja и Zalman CNPS9500 LED (Normal Mode), причем делает он это довольно тихо и без лишнего шума.

Scythe Ninja

Еще один спортсмен из команды Scythe — кулер с многозначительным наименованием Ninja, выпестован по классическим канонам теплотрубных технологий и каких-то истинно уникальных технических решений в своем активе уже не имеет. Однако и он предстает очень мощным и продвинутым атлетом с недюжинной термической накачкой.

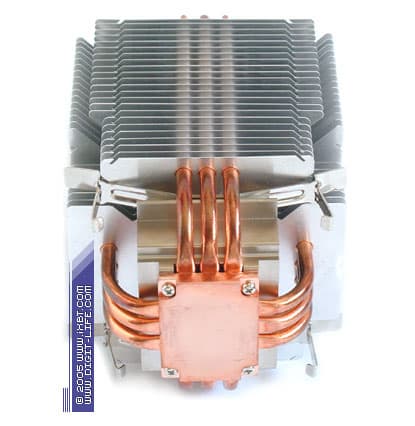

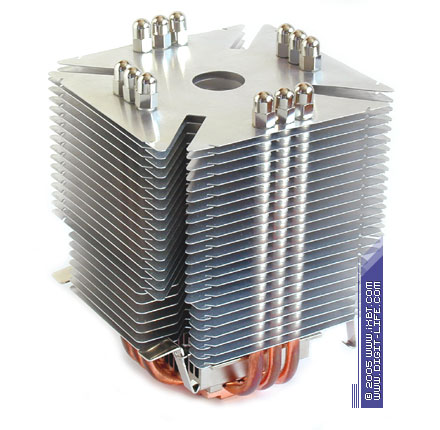

Радиатор Ninja, при всей традиционности своей идеологии, в техническом плане может уверенно переспорить великана Shogun: развитое внешнее оребрение — секция из 23 алюминиевых пластин толщиной 0,4 мм с характерным размером 110х110 мм, и 6 медных тепловых трубок диаметра 6 мм, хитросплетенных в подошве с образованием 12 элементов теплосброса, не оставят равнодушным даже самого кондового скептика. Примечательными термическими бонификаторами являются также вспомогательный алюминиевый радиатор 65х54х25 мм, присовокупленный к подошве (призван разгрузить наиболее интенсивно прогреваемые участки тепловых трубок и подошвы), и медный теплосъемник 52х38х6 мм в основании радиатора.

Хорошо продуман у Ninja и сам конструктив оребрения — пластины размещены с очень широким шагом (4 мм) и имеют весьма замысловатую форму с четырьмя диагональными и одним центральным вырезами, чем обеспечивается минимизация гидравлического сопротивления и отличная продуваемость радиатора с почти идеальными коэффициентами теплоотдачи. По-настоящему уважительных значений достигает также величина общей площади поверхности теплообмена, которая составляет около 4500 см². Причем, за счет увеличенного числа контактных участков с тепловыми трубками, вкупе с оптимизированной конфигурацией пластин, здесь эффективно работает практически вся эта поверхность, как в нижней (наиболее теплонагруженной), так и в верхней периферийной части оребрения. Ну, и конечно, нельзя обойти вниманием хорошее качество сопряжения тепловых трубок с подошвой и оребрением Ninja, термоконтакт которых произведен добротной пайкой.

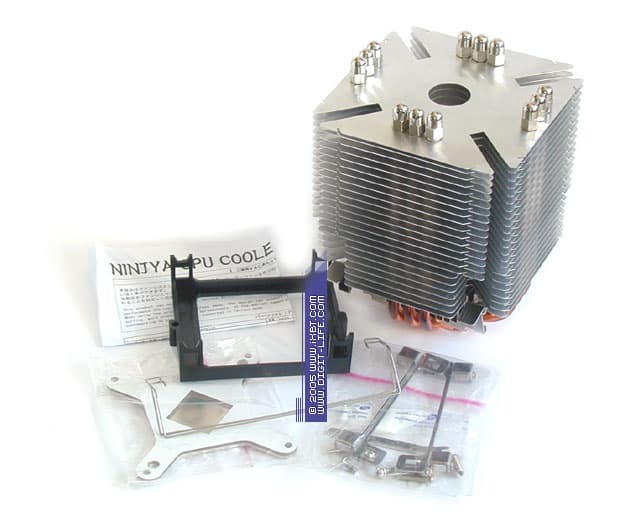

Если в техническом плане Ninja всецело заслуживает самых высоких похвал, то вот его комплектация получается куцей и даже немного разочаровывает: никаких вентиляторов за компанию с радиатором не прилагается, фактически наличествуют только мультплатформенный набор крепежа (адаптирован под LGA775, Socket 754/939 и Socket 478), термопаста и техническое руководство.

Тем не менее, эксплуатационные свойства Ninja на поверку оказываются существенно более привлекательными и дружелюбными, чем у собрата Shogun. Крепежная система тут довольно проста и обеспечивает вполне человеческий процесс инсталляции — на платформе Socket 754/939 достаточно лишь заменить крепежную рамку и далее зафиксировать радиатор клипсами-защелками, а в системах с LGA775 дополнительно потребуется установить специализированные скобки в монтажные отверстия материнской платы (эти манипуляции каких-то особых затруднений также не вызывают).

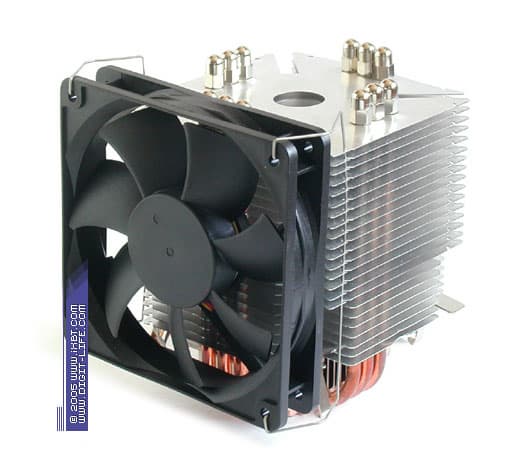

Что же касается итоговой результативности нашего подопечного, то она просто отменна! Будучи приправленным вентилятором типоразмера 120х120х25 мм (из комплекта Shogun), Ninja показывает крепкий спортивный дух, мастерски обходит многих достойных соперников и делит пальму первенства с сильнейшим атлетом из команды Zalman — CNPS9500 LED. А в инсталляции с двумя вентиляторами этот удалец устанавливает новый рекорд по термической результативности на платформе LGA775 и становится абсолютным чемпионом сегодняшних соревнований в группе воздушных кулеров, вплотную приближаясь к показателям продвинутых систем водяного охлаждения.
