Обзор и тестирование пяти кулеров Noctua

Noctua NH-L12, Noctua NH-C14S, Noctua NH-D9L, Noctua NH-D15 и NH-D15S


Австрийская компания Noctua хорошо известна на рынке систем охлаждения. Выпуская качественные продукты, эта компания покорила сердца не только обычных пользователей, но и компьютерных энтузиастов, поскольку большинство моделей Noctua нацелены именно на сегмент рынка Hi-End. История компании началась более 10 лет назад, когда было образовано совместное предприятие австрийской Rascom и тайваньской корпорации Kolink, со штаб-квартирой в Вене.

Несколько лет назад мы подробно рассматривали кулеры этой компании — NH-D14 и NH-C14, и с тех пор моделей в ассортименте Noctua ожидаемо прибавилось. Однако новые модели во многом повторяют своих предшественников, и объяснение этому достаточно простое: эти кулеры изначально спроектированы правильно! Да, безусловно, стоимость моделей Noctua выше, чем у аналогичных кулеров других производителей, но покупая их, пользователь может быть уверен, что данная система охлаждения будет служить верой и правдой очень долго безо всяких нареканий. Если ранее в ассортименте Noctua в основном преобладали модели башенного типа, нацеленные на разгон топовых моделей процессоров, то теперь вслед за изменением конъюнктуры рынка компания представила несколько производительных моделей и для «обычных» процессоров. При этом новые кулеры сохранили все ключевые черты, присущие более производительным моделям: качество, низкий уровень шума и эффективность охлаждения. В этой статье мы рассмотрим пять моделей процессорных охладителей Noctua — Noctua NH-L12, Noctua NH-C14S, Noctua NH-D9L, Noctua NH-D15 и Noctua NH-D15S. Две последние модели очень схожи между собой, однако имеют и несколько отличий, что сказывается на эффективности охлаждения. За основу при исследовании мы взяли нашу методику тестирования процессорных охладителей, о которой мы подробно рассказывали ранее. Итак, давайте перейдем к знакомству с кулерами Noctua.

Оглавление

Участники

Noctua NH-L12

Поскольку в последнее время пользователи все чаще выбирают малогабаритные корпуса, ориентированные на установку системных плат форм-фактора microATX и Mini-ITX, спрос на низкопрофильные модели процессорных кулеров только увеличивается. Следуя за тенденциями рынка, компания Noctua, которая всегда славилась своими «башенными» моделями кулеров, разработала более «приземленный» вариант процессорного охладителя — Noctua NH-L12. Однако в такой не совсем типичной модели Noctua не изменила своим традициям, создав качественное и эффективное решение, не уступающее по своим характеристикам кулерам башенного типа. Модель Noctua NH-L12 появилась на прилавках магазинов более трех лет назад и до сих пор остается актуальной. Отличительной чертой этого кулера является горизонтальный радиатор с С-образными тепловыми трубками, охлаждаемый двумя комплектными вентиляторами. При этом если установить один только нижний вентилятор, кулер будет иметь высоту всего 66 мм.

кулер Noctua NH-L12

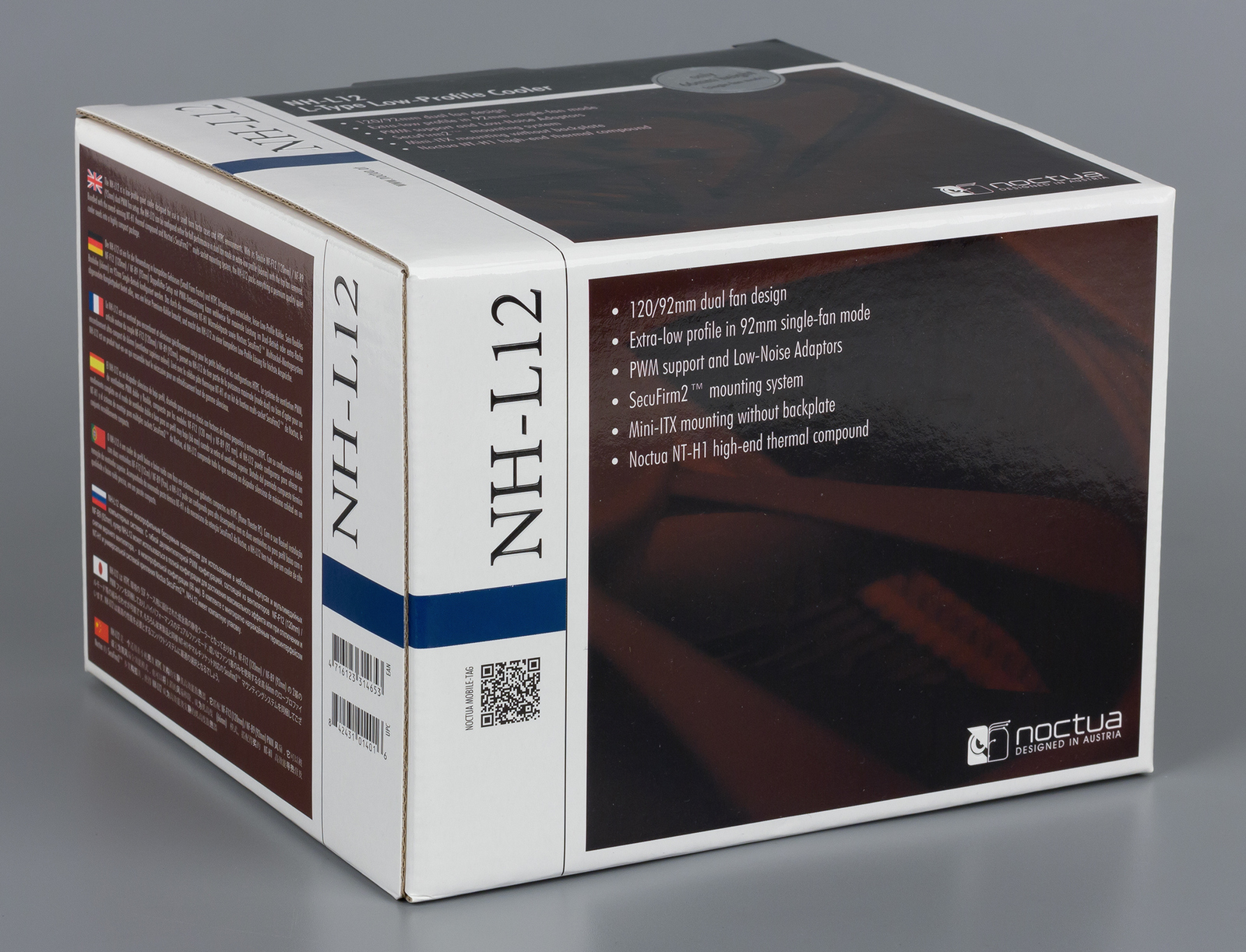

Noctua NH-L12 поставляется в фирменной упаковке, которая имеет нескромные габариты. Упаковка выполнена в привычных для Noctua темно-коричневых цветах. На сторонах коробки можно найти различную информацию: перечислены технические характеристики, основные особенности модели, ее размеры и пр. На верхней части упаковки можно увидеть круглую серебристую наклейку с числом 66 — высотой кулера в миллиметрах.

кулер Noctua NH-L12

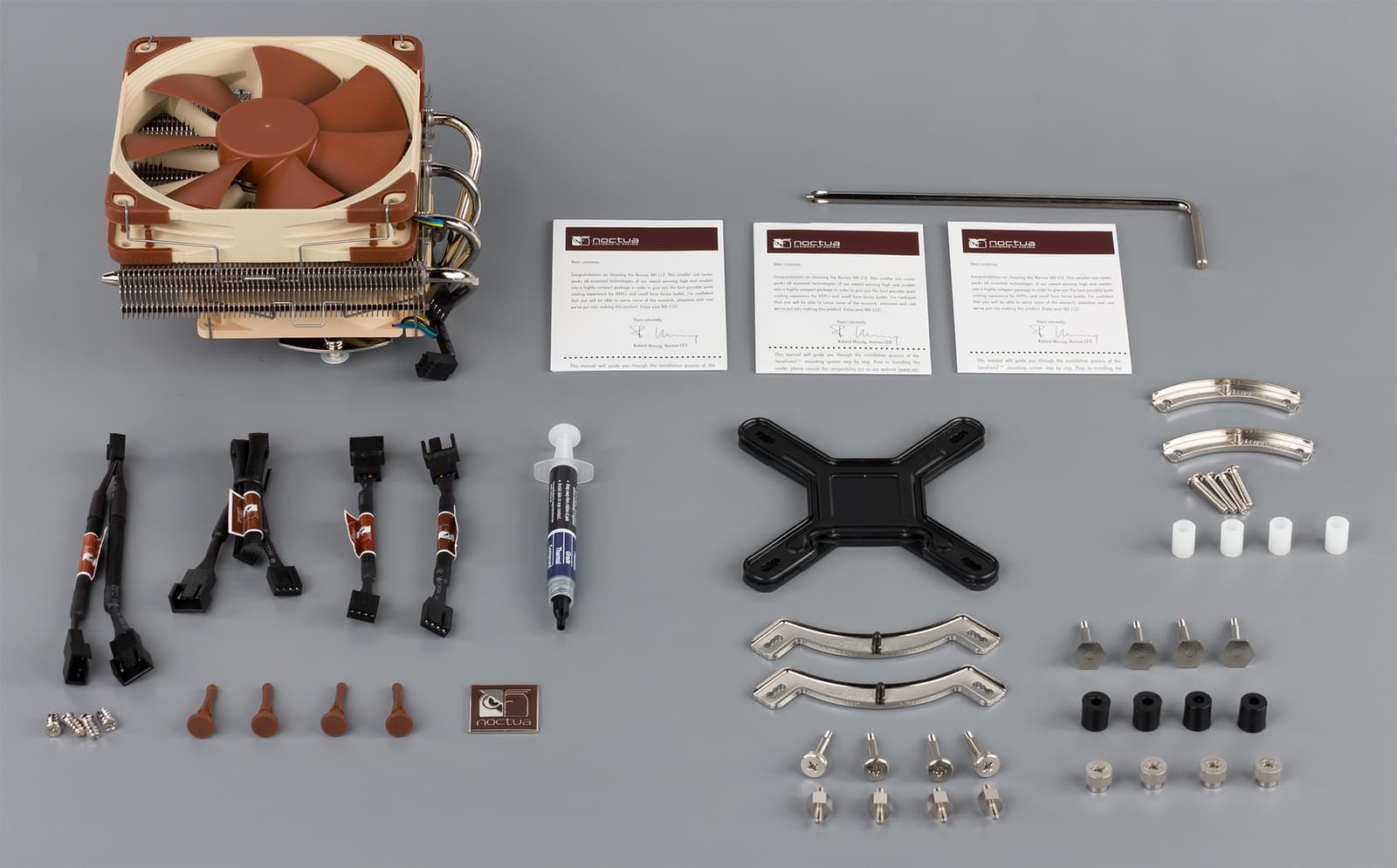

Продукты Noctua всегда отличались богатой комплектацией, поэтому внутри упаковки, кроме самого кулера и двух вентиляторов, покупатель найдет набор креплений для установки этой модели на разные процессорные разъемы. Все детали аккуратно упакованы по отдельным пакетикам и коробочкам. Согласно спецификации, поддерживаются все распространенные разъемы Intel и AMD (LGA 2011/1366/1156/1155/1150/775 и FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2). Кроме того присутствуют переходники, понижающие максимальные обороты, и Y-разветвители для подключения вентиляторов к одному разъему. Как и подобает универсальным моделям, для определенных типов процессорных разъемов системной платы используются разные системы крепления кулера под общим названием SecuFirm2. Этот тип крепления присутствует у большинства новых моделей Noctua. Поскольку некоторые платы Mini-ITX не позволяют устанавливать заднюю крепежную крестовину, в комплекте с Noctua NH-L12 поставляются специальные элементы крепления (в виде небольших стоек с шестигранным основанием), позволяющие монтировать кулер и на такие платы.

кулер Noctua NH-L12

кулер Noctua NH-L12

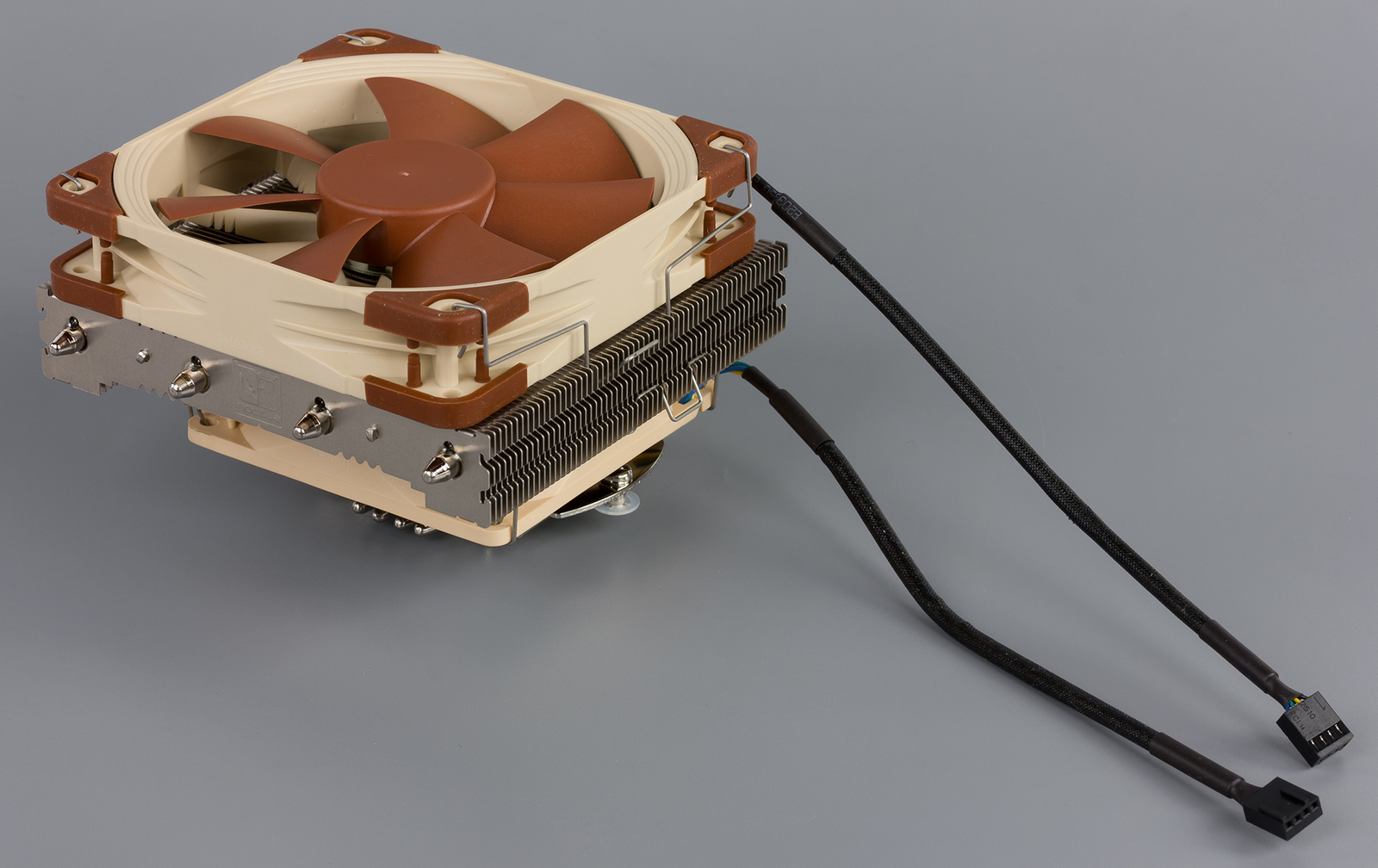

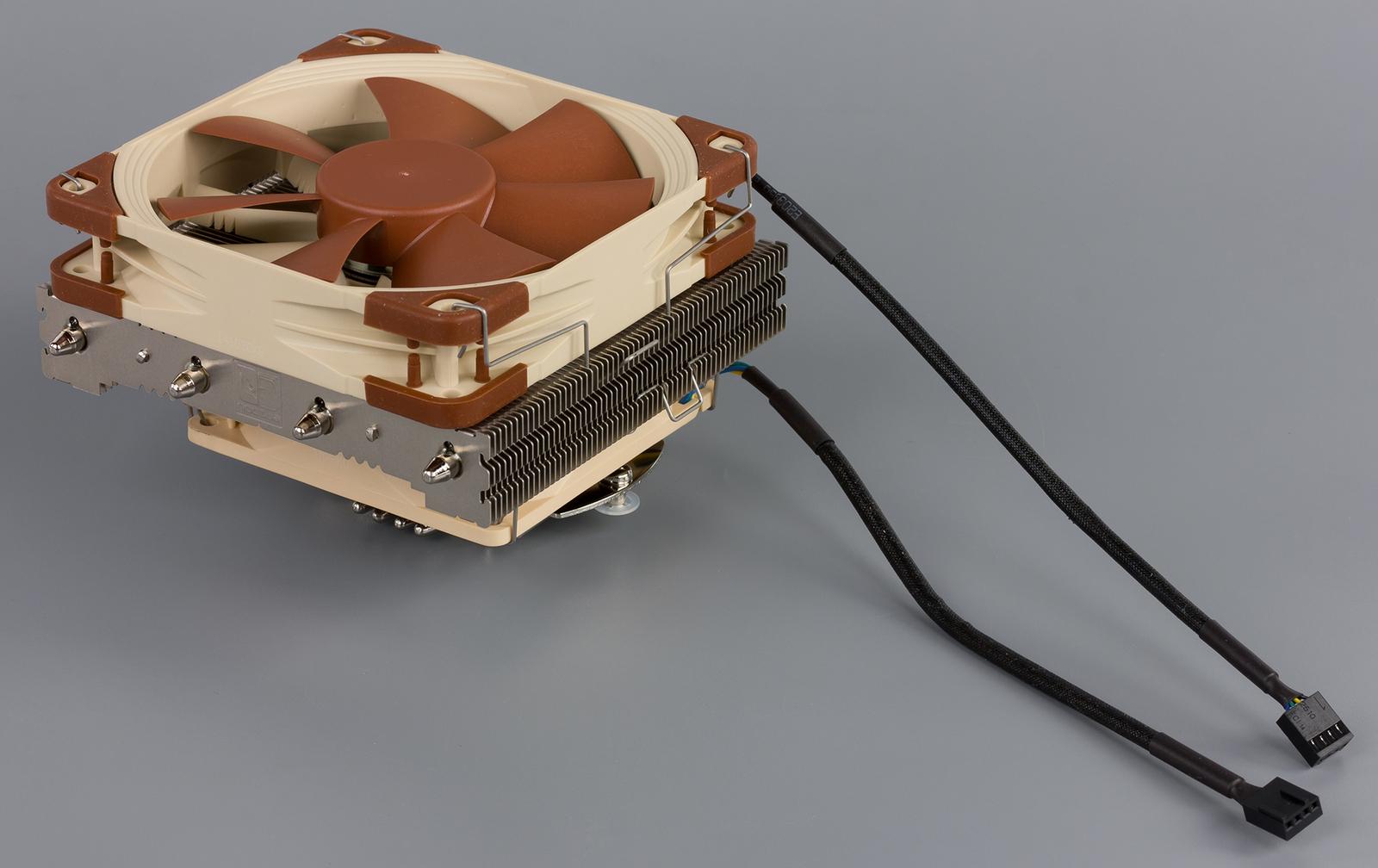

Кулер Noctua NH-L12 может быть отнесен к классу компактных моделей, так как в нем используются небольшие вентиляторы — 92 мм и 120 мм. Габариты Noctua NH-L12 составляют 150×128×66 мм (вместе с обоими вентиляторами — 150×128×93 мм), а масса модели — 415 г (вместе с обоими вентиляторами — 680 г). Несмотря на относительную компактность, кулер предназначен для эффективного охлаждения процессоров с TDP по 95 Вт включительно (при работе обоих вентиляторов).

кулер Noctua NH-L12

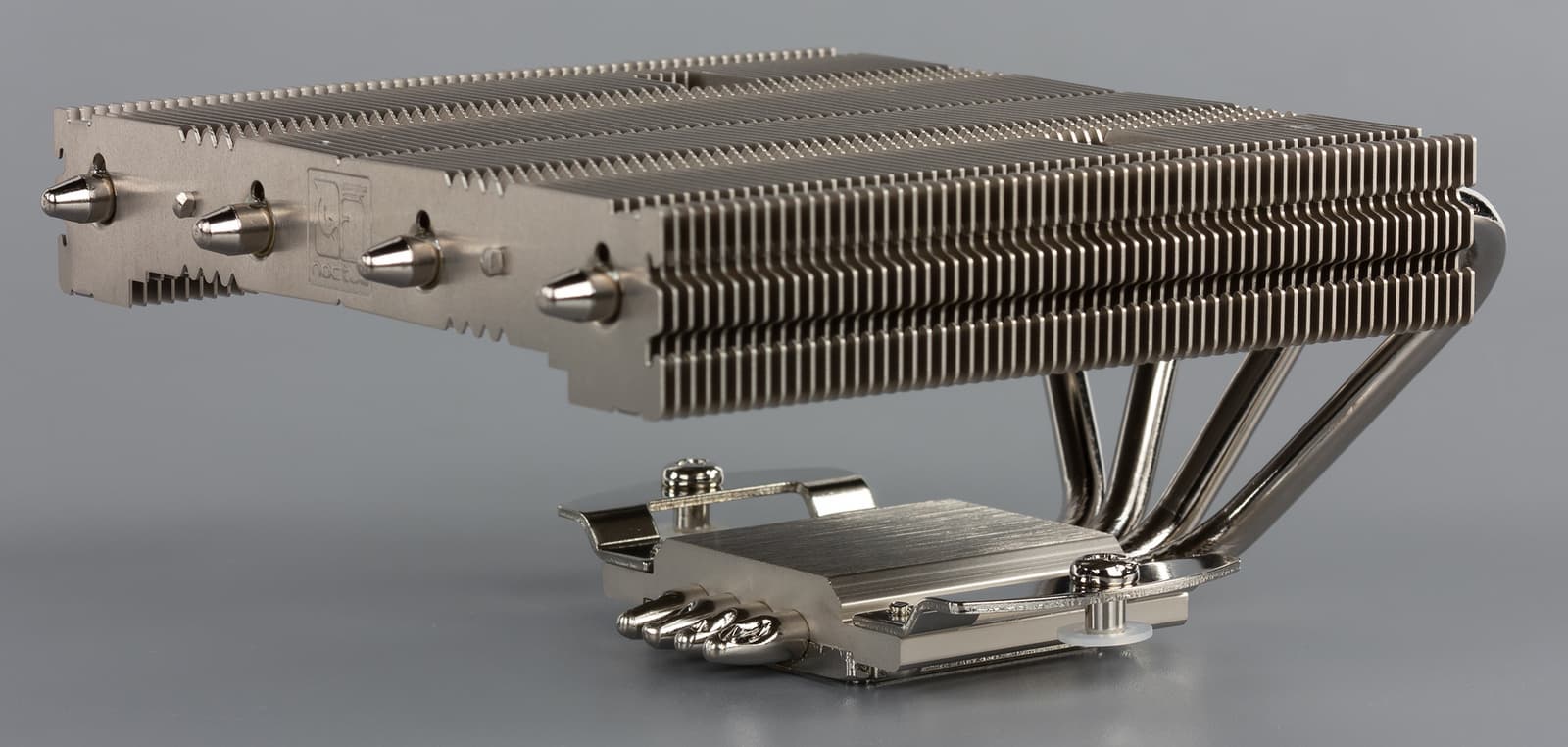

Основная часть кулера базируется на алюминиевом радиаторе, через который проходят четыре медные тепловые трубки диаметром 6 мм. Массив теплоотводящих пластин радиатора располагается параллельно материнской плате, а сами пластины размещены перпендикулярно основанию. Всего в радиаторе насчитывается 62 пластины толщиной 0,2 мм, расстояние между ними не меняется на всем протяжении радиатора. Пластины имеют сложную форму, которая необходима для того, чтобы устанавливаемый вентилятор немного утопал в радиаторе. Это позволяет надежно зафиксировать вентиляторы.

кулер Noctua NH-L12

кулер Noctua NH-L12

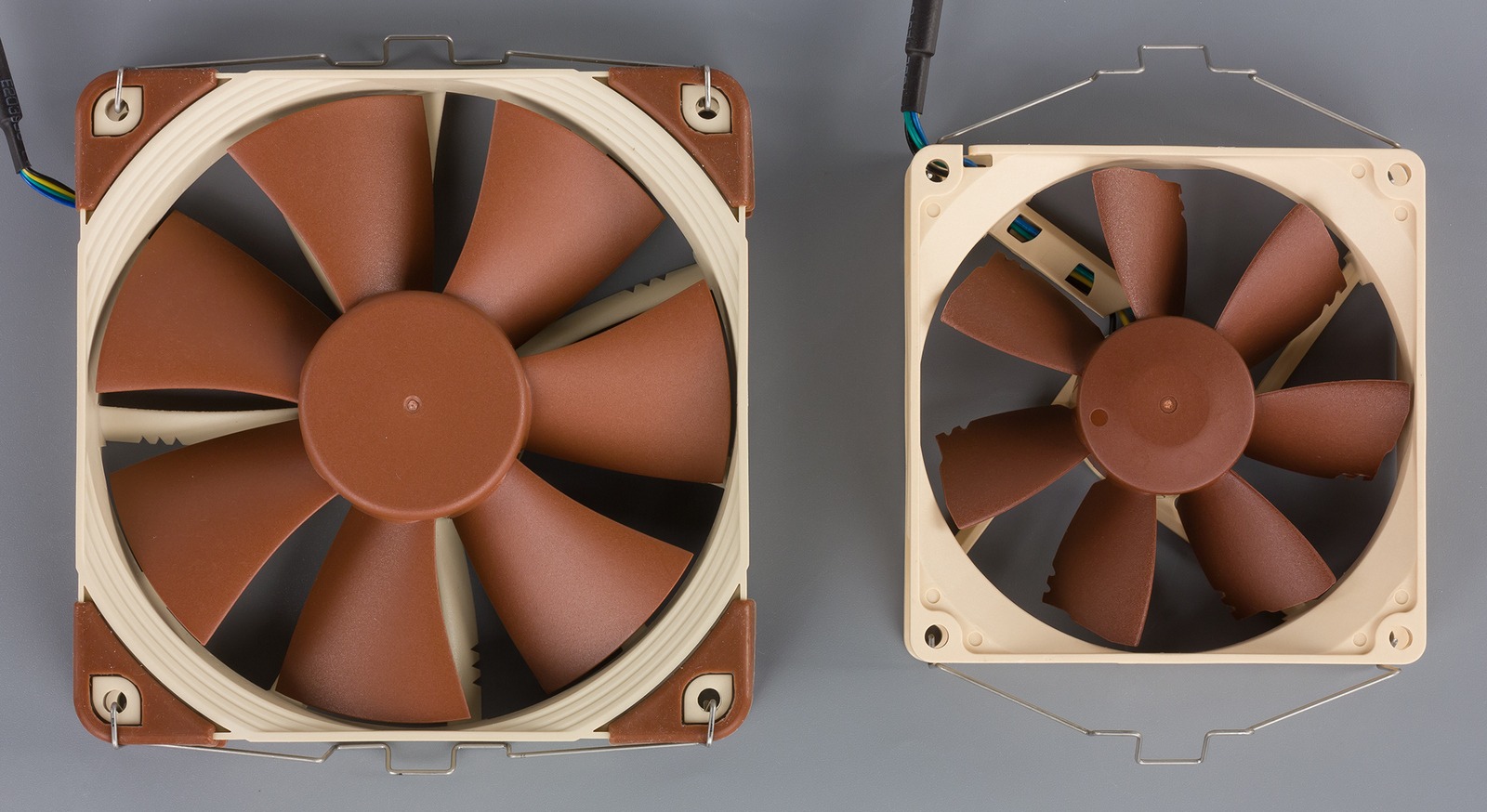

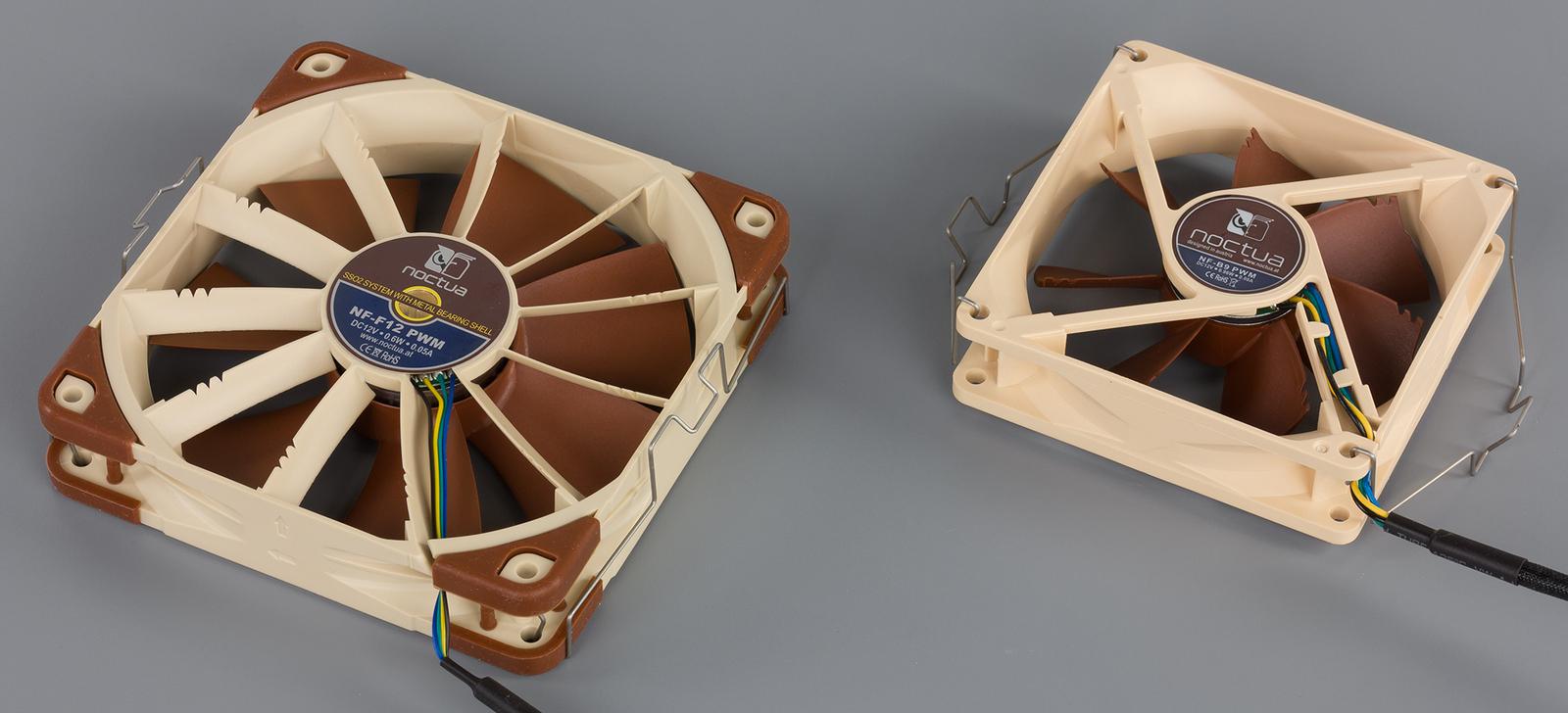

В этой модели используются два разных вентилятора — Noctua NF-B9 диаметром 92 мм и Noctua NF-F12 диаметром 120 мм со скоростью вращения от 300 до 1600 и 1500 об/мин соответственно. При использовании специального адаптера Low-Noise Adaptor (LNA) из комплекта максимальные обороты можно снизить до 1300 и 1200 об/мин. Согласно спецификации, максимальный воздушный поток, создаваемый вентиляторами, составляет 64,3 и 93,4 м³/ч соответственно. В обоих вентиляторах применяется самостабилизирующийся гидродинамический подшипник на магнитном подвесе (SSO Bearing). Но если Noctua NF-B9 базируется на первом поколении таких подшипников, то Noctua NF-F12 работает на подшипнике второго поколения SSO2-Bearing. К настоящему моменту это одни из лучших подшипников, так как модели кулеров, построенные на их основе, обладают низким уровнем шума и внушительным сроком службы (производитель заявляет время работы на отказ около 150 000 часов). Производитель также приводит данные об уровне шума до 17,6 и 22,4 дБА соответственно. Каждый из вентиляторов имеет 4-контактный разъем для подключения к плате. В комплекте кулера есть специальный Y-разветвитель с 4-контактным разъемом на конце для подключения обоих вентиляторов к одному разъему на системной плате. Стоит отметить, что в этом случае на системную плату приходит сигнал тахометра только с одного из вентиляторов.

кулер Noctua NH-L12

кулер Noctua NH-L12

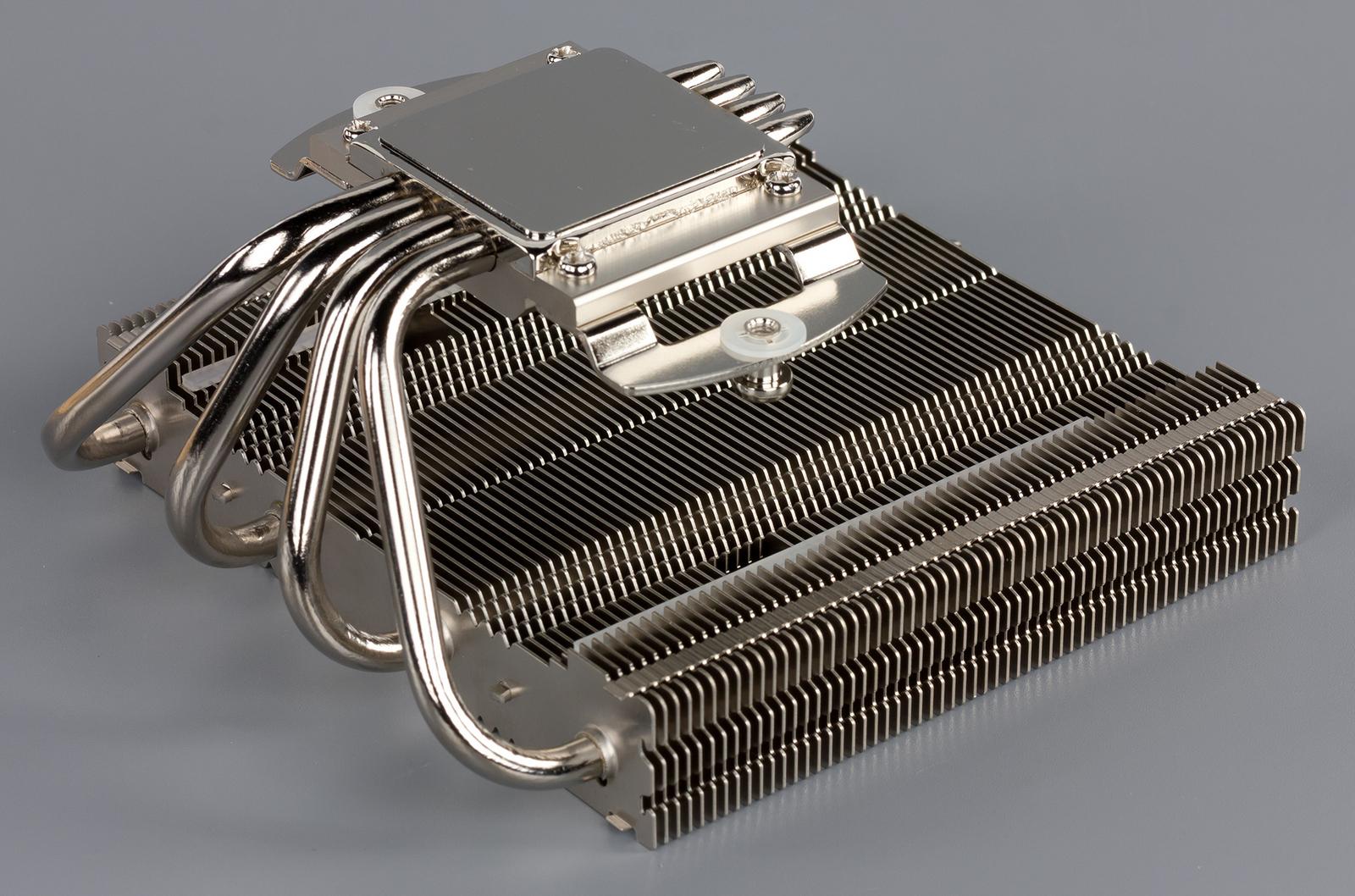

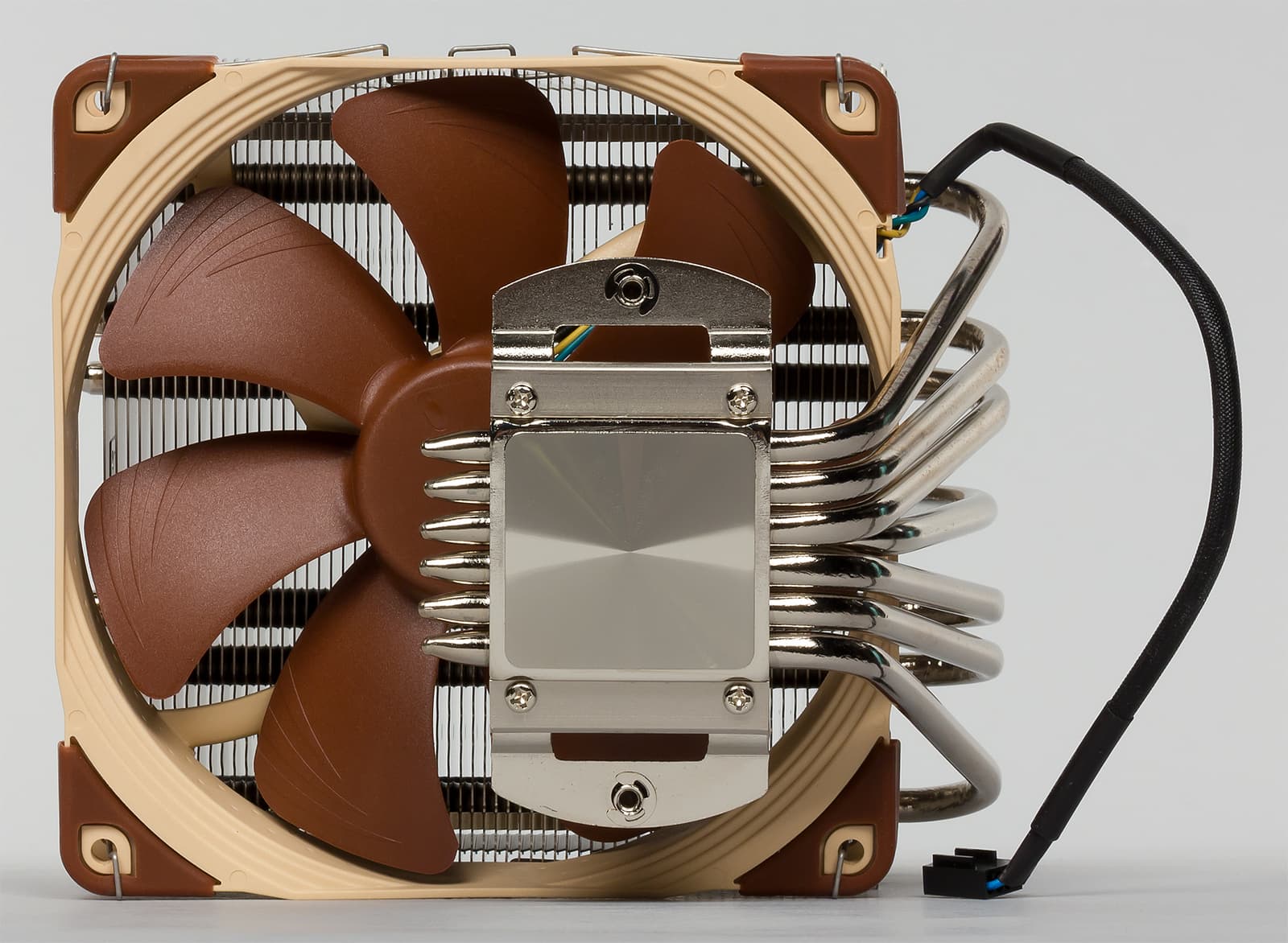

Основание Noctua NH-L12 представляет собой ровную, хорошо отшлифованную площадку из никелированной меди. Медные никелированные тепловые трубки контактируют с ребрами радиатора посредством пайки. Все четыре тепловые трубки проходят через основание, тем самым обеспечивая эффективный перенос тепла на все пластины радиатора. Между тепловыми трубками имеется небольшой зазор, а контактная поверхность основания достаточно ровная, хотя и имеет небольшую шероховатость.

кулер Noctua NH-L12

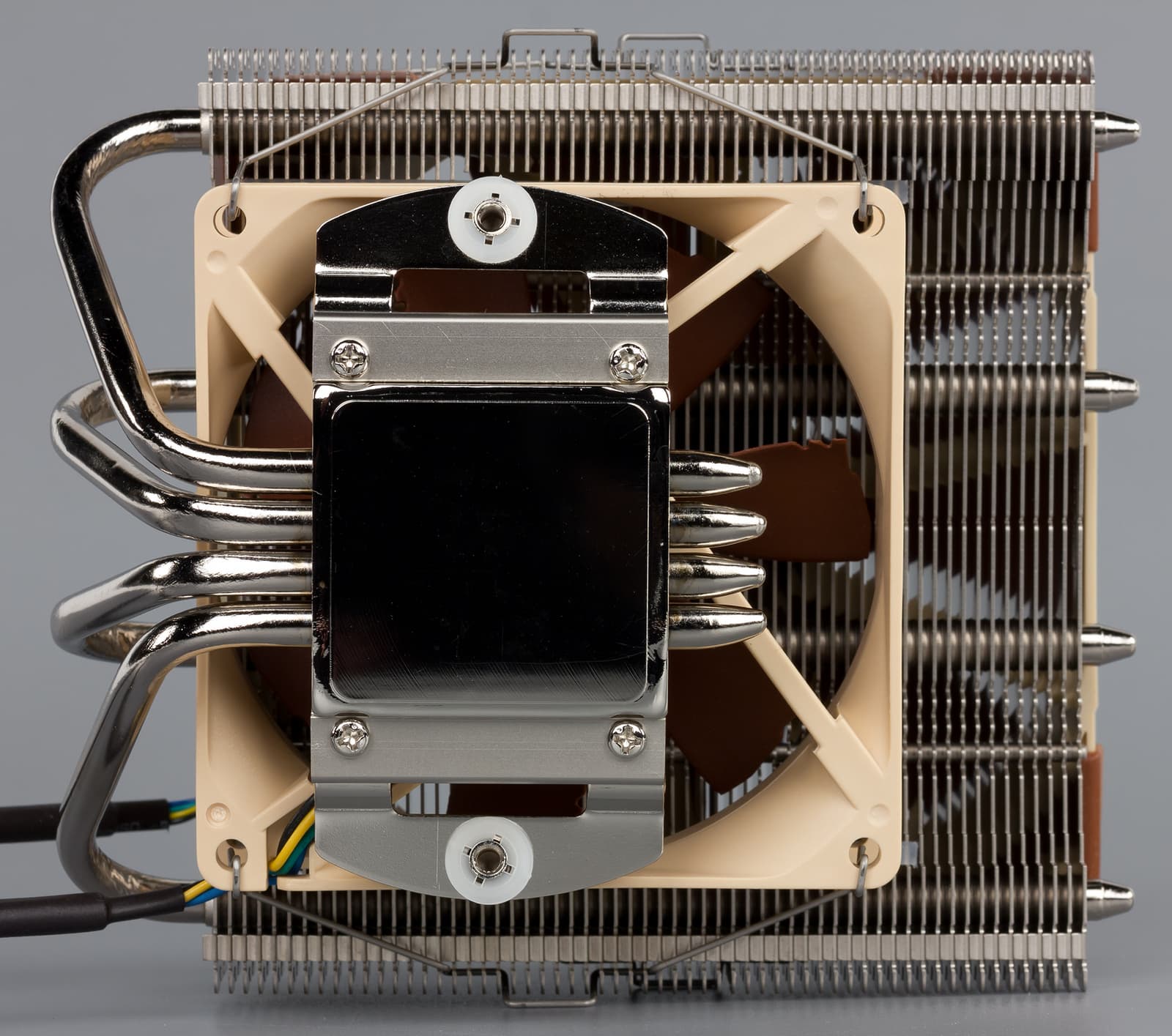

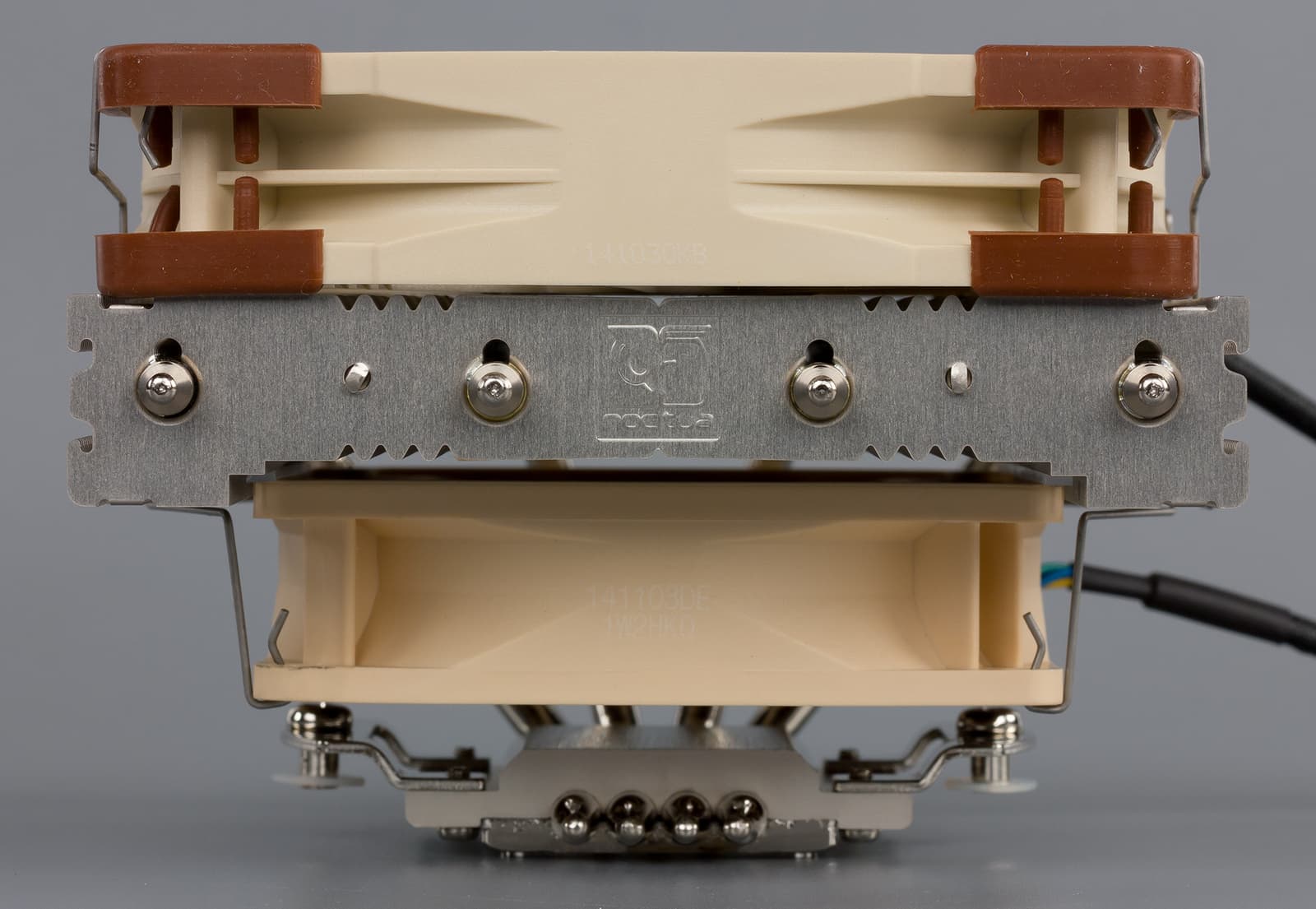

Один из вентиляторов нагнетает воздушный поток на пластины радиатора, в то время как второй отвечает за обратный процесс. Как это обычно бывает с многовентиляторными решениями, уровень шума кулера с одним вентилятором будет несколько ниже, чем при включении сразу двух. Вентиляторы крепятся к радиатору с помощью скоб, и если верхний вентилятор можно установить быстро и легко, то вот нижний — сложнее, так как его приходится подсовывать под радиатор, а пассивные радиаторы системной платы могут этому помешать. А если сборка выполняется в малогабаритном корпусе, то установить нижний вентилятор еще тяжелее.

кулер Noctua NH-L12

кулер Noctua NH-L12

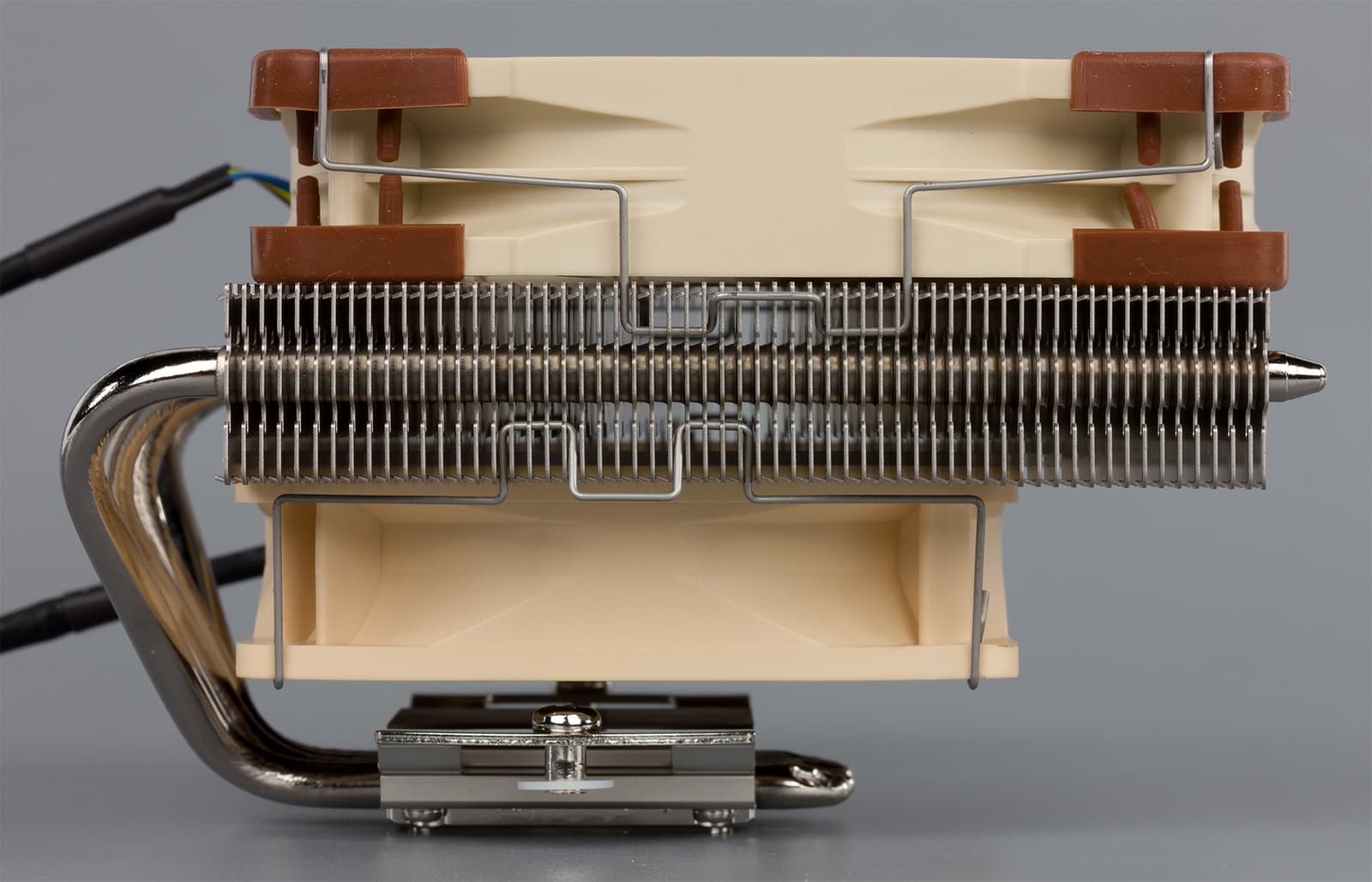

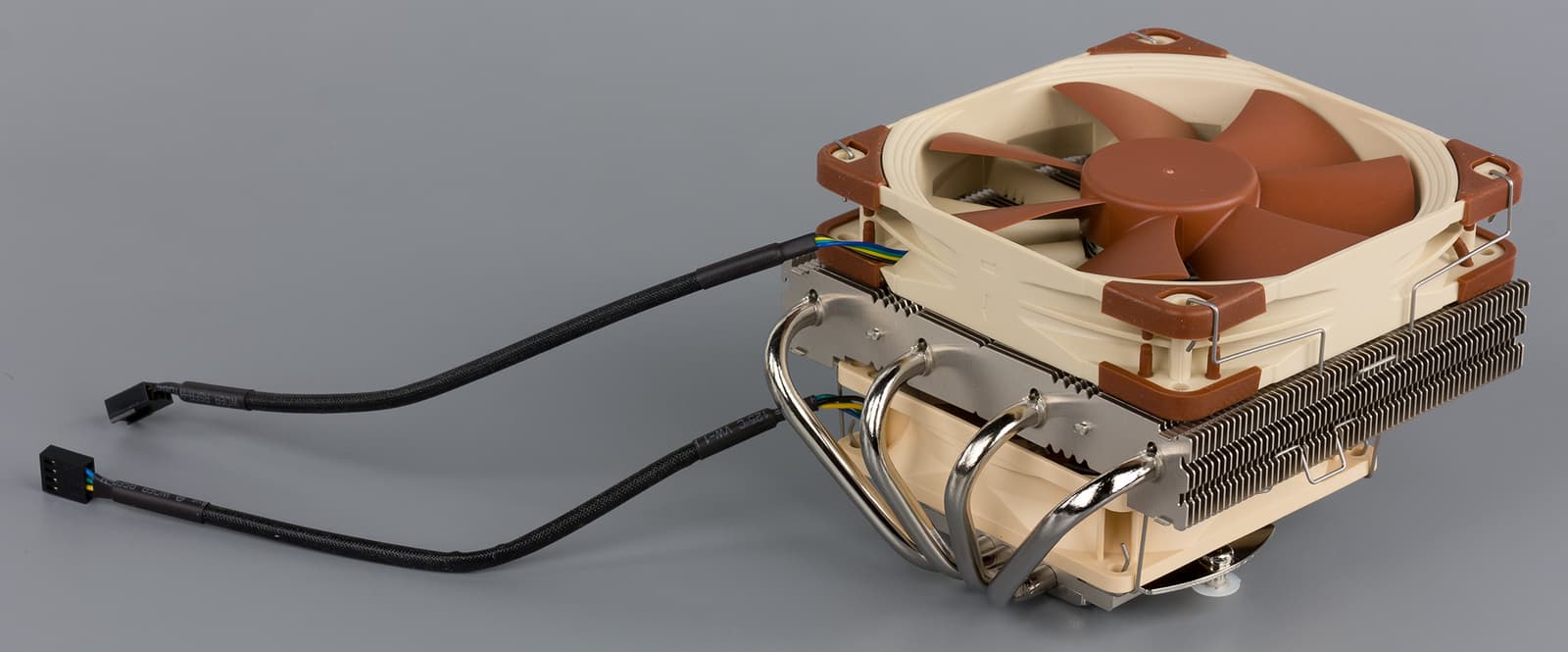

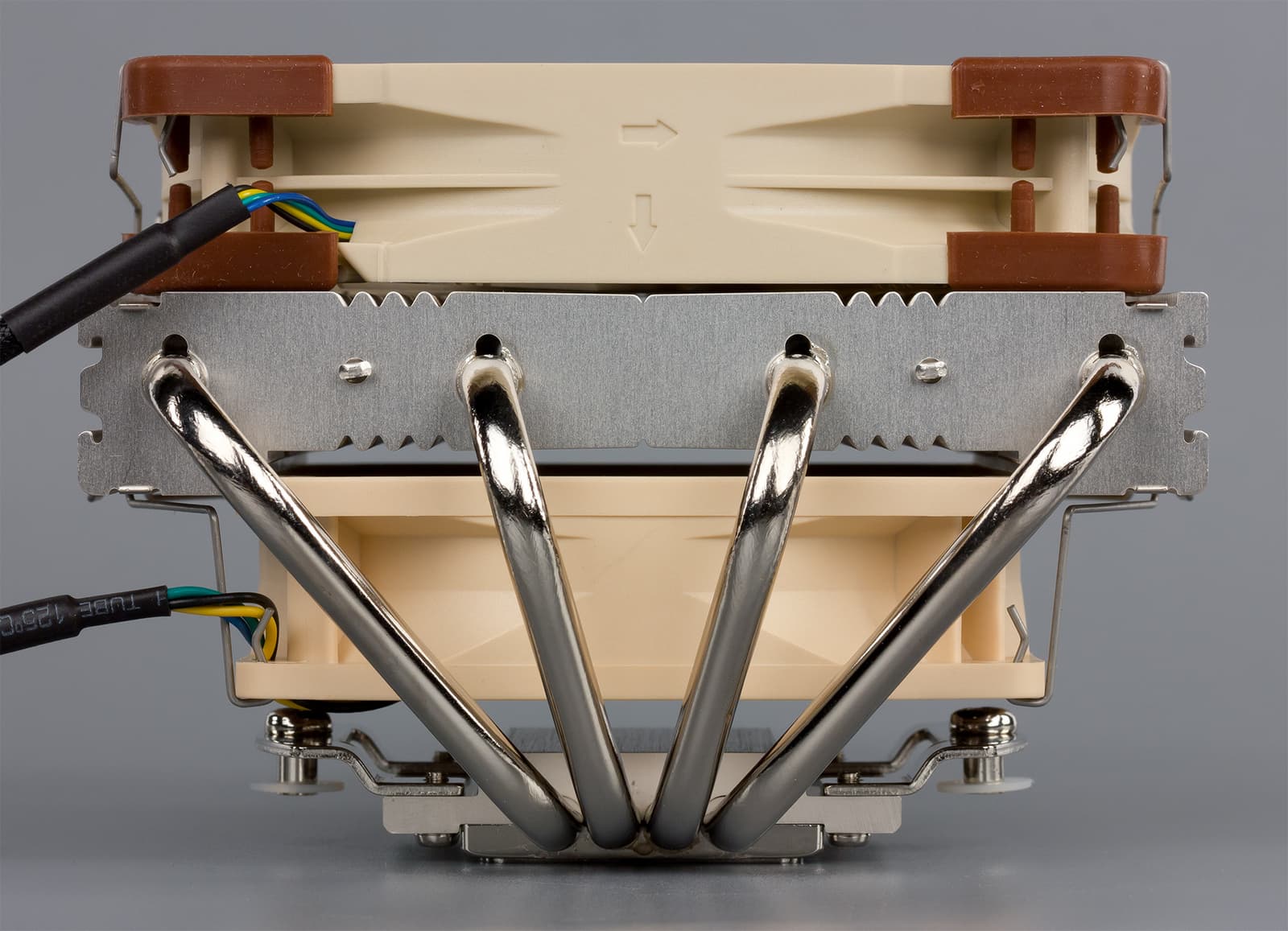

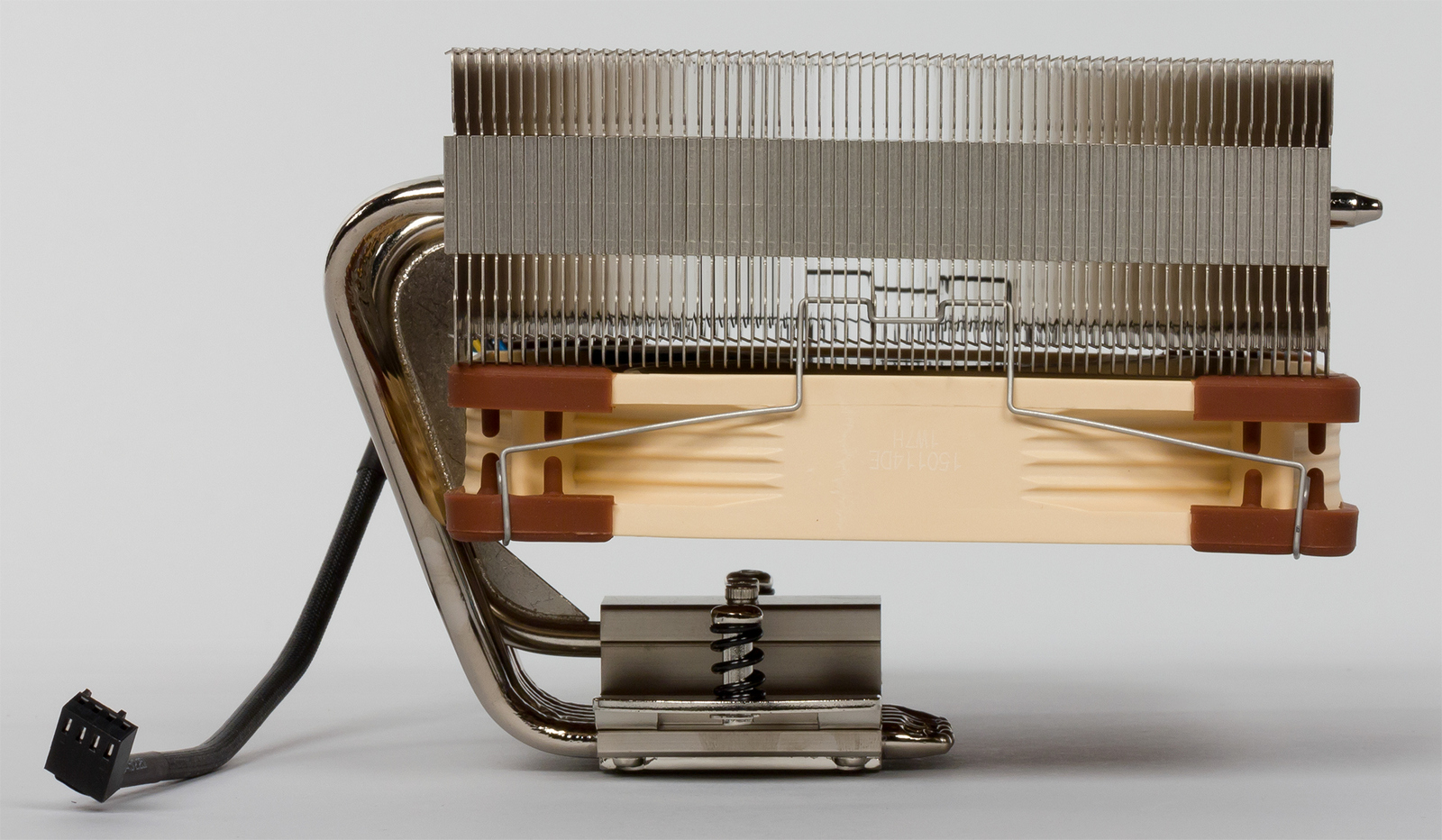

Стоит сказать, что поскольку кулер имеет C-образные трубки, немного выступающие вперед относительно процессорного гнезда, то необходимо примерить кулер перед установкой, чтобы он не мешал модулям памяти. Несмотря на то, что Noctua позиционирует эту модель как универсальную, некоторые модули памяти с высокими радиаторами могут оказаться несовместимы с ней.

кулер Noctua NH-L12

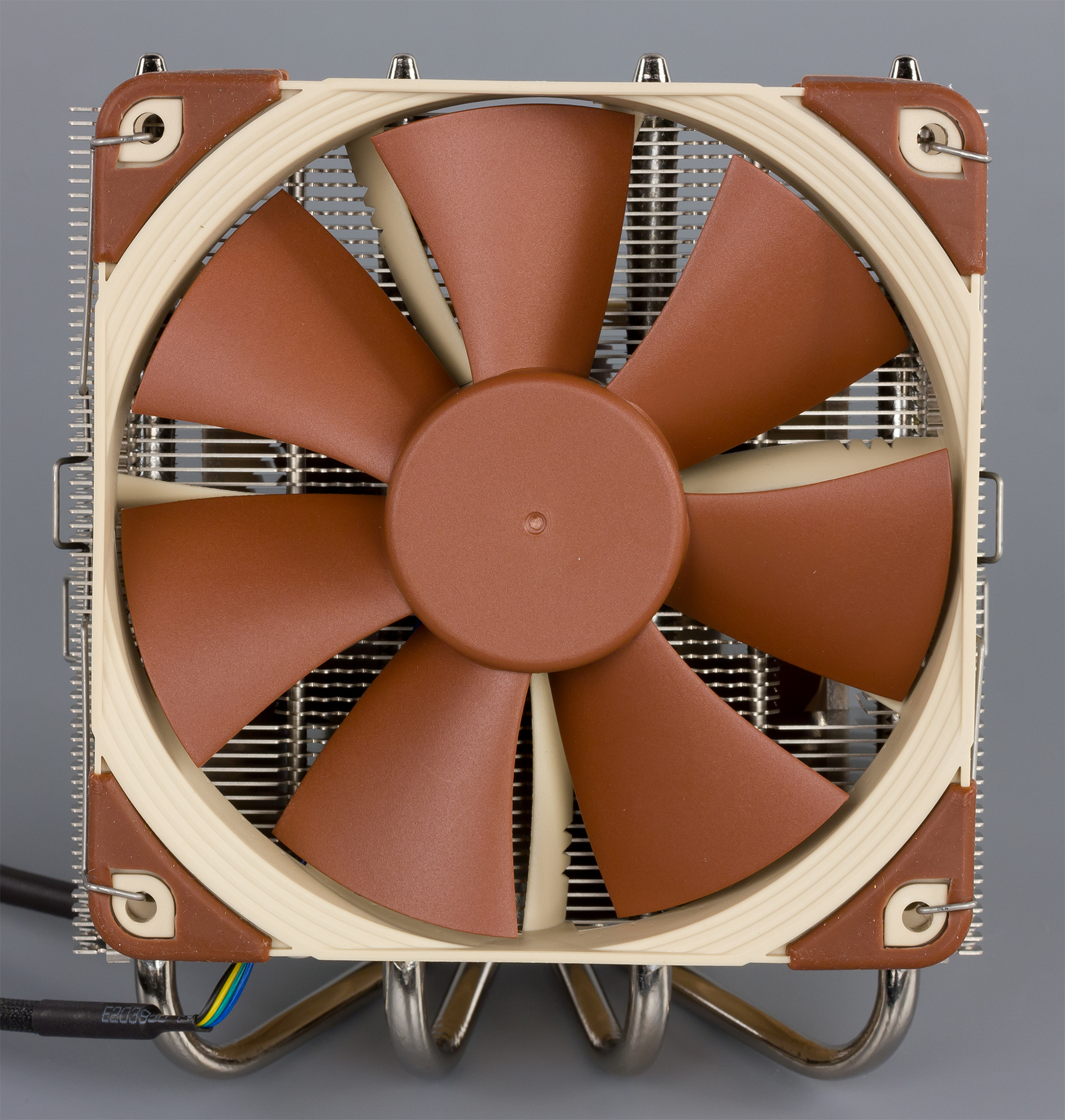

У большого вентилятора, который устанавливается сверху, по углам имеются резиновые прокладки, которые служат для снижения вибрации и шума. Второй вентилятор таких прокладок не имеет, но на самом радиаторе в месте его установки расположены резиновые вставки.

Если говорить о креплении кулера на различные процессорные разъемы, то используемую в кулерах Noctua систему SecuFirm2 можно отнести к очень простым. В нашем тестировании использовался стенд на базе материнской платы с процессорным разъемом LGA 2011, и установка не заняла много времени, так как в этом случае нет необходимости устанавливать заднюю подложку на системной плате.

Единственное, что может растроить покупателя Noctua NH-L12 — это цена. Все-таки почти 5 тысяч рублей за кулер может позволить себе далеко не каждый. С другой стороны, пользователь, купивший данную модель, может быть полностью уверен в ее работоспособности в течение длительного времени, ведь недаром гарантия на этот кулер составляет 6 лет. К слову сказать, и на все остальные модели в этом тестировании гарантия тоже составляет 6 лет.

Средняя цена Noctua NH-L12
T-7917892
Розничные предложения
L-7917892-10

Noctua NH-C14S

Предыдущую версию процессорного охладителя Noctua NH-C14 мы уже рассматривали в одном из наших обзоров, а теперь к нам в руки попала обновленная модель Noctua NH-C14S, которая получила дополнительную литеру «S» в названии. Модель NH-C14 была весьма успешной, а ее обновление должно решить небольшие проблемы совместимости с новыми компонентами ПК (видеокартами, модулями памяти) и небольшими корпусами. Кроме того, с Noctua NH-C14S поставляется новая модель вентилятора, которая призвана уменьшить общий уровень шума.

кулер Noctua NH-C14S

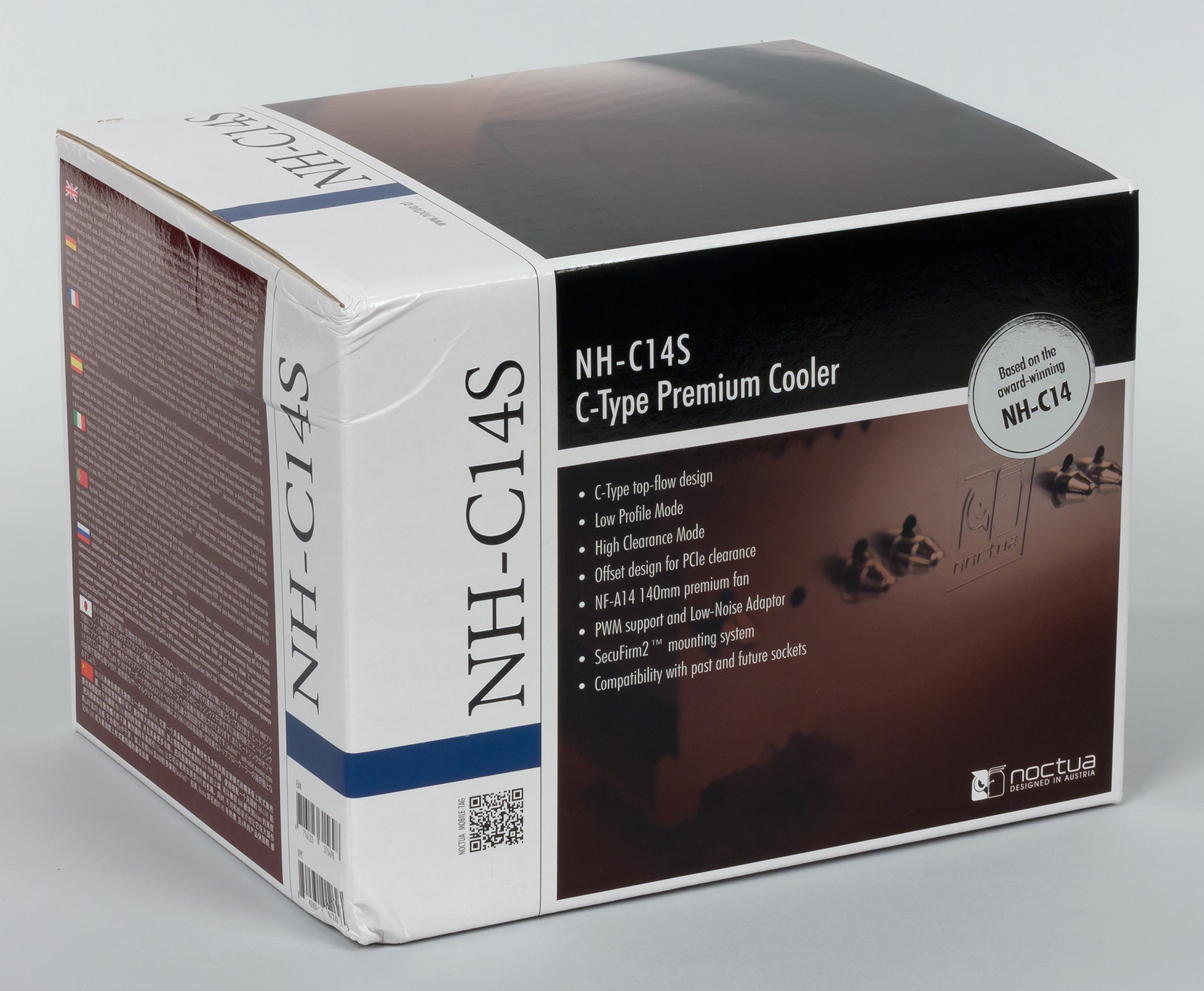

Упаковка кулера выполнена в традиционном для Noctua стиле: это большая картонная коробка, оформленная в фирменных цветах компании. Внешний вид коробки по сравнению с предыдущей версией этого кулера немного изменился, но в целом вполне узнаваем. Название модели размещено практически на всех гранях коробки.

кулер Noctua NH-C14S

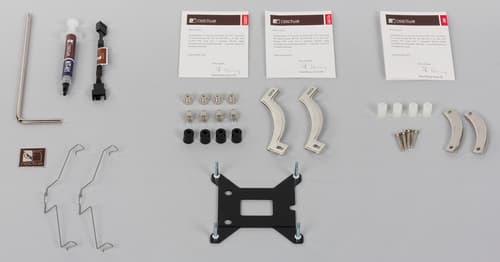

Комплект поставки почти так же богат, как и в случае Noctua NH-L12. Здесь есть всё для установки модели на процессорные разъемы AMD и Intel, переходник Low-Noise Adaptor, понижающий обороты вентилятора, фирменная термопаста, шильдик Noctua и Г-образная крестовая отвертка. Помимо основного набора, в комплекте присутствуют дополнительные скобы для крепления опционального вентилятора. Отметим, что предыдущая модель Noctua NH-C14 поставлялась с двумя одинаковыми вентиляторами.

кулер Noctua NH-C14S

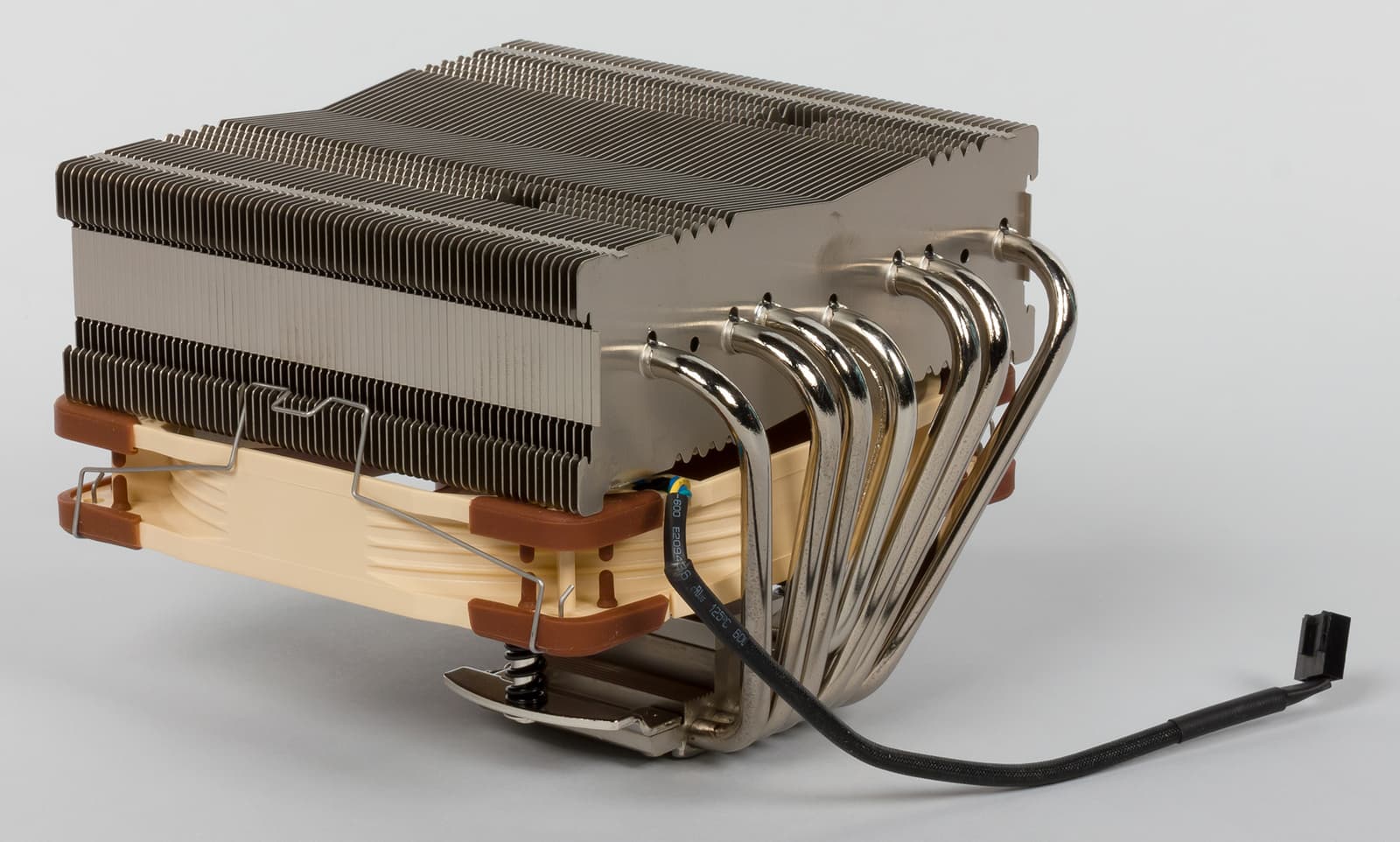

Конструкция кулера претерпела не очень большие изменения и на первый взгляд ничем не отличается от предыдущей версии. Габариты и вес практически не изменились — 140×163×115 мм и 830 г (без учета вентилятора), то есть радиатор прибавил в высоте всего 10 мм. С установленным сверху вентилятором кулер Noctua NH-C14S имеет габаритные размеры 140×163×142 мм и вес 1015 г.

кулер Noctua NH-C14S

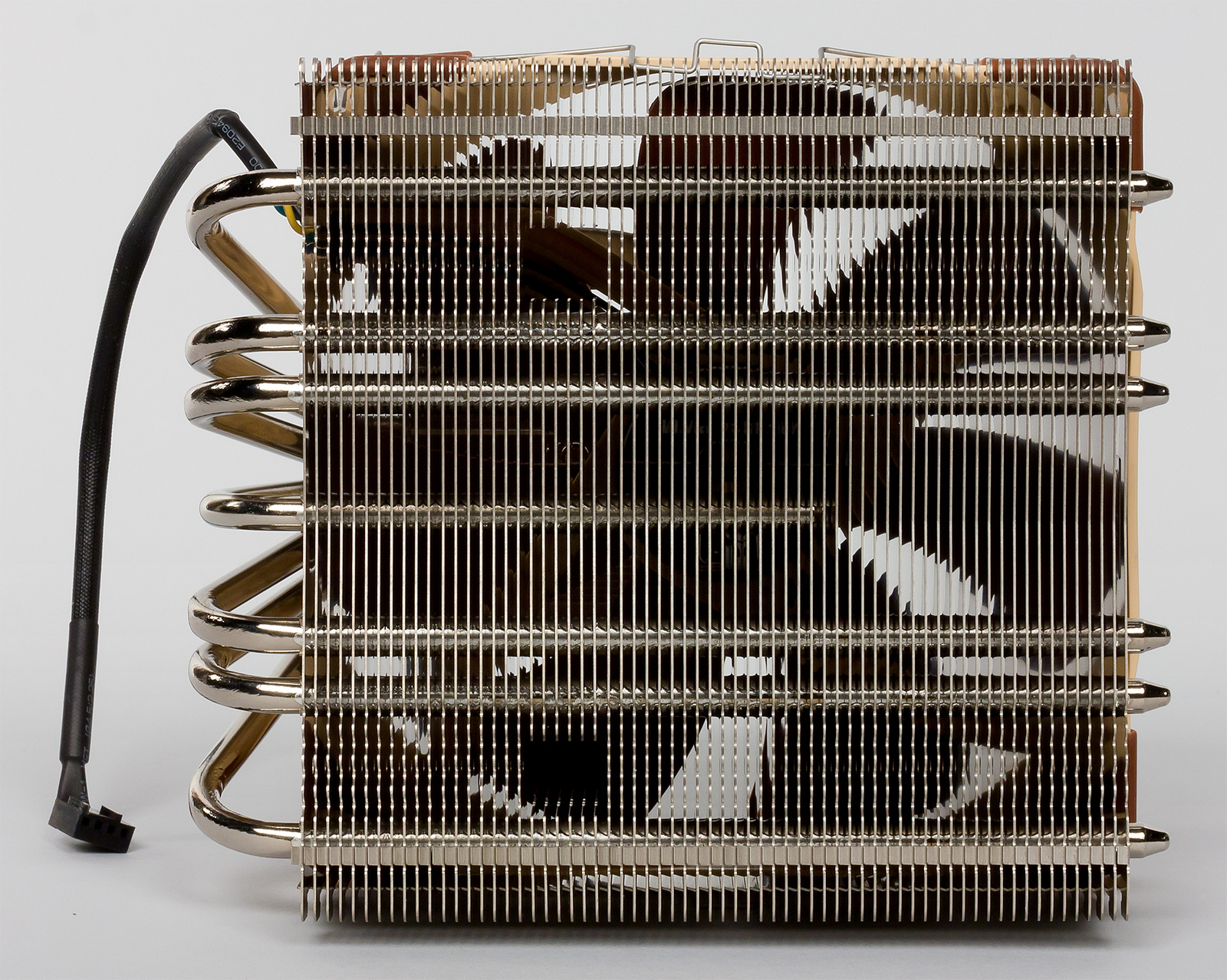

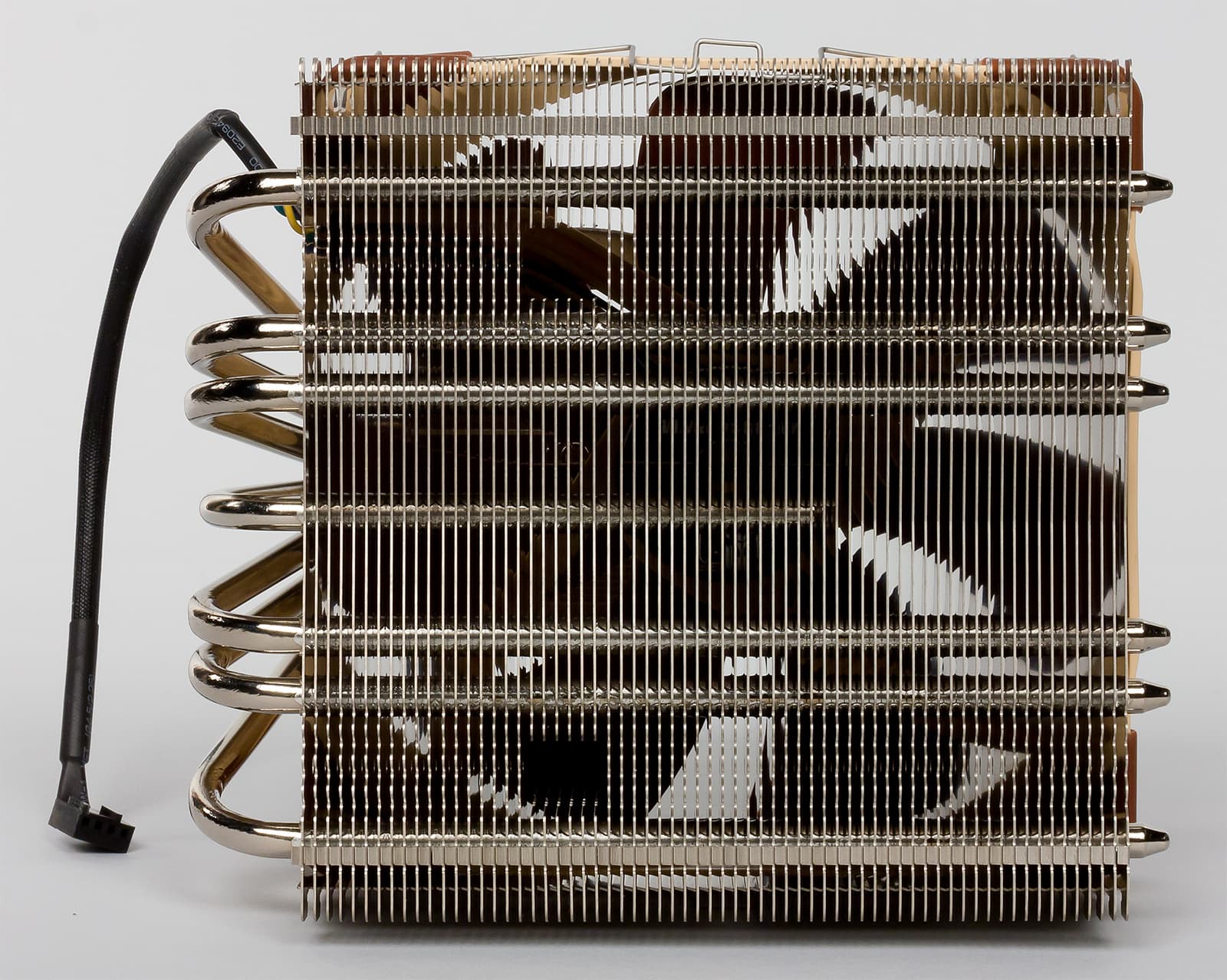

Радиатор этой модели, как и в случае с Noctua NH-L12, имеет С-образные тепловые трубки, которые переносят тепло от основания к самому радиатору. Если смотреть на него сверху, то можно увидеть два небольших промежутка в оребрении, которые используются для удобного крепления кулера с помощью отвертки. Но у нового радиатора есть еще одна важная особенность: он асимметричен относительно центральной оси и основания. Эта особенность радиатора ориентирована на улучшение совместимости с системными платами малого формата, у которых первый слот PCI-E находится слишком близко к посадочному месту кулера.

кулер Noctua NH-C14S

Новая версия кулера обзавелась дополнительной «трубкой», которая проходит через центральную часть радиатора и при этом не доходит до его края. Судя по всему, это не тепловая трубка, а силовой элемент крепления, который удерживает тяжелый радиатор в горизонтальном положении. Радиатор имеет 67 алюминиевых пластин толщиной 0,5 мм, при этом зазор между пластинами составляет 2 мм. Таким образом достигается достаточно большая площадь рассеивания. Нельзя не отметить еще одно нововедение — углубление для 120-миллиметрового вентилятора в нижней части радиатора.

кулер Noctua NH-C14S

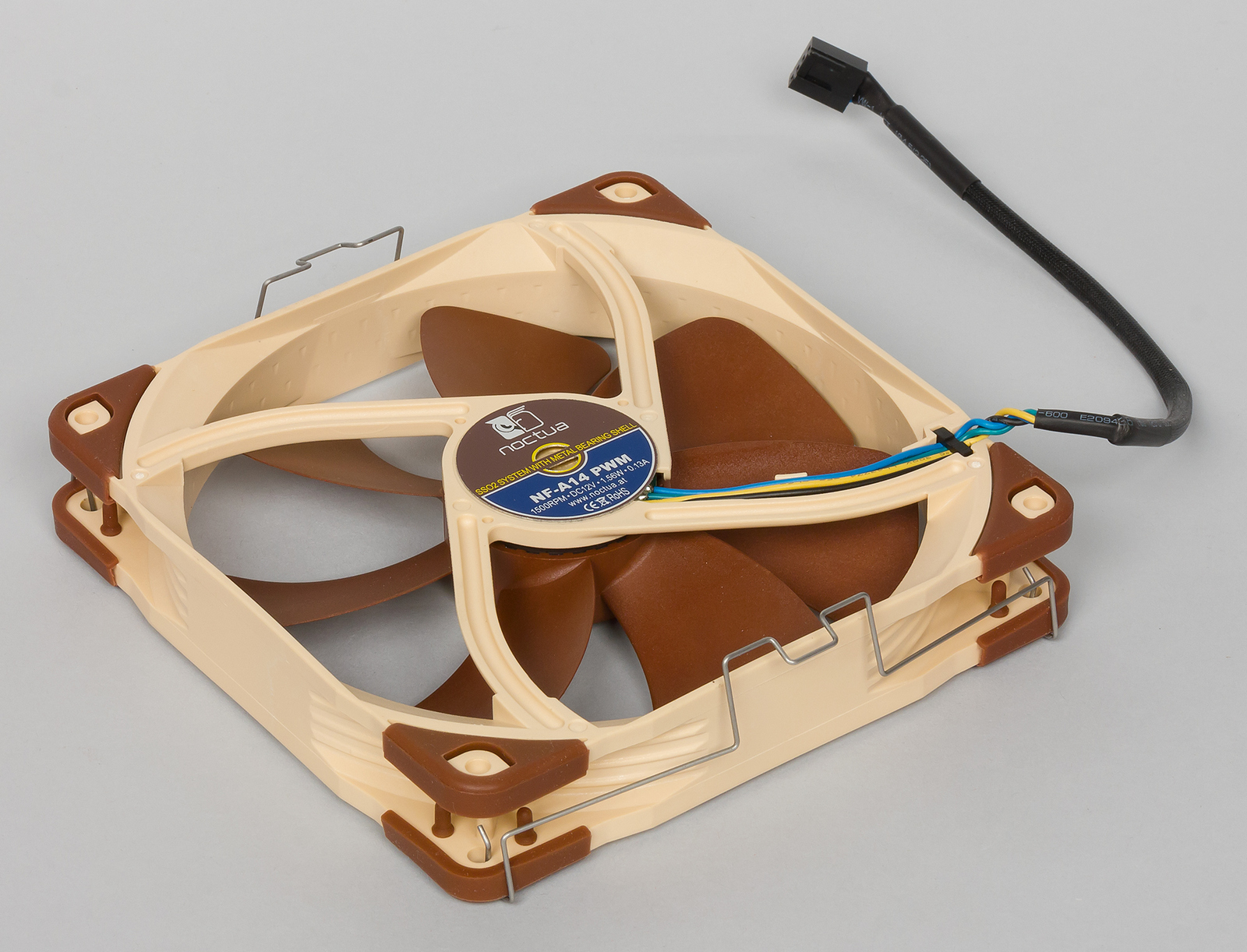

В этой модели применяется вентилятор NF-A14 PWM размером ∅140×25 мм, который работает на подшипнике второго поколения SSO2-Bearing. Вентилятор подключается к системной плате с помощью 4-контактного разъема, а его заявленная скорость вращения составляет 300—1500 об/мин. В случае использования фирменного переходника LNA максимальная скорость вращения составляет 1200 об/мин. По краям вентилятор оборудован прорезиненными прокладками, призванными снизить вибрацию и шум. Согласно спецификации, воздушный поток, создаваемый им на максимальной скорости вращения, составляет 140,2 м³/ч. Как заявляет производитель, максимальный уровень шума этой модели кулера с комплектным вентилятором составляет 24,6 дБА (и 19,2 дБА в случае использования переходника). Следует отметить,что NF-A14 PWM — это один из самых производительных вентиляторов в линейке Noctua.

кулер Noctua NH-C14S

Основание кулера достаточно хорошо отшлифовано, но при этом имеет коническую форму, центр которой находится в середине. К основанию припаяны шесть тепловых трубок, которые размещены на очень близком расстоянии друг от друга. Выпуклость основания хорошо видна, если смотреть на него перпендикулярно. Возможно, такая инженерная задумка имеет теоретическое обоснование, но нам кажется, что полностью ровная поверхность лучше подходит для отвода тепла от процессора.

кулер Noctua NH-C14S

Если смотреть на кулер сбоку, то невооруженным глазом видно, что его верхняя часть не совсем параллельна основанию, присутствует небольшой наклон. Комплектный вентилятор можно устанавливать как сверху радиатора, так и снизу. В последнем случае высота кулера будет наименьшей, а поток воздуха с вентилятора, скорее всего, должен быть направлен в сторону радиатора.

Изменение формы радиатора очевидно позволило решить некоторые проблемы совместимости с платами малого формата. При этом сочетание увеличенного по толщине радиатора и нового производительного вентилятора дало возможность сохранить эффективность этой модели на уровне своего прародителя. Но если Noctua NH-C14 был универсальным процессорным охладителем, то обновленная модель Noctua NH-C14S стала ближе к обычным низкопрофильным кулерам.

Средняя цена Noctua NH-C14S
T-13098438
Розничные предложения
L-13098438-10

Noctua NH-D9L

Процессорный кулер Noctua NH-D9L — это дальнейшее продолжение линейки легендарных премиальных моделей NH-D14, о которых мы рассказывали более 5 лет назад. При этом нельзя сказать, что кулеры NH-D14 потеряли актуальность — их до сих пор можно купить в розничных магазинах, хотя появились NH-D15 и NH-D15S, о которых мы расскажем чуть ниже. Относительно новая модель Noctua NH-D9L — это, по сути, уменьшенная версия NH-D15. Эта модель разрабатывалась как еще одно низкопрофильное решение для системных плат малого формата (Mini-ITX). В отличие от рассмотренного выше Noctua NH-C14S, кулер NH-D9L имеет башенное исполнение и в то же время соответствует габаритам процессорного разъема Intel LGA115x (95×95 мм), что позволяет быть уверенным в совместимости этой модели со всеми современными материнскими платами. Несмотря на башенное исполнение, эта модель может похвастаться и малой высотой — всего 110 мм, то есть она относится к низкопрофильным решениям башенного типа.

Кулер Noctua NH-D9L

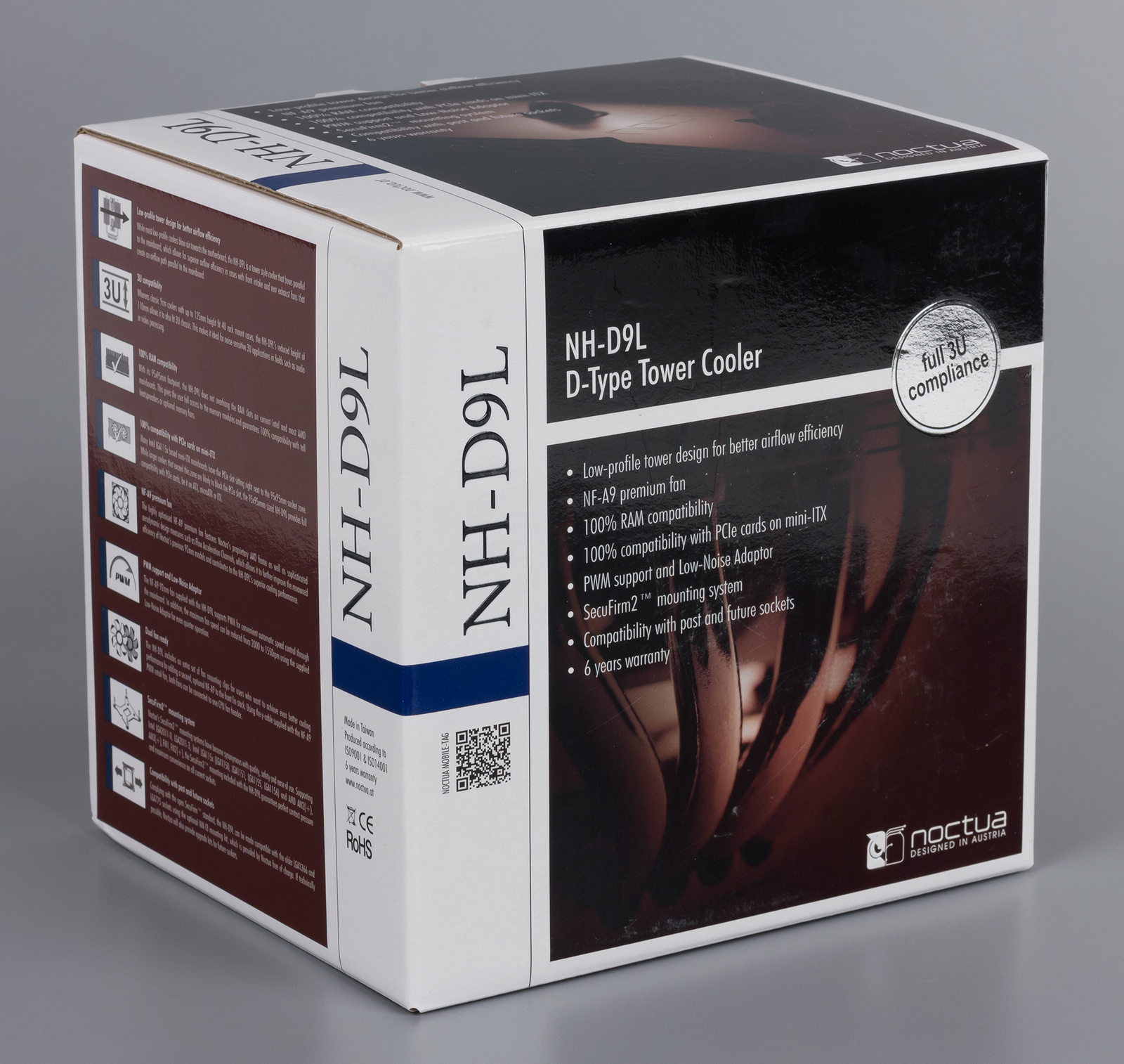

Упаковка этой модели ничем не отличается от других продуктов Noctua, выделить можно только нескромные габариты коробки. Следует отметить небольшую наклейку в виде серебристого кружка, на которой указано, что данная модель кулера полностью совместима с корпусами высотой 3U.

Кулер Noctua NH-D9L

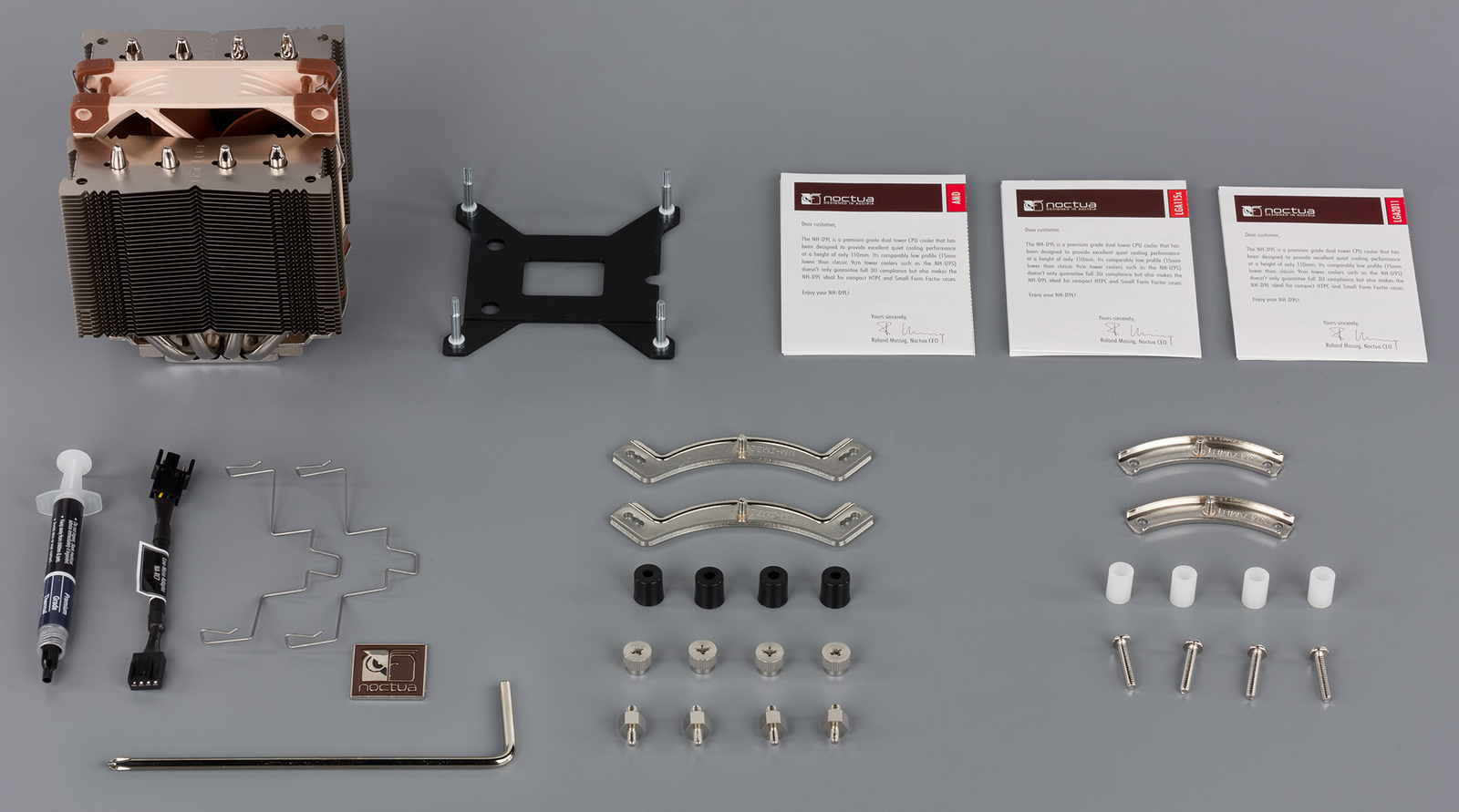

Комплектация модели, как и подобает процессорным охладителям Noctua, весьма богата. Здесь используется знакомая система крепления SecuFirm2, а комплектный набор включает в себя элементы крепления для процессорных разъемов Intel LGA115x и LGA2011 (включая LGA2011-3) и современных разъемов AMD (AM2+, AM3, AM3+, FM1, FM2, FM2+). Похожая модель кулера NH-U9S совместима только с материнскими платами для процессоров Intel, поэтому NH-D9L является более универсальным выбором. В комплекте с процессорным охладителем, помимо элементов крепления и собственно кулера, пользователь обнаружит понижающий максимальные обороты переходник LNA, фирменную термопасту, шильдик Noctua, а также дополнительные скобы для крепления опционального вентилятора.

Кулер Noctua NH-D9L

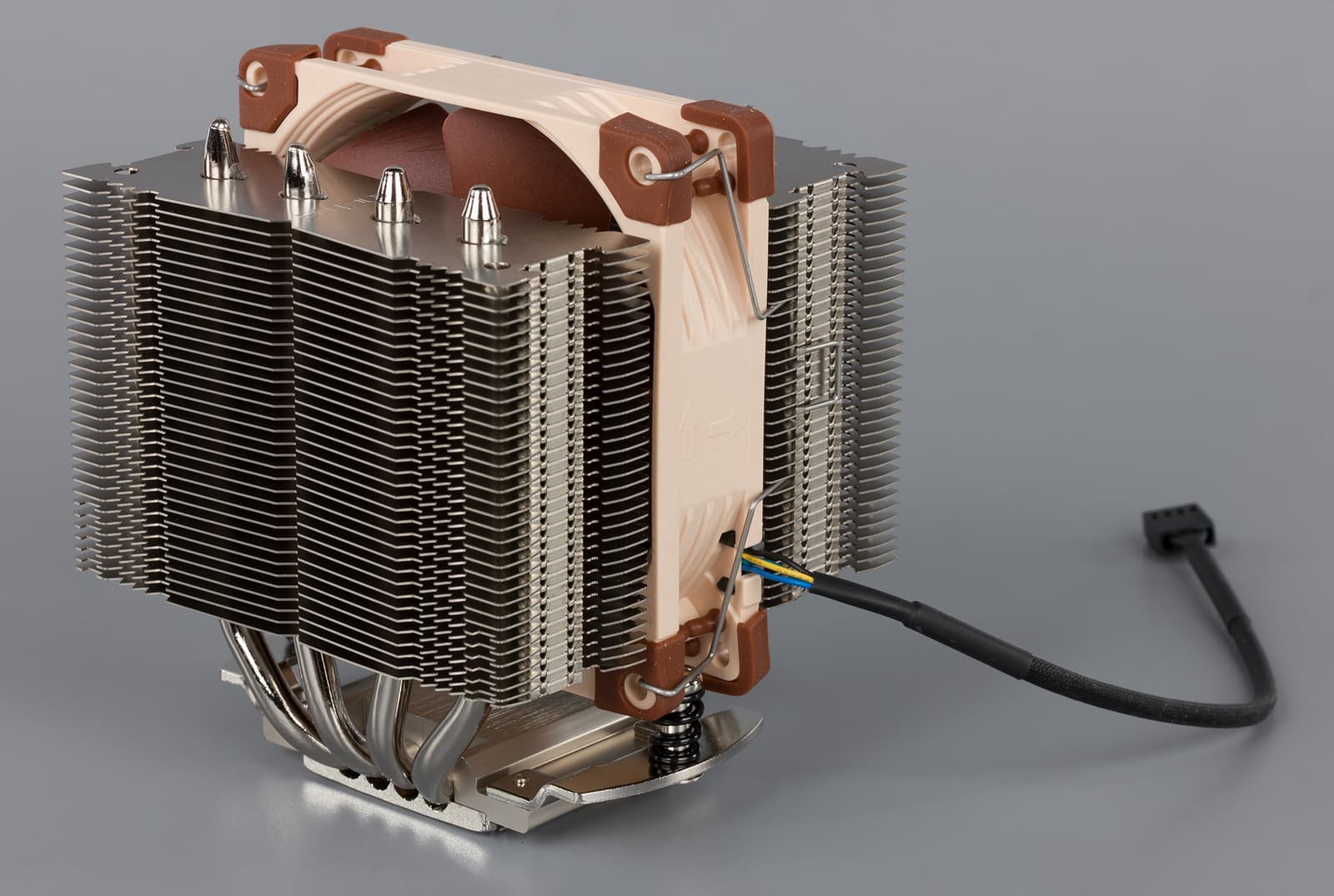

Кулер Noctua NH-D9L относится к башенному типу, но при этом его можно назвать компактным. Его конструкция базируется на двух симметричных радиаторных секциях, между которыми устанавливается штатный вентилятор ∅92 мм. Кроме того, с внешней стороны к нему можно прикрепить еще один вентилятор, для чего в комплекте предусмотрены дополнительные скобы. Габаритные размеры этого процессорного охладителя составляют 95×95×110 мм, а вес без вентилятора — 430 г. Установленный вентилятор добавляет еще 100 г к общему весу кулера, но габариты остаются прежними, так как рамка вентилятора почти не выступает за концы тепловых трубок.

Кулер Noctua NH-D9L

Кулер Noctua NH-D9L

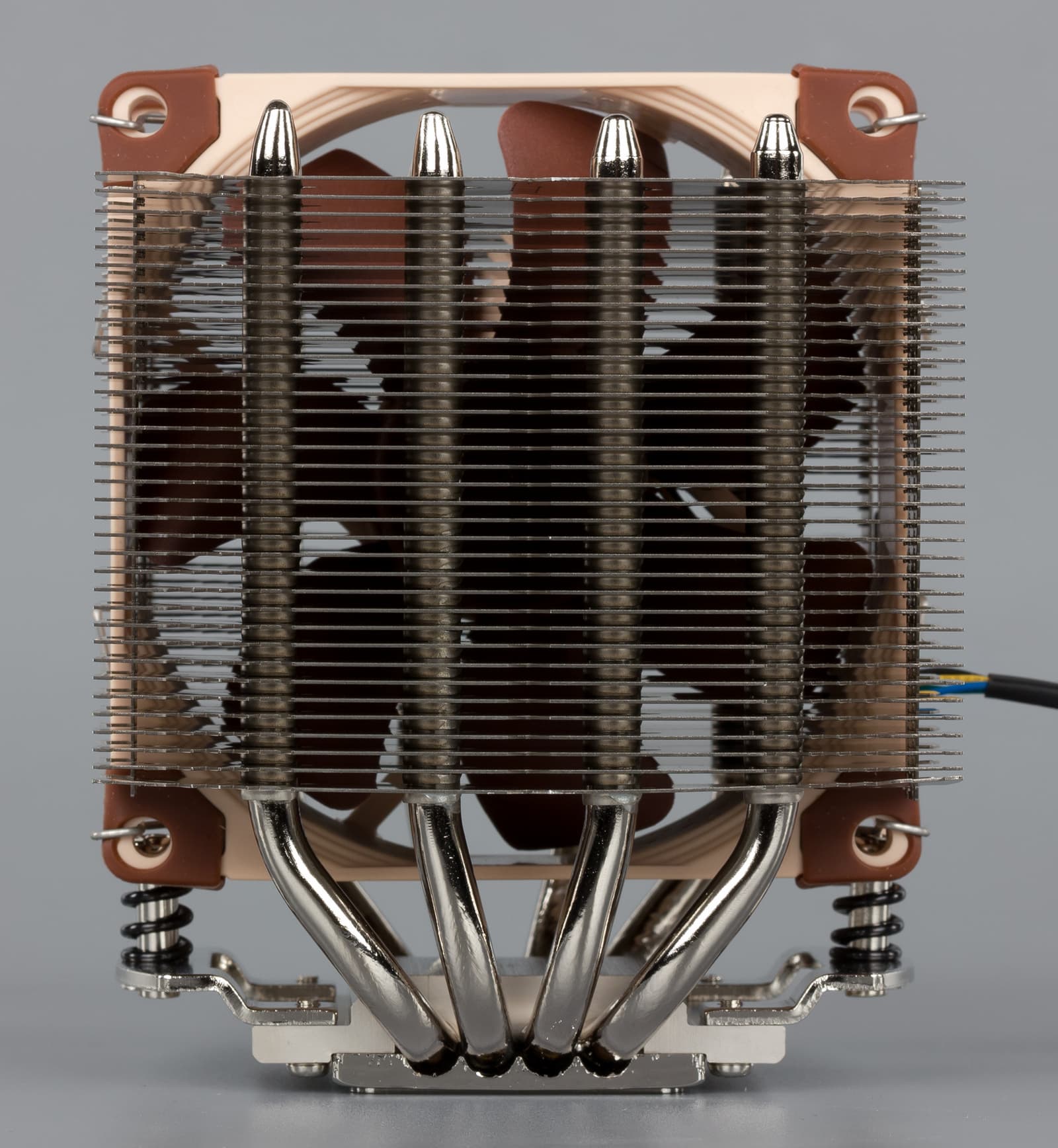

Радиатор представляет собой практически точную копию конструкции, которая применяется в кулере Noctua NH-D15. Однако если форма радиаторных ребер осталась прежней, то конфигурация тепловых трубок несколько изменена: здесь используются четыре 6-миллиметровые тепловые трубки вместо шести. Всего радиатор насчитывает 70 пластин, по 35 в каждой секции, расположенных с зазором 1,8 мм. Для предотвращения вибрации в нижней части одной из секций имеются резиновые прокладки.

Кулер Noctua NH-D9L

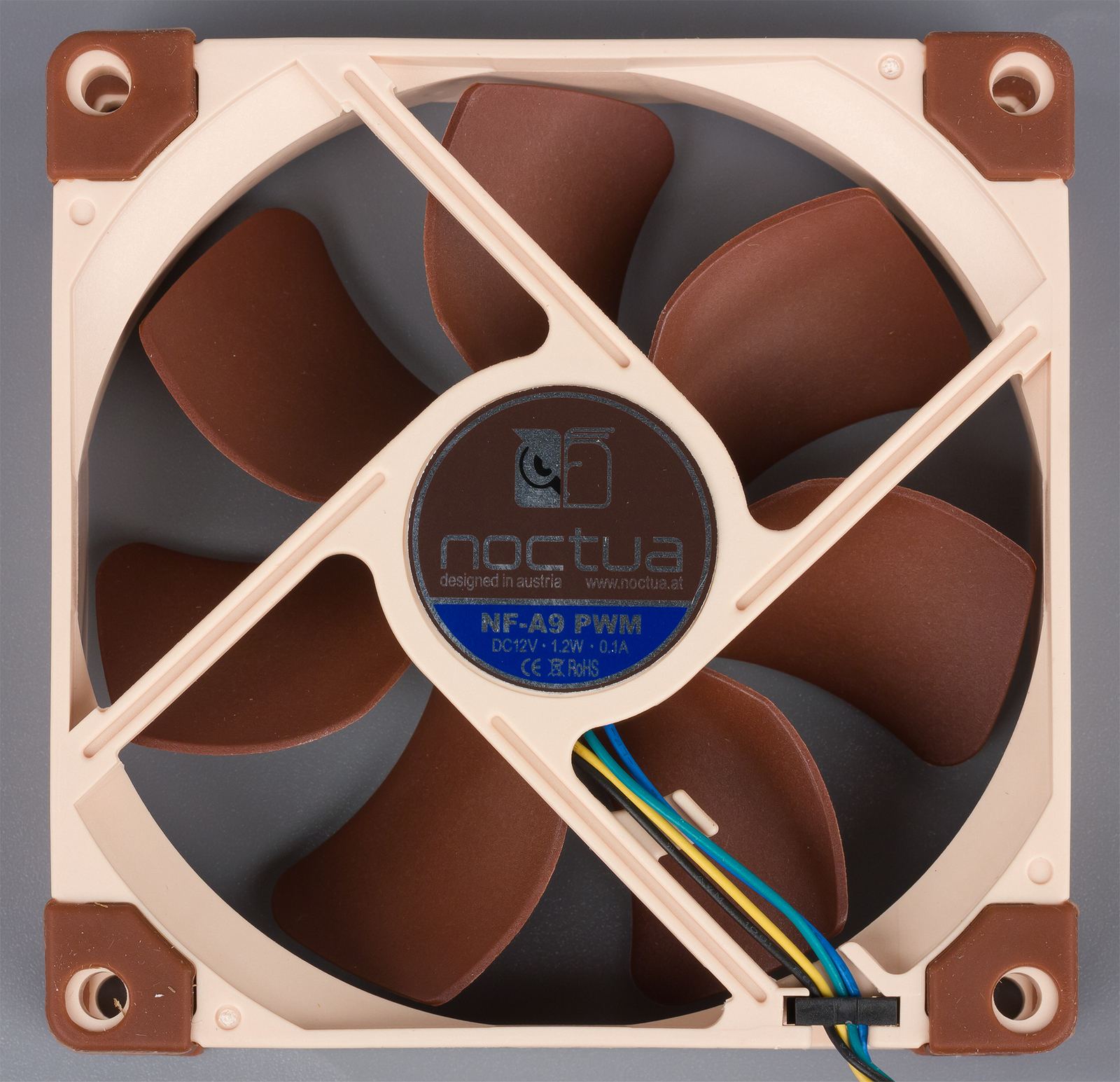

В этой модели применяется вентилятор NF-A9 PWM — ∅92×25 мм. Эта 7-лопастная модель базируется на подшипниках SSO2 и управляется с помощью ШИМ. По сравнению с другими моделями, NF-A9 PWM имеет высокую максимальную скорость вращения — 2000 об/мин или 1550 об/мин при использовании понижающего переходника LNA. Согласно спецификации, эта модель вентилятора создает воздушный поток 78,9 м³/ч (62,6 м³/ч с понижающим адаптером). Минимальная скорость вращения NF-A9 PWM составляет 400 об/мин. В местах крепления скоб вентилятор имеет резиновые прокладки, призванные снизить возможную вибрацию.

Кулер Noctua NH-D9L

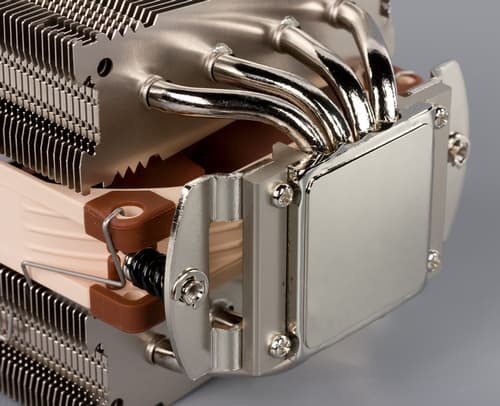

Основание кулера сделано из никелированной меди с ровной почти зеркальной поверхностью (если присмотреться, можно увидеть небольшие концентрические круги от шлифовки). Через ребра радиатора и основание кулера проходят четыре U-образные тепловые трубки диаметром 6 мм, которые надежно припаяны к основанию.

Процессорный кулер Noctua NH-D9L — это достаточно недорогое решение, если сравнивать его с остальными моделями Noctua. Он обладает весьма удачным сочетанием габаритов, производительности и стоимости. Безусловно, по производительности Noctua NH-D9L уступает топовым решениям, но для небольших корпусов эта модель выглядит одним из оптимальных вариантов.

Средняя цена Noctua NH-D9L
T-11878709
Розничные предложения
L-11878709-10

Noctua NH-D15

Более пяти лет назад компания Noctua выпустила процессорный охладитель Noctua NH-D14, позволивший ей успешно конкурировать на рынке премиальных оверклокерских кулеров. Решение оказалось настолько удачным, что Noctua NH-D14 получил второе рождение с выпуском обновленной версии для процессорного разъема LGA 2011 и с тех пор удерживал позиции одной из самых производительных и тихих моделей на рынке. Позапрошлогодняя модель Noctua NH-D15 — это прямой потомок флагмана Noctua, который при этом не столько заменил его, сколько сместил его с пьедестала. По конструкции новый кулер очень схож с Noctua NH-D14, но есть и некоторые отличия, обусловленные применением новых компонентов и технологий.

кулер Noctua NH-D15

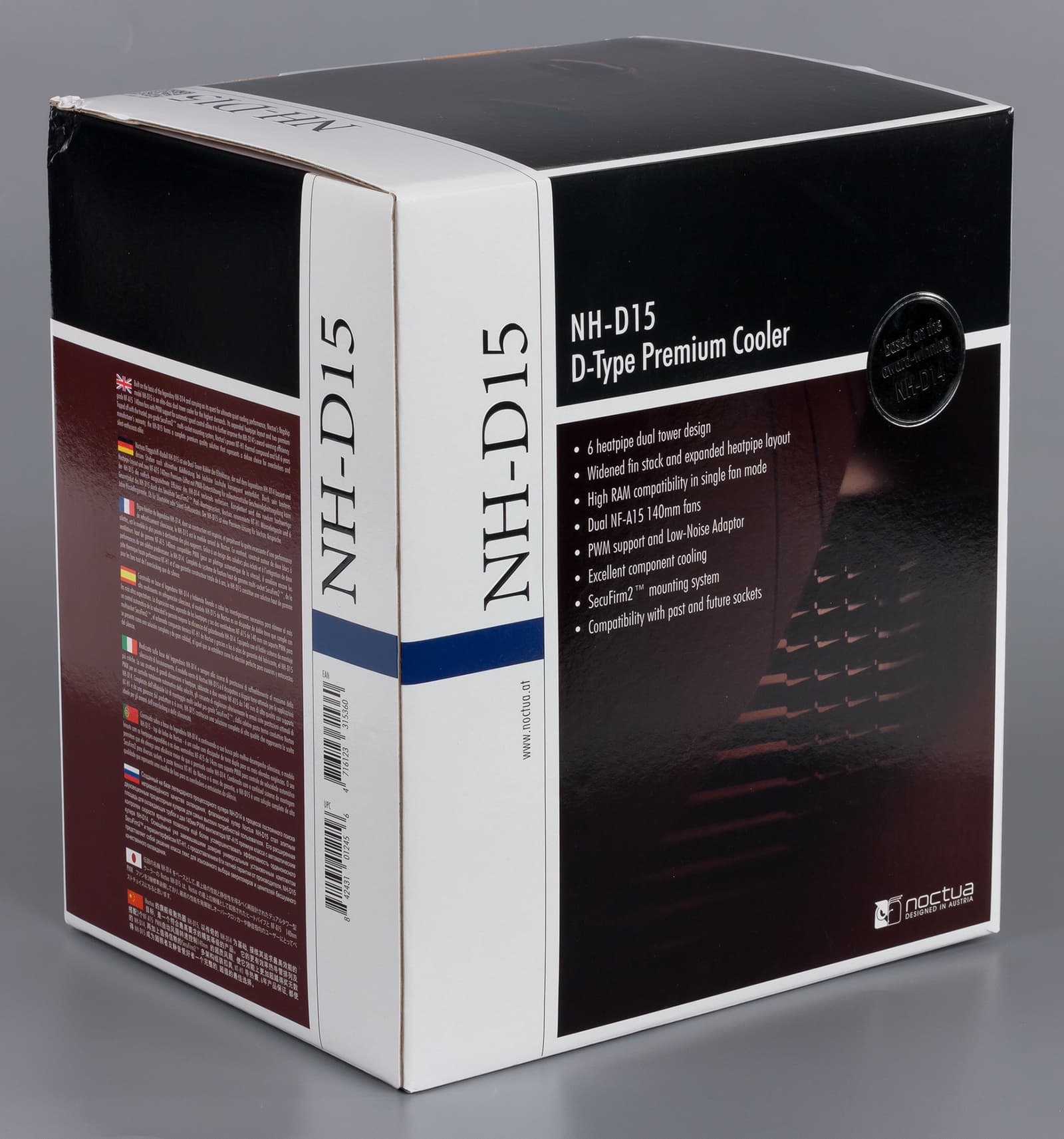

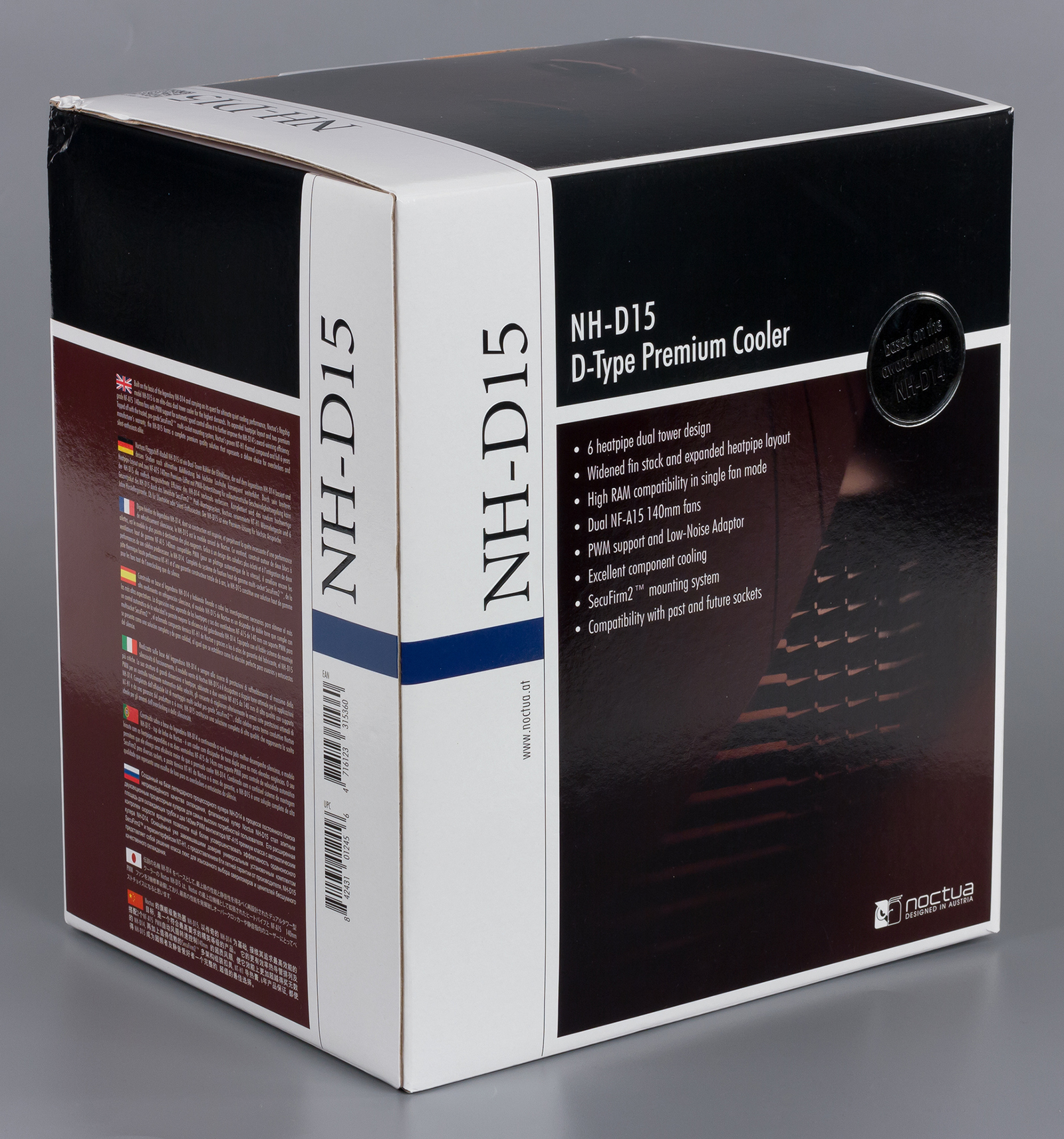

Процессорный охладитель Noctua NH-D15 поставляется в большой и высокой картонной коробке, которая заметно больше, чем у обычных процессорных кулеров. Упаковка имеет стандартную для устройств компании Noctua раскраску в фирменных цветах — белом и темно-коричневом с примесью красного. Внутри компоненты аккуратно упакованы в картонные коробки, которые уложены в демпфирующие прокладки из вспененного материала.

кулер Noctua NH-D15

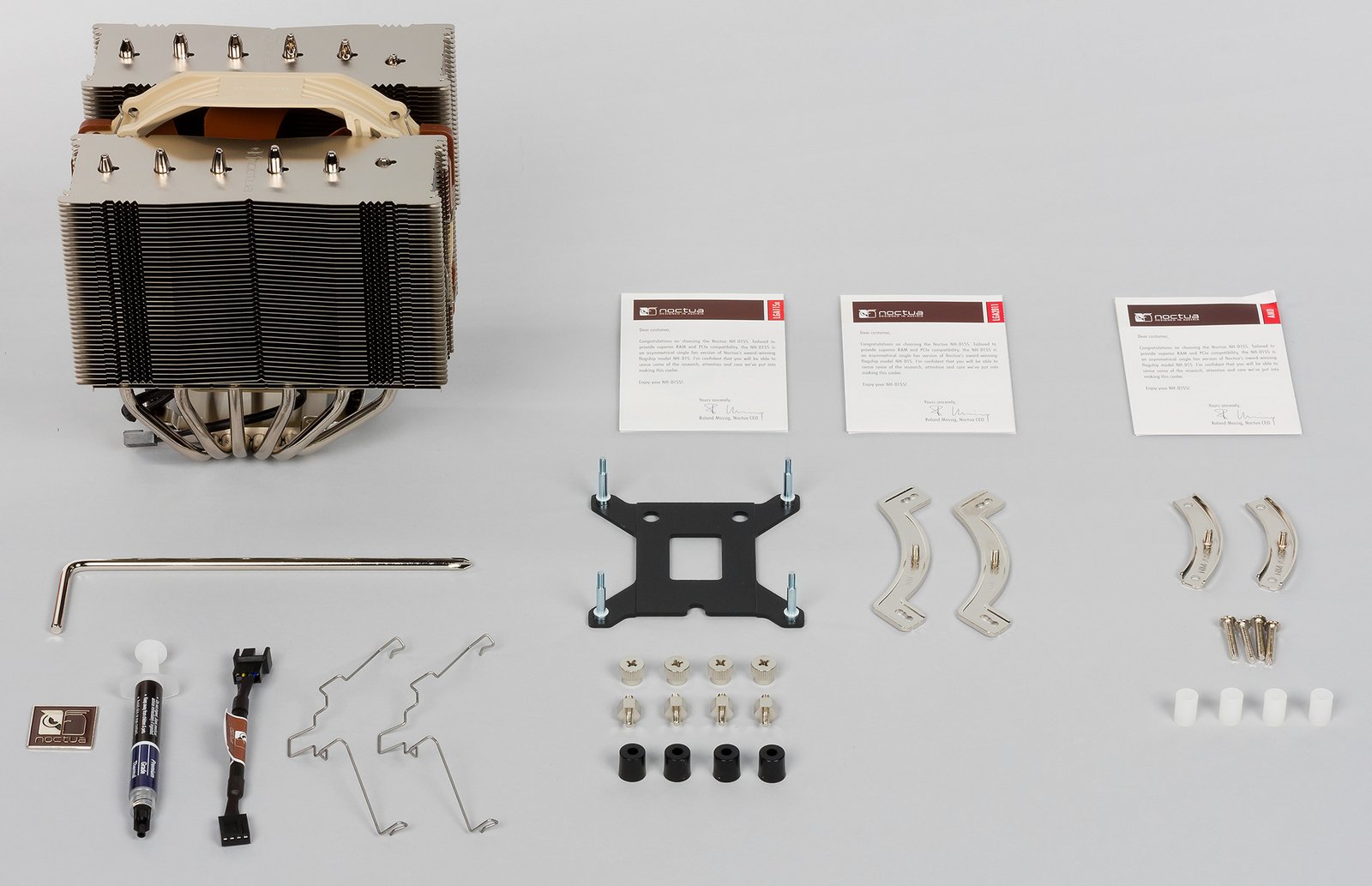

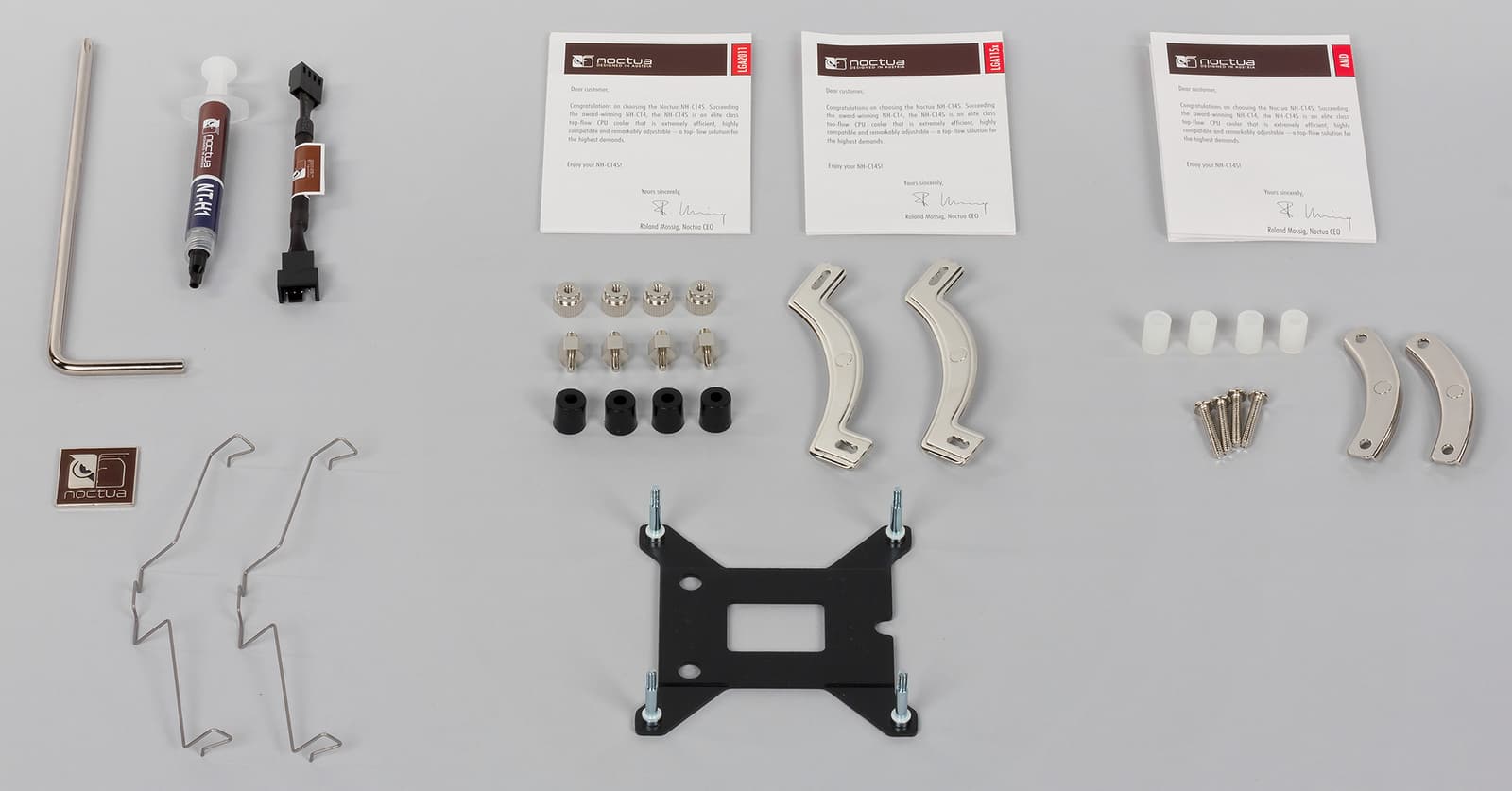

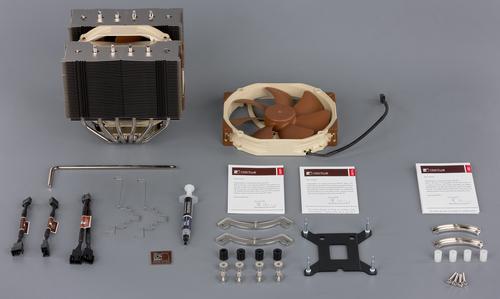

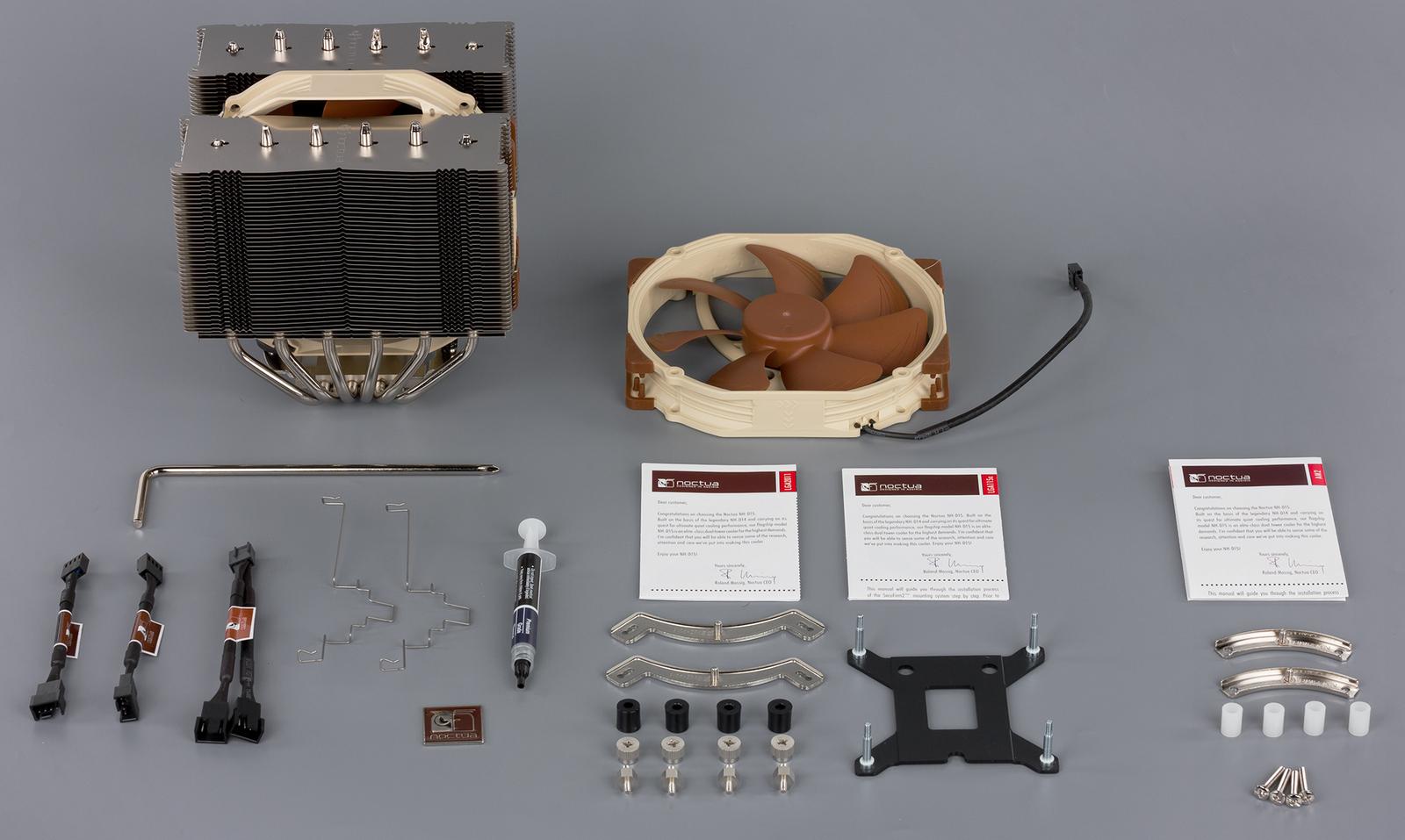

Комплект поставки Noctua NH-D15 в целом не отличается от других рассмотренных выше моделей и даже несколько уступает NH-L12, у которого имеется два Y-разветвителя, а не один, как в случае NH-D15. В комплектацию входят два вентилятора, понижающие преходники NA-RC7, фирменная термопаста NT-H1, комплект крепления SecuFirm2 с поддержкой современных платформ AMD и Intel и металлический логотип Noctua на клейкой основе.

кулер Noctua NH-D15

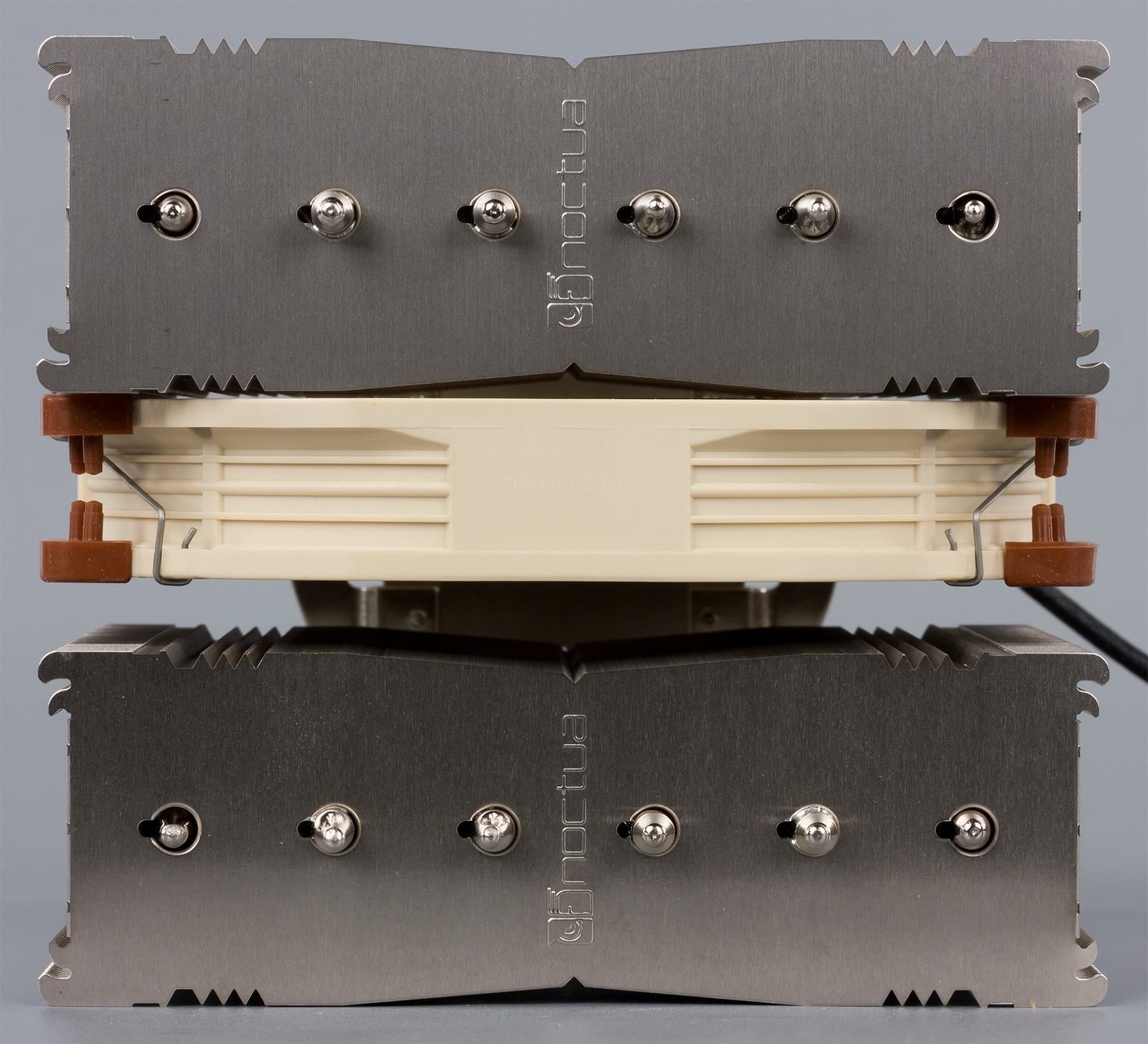

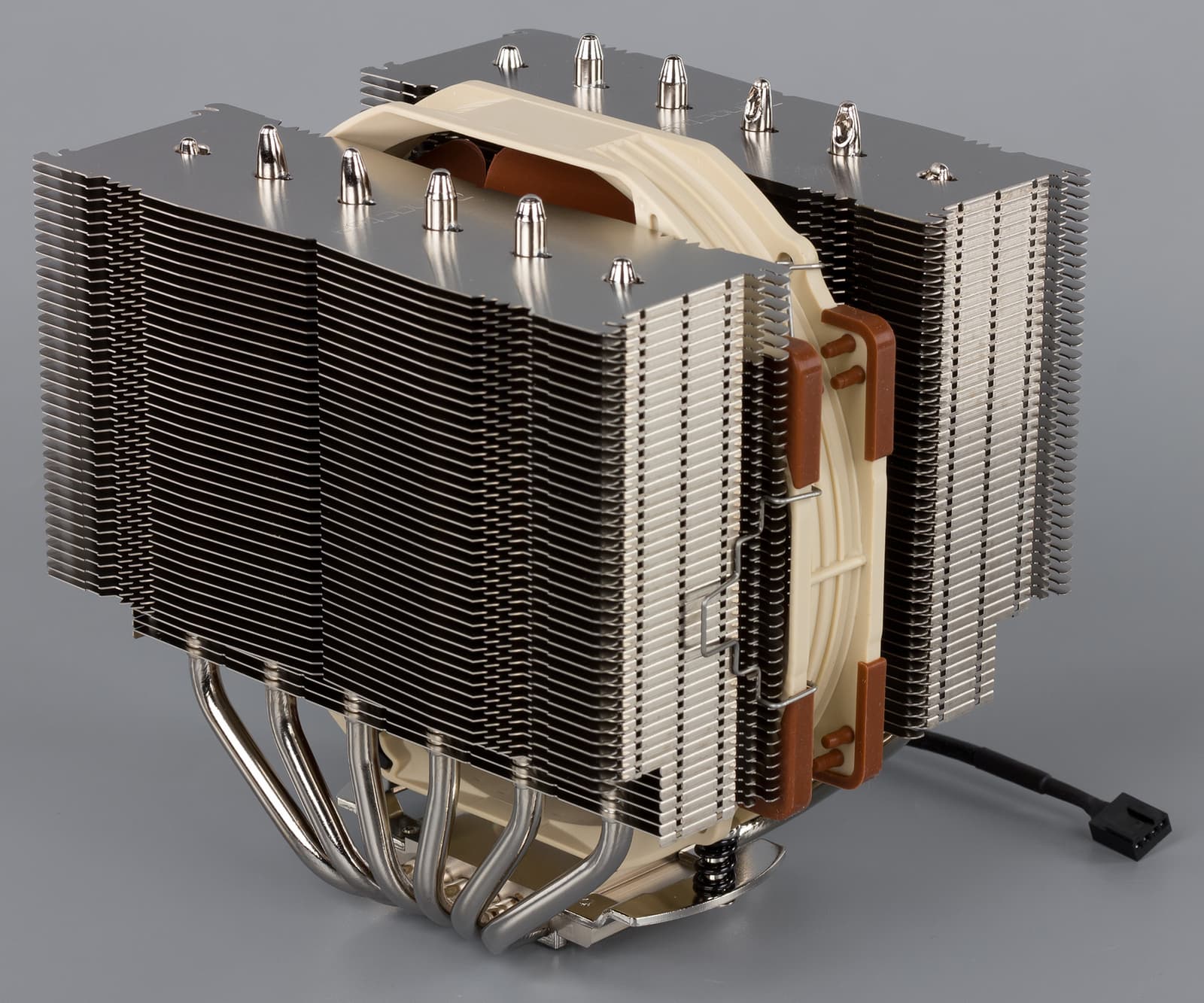

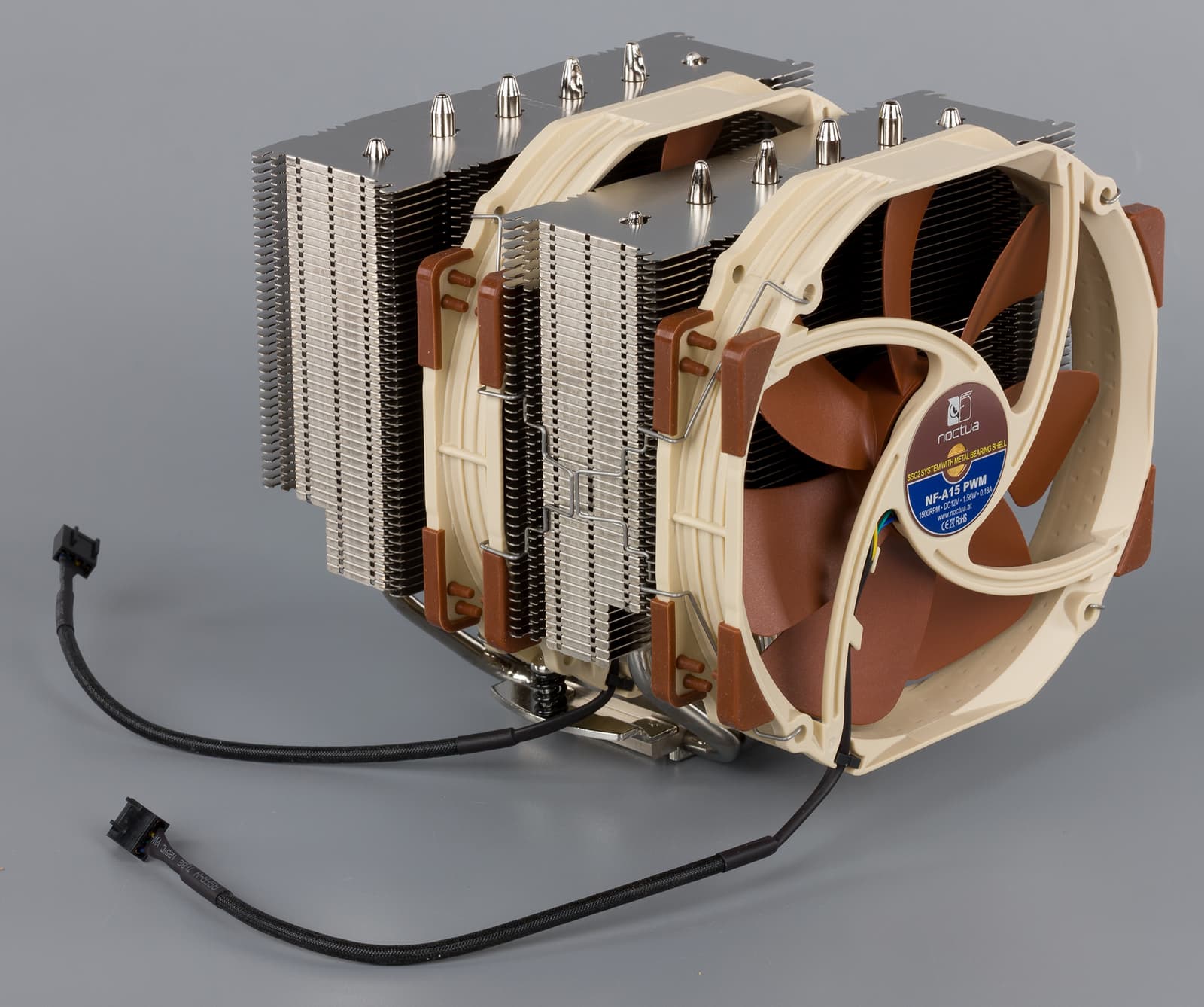

Если на кулер навесить оба комплектных вентилятора, то его габариты выглядят более чем внушительно. Без установленных вентиляторов габаритные размеры Noctua NH-D15 составляют 135×150×160 мм, а вес немного не дотягивает до одного килограмма — 980 г. Установленный на внешнюю сторону радиатора вентилятор добавляет к глубине 26 мм, а высота кулера увеличивается еще на 5 мм, так как рамка вентиляторов выступает за кончики тепловых трубок. Полный вес модели с двумя установленными вентиляторами составляет 1380 г. Согласитесь, такие цифры внушают уважение. Отметим, что примененные в этой модели вентиляторы с усеченными ребрами визуально уменьшают размеры кулера, особенно если установлен только один из них.

кулер Noctua NH-D15

Конечно, Noctua NH-D15 можно использовать и с одним вентилятором, установленным посередине. Однако в таком случае лучше обратить внимание на одновентиляторную модель Noctua NH-D15S, о которой речь пойдет чуть ниже.

кулер Noctua NH-D15

кулер Noctua NH-D15

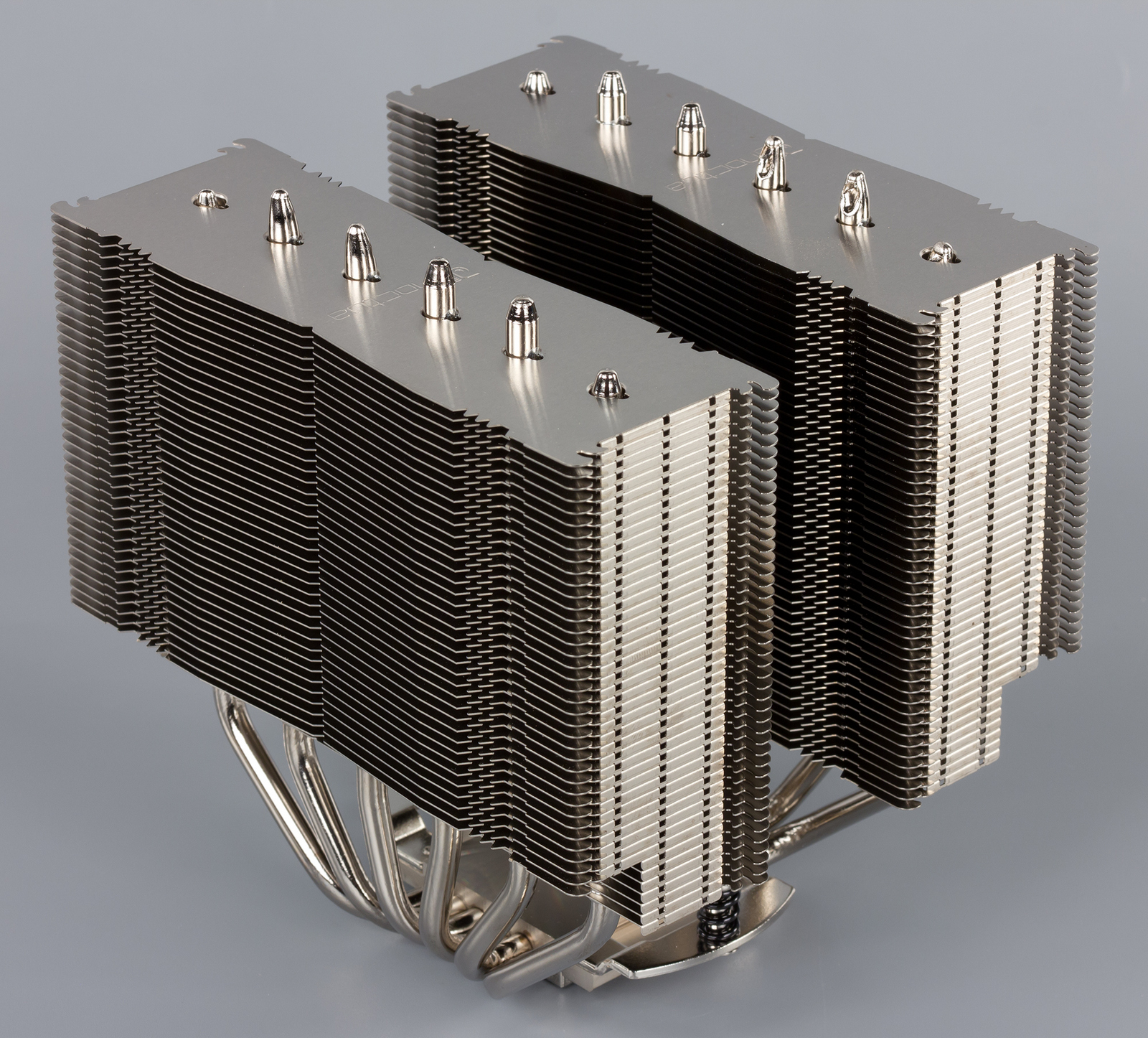

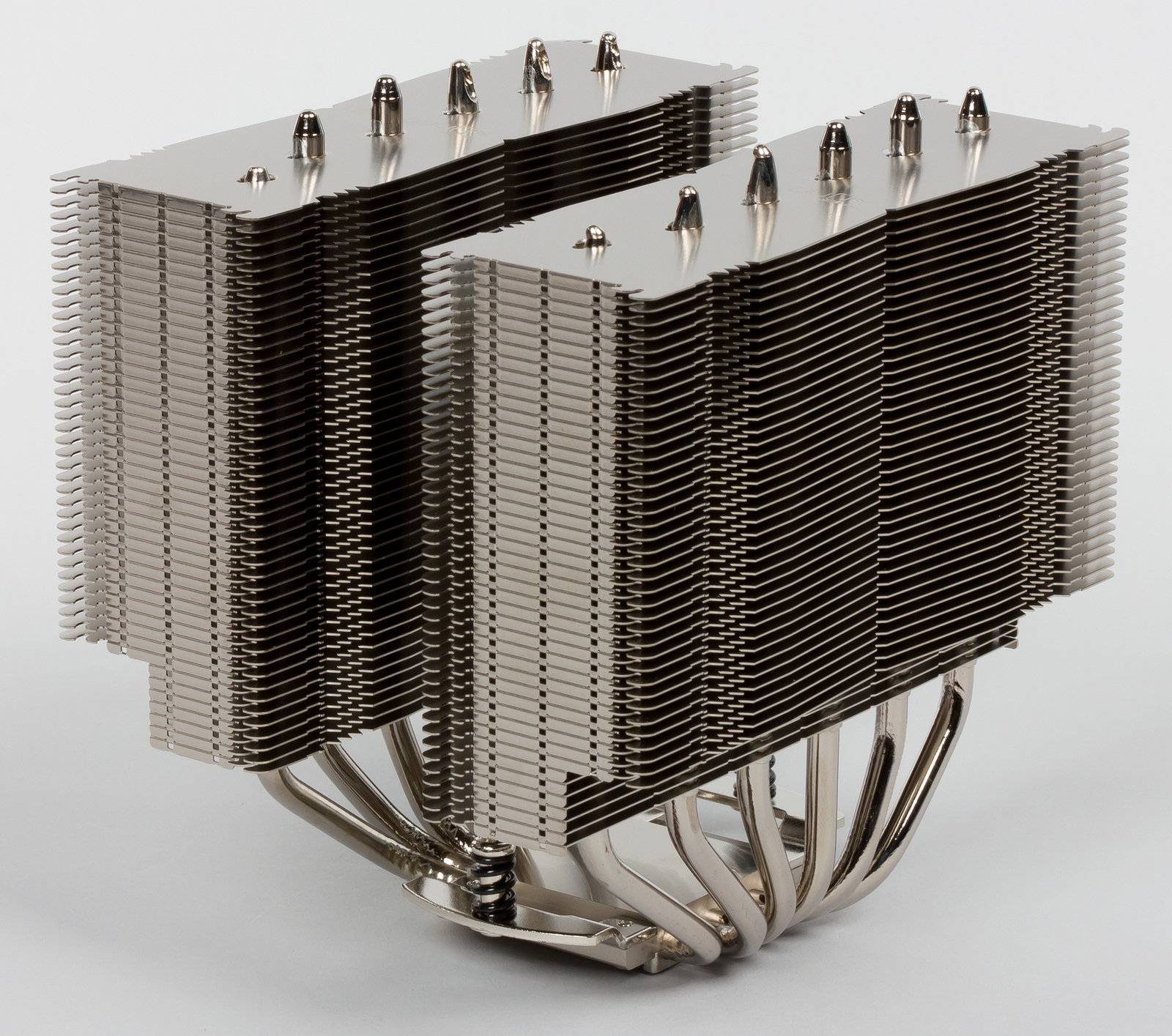

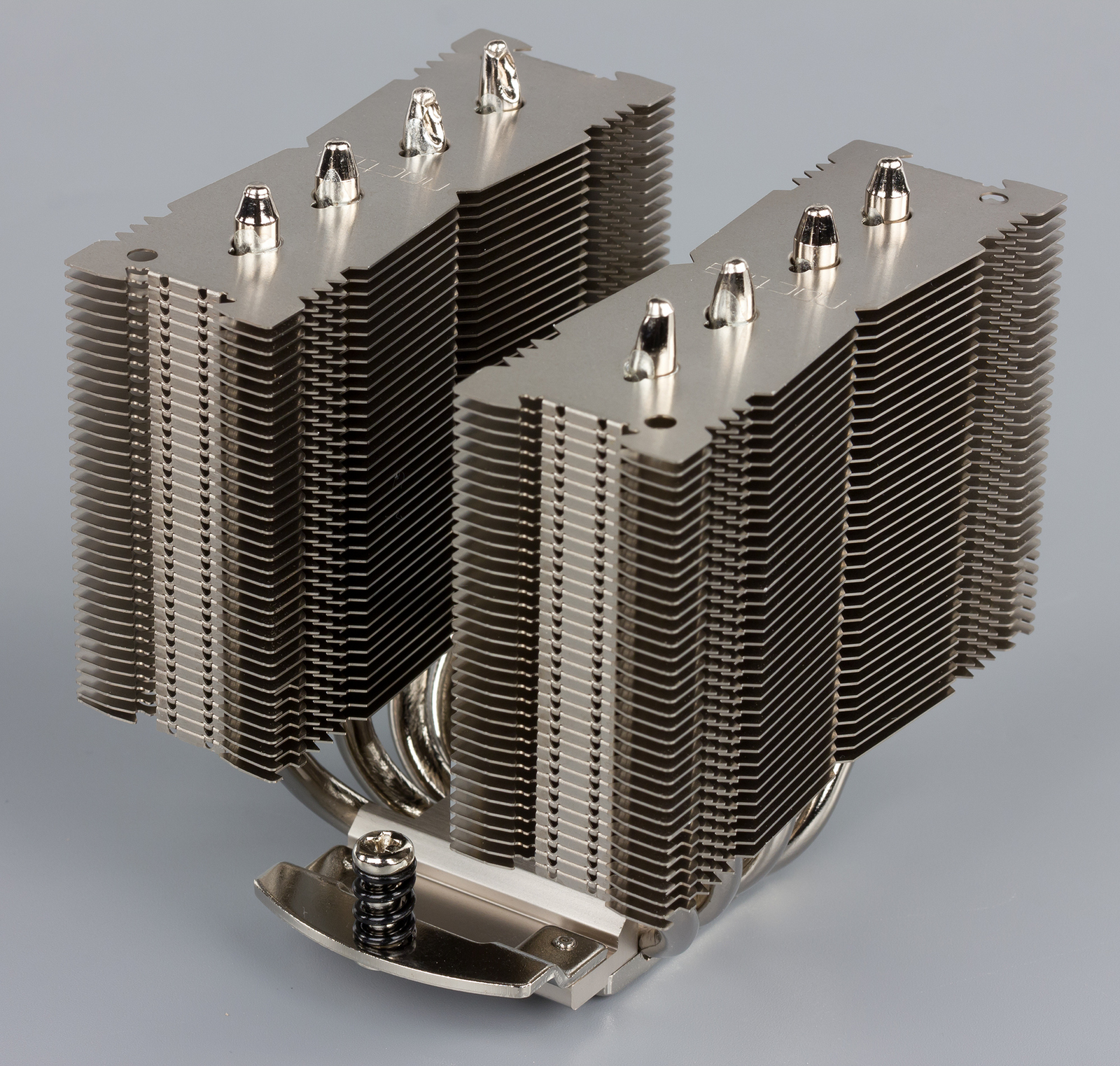

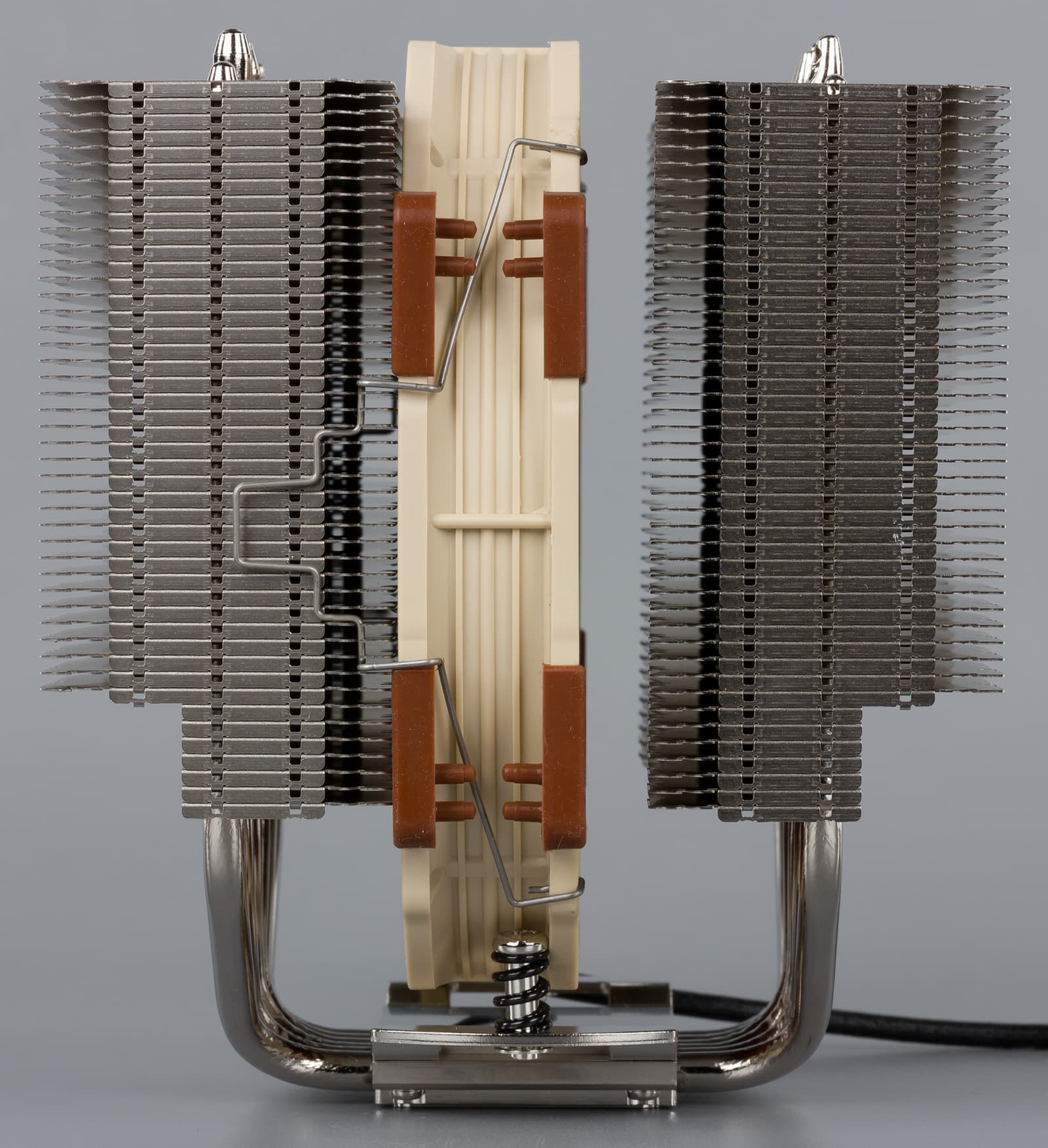

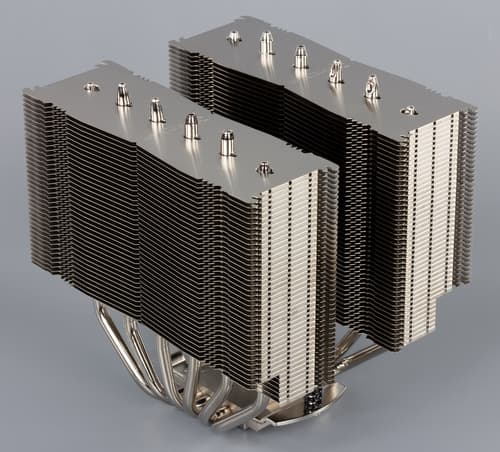

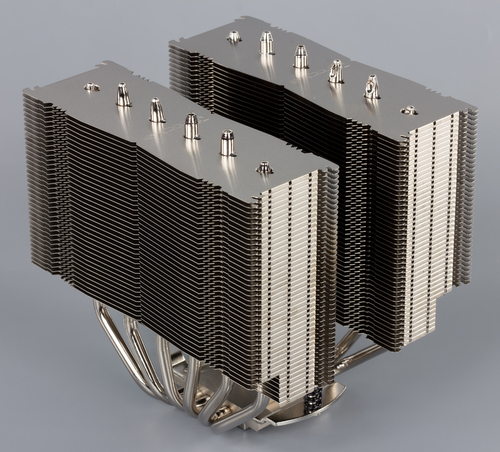

Радиатор процессорного кулера Noctua NH-D15 по конструкции очень схож со своим предшественником, даже габариты его практически не изменились. Радиатор состоит из двух секций по 45 пластин в каждой с зазором 2 мм между ними. Внешние части этих блоков имеют укороченные пластины, что необходимо для совместимости с высокими модулями памяти и радиаторами материнской платы. Через секции проходят шесть медных тепловых трубок диаметром 6 мм с никелированным покрытием. По сравнению с Noctua NH-D14 у новой версии изменена форма внешних граней пластин, которые стали более ровными, в то время как у NH-D14 они были больше заострены.

кулер Noctua NH-D15

Вентилятор практически полностью обдувает основную зону нагрева, где располагаются тепловые трубки. Кроме того, нижняя часть вентилятора, которая выступает из радиатора, направляет поток воздуха через тепловые трубки на элементы системной платы, осуществляя их дополнительную вентиляцию.

кулер Noctua NH-D15

кулер Noctua NH-D15

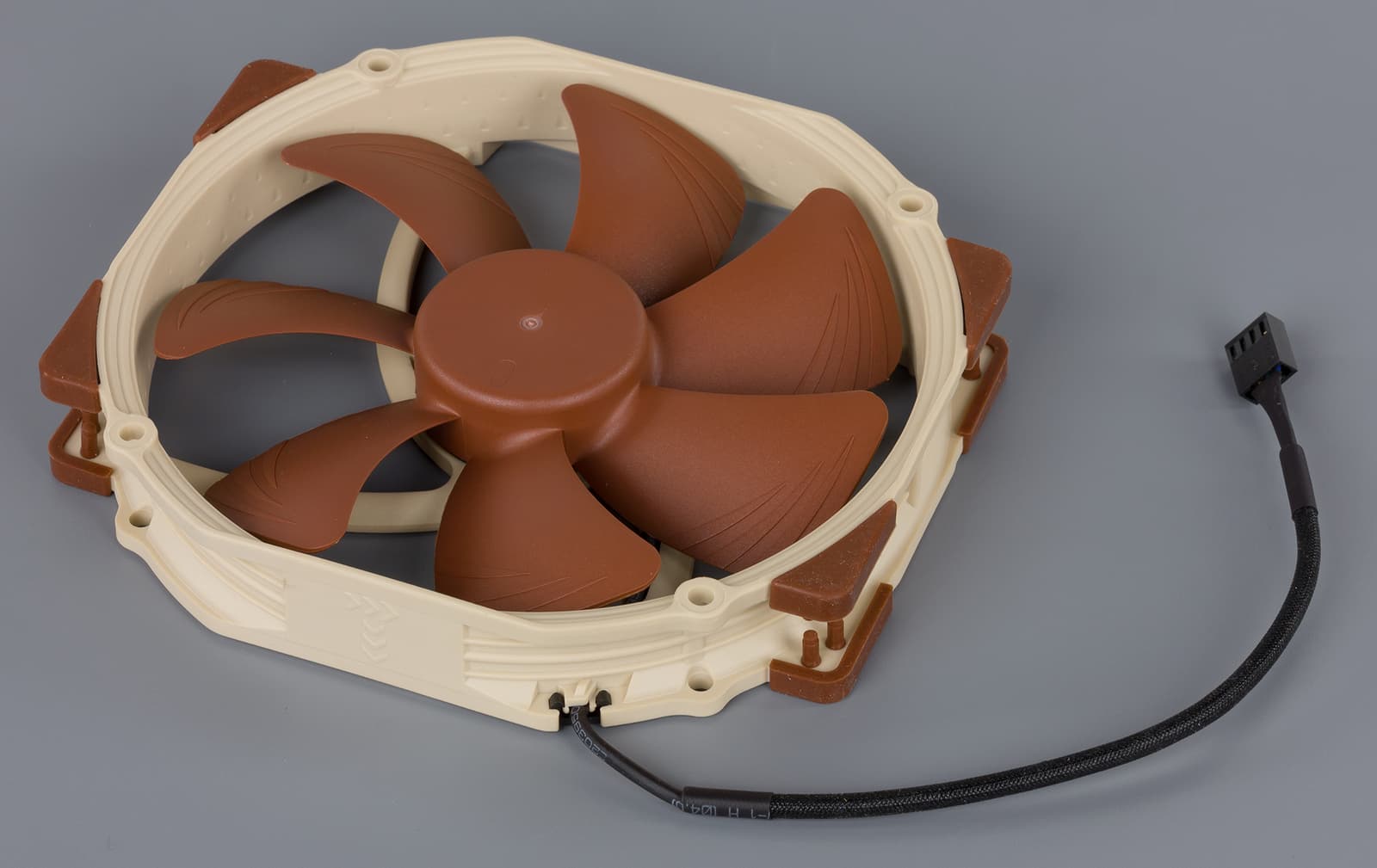

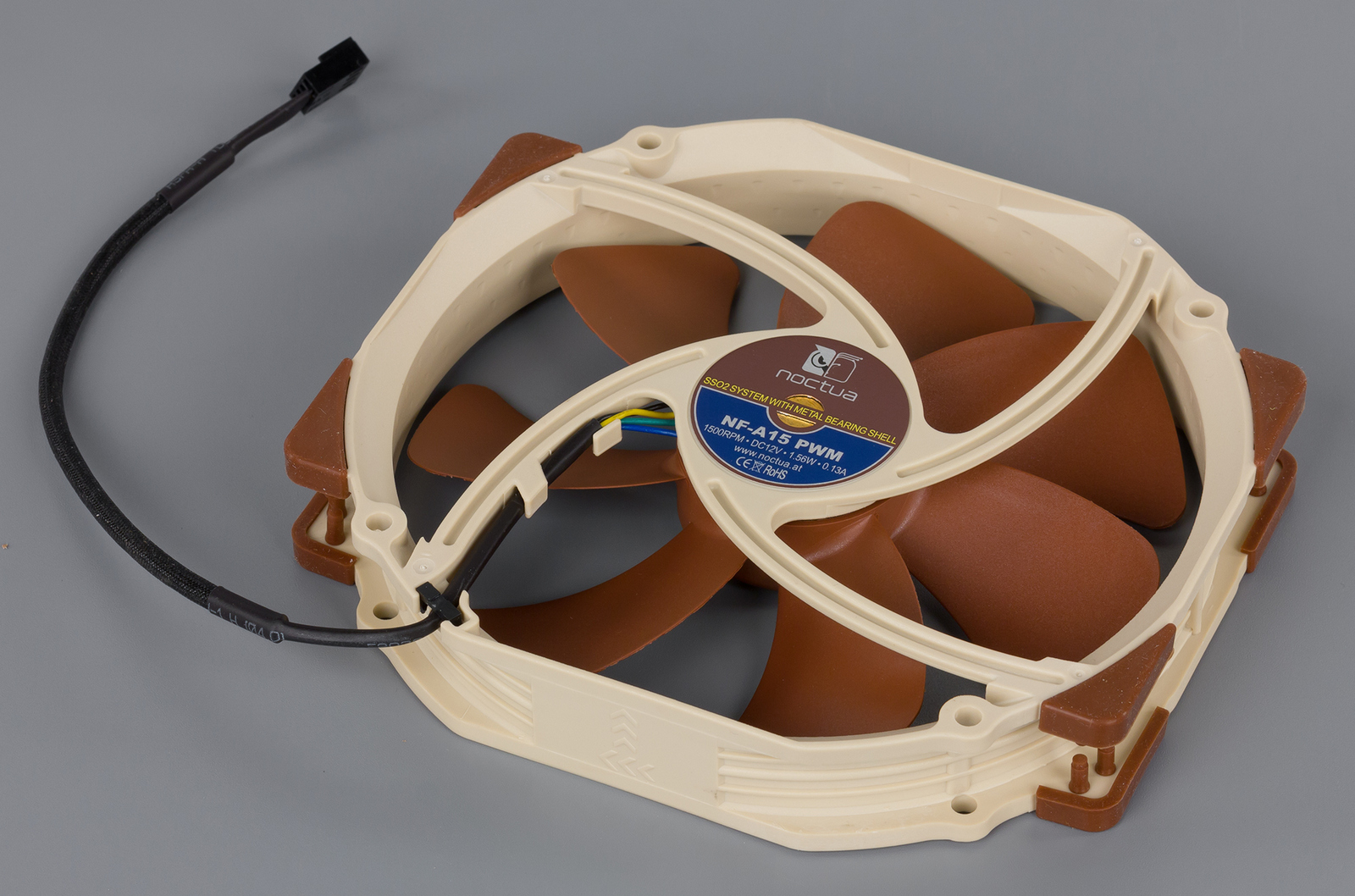

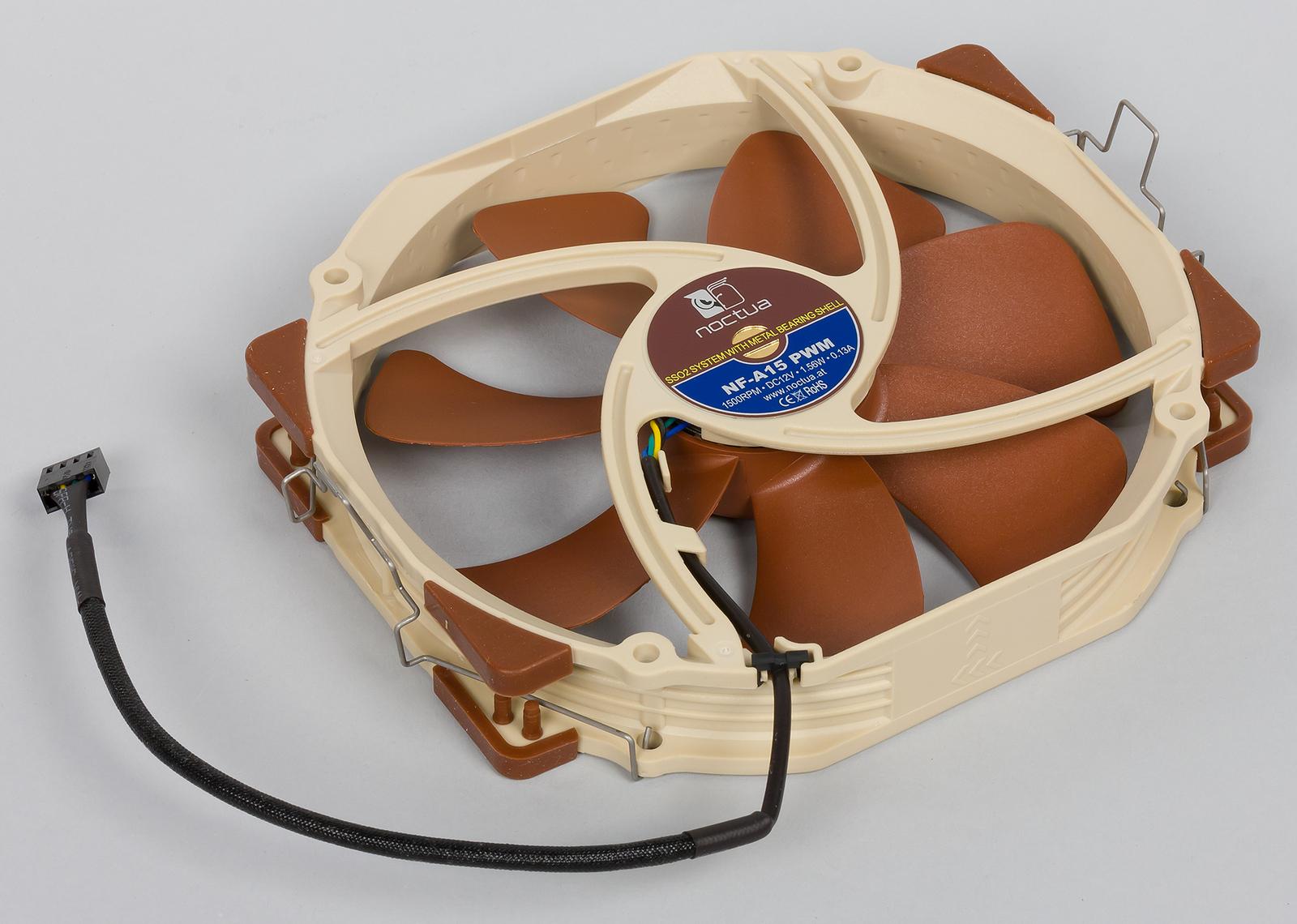

В этой модели используются вентиляторы Noctua NF-A15 PWM с габаритными размерами 140×150×25 мм. Эти вентиляторы построены по технологии SSO2, то есть основаны на все том же гидродинамическом подшипнике с магнитной стабилизацией и увеличенным сроком службы. Их отличает низкий уровень шума при работе, а также относительно небольшой диапазон скоростей вращения — от 300 до 1200 об/мин (900 об/мин в случае использования адаптера LNA). Согласно спецификации, этот тип вентиляторов создает максимальный воздушный поток 115,5 м³/ч (88,7 м³/ч с понижающим адаптером NA-RC7), а уровень шума составляет 19,2 (13,8) дБА. В комплект поставки входят два одинаковых вентилятора, так что их характеристики идентичны. Оба имеют 4-контактный разъем для подключения к системной плате и поддерживают ШИМ-управление. Подключение к материнской плате можно осуществить через специальный Y-разветвитель, который идет в комплекте с системой охлаждения. Рамки вентиляторов (в широкой части) оснащены резиновыми накладками для нейтрализации вибрации.

кулер Noctua NH-D15

Вентиляторы крепятся к радиатору с помощью скоб и практически полностью покрывают поверхность радиатора. При этом вентилятор, установленный посередине, плотно прилегает только к одной из секций радиатора (через резиновые прокладки на рамках), в то время как в предшественнике вентилятор очень плотно входил между секциями, практически без зазора.

кулер Noctua NH-D15

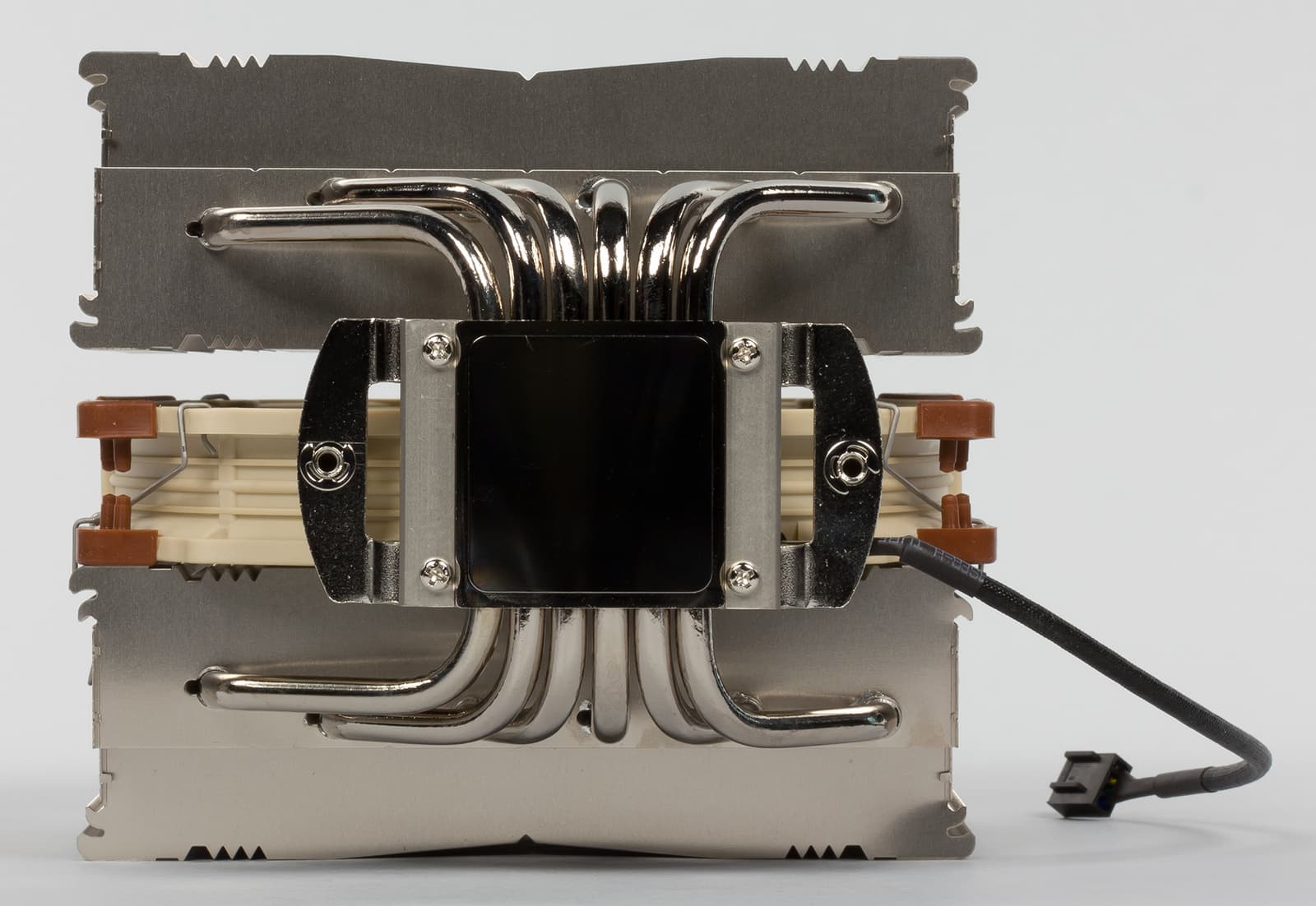

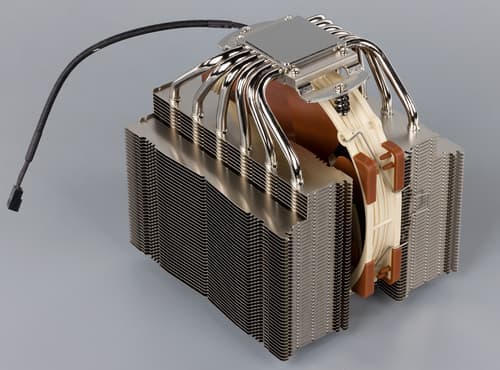

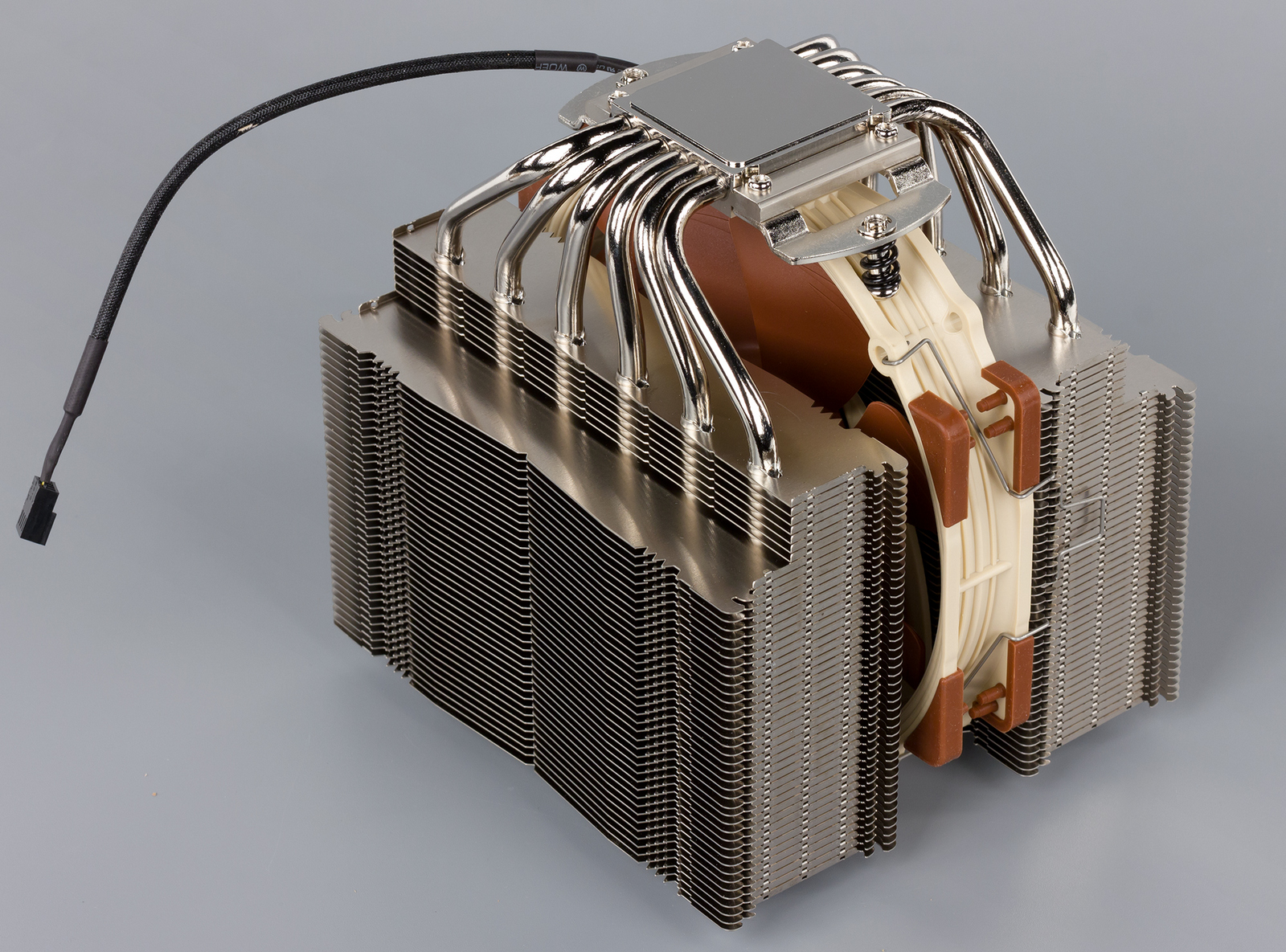

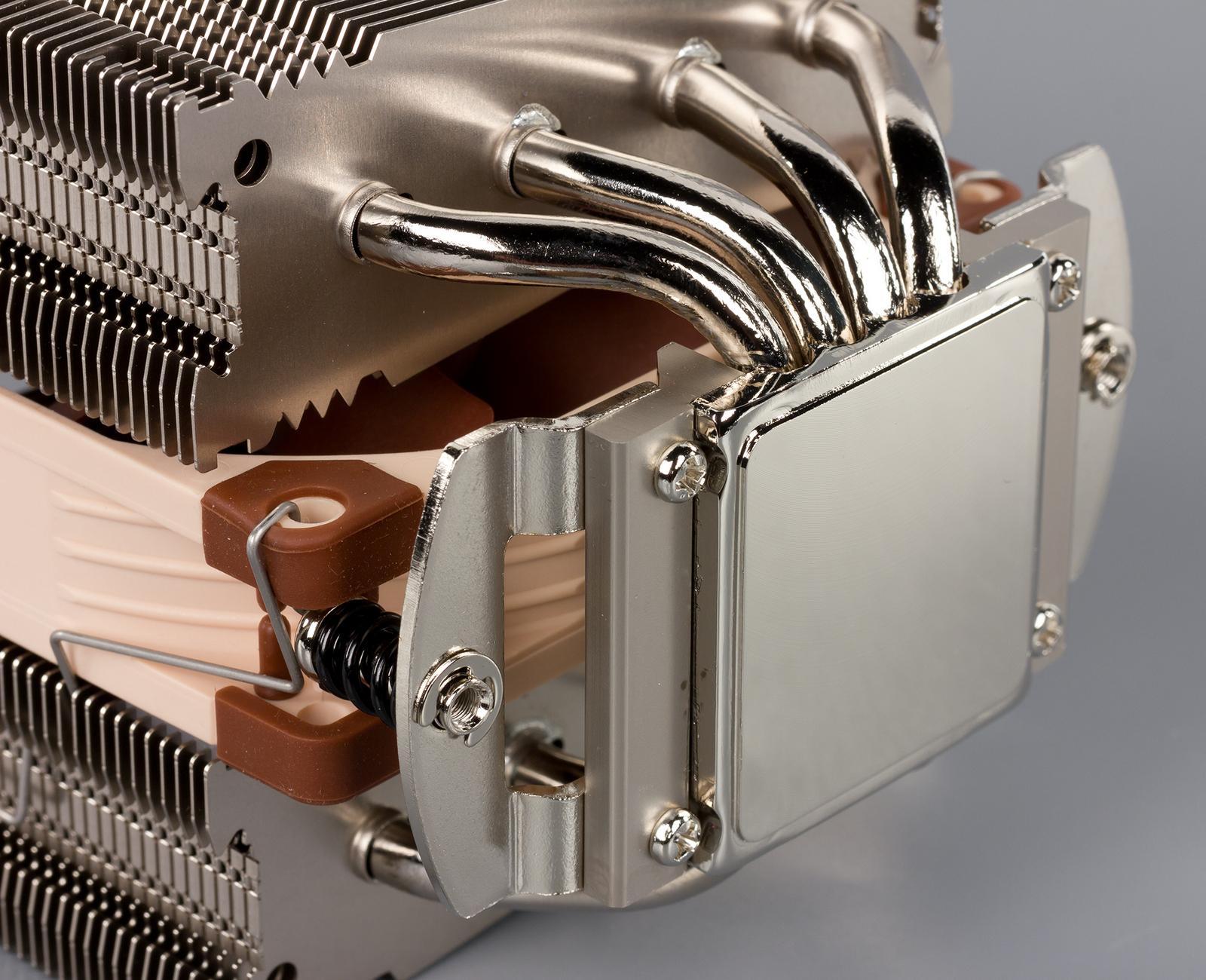

Основание кулера достаточно хорошо отшлифовано, во всяком случае на нем практически не видно концентрических окружностей. Тепловые трубки в местах контакта с основанием соединены с помощью припоя, все элементы покрыты тонким слоем никеля.

В целом эта модель процессорного охладителя нам понравилась. Noctua NH-D15 не может похвастать серьезными новшествами относительно своего прародителя, но в то же время в нем учтены все недочеты прошлой модели. Этот производительный кулер можно рекомендовать всем любителям разгона и тем, кто предпочитает широкие просторные корпуса, так как в часть стандартных корпусов этот кулер может и не поместиться из-за своей высоты. Более того, из-за габаритов эта модель может оказаться несовместима с некоторыми системными платами, модулями памяти и видеокартами с выпирающими в сторону кулера системами охлаждения. И поскольку Noctua NH-D15 является одним из флагманских продуктов Noctua и относится к премиальному сегменту, потенциального покупателя может сильно огорчить его цена.

Средняя цена Noctua NH-D15
T-11030667
Розничные предложения
L-11030667-10

Noctua NH-D15S

Выпуск процессорного кулера Noctua NH-D15, который занял место флагмана в ассортименте процессорных охладителей Noctua, привел к появлению более дешевого варианта под названием Noctua NH-D15S. Новый кулер предназначен для тех, кто не нуждается в производительности Noctua NH-D15 и готов довольствоваться всего одним вентилятором. Модель Noctua NH-D15S более компактна, что позволяет решить проблемы совместимости с другими компонентами системы (видеоадаптерами и оперативной памятью) у флагманского кулера. Кроме того, Noctua NH-D15S имеет меньшую рекомендованную стоимость, хотя в нашей стране эти две модели имеют почти одинаковый ценник.

кулер Noctua NH-D15S

Упаковка Noctua NH-D15S практически не отличается от Noctua NH-D15, а в серебристом кружке даже есть отсылка к флагманской модели: «High-compatibility version of NH-D15» («версия NH-D15 с улучшенной совместимостью»).

кулер Noctua NH-D15S

Комплектация Noctua NH-D15S в точности совпадает с NH-D15 за исключением отсутствия второго вентилятора, Y-разветвителя и одного понижающего максимальные обороты переходника. Все детали аккуратно разложены по отдельным пакетам и коробкам. При этом дополнительная пара скоб для крепления опционального вентилятора присутствует, так что из NH-D15S легко можно сделать NH-D15 «своими руками». Кроме того в коробке есть фирменная термопаста NT-H1, комплект крепления SecuFirm2 с поддержкой современных платформ AMD и Intel и металлический логотип Noctua на клейкой основе.

кулер Noctua NH-D15S

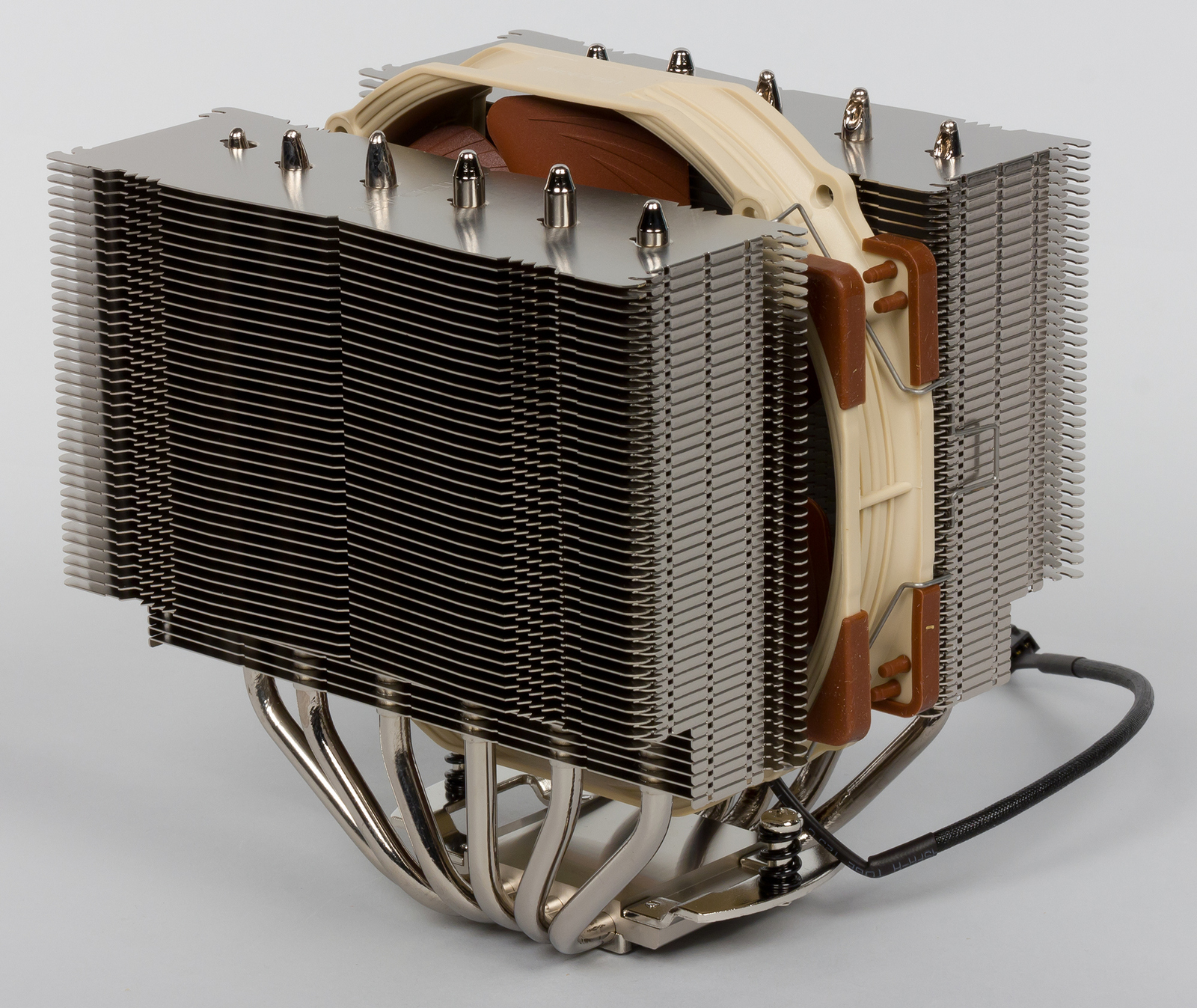

По сравнению со старшим собратом Noctua NH-D15S имеет немного асимметричную конструкцию радиатора, которую сложно заметить на первый взгляд. Конструктивные изменения в Noctua NH-D15S вносились для максимальной совместимости с другими компонентами системы, поэтому, несмотря на возможность установки дополнительного вентилятора, эту модель лучше рассматривать как одновентиляторную. Габаритные размеры кулера составляют 135×150×160 мм, а вес — 980 г. Установленный на внешнюю сторону радиатора опциональный вентилятор добавляет к глубине 26 мм, а вес модели увеличивает до 1150 г.

кулер Noctua NH-D15S

Характеристики NH-D15S и NH-D15 практически одинаковы, а радиатор издалека кажется точно таким же.

кулер Noctua NH-D15S

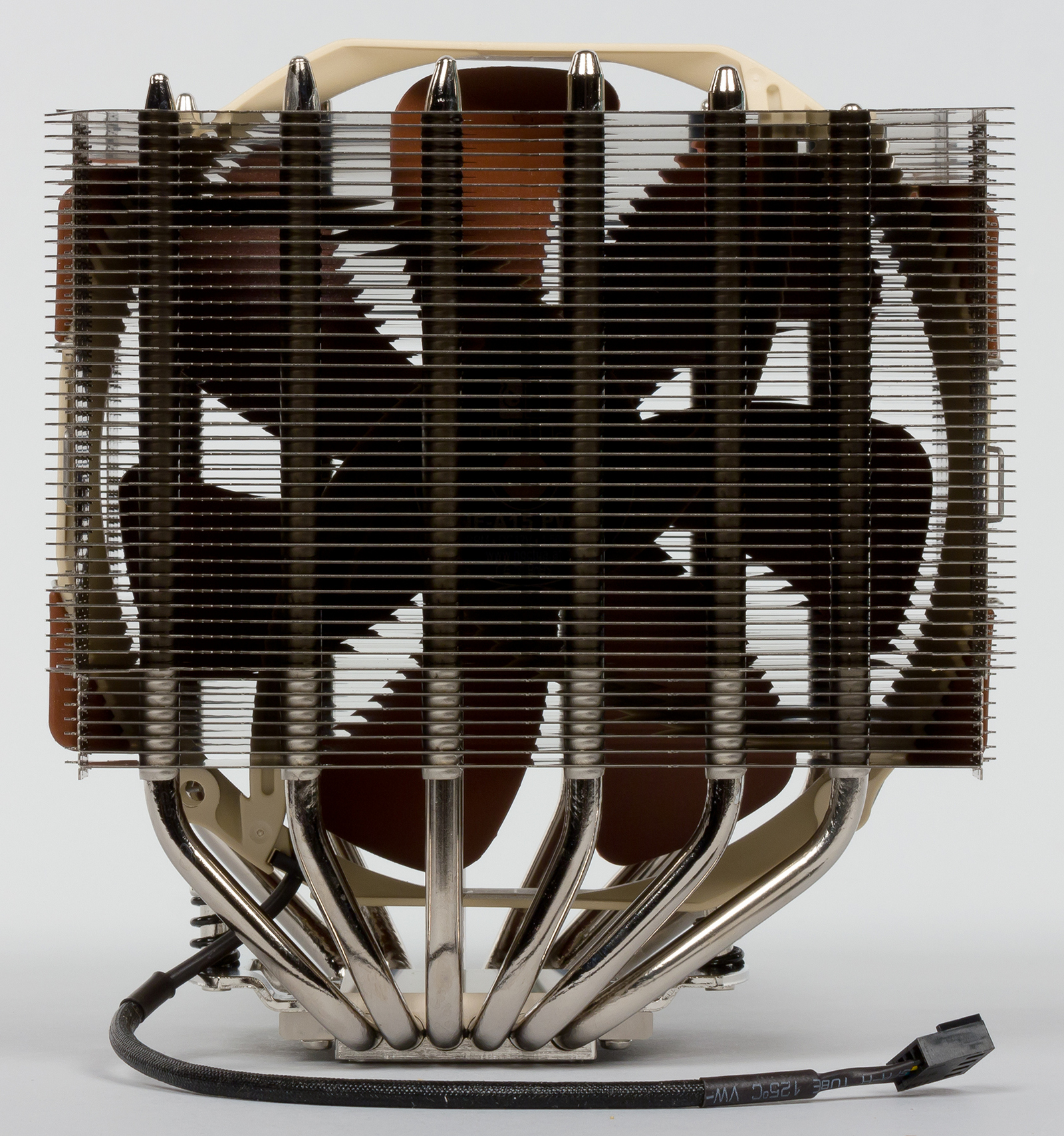

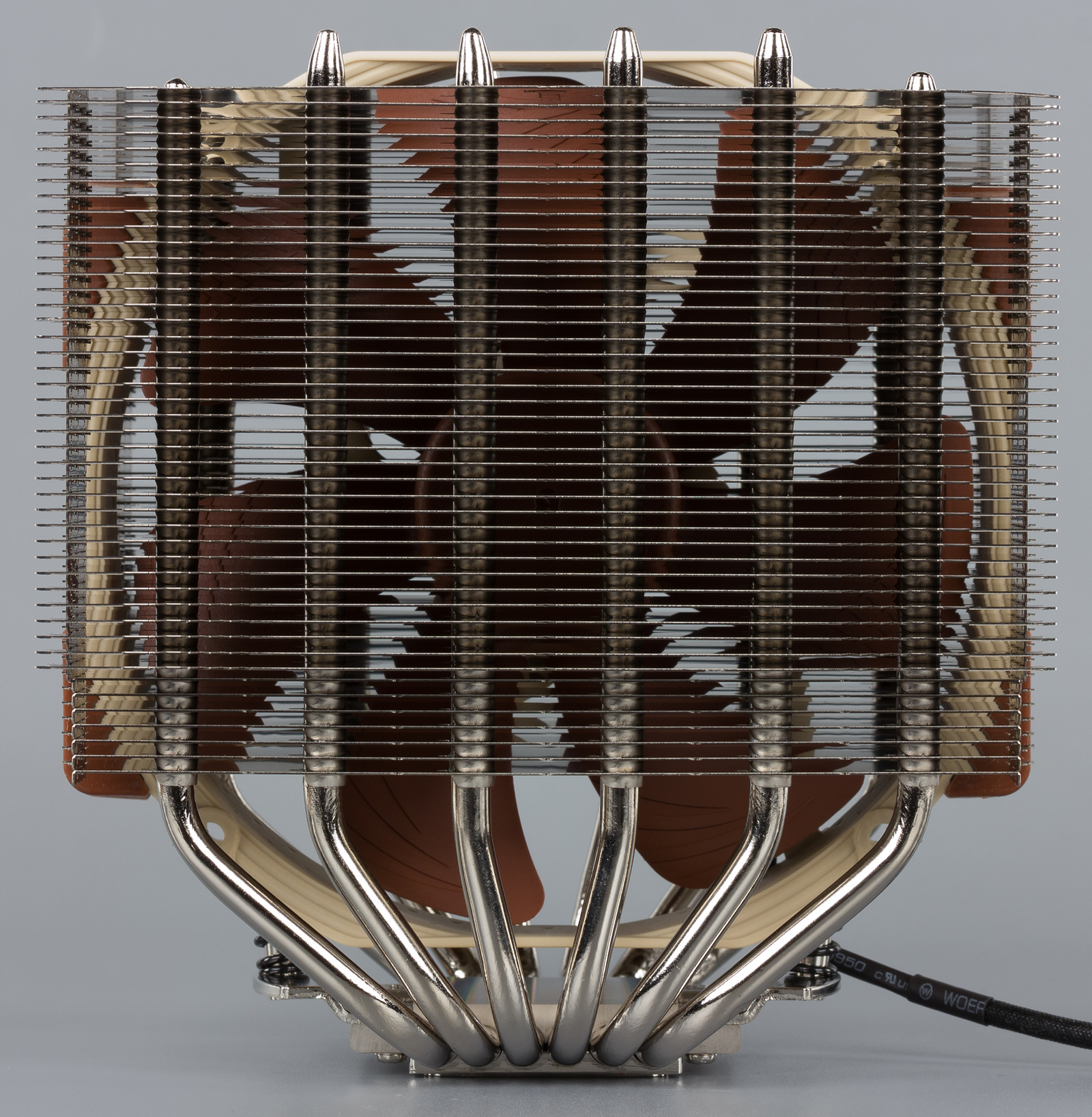

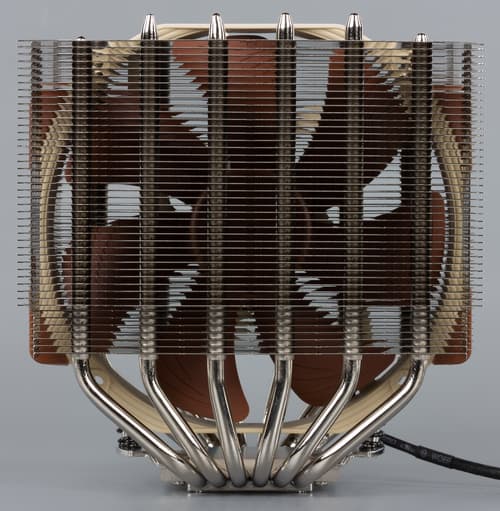

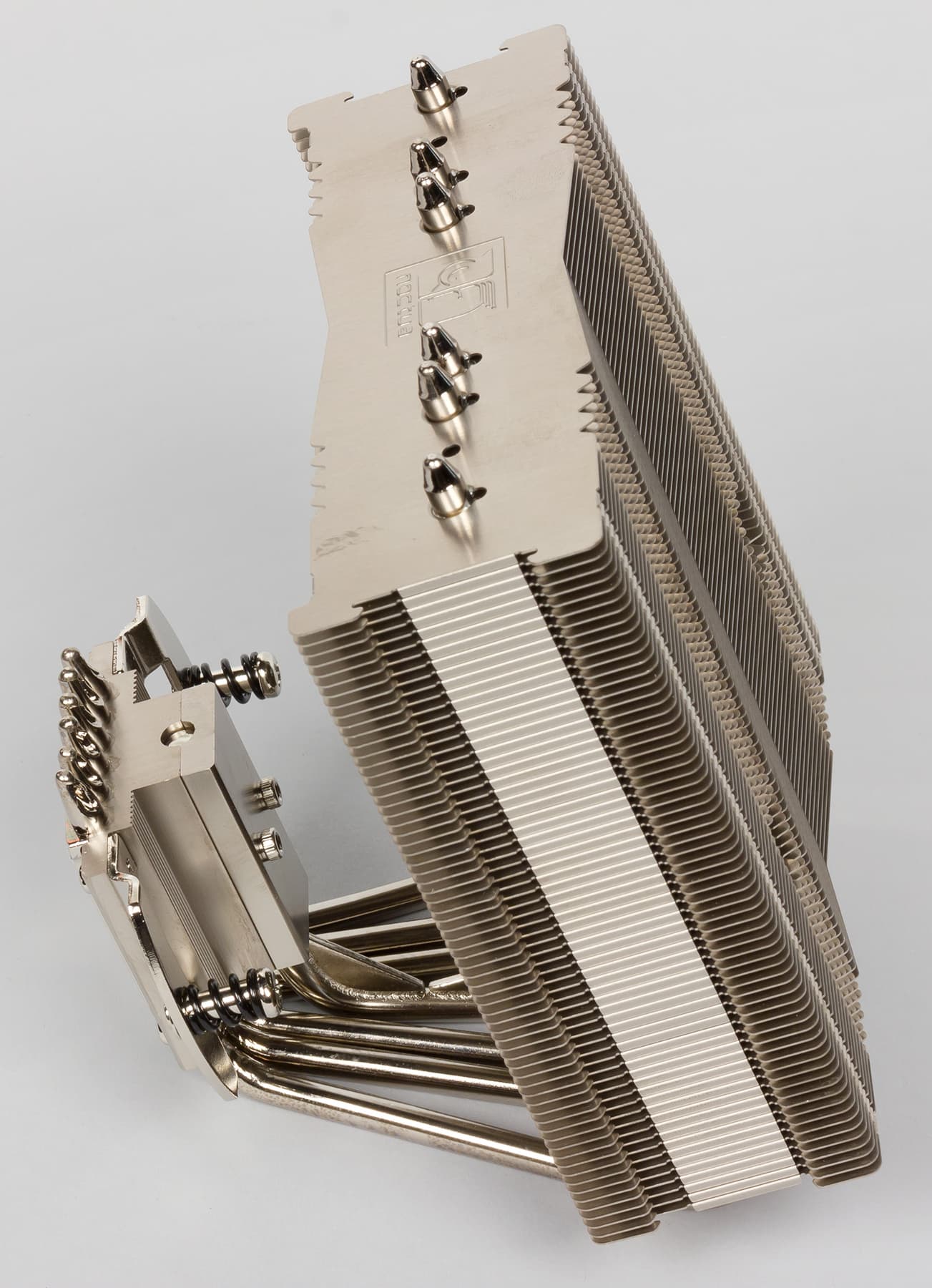

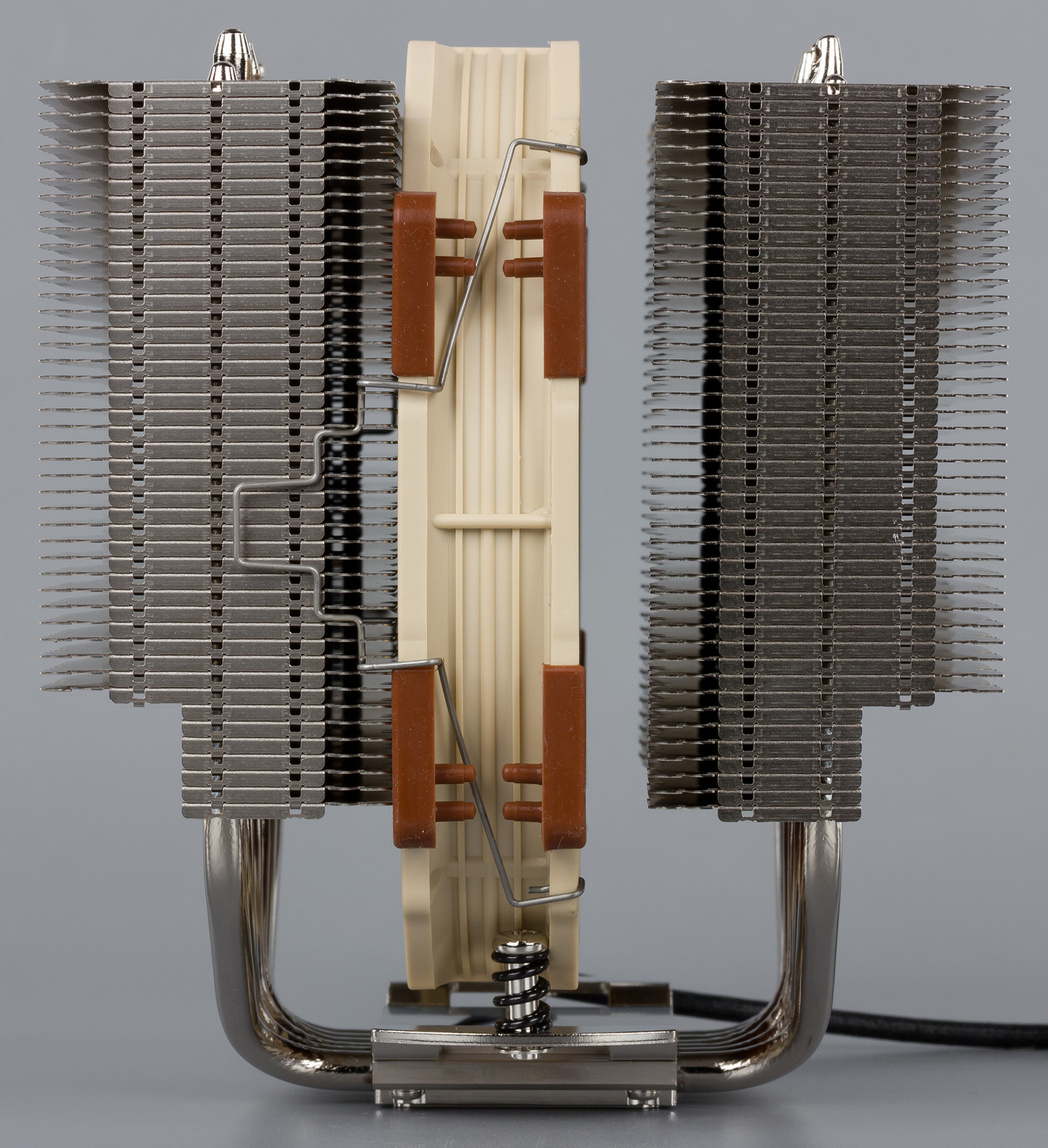

Отличия можно увидеть, если посмотреть на Noctua NH-D15S с одной из боковых сторон: видно, что основание смещено относительно центра радиатора на 15 мм. Все шесть тепловых трубок сохранились, но и их положение относительно центра сместилось. Так, третья трубка стала центральной и строго перпендикулярна основанию. Таким образом, эту модель имеет смысл устанавливать только в одном положении, когда кулер не будет утыкаться в первый слот PCI-E, в который обычно устанавливается видеокарта. При этом общие габариты относительно Noctua NH-D15 сохранены, а радиатор нисколько не потерял в площади рассеивания.

кулер Noctua NH-D15S

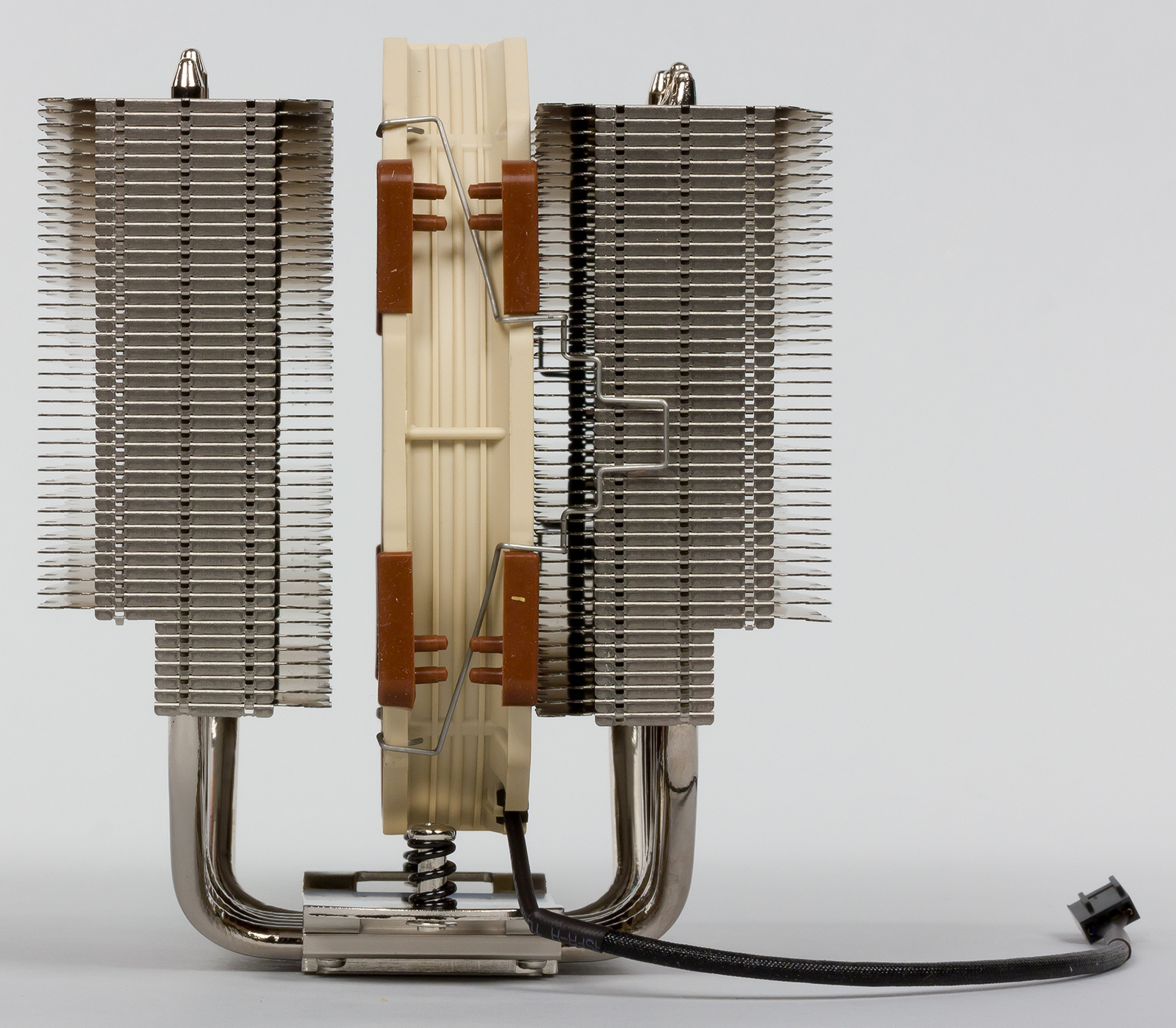

В профиль никаких изменений нет: те же 45 радиаторных пластин с зазором в 2 мм в каждой из секций. Точно так же укорочены нижние семь ребер с каждой стороны кулера. Напомним, что такая конструкция дает дополнительное пространство для установки модулей оперативной памяти с большой высотой (65 мм) и особенно актуальна при монтаже кулера на разъем Intel LGA2011, где модули памяти размещаются по обе стороны от разъема.

кулер Noctua NH-D15S

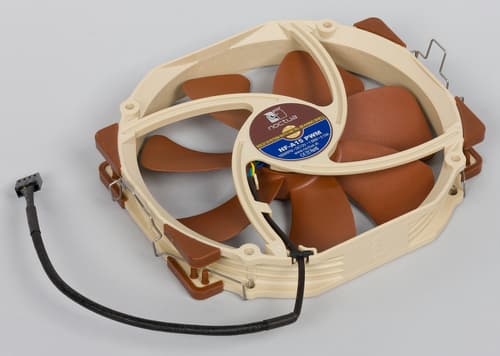

Как и у флагманской версии, с Noctua NH-D15S поставляется вентилятор Noctua NF-A15 PWM с габаритными размерами 140×150×25 мм. Скорость вращения крыльчатки у этой модели составляет от 300 до 1200 об/мин. Комплектный адаптер NA-RC7 позволит при подключении снизить максимальную скорость до 900 об/мин.

кулер Noctua NH-D15S

Основание этой модели в точности повторяет Noctua NH-D15. Оно достаточно хорошо отшлифовано и имеет никелированную поверхность.

Подводя итог, процессорный кулер Noctua NH-D15S получился даже в некоторой степени лучше флагмана Noctua NH-D15, хотя напрямую их сравнивать не очень корректно. Если пользователь хочет получить высокую эффективность охлаждения в сочетании с хорошей совместимостью, новая модель Noctua NH-D15S является отличным вариантом системы охлаждения для современных процессоров.

Средняя цена Noctua NH-D15S
T-13101093
Розничные предложения
L-13101093-10

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования кулеров», а в этом разделе мы лишь уточним некоторые моменты.

При тестировании эффективности охлаждения использовалась фирменная термопаста, которая шла в комплекте с кулерами. Для двухвентиляторных моделей, таких как Noctua NH-D15 и Noctua NH-L12, указано количество оборотов одного из вентиляторов. У Noctua NH-D15 при этом используются два одинаковых вентилятора, а проведенные экспресс-тесты показали, что скорость вращения у них не отличается (разница лежит в пределах погрешности измерения). В случае Noctua NH-L12 использовались данные, полученные с крыльчатки вентилятора Noctua NF-F12 PWM (малый вентилятор Noctua NF-B9 имел в среднем на 100 об/мин меньше).

Практически все вентиляторы кулеров Noctua в этом тестировании имеют одну отличительную черту: при управлении через ШИМ они позволяют получить более широкий диапазон низких оборотов. Более того, при коэффиценте заполнения 0, 10% и 20% нередки случаи когда крыльчатка полностью останавливается. Это объясняется применением в вентиляторах Noctua специализированного драйвера управления, принимающего сигналы с ШИМ-контроллера. И поскольку кулеры Noctua и их вентиляторы изначально ориентированы для управления с помощью ШИМ, мы приводим в статье графики только для такого типа управления. Данные и построенные на основе их графики работы кулера при управлении с помощью изменения напряжения питания есть в соответствующих XLS-файлах.

Отдельно стоит отметить, что уровень шума, измеренный нами, может существенно отличаться от того, который указывается в характеристиках производителя. Более того, возможности нашего измерительного прибора не позволяют однозначно утверждать, что шум ниже 20 дБА регистрируется правильно.

Результаты

Все результаты, приведенные в тестах, даны исключительно для качественной оценки кулеров, с целью упрощения выбора кулера для комплектации собственного ПК. Для такой оценки они достаточно точны (поскольку проводились на одной плате и в неизменных условиях — при температуре окружающей среды 25 °С, фоновом шуме ниже 17,8 дБА и т. д.). Никаких других гарантий (в части выбора компонентов для компьютеров, управляющих критическими процессами, а также удовлетворения индивидуального глубинного инженерно-технического интереса к теме кулеров и т. д.) тестирование не дает. Читатель может экстраполировать и использовать результаты по своему разумению в соответствии со здравым смыслом под свою личную ответственность.

Noctua NH-L12

Далее мы приводим графики, полученные нами при тестировании кулера Noctua NH-L12. Все данные собраны в отдельном XLS-файле, который можно загрузить для более подробного ознакомления. Также стоит отметить, что тестирование температурных показателей при максимальной и минимальной нагрузке осуществлялось, когда оба вентилятора были подключены к одному разъему через Y-разветвитель, а показания оборотов снимались с Noctua NF-F12.

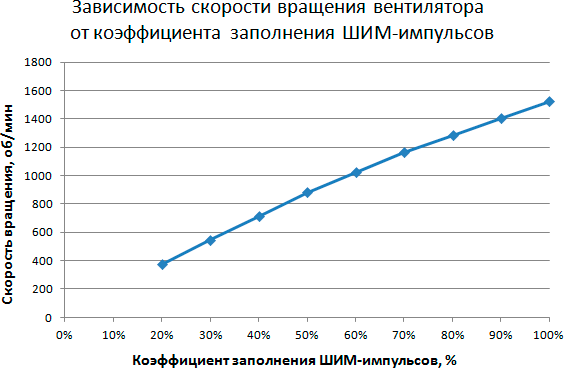

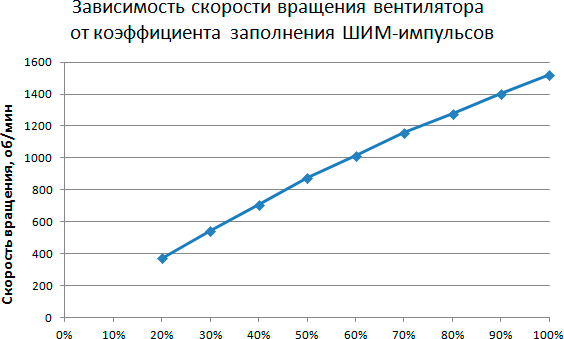

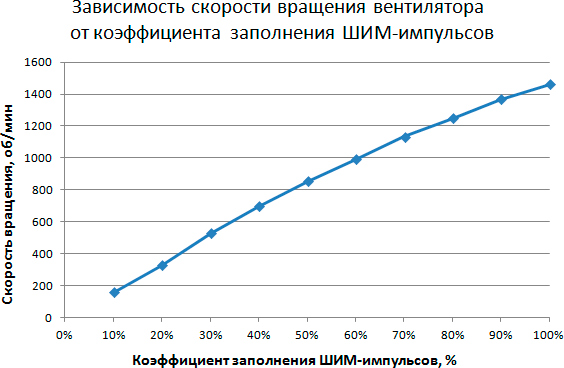

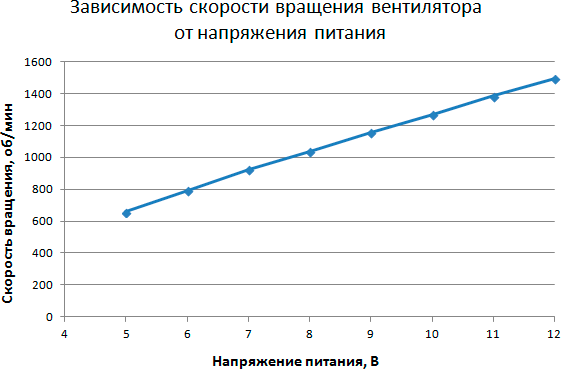

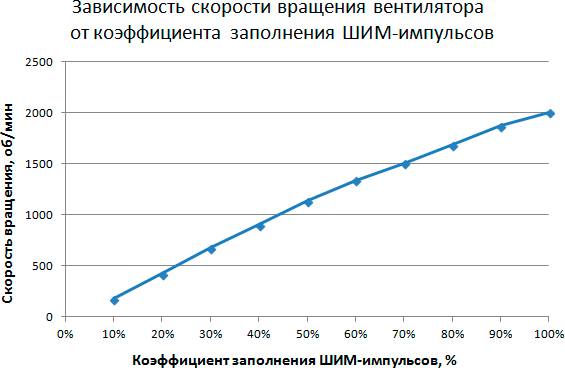

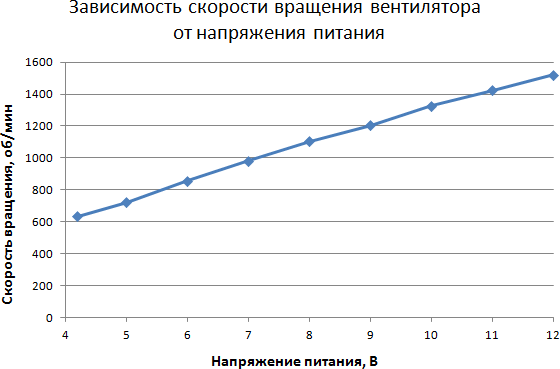

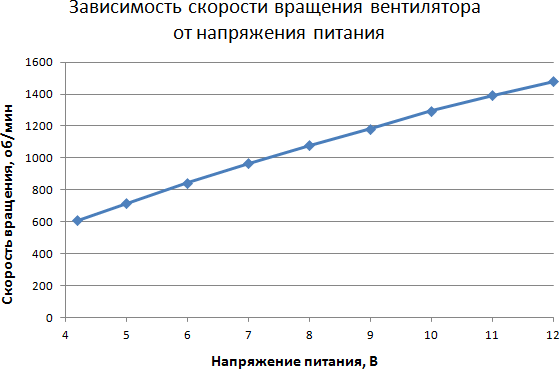

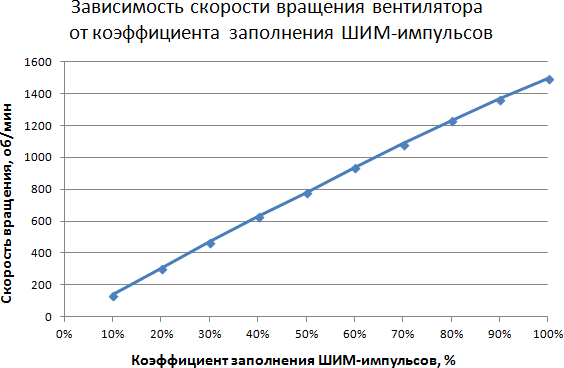

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Как видно из приведенных графиков, минимальные и максимальные значения скорости вращения для разных типов управления у одной и той же модели кулера могут отличаться. Для процессорного охладителя Noctua NH-L12, при управлении с помощью ШИМ, вентилятор этого кулера способен вращаться на миниvальной скорости около 135 об/мин при коэффициенте заполнения 10%. В случае управления с помощью изменения напряжения питания минимальные обороты вентилятора составляют около 600 об/мин при 4,5 В. Стоит отметить, что на графике (здесь и далее) приведены данные для большого вентилятора Noctua NF-F12, при этом и для маленького Noctua NF-B9 тоже наблюдается такое поведение, а их обороты практически совпадают.

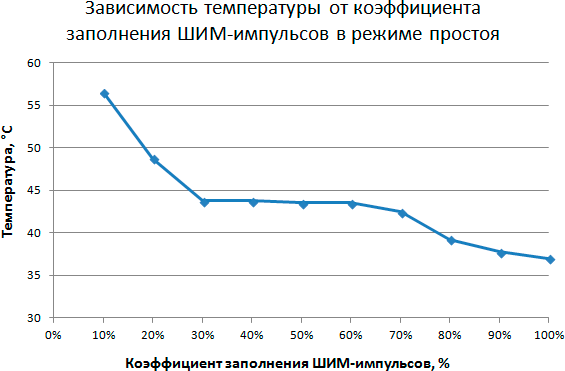

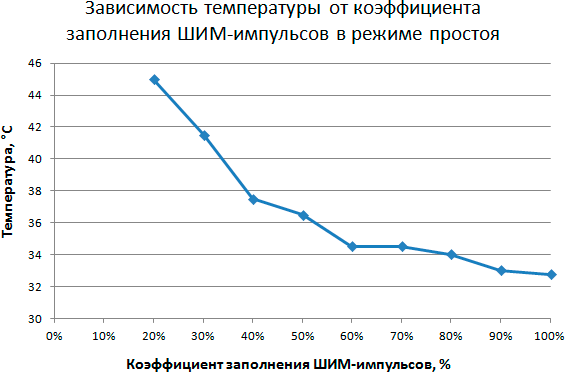

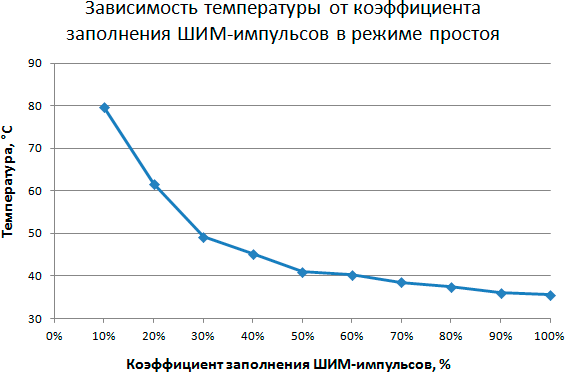

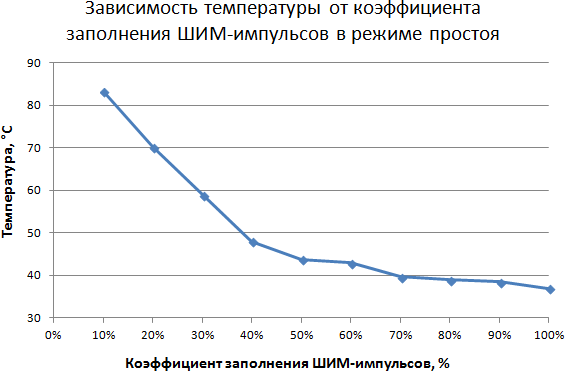

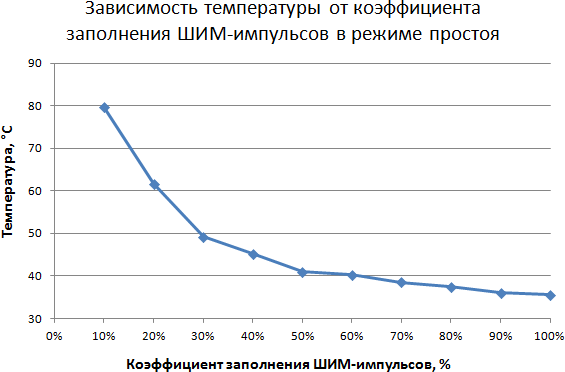

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов

При управлении кулером с помощью ШИМ-контроллера, в этом тесте мы видим что при коэффициенте заполнения менее 30% температура начинает достаточно резко ползти вверх даже в режиме простоя. То есть, несмотря на возможность получить очень низкие обороты, кулер не сможет справиться с поставленной задачей, и из-за слишком низких оборотов вентилятора и небольшой площади рассеивания данная модель кулера начинает испытывать трудности и склонность к перегреву.

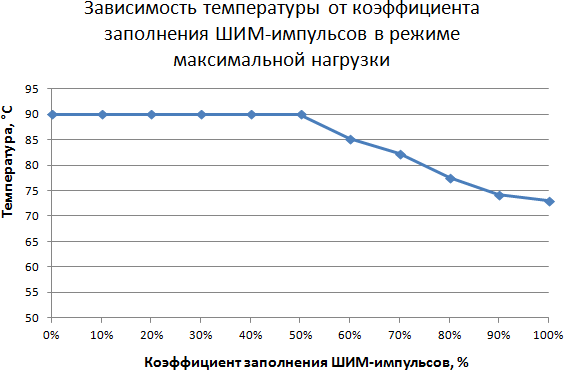

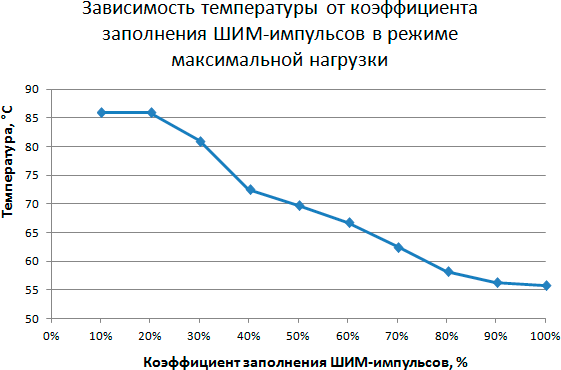

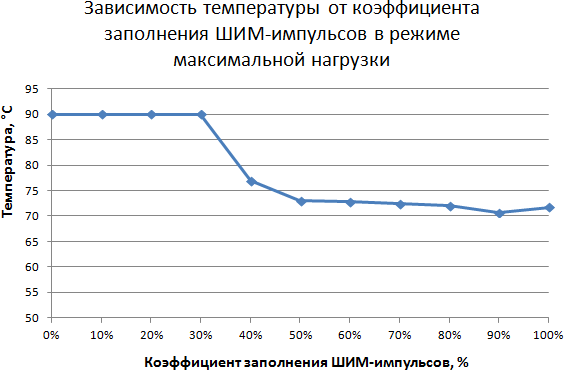

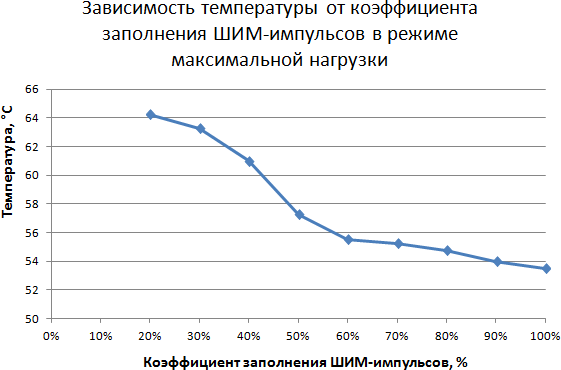

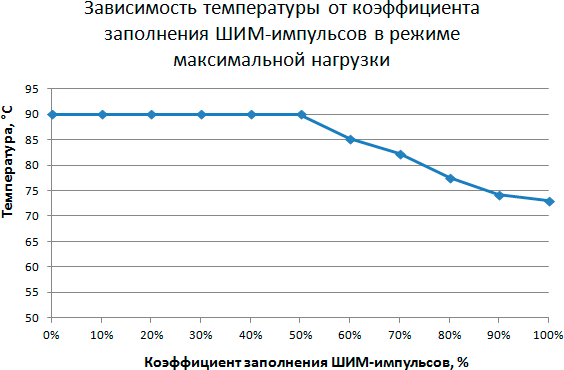

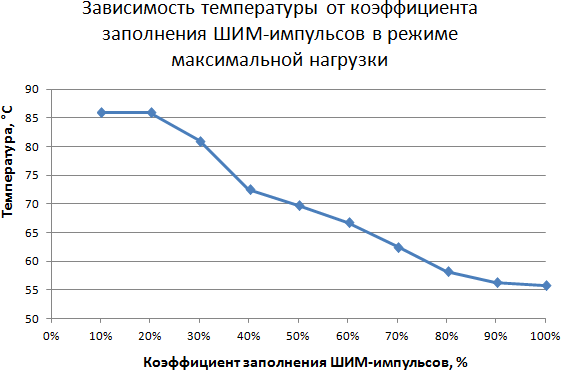

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов

Как видно, в режиме максимальной нагрузки, кулер с большим трудом справляется с поставленной задачей. При низких оборотах крыльчатки, процессор практически сразу начинает перегреваться. Максимальные обороты вентилятора не очень спасают ситуацию, а средняя температура процессора получается достаточно большой и стремится к критической.

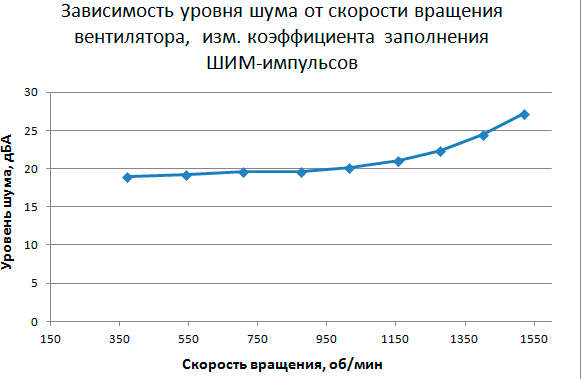

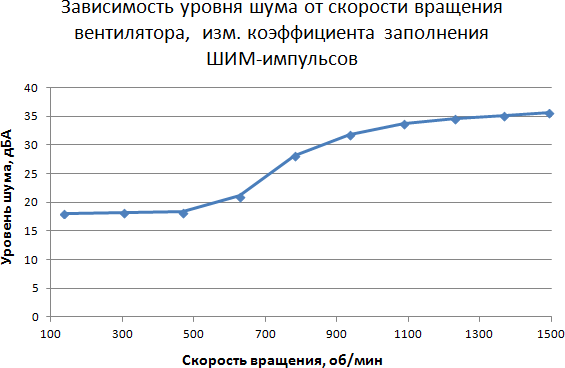

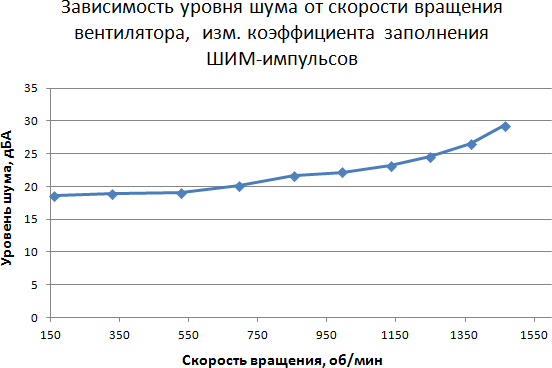

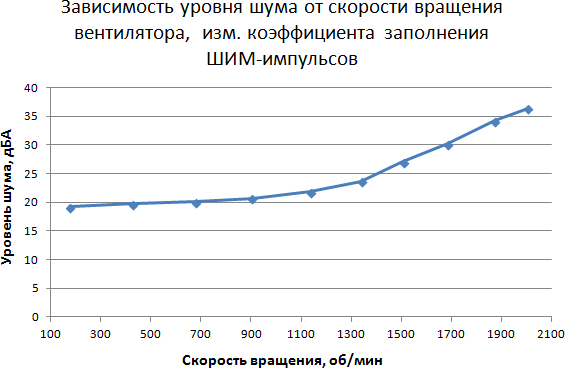

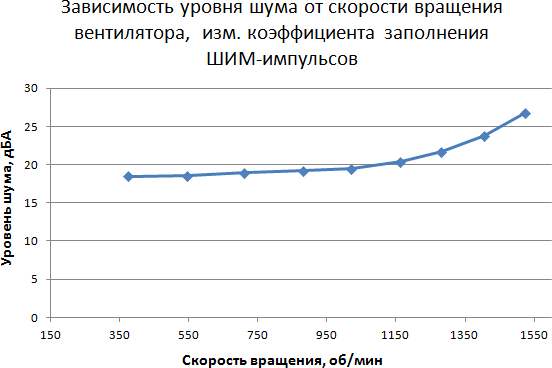

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов

Вообще этот кулер можно оценить как малопригодный для охлаждения процессоров с TDP более 130 Вт, так как несмотря на повышенный уровень шума, обусловленный присутствуием двух вентиляторов, кулер не справляется с таким «горячим» процессором.

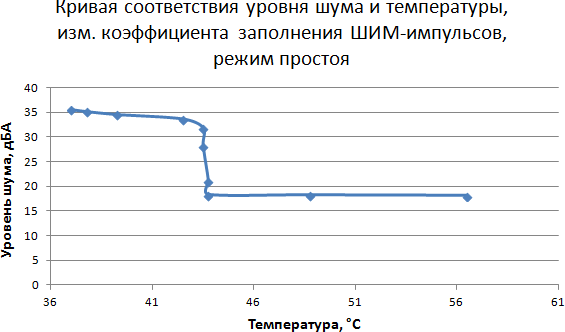

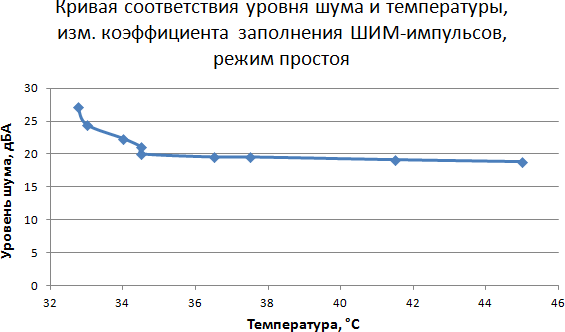

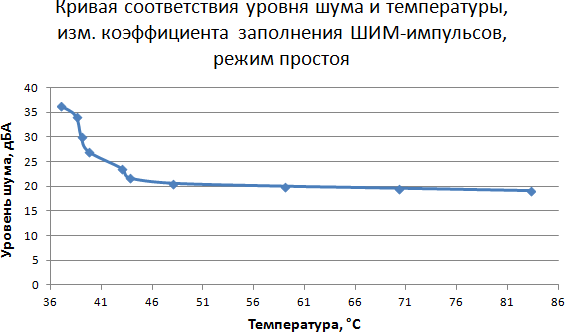

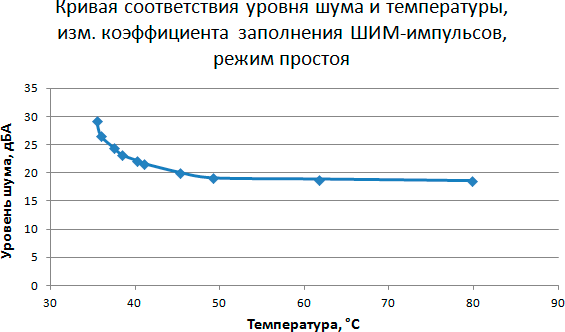

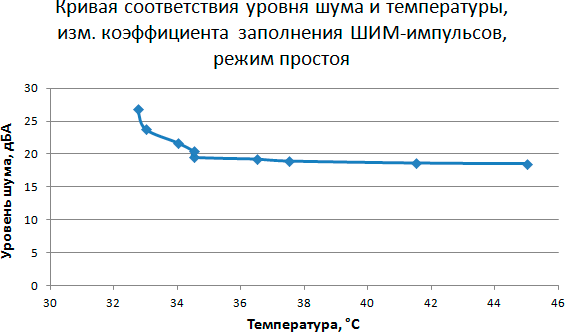

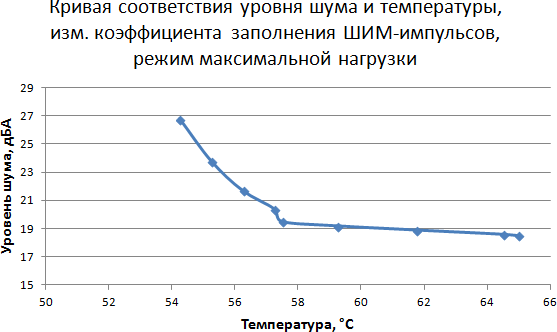

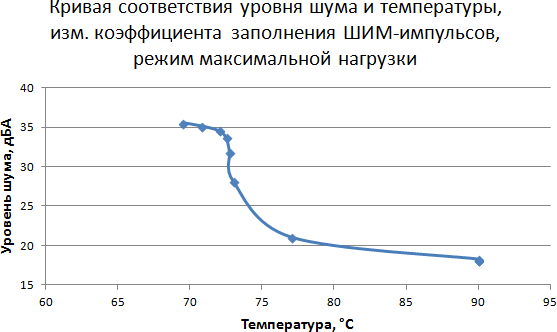

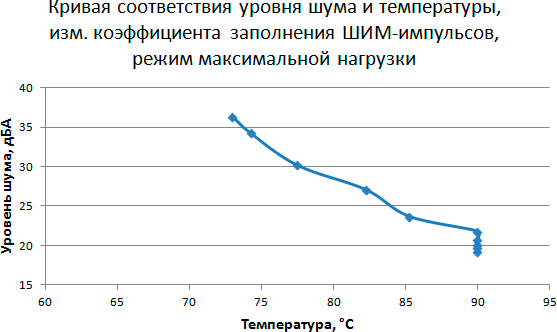

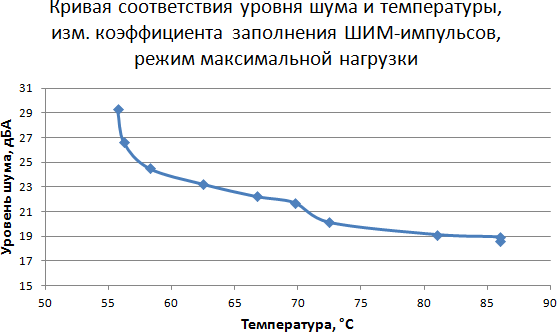

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов


Если устанавливать Noctua NH-L12 на процессор с TDP менее 95 Вт, он будет весьма эффективным решением. Использовать только один вентилятор у этой модели кулера следует с менее греющимися процессорами (TDP менее 65 Вт), так как в режиме максимальной нагрузки он справляется с охлаждением заметно хуже.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В 4,3
Остановка крыльчатки, В 4,1

Нельзя не отметить вентиляторы, которые идут в комплекте с этой моделью кулера. Несмотря на их отличие в размере, пусковое напряжение, при котором они начинают свое вращение, составляет 4,3 В. При этом остановка крыльчатки происходит после понижения напряжения до 4,1 В.

В качестве итога можно сказать что Noctua NH-L12 это хорошее решение для «нешибко» горячих процессоров, разгон такой кулер не предполагает.

Noctua NH-C14S

Результаты, полученные нами при тестировании кулера Noctua NH-C14S, приведены в отдельном XLS-файле, который можно загрузить для более подробного ознакомления.

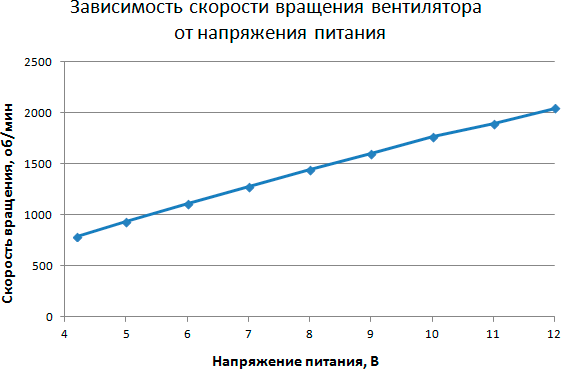

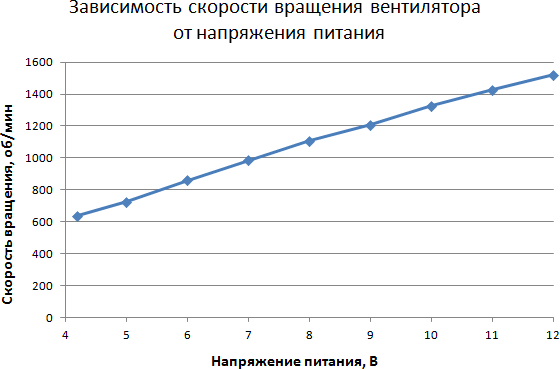

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Несмотря на то, что в этой модели применяется совсем другой вентилятор, графики зависимости скорости вращения очень похожи на результаты предыдущего кулера. Немного выше обороты, но в целом применяемые модели вентиляторов NF-F12 и NF-A14 PWM очень похожи.

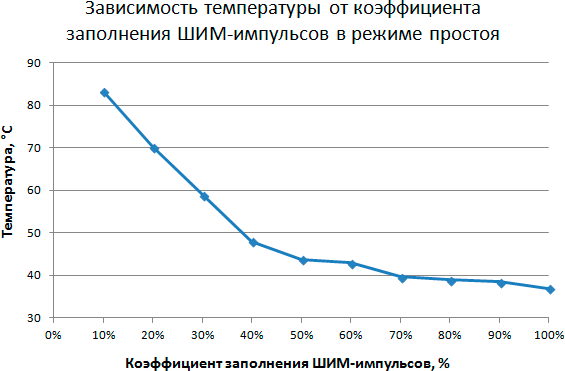

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов

У этой модели кулера в режиме простоя не наблюдается перегрева на минимальных оборотах крыльчатки, одна температура также стремится к критической, но в целом он справляется лучше. По всей видимости сказывается увеличение площади рассеивания и наличие более крупного по размеру вентилятора.

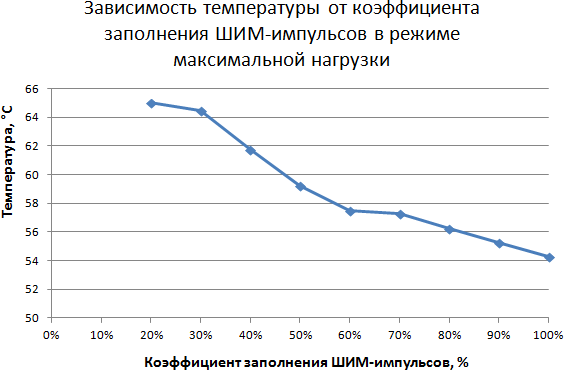

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов

В режиме максимальной нагрузки график температуры отличается от режима простоя, правда температура процессора при низких оборотах значительно выше и видно, что кулер уже может не справится со своей задачей.

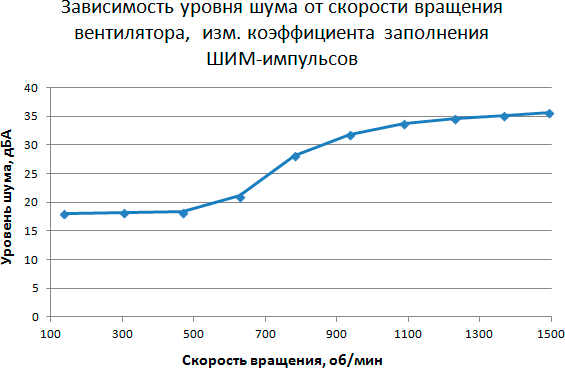

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов

Небольшая скорость вращения дает возможность получить весьма небольшой уровень шума.

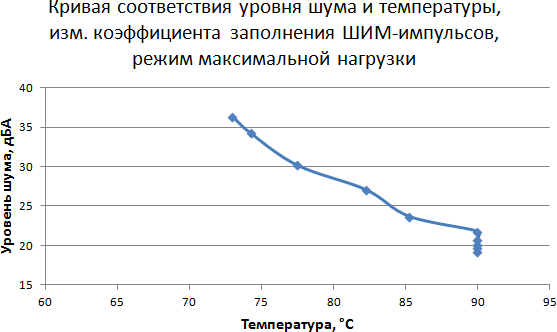

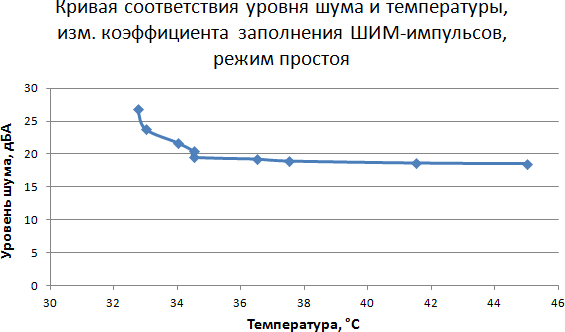

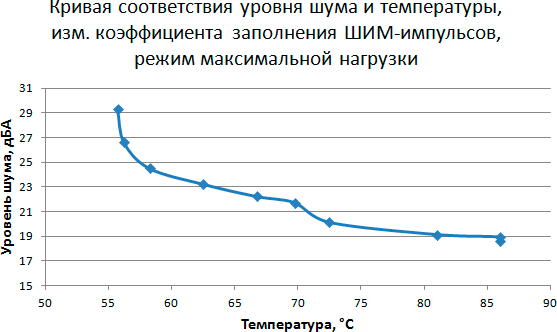

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов


Кривые соответствия уровня шума и температуры для режима максимальной нагрузки достаточно показательны. Несмотря на низкий уровень шума при малых оборотах, кулер уже не справляется со своей задачей.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В 4,2
Остановка крыльчатки, В 4,1

Для вентилятора, установленного на кулер Noctua NH-C14S, разница между минимальным напряжением, при котором он начинает свое вращение, и напряжением при котором он еще не останавливается, составляет всего 0,1 В.

В качестве небольшого резюме следует отметить, что процессорный охладитель Noctua NH-C14S, несмотря на наличие всего одного вентилятора, лучше справляется с горячими процессорами, чем например Noctua NH-L12. Установка еще одного вентилятора скорее всего еще повысит эффективность данной модели.

Noctua NH-D9L

Результаты тестирования процессорного охладителя Noctua NH-D9L приведены в отдельном XLS-файле, который можно загрузить для ознакомления.

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Вентилятор кулера Noctua NH-D9L отличается более широким диапазоном скорости вращения крыльчатки, однако в целом его поведение не отличается от тех, что установлены в других кулерах Noctua этого тестирования. Как и у остальных моделей управление с помощью ШИМ у этой модели предпочтительнее.

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов

Поскольку диапазон оборотов этого кулера достаточно небольшой, температура процессора в режиме простоя меняется в широких пределах. На минимальных оборотах, кулер уже несправляется с поставленной задачей, а система склонна к перегреву.

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов

Режим максимальной нагрузки на процессор показал несостоятельность данной модели для охлаждения процессора с TDP 130 Вт. Как видно, в режиме максимальной нагрузки, эффективное охлаждение осуществляется только при максимальных оборотах.

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов

Кулер Noctua NH-D9L имеет высокий уровень шума при достаточно высоких оборотах крыльчатки вентилятора.

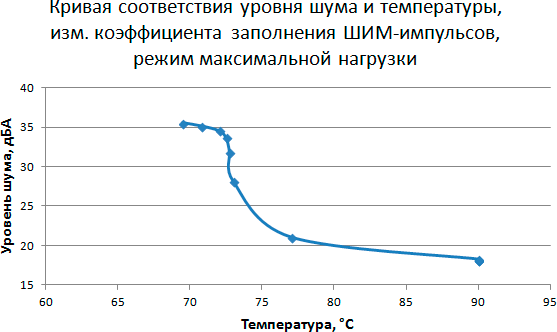

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов


Увы, несмотря на низкий уровень шума на низких оборотах, эффективность охлаждения у этой модели не очень хорошая.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В 4,2
Остановка крыльчатки, В 4

Вентилятор этой модели начинает свое вращение при 4,2 В, в то время как остановка его происходит при понижении напряжения до 4 В. Разница составляет чуть меньше 0,2 В и это очень хороший показатель.

Увы, несмотря на то, что Noctua NH-D9L берет свое начало от легендарного Noctua NH-D14, по своим возможностям он очень похож на Noctua NH-L12 и ориентирован на процессоры с небольшим тепловыделением. Возможно, установка дополнительного вентилятора и повысит эффективность данной модели, но в этом случае уровень шума, который и так не маленький, еще больше возрастет.

Noctua NH-D15

Результаты тестирования процессорного охладителя Noctua NH-D15 для каждого из этапов приведены в отдельном XLS-файле, который можно загрузить по ссылке. Также стоит отметить, что тестирование температурных показателей при максимальной и минимальной нагрузке осуществлялось так, как будто эта модель единая система — оба вентилятора были подключены к одному разъему через Y-разветвитель.

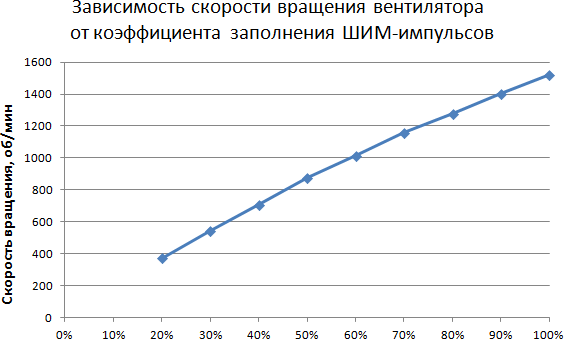

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Диапазон скорости вращения у вентиляторов этой модели небольшой. При управлении с помощью ШИМ, минимальная скорость вращения крыльчатки составляет около 370 об/мин, а максимальные обороты на пике составляют 1500 об/мин. Следует отметить, что крыльчатка останавливается при коэффициенте заполнения 20% и это несколько необычно.

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов

Для управления этой системой охлаждения следует использовать возможности ШИМ-контроллера. При этом в режиме простоя, процессор не перегревается даже если обороты вентилятора кулера минимальны.

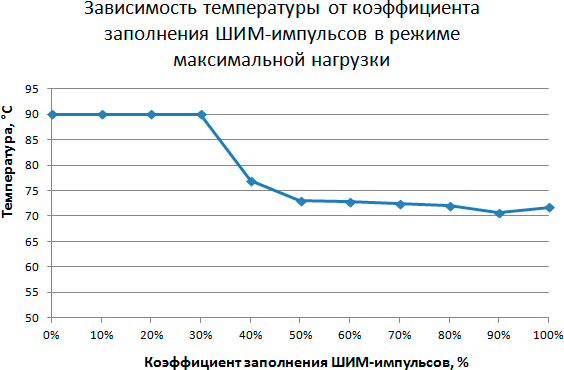

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов

Как видно в режиме максимальной нагрузки на процессор, температура процессора не выходит за рамки даже при вращении вентилятора с низкими оборотами.

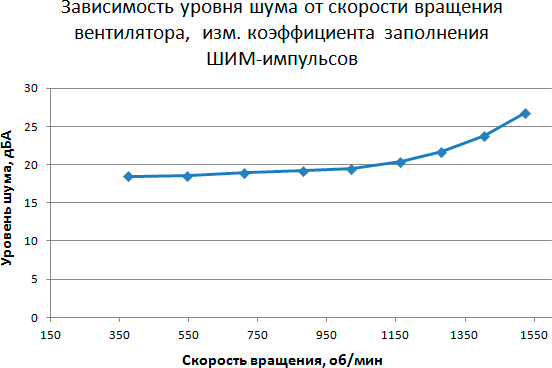

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов

Уровень шума данной модели на представленном выше графике определяется двумя установленными вентиляторами. Поскольку это премиальная модель кулера, по всей видимости вентиляторы у этой модели стоят самые лучшие, так как даже их совместная работа позволяет говорить о низком уровне шума этого кулера.

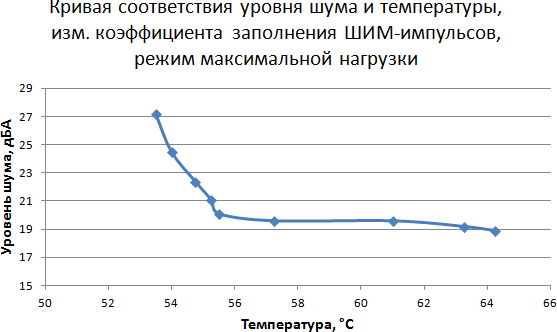

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов


Процессорный охладитель Noctua NH-D15, как и ожидалось отлично справляется со своей задачей.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В 4,3
Остановка крыльчатки, В 4,1

Поскольку в этой модели установлены два одинаковых вентилятора, их характеристики идентичны. Стартовое напряжение составляет 4,3 В, а остановка крыльчатки происходит после падения напряжения до 4,1 В.

Новый флагман Noctua NH-D15 показал себя с лучшей стороны. Он эффективно справляется с охлаждением процессора с большим TDP и при этом имеет не слишком большой уровень шума. При этом, поскольку запас по производительности у этой модели достаточно большой, работа не на максимальных оборотах почти не скажется на эффективности охлаждения даже при максимальной нагрузке. Единственным минусом данной модели могут служить его большие габариты.

Noctua NH-D15S

Результаты тестирования кулера Noctua NH-D15S для каждого из этапов приведены в отдельном XLS-файле, который можно загрузить по ссылке.

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Скорость вращения вентилятора этой модели в точности совпадает с тем, что мы видим у Noctua NH-D15.

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов

В режиме простоя эта модель почти не уступает Noctua NH-D15, а с учетом погрешности измерений, скорее всего вообще ничем не отличается.

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов

В режиме максимальной нагрузки Noctua NH-D15S полностью справляется с поставленой задачей, а своему старшему собрату уступает на 1-2 градуса.

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов

Уровень шума данной модели в среднем на пару дБА ниже Noctua NH-D15, но это проявляется только на средних и высоких оборотах.

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов


Результаты Noctua NH-D15S почти в точности повторяют графики Noctua NH-D15.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В 4,3
Остановка крыльчатки, В 4,1

У этой модели установлен точно такой же вентилятор, как и у старшего собрата — Noctua NH-D15, так что здесь никаких сюрпризов нет.

Подводя итог, необходимо сказать что кулер Noctua NH-D15S нам понравился больше, чем флагманский Noctua NH-D15. И хотя он немного уступает топовому решению по производительности, все-таки вопрос совместимости модели всегда стоит на первом месте, ведь пользователь не выбирает системную плату под кулер, а покупает кулер к процессору.

Выводы

Согласно результатам нашего исследования, среди всех представленных в этом обзоре решений для охлаждения топовых процессоров лучшим является кулер Noctua NH-D15S. Для небольших корпусов и производительных процессоров оптимальным решением станет Noctua NH-C14S, который успешно продолжил дело своего прародителя Noctua NH-C14. Флагманский процессорный охладитель Noctua NH-D15 подойдет всем бескомпромиссным любителям разгона и просто состоятельным покупателям. Наше тестирование не предполагало разгон процессора, но это основная задача для таких кулеров, и нет ничего удивительного в том, что NH-D15 выбился в лидеры по абсолютной производительности. Еще одну модель с двумя вентиляторами, Noctua NH-L12, можно отнести к универсальным компактным решениям для малых корпусов. Последняя модель, Noctua NH-D9L, нас разочаровала, показав сравнительно высокий уровень шума в сочетании с посредственной производительностью.
