10/100-мбитные сетевые карты от HardLink с интерфейсом USB


Универсальная шина USB появилась давно, вот только то многообразие устройств, которое мы можем сейчас наблюдать на рынке, возникло значительно позже. Очевидно, что сейчас пропускной способности USB 1.1 (в районе мегабайта в секунду) уже не хватает. Именно поэтому в новых материнских платах появились контроллеры USB 2.0 — скорость передачи данных в новой версии выросла более чем на порядок. Но, тем не менее, свое дело USB 1.1 сделала (универсальность и распространенность), да и устройства на ней прослужат еще долго. А мы из всего многообразия USB-устройств остановимся на сетевой карте, выпускающейся под маркой HardLink.

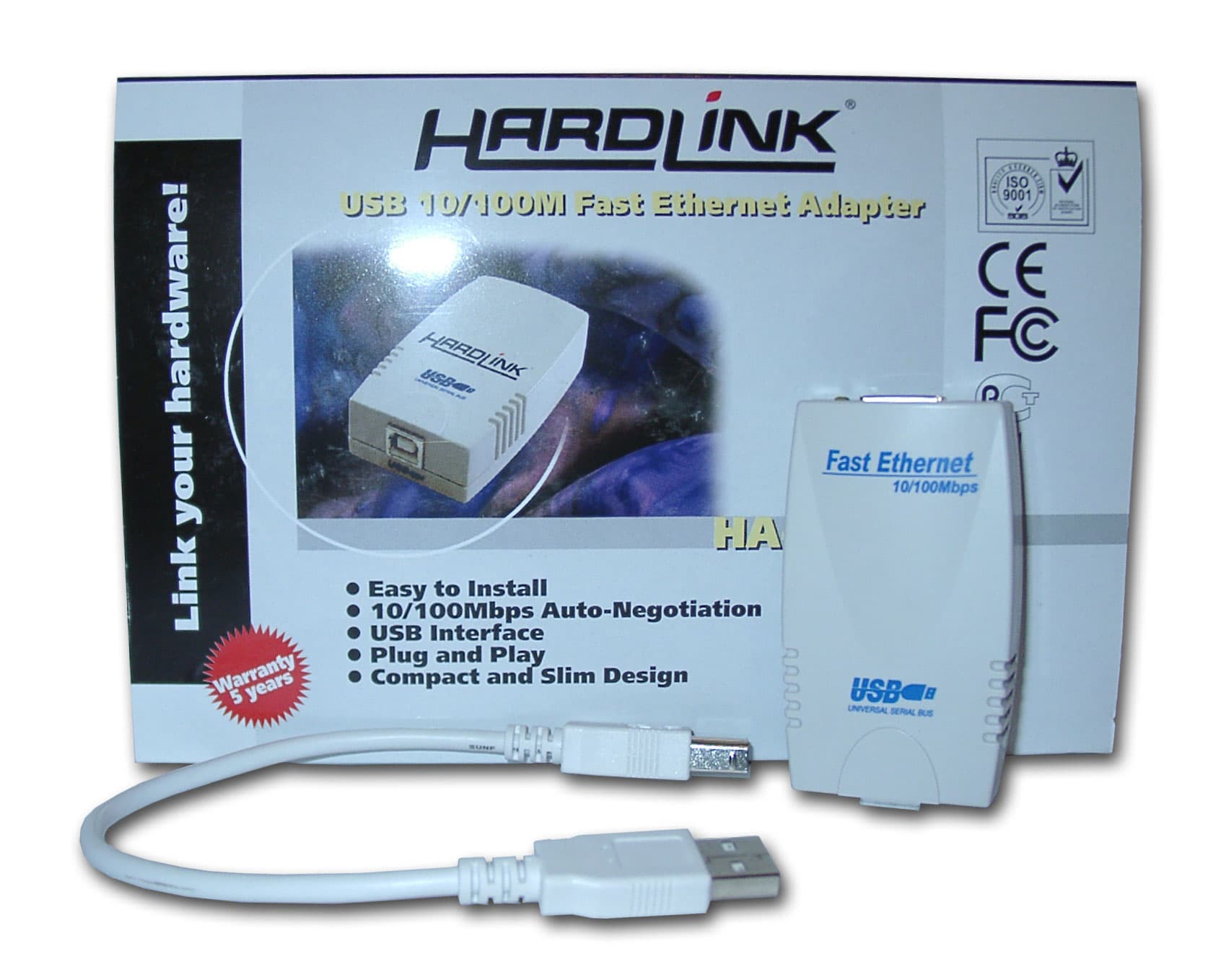

В комплект поставки входит само устройство, usb-кабель для подключения к компьютеру, небольшая брошюрка и дискета (!) с драйверами. Я уже было забыл о дискетах, как о страшном сне, ан нет — они еще живы.. Конечно драйвер занимает совсем мало места, но это все же не объясняет, почему нельзя было записать его на компакт диск — по крайней мере, CD-диски выходят из строя значительно реже... А некоторые новые материнские платы вообще не имеют контроллера дисковода. Из драйверов в комплекте обнаруживаем только версии под операционные системы вездесущего семейства Windows — Windows 98, Windows ME и Windows 2000.

Кроме драйвера, на диске содержится программа Web Manager (работающая, кстати говоря, на любых сетевых картах), которая, устанавливаясь на компьютере, позволяет через WEB-интерфейс просматривать (только просматривать) некоторую информацию о системе — конфигурацию компьютера, установленные программы, параметры сети, а также получить скриншот с экрана удаленного компьютера. В общем, я не нашел ей применения — правда, еще она поддерживает удаленное включение компьютера при помощи посылки “Magic Packet” с MAC-адресом этого хоста. Причем для работы этой опции компьютер и сетевая карта должны поддерживать функцию “Wake-on-LAN”). По-моему, это единственное достоинство программы Web Manager.

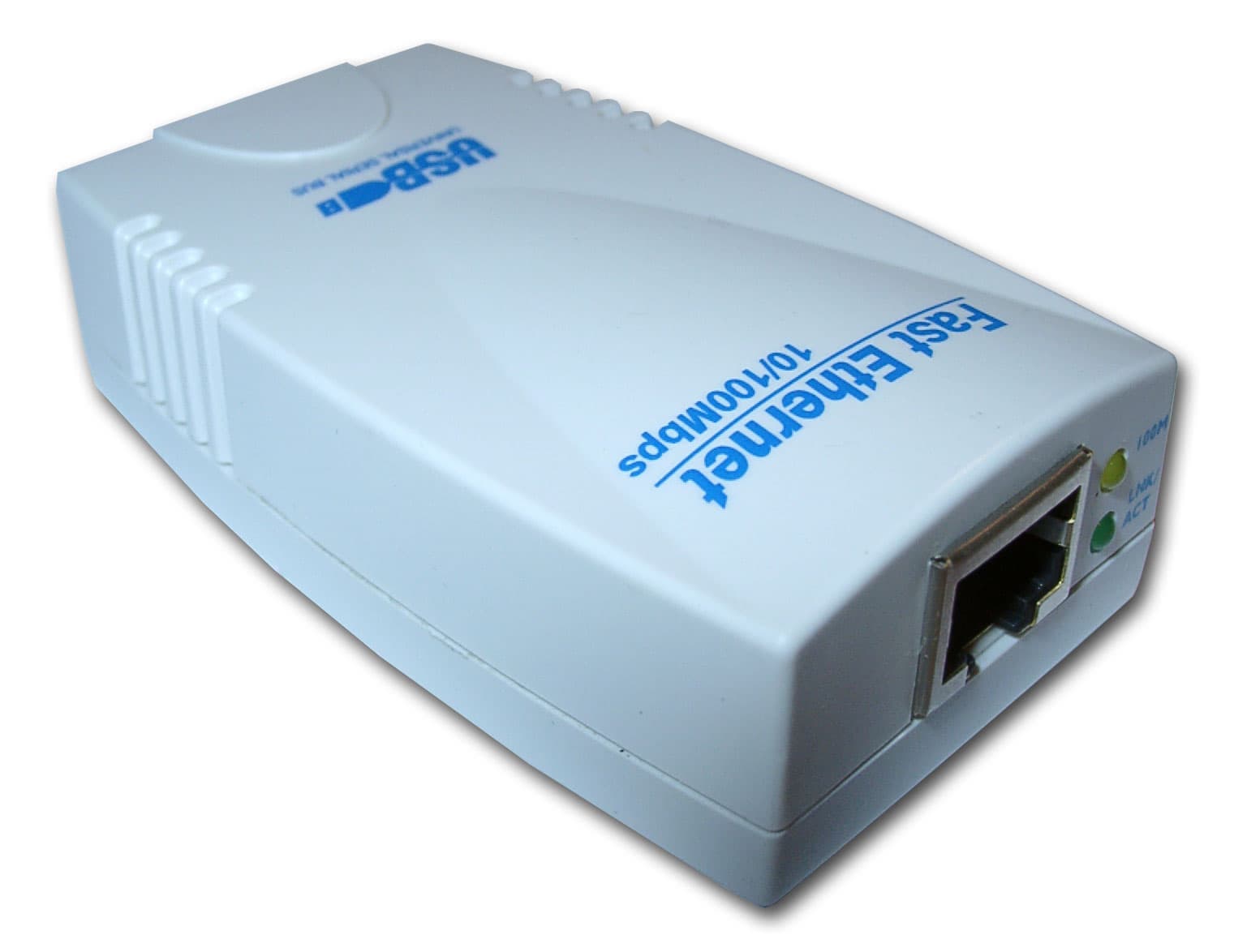

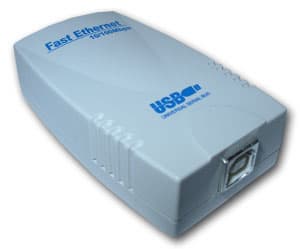

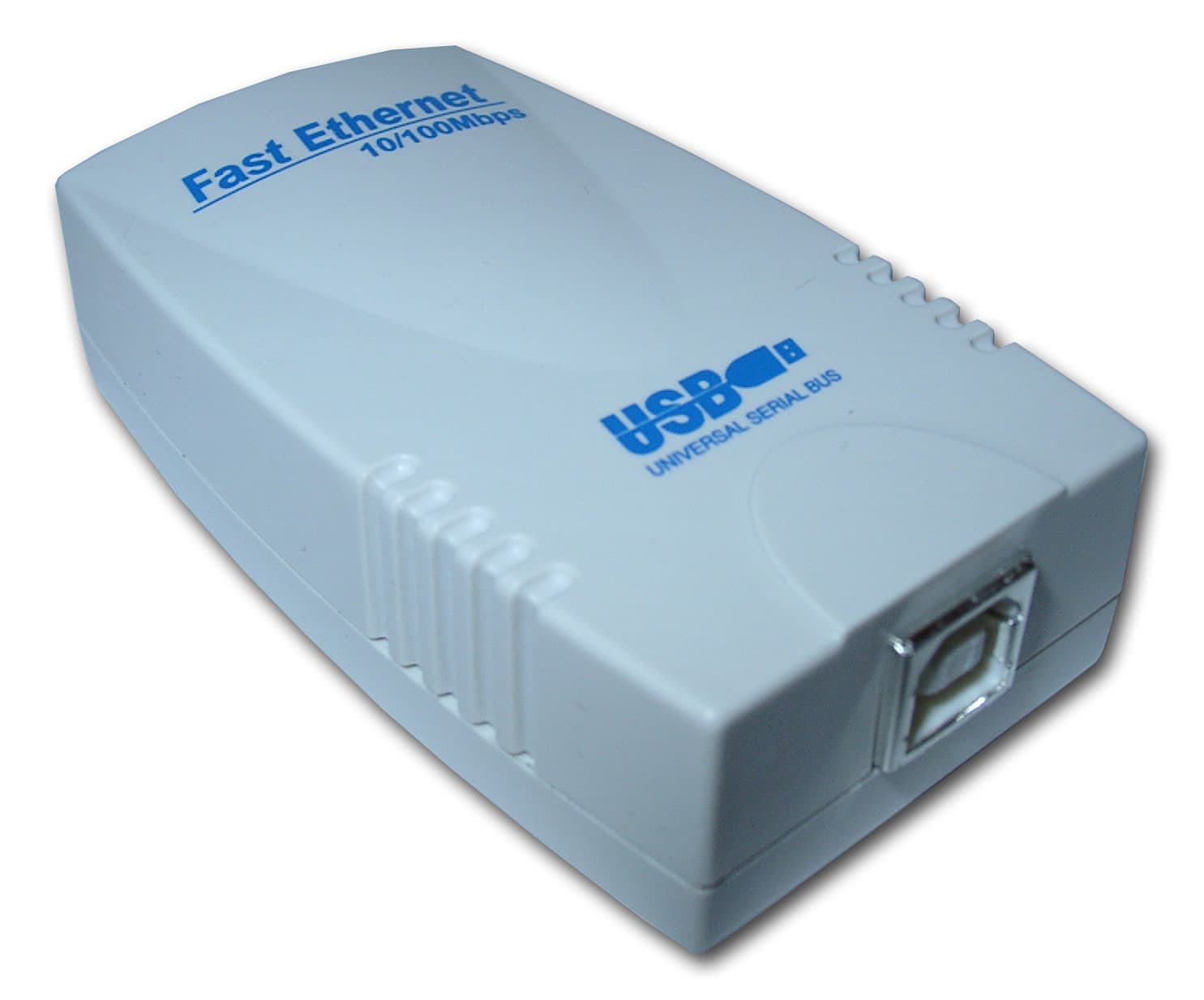

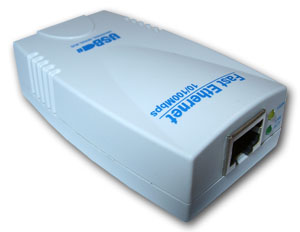

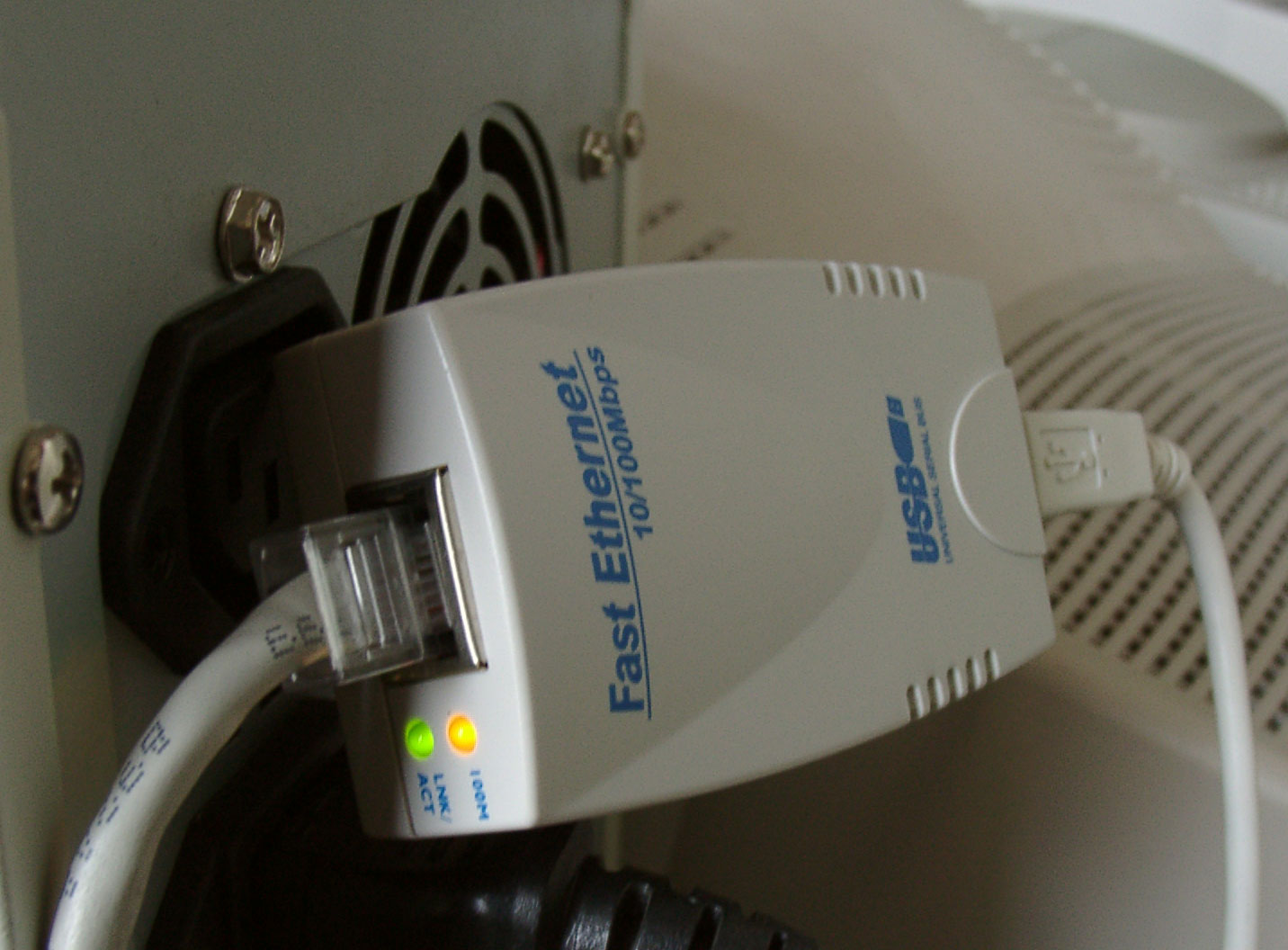

Само устройство небольших размеров и имеет два интерфейса — FastEthernet и USB 1.1. Поддерживаются режимы работы со скоростью 10 и 100mbit. Рядом с сетевым разъемом присутствуют два индикатора. Зеленый сигнализирует о наличии линка (подключения к другому сетевому устройству), оранжевый — о скорости работы в режиме 100Mbits. Кстати о пропускной способности.. Понятно, что скоростей выше мегабайта в секунду мы не получим в силу наличия бутылочного горлышка — USB 1.1, тем не менее, поддержка адаптером скоростей 100Mbits позволяет подключать подобные карты к устройствам, которые не могут работать на скоростях ниже 100Mbits, например старым концентраторам (hub-ам).

Работа в Windows 2000

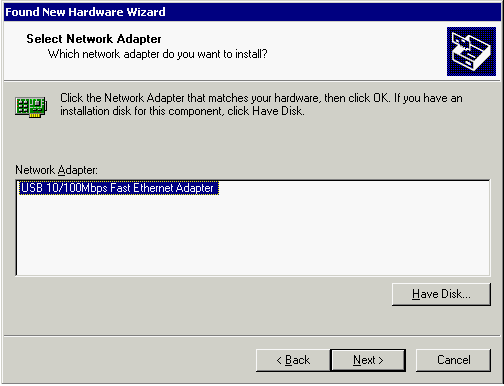

Инсталляция устройства прошла без проблем — после подключения Windows обнаружила новое устройство и попросила вставить диск с драйверами. Правда, во время инсталляции ОС предупредила, что драйвер может не подойти для данного устройства USB и уточнила, уверен ли я в своих действиях.. Но после клика на кнопку OK она успокоилась и нормально установила драйвер.

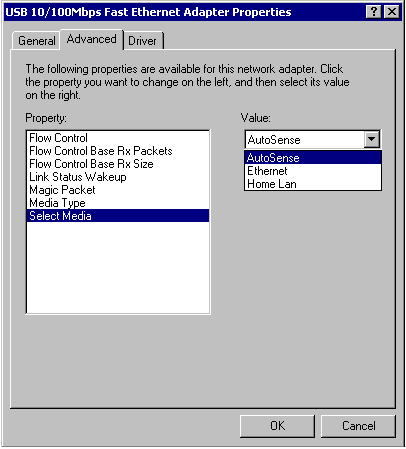

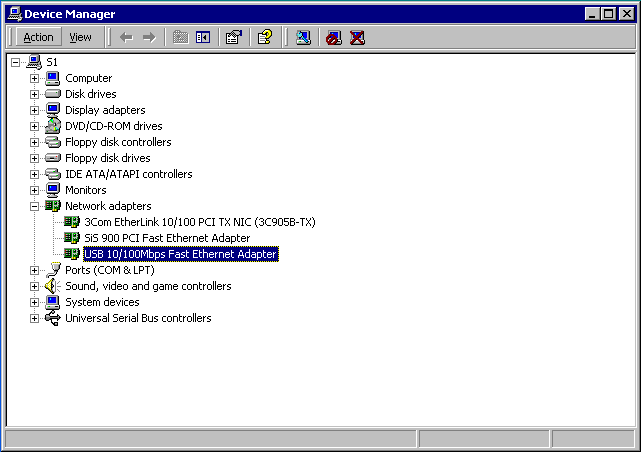

После установки драйверов в диспетчере устройств появилась новая сетевая карта. Из интересного в ее настройках хотелось бы отметить наличие переключения сред передачи между Ethernet и Home Lan. Что означает последнее — загадка, но при его активации адаптер переставал видеть сеть.

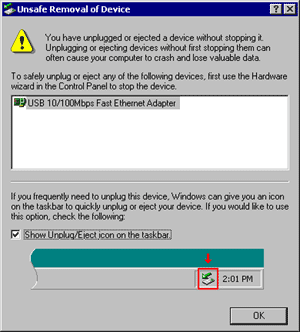

В общем, все установилось без проблем, осталось только задать нужный IP-адрес и запустить тесты. Кроме тестов скорости, о которых ниже, был проведен тест на подключение/отключение адаптера от компьютера во время работы последнего. После отключения карты Windows выдала предупреждение о неправильном отключении устройства (непонятно правда, чего тут неправильного):

При повторном включении никаких сообщений не выдавалось, устройство просто через несколько секунд весело замигало индикаторами и включилось в работу — придраться не к чему.

Работа в Linux

На сайте компании упоминания о работоспособности адаптера под ОС, отличными от Windows, нет. Тем не менее, попробуем запустить его и в Linux. Использовался дистрибутив Redhat 7.2 с некоторыми апдейтами и ядро 2.4.18.

make menuconfig

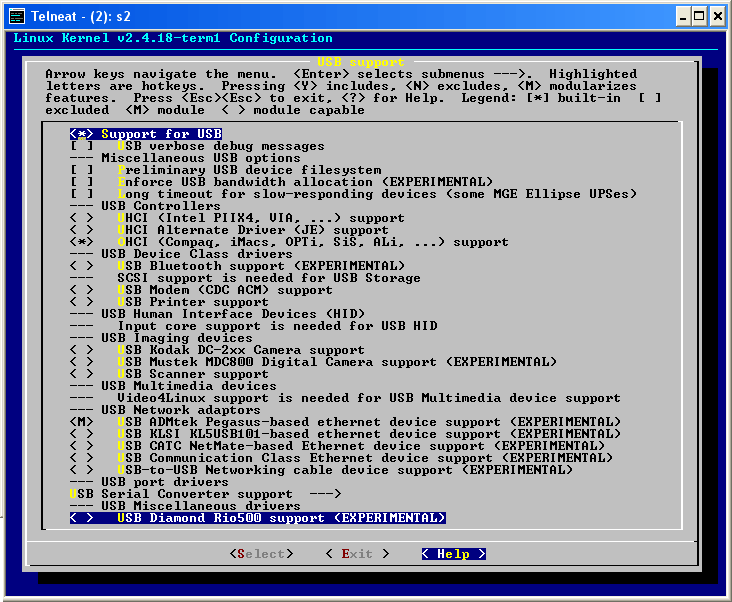

Изначально в разделе “USB Support” отсутствуют какие-либо сетевые адаптеры. Их список появляется после активации в разделе “Code maturity level options” опции “Prompt for development and/or incomplete code/drivers” (позволить показ кода и драйверов, находящихся в стадии разработки). Так как многие драйверы и опции уже по нескольку лет находятся в стадии разработки, поэтому оставлять выключенной “Prompt for development and/or incomplete code/drivers” смысла не имеет. В этом разделе нам нужны только драйверы контроллера USB и сетевого адаптера, поэтому активируем необходимый минимум:

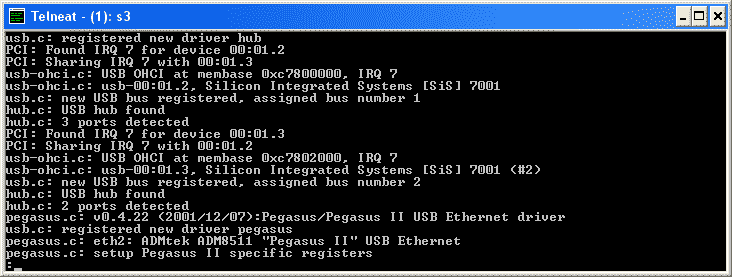

Собственно, опция самого драйвера адаптера называется “USB ADMtek Pegasus-based ethernet device support”. Возможно его работа как в составе ядра, так и модулем (в случае модуля в /etc/modules.conf достаточно прописать нечто вроде “alias eth2 pegasus”). После пересборки ядра и перезагрузки мы обнаруживаем еще один работоспособный сетевой интерфейс. Ура! Под Linux-ом адаптер тоже работает, что не может не радовать. Ядро при загрузке выдает следующее:

Тест на отключение/включение сетевого USB-адаптера во время работы компьютера тоже был пройден успешно. Правда, если Windows сама заботится о автоматическом активации устройства после его подключения, то тут приходится заботиться об этом самому командой ifconfig eth2, ну или можно один раз написать соответствующий скрипт.

Тесты

Мне так и не удалось собрать под Linux работоспособную dynamo из исходников IOMeter версии 2001.07.19 — полученный бинарник (а это и есть собственно консольная программа-тест) не коннектится к win32-версии IOMeter (графической среде управления тестом). Поэтому все силы были брошены в великую сеть на поиски замены. И они увенчались успехом - на сцену выходит Iperf v1.6. Более подробно о программе и ее возможностях будет рассказано в следующих статьях. А сейчас просто отмечу, что эта клиент-серверная программа позволяет измерить максимально возможную пропускную способность канала. Конечно при условии, что узким местом является канал, а не, к примеру, центральный процессор pentium-100.

Для тестирования использовались два компьютера следующей конфигурации:

  • Платформа — Asus Terminator
  • Процессор — VIA C3 866MHz
  • Память — 128MB SDRAM
  • Жесткий диск — Maxtor 20GB
  • ОС — Windows2000 Pro +SP2 и Linux 2.4.18

Для каждой ОС прогонялось тесты для двух видов подключения сетевых карт:

  • напрямую, с помощью кроссовер-кабеля
  • через коммутатор, в качестве которого использовался Intel Express 460T Stendalone Switch

Для тестирования пропускной способности были использованы две программы:

  • IOMeter 2001.07.19 win32 версия
  • Iperf v1.6 win32 and linux версии

Для каждого теста IOMeter запускался три раза, продолжительность одного теста — 5 минут. Режим генерации трафика — односторонний. Параметры трафика обычные:

  • тип передачи — 100% последовательная
  • вид передачи — 100% запись
  • размер блока данных — 64KB
  • время задержки при передаче пакетов — минимально.

Iperf запускался три раза подряд на тест продолжительностью 5 минут с параметрами по умолчанию (используется протокол TCP), передача данных осуществляется в один конец — от клиента к серверу. Параметры запуска:

  • iperf -s — со стороны сервера
  • iperf -t 300 -c server — со стороны клиента

Полученные результаты сведены в таблицу:

метод соединения и тестирующая программа скорость в Linux, Mbits/sec скорость в Windows, Mbits/sec
коммутатор, Iperf 5,8 5,5
кроссовер, Iperf 5,8 5,6
коммутатор, IOMeter   5,5
кроссовер, IOMEter   5,5

Результаты схожи в обоих операционных системах и при разных типах подключения адаптеров друг к другу. Но хорошо видно, что максимальная скорость передачи данных ниже пропускной способности шины USB 1.1 почти в два раза. Вряд ли в этом виноваты драйвера — тестирование происходило на разных ОС. С другой стороны скорость ~600Kb/sec не такая уж и маленькая, если конечно не ставить себе задачу перекачки 20Gb mpeg4 фильмов по сети.

Выводы

Хотя скорость передачи данных этих сетевых карт невелика, их безусловное преимущество в быстроте подключения компьютера к Ethernet-сети — для этого достаточно иметь лишь порт USB. А сам компьютер при этом не требует разборки и отключения от сети.



Оборудование предоставлено компанией MAS Elektronik AG, moscow@mas.de
Выражаем благодарность VIA Technologies за предоставленные процессоры VIA C3 866Mhz
