Беспроводной маршрутизатор Edimax с поддержкой режима "Turbo" BR-6215SRg

Часть 1: возможности, настройки, тестирование проводной связи

Продолжая серию обзоров по оборудованию Edimax, в данной статье мы рассмотрим беспроводной маршрутизатор с поддержкой режима повышения производительности беспроводной связи "Turbo mode".

Функциональные возможности: Fast Ethernet-маршрутизатор с возможностью шейпинга трафика, 4-хпортовый Ethernet-коммутатор 10/100 с поддержкой автоопределния полярности на портах (Auto MDI/MDI-X), точка доступа стандарта IEEE 802.11g с поддержкой режима повышения производительности (Turbo mode) и режима беспроводного моста. Также возможно подключение к устройству внешних USB-Flash/HDD накопителей и USB-принтеров.

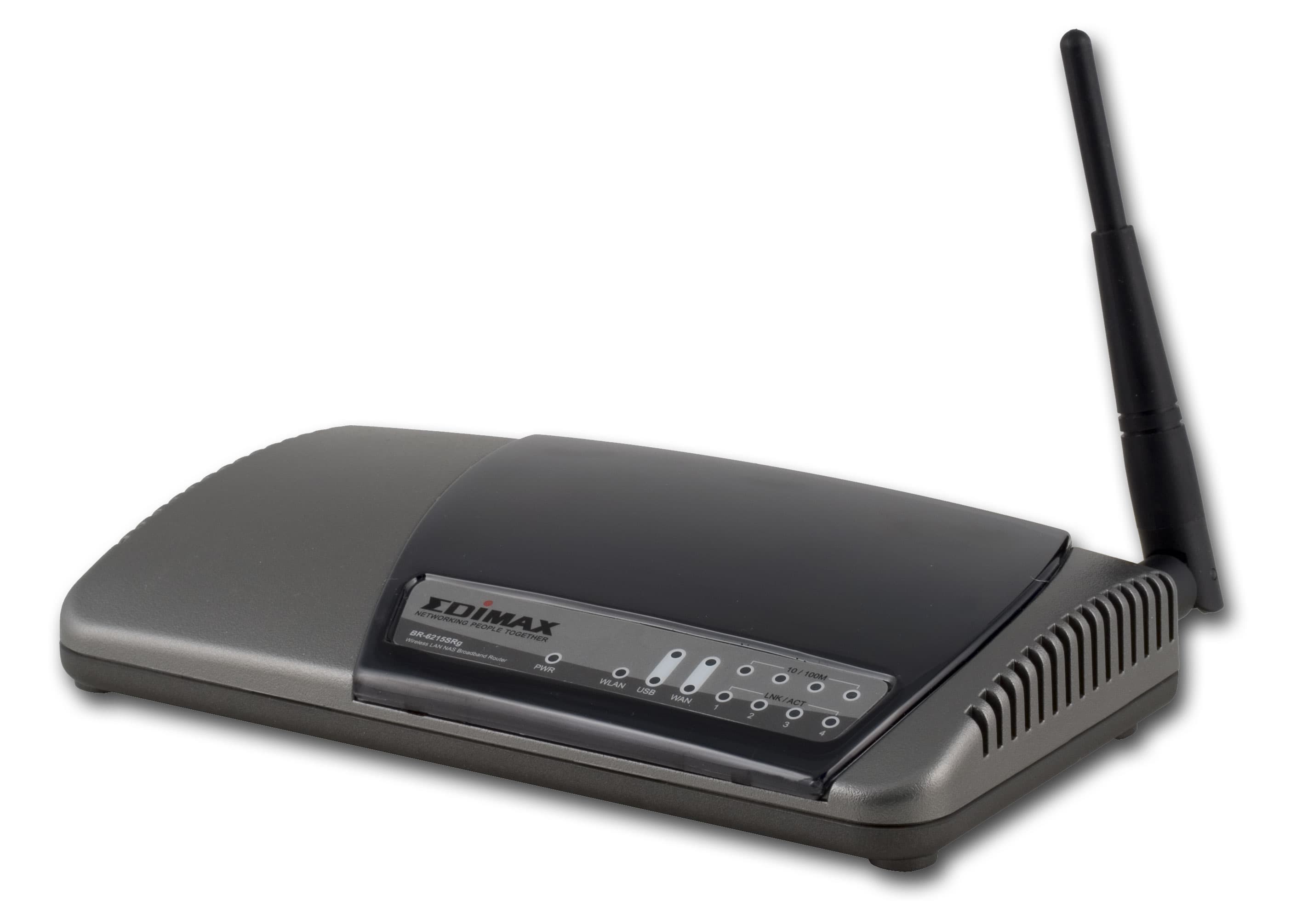

Внешний вид

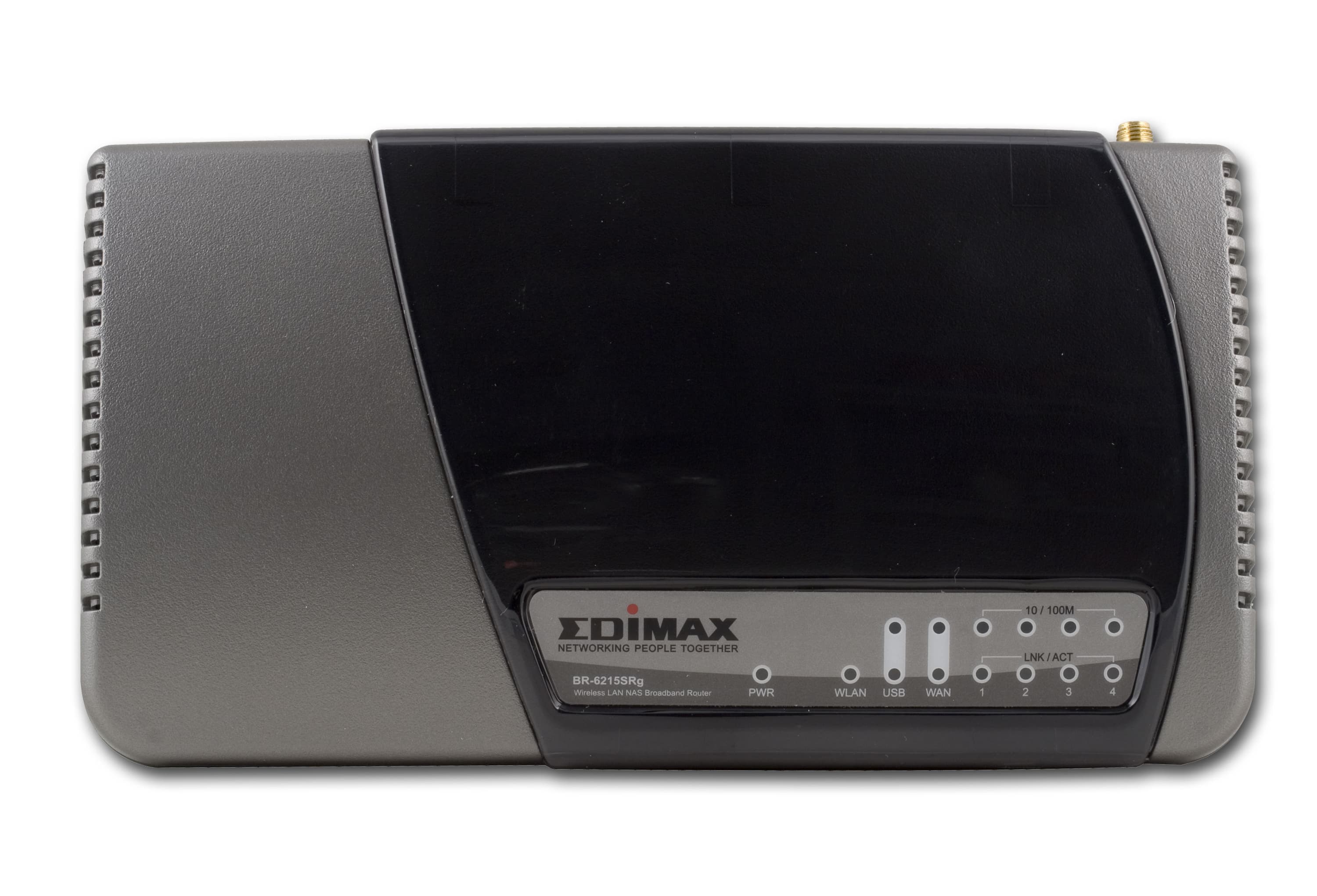

Спереди на маршрутизаторе расположены следующие индикаторы:

• Индикатор питания
• Индикатор активности беспроводного соединения
• 2 индикатора активности USB-подключений
• 2 индикатора состояния/активности WAN-порта
• По 2 индикатору состояния(10 или 100 Мбит/с)/активности на каждый из 4-х портов LAN

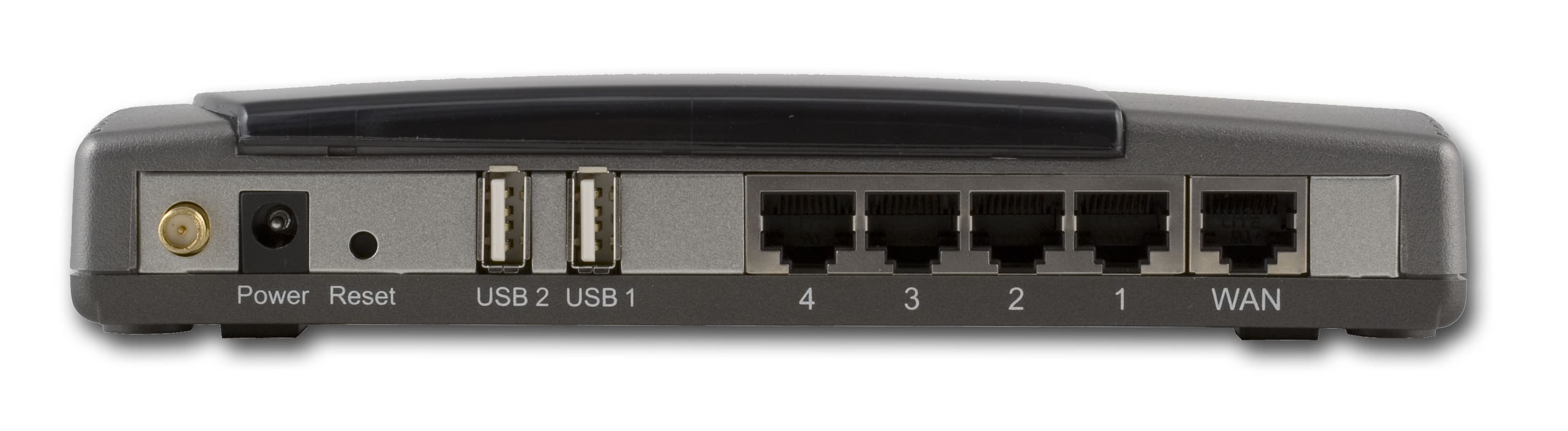

Сзади на маршрутизаторе расположены:

• r-SMA разъем для подключения внешней антенны
• Разъем питания
• Кнопка Reset - сброс параметров
• 2 порта USB 2.0 для подключения внешних USB-накопителей или USB-принтеров
• 4 LAN-порта, RJ-45
• WAN-порт RJ-45

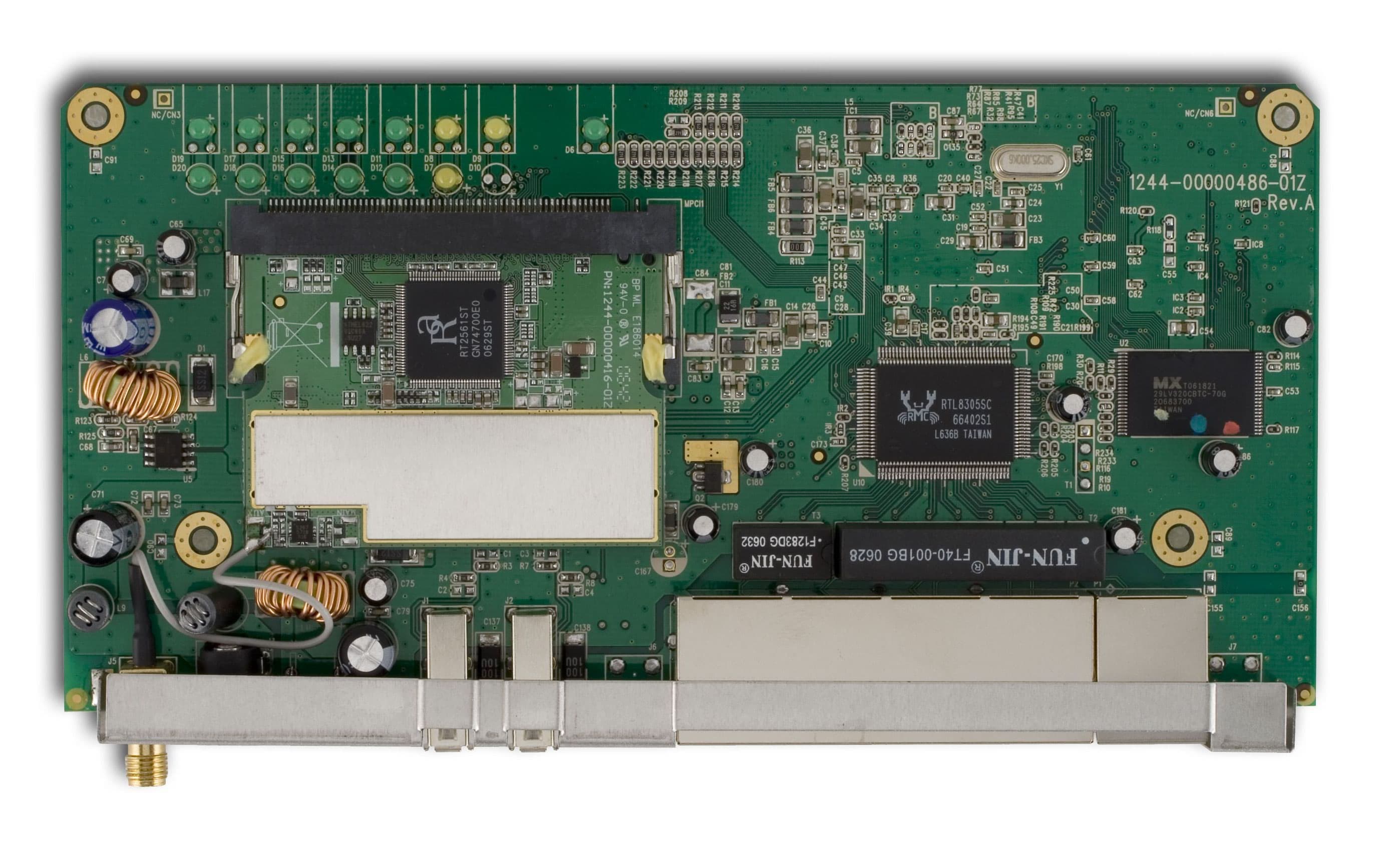

Вид изнутри

Посмотрим из чего же сделан сам маршрутизатор...

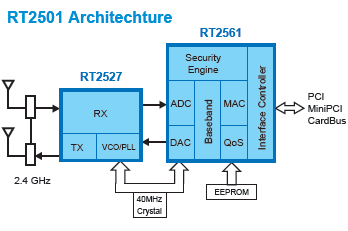

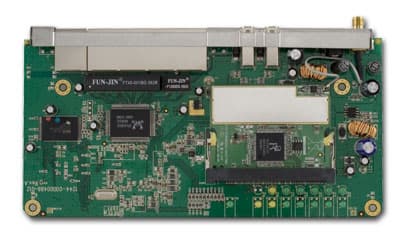

Беспроводная часть устройства размещена на отдельной mini-PCI плате и базируется на чипсете Ralink RT2561ST (интерфейс Cardbus/PCI/mini-PCI, поддержка технологии packet-OVERDRIVE, поддержка IEEE 802.11 a/b/g, поддержка WEP 64/128, WPA, WPA2, 802.1x, поддержка ОС Windows, MacOS и Linux - данный чипсет идет как компонент архитектуры Ralink RT2501 схема применения приведена ниже), остальные компоненты скрыты под экраном, закрепленном на самой плате.

Под платой беспроводной связи также находятся еще какие-то компоненты, но разглядеть их нет возможности, так как mini-PCI плата припаяна к основной.

Коммутатор устройства выполнен на базе микросхемы Realtek RTL8305SC (5-типортовый коммутатор Fast Ethernet с поддержкой функций QoS на каждом порту).

На плате установлено 4 Мбайта Flash-памяти Macronix MX29LV320C (PDF).

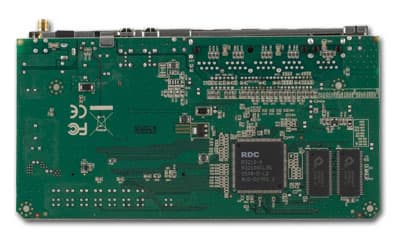

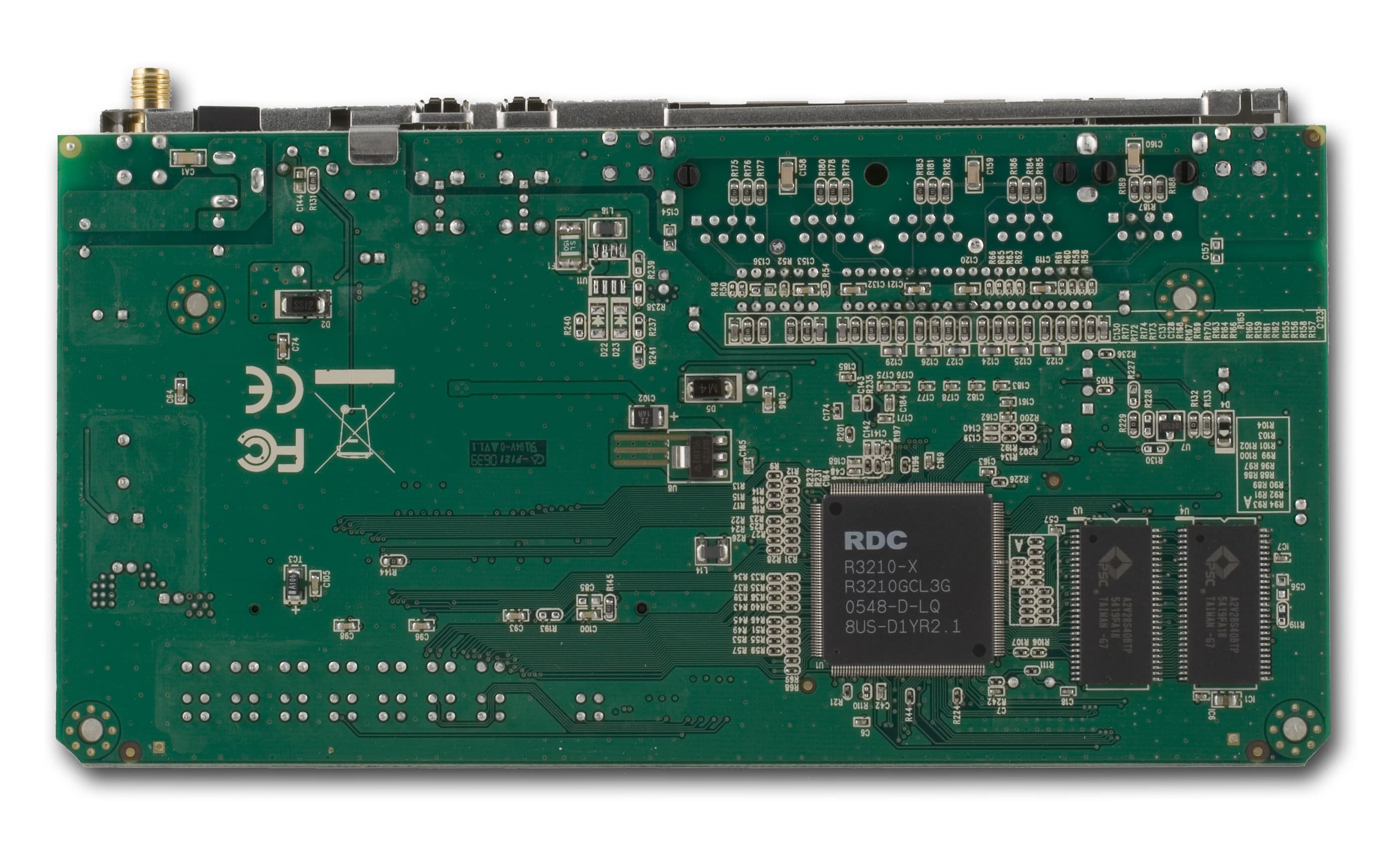

Процессор устройства расположен на обратной стороне основной платы - RDC R3210 [PDF](32-битный RISC-процессор с тактовой частотой 133 МГц, ОЗУ до 128 МБайт).

Также на обратной стороне платы расположены 2 микросхемы SDRAM-памяти PSC, однако спецификации на данные микросхемы найти не удалось.

Комплект поставки

• Сам маршрутизатор
• БП 12В, 1.5A с длиной шнура около метра
• Патчкорд RJ-45 - RJ-45, UTP 5-й категории, длиной около метра
• Краткое руководство по установке и настройке на английском языке
• Диск с документацией и ПО (имеется краткое руководство по установке и настройке на русском языке)
• Беспроводная антенна

Спецификация:

Полная таблица спецификаций приведена здесь.

Все основные моменты обозначены в приведенной по ссылке таблице, однако стоит кое-что добавить....

Рассматриваемый маршрутизатор может устанавливать PPTP-подключения, он поддерживает все наиболее часто используемые типы аутентификации (PAP, CHAP, MSCHAP, MSCHAPv2), поддержка MPPE-шифрования не предусмотрена. Существенным недостатком устройства является потеря связи устройства с WAN-сегментом маршрутизатора при установлении PPTP-подключения. Еще одним огрехом устройства является то, что при подключении к PPTP-серверу, соединение устанавливается через основной шлюз, указанный в устройстве - таким образом, если в сети, к которой производится подключение, в WAN-подсети присутствует основной шлюз и в этой же подсети находится PPTP-сервер - связь с сервером установить не получится - все пакеты будут посылаться не PPTP-серверу, а основному шлюзу.

Также еще одним серьезным недостатком является отсутствие возможности прописать на устройстве статические маршруты - данная возможность попросту не предусмотрена.

Примечание: Честно говоря был несколько разочарован таким положением дел в устройстве, прошивка к которому выпущена в середине 2007 года - производителям устройства/прошивки следовало бы учесть развитие "домовых сетей" в которых помимо доступа к сети Интернет присутствует множество локальных ресурсов. Данная "особенность" свойственна многим подобным устройствам, но со временем ситуация исправляется....

Конфигурация:

Конфигурация оборудования осуществляется посредством WEB-интерфейса. Сразу после получения устройства, прошивка была обновлена до версии 2.15 - скачана с сайта компании Edimax.

Полный набор скриншотов интерфейса настройки приведен здесь.

Рассмотрим некоторые пункты интерфейса настройки более подробно.

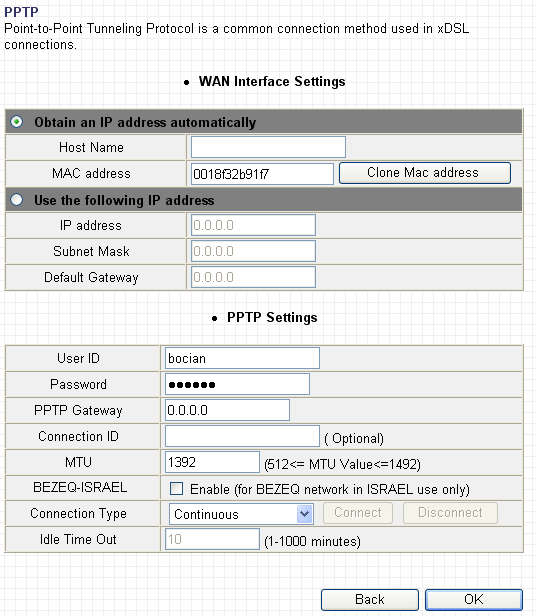

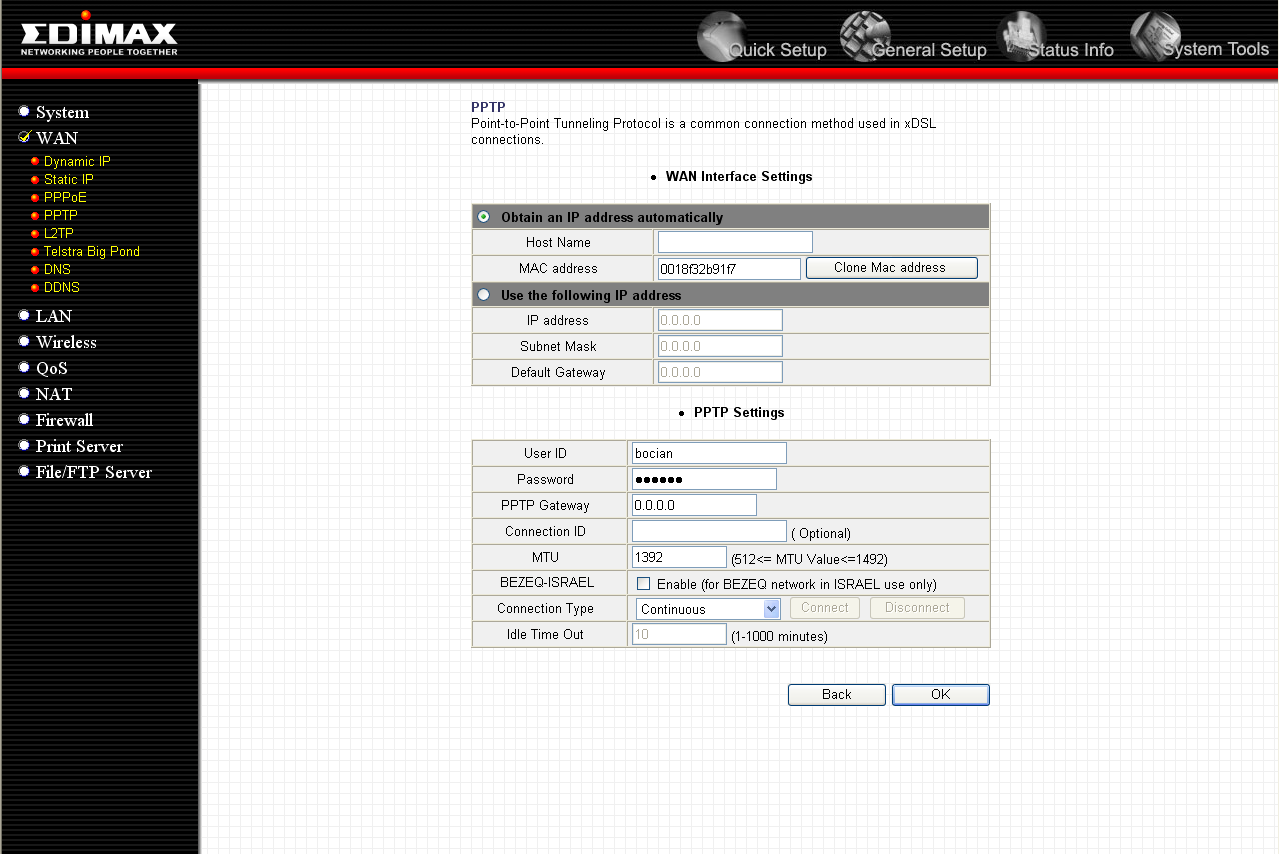

При использовании PPTP-подключения, возможно ручное задание IP-адреса WAN-интерфейса или же получение IP-адреса от DHCP-сервера. Следует учесть, что если в WAN-сегменте сети задан шлюз по умолчанию - устройство будет всегда пытаться подключиться к PPTP-серверу через этот шлюз... даже если сам PPTP-сервер находится в том же сегменте сети, что и WAN-интерфейс - об этой особенности мы уже говорили выше. Также после подключения к PPTP-серверу, доступ к WAN-сегменту сети теряется - типичный недостаток многих подобных устройств.

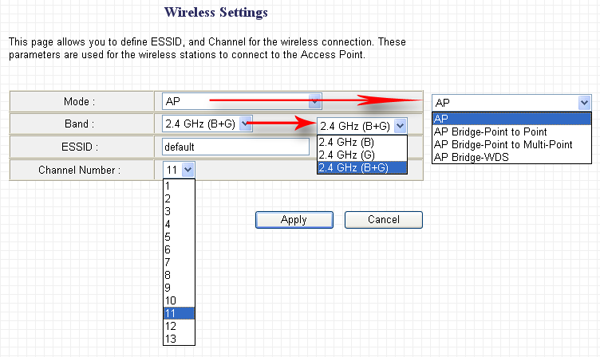

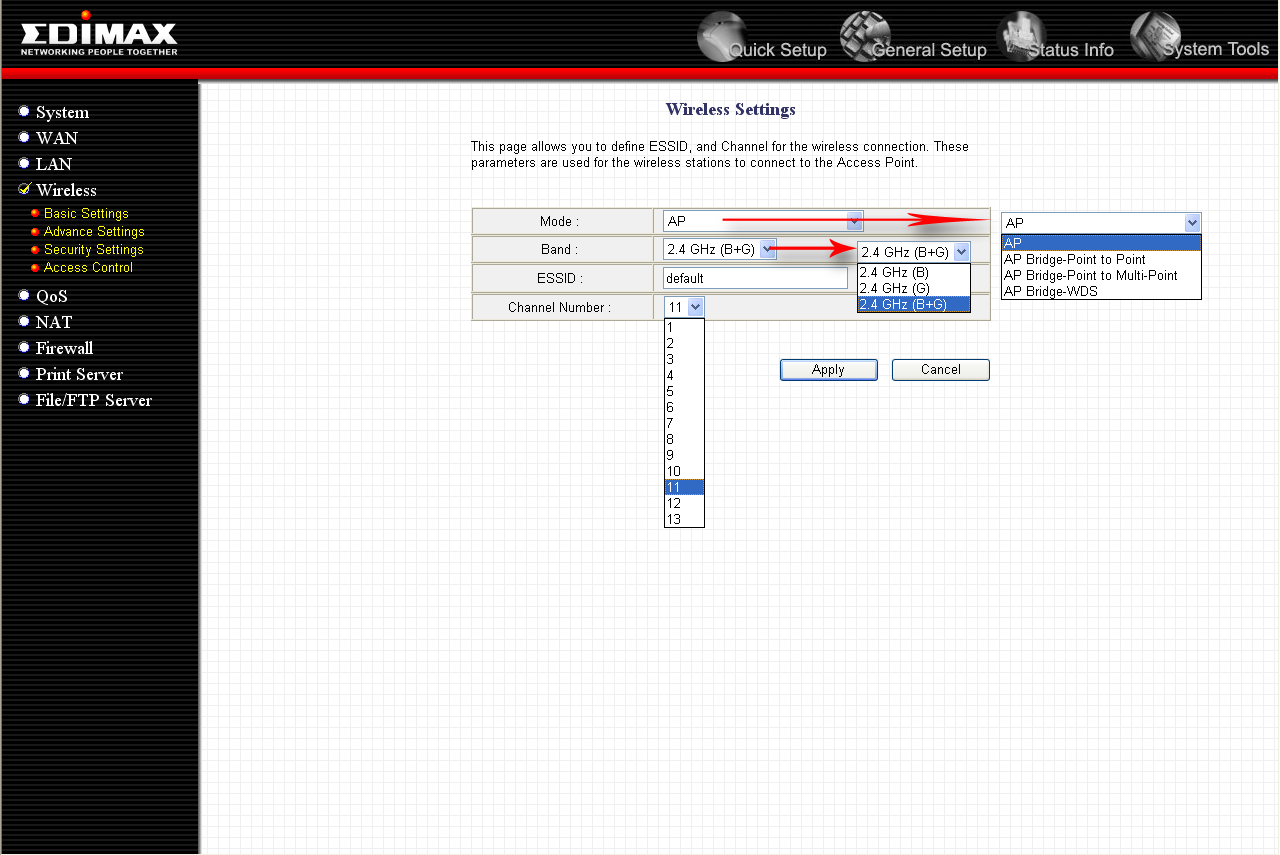

Беспроводной интерфейс устройства также может работать в режиме моста (WDS)... данную возможность мы сможем рассмотреть только в последующих статьях, посвященных оборудованию Edimax (на очереди стоит ADSL-модем данной марки) в случае, если это оборудование будет поддерживать режим моста.

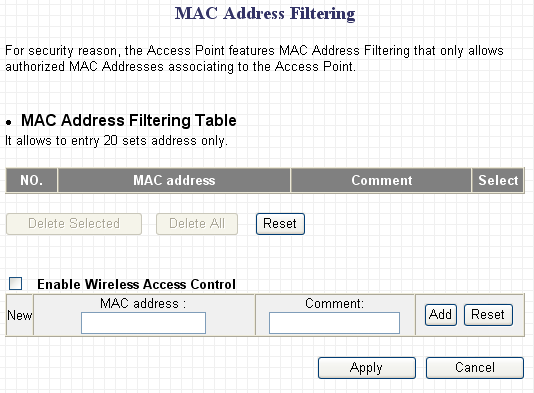

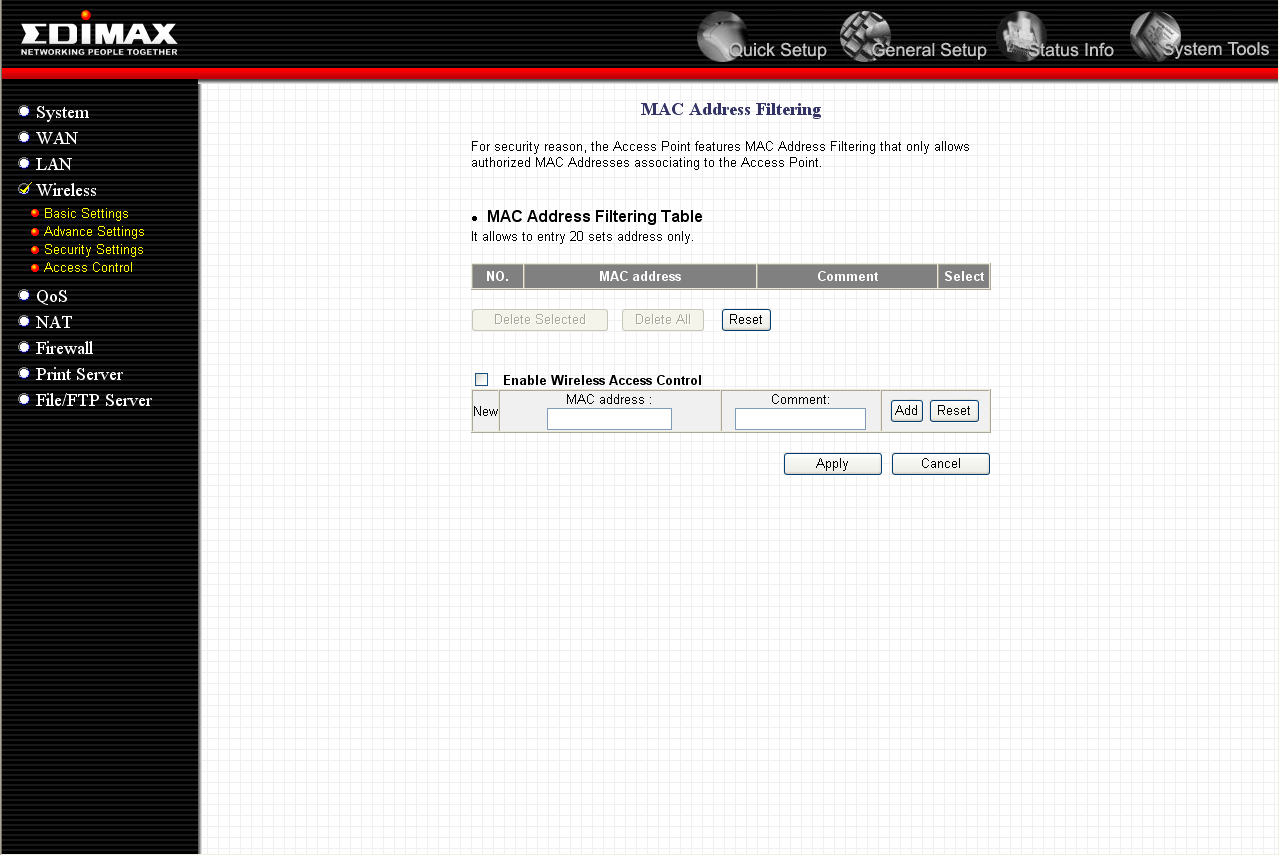

В устройстве предусмотрена фильтрация пользователей беспроводной сети по MAC-адресам, возможно задание до 20 записей.

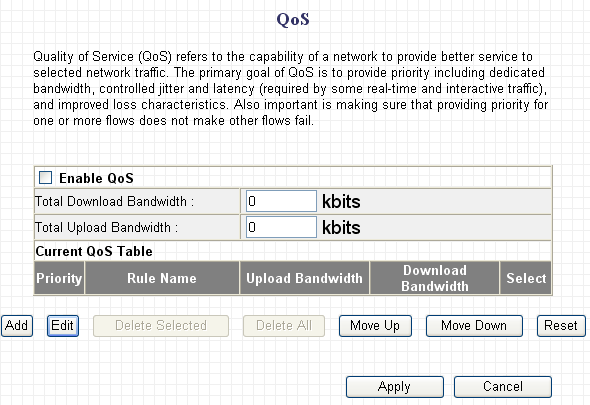

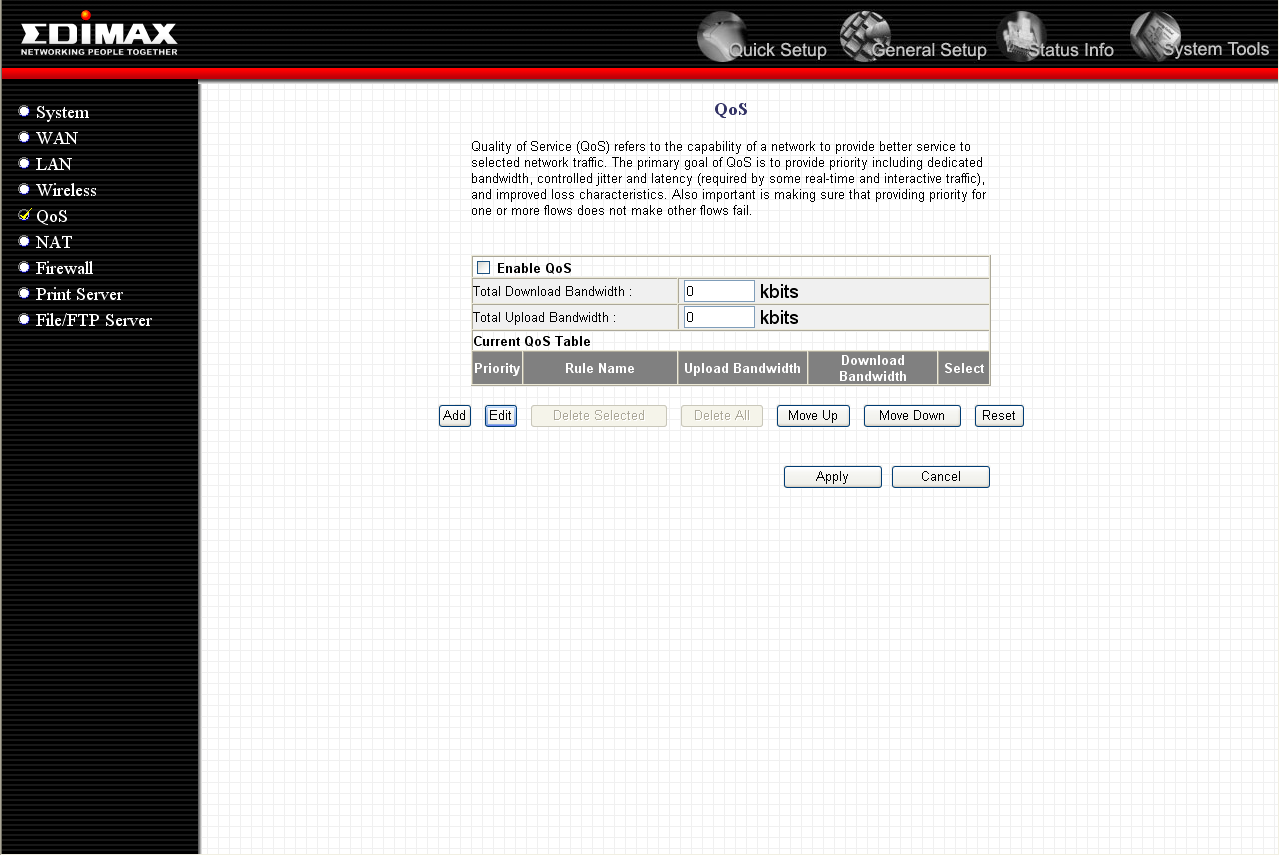

В устройстве имеется возможность шейпинга трафика, более подробно ее мы рассмотрим во второй части данного обзора.

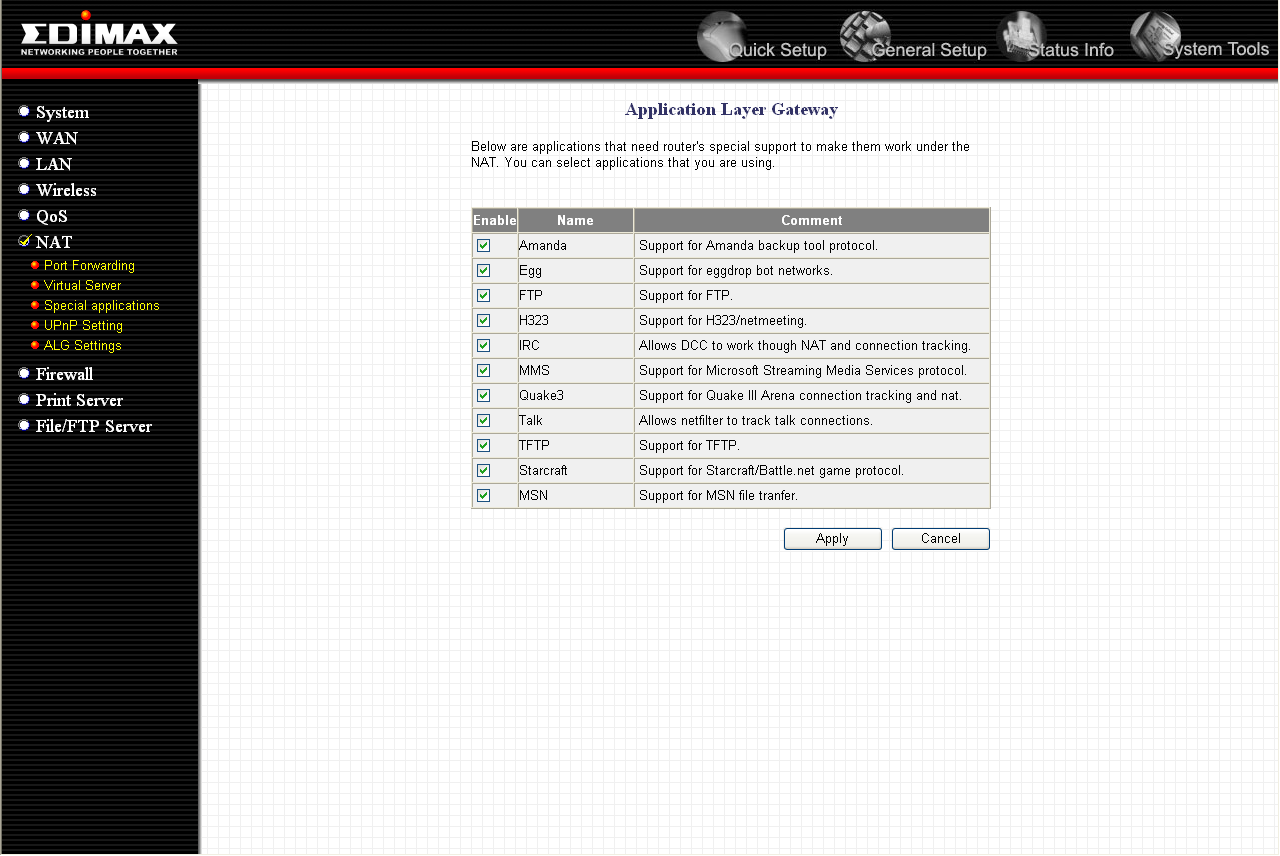

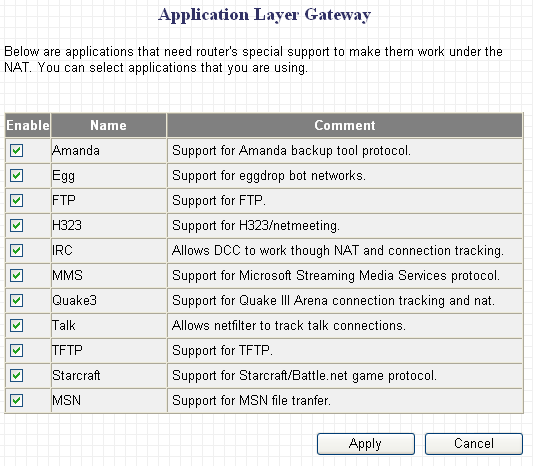

Устройство поддерживает ряд специальных приложений, с которыми возникают проблемы при работе через NAT.

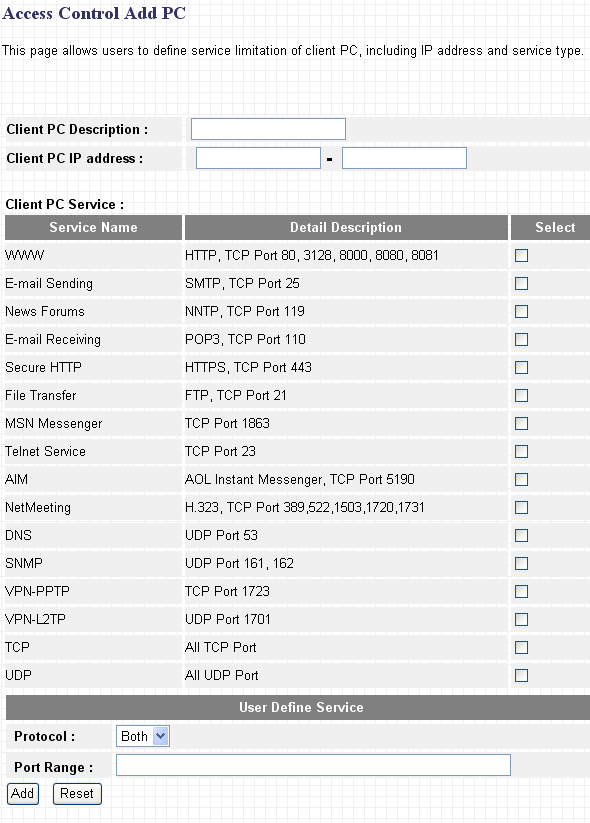

Настройки файрвола позволяют задать до 20 комплексных правил. Каждое правило позволяет задать диапазон IP-адресов в LAN-сегменте маршрутизатора, к которым применяется данное правило, и диапазон портов назначения (для TCP и UDP протоколов), которые будут блокироваться. При использовании файрвола возможны некоторые затруднения, связанные с тем, что в настройках не предусмотрено задание статических записей DHCP-сервера и статических записей в ARP-таблице.

Возможности подключения внешних накопителей данных (как и возможностей QoS) коснемся во второй части данного обзора.

Тестирование производительности

Тестирование проводного сегмента - тестирование производилось по этой методике.

Максимальная скорость: 39.55 Мбит/с. Можно сказать, что показатель средний - многие устройства подобного уровня позволяют добиться более высокой производительности, да и многие домовые сети позволяют развить более высокие скорости - так что данный маршрутизатор может оказаться "узким горлышком" для трафика.

Посмотрим какой производительности можно добиться при уменьшении размеров пакетов

512 байт:

64 байт:

При уменьшении размера пакетов, производительность маршрутизатора снижается очень сильно (напомню, что все познается в сравнении) - процессору устройства тяжело обрабатывать столь большое количество мелких пакетов.

Посмотрим какой производительности удастся добиться при использовании клиентов PPTP и PPPoE. При тестировании PPP-клиентов, использовалось значение MTU по умолчанию (MTU:1392 байта). Трафик гонялся между PPTP/PPPoE-сервером и компьютером в LAN-сегменте маршрутизатора. В обоих случаях использовалась аутентификация посредством MSCHAPv2, MPPE-шифрование устройством не поддерживается.

PPTP

Максимальная скорость: 3.83 Мбит/с (при входящем потоке). Скорости при исходящем потоке в несколько раз ниже. Можно смело сказать, что данная скорость является недостаточной... особенно по московским меркам - уже достаточно много провайдеров услуг связи предоставляют более высокие скорости доступа - снова получается, что данный маршрутизатор становится "узким горлышком" для потоков трафика.

PPPoE

Максимальная скорость: 29.38 Мбит/с. В отличие от PPTP-подключений, PPPoE-подключение не показало аналогичных проблем со скоростью.

Тестирование NetPIPE

Максимальная скорость: 39.9 Мбит/с, аномалий на графике не наблюдается

Доступность

Выводы:

В этой части обзора мы рассмотрели возможности, конфигурацию, а также провели тестирование проводной связи беспроводного маршрутизатора Edimax BR-6215SRg.

Следующую часть мы посвятим тестированию беспроводной связи, обзору возможностей шейпинга трафика и безопасности устройства. Также в следующем обзоре мы рассмотрим подключение внешних Storage-устройств к USB-портам маршрутизатора.

В последующих обзорах, посвященных оборудованию Edimax, мы также постараемся протестировать беспроводной мост, организуемый маршрутизатором.

Теперь остановимся на том, что касается уже рассмотренных возможностей. К сожалению, данное устройство в большинстве тестов показало либо средние либо низкие результаты. Также были обнаружены некоторые проблемы, которые могут возникнуть при настройке.

Скорость трафика при использовании PPTP-подключения оказалась крайне низкой, что уже не соответствует текущим требованиям рынка. Также при работе с PPTP-сервером - все пакеты на сервер отправляются через шлюз по умолчанию... даже если сам сервер находится в той же подсети, что и WAN-интерфейс. Еще одной типовой проблемой, связанной с использованием PPTP-подключений является потеря WAN-сегмента сети после установления соединения.

Также существенным недостатком является отсутствие возможности добавления статических записей в таблицу маршрутизации.

Продолжение следует...
