Модемы Creative Modem Blaster V.92 USB и Modem Blaster V.92 Serial


Компания Creative довольно давно не радовала своих поклонников выпуском внешних модемов. До сих пор это были в основном модемы серии Creative Modem Blaster для шины PCI. Но ситуация поменялась, и сегодня мы расскажем о двух новых внешних модемах: Creative Modem Blaster™ V.92 USB и Modem Blaster™ V.92 Serial. Creative не изменила своей приверженности, и, как и в предыдущих моделях, отдала свое предпочтение чипсетам от Conexant.

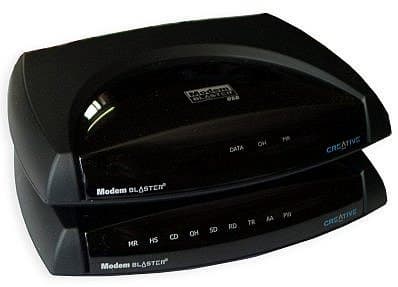

Судя по всему, угольно-черный цвет становится характерным признаком для продуктов Creative — будь то наборы компьютерной акустики, или модемы. И надо сказать, что такой подход не лишен очарования — несмотря на современный дизайн с модными изгибами и закруглениями корпуса, черный окрас и качественный пластик с матовой поверхностью безусловно, придает строгости и благородства продукту. Передняя панель (она же является частью верхней) выполнена из полупрозрачного гладкого пластика.

Первое впечатление после вскрытия коробок с модемами оказалось обманчивым: несмотря на практически одинаковый внешний вид, модемы для USB и COM оказались совершенно разными устройствами. Об этом ниже.

Creative Modem Blaster™ V.92 USB

Этот модем является представителем категории программных модемов со встроенным DSP. Основные функции модема реализуются процессором ПК.

Комплект поставки

Модем поставляется в небольшой коробке с характерной фирменной полосой оранжевого цвета. Вместе с модемом в коробке находятся отпечатанная на глянцевой бумаге краткая инструкция по установке модема ( в том числе на русском языке), USB-кабель, и компакт-диск с программным обеспечением. Содержимое диска достаточно бедное — комплект драйверов и электронный вариант руководства по установке модема и правилах гарантийного обслуживания. Программное обеспечение для работы с факсом и голосовыми функциями модема не поставляется.

На передней панели модема расположены только 3 светодиодных индикатора состояния модема («MR», «DATA» и «OH») — такая аскетичность уже стала привычной для внешних программных модемов. На задней панели модема расположен разъем USB и гнездо для подключения к телефонной линии.

Довольно редким явлением в мире внешних модемов является то, что Creative Modem Blaster™ V.92 USB не имеет гнезда для подключения дополнительного телефона, что было не слишком приятным сюрпризом.

Основные возможности

Минимальные системные требования

  • Процессор: Pentium — 133, или выше;

  • Объем оперативной памяти: 16MБ (32MБ рекомендуется);

  • Операционная система: Microsoft Windows 98/ME/2000/XP.

Протоколы модуляции

  • V.92, V.90, V.34, V.32 bis, V23, V.22 bis, V.22, V.21, Bell 103J / Bell 212A

  • V17, V29, V27Ter. для факс-класса 1

Протоколы сжатия данных и корреции ошибок

  • V44, V.42 bis/MNP 5

  • V.42//MNP 3-4

Голосовые функции

  • Система команд V.253

Установка и подключение

Этот модем не требует внешнего блока питания, получая нужное напряжение по кабелю USB, после подключения модем определяется системой как новое устройство, и требует установки драйвера.

Как упоминалось выше, драйверы входят в комплект поставки, однако Creative рекомендует скачать и проинсталлировать обновленную версию с сайта. Установка драйвера заняла несколько секунд, и прошла успешно, что и подтвердил загоревшийся индикатор «MR» на панели модема.

Что внутри

Creative применяет фирменные гарантийные наклейки, которые не позволяют покупателю заглянуть внутрь модема без того, чтобы не потерять гарантию на устройство. Но мы все-же заглянем :)

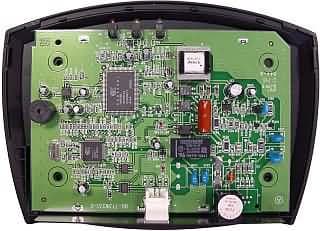

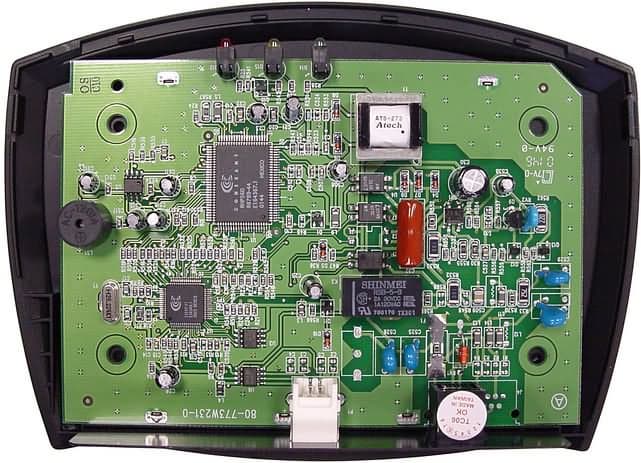

Как нетрудно заметить — модем собран на популярном чипсете от Conexant для шины USB: RHP56D, который состоит из двух чипов — R6789-44 и 11247-11.

Реле набора номера — электромеханическое, достаточно громкое. Нижняя часть печатной платы прикрыта металлическим экраном.

В модеме имеется маленький встроенным звукоизлучатель — «пищалка», с традиционно невысоким качеством воспроизведения звуковых сигналов. Нижняя часть печатной платы у этого модема, как и у его собрата для интерфейса RS-232, прикрыта металлическим экраном.

Любопытно подобран цвет светодиодов для индикации состояния модема — красный, желтый и зеленый для сигналов «MR», «OH» и «DATA» соответственно. Настоящий маленький светофор :) Линейная часть модема собрана по классической трансформаторной схеме (StandardDAA), благодаря чему можно рассчитывать на его надежную работу при бросках напряжения в телефонной линии.

Плюсы

Модем имеет некоторые возможности по настройке на конкретные линии связи, и регулировки параметров для верной реакции на сигналы ATC «Занято».

Минусы

Упрощенная система индикации состояния модема, «громкое» реле набора номера, отсутствие гнезда для подключения дополнительного телефона и гнезд для подключения телефонной гарнитуры; программная реализация основных функций.

Выводы

В работе модем показал себя достаточно хорошо, неприятных сюрпризов, связанных с функционированием драйверов и низкой скоростью передачи данных не наблюдалось. Программные модемы на чипсете Conexant вполне можно отнести к лучшим представителям этой категории. Разумеется, драйверы модема не идеальны, и о некоторых особенностях и возможных проблемах в их работе Вы можете узнать, ознакомившись с материалами нашей конференции, посвященными программным модемам на чипсетах Conexant.

Creative Modem Blaster™ V.92 Serial

Комплект поставки

Содержимое коробки с этим модемом отличается от его USB-собрата. Внутри находится модем, блок питания (AC, 9V/1A), и универсальный кабель RS-232. Есть отличия и в содержимом компакт-диска — на нем записана программа для работы с факсом и голосовыми функциями модема — FaxTalkCommunicator.

Основные возможности

Минимальные системные требования

  • Процессор: Pentium — 133, или выше;

  • Объем оперативной памяти: 16MБ (32MБ рекомендуется);

  • Операционная система: Microsoft Windows 98/ME/2000/XP.

Эти требования производителя можно назвать скорее, условными. Модем является аппаратным, и основное требование для работы с ПК является наличие разъема COM-порта.

Протоколы модуляции

  • V.92, V.90, V.34, V.32 bis, V23, V.22 bis, V.22, V.21, Bell 103J / Bell 212A

  • V17, V29, V27Ter. для факс-класса 1

Протоколы сжатия данных и корреции ошибок

  • V44, V.42 bis/MNP 5

  • V.42//MNP 3-4

Голосовые функции

  • Система команд V.253

На задней панели расположен разъем интерфейcа RS-232, гнездо для подключения телефонной линии и тумблер выключателя питания.

Установка и подключение

В сязи с тем, что этот модем является аппараным, никаких трудностей при его подключении не ожидалось. Кроме обычного inf-файла, с компакт-диска также принудительно устанавливается набор файлов sdk и интерфейса для работы программы ModemXpert (которая служит для получения подробной информации о работе модема в режиме реального времени, и получения подробнейшей статистики соединения). Сама программа ModemXpert в комплект поставки обоих модемов не входит. Отмечу, что если работа с ModemXpert не планируется, то принудительная установка дополнительных сервисов в ОС, на мой взгляд, нельзя назвать удачным решением.

Что внутри

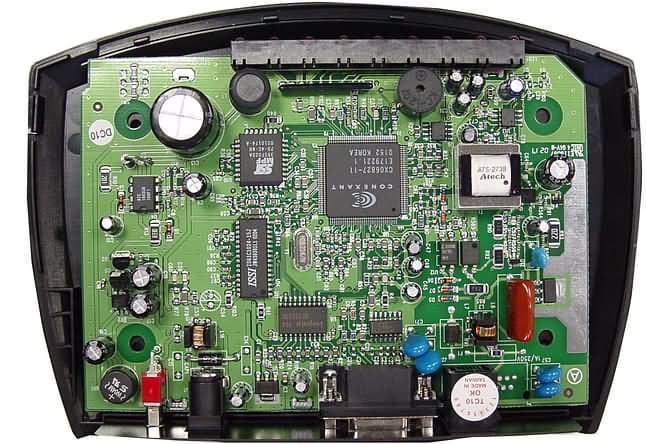

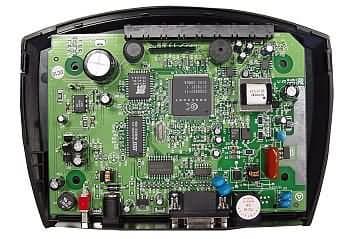

Рынок специализированных чипсетов для аппаратных diаlup-модемов не слишком широк, и основную долю в настоящее время на нем занимает компания Conexant, со своими недорогими решениями. В этом модеме применен новый чипсет от Conexant — CX06827-11, который пришел на смену популярному двухчиповому RCV56. К основным отличиям нового чипсета можно отнести реализованные протоколы V.92/V.44 и более низкую цену, как результат более высокой интеграции. Микропрограмма модема хранится в двухмегабитном флеше производства SST и допускает обновление. Линейная часть модема собрана по классической трансформаторной схеме, а реле набора номера — бесшумное. Хотя на плате и можно заметить монтажные отверстия для установки разъема для подключения телефона — сам разъем не запаян. Modem Blaster™ V.92 Serial имеет полный набор индикаторов состояния на передней панели — 9 светодиодов.

Информация о текущей версии микропрограммы

ATI3
ACF3_V1.700-V90_P21_FSH
OK


ATI5
B5
OK


ATI6
RCV56DPF-PLL L8571A Rev 47.00/34.00
OK

По умолчанию в текущей версии микропрограммы установлен код страны для США (B5), сменить код страны на «Россию» командой «AT+GCI=xx» невозможно — этого кода (B8) нет в данной прошивке. Поэтому, в частности, гарантировать достаточно надежное определение модемом сигнала «Занято» невозможно.

Плюсы

Достаточно информативная индикация на передней панели модема, бесшумное реле набора номера. Функции модема реализованы аппаратно. Наличие программного обеспечения для работы с факсом и голосовыми функциями в комплекте поставки.

Минусы

Как и в случае с модемом Creative Modem Blaster™ V.92 USB, гнезда для подключения дополнительного телефона нет. Если Вы привыкли активно пользоваться телефоном, подключенным через модем, обратите внимание на этот момент.

Микропрограмма, установленная в модеме, имеет не слишком большие возможности по настройке, в частности на сигнал «Занято», возможность прошивки адаптированной микропрограммы от сторонних разработчиков пока под вопросом. С учетом того, что чипсет CX06827-11 сравнительно новый, имеет смысл следить за обновлениями firmware на сайте производителя.

Выводы

Серьезных отличий в работе этого модема от аналогичных, собранных на предыдущих чипсетах от Conexant не наблюдалось. Хотя программное обеспечение, по некоторым данным, еще несколько «сырое» и будет продолжать совершенствоваться. Если Вам нужны возможности, предоставляемые протоколом V.92 — то модемы на чипсете CX06827-11 будут неплохим выбором среди новых разработок в классе бюджетных аппаратных модемов.

Заключение

На российском рынке модемов появились еще два бюджетных решения от известной компании. Какое из них предпочесть — решать покупателю, однако нужно иметь веские основания (например, отсутствие COM-портов в ПК) чтобы предпочесть программный модем Creative Modem Blaster™ V.92 USB его более совершенному собрату с интерфейсом RS-232, учитывая практически равную цену.

Ориентировочная розничная цена модемов Creative Modem Blaster™ V.92 USB и Modem Blaster™ V.92 Serial для российского рынка будет составлять $41 и $44 соответственно, что практически не отличается от цен на аналогичные продукты от менее известных компаний. Оба модема сертифицированы Ростестом, а процедура сертификации в МинСвязи России должна быть завершена к моменту публикации данного обзора.



Модемы предоставлены официальным дистрибутором Creative — компанией ELST
