MSI Media Tour 2007


Компания показывает завод и рассказывает о новинках

С 11 по 14 сентября 2007 года в Шанхае (Китай) собрались ИТ-журналисты со всего мира, чтобы посетить завод компании MSI, увидеть конвейер, на котором рождаются материнские платы и ноутбуки.

Производство изнутри

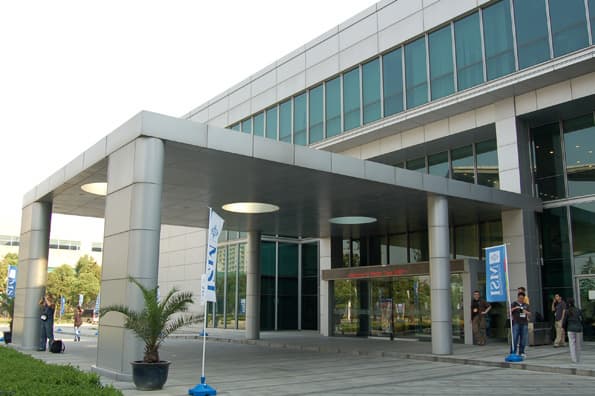

Неподалеку от Шанхая (в 56 км на запад) расположен один из трех заводов компании MSI: второй находится на самом юге Китая, и третий — в Тайване. Площадь Шанхайского завода (место, где он был построен, называется КунШан, KunShan) составляет 170 тысяч квадратных метров. На территории расположено четыре производственных здания, административный корпус и жилая зона для сотрудников компании.

Сразу оговоримся, что фотосъемка на территории производственных корпусов запрещена, а потому нам пришлось довольствоваться фотографиями, предоставленными компанией MSI. Они, конечно, достаточно реалистичные, хотя и немного «постановочные».

Сборка материнских плат, как для ноутбуков, так и для компьютеров, осуществляется, по большей части, автоматически: большинство сотрудников конвейера занимаются контролем качества произведенных автоматами плат. Пожалуй, одна из немногих именно сборочных задач на конвейере — выстраивание разъемов на карте.

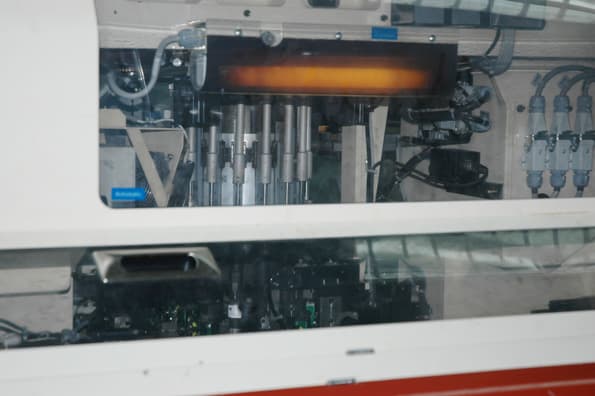

На конвейер карта подается в виде заготовки, которая маркируется и уходит в автомат, устанавливающий чипы на плату. Чипы подаются в машину в виде лент, внутрь которых они и «запаяны». Поскольку разных чипов на платах много, лент в аппарат тянется несколько. Кстати, процессоры для ноутбуков подаются так же. Так выглядит сам аппарат:

За «чиповым» автоматом производится контроль: каждая плата осматривается на предмет корректного расположения всех элементов.

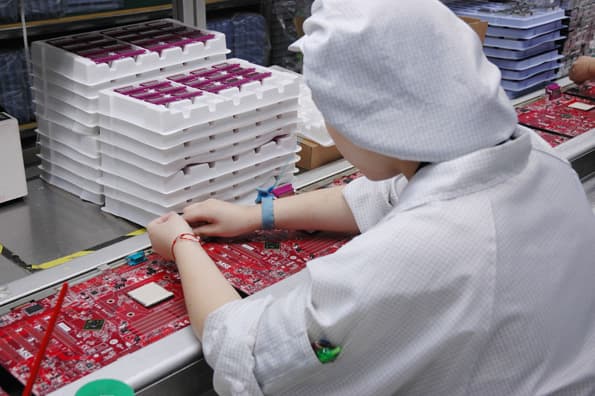

А теперь мы подбираемся к столь малочисленным сотрудникам которые вручную устанавливают каждый разъем на плату с помощью специальной линейки.

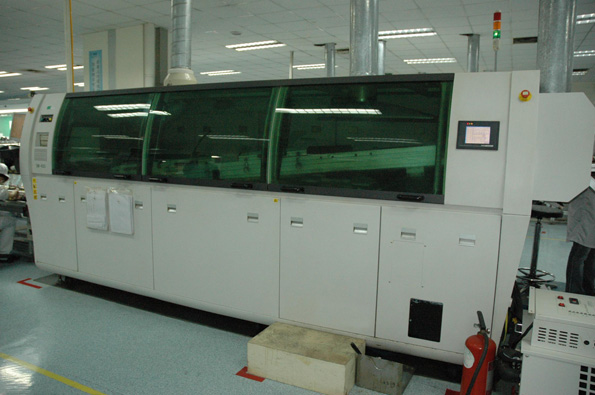

После установки всех интерфейсов, плата попадает в термокамеру, где фиксируются только что установленные детали.

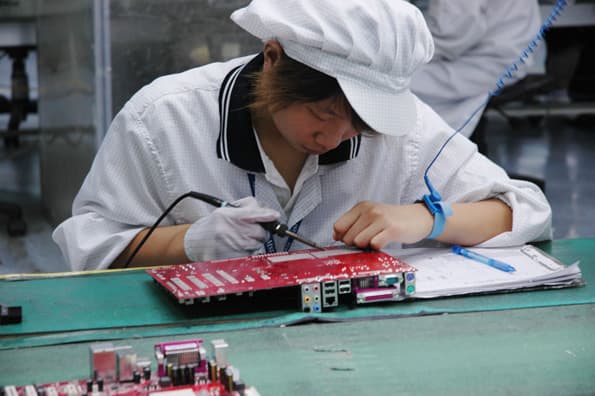

И снова производится контроль. Теперь, когда плата, фактически, собрана, контроль будет основной задачей. Сначала визуальный, с небольшой доработкой контактов, если это требуется:

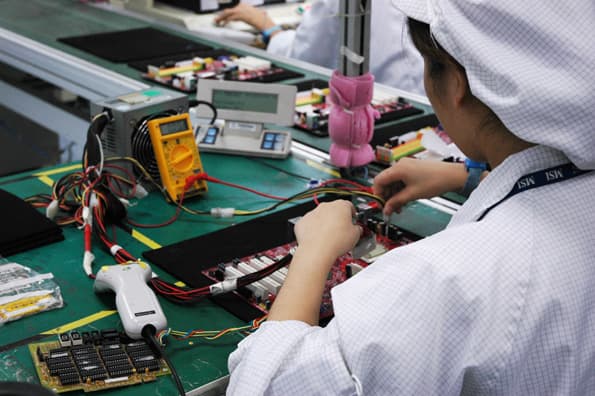

Затем начинается проверка всех присутствующих на плате интерфейсов. Изначально проверяется работоспособность разъемов как таковых:

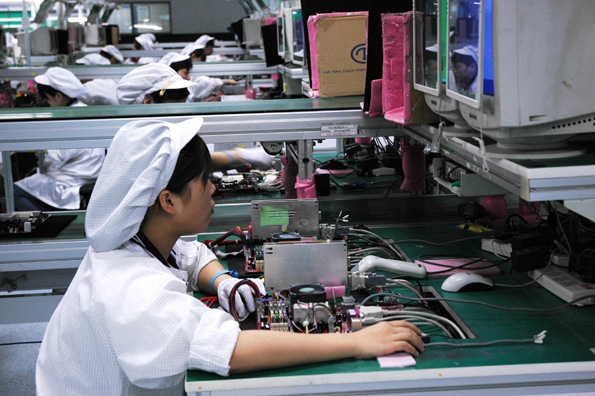

И лишь после проверки наличия и работоспособности всех необходимых деталей, к делу приступают те, кто испытывает корректность работы платы. Здесь уже модулируется реальный процесс работы, подключаются все необходимые элементы обычного компьютера, и к разъемам подсоединяются все возможные кабели.

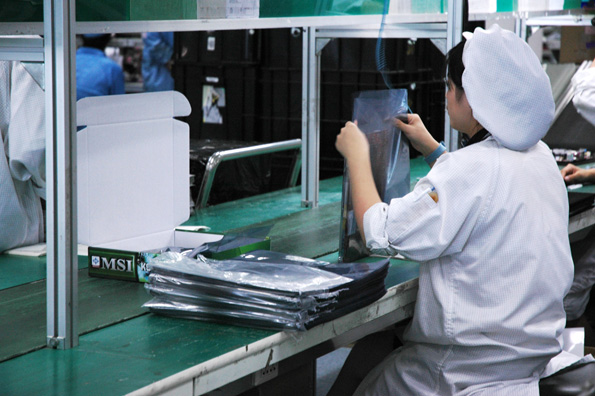

Если все тесты прошли успешно (а пока мы ходили вдоль конвейера не было замечено ни одного случая отбраковки), готовое изделие полируется и поступает на упаковку. Сначала платы кладут в антистатические пакеты и размещают в коробках.

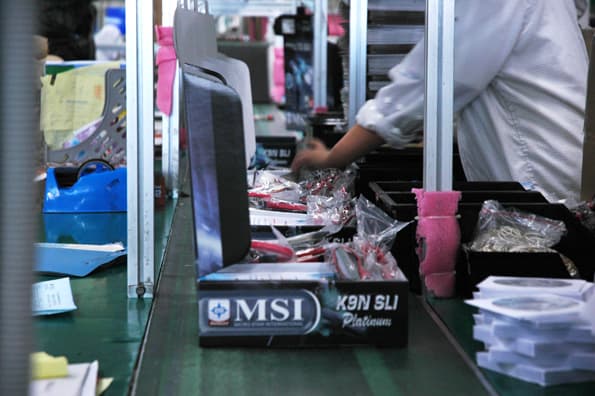

Затем соседи по конвейеру добавляют остальные элементы комплектации: провода, инструкции и прочие приятные «бонусы».

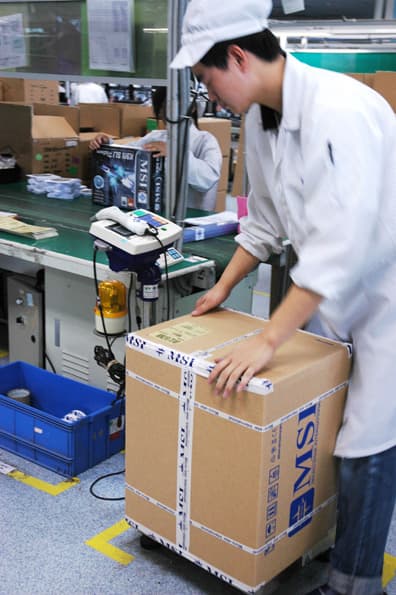

И все. На этом конвейер заканчивается, готовые платы размещаются в коробках партиями, маркируются и отправляются в магазины.


Все было бы слишком просто, если бы мы не изучили внимательно производство ноутбуков: изделие это сложное, и устройство у него очень тонкое, а потому большинство операций здесь производится вручную. Итак, подойдем ближе.

Знакомство с конвейером по производству ноутбуков (а точнее, с двумя конвейерами) началось с самого начала, то есть с производства платформы. Линия эта не сильно отличается от сборки материнских плат. Как уже упоминалось, здесь же по аналогии с чипами устанавливается процессор и также плата проходит дальнейший конвейер.

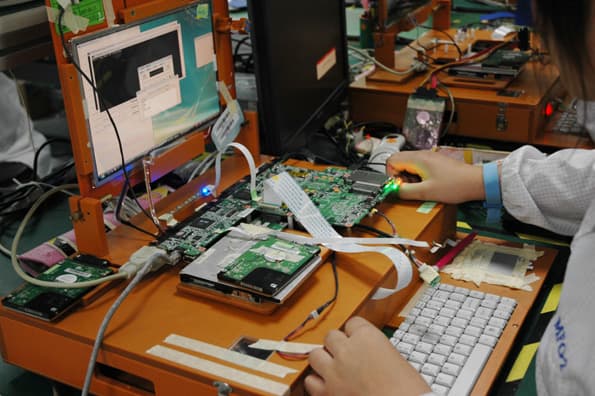

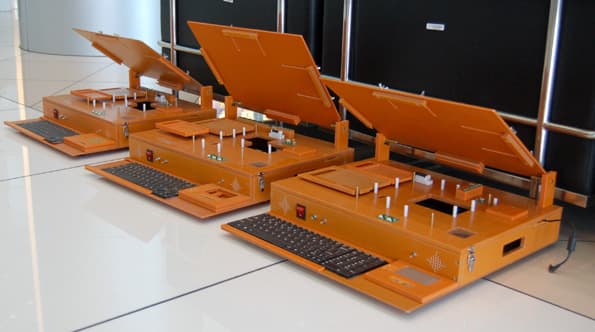

Главное отличие — в контроле, точнее, в методах контроля. Здесь всюду установлены специальные тестовые стенды, облегчающие процесс тестирования. Достаточно установить плату на специальную площадку и подключить нужные провода. Кстати, во время конференции в вестибюле административного здания появились корпуса этих приспособлений:

Впрочем, в работе они выглядят более презентабельно:

Когда платы проходят полную проверку, их размещают в пластиковых ящиках и переносят в другой корпус. Да, именно так производятся ноутбуки: платформа штампуется и тестируется в одном корпусе, а ноутбук в привычном для пользователя виде изготавливается уже в другом здании.

В зале сборки ноутбуков нет шумных роботов-автоматов: работают, по большей части, только люди, а потому здесь на порядок тише, чем на линии производства плат. Есть и еще один немаловажный плюс отсутствия автоматов: здесь неоткуда взяться статическому заряду, а потому работники не надевают защитные антистатические халаты поверх одежды, что в условиях жаркого Шанхая можно назвать очень большим преимуществом. Впрочем, все сотрудники «заземляются» отводящими браслетами на ноге и надевают антистатические нарукавники:

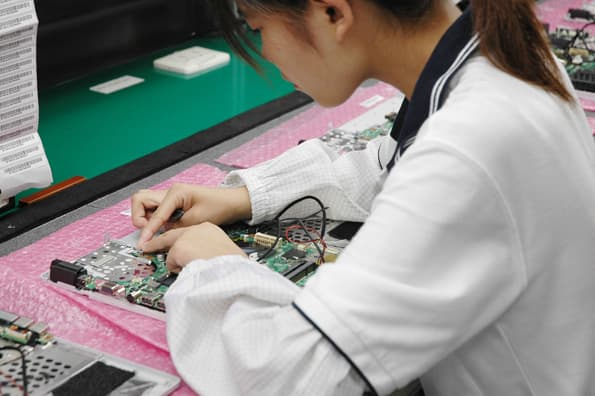

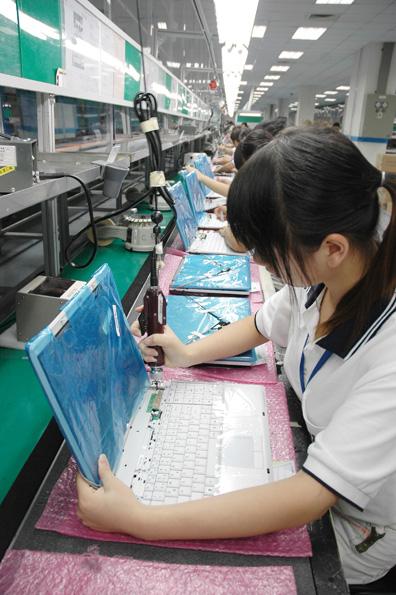

Что касается сборки, то превращение платформы и кучи запчастей в готовый ноутбук производит малочисленная группа сборщиков (порядка пяти-десяти). Процесс сборки изделия занимает несколько минут.

На одной линии сборки и тестирования ноутбуков задействовано порядка 50 сотрудников, а на процесс выхода упакованного изделия с конвейера необходимо около 30 минут (не считая многочасовых тестов, на которые уходит от двух до восьми часов, в зависимости от вида ноутбука).

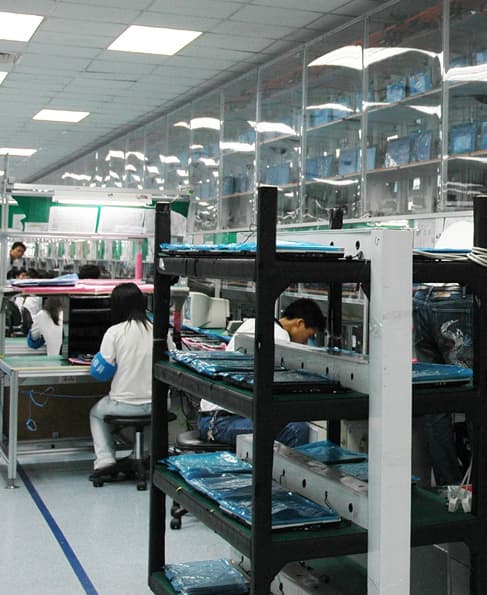

Итак, проверка. Сначала производится тестирование CD-привода ноутбука, проверка работы разъемов подключения внешних источников видео: монитора и телевизора. Если что-то не в порядке, ноутбук поступает на специальную станцию по ремонту изделий. Кстати, подобных станций на этом конвейере очень много: буквально для каждого этапа контроля есть отдельный ремонтник, занимающийся исправлением недочетов ноутбуков.

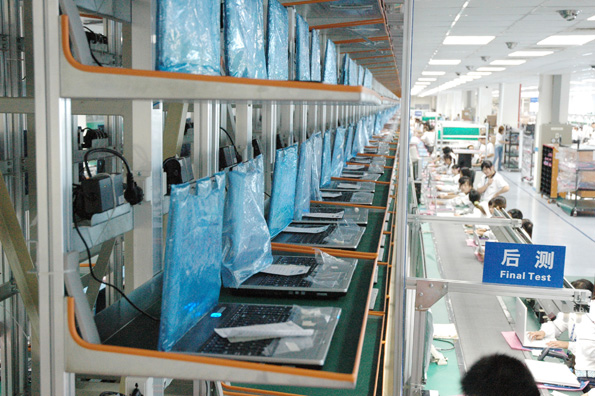

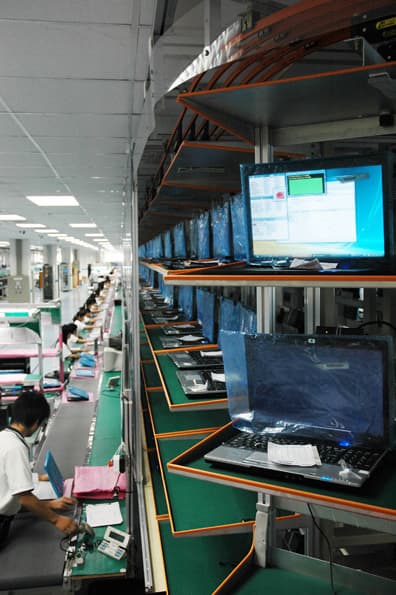

После проведения первичной проверки, ноутбук помещают в ряд для долгосрочного тестирования. Как мы уже говорили, в зависимости от модели на все тесты уходит от двух до восьми часов.

Когда проверки завершаются, изделия маркируются, на них устанавливается операционная система, и готовые ноутбуки идут на упаковку.

Между прочим, повсюду в зале сборки висят дисплеи, на которых указано число выпущенных готовых ноутбуков, план месяца, а также количество изделий, находящихся в работе.

Ключевые новинки

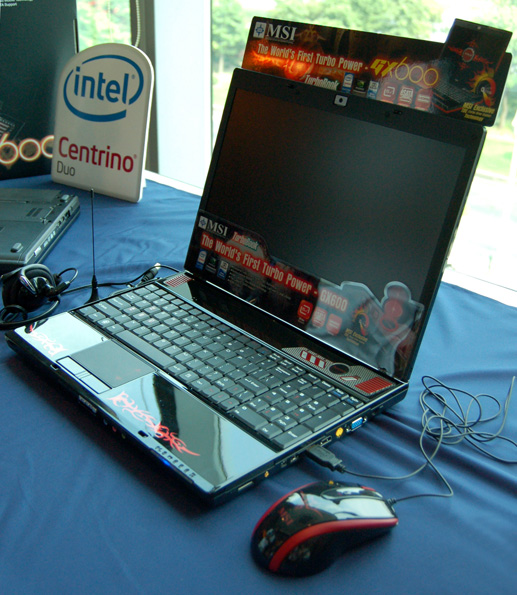

Несомненно, самой интересной новинкой не только в категории ноутбуков, но и во всей линейке продукции компании MSI стала модель GX600 с оригинальной кнопкой Turbo. Мы уже неоднократно писали о ней в новостях, впрочем, когда речь заходит о подобной модели, не стыдно и повториться.

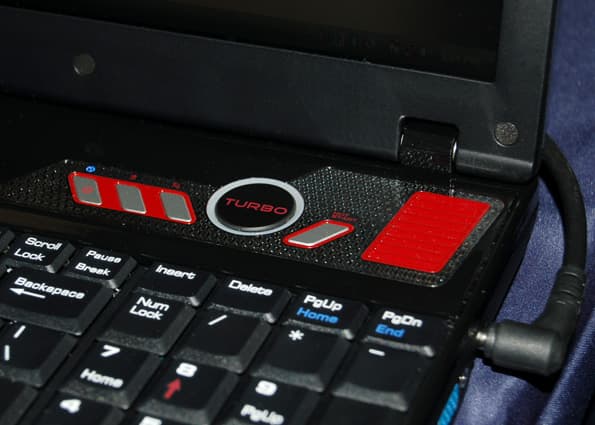

Новшество заключается в возможности «разгона» ноутбука для выполнения ресурсоемких задач, например, игр или 3D-рендеринга. «Разгон» осуществляется посредством нажатия кнопки Turbo на лицевой панели ноутбука. Стоит отметить, что нажатие этой кнопки позволяет повысить производительность ноутбука на 20 процентов. Впрочем, есть и некоторые ограничения: Turbo-режим включается только при питании машины от электрической сети.

Основные характеристики ноутбука:

  • Процессор — Intel Core 2 Duo;
  • Чипсет — Intel PM965;
  • Видеокарта — NVIDIA GeForce 8600M GT 3D Graphic Card, 512 Мб;
  • Жесткий диск — 80-250 Гб;
  • Оперативная память — 4 Гб DDR2 533/667 МГц;
  • Дисплей — 15,4 дюйма, WSXGA+/WXGA.

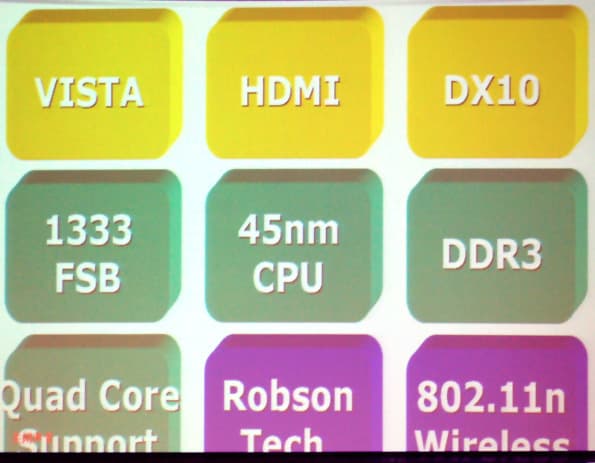

Медиа-тур компании MSI прошел под лозунгом «Ready for PC2008». Формула компьютера 2008 года от MSI выглядит следующим образом:

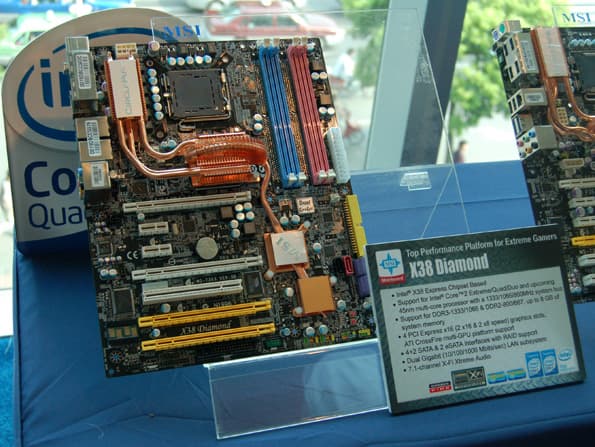

Представители MSI рассказали и о новых материнских платах. MSI X38 Diamond — новинка для геймеров. Отличительные особенности:

  • Чипсет Intel X38 Express;
  • Процессоры Intel Core 2 Extreme/Quad/Duo;
  • Поддержкой DDR3 1775/1600/1333/1066 или DDR2 800/667 объемом до 8 Гб;
  • Четыре разъема PCI Express (с поддержкой технологии ATI CrossFire);
  • Четыре разъема SATA и два — eSATA с поддержкой RAID;
  • Гигабитный Ethernet-адаптер;
  • Аудиовыход для звуковой системы 7.1.

Платы семейства P35. Модель Platinum:

  • Процессоры семейства Intel Core 2;
  • Память DDR2 1066/800/667 объемом до 8 Гб;
  • Два разъема PCI Express с поддержкой ATI CrossFire;
  • Четыре разъема SATA и два — eSATA;
  • Гигабитный Ethernet-адаптер;
  • Аудиовыход для звуковой системы 7.1;
  • 12 выходов USB 2.0.

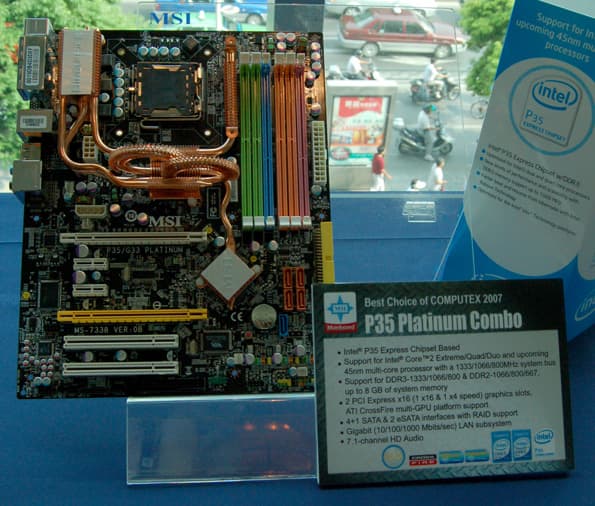

Плата P35 Diamond отличается от Platinum только форматами памяти: здесь уже используется DDR3 1333/1066/800 опять же объемом до 8 Гб. А модель Platinum Combo явилась компромиссом двух предыдущих: здесь поддерживается и DDR2 1066/800/667, и DDR3 1333/1066/800.

Плата P35 Neo. По некоторым параметрам схожа с представителями серии Platinum, но есть и отличия:

  • Процессоры Intel Core 2 Quad/Duo;
  • DDR2 800/667 объемом до 8 Гб;
  • Два слота PCI и один — PCI Express;
  • Четыре разъема SATA.

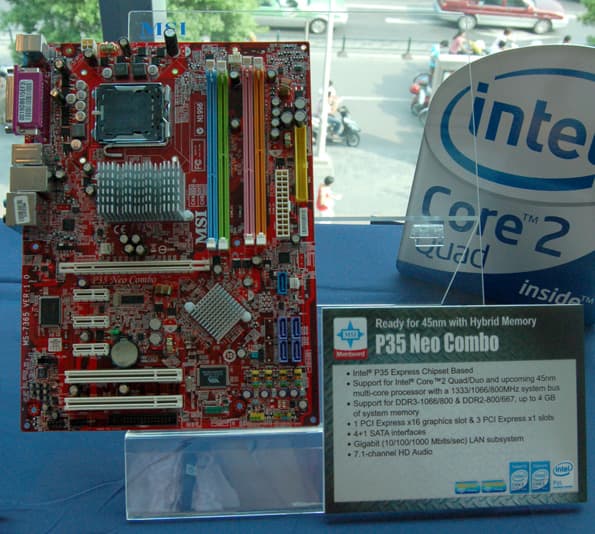

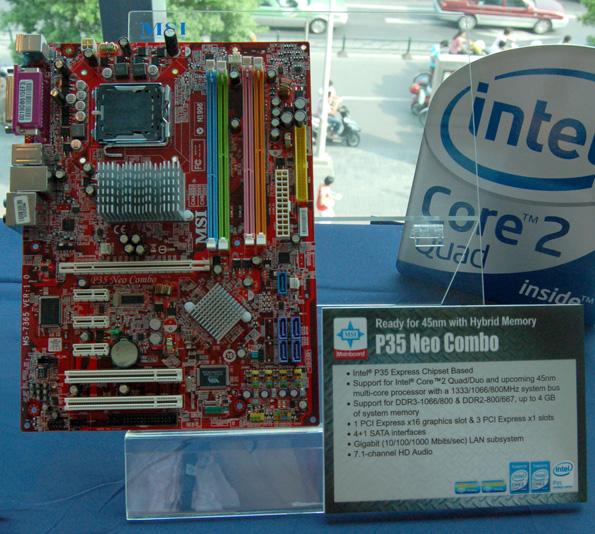

Модель Neo2 отличается от Neo системой охлаждения, наличием второго разъема PCI Express для поддержки CrossFire и увеличенным числом портов SATA. Модель Neo Combo разнится с Neo лишь возможностью использования памяти DDR3 1066/800 или DDR2 800/667 объемом до 8 Гб.

Во всех материнских платах используются твердотельные конденсаторы и главная гордость компании MSI — система бесшумного охлаждения Circu-Pipe, основанная на отводе тепла посредством медных трубок.

И, наконец, новые видеокарты, на которых мы снова встречаем кнопку Turbo. Применительно к видеокартам эта кнопка была создана для переключения vBIOS. Впрочем, цель все та же: разгон видеосистемы для увеличения отдачи компьютера в ресурсоемких приложениях. Модель называется NX8600GT Twin Turbo.

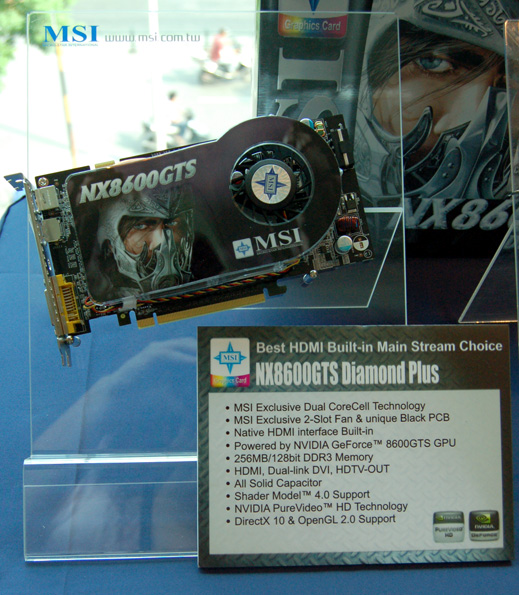

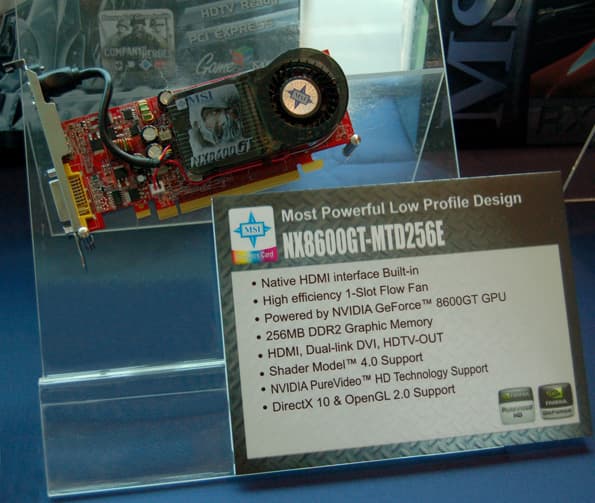

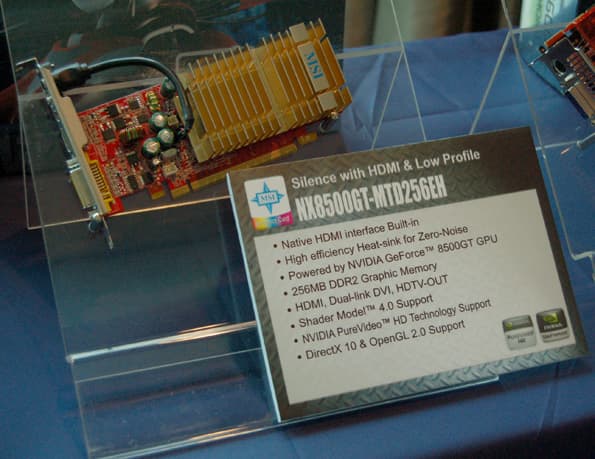

Помимо разгона видеокарты для нужд геймеров, разработчики MSI также задумались о выпуске решений для упрощения жизни обычных пользователей, а именно, для обеспечения простоты использования HDMI. Для поклонников NVIDIA имеется три карты со встроенным интерфейсом HDMI: NX8600GTS Diamond Plus, NX8600GT-MTD256E, NX8500GT-MTD256EH.

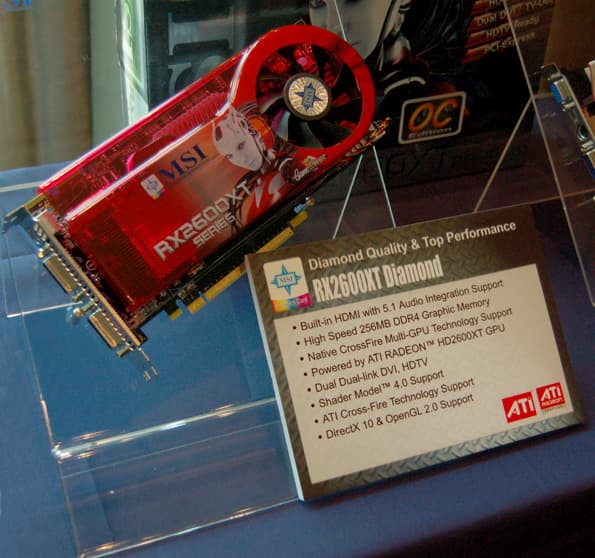

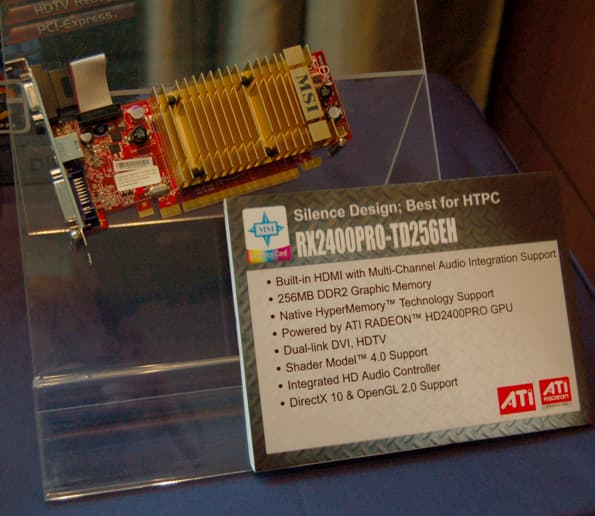

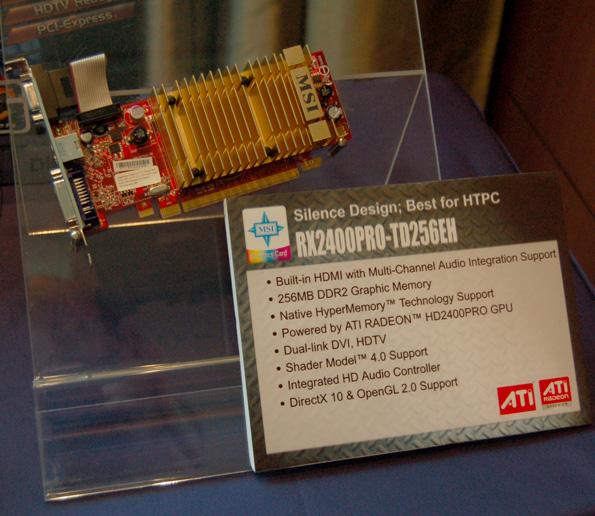

Есть и варианты для поклонников ATI, например, RX2400PRO-TD256EH, а также модель для желающих подключить две карты в режиме CrossFire: RX2600XT Diamond.


Немного о неофициальной части

Конечно, помимо демонстрации завода и представления новой продукции, компания MSI озаботилась также и неофициальной частью программы. Одним из главных событий был гейм-турнир, главным призом которого стал турбобук GX600.

Турнир был нацелен на то, чтобы не только на словах, но и на деле показать возможности новых ноутбуков MSI. Шесть этапов по шесть человек выявили лучших игроков, среди которых провели финальный тур. Турнир проводился в игре F.E.A.R.

Была и абсолютно «некомпьютерная» составляющая медиатура с осмотром достопримечательностей Шанхая и его окрестностей, а также небольшим экскурсом в национальные праздничные обычаи китайцев.





Автор благодарит компанию
«MSI (Microstar)»,
а также лично Jojo Chang и Lavender Chiu,
за организацию поездки, отличный прием и гостеприимство

We would like to thank the company
«MSI (Microstar)»,
and personally Jojo Chang and Lavender Chiu,
for the great help with preparing this trip and for very kind hospitality
