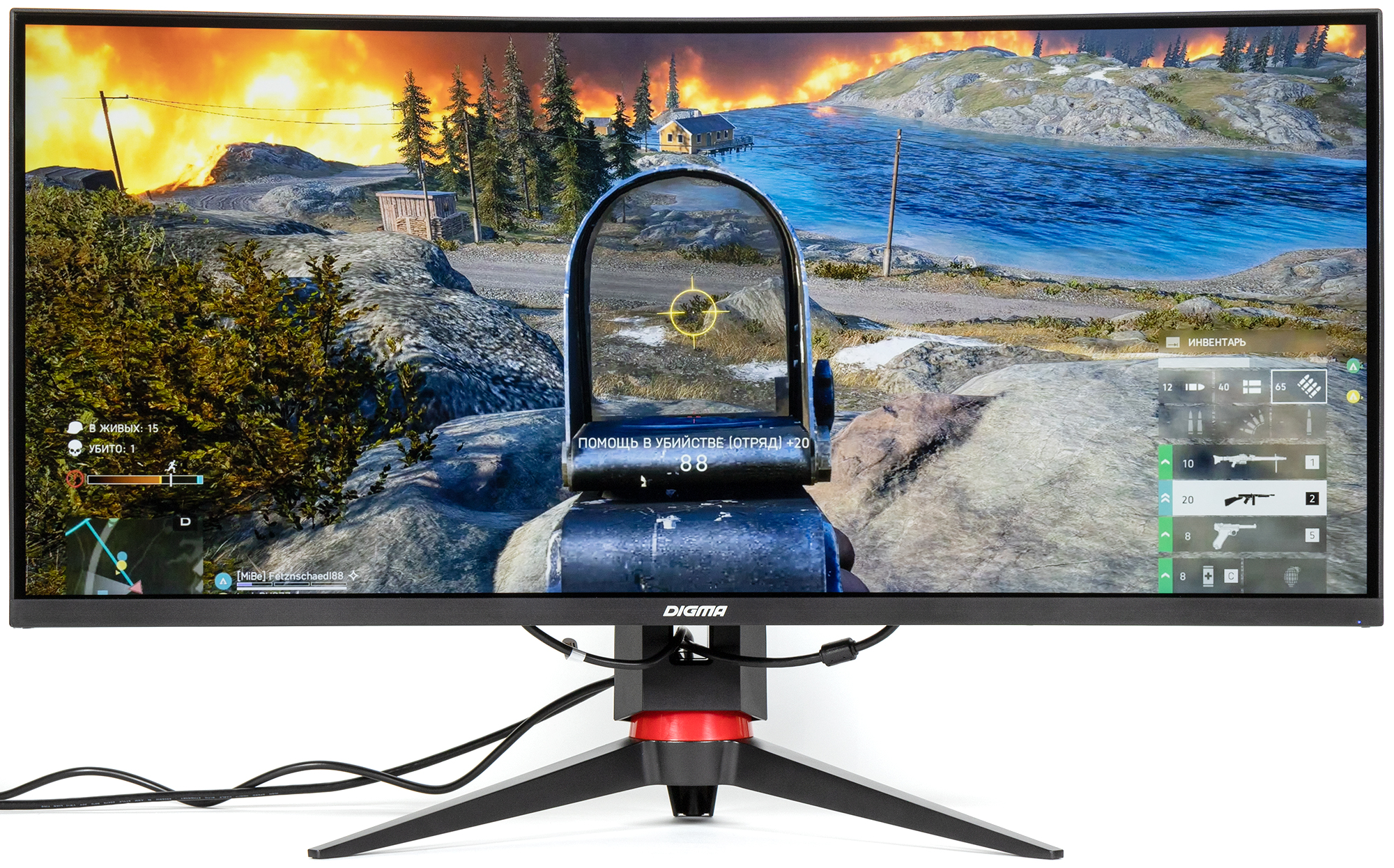

Обзор 34-дюймового игрового монитора Digma DM-MONG3410 с изогнутым экраном разрешения UWQHD, частотой обновления 165 Гц и поддержкой HDR

Паспортные характеристики, комплект поставки и цена

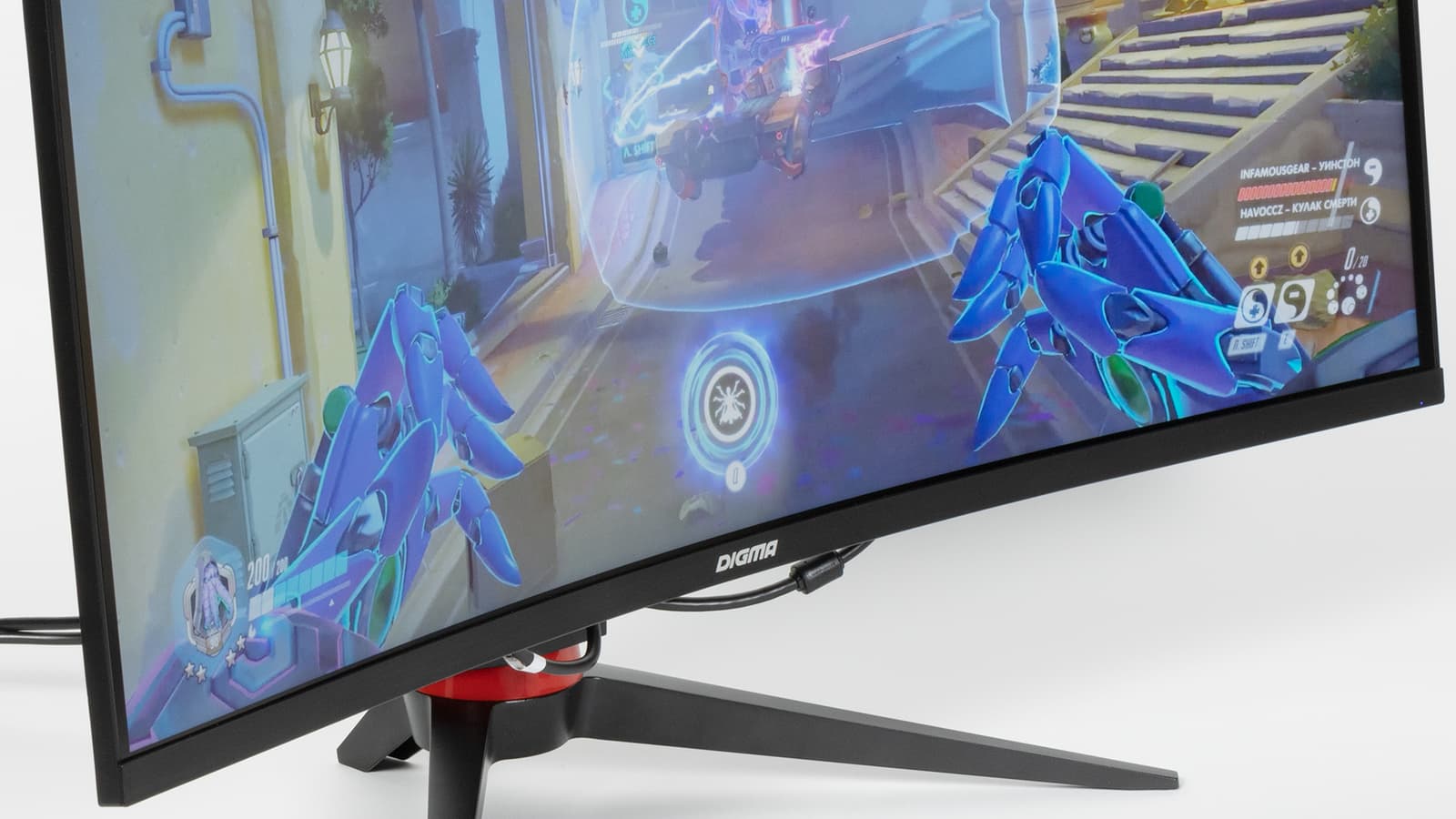

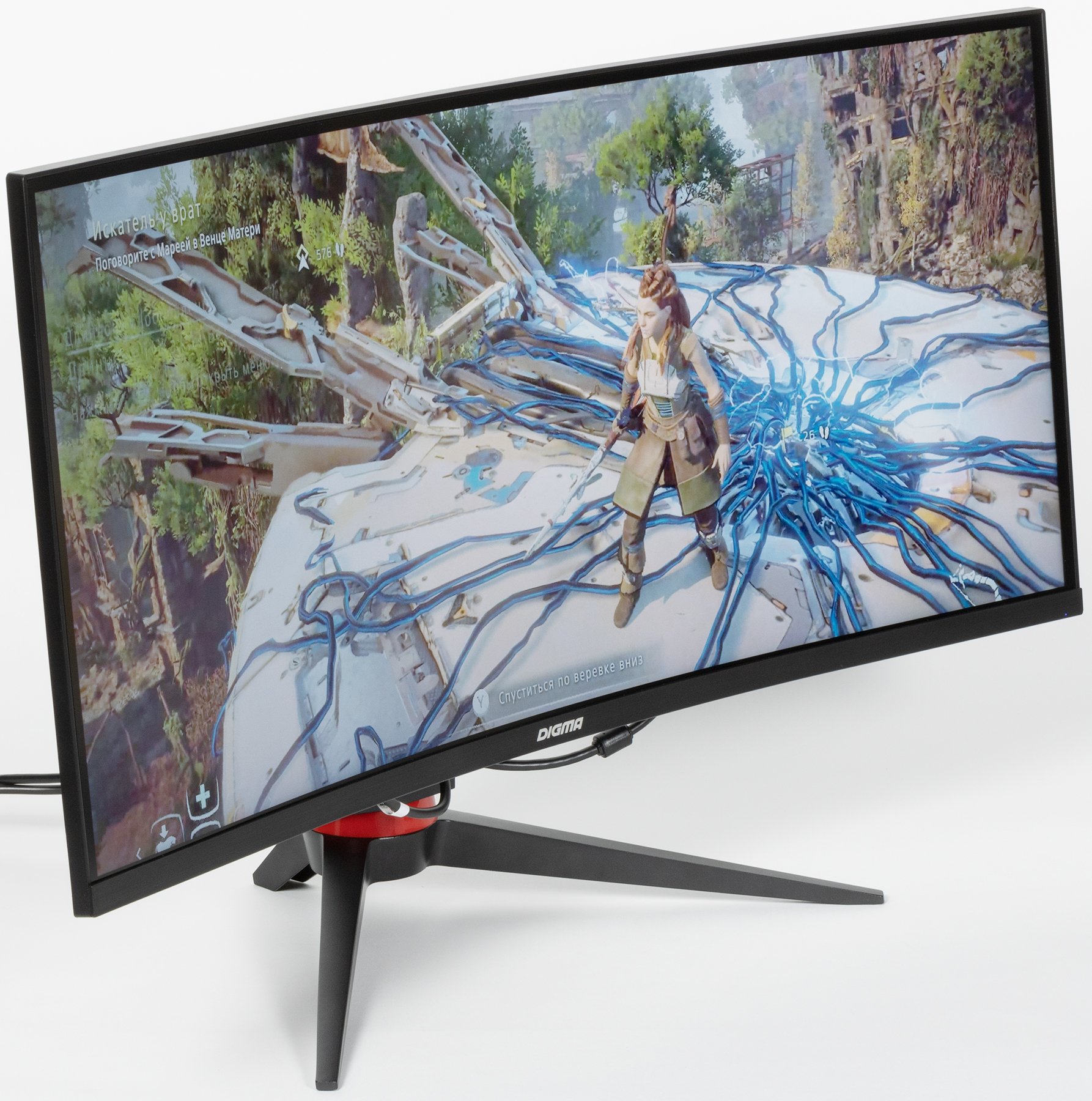

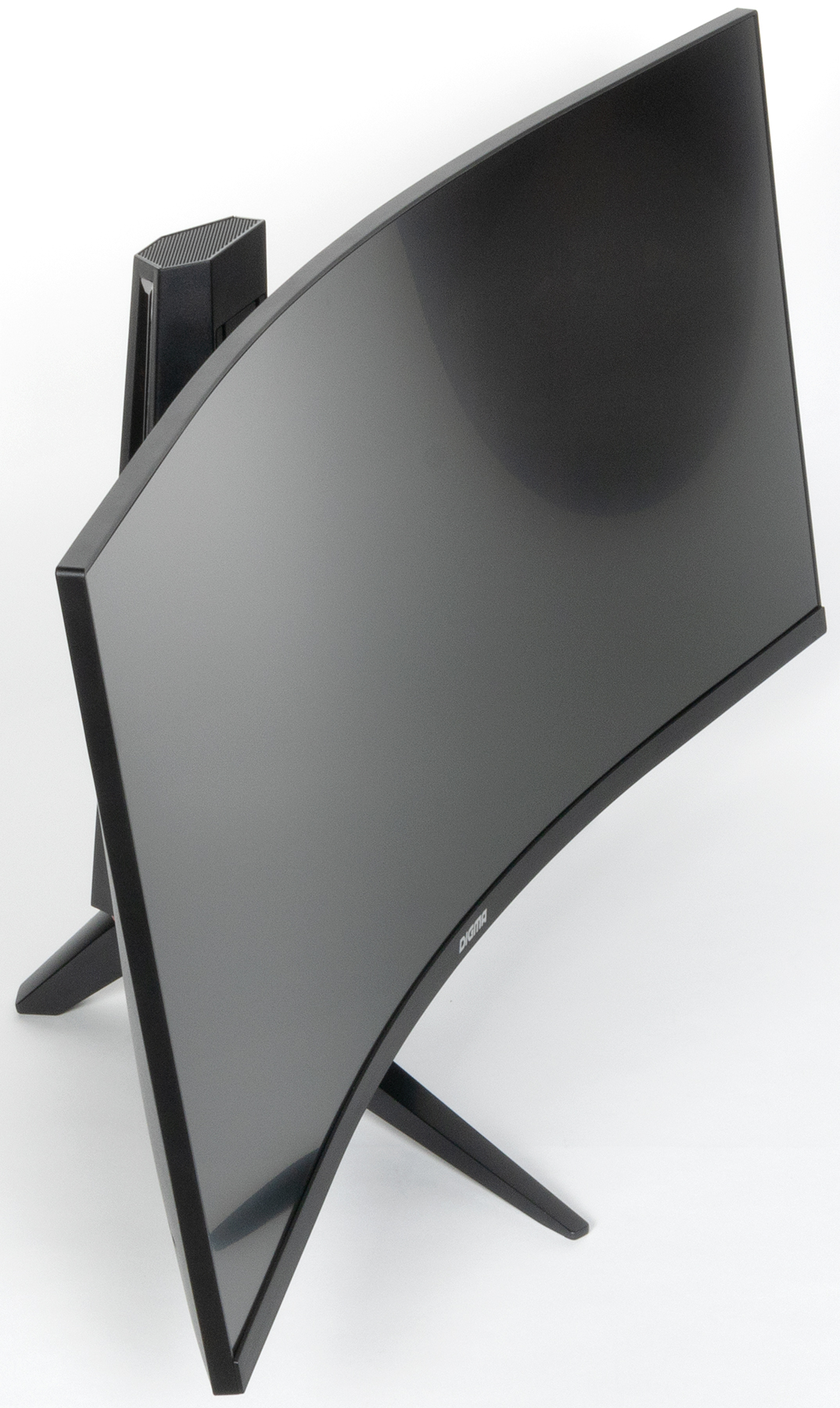

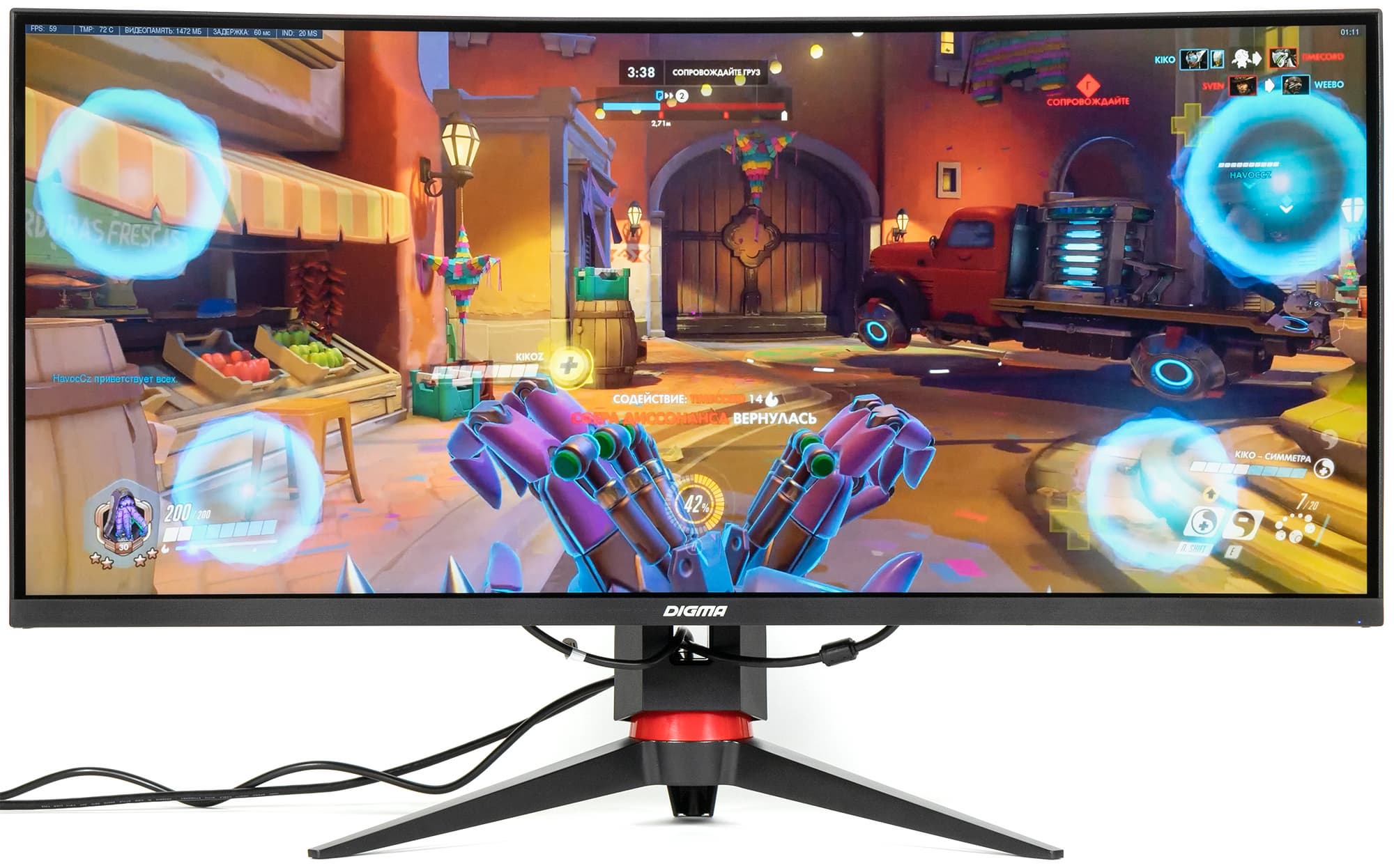

Внешний вид

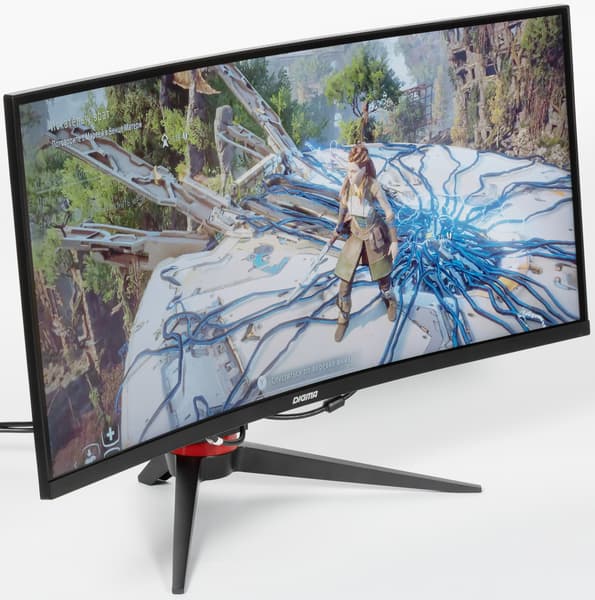

Дизайн умеренно игровой. Внешние элементы блока экрана, кожухи стойки и узла крепления блока экрана изготовлены из черного пластика в основном с матовой поверхностью, но встречаются и глянцевые участки. Ориентацию на игроков выдают трехпалое основание подставки, изготовленное из алюминиевого сплава и имеющее стойкое матовое черное покрытие, красное кольцо в нижней части стойки, а также оформление задней панели и подсветка на ней. Внешняя поверхность матрицы черная, полуматовая (зеркальность хорошо выражена), внешний слой матрицы жесткий. Плоскость экрана изогнута по цилиндру так, что правый и левый край немного выдвинуты вперед. Согласно нашим оценкам, радиус изгиба в центральной части экрана равен порядка 1,2 м, но к краям экран становится все более плоским на расстоянии 12 см от края кривизна пропадает, что, впрочем, характерно для всех изогнутых ЖК-экранов. Спереди экран выглядит как монолитная поверхность, ограниченная снизу неширокой планкой, а по периметру — узкой окантовкой. Выведя изображение на экран, можно увидеть, что на самом деле между внешними границами экрана и собственно областью отображения есть неширокие поля.

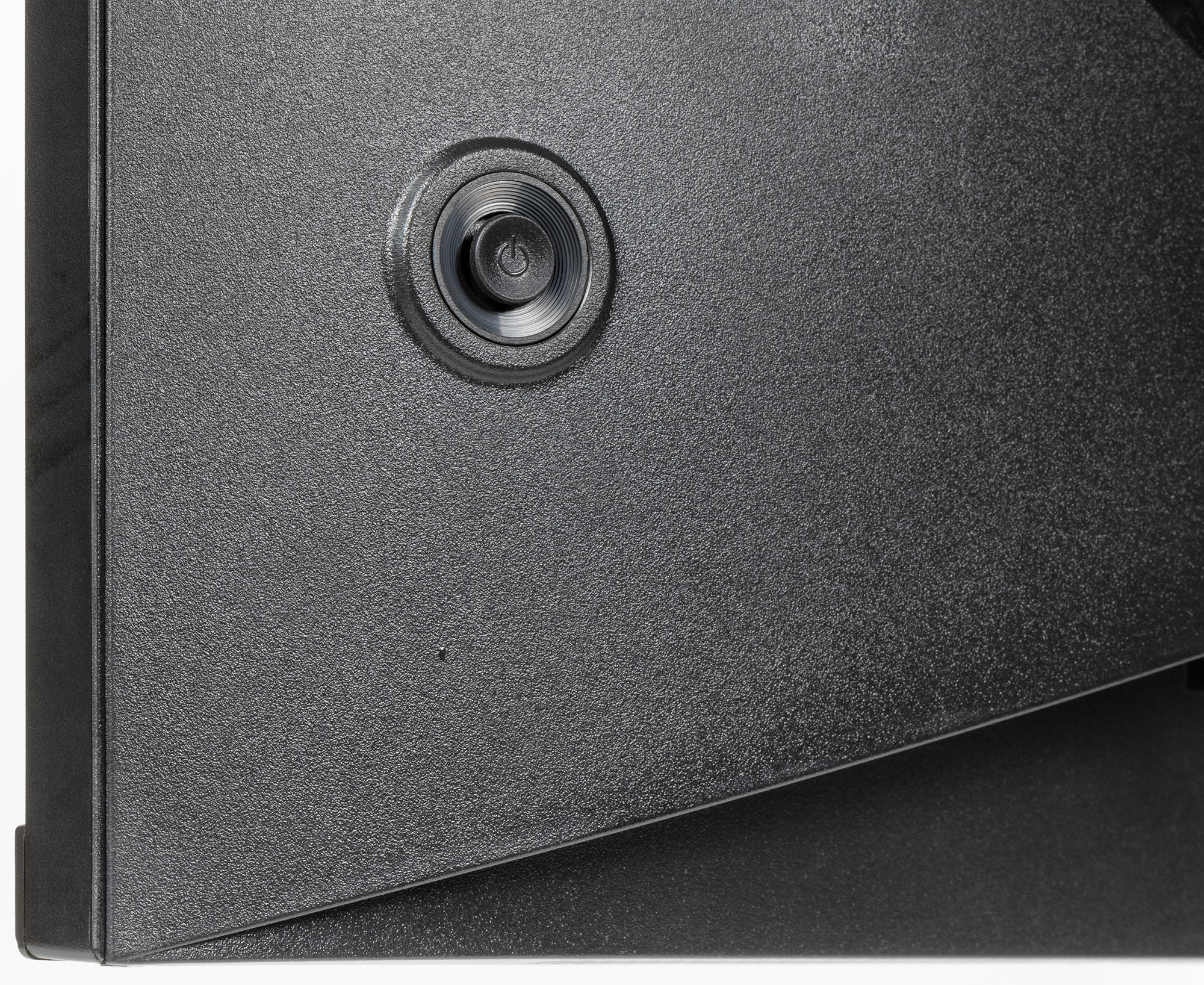

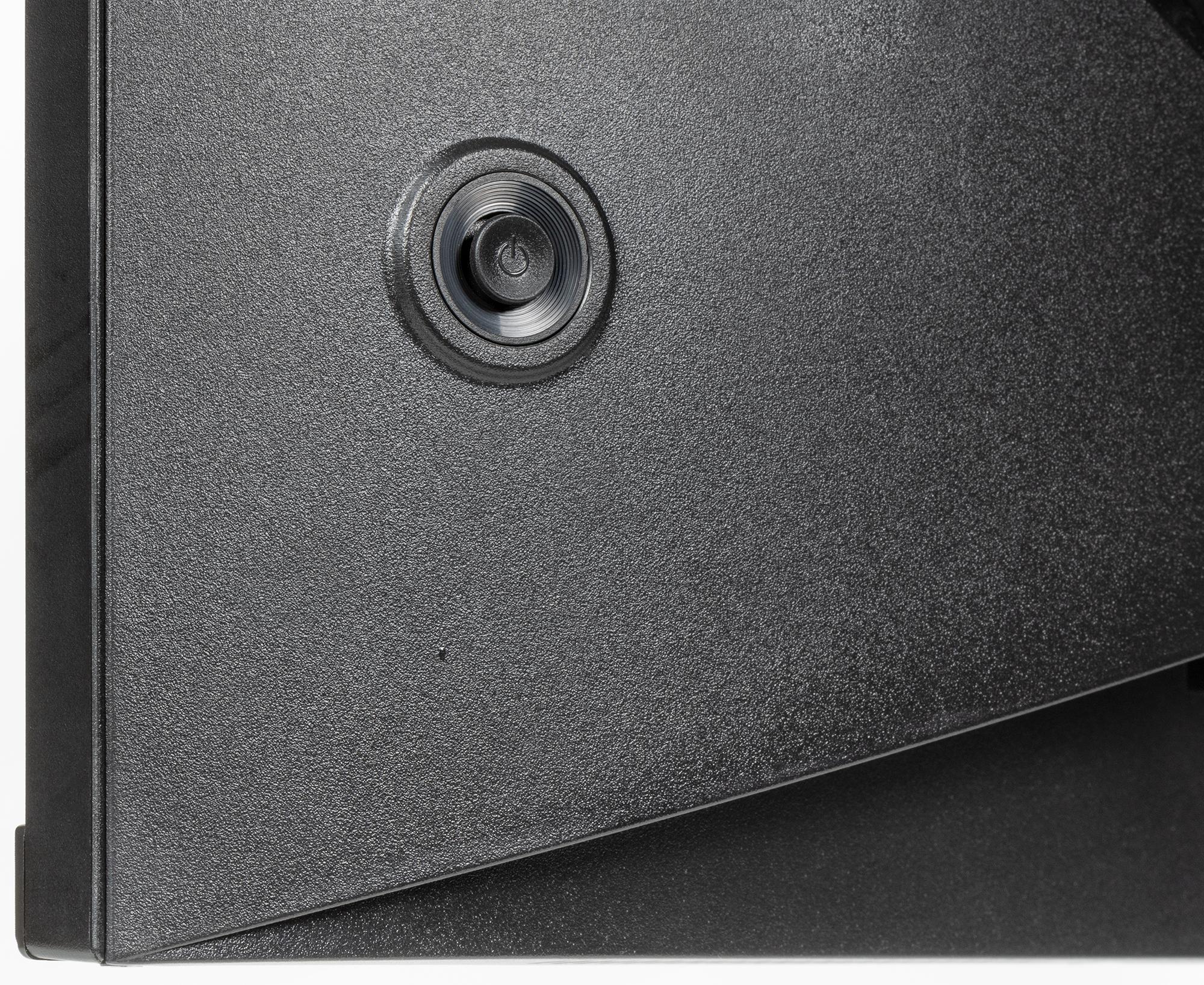

По центру нижней планки есть логотип производителя, выполненный светло-серой краской. В правом нижнем углу на задней панели находится 5-позиционный джойстик.

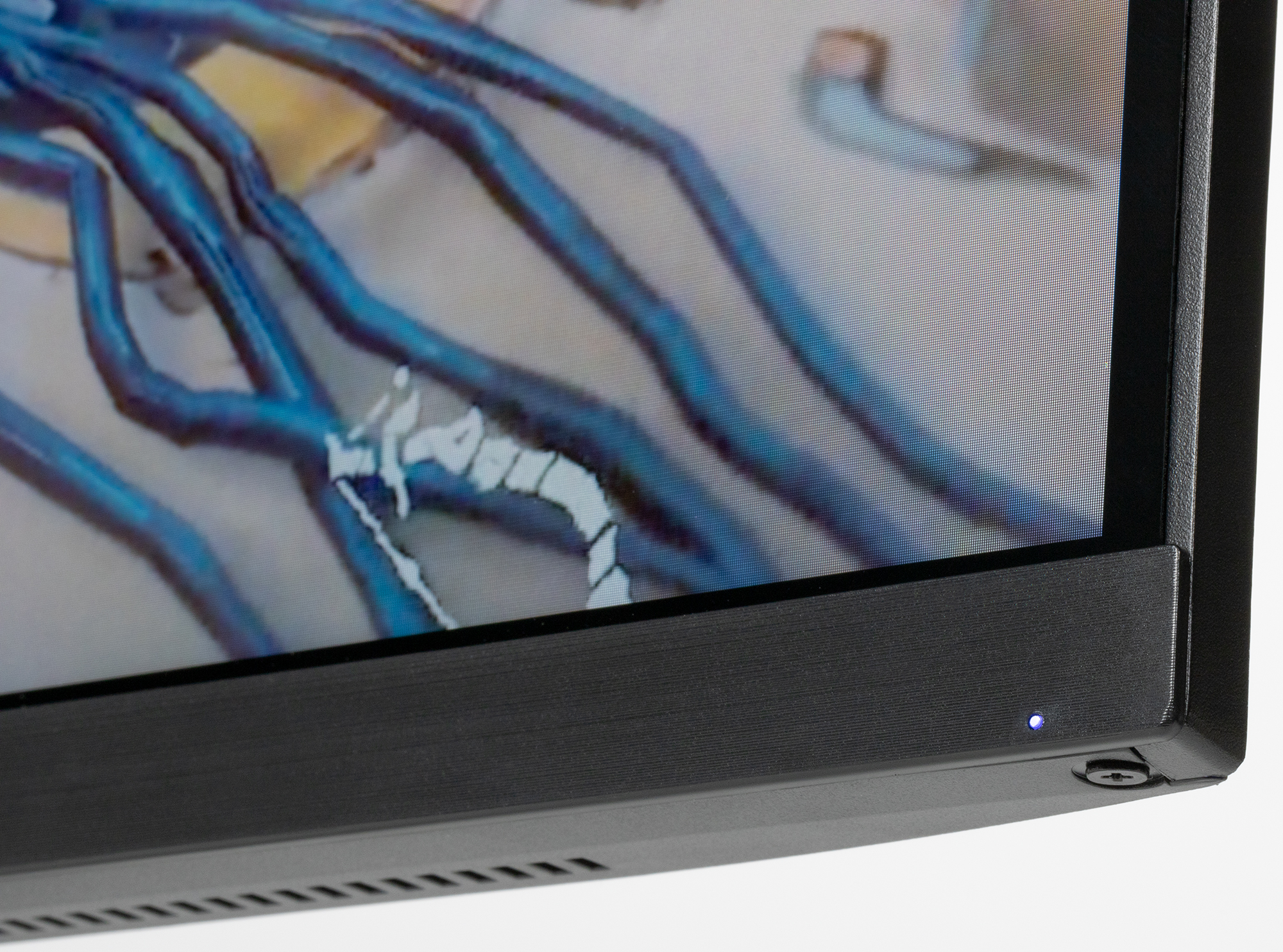

Справа внизу на фронтальной планке есть крохотное отверстие, сквозь которое просвечивает индикатор состояния.

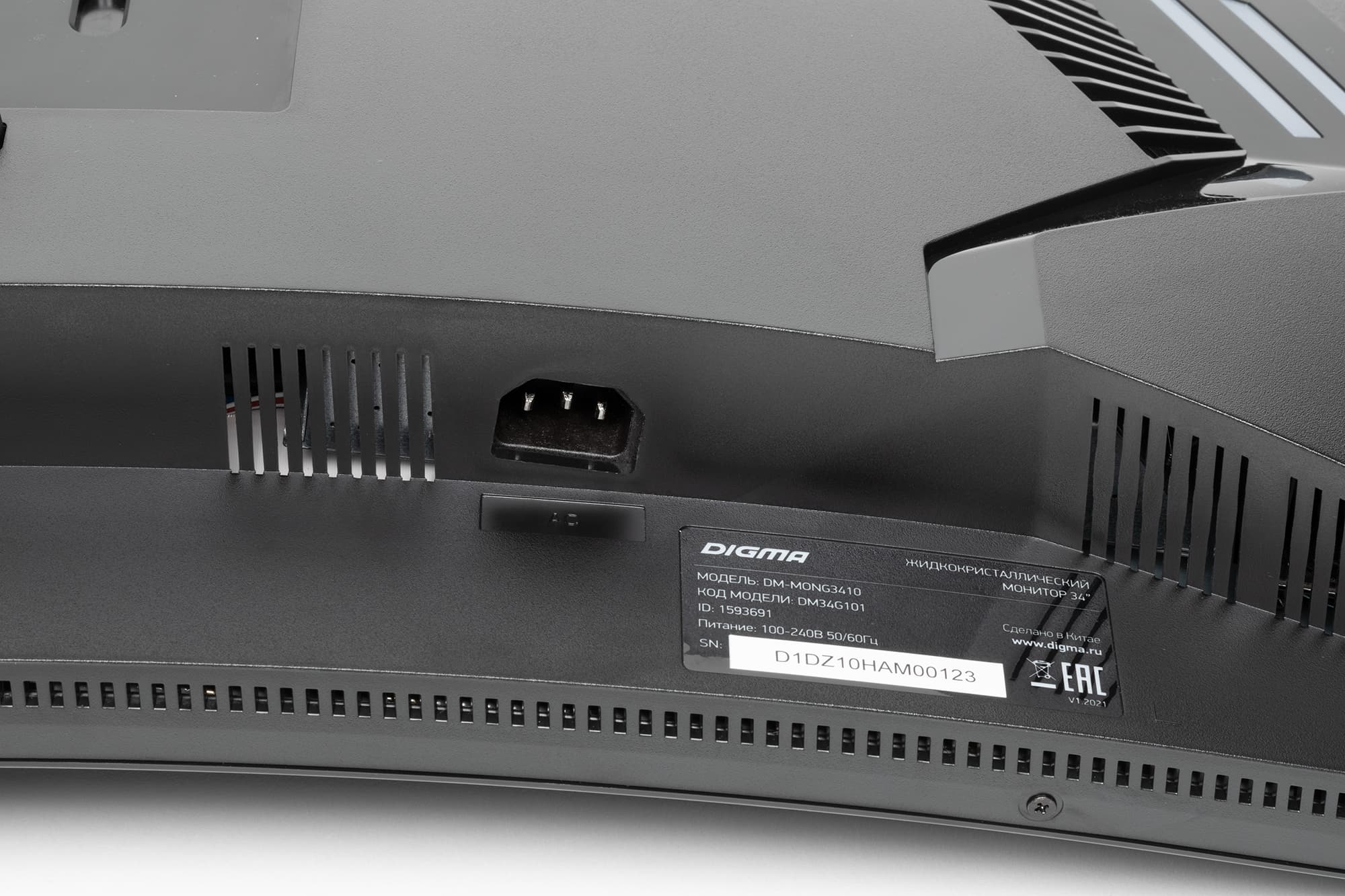

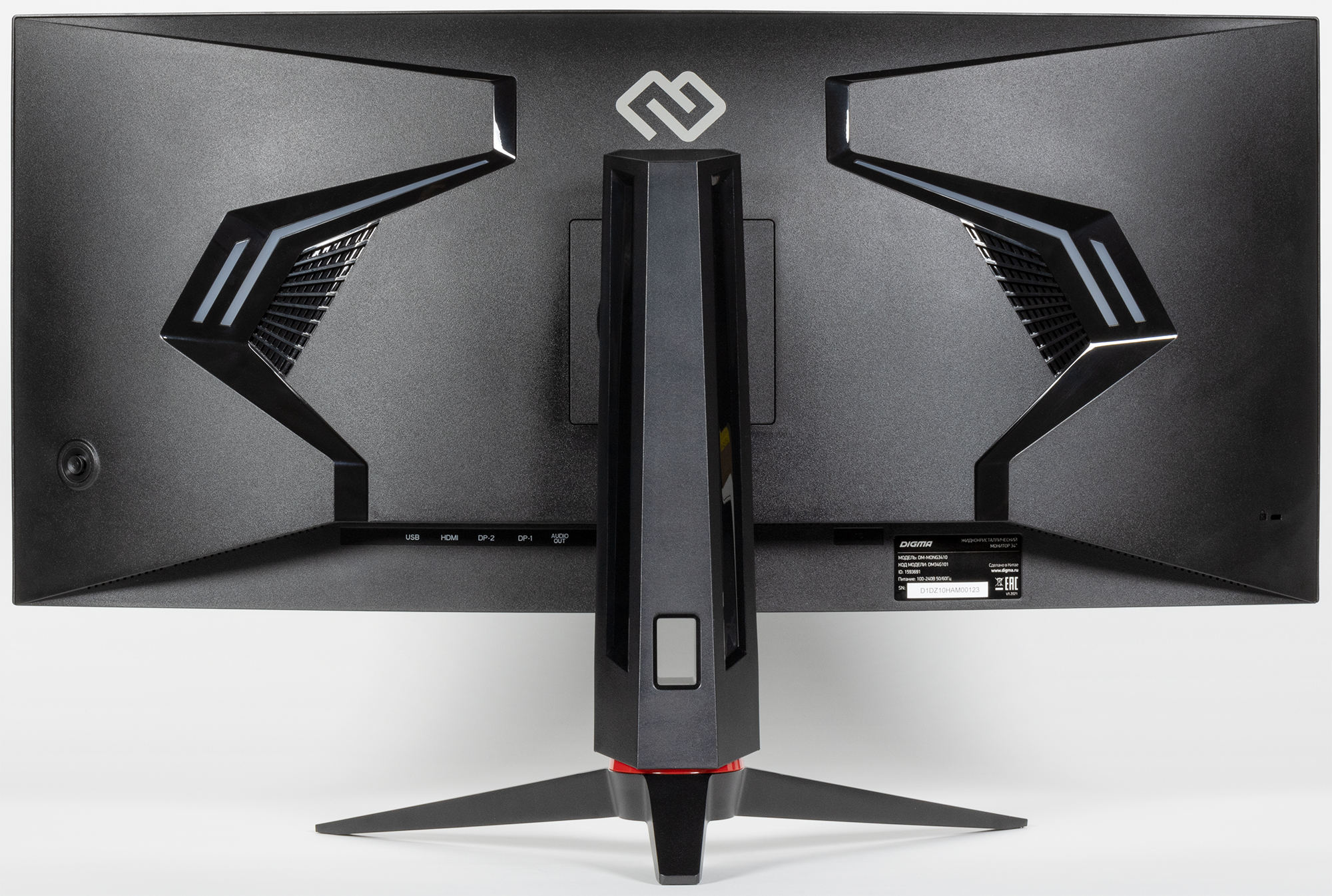

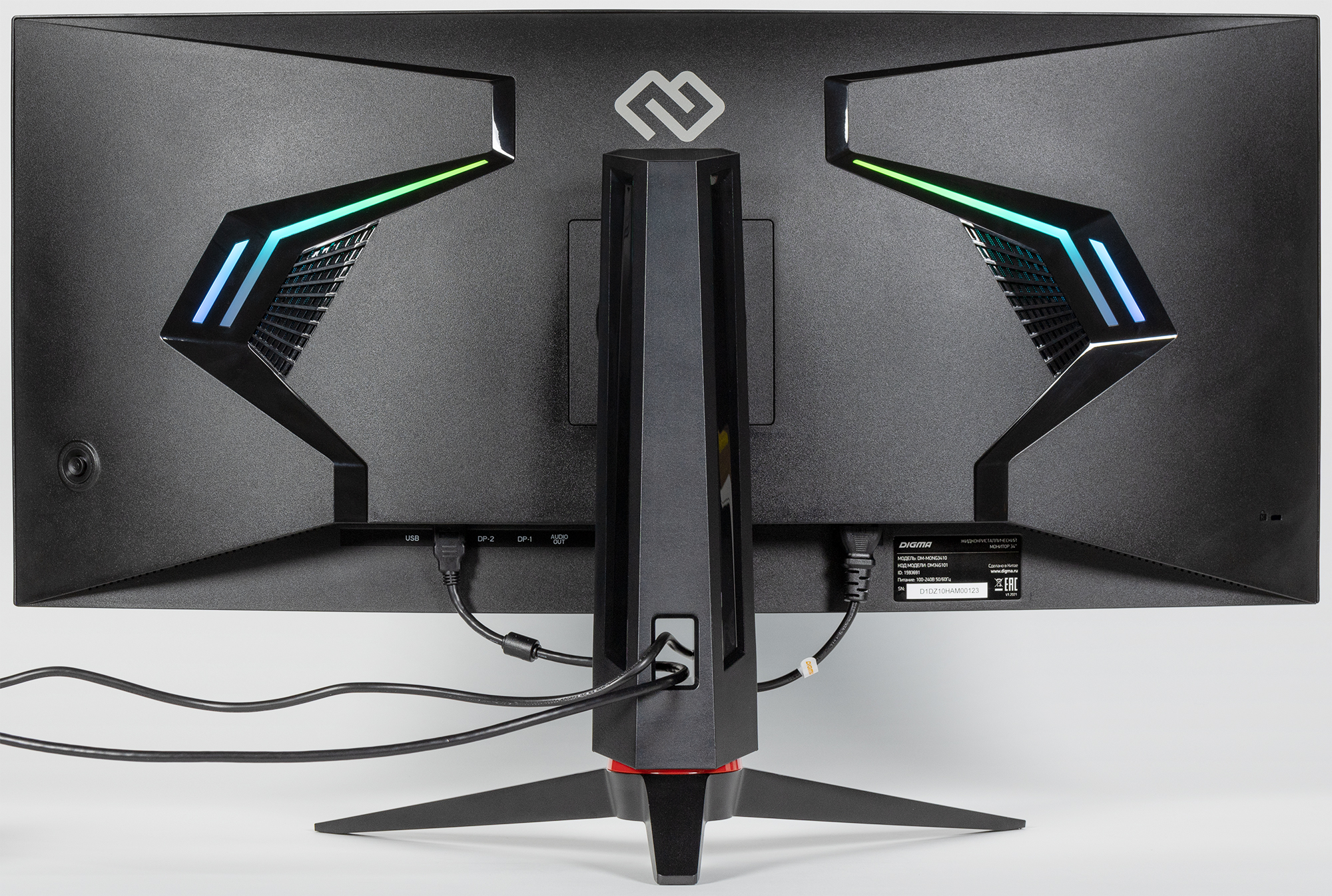

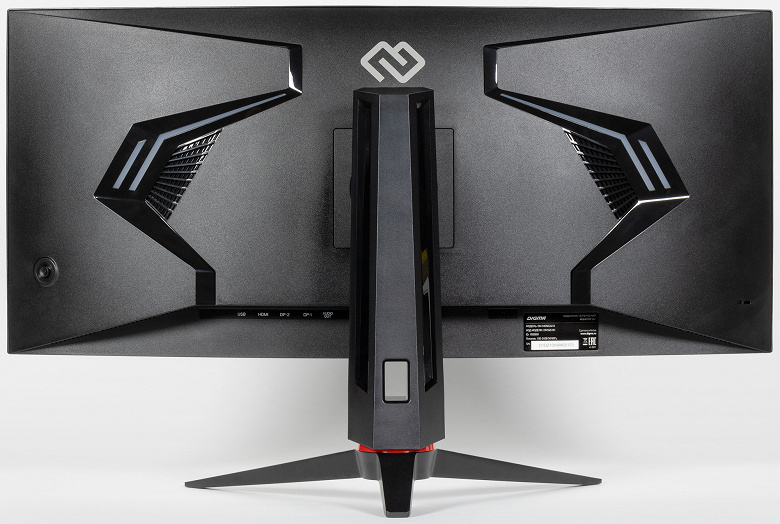

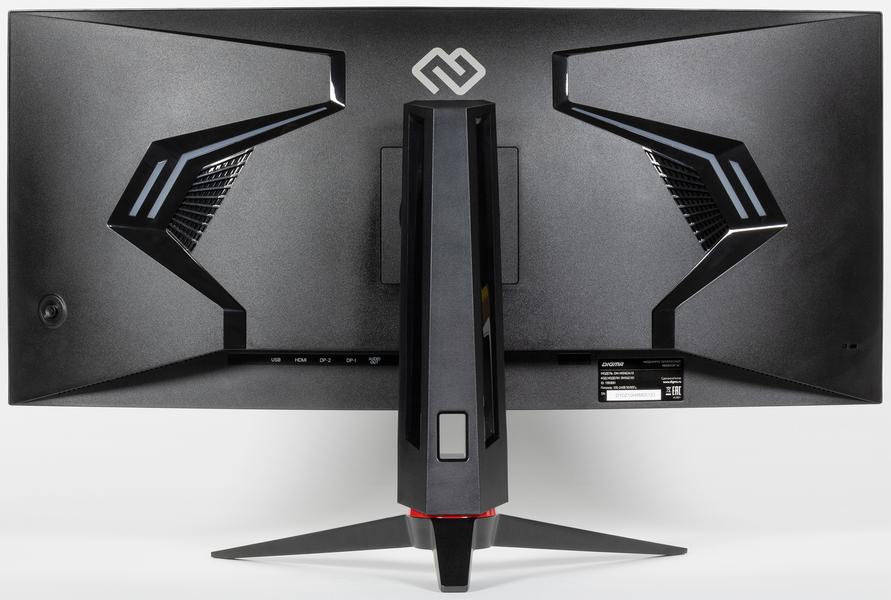

На задней панели справа и слева, на нижнем торце и на стенках ниши с разъемами есть вентиляционные решетки. За последними решетками справа и слева можно рассмотреть встроенные в монитор небольшие громкоговорители с вытянуты диффузорами, ориентированными назад. Все интерфейсные разъемы и разъем питания расположены в незамкнутой нише на задней панели и ориентированы вниз. Подключать кабели к этим разъемам удобно, если экран частично повернуть в портретную ориентацию.

Кабели, идущие от разъемов монитора, можно пропустить через отверстие в нижней части стойки подставки. На задней панели справа и слева есть вставки из полупрозрачного пластика, которые подсвечиваются несколькими многоцветными адресуемыми светодиодами, так что зоны плавно меняют цвет . В меню подсветку можно включить и выключить.

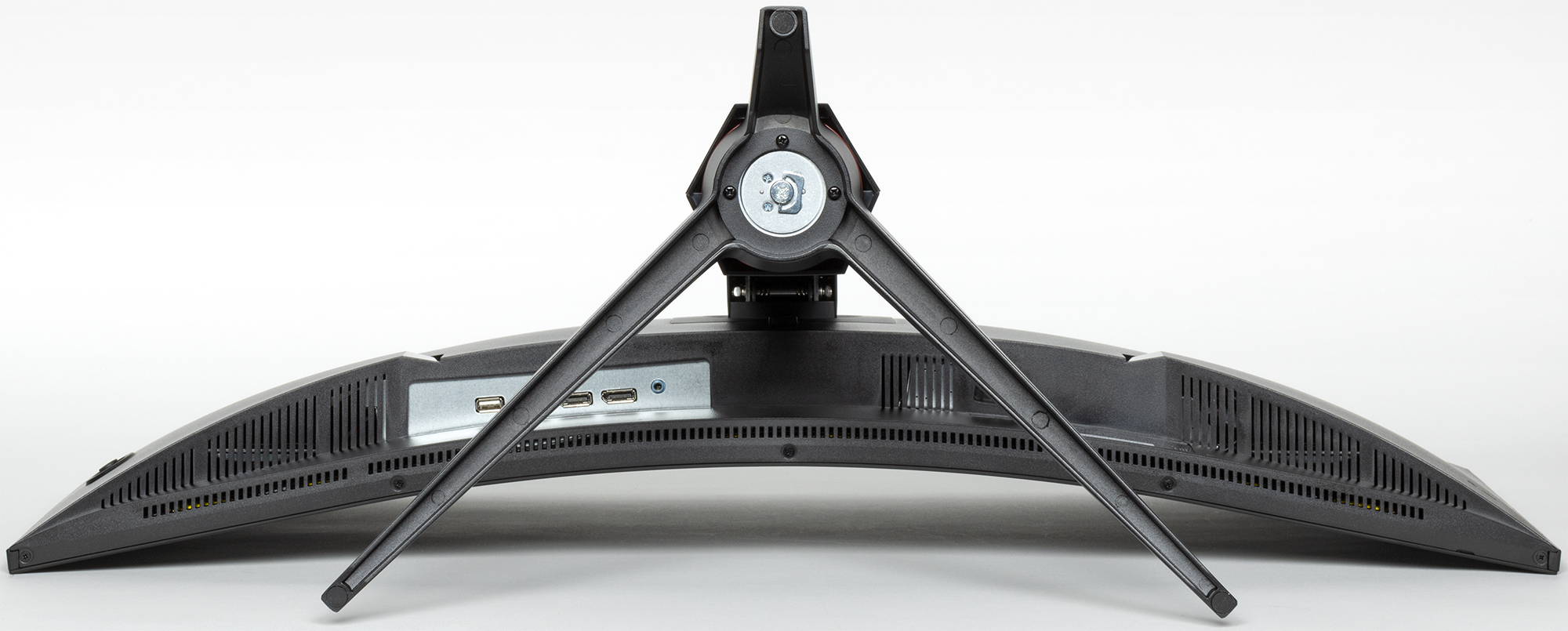

Основание подставки обеспечивает монитору хорошую устойчивость. Резиновые накладки снизу на опорных точках основания подставки защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях.

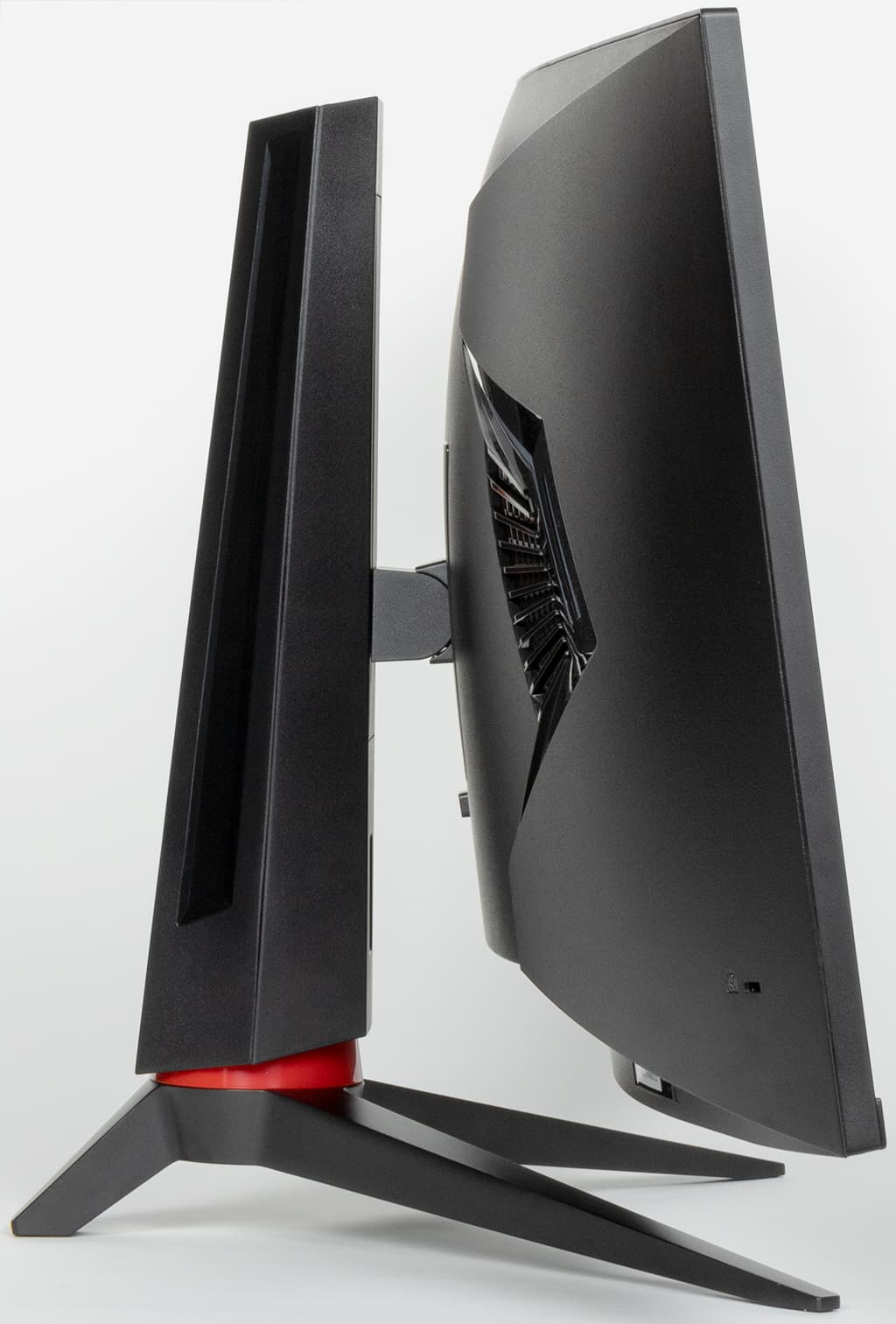

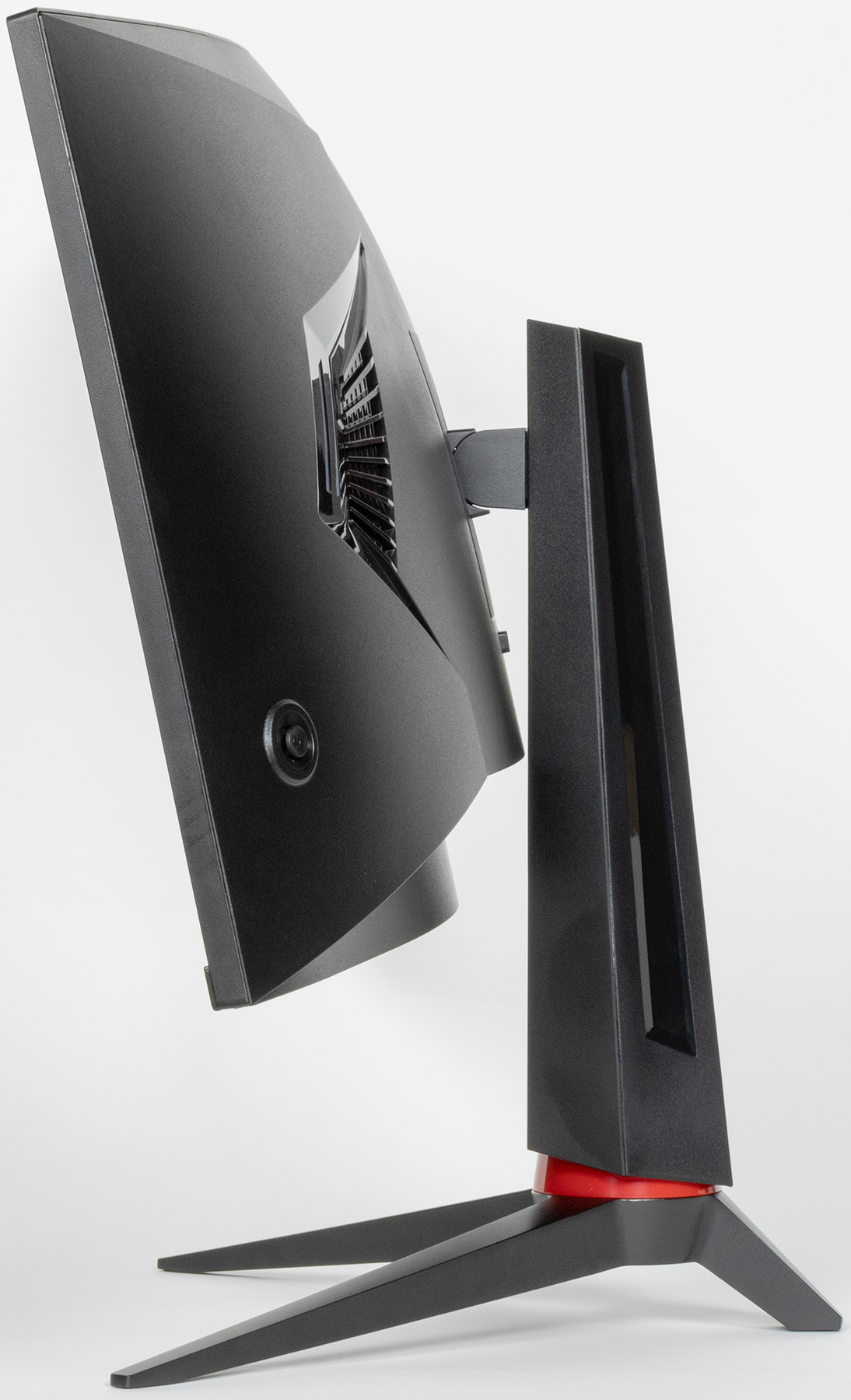

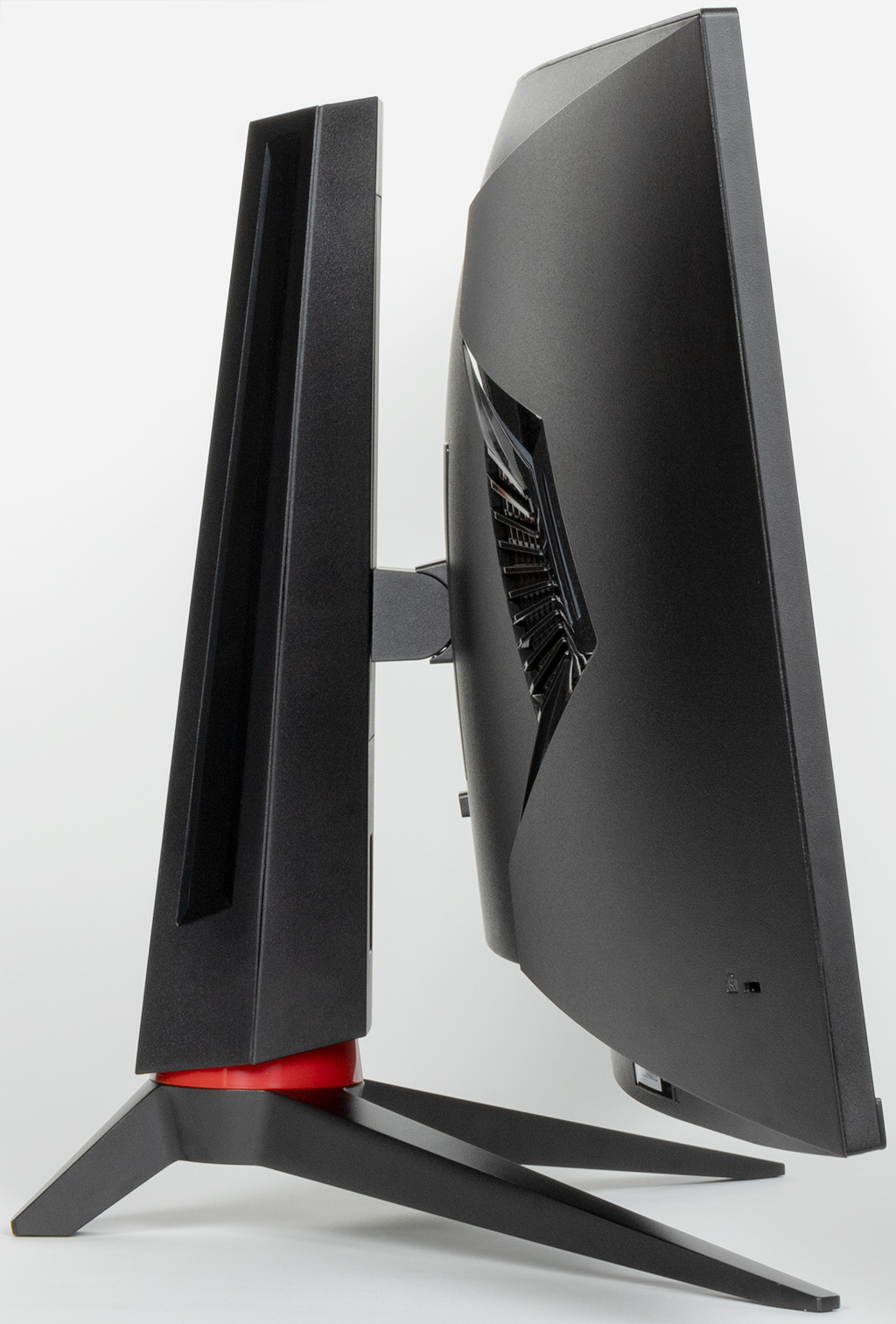

Несущие элементы подставки изготовлены из толстой штампованной стали или алюминиевого сплава. Стойка фиксированной высоты, но подпираемый пружиной механизм со стальным рельсовым шариковым подшипником обеспечивает вертикальное перемещение узла, на который крепится блок экрана. В итоге легким движением руки экран можно установить на нужную высоту. Шарнир в этом узле позволяет немного наклонить блок экрана назад от вертикального положения, больше — вперед (обычно наоборот) и переворачивать в портретную ориентацию по часовой стрелки. Хотя последнее имеет небольшую практическую ценность, так как высоты штатной подставки недостаточно для завершения переворота экрана в вертикальное положение.

Дополнительно поворотный узел у основания подставки позволяет повернуть стойку с блоком экрана вправо-влево.

Подставка на блок экрана крепится на защелках одним движением, а отсоединяется также просто, при удерживании кнопки фиксатора. При необходимости подставку можно отсоединить (или изначально не подсоединять) и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм).

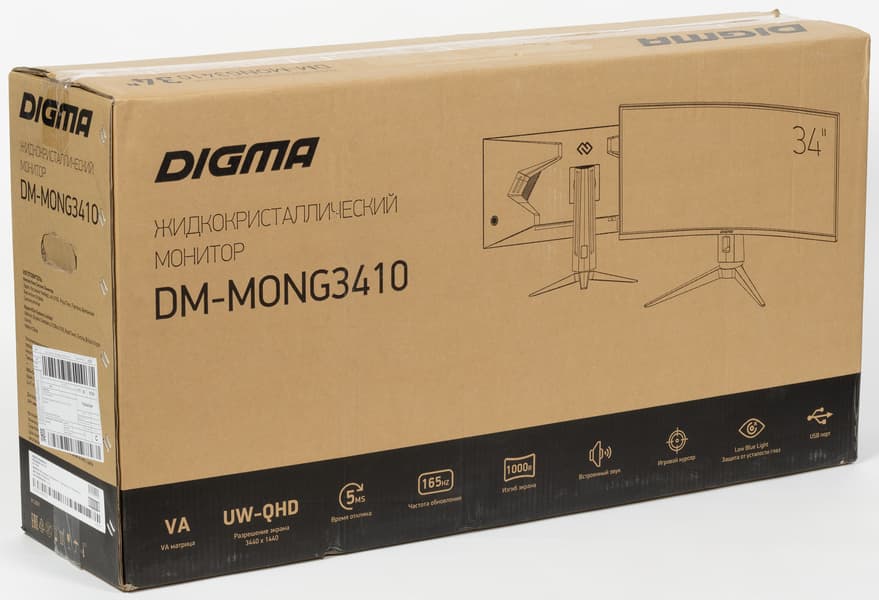

Монитор нам достался упакованным в большую и скромно оформленную коробку из гофрированного картона с прорезными ручками по бокам. Внутри коробки для распределения и защиты содержимого используются пенопластовые формы и полиэтиленовые пакеты.

Коммутация

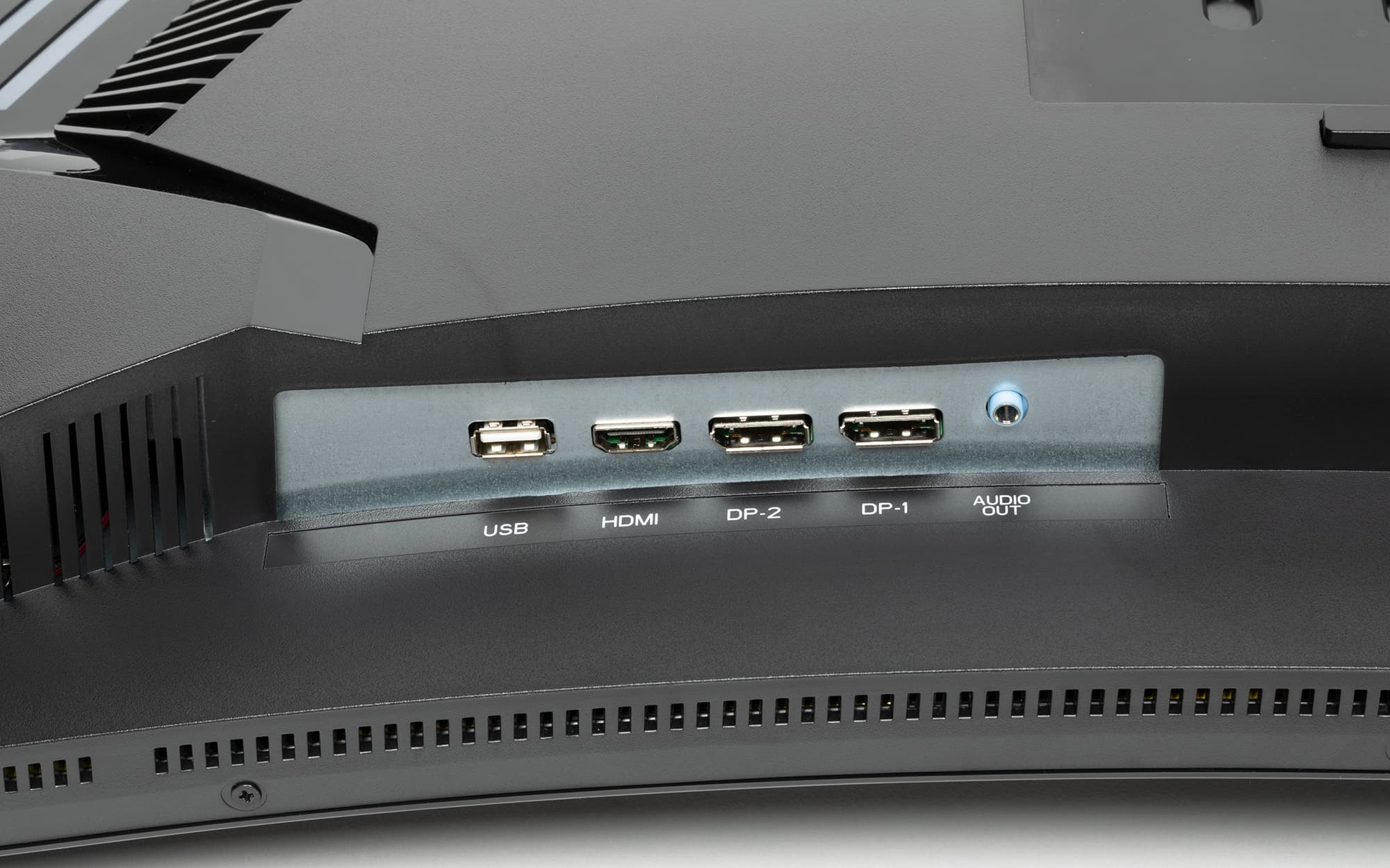

Видеовходов три — HDMI версии 2.0 и пара DisplayPort. Из них только входы DisplayPort поддерживают на вход сигнал с максимальными для этого монитора разрешением и частотой кадров. Входы выбираются в меню, кроме того, в случае отсутствия сигнала на текущем входе срабатывает автоматический выбор активного входа (эту функцию можно отключить). Эти входы способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид на встроенные громкоговорители и через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники.

Мощности выхода на наушники хватило, чтобы в 32-омных наушниках с чувствительностью 92 дБ громкость была достаточной, но совсем без запаса. Качество звука в наушниках плохое, так как звук резковат, воспроизводятся только средние частоты, но хоть в паузах шума не слышно.

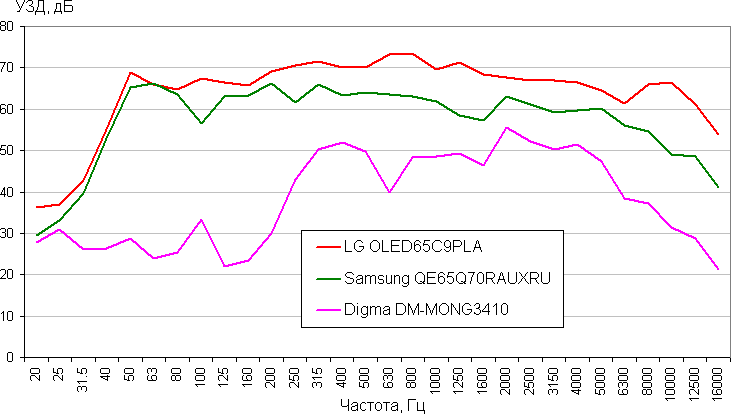

Качество встроенных громкоговорителей также невысокое. Даже для сидящего перед монитором пользователя они негромкие, низких частот нет совсем, есть выраженный «пластиковый» призвук из-за резонансов корпуса, но хоть стереофонический эффект выражен. Сравним АЧХ этого монитора с АЧХ двух телевизоров высшего класса (воспроизводился розовый шум, уровни звукового давления в 1/3 октавах записывал шумомер Октава-110А-Эко, 30 дБ — это примерно фоновый уровень шума):

Видно, что у данного монитора низких частот нет, в средних — есть резонансные пики, диапазон воспроизводимых высоких частот узкий.

Порт USB, по всей видимости, используется только для обновления встроенного ПО.

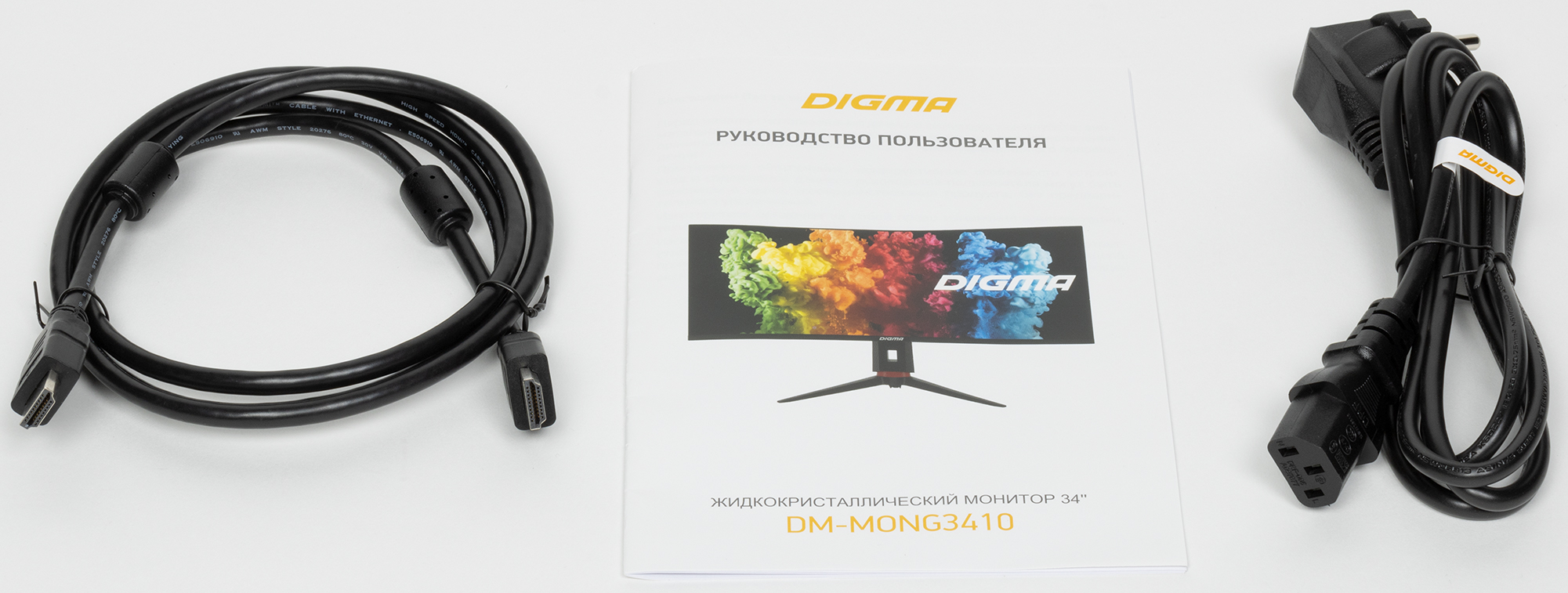

В комплект поставки входят кабель питания и кабель HDMI, качество которого с виду хорошее.

Меню, управление, локализация, дополнительные функции и ПО из комплекта

Индикатор питания неярко светится синим при работе, мигает красным — в режиме ожидания, и не горит, если монитор условно выключен. Если монитор работает, и на экране нет меню, то при отклонении джойстика вверх выводится меню настройки экранного таймера с фиксированными значения, вниз — меню выбора типа перекрестия экранного прицела, которое выводится строго в центре, вправо — выбор входа, влево — переключение профилей изображения, а короткое нажатие на джойстик выводит на экран основное меню с настройками, при этом длительное нажатие на джойстик выключает монитор.

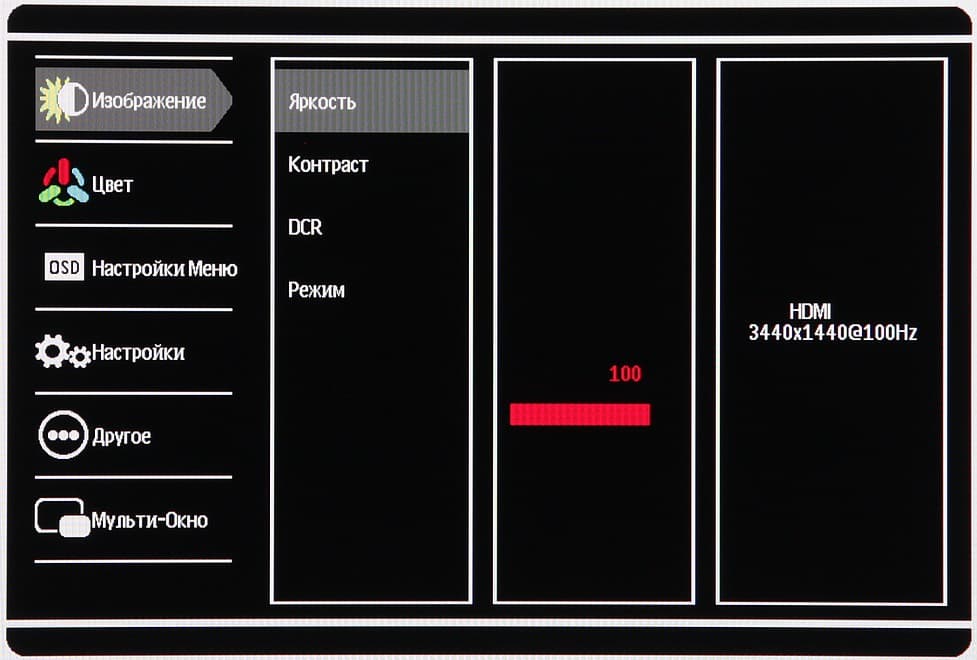

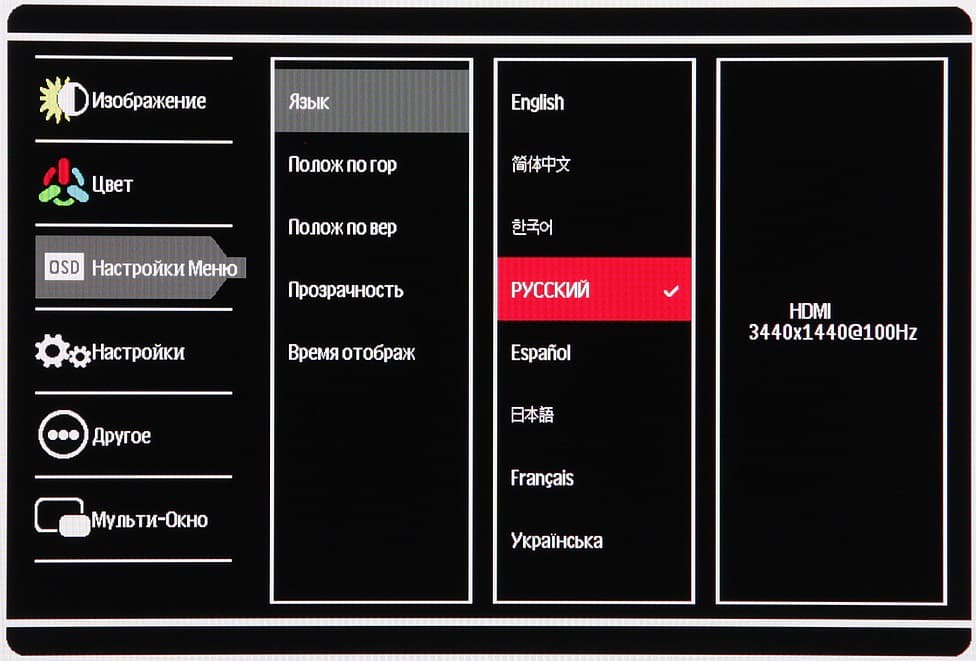

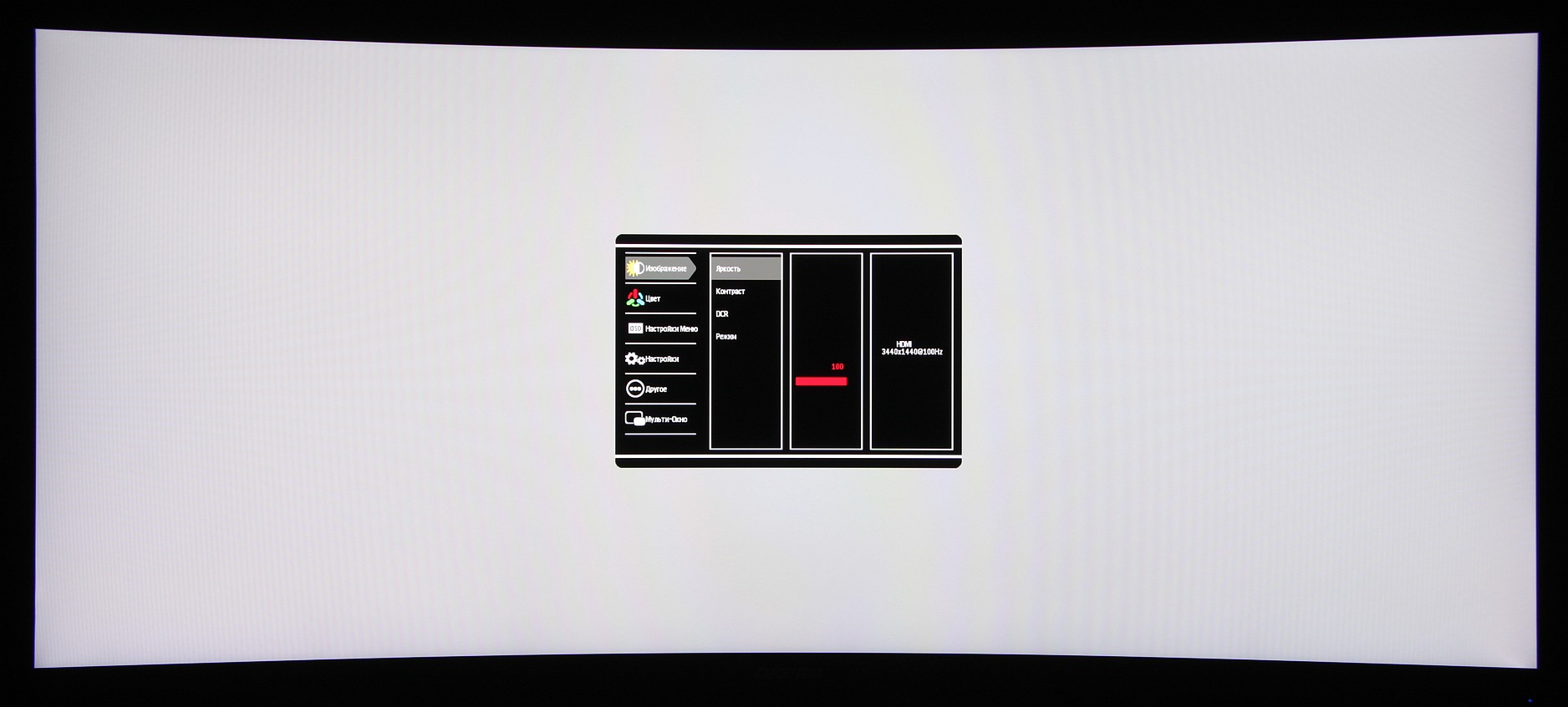

Меню достаточно крупное, надписи читаемые (белое поле — вся область отображения):

Навигация удобная, так как все делается только джойстиком, не нужно переносить палец на кнопки, к тому же списки зациклены. При настройке изображения меню остается на экране — это несколько мешает оценке вносимых изменений.

Настраиваются положение меню на экране, уровень прозрачности фона и задержка автоматического выхода из меню. Присутствует русская версия экранного меню.

Кириллический шрифт более-менее ровный и читаемый. Качество перевода на русский язык хорошее. С сайта компании можно загрузить не очень информативное руководство пользователя на русском языке. Оно же прилагается в виде брошюры неплохого качества.

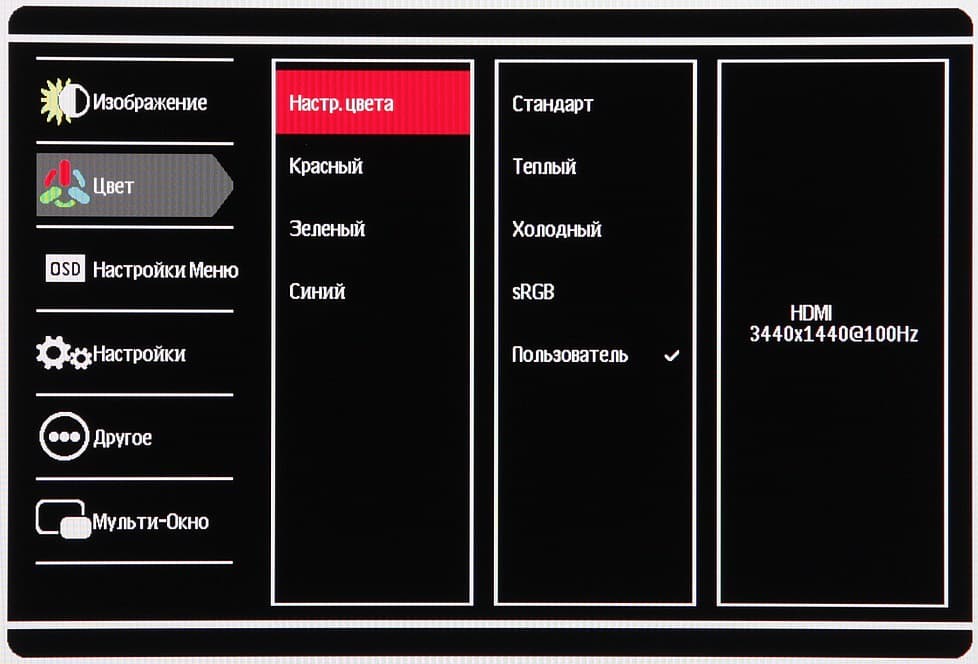

Настроек, влияющих на яркостный и цветовой баланс, не очень много, что для игрового монитора ожидаемо. Есть регулировки яркости (подсветки) и контрастности, функции принудительного снижения интенсивности синей компоненты и динамической регулировки яркости подсветки. Можно корректировать цветовой баланс выбором цветового профиля из четырех предустановленных или пользовательского, в котором цветовой баланс можно подправить регулировками интенсивности трех основных цветов.

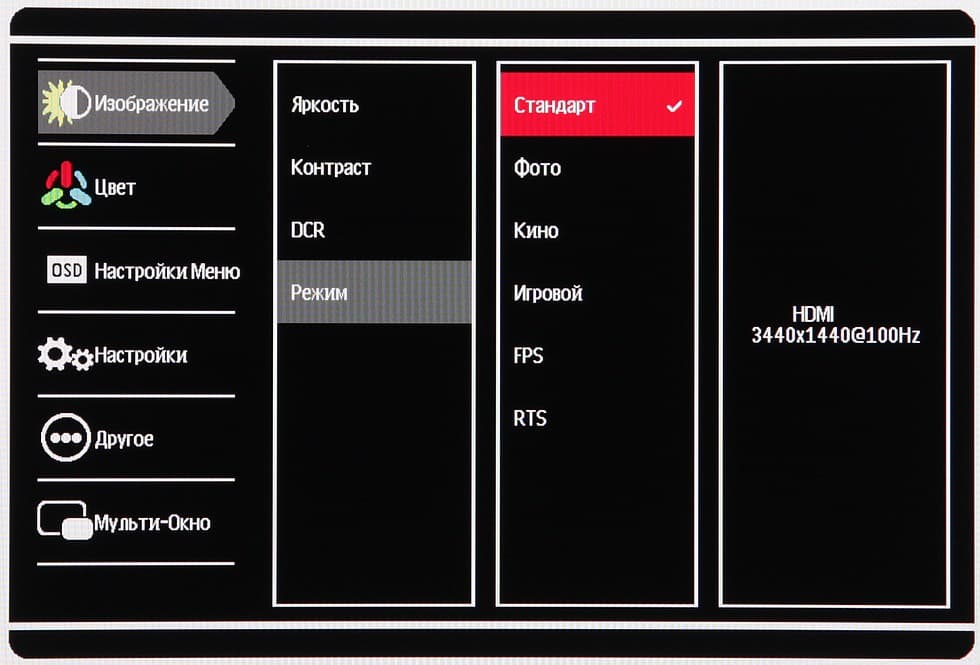

Также можно выбрать один из шести предустановленных профилей, при этом во всех профилях, кроме профиля Стандарт настройки Яркость и Контраст заблокированы.

Режимов геометрической трансформации четыре: изображение трансформируется до соотношения 21:9, то есть выводится на весь экран; до 4:3 или выводится в центре экрана 1:1 по пикселям, а в режиме Автовыбор изображение увеличивается до ближайших границ экрана с сохранением исходных пропорций.

В случае DisplayPort и профессиональной видеокарты поддерживается работа в режиме 10 бит на цвет, но вывод на экран монитора происходит все равно в режиме 8 бит на цвет. Данный тест мы проводим с помощью видеокарты Nvidia Quadro K600 и программы NEC Display Solutions 10 bit Color Depth Demo. Этот тест показывает, можно ли в программах, таких как Adobe Photoshop и Adobe Premier Pro, использующих OpenGL, получить в случае профессиональных видеокарт типа Nvidia Quadro, AMD FirePro или AMD Radeon Pro вывод на монитор с 10-битным представлением цвета.

В данном мониторе реализована поддержка технологии FreeSync по входам DisplayPort и HDMI. Диапазон поддерживаемых частот, который указывается на панели настроек видеокарты, равен 48—165 Гц для режимов с кадровой частотой до 165 Гц (подключение по DisplayPort) и 48—100 Гц для режимов с кадровой частотой до 100 Гц (при подключении по HDMI). Для визуальной оценки мы использовали описанную в указанной статье тестовую утилиту. Включение FreeSync позволило получить изображение с плавным движением в кадре и без разрывов. С видеокартами Nvidia этот монитор поддерживает G-Sync в режиме G-Sync Compatible, но только по входу DisplayPort. В утилите G-Sync Pendulum Demo режим G-Sync включается, плавность без разрывов присутствует.

Только при подключении к компьютеру по DisplayPort поддерживается разрешение до 3440×1440 при 165 Гц кадровой частоты в режиме 8 бит на цвет на вход и без потери цветовой четкости. Снижение частоты до 144 Гц позволяет увеличить разрядность до 10 бит на цвет. При подключении по HDMI в разрешении 3440×1440 можно получить максимум 100 Гц кадровой частоты при 8 бит на цвет.

Данный монитор поддерживает работу в режиме HDR. Для тестирования этого режима мы использовали официальную программу DisplayHDR test tool, которой предлагает пользоваться организация VESA для проверки соответствия устройств отображения критериям сертификатов. Результат хороший: специальный тестовый градиент показал наличие 10-битного вывода (используется динамическое смешение цветов с помощью видеокарты (отличный результат) или самим монитором (результат хуже — на темных участках градиенты хорошо различимы)). Максимальная яркость достигает значения порядка 350 кд/м², что не мало, но и не больше, чем в режиме SDR. Таким образом, по максимальной яркости и по количеству градаций оттенков (а также по цветовому охвату) данный монитор довольно близок к критериям DisplayHDR 400.

Кинотеатральные режимы работы тестировались при подключении к Ultra HD Blu-ray Sony UBP-X700. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с поддерживается, но кадры в этом режиме выводятся с отношением длительности как 2:3. В случае чересстрочных сигналов неменяющиеся участки выводятся по кадрам, двигающиеся объекты — по полям. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости высокие. Интерполяция низких разрешений к разрешению матрицы выполняется без значимых артефактов.

«Кристаллического» эффекта нет. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении.

Тестирование ЖК-матрицы

Микрофотографии матрицы

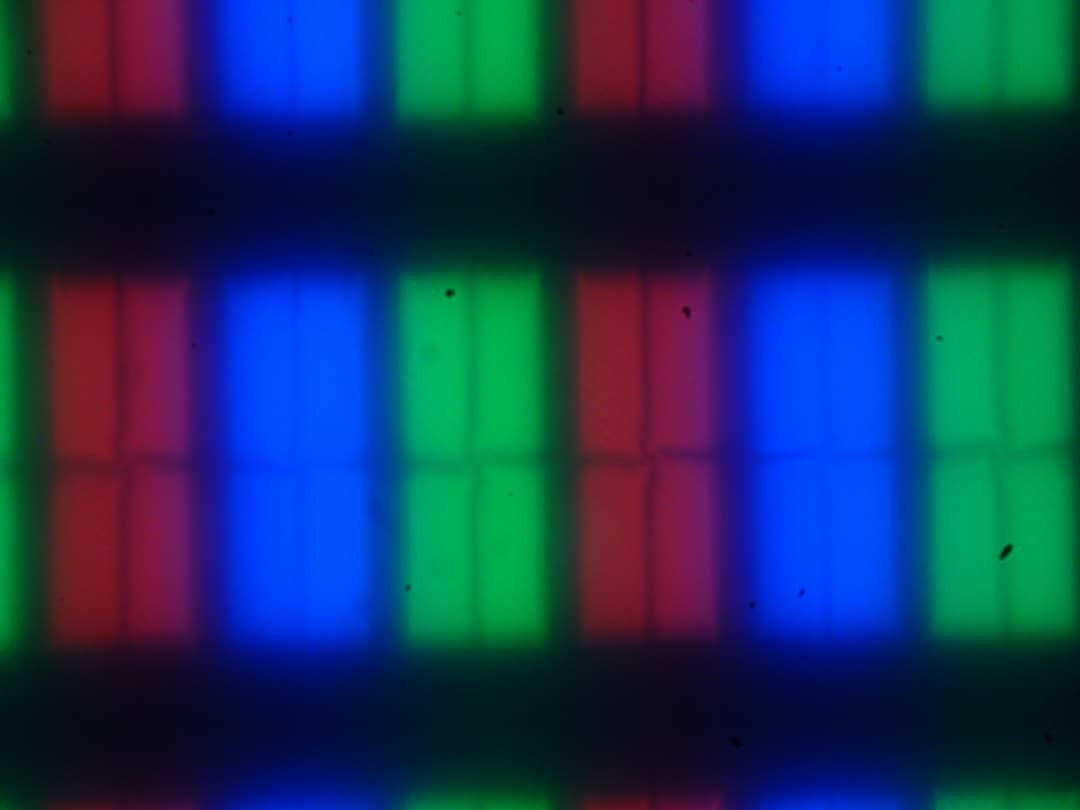

Четкое изображение структуры пикселей из-за матовой поверхности получить не удается, впрочем, на фрагменте ниже можно разглядеть типичную для VA структуру в виде параллельных полосок, а также что каждый субпиксель делится на четыре равных домена, в которых полоски ориентированы под разными углами (черные точки — это пыль на матрице фотоаппарата):

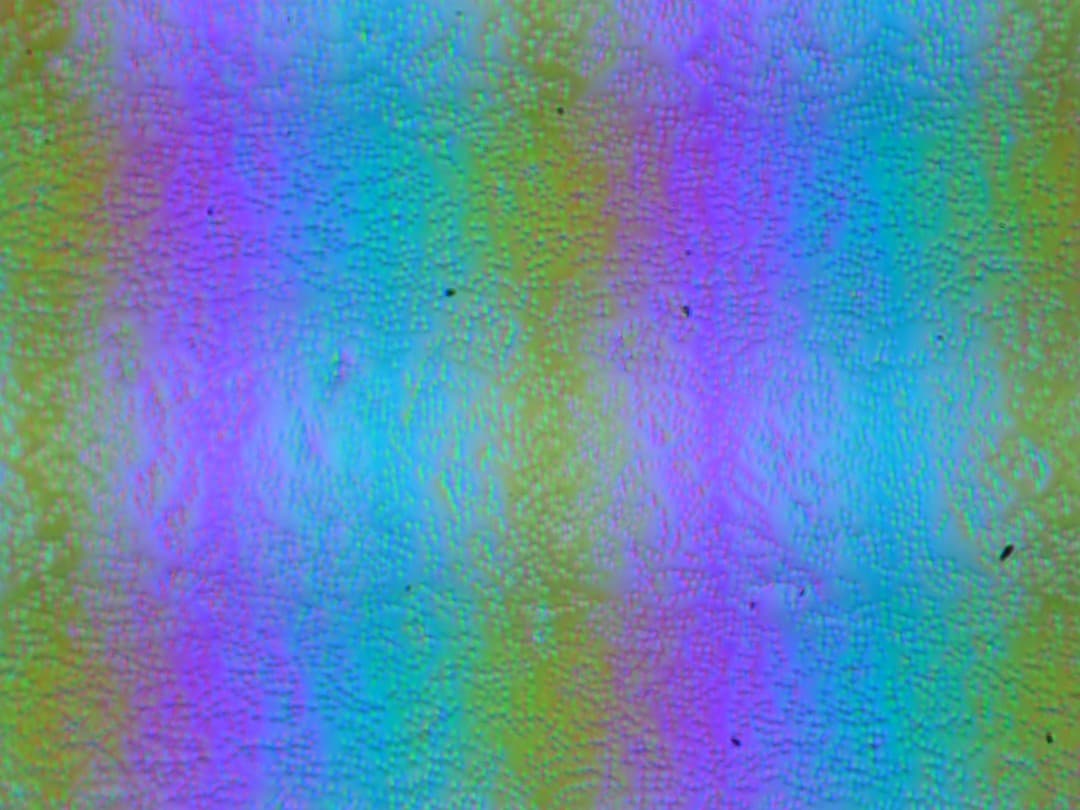

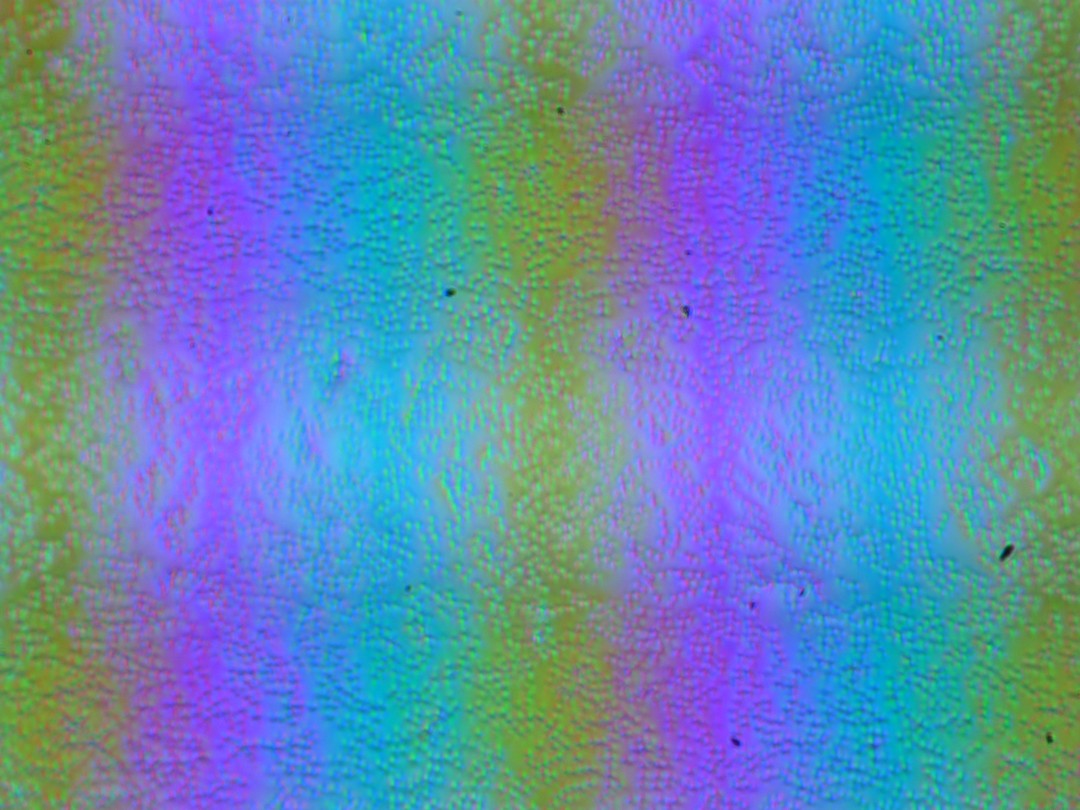

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:

Зерно этих дефектов в несколько раз меньше размеров субпикселей, поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

Оценка качества цветопередачи

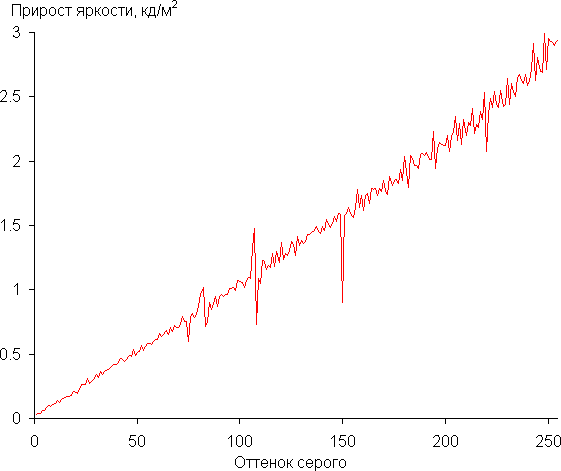

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

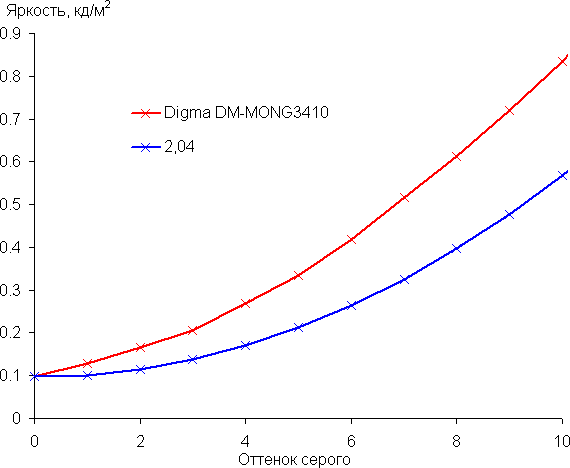

Рост прироста яркости равномерный, и каждый следующий оттенок ярче предыдущего. В тенях все оттенки визуально отличаются по яркости, что для игрового монитора очень полезно:

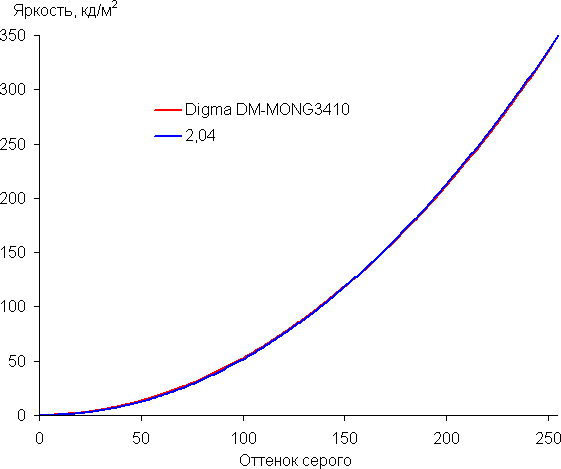

Аппроксимация полученной гамма-кривой дала показатель 2,04, что немного ниже стандартного значению 2,2, поэтому картинка чуть высветлена, но для игрового монитора это совсем не критично. При этом аппроксимирующая степенная функция мало отклоняется от реальной гамма-кривой:

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Исходный цветовой охват немного шире sRGB:

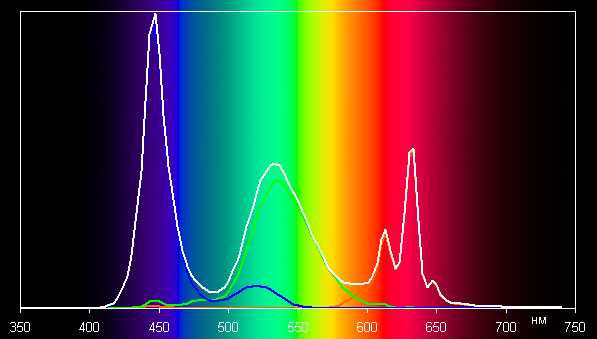

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Можно предположить, что в светодиодах подсветки применяется синий излучатель и зеленый и красный люминофоры, при этом в красном люминофоре (а может и в зеленом) используются так называемые квантовые точки. Хорошее разделение компонент позволяет получить широкий цветовой охват.

Встроенного профиля с цветовым охватом sRGB в этом мониторе нет. Отметим, что на экранах с широким цветовым охватом без соответствующей коррекции цвета обычных изображений, оптимизированных для устройств sRGB, выглядят неестественно насыщенными. Впрочем, как правило, в развитых OS, в Windows в частности, и/или в более-менее продвинутом ПО для работы с изображениями нужная коррекция цвета достигается при использовании системы управления цветом. Например можно использовать цветовой профиль, созданный нами во время тестирования с помощью ПО DisplayCAL. Поэтому широкий цветовой охват недостатком в данном случае не является. Некоторые трудности с получением правильных цветов могут возникнуть в играх и при просмотре кино, но и это, при желании, решаемо. В случае источников типа бытового плеера или приставки цвета будут слегка перенасыщенными, если только в источнике нет, например, настройки, уменьшающей насыщенность цветов.

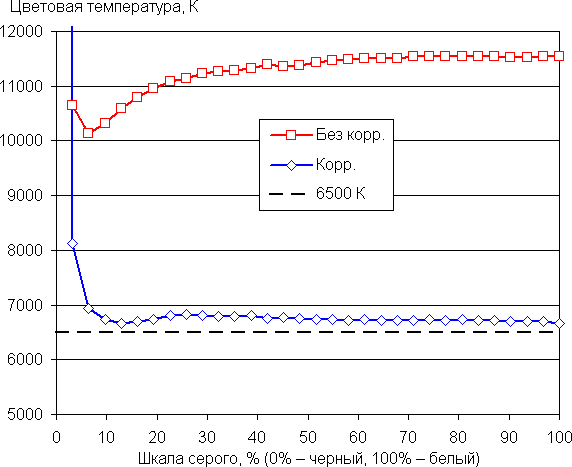

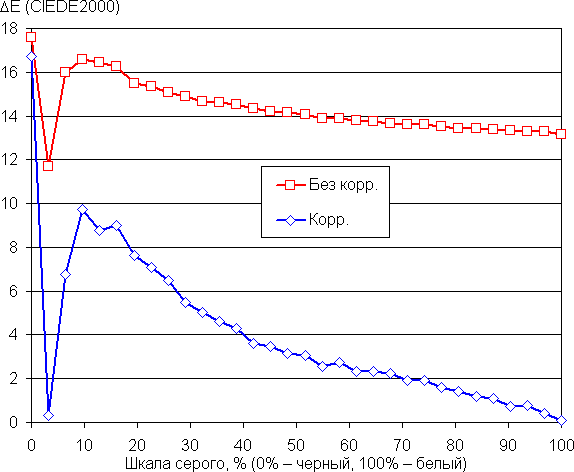

Цветовой баланс в самом ярком режиме (то есть без коррекции) сильно отличается от стандартного, так как цветовая температура на различных участках шкалы серого гораздо выше стандартных 6500 К, а отклонение от спектра абсолютно черного тела (параметр ΔE) выше 10 единиц. Мы попытались его улучшить, регулируя усиление трех основных цветов. Удалось хорошо приблизить цветовую температуру к 6500 К и на белом поле снизить ΔE, но вариация второго параметра возросла, а максимальная яркость (и контрастность) снизилась более чем в два раза. Графики ниже показывают цветовую температуру на различных участках шкалы серого и ΔE в случае отсутствия вмешательства и после ручной коррекции (R = 50, G = 40, B = 35):

С нашей точки зрения, для игрового применения особой необходимости в коррекции нет.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены, настройки монитора установлены в значения, обеспечивающие максимальную яркость и контрастность). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

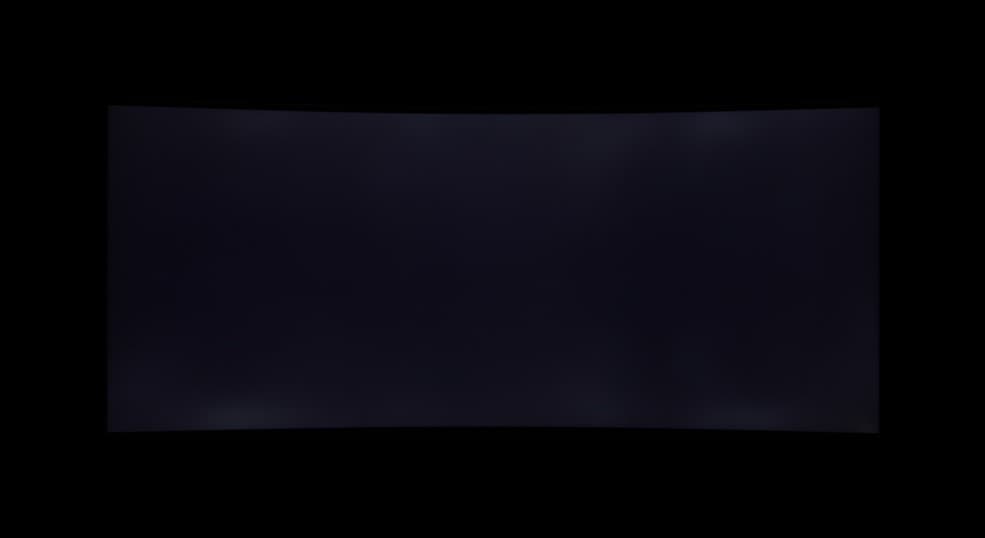

Если отступить от краев, то равномерность белого и черного средняя, а контрастности — получше. Видимо, яркость белого и черного полей меняется одинаково. Визуально видно, что черное поле местами близко к краям засвечено. Фотография ниже это демонстрирует:

Характер засвеченных участков позволяет предположить, что появились они в основном из-за деформации матрицы в результате ее изгиба. Заметим, что высокая контрастность снижает видимость неравномерности черного поля: ее видно только в темноте при выводе черного на весь экран и после того, как глаза немного адаптируются к темноте. Также неравномерность сильнее видна при взгляде под большим углом к экрану.

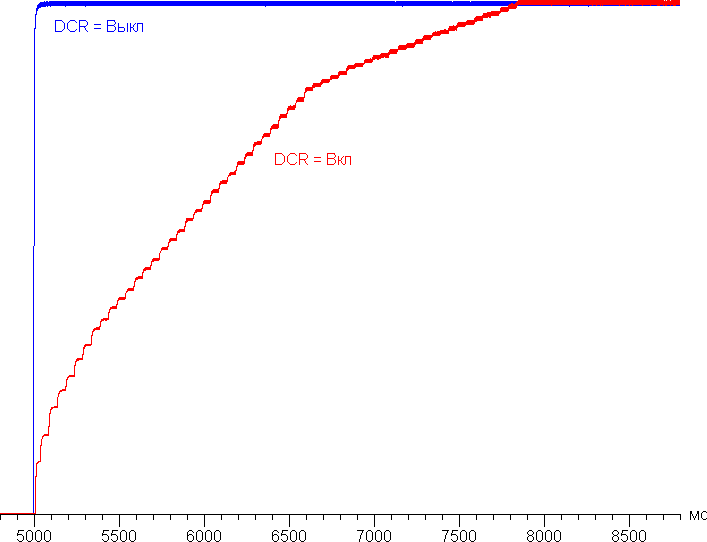

При включении режима DCR с динамическим управлением яркости установившаяся междукадровая контрастность формально возрастает, но не до бесконечности, так как даже на черном поле во весь экран подсветка совсем не выключается. График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля во весь экран (после 5 секунд выдержки) на белое поле во весь экран при выключенной и включенной динамической подстройки яркости:

В принципе, динамическая подстройка яркости может улучшить восприятие темных сцен, но в данном случае скорость изменения яркости подсветки невысокая, поэтому практической пользы от этой функции немного.

Яркость белого поля в центре экрана и потребляемая от сети мощность (остальные настройки установлены на значения, обеспечивающие максимальную яркость изображения при сохранении приемлемого качества изображения, установившееся значение после долговременной работы, режим 165 Гц):

В режиме ожидания монитор потребляет порядка 0,4 Вт, а в условно выключенном состоянии — 0,45 Вт. Выключение подсветки снижает потребление на 0,9 Вт.

Яркость монитора меняется именно яркостью подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом играть, работать и смотреть фильмы как в освещенном, так и в темном помещении.

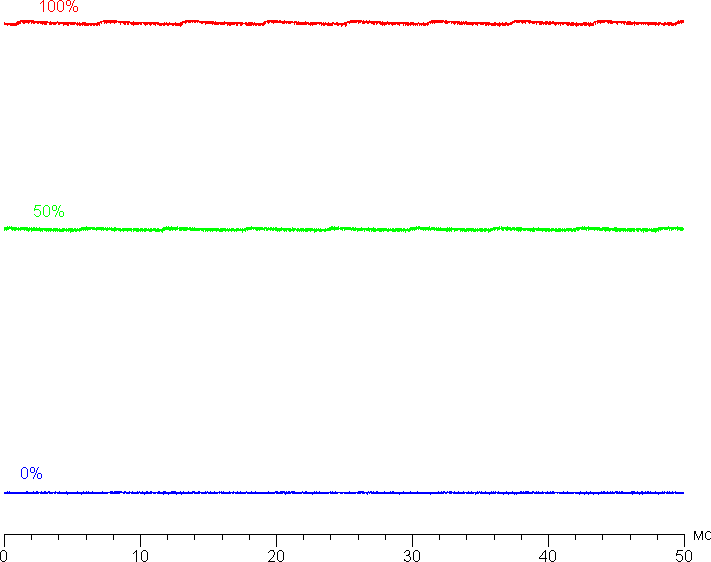

На любом уровне яркости модуляция подсветки отсутствует, что исключает видимое мерцание экрана. Для тех, кто привык распознавать знакомое сокращение, уточним: ШИМ отсутствует. В доказательство приведем графики зависимости яркости (вертикальная ось) от времени (горизонтальная ось) при различных значениях настройки яркости:

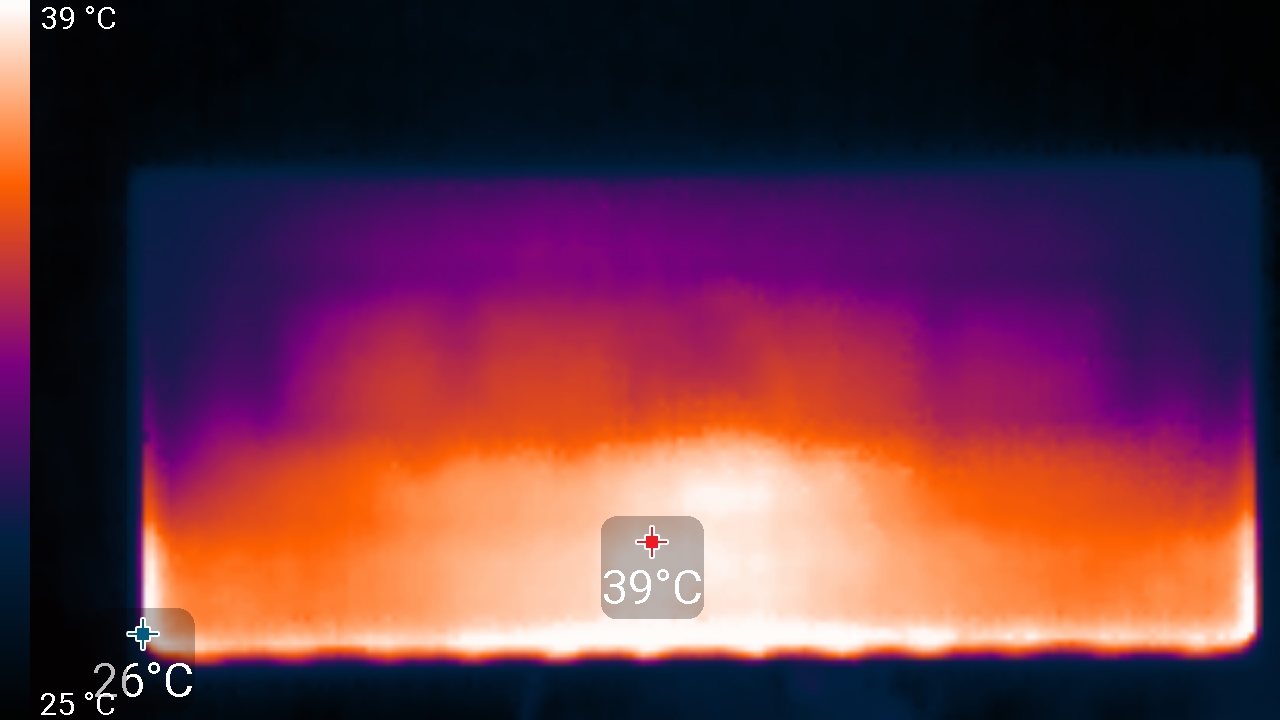

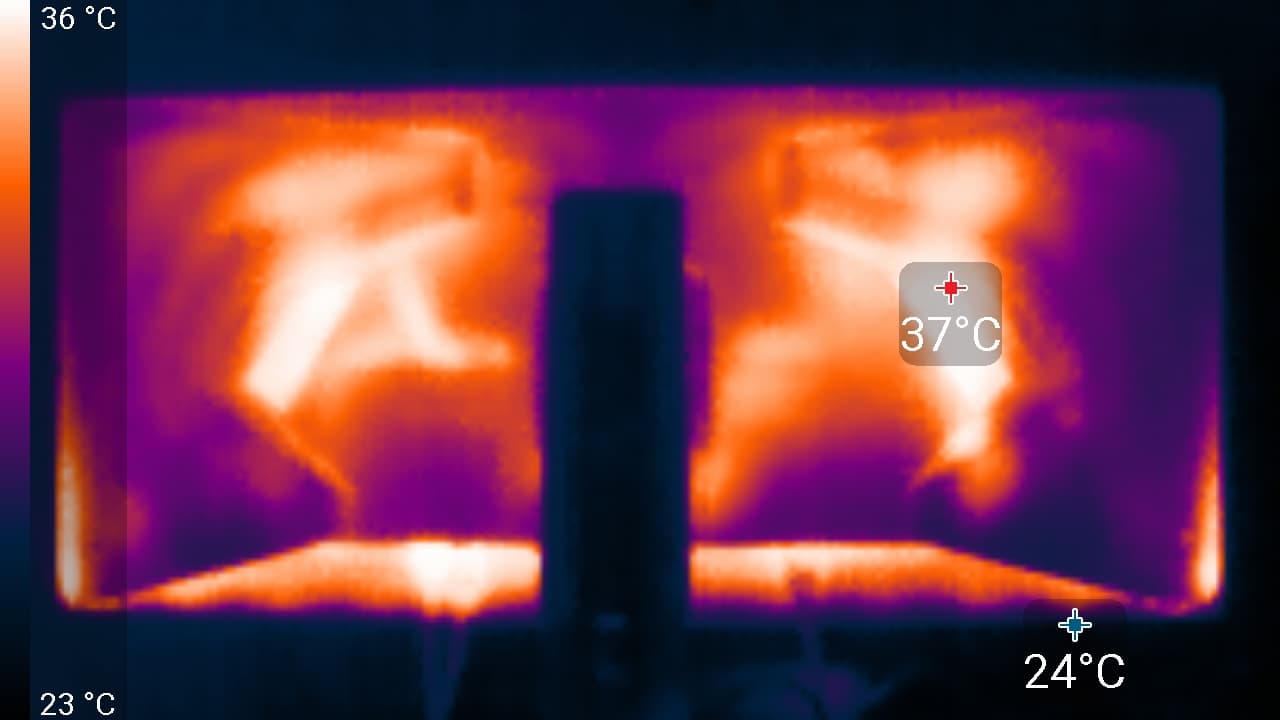

Нагрев монитора можно оценить по снимкам с ИК-камеры, полученным после долговременной работы монитора на максимальной яркости в помещении с температурой примерно 24 °C.

По распределению областей нагрева, можно предположить, что внизу находится светодиодная линейка подсветки экрана. Нагрев монитора умеренный.

Определение времени отклика и задержки вывода

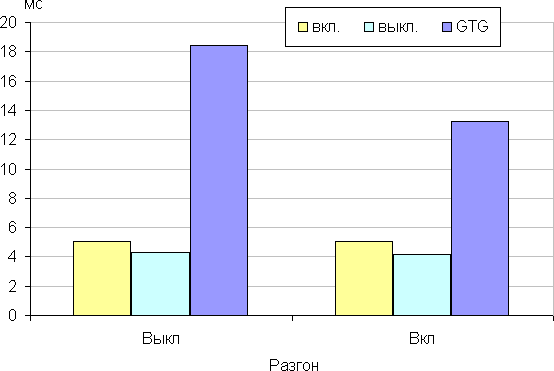

Время отклика зависит от значения настройки Разгон, которая управляет разгоном матрицы. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики «вкл.» и «выкл.»), а также среднее суммарное время для переходов между полутонами (столбики «GTG») для двух значений этой настройки:

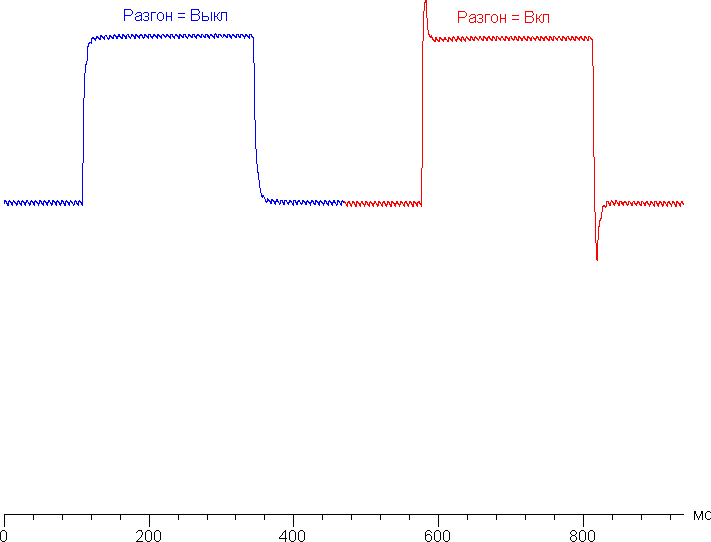

При включении разгона на графиках некоторых переходов появляются характерные всплески яркости — например, так выглядят графики для перехода между оттенками 70% и 90% (значения настройки Разгон приведены над графиками):

Визуально в случае разгона видимых артефактов практически нет. С нашей точки зрения, после разгона скорости матрицы уже достаточно даже для самых динамичных игр.

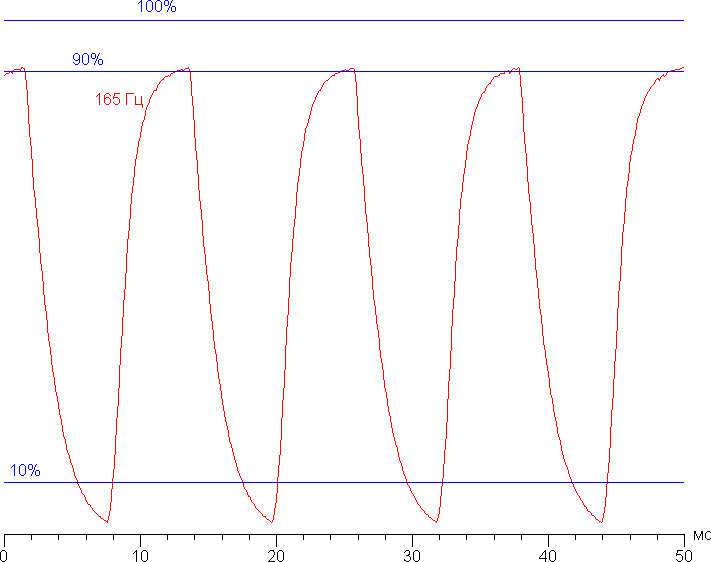

Приведем зависимости яркости (вертикальная ось) от времени (горизонтальная ось) при чередовании белого и черного кадра при 165 Гц кадровой частоты:

Видно, что максимальная яркость белого кадра выше уровня 90% от белого, а минимальная яркость черного кадра опускается ниже 10%. Амплитуда изменения яркости выше 80% от уровня белого, то есть согласно этому формальному критерию скорости матрицы достаточно для вывода изображения с кадровой частотой 165 Гц.

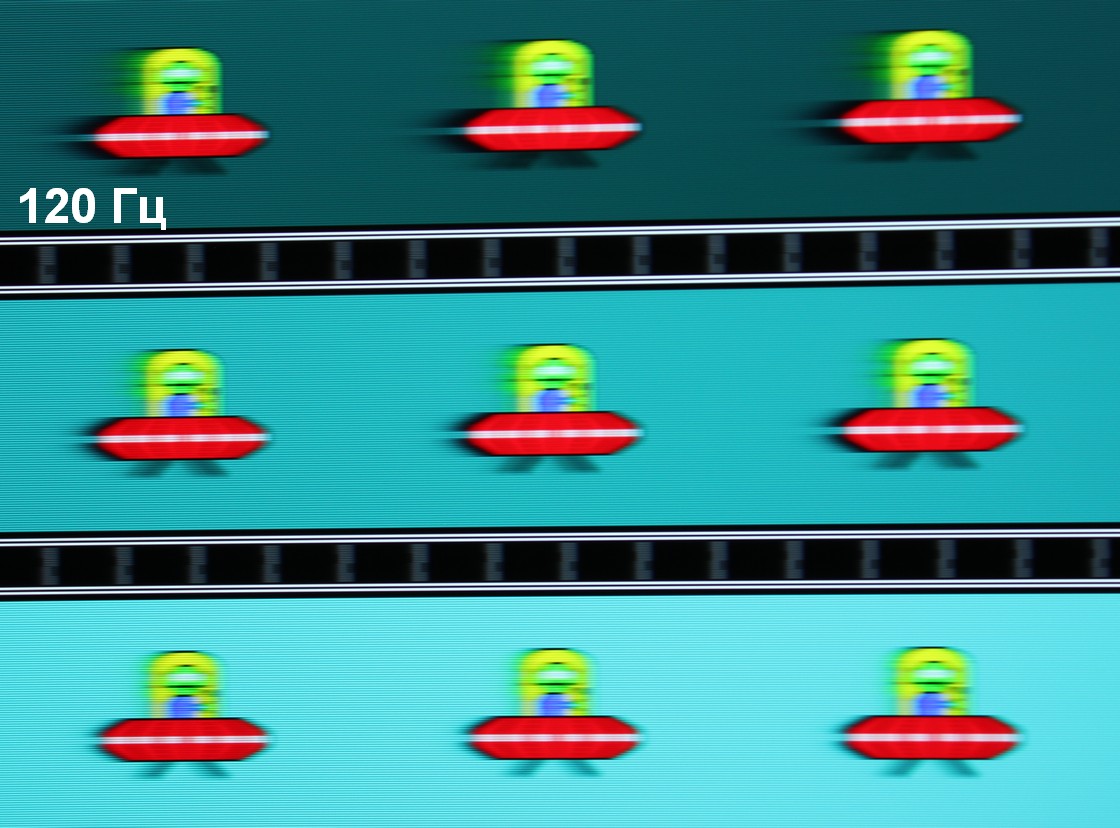

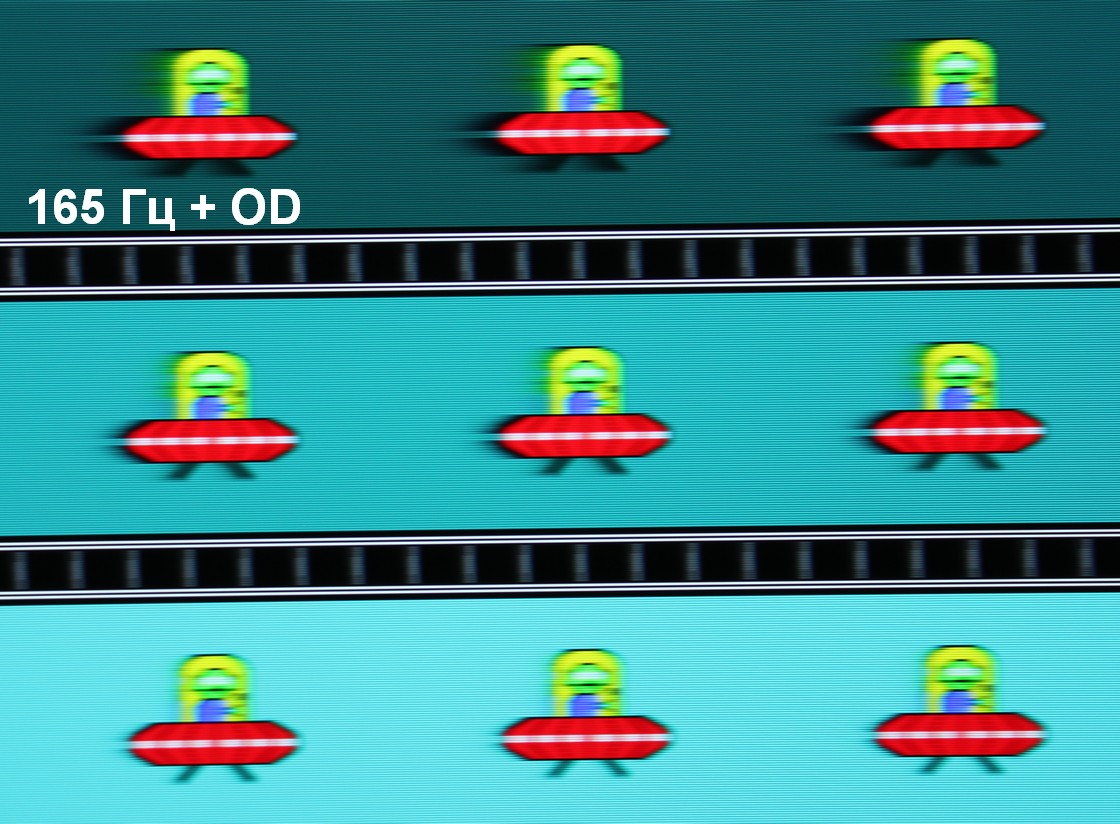

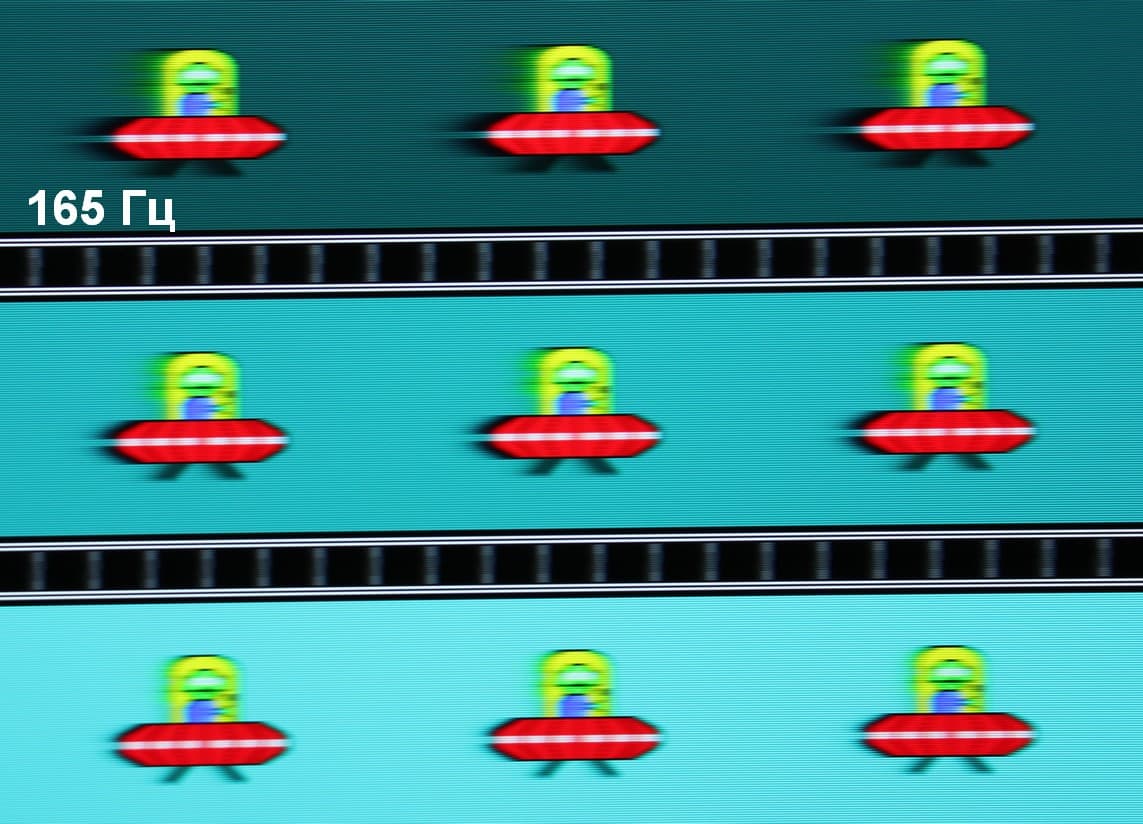

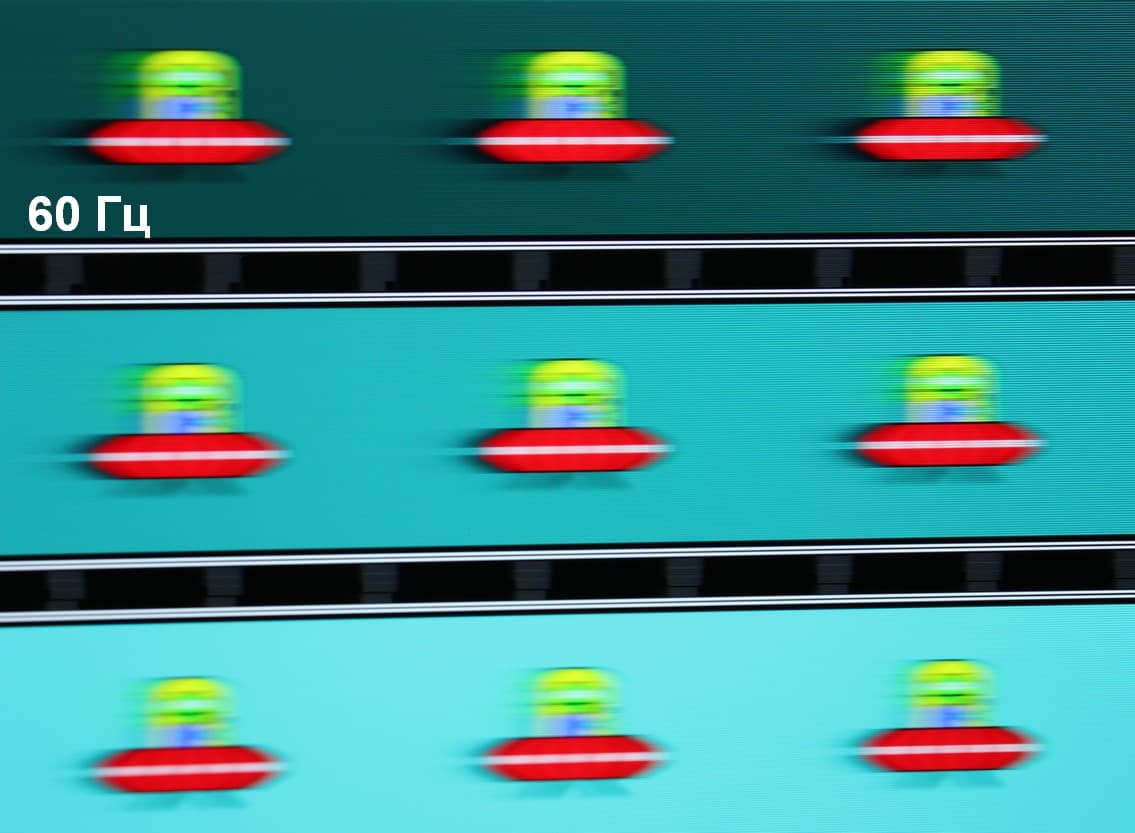

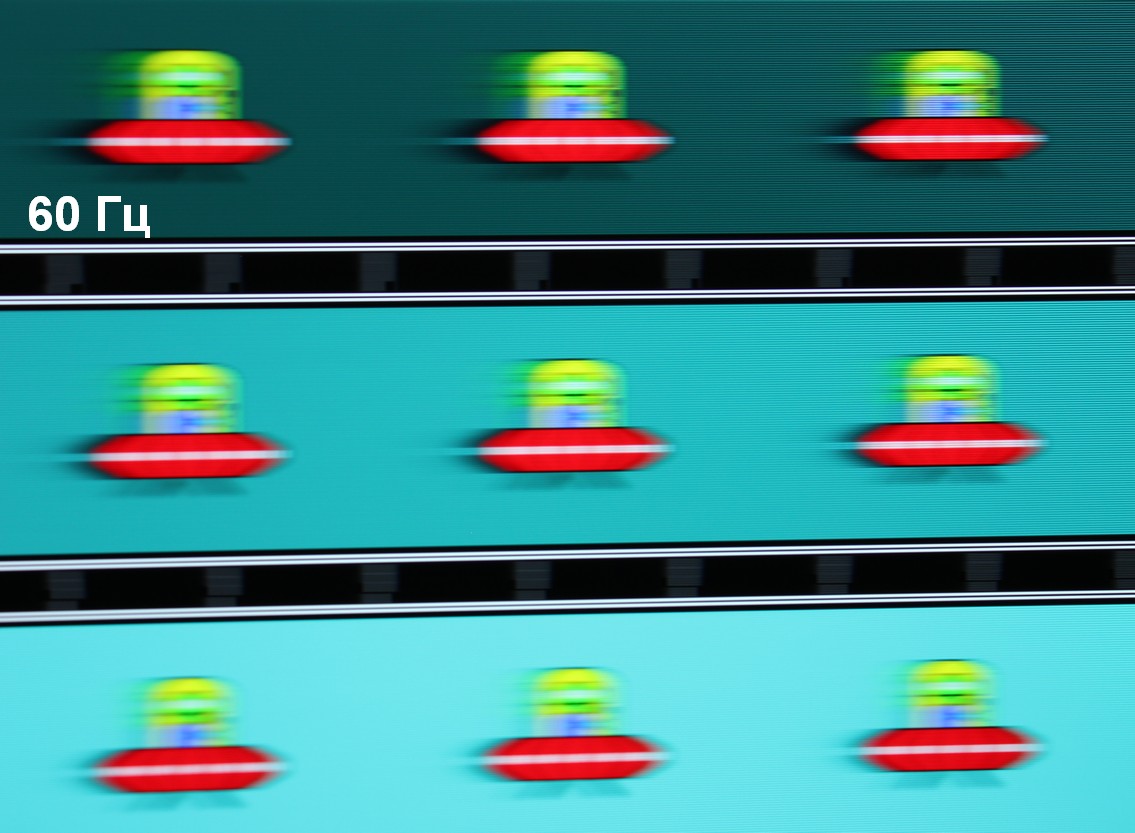

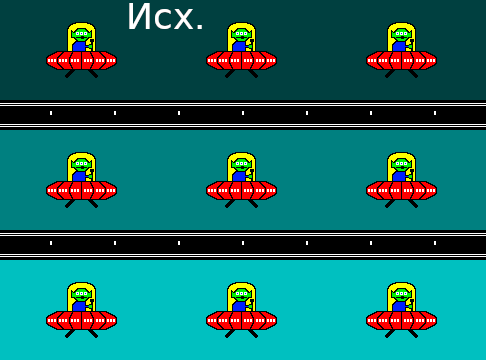

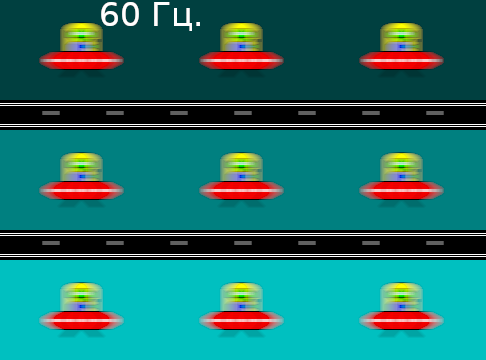

Для наглядного представления о том, что на практике означает такая скорость матрицы, и какие могут быть артефакты от разгона, приведем серию снимков, полученных с помощью движущейся камеры. Такие снимки показывают, что видит человек, если он следит глазами за двигающимся на экране объектом. Описание теста приведено тут, страница с самим тестом тут. Отметим, что получить хорошие по качеству снимки в этом тесте в случае изогнутого монитора сложно. Использовались рекомендованные установки (скорость движения 960 или 990 пиксель/с, то есть на целое число пикселей за кадр), выдержка 1/15 с, на фотографиях указаны значения частоты обновления (тесты проводились для трех частот), а также включен ли разгон.







•
•
•
•



Видно, что при прочих равных условиях четкость изображения повышается по мере роста частоты обновления и степени разгона, но даже на максимальном разгоне артефакты не очень заметные.

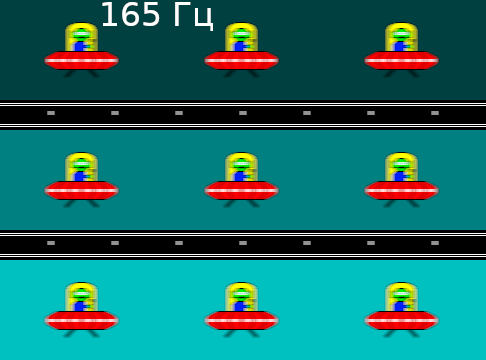

Попробуем представить, что было бы в случае матрицы с мгновенным переключением пикселей. Для нее при 60 Гц объект со скоростью движения 960 пиксель/с размывается на 16 пикселей, при 120 Гц — на 8 пикселей (скорость 960 пиксель/с), при 165 Гц — на 6 пикселей (скорость 990 пиксель/с). Размывается, так как фокус зрения движется с указанной скоростью, а объект неподвижно выводится на 1/60, 1/120 или на 1/165 секунды. Для иллюстрации этого сымитируем размытие на перечисленное количество пикселей:







•
•
•
•



Видно, что четкость изображения, особенно после умеренного разгона матрицы, на светлом фоне не сильно ниже, чем в случае идеальной матрицы, но на темном фоне четкость существенно снижается.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран (напомним, что она зависит от особенностей работы ОС Windows и видеокарты, а не только от монитора). Задержка вывода изображения (FreeSync отключено) при 165 Гц равна 6 мс. Это очень небольшая задержка, она абсолютно не ощущается при работе за ПК, да и в играх не приведет с снижению результативности.

Измерение углов обзора

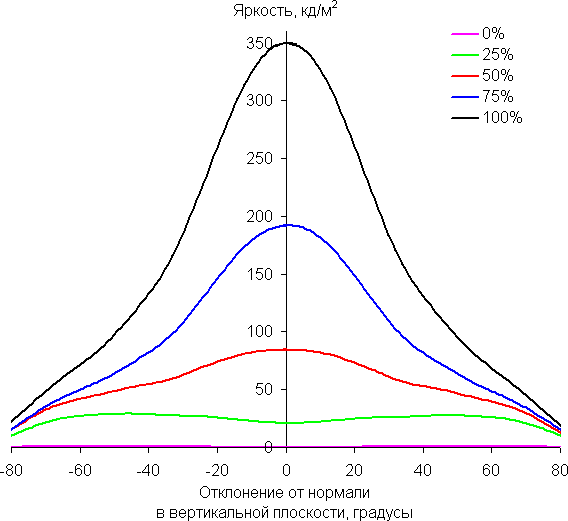

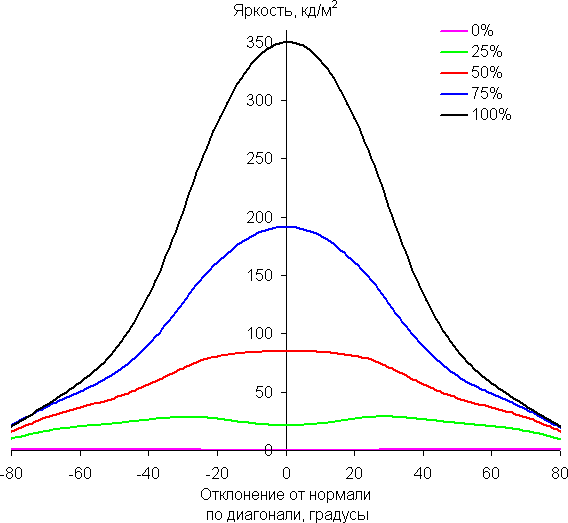

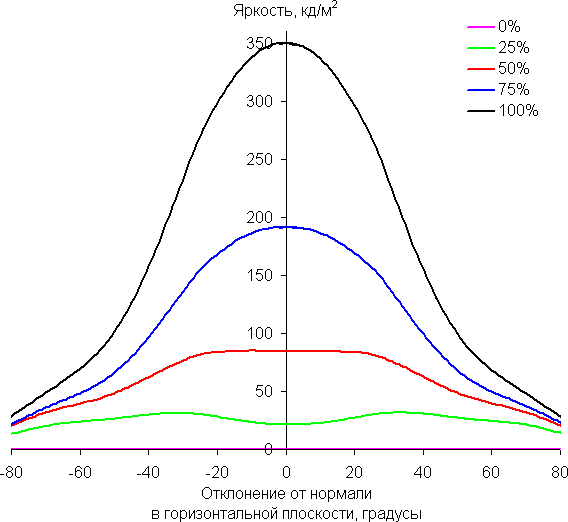

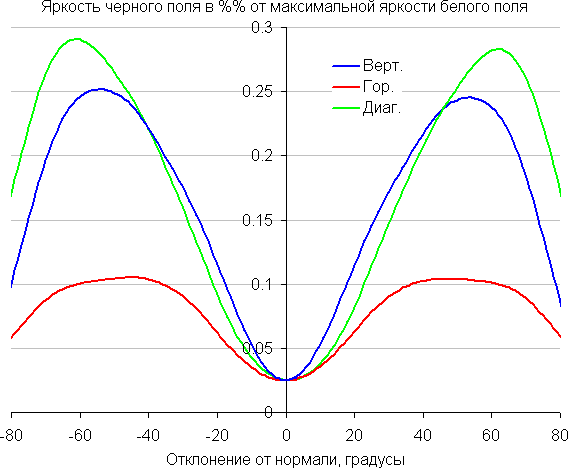

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол для формата 16:9) направлениях.

Уменьшение яркости на 50% от максимального значения:

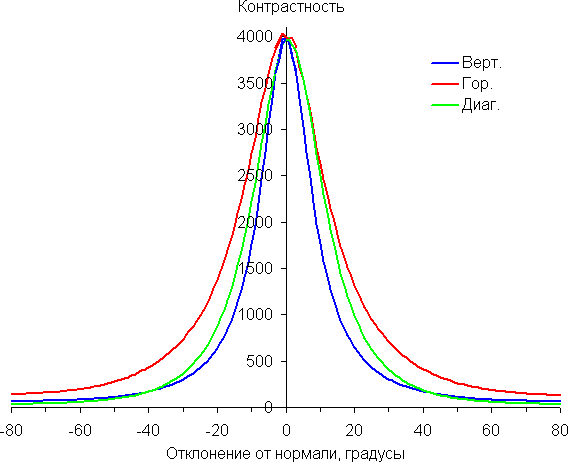

По скорости падения яркости углы обзора неширокие. Отметим примерно одинаковый характер уменьшения яркости при отклонении от перпендикуляра к экрану во всех трех направлениях, при этом графики не пересекаются в значимом диапазоне измеряемых углов. При отклонении в диагональном направлении яркость черного поля достигает большего значения, чем в двух других случаях. Однако максимум яркости черного поля все равно гораздо меньше, чем в случае типичного монитора на матрице IPS. Контрастность в диапазоне углов ±82° остается существенно выше значения 10:1.

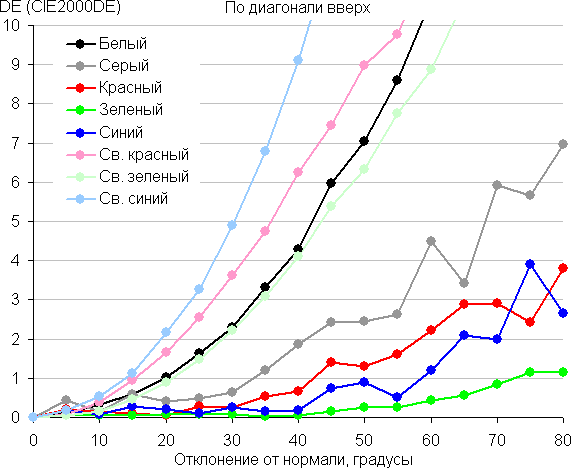

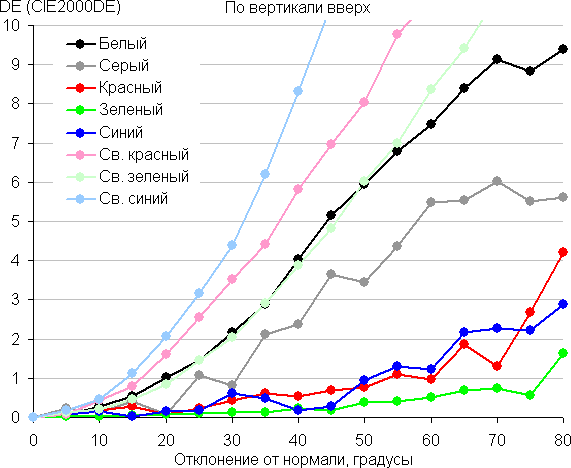

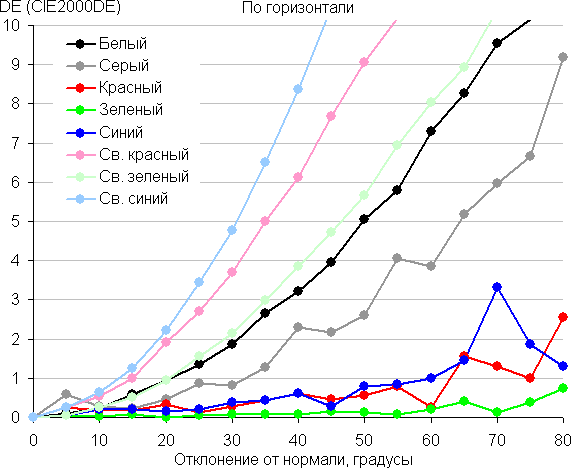

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при взгляде под углом хотя бы серый и основные цвета меняются несильно, но белый и полутона (особенно светло-синий) существенно изменяются, что ожидаемо для матрицы типа *VA и является ее основным недостатком.

Выводы

Это игровой монитор высокого класса, подходящий для очень динамичных игр в высоком разрешении, в том числе в сверхширокоформатном варианте. К его особенностям относятся изогнутый экран, универсальный дизайн и многоцветная подсветка на задней панели. Есть поддержка частоты обновления до 165 Гц включительно и возможность работы в режиме HDR. Несмотря на явную ориентацию на геймеров, монитор получился достаточно универсальным, пригодным, например, для комфортного выполнения офисной работы и для просмотра кино, но не для работ, требующих улучшенной цветопередачи. Неширокие углы обзора как по снижению яркости, так и по изменению цветов частично компенсируются тем, что экран изогнутый.

Достоинства:

• Частота обновления до 165 Гц
• Низкая задержка вывода
• Эффективный регулируемый разгон матрицы
• Поддержка технологий AMD FreeSync и Nvidia G-Sync Compatible
• Поддержка HDR
• Экранный прицел и таймер с обратным отсчетом
• Отсутствие мерцания подсветки
• Удобная и регулируемая подставка
• Удобный 5-позиционный джойстик на контрольной панели

Недостатки:

• Значимых нет

В заключение предлагаем посмотреть наш видеообзор монитора Digma DM-MONG3410:

Наш видеообзор монитора Digma DM-MONG3410 можно также посмотреть на iXBT.video

Монитор Digma DM-MONG3410 предоставлен на тестирование компанией Digma.
