Видеоускоритель Sapphire ITX Compact R9 380 2G OC

Содержание

1. Особенности устройств(а)
2. Конфигурация тестового стенда, список инструментов тестирования
3. Результаты тестов
4. Выводы

Устройство(а)

Комплектация локальной памятью
Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 2 Гбит (на лицевой стороне PCB). Микросхемы памяти Samsung (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1500 (6000) МГц.

Сравнение с эталонным дизайном (reference)
Вид спереди
Sapphire ITX Compact R9 380 2G OC 2048 МБ 256-битной GDDR5 PCI-E	Reference card AMD Radeon R9 285

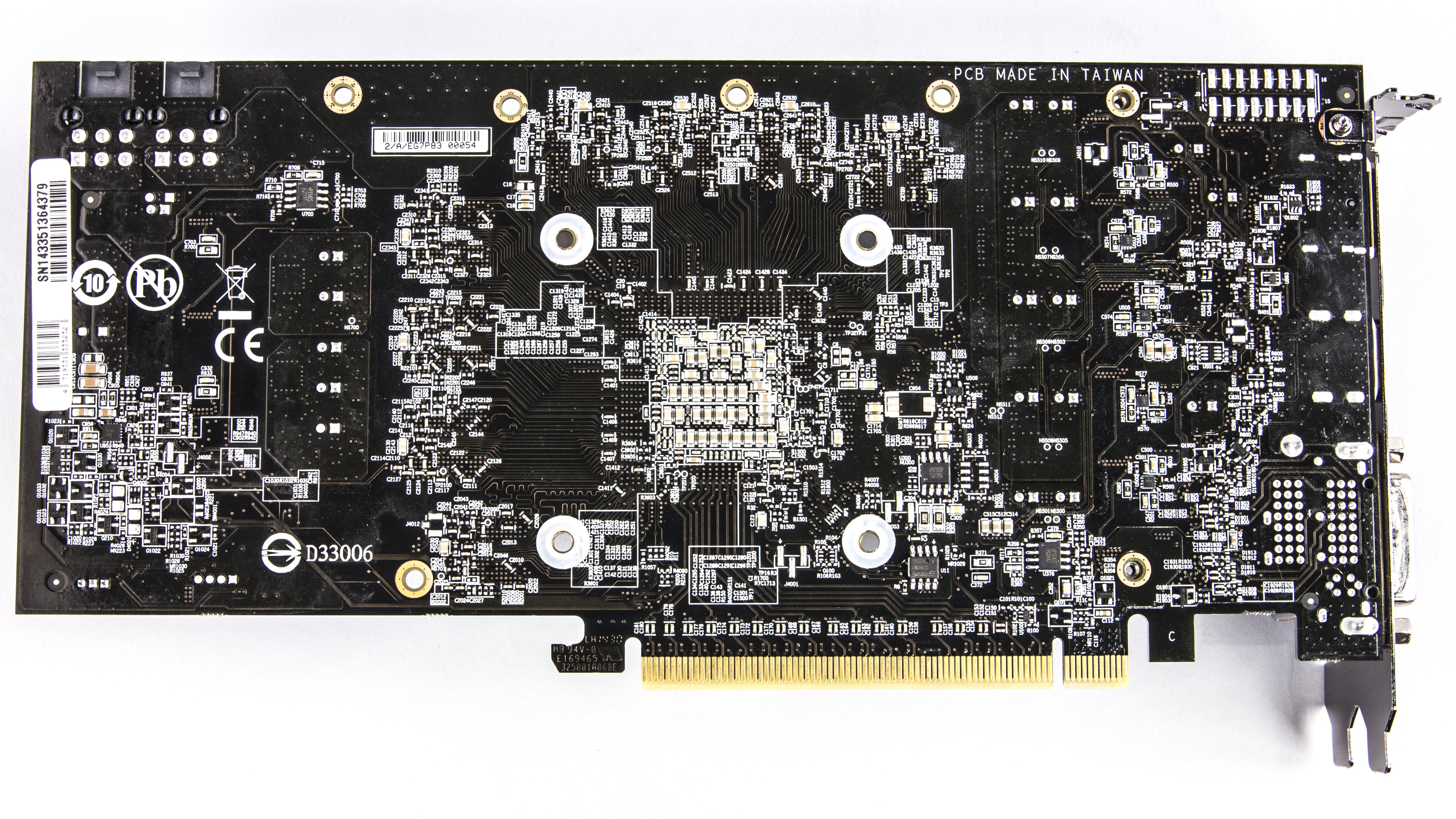

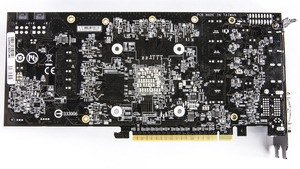

Вид сзади
Sapphire ITX Compact R9 380 2G OC 2048 МБ 256-битной GDDR5 PCI-E	Reference card AMD Radeon R9 285

Напоминаем, что Radeon R9 380 основан на ядре с кодовым названием Antigua, которое по сути своей является копией хорошо известного по Radeon R9 285 ядра с кодовым названием Tonga (чип обновили, вышла новая ревизия, в которой в основном уделили внимание энергосбережению). Поэтому все карты на базе R9 380 могут быть очень схожи с аналогами на R9 285, и именно с последним мы и сравниваем.

Традиционно переделан блок питания: используется цифровой контроллер IOR 35678, управляющий 6+1-фазной схемой питания. В системе питания используются дроссели Sapphire Black Diamond Choke последнего поколения, которые согласно декларации производителя на 10% холоднее и на 25% экономичнее. Есть еще мнение, что использование таких катушек уменьшает (ликвидирует) всем хорошо известный свист дросселей при нагрузках. Видеокарта имеет систему Dual BIOS, когда переключателем на верхнем торце можно задавать запуск карты со старым обычным BIOS, или с новым UEFI BIOS, который обеспечивает более быструю загрузку на современных материнских платах. Заодно это определенная защита в случае неудачной прошивки BIOS (карта все равно запустится, используя другой BIOS).

Разумеется, данный ускоритель можно разогнать выше фабрично установленных частот работы с помощью фирменной утилиты Sapphire TriXX, которая поставляется с картой и свежую версию которой можно скачать с сайта производителя.

Система охлаждения
Основной СО является массивный радиатор с никелированными пластинами. Тепловые трубки, впрессованные в подошву, помогают равномерно распределять отведенное тепло по пластинам. Поверх радиатора установлен кожух с 100-миллиметровым вентилятором, который по заявлению производителя, имеет два комплекта шарикоподшипников с пылеотталкивающим покрытием (мы вентилятор не разбирали). Микросхемы памяти и силовые транзисторы охлаждаются основным радиатором. После 6-часового прогона под нагрузкой максимальная температура не превысила 71 градус, что является хорошим результатом для видеокарты такого уровня.

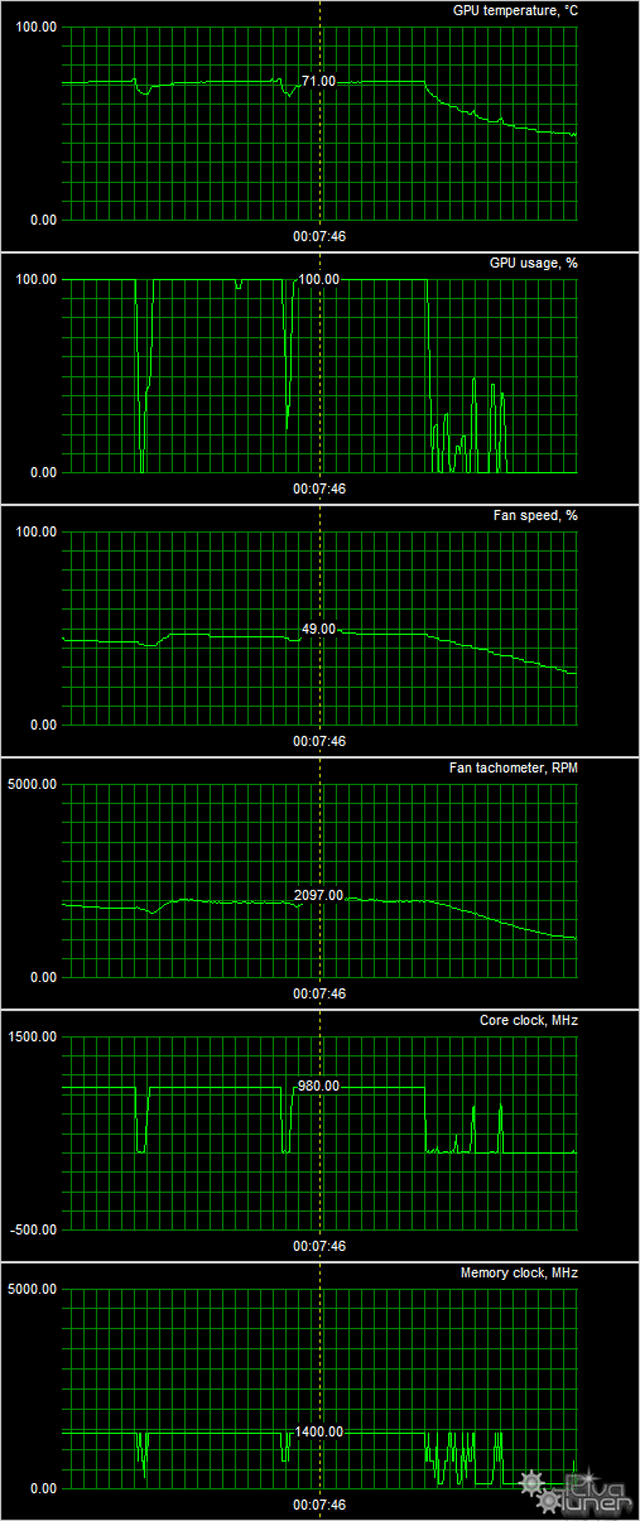

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

• Помещение шумоизолировано и заглушено, снижены реверберации.
• Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
• Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
• Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
• Режимы измерения:
  1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
  2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
  3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

В режиме простоя в 2D температура составляла 29 °C, вентилятор работал на частоте примерно 900 оборотов в минуту, шум был почти на уровне фонового.

При просмотре фильма с аппаратным декодированием температура медленно поднималась до 44 °C, вентилятор работал на той же частоте вращения, уровень шума почти не изменился и составлял 21,5 дБА.

В режиме максимальной нагрузки в 3D температура достигала 71 °C, вентиляторы при этом раскручивались до 2087 оборотов в минуту, шум вырастал до 36 дБА. В целом СО малошумная и уж точно превосходит по этому параметру референсный кулер.

Термоснимок

Наиболее нагретая часть в районе преобразователей напряжения.

Комплектация
Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс адаптеры DVI-to-VGA, mini-DP-to-DP, разветвитель питания и фирменную наклейку.

Упаковка
	Карта попала к нам без коробки, просто в пакете.

Установка и драйверы

Выводы

Sapphire ITX Compact R9 380 2G OC 2048 МБ 256-битной GDDR5 PCI-E — очень хорошее решение среднего уровня (ценового диапазона 200—280 долларов), выигрывающее у конкурентов в плане производительности и даже в соотношении цена-скорость, имеющее высокоэффективную и не слишком шумную систему охлаждения. Карта занимает 2 слота в системном блоке и весьма компактна, поэтому очень подойдет любителям мини-корпусов. Минусов у нее практически нет. Кому-то может показаться недостатком отсутствие поддержки HDMI 2.0, которой обладает конкурент в лице GTX 960, однако нам это не кажется существенным. Точно также мы не считаем большим минусом уменьшенный объем памяти до 2 гигабайт: для карт такого уровня приемлемые разрешения - FullHD или ниже (со снижением максимальных настроек на более простые), а там редко требуется больше 2х гигабайт локальной памяти.

Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).

В номинации «Оригинальный дизайн» (за февраль 2016 года)

награду получила карта:

• Sapphire ITX Compact R9 380 2G OC 2048 МБ 256-битной GDDR5 PCI-E
