Radeon HD 7750/7770 в исполнении Asus, HIS, MSI и XFX

Asus Radeon HD7770 DirectCU TOP 1024 МБ 128-битной GDDR5 PCI-E
HIS Radeon HD7750 1024 МБ 128-битной GDDR5 PCI-E
MSI Radeon HD7770 OC Edition 1024 МБ 128-битной GDDR5 PCI-E
XFX Radeon HD7750 Black Edition 1024 МБ 128-битной GDDR5 PCI-E

Содержание

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Продолжаем разговор о новых ускорителях семейства Radeon компании AMD средне-младшего класса, если можно так выразиться, ценой от 120 до 180 долларов США. Сюда попадает не так давно вышедшая в свет линейка Radeon HD 7750/7770. В нашем базовом материале мы уже детально рассказали о том, что это такое, какие архитектурные особенности есть у новинок и какой уровень производительности они дают.

Сегодня мы познакомимся с очередными четырьмя серийно выпускаемыми продуктами на базе GPU Radeon HD 7750/7770, все они представлены достаточно известными и даже именитыми компаниями, присутствующими на нашем рынке уже многие годы.

Итак, сразу перейдем к изучению.

Платы

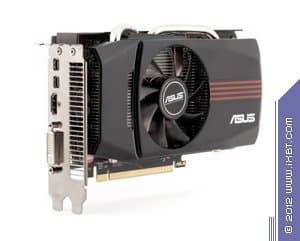

Asus Radeon HD7770 DirectCU TOP 1024 МБ 128-битной GDDR5 PCI-E
  • GPU: Radeon HD 7770 (Cape Verde)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1120 МГц (номинал — 1000 МГц)
  • Частота работы памяти (физическая (эффективная)): 1150 (4600) МГц (номинал — 1125 (4500) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 10/1120 МГц (номинал — 10/1120 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 640
  • Число блоков текстурирования: 40 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 220×105×39 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 89/43/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)
HIS Radeon HD7750 1024 МБ 128-битной GDDR5 PCI-E
  • GPU: Radeon HD 7750 (Cape Verde)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 800 МГц (номинал — 800 МГц)
  • Частота работы памяти (физическая (эффективная)): 1125 (4500) МГц (номинал — 1125 (4500) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 8/800 МГц (номинал — 8/800 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 512
  • Число блоков текстурирования: 32 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 180×100×32 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: синий
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 57/27/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Software)
MSI Radeon HD7770 OC Edition 1024 МБ 128-битной GDDR5 PCI-E
  • GPU: Radeon HD 7770 (Cape Verde)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 1020 МГц (номинал — 1000 МГц)
  • Частота работы памяти (физическая (эффективная)): 1125 (4500) МГц (номинал — 1125 (4500) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 10/1020 МГц (номинал — 10/1120 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 640
  • Число блоков текстурирования: 40 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 220×100×38 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: коричневый
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 87/45/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware)
XFX Radeon HD7750 Black Edition 1024 МБ 128-битной GDDR5 PCI-E
  • GPU: Radeon HD 7750 (Cape Verde)
  • Интерфейс: PCI Express x16
  • Частота работы GPU (ROPs): 950 МГц (номинал — 800 МГц)
  • Частота работы памяти (физическая (эффективная)): 1250 (5000) МГц (номинал — 1125 (4500) МГц)
  • Ширина шины обмена с памятью: 128 бит
  • Число вычислительных блоков в GPU/частота работы блоков: 8/950 МГц (номинал — 8/800 МГц)
  • Число операций (ALU) в блоке: 64
  • Суммарное число операций (ALU): 512
  • Число блоков текстурирования: 32 (BLF/TLF/ANIS)
  • Число блоков растеризации (ROP): 16
  • Размеры: 220×100×35 мм (последняя величина — максимальная толщина видеокарты)
  • Цвет текстолита: черный
  • Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»): 60/28/3 Вт
  • Выходные гнезда: 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • Поддержка многопроцессорной работы: CrossFire X (Hardware!)

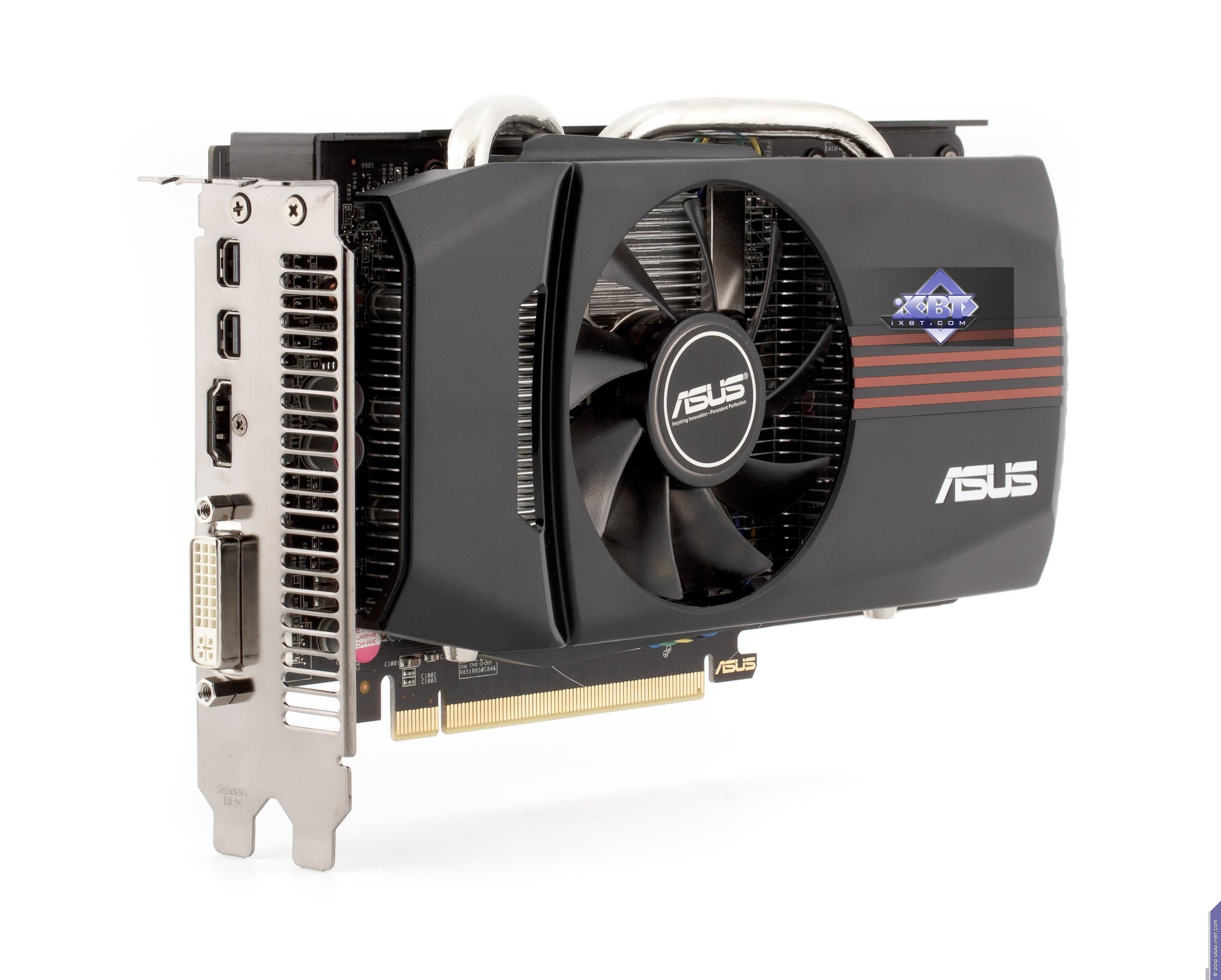

Asus Radeon HD7770 DirectCU TOP 1024 МБ 128-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

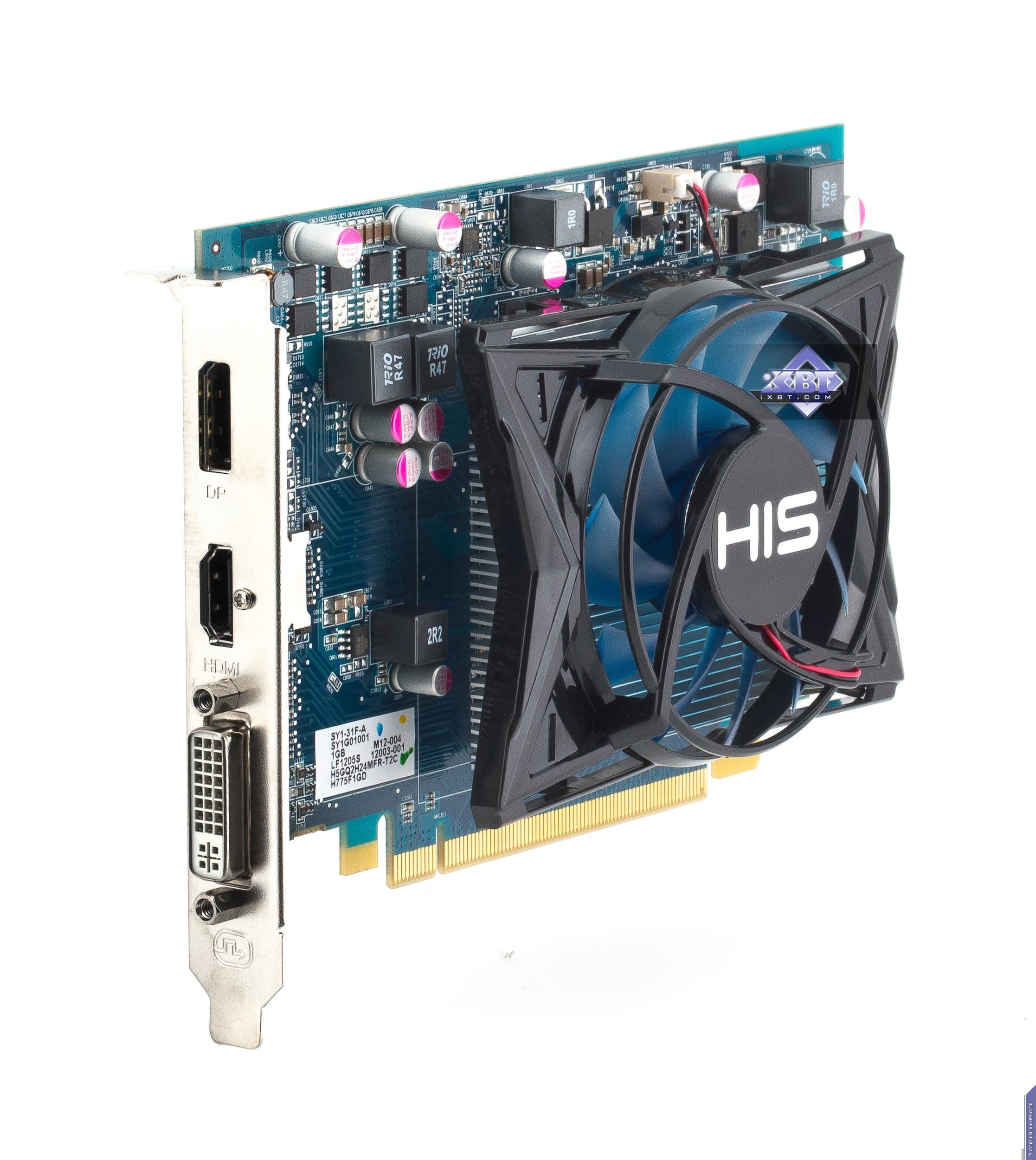

HIS Radeon HD7750 1024 МБ 128-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
MSI Radeon HD7770 OC Edition 1024 МБ 128-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.
XFX Radeon HD7750 Black Edition 1024 МБ 128-битной GDDR5 PCI-E
Карта имеет 1024 МБ памяти GDDR5 SDRAM, размещенной в 4 микросхемах на лицевой сторонe PCB.

Микросхемы памяти Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1250 (5000) МГц.

Сравнение с эталонным дизайном, вид спереди

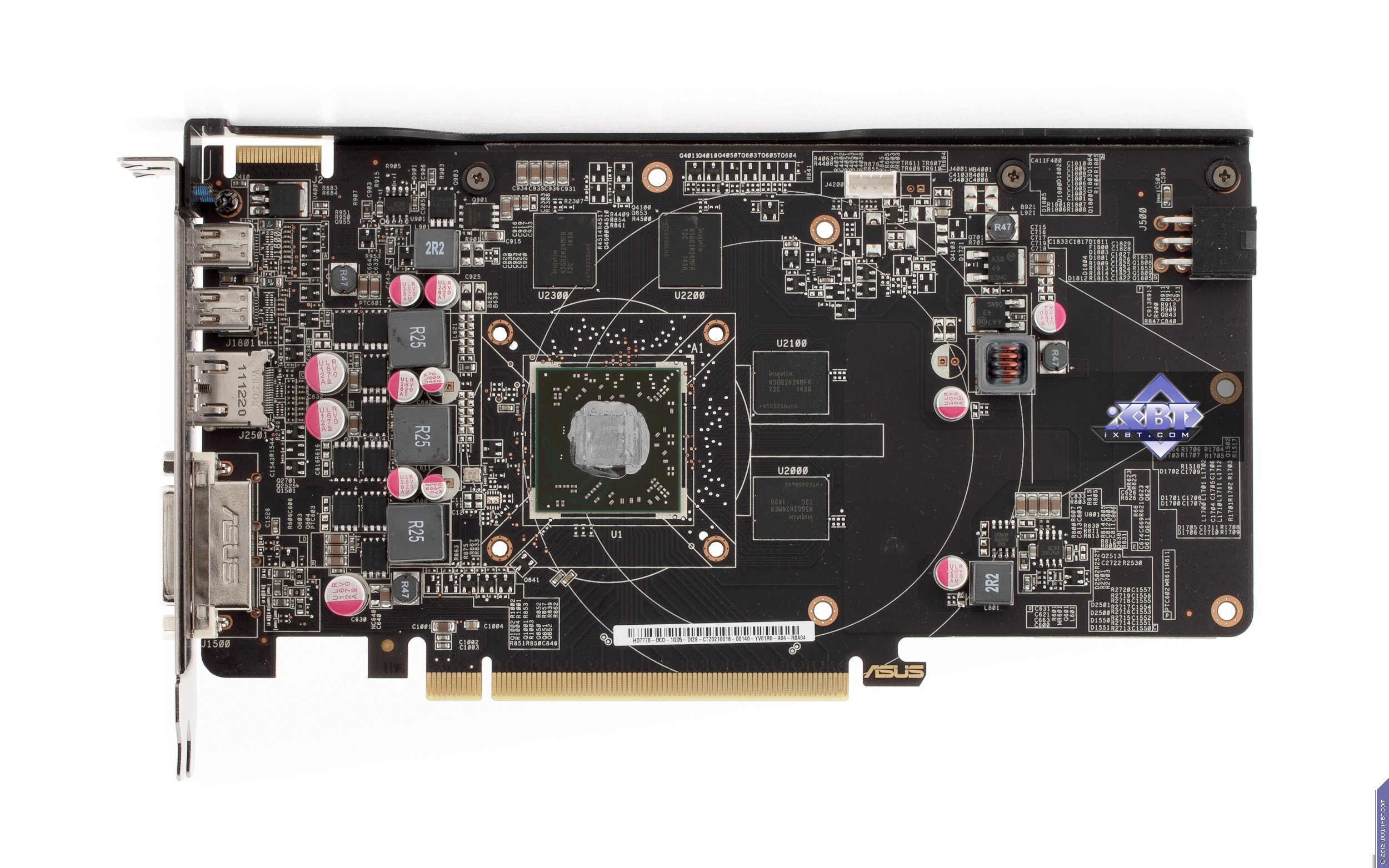

Asus Radeon HD7770 DirectCU TOP 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770

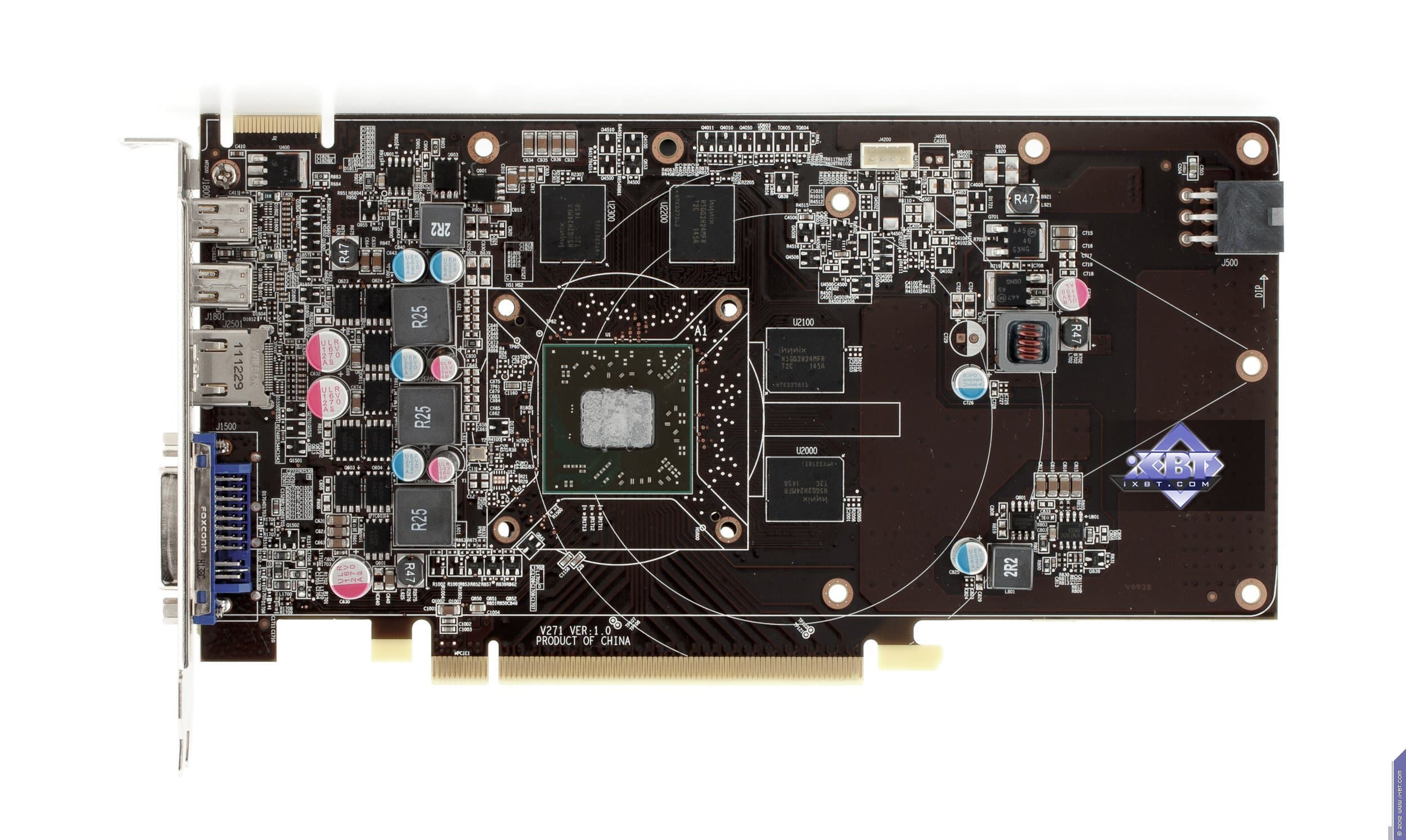

MSI Radeon HD7770 OC Edition 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770

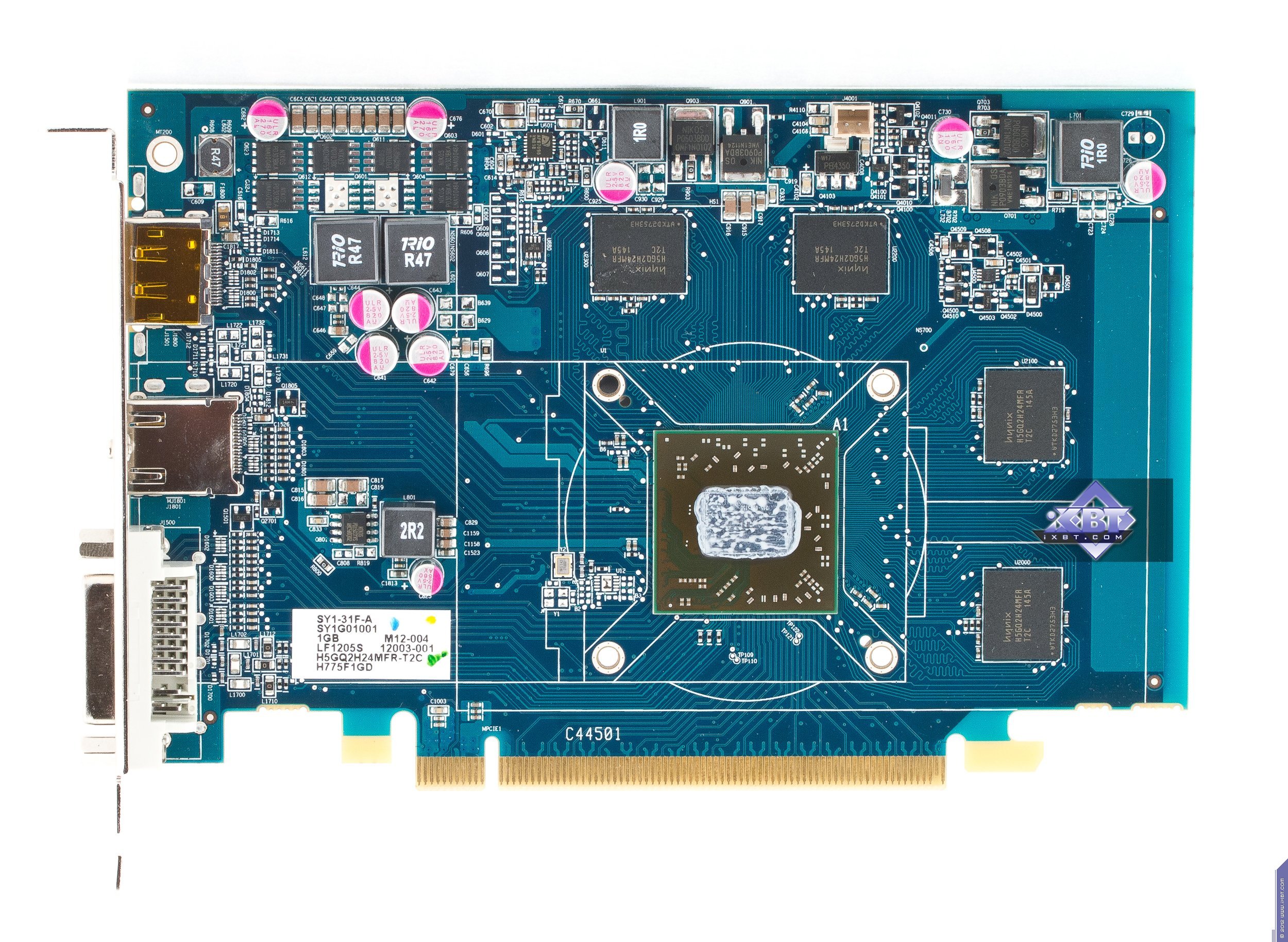

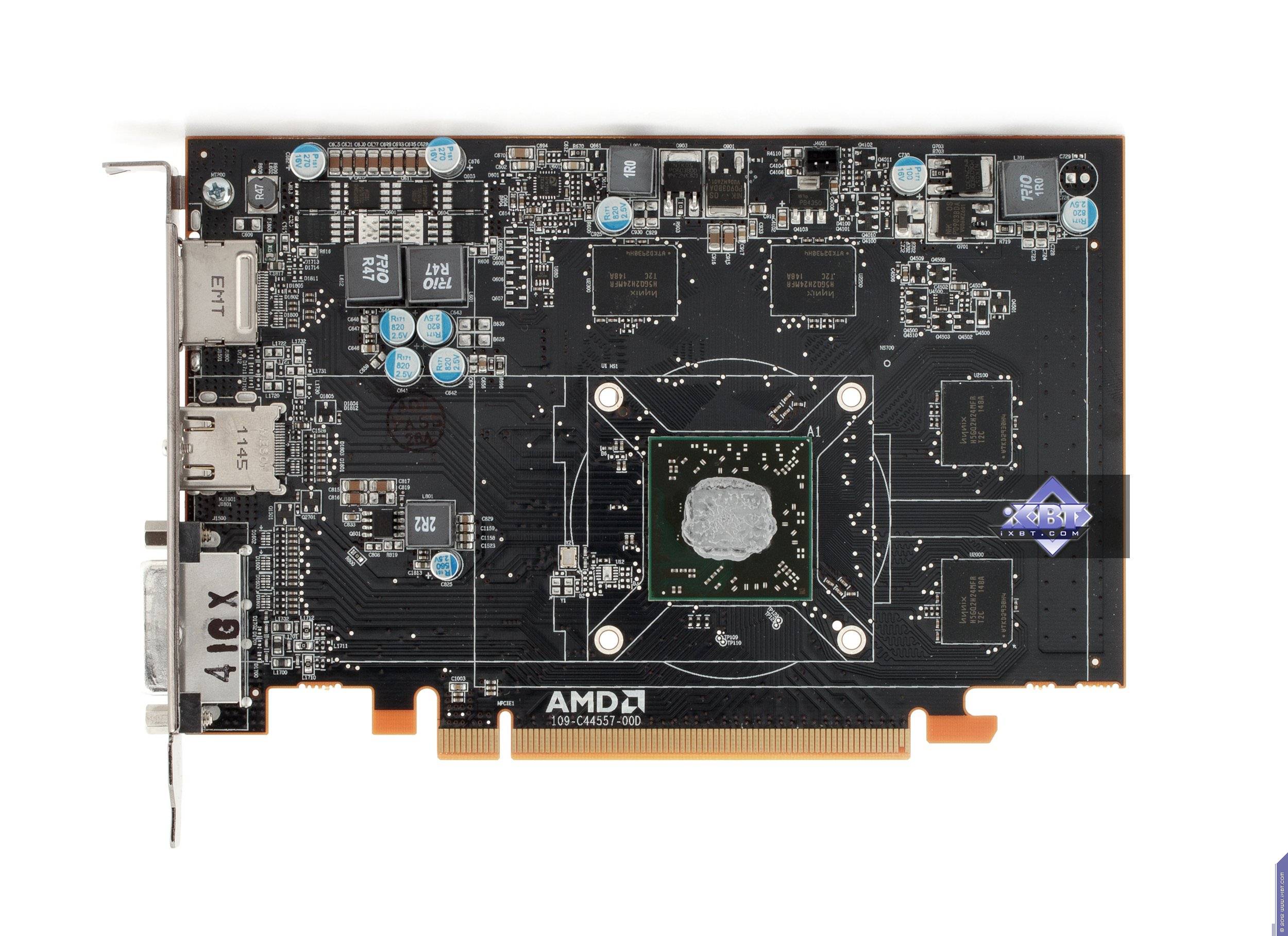

HIS Radeon HD7750 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7750
XFX Radeon HD7750 Black Edition 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7750

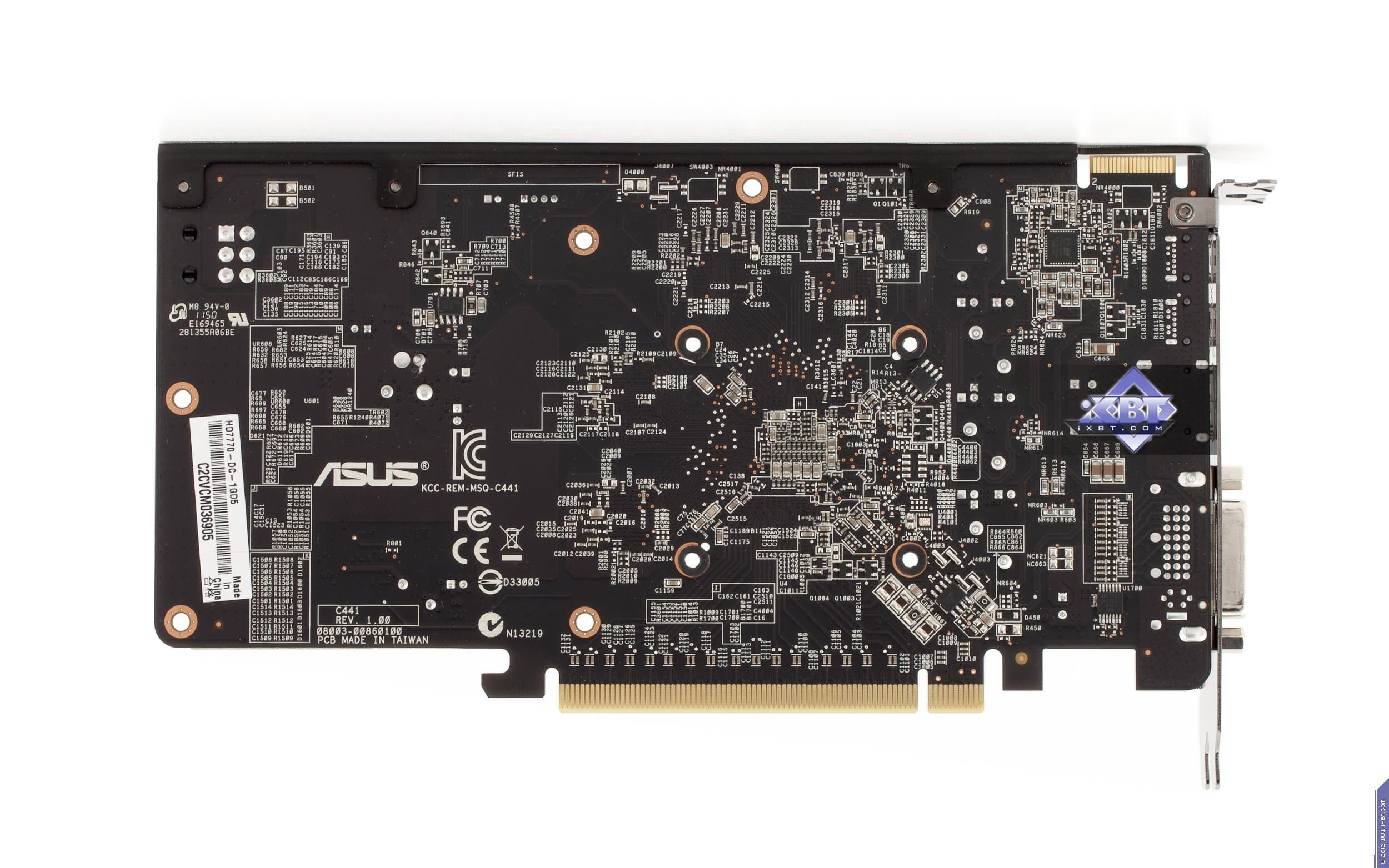

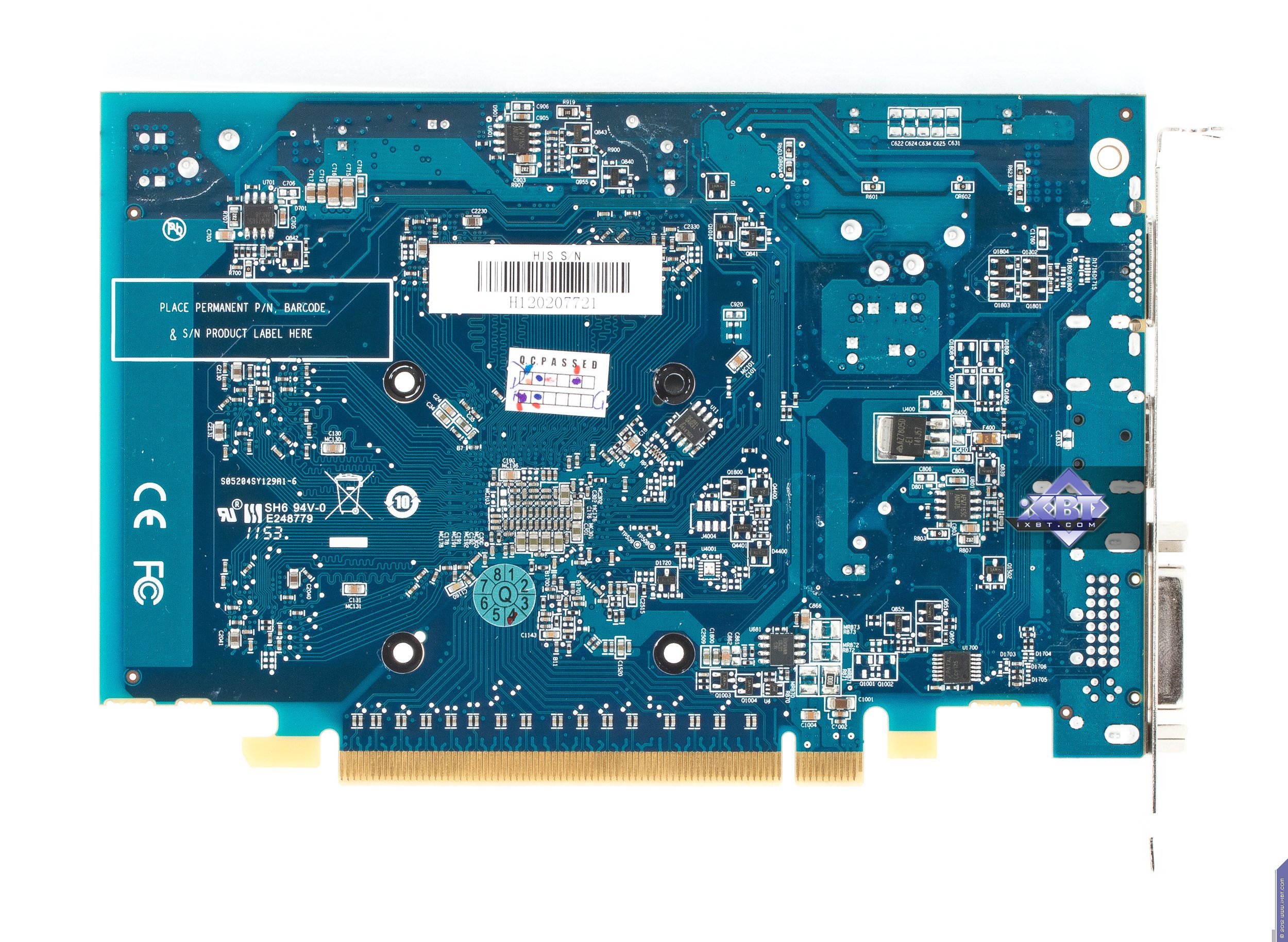

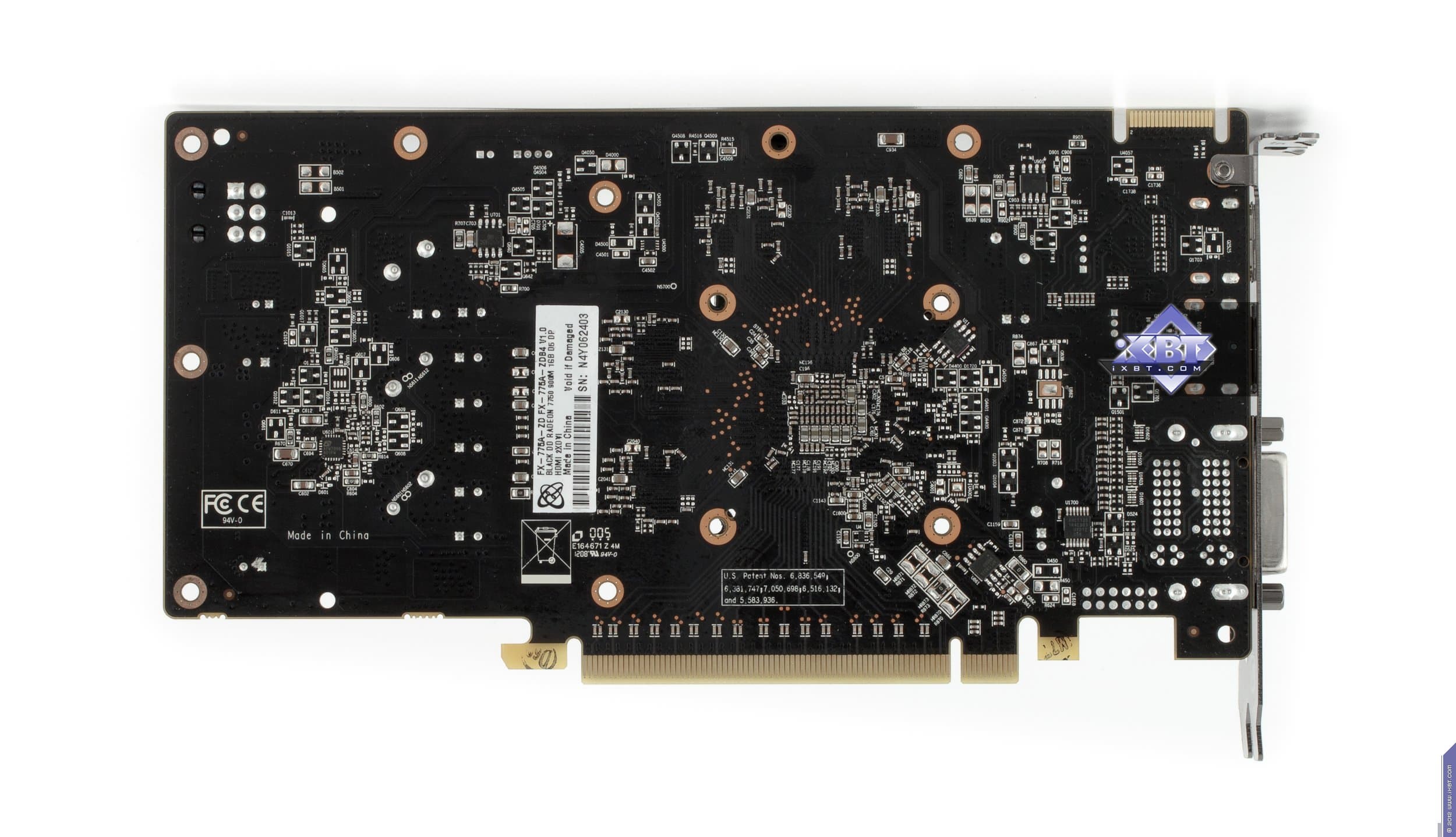

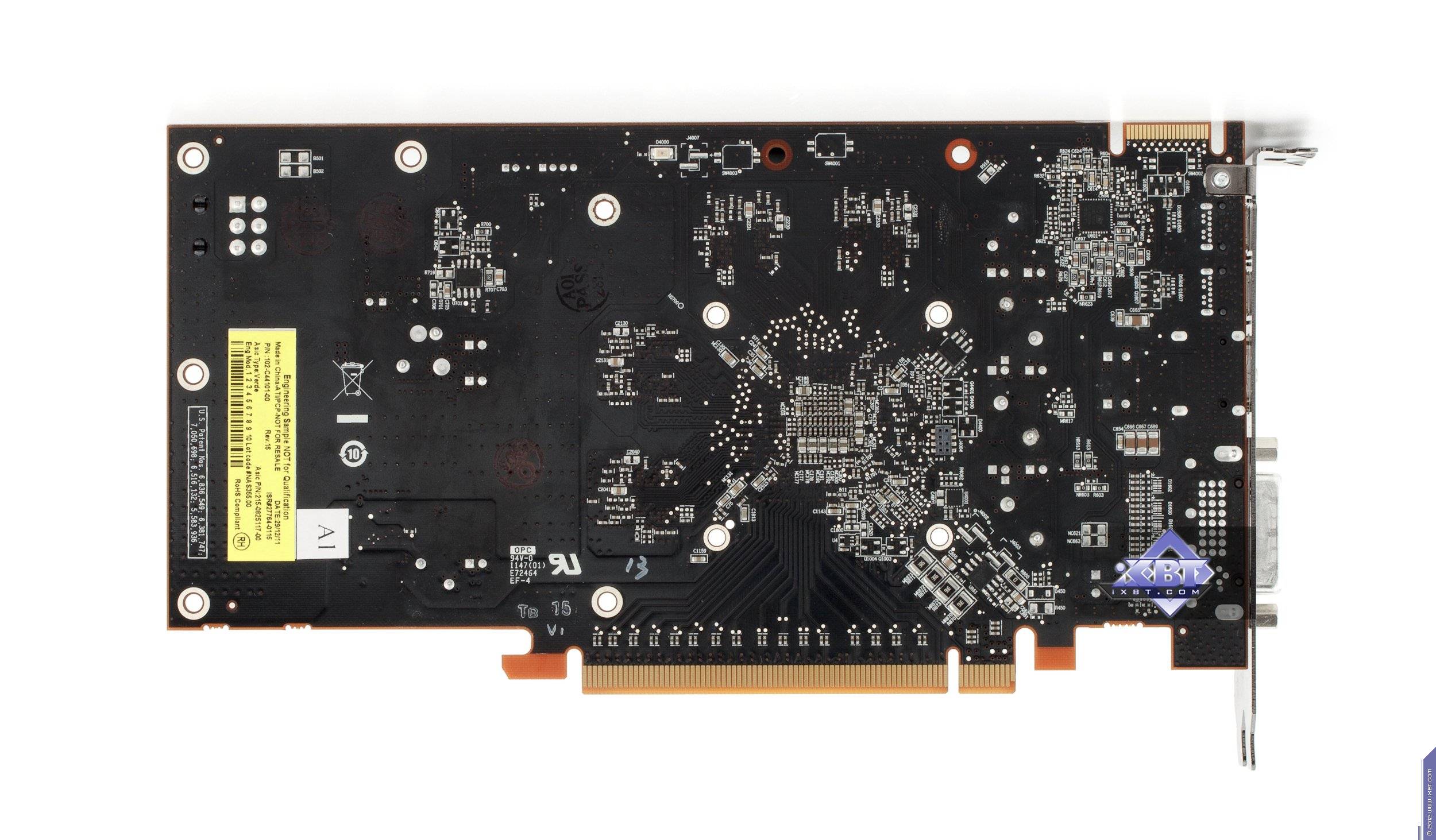

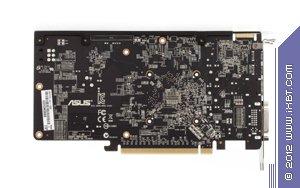

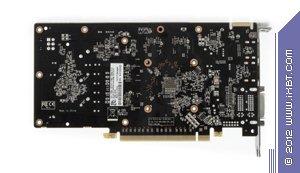

Сравнение с эталонным дизайном, вид сзади
Asus Radeon HD7770 DirectCU TOP 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770

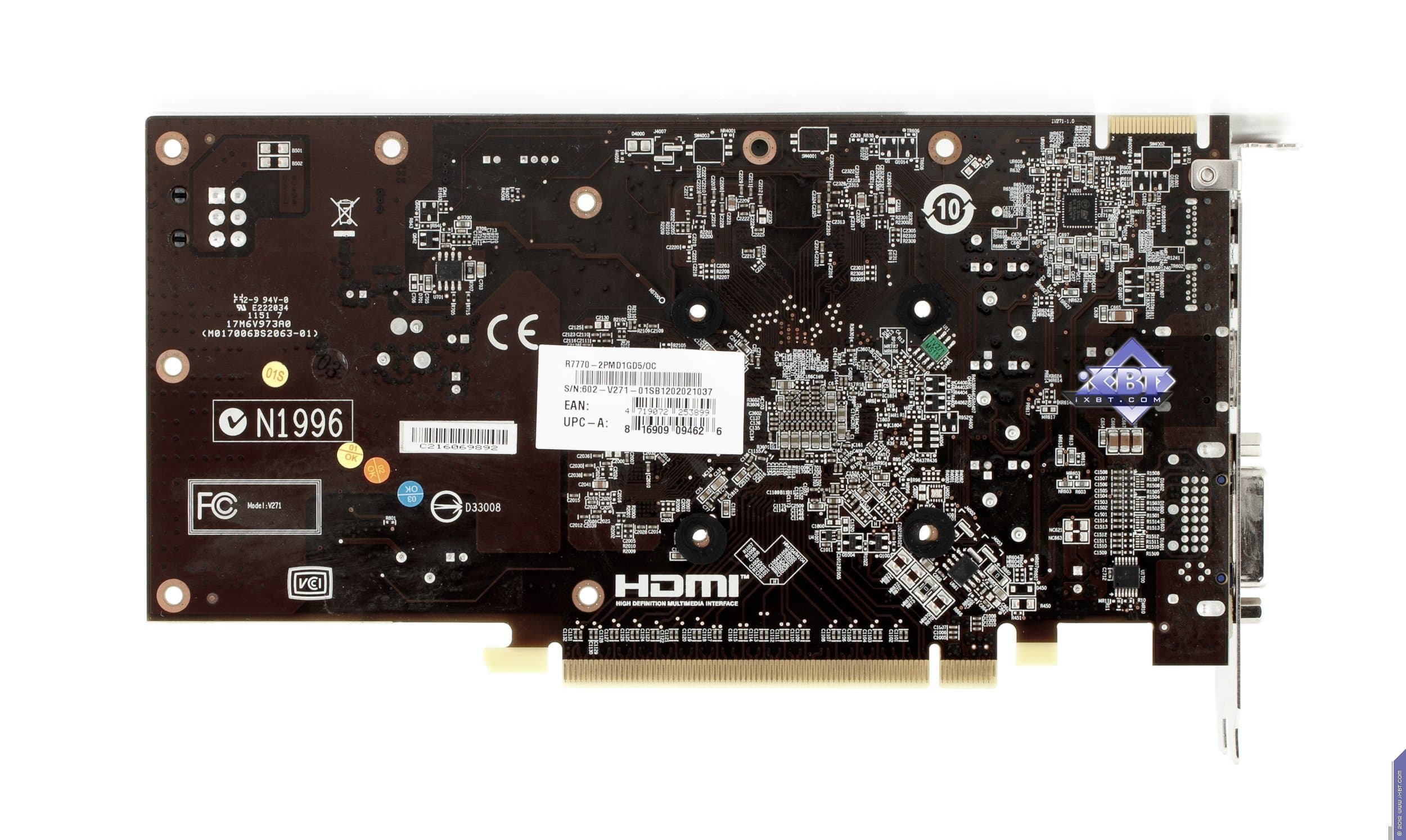

MSI Radeon HD7770 OC Edition 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7770

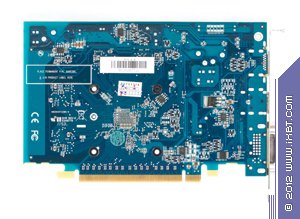

HIS Radeon HD7750 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7750
XFX Radeon HD7750 Black Edition 1024 МБ 128-битной GDDR5 PCI-E Reference card AMD Radeon HD 7750

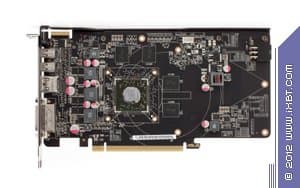

Если посмотрим на печатную плату Asus Radeon HD7770 DirectCU TOP 1024 МБ 128-битной GDDR5 PCI-E, то увидим по сути копию референс-карты. Разумеется, PCB произведена на фабрике самой компании, да и по фирменному стилю с закругленными углами можно понять, что PCB своего выпуска, просто копирует эталонный дизайн. Зачем же столько пустого места на карте? Ответ прост: чтобы хорошо закрепить систему охлаждения на карте (имеется в виду референс). СО компании Asus также немаленькая, поэтому они решили не изобретать «велосипед». Схема карты проста: четыре микросхемы памяти, образующие шину 128 бит и одновременно 1 гигабайт. Трехфазная система питания для ядра и однофазная для памяти. Ускоритель требует внешнего питания в виде одного 6-пинового разъема, так что, надеемся, у всех потенциальных покупателей уже есть БП с такими «хвостами». Гнезды вывода: один DVI (Dual-link, возможен вывод на HDMI и d-Sub через соответствующие адаптеры), HDMI 1.2 и два разъема Display Port 1.4 в мини-формате (требуются переходники на полноценный формат).

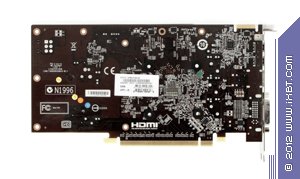

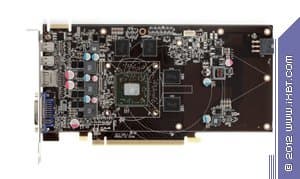

Теперь про MSI Radeon HD7770 OC Edition 1024 МБ 128-битной GDDR5 PCI-E. Как мы видим, это снова копия эталонного дизайна, хотя, опять же, PCB выполнена своими силами и имеет свою маркировку. Поэтому незачем дальше описывать, все аналогично предыдущему продукту.

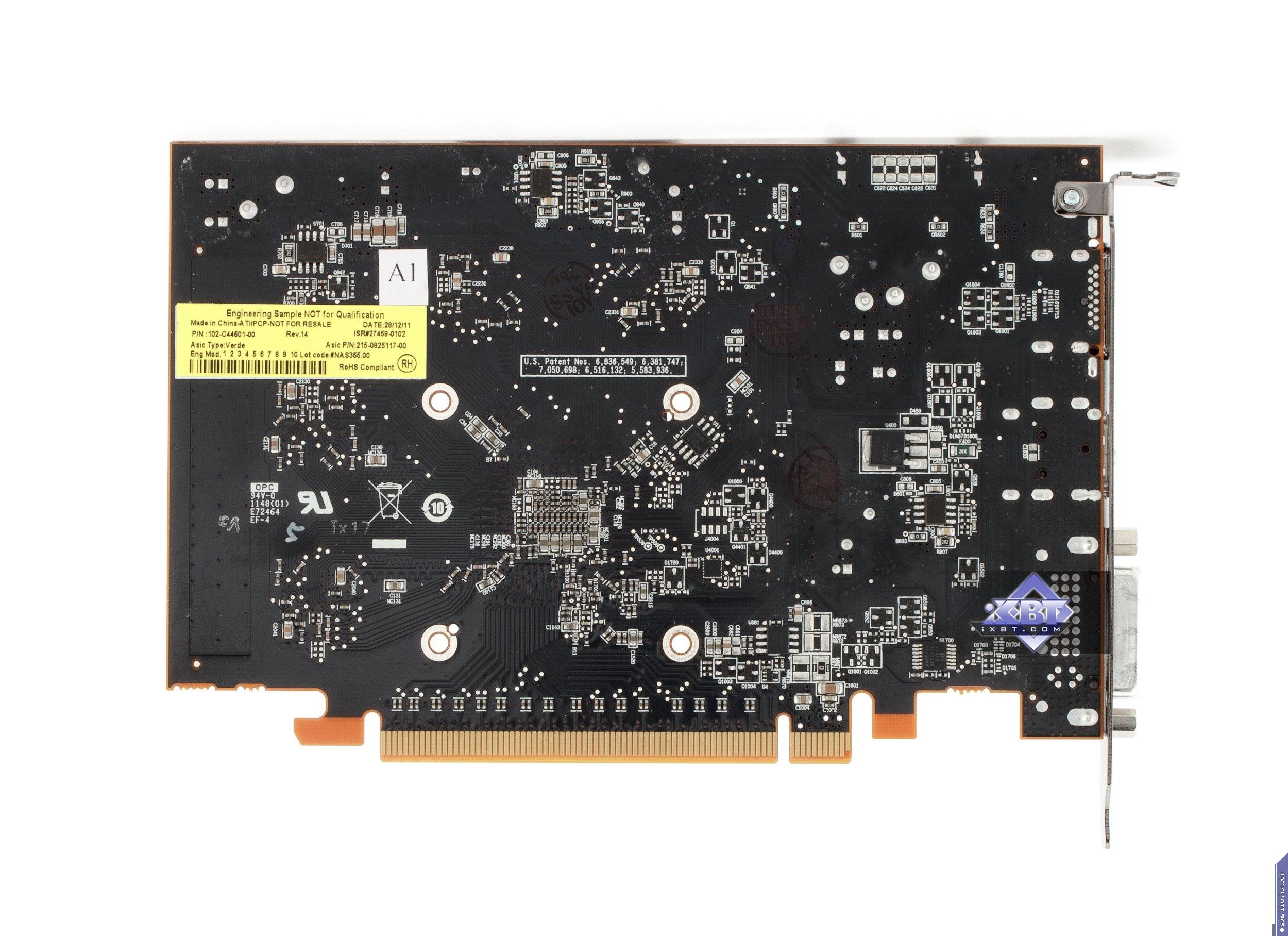

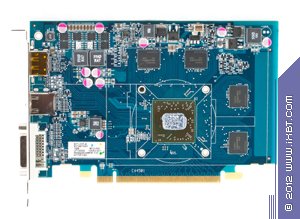

А сейчас кинем взгляд на HD 7750 и начнем с HIS Radeon HD7750 1024 МБ 128-битной GDDR5 PCI-E. Хорошо видно, что плата хоть и собственного производства, но полностью копирует эталонный дизайн. Да и карта сама по себе весьма проста, ведь уже не требуется внешнего дополнительного питания, и системы охлаждения в данном случае будут сильно проще, в общем 7750 имеет более компактные размеры, нежели 7770. Ускоритель уже не обладает разъемами для моста CrossFire, технология хоть и работает, но уже не аппаратно, а только через драйверы (синхронизация идет через шину PCI-E). Гнезда вывода также отличаются от 7770. Мы видим уже только три гнезда: DVI (Dual-Link, имеющий возможность вывода на HDMI и d-Sub через переходники), HDMI 1.2 и полноформатный Display Port 1.4.

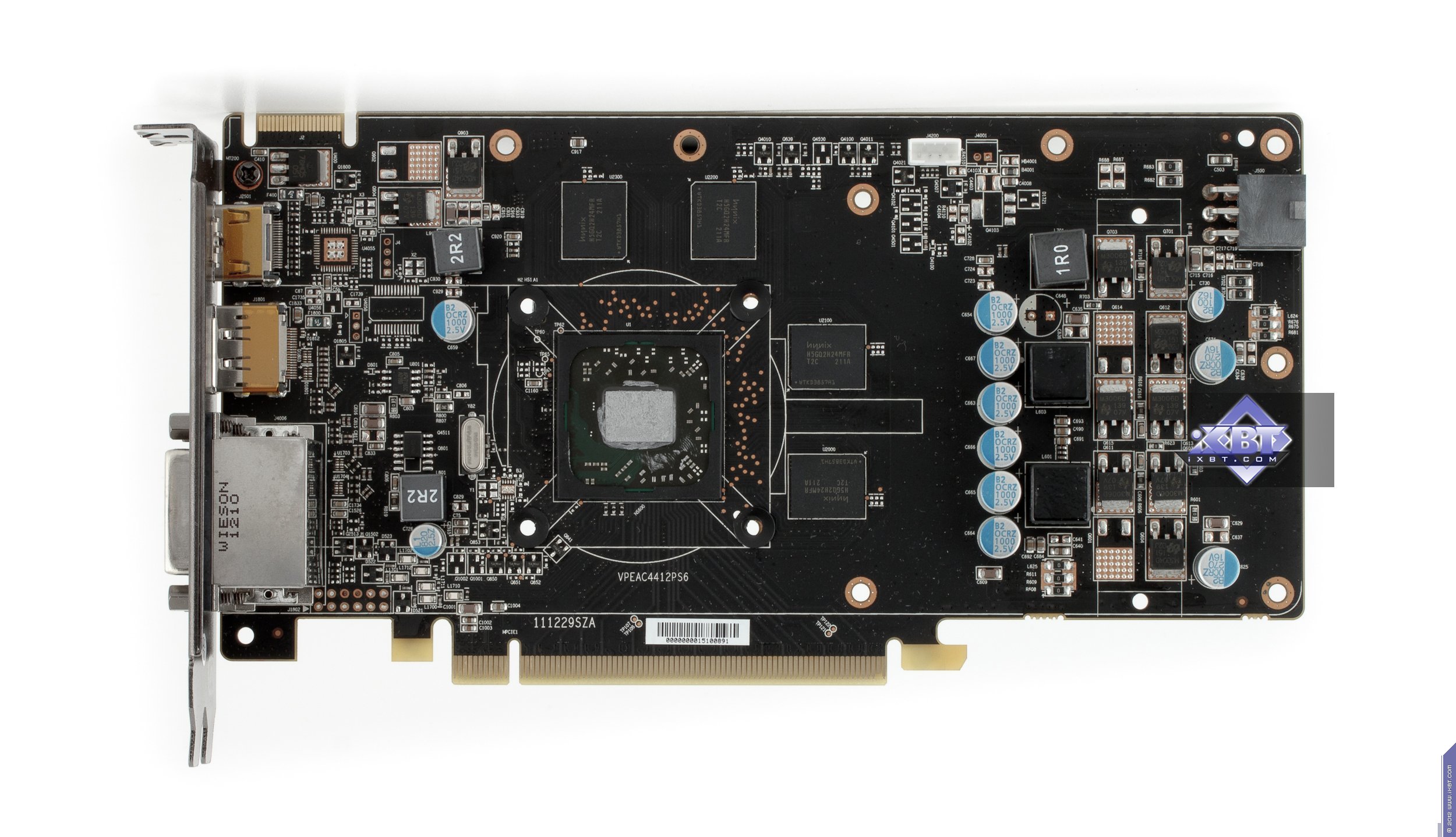

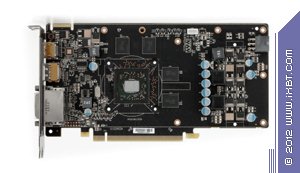

И в заключение посмотрим на XFX Radeon HD7750 Black Edition 1024 МБ 128-битной GDDR5 PCI-E. Очевидно, что в данном случае мы имеем дело вообще с уникальным дизайном. Во-первых, карта внешне похожа на 7770, имеет гнездо внешнего питания и разъем для моста CrossFire, во-вторых, дизайн все равно свой, ибо силовой блок перенесен в хвостовую часть. Инженеры дают понять, что если требуется карту сильно разгонять, то уже могут быть проблемы с нехваткой питания через слот PCI-E. Поэтому взяли за основу дизайн с блоком питания, берущим дополнительную подпитку через 6-пиновый разъем. С гнездами вывода также новшество: добавлен один DVI-разъем, однако уже Single-Link, и возможность вывода на d-Sub переведена именно на него.

Напомню еще раз, что старые аналоговые мониторы или дешевые ЖК-модели только с подключением через d-Sub (VGA-гнездо трапециевидной формы) можно подключить через специальные адаптеры-переходники DVI-to-d-Sub. У карт такой возможностью обладает только одно гнездо DVI на плате, поэтому два монитора с d-Sub подключить не получится.

Максимальные разрешения и частоты:

  • 240 Гц — максимальная частота обновления
  • 2048×1536@85 Гц — по аналоговому интерфейсу
  • 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI)

Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.

О системах охлаждения.

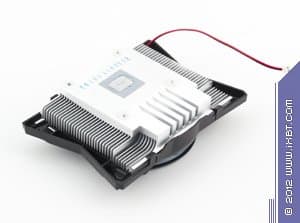

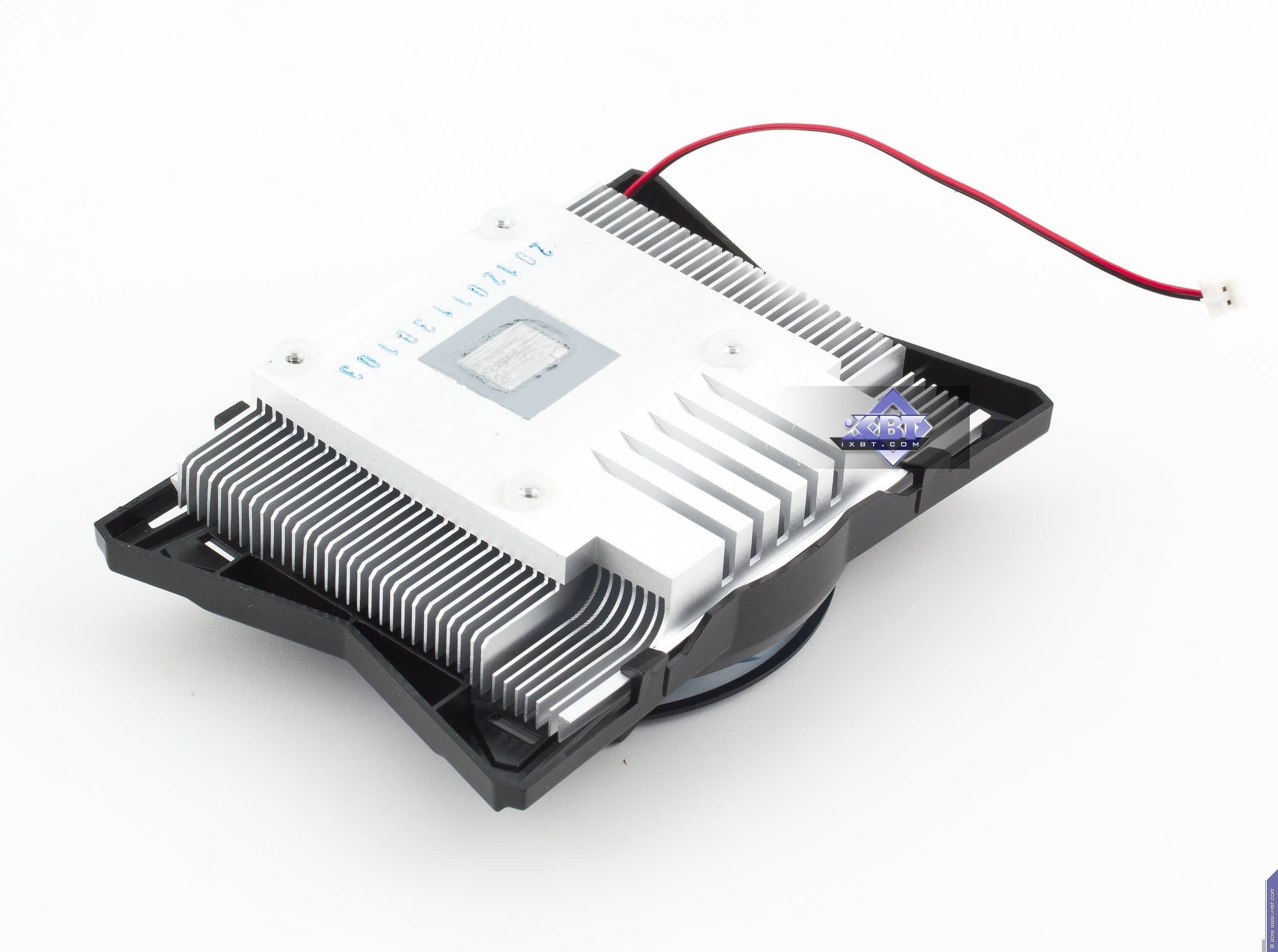

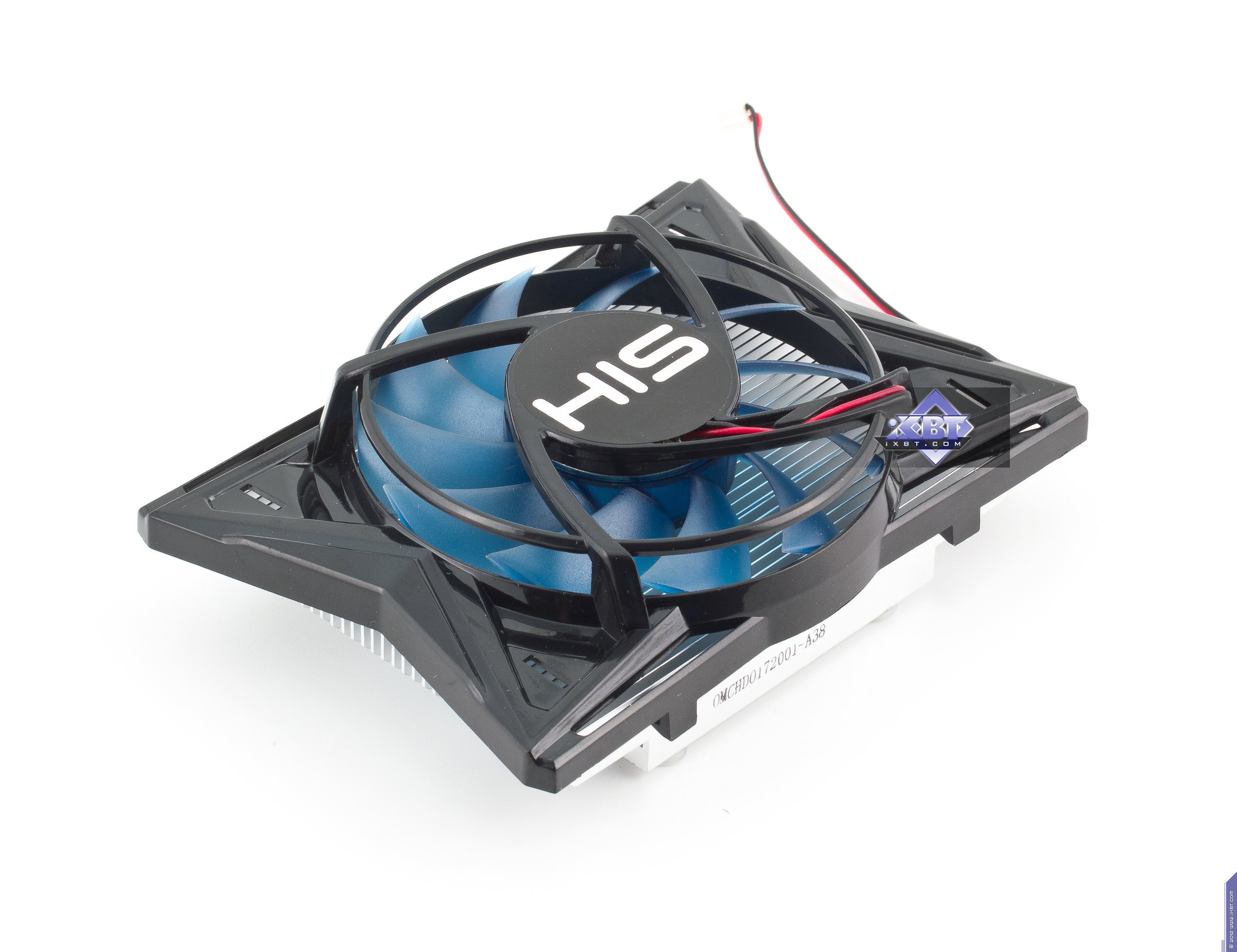

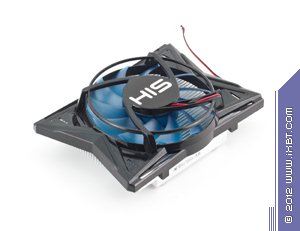

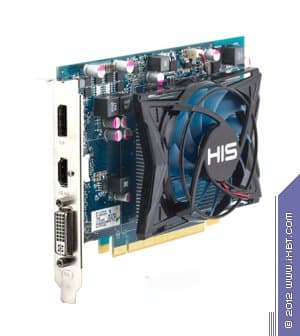

HIS Radeon HD7750 1024 МБ 128-битной GDDR5 PCI-E
Кулер очень простой: центральный радиатор, установленный на ядро, и кожух с вентилятором. Несмотря на то, что при нагрузке обороты вентилятора могут достигать 40% и выше от максимально возможной частоты вращения, на шуме это особо не сказывается, СО весьма малошумная.

Микросхемы памяти охлаждения не имеют. Учитывая, что радиатор весьма объемист и широк, карта с таким кулером занимает 2 слота в системном блоке.

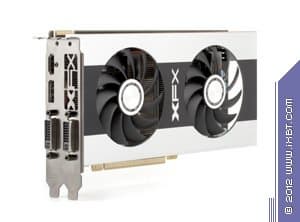

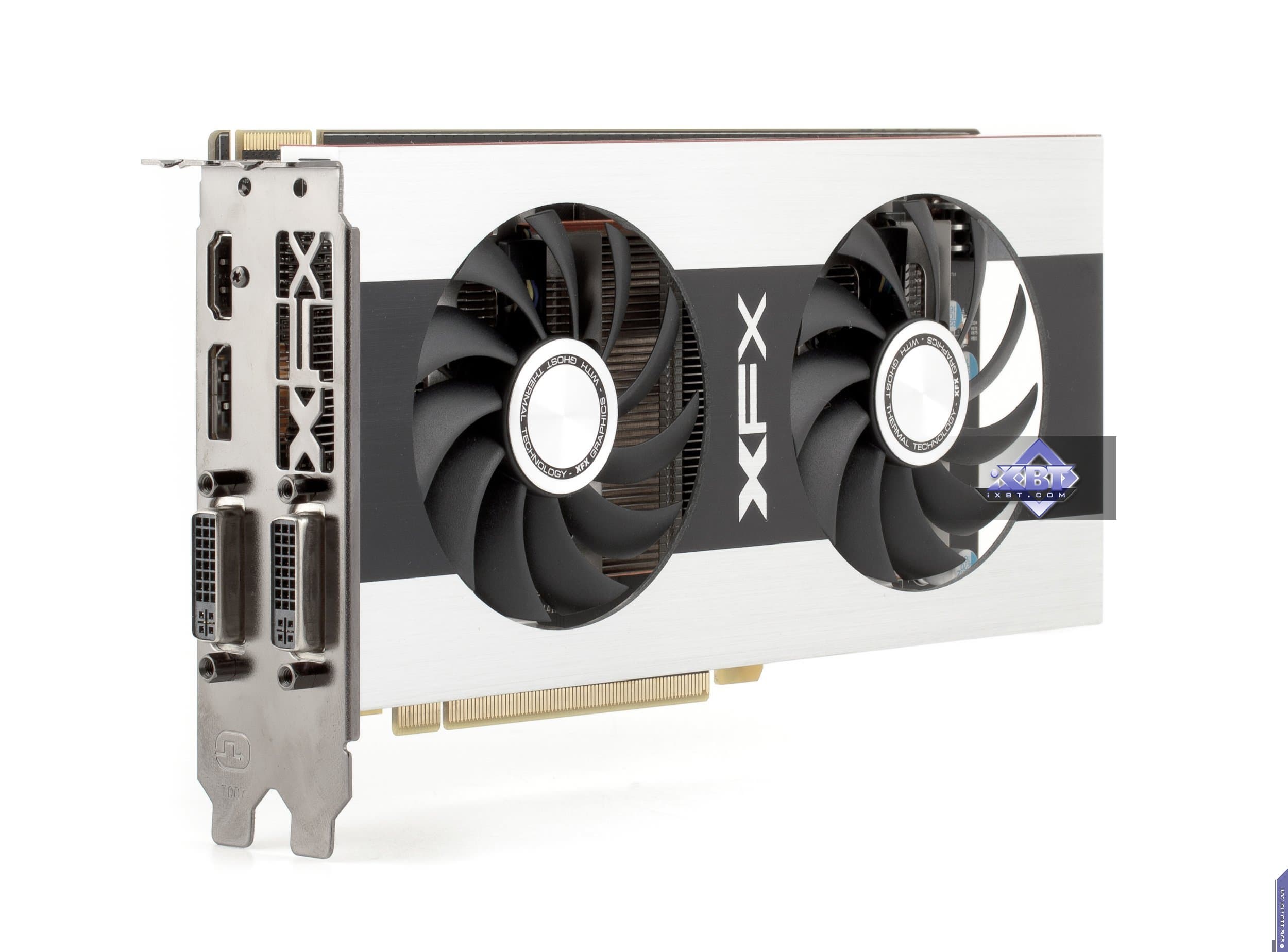

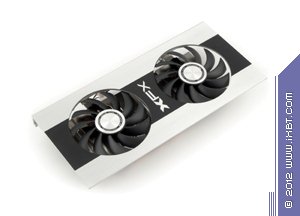

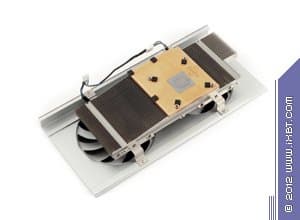

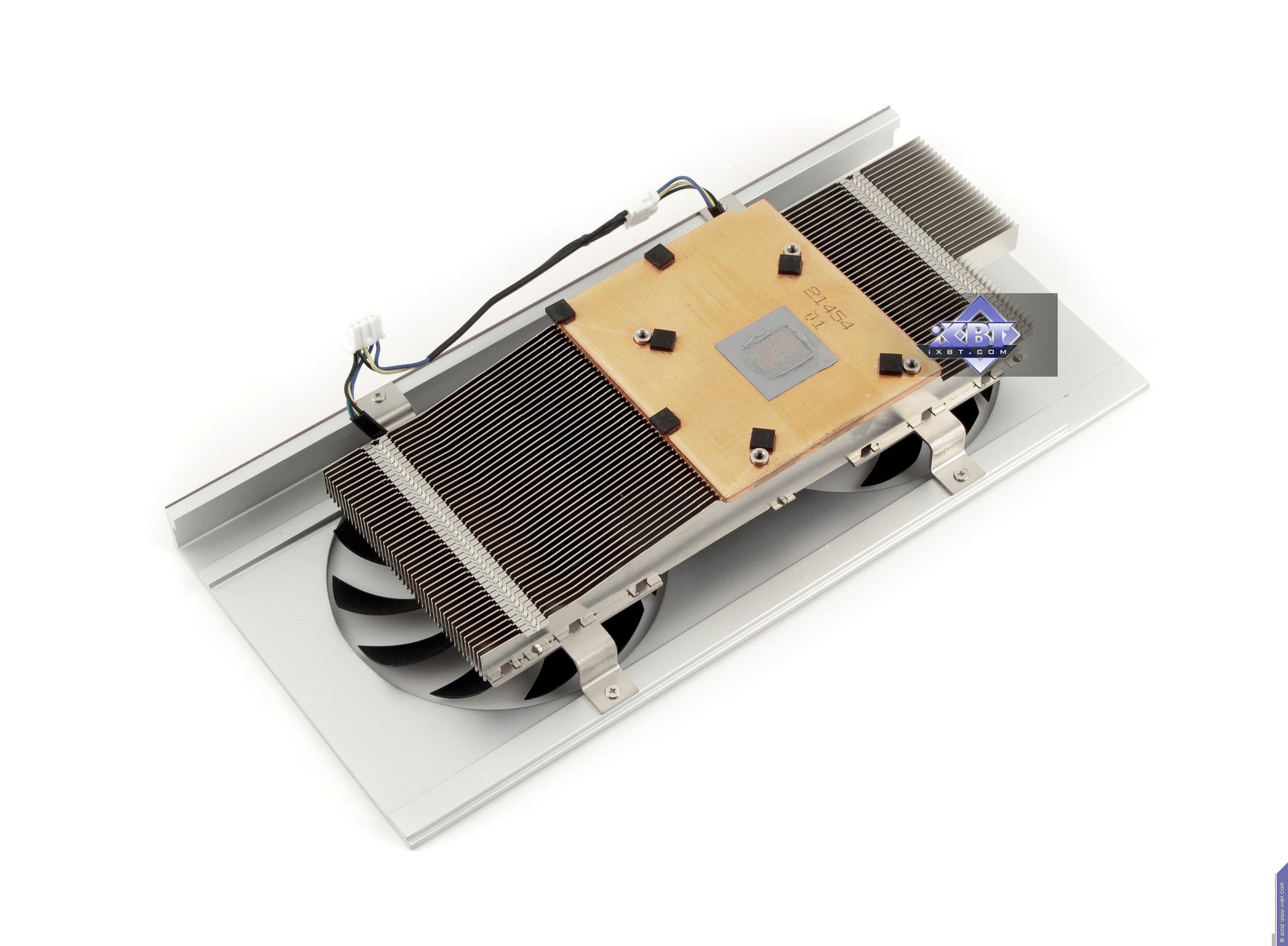

XFX Radeon HD7750 Black Edition 1024 МБ 128-битной GDDR5 PCI-E
Собственно, вот и еще одна причина, почему дизайн этой карты хотя бы по размерам схож с 7770: потому что СО весьма объемная, и ее надо закреплять на PCB примерно такого же размера (иначе будет проблема с доступом к гнезду дополнительного питания). Это уже нами не раз рассмотренная система из серии Double Dissipation, предусматривающая длинный радиатор, имеющий медное основание, которым он и прижимается к ядру.

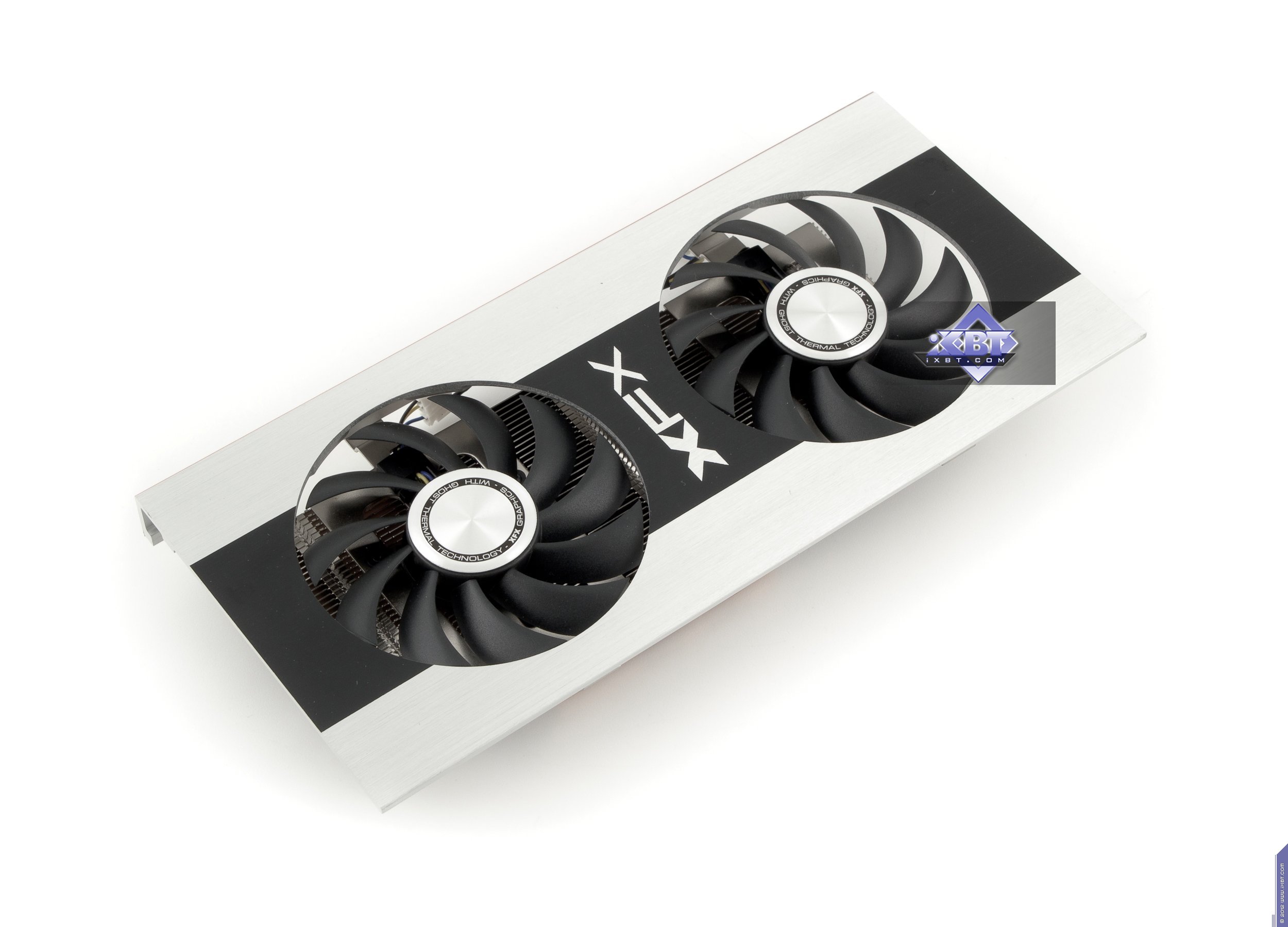

Над ним установлен кожух с двумя вентиляторами. Скороть вращения их может достигать 2200 оборотов в минуту (при длительной нагрузке), что вызывает небольшой шум, однако его уровень и частоты не вызывают раздражения. Тут уж эстеты сами решат: это давит на нежные уши или нет. Микросхемы памяти не охлаждаются. Карта с такой СО занимает 2 слота в компьютере.

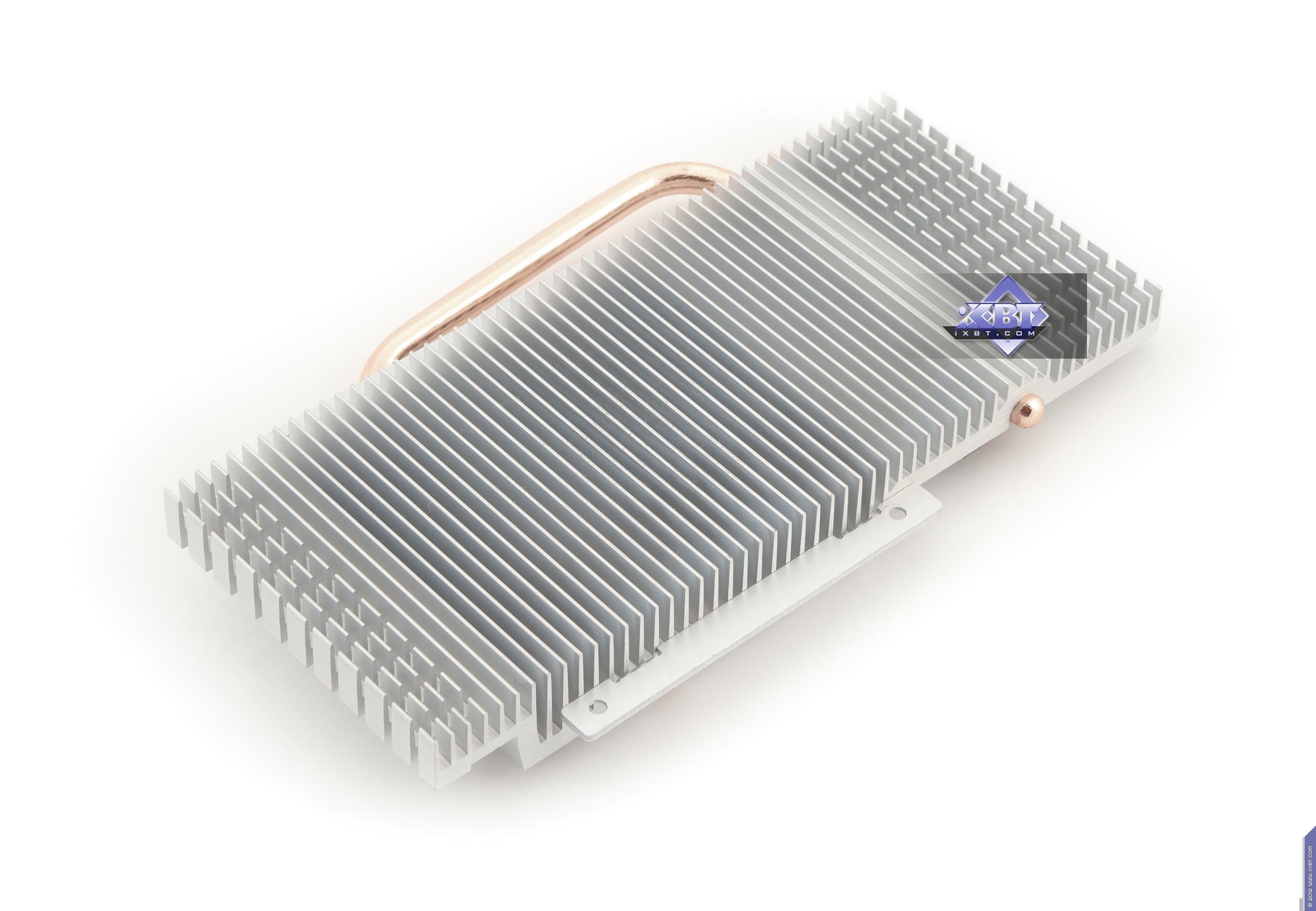

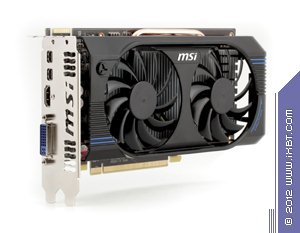

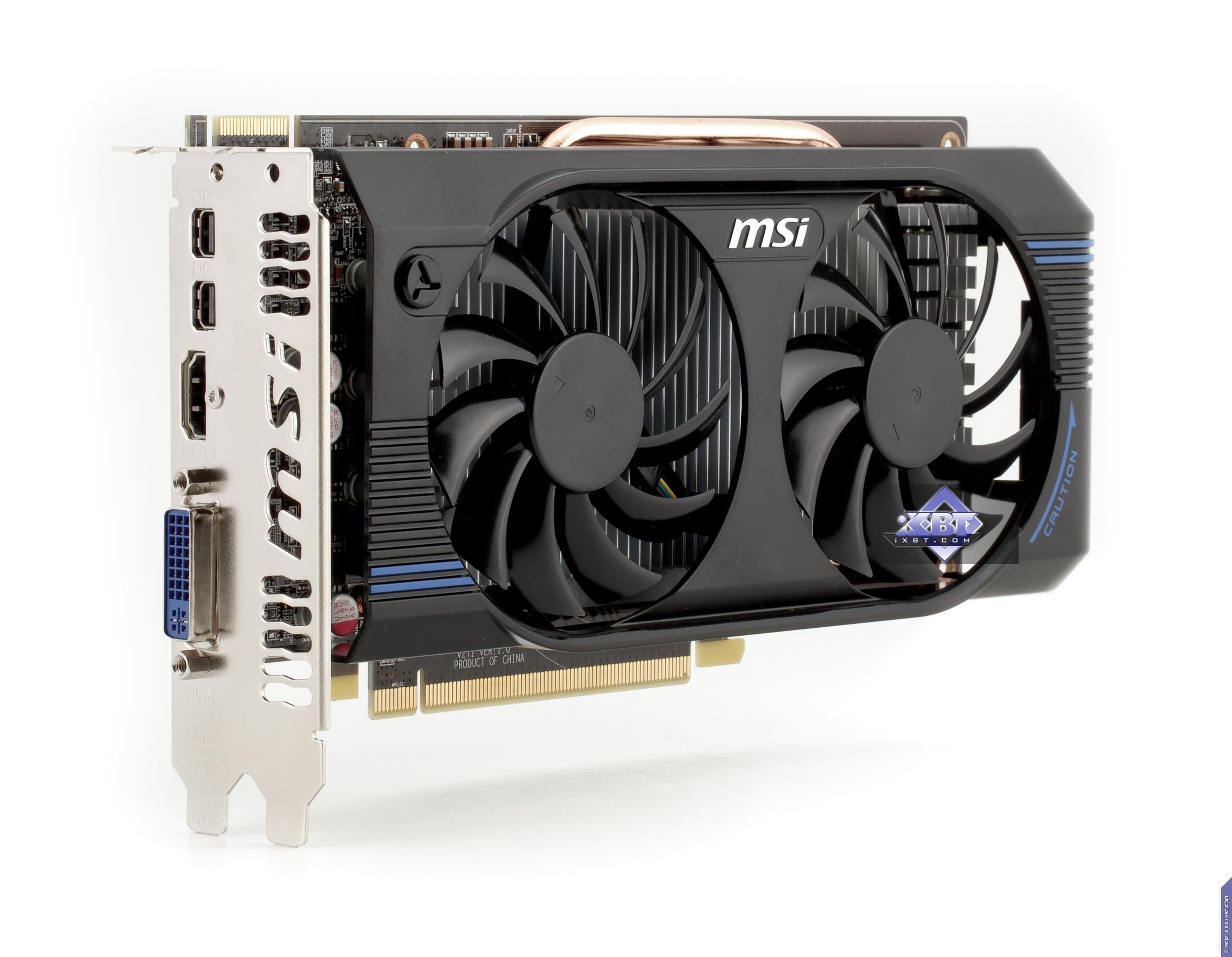

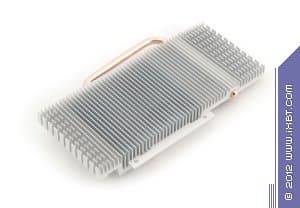

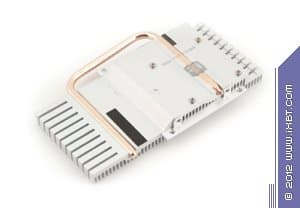

MSI Radeon HD7770 OC Edition 1024 МБ 128-битной GDDR5 PCI-E

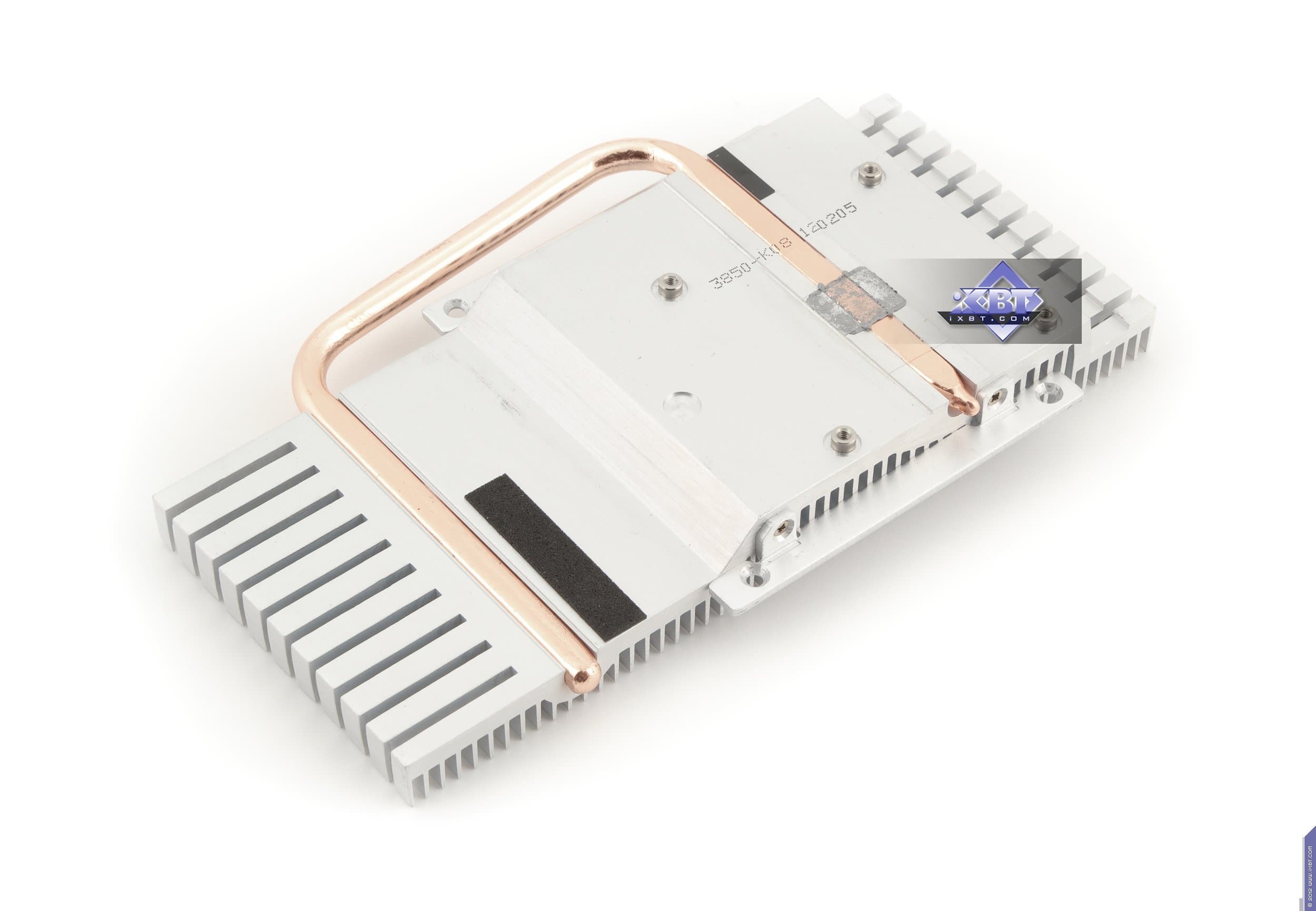

Инженеры не стали применять свою фирменную технологию TwinFrozr в данном случае, хотя в целом СО похожа на вышеупомянутую серию. Мы видим большой радиатор, усиленный одной медной тепловой трубкой, к которой непосредственно прижимается ядро. Тепловая трубка помогает распределить тепло от GPU по всему радиатору.

Сверху все это накрыто кожухом с двумя вентиляторами. Вероятно, что такого рода радиатора недостаточно для охлаждения карты уровня 7770 (да еще с разгоном), поэтому частоты вращения вентиляторов могут достигать 3000 оборотов в минуту и даже выше, что, разумеется, дает о себе знать некоторым шумом. Микросхемы памяти не охлаждаются, и карта с такой СО занимает 2 слота в системном блоке.

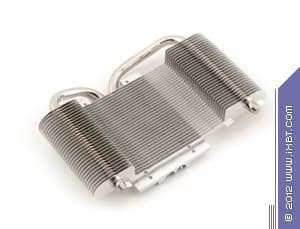

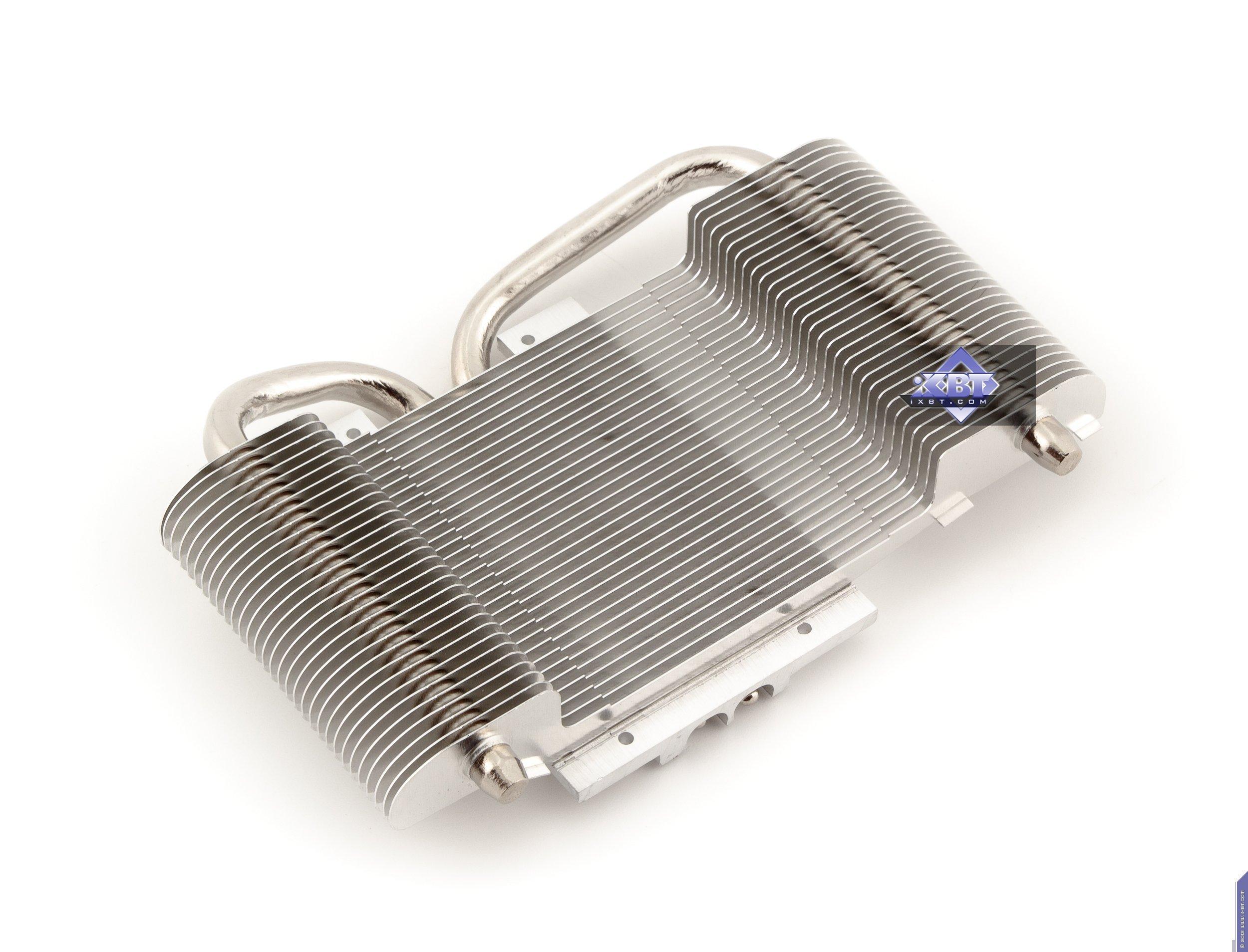

Asus Radeon HD7770 DirectCU TOP 1024 МБ 128-битной GDDR5 PCI-E

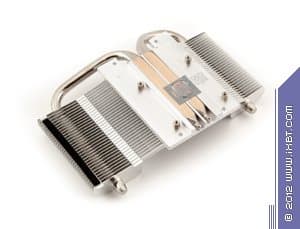

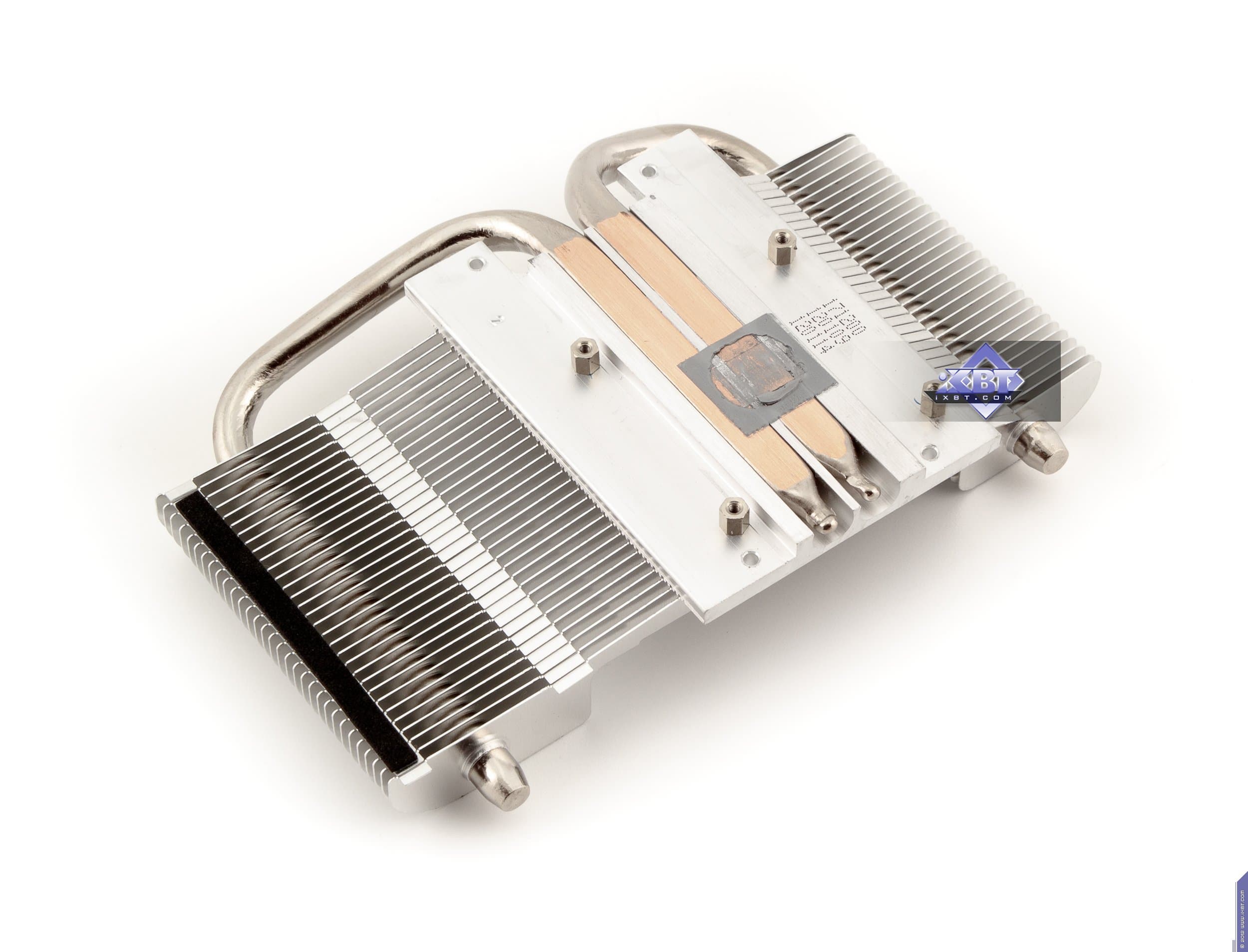

А в данном случае мы видим вариант фирменной СО компании Asus — DirectCu, имеющей не два, а один вентилятор. Радиатор, установленный на ядре, имеет замысловато-рельефную форму, позволяя установить вентилятор как бы в нише. Кулер усилен медными тепловыми трубками, покрытыми напыленным никелем.

Кожух СО, как уже говорилось выше, имеет один вентилятор большого размера. И уже эта СО обладает крайне низким шумом, потому что вентилятор выдает не больше 1900 оборотов в минуту. Микросхемы памяти не охлаждаются. Карта занимает 2 слота в системном блоке.

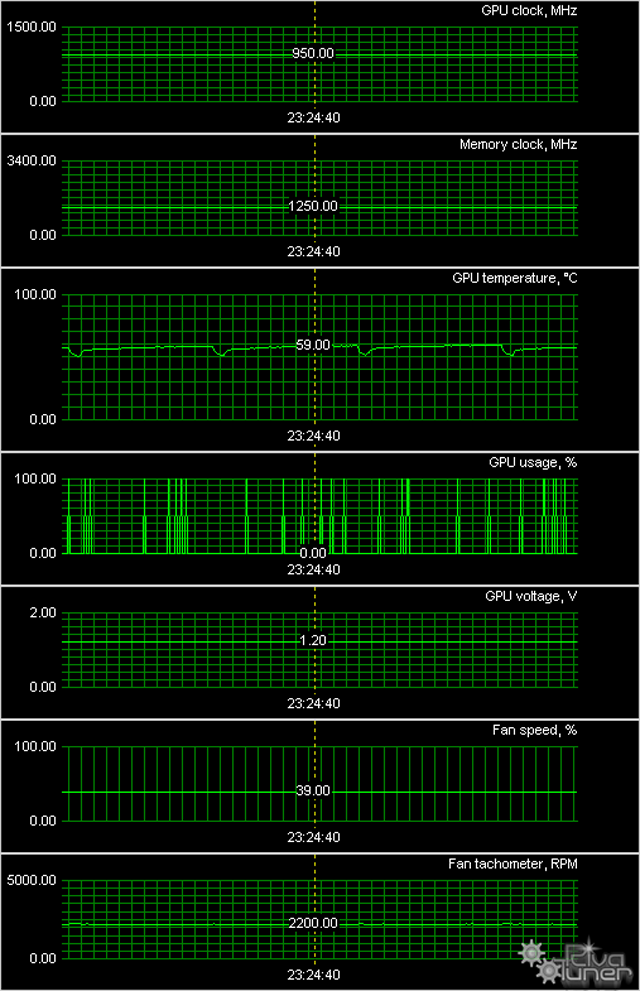

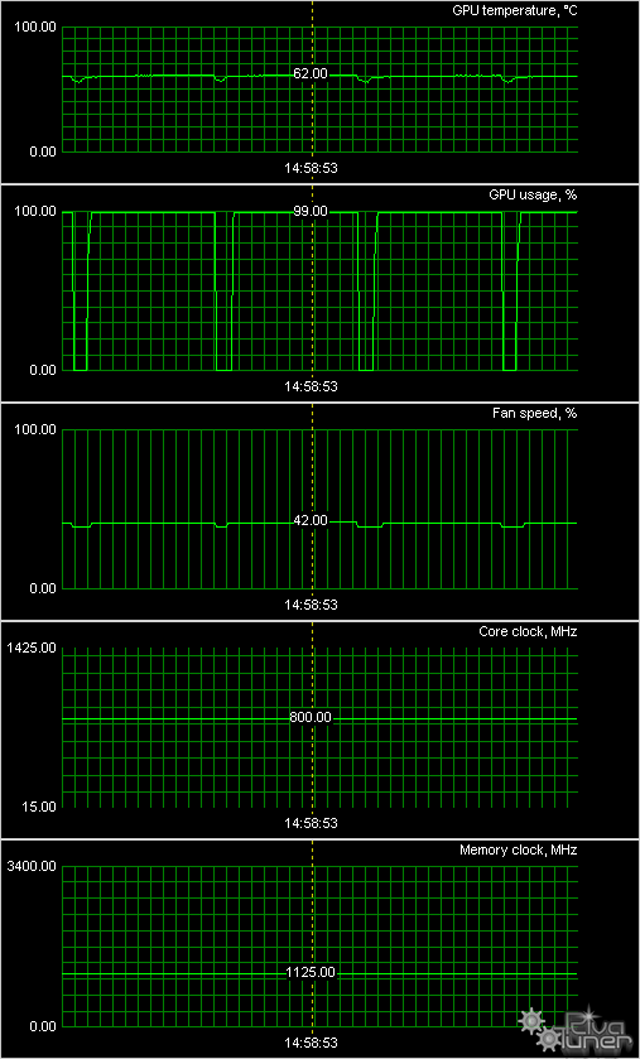

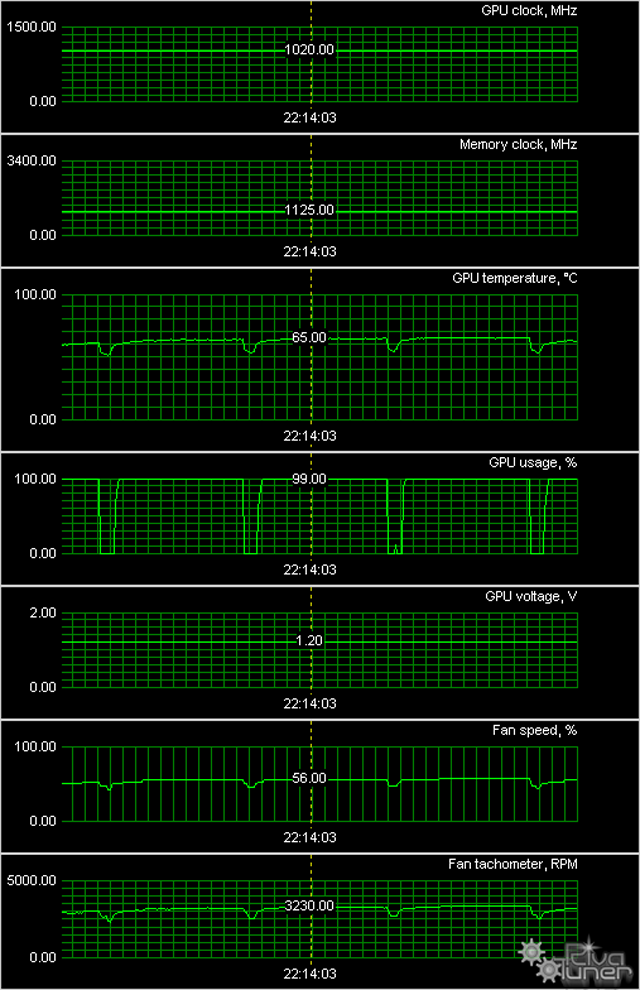

Мы провели исследование температурного режима с помощью утилиты MSI Afterburner (автор А. Николайчук AKA Unwinder) и получили следующие результаты:

Asus Radeon HD7770 DirectCU TOP 1024 МБ 128-битной GDDR5 PCI-E
HIS Radeon HD7750 1024 МБ 128-битной GDDR5 PCI-E
MSI Radeon HD7770 OC Edition 1024 МБ 128-битной GDDR5 PCI-E
XFX Radeon HD7750 Black Edition 1024 МБ 128-битной GDDR5 PCI-E

Шестичасовое тестирование подтвердило выводы, сделанные выше. Температура в целом соответствует нормам. Обратим внимание на то, что в случае карты Asus инженеры несколько пожертвовали нагревом ради малошумности СО. В данном случае это работает очень положительно.

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами и переходник с Mini-DP на DP (только для карт 7770).

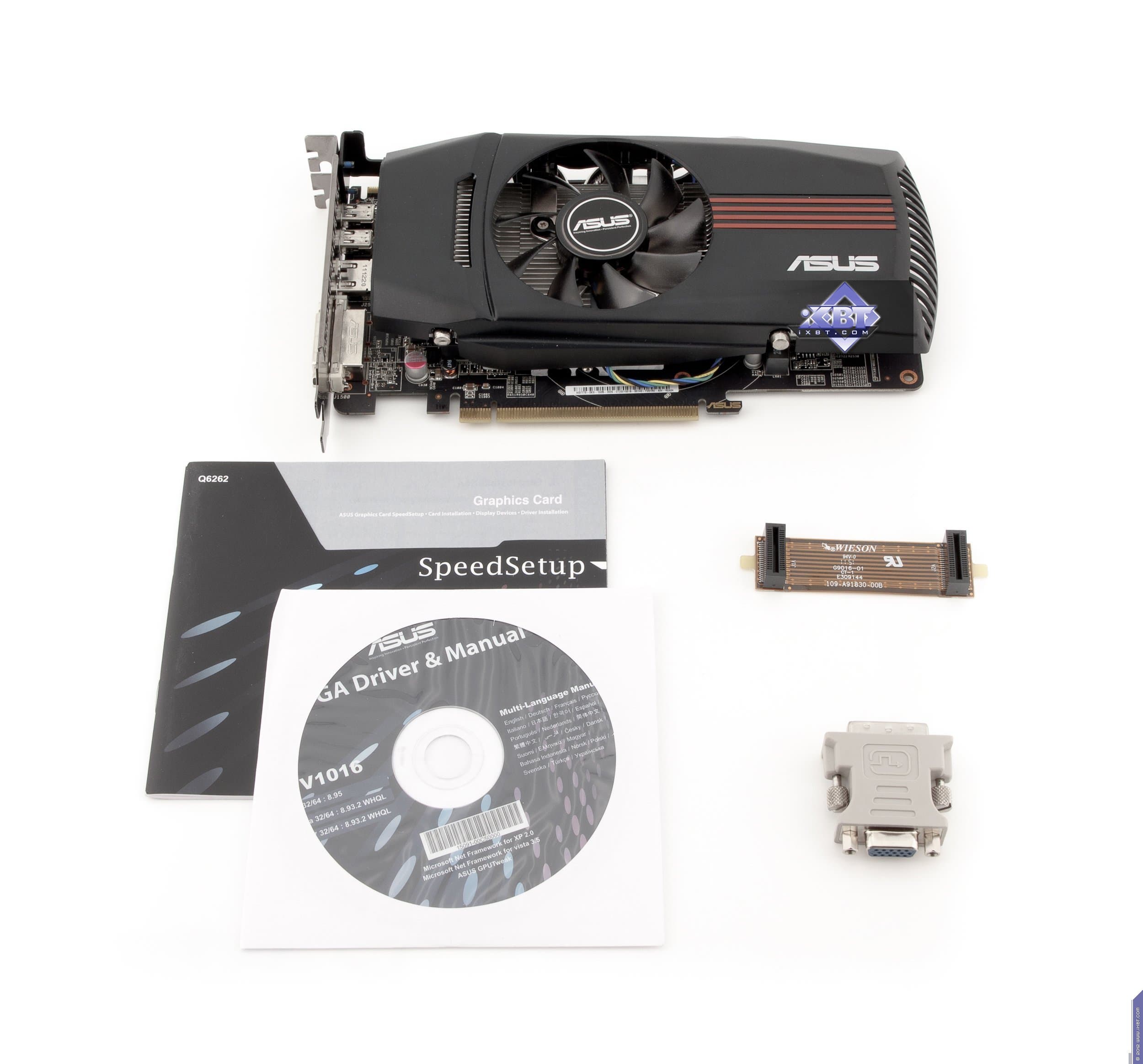

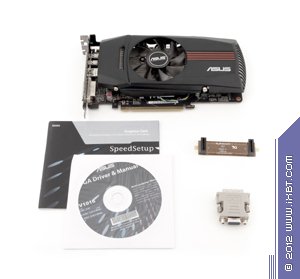

Asus Radeon HD7770 DirectCU TOP 1024 МБ 128-битной GDDR5 PCI-E
В комплекте нет адаптера mini-DP-to-DP, но есть адаптер DVI-to-VGA и мост SLI.

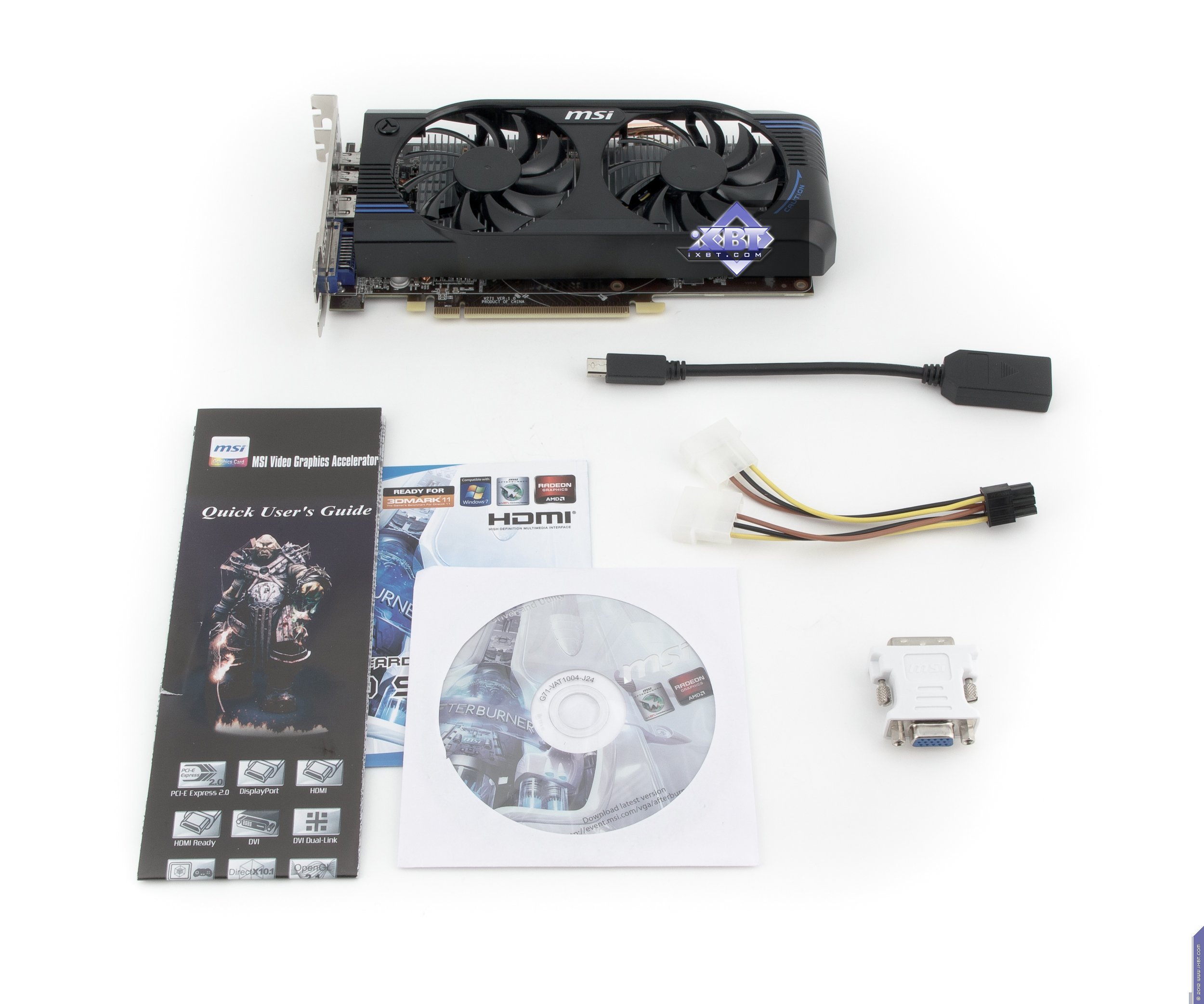

MSI Radeon HD7770 OC Edition 1024 МБ 128-битной GDDR5 PCI-E

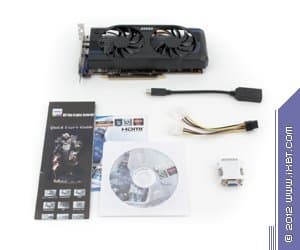

Полностью базовый комплект плюс адаптер DVI-to-VGA и разветвитель питания.

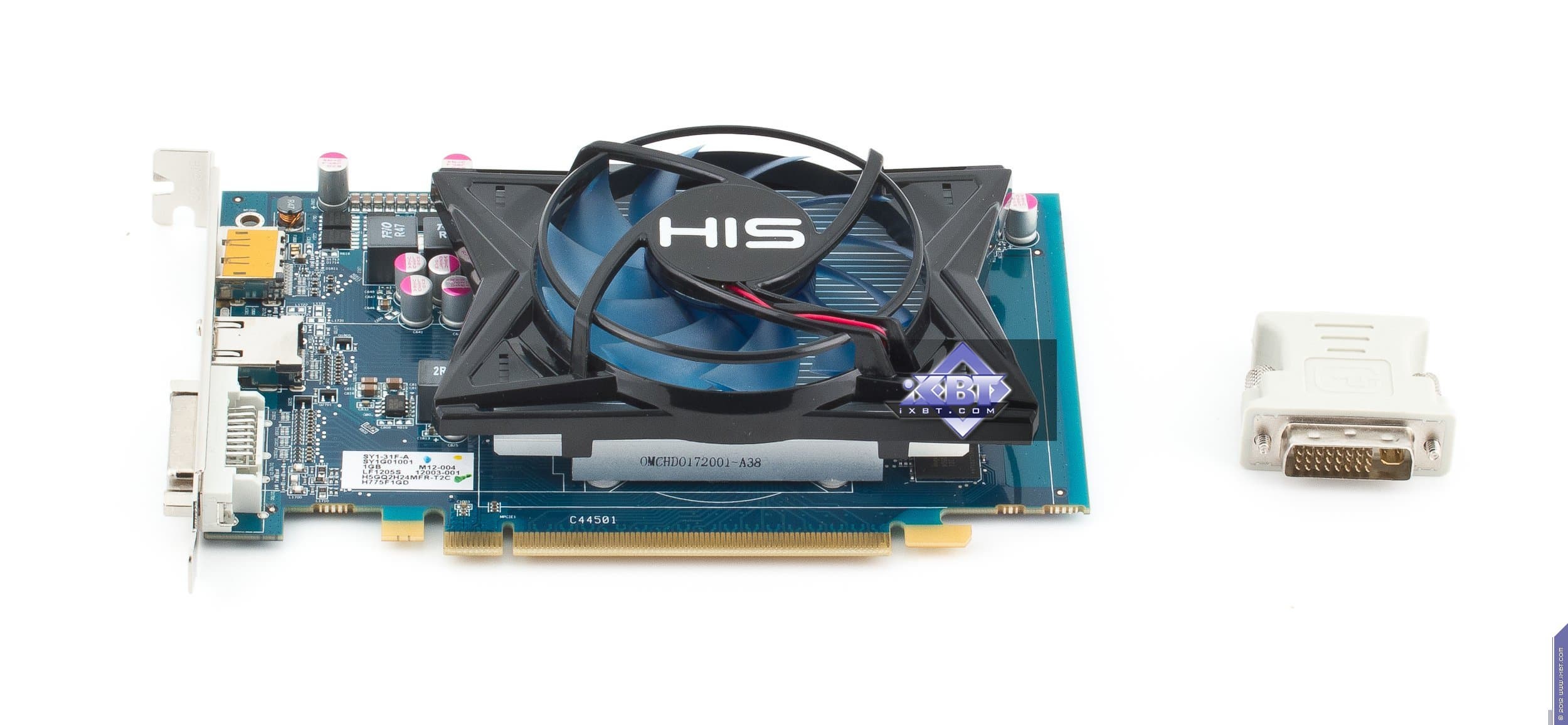

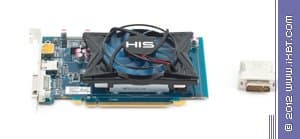

HIS Radeon HD7750 1024 МБ 128-битной GDDR5 PCI-E
Точно так же, базовый комплект плюс адаптер DVI-to-VGA.

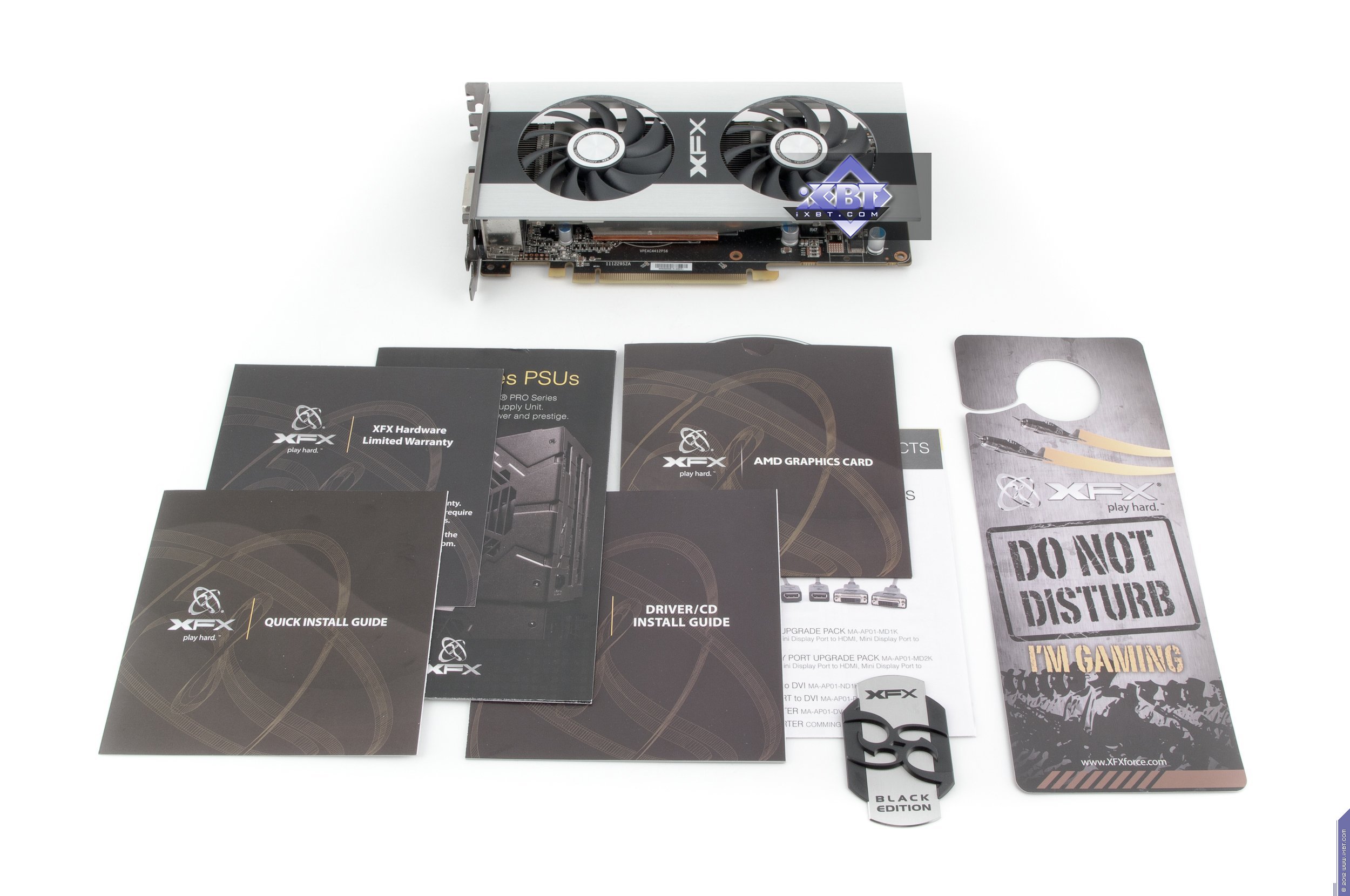

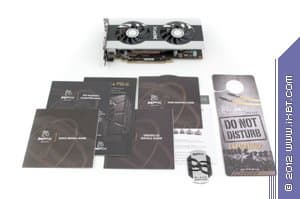

XFX Radeon HD7750 Black Edition 1024 МБ 128-битной GDDR5 PCI-E
Базовый комплект плюс маленький сувенир серии Black Edition.

На очереди рассмотрение упаковок.

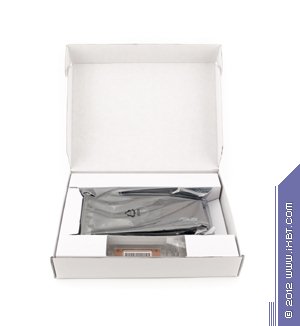

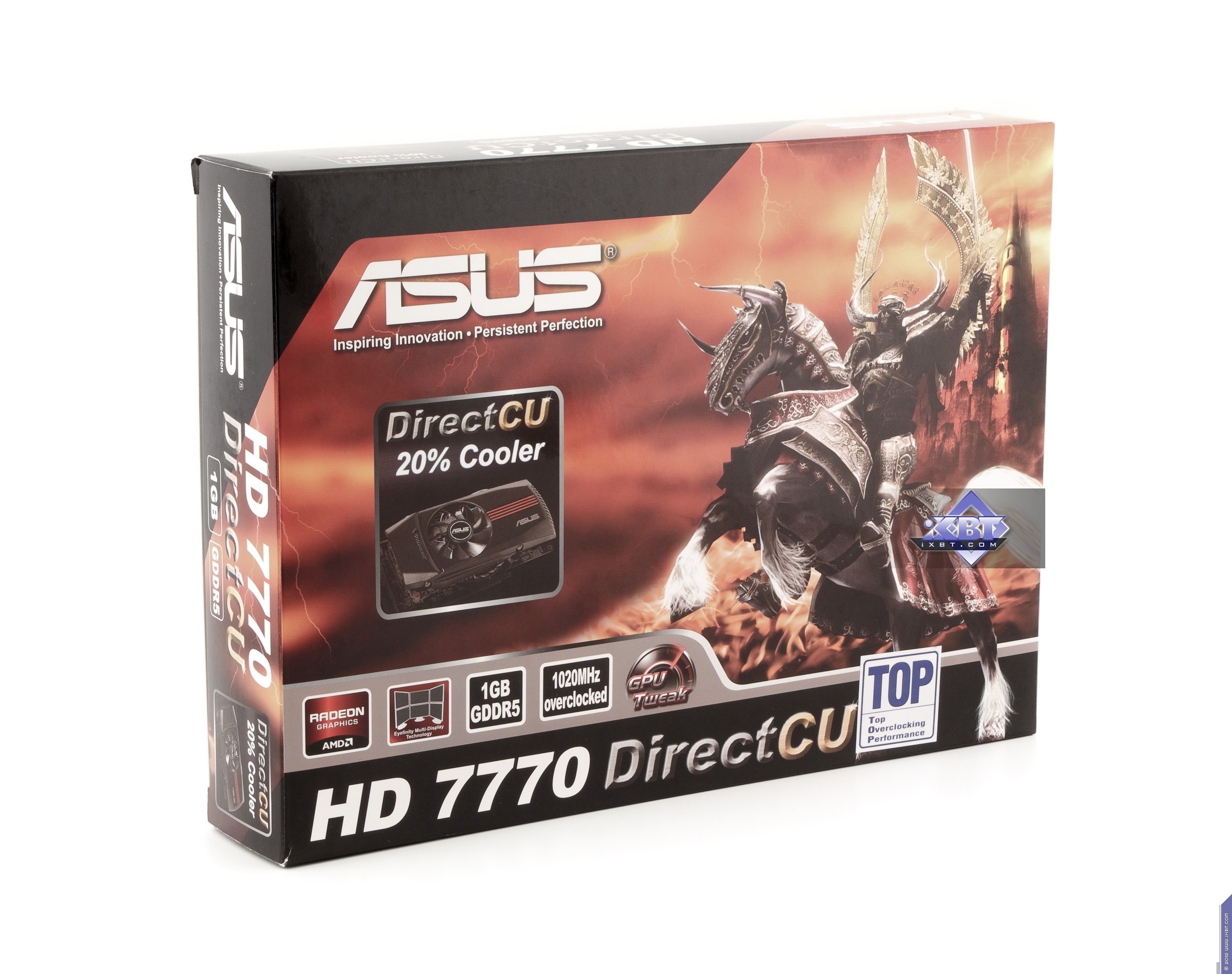

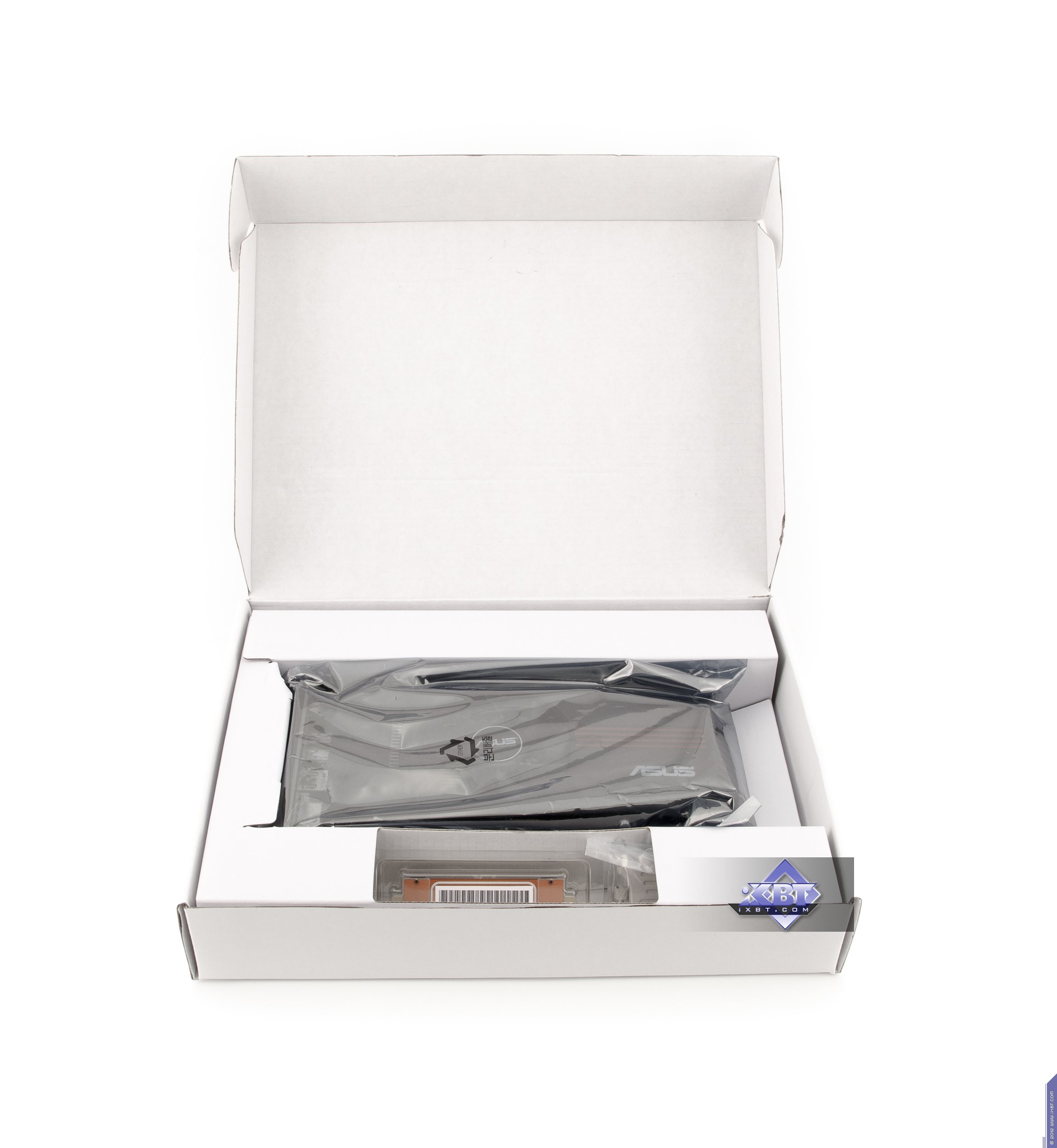

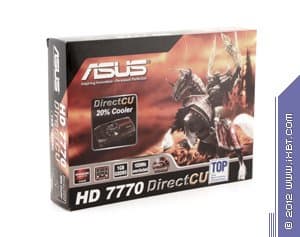

Asus Radeon HD7770 DirectCU TOP 1024 МБ 128-битной GDDR5 PCI-E
Карта и остальной комплект упакованы в отсеки из картона. Удивительно видеть у Asus столь примитивную упаковку, обычно все отсеки для карт выполнены из пенополиуретана.

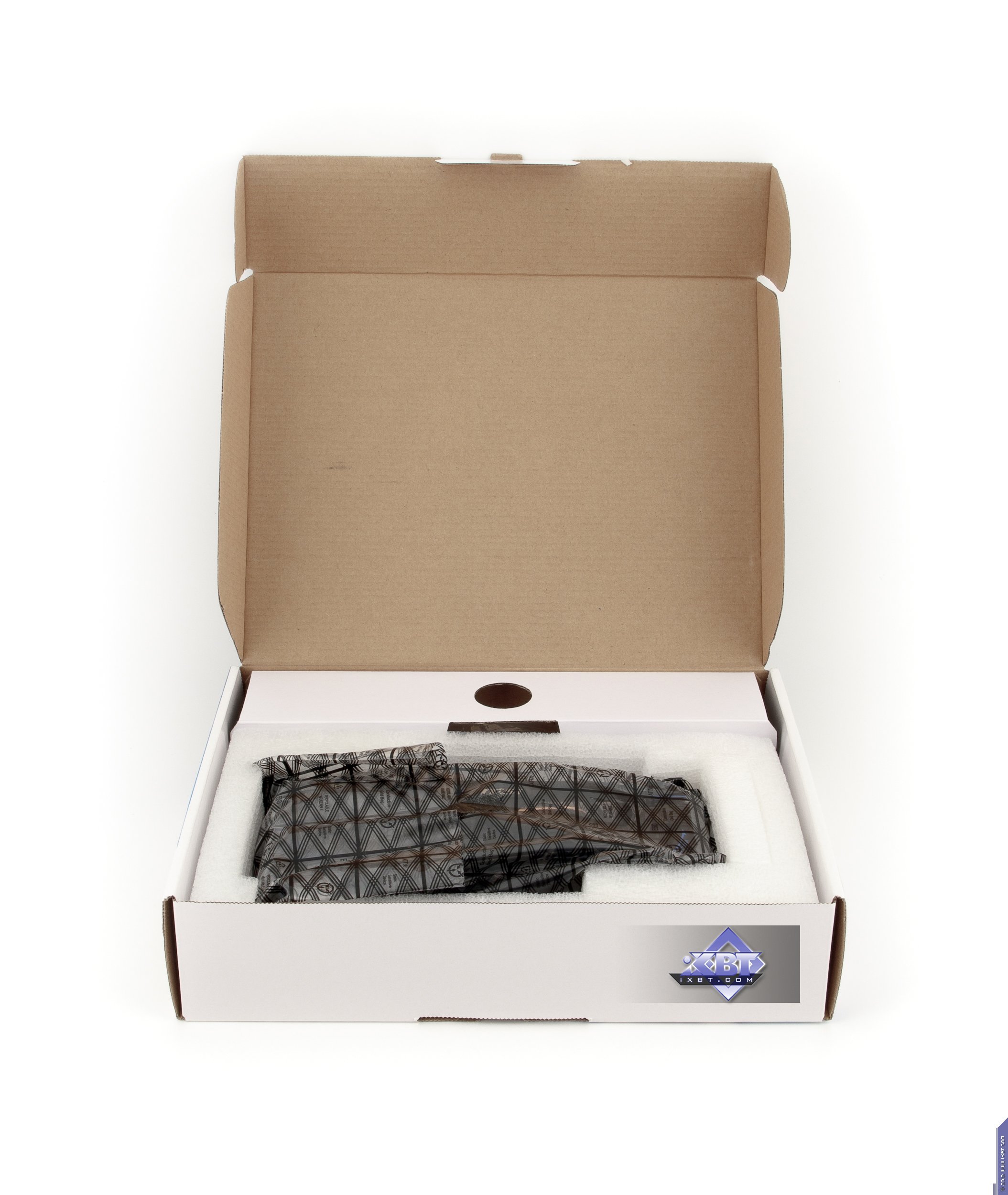

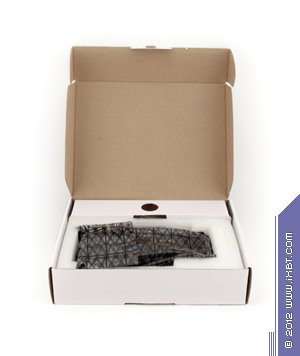

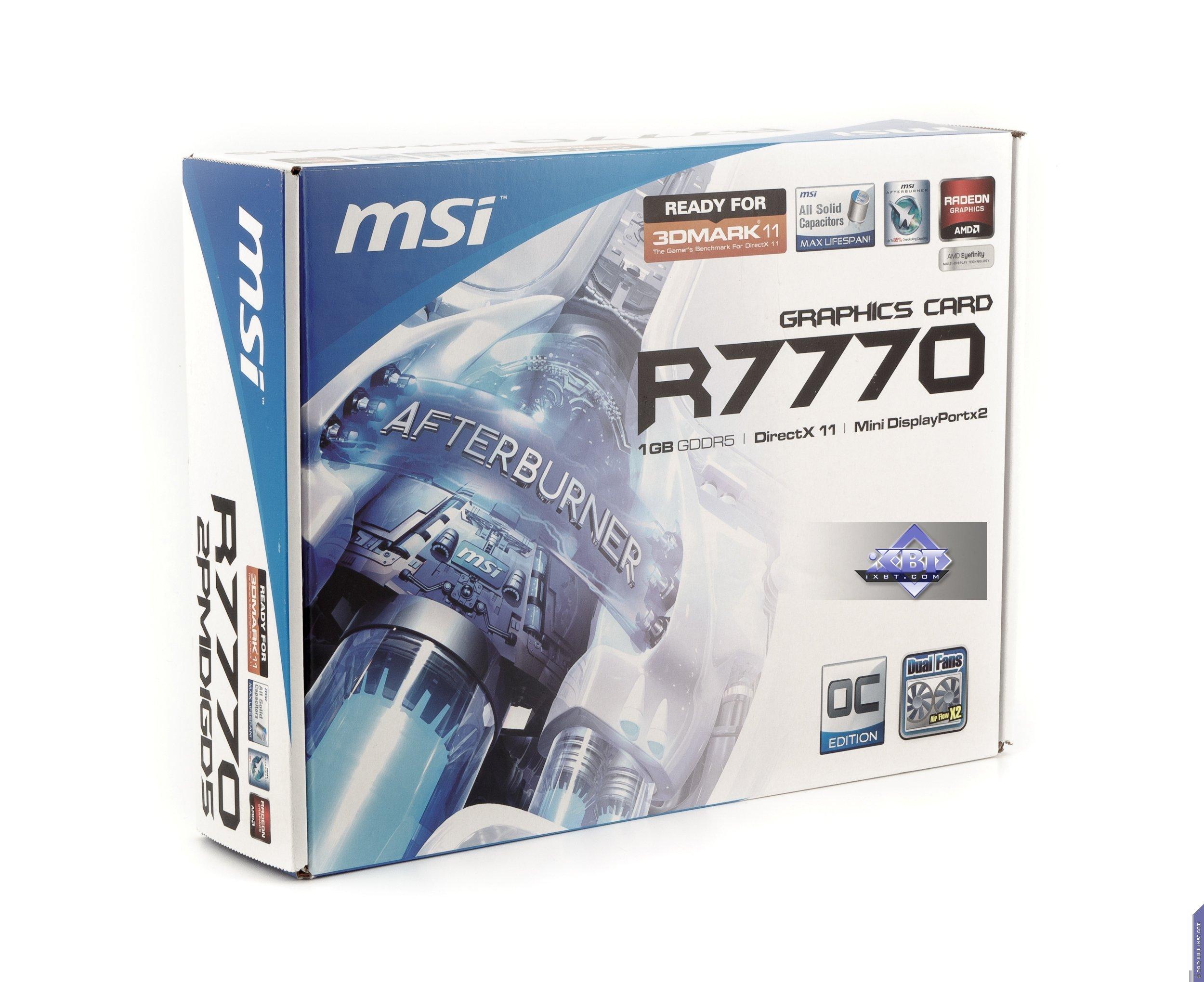

MSI Radeon HD7770 OC Edition 1024 МБ 128-битной GDDR5 PCI-E
Ускоритель размещен в отсеке из пенополиуретана и потому надежно защищен от повреждений при перевозке.

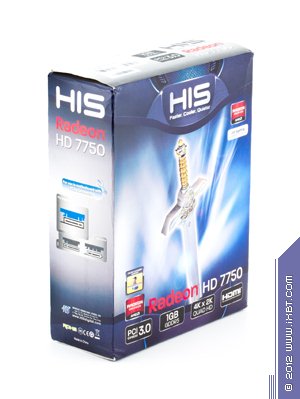

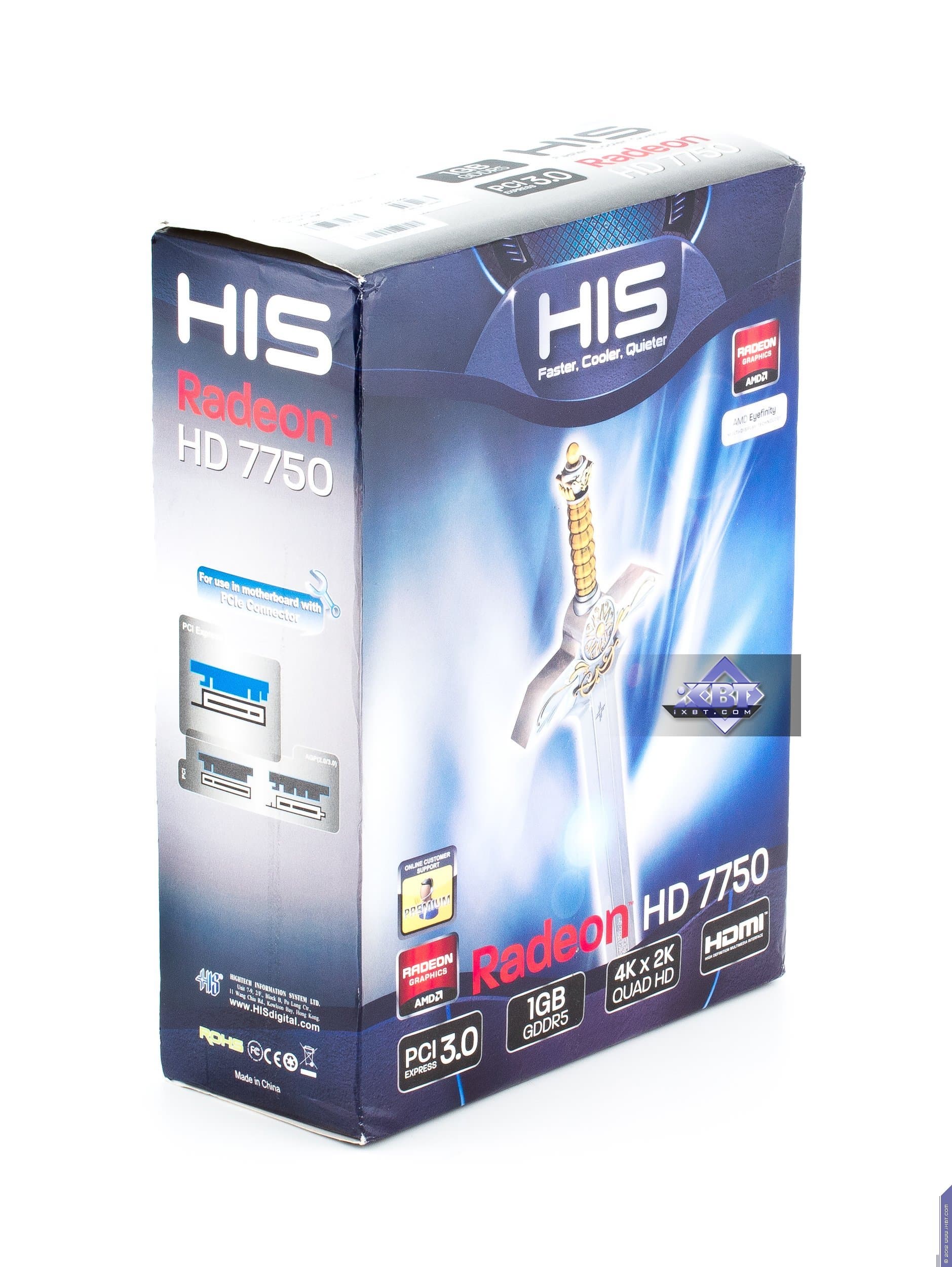

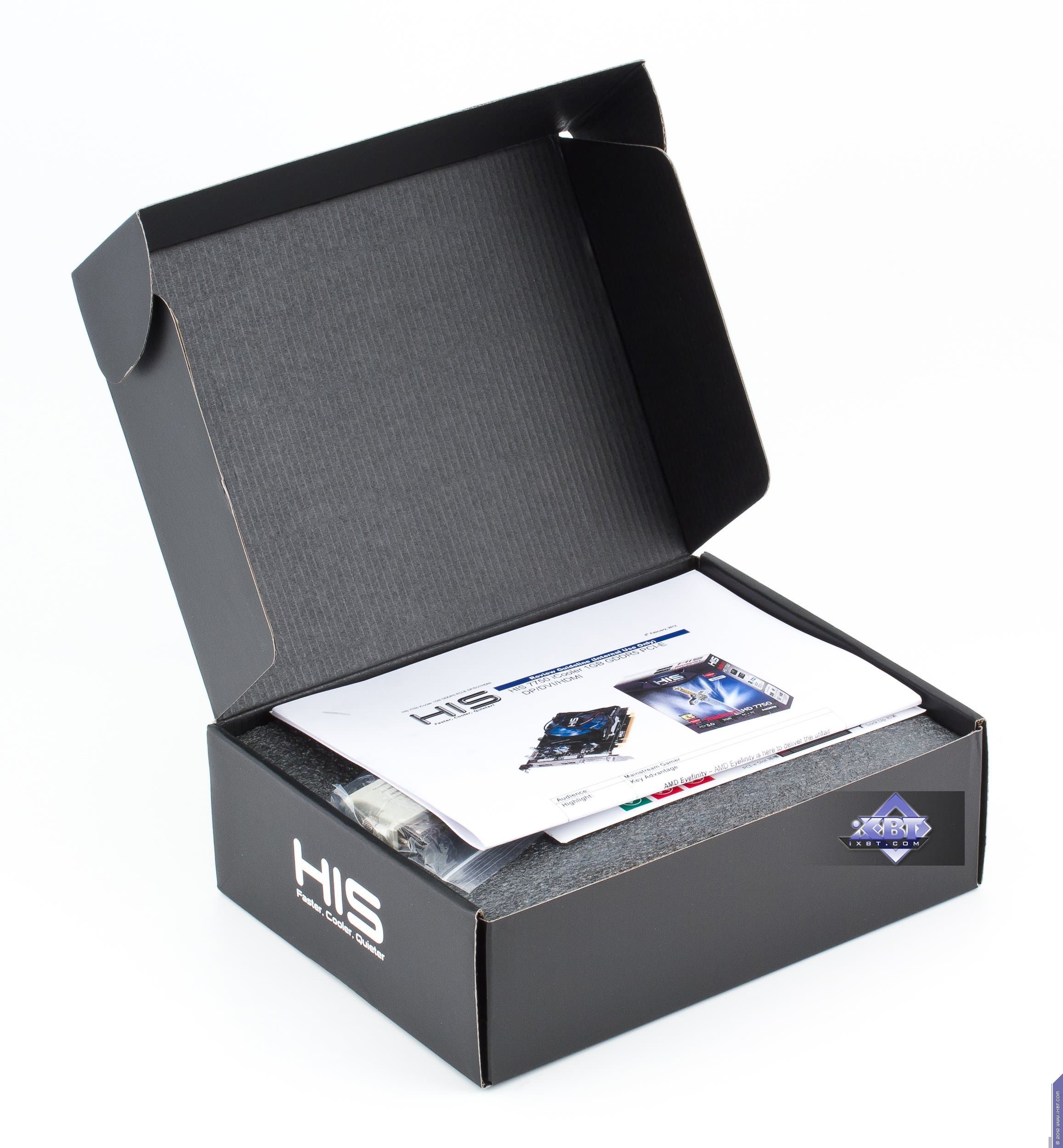

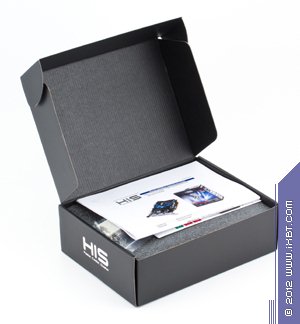

HIS Radeon HD7750 1024 МБ 128-битной GDDR5 PCI-E
Аналогичный способ упаковки.

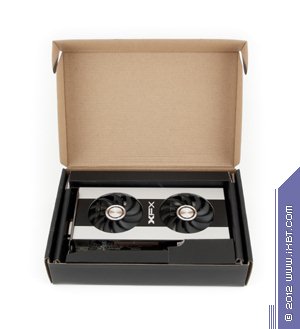

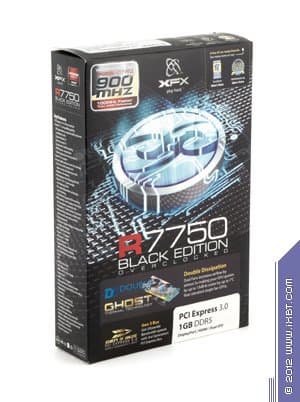

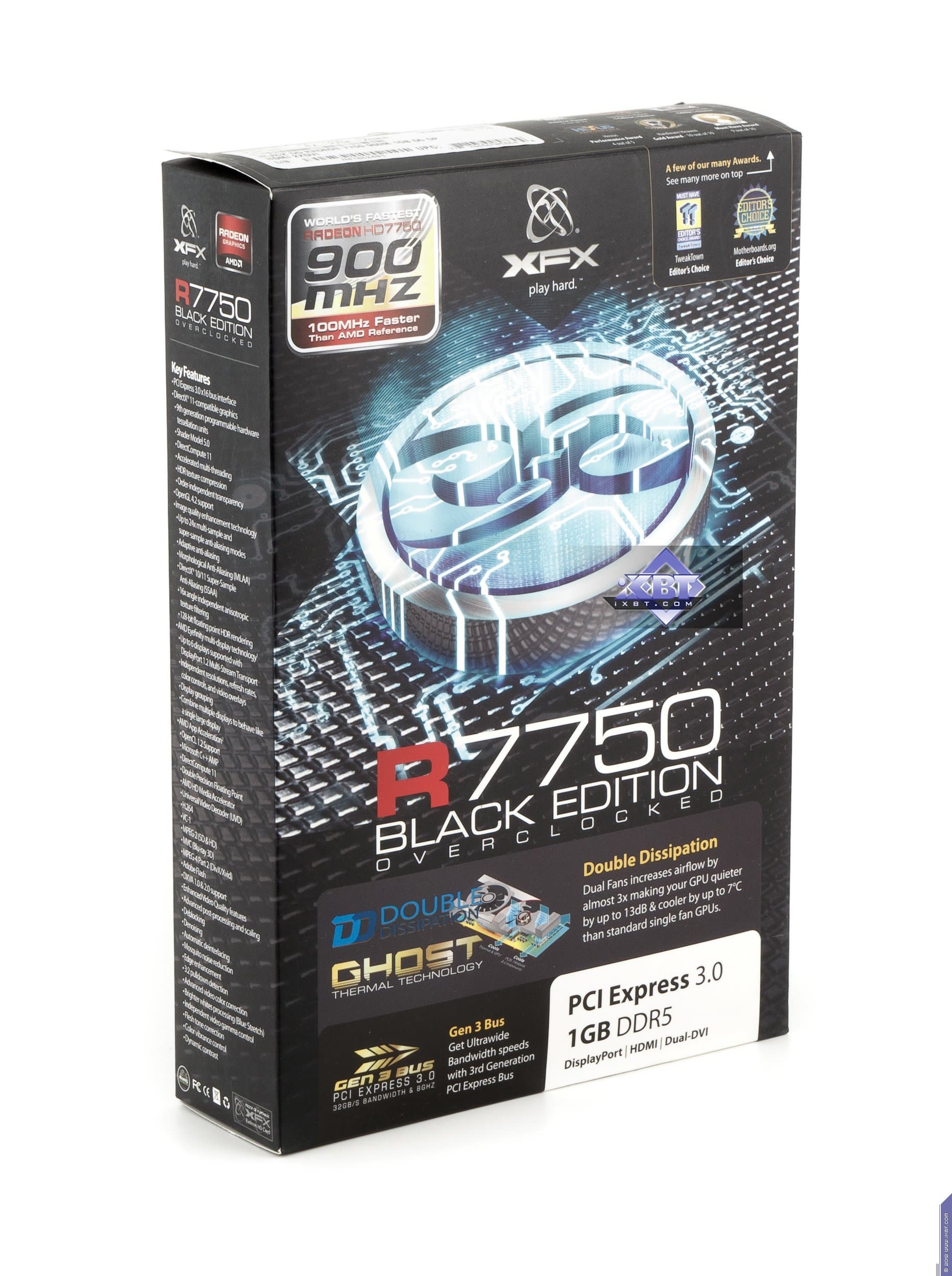

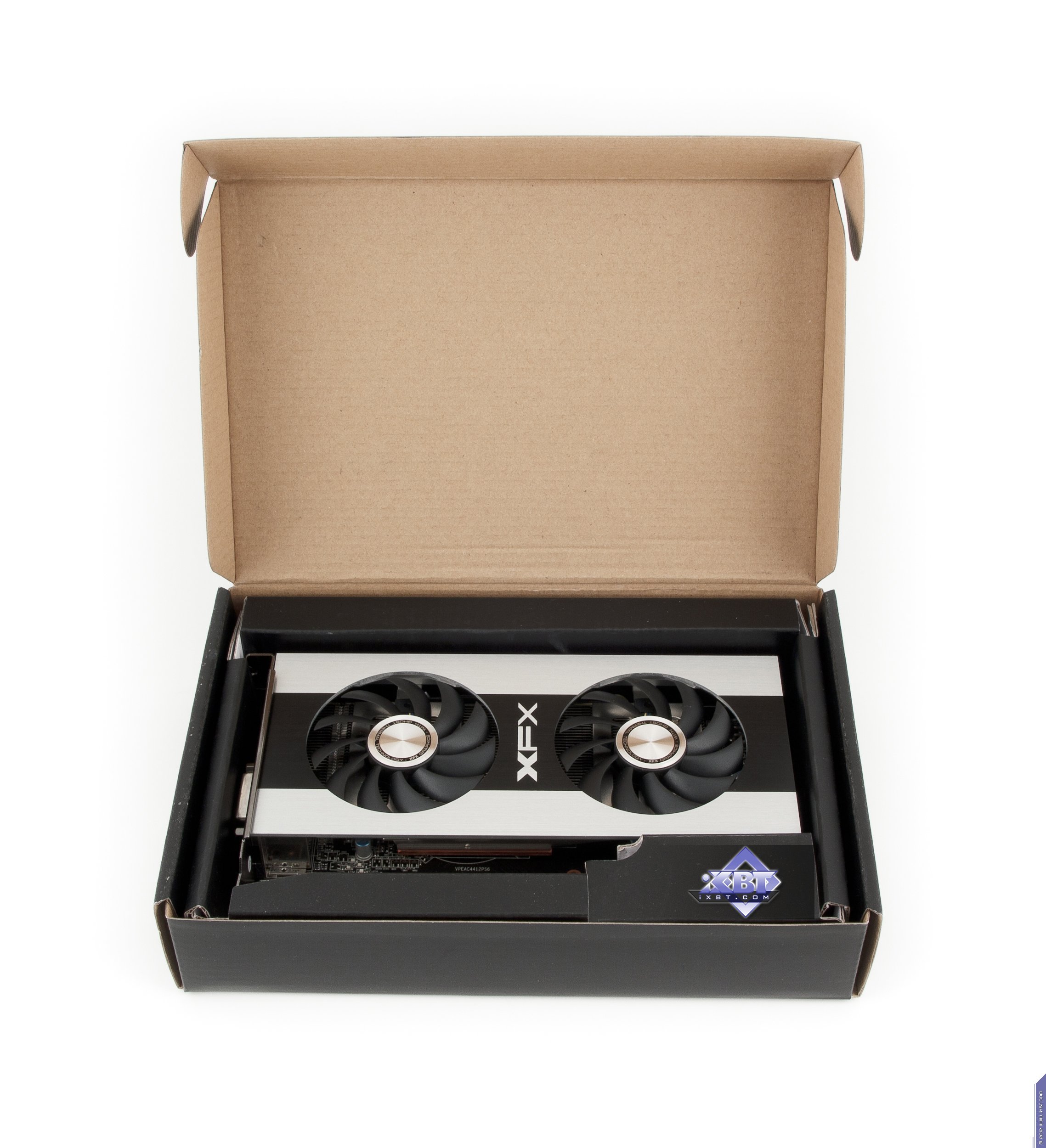

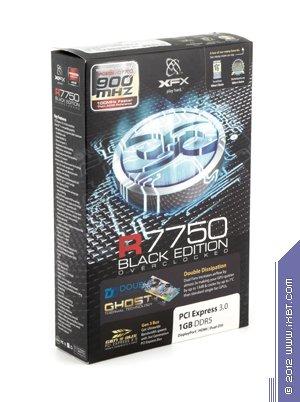

XFX Radeon HD7750 Black Edition 1024 МБ 128-битной GDDR5 PCI-E
Карта размещена в картонном отсеке, однако ее габариты четко совпадают с размерами углубления, поэтому карта в коробке «не болтается».

Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core i7-975 (Socket 1366)
    • процессор Intel Core i7-975 (3340 МГц);
    • системная плата Asus P6T Deluxe на чипсете Intel X58;
    • оперативная память 6 ГБ DDR3 SDRAM Corsair 1600 МГц;
    • жесткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
    • блок питания Enermax Platimax 1200 Вт.
  • операционная система Windows 7 64-битная; DirectX 11;
  • монитор Dell UltraSharp U3011 (30″);
  • драйверы AMD версии Catalyst 12.4; Nvidia версии 301.24/301.33

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), для тестирования использовалась утилита из комплекта игры (уровень Middle). Все настройки выставлены на максимальное качество.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.

  • 3DMark 11 (FutureMark) — DirectX 11.0, настройки тестирования — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High, запуск бенчмарка из меню.

  • Crysis Warhead (Crytek/EA), DirectX 10.0, (батник и демо для запуска), настройки тестирования — Very High, используется уровень Cargo.
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: formulaone.exe -benchmark example_benchmark.xml).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь. Настройки тестирования — High.
    Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева и Дениса Шергина за предоставление бенчмарка и помощь в настройках работы.

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt2.exe -benchmark example_benchmark.xml).
    Благодарим компанию AMD за предоставление лицензионного продукта.

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, настройки тестирования — Super High (запуск бенчмарка в самой игре в настройках).
    Благодарим компанию Nvidia за предоставление лицензионного продукта.

Все наши пояснения направлены, как правило, на новичков или неопытных пользователей, желающих, однако, произвести апгрейд своего компьютера или просто собрать новый.

Тем, кто вообще не понимает, что такое ядро, почему в нем столько процессоров, что такое потоки и прочее, имеет смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.

Справочник по AMD Radeon

Справочник по Nvidia Geforce

А теперь посмотрим на тесты.

Три из четырех исследуемых сегодня карт приведены непосредственно в диаграммах, а продукт компании MSI имеет частоту работы всего на 20 МГц выше номинала, что крайне несущественно и на производительность особо не влиет.

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

Выводы

Hачнем с анализа Рейтинга ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 430 (то есть сочетание скорости и функций GT 430 приняты за 100%). Приведем выборку из этого рейтинга.

Рейтинг 3D-ускорителей iXBT.com

Название ускорителяРейтинг iXBT.comРейтинг полез.Цена
24 HD 6850 1024MB, 775/775/4000360231156
25 HD 7770 1024MB, 1120/1120/5200350210167
26 HD 7770 1024MB, 1000/1000/4500310186167
27 HD 7750 1024MB, 950/950/5000290238122
28 HD 6770 1024MB, 850/850/4800280243115
29 GTX 550 Ti 1024MB, 900/1800/4000270213127
30 HD 7750 1024MB, 800/800/4500250205122
31 HD 6750 1024MB, 700/700/4600230225102

Мы видим, что 7770 в обоих вариантах идет строго за 6850, хотя пока еще цена высоковата, и получается, что 6850 купить будет выгоднее. А вот ситуация с 7750 уже лучше, продукт уже обладает ценой равной или ниже, чем у конкурентов.

Для подтверждения вышеозначенного посмотрим Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):

Рейтинг полезности (возможности/цена)

Название ускорителяРейтинг полез.Рейтинг iXBT.comЦена
01 HD 6770 1024MB, 850/850/4800243280115
02 HD 7750 1024MB, 950/950/5000238290122
04 HD 6850 1024MB, 775/775/4000231360156
05 HD 6750 1024MB, 700/700/4600225230102
08 GTX 550 Ti 1024MB, 900/1800/4000213270127
09 HD 7770 1024MB, 1120/1120/5200210350167
10 HD 7750 1024MB, 800/800/4500205250122
14 HD 7770 1024MB, 1000/1000/4500186310167

Теперь пройдемся по картам.

Asus Radeon HD7770 DirectCU TOP 1024 МБ 128-битной GDDR5 PCI-E — как всегда отличный вариант средне-бюджетного ускорителя, имеющего отличную систему охлаждения. Ускоритель работает на повышенных частотах, что также выделяет его с положительной стороны, и имеет возможности для регулировки частот работы и вольтажа (если оверклокерам интересно разгонять такого уровня карты). Но надо смотреть на цены (приведены ниже) и сравнивать, и делать окончательные выводы уже самостоятельно.

MSI Radeon HD7770 OC Edition 1024 МБ 128-битной GDDR5 PCI-E — очень хороший вариант самого ускорителя, однако шум системы охлаждения несколько разочаровал. Поскольку невозможно дать объективную оценку — насколько шум раздражает (так как у всех разные условия, разная система слуха, как и его уровень), — тут уже читателям решать самим, исходя из вышесказанного и цены.

HIS Radeon HD7750 1024 МБ 128-битной GDDR5 PCI-E — неплохой, тихий и компактный вариант младшего собрата новой серии 77хх. По сути больше нечего сказать. Смотрите на цены ниже и делайте свой окончательный выбор.

XFX Radeon HD7750 Black Edition 1024 МБ 128-битной GDDR5 PCI-E — продукт, претендующий на то, чтобы догнать более дорогой 7770, имеющий все данные для этого, позволяющий разгон до 1100 МГц и выше по ядру. Несмотря на небольшой шум СО, мы все же имеем положительные впечатления от данного акселератора.

Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.

В номинации «Оригинальный дизайн» (за июнь 2012 года) получили награды следующие карты:

  • Asus Radeon HD7770 DirectCU TOP 1024 МБ 128-битной GDDR5 PCI-E
  • HIS Radeon HD7750 1024 МБ 128-битной GDDR5 PCI-E
  • XFX Radeon HD7750 Black Edition 1024 МБ 128-битной GDDR5 PCI-E



Средняя текущая цена (количество предложений) в московской рознице:
Рассматриваемые картыКонкуренты
HD 7770 — $86(3) GTX 550 Ti — $237(1)
HD 7770 — $86(3) HD 6770 — Н/Д(0)
HD 7770 — $86(3) GTX 560 — $107(9)
HD 7770 — $86(3) HD 6790 — $145(1)
HD 7750 — $60(3) GTX 550 Ti — $237(1)
HD 7750 — $60(3) HD 6750 — $116(на 11.01.16)
HD 7750 — $60(3) GTS 450 1GB GDDR3 — Н/Д(0)
Asus 7770 DC — Н/Д(0) HD 7770 — $86(3)
MSI 7770 OC — Н/Д(0) HD 7770 — $86(3)
HIS 7750 — Н/Д(0) HD 7750 — $60(3)
XFX 7750 BE — Н/Д(0) HD 7750 — $60(3)


Благодарим компании Asus Russia
и лично Владислава Захарова
HIS Russia
и лично Peter Yeung
MSI Russia
и лично Евгения Бычкова
XFX Russia
и лично Наталью Лагуненко
за предоставленные на тестирование видеокарты

Блок питания Platimax для тестового стенда предоставлен компанией Enermax

Корпус ThermalTake 8430 для тестового стенда предоставлен компанией 3Logic

Монитор Dell UltraSharp U3011 для тестовых стендов предоставлен компанией Юлмарт




21 июня 2012 Г.

Radeon HD 7750/7770 Asus, HIS, MSI XFX

Radeon HD 7750/7770 Asus, HIS, MSI XFX

Asus Radeon HD7770 DirectCU TOP 1024 128- GDDR5 PCI-E
HIS Radeon HD7750 1024 128- GDDR5 PCI-E
MSI Radeon HD7770 OC Edition 1024 128- GDDR5 PCI-E
XFX Radeon HD7750 Black Edition 1024 128- GDDR5 PCI-E

  1. ,


Radeon AMD - , , 120 180 . Radeon HD 7750/7770. , , .

GPU Radeon HD 7750/7770, , .

, .

Asus Radeon HD7770 DirectCU TOP 1024 128- GDDR5 PCI-E
  • GPU: Radeon HD 7770 (Cape Verde)
  • : PCI Express x16
  • GPU (ROPs): 1120 ( — 1000 )
  • ( ()): 1150 (4600) ( — 1125 (4500) )
  • : 128
  • GPU/ : 10/1120 ( — 10/1120 )
  • (ALU) : 64
  • (ALU): 640
  • : 40 (BLF/TLF/ANIS)
  • (ROP): 16
  • : 220×105×39 ( — )
  • :
  • ( 3D/ 2D/ «»): 89/43/3
  • : 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • : CrossFire X (Hardware)
HIS Radeon HD7750 1024 128- GDDR5 PCI-E
  • GPU: Radeon HD 7750 (Cape Verde)
  • : PCI Express x16
  • GPU (ROPs): 800 ( — 800 )
  • ( ()): 1125 (4500) ( — 1125 (4500) )
  • : 128
  • GPU/ : 8/800 ( — 8/800 )
  • (ALU) : 64
  • (ALU): 512
  • : 32 (BLF/TLF/ANIS)
  • (ROP): 16
  • : 180×100×32 ( — )
  • :
  • ( 3D/ 2D/ «»): 57/27/3
  • : 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • : CrossFire X (Software)
MSI Radeon HD7770 OC Edition 1024 128- GDDR5 PCI-E
  • GPU: Radeon HD 7770 (Cape Verde)
  • : PCI Express x16
  • GPU (ROPs): 1020 ( — 1000 )
  • ( ()): 1125 (4500) ( — 1125 (4500) )
  • : 128
  • GPU/ : 10/1020 ( — 10/1120 )
  • (ALU) : 64
  • (ALU): 640
  • : 40 (BLF/TLF/ANIS)
  • (ROP): 16
  • : 220×100×38 ( — )
  • :
  • ( 3D/ 2D/ «»): 87/45/3
  • : 1×DVI (Dual-Link/VGA), 1×HDMI 1.4a, 2×Mini-DisplayPort 1.2
  • : CrossFire X (Hardware)
XFX Radeon HD7750 Black Edition 1024 128- GDDR5 PCI-E
  • GPU: Radeon HD 7750 (Cape Verde)
  • : PCI Express x16
  • GPU (ROPs): 950 ( — 800 )
  • ( ()): 1250 (5000) ( — 1125 (4500) )
  • : 128
  • GPU/ : 8/950 ( — 8/800 )
  • (ALU) : 64
  • (ALU): 512
  • : 32 (BLF/TLF/ANIS)
  • (ROP): 16
  • : 220×100×35 ( — )
  • :
  • ( 3D/ 2D/ «»): 60/28/3
  • : 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/VGA), 1×HDMI 1.4a, 1×DisplayPort 1.2
  • : CrossFire X (Hardware!)

Asus Radeon HD7770 DirectCU TOP 1024 128- GDDR5 PCI-E
1024  GDDR5 SDRAM, 4 e PCB.

Hynix (GDDR5). 1250 (5000) .
HIS Radeon HD7750 1024 128- GDDR5 PCI-E
1024  GDDR5 SDRAM, 4 e PCB.

Hynix (GDDR5). 1250 (5000) .
MSI Radeon HD7770 OC Edition 1024 128- GDDR5 PCI-E
1024  GDDR5 SDRAM, 4 e PCB.

Hynix (GDDR5). 1250 (5000) .
XFX Radeon HD7750 Black Edition 1024 128- GDDR5 PCI-E
1024  GDDR5 SDRAM, 4 e PCB.

Hynix (GDDR5). 1250 (5000) .

,
Asus Radeon HD7770 DirectCU TOP 1024 128- GDDR5 PCI-E Reference card AMD Radeon HD 7770
MSI Radeon HD7770 OC Edition 1024 128- GDDR5 PCI-E Reference card AMD Radeon HD 7770
HIS Radeon HD7750 1024 128- GDDR5 PCI-E Reference card AMD Radeon HD 7750
XFX Radeon HD7750 Black Edition 1024 128- GDDR5 PCI-E Reference card AMD Radeon HD 7750

,
Asus Radeon HD7770 DirectCU TOP 1024 128- GDDR5 PCI-E Reference card AMD Radeon HD 7770
MSI Radeon HD7770 OC Edition 1024 128- GDDR5 PCI-E Reference card AMD Radeon HD 7770
HIS Radeon HD7750 1024 128- GDDR5 PCI-E Reference card AMD Radeon HD 7750
XFX Radeon HD7750 Black Edition 1024 128- GDDR5 PCI-E Reference card AMD Radeon HD 7750

Asus Radeon HD7770 DirectCU TOP 1024 128- GDDR5 PCI-E, -. , PCB , , PCB , . ? : ( ). Asus , «». : , 128 1 . . 6- , , , «». : DVI (Dual-link, HDMI d-Sub ), HDMI 1.2 Display Port 1.4 - ( ).

MSI Radeon HD7770 OC Edition 1024 128- GDDR5 PCI-E. , , , , PCB . , .

HD 7750 HIS Radeon HD7750 1024 128- GDDR5 PCI-E. , , . , , , 7750 , 7770. CrossFire, , , ( PCI-E). 7770. : DVI (Dual-Link, HDMI d-Sub ), HDMI 1.2 Display Port 1.4.

XFX Radeon HD7750 Black Edition 1024 128- GDDR5 PCI-E. , . -, 7770, CrossFire, -, , . , , PCI-E. , 6- . : DVI-, Single-Link, d-Sub .

, - d-Sub (VGA- ) - DVI-to-d-Sub. DVI , d-Sub .

:

  • 240 —
  • 2048×1536@85 —
  • 2560×1600@60 — ( DVI- Dual-Link/HDMI)

Full HD . . — 2007 , .

.

HIS Radeon HD7750 1024 128- GDDR5 PCI-E
: , , . , 40% , , .

. , , 2 .
XFX Radeon HD7750 Black Edition 1024 128- GDDR5 PCI-E
, , 7770: , PCB ( ). Double Dissipation, , , .

. 2200 ( ), , . : . . 2 .
MSI Radeon HD7770 OC Edition 1024 128- GDDR5 PCI-E
TwinFrozr , . , , . GPU .

. , 7770 ( ), 3000 , , , . , 2 .
Asus Radeon HD7770 DirectCU TOP 1024 128- GDDR5 PCI-E
Asus — DirectCu, , . , , - , . , .

, , . , 1900 . . 2 .

MSI Afterburner ( . AKA Unwinder) :

Asus Radeon HD7770 DirectCU TOP 1024 128- GDDR5 PCI-E
HIS Radeon HD7750 1024 128- GDDR5 PCI-E
MSI Radeon HD7770 OC Edition 1024 128- GDDR5 PCI-E
XFX Radeon HD7750 Black Edition 1024 128- GDDR5 PCI-E

, . . , Asus . .

.

: , Mini-DP DP ( 7770).

Asus Radeon HD7770 DirectCU TOP 1024 128- GDDR5 PCI-E
mini-DP-to-DP, DVI-to-VGA SLI.
MSI Radeon HD7770 OC Edition 1024 128- GDDR5 PCI-E
DVI-to-VGA .
HIS Radeon HD7750 1024 128- GDDR5 PCI-E
, DVI-to-VGA.
XFX Radeon HD7750 Black Edition 1024 128- GDDR5 PCI-E
Black Edition.

.

Asus Radeon HD7770 DirectCU TOP 1024 128- GDDR5 PCI-E
. Asus , .
MSI Radeon HD7770 OC Edition 1024 128- GDDR5 PCI-E
.
HIS Radeon HD7750 1024 128- GDDR5 PCI-E
.
XFX Radeon HD7750 Black Edition 1024 128- GDDR5 PCI-E
, , « ».

:

  • Intel Core i7-975 (Socket 1366)
    • Intel Core i7-975 (3340 );
    • Asus P6T Deluxe Intel X58;
    • 6 DDR3 SDRAM Corsair 1600 ;
    • WD Caviar SE WD1600JD 160 SATA;
    • Enermax Platimax 1200 .
  • Windows 7 64-; DirectX 11;
  • Dell UltraSharp U3011 (30″);
  • AMD Catalyst 12.4; Nvidia 301.24/301.33

VSync .

:

:

  • Far Cry 2 (Ubisoft) — DirectX 10.0, shaders 4.0 (HDR), ( Middle). .
    Nvidia .

  • Unigine Tropics Benchmark 1.3 (Unigine) — DirectX 10.0, . — High.
    Unigine .

  • 3DMark 11 (FutureMark) — DirectX 11.0, — Performance.

  • Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, — Very High, .

  • Crysis Warhead (Crytek/EA), DirectX 10.0, ( ), — Very High, Cargo.
    Nvidia .

  • Formula 1 (2010) (Codemasters) — DirectX 11.0, — Ultra High ( : formulaone.exe -benchmark example_benchmark.xml).
    Nvidia .

  • Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, . — High.
    Unigine .

  • Colin McRae: DiRT2 (Codemasters) — DirectX 11.0, — Ultra High ( : dirt2.exe -benchmark example_benchmark.xml).
    AMD .

  • Metro 2033 (4A Games/THQ) — DirectX 11.0, — Super High, PhysX ( ).

  • Just Cause 2 (Avalanche Studios/Eidos Interactive) — DirectX 10.0, — Super High ( ).
    Nvidia .

, , , , , .

, , , , , , . , (), .

AMD Radeon

Nvidia Geforce

.

, MSI 20 , .

  1. Unigine Tropics Benchmark
  2. Far Cry 2
  3. Unigine Heaven Benchmark DirectX 11.0
  4. Aliens versus Predator (2010)
  5. Crysis Warhead, Cargo
  6. Formula 1 (2010)
  7. 3DMark 11 Graphics Marks
  8. Colin McRae: DiRT2
  9. Metro 2033
  10. Just Cause 2

H iXBT.com, — Geforce GT 430 ( GT 430 100%). .

3D- iXBT.com

iXBT.com .
24 HD 6850 1024MB, 775/775/4000 360 231 156
25 HD 7770 1024MB, 1120/1120/5200 350 210 167
26 HD 7770 1024MB, 1000/1000/4500 310 186 167
27 HD 7750 1024MB, 950/950/5000 290 238 122
28 HD 6770 1024MB, 850/850/4800 280 243 115
29 GTX 550 Ti 1024MB, 900/1800/4000 270 213 127
30 HD 7750 1024MB, 800/800/4500 250 205 122
31 HD 6750 1024MB, 700/700/4600 230 225 102

, 7770 6850, , , 6850 . 7750 , , .

( ):

(/)

. iXBT.com
01 HD 6770 1024MB, 850/850/4800 243 280 115
02 HD 7750 1024MB, 950/950/5000 238 290 122
04 HD 6850 1024MB, 775/775/4000 231 360 156
05 HD 6750 1024MB, 700/700/4600 225 230 102
08 GTX 550 Ti 1024MB, 900/1800/4000 213 270 127
09 HD 7770 1024MB, 1120/1120/5200 210 350 167
10 HD 7750 1024MB, 800/800/4500 205 250 122
14 HD 7770 1024MB, 1000/1000/4500 186 310 167

.

Asus Radeon HD7770 DirectCU TOP 1024 128- GDDR5 PCI-E — - , . , , ( ). ( ) , .

MSI Radeon HD7770 OC Edition 1024 128- GDDR5 PCI-E — , . — ( , , ), — , .

HIS Radeon HD7750 1024 128- GDDR5 PCI-E — , 77. . .

XFX Radeon HD7750 Black Edition 1024 128- GDDR5 PCI-E — , , 7770, , 1100 . , .

. , .

« » ( 2012 ) :

  • Asus Radeon HD7770 DirectCU TOP 1024 128- GDDR5 PCI-E
  • HIS Radeon HD7750 1024 128- GDDR5 PCI-E
  • XFX Radeon HD7750 Black Edition 1024 128- GDDR5 PCI-E



( ) :
HD 7770 — GTX 550 Ti —
HD 7770 — HD 6770 —
HD 7770 — GTX 560 —
HD 7770 — HD 6790 —
HD 7750 — GTX 550 Ti —
HD 7750 — HD 6750 —
HD 7750 — GTS 450 1GB GDDR3 —
Asus 7770 DC — HD 7770 —
MSI 7770 OC — HD 7770 —
HIS 7750 — HD 7750 —
XFX 7750 BE — HD 7750 —



Platimax Enermax

ThermalTake 8430 3Logic

Dell UltraSharp U3011
