Обзор миниатюрного DLP-проектора Acer B130i

Паспортные характеристики, комплект поставки и цена

Технология проецирования DLP
Матрица один чип DMD
Разрешение 1280×800
Объектив F/2,6, f = 11,80 мм, фиксированный, сдвиг проекции вверх на 50% от высоты проекции
Проекционное соотношение 1,2:1
Тип источника света красный, зеленый и синий светодиоды
Срок службы источника света до 20 000 ч
Световой поток до 400 лм
Контрастность 1500 : 1
Размер проецируемого изображения, диагональ от 19,2″ до 115″ (от 49 см до 292,1 см), проекционное расстояние от 50 см до 300 см
Интерфейсы
  • порт USB 2.0, подключение внешних устройств (гнездо типа A)
  • цифровой вход HDMI, видео и аудио, до 1920×1080p@60 Гц (отчет MonInfo)
  • выход на наушники (миниджек 3,5 мм)
  • картовод для карт microSD
  • Wi-Fi 802.11b/g/n, 2,4 ГГц
Уровень шума нет данных
Встроенная звуковая система стереофоническая система 2×3 Вт
Особенности
  • автоматическая цифровая коррекция вертикальных трапецеидальных искажений ±40°
  • поддержка беспроводного приема изображения с мобильных устройств (iOS и Android)
  • встроенный литий-полимерный аккумулятор, 11,1 В, 5000 мА·ч
  • работа от аккумулятора до 2 ч
  • откидная передняя ножка
Размеры (Ш×В×Г) 103×96×108 мм
Масса 812 г
Потребляемая мощность 24 Вт
Напряжение питания (внешний БП) 100—240 В, 50—60 Гц
Комплект поставки
  • проектор
  • внешний БП (100—240 В, 50—60 Гц на 19 В, 3,42 А)
  • кабель питания (евровилка)
  • ИК-пульт ДУ и два элемента питания ААА для него
  • руководство пользователя
  • описание гарантии
Страница продукта на сайте производителя Acer B130i
Розничные предложения

Внешний вид

Упакован проектор и все к нему в небольшую прочную коробку из гофрированного картона.

Половинки коробки удерживает вместе чехол из картона, на внешних поверхностях которого изображен сам проектор и в виде пиктограмм с подписями перечислены его основные особенности. Для защиты и распределения содержимого используются вкладыши из поролона, картонные вкладка и коробочки, пластиковые пакеты.

Корпус проектора изготовлен из пластика: верхняя панель имеет матовое серебристое покрытие, днище — черное и матовое, а по бокам, спереди и сзади покрытие пластика белое матовое. Кольцо ниши объектива также пластиковое с зеркальным металлическим покрытием. Внутри ниша объектива черная матовая.

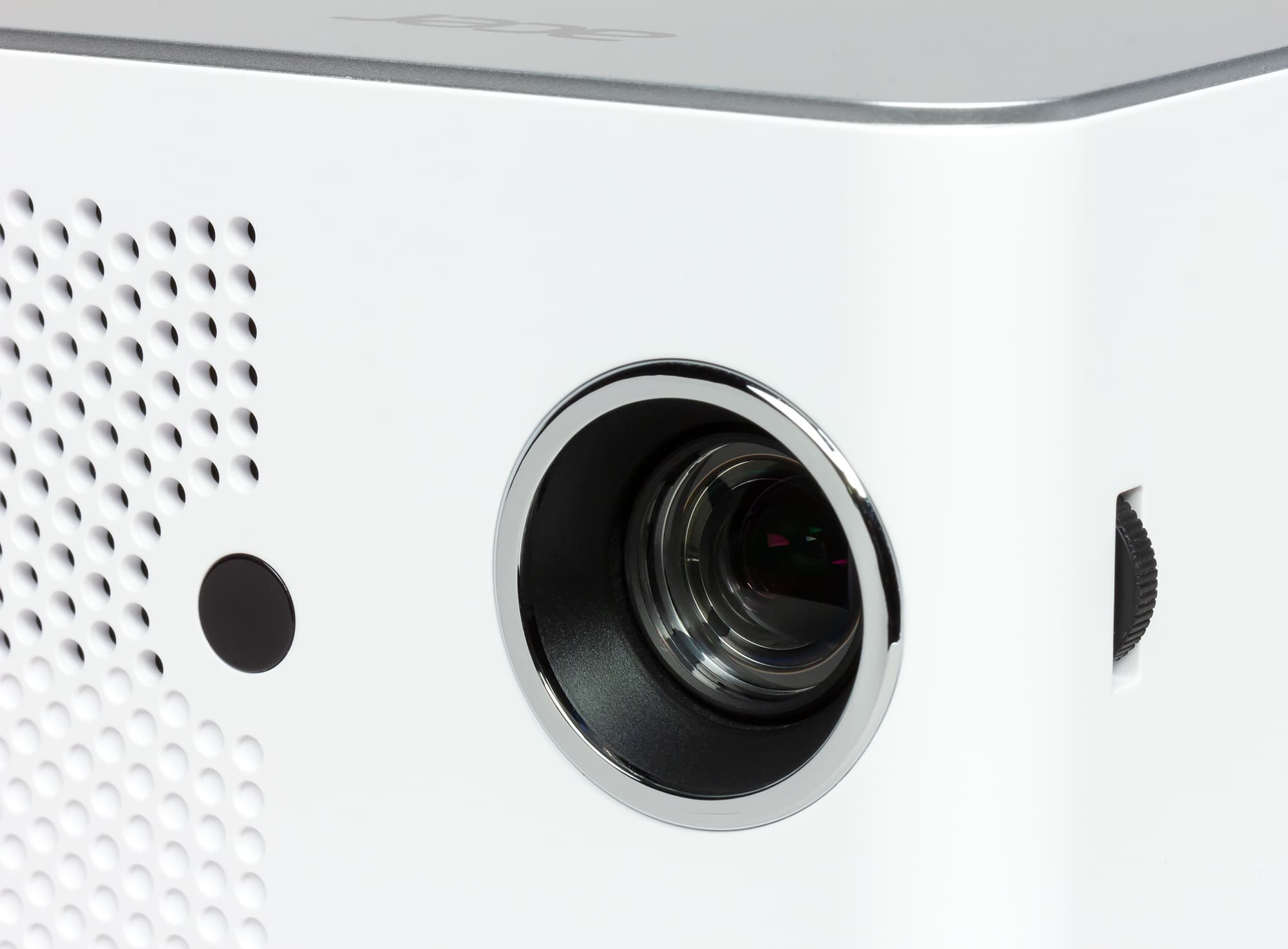

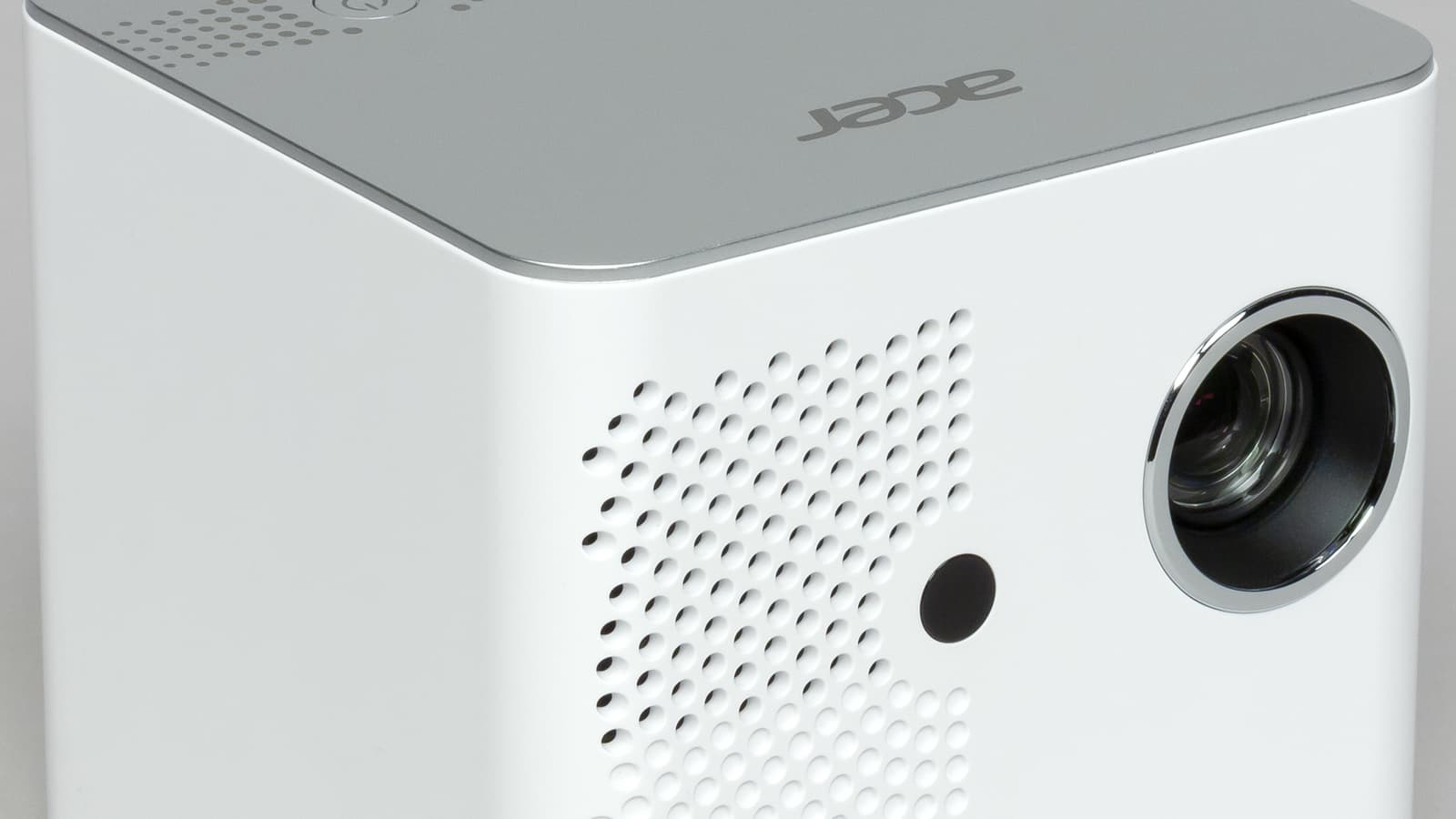

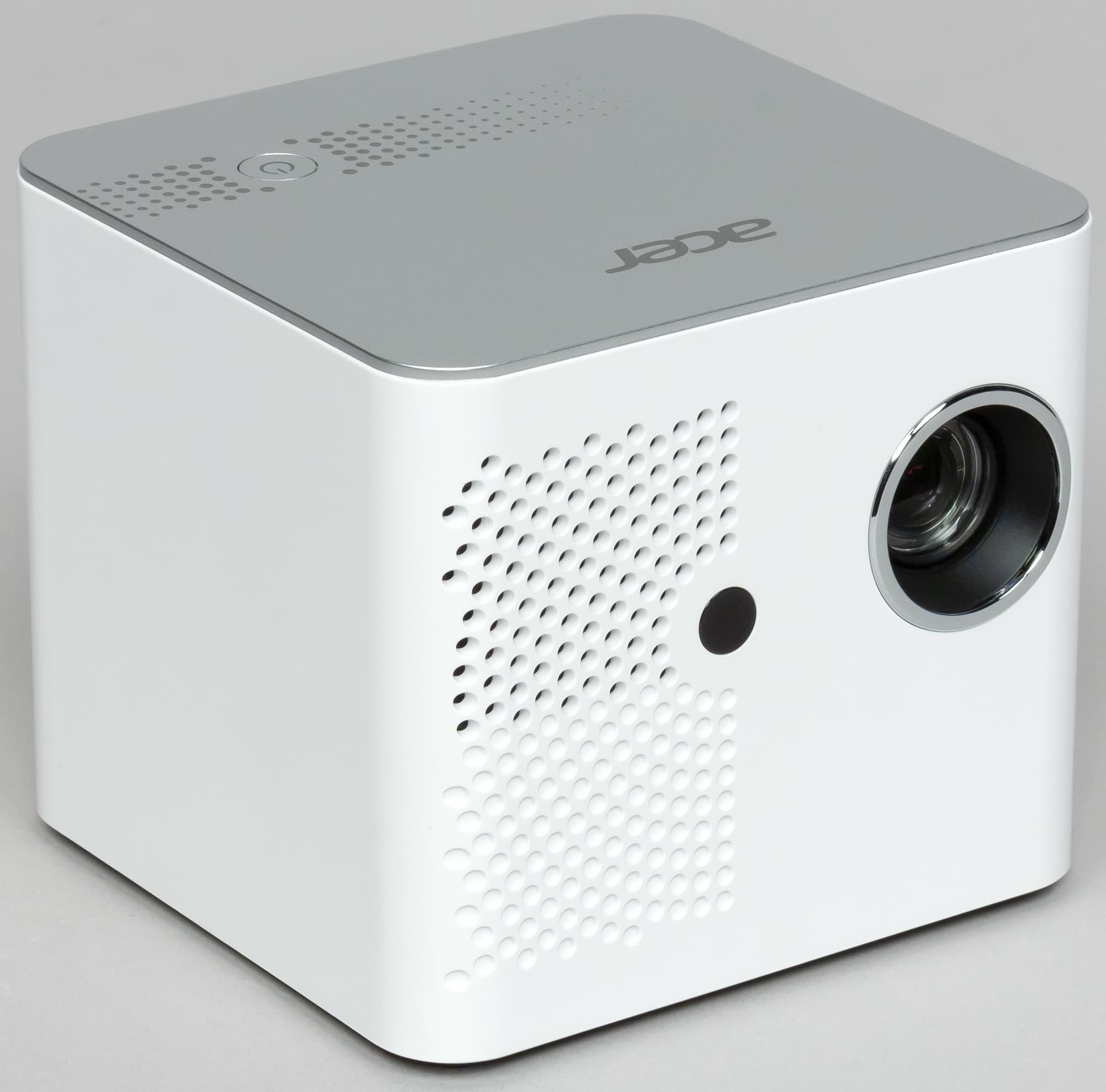

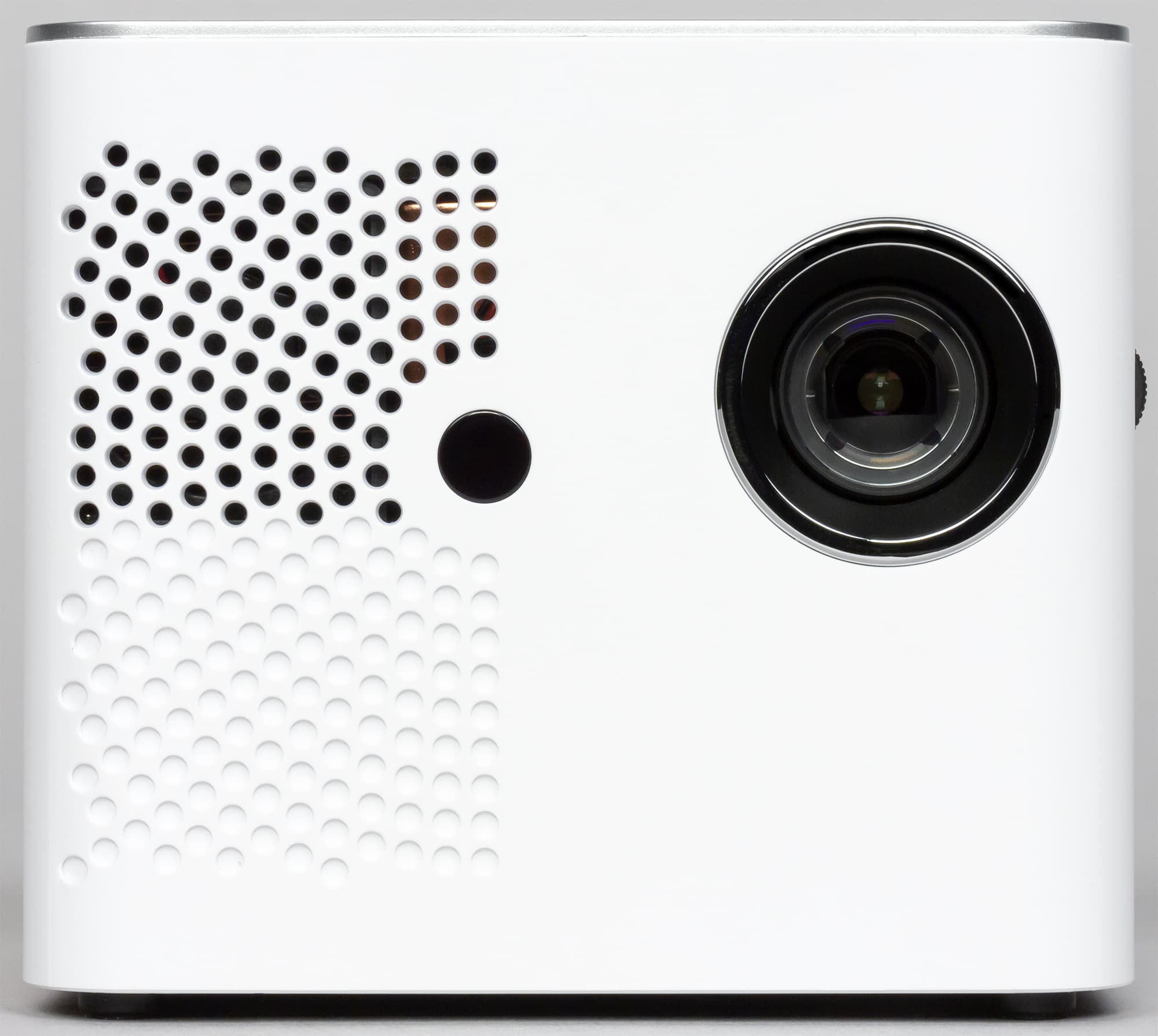

Спереди слева от объектива — вентиляционная решетка, через которую выдувается теплый воздух, и окошко единственного ИК-приемника.

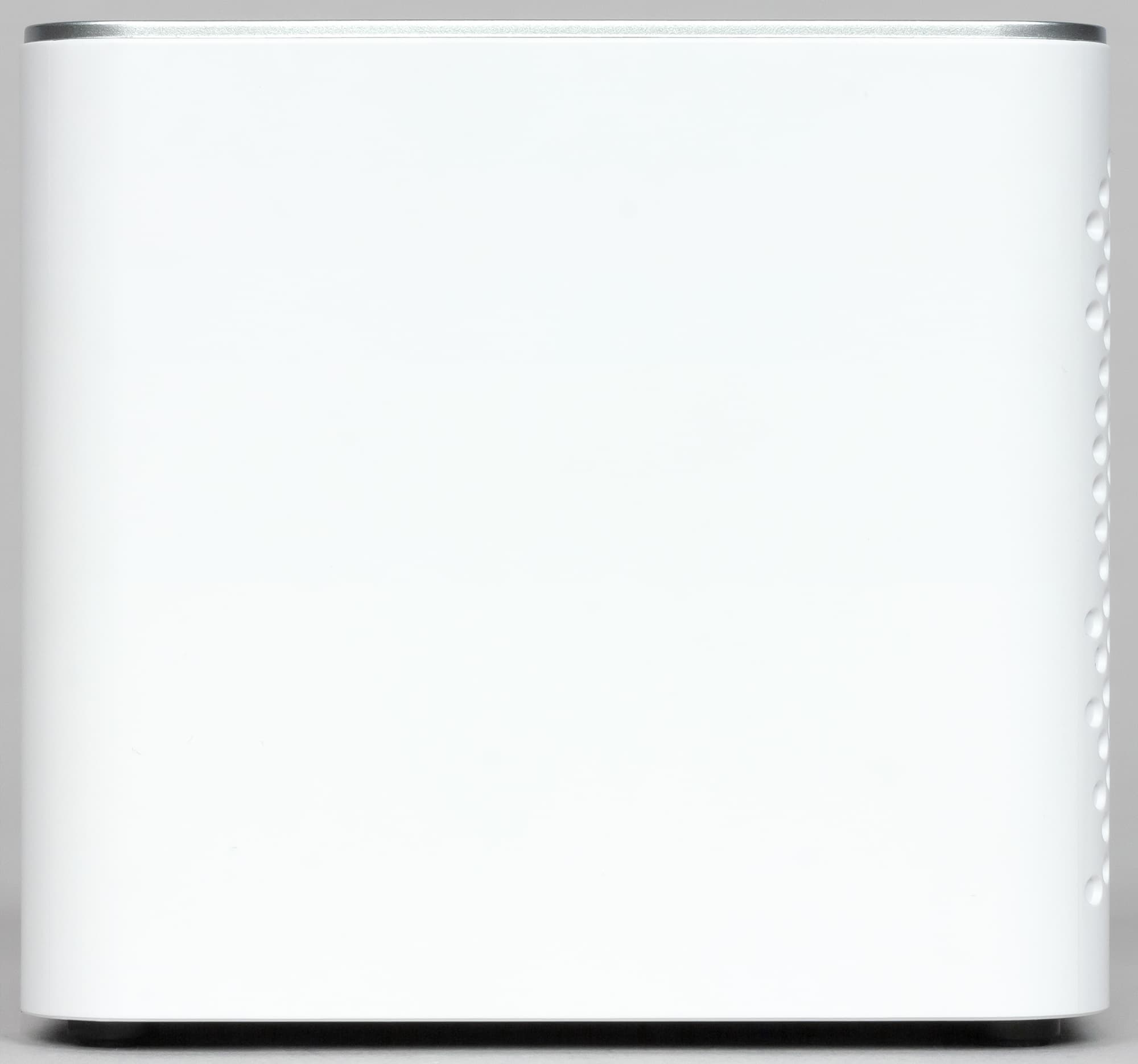

На правом боку ничего нет.

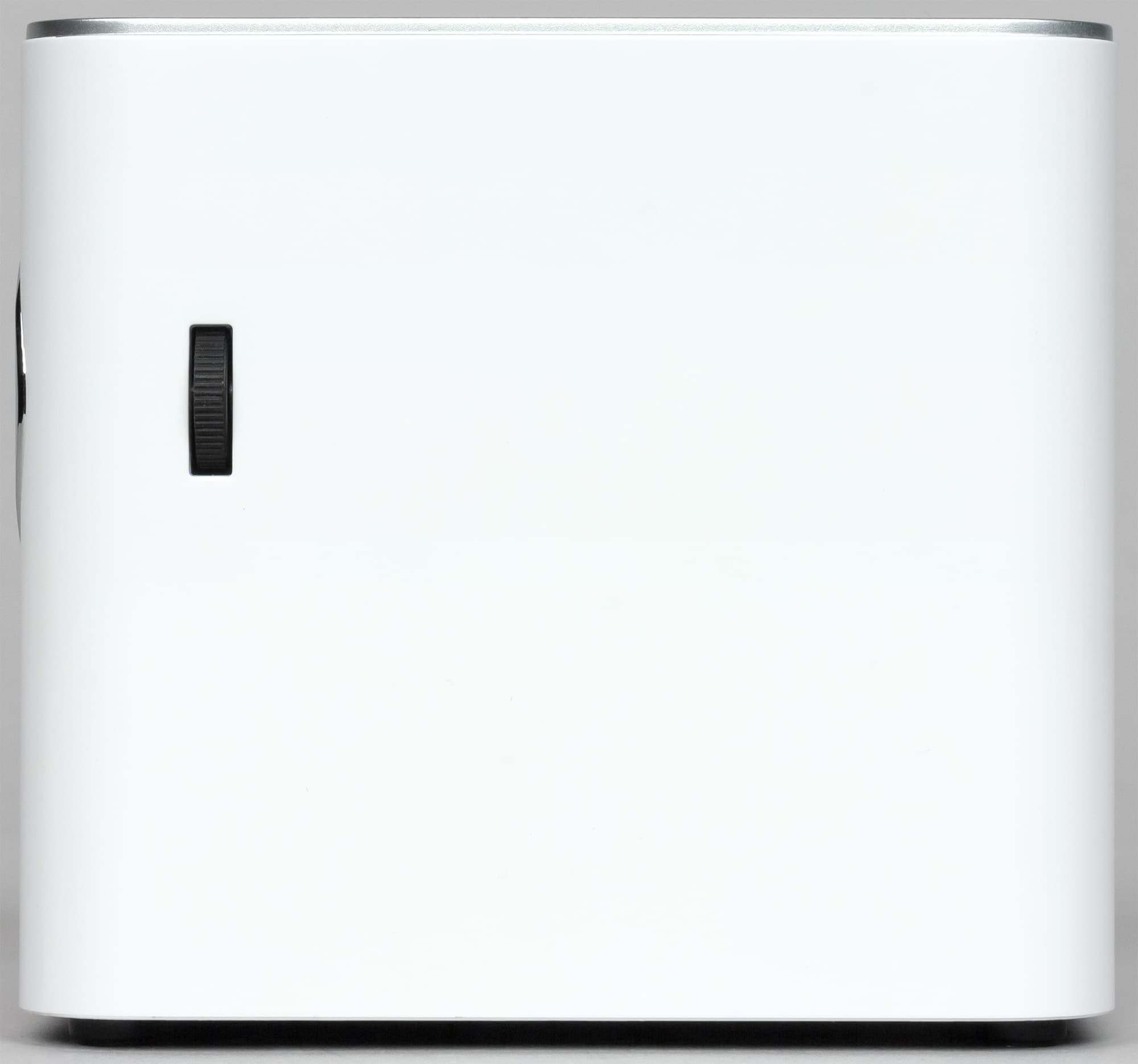

На левом боку — ребристое колесико фокусировки.

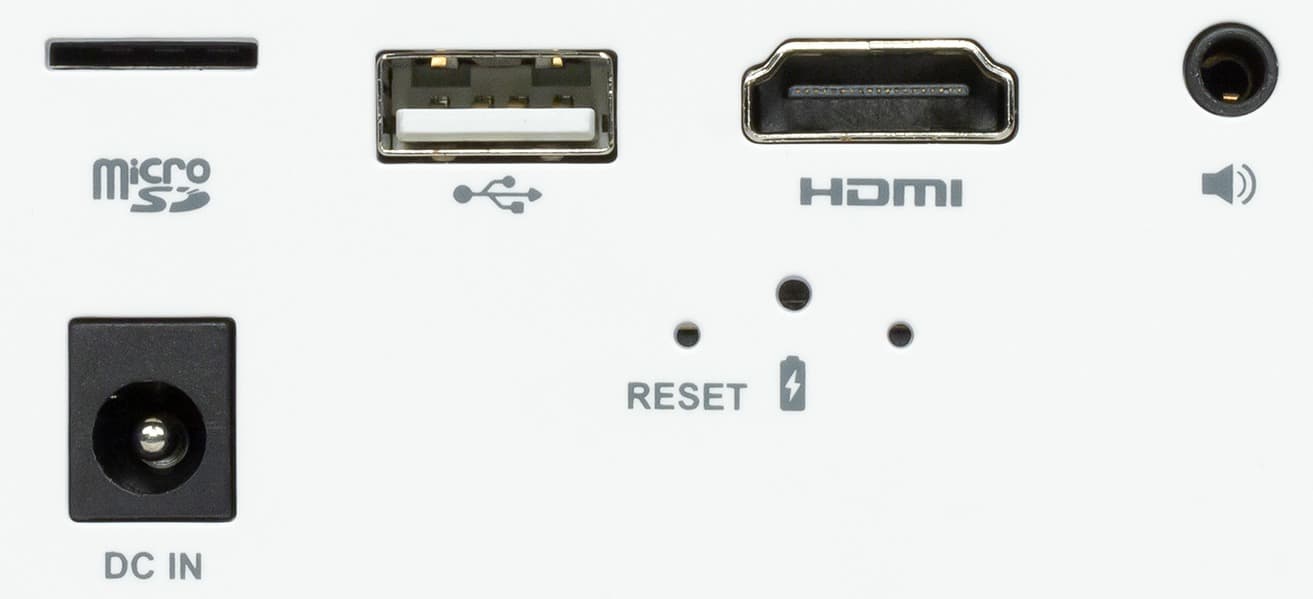

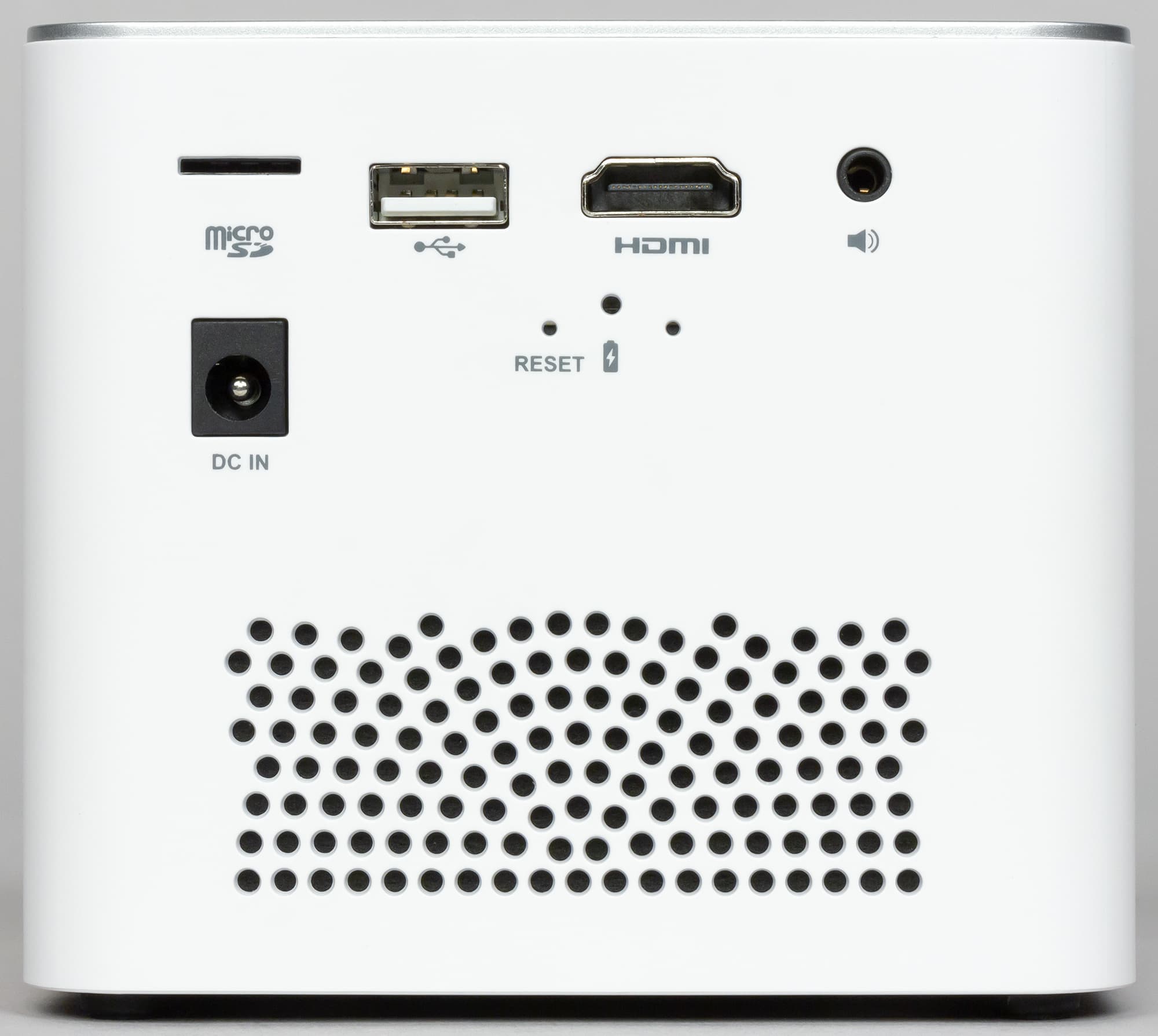

Сзади — интерфейсные разъемы, разъем питания, отверстие для доступа к кнопке сброса, индикатор зарядки и решетка встроенных громкоговорителей.

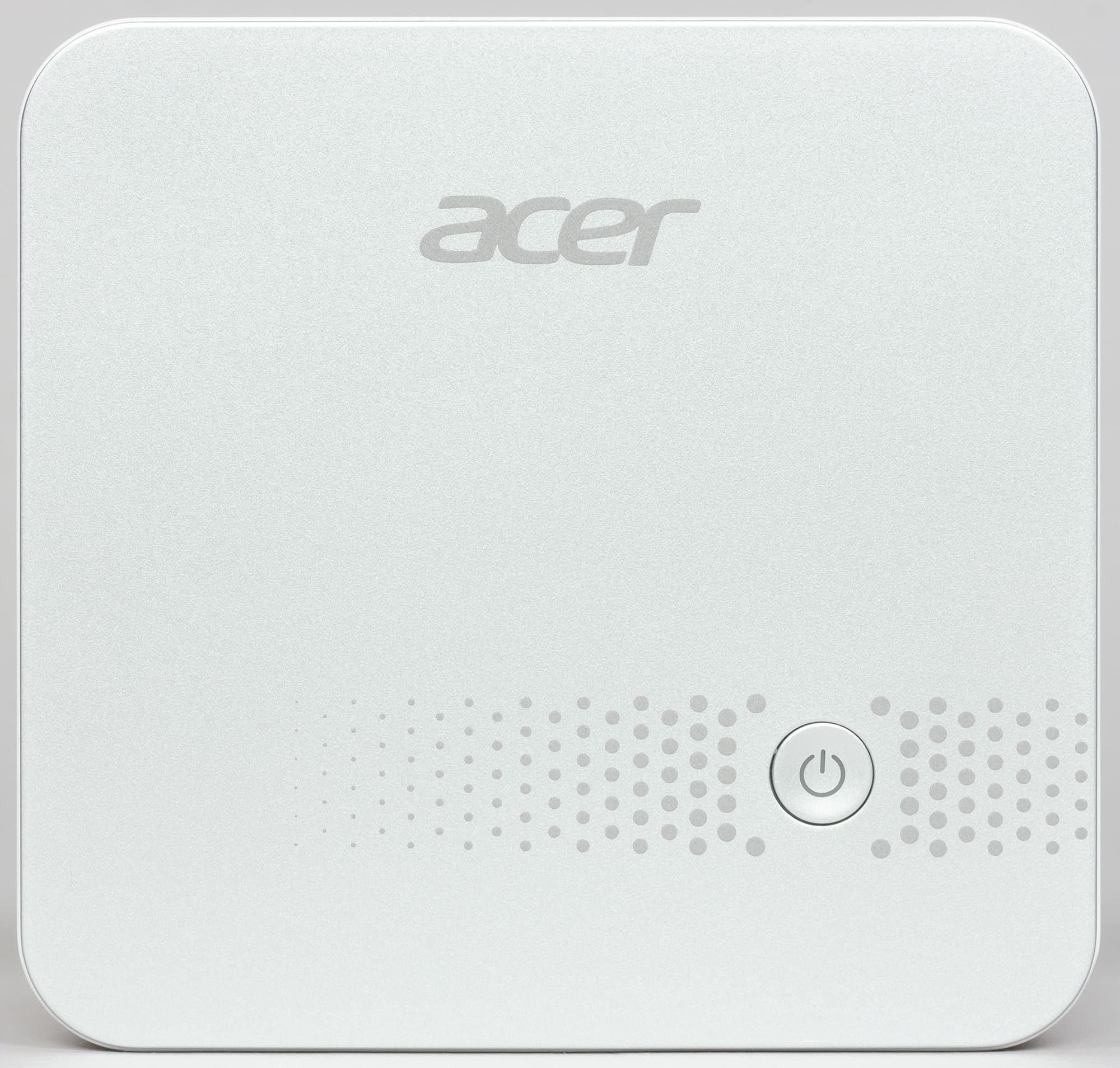

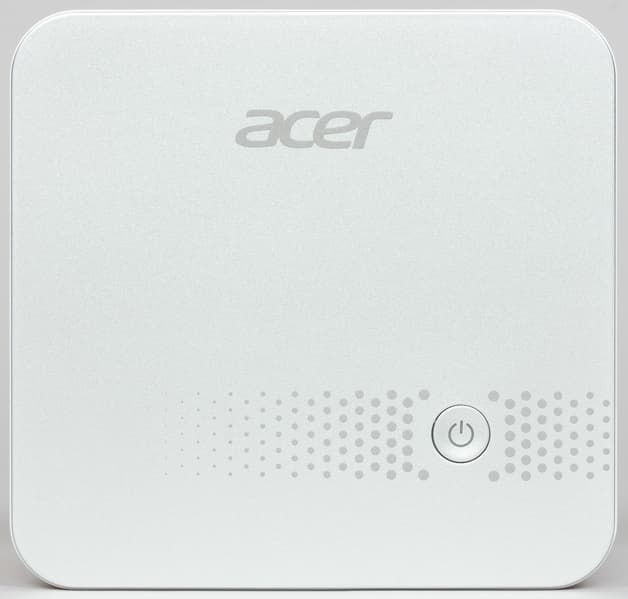

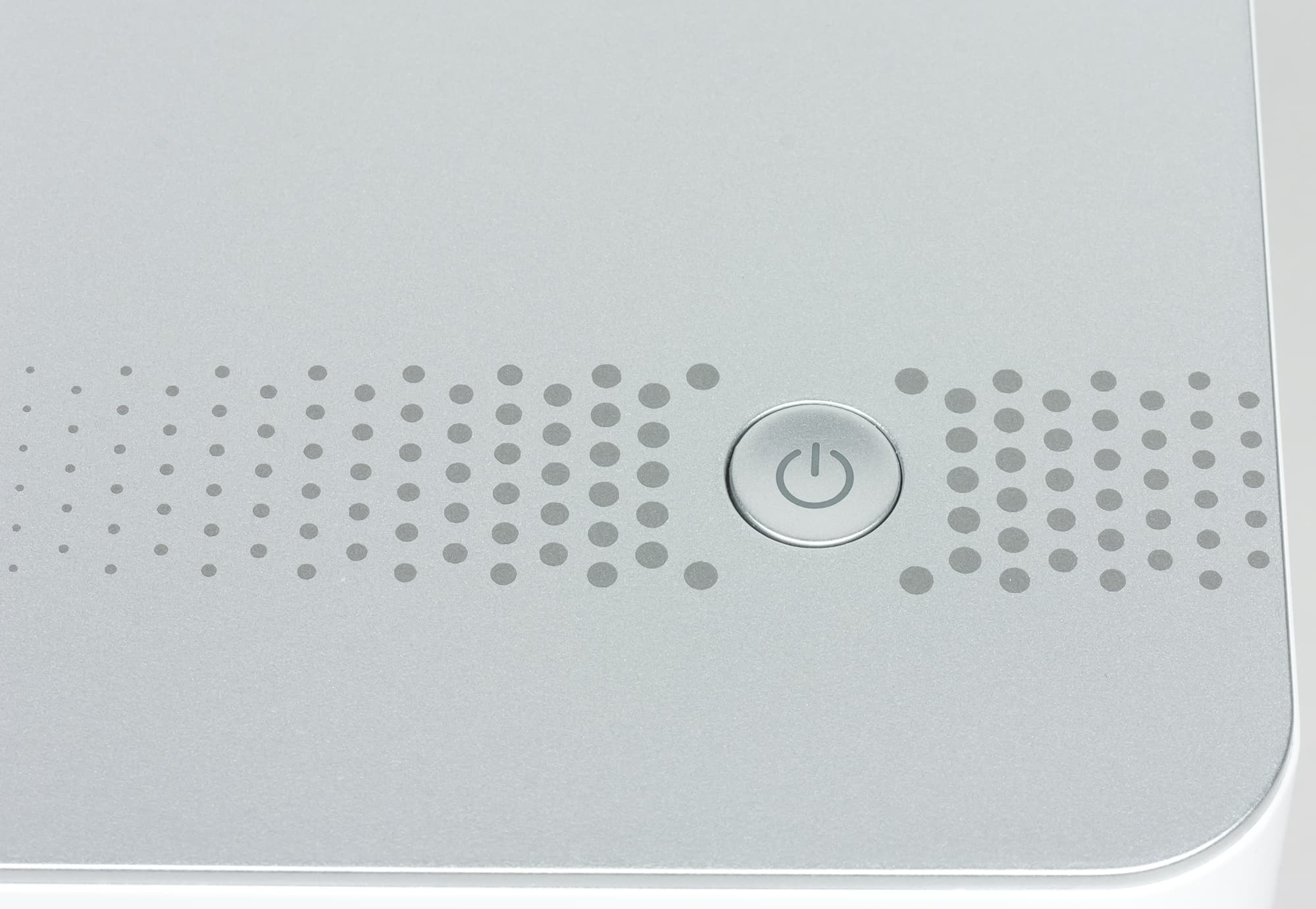

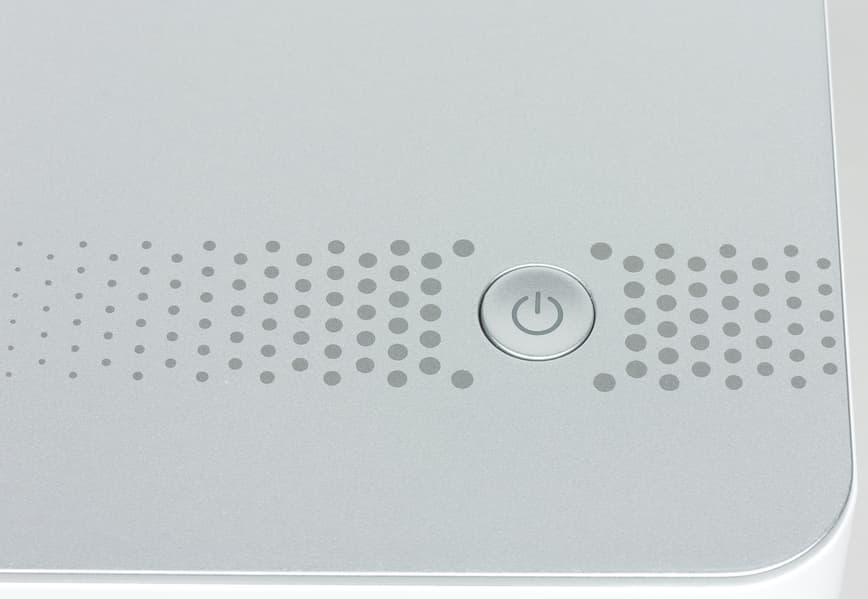

На верхней панели находится кнопка, отвечающая за включение/выключение проектора и переключение режимов беспроводного подключения к мобильному устройству.

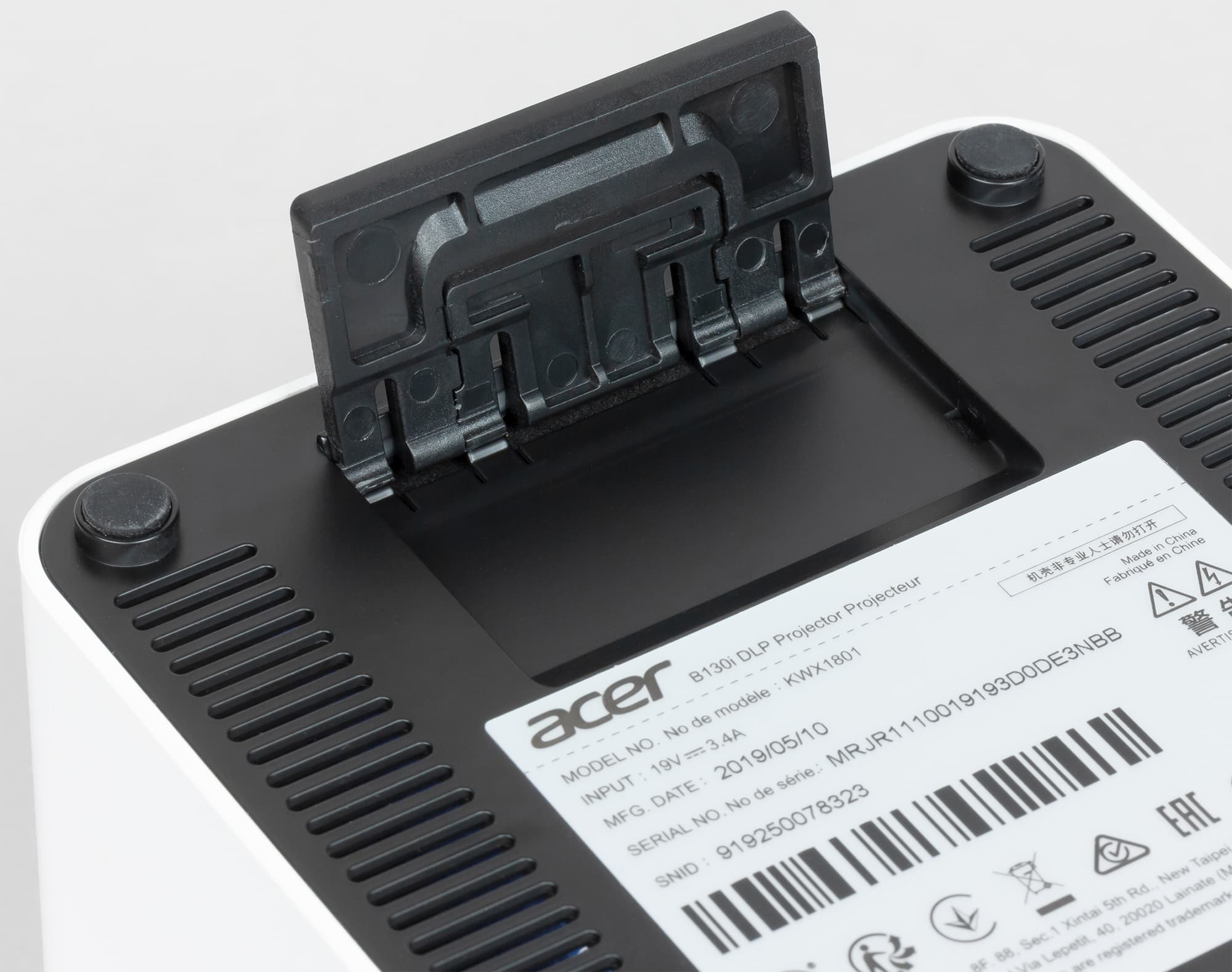

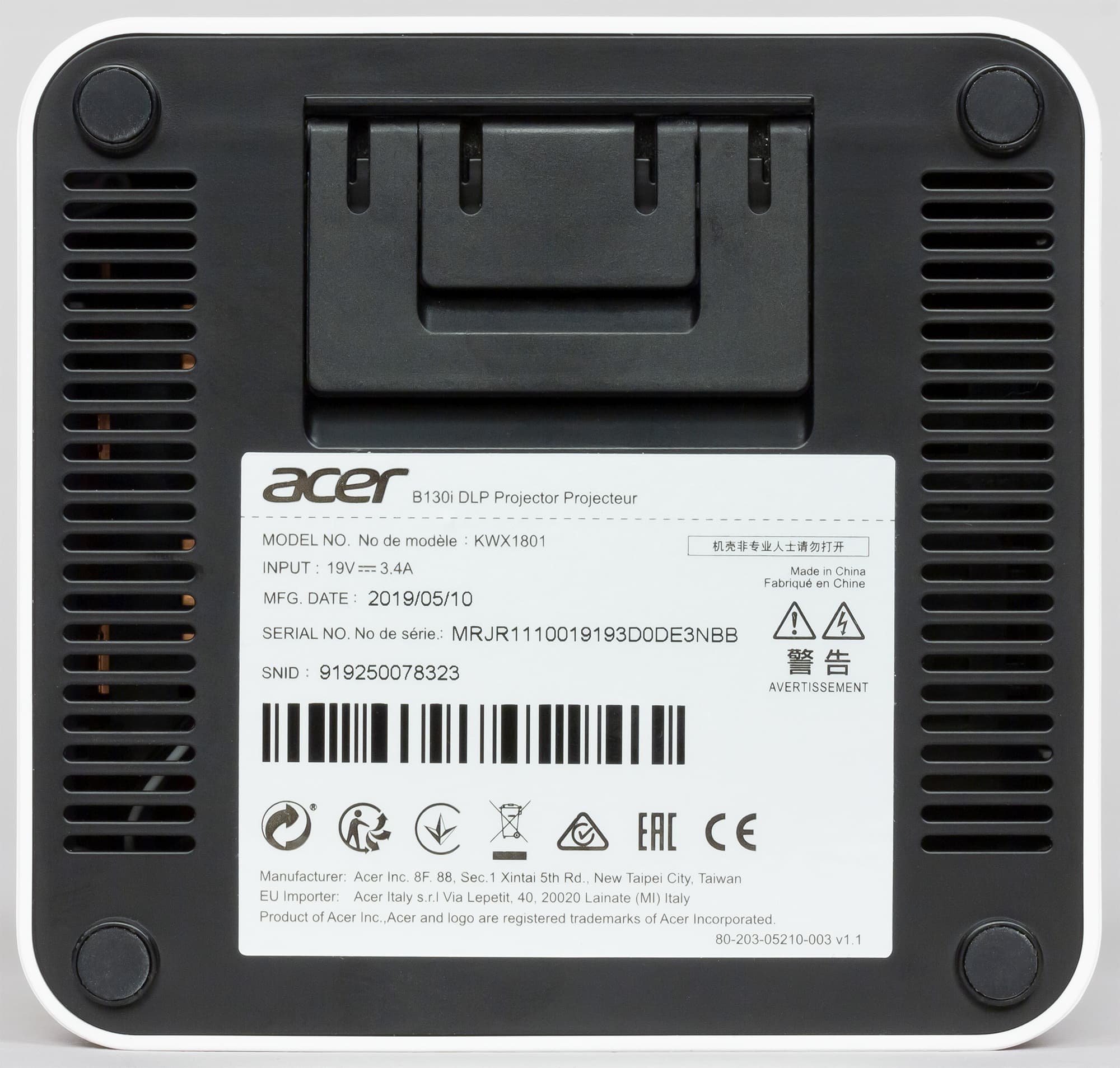

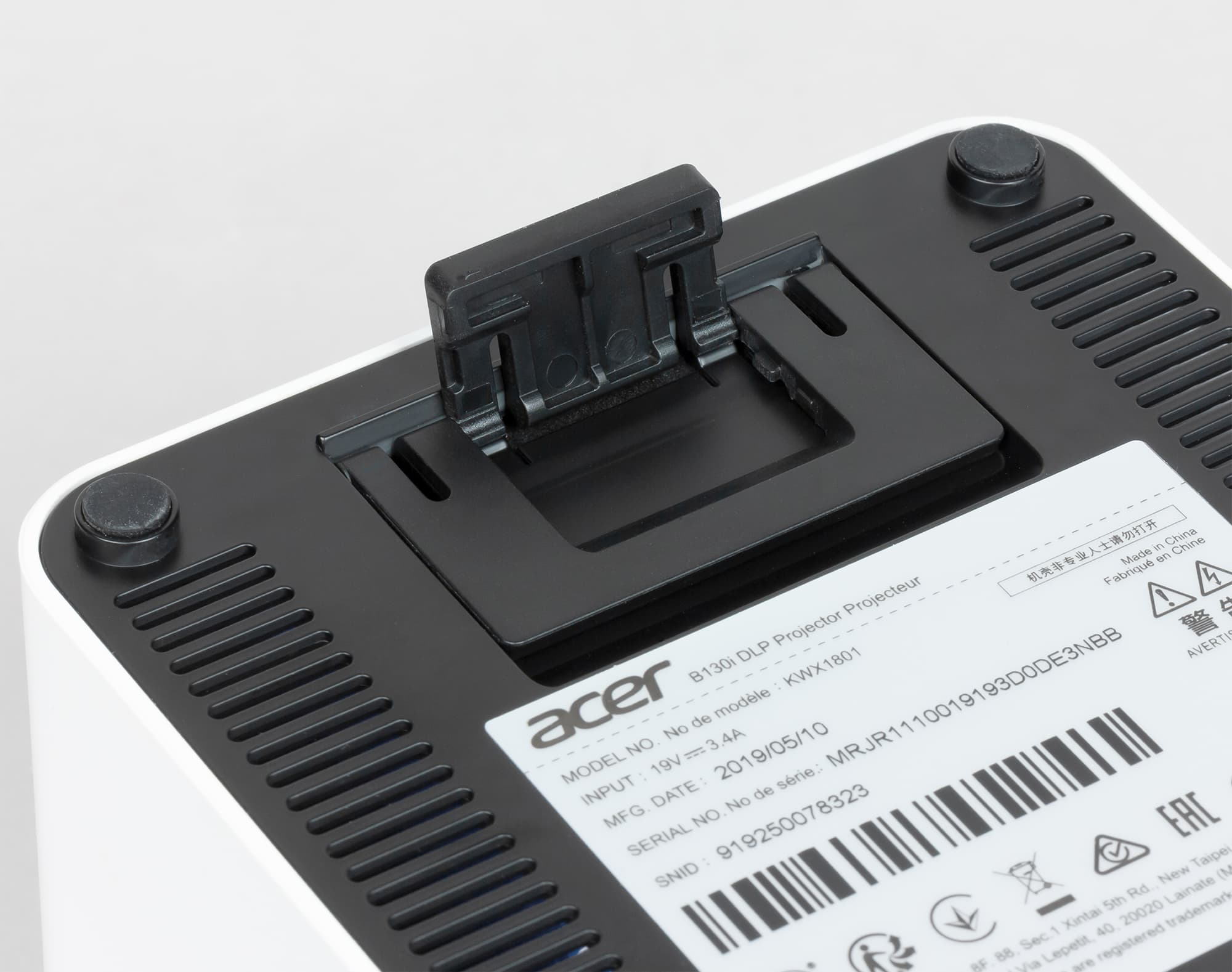

На днище можно обнаружить: в углах — невысокие ножки с резиновыми пятачками, ближе к боковым поверхностям — воздухозаборные решетки, в передней части — откидную ножку.

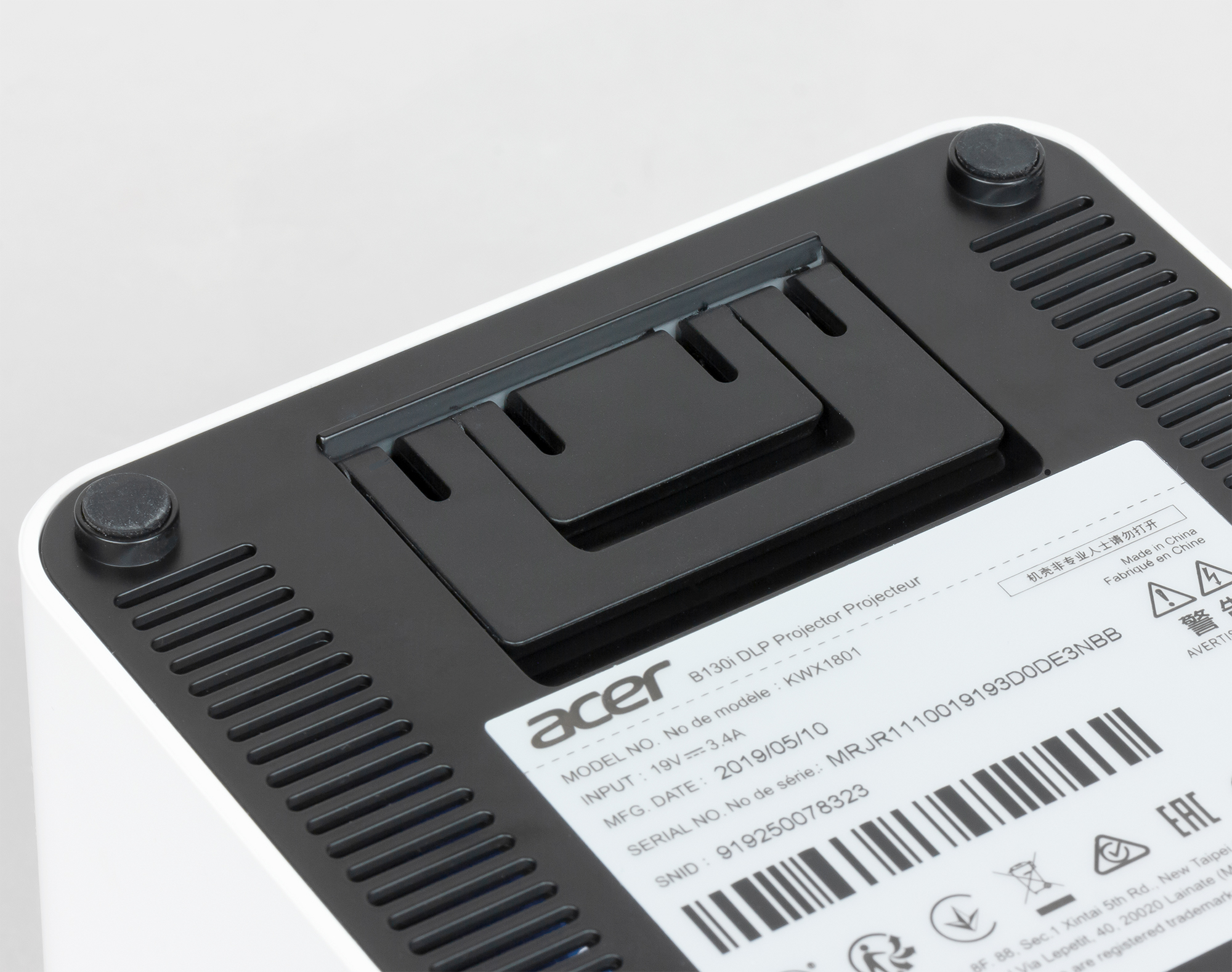

Ножка состоит из двух секций, чем обеспечивается два фиксированных угла подъема передней части проектора.

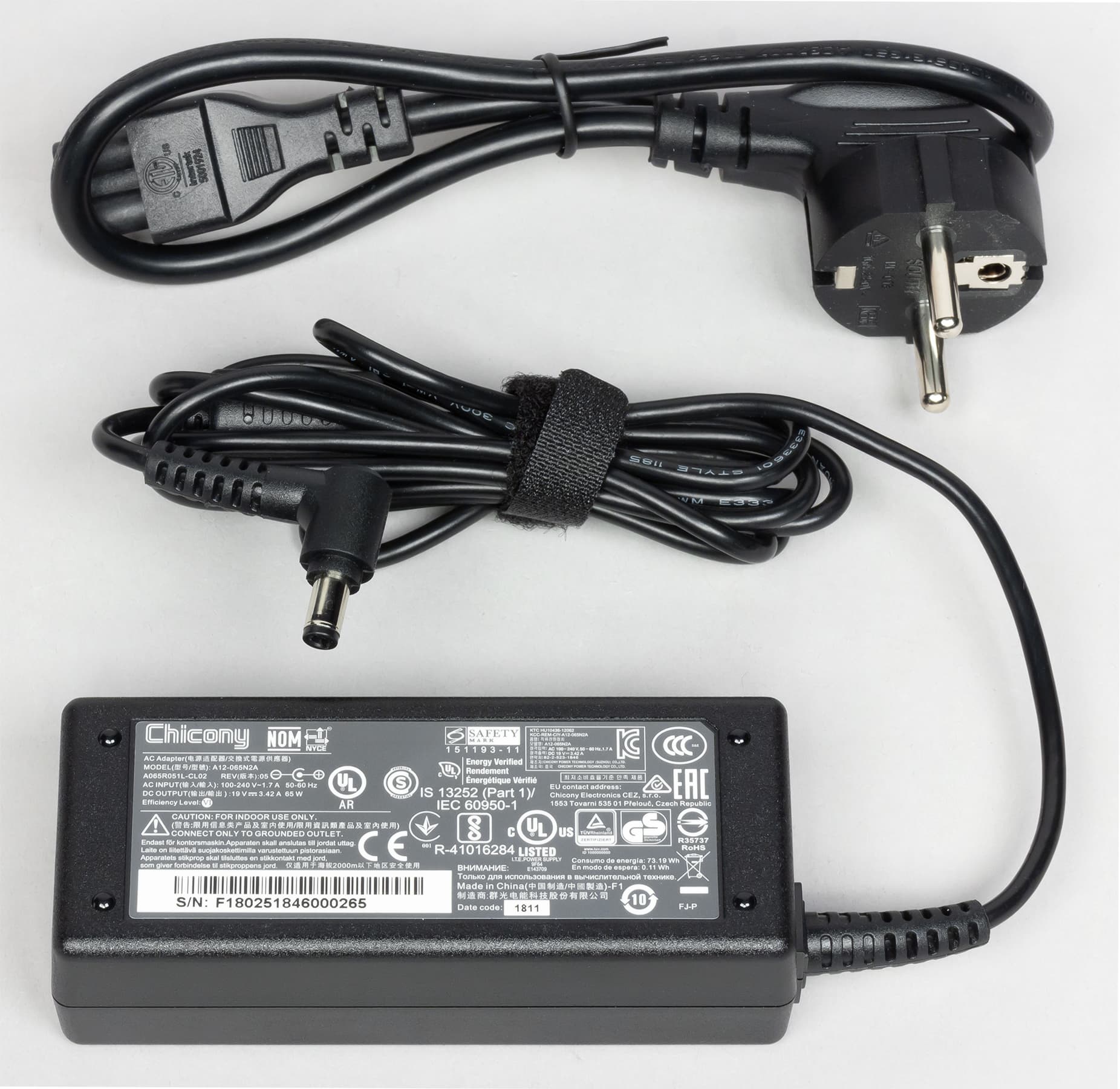

В комплект поставки входят недлинный сетевой кабель питания и блок питания с неотсоединяемым низковольтным кабелем питания.

Согласно нашим измерениям габариты проектора, включая ножки: 108(Ш)×96(В)×103(Г) мм. Масса предметов и длина кабелей:

Деталь Масса, г Длина, м
Проектор 815
Блок питания 235 1,7
Кабель питания 86 0,4
Пульт ДУ (с элементами питания) 48

Коммутация

Все разъемы стандартные и расположены достаточно свободно. Подписи к разъемам хорошо различаются. Аудио/видеовход один — HDMI. При подключении источника по HDMI проектор безальтернативно переключается на этот вход. Выход на наушники или внешнюю аудиосистему — обычный миниджек 3,5 мм без оптического интерфейса. USB используется для подключения накопителей, включая внешние жесткие диски. Поддерживаются USB-разветвители, а устройства ввода — нет. С карточек microSD, как и с USB-носителей, проектор умеет воспроизводить файлы мультимедийных форматов. Проектор поддерживает беспроводной (по Wi-Fi) прием изображения и звука в режимах Miracast и AirPlay. На главной странице интерфейса выводятся подсказки, как подключить мобильное устройство к проектору. Кнопками на экране можно переключать режимы (Miracast/AirPlay) беспроводного подключения и соответствующие экраны с подсказками, также описан способ с использованием кнопки питания, но мы его в деле не пробовали.

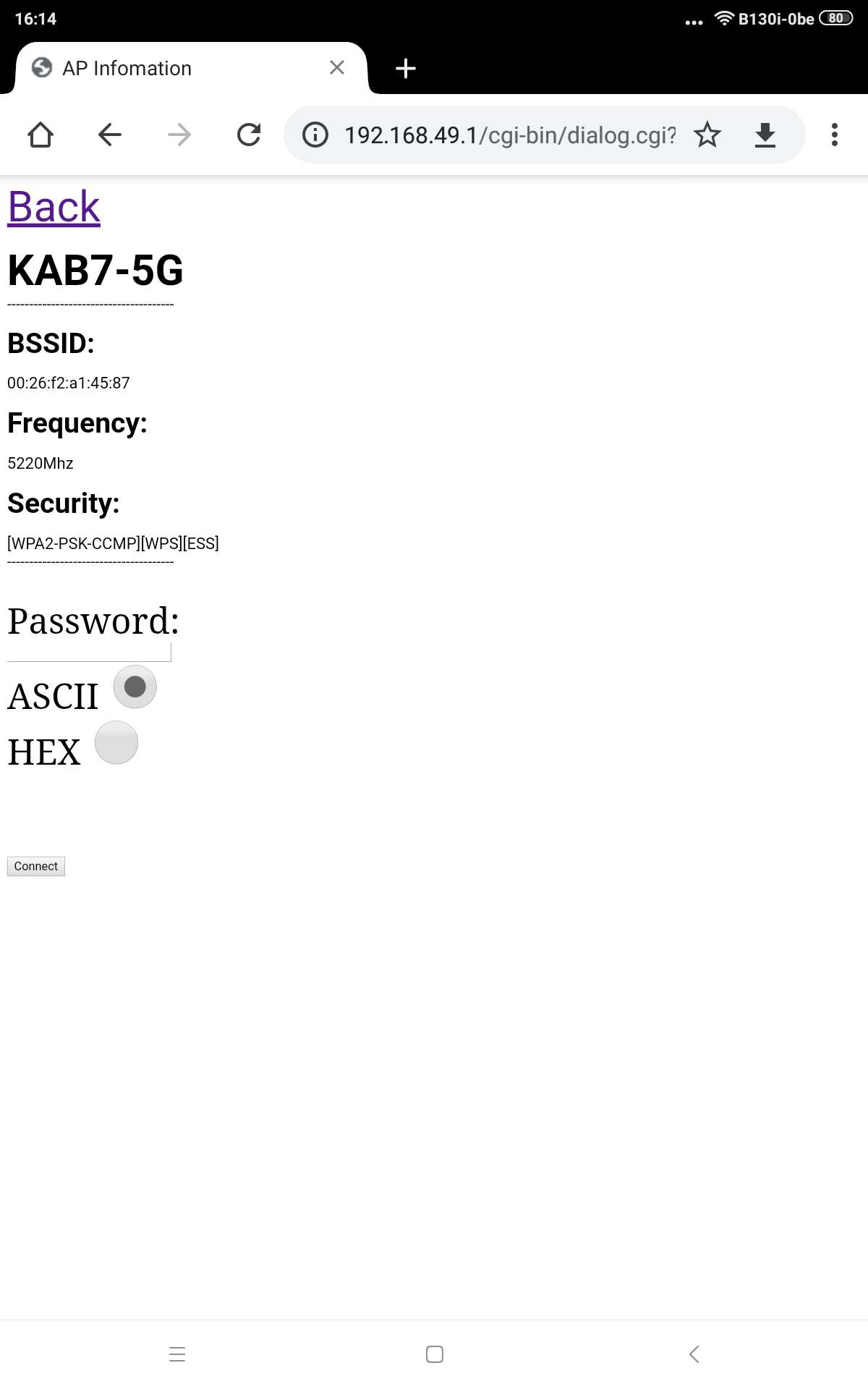

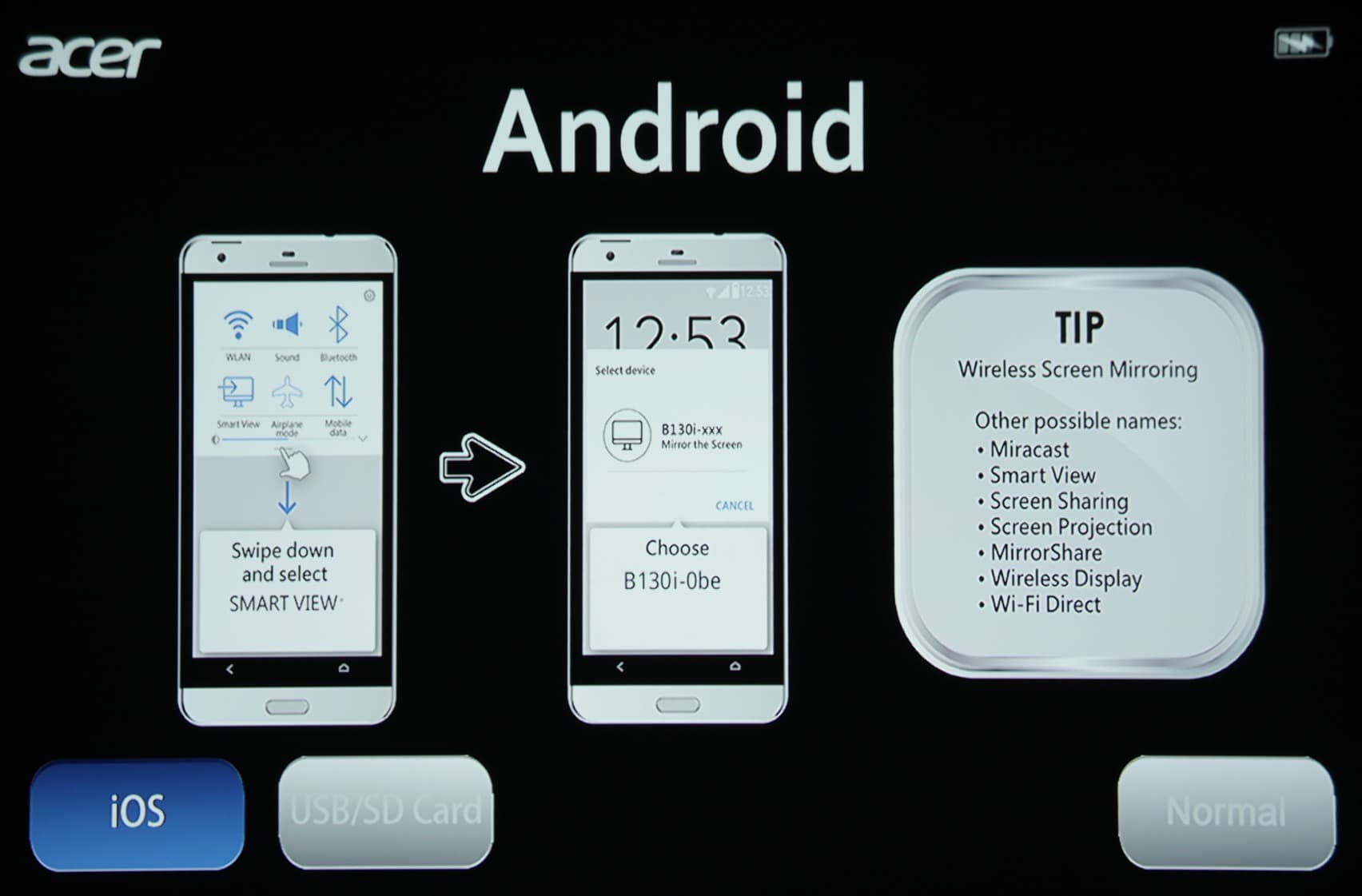

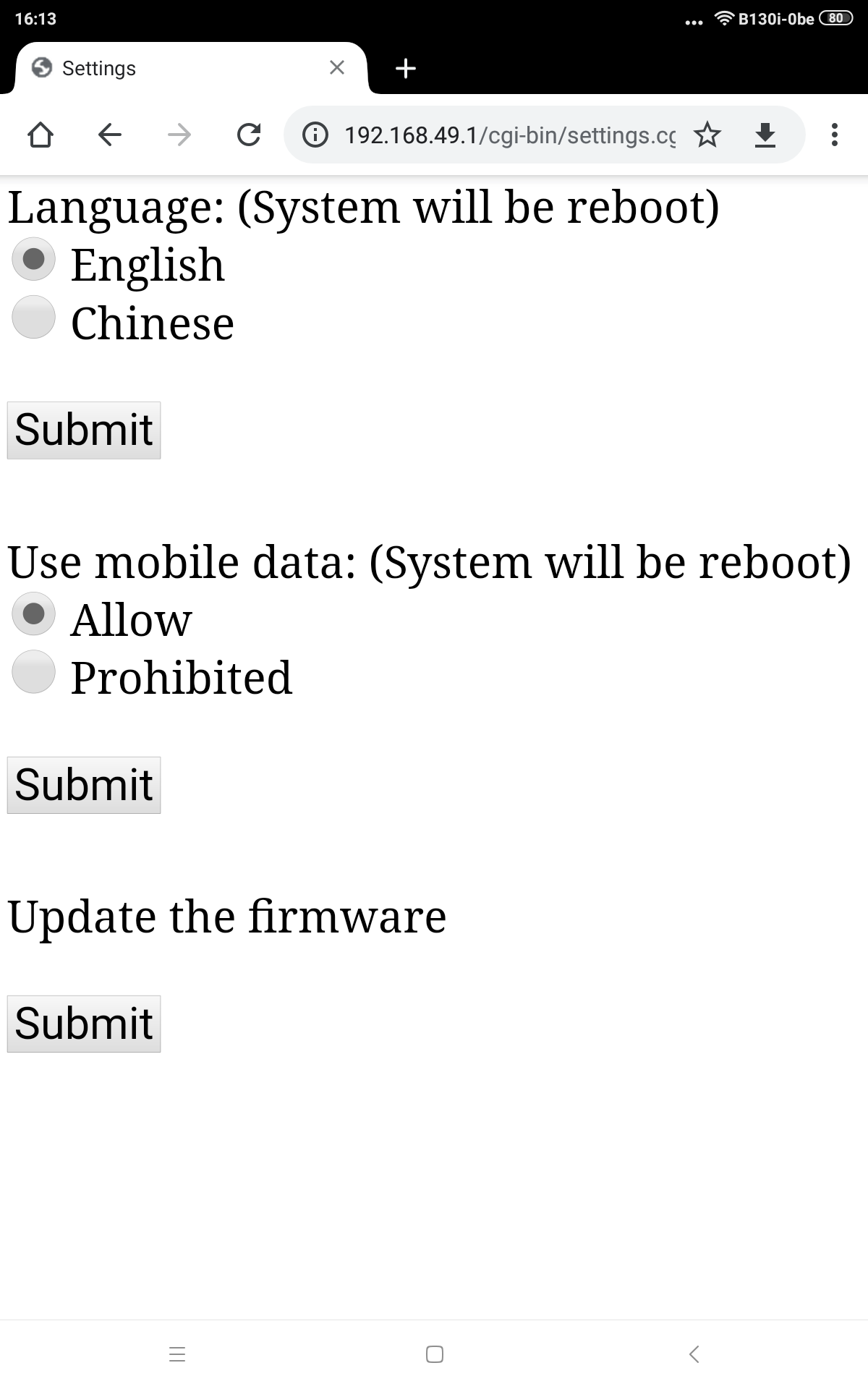

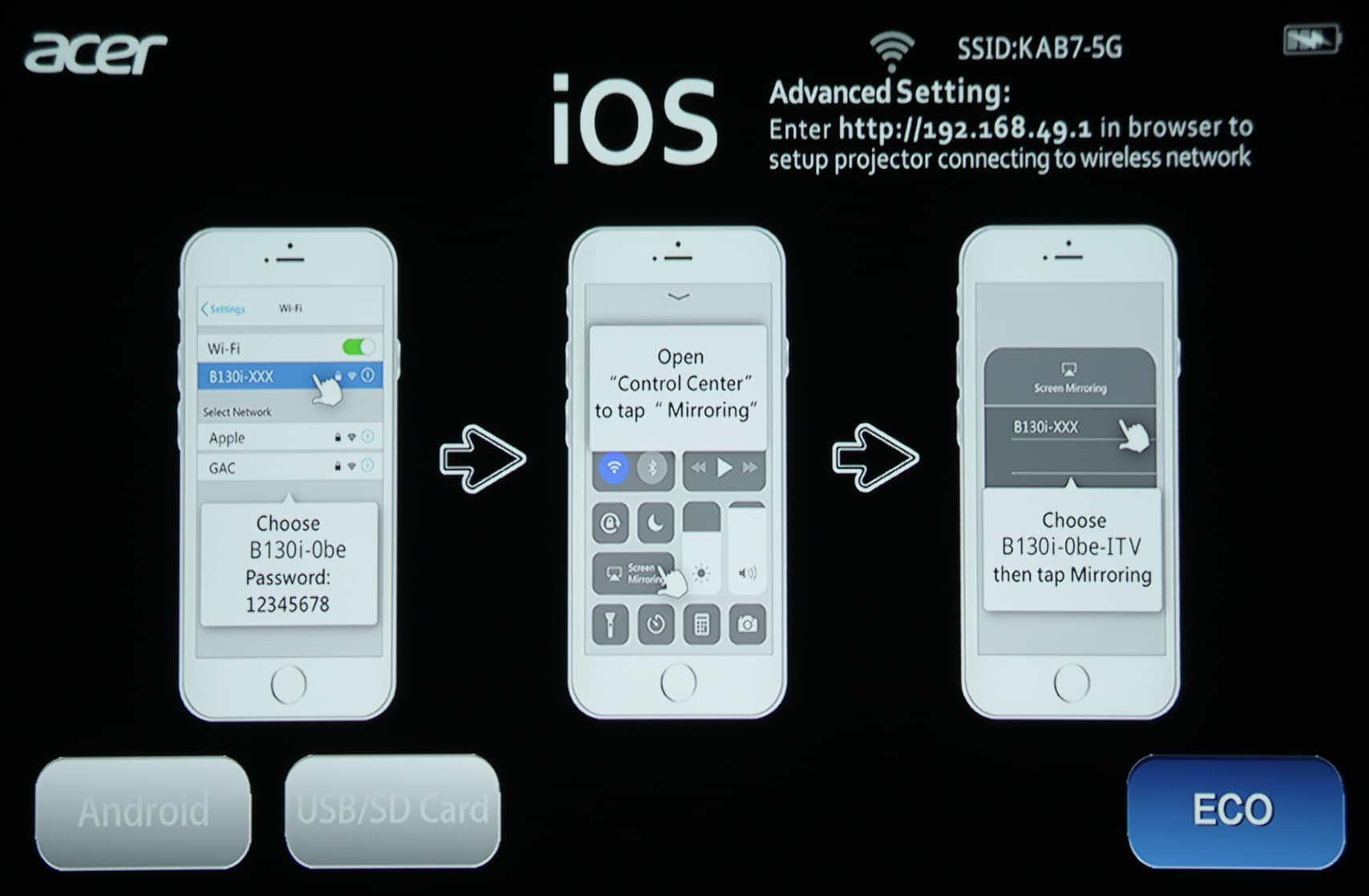

Поддерживается подключение к точке доступа проектора, а также работа в режиме инфраструктура. Для реализации второго варианта нужно сначала подключится к проектору в режиме точки доступа, зайти на веб-сервер проектора и на странице настроек указать параметры той сети, к которой должен подключиться проектор. На другой странице можно переключить язык интерфейса проектора и загрузить в него обновление прошивки. Режим инфраструктуры удобен тем, что мобильное устройство может оставаться подключенным к Сети по Wi-Fi. Вопреки паспортным данным поддерживается работа в диапазоне 5 ГГц.

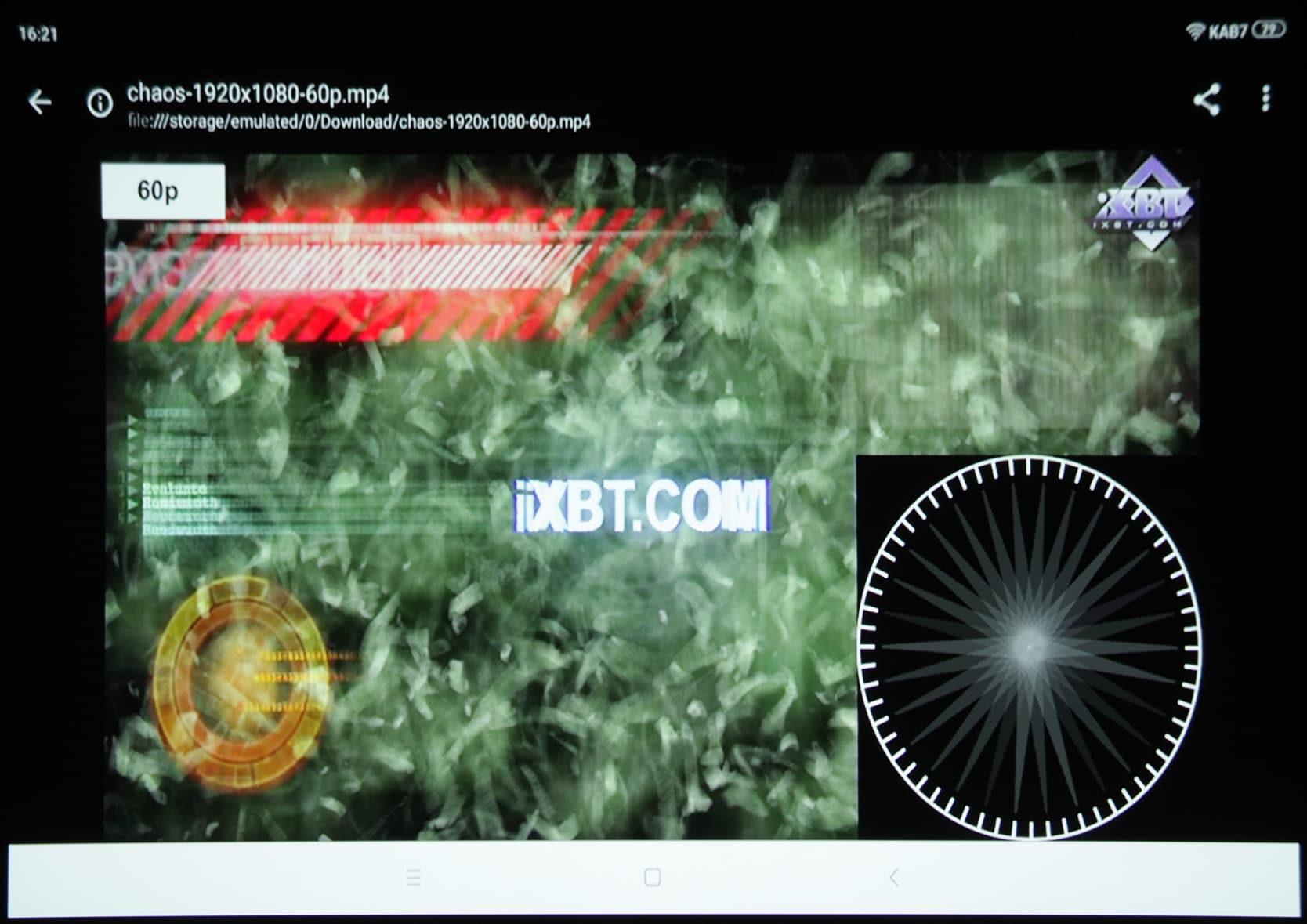

Miracast мы опробовали при подключении к планшету Xiaomi Mi Pad 4. Этот режим работал как обычно. При передаче видеоизображения частота кадров держится на уровне 30 кадр/с, чего в общем-то достаточно для просмотра фильмов. Недостатком является небольшое искажение пропорций — картинка чуть вытянута по вертикали.

Пульт и другие способы управления

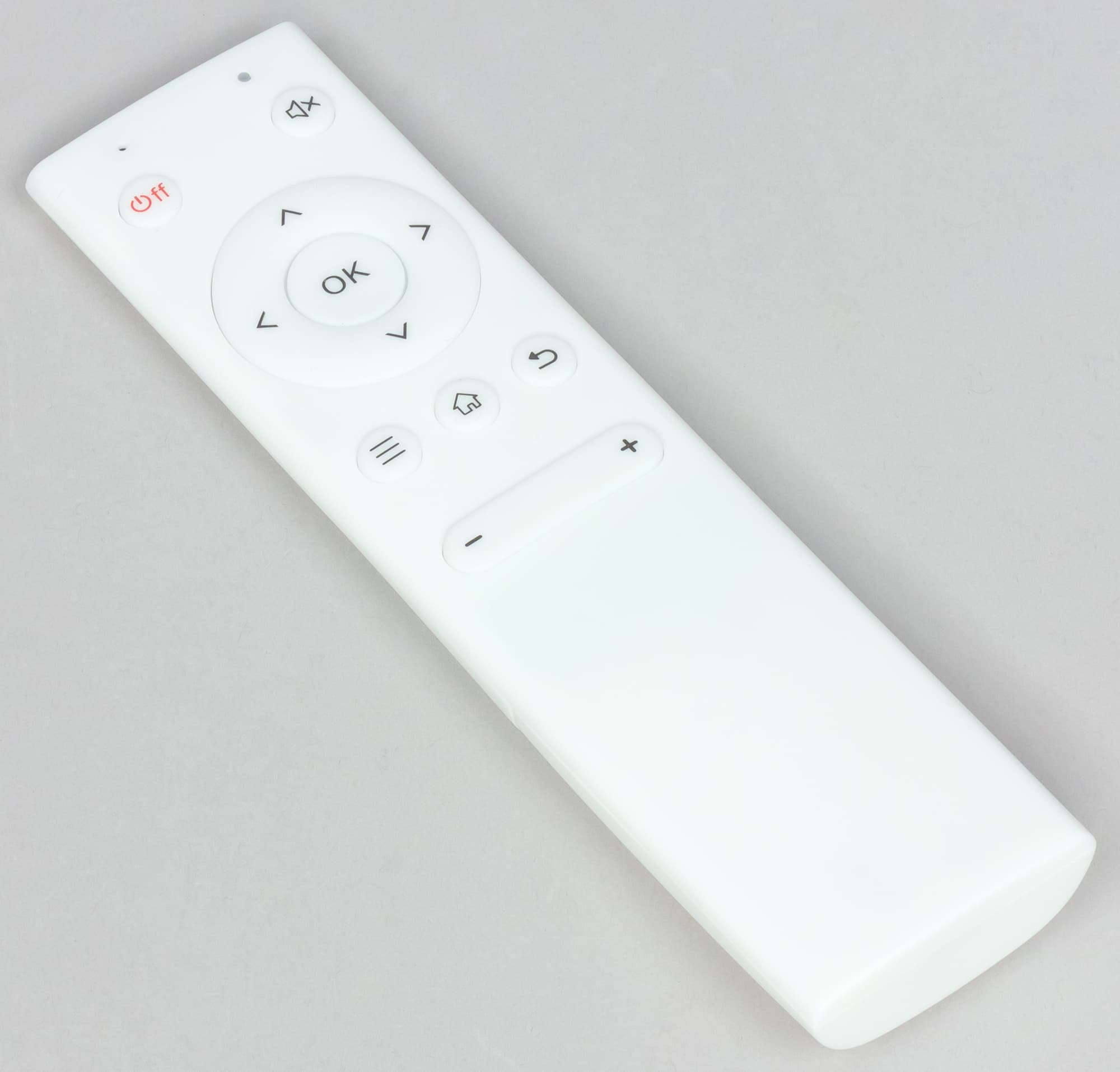

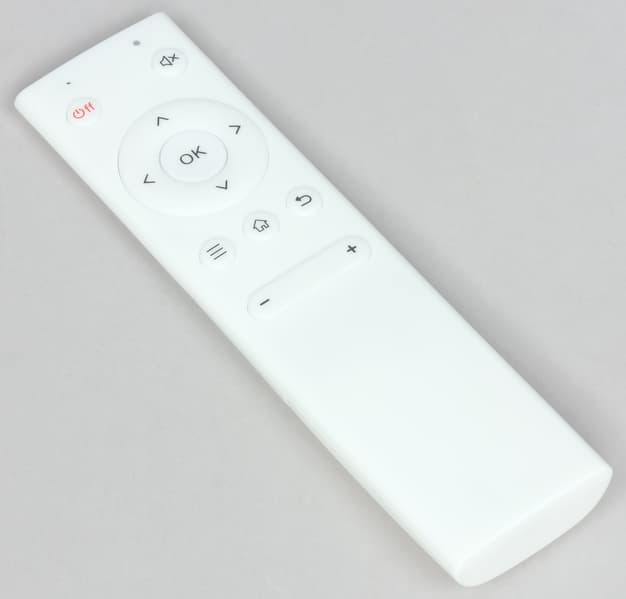

Пульт небольшой и легкий, в руке он лежит удобно. Его корпус изготовлен из белого пластика с матовой поверхностью. Источниками питания служат два элемента типа AAA. Кнопки изготовлены из резиноподобного материала. Обозначения кнопок достаточно контрастные. При передаче команд ярко светится красный индикатор в передней части пульта. Подсветки кнопок нет, но так как их немного, то нужная кнопка легко находится на ощупь. С пульта нельзя включить проектор — можно только выключить. Включается проектор только кнопкой на корпусе — ее нужно удерживать несколько секунд, не отпуская даже после того, как зашумит система охлаждения проектора. Выключается он с пульта и той же кнопкой на корпусе.

Управление проекцией

Фокусное расстояние фиксированное и не меняется. Для фокусировки нужно крутить ребристое колесико сбоку на корпусе проектора.

Проекция направлена вверх, так что нижняя граница изображения находится немного выше оси объектива. Есть функция автоматической коррекции вертикальных трапецеидальных искажений (работает хорошо — проверено). Режимов геометрической трансформации нет. Проекция только фронтальная с расположением проектора ножками вниз.

Воспроизведение мультимедийного контента

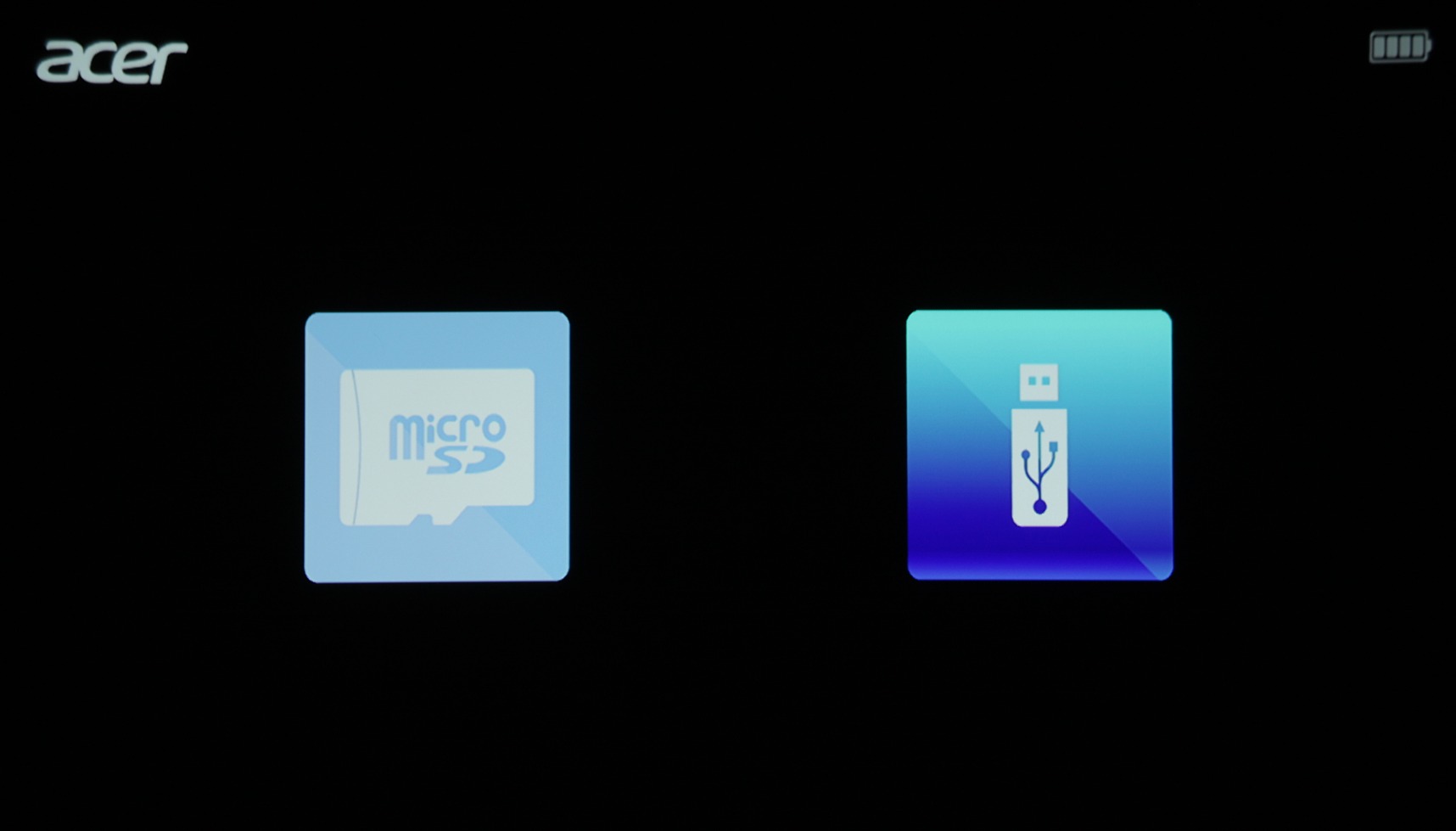

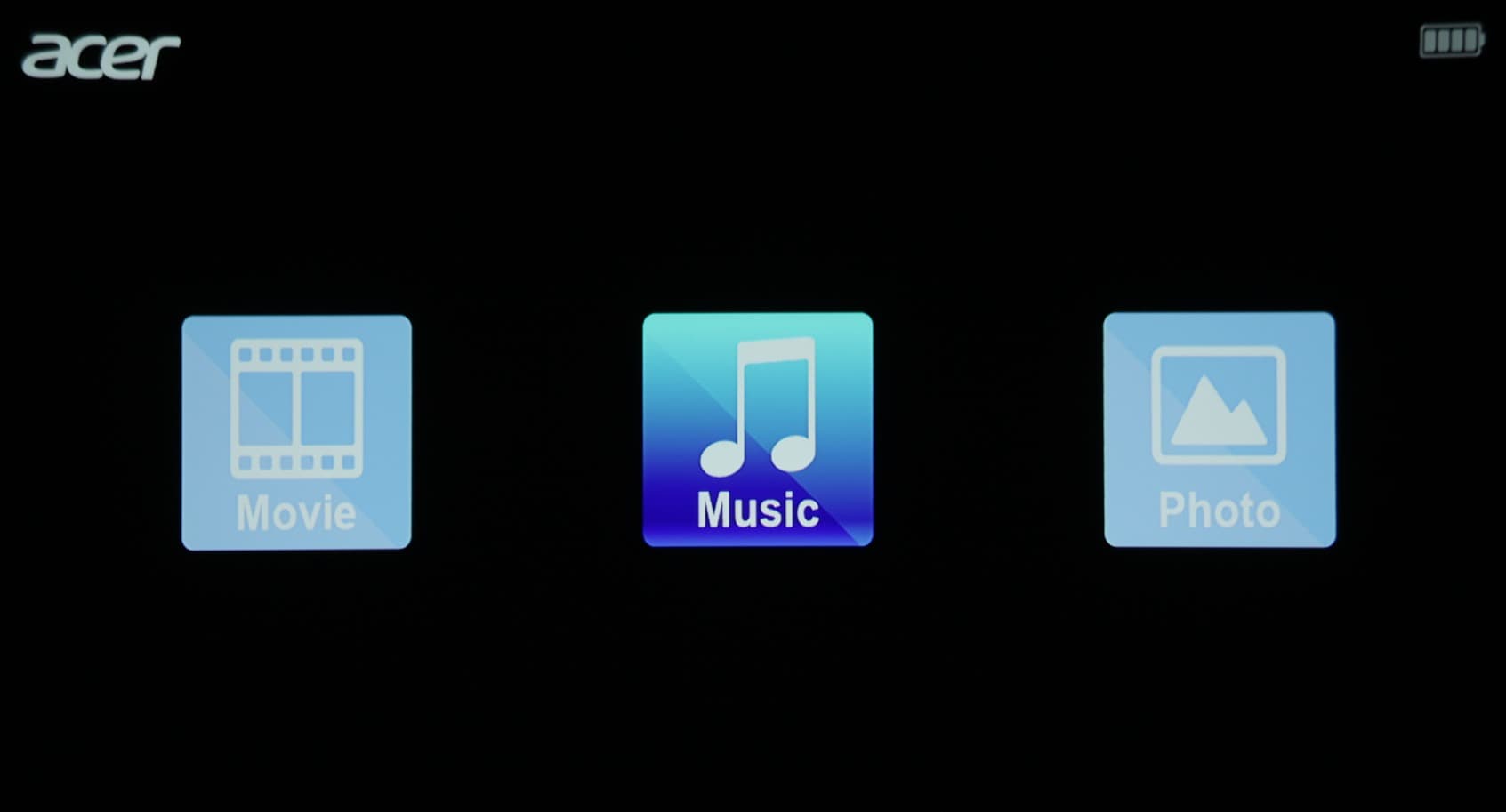

На главной странице с помощью виртуальных кнопок пользователь сначала выбирает режим воспроизведения мультимедийных файлов, потом — с какого носителя их воспроизводить и затем — какой тип файлов.

В качестве USB-накопителей были опробованы жесткие диски 2,5″, внешний SSD и обычные флешки. Два протестированных жестких диска работали от USB-порта без дополнительного питания. Отметим, что проектор поддерживает USB-накопители с файловыми системами FAT32, exFAT и NTFS, а с кириллическими названиями файлов и папок не было никаких проблем. Проектор обнаруживает все файлы в папках, даже если на диске очень много файлов (более 100 тысяч). В списке папок на текущем уровне отображаются только папки, содержащие текущий тип файлов (видео, аудио или растровые графические).

При поверхностном тестировании воспроизведения мультимедийного контента мы ограничились рядом файлов, запускаемых в основном с внешних USB-носителей. Нами подтверждена способность проектора показывать растровые графические файлы в форматах JPEG, PNG и BMP. Режим просмотра только один — изображение увеличено до ближайших границ проекции, а стрелками влево и вправо на пульте выбирается предыдущее или следующее изображение в текущей папке. Пропорции все также немного искажены — картинка чуть вытянута по вертикали.

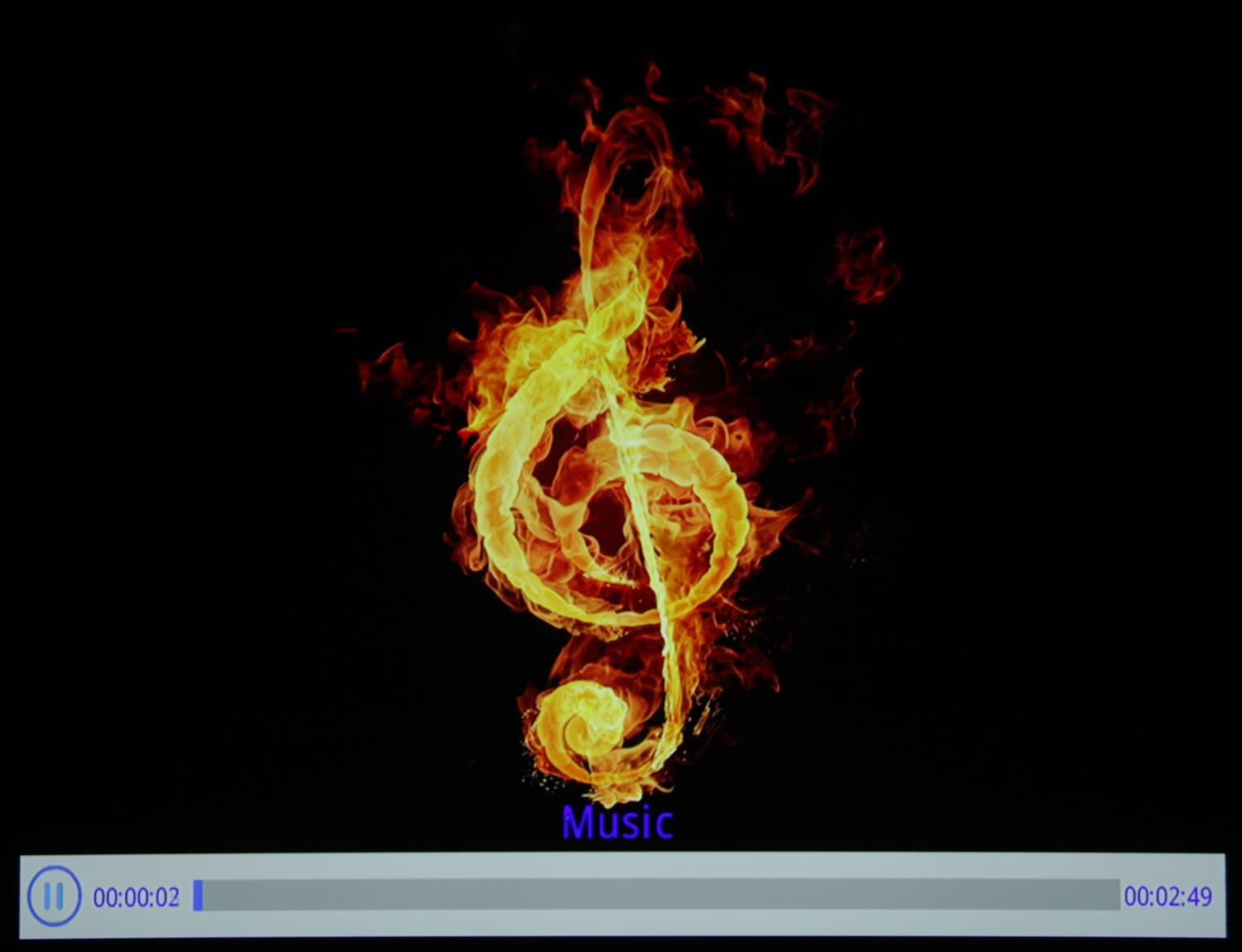

В случае аудиофайлов поддерживаются форматы MP3 и WMA (а в режиме воспроизведения видеофайлов можно проиграть аудиофайлы в формате MP4). Воспроизведение аудиофайла можно приостановить и затем продолжить, есть переход на 30 секунд назад и вперед (стрелки влево и вправо на пульте) и все. Тэги, встроенные картинки и т. д. не поддерживаются.

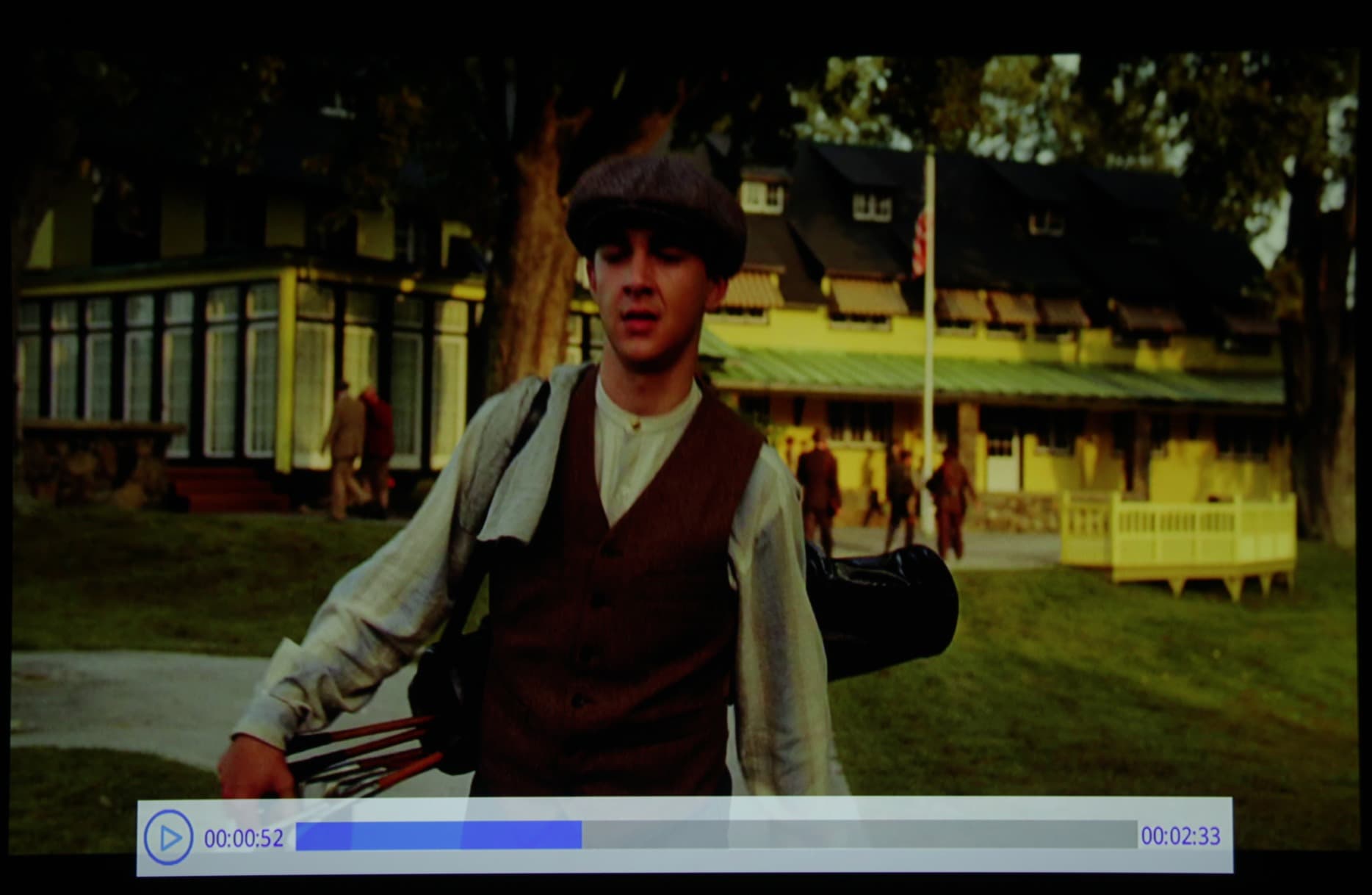

Плеер проектора воспроизводит видеофайлы в контейнерах MPG (кодеки MPEG-1/2), AVI (XviD), MP4 (H.264, MPEG-4), WMV (WMV-9 MP@ML менее 3000 Кбит/с), MKV (H.264), TS (MPEG-2). Самый беспроблемный вариант — это контейнер MP4 или MKV и кодек H.264. В этом случае битрейт может быть до 110 Мбит/с включительно. Поддерживается декодирование звуковых дорожек в форматах MPEG-1, MP3, AAC LC, PCM и WMA (не Pro). Переключаться между аудиодорожками нельзя, а субтитры не поддерживаются. Управление — приостановить/продолжить и переход на 30 секунд назад и вперед. Картинка видеофайлов формата 4:3 чуть вытянута по горизонтали, а формата 16:9 — по вертикали.

Тестовые ролики на определение равномерности чередования кадров помогли выявить, что при воспроизведении файлов частота обновления всегда равна 60 Гц. При этом в случае файлов с 24, 25 и 50 Гц кадровой частоты часть кадров имеет увеличенный интервал. В стандартном для видео диапазоне (16—235) отображаются почти все градации оттенков, только в светах есть небольшой завал.

Кинотеатральные режимы работы от внешнего источника видеосигнала тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Проектор поддерживает режимы 480i/p, 576i/p, 720p, 1080i и 1080p при 24/50/60 Гц. Цвета перенасыщенные, яркостная и цветовая четкость ниже возможной. В стандартном для видео диапазоне (16—235) отображаются почти все градации оттенков, но в светах есть небольшой завал. В случае сигнала 1080p при 24 кадр/с кадры выводятся с чередованием длительности 2:3. В большинстве случаев проектор хорошо справляется с преобразованием чересстрочных видеосигналов в прогрессивное изображение даже при самом замысловатом чередовании полукадров (полей), но периодически буквально на секунду случается срыв на вывод просто по полям. При масштабировании из низких разрешений и даже в случае чересстрочных сигналов и динамичной картинки выполняется частичное сглаживание границ объектов — зубцы на диагоналях выражены слабо. Как и при воспроизведении видеофайлов картинка формата 4:3 чуть вытянута по горизонтали, а формата 16:9 — по вертикали.

При подключении к компьютеру по HDMI поддерживается сигнал с разрешением до 1920 на 1080 пикселей с кадровой частотой вплоть до 60 Гц включительно. Впрочем, родным для этого проектора является разрешение 1280×800 пикселей, которое лучше и использовать. Именно при таком разрешении вывод изображения выполняется с максимально возможной четкостью и нет искажения геометрии, так как проектор растягивает изображение до границ области проекции. Впрочем, какой-то пересчет выполняется даже в случае режима 1280×800 пикселей, так как четкость по вертикали заметно снижена. Свой вклад в снижение четкости вносит то обстоятельство, что DMD-матрица в проекторе имеет диагональное расположение микрозеркал, что в принципе не позволяет получить вывод точка в точку. В режиме 1280×800 пикселей поддерживается только сигнал с частотой кадров 60 Гц. В режиме 1920 на 1080 пикселей доступно несколько частот, но проектор подстраивает частоту обновления экрана под частоту кадров только на 50 или 60 Гц, поэтому даже при сигнале 24 Гц файлы с 24 кадр/с воспроизводятся с чередованием длительности кадров 2:3.

Полная задержка вывода составляет порядка 40 мс (сигнал 1280×800 при 60 кадр/с), это едва чувствуется просто в случае подключения к ПК при работе с мышью и вряд сильно ухудшит результаты в динамичных играх.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут. На заглавной странице интерфейса можно выбрать режим яркости — высокая (Normal) или пониженная (ECO).

Режим Световой поток
Высокая яркость 240 лм
Пониженная яркость 100 лм
Равномерность
+4%, −24%
Контрастность
580:1

Измеренный световой поток заметно меньше, чем заявлено в паспортных характеристиках. В полной темноте яркости проектора вполне хватает для проекции на экран шириной где-то до 1,5 м или немного больше. Даже в слабо освещенном помещении размер проекции лучше существенно уменьшить. Равномерность белого поля хорошая. Контрастность высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off, которая составила порядка 1400:1, что для DLP-проектора весьма высокое значение. Контрастность могла бы быть немного выше, но уровень черного чуть выше минимально возможного, и никаких настроек, чтобы это исправить, нет.

Визуально видно, что белое поле к углам немного темнеет, особенно к верхним. Равномерность яркости и цветового тона черного поля хорошие. Геометрия почти правильная — прогиб верхнего края проекции вниз составляет всего 3—4 мм при ширине примерно 1,6 м. Ширина неяркой цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, доходит где-то до 0,5 пикселя, это не критично. Равномерность фокусировки неидеальная, но хорошая — можно добиться, чтобы пиксельная сетка хорошо различалась на всей области проекции.

В отличие от типичного одночипового DLP-проектора, в данном проекторе нет вращающегося светофильтра, вместо него и лампы используются три светодиодных излучателя — красный, зеленый и синий, — включающиеся последовательно. Анализ зависимостей яркости от времени показал, что частота чередования цветов составляет 240 Гц. Эта частота условно соответствует 4-скоростному светофильтру, поэтому эффект «радуги» выражен умеренно. Виртуального прозрачного сегмента, то есть периода, когда включены все три светодиода и излучается белый свет, нет, то есть баланс яркости белого поля и цветных участков не нарушен.

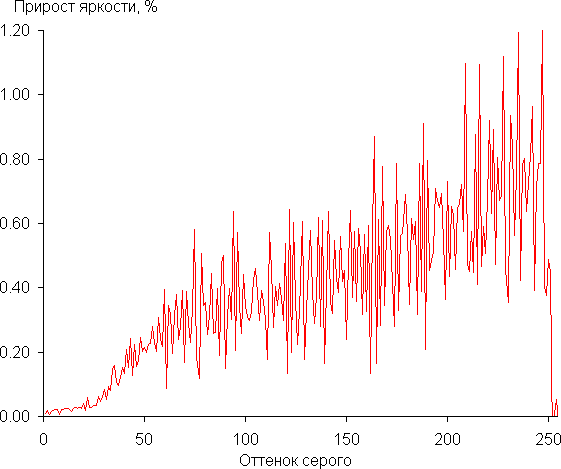

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

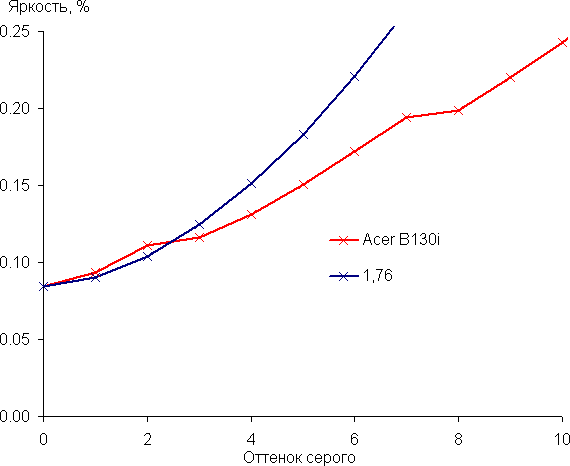

Рост прироста яркости не является равномерным, но почти каждый следующий оттенок значимо ярче предыдущего, только в светах есть небольшой завал. Однако в темной области хорошо различаются все оттенки:

Аппроксимация полученной по 256 точкам гамма-кривой дала значение показателя 1,76, что ниже стандартного значения 2,2, то есть картинка высветлена. При этом реальная гамма-кривая заметно отклоняется от аппроксимирующей функции:

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват шире sRGB:

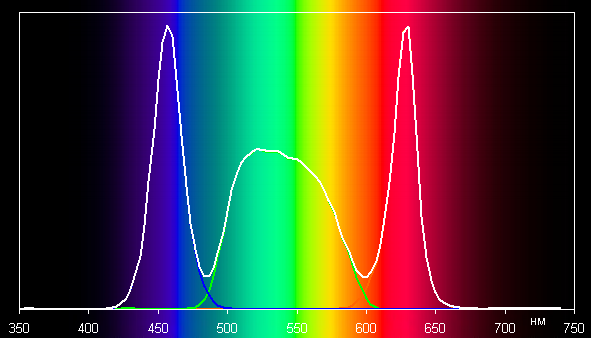

В итоге цвета несколько перенасыщенные, но еще не настолько, чтобы узнаваемые оттенки, например, оттенки кожи, были сильно искажены. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

Видно, что компоненты хорошо разделены, чем и достигается уширенный цветовой охват.

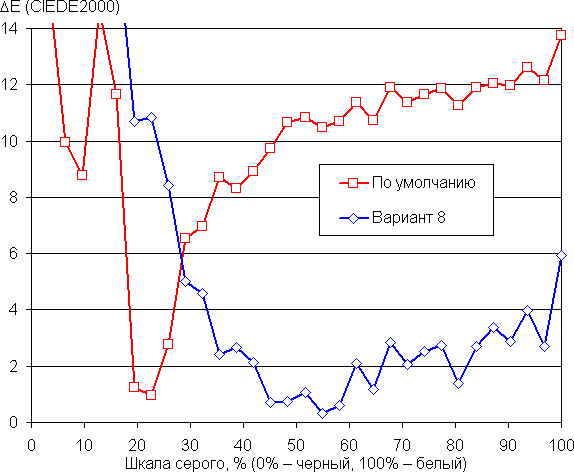

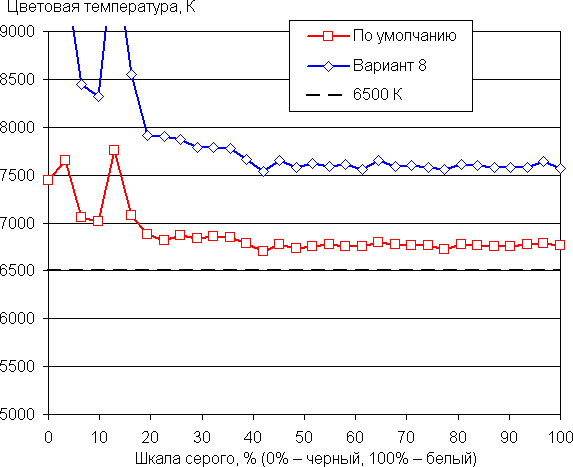

Графики ниже показывают цветовую температуру на различных участках шкалы серого и ΔE:

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. В режиме по умолчанию цветовой баланс средний, так как цветовая температура близка к стандартным 6500 К, но отклонение от спектра абсолютно черного тела (ΔE) высокое, на большей части шкалы серого выше 10 единиц (естественно, за счет избытка зеленого цвета). При этом хотя бы цветовая температура мало изменяется на всей имеющей значение части шкалы серого, что благоприятно сказывается на субъективном восприятии цветового баланса. Если при выводе заглавной странице несколько раз быстро нажать на кнопку с пиктограммой домика, то на экран выводится некое сервисное меню, в котором в частности можно выбрать один из восьми дополнительных предустановленных профилей.

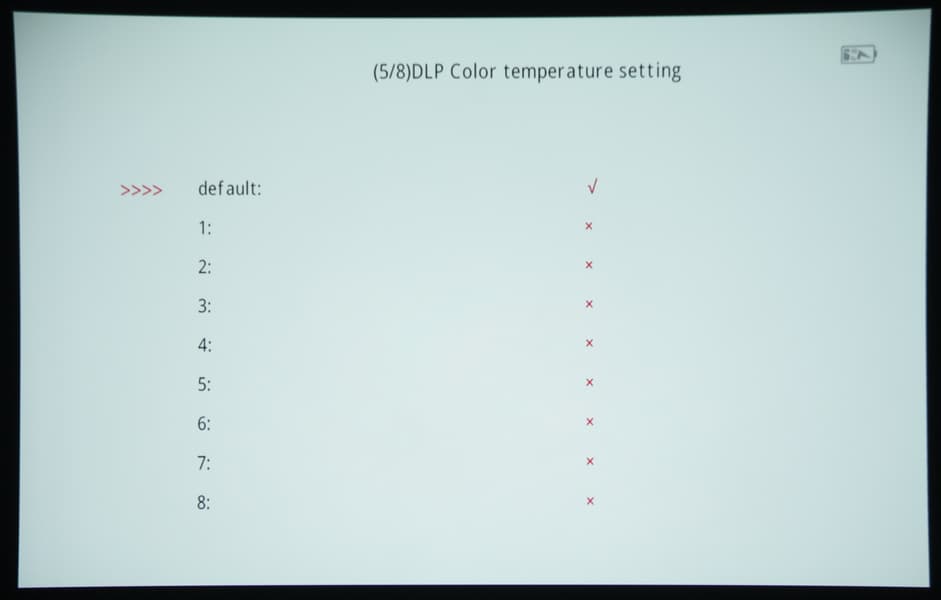

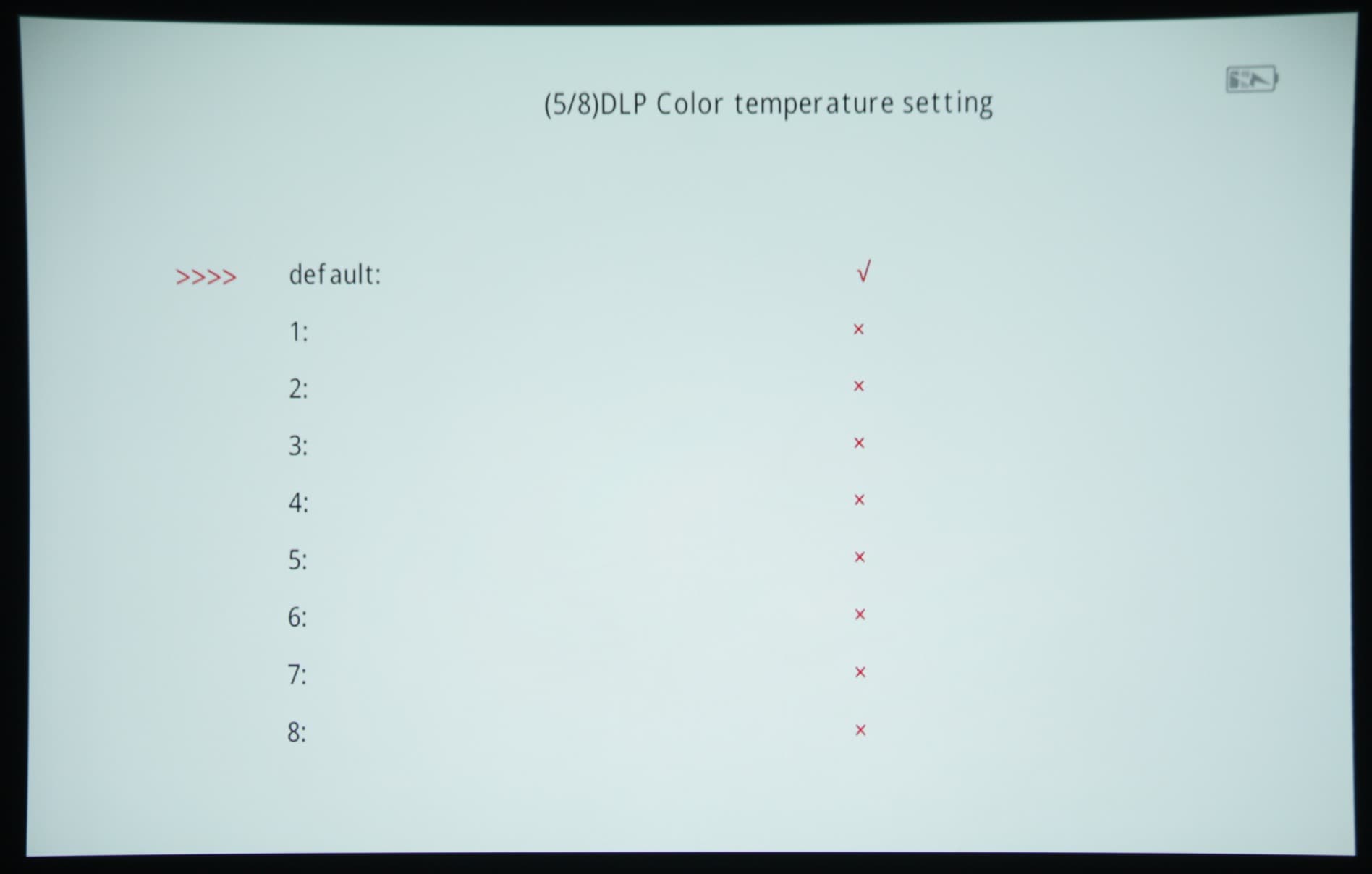

Вариант под номером 8 характеризуется минимальным ΔE на белом поле, но и чуть более высокой цветовой температурой (см. графики выше). Нам он понравился больше, чем вариант по умолчанию.

Звуковые характеристики и потребление электроэнергии

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике, их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка Потребление электроэнергии, Вт
Высокая яркость 36,2 тихо 21
Пониженная яркость 36,2 тихо 12,4

В режиме ожидания потребление электроэнергии составило 0,4-0,5 Вт.

Формально проектор является относительно тихим, но стоит учитывать тот факт, что из-за малого размера проекции зрителям поневоле придется сидеть близко к проектору.

Встроенные громкоговорители для аппарата такого размера весьма громкие, низких частот нет, есть паразитные резонансы (звук немного как из бочки), стереофонический эффект выявить не удалось. В целом качество для встроенных миниатюрных источников звука хорошее, музыку слушать не очень приятно, но с озвучкой диалогов эти громкоговорители справляются. Регулировка громкости имеет слишком мало шагов в средней части шкалы.

При подключении наушников встроенные громкоговорители отключаются. Запас громкости при использовании наушников на 32 Ом с чувствительностью 92 дБ очень большой, шума в паузах нет, самых низких частот явно не хватает, но общее качество звука хорошее, пусть и не выдающееся.

Автономная работа

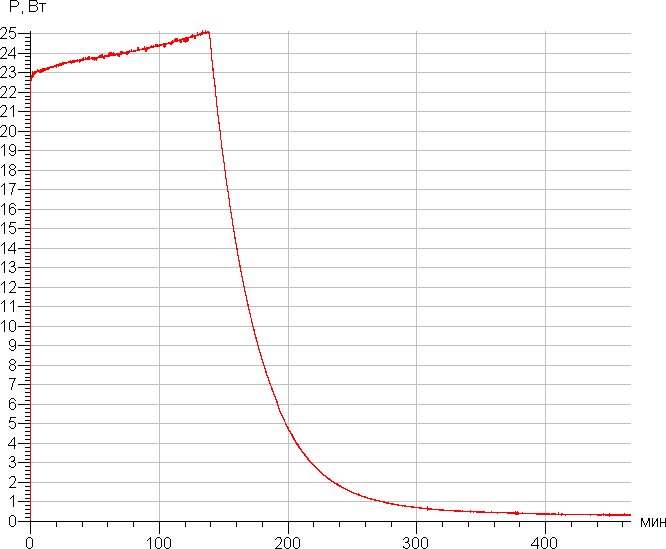

При работе от встроенного аккумулятора в режиме с высокой яркостью проектор смог показывать картинку в течение 3 часов, что в 1,5 раза больше заявляемой производителем автономности в 2 ч. В режиме с пониженной яркостью стоит рассчитывать на увеличение времени автономной работы где-то в 1,7 раза. На почти полную зарядку аккумулятора проектору требуется порядка 5 часов (хотя большая часть емкости наполняется гораздо раньше), если он находится в режиме ожидания. Зависимость потребления от времени при зарядке:

При включенной проекции заряжаться проектор будет дольше (в руководстве написано, что вообще при этом не заряжается, но по факту все же зарядка идет).

Выводы

Миниатюрный проектор Acer B130i не является эталонным устройством отображения, у него достаточно много несоответствий между тем, как должно быть, и тем, как получилось на самом деле. Винить в этом нужно именно программное обеспечение, так как к аппаратной части особых претензий нет: изображение для такого небольшого устройства яркое, контрастности (как ANSI, так и full on/full off) высокие, белые и черные поля равномерные и без существенных артефактов, геометрия проекции правильная. Тем не менее, проектор радует своим аккуратным дизайном, неплохим для таких размеров звуком и длительным временем автономной работы. Пожалуй, основным сценарием работы, в случае которого можно закрыть глаза на недостатки, будет проецирование изображения с мобильного устройства или воспроизведение мультимедийных файлов с USB-носителей или с карт памяти. Самодостаточность решения перевесит.

Достоинства

  • Аккуратный дизайн
  • «Вечный» светодиодный источник света
  • Длительное время автономной работы
  • Стандартные разъемы интерфейсов
  • Поддержка USB-носителей и карт microSD
  • Встроенный мультимедийный плеер
  • Автоматическая коррекция вертикальных трапецеидальных искажений

Недостатки

  • Слегка перенасыщенные цвета
  • Чуть повышенный уровень черного
  • Небольшое искажение геометрии в большинстве режимов работы
  • Нет подстройки кадровой частоты под частоту кадров в видеофайле
  • Вариация длительности кадров в случае сигнала с 24 кадр/с

31 марта 2020 Г.
