IP-камера наблюдения TRENDnet TV-IP851WIC

Поворотная интернет-камера с режимом ночного видения и поддержкой облачного сервиса

Интерес к видеонаблюдению возник не вчера, но лишь в последние несколько лет, с появлением немалого количества доступных по цене компактных моделей IP-камер, которые легко интегрировать в сеть небольшого офиса или даже в домашнюю, стало возможным заявить: видеонаблюдение пошло в массы! И сейчас такие камеры стали уже привычным зрелищем и в торговых залах, и в офисах, и даже в подъездах жилых домов.

Компания TRENDnet, известный производитель сетевого оборудования, также не прошла мимо этого сегмента рынка, предлагая целый ряд подобных камер, а также видеокодеры, позволяющие превратить аналоговую CCTV-камеру в IP-камеру и просматривать полученное с нее видео через любое интернет-подключение.

До сих пор с такой продукцией компании мы не сталкивались; постараемся восполнить пробел на примере новой IP-камеры TRENDnet TV-IP851, официальные поставки которой в Россию начнутся в конце апреля. Компания часто предлагает свою продукцию в виде ряда модификаций, имеющих общий базис и отличающихся оснащением, данная модель также поставляется в двух вариантах: с инфракрасной подсветкой и датчиком освещенности TV-IP851WIC и без этих функций TV-IP851WC.

IP-камера TRENDnet TV-IP851WIC: внешний вид

Характеристики и возможности

Камера не имеет защиты от воздействия окружающей среды и предназначена для работы внутри помещений. Ее поворотный механизм с дистанционным управлением позволит ориентировать объектив в очень широких пределах: 340° в горизонтальной плоскости и 115° в вертикальной, что расширяет возможности наблюдения и сильно упрощает установку — камеру всегда можно будет сориентировать в нужном направлении.

IP-камера TRENDnet TV-IP851WIC: внешний вид

Еще более упростит установку наличие двух интерфейсов: не только Ethernet, но и Wi-Fi, причем с поддержкой 802.11n (естественно, есть совместимость и с 802.11b/g), что при беспроводном подключении обеспечит и значительную зону покрытия, и достойное качество передачи потокового видео.

Наличие чувствительного всенаправленного микрофона позволит прослушивать происходящее в помещениях, а ИК-подсветка даст возможность не зависеть от наличия освещения, причем включение подсветки может осуществляться и автоматически, по имеющемуся датчику освещенности, и по расписанию, и вручную (дистанционно). Включение подсветки сопровождается негромким щелчком: перед объективом устанавливается фильтр.

Камера не предусматривает подключения каких-либо внешних датчиков, но имеет программный детектор движения.

Запись возможна только на сетевые ресурсы — собственной памяти или возможности установки сменных носителей в камере нет.

Качество получаемого с камеры изображения трудно назвать высоким: максимальное разрешение всего 640×480 при частоте кадров до 20 в секунду.

IP-камера TRENDnet TV-IP851WIC: внешний вид

С программным обеспечением ситуация приятная: в комплекте с камерой идет программа SecurView Pro, на основе которой можно создать систему видеонаблюдения из 32 камер. Для работы с камерами из любой точки мира можно пользоваться бесплатным облачным сервисом TRENDnet Cloud, который не имеет ограничений ни на количество подключаемых камер, ни на число пользователей, одновременно работающих с любой из них (точнее, нет программных ограничений: возможности сервиса ограничены лишь пропускной способностью канала, которым сеть с камерами подключена к интернету).

Наконец, есть бесплатные приложения для мобильных устройств.

Характеристики камеры можно посмотреть в таблице:

Характеристики камеры TRENDnet TV-IP851WIC
Датчик изображения
1/5″ CMOS, макс. разрешение 640×480
Объектив
  • фокусн. расст.: f=4 мм
  • апертура: F1,5
  • углы обзора:
    • по горизонтали = 38°
    • по вертикали = 28,7°
    • по диагонали = 46,5°
Зум
Цифровой: ×2, ×3, ×4
Мин. освещенность
1 люкс,
есть встроенная ИК-подсветка до 7,5 м
Поворот
–170° — +170°
Наклон
–25° — +90°
Видео
Видеостандарт
MJPEG
Разрешение
до 20 fps при 640×480
Аудио
Чувствительность / эфф. диапазон микрофона
–38 ±3 dB / 5 метров
Аудиокодек
PCM
Интерфейсы
Сеть Ethernet
10 Base-T/100 BaseTX Ethernet (RJ-45)
Сеть Wi-Fi
IEEE 802.11 b/g/n
макс. скорость передачи до 150 Мбит/с (802.11n)
Хранение данных
сеть, e-mail
Прочие характеристики
Рабочая температура
от 0 °C до +40 °C
Потребляемая мощность
7,2 Вт от комлектного БП
Сеть, протоколы
IPv4, ARP, TCP, UDP, ICMP, HTTP, PPPoE, UPnP
Клиенты: DHCP, NTP, DNS, DDNS, SMTP, FTP
Габариты, масса
113×113×130 мм, 505 г
Масса комплекта в упаковке
1,4 кг
Ссылка на описание:
www.trendnet.com

Конструкция

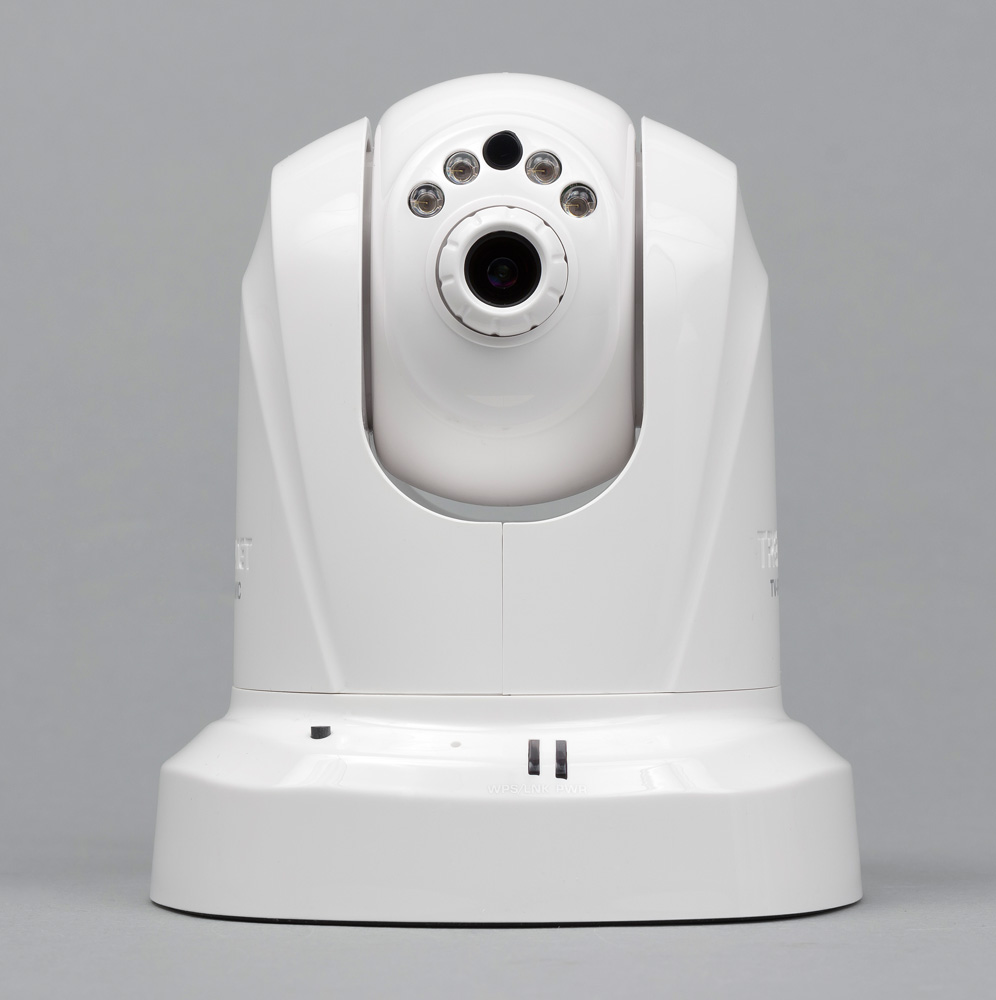

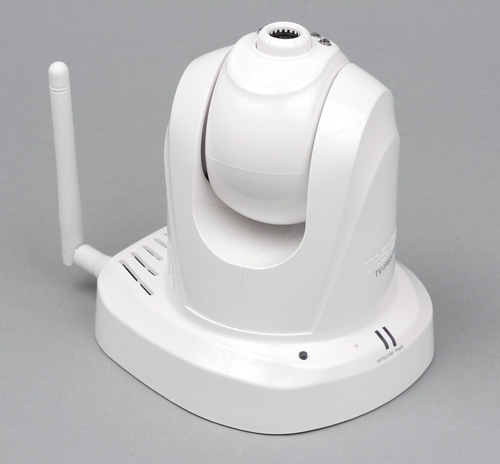

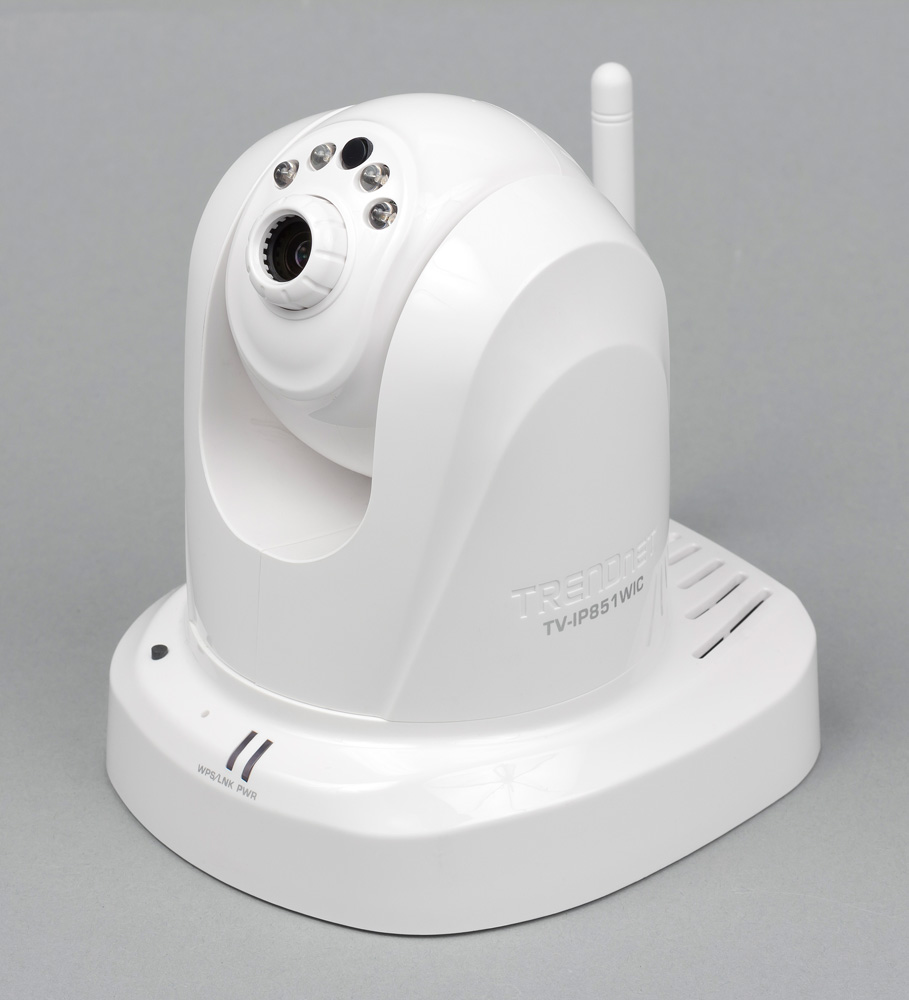

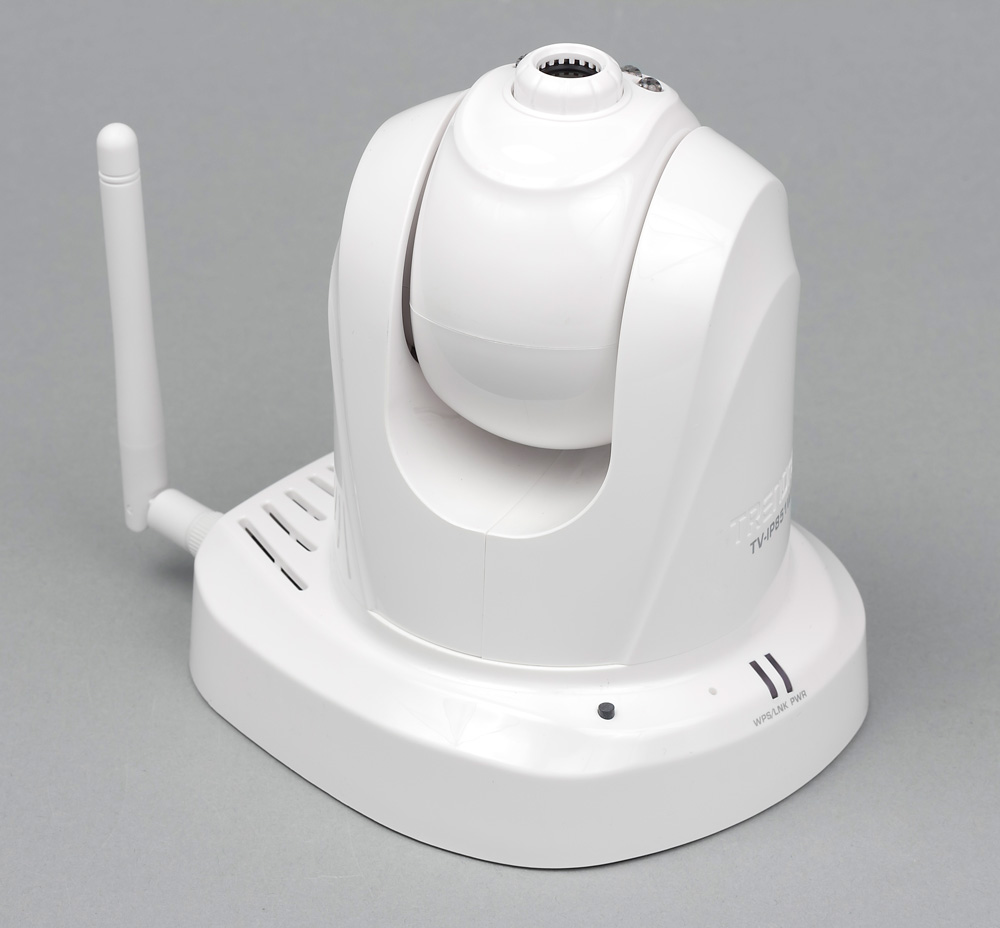

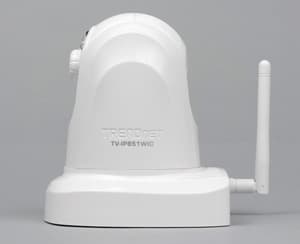

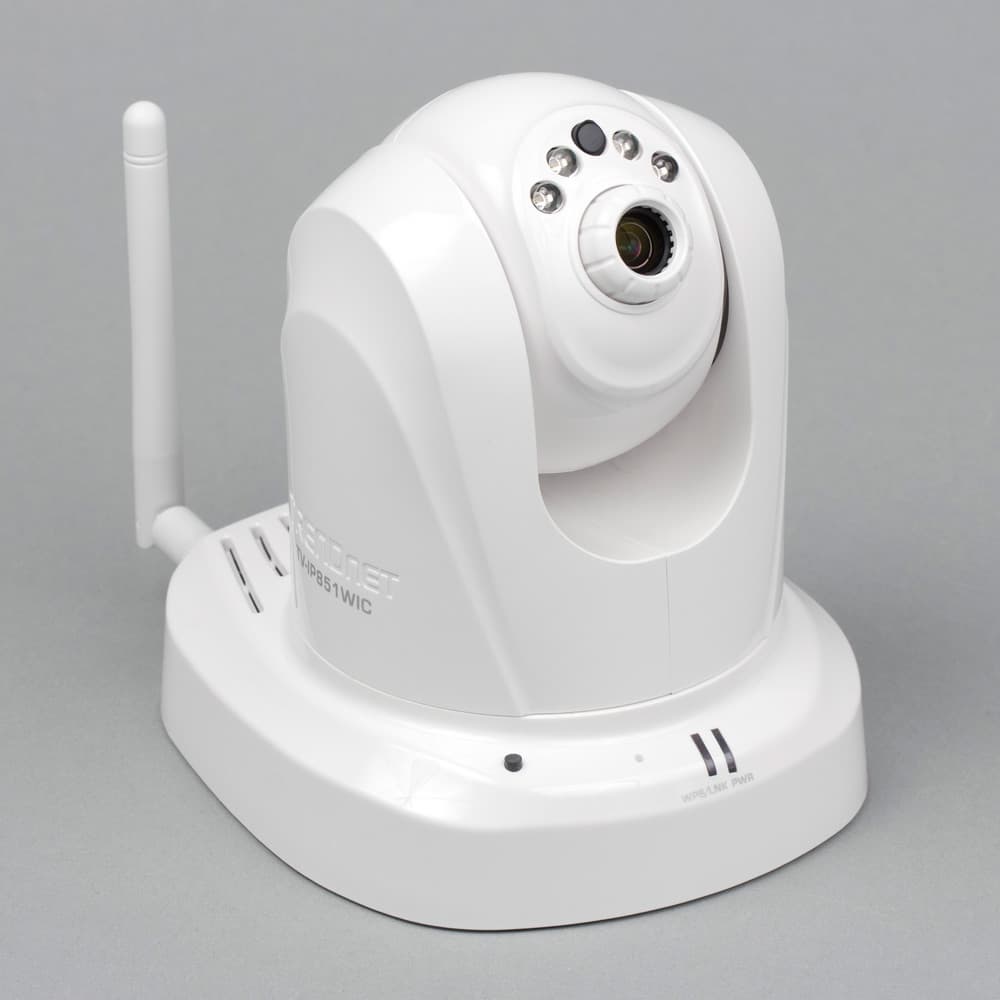

Внешне камера TV-IP851WIC представляет собой вращающуюся башенку на круглом основании, в верхней части которой на шарнире закреплен шарик с объективом и матрицей (т.е. собственно камера), а также микрофон, четыре светодиода ИК-подсветки и датчик освещенности. Внутри башенки и основания находятся поворотные механизмы с серводвигателями, позволяющие ориентировать объектив в двух плоскостях, в том числе дистанционно. Все наружные части сделаны из молочно-белого глянцевого пластика (производитель называет его светло-серым).

IP-камера TRENDnet TV-IP851WIC: внешний вид

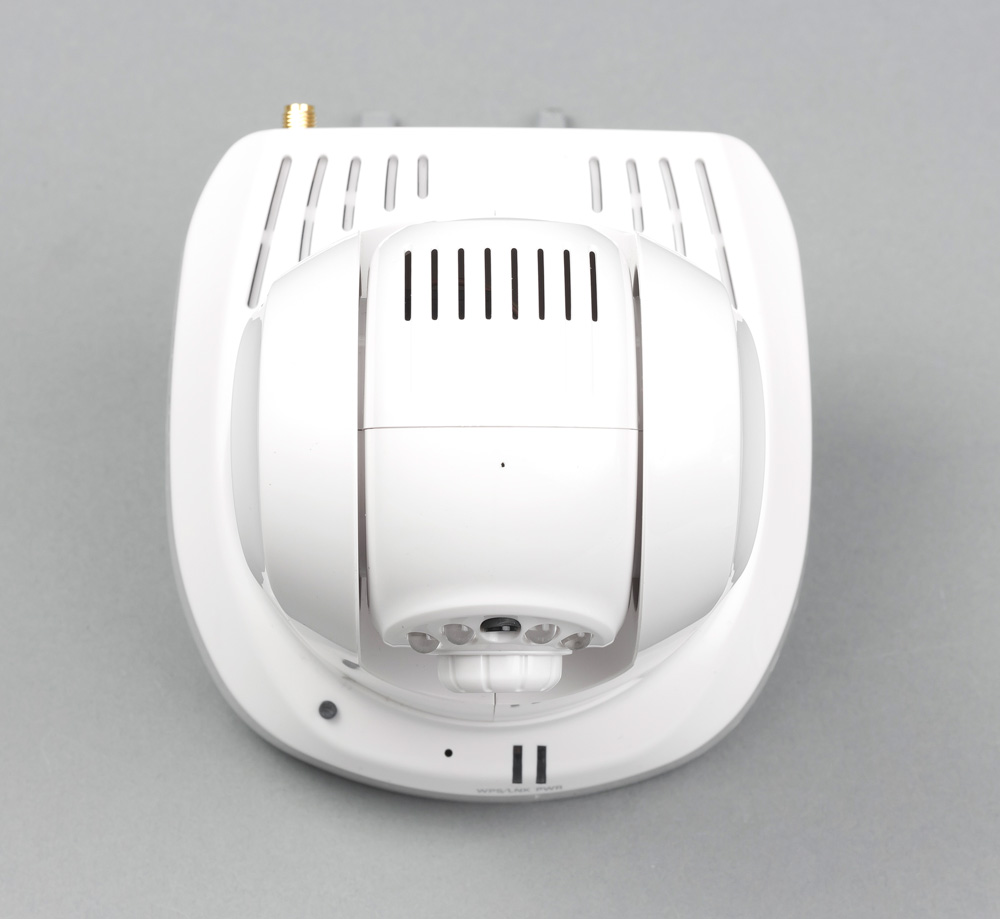

Спереди на основании есть только два светодиодных индикатора режимов и кнопка «Privacy», нажатие которой поворачивает объектив вертикально вниз, в положение «ничего не вижу». Повторное нажатие вернет объектив в исходное положение. Возможно, такая функция и может быть порой полезна, но дистанционного управления режимом «Privacy» нет (можно только вовсе отключить его), а нажимать на кнопку камеры, закрепленной под потолком, вряд ли кто-то будет.

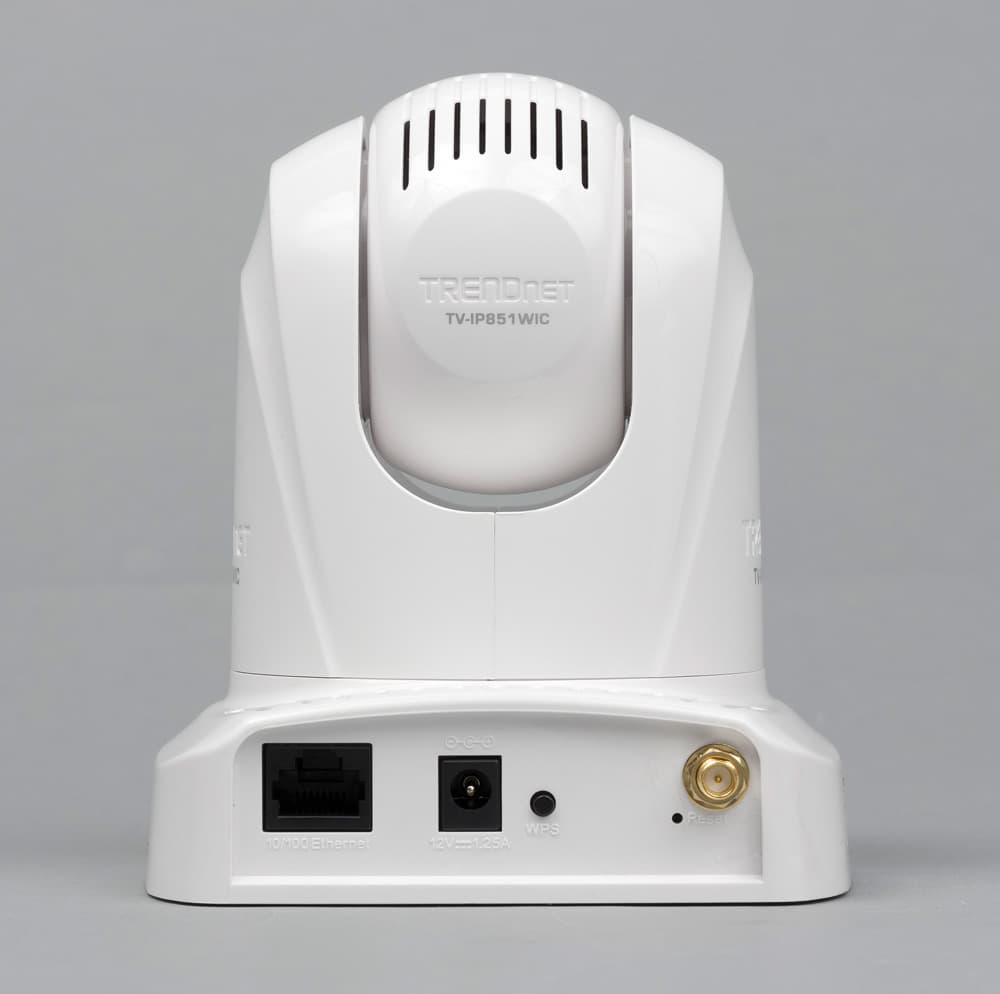

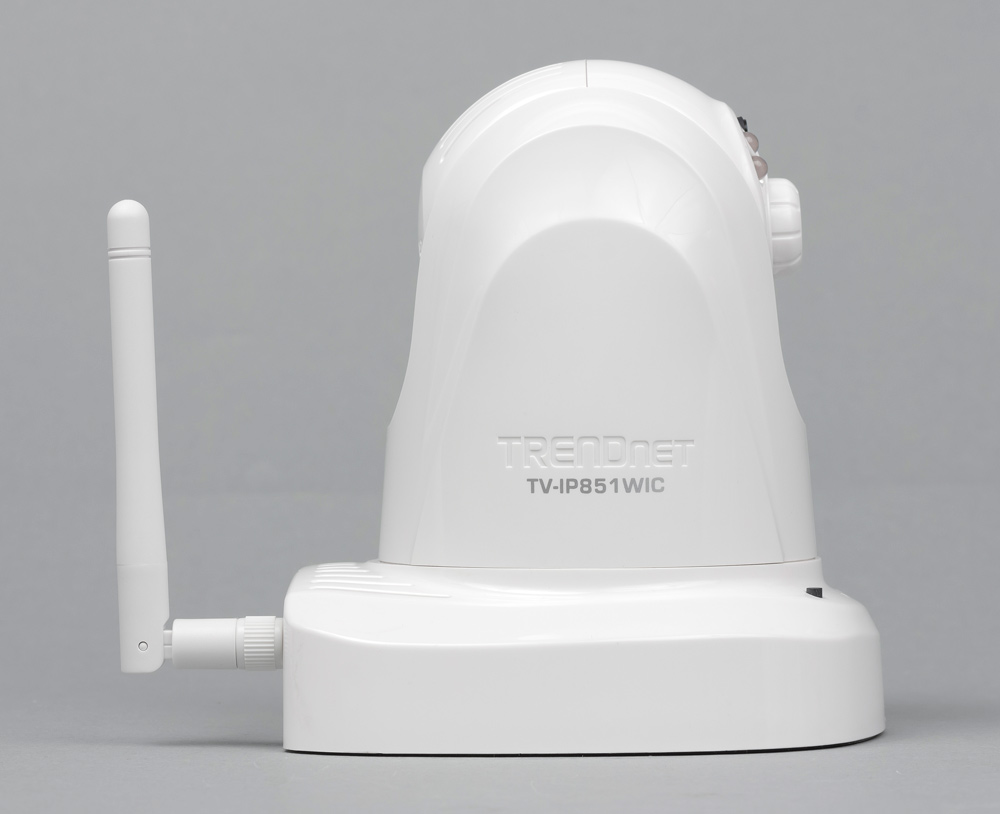

В задней части подставки разъем питания, порт Ethernet, съемная антенна, кнопка инициации режима WPS (Wi-Fi Protected Setup) и небольшое отверстие, за которым скрывается кнопка Reset для сброса на заводские установки.

IP-камера TRENDnet TV-IP851WIC: внешний вид

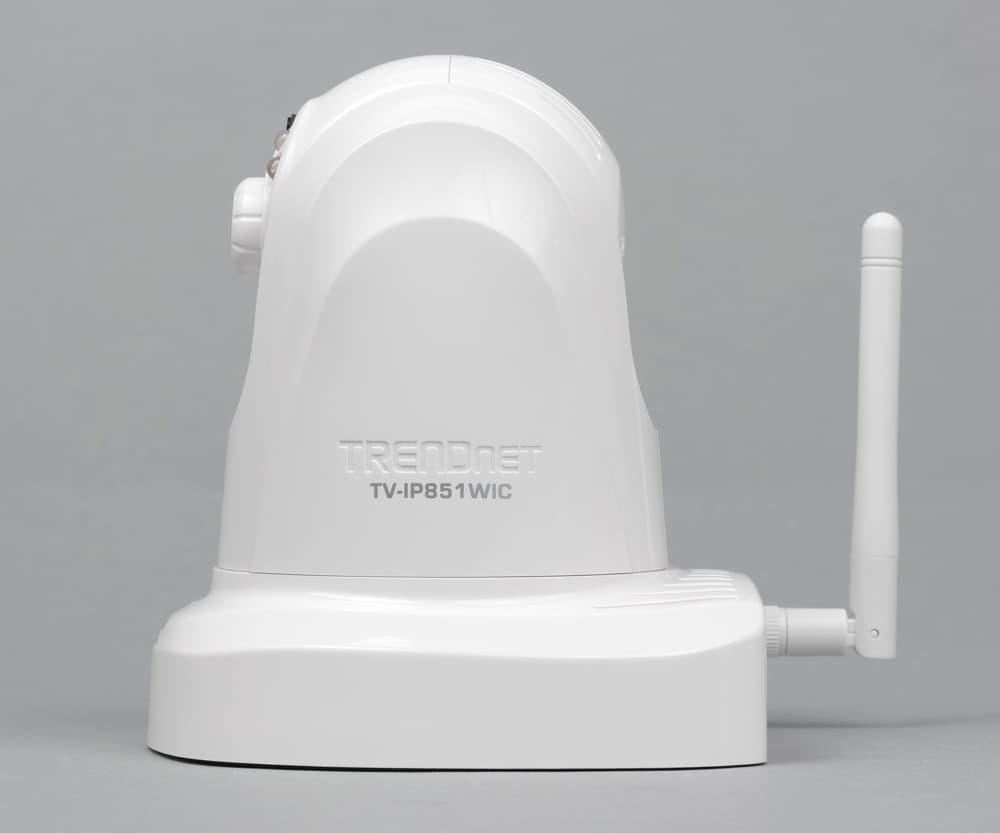

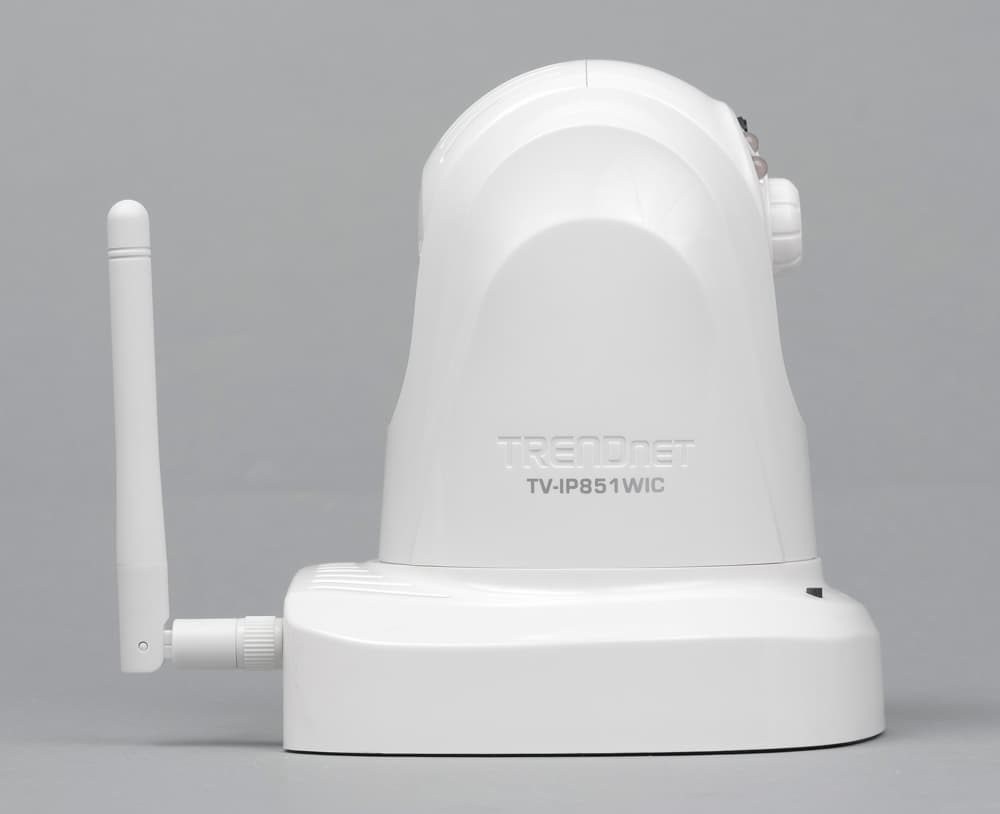

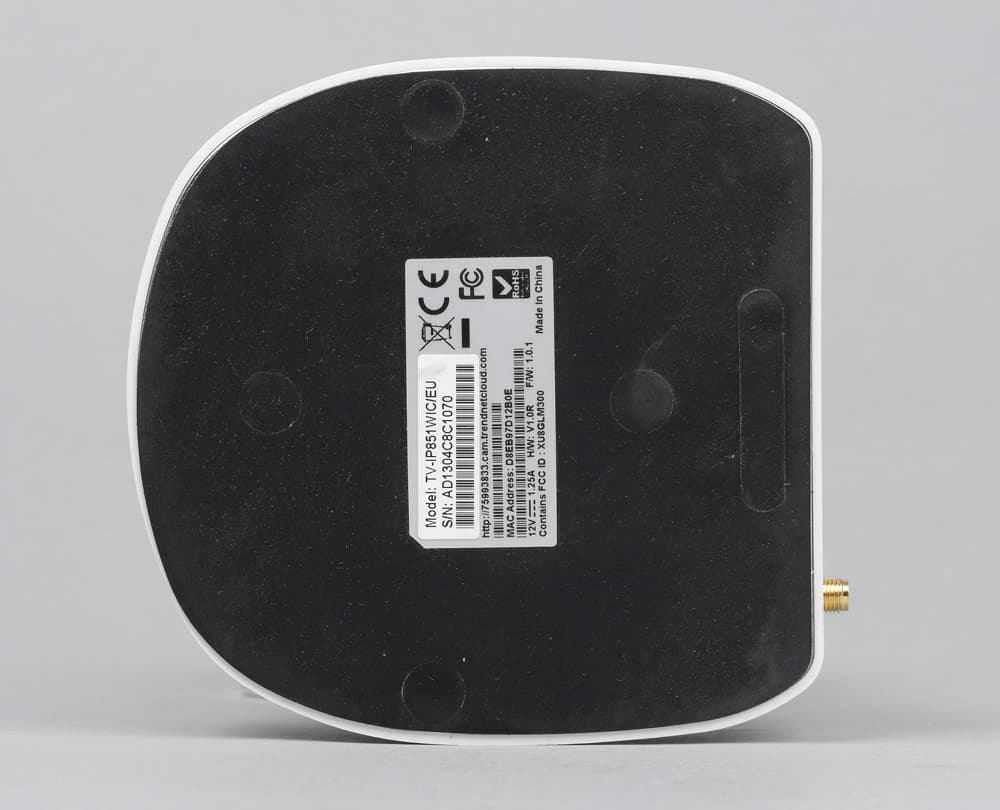

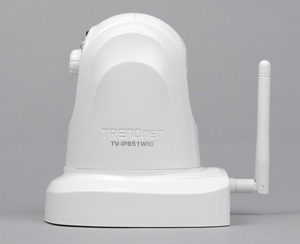

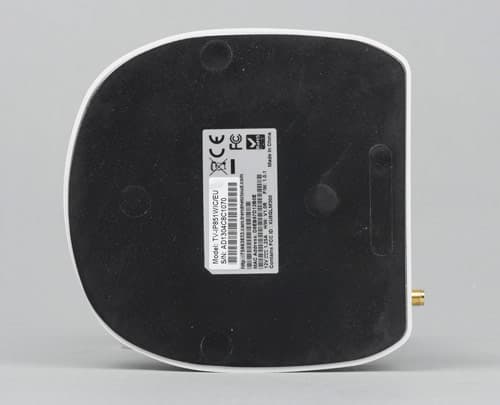

Подставка утяжеленная, поэтому вес камеры получился приличным, около полукилограмма. Для предотвращения скольжения снизу к подставке приклеена тонкая резиновая накладка, в которой есть заглушки, скрывающие крепежные винты.

IP-камера TRENDnet TV-IP851WIC: внешний вид

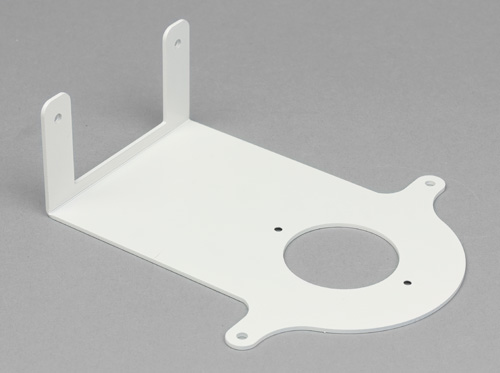

Имеющийся в комплекте металлический Г-образный кронштейн, к которому камера крепится двумя винтами, позволит разместить устройство на стене (через два отверстия в короткой части кронштейна) или на потолке (два отверстия в выступающих «ушках» длинной части), и при этом останется место для доступа к кнопкам и разъемам в задней части подставки.

IP-камера TRENDnet TV-IP851: крепление

Поставляется камера в двойной упаковке; наружная имеет красочное оформление, позволяющее ознакомиться с внешним видом и особенностями камеры.

IP-камера TRENDnet TV-IP851: упаковка

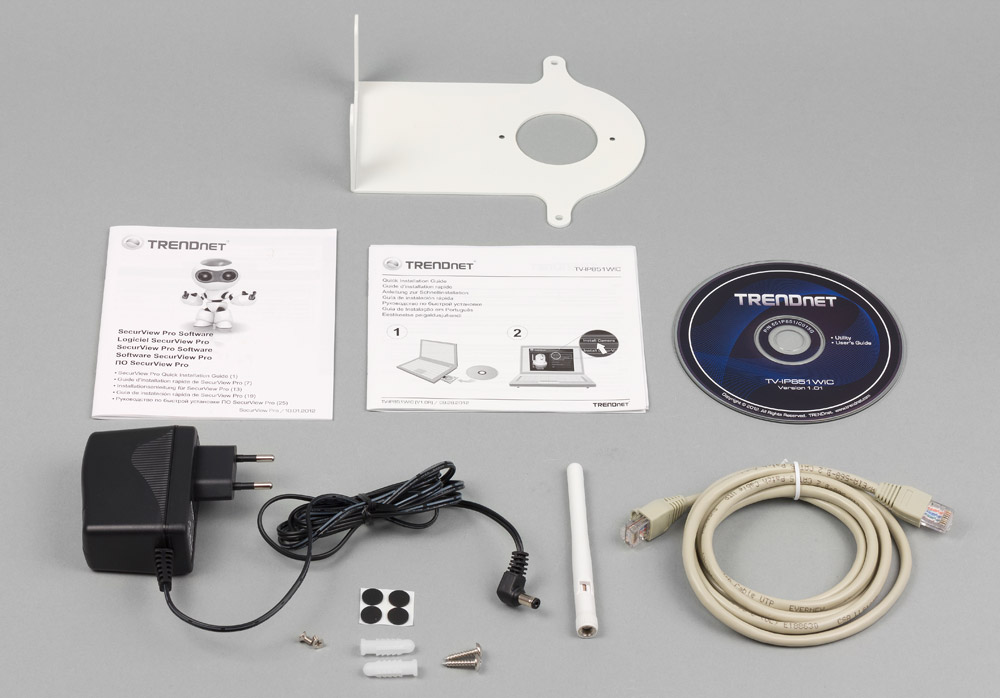

Комплектация:

  • собственно камера,
  • съемная антенна 2 dBi,
  • блок питания с входным напряжением 100–240 В AC и выходным 12 В DC при токе до 1,25 А, длина выходного кабеля 1,45 м,
  • патч-корд длиной 1,5 м,
  • кронштейн для крепления на стене или потолке (плюс два самореза с дюбелями и четыре маленьких круглых ножки-наклейки),
  • диск с ПО, включая подробные руководства пользователя на английском языке,
  • суперлаконичное руководство по быстрой установке камеры: все инструкции уместились в двух картинках и пяти строчках примечания (на разных языках, включая русский),
  • несколько более подробное руководство для ПО SecurView Pro, также на разных языках, включая русский; конечно, для полноценной работы с программой его недостаточно, и надо пользоваться более полным руководством, имеющимся на диске (правда, только на английском языке).

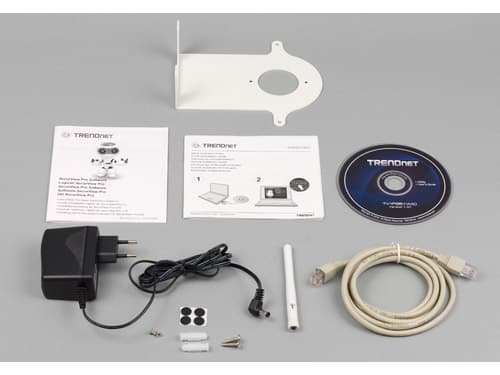

IP-камера TRENDnet TV-IP851: комплектация

Установка

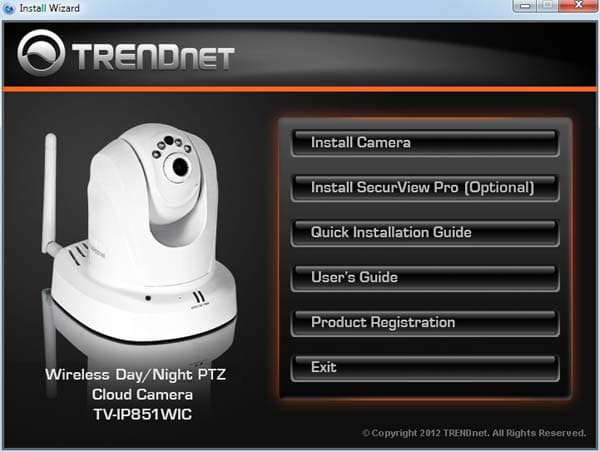

Вставляем диск в один из компьютеров сети и выбираем «Install Camera» (выбор языка при установке не предусмотрен). Если камер в сети много, то в процессе установки потребуется знать MAC-адрес камеры, который имеется на наклейке, расположенной на «пятке» камеры.

Установка ПО камеры TRENDnet TV-IP851

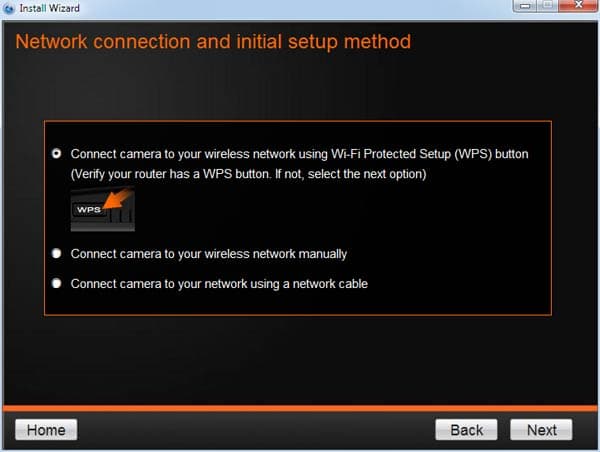

На следующем шаге предлагается указать способ подключения камеры.

Установка ПО камеры TRENDnet TV-IP851

Камеру можно подключать и по Wi-Fi, и по Ethernet, каких-то принципиальных отличий в установке ПО между этими вариантами нет. В тестовой сети мы использовали роутер TRENDnet TEW-639GR, который, как и камера, для беспроводных подключений обеспечивает соответствие стандарту 802.11n. В камере по умолчанию включено получение IP-адреса от DHCP-сервера.

При беспроводном подключении проще всего воспользоваться функцией WPS (Wi-Fi Protected Setup), если она поддерживается точкой доступа, к которой подключается камера. Наш роутер такую функцию поддерживает; надо сначала нажать и удерживать 5 секунд кнопку WPS на роутере, пока не загорится его соответствующий индикатор, затем с перерывом не более двух минут удерживать 5 секунд кнопку WPS в задней части основания камеры, пока не заморгает зеленым ее индикатор WPS/LNK, и подождать полторы-две минуты.

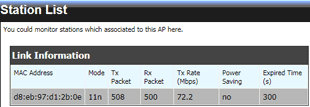

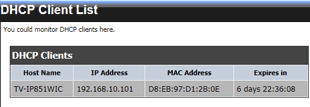

Отследить окончание процесса можно в web-интерфейсе роутера: в списке подключенных станций появится строчка с MAC-адресом камеры, а ее IP-адрес можно узнать из списка клиентов DHCP.

Установка камеры TRENDnet TV-IP851WIC   Установка камеры TRENDnet TV-IP851WIC

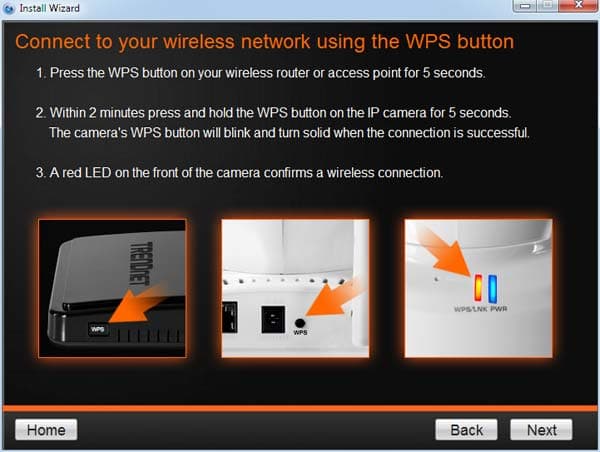

Этот процесс отражен в следующем окне мастера установки:

Установка ПО камеры TRENDnet TV-IP851

Небольшая ремарка: в тексте окна программы говорится о мигающей кнопке WPS камеры, но подсветки у кнопки нет, и мигать она не может, а речь идет об индикаторе — на имеющихся в окне иллюстрациях всё изображено правильно. Есть и другие неточности в подаче информации: так, на сайте производителя светодиодные индикаторы камеры названы ЖК-табло, да и с их обозначениями напутали — вместо WPS/LNK на сайте значится Link/Act, к тому же название индикатора «PWR (Power)» в данном случае означает не «мощность», а «питание». Ну, и ссылки вроде «Посмотреть знаний» или «Посмотреть эмулятора» звучат не по-русски… Но это не более чем мелочи, в целом же информация на сайте достаточно подробная и грамотно переведенная на русский язык. А вот к программному обеспечению претензия есть: и мастер установки камеры, и ее web-интерфейс не переведены на русский язык, к тому же нет и подробных руководств на русском языке.

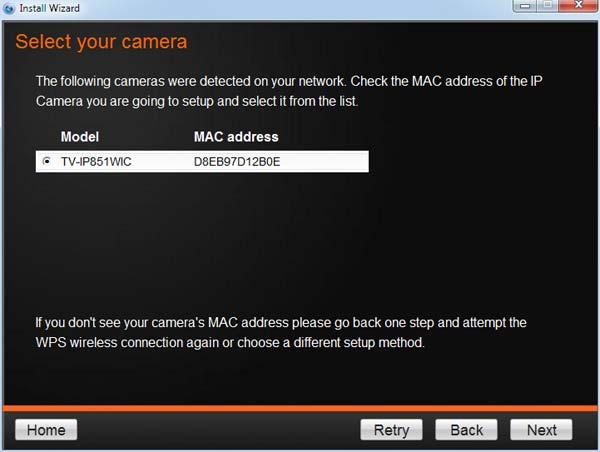

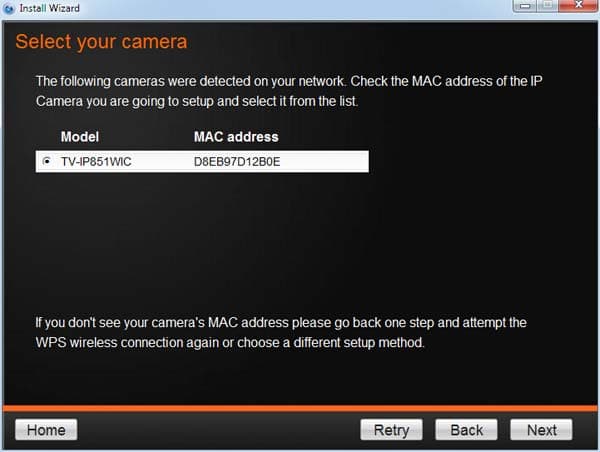

Нажимаем «Next» и в следующем окне видим список обнаруженных в сети камер:

Установка ПО камеры TRENDnet TV-IP851

У нас камера была одна, а если их несколько, то идентифицировать нужную как раз и позволит знание MAC-адреса.

Затем появляется окно с требованием сменить админский пароль камеры (по умолчанию «admin»), причем сделать пароль пустым или оставить «admin» нельзя.

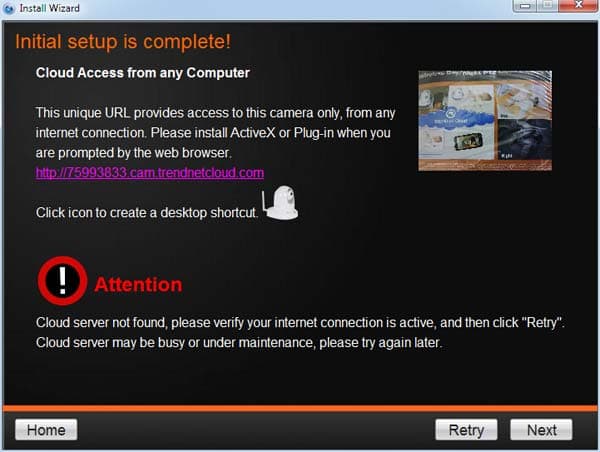

В заключение появляется сообщение об окончании установки, что подтверждает и небольшое окно с изображением, переданным камерой (мы направили объектив на упаковочную коробку). Здесь же появляется и URL для доступа к камере через бесплатный сервис TRENDnet Cloud (он может сопровождаться предупреждением, что адрес недоступен, и советом попробовать позже). Запоминать адрес не нужно: его можно будет посмотреть в web-интерфейсе камеры, да к тому же он написан на наклейке в нижней части подставки.

Установка ПО камеры TRENDnet TV-IP851

При обращении по этому адресу сначала предлагается установить плагин от TRENDnet, но он достаточно компактный, и эта процедура занимает всего несколько секунд. Правда, попасть в TRENDnet Cloud у нас так и не получилось — выдавалось сообщение об ошибке связи с сервисом и советом проверить соединение с интернетом.

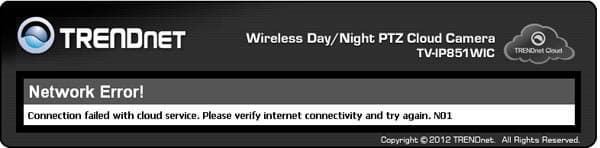

Облачный сервис TRENDnet Cloud

Объяснение простое: камеры, работающие через облачный сервис, на момент тестирования официально еще не поставлялись, и TRENDnet Cloud работал в тестовом режиме, отсюда и накладки. Однако для дистанционного наблюдения можно воспользоваться и сервисами DDNS.

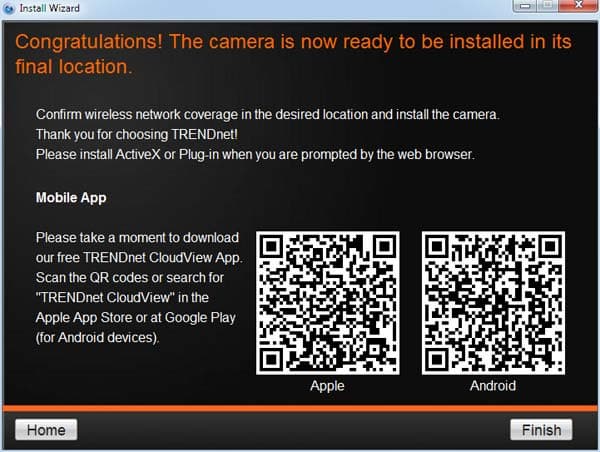

Последним этапом является совет загрузить бесплатные приложения для мобильных устройств из Apple App Store или Google Play, для чего даже приводятся QR-коды.

Установка ПО камеры TRENDnet TV-IP851

Некоторые этапы вроде согласия с Terms of Use мы в описании не упоминали.

Web-интерфейс камеры

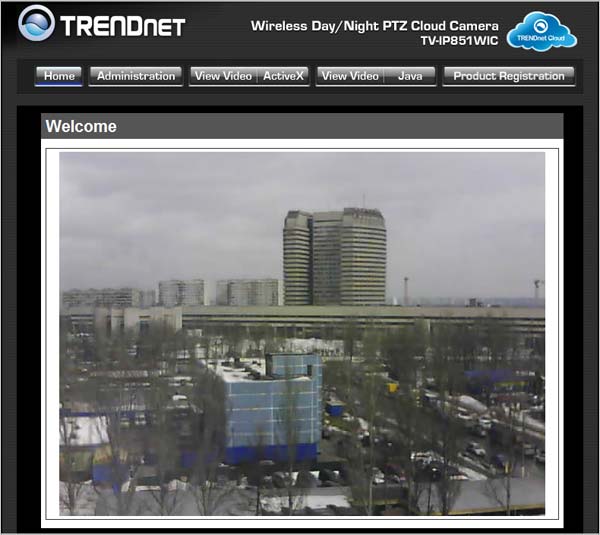

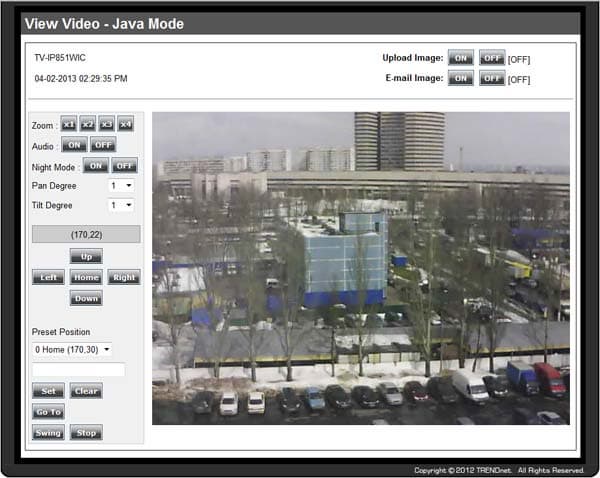

Теперь с камерой уже можно работать, обратившись из любого браузера к ее IP-адресу:

Web-интерфейс IP-камеры TRENDnet TV-IP851WIC

По окончании первичной настройки лучше присвоить камере статический IP-адрес либо закрепить за ней постоянный адрес в DHCP, иначе после более-менее длительного отключения питания камера может получить другой адрес.

Обратите внимание: работа начинается с закладки «Home», где картинка с камеры не «живая», а статическая; видеопоток можно просматривать в закладках «View Video».

Чтобы можно было работать с камерой из разных операционных систем, в ее web-интерфейсе предусмотрены два режима просмотра видео: с использованием Java (для Windows и Mac) и ActiveX (только для Windows); по функциям они не отличаются.

Web-интерфейс IP-камеры TRENDnet TV-IP851WIC

Первым делом нужно настроить резкость вращением пластикового кольца объектива — дистанционной настройки резкости не предусмотрено.

Слева от полученного с камеры изображения есть группа управляющих кнопок. Самые верхние — зум; как и в большинстве подобных камер, зум электронный, толку от него немного, и введена функция увеличения явно по принципу «если сделать можно, причем без особых затрат — пусть будет». Судите сами (разрешение 640×480):

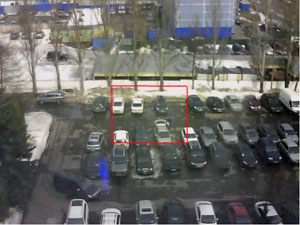

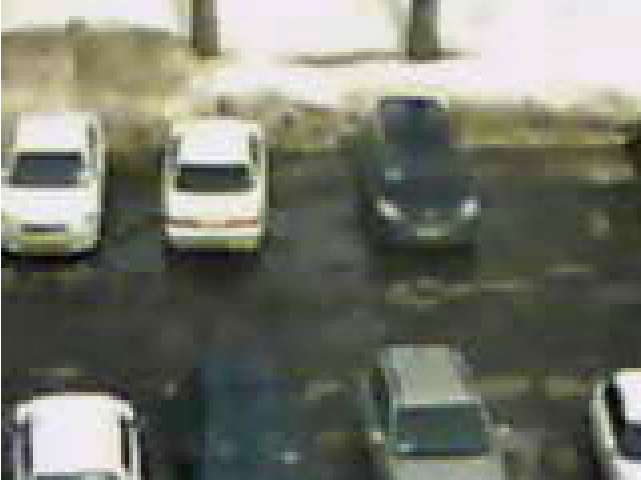

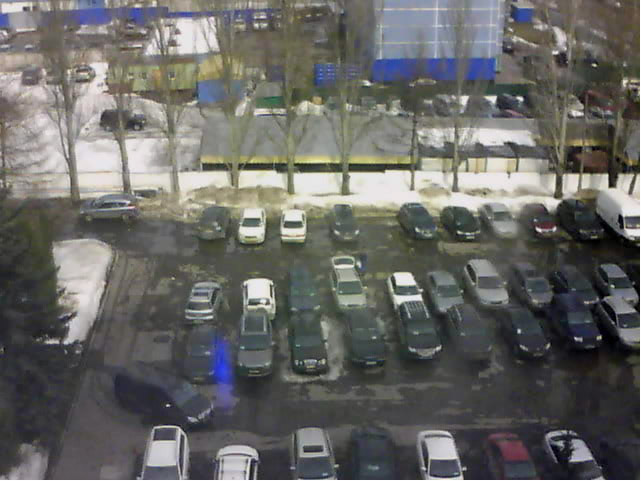

Изображение без увеличения         Изображение с цифровым 4-кратным увеличением

Дальше идут кнопки включения-выключения ночного режима и передачи звука со встроенного в камеру микрофона. Причем эти кнопки будут работать, только если в меню конфигурации камеры звук включен, а для ночного режима задано «Manual» (есть еще и другие варианты: «Auto» — по датчику освещенности, всегда дневной или всегда ночной режимы, а также по расписанию, задаваемому на неделю).

Ниже находится группа кнопок, управляющих поворотом камеры. Параметры «Pan Degree» и «Tilt Degree» задают шаг поворота, а пять расположенных крестом кнопок отвечают за собственно поворот: одно нажатие на «Left/Right» или «Up/Down» повернет объектив на один шаг. Средняя кнопка вернет камеру в исходную позицию.

IP-камера TRENDnet TV-IP851WIC: внешний вид         IP-камера TRENDnet TV-IP851WIC: внешний вид

До 24 позиций можно запомнить с помощью самой нижней группы кнопок: наводим камеру в нужном направлении, выбираем номер позиции в выпадающем списке «Preset Position» и нажимаем «Set» — позиция запомнена. В дальнейшем в списке будут отображены не только номера, но и координаты, а переход между позициями происходит либо вручную, по нажатию кнопки «Go To», либо автоматически, если нажать «Swing» — тогда камера будет обходить все заданные позиции, задерживаясь на каждой примерно на 7-8 секунд, пока не будет нажата кнопка «Stop». Если не заданы хотя бы две позиции, кнопка «Swing» работать не будет. Очистить список позиций можно кнопкой «Clear».

В верхнем правом углу есть еще кнопки, позволяющие записать изображение на FTP-сервер или отослать на e-mail, но для этого надо задать соответствующие параметры в настройках камеры.

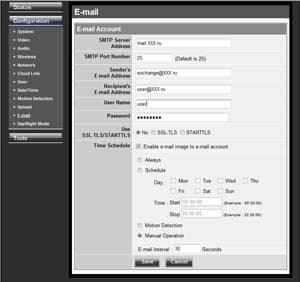

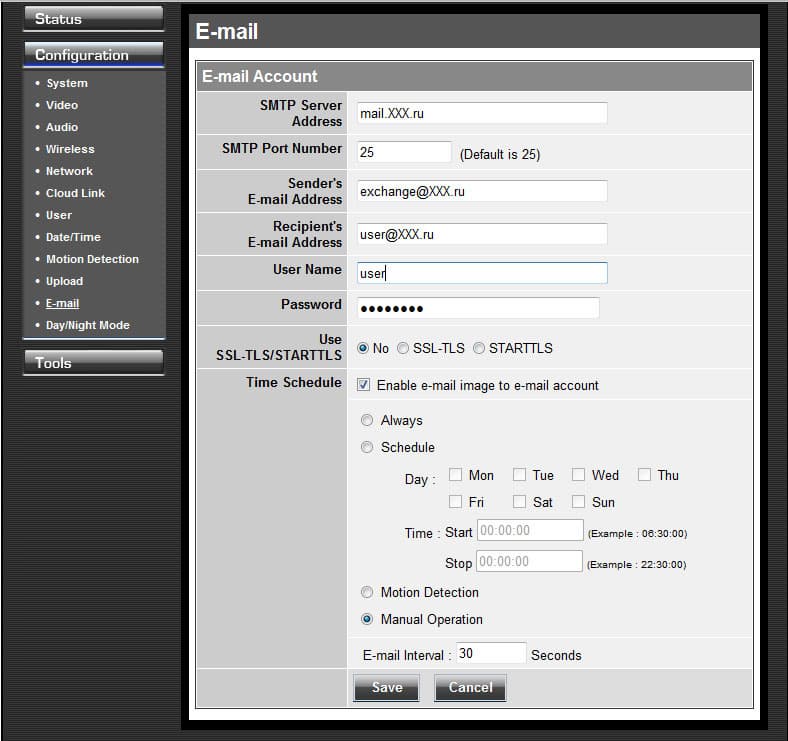

При отправке на e-mail, конечно же, отправляются не видеофрагменты, а отдельные кадры в формате JPEG и «весом» в десятки килобайт при разрешении 640×480. При этом можно задать периодичность отправки — например, каждые 15 минут, причем как постоянно, так и по расписанию (в определенные интервалы времени и в заданные дни недели), а также назначить отправку при обнаружении движения или инициировать ее вручную вышеупомянутой кнопкой.

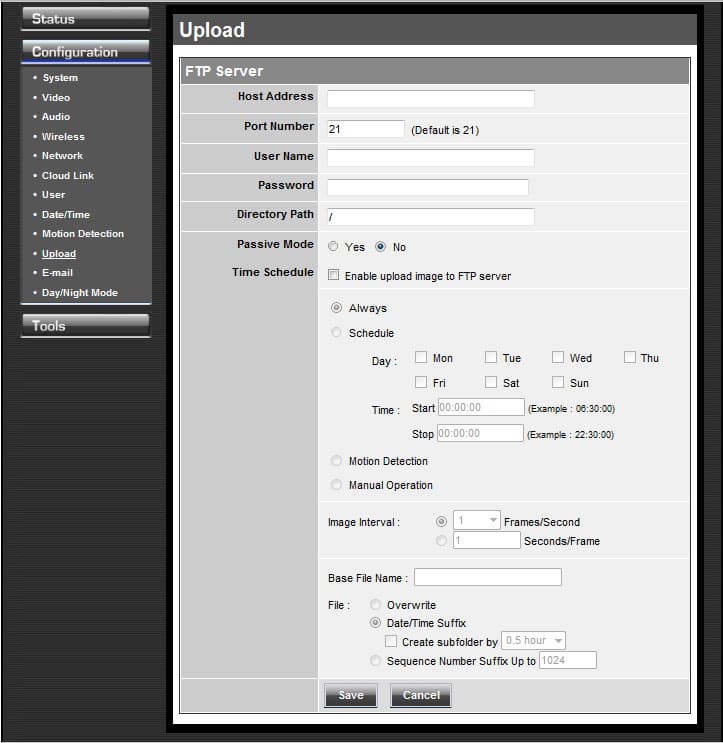

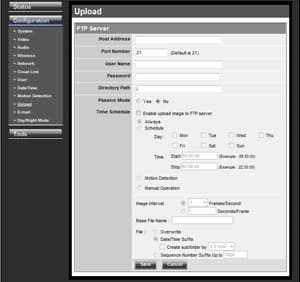

То же происходит и с записью на FTP-сервер: записываются кадры, можно лишь задать либо количество кадров в секунду (до 4), либо интервал в секундах между записями. Конечно, есть возможность задать параметры, связанные с именами файлов и созданием папок для их сохранения (например, каждый час или каждые сутки).

Web-интерфейс IP-камеры TRENDnet TV-IP851WIC         Web-интерфейс IP-камеры TRENDnet TV-IP851WIC

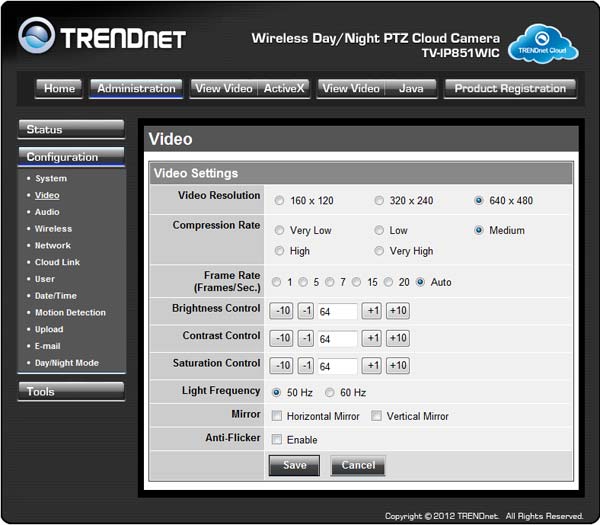

Перейдем к настройкам (меню «Administration» — «Configuration»), главные из которых, конечно же, параметры изображения.

Web-интерфейс IP-камеры TRENDnet TV-IP851WIC

Для изображения есть три разрешения (160×120, 320×240 и 640×480), пять степеней сжатия передаваемого видеопотока и пять возможных значений частоты кадров (от 1 до 20 кадров в секунду, а также Auto). Естественно, чем выше разрешение и чем меньше сжатие, тем лучше качество картинки, но тем больше будет объем передаваемой по сети информации. Более высокая частота кадров уменьшит видимую прерывистость движений объекта, но также увеличит нагрузку на сеть.

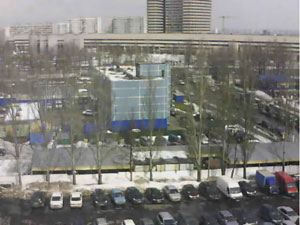

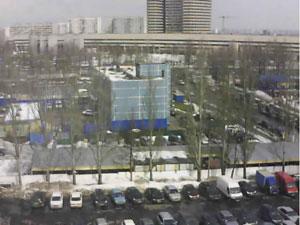

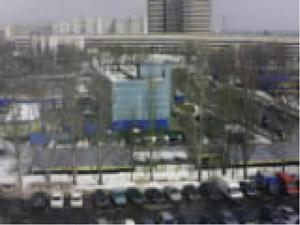

Разрешение 640×480         Разрешение 160×120

Можно регулировать и такие параметры, как яркость, контрастность и насыщенность изображения. К сожалению, нельзя сразу увидеть результат этих регулировок: надо задать значение, нажать «Save», 2-3 секунды подождать окончания сохранения и только потом, вернувшись к «View Video», можно оценить, что получилось. Не самая удобная процедура…

Строчки «Light Frequency» и «Anti-Flicker» меню «Video» помогут устранить мерцание изображения, в т.ч. при искусственном освещении, а параметры «Mirror Horizontal/Vertical» — зеркально отобразить картинку по вертикали/горизонтали, что будет необходимо при креплении камеры к потолку (т.е. «вверх ногами»).

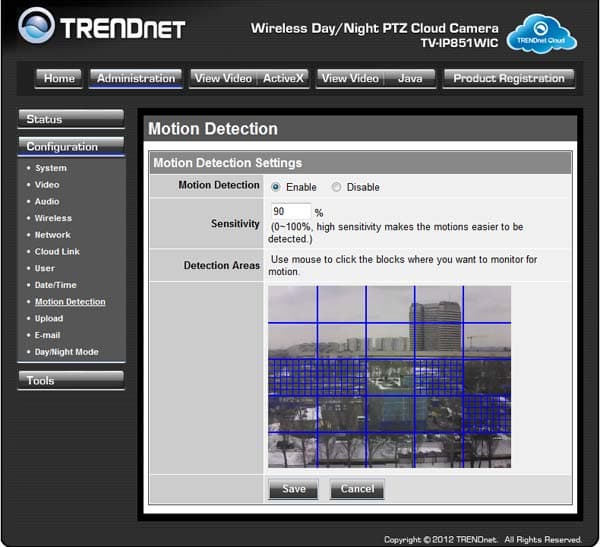

Из событий отслеживается лишь движение: в меню «Motion Detection» можно задать до 20 зон, в которых будет работать детектор движения, а также порог чувствительности, общий для всех зон.

Web-интерфейс IP-камеры TRENDnet TV-IP851WIC

На прочих пунктах меню «Configuration» подробно останавливаться не будем: их много, и в каждом может быть не один, а несколько параметров, но разобраться с ними не составит труда, а подсказки можно найти в руководстве пользователя, имеющемся на диске с ПО. Главное — не забывать, что все изменения должны сопровождаться нажатием «Save».

В закладке «Administration» есть еще два меню — «Status», отображающее установленные настройки без возможности их изменения, и «Tools», из которого можно проверить работу с FTP-сервером и электронной почтой, обновить firmware, сохранить текущие настройки камеры в файл или восстановить их из ранее сохраненного файла, а также вернуться к заводским установкам и перезапустить (restart) камеру в случае каких-то проблем.

Таким образом, web-интерфейс дает возможность лишь наблюдать «живую» картинку, а записывать позволяет только отдельные кадры.

Программа SecurView Pro

В комлекте с камерой идет программа SecurView Pro, на основе которой можно создать систему видеонаблюдения из 32 камер TRENDnet (не только TV-IP851, но и любых других, выпускаемых в настоящее время — их несколько десятков), причем уже с возможностью записи видеофрагментов.

Конечно, дать полное описание возможностей программы в рамках нашего обзора невозможно, поэтому мы ограничимся основными функциями, а для более детального знакомства рекомендуем скачать «Руководство пользователя» (на английском языке), которое доступно на сайте производителя.

Установка программы вполне стандартна, каких-то затруднений возникнуть не должно — выбираем в меню прилагаемого диска «Install SecurView Pro» и следуем инструкциям на экране. Как для инсталлятора, так и для интерфейса самой программы можно выбрать русский язык.

По окончании установки запускаются мастера настройки серверов SecurView Pro и SecurView Broadcast (если задана установка SecurView Broadcast Server), а затем и мастер настройки камер, но его на этом этапе можно пропустить и задать камеру позже. Оба сервера можно запускать как приложения с автоматическим или ручным стартом.

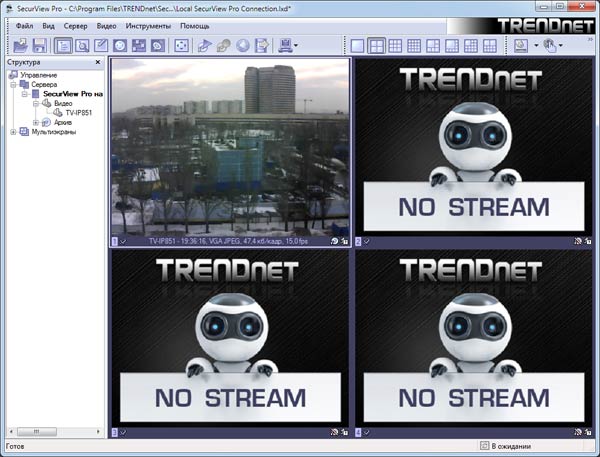

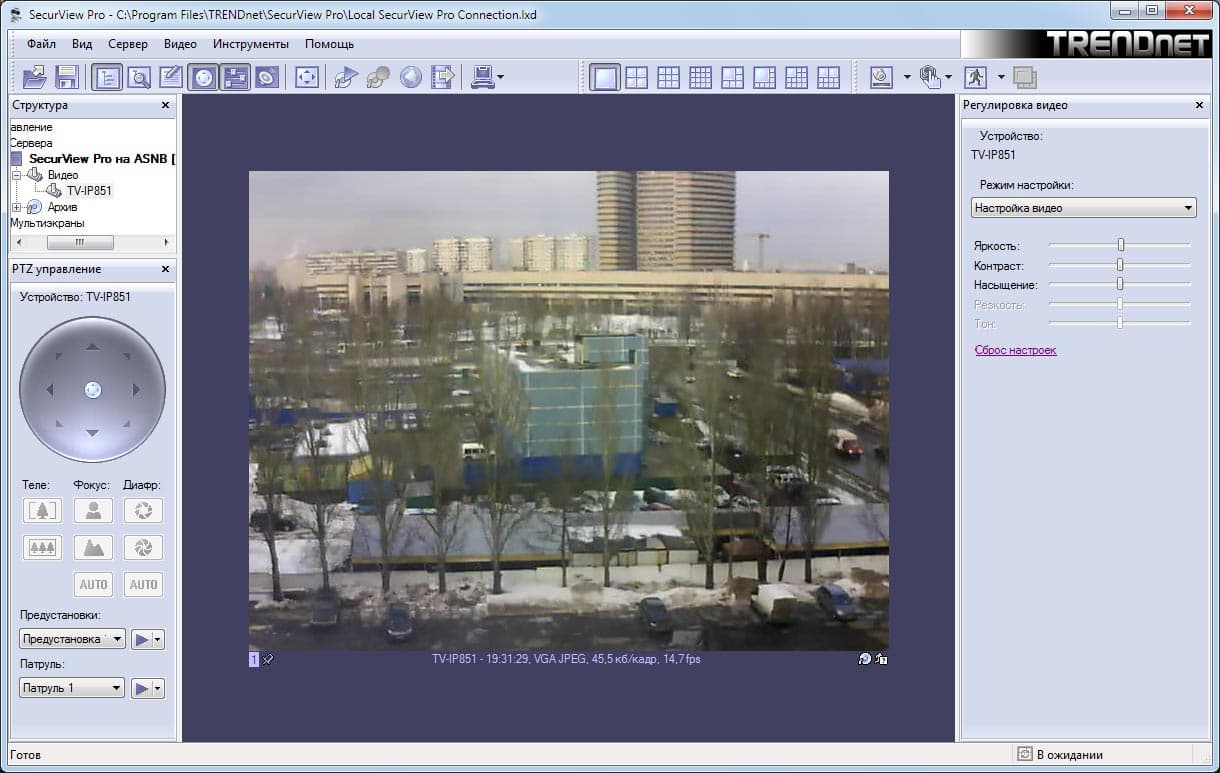

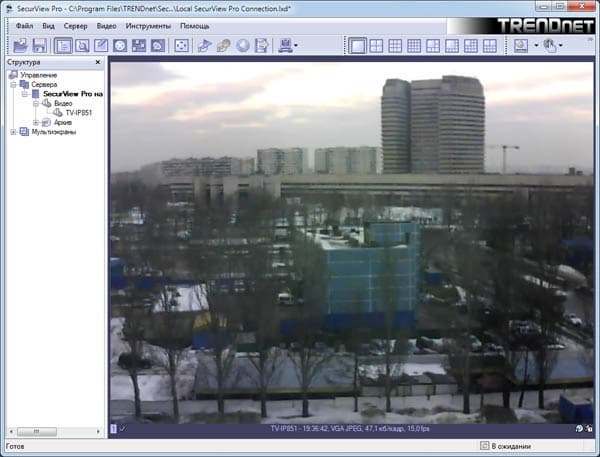

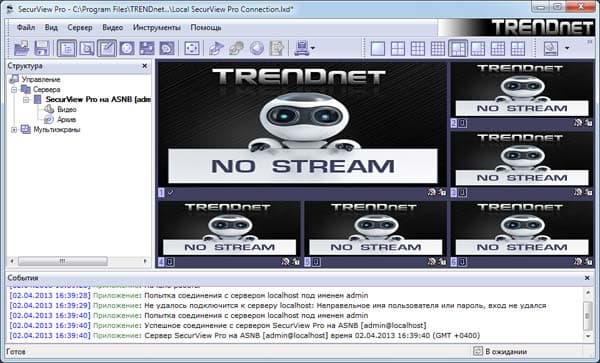

Затем можно запустить клиентское приложение SecurView Pro, которое первым делом предложит задать доступные камеры или найти их автоматически. Камеры можно будет найти и позже.

Программа видеонаблюдения TRENDnet SecurView Pro

Можно задать различную конфигурацию окон для нескольких камер:

Программа видеонаблюдения TRENDnet SecurView Pro

А также вывести изображение с одной камеры в окне программы или на весь экран компьютера:

Программа видеонаблюдения TRENDnet SecurView Pro

Ниже картинки можно отобразить информацию о параметрах изображения.

Можно использовать PTZ-управление (от «Pan, Tilt, Zoom» — вращение по горизонтали и вертикали, а также уменьшение-увеличение), есть возможность задать несколько направлений обзора и перемещаться между ними, в т.ч. автоматически (функция «Патруль») — т.е. в полной мере использовать возможности камеры. Программа позволяет регулировать яркость, контрастность и насыщенность изображения, наблюдая изменения в кадре.

Программа видеонаблюдения TRENDnet SecurView Pro

Правда, и здесь есть заметная, в три-четыре секунды, задержка между собственно регулировкой и ее результатом, но хотя бы процесс не столь многоступенчатый, как в web-интерфейсе.

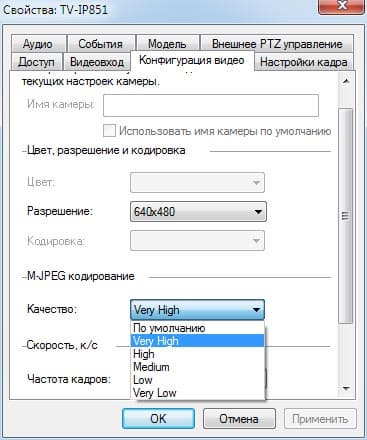

Конечно, можно управлять и параметрами камеры. Только если в web-интерфейсе в настройках видео задается степень сжатия (от Very Low до Very High), то в SecurView Pro задается качество MJPEG-кодирования (в тех же степенях) — т.е., по существу, обратная величина.

Программа видеонаблюдения TRENDnet SecurView Pro

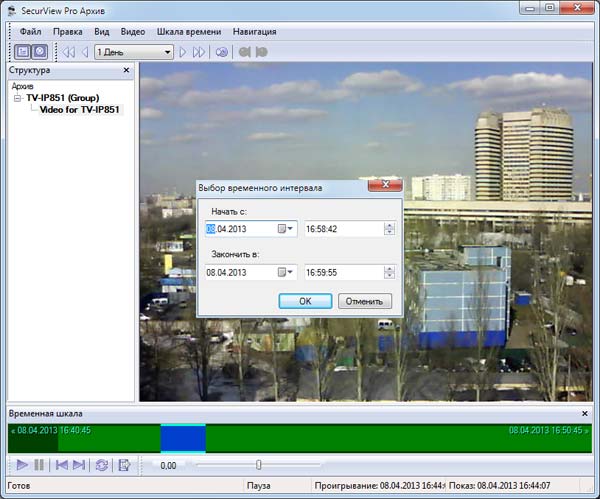

Информация с камеры или камер записывается в виде базы данных на жесткий диск. В дальнейшем можно обратиться к любому интересующему временному интервалу для любой из камер и посмотреть, что происходило:

Программа видеонаблюдения TRENDnet SecurView Pro

Как и в большинстве подобных программ, запись идет в собственном формате, который можно воспроизвести только посредством SecurView Pro, однако есть и функция экспорта в виде контейнера AVI с использованием различных кодеков, причем с возможностью выбора интересующего временного интервала.

  Примеры полученных файлов:   exp1.avi (36,1 МБ, 1:30 мин)   и   exp2.avi (12,0 МБ, 0:30 мин).

Немного о дополнительных утилитах, которые можно установить вместе с программой SecurView Pro.

SecurView Broadcast Server: эта программа позволяет делать видеопоток доступным для самых разных платформ, в том числе мобильных, изменяя его параметры в соответствии со скоростью канала и возможностями отображения.

Archive Wizard (мастер копирования архива; на момент написания обзора доступен в виде beta-версии): можно создать резервную копию архива на CD/DVD или на жестком диске, но также в собственном формате SecurView.

Server Setup Wizard (мастер настройки сервера), Archive Viewer (проигрыватель архива): назначение понятно из названий.

Бесплатная версия, идущая в комплекте с камерой, вполне функциональна, но есть и ограничения. Основных три:

  1. только один пользователь сможет подключиться администратором, причем не только для управления, но и для просмотра, и если нужен одновременный просмотр более чем с одного рабочего места, то непременно нужно устанавливать SecurView Broadcast Server;
  2. на каждую камеру существует лимит дискового пространства в 100 ГБ;
  3. серверы можно запускать только как приложения, но не как службы (хотя при установке упоминается и вариант запуска в качестве службы, но выбрать его нельзя).

Коммерческая версия таких ограничений не имеет, но главное: она может работать не только с камерами TRENDnet, но еще и с более чем 1300 моделей камер восьми десятков производителей.

Тестирование и анализ

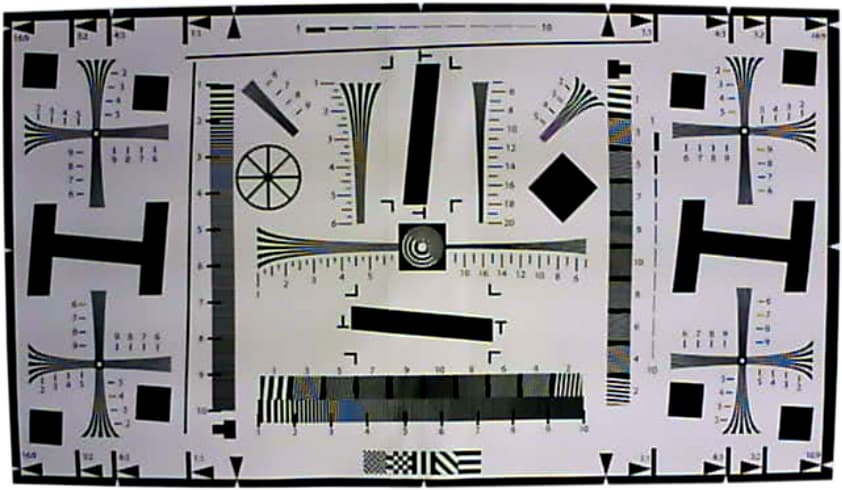

Оценить фактическую разрешающую способность камеры мы не смогли: чтобы имеющаяся тестовая таблица формата А3 заняла бо́льшую часть кадра, пришлось придвинуть камеру на расстояние немногим более полуметра, и сфокусировать изображение не удавалось.

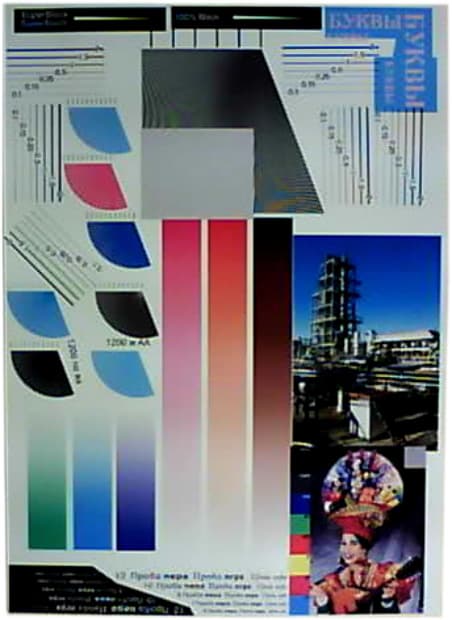

Тестовая таблица

Цветопередачу можно оценить по следующему тестовому листу (проблема с фокусировкой та же):

Тестовая таблица

На расстояниях свыше метра подобных проблем с фокусировкой нет, но даже при разрешении 640×480 детали изображения разобрать сложно, а имеющееся цифровое увеличение лишь ухудшает картину.

Изображение без увеличения         Изображение с цифровым 3-кратным увеличением

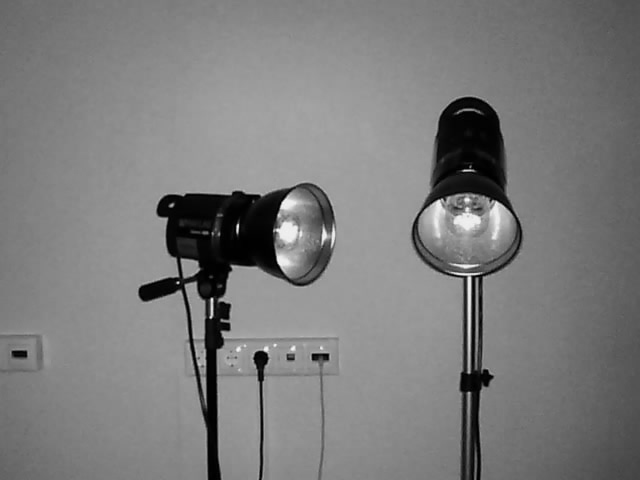

А вот «ночное зрение» камеры работает неплохо: был выбран сюжет с минимальным количеством цветовой информации, и отличить дневной и ночной режимы сложно.

Изображение без увеличения при ИК-подсветке         Изображение с цифровым 3-кратным увеличением при ИК-подсветке
Впечатление горящей лампы осветительного прибора возникло из-за отражений ИК-подсветки.

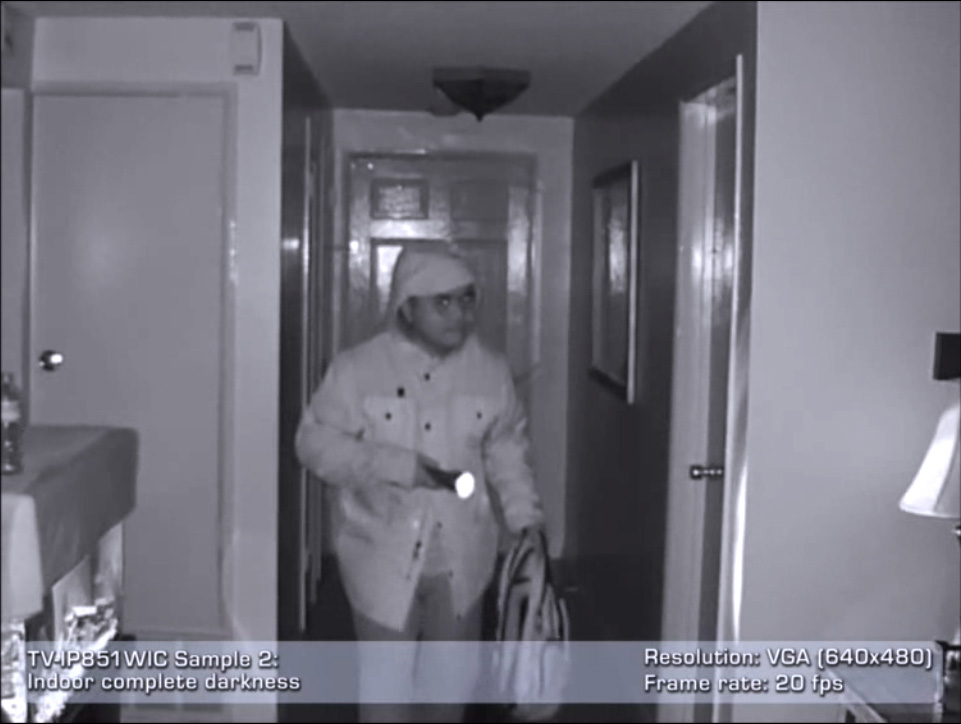

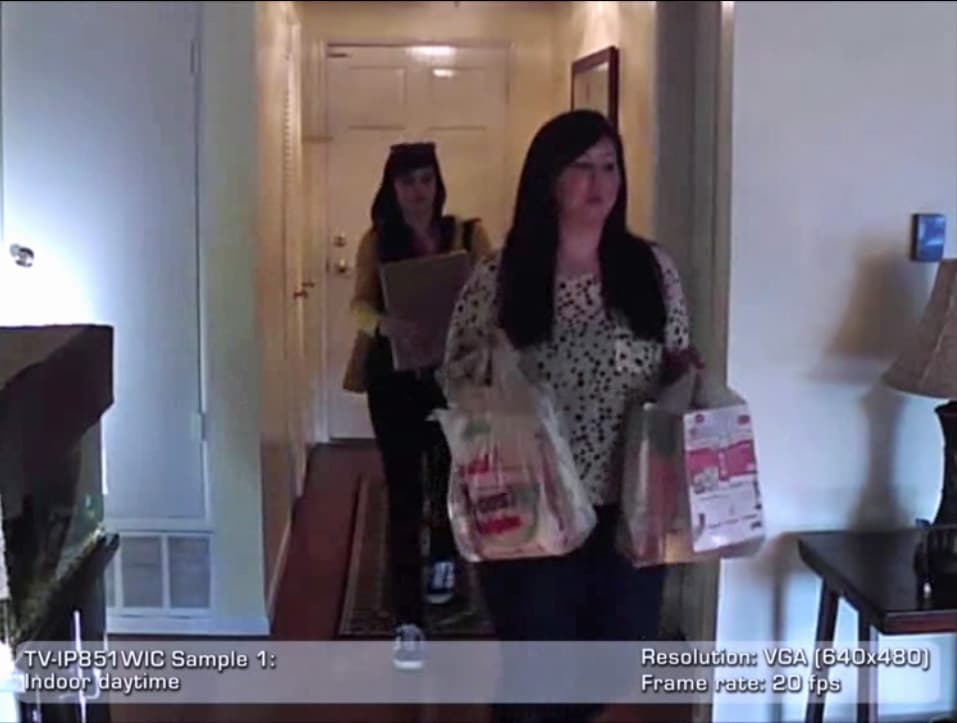

На сайте производителя есть «Демо Видео», иллюстрирующее возможности камеры. Полностью посмотреть его можно тут , а мы приводим два характерных кадра для дневного и ночного режимов:

Изображение в дневном режиме         Изображение в ночном режиме

По ним можно сказать, что в обоих случаях степени деталировки изображения при 640×480 достаточно, чтобы оценить особенности фигуры человека (высокий-низкий, плотный-худой), описать его одежду, прическу. А вот лица, увы, различить трудно, разве что в самых общих чертах; теряются и разные мелкие, но важные подробности вроде наличия особых примет, украшений, деталей одежды и т.п.

Конечно, основным вопросом для любой камеры является качество изображения. Современные технологии позволяют установить в IP-камере сенсор с очень высоким разрешением, и у TRENDnet, как и у других производителей, есть такие модели; почему же в TV-IP851 разработчики решили ограничиться разрешением всего 640×480? Попробуем разобраться.

Мы замерили трафик за 30 минут при «живом» просмотре с камеры в тестовой сети, в которой были только камера, роутер и компьютер, на котором через web-интерфейс просматривалось изображение с движущимися элементами. Естественно, цифры оценочные, они пригодны для сравнения трафика, создаваемого данной камерой при равных условиях съемки, но с разными установками качества изображения. Результаты приведены в таблице:

РазрешениеЗаданный Frame Rate, fpsСжатиеТрафик за 30 мин, ГБЗвукПримечание
640×48020Very Low1,08выкл.
Наилучшее качество изображения в кадре.
Прерывистость в отображении движущихся объектов заметна мало
640×48020Very High0,78выкл.
Сильно упало качество: картинка размытая.
Прерывистость в отображении движущихся объектов заметна мало
640×4807Very Low0,58выкл.
Наилучшее качество изображения в кадре.
Заметная прерывистость в отображении движущихся объектов
320×24020Very Low0,63выкл.
Качество хорошее, но само изображение гораздо меньше, а при увеличении качество становится весьма посредственным.
Прерывистость в отображении движущихся объектов заметна мало
640×48020Very Low1,19вкл.
Прибавка к трафику от включения передачи звука не слишком значительная (≈10%), но это при высоком качестве отображения видео, а при более экономичных видеонастройках относительный вклад звукового сопровождения станет гораздо более весомым

Теперь посмотрим, как сказывается изменение разрешения на качестве реальной картинки (выбраны два различных ракурса):

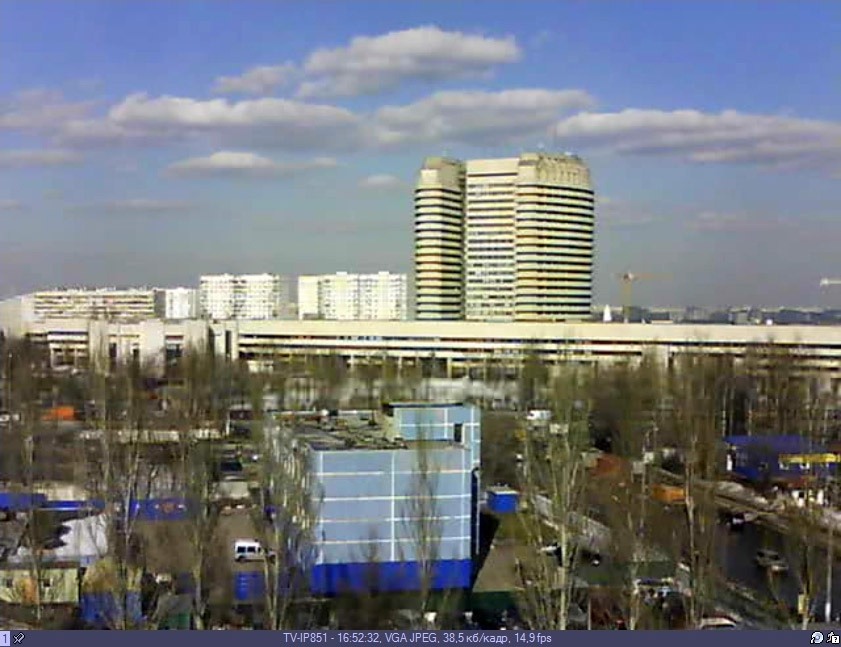

Изображение с разрешением 640×480         Изображение с разрешением 640×480
Изображение с разрешением 320×240         Изображение с разрешением 320×240

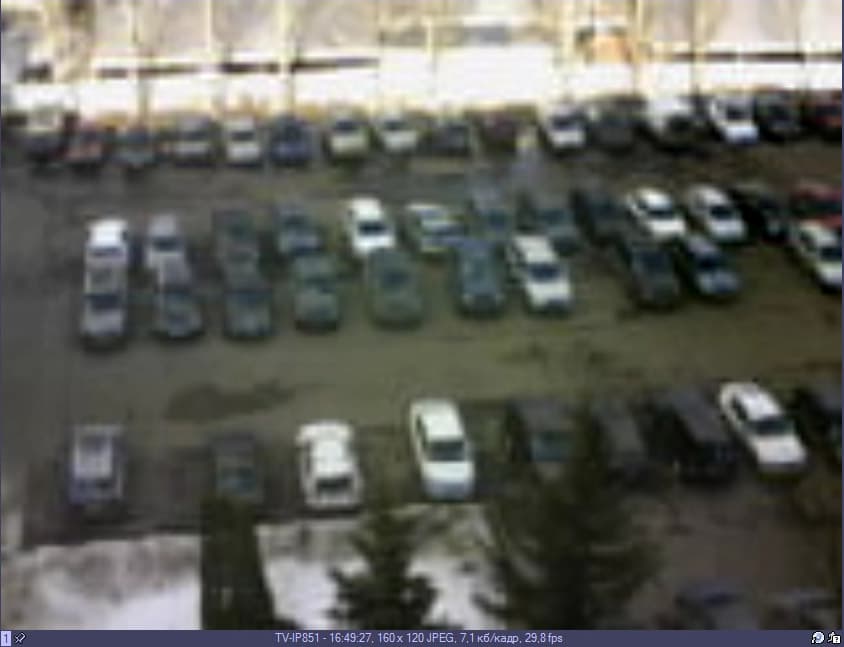

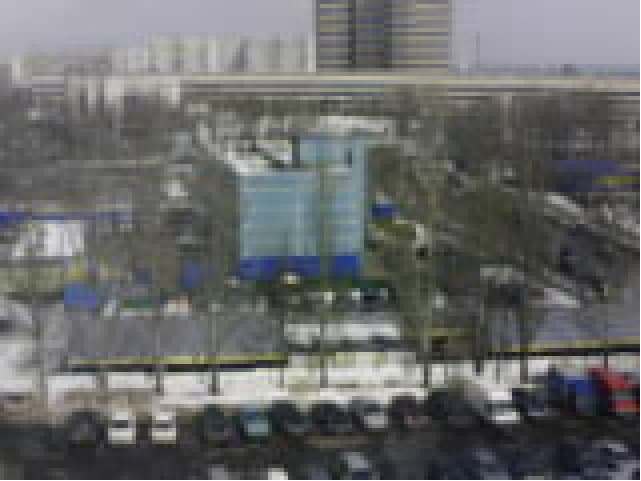

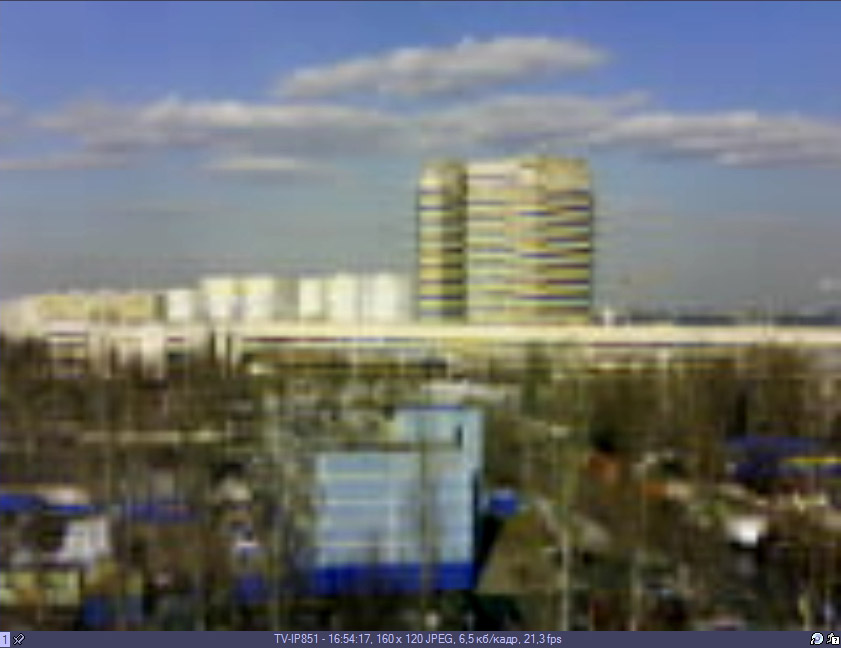

Изображение с разрешением 160×120         Изображение с разрешением 160×120

Можно сделать вывод: единственным приемлемым по качеству изображения вариантом из возможных является разрешение 640×480, причем при минимальных степенях сжатия, поэтому надо быть готовым к серьезной нагрузке на сеть, особенно если еще требуются хорошая передача движения и звук. Простой расчет показывает, что для одной камеры речь идет о трафике до 0,5–0,6 МБ/с; это подтверждается и информацией, отображаемой программой SecurView: 40–50 КБ на кадр (разрешение 640×480 с учетом сжатия, установленного в «Very Low») при частоте 15 кадров в секунду дают примерно те же цифры. А уж если камер в сети много (напомним: программа SecurView Pro может работать с 32 камерами), то еще вопрос, хватит ли возможностей канала, по которому подключаются камеры — хоть Wi-Fi, хоть Ethernet — для работы с ними.

IP-камера TRENDnet TV-IP851WIC: внешний вид

Заметим: при задании малых степеней сжатия, т.е. максимального качества, происходит ограничение частоты кадров — даже если в настройках камеры задать 20 кадров в секунду, то реальная частота не превышает 15 fps, и движение объектов становится заметно прерывистым, хотя и остается именно движением, а не скачками по кадру. Если для того же сюжета задать более высокое сжатие или понизить разрешение, частота кадров увеличивается до 19-20 fps. Если же движения в кадре нет, то при малом разрешении или высоком сжатии частота кадров может увеличиться до 30 fps (по крайней мере, так рапортует SecurView Pro). Очевидно, таковы особенности кодека камеры.

Можно вспомнить и о том, что для постоянной записи «живого» видео при максимальном качестве даже с 1-2 камер потребуются многие десятки гигабайт дискового пространства в сутки.

Наконец, для качественного просмотра видео с камеры через интернет-соединение потребуется канал с достаточной скоростью исходящего трафика, особенно если планируется несколько одновременных сеансов просмотра.

Всё это приводит к тому, что производители камер при высоких разрешениях и малых степенях сжатия при кодировании явно или неявно ограничивают частоту кадров вплоть до единиц в секунду; конечно, хорошее разрешение позволит рассмотреть массу подробностей в кадре, но очень малая частота кадров — это риск потерять важный ракурс.

В идеале владельцу камеры должна быть предоставлена возможность самому выбирать, что ему важнее, однако дальше вступают в силу законы коммерции: много возможностей — это высокая себестоимость, а соответственно и цена. В серию TV-IP851 и без того заложена возможность позиционирования объектива; видимо, производитель посчитал, что более современный и дорогой сенсор камеры сделает цену неконкурентоспособной. К тому же другой изюминкой серии заявлена возможность просмотра изображений через бесплатный облачный сервис, причем несколькими пользователями одновременно, а далеко не каждый потребитель может похвастаться интернет-каналом с высокой скоростью исходящего трафика. Видимо, поэтому разрешающая способность оставлена на столь несовременном уровне.

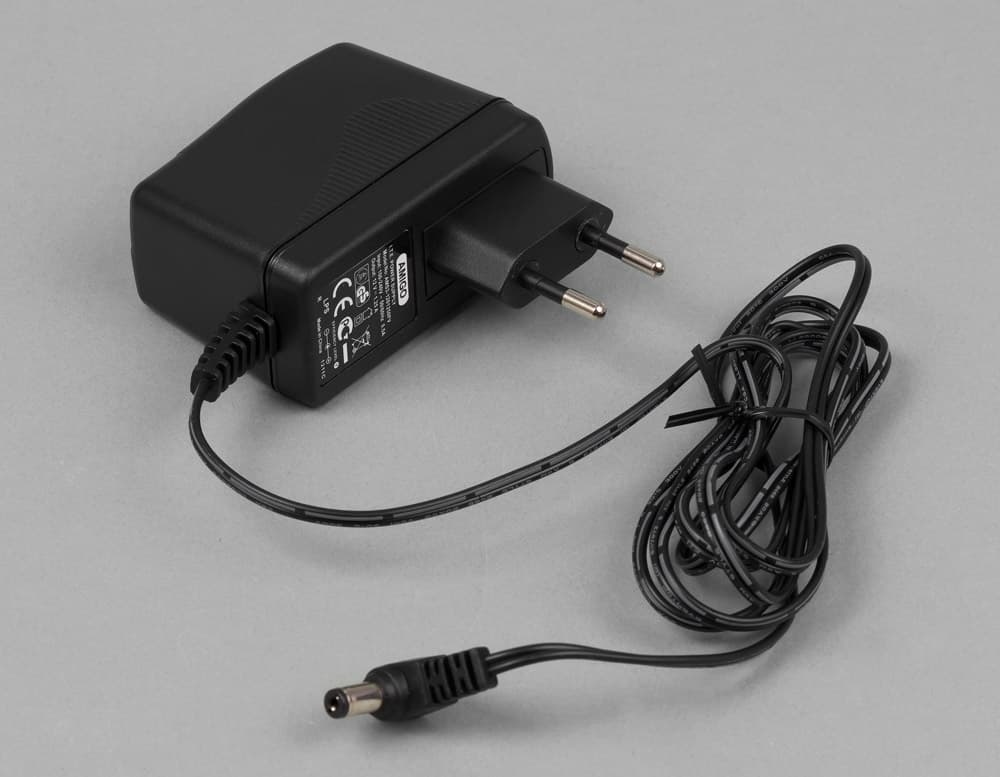

IP-камера TRENDnet TV-IP851: блок питания

Выводы

Подведем краткий итог сказанному выше.

Итак, в активе камеры:

  • два сетевых интерфейса — не самый современный Ethernet 10/100, зато вполне актуальный Wi-Fi 802.11n;
  • возможность удаленно направлять объектив камеры в широком диапазоне углов по горизонтали и в несколько более узком по вертикали;
  • ИК-подсветка (у модели TV-IP851WIC);
  • простота установки и настройки;
  • наличие программного обеспечения для создания системы видеонаблюдения, которое даже в бесплатной версии достаточно функционально;
  • бесплатный облачный сервис для удаленного просмотра видеопотока с камеры, в т.ч. с мобильных устройств (конечно, когда он заработает в полнофункциональном режиме).

В пассиве, пожалуй, только невысокое разрешение камеры, не позволяющее рассмотреть детали полученного изображения. Отсутствие возможности автономной записи (например, на SD-карту) к серьезным недостаткам относить не будем: далеко не каждому это нужно, а доплачивать за такую функцию придется всем покупателям.

Наконец, о русификации web-интерфейса и документации: надеемся, в ближайшем будущем этот вопрос будет решен.

Цены

На момент написания обзора в price.ru было только одно упоминание продавца, предлагающего TV-IP851: модификацию WIC за $285, WC — за $260.

Коммерческая версия ПО SecurView Pro официально доступна в России с 25 апреля 2013 года и предлагается в двух вариантах: TRENDnet Luxriot VMS Advanced (TV-VMS016) с рекомендованной розничной ценой $548 и TRENDnet Luxriot VMS Enterprise (TV-VMS999) за $1285. Главное отличие — в количестве подключаемых камер и одновременных подключений для просмотра: у первого варианта до 16 камер и 5 подключений, более дорогой вариант подобных ограничений не имеет. Напомним, что оба варианта рассчитаны на работу с камерами не только TRENDnet, но и многих других производителей.

Камера TRENDnet TV-IP851WIC и роутер TRENDnet TEW-639GR
предоставлены на тестирование производителем



9 мая 2013 Г.

TRENDnet TV-IP851WIC

IP- TRENDnet TV-IP851WIC

-

, , IP-, , : ! , , .

TRENDnet, , , , , CCTV- IP- -.

; IP- TRENDnet TV-IP851, . , , : TV-IP851WIC TV-IP851WC.

IP- TRENDnet TV-IP851WIC:

. : 340° 115° , — .

IP- TRENDnet TV-IP851WIC:

: Ethernet, Wi-Fi, 802.11n (, 802.11b/g), , .

, - , , , , (). : .

- , .

— .

: 640×480 20 .

IP- TRENDnet TV-IP851WIC:

: SecurView Pro, 32 . TRENDnet Cloud, , , (, : , ).

, .

:

TRENDnet TV-IP851WIC
1/5″ CMOS, . 640×480
  • . .: f=4
  • : F1,5
  • :
    • = 38°
    • = 28,7°
    • = 46,5°
: ×2, ×3, ×4
.
1 ,
- 7,5
–170° — +170°
–25° — +90°
MJPEG
20 fps 640×480
/ .
–38 ±3 dB / 5
PCM
Ethernet
10 Base-T/100 BaseTX Ethernet (RJ-45)
Wi-Fi
IEEE 802.11 b/g/n
. 150 / (802.11n)
, e-mail
0 °C +40 °C
7,2
,
IPv4, ARP, TCP, UDP, ICMP, HTTP, PPPoE, UPnP
: DHCP, NTP, DNS, DDNS, SMTP, FTP
,
113×113×130 , 505
1,4
:
www.trendnet.com

TV-IP851WIC , (.. ), , - . , , . - ( -).

IP- TRENDnet TV-IP851WIC:

«Privacy», , « ». . , , «Privacy» ( ), , , - .

, Ethernet, , WPS (Wi-Fi Protected Setup) , Reset .

IP- TRENDnet TV-IP851WIC:

, , . , , .

IP- TRENDnet TV-IP851WIC:

- , , ( ) ( «» ), .

IP- TRENDnet TV-IP851:

; , .

IP- TRENDnet TV-IP851:

:

  • ,
  • 2 dBi,
  • 100–240 AC 12 DC 1,25 , 1,45 ,
  • - 1,5 ,
  • ( -),
  • , ,
  • : ( , ),
  • SecurView Pro, , ; , , , (, ).
IP- TRENDnet TV-IP851:

«Install Camera» ( ). , MAC- , , «» .

   TRENDnet TV-IP851

.

   TRENDnet TV-IP851

Wi-Fi, Ethernet, - . TRENDnet TEW-639GR, , , 802.11n. IP- DHCP-.

WPS (Wi-Fi Protected Setup), , . ; 5 WPS , , 5 WPS , WPS/LNK, - .

web- : MAC- , IP- DHCP.

  TRENDnet TV-IP851WIC     TRENDnet TV-IP851WIC

:

   TRENDnet TV-IP851

: WPS , , , — . : , -, — WPS/LNK Link/Act, «PWR (Power)» «», «». , « » « » -… , . : , web- , .

«Next» :

   TRENDnet TV-IP851

, , MAC-.

( «admin»), «admin» .

, , ( ). URL TRENDnet Cloud ( , , ). : web- , .

   TRENDnet TV-IP851

TRENDnet, , . , TRENDnet Cloud — .

  TRENDnet Cloud

: , , , TRENDnet Cloud , . DDNS.

Apple App Store Google Play, QR-.

   TRENDnet TV-IP851

Terms of Use .

Web-

, IP-:

Web- IP- TRENDnet TV-IP851WIC

IP- DHCP, - .

: «Home», «», ; «View Video».

, web- : Java ( Windows Mac) ActiveX ( Windows); .

Web- IP- TRENDnet TV-IP851WIC

— .

. — ; , , , « , — ». ( 640×480):

             4-

- . , , «Manual» ( : «Auto» — , , , ).

, . «Pan Degree» «Tilt Degree» , : «Left/Right» «Up/Down» . .

IP- TRENDnet TV-IP851WIC:          IP- TRENDnet TV-IP851WIC:

24 : , «Preset Position» «Set» — . , , , «Go To», , «Swing» — , 7-8 , «Stop». , «Swing» . «Clear».

, FTP- e-mail, .

e-mail, , , JPEG «» 640×480. — , 15 , , ( ), .

FTP-: , ( 4), . , , (, ).

Web- IP- TRENDnet TV-IP851WIC         Web- IP- TRENDnet TV-IP851WIC

( «Administration» — «Configuration»), , , .

Web- IP- TRENDnet TV-IP851WIC

(160×120, 320×240 640×480), ( 1 20 , Auto). , , , . , .

 640×480          160×120

, , . , : , «Save», 2-3 , «View Video», , . …

«Light Frequency» «Anti-Flicker» «Video» , .. , «Mirror Horizontal/Vertical» — /, (.. « »).

: «Motion Detection» 20 , , , .

Web- IP- TRENDnet TV-IP851WIC

«Configuration» : , , , , , . — , «Save».

«Administration» — «Status», , «Tools», FTP- , firmware, , (restart) - .

, web- «» , .

SecurView Pro

SecurView Pro, 32 TRENDnet ( TV-IP851, , — ), .

, , , « » ( ), .

, - — «Install SecurView Pro» . , .

SecurView Pro SecurView Broadcast ( SecurView Broadcast Server), , . .

SecurView Pro, . .

  TRENDnet SecurView Pro

:

  TRENDnet SecurView Pro

:

  TRENDnet SecurView Pro

.

PTZ- ( «Pan, Tilt, Zoom» — , -), , .. ( «») — .. . , , .

  TRENDnet SecurView Pro

, , - , , , web-.

, . web- ( Very Low Very High), SecurView Pro MJPEG- ( ) — .., , .

  TRENDnet SecurView Pro

. , :

  TRENDnet SecurView Pro

, , SecurView Pro, AVI , .

  :   exp1.avi (36,1 , 1:30 )     exp2.avi (12,0 , 0:30 ).

, SecurView Pro.

SecurView Broadcast Server: , , .

Archive Wizard ( ; beta-): CD/DVD , SecurView.

Server Setup Wizard ( ), Archive Viewer ( ): .

, , , . :

  1. , , , , SecurView Broadcast Server;
  2. 100 ;
  3. , ( , ).

, : TRENDnet, 1300 .

: 3 ́ , , .

( ):

, 640×480 , .

             3-

« » : , .

    -            3-   -
- -.

« », . , :



, 640×480 , (-, -), , . , , , ; , , , ..

, . IP- , TRENDnet, , ; TV-IP851 640×480? .

30 «» , , , web- . , , , , . :


Frame Rate, fps 30 ,
640×480 20 Very Low 1,08 .
.
640×480 20 Very High 0,78 .
: .
640×480 7 Very Low 0,58 .
.
320×240 20 Very Low 0,63 .
, , .
640×480 20 Very Low 1,19 .
(≈10%), ,

, ( ):

   640×480            640×480
   320×240            320×240
   160×120            160×120

: 640×480, , , . , 0,5–0,6 /; , SecurView: 40–50 ( 640×480 , «Very Low») 15 . (: SecurView Pro 32 ), , , — Wi-Fi, Ethernet — .

IP- TRENDnet TV-IP851WIC:

: , .. , — 20 , 15 fps, , , . , 19-20 fps. , 30 fps ( , SecurView Pro). , .

, «» 1-2 .

, - , .

, ; , , — .

, , : — , . TV-IP851 ; , , . , , - . , .

IP- TRENDnet TV-IP851:

.

, :

  • — Ethernet 10/100, Wi-Fi 802.11n;
  • ;
  • - ( TV-IP851WIC);
  • ;
  • , ;
  • , .. (, ).

, , , . (, SD-) : , .

, web- : , .


price.ru , TV-IP851: WIC $285, WC — $260.

SecurView Pro 25 2013 : TRENDnet Luxriot VMS Advanced (TV-VMS016) $548 TRENDnet Luxriot VMS Enterprise (TV-VMS999) $1285. — : 16 5 , . , TRENDnet, .



TRENDnet TV-IP851WIC TRENDnet TEW-639GR
