Обзор бюджетного блока питания Thermaltake Smart RGB 700W

Средняя цена
Розничные предложения

Описание

Сейчас довольно много различных продуктов из сферы компьютерных комплектующих обзаводятся модной аббревиатурой RGB в своем названии. Не устояла в стороне от этого веяния и компания Thermaltake, решения которой мы тестировали не раз. Очередным продуктом в стиле RGB, с которым мы познакомимся, станет бюджетный блок питания компании Thermaltake, имеющий название Smart RGB 700W (SPR-0700NHSAW). Это старшая модель из группы БП Smart RGB, еще в ней есть источники питания мощностью 500 и 600 Вт. Также не стоит путать эту группу с блоками питания с похожими названиями: iRGB и Smart Pro RGB.

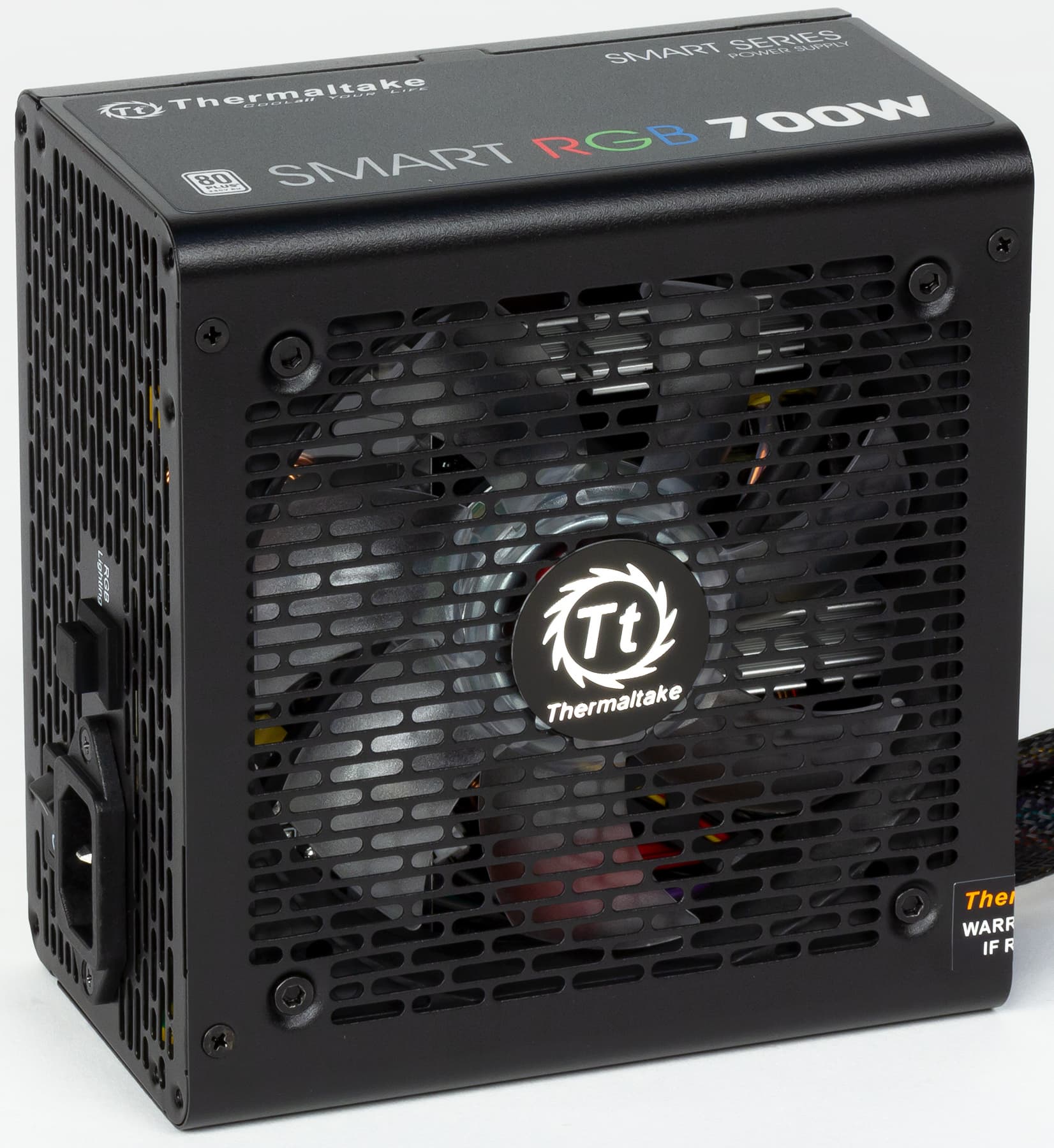

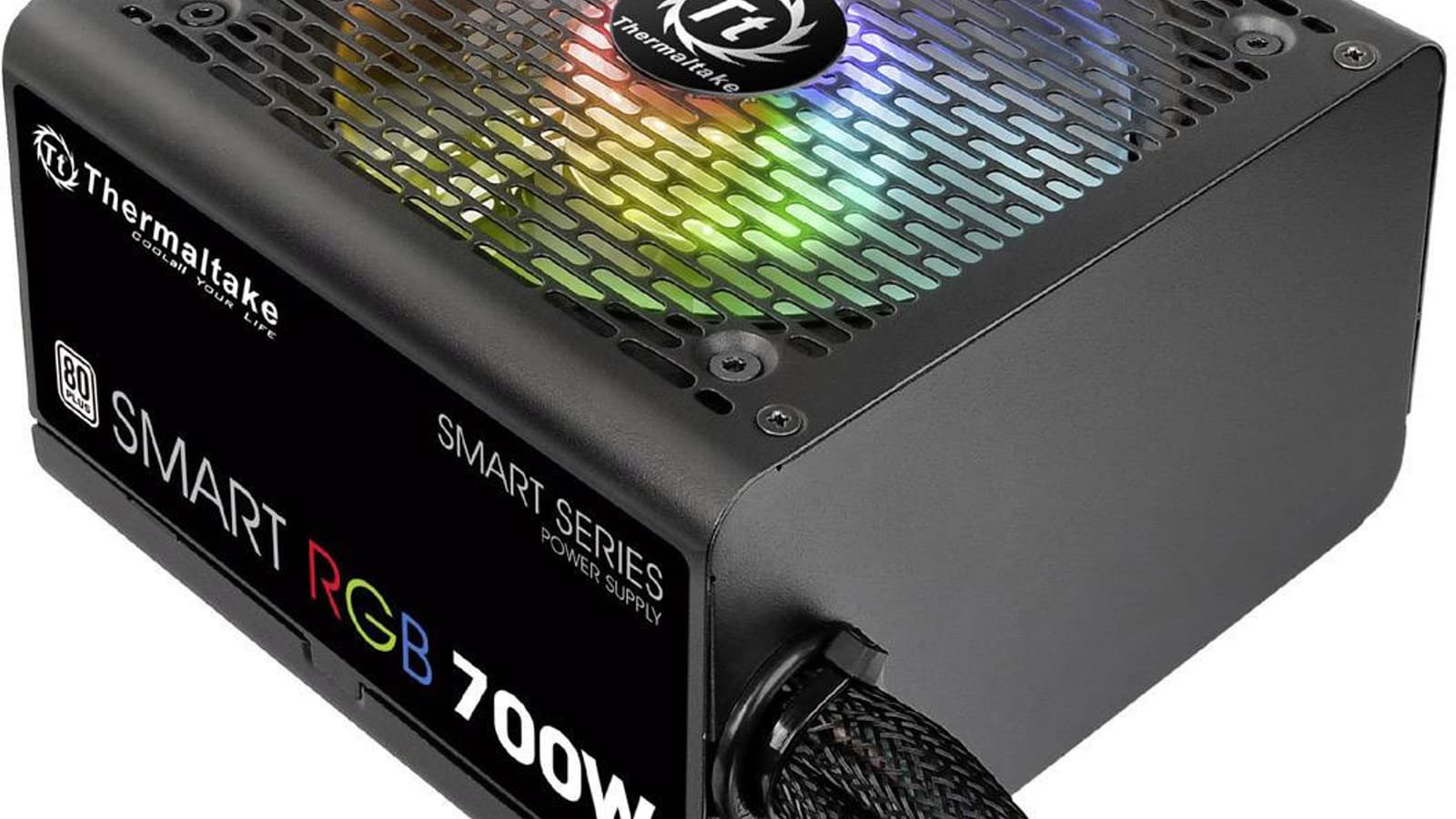

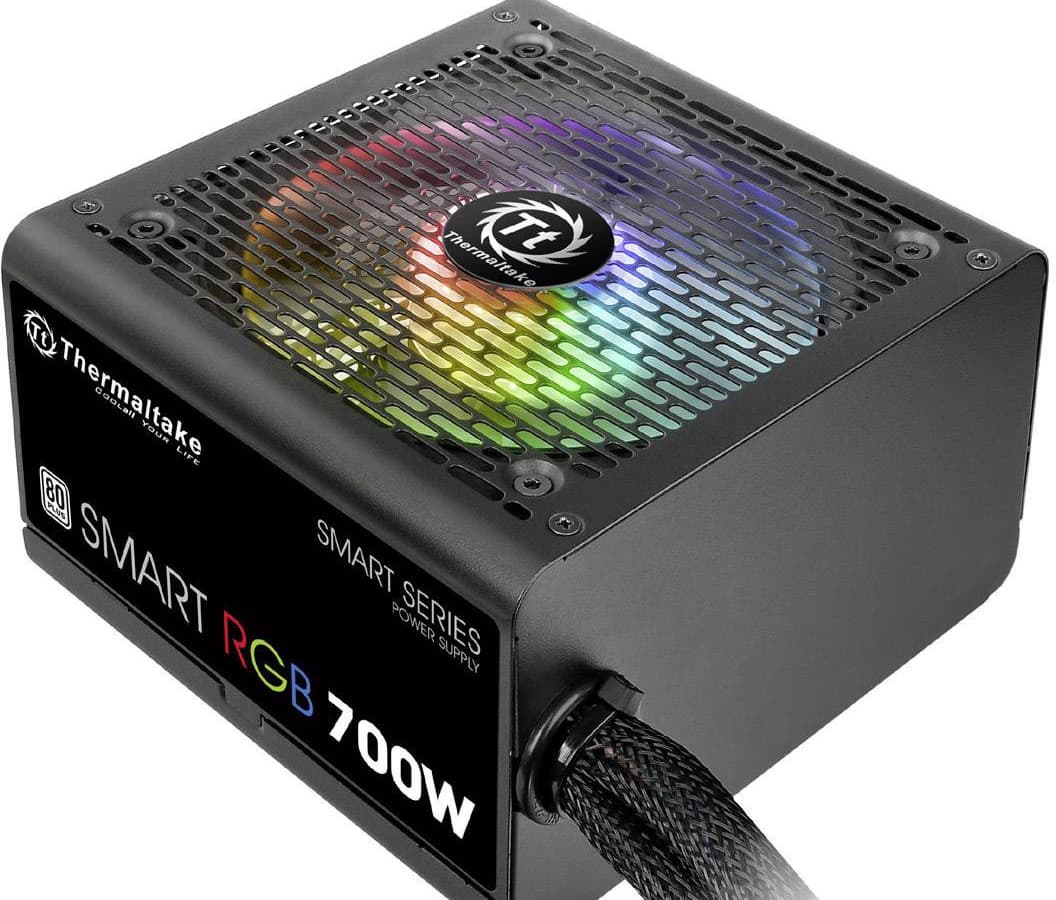

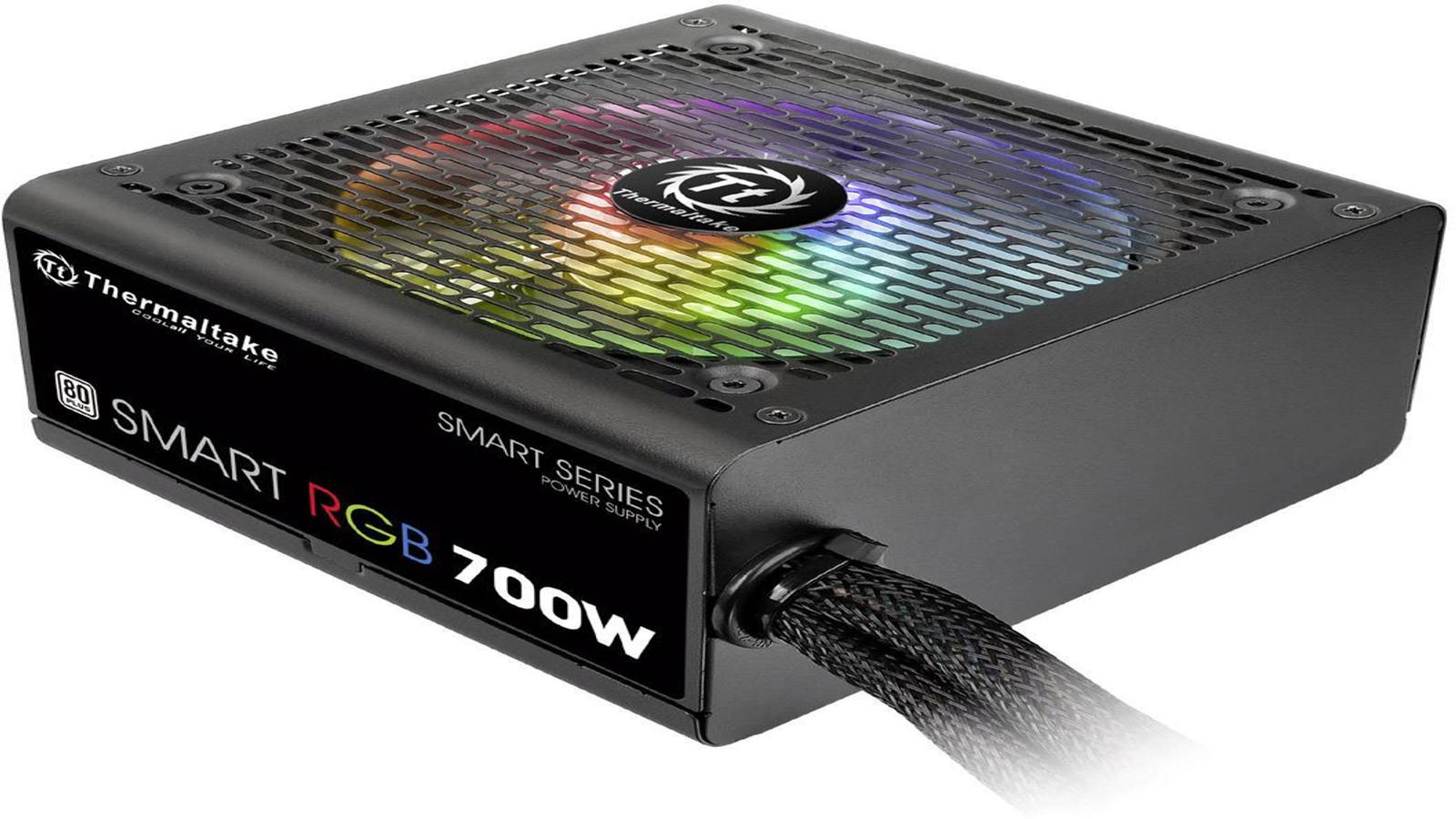

Во внешнем оформлении Thermaltake Smart RGB 700W обращает на себя внимание штампованная решетка над вентилятором. Не слишком понятно, чем руководствовались разработчики, устанавливая решетку со столь высоким аэродинамическим сопротивлением, так как с первого взгляда понятно, что эффективная рабочая поверхность у нее составляет менее половины от общей площади. Возможно, технические параметры были просто принесены в угоду дизайну. Отметим и закругленные ребра между верхней и боковыми гранями в продольном направлении. В принципе, это должно повышать жесткость конструкции, но и с точки зрения внешнего вида решение вполне удачное.

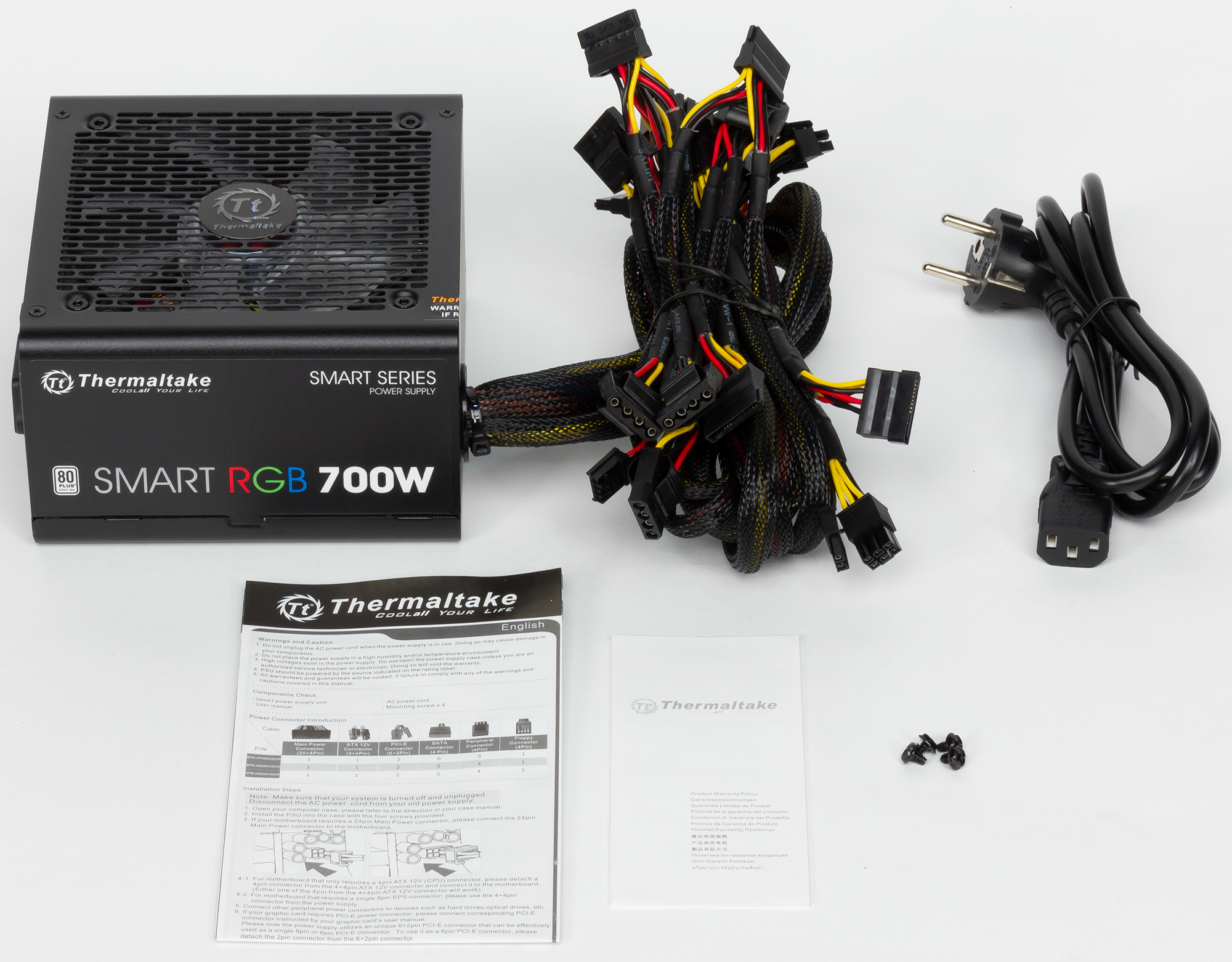

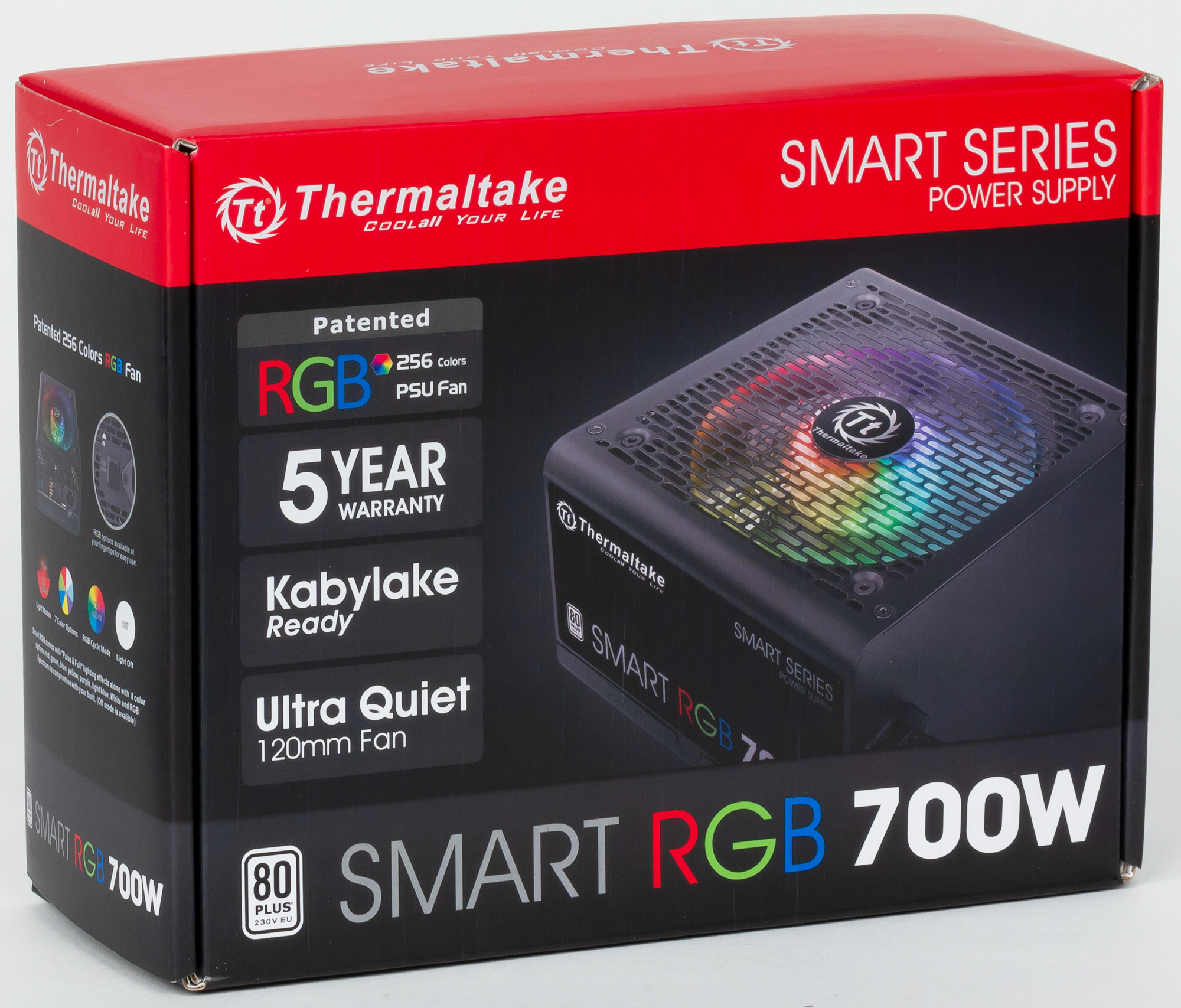

Поставляется блок питания в упаковке для розничной продажи, представляющей собой картонную коробку с матовой цветной полиграфией. Коробка достаточно компактная, к прочности упаковки также претензий нет.

Длина корпуса блока питания составляет стандартные 140 миллиметров, покрытие матовое с мелкой фактурой. Вентилятор, как мы уже сказали, закрывает штампованная решетка с сотовой структурой. Возможно, идея использования именно штампованной решетки заключается в повышении общей жесткости конструкции и снижении паразитных призвуков, появляющихся из-за вибраций.

Характеристики

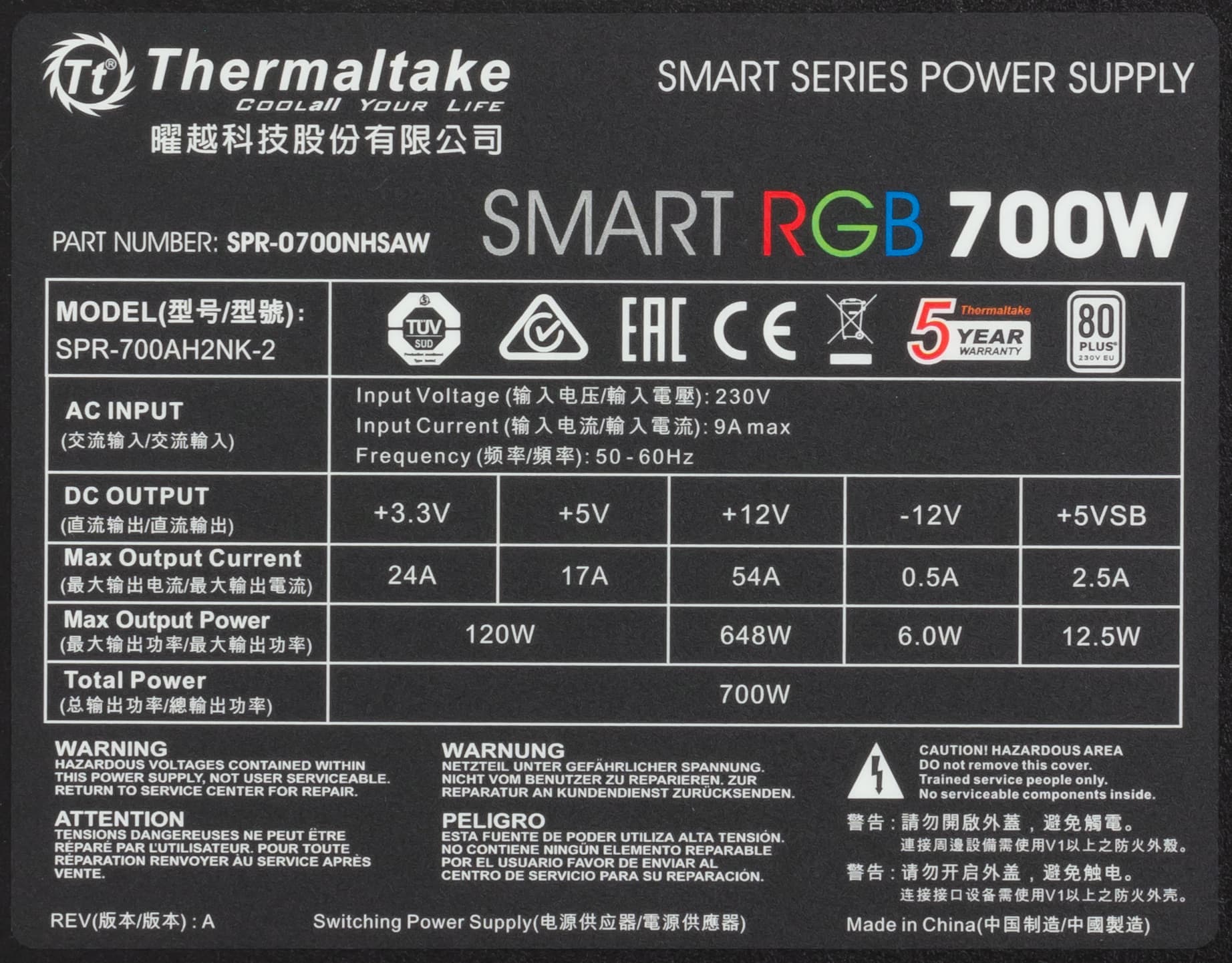

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 648 Вт, что является средним относительным показателем для современных решений подобной мощности, хотя для бюджетных продуктов такое значение вполне типично.

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 1 разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 2 на одном шнуре
4 pin Peripheral Connector 5 эргономичные
15 pin Serial ATA Connector 6 на двух шнурах
4 pin Floppy Drive Connector 1

Длина проводов до разъемов питания

  • до основного разъема АТХ — 50 см
  • до процессорного разъема 8 pin SSI — 61 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс»)
  • до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема Peripheral Connector («молекс»)
  • до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс еще 15 см до разъема питания FDD

Длина проводов позволяет проложить их в среднеразмерных корпусах с нижним расположением БП, но далеко не в любом современном корпусе сборка системы с блоком питания, имеющим подобную длину проводов, будет комфортной, поэтому приобретать данную модель лучше для компактных корпусов — возможно, формата microATX. 61 см до разъема питания процессора — это не очень много с учетом особенностей конструкции современных корпусов.

Распределение разъемов по шнурам питания не самое удачное, так как полноценно обеспечить питанием несколько зон установки накопителей будет проблематично, но в случае типовой системы с парой накопителей сложности маловероятны.

Схемотехника и охлаждение

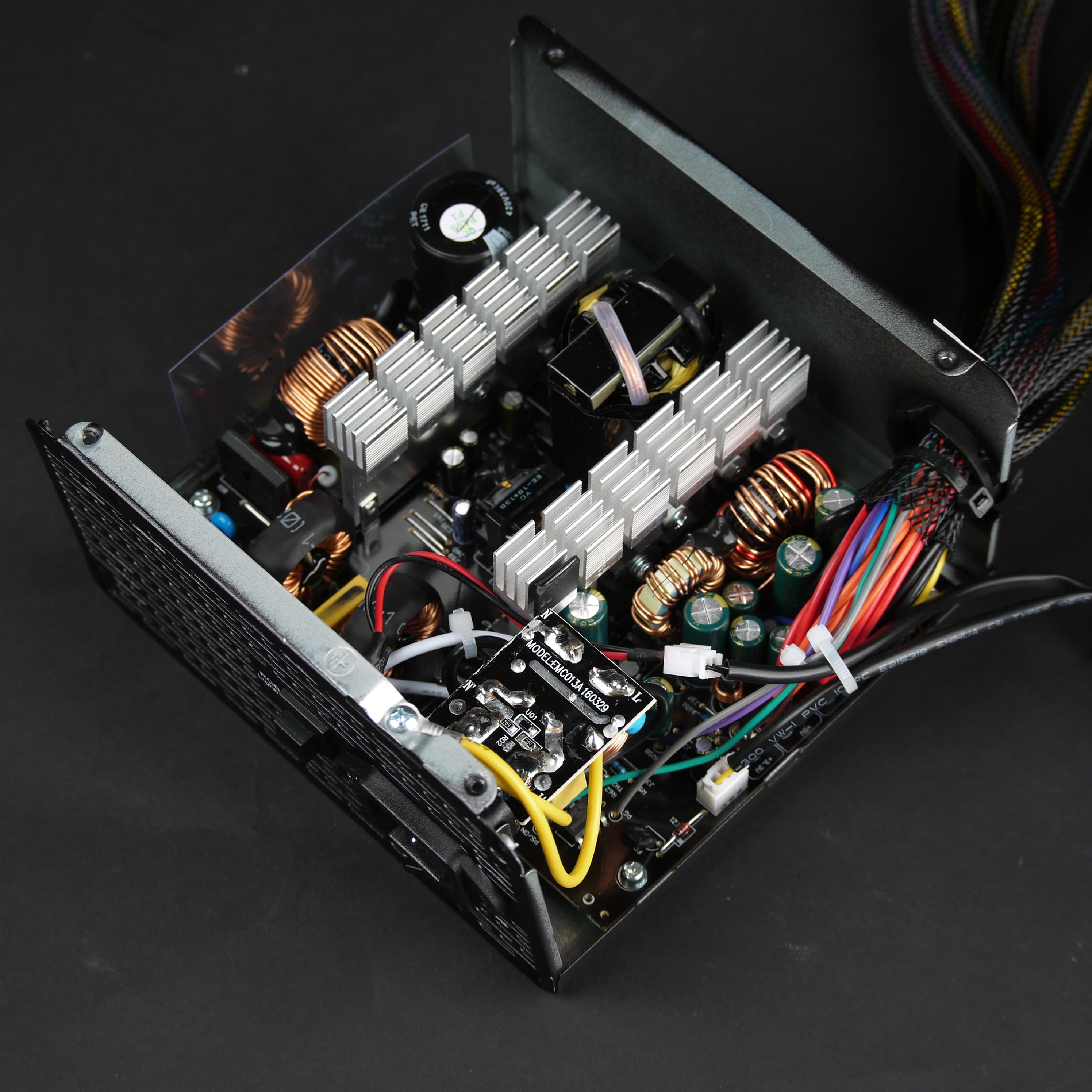

Основные полупроводниковые элементы установлены на двух радиаторах среднего размера с оребрением. Конструкция БП вполне стандартна для бюджетных решений: используется схема групповой стабилизации для каналов +12VDC и +5VDC, а также индивидуальный стабилизатор для канала +3.3VDC в выходном каскаде. Присутствует вполне полноценный сетевой фильтр на основной плате, включающий варистор и предохранитель. Также имеется фильтр коммутационных помех, собранный на сетевом разъеме. Блок питания оснащен активным корректором коэффициента мощности. Источник питания рассчитан на работу в электросетях с номинальным напряжением 230 вольт, то есть имеет стандартный, а не расширенный диапазон питающих напряжений.

В блоке питания установлены преимущественно конденсаторы Chengx, а также высоковольтный конденсатор Aishi.

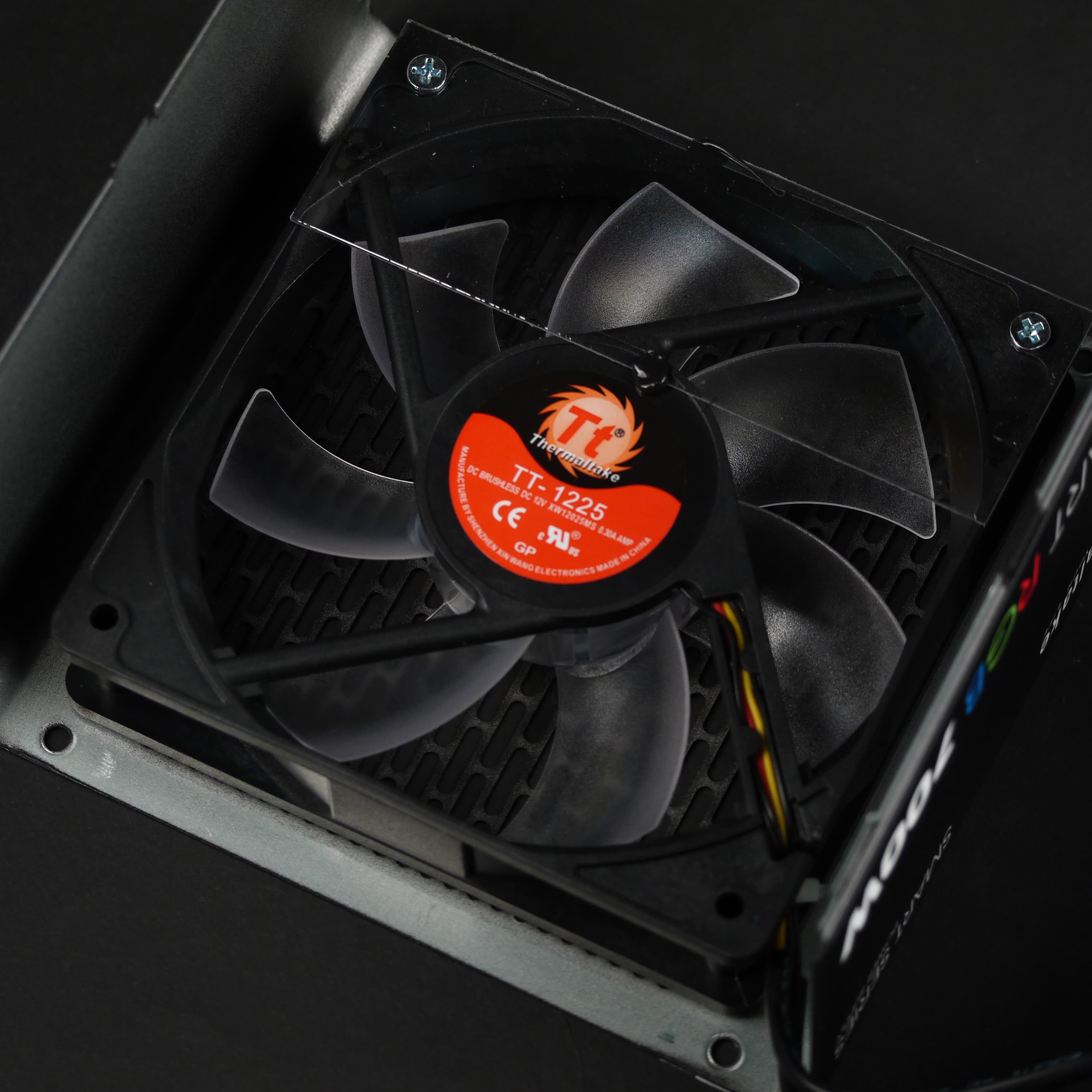

В блоке питания установлен вентилятор типоразмера 120 мм с RGB-подсветкой. Вентилятор основан на подшипнике скольжения. Подсветка управляется при помощи одной кнопки, расположенной на внешней стенке блока питания. При нажатии кнопки происходит перебор фиксированных вариантов подсветки. Никаких пользовательских настроек тут не предусмотрено.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность каналов +3.3VDC и +12VDC находится на низком уровне, но работоспособность БП сохраняется.

Кросс-нагрузочная характеристика

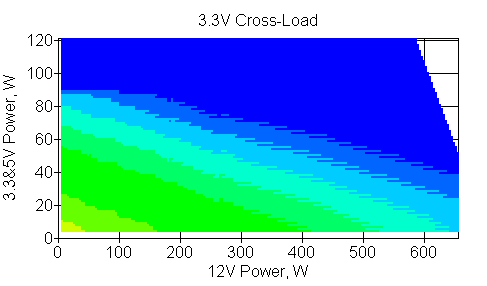

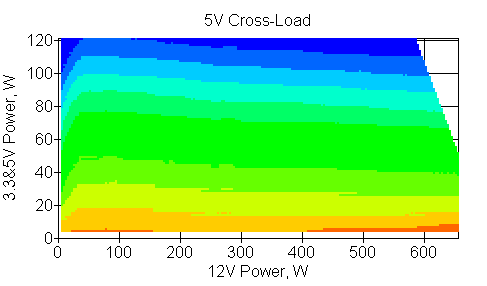

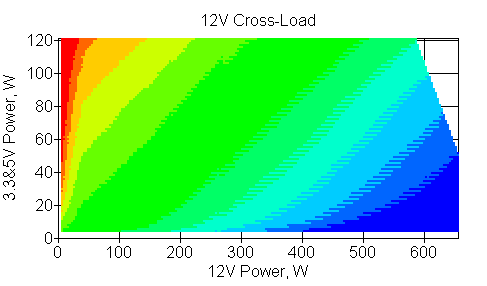

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают 3% при нагрузке 350 Вт по данному каналу при типовом распределении мощности по каналам, а при нагрузке свыше 500 Вт по данному каналу отклонения превышают нормативные 5%.

При типичном распределении мощности по каналам отклонения от номинала не превышают 4% по каналам +5VDC и +3.3VDC. Также стоит отметить невысокую нагрузочную способность канала +3.3VDC в целом.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет около 140 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет около 160 Вт при отклонении в пределах 3%.

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Экономичность и эффективность

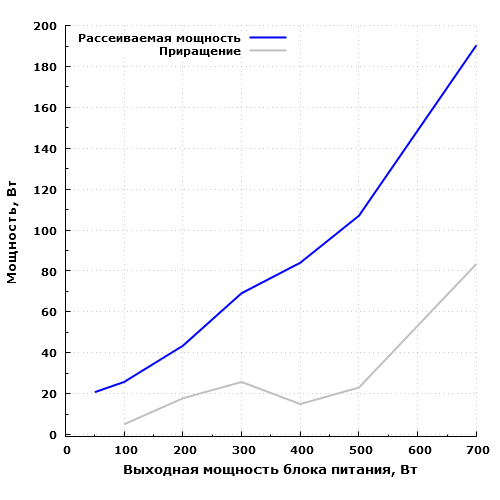

Экономичность у данной модели довольно низкая, особенно на высоких мощностях. На максимальной мощности БП рассеивает около 190 Вт. 60 Вт он рассеивает на мощности около 250 Вт, 100 Вт — на мощности около 470 Вт.

Что касается работы в малонагруженных и ненагруженных режимах, то тут все весьма достойно: в дежурном режиме сам по себе БП потребляет менее 0,5 Вт.

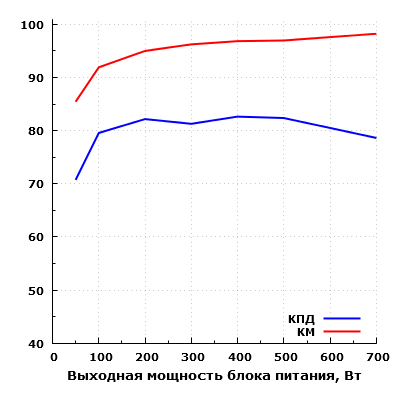

Эффективность БП находится на относительно невысоком уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 81% в диапазоне мощности от 200 до 500 ватт, максимальное зарегистрированное значение составило 82,7% на мощности 400 Вт. КПД на мощности 50 Вт составил около 71%.

Температурный режим

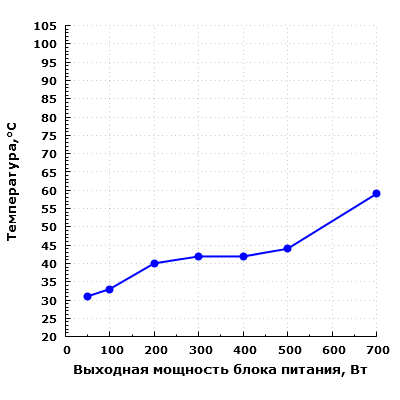

К температурному режиму претензий нет, даже на максимальной мощности температура конденсаторов не превышает 60 градусов.

Акустическая эргономика

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

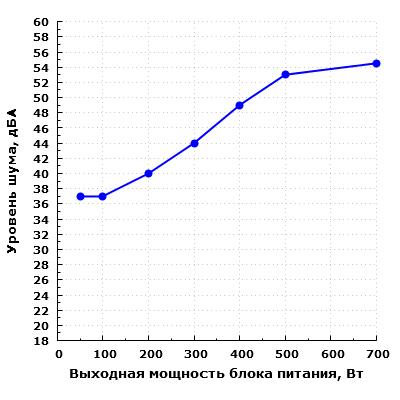

При работе в диапазоне до 100 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При работе на мощности 200 Вт шум блока питания достигает значения 40 дБА, которое можно считать граничным для комфортного использования оборудования в жилом помещении в дневное время суток.

Дальнейшее повышение мощности нагрузки приводит к заметному увеличению уровня шума блока питания.

При работе на мощности 700 Вт шум очень высокий не только для жилого, но и для офисного помещения.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает относительный комфорт при выходной мощности в пределах 100 Вт.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: в режиме холостого хода его значение превысило фоновый шум всего на 7 дБА.

Потребительские качества

Модель Thermaltake Smart RGB 700W ориентирована на не слишком притязательных пользователей. Из заметных для некоторых потребителей достоинств можно выделить RGB-подсветку, сделав поправку на то, что пользовательское управление тут заключается в переключении заранее заложенных вариантов. Акустическая эргономика у БП, даже по меркам игровых моделей, не впечатляющая, к этому надо быть готовым. Нагрузочная способность канала +12VDC невысокая, без особых проблем блок питания можно использовать лишь при нагрузке до 350 Вт по этому каналу.

Итоги

Розничная цена Thermaltake Smart RGB 700W на момент подготовки обзора составляла немногим более 4000 рублей. Сделать продукт одновременно дешевый и качественный очень сложно, и приобрести безупречный БП мощностью 700 Вт за такие деньги почти невозможно. Так что спасибо Thermaltake за попытку сделать доступный и достойный продукт, но если первое у компании явно получилось, то над вторым еще есть куда работать.

Пользователи, которые желают видеть RGB-подсветку в своих системах в том числе и у блоков питания и готовы заплатить больше, могут обратить внимание на модели серии Toughpower Grand RGB. Протестированная нами модель серии Gold на 750 Вт представляет собой очень интересное решение, способное обеспечить питанием почти любую домашнюю систему уже без компромиссов, присущих доступной серии Smart.

28 августа 2018 Г.
