Обзор недорогого компактного пауэрбанка Miniso X-103 с поддержкой Qi2

Мы рассмотрели немало решений для питания мобильных устройств (пауэрбанков, сетевых ЗУ), выпускаемых теми китайскими производителями, названия которых за последние годы стали хорошо известны российскому потребителю.

Но в торговых сетях сегодня предлагается огромное количество подобных продуктов с совершенно незнакомыми широкой публике торговыми марками (если они вообще обозначены — порой имеется только буквенно-цифровое обозначение товара, а то и просто краткое описание вроде «Зарядное устройство GaN мощностью ... ватт»). Причем не всегда у обозначенного бренда есть свой сайт, а если и есть, то наличие там нормального описания модели — это скорее исключение, чем правило, поэтому приходится ориентироваться на описание продавца, часто в виде «гуглоперевода с китайского», а потому не слишком внятное, порой еще и с явными ошибками в важных параметрах.

Но у таких изделий есть серьезный плюс: весьма привлекательная цена. Да, всем известен тезис «мы не настолько богаты, чтобы покупать дешевые вещи», но зачастую человек просто не может устоять перед соблазном купить что-то потенциально полезное в 3-4 раза дешевле, чем более именитые аналоги с близкими параметрами — до сих пор ведь находятся наивные сограждане, которые покупают внешний SSD на пару терабайт за тысячу-полторы рублей, а потом удивляются, что их обманули.

Но если ситуация с накопителями вполне понятна вменяемой части покупательской аудитории, то с разного рода «мобильными питателями» однозначности нет. Поэтому на примере нескольких устройств мы решили проверить, как обстоит дело.

И начнем с пауэрбанка, предлагаемого под названием Miniso X-103 (заявленная емкость аккумулятора 10 А·ч, проводной/беспроводной заряд), который продается по цене около 1200 рублей.

Поисковые сервисы характеризуют компанию Miniso как сеть магазинов дешевых товаров, причем самых разных — от электроники и игрушек до посуды и косметики, что-то вроде наших Fix Price. Сайт у бренда имеется, но описания любой продукции, включая рассматриваемый внешний аккумулятор, там отсутствуют. Подробную информацию о пауэрбанке в других источниках найти тоже не удалось, разве что с высокой долей вероятности производителем является Guangdong Titecssion Industrial.

Характеристики, внешний вид, комплектация

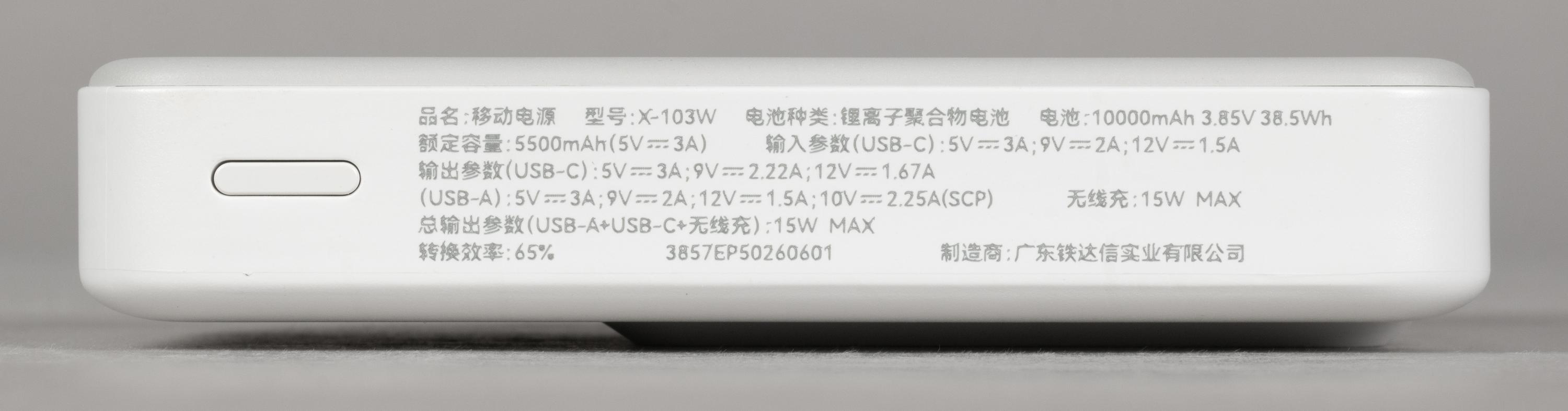

Параметры приводим в соответствии с имеющимся на упаковке и корпусе.

Условия хранения и эксплуатации производители указывают не всегда, нужно следовать общему правилу: литий-ионные аккумуляторы «не любят» очень низких и очень высоких температур, поэтому не следует надолго оставлять их, например, в салоне автомобиля ни в жаркий и солнечный летний день, ни в морозную зимнюю ночь. Но, конечно, даже в сильный мороз их вполне можно переносить в сумке, если только поход не длится с утра и до вечера.

Модель может поставляться как минимум в трех расцветках: молочно-белой, розовой и серой (к индексу добавляется буква — W для нашего белого образца). Форма обычная для подобных устройств: коробочка с сильно скругленными гранями, корпус матовый с легкой шероховатостью. На белых поверхностях нашего пауэрбанка следы от рук поначалу заметны мало, но со временем ситуация наверняка поменяется в худшую сторону: пальцы-то не всегда идеально чистые, да и карманы/сумки вряд ли могут похвастать стерильностью.

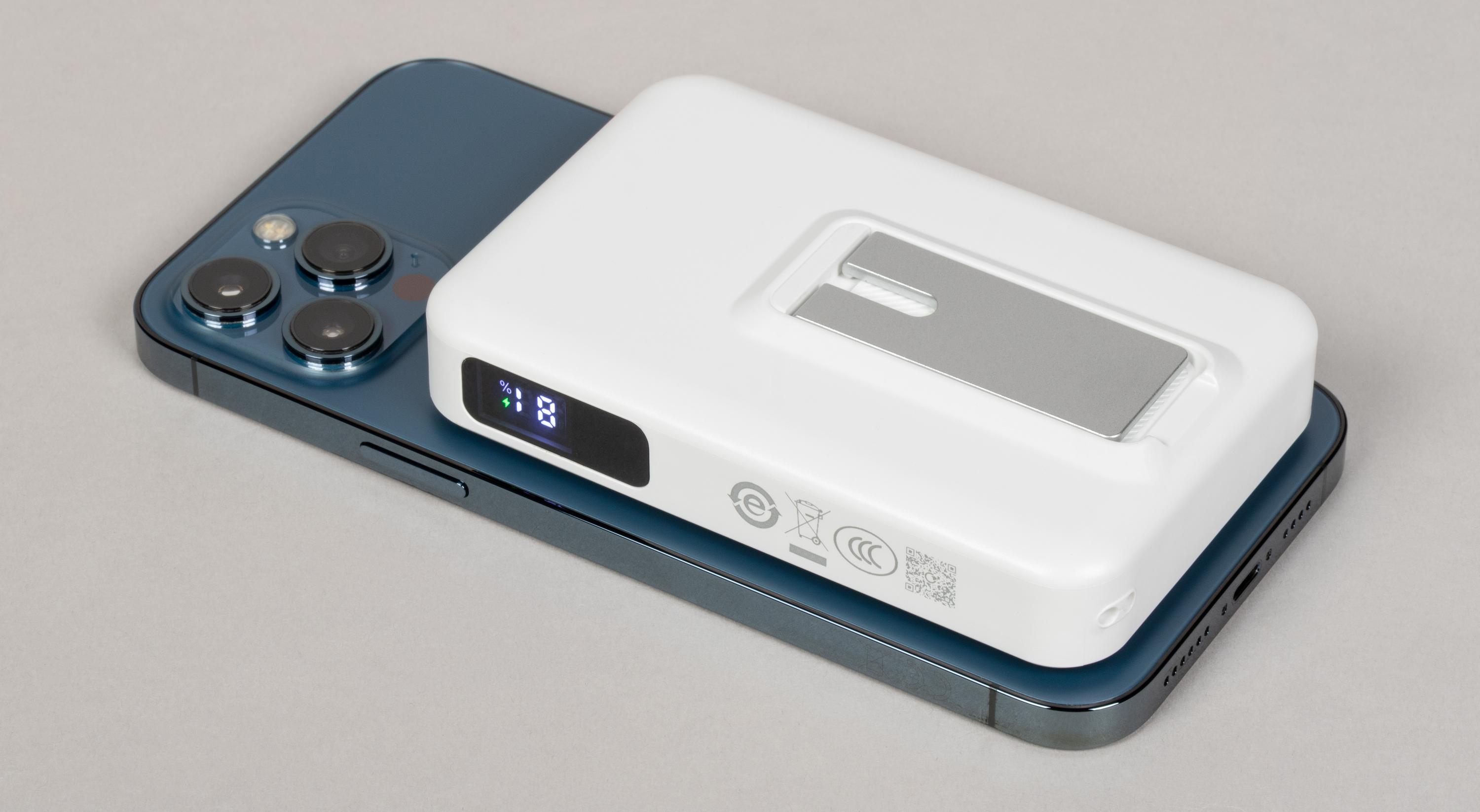

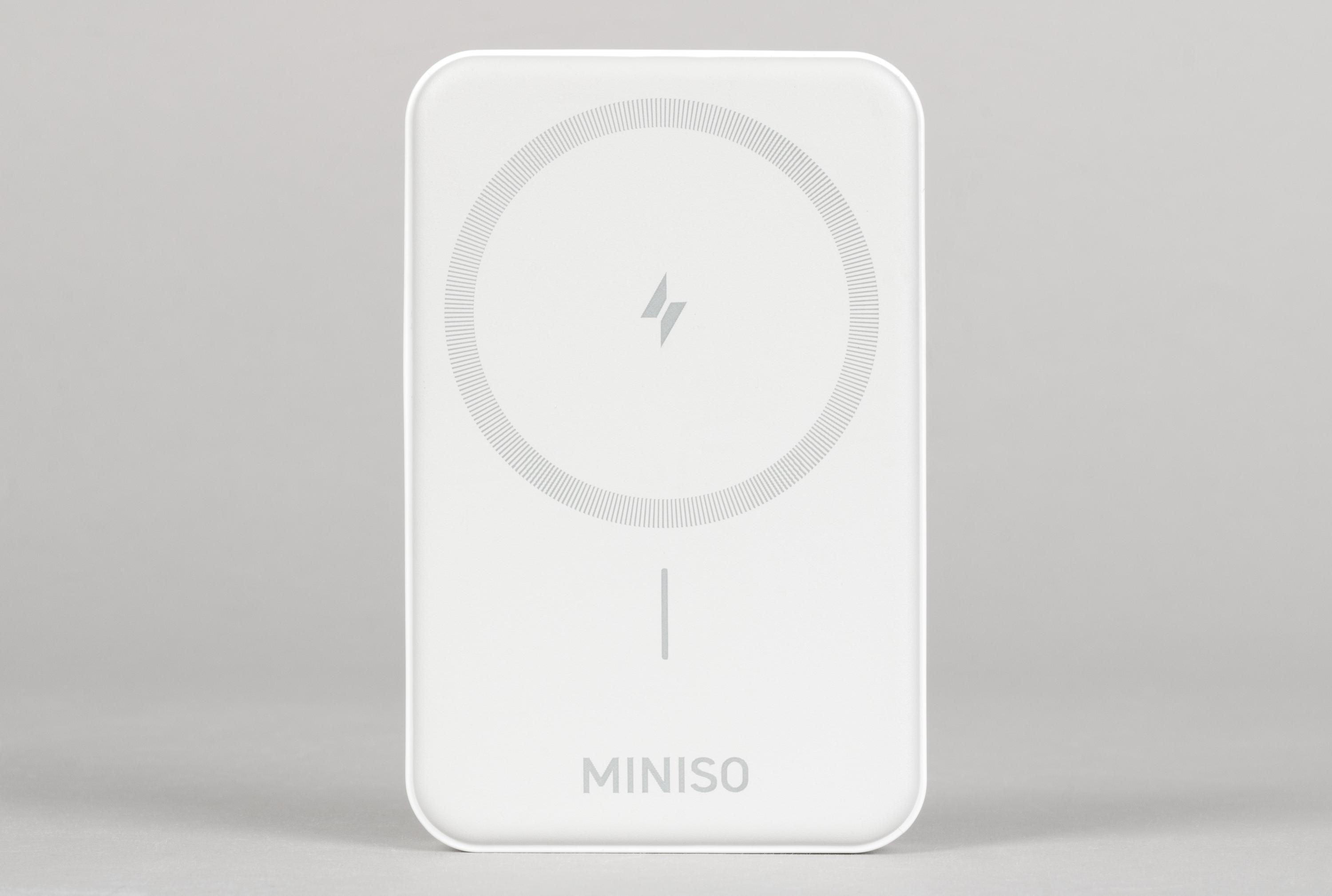

Одна из больших плоскостей корпуса — это поверхность взаимодействия (Interface Surface, термин из спецификации Qi). На ней обозначена окружность, соответствующая позиции катушки, но вместо свидетельствующего о сертификации в Wireless Power Consortium (WPC) значка изображена стилизованная молния, больше похожая на абстрактную «бабочку». Там же имеются сильные магниты, обеспечивающие удержание и правильное позиционирование при беспроводном заряде устройств, поддерживающих Qi2. Поверхность покрыта тонким силиконовым слоем, призванным уменьшить скольжение и избежать появления царапин на корпусах укладываемых на нее устройств.

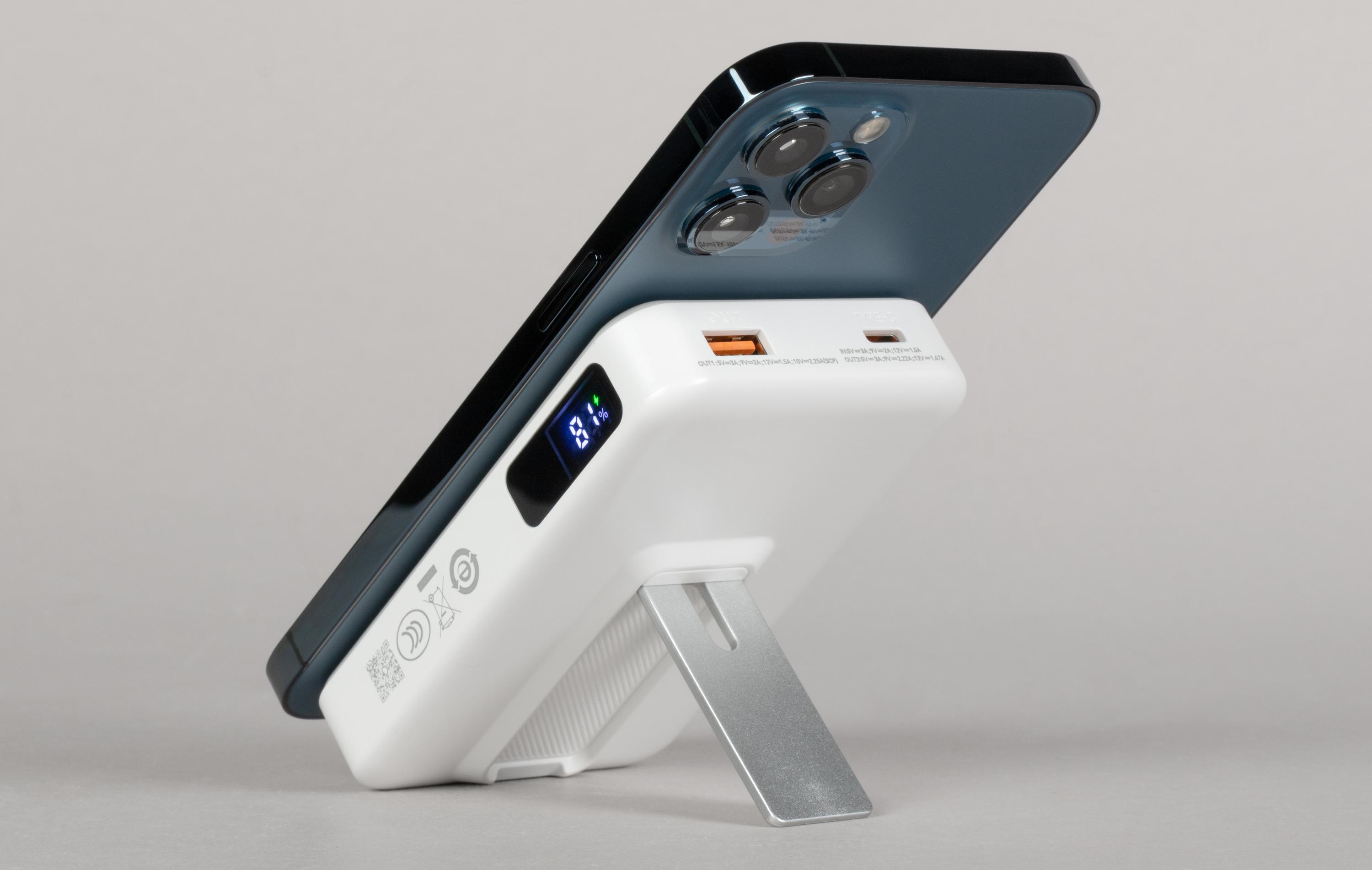

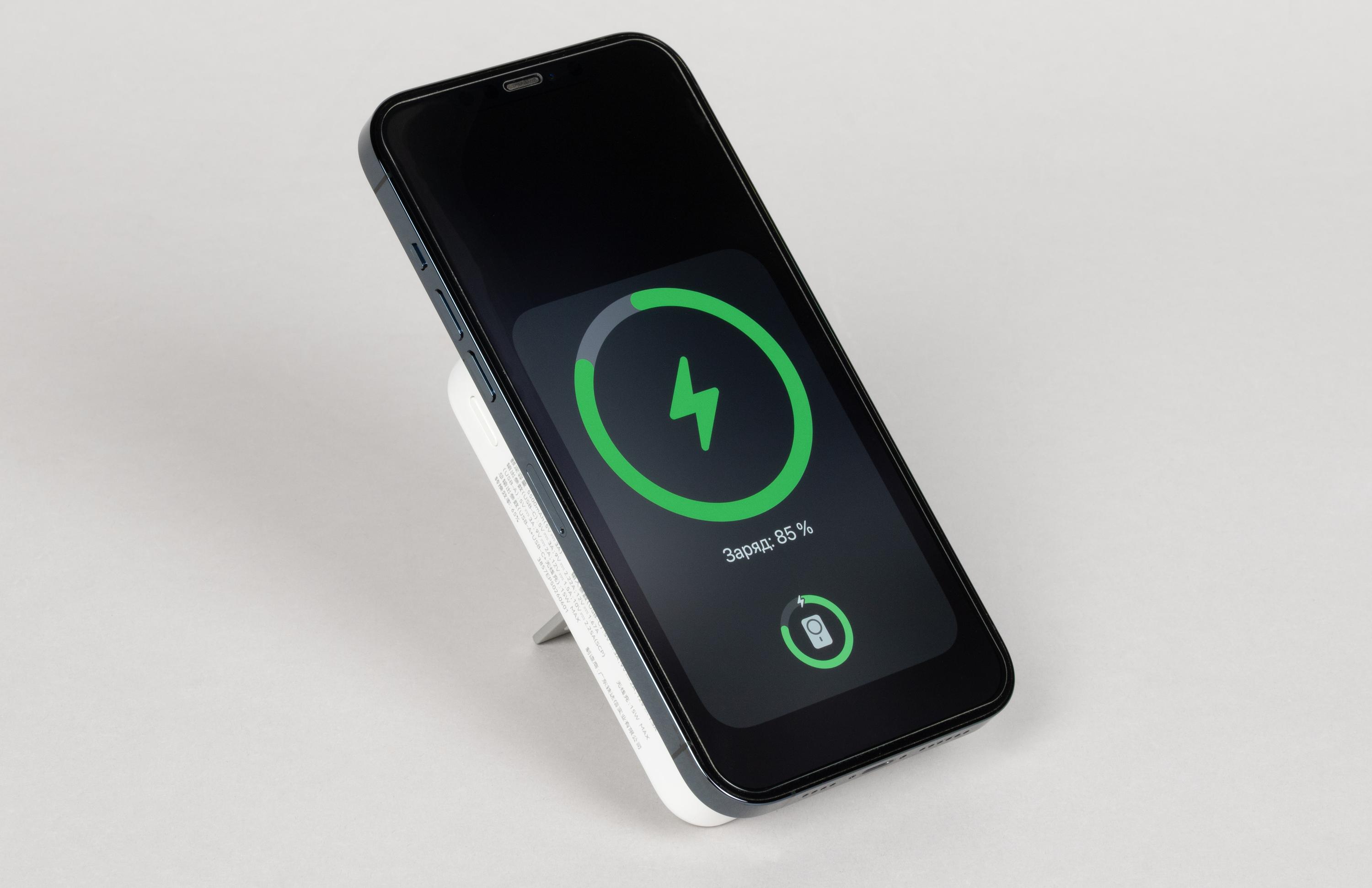

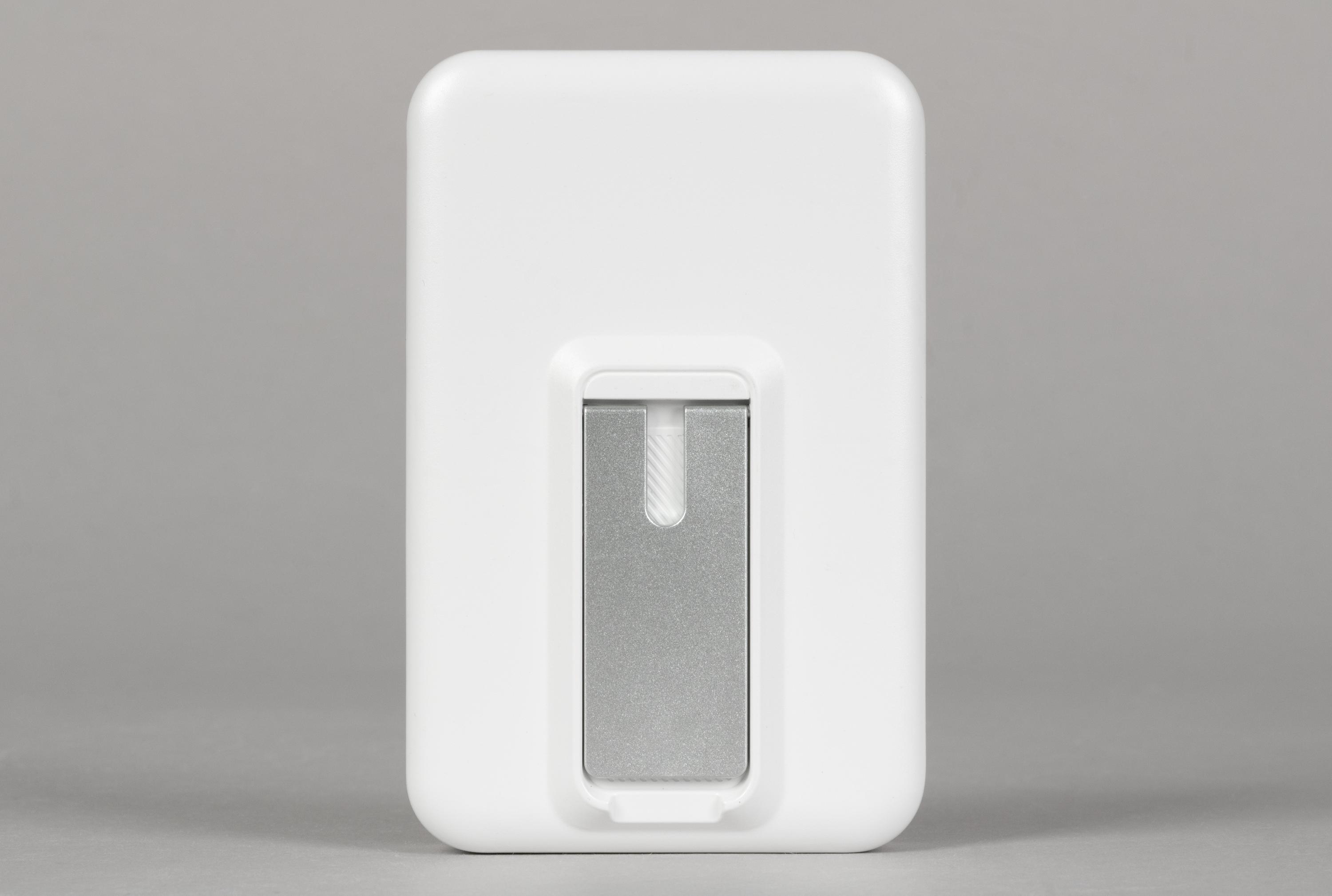

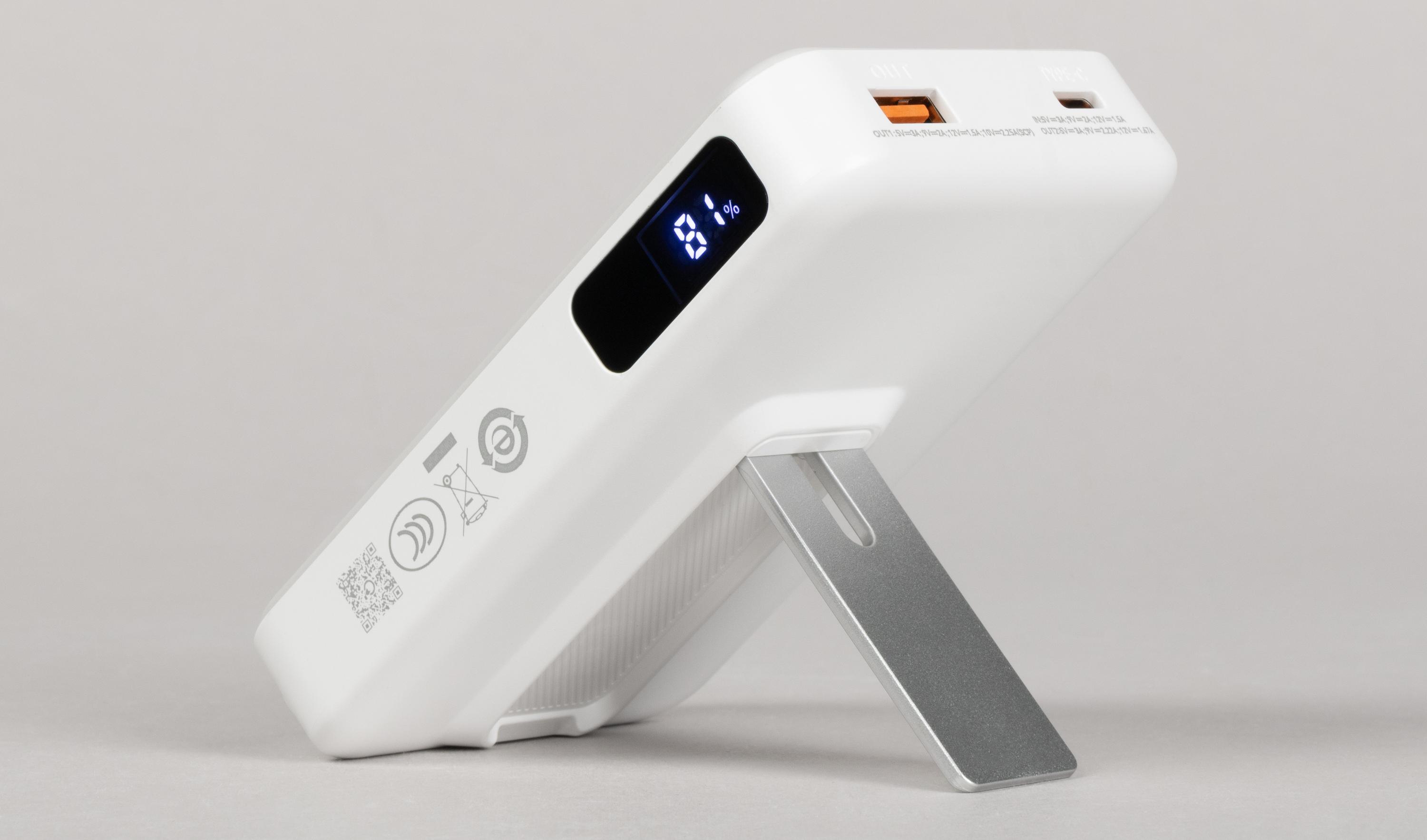

На противоположной стороне имеется металлическая откидная «лапка», которая позволит устанавливать пауэрбанк с наклоном около 45°.

Устройство довольно компактное и тонкое — сам корпус 107×69×20 мм, а обрамляющий сложенную «лапку» наплыв добавляет еще два миллиметра. Хотя надо сказать, что недавно у нас побывал пауэрбанк Baseus с той же емкостью батареи, но с более широкими возможностями — поддержкой режимов PD до 20 вольт, Qi2 25W и суммарной мощностью нагрузок до 45 ватт, однако при этом он немного меньше и заметно тоньше: 104×67×16 мм. Правда, его цена в четыре раза выше.

Вес Miniso X-103W небольшой — 202 г (только что упомянутый Baseus весит на три грамма меньше), что позволяет носить устройство с собой каждый день, причем место для него найдется и в дамской сумочке, и в кармане куртки.

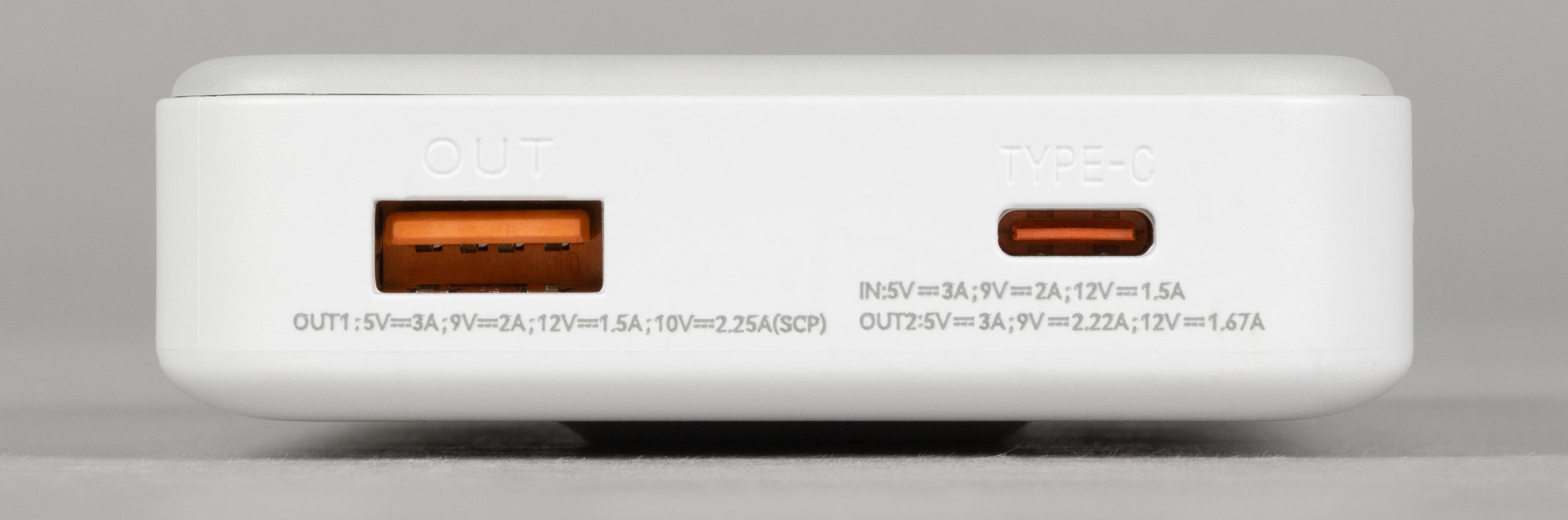

На одном из торцов находятся два разъема — USB-C, который служит входом для заряда встроенного аккумулятора и выходом для подключения различных устройств, а также выход USB-A (у аналога от Baseus есть единственный USB-C).

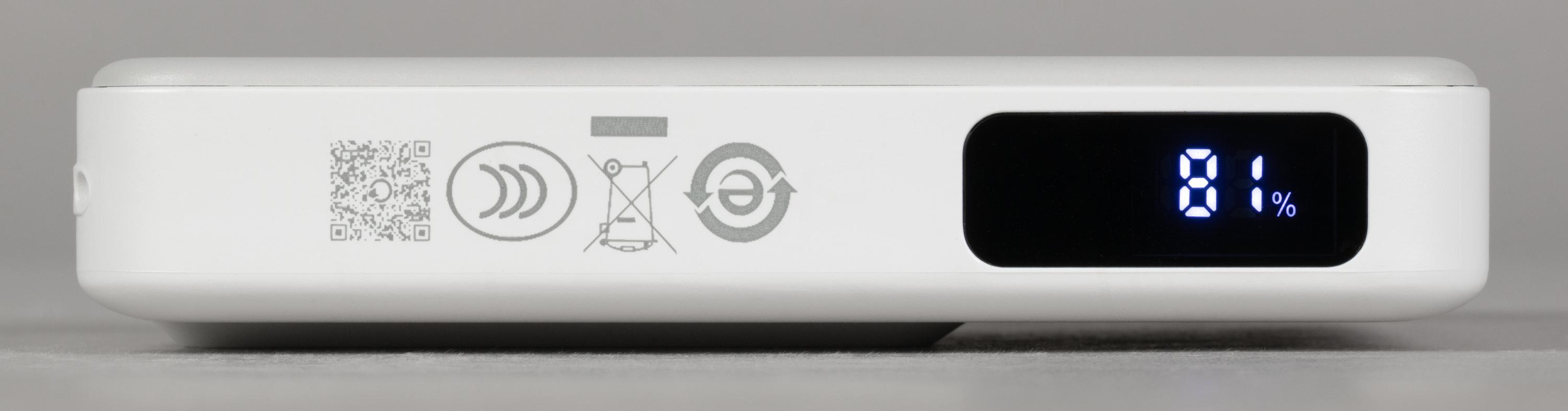

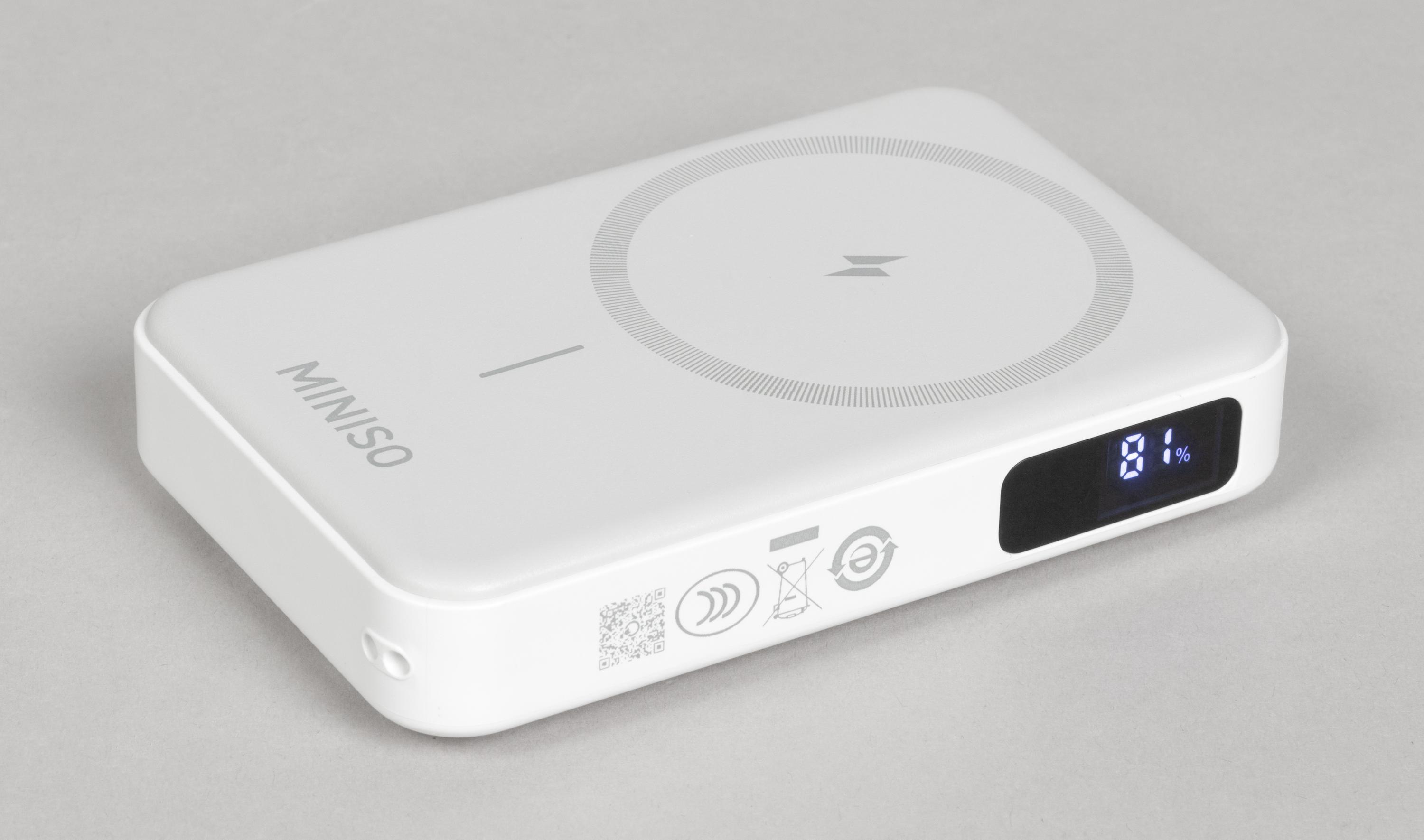

На соседней боковине, ближе к разъему USB-A, имеется светодиодный индикатор с цифрами белого цвета, в процентах показывающими остаток заряда, дополнительный зеленый символ молнии отобразит задействование режима быстрой зарядки (PD, QC) на входе или выходе, а также работу Qi в режиме EPP (об этом ниже). Цифры крупные, яркие, видны хорошо; во время заряда собственного аккумулятора правая мигает, при работе на нагрузку и остатке в 5% и менее эта цифра тоже мигает.

Кнопка на противоположном торце активирует индикатор и выходы, хотя обычно они задействуются автоматически при подключении нагрузки (даже совсем небольшой, вроде USB-тестера). Если нагрузки нет, то индикация автоматически отключается через 35-40 секунд, с нагрузкой и во время заряда индикатор не отключается. Есть ли у кнопки иные функции — установить не удалось: двойное и длительное нажатия каких-либо эффектов не выявили.

Кнопка почти не выступает из боковой поверхности корпуса, нажать ее случайно вряд ли возможно. Размер достаточный, усилие нажатия комфортное, свободный ход совсем небольшой.

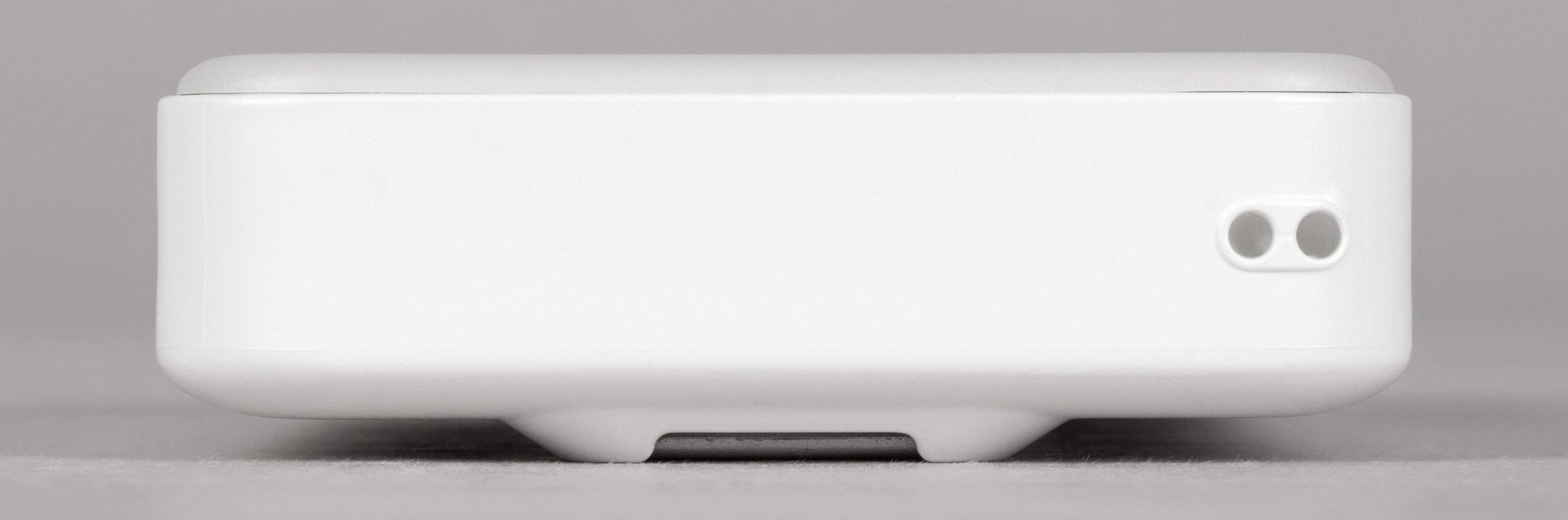

На правом нижнем (если ориентироваться на надпись «Miniso») углу корпуса есть два небольших отверстия — вероятно, подразумевается крепление петли для подвеса или ношения на кисти руки, однако саму петлю не предусмотрели.

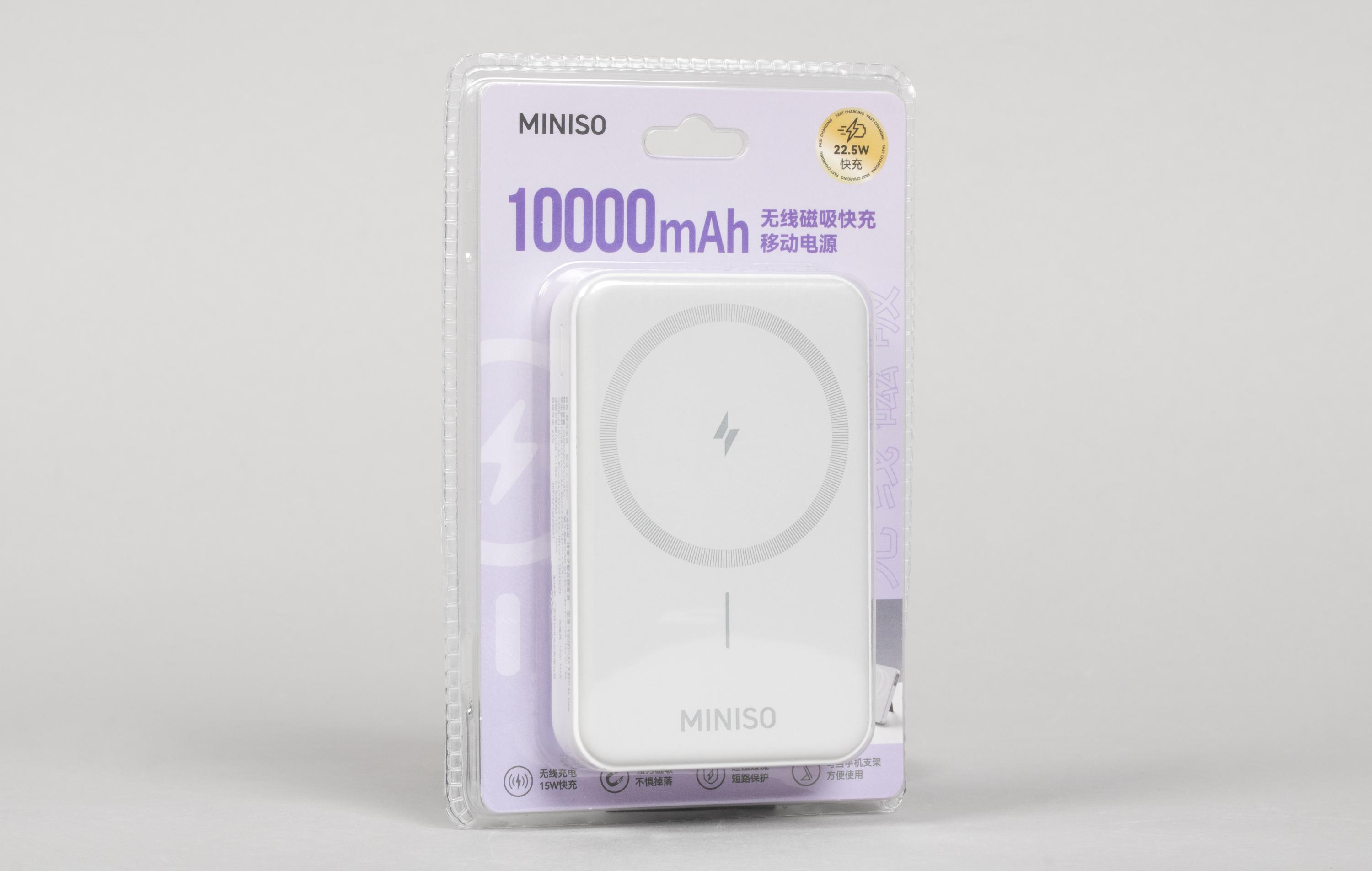

Внешний аккумулятор поставляется в блистере, описание и параметры приведены на картонном вкладыше, но только на китайском языке. Ничего иного в комплекте нет.

Технические возможности

Фотографии «внутреннего мира»:

Поддерживаемые на проводных выходах режимы

На выходе USB-A поддерживаются:

• Apple 5V 2.4A
• Samsung AFC 5/9/12V
• DCP 5V 2A
• QC2.0 5/9/12V и QC3.0 3.6-12V
• FCP 5/9/12V
• SCP 3.4-12V

У разъема USB-A контакты Vcc и GND имеют обычную ширину, поэтому заявленный для этого выхода ток в 3 А (в пятивольтовом режиме) представляется чрезмерным: при длительной работе с такой нагрузкой будет сильный нагрев пары коннекторов, что подтвердилось при тестировании.

На USB-C:

• PD3.0 5V@3A, 9V@2.22A, 12V@1.67A
• PPS 5-11V@2A
• PPS 5-5.9V@3A
• Apple 5V 2.4A
• Samsung AFC 5/9/12V
• DCP 5V 2A
• QC2.0 5/9/12V и QC3.0 3.6-12V
• FCP 5/9/12V 2A
• SCP 3.4-12V 2A

Проприетарные режимы/технологии быстрой зарядки VOOC/SuperVOOC, SuperCharge, HyperCharge не поддерживаются, однако подобного мы не видели и в гораздо более дорогих пауэрбанках, включая упоминавшийся выше Baseus. Однако в них часто бывает предусмотрен UFCS (Universal Fast Charging Specification) — протокол, призванный сгладить проблемы совместимости существующих технологий быстрой зарядки для ряда смартфонов китайских производителей и обеспечить если не максимально возможную, то хотя бы существенно повышенную скорость восполнения энергии в батареях, а в модели Miniso X-103 нет и этого — возможно, по причине скромной предельной выходной мощности.

При подключении двух нагрузок режимы с напряжениями выше 5 В становятся недоступными, а если на одном выходе уже было установлено повышенное напряжение, то оно снизится до пяти вольт, причем произойдет это после кратковременного отключения.

С малыми токами ситуация такая: при подключении даже очень небольшой нагрузки (простенького USB-тестера с потреблением в десяток миллиампер) выход пауэрбанка активируется, но отключается через 30-35 секунд (индикатор гаснет еще через несколько секунд), а с нагрузками от 40-50 мА работает длительно. То есть устройства, потребление которых при работе или заряде малое, вроде Bluetooth-гарнитур, запитать от Miniso X-103 можно, а если их отключение всё же происходит, нужно подключить какую-нибудь нагрузку ко второму выходу пауэрбанка.

Перегрузочная способность

Исследуем для проводных выходов максимальные нагрузки, с которыми они способны работать не несколько секунд, а заметное время.

Выход USB-C:

• 5-вольтовый режим (заявленный максимум 3 А): при 3,15 А работает длительно — не менее 10 минут (дольше просто не ждали), с увеличением тока напряжение быстро снижается и при 3,22-2,23 А падает ниже 4,75 В, отключается при 3,33-3,34 А.
• 9-вольтовый режим (до 2,22 А): при 2,48-2,49 А работает не менее 10 минут, напряжение 9,0 В, с увеличением тока напряжение быстро снижается, отключение при 2,54-2,55 А.
• 12-вольтовый режим (до 1,67 А): при 1,88 А работает не менее 10 минут, напряжение 12,1 В, с увеличением тока напряжение быстро снижается, отключение при 1,95-1,96 А.

Выход USB-А:

• 5-вольтовый режим (до 3 А): при 3,18 А работает не менее 10 минут, с увеличением тока напряжение быстро снижается и при 3,23-2,24 А падает ниже 4,75 В, отключается при 3,35-3,36 А.
• 9-вольтовый режим (до 2 А): при 2,48-2,49 А работает не менее 10 минут, напряжение 9,15 В, с увеличением тока напряжение быстро снижается, отключение при 2,51-2,52 А.
• 12-вольтовый режим (до 1,5 А): при 1,85 А работает не менее 10 минут, напряжение 12,1 В, с увеличением тока напряжение быстро снижается, отключение при 1,92-1,93 А.

Таким образом, перегрузочная способность у каждого выхода вполне заметная.

Выходы USB-А и USB-C одновременно:

• 5-вольтовый режим (для обоих выходов доступен только такой): при 1,65-1,66 А на каждом выходе напряжения на них начинают снижаться, но работа продолжается не менее 10 минут, при дальнейшем увеличении нагрузки на любом из выходов напряжения уменьшаются на обоих, отключение — при суммарном токе 3,5 А.

После срабатывания защиты нужно либо отключить нагрузку, либо существенно ее уменьшить и нажать кнопку.

В этих тестах ток лабораторной нагрузки повышался постепенно, иначе защита может сработать и раньше. У реальных устройств потребление также нарастает плавно (хотя зачастую и быстро).

Разряд, проводная нагрузка

Ниже используется условное понятие КПД, которое вычисляется как отношение полученного значения энергии, отданной в нагрузку, к заявленной для батареи величине, которая у модели Miniso X-103 равна 38,5 Вт·ч.

Режимы на выходах пауэрбанка задаются с помощью внешних триггеров, напряжение замеряется на непосредственно на самом разъеме.

Замеры делаются в том числе с небольшой перегрузкой, не вызывающей срабатывание защиты, чтобы проверить долговременную работу в таких условиях.

Напряжение холостого хода во всех режимах отличается от номинала не более чем на 0,15 В.

^*) в процессе работы пульсации постепенно изменяются (обычно нарастают, но при некоторых установках могут и уменьшаться), приведены минимальный и максимальный замеченные уровни.
^**) максимальный нагрев относительно температуры в помещении.

Показанный КПД (в упомянутых выше терминах) сравнительно неплохой — не хуже, чем у аналога от Baseus, хотя прямое сравнение не совсем корректно: предельные мощности обеих моделей отличаются двукратно. Зато у Miniso не наблюдалось отключений до исчерпания заряда, которые при существенных нагрузках были у Baseus.

Выходные напряжения при максимальных для данного режима токах и даже с небольшой перегрузкой стабильны и не меняются от начала и до конца процесса разряда. А вот уровень пульсаций довольно большой, особенно при напряжениях выше 5 вольт и близких к максимуму токах.

Беспроводной режим

Foreign Object Detection

Обязательная функция любого ЗУ Qi — Foreign Object Detection (FOD), то есть распознавание посторонних предметов, что в случае с Qi2 особенно важно с учетом наличия сильных магнитов, притягивающих металлические изделия, мелкие и не очень, при помещении которых на поверхность взаимодействия передача энергии не должна включаться во избежание их нагрева наведенными токами, порой опасного.

Размещение на поверхности взаимодействия пауэрбанка Miniso X-103 монет, ключей, скрепок и иных подобных предметов (мы также пробовали стальную линейку) вызывает единственную реакцию: начинает мигать символ «%» на индикаторе, но через полминуты индикатор отключается. Соответственно сами предметы не нагреваются.

Таким образом, FOD в данной модели работает как положено.

Режим Qi, реальная нагрузка

Для теста используем смартфон Sony Xperia XZ3 с поддержкой Qi (подчеркиваем: не Qi2 и даже не Qi2 Ready) и аккумулятором с заявленной емкостью 3330 мА·ч — другой на время, необходимое для тестирования, получить не удалось.

Контролируем процесс с помощью приложения Ampere, в нем емкость аккумулятора отображается как 3200 мА·ч.

Конечно, ни о какой автофиксации смартфона в нужном положении речи нет, наилучшую взаимную ориентацию двух устройств приходится ловить самостоятельно, что не так-то просто. Miniso X-103 при этом можно располагать лишь горизонтально, к тому же гладкая тыльная часть смартфона легко скользит по чуть шероховатой поверхности взаимодействия пауэрбанка, поэтому прикосновения к экрану или кнопкам нарушают найденную оптимальную позицию, приходится вновь и вновь искать ее. Штатные средства смартфона этому помочь не могут, немного выручает приложение Ampere, однако и оно не идеально для поиска оптимума — текущее значение тока отображается в нем отнюдь не моментально.

Поэтому надо сказать: предусмотренная в Qi2 магнитная фиксация — это большое благо.

Зачастую заряд начинается после надлежащего размещения поддерживающего Qi устройства на пауэрбанке, но для гарантированного начала беспроводного взаимодействия лучше нажать боковую кнопку.

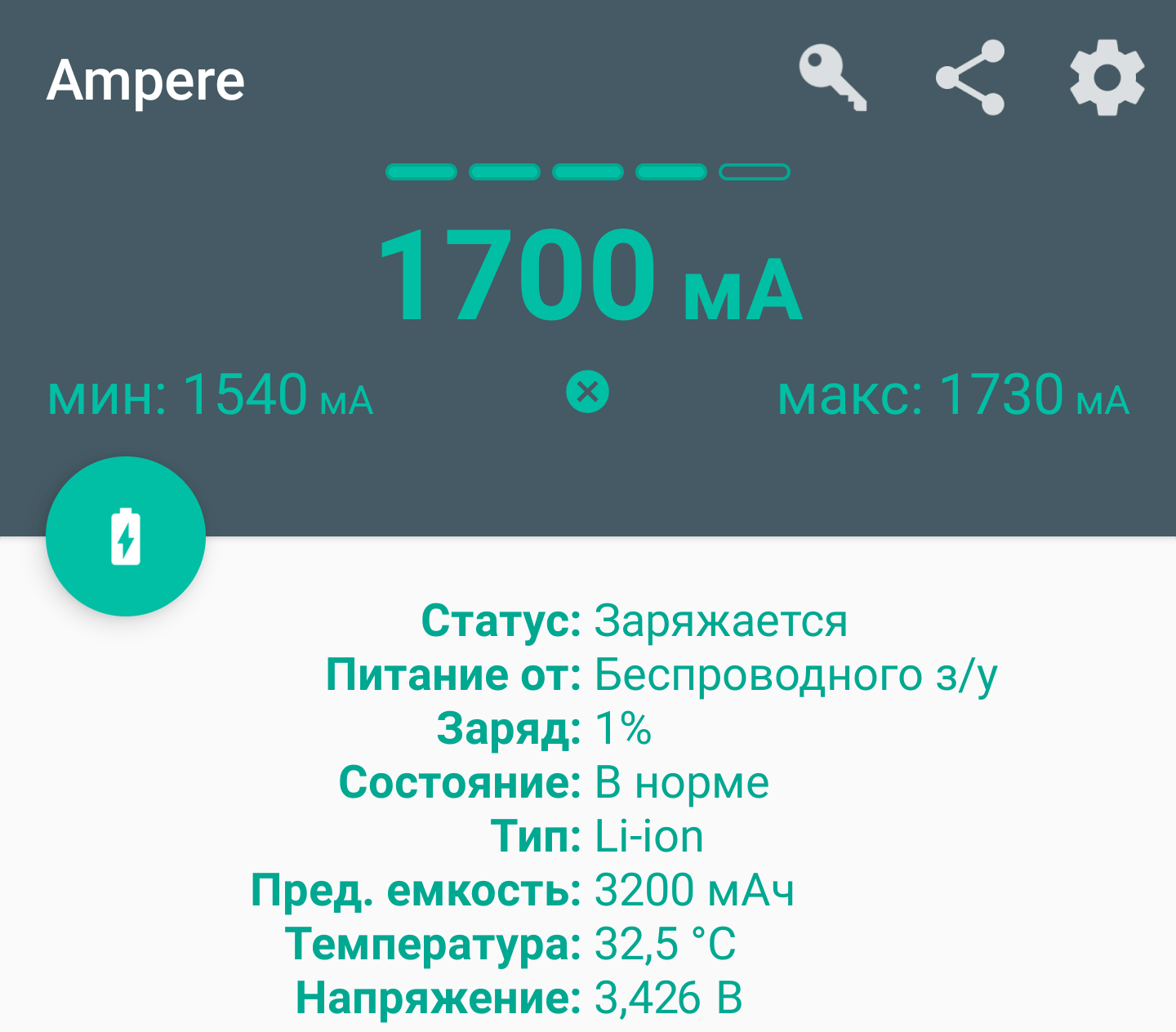

Заряд аккумулятора смартфона начался током около 1,7 А, на индикаторе загорелась зеленая «молния», как при работе с проводными нагрузками в режимах PD или QC, но в данном случае она свидетельствует о задействовании расширенного профиля Qi (EPP, Extended Power Profile, мощность до 15 Вт), но вскоре ток начал медленно снижаться — через полчаса до 1,3 А, через 45 минут до 1,1 А и на этом уровне задержался на четверть часа, затем контролирующие цепи смартфона зафиксировали перегрев (хотя температура батареи была не слишком высокой: 41 °C) и приостановили заряд для охлаждения.

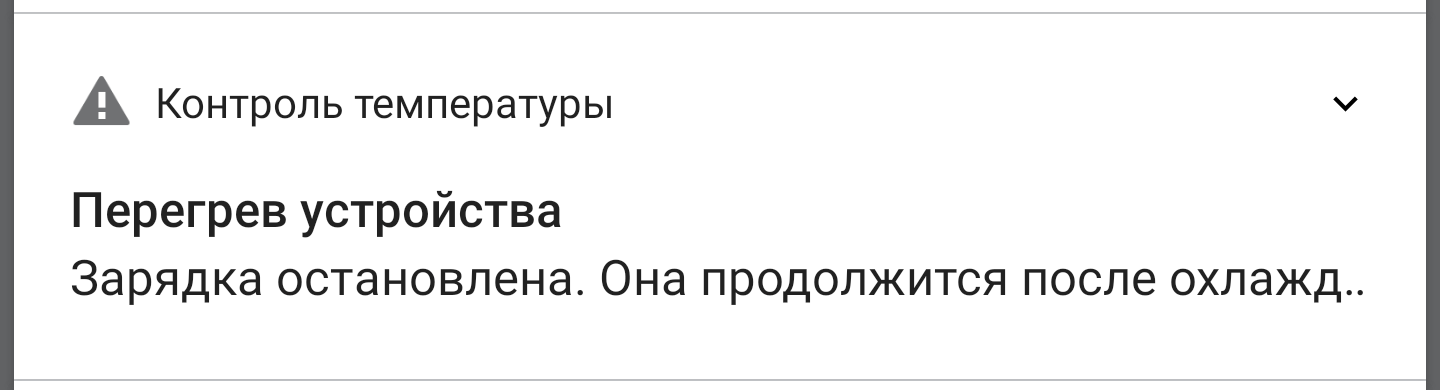

Время остывания было не очень существенным — 5-6 минут, но аккумулятор смартфона успел разрядиться на 1%. Заряд продолжился, при этом ток был небольшим, «гуляя» в диапазоне 300-800 мА, и периодически вновь возникали сообщения о перегреве с приостановкой процесса на короткое время. В результате восполнение энергии шло медленно.

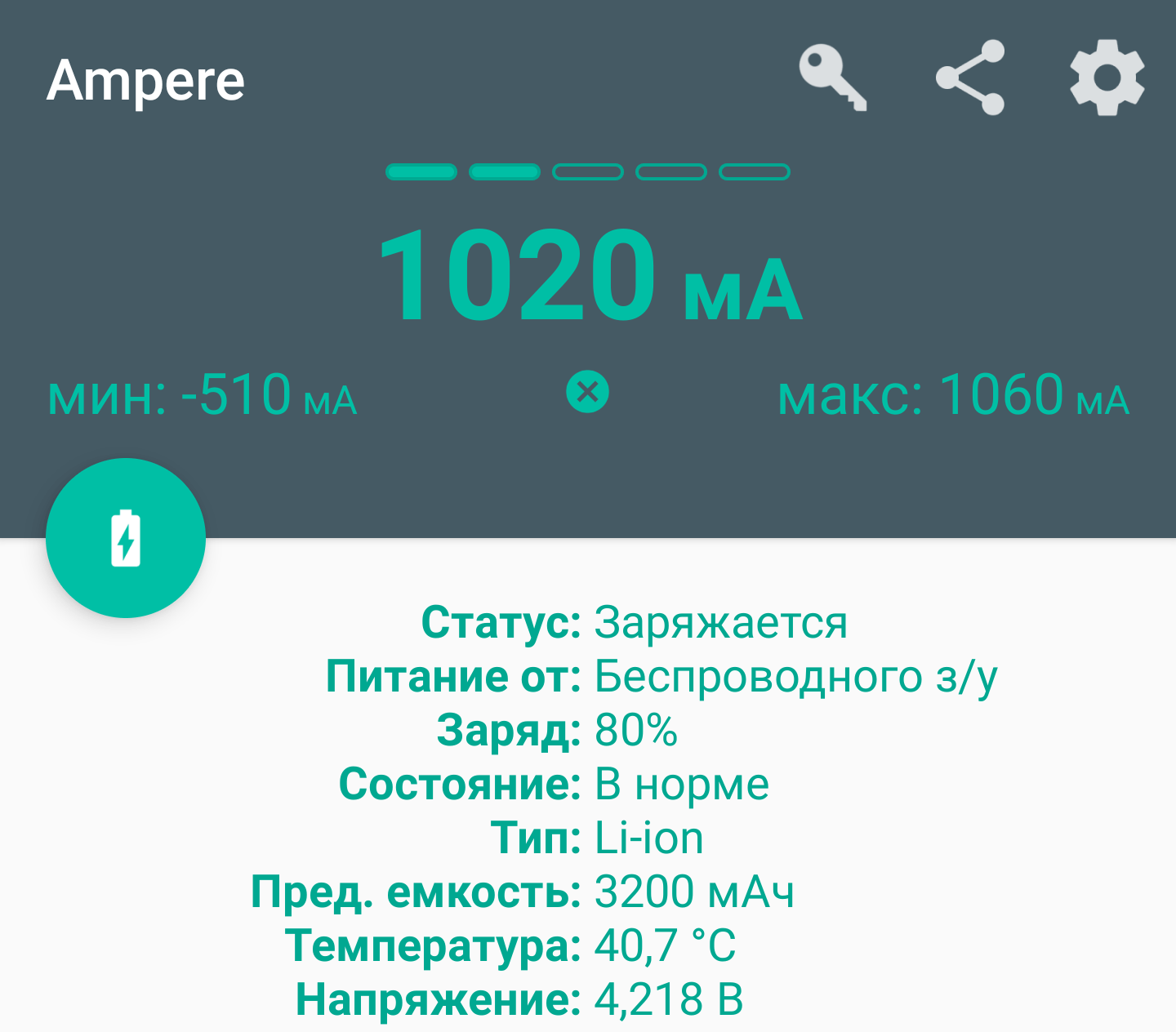

Уровень 50% был достигнут за 1 час 25 минут, 70% — за 2 часа 20 минут (к этому времени ток стабилизировался на уровне 500-550 мА, но короткие отключения из-за перегрева всё же бывали, хоть и реже), 80% — за 3 часа (с заметным повышением тока до 0,9-1 А). К уровню 90% (3 часа 25 минут от начала заряда) ток вновь снизился до 500-600 мА.

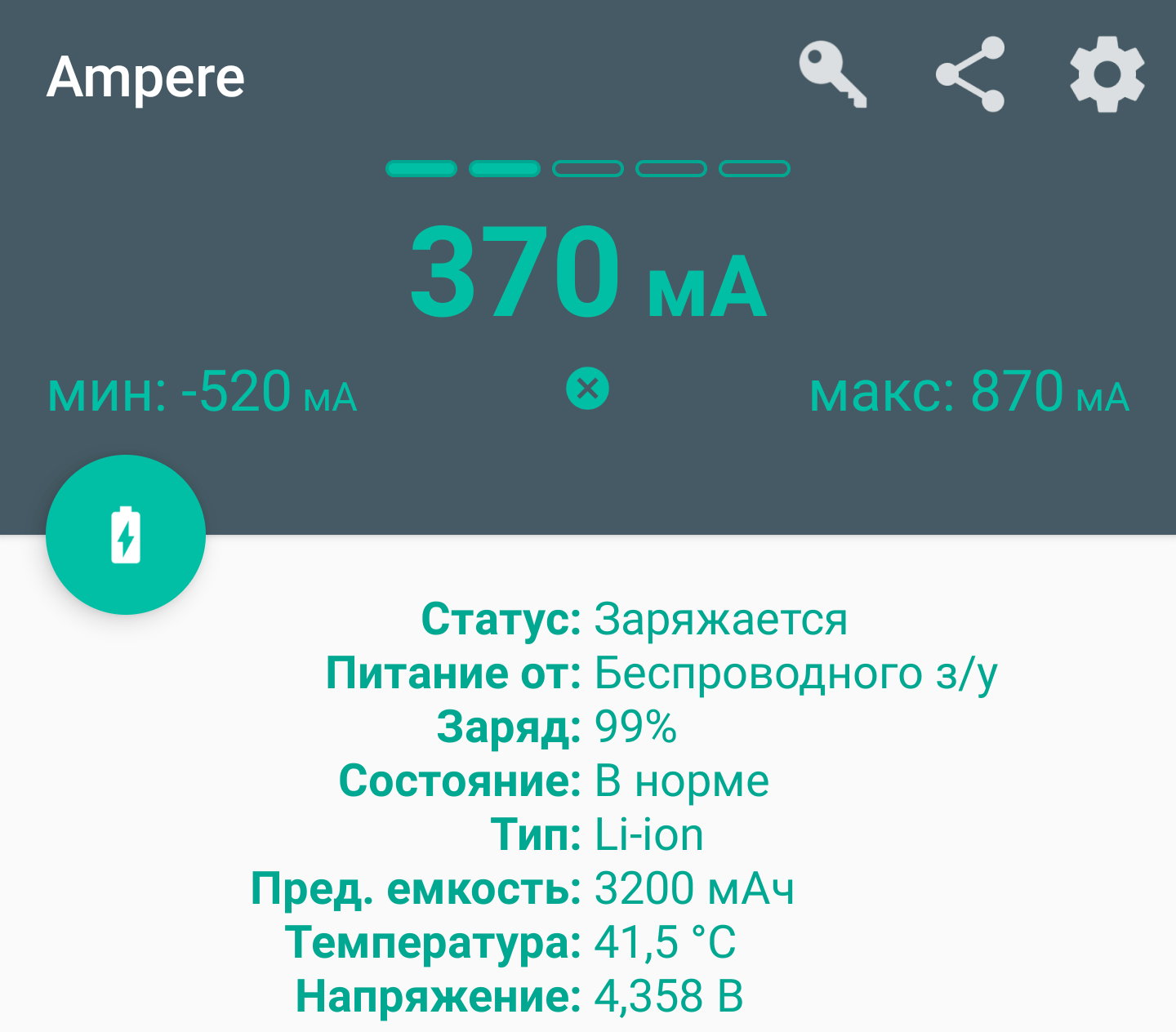

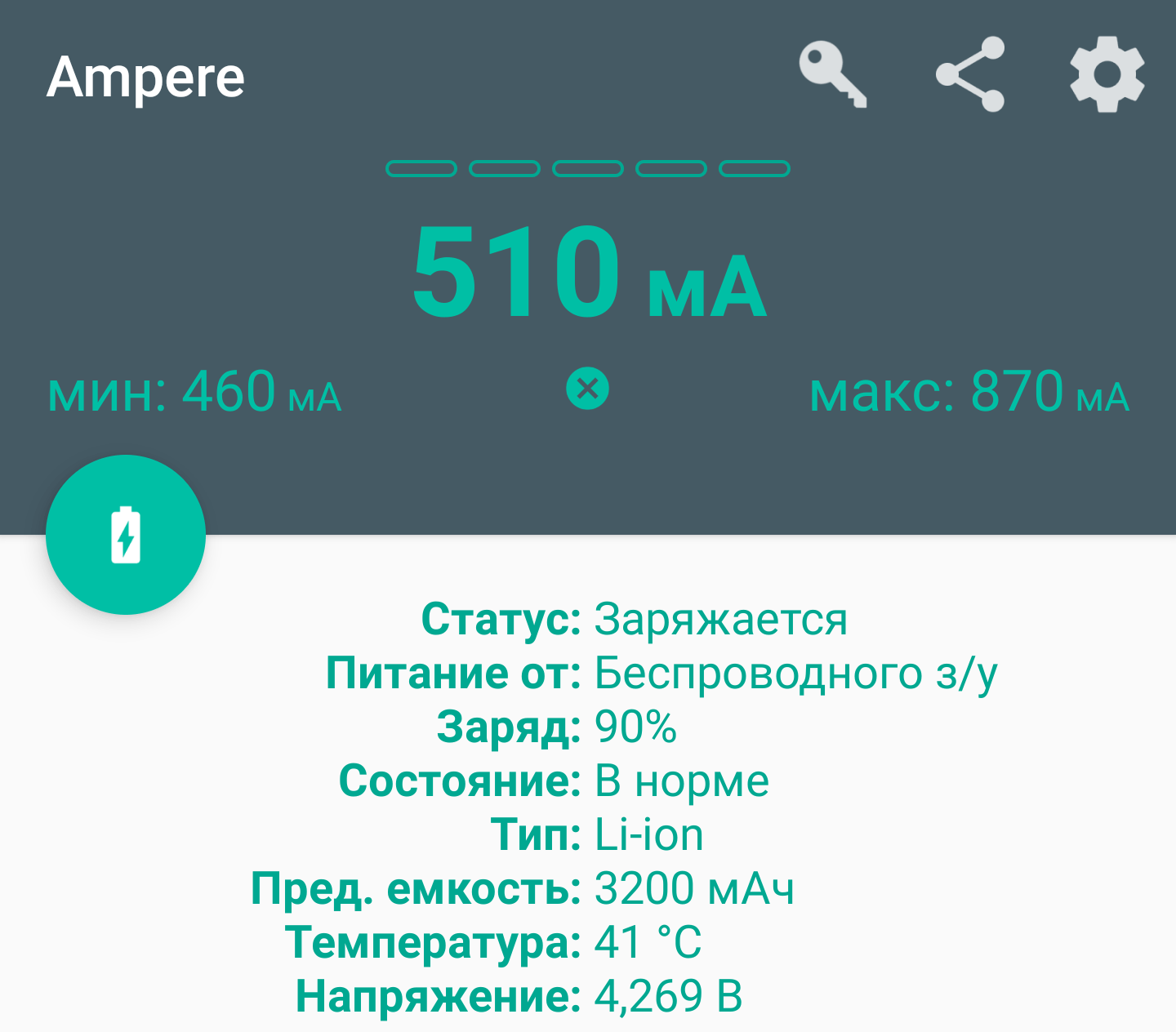

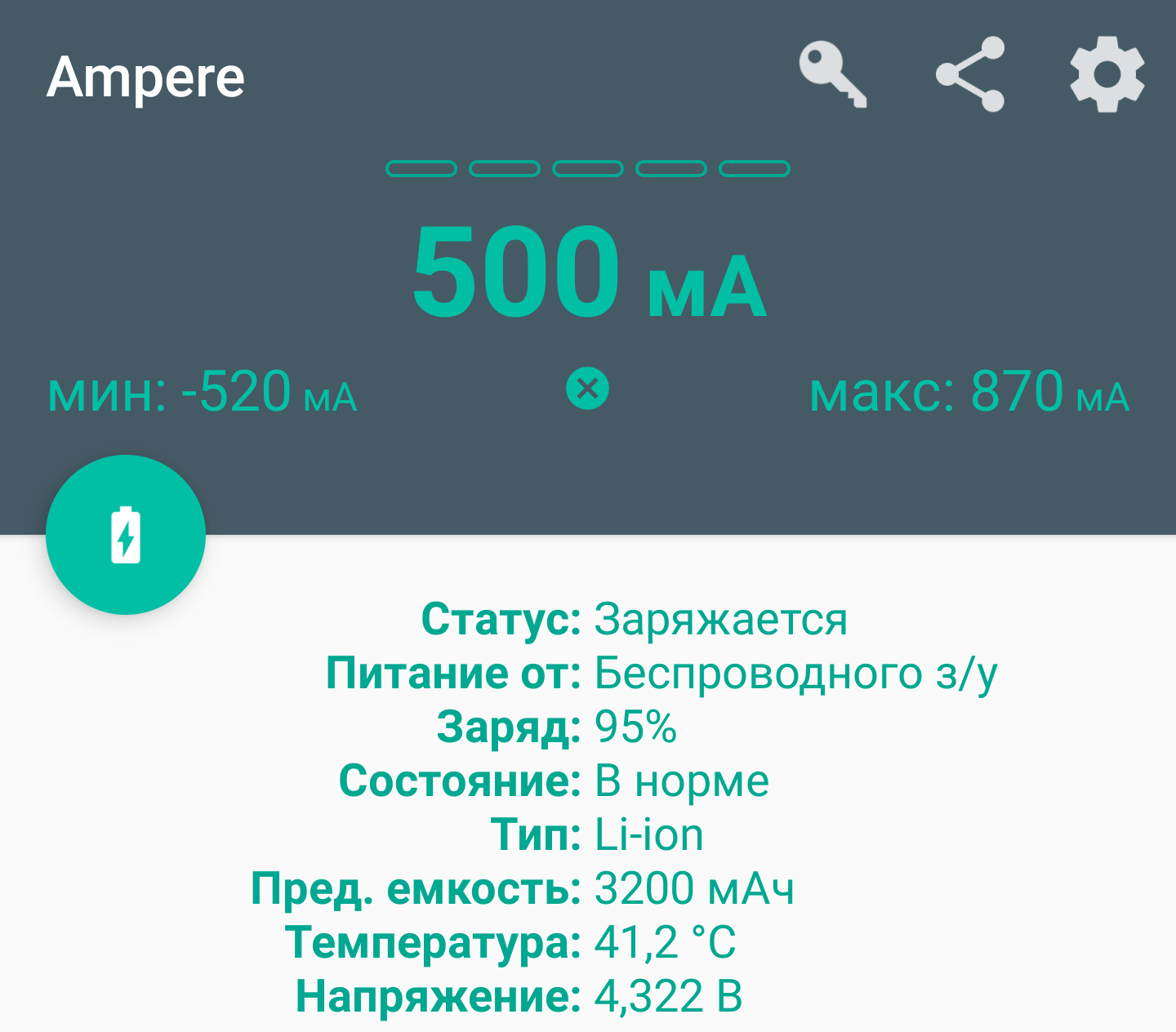

95% увидели через 3 часа 50 минут (снова с короткими перерывами из-за перегрева), ток был на том же уровне, снижаться начал лишь через 4,5 часа, когда заряд достиг 99%.

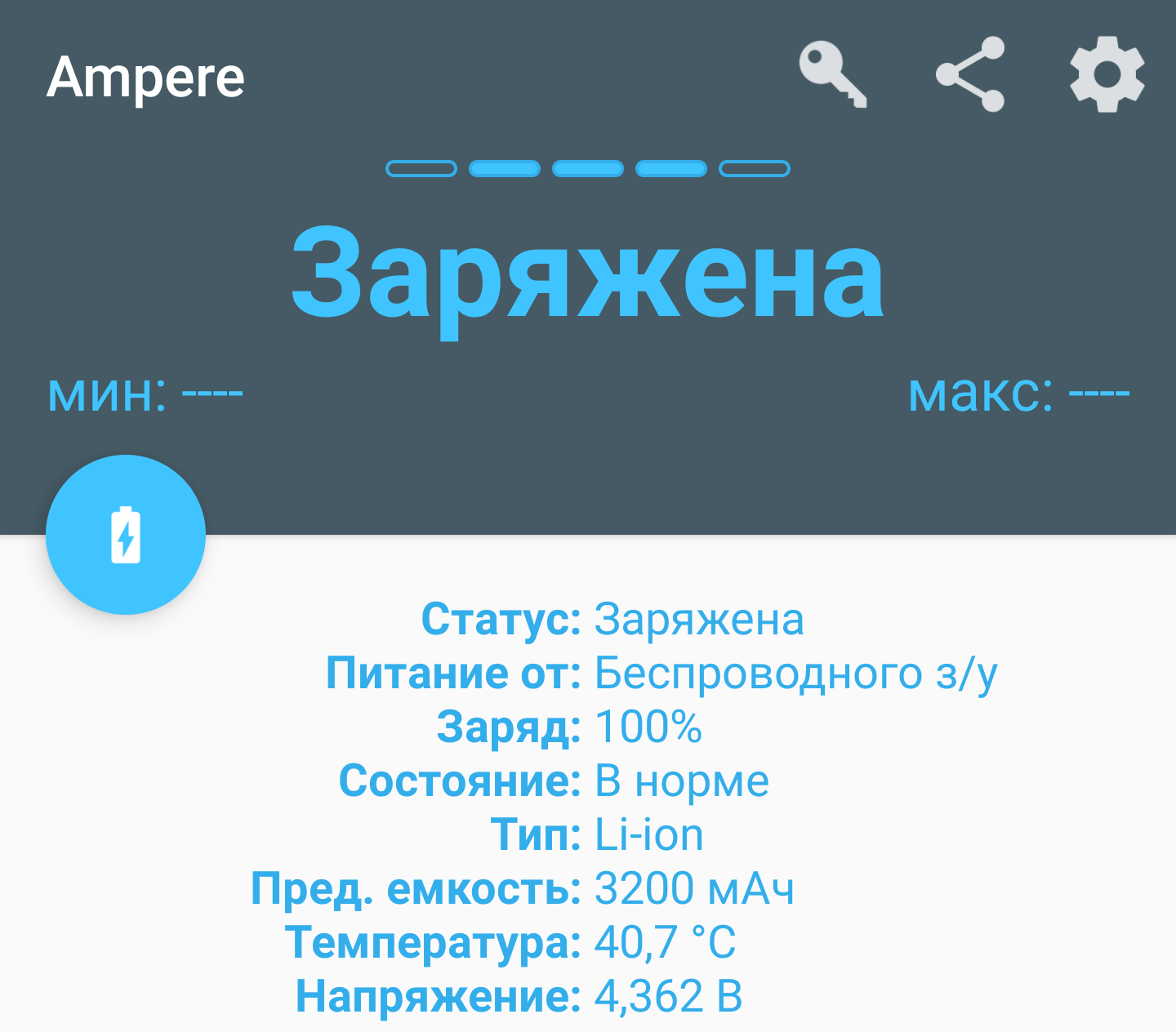

Показатель 100% получили за 4 часа 41 минуту, но сообщение «Заряжено» появилось еще через 14 минут, общее время составило 4 часа 55 минут (включая паузы для остывания). Много это или мало — тот же смартфон мы использовали и при тестировании других беспроводных ЗУ, в том числе упомянутого выше Baseus, с ними процесс мог длиться на 40-50 минут дольше.

По окончании сделали замер температуры поверхности взаимодействия пауэрбанка: она была на 23-24 градуса выше, чем в помещении.

Остаток заряда по индикатору пауэрбанка был на уровне 10%, при подключении проводной нагрузки 2 А в 9-вольтовом режиме этого хватило на 14,5 минут, что соответствует энергии 4,4 Вт·ч.

Для Sony Xperia XZ3 опробуем и проводное соединение, вновь разрядив смартфон до остатка в 1-2 процента и полностью зарядив пауэрбанк.

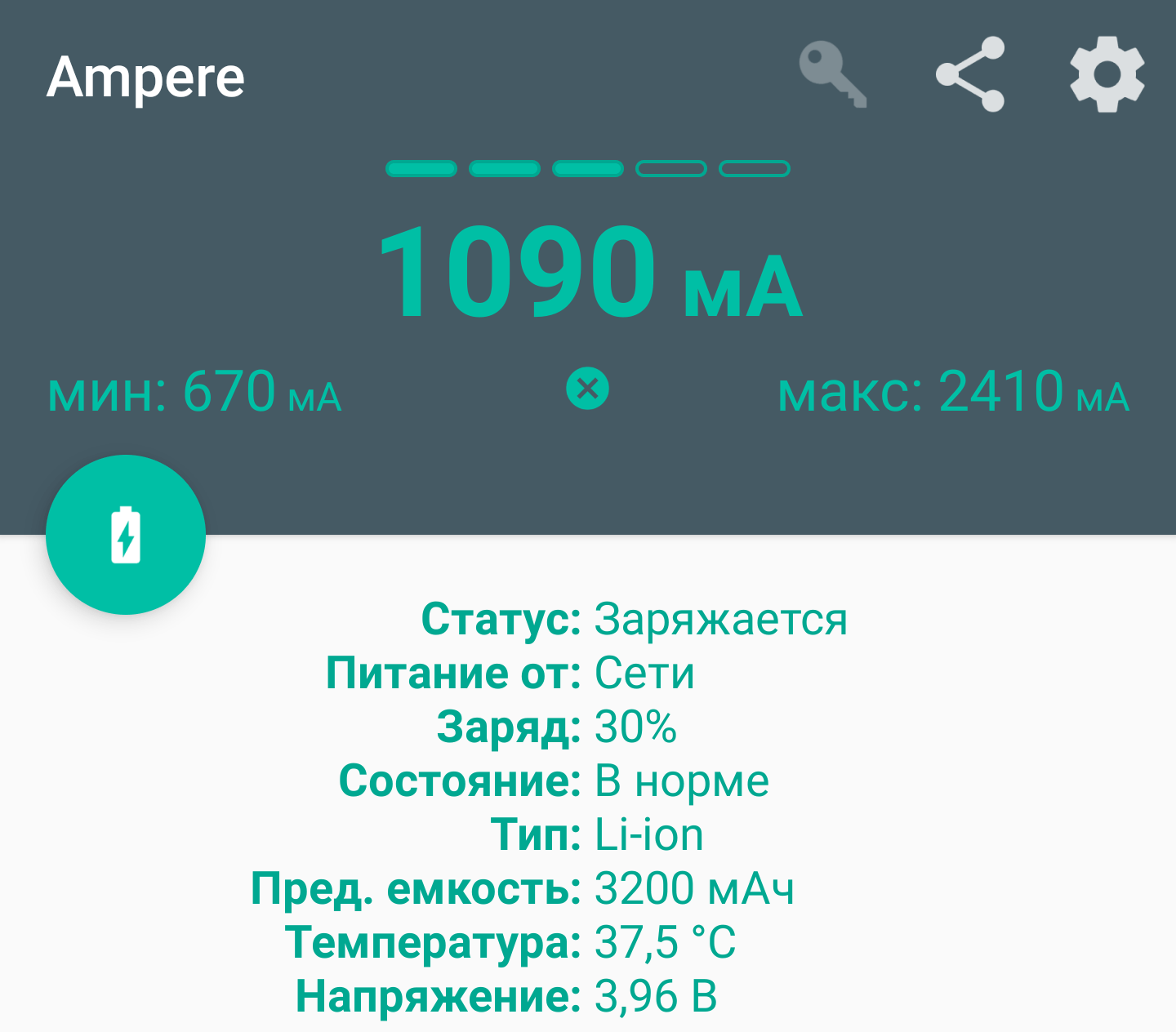

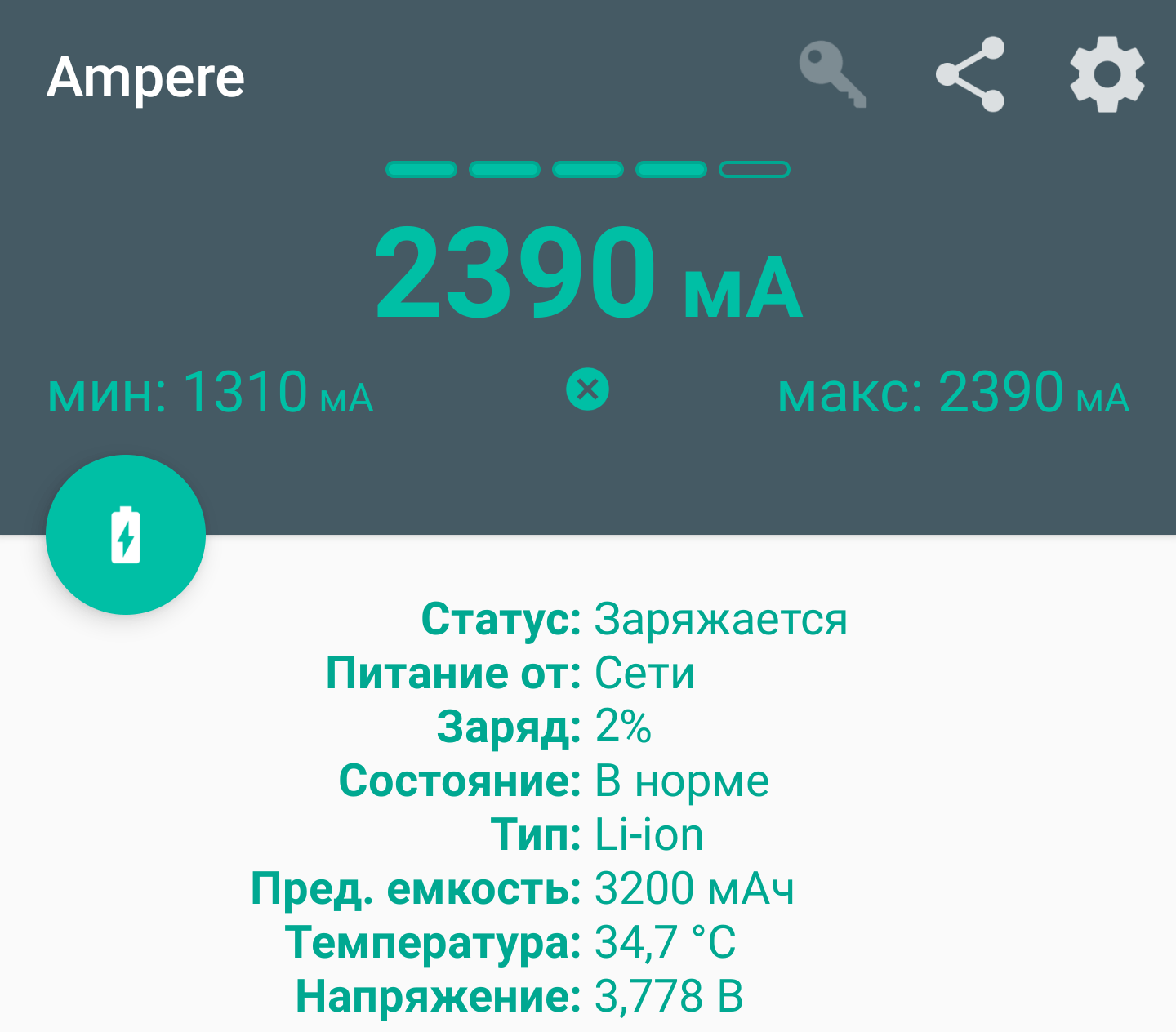

Установился режим PD 9 В, заряд аккумулятора начался током ~2,4 А (от пауэрбанка потреблялось 1,3-1,35 А) и держался на этом уровне с небольшими отклонениями около 20 минут, затем порой стали появляться колебания тока — быстрое снижение до 0,8-1,0 А и через интервал от нескольких десятков секунд до двух-трех минут столь же быстрый подъем до 2,1-2,3 А.

Температура аккумулятора Sony, по показаниям Ampere, порой превышала 42 °C, но приостановки для охлаждения не требовалось, и логичным будет предположить: наблюдавшийся перегрев относился не к аккумулятору смартфона, а к его катушкам Qi, термоконтроль для которых также должен быть предусмотрен.

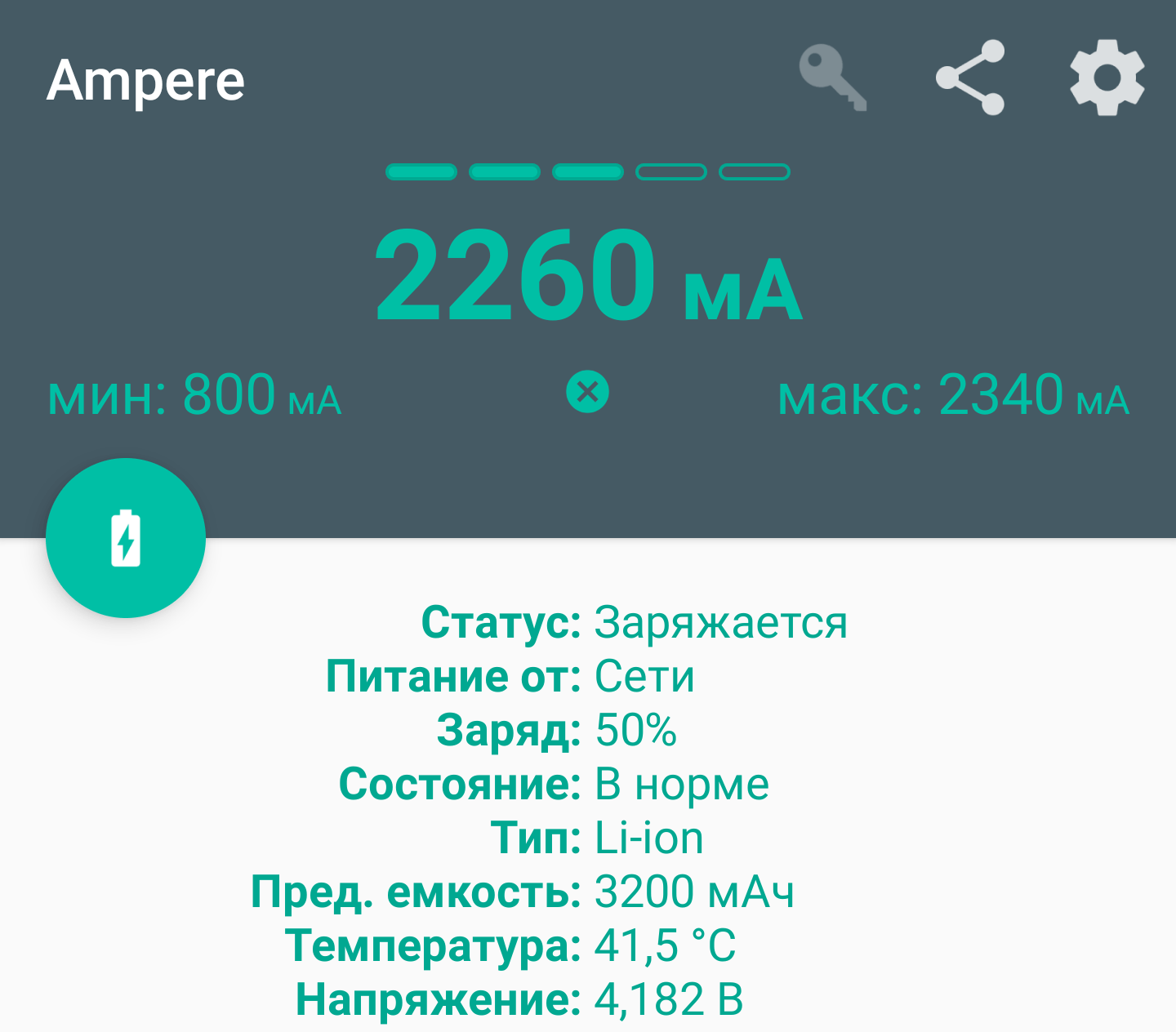

Уровень 50% был достигнут за 36 минут (вскоре после этого ток начал понемногу снижаться), 70% — за 53 минуты (ток аккумулятора к этому моменту был 1,5 А), 80% — за 1 час 12 минут (0,9-1 А). К уровню 90% (1 час 43 минуты от начала заряда) ток снизился до 660 мА.

95% увидели через 1 час 58 минут (590 мА), к этому моменту выход пауэрбанка переключился в 5-вольтовый режим, через 2 часа 17 минут заряд достиг 99% (330 мА).

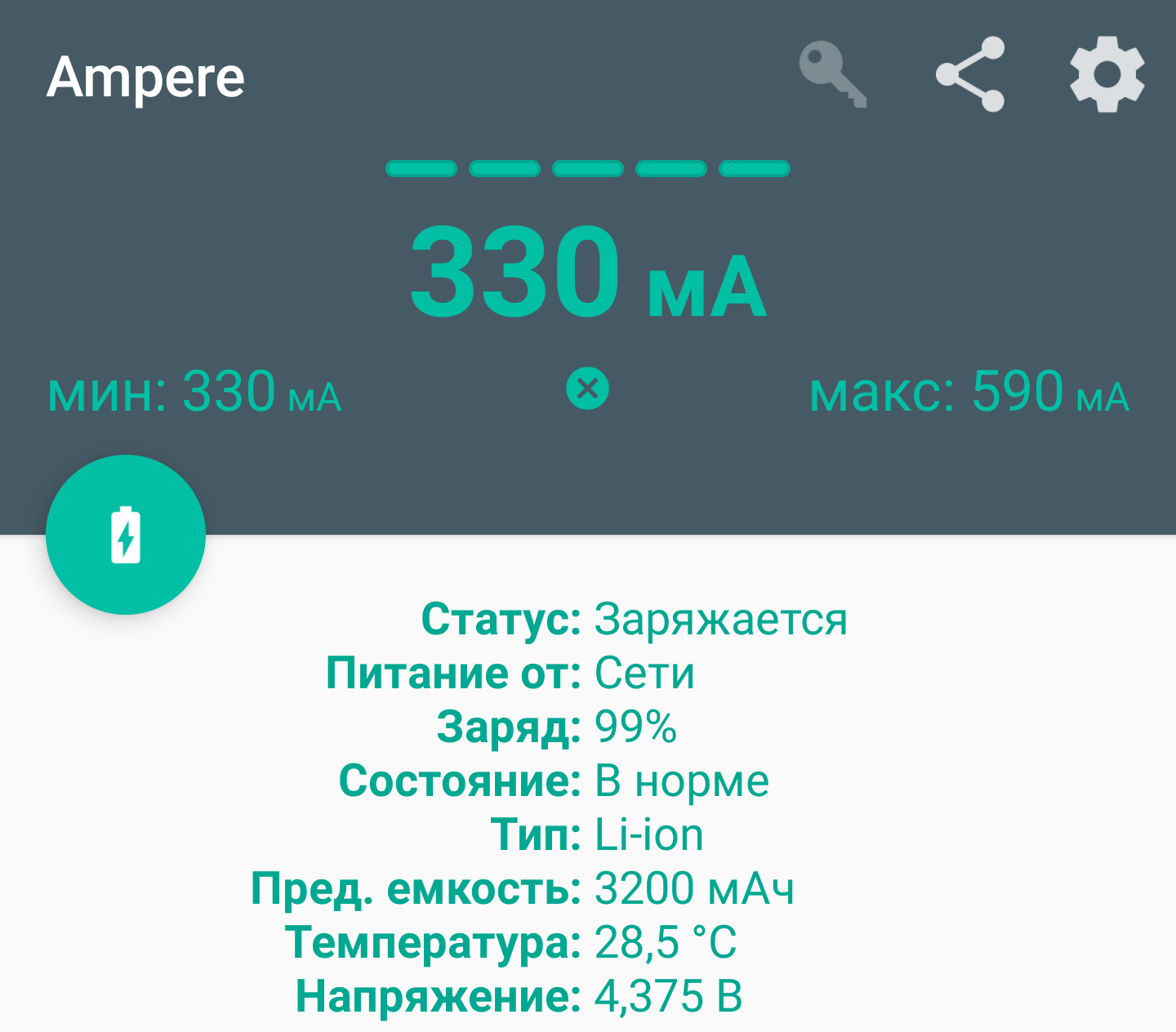

Показатель 100% получили за 2 часа 23 минуты, но ток еще оставался на уровне 280 мА, и сообщение «Заряжено» увидели через 2 часа 45 минут от начала процесса.

Остаток заряда по индикатору пауэрбанка был на уровне 46%, при подключении такой же, как в прошлом случае, проводной нагрузки 2 А в 9-вольтовом режиме этого хватило на 49 минут, что соответствует энергии 14,9 Вт·ч.

То есть проводной заряд смартфона по сравнению с беспроводным получается и вдвое быстрее, и значительно эффективнее в плане использования энергии пауэрбанка. И это не особенность взаимодействия модели Miniso с конкретным смартфоном, то же самое мы наблюдали с другими подобными изделиями разной степени продвинутости, разве что соотношения как для времени, так и для остатка энергии были несколько иными.

Беспроводной режим, тестовая нагрузка

Еще ряд измерений мы провели с помощью тестера Atorch Q7-UTL (далее в тексте «измеритель»), содержащего приемник Qi, плавно регулируемую в широких пределах нагрузку, измерительные цепи, ЖК-индикатор и интерфейсы связи с компьютером или мобильным устройством. Возможно питание измерительно-интерфейсного блока от внешнего источника, чтобы исключить влияние потребляемой им мощности на замеры (именно так и делали).

C одним из ранее рассмотренных беспроводных зарядных устройств с помощью этого измерителя мы получали мощность до 15 ватт, причем довольно долгое время.

Устанавливаем его на поверхность взаимодействия пауэрбанка и ловим наилучшее положение, когда показания в вольтах на ЖК-экране измерителя становятся максимальными — получается 8,9 В без какой-либо нагрузки.

Включаем нагрузку и начинаем ее увеличивать; при значениях до 10-11 ватт ничего особенного не наблюдаем, разве что напряжение потихоньку снижается: при 6 ваттах видим 8,8 вольт, при 10 ваттах — 8,7 вольт. Удается получить заявленные 15 Вт (8,4 В), дальше начинается быстрое снижение напряжения, а затем и отключение Qi.

Однако мощность в 15 ватт передается недолго, всего несколько минут. Оба устройства быстро нагреваются, напряжение снижается, в результате длительная работа получается возможной при мощности всего 10 Вт (у аналогичной модели Baseus долговременно получалось 12 Вт, а предельная полученная на короткое время мощность была 12,5 Вт).

Пауэрбанк Miniso X-103 с беспроводной нагрузкой 10 Вт непрерывно и стабильно проработал 2 часа 38 минут и отключился после исчерпания энергии.

При этом в нагрузку было отдано около 26 Вт·ч (у Baseus было столько же — он проработал хоть и с большей отдачей мощности, но меньшее время); сравниваем с заявленным для батареи Miniso X-103 значением 38,5 Вт·ч и делаем вывод о КПД: он довольно высокий — 68% (хотя это и заметно меньше, чем с проводным подключением сравнимой по мощности нагрузки), причем даже при работе с беспроводным тестовым измерителем, не поддерживающим Qi2.

Нагрев в области катушки BS сразу по окончании теста был на 19-20 градусов выше температуры в помещении, но надо отметить: размер измерителя небольшой — он лишь частично закрывает панель пауэрбанка, да к тому же у него есть вентилятор, который заодно немного охлаждает и поверхность взаимодействия.

Две нагрузки — проводная и беспроводная

Опробуем работу одновременно с двумя нагрузками, проводной лабораторной и беспроводным измерителем Atorch Q7-UTL.

Для проводной на USB-C сначала задали 12-вольтовый режим (с током всего в пару десятков миллиампер), затем подключили беспроводную (также на минимальной мощности) — выход USB кратковременно отключился, затем перешел в 5-вольтовый режим.

Если очередность иная — сначала задействуем беспроводной измеритель, на котором устанавливается напряжение около 9 вольт (и горит зеленая «молния» на индикаторе пауэрбанка), а потом подключаем кабель, то также следует короткое отключение, после которого дисплей Atorch показывает уже 5 вольт. Это свидетельствует о переключении с расширенного профиля Qi EPP (напомним: в нем можно получать до 15 Вт) на базовый BPP (Baseline Power Profile) c мощностью до 5 Вт. «Молния» гаснет, получить на USB-C повышенное напряжение нельзя.

Таким образом, возможность быстрой зарядки двух устройств от Miniso X-103 исключается.

А вот что можно получить: задаем на проводном выходе ток 2,4 А (при большем начинается быстрое снижение выходного напряжения от значения 5,15 В, хотя без задействования Qi нам удавалось работать и с током 3,1 А), что соответствует 12,3-12,4 Вт, при этом для беспроводной нагрузки не удается задать больше 3,4 Вт, иначе происходит отключение. И дело не в заявленной для пауэрбанка предельной мощности: пробовали снижать ток на проводном выходе до 1,5 А (5,2 В, около 7,8 Вт) — лимит для Qi остался прежним: 3,4 ватта.

Суммарная мощность нагрузок получилась чуть выше заявленного 15-ваттного предела.

В принципе, это вполне соответствует, например, проводному заряду недорогого смартфона и Bluetooth-гарнитуры с поддержкой Qi, но с оговоркой: если спешить некуда. Правда, гарнитура наверняка зарядится быстрее смартфона, но при удалении беспроводного заряжаемого устройства перейти к 9/12-вольтовому режиму на USB-C для нашей тестовой нагрузки с PD-триггером не удавалось, хотя категорически отрицать такую возможность для реального устройства, поддерживающего Power Delivery, мы не будем.

Работа в такой конфигурации продолжалась 2 часа 3 минуты, за это время была отдана энергия 32 Вт·ч, то есть условный КПД (в наших терминах) составил 83 процента — вполне сравнимо с полученными при работе только с проводными нагрузками значениями. Нагрев был слабым: на 12-13 градусов выше температуры в помещении.

Три нагрузки

При заявленном лимите в 15 Вт (даже если производитель поскромничал и в реальности можно получить на ватт или два больше) использование пауэрбанка с тремя нагрузками теряет смысл, причем даже теоретически: смартфон с поддержкой Qi2 EPP может потреблять до 15 ватт, и на всё прочее остаются крохи, если вообще что-то останется. А при проводном подключении современному смартфону самого бюджетного уровня требуется 8-10 ватт, более продвинутым моделям и больше, то есть двум другим нагрузкам, проводной и беспроводной, достанется совсем мало.

И надо понимать, что даже полный запас энергии в пауэрбанке Miniso позволит разве что «взбодрить» аккумуляторы двух-трех мобильных устройств, а о полном их заряде речь может идти лишь с кучей оговорок: например, если один из них — Bluetooth-гарнитура, другой — смарт-часы, и лишь третий имеет более-менее емкий аккумулятор, причем именно его надо заряжать через кабель.

Однако на практике возможны и такие ситуации, поэтому опробуем способность работать в «трехнагрузочном» режиме, снова с использованием лабораторных нагрузок.

Как и в предыдущем случае, на выходах USB возможен лишь пятивольтовый режим, а для Qi — только базовый профиль с лимитом в пять ватт (да и то скорее теоретическим, на практике получается меньше).

Ранее мы выяснили, что две нагрузки на USB-выходах отключаются при суммарном токе 3,5 А, поэтому задали поменьше: на USB-C — 2,4 А (условный смартфон), на USB-A — 0,5 А (5,2 В, 2,6 Вт, условные смарт-часы). После этого установили беспроводной измеритель, на котором удалось получить всего 2,5 Вт (при повышении начинались отключения), да еще и пришлось снизить ток на USB-C до 2,2 А (5,15 В, 11,3 Вт), иначе работа Qi была нестабильной. Однако через 20 минут начались отключения всех выходов, поэтому снова немного снизили ток на USB-C — на этот раз до 2,1 А (5,15 В, 10,8 Вт), после чего работа продолжалась в нормальном режиме до исчерпания заряда.

Суммарная мощность получилась около 16 ватт, энергии в пауэрбанке хватило на 1 час 59 минут, то есть нагрузки получили те же 32 ватт-часа, что и в предыдущем случае, соответственно условный КПД тот же, и нагрев такой же: на 12-13 градусов выше температуры в помещении.

Заряд

Сначала в 5-вольтовом режиме разряжаем пауэрбанк током 1 А до отключения выходов (нагрев корпуса крайне слабый) и подключаем к сетевому ЗУ с поддержкой PD до 20V@5A.

Устанавливается 9-вольтовый режим (хотя для входа заявлен и 12-вольтовый), наблюдаем такую картину:

Поначалу ток держится на уровне чуть больше двух ампер (то есть потребление 18 Вт), но потом вдруг снижается в четыре раза, а вскоре опять повышается до прежнего уровня. На стандартный алгоритм заряда литий-ионных батарей CC-CV не очень-то похоже.

Можно предположить, что это работает термоконтроль аккумулятора: при определенной его температуре (она по понятным причинам выше, чем у наружных поверхностей корпуса, для которых можно сделать замер — у них за 50 минут нагрев получился на 15-16 градусов выше температуры в помещении) BMS снижает ток заряда и соответственно потребление от внешнего источника, потом аккумулятор остывает и ток увеличивается. Однако впоследствии заряд ведется тем же током существенно более длительное время, наружный нагрев остается таким же, но никаких «провалов» больше нет, поэтому истинная причина остается под вопросом. Заметим всё же: подобное наблюдалось у некоторых других побывавших у нас пауэрбанков, и тоже временное снижение тока не всегда можно было однозначно объяснить нагревом.

Но термоконтроль всё же присутствует: если сразу после разряда на значительную нагрузку, сопровождающегося заметным нагревом, попробовать зарядить пауэрбанк, то процесс начнется не сразу, а лишь по истечении нескольких (до 6-7) минут.

Вернемся к графику: равномерное уменьшение ближе к концу заряда уже явно связано с этапом CV.

Таким образом, обозначенная в спецификации для входа мощность 18 Вт действительно получается на значительной части процесса заряда, а заниженное по сравнению с максимальным заявленным напряжение особой роли не играет — режимы PD 9V@2A и 12V@1.5A означают одинаковый лимит мощности.

Уровень 50% был достигнут через 1 час 40 минут, 80% — через 2 часа 20 минут, 90% — через два с половиной часа. Полный заряд с индикацией 100% и одновременным обнулением входного тока (точнее, он остался на уровне 30-40 мА) получили за 2 часа 48 минут, что весьма немало: упоминавшемуся выше аналогу от Baseus с батареей такой же емкости потребовалось на час меньше, потребление при этом достигало 30 Вт (15 В, 2 А).

При заряде от адаптера с поддержкой QC2.0 до 12 В и QC3.0 до 20 В также установился 9-вольтовый режим, после разряда на нагрузку 5 В / 2 А получился такой график, вполне соответствующий алгоритму CC-CV:

Заряд значительную часть времени производился током 1,93-2,0 А, нагрев не более 14-15 °C относительно температуры в помещении, продолжительность 2 часа 56 минут — разница с предыдущим случаем минимальная, но «провалов» не было, что дает еще один повод усомниться в работе термоконтроля как причине кратковременного снижения тока при заряде от PD-источника.

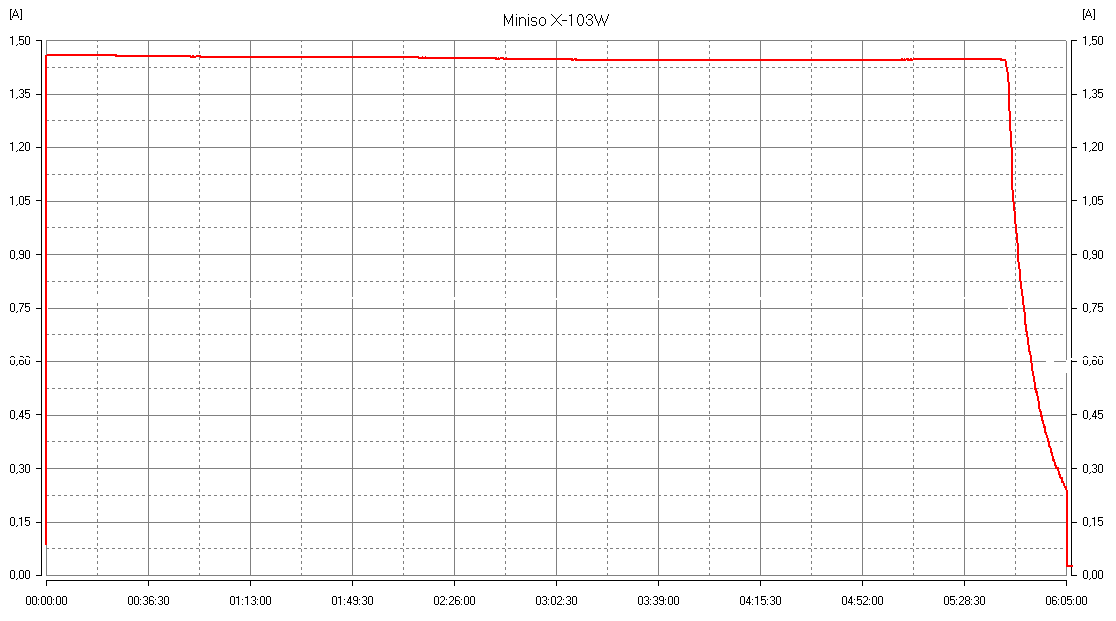

Теперь используем самый простой пятивольтовый адаптер без поддержки PD/QC, рассчитанный на токи до 2,4 А (пауэрбанк предварительно разряжался током 1,5 А при напряжении 9 В):

Здесь заряд значительную часть времени производился током около 1,44-1,47 А и длился существенно дольше, чем в предыдущих случаях — 6 часов 5 минут, то есть от столь примитивного адаптера энергию в аккумуляторе пауэрбанка полностью восстановить тоже можно, но лишь почти за весь рабочий день или за ночь.

Нагрев не превышал 7-8 градусов.

«Сквозной» заряд

Так принято называть заряд от внешнего зарядного устройства батареи самого пауэрбанка при одновременном питании от него каких-либо мобильных устройств.

Мы не раз объясняли, что ни один аккумулятор не может одновременно заряжаться и разряжаться, и при «сквозном» заряде всё будет зависеть от возможностей используемого ЗУ: «потянет» оно суммарные токи, потребные для заряда всех устройств — будет этот самый «сквозной» заряд, не «потянет» — ситуация перейдет в категорию непредсказуемых. При существующих ценах на сетевые адаптеры с несколькими выходами остается непонятным, почему нельзя попросту купить такой.

Достаточно мощное сетевое ЗУ у нас имеется, поэтому провели соответствующий тест — в данном случае при проводном заряде батареи самого пауэрбанка от внешнего зарядного устройства через разъем USB-C речь может идти об одновременном беспроводном заряде какого-то устройства и/или проводном заряде другого устройства на выходе USB-A.

На USB-A при этом будет доступным только напряжение 5 вольт, а для беспроводного заряда будет возможен лишь базовый профиль BPP с лимитом мощности в пять ватт.

Больше того, и вход USB-C также перейдет в 5-вольтовый режим, даже если до того он «договорился» с внешним ЗУ о девяти вольтах, но вернется к повышенному напряжению при удалении дополнительных устройств.

Дальше судите сами: нужен ли такой «сквозной» заряд, при котором восполнение энергии будет происходить очень медленно — и в самом пауэрбанке, и в подключенных к нему устройствах.

Наш вердикт: в общем случае смысл в подобном отсутствует, использовать такой метод можно лишь в редких обстоятельствах, когда надо хоть немного пополнить заряд пауэрбанка и одного-двух устройств от внешнего ЗУ с единственным выходом, но нет времени на поочередное их подключение.

Фактически тот же вывод мы сделали и при тестировании аналога фирмы Baseus.

Итог

Попробуем подвести баланс плюсов и минусов для пауэрбанка Miniso X-103 (конечно, на наш взгляд — у других людей могут быть иные предпочтения и приоритеты).

К достоинствам отнесем:

• очень привлекательную цену,
• небольшие размеры (хотя встречаются более тонкие модели с такой же емкостью батареи) и умеренный вес,
• наличие двух проводных выходов плюс беспроводная зарядка, всё это может работать одновременно (если не забывать про описанные выше ограничения),
• цифровой индикатор остатка заряда с дополнительным отображением задействования режима PD/QC на входе или выходе либо EPP на Qi,
• поддержку Qi2 с магнитным креплением, что при беспроводной зарядке позволит не беспокоиться о взаимной ориентации пауэрбанка и смартфона (если он, конечно, относится к Qi2 / Qi2 Ready),
• стабильное напряжение на выходах USB в диапазоне нагрузок и соответствие выявленных максимальных токов заявленным (даже с небольшим запасом).

Упомянем и некоторые особенности, которые нельзя однозначно отнести к позитивным (по крайней мере — не для каждого владельца):

• возможность установки с наклоном, которая при беспроводном заряде смартфона, поддерживающего Qi2 (или Qi2 Ready) сделает более удобным наблюдение за его экраном и работу с ним; но есть и обратная сторона: небольшое увеличение толщины,
• можно прикрепить петлю для подвеса или крепления на кисти руки (однако самой петли в комплекте нет),
• при заряде встроенного аккумулятора показатель 100% соответствует реальному окончанию процесса, что бывает не во всех подобных устройствах.

Недостатки:

• весьма скромная предельная мощность (и да, нагрузок может быть три, но есть существенные ограничения — на суммарное потребление и на возможные режимы),
• долгое восстановление заряда в собственном аккумуляторе,
• узкий диапазон выходных напряжений, всего до 12 вольт (опять вспомним про лимит мощности: нет смысла вводить, например, режим PD 20V, поскольку предельный ток для него оказался бы менее 1 А).

Есть и неоднозначно негативное:

• не поддерживаются ни проприетарные технологии быстрого заряда, ни даже UFCS (но это будет досадным лишь для владельцев смартфонов определенных производителей и моделей),
• скромная комплектация (следствие низкой цены) и отсутствие описания на иных языках, кроме китайского (при реализации в России это может быть исправлено наклейкой с переводом),
• отсутствие соответствующей маркировки Qi ставит под вопрос сертификацию в WPC (но для большинства потенциальных покупателей это не особо важно: главное — беспроводной заряд возможен),
• нет поддержки современной технологии Qi2 25W (правда, в настоящее время с ней «умеют» работать не так уж много смартфонов).

Конечно, «за скобками» остаются такие важные факторы, как надежность и долговечность — в рамках нашего тестирования их оценить нельзя, хотя немалое количество успешно проведенных тестов позволяет сказать, что пауэрбанк Miniso X-103 в этом плане не относится к категории «третий сорт — не брак».

Что же в итоге?

Опять же по нашему мнению, пауэрбанк Miniso X-103 купить вполне можно, и не только если ваш бюджет ограничен, но также если будущего владельца нельзя назвать аккуратным и дорогие вещи попросту жалко — потеряет или уронит-разобьет. Не все же могут быть столь щедрыми, как в известной сценке в магазине: «Дайте мне двадцатый айфон! — Мужчина, только-только восемнадцатый вышел. — Это у вас восемнадцатый, а моя курица уже девятнадцать посеяла!»
