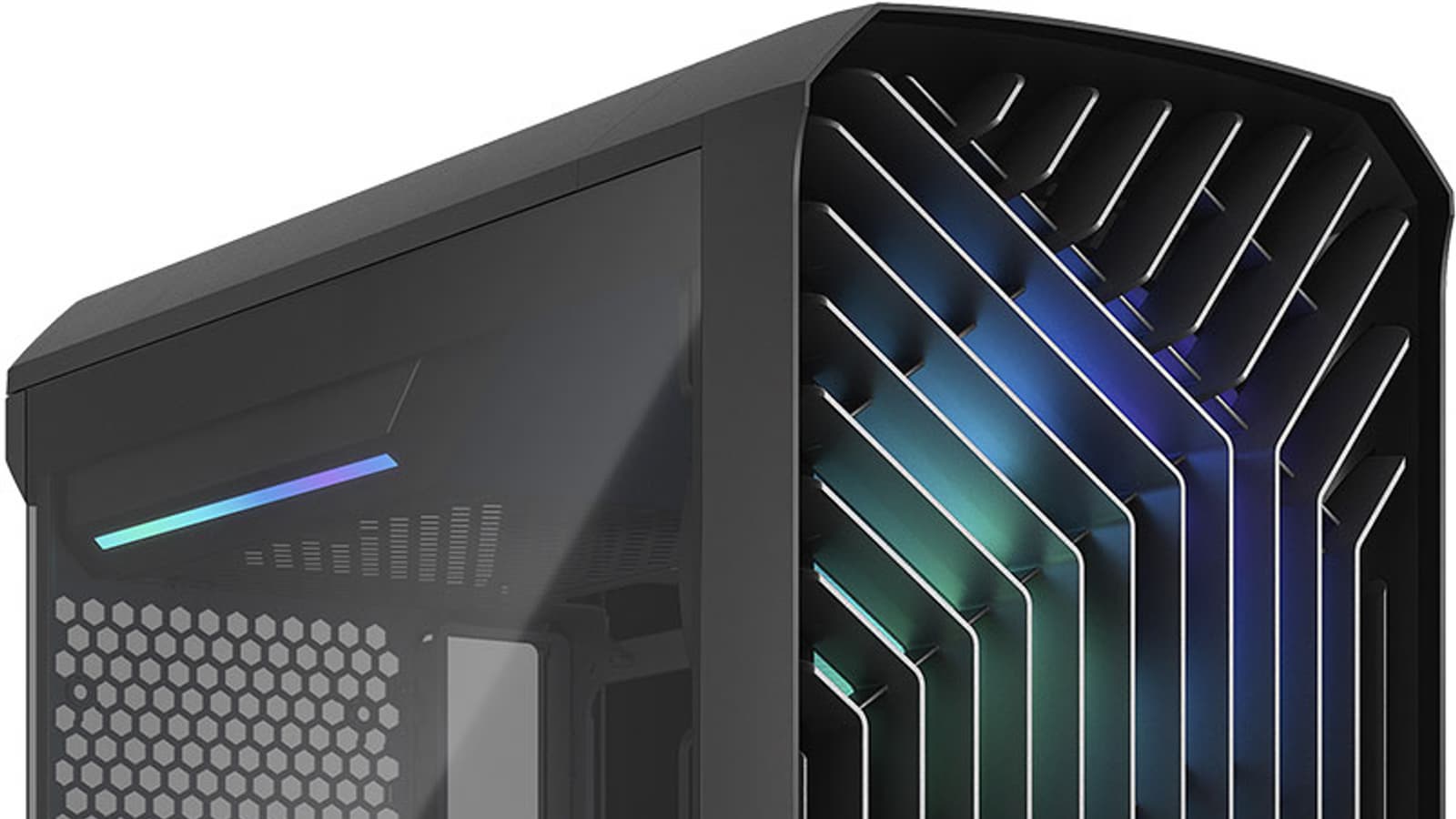

Обзор корпуса Fractal Design Torrent Compact TG Black RGB: блок питания сверху, две стеклянные стенки и вентиляторы 180 мм в комплекте

Корпус Fractal Design Torrent Compact попал к нам на тестирование чуть раньше официального анонса, поэтому мы имели возможность познакомиться с ним заранее. Сразу скажем, что слово «Compact» в названии не должно вводить в заблуждение: это вовсе не компактная модель под платы microATX или тем более Mini-ITX (это удел модели Torrent Nano), компактна она лишь в сравнении с полноразмерной версией Torrent, но внутрь можно установить системные платы формата до E-ATX.

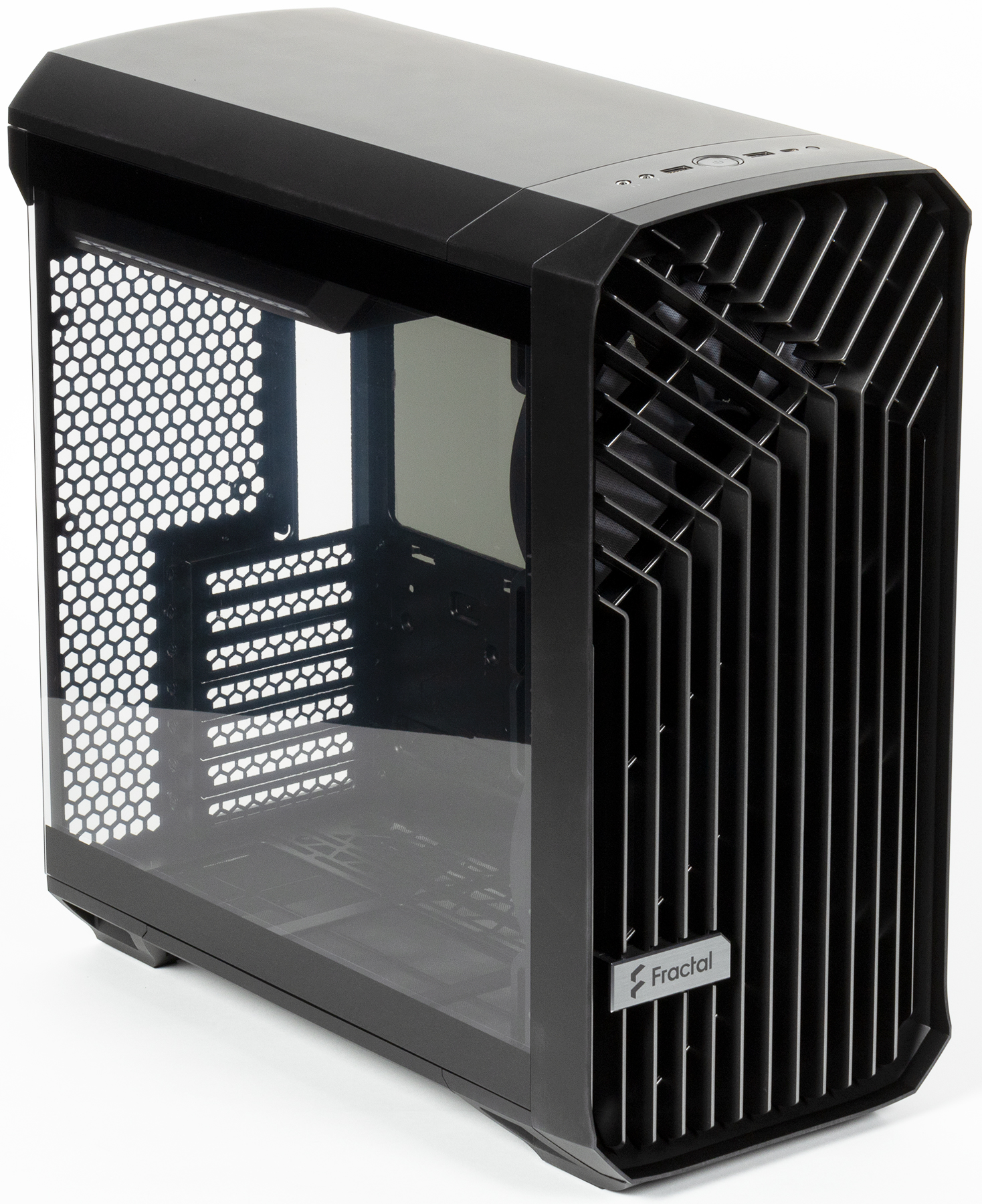

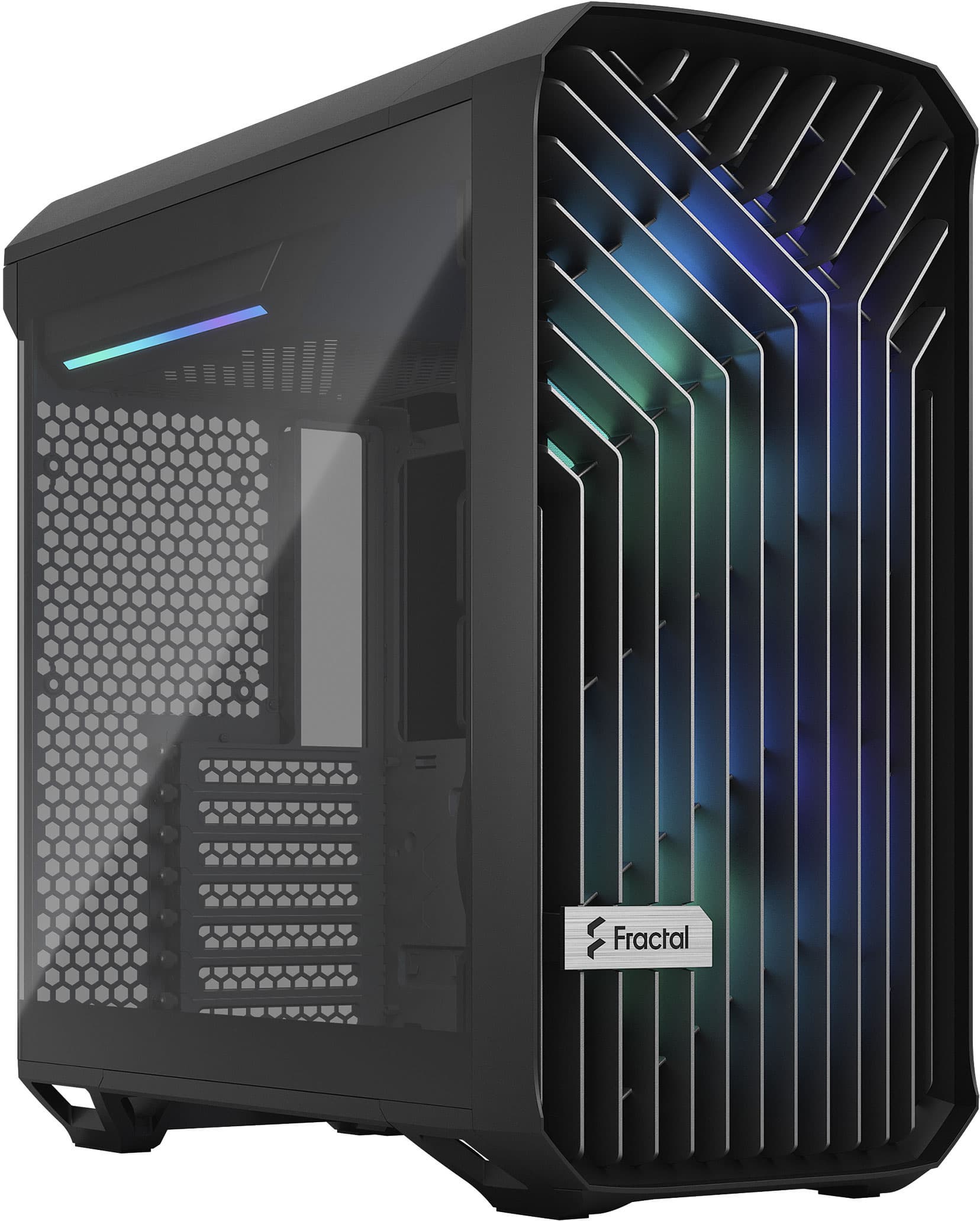

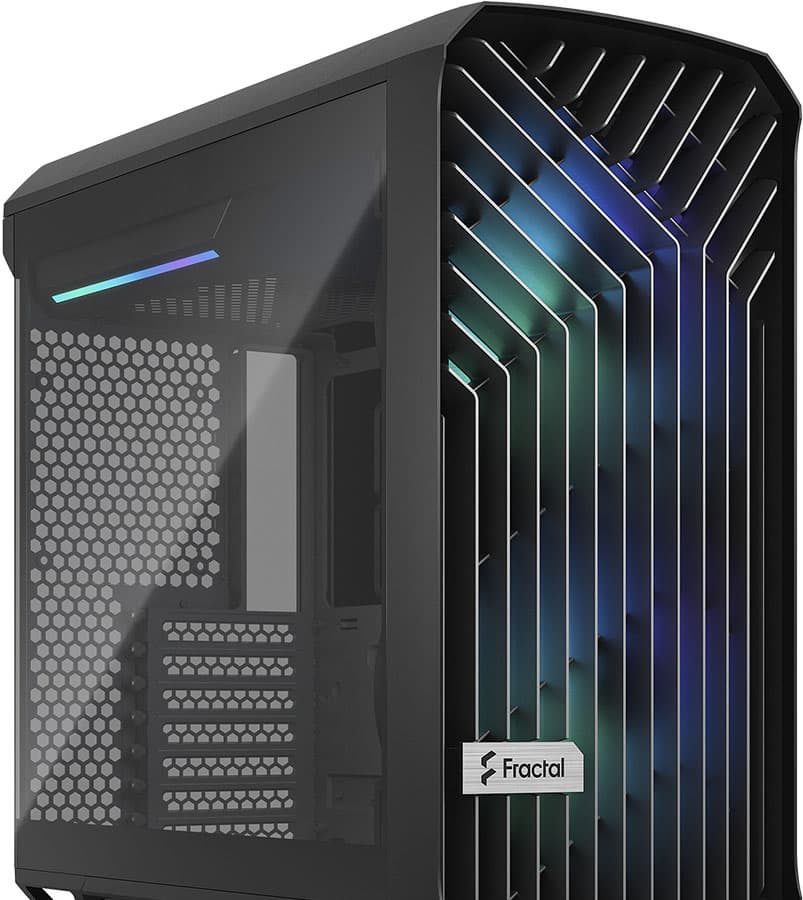

Torrent Compact существует в нескольких вариантах оформления, нам достался полностью черный с двумя стеклянными стенками, которые имеют разную степень тонировки: правая стенка темнее, чем левая.

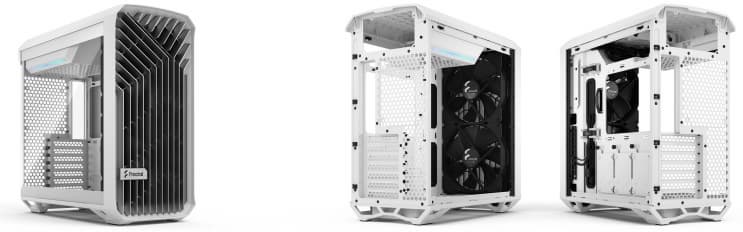

Также существует белый вариант расцветки с прозрачными стеклянными стенками.

А еще есть вариант со стальными стенками — Torrent Compact Black Solid.

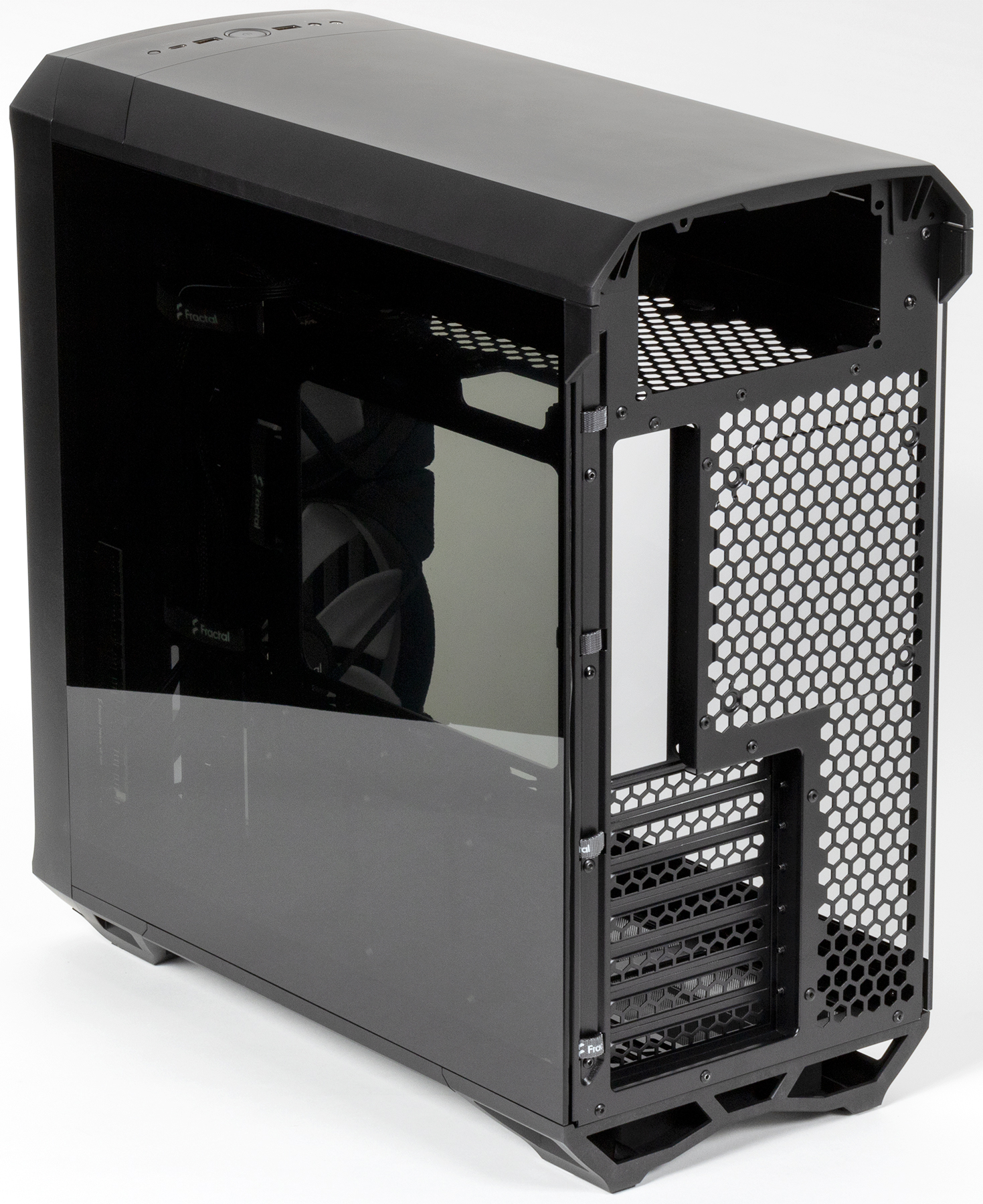

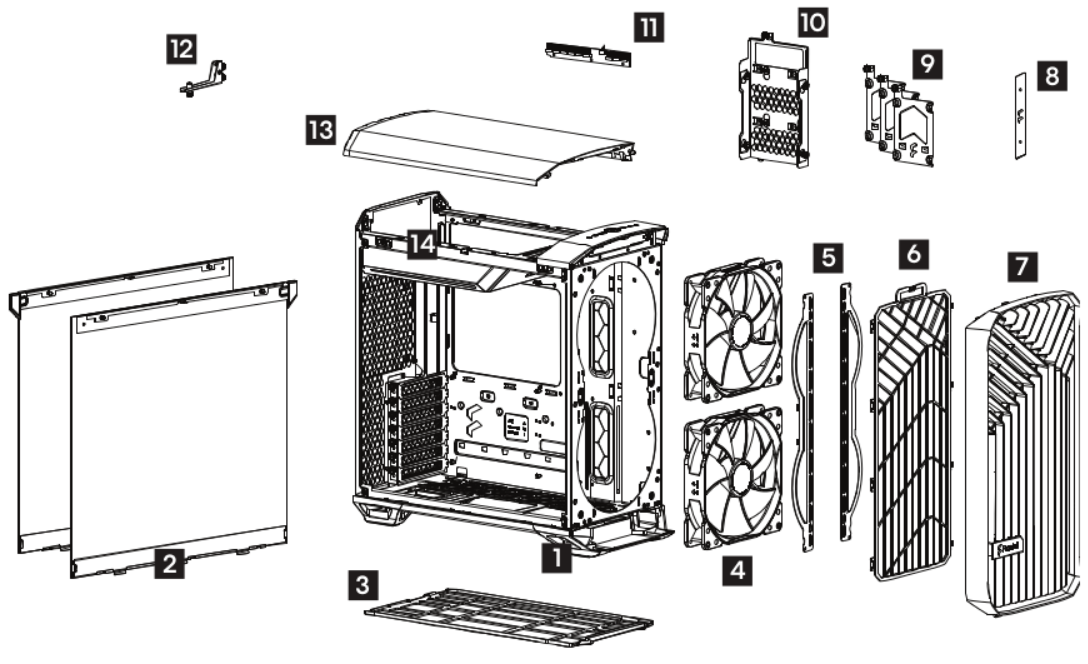

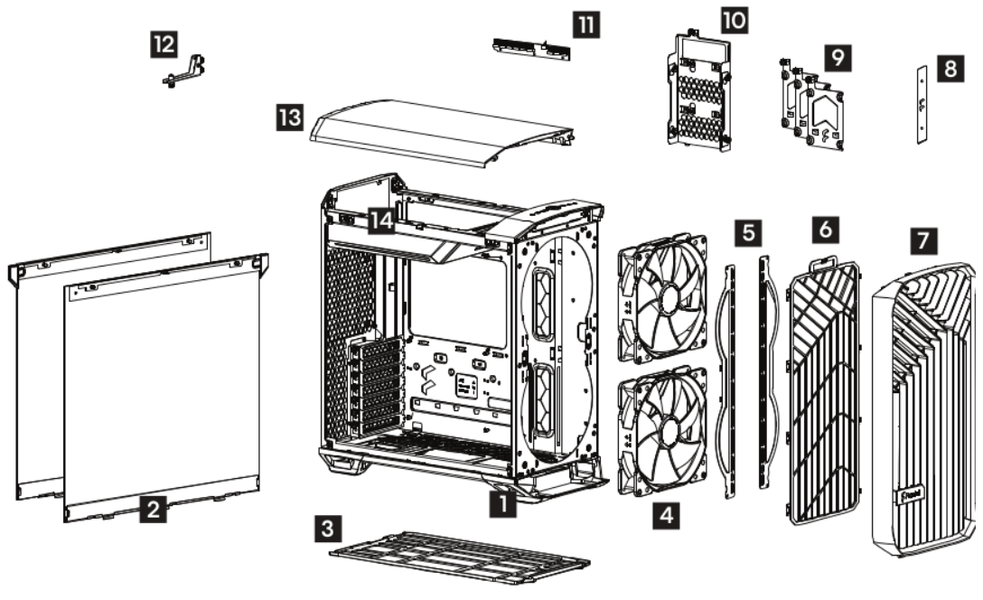

Компоновка

В данном случае разработчики отказались не только от отсека для устройств формата 5,25″, но и от привычного отсека для устройств 3,5″, который обычно располагается около передней стенки шасси.

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата E-ATX (шириной до 274 мм) или ATX (и менее габаритной) и верхнерасположенным блоком питания с горизонтальным размещением.

Глубина 450 мм
Ширина 222 мм
Высота 467 мм
Масса 7,8 кг

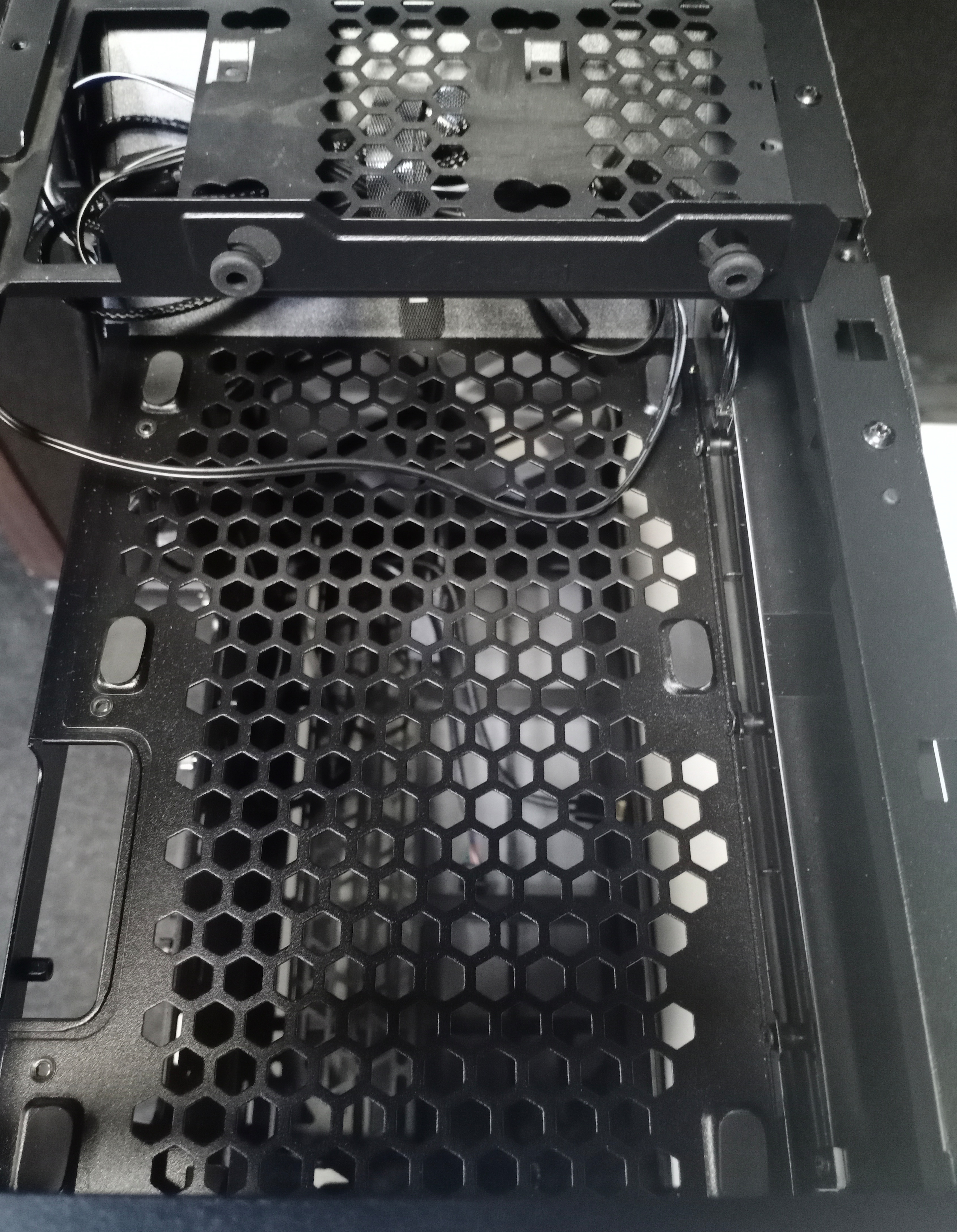

В данном случае у блока питания тоже есть кожух, который выполняет роль полки, на которой БП и размещается. Кожух имеет перфорацию по всей площади, что не позволяет надеяться на изолирующие свойства этого конструкционного элемента от нагретого воздуха в общем объеме корпуса. Судя по его конструкции, кожух для этого и не предназначен, в основном он исполняет роль своеобразного элемента жесткости, обеспечивающего в том числе дополнительную фиксацию основания для системной платы. Также кожух помогает скрытной установке блока питания с выводом проводов сразу за основание для системной платы.

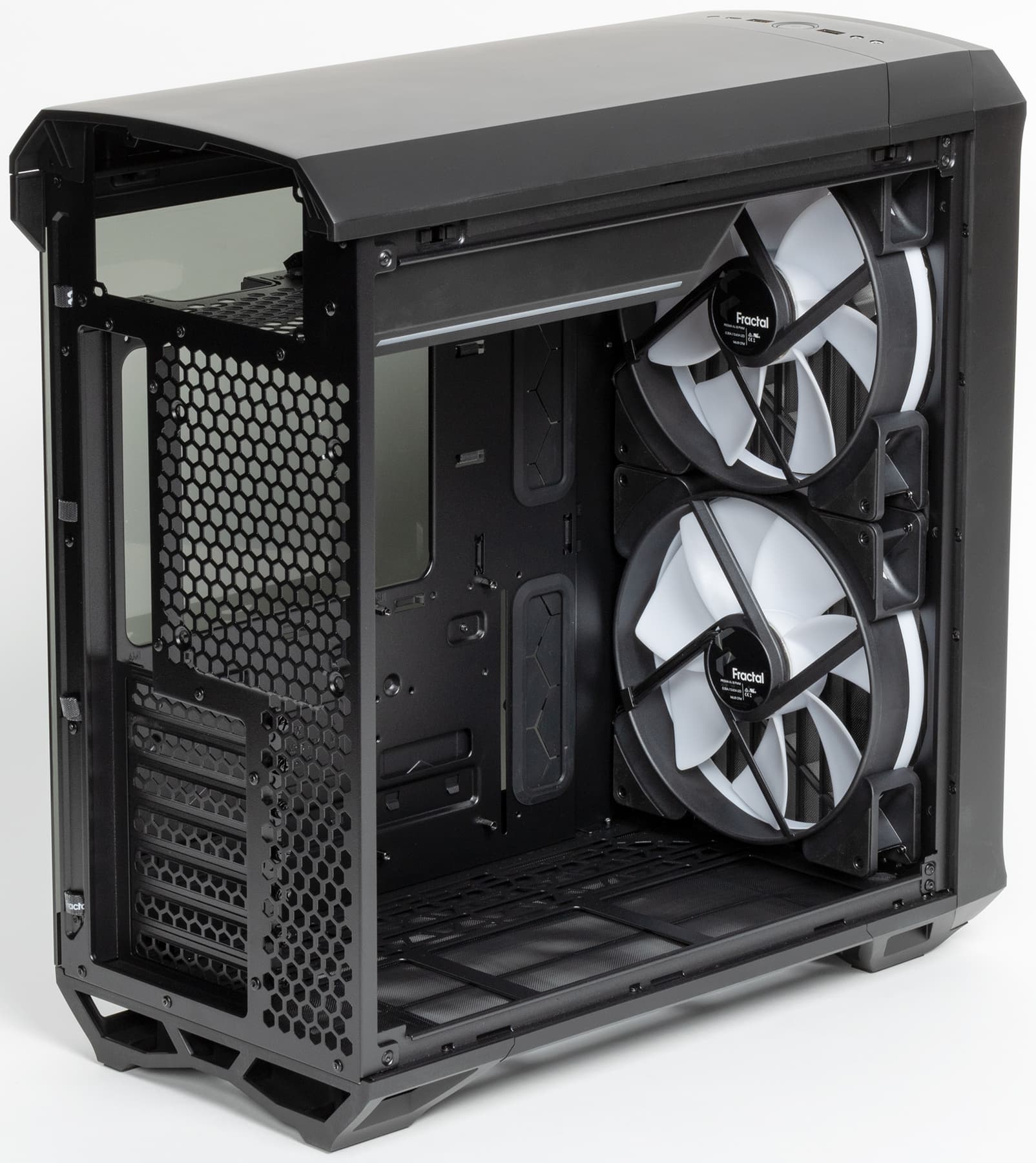

Разработчики корпуса явно попытались придумать что-то новое, используя хорошо забытое старое. При взгляде на корпус изнутри вспоминаются модели середины нулевых, когда расположение блока питания сверху считалось классикой жанра, а корпуса с блоком питания внизу только начали появляться. Правда, от тех корпусов данная модель заметно отличается.

Размещение крепежных отверстий для БП однозначно предполагает установку блока питания вентилятором вниз, если, конечно, вентилятор у него располагается не на задней стенке (и вообще имеется). Такой вариант размещения обеспечивает дополнительный подогрев БП воздухом из основного объема корпуса, что может негативно сказаться на его акустических характеристиках. Так что в данном случае лучше предпочесть блок питания с постоянно вращающимся вентилятором.

Система подсветки

В корпусе реализована разветвленная система подсветки, для управления которой потребуется внешний контроллер или совместимая системная плата. Поддерживается управление через Asus Aura Sync и аналогичные решения типа ARGB.

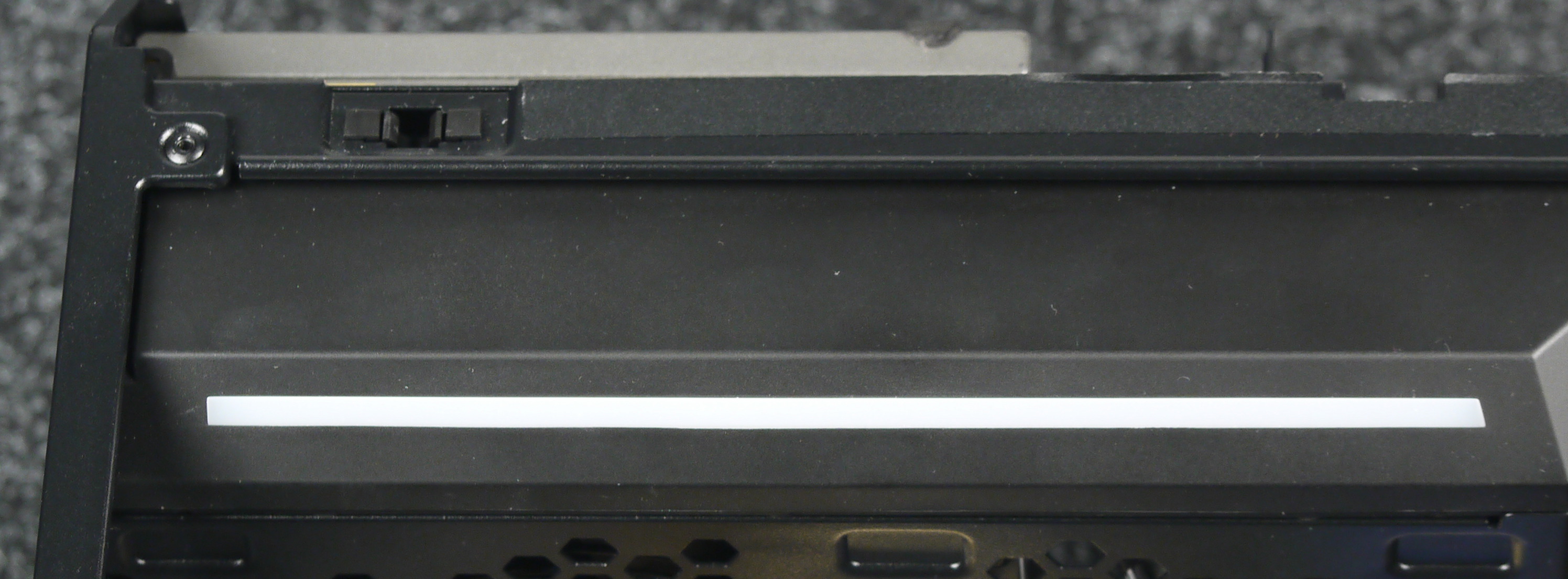

В качестве источников света используются одна светодиодная лента с индивидуальной адресацией светодиодов, которая подключается при помощи стандартного трехконтактного разъема типа ARGB с колодкой 1×4, а также два вентилятора Prisma AL-18 PWM ARGB, которые подключаются аналогично. Лента установлена внутри пластиковых деталей в верхней части корпуса, ее видно через световод.

Все источники света имеют стандартные разъемы, что прекрасно, однако ни разветвителя, ни простейшего контроллера в комплекте обнаружить не удалось.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120, 140 и 180 мм.

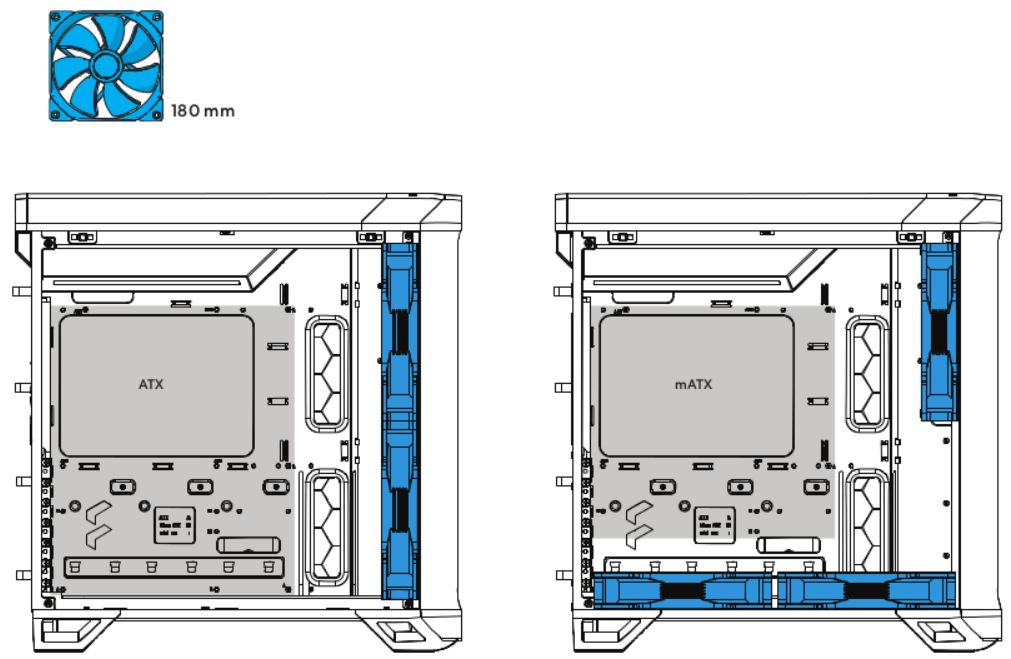

Посадочные места для них имеются спереди, сзади и снизу. Самые большие вентиляторы можно установить только спереди и снизу, но всего не более трех штук одновременно.

  Спереди Сверху Сзади Справа Слева Снизу
Посадочные места для вентиляторов 3×120/2×140/2×180 мм нет 1×120 мм нет нет 3×120/2×140/2×180 мм
Установленные вентиляторы 2×180 мм нет нет нет нет нет
Посадочные места для радиаторов 360/280 мм нет 120 мм нет нет 240/280 мм
Фильтр нейлон нет нет нет нет нейлон

Спереди предустановлены два вентилятора Prisma AL-18 PWM ARGB типоразмера 180 мм с подсветкой. Вентиляторы имеют по два разъема: стандартный четырехконтактный с возможностью подключения к системной плате с управлением ШИМ и стандартный трехконтактный c колодкой 1×4 (ARGB) для управления подсветкой.

У варианта корпуса без подсветки в комплект входят вентиляторы Dynamic X2 GP-18 PWM.

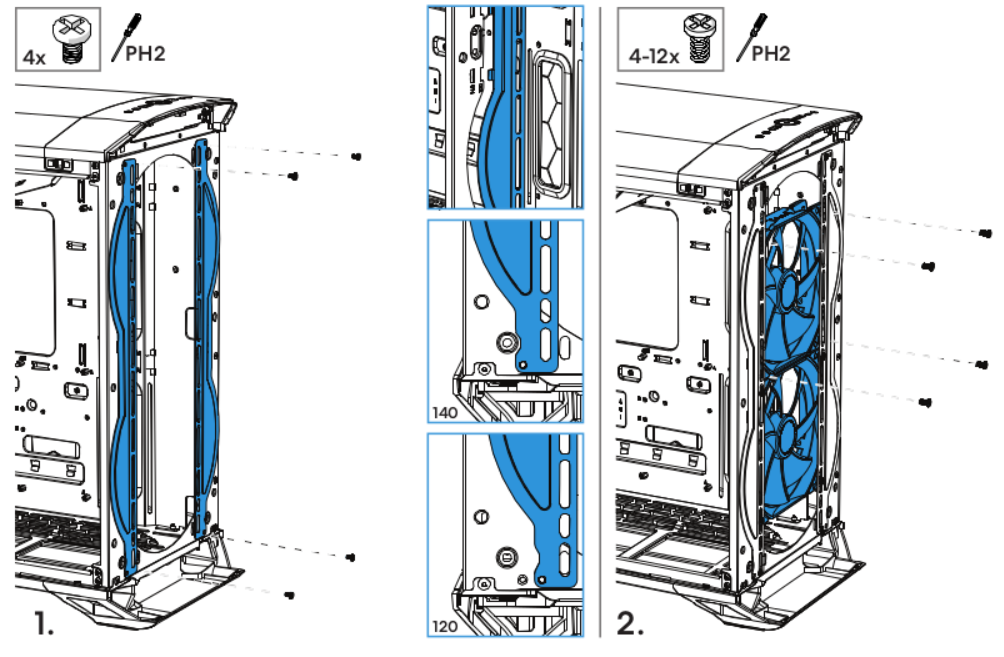

Вместо штатных передних вентиляторов можно установить вентиляторы типоразмера 120 или 140 мм, для этого в комплекте имеется специальный адаптер, состоящий из двух частей.

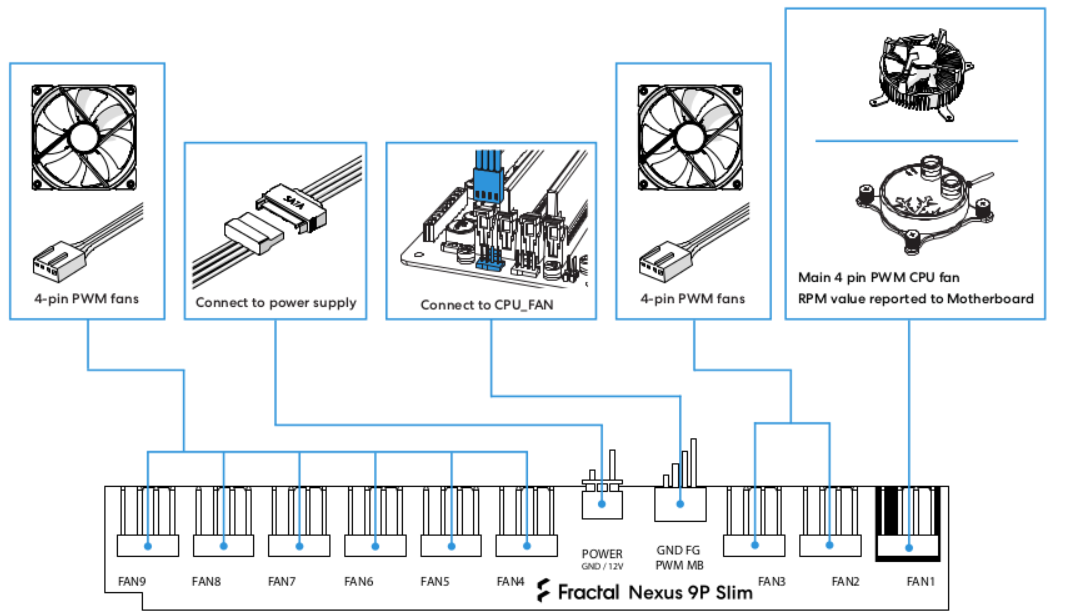

В комплекте имеется разветвитель (хаб) на девять портов, поддерживающий управление вентиляторов с ШИМ путем ретрансляции сигнала с одного из разъемов на системной плате, к которому он и подключается, на все подключенные вентиляторы.

Подключить вентиляторы с трехконтактными разъемами к контроллеру тоже можно, но работать они всегда будут на максимальных оборотах, даже если системная плата умеет управлять подобными вентиляторами. Дело в том, что у контроллера реализовано отдельное питание от БП через разъем SATA Power. С первого разъема разветвителя реализована передача сигнала тахометра на системную плату, туда рекомендуется подключать вентилятор процессорного кулера.

В корпусе можно установить до трех радиаторов, два из которых могут быть типоразмера 280 мм, а один — 360 мм.

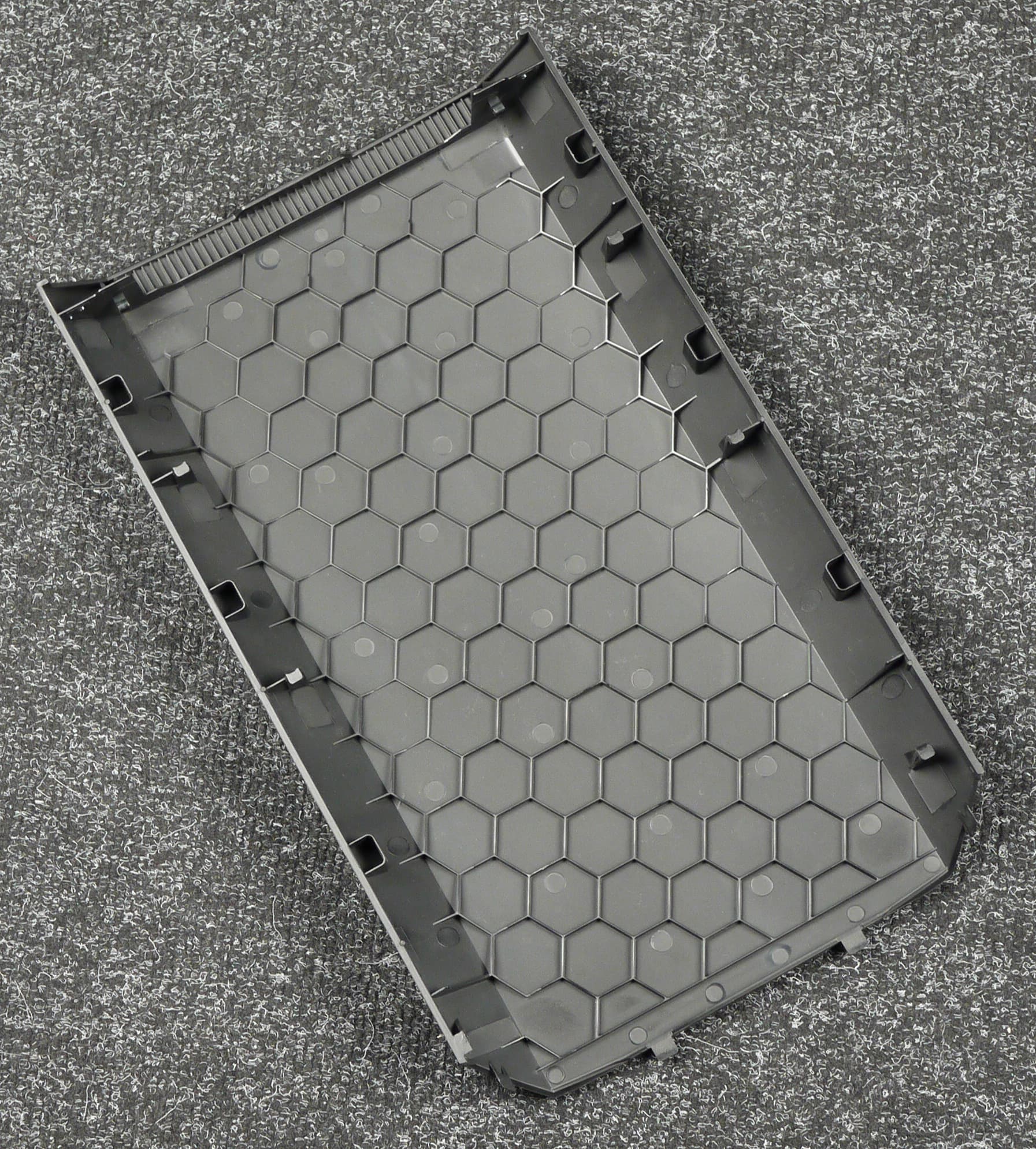

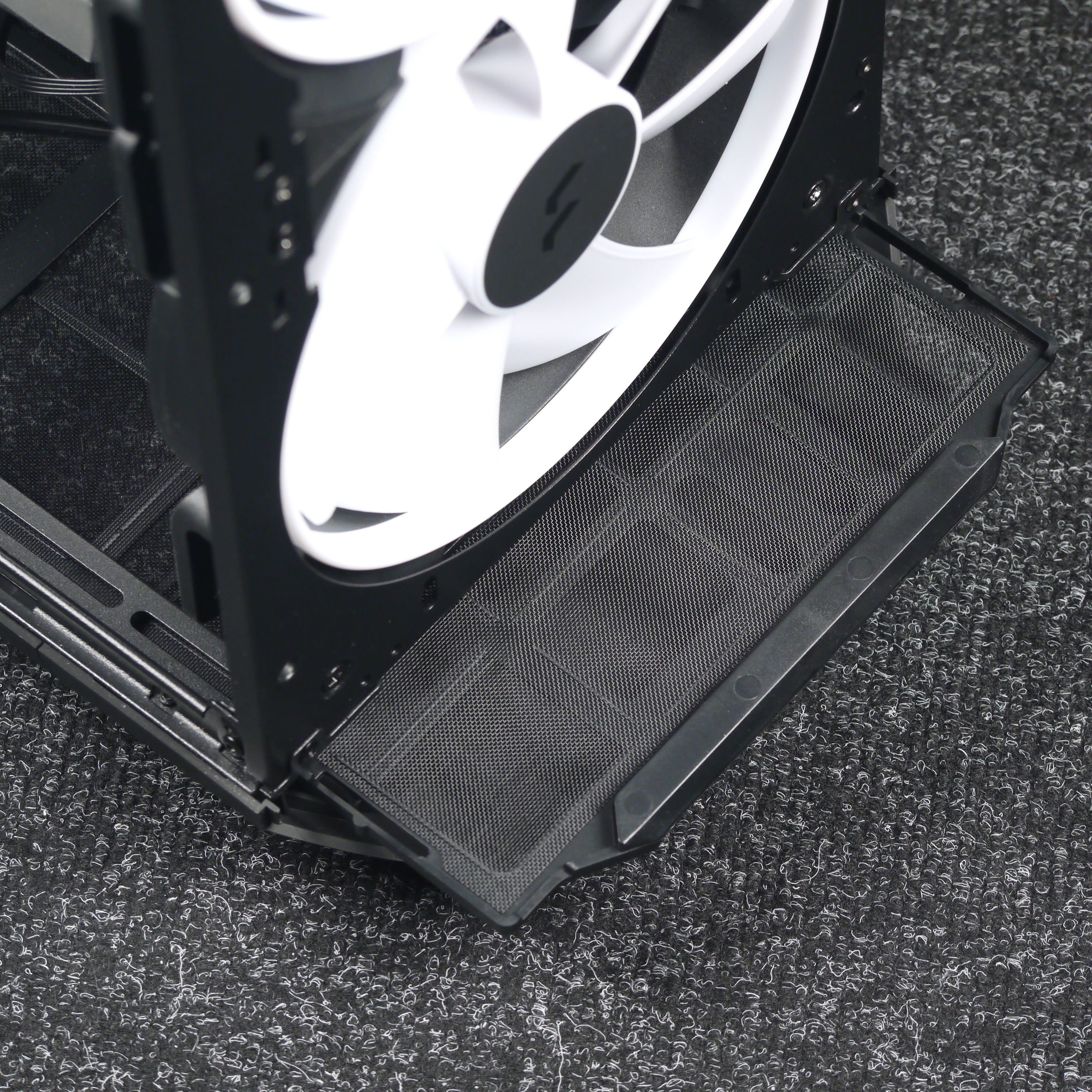

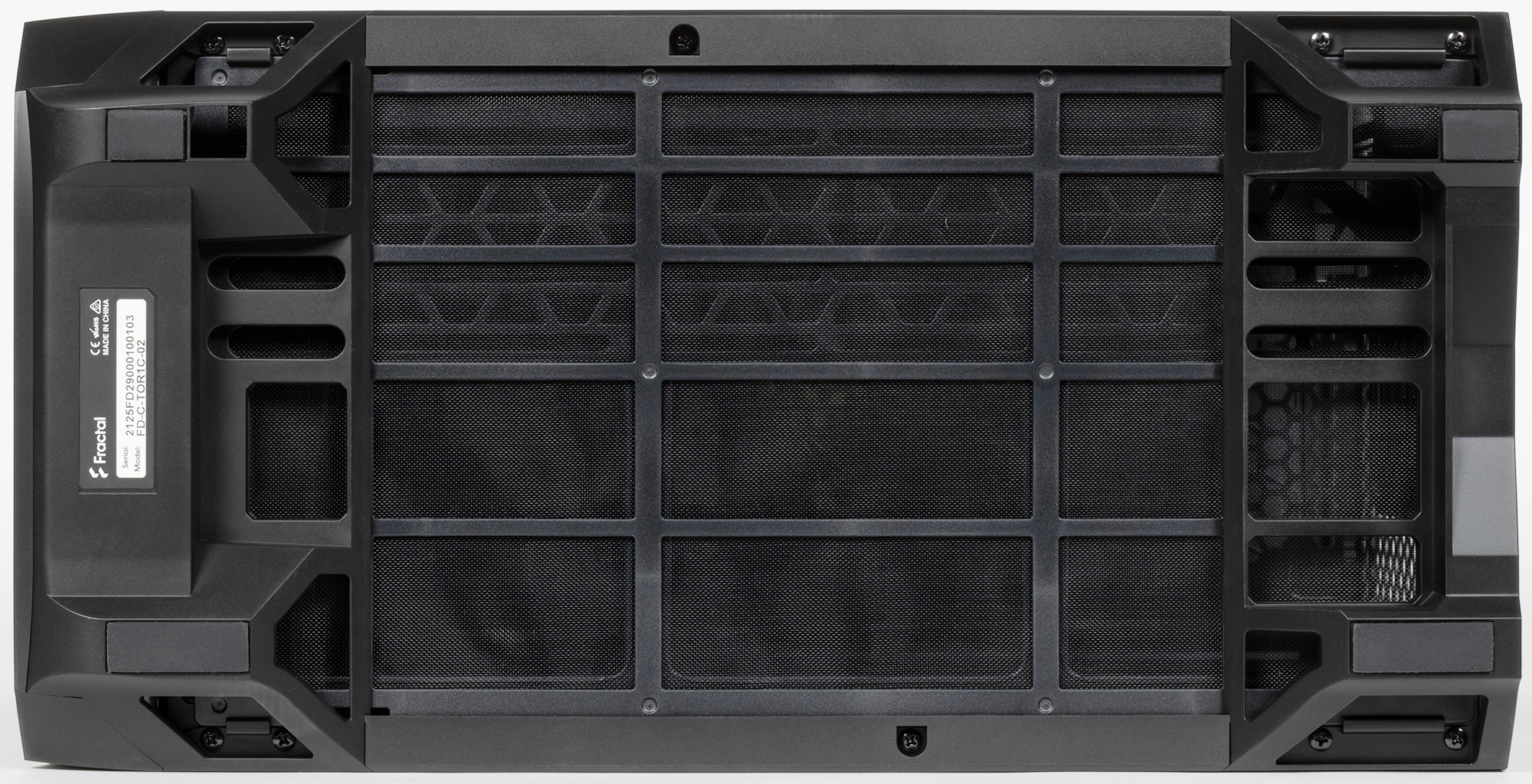

Фильтр на нижней стенке корпуса выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Для его демонтажа требуется снятие передней панели, так как извлекается он исключительно спереди, а передняя панель его полностью перекрывает.

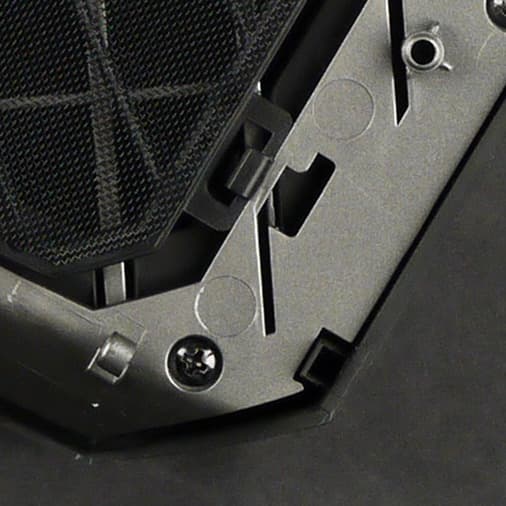

Аналогичный по конструкции фильтр есть спереди. Его рамка фиксируется с внутренней стороны передней панели при помощи зацепов. Несмотря на оригинальность конструкции, пользоваться им в целом довольно удобно, но для его очистки все-таки нужно снимать переднюю панель.

С учетом отсутствия в корпусе привычного верхнего выхлопа в обход БП, в комплекте очень уместно смотрелся бы задний вытяжной вентилятор, но тут, к сожалению, его нет, поэтому блок питания вынужден прокачивать через себя нагретый воздух, что будет заметно влиять на его температуру и/или шум.

Конструкция

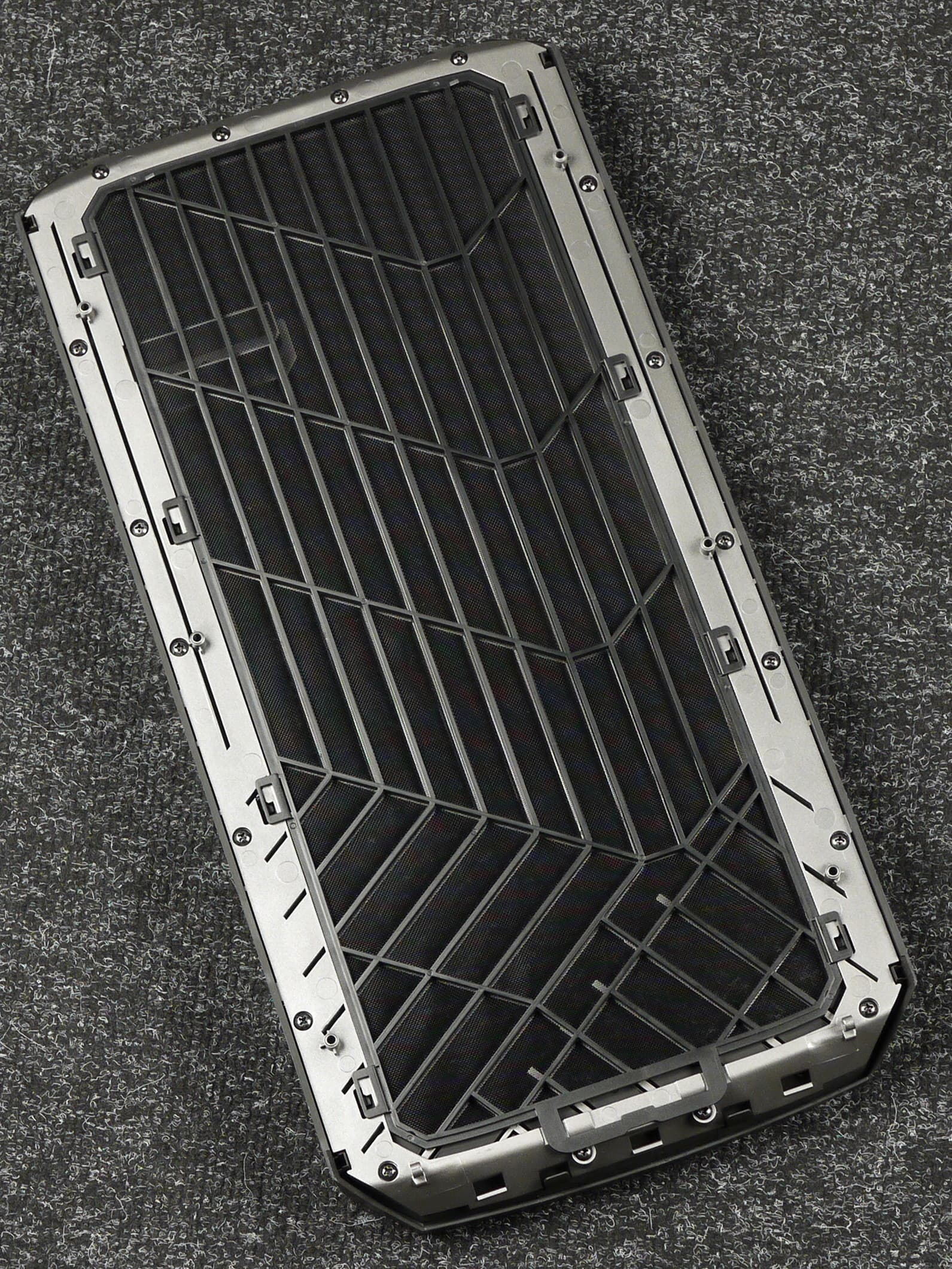

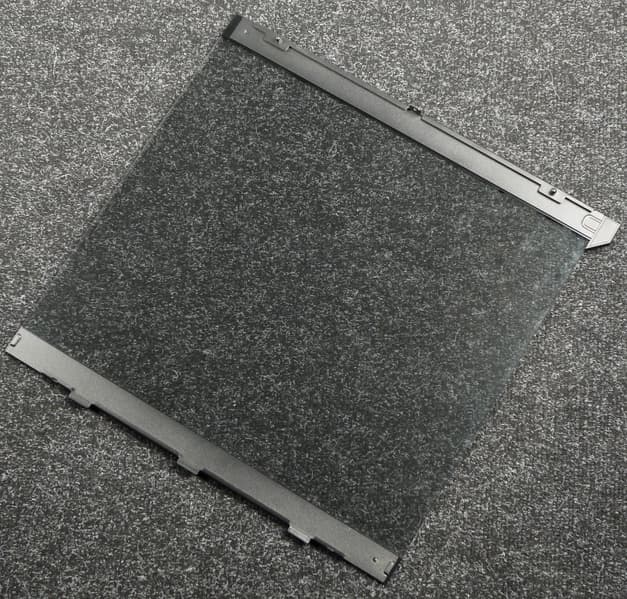

Обе боковые стенки выполнены из закаленного стекла со стальными накладками. Система крепления — гильотинного типа: стенка вставляется сверху вниз, где есть зацепы, благодаря которым она и фиксируется.

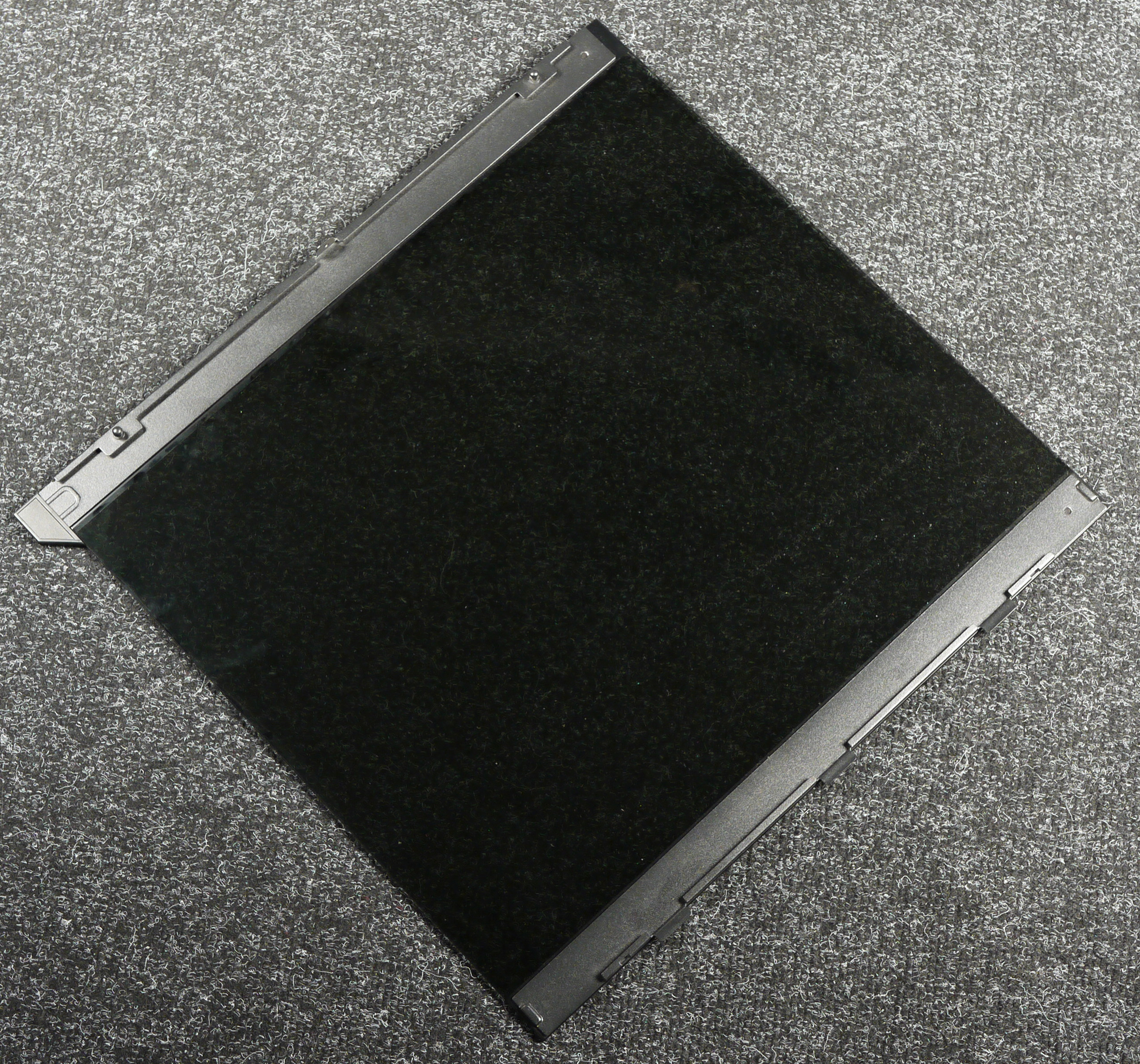

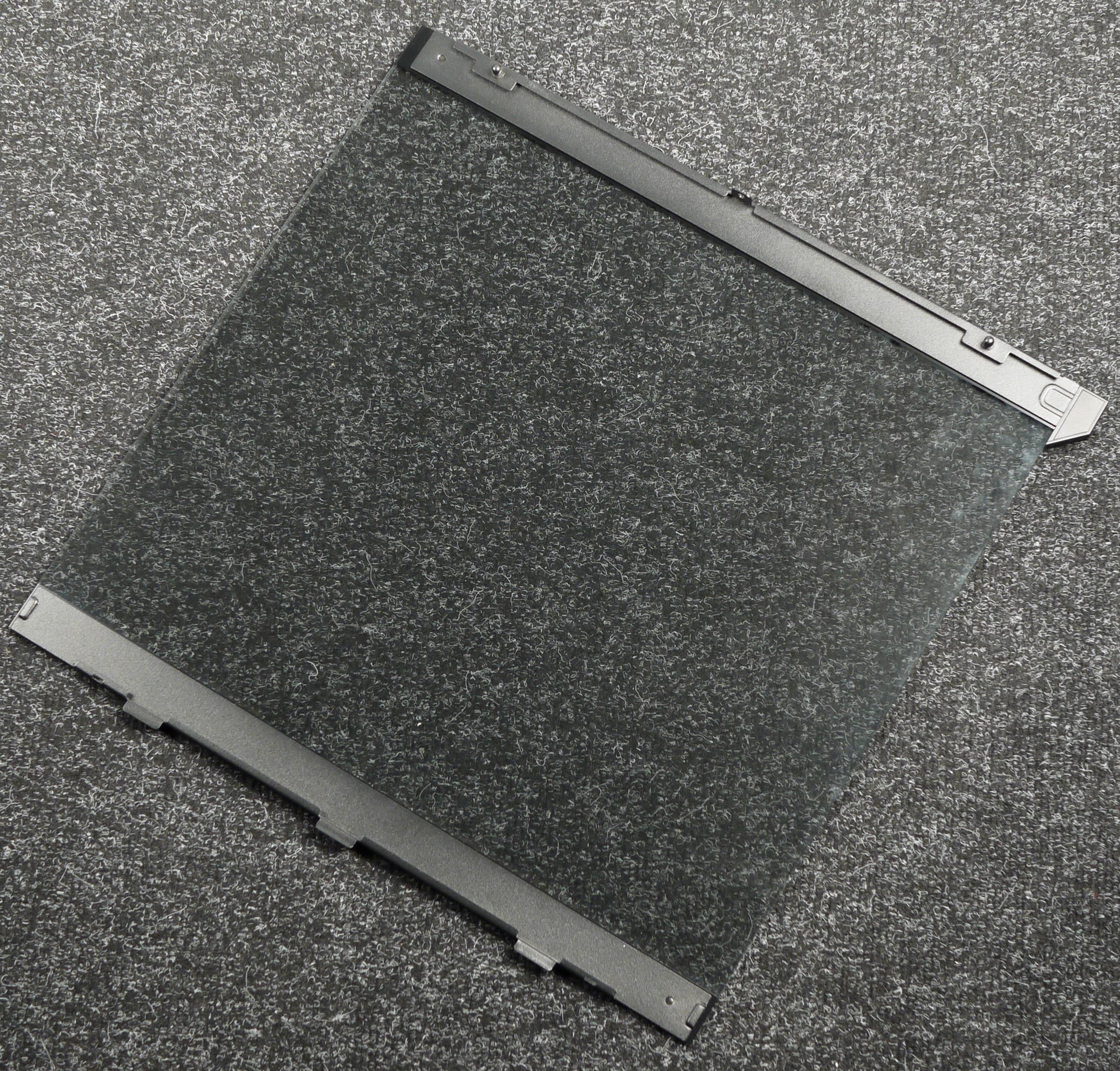

Отличаются стенки не только конструктивно, но и степенью тонировки (коэффициентом светопропускания): правая стенка заметно темнее левой, это особенность данного варианта оформления.

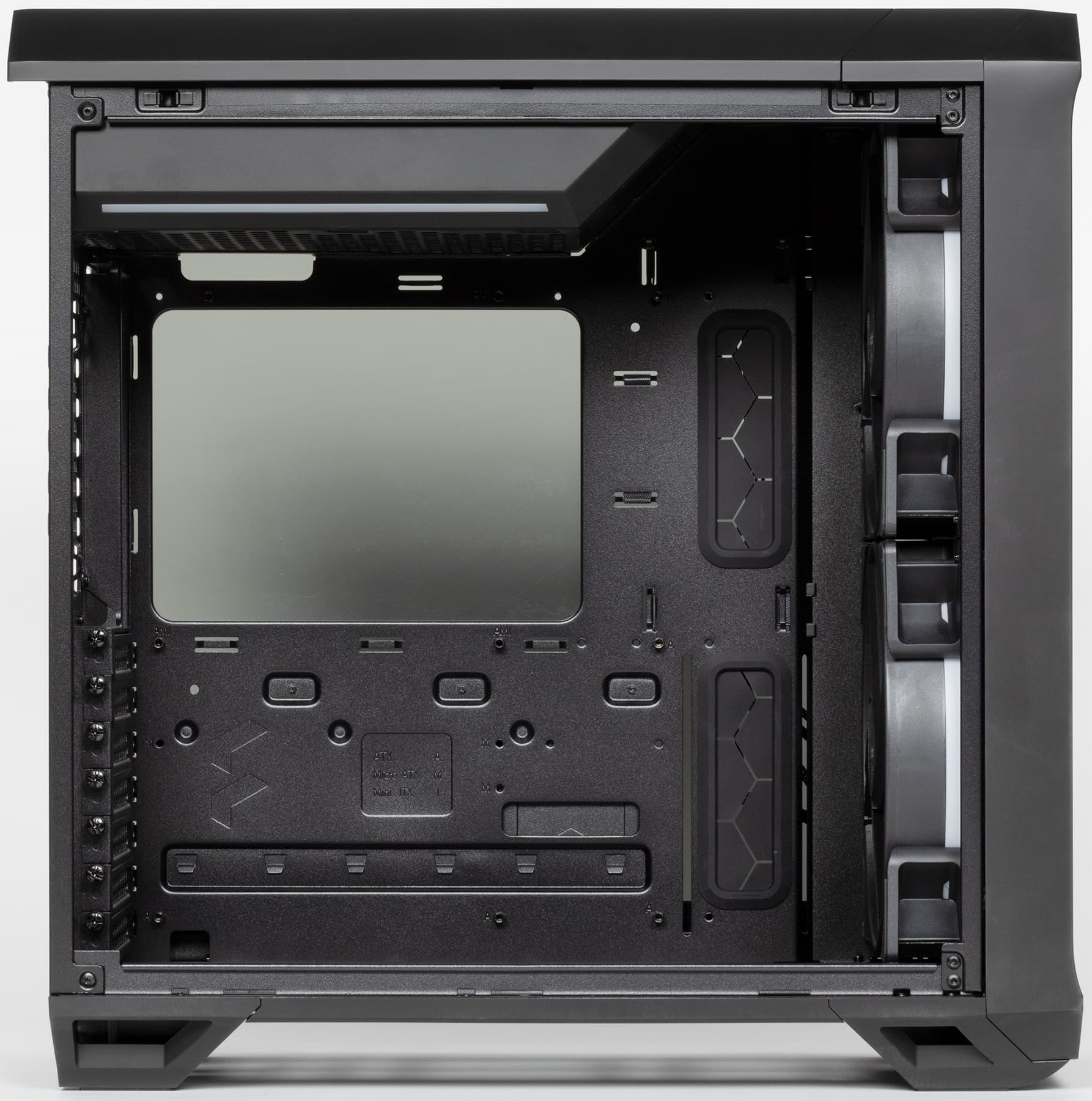

Шасси корпуса оригинальное и вполне качественное, что особенно заметно при знакомстве с корпусом изнутри. Видны усилия, направленные как на увеличение жесткости конструкции (путем использования деталей специальной формы), так и на увеличение удобства при сборке.

Масса корпуса составляет 7,8 кг, а масса одной стенки — 1,22 кг. По сути, из стали выполнено только шасси корпуса, за счет чего была достигнута суммарная экономия в общем весе корпуса, однако жесткость конструкции осталась достаточно высокой, особенно в собранном состоянии. В данном случае это выглядит вполне обоснованным решением.

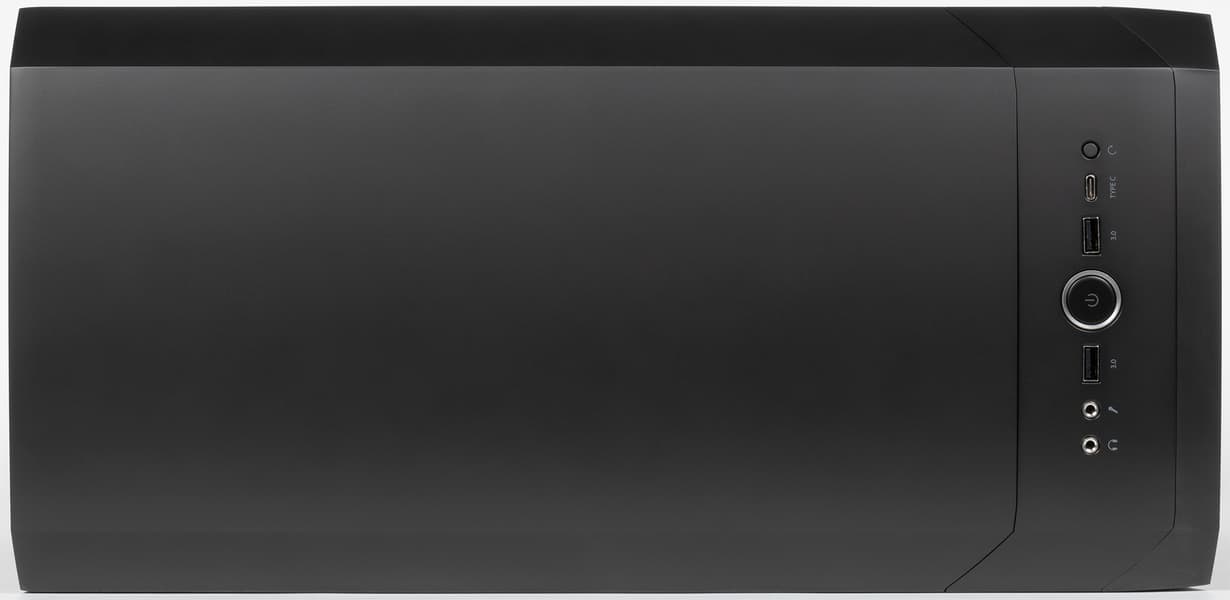

Верхняя панель выполнена из пластика, она состоит из двух частей: съемной крышки, закрывающей место установки блока питания, и стационарной части с кнопками и интерфейсными портами (ее, впрочем, при необходимости тоже можно снять, так как фиксируется она винтами).

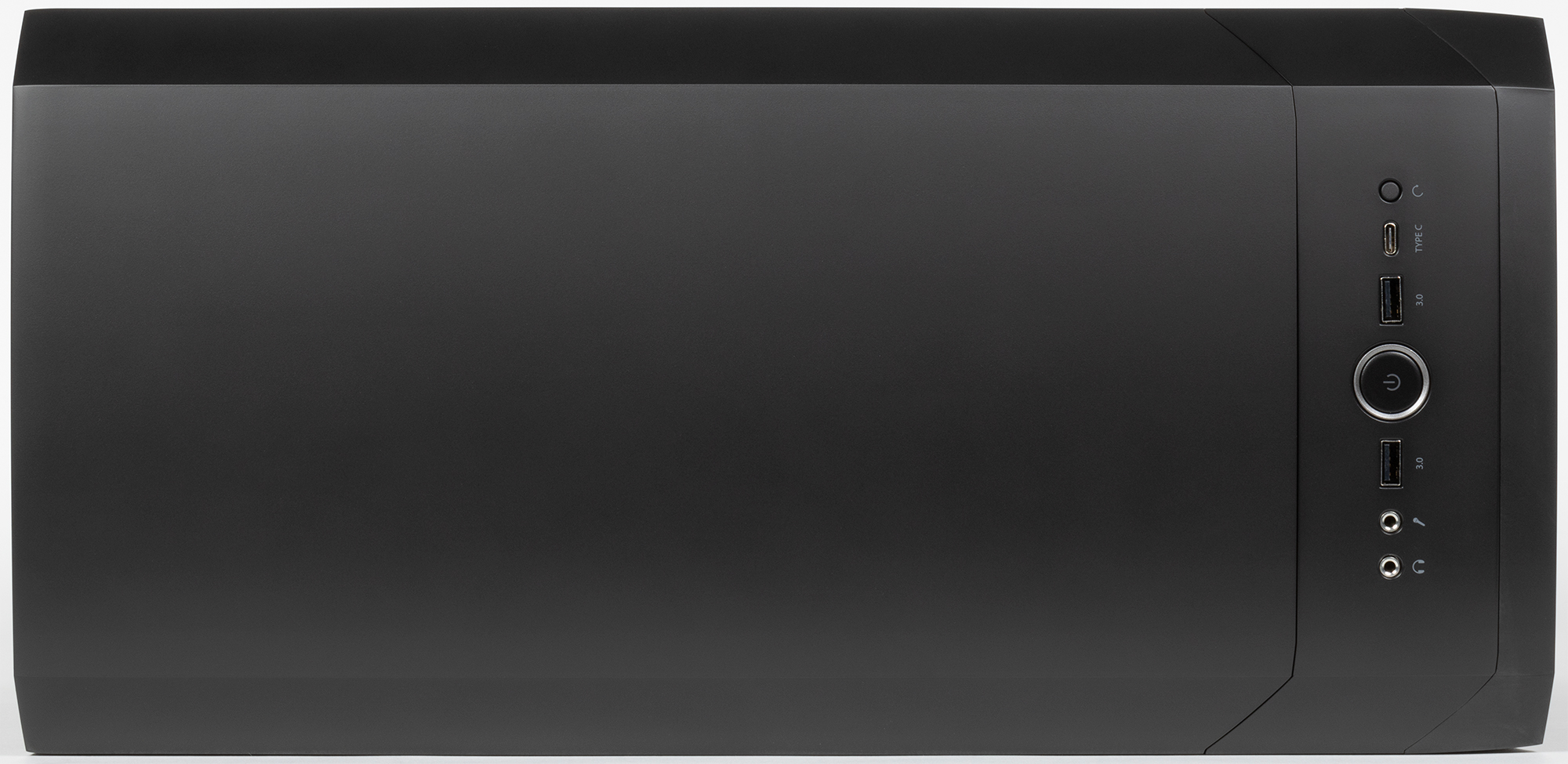

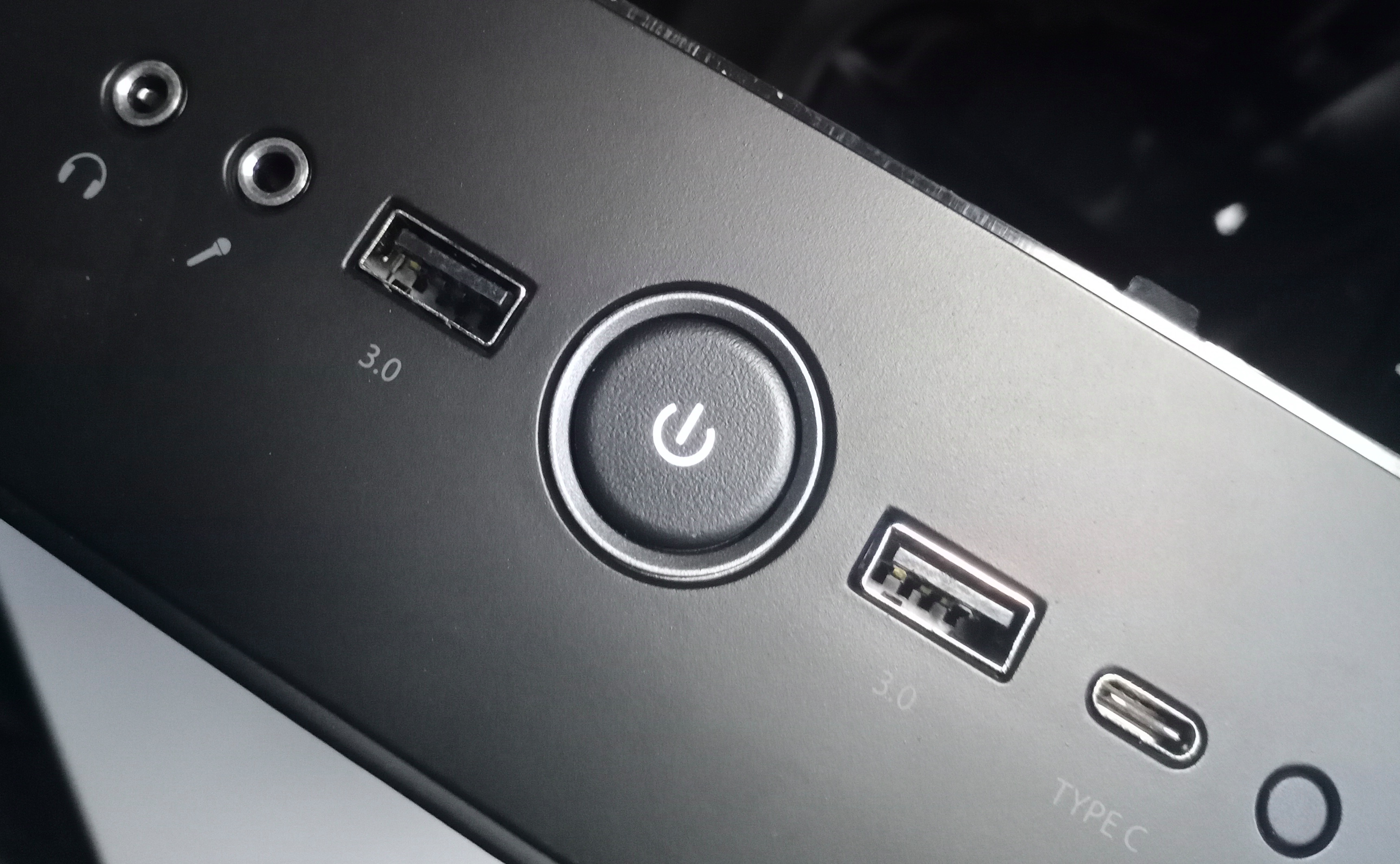

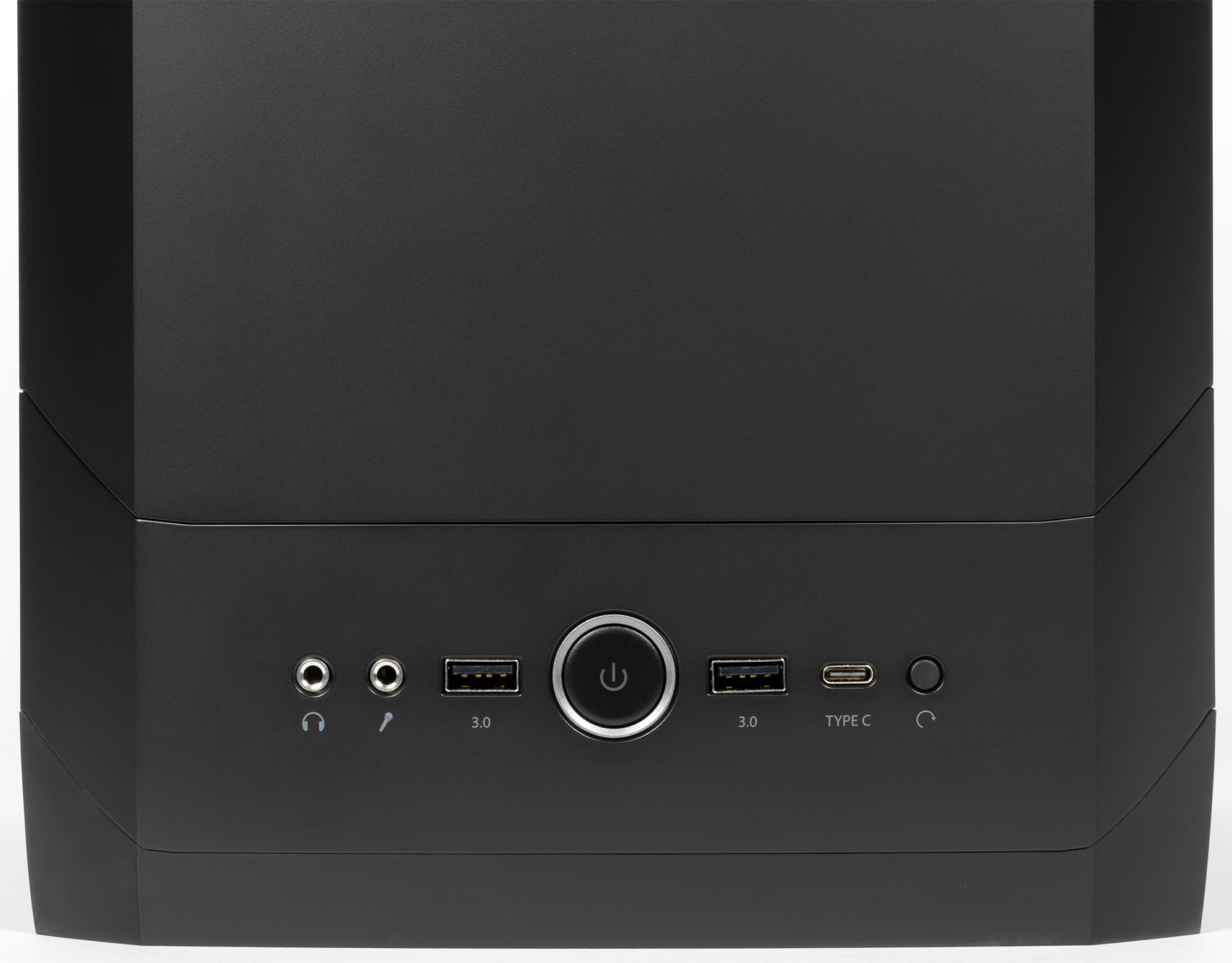

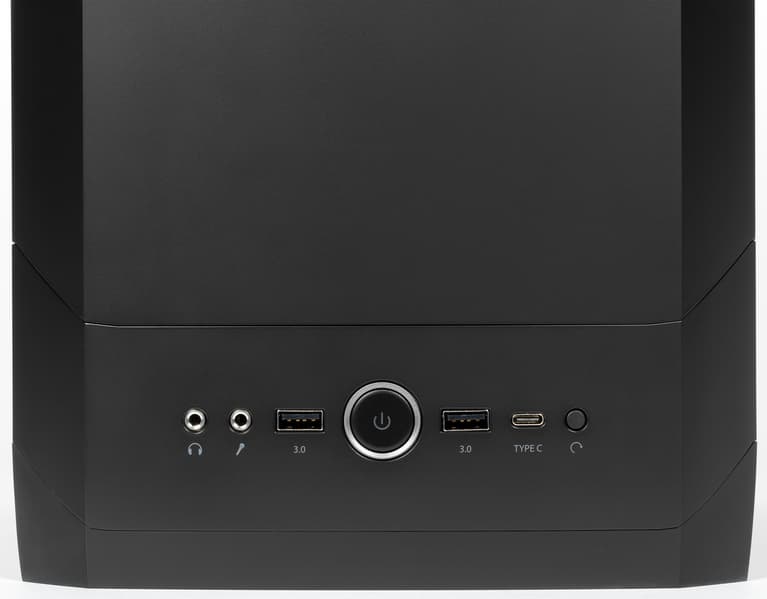

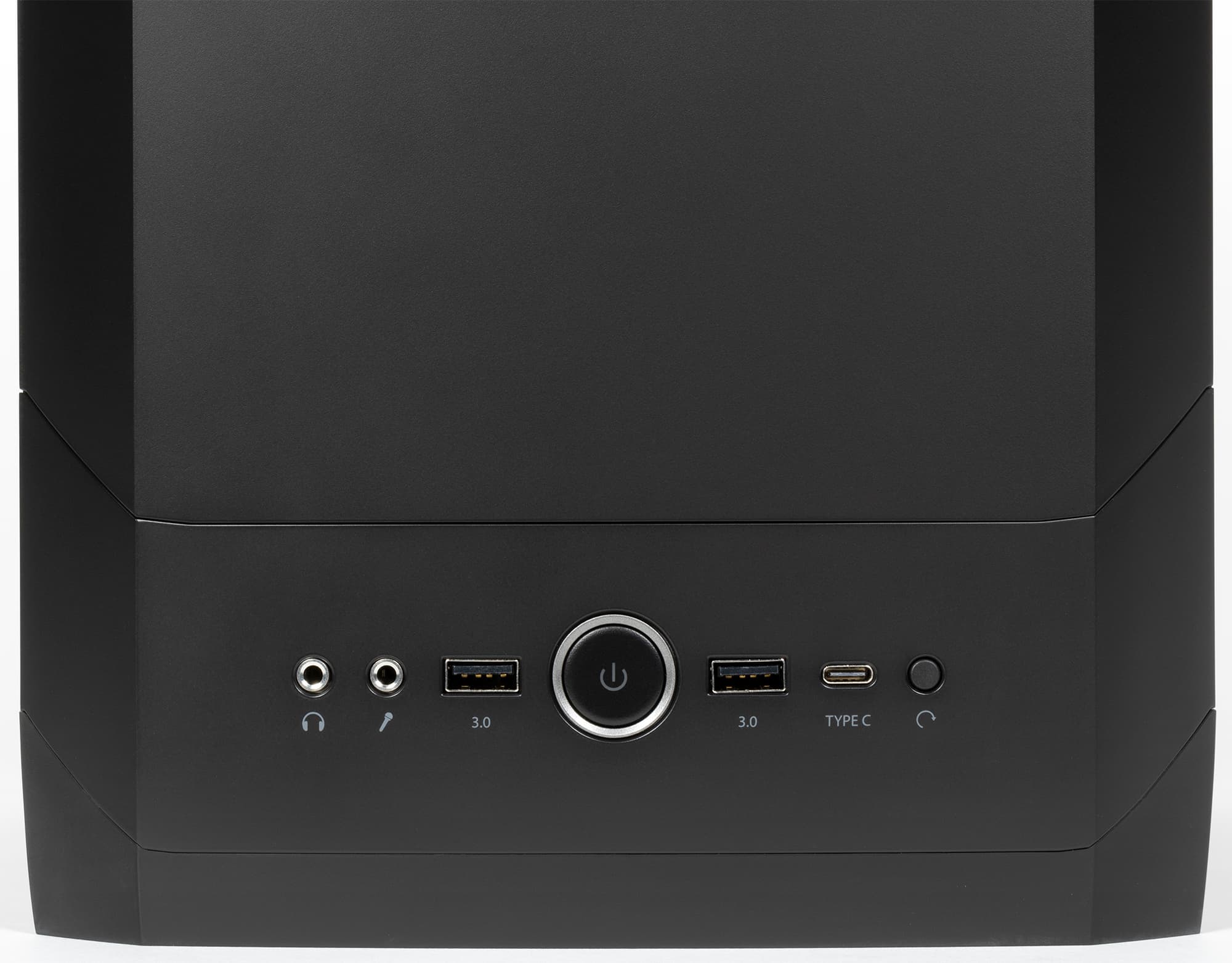

В передней части верхней стенки размещен блок элементов управления и коммутации, в который входят кнопки и интерфейсные разъемы: два порта USB3 Gen1 (USB 3.0), один порт USB3 Gen2 (USB 3.1) Type-C, отдельные разъемы для подключения микрофона и наушников.

Разъемов USB все-таки хотелось бы видеть чуть больше, двух разъемов (типа A) не всегда достаточно для оперативного подключения периферийного оборудования. А вот разъем для аудиоустройств можно было бы поставить комбинированный.

Отрадно, что кнопки включения и перезагрузки отличаются не только расположением, но и размерами, а также внешним видом. Индикатор включения (белого цвета) расположен внутри центральной кнопки.

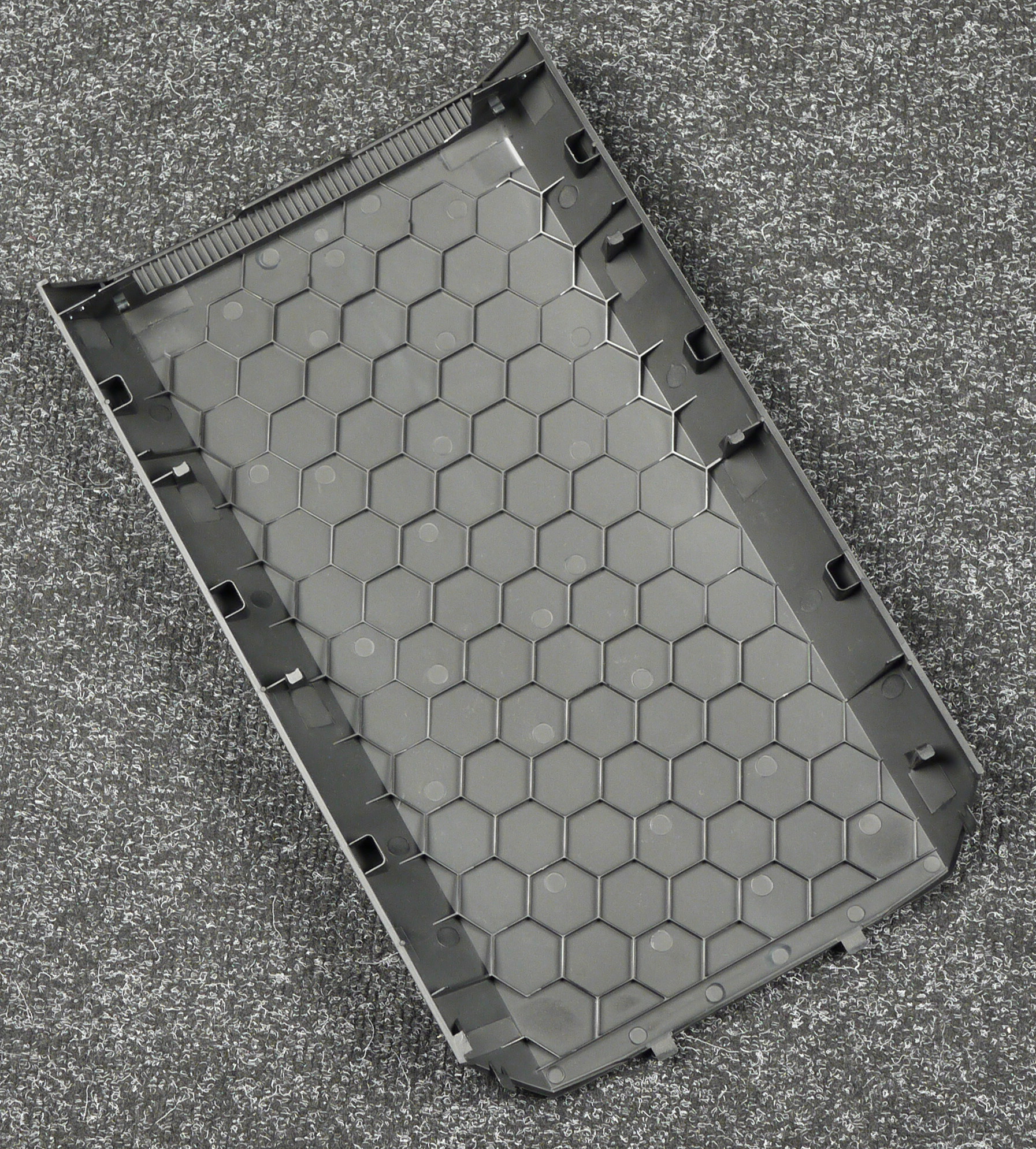

Передняя панель целиком пластиковая, она состоит из двух основных деталей: внешней детали черного цвета и внутренней детали серого цвета, которые соединены винтами. Передняя панель достаточно объемная и имеет вполне заметную массу 0,72 кг, что довольно существенно, если учесть конструкцию панели в виде решетки. Пластик используется качественный, а окрашены детали, судя по всему, в массе. С внутренней стороны передней панели при помощи зацепов присоединен пылевой фильтр.

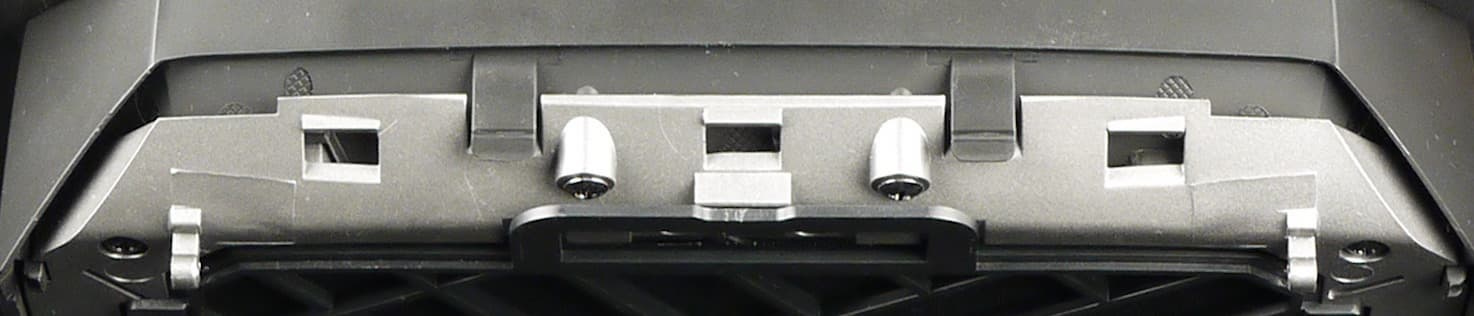

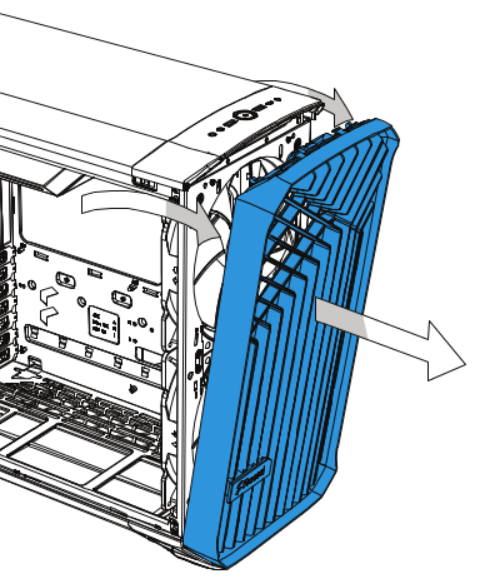

Сама передняя панель фиксируется при помощи зацепов снизу и защелок сверху. Нижней частью она вставляется в выступающую часть переднего опорного элемента, а верхней — в переднюю часть верхней панели корпуса.

Конструкция получилась не самая удобная, так как возможны перекосы, но к ней вполне можно привыкнуть. Из достоинств стоит отметить, что для ее снятия не нужно демонтировать боковые стенки и наклонять или приподнимать корпус.

Базируется корпус на двух пластиковых опорах сложной формы, которые оснащены противоскользящими накладками из резиноподобноо материала.

Накопители

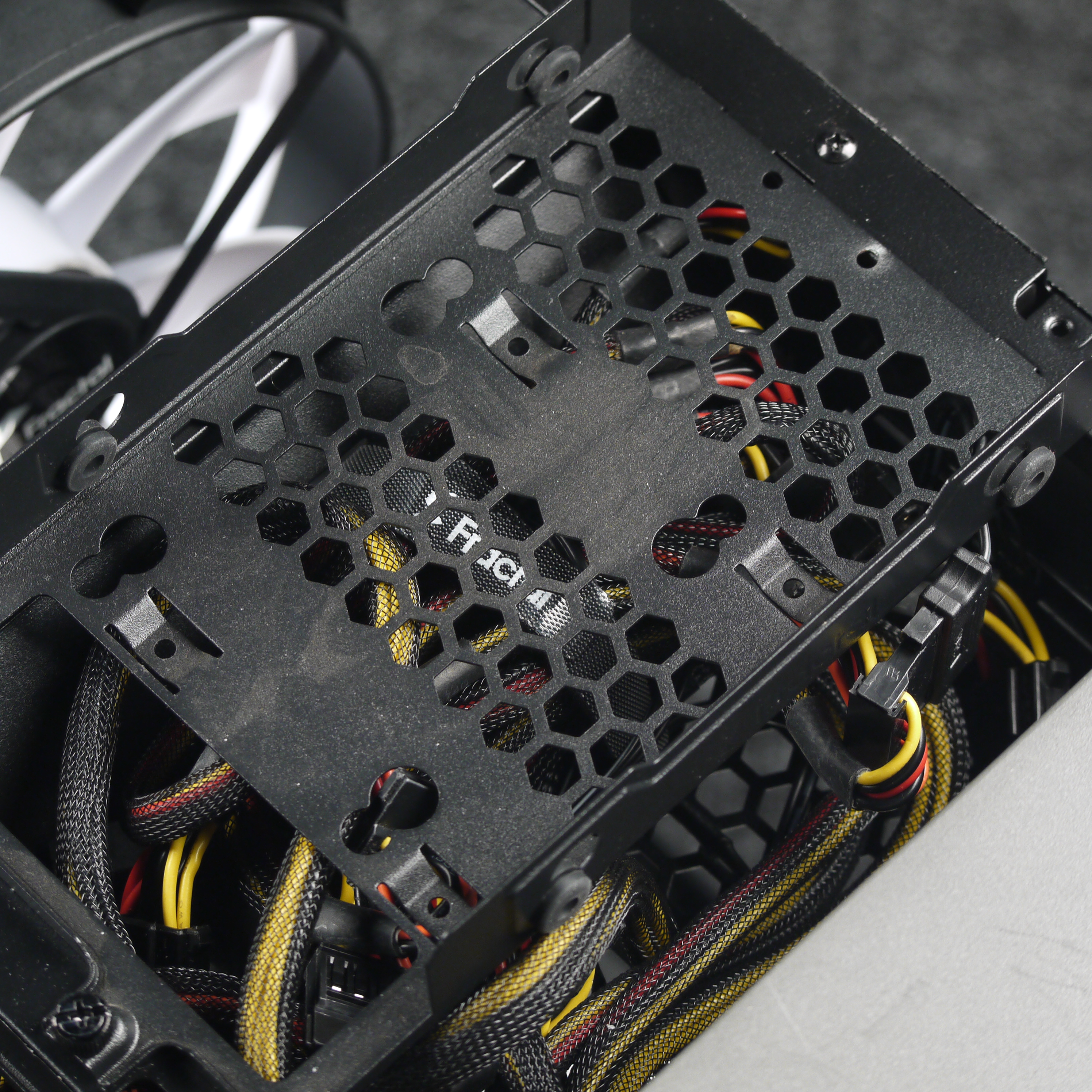

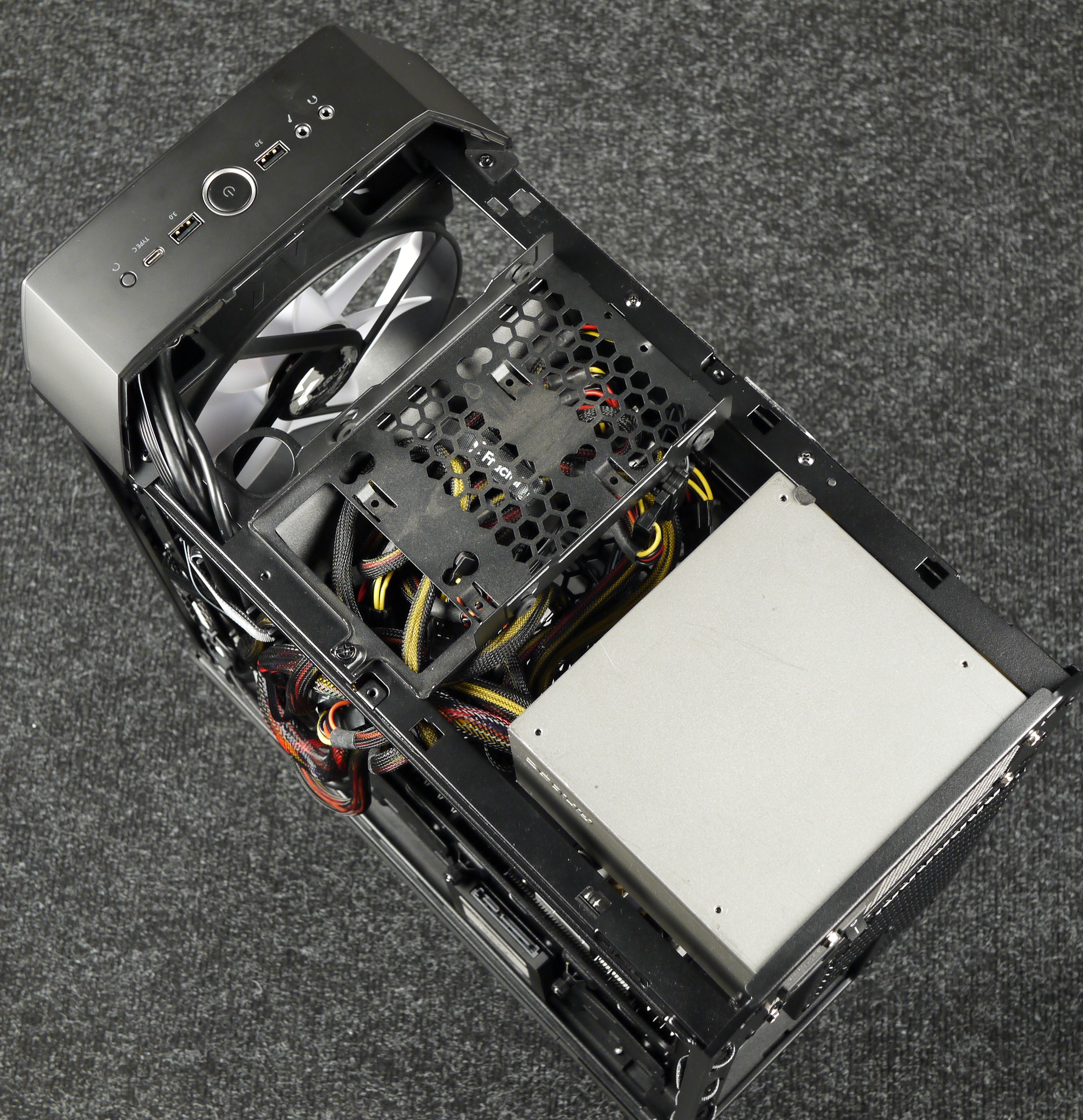

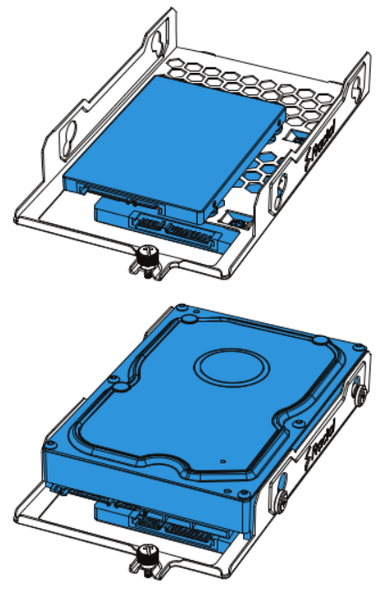

Полноразмерный жесткий диск в корпус можно установить только один — в двухместную корзину, расположенную под верхней панелью около блока питания. В качестве виброразвязки предусмотрены втулки из резиноподобного материала.

Вторым диском в корзину устанавливается накопитель типоразмера 2,5 дюйма с креплением через дно. При необходимости вместо диска 3,5 дюйма можно также поставить накопитель типоразмера 2,5 дюйма.

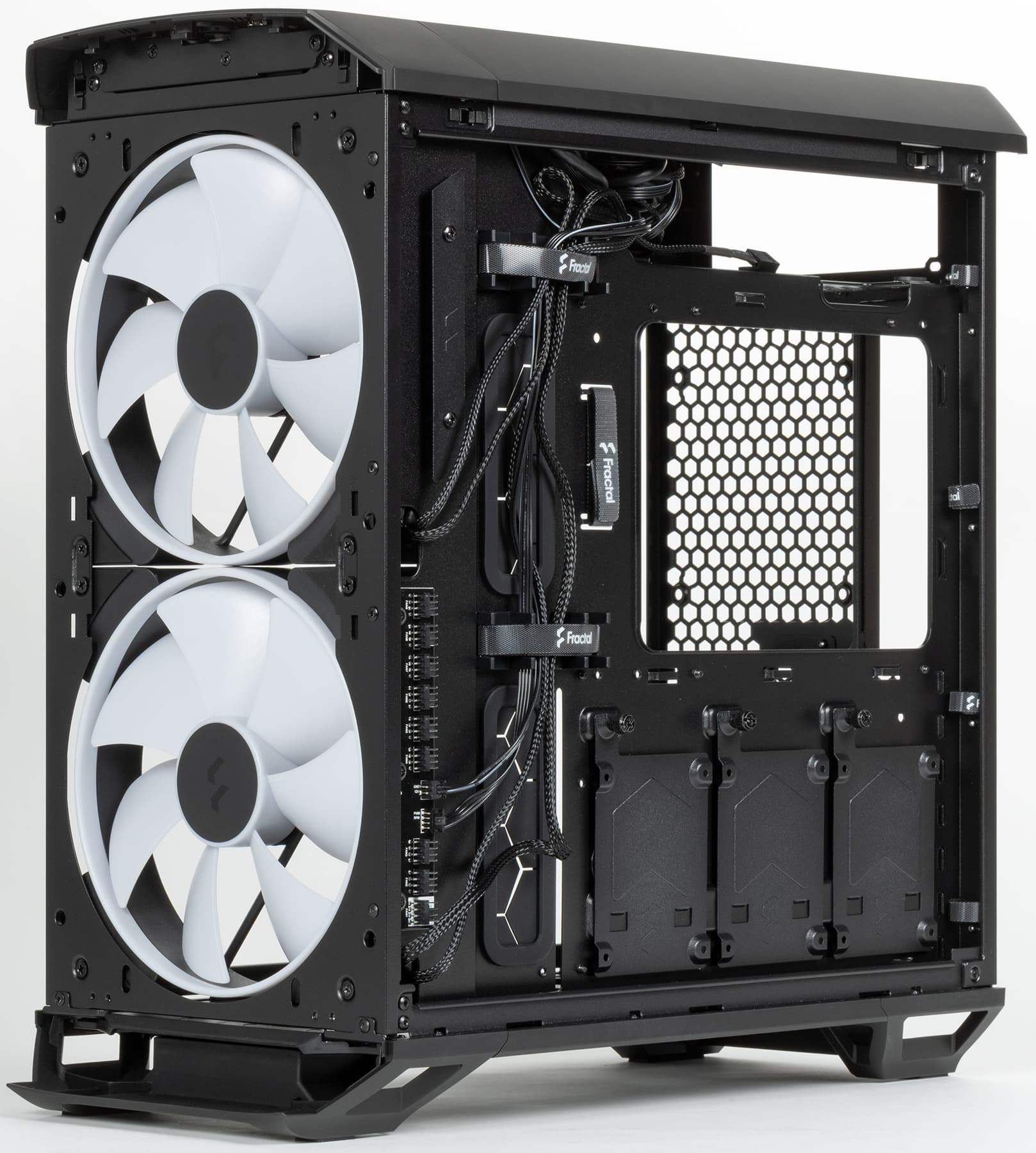

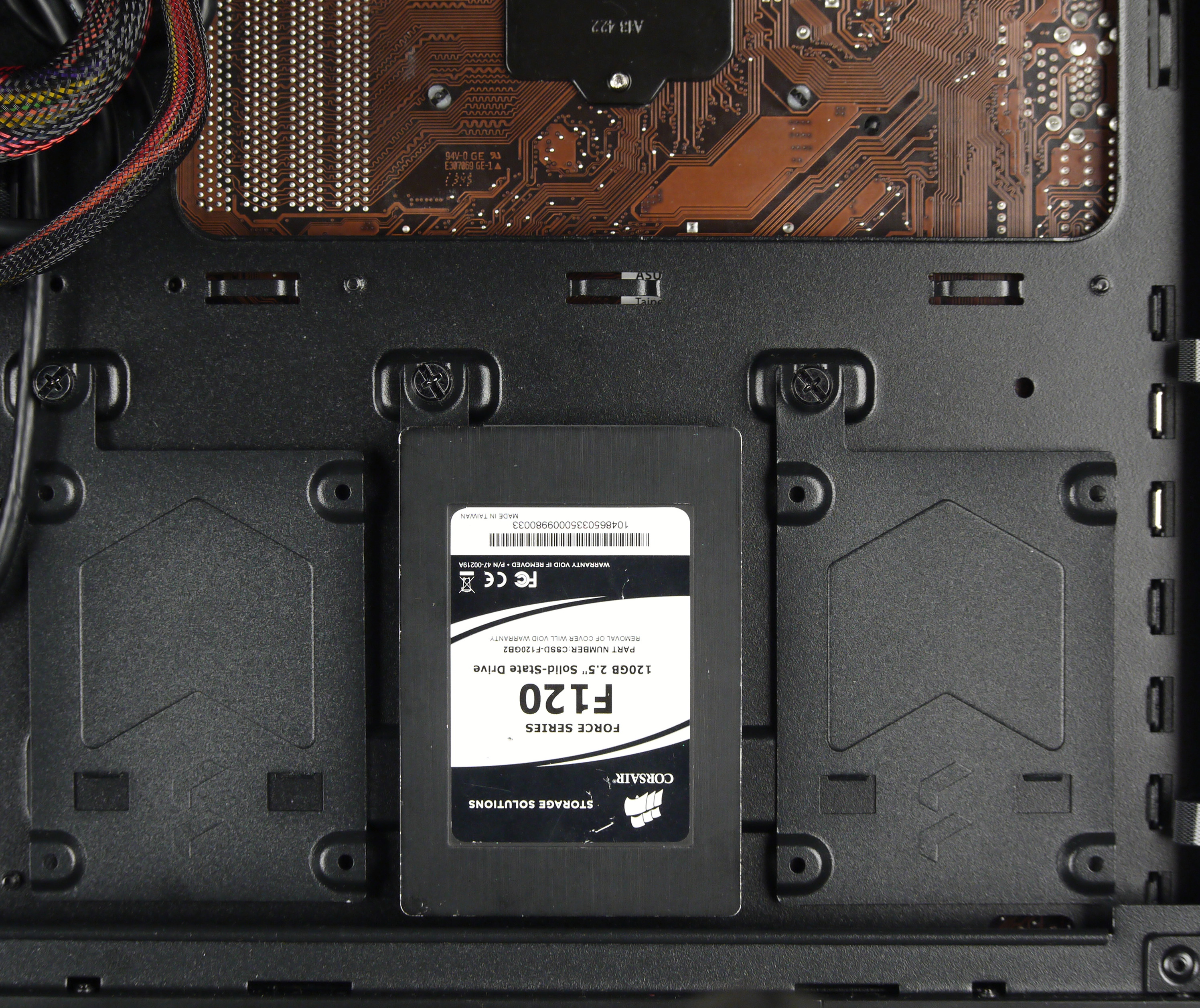

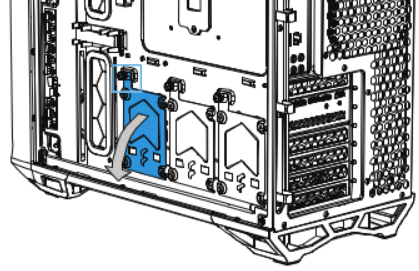

Еще три накопителя типоразмера 2,5 дюйма можно установить с обратной стороны основания для системной платы при помощи индивидуальных адаптеров, на которых диски закрепляются стандартно — с креплением винтами через дно.

Сами адаптеры устанавливаются при помощи зацепов и фиксируются одним винтом с накатной головкой каждый.

Всего в корпус можно установить 5 накопителей формата 2,5 дюйма или 1×3,5″ и 4×2,5″. Этого достаточно для типичного домашнего или офисного компьютера, хотя для серьезной рабочей станции может оказаться мало.

Сборка системного блока

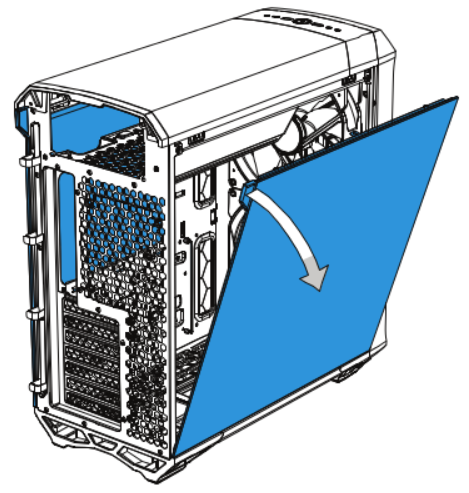

Боковые стенки из закаленного стекла фиксируются при помощи сферических распорных элементов сверху и зацепов снизу. Для извлечения стенки ее нужно отклонить от корпуса, преодолев усилие распорных элементов. Для этого на стенке сделан упор для пальца в виде плоской стальной пластины с пластиковым покрытием, что делает процесс действительно удобным, так как высокой жесткости данного узла сопутствует тактильный комфорт для пальца.

В транспортировочном положении боковые стенки можно закрепить винтом, который вкручивается в верхнюю стенку шасси через специальную проушину на боковой панели. Это весьма уместное дополнение.

Все стойки для монтажа системной платы заранее проставлены производителем. Сделано это исходя из габаритов платы формата ATX шириной 244 мм. В некоторых случаях в корпус будет более уместно установить плату формата microATX, особенно если планируется установить радиатор системы AIO снизу на днище, это позволит высвободить больше свободного места.

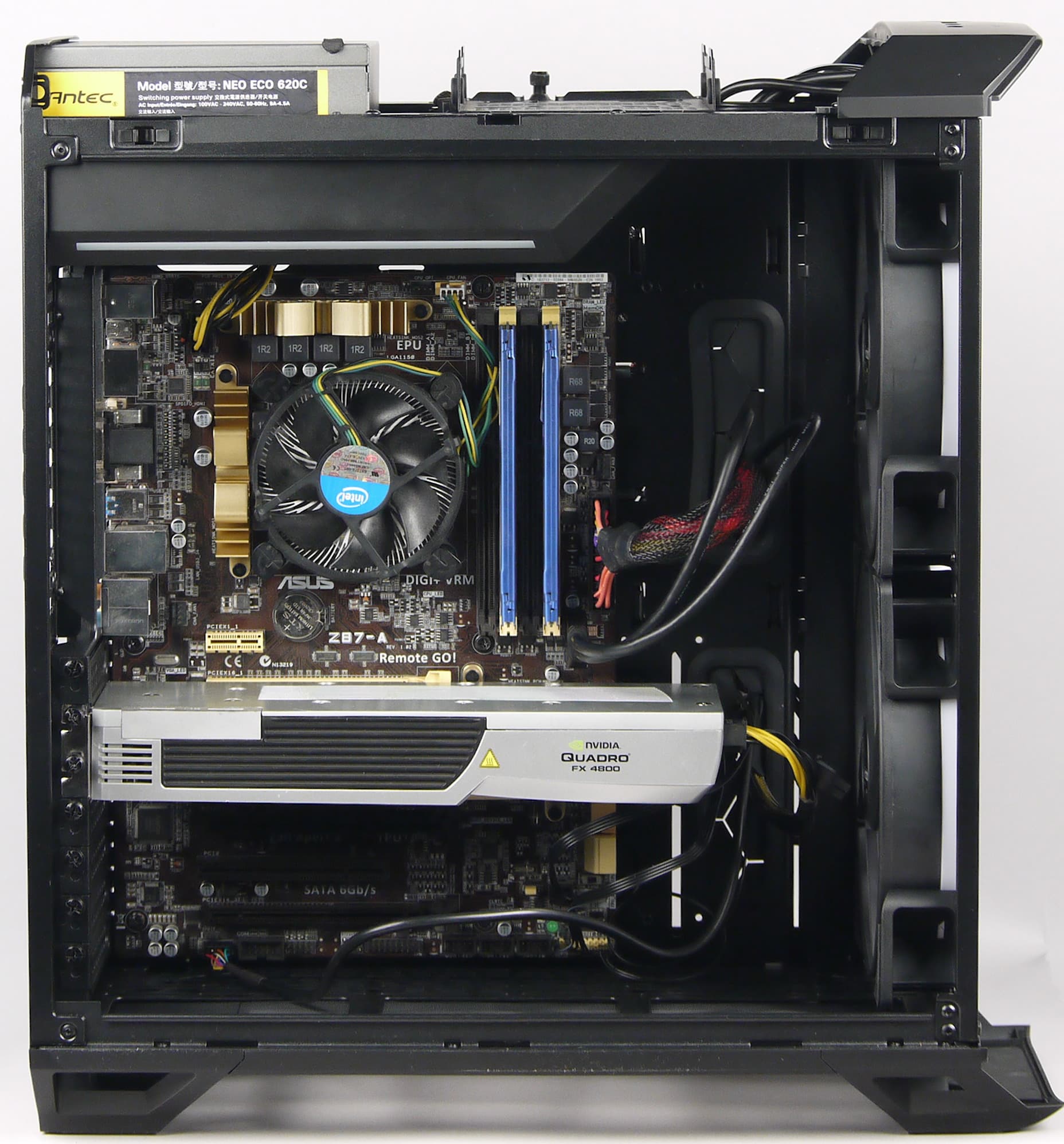

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов.

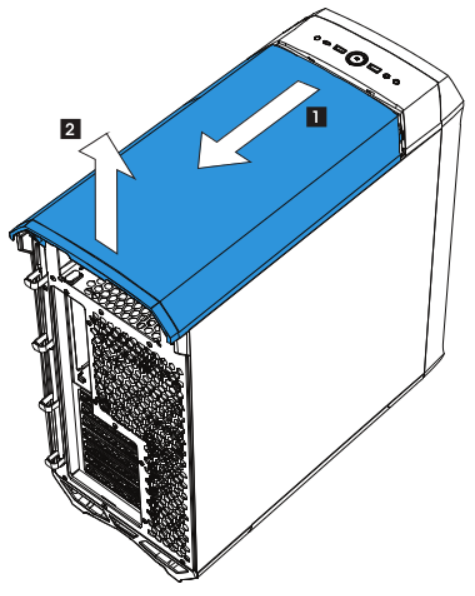

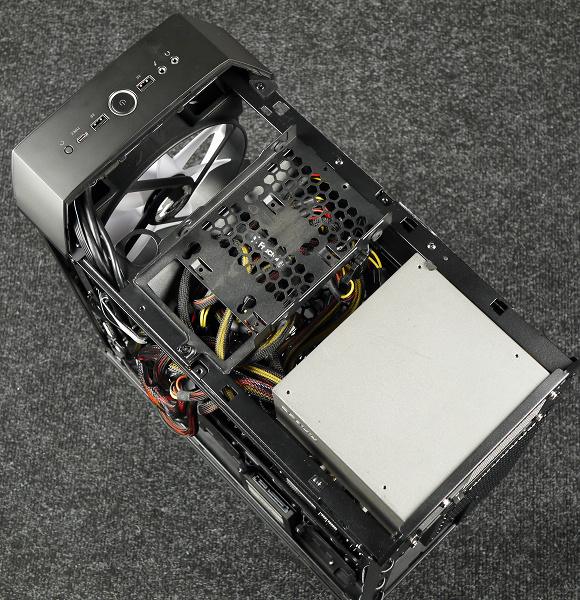

Блок питания устанавливается сверху. Для этой операции нужно снять верхнюю стенку корпуса, сдвинув ее в направлении от передней панели к задней. Верхняя стенка фиксируется при помощи зацепов и защелок, откручивать ничего не нужно.

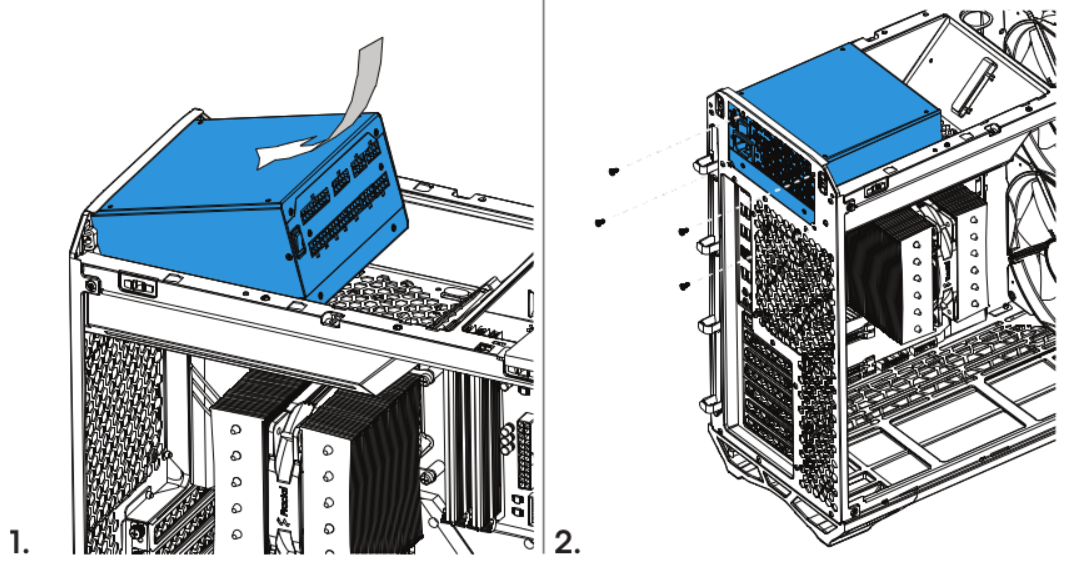

После этого открывается доступ к посадочному месту блока питания, где его надо зафиксировать при помощи четырех винтов.

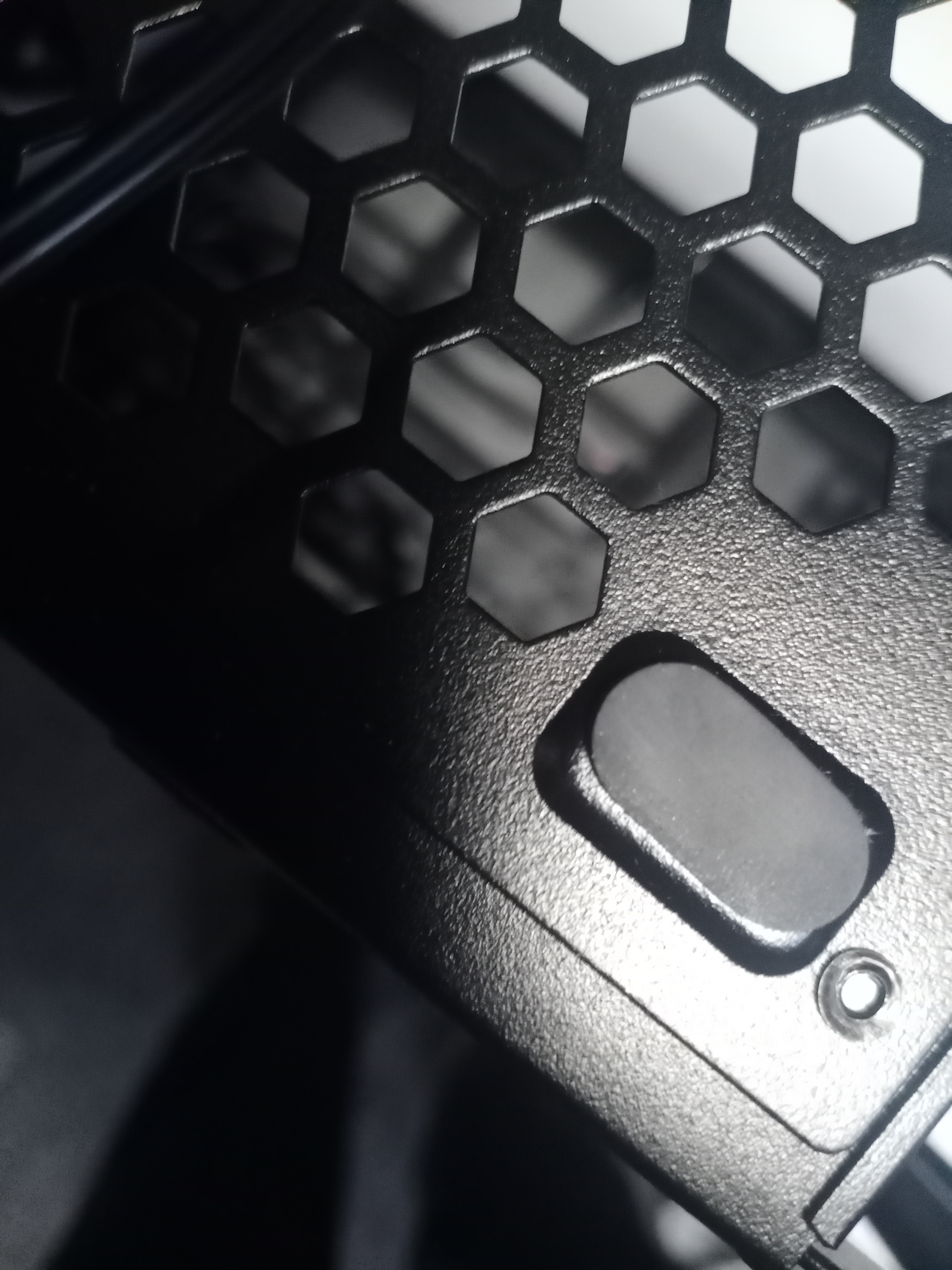

На посадочном месте для БП имеются выштамповки, поверх которых установлены амортизирующие накладки из резиноподобного материала.

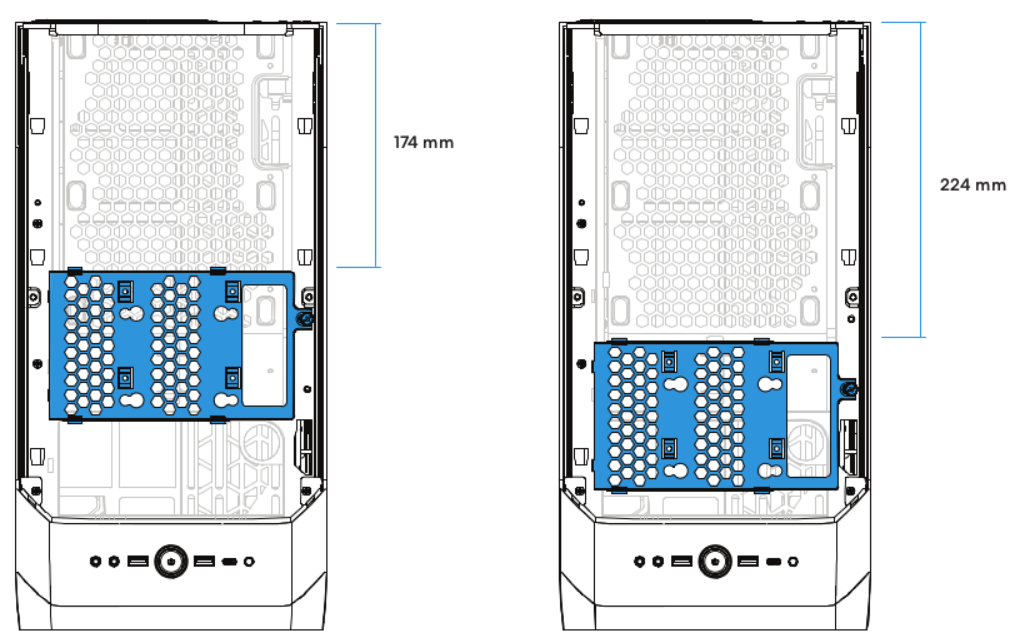

Корпус предусматривает установку блоков питания стандартных размеров. Производитель заявляет возможность установки БП длиной до 174 мм при положении корзины для накопителей по умолчанию и даже до 210 мм, если корзину для дисков переставить ближе к передней панели. (Расстояние между задней панелью корпуса и противоположной стенкой внутри шасси составляет около 220 мм.) Со своей стороны, рекомендуем выбирать БП с длиной корпуса не более 150 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов.

В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 174 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 193 мм. Это позволяет установить башенный кулер почти любого разумного размера.

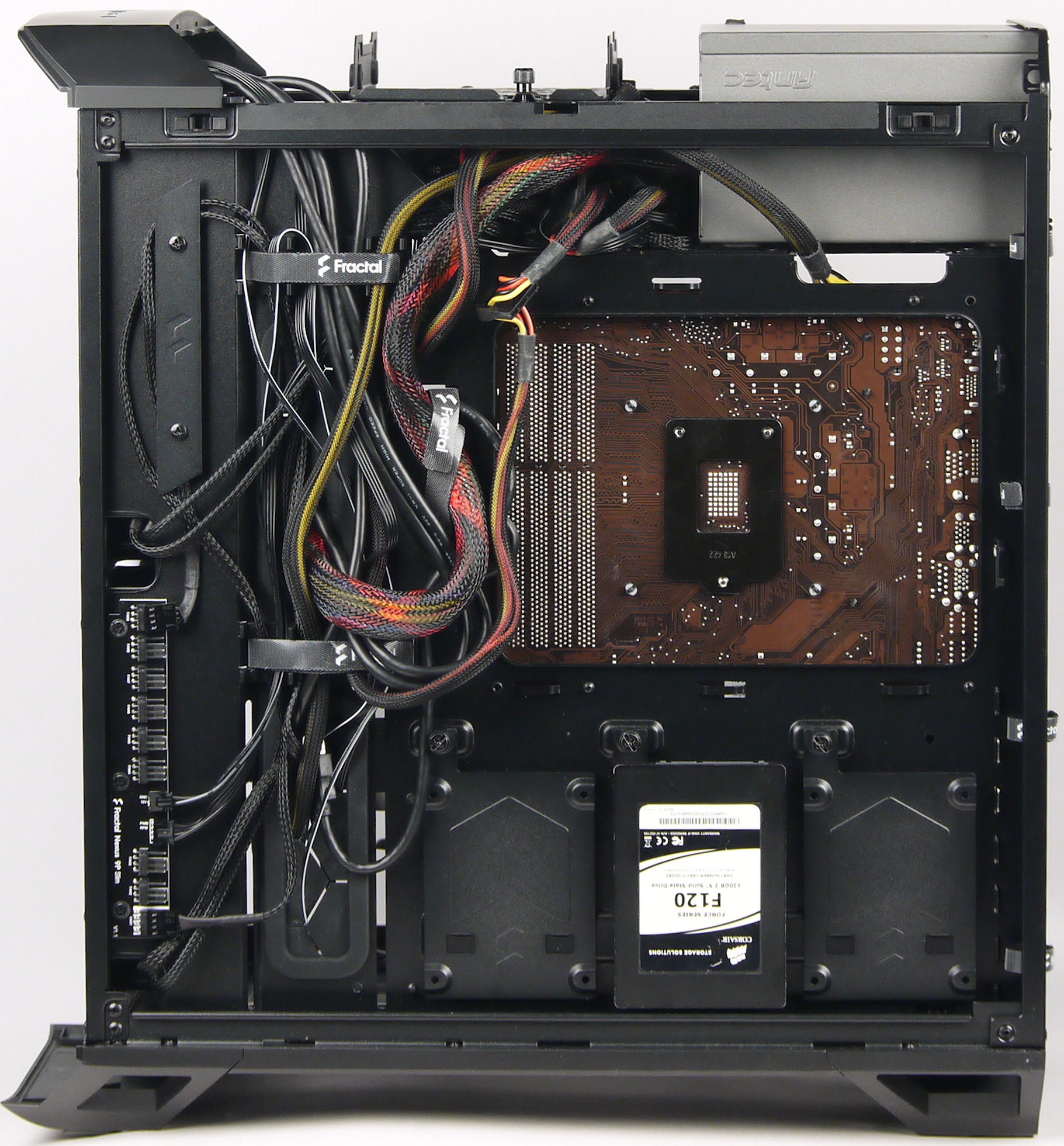

Глубина отсека для прокладки проводов составляет около 18 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях установлены лепестковые мембраны из резиноподобного материала.

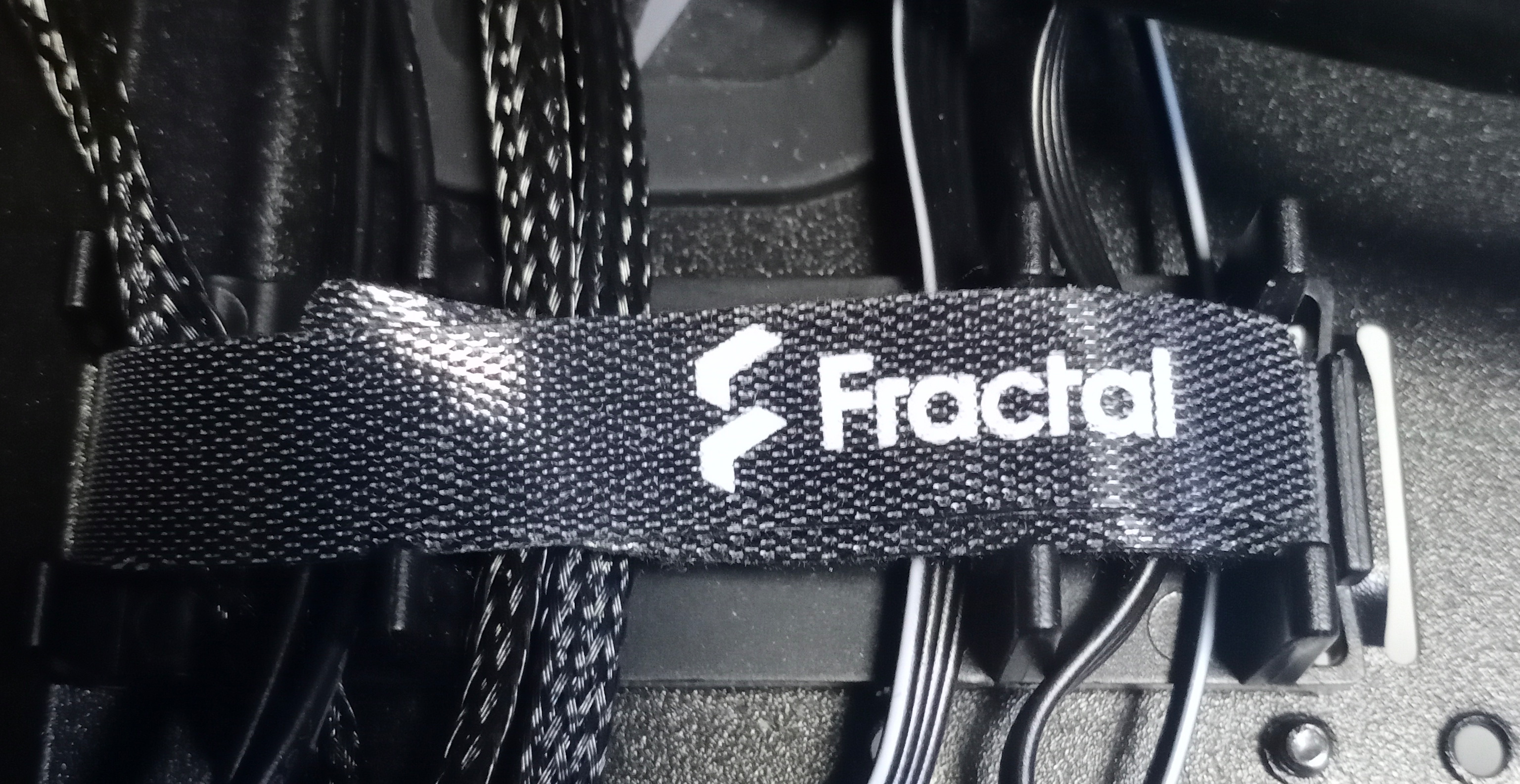

Также имеются кабельные органайзеры, представляющие собой пластиковую деталь специальной формы, на которую надета пластиковая лента с застежкой типа Velcro, прижимающая провода к детали. Все-таки 18 мм для прокладки проводов — это не очень много, поэтому количество проводов лучше минимизировать, а блок питания выбрать с ленточными проводами.

Некоторые установочные размеры, мм
Заявленная высота кулера процессора 174
Глубина отсека системной платы 193
Глубина отсека для прокладки проводов 18
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенки шасси
Расстояние от платы до верхней стенки шасси 10
Длина основной видеокарты 330
Длина дополнительной видеокарты 330
Длина блока питания 170
Ширина системной платы 274

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 368 мм, если объем корпуса между системной платой и передней стенкой шасси ничем не занят. В данном случае 368 мм — это предельное значение, которое соответствует расстоянию между задней монтажной панелью для плат расширения и передней стенкой шасси, и понятно, что в реальности видеокарта таких размеров если и встанет в корпус, то с очень большим трудом. Со штатными вентиляторами максимальная длина карточек сокращается до 330 мм с учетом толщины вентиляторов 38 мм. В случае же, если спереди изнутри установить систему СЖО типа AIO, места для видеокарты останется еще меньше.

Кроме того, если исходить из удобства манипулирования внутри корпуса, то есть стараться не перекрывать монтажные отверстия, то максимальный размер видеокарты не должен превышать 265 мм, чего, впрочем, в большинстве случаев все равно вполне достаточно.

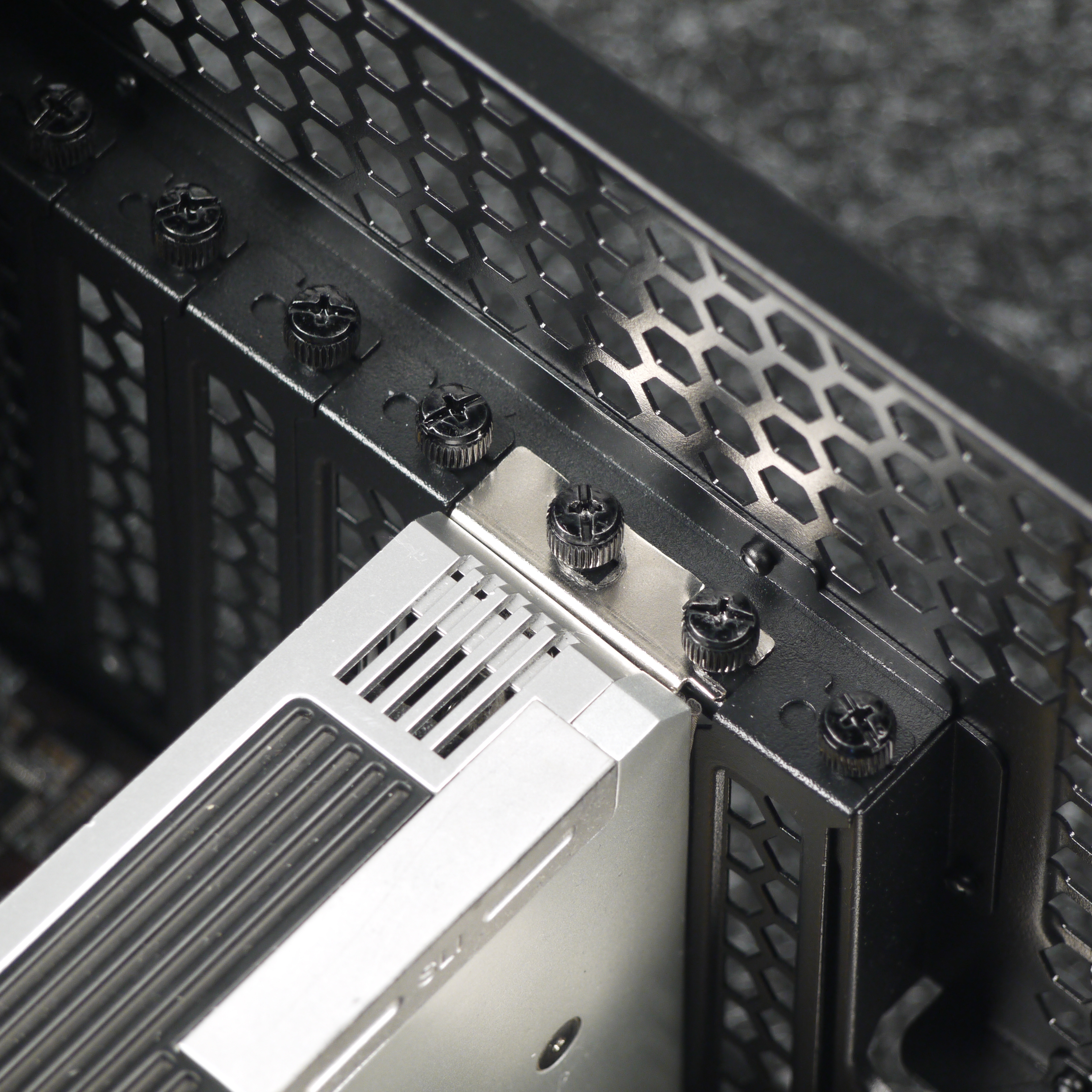

Система фиксации карт расширения самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения многоразовые и фиксируются винтами с накатной головкой.

Кнопки и разъемы передней панели подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.

Акустическая эргономика

Мы провели измерения уровня шума системы охлаждения корпуса при изменении коэффициента заполнения ШИМ от 0 до 100% с шагом 20%.

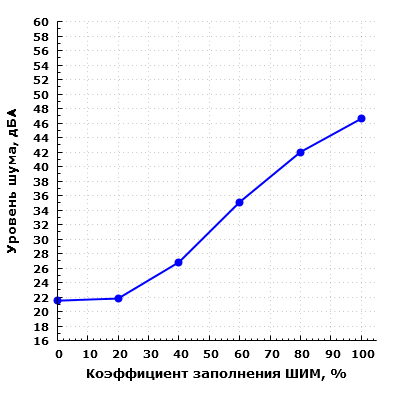

В собранном корпусе уровень шума системы охлаждения изменяется от 21,5 до 46,6 дБА при КЗ= 0…100% и расположении микрофона в ближнем поле. При значении коэффициента заполнения ШИМ ≤20% шум системы охлаждения корпуса находится на очень низком уровне, а при КЗ=40% шум можно считать пониженным для жилого помещения в дневное время суток.

На максимальных оборотах шум высокий, даже очень высокий.

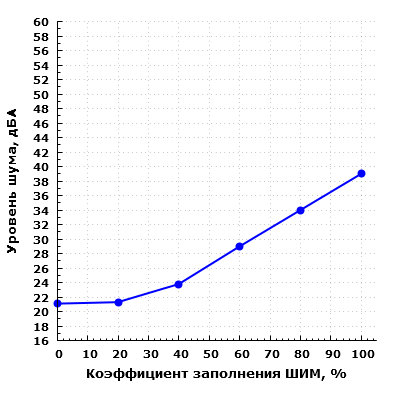

При напольном размещении корпуса и расположении микрофона шумомера на уровне головы человека, сидящего около компьютера, шум ожидаемо снижается: он изменяется от 21,1 до 39,0 дБА при КЗ= 0…100%. В этом случае шум на максимальных оборотах комплектных вентиляторов можно оценить как повышенный.

Для справки заметим, что при КЗ=0% скорость вращения вентиляторов составляет около 305 об/мин, а при КЗ=100% — около 1200 об/мин.

В целом акустическую эргономику корпуса можно считать хорошей, так как охлаждение весьма мощное и вряд ли потребует включения вентиляторов на максимум, а при минимальном значении КЗ ШИМ уровень шума и вовсе находится на минимально заметном уровне.

Итоги

Корпус Fractal Design Torrent Compact аккуратно изготовлен и качественно покрашен, собрать в нем игровую систему средней ценовой категории будет несложно. Систему на высокопроизводительных компонентах собрать тоже вполне реально, но это может вызвать повышенный шум блока питания из-за особенностей системы вентиляции корпуса. Как минимум, при сборке мощной системы стоит задуматься над установкой вытяжного вентилятора сзади.

Сборку и модернизацию выполнять достаточно удобно благодаря быстросъемным верхней и боковым панелям. Оснащенность модели Torrent Compact вполне достойная: два вентилятора 180 мм и лента подсветки, разветвитель для подключения вентиляторов, а также качественные пылевые фильтры. Выглядит корпус стильно и современно, что актуально для многих при сборке домашнего компьютера.

В заключение предлагаем посмотреть наш видеообзор корпуса Fractal Design Torrent Compact (TG Black RGB):

Наш видеообзор корпуса Fractal Design Torrent Compact (TG Black RGB) можно также посмотреть на iXBT.video

11 февраля 2022 Г.
