Обзор корпуса Corsair Carbide Series 275Q

Розничные цены

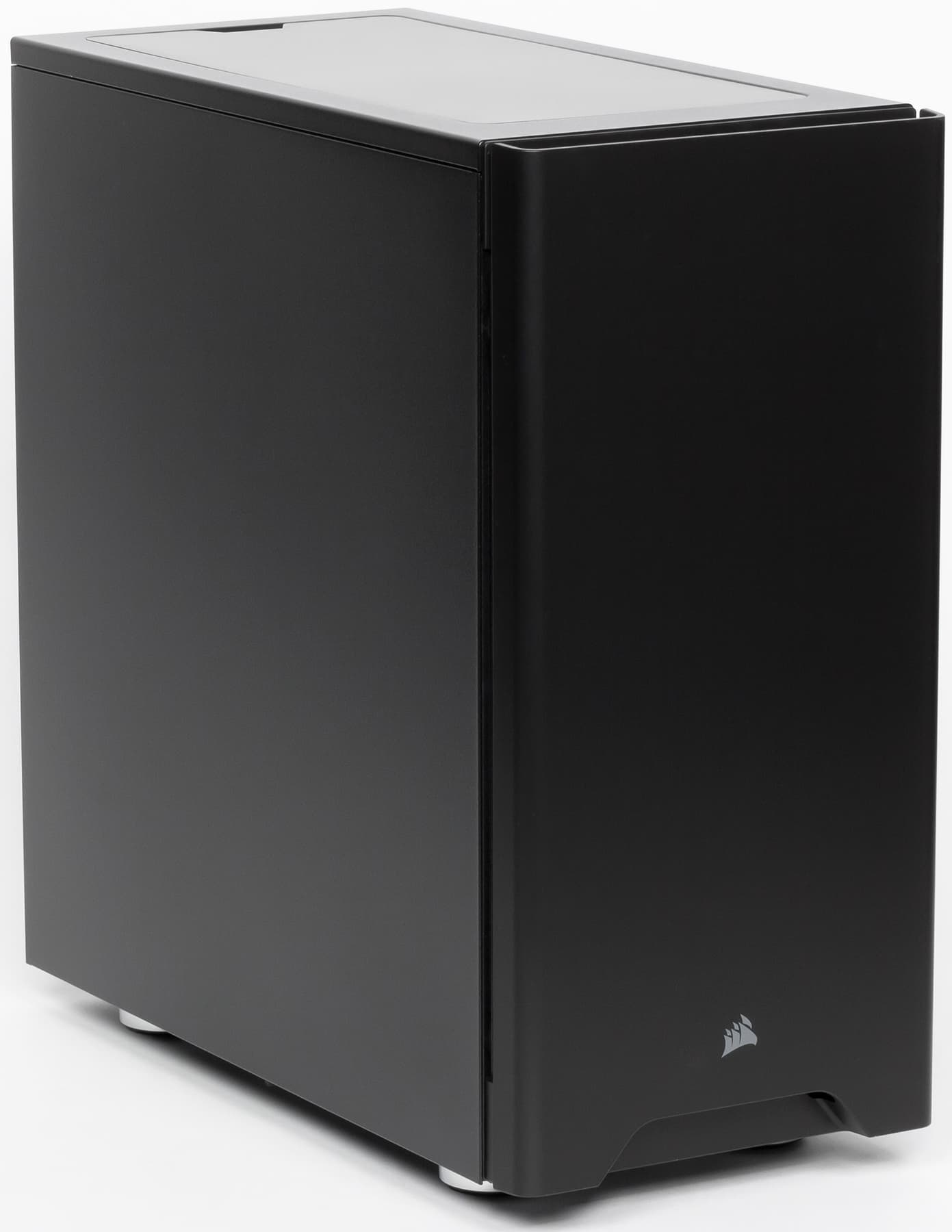

К нам в лабораторию попал удивительный по нынешним временам продукт: корпус без прозрачных стенок и глянцевых поверхностей. Также тут нет вентиляционных решеток типа «дуршлаг» с лицевой стороны. Corsair 275Q позиционируется производителем в качестве бесшумного игрового корпуса в форм-факторе Mid-Tower. Разумеется, рассчитывать, что корпус сделает любую систему бесшумной, нельзя — корпус нужно рассматривать только как завершающий элемент в уже готовой конструкции. Тем не менее, модель достаточно интересна именно благодаря своему минимализму в дизайне при незаоблачной цене. Хотя, как это часто бывает у бюджетных продуктов Corsair, цена все-таки чуть выше, чем хотелось бы.

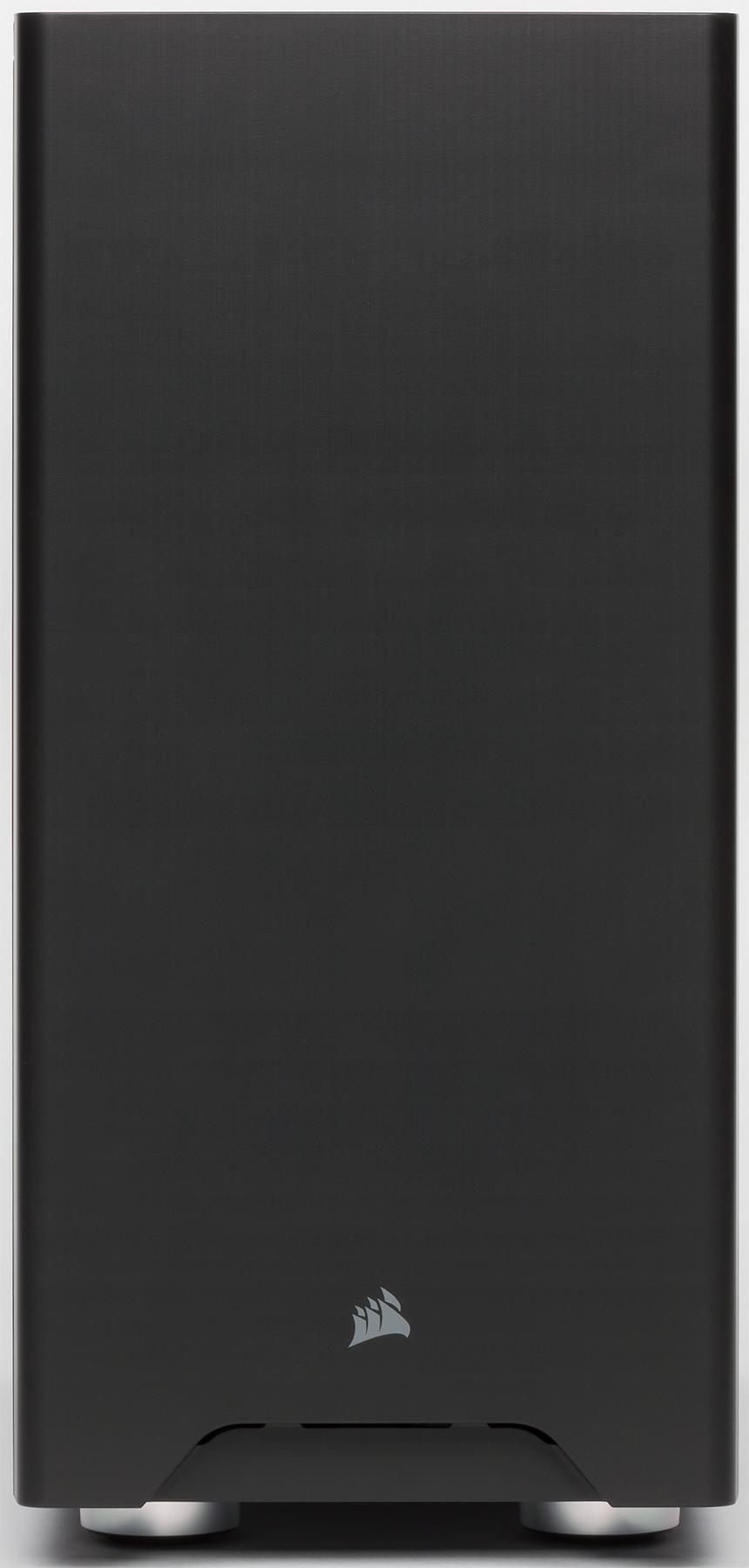

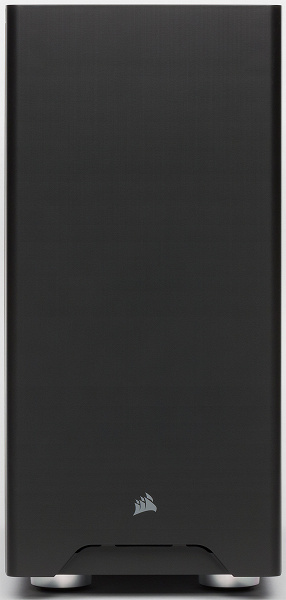

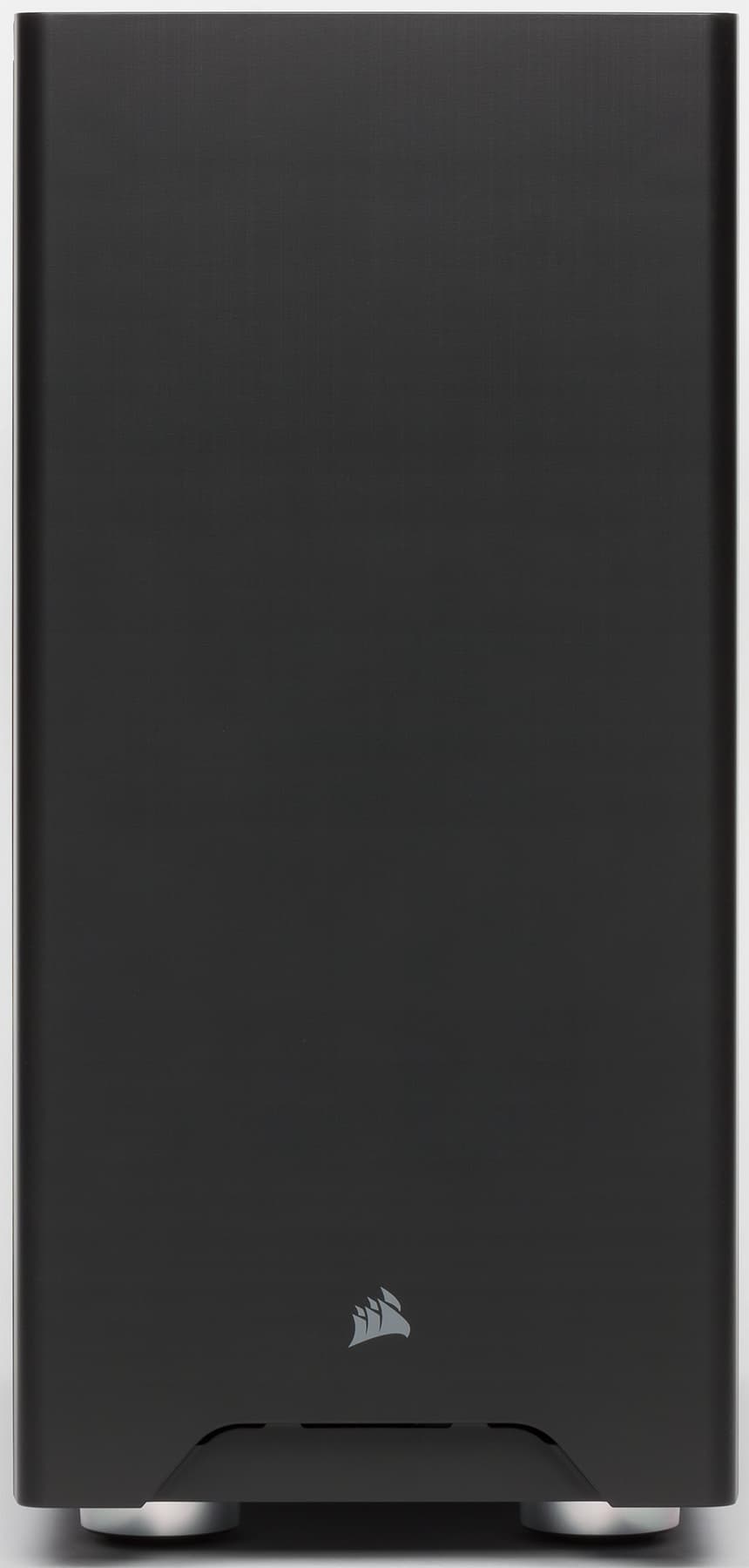

Лицевая часть передней панели, изображающая фрезерованный алюминий, выглядит вполне неплохо. Закругленные ребра придают определенную элегантность данной детали и корпусу в целом. Оригинально выполнены воздуховоды: фактически они представляют собой щель между передней панелью и передней стенкой шасси. Решение довольно интересное и вполне практичное.

Пластик окрашен в массе, все внешние поверхности у передней панели матовые, что дает вполне обоснованную надежду на ее низкий износ в процессе эксплуатации. Кнопки имеют довольно высокое качество исполнения и функционируют вполне стабильно — без перекосов и заеданий.

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска. При желании его можно снять, открутив винты с двух сторон.

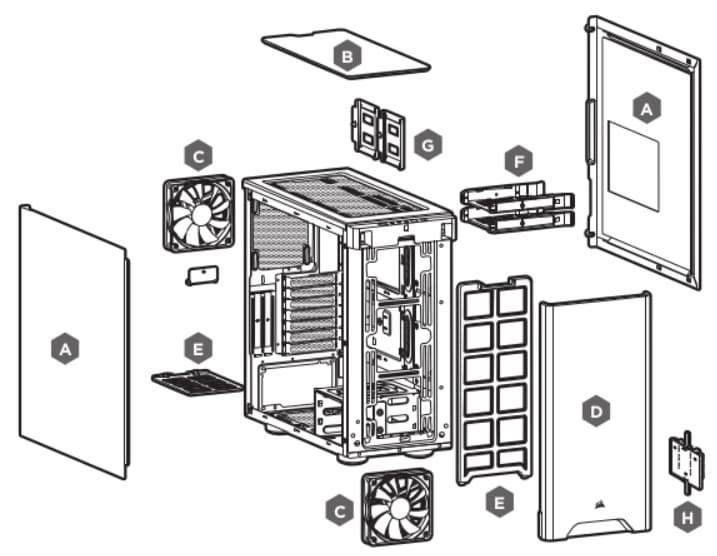

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и горизонтальным расположением блока питания снизу. Кожух блока питания в данной модели отсутствует.

Наши измерения Корпус Шасси
Длина 462 мм 415 мм
Ширина 211 мм 205 мм
Высота 455 мм 435 мм
Масса 6 кг

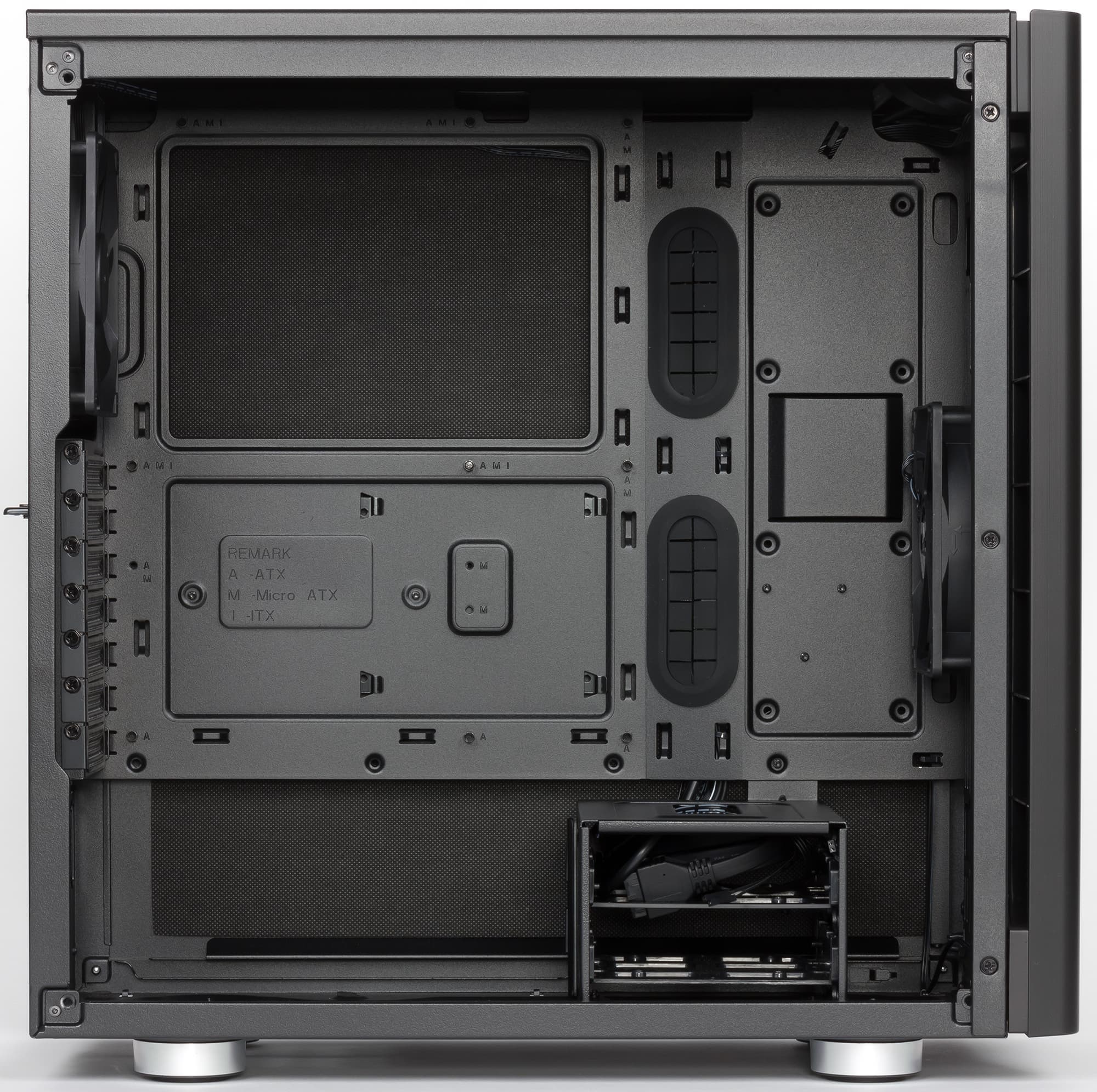

На оборотной стороне основания для системной платы также присутствуют места для установки накопителей. А вот посадочные места для накопителей с внешним доступом в корпусе полностью отсутствуют.

Система подсветки

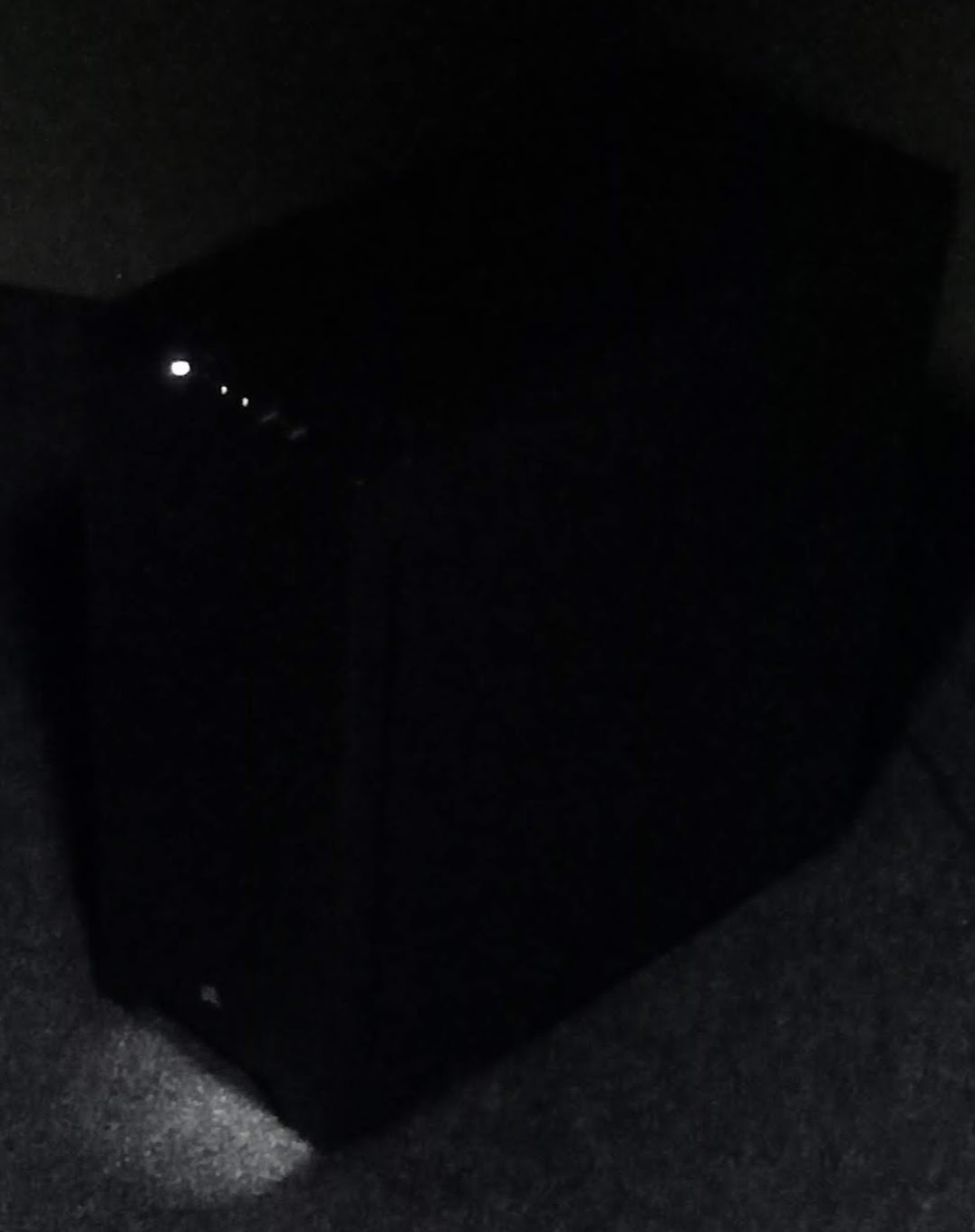

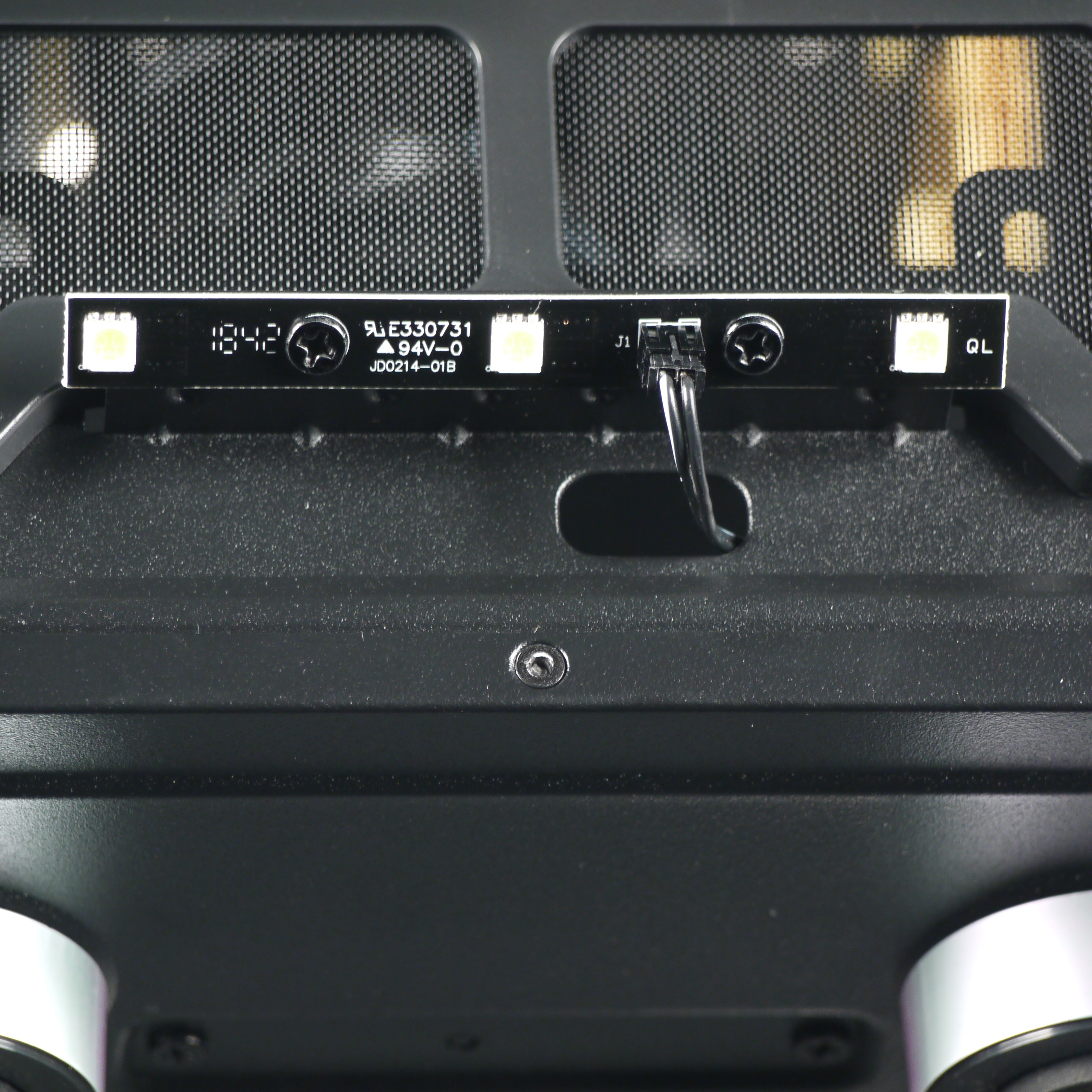

Корпус оснащен системой подсветки. В ее состав входит одна светодиодная лента, которая установлена в нижней части передней стенки шасси и освещает пространство под передней панелью.

Питание системы подсветки осуществляется от панели управления и коммутации. Лента, как и индикатор включения, который встроен в кнопку, светится белым цветом. Видно подсветку от ленты исключительно в темноте, что можно оценить положительно.

Система охлаждения

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 и 140 мм. Посадочные места для них имеются спереди, сверху и сзади.

  Спереди Сверху Сзади Справа Слева Дополнительно
Посадочные места для вентиляторов 3×120/2×140 мм 2×120/1×140 мм 1×120 мм нет нет нет
Установленные вентиляторы 1×120 мм нет 1×120 мм нет нет нет
Посадочные места для радиаторов 1×280/360 мм 1×240 мм нет нет нет нет
Фильтр нейлон нет 120 мм нет нет нет

В корпусе предустановленны два вентилятора типоразмера 120 мм: один спереди и один сзади. Вентиляторы имеют стандартные четырехконтактные разъемы с возможностью подключения к системной плате с поддержкой ШИМ-управления.

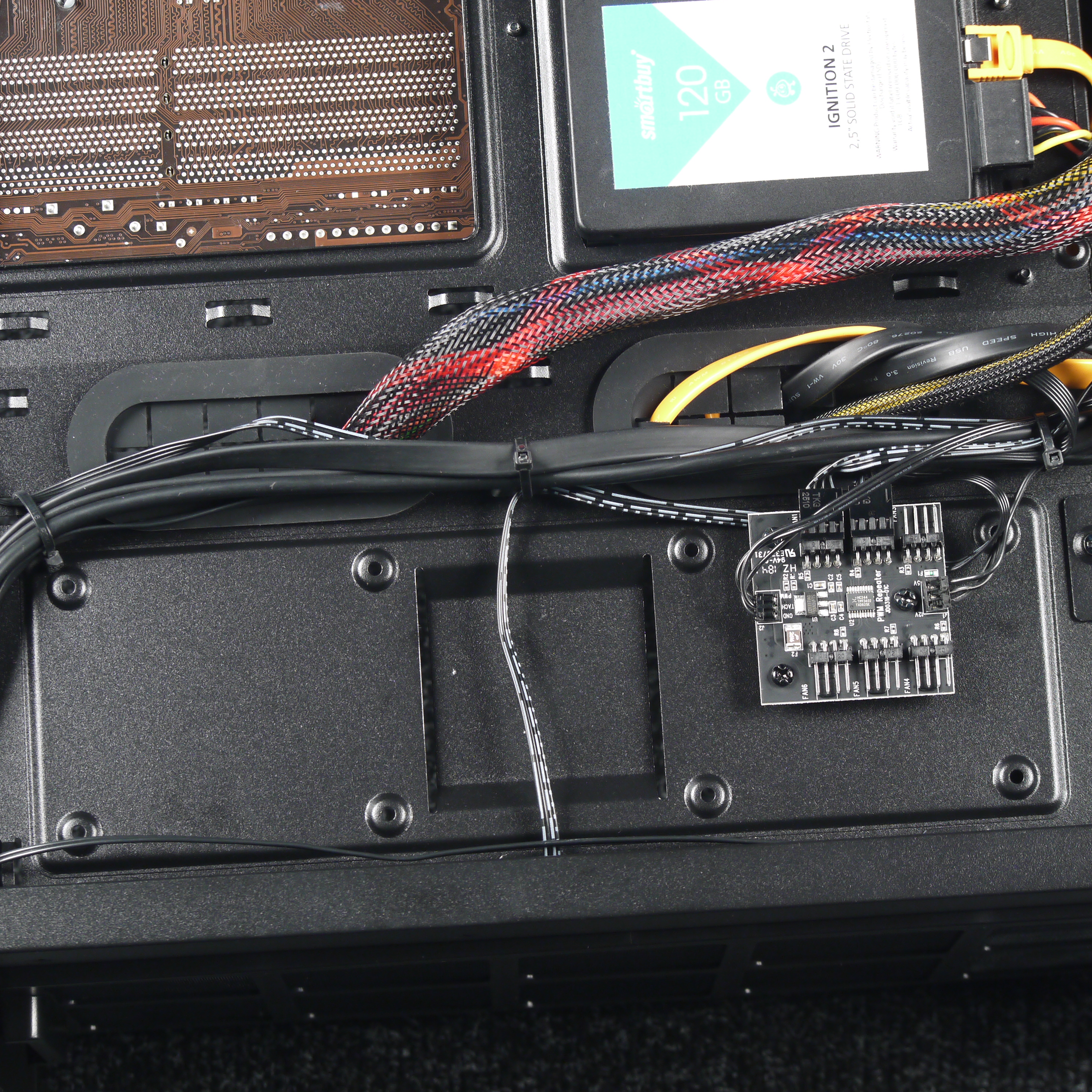

По умолчанию оба вентиляторы подключены к штатному контроллеру, который поддерживает до шести вентиляторов с ШИМ-управлением. Контроллер представляет собой полностью автоматическое решение с собственным питанием от разъема SATA Power и использует для управления вентиляторами сигнал ШИМ от разъема системной платы. Никаких внешних органов управления тут нет. Подобная реализация является наиболее удобной для обычного пользователя на сегодняшний день.

В корпусе можно установить до трех радиаторов, один из которых может быть типоразмера 280 или 360 мм.

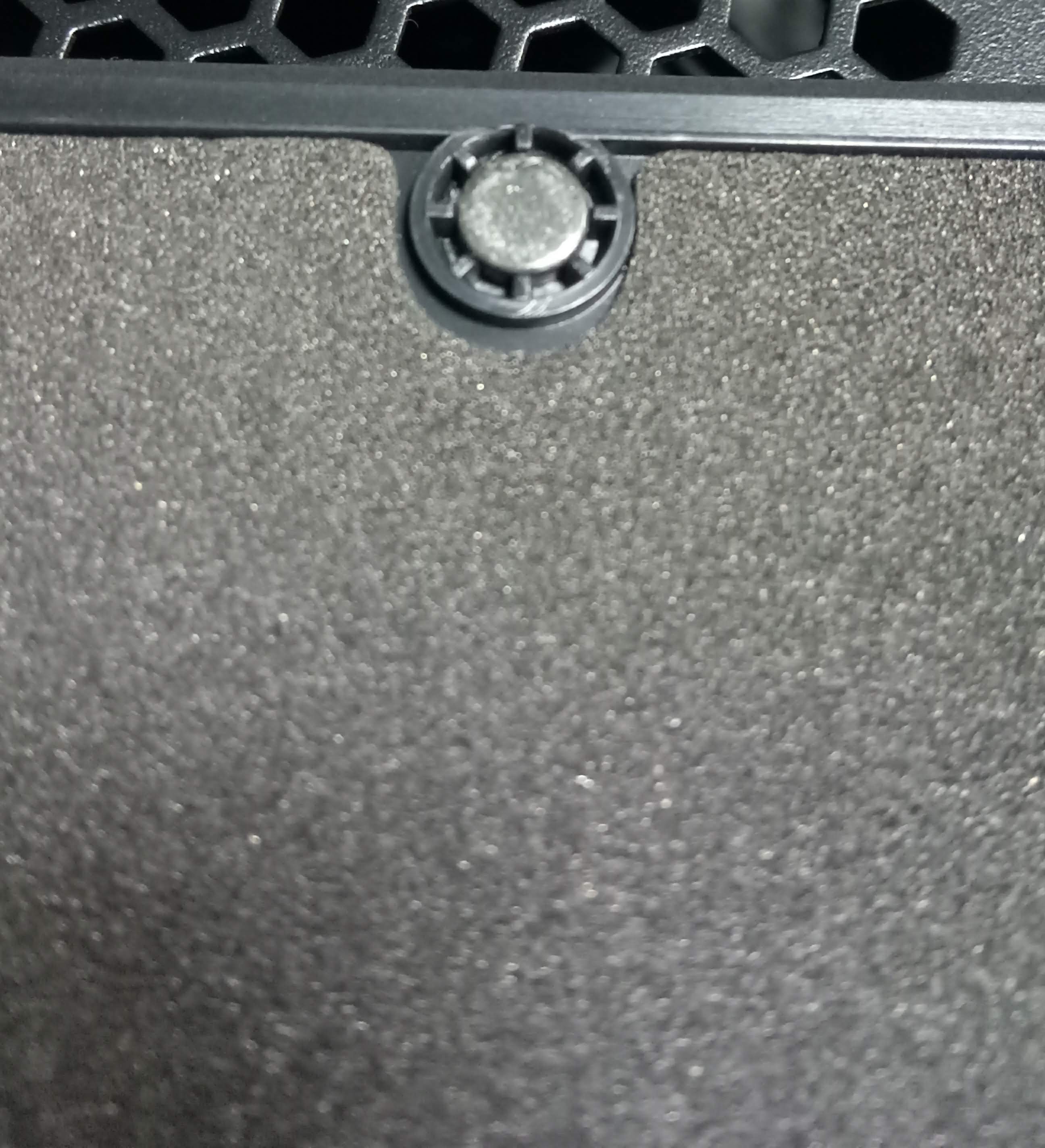

По умолчанию верхнее вентиляционное отверстие закрыто съемной пластмассовой крышкой, которая с внутренней стороны оклеена поролоном. Тут используется магнитное крепление при помощи нескольких небольших магнитов, приклеенных непосредственно к пластику крышки.

К исполнению данного элемента есть обоснованные претензии из-за того, что магниты через некоторое время начинают отваливаться от крышки и оставаться на верхней стальной стенке. Все-таки магниты лучше вплавлять в крышку или использовать крепление на защелках.

Фильтра с этой стороны не предусмотрено.

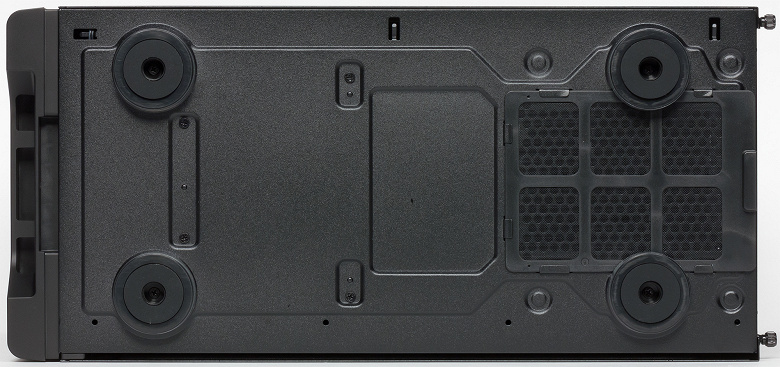

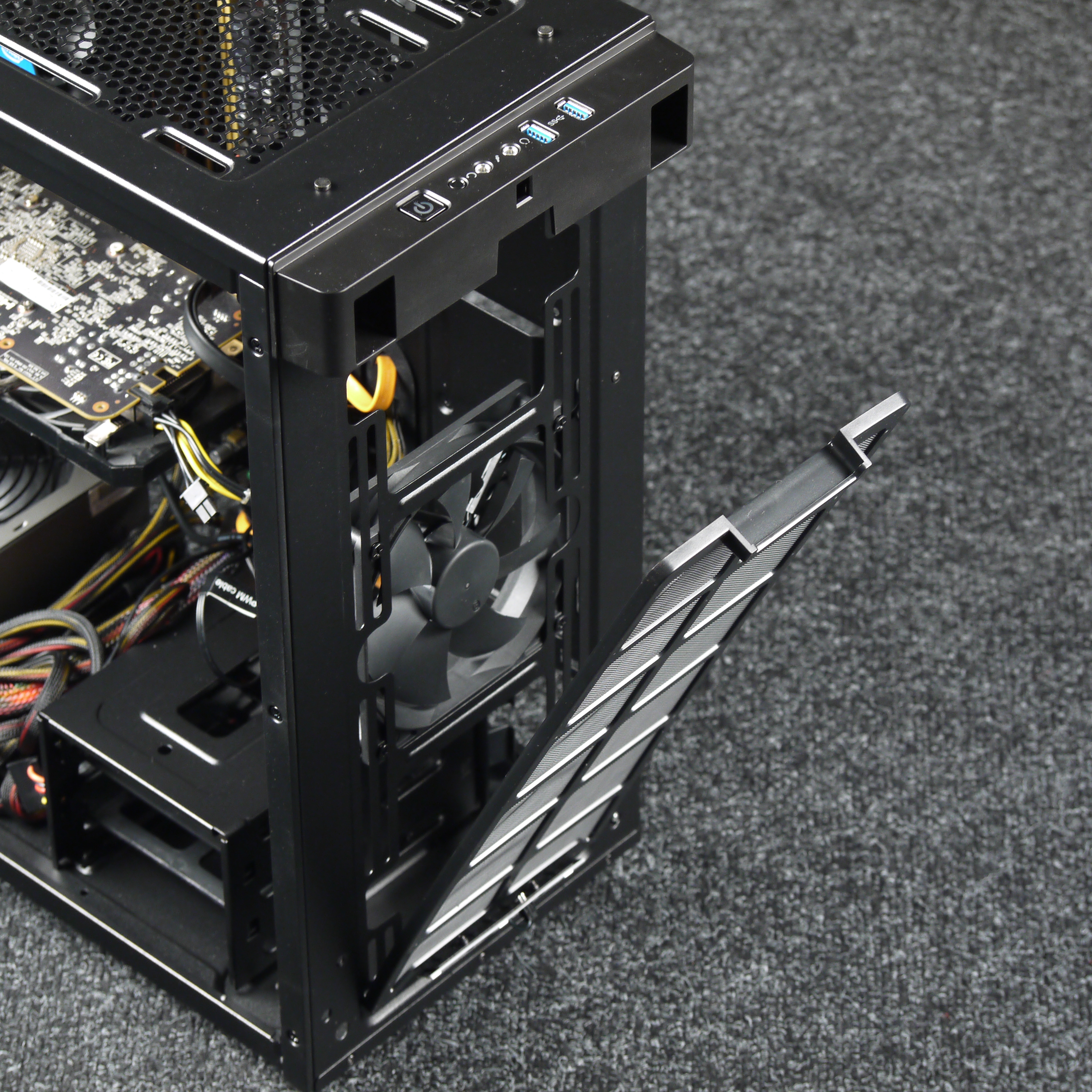

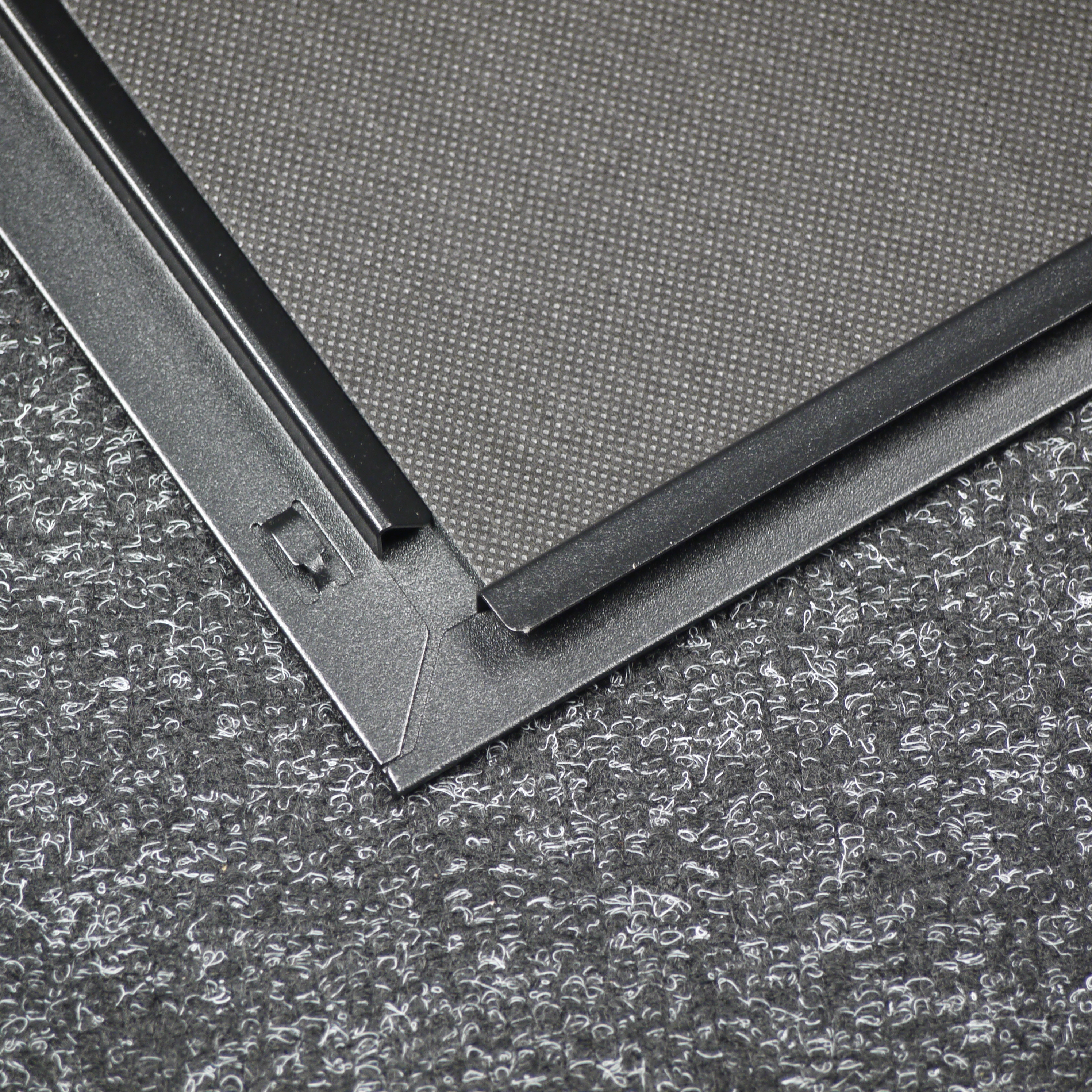

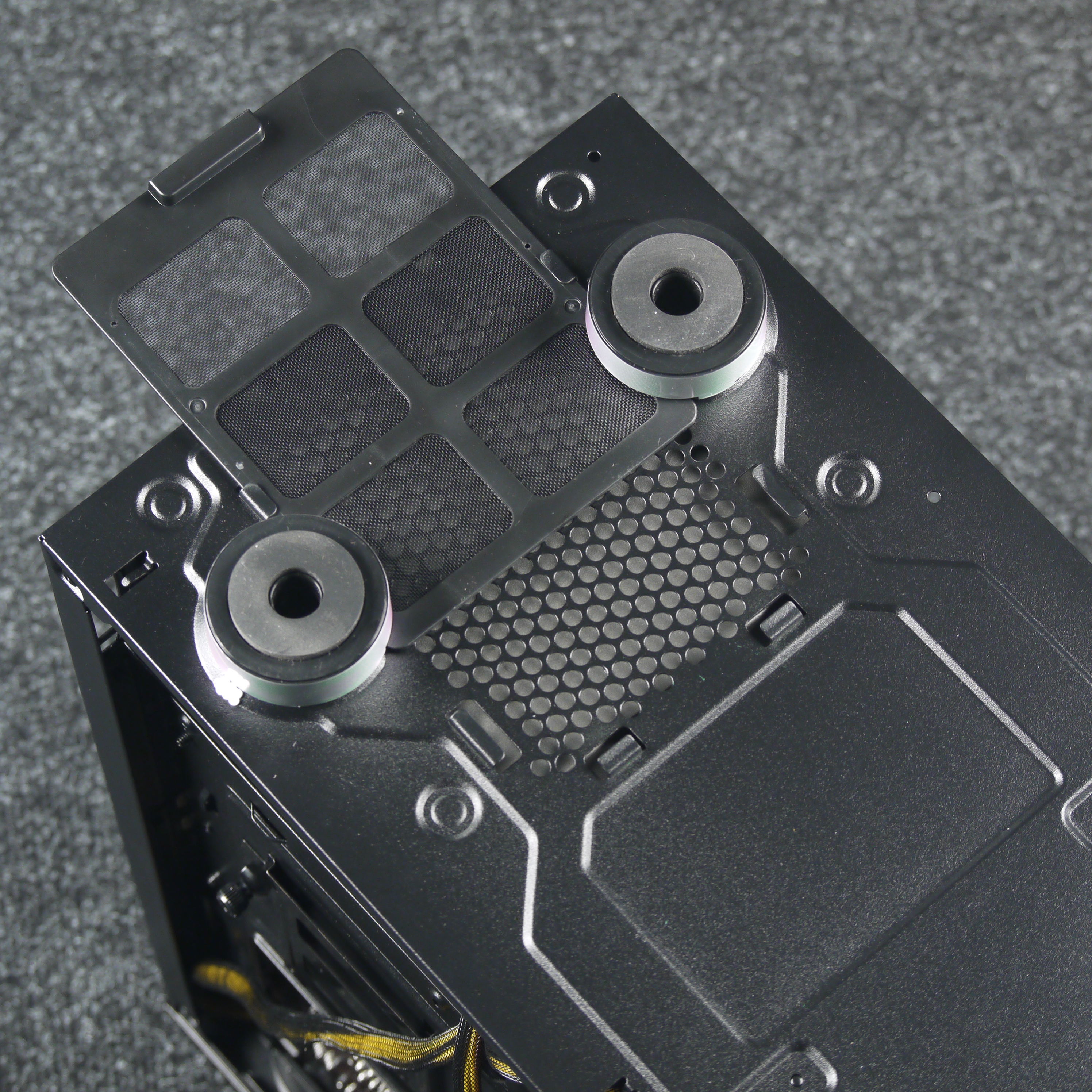

Фильтр на нижней стенке шасси выполнен из мелкой синтетической сетки, которая заключена в пластиковую рамку. Его можно считать быстросъемным, так как для его извлечения не требуется каких-либо дополнительных действий. Аналогичный по конструкции фильтр (но с магнитным креплением) установлен и спереди, однако для его очистки нужно снимать переднюю панель.

В целом защита от проникновения пыли находится на весьма достойном уровне.

Конструкция

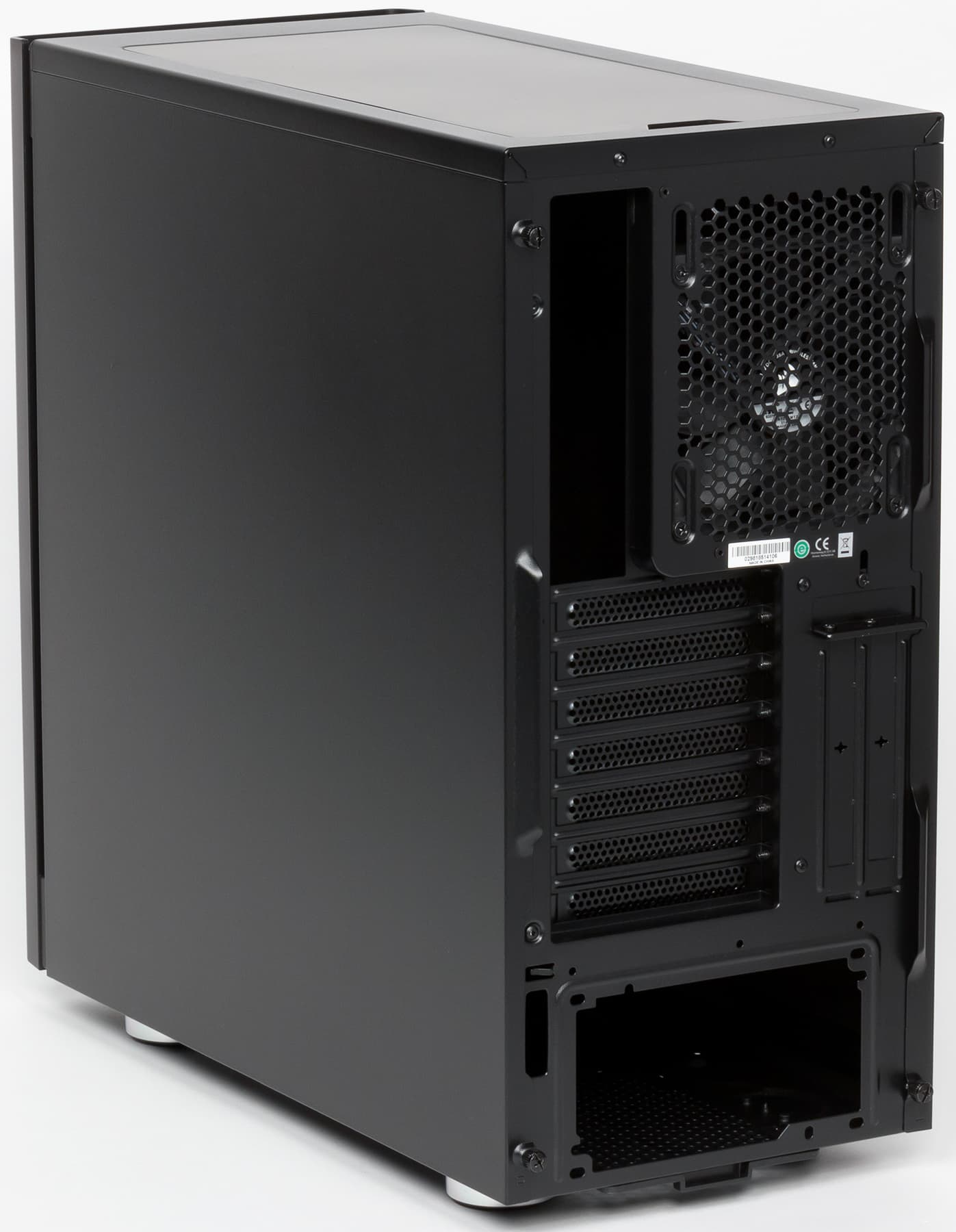

Крепление боковых стенок самое обычное — при помощи двух винтов с накатной головкой, которые вкручиваются со стороны задней стенки. На винтах имеется противосъемная нарезка, т. е. винты «невыпадающие».

Боковые стенки выполнены из стали толщиной около 0,6 мм, с внутренней стороны они оклеены синтетической тканью толщиной около 2 мм, по фактуре она чем-то отдаленно напоминает вельвет. Вряд ли от нее стоит ожидать заметного шумоизолирующего эффекта, но некоторое приглушение ткань, возможно, обеспечит. Однако основную роль в плане шумоизоляции в таких корпусах обычно играют все-таки сплошные панели.

Шасси корпуса используется весьма бюджетное, что особенно заметно при знакомстве с корпусом изнутри.

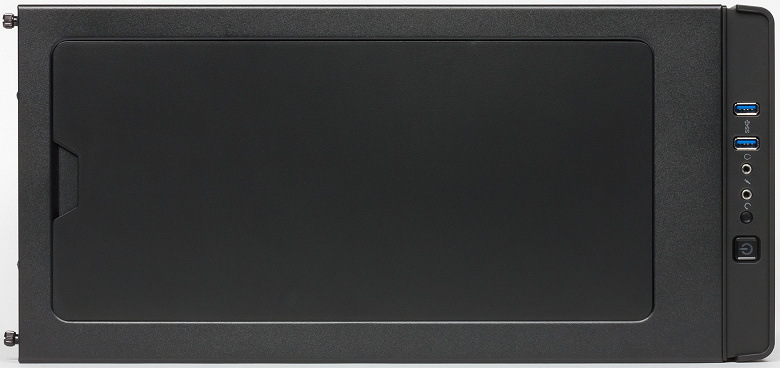

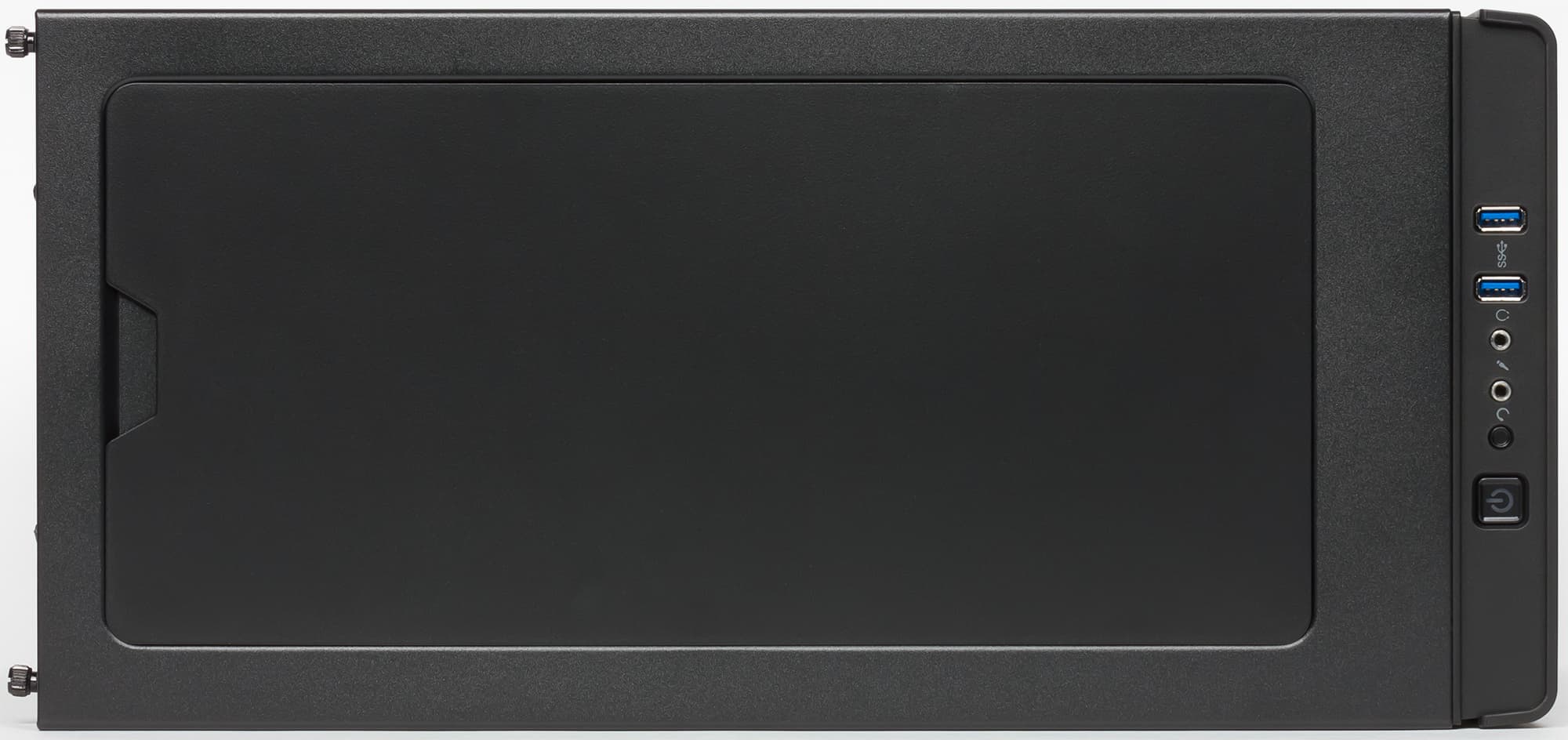

Верхняя панель выполнена из стали, тут имеется вентиляционная решетка, которую сверху закрывает крышка.

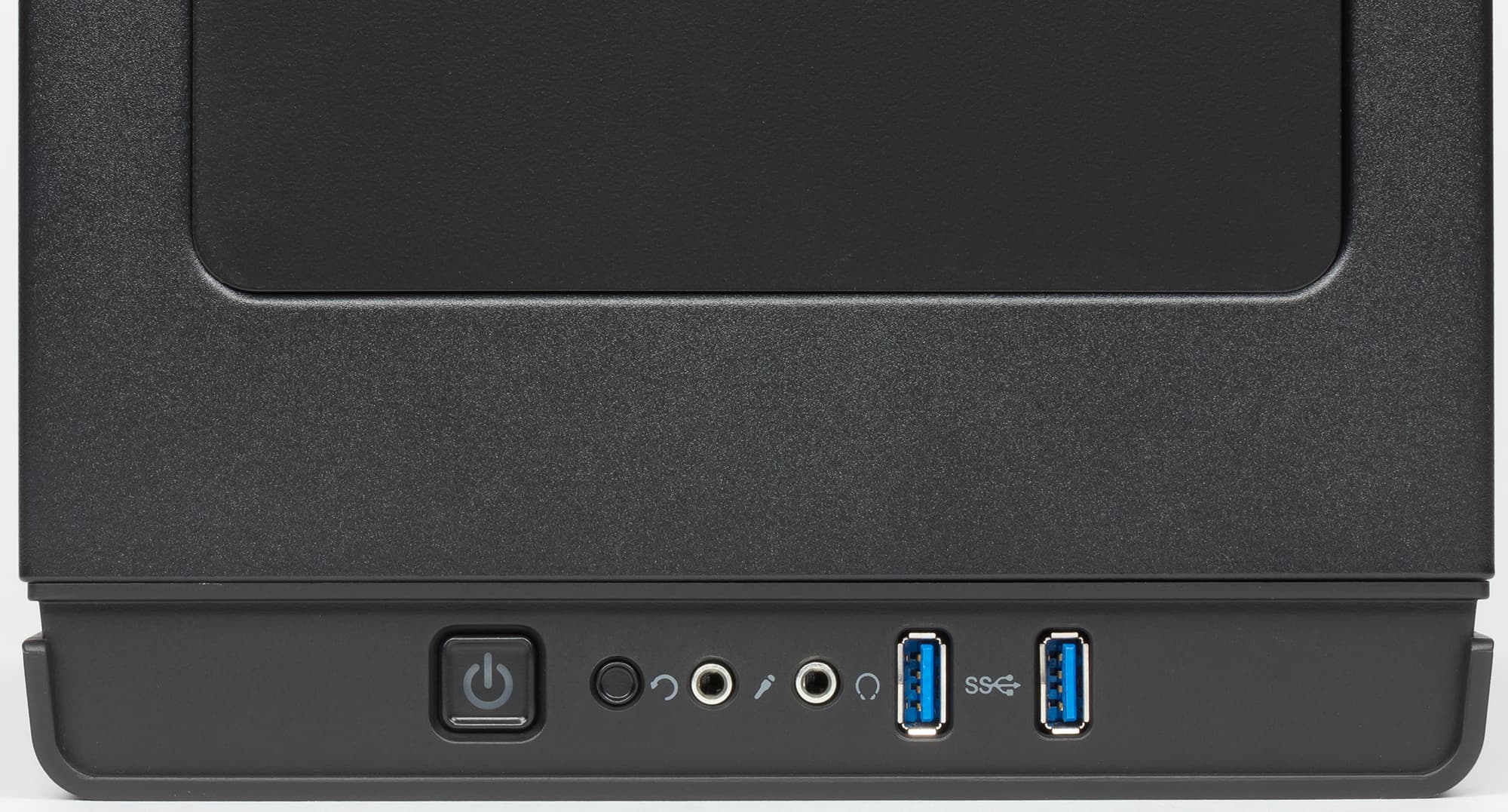

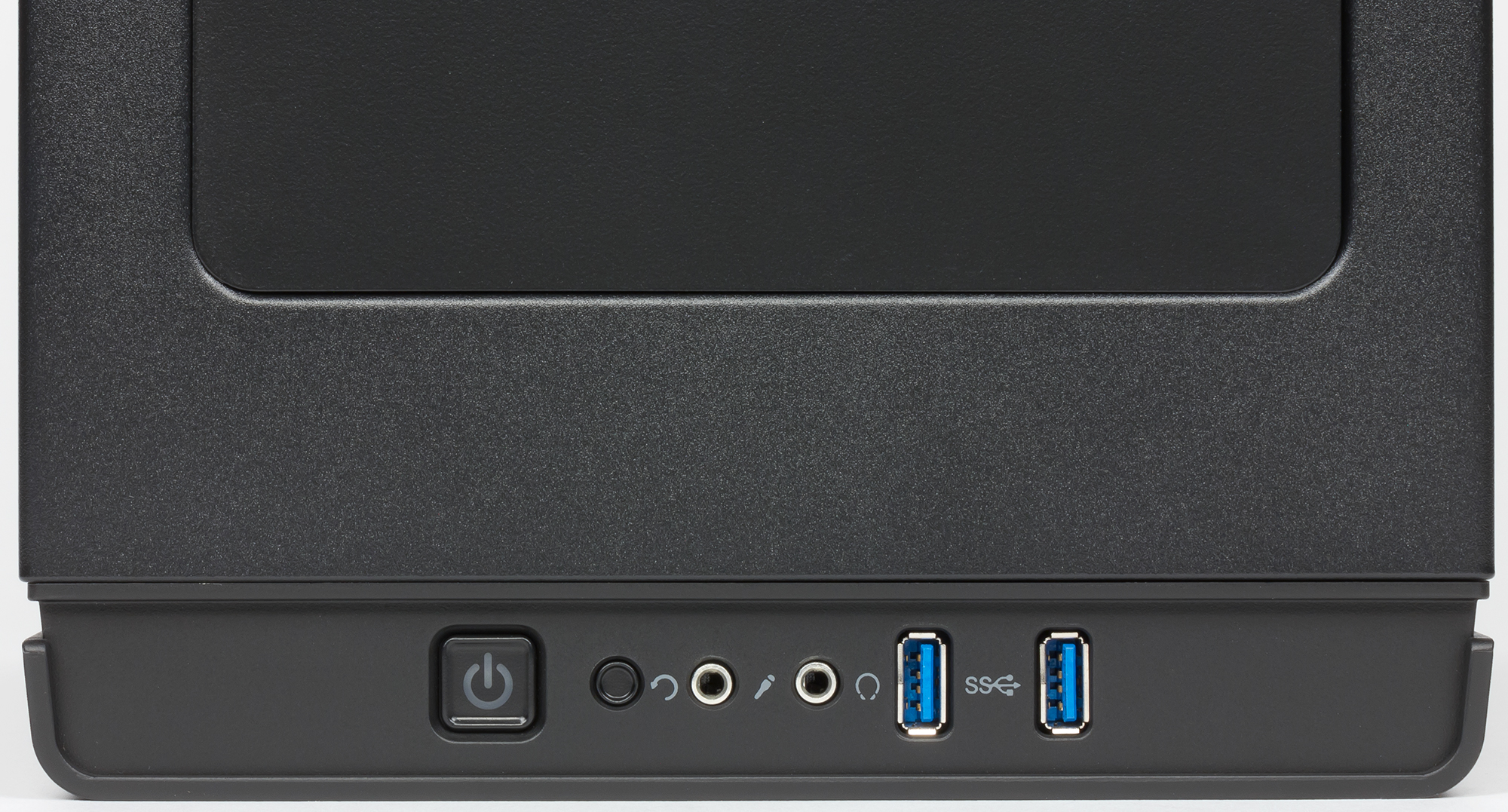

В передней части верхней панели размещены органы управления и коммутации. В их состав входят два разнесенных друг от друга примерно на 8 мм порта USB 3.0, стандартные разъемы для подключения микрофона и наушников, большая квадратная кнопка включения, круглая кнопка перезагрузки.

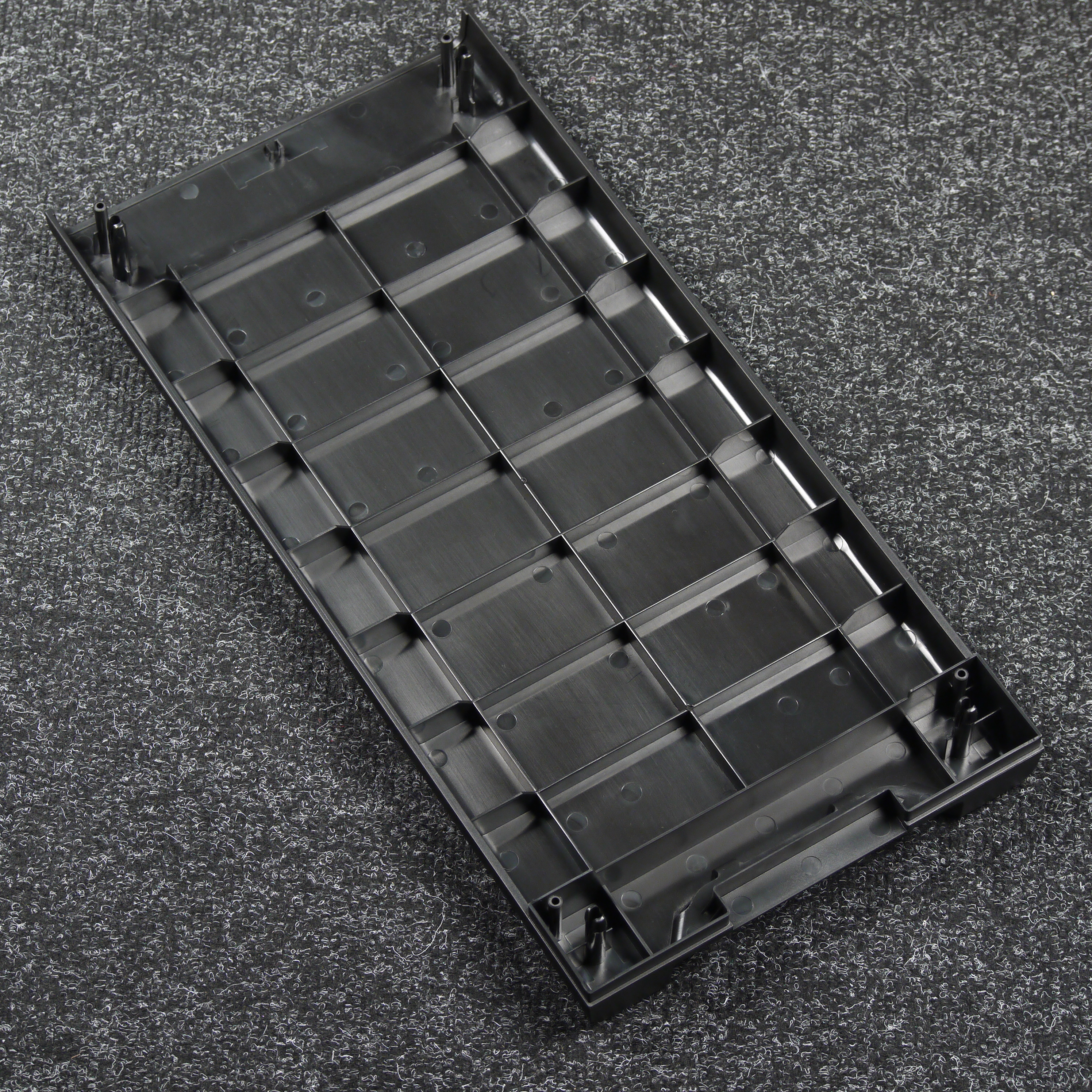

Вся передняя панель выполнена из пластика, который окрашен в массе. К самой передней панели провода не подходят, поэтому ее можно демонтировать без каких-либо проблем в любое удобное время для чистки или любых других работ.

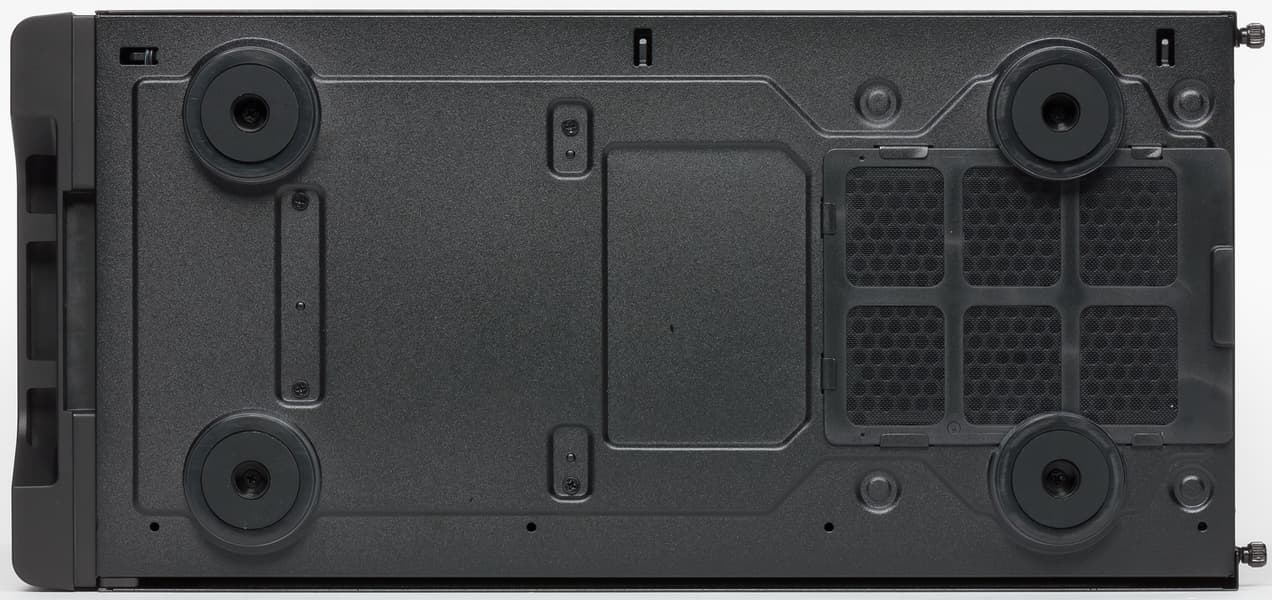

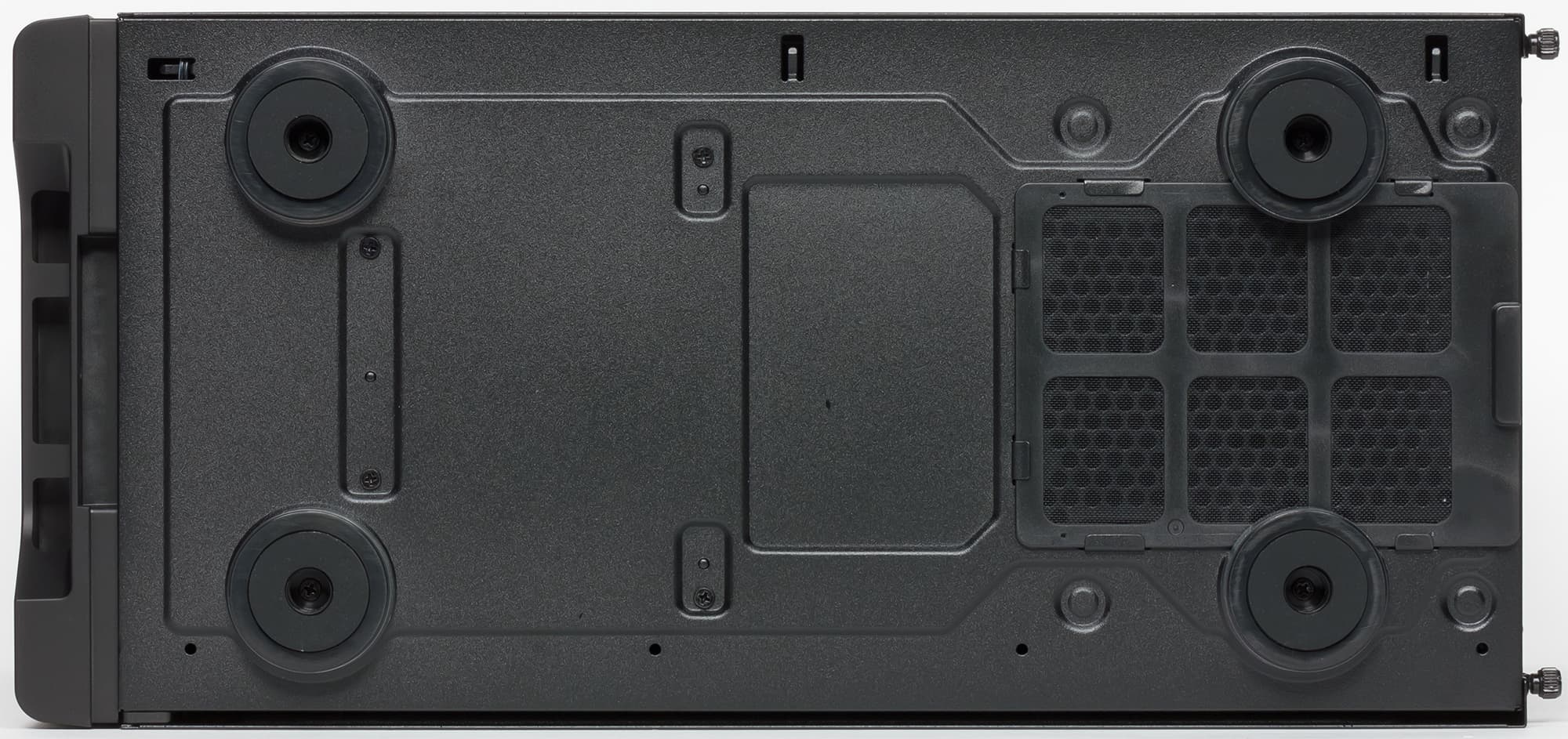

Базируется корпус на четырех круглых ножках из пластика, имитирующего оцинкованную сталь, которые имеют круглые амортизирующие вставки, выполненные из резиноподобного материала. Лицевая сторона выполнена гладкой. Претензий тут нет.

Накопители

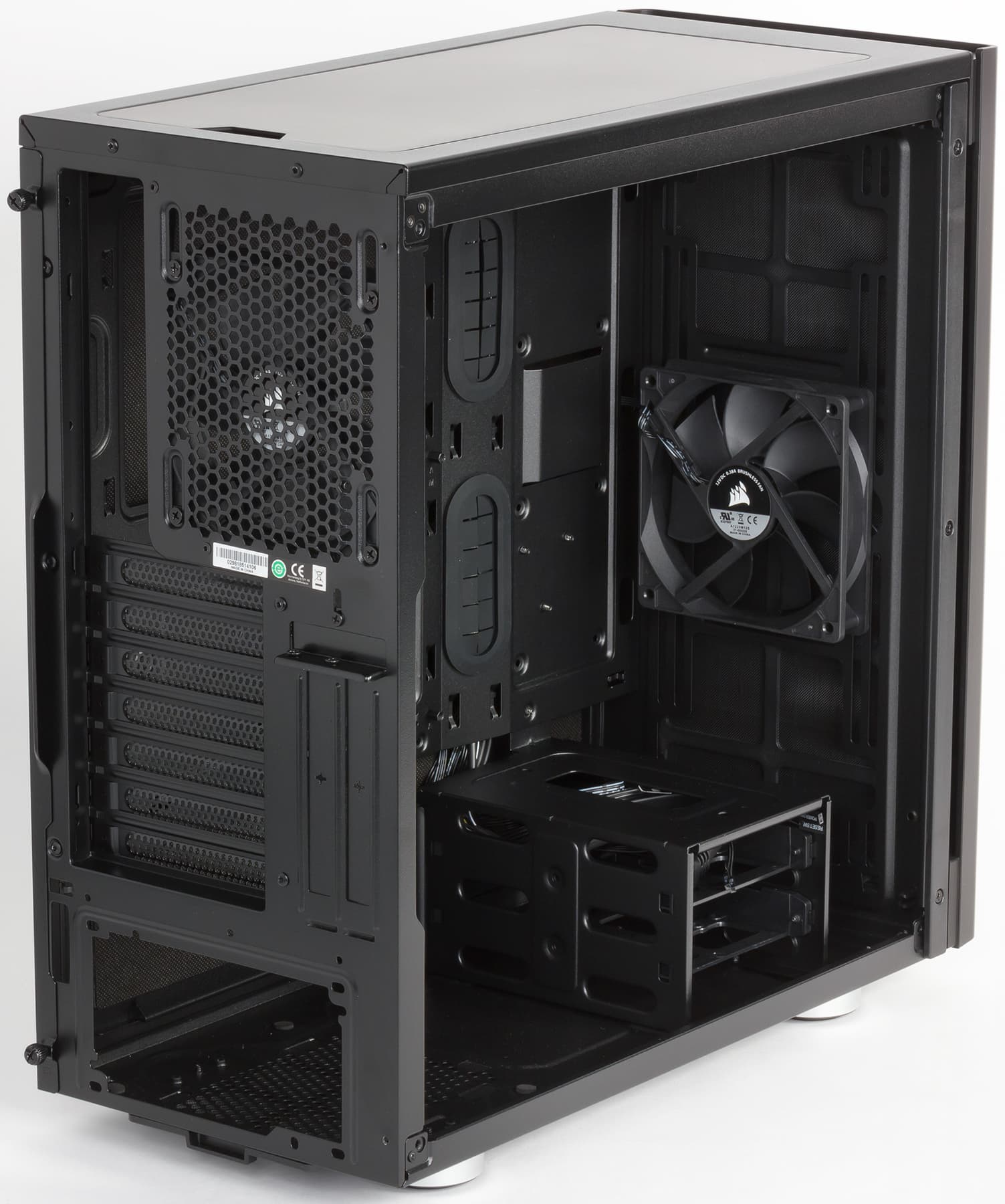

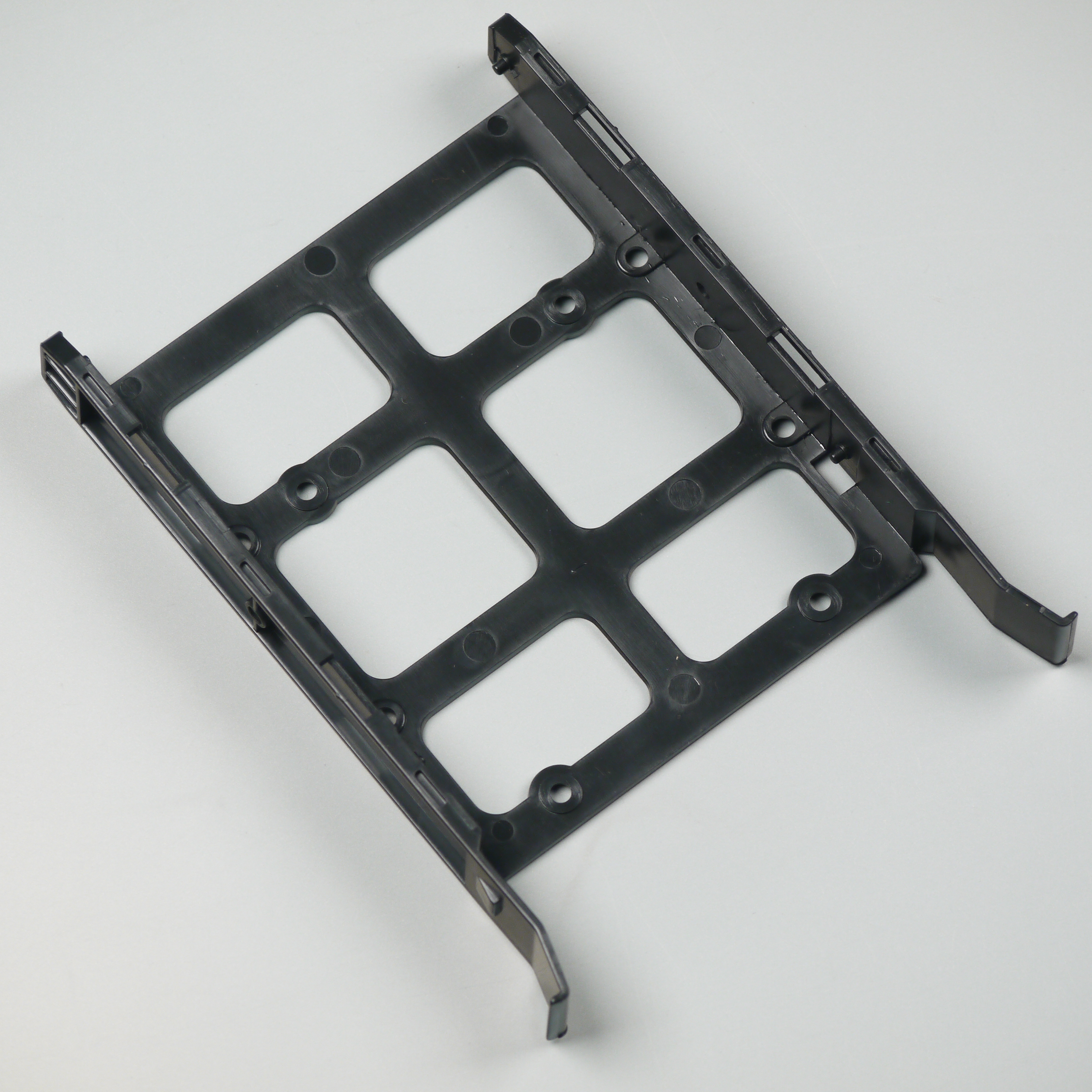

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину через пластиковые рамки. Диск крепится к ним с помощью четырех пластиковых штырей. Дополнительно полноразмерный диск можно зафиксировать винтами со стороны дна.

Максимальное количество накопителей 3,5″ 2
Максимальное количество накопителей 2,5″ 6
Количество накопителей в передней корзине 2×2,5″/3,5″
Количество накопителей с лицевой стороны основания для системной платы нет
Количество накопителей с обратной стороны основания для системной платы 4×2,5″

Отметим, что данные рамки являются универсальными, их можно использовать для установки 2,5″ накопителей с креплением дисков через дно.

Каких-либо амортизирующих элементов тут не предусмотрено.

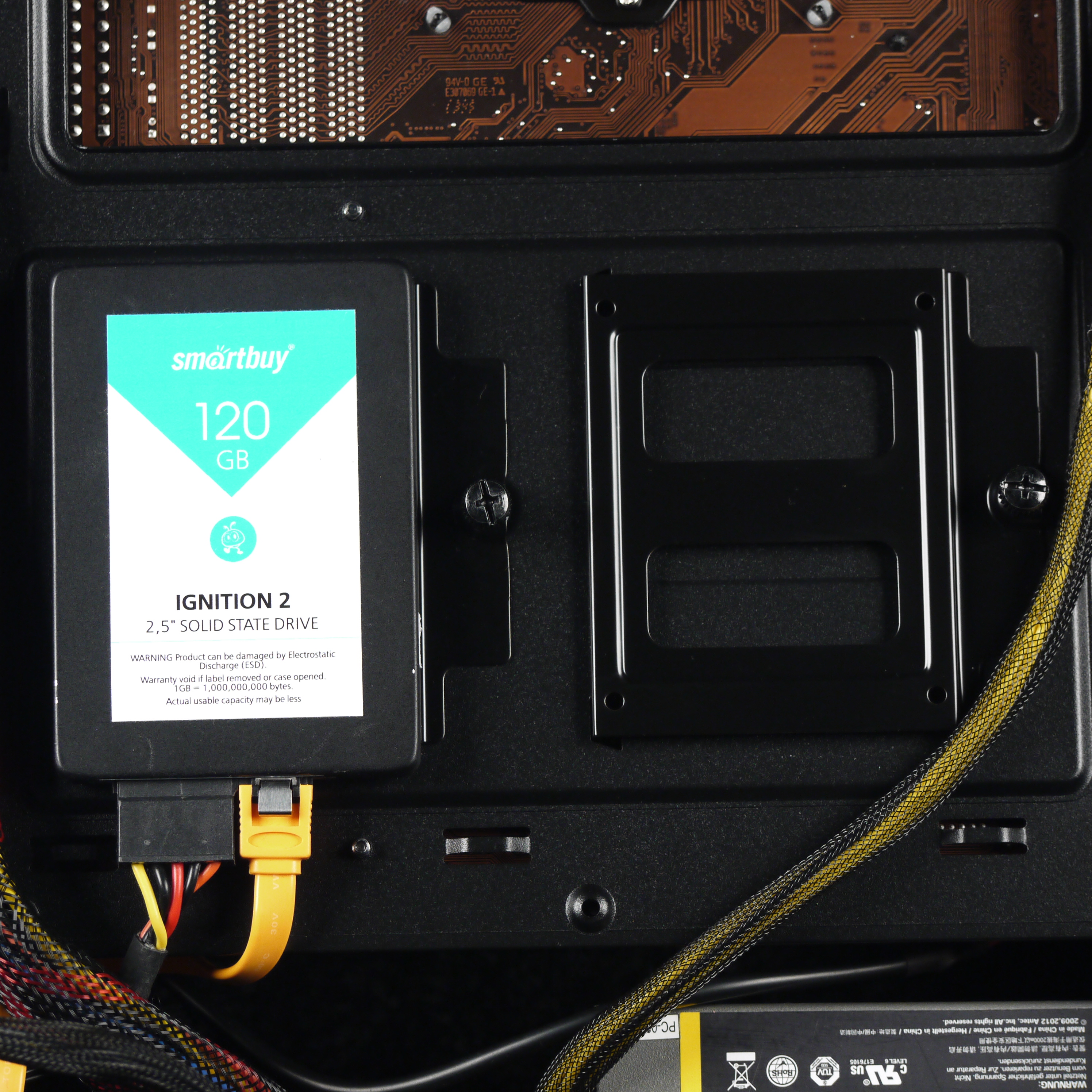

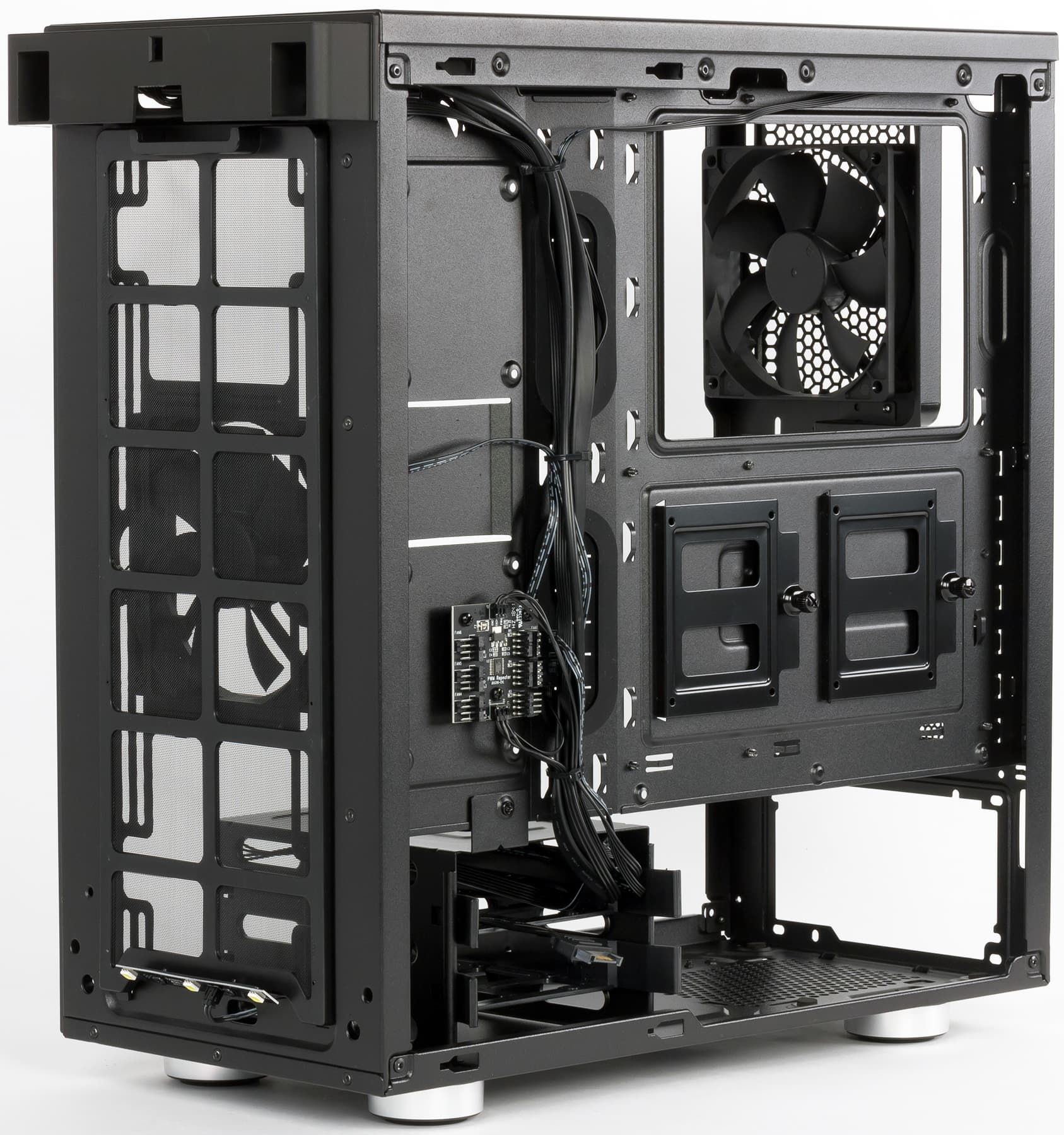

Для накопителей формата 2,5″ имеются два быстросъемных контейнера в виде П-образных пластин, которые установлены на обратной стороне основания для системной платы. Крепление контейнеров осуществляется за счет монтажных отверстий, которые цепляются за выступ, дополнительно контейнеры фиксируются винтами под крестовую отвертку.

Для установки еще двух накопителей формата 2,5″ предусмотрены два посадочных места с той же стороны около передней стенки шасси. Здесь фиксация накопителя осуществляется при помощи винтов, которые нужно закрутить в накопитель со стороны его дна сквозь основание для системной платы, с лицевой стороны. Правда, на одно из этих посадочных мест установлен контроллер вентиляторов, но при большом желании его можно передислоцировать, открутив винт.

Всего тут можно установить шесть накопителей формата 2,5 дюйма или 2×3,5″ и 4×2,5″. Этого вполне достаточно для типичного домашнего компьютера невысокой ценовой категории.

Сборка системного блока

Обе стенки здесь демонтируются самым обычным образом — путем откручивания двух винтов со стороны задней панели корпуса, после чего стенки нужно сдвинуть назад и вытащить. Такой вариант — один из самых простых, поскольку стенки можно снимать и устанавливать и при горизонтальном, и при вертикальном положении корпуса.

Некоторые установочные размеры
Заявленная высота кулера процессора 170 мм
Глубина отсека системной платы 183 мм
Глубина отсека для прокладки проводов 15 мм
Расстояние от платы до монтажных отверстий вентиляторов на верхней стенке шасси 25 мм
Расстояние от платы до верхней стенки шасси 25 мм
Длина основной видеокарты 330 мм
Длина дополнительной видеокарты 330 мм
Длина блока питания 180 мм
Ширина системной платы 244 мм

Система крепления левой стенки тут представляет собой гибрид между прислонно-сдвижной системой с пазами и распашной системой с П-образной вальцовкой верхней и нижней граней панели. В данном случае пазов нет, а вальцовка не П-образная, а ближе к треугольной. В целом крепление довольно удобное. Правая стенка крепится более традиционным способом — за счет прислонно-сдвижной системы с пазами. Ставить ее менее удобно, чем левую стенку, но и тут все удобоваримо.

Все стойки для монтажа системной платы заранее проставлены производителем исходя из полноразмерной платы шириной 244 мм.

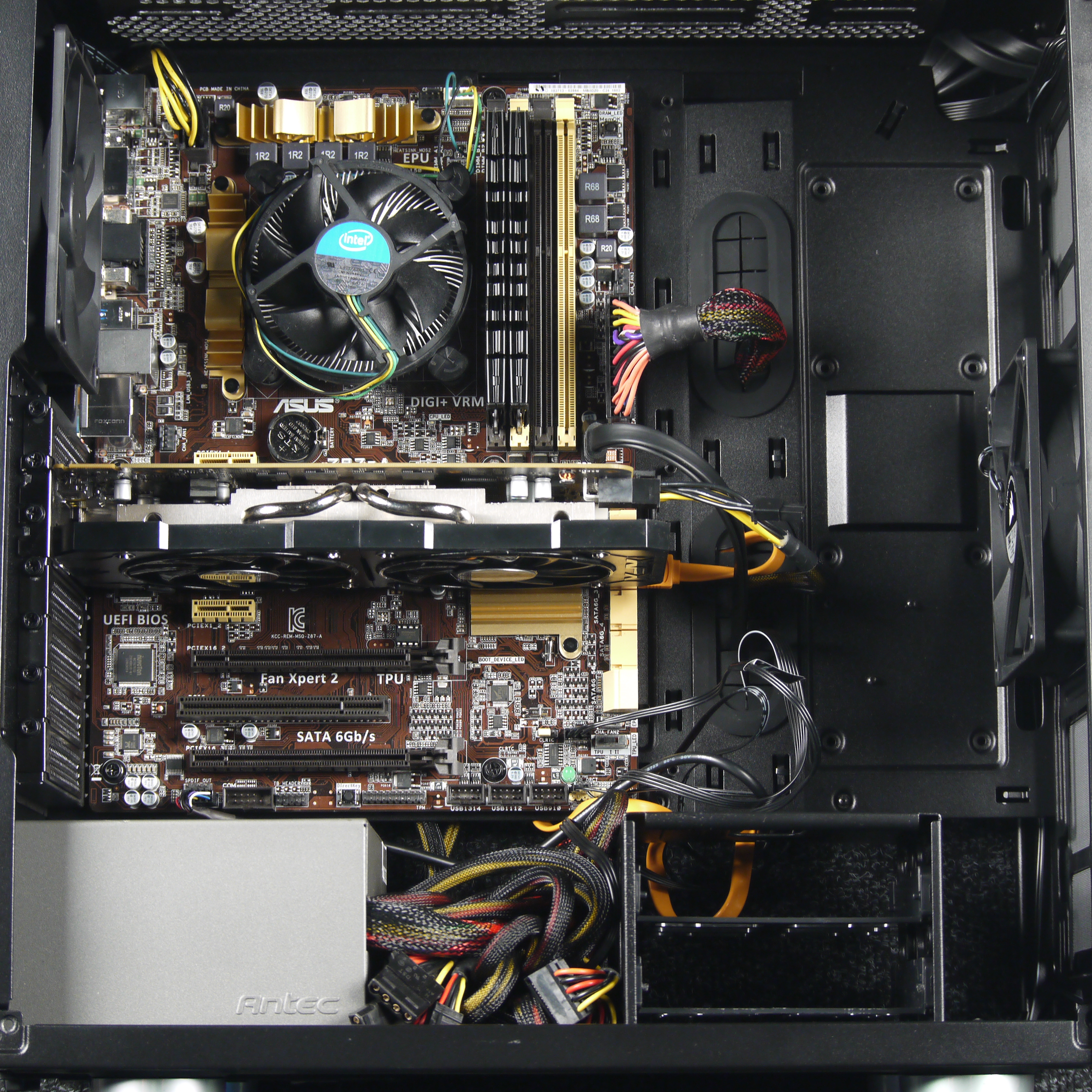

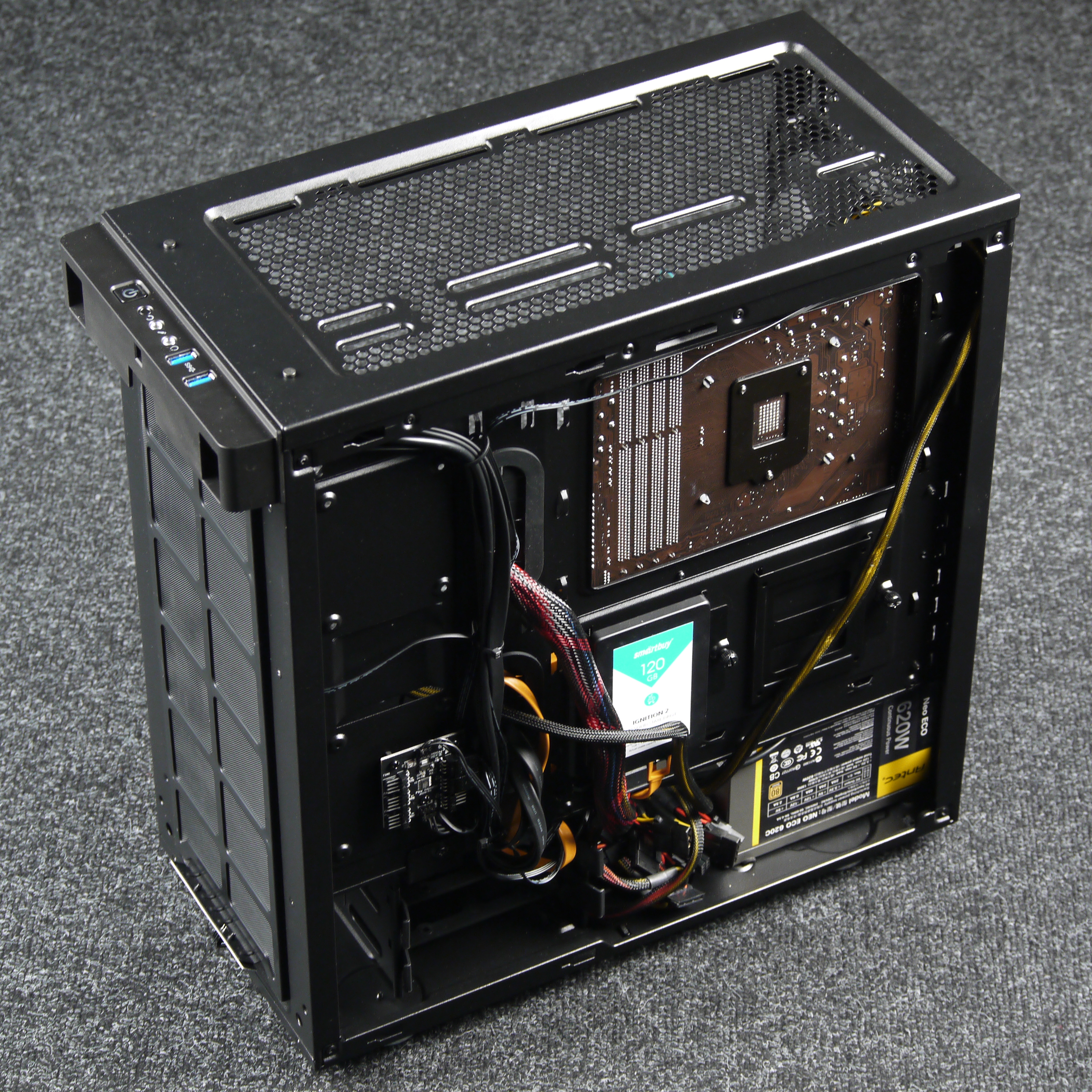

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов. БП устанавливается с левой стороны и фиксируется при помощи четырех винтов. На посадочном месте для блока питания имеются небольшие амортизирующие наклейки из вспененного материала.

Корпус предусматривает установку блоков питания стандартных размеров. Производитель заявляет возможность установки блока питания с длиной корпуса до 180 мм включительно. Со своей стороны, рекомендуем выбирать БП с длиной корпуса не более 160 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов.

Согласно данным производителя, в корпус можно установить процессорный кулер высотой до 170 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 183 мм, что действительно вполне позволяет установить кулер высотой 170 мм.

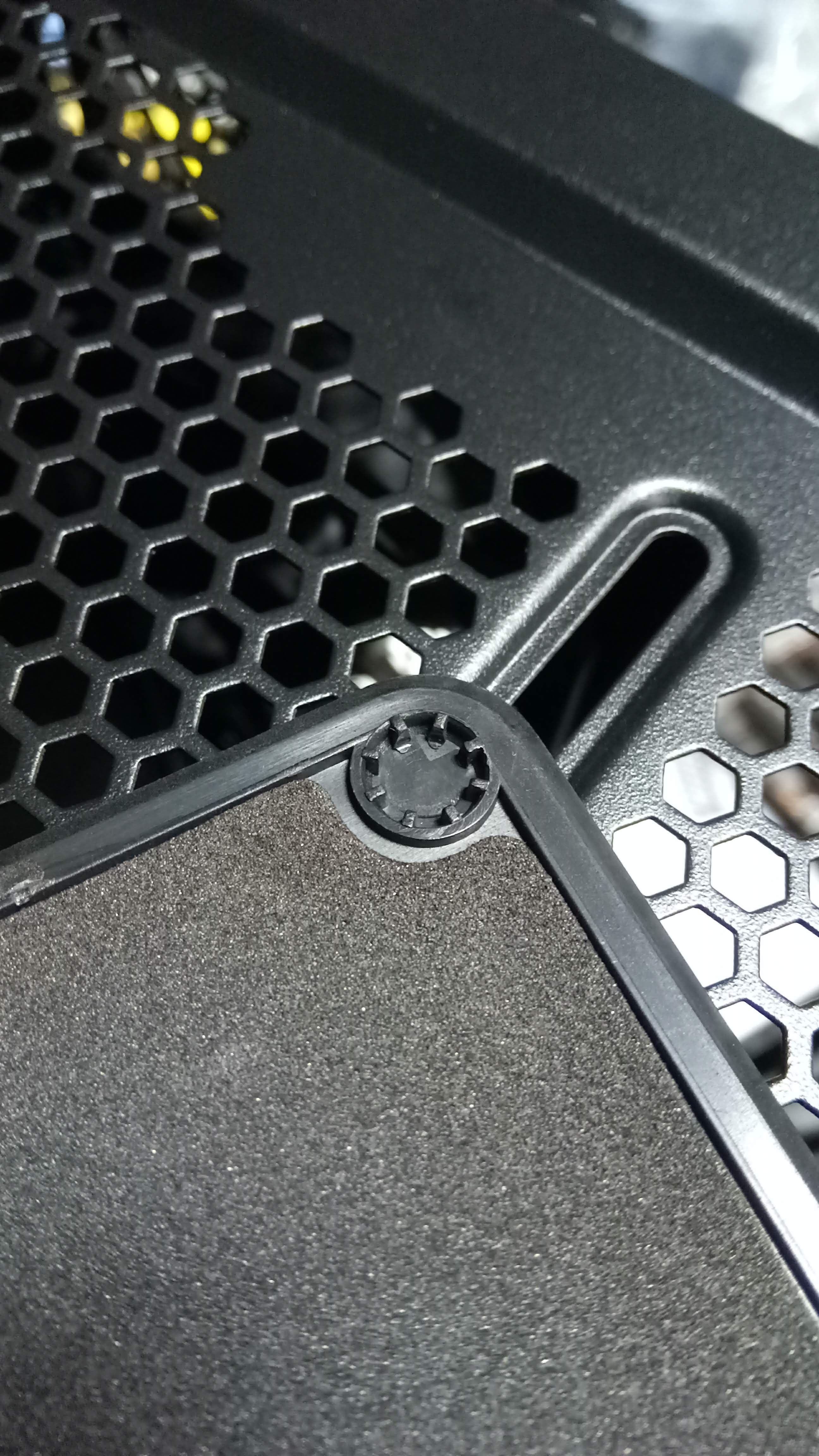

Глубина отсека для прокладки проводов составляет около 15 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях установлены лепестковые мембраны.

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 33 см.

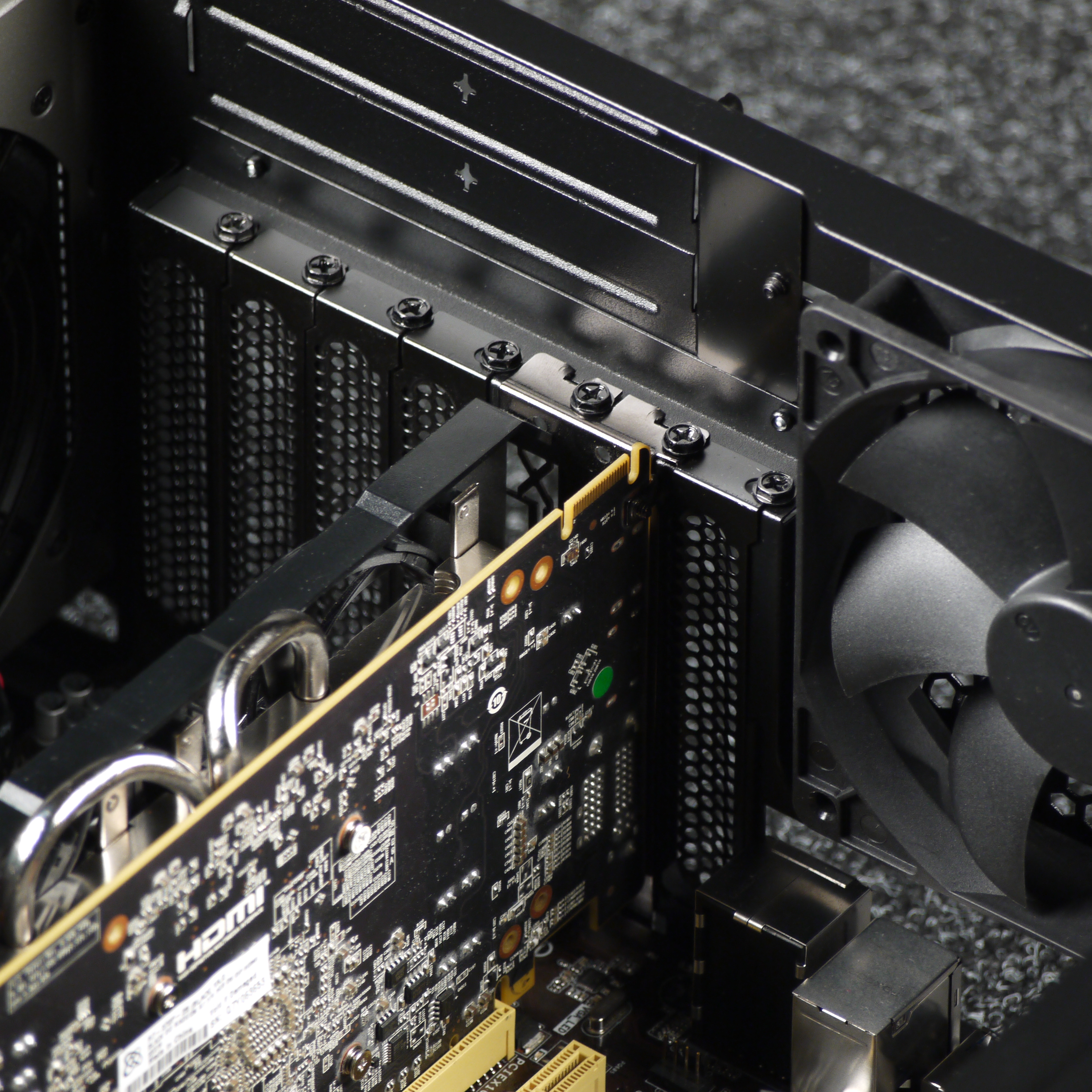

Система фиксации тут самая обычная — крепление на винтах изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения съемные, фиксируются одним винтом под крестовую отвертку.

Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтакными разъемами.

Акустическая эргономика

Мы провели измерения уровня шума системы охлаждения корпуса при изменении коэффициента заполнения ШИМ от 0 до 100% с шагом 20%.

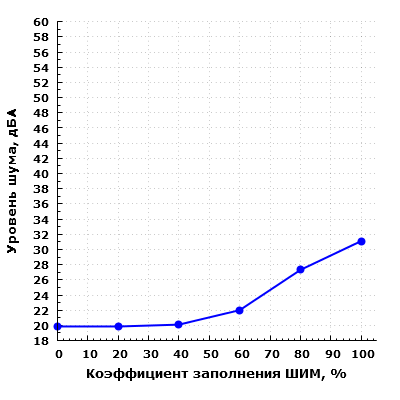

В собранном корпусе уровень шума системы охлаждения изменяется от 19,8 до 31,1 дБА при КЗ=0…100% и расположении микрофона в ближнем поле. При значении коэффициента заполнения ШИМ равном или менее 60 процентов шум системы охлаждения корпуса находится на низком уровне, а при КЗ=80%…100% шум можно считать пониженным для жилого помещения в дневное время суток.

Ослабление уровня шума передней и верхней панелями составляет около 5,7 дБА с расстояния 0,35 метра, что является показателем выше среднего для сплошных панелей.

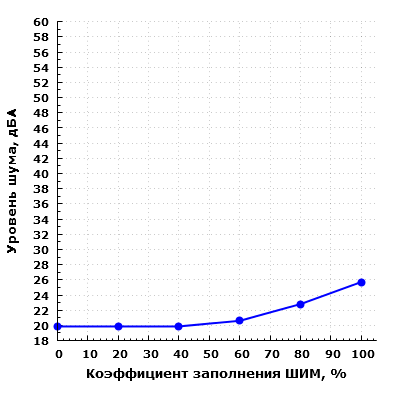

При напольном размещении и расположении микрофона шумомера на уровне головы человека, сидящего около компьютера, шум ожидаемо снижается, он изменяется от 19.8 до 25,7 дБА при КЗ=0…100%. Таким образом, даже на максимальных оборотах (около 1300 об/мин) комплектных вентиляторов шум можно оценить как достаточно низкий в случае напольного расположения корпуса и соответствующего удаления пользователя от него.

Акустическая эргономика модели очень хорошая, поскольку на минимальных оборотах шум очень низкий, а на максимальных оборотах обеспечивается достаточно высокая производительность системы охлаждения корпуса, однако шум при этом не превышает эргономичные границы.

Отдельно отметим сравнительно высокое ослабление шума элементами корпуса.

Итоги

Corsair Carbide Series 275Q хорошо подходит для сборки офисного или рабочего компьютера, так как помимо удачного дизайна он сравнительно хорошо защищен от проникновения пыли, а для очистки фильтров потребуется минимум времени. Для данного варианта использования единственным минусом можно считать размещение БП снизу, но и тут можно несколько смягчить ситуацию, если установить БП вентилятором вверх.

Для типичных домашних систем корпус также может оказаться востребованным как благодаря дизайну, так и из-за неплохой оснащенности: два вентилятора и контроллер уже есть в комплекте. Немаловажно, что они поддерживают стандартное подключение и найти дополнительные подходящие вентиляторы, если они понадобятся через какое-то время, будет несложно.

Собирать системы повышенной мощности и с большим количеством дополнительного оборудования, в частности СЖО, тут не очень удобно из-за небольших габаритов корпуса, хотя техническая возможность для этого имеется. Лучше все же ограничиться большим башенным или даже боксовым кулером.

В целом корпус оставил очень неплохое впечатление, хотя видно, что создавали его на достаточно бюджетном шасси, которое в процессе доводили до ума. Для конечного пользователя, который не посещает регулярно недра своего компьютера, это будет незаметно.
