Обзор блока питания Cooler Master Masterwatt 750 TUF Gaming Edition

Средняя цена модели Masterwatt 750 Вт
Розничные предложения модели Masterwatt 750 Вт

Описание

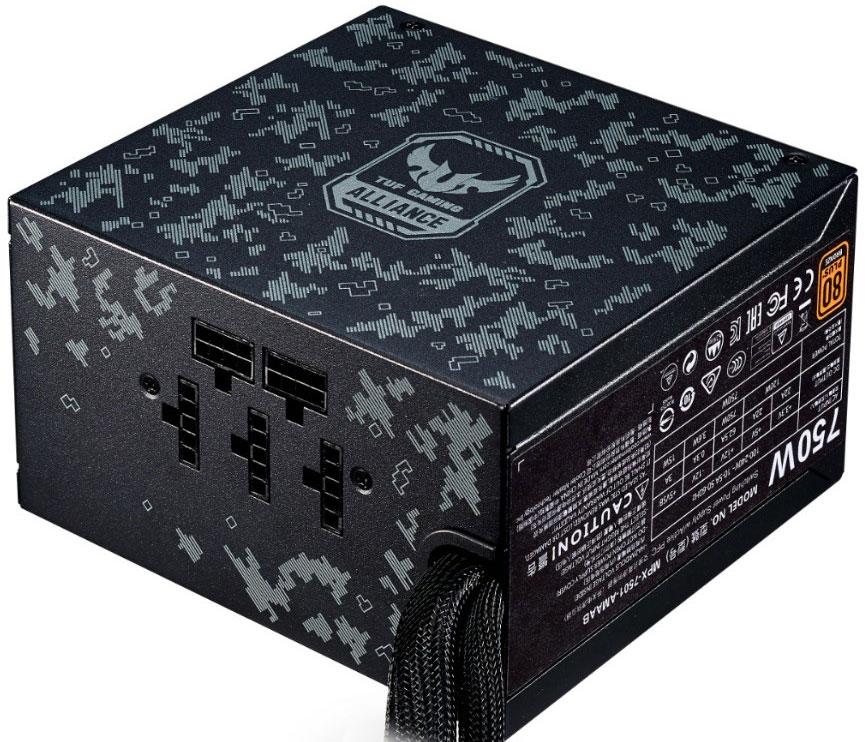

Данная модель TUF Gaming Edition имеет лишь минимальные отличия от обычного варианта БП Masterwatt 750, которые заключаются в камуфлированной окраске с разновидностью цифрового рисунка. Для обеих версий завялено наличие сертификата 80Plus Bronze, что на данный момент уже говорит о бюджетности продукта. Вентилятор здесь выполнен на подшипнике скольжения с самосмазывающейся втулкой — это не самый плохой вариант. Корпус блока питания имеет редко встречающуюся конструкцию: крышка накрывает основную плату блока питания не только сверху, но и снизу, что затрудняет вскрытие БП.

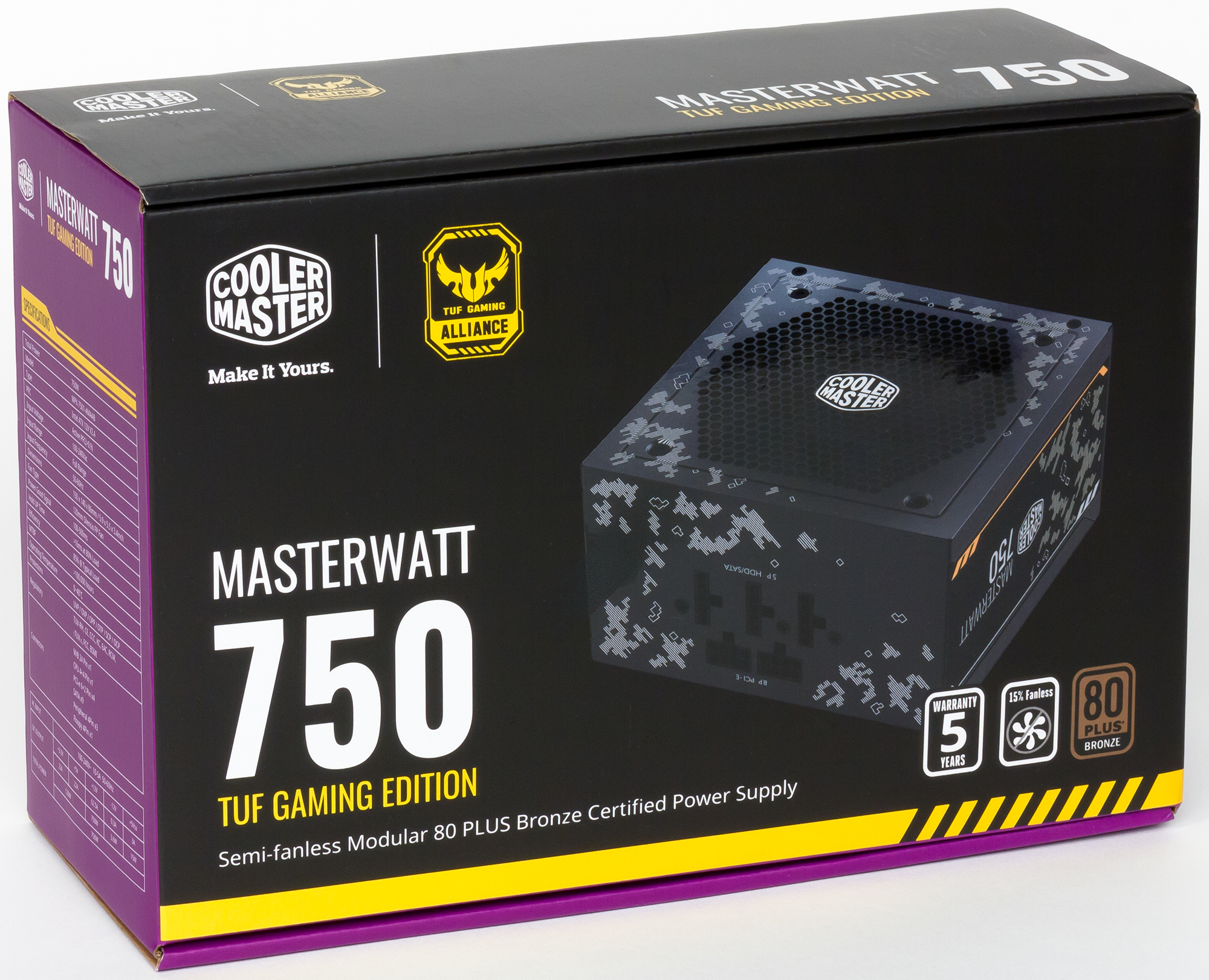

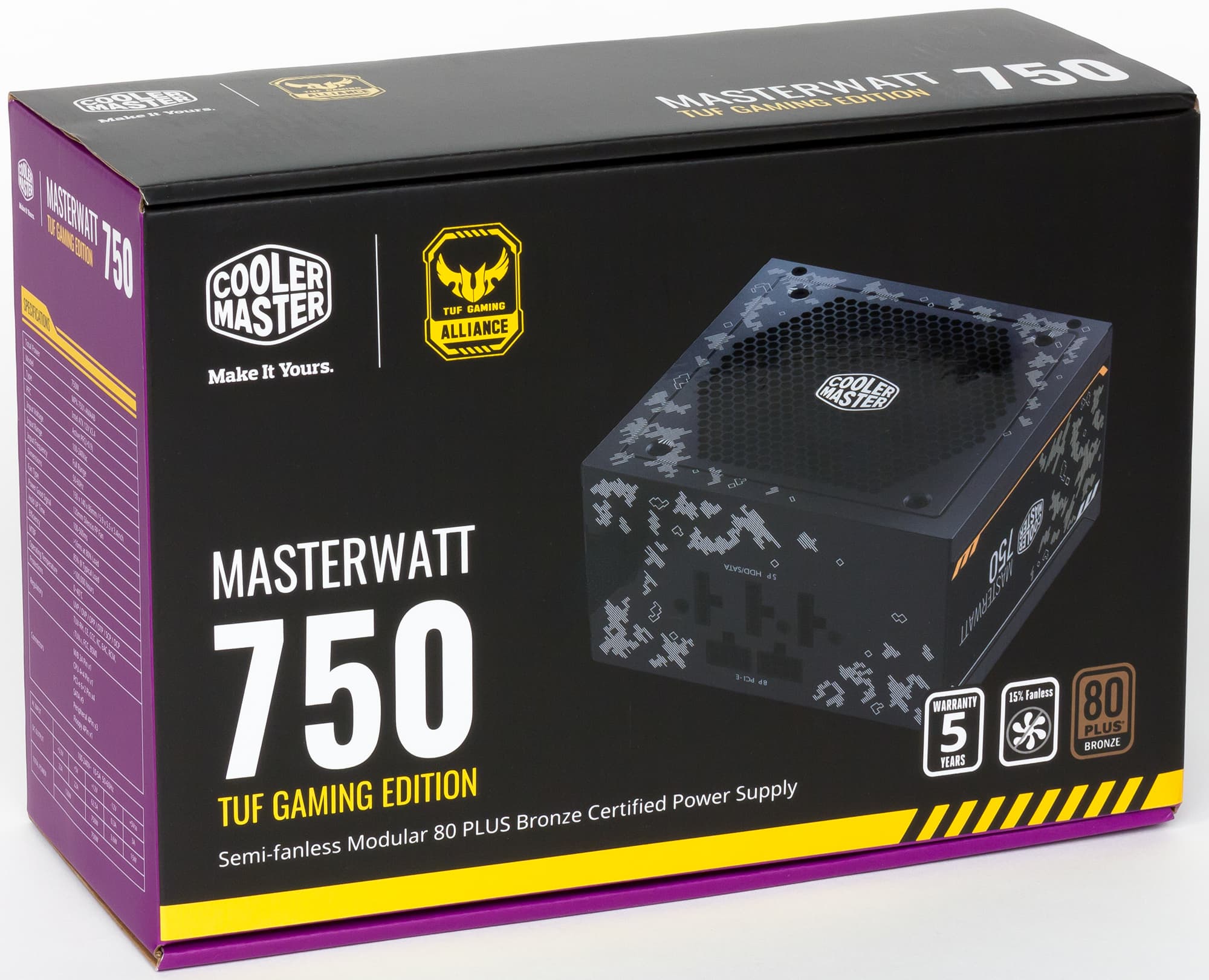

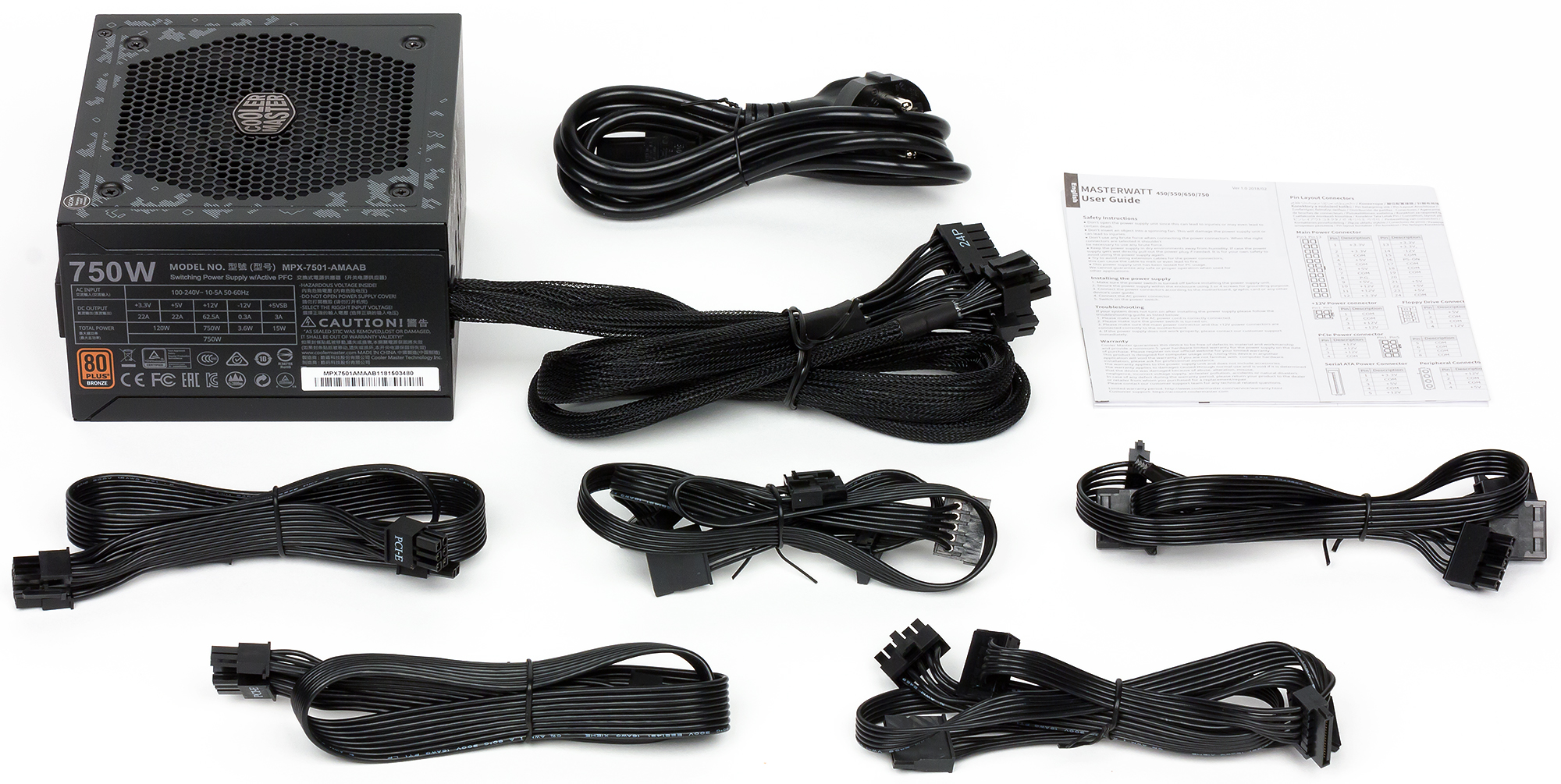

Поставляется блок питания в упаковке для розничной продажи, представляющей собой картонную коробку с матовой цветной полиграфией. Коробка достаточно компактная, к прочности упаковки также претензий нет.

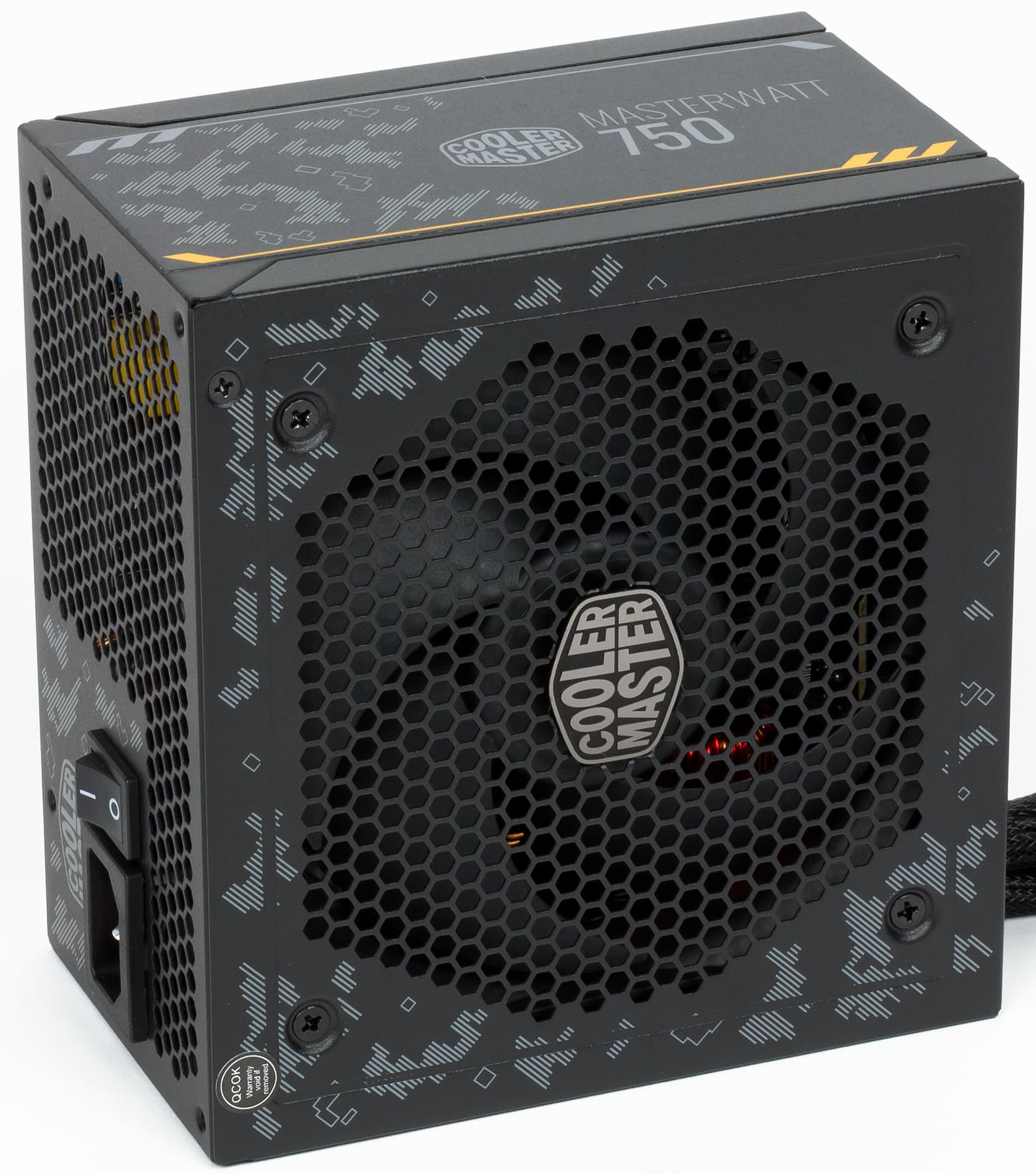

Длина корпуса блока питания составляет стандартные 140 миллиметров, покрытие матовое с мелкой фактурой. Вентилятор закрывает штампованная решетка с сотовой структурой и достаточно большой полезной площадью, по данному параметру она мало уступает проволочным решеткам. Возможно, идея использования именно штампованной решетки заключается в повышении общей жесткости конструкции и снижении паразитных призвуков, появляющихся из-за вибраций.

Характеристики

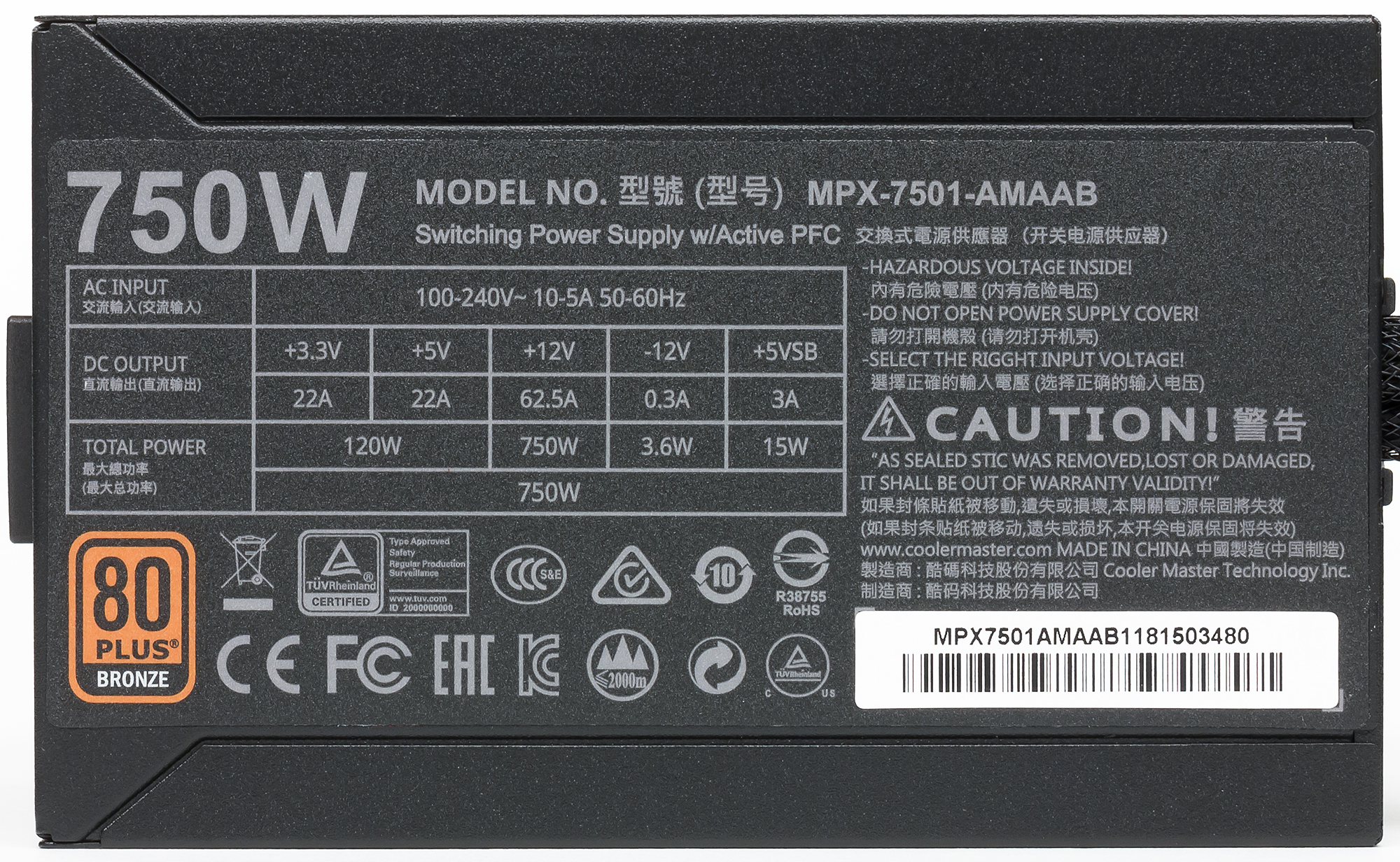

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 750 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 1,0, что является отличным показателем.

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 1 разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 4 на двух шнурах
4 pin Peripheral Connector 3
15 pin Serial ATA Connector 9 на трех шнурах
4 pin Floppy Drive Connector 1

Длина проводов до разъемов питания

  • до основного разъема АТХ — 58 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 12 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс еще 12 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 50 см, плюс 12 см до второго, еще 12 см до третьего и еще 12 см до четвертого такого же разъема
  • до разъема SATA Power Connector — 55 см, плюс 12 см до разъема Peripheral Connector («молекс»), еще 12 см до второго и еще 12 см до третьего такого же разъема, плюс 12 см до разъема питания FDD

Часть проводов с разъемами у данной модели блока питания выполнены съемными, что повышает удобство при сборке, а также позволяет убрать из корпуса неиспользуемые провода с целью улучшения внешнего вида собранной системы и аэродинамики внутри системного блока.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъема питания процессора — 65 сантиметров. Таким образом, с большинством современных корпусов проблем не возникнет. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, шнур с коннектором питания процессора вполне можно было бы сделать и более длинным — скажем, 75-80 см, чтобы обеспечить максимальное удобство работы при сборке системы.

Распределение разъемов на шнурах питания не самое удачное, так как полноценно обеспечить питанием несколько зон установки накопителей будет проблематично, но в случае типовой системы с парой накопителей сложности маловероятны. А вот на шнуры с разъемами для питания видеокарт изготовитель не поскупился.

Съемные шнуры выполнены из ленточного провода, что повышает удобство при сборке.

Внутреннее устройство

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

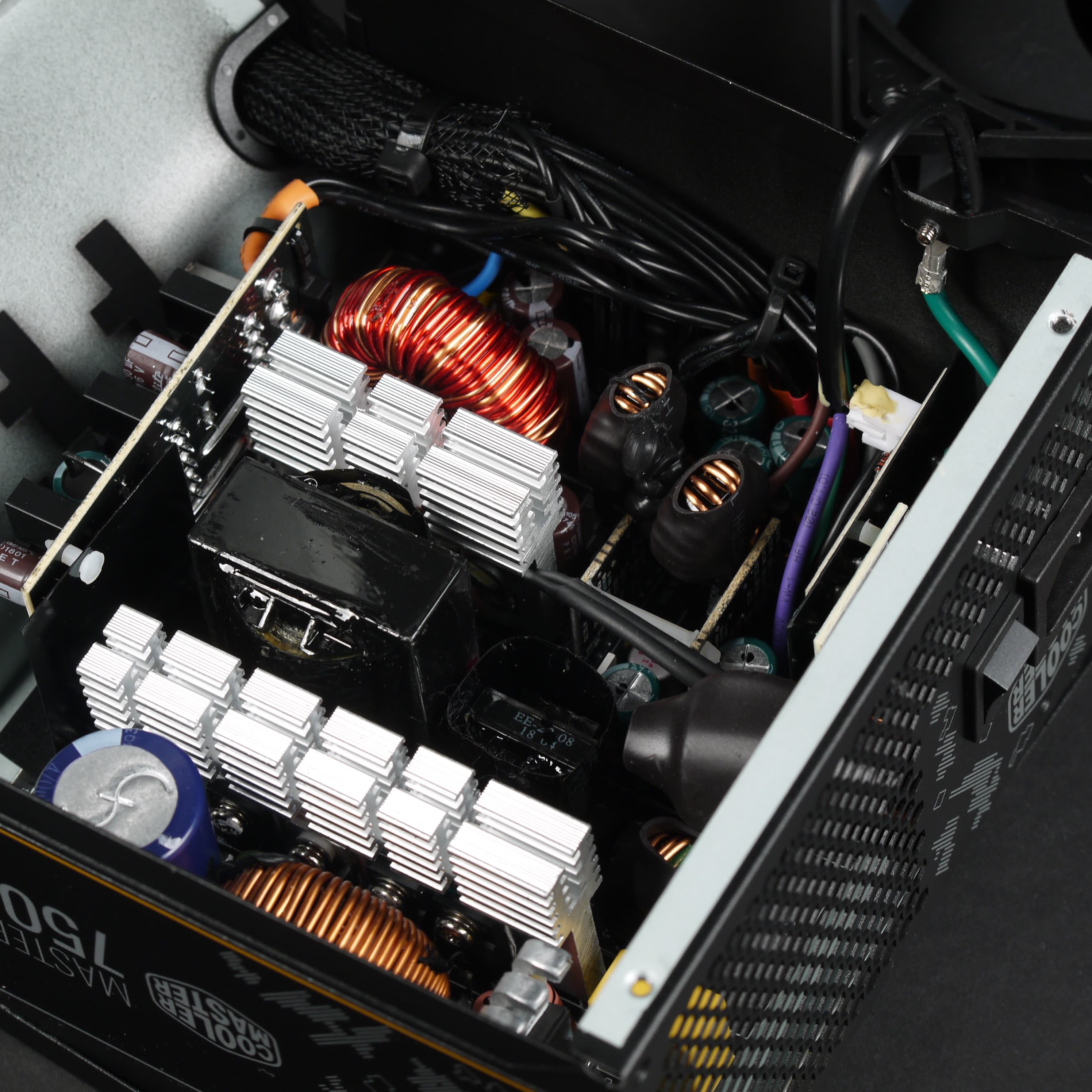

Основные полупроводниковые элементы установлены на двух компактных радиаторах. Независимые источники +3.3VDC и 5VDC установлены на индивидуальных дочерних печатных платах и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением. В блоке питания преимущественно установлены конденсаторы Elite, включая высоковольтный, также имеется небольшое количество полимерных конденсаторов.

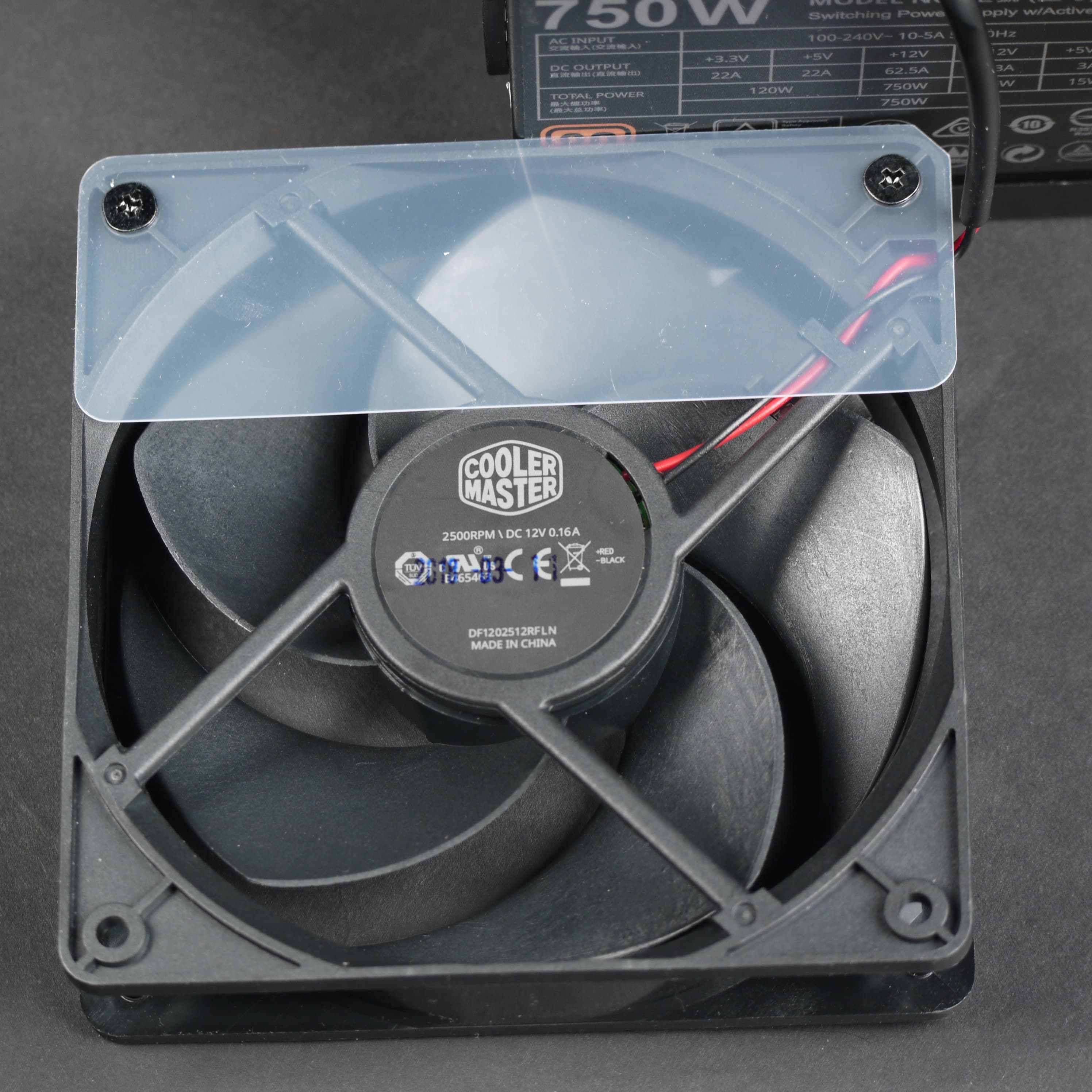

В блоке питания установлен вентилятор DF1202512RFLM. Данная модель вентилятора имеет максимальную скорость вращения 2500 об/мин при напряжении питания 12 вольт. Вентилятор основан на подшипнике скольжения с самосмазывающейся втулкой.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC не является высокой, других проблем выявлено не было.

Кросс-нагрузочная характеристика

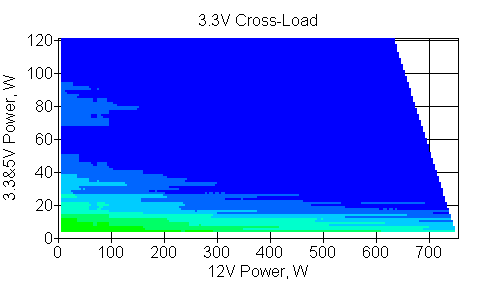

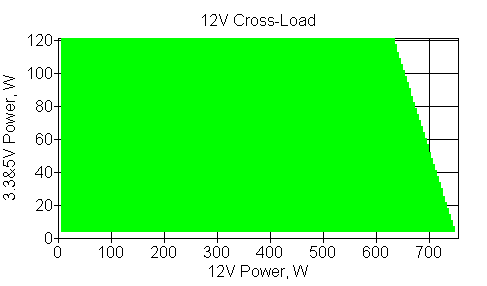

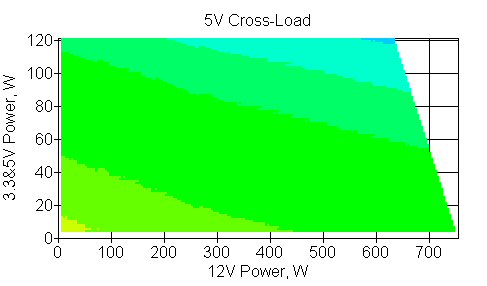

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают двух процентов во всем диапазоне мощности, что является хорошим результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают 1% по каналу +12VDC, 3% по каналу +5VDC, а по каналу +3.3VDC отклонения находятся в пределах пяти процентов. Стоит отметить и невысокую нагрузочную способность канала +3.3VDC в целом.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3% при использовании фиксированного шнура питания.

В случае видеокарты с двумя разъемами при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.

При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%.

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Экономичность и эффективность

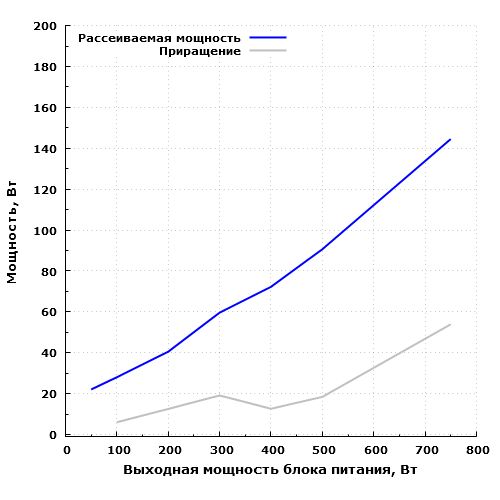

На максимальной мощности блок питания рассеивает около 144,5 Вт, на мощности 50 Вт — около 22 Вт. 60 Вт он рассеивает на мощности около 300 Вт, а 100 Вт — примерно на 540 Вт. Таким образом, экономичность можно считать удовлетворительной.

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в дежурном режиме сам по себе БП потребляет менее 0,5 Вт.

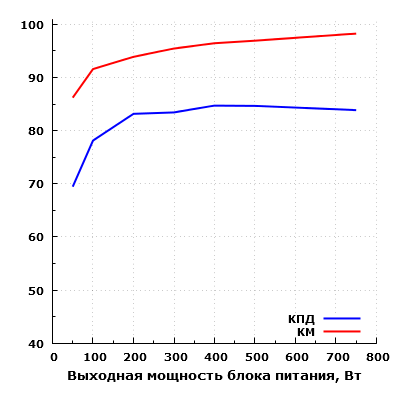

Эффективность БП находится на относительно невысоком уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 83% в диапазоне мощности от 200 до 750 ватт, максимальное зарегистрированное значение составило около 85% на мощности 400 Вт. КПД на мощности 50 Вт составил около 70%.

Температурный режим

В данной модели включение и выключение вентилятора производится только в зависимости от температуры на термодатчике.

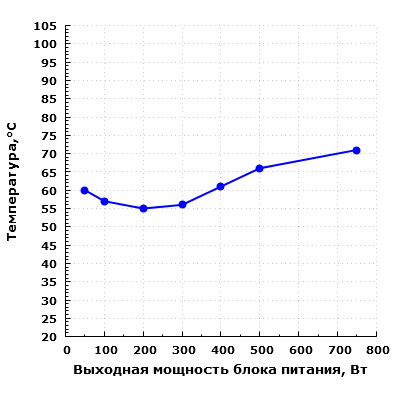

Включается вентилятор при приближении к температуре около 57 градусов, выключается — около 48 градусов, то есть диапазон достаточно узкий. Вместе с тем, у данной модели достаточно высокое тепловыделение, а также не особенно оптимизированная структура с точки зрения аэродинамики и возможности охлаждения в пассивном режиме работы. В итоге у блока питания даже на мощности 50 Вт наблюдаются частые циклы старт/стоп вентилятора, т. е. работать долговременно с выключенным вентилятором он не в состоянии. На мощности 100 Вт картина похожая, только циклы повторяются чаще. На мощности 200 Вт и более вентилятор уже вращается постоянно.

Термонагруженность довольно высокая, что не очень хорошо с точки зрения срока службы конденсаторов.

Акустическая эргономика

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

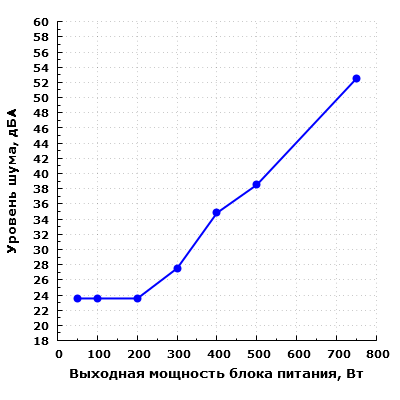

При работе в диапазоне до 200 Вт включительно шум блока питания находится на низком уровне — в пределах 25 дБА с расстояния 0,35 метра.

Шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) при работе на мощности 300 Вт. Такой шум будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

Уже при работе на мощности 400 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При нагрузке в 500 Вт шум можно охарактеризовать как находящийся на уровне выше среднетипичного для жилого помещения в дневное время суток, но, тем не менее, шум еще остается в эргономичных пределах. Дальнейшее повышение мощности нагрузки приводит к сильному увеличению уровня шума блока питания: при работе на мощности 750 Вт шум очень высокий.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает относительный комфорт при выходной мощности в пределах 400 Вт.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует.

Потребительские качества

Нагрузочная способность канала +12VDC у Cooler Master Masterwatt 750 TUF Gaming Edition высокая, что позволяет использовать данный БП в сравнительно мощных системах. Но стоит учитывать, что заметно шуметь блок питания начинает уже от 500 Вт. При игровой нагрузке низкий уровень шума нужен не всем, но вот читать и смотреть видео большинство все-таки предпочитает при минимальном уровне шума, и здесь с этим нет проблем: до 200 Вт шум весьма низкий. Длина проводов у БП не самая выдающаяся, но в небольших корпусах для полноразмерных плат ее вполне хватит. Отметим использование ленточных проводов, что повышает удобство при сборке.

Итоги

Данная модель БП обеспечивает вполне адекватный уровень шума в широком диапазоне мощности, а также высокую нагрузочную способность канала +12VDC, что позволяет позиционировать Cooler Master Masterwatt 750 TUF Gaming Edition в качестве относительно бюджетного источника питания для игровых систем с одним топовым GPU на борту. В то же время, в блоке питания используются компоненты эконом-класса, поэтому отнести данное решение можно, скорее, к среднебюджетному сегменту.

Формально блок питания имеет гибридную систему охлаждения, но для долговременной работы в пассивном режиме он не предназначен. Термонагруженность относительно высокая почти при любой мощности, что может говорить о некоторых просчётах в реализации системы охлаждения, которая не самым эффективным образом справляется с имеющимся тепловыделением.

2 августа 2018 Г.
