Серия MasterBox в ассортименте корпусов компании Cooler Master представляет доступные среднебюджетные решения, предназначенные для широкого круга пользователей.

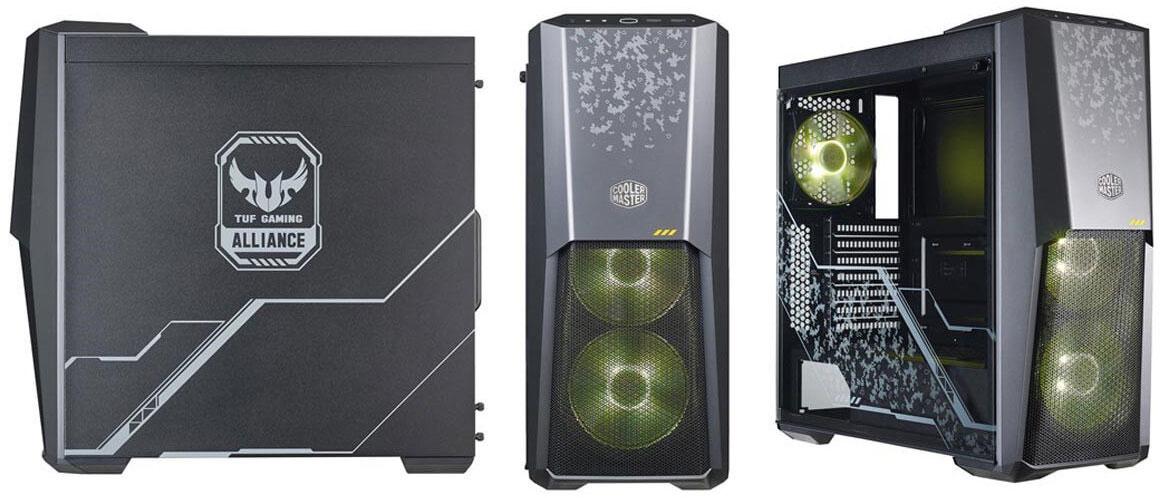

Рассматриваемая в этом обзоре модель MasterBox MB500 TUF Gaming Edition является очередным продуктом Cooler Master, который вышел под брендом TUF Gaming Alliance. Также в природе существуют блок питания MasterWatt 750 TUF Gaming Edition и два кулера. Объединяет их, помимо названия, наличие камуфляжного узора цифрового типа на внешней поверхности устройств. Для данной модели за основу был взят Cooler Master MasterBox MB500, который был немного видоизменен, в основном путем добавления камуфляжного покрытия в некоторых местах.

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике, а также два разветвителя для вентиляторов: один — для питания вентиляторов от периферийного разъема, а второй — для системной подсветки. Есть в комплекте и простейший контроллер подсветки с ручным управлением, но установить его в корпус так, чтобы удобно переключать эффекты в уже собранном системном блоке, будет крайне затруднительно, поэтому лучше все-таки приобретать плату с поддержкой системной подсветки — благо сейчас трудно, наоборот, найти плату без таковой.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен под кожухом БП около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска.

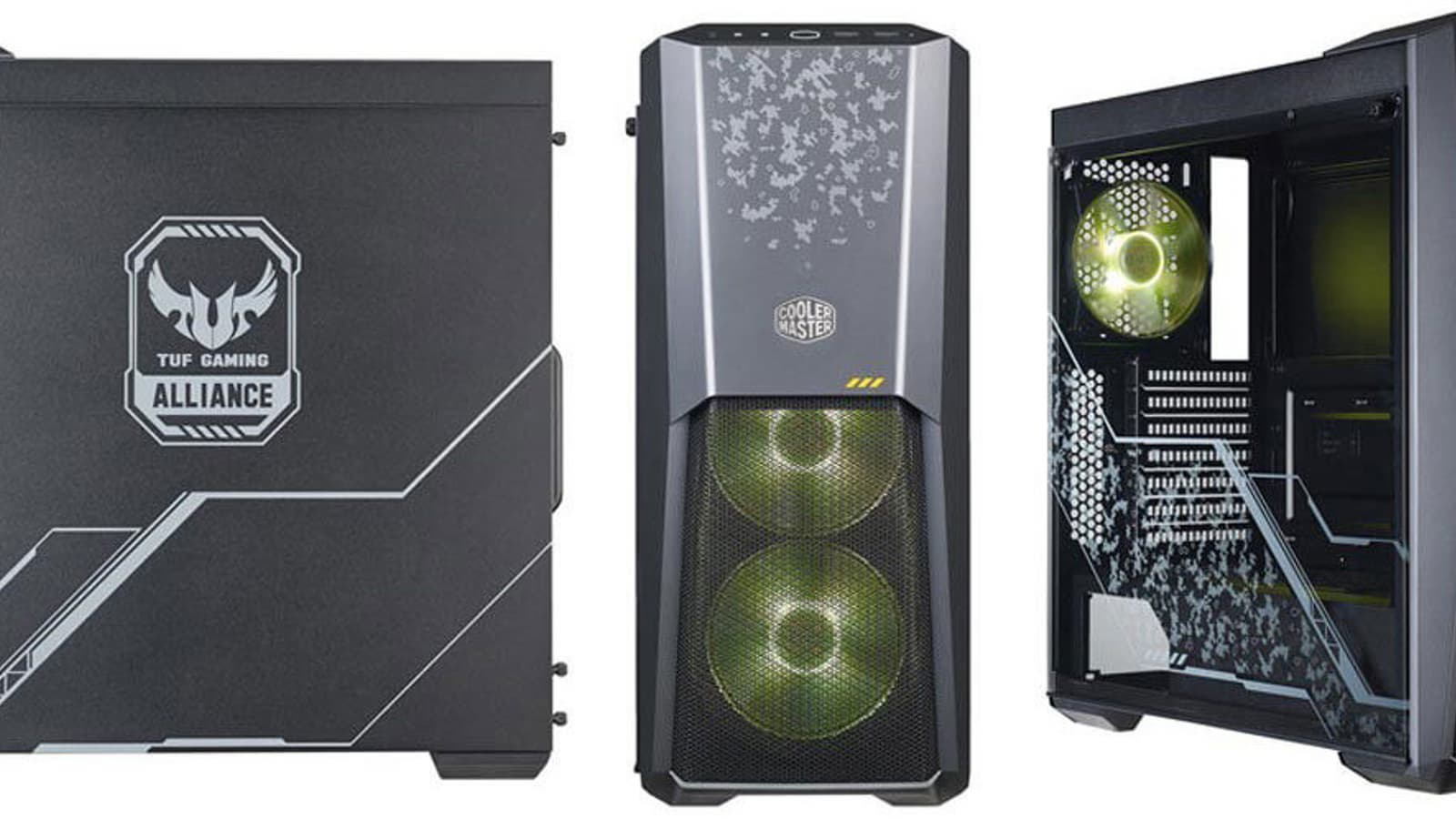

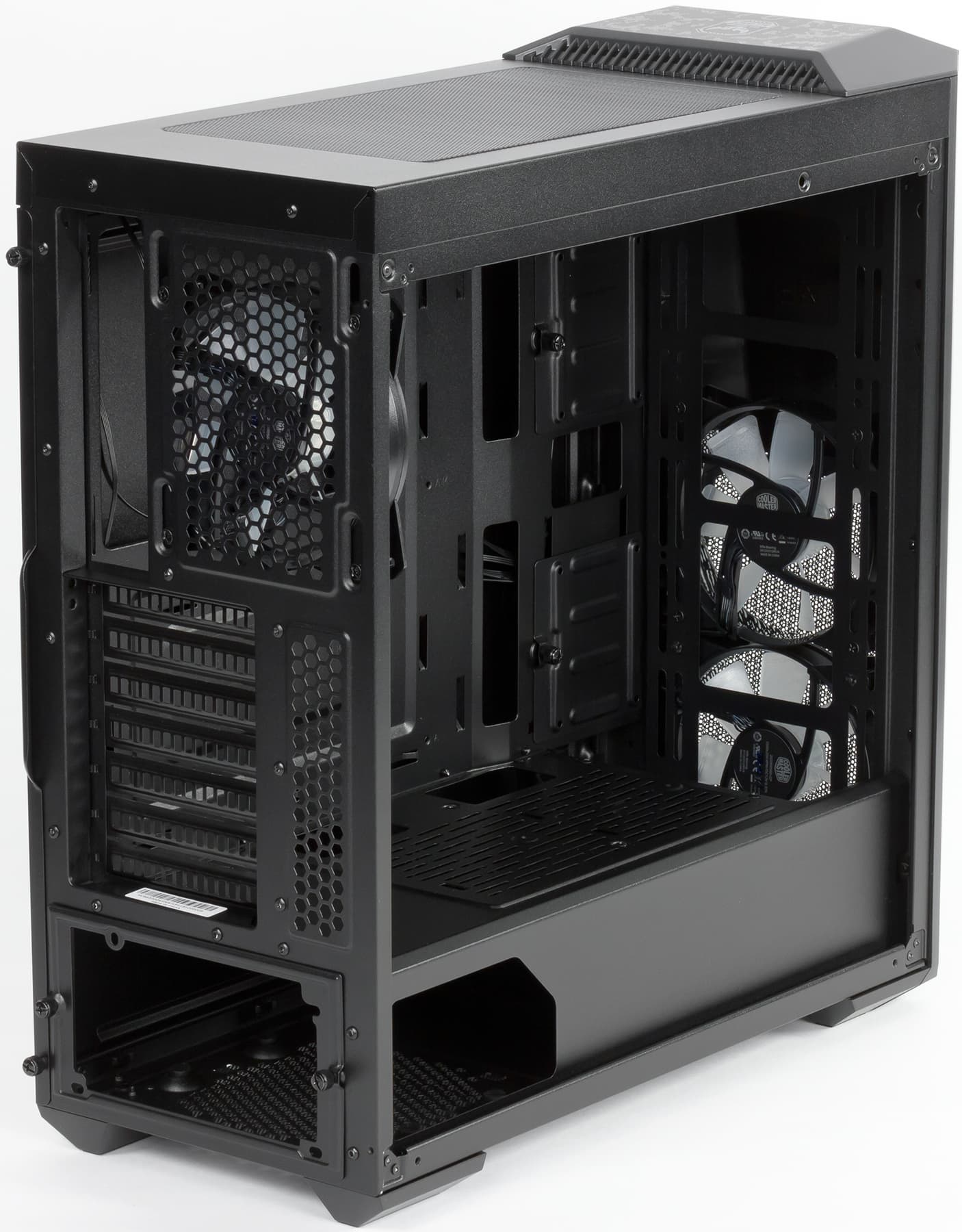

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и нижнерасположенным блоком питания с горизонтальным размещением.

Кожух блока питания в данном случае не только пропускает воздух со стороны передней панели, но и имеет вентиляционную решетку, что не позволяет надеяться на изолирующие свойства этого конструкционного элемента от нагретого воздуха в общем объеме и от «выхлопа» видеокарты. Судя по его конструкции, кожух для этого и не предназначен, в основном он исполняет роль своеобразного элемента жесткости, который обеспечивает дополнительную фиксацию основания для системной платы с нижней стороны. Также кожух создает место для скрытой установки блока питания с выводом проводов сразу за основание для системной платы, что выглядит более эстетично.

В корпусе полностью отсутствуют посадочные места для накопителей с внешним доступом.

Система охлаждения

В общей сложности в данном корпусе предусмотрено шесть посадочных мест под вентиляторы и два радиатора толщиной 50 мм:

  Спереди Сверху Сзади Справа Слева
Посадочные места для вентиляторов 3×120/2×140 мм 2×120 мм 1×120 мм нет нет
Установленные вентиляторы 2×120 мм нет 1×120 мм нет нет
Посадочные места для радиаторов 120/140/240/280/360 мм нет 120 мм нет нет

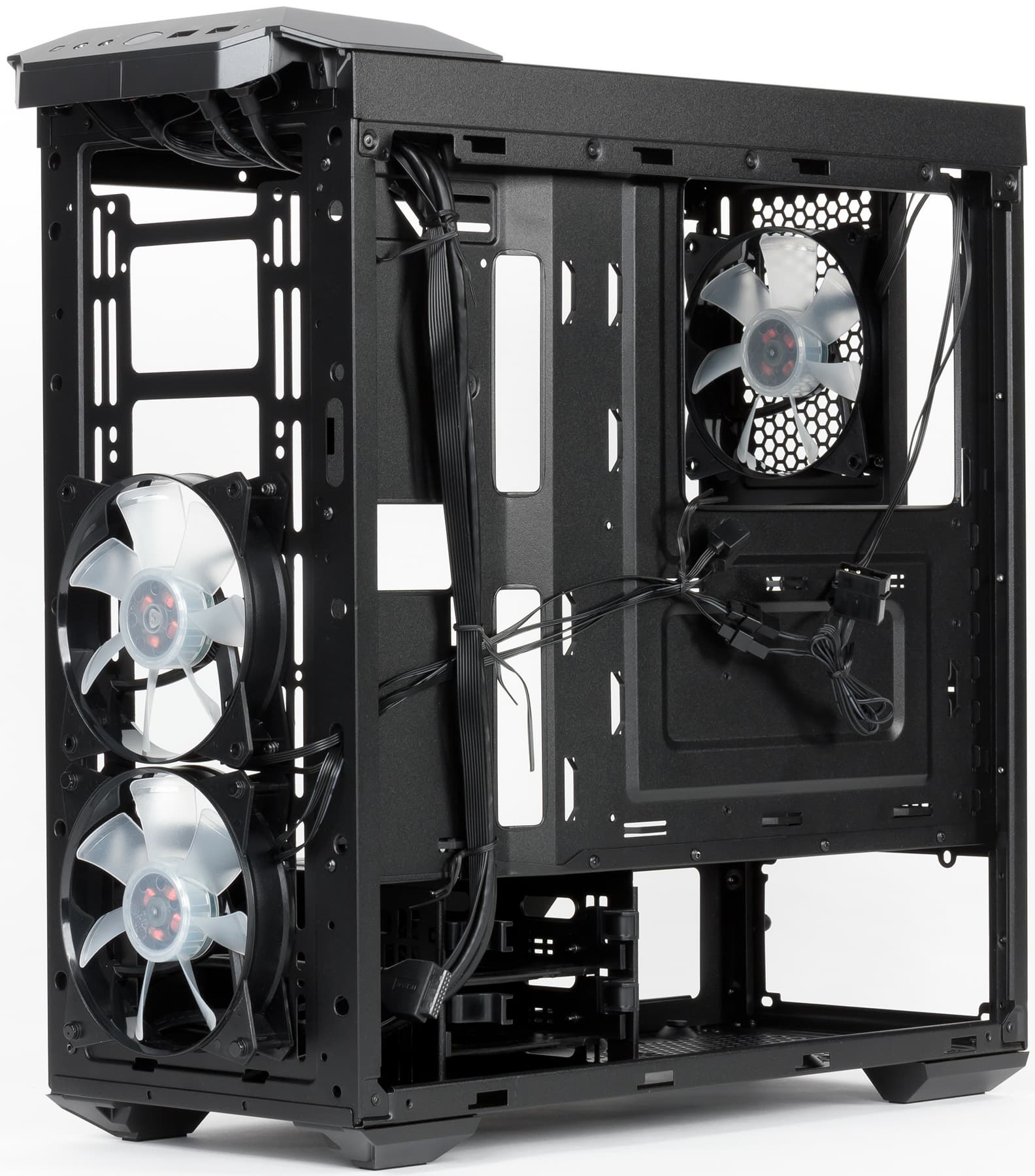

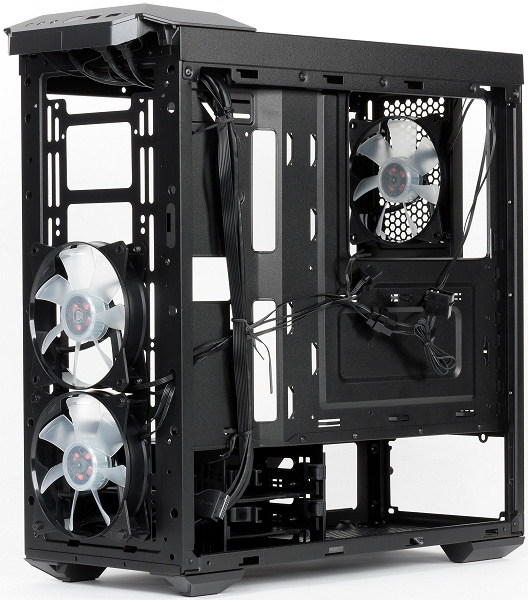

Предустановлено в корпусе три вентилятора типоразмера 120 мм со скоростью вращения около 1100 об/мин: два спереди и один сзади. Все вентиляторы имеют RGB-подсветку и подключаются двумя разъемами: стандартным трехконтактным для питания привода и стандартным четырехконтактным (с поддержкой системных плат) для питания и управления подсветкой.

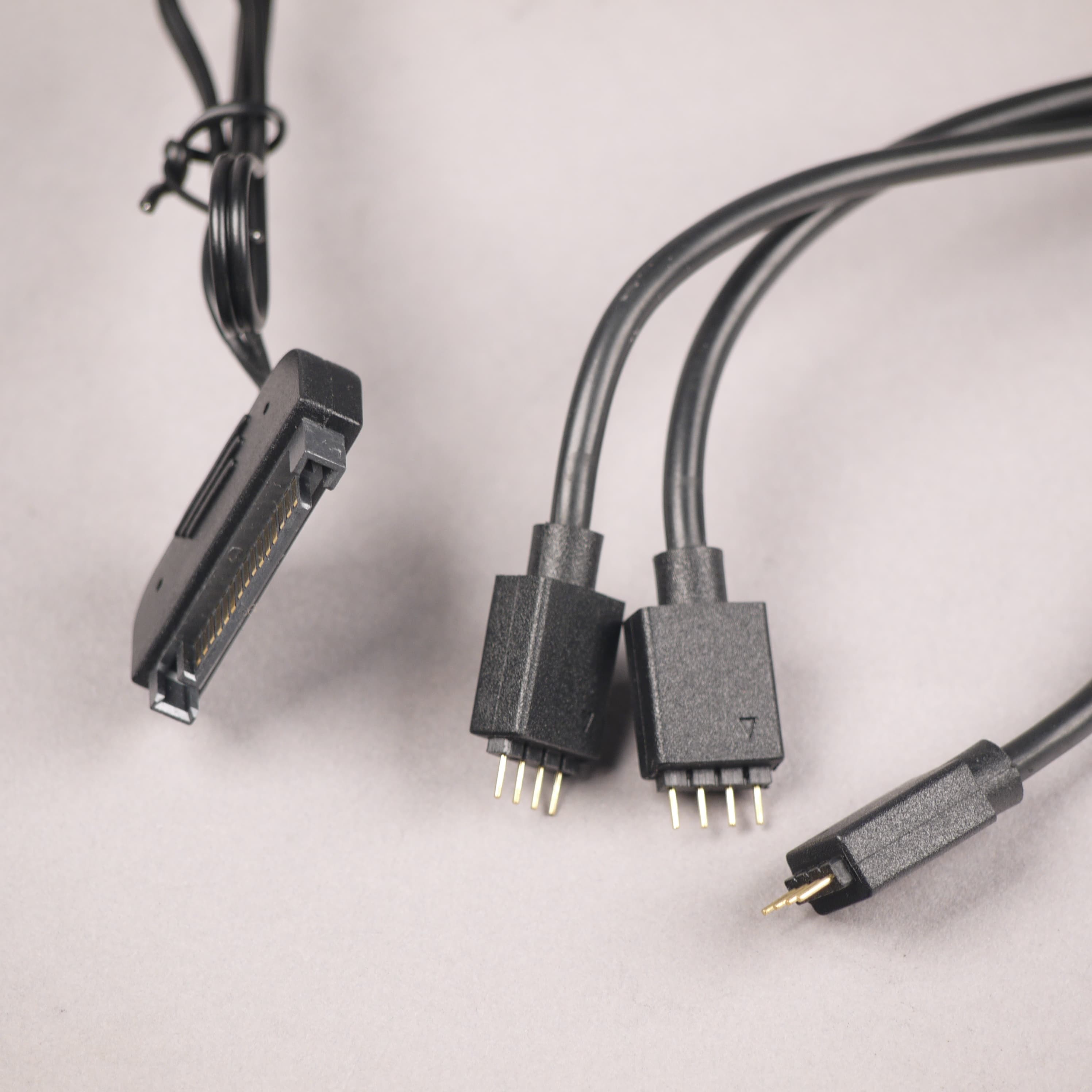

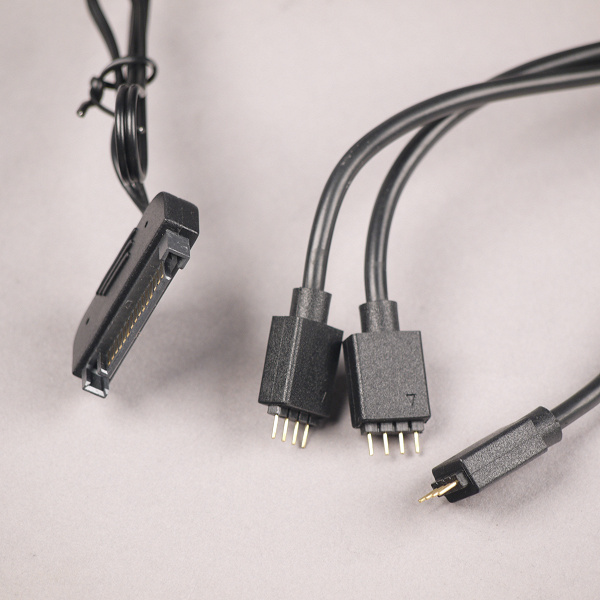

В комплекте есть два разветвителя для разъемов данных типов, что упрощает процесс подключения вентиляторов.

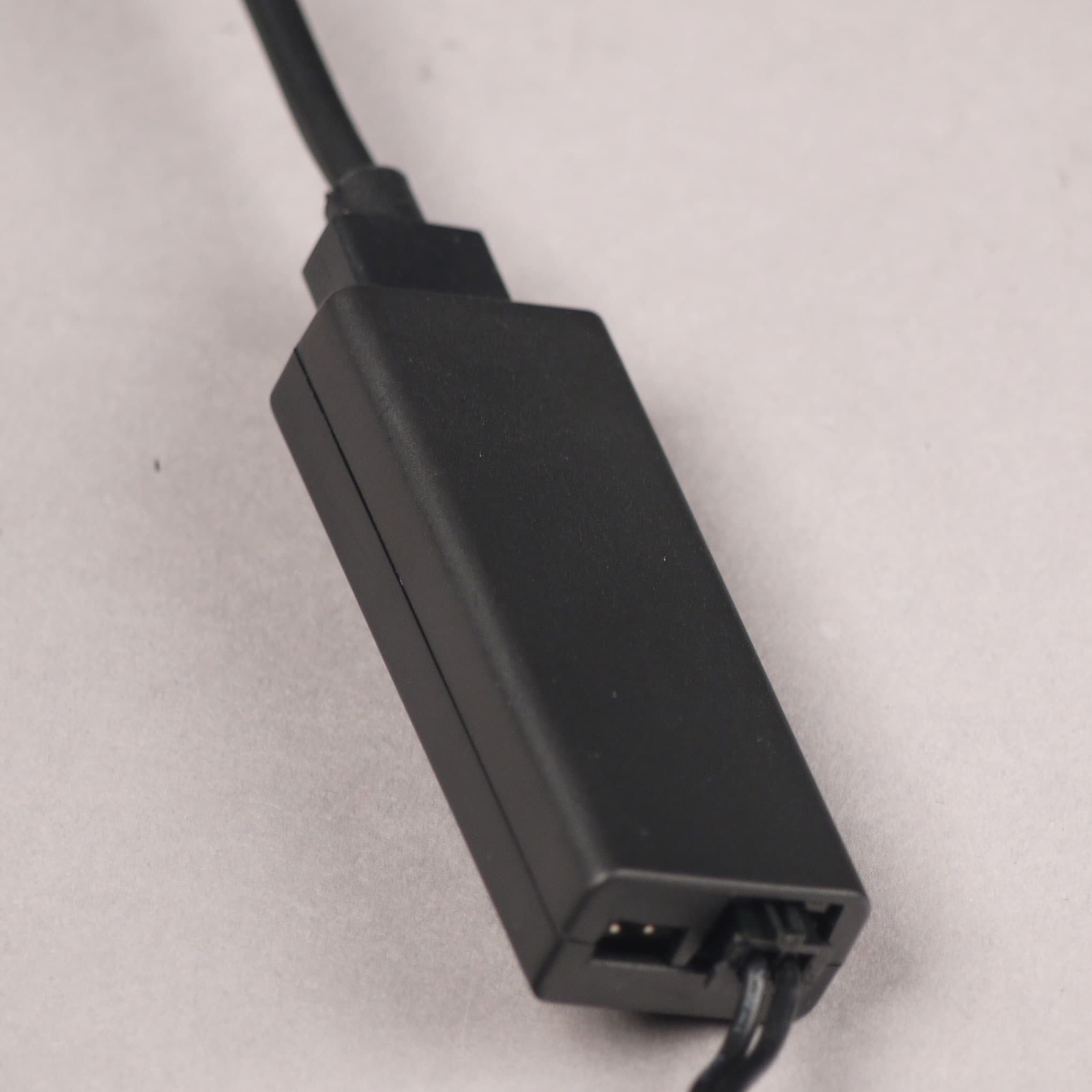

Есть в комплекте и простейший однокнопочный контроллер с питанием от разъема SATA Power.

Стоит отметить, что места для установки вентиляторов на передней, верхней и задней панелях не зафиксированы четко, их можно сдвигать на 3-5 см по вертикали, подстраиваясь тем самым под особенности системы охлаждения CPU и GPU. Это достигается за счет того, что отверстия под винты выполнены не круглыми, а виде прорезей значительной длины.

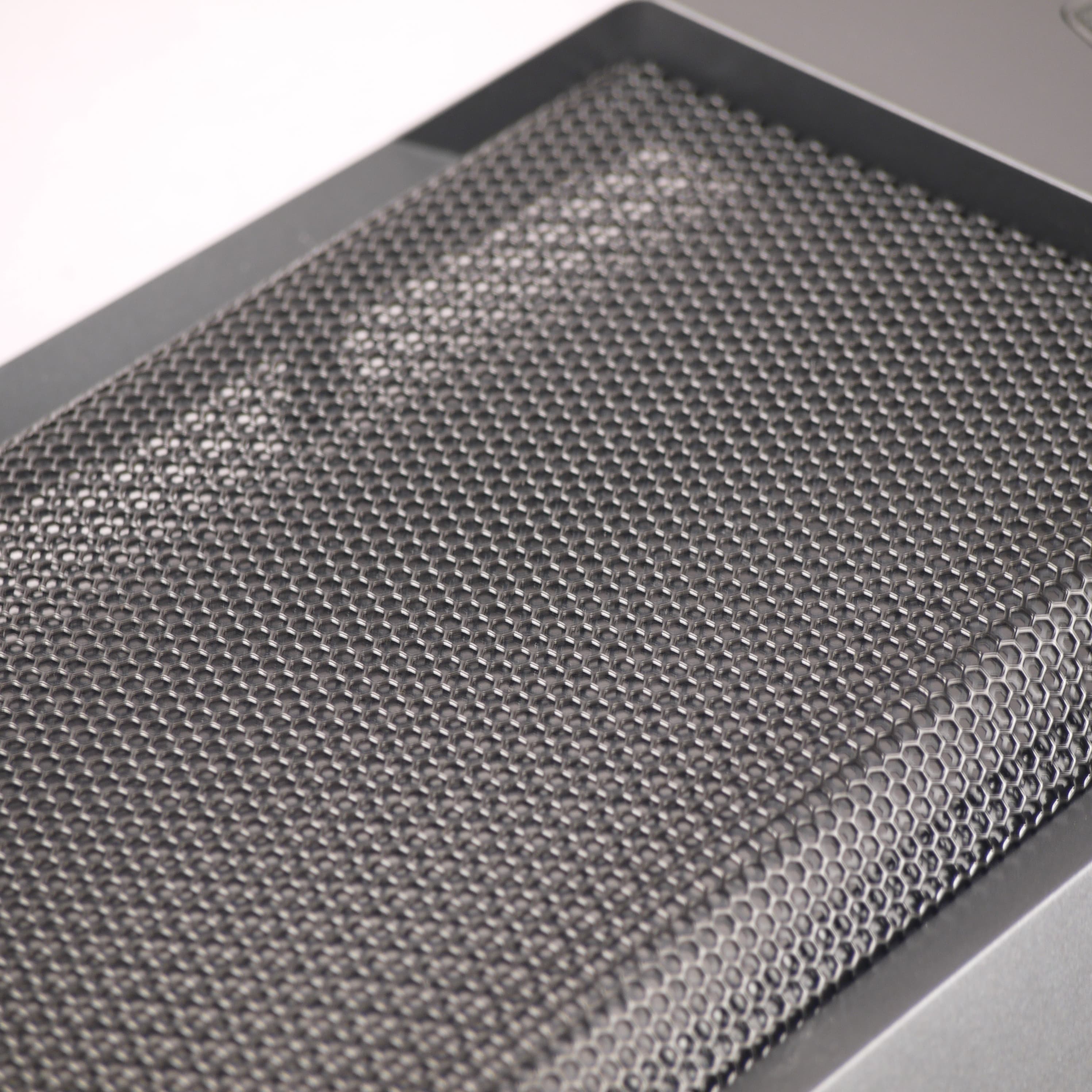

Фильтр для верхней стенки удобнее всего снимается и ставится на место благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому бо́льшая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

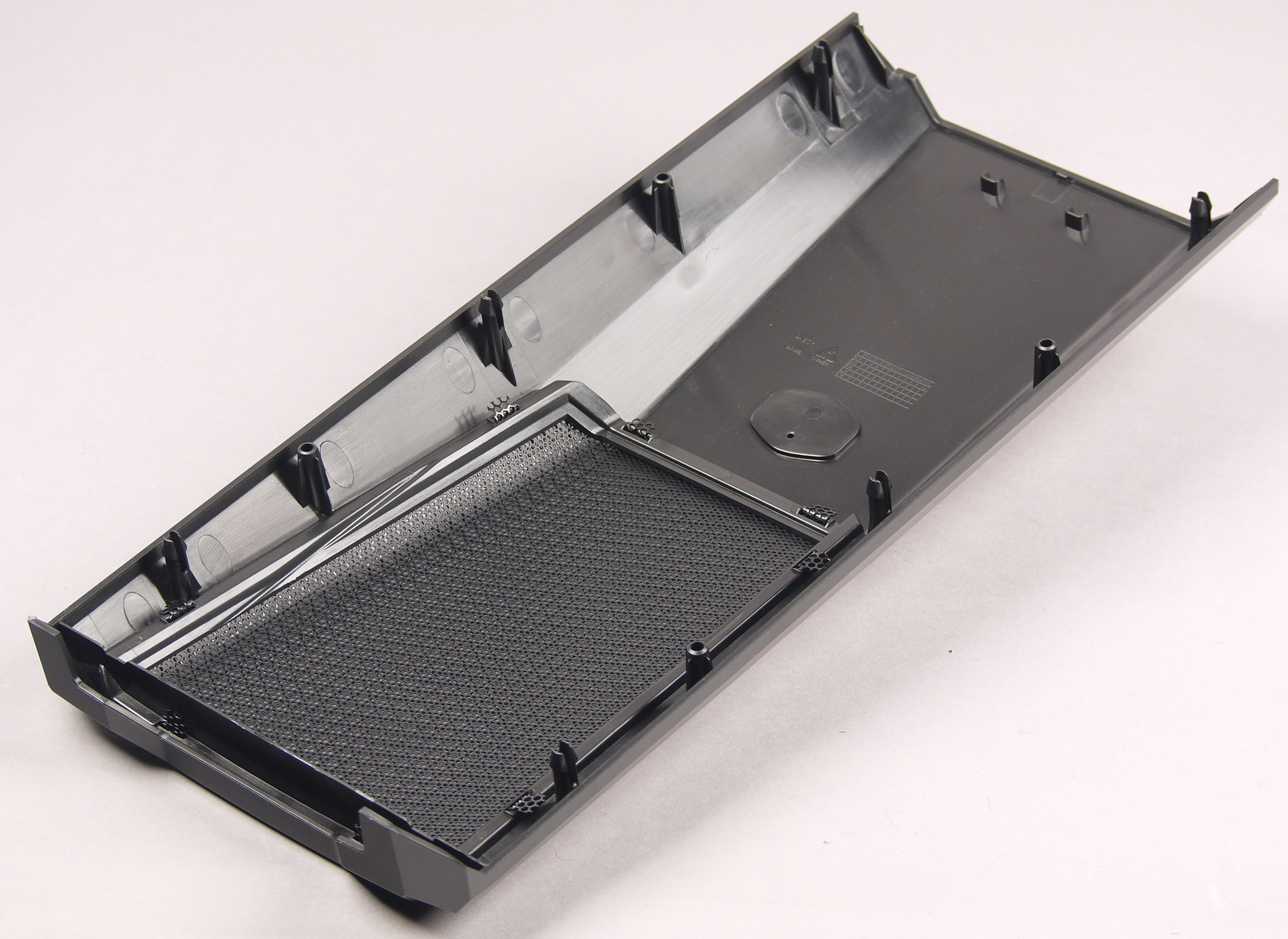

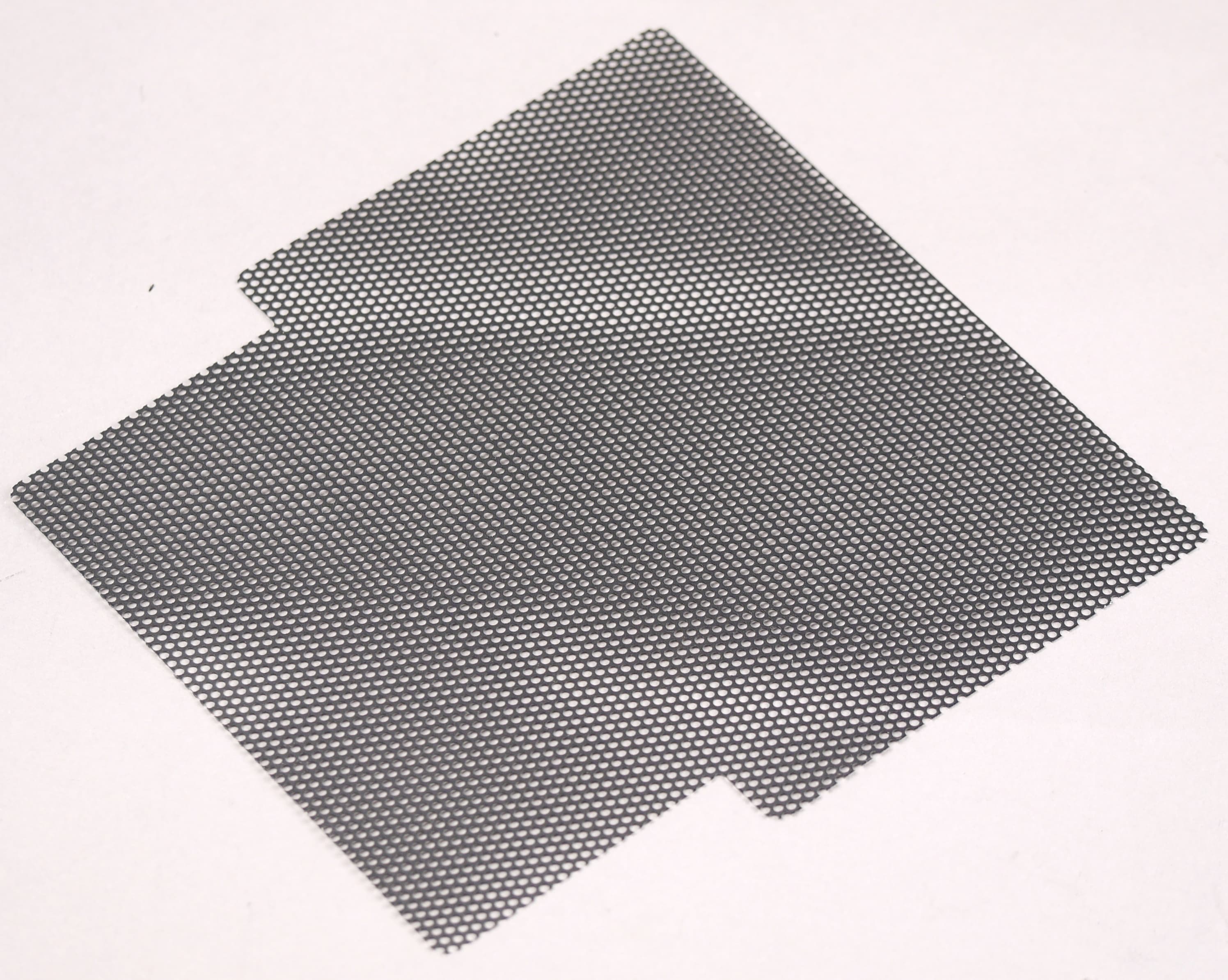

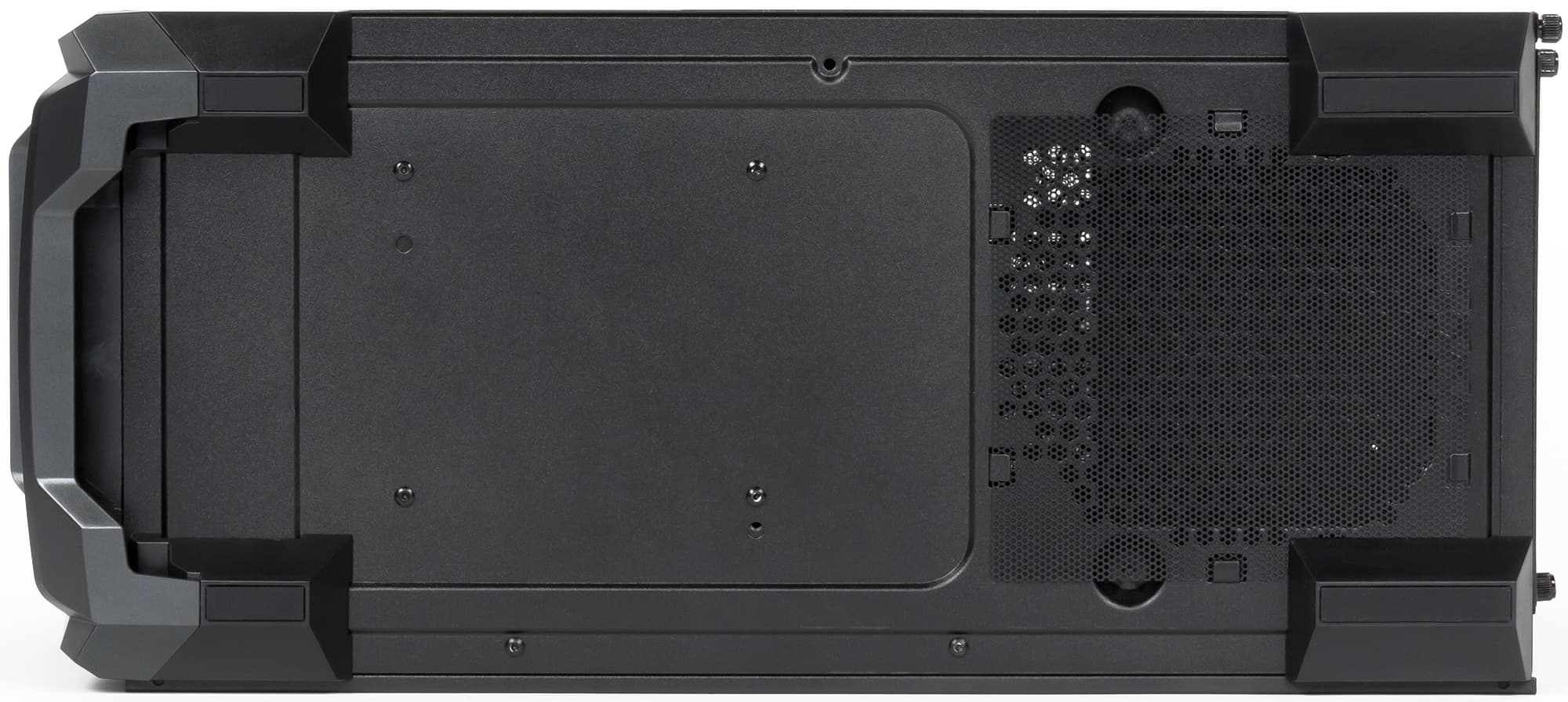

Фильтр под блоком питания выполнен из такой же сетки, которая представляет собой проштампованный лист пластика с круглыми отверстиями. Рамки он не имеет. И если снять его на ощупь еще как-то можно, то поставить обратно уже затруднительно.

Спереди роль фильтра выполняет металлическая решетка передней панели, снять которую можно только вместе с последней. Но так как на передней панели нет никаких элементов управления и коммутации, то самым простым способом ее очистки будет промывание под струей воды — разумеется, с последующей сушкой. Также можно очистить ее снаружи пылесосом. Сама решетка довольно крупная и пыль будет задерживать не очень хорошо.

Конструкция

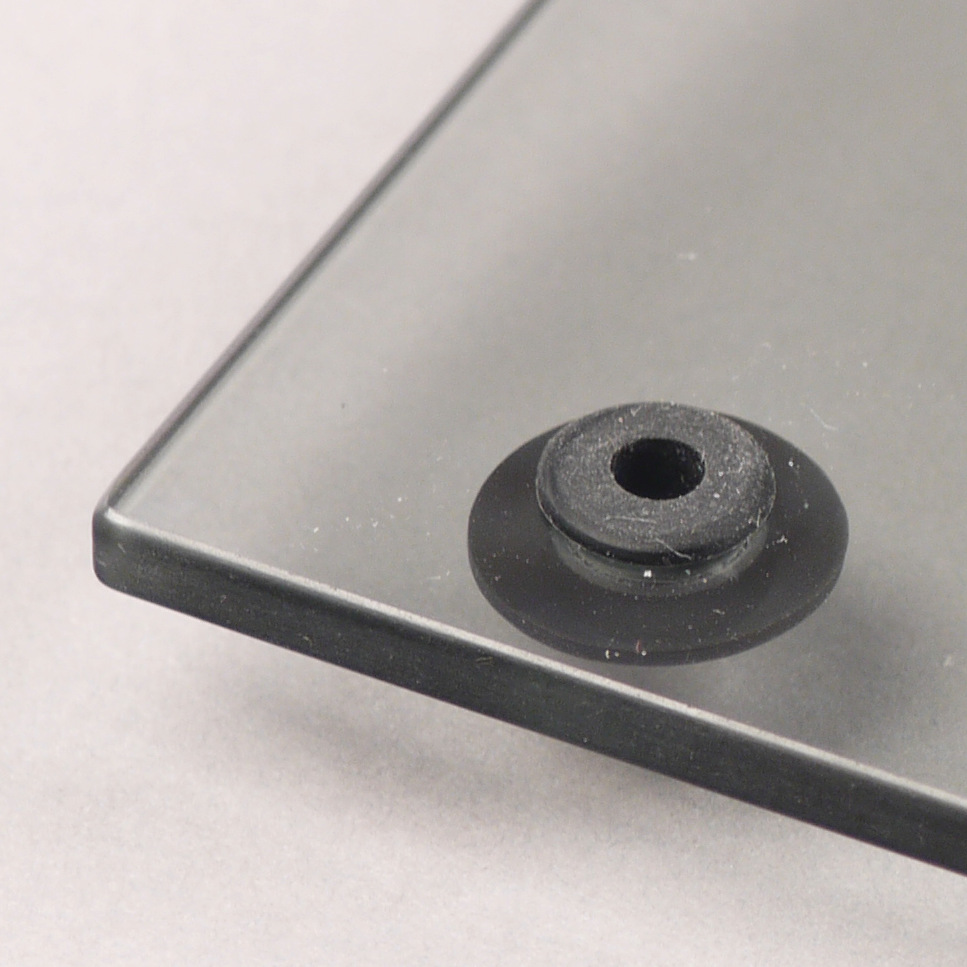

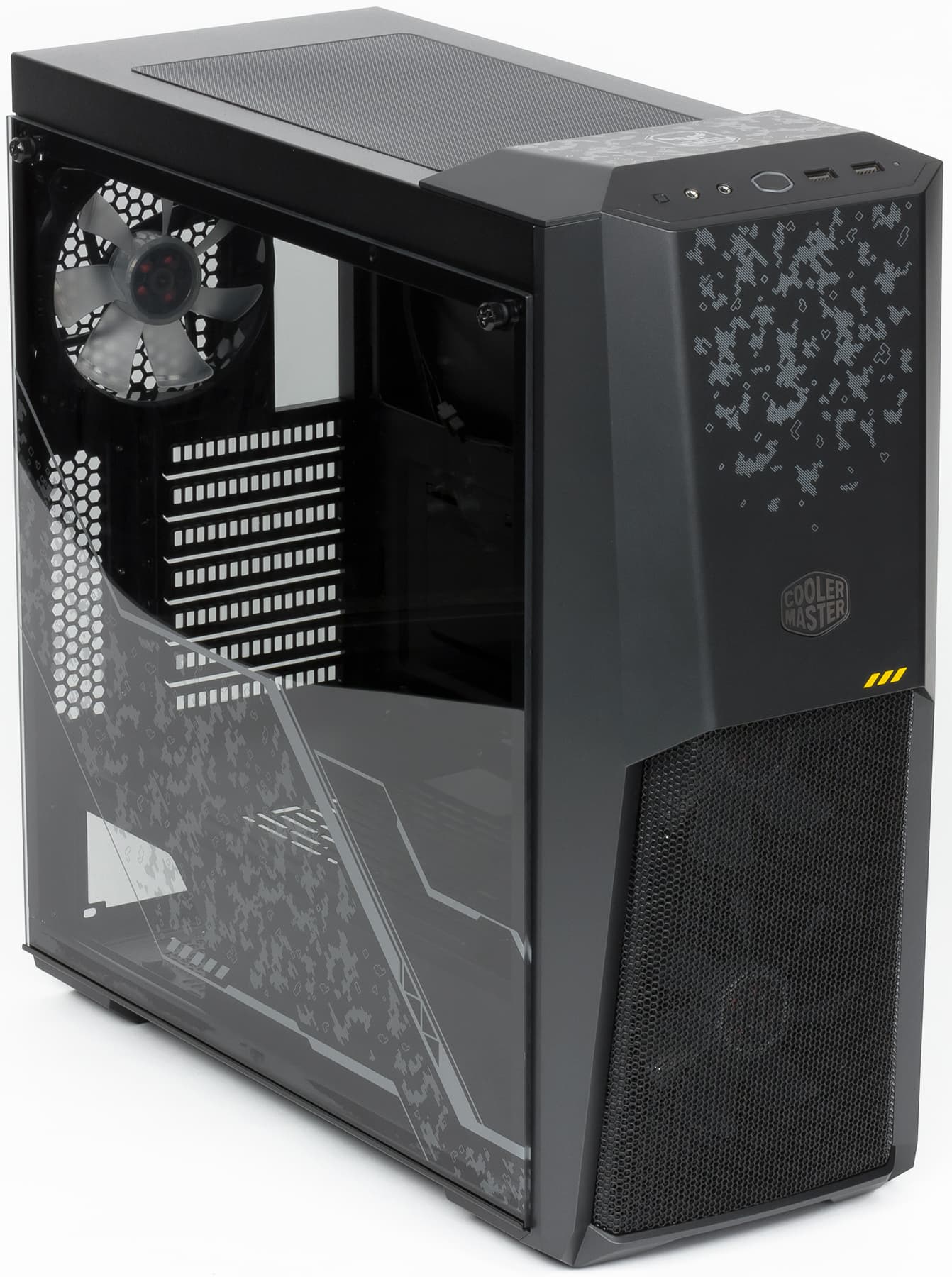

Как можно заметить, левая, если смотреть со стороны передней панели, боковая стенка выполнена из закаленного стекла. Ее крепление — гильотинного типа, с фиксацией через два сквозных отверстия с лицевой стороны с помощью винтов с накатной головкой. Внутри отверстий установлены втулки с бортами из резиноподобного материала.

За счет подобной конструкции винт не касается стеклянной стенки, а стенка не касается шасси корпуса. В нижней части стенка устанавливается в паз, что повышает удобство при сборке.

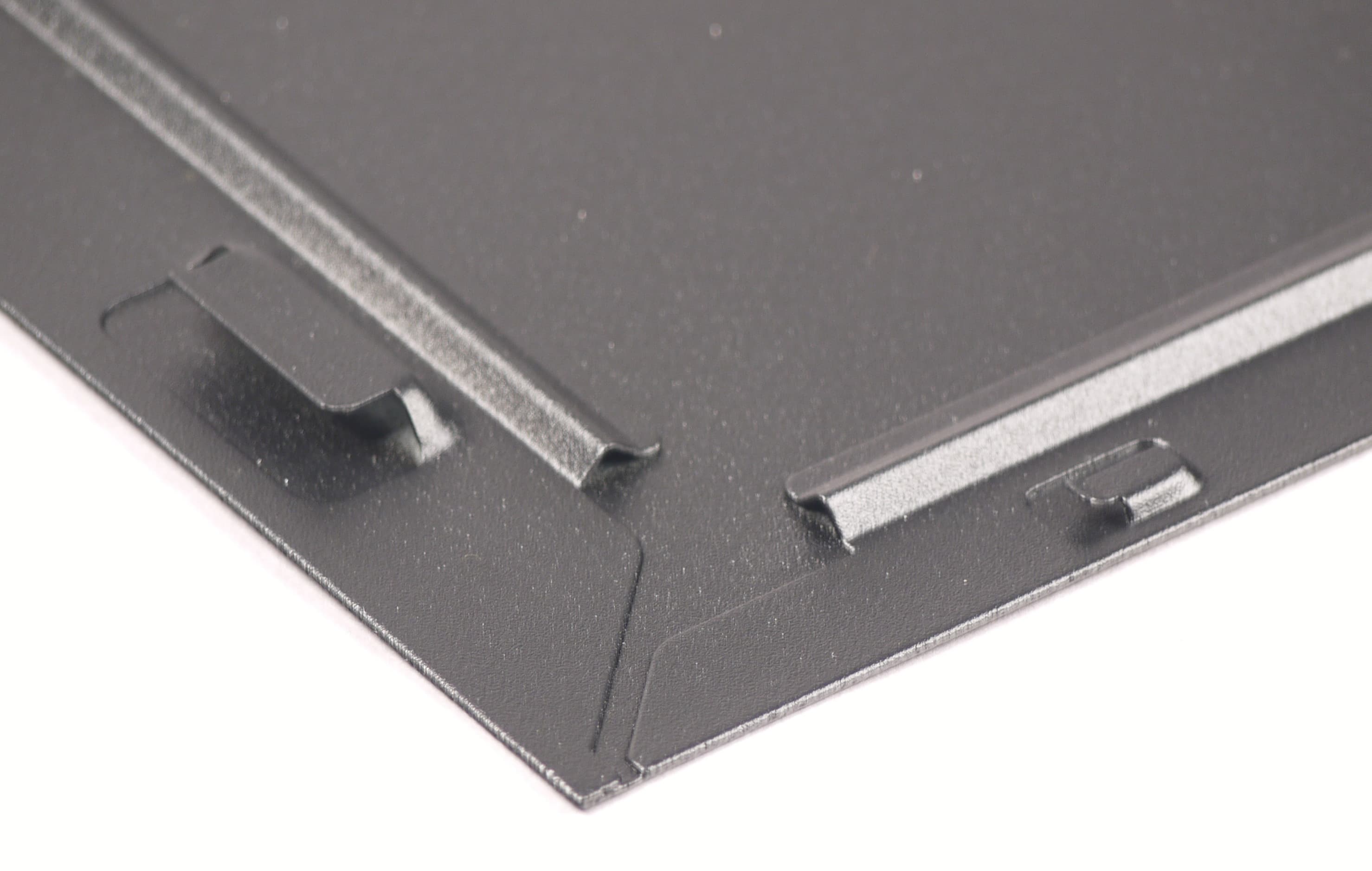

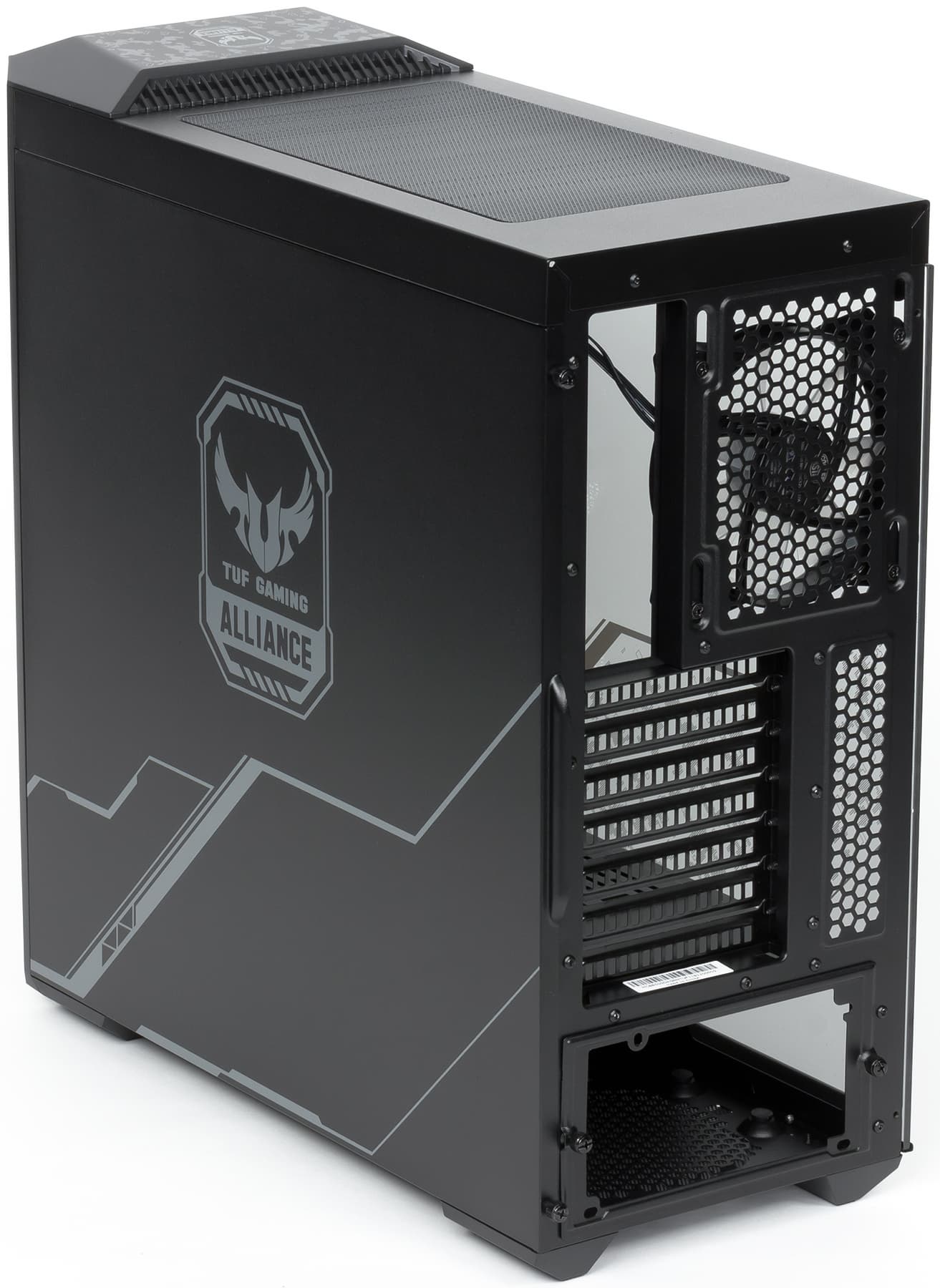

Вторая боковая стенка представляет собой стальную панель с обычной пазогребенной системой, как в дешевых корпусах. Ее крепление осуществляется двумя винтами с накатной головкой.

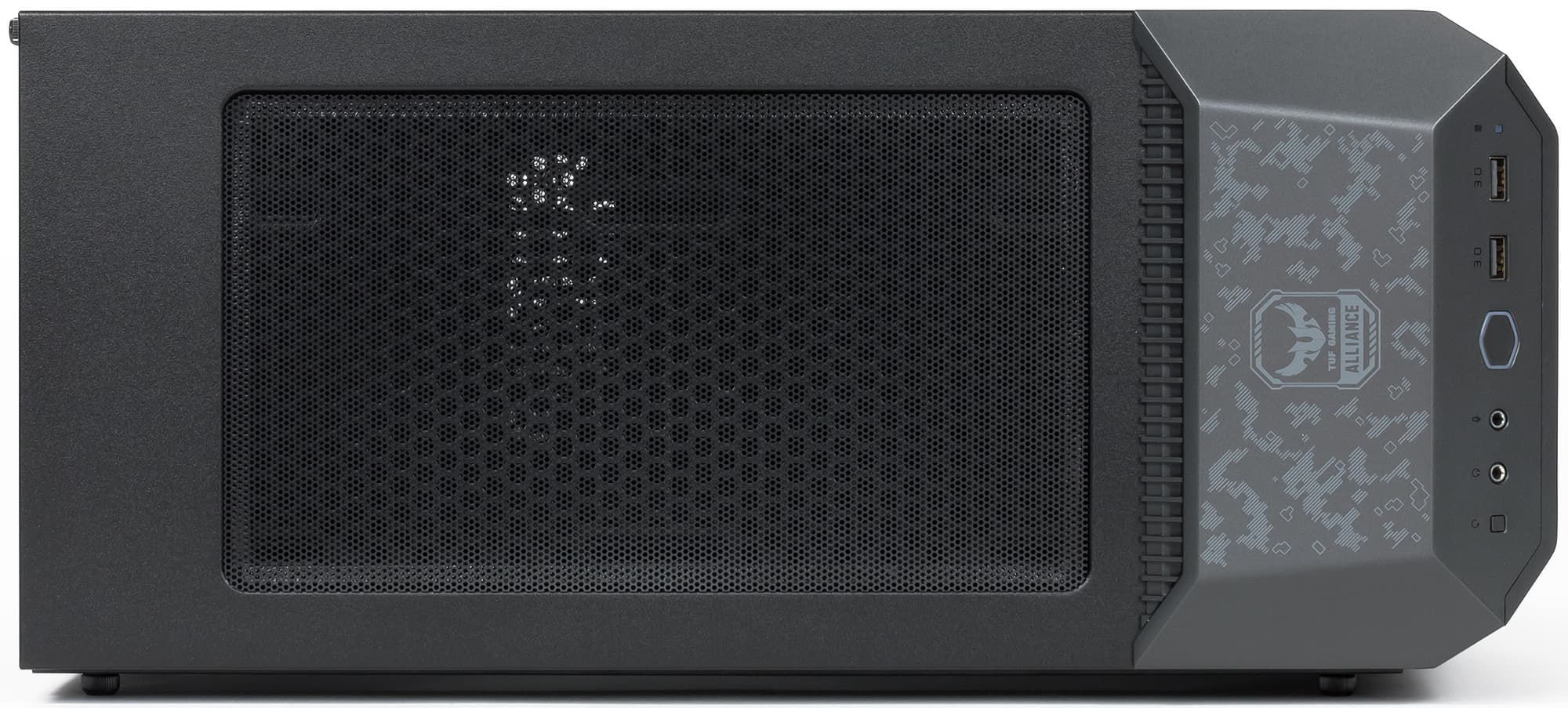

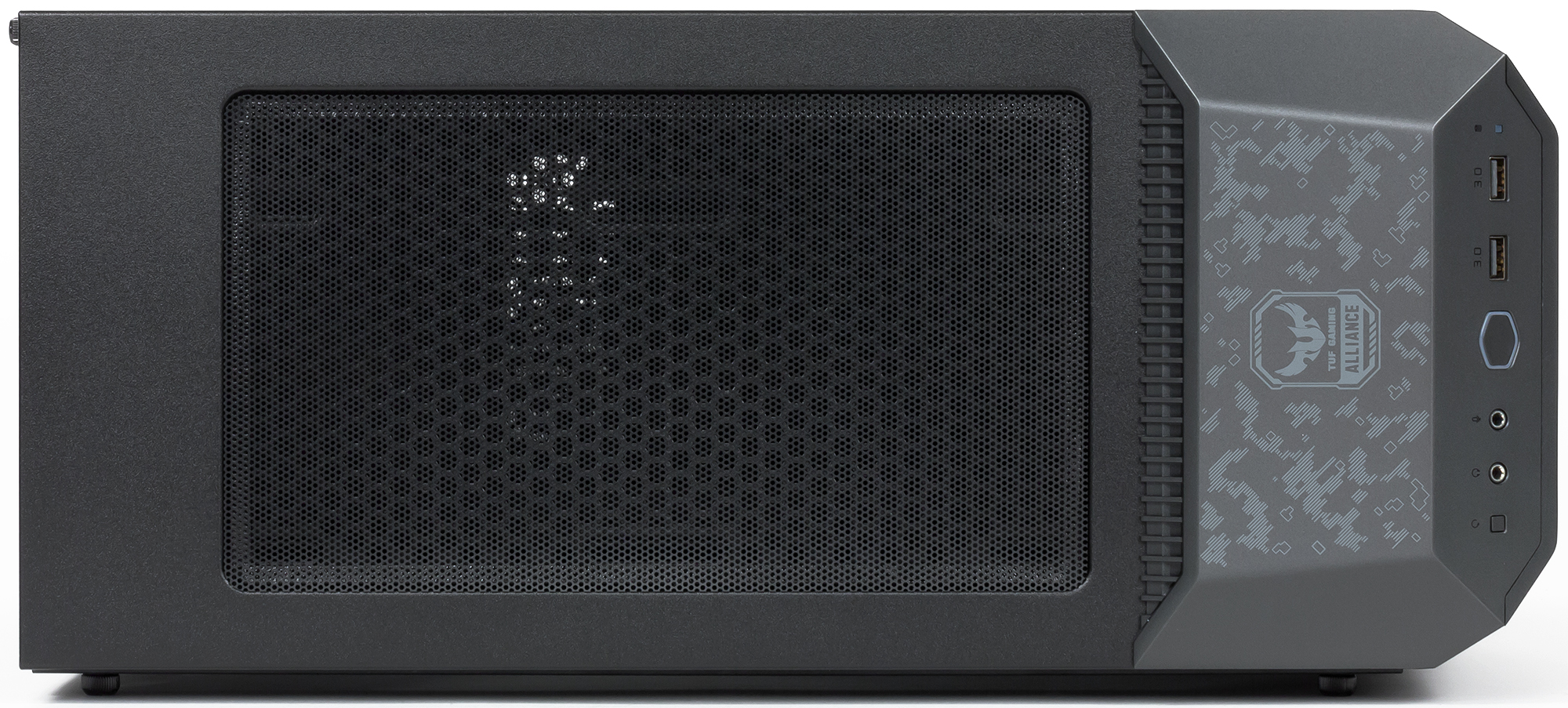

Верхняя панель выполнена из стали, в середине имеется большая по площади вентиляционная решетка, которую закрывает сверху фильтр.

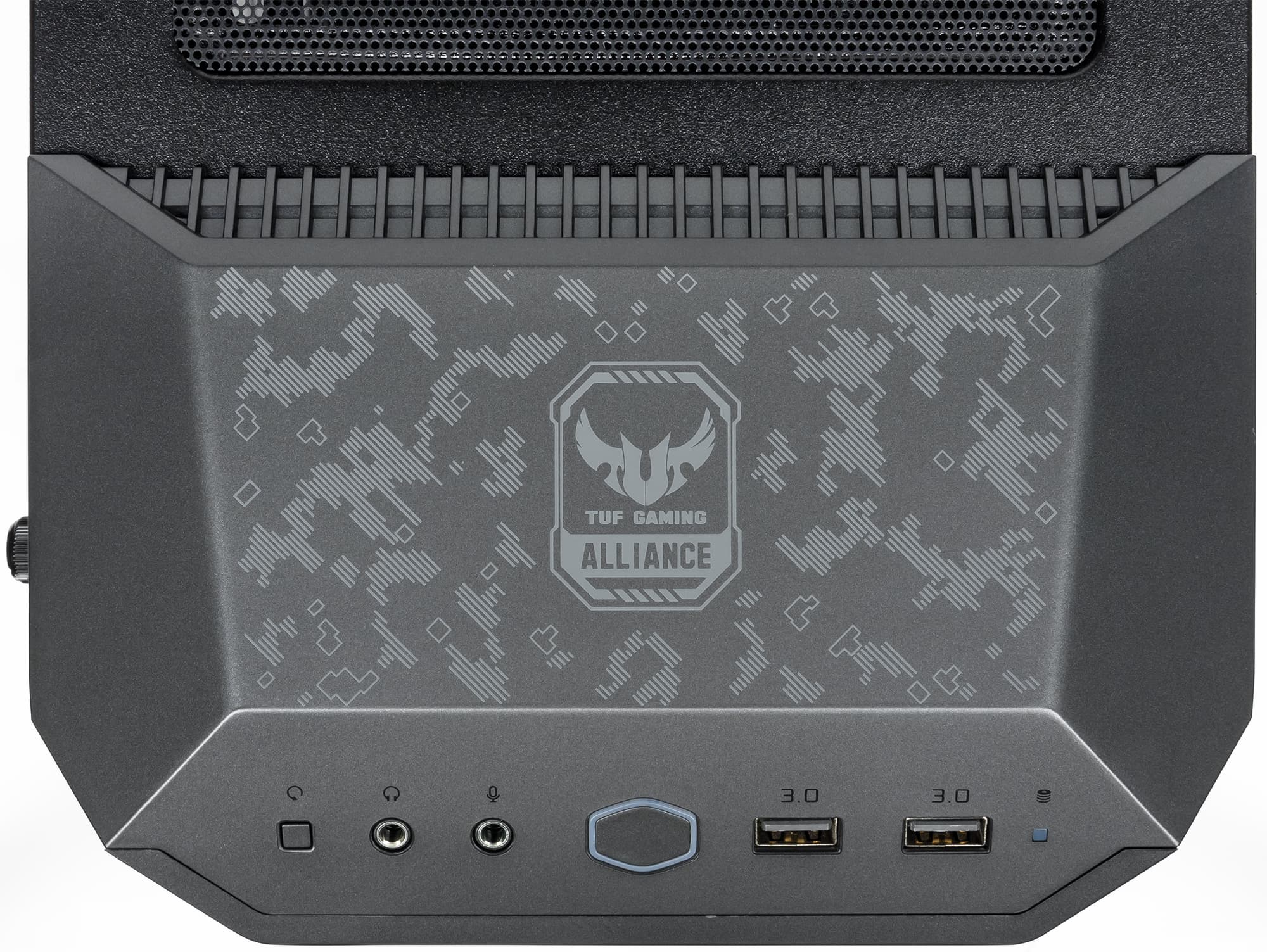

В передней части верхней панели имеется пластиковая накладка, на скосе которой размещены органы управления и коммутации. В их состав входят: два разнесенных друг от друга примерно на 10 мм порта USB 3.0, стандартные разъемы для подключения микрофона и наушников, небольшая квадратная кнопка сброса с рабочим ходом средней глубины и — по центру — прямоугольная кнопка включения с минимальным рабочим ходом. Вокруг кнопки включения имеется опоясывающий индикатор белого цвета. Индикатор активности накопителей белого цвета размещен симметрично кнопке сброса на правой стороне данной панели.

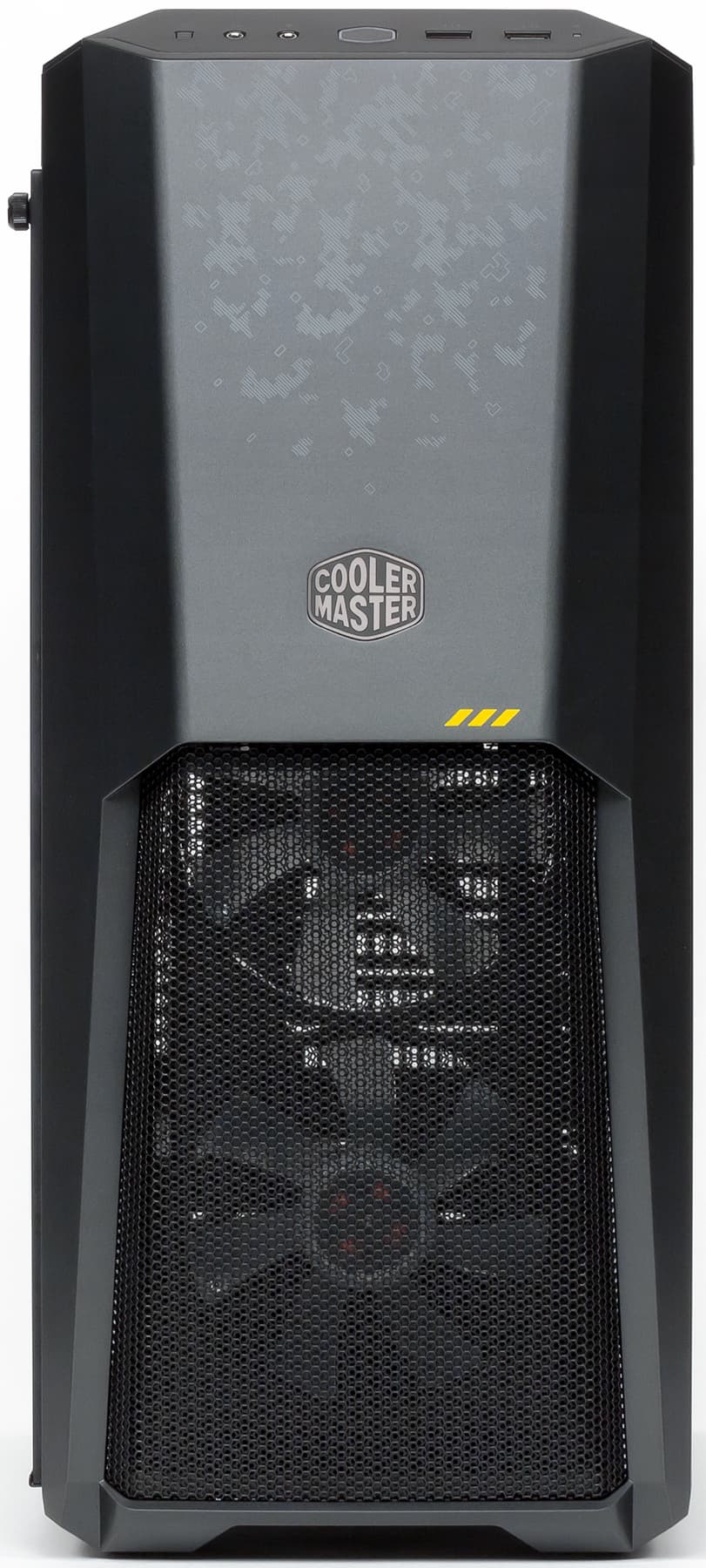

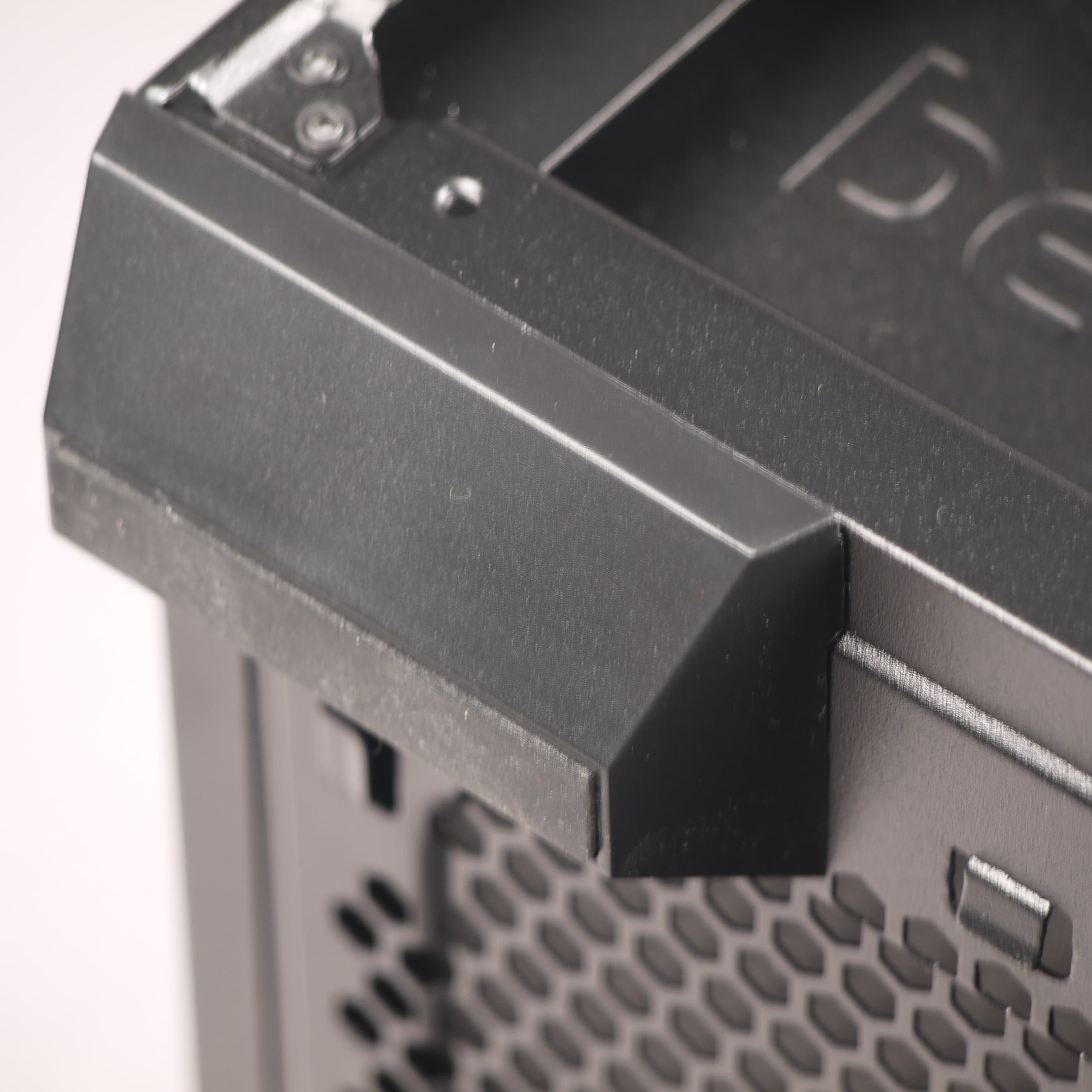

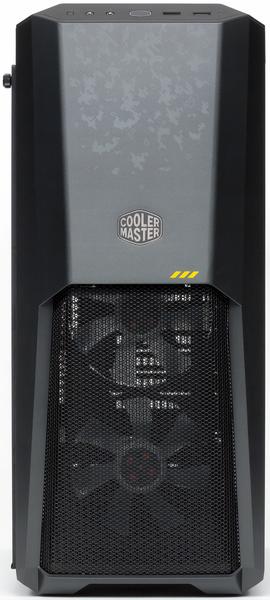

Несущая часть передней панели выполнена из пластика, который окрашен в массе (за исключением камуфляжного рисунка), а снаружи имеет матовое покрытие. Бо́льшую часть площади передней панели занимает стальная сетка. Никаких проводов к передней панели не подходит, других элементов, осложняющих ее демонтаж, также нет.

Ножки у корпуса пластиковые со вставкой из резиноподобного материала посередине.

Сборка системного блока

Конструкция боковых стенок у данной модели различается, так что и способ демонтажа у них разный.

Стенка из закаленного стекла фиксируется при помощи двух винтов с накатной головкой, которые вкручиваются с лицевой стороны панели через сквозное отверстие в шасси корпуса.

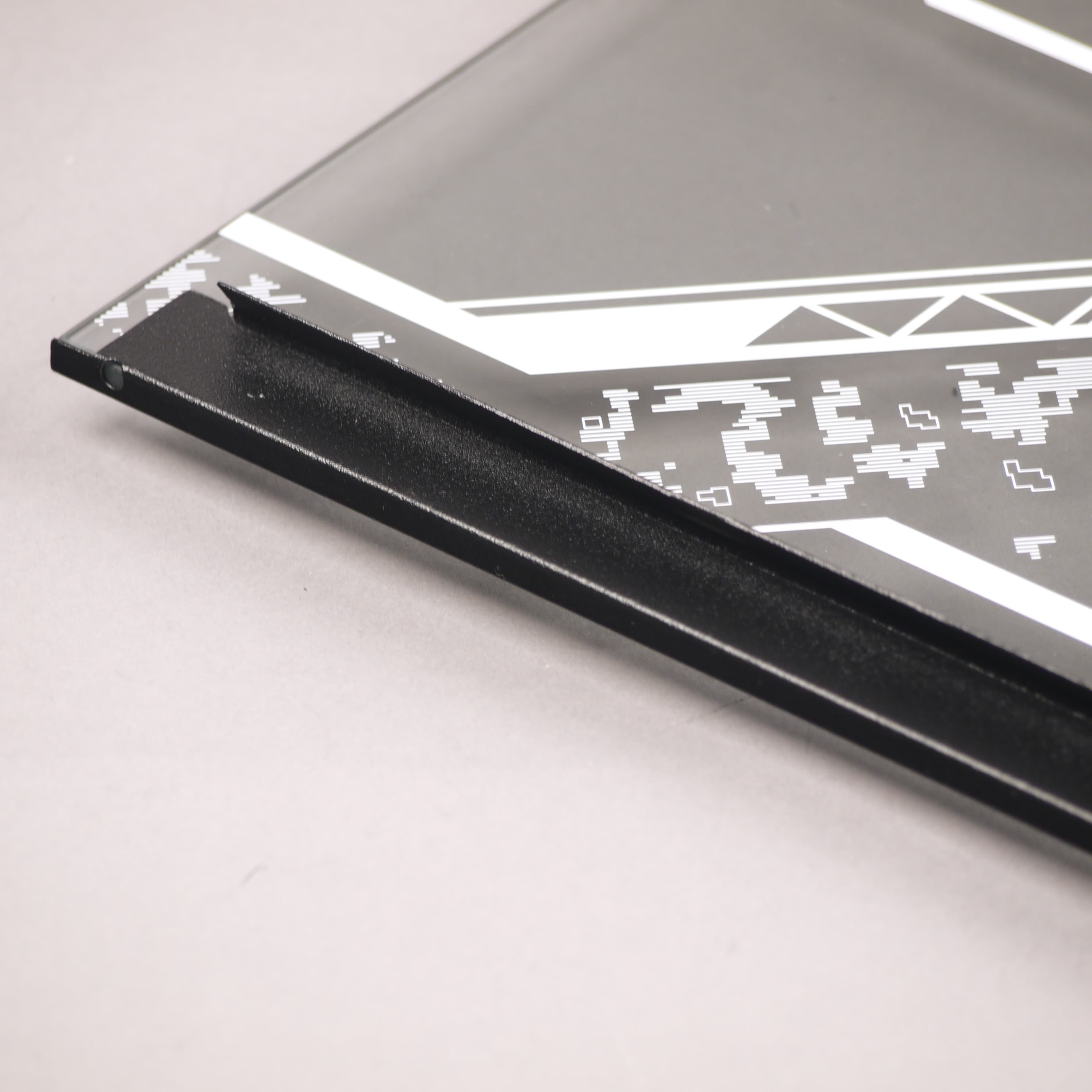

После откручивания винтов стенка не отваливается сама собой — для извлечения ее нужно немного отклонить по вертикали, чтобы можно было захватить ее пальцами. Нижняя часть стекла упирается в паз, за счет чего стенку удобно устанавливать и снимать. Также на нижней грани стекла имеется стальная накладка с зацепом, который предназначен для фиксации стенки в установленном положении, что позволило отказаться от нижней пары винтов.

Удобно, что резиновая втулка установлена в отверстие стекла, а не надета на стойку с резьбой, что как раз и позволило отказаться от данного элемента. Поэтому стенку не нужно снимать со стоек и одновременно снимать с шасси, так как этих стоек нет в принципе, а резьба для винтов нарезана в сквозном отверстии шасси.

Вторая боковая стенка крепится более традиционным способом — с помощью двух винтов с накатной головкой и привычной прислонно-сдвижной системы с пазами.

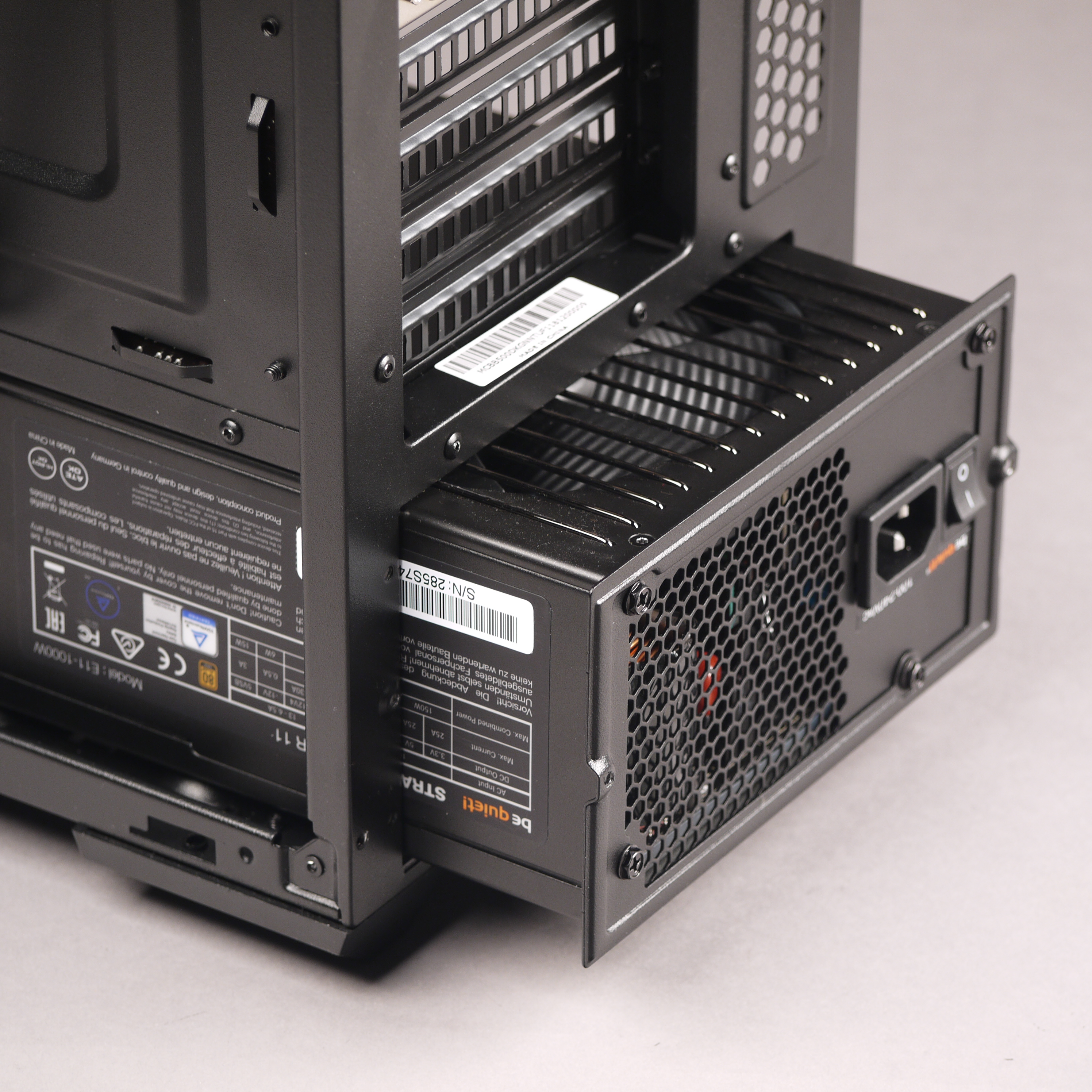

Для установки блока питания необходимо в первую очередь демонтировать стальную рамку с задней стенки корпуса. Блок питания прикручивается к рамке четырьмя винтами, заводится в корпус, после чего рамка прикручивается обратно с помощью двух винтов с накатной головкой. Возможность двухсторонней установки БП обеспечивается переворотом рамки на 180 градусов. Для размещения невостребованных или излишне длинных кабелей есть место в нижней части корпуса, но его там не очень много, особенно если БП будет увеличенной длины.

Для БП предусмотрены четыре выштамповки,на которые он должен опираться, сверху на них наклеены накладки из резиноподобного материала, но наклеены они таким образом, что становятся если и не одноразовыми, то «двухразовыми» точно.

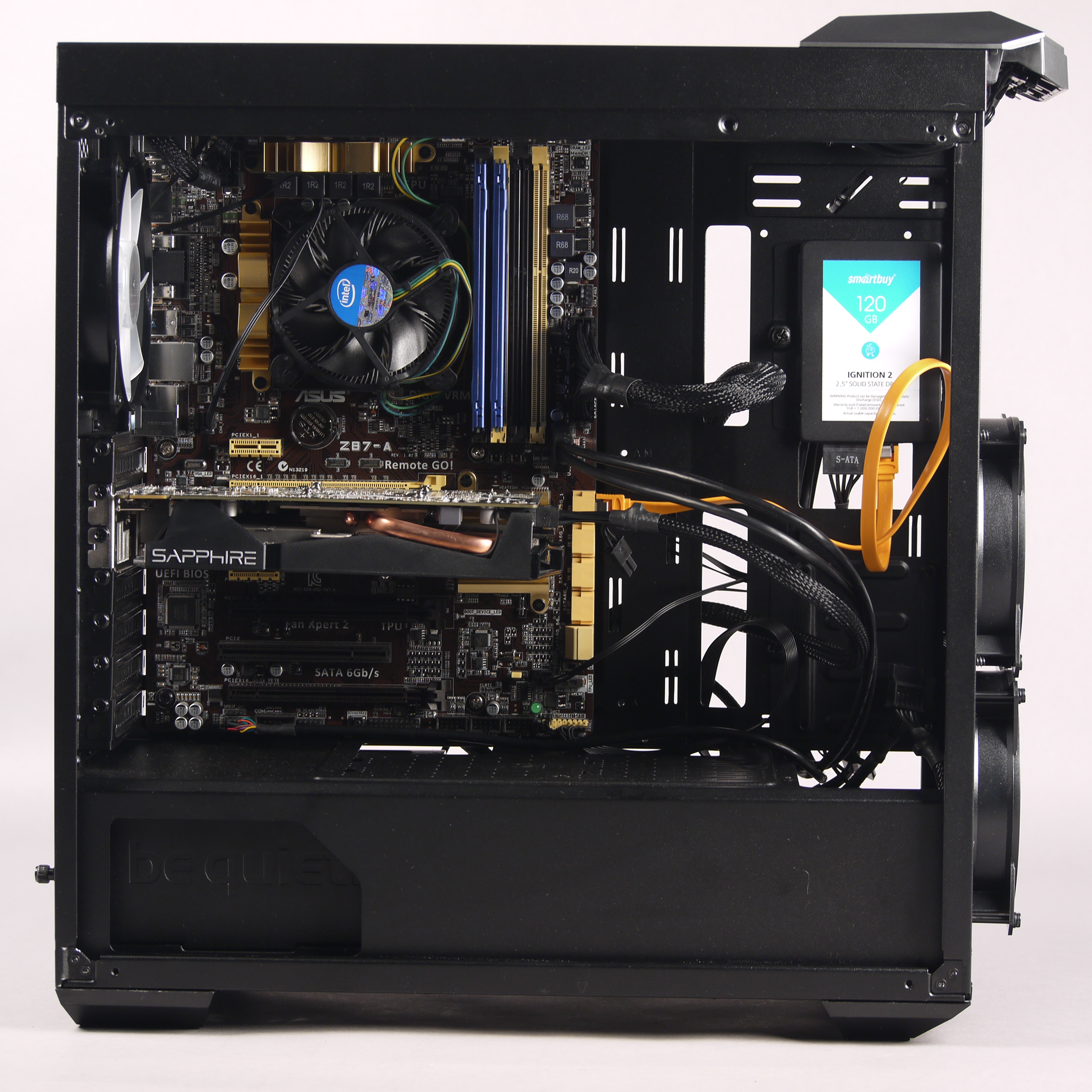

Системная плата в корпус устанавливается на стандартные полые шестигранники, которые сборщику предстоит устанавливать самостоятельно, хотя две стойки уже предустановлены производителем.

В корпус можно установить процессорный кулер высотой до 160 мм: расстояние от основания для системной платы до противоположной стенки составляет около 175 мм.

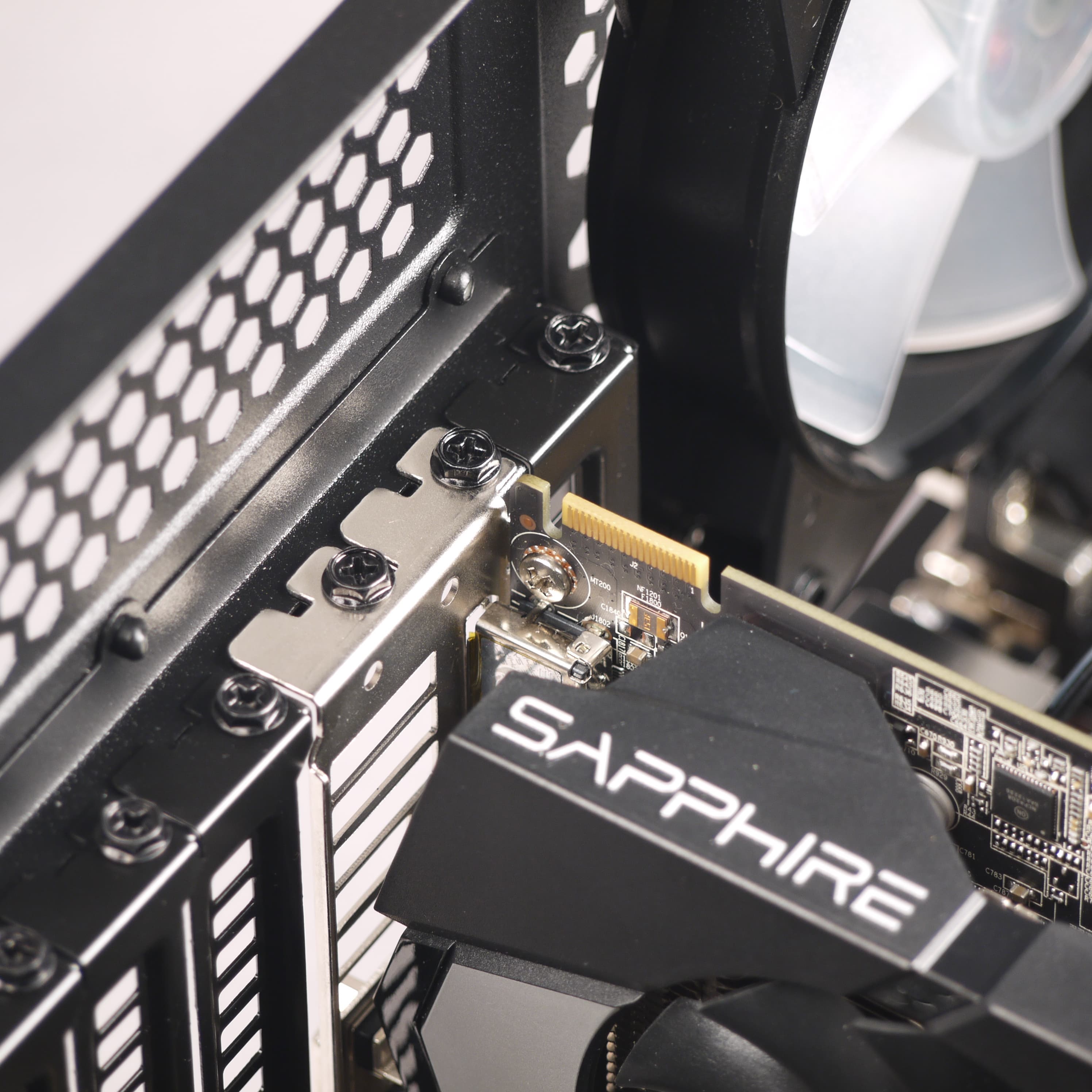

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 33 сантиметров. Система фиксации тут самая обычная — крепление на винтах изнутри корпуса.

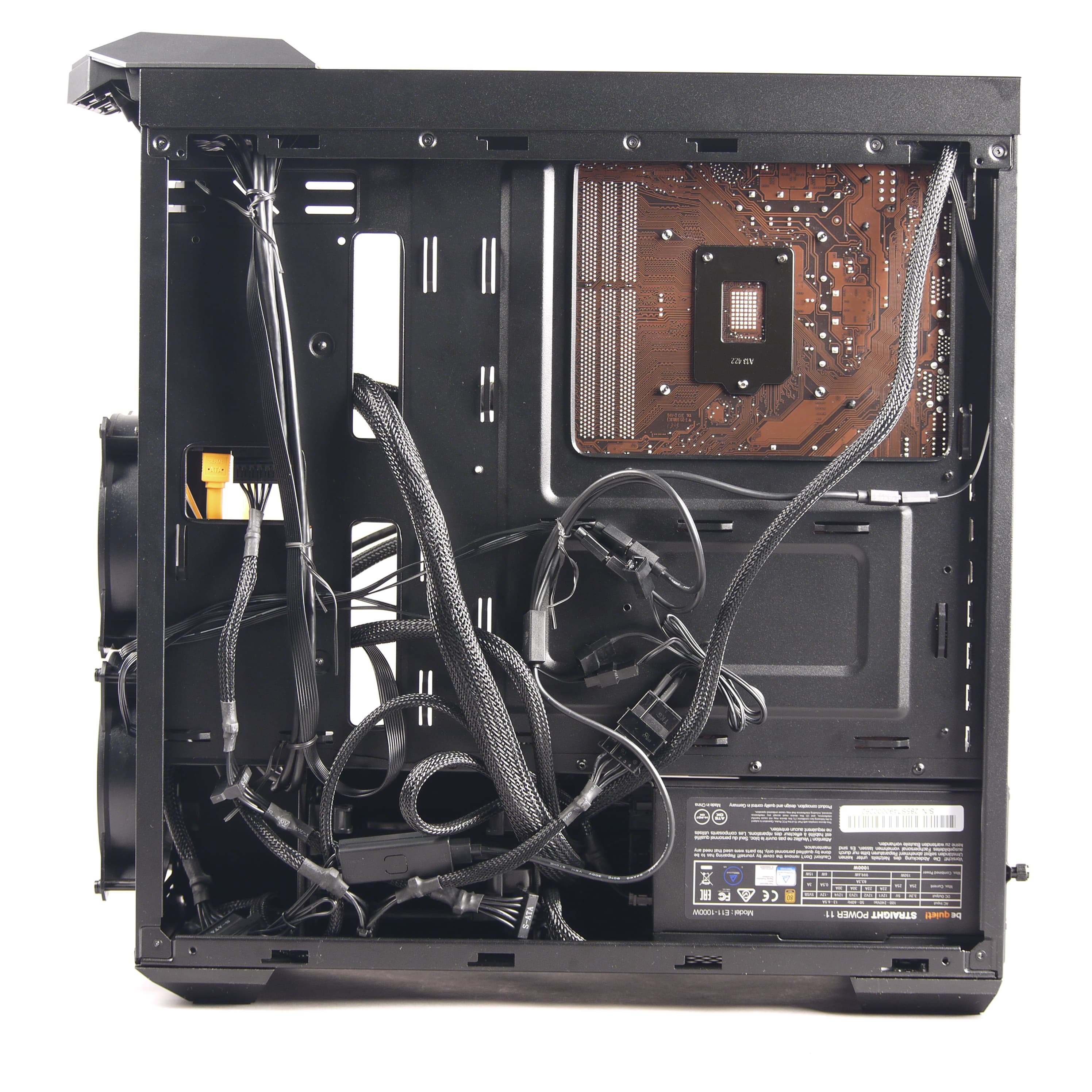

Глубина отсека для прокладки проводов составляет около 20 мм у задней стенки. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий.

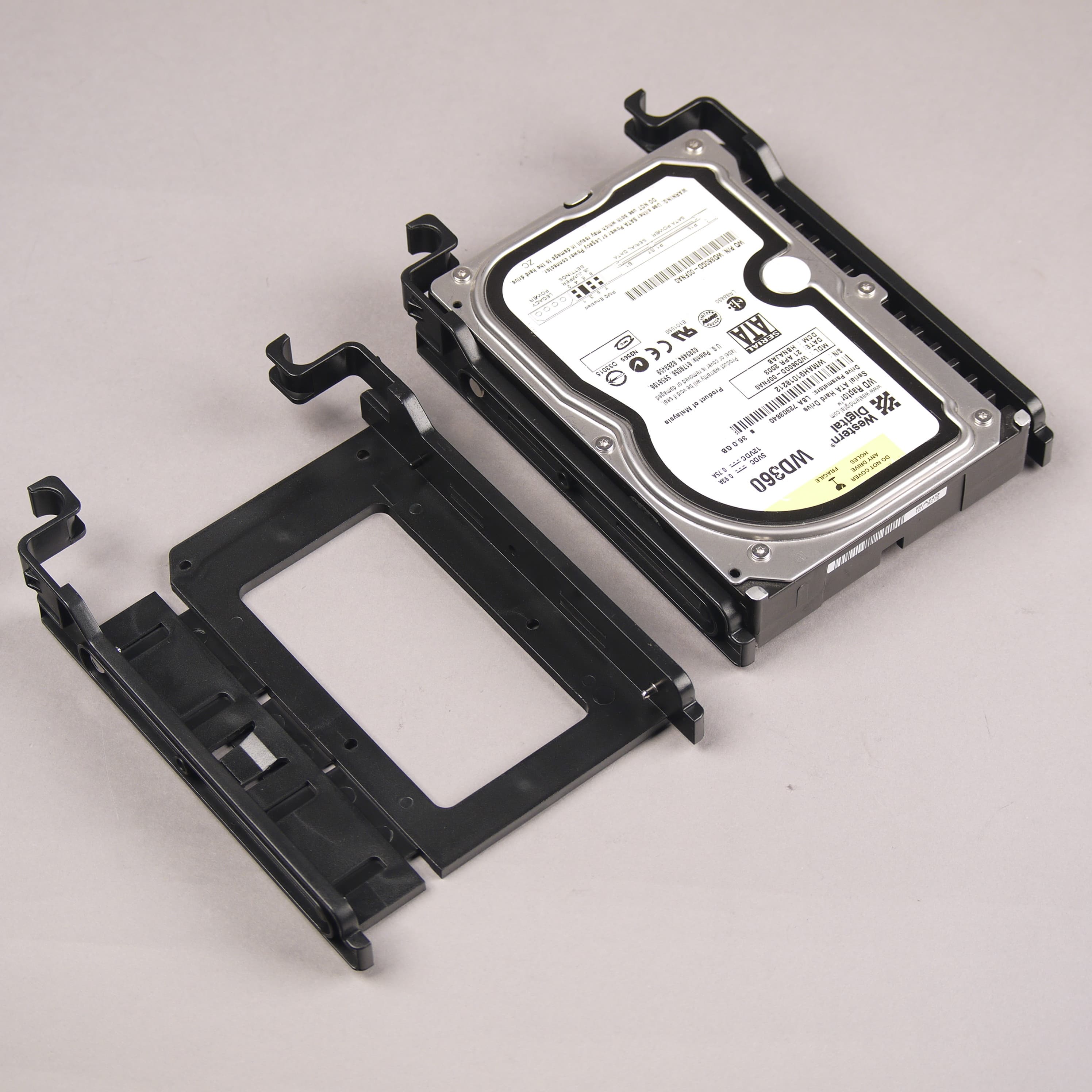

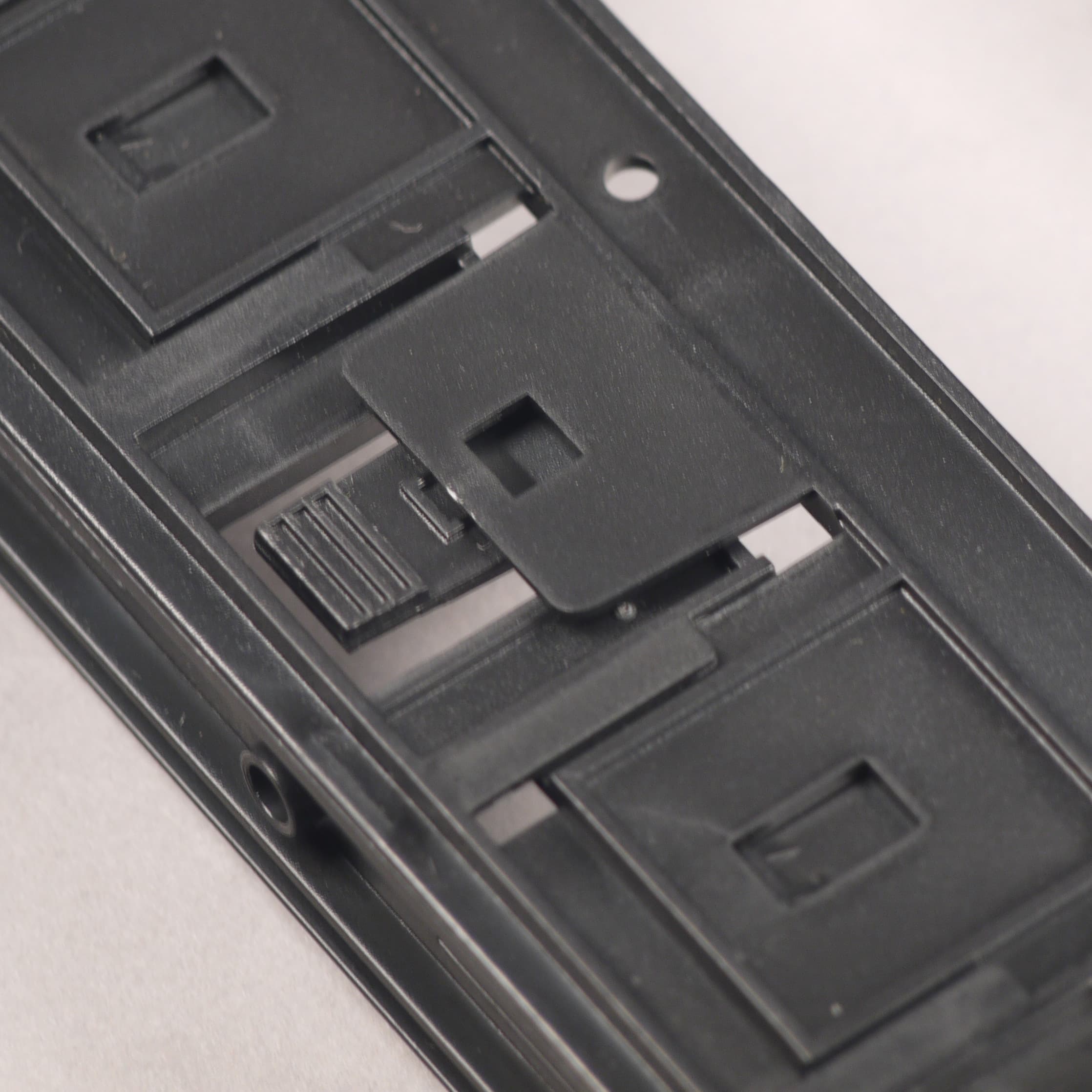

Полноразмерные жесткие диски устанавливаются в предназначенную для них двухместную корзину через пластиковые рамки. Диск крепится к ним с помощью четырех штырей. Фиксируются рамки простым защелкиванием, надежность крепления достаточно высокая. Отметим, что данные рамки являются универсальными, их можно использовать для установки 2,5″ накопителей с креплением дисков через дно. В данном случае рамки используются раздвижные, с защелкой с внешней стороны.

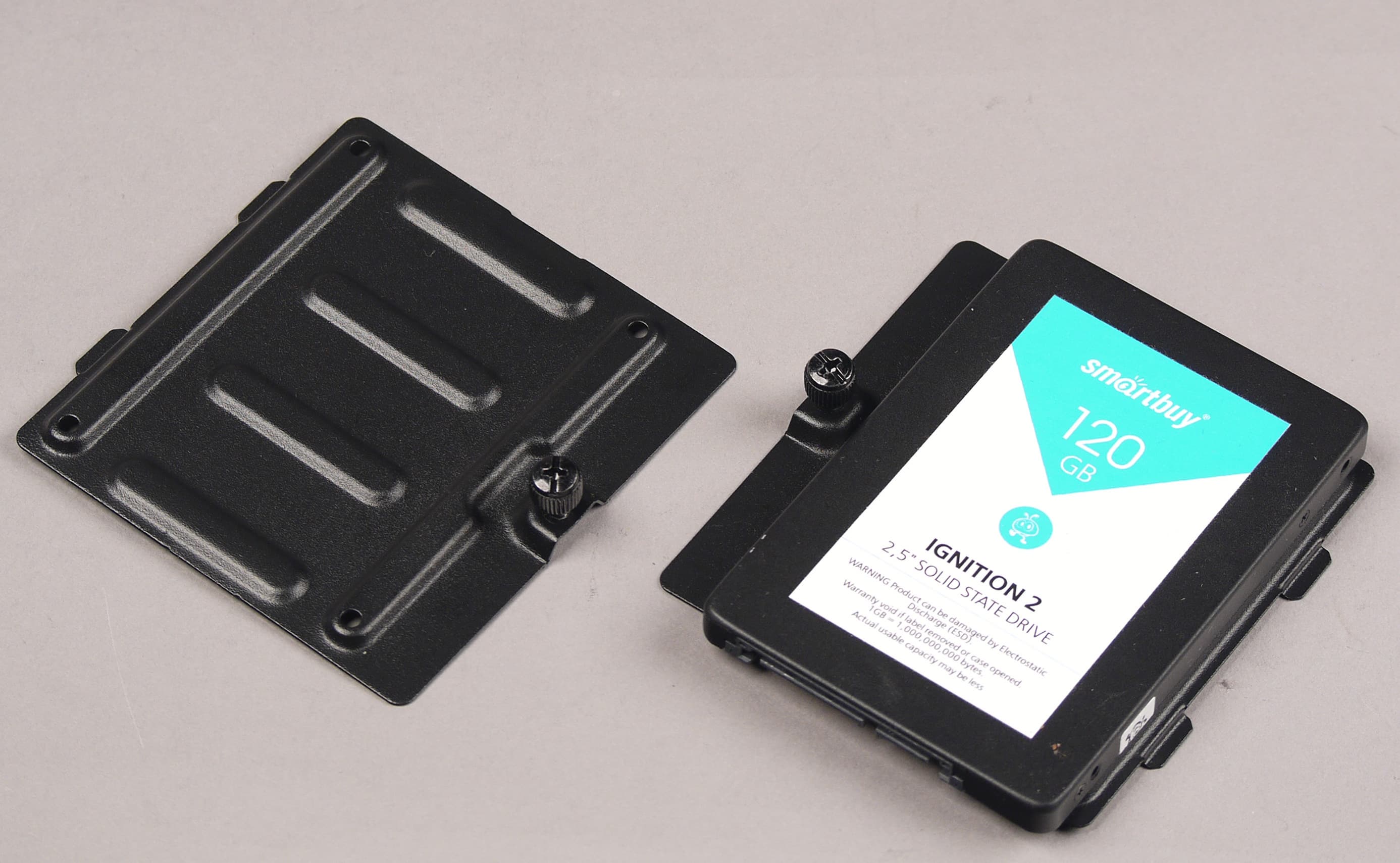

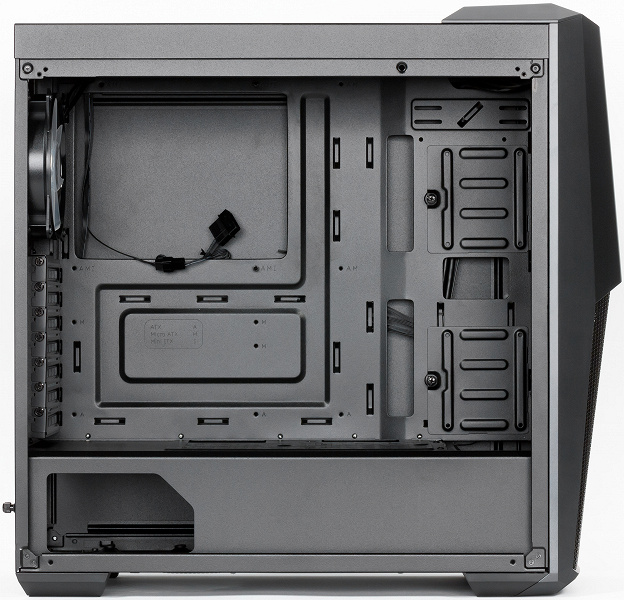

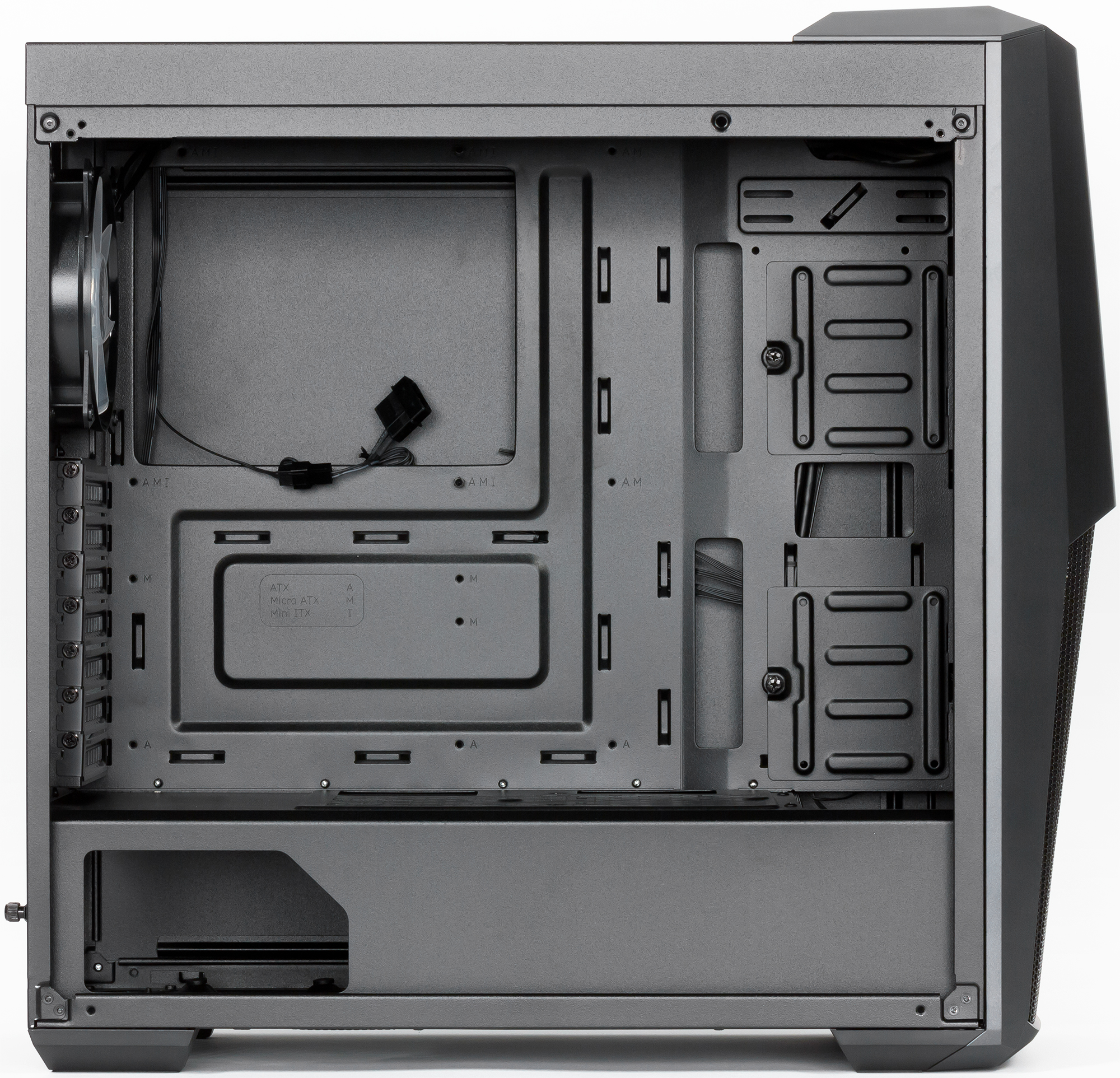

Для накопителей формата 2,5″ предусмотрены два быстросъемных контейнера, которые установлены на лицевой стороне основания для системной платы. Крепление контейнеров осуществляется за счет монтажных отверстий, которые цепляются за пару выступов. Контейнеры дополнительно фиксируются винтами с накатной головкой.

На задней стенке основания для системной платы мест для установки накопителей не предусмотрено.

Подключаются порты и разъемы вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными разъемами.

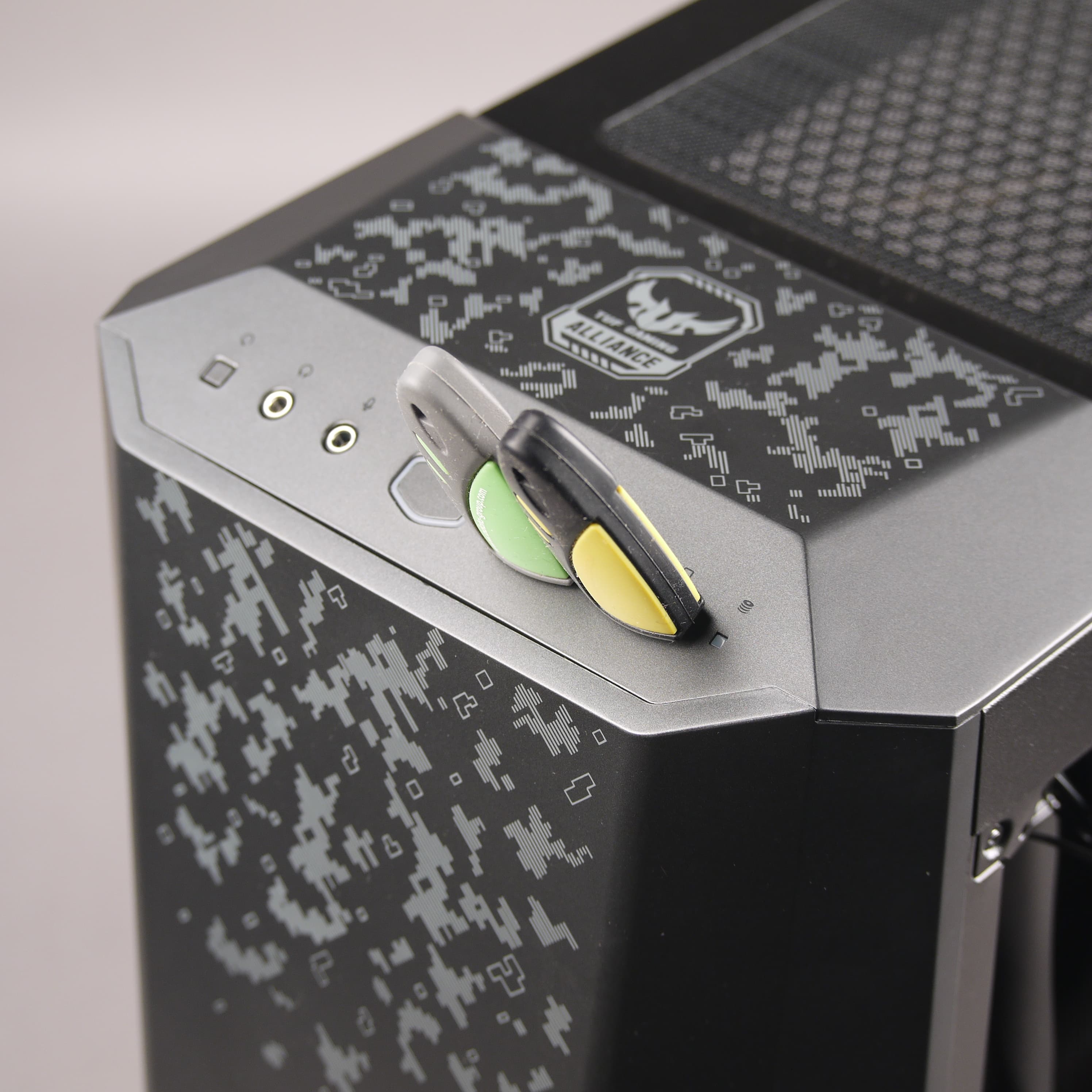

На фронтальном блоке разъемов вполне достаточно места для двух крупных устройств USB.

Акустическая эргономика

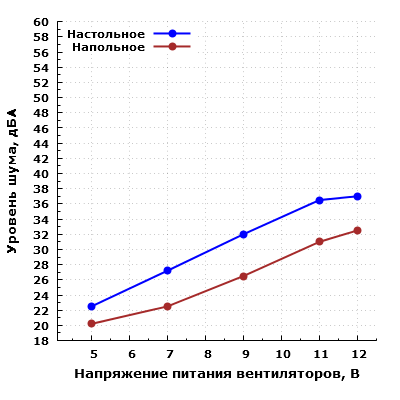

Уровень шума системы охлаждения изменяется от 22,5 до 37 дБА при расположении микрофона в ближнем поле. При питании вентиляторов напряжением 5 В шум находится на минимально заметном уровне даже при расположении микрофона в ближнем поле, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (27,2 дБА) до среднего (36,5 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентиляторов номинальным напряжением 12 В уровень шума системы охлаждения не достигает пороговых 40 дБА и находится в комфортном диапазоне для большинства пользователей.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как средний для жилого помещения в дневное время суток.

Шум неаэродинамического происхождения у штатных вентиляторов замечен не был. Корпус обладает хорошей акустической эргономикой. Несмотря на отсутствие контроллера для управления вентиляторами, в комплекте есть переходник-разветвитель для подключения трех вентиляторов напрямую к блоку питания через периферийный разъем.

Итоги

Корпус является бюджетным решением, но в качестве оболочки для игрового системного блока данная модель является вполне неплохим вариантом, так как существенных недостатков, актуальных для обычного пользователя игрового компьютера, у данного корпуса нет.

Откровенным экономрешением данная модель не является, хотя в некоторых местах минимизация затрат сильно заметна. В первую очередь это касается системы фильтрации в части исполнения нижнего и верхнего фильтра, спереди же фильтра нет вообще, если не считать таковым стальную сетку передней панели.

Жесткость конструкции корпуса вполне приличная благодаря его не самым большим размерам.

Для установки систем ЖСО данная модель хоть и приспособлена, но не слишком хорошо, так как установка радиатора на верхнюю панель не предусмотрена, если же устанавливать ЖСО спереди, то придется убирать передние нагнетающие вентиляторы, что может не лучшим образом повлиять на охлаждение всех компонентов.

Система охлаждения в корпусе реализована довольно удачно, что позволяет использовать компоненты для среднего игрового компьютера без каких-либо проблем.

Корпус, конечно, предназначен для любителей внешних эффектов: стеклянная стенка, вентиляторы с RGB-подсветкой и элементы камуфляжной расцветки говорят как раз об этом. Хорошо, что при наличии этих популярных элементов корпус удалось сделать и вполне адекватным с точки зрения конструкции, а также потребительских качеств в целом.
