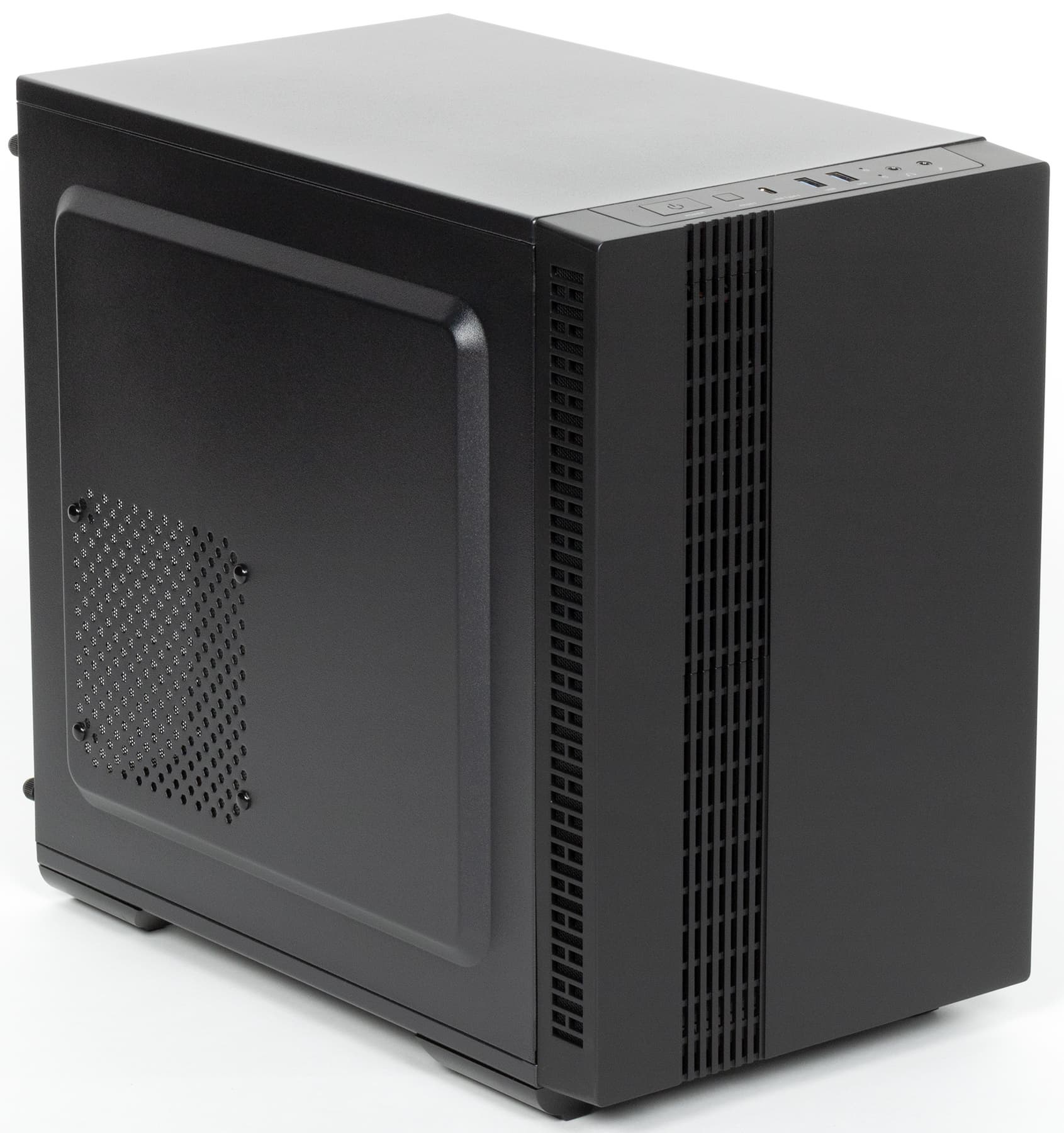

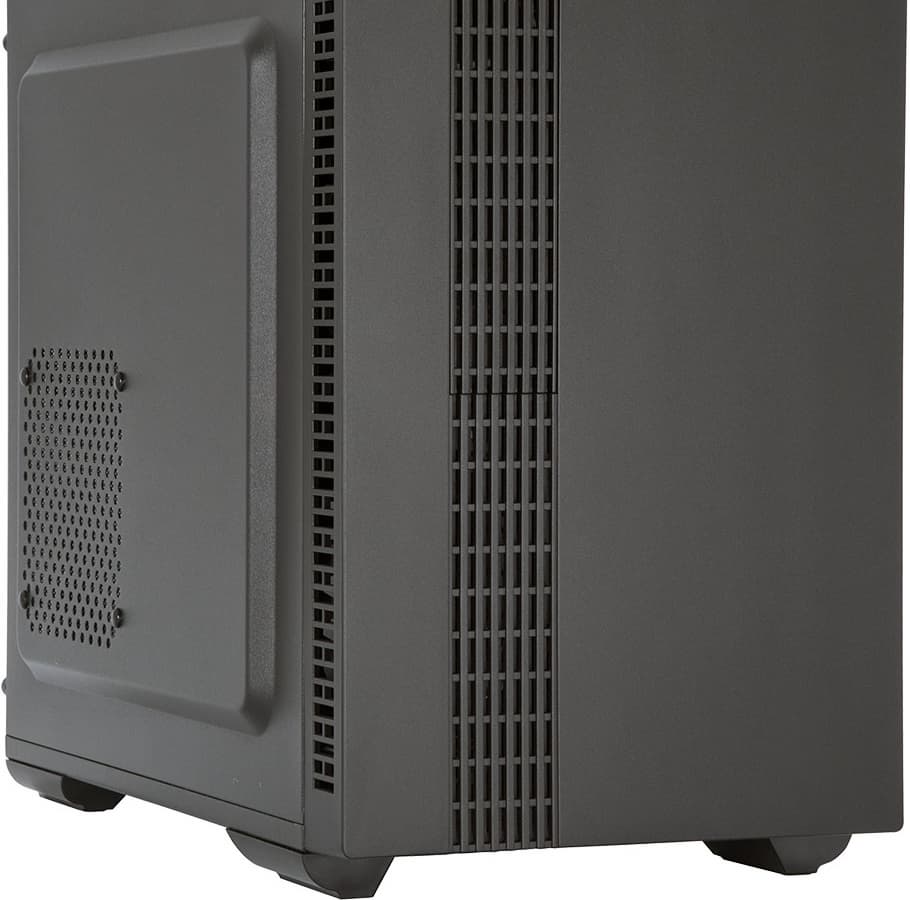

В нашем распоряжении оказалась новинка компании Chieftec — корпус с легко запоминающимся названием UK-02B-OP из серии Uni. Производитель называет данную модель кубом, хотя визуально это все-таки башня.
Модель предлагается только в одном варианте исполнения: со стальными стенками. А вот цвет возможен либо полностью черный (как у нашего экземпляра), либо полностью же белый (UK-02W-OP). Подсветки нет. Вентиляторы в комплект также не входят.
Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.
Компоновка
Компоновочные решения применены весьма оригинальные. За счет этого удалось создать корпус с компактными габаритами, хотя внутри может поместиться полноразмерная ATX-плата.

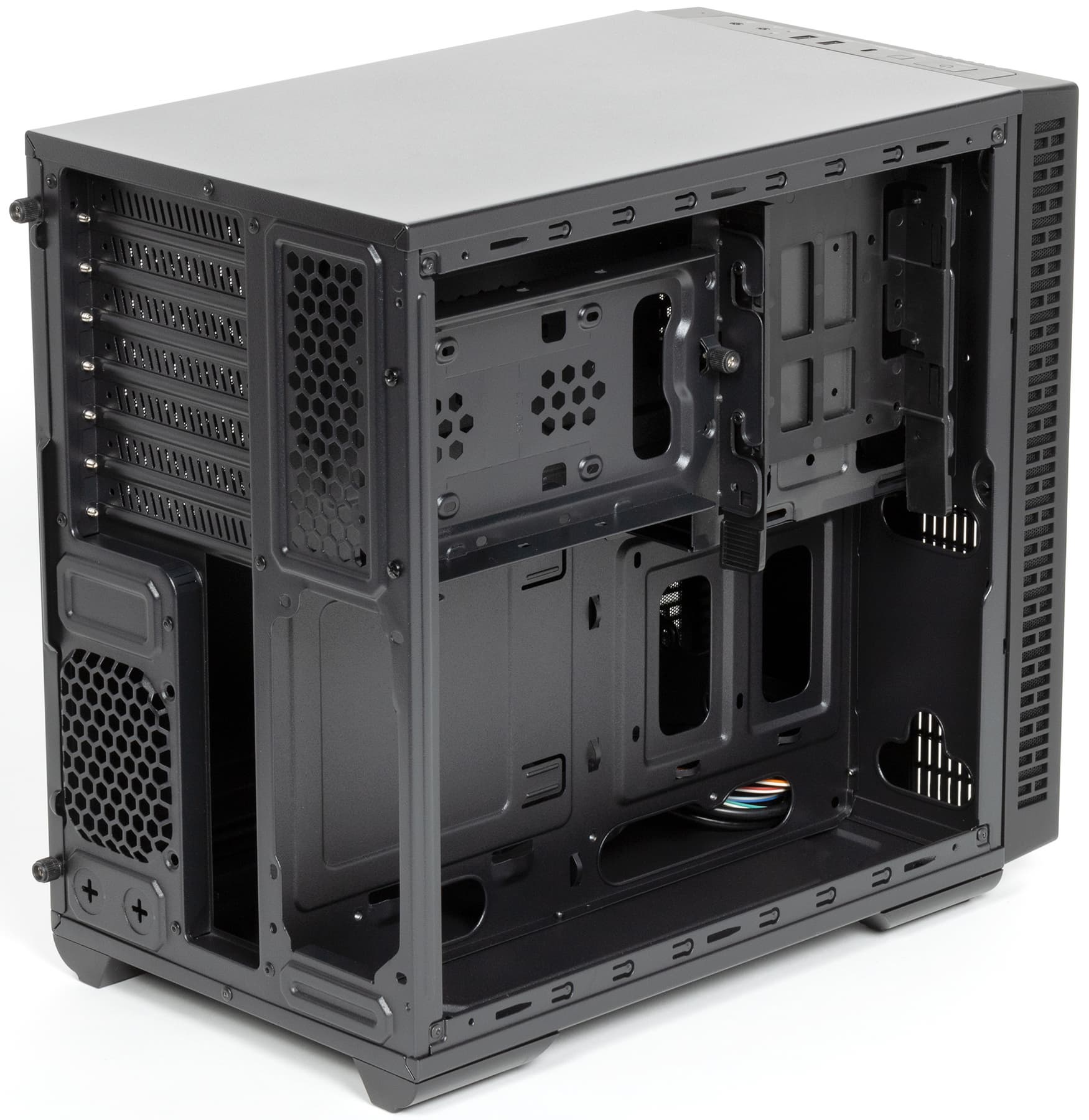

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата ATX (и менее габаритной) и вертикально расположенным блоком питания снизу за основанием для системной платы. Таким образом, корпус фактически оказывается двухобъемным, только не в привычном на сегодня варианте, когда материнская плата размещается в верхнем объеме, а блок питания и накопители — в нижнем. Здесь объемы занимают всю высоту корпуса и разделены вертикальной перегородкой — основанием для системной платы. И еще одно изменение: обычно доступ к системной плате осуществляется со стороны левой стенки, а карты расширения «лежат на полу». В данном случае плата установлена в правом отсеке, так что она развернута на 180 градусов, и карты расширения крепятся «под потолком».
Про возможность установки накопителей мы поговорим в отдельном разделе, там тоже все довольно изобретательно.
Система охлаждения

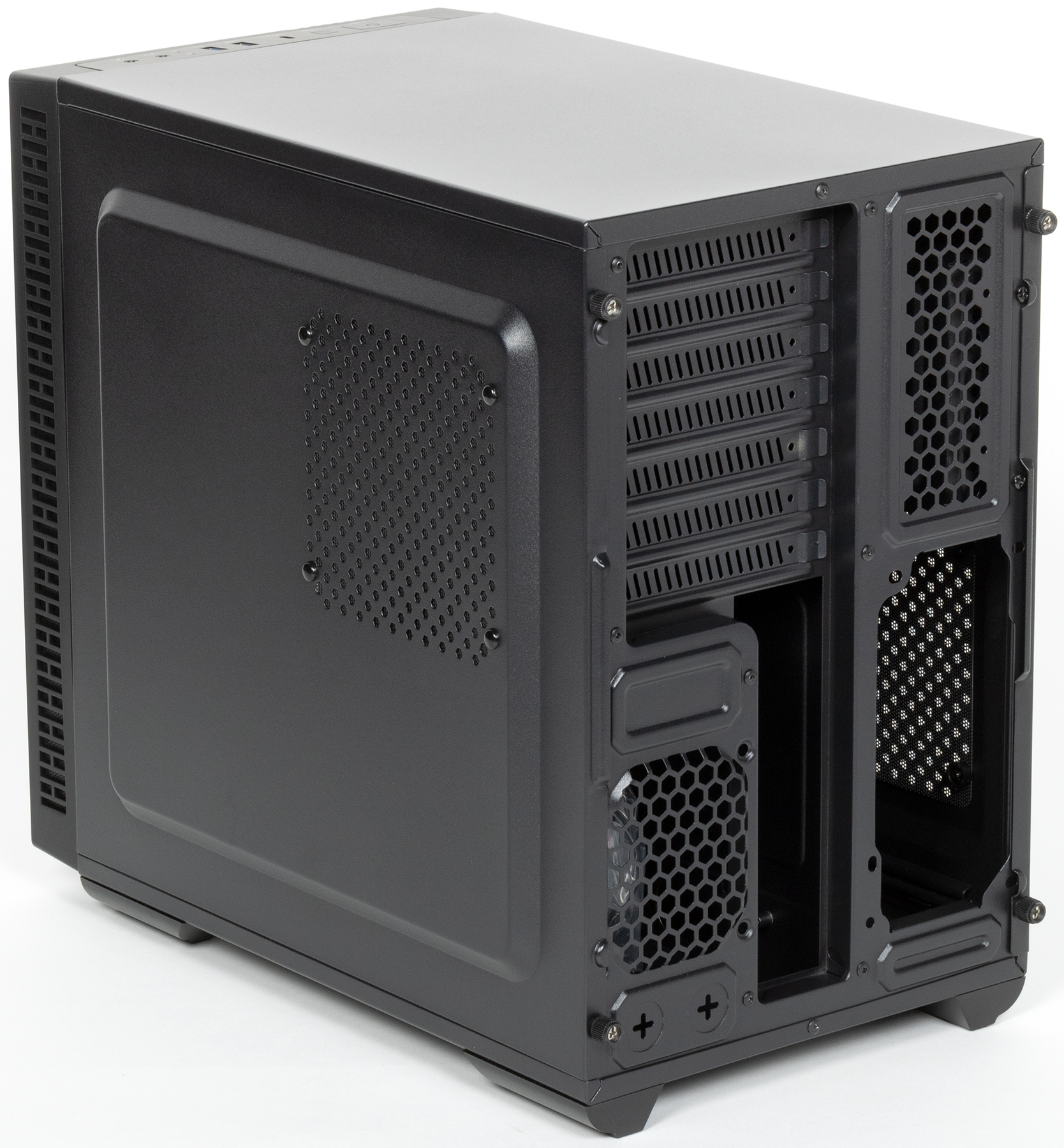

В корпусе предусмотрена возможность установки вентиляторов типоразмера 120 мм, посадочные места для которых имеются спереди. Сзади можно установить один вентилятор типоразмера 80 мм. Сверху вентиляционные отверстия в корпусе отсутствуют, зато они есть на боковых панелях с двух сторон: с левой стороны — около блока питания, с правой — в районе размещения плат расширения.
Спереди вместо вентиляторов можно установить радиатор системы СЖО типоразмера до 240 мм, но для данного типа оборудования корпус подходит не лучшим образом, так как установка СЖО спереди не улучшит температурный режим системы в целом.

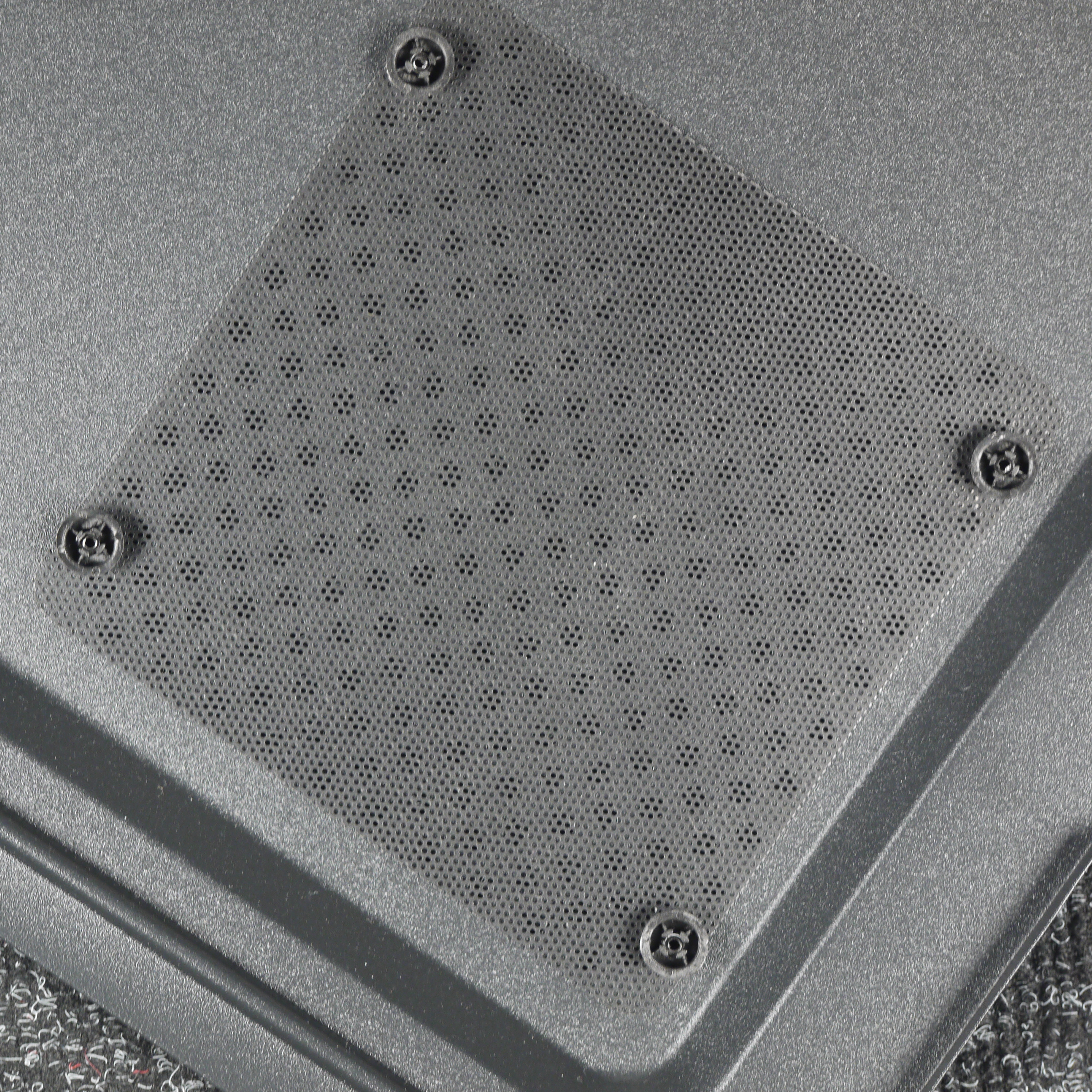

Фильтры на боковых панелях выполнены из крупноячеистой сетки, которая представляет собой проштампованный лист пластика с круглыми отверстиями. Рамок они не имеют, снять их нельзя, что не очень удобно.
Приточные отверстия, расположенные на торцах передней панели, прикрыты несъемной крупноячеистой сеткой полностью идентичной конструкции.
Для их очистки нужно снимать переднюю панель целиком и промывать ее, или же можно воспользоваться пылесосом. Снять только фильтрующие элементы в данном случае нельзя. Впрочем, никаких электрических соединений, линий питания и связи к передней панели не подходит, что удобно.

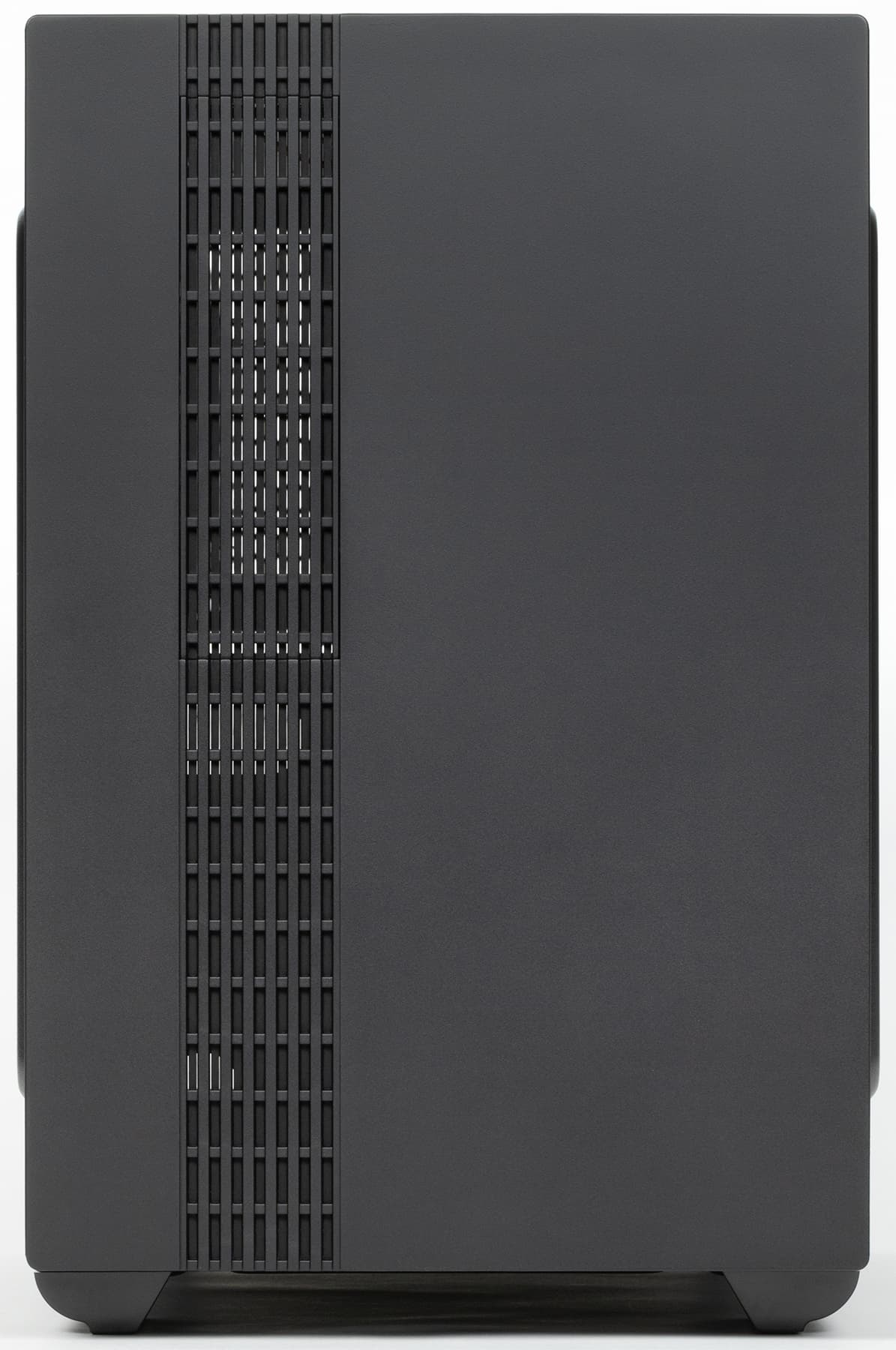

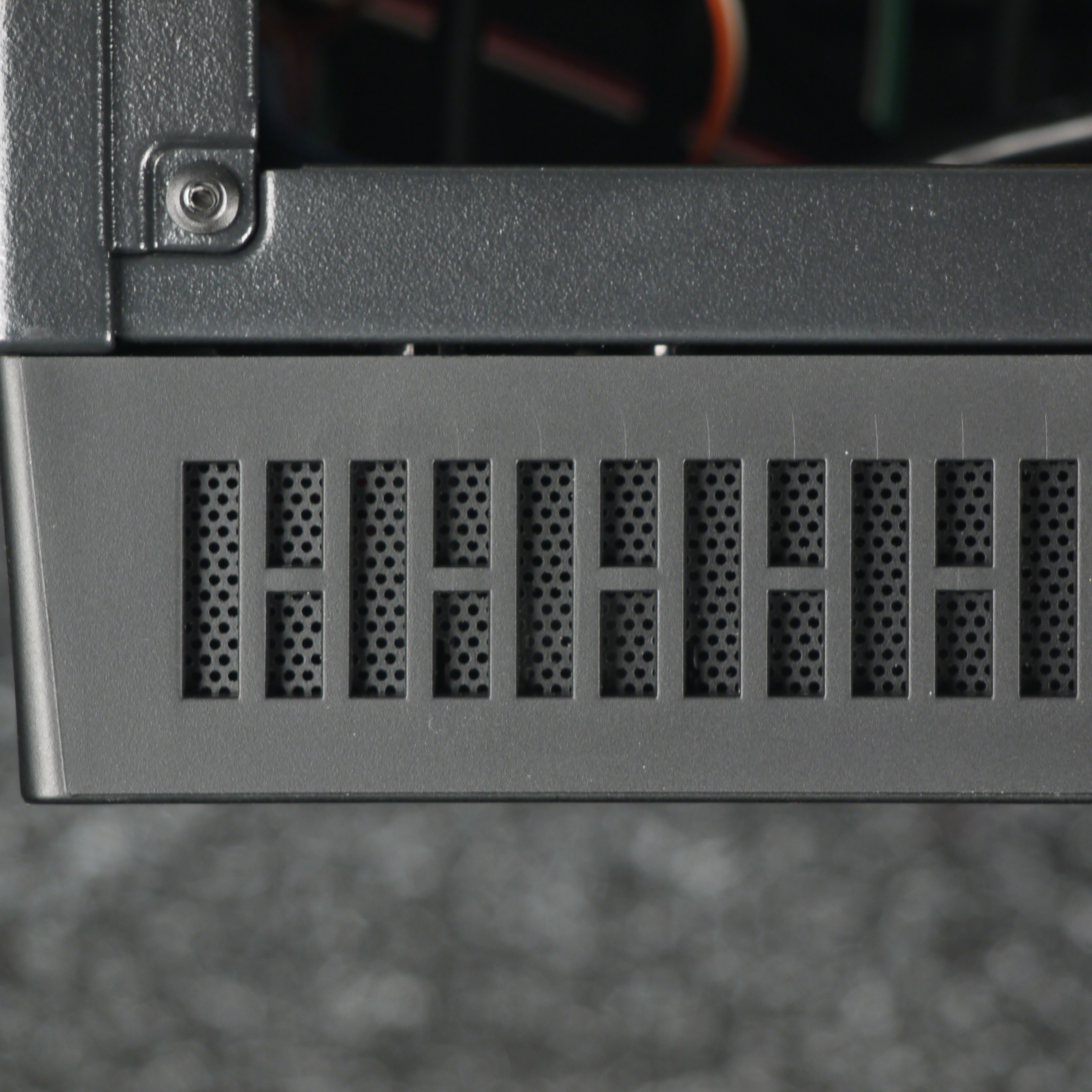

Отверстия, расположенные на нижнем торце и на лицевой части передней панели, какой-либо защиты от пыли не имеют. В целом защита от проникновения пыли находится на невысоком уровне, так как формально фильтры есть, но не везде, а их эффективность оставляет желать лучшего.
Конструкция

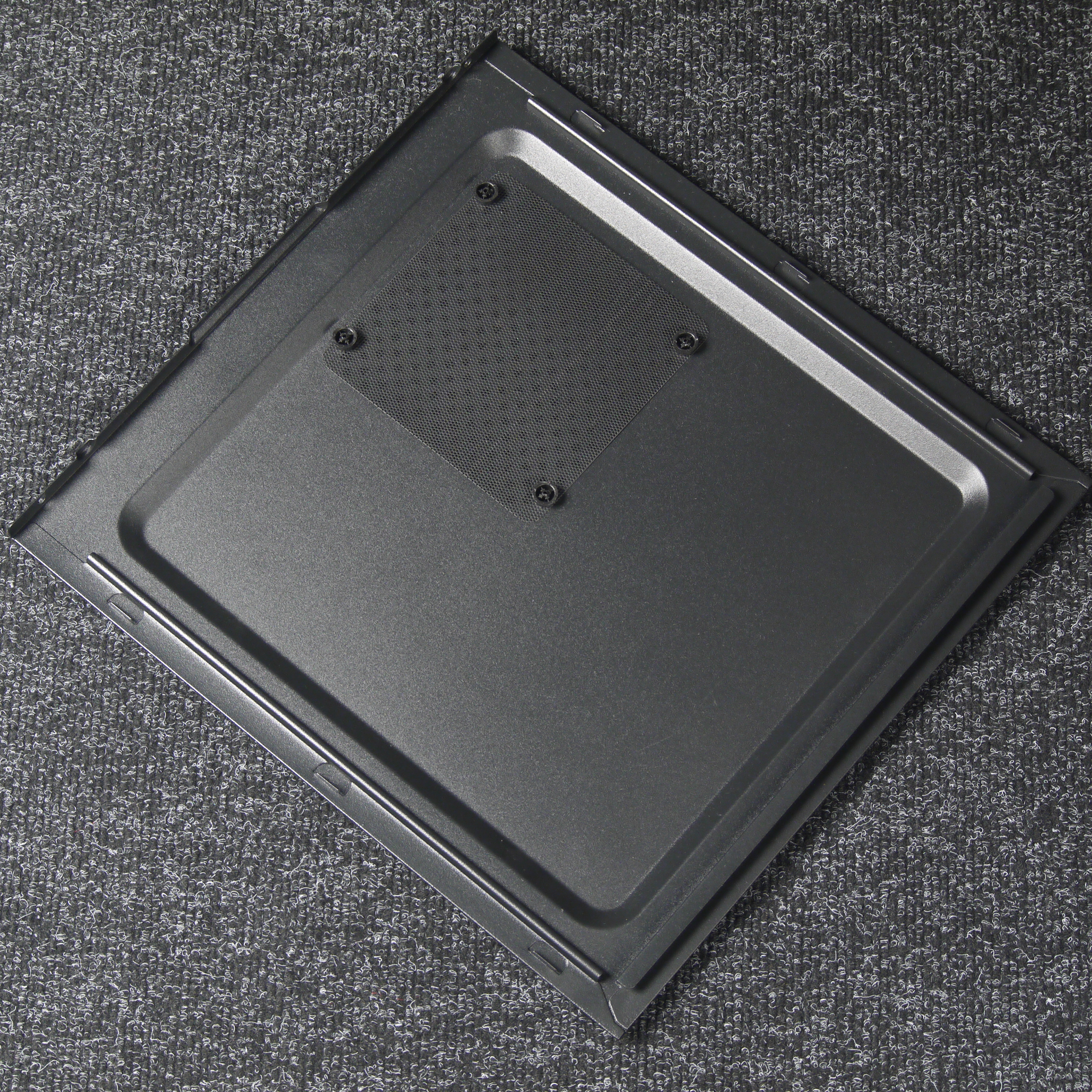

Обе стенки полностью стальные с объемной выштамповкой, которая повышает жесткость конструкции. Система крепления стандартная пазо-гребенная. В передней части имеется зацеп.
Фиксация стенок осуществляется двумя винтами с накатной головкой. Точнее, винты имеют напрессованную пластиковую накладку — это такой эконом-вариант исполнения винта с накатной головкой.
Шасси корпуса используется весьма бюджетное, толщина стенок — 0,5 мм. Заметны усилия, направленные на увеличение жесткости конструкции путем использования деталей специальной формы. Однако в элементах имеются большие отверстия и проемы, так что стали использовано не так много. За счет особенностей конструкции жесткость корпуса на скручивание можно считать если и не высокой, то вполне приличной, особенно в собранном состоянии. Этому сильно способствует основание для системной платы, которое выполняет роль дополнительного элемента жесткости, крепясь со всех четырех сторон к шасси корпуса (с трех сторон оно приклепано), а также относительно небольшие габариты корпуса в целом.

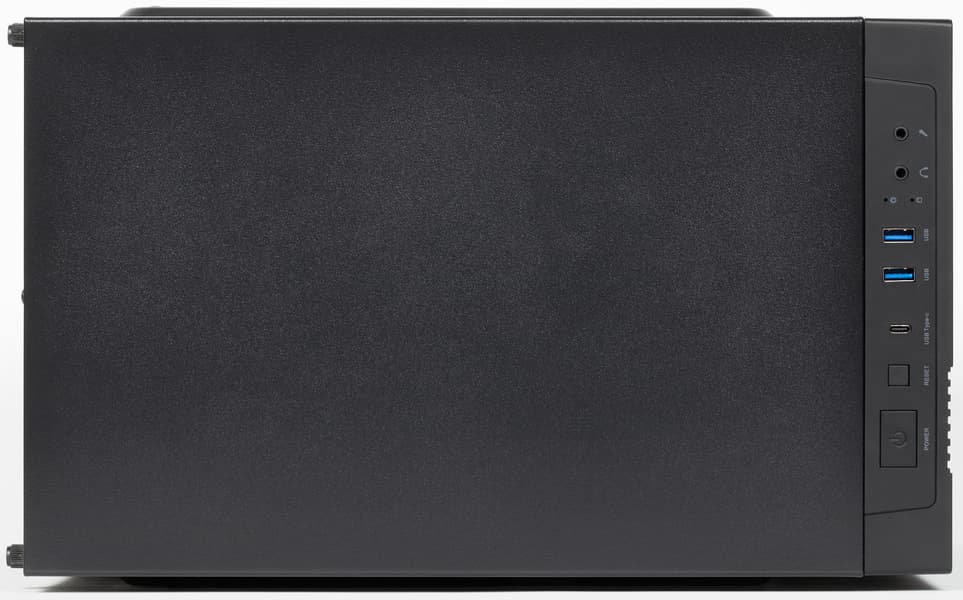

Масса корпуса составляет около 3,8 кг. Верхняя панель выполнена из стали, отверстий на ней нет.

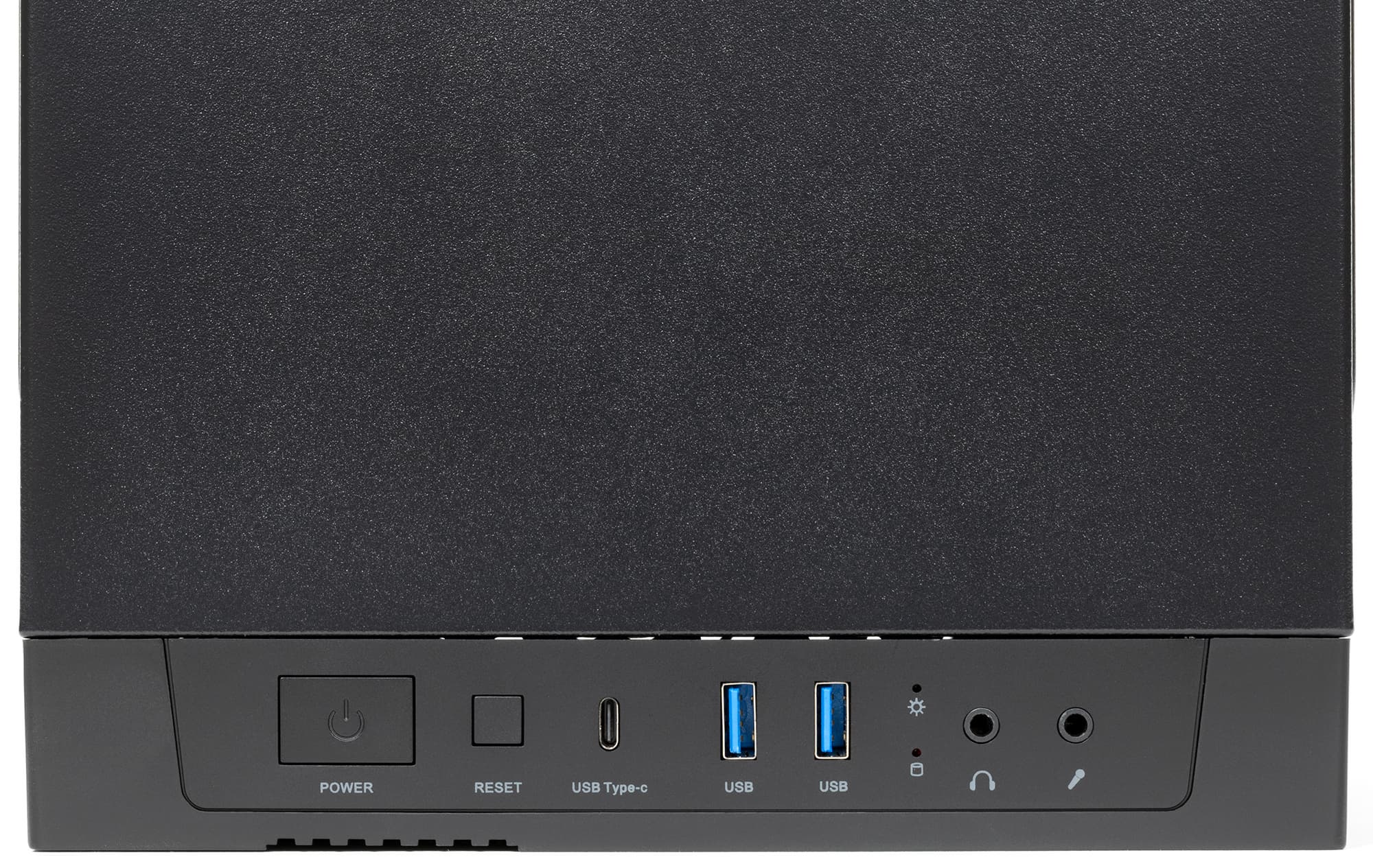

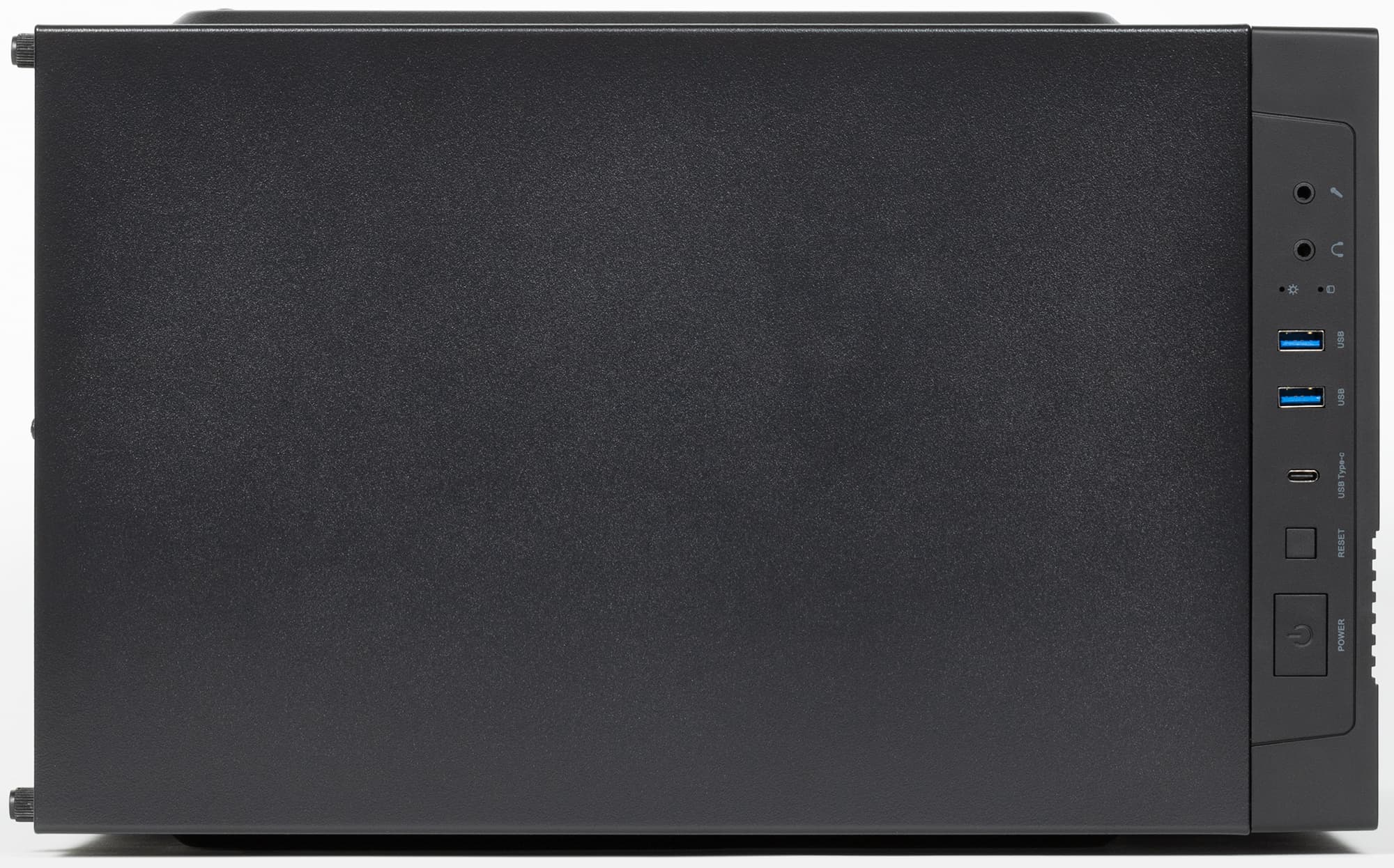

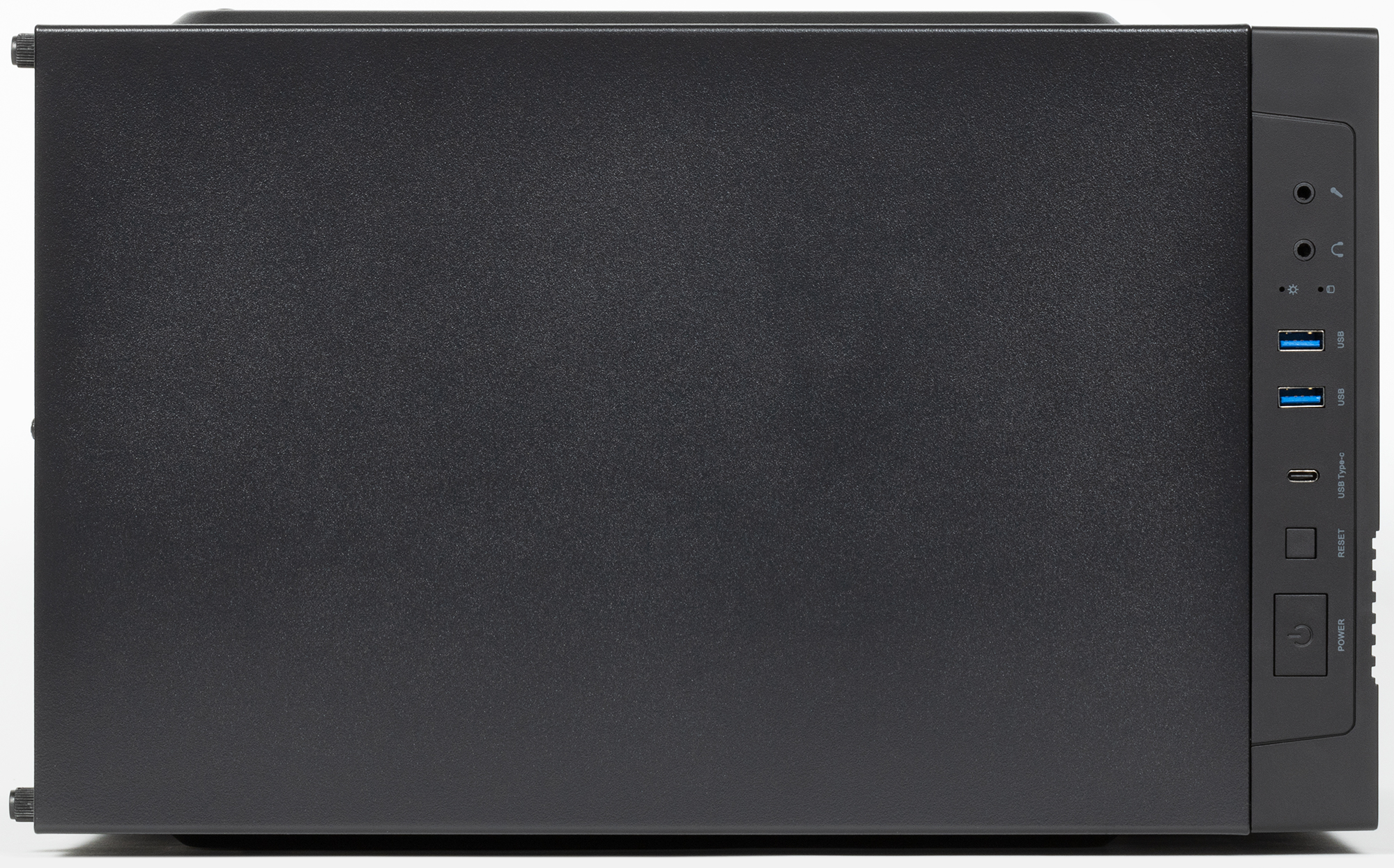

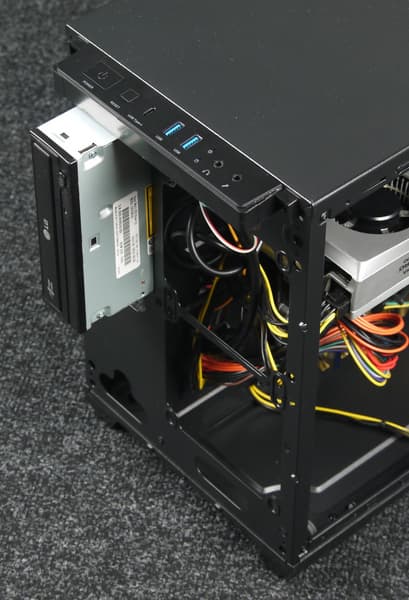

В передней части верхней панели размещены органы управления и коммутации. В их состав входят: два порта USB 3.0, один порт USB 3.1 Gen2 (USB 3.1) Type-C, стандартные разъемы для подключения микрофона и наушников, большая прямоугольная кнопка включения и маленькая квадратная кнопка перезагрузки.

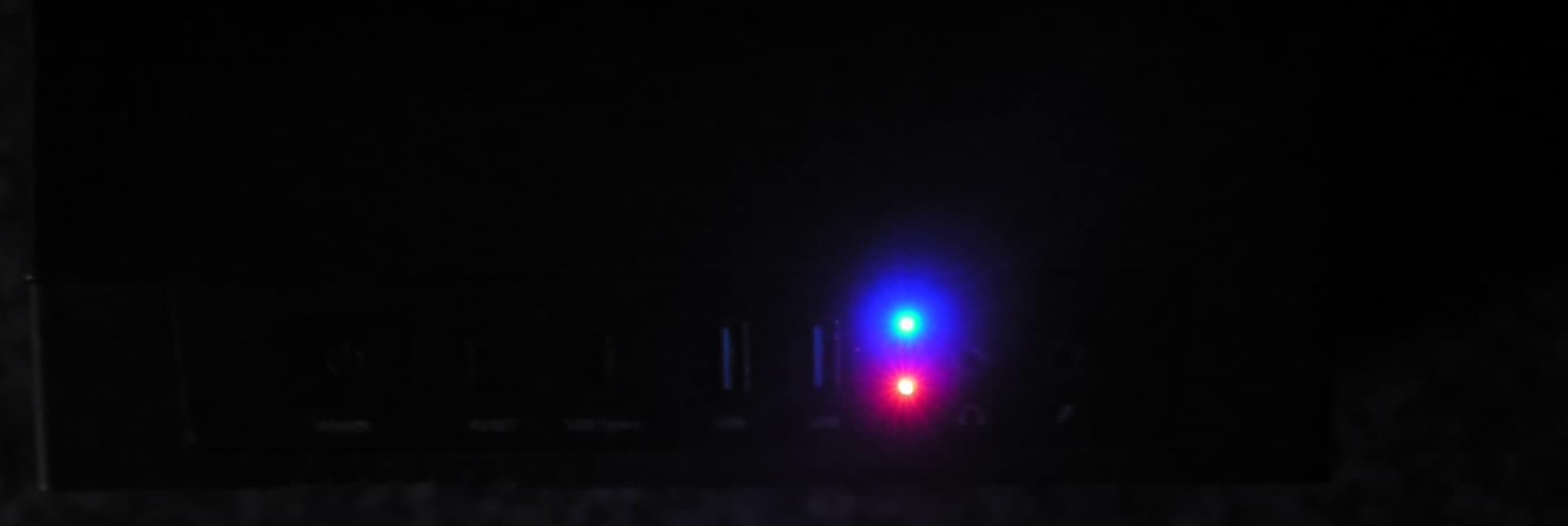

Располагаются кнопки рядом, но из-за разницы в размерах вряд ли будут путаться. Индикатор включения — голубого цвета, индикатор активности накопителей — красного.

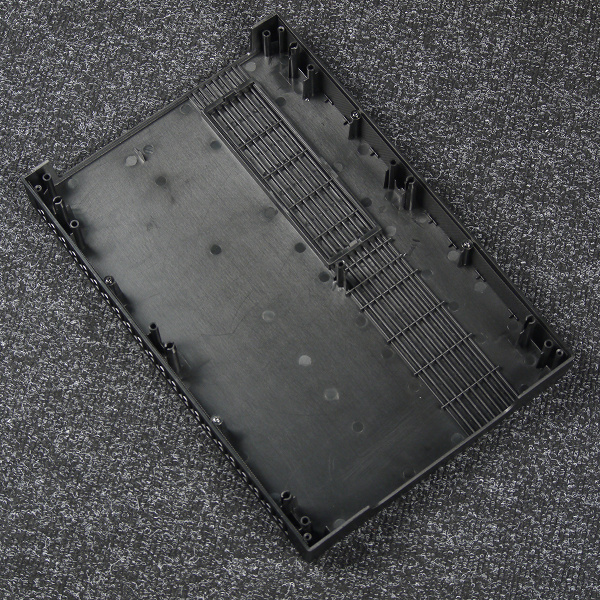

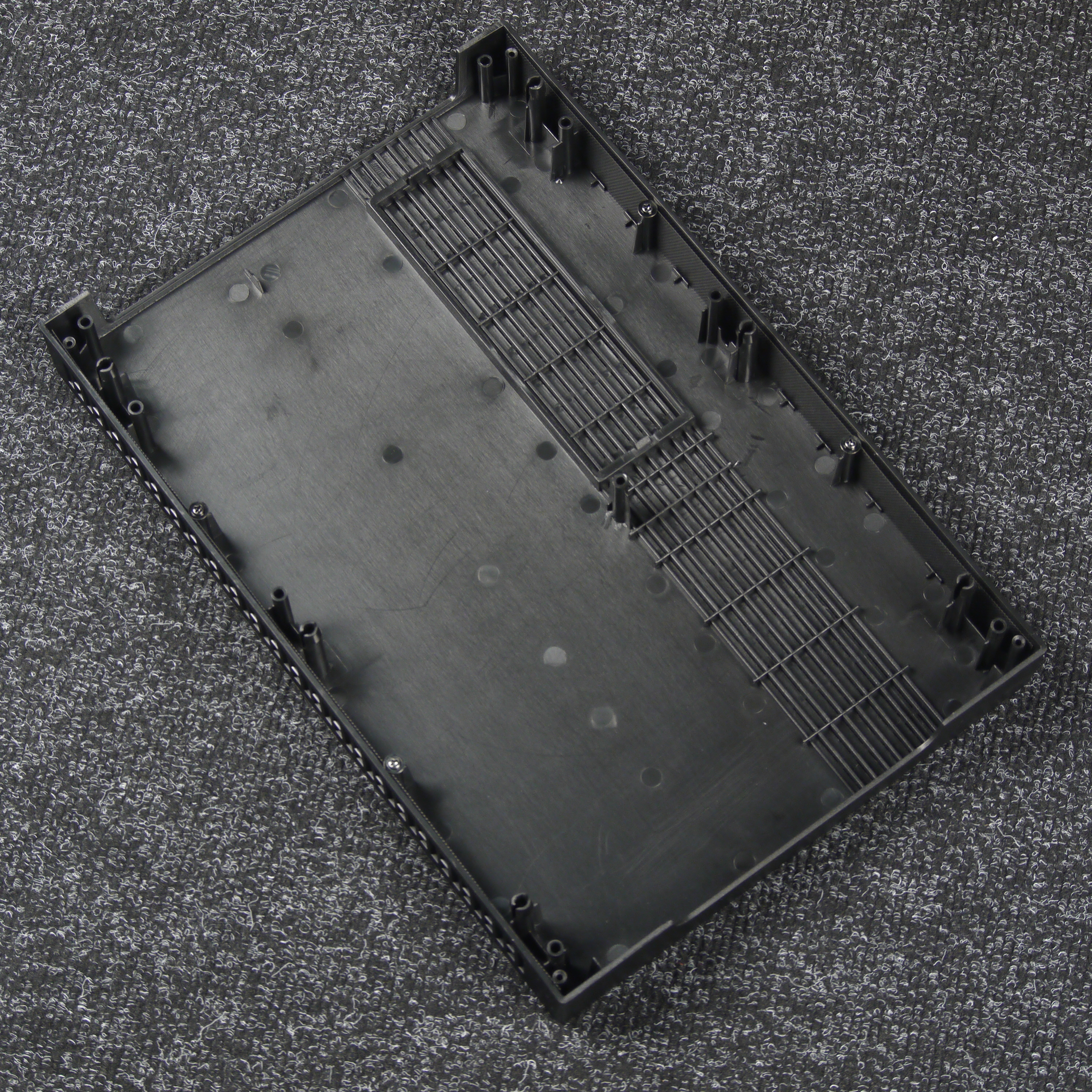

Передняя панель выполнена из пластика, который окрашен в массе. Снаружи панель матовая, что неплохо с точки зрения эксплуатации.
Никаких проводов к передней панели не подходит, поэтому при желании ее можно снять и помыть целиком.

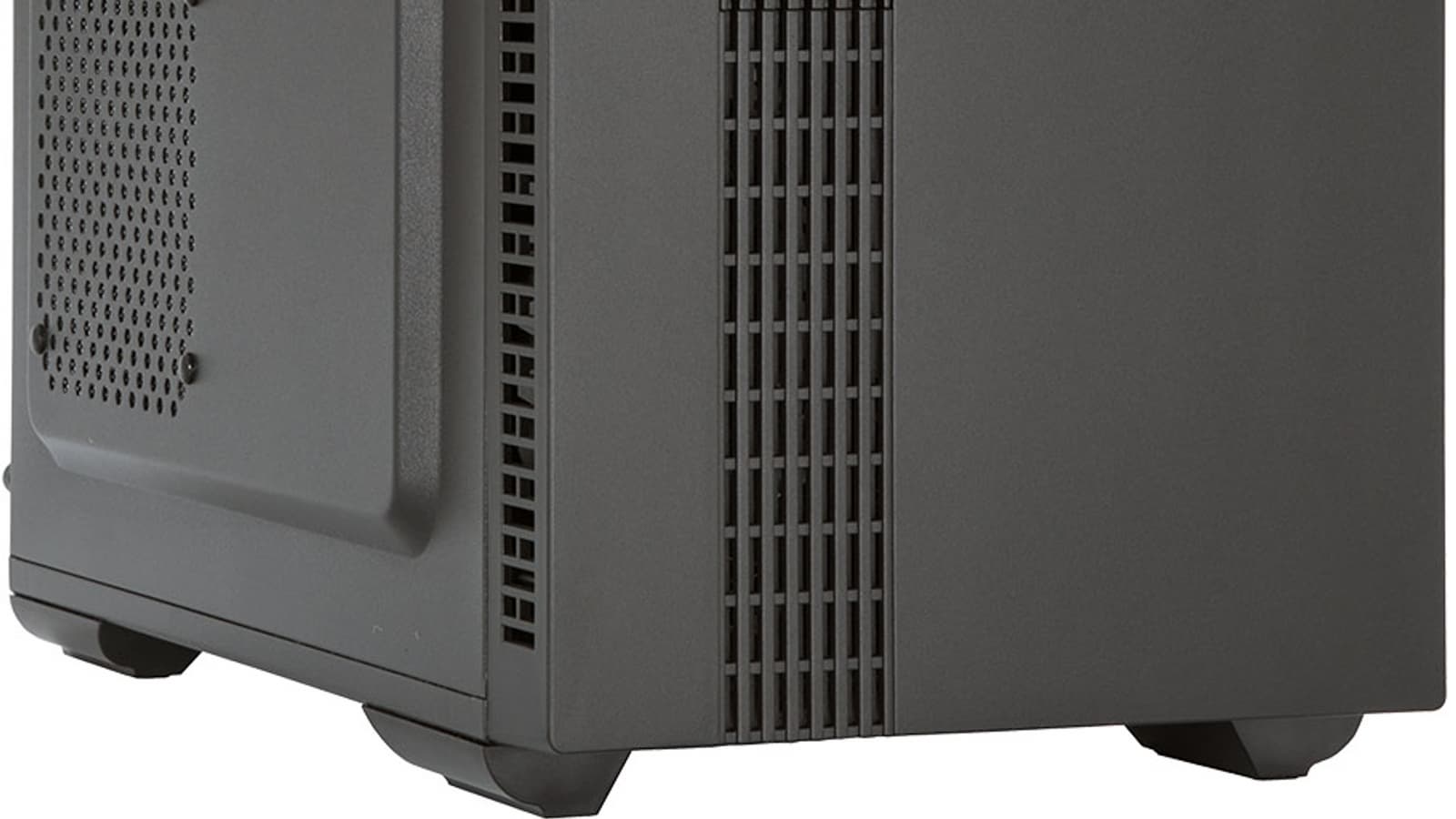

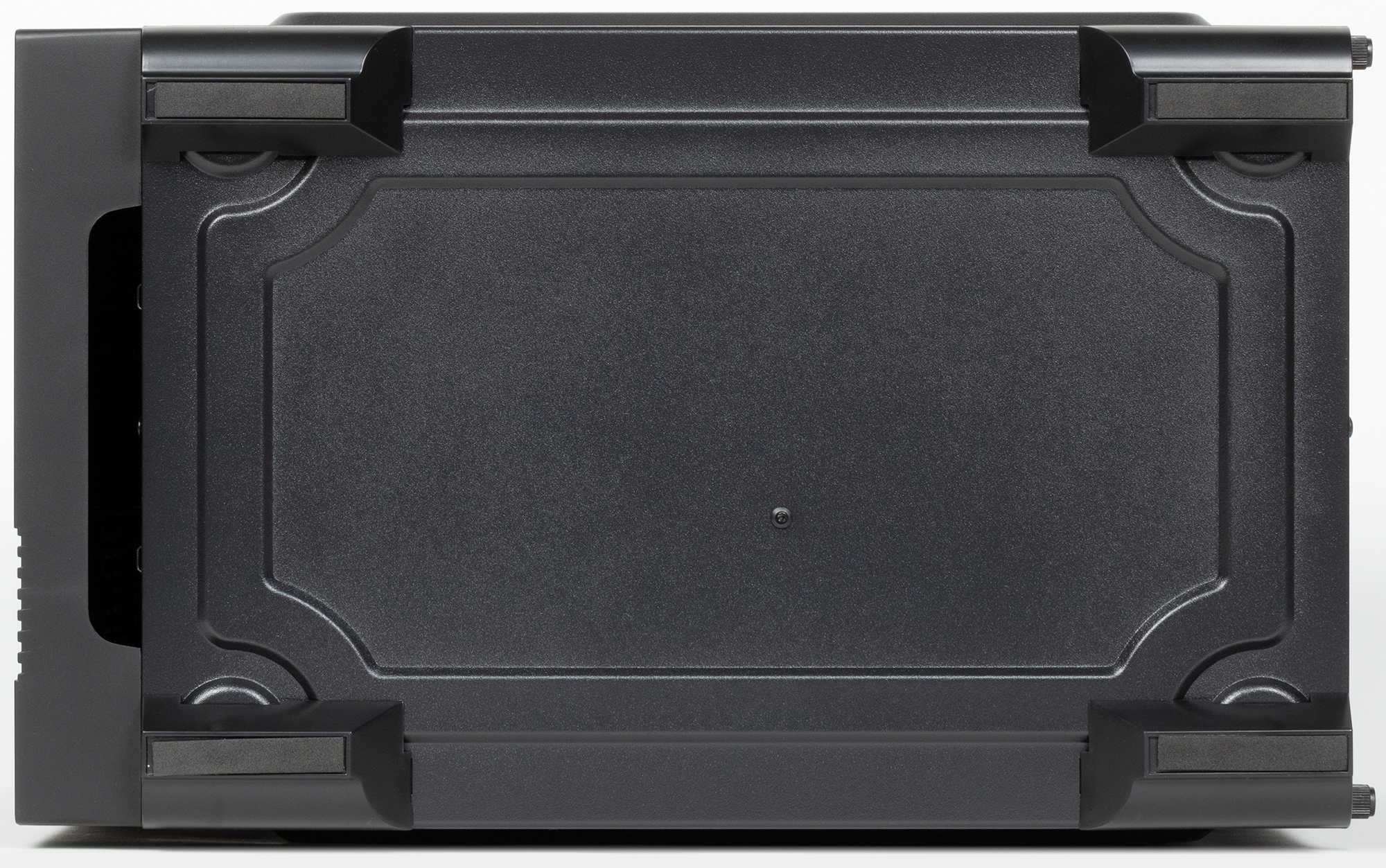

Базируется корпус на четырех прямоугольных ножках из пластика, которые имеют накладки, выполненные из вспененного материала. Лицевая сторона ножек выполнена гладкой. Это, конечно, не резина, но в случае бюджетных корпусов такой вариант вполне допустим.
Накопители

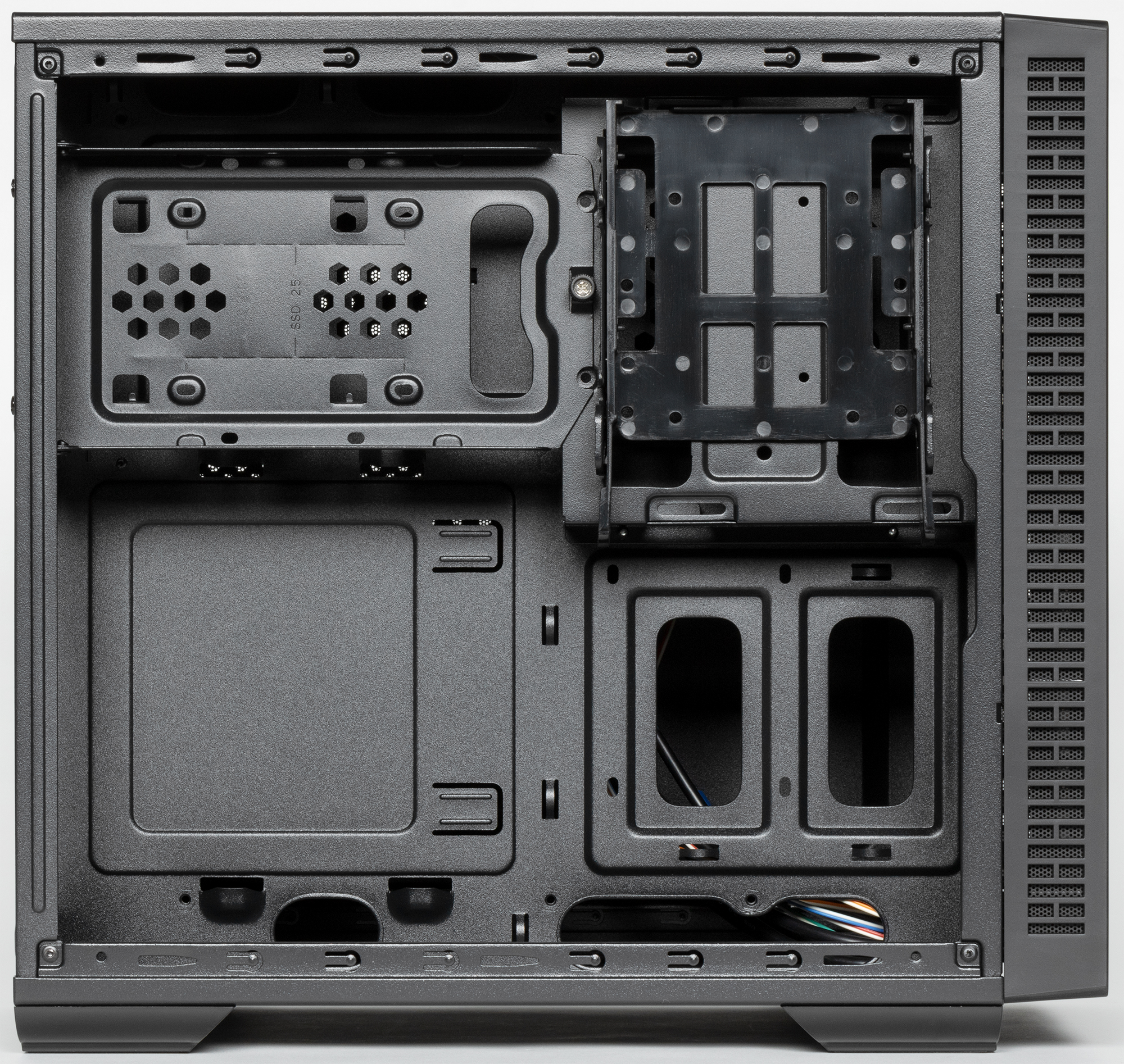

При размещении посадочных мест для накопителей разработчики корпуса тоже проявили изобретательность. В перечне технических характеристик сообщается о возможности установить три накопителя, но на самом деле штатных посадочных мест несколько больше.

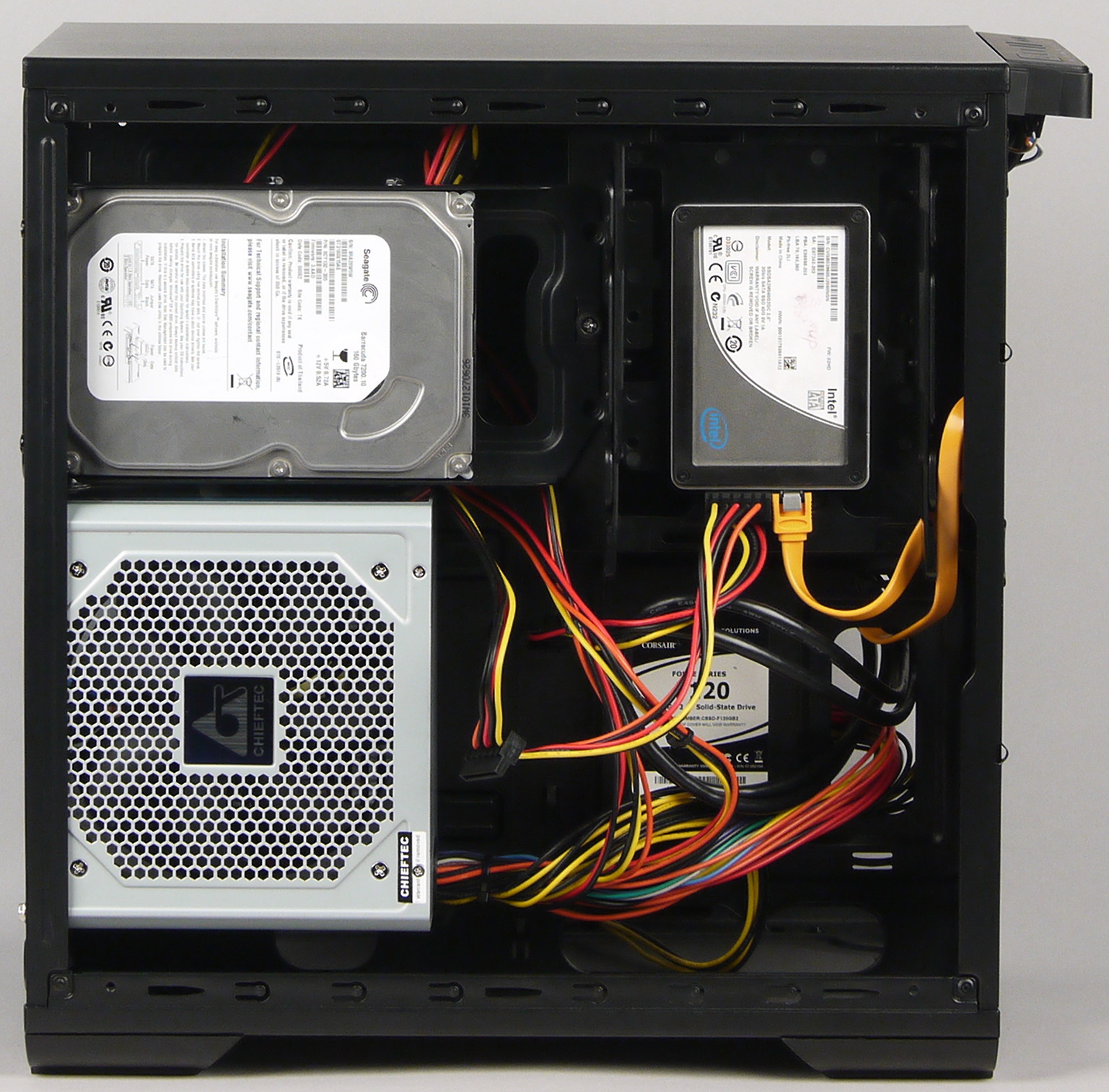

Все накопители устанавливаются с левой стороны.

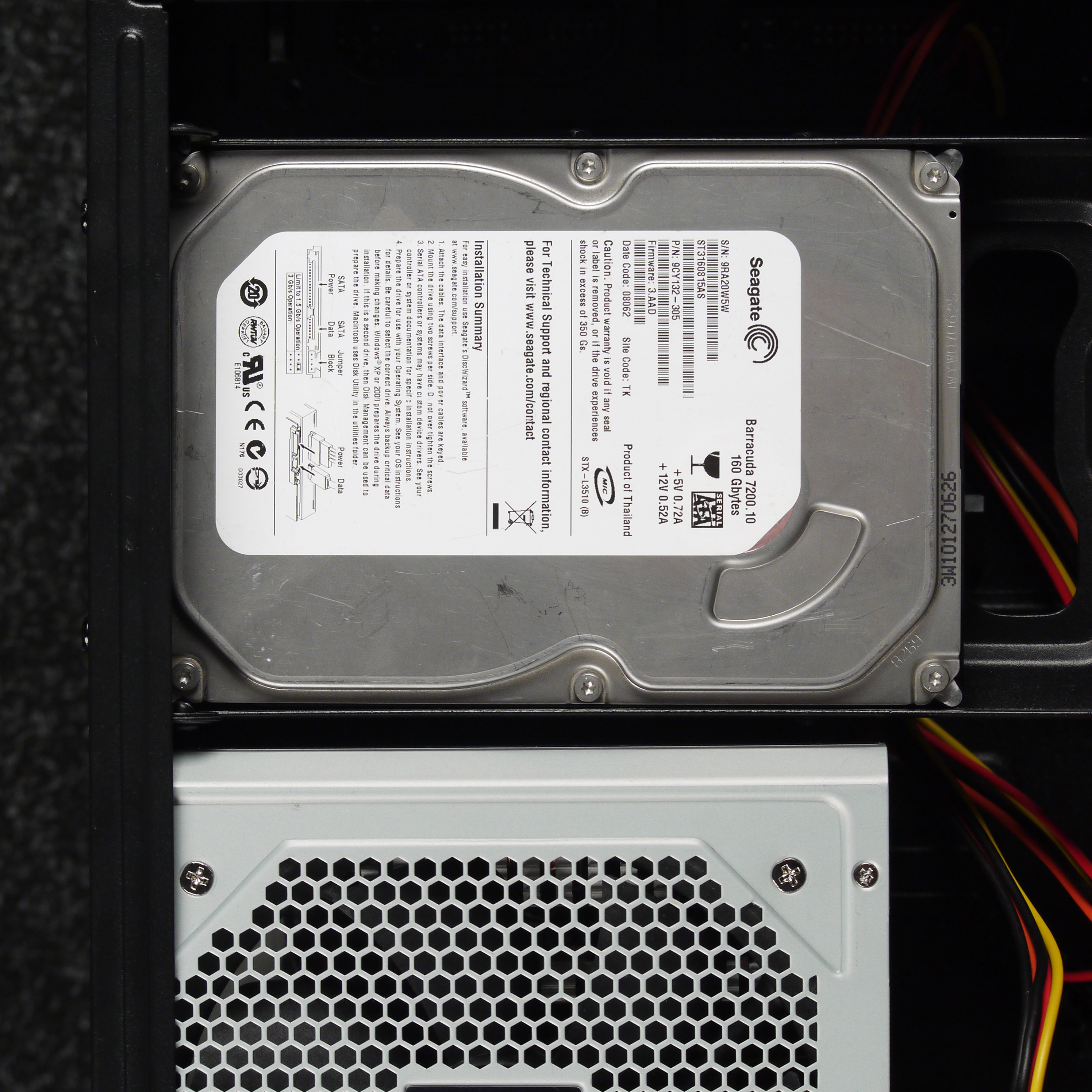

Первое посадочное место находится около передней стенки шасси. Полноразмерный 3,5-дюймовый диск устанавливается через пластиковую рамку, винчестер крепится с помощью винтов по бокам или через дно. Надежность крепления относительно высокая. Правда, сама рамка фиксируется только при помощи зацепов, но есть фиксатор положения, поэтому крепление создает впечатление достаточно надежного. Также в эту рамку можно установить накопитель формата 2,5 дюйма с креплением винтами через дно.

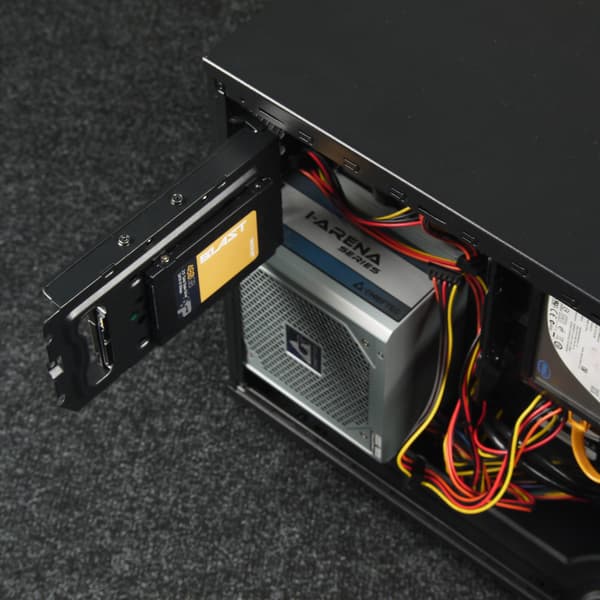

Еще два посадочных места реализованы на поворотном держателе в задней части корпуса. С лицевой стороны на него можно установить накопитель 3,5 или 2,5 дюйма с фиксацией винтами. С оборотной стороны можно установить накопитель формата 2,5 дюйма с фиксацией винтами по бокам.

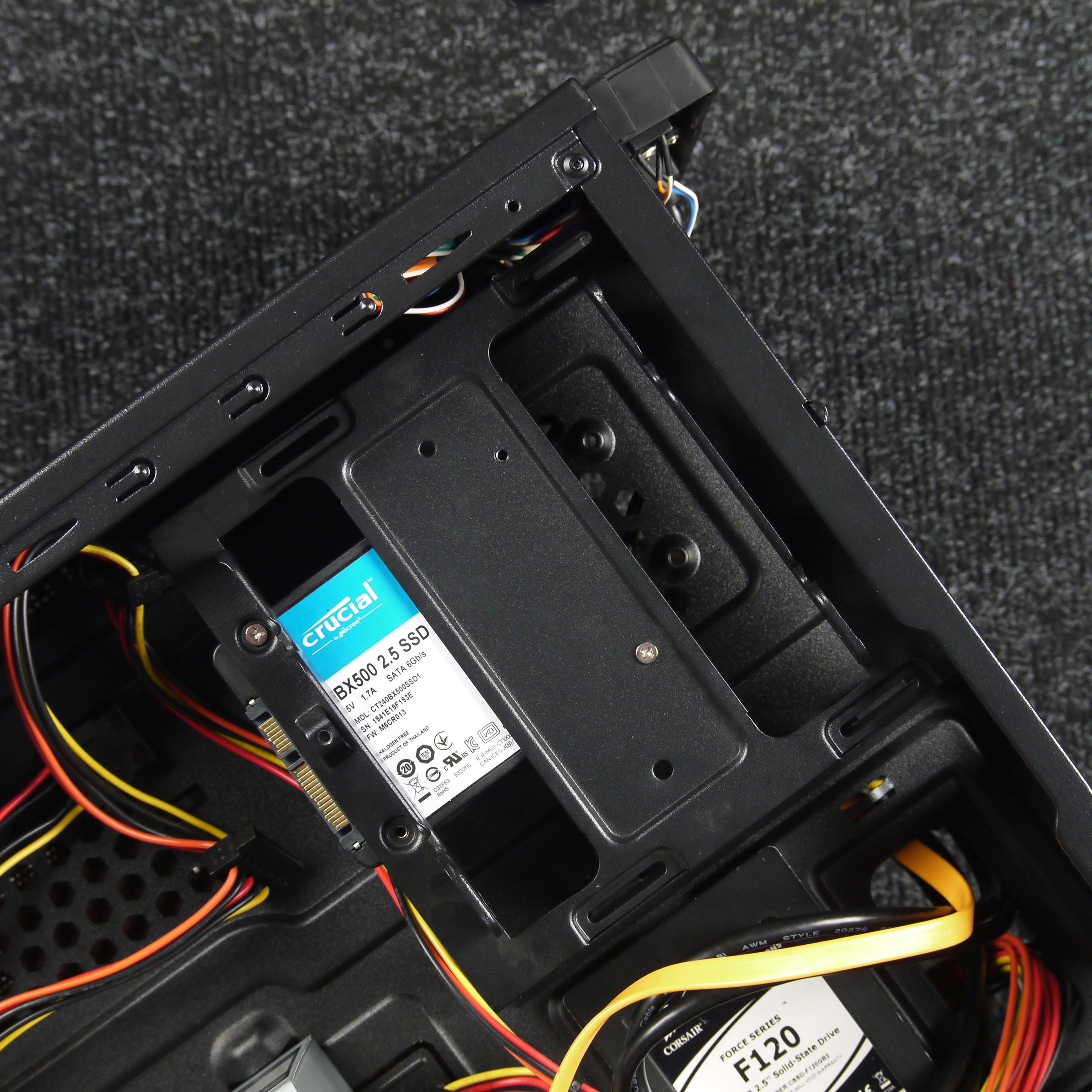

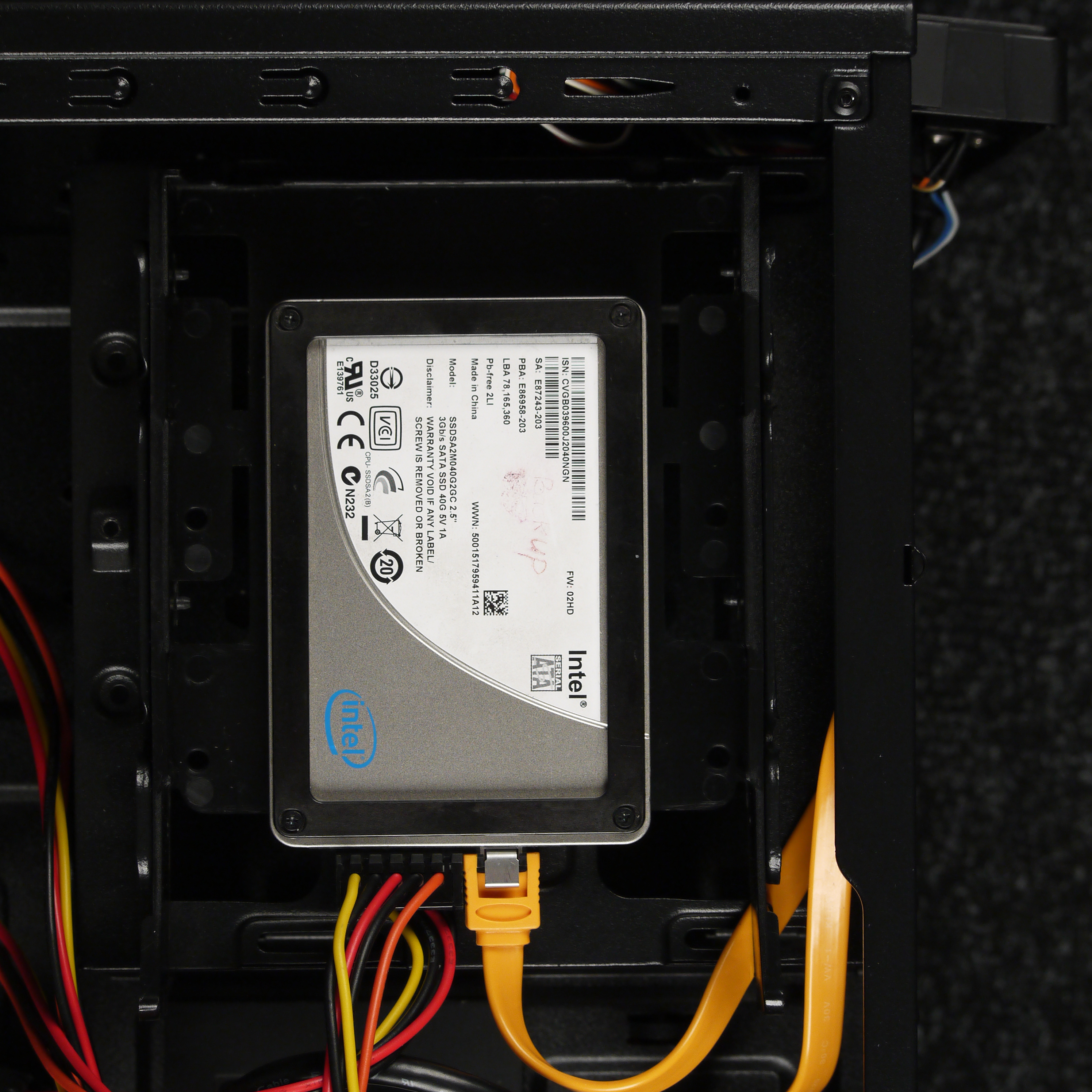

Еще одно посадочное место для накопителя формата 2,5 дюйма расположено в нижней части основания для системной платы около передней панели. Фиксация накопителя осуществляется при помощи винтов, которые нужно закрутить в накопитель со стороны дна сквозь основание для системной платы.

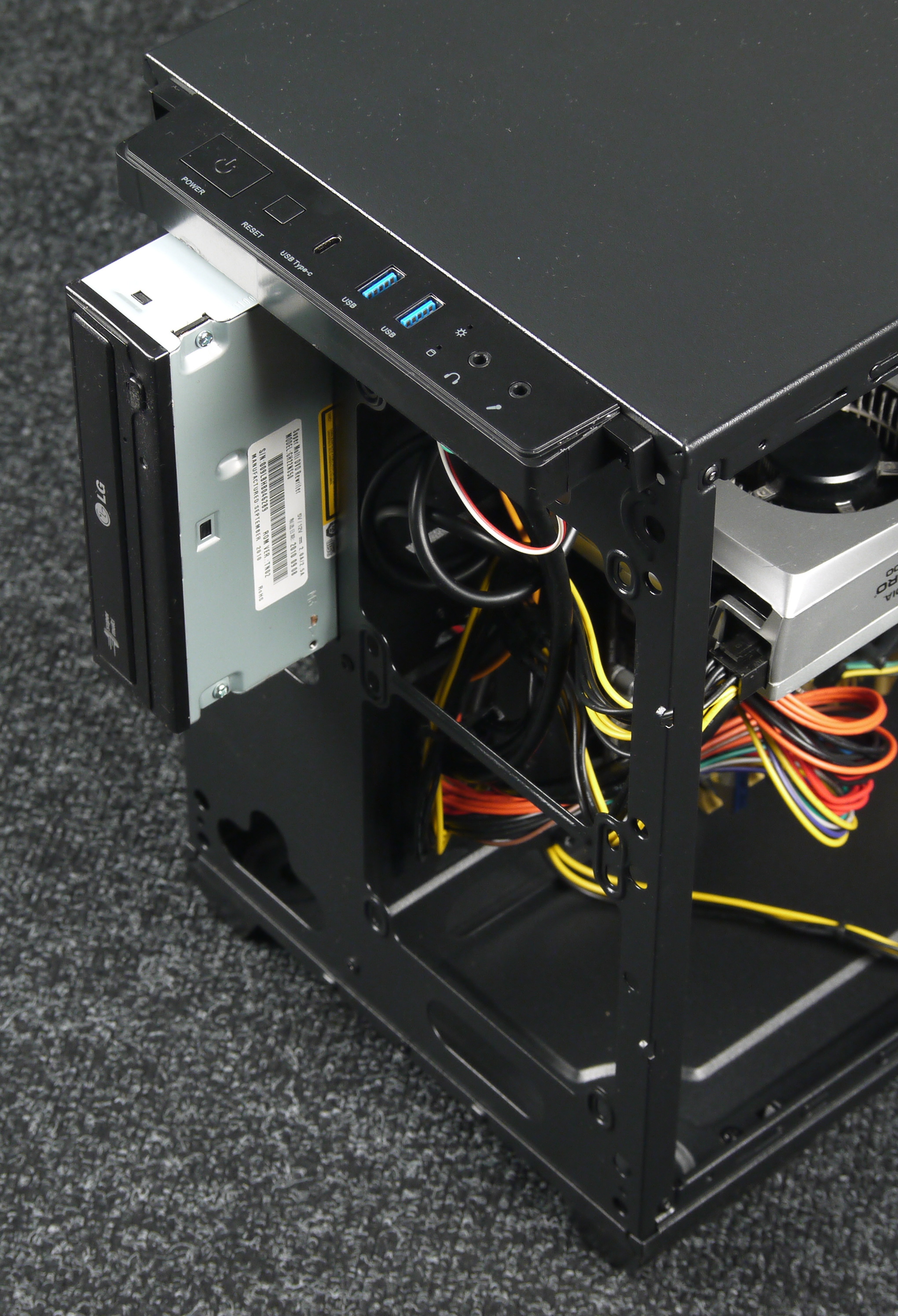

Также в корпусе есть посадочное место для устройства формата 5,25 дюйма с внешним доступом.

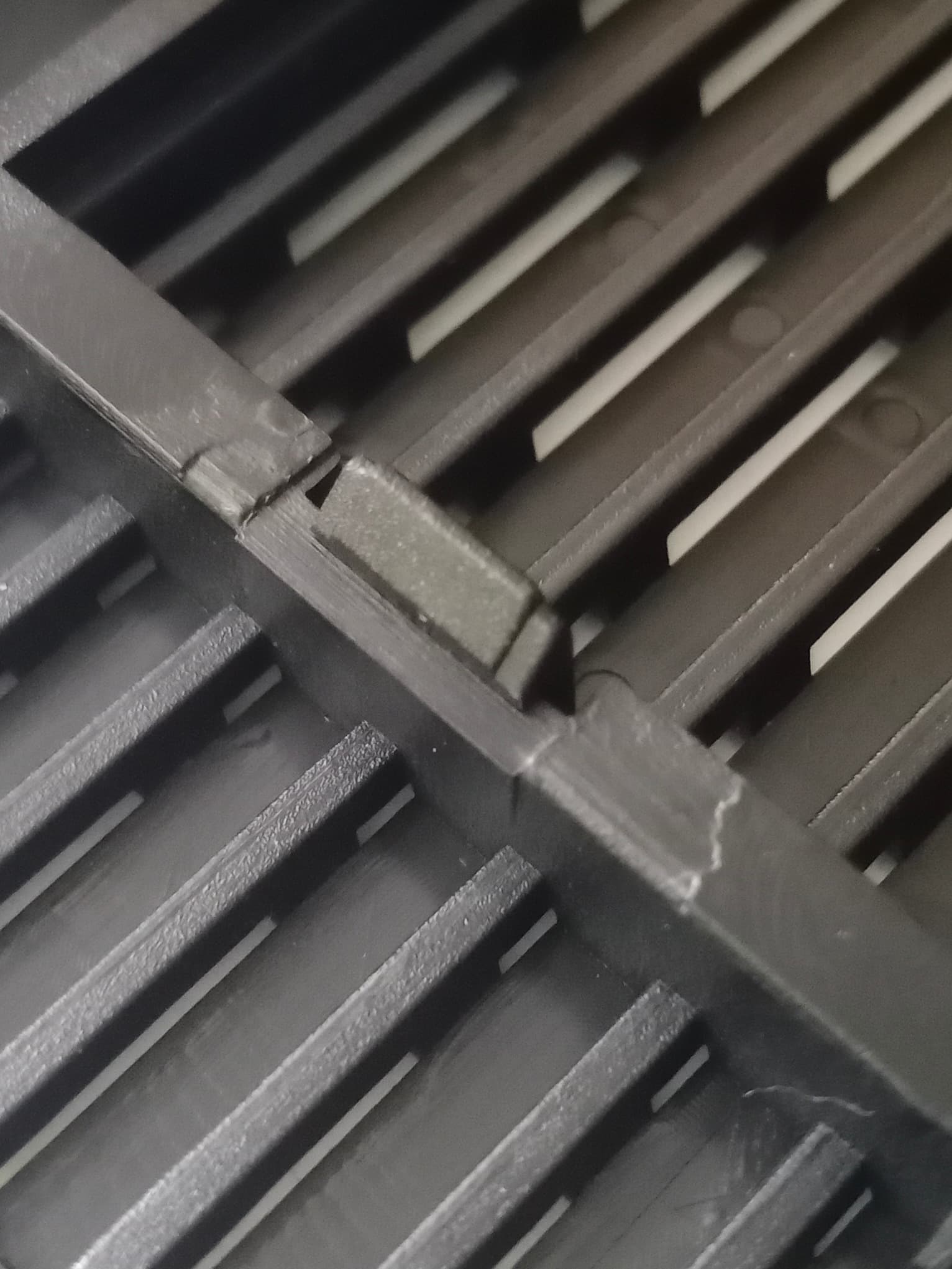

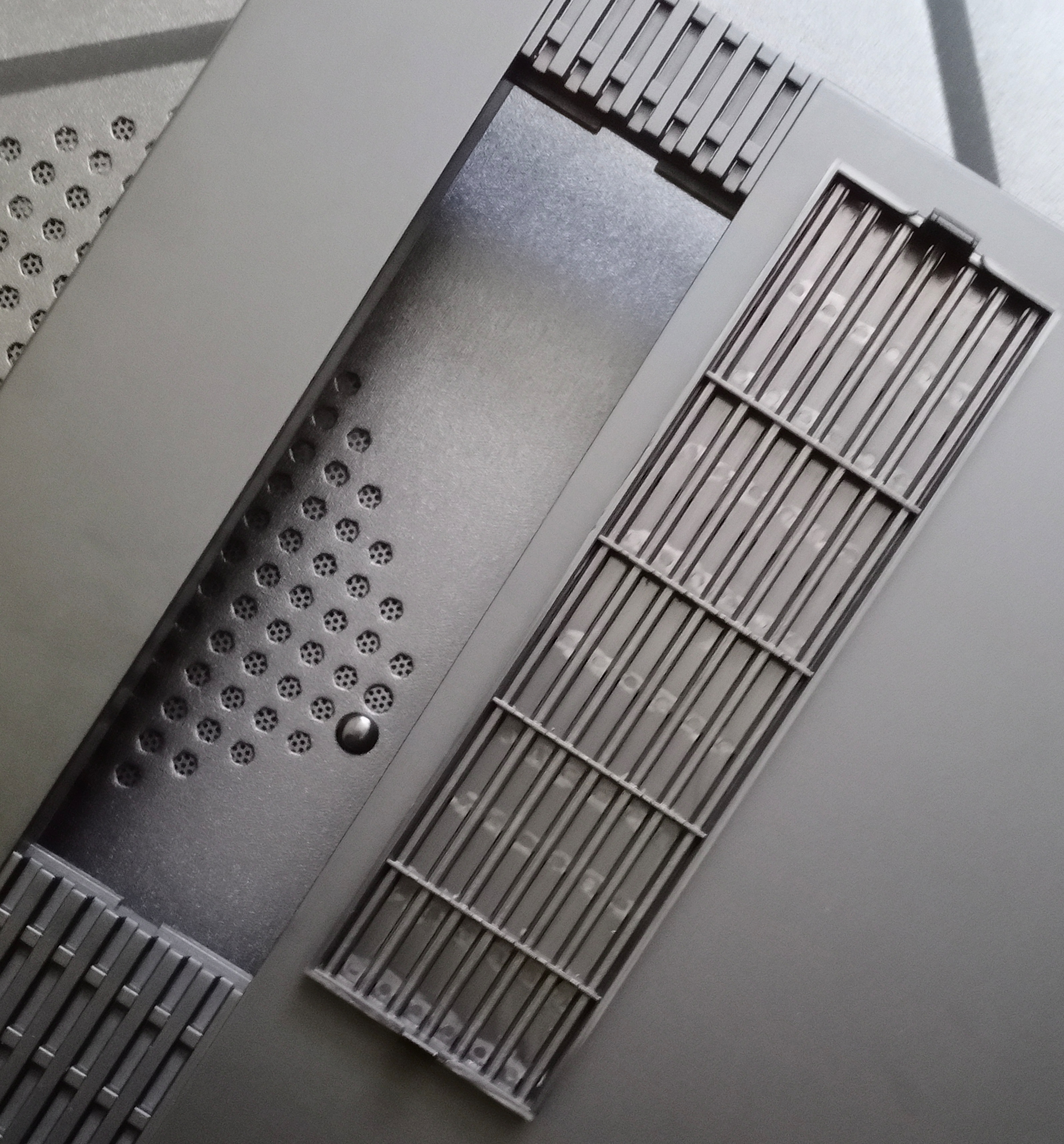

Под него в передней панели есть малозаметная заглушка на тугих защелках (в полоске вентиляционных отверстий).
Если же оптический дисковод вам не нужен, на стенке данного отсека есть еще одно место для накопителя 2,5 дюйма.
Таким образом, всего в корпус можно установить пять накопителей: 1×5,25″, 2×3,5″ и 2×2,5″ (2,5-дюймовые диски могут быть установлены вместо любого более крупного накопителя). Этого вполне достаточно для большинства современных компьютеров, хотя для рабочей станции может быть маловато.
Сборка системного блока
Обе стенки крепятся вполне традиционным способом — при помощи пазо-гребенной системы с зацепом стенки за вертикальный борт шасси спереди и двух винтов с накатной головкой. Удобство манипулирования стенками не очень высокое, что обусловлено особенностью системы крепления.
Все стойки для монтажа системной платы заранее проставлены производителем исходя из полноразмерной платы шириной 244 мм.

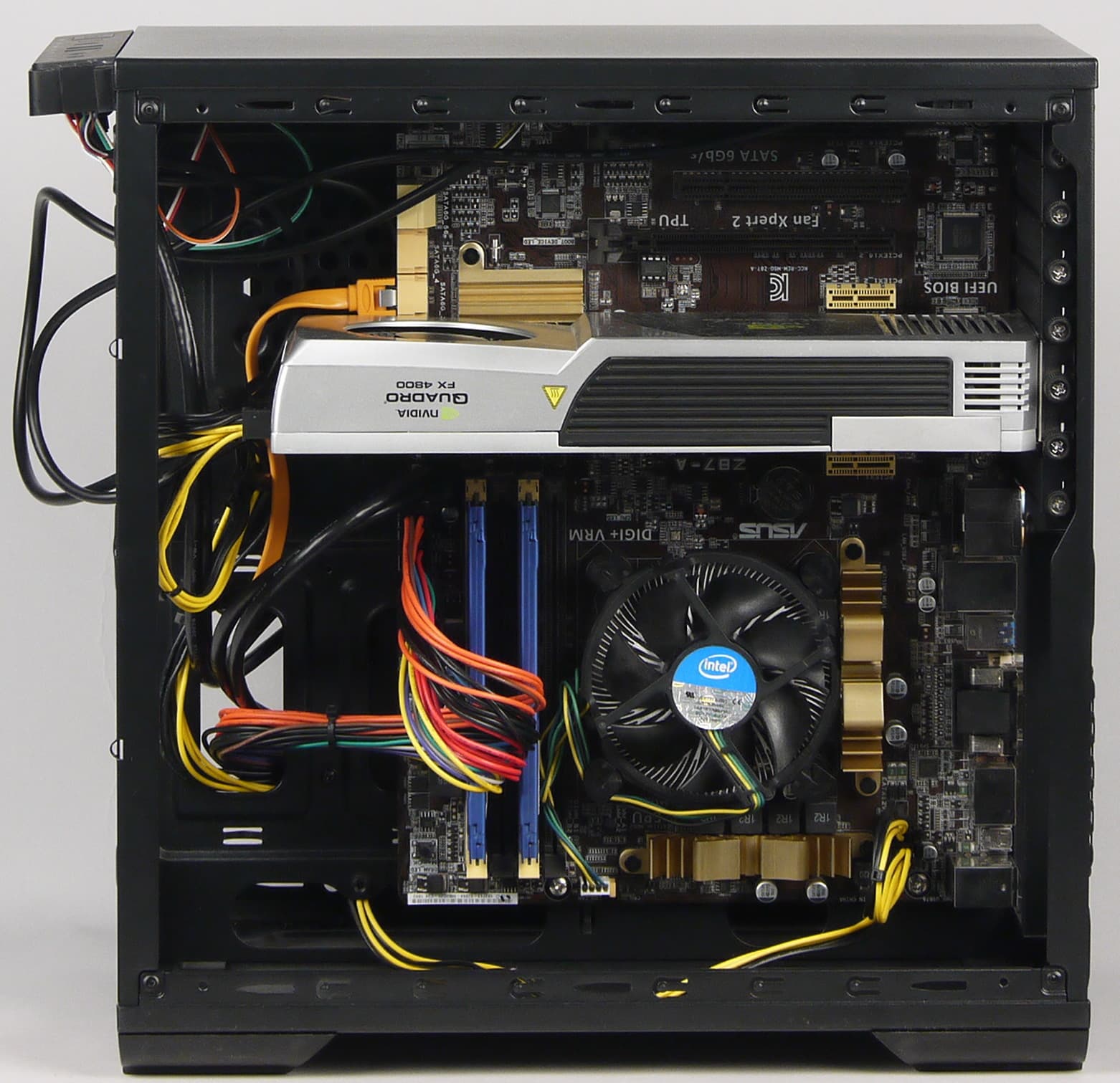

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов.
Устанавливается БП с левой стороны и фиксируется при помощи четырех винтов. На посадочном месте для БП имеются выштамповки сферической формы, на которых установлены амортизирующие накладки. Корпус предусматривает установку блоков питания стандартных размеров. Мы рекомендуем выбирать БП с длиной корпуса не более 160 мм, а еще лучше — 140 мм, так как в этом случае останется больше места для укладки проводов. Расстояние между задней стенкой и внутренними элементами шасси в месте установки БП составляет 185 мм.
В корпус, согласно данным производителя, можно установить процессорный кулер высотой до 110 мм. Расстояние от основания для системной платы до противоположной стенки составляет 132 мм.

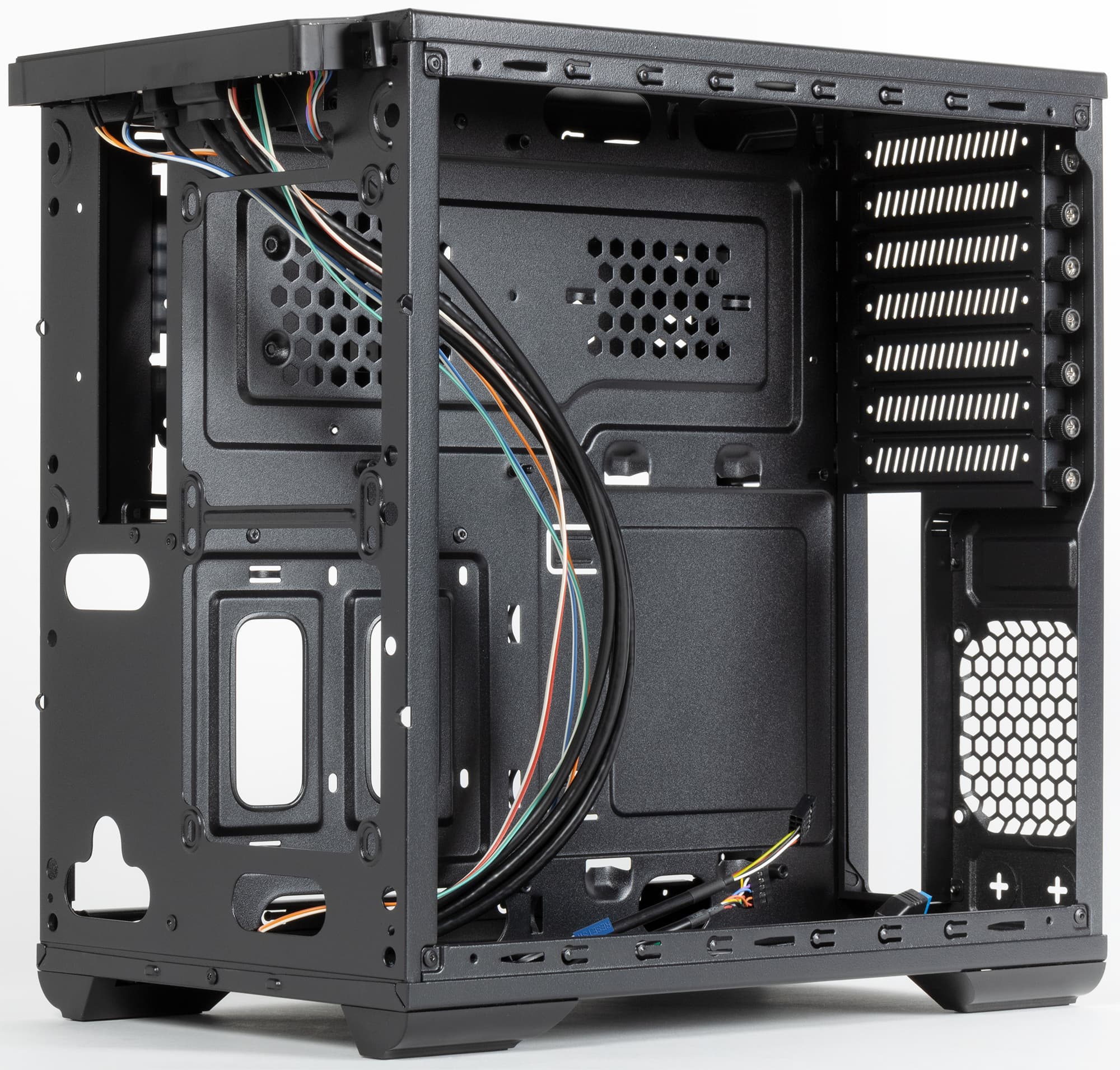

Глубина левого отсека, в котором помимо прочего можно проложить провода, составляет около 90 мм. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий. В монтажных отверстиях лепестковые мембраны отсутствуют.
Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 310 мм, если объем корпуса между системной платой и передней стенкой шасси ничем не занят. В данном случае 310 мм — это предельное значение, которое соответствует расстоянию между задней монтажной панелью для плат расширения и передней стенкой шасси; понятно, что в реальности видеокарта именно таких размеров там если и встанет, то с большим трудом. В случае же, если спереди изнутри установить систему СЖО типа AIO, место для видеокарты уменьшится пропорционально. Если исходить из удобства манипулирования внутри корпуса, то есть стараться не перекрывать монтажные отверстия, то длина видеокарты не должна превышать 250 мм, чего, впрочем, в большинстве случаев вполне достаточно для среднебюджетных карт.

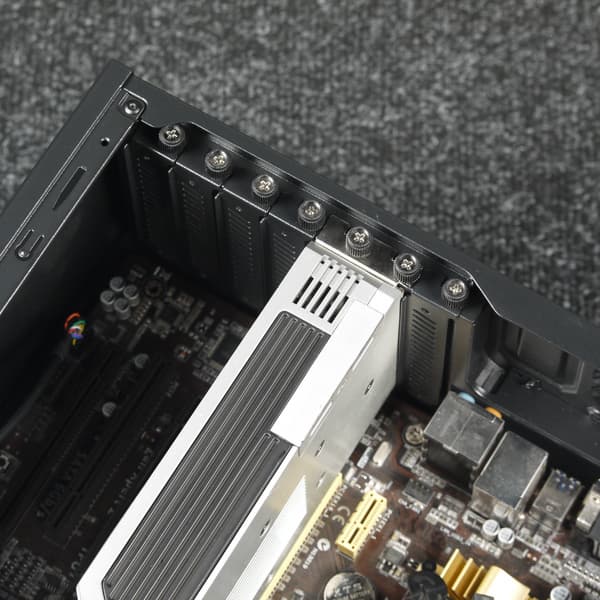

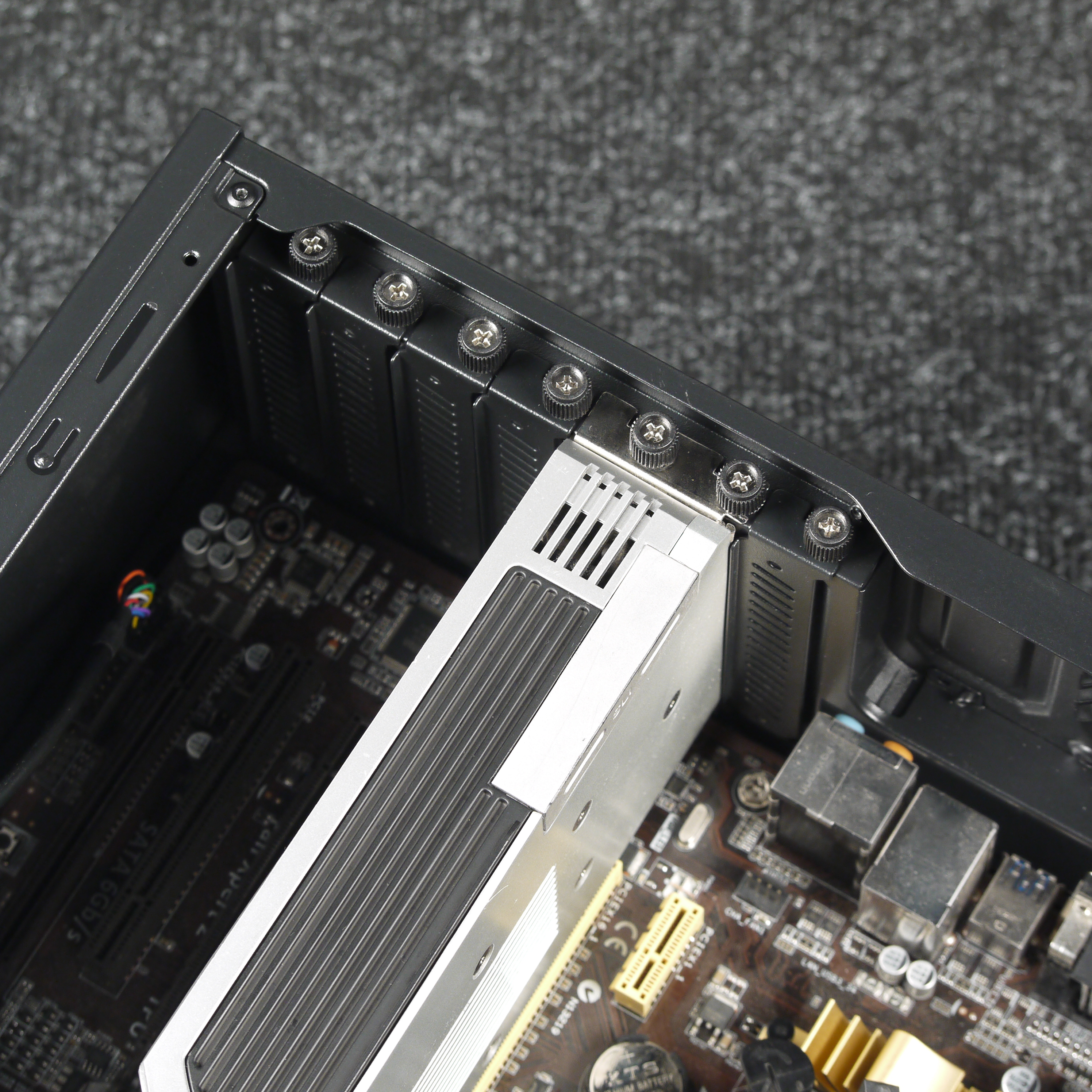

Система фиксации карточек — самая обычная: крепление на винтах с накатной головкой изнутри корпуса с индивидуальной фиксацией. Все заглушки для плат расширения многоразовые и фиксируются винтами.
Кнопки и разъемы передней (в данном случае верхней) панели подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.
Несмотря на оригинальность конструкции, собирать систему в данном корпусе довольно удобно благодаря сравнительно небольшим размерам корпуса, а также наличию прямого доступа к БП с возможностью визуального контроля вращения вентилятора.
Итоги
Можно предположить, что данная модель представляет собой бюджетное решение для корпоративного сектора, предназначенное для сборки дешевых систем на полноразмерных компонентах для работы в офисе. Во всяком случае, по сравнению с большинством современных корпусов у Chieftec UK-02B-OP есть ряд достоинств именно с точки зрения офисного компьютера. К ним стоит отнести расположение БП: он хоть и снизу, но не сосет пыль с пола, что довольно актуально. Также весьма востребовано при эксплуатации в офисе наличие сплошной верхней стенки, поскольку компьютер часто используют вместо тумбы или подставки (это не очень хорошо, но такова жизнь). С учетом расположения БП здесь можно использовать блок питания с относительно короткими проводами — из категории решений для OEM/ODM, что мы и продемонстрировали на фотографиях на примере Chieftec GPC-700S. Внутренний размер корпуса также предполагает установку боксового кулера или чего-то подобного. Судя по конструкции, изначально корпус был спроектирован в виде десктопа, а уже потом переформатирован в башенное решение.
Chieftec UK-02B-OP оставил очень неплохое впечатление, если рассматривать его как максимально доступную оболочку для компьютера с невысоким тепловыделением. Собирать в корпусе системы повышенной мощности и с большим количеством дополнительного оборудования, в частности СЖО, не очень удобно из-за его небольших габаритов и особенностей конструкции. Да и предназначен он явно не для этого. Хотелось бы видеть здесь сплошную лицевую часть передней панели (можно, например, с эффектом фрезерованного алюминия), а не микроскопические щелевые отверстия, эффективность которых, скажем так, весьма невысока, зато пыль они собирать будут отлично. На самом деле, хотя корпус бюджетный и легкий, за счет конструкции, а именно основания системной платы, которое установлено почти посередине и выполняет роль усилителя жесткости, он не ощущается расхлябанным. Так что конструкторов можно только похвалить за подобное интересное решение, по результатам знакомства с которым мы присуждаем Chieftec UK-02B-OP редакционную награду Original Design.
