Обзор малогабаритного корпуса Chieftec UE-02B-OP для офисного компьютера

Очень часто при покупке или сборке нового компьютера хочется сэкономить немного места за счет размеров системного блока, то есть за счет габаритов корпуса, в котором он собирается. В первую очередь подразумевается замена стандартной башни (middletower) на уменьшенную (minitower) с переходом на системную плату формата microATX. Подобная замена в большинстве случаев вполне целесообразна, платы microATX давно уже практически не уступают платам большего размера с точки зрения функциональности. Конечно, у них меньше слотов расширения и, вероятно, различных разъемов для подключения периферии, но количество имеющихся для типичного домашнего или офисного пользователя и так избыточно. Выбор таких плат в рознице очень широкий, причем в большинстве случаев они еще и дешевле полноразмерных ATX-аналогов.

Если же стоит задача собрать еще более компактный компьютер, но не хочется уходить в сравнительно ненасыщенный и дорогой рынок компонентов для решений формата Mini-ITX, то можно выбрать корпус шириной (или высотой — при использовании в режиме десктопа) в пределах 120 мм. Это позволит установить данный корпус на стандартной офисной тумбе, установленной под стол, что в некоторых случаях может оказаться единственным приемлемым вариантом размещения системного блока. Как правило, подобные корпуса представляют собой десктопы с уменьшенной высотой, снабженные подставкой для вертикальной установки, а также ножками для горизонтального размещения.

Разумеется, подобные размеры корпуса накладывают заметные ограничения на габариты и количество компонентов, а также заметно ограничивают в размерах подходящие системы охлаждения. С платами расширения, как правило, применяются два варианта: можно использовать низкопрофильные карты, вставляемые напрямую в системную плату, или же райзер, в который устанавливается одна полноразмерная карта расширения, иногда даже двухслотовая. Но вариант с райзером встречается лишь в относительно дорогих решениях.

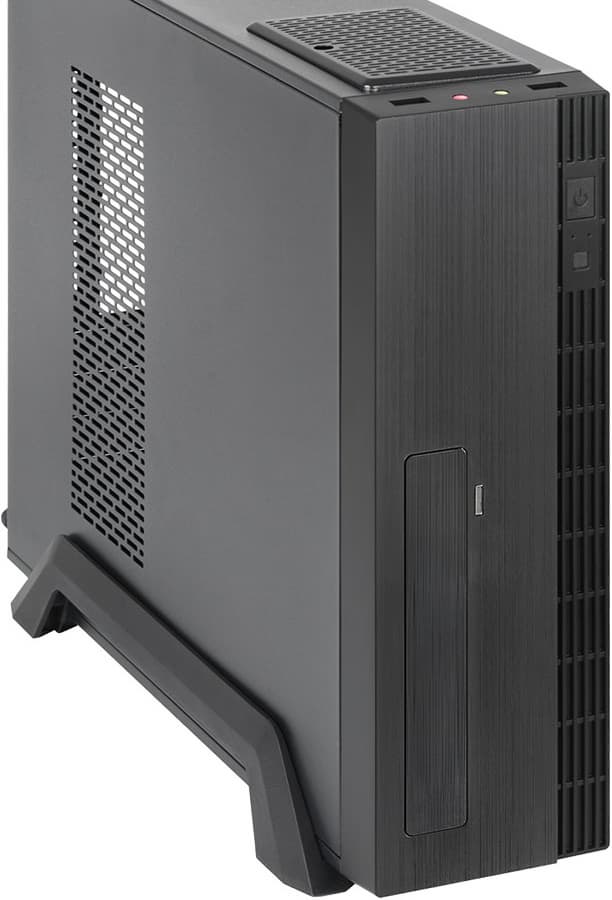

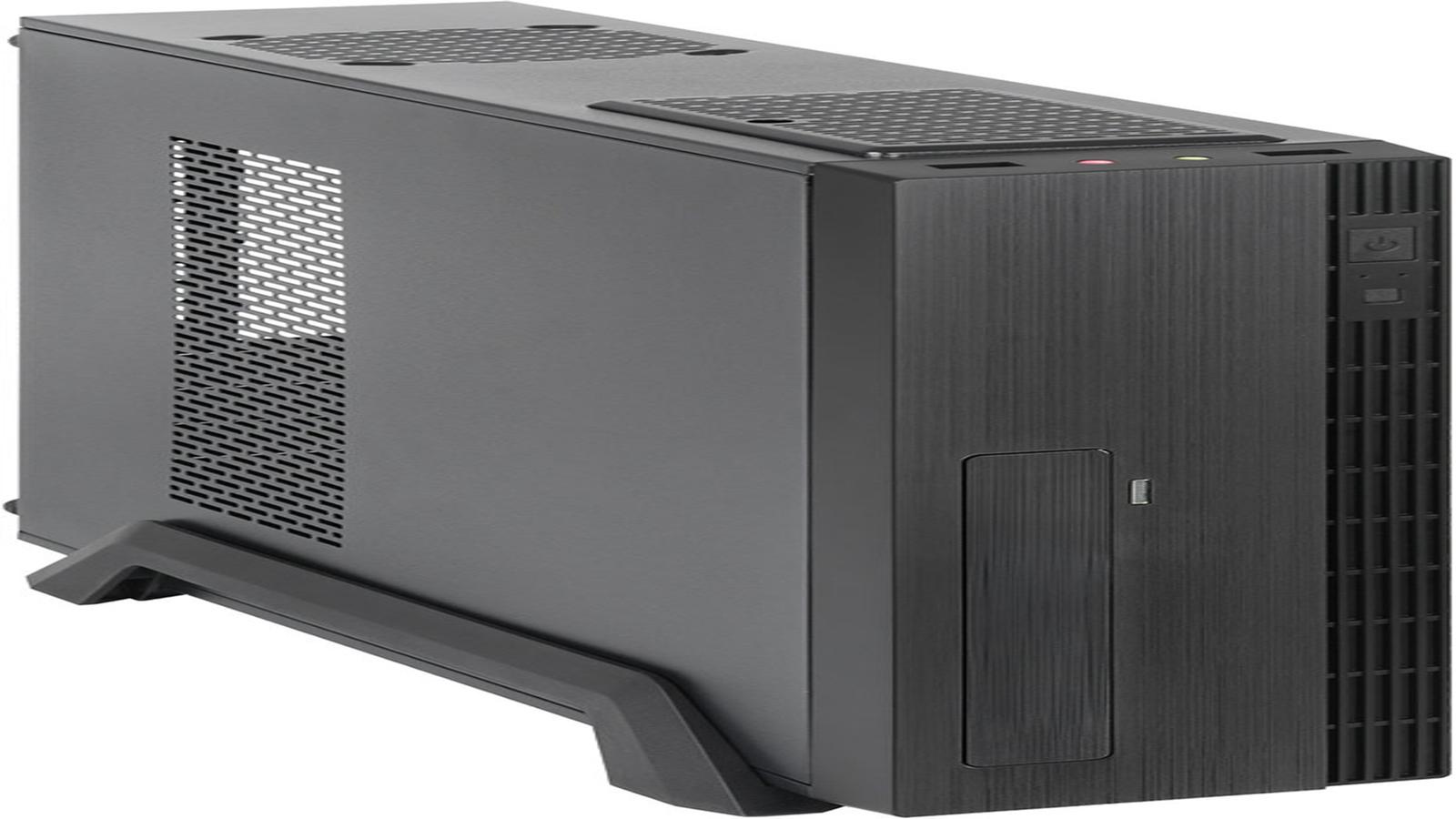

В данном случае мы познакомимся с подобным корпусом Chieftec в лице модели UE-02B-OP. Наша модификация поставляется без блока питания, но судя по упаковке, есть вариант поставки с блоком питания мощностью 250, 350 или 450 Вт. Если планируется собрать максимально бюджетное решение, то лучше как раз поискать данную модель в варианте комплектации с блоком питания, что обеспечит отсутствие проблем с совместимостью, да и по общей стоимости готовые комплекты часто заметно предпочтительнее. Для установки в этот корпус годятся только низкопрофильные платы расширения высотой около 80 мм и длиной до 200 мм.

Есть ли смысл устанавливать дискретную видеокарту с учетом подобных ограничений габаритов? В большинстве случаев — нет, поскольку современные платформы имеют встроенное в процессор видеоядро, не так уж сильно уступающее тем видеокартам, которые предлагаются в низкопрофильном исполнении, а зачастую и превосходящее их. Надо понимать, что низкопрофильных видеокарт на рынке очень немного, в них всегда используются не самые производительные графические процессоры, в большинстве своем эти решения еще и весьма старые, несмотря на свежие названия моделей. А вот с платами расширения, обеспечивающими другую функциональность, всё гораздо проще, и никаких особых противопоказаний, кроме востребованности и габаритов, в их случае нет.

Розничные предложения

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка

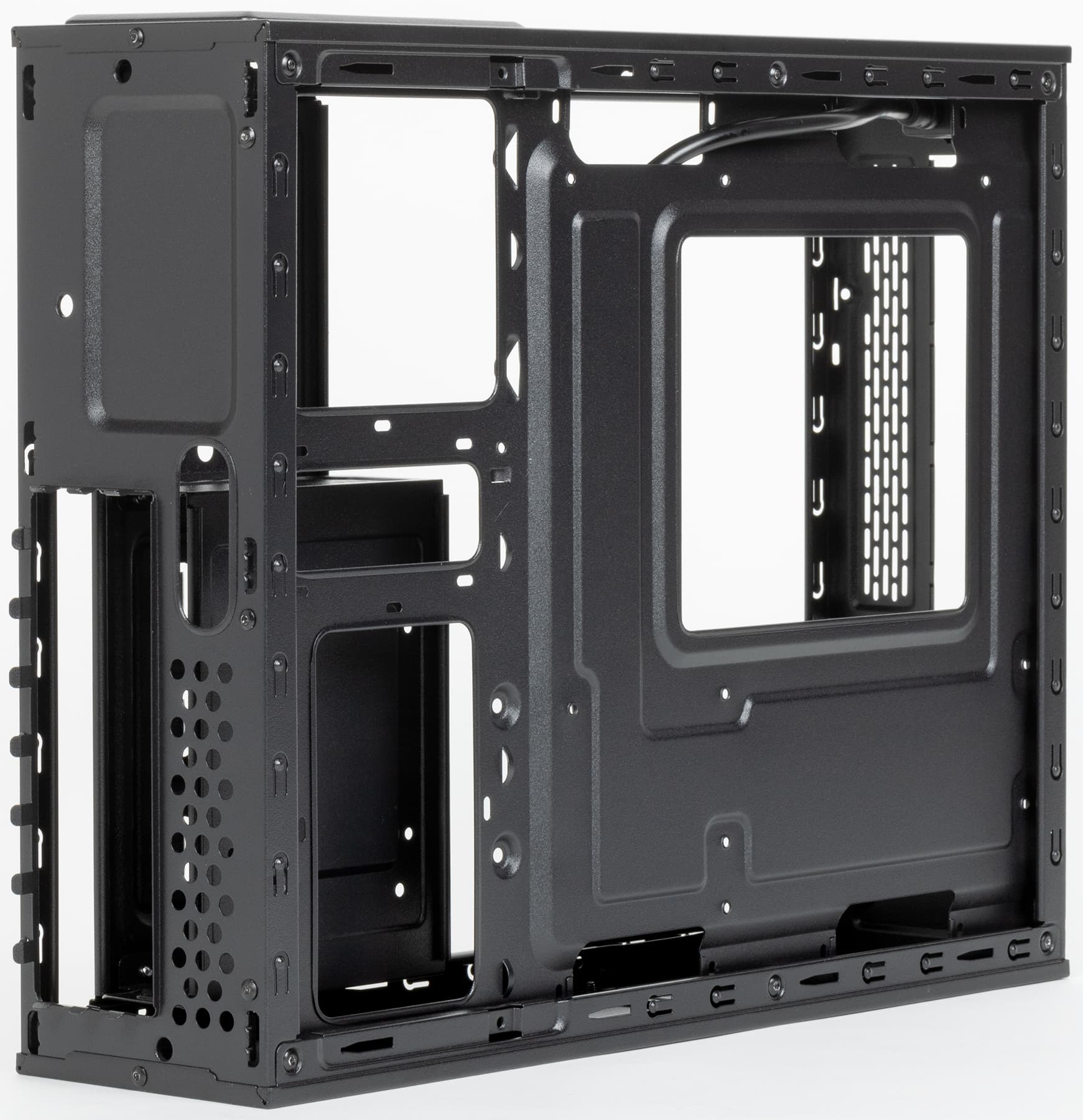

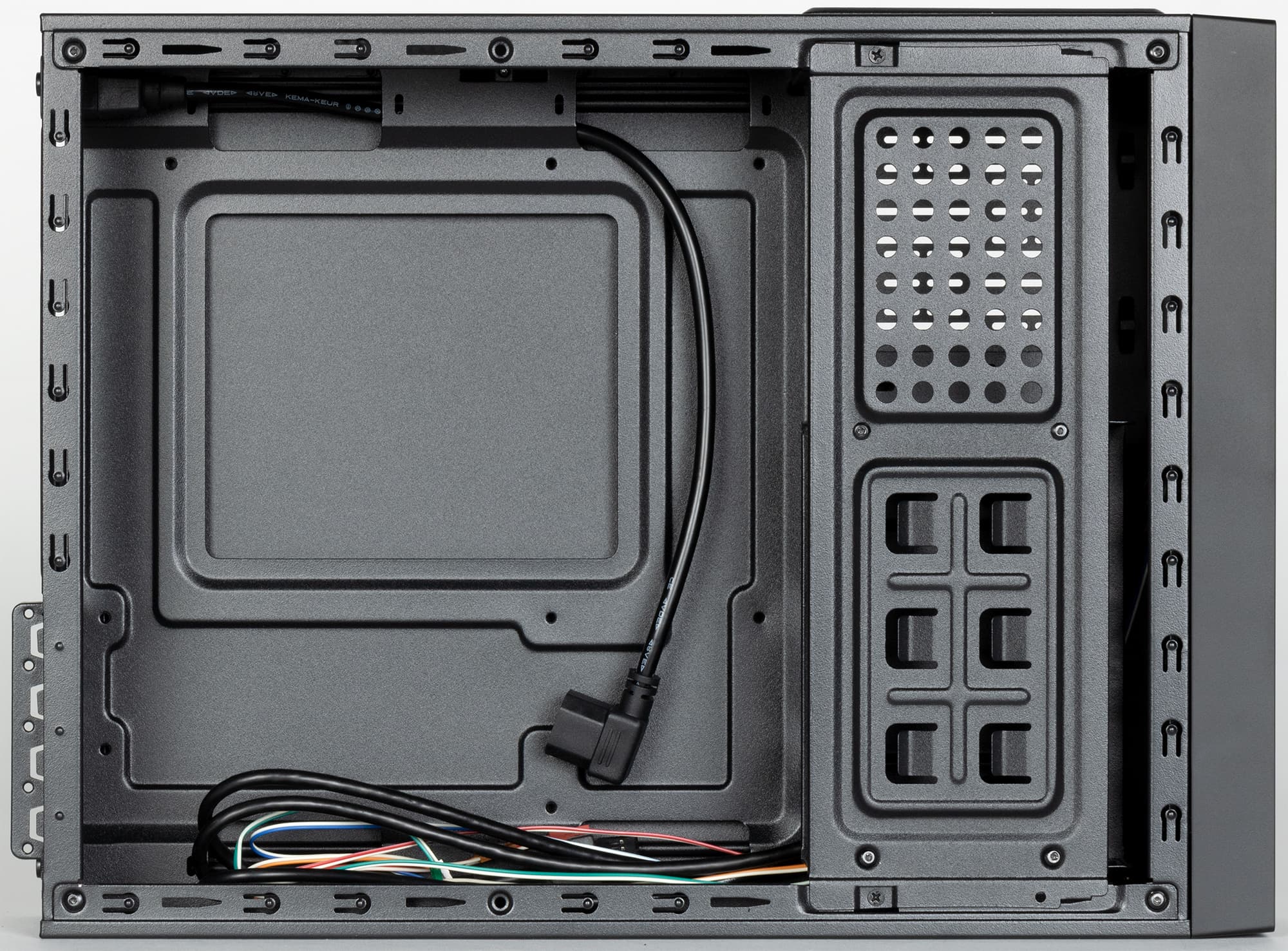

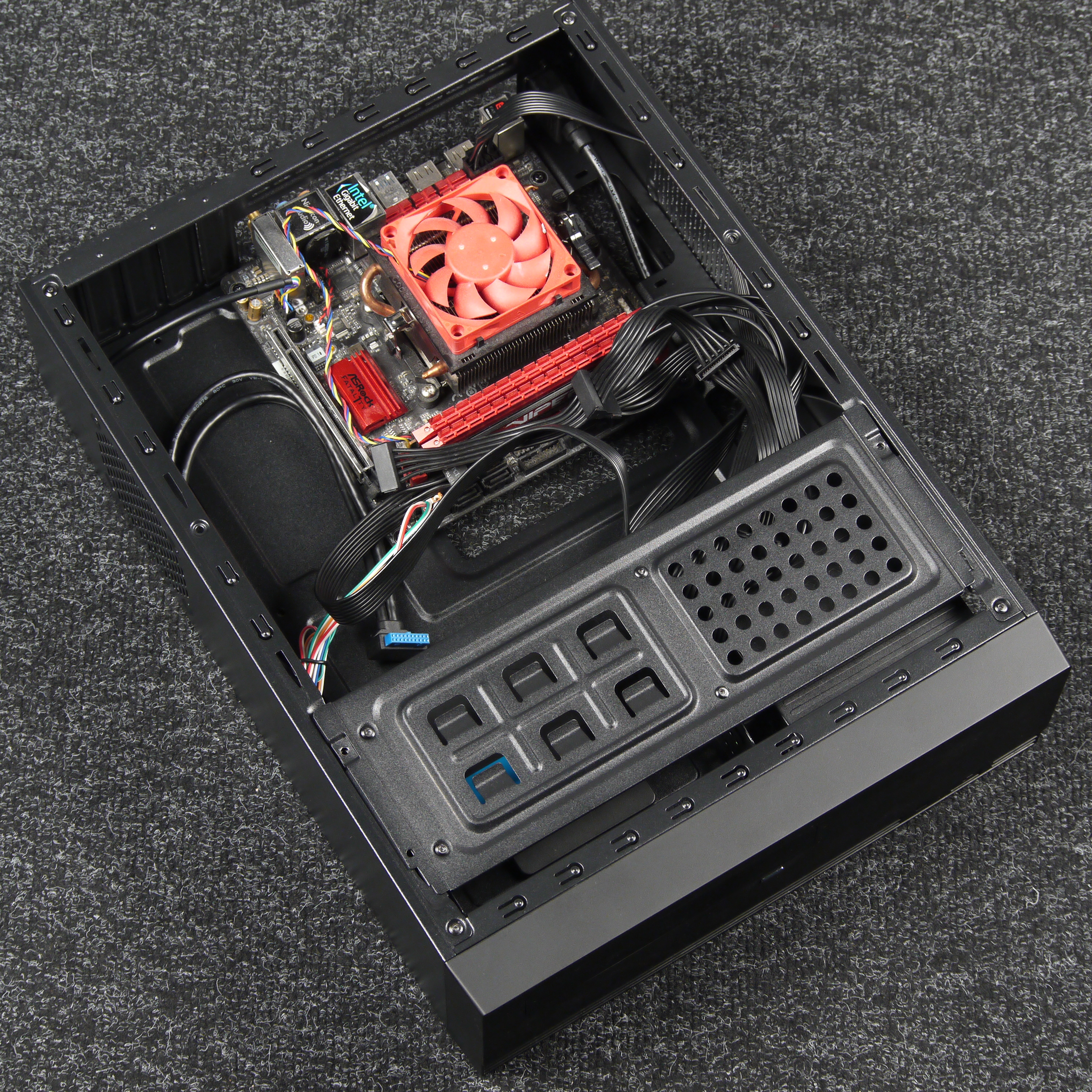

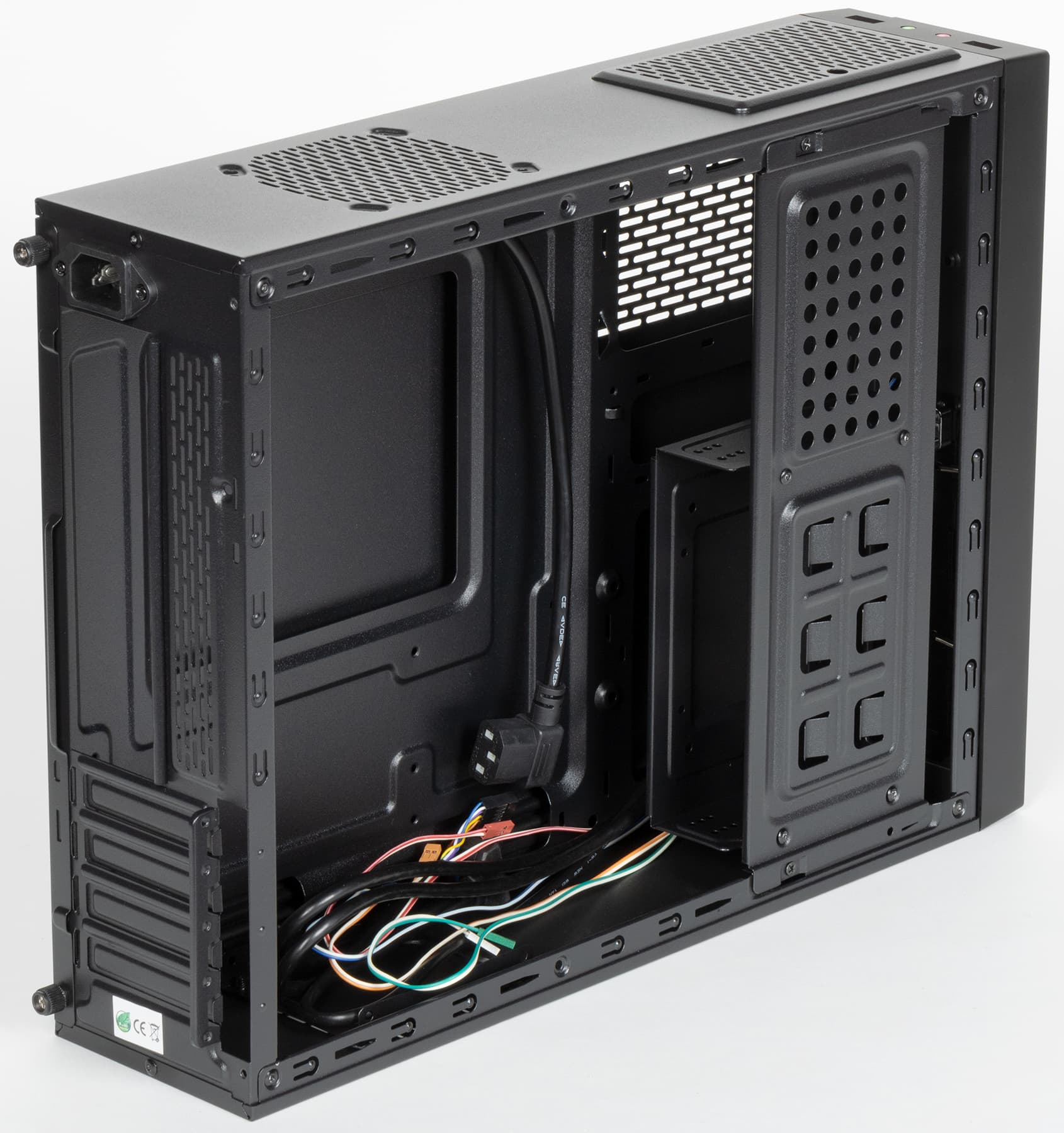

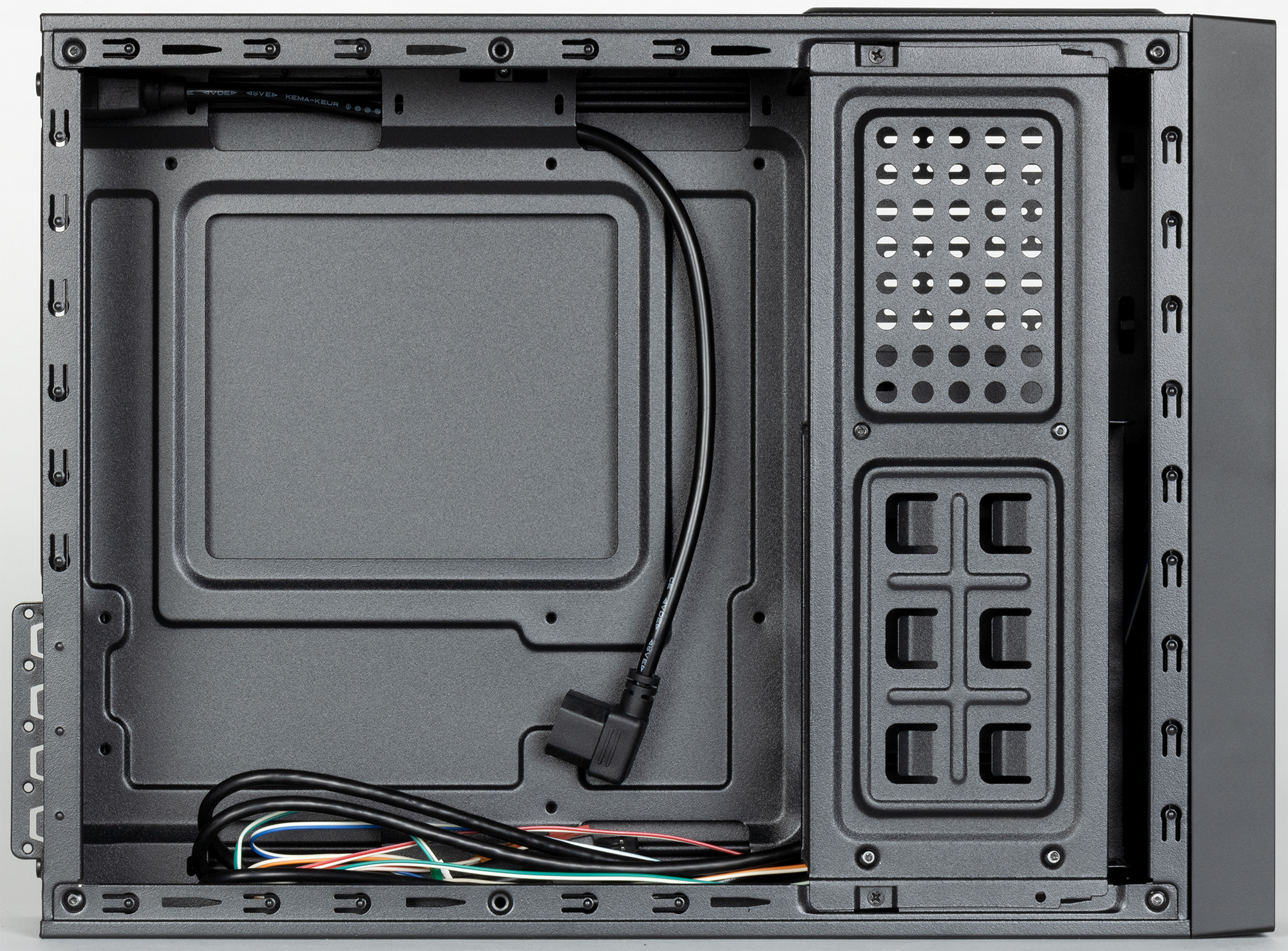

Компоновка элементов внутри корпуса больше похожа на компактный десктоп, так как именно для десктопа характерно размещение основных компонентов параллельно системной плате, при этом над системной платой со стороны кулера, как правило, никаких компонентов не размещено. Блок питания в таких корпусах размещается обычно сбоку или спереди, как правило с забором воздуха снизу или сбоку. В нашем случае БП формата SFX располагается спереди и имеет забор воздуха снизу (если расположить корпус горизонтально). Крепление у него отдельное — на винтах.

Поддерживаются системные платы формата microATX и менее габаритные. Стоит отметить, что в комплекте поставки прилагается всего шесть шестигранных стоек, из чего можно сделать вывод, что корпус предполагается эксплуатировать с укороченной системной платой шириной 220 мм и менее.

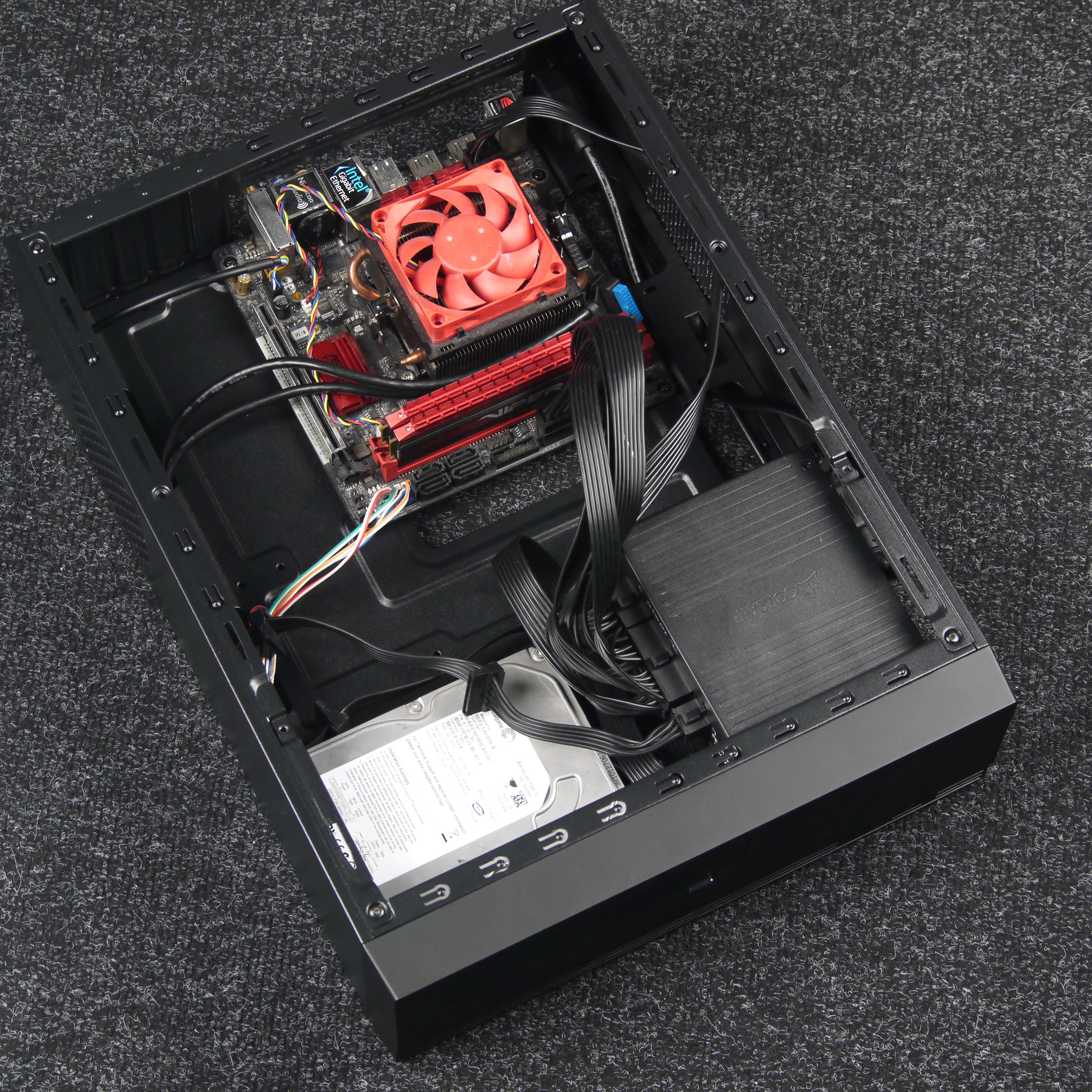

Как можно заметить, компоновка довольно плотная, рассчитывать на применение габаритных комплектующих нестандартных размеров тут явно не стоит.

Система вентиляции

Сразу стоит сказать, что никаких пылевых фильтров в корпусе нет в принципе, как нет их в подавляющем большинстве корпусов данного ценового сегмента.

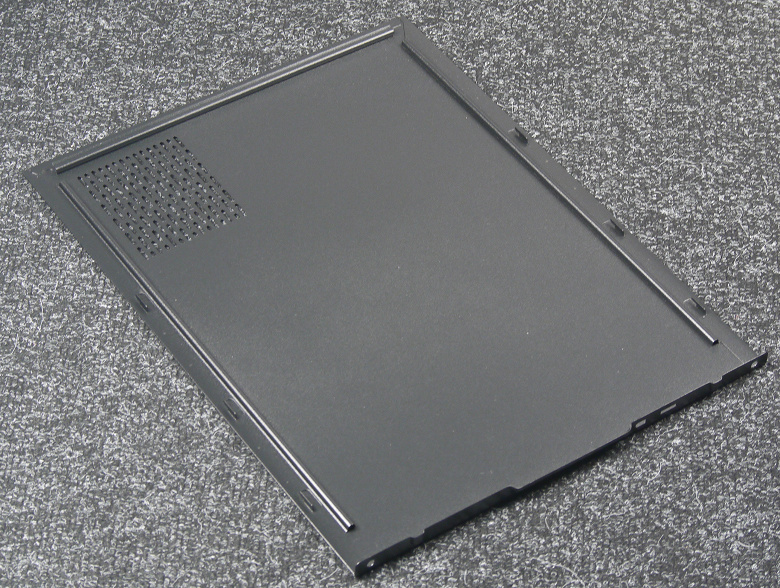

А вот вентиляционных отверстий в корпусе много, они размещены со всех сторон, кроме передней панели.

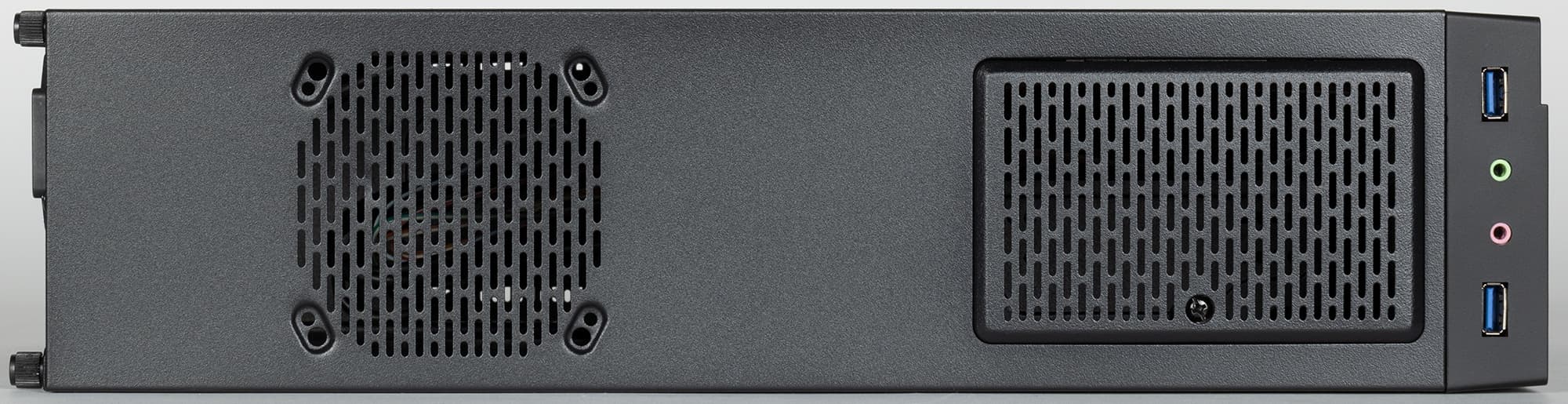

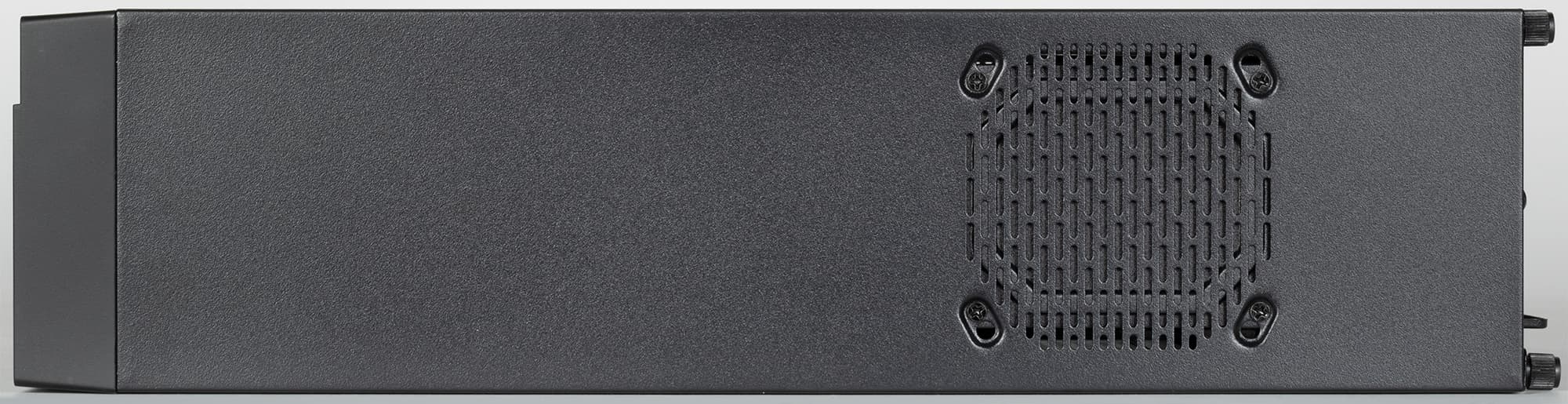

На узких боковых стенках имеются посадочные места для установки вентиляторов: по одному вентилятору типоразмера 80 мм с каждой стороны. С большой вероятностью их установка почти не будет влиять на температуру основных компонентов. То есть в случае использования бюджетной платформы с невысоким тепловыделением смысла в этом нет.

Над зоной размещения процессора также есть вентиляционное отверстие, поэтому кулер типа top flow будет частично обеспечен свежим забортным воздухом. Да и в случае горизонтального размещения корпуса это отверстие весьма пригодится.

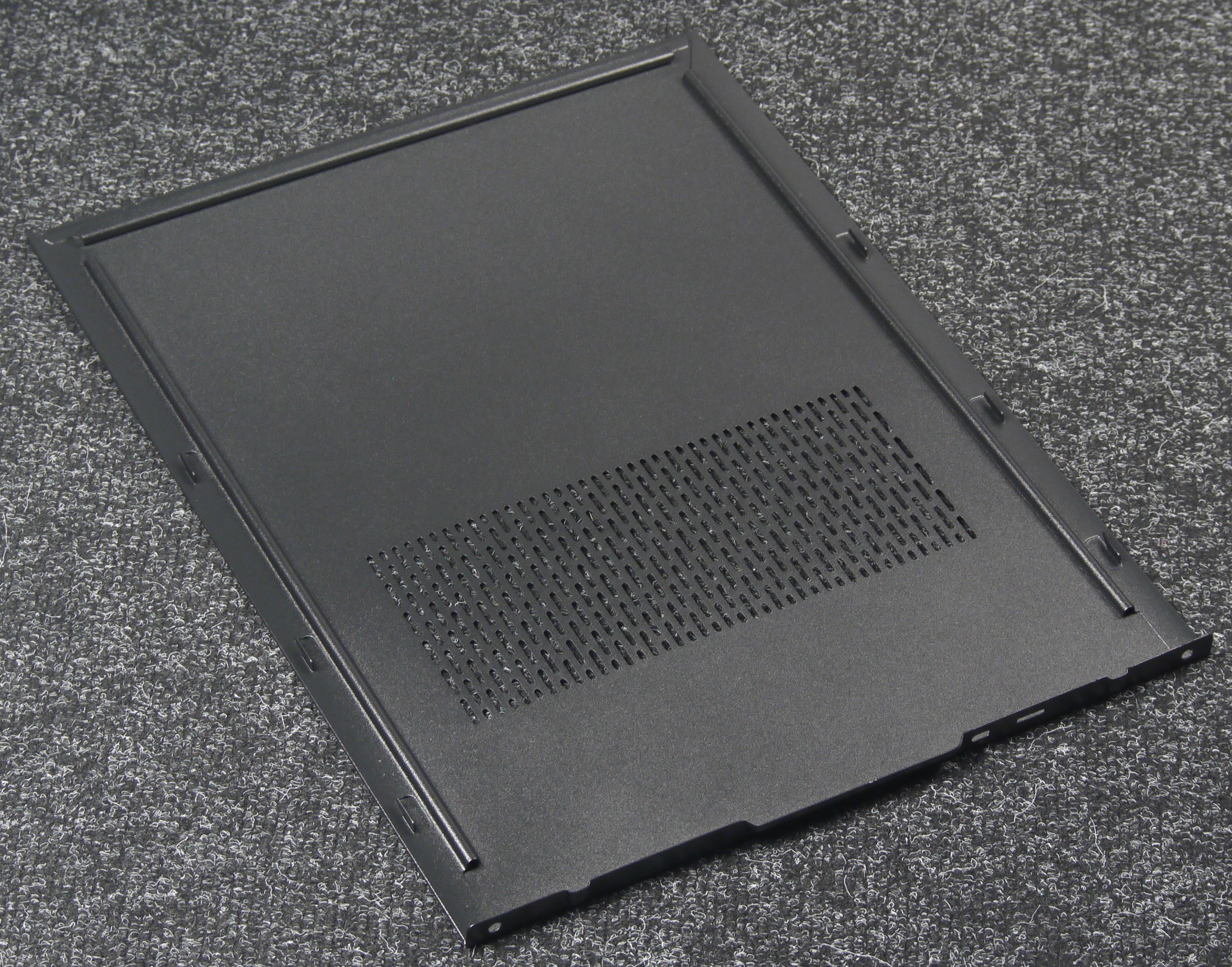

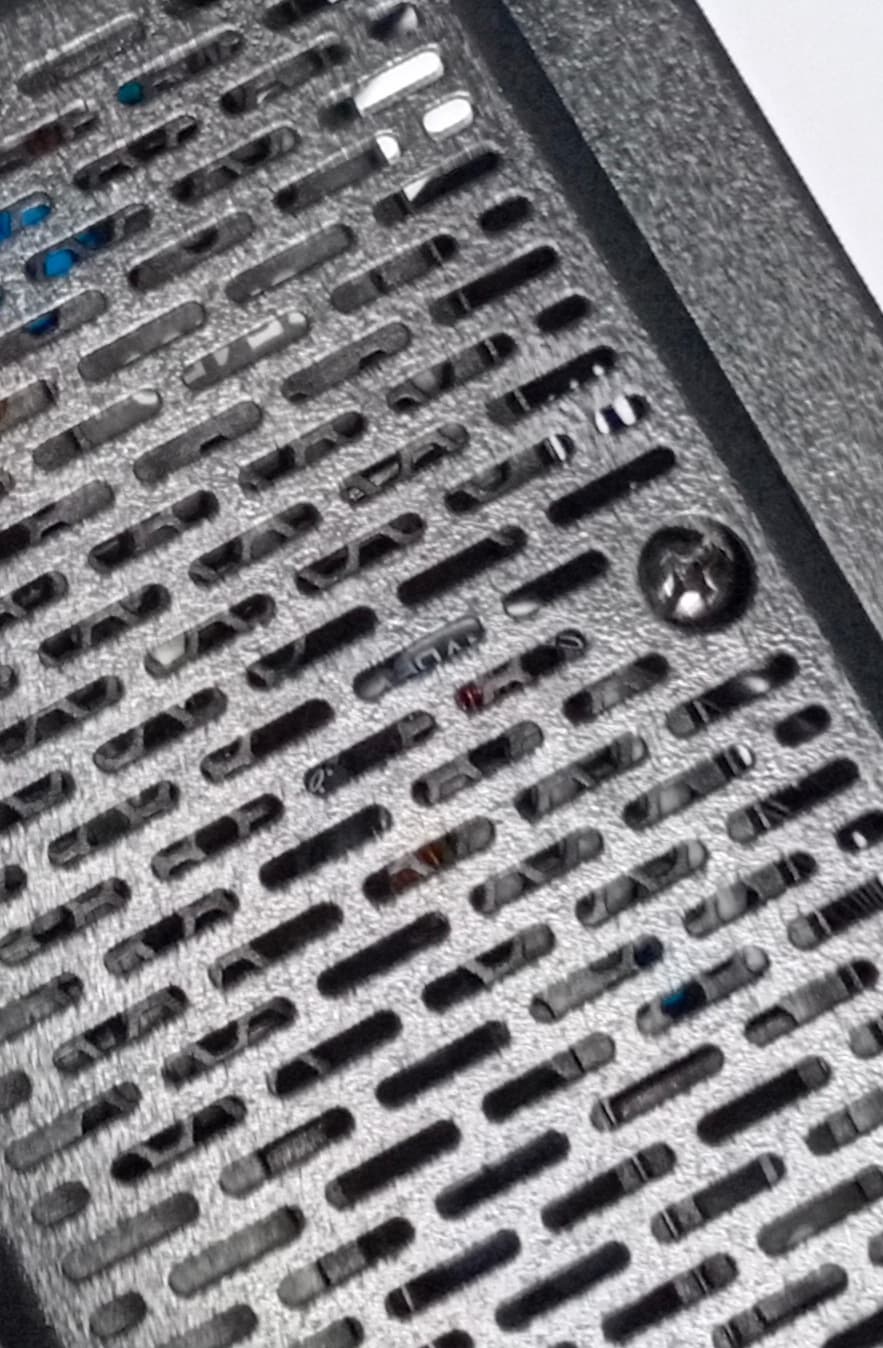

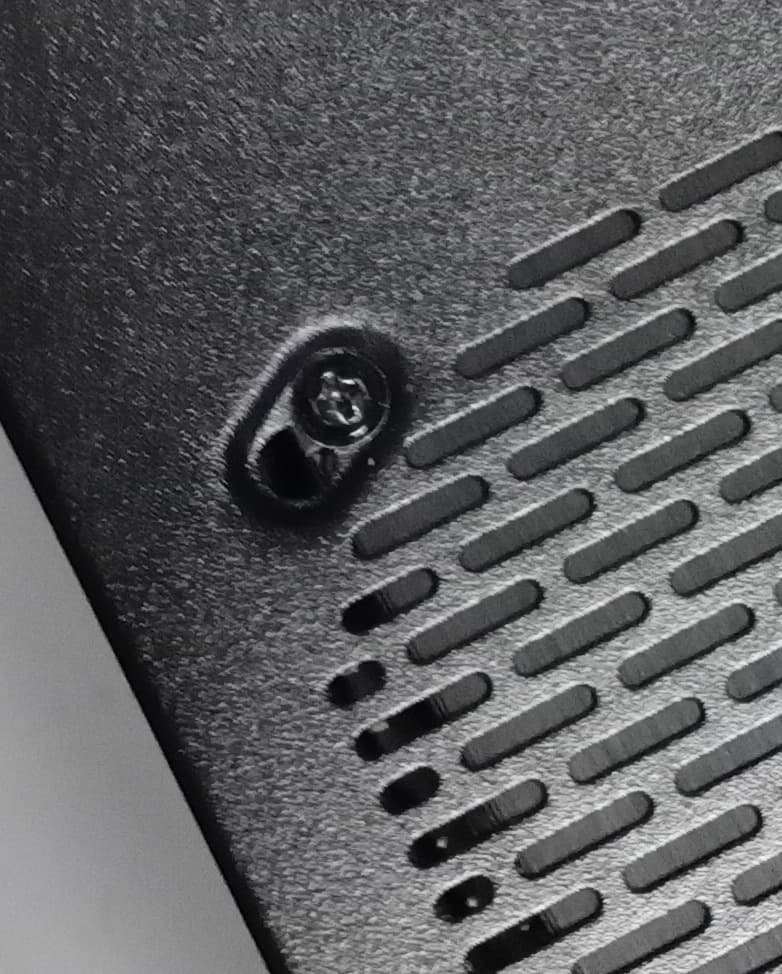

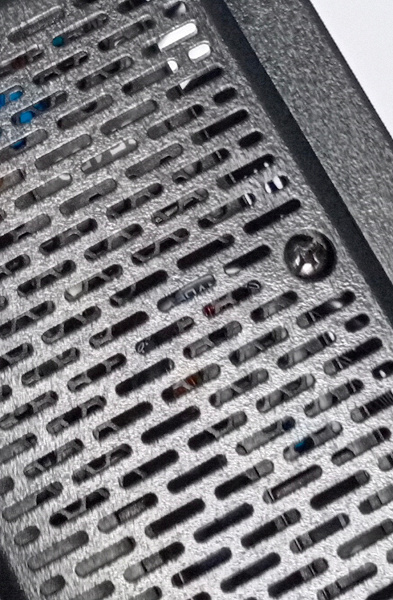

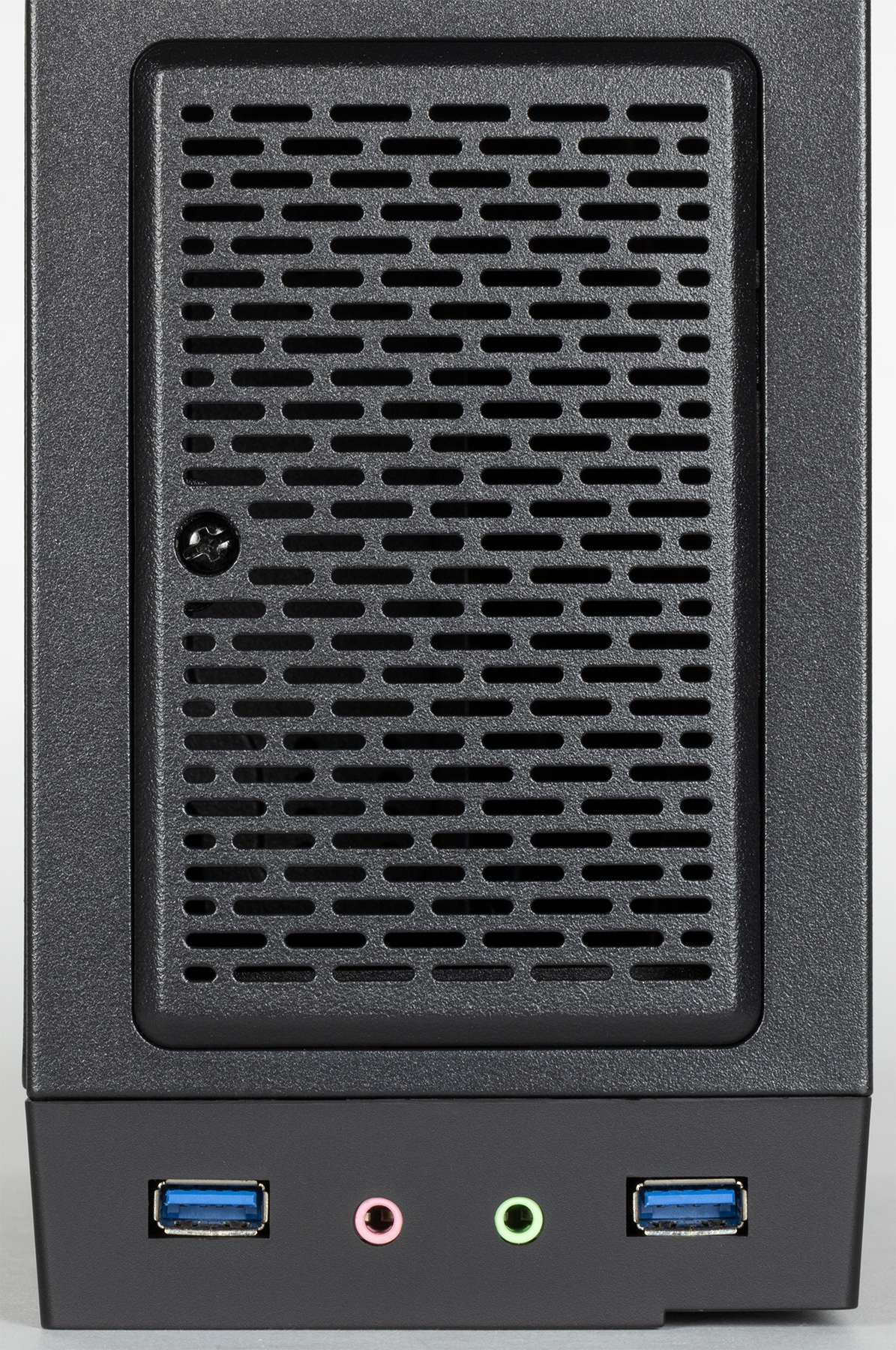

Для блока питания тоже предусмотрено два отверстия: приточное для воздухозабора на нижней стенке (на правой боковой в случае вертикальной установки) и вытяжное на боковой стенке (верхней в случае вертикальной установки). Последнее прикрыто стальной решеткой, которая фиксируется винтом. Решетка нужна не для очистки воздуха, как можно было бы подумать, а для защиты блока питания от падения на него мелких предметов.

Конструкция

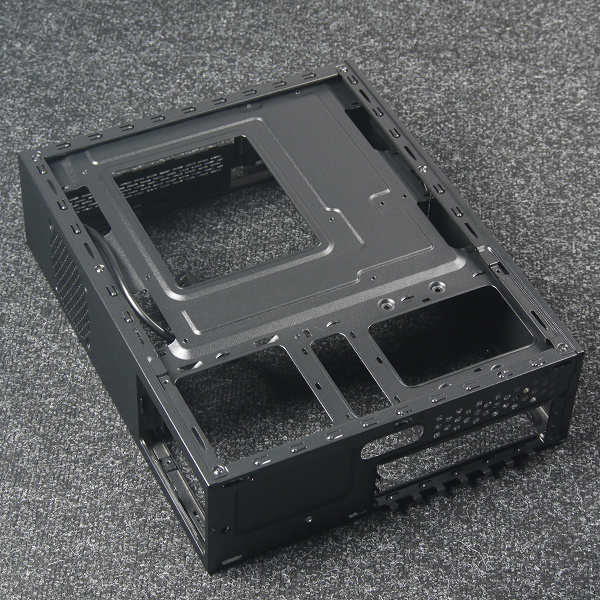

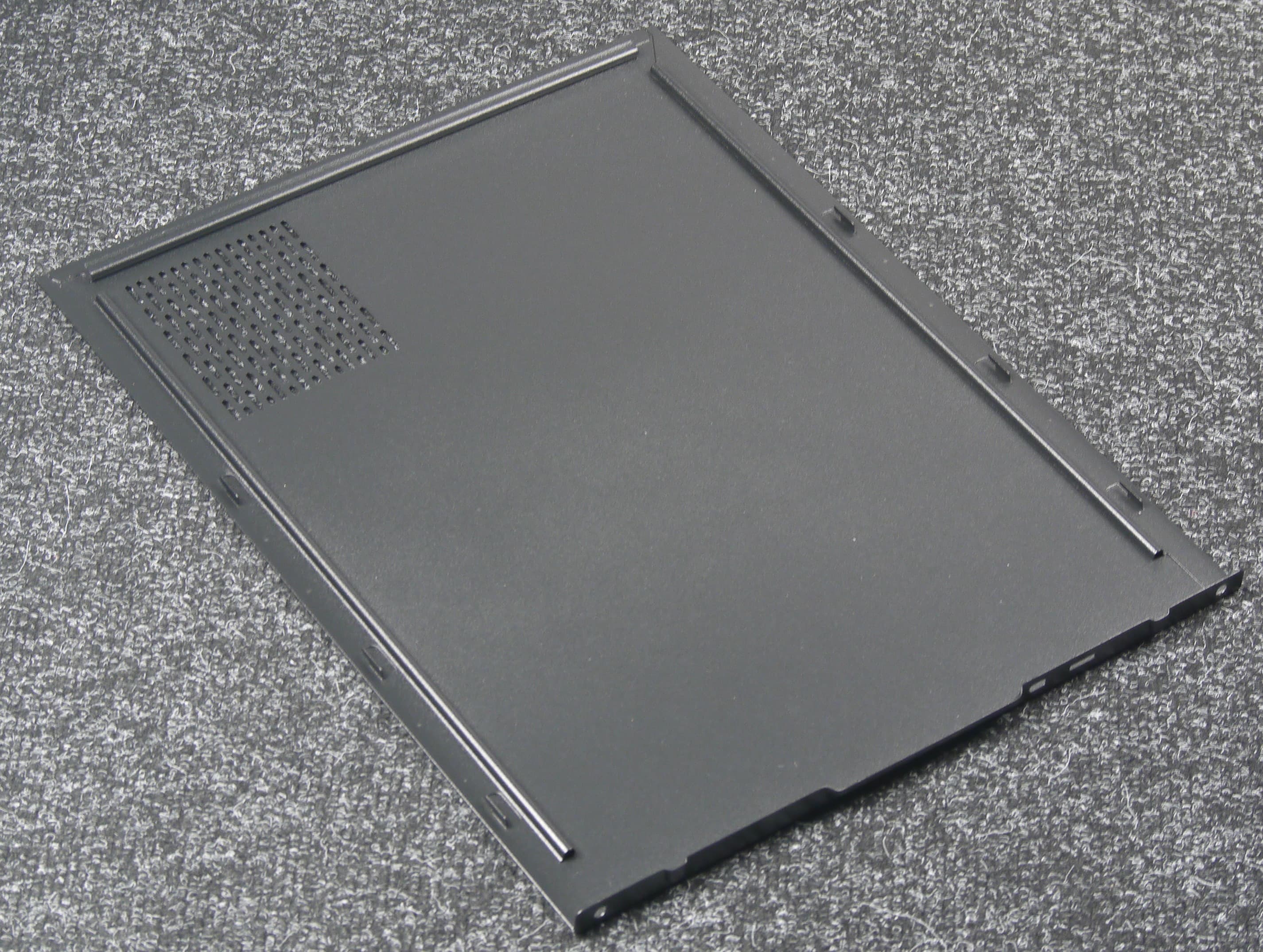

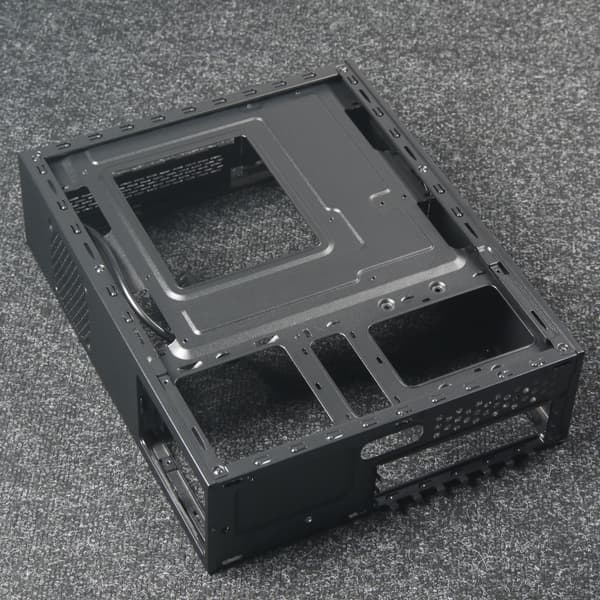

Шасси и все четыре боковые панели выполнены из стали, нижняя и верхняя панели при этом съемные, а узкие боковые — стационарно зафиксированы заклепками.

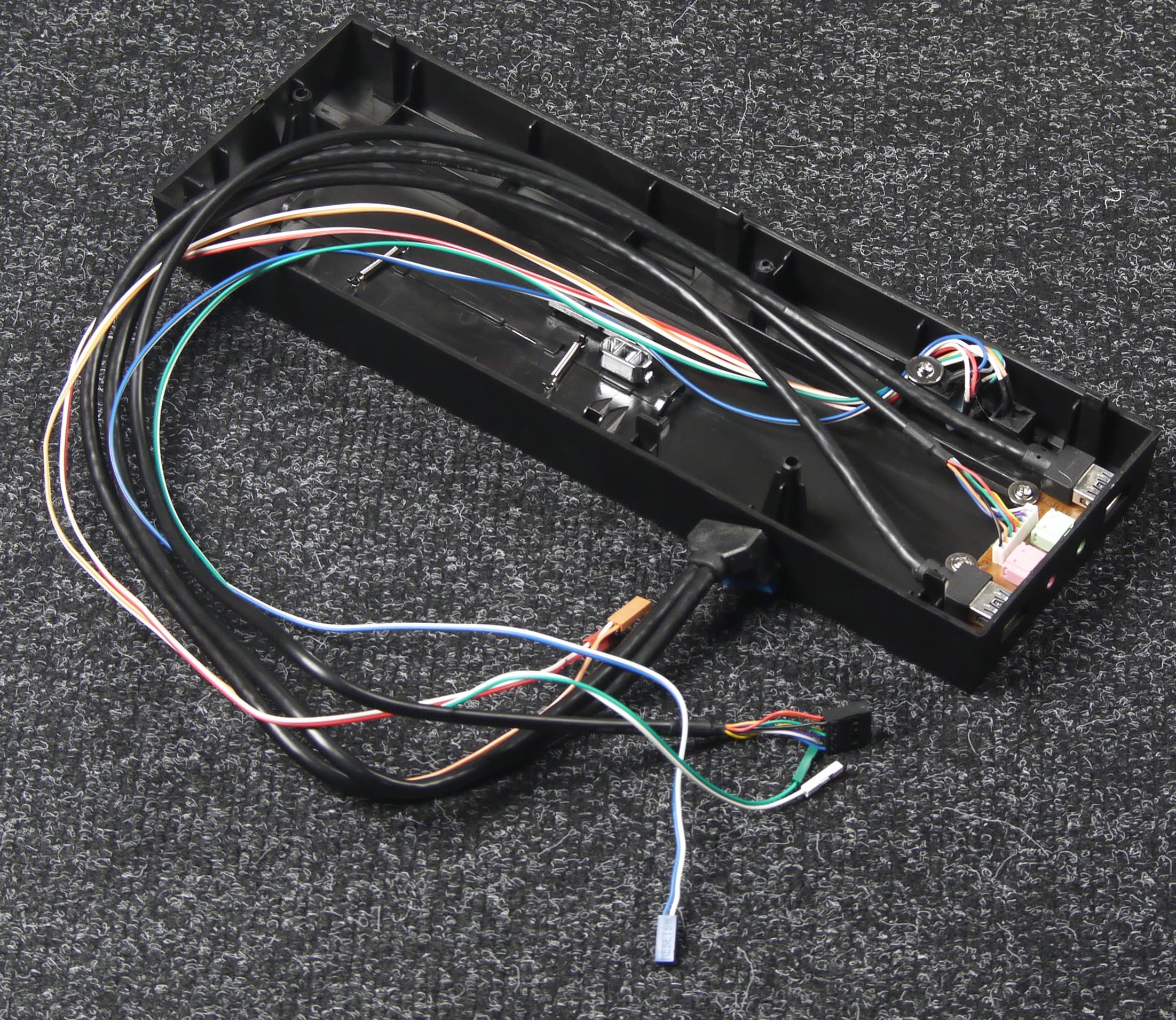

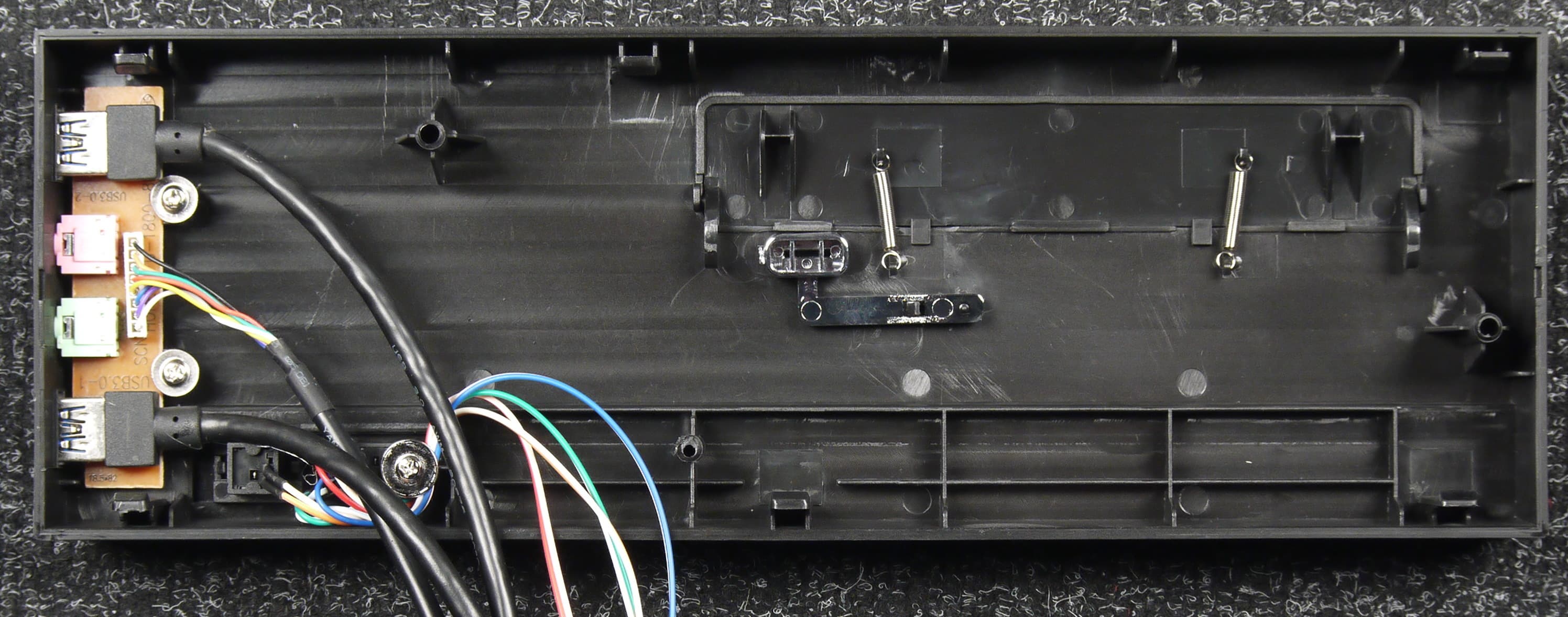

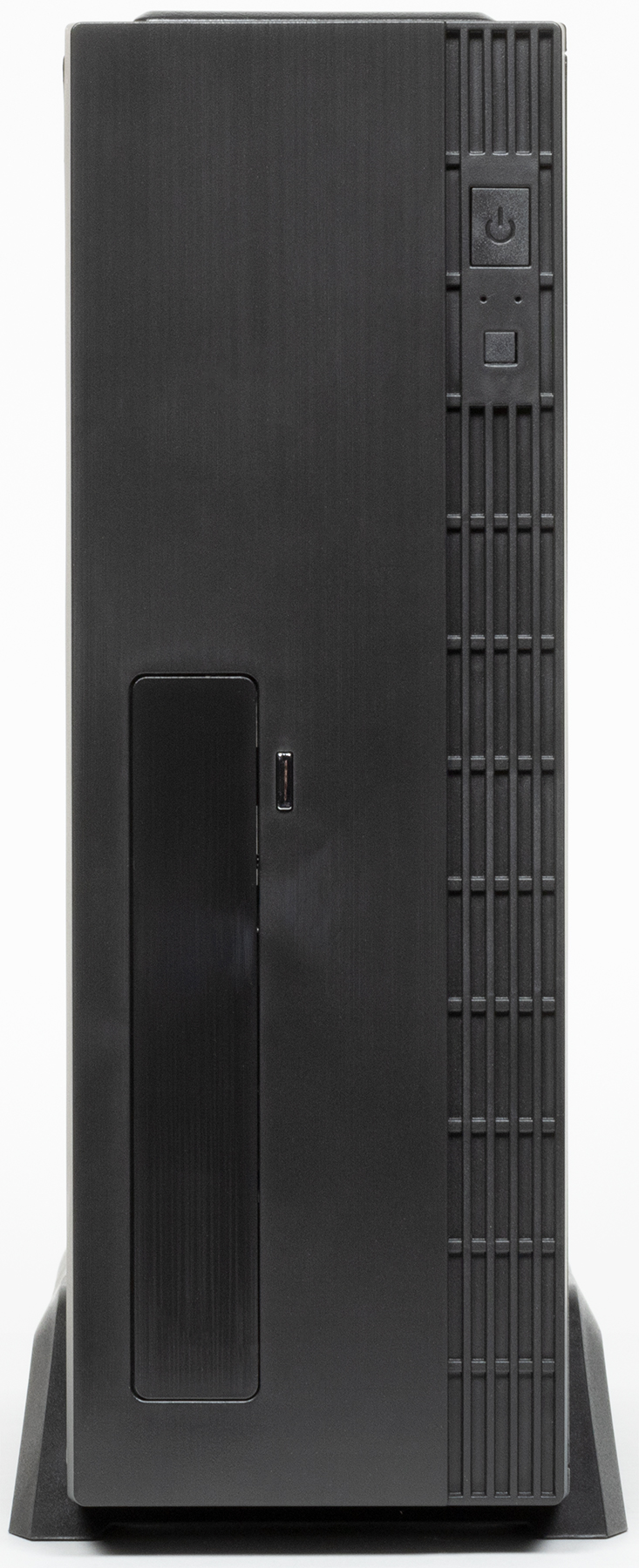

Передняя панель выполнена из пластика черного цвета, окрашенного в массе. К ней есть всего две претензии. Во-первых, провода крепятся именно к передней панели, а не к отдельному блоку разъемов, что было бы удобнее при сборке. Во-вторых, используется очень неудобная система крепления на пластинчатых защелках, часть из которых очень тяжело отгибать. Правда, снимать панель при сборке системы не обязательно.

Масса корпуса составляет около 2,3 кг, на сайте производителя указано, что с блоком питания мощностью 250 Вт вес модели составляет 3,5 кг. В собранном состоянии корпус имеет вполне приемлемую жесткость конструкции. А вот со снятыми стенками всё гораздо печальнее, поэтому обращаться с корпусом в разобранном виде нужно аккуратно, а то потом придется восстанавливать его геометрию.

Посадочное место для блоков питания в данном корпусе поддерживает исключительно решения формата SFX, и только стандартной длины. Никакие прочие варианты с удлиненным корпусом БП тут не подойдут.

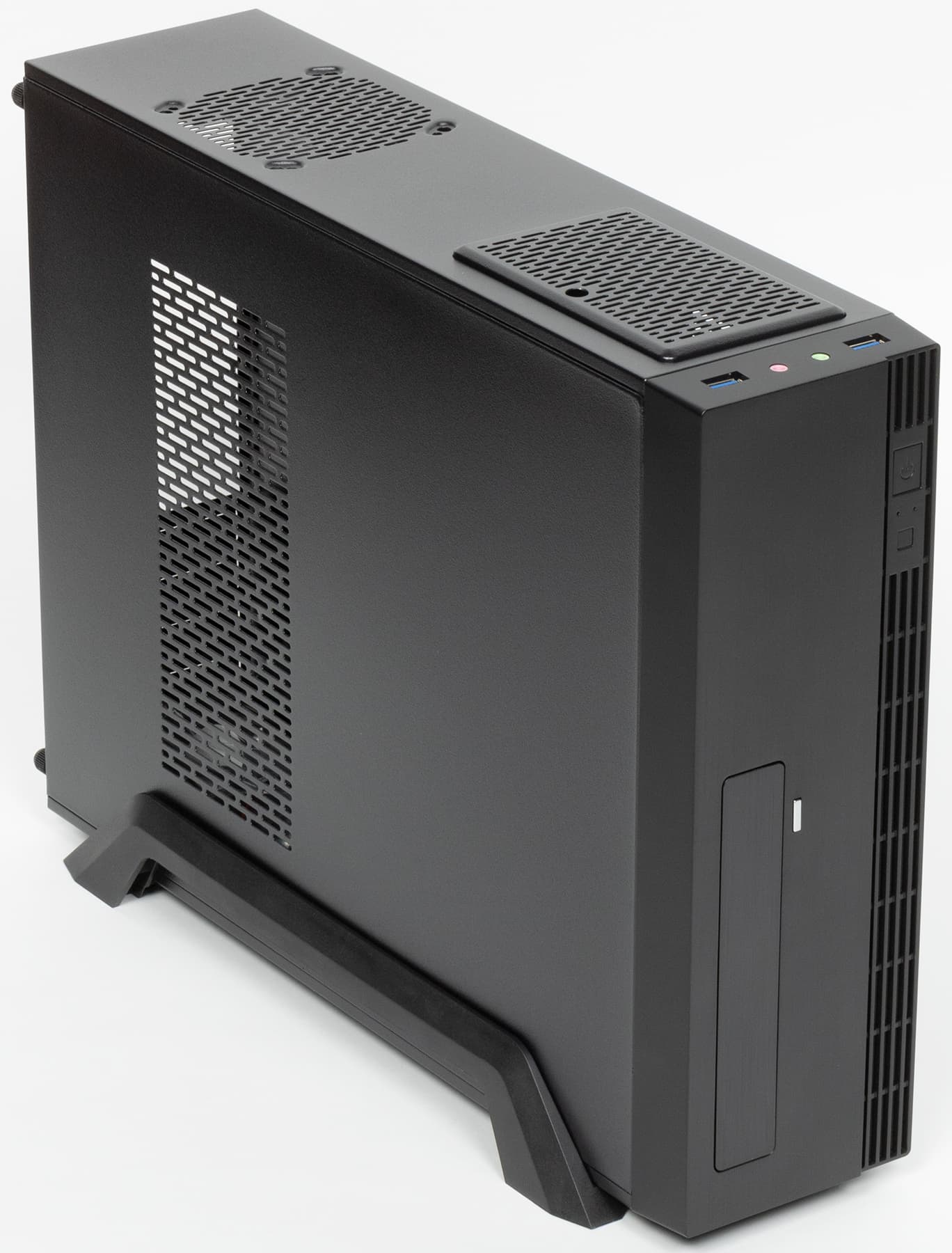

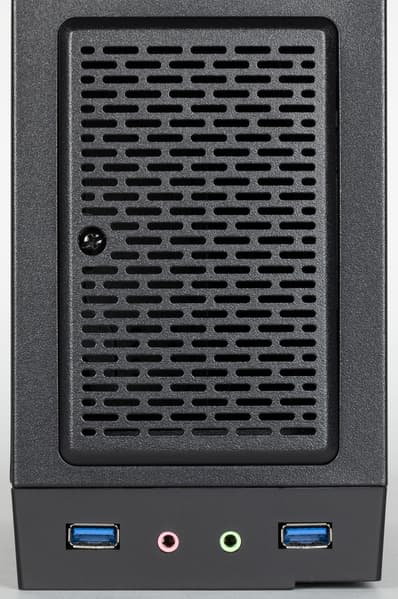

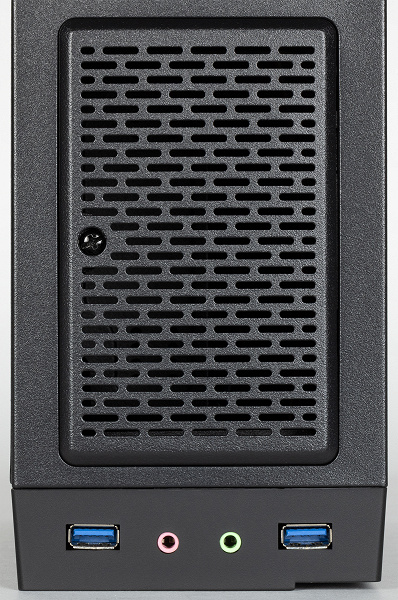

На верхнем торце (или с левой стороны при горизонтальной установке корпуса) передней панели размещены два порта USB 3.0 и стандартные разъемы для подключения микрофона и наушников.

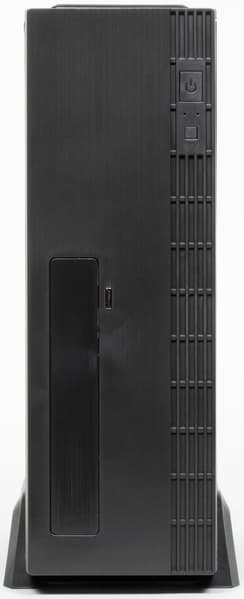

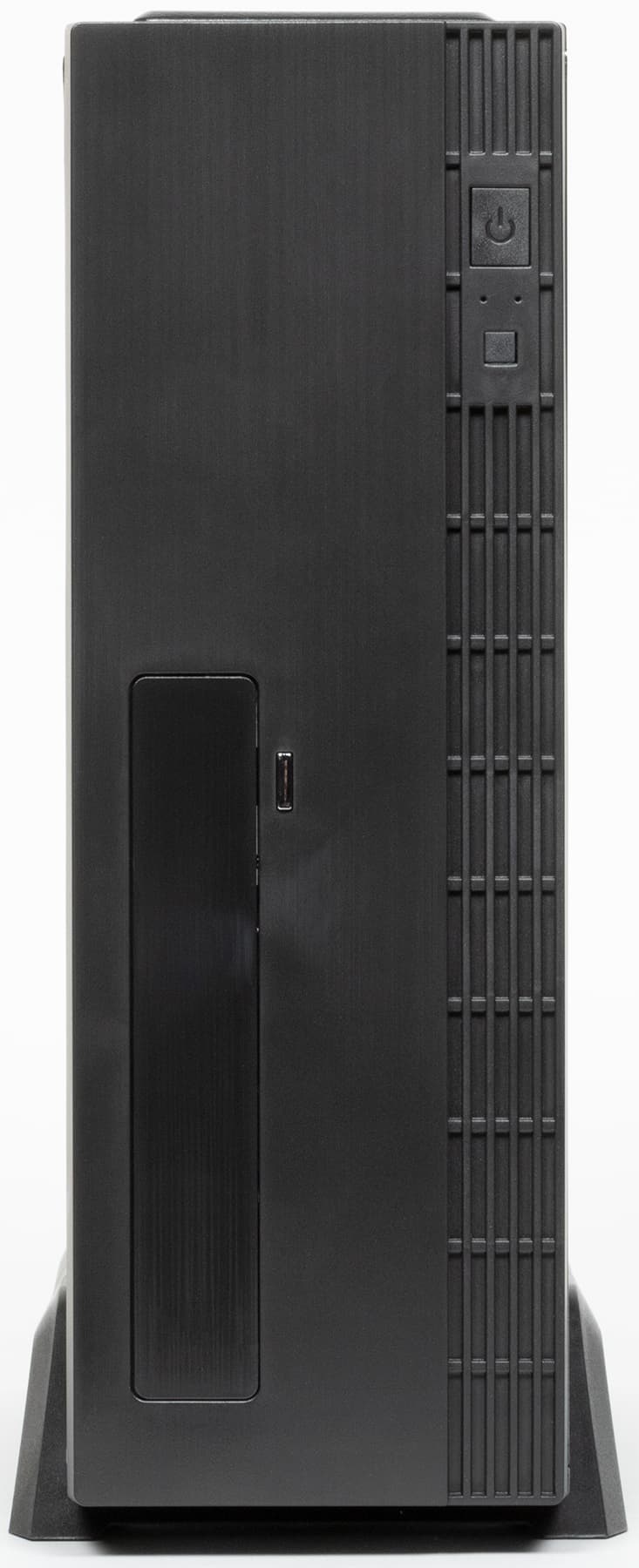

Кнопка включения и кнопка перезагрузки размещены спереди. Они имеют одинаковую форму, но сильно отличаются по размеру, поэтому перепутать их довольно сложно. Индикатор включения голубого цвета очень маленький, его почти не видно даже под небольшим углом при отклонении от нормали.

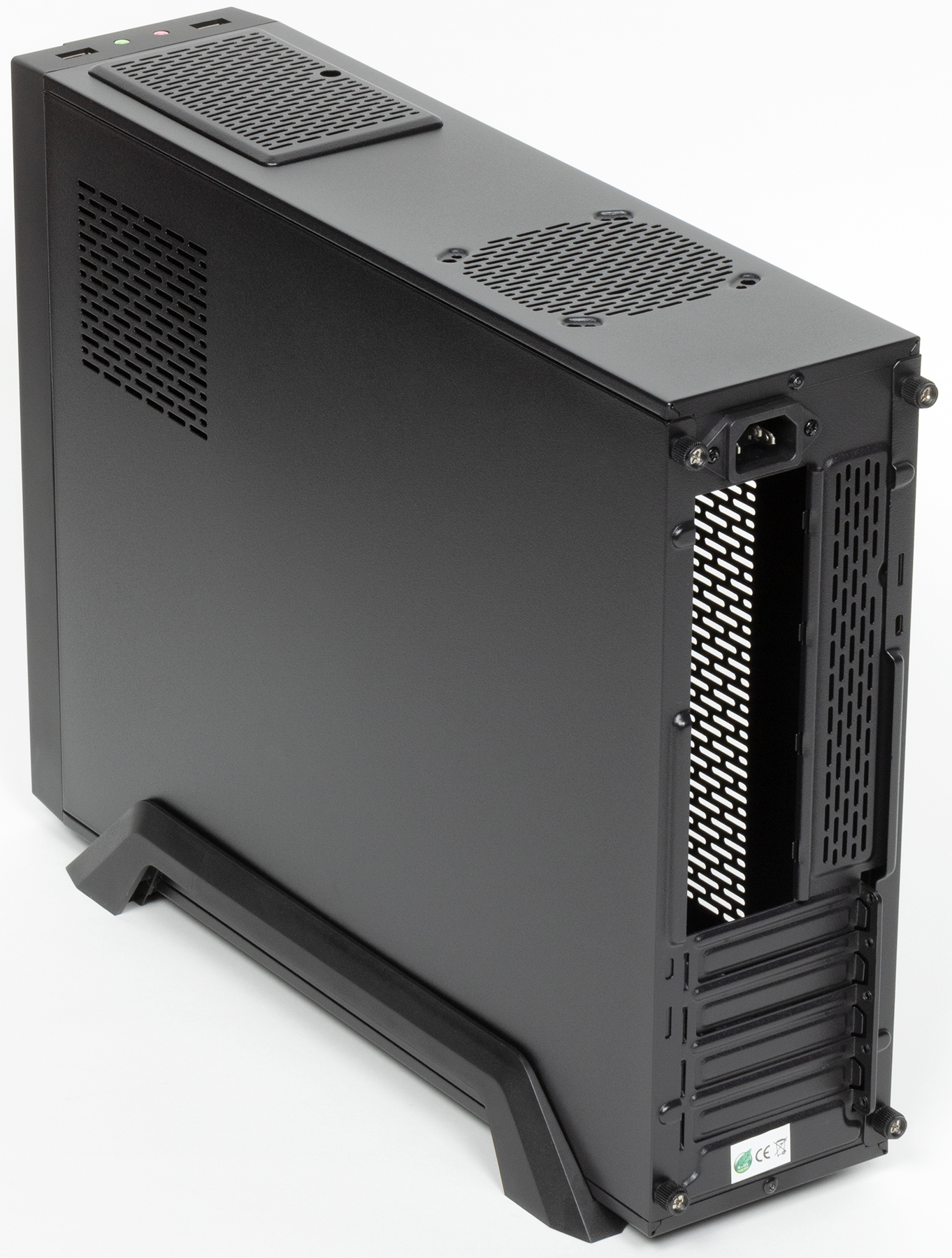

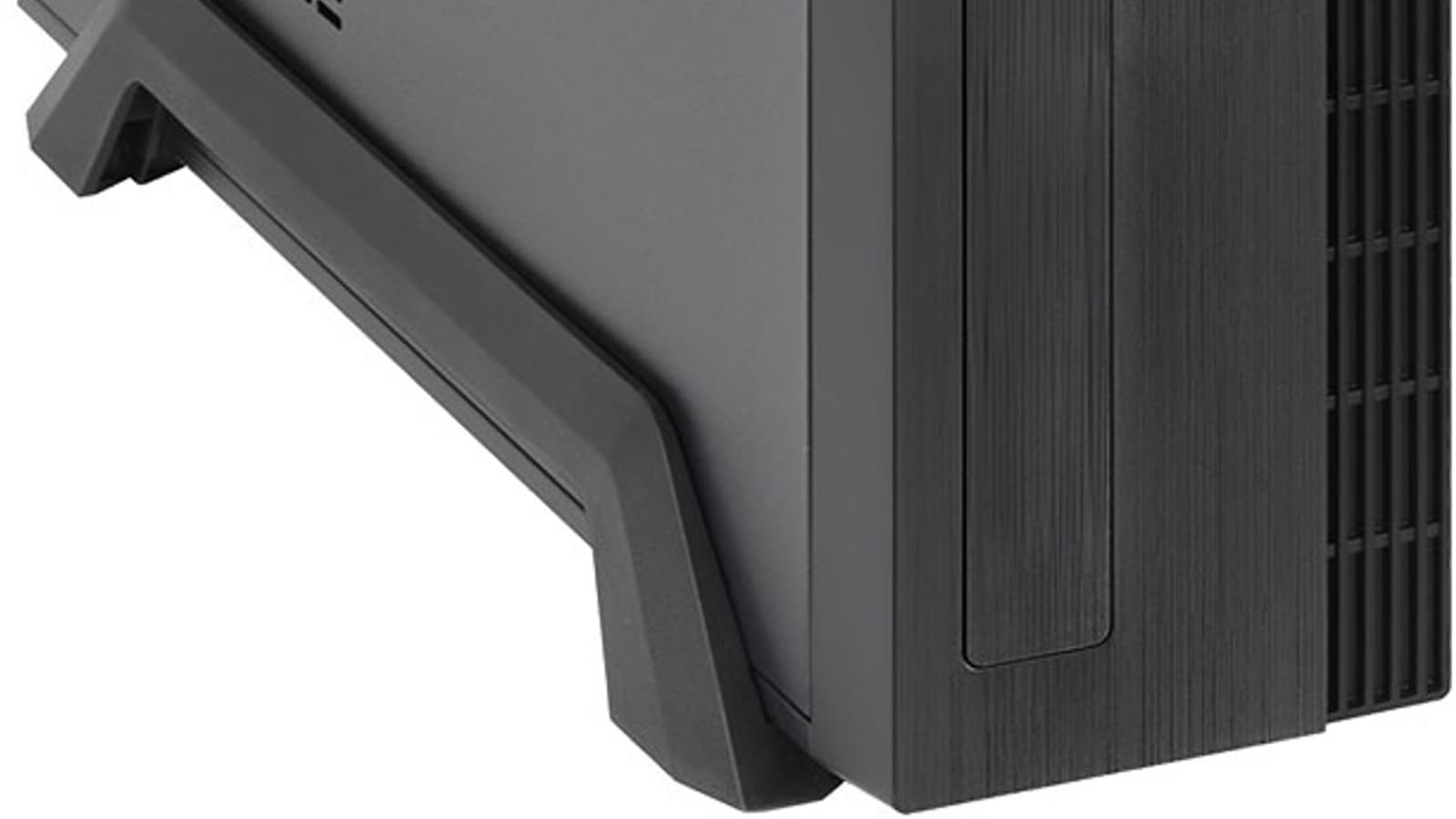

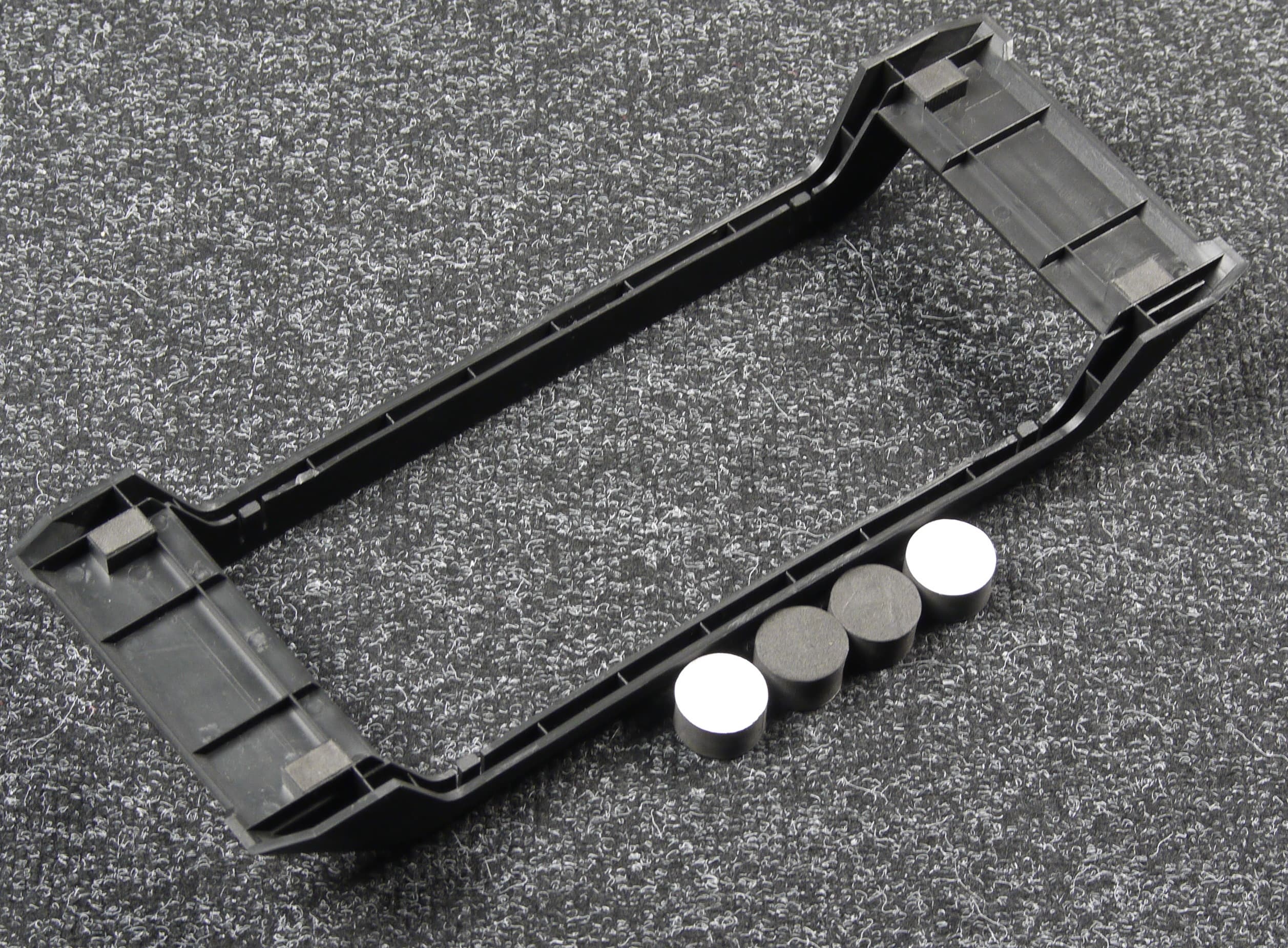

Для вертикальной установки корпус снабжен подставкой, а для горизонтальной в комплект входят четыре цилиндра с самоклеящийся площадкой с одной стороны. Цилиндры и накладки на подставки выполнены из плотного вспененного материала — это не резина, но в случае бюджетных корпусов подобный материал встречается постоянно.

Накопители

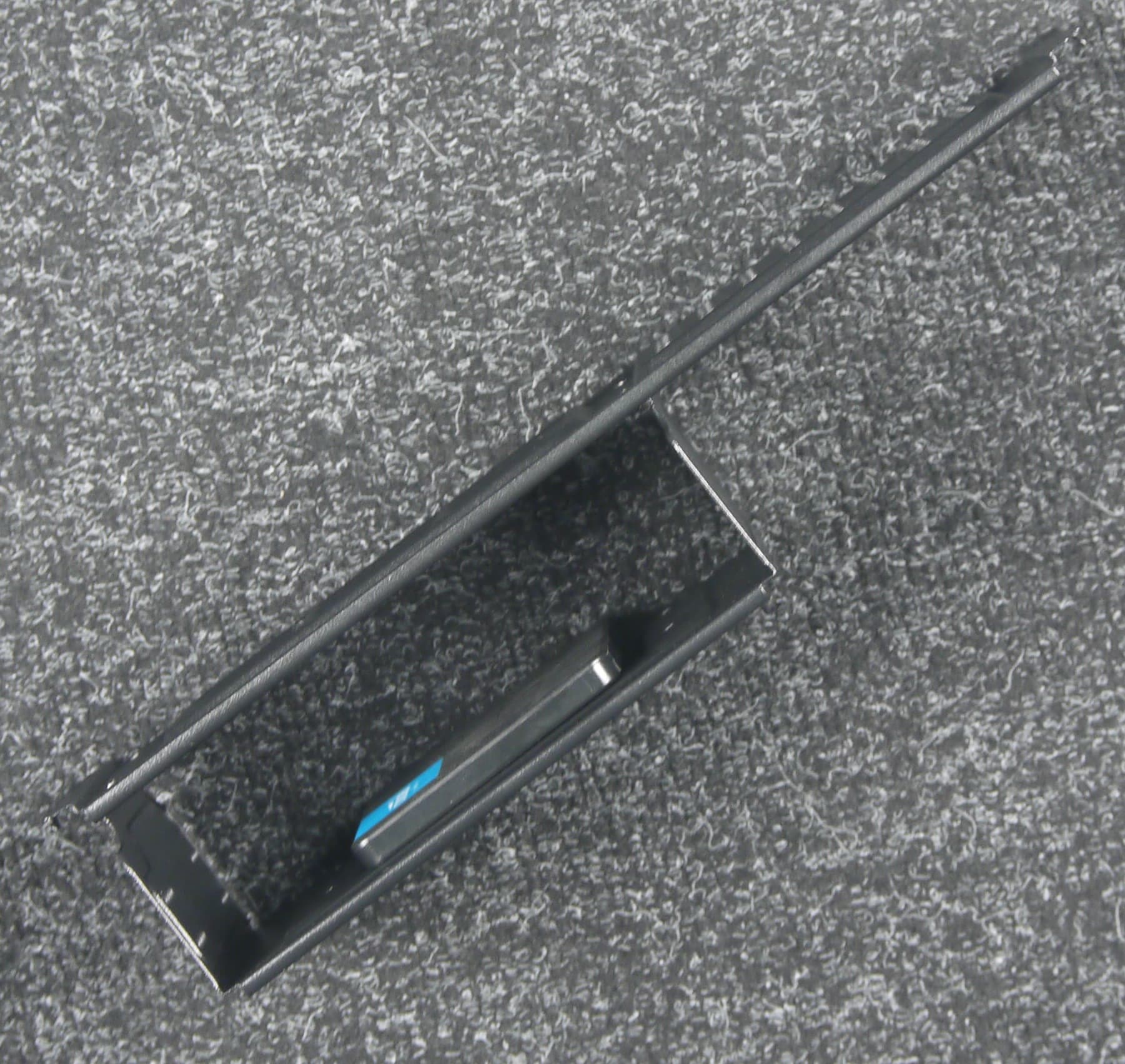

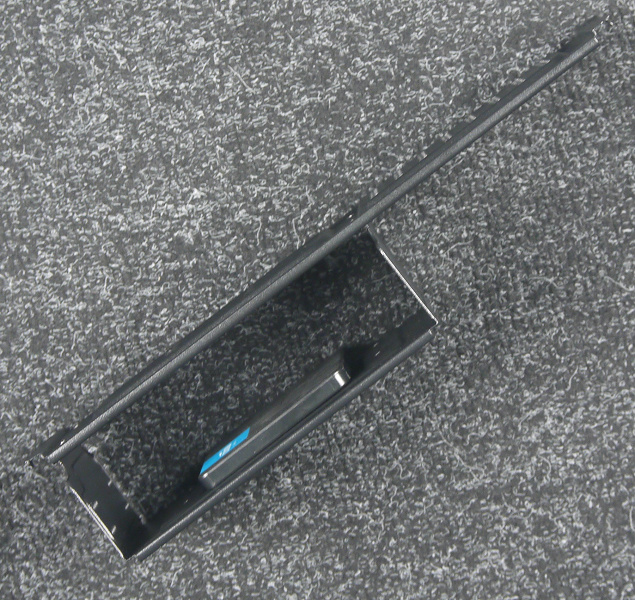

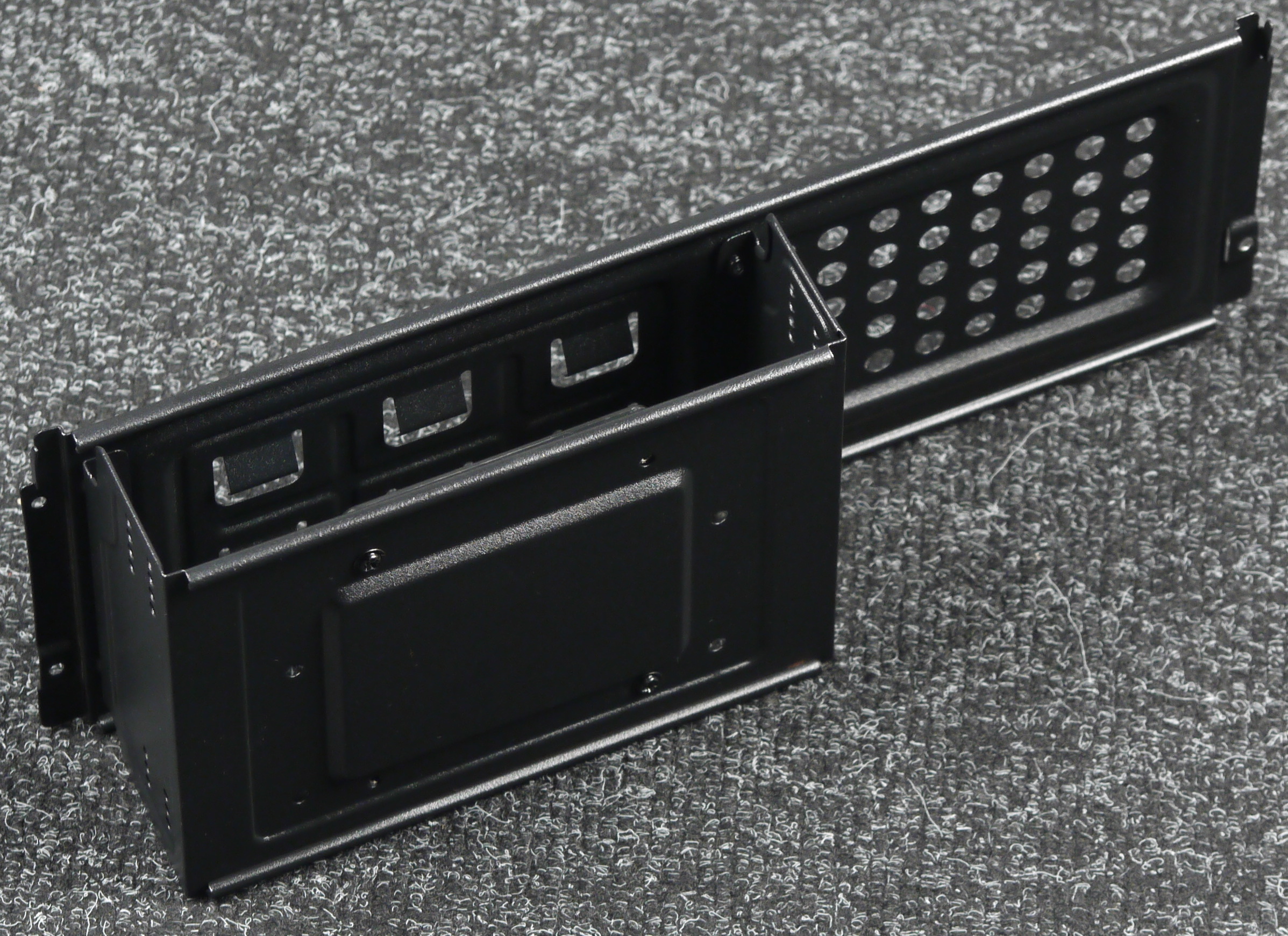

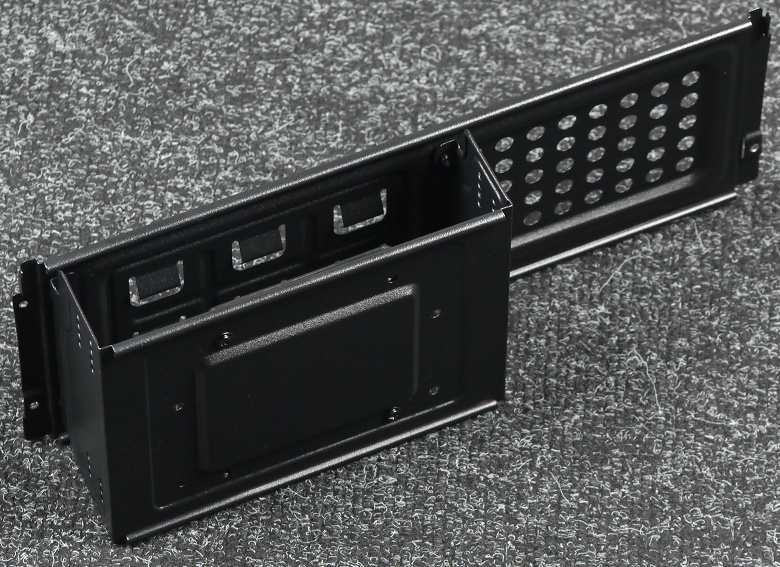

В корпусе есть съемный отсек для накопителей с выходом на переднюю панель. Разумеется, штатно он предназначен для установки оптического привода, но вместо него можно установить диск типоразмера 3,5″ или 2,5″. Крепление оптического привода осуществляется при помощи двух винтов и двух зацепов.

Крепление дисков осуществляется винтами через дно.

Есть отдельное посадочное место для диска 3,5″ — стационарное, под отсеком для оптического привода на дне корпуса, где расположены четыре выштамповки, через которые вкручиваются винты в дно накопителя.

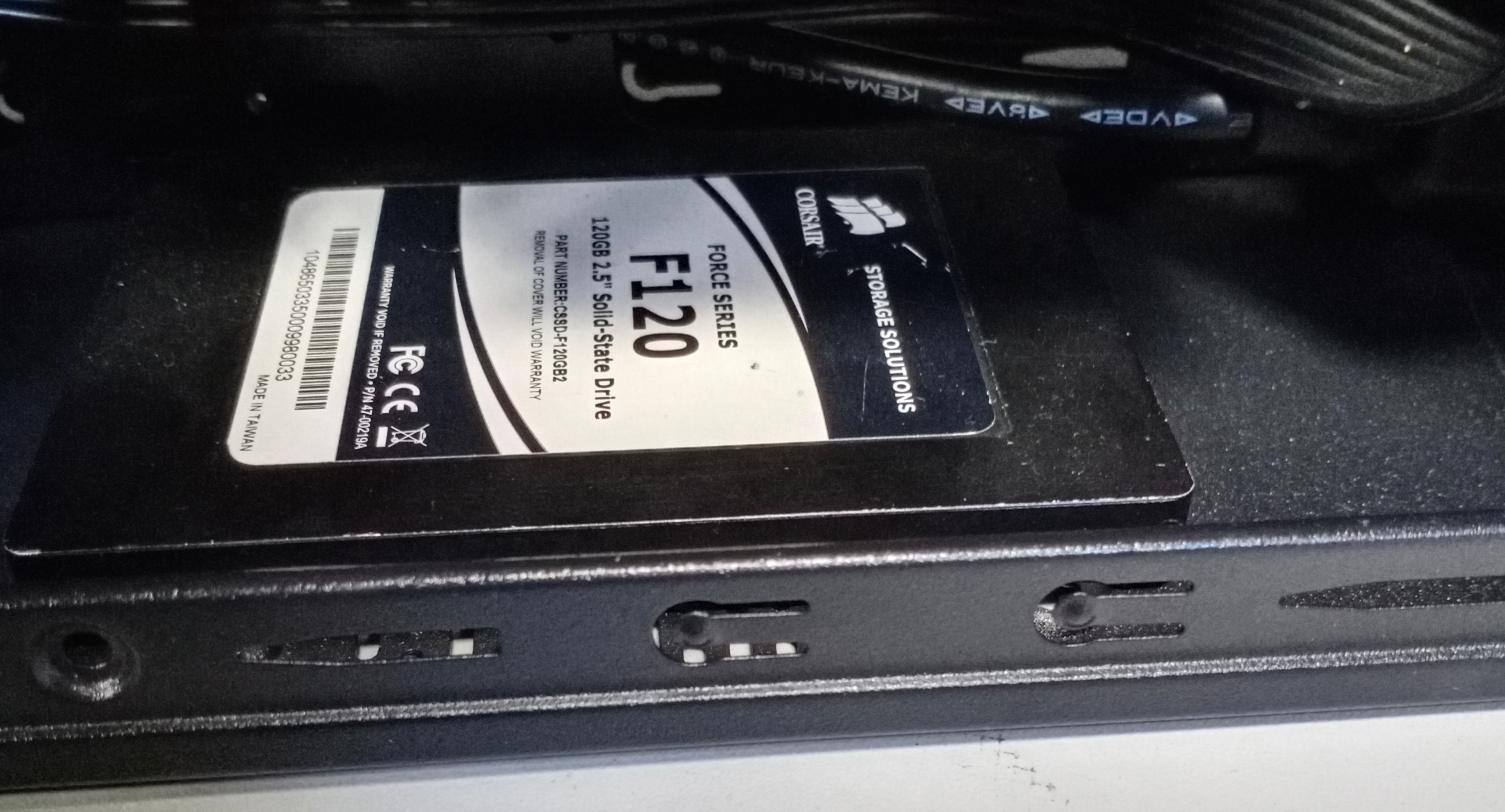

А накопители типоразмера 2,5″ можно установить вместо вентиляторов на боковые стенки.

Таким образом, всего в корпус можно установить четыре накопителя, два из которых будут типоразмера 2,5″, один — 3,5″, а еще один — на выбор пользователя: 2,5, 3,5 или 5,25 дюйма.

В целом, подобный набор вполне достаточен для «печатной машинки с доступом в интернет», в которых обычно используется один единственный диск (плюс оптический привод, если он вообще нужен).

Сборка системного блока

Начинается процесс сборки системного блока, как обычно, с демонтажа боковых стенок (верхней и нижней при горизонтальном размещении), для чего в данном случае нужно открутить четыре винта с накатной головкой. Точнее, винты тут с напрессованной пластиковой накладкой — это такой бюджетный вариант винта с накладной головкой, который периодически встречается в дешевых корпусах. Система крепления стенок пазо-гребенная, поэтому наиболее удобно надевать стенки, когда корпус лежит горизонтально.

Далее откручиваем два винта под крестовую отвертку, фиксирующие отсек для накопителей, и вытаскиваем его. Можно сразу выкрутить винт, фиксирующий решетку на выхлопе блока питания.

Переднюю панель снимать не обязательно, но если очень нужно, то это тоже осуществимо.

Провода от передней панели лучше проложить сразу, потому как места в корпусе мало и все трассы прокладки проводов лучше спланировать заранее, пока еще ничего не установлено.

После этого можно переходить к установке блока питания на внутренний кронштейн, доступ к которому открывается после демонтажа решетки на боковой панели. В принципе, ничего сложного в установке БП нет, но есть нюансы. Как выяснилось, нормально установить в корпус можно только самый обычный БП формата SFX, и только с фиксированными проводами, потому что разъемы модульной конструкции, как правило, отнимают еще порядка 20 мм, которых тут просто нет. В итоге при попытке использовать БП с модульной системой прокладки проводов мы обнаружили, что съемный отсек для накопителей назад установить очень сложно, и даже если это удастся сделать, он будет упираться в разъемы БП, изгибая провода на 90 градусов.

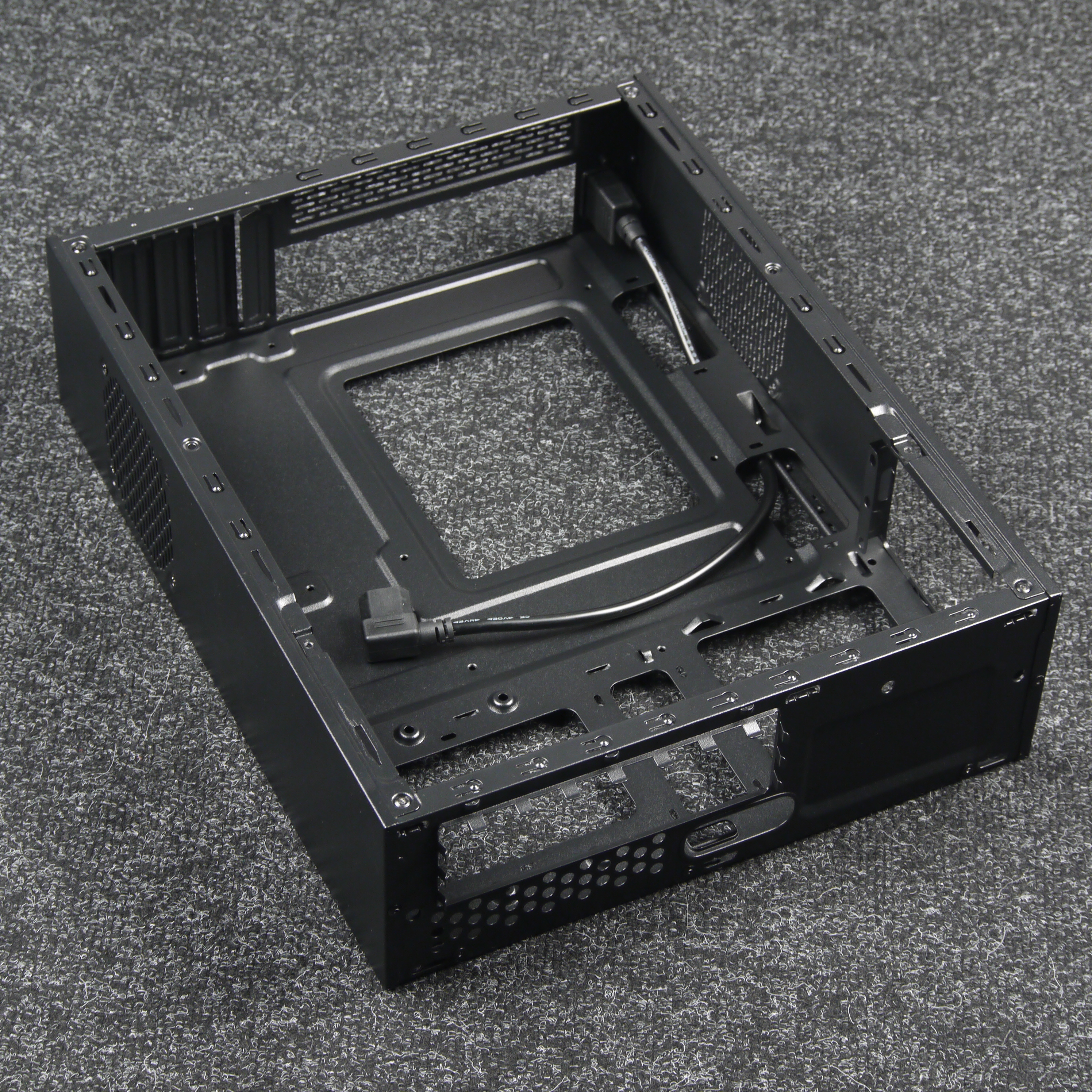

Стойки для крепления системной платы в корпусе не предустановлены. Гнезд с резьбой для стоек 9 штук, но в комплекте идет всего шесть стоек, то есть штатно корпус рассчитан на установку только зауженных плат microATX шириной до 220 мм (ну, или плат формата Mini-ITX). Качество исполнения резьбовых отверстий оставляет желать лучшего: с обратной стороны присутствуют вполне ощутимые заусенцы. Впрочем, для дешевых корпусов это вполне типичный недостаток.

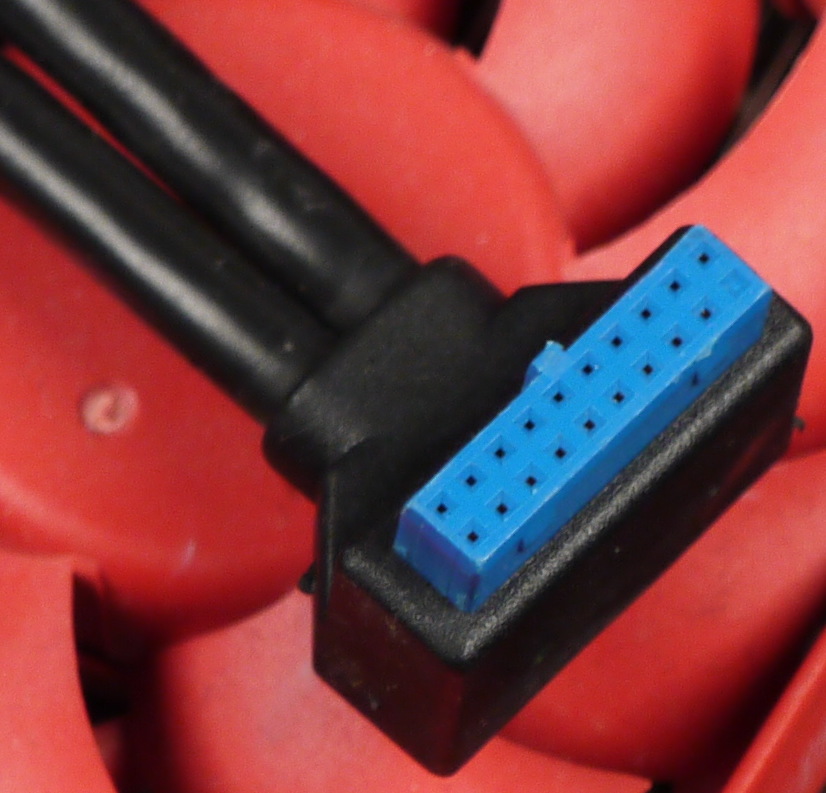

Вилка разъема USB 3.0 выполнена угловой, что можно считать откровенным недочетом, так как расположение и ориентация розетки данного разъема на системных платах могут быть любыми. Во многих случаях подключение такой вилки в тесном пространстве корпуса будет невозможно, поскольку потребует выполнить поворот кабеля на 90 градусов с очень малым радиусом. В итоге это приведет к необходимости покупать удлинитель и пользоваться задними портами на системной плате или же покупать контроллер для слота PCI-E. В общем, идея хорошая, а вот реализация не самая удачная.

В корпус можно установить процессорный кулер высотой до 65 мм, то есть стандартный боксовый кулер влезет без проблем. Платы расширения поддерживаются только в низкопрофильном исполнении длиной в пределах 200 мм, но длина может быть дополнительно ограничена оборудованием, установленным в отсек для оптического привода.

Все заглушки для плат расширения одноразовые, их требуется выломать перед установкой плат расширения. Действовать при этом нужно аккуратно, поскольку выломать заглушки не так уж просто, а вот погнуть заднюю панель около заглушек довольно легко. Для опытного сборщика это не будет большой проблемой, просто займет чуть больше времени, а вот начинающий сборщик вполне может переусердствовать вплоть до разрушения элементов корпуса.

Кнопки и разъемы передней панели подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтактными разъемами.

Итоги

Корпус Chieftec UE-02B-OP сложно назвать оригинальным и по конструкции, и по дизайну: перед нами вполне типовой компактный бюджетный десктоп. Пожалуй, основным его недостатком в случае нашей комплектации можно считать отсутствие блока питания: наличие БП решило бы проблему с подбором полностью совместимого источника питания, тогда как при самостоятельном выборе есть ненулевые шансы не попасть в габариты или столкнуться необходимостью доработки конструкции. Остальные недостатки проистекают из особенностей типоразмера данного корпуса, и к ним покупатель должен быть, наверное, готов, покупая столь компактное решение.

В целом, корпус представляет собой нишевое решение, предназначенное для использования в условиях недостатка свободного пространства.
