В 2017 году у компании Chieftec появилась новая линейка корпусов под общим названием Gamer — то есть рассчитанных на применение в качестве основы для игрового ПК. В настоящий момент в эту молодую линейку входят всего 3 модели: 2 полноразмерных и 1 компактный microATX-корпус CI-01B, также известный под названием Chieftec Gaming Cube.

Данный корпус поставляется только в одном варианте расцветки — черном, всегда без корпусных вентиляторов, но с опциональным блоком питания на 350, 400, 450 или 500 Вт. К нам на обзор попала модель без блока питания, ее полное название — Chieftec CI-01B-OP. Данный корпус рассчитан на установку системных плат формата microATX или Mini-ITX, предусматривает установку до 4 карт расширения, оснащен корзинами для 2,5″ и 3,5″ накопителей и даже может похвастаться отсеками 5,25″ и 3,5″ с внешним доступом, что в компактных корпусах встречается очень редко.

Еще одной интересной особенностью игрового «кубика» Chieftec является частично разбирающееся шасси с шарниром, позволяющее откинуть переднюю и верхнюю стенку примерно на 45 градусов, будто кабину у грузовика — необычное решение, на практике заметно добавляющее удобства сборщику.

Поставляется корпус в обычной коробке без цветной полиграфии и даже без прорезей для более удобной переноски, что немного огорчает. В комплект поставки помимо самого корпуса и пылевых фильтров (вентиляторов, как мы уже указали ранее, с корпусом не поставляется) входит набор крепежа, две одноразовые стяжки, спикер (buzzer) и инструкция по сборке в виде одного листочка формата А4. Инструкция выполнена весьма посредственно, в ней мало подробностей и справочных данных о модели, а для корпуса с нестандартной (почти уникальной) компоновкой хотелось бы видеть значительно более детальное описание продукта.

Компоновка

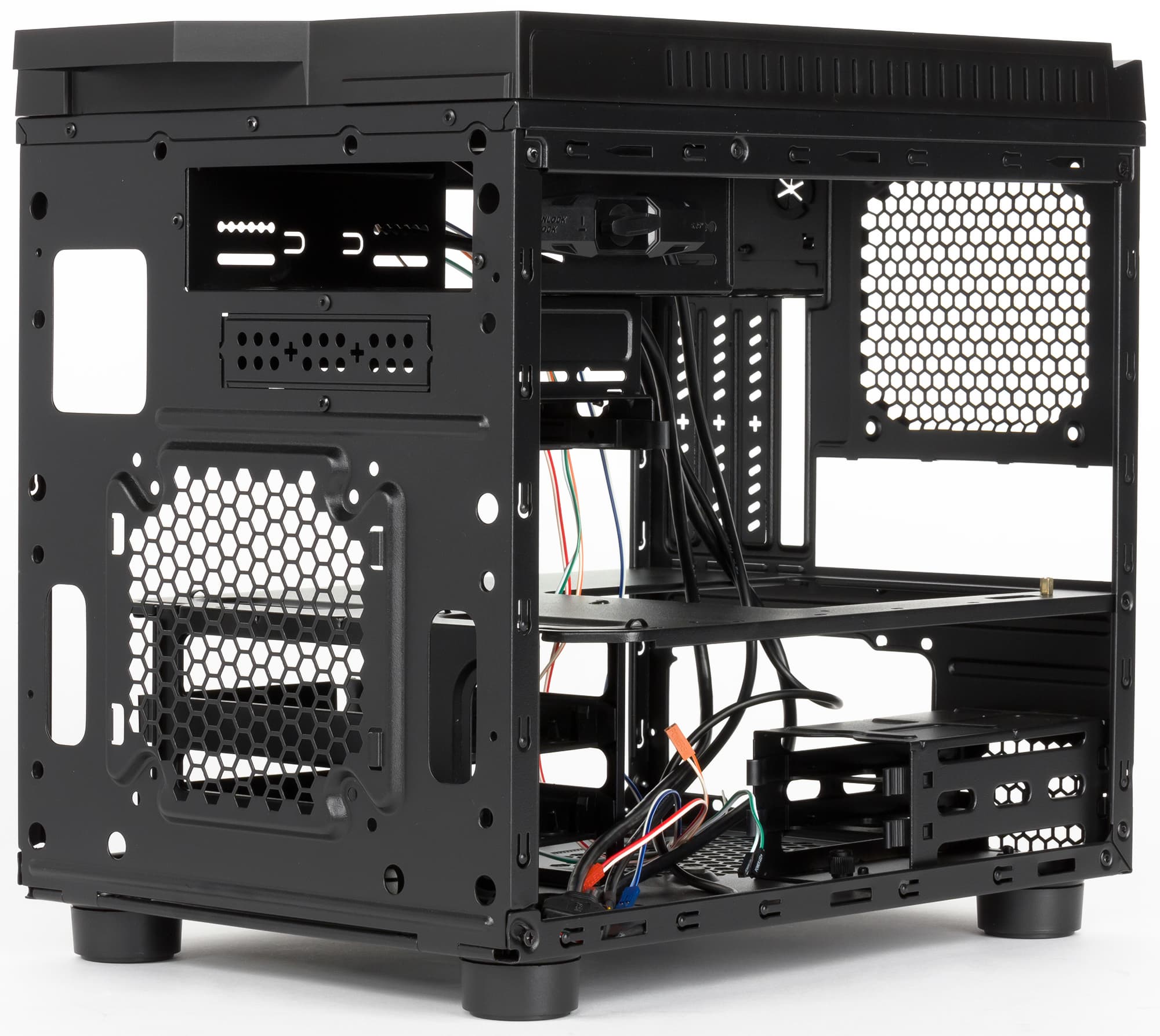

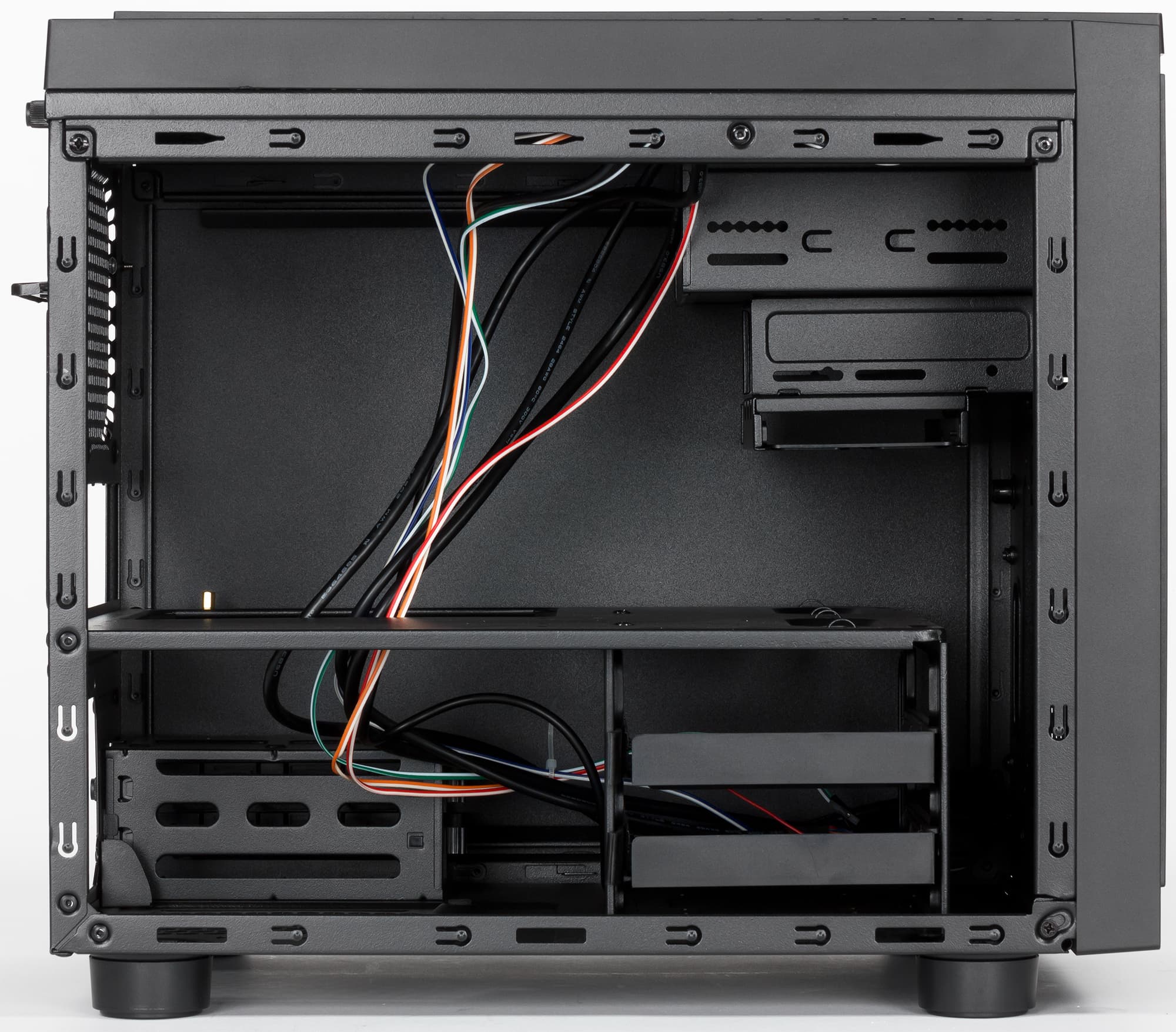

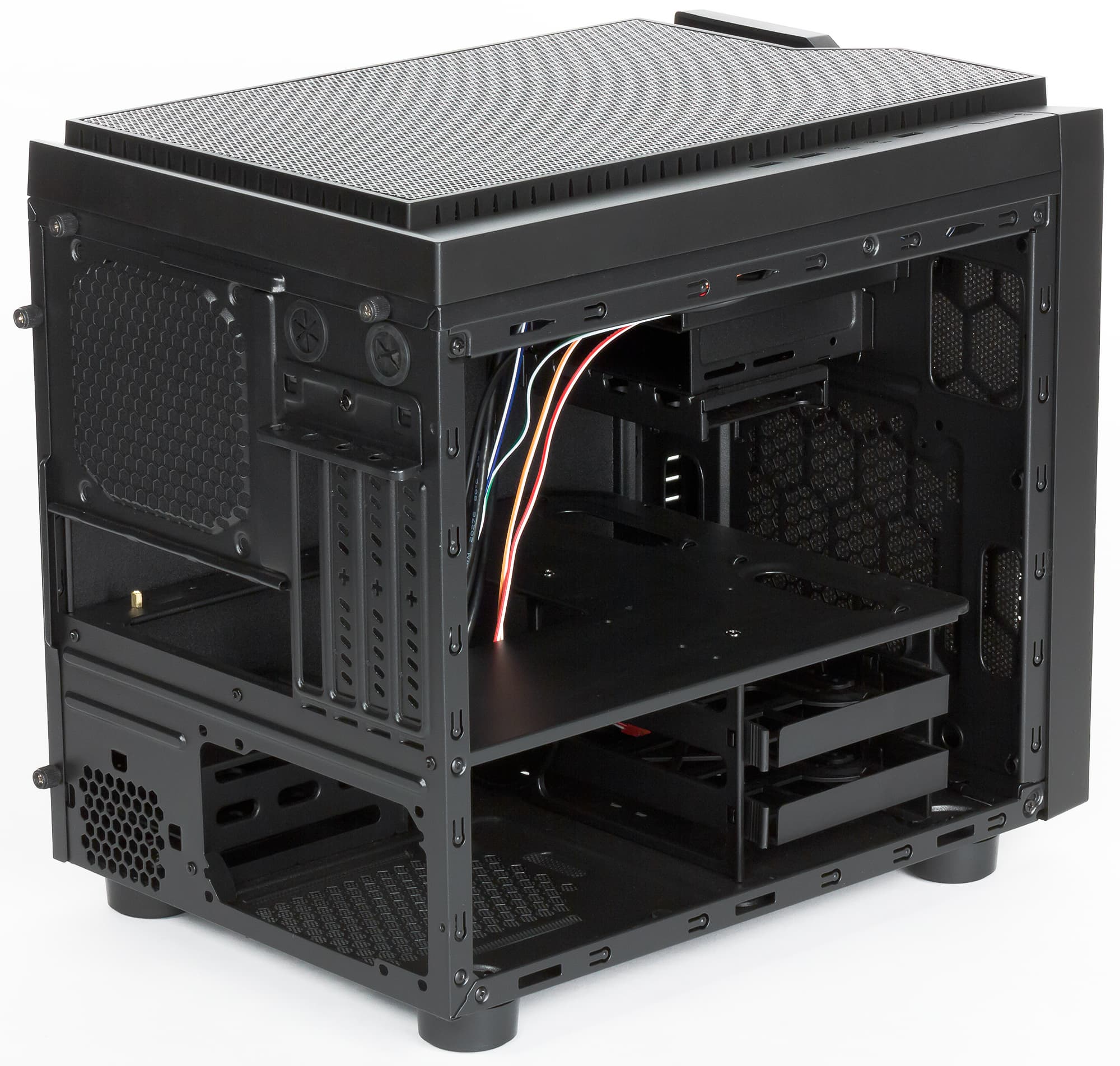

Внутреннее пространство низкого и очень широкого Chieftec CI-01B разделено на два основных отсека: в нижнем располагается ниша для блока питания и корзины для установки жестких дисков и SSD, а в верхнем — горизонтально лежащая системная плата с картами расширения и отсеки с внешним доступом.

Подобная компоновка нам встречалась неоднократно: например, за последние пару-тройку лет можем припомнить корпуса Corsair Graphite 380T, Thermaltake Core X2, Zalman M1 и ряд других. Но тогда в большинстве случаев речь шла о немного более компактном решении с поддержкой только плат Mini-ITX и со значительно меньшим количеством отсеков под накопители и контроллеры.

В Chieftec CI-01B же можно установить плату формата microATX со значительно более широким набором портов и встроенных контроллеров, поставить полноразмерный блок питания, мощный процессорный кулер, одиночную видеокарту длиной до 320 мм включительно, и свободного места все равно останется очень много, корпус после сборки не превращается в тесную «темницу» для горячих комплектующих. Само собой, за это приходится платить габаритами: да, корпус немного ниже типового microATX-решения, но он и процентов на 30 шире.

Конструкция

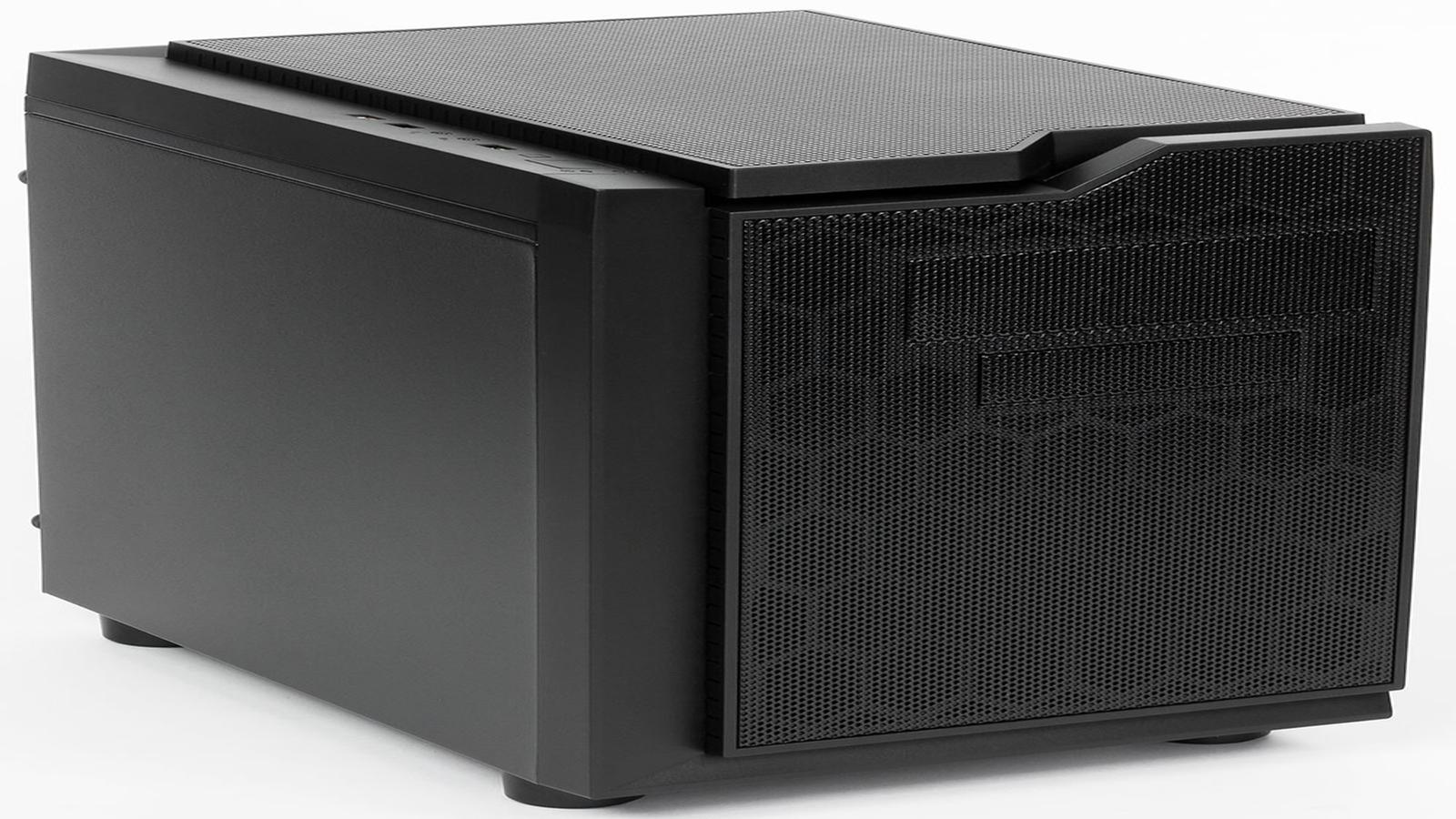

Размеры корпуса — 347×265×390 мм (В×Ш×Г), включая выступающие части. Весит корпус для своего объема достаточно прилично — 5,1 кг. Его боковые стенки выполнены из качественной стали толщиной 0,7 мм (на сайте производителя указана сталь SECC 0,6 мм, а еще 0,1 мм, по всей видимости, добавляет покраска). Жесткость конструкции в целом и ее отдельных элементов нареканий не вызывает даже с учетом того, что шасси CI-01B является частично разборным.

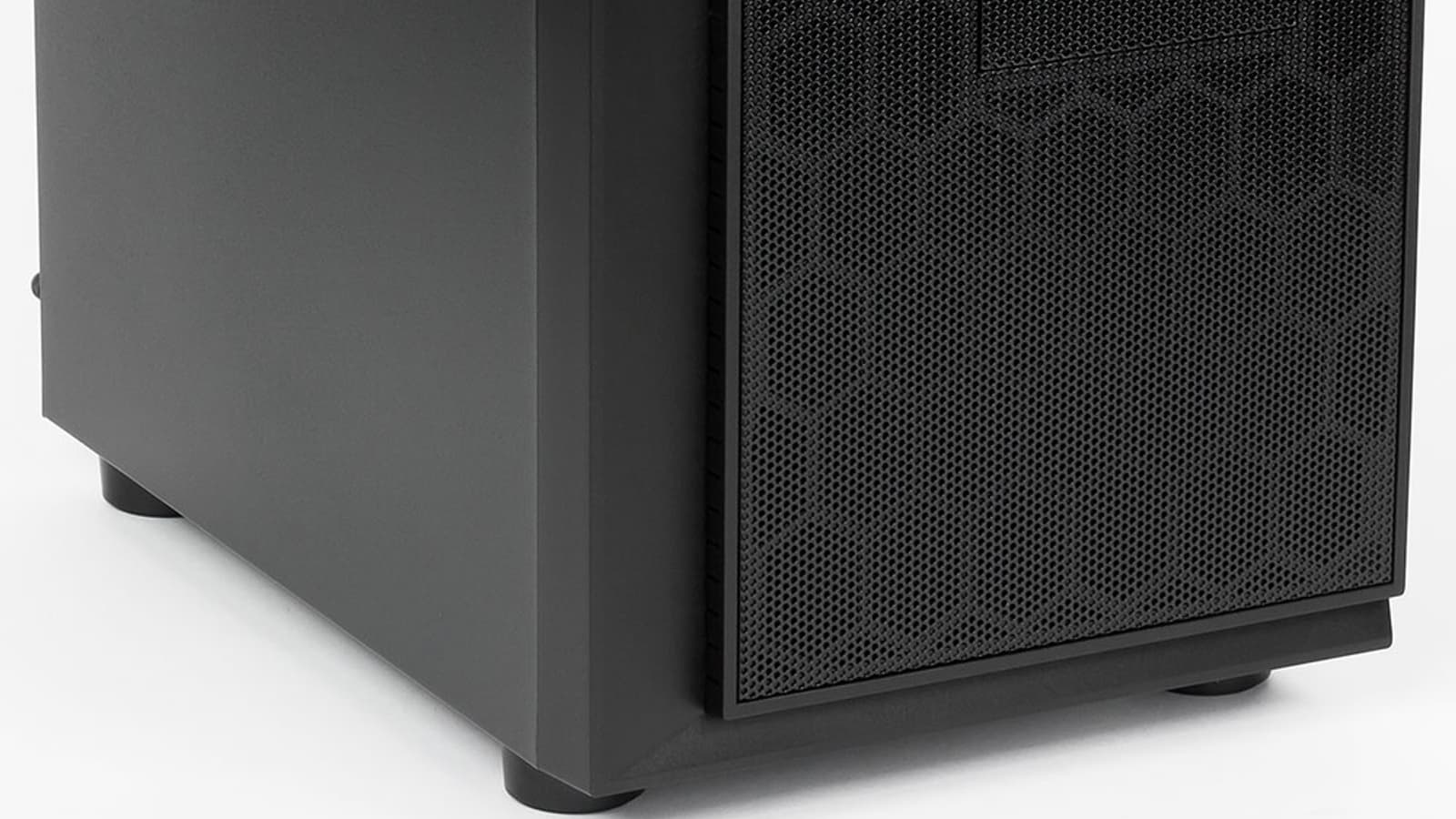

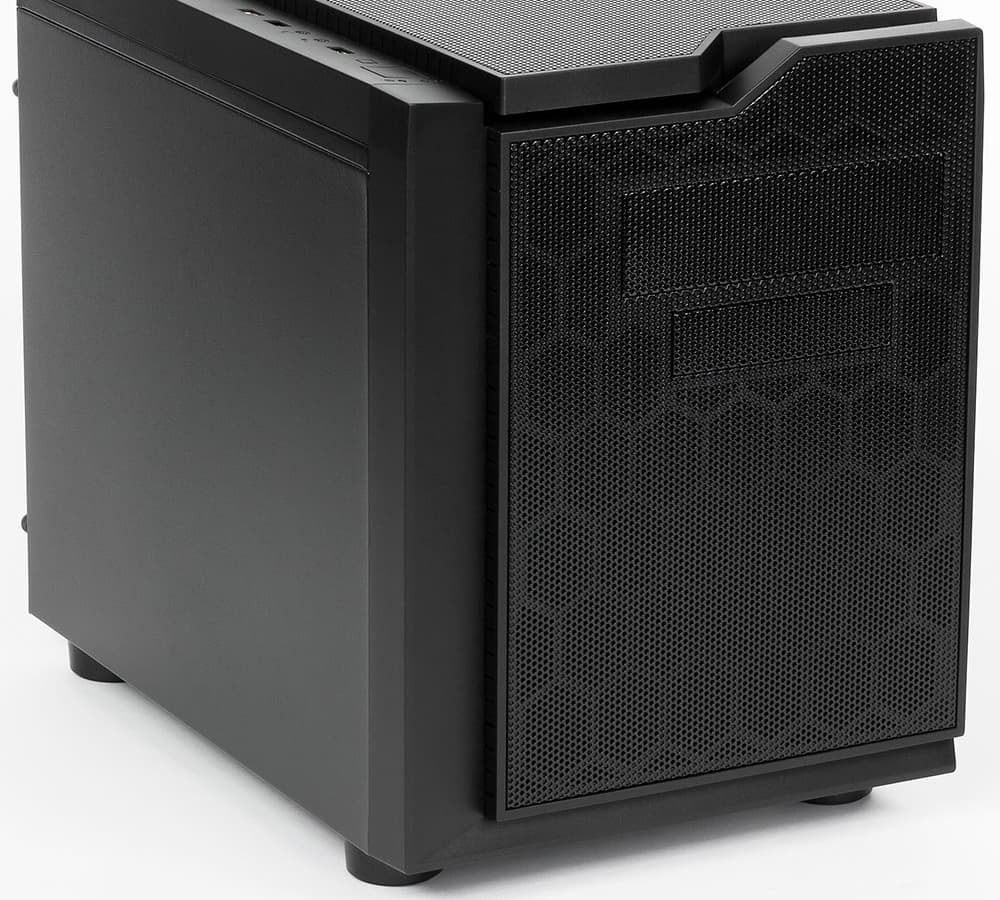

Фронтальная панель Chieftec CI-01B выполнена из пластикового основания с тонкой стальной сеткой почти на всей поверхности. Отверстия в сетке обеспечивают доступ воздуха к фронтальному корпусному вентилятору (при его наличии, разумеется). В верхней части передней панели находятся заглушки для отсеков с внешним доступом, они также затянуты стальной сеткой и почти не выделяются на общем фоне.

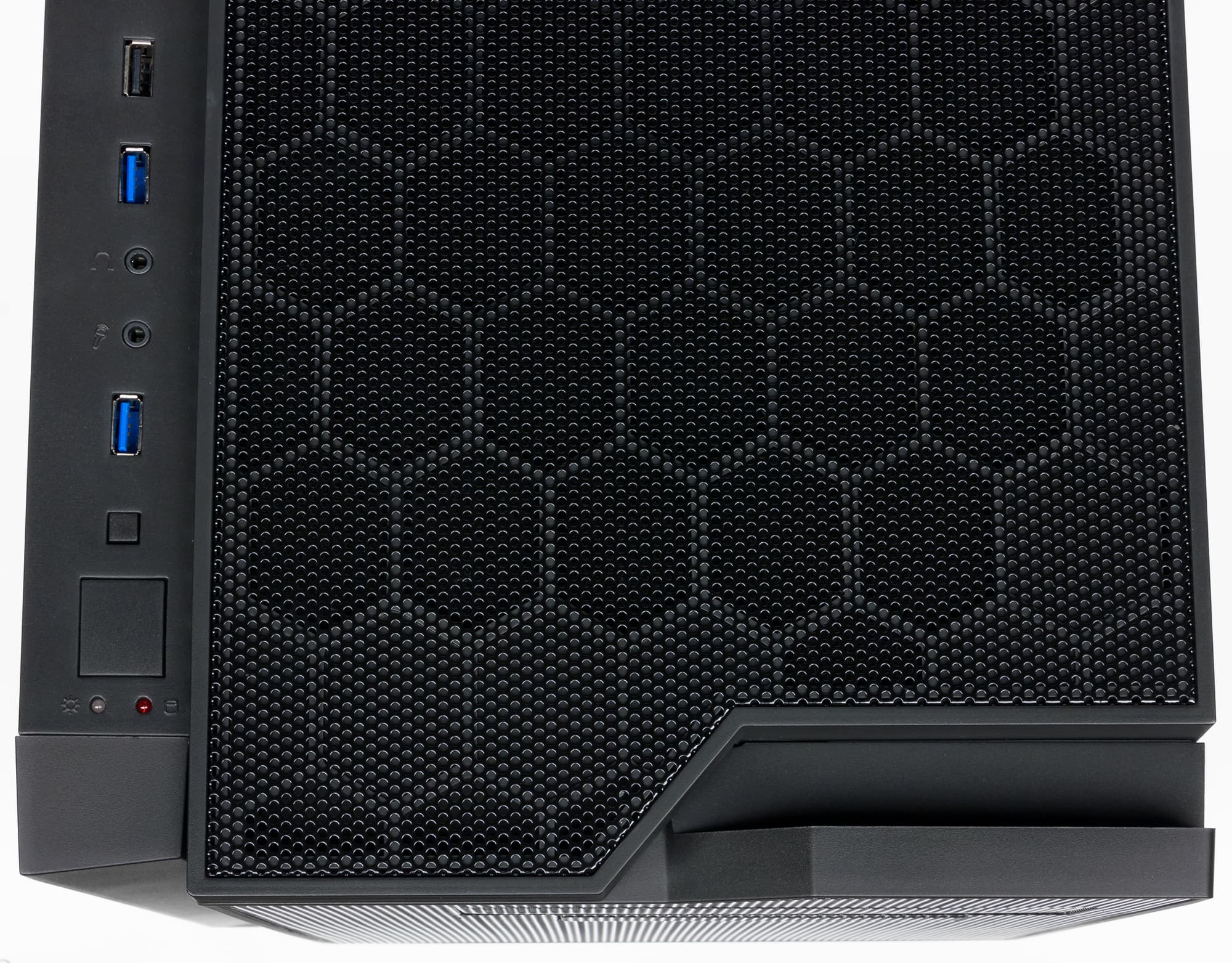

Верхняя панель выполнена по точно такой же технологии: пластик плюс стальная сетка. Именно на верхней панели размещены все органы управления и порты ввода/вывода: крупная кнопка включения, индикаторы Power LED и HDD LED, небольшая кнопка сброса, 2 порта USB 3.0, 1 порт USB 2.0, а также разъемы для подключения микрофона и наушников. Кнопки механические, они имеют большой ход и срабатывают с приятным щелчком.

Светодиодные индикаторы максимально консервативные: синий отображает статус включения ПК, а красный — обращения к жесткому диску. Светятся они совсем слабо, по глазам не бьют даже в полной темноте. Все порты USB разнесены достаточно далеко друг от друга, так что проблем с одновременным подключением 3 крупногабаритных устройств возникать не должно.

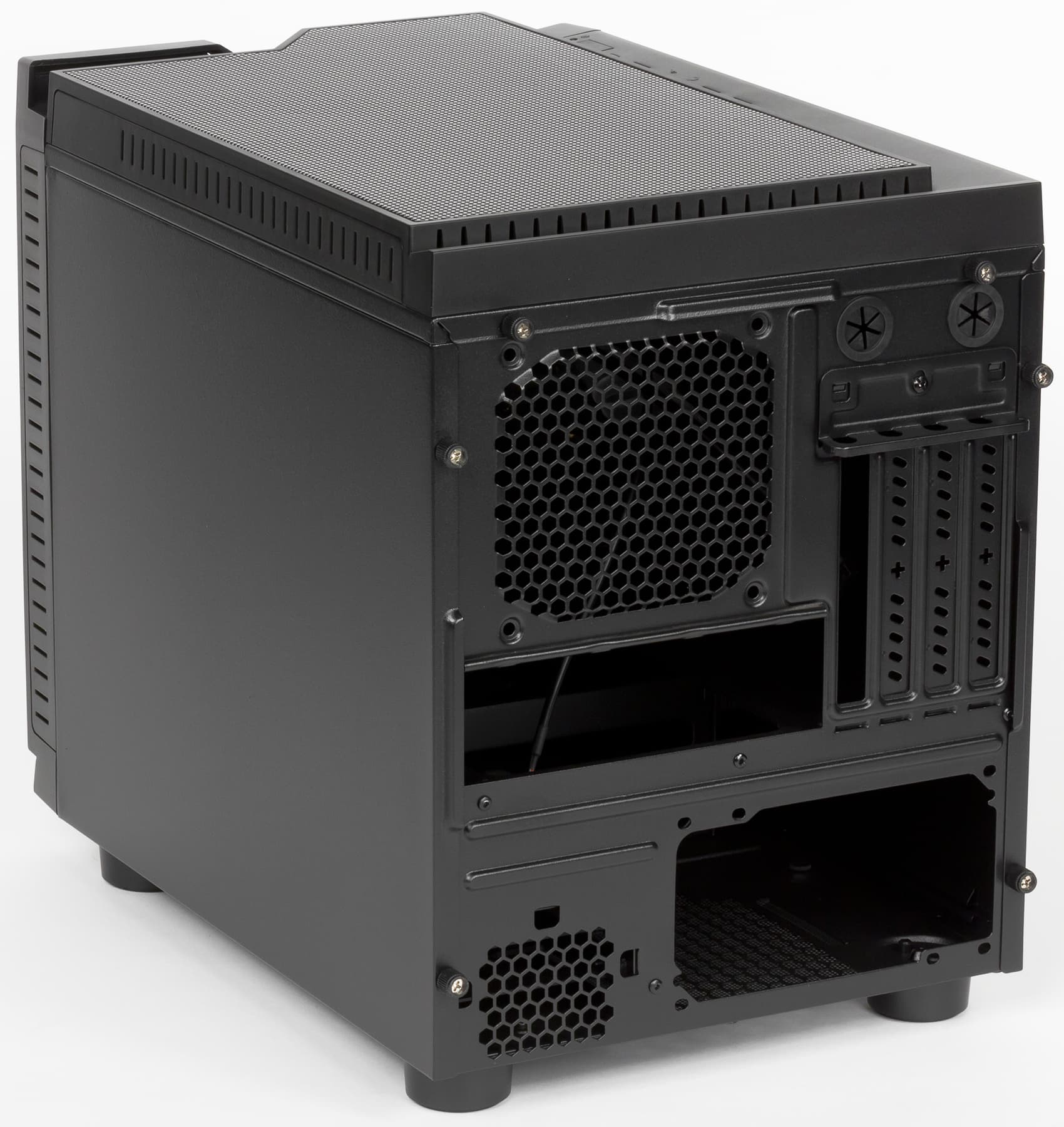

Обе боковые стенки абсолютно симметричные и глухие. Слой краски на всех стальных деталях корпуса достаточно толстый, покрытие матовое, шероховатое. На задней стенке в глаза бросается только дополнительное вентиляционное отверстие в области корзины для 2,5″ накопителей, а также выводы под шланги системы жидкостного охлаждения в верхней части корпуса.

Устанавливается корпус на высокие — 22 мм — ножки, выполненные из пластика с резиновой «сердцевиной». Слой резины совсем тонкий, он явно не призван бороться с вибрацией, но зато помогает корпусу не скользить по столу или скользкому напольному покрытию.

В целом дизайн корпуса достаточно утилитарен. Стальная сетка не позволяет назвать внешний вид минималистичным и максимально лаконичным, но с другой стороны, никакой подсветки и прозрачных окон в Chieftec CI-01B нет, так что корпус получился скорее строгим, чем агрессивным. Его трудно назвать некрасивым, но и украшением интерьера собранный в данном корпусе ПК тоже вряд ли станет. Впрочем, на видное место в гостиной данный геймерский «куб» и не претендует.

Система вентиляции

Отсутствие комплектных вентиляторов в бюджетном продукте — это далеко не всегда недостаток. Кому-то они могут вообще не пригодиться, кто-то захочет поставить модель побыстрее, кто-то — потише… Да, так покупателю приходится больше думать и больше покупать, но зато нет потенциальной переплаты за ненужные (неподходящие) комплектующие.

В корпус, согласно документации, можно установить всего два вентилятора типоразмера 120 мм: один на внутреннюю сторону передней стенки шасси и еще один на заднюю. Вроде бы немного, но на самом деле, учитывая размеры корпуса и большое количество свободного пространства, такой схемы должно быть достаточно. Кроме того, еще одно посадочное место под аналогичный вентилятор есть на верхней стенке шасси, его видно на всех официальных фото и на схеме в комплектной инструкции, но производитель о нем ничего не говорит — наверное, и нам в таком случае не стоит (хотя оно есть).

Занятно, что в модели линейки Gaming проектировщики Chieftec, можно сказать, «забили» на поддержку систем жидкостного охлаждения, которые так активно продвигают для своих компактных корпусов другие производители. Да, есть выводы для шлангов на задней стенке, но не совсем понятно, в каком случае они могут реально пригодиться. Компактную необслуживаемую систему «все в одном» можно закрепить внутри корпуса, выносить за его пределы ничего не понадобится. А собирать систему по частям, не имея возможности закрепить хотя бы один радиатор на 240 мм, вряд ли кто-то станет.

Зато к вопросу оснащения корпуса защитой от пыли производитель подошел весьма ответственно: вся обратная сторона пластиковых декоративных панелей укрыта толстым слоем поролона, который отлично задержит всю стремящуюся в корпус пыль. Да, фильтры, по сути, несъемные (хотя при желании сетку можно отогнуть и высвободить загрязнившуюся деталь для прочистки), а верхнюю панель еще и нельзя полностью снять из-за тянущегося за ней пучка проводов от кнопок и разъемов, но их вполне можно пропылесосить, не убирая далеко от корпуса.

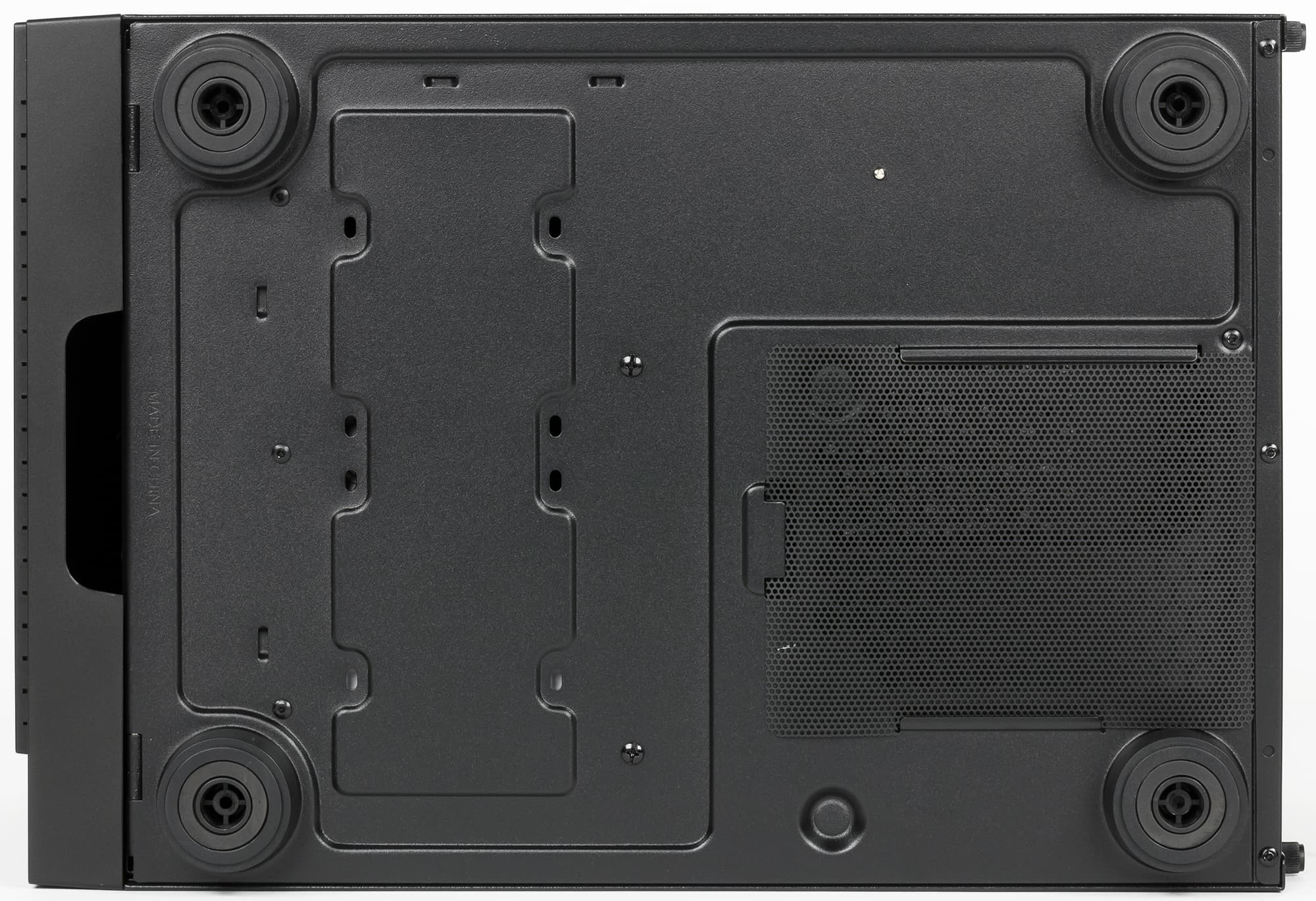

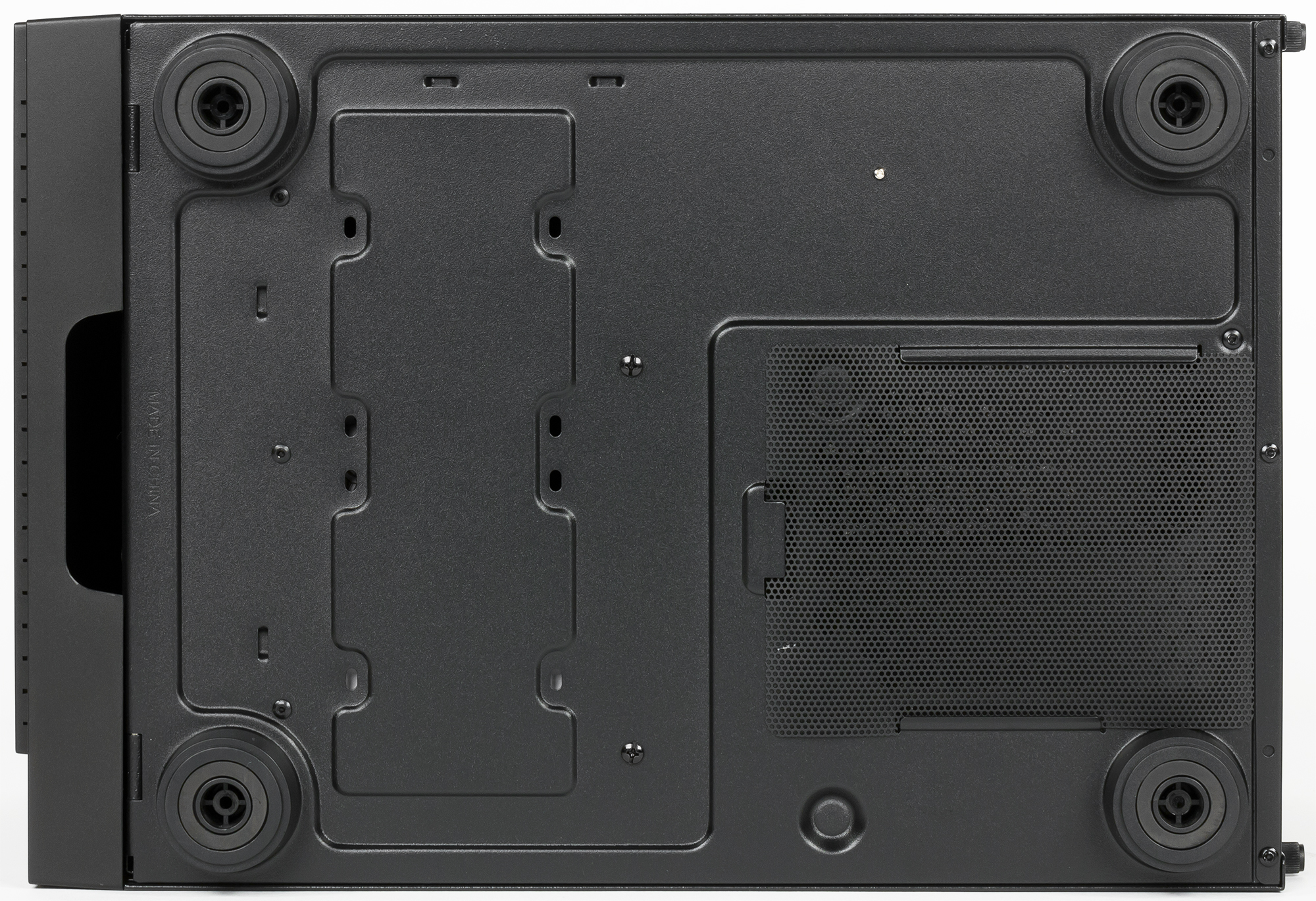

Немного хуже обстоят дела с фильтром для вентилятора блока питания на нижней стенке. Он есть, но выполнен не в виде привычной рамки с мелкоячеистой синтетической сеткой, а в виде пластикой сетки с диаметром отверстий больше 1 мм — вся мелкая пыль легко пройдет сквозь него, так что блок питания в Chieftec CI-01B придется чистить заметно чаще, чем весь остальной корпус.

Максимальная высота процессорного кулера в данном корпусе составляет 150 мм.

Сборка системного блока

Обе боковые стенки фиксируются двумя винтами с накатной головкой. Они достаточно прочные для того, чтобы без проблем сниматься и ставиться на место без необходимости класть корпус на бок. Вальцовка боковых панелей U-образная.

Для снятия фронтальной панели необходимо ухватиться за вырез в ее нижней части и с силой потянуть панель на себя. Защелок много, и они достаточно тугие, так что сил приложить нужно немало. Верхняя панель снимается аналогичным образом, только тянуть нужно не за вырез, а за выступ в передней части. Убрать панель полностью помешают провода, идущие от кнопок и разъемов, что в ряде случаев будет весьма неудобно.

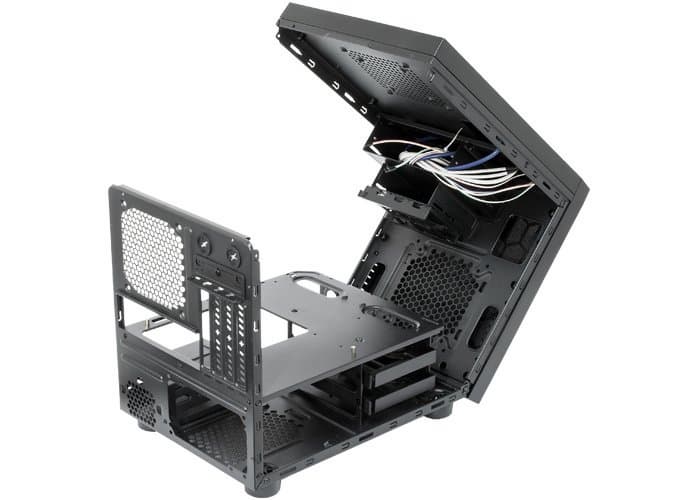

Пример разборки шасси — фотография с официального сайта

Пример разборки шасси — фотография с официального сайта

Для того чтобы разобрать и наклонить шасси, нужно демонтировать еще два винта с накатной головкой на задней стенке корпуса, а также два винта под крестовую отвертку на боковых гранях. После этого верхняя и передняя стенки шасси плавно откидываются на 45 градусов, предоставляя сборщику значительно более удобный доступ к отсекам для установки системной платы, карт расширения и накопителей.

Основная плата в данном корпусе устанавливается на стандартные полые шестигранники с резьбой, которые по умолчанию не проставлены. Для упрощения их установки в комплект поставки входит простенький переходной адаптер с шестигранника на крестовую отвертку. Заглушки для карт расширения, к сожалению, несъемные, их нужно выламывать отверткой, а установить повторно уже не получится. Для всех четырех слотов расширения предусмотрена общая прижимная пластина Г-образной формы, которая фиксируется одним винтом, но фиксация получается слабой, надежнее будет не пользоваться ею вообще.

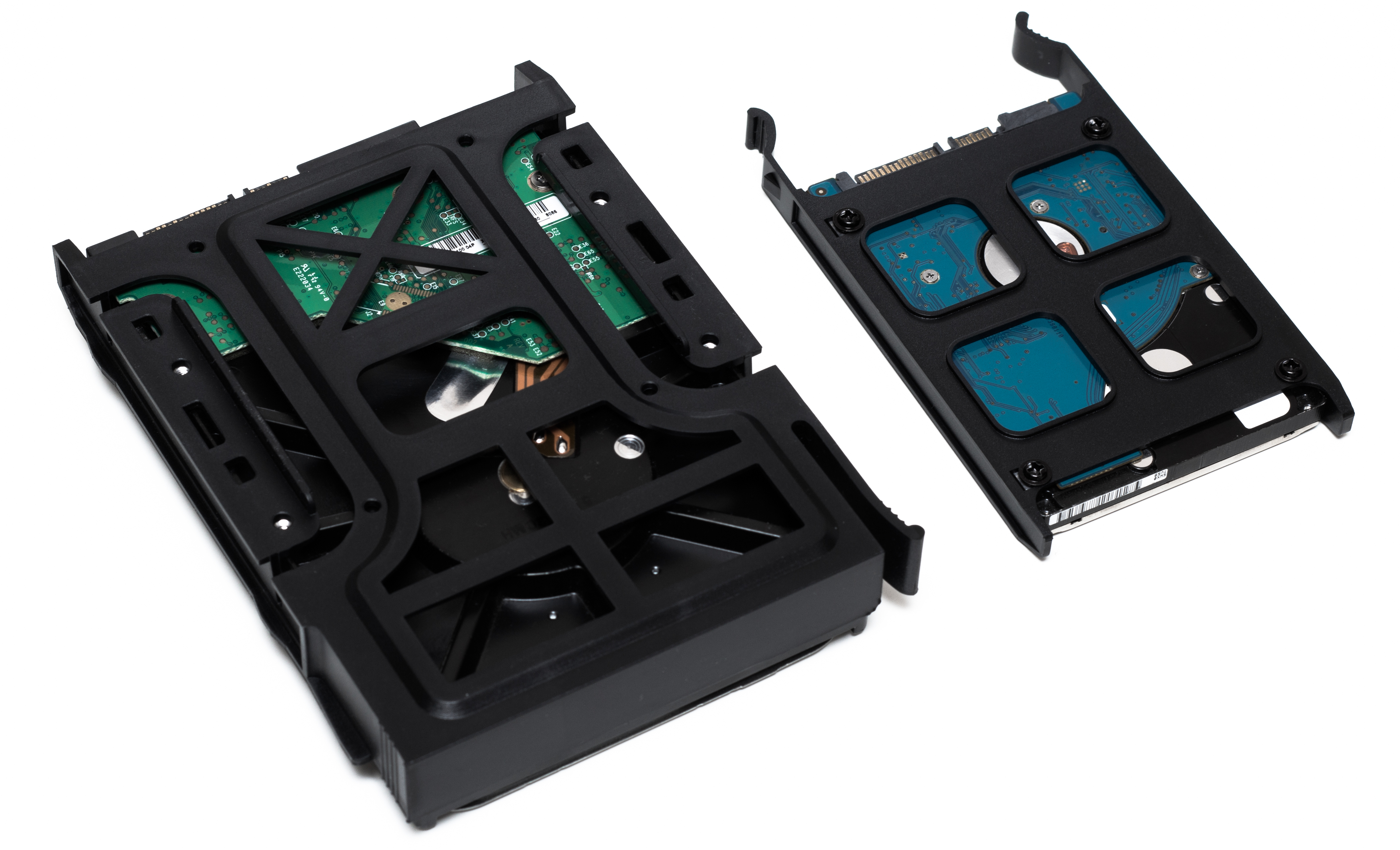

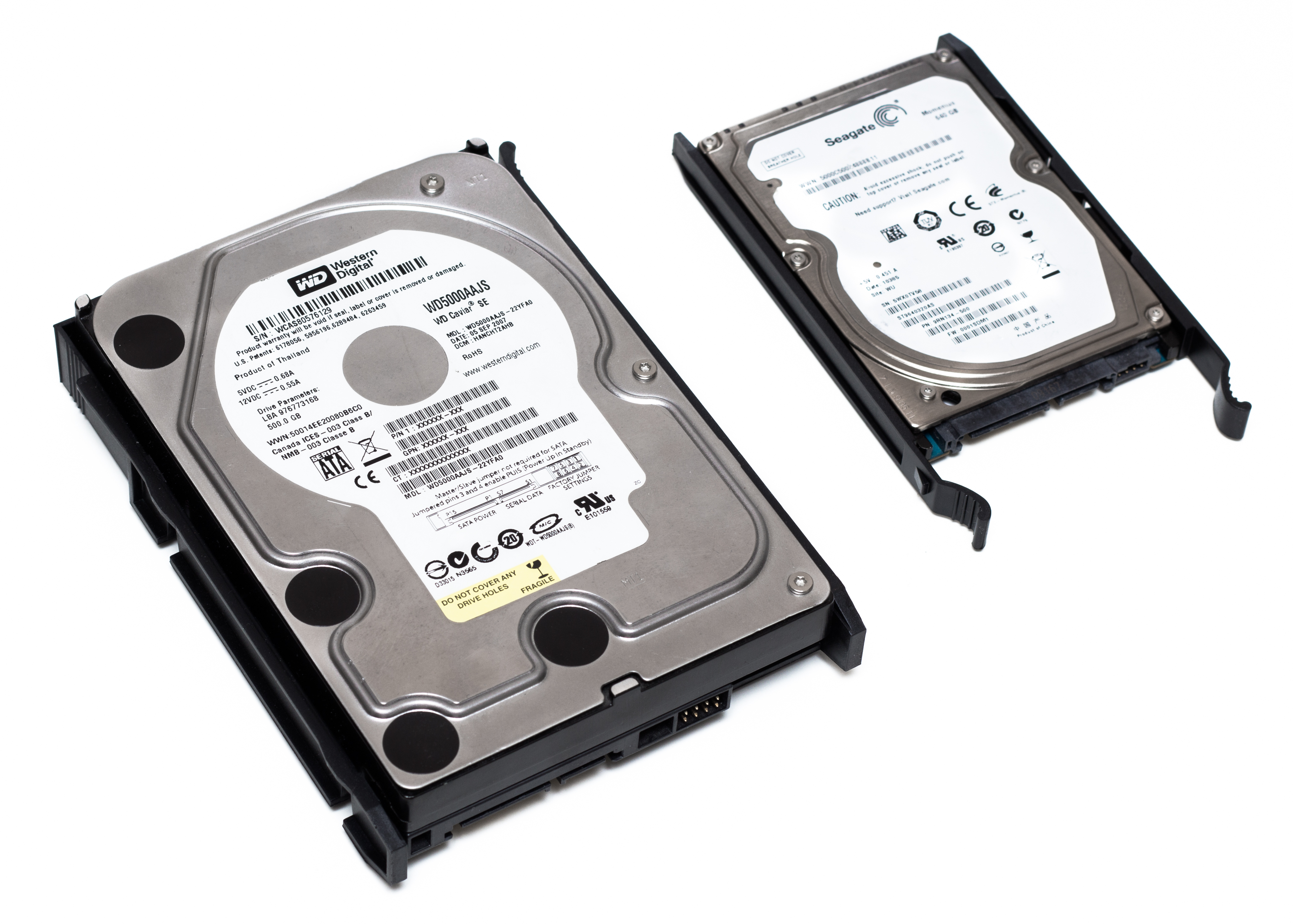

Для установки полноразмерных накопителей предусмотрена двухместная корзина с пластиковыми лотками и подпружиненной защелкой. Диск просто «натягивается» на данный лоток, после чего заводится в корзину — фиксация получается на удивление хорошей, небольшой люфт присутствует только в вертикальной плоскости. В эти же лотки можно установить 2,5″ диски, в таком случае их придется прикручивать четырьмя винтами.

Для установки дисков ноутбучного формата есть и две отдельные корзины: одна на два места и вторая на одно. Салазки для данных накопителей оснащены удерживающими штырьками только с одной стороны, так что просто «натянуть» диск уже не получится — фиксация будет недостаточной, диск может легко выпасть и будет сильно вибрировать. Поэтому все 2,5″ винчестеры нужно обязательно прикручивать винтами к лотку, что неудобно. Впрочем, ноутбучные винчестеры в составе современных компьютерных систем почти не встречаются, а для SSD такого формата проблемы с вибрацией, по понятным причинам, неактуальны.

В отсеке для 5,25″ устройства с внешним доступом применяется уже немного подзабытое приспособление для безвинтового крепления оптического привода. Работает эта «пластмасска» максимально просто: вставляет два фиксирующих штырька в устройство и прижимается за счет поворота замка на 90 градусов. К сожалению, годится такое решение только для пробуждения в сборщике чувства ностальгии, а по факту гораздо лучше будет снять это крепление полностью и зафиксировать устройство винтами под крестовую отвертку. В 3,5″ отсек с внешним доступом устройство крепится только одним способом — винтовым. Отметим, что при желании и при наличии дополнительных адаптеров оба отсека с внешним доступом можно использовать для установки HDD или SSD.

Блок питания в Chieftec CI-01B устанавливается на небольшой подиум без виброгасящих прокладок. Способ фиксации традиционный: четыре винта на задней стенке. Немного неудачно выполнены вентиляционные отверстия для блока питания на нижней стенке, в случае нашего тестового БП в этой области оказалось лишь 60% всей поверхности его вентилятора, а значит, в целом вентилятор будет работать более шумно и менее эффективно. Впрочем, для других моделей блоков питания попадание может быть более точным.

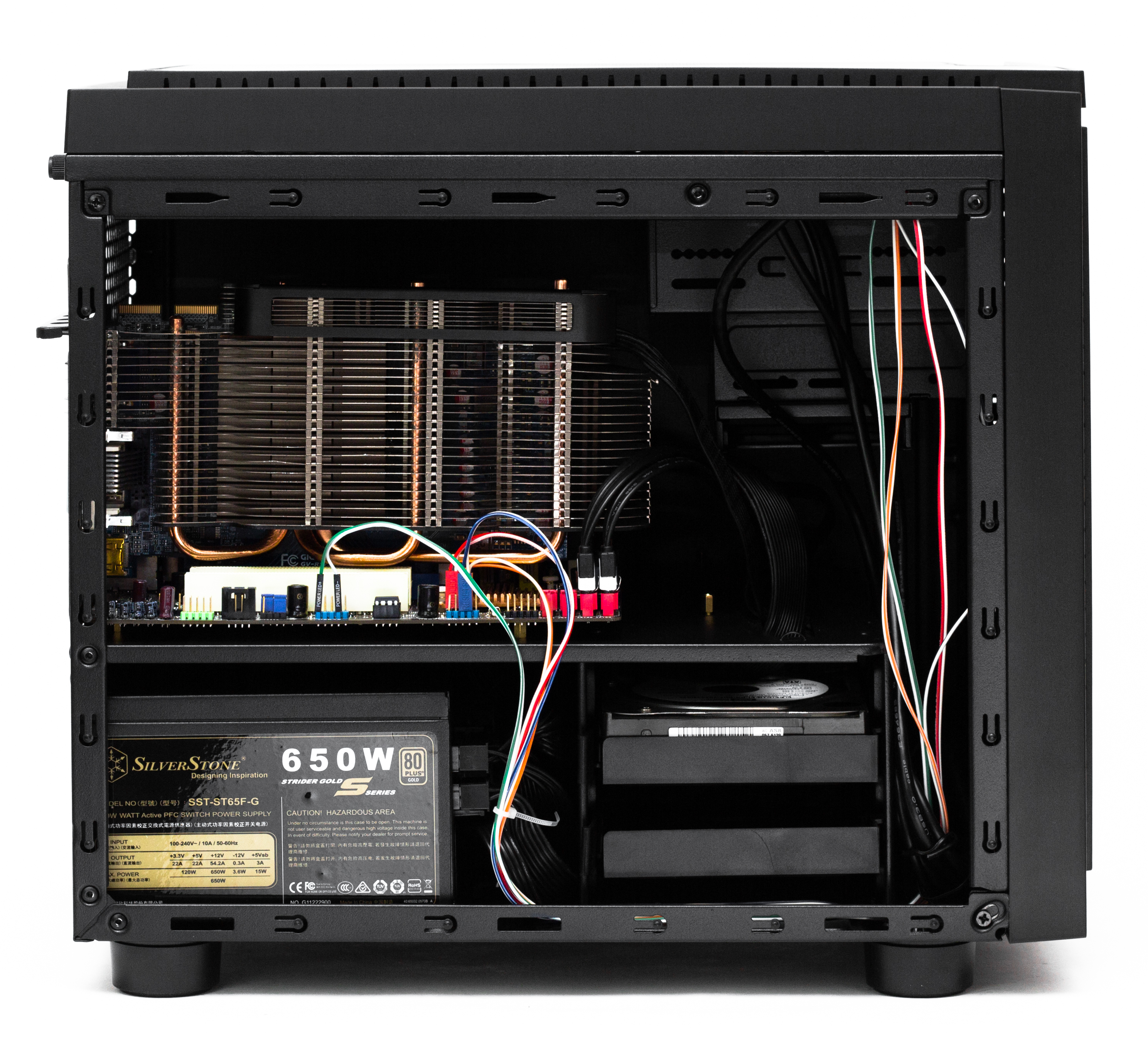

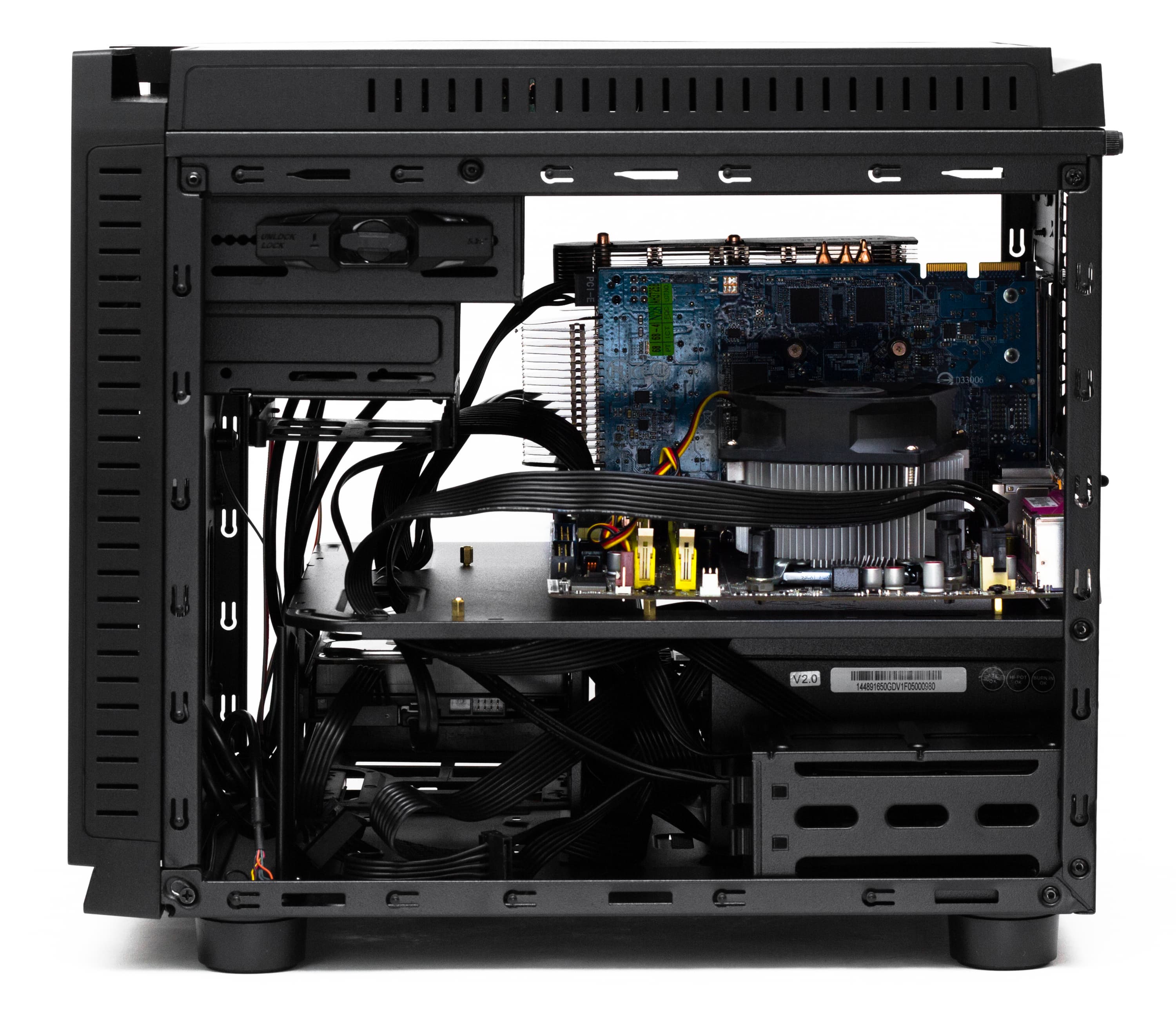

Для скрытой укладки кабелей в корпусе не так много мест и прорезей, но если постараться и если повезет с расположением разъемов на системной плате, то кабели можно провести с минимальными преградами для прохождения воздушных потоков. Излишки кабеля можно уложить в области дисковых корзин и в районе передней стенки шасси — там остается большой карман даже при установке корпусного вентилятора. Удобно, что обе основные дисковые корзины расположены близко друг к другу и перпендикулярно корпусу. Такое расположение позволяет запитать до четырех накопителей от одной «косички» с SATA-разъемами.

Порты USB и аудио с передней панели подключаются к системной плате монолитными колодками, стандарт поддерживаемого типа подключения наушников и микрофона — только HDA без обратной совместимости с AC’97. Кнопки и индикаторы выполнены в виде единого плоского шлейфа с ворохом коннекторов на конце.

Позиционирование и выводы

Как мы отмечали в самом начале обзора, производитель позиционирует модель CI-01B как основу для мощного игрового компьютера, и с этой ролью новый «кубик» компании Chieftec справляется вполне успешно. Само собой, никто не мешает использовать его, например, для сборки мультимедийного ПК общего назначения и даже мощной рабочей станции с относительно небольшим количеством полноразмерных HDD.

Дизайн корпуса и некоторые применяемые в нем технические решения как будто отбрасывают нас лет на 5-7 назад, в целом Chieftec Gaming Cube получился весьма самобытным, со своими особенностями из разряда «не как у всех». Нельзя сказать, что все старые решения были плохими, а все новые (модные) всегда и во всем лучше, так что это именно особенность рассмотренной модели, а не ее недостаток.

Chieftec CI-01B в варианте без блока питания и корпусных вентиляторов предлагается в российской рознице за скромную сумму порядка 2500 рублей, обеспечивая за эти деньги необычный форм-фактор, эффективные пылевые фильтры на передней и верхней гранях, возможность установить самые мощные и горячие комплектующие и не переплачивать за низкокачественные штатные корпусные вентиляторы, которые в ряде случаев все равно отправляются на выброс.

Начало новой игровой линейки корпусов Chieftec получилось интригующим, будет интересно последить за ней в будущем, особенно если ее новые модели будут годиться для применения в качестве максимально компактного игрового ПК для гостиной.

12 января 2018 Г.
