Бренд be quiet! известен с 2002 года, но корпусами компания начала заниматься лишь три с половиной года назад — первый из них был представлен в августе 2014 года, и набор предлагаемых моделей пока невелик. Причем корпуса be quiet! не относятся к массовым, производитель предназначает их энтузиастам и всем тем, кто предпочитает соответствие продукта самым высоким стандартам, что читается даже в анонсах к каждой из трех серий корпусов, выпускаемых в настоящее время: серия Dark Base заявляется как High-End, Silent Base — как Premium, а Pure Base — как Essential. Понятно, что такой товар дешевым быть не может.

В серии Dark Base на сегодня имеются три модели: две формата Full Tower — уже знакомый нам Dark Base Pro 900 и Dark Base 900 (у них есть разные цветовые варианты оформления), а также miditower с названием be quiet! Dark Base 700, который мы сейчас и рассмотрим.

Корпуса серии заявлены как «бесшумные». Конечно, это означает лишь, что в них приняты меры для снижения шумности.

По сравнению с тем, что мы видели в модели Dark Base Pro 900, изменился подход к подсветке. В обоих корпусах она многоцветная, но в Dark Base 700 управление ею уже не сводится к выбору одного из нескольких цветов, а предлагается еще и возможность взаимодействия с RGB-контроллером, в том числе имеющимся на системной плате, благо за прошедшее с предшествующего обзора время наличие подобного устройства стало почти обязательным у всех производителей матплат.

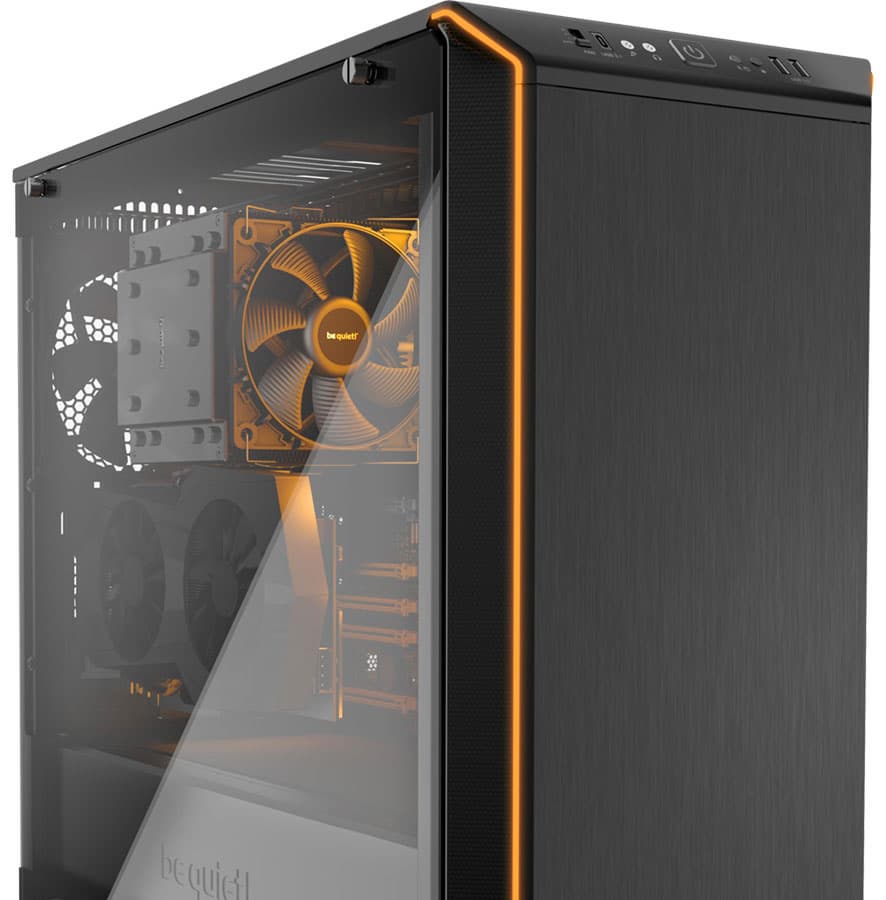

Кроме того, само размещение органов подсветки в Dark Base 700 иное: это не самоклеющиеся линейки, которые сборщик размещает по своему усмотрению, а тонкая светящаяся рамка на лицевой панели, которая заходит и на наружные боковые части передних ножек, а также частично освещает внутренности компьютера. Такая подсветка входит в штатное оснащение, но возможно использование и дополнительных светодиодных лент.

Расцветка у корпуса пока одна — полностью черная, но наличие нескольких вариантов окраски у двух других представителей серии позволяет предположить, что и для этой модели появятся другие цвета.

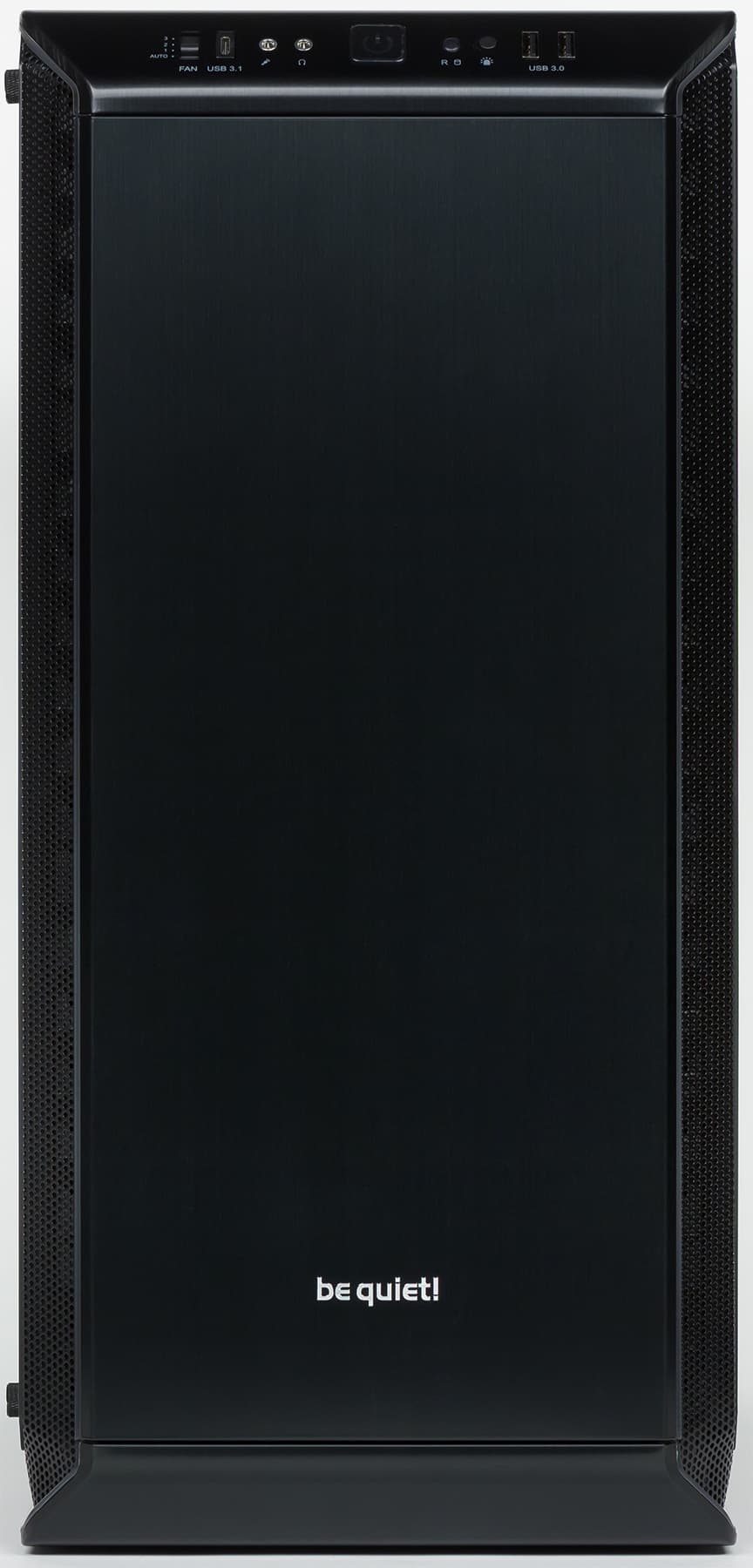

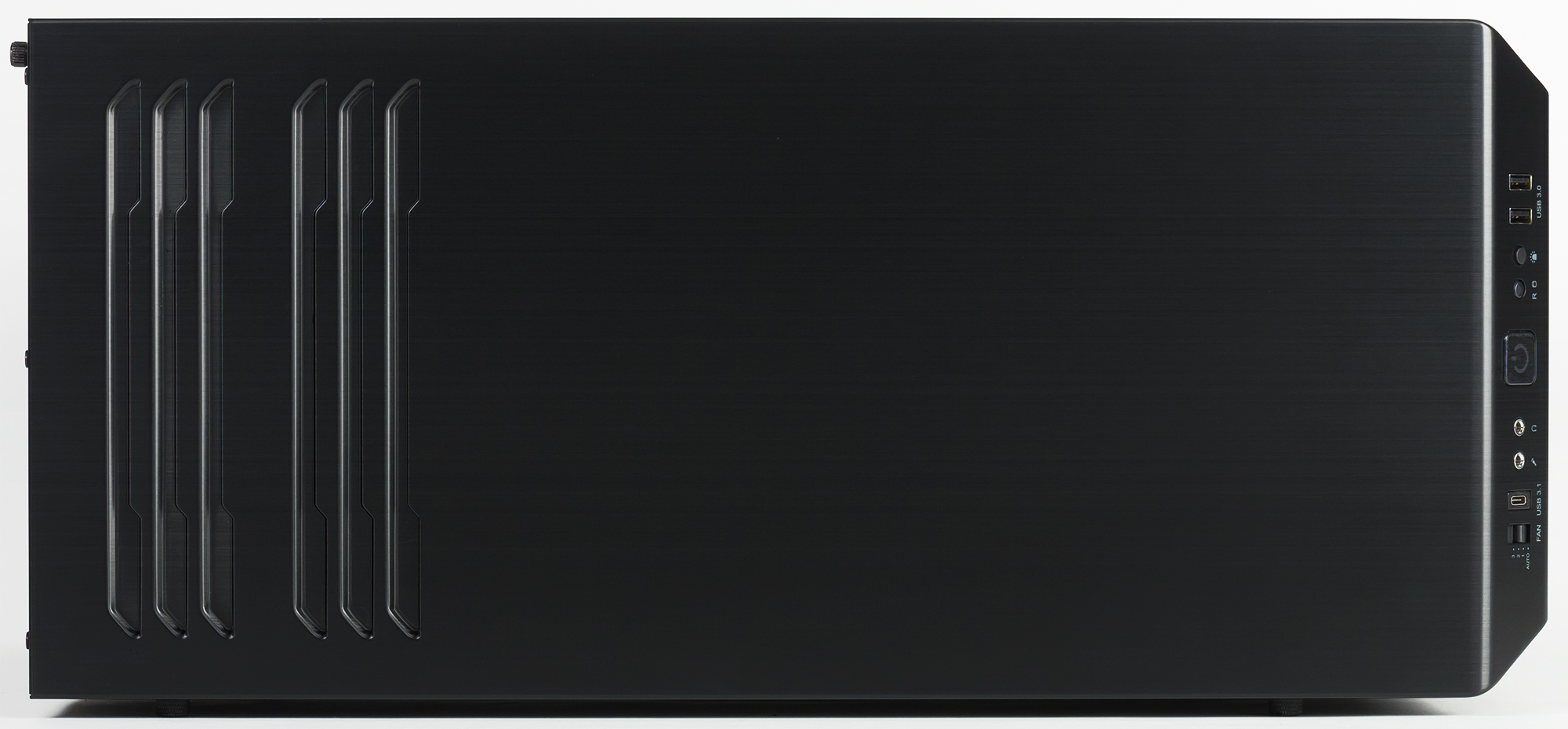

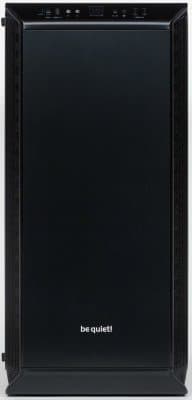

Дизайн Dark Base 700, как и у двух других корпусов серии, классически строгий: плоские поверхности со скругленными углами и скошенными переходами, матовый черный цвет внешних деталей. В оформлении использованы тонированное стекло для одной из боковых стенок, а также разные металлы: сталь для второй боковины, накладка из анодированного алюминия на лицевой панели, а верхняя крышка и вовсе целиком алюминиевая.

Фронтальной дверцы в данном случае нет, вместо нее разработчики использовали съемную крышку, занимающую почти всю площадь лицевой панели.

Корпус упакован в коробку из качественного картона с хорошим полиграфическим оформлением, оснащенную боковыми прорезями для захвата при переноске.

И еще один момент: при описании Dark Base Pro 900 мы отмечали отсутствие инструкции на русском языке и скупость информации в доступном англоязычном мануале. Для новой модели такая инструкция есть, причем более подробная и информативная, хотя иллюстрации в ней могли бы быть и покрупнее.

Компоновка

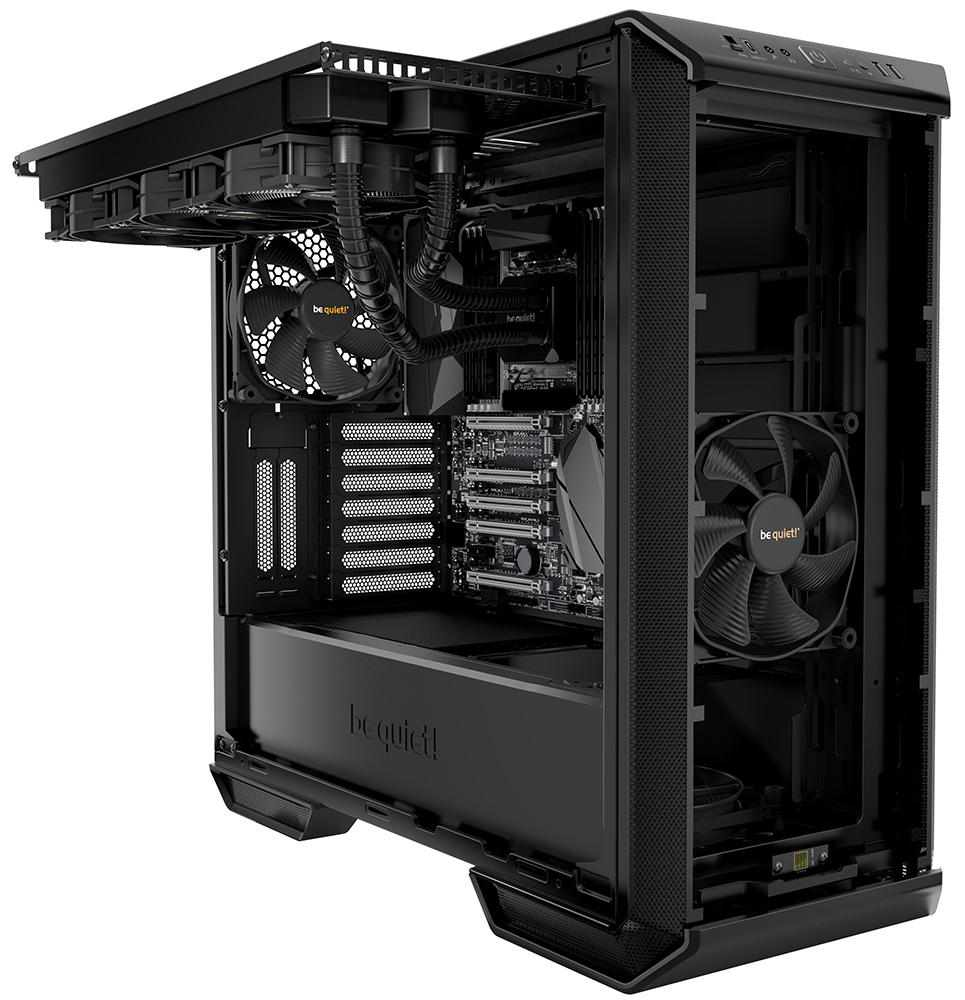

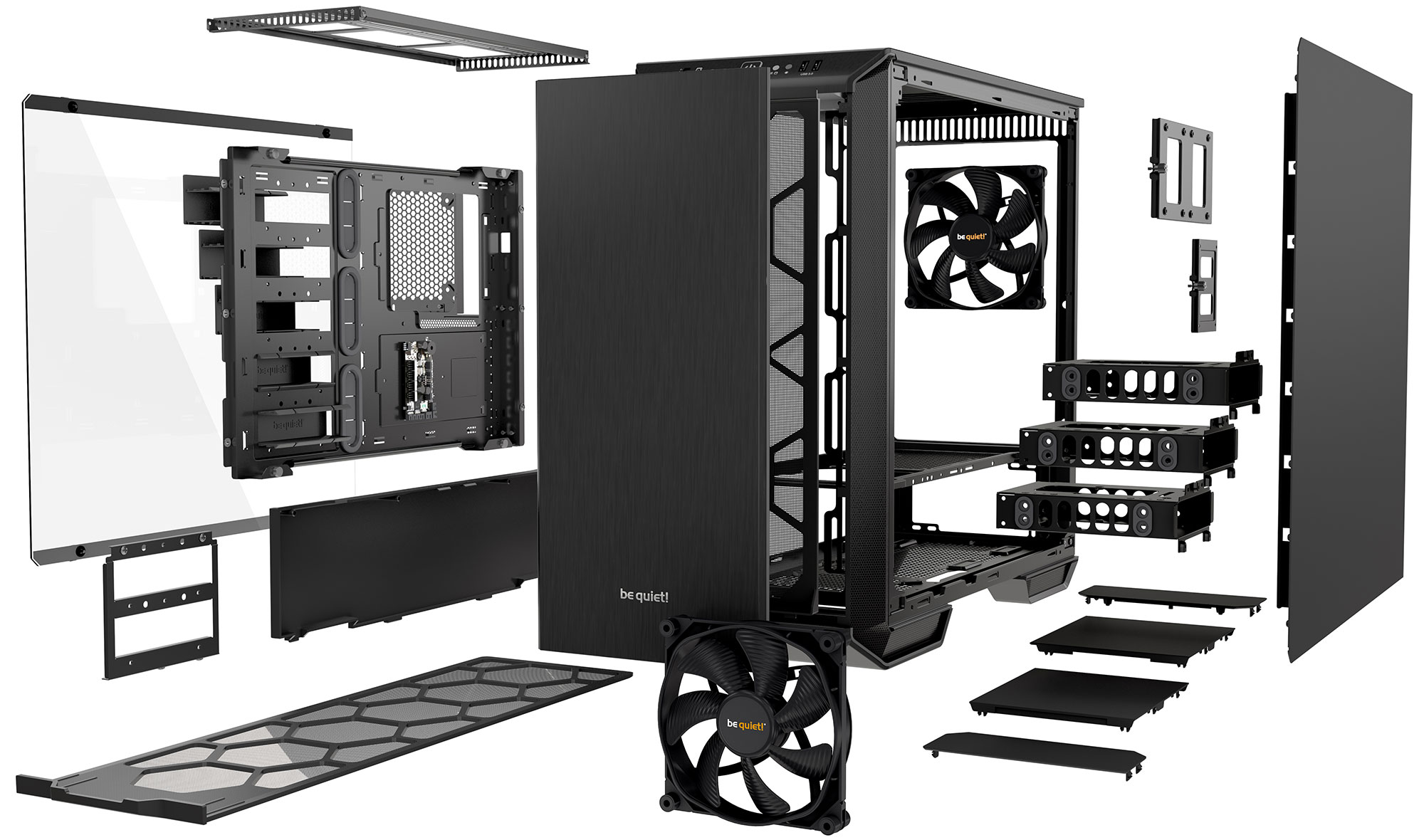

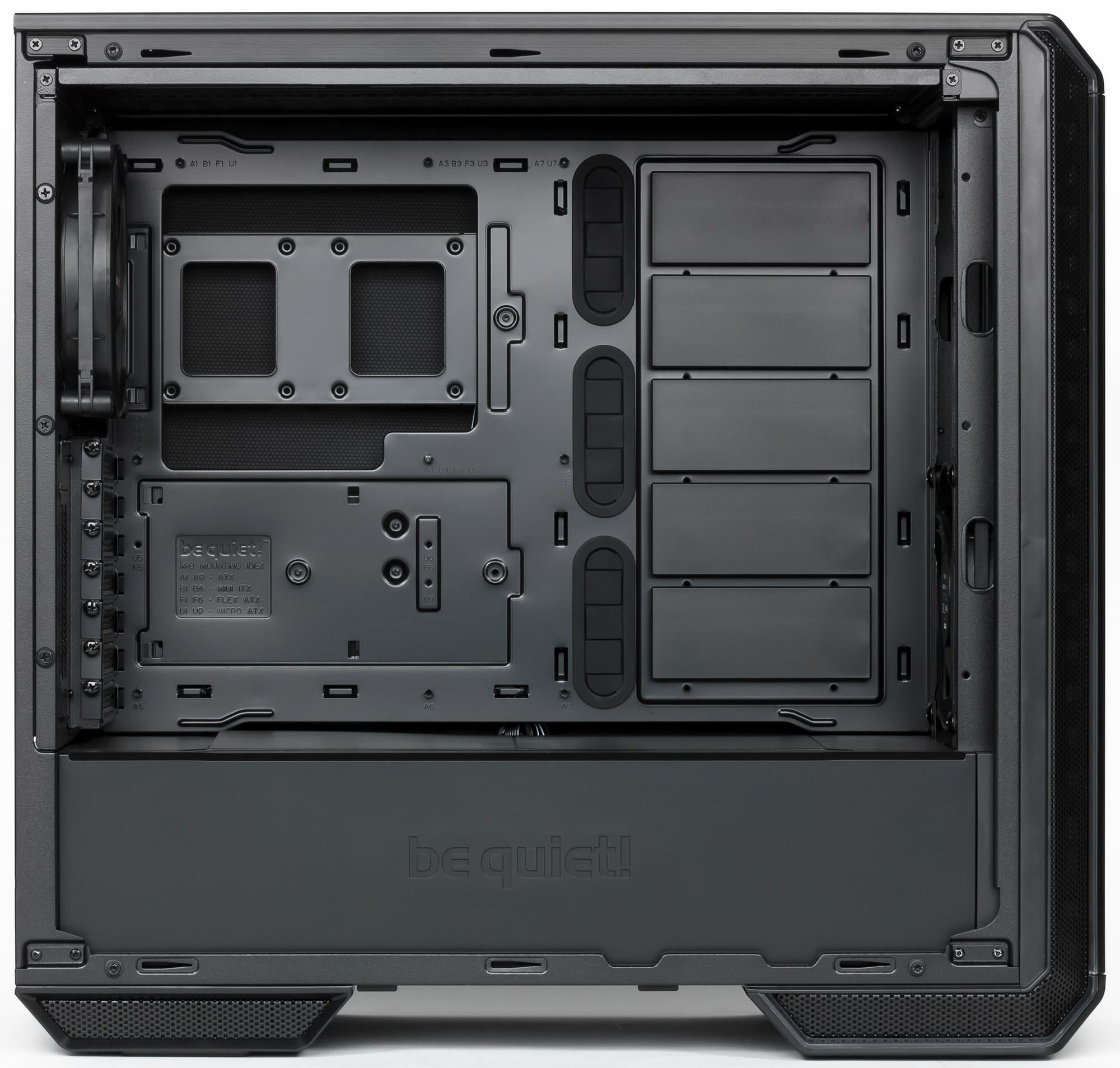

Основной принцип внутреннего устройства Dark Base 700 тот же, что и у старшей модели: максимальная трансформируемость.

При поставке корпус собран как левосторонний, то есть доступ к системной плате и установленным на ней компонентам осуществляется слева, но вполне возможна инверсия — поворачивается и перемещается поддон, состоящий из основания системной платы и части задней стенки, меняются местами боковые крышки, в результате корпус становится правосторонним.

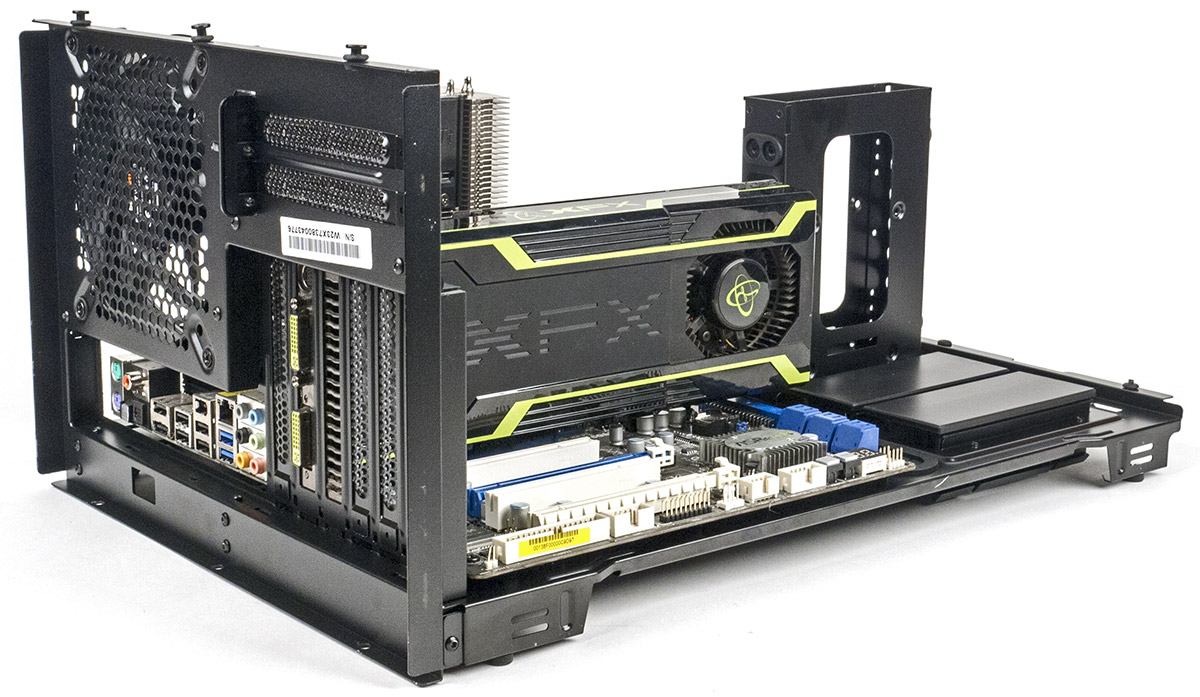

Кроме того, можно целиком извлечь этот поддон и использовать в качестве тестового стенда. Для удобства предусмотрены даже небольшие ножки-амортизаторы.

С этой целью ряд соединений элементов шасси, обычно скрепляемых сваркой или заклепками, пришлось сделать разъемными, а также продумать немало других моментов, обеспечивающих инверсное расположение компонентов. Поэтому конструкция получилась и непростой, и дорогой.

Подобные извлекаемые поддоны в корпусах хоть и редко, но встречаются; совсем уж своеобразным является способ крепления верхних вентиляторов (или радиатора СВО) на выдвижной рамке, что позволило обойтись без съемной верхней крышки или соответствующей накладки, то есть немного уменьшить высоту корпуса.

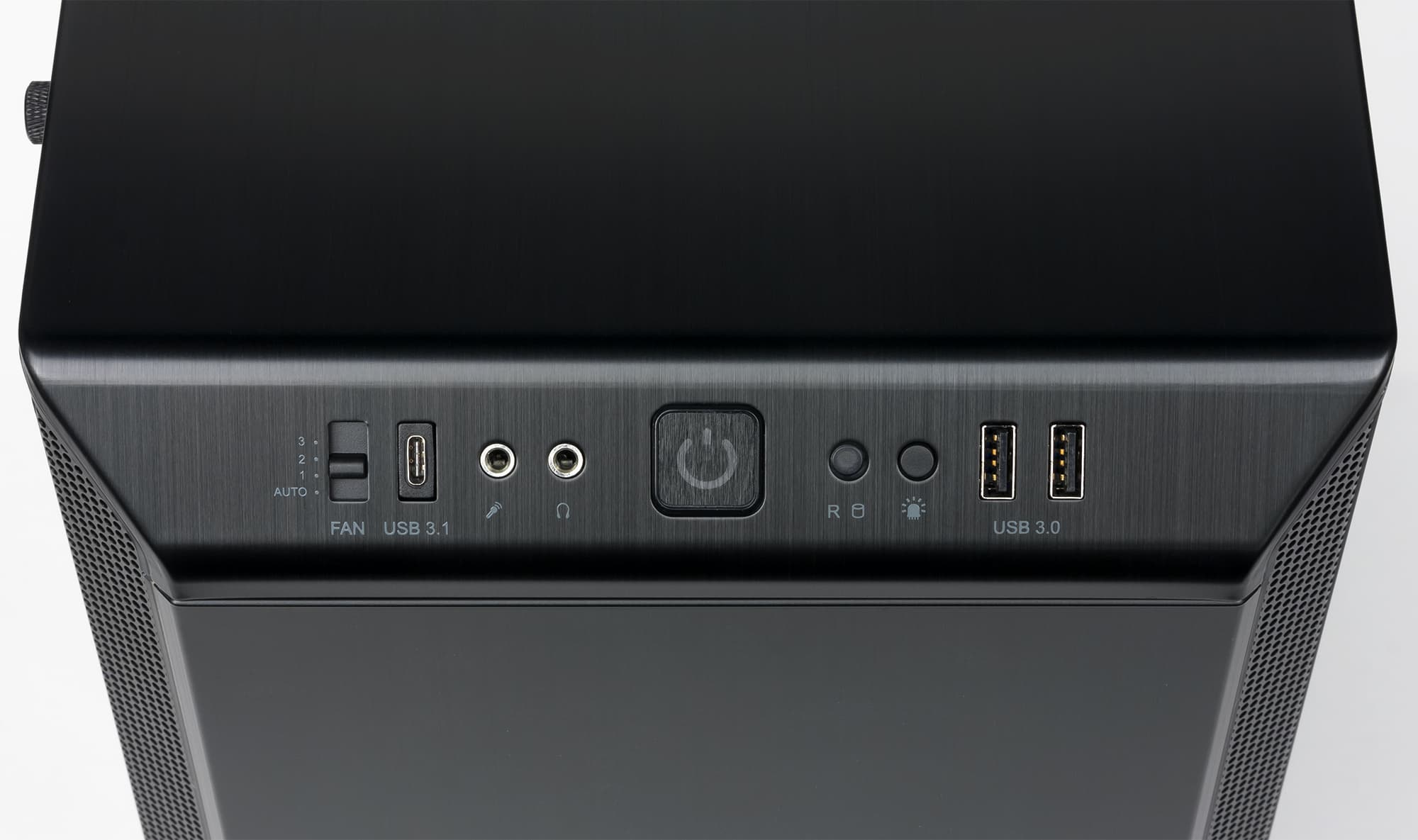

Панель управления находится на скошенном переходе от лицевой панели к верхней. И это самое подходящее для нее место: корпус высокий, но кнопки и разъемы будут видны и доступны как при настольном, так и при напольном размещении компьютера.

Центральную часть занимает крупная кнопка Power с белой подсветкой, правее крошечная кнопка Reset, выполненная заподлицо с плоскостью панели и совмещенная с белым индикатором дисковой активности, затем такая же по размеру, но немного выступающая наружу кнопка управления RGB-подсветкой, а на правом краю панели разместилась пара портов USB 3.0.

Левее кнопки Power находятся два аудиогнезда, порт USB 3.1 Type-C и переключатель скорости вращения вентиляторов.

Нажать Reset пальцем сложно — скорее всего, придется воспользоваться каким-нибудь подручным инструментом. Кнопка Power от случайных прикосновений защищена довольно приличным усилием срабатывания.

А вот четырехпозиционный переключатель контроллера вентиляторов и кнопку управления подсветкой очень удобными нажать нельзя. Кнопка маленькая, а усилие для срабатывания приходится прикладывать немалое; движок переключателя тоже сдвигается отнюдь не легким прикосновением, и порой нужную позицию попросту проскакиваешь.

Порты USB 3.0 расположены не в линию, а параллельно друг другу, поэтому проблем с одновременным подключением двух широких устройств не будет. Правда, этого нельзя сказать о двух устройствах с увеличенной толщиной (такими бывают флэшки с сувенирным оформлением): зазор между разъемами чуть больше 6 мм.

Как и у большинства корпусов с целиком прозрачной боковой стенкой, модель Dark Base 700 двухобъемная: она разделена горизонтальной перегородкой на две части. В нижней, меньшей, находится стойка для накопителей и посадочное место для блока питания, а в верхней будут располагаться все остальные компоненты компьютера.

Скрыть от взгляда извне не слишком презентабельную нижнюю часть, в которой очень сложно красиво «причесать» выходящие из БП пучки проводов, призвана вертикальная перегородка.

Комплектация следующая: помимо книжечки-инструкции, есть универсальный контейнер для HDD/SSD обеих размерностей, четыре резиновых амортизатора для устанавливаемых в нем 3,5-дюймовых дисков, немалое количество разнообразного крепежа, рассортированного по пакетикам, и шесть многоразовых кабельных стяжек-липучек.

Еще два дисковых контейнера уже установлены в корпусе. Каждый из них способен разместить один 3,5-дюймовый накопитель или два 2,5-дюймовых.

Есть и три штатных места для 2,5-дюймовых дисков, оба на съемных лотках за основанием системной платы. Один лоток рассчитан на два накопителя, второй на один, то есть максимальное количество устанавливаемых дисков получается равным девяти, из которых 3,5-дюймовыми могут быть три.

Однако мест для контейнеров семь: два в стойке нижнего объема корпуса и пять на пластине, являющейся продолжением основания системной платы, поэтому в спецификации говорится об установке до 17 дисков, из них до семи 3,5″. Вот только никаких упоминаний о возможности приобретения дополнительных контейнеров в официальных материалах мы не нашли, поэтому реальное расширение возможностей корпуса в этом плане остается под большим вопросом.

Конструкция

Размеры корпуса 519×247×556 мм (В×Ш×Г, включая выступающие элементы), в него можно устанавливать системные платы E-ATX до 30,5×27,5 см и меньшие. Прорезей для плат расширения имеется семь горизонтальных и еще две вертикальных, которые можно использовать для крепления планок с дополнительными портами и даже для размещения видеокарты (но, конечно, потребуется райзер — riser, переходник-удлинитель для шины PCI-E).

Несмотря на более скромные, чем у Dark Base Pro 900, размеры, вес корпуса Dark Base 700 получился немалым — 12,3 кг нетто. Во многом это обусловлено и схожими по сложности конструкциями, и используемыми материалами: для шасси и металлической боковой стенки применена сталь толщиной 0,8-0,85 мм, некоторые элементы потоньше — основание системной платы 0,7 мм, и лишь отдельные малонагруженные детали вроде лотка для 2,5-дюймового диска имеют толщину 0,6 мм.

Целиком прозрачная боковая стенка сделана из 4-миллиметрового стекла, что также не может не сказаться на суммарном весе. А ведь еще есть немалой площади звукоизолирующие накладки, которые тоже не пушинки.

Как и у старшей модели, жесткость шасси и корпуса в целом получилась высокой, претензию в этом плане можно предъявить только к подложке системной платы, но опять лишь в рамках конструктива Dark Base 700: если сравнивать с другими корпусами, то жесткость и этого элемента можно назвать вполне приличной.

Единственная наружная пластиковая панель находится спереди. Она состоит из двух частей: уже упоминавшейся легкосъемной накладки и стационарной рамки (снять ее, конечно, тоже можно, но придется повозиться, а главное — с точки зрения сборщика делать это совершенно не нужно). Рамка по бокам оснащена металлическими декоративными решетками, к которым мы вернемся при описании системы вентиляции.

Ножки — три элемента, один впереди шириной во весь корпус и два по бокам сзади. Они приподнимают шасси на 38 мм, причем снизу в четырех местах приклеены резиновые амортизирующие накладки значительной площади.

Но снизить шумность будущего компьютера призваны не только ножки с наклейками. Кроме столь распространенной меры, есть и другие. Разработчики оснастили резиновыми амортизаторами места крепления 3,5-миллиметровых накопителей и блока питания, причем не только в его нижней части, но и по линии соприкосновения с задней стенкой. Резиновые прокладки есть даже у винтов, фиксирующих основание системной платы и заднюю панель.

Металлические боковая стенка и верхняя панель, а также съемная передняя крышка изнутри оклеены звукопоглощающим материалом.

Приняты меры и для уменьшения шума в системе вентиляции, о ним скажем ниже.

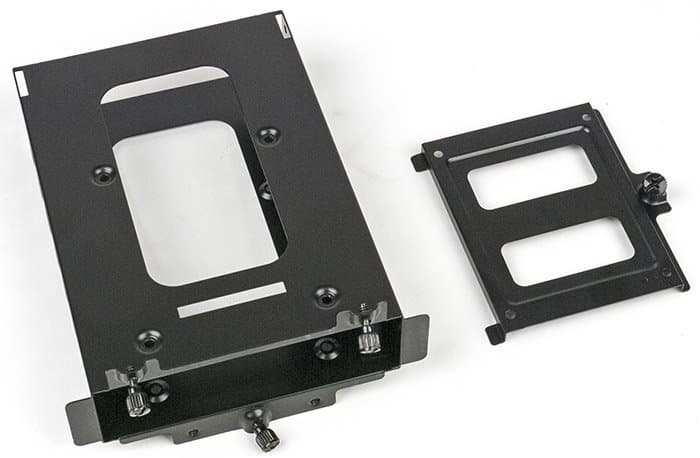

Контейнеры для крепления накопителей такие же, как в Dark Base Pro 900, да и принцип их размещения частично тот же: ближняя к фронтальной панели часть основания системной платы имеет прямоугольные отверстия, в которые поперечно вставляются контейнеры. На случай, если контейнер не вставлен, используется пластиковая заглушка.

Отличие от старшей модели в наличии дополнительной стойки, находящейся в нижнем объеме корпуса и рассчитанной на установку двух контейнеров. То есть можно установить диски так, что они не будут видны через стеклянную стенку.

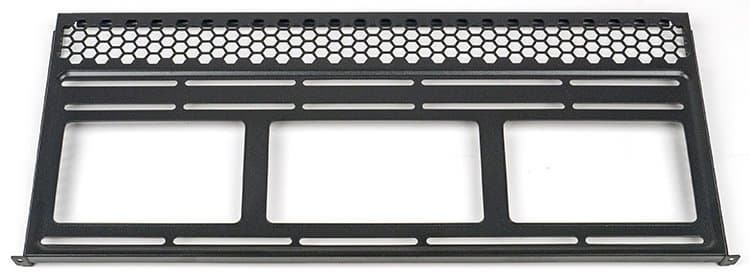

Причем стойка образована только одной пластиной с прямоугольными вырезами, которую можно снять и переставить на другую сторону при «инверсии» корпуса.

Одноместный 2,5-дюймовый лоток тоже точно такой, как в Dark Base Pro 900, и расположен в том же самом месте за основанием системной платы. Двухместный лоток похож конструктивно, а размещен немного выше — в середине окна подложки, предназначенного для доступа к креплениям процессорного кулера.

Уже упоминавшиеся ножки поддона, нужные при его использовании в качестве стенда, учитывают возможное наличие SSD или HDD на этих лотках, то есть снимать их при такой трансформации не придется.

В отношении процессорных кулеров сказано о максимальной высоте в 180 мм. Наш замер показал расстояние 195 мм от основания для системной платы до противоположной боковой стенки, но из него нужно вычесть высоту стоек для монтажа платы (в данном случае 6 мм) и толщину самой платы с установленным процессором.

При выборе видеокарт нужно учитывать наличие дисковых контейнеров в соответствующих местах: если они есть, то длина платы не должна превышать 286 мм, что немного маловато для отдельных видеоадаптеров из числа наиболее производительных. А если контейнер не установлен, то простор для выбора полный — целых 430 мм, то есть более чем достаточно для любой видеокарты даже при установке радиатора СВО на фронтальной панели. Эти цифры приведены в спецификации и подтверждаются нашими замерами.

Для блока питания вместе с выходящими из него проводами нижняя дисковая стойка оставляет 285 мм. Напомним: ее можно удалить, и тогда помешать установке БП может разве что опциональный нижний вентилятор, но место его установки смещено почти к самой передней панели, и остается непонятным, почему в спецификации для случая с наличием такого вентилятора под БП отведено всего 240 мм.

Система вентиляции

Штатно в корпусе установлено всего два вентилятора — 140-миллиметровые Silent Wings 3 PWM собственного производства компании. Они характеризуются пониженным энергопотреблением и крайне низким уровнем шума: для них заявлено не более 15,5 дБА, а места крепления снабжены резиновыми амортизаторами для уменьшения вибраций; в конструкции применены гидродинамические подшипники, призванные обеспечить срок службы до 300 тысяч часов. Правда, в спецификации корпуса почему-то говорится о шуме вентилятора не более 28,1 дБА — возможно, дело просто в разных методиках замера.

Расположены они стандартно: один нагнетающий фронтальный, второй вытяжной на задней стенке, в зоне размещения процессорного кулера.

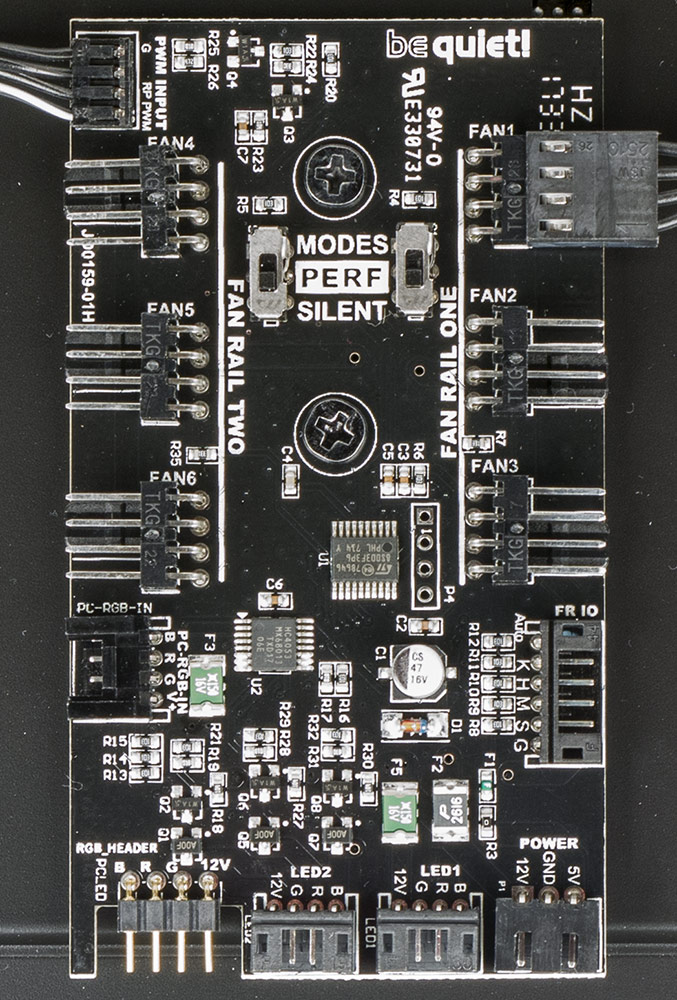

Управление вентиляторами, как и в Dark Base Pro 900, ведется через хаб — устройство, расположенное за подложкой системной платы. Но хабы в двух моделях корпусов разные.

В данном случае можно подключать до шести вентиляторов с PWM-регулировкой и 4-контактными разъемами. Способов управления ими два: в положении «Auto» движка переключателя, находящегося слева на панели управления, контроль над вентиляторами передается системной плате, для чего ее PWM-разъем имеющимся кабелем соединяется с хабом. Три других положения позволят вручную выбрать скорость вращения, возрастающую с увеличением номера позиции движка.

Учтен и случай, когда разные вентиляторы обслуживают зоны или устройства с отличающимся тепловыделением, а потому требуют разной производительности и соответственно разных скоростей вращения. Для минимизации шумности при сохранении нормального теплового режима выходы хаба, предназначенные для подключения вентиляторов, разбиты на две группы по три разъема.

Для каждой группы на плате хаба имеется переключатель с двумя позициями: «Perf (Производительность)» и «Silent (Бесшумность)»; сочетание положения «2» переключателя панели управления с режимом «Perf» задаст для данной группы вентиляторов скорость вращения на уровне 70% от максимума, с «Silent» — на уровне 45%. Таблица с полным перечнем соответствий приведена в инструкции.

На плате хаба есть и схема управления подсветкой с двумя разъемами для комплектных компонентов. Дело в том, что штатная система подсветки состоит из двух частей, одна из которых находится в стационарной рамке лицевой панели, вторая — в съемной передней крышке, для чего предусмотрены соответствующие разъемы в нижней части крышки и закрываемого ею проема. Еще один разъем хаба предназначен для дополнительных 12-вольтовых светодиодных линеек с общей мощностью до 24 Вт.

Управление может осуществляться кнопкой панели управления корпуса. Последовательные кратковременные нажатия на нее позволят выбирать из 13 вариантов: шесть цветов в режиме постоянного свечения или пульсации, а также пульсация всех этих цветов попеременно. Четырнадцатый вариант — полное отключение подсветки.

Если держать кнопку нажатой более трех секунд, то управление подсветкой перейдет к внешнему (относительно хаба) RGB-контроллеру — на системной плате или какому-то другому. Конечно, этот контроллер должен быть подключен к хабу с помощью имеющегося 4-проводного кабеля.

Для нормальной работы перечисленных функций хаб нужно подключить к коннектору SATA блока питания штатным кабелем.

Отдельно отметим: всё это подробно и доступно изложено в инструкции, в том числе на русском языке. В доставшемся нам мануале Dark Base Pro 900 относительно ручного управления было сказано весьма невнятно.

Переходим к возможностям модернизации системы вентиляции.

Имеющиеся вентиляторы можно заменить 120-миллиметровыми, а дополнительных 120/140-миллиметровых мест предусмотрено шесть. Одно из них довольно сомнительное — на днище шасси, ближе к фронтальной панели; чтобы им воспользоваться, можно не удалять нижнюю двухместную дисковую стойку, а только извлечь из нее нижний контейнер, но тогда поток воздуха от нижнего вентилятора в основном придется на верхний накопитель в этой стойке.

Два места есть на передней плоскости шасси (третье занято комплектным вентилятором), а еще три — на упоминавшейся выше выдвижной рамке, расположенной «под потолком» корпуса.

Конечно, речь может идти об оснащении не только вентиляторами, но и радиаторами систем жидкостного охлаждения, причем самых разных размерностей: от 120 до 360 мм.

Теперь об отверстиях, через которые будет поступать или выходить воздух, и их оснащении фильтрами.

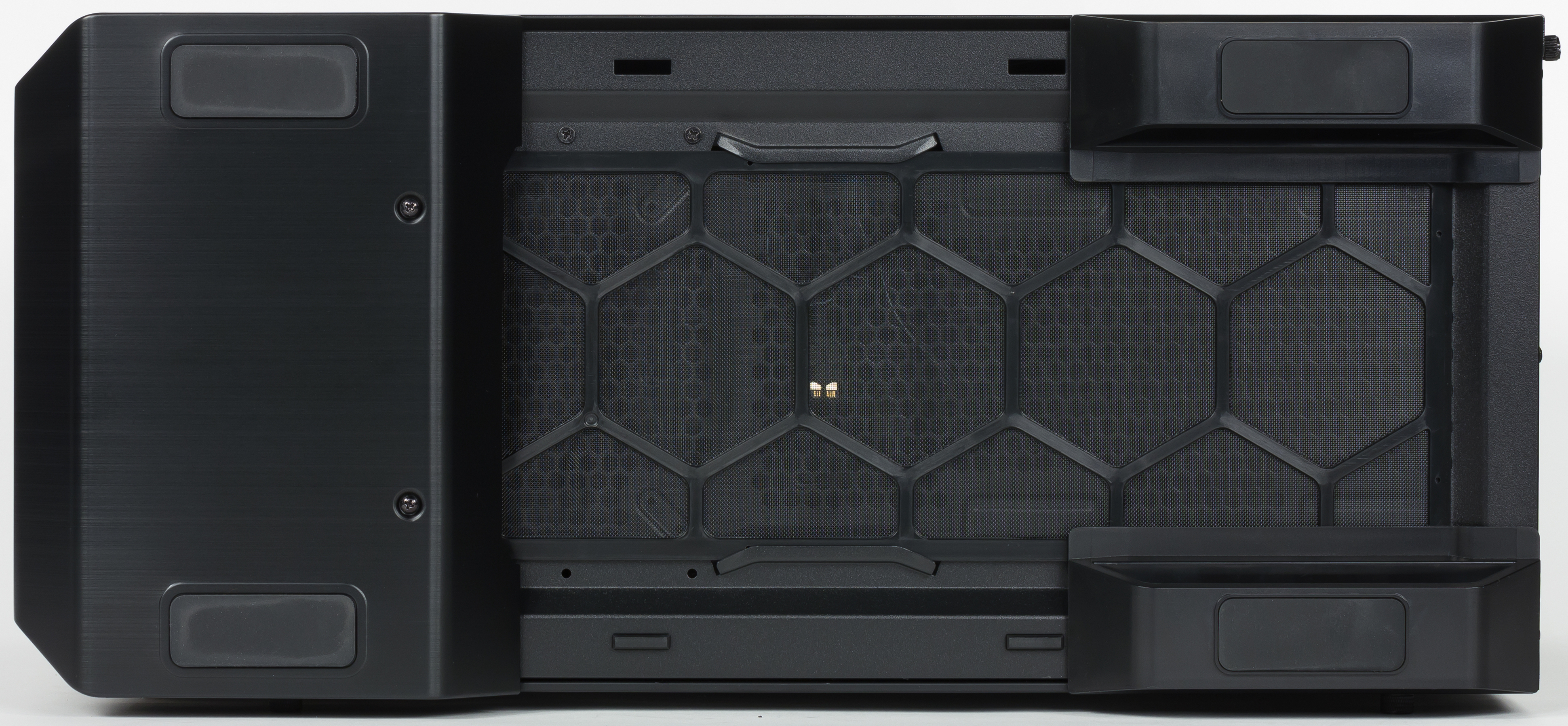

Самой «дырявой» является нижняя плоскость шасси: зона с отверстиями занимает всю ее центральную часть от передней до задней стенки. Использован единый фильтр в виде длинной пластиковой рамки с мелкоячеистой капроновой сеткой, который выдвигается вперед, а для доступа к нему нужно лишь снять крышку лицевой панели.

Наличие спереди сплошной декоративной крышки заставило разработчиков создать систему воздуховодов в стационарной рамке лицевой панели, которые находятся в ее боковинах. Снаружи их закрывают декоративные металлические решетки.

Воздух попадает в область между съемной крышкой и фронтальным фильтром, также сделанным в виде пластиковой рамки с капроновой сеткой. Крепится он выступами на нижней кромке и защелкой на верхней.

Сзади и вверху фильтры отсутствуют; сзади по вполне понятным причинам, а верхний фильтр обычно бывает призван защитить внутренний объем корпуса от свободного падения пыли при выключенном компьютере. Но отверстий, допускающих такое падение, на верхней крышке нет, их заменяют шесть прорезей с штампованным рельефом в задней ее части, напоминающих жаберные щели акулы.

Но надо сказать, что малое суммарное сечение таких прорезей наверняка ограничит эффективность установленных вверху вентиляторов, особенно расположенных ближе к передней панели.

Из дополнительных отверстий можно упомянуть лишь перфорацию в заглушках слотов расширения и небольшую область с прорезями в верхней части задней стенки.

Сборка системного блока

Крепление металлической боковой стенки вполне обычное — системой пазов и гребенок. Фиксируется она парой невыпадающих винтов с накатными головками, на заднем торце есть штампованный выступ для захвата, облегчающий снятие. Жесткость у крышки хорошая, мешающих перекосов при снятии и установке не возникает.

Стеклянная боковина крепится на втулках с резиновыми уплотнителями, имеющихся на верхней и нижней кромках шасси. Фиксация — винтами с большими накатными головками, которые вкручиваются в центральные отверстия втулок; головки винтов оснащены резиновыми прокладками, мягко прижимающими стекло. При инверсии компоновки корпуса втулки с уплотнителями надо переставить на другую сторону, отверстия для них предусмотрены и слева, и справа.

Съемная крышка лицевой панели крепится шестью пластиковыми защелками, по три с каждой стороны. Снять ее не очень просто — защелки тугие, а каких-то рукояток или вырезов для удобства захвата не предусмотрено, но здесь есть своя логика: это не дверца, за которой скрываются сколь-нибудь часто используемые органы, удалять крышку нужно только для проведения профилактических работ или установки-замены фронтальных вентиляторов.

Рассмотрим подробнее процесс извлечения поддона системной платы. В отличие от Dark Base Pro 900, где для него предусмотрены три позиции по высоте, чтобы можно было устанавливать радиаторы СВО разной толщины, в данной модели положение по вертикали единственное, что позволило существенно упростить конструкцию.

Чтобы можно было оперировать с поддоном — переставить его на другую сторону или использовать в качестве стенда, сначала нужно освободить 9 винтов. Но сразу после этого поддон не извлечешь: помешает прикрепленный к нему проволочными скрутками жгут штатных кабелей, некоторые из которых к тому же соединены с хабом; всё это придется освободить.

Однако вынуть поддон легким движением всё равно не получается: при соответствующих манипуляциях его немного перекашивает, к тому же даже после удаления скруток сильно мешает проходящий возле переднего верхнего угла пучок кабелей. Дело становится совсем грустным, если уже установлена системная плата и другие комплектующие.

Лишь после того, как мы сняли плату, а потом аккуратно освободили шлейфы и провода, удалось выдвинуть за габариты шасси сначала переднюю кромку поддона, а затем вынуть и противоположную, вместе с соответствующей частью задней стенки.

Установить поддон на другую сторону оказалось попроще, возможно, мы просто немного приноровились к его поведению. Самой трудной операцией на этом этапе было попасть крепежными винтами точно в отверстия, не видя их. Заключительный этап — уложить соответствующим образом кабели.

Жесткость самого поддона невелика, при извлечении это иногда мешает, а порой и помогает. При использовании в качестве стенда жесткость повышается за счет установленных комплектующих, особенно при наличии плат расширения, и становится вполне приемлемой. На фотографиях видно, что универсальные контейнеры остаются на поддоне (понятно, кроме тех, что установлены в нижней стойке), то есть стенд можно оснащать дисками обеих размерностей.

Общее впечатление такое: нельзя сказать, что извлечение поддона (с последующей перестановкой или без) является процедурой, которую хочется повторять вновь и вновь, хотя по картинкам в инструкции всё кажется достаточно простым. Тем не менее, вряд ли кто-то будет проделывать всё это регулярно, а один-два раза можно и попыхтеть.

При инверсии компоновки корпуса после перестановки поддона остаются мелкие операции. Снять пластиковую боковую стенку нижнего отсека будет легко, если нажать на середину ее верхней кромки: это освобождает крепежные защелки. Еще надо не забыть переставить на другую сторону втулки, к которым крепится стеклянная боковая стенка, и при этом не потерять надетые на них резиновые уплотнители.

Блок питания крепится винтами непосредственно к задней стенке, линия соприкосновения оснащена резиновой прокладкой. На днище шасси наклеены довольно толстые полоски из резины, они помогают правильно позиционировать БП по высоте при установке, а также служат амортизаторами.

Несмотря на наличие горизонтальной перегородки, ориентировать блок можно вентилятором вверх или вниз. Дело в том, что перегородка не монолитная, ее образуют четыре пластиковые крышки, любую из которых можно удалить. Да и крепятся они так, что по бокам остаются щели высотой 4-5 мм.

Шестигранные стойки для монтажа системной платы ATX уже установлены, дополнительных в комплекте нет. В основании предусмотрен вырез, который позволит устанавливать и снимать процессорные кулеры без снятия самой платы. Правда, придется удалять двухместный 2,5-дюймовый лоток, загораживающий значительную часть этого выреза, однако сделать это несложно, причем даже если на нем установлены диски.

В отверстии для портов ввода-вывода ничего выламывать не придется, а все прорези для карт расширения имеют многоразовые заглушки, закрепленные винтами с накатными головками.

Переходим к установке HDD/SSD.

К находящимся за основанием системной платы 2,5-дюймовым лоткам накопители крепятся винтами снизу, сами лотки с одной стороны фиксируются штампованными выступами к прорезям в металле основания, а с другой винтом с накатной головкой.

В контейнерах крепление дисков тоже винтовое: у 3,5-дюймовых боковое через переставляемые резиновые прокладки-амортизаторы, а 2,5-дюймовые изнутри размещаются на верхней и нижней плоскостях контейнера и закрепляются винтами снаружи.

Сам контейнер и в двухместной стойке, и на пластине основания системной платы фиксируется тремя невыпадающими винтами с накатными головками, получается достаточно прочно: задняя часть контейнера при этом просто висит в воздухе, однако существенных нагрузок в таком конструктиве быть не может.

Все поверхности контейнера имеют прорези или вырезы, способствующие охлаждению дисков.

Естественно, ориентировать накопитель надо так, чтобы подходящие к нему шлейфы не были заметны через прозрачное боковое стекло и не мешали установке/извлечению контейнера. Описывать возможные варианты не будем, поскольку сообразить при сборке не составит труда.

Какие SATA-кабели лучше использовать — в общем случае надо запасаться кабелями с прямыми коннекторами: для HDD/SSD на 2,5-дюймовых лотках подойдут только они, но в некоторых случаях для 3,5-дюймовых дисков в контейнерах можно будет использовать и кабели с Г-образными разъемами.

Немного об установке дополнительных вентиляторов.

Фронтальные вставляются снаружи (нужно только снять крышку лицевой панели и фильтр), но крепятся изнутри, и доступу к местам крепления могут помешать установленные дисковые контейнеры.

Для установки устройств охлаждения вверху надо выдвинуть рамку, открутив два винта. Рамка, кстати, переставляется при инверсии корпуса — здесь всё продумано, вот только расстояние от опорной плоскости рамки до верхнего края системной платы всего-то 29 мм. То есть если вверху на плате имеются какие-то крупные детали (например, большой процессорный кулер), они могут помешать установке устройств охлаждения на рамке. К вентиляторам это относится вряд ли — они всё же редко бывают столь толстыми, а вот с радиаторами СВО возможны неприятности.

Каких-то рекомендаций насчет выбора дать нельзя, слишком уж много вариантов: как видите, на фотографии всё нормально. Но если всё же вышеописанная коллизия возникла, а использовать другие компоненты нельзя, то посоветуем попросту «инвертировать» корпус, сделав его правосторонним. Тогда под рамкой окажется другой край системной платы, на котором редко бывает что-то крупногабаритное.

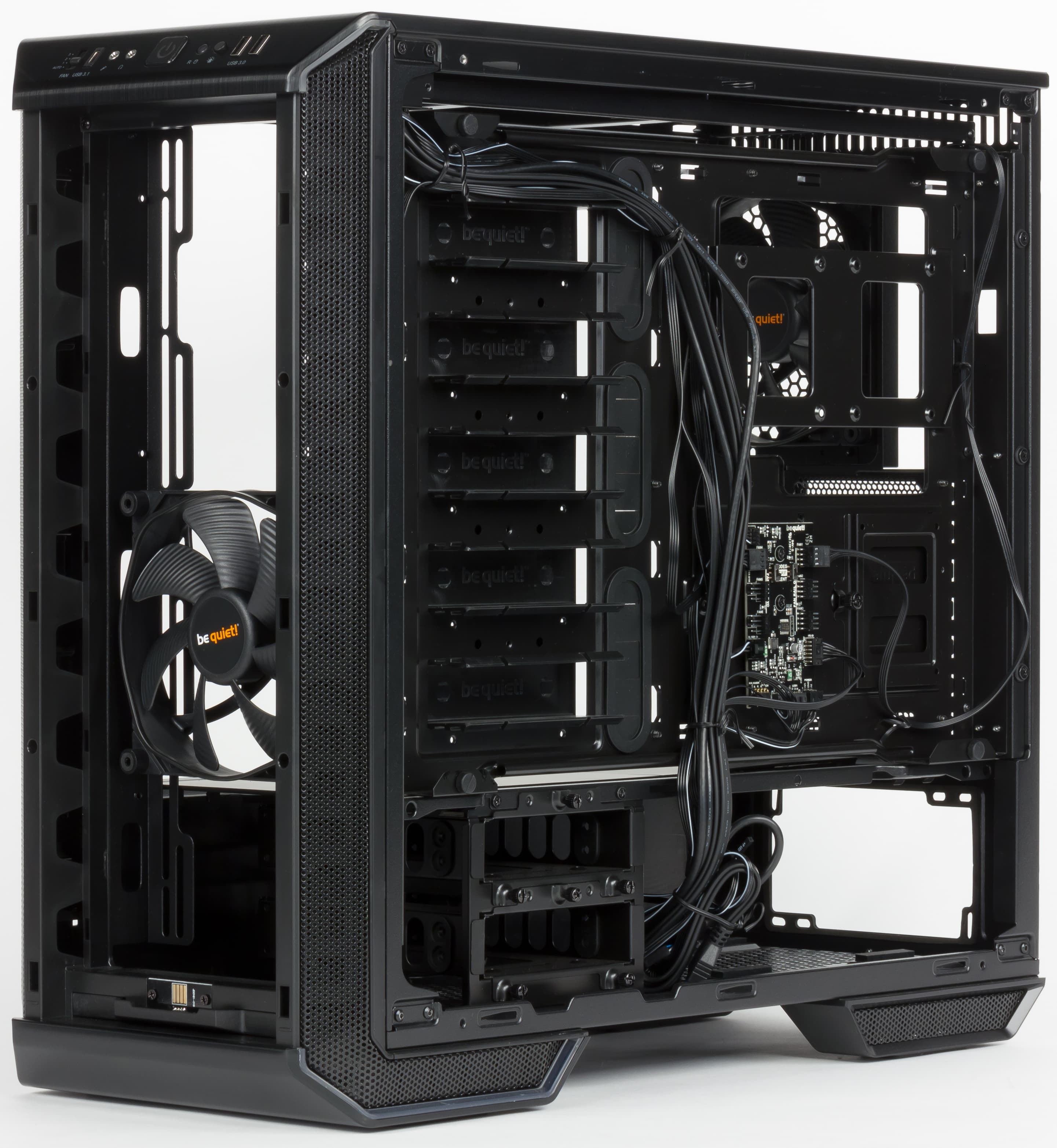

Для различных кабелей, включая интерфейсные, предусмотрено немало места за подложкой системной платы, а для прокладки есть несколько отверстий, три самых больших закрыты резиновыми пробками с разрезными лепестками.

Напомним еще и про пластиковые заглушки в отверстиях для дисковых контейнеров: они могут устанавливаться в три положения, каждое из которых оставляет щель большего или меньшего размера, позволяющую аккуратно и скрыто вывести какие-то кабели, причем в нужном месте — например, к распаянным на краю системной платы интерфейсным разъемам SATA.

На случай, если края заглушки, выходящие на другую сторону подложки, мешают прокладке кабелей, в этих краях предусмотрены поперечные прорези, позволяющие легко отломить мешающий кусочек.

Проволочные скрутки для штатных кабелей использованы не из экономии, а потому, что это временная фиксация: при инверсии конструктива или извлечении поддона для использования его в качестве стенда кабели всё равно придется освобождать. А при окончательной сборке скрутки следует заменить комплектными стяжками-липучками, благо на основании матплаты имеется немало штампованных ушек подходящей формы.

Подключение наружных разъемов к коннекторам системной платы производится экранированными кабелями с монолитными коннекторами, для аудио есть только HD Audio.

Кромки элементов шасси аккуратно завальцованы или скруглены, а края боковой стеклянной стенки обработаны, поэтому вероятность повреждения рук сборщика минимальна, в чем мы убедились при манипуляциях с поддоном.

Акустическая эргономика

Корпус имеет достаточно оригинальную систему охлаждения, которая может работать как в полностью автоматическом, так и в ручном режиме. В системе управления имеется два канала с изменяемыми делителями, т. е. для разных зон корпуса можно установить разную интенсивность обдува.

В автоматическом режиме контроллер работает на основании сигнала ШИМ, получаемого с разъема процессорного кулера, как и все подобные системы. Однако контроллер может работать и вообще без сигнала ШИМ, в этом случае регулировка осуществляется переключателем на передней панели.

Измерение уровня шума производилось в двух положениях делителей: H (High) и L (Low).

Режим H (High)

Режим Настольный без п/п Настольный с п/п Напольный Ослабление уровня шума п/п
Auto 21 дБА 20,6 дБА менее 20 дБА 0,4 дБА
1 28,5 дБА 25 дБА 21,5 дБА 3,5 дБА
2 37,5 дБА 31,5 дБА 26,5 дБА 6 дБА
3 45 дБА 39 дБА 34,5 дБА 6 дБА

Производительность системы охлаждения корпуса изменяется в относительно широких пределах в зависимости от скорости вращения вентиляторов. Субъективно этот параметр позволяет оценить уровень шума, который находится в диапазоне от 20,6 до 39 дБА в случае закрытого корпуса, стоящего на столе возле пользователя.

Если снять переднюю панель, уровень шума несколько увеличится, что демонстрирует определенную шумоотражающую способность передней панели. По нашим оценкам, данный параметр находится на среднем уровне.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом шум можно будет охарактеризовать как минимально заметный при работе вентиляторов на минимальных оборотах, а при работе на максимальных — как средний для жилого помещения в дневное время суток.

Режим L (Low)

Режим Напольный Настольный с п/п
Auto менее 20 дБА менее 20 дБА
1 21,5 дБА 19,6 дБА
2 26,5 дБА 23 дБА
3 34,5 дБА 29 дБА

После перевода обоих переключателей в положение L ситуация заметно меняется. В этом положении уровень шума изменяется в диапазоне до 34,5 дБА, что заметно меньше, чем 39 дБА в режиме H. В случае напольного размещения корпуса разница аналогична: 29 против 34,5 дБА.

Система охлаждения корпуса и контроллер вентиляторов оставили очень хорошее впечатление. Наверное, это одна из лучших реализаций на рынке в данный момент. Посторонних звуков при работе также замечено не было.

Позиционирование и выводы

Трудно спорить с позицией производителя, относящего корпус be quiet! Dark Base 700 к категории High-End. Как и в случае с рассмотренной нами ранее старшей моделью, придраться к чему-либо сложно: и дизайн, и конструкция хорошо продуманы, да и в плане исполнения сколько-нибудь серьезных претензий у нас не нашлось, а мелкие замечания наберутся к любому изделию.

В отношении оснащенности мы отметим не слишком большое количество внешних портов USB, что отчасти компенсируется наличием коннектора Type-C. Некоторые потенциальные покупатели могут посетовать на отсутствие 3,5- и 5,25-дюймовых слотов с выходом на лицевую панель: устройства с такой установкой уже стали редкостью, но потребность в них еще не свелась к нулю.

Более неприятной является невозможность реализовать на практике заложенный в конструкцию потенциал по размещению накопителей: заявленный максимум в 17 дисков потребует наличия дополнительных контейнеров, но, как часто бывает, в розничной продаже они не замечены. Утешает лишь тот факт, что и девяти имеющихся мест для большинства возможных конфигураций будет более чем достаточно.

И конечно, самым серьезным недостатком корпуса является высокая цена. Но она заметно ниже, чем у Dark Base Pro 900, и это означает, что трансформируемые модели be quiet! стали доступны для большего числа энтузиастов.

Отдельно отметим очень удачный контроллер вентиляторов, который тоже внес свой вклад в награждение корпуса.

29 июня 2018 Г.
