Обзор корпуса Aerocool Cylon Mini TG Black формата microATX

Средняя цена
Розничные предложения

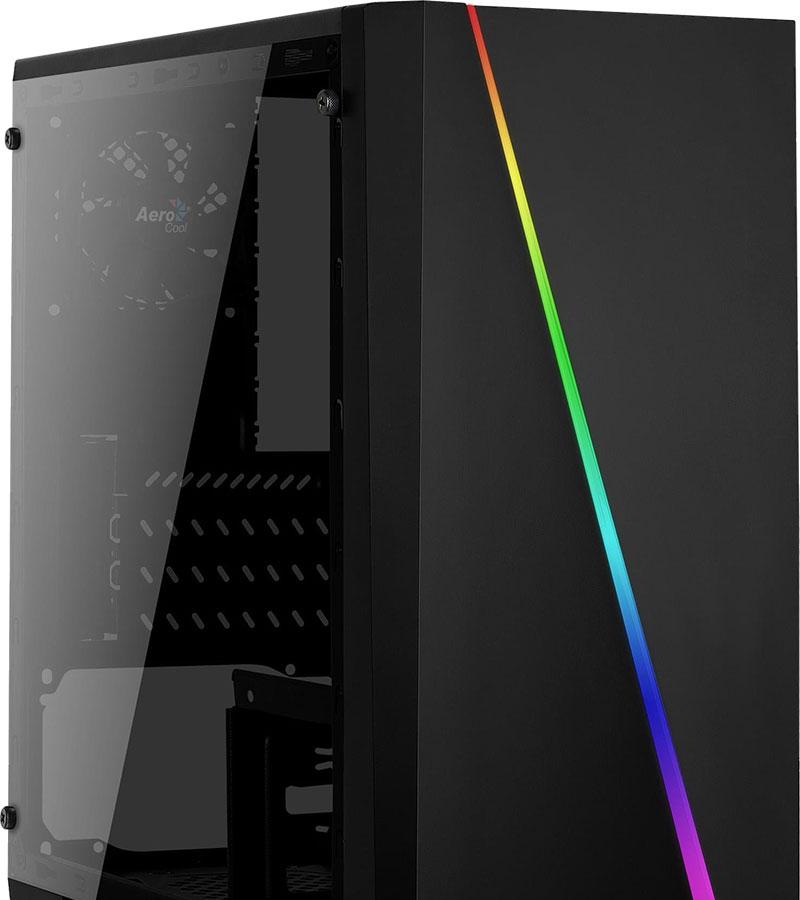

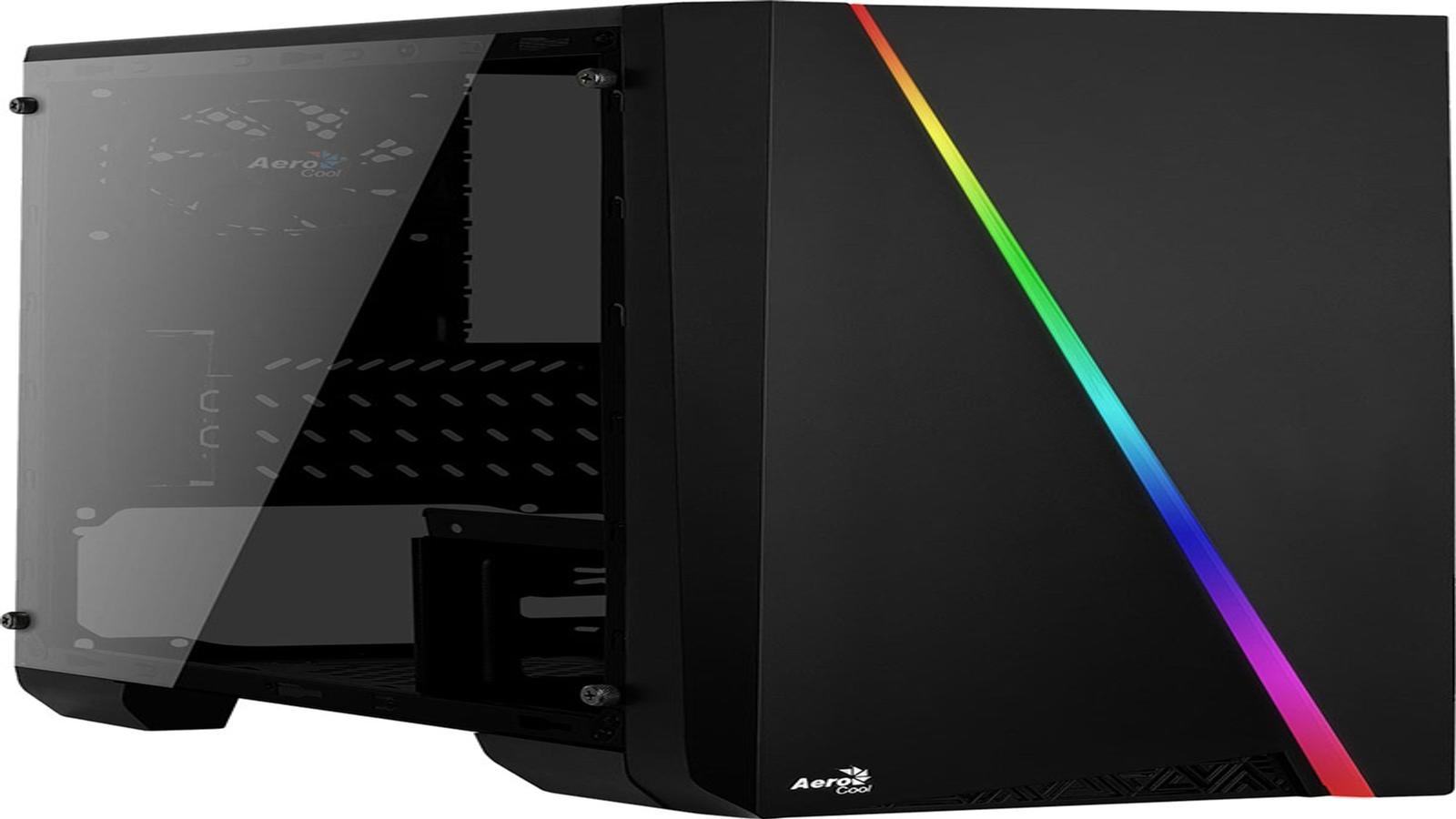

Корпуса Aerocool стали довольно часто посещать нашу редакцию, вот и сейчас нам был предоставлен на тест компактный Aerocool Cylon Mini TG Black. Существует два варианта исполнения данного корпуса: Cylon Mini TG с боковой стенкой из стекла и Cylon Mini с боковой стенкой из акрила. Варианта с обеими стальными стенками на сайте производителя обнаружить не удалось — скорее всего, его не предусмотрено вовсе. К нам попал как раз первый вариант — с цельностеклянной левой стенкой.

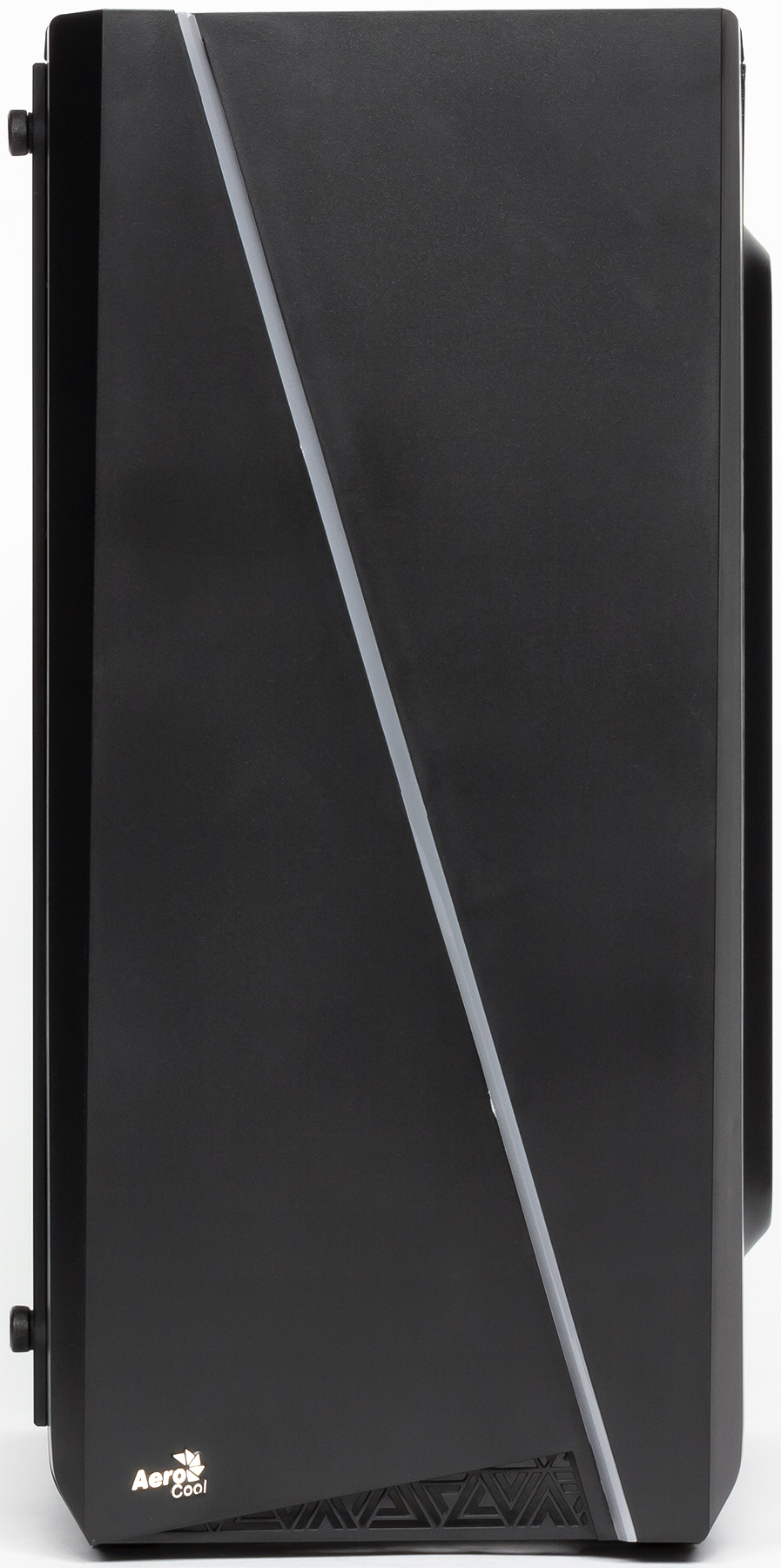

Передняя панель корпуса выполнена с некоторой претензией на дизайн: тут можно увидеть пересекающиеся плоскости, которые и формируют ее внешний вид. Решение, в принципе, интересное, но вот исполнение из черного пластика не самого высокого качества несколько ухудшает впечатление. С другой стороны, пластик окрашен в массе и все внешние поверхности у передней панели матовые, что дает вполне обоснованную надежду на ее низкий износ в процессе эксплуатации. Кнопки имеют довольно высокое качество исполнения и функционируют вполне стабильно — без перекосов и заеданий.

Металлические элементы корпуса окрашены вполне добротно — видимо, порошковой краской.

Упаковка корпуса представляет собой обычную картонную коробку с монохромной полиграфией. Комплект поставки включает стандартный монтажный комплект в одном пакетике.

Компоновка

Компоновочные решения данной модели определяются современными тенденциями корпусостроения. В данном случае разработчики отказались от отсека для устройств формата 5,25″, а привычный отсек для устройств 3,5″ расположен около передней стенки шасси, но присутствует он в усеченном виде — всего на два диска.

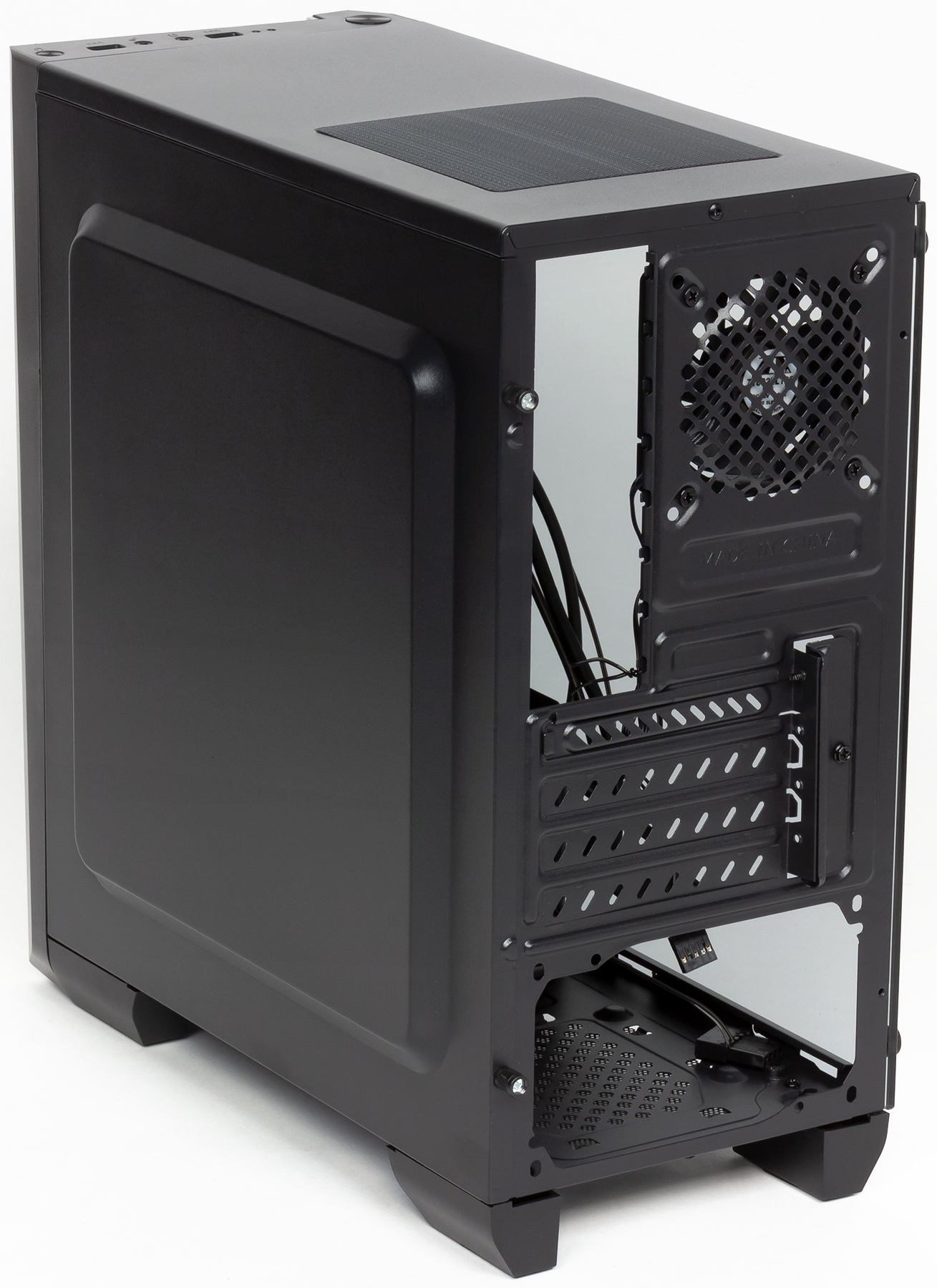

Корпус представляет собой решение башенного типа с вертикально размещаемой платой формата microATX (и менее габаритной) и горизонтальным расположением блока питания снизу. Кожух блока питания в данной модели отсутствует.

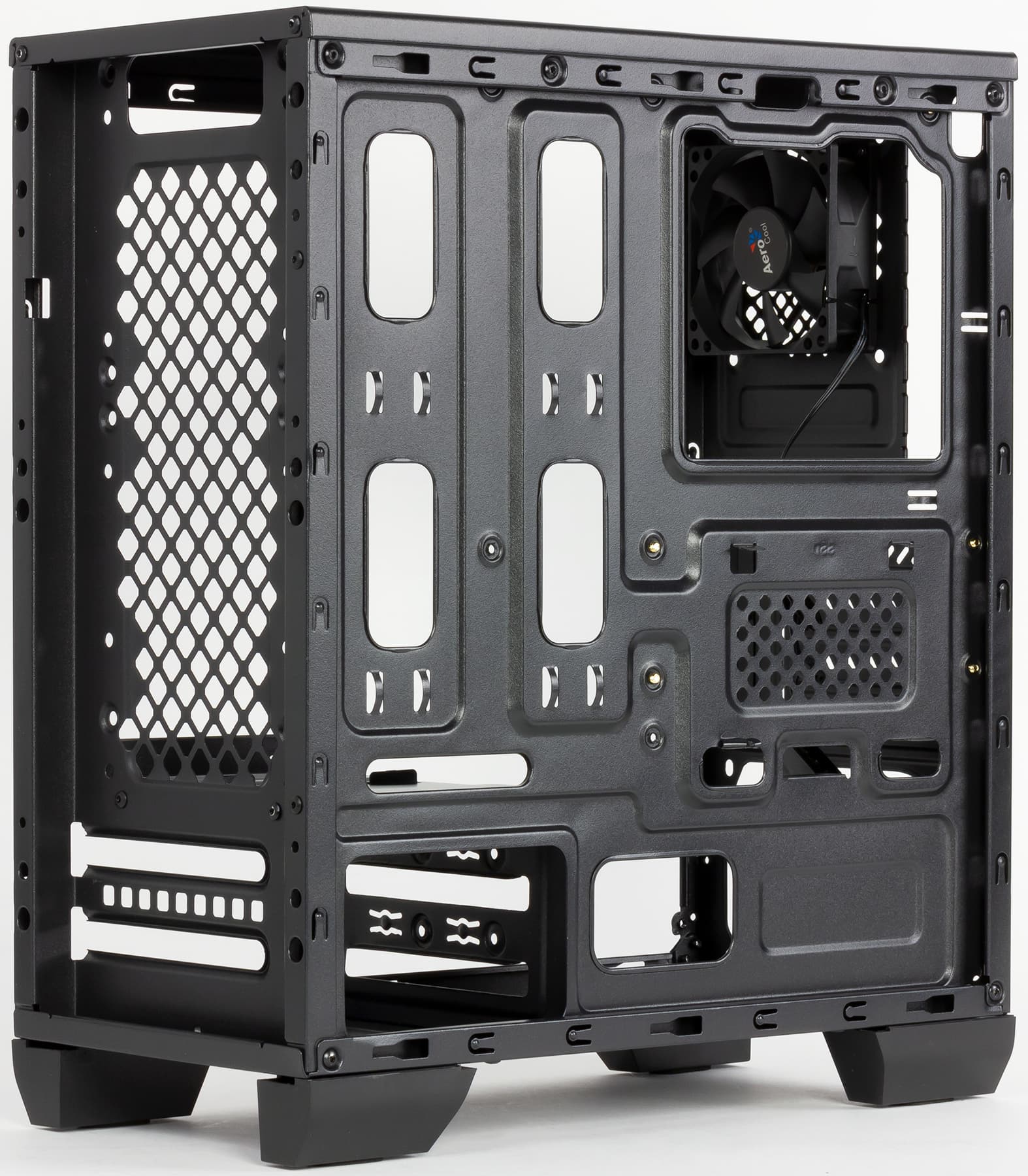

На оборотной стороне основания для системной платы есть место для установки накопителей. А вот посадочные места для накопителей с внешним доступом в корпусе отсутствуют.

Система подсветки

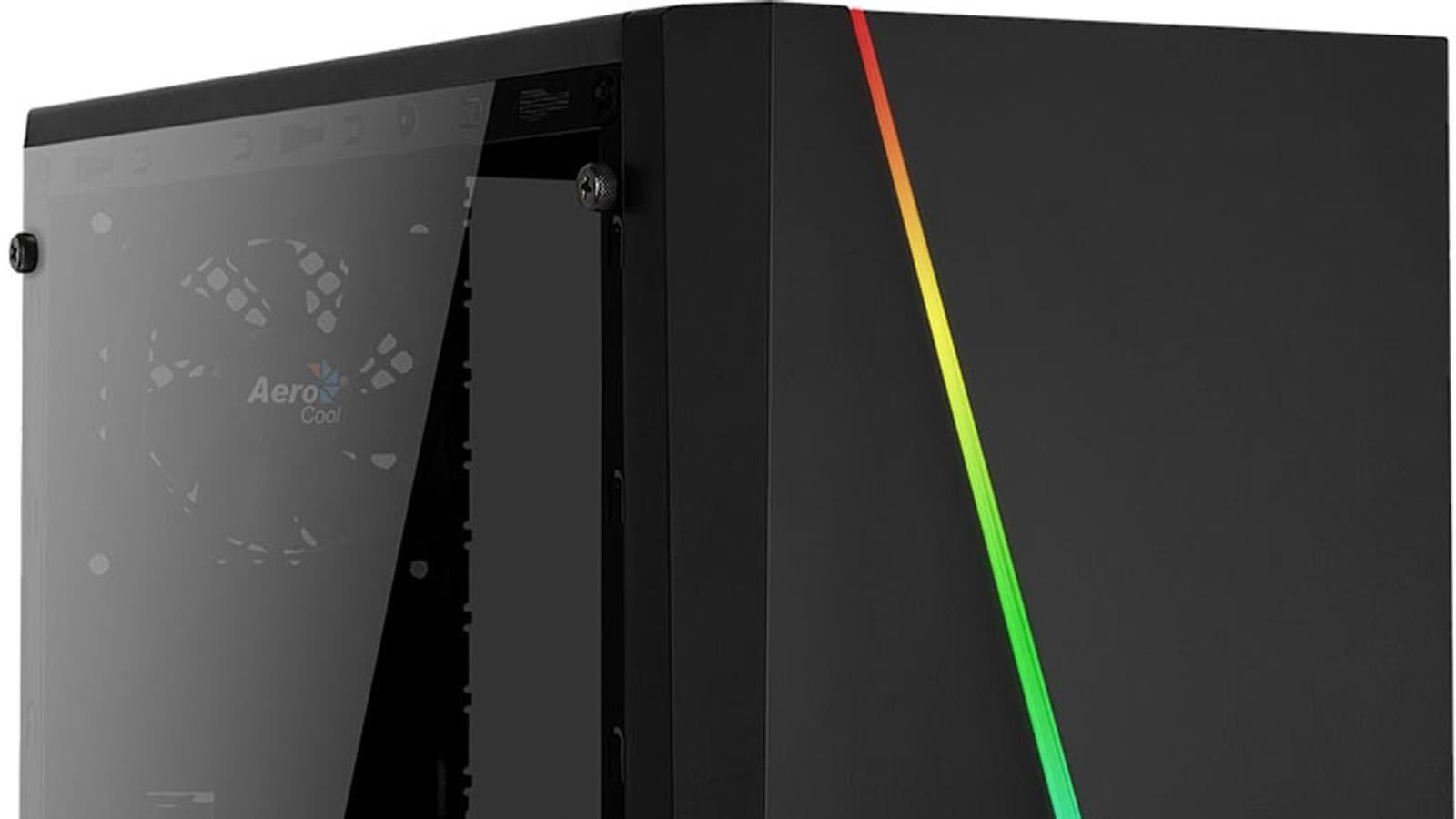

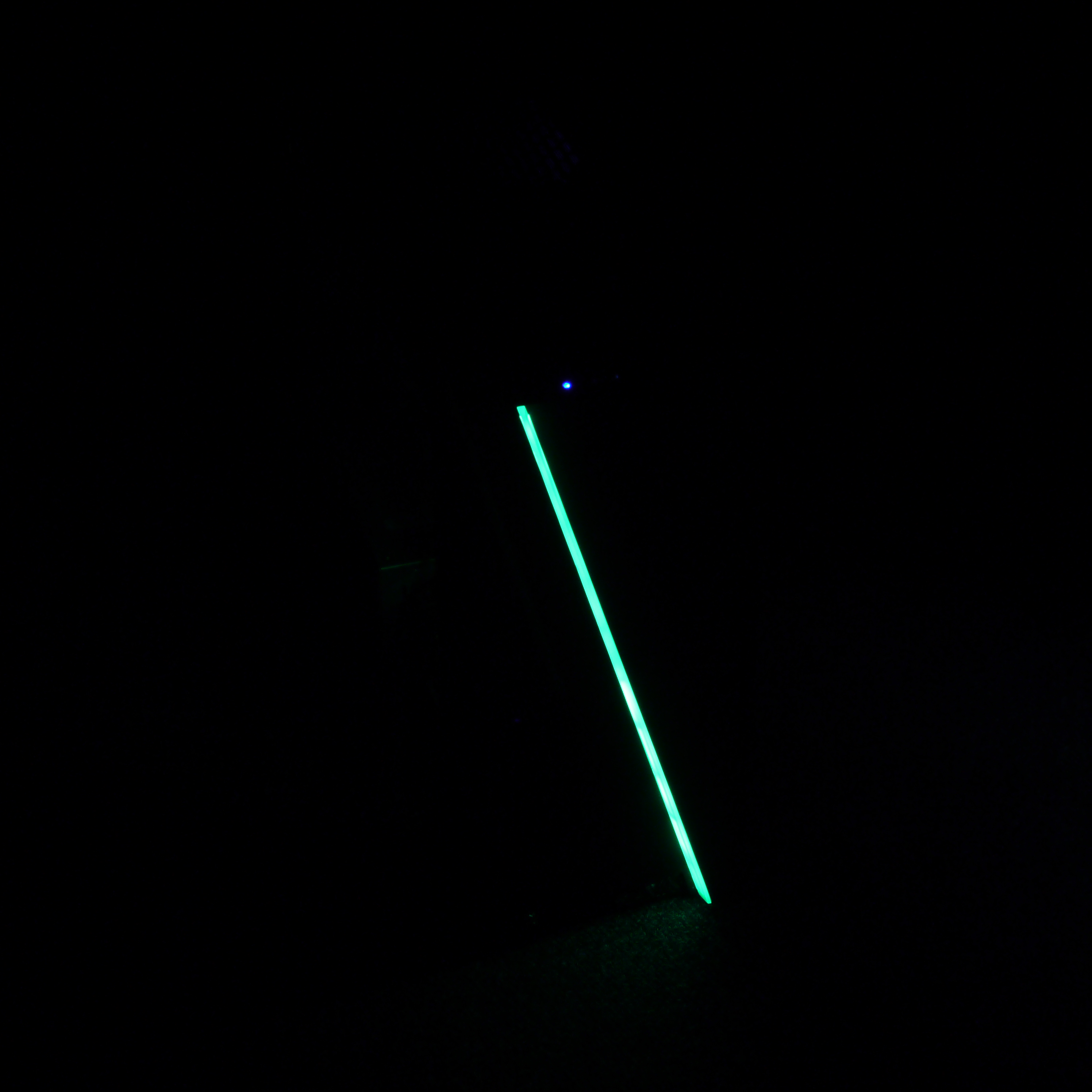

Корпус оснащен системой RGB-подсветки, которая управляется вручную с передней панели. В ее состав входит одна светодиодная лента с индивидуальной адресацией светодиодов, что позволяет реализовать 13 различных вариантов подсветки, в том числе и с динамическими эффектами. Лента установлена внутри передней панели, а снаружи ее видно через световод. Управление осуществляется при помощи круглой кнопки, размещенной на правой стороне блока разъемов передней панели. В первоначальном варианте это была кнопка сброса, этим и объясняется ее размер и расположение.

Питание системы подсветки осуществляется при помощи периферийного разъема, что несколько архаично.

Пожалуй, на сегодняшний день это один из самых доступных по цене корпусов с RGB-подсветкой — правда, управлять этой подсветкой можно только вручную, что несколько снижает привлекательность данного решения. Да и сама реализация тут довольно простая: лишь перебор заранее предустановленных вариантов. Однако и такая реализация будет кому-то интересна, тем более что при желании подсветку можно отключить путем длительного удержания кнопки управления.

Система охлаждения

В корпусе предусмотрена возможность установки трех вентиляторов: двух типоразмера 120 мм спереди и одного типоразмера 80 или 92 мм сзади. В комплект входит один вентилятор типоразмера 80 мм, который установлен сзади.

Теоретически спереди можно попробовать установить радиаторы типоразмера 120 или 240 мм, разместив их с внутренней стороны передней стенки шасси вместе с вентиляторами, но корпус на это не рассчитан и совместимость с СЖО не заявлена.

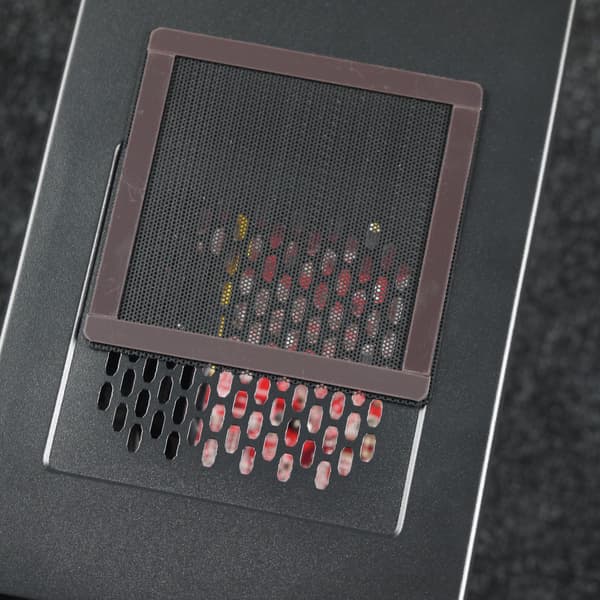

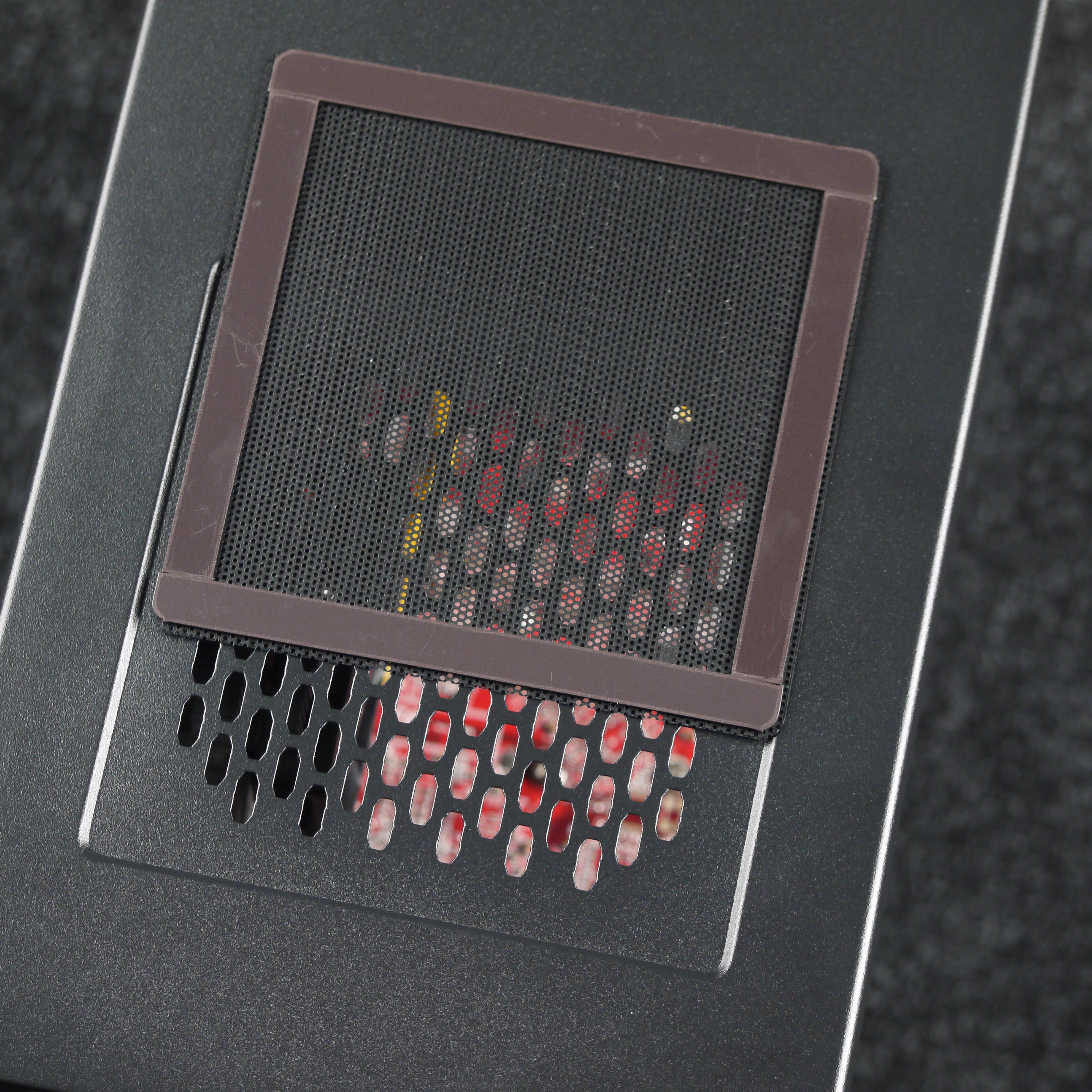

Фильтр для верхней стенки снимается и ставится на место удобнее всего благодаря магнитной окантовке, однако выполнен он из достаточно крупной пластиковой сетки, а потому бо́льшая часть мелких пылинок просочится сквозь него в корпус. С другой стороны, он отлично поможет от падения внутрь корпуса монет, ключей, каких-либо мелких предметов, да и от части пыли тоже спасет.

Несмотря на наличие вентиляционного отверстия на верхней панели, установить туда вентилятор нельзя, так как там отсутствуют монтажные отверстия для его крепления. При большом желании их, конечно, можно просверлить самостоятельно, но стоит учитывать, что ме́ста для этого самого вентилятора в корпусе почти нет, поэтому если что-то и ставить, то лучше низкопрофильную модель. Производитель объясняет это тем, что корпус создавался максимально компактным, чтобы экономить место, и указывает на то, что во многих других MiniTower-корпусах вентиляция в верхней панели не предусмотрена вовсе.

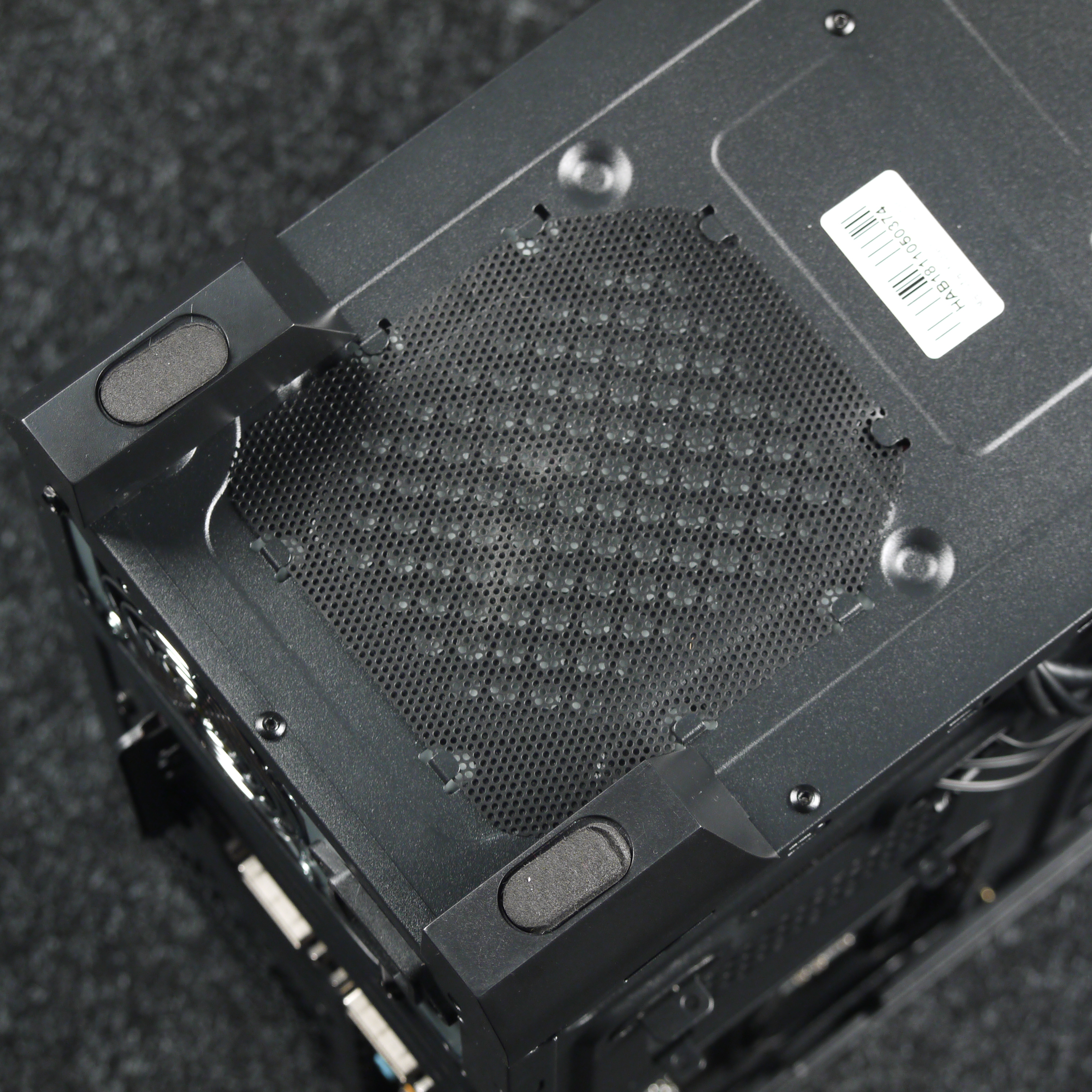

Фильтр под блоком питания выполнен из такой же сетки, которая представляет собой проштампованный лист пластика с круглыми отверстиями. Рамки он не имеет. И если снять его на ощупь еще как-то можно, то поставить обратно уже затруднительно.

Спереди фильтр не предусмотрен.

Конструкция

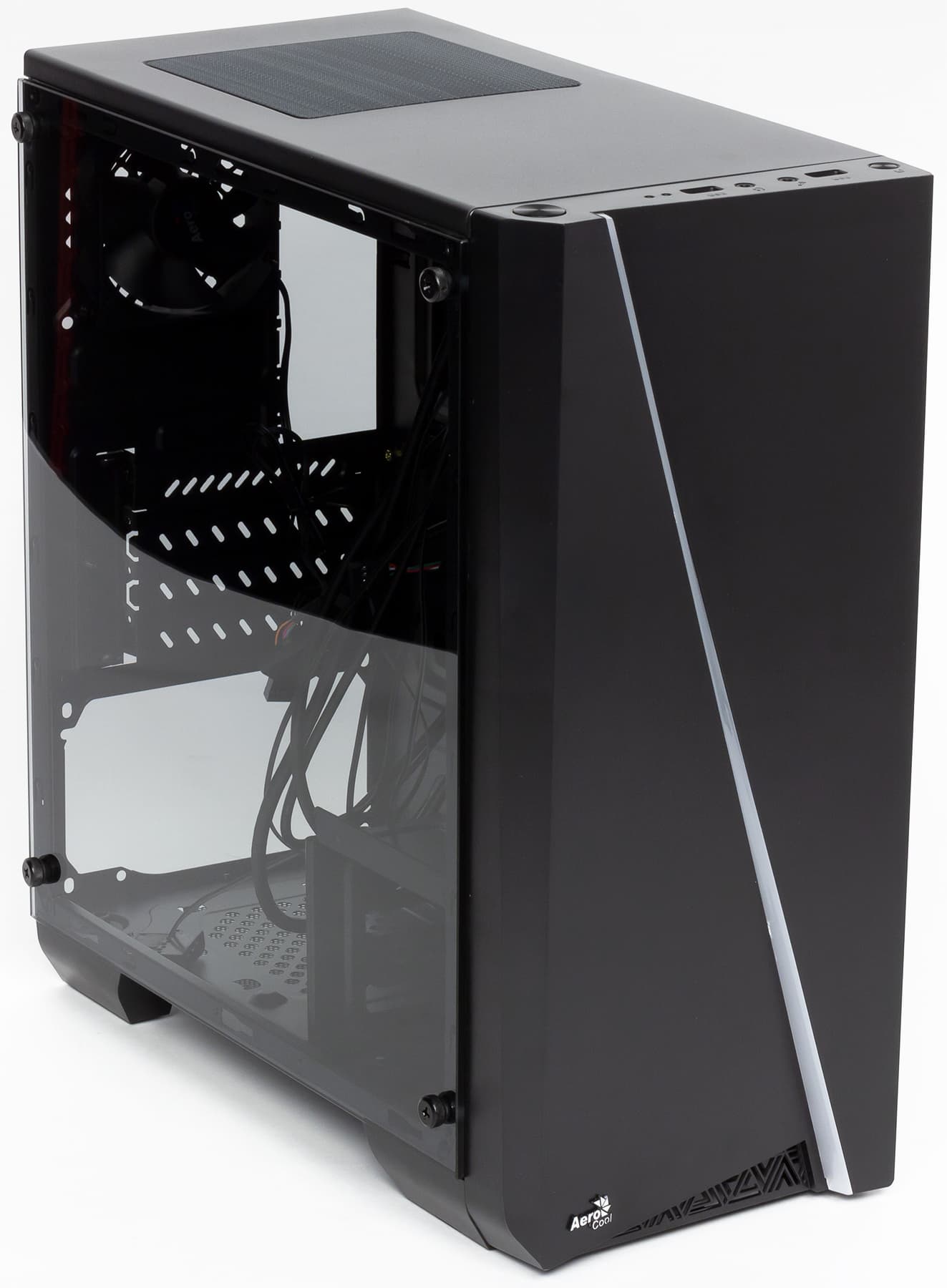

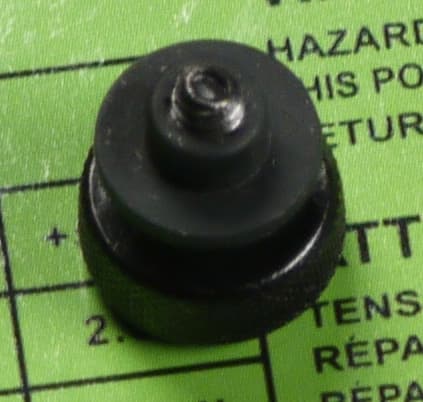

Как можно заметить, левая, если смотреть со стороны передней панели, боковая стенка выполнена из закаленного стекла. Ее крепление накладного типа, с фиксацией через четыре сквозных отверстия с лицевой стороны с помощью четырех винтов с накатной головкой. На винты с внутренней стороны надеты втулки из резиноподобного материала, которые держатся на винтах только за счет силы трения, так что теоретически могут самопроизвольно слететь.

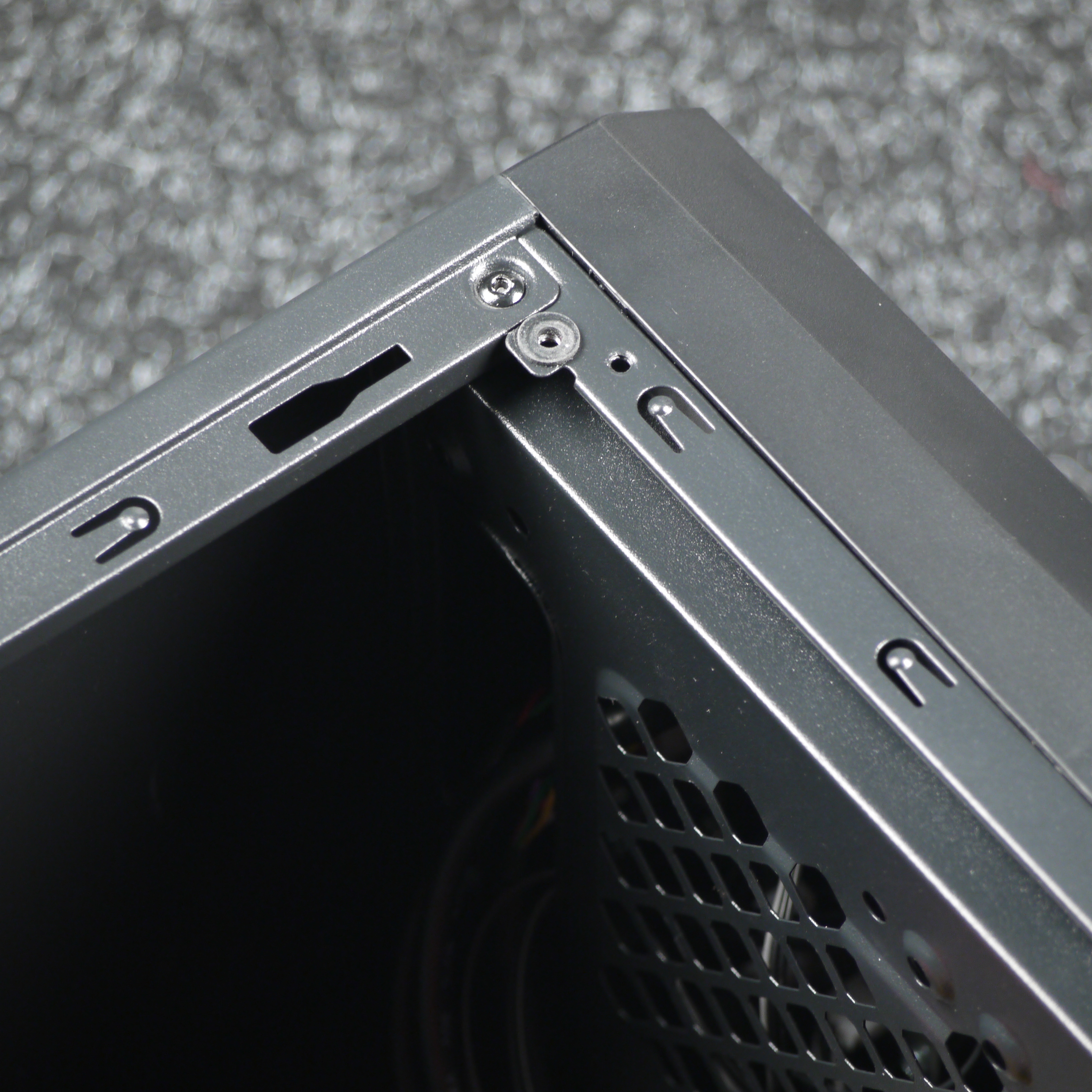

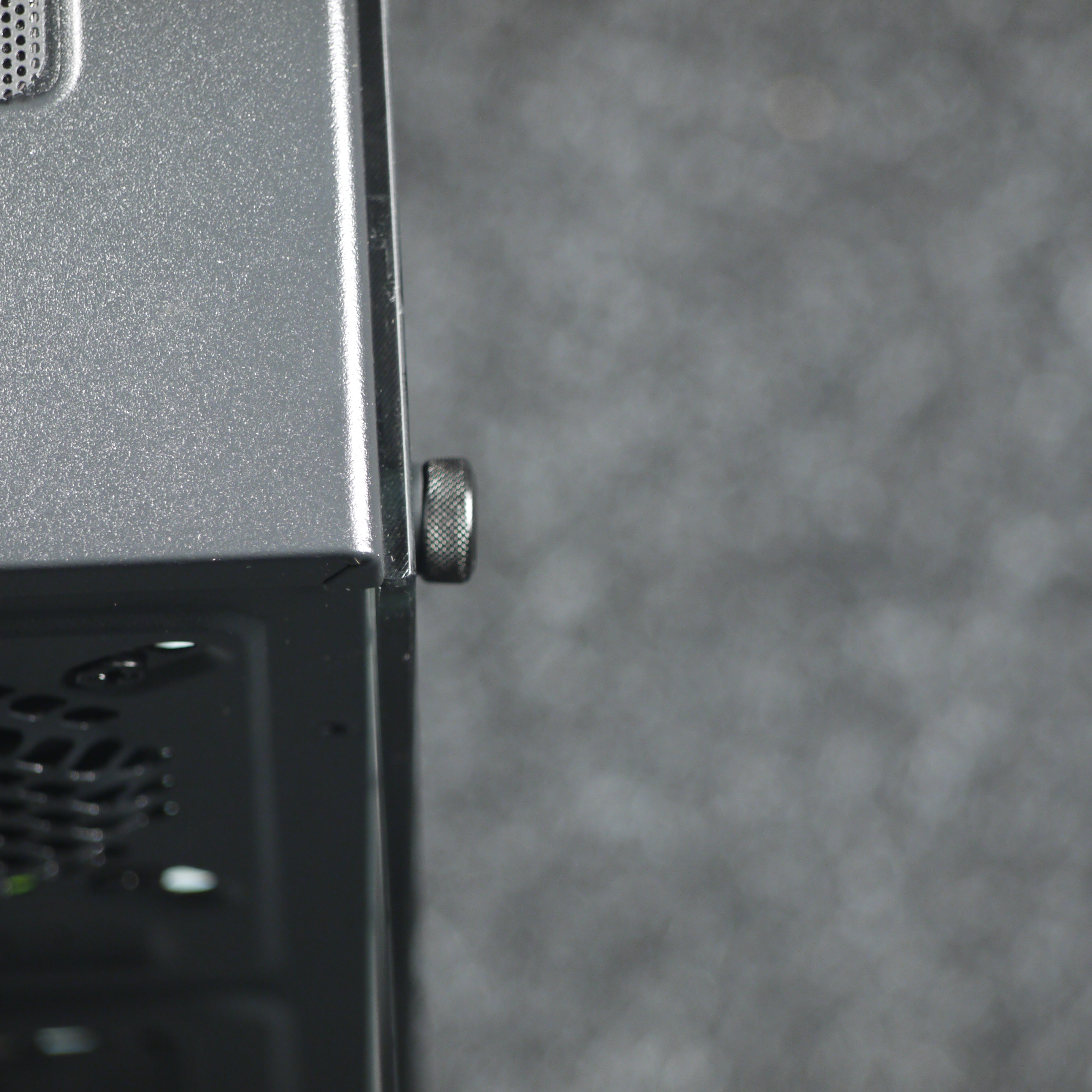

Шасси корпуса явно взяли стандартное, и вся адаптация заключалась в создании отверстий с резьбой для винтов, причем отверстия тут просверлены прямо в элементах шасси, а само стекло боковой панели выпирает наружу относительно прочих элементов корпуса.

Вторая боковая стенка представляет собой стальную панель с обычной пазогребенной системой, как в дешевых корпусах. Ее крепление осуществляется двумя винтами с накатной головкой.

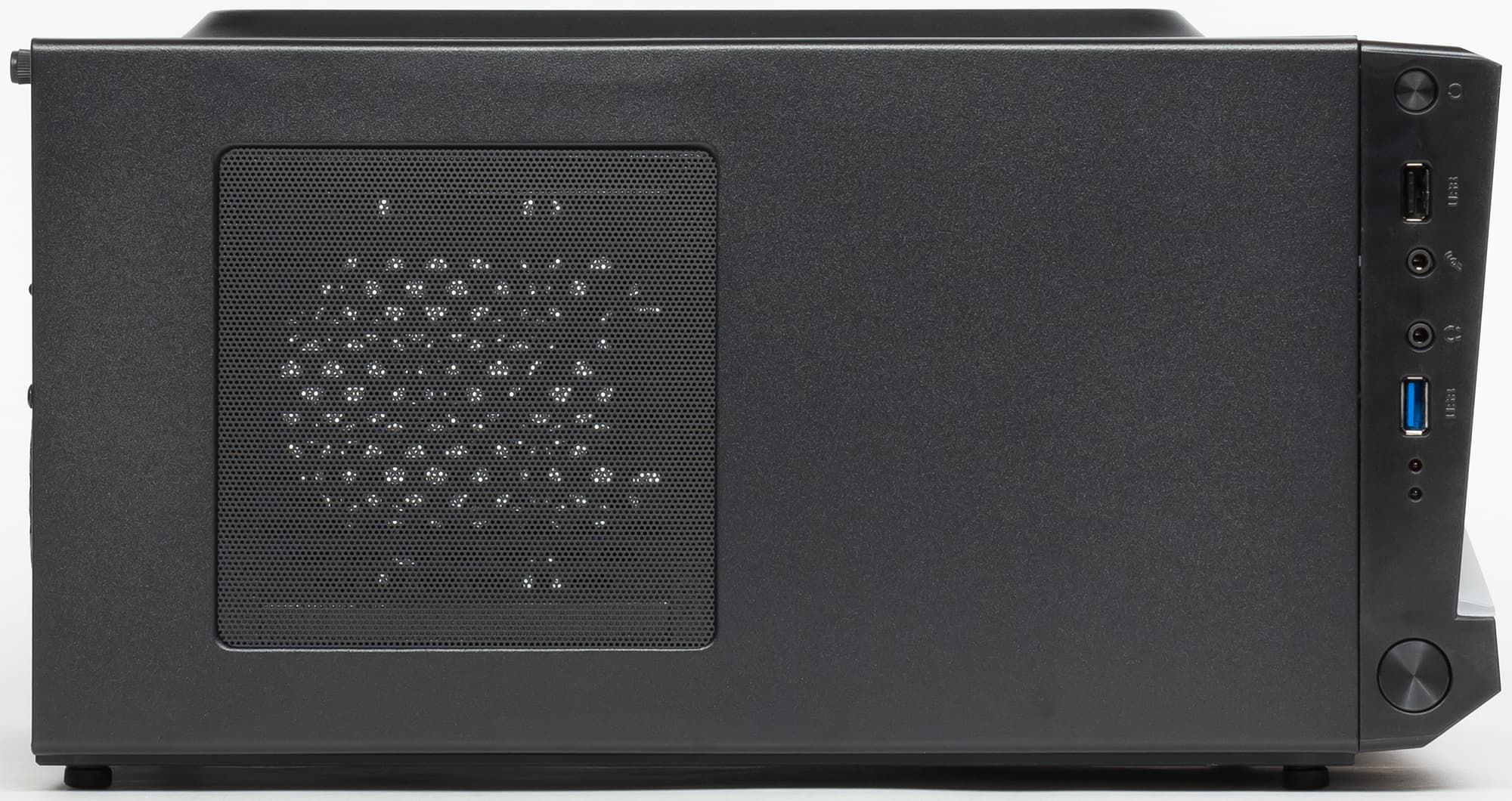

Верхняя панель выполнена из стали, в середине имеется вентиляционная решетка, которую закрывает сверху фильтр.

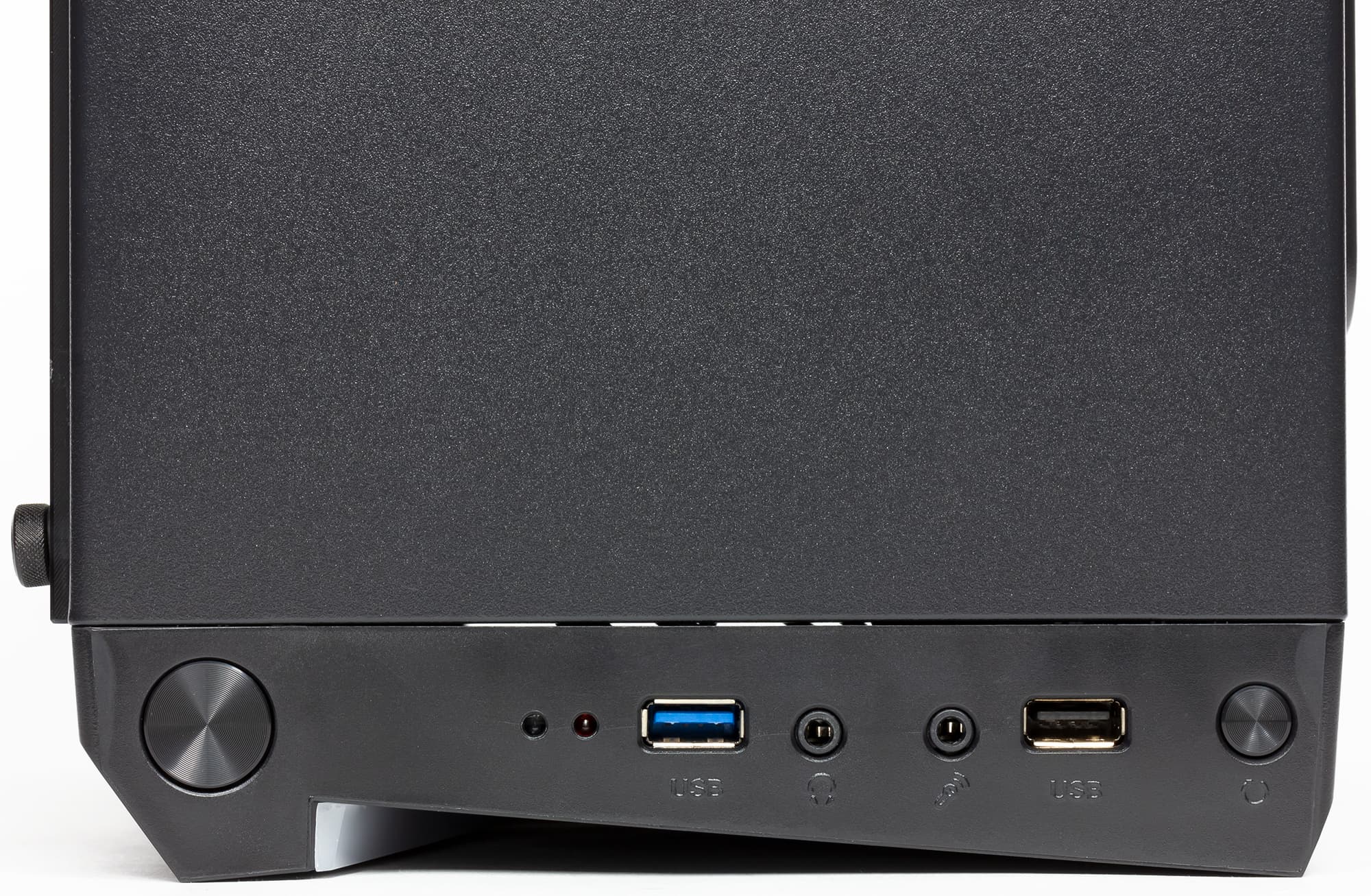

На верхнем торце передней панели размещены органы управления и коммутации. В их состав входят: порт USB 3.0, порт USB 2.0, стандартные разъемы для подключения микрофона и наушников, большая круглая кнопка включения. На правой стороне данной панели имеется кнопка управления подсветкой, которая обозначена как кнопка перезагрузки. А вот кнопка перезагрузки тут отсутствует.

Порты USB разнесены друг от друга примерно на 38 мм, что позволяет одновременно использовать в них довольно широкие устройства.

Несущая часть передней панели выполнена из пластика, который окрашен в массе. Демонтаж передней панели осложняют провода, подходящие к кнопкам, разъемам и индикаторам, а также системе подсветки.

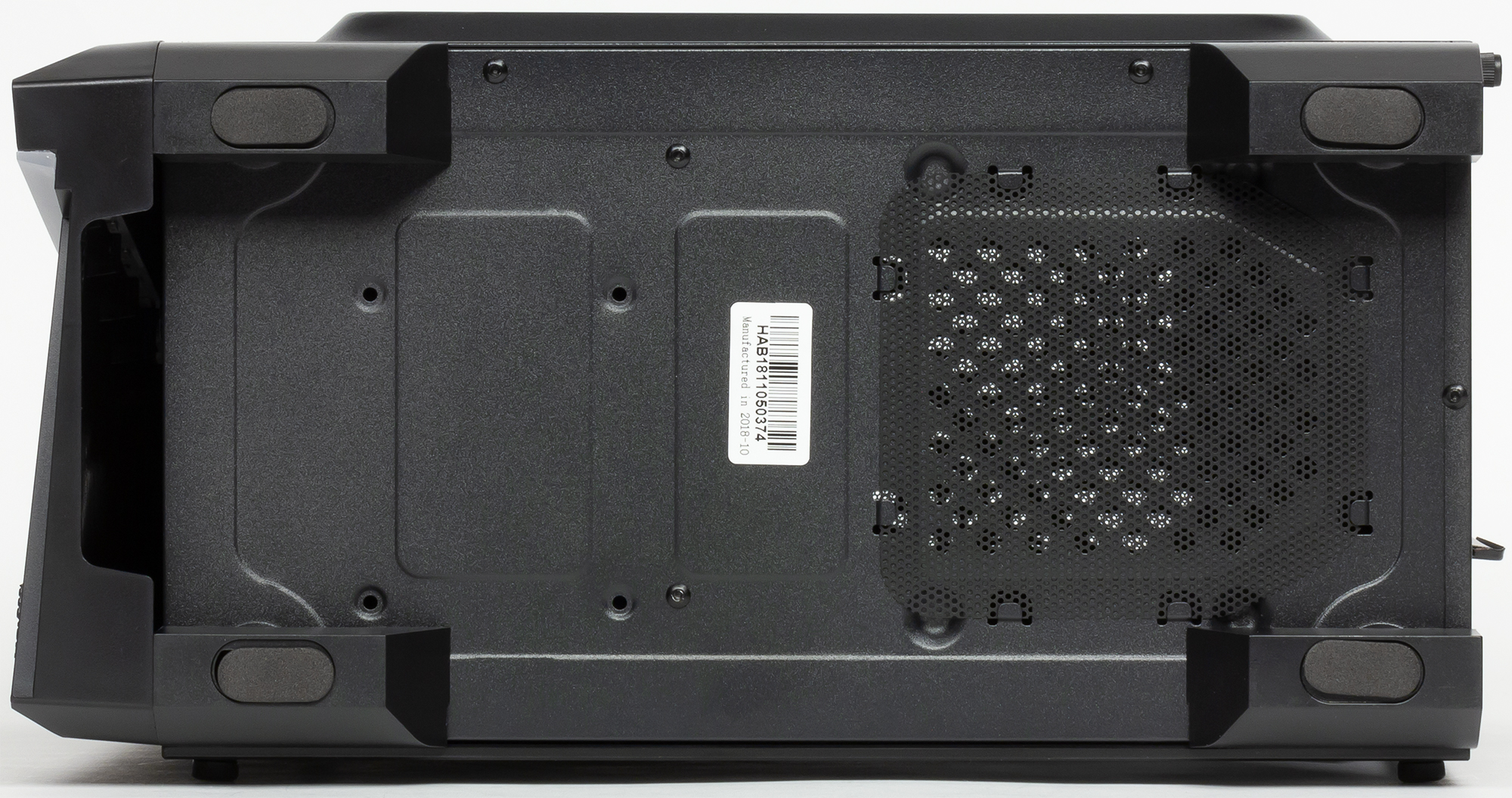

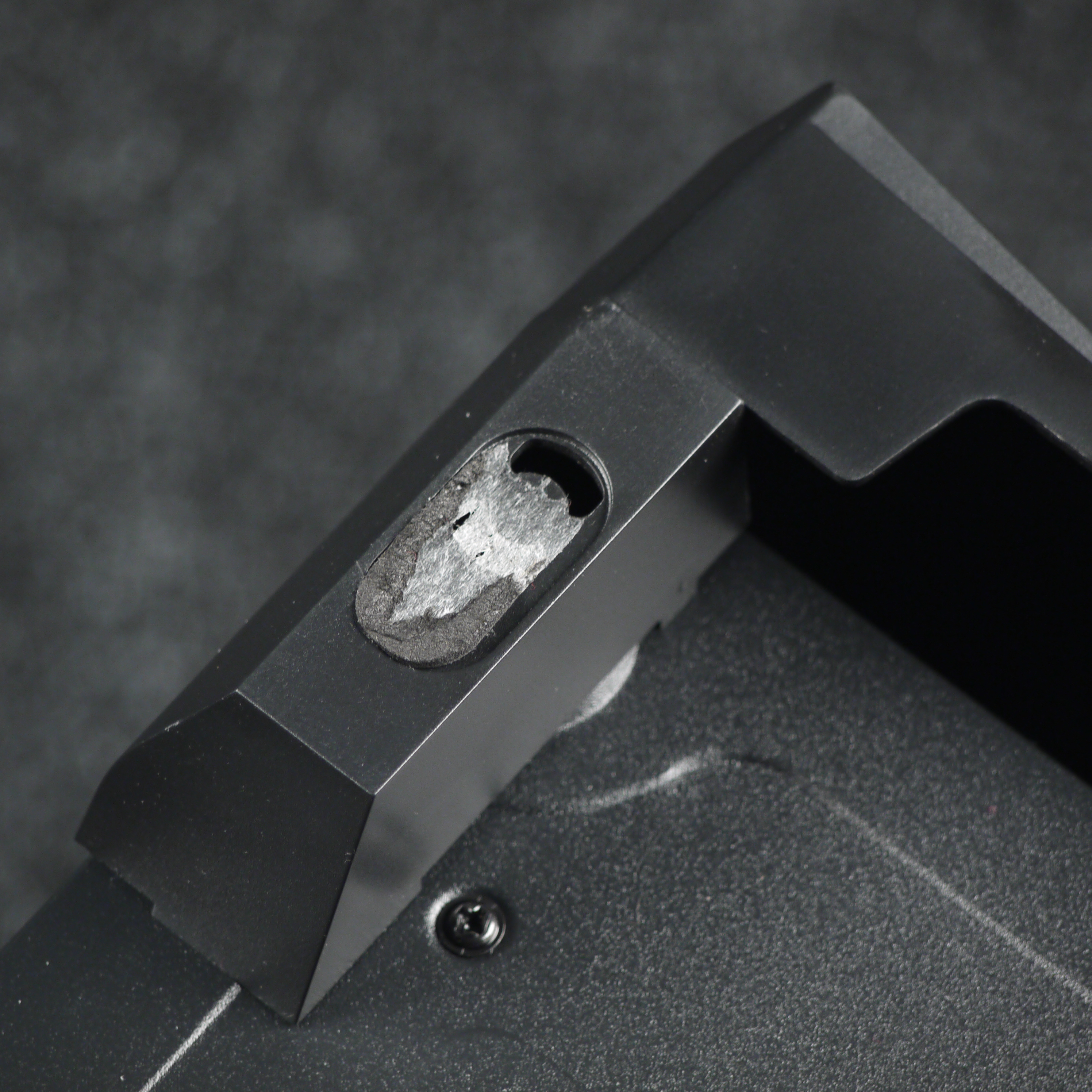

Ножки у корпуса целиком пластиковые, имеют амортизирующие накладки толщиной около 3 мм, выполненные из материала, похожего на поролон. Это, конечно не резина, но лучше, чем ничего. К сожалению, износостойкость данного материала очень низкая. Обычно мы не заостряем внимание на прочности таких элементов, поскольку корпус у типичного пользователя месяцами стоит на одном месте. Однако в данном случае одна из накладок серьезно пострадала при обычных перемещениях по столу в ходе изучения и тестирования корпуса.

Сборка системного блока

Обе боковые стенки крепятся винтами с накатной головкой, но разной конструкции.

Стенка из закаленного стекла фиксируется при помощи четырех винтов с накатной головкой, которые вкручиваются с лицевой стороны панели в сквозные отверстия, расположенные в шасси корпуса.

Вторая боковая стенка крепится более традиционным способом — с помощью двух винтов с накатной головкой и привычной прислонно-сдвижной системы с пазами.

Часть стоек для монтажа системной платы заранее проставлены производителем. Сделано это, видимо, в расчете на платы microATX уменьшенных габаритов, а для установки полноразмерной платы этого стандарта нужно будет вкрутить еще пару стоек.

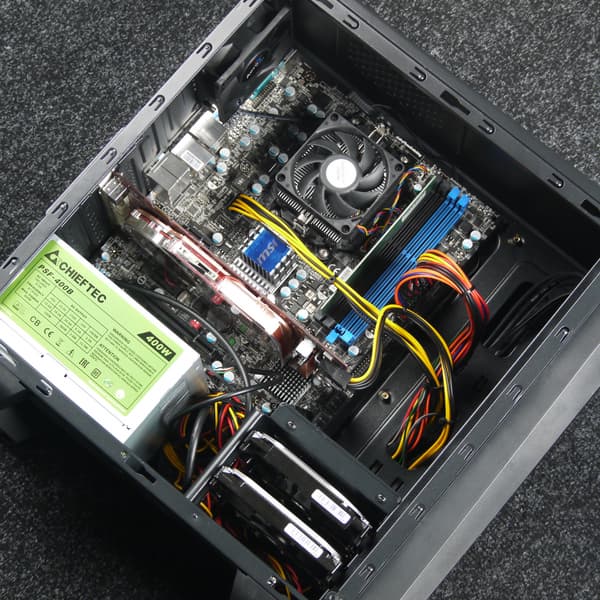

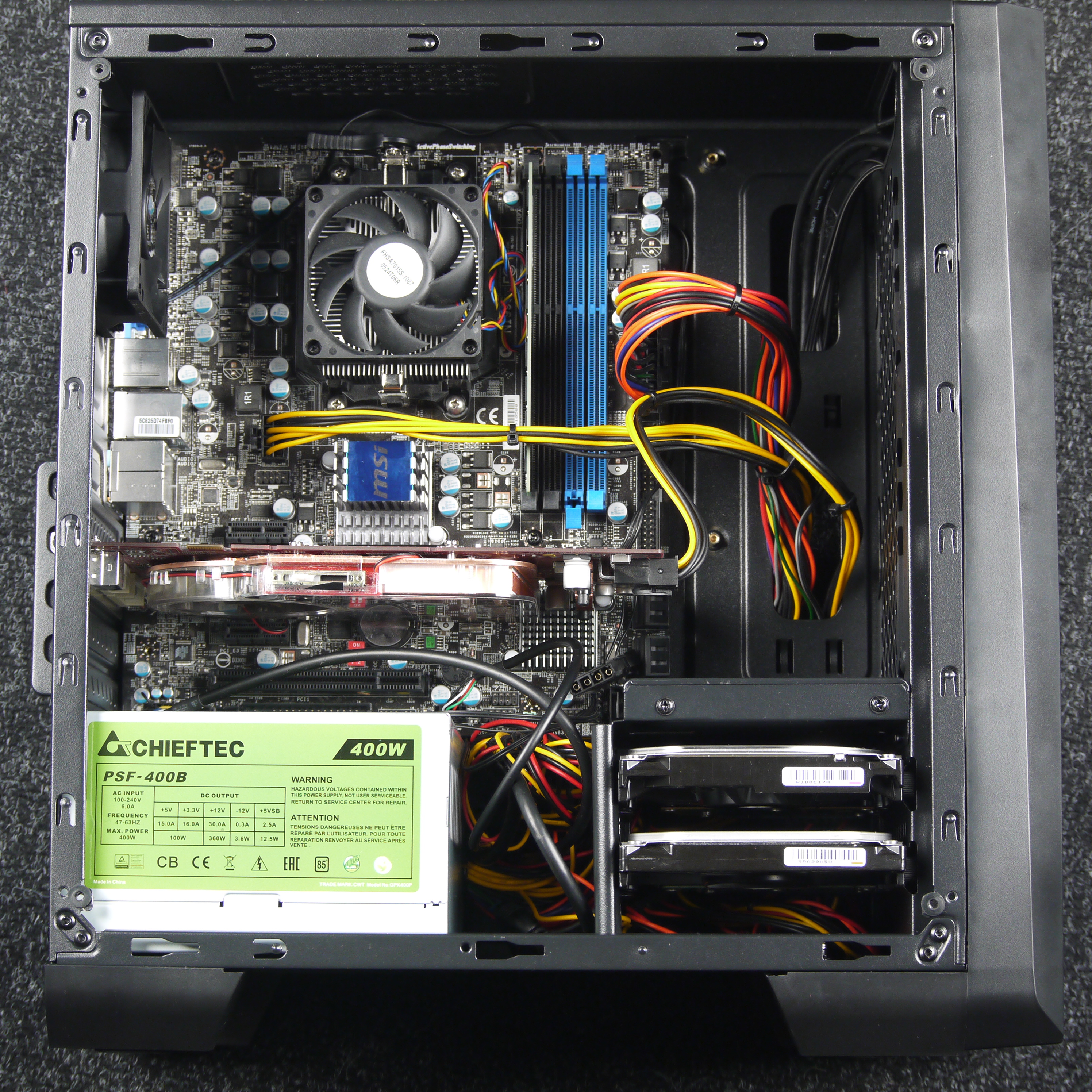

Порядок сборки ПК в данном корпусе особого значения не имеет, так как компоненты разнесены и не мешают друг другу, но лучше начать с установки блока питания и прокладки проводов. Устанавливается БП с левой стороны и фиксируется при помощи четырех винтов. Корпус предусматривает установку блоков питания стандартных размеров. Рекомендаций производителя относительно длины корпуса источников питания обнаружить не удалось, но согласно нашим измерениям, размер проема между задней стенкой корпуса и кожухом отсека для накопителей составляет около 192 мм, так что теоретически блок питания длиной до 160 мм вполне должен уместиться, но не стоит забывать и про провода, идущие от корпуса БП, так как они тоже занимают определенное место.

Согласно данным производителя, в корпус можно установить процессорный кулер высотой до 147 мм. Расстояние от основания для системной платы до противоположной стенки составляет около 164 мм, что вполне позволяет установить кулер высотой до 150 мм.

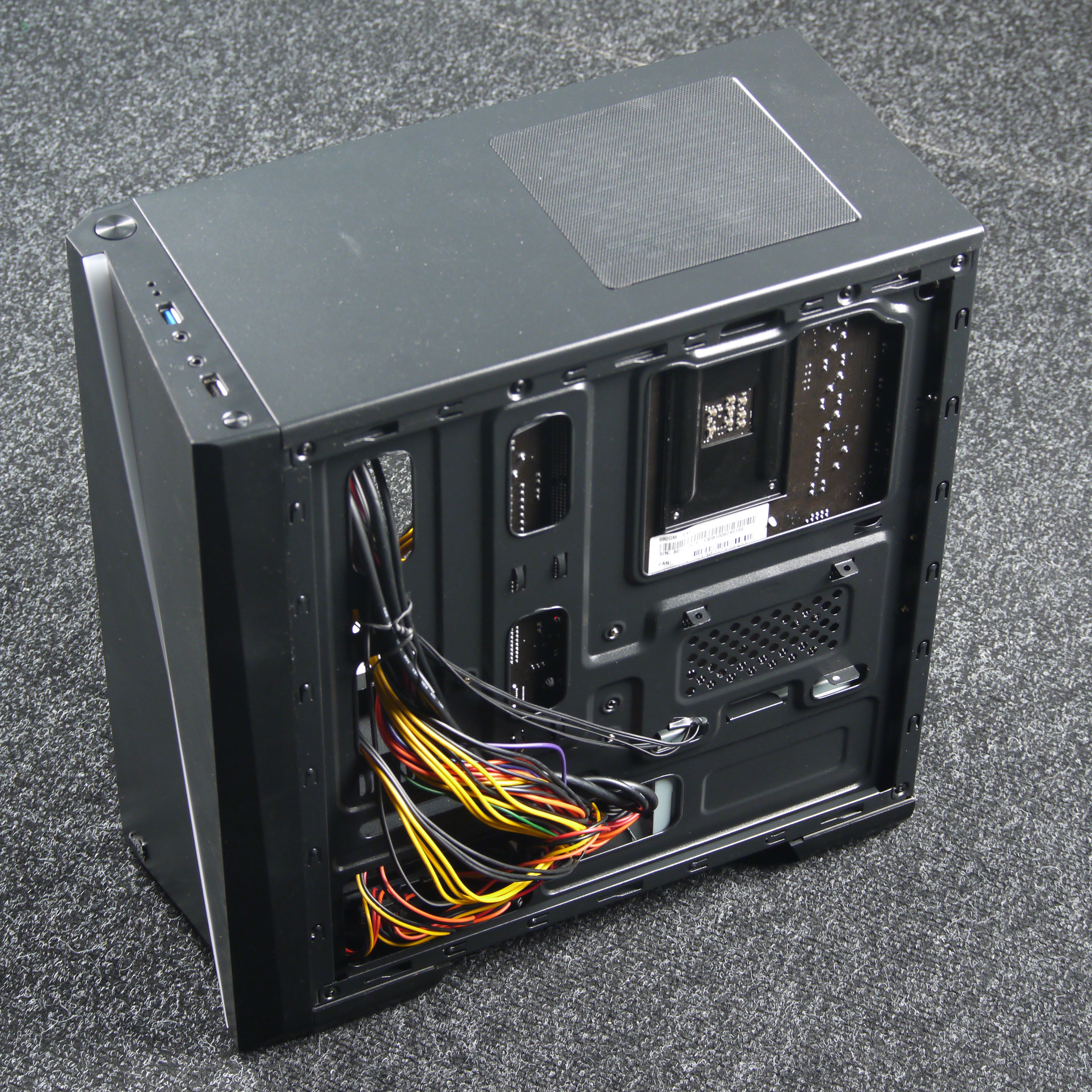

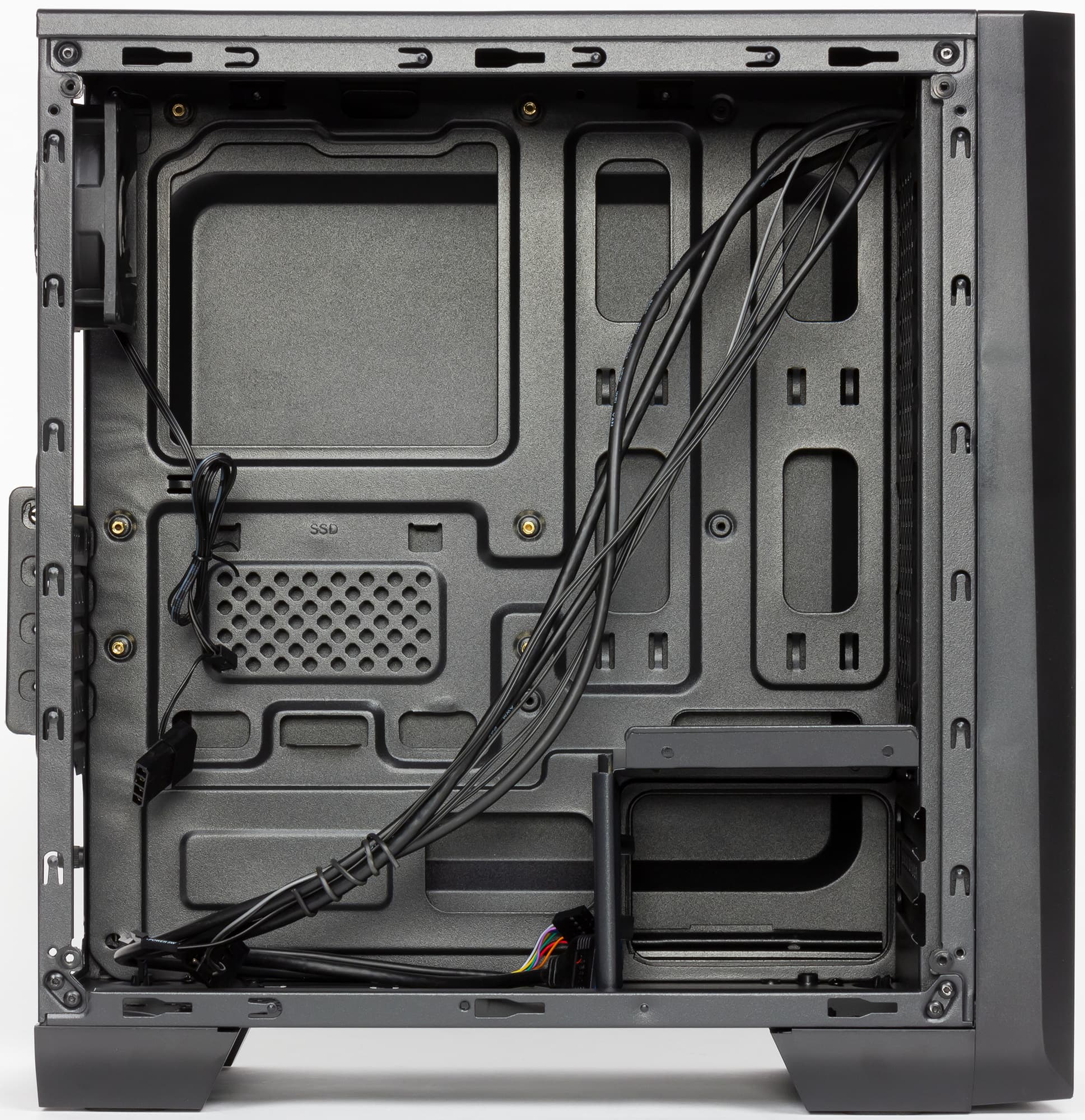

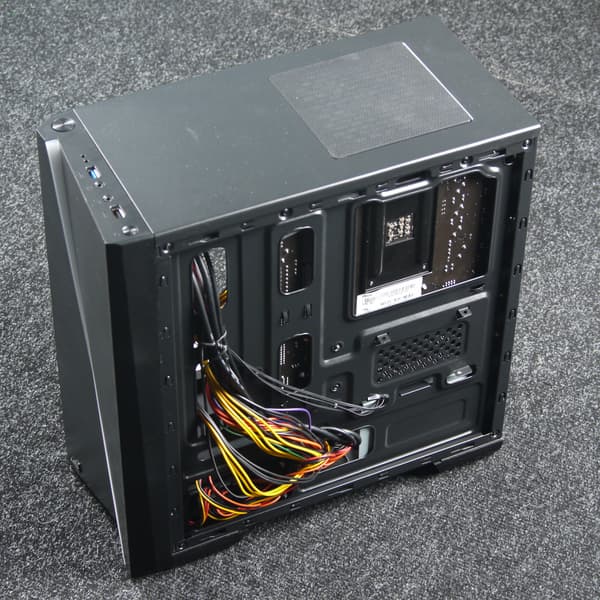

Глубина отсека для прокладки проводов составляет около 8 мм у задней стенки. Немного места добавит и выштамповка на боковой панели. Для монтажа проводов предусмотрены петли для крепления стяжек или других аналогичных изделий.

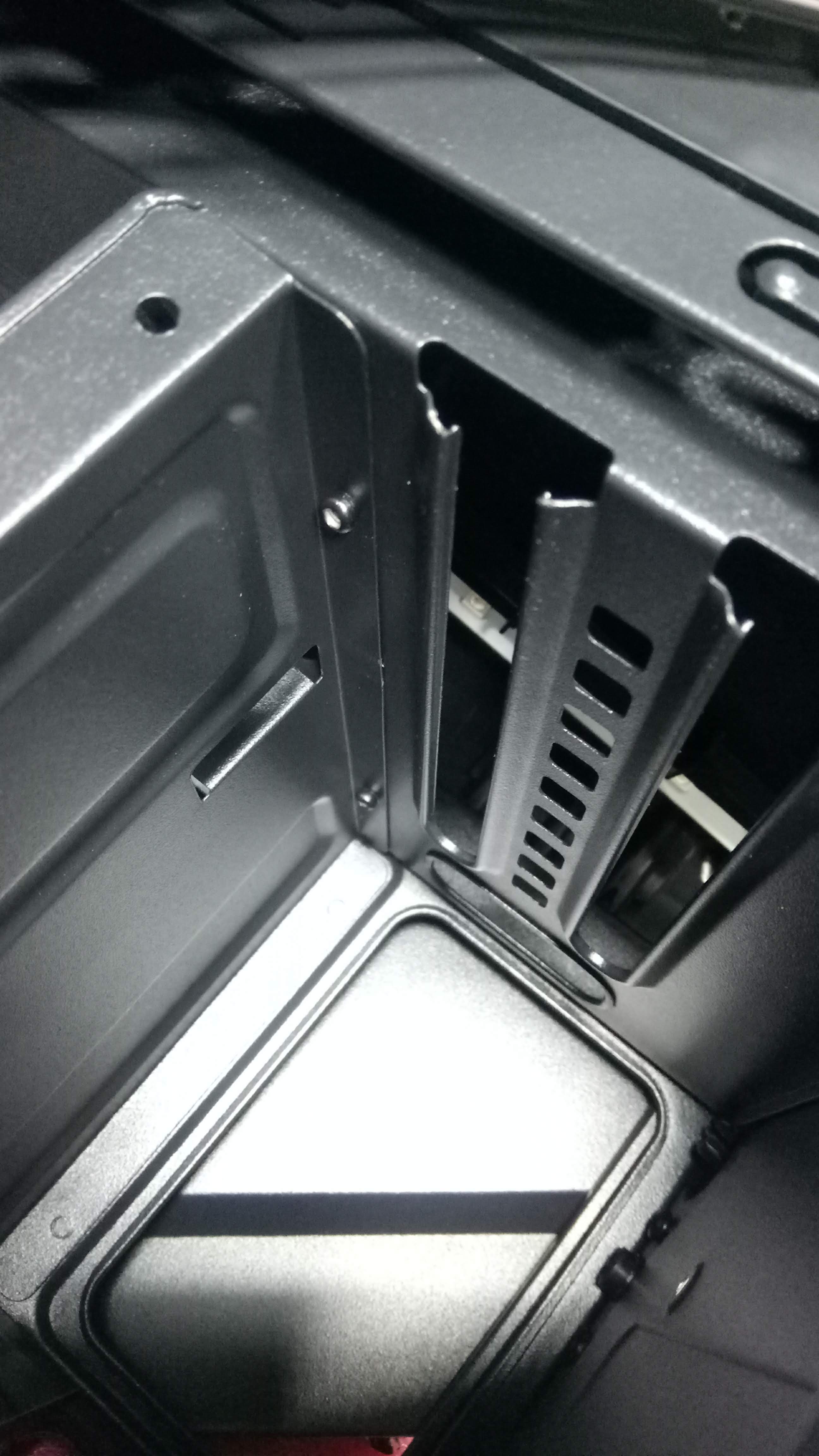

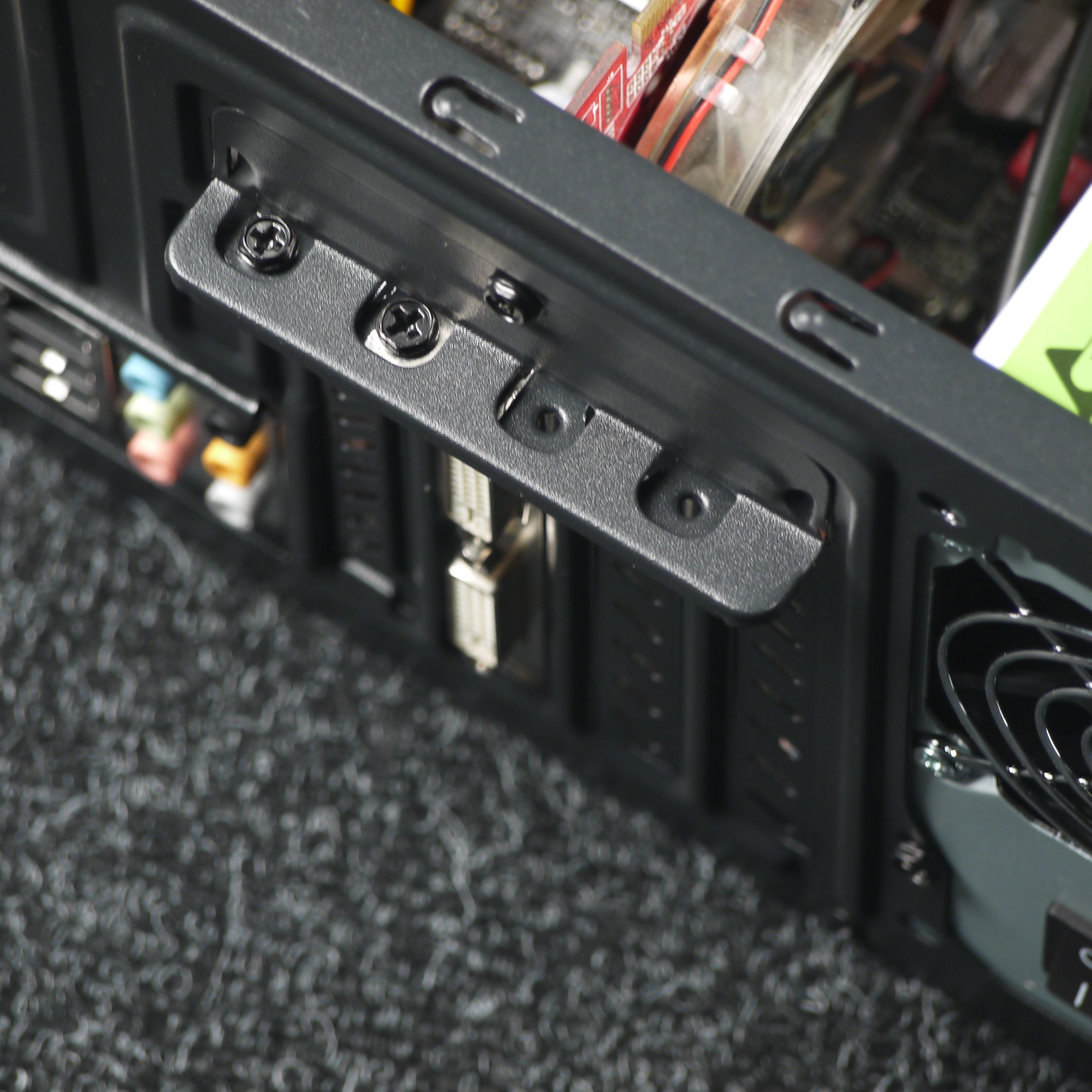

Далее можно установить требуемые платы расширения, например видеокарту, которая может достигать в длину около 30 см, если объем корпуса между системной платой и передней стенкой шасси ничем не занят. Максимальная высота видеокарты — 151 мм. Система фиксации тут самая обычная — крепление на винтах снаружи корпуса с индивидуальной фиксацией винтом и общей прижимной планкой на винте под крестовую отвертку.

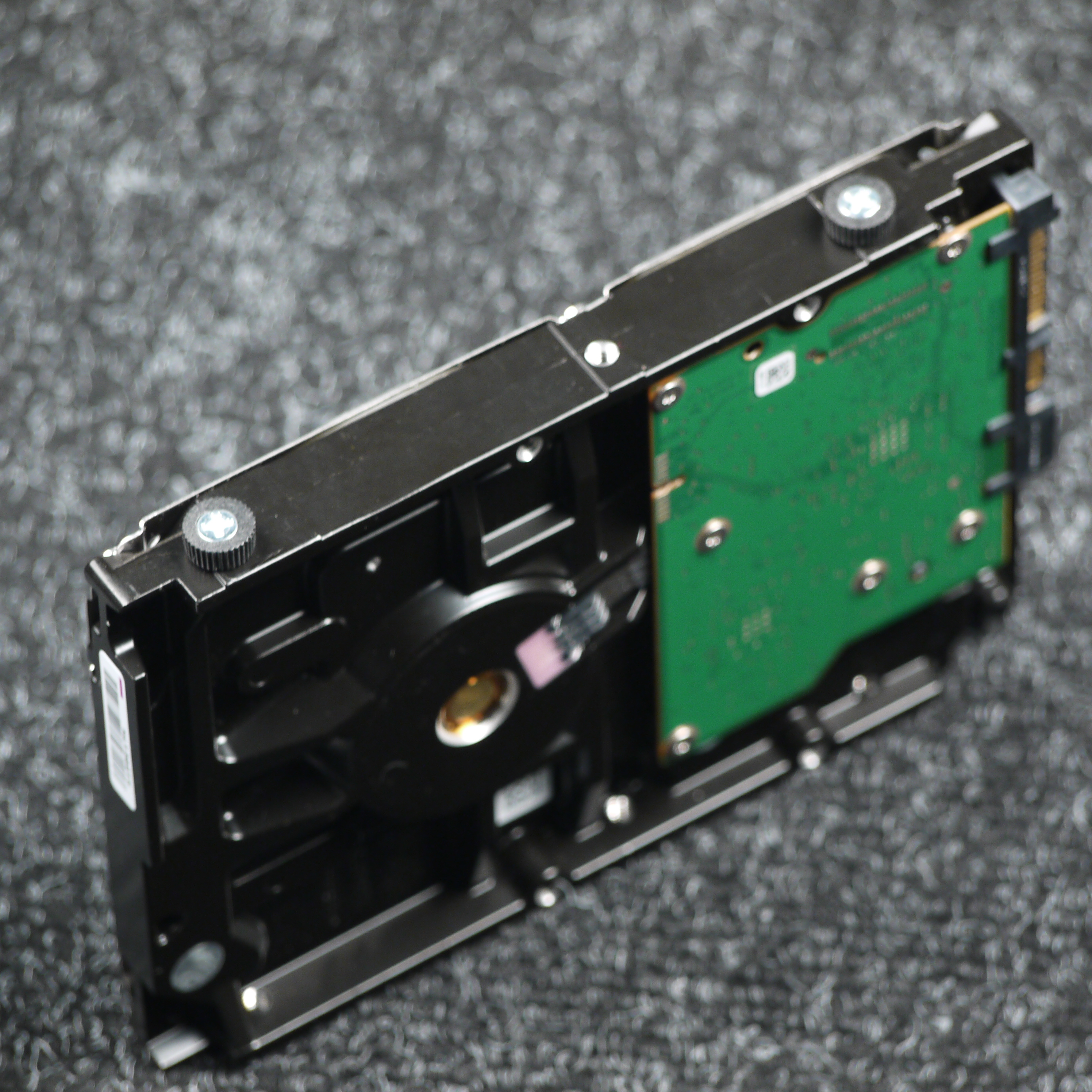

Полноразмерные жесткие диски установить можно в количестве двух штук — непосредственно в корзину. Диск крепится к ней с одной стороны винтами с напрессованной пластиковой накладкой, заранее вкрученными в диск, после чего заводится в соответствующую прорезь в боковой стенке корзины. С другой стороны сквозь корзину диск фиксируется такими же винтами. Никаких амортизирующих элементов тут не предусмотрено.

Для накопителя формата 2,5″ предусмотрено посадочное место на обратной стороне основания для системной платы. Фиксация накопителя осуществляется при помощи винтов, которые нужно закрутить в накопитель по бокам.

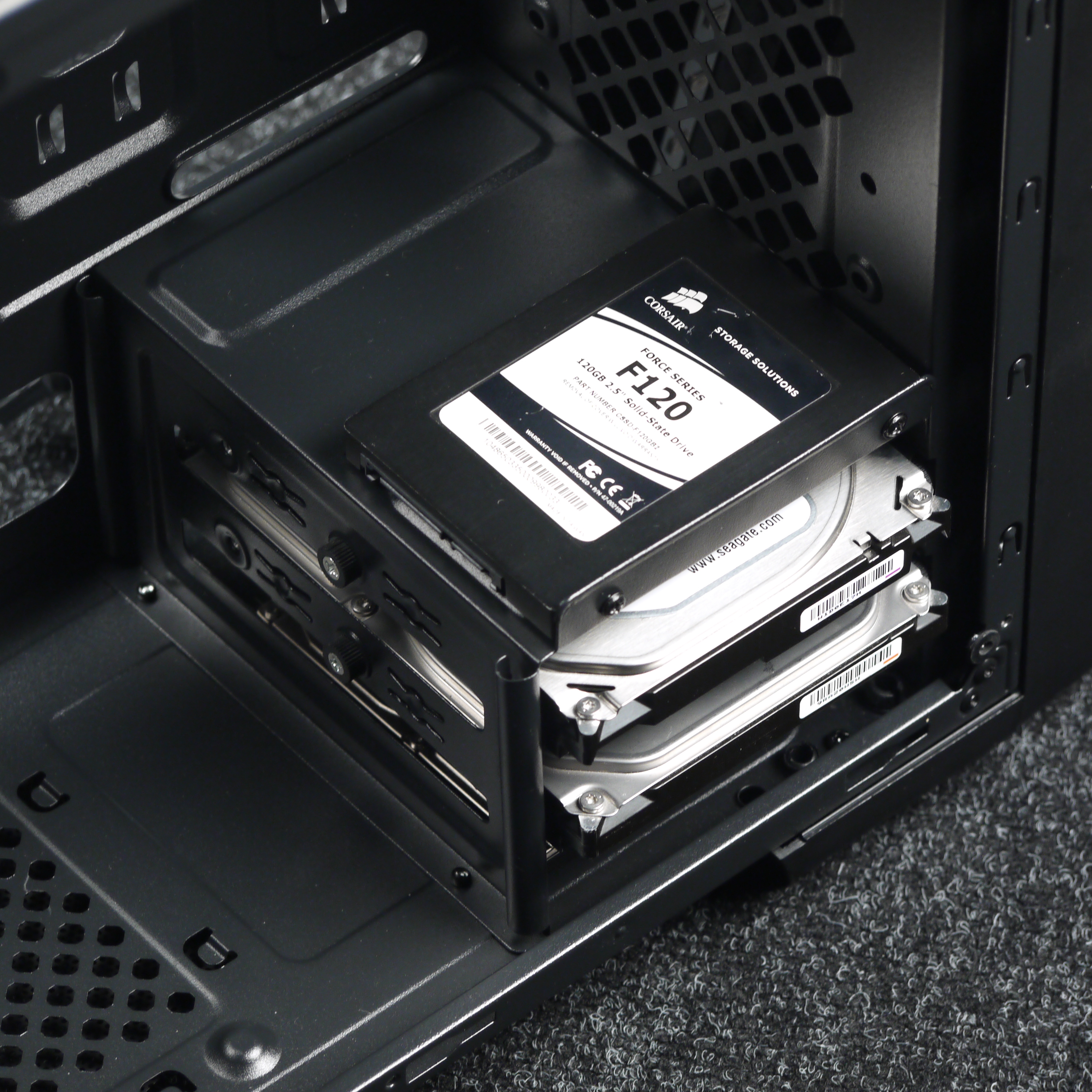

Еще одно полностью аналогичное посадочное место располагается на кожухе отсека для полноразмерных дисков сверху.

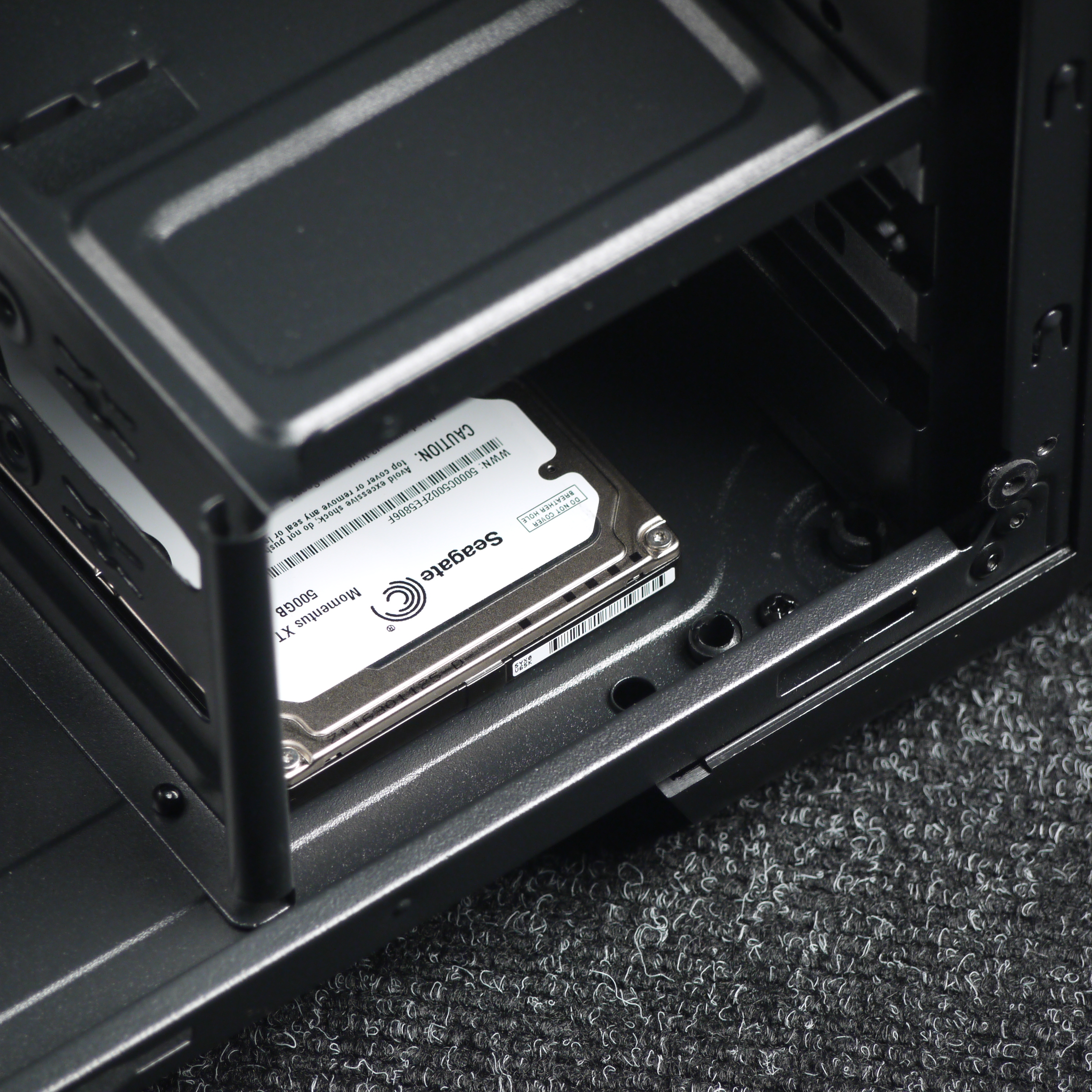

Третий накопитель типоразмера 2,5 дюйма можно установить на дно корпуса под корзиной для жестких дисков, тут крепление накопителя осуществляется винтами со стороны его дна. Сами же винты нужно вкручивать снаружи корпуса снизу.

Таким образом, в корпус можно установить 2 накопителя формата 3,5″ и 3 накопителя формата 2,5″ одновременно. Правда, штатно обдувом диски не обеспечены, так как места для установки вентиляторов расположены выше отсека для накопителей.

Порты и разъемы передней панели подключаются вполне стандартно: USB и аудио — монолитными многоконтактными разъемами, все остальное — одноконтактными и двухконтакными разъемами.

Акустическая эргономика

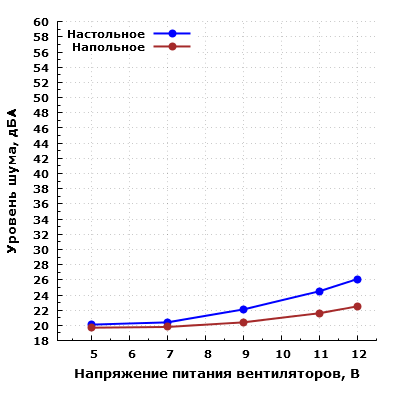

Уровень шума системы охлаждения изменяется от 20,1 до 26,1 дБА при расположении микрофона в ближнем поле. При питании единственного штатного вентилятора напряжением 5 В шум находится на минимально заметном уровне даже при расположении микрофона в ближнем поле, однако с ростом напряжения питания уровень шума возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от очень низкого (20,4 дБА) до низкого (24,5 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения весьма далек от пороговых 40 дБА и находится в комфортном диапазоне для большинства пользователей.

При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентилятора от 5 В, а при питании от 12 В — как очень низкий для жилого помещения в дневное время суток.

Итоги

Aerocool Cylon Mini TG Black — решение эконом-класса. Из его особенностей можно выделить стеклянную боковую стенку, что у корпусов подобной стоимости встречается весьма редко. Система подсветки, которая тут также имеется (яркая полоса, пересекающая по диагонали переднюю панель) регулируется только вручную, переключением между несколькими заранее заданными вариантами работы. Зато возможно полное отключение подсветки путем длительного удержания кнопки управления.

Как часто бывает, не обошлось без экономии на спичках: единственный штатный вентилятор имеет размер всего 80 мм, а накладки на ножках выполнены из материала, который слишком быстро изнашивается. Также можно было предусмотреть установку вентилятора на верхней стенке, что несколько расширило бы возможности системы охлаждения корпуса.

Корпус вполне пригоден для сборки недорогого игрового компьютера для школьника. Офисный компьютер на его базе собрать также можно, но стеклянные стенки и подсветка на передней панели в подобных решениях обычно не приветствуются, хотя есть и компании-исключения. Да и блок питания снизу не всегда подходит именно для офиса. К сожалению, вариант корпуса со всеми стальными стенками производителем не предусмотрен.

5 апреля 2019 Г.
