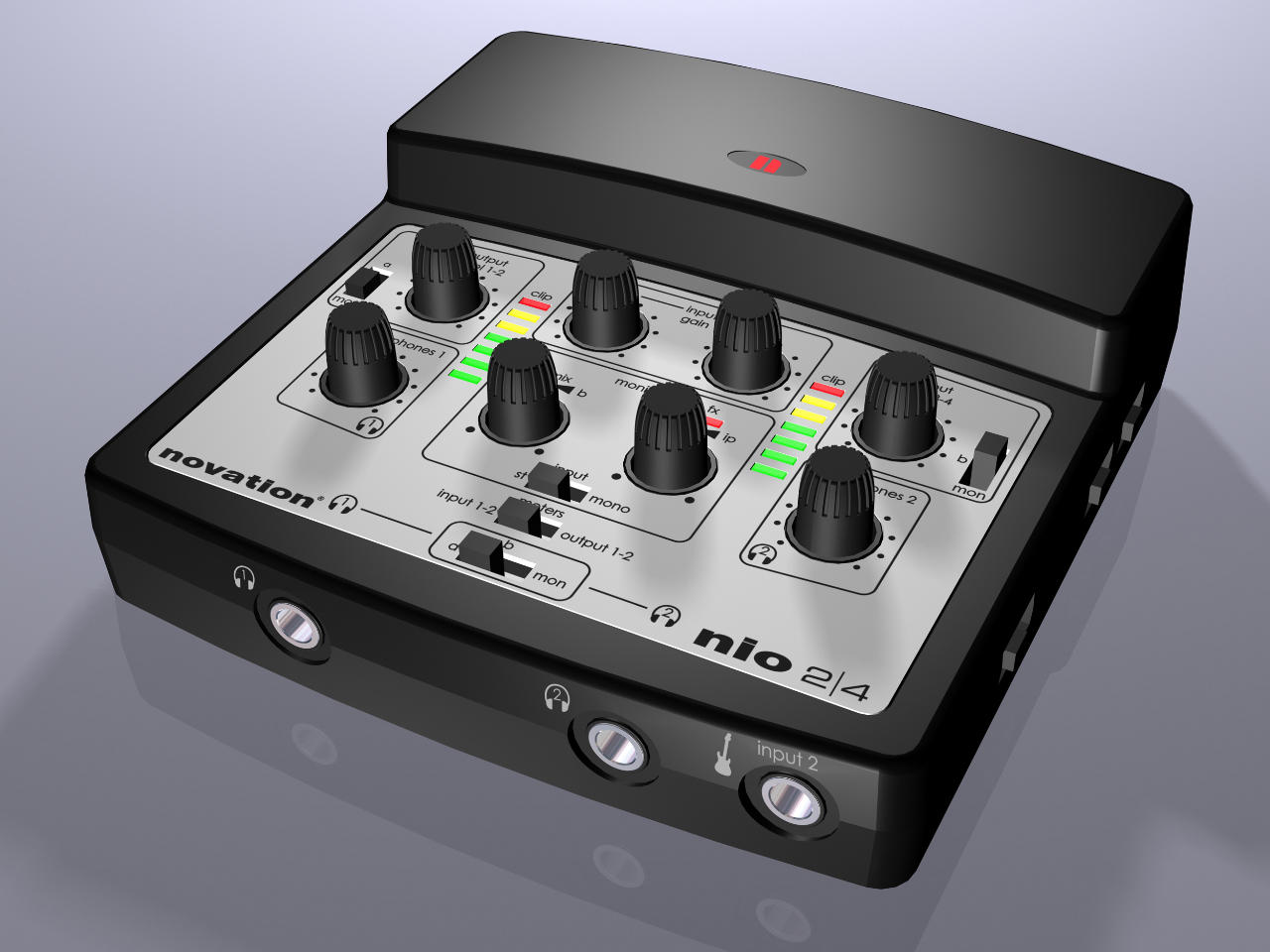

Novation nio 2|4

Весной 2008 года Novation выпускает интерфес для DJ и мобильной звукозаписи. Название nio 2|4 означает 2 входа и 4 выхода.

Технология Novation Direct FX позволяет накладывать на входы и выходы устройства программные эффекты в реальном времени.

В числе эффектов nio 2|4 эмуляция гитарных комбиков, фильтры, дилей, хорус, фейзер, фленжер, дисторшн, EQ, ревер, тремоло и т. п., многие из которых взяты от Novation Supernova II.

Интерфейс nio 2|4 позиционируется для домашней звукозаписи, живых выступлений и диджеинга. Именно для последних двух направлений применения имеются входные и выходные разъемы RCA. Есть также гитарный вход и микрофонный XLR с фантомным питанием.

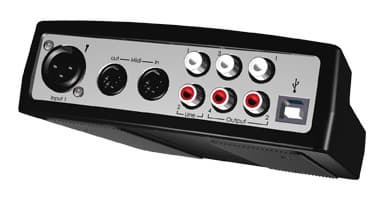

Особенностью также является наличие двух выходов на наушники. Гибкие мониторные возможности позволяют быстро переключаться между тремя миксами. На задней панели расположены MIDI входы/выходы.

Подключение посредством шины USB не требует блока питания. Устройство совместимо с PC и Mac.

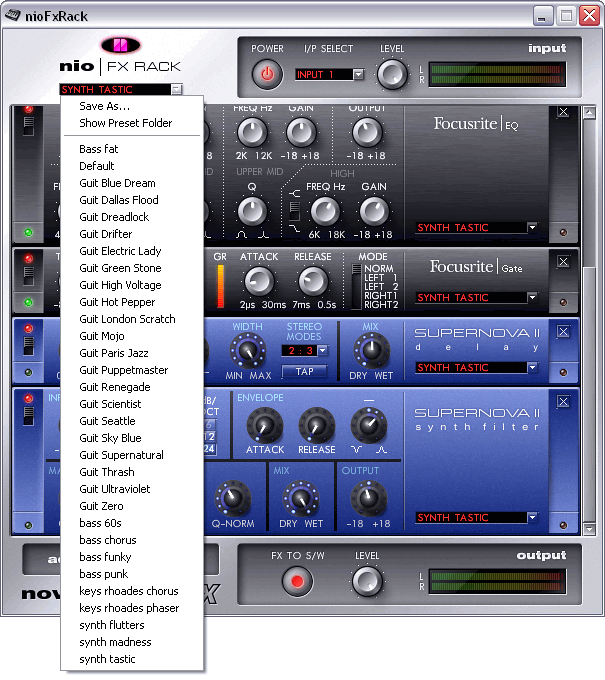

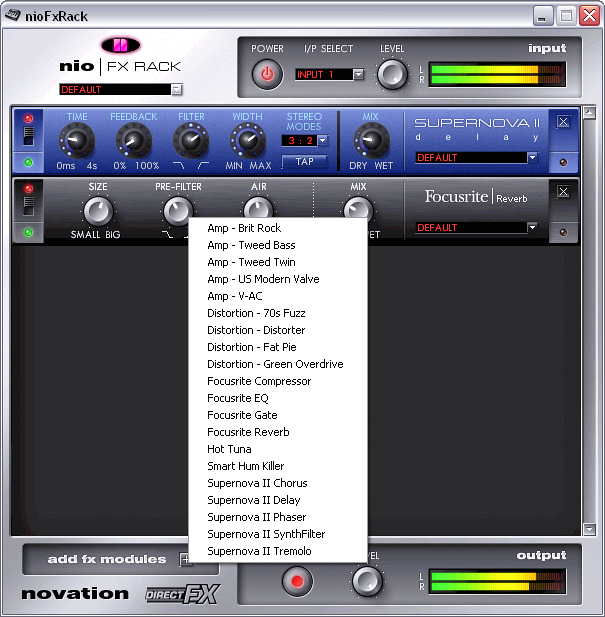

Приложение nioFxRack позволяет загружать эффекты, на скриншоте виден список пресетов и, непосредственно, Fx-модулей. Подавляющее большинство эффектов предназначено исключительно для гитар. Помимо обработок есть подавление сетевого гула и тюнер для настройки инструментов.






Диагностика ASIO в RMAA

Device: Novation USB ASIO Driver

Features:
Input channels: 2
Output channels: 4
Input latency: 58
Output latency: 58
Min buffer size: 442
Max buffer size: 442
Preferred buffer size: 442
Granularity: 0
ASIOOutputReady - not supported
Sample rate:
8000 Hz - not supported
11025 Hz - not supported
16000 Hz - not supported
22050 Hz - not supported
32000 Hz - not supported
44100 Hz - supported
48000 Hz - not supported
88200 Hz - not supported
96000 Hz - not supported
176400 Hz - not supported
192000 Hz - not supported
Input channels:
channel: 0 (Input 1) - Int24LSB
channel: 1 (Input 2) - Int24LSB
Output channels:
channel: 0 (Output 1) - Int24LSB
channel: 1 (Output 2) - Int24LSB
channel: 2 (Output 3) - Int24LSB
channel: 3 (Output 4) - Int24LSB

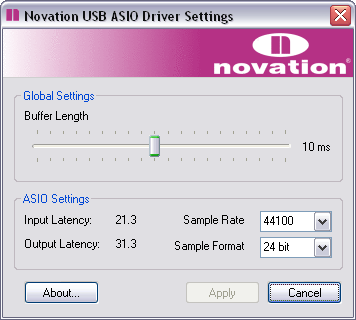

Поддерживаются частоты 44100 и 48000, разрядность 16 и 24 бита. Выбор возможен в панели ASIO. Привязка идет к размеру буферу в мс, а не семплах. Latency показывается отдельно. Автомат частоты отсуствует, необходим ручной выбор в ASIO панели!

Преобразователи: AKM AK4394 (Advanced Multi-Bit 24 бит 192 кГц стереоЦАП, Кг+шум: -100 дБ, сигнал/шум: 120 дБ), Cirrus Logic CS4272 (24 бит 192 кГц стереокодек, Кг+шум: -100 дБ, сигнал/шум: 114 дБ)

Как видим, применены очень приличные преобразователи профессионального уровня.

Производитель не приводит характеристики звукового тракта устройства, мы попробуем узнать подробности из собственных, легко проверяемых, тестов в RMAA 6.0.6 PRO.

Тестируемое устройство Novation nio 2|4
Режим работы 24-bit, 44 kHz
Звуковой интерфейс ASIO
Маршрут сигнала External loopback (line-out 1/2 - line-in 1/2)
Версия RMAA 6.0.6 PRO
Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Отклонение уровня -1.0 дБ / -1.0 дБ
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.04, -0.04
Отлично
Уровень шума, дБ (А)
-101.1
-101.4
Отлично
Динамические диапазон, дБ (А)
101.5
101.8
Отлично
Гармонические искажения, %
0.0217
0.0007
Хорошо
Гармонические искажения + шум, дБ(A)
-71.1
-93.2
Средне
Интермодуляционные искажения + шум, %
0.0141
0.0034
Очень хорошо
Взаимопроникновение каналов, дБ
-79
-73
Очень хорошо
Интермодуляции на 10 кГц, %
0.0178
0.0029
Очень хорошо
Общая оценка
Очень хорошо.

Измерения даны отдельно для левого и правого канала, так как показатели сильно отличаются. В левом канале, вероятно, сигнал проходит через тракт микрофонного предусилителя. Этим объясняется увеличение первых четырех гармоник тестового сигнала. Предположим, это фича устройства. Так как гармоник высших порядков нет, то искажения будут частично маскироваться, цифр измерений можно не бояться.

Тестирование отдельно выходов показывает отсутствие этого эффекта. Выходной сигнал линейных уровней на 4 дБ ниже стандартного, видимо поэтому характеристик преобразователей (должно быть порядка 112 дБ в loopback) не получается. Хотелось бы иметь больше 101 дБ. Впрочем, для 16 бит с его 96 дБ динамического диапазона и таких показателей собственного шума достаточно.

В использовании устройство предлагает несколько интересных возможностей. Например, поканальную индикацию уровней сигнала, как входа, так и выхода, на 7-сегментном светодиодном пикметре.

Для понимание маршрутизации требует чтения инструкции. У переключателей есть варианты источников сигнала: a (программный выход 1/2), b (программный выход 3/4), mon (секция микширования).

Работа с конденсаторном микрофоном прошла без нареканий. Наушники как с низким, так и с высоким импедансом озвучиваются также хорошо. На слух звук весьма качественный, профессиональный. С ПО проблем нет, кроме нехватки автомата опорной частоты.

Подведем итог. Можно только приветствовать появление нового, нестандартного USB-интерфейса, предлагающего несколько интересных, уникальных возможностей. Можно отметить host-эффект процессор с эффектами Novation и Focusrite, с работой как в live, так и на запись. Далее, два выхода на наушники, и маршрутизацию трех стерео потоков. В целом, устройство нацелено исключительно на музыкантов. Наиболее полно оценить функциональность nio 2|4 смогут гитаристы и диджеи. Возможность подключения нормального микрофона с +48В, при этом с питанием от шины USB, безо всякого внешнего БП, также большой плюс при мобильных выступлениях.
