Блок питания Chieftec TPS-500S: бюджетное решение с удачной акустической эргономикой и невысокой нагрузочной способностью канала +12VDC

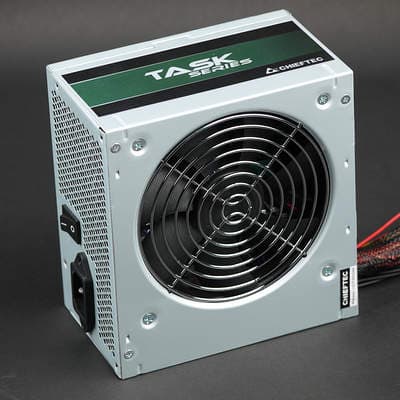

Внешний вид блока питания Chieftec TPS-500S
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Средняя цена
T-10532889
Розничные предложения
L-10532889-10

Информация о блоках питания серии Task (TPS) компании Chieftec появилась в интернете несколько лет назад, а вот сами блоки питания до российского рынка добрались только в конце 2016 года. В данной серии представлены три модели с максимальной мощностью 350, 400 и 500 Вт. Нам предстоит познакомиться со старшей моделью серии Task — TPS-500S.

К нам тестовый экземпляр попал без какой-либо упаковки и комплекта поставки, поэтому с высокой долей достоверности можно сделать вывод, что именно так он и продается в рознице.

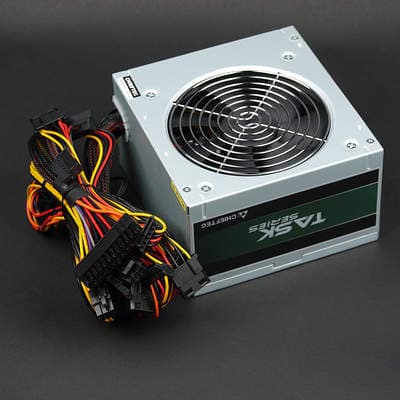

Упаковка блока питания Chieftec TPS-500S

Корпус блока питания выполнен из тонкой стали со стандартным гальванизированным покрытием серебристого цвета. Решетка проволочная, без лишних изысков. Размеры блока питания стандартные, его длина составляет 140 мм.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 456 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,912, что является средним показателем для современных решений подобной мощности, хотя для бюджетных продуктов такое значение вполне типично.

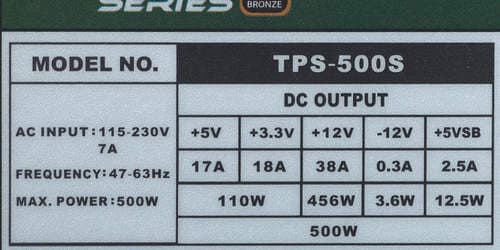

Характеристики блока питания Chieftec TPS-500S

Длина проводов и количество разъемов

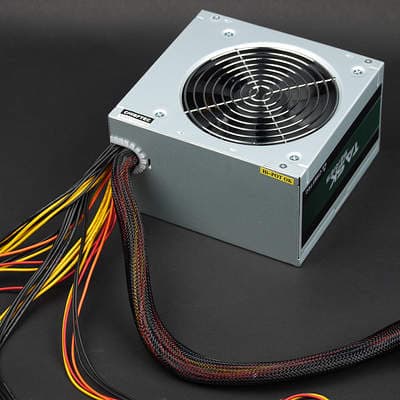

Провода и разъемы блока питания Chieftec TPS-500S

Фиксированные
до основного разъема АТХ — 48 см
до процессорного разъема 8 pin SSI — 51 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 50 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 15 см до второго такого же разъема
до разъема SATA Power Connector — 50 см, плюс 15 см до первого разъема Peripheral Connector («молекс») и еще 15 см до второго такого же разъема
до разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до первого разъема SATA Power Connector и еще 15 см до второго такого же разъема

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1монолитный
4 pin 12V Power Connector
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector2на одном шнуре
4 pin Peripheral Connector3
15 pin Serial ATA Connector5на трех шнурах
4 pin Floppy Drive Connector

Провода у Chieftec TPS-500S очень короткие. Длина шнура до разъема питания процессора составляет около 51 сантиметра, что ставит под сомнение возможность использования данной модели в полноразмерных корпусах с нижним расположением БП при наличии установленной видеокарты, так как провод такой длины можно протянуть только напрямую, а в случае установленной видеокарты или любой другой платы расширения ее придется как-то огибать. Стоит заранее предусмотреть этот нюанс и приобретать данный БП лишь для более компактных корпусов (microATX) и плат с разъемом питания процессора, расположенным ближе к центру, а не в левом верхнем углу. Впрочем, в корпусах с верхним расположением БП проблем возникнуть не должно и так.

На трех шнурах расположены пять разъемов SATA Power и три периферийных, но расположены они вперемешку, что не всегда удобно. Да и в принципе количество разъемов SATA Power небольшое, хотя для большинства типовых конфигураций с 1-2 накопителями разъемов должно хватить. Конструкторы очень оригинально подошли к их размещению на шнурах питания: некоторые разъемы лишены оранжевого провода (3,3 В), а один проходной разъем стоит последним на проводе, что привело к возможности контакта обрезанного, но не изолированного провода с деталями компьютера и/или сборщиком. В общем, на проводах постарались сэкономить.

Система охлаждения

Перед нами очередная ревизия бюджетной платформы CWT, на основе которой и выполнена данная модель блока питания.

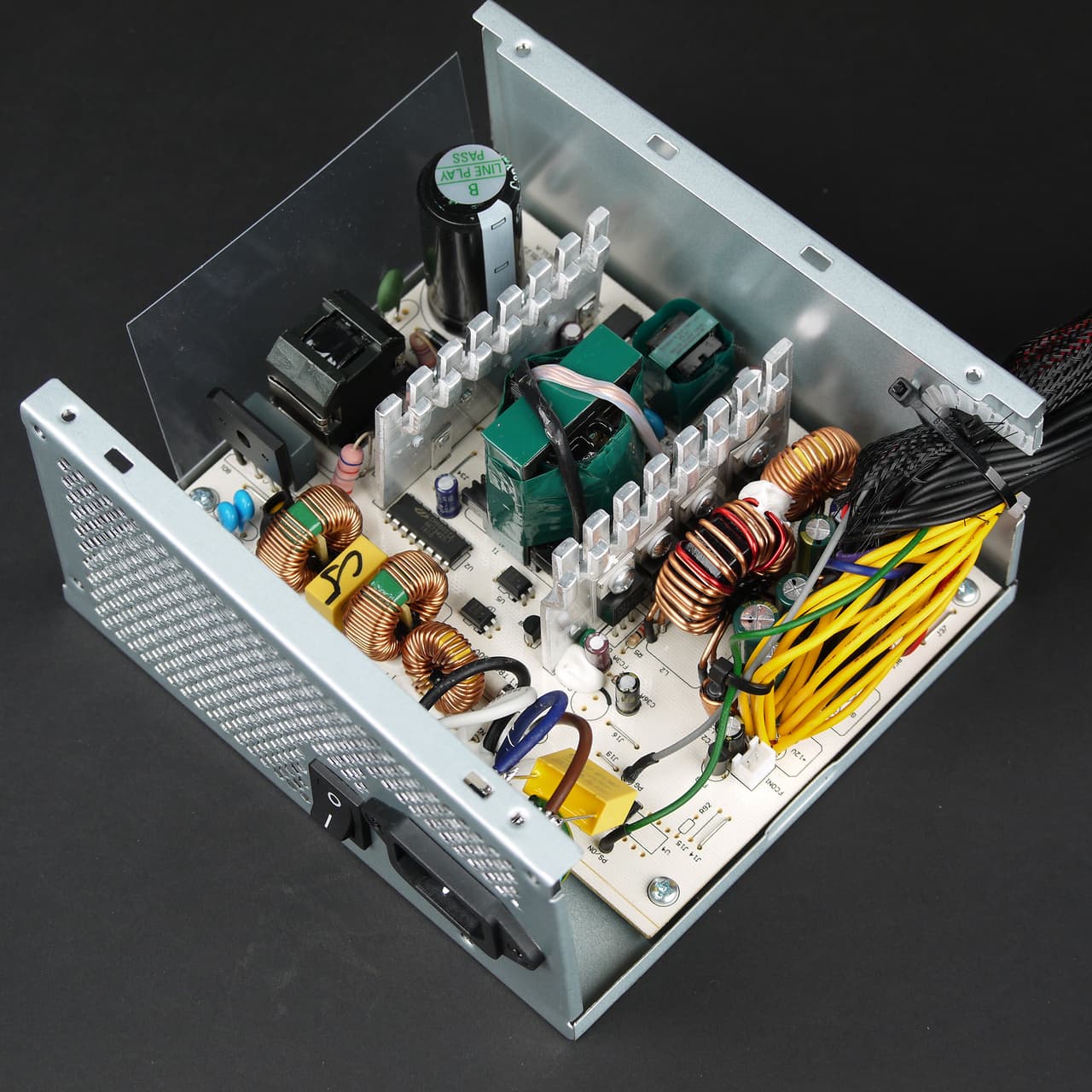

Вид платы блока питания Chieftec TPS-500S

Основные полупроводниковые элементы установлены на двух компактных радиаторах, оребрение которых выполнено путем расщепления верхней части пластины. К достоинствам такой конструкции относится низкое аэродинамическое сопротивление теплорассеивающих элементов, а к недостаткам — низкая теплоемкость и сравнительно малая площадь теплорассеивания.

Конструкция БП вполне стандартна для бюджетных решений: используется схема групповой стабилизации для каналов +12VDC и +5VDC, а также индивидуальный стабилизатор для канала +3.3VDC в выходном каскаде. Присутствует вполне полноценный сетевой фильтр на основной плате, включающий варистор и предохранитель. Также имеется фильтр коммутационных помех, собранный на сетевом разъеме. В качестве высоковольтного конденсатора используется емкость Сapxon, а вот низковольтные конденсаторы тут установлены преимущественно Chengy. Во вторичной цепи дежурного питания был обнаружен конденсатор Nippon Chemi-Con серии KY.

Блок питания оснащен активным корректором коэффициента мощности, дроссель которого упакован в пластиковый корпус. Источник питания рассчитан на работу в электросетях с номинальным напряжением от 100 до 240 вольт, то есть имеет расширенный диапазон питающих напряжений, что может оказаться полезным при работе от сети, в которой имеются значительные отклонения от номинальных значений.

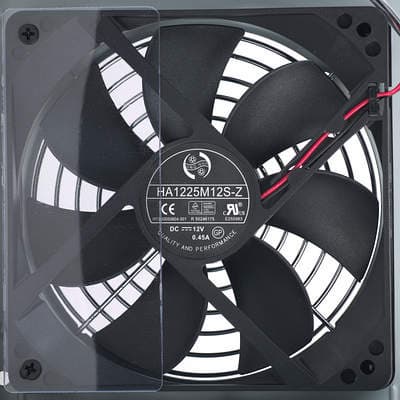

Вентилятор блока питания Chieftec TPS-500S

В блоке питания установлен вентилятор HA1225M12S-Z, произведенный компанией Dongguan Honghua Electronic Technology. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 2000 об/мин.

Тестирование блока питания

Работа на максимальной мощности Chieftec TPS-500S

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются не сильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

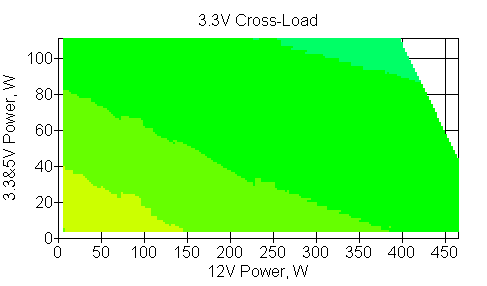

Отклонения по линии +3,3 VDC

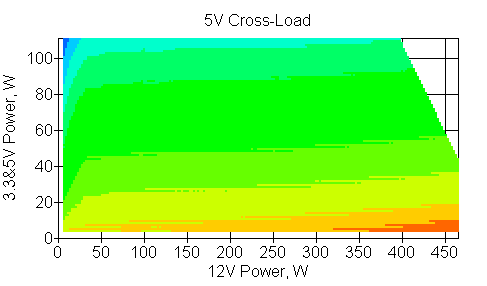

Отклонения по линии +5 VDC

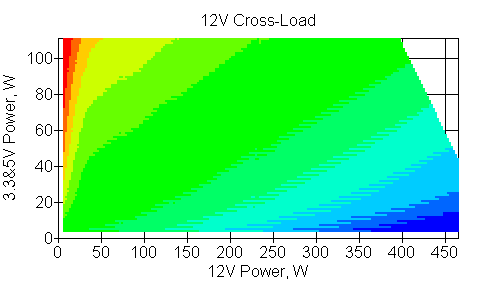

Отклонения по линии +12 VDC

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. При типовой суммарной мощности нагрузки по каналам +3.3VDC и +5VDC максимальная мощность по каналу +12VDC при отклонении в пределах трех процентов от номинала составила около 250 Вт, а при отклонении в пределах 5% — около 350 Вт. Это составляет около 54% и 77% от заявленной мощности канала +12VDC, что на фоне аналогов ничем не выделяется. Присутствует также тенденция к задиранию значения напряжения по каналу +5VDC при низкой нагрузке на данную линию и выходной мощности свыше 200 Вт по каналу +12VDC.

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем PCI-E

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составила свыше 150 Вт при отклонении 3%.

Качество питания видеокарты
отклонения действующих значений напряжения от номинала
при нагрузке через два разъема PCI-E

В случае видеокарты с двумя разъемами питания картина сильно не меняется: максимальная мощность по каналу +12VDC составила около 170 Вт при отклонении 3% и свыше 250 Вт при отклонении 5%. Но так как отклонение напряжения происходит в сторону уменьшения, то использовать видеокарту с двумя разъемами питания, потребляющую свыше 170 Вт, с данным блоком питания не стоит, чтобы избежать нестабильной работы.

Качество питания системной платы
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания ATX

В случае системной платы максимальная мощность по каналу +12VDC составила около 130 Вт при отклонении 3% и свыше 150 Вт при отклонении 5%. Поскольку сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Так что и тут полученного значения мощности должно хватить.

Качество питания VRM CPU
отклонения действующих значений напряжения от номинала
при нагрузке только через разъем питания процессора

В случае разъема питания процессора максимальная мощность по каналу +12VDC составила около 130 Вт при отклонении 3% и свыше 150 Вт при отклонении 5%, что позволяет использовать почти любой десктопный процессор как для сокета Socket 1150/51, так и для Socket AM3/FM2.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

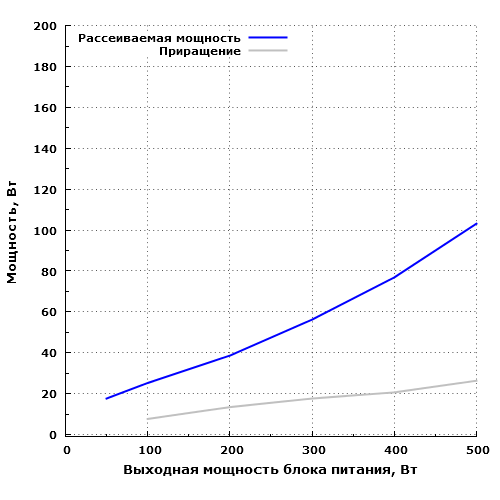

Рассеиваемая мощность Chieftec TPS-500S

На максимальной мощности блок питания рассеивает около 103 Вт, на мощности 50 Вт — около 17,6 Вт. 60 Вт он рассеивает на мощности около 320 Вт. Таким образом, экономичность Chieftec TPS-500S можно считать удовлетворительной.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0350,1
STB0,0690,2
Zload0,0732,6

Что касается работы в малонагруженных и ненагруженных режимах, то здесь все также очень достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в режиме холостого хода — около 2,6 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

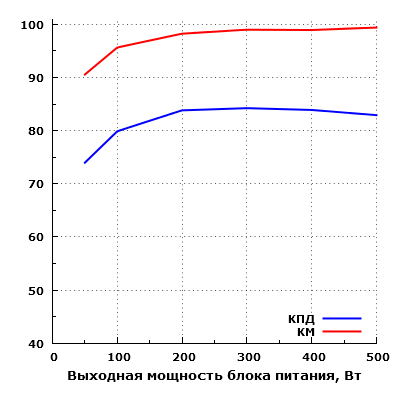

Эффективность Chieftec TPS-500S

КПД у данной модели не слишком высокий. Значение данного параметра находится в районе 79%-84% в диапазоне мощности от 100 до 500 Вт, максимальное зарегистрированное значение составило около 84,2% при работе на мощности 300 Вт. На мощности 50 Вт КПД составил около 74%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А15

С точки зрения абсолютных значений, пусковой ток немаленький, поэтому использования с дешевыми маломощными ИБП в данном случае лучше избегать, предпочтя им решения от 1000 В·А с двумя батареями на борту. Если же сравнивать с блоками питания аналогичной мощности, то показатели пускового тока у Chieftec TPS-500S находятся на среднем уровне и далеки от максимальных значений, зарегистрированных нами, что также можно оценить положительно.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

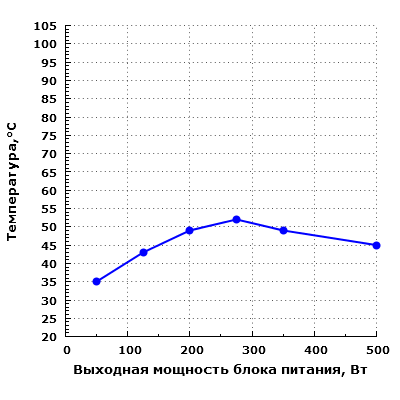

Тепловой режим Chieftec TPS-500S

Термонагруженность конденсаторов находится на низком уровне (их температура ниже 60 градусов) во всем исследованном диапазоне мощности. Таким образом, блок питания имеет хороший запас по температуре конденсаторов.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

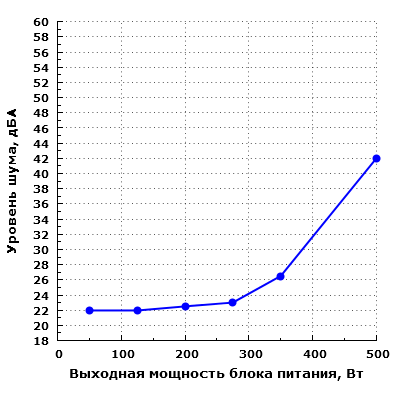

Уровень шума Chieftec TPS-500S

Шум источника питания находится на минимально заметном уровне при работе на мощности в пределах 275 Вт, так что среди бюджетных БП стоимостью до 50 долларов он является одним из безусловных лидеров по акустической эргономике.

Шум блока питания находится на сравнительно невысоком уровне (ниже среднетипичного) при работе на мощности 350 Вт. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в жилом помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

При работе на мощности 500 Вт шум превышает значение 40 дБА, его уровень можно оценить как весьма высокий.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 350 Вт, а при работе на мощности до 275 Вт уровень шума является очень низким.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен0
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Оценка потребительских качеств

Потребительские качества Chieftec TPS-500S находятся на среднем уровне — в основном благодаря хорошей акустической эргономике. Электрические характеристики данной модели сложно назвать выдающимися, но для низкобюджетного продукта подобные недостатки вполне типичны. Разъемов мало, установлены они кое-как, а провода до них короткие.

Итоги

С учетом низкой стоимости данной модели и ее практической работоспособности даже на максимальной мощности можно констатировать, что Chieftec TPS-500S является одним из самых тихих БП в данном ценовом сегменте. Не стоит ожидать от него чудес, но в пределах 250 Вт по линии +12VDC данная модель вполне неплоха, питать домашний компьютер даже с дискретной видеокартой, потребляющей до 170 Вт, она вполне способна. Другое дело, что вопросы вызывают реальный срок службы конденсаторов и вентилятора, на которых основательно сэкономили, поэтому мощность нагрузки лучше понизить, чтобы БП прожил как можно дольше.

Блок питания Chieftec TPS-500S предоставлен на тестирование производителем
