Toshiba Satellite L20-100 тест матрицы
Тест матрицы
Тестирование производится в соответствии с методикой, разработанной для LCD-мониторов. Подробно с ней можно ознакомиться здесь.
Определение времени отклика
Измерения времени отклика проводилось с использованием разработанного нами программно-аппартного комплекса. Для начала были проведены измерения в соответствии с рекомендациями ANSI (при переключении черного поля на белое и обратно измеряется время перехода от 10% до 90% яркости, при этом яркость черного поля принимается за 0%, а яркость белого – 100%) для заводских установок матрицы (в случае с ноутбуками, яркость устанавливается на максимум).
Время отклика, мс | ||
вкл. | выкл. | сумма |
32,5 | 8,6 | 41,1 |
Время отклика очень велико. Начинают сбываться подозрения, что на матрице сэкономили.
Дополнительно мы измерили времена отклика при переходе между полутонами. Очевидно, что скорость переключения черно-белых полей играет роль только в одном случае: при прокрутке черного текста на белом фоне. Смазанность объектов при просмотре фильмов и при виртуальном сражении определяется скоростью перехода между полутонами. К сожалению, у ANSI нет методики, описывающей процедуры таких измерений. Поэтому, во-первых, производители матриц и мониторов могут сознательно обеспечивать малые черно-белые времена отклика, не заботясь о полутоновых переходах, а, во-вторых, отсутствие стандартов затрудняет адекватное сравнение скоростей полутоновых переходов, полученных независимыми тестовыми лабораториями. измерять время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). С шагом в 10% мы провели эти измерения, результаты представлены на графиках.

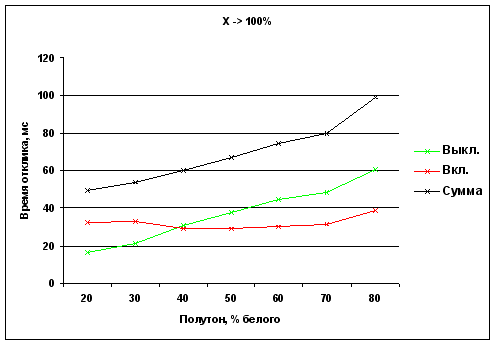

Времена отклика при переходе от полутона X до белого

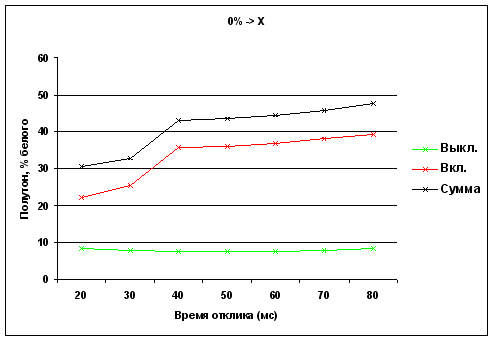

Времена отклика при переходе от черного до полутона X

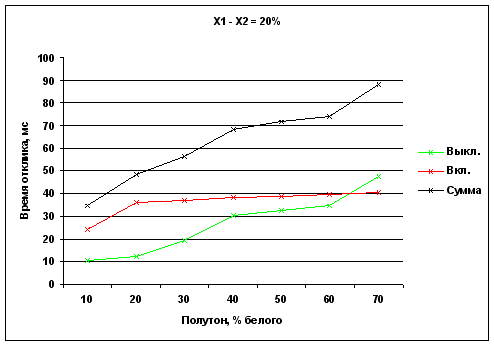

Времена отклика при переходе между полутонами в окрестности X, отстоящими от X на 10%
Как видно, время отклика при переходе между полутонами значительно превышает время черно-белых переходов. При этом замена белого на серый увеличивает время включения, а черного на серый — время выключения. Объяснение этому можно найти здесь.
Оценка яркости и качества цветопередачи
Для оценки качества цветопередачи использовали колориметр
SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой:
Gamma = 2.2, Whitepoint = 6500 К. В таблице приведены: яркость
белого поля, а также цветовая температура на
участках шкалы серого, полученные при максимальной яркости матрицы.
Цветовая температура на различных участках шкалы серого, К | Яркость, кд/м2 | ||
50% | 75% | 100% | |
8150 | 7560 | 5760 | 125,5 |
Яркость матрицы по показаниям датчика Spider Pro вполне приличная.

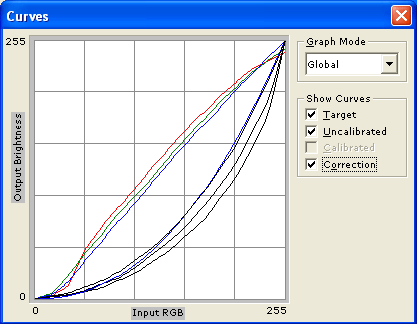

Приведены также графики гамма-кривых, где можно увидеть,
насколько гамма-кривые индивидуальных цветов (черные линии)
отклоняются от целевой гамма-кривой (синяя линия) и какая требуется
коррекция для каждого цвета (соответственно красная, синяя и зеленая
линии).
Измерение равномерности черного и белого полей и углов обзора
Для измерения яркости небольшого участка экрана в заданном
направлении мы изготовили высокочувствительный узконаправленный
(4±0,5 градуса) датчик. При измерении равномерности белого и
черного полей датчик последовательно размещался в 25 точках экрана,
расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана
не включены). При этом ось датчика была направлена строго
перпендикулярно к поверхности экрана. Измерения проводились при
максимальной яркости матрицы. Аппроксимированные поверхности
яркости черного и белого полей и контрастности (отношения яркости
белого к яркости черного) показаны на рисунках.

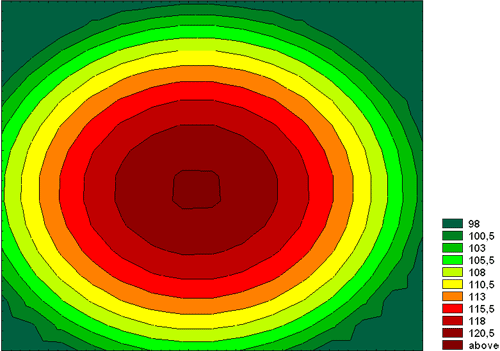

Поверхность, построенная по значениям яркости белого поля. Изолинии через 2,5 кд/м2

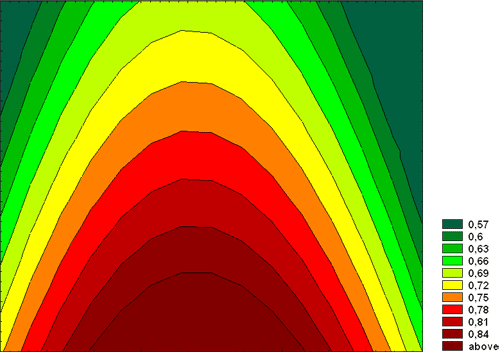

Поверхность, построенная по значениям яркости черного поля. Изолинии через 0,03 кд/м2

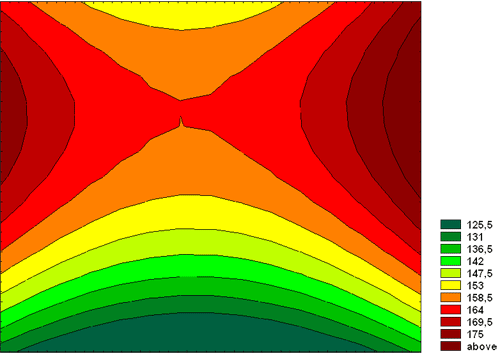

Поверхность, построенная по значениям контрастности. Изолинии через 5,5 единиц
В таблице приведены средние значения и минимальные и максимальные
отклонения от средних значений.
Параметр | Среднее | Отклонение от среднего | |
мин., % | макс., % | ||
яркость черного поля | 0.73 кд/м2 | -20.5 | 19.1 |
яркость белого поля | 110.2 кд/м2 | -10.8 | 13.9 |
контрастность | 153:1 | -19.1 | 14.6 |
Опасения действительно оправдываются, хотя и не в полной мере. Яркость матрицы приличная, но за счет высокого уровня засветки черного поля контрастность низковата.
Чтобы выяснить, как меняется яркость монитора при отклонении от
перпендикуляра к экрану, мы провели серию измерений яркости черного,
белого и оттенков серого в центре экрана в широком диапазоне углов,
отклоняя ось датчика в двух направлениях — вертикальном и
горизонтальном. Результаты — на графиках ниже.
Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — вниз, положительные значения — вверх) от нормали к экрану в вертикальной плоскости

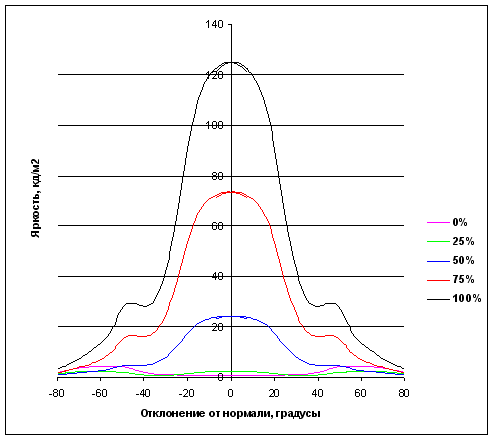

Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — влево, положительные значения — вправо) от нормали к экрану в горизонтальной плоскости

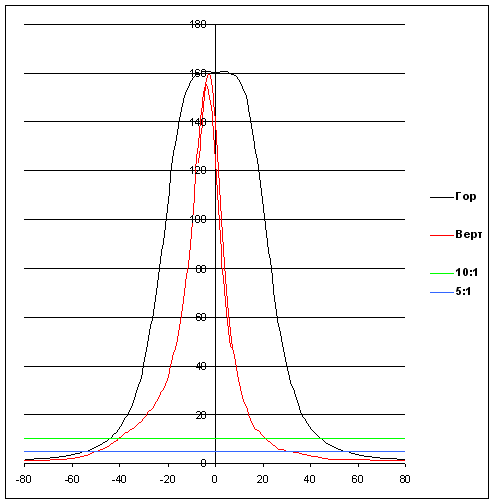

Зависимость контрастности (отношения яркости белого поля к яркости черного) в центре экрана от отклонения оси датчика (отрицательные значения — влево или вниз, положительные значения — вправо или вверх) от нормали к экрану в вертикальной и горизонтальной плоскостях. Зеленая линия — отношение 10:1, голубая — 5:1
И с углами обзора ситуация в общем-то стандартная для дешевых ноутбуков при малейшем отклонении от нормали к экрану по вертикали контрастность моментально падает.
Углы обзора по контрастности:
при CR = 5:1 вертикальные: +30 -50 =80, горизонтальные -55 +55 = 110
при CR = 10:1 вертикальные: +20 -40 =60, горизонтальные -45 +45 = 90.
На графики полутонов лучше не смотреть. Иначе лешко увидеть, что при отклонении от нормали вниз менее, чем на 20° инвертируются полутона 0, 25% и 50%. То есть реально углов комфортного обзора по вертикали просто нет матрица должна быть установлена строго перпендикулярно линии взгляда.
Матрица не вызывает положительных эмоций. Какие-либо достоинства разглядеть сложно одни недостатки.
