MaxSelect TravelBook A2Wide — тест матрицы



Тест матрицы

Тестирование производится в соответствии с методикой, разработанной для LCD-мониторов. Подробно с ней можно ознакомиться здесь.

Определение времени отклика

Измерения времени отклика проводилось с использованием разработанного нами программно-аппартного комплекса. Для начала были проведены измерения в соответствии с рекомендациями ANSI (при переключении черного поля на белое и обратно измеряется время перехода от 10% до 90% яркости, при этом яркость черного поля принимается за 0%, а яркость белого – 100%) для заводских установок матрицы (в случае с ноутбуками, яркость устанавливается на максимум).

Время отклика, мс
вкл. выкл. сумма
24,2 12,5 36,7

Матрица медленная и явно не предназначена для игр, возможно «смазывание« динамичных сцен.

Дополнительно мы измерили времена отклика при переходе между полутонами. Очевидно, что скорость переключения черно-белых полей играет роль только в одном случае: при прокрутке черного текста на белом фоне. Смазанность объектов при просмотре фильмов и при виртуальном сражении определяется скоростью перехода между полутонами. К сожалению, у ANSI нет методики, описывающей процедуры таких измерений. Поэтому, во-первых, производители матриц и мониторов могут сознательно обеспечивать малые черно-белые времена отклика, не заботясь о полутоновых переходах, а, во-вторых, отсутствие стандартов затрудняет адекватное сравнение скоростей полутоновых переходов, полученных независимыми тестовыми лабораториями. измерять время отклика при переходе от черного до X, от × до белого, и для перехода между полутонами в окрестности X, отстоящими от × на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). С шагом в 10% мы провели эти измерения, результаты представлены на графиках.

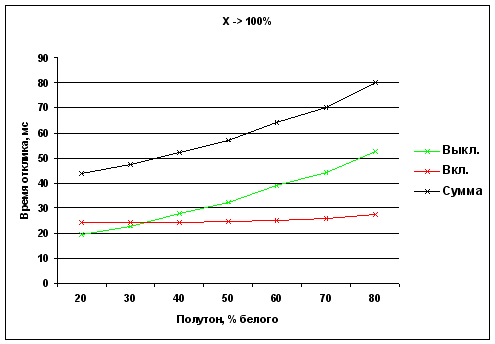

Времена отклика при переходе от полутона X до белого

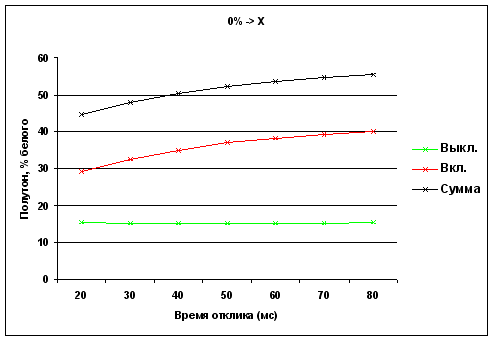

Времена отклика при переходе от черного до полутона X

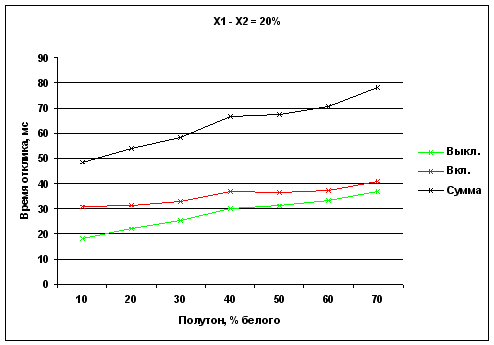

Времена отклика при переходе между полутонами в окрестности X, отстоящими от X на 10%

Как видно, время отклика при переходе между полутонами значительно превышает время черно-белых переходов. При этом замена белого на серый увеличивает время включения, а черного на серый – время выключения. Объяснение этому можно найти здесь.

Оценка яркости и качества цветопередачи

Для оценки качества цветопередачи использовали колориметр SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. В таблице приведены: яркость белого поля, а также цветовая температура на участках шкалы серого, полученные при максимальной яркости матрицы.

Цветовая температура на различных участках шкалы серого, К Яркость, кд/м2
50% 75% 100%
10410 8700 5720 136

Яркость матрицы для ноутбука весьма неплохая.

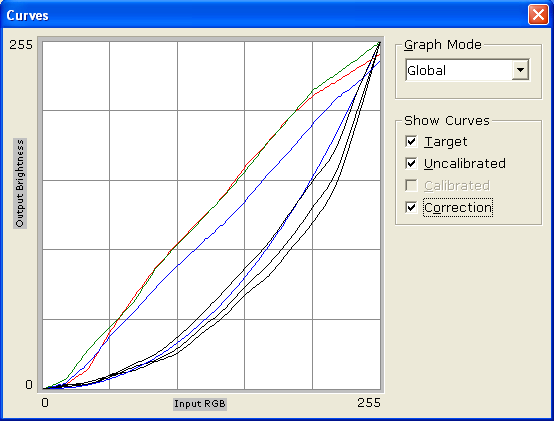

Приведены также графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия) и какая требуется коррекция для каждого цвета (соответственно красная, синяя и зеленая линии).

Цветопередача очень неплохая, хотя стандартный для ноутбучных матриц уклон в синий цвет присутствует и здесь.

Измерение равномерности черного и белого полей и углов обзора

Для измерения яркости небольшого участка экрана в заданном направлении мы изготовили высокочувствительный узконаправленный (4+/-0,5 градуса) датчик. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Измерения проводились при заводских настройках монитора. Аппроксимированные поверхности яркости черного и белого полей и контрастности (отношения яркости белого к яркости черного) показаны на рисунках.

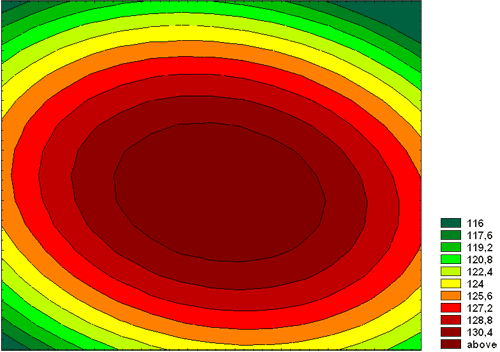

Поверхность, построенная по значениям яркости белого поля. Изолинии через 1,6 кд/м2

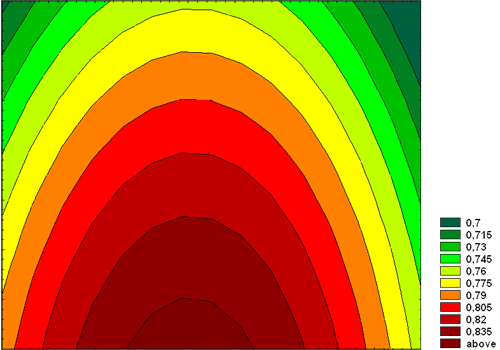

Поверхность, построенная по значениям яркости черного поля. Изолинии через 0,015 кд/м2

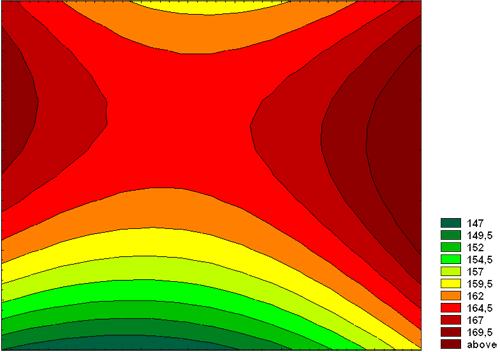

Поверхность, построенная по значениям контрастности. Изолинии через 2,5 единицы

В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
яркость черного поля 0,79 кд/м2 -11,6 9,5
яркость белого поля 127,2 кд/м2 -8,5 7,2
контрастность 162:1 -11,8 7,5

Равномерность яркостей черного и белого полей хорошая, а вот засветка черного поля высоковата. Отсюда — не слишком высокое значение контрастности.

Чтобы выяснить, как меняется яркость монитора при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в двух направлениях — вертикальном и горизонтальном. Результаты — на графиках ниже.

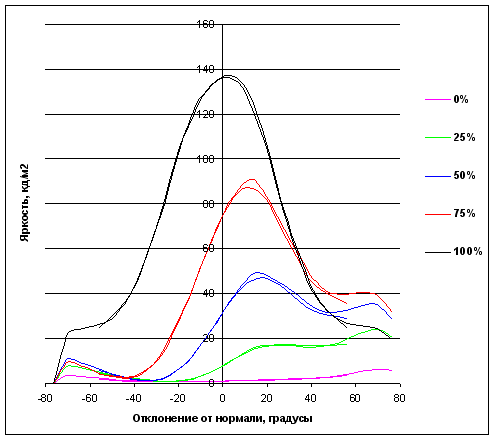

Зависимость яркости полутонов (0% – черный, 100% – белый) в центре экрана от отклонения оси датчика (отрицательные значения – вниз, положительные значения — вверх) от нормали к экрану в вертикальной плоскости

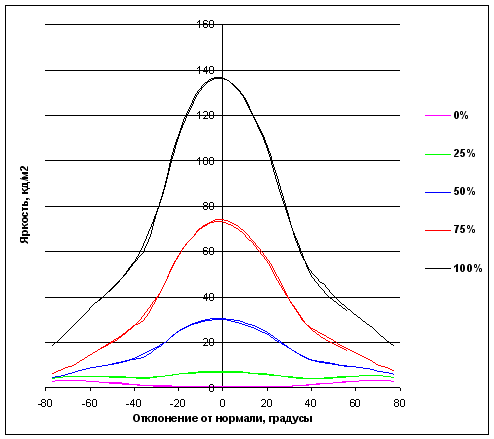

Зависимость яркости полутонов (0% – черный, 100% – белый) в центре экрана от отклонения оси датчика (отрицательные значения – влево, положительные значения — вправо) от нормали к экрану в горизонтальной плоскости

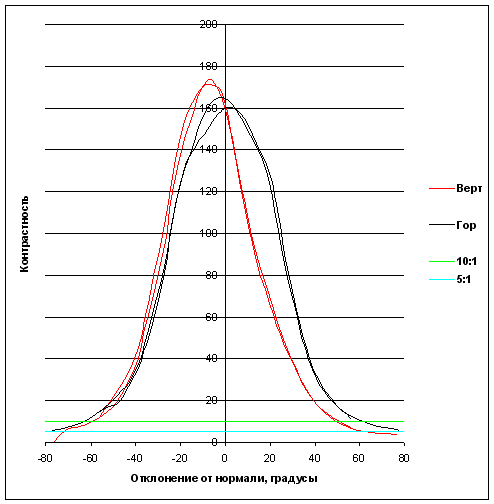

Зависимость контрастности (отношения яркости белого поля к яркости черного) в центре экрана от отклонения оси датчика (отрицательные значения — влево или вниз, положительные значения – вправо или вверх) от нормали к экрану в вертикальной и горизонтальной плоскостях. Зеленая линия – отношение 10:1, голубая – 5:1

Углы обзора, расчитанные по контрастности, вполне приемлемы:
при CR = 5:1 вертикальные: -70 +60 = 130, горизонтальные -80 +80 = 160
при CR = 10:1 вертикальные: -60 +50 = 110, горизонтальные -60 +60 = 120.

Правда, заметно резкое падение контрастности при отклонении от нормали к экрану вверх.

Если обратить внимание на графики полутонов, то можно заметить, что вертикальные углы комфортного обзора — где-то от -30 до +30 градусов.

По результатам теста матрицы можно сделать вывод, что ее основные недостатки — большое время отклика, и достаточно высокий уровень яркости черного поля.

Редакция выражает благодарность компании Атлантик компьютерс за предоставленный ноутбук
