ASUS W5A — тест матрицы



Тест матрицы

Тестирование производится в соответствии с методикой, разработанной для LCD-мониторов. Подробно с ней можно ознакомиться здесь.

Определение времени отклика

Измерения времени отклика проводилось с использованием разработанного нами программно-аппартного комплекса. Для начала были проведены измерения в соответствии с рекомендациями ANSI (при переключении черного поля на белое и обратно измеряется время перехода от 10% до 90% яркости, при этом яркость черного поля принимается за 0%, а яркость белого — 100%) для заводских установок матрицы (в случае с ноутбуками, яркость устанавливается на максимум).

Время отклика, мс
вкл. выкл. сумма
9,8 5,2 15

Время отклика блестящее. Это лучший результат из всех матриц, побывавших в нашей тестовой лаборатории.

Дополнительно мы измерили времена отклика при переходе между полутонами. Очевидно, что скорость переключения черно-белых полей играет роль только в одном случае: при прокрутке черного текста на белом фоне. Смазанность объектов при просмотре фильмов и при виртуальном сражении определяется скоростью перехода между полутонами. К сожалению, у ANSI нет методики, описывающей процедуры таких измерений. Поэтому, во-первых, производители матриц и мониторов могут сознательно обеспечивать малые черно-белые времена отклика, не заботясь о полутоновых переходах, а, во-вторых, отсутствие стандартов затрудняет адекватное сравнение скоростей полутоновых переходов, полученных независимыми тестовыми лабораториями. измерять время отклика при переходе от черного до X, от × до белого, и для перехода между полутонами в окрестности X, отстоящими от × на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). С шагом в 10% мы провели эти измерения, результаты представлены на графиках.


Времена отклика при переходе от полутона X до белого


Времена отклика при переходе от черного до полутона X

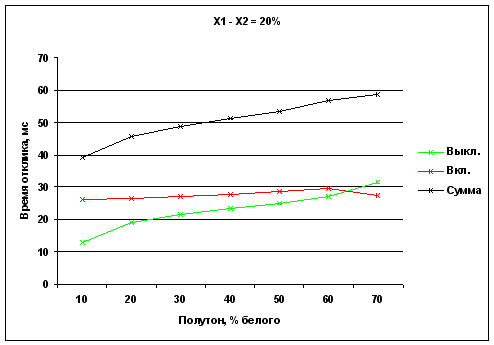

Времена отклика при переходе между полутонами в окрестности X, отстоящими от X на 10%

Как видно, время отклика при переходе между полутонами значительно превышает время черно-белых переходов. При этом замена белого на серый увеличивает время включения, а черного на серый — время выключения. Объяснение этому можно найти здесь.

Оценка яркости и качества цветопередачи

Для оценки качества цветопередачи использовали колориметр SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. В таблице приведены: яркость белого поля, а также цветовая температура на участках шкалы серого, полученные при максимальной яркости матрицы.

Цветовая температура на различных участках шкалы серого, К Яркость, кд/м2
50% 75% 100%
9950 8730 6370 175,8

Яркость матрицы также очень хорошая.

Приведены также графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия) и какая требуется коррекция для каждого цвета (соответственно красная, синяя и зеленая линии).

Цветопередача для ноутбучных матриц опять-таки весьма хорошая.

Измерение равномерности черного и белого полей и углов обзора

Для измерения яркости небольшого участка экрана в заданном направлении мы изготовили высокочувствительный узконаправленный (4+/-0,5 градуса) датчик. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Измерения проводились при заводских настройках монитора. Аппроксимированные поверхности яркости черного и белого полей и контрастности (отношения яркости белого к яркости черного) показаны на рисунках.

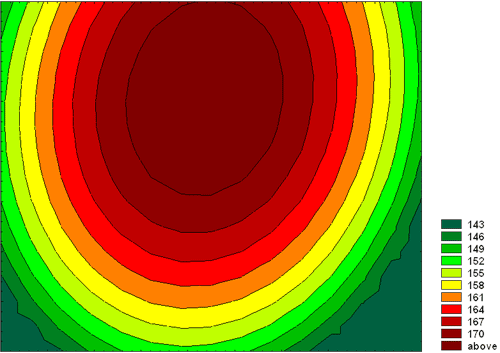

Поверхность, построенная по значениям яркости белого поля. Изолинии через 3 кд/м2


Поверхность, построенная по значениям яркости черного поля. Изолинии через 0,024 кд/м2

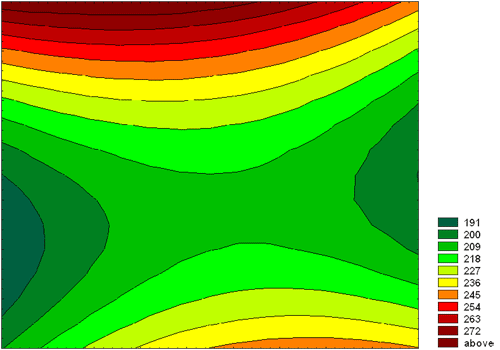

Поверхность, построенная по значениям контрастности. Изолинии через 9 единиц

В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
яркость черного поля 0,75 кд/м2 -19,8 15,3
яркость белого поля 161,1 кд/м2 -9,7 9,1
контрастность 215:1 -21,2 18,8

А вот яркость черного поля великовата, как и неравномерность его засветки. Правда, контрастность все равно хорошая, но глубокого черного цвета эта матрица не даст.

Чтобы выяснить, как меняется яркость монитора при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в двух направлениях — вертикальном и горизонтальном. Результаты — на графиках ниже.


Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — вниз, положительные значения — вверх) от нормали к экрану в вертикальной плоскости

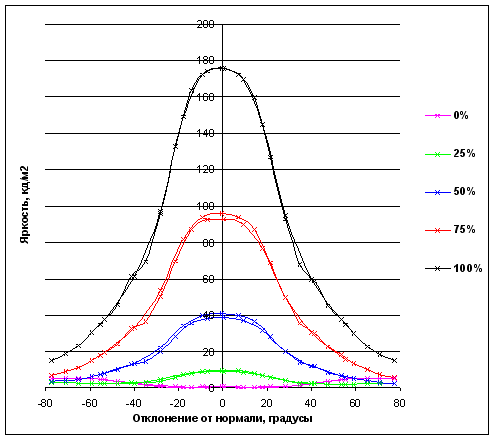

Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — влево, положительные значения — вправо) от нормали к экрану в горизонтальной плоскости

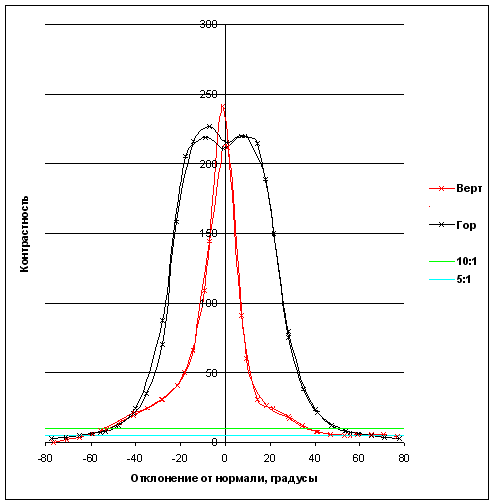

Зависимость контрастности (отношения яркости белого поля к яркости черного) в центре экрана от отклонения оси датчика (отрицательные значения — влево или вниз, положительные значения — вправо или вверх) от нормали к экрану в вертикальной и горизонтальной плоскостях. Зеленая линия — отношение 10:1, голубая — 5:1

А вот с углами обзора ситуация далеко не радужная. Контрастность резко падает при отклонении от нормали в вертикальном направлении, с горизонтальными углами дело чуть лучше. Если оценивать углы обзора по контрастности, получаем:
при CR = 5:1 вертикальные: -60 +50 = 110, горизонтальные -60 +60 = 120
при CR = 10:1 вертикальные: -55 +35 = 90, горизонтальные -50 +50 = 100.

Графики полутонов тоже не радуют. При отклонении от нормали вниз уже на 20° инвертируются полутона 25% и 50%, при отклонении вбок инвертирование черного цвета и полутона 25% происходит при 40 градусах.

По результатам теста матрицы можно сделать вывод, что ее основные достоинства — малое время отклика, хорошая яркость и контрастность, недостатки — малые углы комфортного обзора и достаточно высокий уровень яркости и неравномерности засветки черного поля.

Редакция выражает благодарность компании Юпитер за предоставленный ноутбук
