ASUS V6J — тест матрицы



Тест матрицы

Тестирование производится в соответствии с методикой, разработанной для LCD-мониторов. Подробно с ней можно ознакомиться здесь. Напомню, что ранее у нас на тестах побывала модель предыдущего поколения — ASUS V6V. нтересно, изменились ли за это время характеристики матрицы.

Определение времени отклика

Измерения времени отклика проводилось с использованием разработанного нами программно-аппартного комплекса. Для начала были проведены измерения в соответствии с рекомендациями ANSI (при переключении черного поля на белое и обратно измеряется время перехода от 10% до 90% яркости, при этом яркость черного поля принимается за 0%, а яркость белого — 100%) для заводских установок матрицы (в случае с ноутбуками, яркость устанавливается на максимум).

Время отклика, мс
вкл. выкл. сумма
20,1 5,8 25,9

Время реакции уменьшилось достаточно заметно, но матрицу все равно не назовешь очень быстрой — в играх возможно «смазывание» динамичных сцен.

Дополнительно мы измерили времена отклика при переходе между полутонами. Очевидно, что скорость переключения черно-белых полей играет роль только в одном случае: при прокрутке черного текста на белом фоне. Смазанность объектов при просмотре фильмов и при виртуальном сражении определяется скоростью перехода между полутонами. К сожалению, у ANSI нет методики, описывающей процедуры таких измерений. Поэтому, во-первых, производители матриц и мониторов могут сознательно обеспечивать малые черно-белые времена отклика, не заботясь о полутоновых переходах, а, во-вторых, отсутствие стандартов затрудняет адекватное сравнение скоростей полутоновых переходов, полученных независимыми тестовыми лабораториями. измерять время отклика при переходе от черного до X, от × до белого, и для перехода между полутонами в окрестности X, отстоящими от × на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). С шагом в 10% мы провели эти измерения, результаты представлены на графиках.


Времена отклика при переходе от полутона X до белого

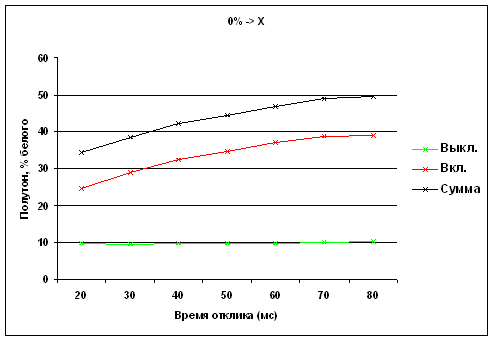

Времена отклика при переходе от черного до полутона X


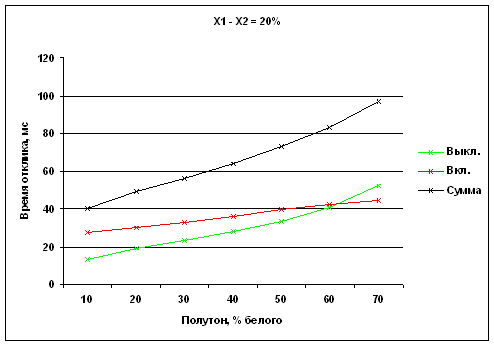

Времена отклика при переходе между полутонами в окрестности X, отстоящими от X на 10%

Как видно, время отклика при переходе между полутонами значительно превышает время черно-белых переходов. При этом замена белого на серый увеличивает время включения, а черного на серый — время выключения. Объяснение этому можно найти здесь.

Оценка яркости и качества цветопередачи

Для оценки качества цветопередачи использовали колориметр SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. В таблице приведены: яркость белого поля, а также цветовая температура на участках шкалы серого, полученные при максимальной яркости матрицы.

Цветовая температура на различных участках шкалы серого, К Яркость, кд/м2
50% 75% 100%
9740 8140 6590

148,5

Яркость матрицы очень хорошая, опять-таки заметно выше, чем у V6V, да и цветовая температура ближе к "норме"

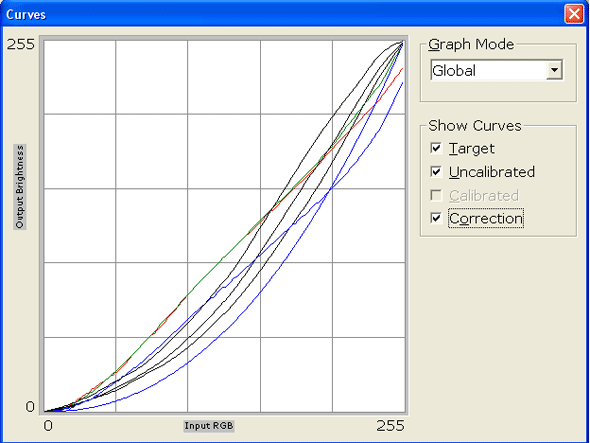

Приведены также графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия) и какая требуется коррекция для каждого цвета (соответственно красная, синяя и зеленая линии).

Цветопередача в принципе неплохая, хотя гамма-кривые лежат выше целевой кривой.

Измерение равномерности черного и белого полей и углов обзора

Для измерения яркости небольшого участка экрана в заданном направлении мы изготовили высокочувствительный узконаправленный (4+/-0,5 градуса) датчик. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Измерения проводились при заводских настройках монитора. Аппроксимированные поверхности яркости черного и белого полей и контрастности (отношения яркости белого к яркости черного) показаны на рисунках.


Поверхность, построенная по значениям яркости белого поля. Изолинии через 2 кд/м2

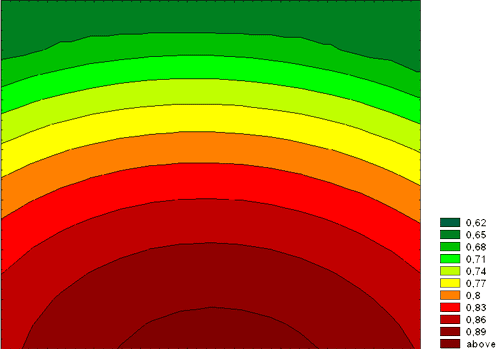

Поверхность, построенная по значениям яркости черного поля. Изолинии через 0,03 кд/м2


Поверхность, построенная по значениям контрастности. Изолинии через 4.5 единиц

В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
мин., % макс., %
яркость черного поля 0,79 кд/м2 -15,6 15,2
яркость белого поля 132,3 кд/м2 -7 12,3
контрастность 169:1 -14 11,7

Обратной стороной отличной яркости является относительно высокий уровень засветки черного поля. Правда, контрастность при этом остается хорошей.

Чтобы выяснить, как меняется яркость монитора при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в двух направлениях — вертикальном и горизонтальном. Результаты — на графиках ниже.

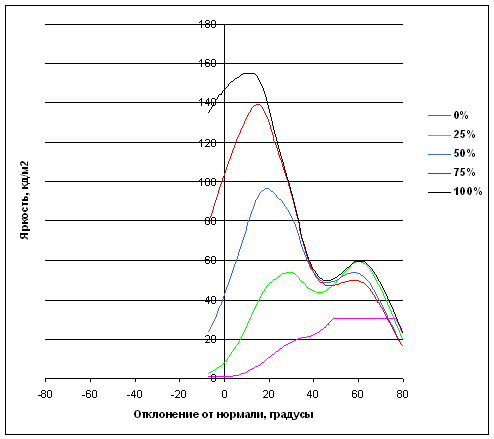

Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — вниз, положительные значения — вверх) от нормали к экрану в вертикальной плоскости

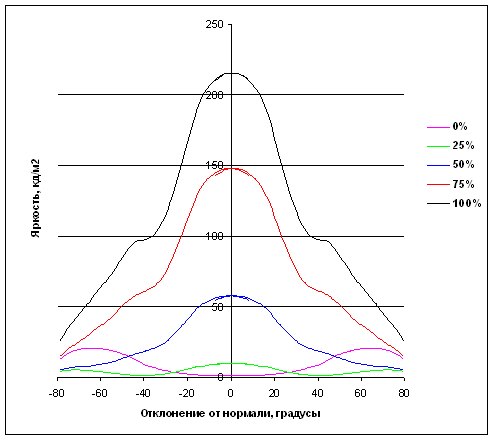

Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — влево, положительные значения — вправо) от нормали к экрану в горизонтальной плоскости

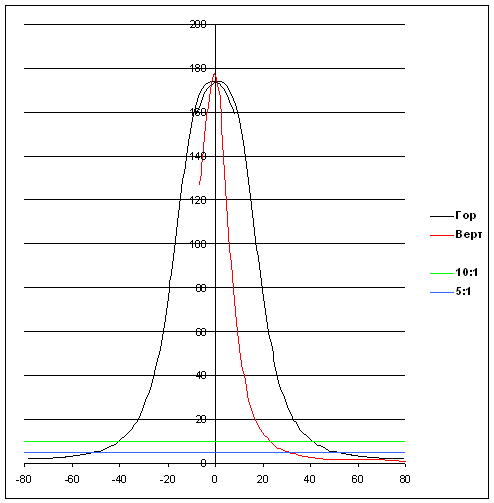

Зависимость контрастности (отношения яркости белого поля к яркости черного) в центре экрана от отклонения оси датчика (отрицательные значения — влево или вниз, положительные значения — вправо или вверх) от нормали к экрану в вертикальной и горизонтальной плоскостях. Зеленая линия — отношение 10:1, голубая — 5:1

К сожалению, новый автоматизированный датчик не позволил снять измерения при отклонении от нормали к экрану вниз, так как крышка ноутбка не откидывается на 180°, и движению датчика мешает клавиатура. Но то, что вертикальные углы обзора невелики, можно сказать и так. Более того, при сильном отклонении от нормали к экрану вверх засветка черного поля возрасла настолько сильно, что датчик зашкалило (горизонтальная линия на графике). Да и горизонтальные углы обзоранельзя назвать большими. Обращает на себя внимание чрезвычайно резкое падение контрастности при отклонении от нормали к экрану в любом направлении.

Углы обзора по контрастности:
при CR = 5:1 вертикальные: +30, горизонтальные -50 +50 = 100
при CR = 10:1 вертикальные: +23, горизонтальные -40 +40 = 80.

По результатам теста матрицы можно сделать вывод, что матрица обладает хорошей яркостью и контрастностью, а ее основной недостаток — малые углы обзора.

Редакция выражает благодарность компании ASUSTeK Computer Inc. за предоставленный ноутбук
