Aquarius Virtus NS202 тест матрицы
Тестирование производится в соответствии с методикой, разработанной для LCD-мониторов. Подробно с ней можно ознакомиться здесь.
Определение времени отклика
Измерения времени отклика проводилось с использованием
разработанного нами программно-аппартного комплекса. Для начала были
проведены измерения в соответствии с рекомендациями ANSI (при
переключении черного поля на белое и обратно измеряется время
перехода от 10% до 90% яркости, при этом яркость черного поля
принимается за 0%, а яркость белого — 100%) для заводских установок
матрицы (в случае с ноутбуками, яркость устанавливается на максимум).
Время отклика, мс | ||
вкл. | выкл. | сумма |
12,1 | 7,3 | 19,4 |
Матрица весьма быстрая. Из протестированных нами образцов рубеж в 20 мс кроме ноутбука Аквариус преодолел только MaxSelect Z42W.
Дополнительно мы измерили времена отклика при переходе между полутонами. Очевидно, что скорость переключения черно-белых полей играет роль только в одном случае: при прокрутке черного текста на белом фоне. Смазанность объектов при просмотре фильмов и при виртуальном сражении определяется скоростью перехода между полутонами. К сожалению, у ANSI нет методики, описывающей процедуры таких измерений. Поэтому, во-первых, производители матриц и мониторов могут сознательно обеспечивать малые черно-белые времена отклика, не заботясь о полутоновых переходах, а, во-вторых, отсутствие стандартов затрудняет адекватное сравнение скоростей полутоновых переходов, полученных независимыми тестовыми лабораториями. измерять время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). С шагом в 10% мы провели эти измерения, результаты представлены на графиках.

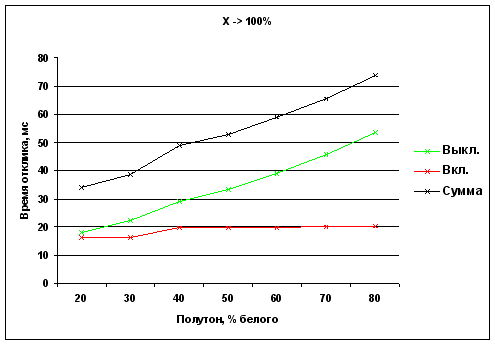

Времена отклика при переходе от полутона X до белого

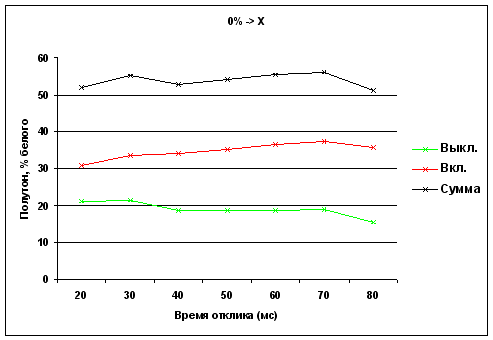

Времена отклика при переходе от черного до полутона X

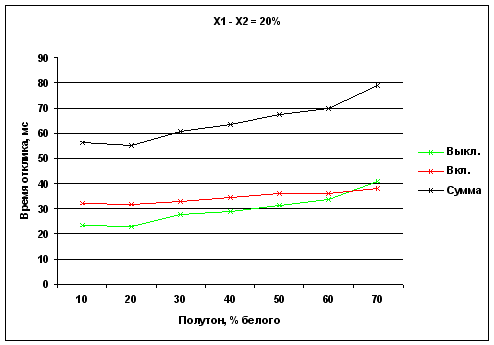

Времена отклика при переходе между полутонами в окрестности X, отстоящими от X на 10%
Как видно, время отклика при переходе между полутонами значительно превышает время черно-белых переходов. При этом замена белого на серый увеличивает время включения, а черного на серый — время выключения. Объяснение этому можно найти здесь.
Оценка яркости и качества цветопередачи
Для оценки качества цветопередачи использовали колориметр
SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой:
Gamma = 2.2, Whitepoint = 6500 К. В таблице приведены: яркость
белого поля, а также цветовая температура на
участках шкалы серого, полученные при максимальной яркости матрицы.
Цветовая температура на различных участках шкалы серого, К | Яркость, кд/м2 | ||
50% | 75% | 100% | |
10310 | 8600 | 5710 | 157,4 |
Яркость матрицы для ноутбука хорошая, хотя и не рекордная, а вот цветовая температура сильно меняется в зависимости от яркости серого цвета.
Приведены также графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия) и какая требуется коррекция для каждого цвета (соответственно красная, синяя и зеленая линии).
Как и у всех протестированных матриц ноутбуков, заметно преобледание синего цвета.
Измерение равномерности черного и белого полей и углов обзора
Для измерения яркости небольшого участка экрана в заданном направлении мы изготовили высокочувствительный узконаправленный (4+/-0,5 градуса) датчик. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Измерения проводились при заводских настройках монитора. Аппроксимированные поверхности яркости черного и белого полей и контрастности (отношения яркости белого к яркости черного) показаны на рисунках.

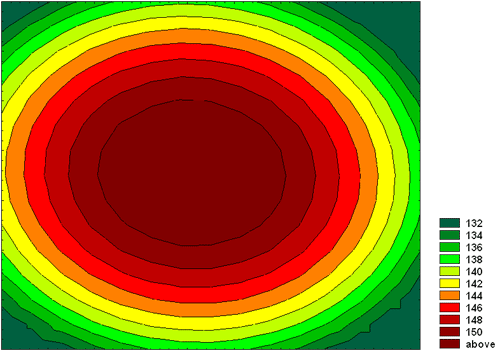

Поверхность, построенная по значениям яркости белого поля. Изолинии через 2 кд/м2

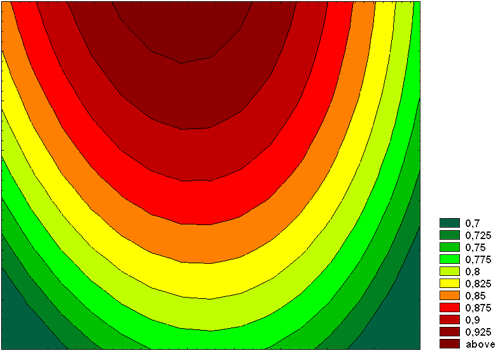

Поверхность, построенная по значениям яркости черного поля. Изолинии через 0,025 кд/м2

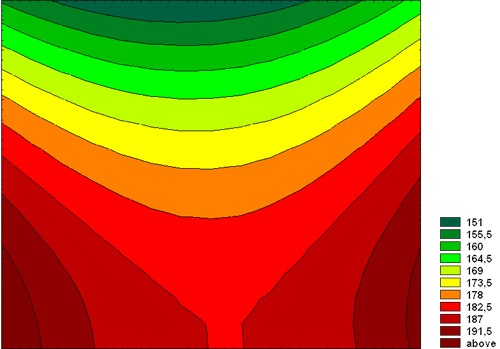

Поверхность, построенная по значениям контрастности. Изолинии через 4,5 единиц
В таблице приведены средние значения и минимальные и максимальные
отклонения от средних значений.
Параметр | Среднее | Отклонение от среднего | |
мин., % | макс., % | ||
яркость черного поля | 0,83 кд/м2 | -16,3 | 16,8 |
яркость белого поля | 144,7 кд/м2 | -7,9 | 8,9 |
контрастность | 176:1 | -14,6 | 23,2 |
Яркость черного поля высоковата, да и равномерность оставляет желать лучшего. Отсюда не самые лучшие значения контрастности.
Чтобы выяснить, как меняется яркость монитора при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в двух направлениях — вертикальном и горизонтальном. Результаты — на графиках ниже.

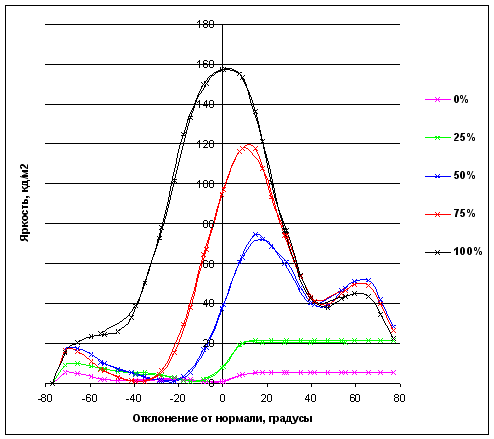

Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — вниз, положительные значения — вверх) от нормали к экрану в вертикальной плоскости

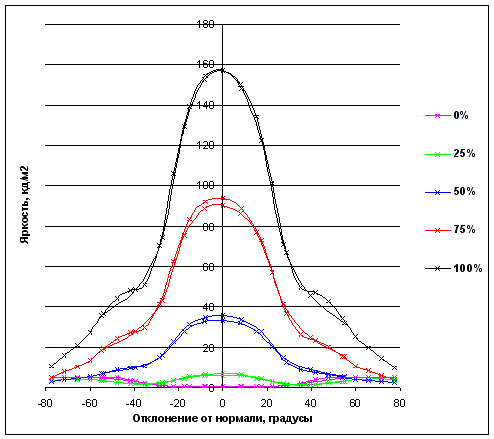

Зависимость яркости полутонов (0% — черный, 100% — белый) в центре экрана от отклонения оси датчика (отрицательные значения — влево, положительные значения — вправо) от нормали к экрану в горизонтальной плоскости
Зависимость контрастности (отношения яркости белого поля к яркости черного) в центре экрана от отклонения оси датчика (отрицательные значения — влево или вниз, положительные значения — вправо или вверх) от нормали к экрану в вертикальной и горизонтальной плоскостях. Зеленая линия — отношение 10:1, голубая — 5:1
Даже если обращать внимание только на контрастность, сразу бросаются в глаза очень малые углы обзора по вертикали. Контрастность практически мгновенно падает при отклонении от нормали. С горизонтальными углами обзора дело обстоит чуть лучше, но все равно далеко от идеала.
Углы обзора:
при CR = 5:1 вертикальные: -60
+75 = 135, горизонтальные -60 +60 = 120
при CR = 10:1
вертикальные: -55 +35 = 90, горизонтальные -45 +45 = 90.
Если же посмотреть еще и на графики полутонов, то дело обстоит еще хуже. При отклонении вниз уже при 20° инвертируются графики полутонов 0, 25 и 50%, при отклонениях вправо-влево графики полутонов 0 и 25% инвертируются при 35°.
Общий итог. Выводы
Матрица обладает очень хорошим временем отклика и хорошей яркостью. Контрастность приемлема, но яркость черного поля высоковата. А вот углы обзора явно недостаточны.
