Обзор системы жидкостного охлаждения Thermaltake ToughLiquid 360 ARGB Sync с тремя вентиляторами 120 мм

Паспортные характеристики, комплект поставки и цена

Производитель Thermaltake
Модель Thermaltake ToughLiquid 360 ARGB Sync
Код модели CL-W321-PL12BL-A
Тип системы охлаждения жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
TDP нет данных
Совместимость материнские платы с процессорными разъемами Intel: LGA 2066/2011-3/2011/1366/1200/1156/1155/1151/1150;
AMD: AM4/AM3+/AM3/AM2+/AM2/FM2/FM1
Тип вентиляторов осевые (аксиальные), TT-1225 (A1225S12S), 3 шт.
Питание вентиляторов 12 В, 1,44 Вт, 4-контактный разъем (общий, питание, датчик вращения, управление ШИМ)
Размеры вентиляторов 120×120×25 мм
Скорость вращения вентиляторов 500—2000 об/мин
Производительность вентиляторов 99,1 м³/ч (58,35 фут³/мин)
Статическое давление вентилятора 23,6 Па (2,41 мм вод. ст.)
Уровень шума вентилятора 22,3 дБА
Подшипник вентиляторов нет данных
Размеры радиатора 395×120×27 мм
Материал радиатора алюминий
Длина шлангов 400 мм
Материал шлангов резина
Помпа интегрирована с теплосъемником
Питание помпы
  • мотор: 12 В, 4,56 Вт, 3-контактный разъем (общий, питание, датчик вращения)
  • подсветка: 5 В, 1,3 Вт, 3-контактный разъем (питание 5 В, данные, общий) или 2-контактный разъем (питание 5 В, общий)
Скорость вращения помпы 3300 об/мин
Уровень шума помпы нет данных
Материал теплосъемника медь
Термоинтерфейс теплосъемника термопаста в шприце
Масса системы нет данных
Подключение
  • помпа: к 3(4)-контактному (общий, питание и датчик вращения) разъему для кулера ЦП на материнской плате
  • вентиляторы: в разветвитель (3 выхода), который подключается к 4-контактному (общий, питание, датчик вращения, управление ШИМ) дополнительному разъему для кулера ЦП на материнской плате
  • RGB-подсветка помпы: к 3-контактному разъему для адресуемой подсветки на материнской плате или к разъему питания SATA от БП
Комплект поставки
  • соединенные шлангами и заправленные теплоносителем радиатор и помпа
  • вентилятор, 3 шт.
  • разветвитель для питания вентиляторов
  • кабель для подключения подсветки помпы к разъему на материнской плате
  • кабель для подключения подсветки помпы к разъему питания SATA
  • комплект креплений помпы на процессор
  • комплект креплений вентиляторов на радиатор и радиатора в корпус
  • термопаста в шприце
  • руководство по установке системы и подключению подсветки
  • описание гарантии

Описание

Поставляется система жидкостного охлаждения в красочно оформленной картонной коробке из гофрированного картона, на внешних плоскостях которой не только изображен сам продукт, но и приведено его описание, перечислены некоторые особенности (дополненные иллюстрациями) и технические характеристики. Надписи преимущественно на английском, но перечисление особенностей подсветки продублировано на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладки из вспененного полиэтилена и пластиковые пакеты. Подошва теплосъемника защищена пластиковой пленкой.

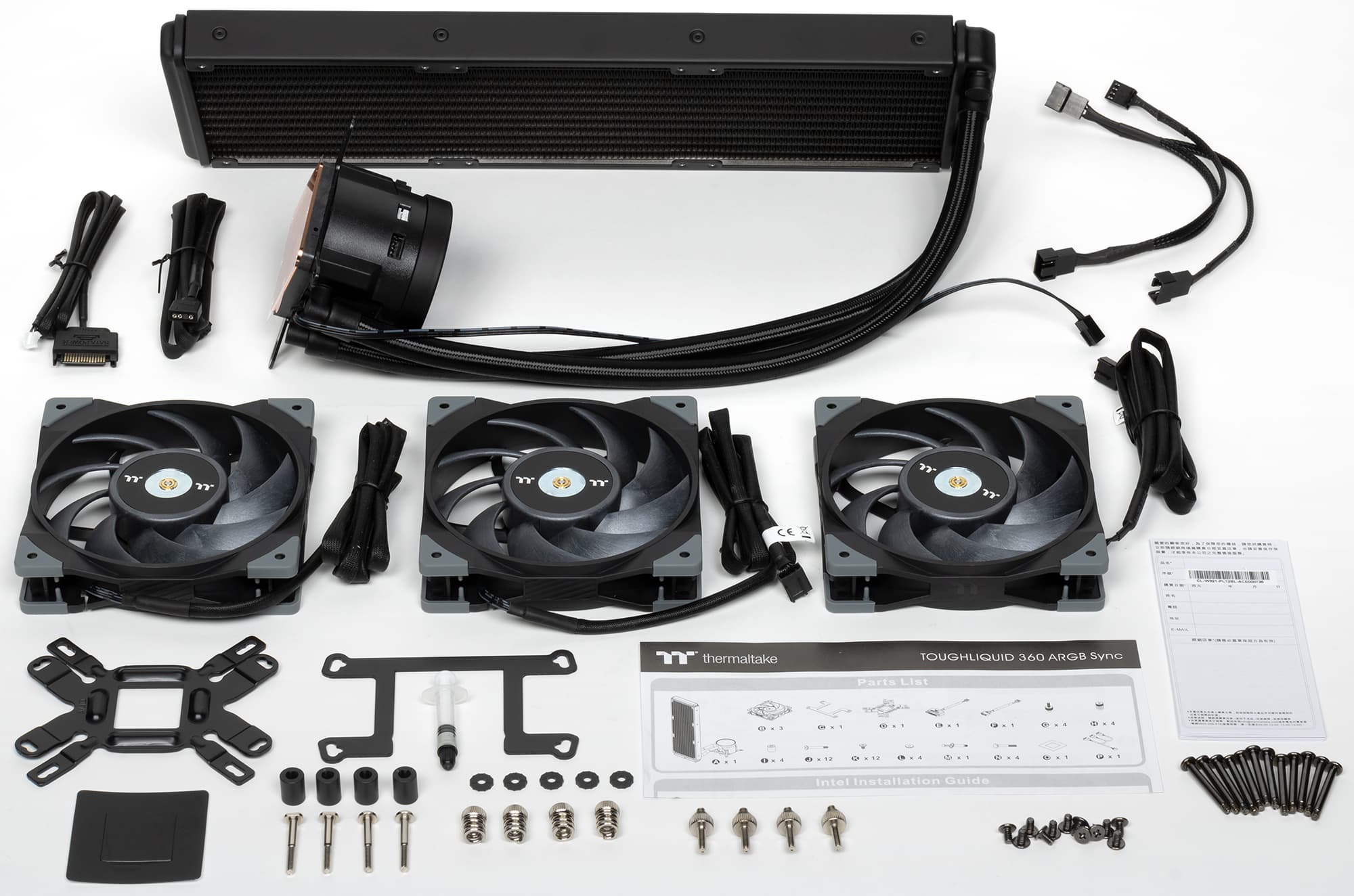

Внутри находятся радиатор с подключенной помпой, вентиляторы, разветвитель, комплект крепежа, термопаста в шприце и кабели для подключения подсветки, а также инструкция по установке и описание гарантии.

Инструкция с надписями на английском, но она в основном в картинках, поэтому понятна и без перевода. На сайте компании есть полное описание кулера и ссылка на PDF-файл с инструкцией.

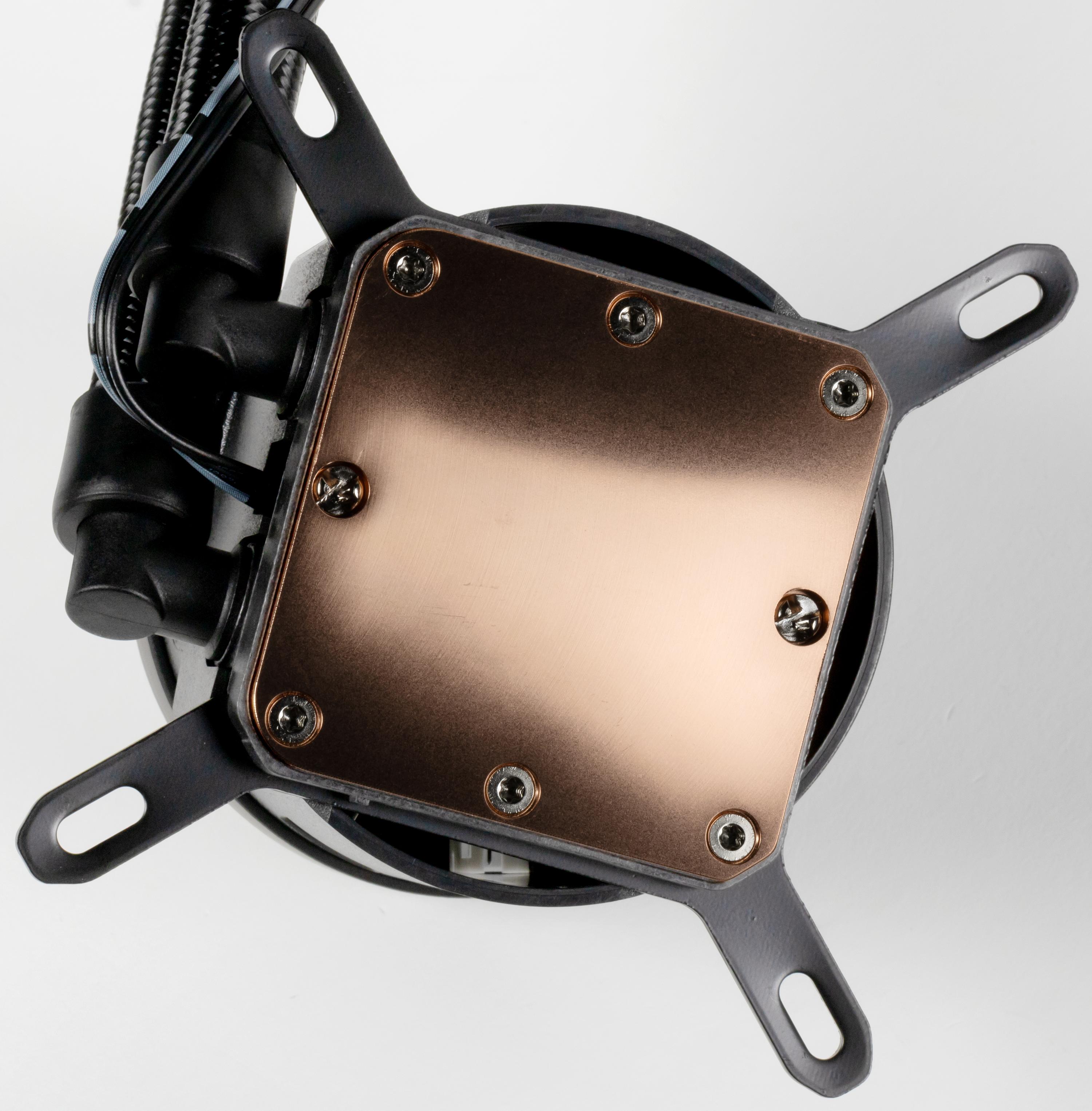

Система герметичная, заправлена, и готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность шлифованная и слегка полированная. К центру поверхность выпуклая с перепадом порядка 0,1-0,2 мм.

Габариты этой пластины — 56×56 мм, а внутренняя часть, ограниченная отверстиями — 44×44 мм. Два из восьми винтов, которым пластина крепится к корпусу помпы имеют хитрые головки, исключающие их выкручивание. В итоге помпу можно считать неремонтопригодной. Термопаста в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты хватит на один раз точно, и в самом в лучшем случае на два, если процессор будет с небольшой площадью крышки, а расход экономным. Во всех тестах использовалась качественная термопаста другого производителя.

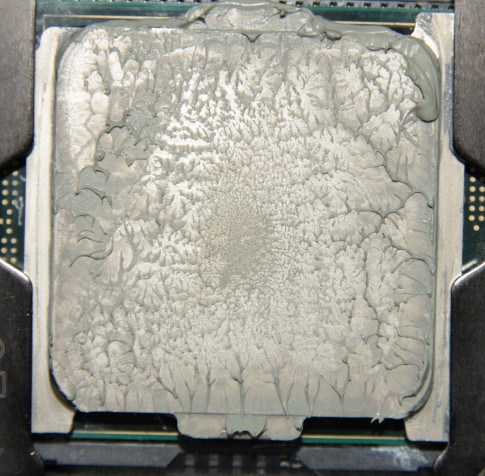

Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре Intel Core i9-7980XE:

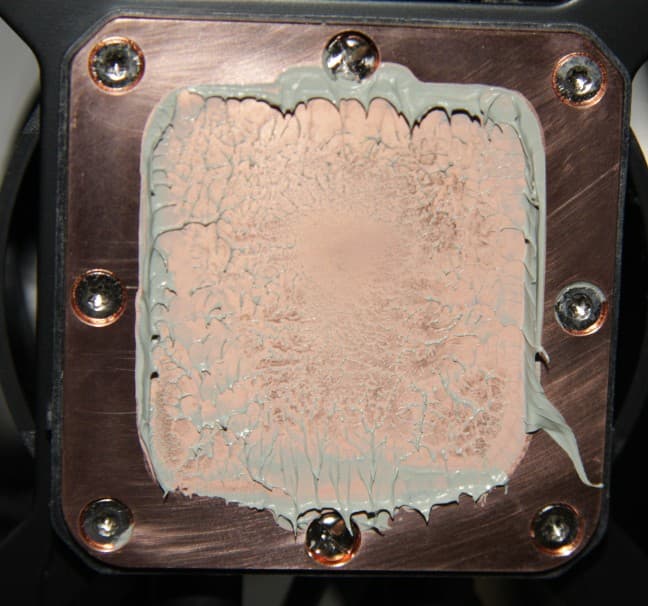

И на подошве помпы:

Видно, что термопаста распределилась по всей площади крышки процессора, а примерно по центру есть большой участок плотного контакта. Отметим, что крышка этого процессора сама по себе чуть выпуклая к центру.

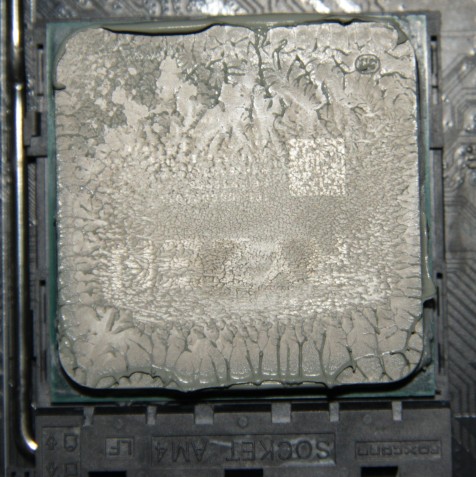

И в случае процессора AMD Ryzen 9 3950X. На процессоре:

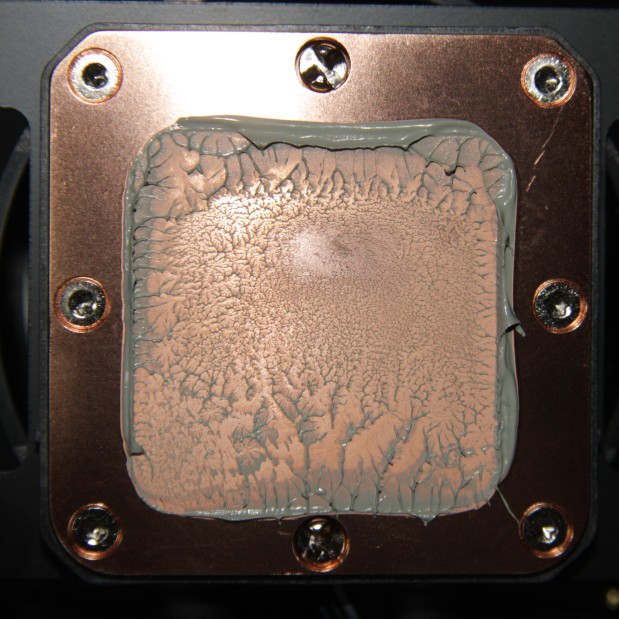

На подошве теплосъемника:

В данном случае есть смещенное от центра небольшое пятно очень плотного контакта и большой участок, где слой термопасты был очень тонким. (Распределение термопасты, конечно, немного изменилось при разъединении процессора и помпы.)

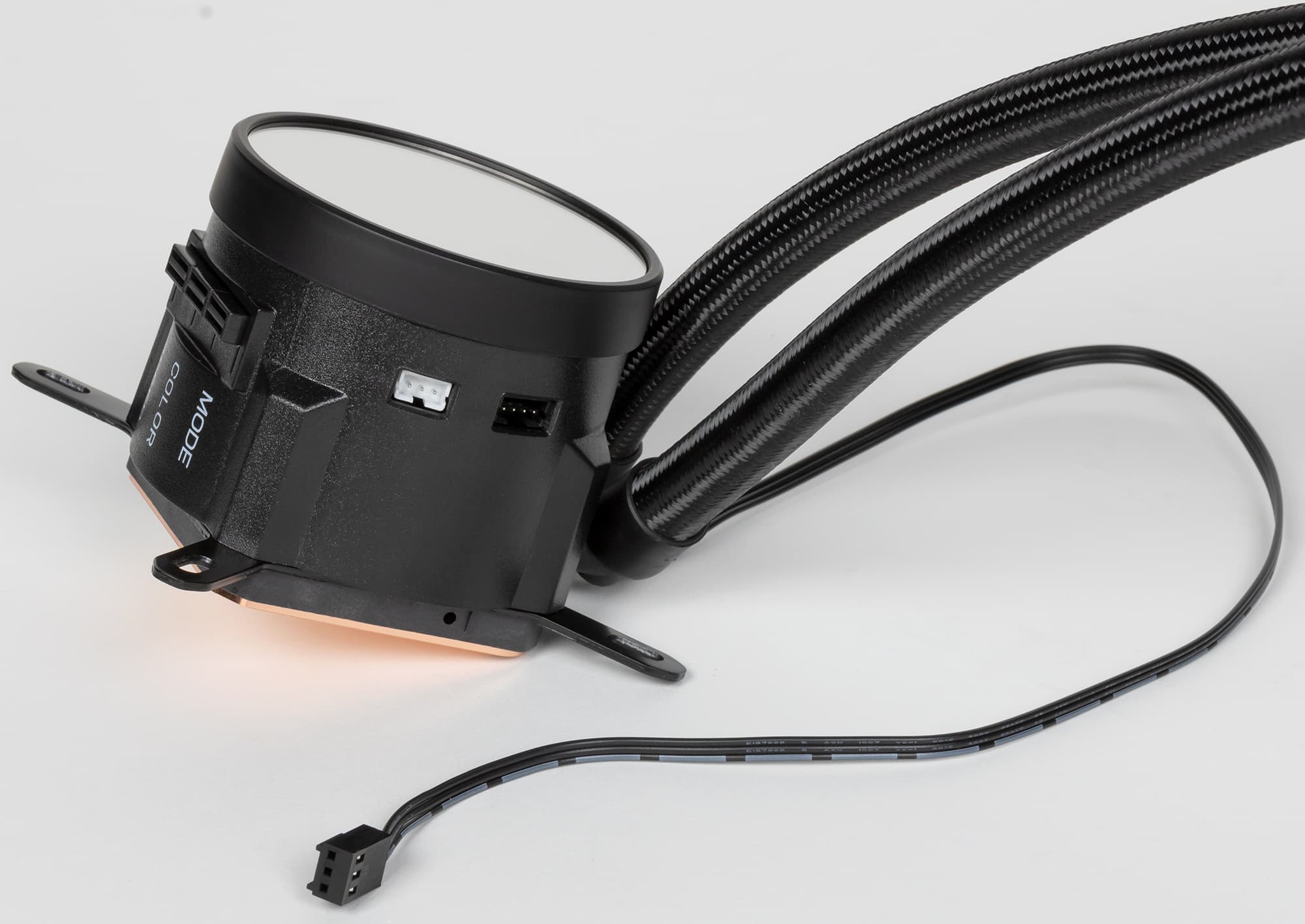

Корпус помпы изготовлен из твердого черного пластика. Его прикрывает кожух из менее твердого черного пластика. Сверху на кожухе закреплена крышка с кольцом из черного пластика и центральной круглой вставкой, изготовленной из прозрачного пластика с гладкой поверхностью. Изнутри на эту вставку нанесено тонкое зеркальное покрытие, что делает ее полупрозрачным зеркалом, а также трафаретный рисунок в виде кольца и логотипа производителя. Под этим зеркалом расположены шесть независимо управляемых адресуемых RGB-светодиодов. Подсветка просвечивает через трафарет, формируя красочный рисунок. Крышка на помпе вращается без ограничений, что позволяет выставить логотип в правильную ориентацию, независимо от установки помпы.

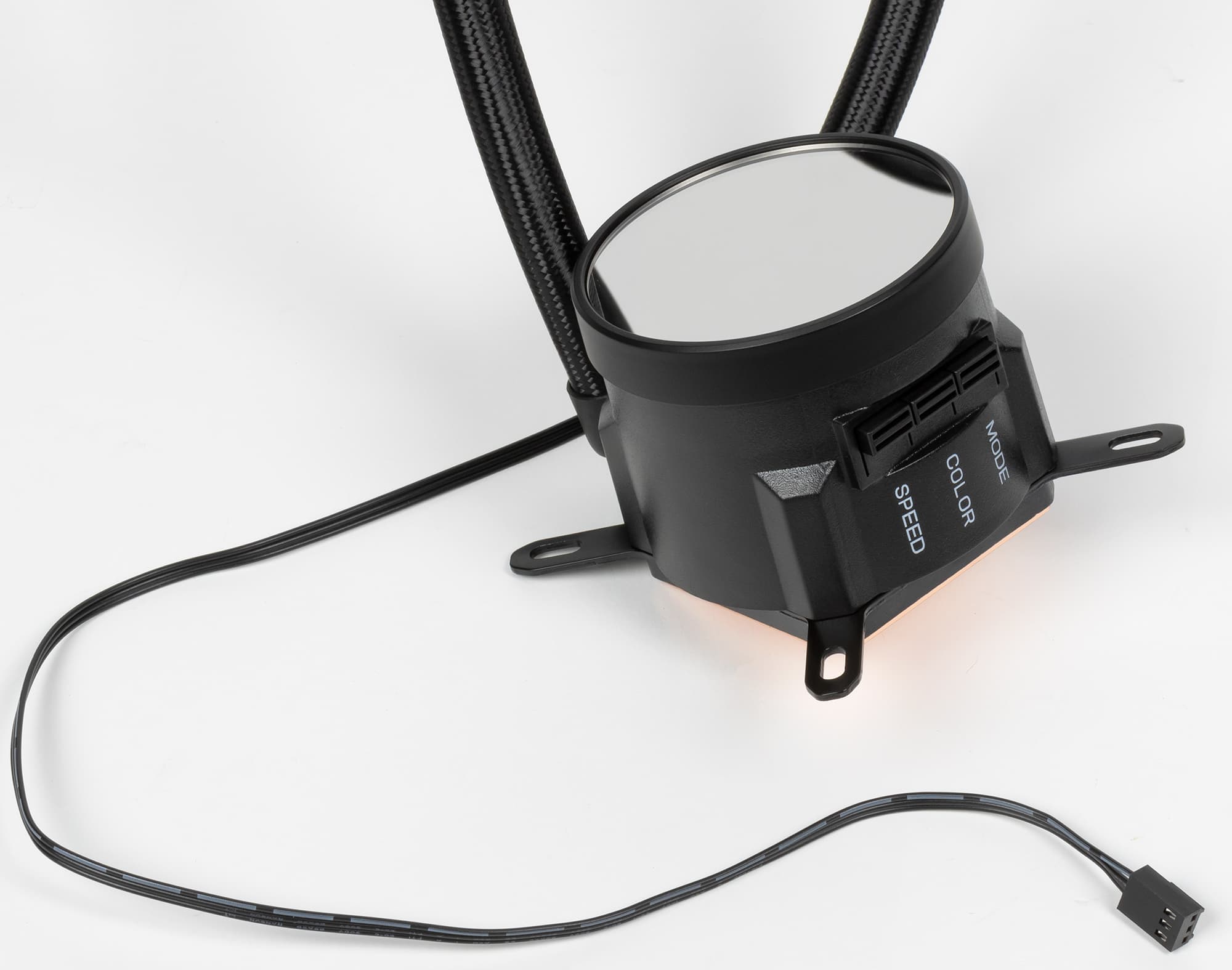

Управлять подсветкой на помпе можно двумя способами. Для первого нужно подключить питание подсветки с помощью кабеля (длиной 90 см) к разъему питания SATA. После этого работой подсветки можно управлять с помощью трех кнопок на корпусе помпы. Для реализации второго способа подсветку помпы нужно другим кабелем (длиной тоже 90 см) подключить к 3-контактному разъему для адресуемой подсветки на материнской плате и на стороннем контроллере (кабель питания при этом не используется). В этом случае подсветкой можно управлять с помощью подходящей программы или кнопками (если они есть) на контроллере.

Режимы подсветки с некоторыми вариантами настроек можно посмотреть на видео ниже:

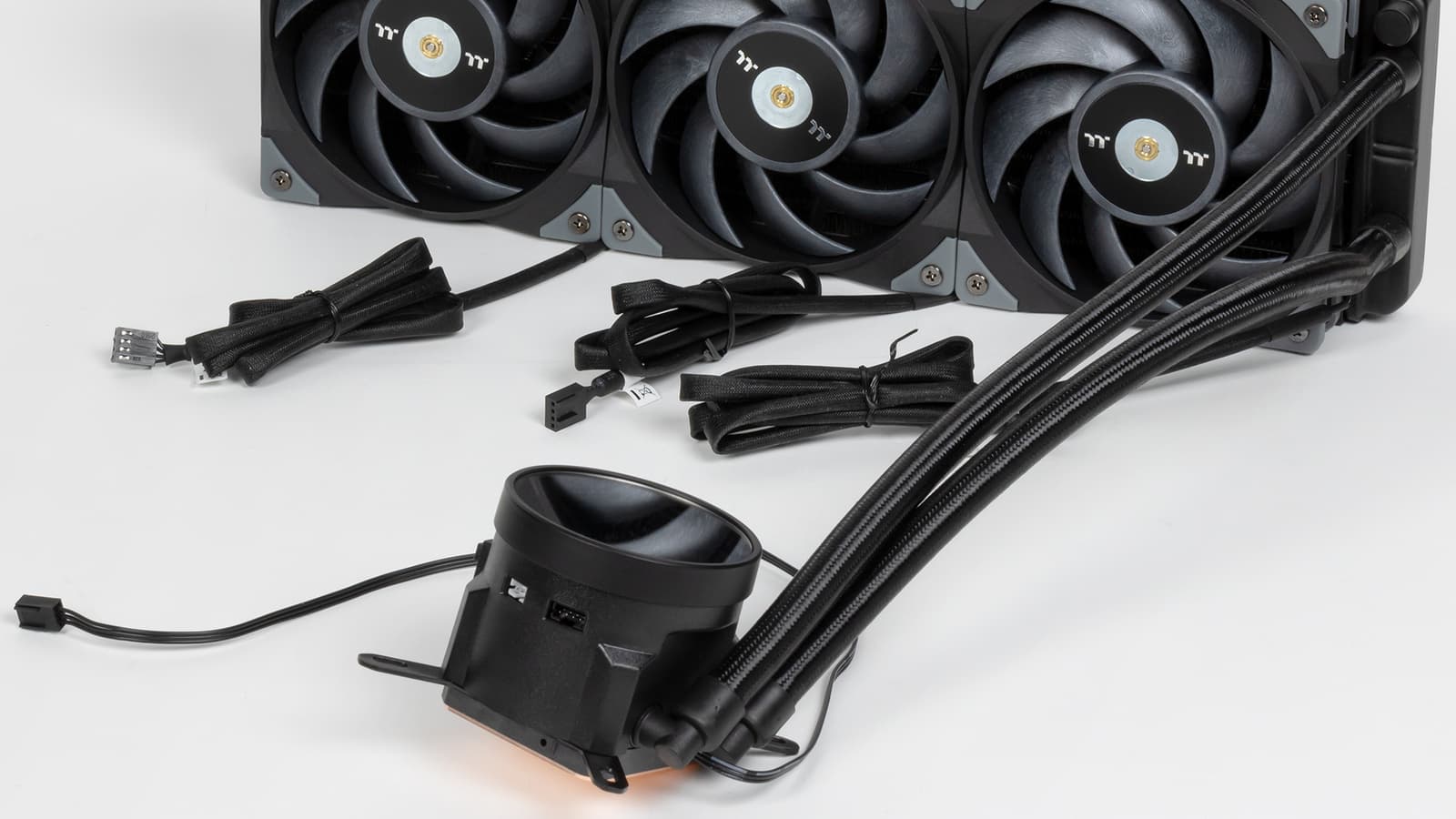

Водоблок относительно большой — диаметр крышки 72 мм, а высота от подошвы теплосъемника — 64 мм. Длина кабеля к разъему для вентилятора на материнской плате 42 см. Шланги имеют длину 40 см (относительно длинные, что расширяет возможности по установке), внешний диаметр шлангов примерно 13 мм. Шланги они заключены в скользкую оплетку из синтетического материала. Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы.

Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие.

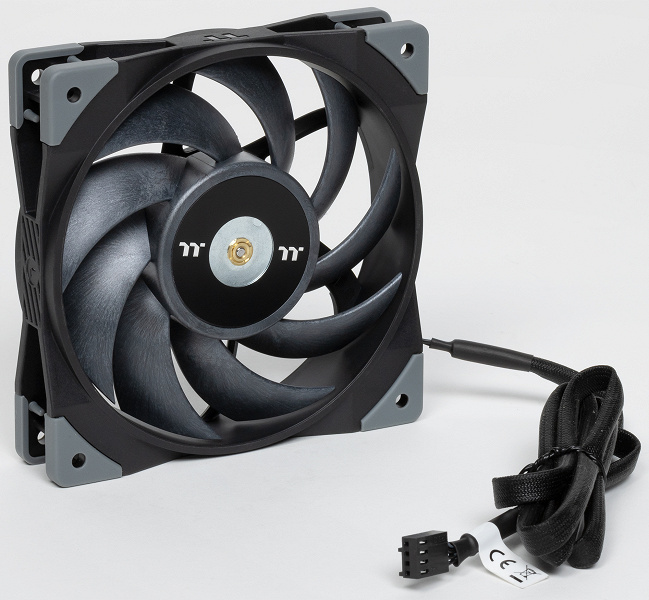

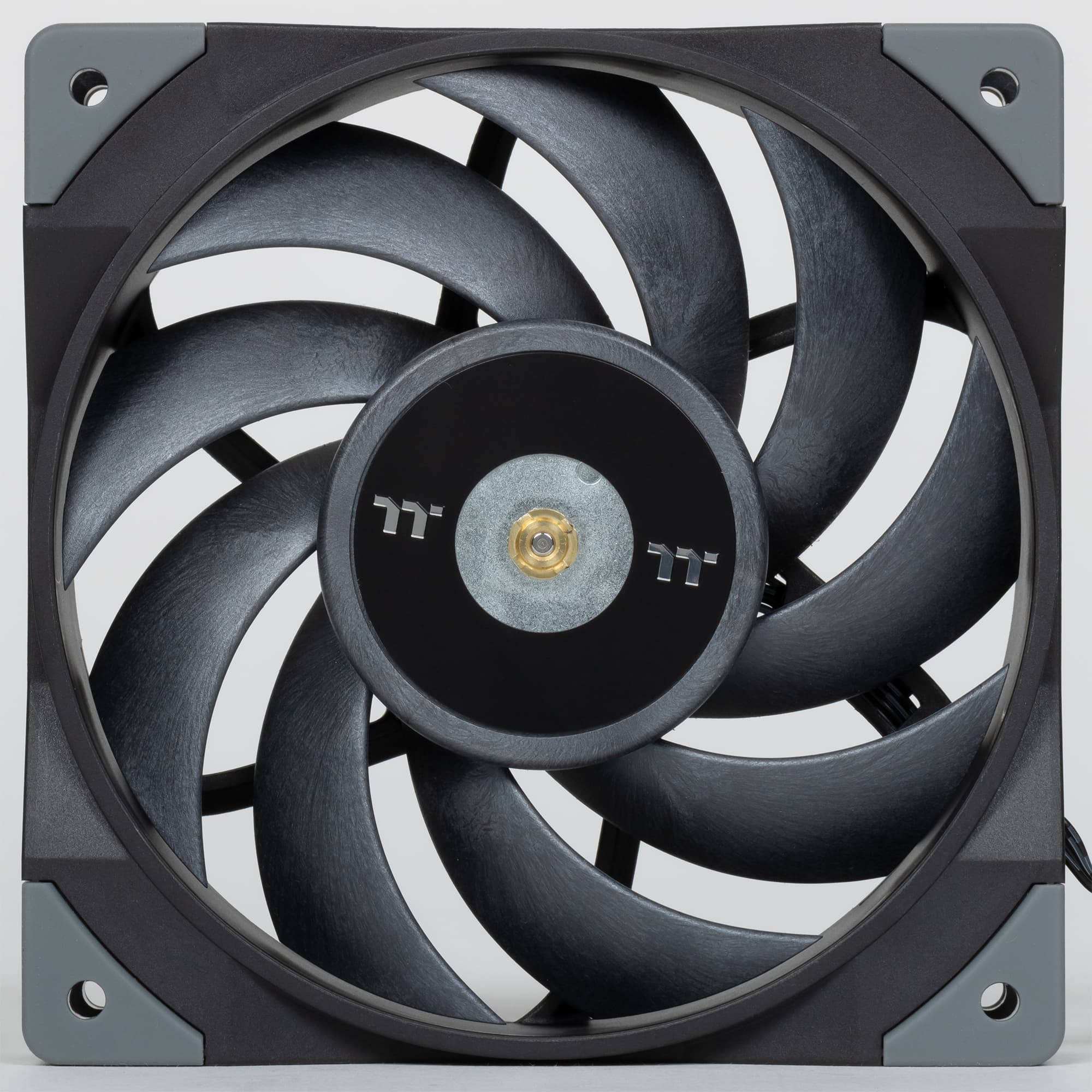

Рамка и крыльчатка вентилятора изготовлены из прочного черного пластика.

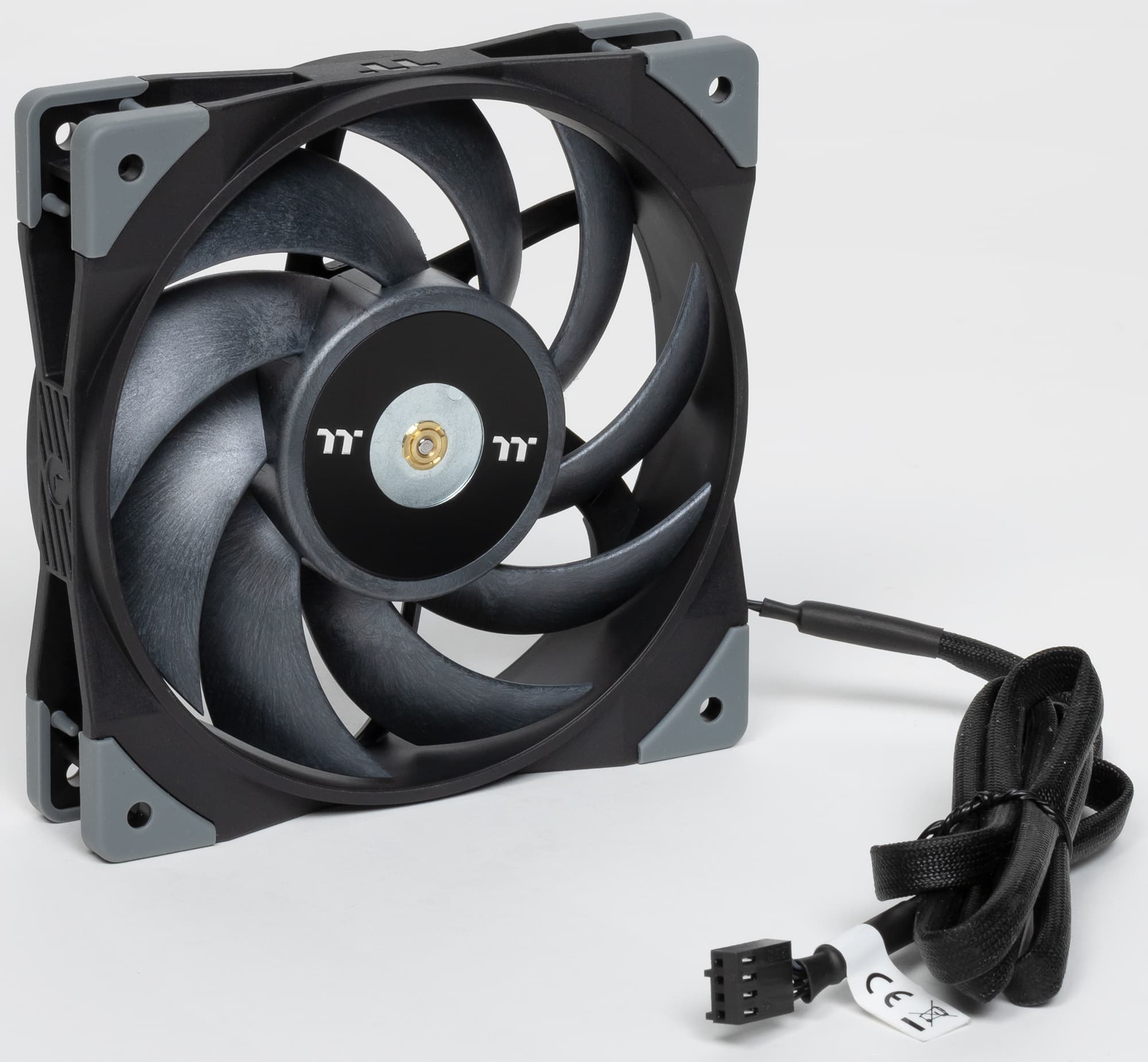

На уголках рамок вентиляторов есть виброизолирующие накладки, изготовленные из упругого пластика (видимо, из силикона). Однако масса вентилятора и жесткость этих накладок позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколь либо значимых антивибрационных свойств.

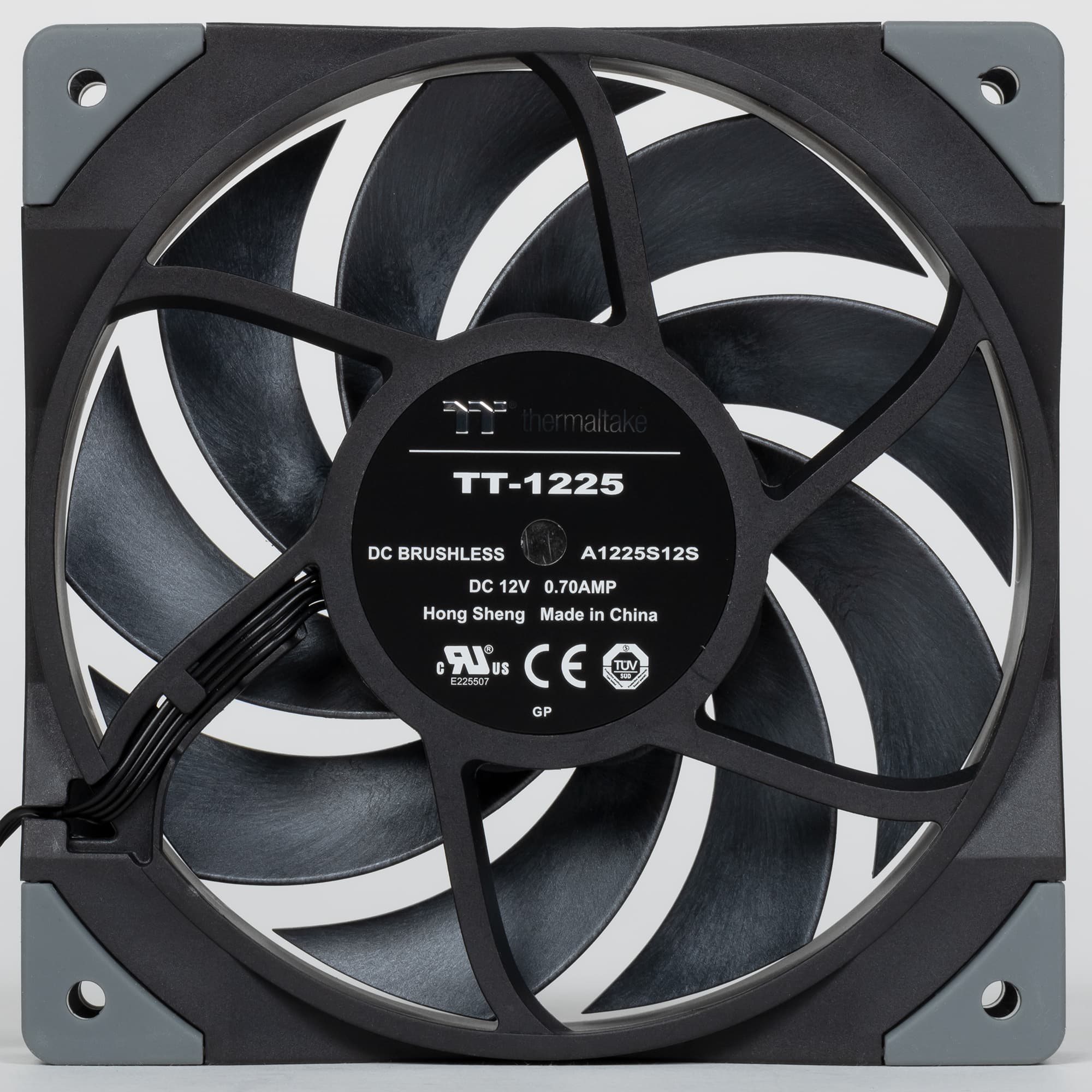

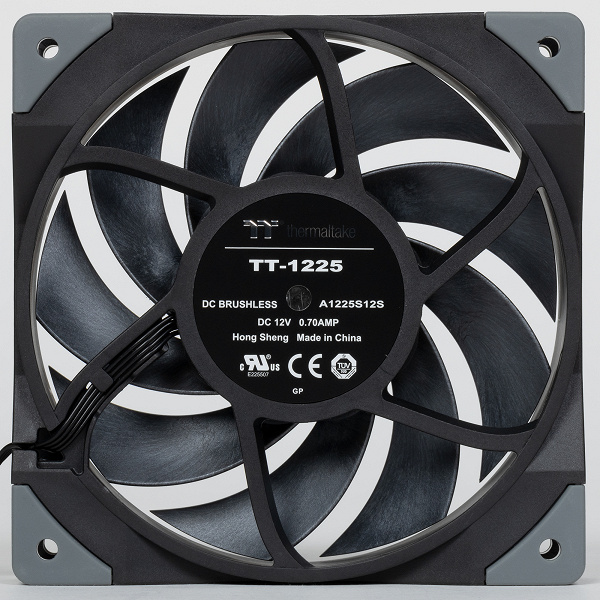

Маркировка на вентиляторе позволяет определить, что используется модель TT-1225 (A1225S12S) компании Hong Sheng.

Кабели от вентиляторов и кабели питания/управления подсветкой на помпе заключены в плетеную оболочку. Согласно легенде оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоских трех- или четырехпроводных кабелей внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневается. Оболочка пропитана каким-то составом, напоминающим каучук, поэтому она относительно жесткая и упругая, и за все цепляется, протаскивать кабель в такой оболочке внутри корпуса занятие не из легких. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства системного блока. Плетеная оболочка на разветвителе скользкая, что уже лучше, а на кабеле питания помпы оболочки нет вовсе, что совсем хорошо. Вентиляторы поддерживают управление с помощью ШИМ. Длина кабеля питания вентилятора 91 см. Кабели длинные, что расширяет возможности по установке без использования удлинителей. Длина трех сегментов разветвителя — 20 см каждого.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое или черное полуматовое лакокрасочное покрытие. Отметим, что крепежная рамка просто вставляется в пазы на помпе, это очень удобно.

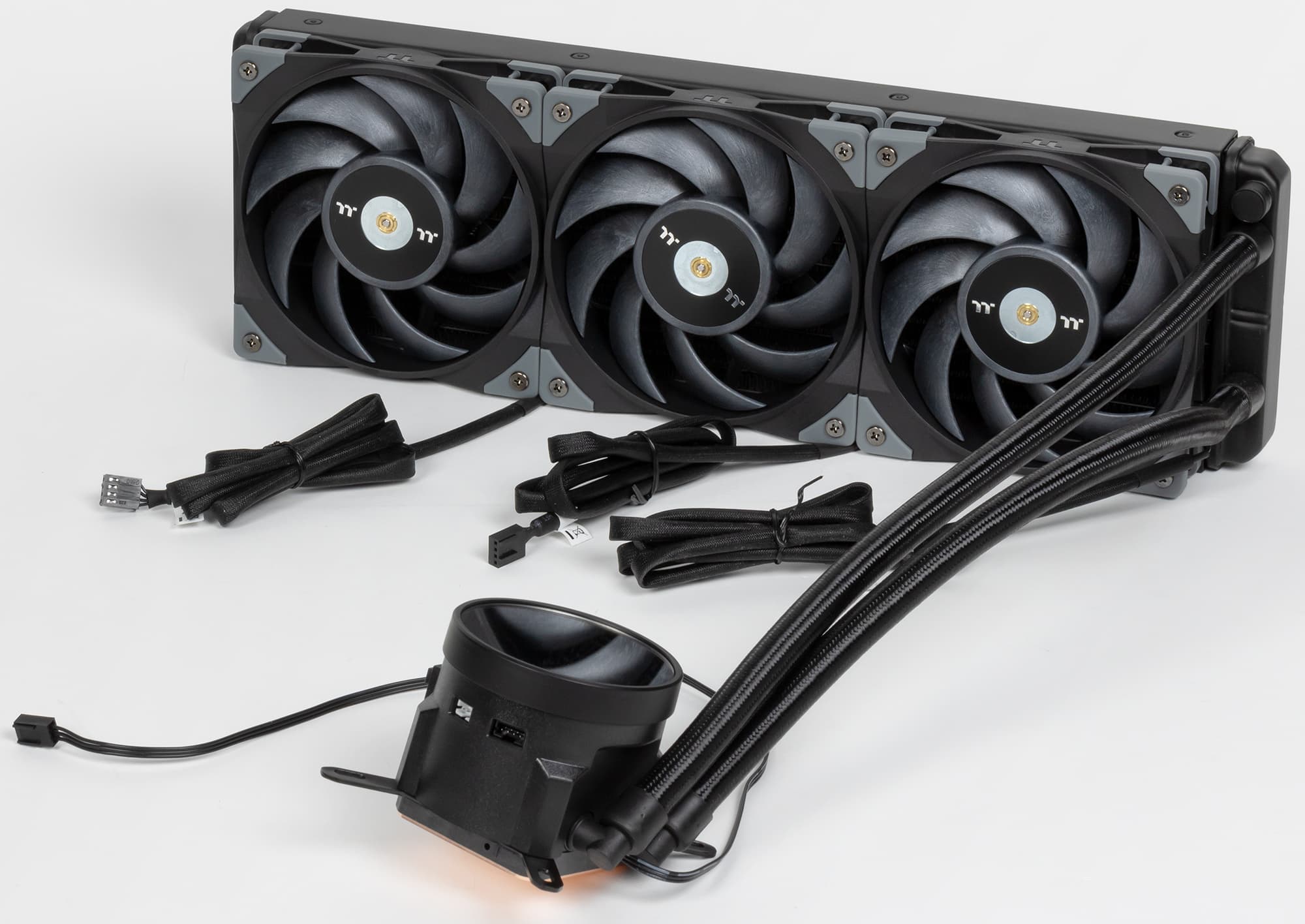

Система в сборе с крепежом под LGA 2011 имеет массу 1636 г.

На систему жидкостного охлаждения Thermaltake ToughLiquid 360 ARGB Sync установлена гарантия в 2 года.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32). Во всех тестах, если не указано иное, помпа работает от 12 В.

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

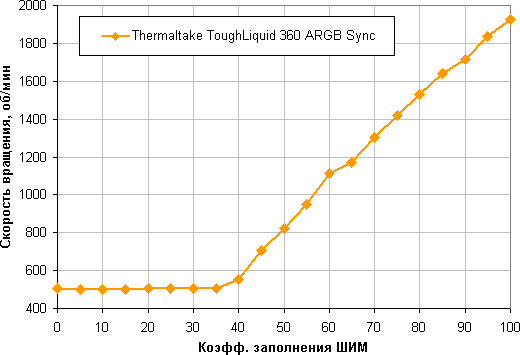

Диапазон регулировки скорости вращения довольно широкий, есть плавный близкий к линейному рост скорости вращения при изменении коэффициента заполнения (КЗ) от 35% до 100%. Отметим, что при КЗ 0% вентиляторы не останавливаются, что может иметь значение в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке.

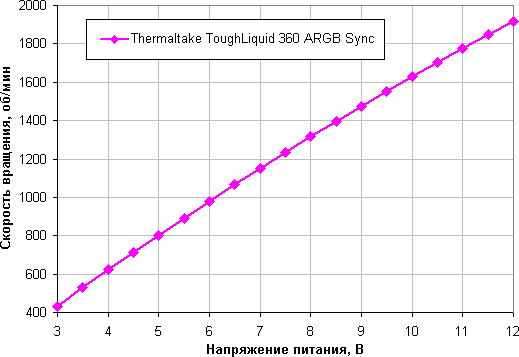

Изменение скорости вращения также плавное, но диапазон регулировки с помощью напряжения немного шире. Вентиляторы останавливаются при 2,7/2,8 В, а при 2,9/3,0 В запускаются. Видимо, в случае необходимости их допустимо подключать к 5 В.

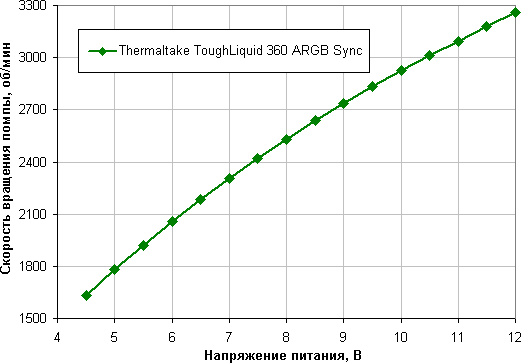

Приведем также зависимость скорости вращения помпы от напряжения питания:

Отметим плавный рост скорости вращения помпы с повышением напряжения питания. Помпа останавливается при 4,0 В и запускается при 6,1 В. Вот помпу уже нельзя подключать к 5 В.

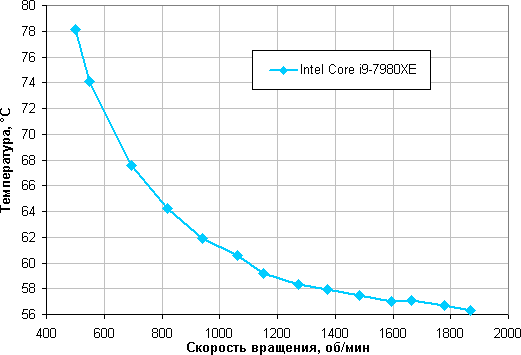

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом тесте наш процессор с TDP 140 Вт не перегревается (при 24 градусов окружающего воздуха) даже на минимальных оборотах вентиляторов, достигаемых с помощью изменения КЗ.

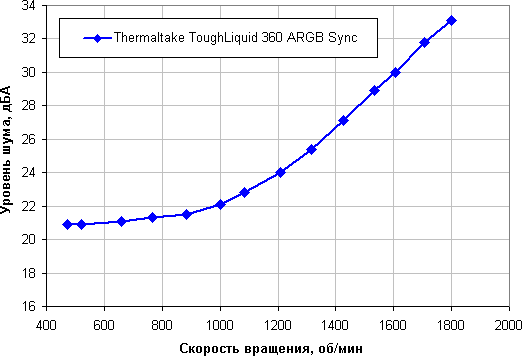

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. В данном случае систему можно считать тихой. Шум только от работы помпы равен 20,4 дБА. Работает помпа тихо, поэтому нет особого смысла снижать шум, уменьшая напряжение питания помпы. Фоновый уровень был равен 16,1 дБА (условное значение, которое показывает шумомер).

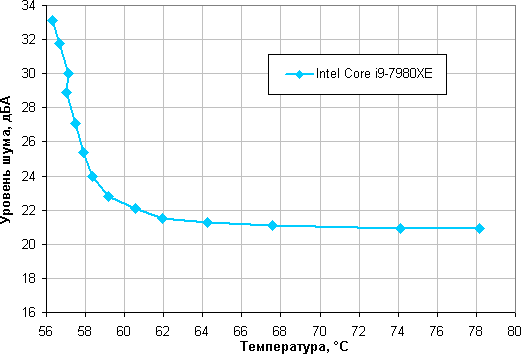

Построение зависимости уровня шума от температуры процессора при полной загрузке

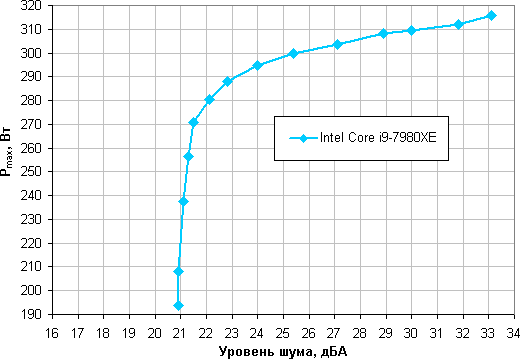

Построение зависимости реальной максимальной мощности от уровня шума.

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C (реалистичный сценарий, когда вентиляторы на радиаторе установлены на выдув из корпуса, в котором работает мощная видеокарта), но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности, обозначенной как Pmax (ранее мы использовали обозначение Макс. TDP), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню, это порядка 300 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить еще где-то до 315 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

Сравнение с другими СЖО при охлаждении процессора Intel Core i9-7980XE

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими СЖО, протестированными по такой же методике (список пополняется). Как видно, в области средних мощностей эта СЖО лучшая, среди протестированных нами по текущей методике. Можно предположить, что в области низких мощностей ее эффективность ограничена из-за недостаточно тихой работы помпы, а в области высоких — из-за недостаточно высокой скорости вращения вентиляторов.

Тестирование на процессоре AMD Ryzen 9 3950X

В качестве дополнительного теста мы решили посмотреть, как данная СЖО справится с охлаждением AMD Ryzen 9 3950X. Процессоры семейства Ryzen 9 являются сборками из трех кристаллов под одной крышкой. С одной стороны увеличение площади, с которой снимается тепло, может улучшить охлаждающую способность кулера, но с другой — конструкция большинства кулеров оптимизирована для лучшего охлаждения именно центральной области процессора.

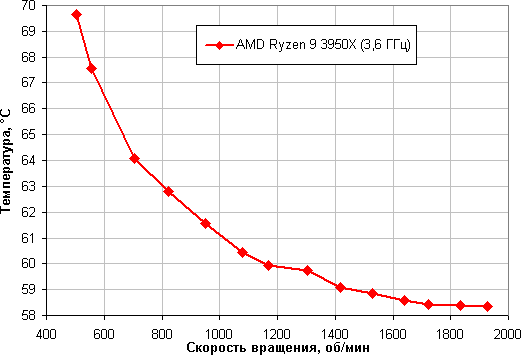

Зависимость температуры процессора при его полной загрузке от скорости вращения вентиляторов:

По факту в условиях теста этот процессор при 24 градусах окружающего воздуха не перегревается даже при КЗ равном 35% (для этого CPU допустим нагрев до 95 градусов).

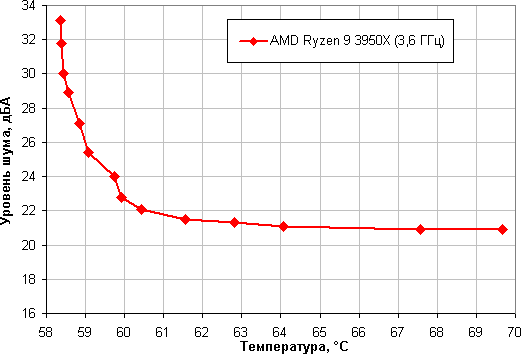

Зависимость уровня шума от температуры процессора при полной загрузке:

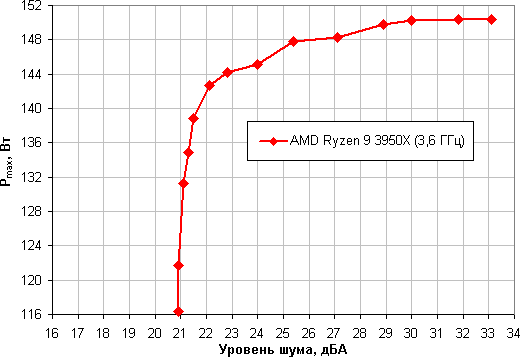

Ограничившись указанными выше условиями, построим зависимость реальной максимальной мощности (обозначенной как Pmax), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим, что максимальная мощность процессора, соответствующая этому уровню, составляет порядка 147 Вт. Если не обращать внимания на уровень шума, то предел мощности можно увеличить, но всего до 150 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом. При снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. Результат заметно хуже, чем в случае процессора Intel Core i9-7980XE. Впрочем, при условии достаточно хорошей вентиляции в корпусе данный кулер вполне справится с охлаждением процессора AMD Ryzen 9 3950X, но на возможность существенного разгона рассчитывать уже не стоит.

Сравнение с другими кулерами и СЖО при охлаждении процессора AMD Ryzen 9 3950X

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора). Ситуация повторилась: в диапазоне средней рассеиваемой мощности это самая эффективная СЖО среди протестированных нами по текущей методике.

Выводы

На основе системы жидкостного охлаждения Thermaltake ToughLiquid 360 ARGB Sync можно создать условно бесшумный компьютер, оснащенный процессором типа Intel Core i7-6900K (LGA 2011, Broadwell-E ) с тепловыделением порядка 300 Вт максимум, и это даже с учетом возможного повышения температуры внутри корпуса до 44 °C и при условии долговременной максимальной нагрузки. В случае чиплетного процессора AMD Ryzen 9 3950X эффективность кулера заметно ниже, и для соблюдения указанных выше условий максимальная мощность, потребляемая процессором, должна быть не выше 147 Вт. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно немного увеличить. Адресуемая многозонная RGB-подсветка помпы поможет украсить внутреннее пространство системного блока. Отметим хорошее качество изготовления, оплетку кабелей и шлангов (как минимум помогающую сохранить единый стиль оформления внутренностей компьютера), а также то, что подсветка допускает использование встроенного в помпу контроллера или любого другого, совместимого с трехпроводной системой ARGB, или ее можно подключить к подходящему разъему на системной плате.
