Обзор трех видов вентиляторов Thermaltake серии Riing Plus LED RGB TT Premium Edition

Паспортные характеристики и цены

Производитель Thermaltake
Название модели и ссылка на сайт производителя Riing Plus 12 LED RGB Radiator Fan TT Premium Edition Riing Plus 14 LED RGB Radiator Fan TT Premium Edition Riing Plus 20 LED RGB Case Fan TT Premium Edition
Код модели CL-F053-PL12SW-A CL-F056-PL14SW-A CL-F069-PL20SW-A
Краткое описание комплект из трех вентиляторов и управляющего контроллера комплект из одного вентилятора и управляющего контроллера
Сокращение в статье 120 мм 140 мм 200 мм
Размер вентилятора, мм 120×120×25 140×140×25 200×200×30
Тип подшипника гидравлический (Hydraulic Bearing)
Управление ШИМ есть
Скорость вращения, об/мин 500—1500 500—1400 500—1000
Воздушный поток, м³/ч (фут³/мин) 82,13 (48,34) 107,4 (63,19) 200,4 (117,96)
Статическое давление, Па (мм H2O) 15,1 (1,54) 15,0 (1,53) 16,5 (1,68)
Уровень шума, дБА 24,7 27,2 29,2
Номинальный потребляемый ток, один вентилятор, А 0,15 0,17 0,28
Ожидаемый срок службы 40 000 ч, при 25 °C
Средняя цена

Описание Riing Plus 12 LED RGB Radiator Fan TT Premium Edition

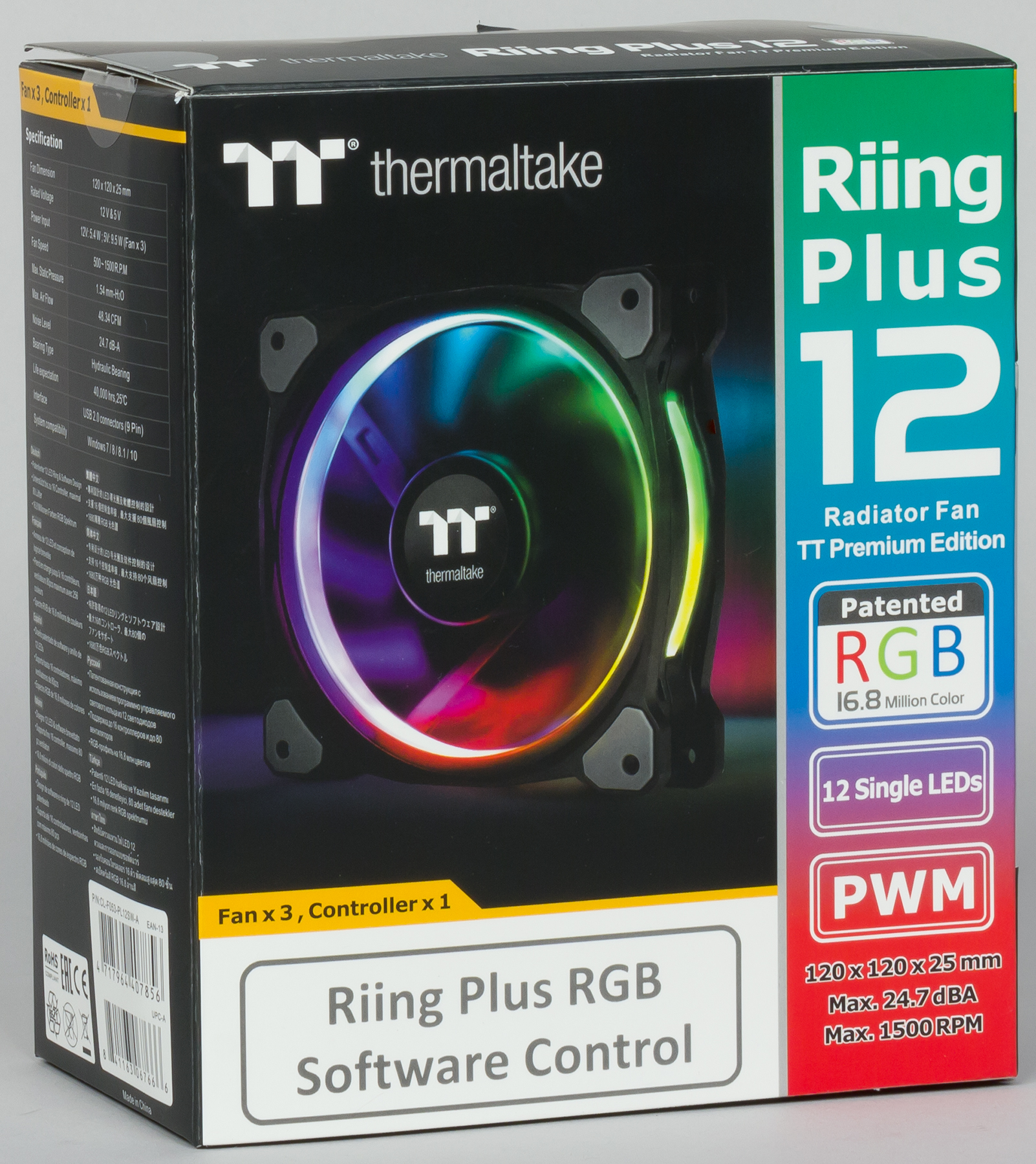

Коробка, в которой находится комплект, изготовлена из плотного картона имеет яркое оформление.

Коробка с секретом: передняя плоскость открывается (она зафиксирована липучками), открывая доступ к дополнительной информации на ее обратной стороне и к окну из прозрачного пластика, сквозь которое видно находящийся внутри вентилятор. На гранях коробочки изображены вентиляторы с различными вариантами подсветки, корпус, с установленными внутри вентиляторами, окно приложения, перечислены основные особенности комплекта (есть немного текста и на русском языке) и основные функции ПО, а также приведены технические характеристики продукта.

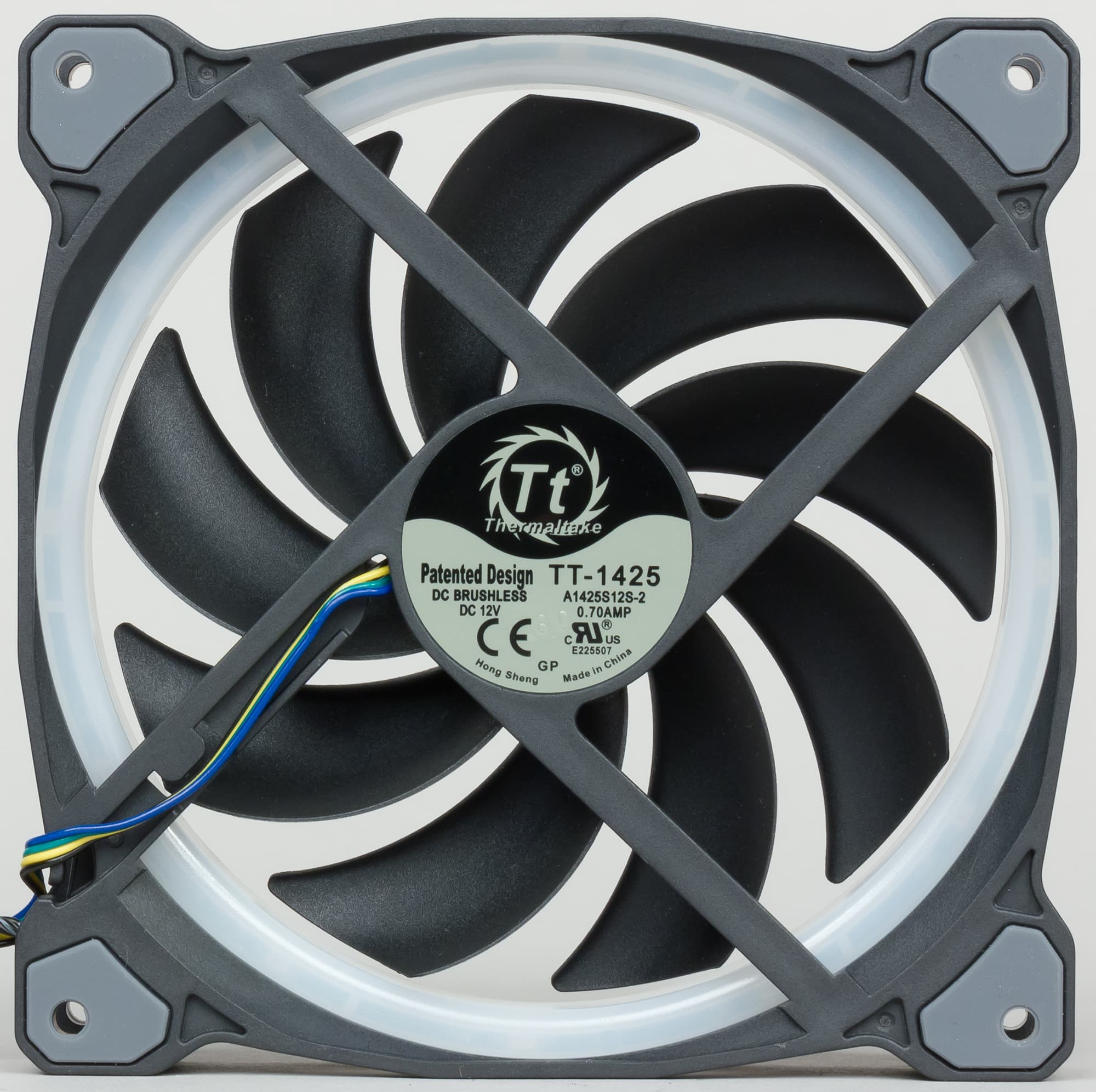

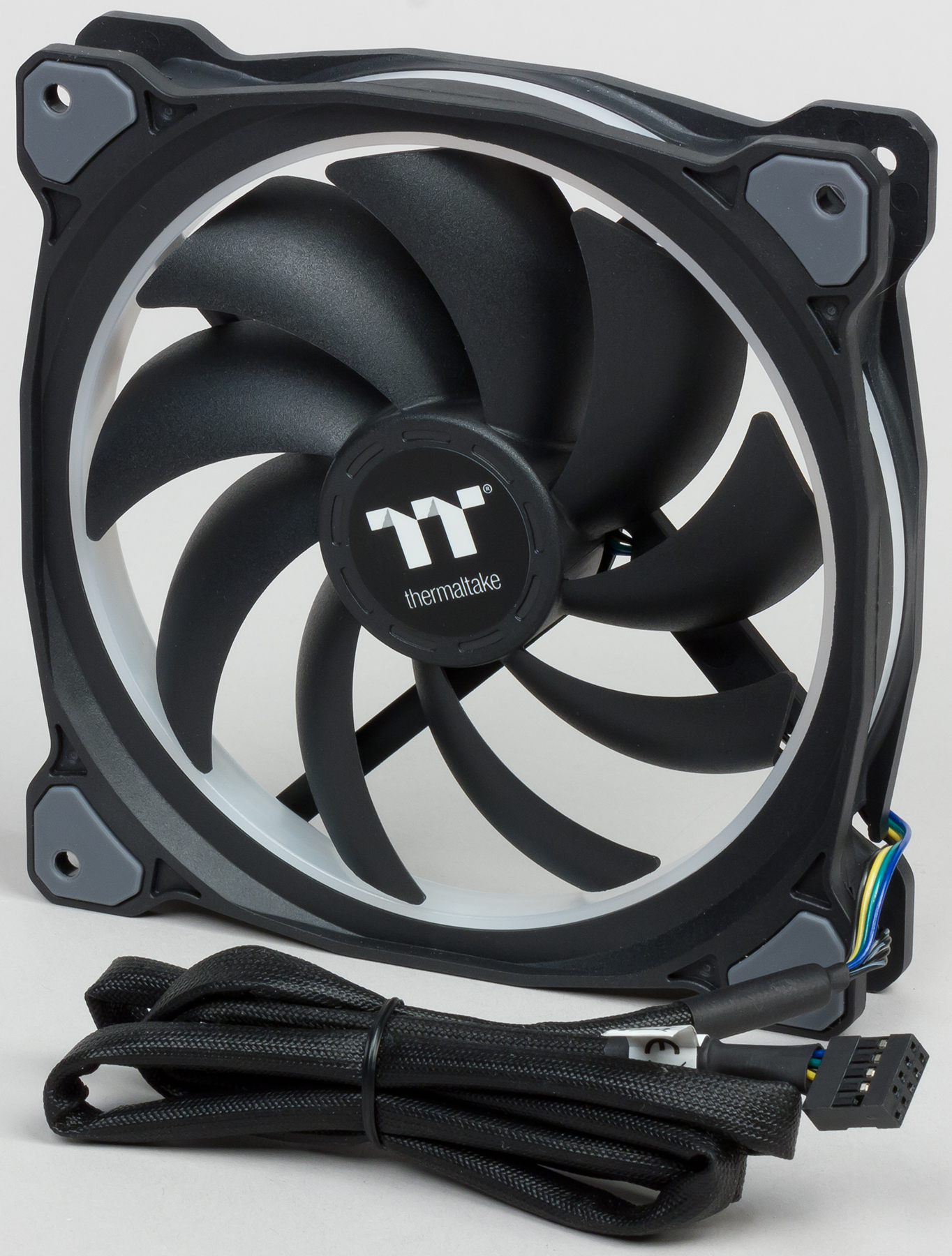

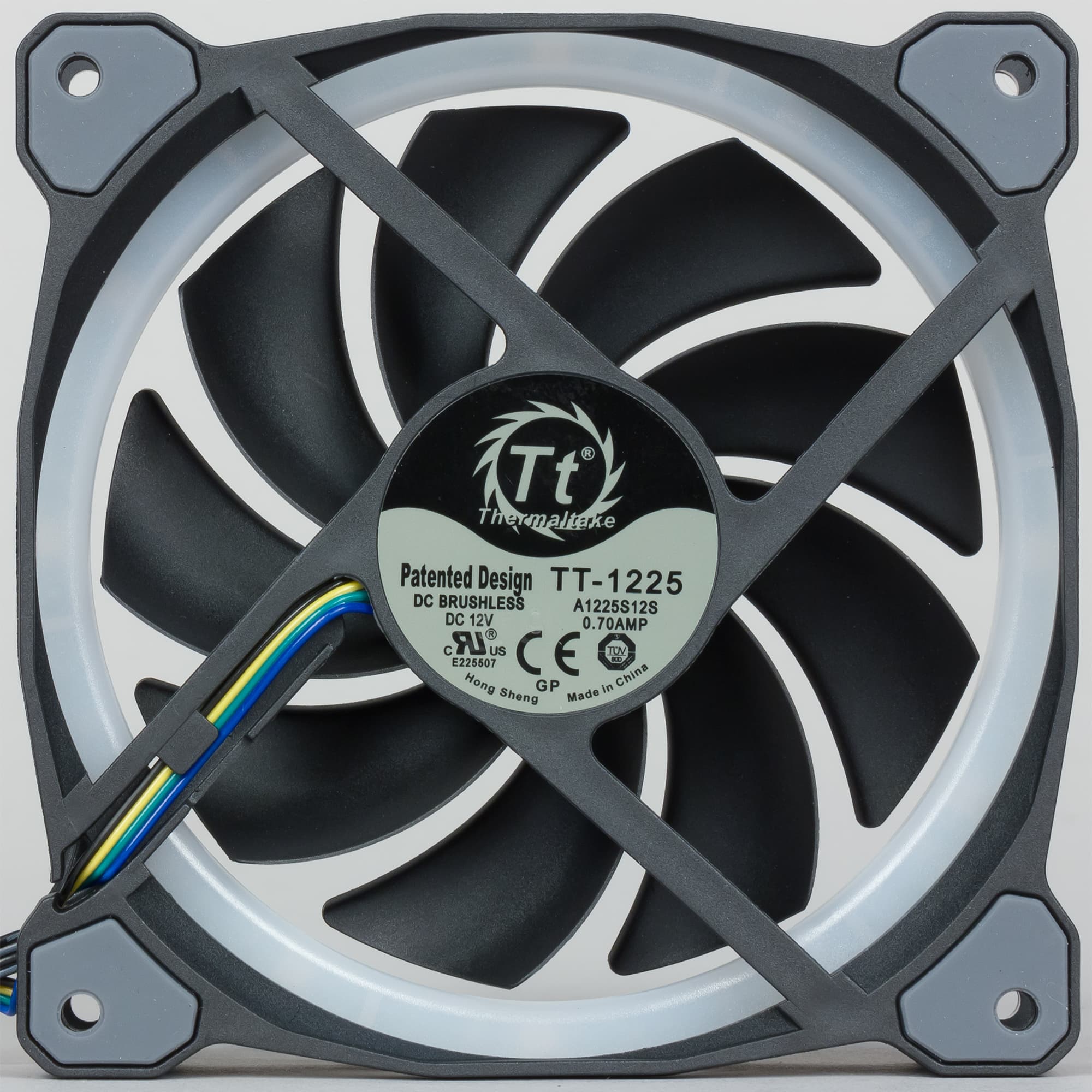

Рамка вентилятора состоит из двух половинок, которые между собой зажимают светорассеиватель из белого полупрозрачного пластика. Светорассеиватель видно как снаружи, так и изнутри, при этом он еще выступает внутрь обода вентилятора. В светорассеиватель с равным шагом вмонтированы 12 многоцветных светодиодов. В проушины в углах рамки вентилятора вклеены виброизолирующие накладки из упругого пластика средней жесткости и серого цвета. В несжатом состоянии накладки выступают примерно на 0,5 мм. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать в качестве элемента дизайна вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель TT-1225 (A1225S12S), произведенная компанией Hong Sheng.

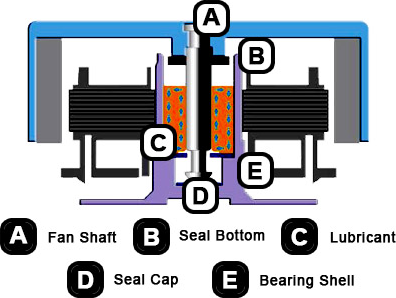

В данном вентиляторе «применяется высококачественный гидравлический подшипник с собственной смазкой». Вот схема конструкции этого подшипника:

Кабели от вентилятора заключены в плетеную оболочку. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину даже двух плоских четырехпроводных кабелей внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Оболочка пропитана каким-то составом, напоминающим каучук, поэтому она относительно жесткая и упругая и за все цепляется, протаскивать кабель в такой оболочке внутри корпуса — занятие не из легких. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства системного блока. Вентиляторы поддерживают управление с помощью ШИМ.

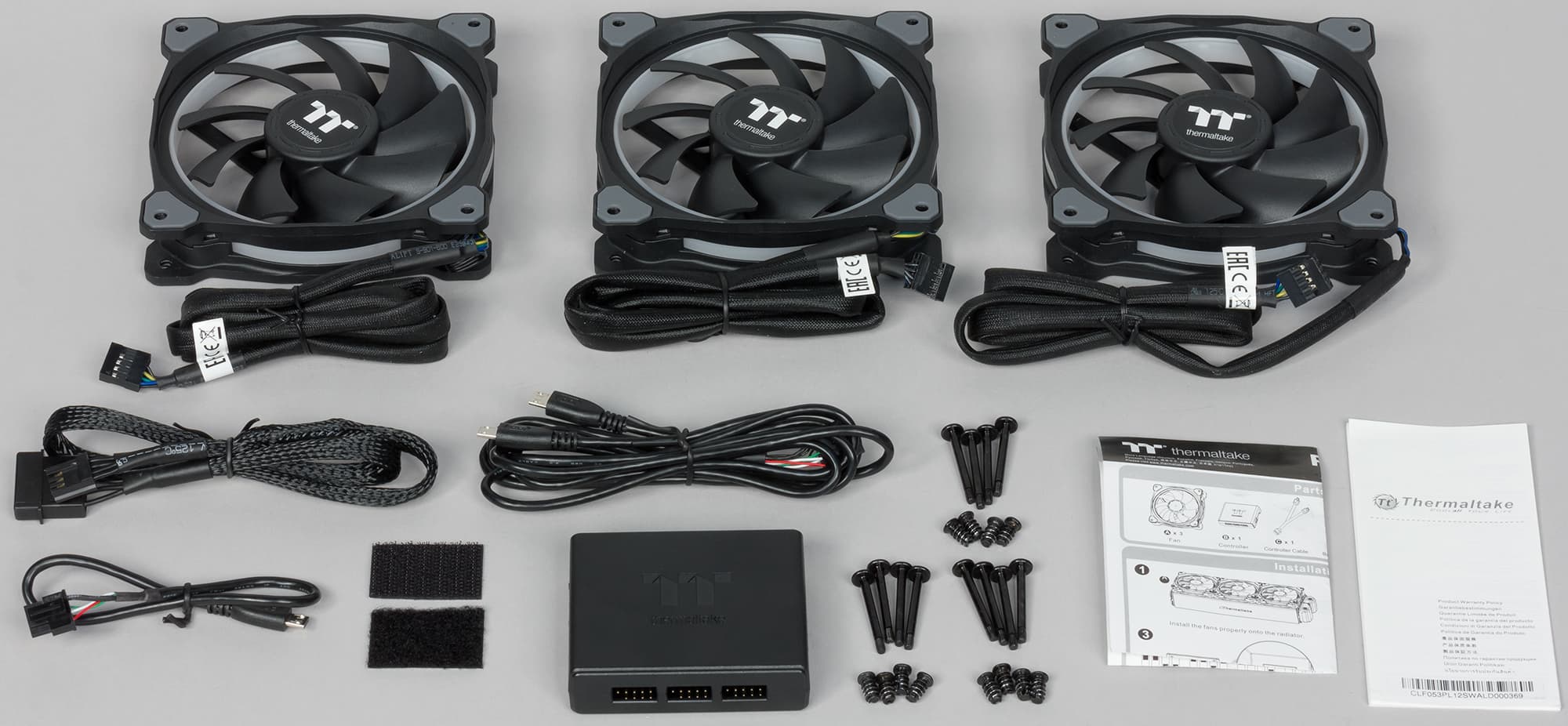

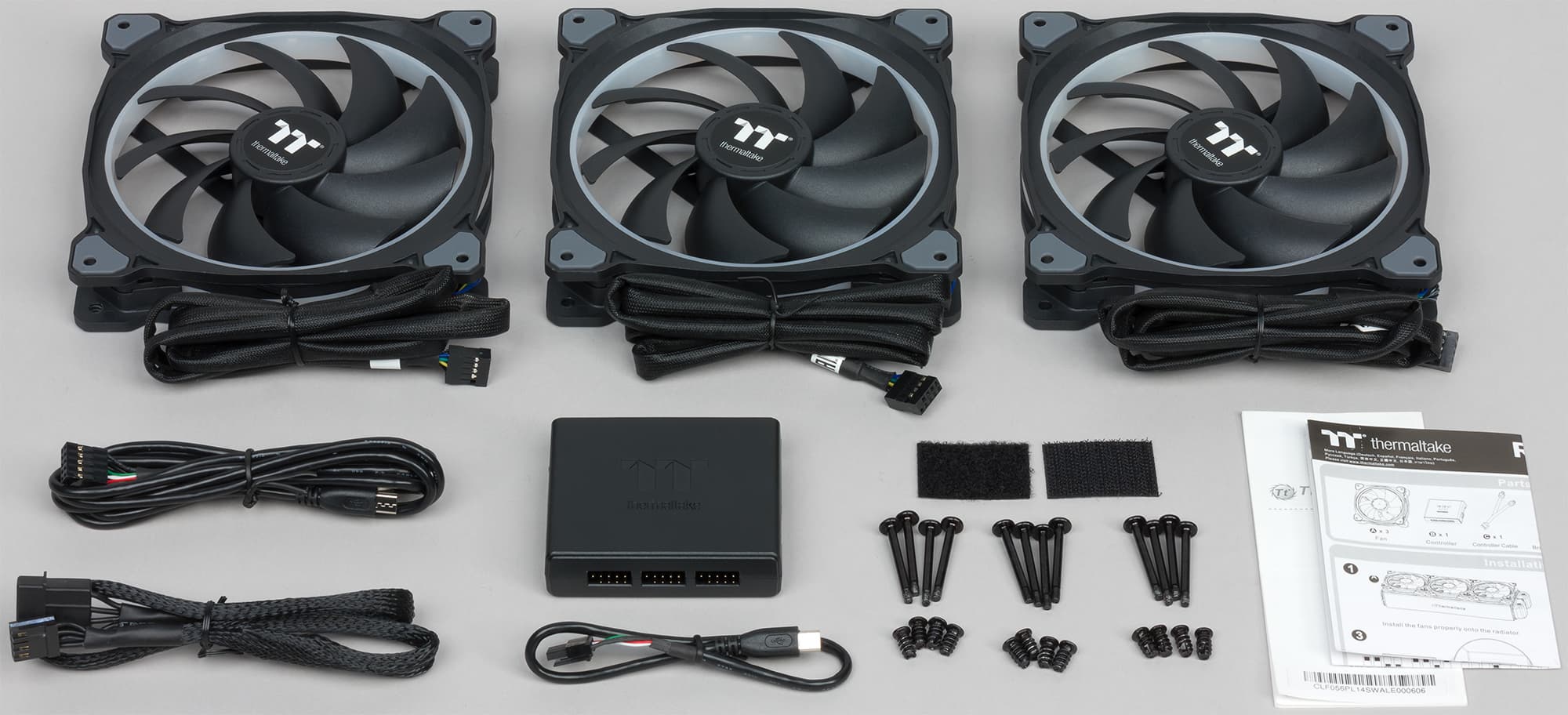

В комплект набора входят три описанных вентилятора, а также по четыре самореза и по четыре удлиненных винта (М3) к каждому вентилятору, контроллер, кабель питания для контроллера, кабель USB для контроллера и соединительный кабель для последовательного соединения контроллеров. Длинные винты предназначены для установки вентиляторов, например, на радиатор системы жидкостного охлаждения. Винты и саморезы изготовлены из закаленной стали и покрыты не очень стойкой черной эмалью. Еще есть площадка-липучка с клейким слоем (видимо, для закрепления контроллера внутри корпуса), руководство (на английском языке) и описание гарантии.

Руководство в виде файла PDF можно загрузить с сайта производителя. Производитель также предлагает комплект с пятью вентиляторами и вариант с одним вентилятором без контроллера. Поскольку нет особых оговорок, то нужно считать, что на этот набор вентиляторов, как и на два других, описанных в этой статье, предлагается стандартная для вентиляторов Thermaltake двухлетняя гарантия.

Описание Riing Plus 14 LED RGB Radiator Fan TT Premium Edition

Комплект отличается от предыдущего только размерами вентиляторов — в коробке находятся три вентилятора типоразмера 140 мм. Поэтому ограничимся только несколькими фотографиями комплекта и вентилятора в частности. Заметим, что есть вариант комплекта с пятью вентиляторами.

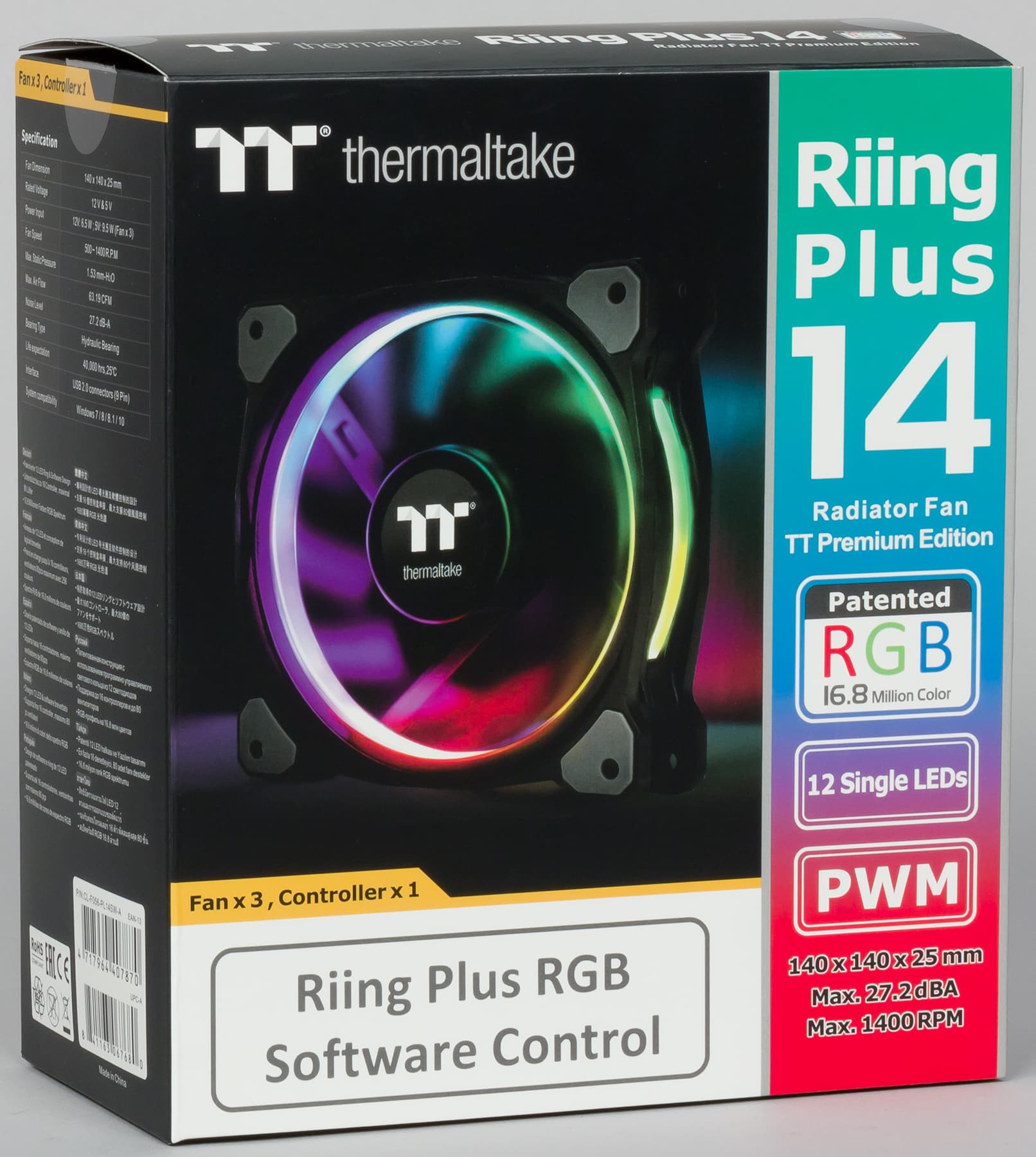

Коробка:

Комплект:

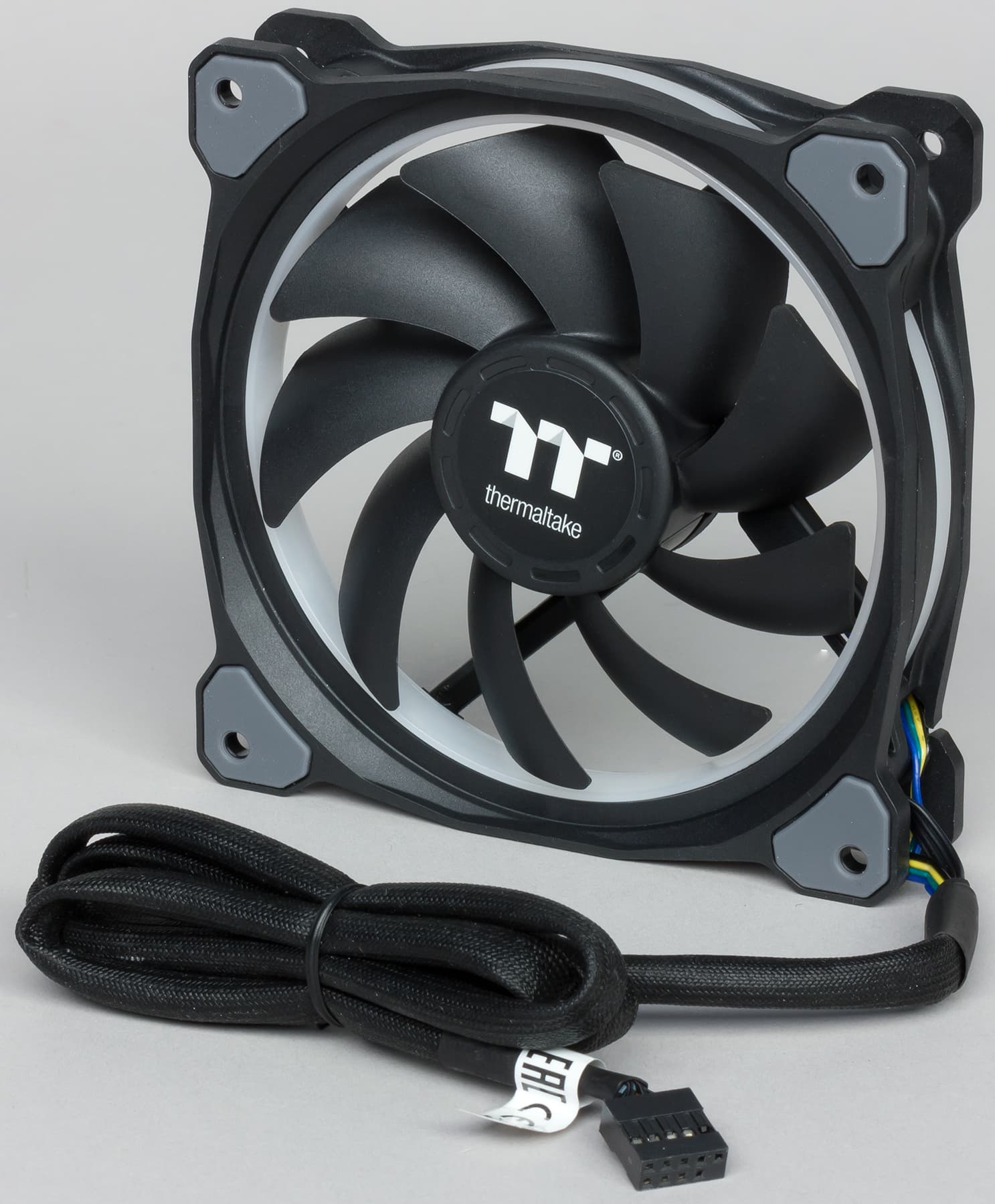

Вентилятор:

Описание Riing Plus 20 LED RGB Case Fan TT Premium Edition

Если в названии двух предыдущих комплектов присутствует слово Radiator (радиатор), то в данном случае оно заменено на Case (корпус). Это логично, так как вентилятор типоразмера 200 мм вряд ли будет устанавливаться на радиатор — скорее, он будет закреплен на стенке корпуса. Разумеется, никто не утверждает, что рассмотренные выше вентиляторы 120 и 140 мм нельзя использовать в качестве корпусных. В случае вентилятора 200 мм в комплект входит уже один вентилятор и один контроллер. Также есть вариант поставки без контроллера.

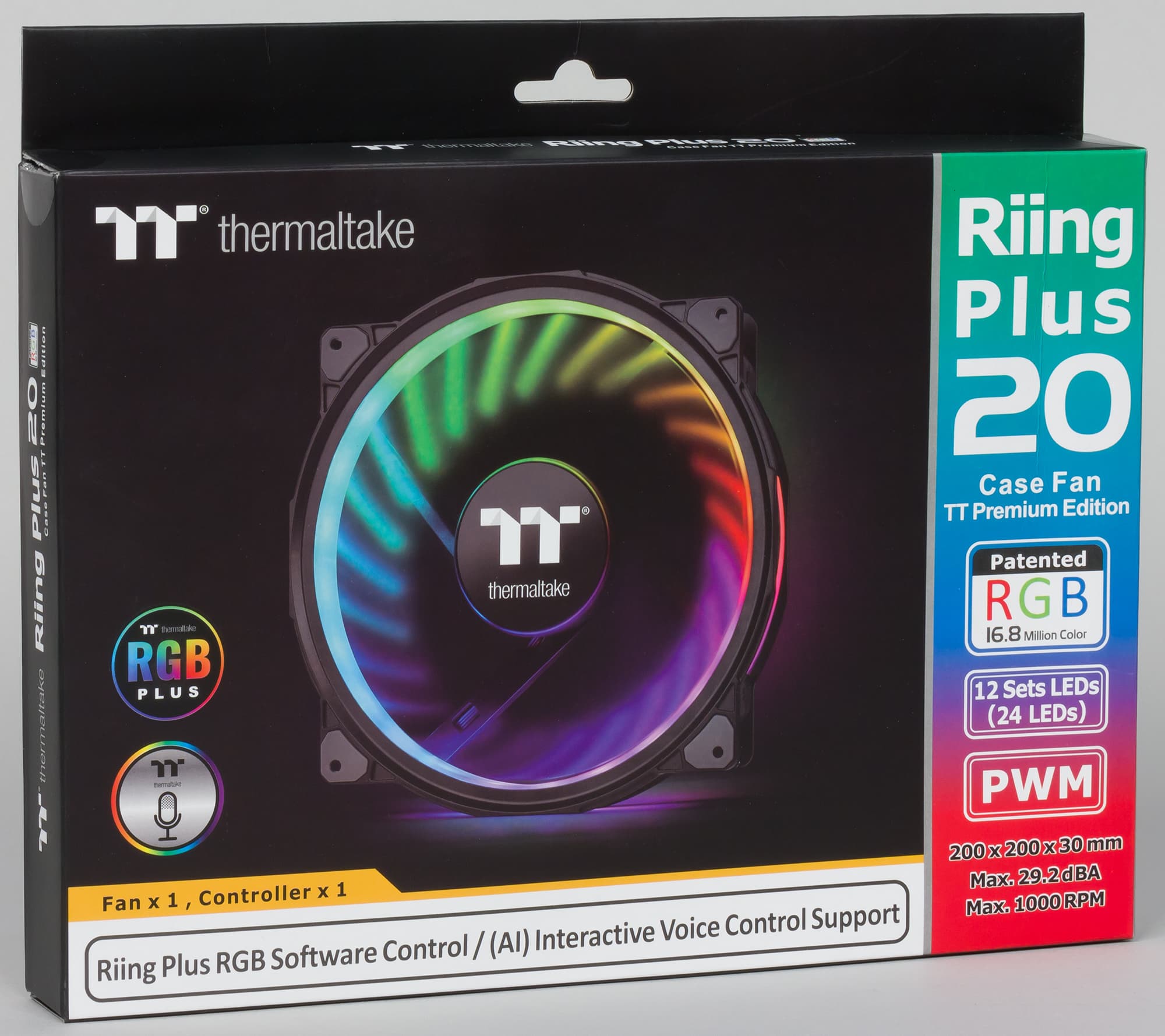

Коробка плоская и уже без секретного окошка:

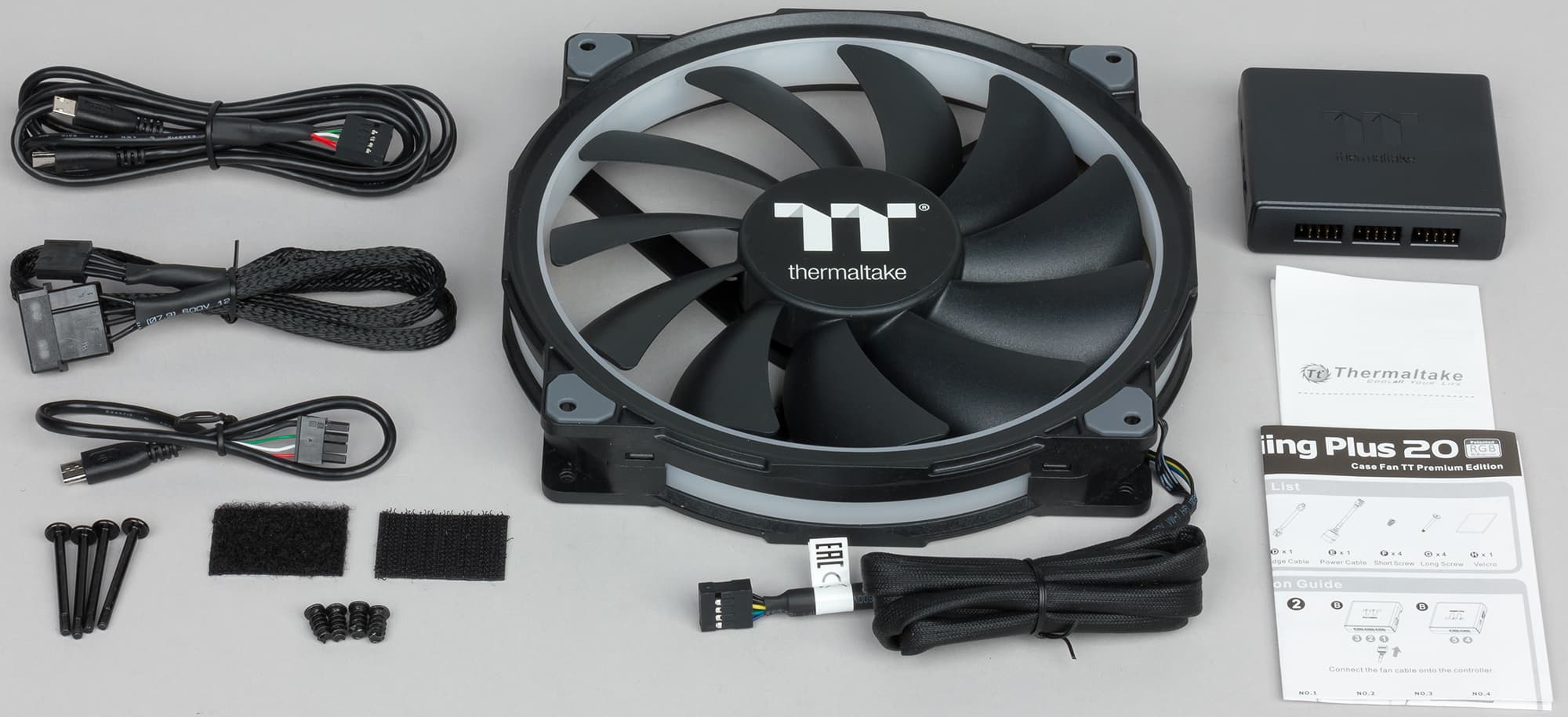

Комплект:

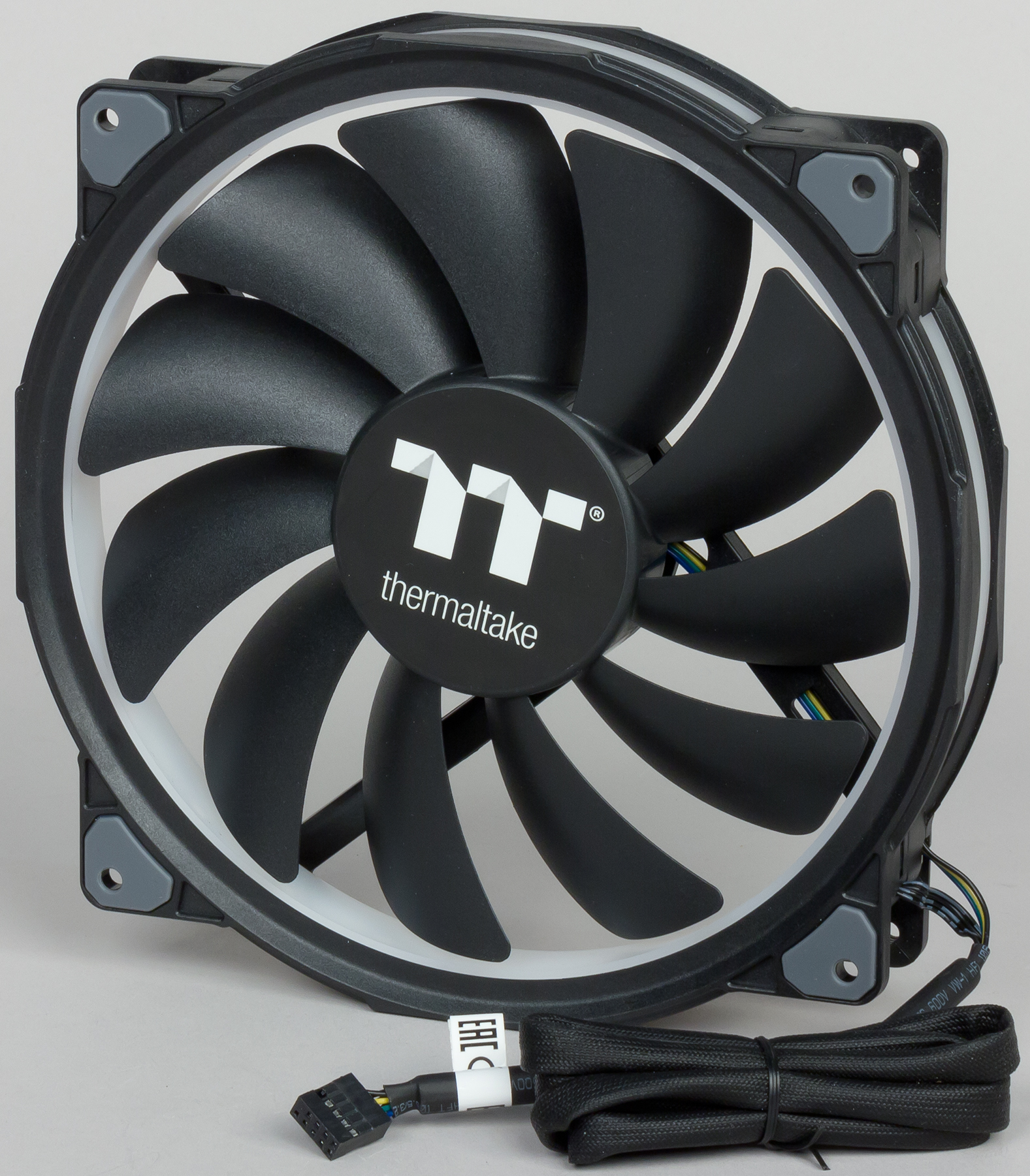

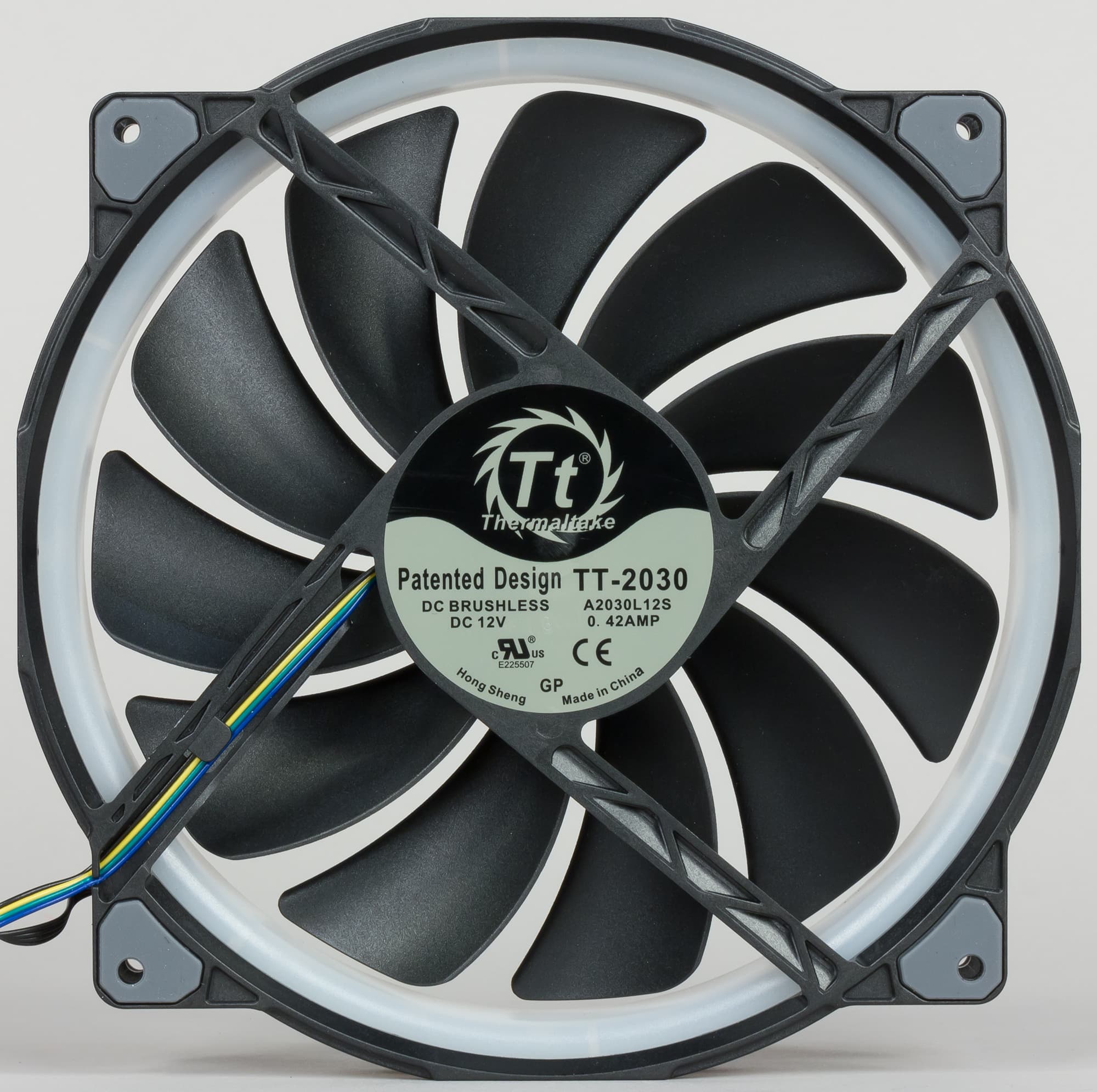

Вентилятор:

Управление

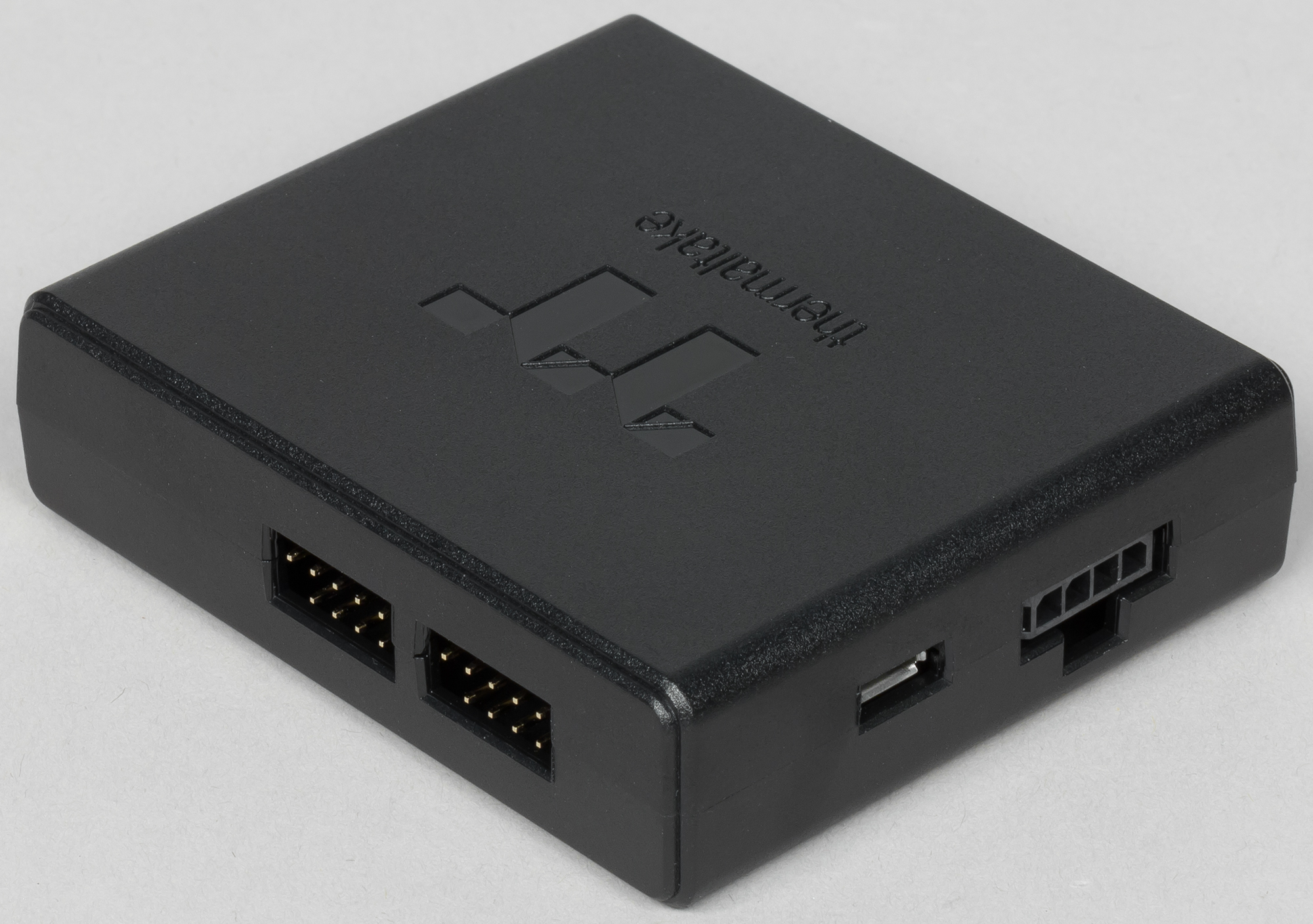

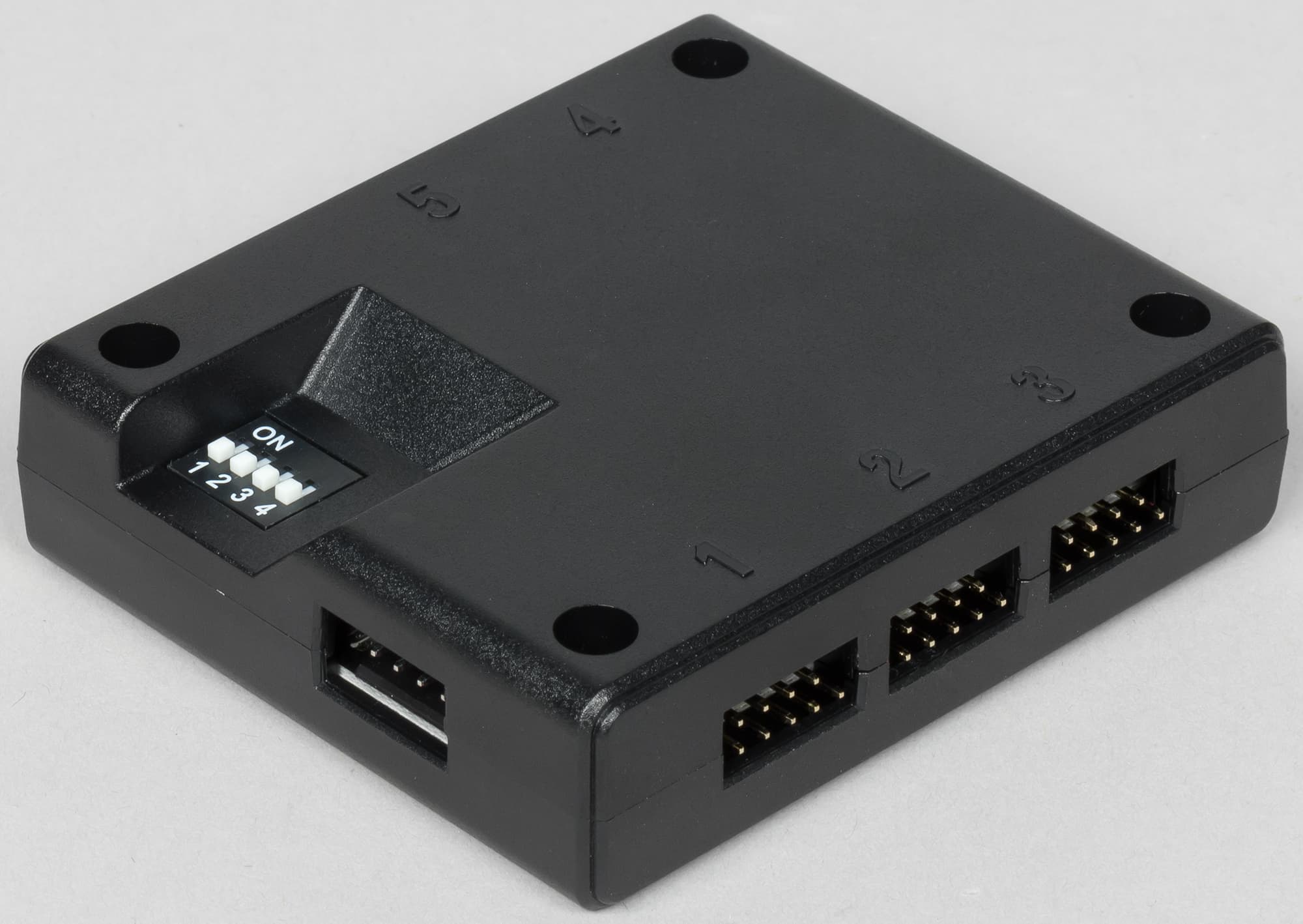

Управление работой вентиляторов и их подсветкой, а также подсветкой водоблоков ряда моделей СВО Thermaltake осуществляется с помощью контроллера. Он представляет собой черную коробочку из пластмассы размером 75×65×20 мм.

Контроллер к источнику питания подключается кабелем с периферийным разъемом («типа Molex»). Соединять эти разъемы в варианте, когда обе части на кабеле, не всегда просто, поэтому если на кабеле от блока питания есть свободный разъем питания для 3,5″ дисковода, то лучше подключить этот разъем непосредственно к контроллеру. Два кабеля с разъемами Micro-USB выходят из одного разъема к колодке USB 2.0. Этими кабелями соединяется контроллер и системная плата. Так как разъемов Micro-USB два, то к одной колодке подключить можно сразу два контроллера. Вторым способом увеличения числа подключенных контроллеров является использование последовательного соединения контроллеров специальным входящим в комплект кабелем. Для адресации контроллера в системе его номер выставляется с помощью переключателей на нижней стороне контроллера. В системе одновременно может работать до 16 независимо управляемых контроллеров, и к каждому может быть подключено до 5 вентиляторов или водоблоков, что в итоге дает до 80 независимо управляемых устройств. Устройства подключаются к 9-штырьковым разъемам на контроллере. На одной грани контроллера 3 таких разъема, на второй — 2. Исследование функций контактов показало, четыре в ряд — это земля (общий контакт), питание 12 В, вход датчика вращения вентилятора и выход управления с помощью ШИМ, а четыре контакта во втором ряду используются для управления RGB-подсветкой. Контакты на разъемах вентиляторов данной системы расположены так, что их можно подключать к стандартным четырехконтактным разъемам для вентиляторов на материнской плате, но в таком варианте функции управления подсветкой задействовать, разумеется, не получится.

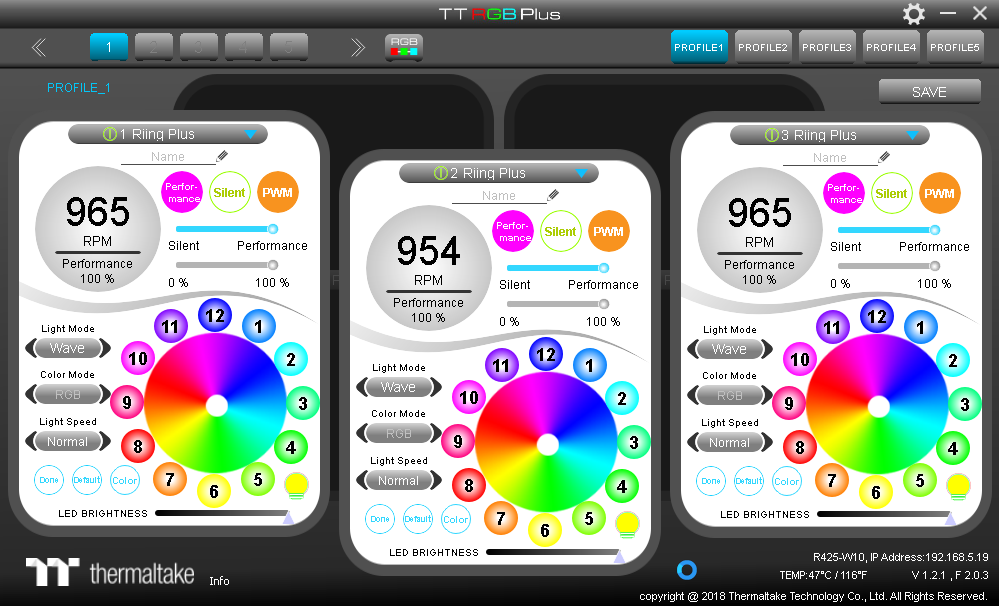

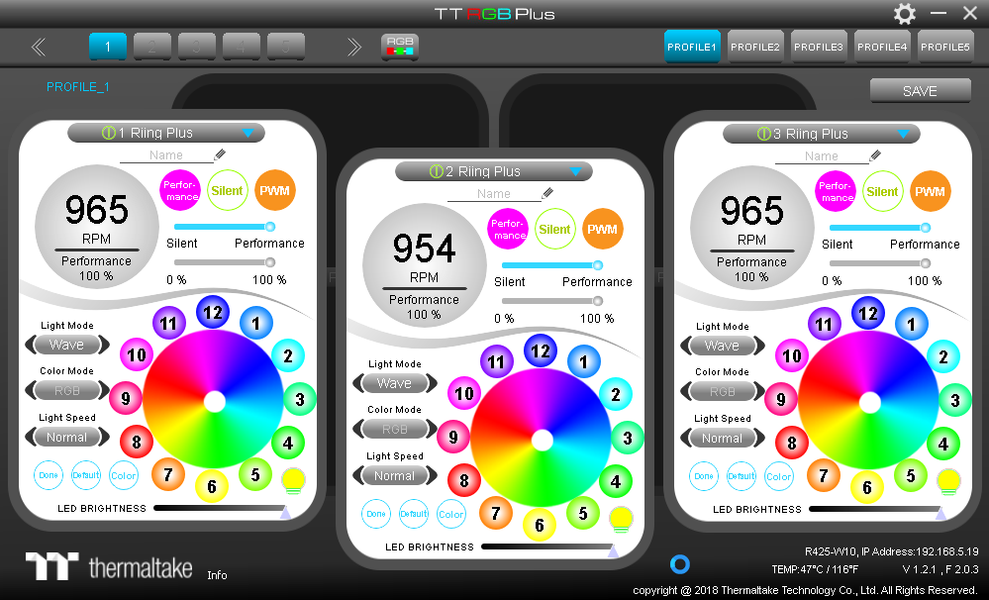

Управление вентиляторами и подсветкой помпы осуществляется с помощью ПО Riing Plus RGB Tt Premium Edition, работающего под ОС Windows версии 7 и выше. Эту программу нужно загрузить с сайта производителя. В окне программы размещено три панели управления на переднем плане и две на заднем, последние при смене фокуса перемещаются на передний план. Контроллер, к которому относятся эти панели, выбирается вверху слева.

Пользователь может вручную управлять скоростью вращения вентилятора (изменяя коэффициент заполнения ШИМ), или может включить один из двух автоматических режимов (тихий и производительный), в которых скорость вращения будет расти с ростом температуры процессора. Также пользователю доступно управление подсветкой вентиляторов и помпы: выбор одного из вариантов статичного или динамичного режимов, подсветку можно включить-выключить, изменить скорость для динамичных режимов, а также в зависимости от режима установить общий цвет или цвет каждого светодиода из 12 для вентиляторов и из 6 для помпы. Среди режимов есть вариант привязки мигания подсветки к источнику звука. Режим подсветки можно скопировать с соседней панели, также можно сохранить режимы всех панелей в выбранном профиле. При остановке вентилятора или невозможности его обнаружения на панели появляется предупреждающее сообщение. Часть режимов подсветки можно посмотреть на видео к данной статье, три варианта мигания под музыку показаны на видео ниже (на трех вентиляторах различные варианты):

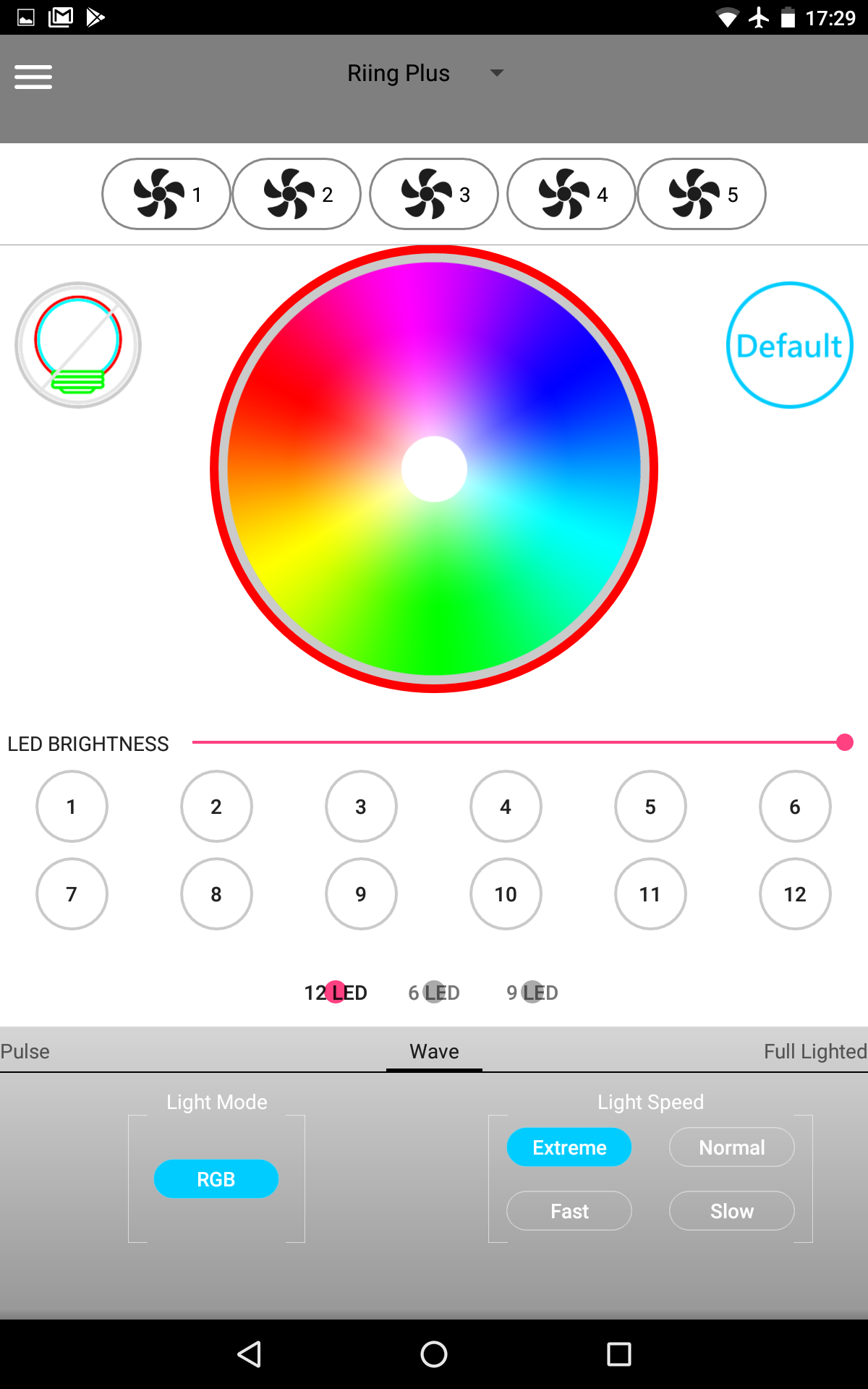

Функциональность версии ПО для стационарного компьютера расширяется с помощью мобильного приложения (заявлена поддержка iOS и Android). Мы установили из Google Play версию для Android с названием Riing Plus RGB. Для работы мобильного приложения основная программа должна быть запущена, и компьютер, на котором она работает, должен находиться в одной локальной сети с мобильным устройством. Панель управления в мобильном приложении одна, но кнопки вверху позволяют указать к каким вентиляторам/водоблокам применять текущие настройки, а в меню можно выбрать текущий контроллер и профиль.

Управлять можно только подсветкой. Среди доступных режимов есть есть вариант ритмичного мигания подсветки под звук с микрофона или под воспроизводимый звуковой файл (в нашем случае выбор этого режима приводил к аварийному завершению работы программы). Поддерживается голосовое управление (список команд можно найти на сайте производителя) в том числе и с помощью устройств, поддерживающих сервис Alexa Voice.

Тестирование

Приведем результаты ряда измерений.

Комплект 120 мм 140 мм 200 мм
Габариты, мм (по рамке) 120×120×25,5 140×140×25 195×195×30
Масса, г (с кабелем) 187 222 357
Длина кабеля вентилятора, см 90,5
Длина кабеля USB к контроллеру, см 86
Длина кабеля USB для последовательного соединения контроллеров, см 26
Длина кабеля питания, см 50
Напряжение запуска, В (КЗ* = 100%) 2,9 2,8 2,9
Напряжение остановки, В (КЗ* = 100%) 2,8 2,7 2,8
КЗ* запуска, % (напряжение = 12 В) 6 6
КЗ* остановки, % (напряжение = 12 В) 3 3
* коэффициент заполнения ШИМ

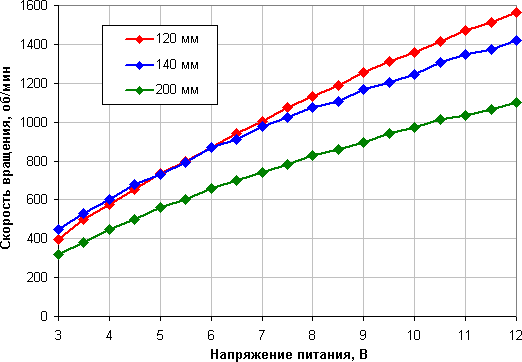

Зависимость скорости вращения от напряжения питания

Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки.

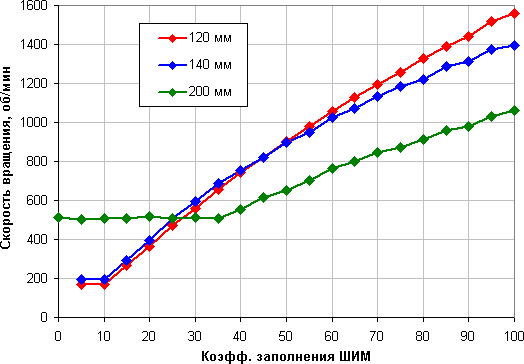

Зависимость скорости вращения от коэффициента заполнения ШИМ

В случае вентиляторов 120 мм и 140 мм диапазон регулировки составляет от 10% до 100% с плавным ростом скорости вращения. Диапазон вентилятора 200 мм — от 35% до 100%. При КЗ 0% вентиляторы 120 мм и 140 мм останавливаются, а вентилятор 200 мм продолжает вращаться на постоянной минимальной скорости. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

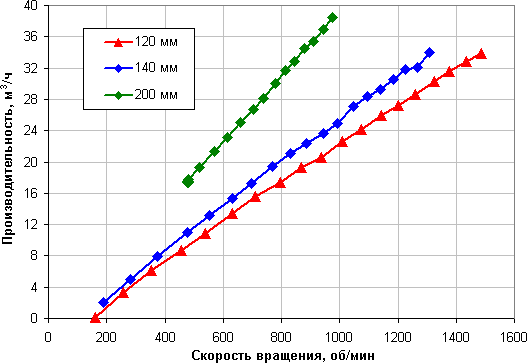

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление (весь поток воздуха проходит через крыльчатку анемометра), поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление). Результат ожидаемый: чем больше вентилятор, тем больше объемная производительность при той же скорости вращения.

Уровень шума от скорости вращения

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора. Результат аналогичный: чем больше вентилятор, тем больше уровень шума при той же скорости вращения.

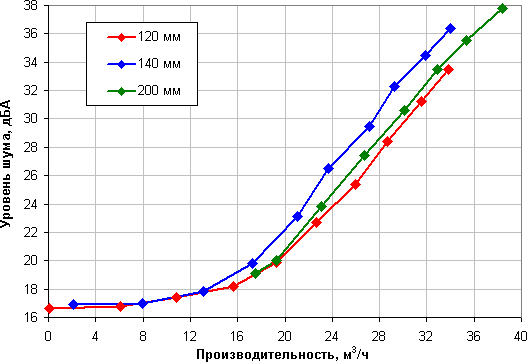

Уровень шума от объемной производительности

Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, поэтому скорость вращения вентилятора была немного выше (где-то на 10%) во время измерения шума при тех же входных параметрах (напряжение питания или коэффициент заполнения ШИМ). В данном случае нужно с осторожностью сравнивать вентиляторы, которые различаются по типоразмеру, так как в нашем тесте аэродинамическое сопротивление не зависело от размера вентилятора. В реальных условиях обычно вентилятор большего размера прокачивает воздух через решетку большей площади. Имея в виду это обстоятельство, лучше сравнивать между собой вентиляторы одинакового размера.

На графике выше: чем ниже и правее находится точка, тем лучше вентилятор — работает тише, дует сильнее. Оперировать целым графиком для сравнения вентиляторов неудобно, поэтому от двумерного представления, перейдем к одномерному. При тестировании кулеров и теперь вентиляторов мы применяем следующую шкалу:

Уровень шума Субъективная оценка уровня шума для компонента ПК
выше 40 дБА очень громко
35—40 дБА терпимо
25—35 дБА приемлемо
ниже 25 дБА условно бесшумно

В современных условиях и в потребительском сегменте эргономика, как правило, имеет приоритет над производительностью, поэтому зафиксируем уровень шума на значении 25 дБА. Теперь для оценки вентиляторов достаточно сравнить их производительность при данном уровне шума:

На графике выше мы добавили результат для вентиляторов Thermaltake Riing 12 RGB Radiator Fan TT Premium Edition — это столбик, подписанный как 120* мм. Из-за неизбежных погрешностей измерения величин можно утверждать, что новые вентиляторы типоразмера 120 мм если и лучше предыдущей модификации, то не принципиально. Напомним, что сравнивать вентиляторы, различающиеся по размеру, в данном случае не совсем корректно.

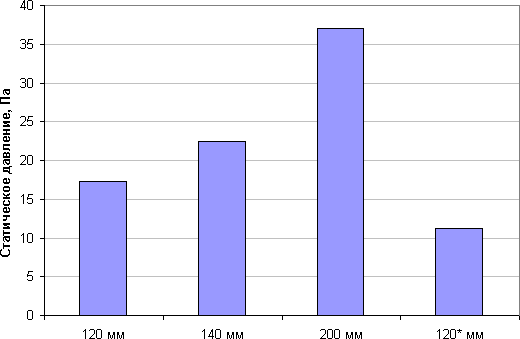

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Использовался дифференциальный датчик давления SDP610-25Pa компании Sensirion. В случае вентилятора 200 мм применялась экстраполяция по нескольким точкам к максимальной скорости вращения, так как предел измерения датчика составляет 25 Па. Максимальное статическое давление:

Новый вентилятор 120 мм создает заметно большее давление, чем предыдущий, но и скорость вращения у него выше. По максимальному давлению вентилятор 200 мм является лидером среди данных четырех вентиляторов. Отметим, что большая величина статического давления позволит сохранить поток воздуха на приемлемом уровне в случае большой аэродинамической нагрузки, создаваемой, например, плотными противопылевыми фильтрами в корпусе.

Выводы

Вентиляторы серии Riing Plus LED RGB TT Premium Edition являются составной частью экосистемы TT RGB Plus, объединяющей продукты с адресной светодиодной подсветкой и ПО TT RGB Plus. Рассмотренные в статье комплекты состоят из трех вентиляторов в случае моделей 120 мм и 140 мм и одного вентилятора 200 мм, а также управляющего контроллера. Отметим высокое качество изготовления, кольцевую многозонную RGB-подсветку с настраиваемым цветом и динамическими эффектами, возможность контроля и управления работой вентиляторов с помощью приложения на стационарном компьютере и на мобильном устройстве (во втором случае — с поддержкой голосового управления), возможность независимого управления вентиляторами или другими устройствами TT RGB Plus числом до 80 в системе и длинные кабели в оплетке к вентиляторам. Комплекты Riing Plus LED RGB TT Premium Edition можно рекомендовать для моддинга открытого компьютерного корпуса или корпуса с прозрачными панелями.

В заключение предлагаем посмотреть наш видеообзор комплектов вентиляторов Riing Plus LED RGB TT Premium Edition:

Наш видеообзор комплектов вентиляторов Riing Plus LED RGB TT Premium Edition можно также посмотреть на iXBT.Video

31 октября 2018 Г.
