Общая информация, комплектация
В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).
Общее по платформе
Таблица основных отличий чипсетов последних поколений для платформы AM5.
| Особенности | B650/B650E | B850 | X870 | X670/X670E | X870E |
|---|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | ||||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 4.0 & 5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | ||||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | ||||
| Версия PCIe (чипсет) | 3.0 & 4.0 | ||||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | ||||
| Количество каналов ОЗУ | 2 | ||||
| Максимальное количество слотов ОЗУ | 4 | ||||
| Максимальный объем ОЗУ | 256 ГБ | ||||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | ||||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.

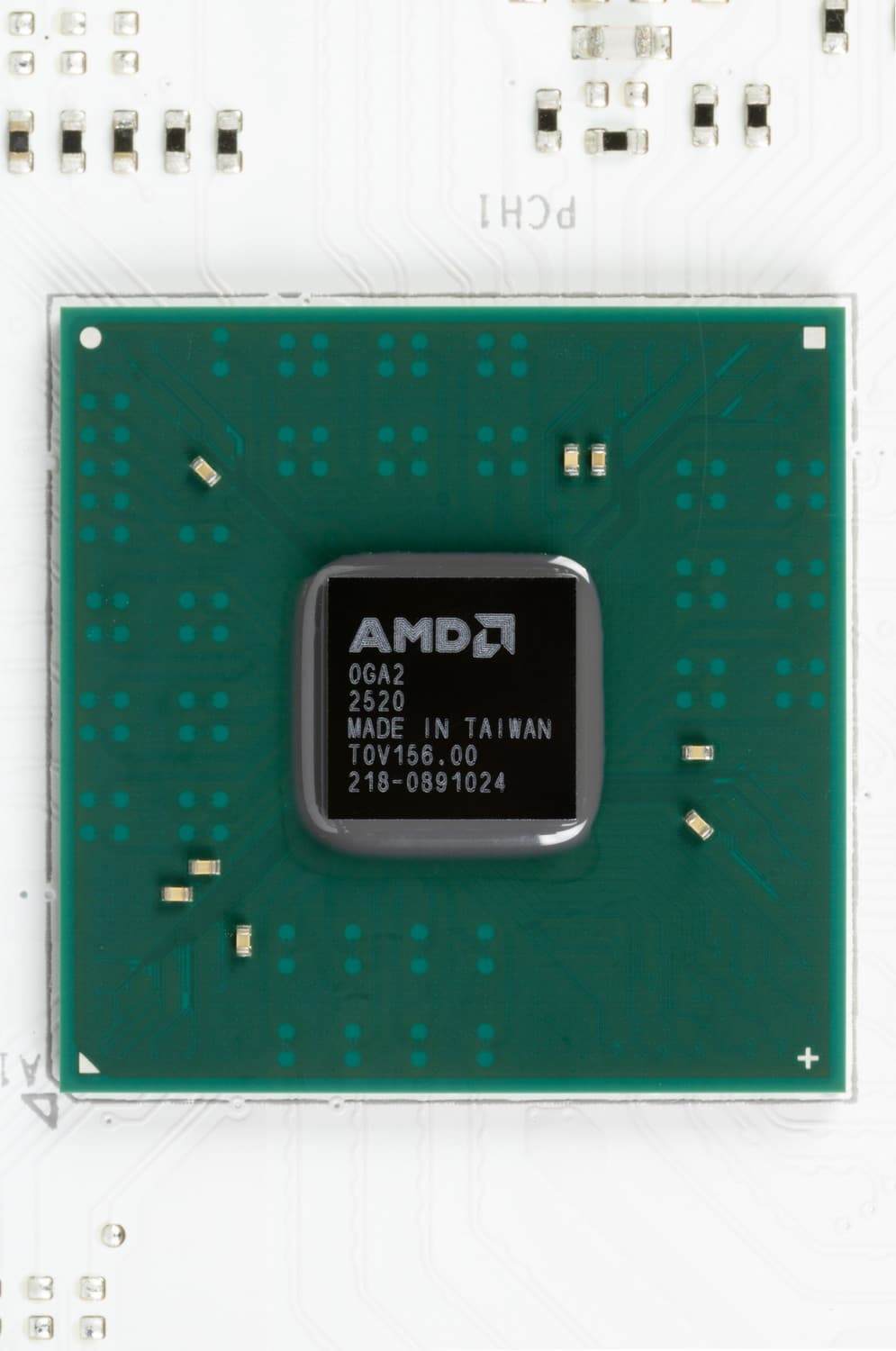

Стоит напомнить, что чипсет B850 физически представляет собой все тот же чип Promontory 21, лежащий в основе чипсетов X670/B650/X870. То есть AMD B850 – это по сути B650 (от процессора на слоты и порты могут идти линии PCIe как версии 5.0, так и 4.0 – на выбор производителя), нет обязательной поддержки USB4, но при этом имеется опция разделения 16 линий для видеокарты на x8+x8 – что являлось прерогативой B650E).
Комплектация

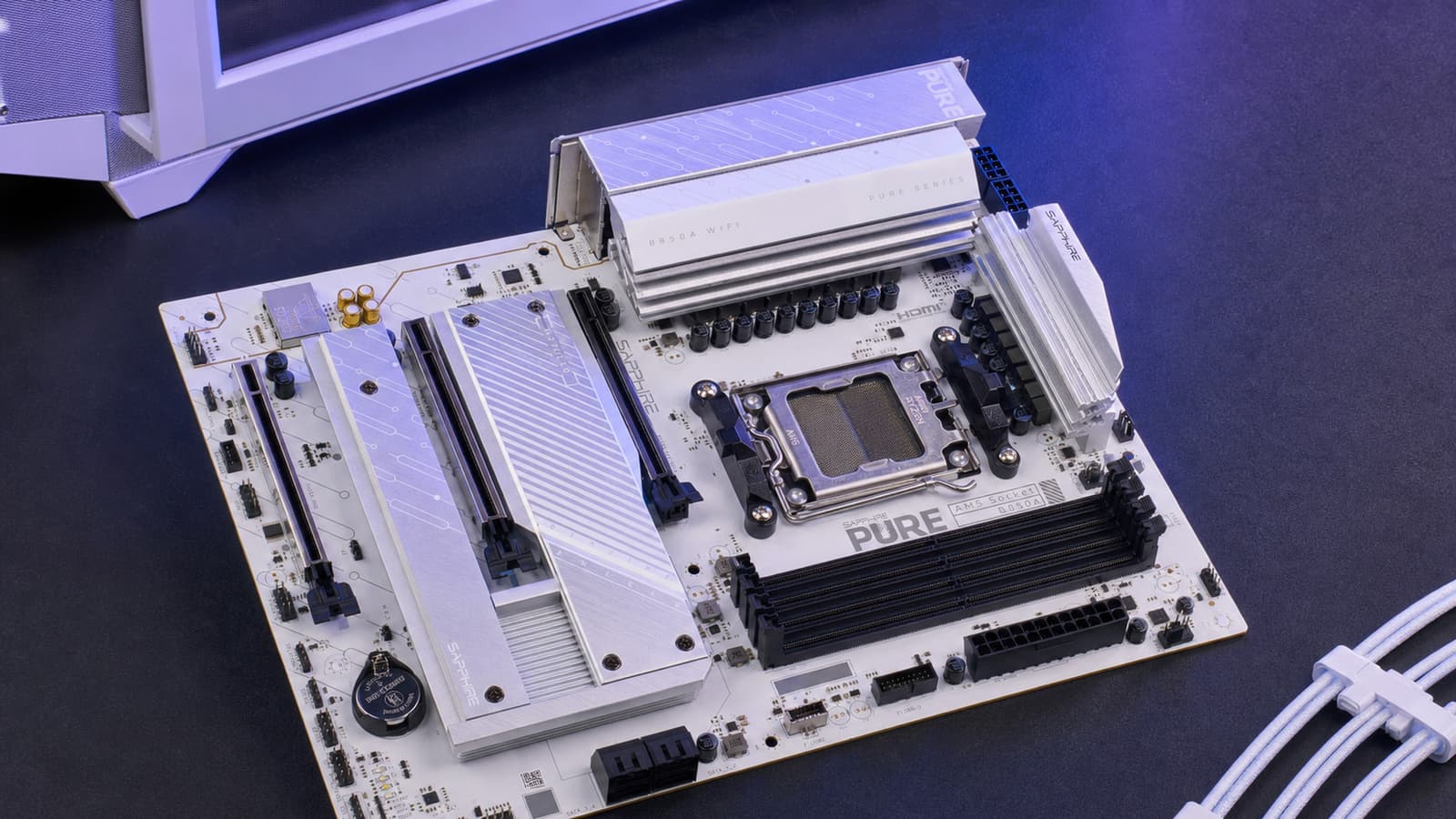

Объект сегодняшнего исследования: материнская плата Sapphire Pure B850A WiFi7. Мы впервые изучаем материнскую плату от данного гонконгского производителя, который много лет уже известен своими видеокартами на процессорах от AMD. Однако стоит напомнить, что очень давно компания Sapphire выпускала материнские платы, причем на основе чипсетов, разработанных еще компанией ATI Technologies (которую в начале 2000х годов приобрела AMD). Затем был какой-то период, когда на потребительском рынке вообще не было матплат этого производителя. С некоторых пор компания Sapphire снова вышла на рынок материнских плат, разумеется, на основе чипсетов AMD, однако к нам на тесты такие продукты не попадали, вот по сути впервые сейчас только.
Ассортимент материнок Sapphire пока невелик, они распределены по ранее созданным для видеокарт линейкам, включая и серию Pure. Сегодня исследуемая плата создана на базе среднеуровневого чипсета B850, ну и по ассортименту периферии ее нельзя отнести даже к предтоповым. Но это и делает материал интересным, так как у подобных продуктов не очень высокая стоимость, что делает их востребованными.

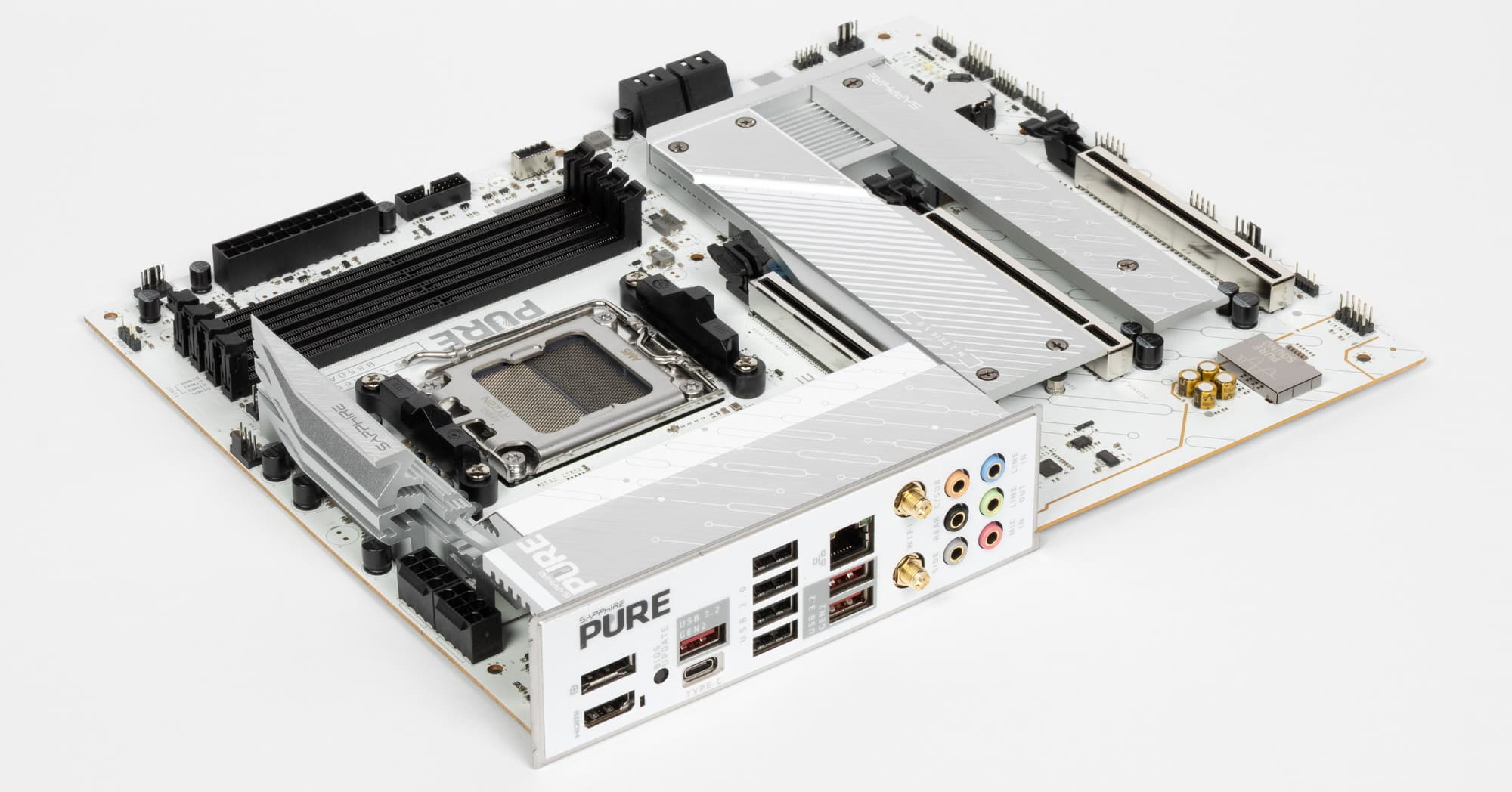

Sapphire Pure B850A WiFi7 поставляется в коробке стандартного формата, светлого дизайна, символизирующего белый окрас самой матплаты. Комплект размещен под платой в отдельном отсеке.

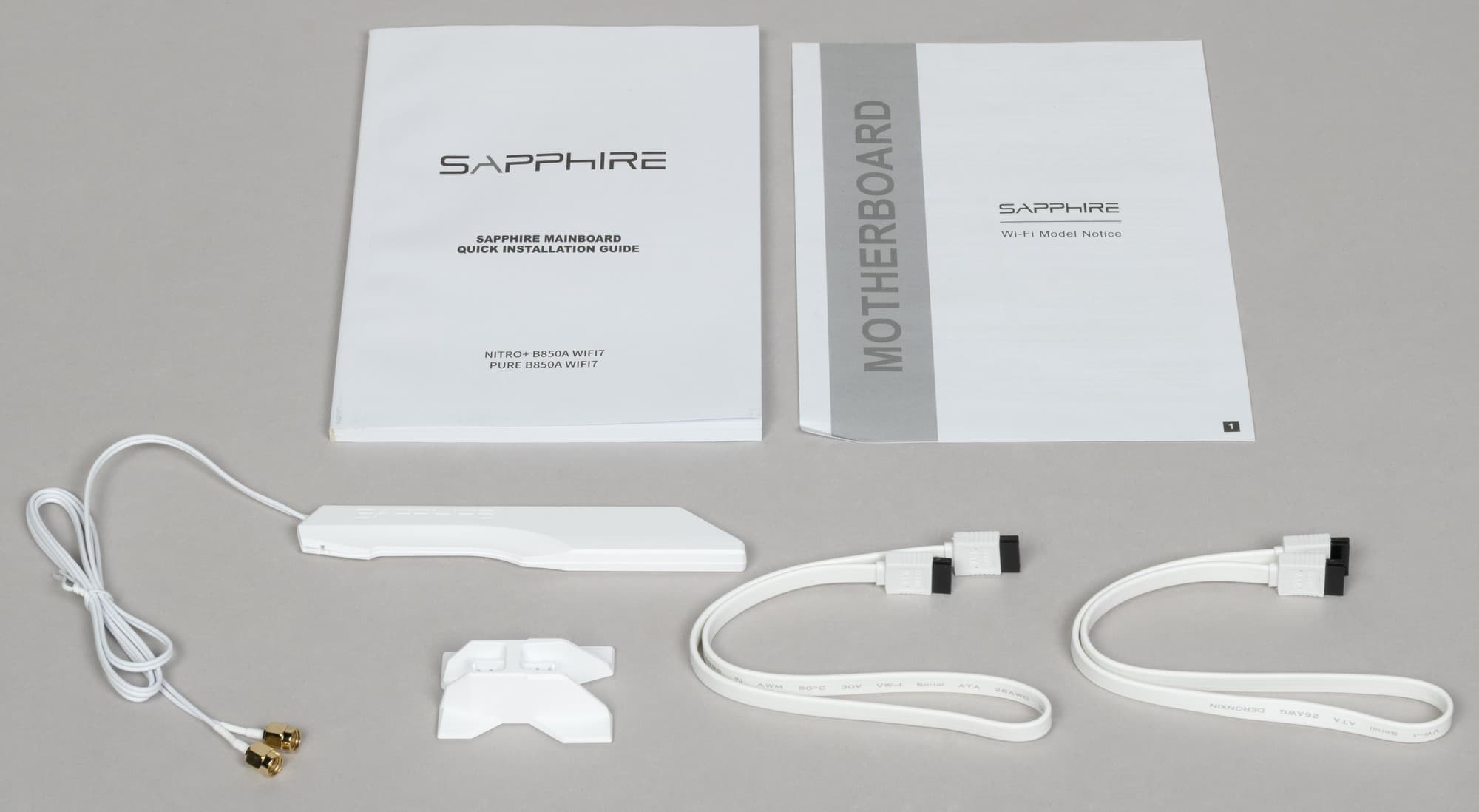

В комплект поставки входят:
- краткое руководство пользователя (его же можно скачать с сайта производителя),
- два кабеля SATA,

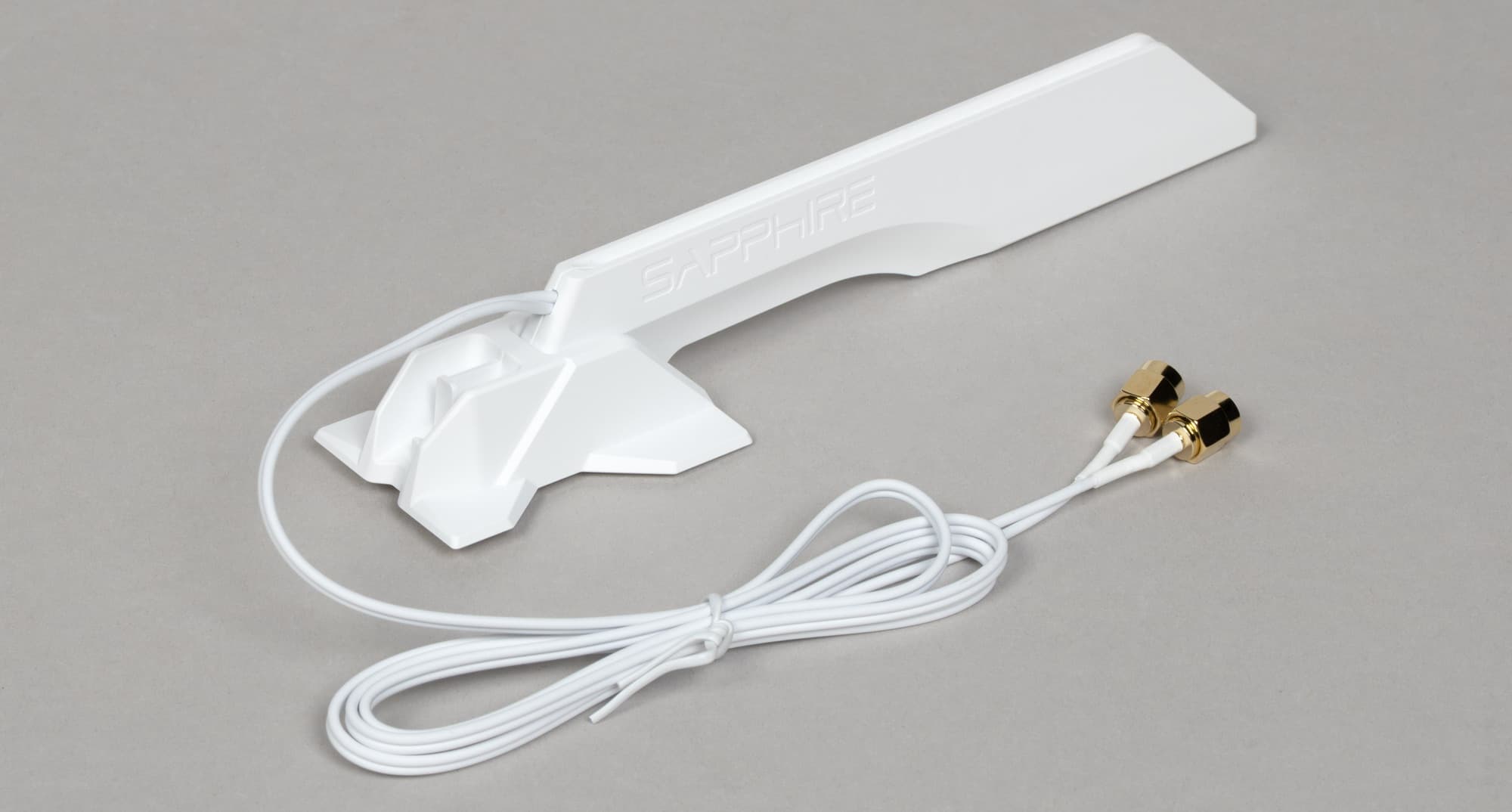

- антенна встроенного Wi-Fi-модуля с подставкой.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

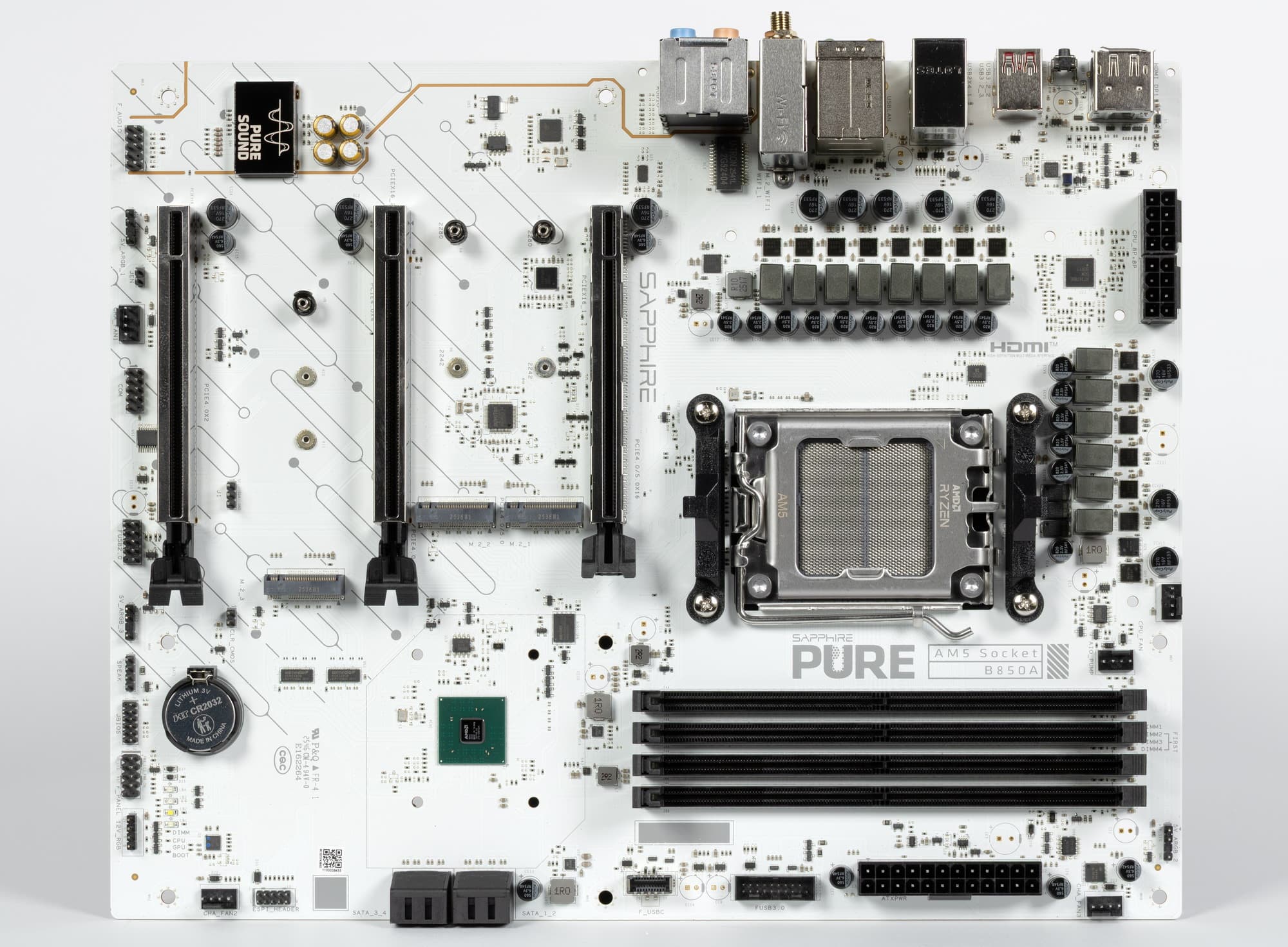

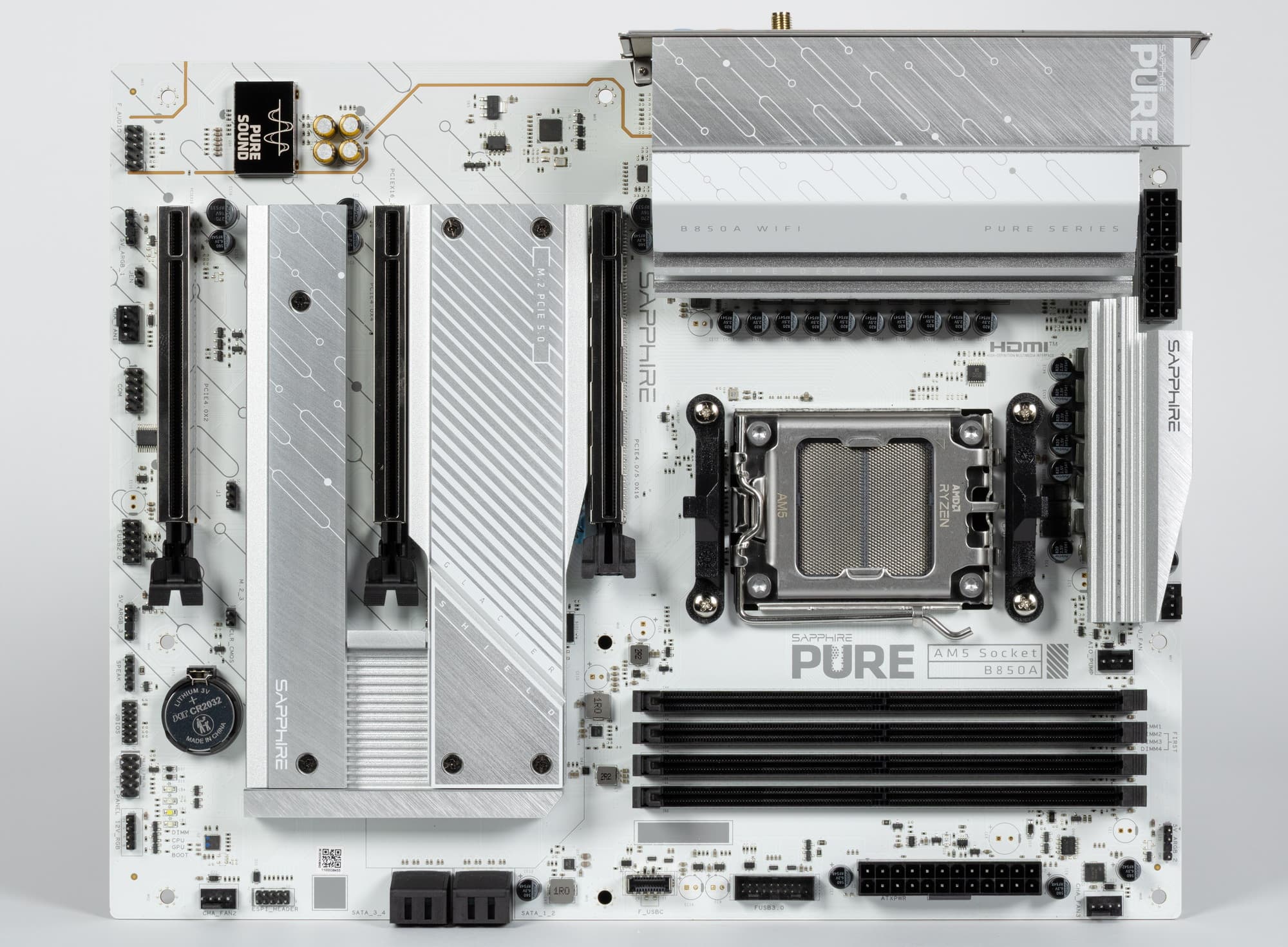

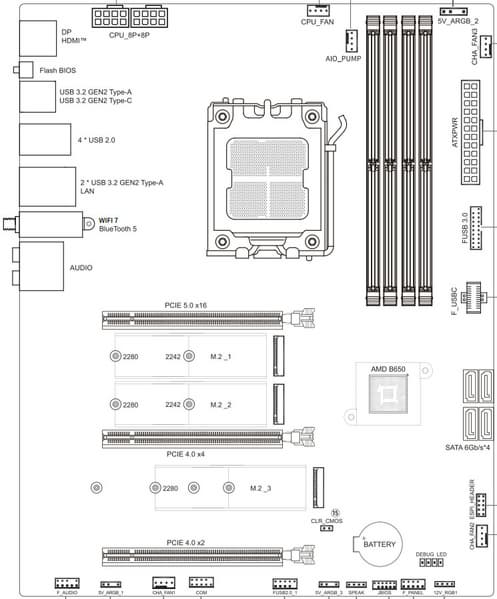

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Sapphire Pure B850A WiFi7 имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

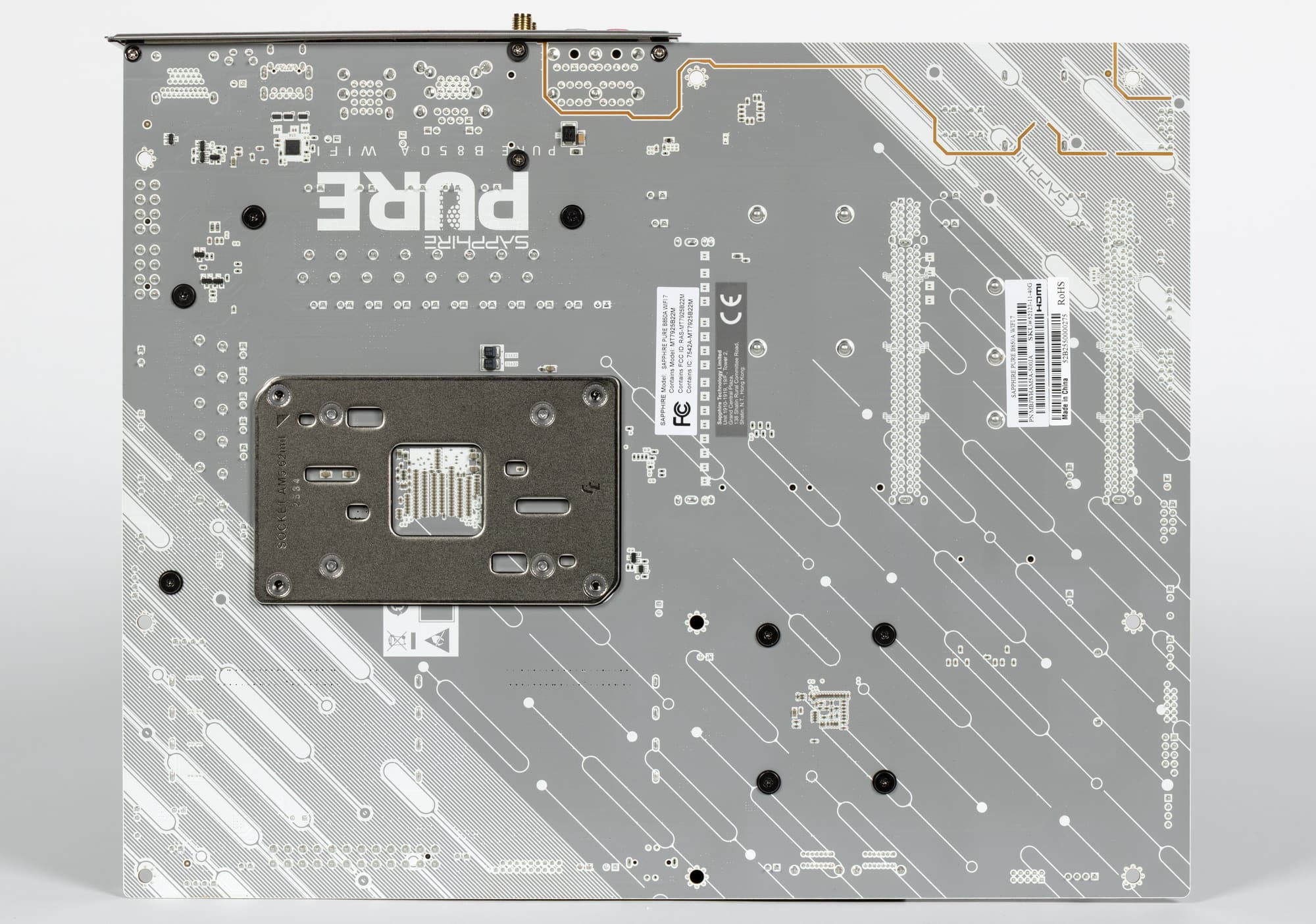

На оборотной стороне практически ничего нет, кроме мелких электронных логических элементов и пары контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.
Защитной пластины (бэкплейта) у платы нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD B850 |
| Память | 4 × DDR5, до 800 МТ/с (XMP/Expo), до 256 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с 1 × MediaTek Dual Band Wireless MT7925 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16_1, режим x16/X8+X8/X4+X4+X4+X4) 1 × PCIe 4.0 x16 (PCIe x16_2, режим x4) * 1 × PCIe 4.0 x16 PCIe x16_3, (режим x2) |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B850) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2280/2242) 1 × M.2 (M.2_2, CPU, PCIe 4.0 x4 для устройств формата 2280/2242) 1 × M.2 (M.2_3, B850, PCIe 4.0 x4 для устройств формата 2280/2260/2242) * |
| USB-порты | 6 × USB 2.0: 1 внутренних разъем на 2 порта (B850) + 4 порта Type-A (черные) (B850) 3 × USB 3.2 Gen1: 1 внутренний разъема на 2 порта (B850) + 1 внутренний разъем Type-C (B850) 4 × USB 3.2 Gen2: 2 порта Type-A (красные) (B850+CPU) + 1 порт Type-C (CPU) |
| Разъемы на задней панели | 4 × USB 2.0 (Type-A) 1 × USB 3.2 Gen2 (Type-C) 3 × USB 3.2 Gen2 (Type-A) 1 × RJ-45 6 аудиоразъемов типа миниджек 1 × DP (выход) 1 × HDMI (выход) 1 кнопка обновления прошивки BIOS – Flash BIOS 2 антенных разъема |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 1 разъем для подключения 2 портов USB 2.0 5 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем для подключения неадресуемой RGB-ленты 1 разъем аудио для передней панели корпуса 1 переключатель сброса CMOS 1 разъем COM-порт 2 разъема для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Стоимость | от 18 тысяч рублей на момент публикации обзора |
* - слоты M.2_3 / PCIe x16_2 делят ресурсы между собой. Детали ниже.
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор.
В свою очередь чипсет B850 поддерживает до:
- 6 портов USB 3.2 Gen2,
- 1 порт USB 3.2 Gen2x2,
- 6 портов USB 2.0,
- 12 линий ввода-вывода:
- распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
- линии PCIe 3.0 могут включать до 4 портов SATA .
Таким образом в сумме от тандема B850+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 4.0/5.0 линий для видеокарт (от процессора);
- 1 порт USB 3.2 Gen2x2 (от чипсета);
- 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
- 4 линии PCIe 5.0 (от процессора) на слот М.2;
- 12 линий PCI-E 4.0 ( от чипсета и процессора), которые могут образовывать разные варианты комбинаций портов и слотов;
- 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).

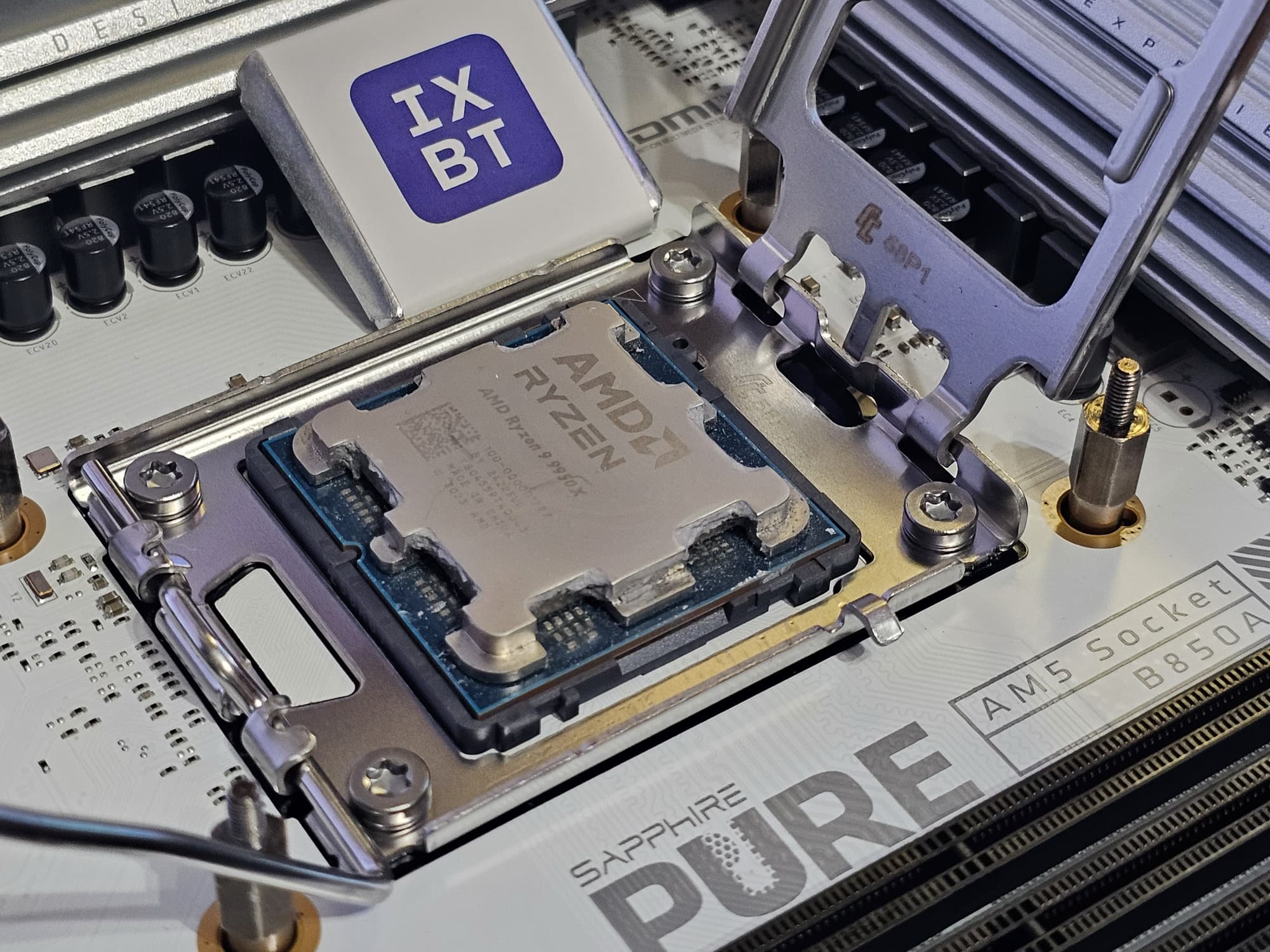

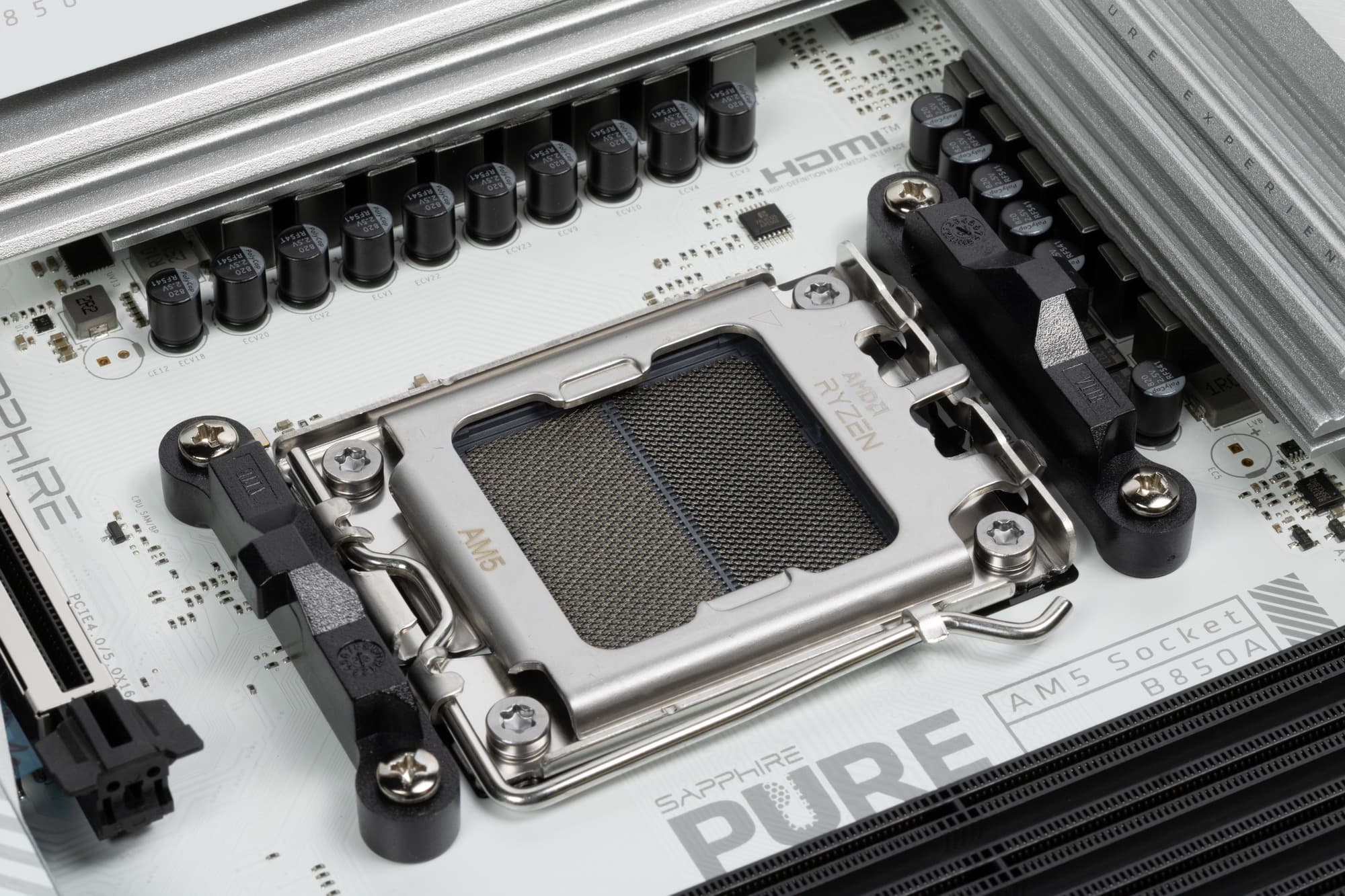

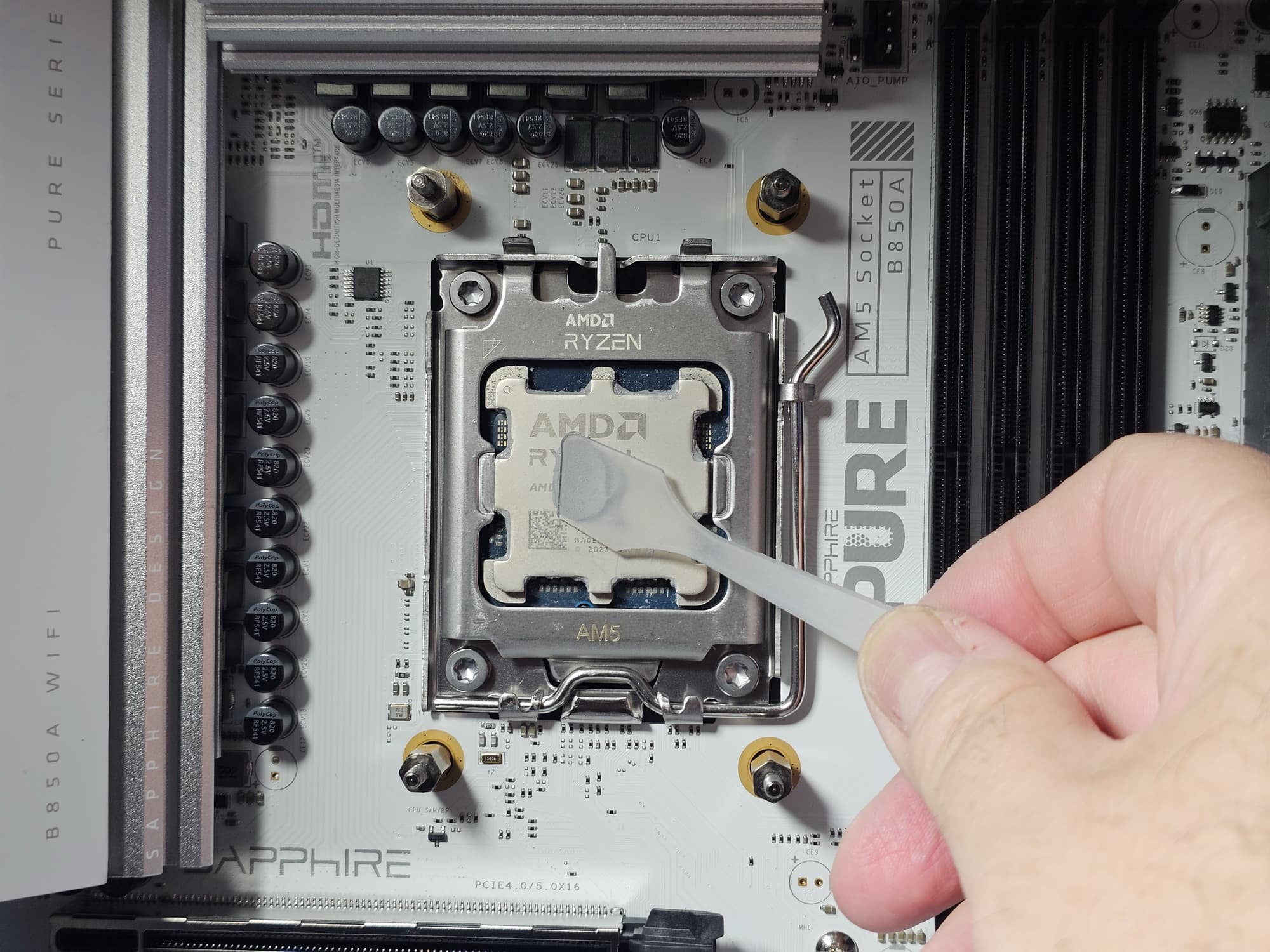

Плата Sapphire поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

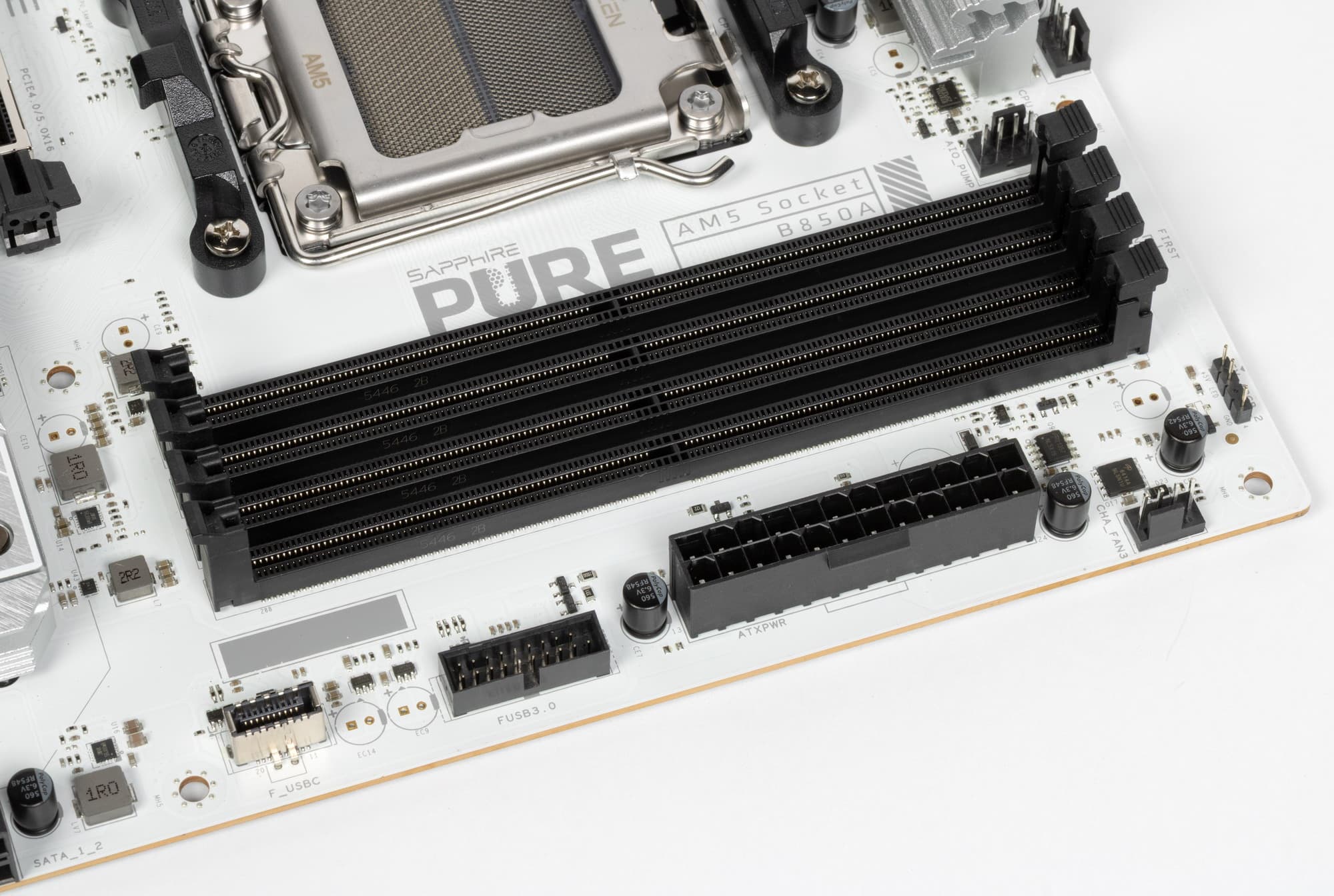

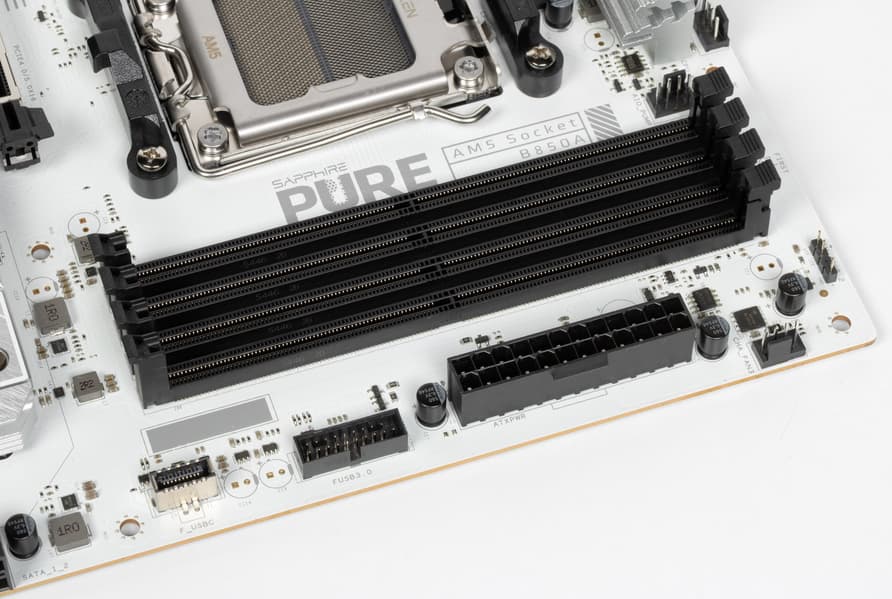

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2).

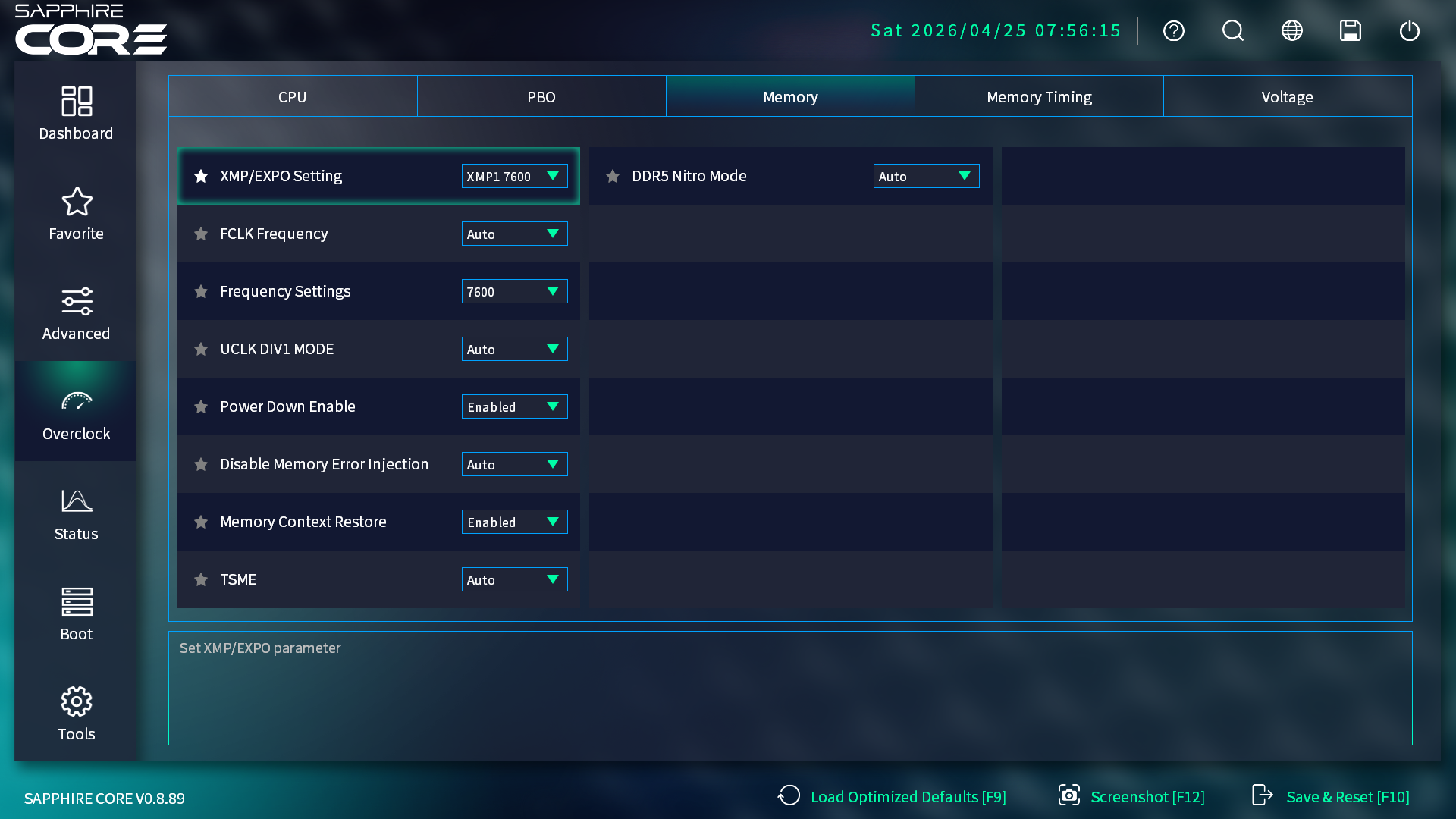

Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo. Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, M.2
Выше мы изучили потенциальные возможности тандема B850+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

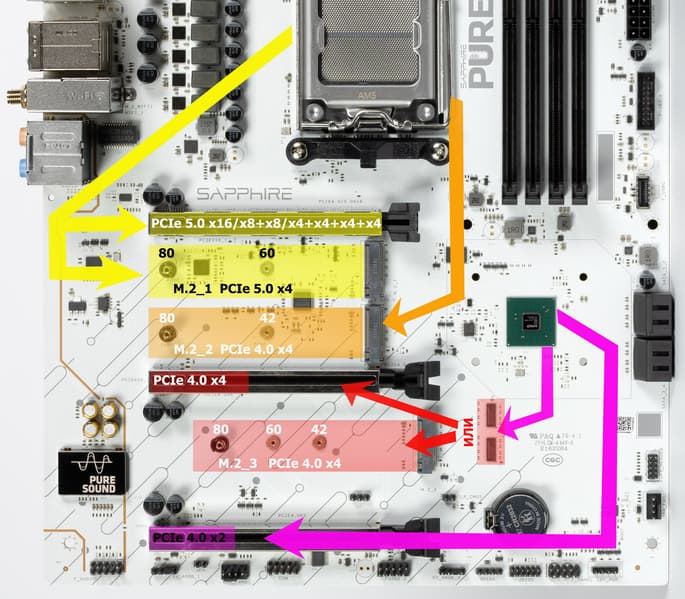

Линии PCIe

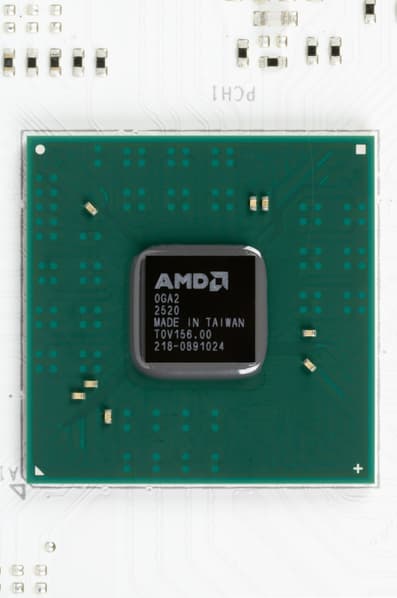

Вначале изучим распределение линий PCIe от системного чипсета B850.
- Переключатель: или слот PCIe x16_2 (4 линии PCIe 4.0), или слот M.2_3 (4 линии PCIe 4.0);
- Слот PCIe x16_3 (2 линии PCIe 4.0);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- MediaTek MT7925 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
- 4 слота SATA 1/2/3/4
12 линий PCIe (8 PCIe 4.0 + 4 SATA (PCIe 3.0)) оказались занятыми. 1 линия USB 2.0 расходуется на поддержку BT. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Порт M.2 (M.2_1) (4 линии PCIe 5.0);
- Слот PCIe x16_1 (16 линий PCIe 5.0);
- Порт M.2 ( M.2_2) (4 линии PCIe 4.0)
В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеками выпусков до RTL 4xxx идет путем эмуляции PCI шины (как и в нашем случае), а вот начиная с RTL4xxx, требуются уже линии USB 2.0.
В целом про слоты PCIe и M.2.

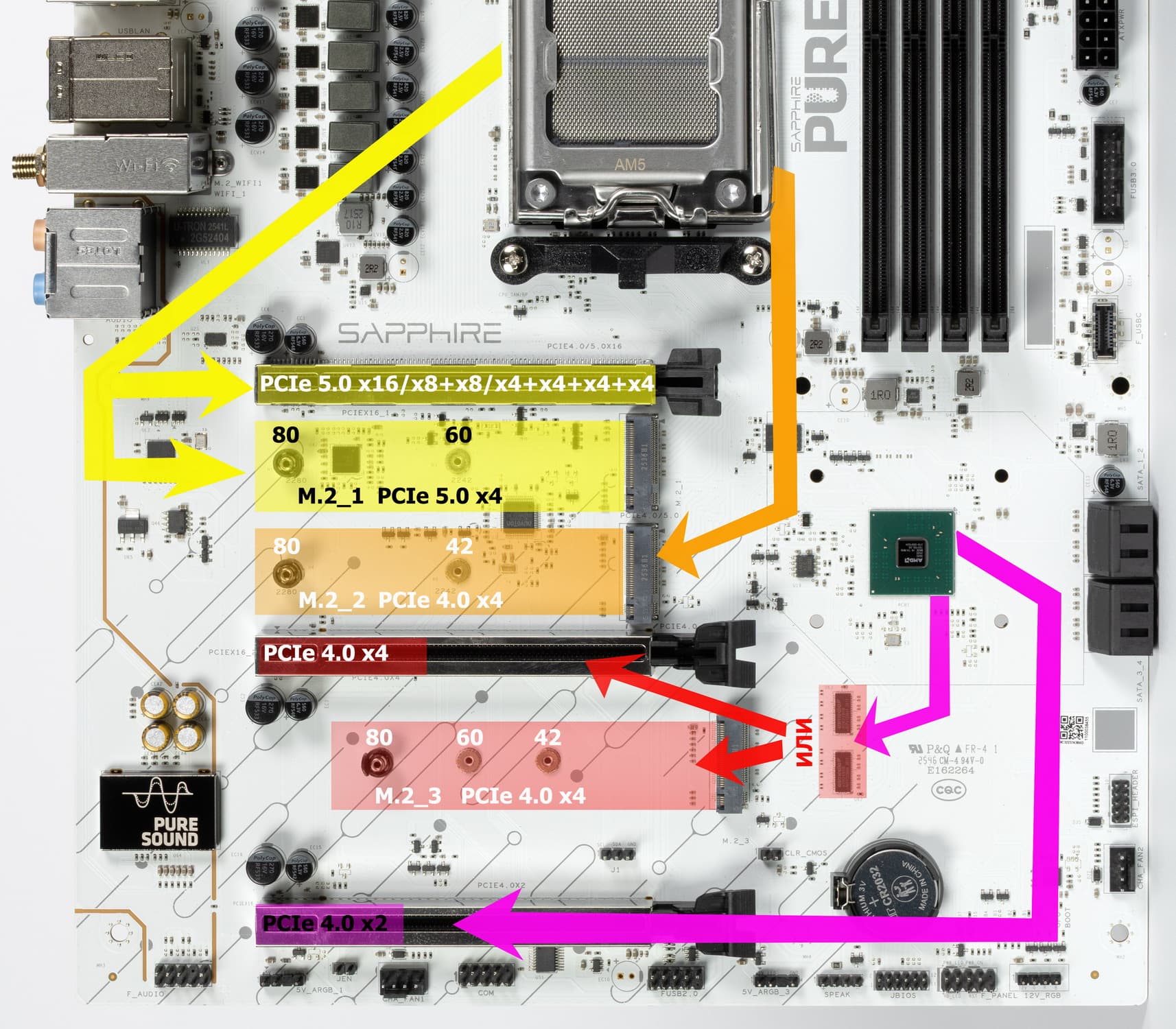

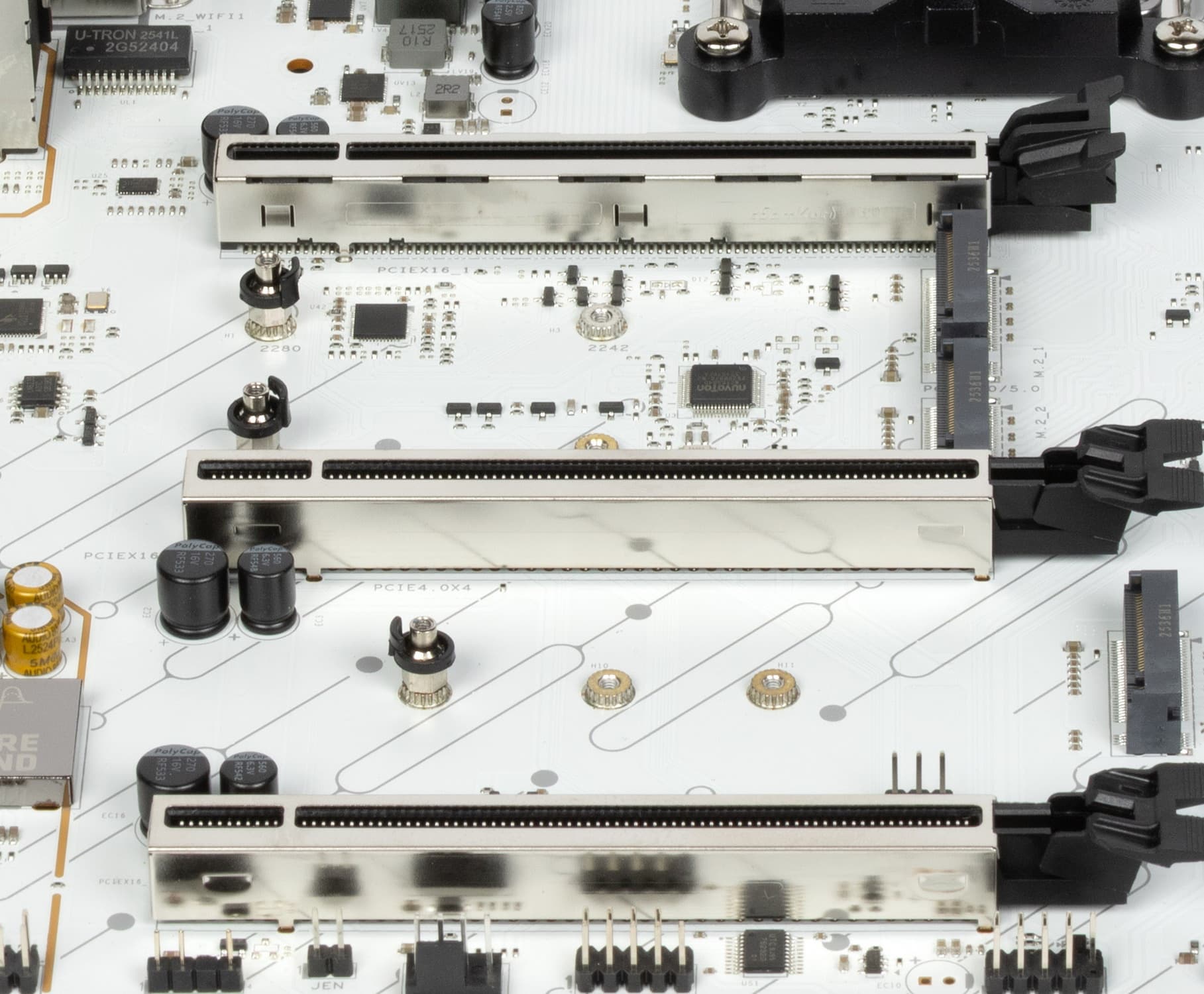

Всего на плате есть 3 слота PCIe: все слоты в форм-факторе x16 («длинные»): слот PCIe x16_1 (для видеокарт или других устройств), PCIe x16_2 слот (фактически имеющий 4 линии PCIe 4.0) и PCIe x16_3 слот (фактически имеющий 2 линии PCIe 4.0). Слот PCIe x16_2 делит ресурсы (4 линии PCIe 4.0 от B850) со слотом M.2_3 (они работают взаимоисключая друг друга).

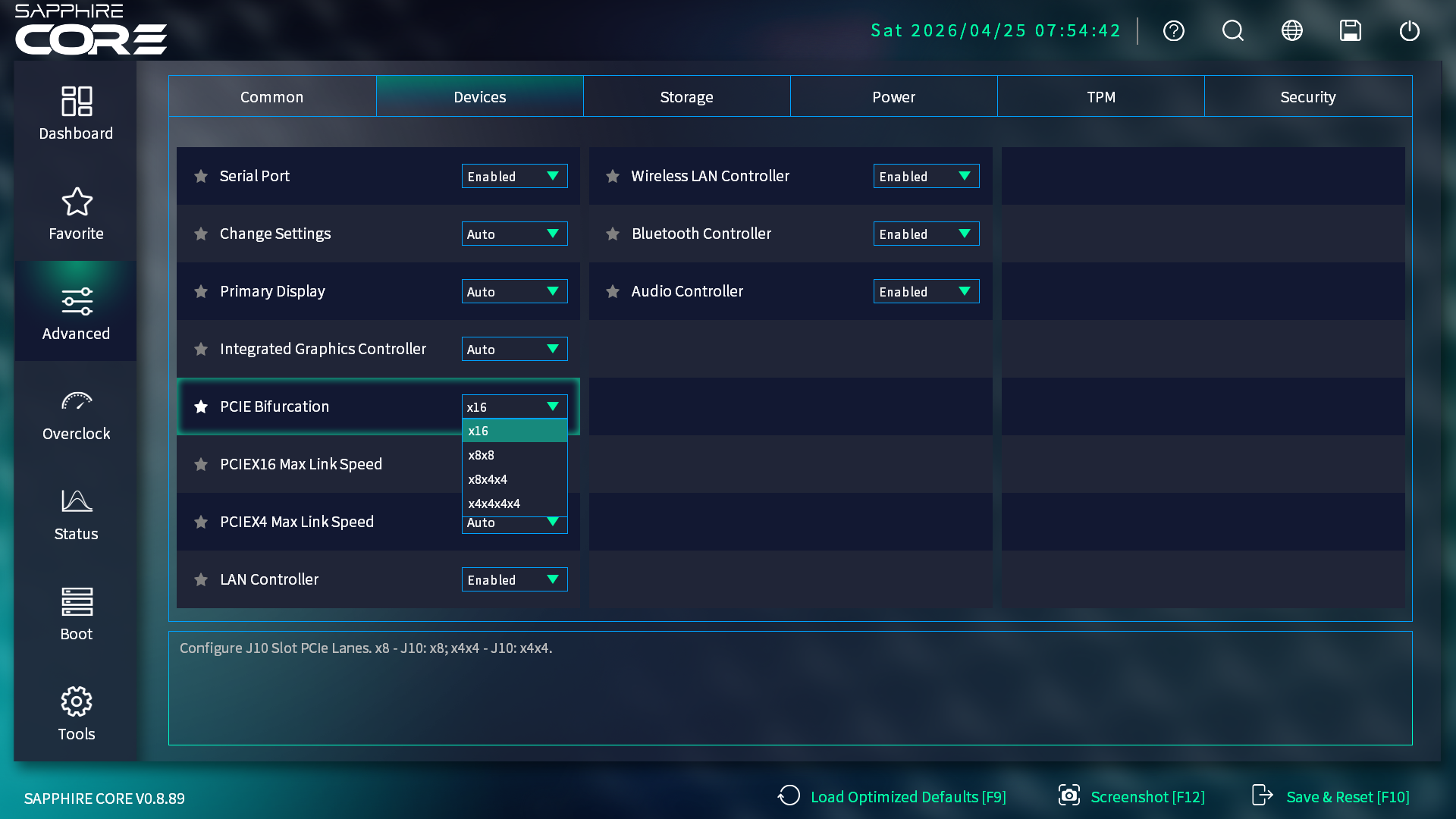

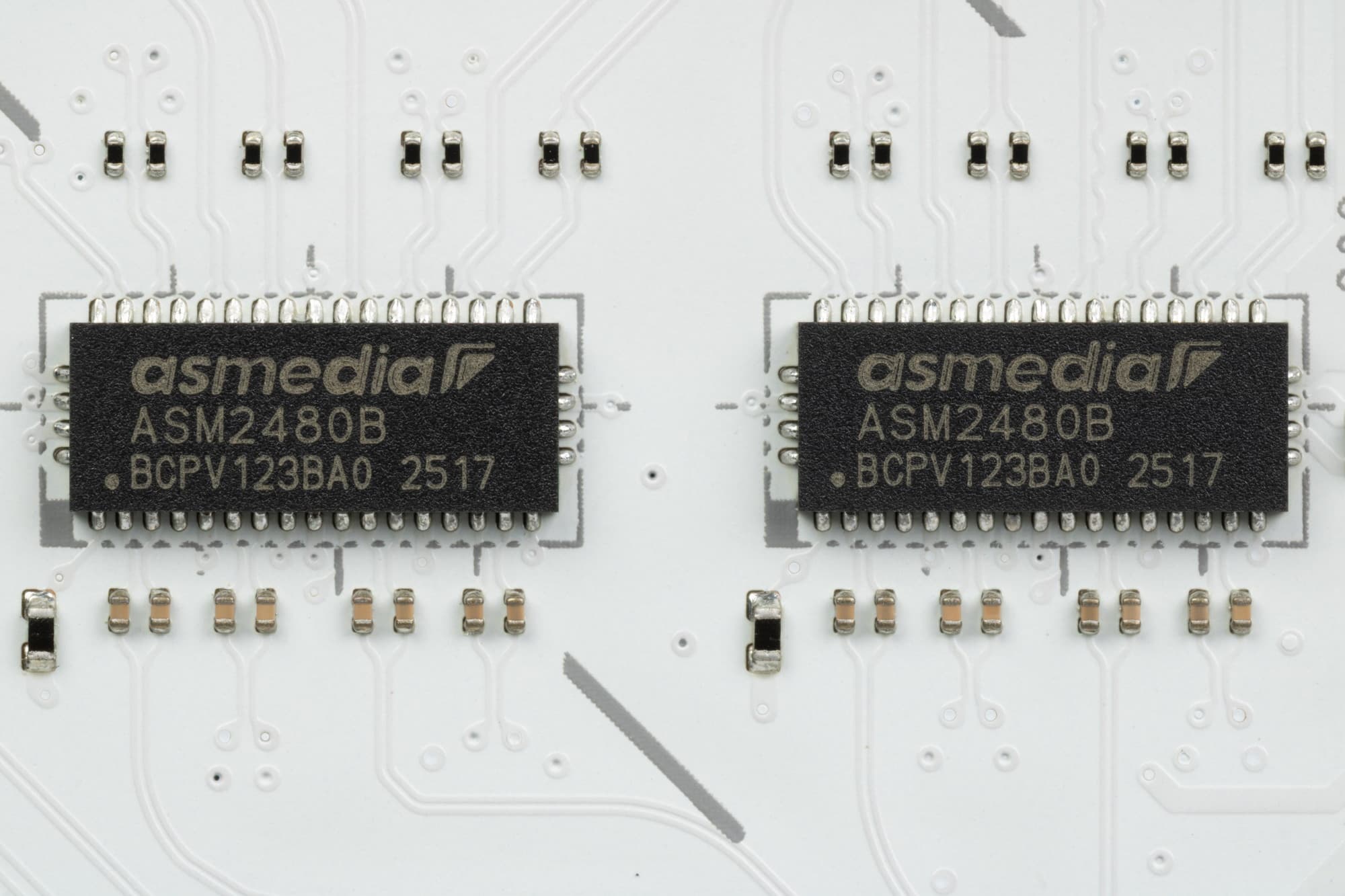

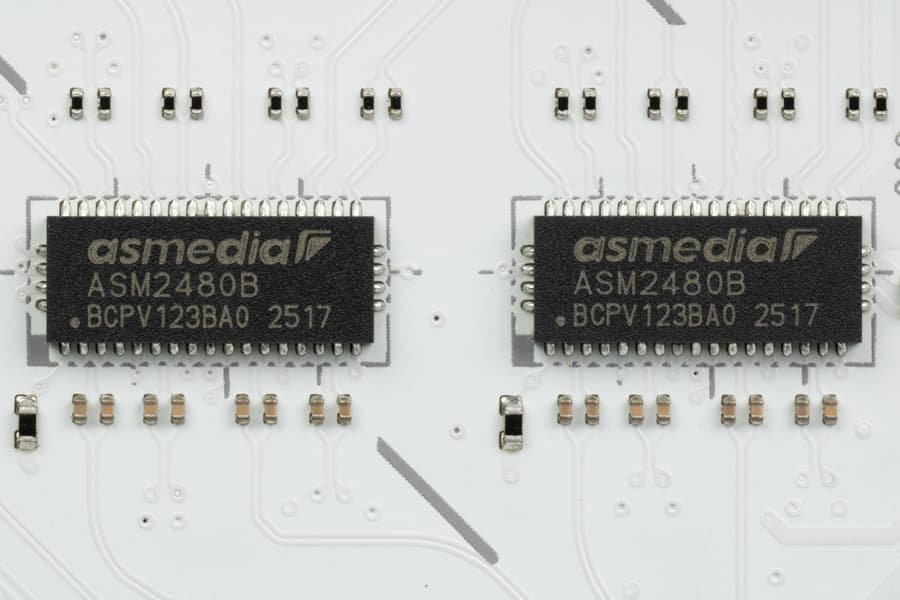

Как видим, перераспределение линий PCIe 4.0 на этой материнке имеется, поэтому задействованы мультиплексоры ASMedia.
Все три слота PCIe имеют металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
Усилителей (ре-драйверов) шин PCIe 4.0/5.0 нет.
Накопители

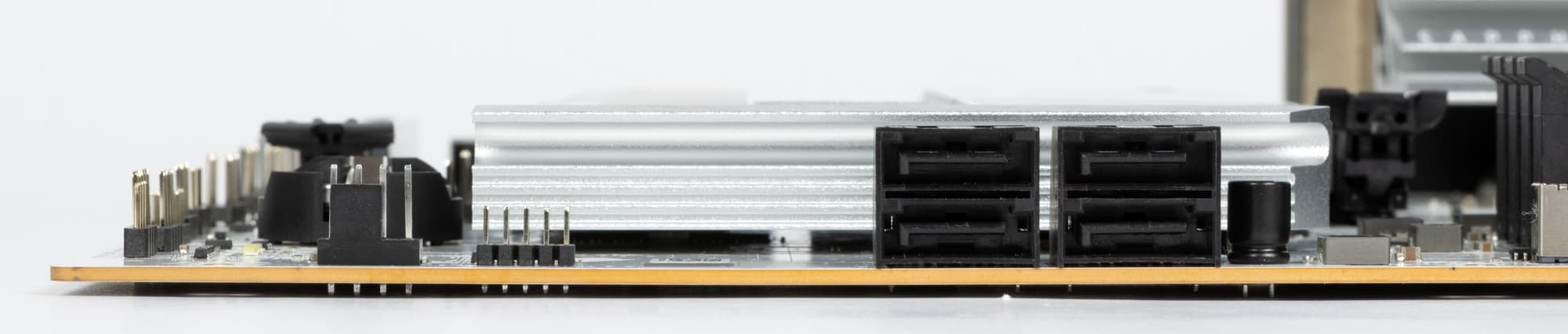

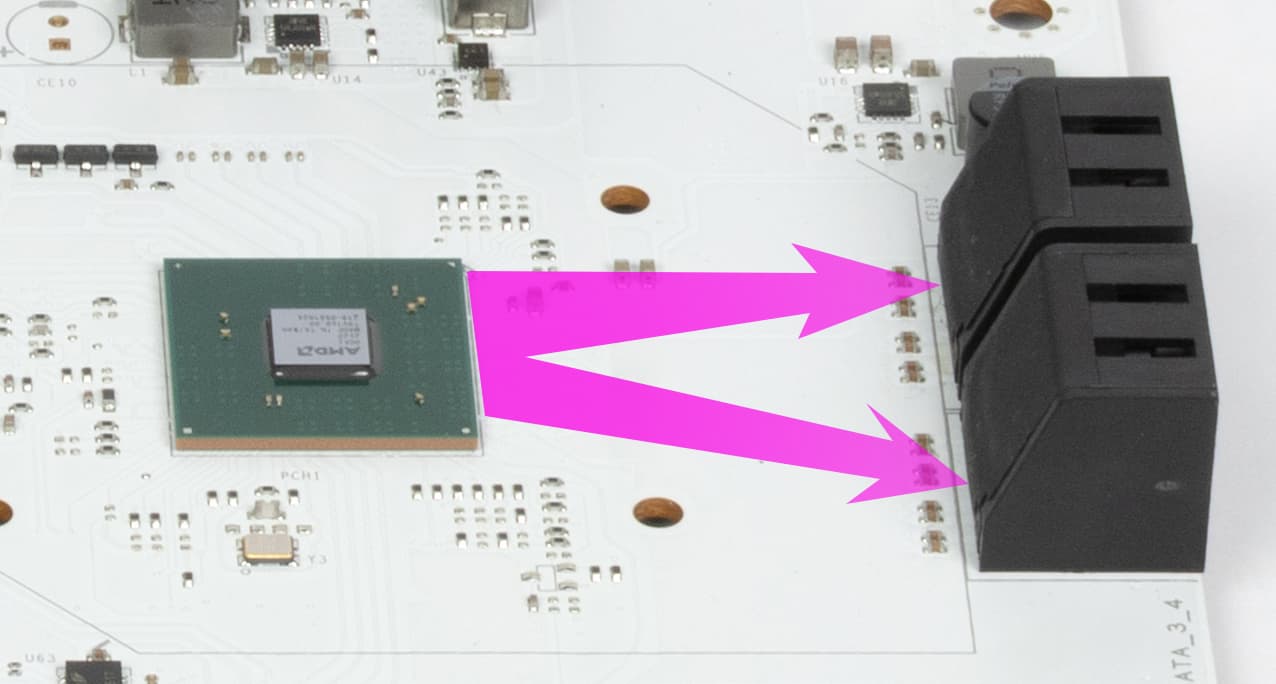

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет B860. Порты размещены в нижнем углу матплаты двумя уровнями, ориентированы горизонтально.

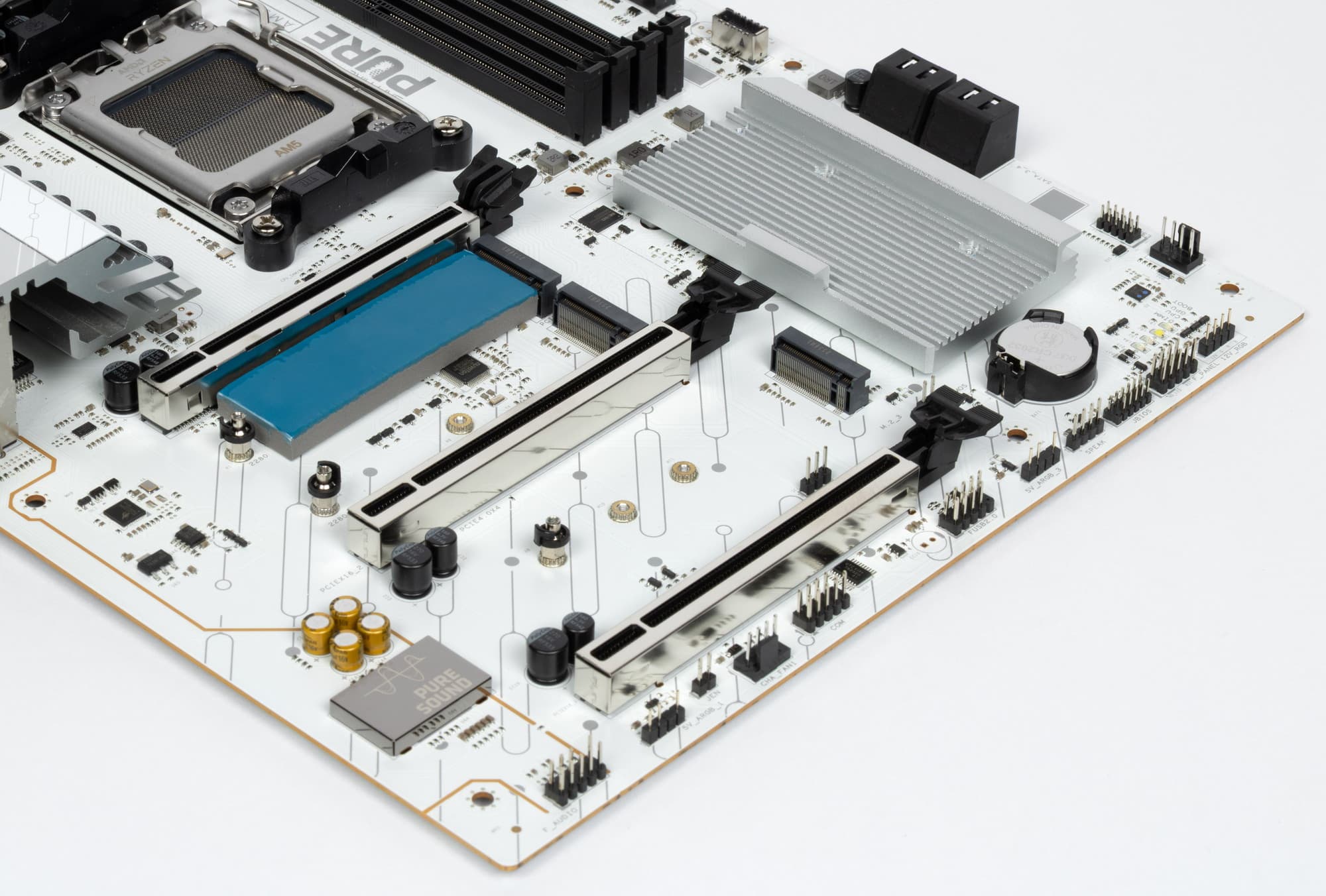

Материнская плата имеет 3 гнезда форм-фактора М.2.
Третий слот M.2 (M.2_3) получает данные от чипсета B850, а первые два — от CPU, при этом M.2_1 получает PCIe 5.0, а M.2_2 – PCIe 4.0. Все слоты M.2 работают с модулями только с PCIe интерфейсом. Все слоты M.2 поддерживают модули с размерами 2280 и 2242, при этом слот M.2_3 также поддерживает размер 2260.
Снова надо отметить, что слот M.2_3 делит ресурсы со слотом PCIe x16_2.

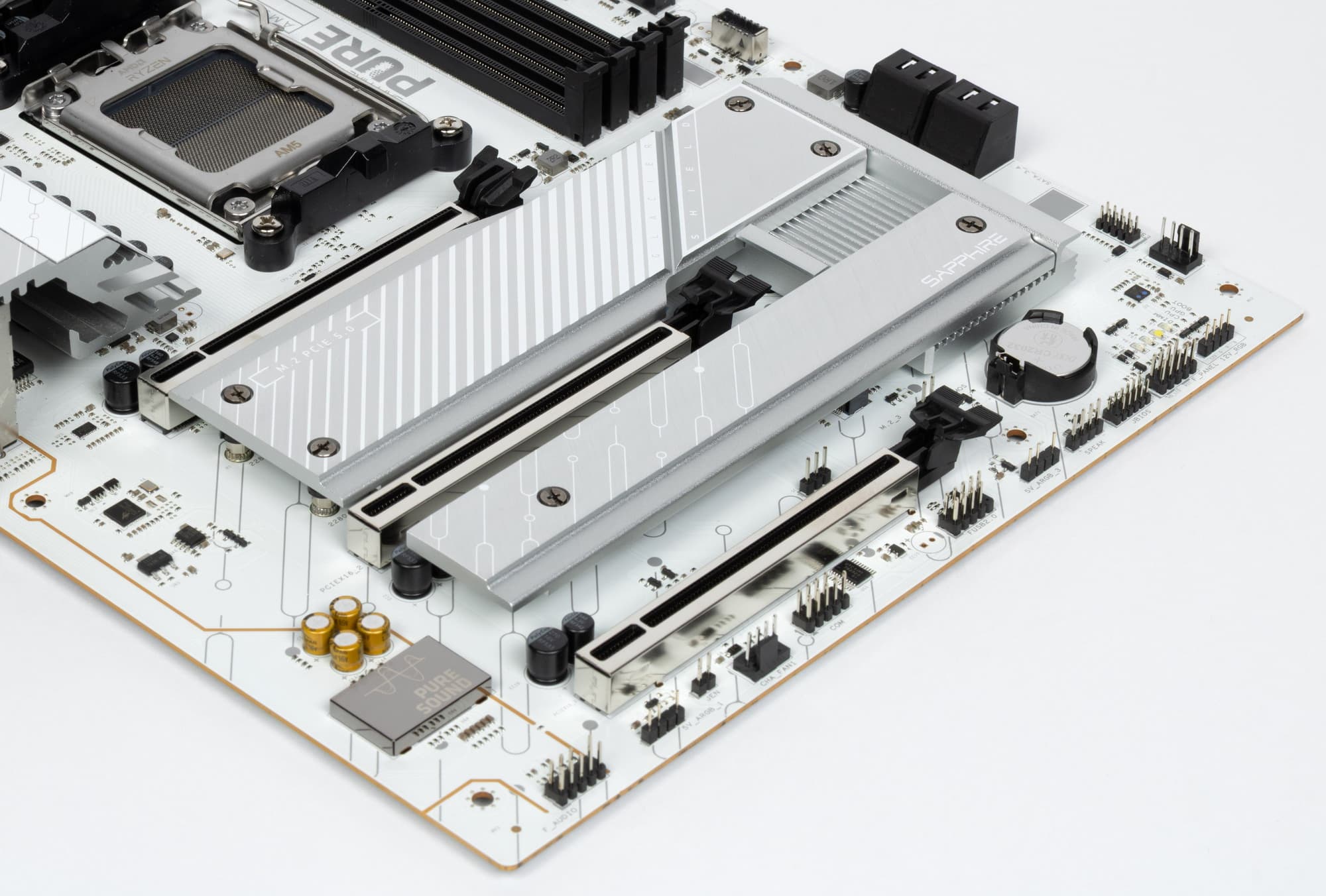

Все слоты M.2 имеют штатное охлаждение. Слоты M.2_1 и M.2_2 имеют общий радиатор, а M.2_3 – персональный.У слота M.2_1 имеется еще радиатор для охлаждения тыльной стороны модуля SSD.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
USB-порты

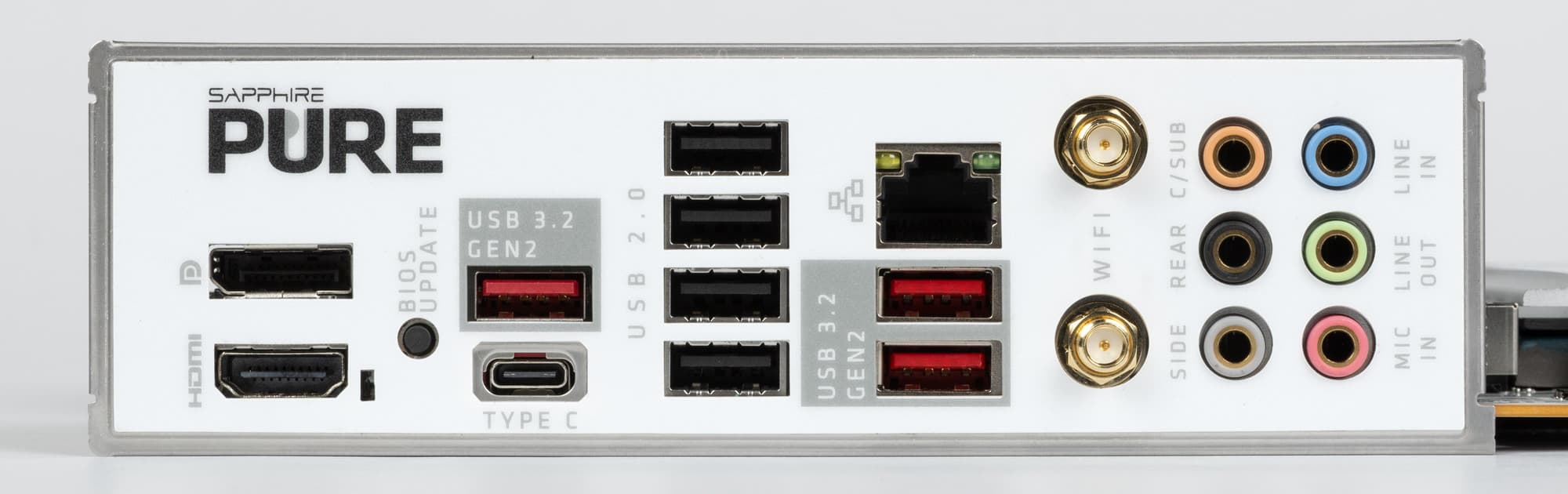

Большинство портов выведено на заднюю панель матплаты.
Напомню, что чипсет B850 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Чипсет также обладает 12ю линиями PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 12 линий).
Всего на материнской плате — 13 портов USB:
- Порт USB4 не реализован;
- Порт USB 3.2 Gen2x2 не реализован;
- 4 порта USB 3.2 Gen2: 2 реализованы через B850 и представлены на задней панели портами Type-A (красного цвета); еще 2 реализованы через CPU и представлены на задней панели портом Type-A (красного цвета) и портом Type-C;

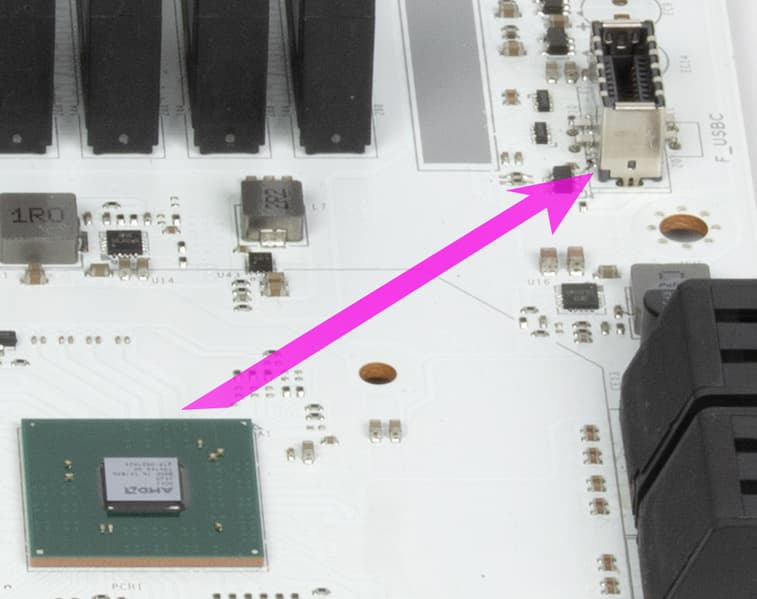

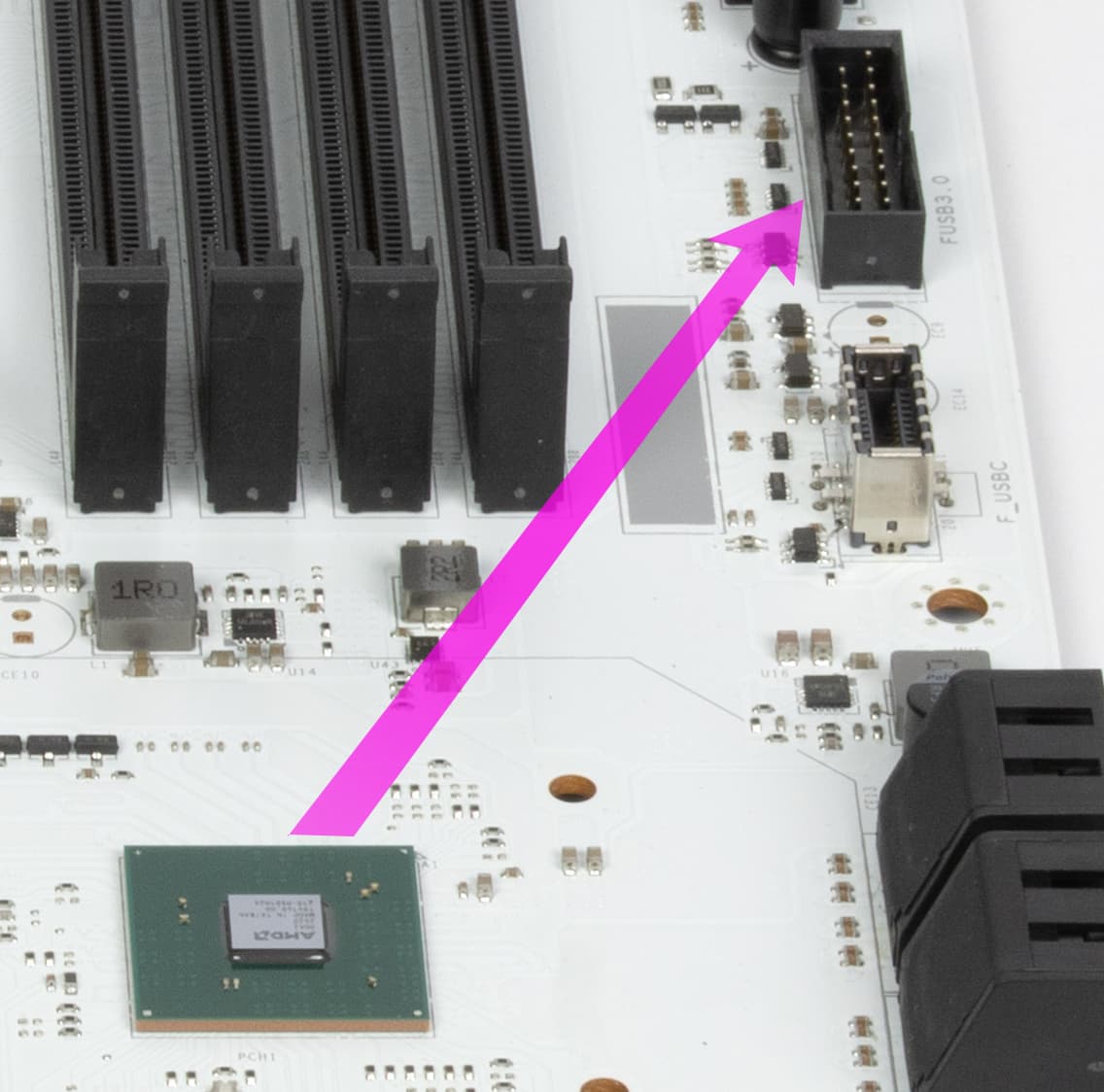

- 3 порта USB 3.2 Gen1: все реализованы через B850 и 2 из них представлены внутренним разъемом на материнской плате на 2 порта; еще один представлен внутренним портом Type-C
(для подключения к соответствующему разъему на передней панели корпуса);

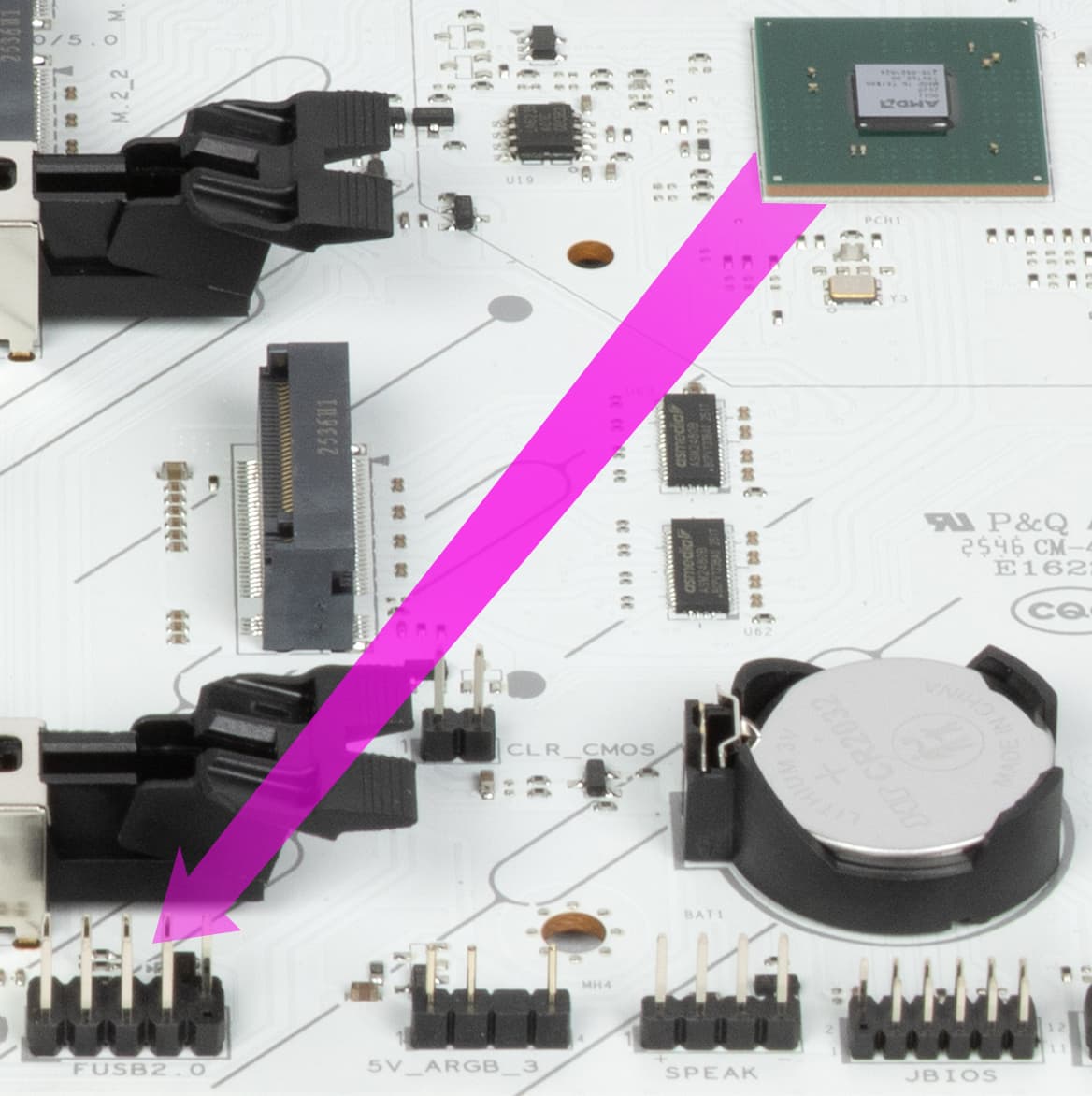

- 6 портов USB 2.0/1.1: все реализованы через B850 и 2 представлены внутренним разъемом на материнской плате на 2 порта; еще 4 представлены на задней панели портами Type-A (черного цвета);
Дополнительный контроллер использует USB линии только от CPU:
- Bluetooth (беспроводной контроллер MT7925) (1 линия USB 2.0);;
Таким образом, через чипсет B850 реализовано высокоскоростных портов USB:
- + 2 выделенных USB 3.2 Gen2;
- + 3 выделенных USB 3.2 Gen1;
= 5 высокоскоростных портов и 6 USB 2.0 портов (выделенные порты).
Плюс 12 линий PCIe, выделенные на поддержку иной периферии. Итого, у B850 в данном случае реализовано 17 высокоскоростных портов.

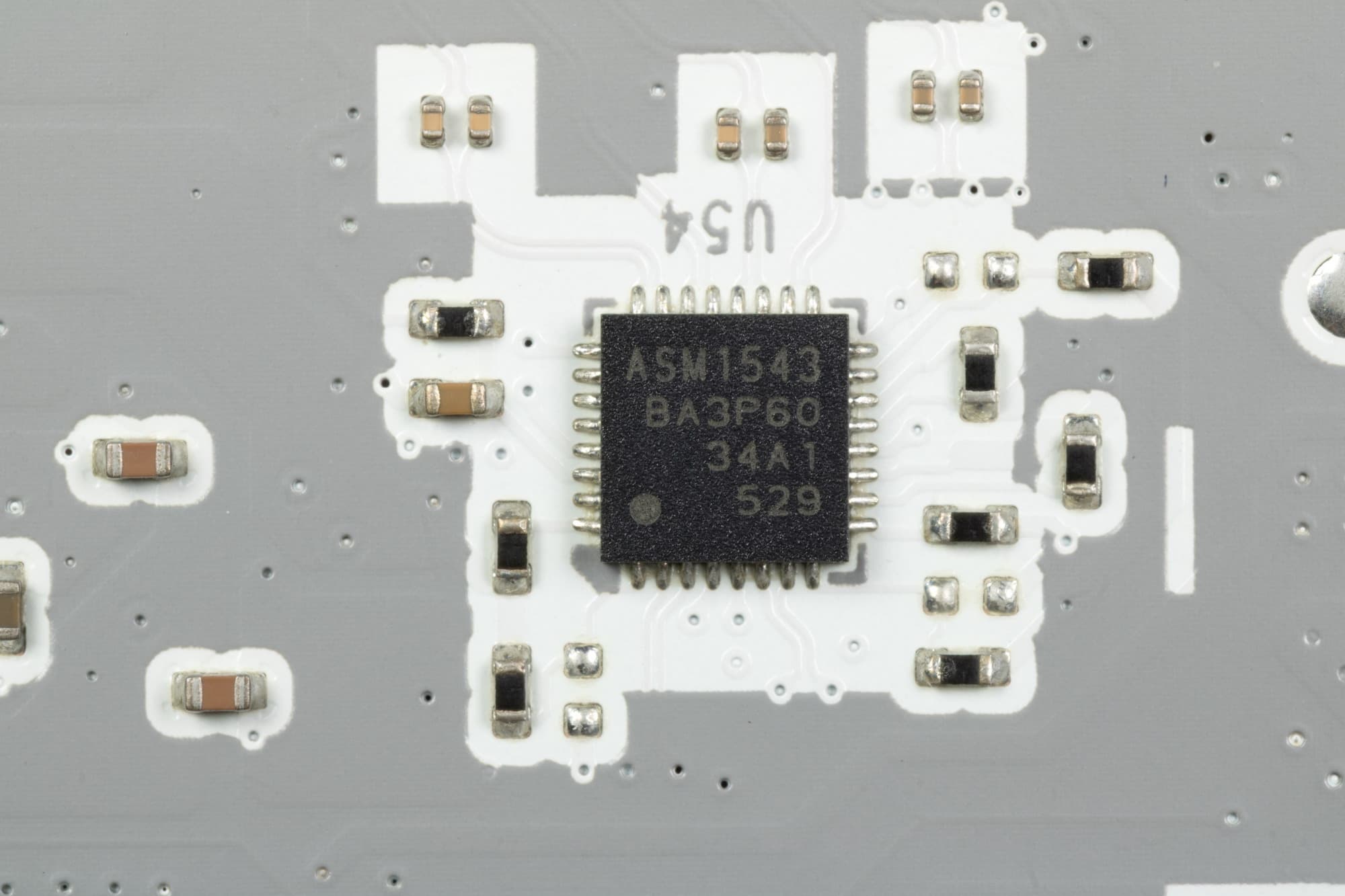

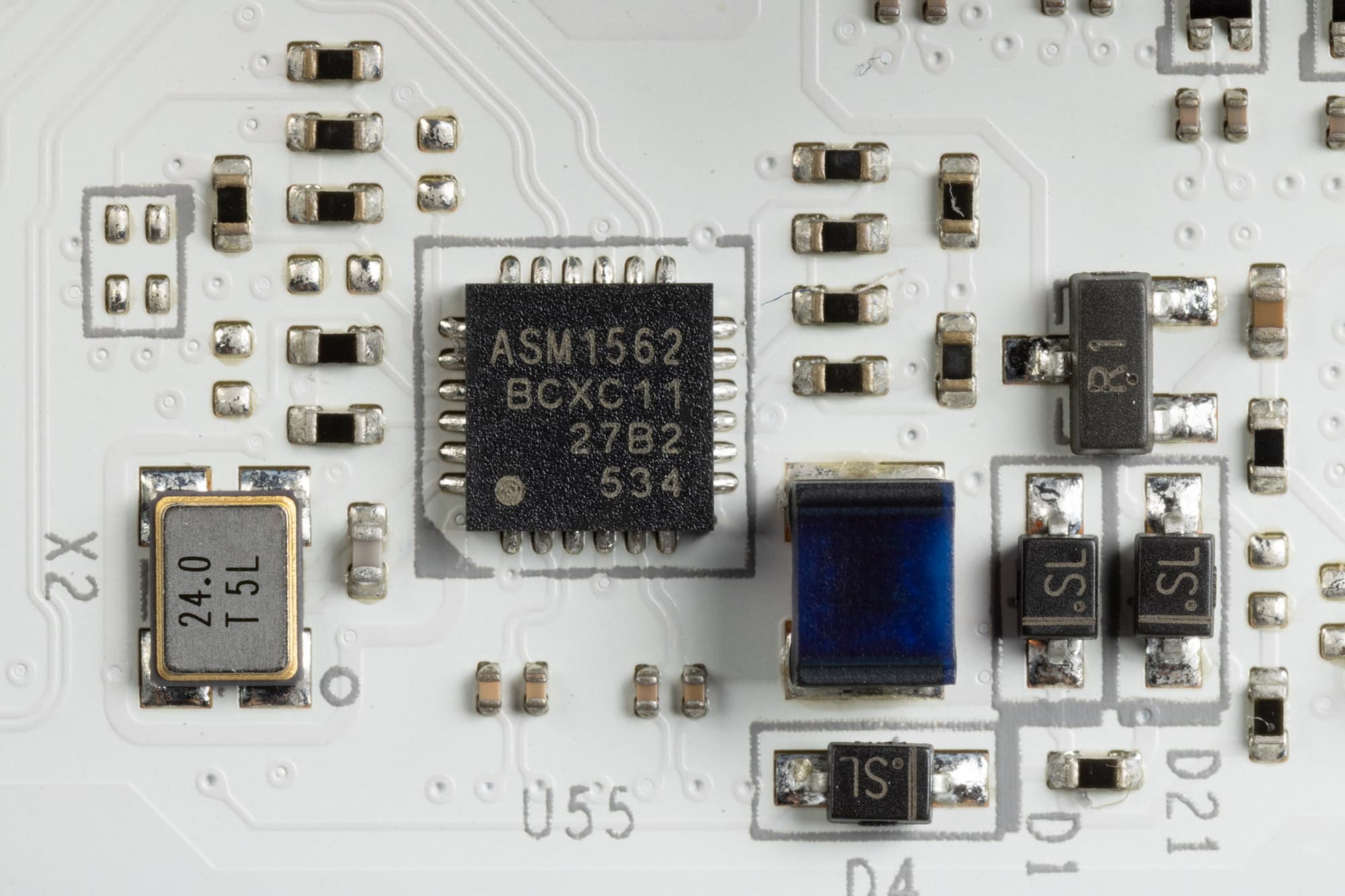

USB 3.2 Gen2 порты на задней панели оснащены ре-драйверами.
Сетевые интерфейсы

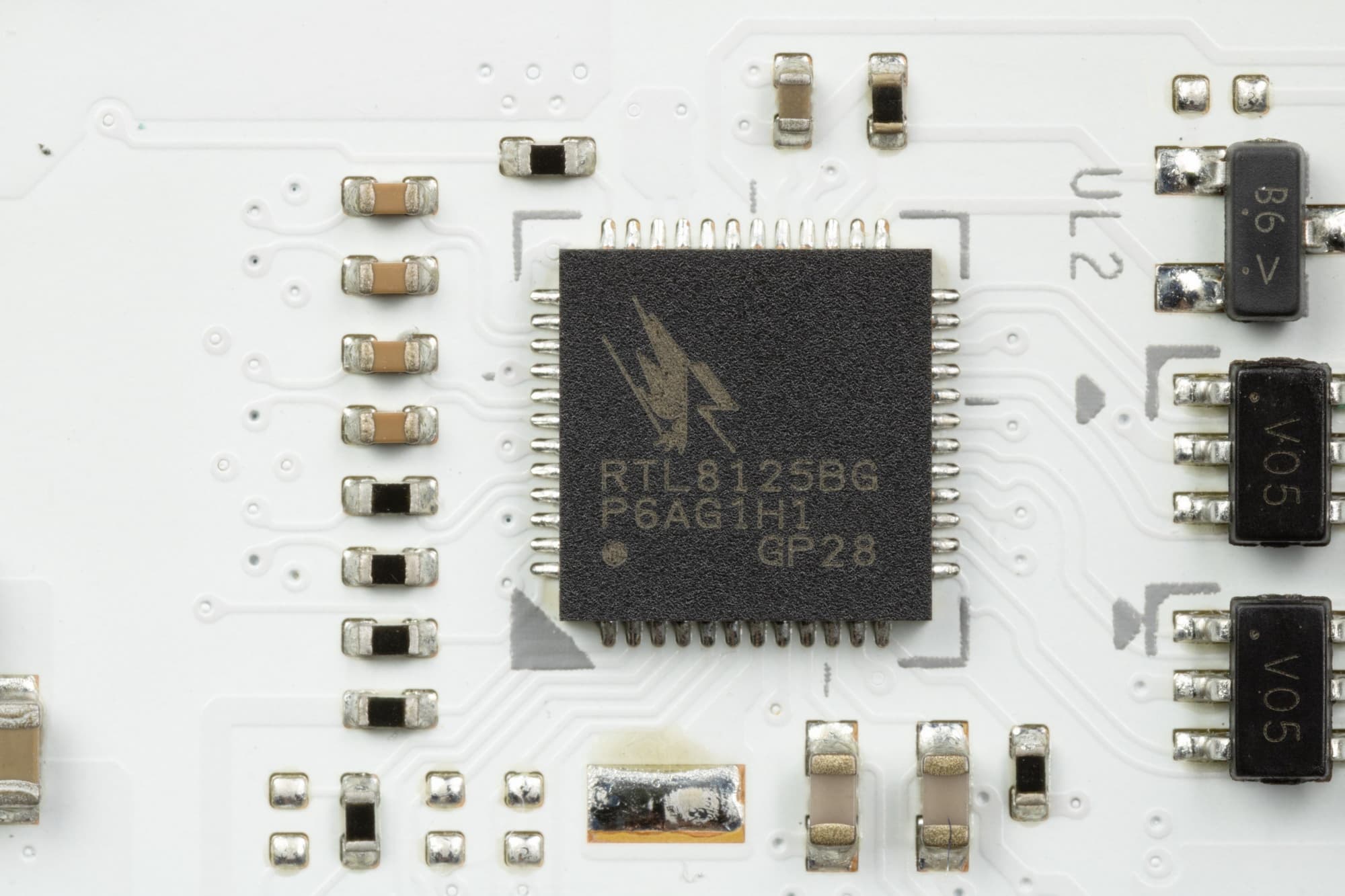

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

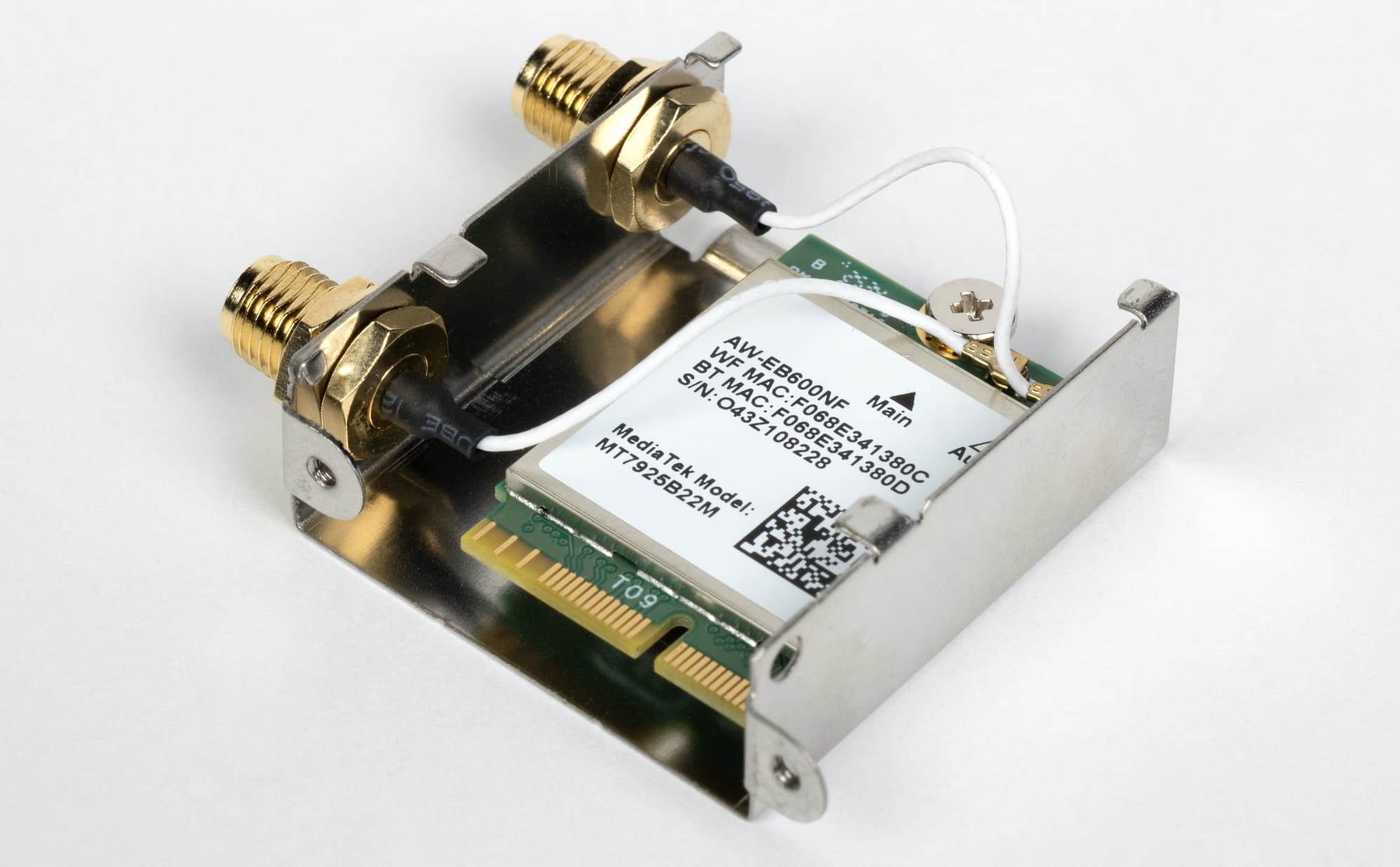

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

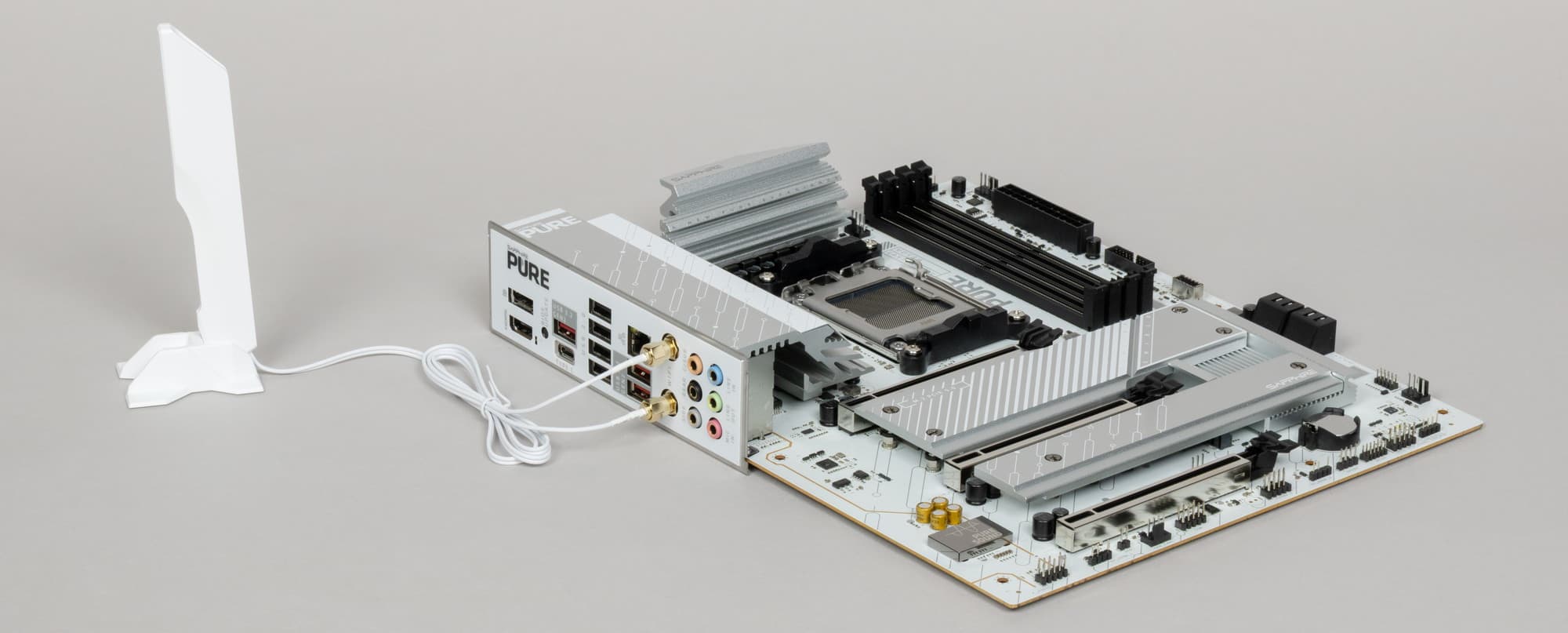

Отметим способ крепления антенн к задней панели портов без прикручивания (даже если имеется резьба для их привинчивания), надо просто вставить в разъемы на матплате.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Гнезда для вентиляторов, ввод-вывод

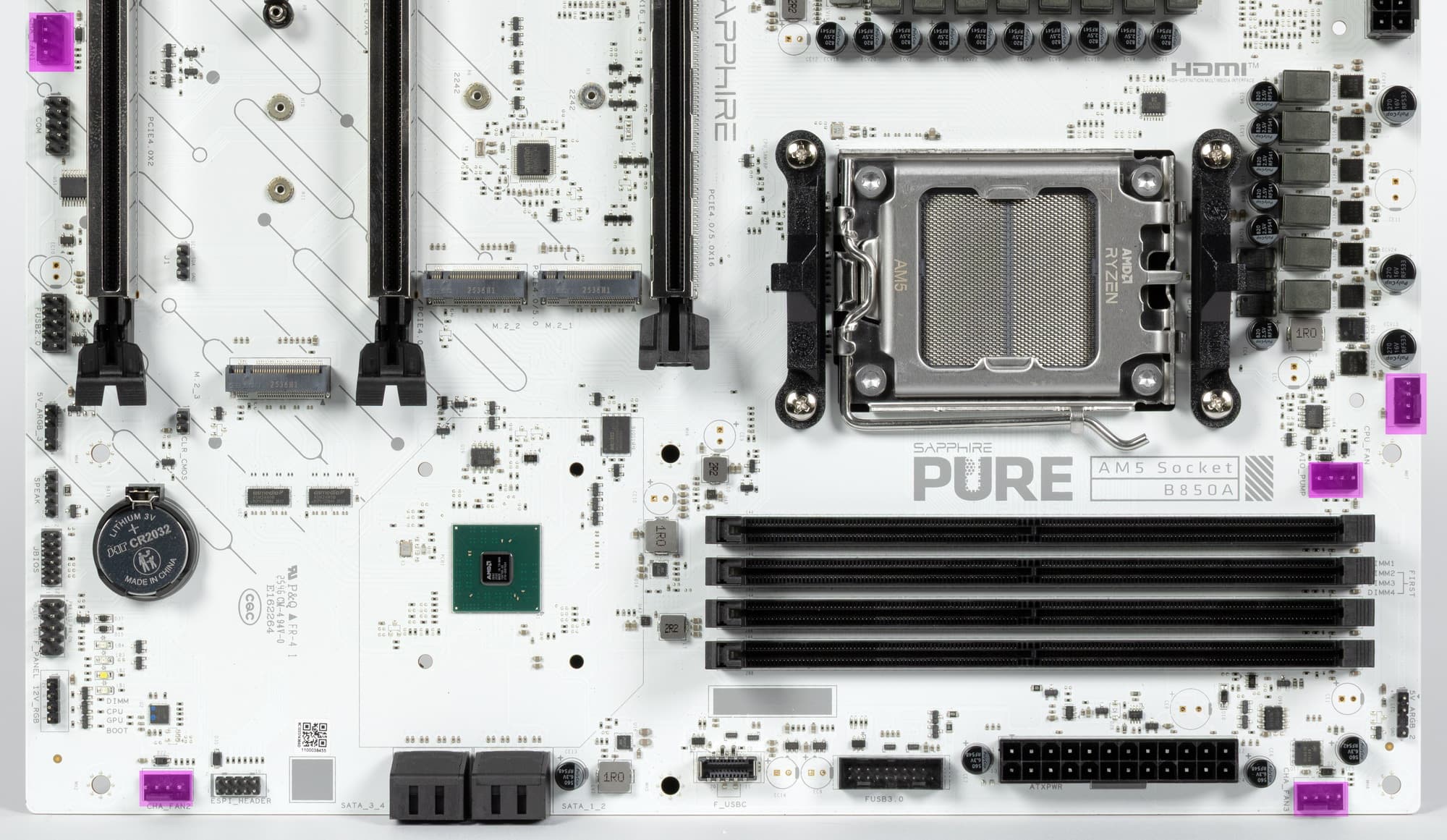

Разъемов для подключения вентиляторов и помп на самой плате — 5. Схема размещения коннекторов для систем охлаждения выглядит так:

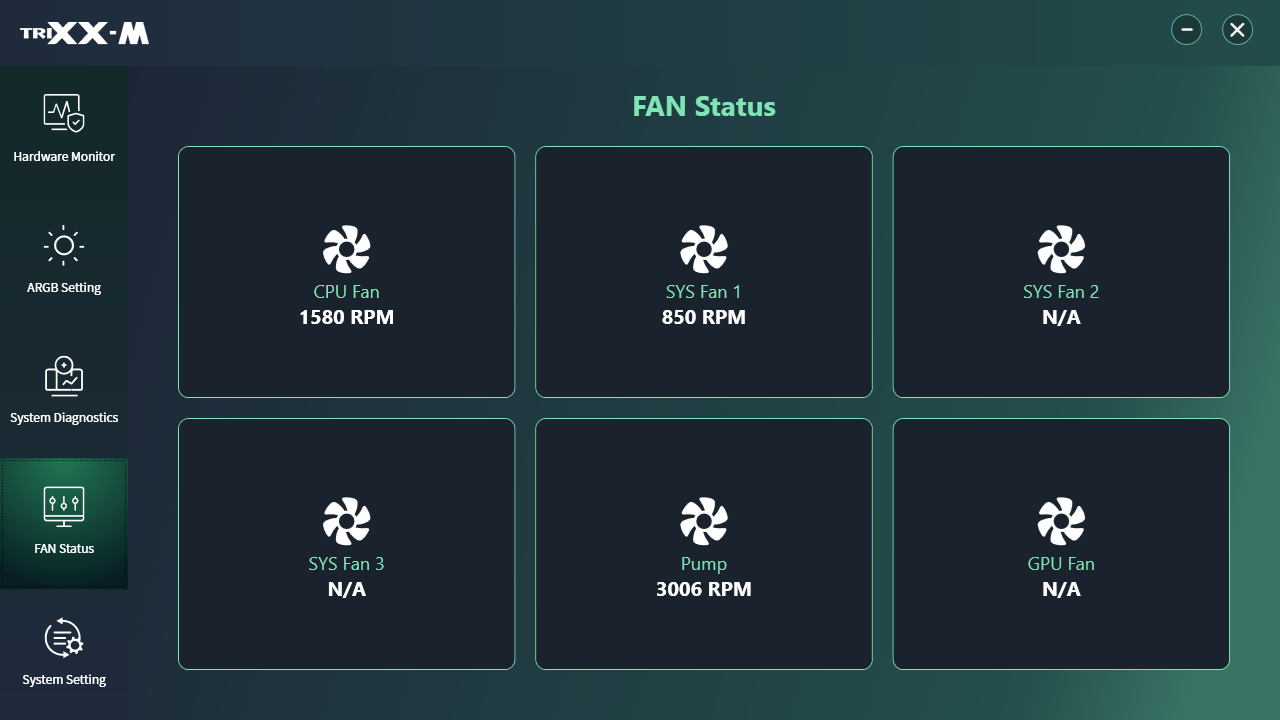

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться только через ШИМ, рассчитаны на максимальный ток 2 А и потребление до 24 Вт.

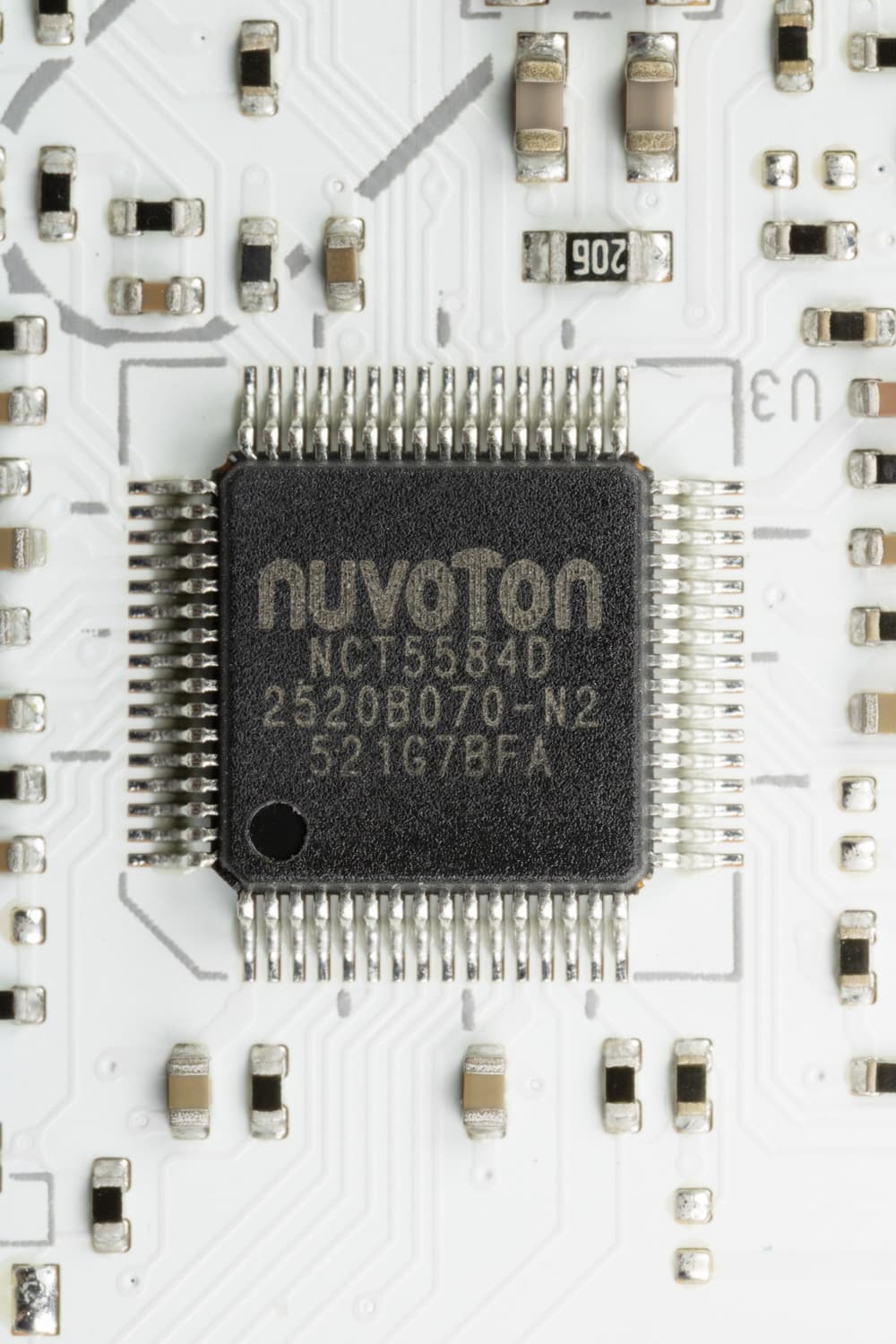

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT5584.
Матплата имеет гнездо вывода встроенной графики HDMI, по умолчанию версии 2.0b, ре-драйвера для усиления до версии 2.1 нет.
Также матплата имеет гнездо вывода встроенной графики DP, и здесь ре-драйвера нет.
Дополнительные разъемы и порты
Внутренних кнопок старта и перезагрузки нет.
Также на плате имеются:

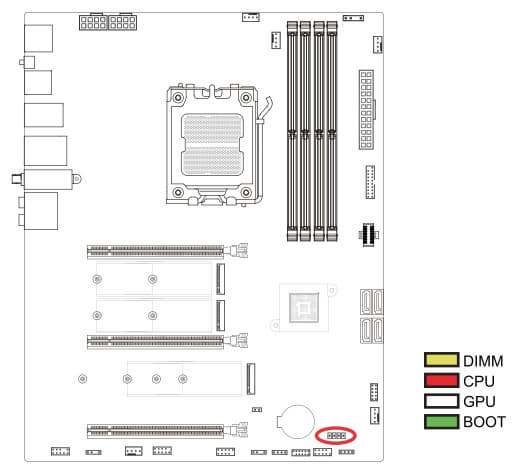

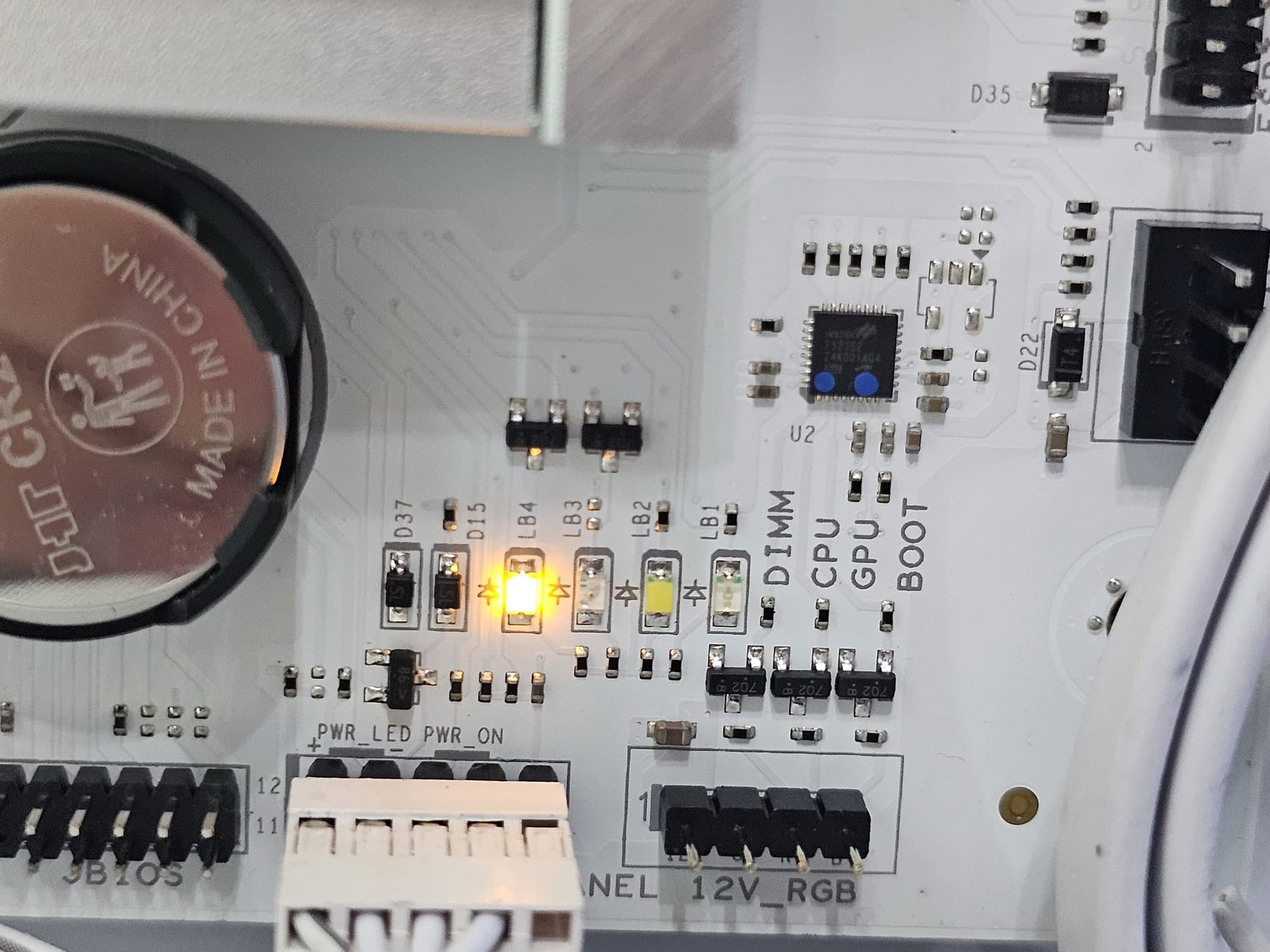

- Световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.
Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.
Традиционного табло POST-кодов нет.

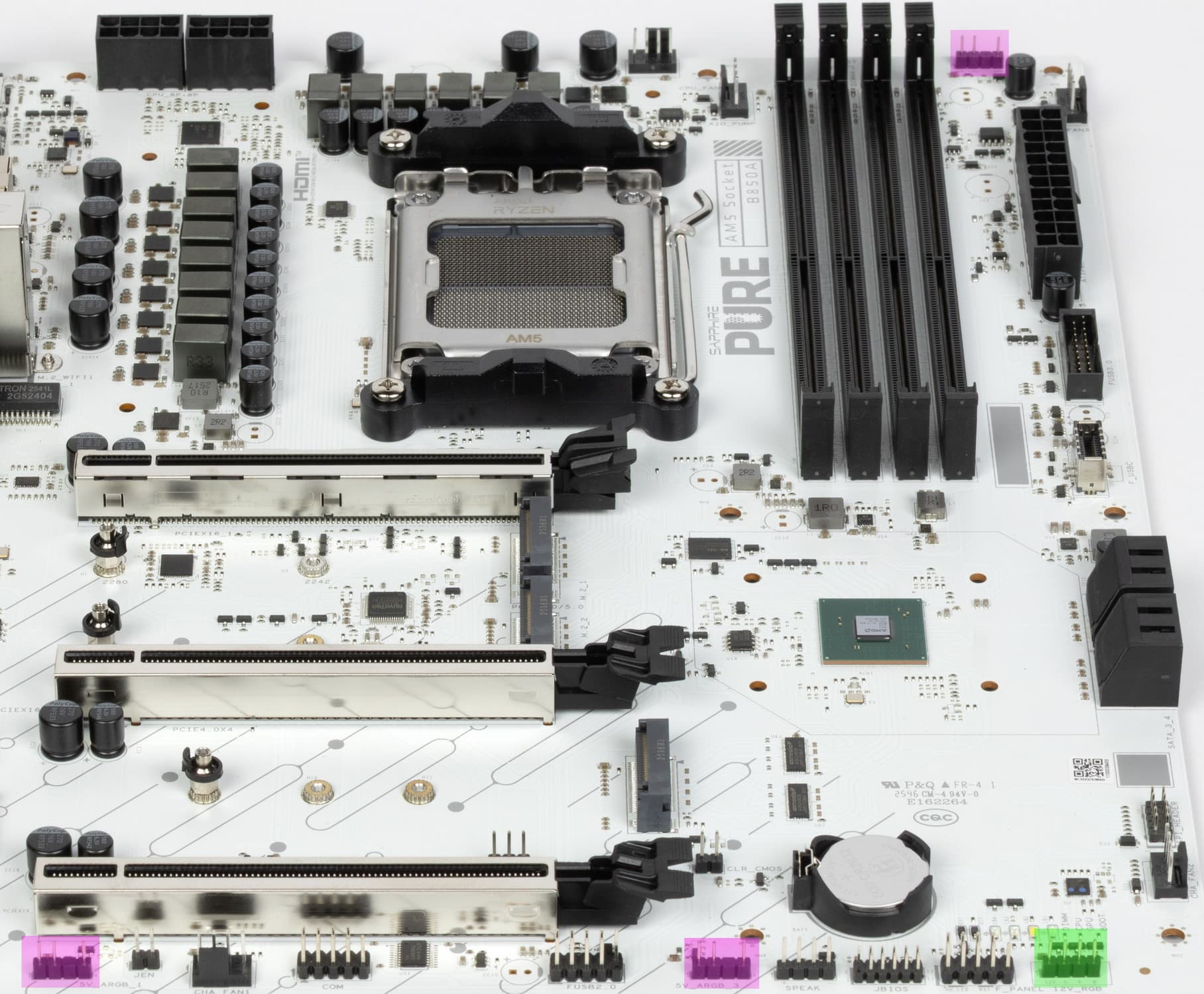

- Возможности по подключению RGB-подсветки. Это 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств (отмечены фиолетовым цветом) и 1 разъем для подключения неадресуемых (12 В 3А, до 36 Вт) RGB устройств (отмечен зеленым цветом).
Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку.

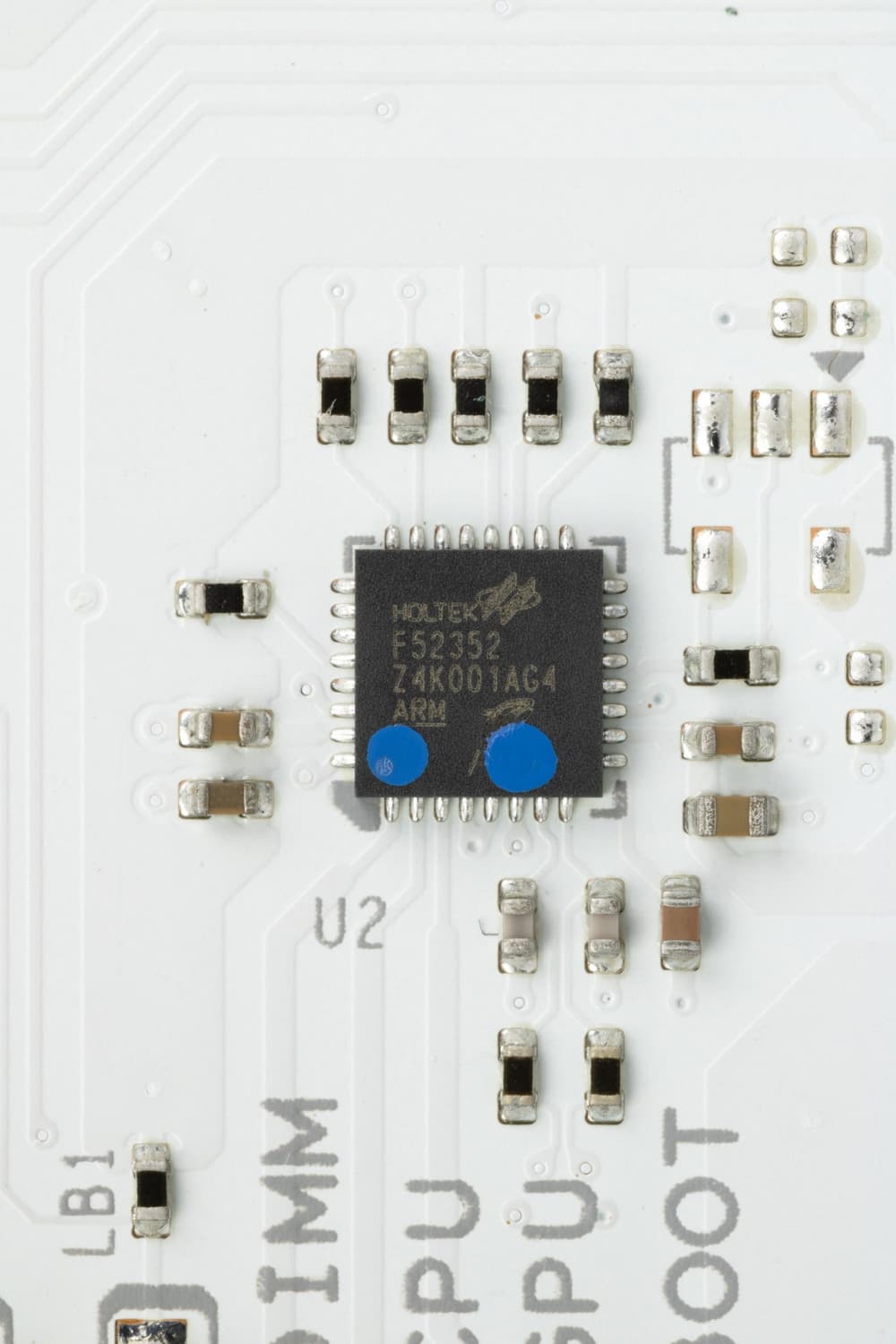

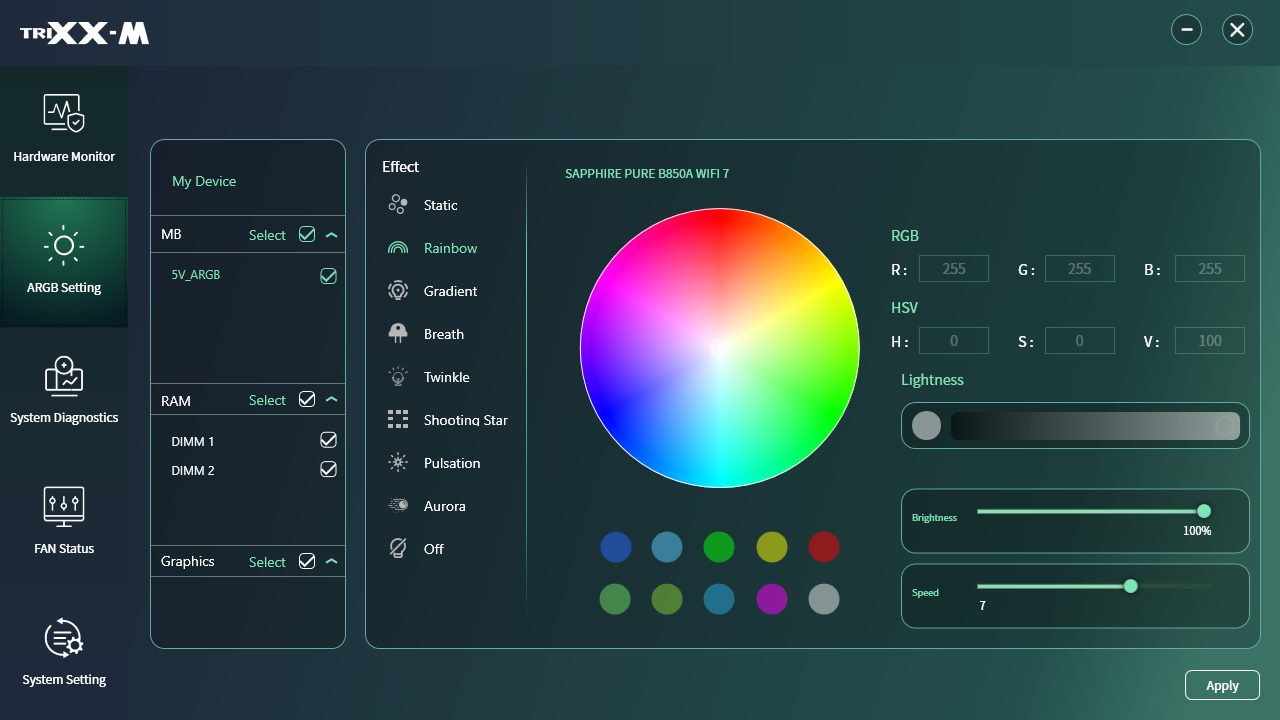

Контроль по синхронизации работы подсветки на матплатах Sapphire возложен на контроллер от Holtek.
- Набор контактов FPanel для подключения проводов к корпусу

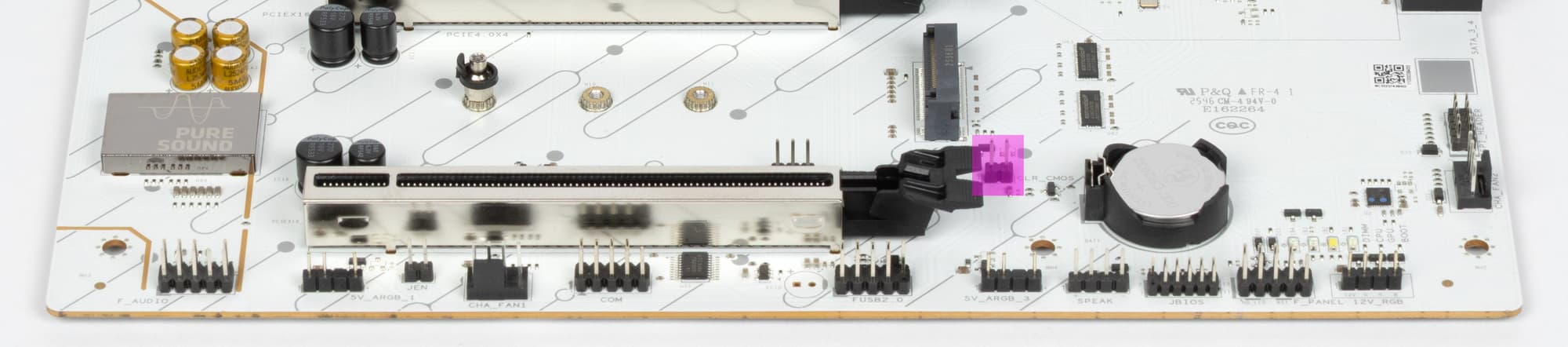

- Разъем для сброса данных BIOS CMOS.

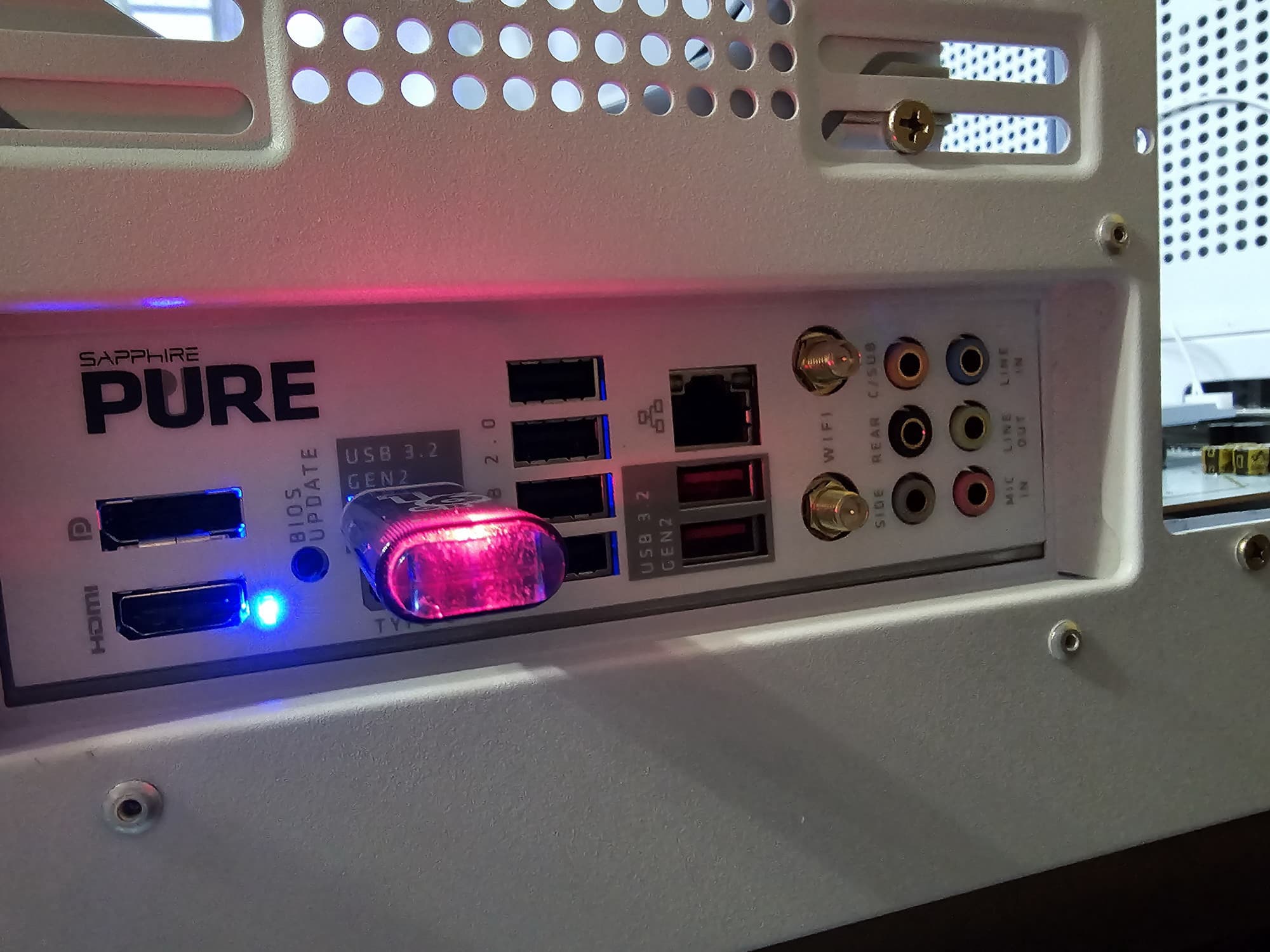

- Технология «холодного» обновления UEFI/BIOS – Flash BIOS, которая предусматривает возможность обновления прошивки BIOS без включения ПК.
Наличие процессора, модулей памяти и системы охлаждения CPU. обязательно, требуется подключить полностью питание к матплате через 24-контактный разъем и два 8-контактных разъема для процессора. Для этой цели следует с сайта производителя скачать архив с новой версией прошивки, и следовать инструкции по переименованию файлов, которые затем надо записать на носитель USB Flash-drive, который следует вставить в особо отмеченный USB порт на задней панели, затем нажать и держать 3 секунды кнопку Flash BIOS.
В случае успешного распознавания файла прошивки замигает синий индикатор около данной кнопки. Система полностью запустится сама, функциональность такого обновления возложена на процессор (в отличие от иных производителей, снабжаюших платы отдельными контроллерами для такого рода обновлений), поэтому процессор обязательно должен иметь установленную СО.

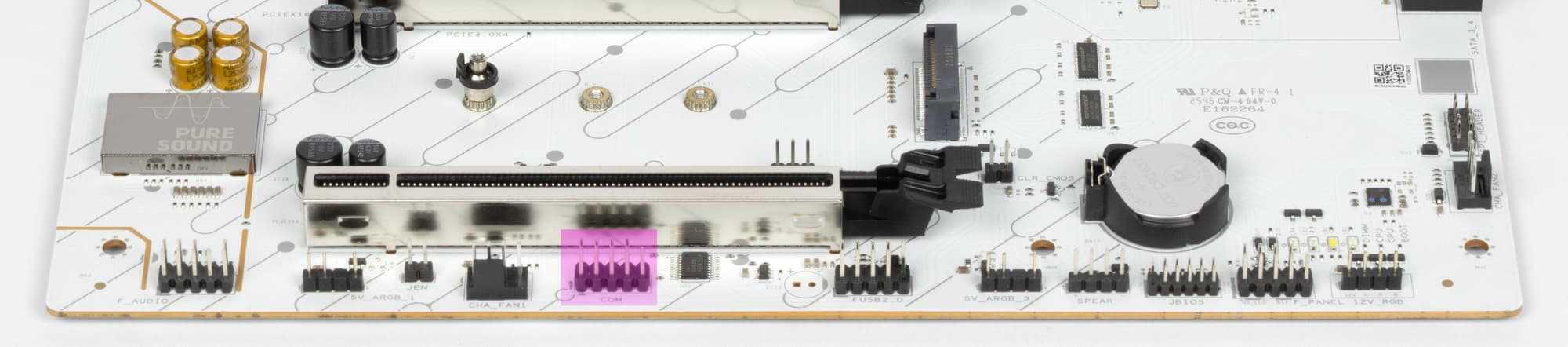

- Разъем для подключения устройств, требующих интерфейс COM-порта.

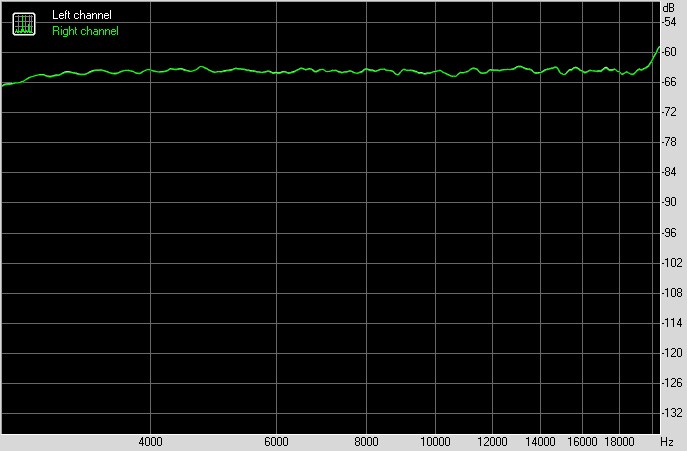

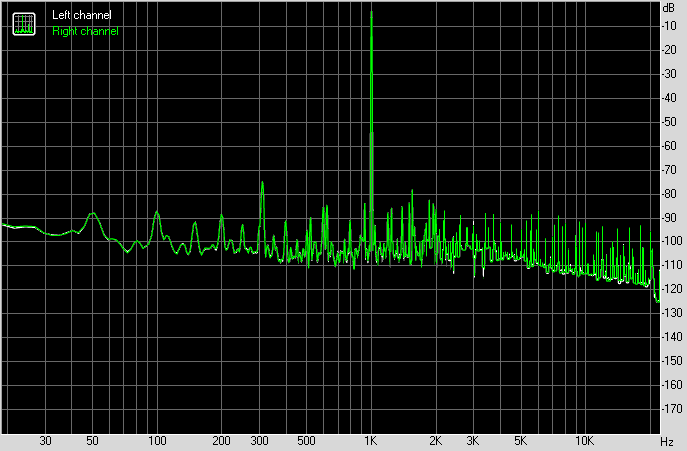

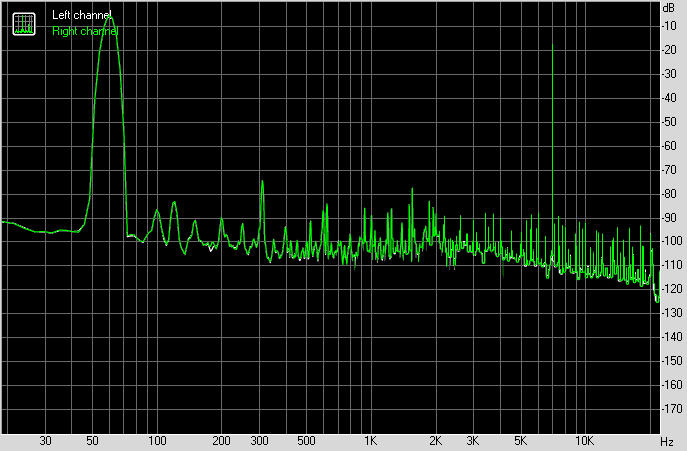

Аудиоподсистема

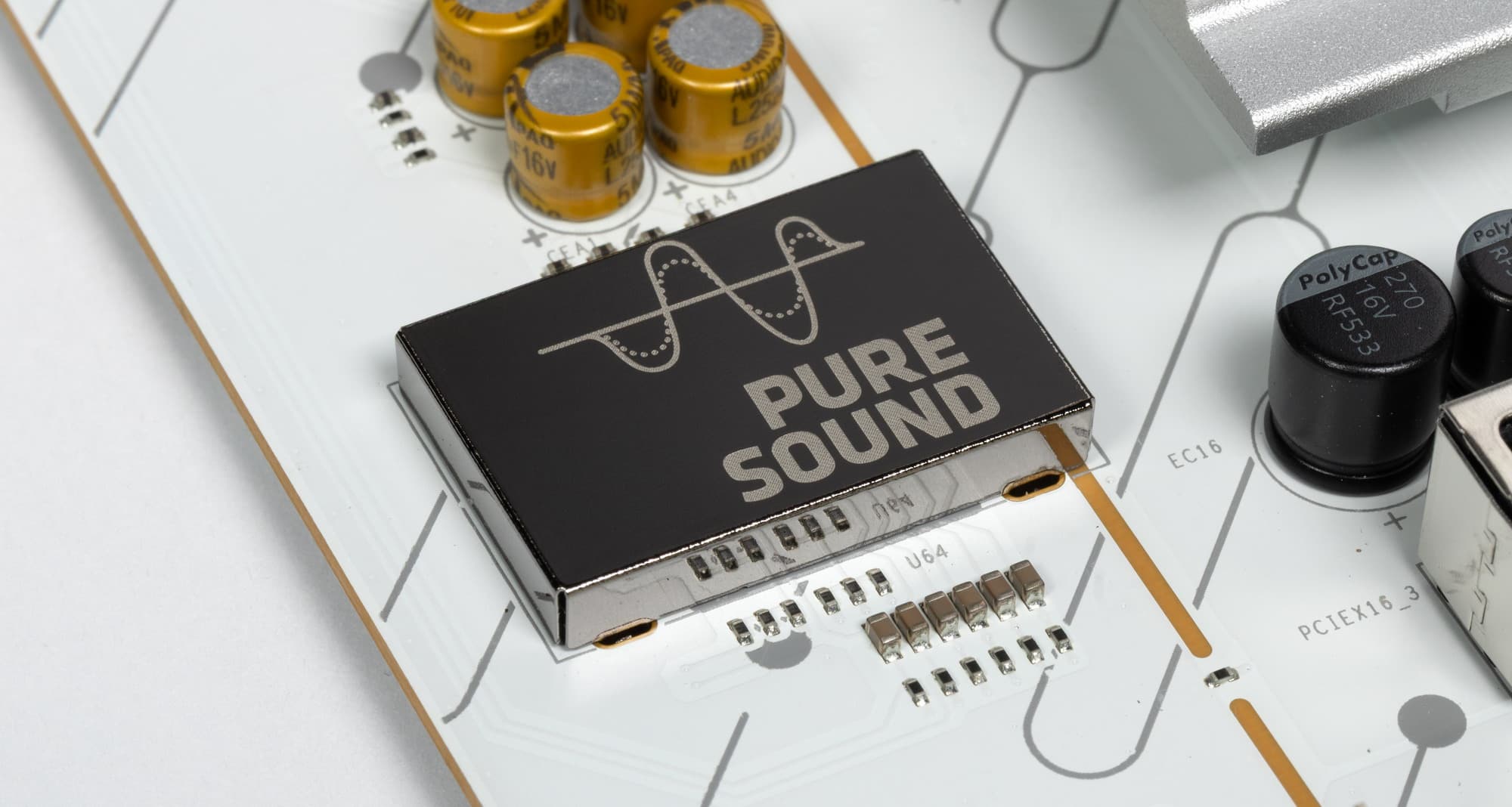

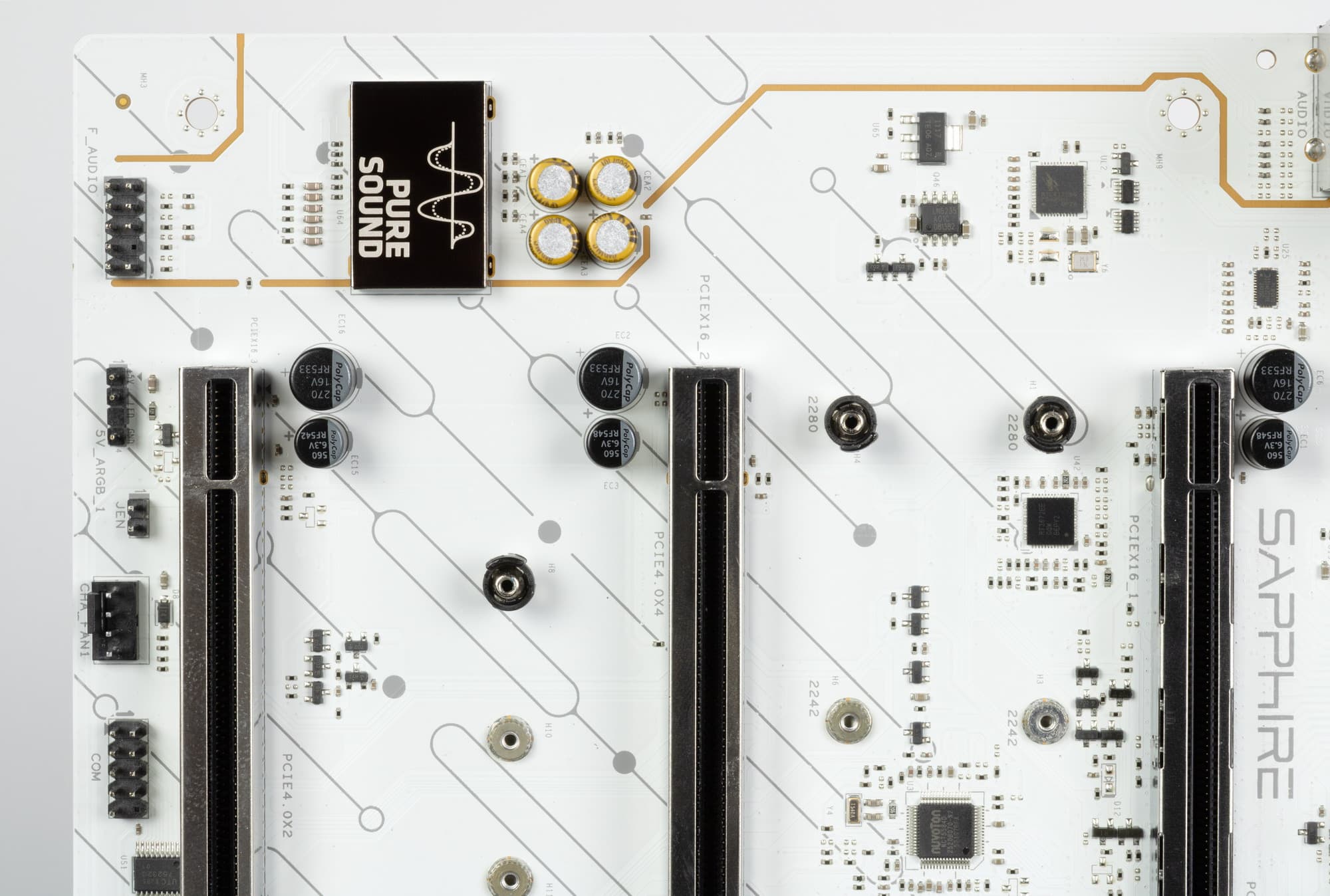

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC897, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.
Ни ЦАП, ни операционного усилителя нет.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели шесть универсальных разъема по приему и выводу сигналов. S/PDIF нет.
Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.
Питание, охлаждение
Система питания

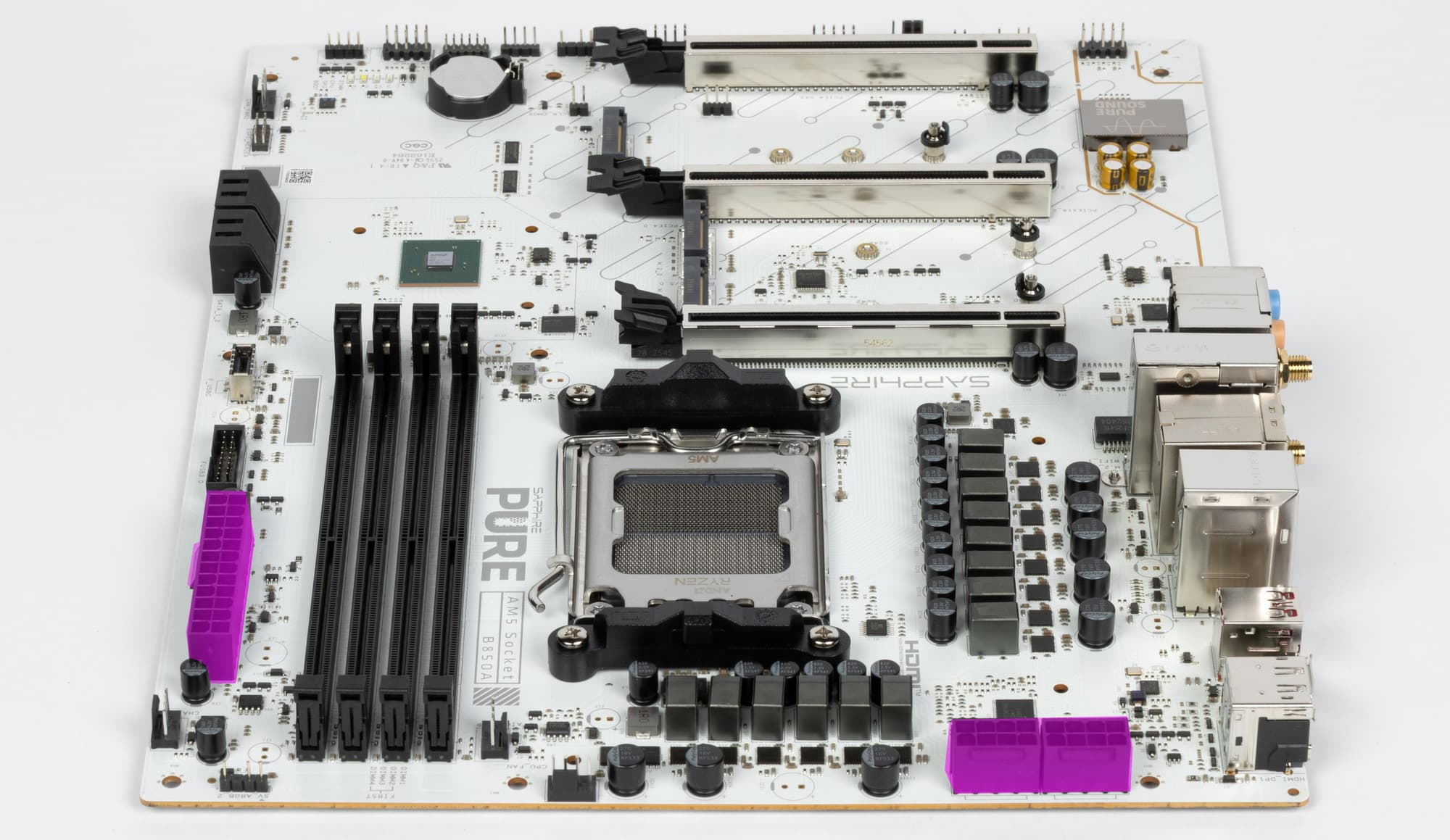

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

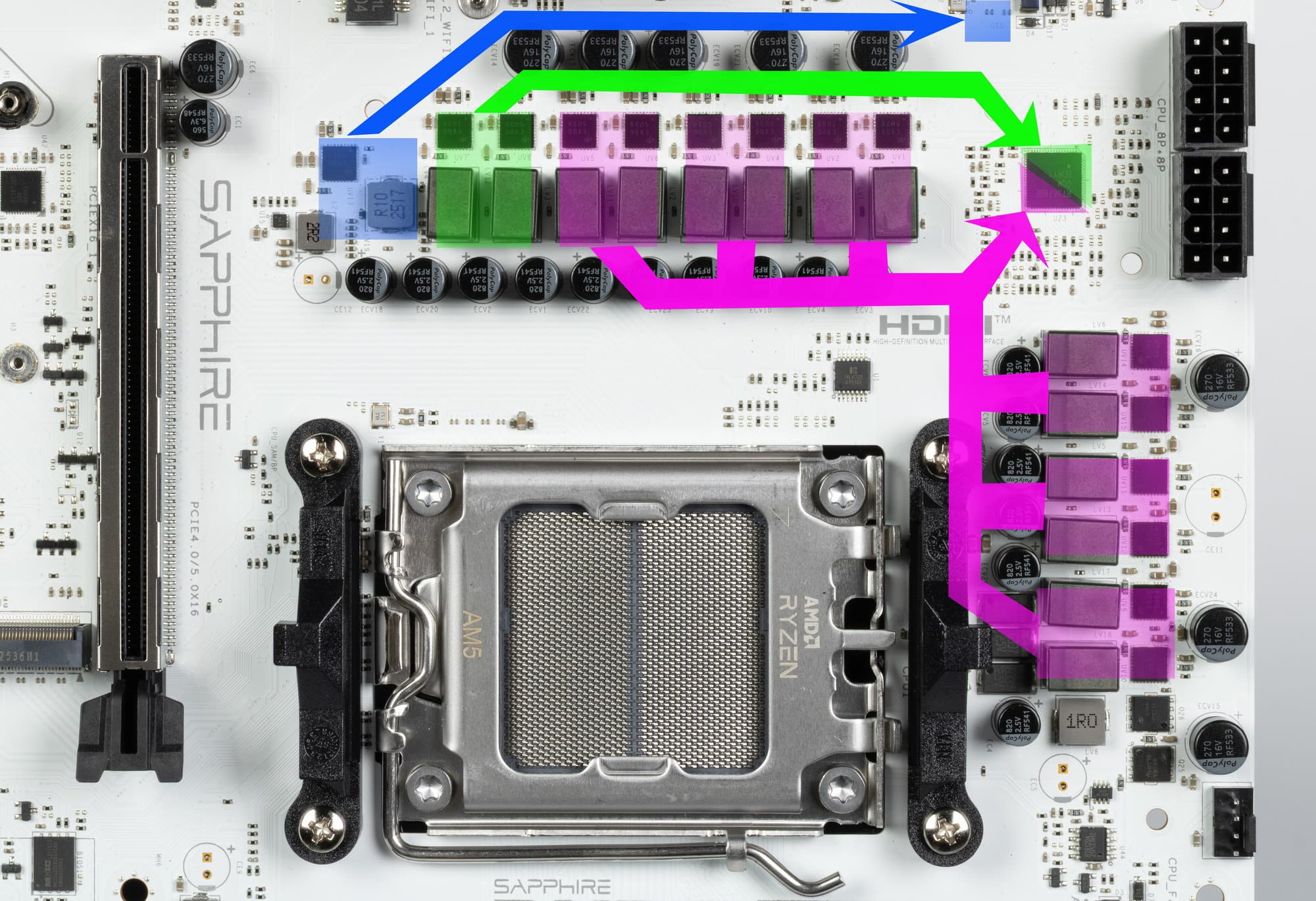

Внешне схема питания выглядит как 12+2+1: 12 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

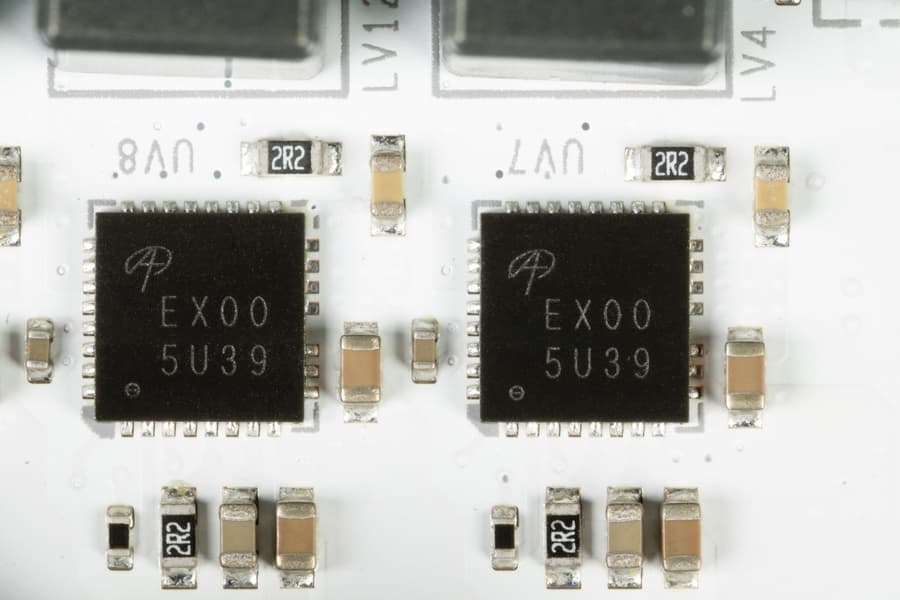

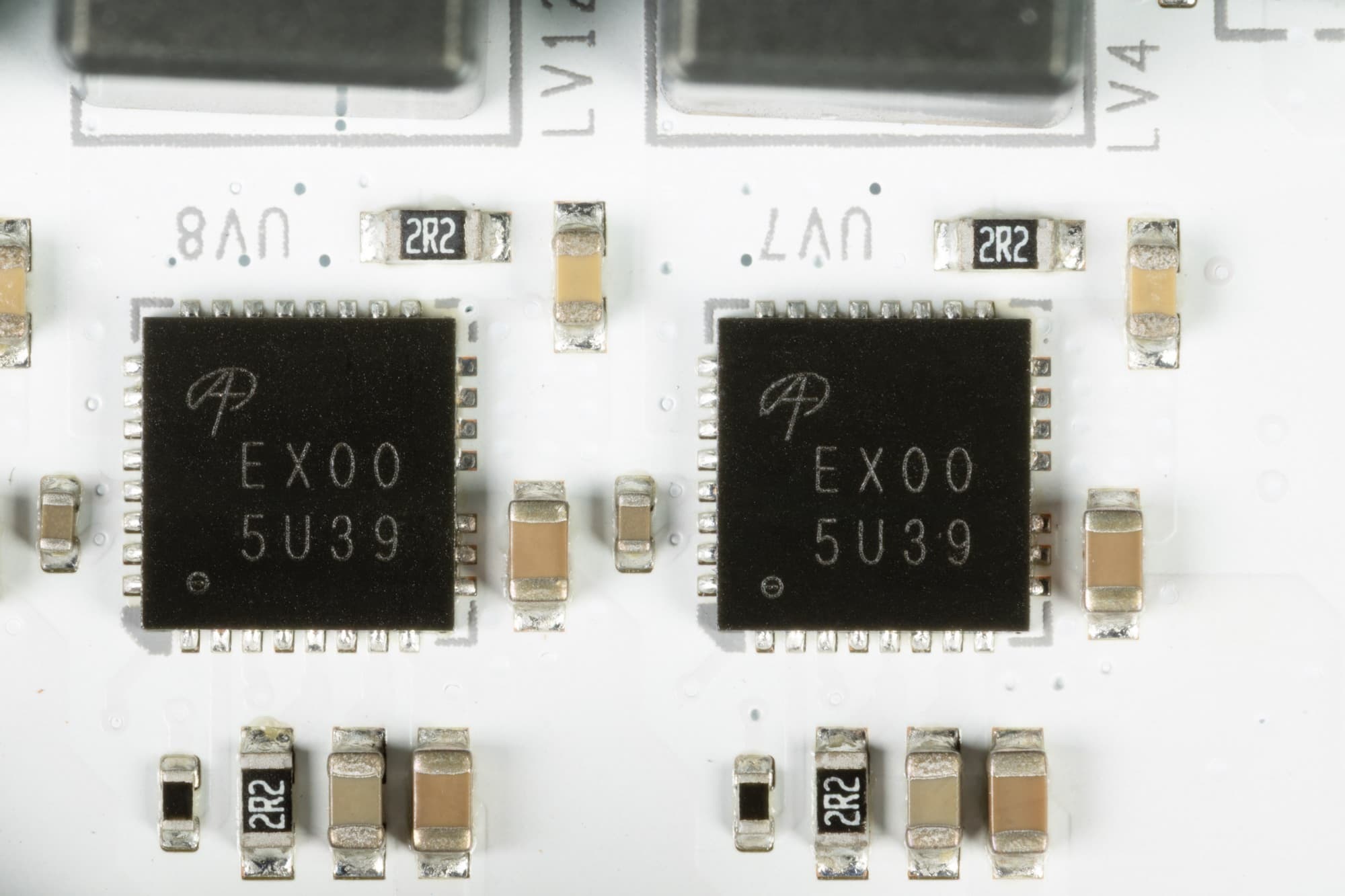

Каждый канал фазы имеет суперферритовый дроссель и транзисторную сборку EX005C1U от Alpha 7 Omega Semi (до 55A).

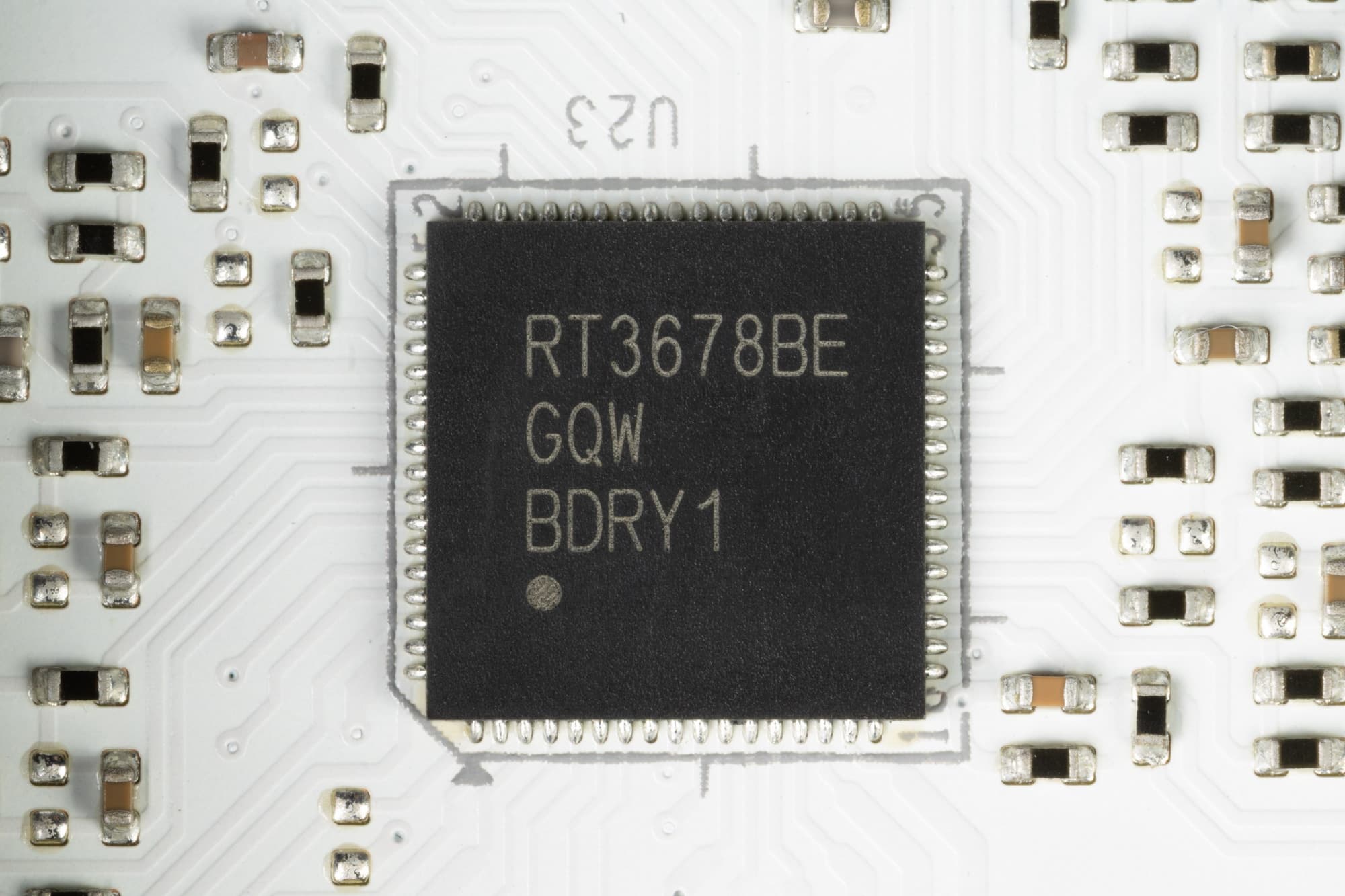

Управляет наборами фаз VCore и SoC (12+2) ШИМ-контроллер RT3678 от производителя Richtek. Он рассчитан максимум на 10 фаз, поэтому в нашем случае фазы питания процессора объединяются по-парно (параллельная схема 12 = 6x2), и фактически ШИМ-контроллер управляет 6+2 = 8 фазами.

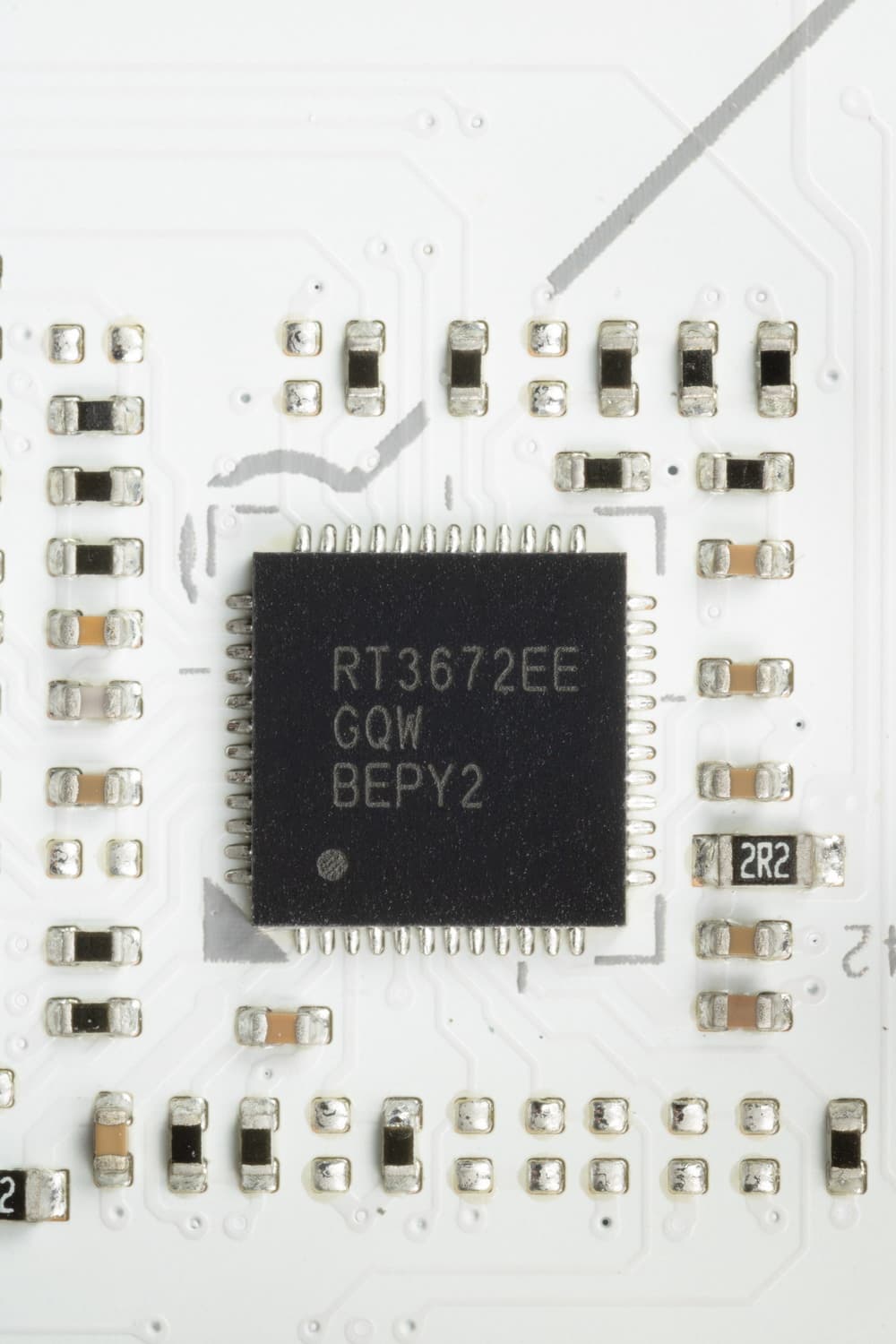

Фазой встроенной графики питания управляет ШИМ-контроллер RT3672 от Richtek, он находится на оборотной стороне платы.
Охлаждение

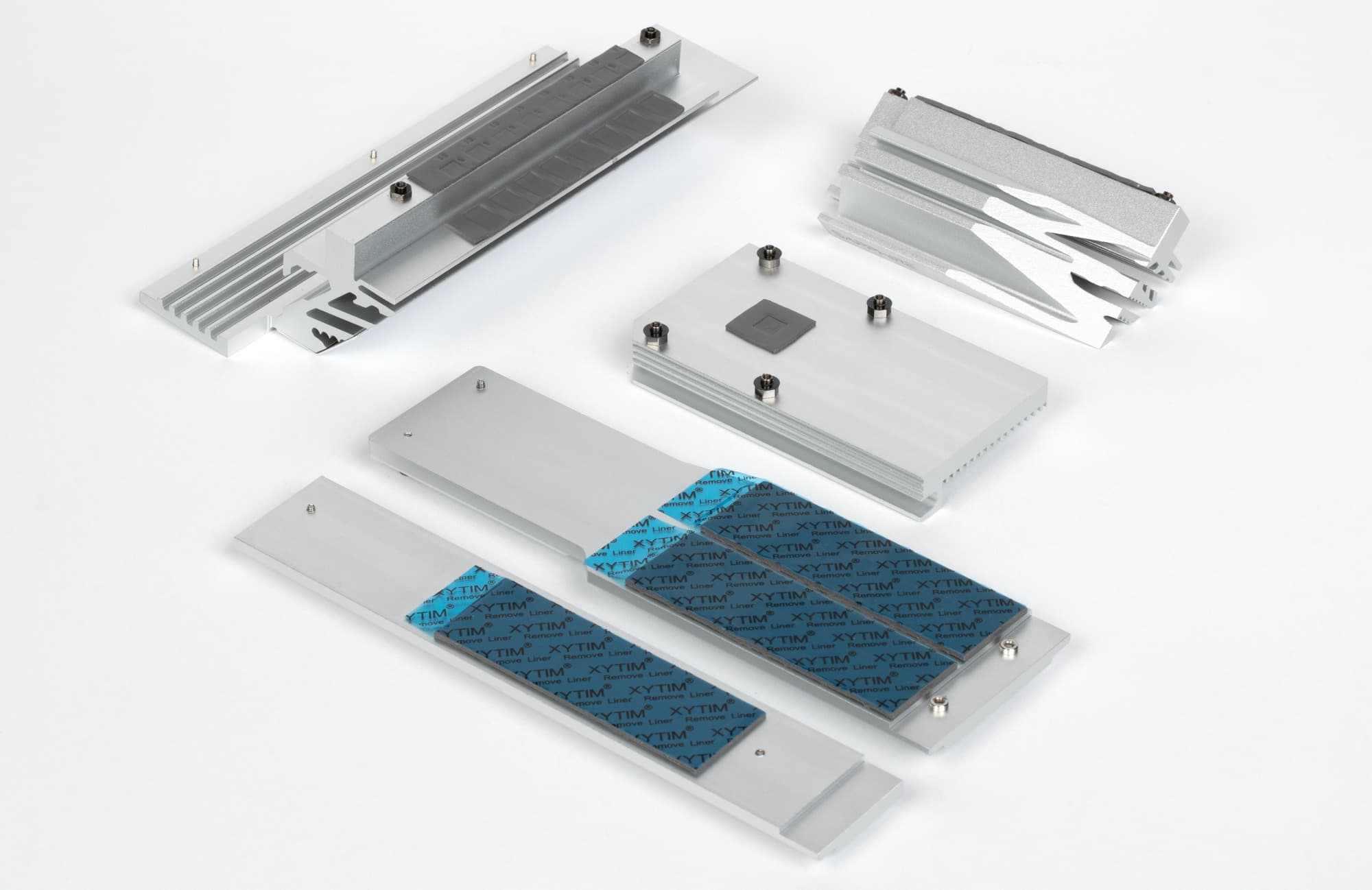

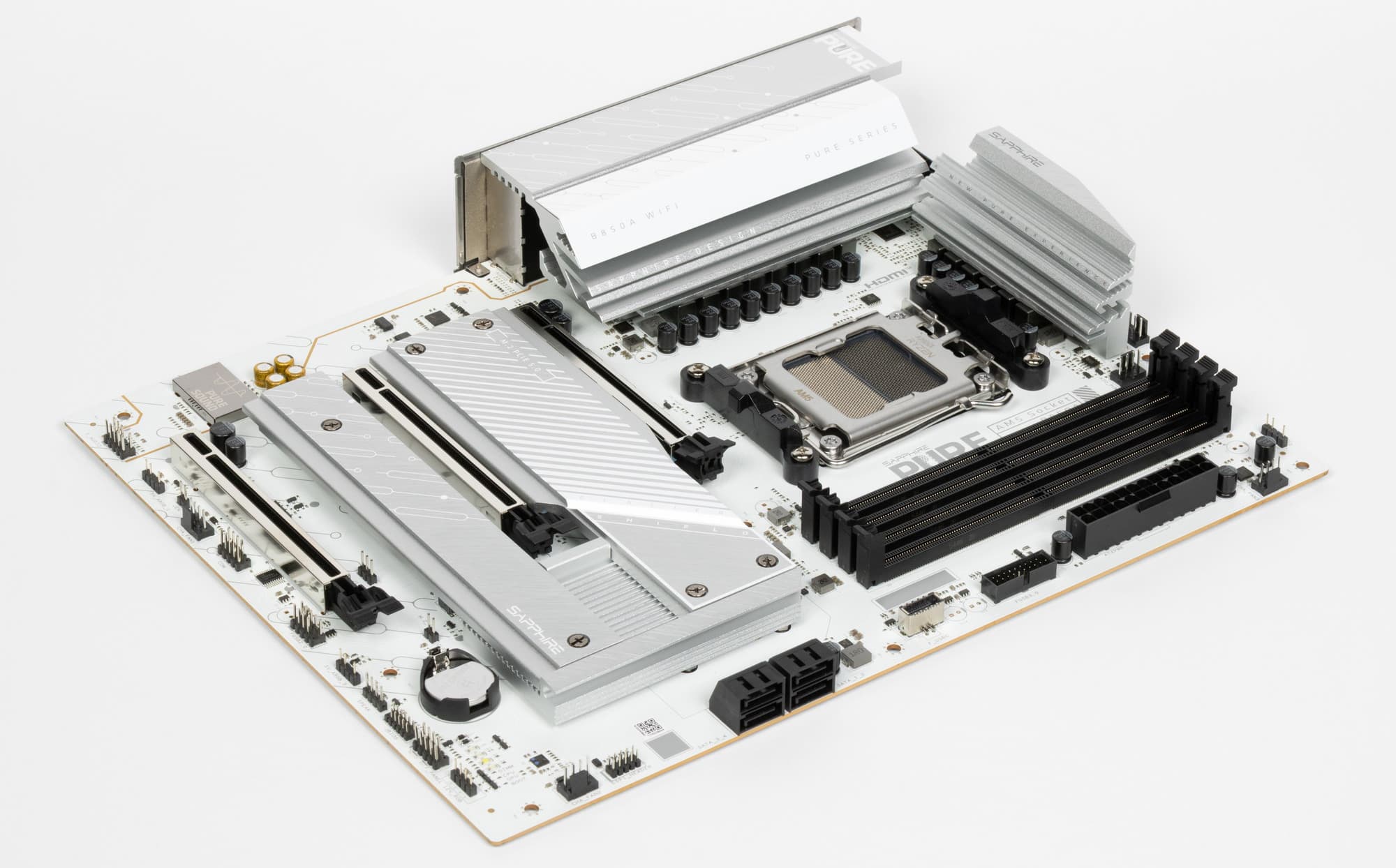

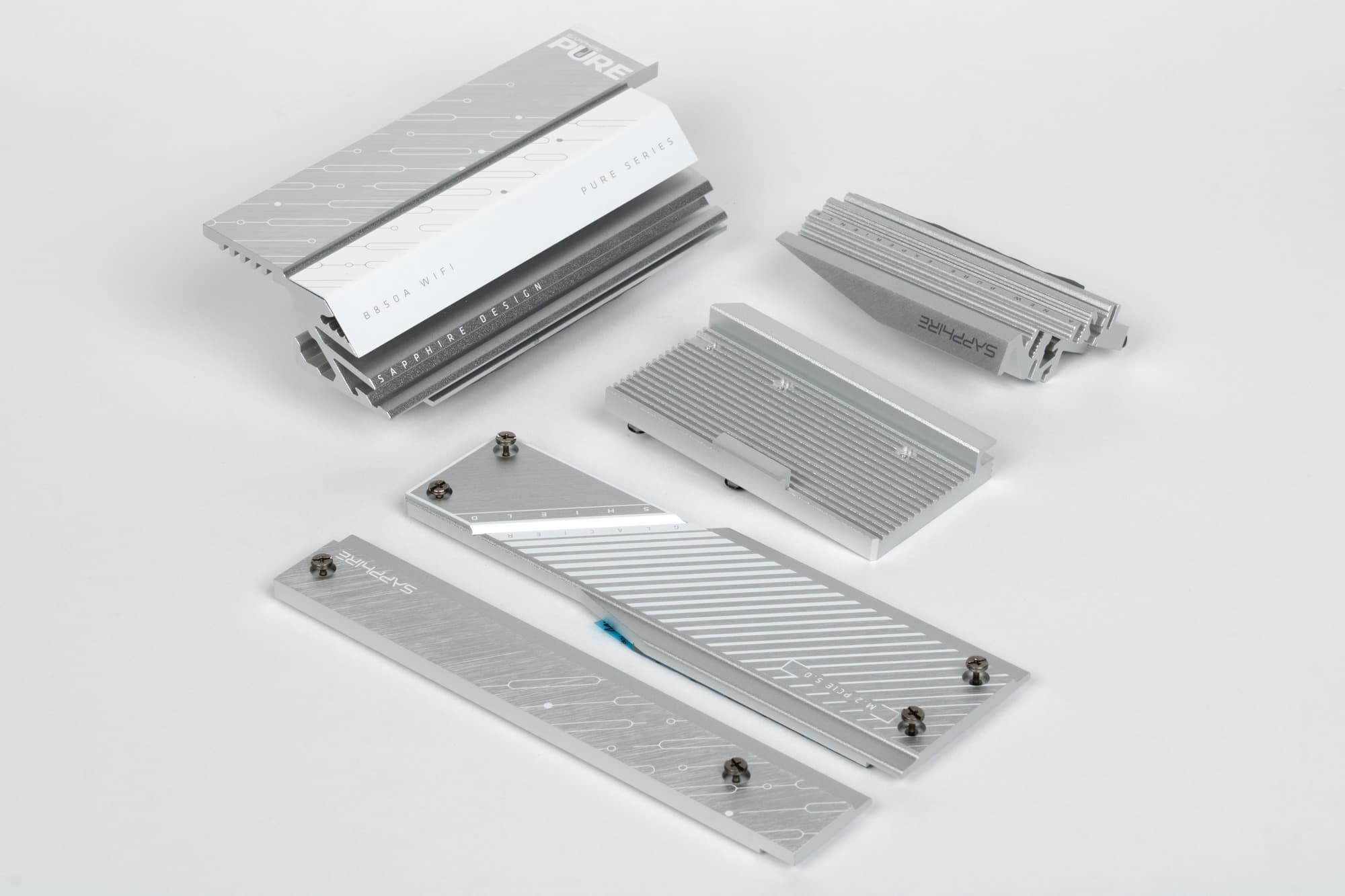

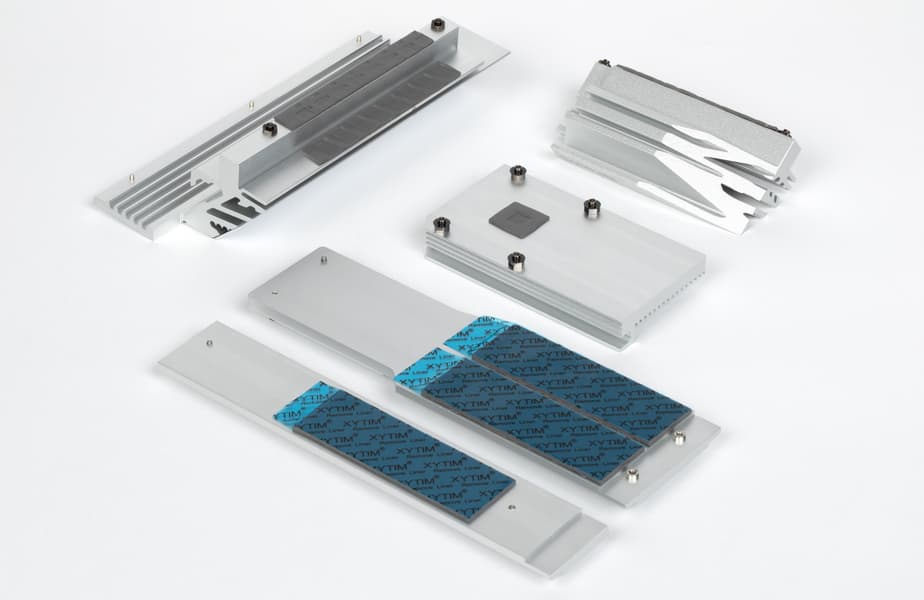

В данном случае все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

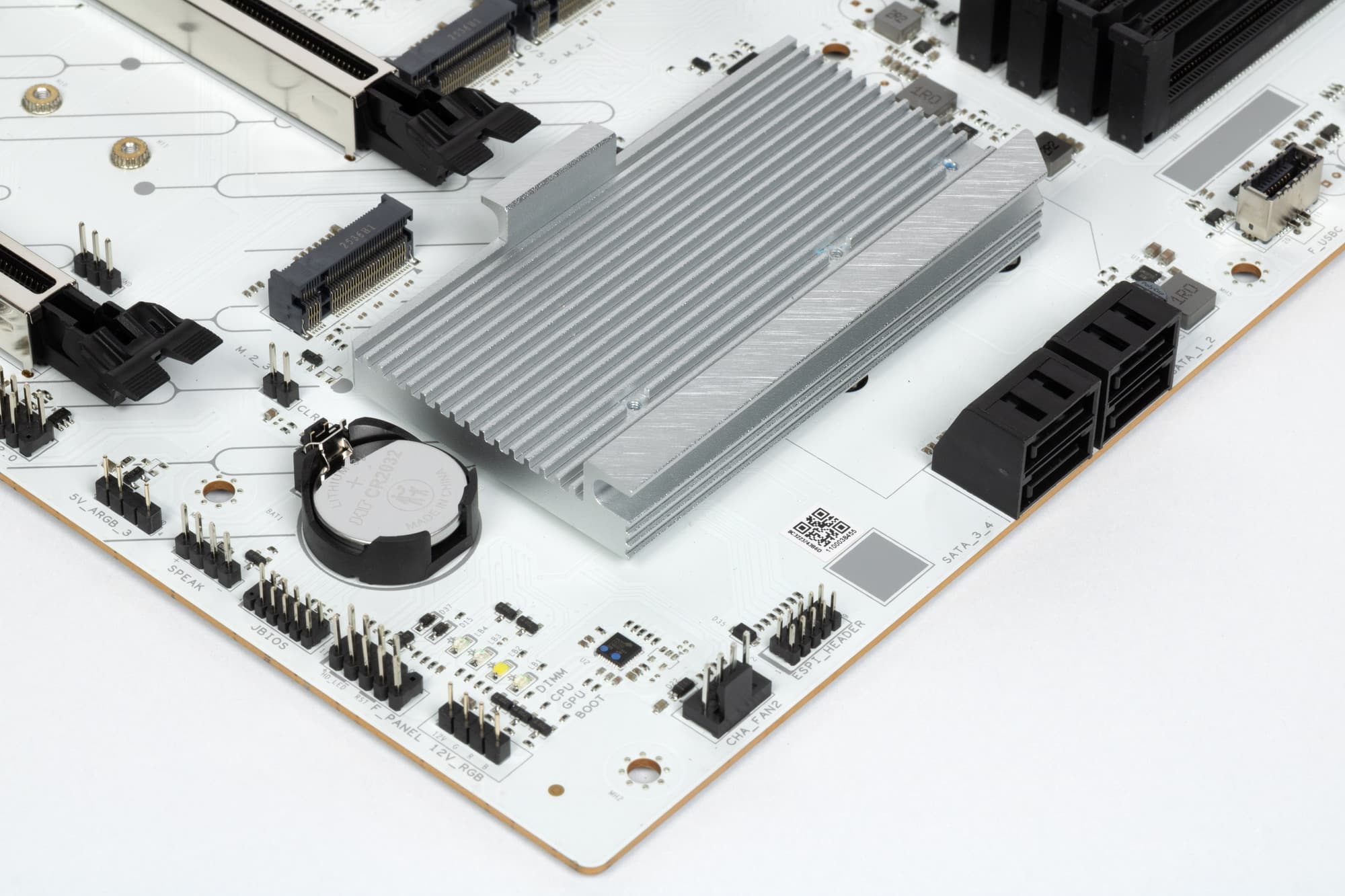

Охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.
Отмечу, что все M.2 слоты имеют радиаторы: у первого и второго общий радиаторы, у третьего – персональный.
Напомню, что материнская плата не имеет бэкплейта.
Подсветка

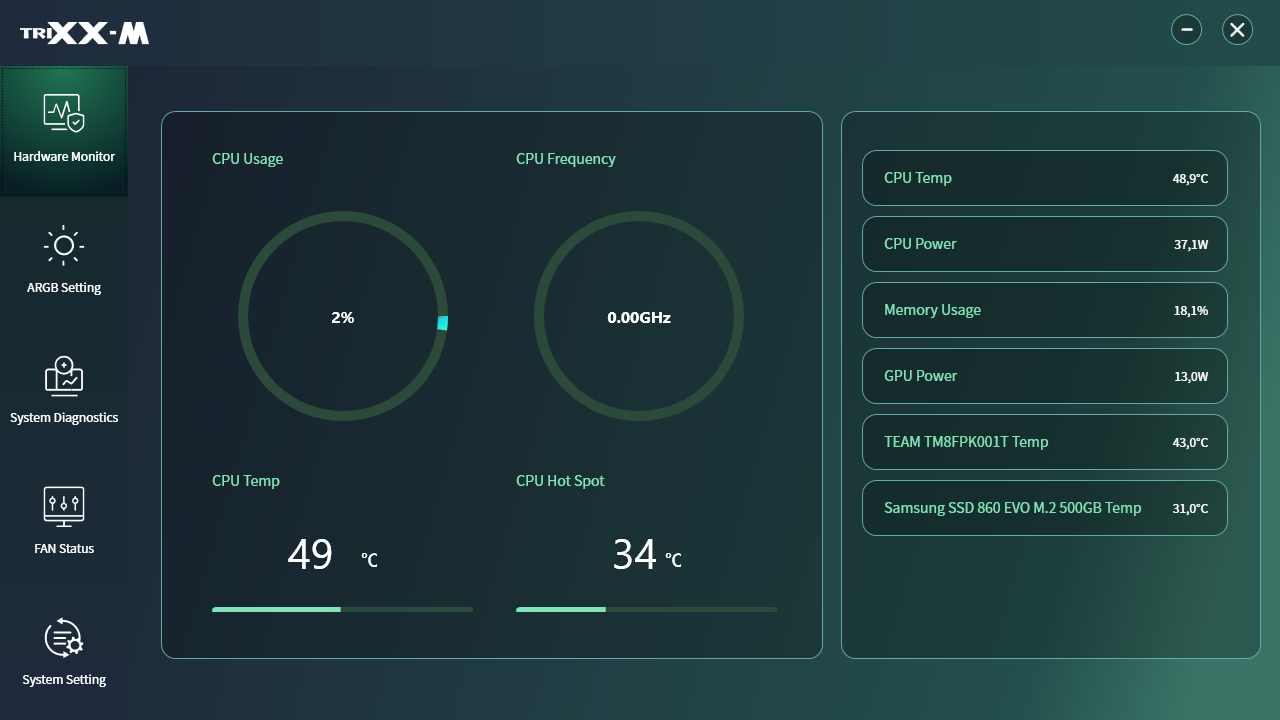

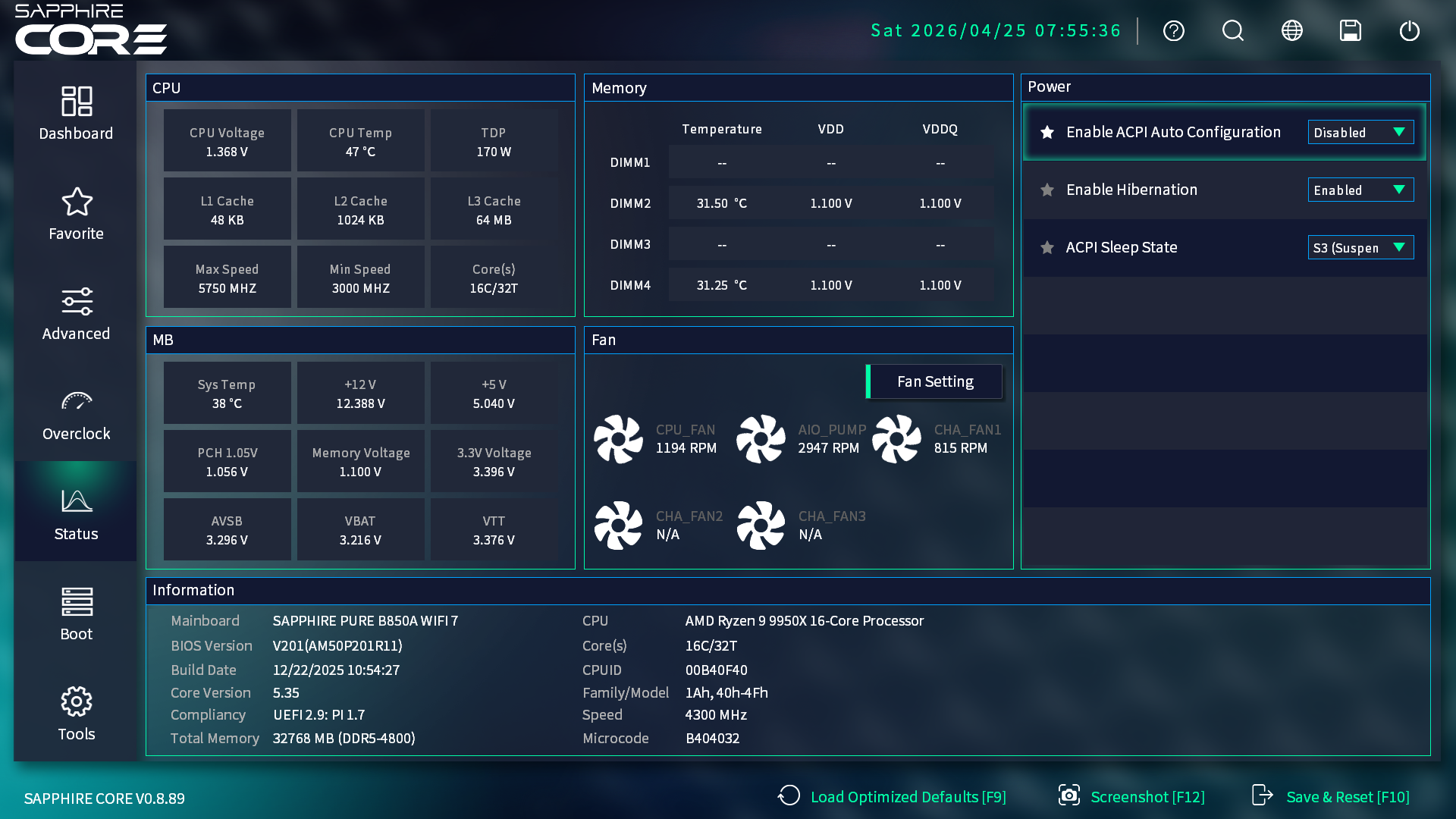

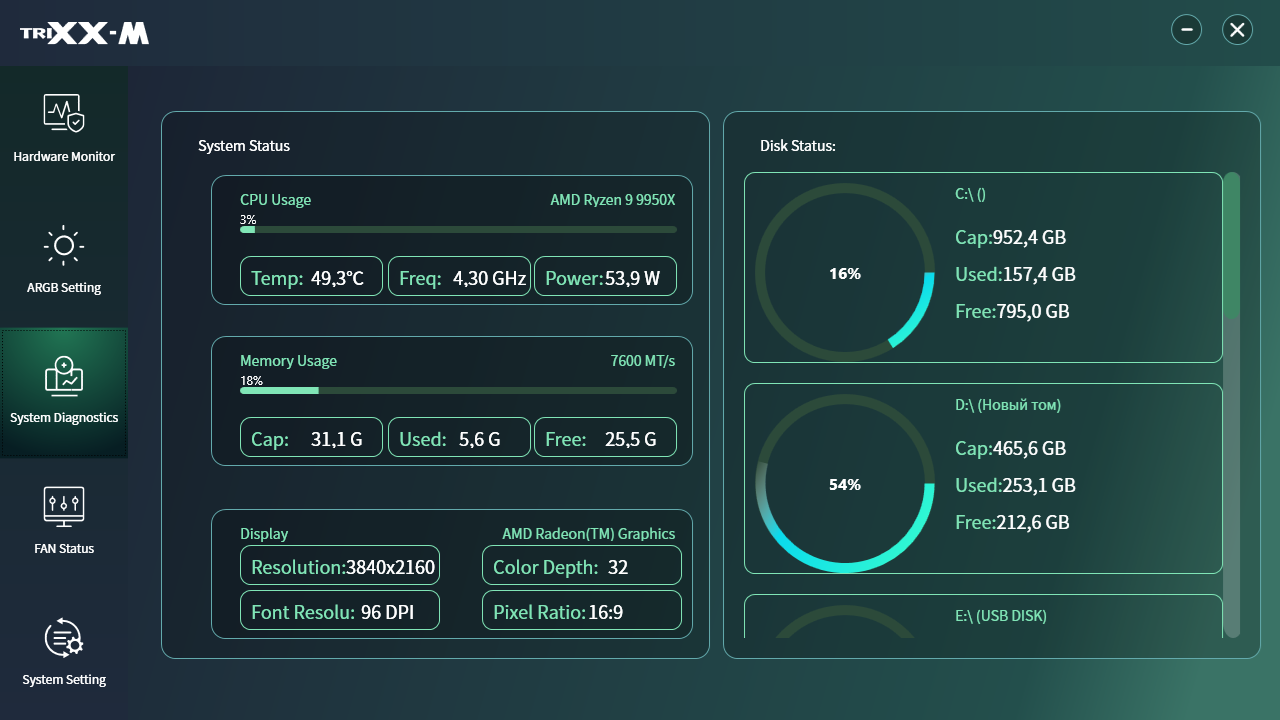

Программное обеспечение под Windows

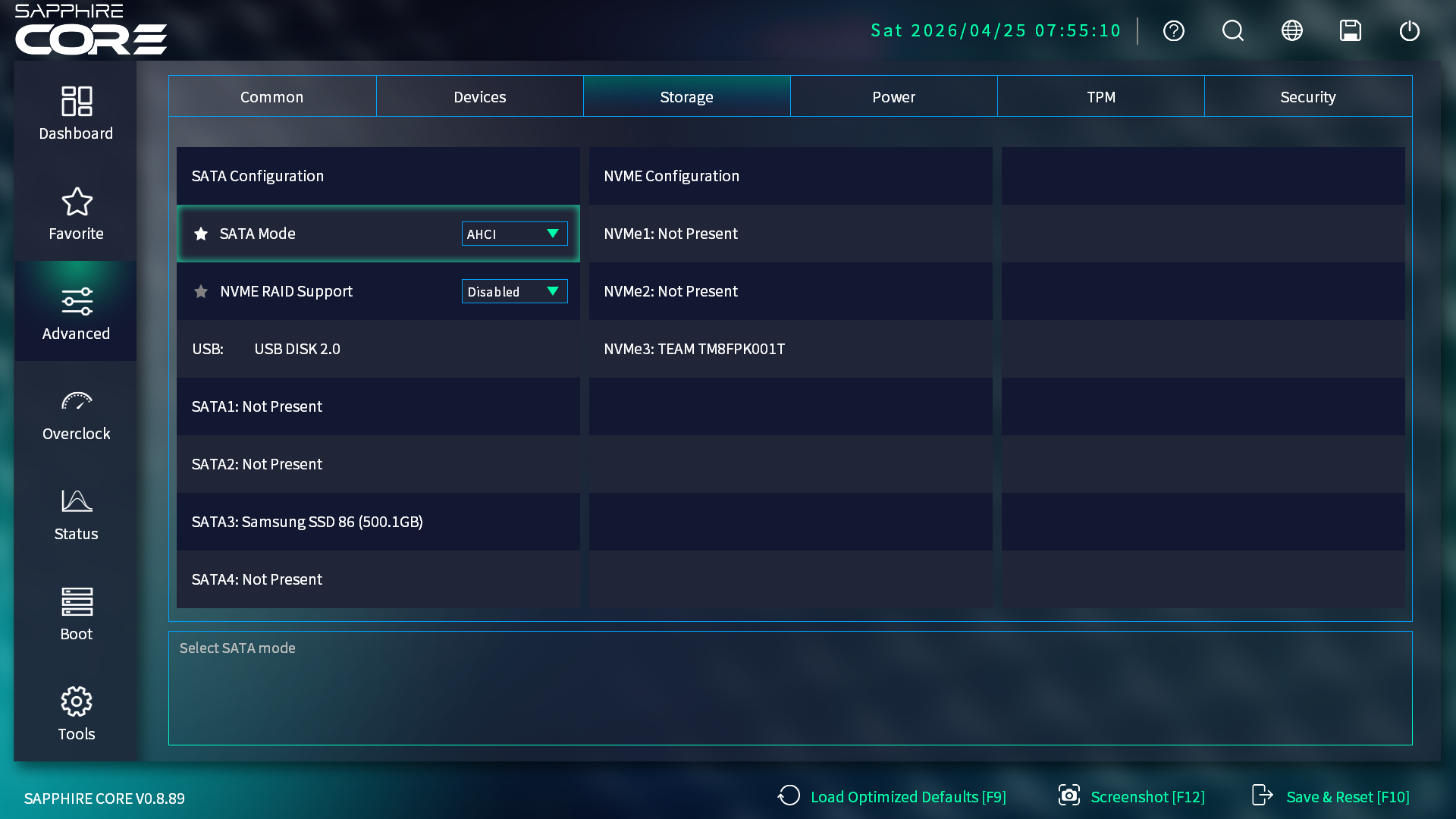

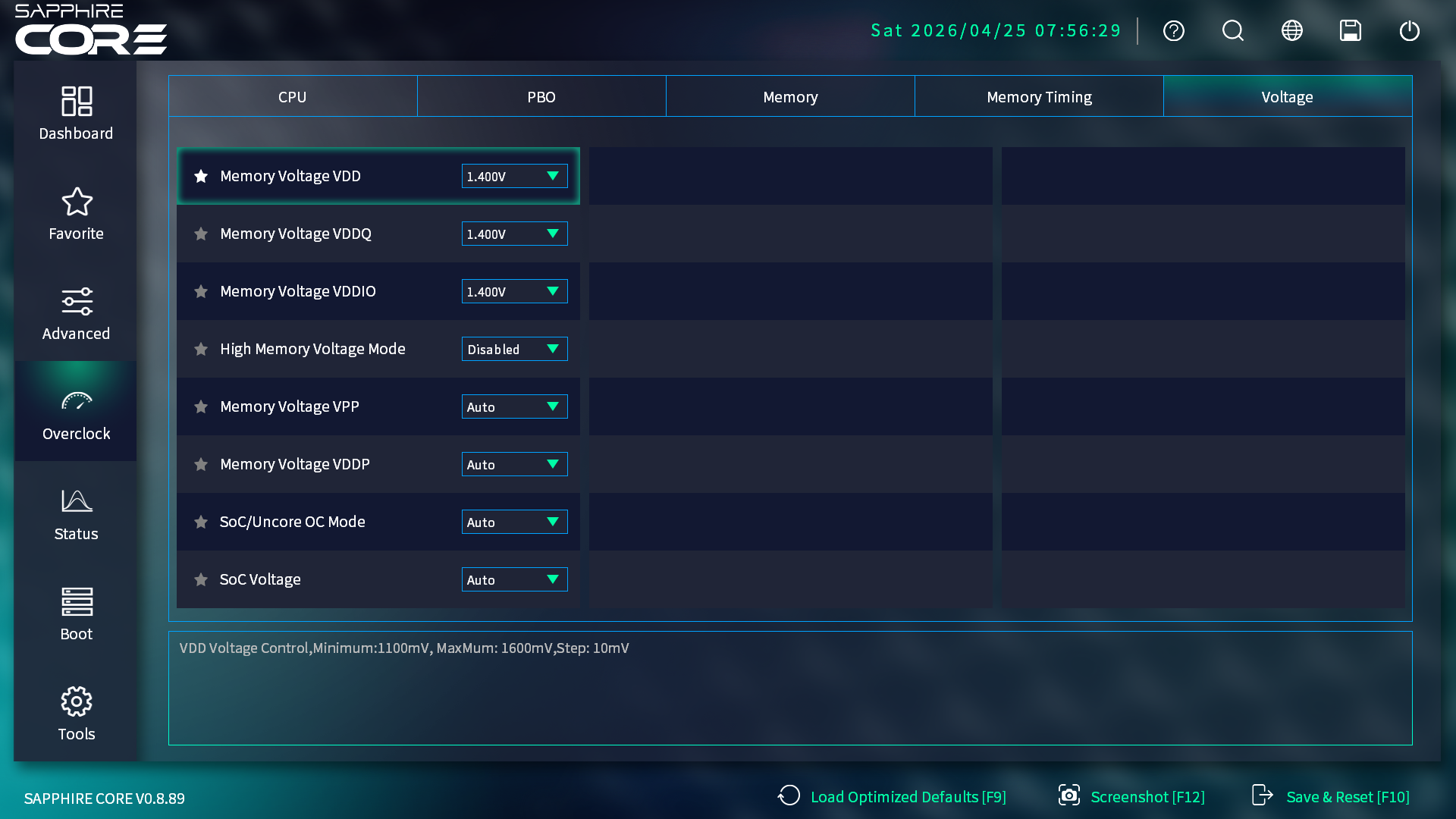

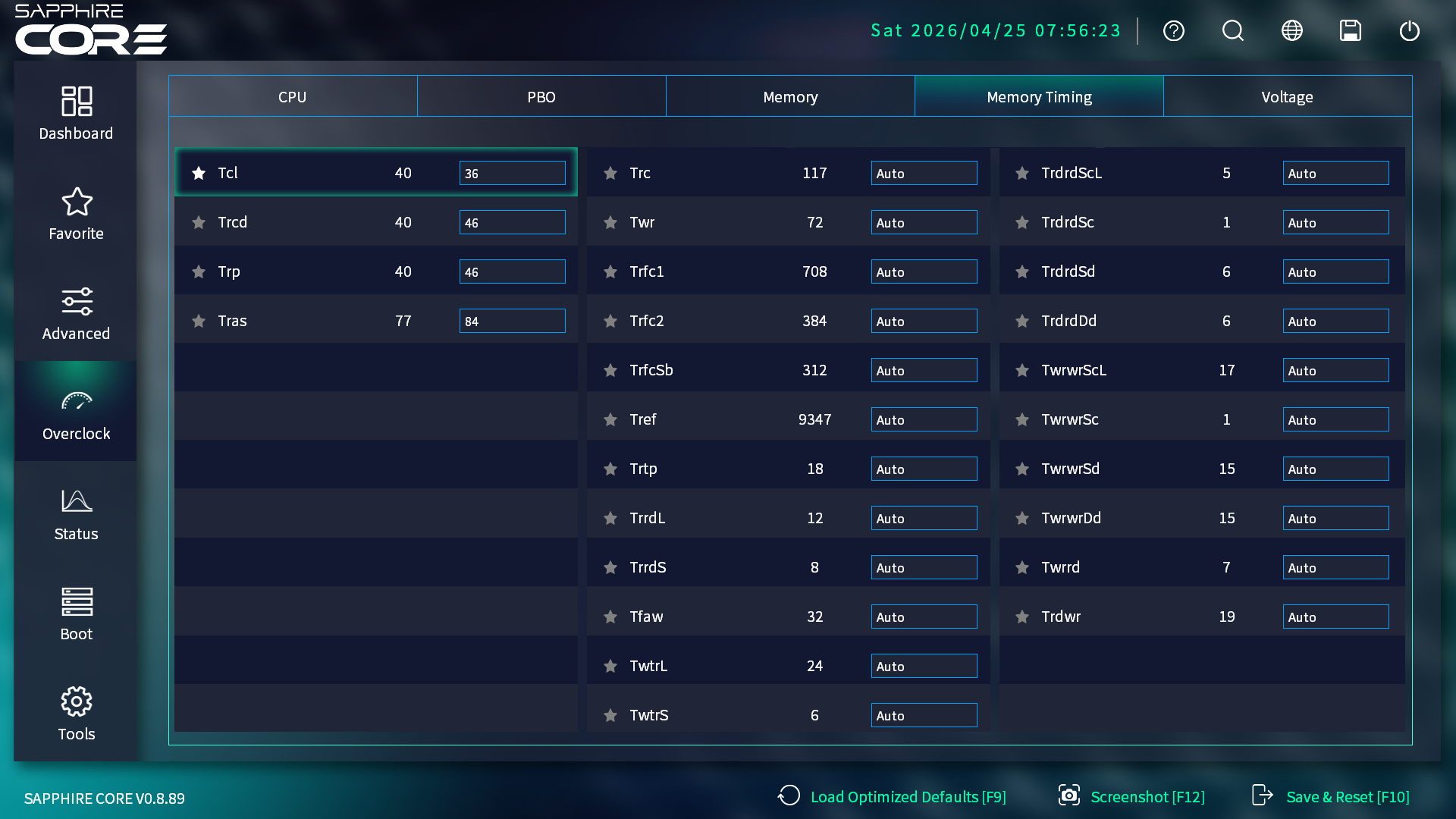

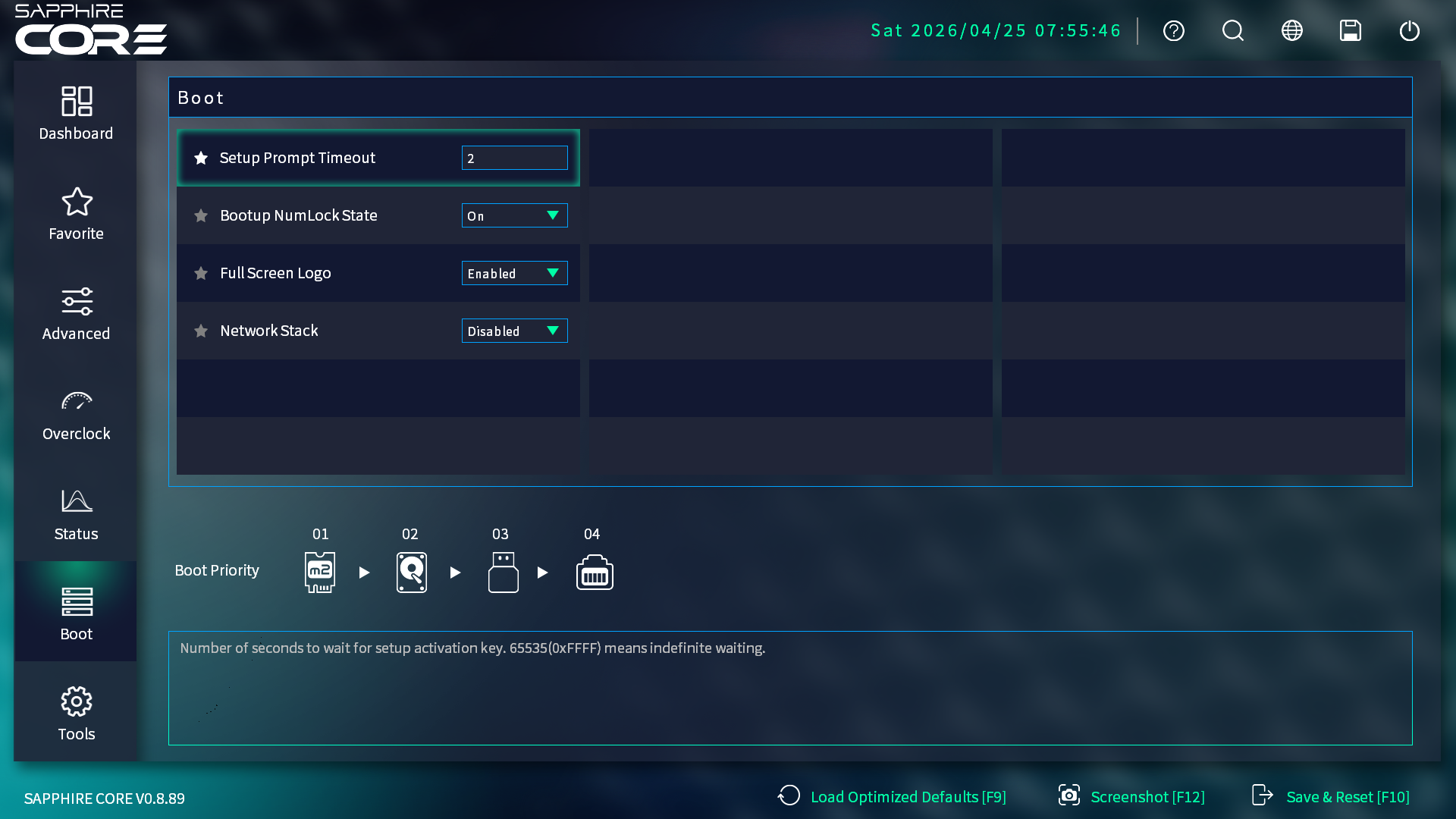

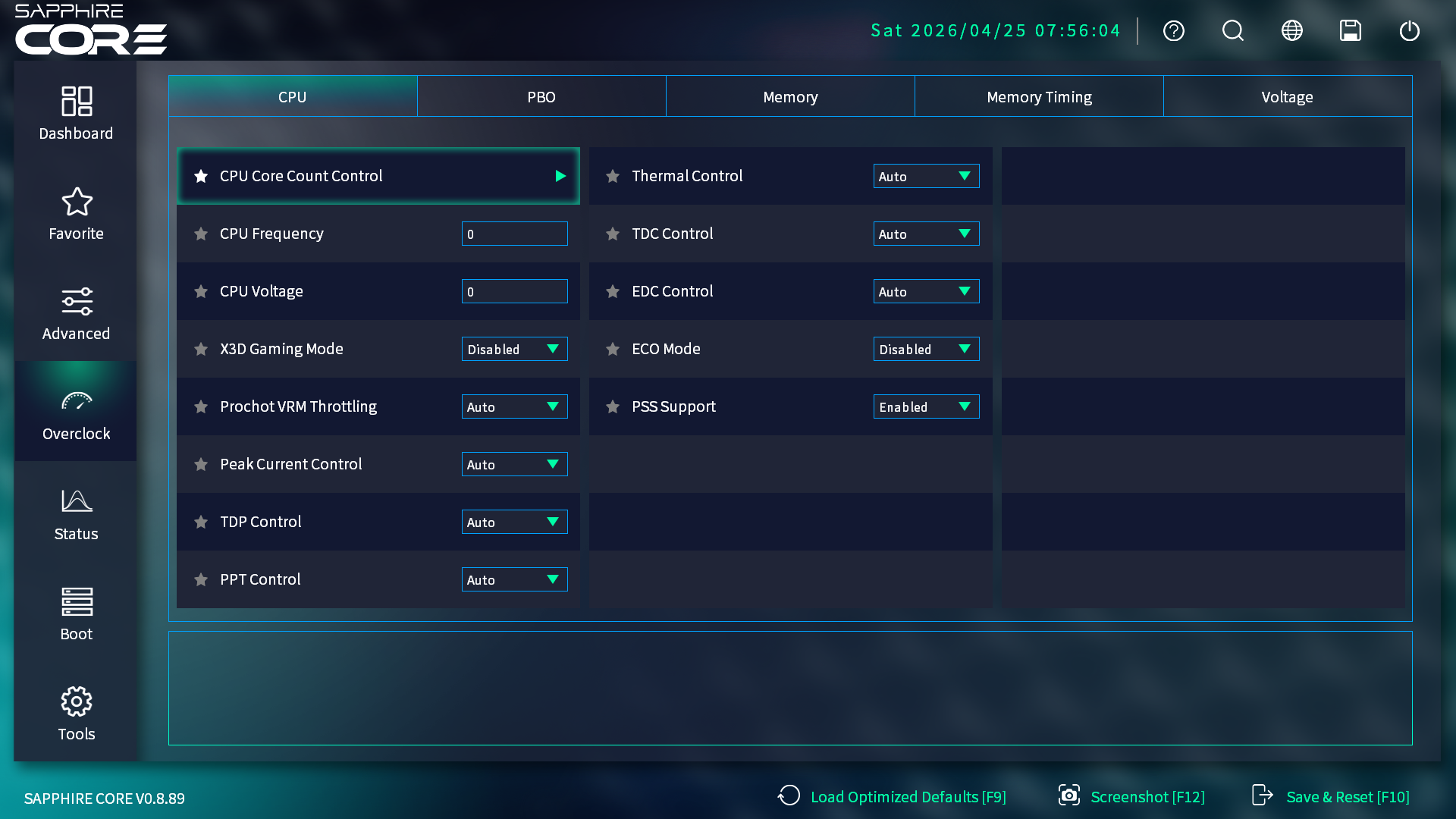

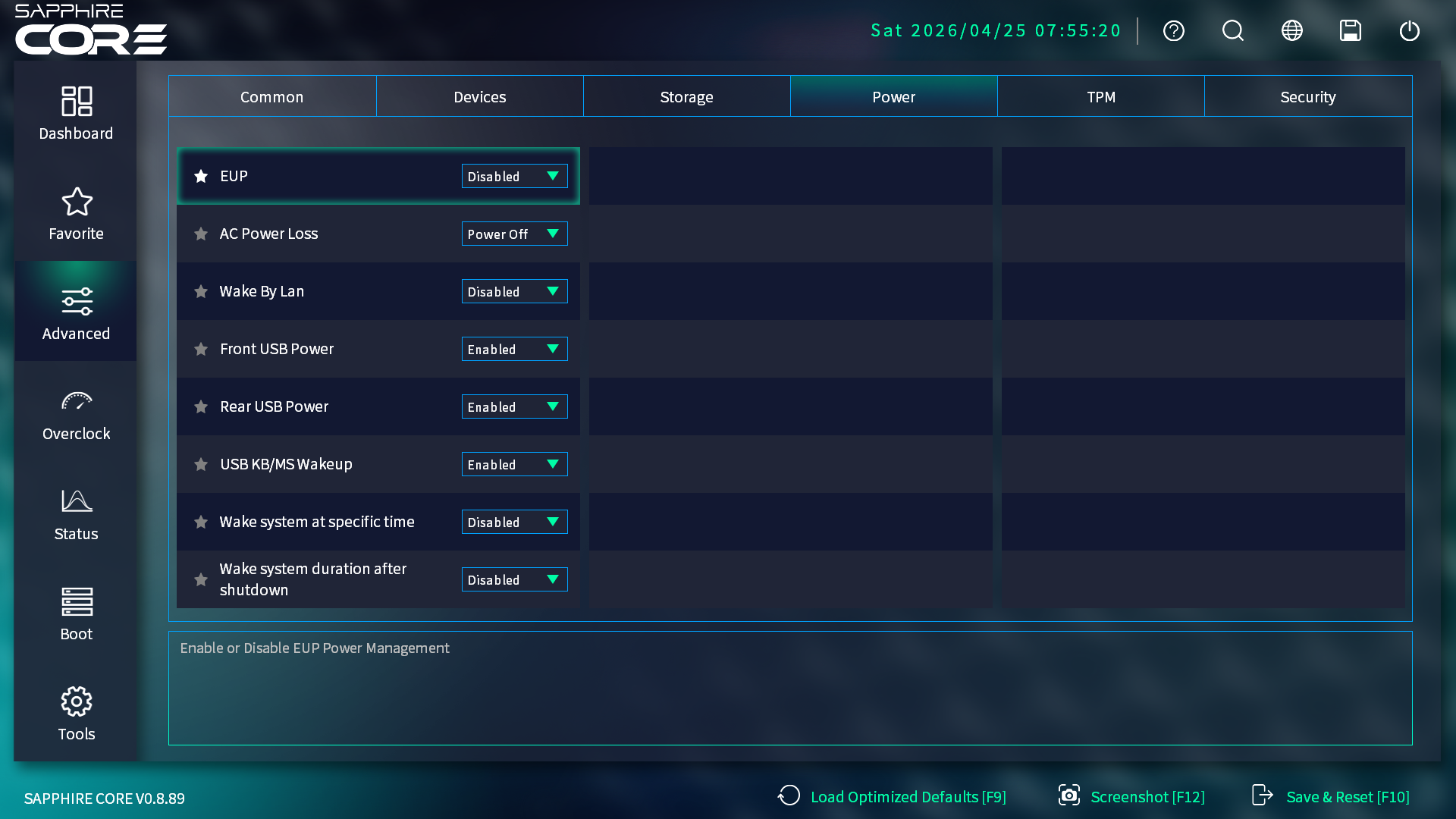

Настройки BIOS
Работоспособность

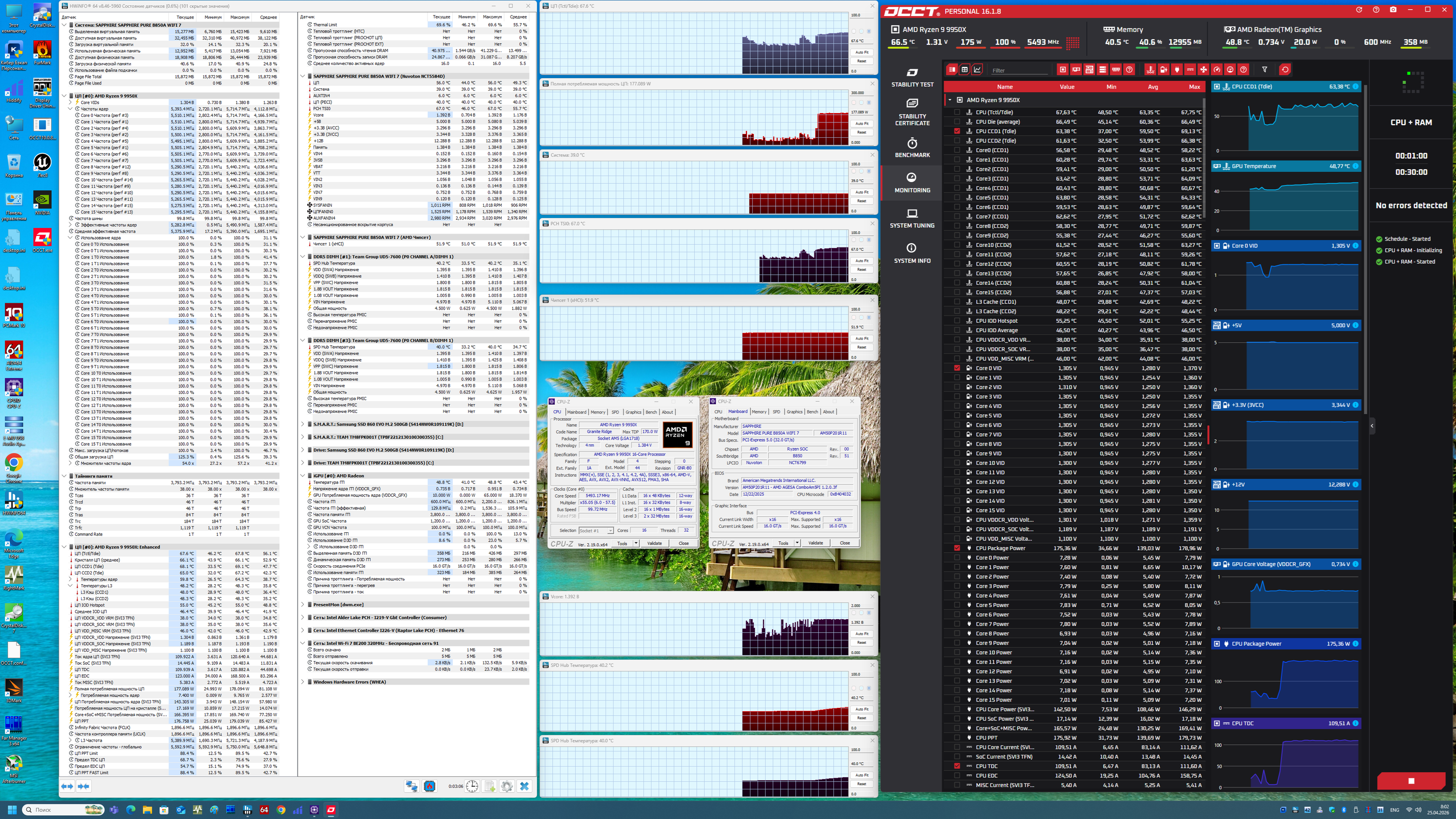

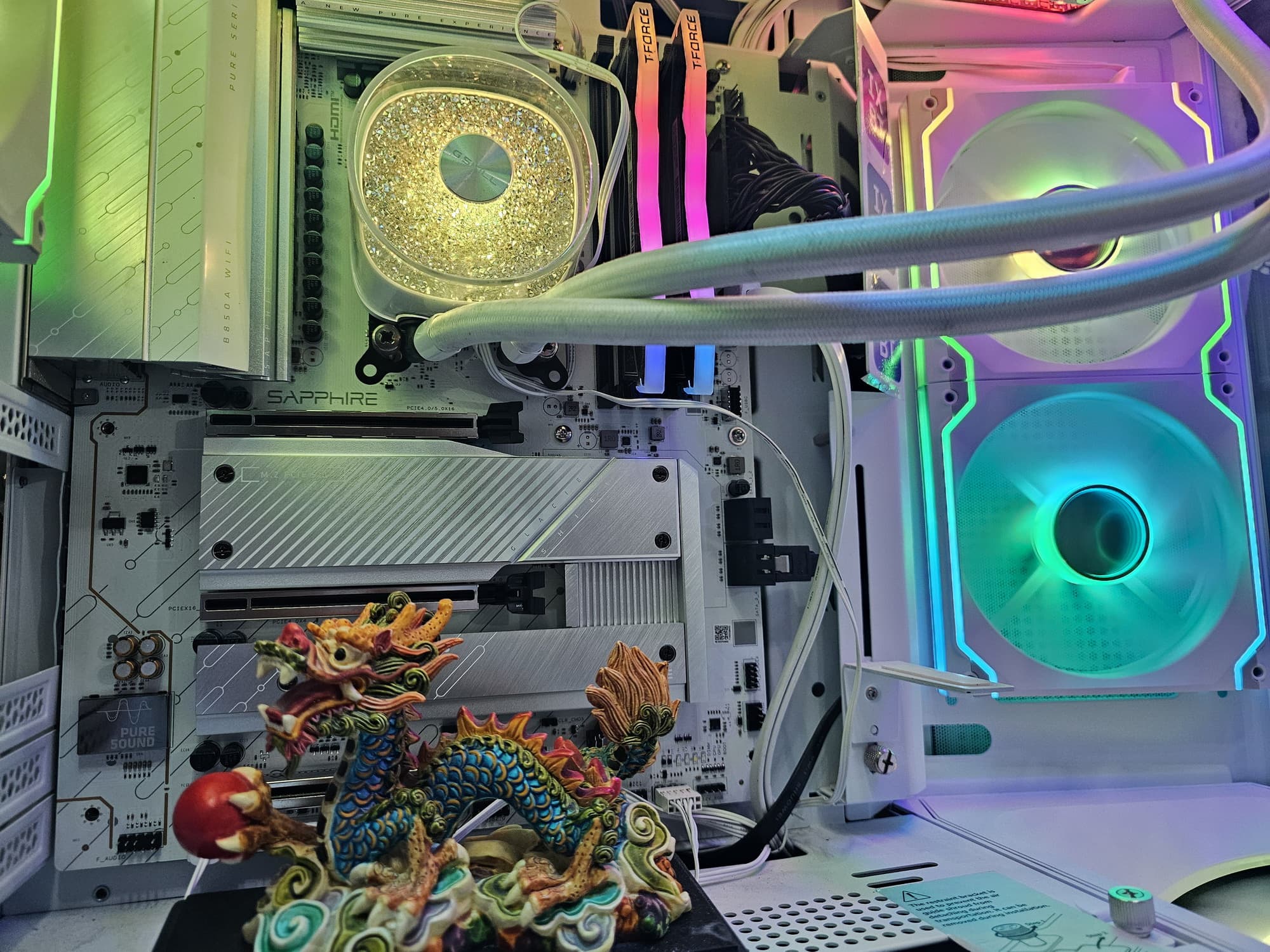

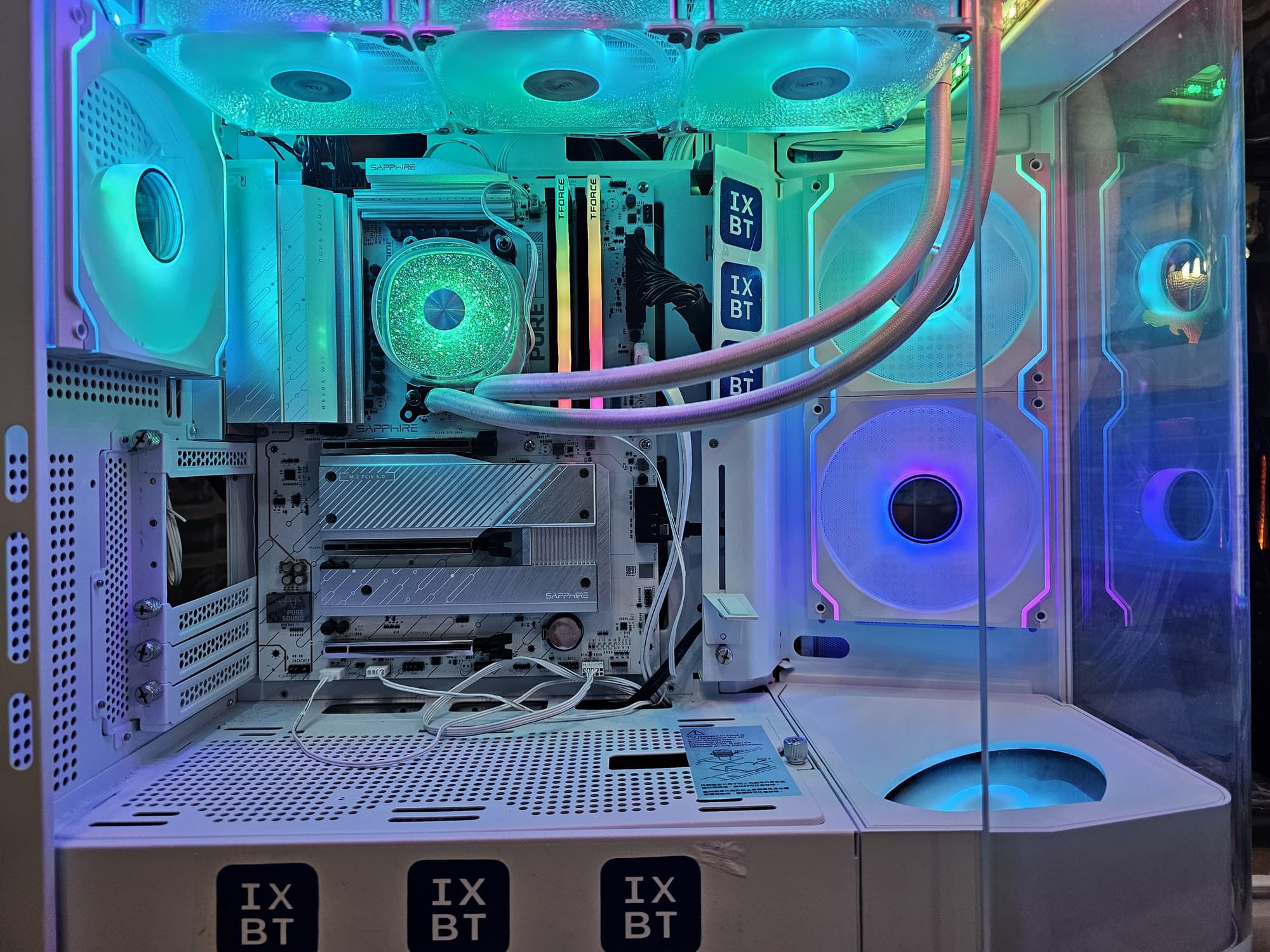

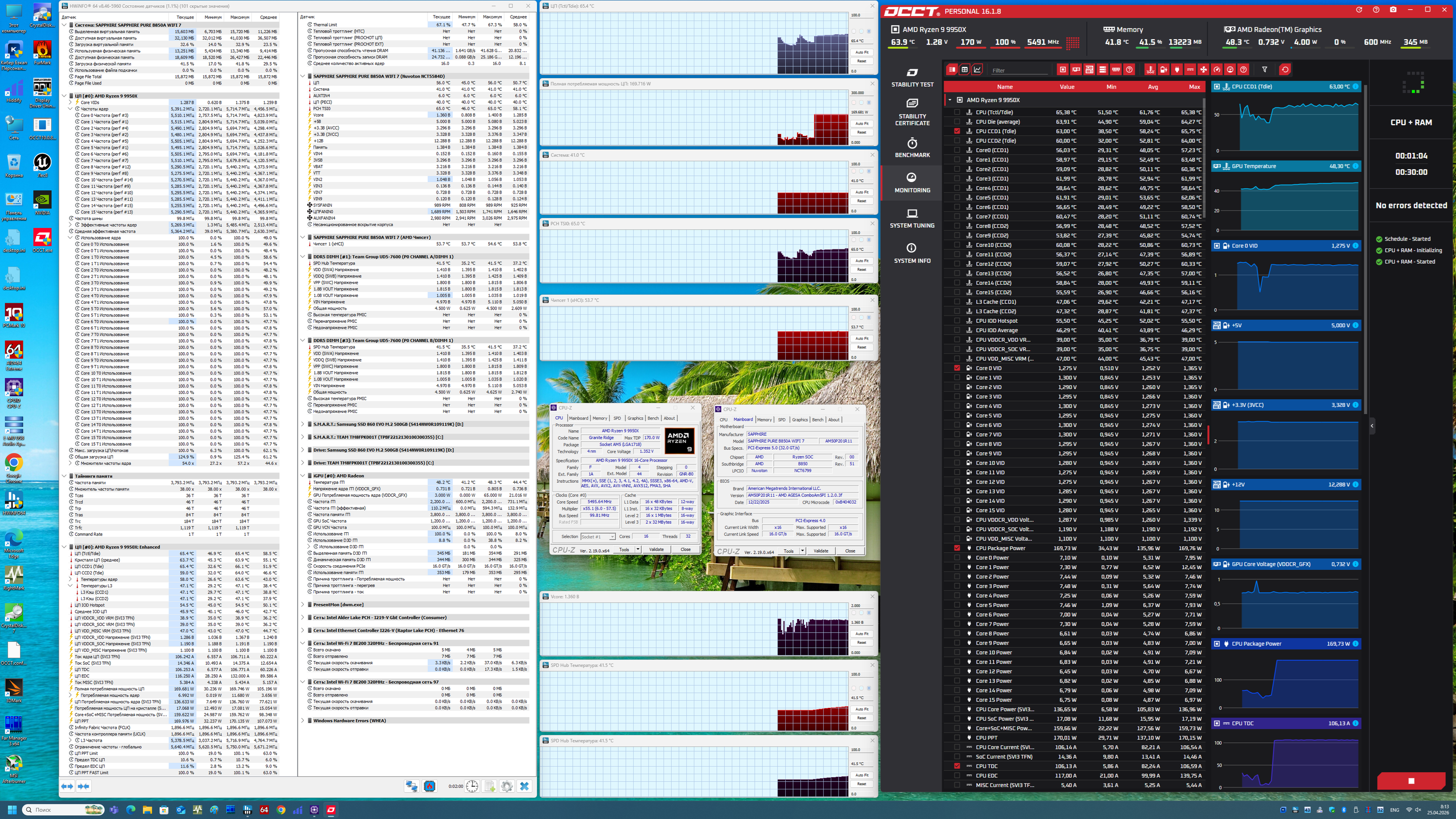

Запускаем все в режиме по умолчанию (настройки BIOS – Sapphire default). Затем нагружаем тестами от OCCT.
Учитывая хорошую систему питания матплаты и с учетом стрессовой нагрузки авторазгон процессора сработал на уровне 5,3 – 5,5 ГГц по ядрам. Его максимальный нагрев был ниже 70 градусов, а максимум потребления не превышал 178 Вт. При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.
Переключаем в BIOS производительность на предустановку Performance.
По сути никакой разницы нет. Авторазгон сработал аналогично. На производительность в реальных приложениях такой переход практически не повлиял.
Да, очень многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае. И потому косметические изменения настроек работы (что заложены в пресеты производителями) играют очень малую роль. Чтобы как-то реально ощутить оверклокинг, – требуется детально влезать в настройки и тратить очень много времени на корректные подборы комбинаций.
Выводы
Sapphire Pure B850A WiFi7 — относительно недорогая (до 20 тысяч рублей) материнская плата на чипсете среднего уровня для платформы AMD AM5. Эта модель выполнена в белых тонах, так что она отлично подойдет владельцам белых ПК (все разъемы у платы, впрочем, черного цвета).
У нее 13 портов USB разных видов, включая 4 USB 3.2 Gen2 (в виде портов Type-A и Type-C) и 3 USB 3.2 Gen1 (внутренние и Type-C). Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, и два «длинных» слота PCIe x16 (один с четырьмя линиями PCIe 4.0, второй — с двумя), подключенные к чипсету. Для SSD есть три слота M.2, два из них подключены к процессору линиями PCIe 5.0/4.0. Слоты PCIe x16_2 и M.2_3 делят ресурсы.
В арсенале платы также есть 4 порта SATA и 5 разъемов для вентиляторов. Система питания процессора хорошая, способная обеспечить работу даже топовых процессоров с разблокированным множителем с приличным запасом на разгон. Плата имеет адекватную систему охлаждения, все слоты M.2 снабжены радиаторами. Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть возможности для подключения дополнительных RGB-устройств.
Мы благодарим компанию 3Logic за предоставленную на тестирование материнскую плату Sapphire Pure B850A WiFi7
