Общая информация, комплектация

Что мы не обсуждаем в разделе материнских плат

В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).

Общее по платформе

Таблица основных отличий старших чипсетов AM5.

ОсобенностиB650/B650EX870X670/X670EX870E
Совместимость с процессорами AMDRyzen 7xxx/8xxx/9xxx
Версия PCIe (процессор)4.0 & 5.0/5.05.04.0 & 5.0/5.05.0
Количество линий PCIe (процессор)28
Количество линий PCIe от процессора на связь с чипсетомx4 PCIe 4.0
Версия PCIe (чипсет)3.0 & 4.0
Количество линий PCIe (чипсет)12 (8 x 4.0 & 4 x 3.0)12 (8 x 4.0 & 4 x 3.0)*20 (12 x 4.0 & 8 x 3.0)20 (12 x 4.0 & 8 x 3.0)*
Поколение ОЗУDDR5
Количество каналов ОЗУ2
Максимальное количество слотов ОЗУ4
Максимальный объем ОЗУ192 ГБ
Количество портов SATA 6.0 Gb/s до4488
Порты USB4 (40Gbps) донеобязательно, по желанию производителя через сторонний контроллер2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIeнеобязательно, по желанию производителя через сторонний контроллер2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe
Порты USB 3.2 Gen 2x2 (20Gbps) до1122
Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до6688
Порты USB 2.0 до661212
Конфигурация слота PCIe x16 (от процессора)только x16/x16 или x8+x8 или x8+x4+x4x16 или x8+x8 или x8+x4+x4только x16/x16 или x8+x8 или x8+x4+x4x16 или x8+x8 или x8+x4+x4
Возможность разгона по частоте шиныДа

Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU. В данном случае контроллер USB4 получает 4 линии от центрального процессора.

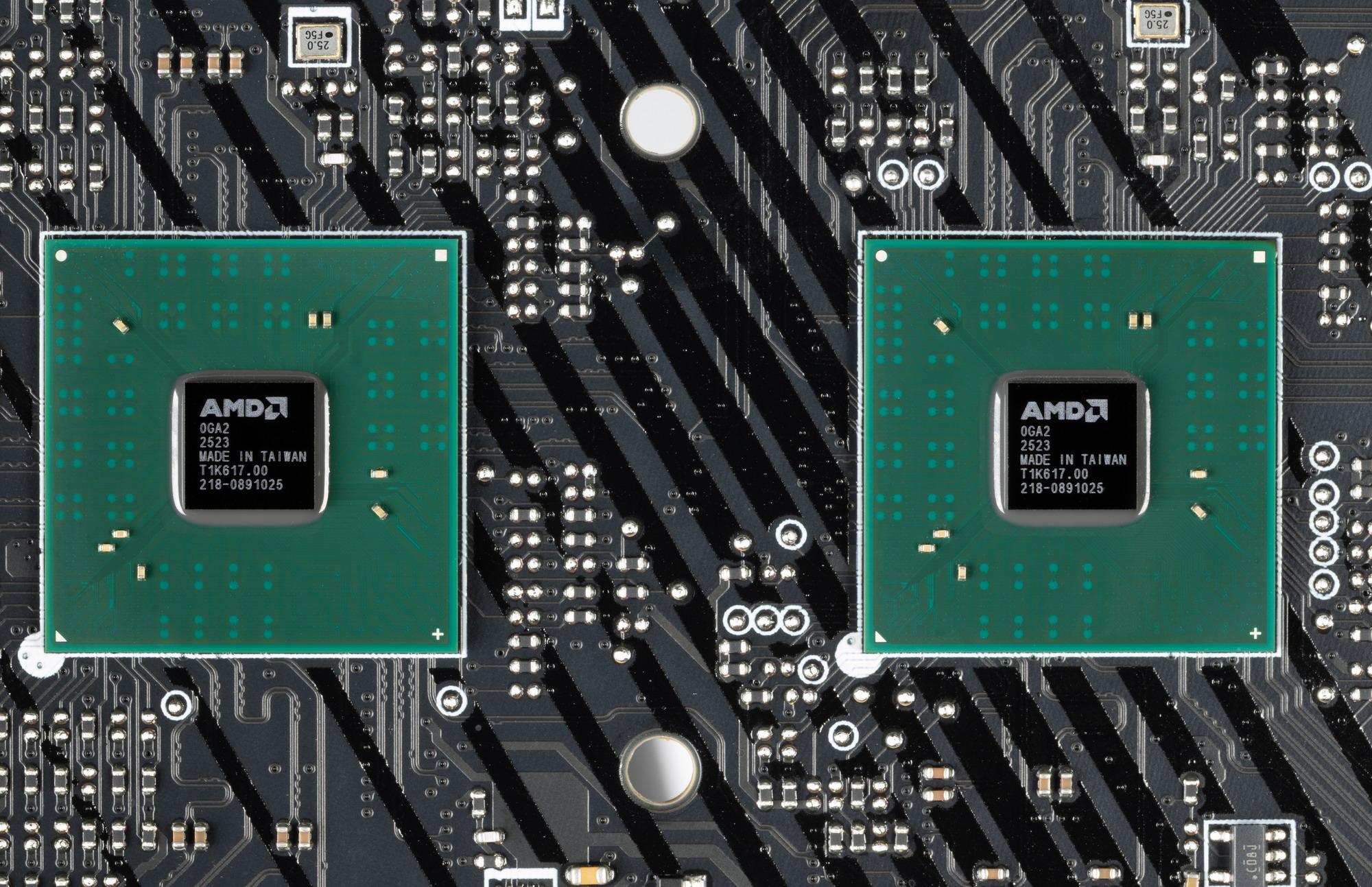

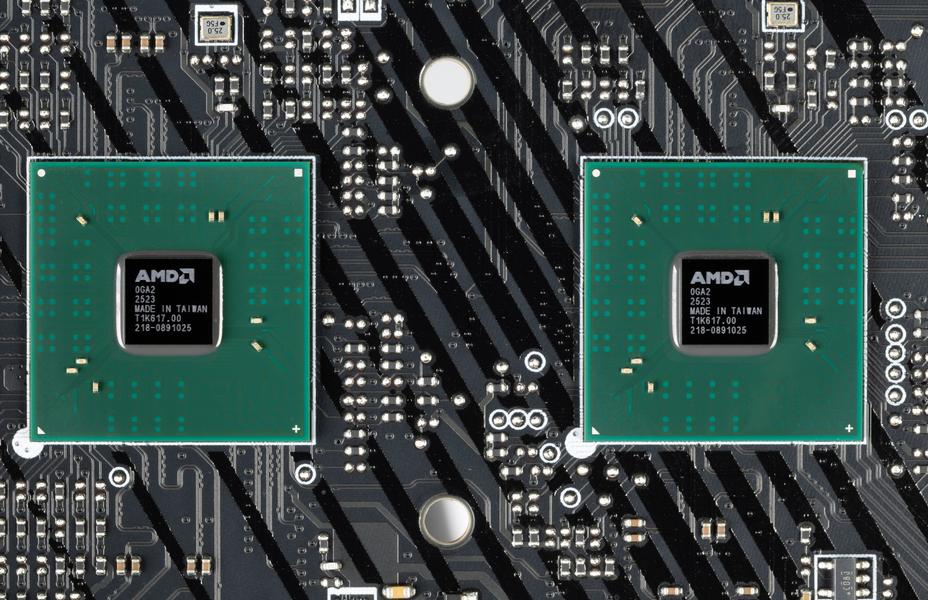

Напомню, что чипсет X870E, как и его предшественник X670E, представляет собой дуэт из двух микросхем Promontory21 и функционально ничем от X670E не отличается. Отличия лишь чисто маркетинговые: X870E обязательно должен сопровождаться сторонним контроллером USB4 (в настоящее время все материнские платы оснащаются только одним видом такого хаба – ASMedia ASM4242), когда как в случае с X670E поддержка USB4 была опциональной.

Комплектация

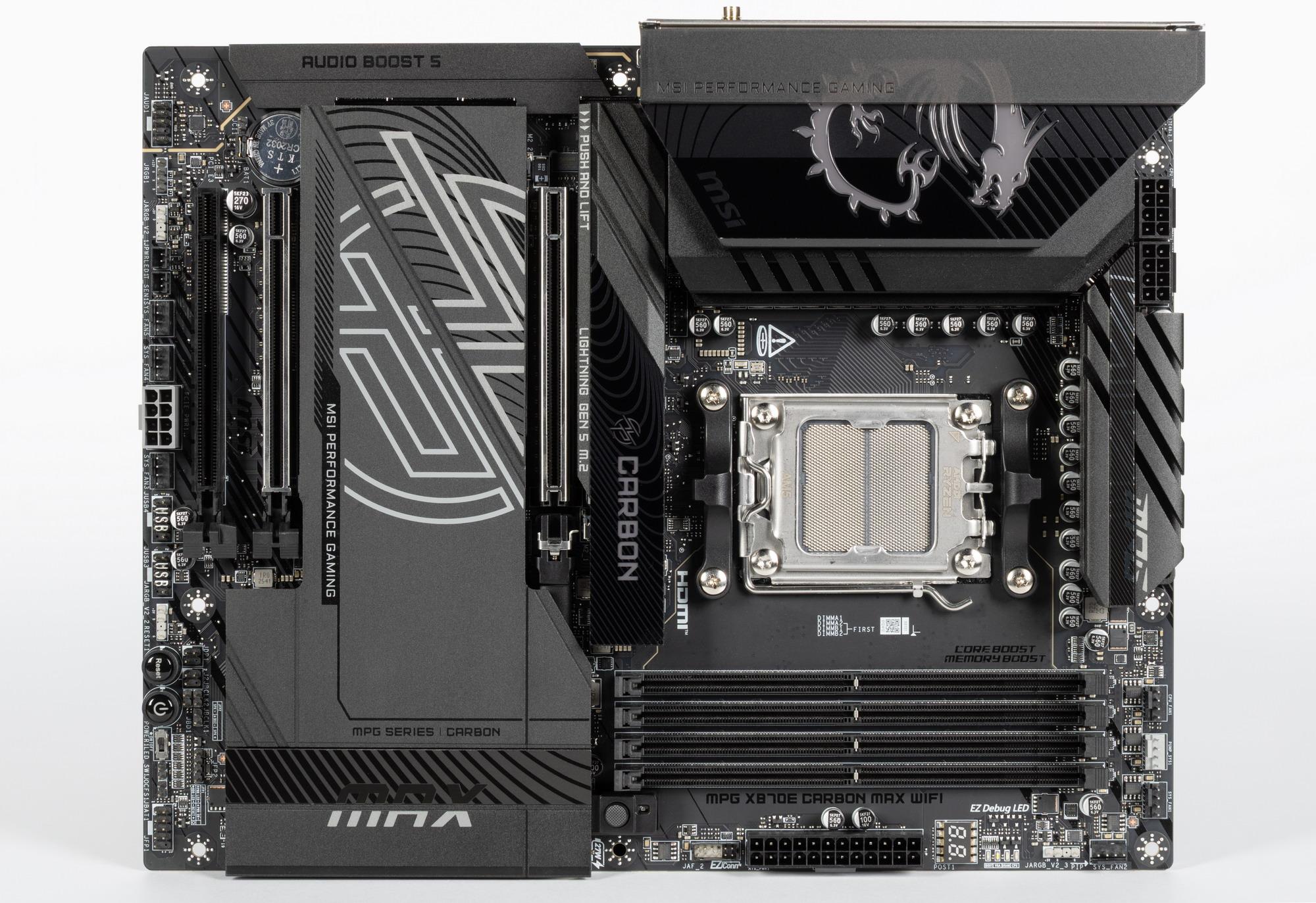

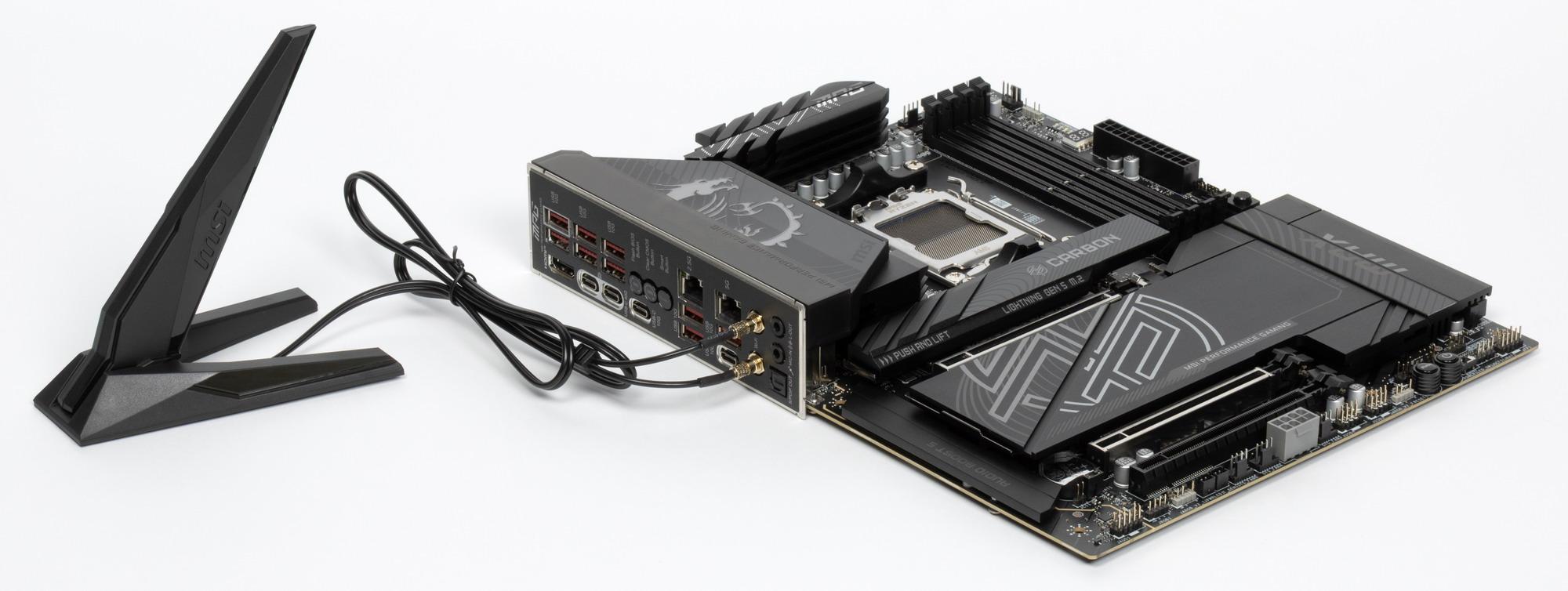

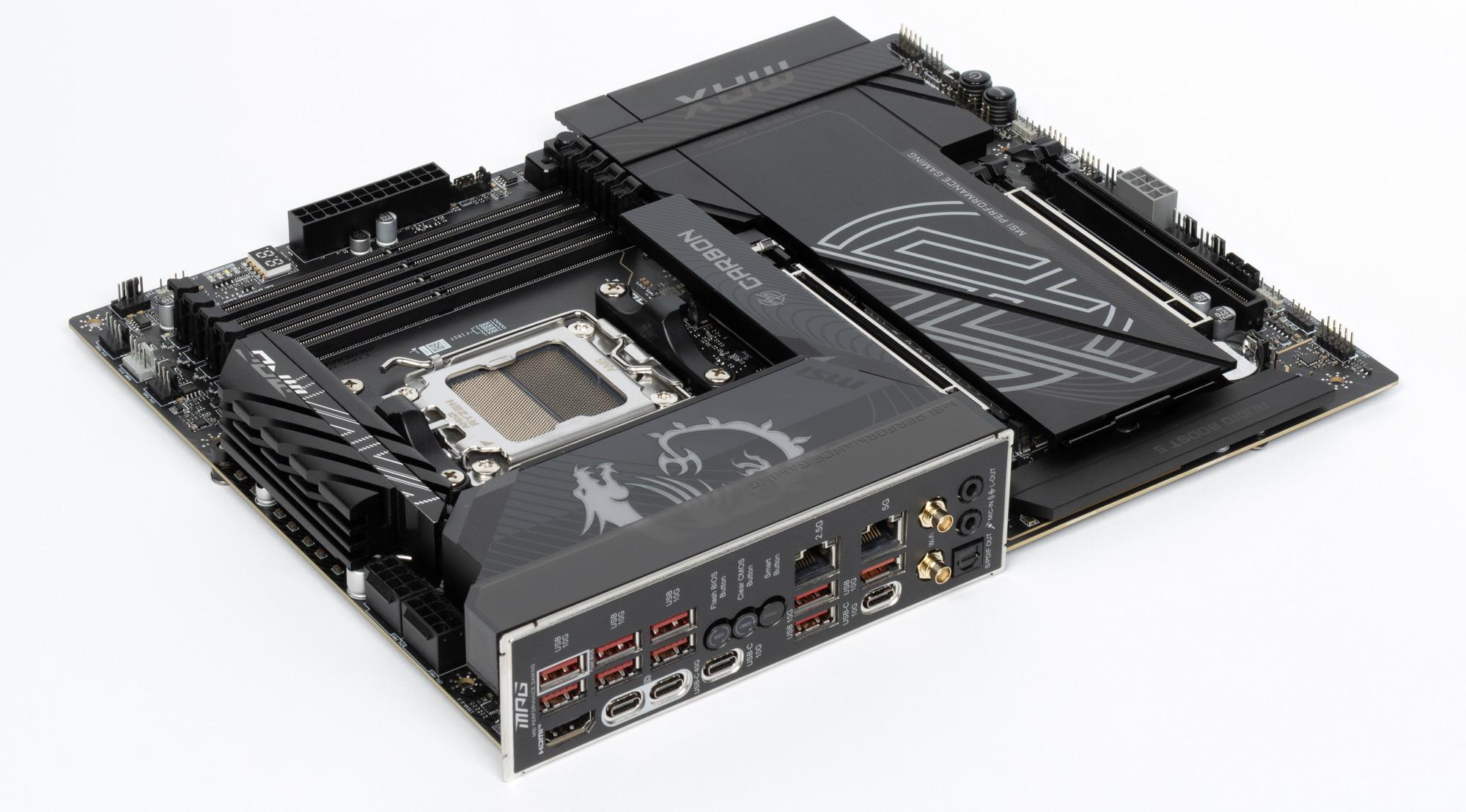

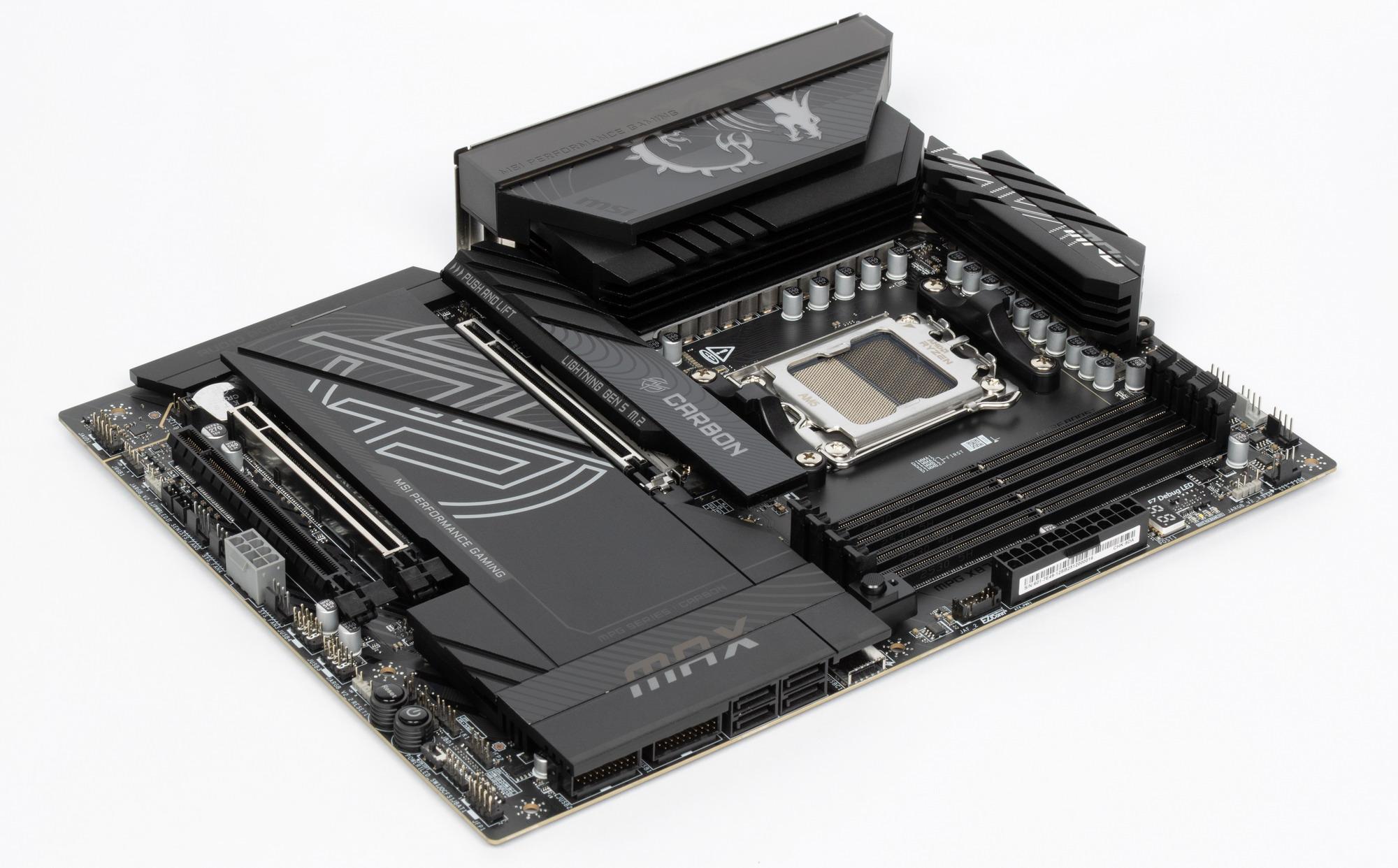

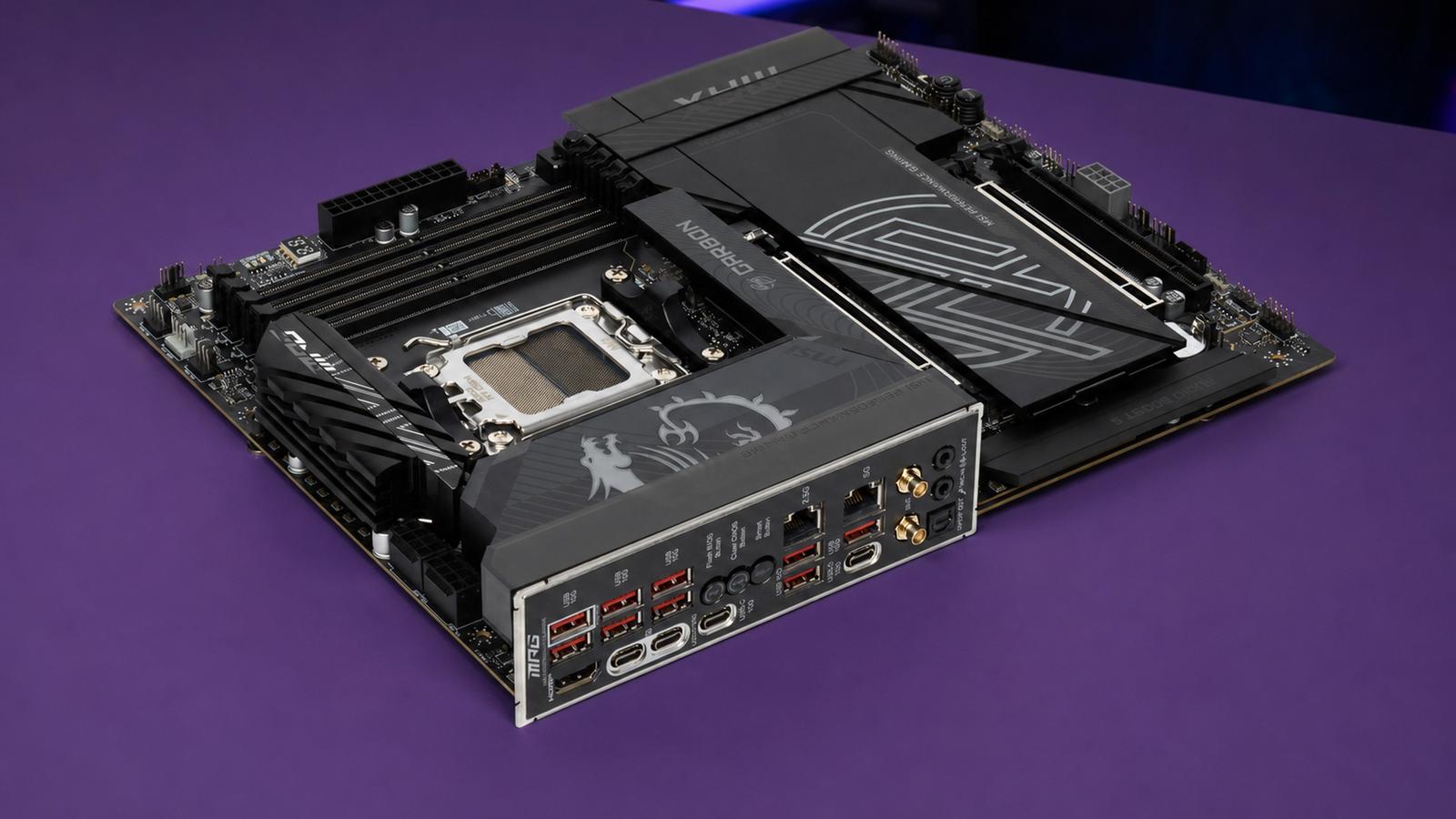

Объект сегодняшнего исследования: материнская плата MSI MPG X870E Carbon Max WiFi.

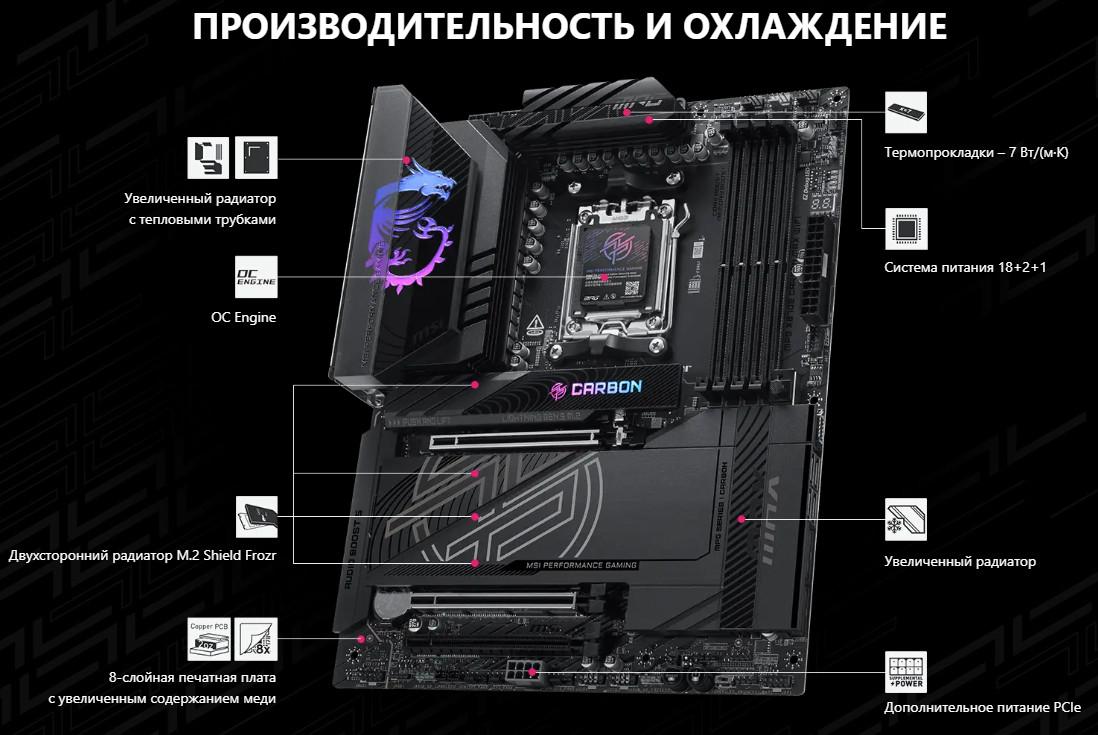

Эта матплата принадлежит к игровой серии MPG (MSI Performance Gaming) и по сути относится к среднеуровневым, но при этом цены, как правило, находятся у самой верхней границы с более высоким ценовым флагманским сегментом.

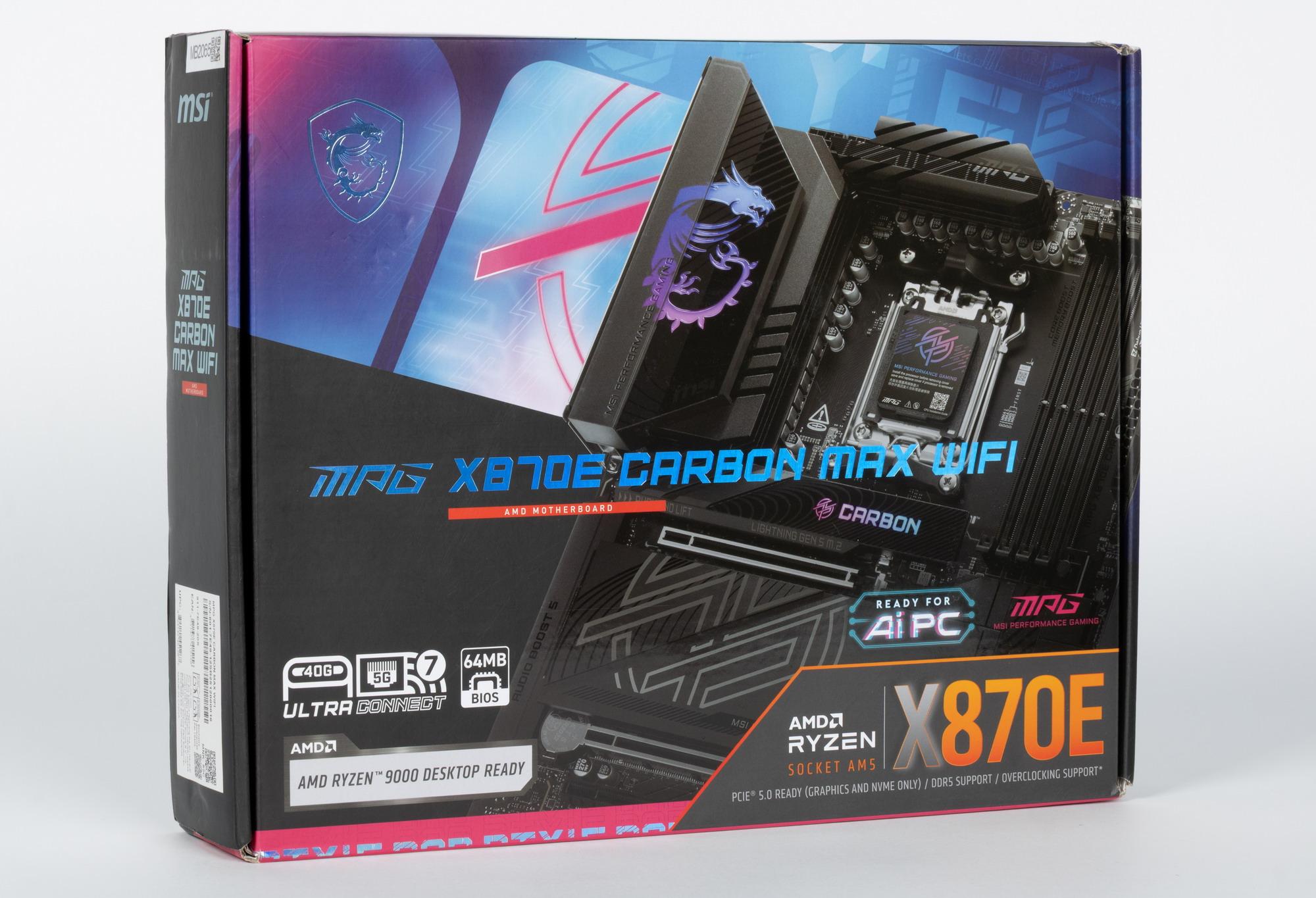

MSI MPG X870E Carbon Max WiFi поставляется в стандартной коробке дизайна серии MPG. Комплект размещен под платой в отдельных отсеках.

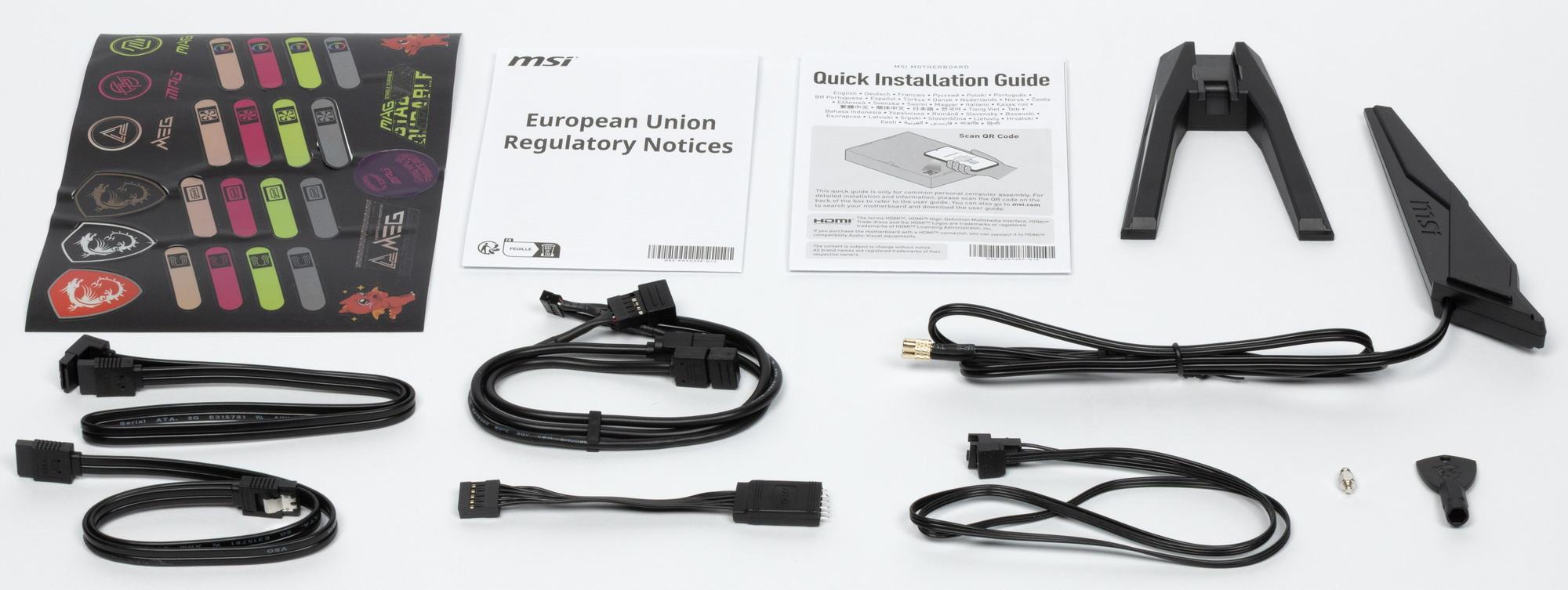

В комплект поставки входят:

  • краткое руководство пользователя (детальное можно скачать с сайта производителя),
  • бонусные фирменные стикеры,
  • 4 кабеля SATA,
  • запасные стойки и запоры для слотов M.2, включая ключ для переноса стоек,
  • фирменный адаптер EZ Front Panel cable для передней панели корпуса,
  • адаптер для подключения СО от MSI через проприетарное гнездо JAF,
  • антенна встроенного Wi-Fi-модуля.

ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

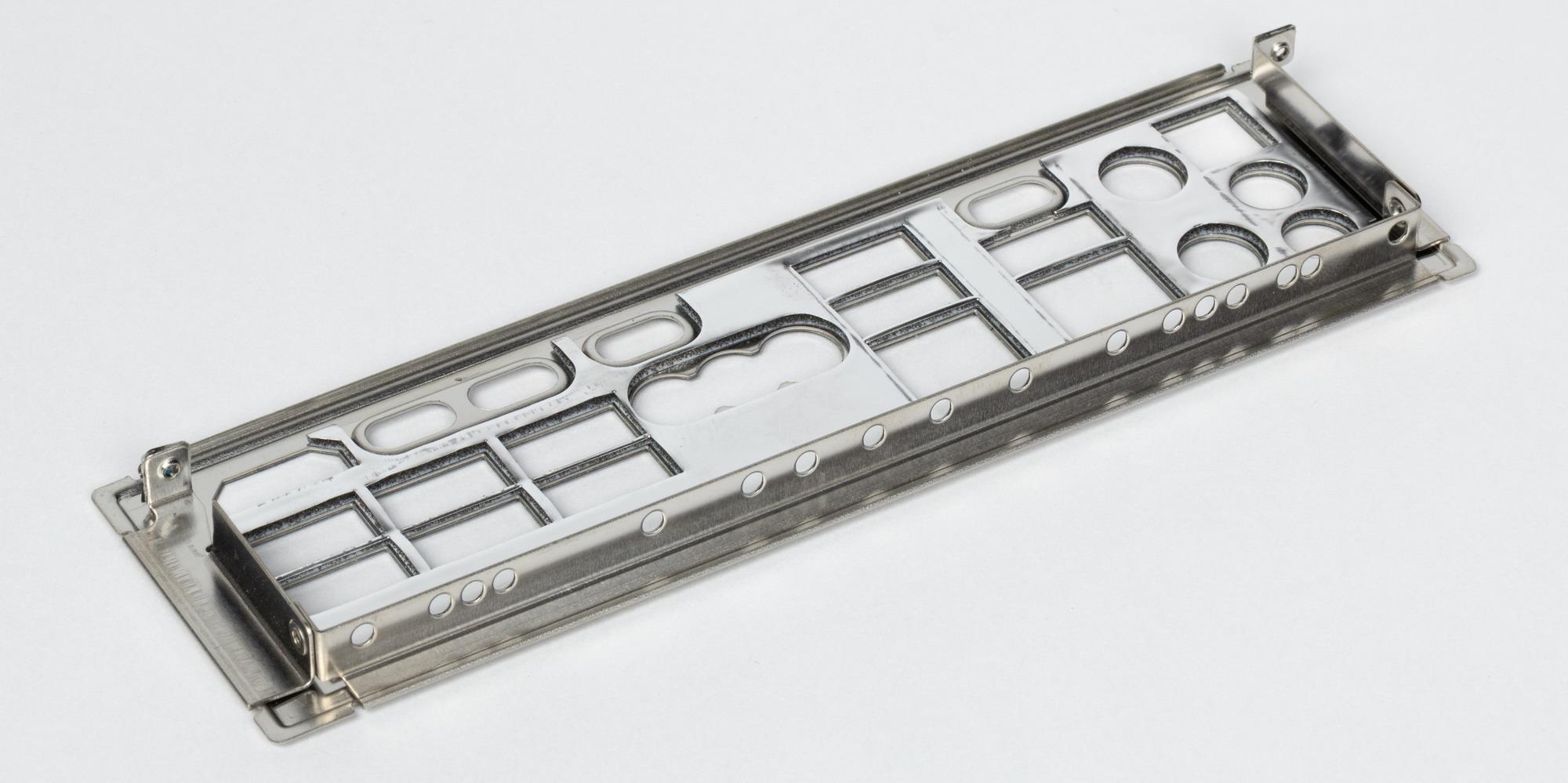

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

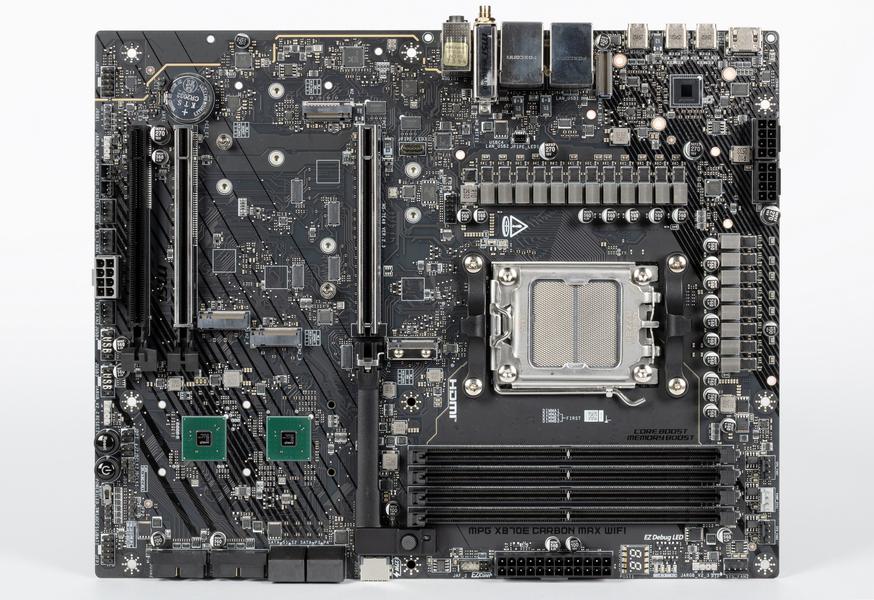

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата MSI MPG X870E Carbon Max WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Одно из гнезд перекрывается радиатором охлаждения слота M.2

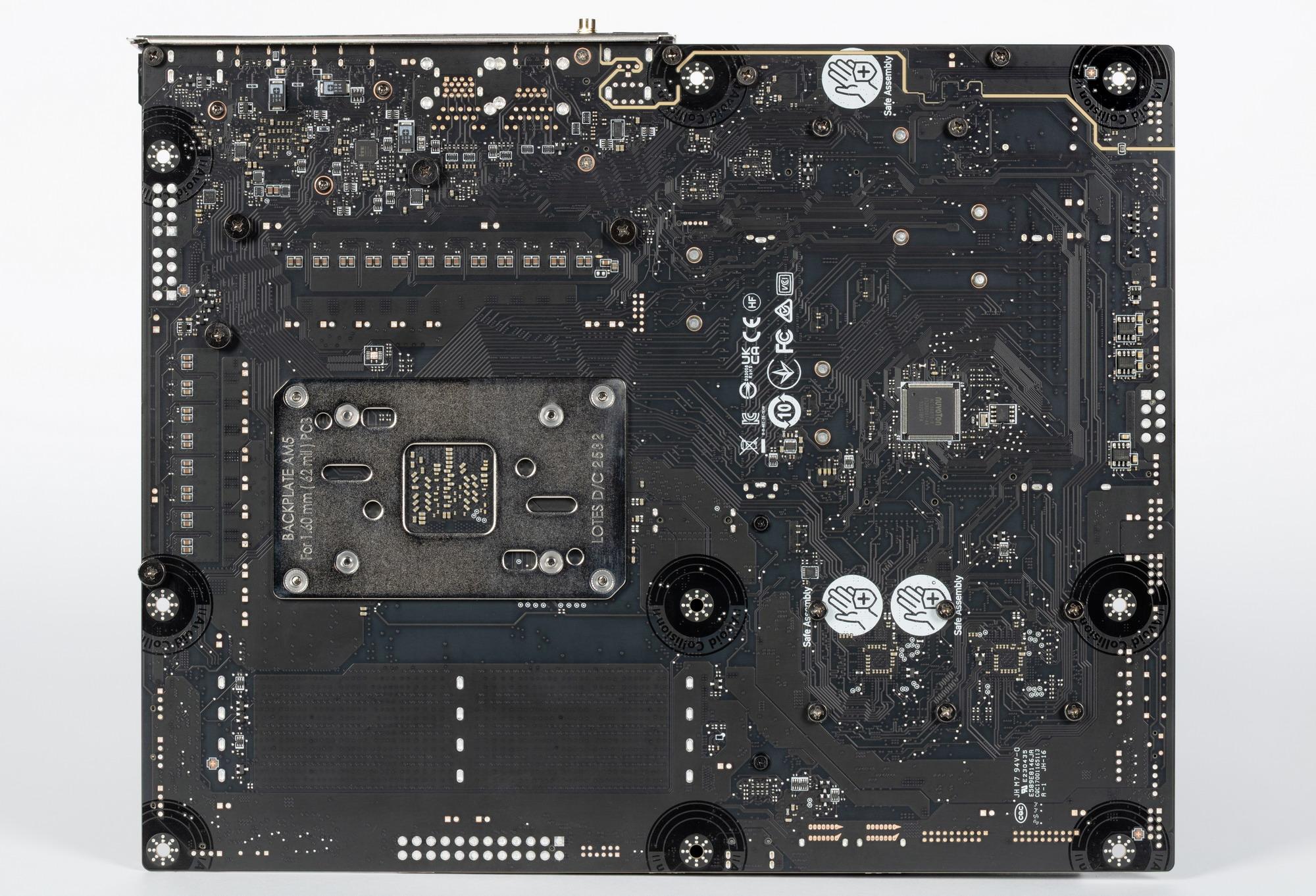

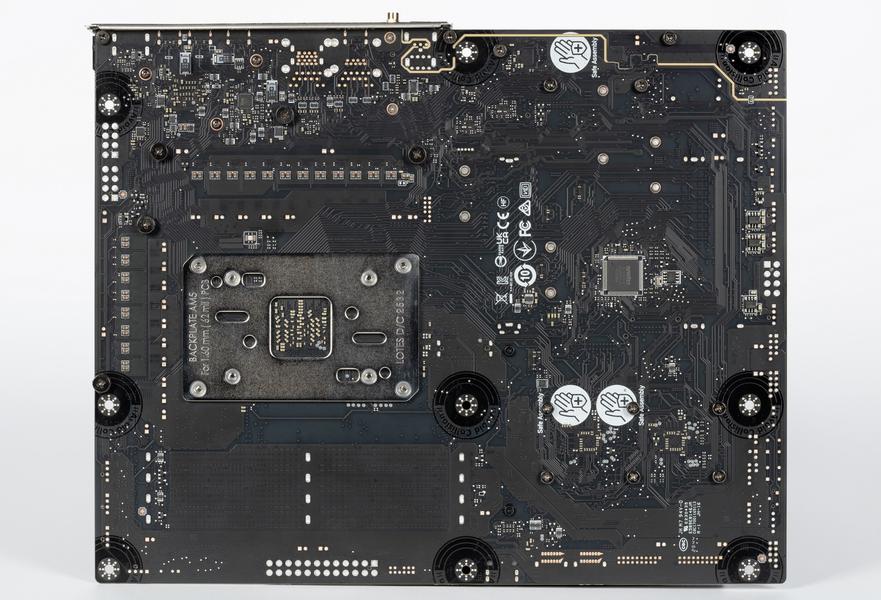

На оборотной стороне имеется несколько контроллеров, а также ассортимент мелких электронных логических элементов. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.

На тыльной стороне платы отмечены места, в которых при установке материнки в корпус могут быть установлены стойки.

Это важно для контроля безопасного монтажа платы в корпус.

Технические характеристики

Таблица с перечнем функциональных особенностей.

Поддерживаемые процессорыAMD Ryzen 7xxx/8xxx/9xxx под AM5
Процессорный разъемAM5
ЧипсетAMD X870E
Память4 × DDR5, до 256 ГБ, до DDR5-9000 (XMP/Expo), два канала, заявлена поддержка CUDIMM

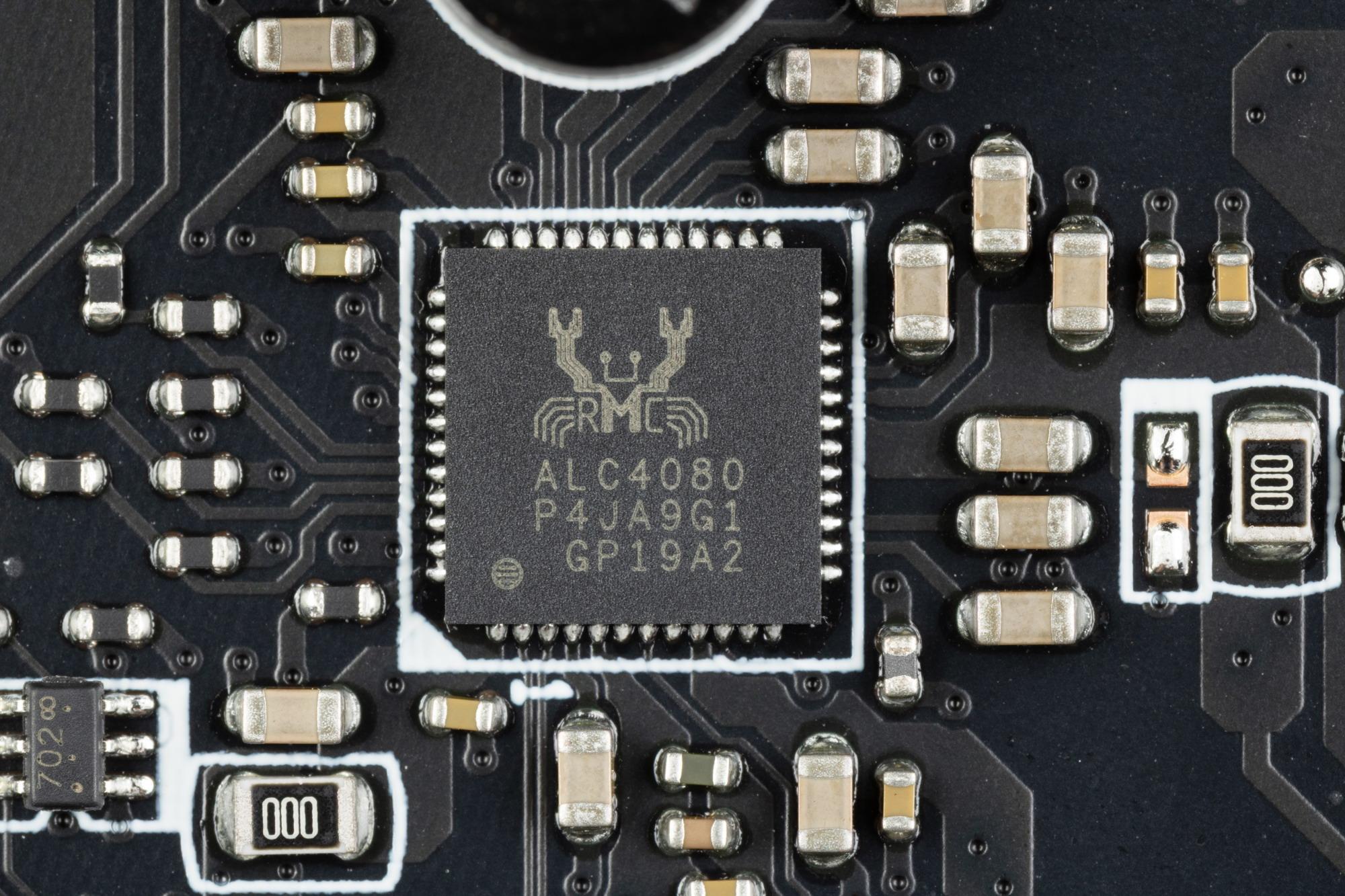

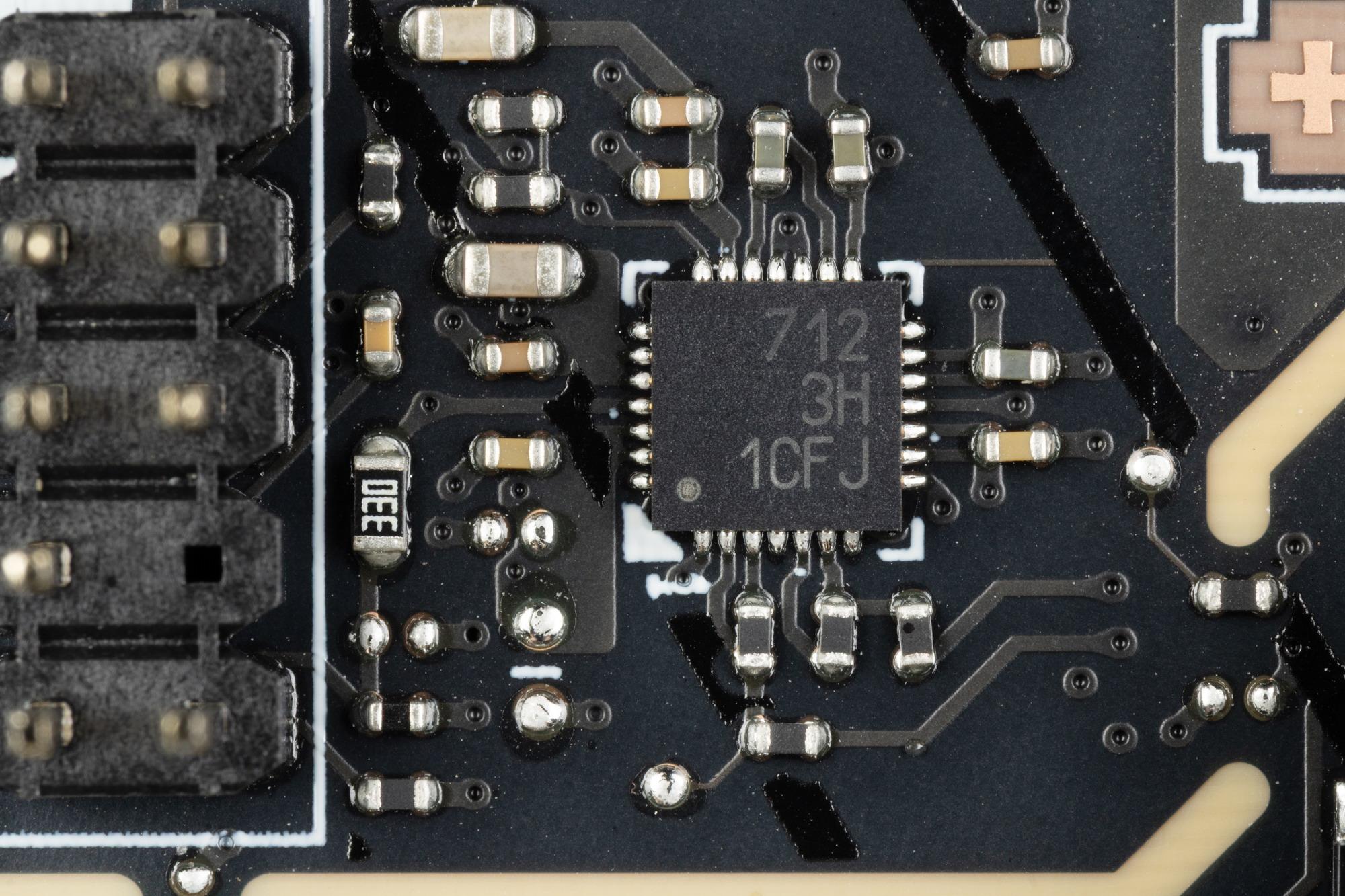

Аудиоподсистема1 × Realtek ALC4080 (7.1) + операционный усилитель Savitech SV3H712
Сетевые контроллеры1 × Realtek RTL8126 Ethernet 5 Гбит/с
1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с

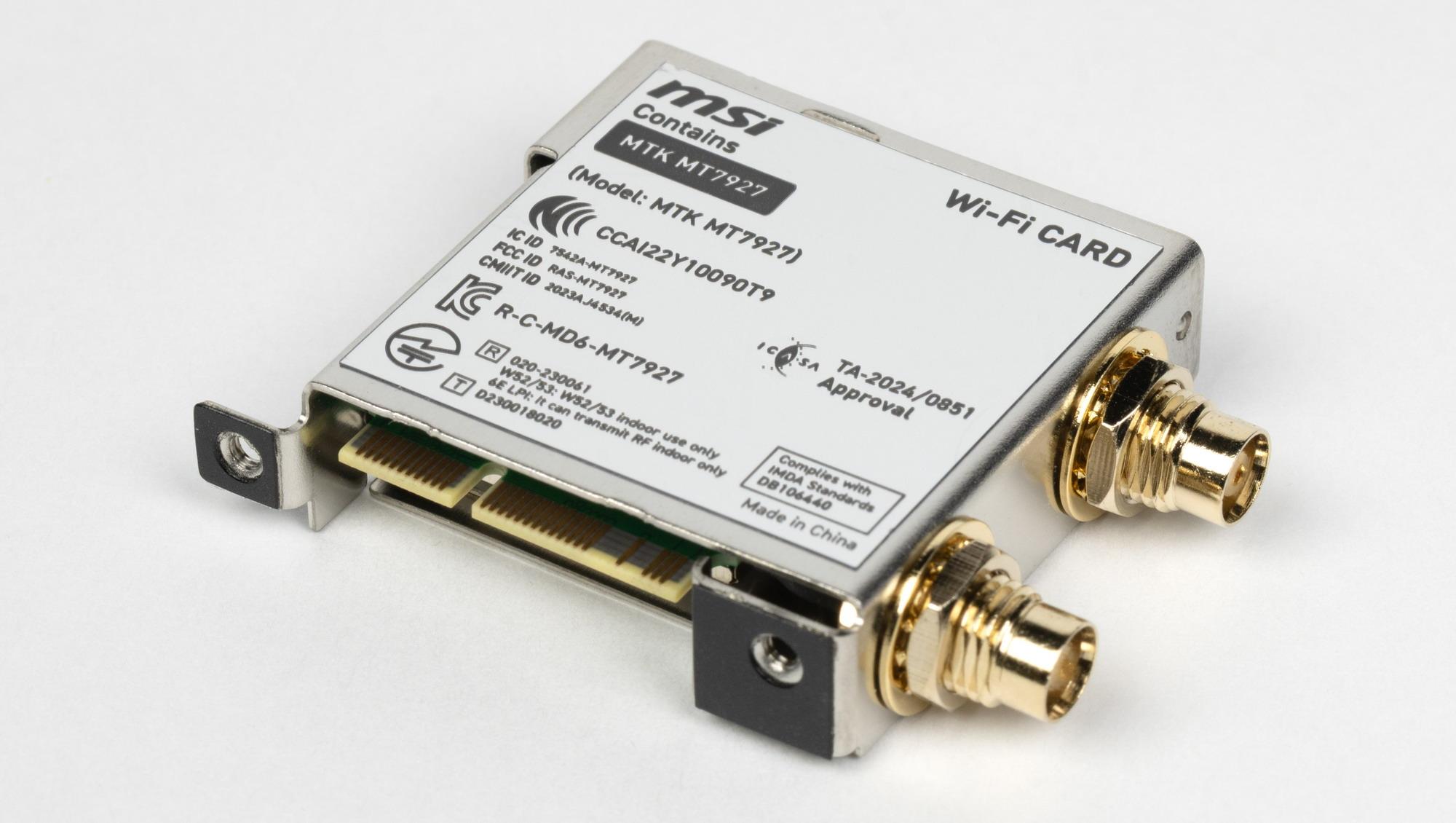

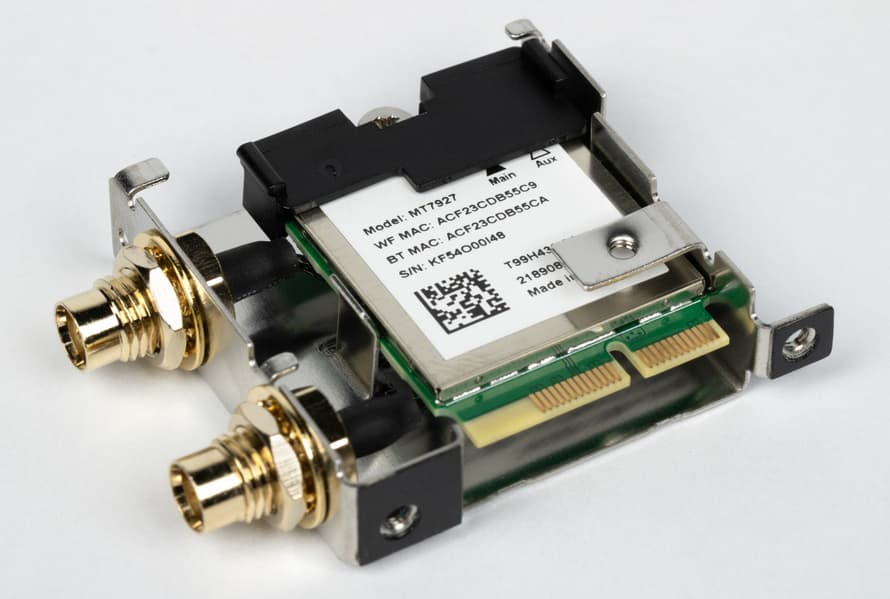

1 × MediaTek Dual Band Wireless MT7927 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4)
Слоты расширения1 × PCIe 5.0 x16 (PCIe x16_1 (PCI_E1), CPU, режим x16/X8+X8/X4+X4+X4+X4) *
1 × PCIe 5.0 x16 (PCIe x16_2 (PCI_E2), CPU, режим x8)*
1 × PCIe 4.0 x16 (PCIe x16_3 (PCI_E3), X870E, режим x4)
Разъемы для накопителей4 × SATA 6 Гбит/с (X870E)
1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2260/2280)
1 × M.2 (M.2_2, CPU, PCIe 5.0 x4 для устройств формата 2260/2280)**
1 × M.2 (M.2_3, X870E, PCIe 4.0 x4 для устройств формата 2280/22110)
1 × M.2 (M.2_4, X870E, PCIe 4.0 x4 для устройств формата 2260/2280)
USB-порты4 × USB 2.0: 2 внутренних разъема на 4 порта (X870E)
4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (X870E)
11 × USB 3.2 Gen2: 9 портов Type-A (красные) (CPU+X870E+RTS5420) + 2 порта Type-C (CPU+X870E)
1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (X870E)
2 × USB4: 2 порта Type-C (ASM4242)**

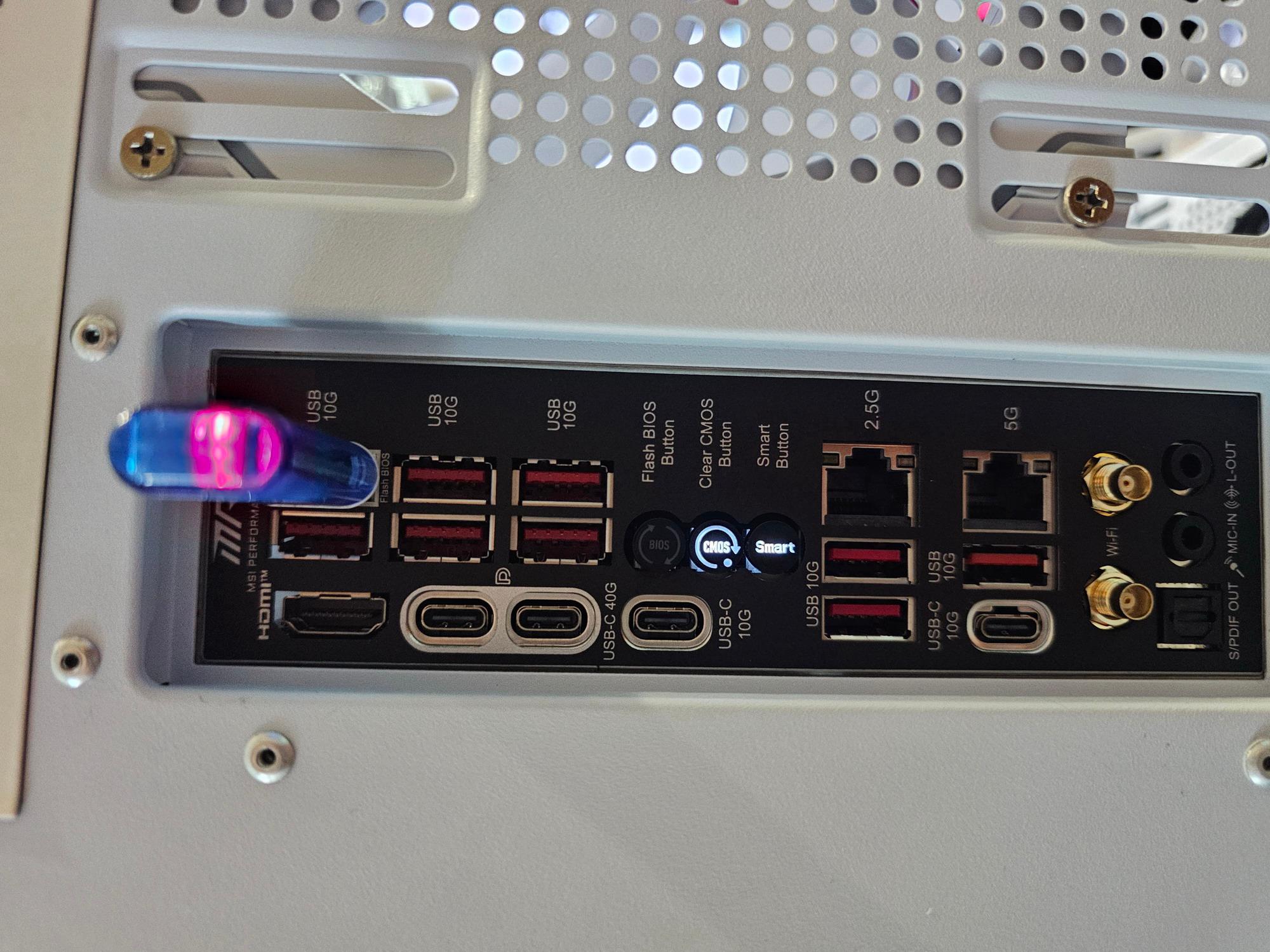

Разъемы на задней панели2 × USB4 (Type-C)
9 × USB 3.2 Gen2 (Type-A)
2 × USB 3.2 Gen2 (Type-C)
2 × RJ-45
2 аудиоразъема типа миниджек
1 × S/PDIF (оптический, выход)
1 × HDMI (выход)

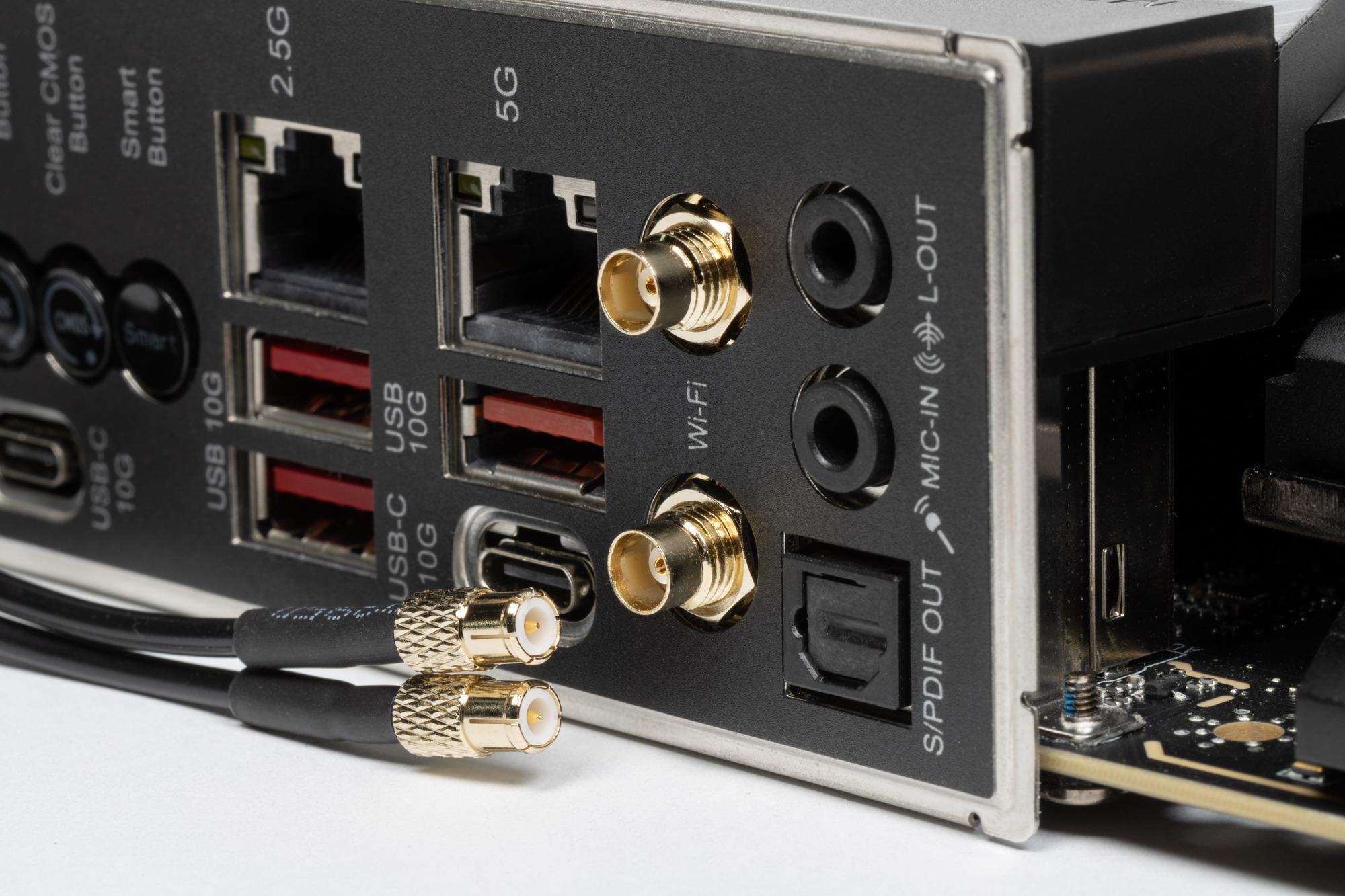

2 антенных разъема
многофункциональная кнопка Smart
кнопка сброса CMOS

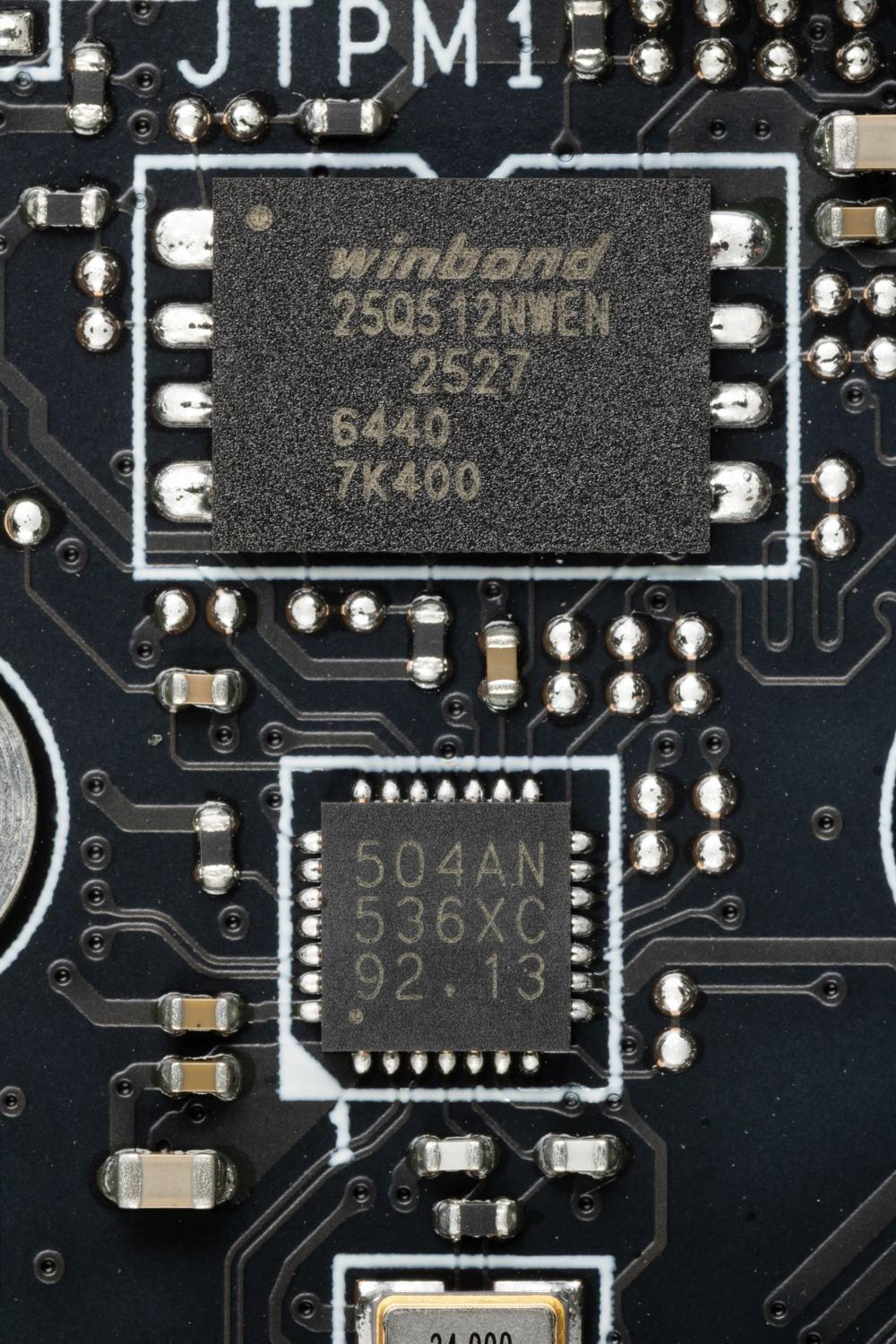

кнопка перепрошивки BIOS — Flash BIOS
Прочие внутренние элементы24-контактный разъем питания ATX
2 8-контактный разъем питания EPS12V
1 8-контактный разъем питания PCIe
1 слот M.2 (E-key), занят адаптером беспроводных сетей
1 разъем для подключения порта USB 3.2 Gen2x2 Type-C
2 разъема для подключения 4 портов USB 3.2 Gen1
2 разъема для подключения 4 портов USB 2.0

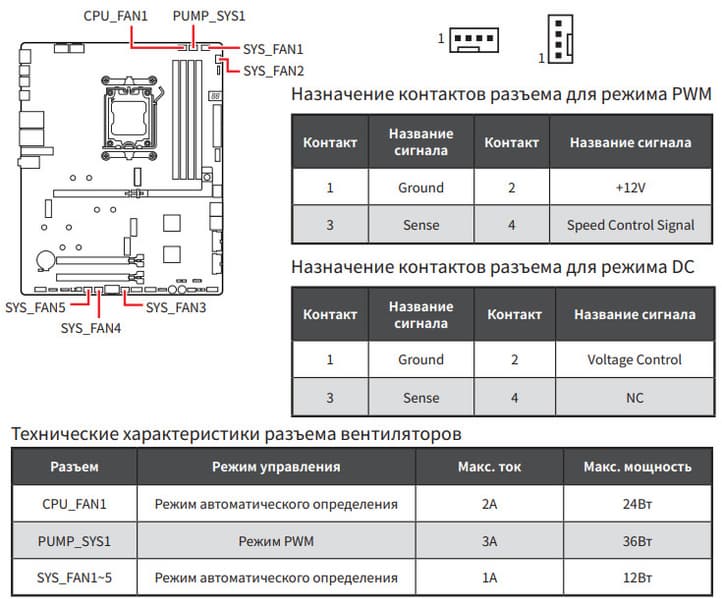

7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО

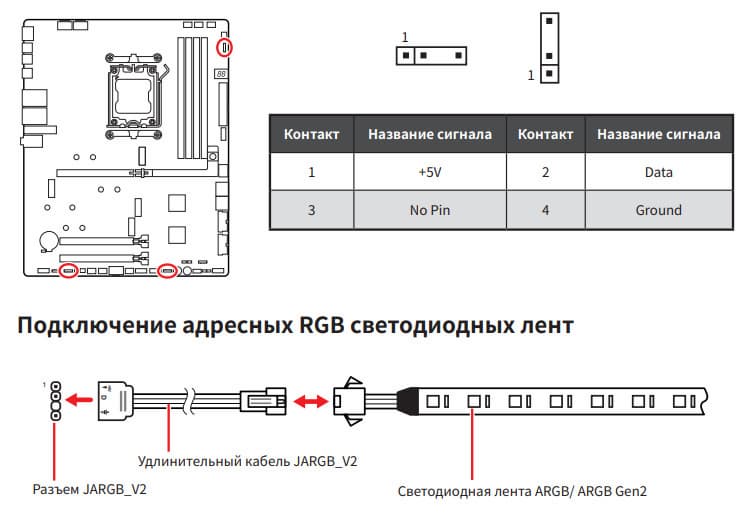

3 разъема для подключения адресуемой ARGB-ленты

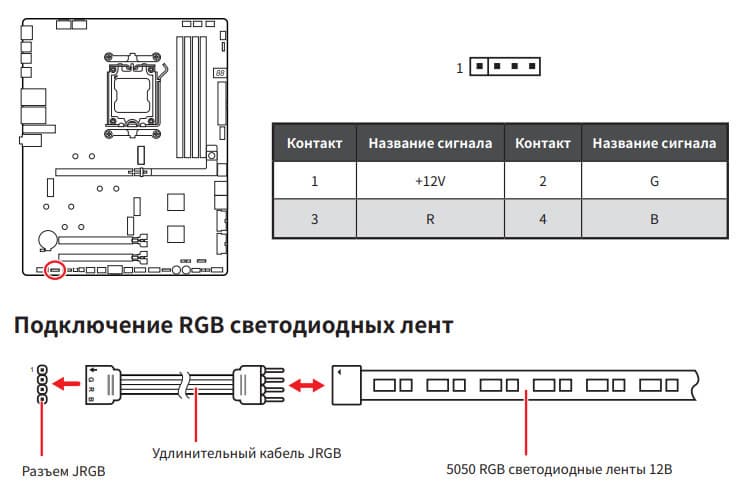

1 разъем для подключения неадресуемой RGB-ленты
1 разъем аудио для передней панели корпуса

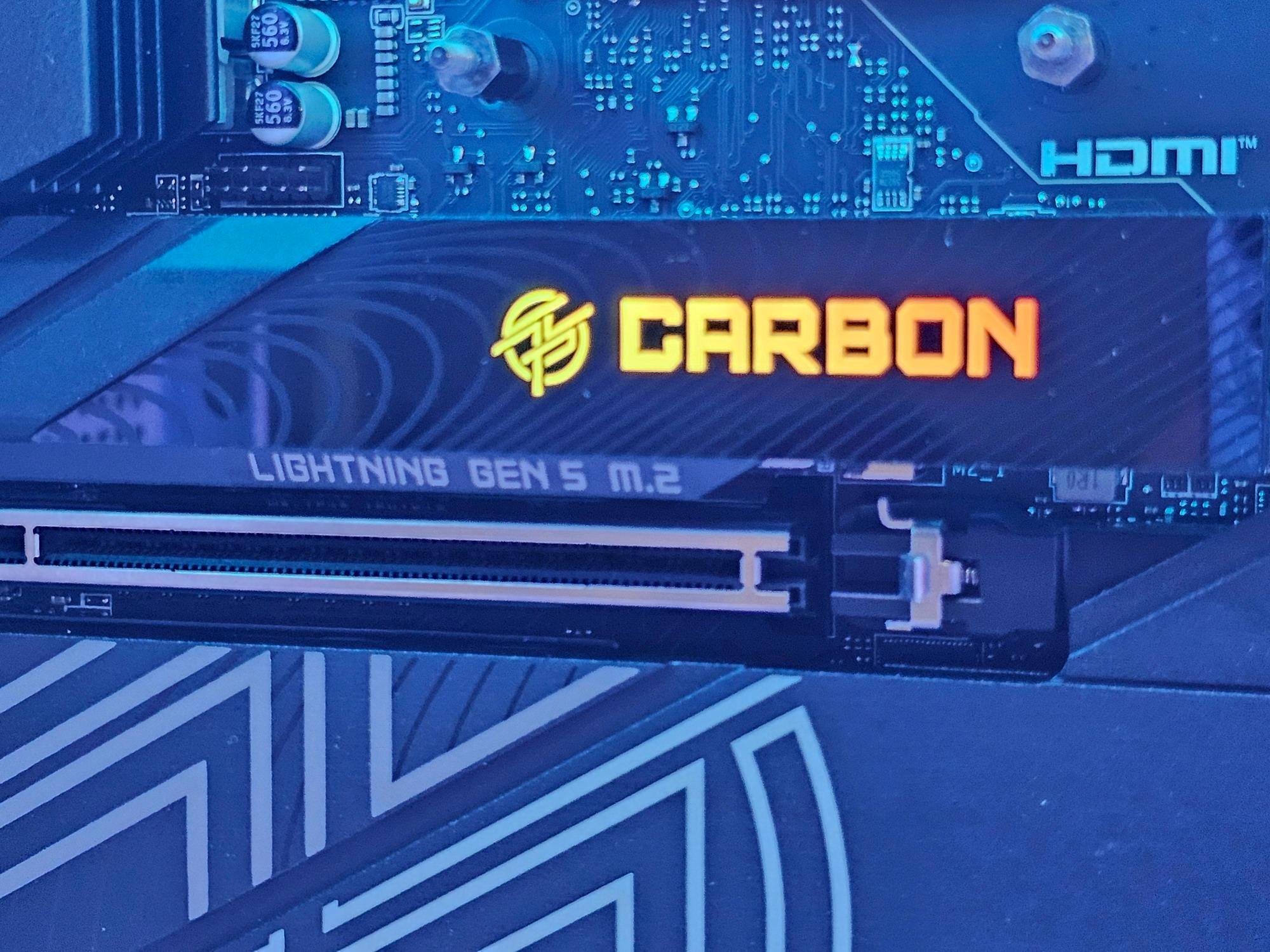

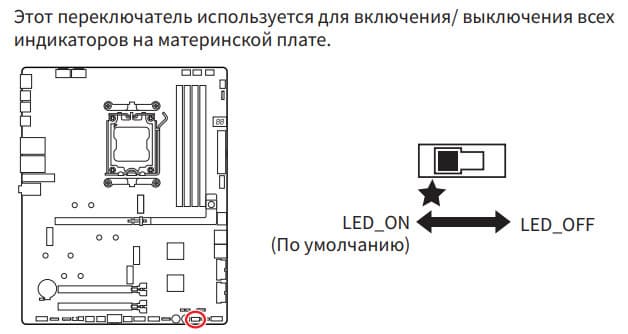

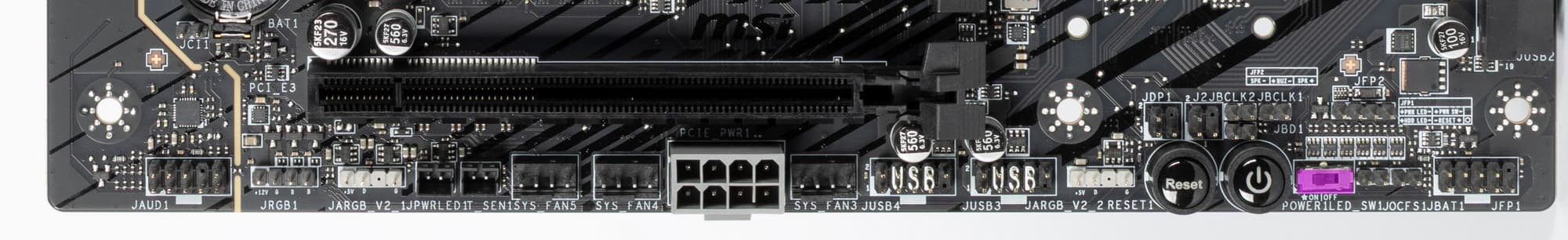

1 переключатель подсветки LED_SW

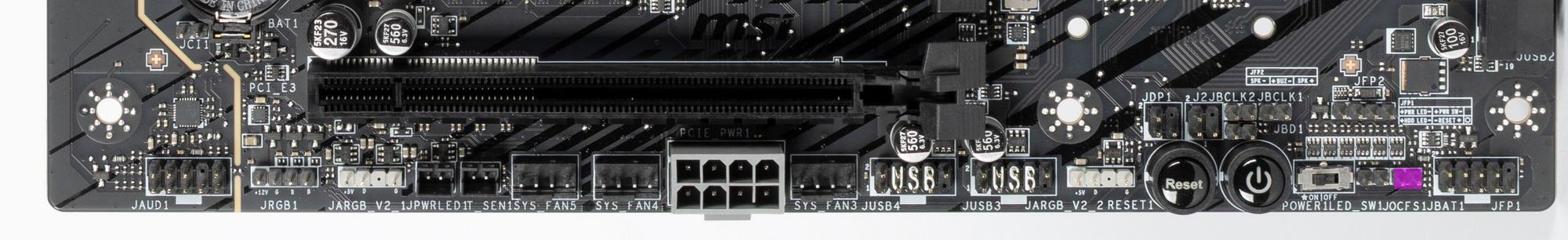

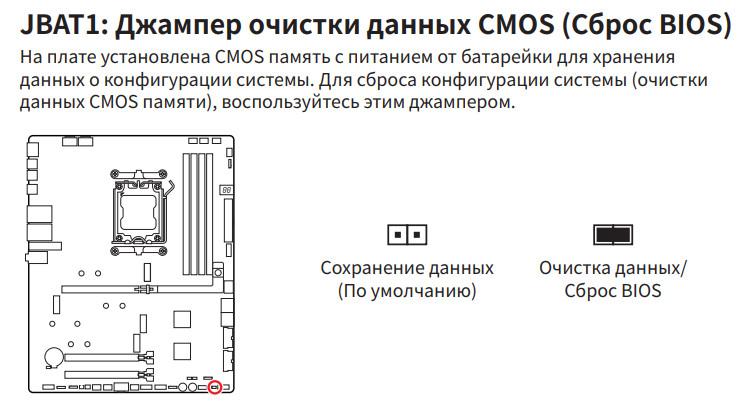

1 переключатель сброса CMOS

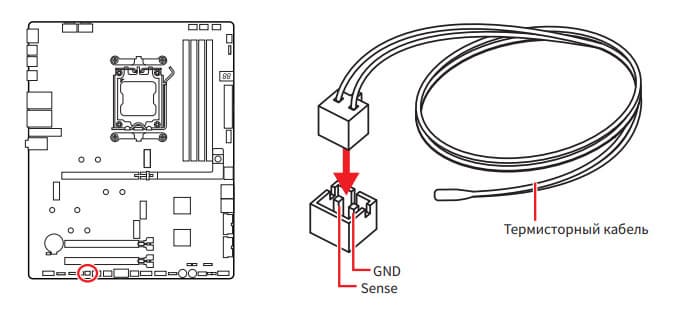

1 разъем для термодатчикa

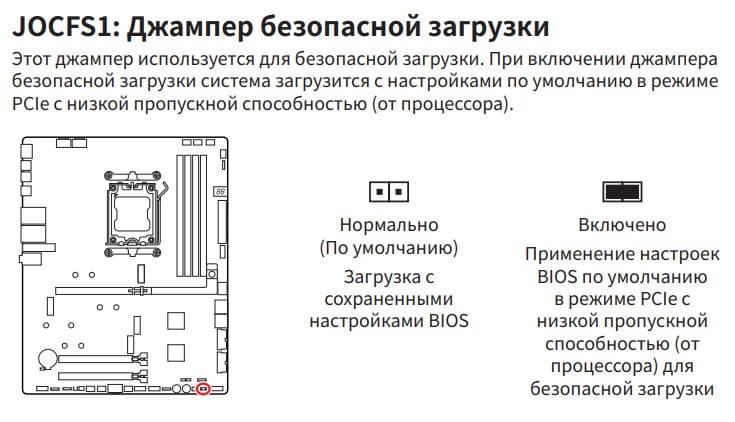

1 переключатель JOC_FS для загрузки со сниженными параметрами CPU

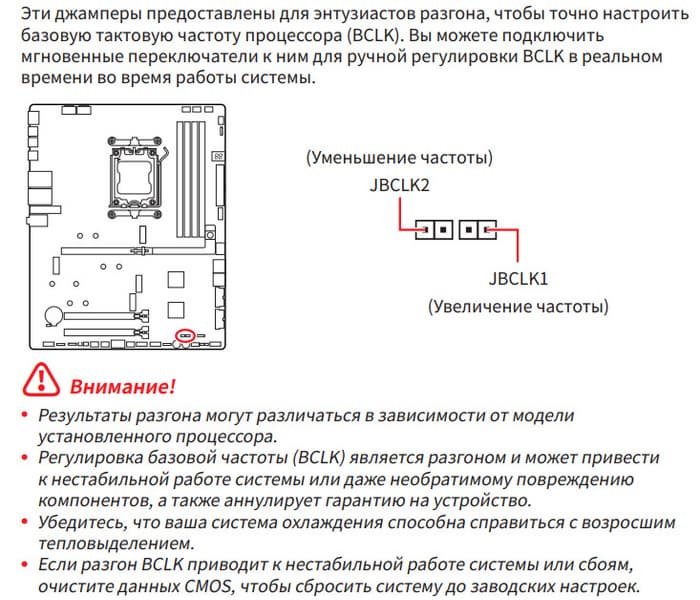

2 разъема JBCLK1/2 для изменения частоты базовой шины

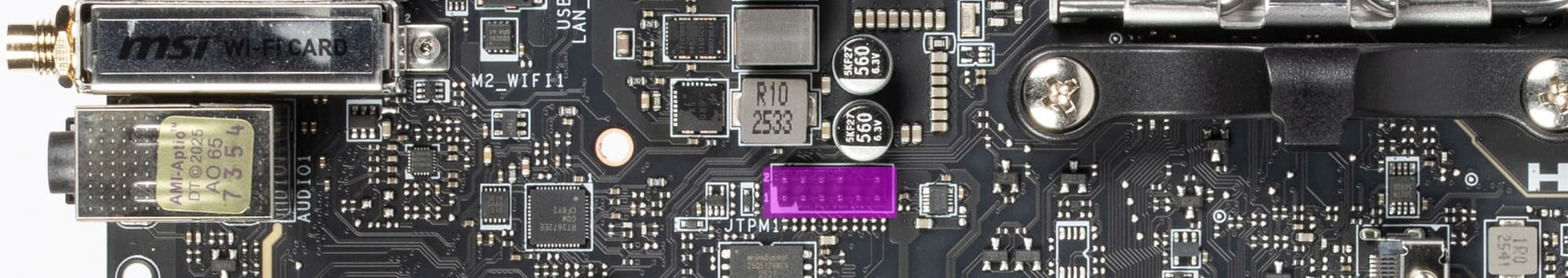

1 разъем для подключение систем безопасности TPM

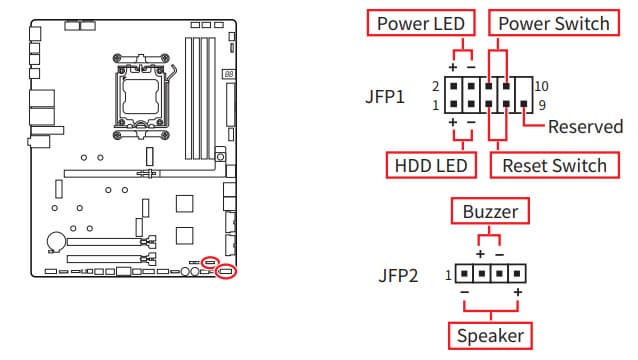

2 разъема для подключения управления с передней панели корпуса

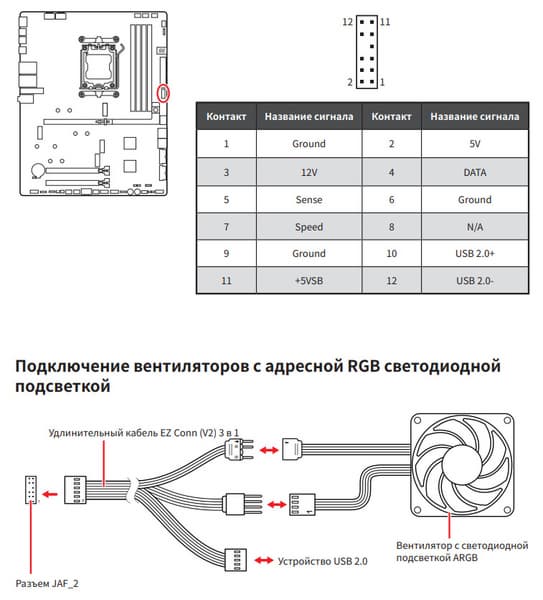

1 разъем для подключение проприетарных систем охлаждения от MSI
Форм-факторATX (305×244 мм)
Стоимость58 тысяч рублей на момент публикации обзора

* - слоты PCIe x16_1 (PCI_E1) и PCIe x16_2 (PCI_E2) делят ресурсы между собой. Детали ниже.

** - слот M.2_2 и ASMedia ASM4242 (хаб USB4) делят ресурсы между собой. Детали ниже.

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Изображение: AMD

Все процессоры Ryzen 7000/8000/9000 поддерживают:

  • 3 порта USB 3,2 Gen2 Type-C,
  • 1 порт USB 3,2 Gen2 Type-A,
  • 1 порт USB 2.0,

Только Ryzen 7000/9000 поддерживают:

  • 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620/B840 пониженные до версии 4.0):
    • 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
    • 16 линий — это PCI-E 5.0 слот для видеокарт,
    • Осталось 8 линий PCIe 5.0:
      • 4 линии — это слот M.2,
      • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8700/8600 поддерживают:

  • 20 линий ввода-вывода (PCIe версии 4.0):
    • 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
    • 8 линий — это PCI-E 4.0 слот для видеокарт,
    • Осталось 8 линий PCIe 4.0:
      • 4 линии — это слот M.2,
      • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8500/8300 поддерживают:

  • 14 линий ввода-вывода (PCIe версии 4.0):
    • 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
    • 4 линии — это PCI-E 4.0 слот для видеокарт,
    • Осталось 6 линий PCIe 4.0:
      • 4 линии — это слот M.2,
      • остальные 2 могут конфигурироваться производителями материнских плат на выбор .

В свою очередь чипсет X870E поддерживает до:

  • 8 портов USB 3.2 Gen2,
  • 2 портов USB 3.2 Gen2x2,
  • 12 портов USB 2.0,
  • 2 портов USB4;
  • 24 линии ввода-вывода:
    • 4 линии для связи внутри микросхем чипсета (см. ниже).
    • Остальные 20 линий распределяются как 12 PCIe 4.0 + 8 PCIe 3.0 (включая до 8 портов SATA).

Таким образом в сумме от тандема X870E+Ryzen 7000/9000 мы получаем:

  • 16 PCI-E 5.0 линий для видеокарт (от процессора);
  • 2 порта USB4 (от контроллера ASM4242);
  • 2 порта USB 3.2 Gen2x2 (от чипсета);
  • 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
  • 13 портов USB 2.0 (1 от процессора, 12 от чипсета);
  • 8 портов SATA 6Гбит/с (от чипсета)
  • 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
  • 12 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
  • 8 линий PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).

Итого: 25 портов USB, 28 свободных PCI-E линий (включая до 8 портов SATA).

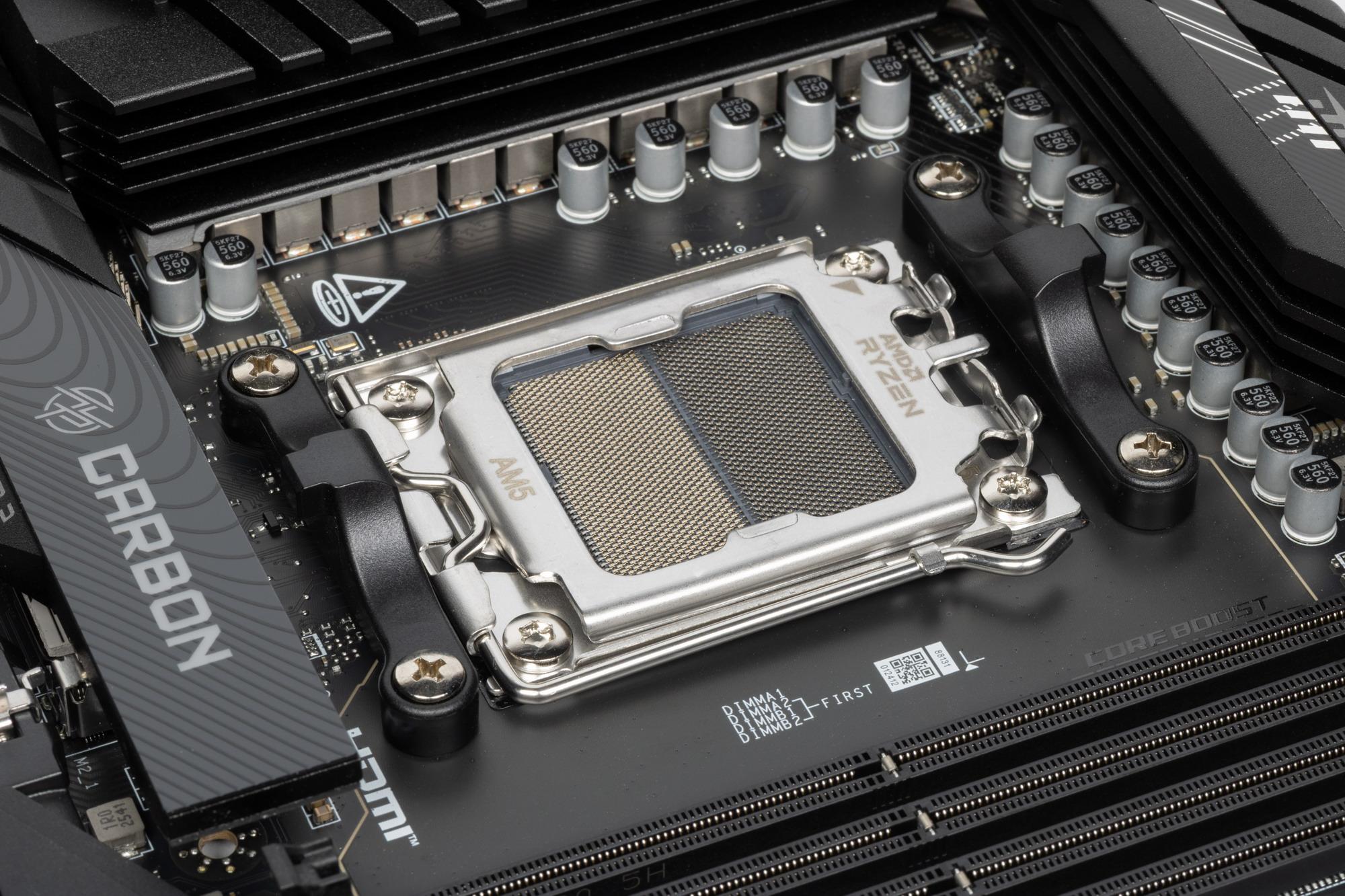

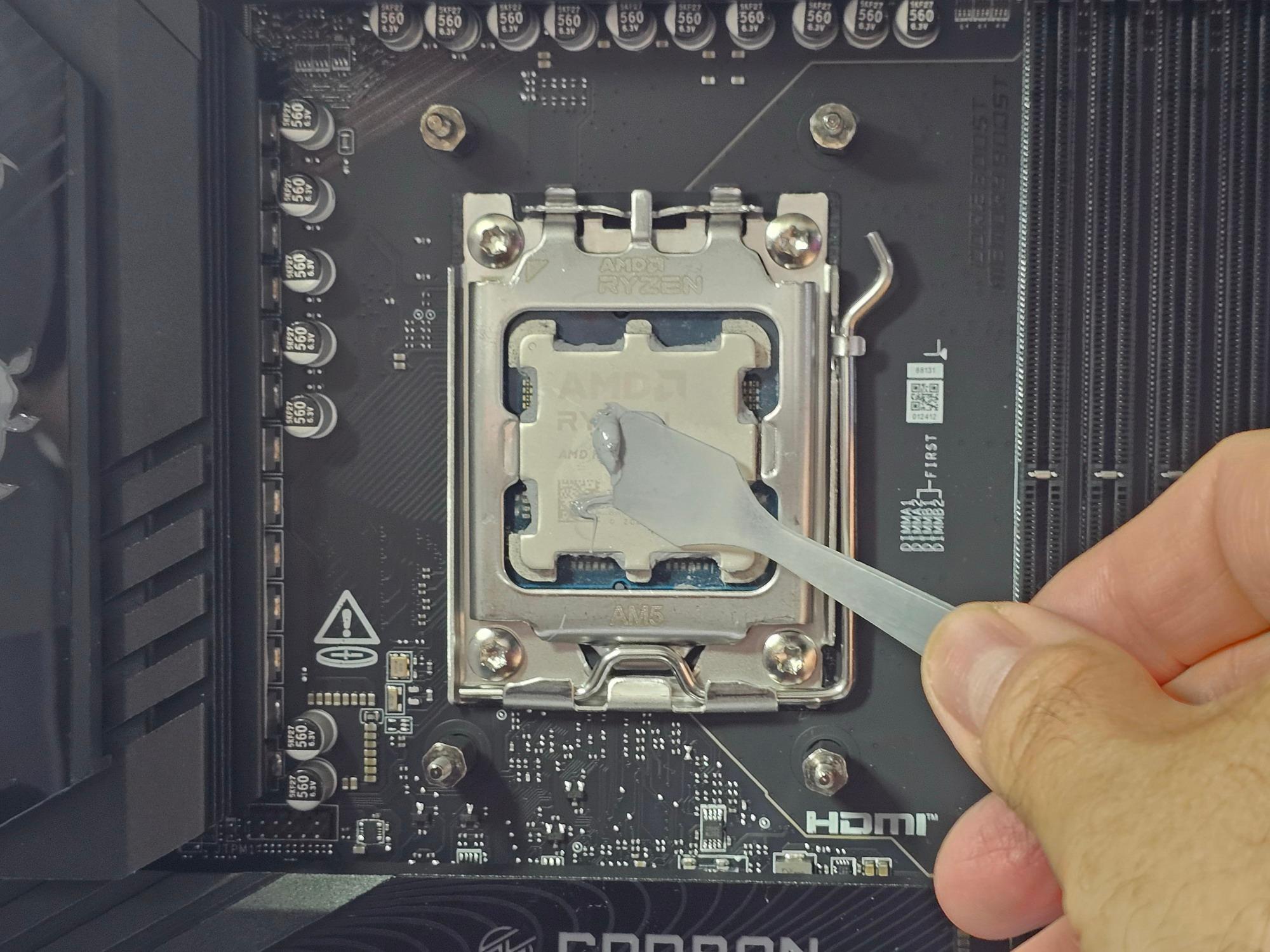

    Плата MSI MPG X870E Carbon Max WiFi поддерживает процессоры AMD поколения 7000/8000/9000, выполненные под разъем (сокет) AM5.

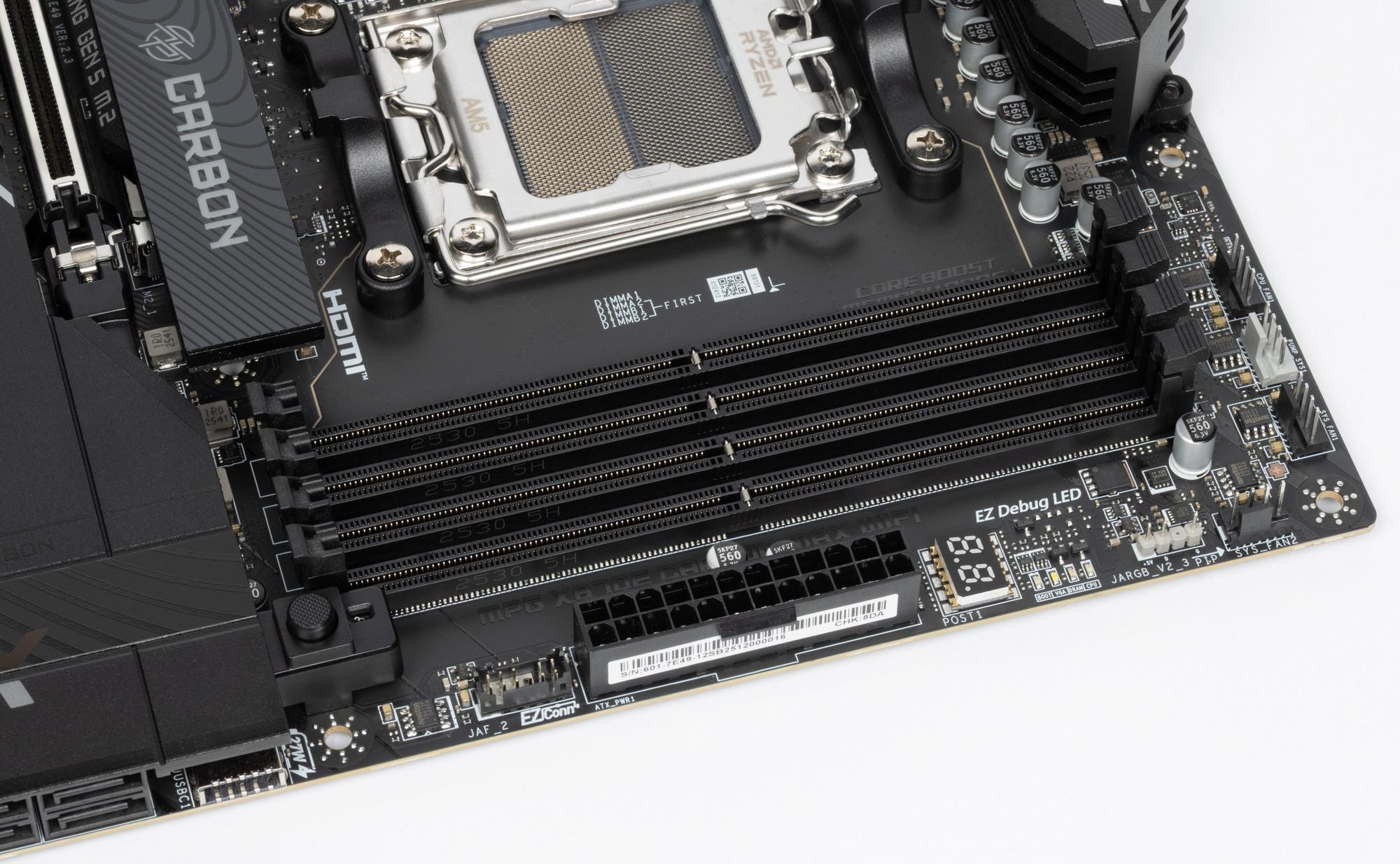

    Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo. Также заявлена поддержка модулей CUDIMM.

    Слоты DIMM не имеют металлической окантовки.

    Периферийная функциональность: PCIe, SATA, M.2

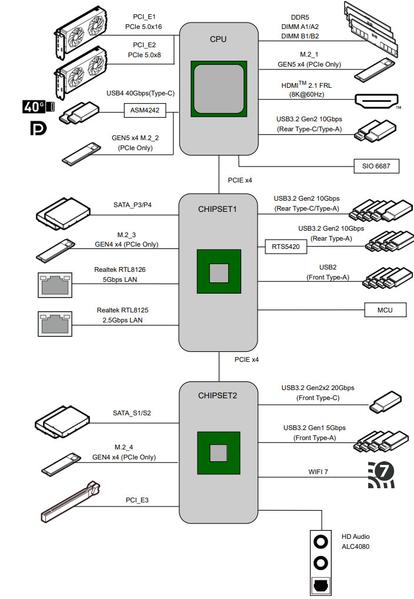

    Выше мы изучили потенциальные возможности тандема X870E+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

    Линии PCIe

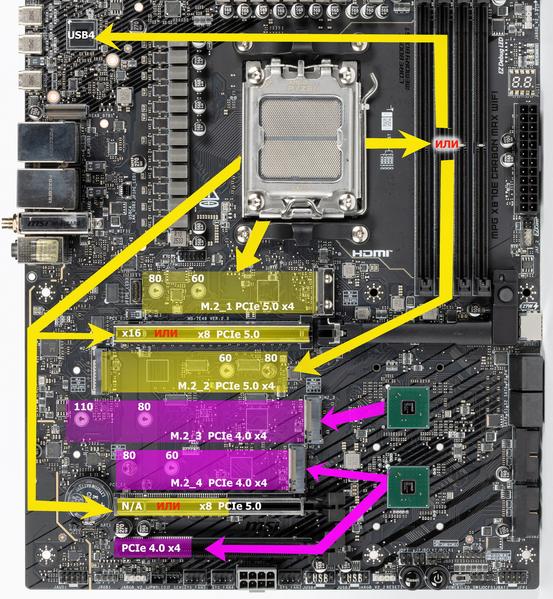

    Вначале изучим распределение линий PCIe от X870E.

    • Слот PCIe x16_3 (PCI_E3) (4 линии PCIe 4.0);
    • Слот M.2_4 (4 линии PCIe 4.0);
    • Слот M.2_3 (4 линии PCIe 4.0);

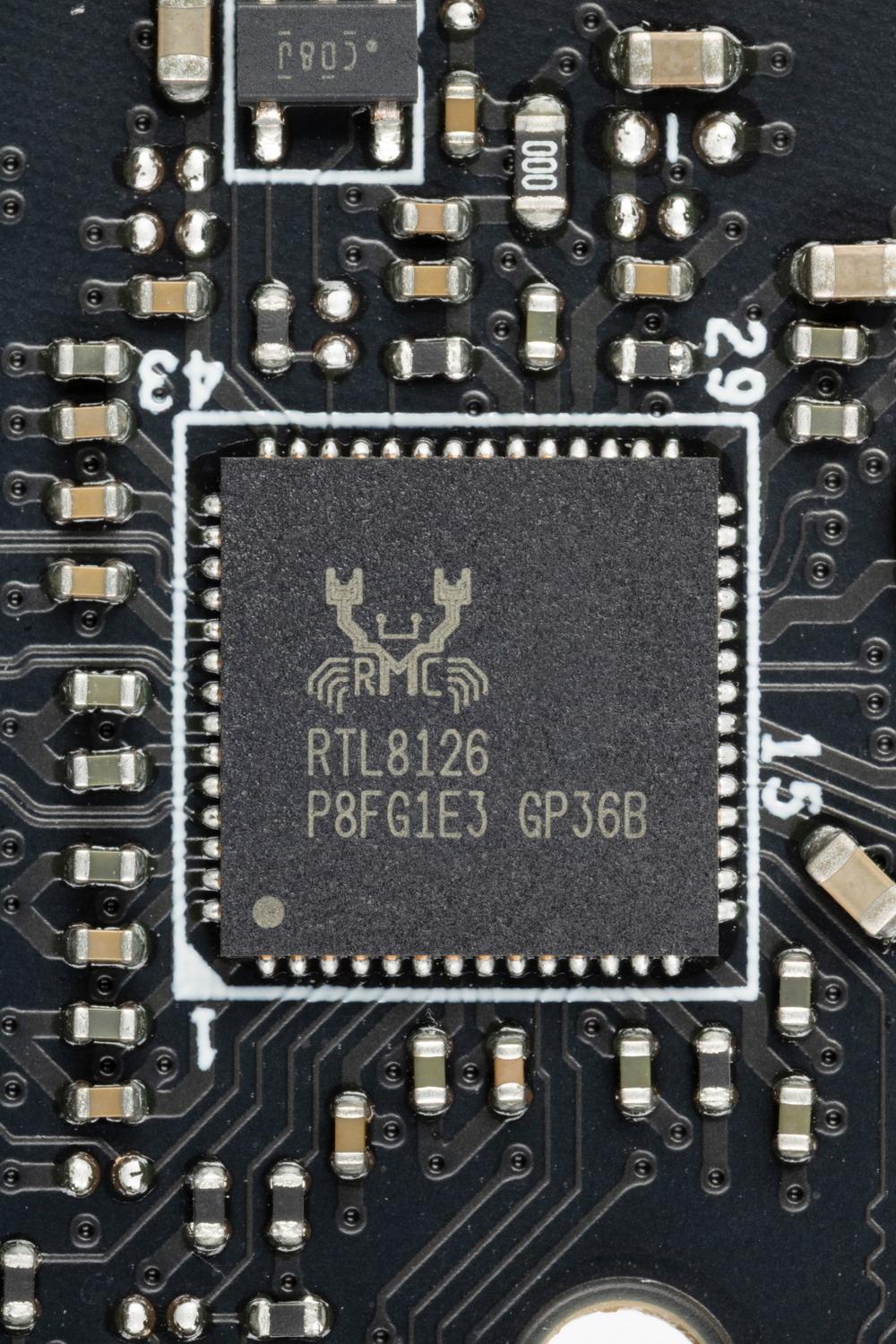

    • Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 3.0);

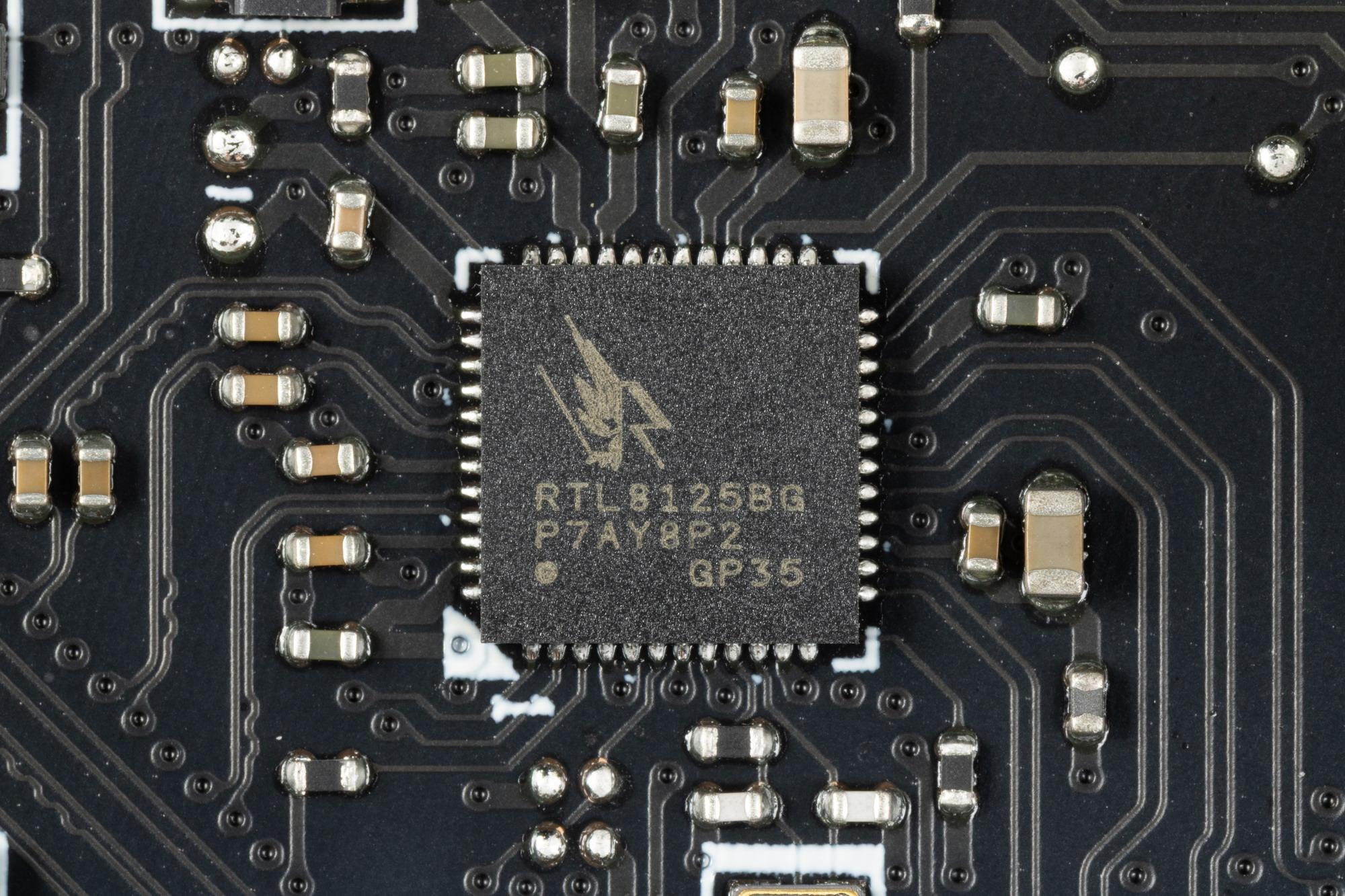

    • Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);

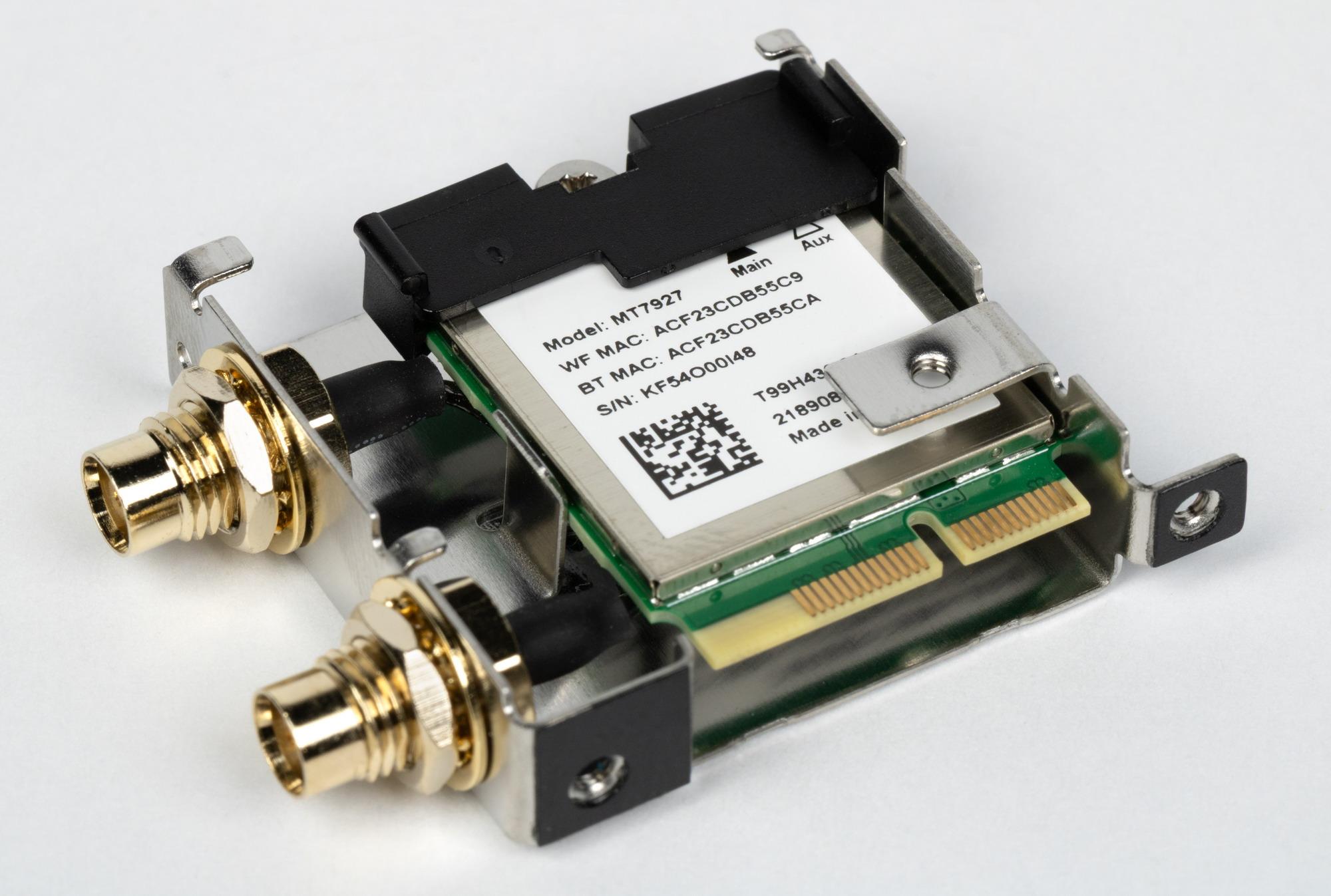

    • MediaTek MT7927 WIFI7/BT (Wireless) (1 линия PCIe 3.0);
    • 4 слота SATA 1/2/3/4

    19 линий PCIe (12 версии 4.0 и 7 версии 3.0) оказались занятыми, включая 4 порта SATA.

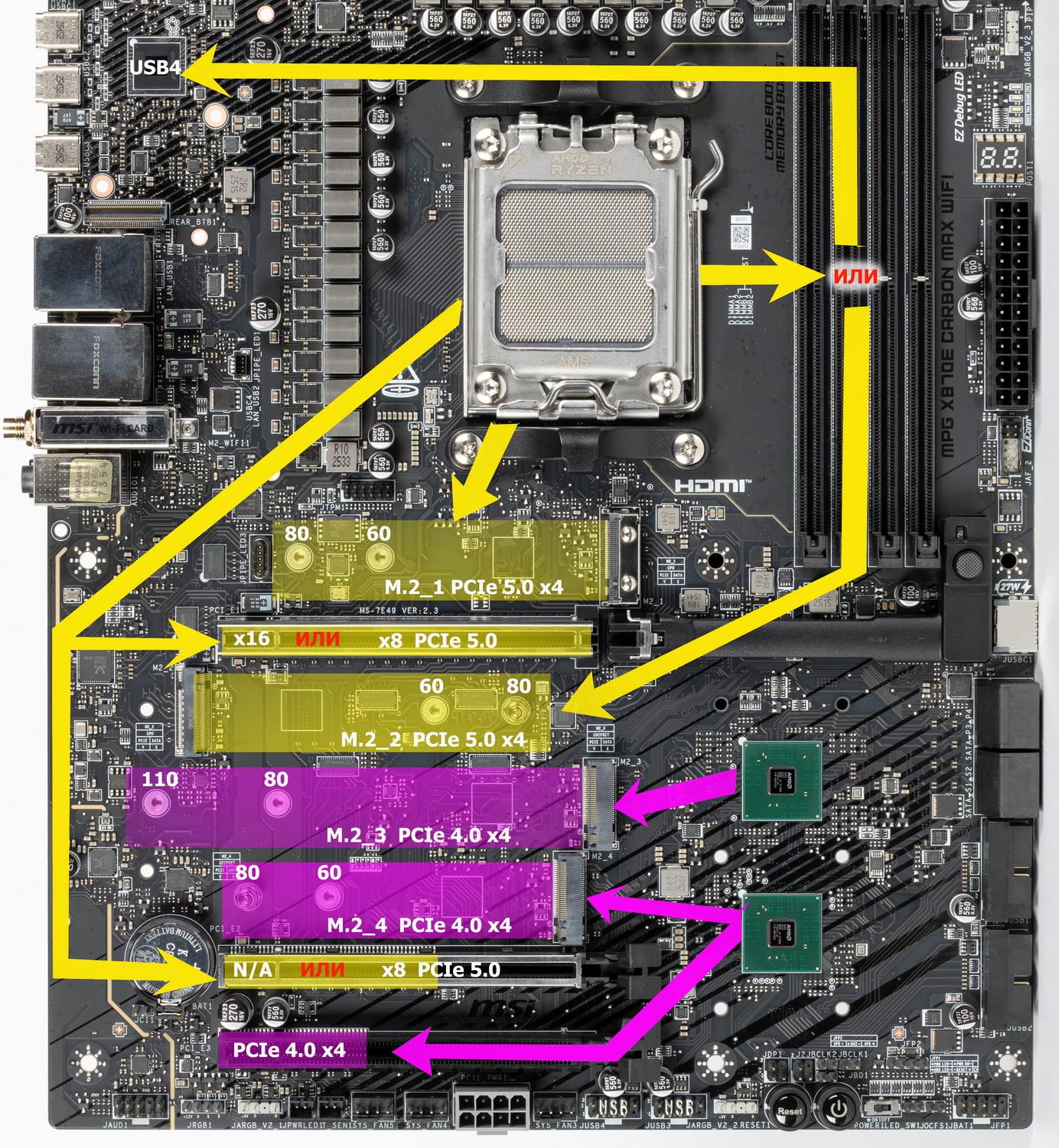

    Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:

    • Слот M.2 (M.2_1) (4 линии PCIe 5.0) – всего 4;
    • Переключатель: или хаб USB4 ASMedia ASM4242, или порт M.2 (M.2_2) (4 линии PCIe 5.0) – всего 4;

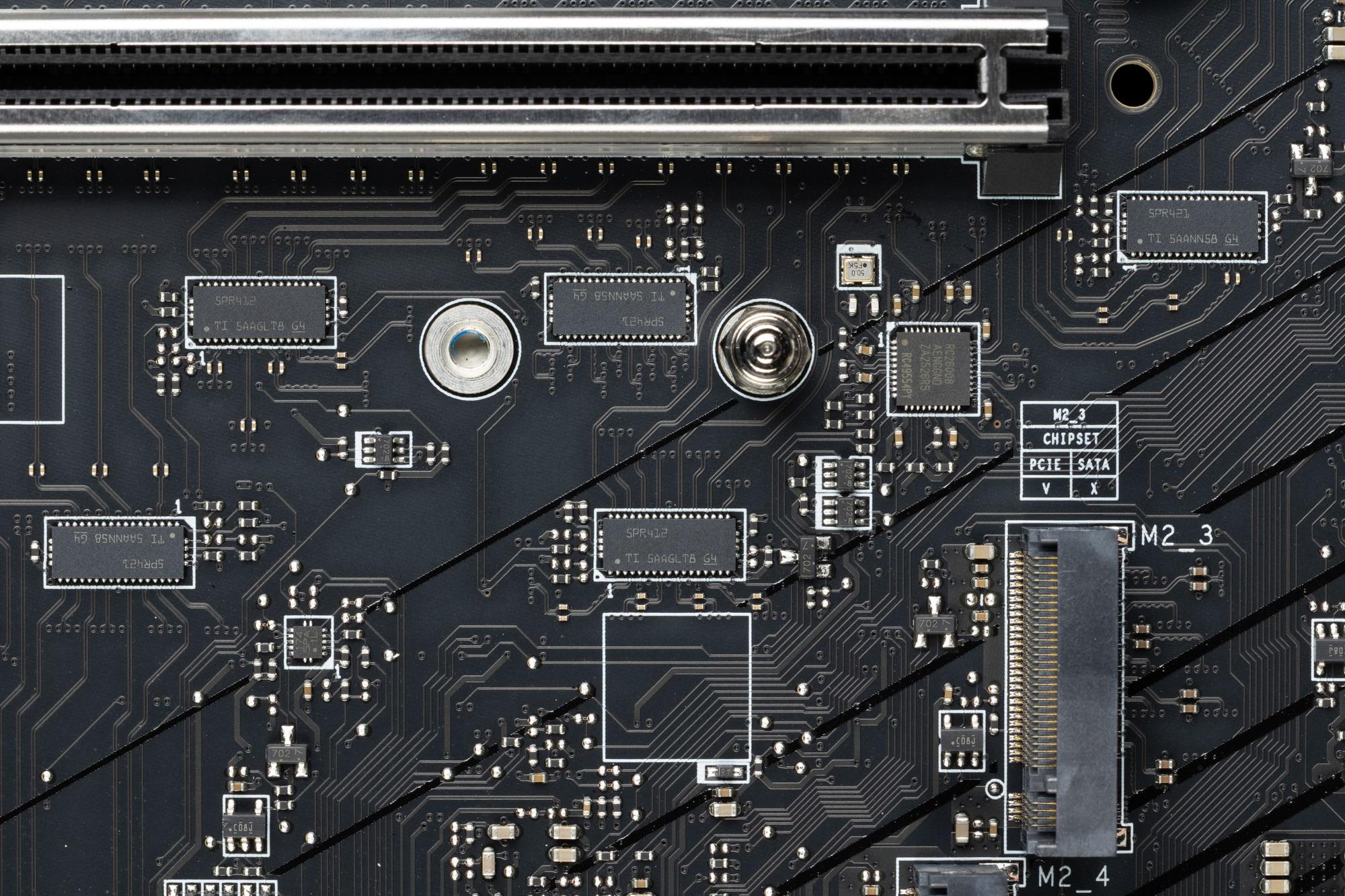

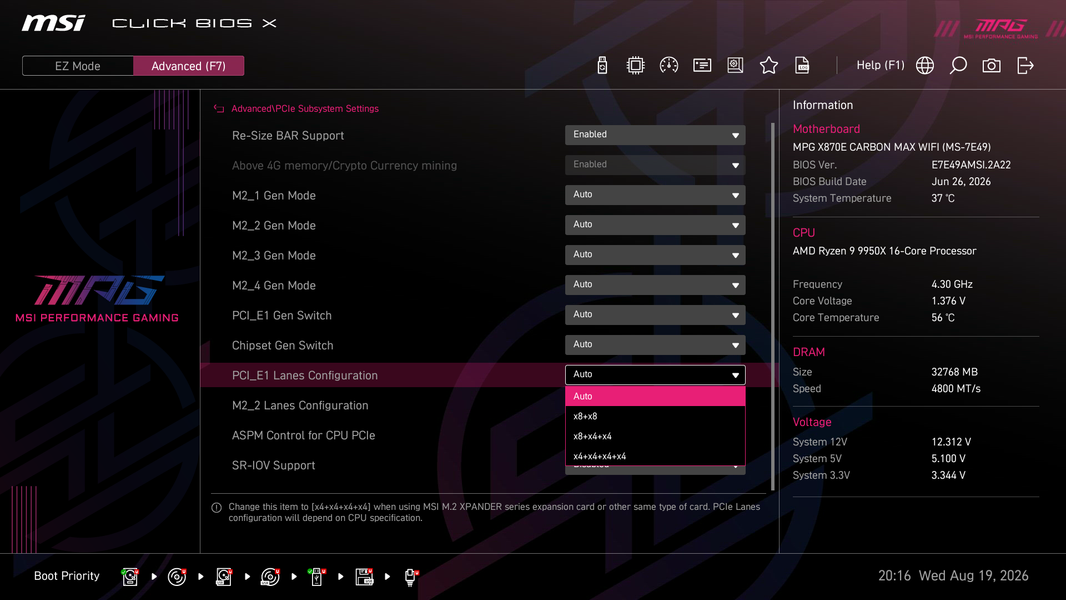

    • Переключатель: или слот PCIe x16_1 (PCI_E1) получает 16 линий PCIe 5.0, но слот PCIe x16_2 (PCI_E2) отключен; или слот PCIe x16_1 (PCI_E1) получает 8 линий PCIe 5.0 и слот PCIe x16_2 (PCI_E2) также имеет 8 линий PCIe 5.0 – всего 16;

    В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеком (если применяется кодек уровня ALC 1220 и более младших) идет путем эмуляции PCI шины. Если кодек ALC 4xxx (как в нашем случае), то для его работы требуются линии USB 2.0

    Теперь в целом про слоты PCIe и M.2.

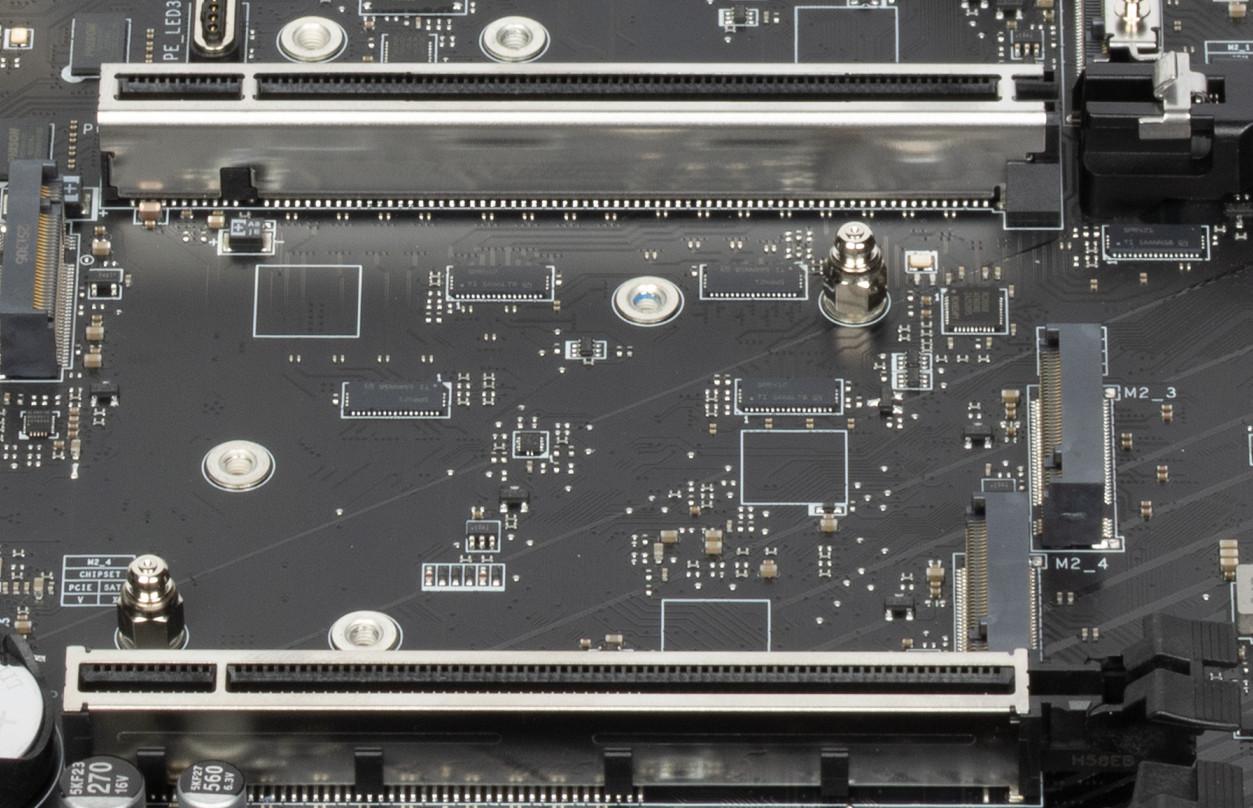

    Всего на плате есть 3 слота PCIe:

    • PCIe x16_1 (PCI_E1 для видеокарт или других устройств, имеющий до 16 линий PCIe 5.0 от CPU);
    • PCIe x16_2 (PCI_E2 для видеокарт или других устройств, имеющий до 8 линий PCIe 5.0 от CPU);
    • PCIe x16_3 (PCI_E3, фактически имеющий 4 линии PCIe 4.0 от X870E).

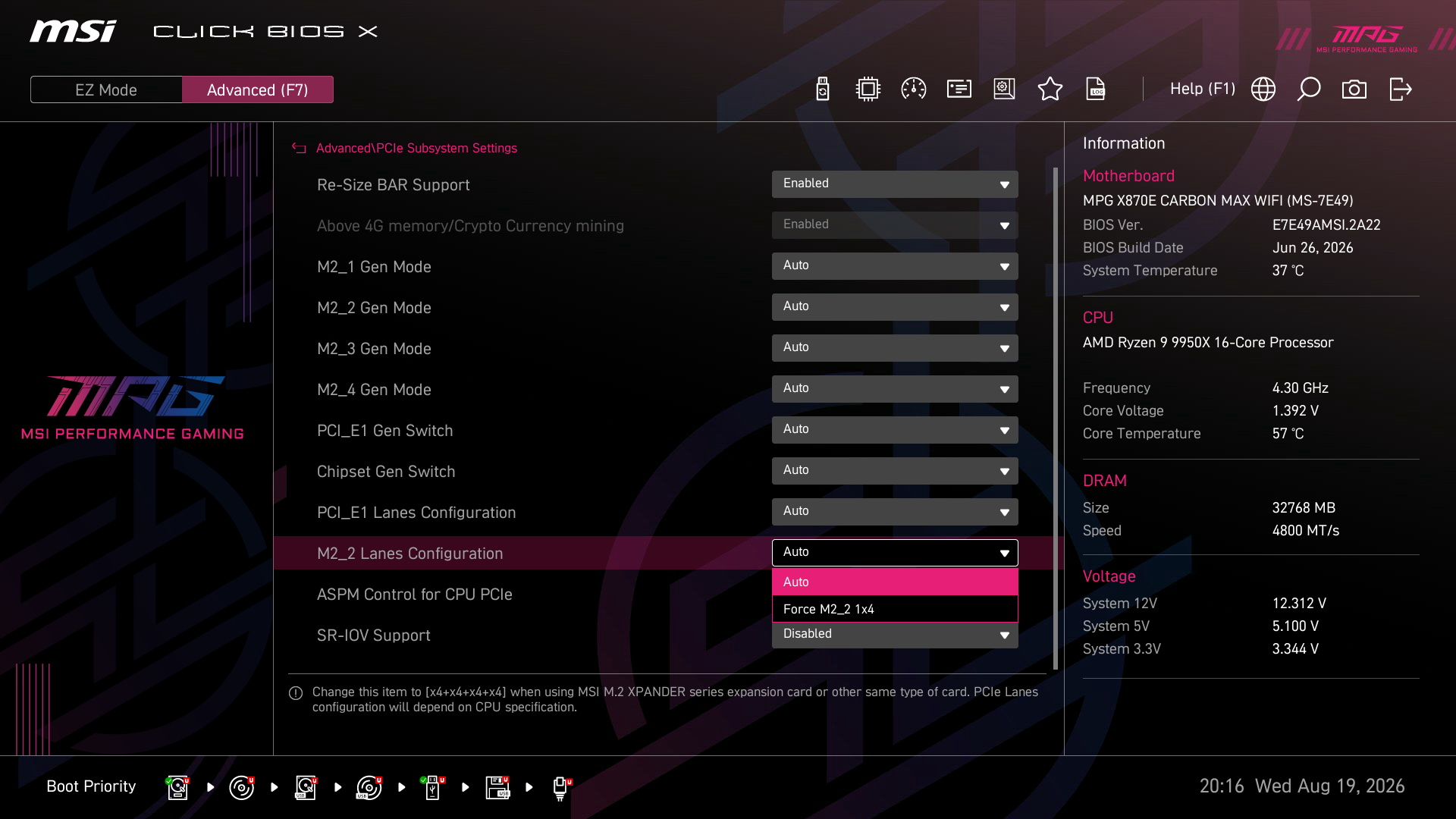

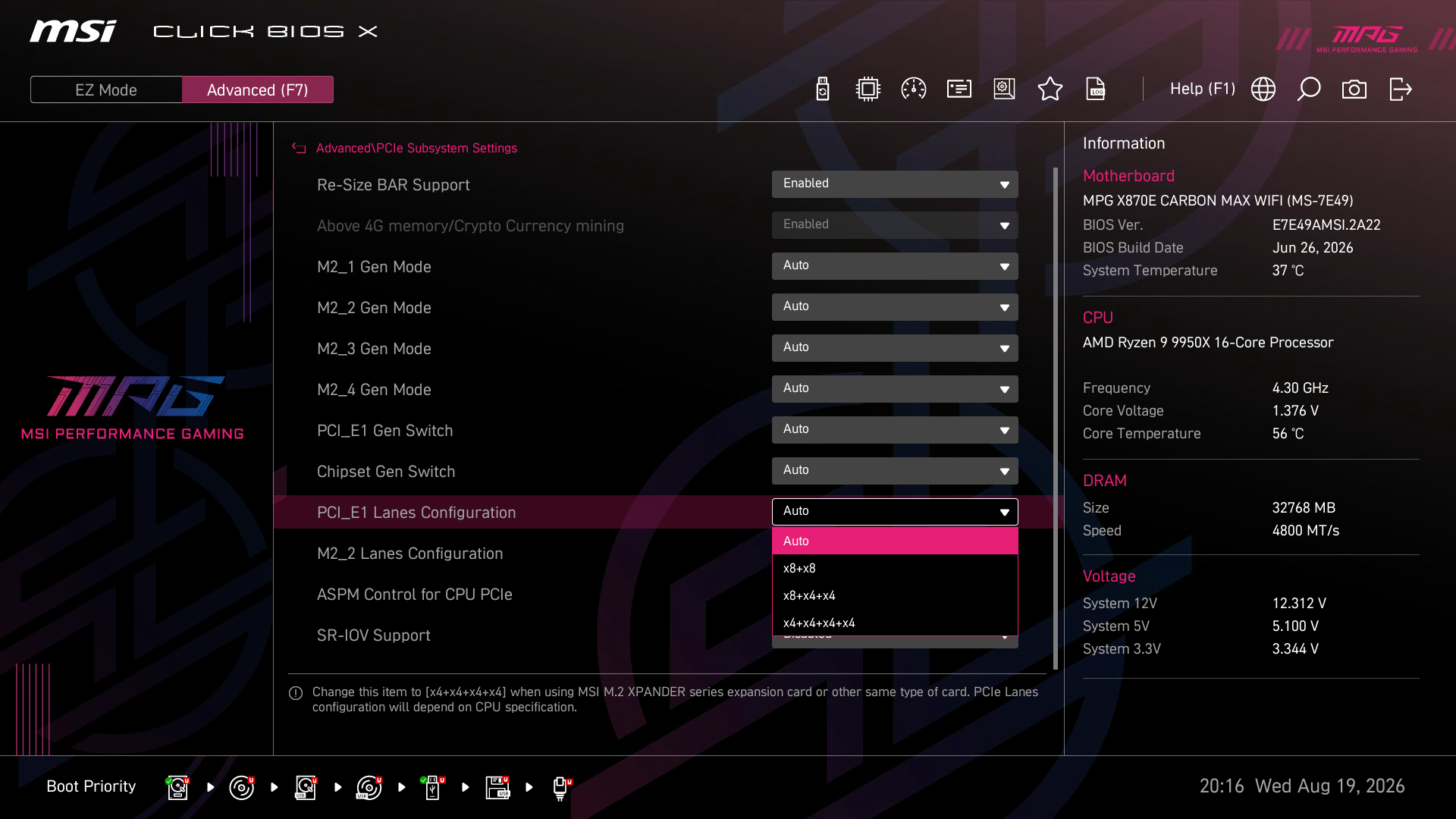

    Как видим, перераспределение линий PCIe 5.0 у этой материнки имеется между слотами, поэтому востребованы мультиплексоры Lerain Technology.

    Два слота PCI_E1/2 имеют металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

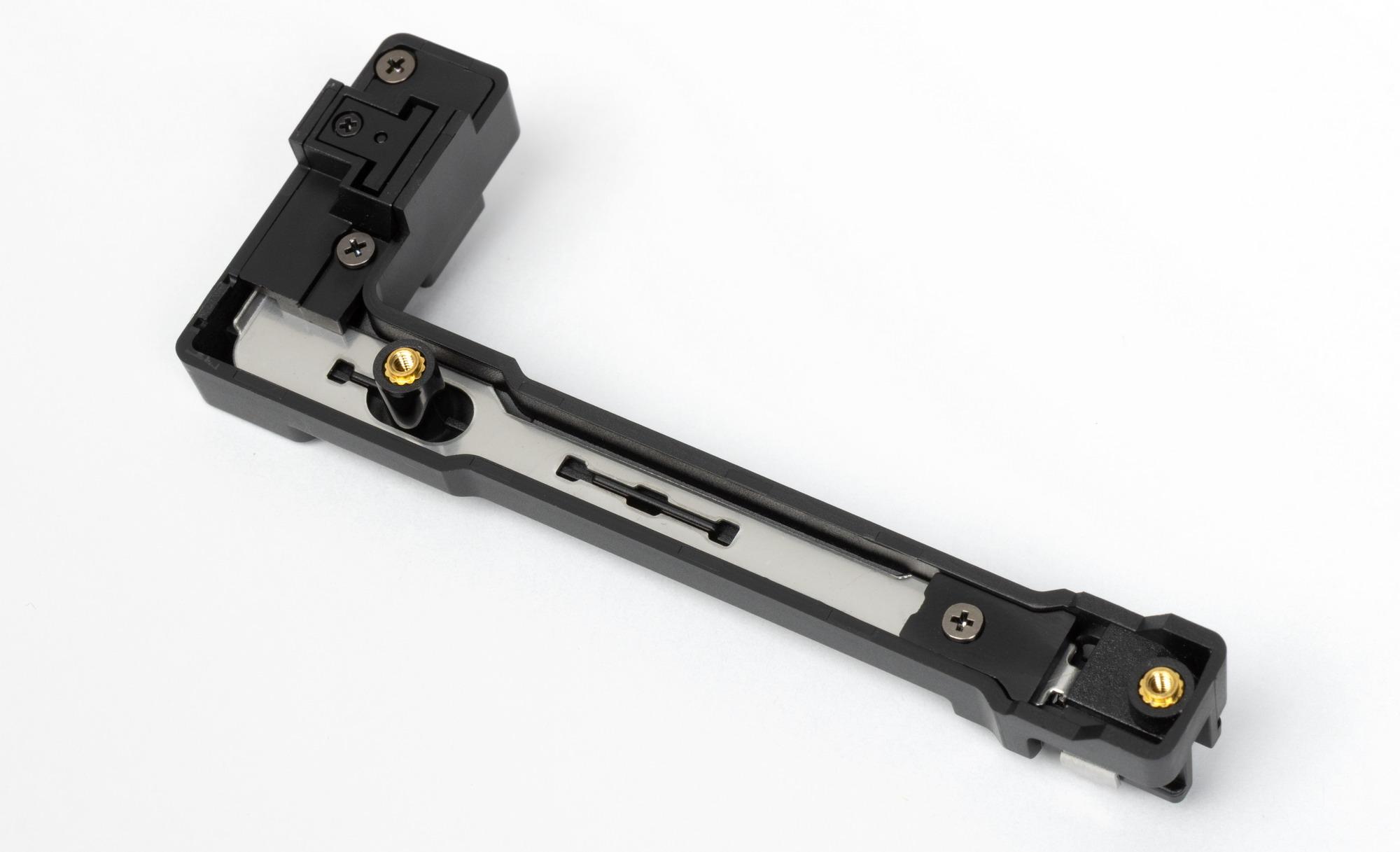

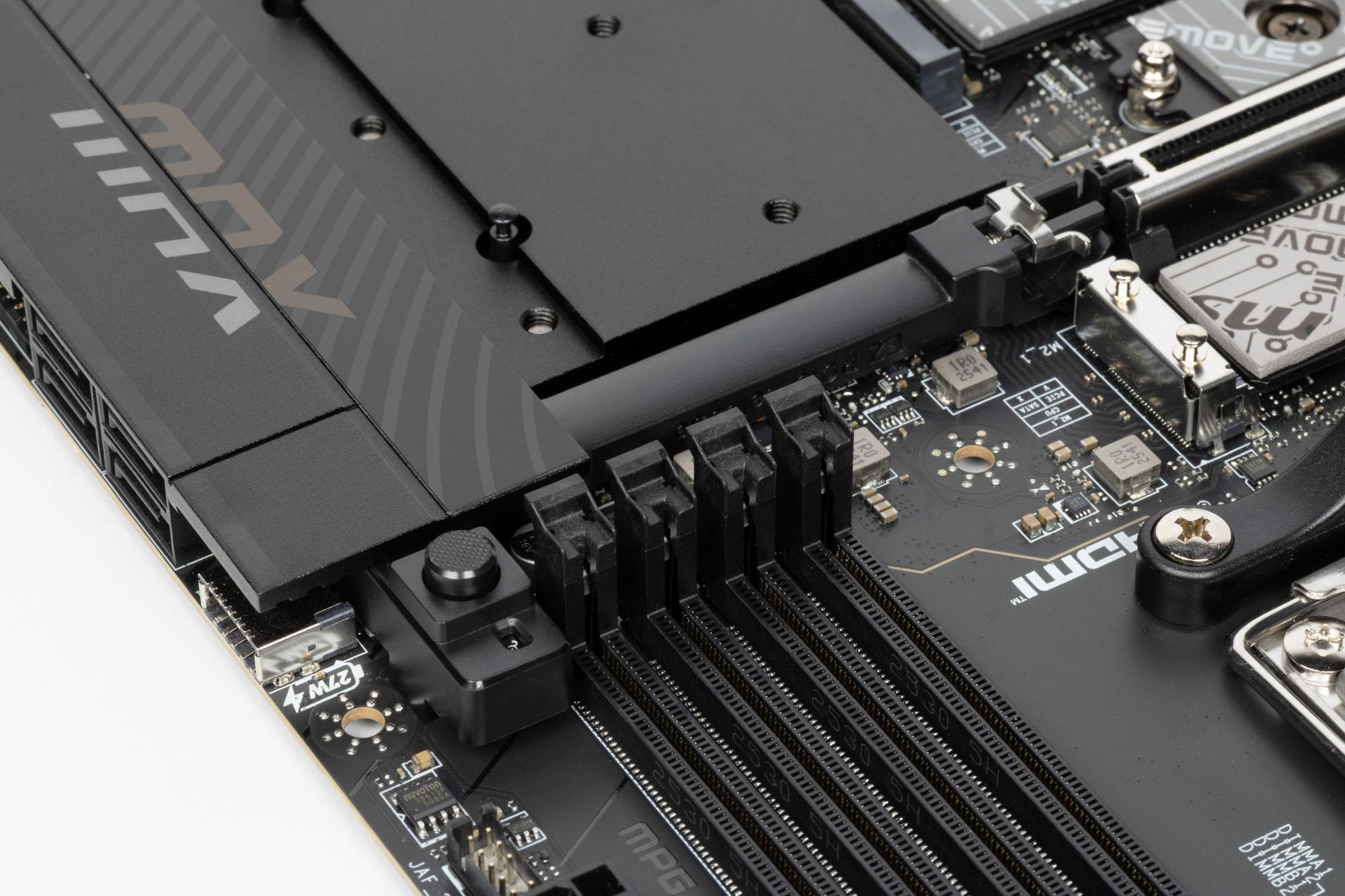

    Для удобного извлечения видеокарт из слота PCI_E1 имеется особый механизм EZ-PCIE-Release c кнопкой.

    Матплата позволяет смонтировать СО любого размера.

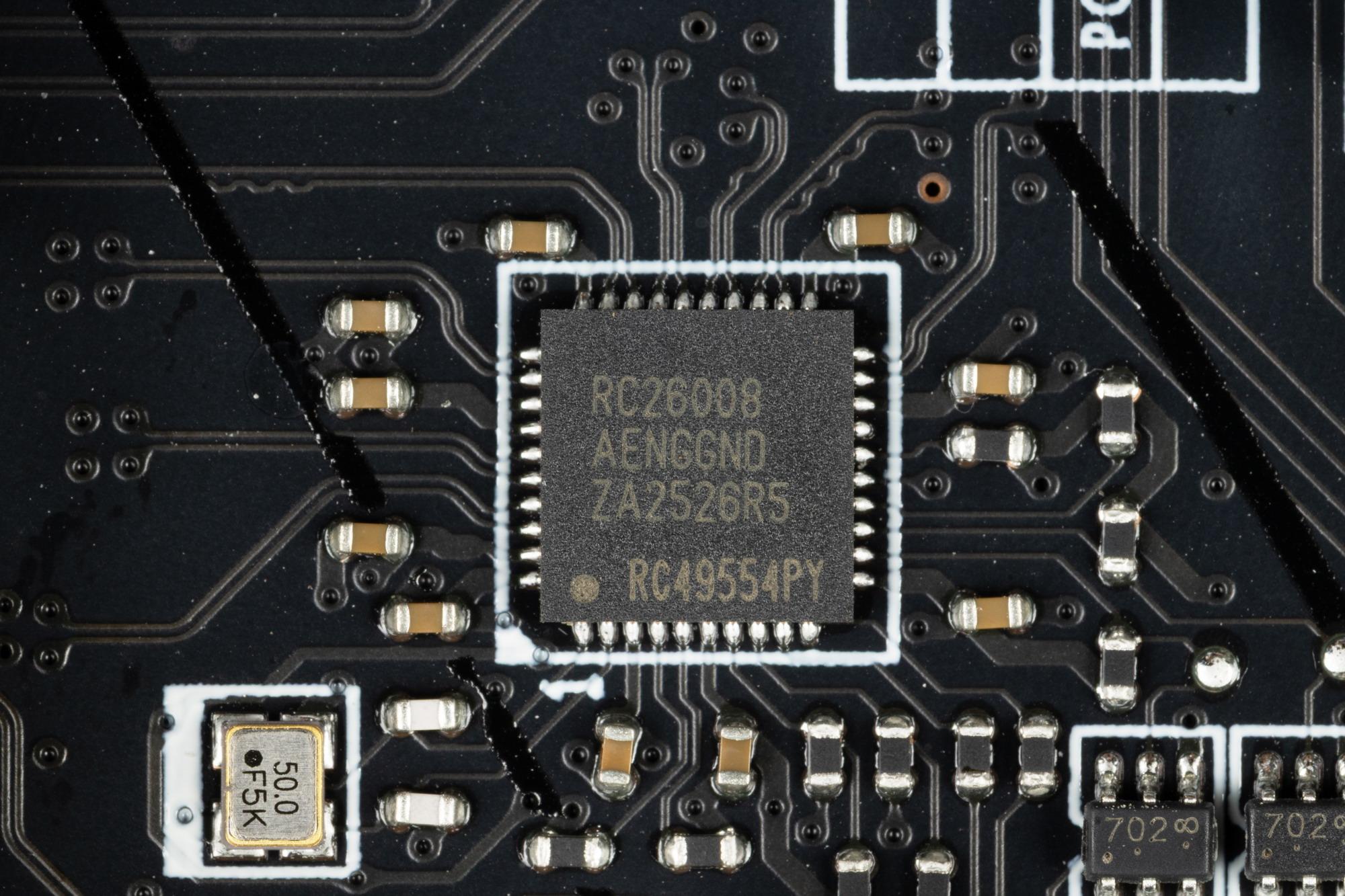

    Для нужд оверклокеров на плате имеется внешний тактовый генератор, позволяющий гибко настраивать частоты работы системной шины.

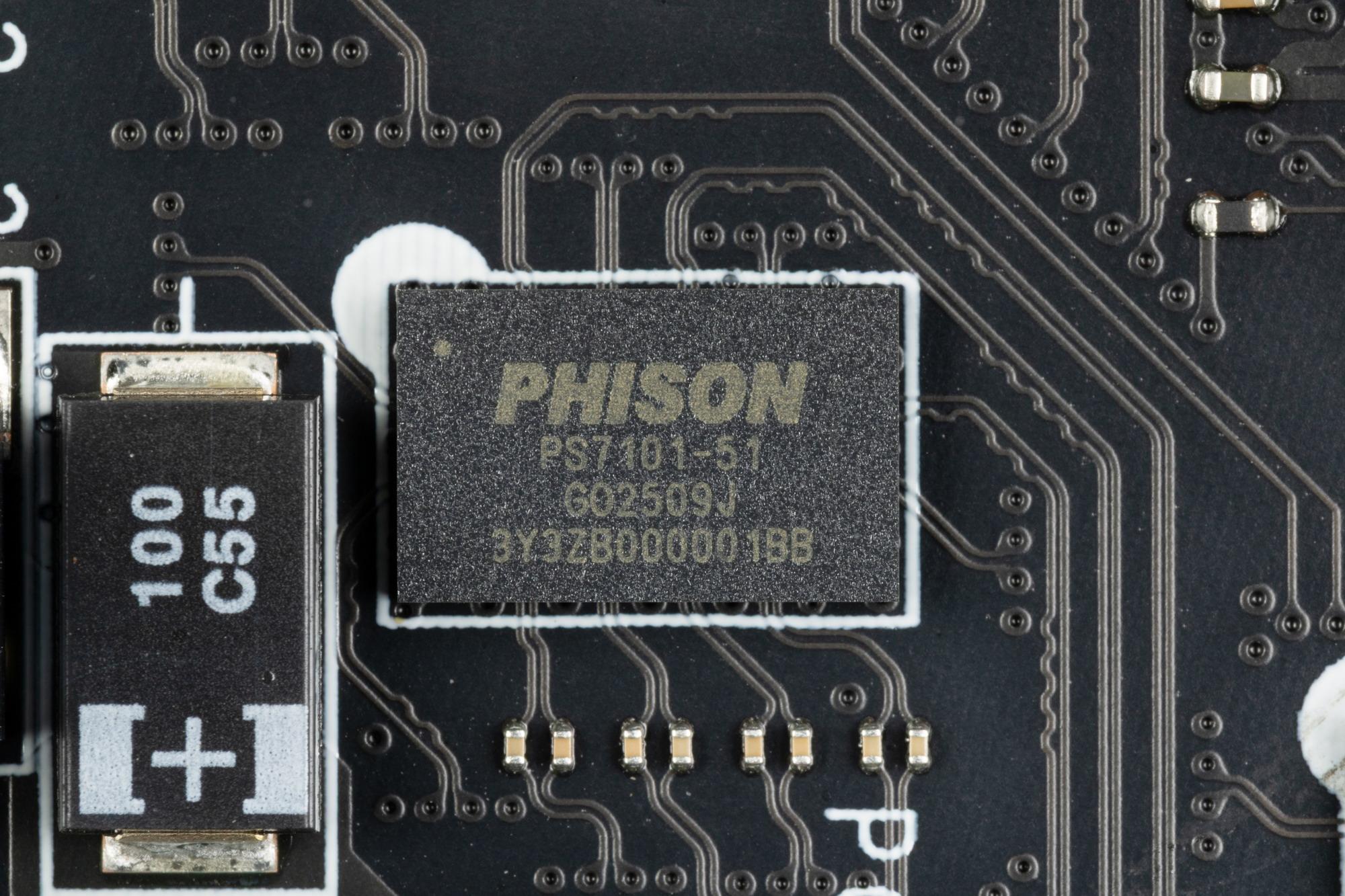

    Также плата оснащена усилителями (ре-драйверами) сигнала шины PCIe 5.0 от Phison.

    Накопители

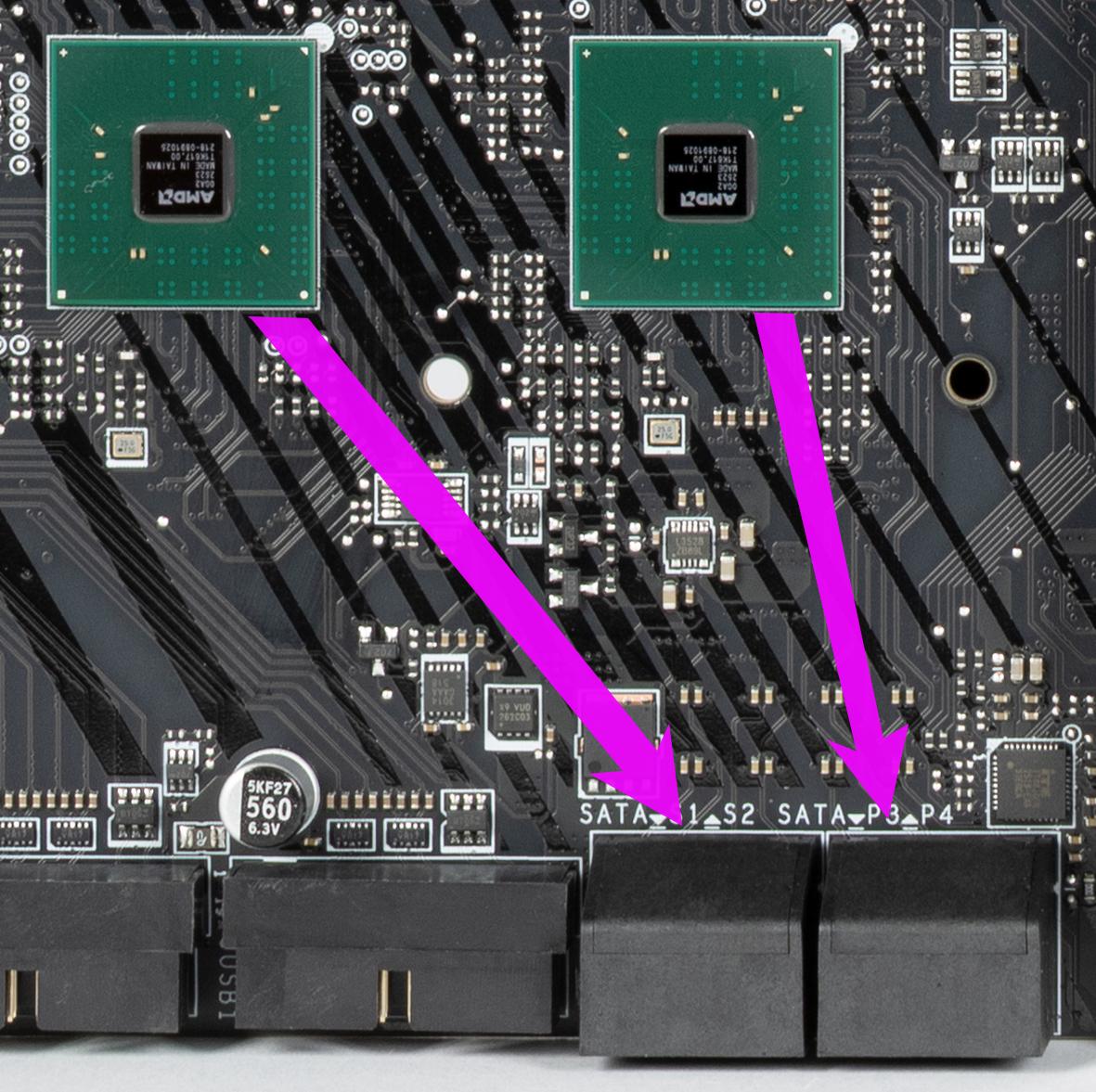

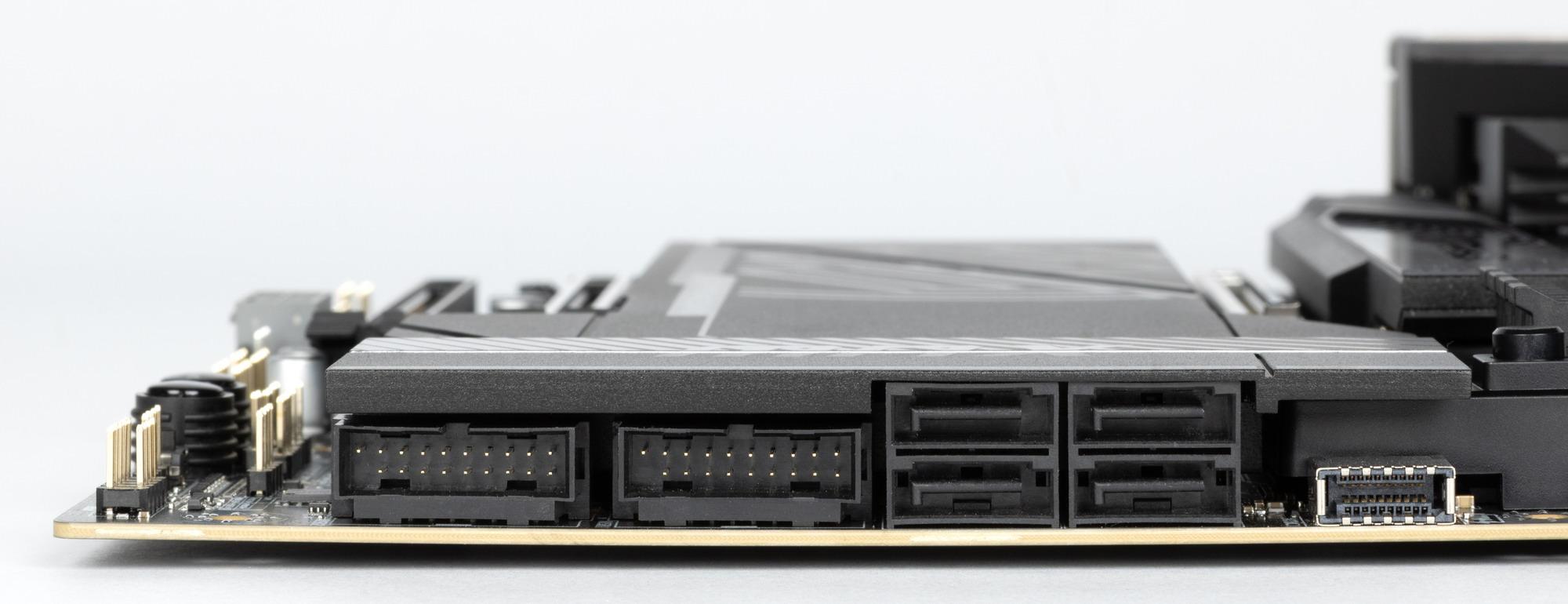

    Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слотa для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет X870E. Порты размещены в нижнем углу матплаты, ориентированы горизонтально.

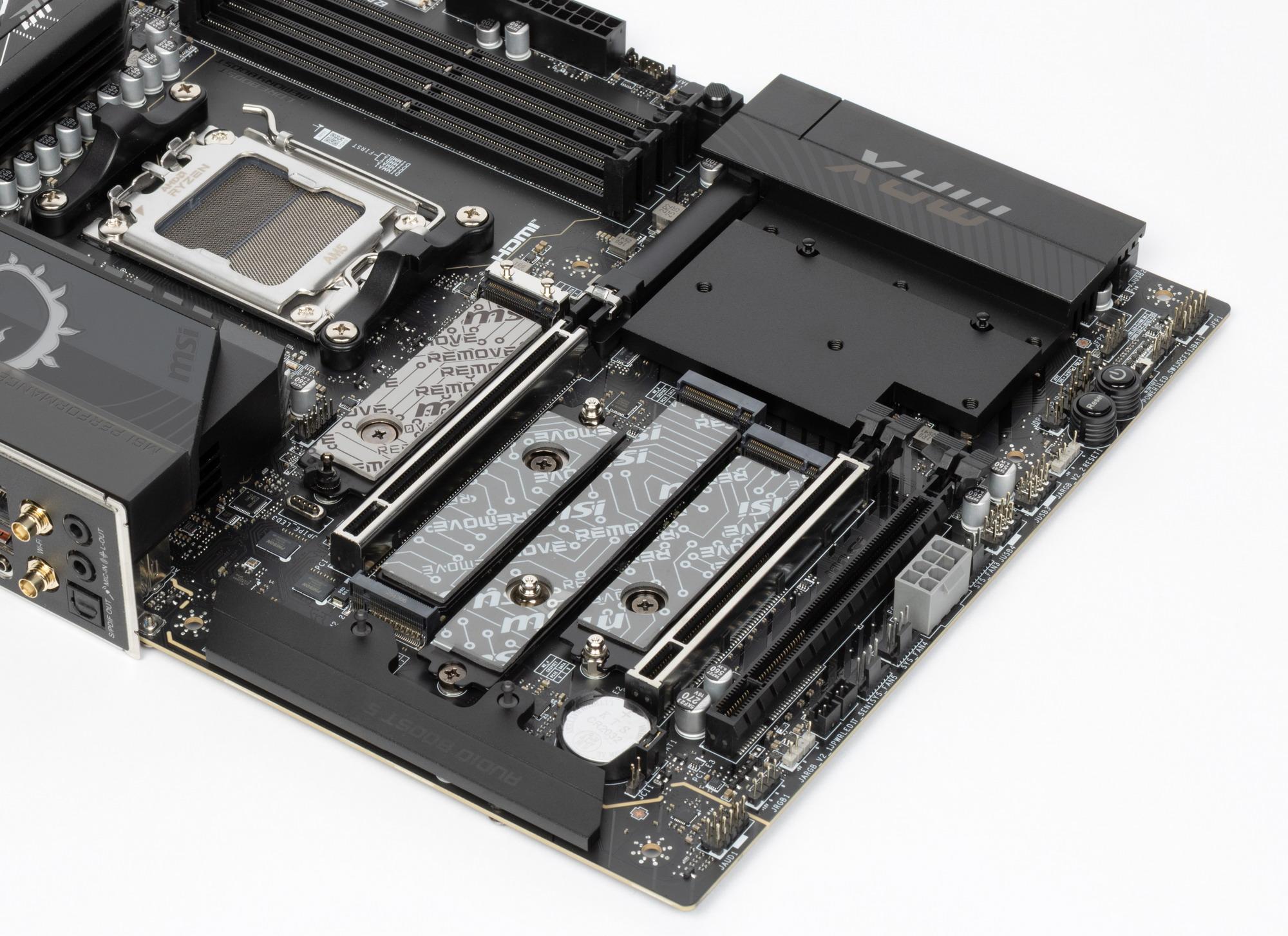

    Материнская плата имеет 4 гнезда форм-фактора М.2.

    Третий и четвертый слоты M.2 (M.2_3/4) получают данные от чипсета X870E (PCIe 4.0), а первый и второй — от CPU, при этом оба получают PCIe 5.0. Все слоты M.2 работают с модулями только с PCIe интерфейсом. Все слоты M.2 поддерживают модули с размером 2280, слоты M.2_1,2,4 еще и 2260, а также слот M.2_3 поддерживает размер 22110 (но не поддерживает 2260).

    Снова надо отметить, что слот M.2_2 делит ресурсы с хабом USB4.

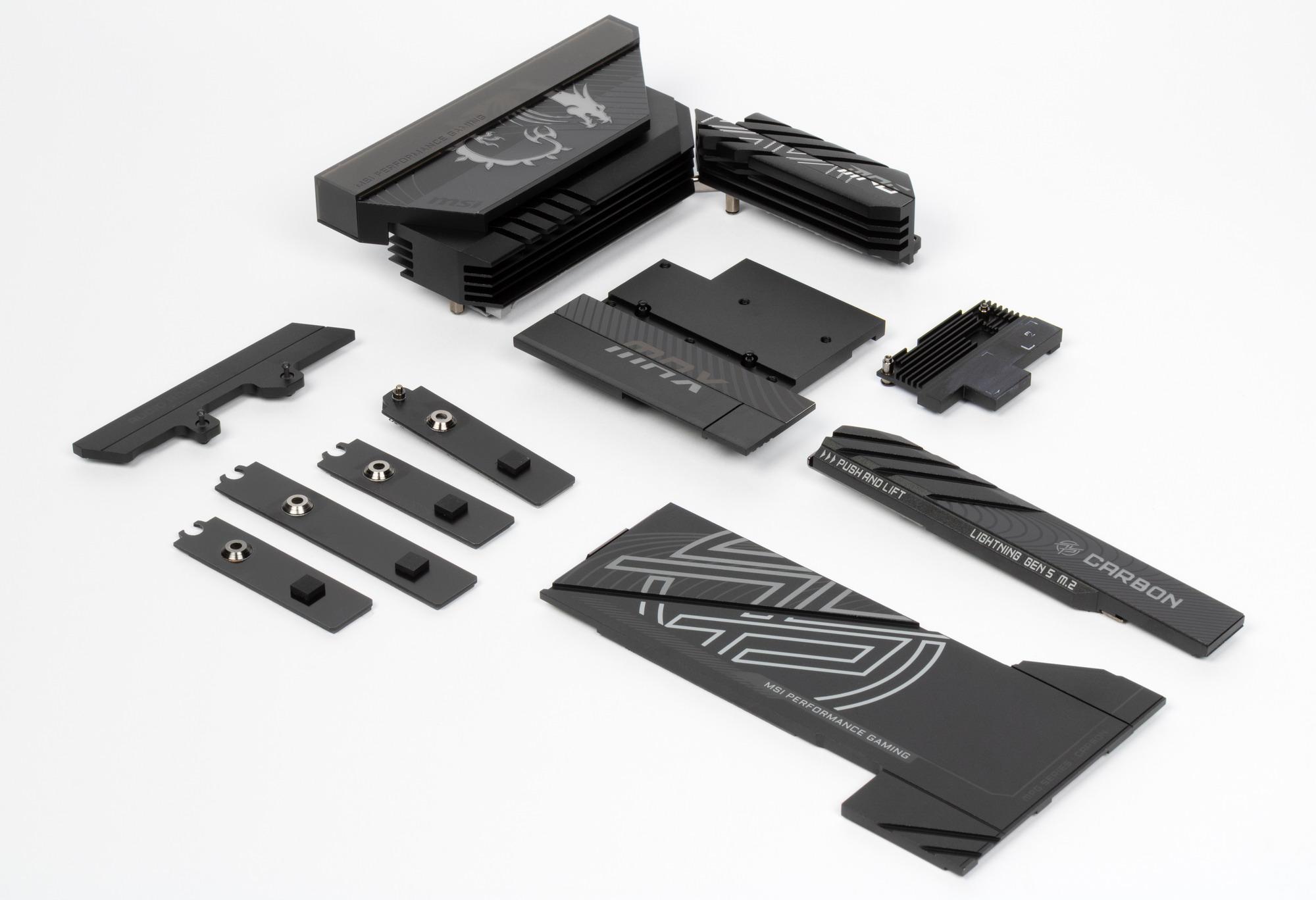

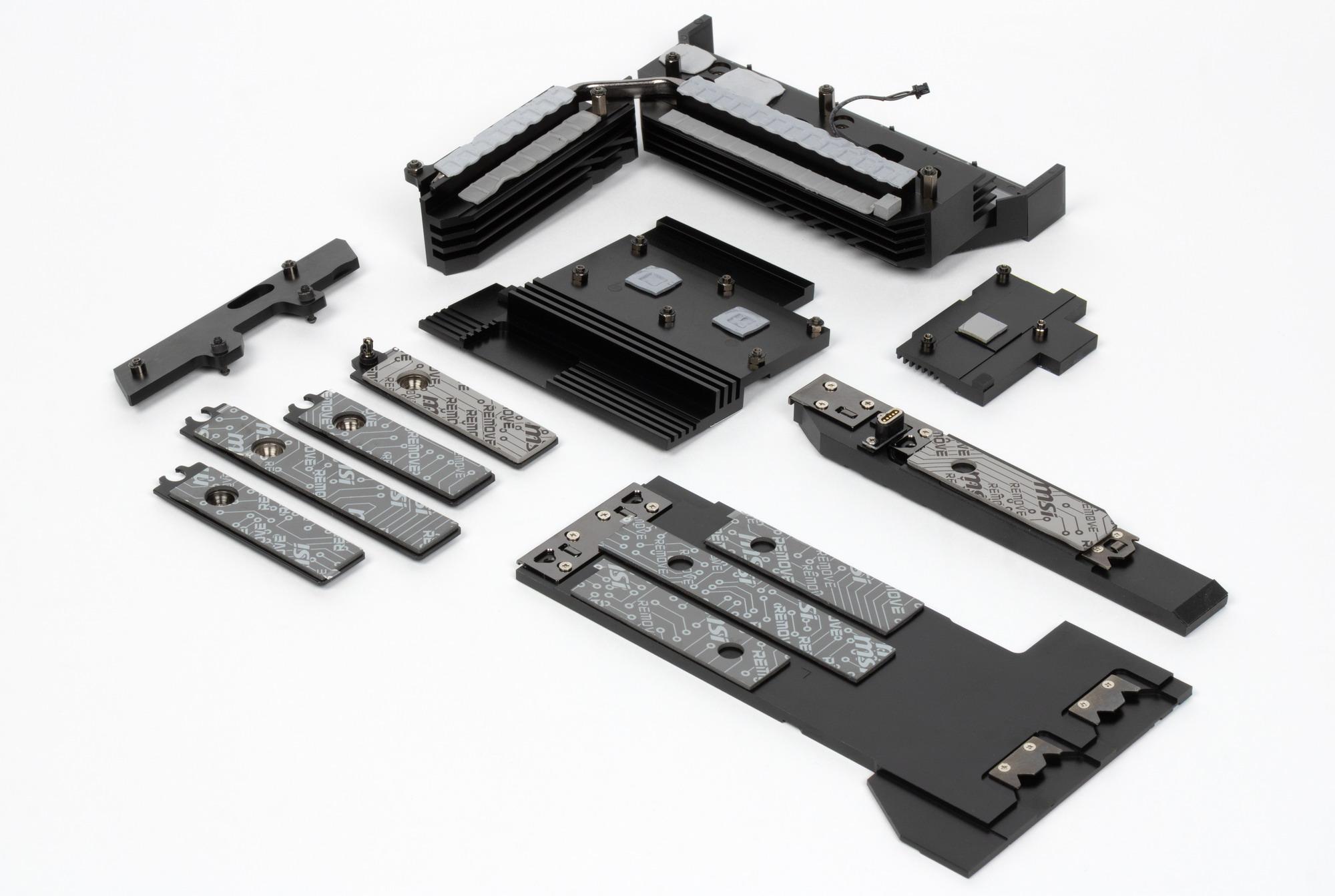

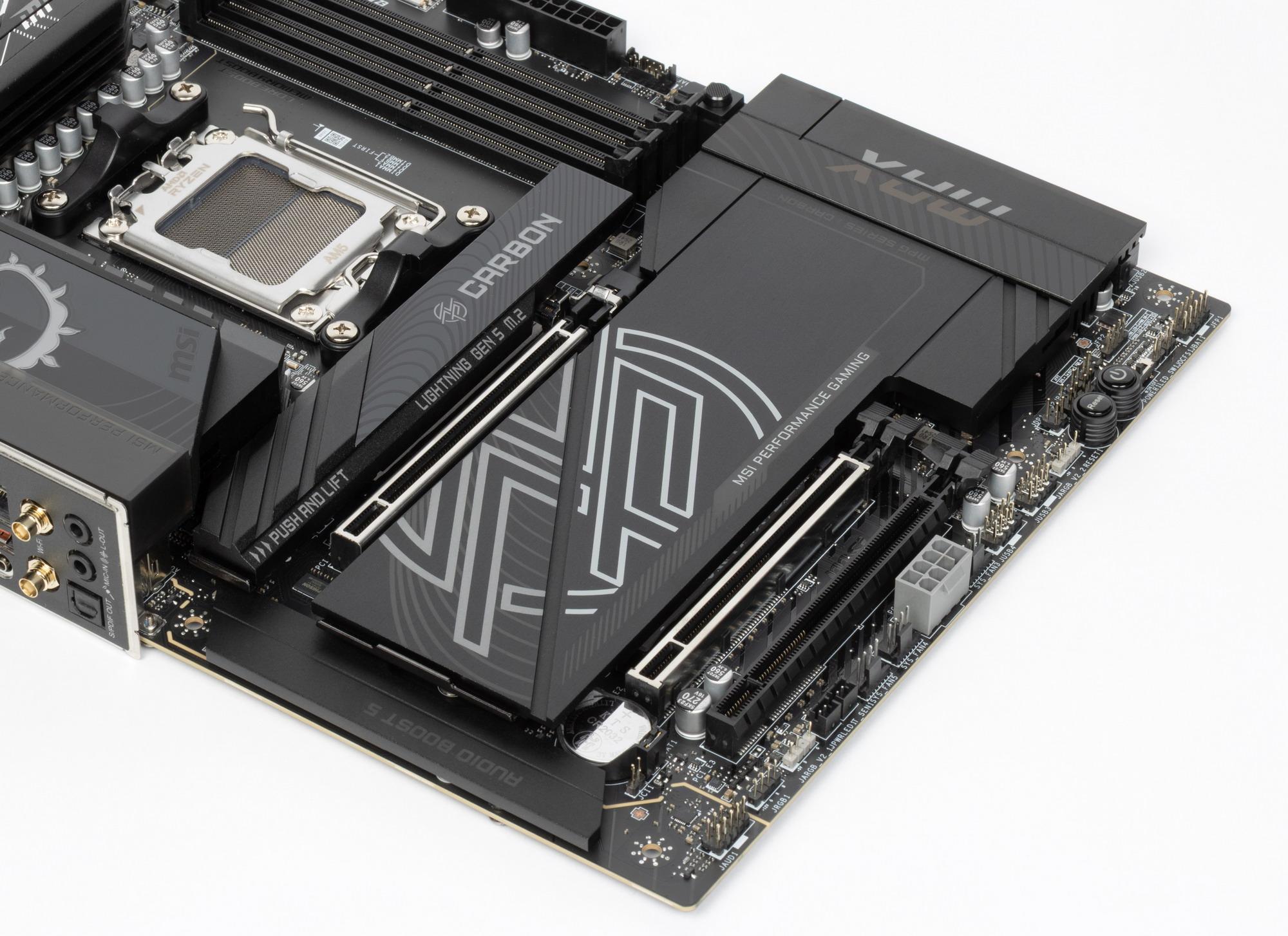

    Все слоты M.2 имеют штатное охлаждение. Слот M.2_1 имеет персональный радиатор, а M.2_2/3/4 – общий.

    Также 4 слота M.2_1/2/3/4 кроме верхних радиаторов еще имеют радиаторы для охлаждения тыльной стороны модулей.

    Также отдельно надо отметить, что оба радиатора удобно снимать и ставить с помощью откидывающихся запоров (без завинчивания/развинчивания).

    По умолчанию стойка для крепления накопителей в каждом слоте установлена на размер 2280.

    Если надо установить модуль с размером 2260, то с помощью имеющегося в комплекте поставки ключа можно стойку переместить в нужное место.

    Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

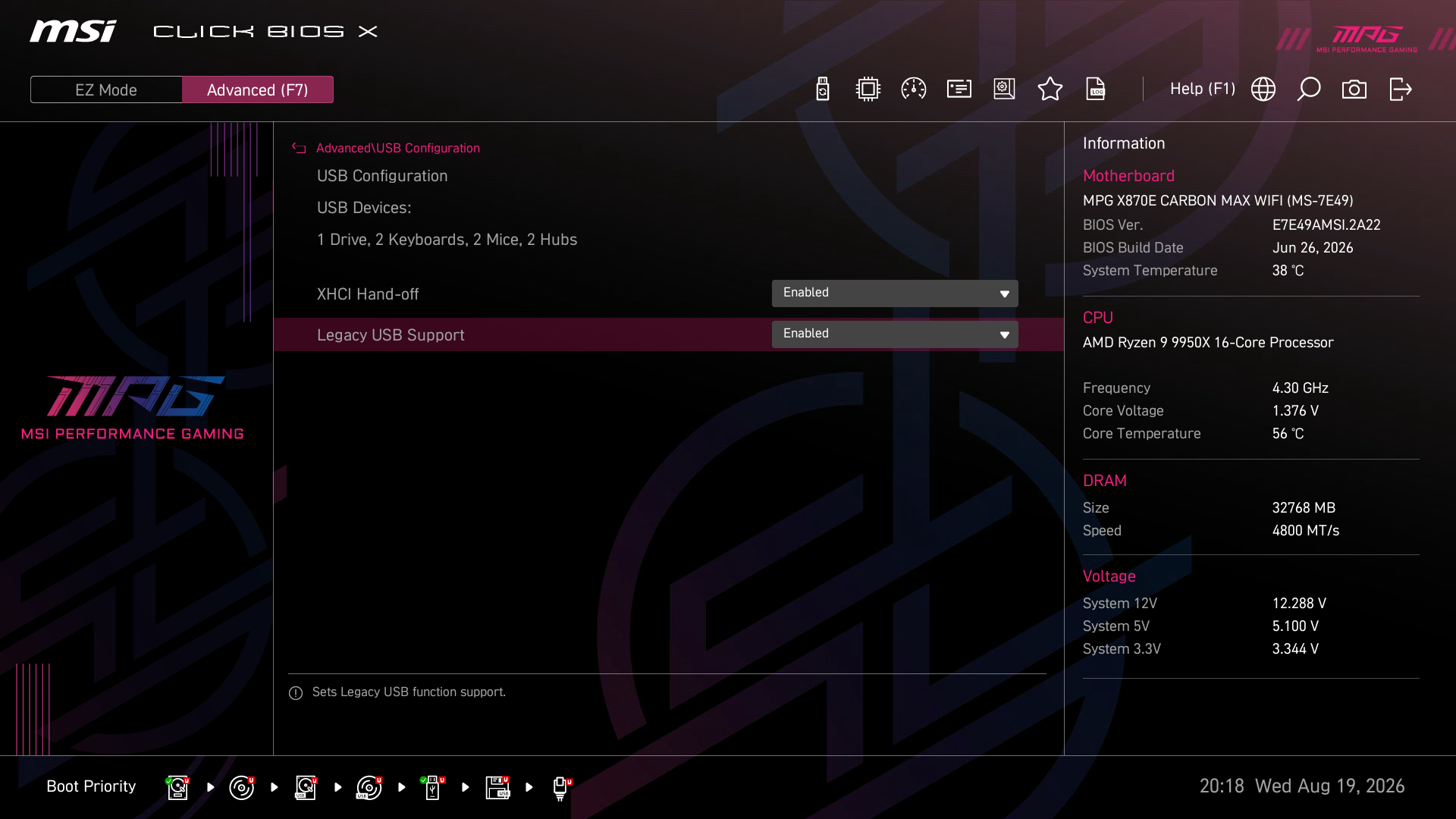

    USB-порты

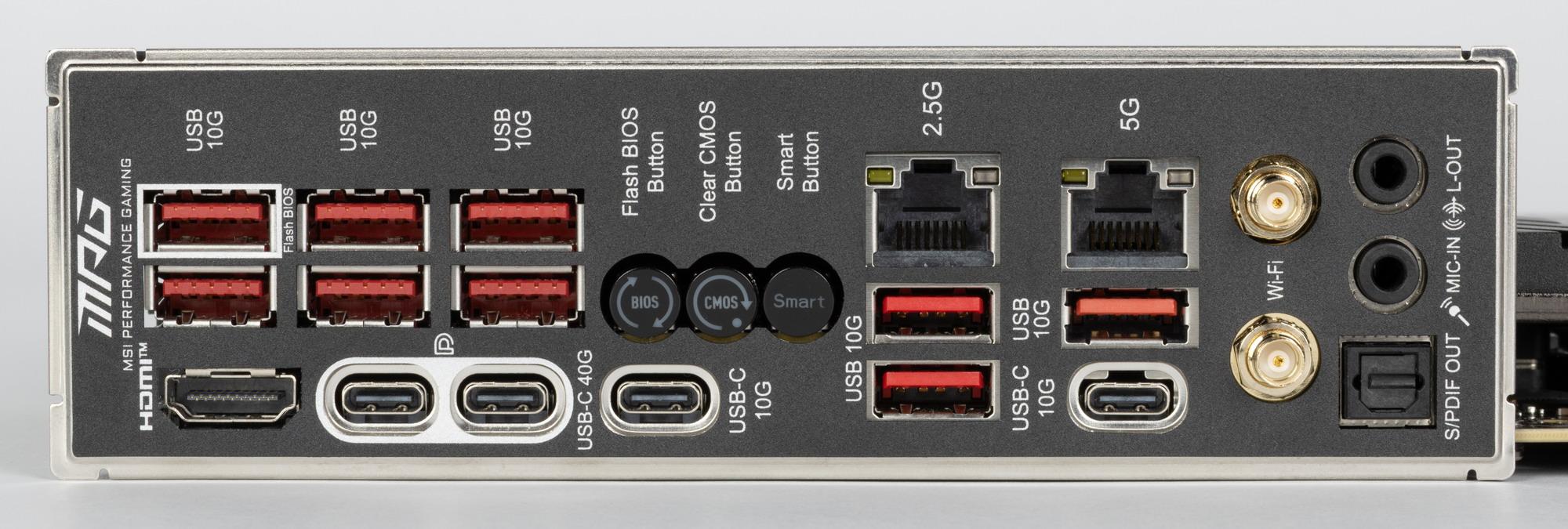

    Большинство портов выведено на заднюю панель матплаты.

    Напомню, что чипсет X870E способен реализовать максимально: 8 портов USB 3.2 Gen2/1, 2 USB 3.2 Gen2x2, 12 портов USB 2.0. Процессор Ryzen 7000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.

    Также мы помним и про 20 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 19 линий).

    И что мы имеем? Всего на материнской плате — 22 порта USB:

    • 2 порта USB4 реализованы через хаб ASMedia ASM4242
      (он делит 4 линии PCIe от CPU со слотом M.2_2) и представлены на задней панели портами Type-C;
    • 1 порт USB 3.2 Gen2x2: реализован через X870E и представлен внутренним портом Type-C
      (для подключения к соответствующему разъему на передней панели корпуса);
    • 11 портов USB 3.2 Gen2: два реализованы через CPU, и представлены на задней панели портом Type-C и портом Type-A (красного цвета); еще 4 реализованы через контроллер Realtek RTS5420
      (на него потрачена 1 линия USB 3.2 Gen2 от CPU) и представлены на задней панели портами Type-A (красного цвета); оставшиеся 5 реализованы через X870E и также представлены на задней панели 4 портами Type-A (красного цвета) и портом Type-C;

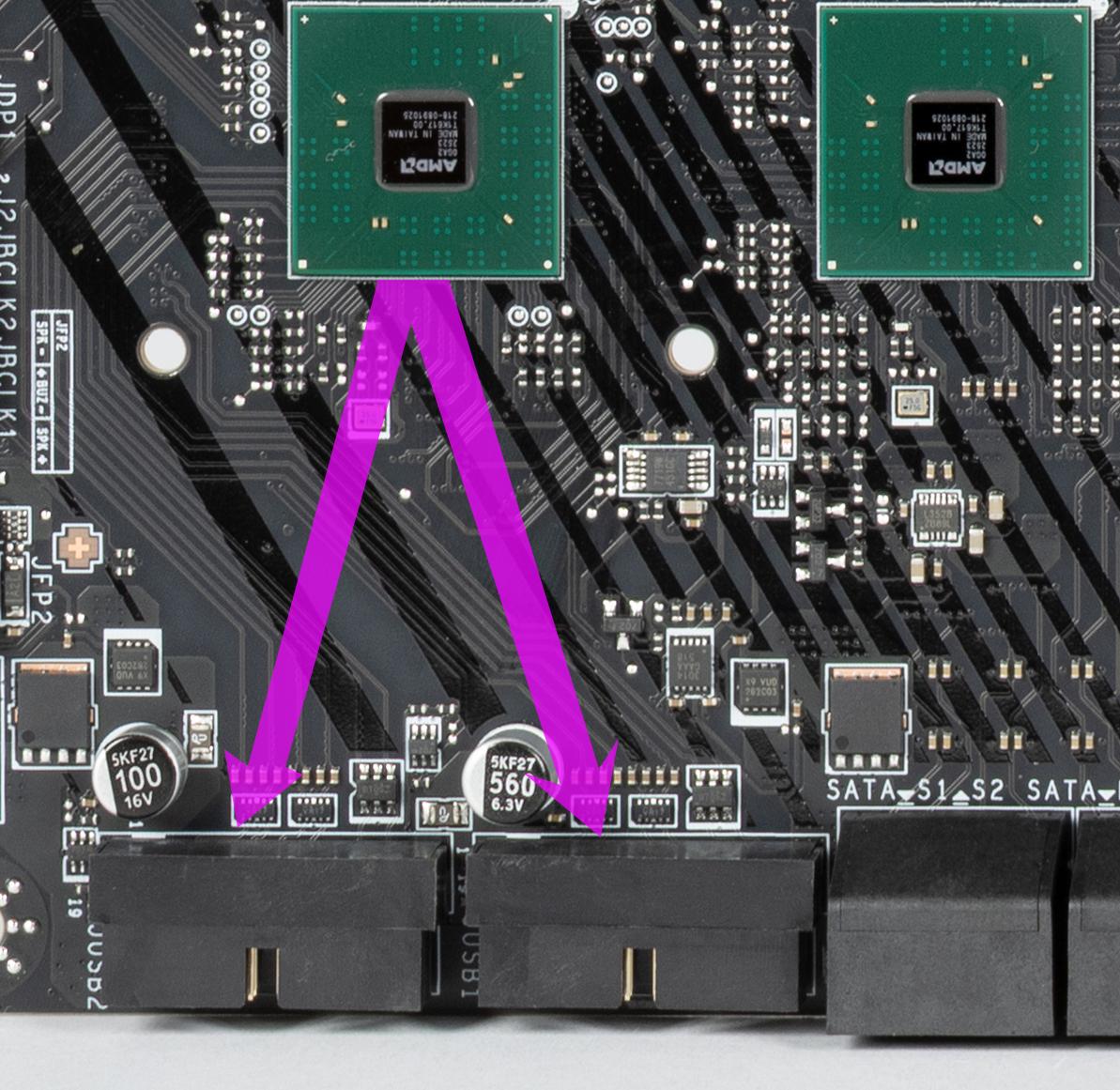

    • 4 порта USB 3.2 Gen1: все реализованы через X870E и представлены двумя внутренними разъемами
      (каждый на 2 порта);

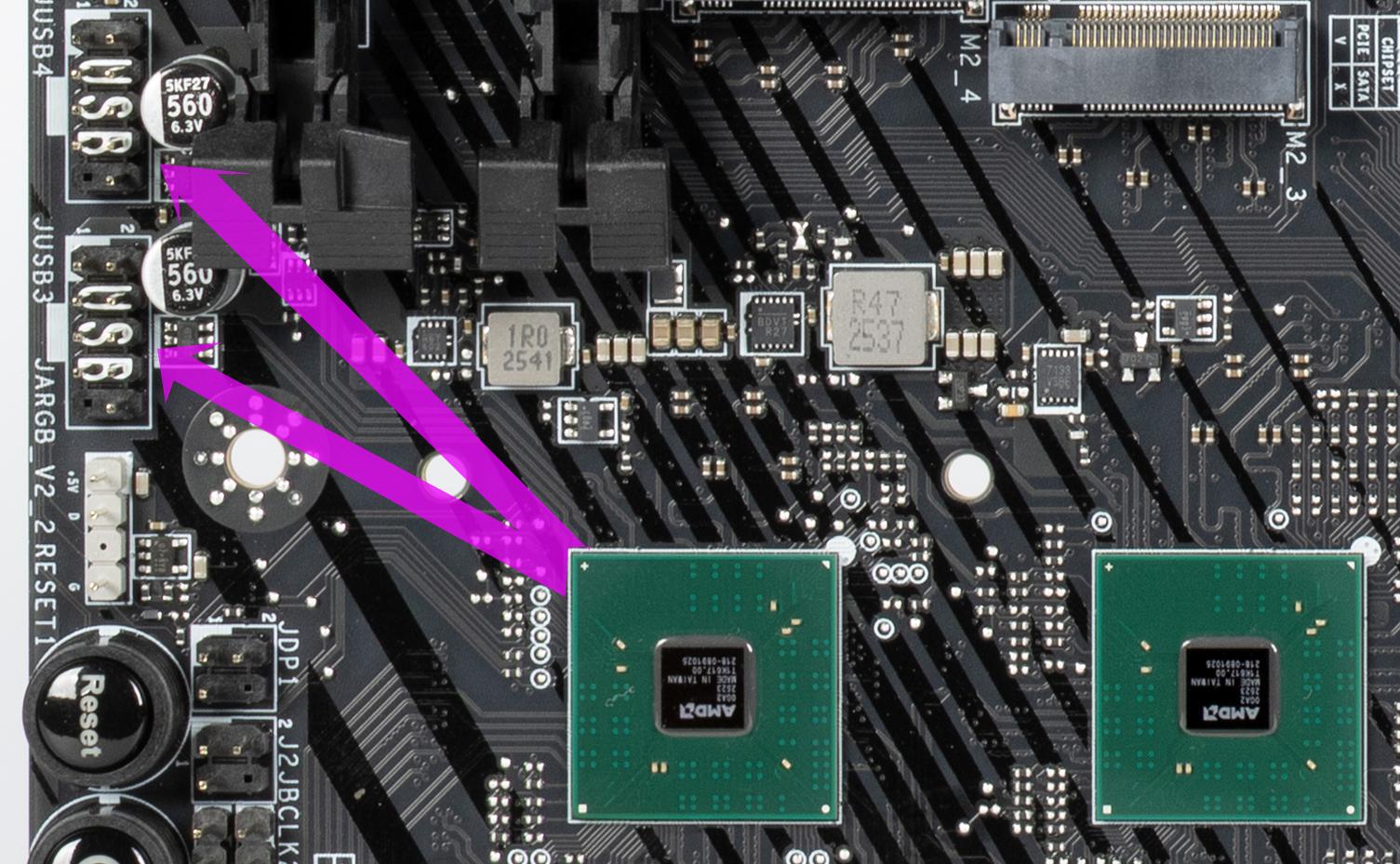

    • 4 порта USB 2.0/1.1: все реализованы через X870E и представлены двумя внутренними разъемами
      (каждый на 2 порта)

    От X870E используют USB 2.0 линии 3 контроллера:

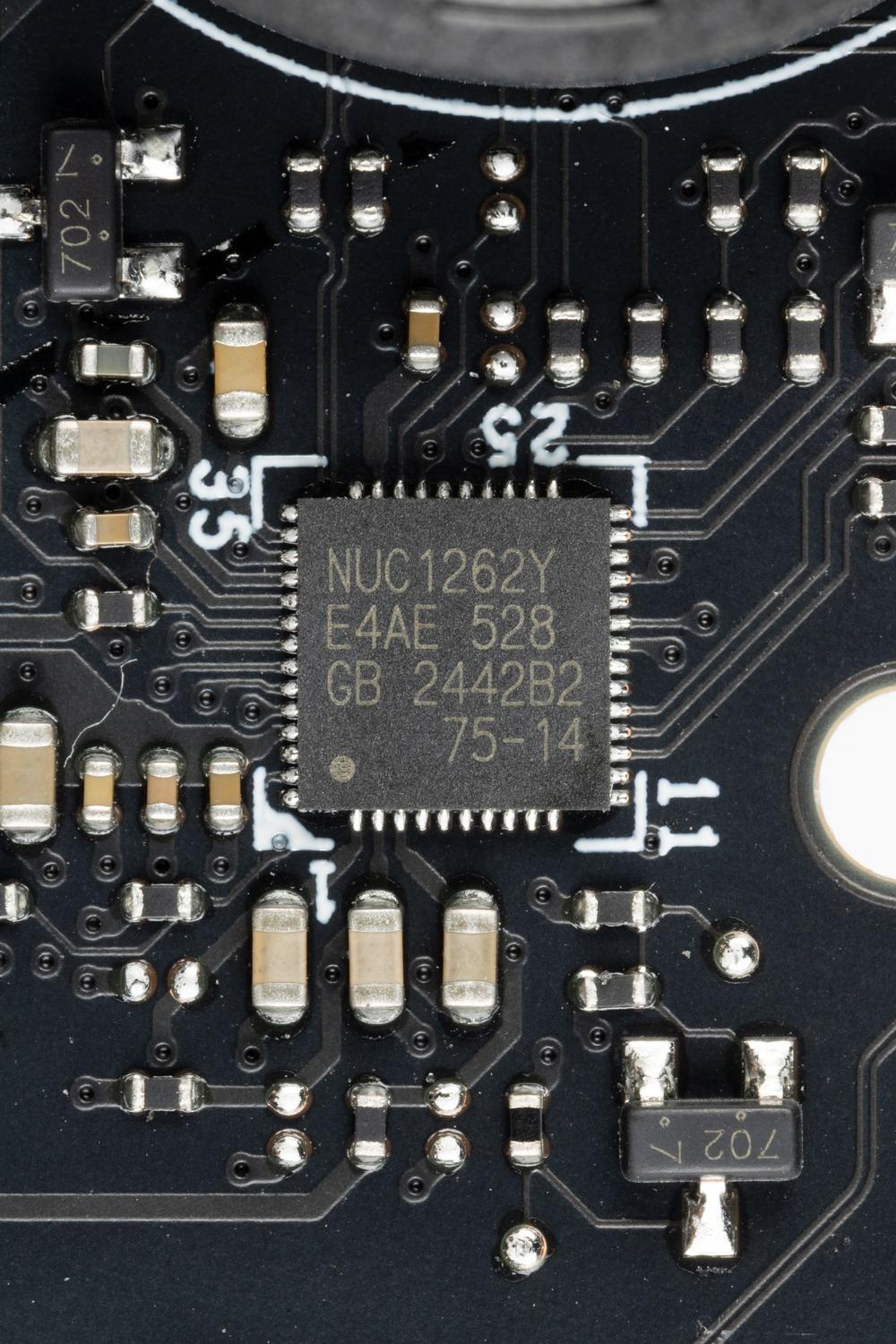

    • NUC126 (контроллер управления разъемами подсветки);
    • Bluetooth (MT7927);
    • ALC4080 (аудиокодек)

    Через чипсет X870E реализовано высокоскоростных портов USB:

    • + 1 выделенный USB 3.2 Gen2x2;
    • + 5 выделенных USB 3.2 Gen2;
    • + 4 выделенных USB 3.2 Gen1

    = 10 высокоскоростных портов.. Плюс 4 выделенных порта USB 2.0 и 3 порта USB 2.0 на обеспечение контроллеров. Всего 7 USB 2.0 портов реализовано.

    Плюс 20 линий PCIe, выделенные на поддержку иной периферии. Итого, у X870E в данном случае реализовано 30 высокоскоростных портов.

    Через CPU Ryzen реализовано 2 выделенных порта USB 3.2 Gen2 плюс 1 линия USB 3.2 Gen2 для поддержки хаба RTS5420.

    Очевидно, что задняя панель переполнена портами, и мы снова видим реализацию портов в 2 «этажа». На левом верхнем углу матплаты над четырьмя портами (HDMI и три Type-C) расположена небольшая плата, несущая на себе 6 портов Type-A (3.2 Gen2) и три кнопки управления.

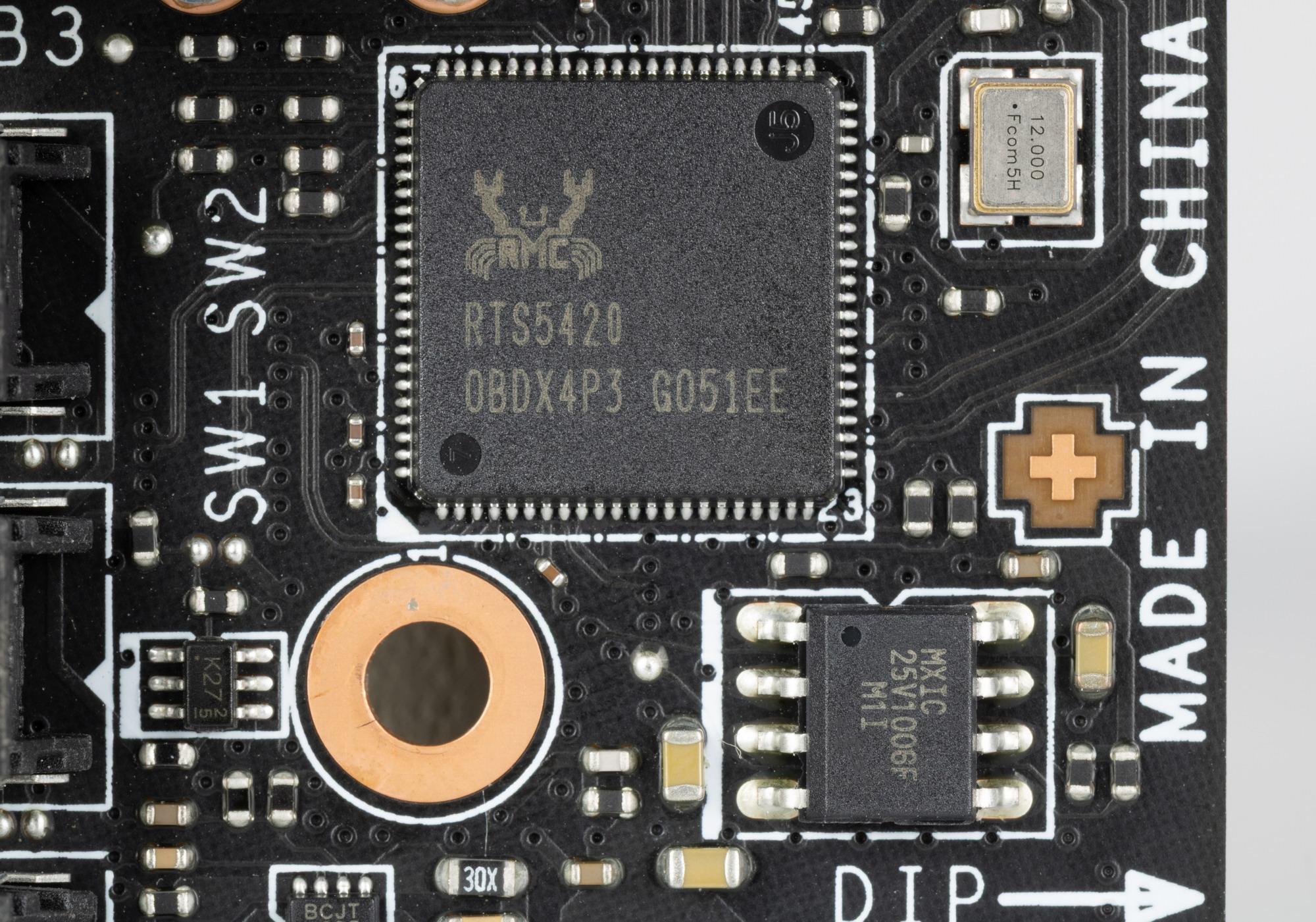

    При этом хаб USB 3.2 Gen2 (Realtek RTS5420) расположен на этой дополнительной карте, обеспечивая работу 4х портов USB 3.2 Gen2.

    USB порт 3.2 Gen2x2 в виде внутреннего Type-C оснащен соответствующими усилителями сигнала (ре-драйверам) и позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов (до 27 Вт).

    Также и порты USB 3.2 Gen2 Type-C на задней панели оснащены ре-драйверами для обеспечения зарядки тех же гаджетов.

    Сетевые интерфейсы

    Материнская плата оснащена средствами связи отлично. Имеются два скоростных Ethernet-контроллера:

    • Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с
    • Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

    У платы также имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7927, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

    Отметим способ крепления антенн к задней панели портов без прикручивания (даже если имеется резьба для их привинчивания), надо просто вставить в разъемы на матплате.

    Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

    Гнезда для вентиляторов, ввод-вывод

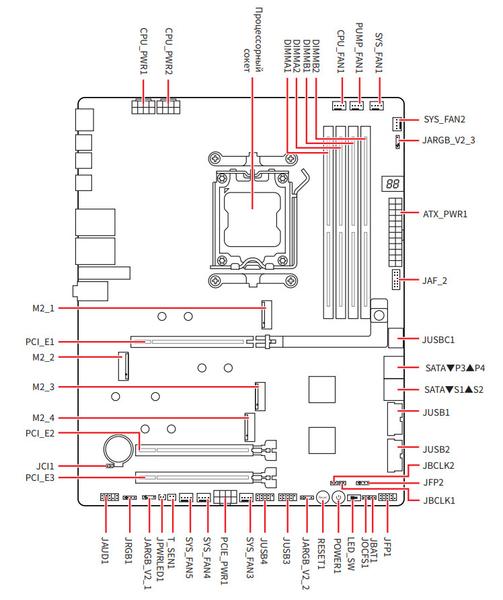

    Разъемов для подключения вентиляторов и помп на самой плате — 7. Схема размещения коннекторов для систем охлаждения выглядит так:

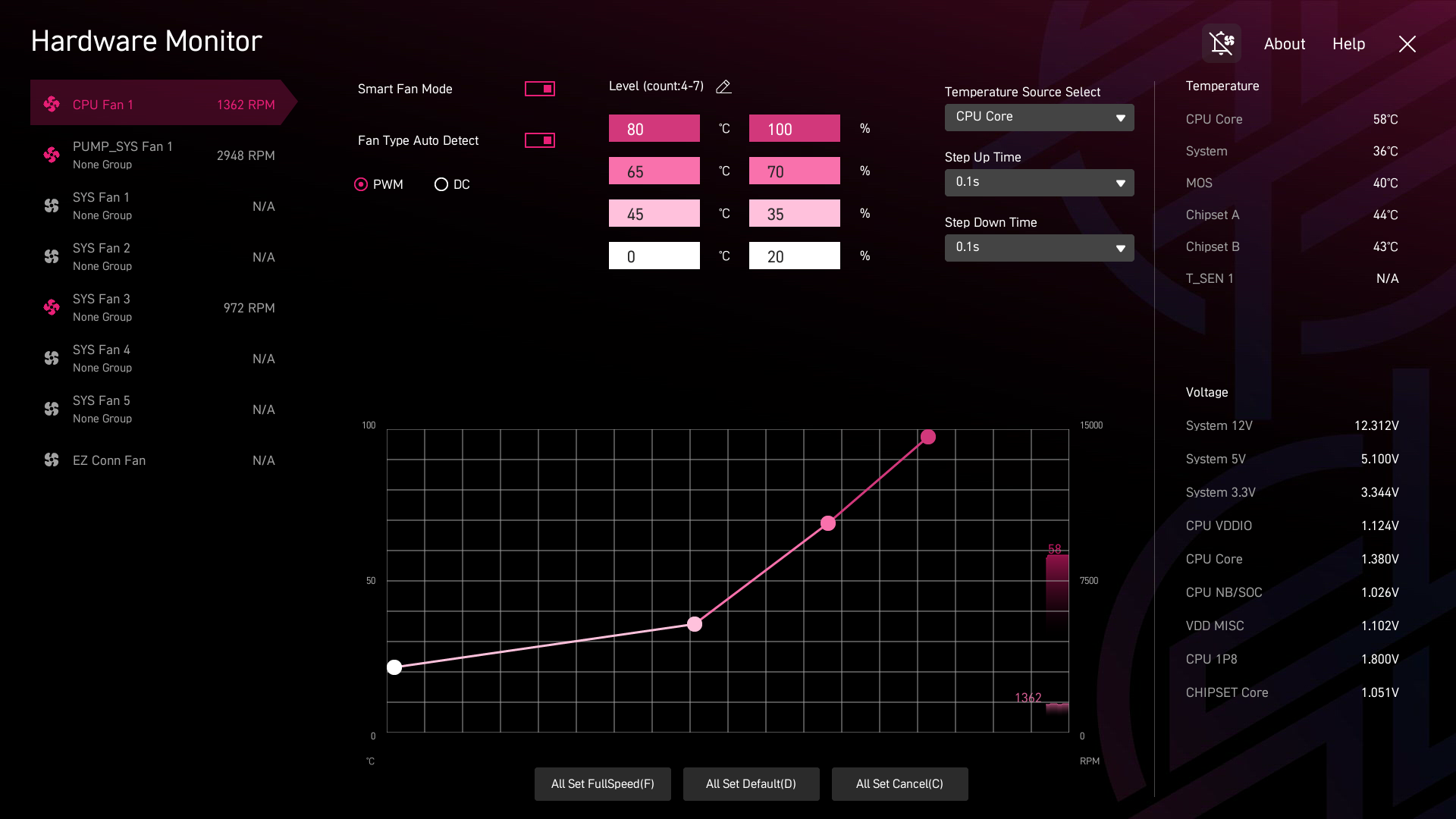

    Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока рассчитаны на максимальный ток 2А и потребление до 24 Вт, а гнездо для помп СЖО – до 3А и 36 Вт.

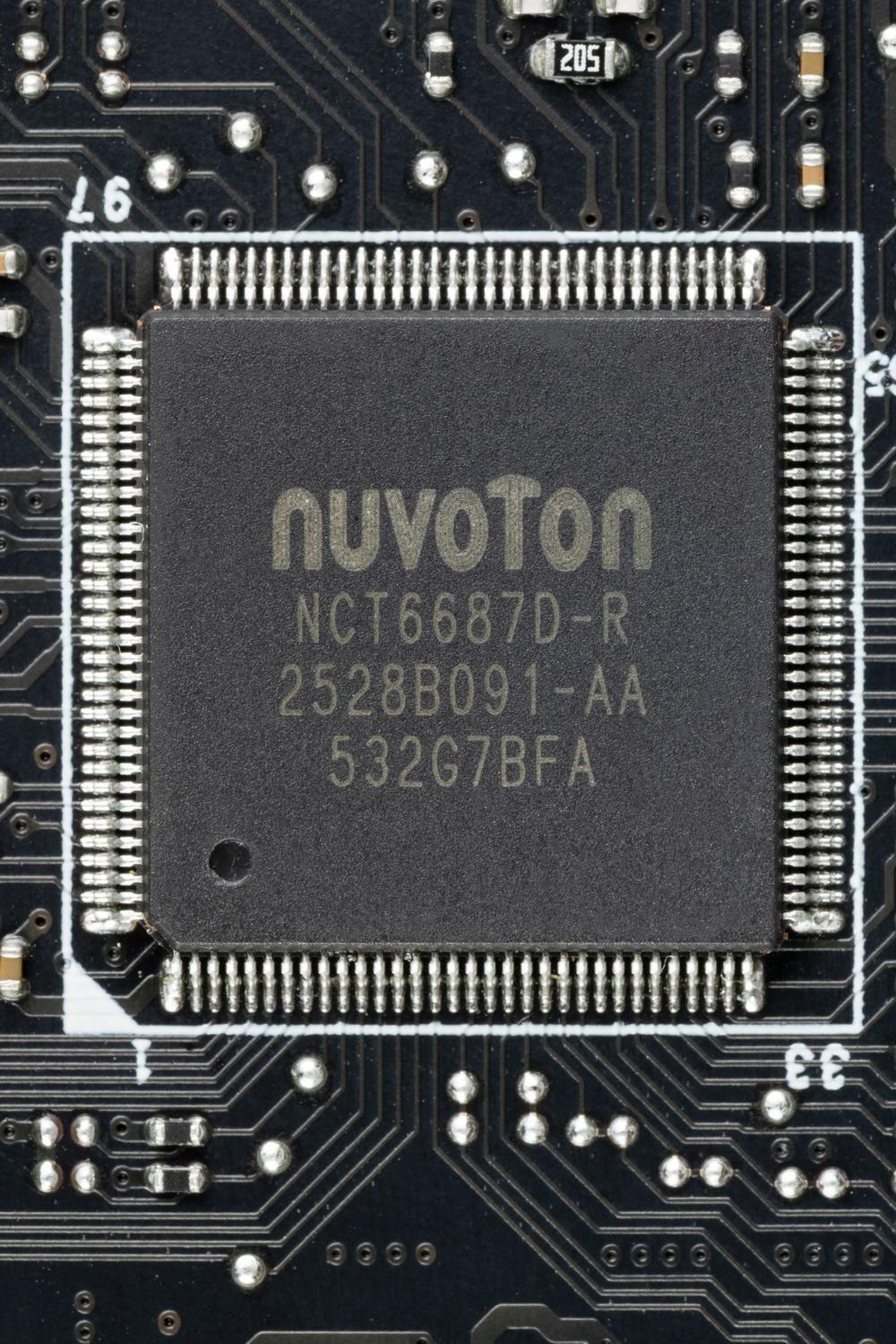

    Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6687.

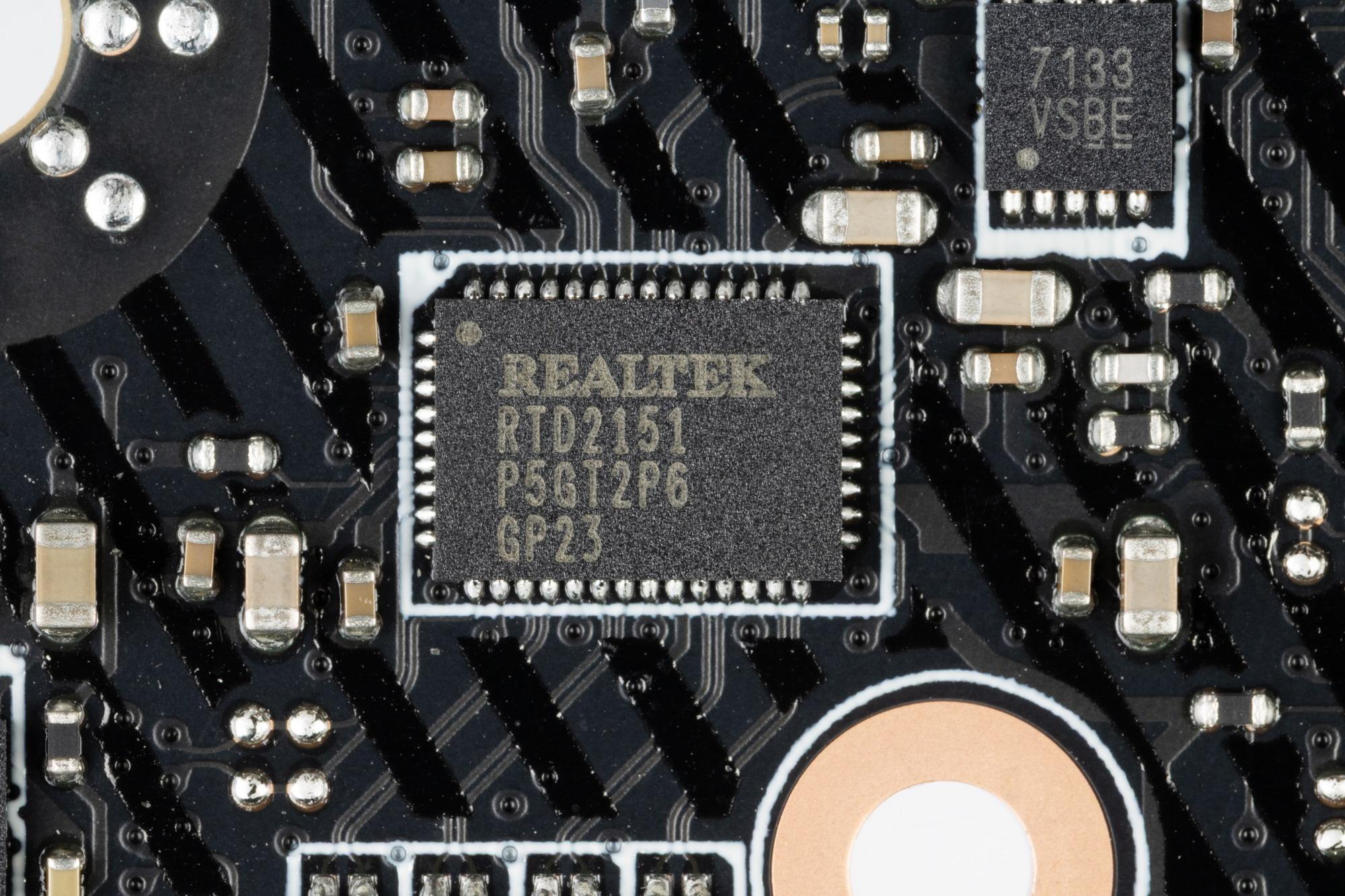

    Матплата имеет гнездо вывода встроенной графики HDMI, для усиления до версии 2.1 используется особый ре-драйвер.

    А также не забываем, что у платы есть 2 гнезда USB4 (Type-C), поддерживающих вывод в формате DP, для усиления сигнала применяется ре-драйвер от TI.

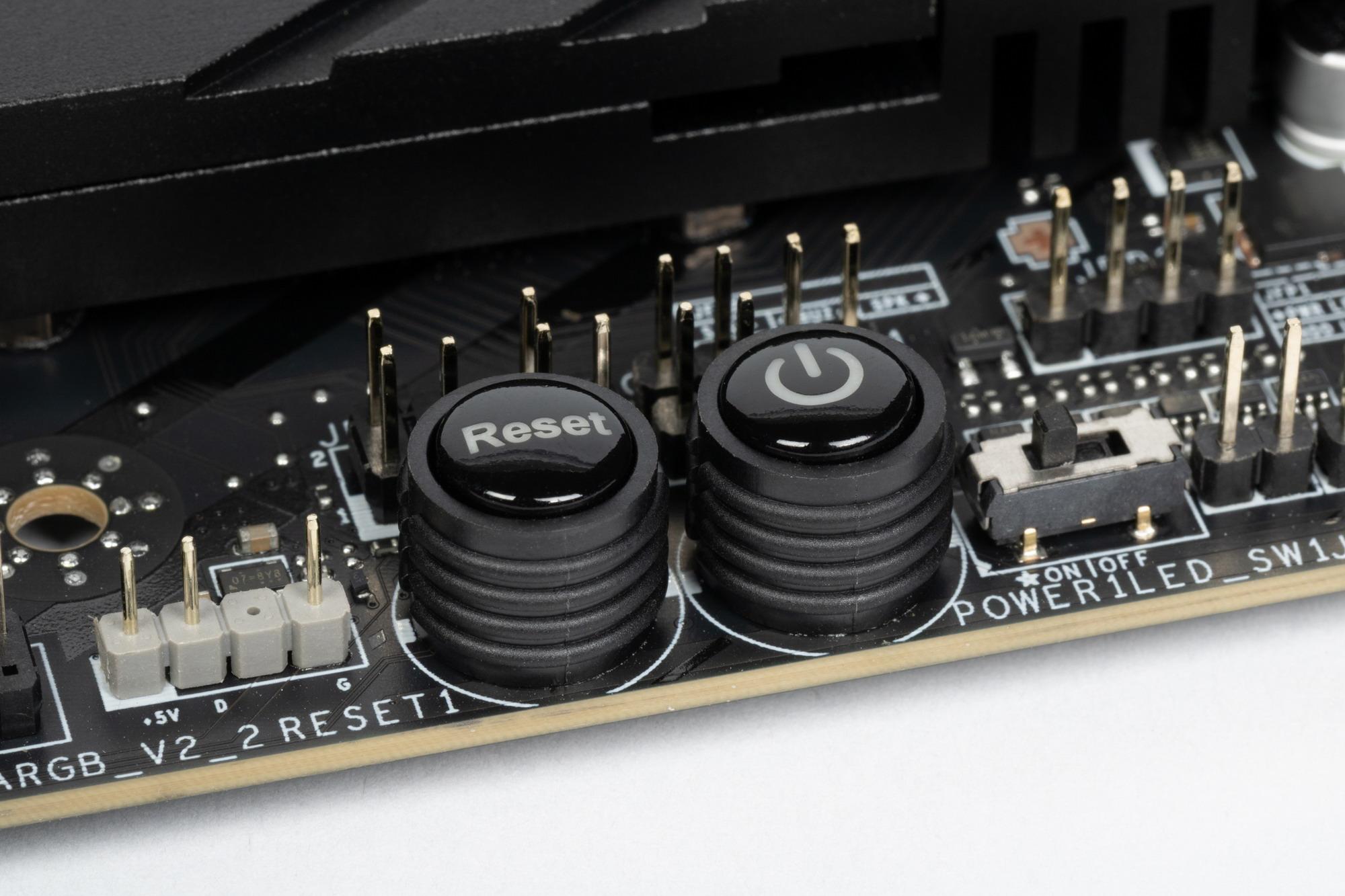

    Дополнительные разъемы и порты

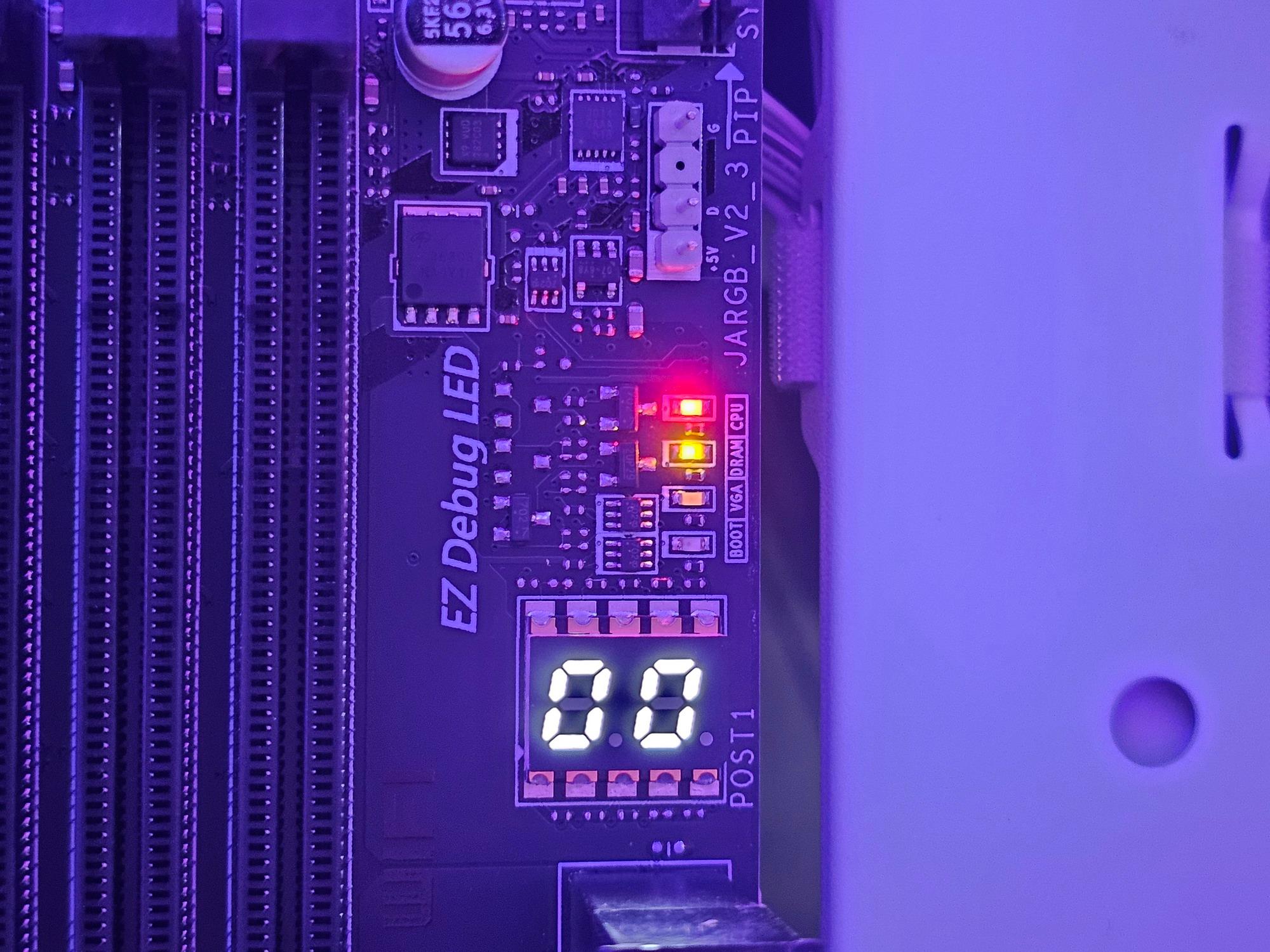

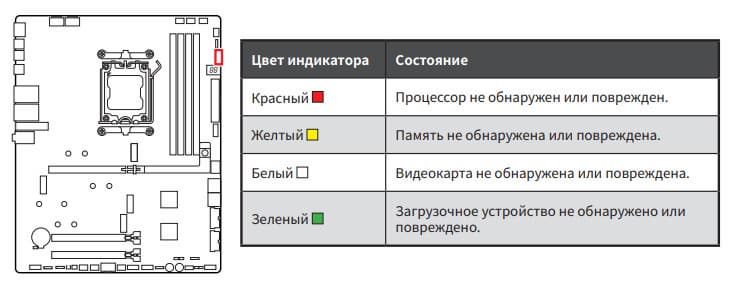

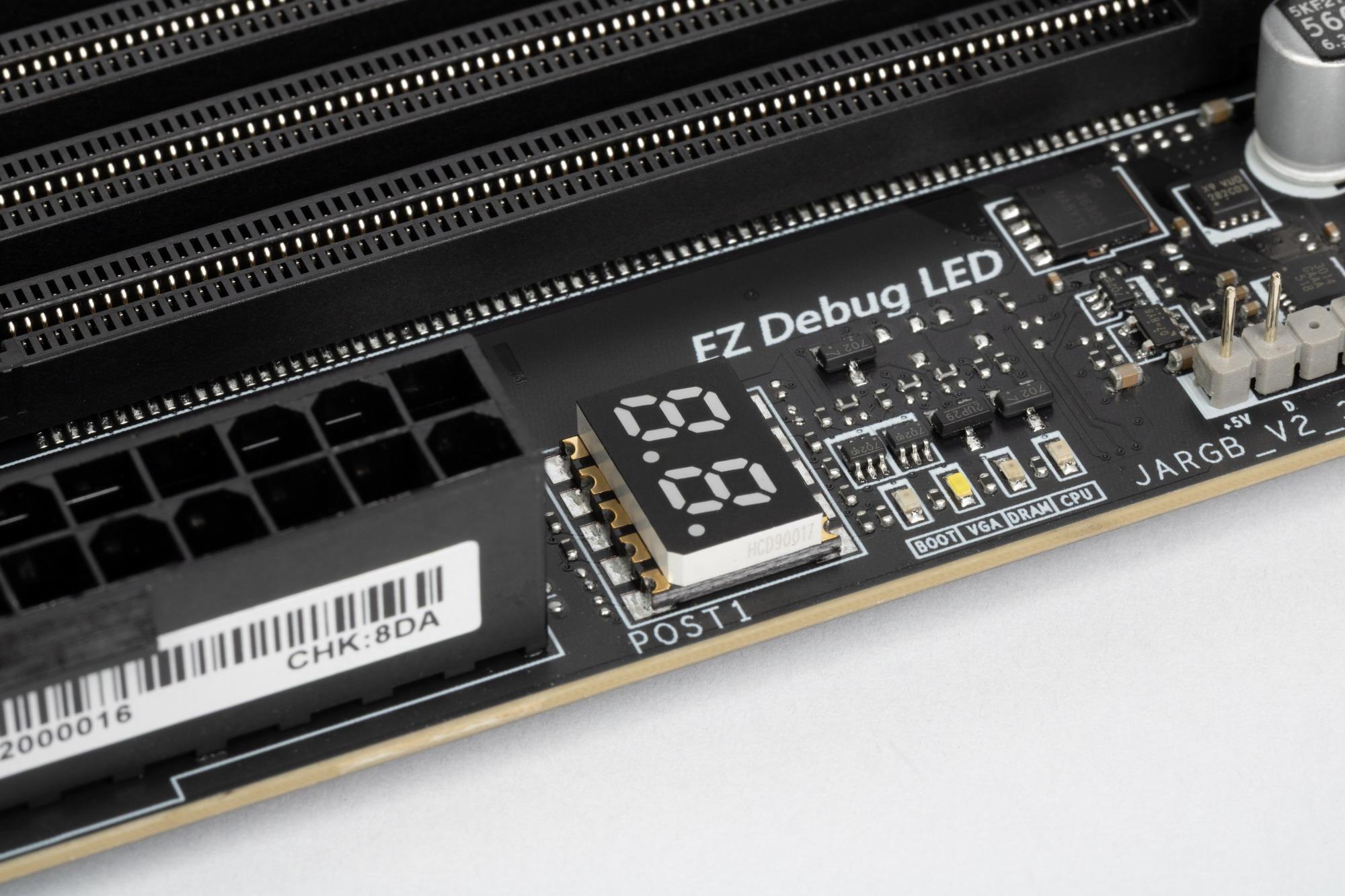

    Дополнительные устройства

    Аудиоподсистема

    В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC4080, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит /384 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0.

    Имеется и операционный усилитель Savitech SV3H712.

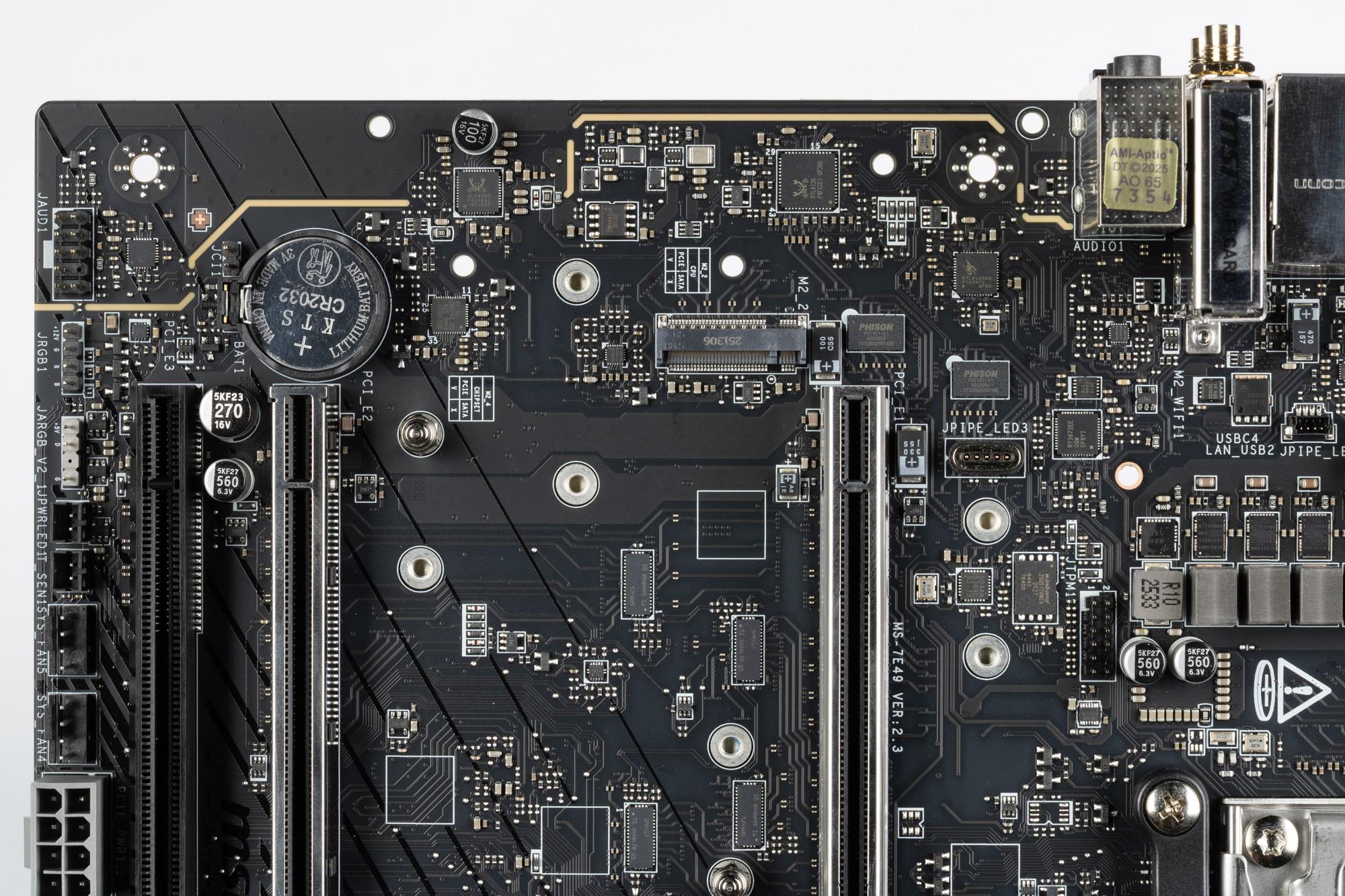

    Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами.

    У карты два универсальных разъема с позолоченным покрытием по приему и выводу сигналов плюс оптический S/PDIF.

    Вывод по схемам 4.0, 5.1 и 7.1 возможен только через использование аудиогнезд на передней панели корпуса совместно с двумя гнездами на самой плате, а также через S/PDIF. Настройка схем – с помощью ПО, скачиваемого с сайта производителя

    Результаты тестирования звукового тракта в RMAA

    Питание, охлаждение

    Система питания

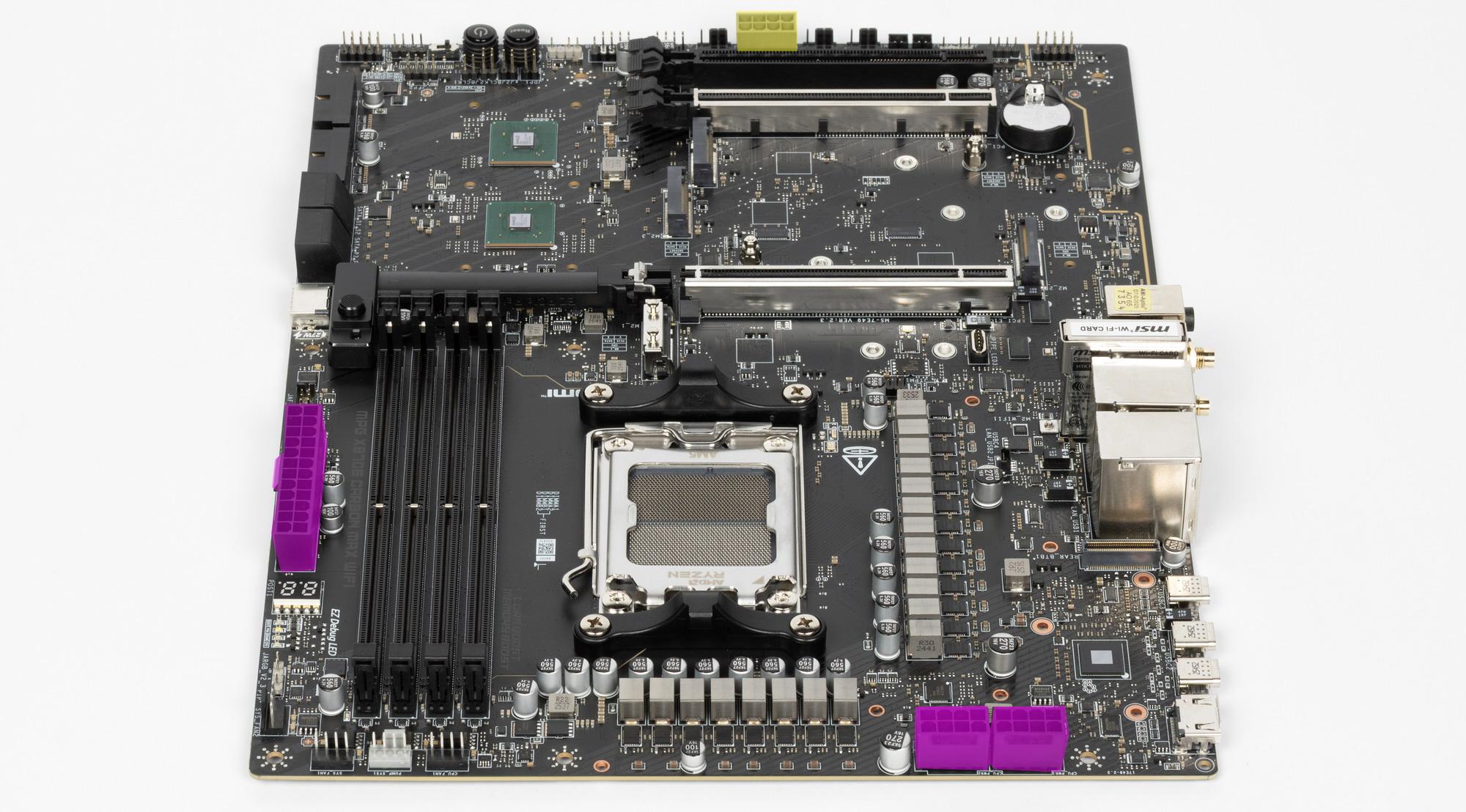

    Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V,а также 8-контактный PCIe для поддержки усиленного питания слотов PCIe x16 (отмечен желтым цветом).

    Схема подключения возможна для двух видеокарт на процессорах Nvidia, а также до трех карт на процессорах AMD. Не забываем, что мультиграфические конфигурации нынче поддерживаются только рабочим специализированным ПО (современные игры уже это не поддерживают)

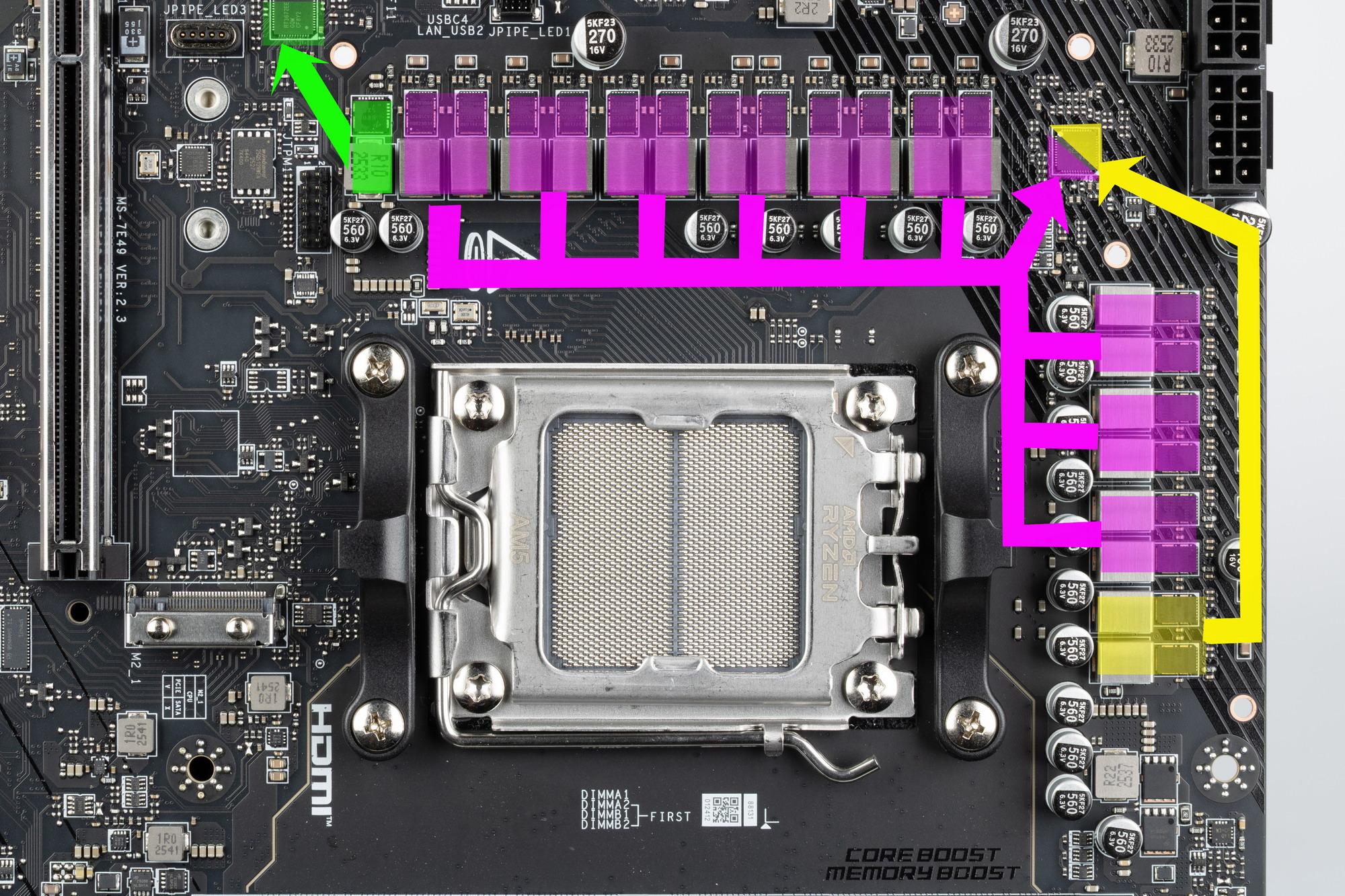

    Внешне схема питания выглядит как 18+2+1: 18 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

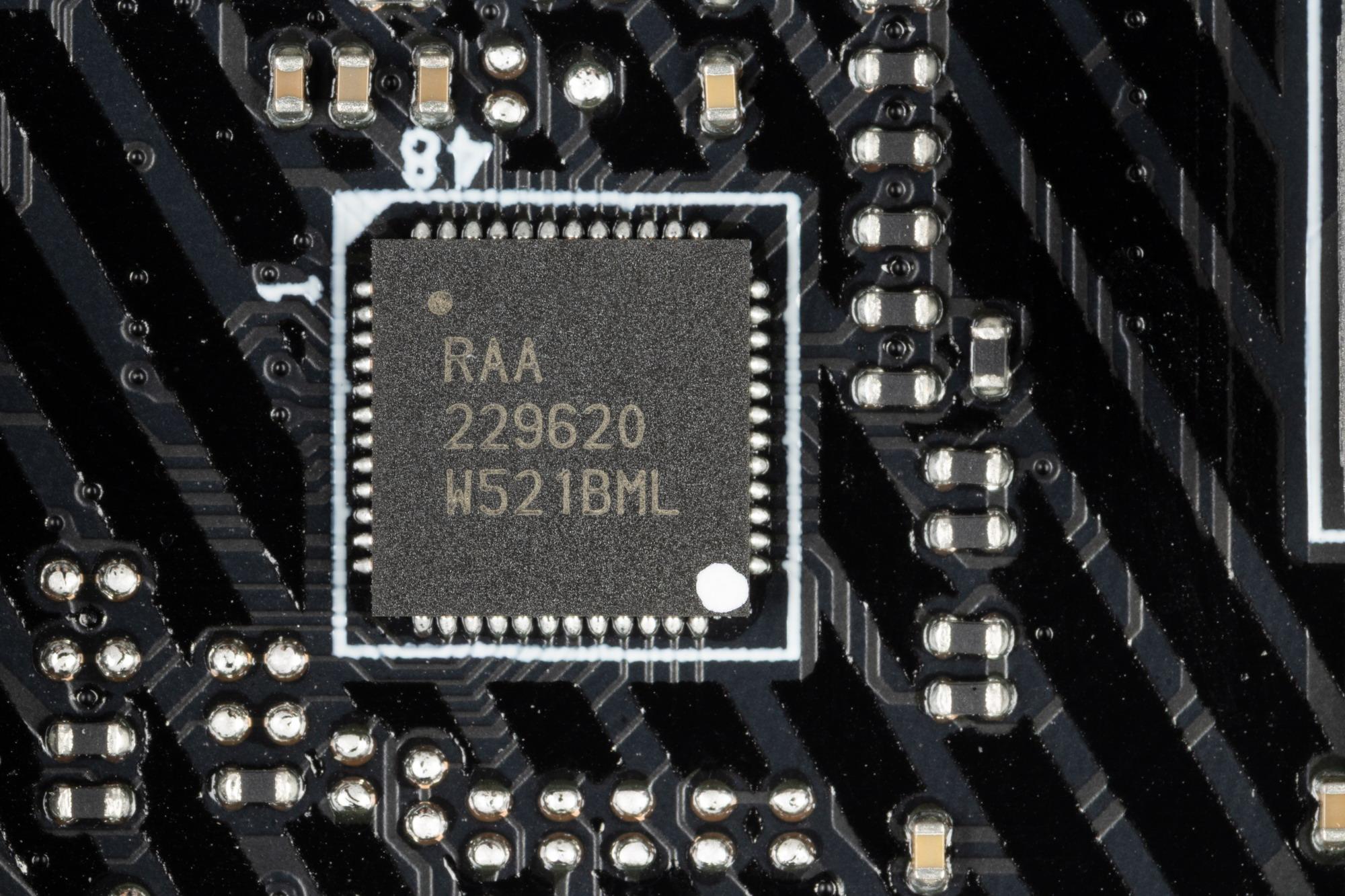

    Управляет фазами VCore и SoC ШИМ-контроллер RAA 229620 от Renesas. Он рассчитан на 12 фаз, поэтому уже очевидно, что у VCore фазы питания управляются по-парно (то есть общая схема – 9х2 плюс 2 фазы SoC = 11 фаз).

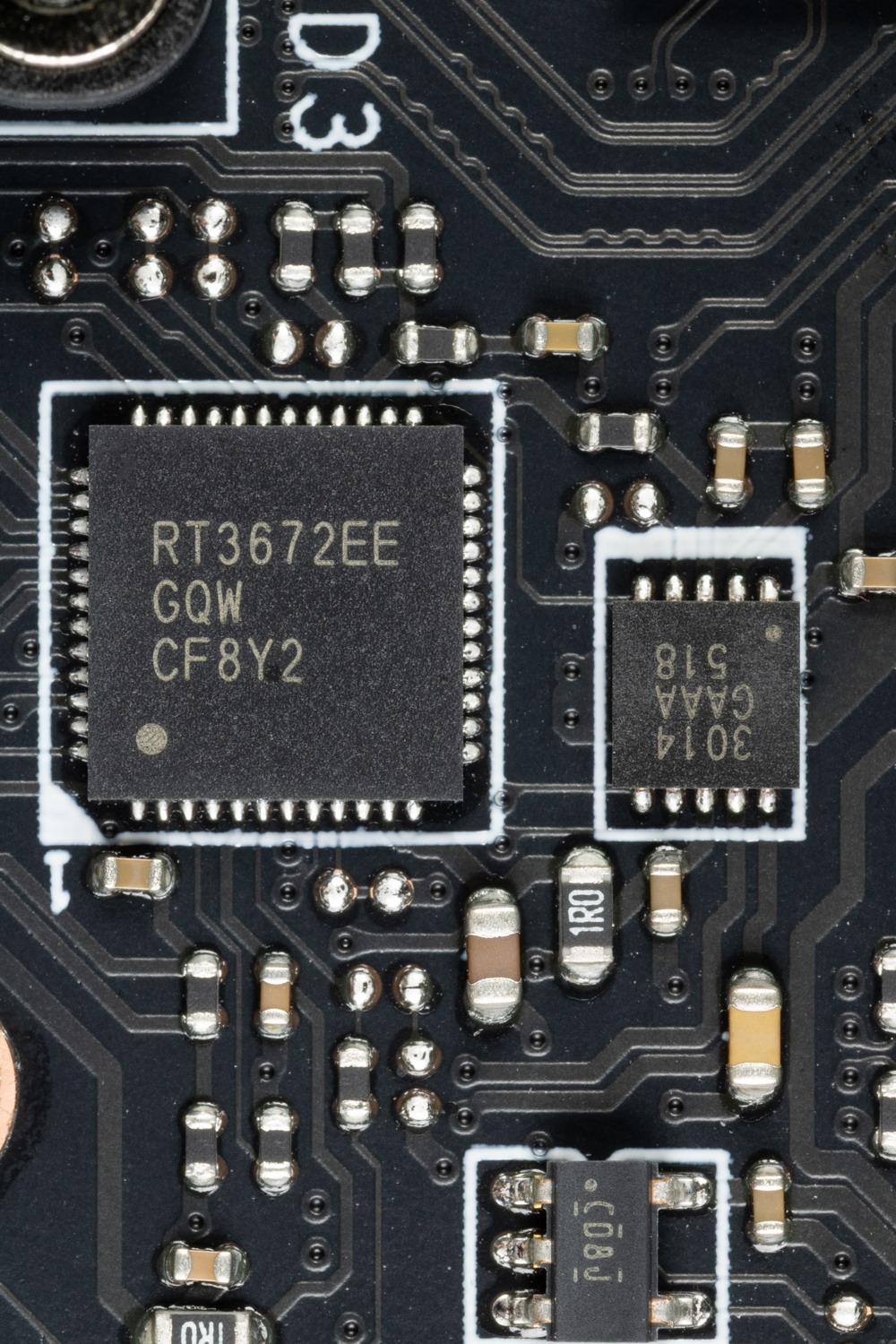

    Фаза питания VDD_MISC — под управлением ШИМ-контроллера RT3672 от Richtek.

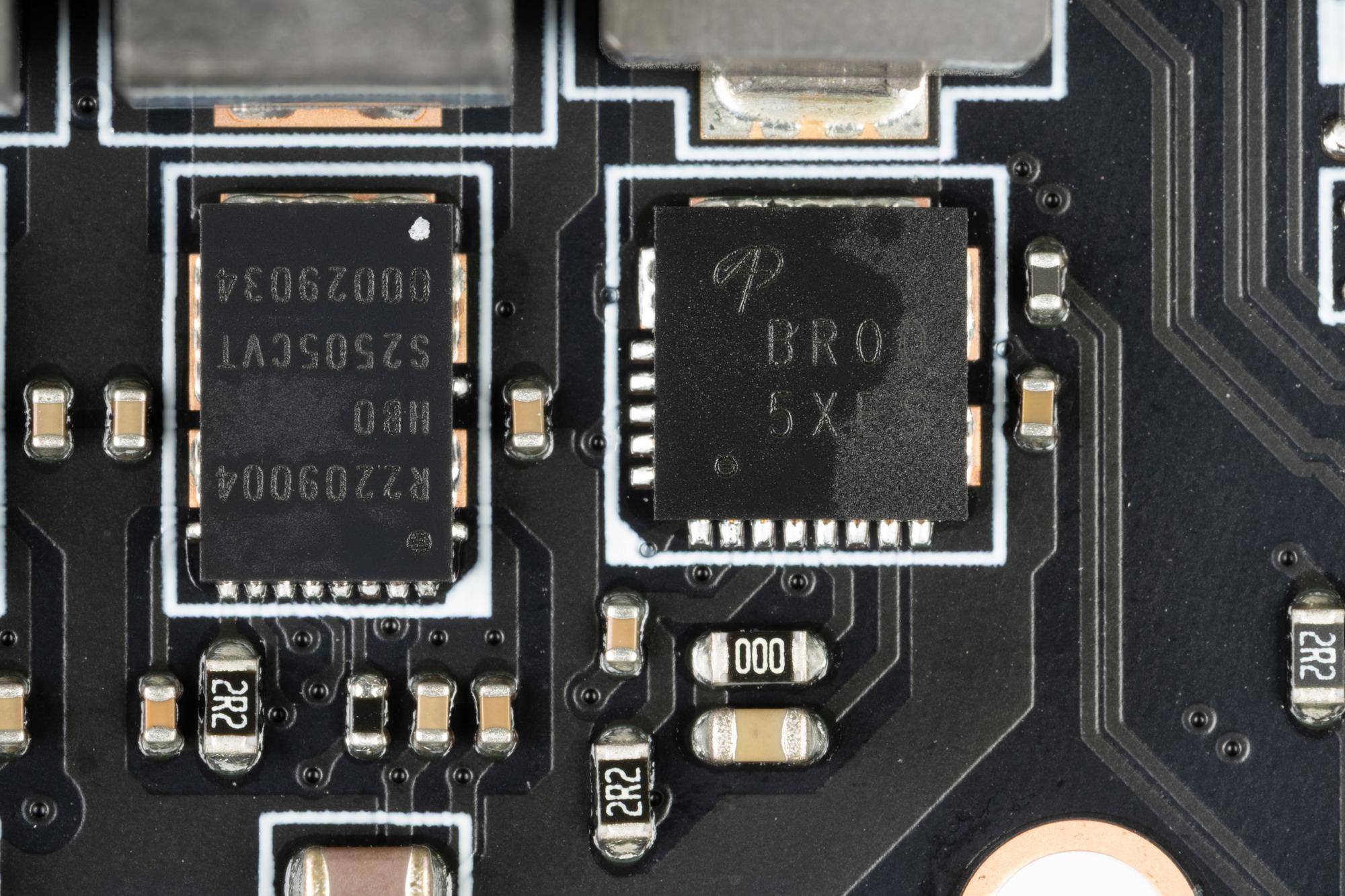

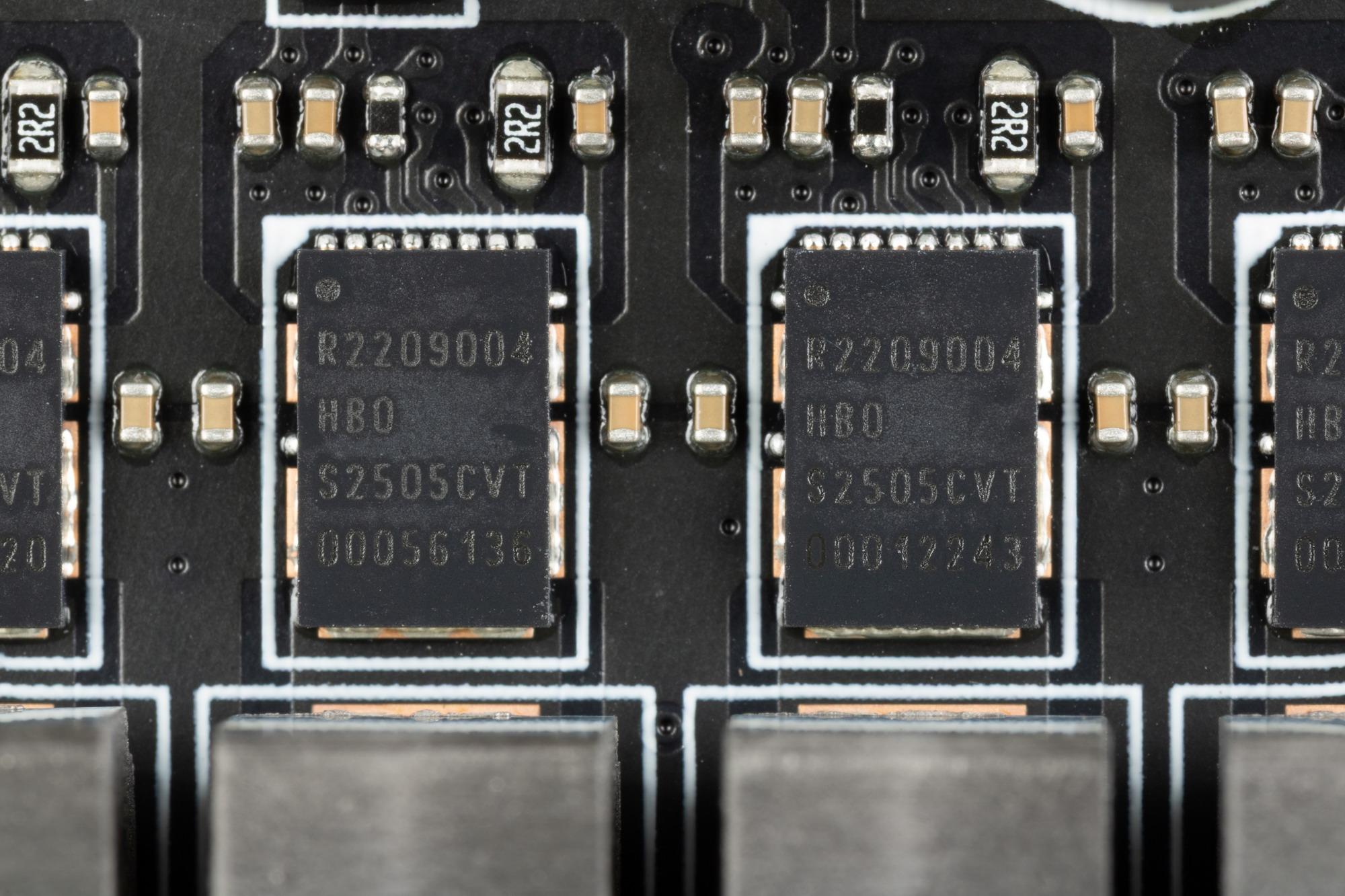

    Каждая фаза VCore и SoC имеет по транзисторной сборке R2209004 от Renesas (до 110А).

    Схема питания VDD_MISC имеет суперферритовый дроссель и AOZ5516QI MOS от Alpha&OMPGa Semi на 55 А.

    Охлаждение

    Как мы ранее выяснили, все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

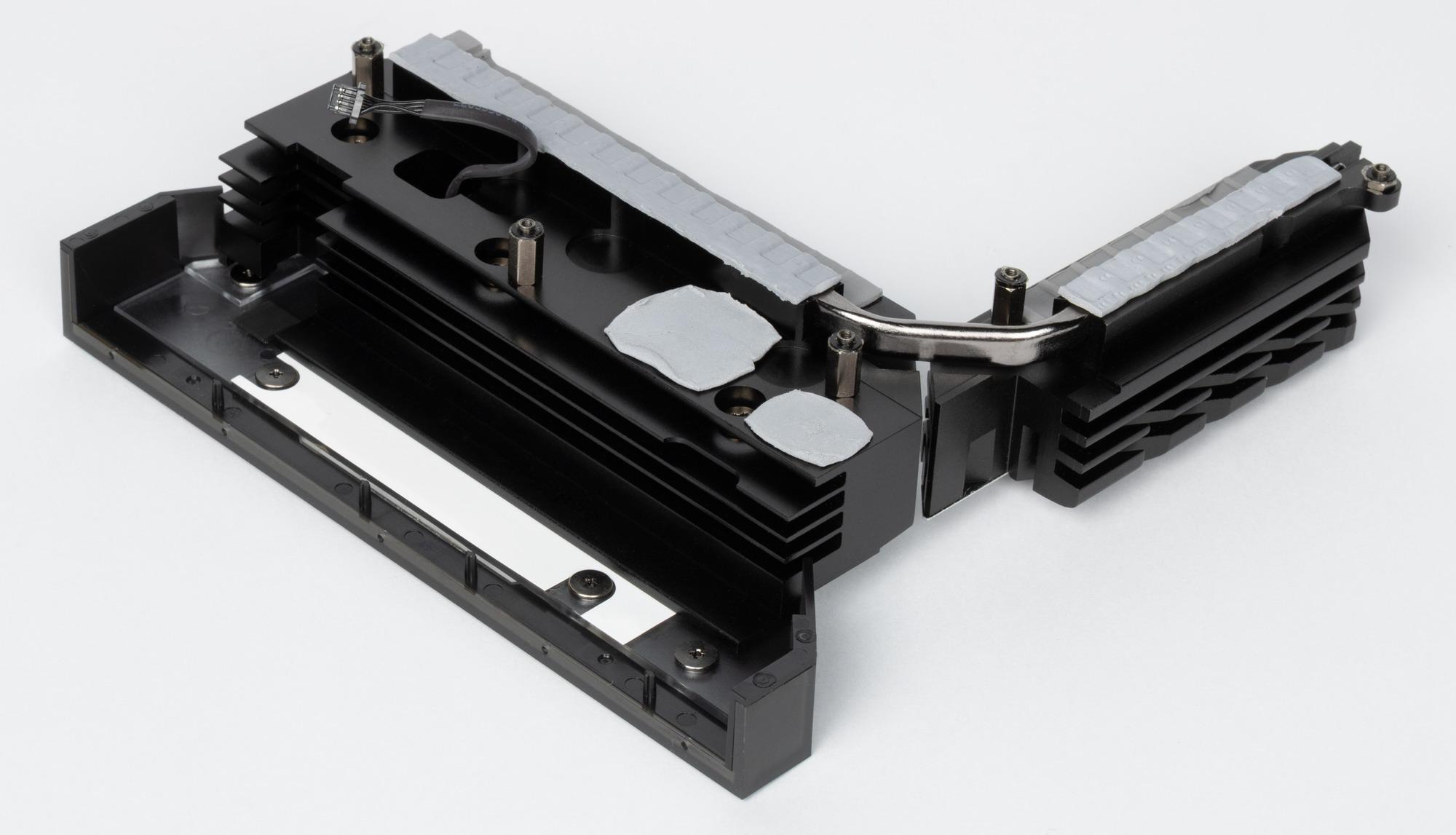

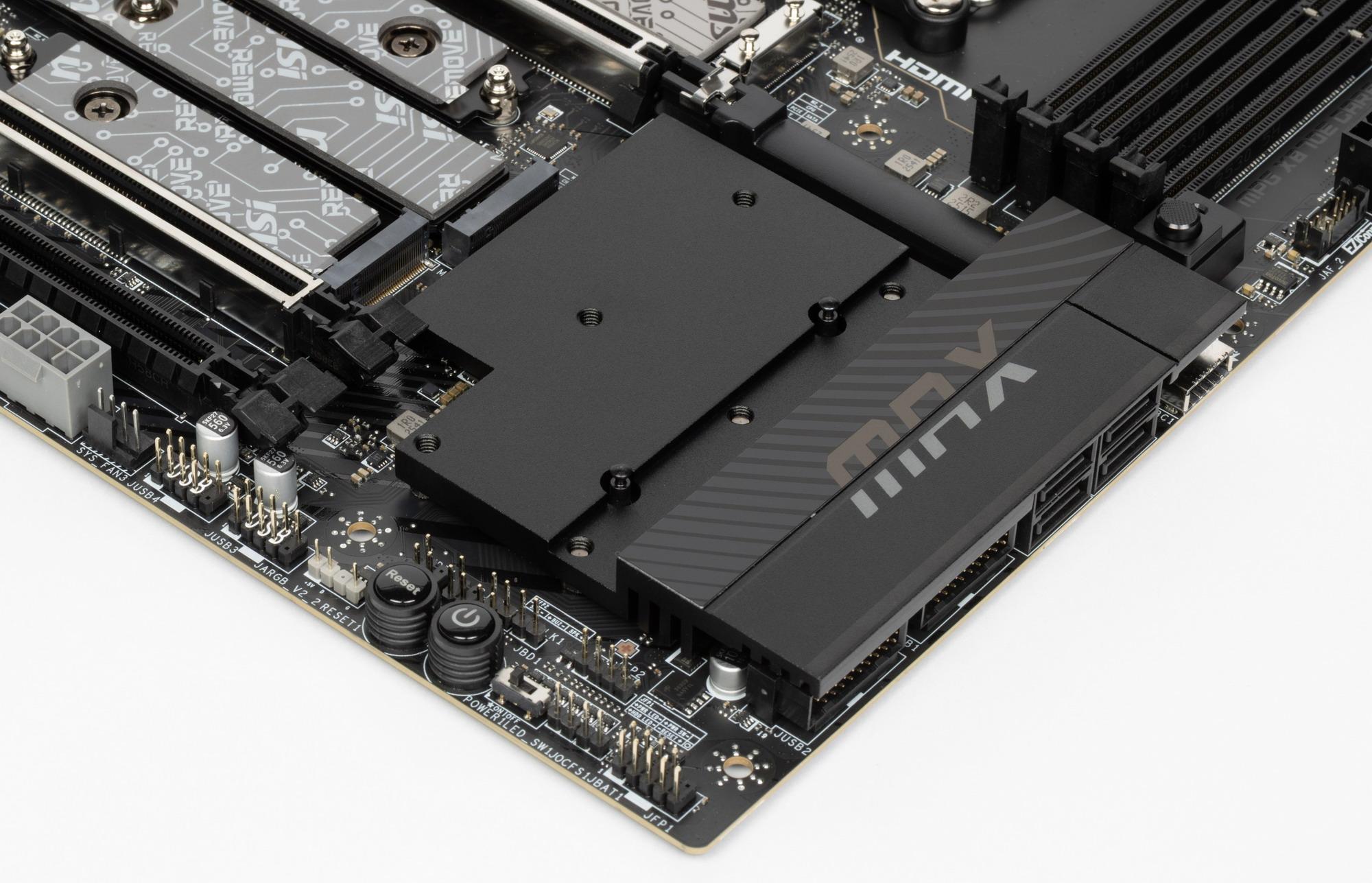

    Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенные тепловой трубкой под прямым углом.

    Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, оснащенный подсветкой.

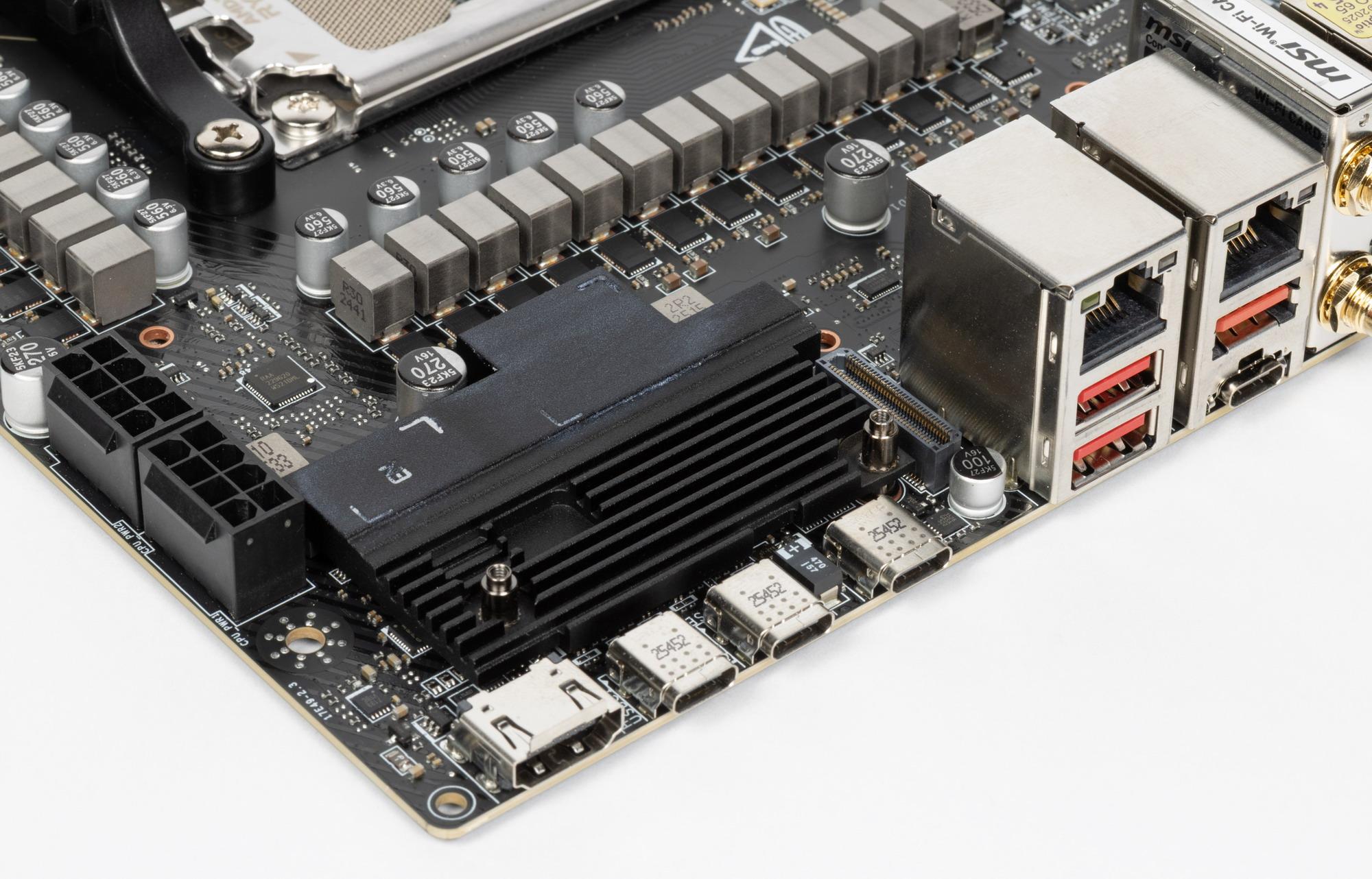

    Контроллер USB4 от ASMedia охлаждается самостоятельным радиатором.

    Как я уже упоминал ранее, четыре M.2 слота также имеют радиаторы: у верхнего — свой персональный радиатор, у трех — общий.

    Напомню, что материнская плата не имеет бэкплейта.

    Подсветка

    Все о внешней красоте

    Программное обеспечение под Windows

    Фирменное ПО MSI

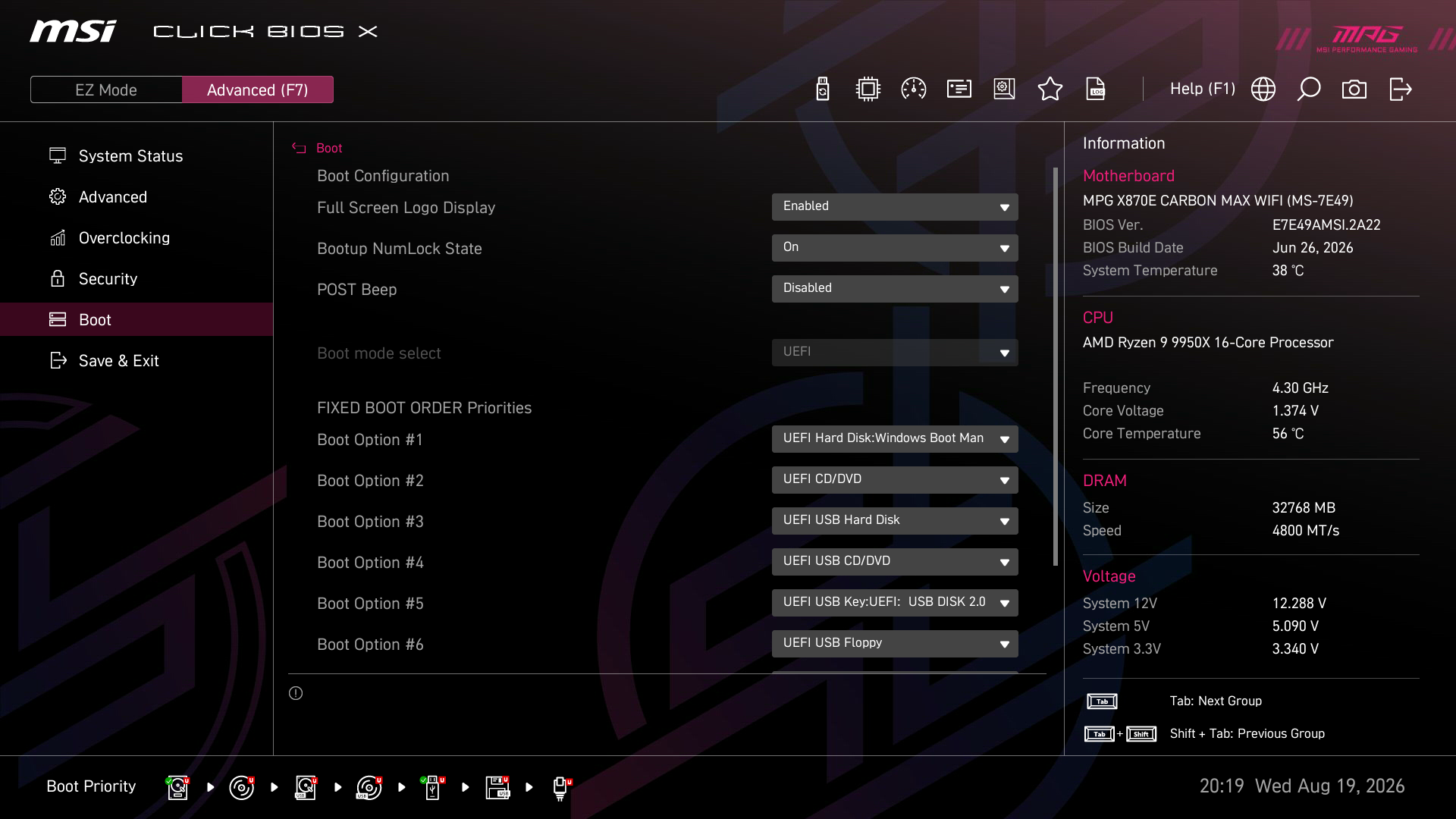

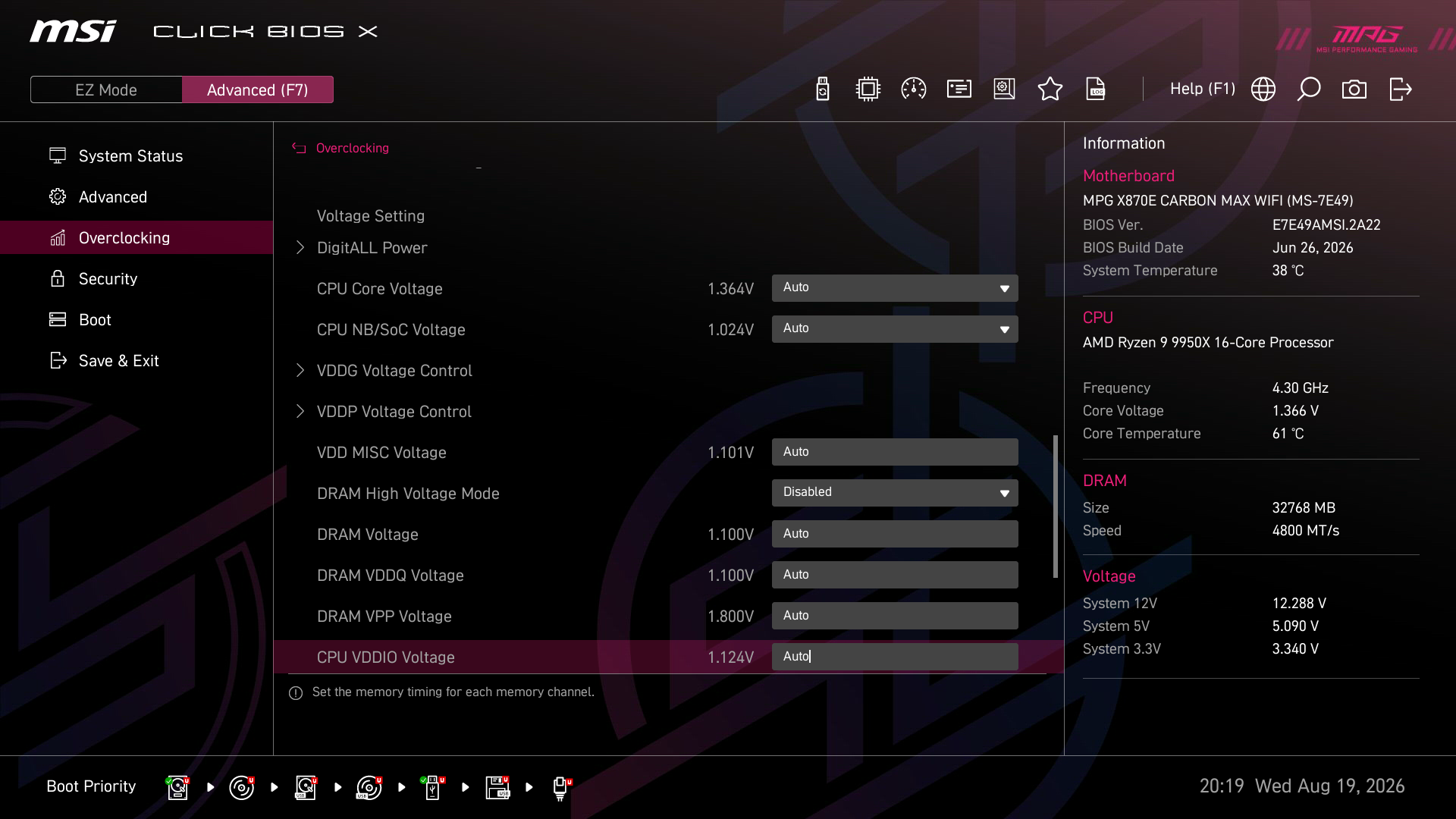

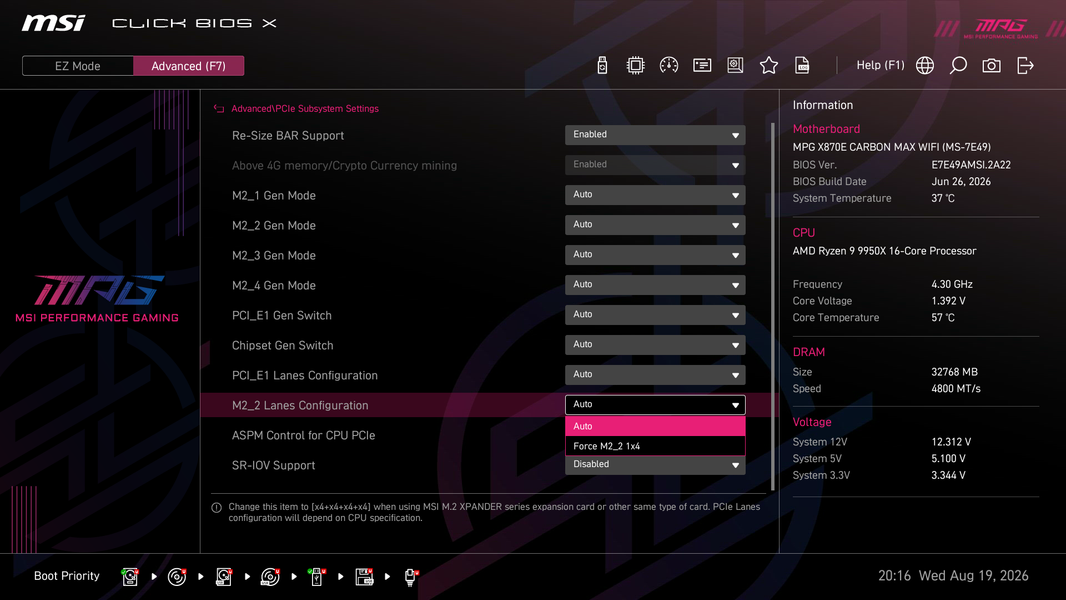

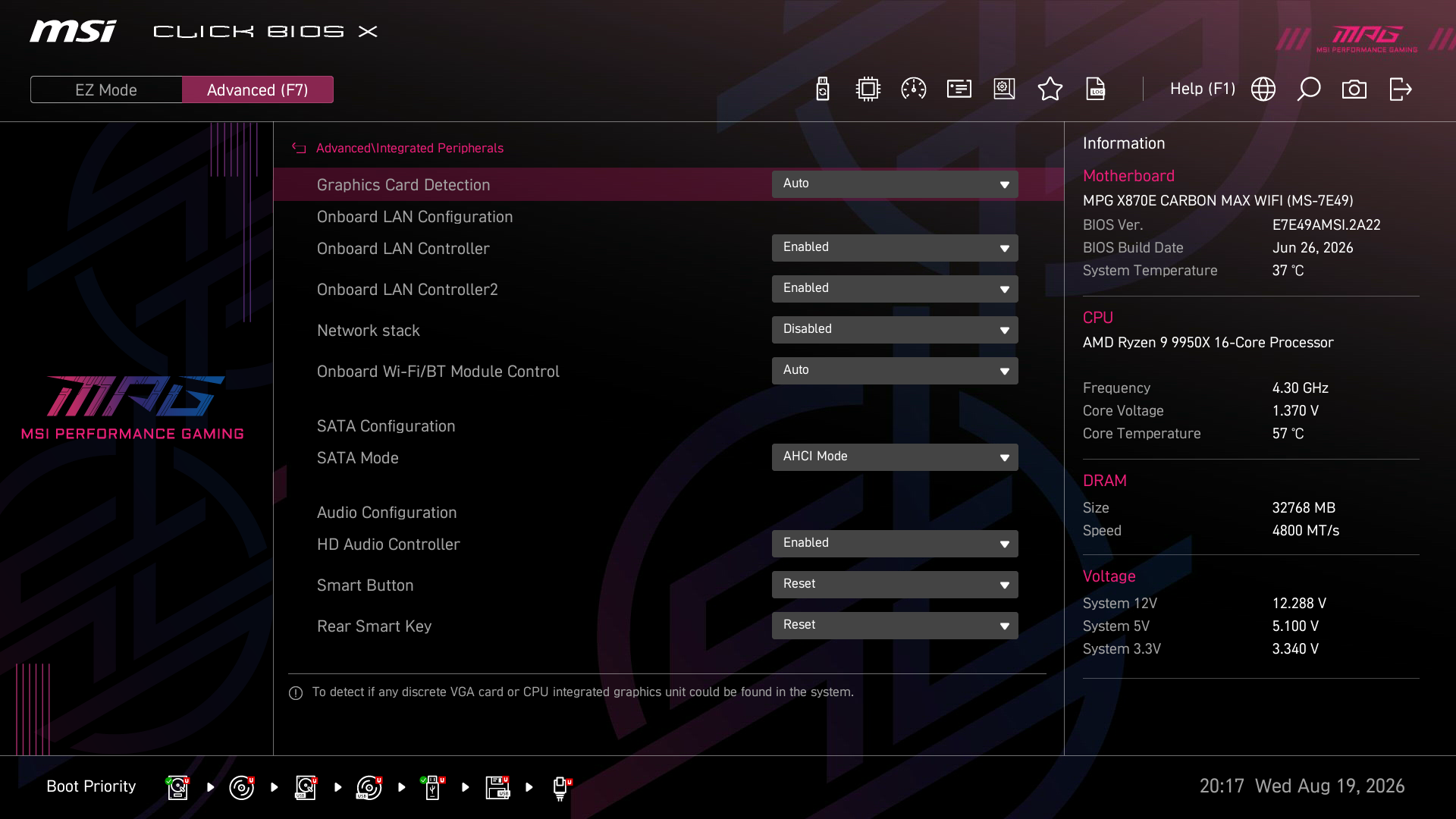

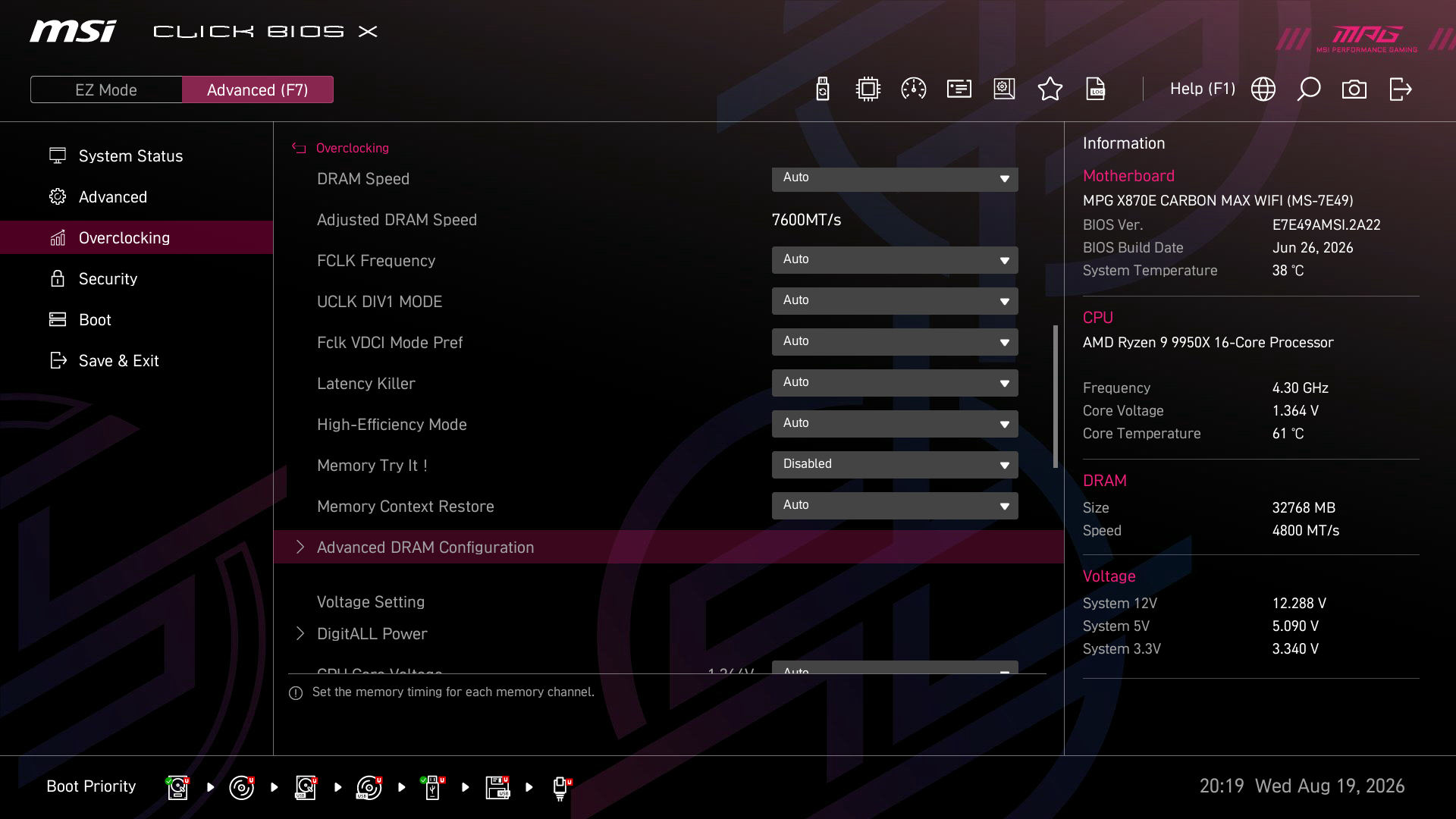

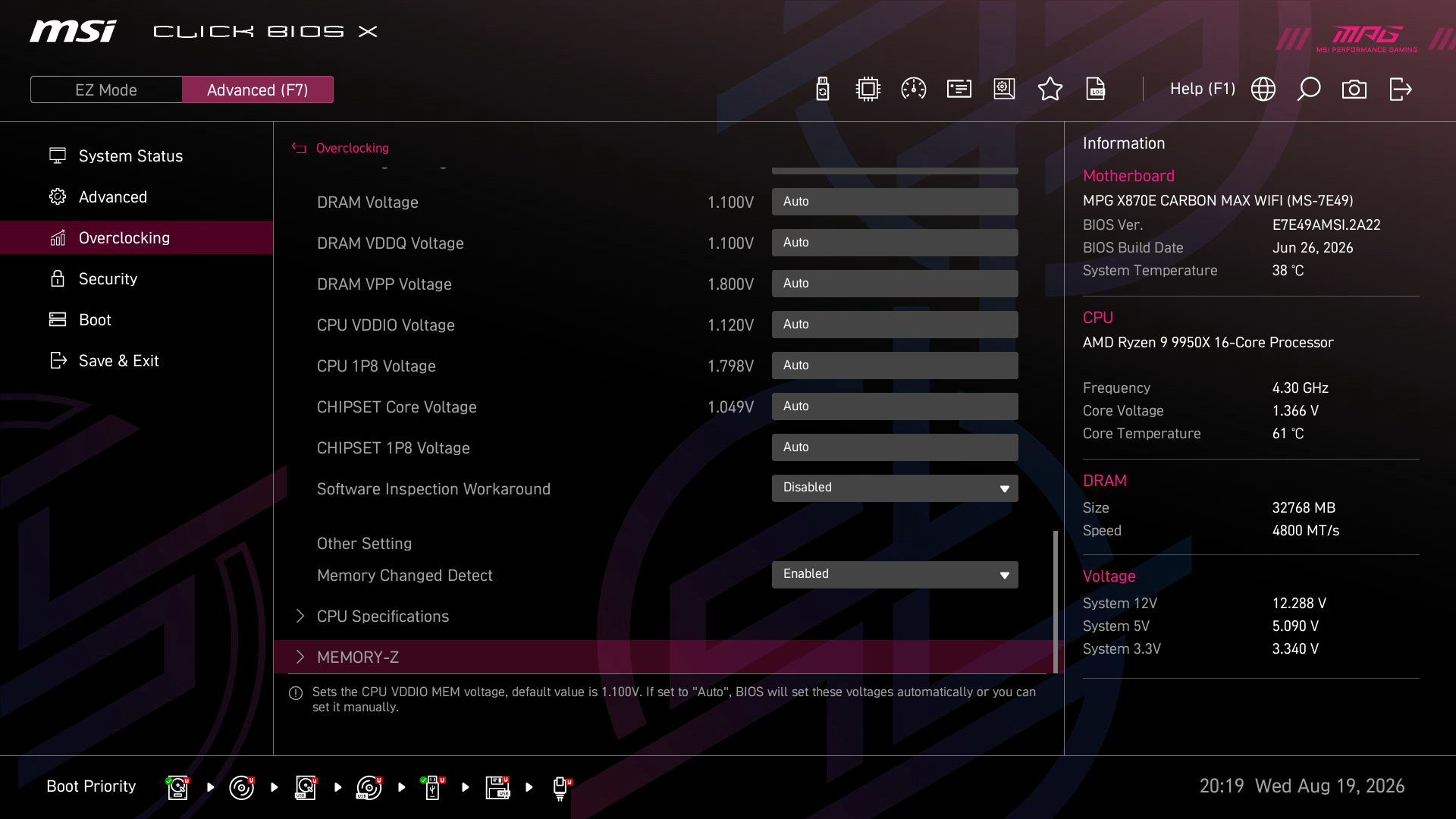

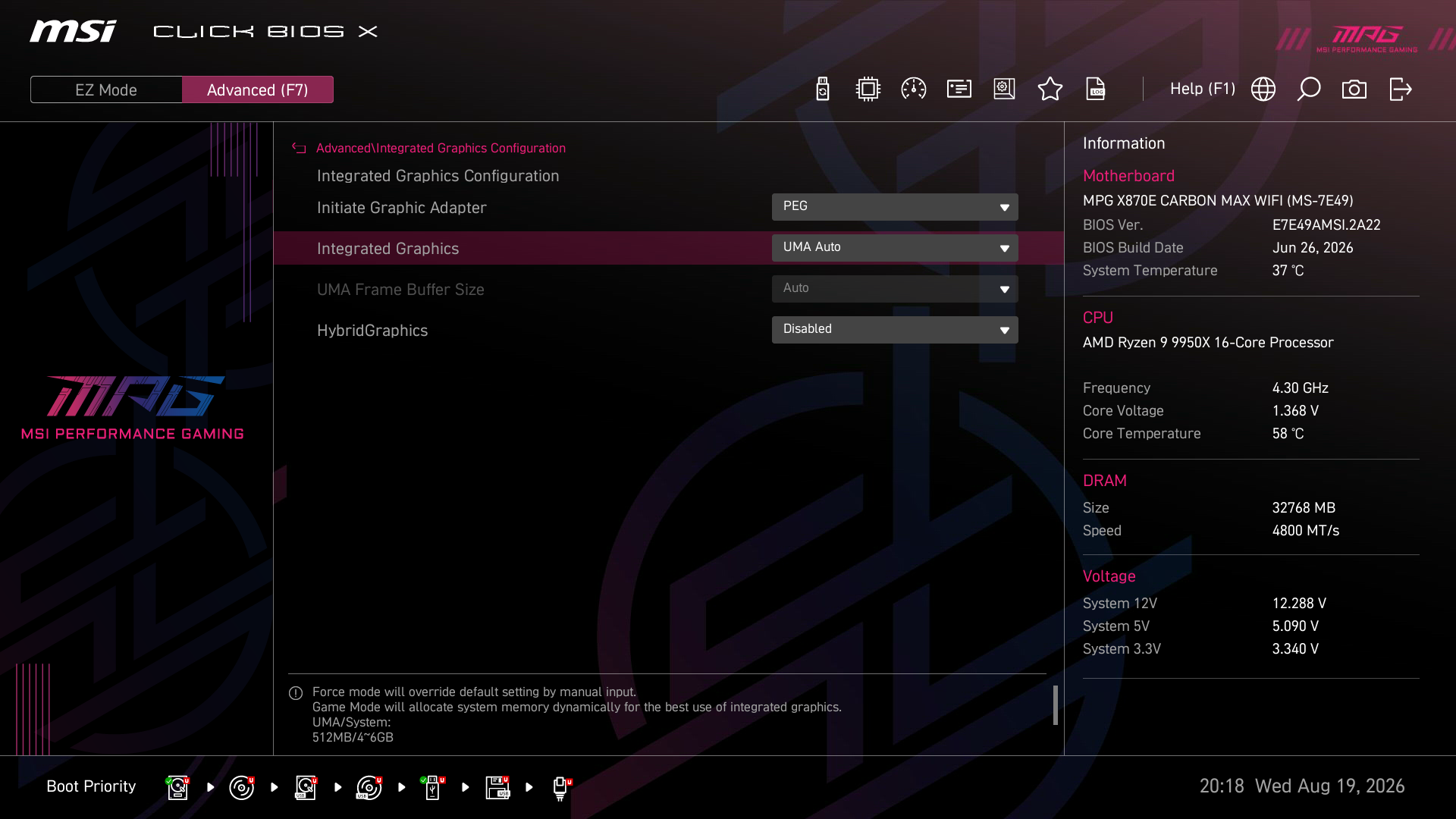

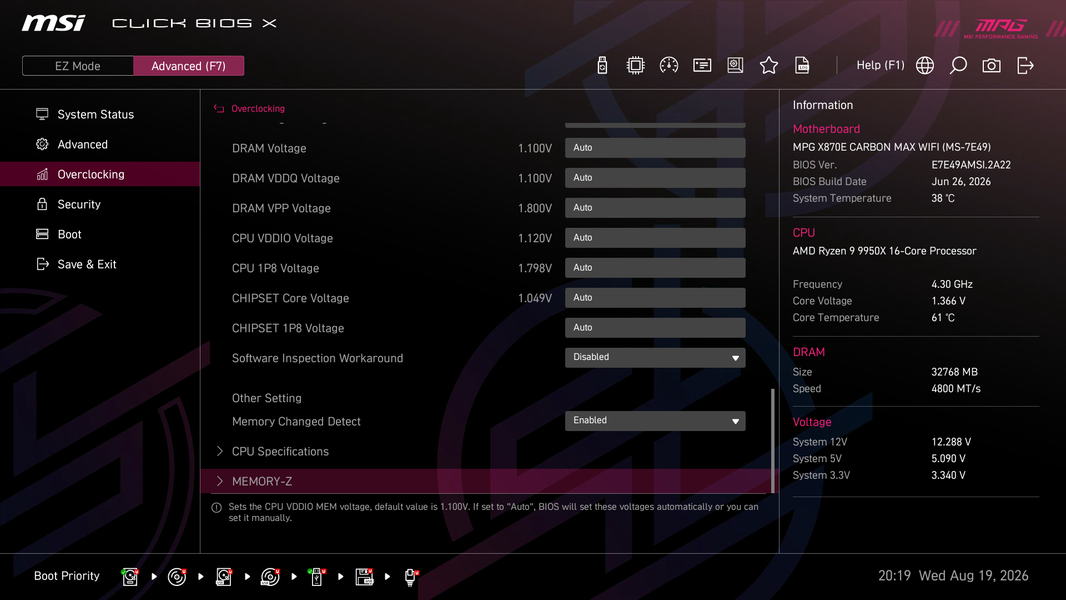

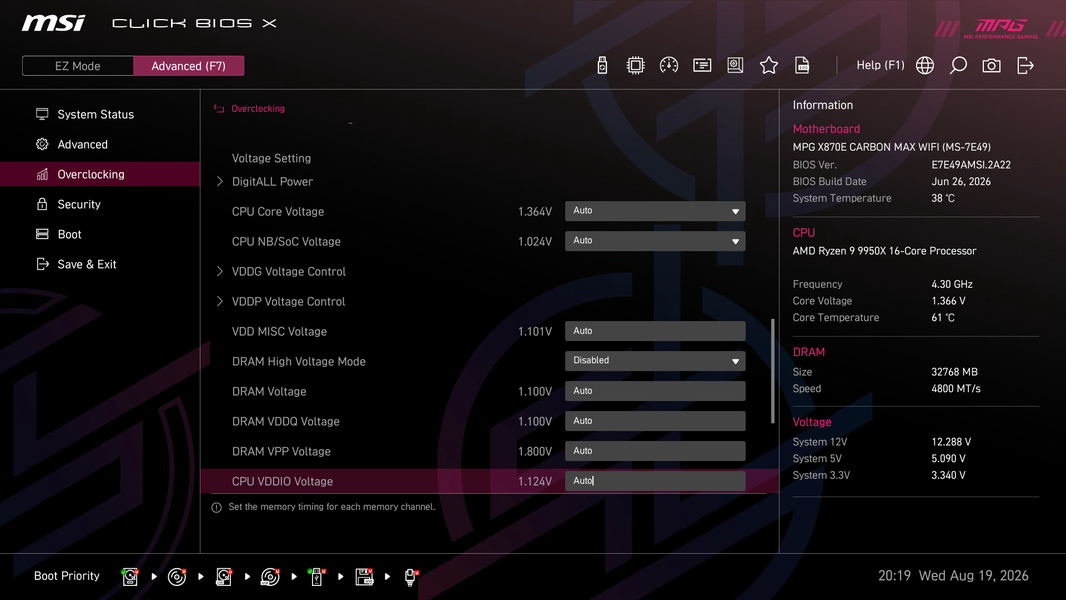

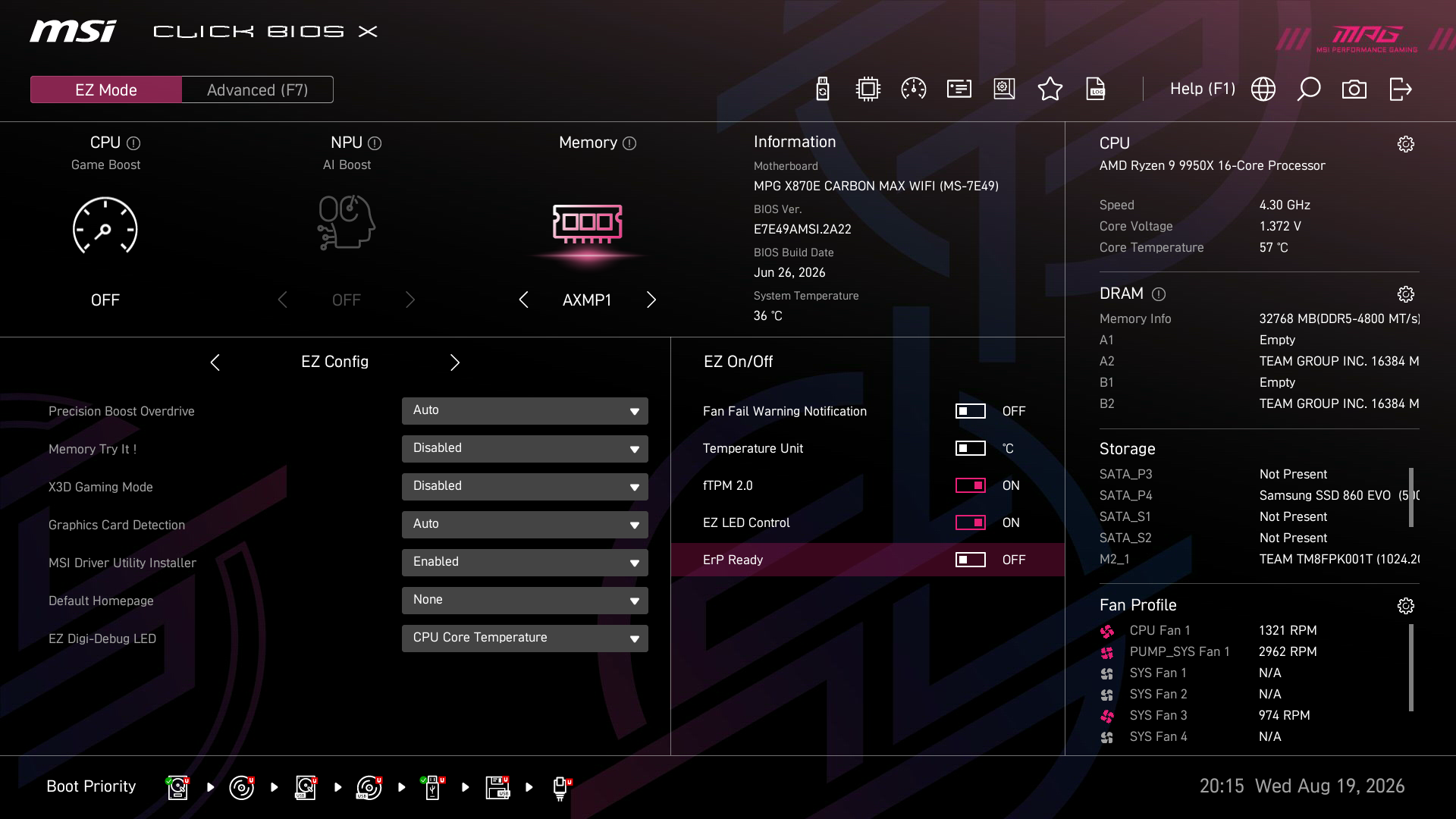

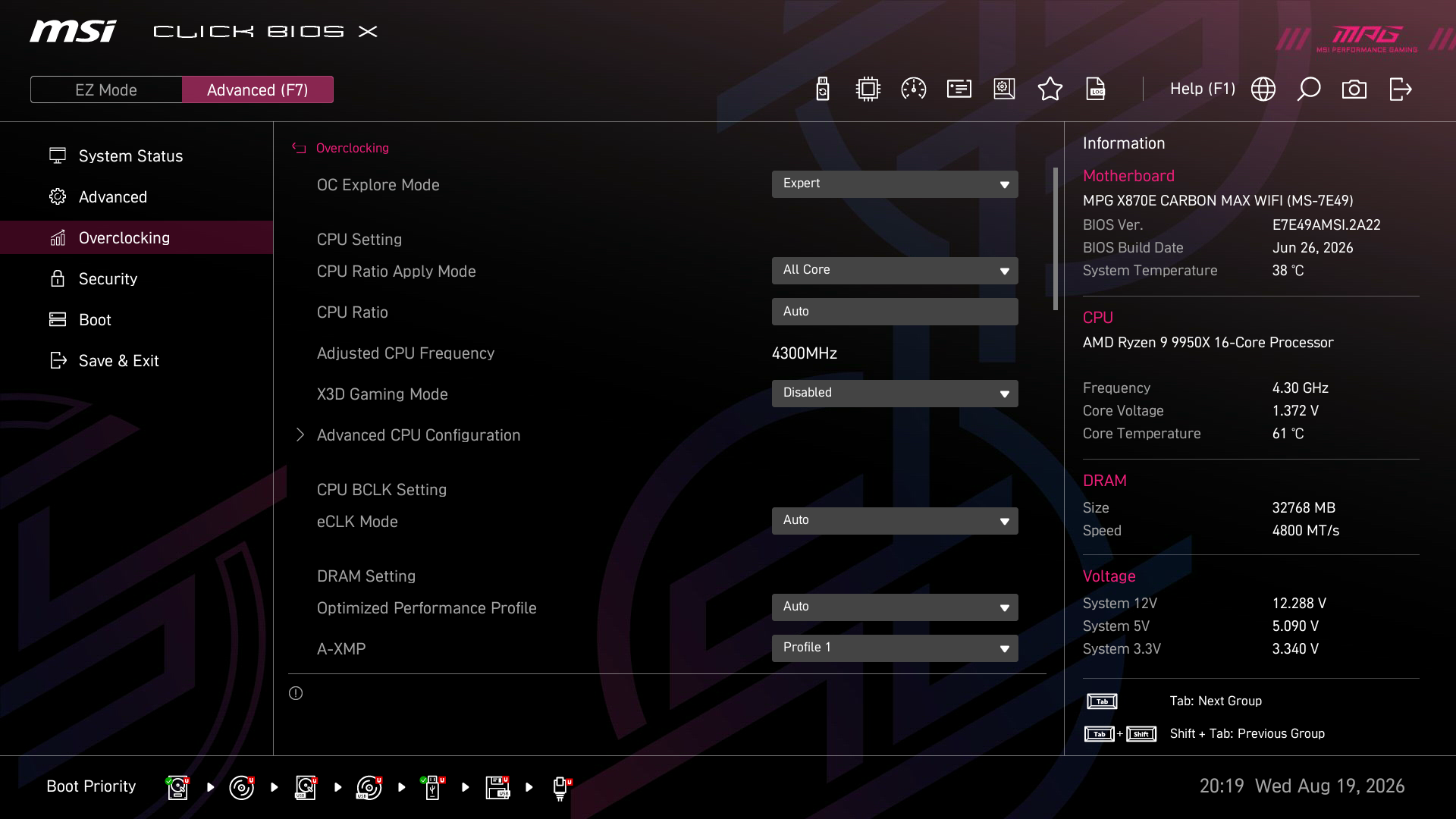

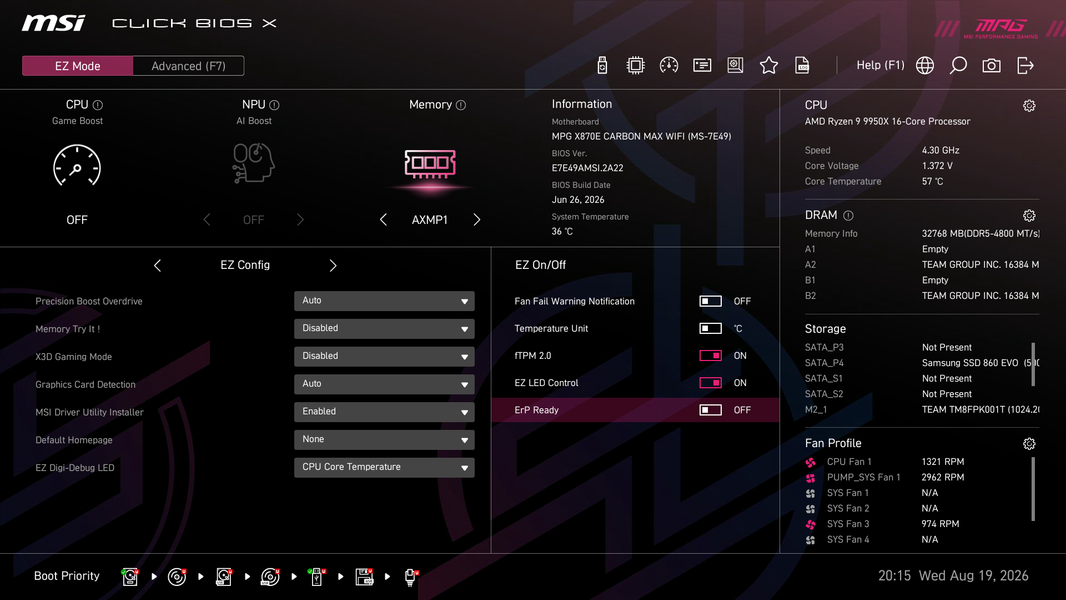

    Настройки BIOS

    Что нам дают тонкости настроек в BIOS

    Работоспособность

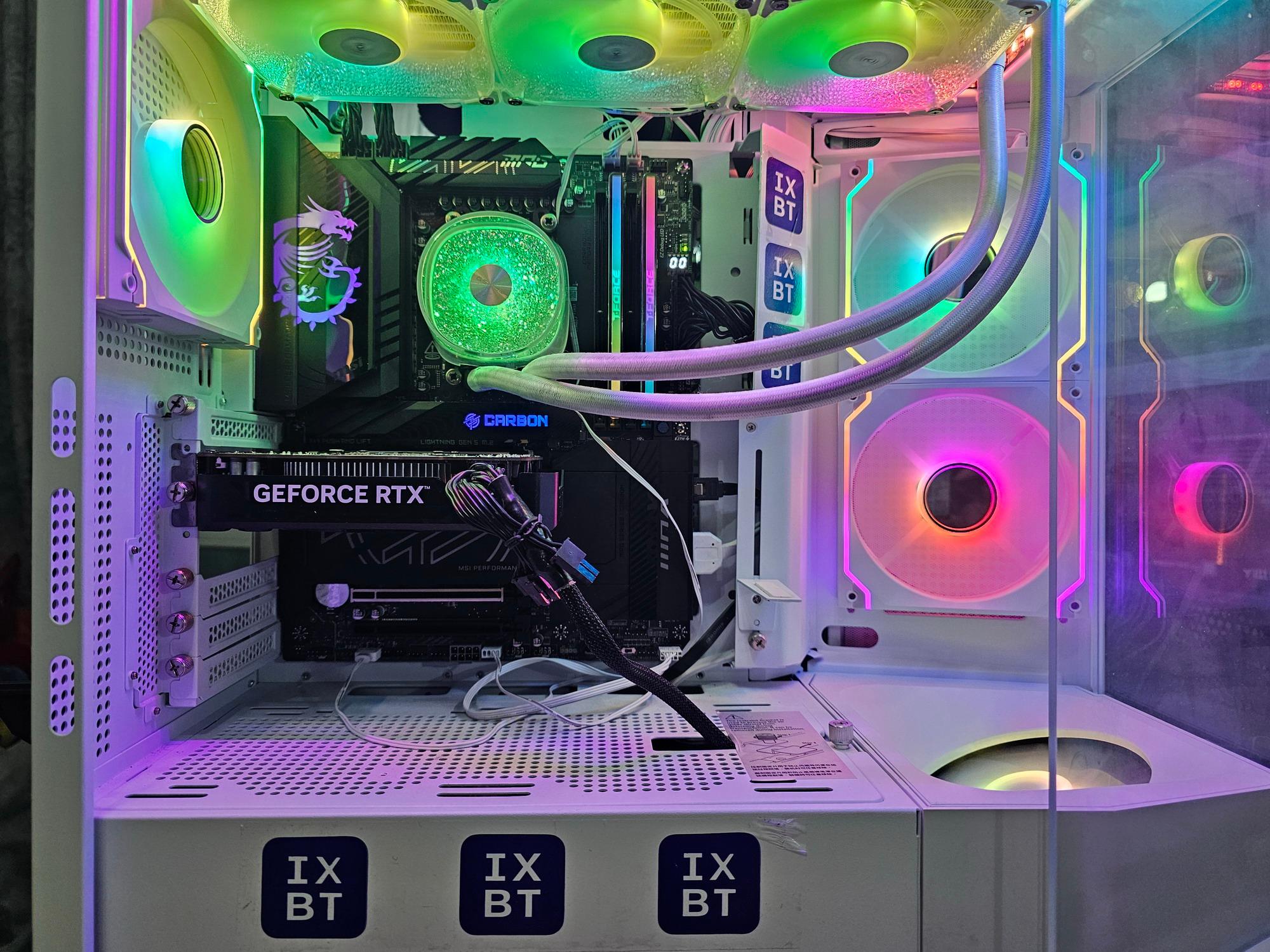

    Конфигурация тестовой системы

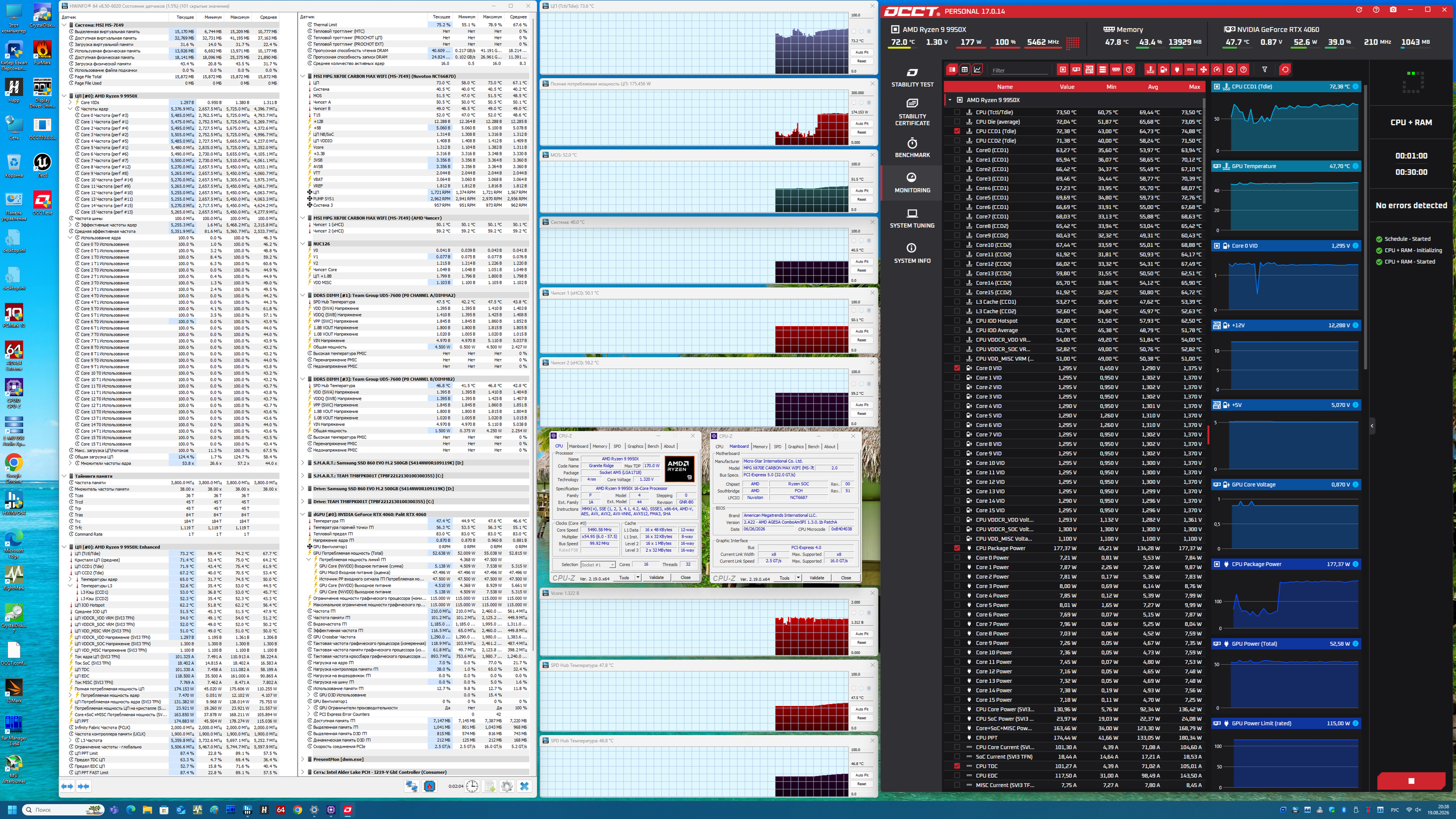

    Запускаем все в режиме по умолчанию. Затем нагружаем тестами OCCT.

    Мы видим, что авторазгон у этой платы в режиме работы по умолчанию сработал отлично (до 5,5 – 5,7 ГГц по всем ядрам — это хороший уровень для матплаты такого уровня). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было. Процессор потреблял около 175 Вт.

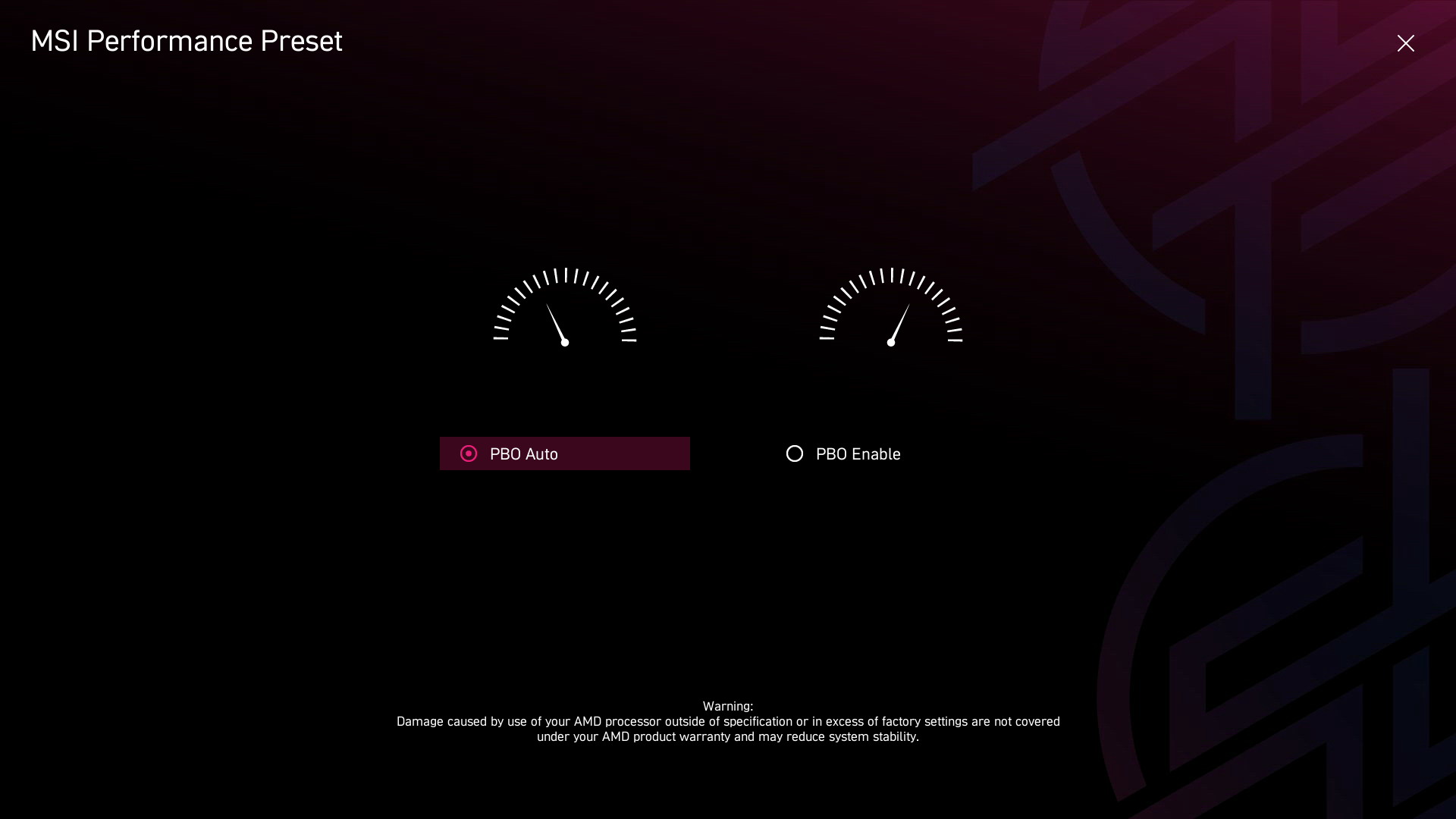

    Напомню, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае. В UEFI имеется возможность автоматического включения разгона, которым управляет искусственный интеллект на основе внутренней модели нейросетей MSI.

    Выводы

    MSI MPG X870E Carbon Max WiFi — дорогая материнская плата для платформы AMD AM5, относящаяся к игровой серии MPG. На момент публикации обзора ее розничная стоимость начиналась примерно от 55 тысяч рублей.

    У платы имеются 22 порта USB разных видов, включая два самых быстрых на сегодня порта USB4, один уже не самый быстрый USB 3.2 Gen2×2, а также 15 портов USB 3.2 Gen1/2. Оба порта USB4 обеспечивают скорость передачи данных до 40 Гбит/с и поддерживают вывод изображения в формате DP.

    Основной слот PCIe х16 получает от процессора 16 линий PCIe 5.0 и делит их со вторым слотом PCIe х16, то есть при использовании последнего каждый из слотов получает по 8 линий PCIe 5.0. Третий слот PCIe x16 подключен к чипсету 4 линиями PCIe 4.0. Один из слотов M.2 делит ресурсы с хабом USB4, так что только три слота M.2 доступны в любой конфигурации.

    В арсенале этой модели также есть 4 порта SATA и 7 разъемов для вентиляторов. Система питания процессора мощная. Плата имеет систему охлаждения для каждого потенциально греющегося элемента, включая накопители в слотах M.2. Сетевые возможности включают проводные контроллеры 2,5 и 5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.

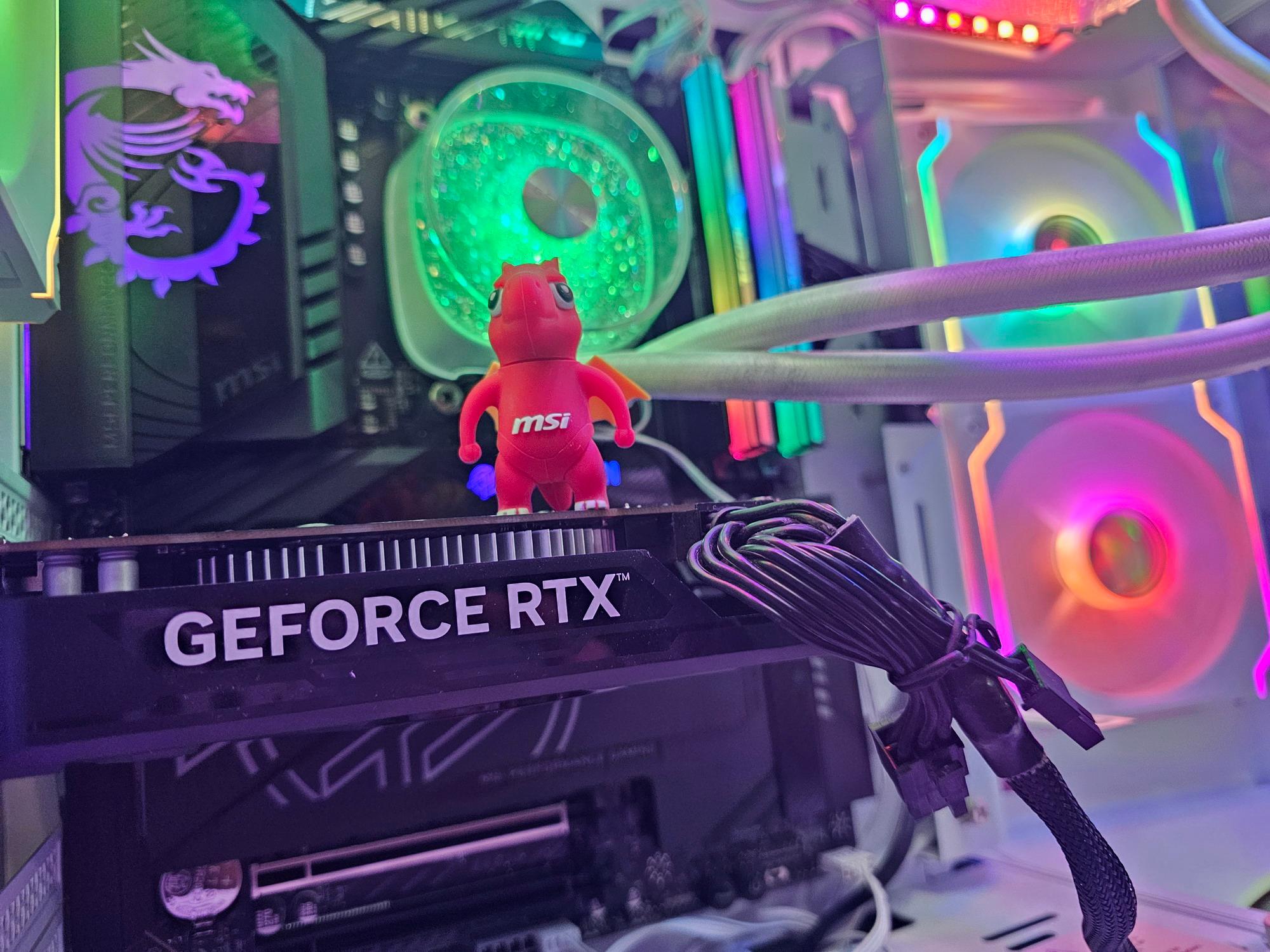

    В тестировании принимала участие видеокарта Palit GeForce RTX 4060 StormX

    В целом эта модель явно ориентирована на тех, кто хочет получить флагманские возможности по немного меньшей цене, и экономия достигается за счет явных излишеств, типа расширенного комплекта поставки и экранчика на кожухе задних портов.

    Чайник Redmond KM248:Аэрогриль Dreame Tasti PT60:

    Комментарии

    правилами
