Обзор материнской платы MSI MAG Z790 Tomahawk Max WiFi на чипсете Intel Z790

Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.

А мы занимается дальнейшим изучением материнских плат на базе Intel Z790, которые попадают на наш рынок.

Посмотрим на различия между системными чипсетами последних 4х поколений.

Чипсет Z790, как и его предшественник, получил 38 высокоскоростных портов (High Speed In Out, HSIO).

Также у Z790 мы видим поддержку до 5х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2, неважно, от самого Z790 или сторонних хабов).

Также 12е/13е/14е поколения процессоров имеет поддержку PCIe 5.0 в виде 16 линий (расходуемые на слоты PCIe x16), плюс 4 линии PCIe 4.0, идущие на М.2 слот, получающий данные непосредственно от процессора. По поводу памяти : все эти поколения процессоров могут работать как с DDR5, так и с DDR4.

Многие пользователи знают, что у компании MSI имеется три основных сегмента игровых материнских плат: MEG (самый «топ»), MPG (это MEG, но без ряда «фишек» по оверклокингу, ну и в целом наворотов мало) и MAG (а это самый дешевый игровой сегмент, где «штучек-дрючек» нет, но упор делается на простоту подключений и строгий дизайн под ПК любой конфигурации).

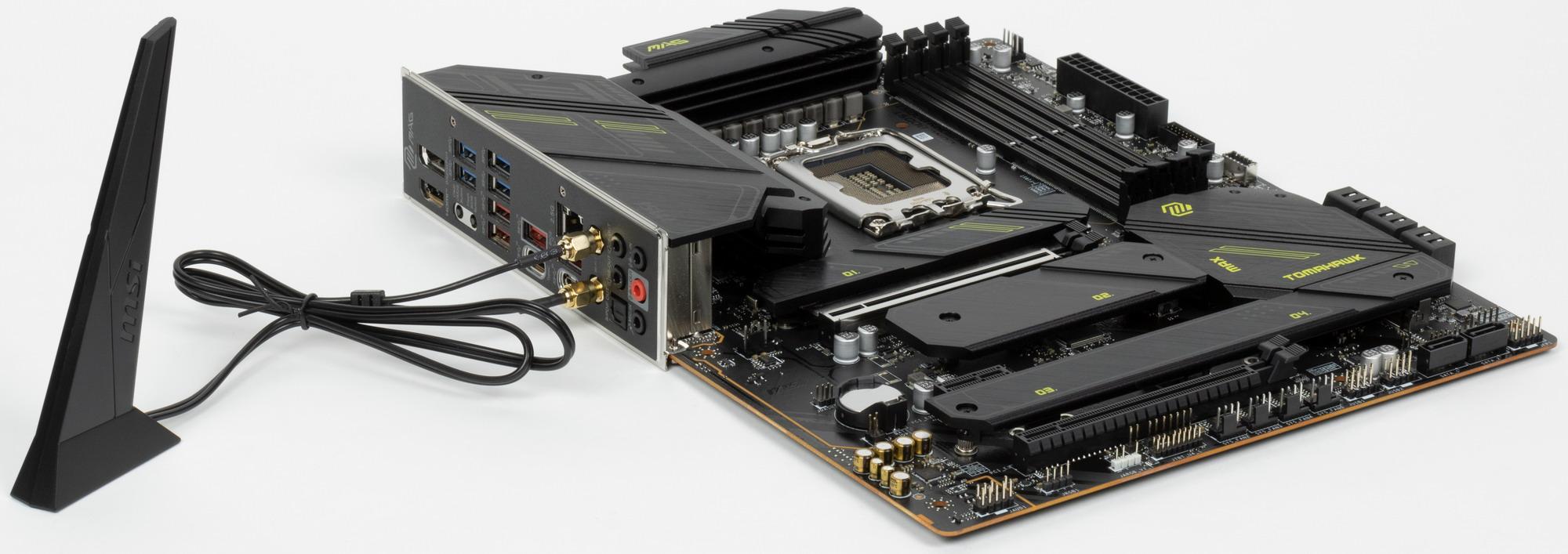

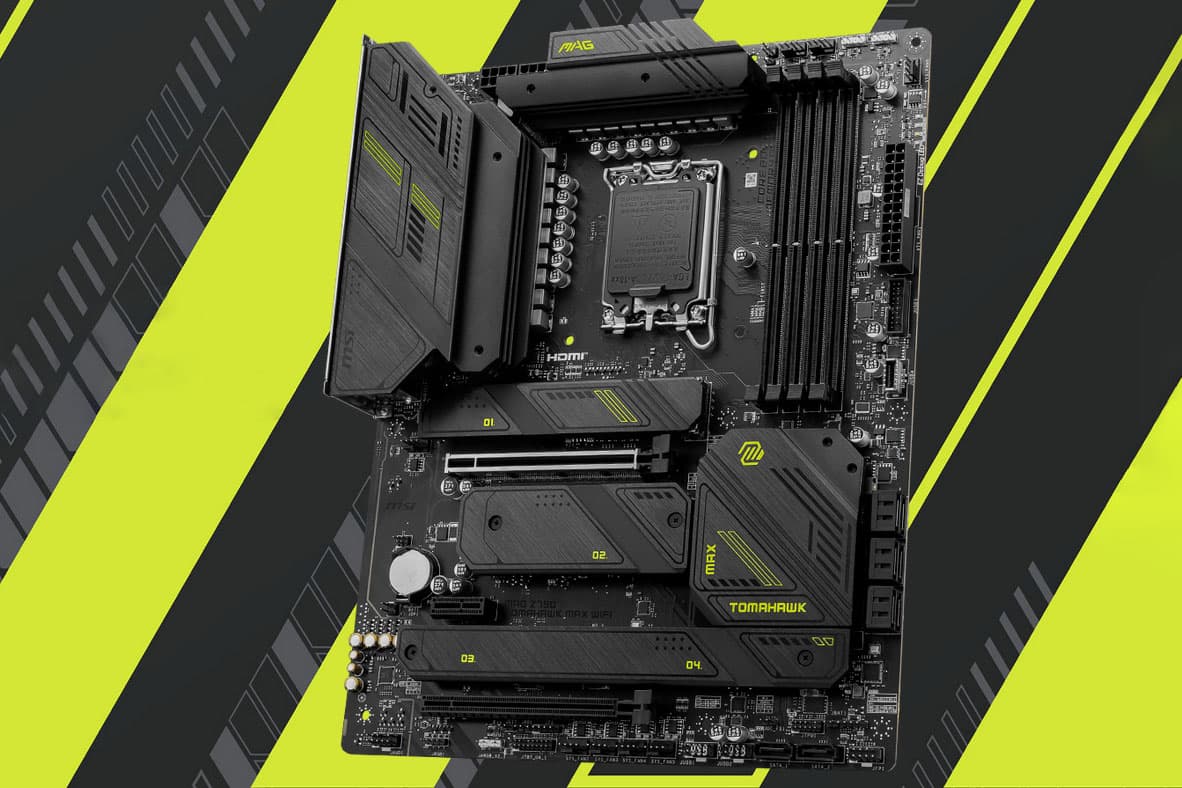

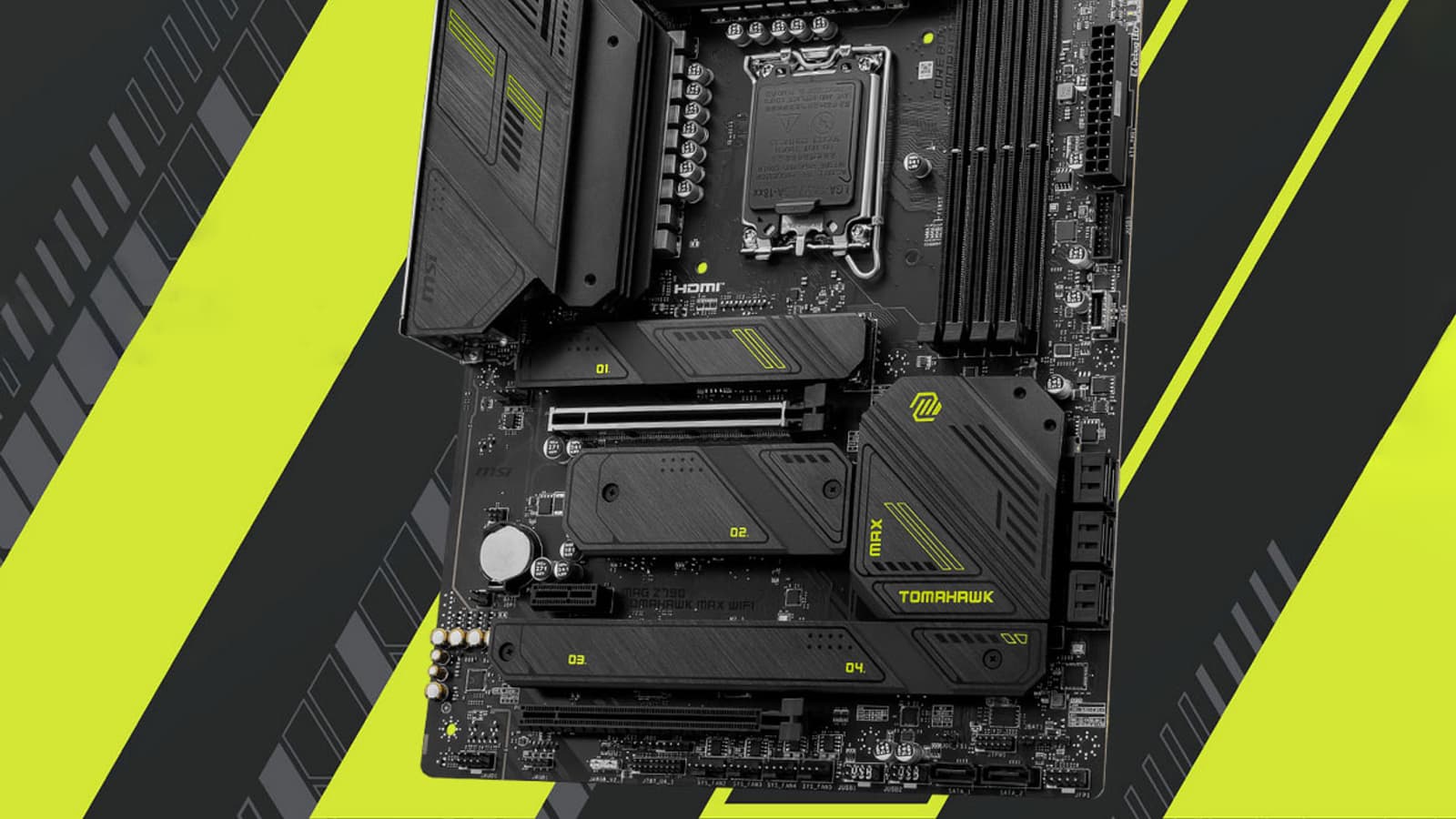

Герой нынешнего обзора — MSI MAG Z790 Tomahawk Max WiFi. То есть материнка из семейства MAG (MSI Arsenal Gaming), которая относится к нижнебюджетным среди игровых решений (ну по сути самым простым), однако все равно являет собой отличный инструмент для современного ПК, обладая  широкими возможностями как по набору периферии, так и по возможностям питания.

От предыдущей версии MSI MAG Z790 Tomahawk WiFi (без суффикса Max) отличается переводом слота M.2_1 (что получает данные от процессора) с версии PCIe 4.0 на версию 5.0, комплектацией адаптером беспроводной связи с поддержкой WiFi7 и иными уже не столь важными деталями.

MSI MAG Z790 Tomahawk Max WiFi поставляется в стандартной коробке. Комплект размещен под платой в отдельном отсеке.

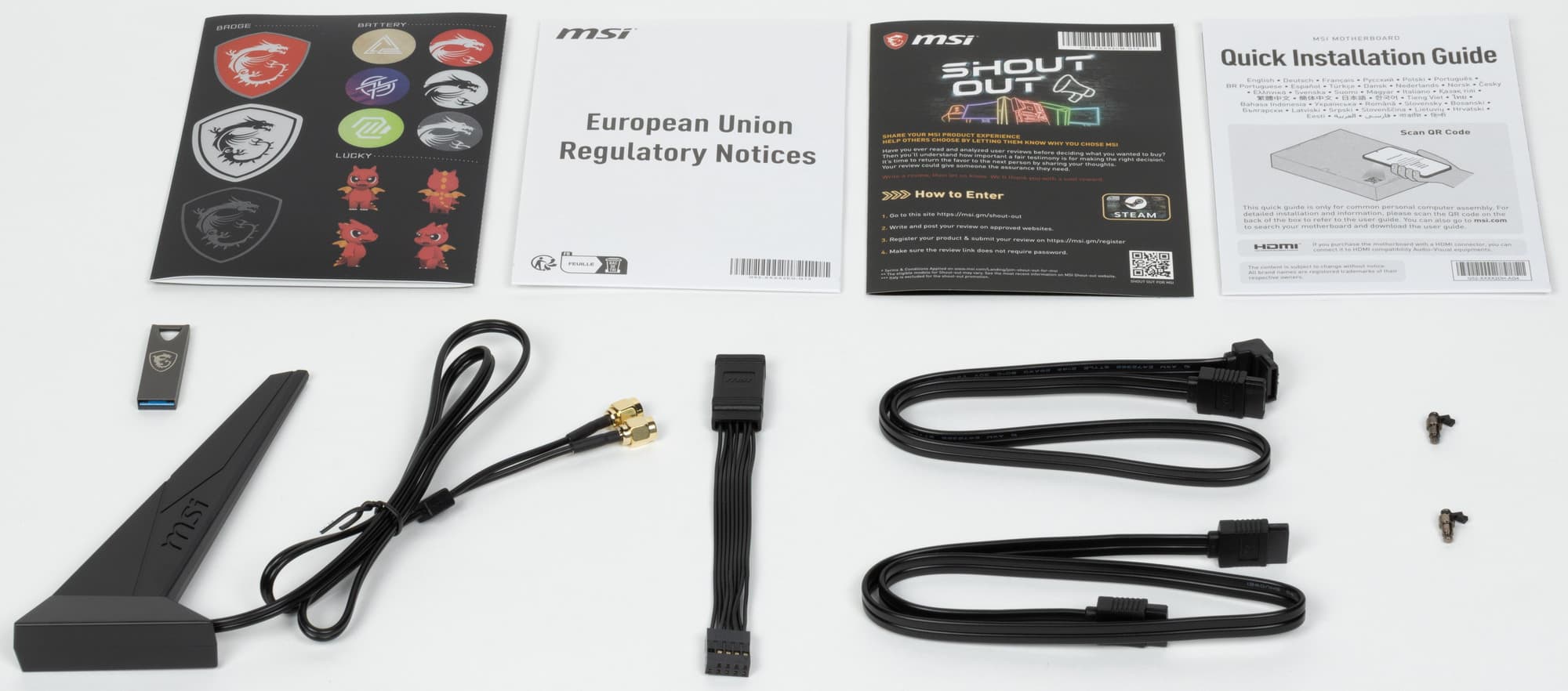

Комплект поставки очень прост: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенны встроенного Wi-Fi-модуля, дополнительные крепежи для М.2 слотов, бонусные стикеры, накопитель с ПО и адаптер для упрощенного подключения передней панели корпуса.

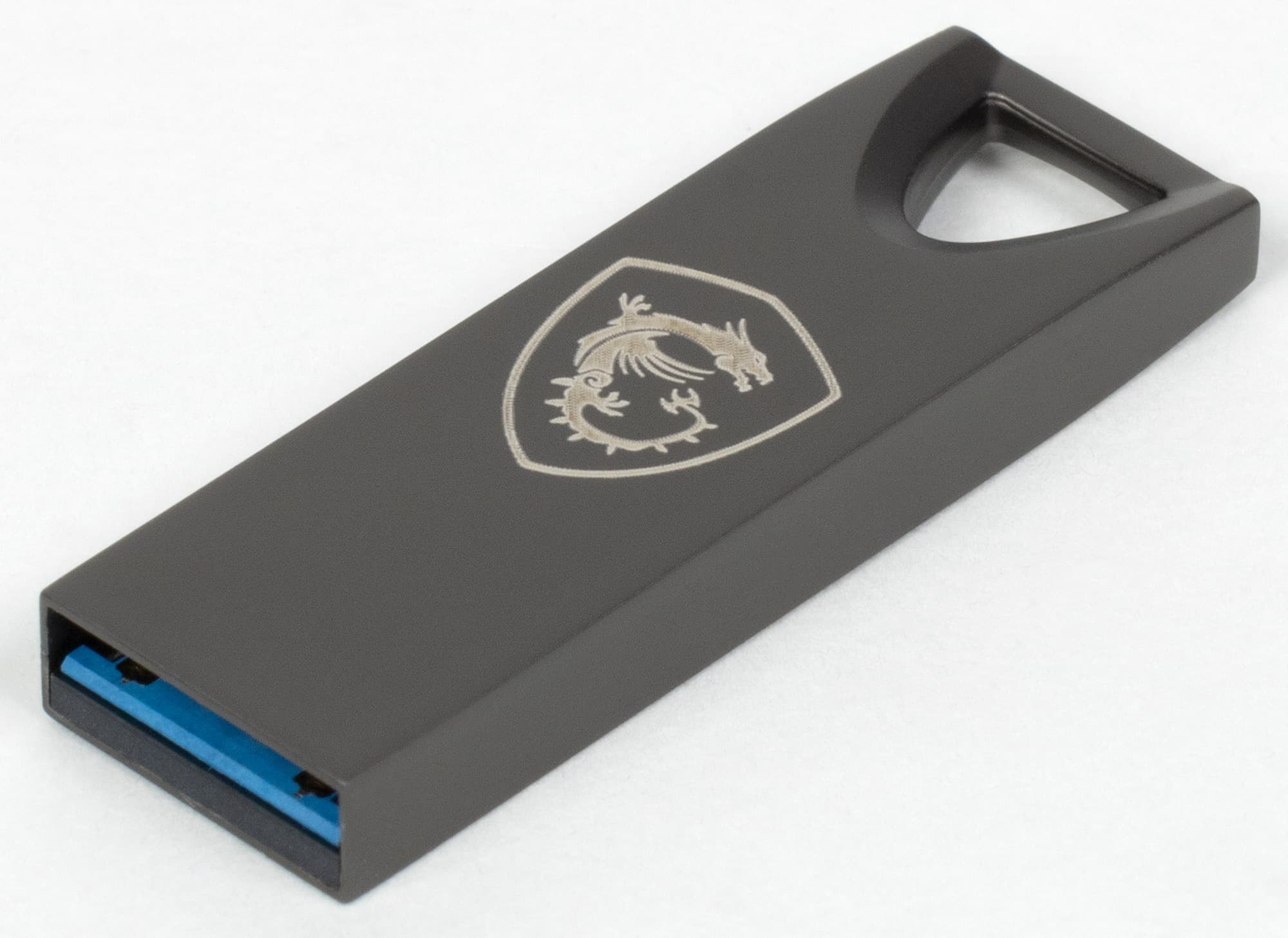

ПО поставляется на USB-накопителе, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

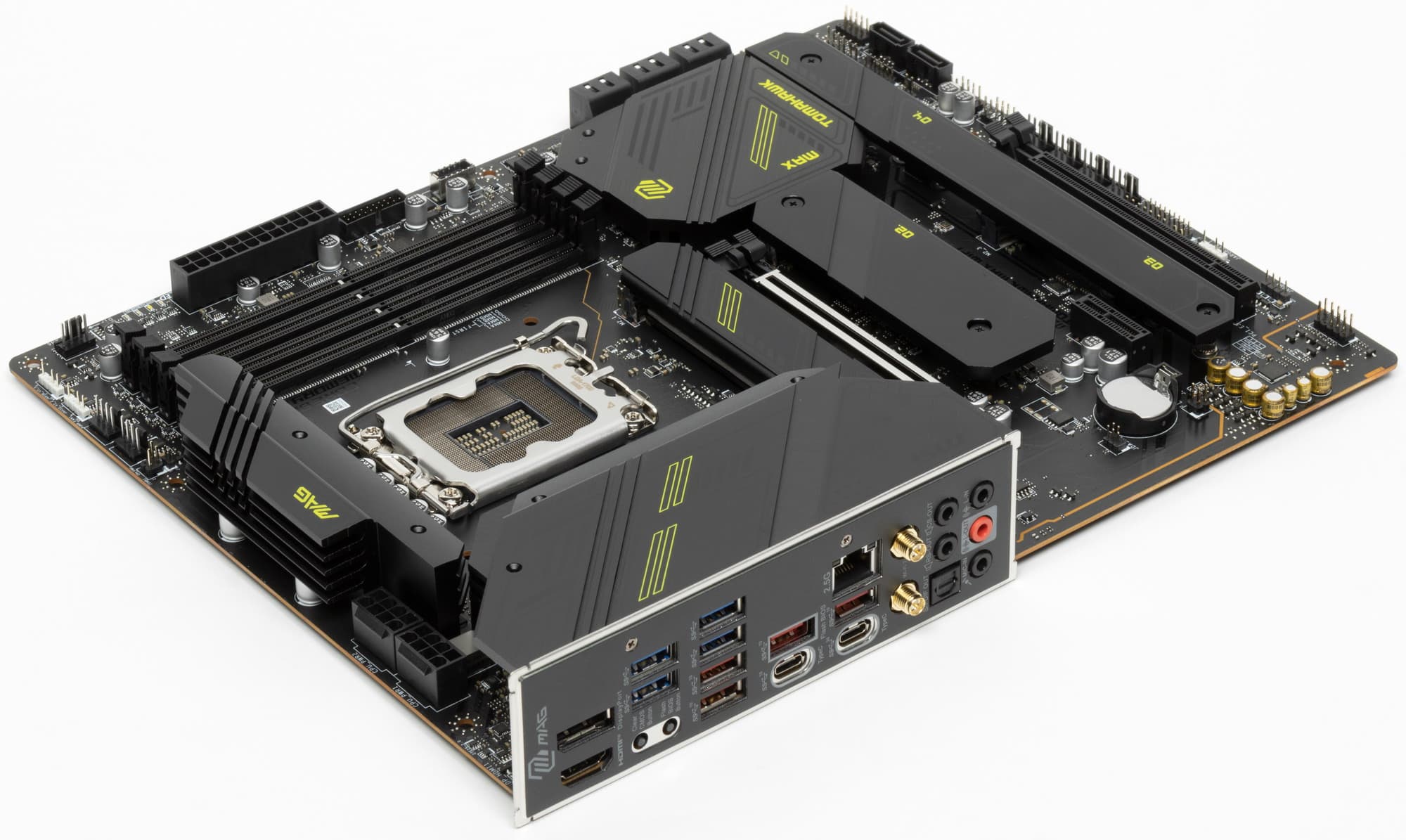

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

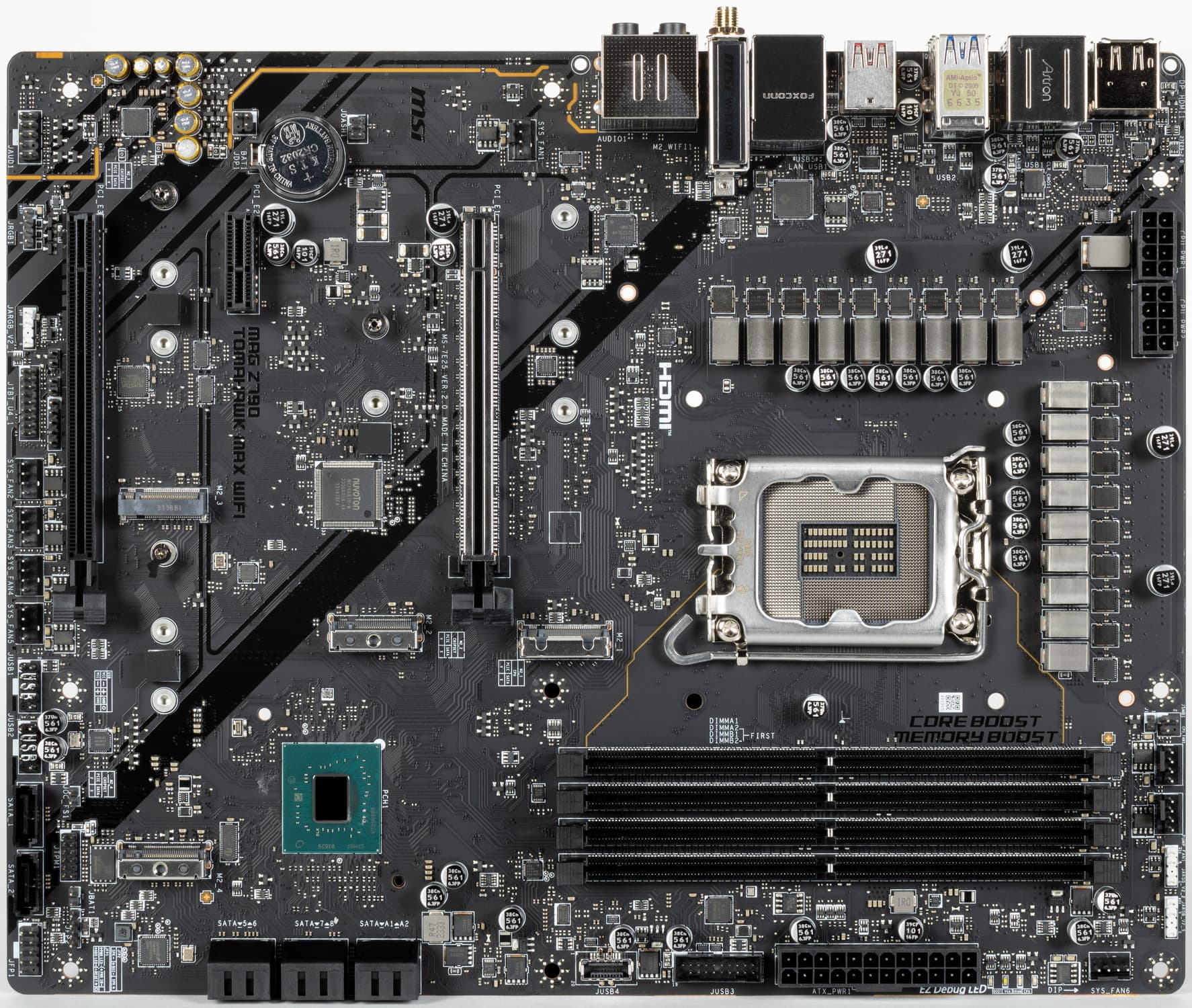

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата MSI MAG Z790 Tomahawk Max WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

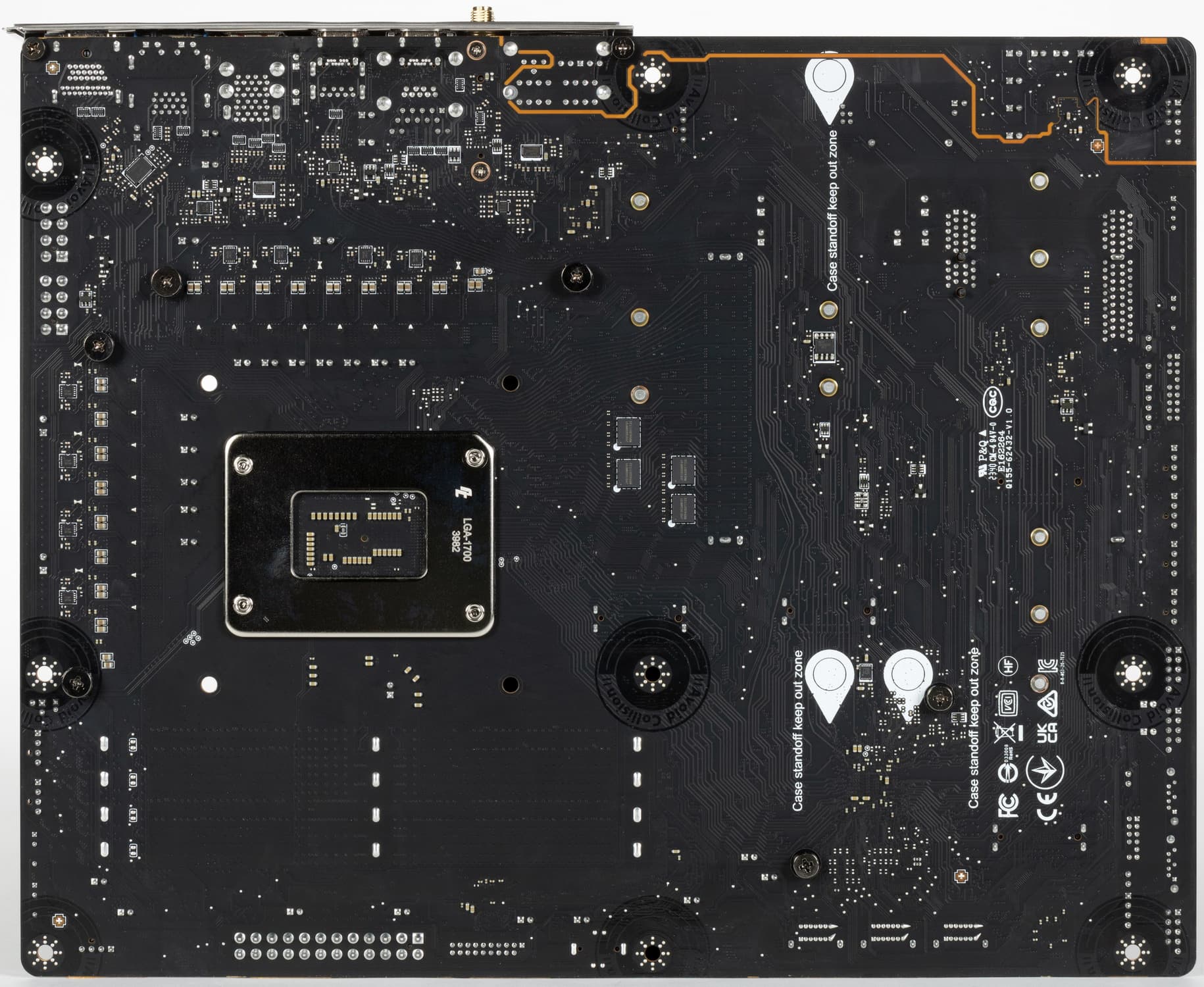

Оборотная сторона — почти пустая, там расположены некоторые элементы логики, включая удвоителей фаз питания. Текстолит обработан хорошо: во всех точках пайки не только острые концы срезаны, но и все неплохо отшлифовано.

По традиции у всех плат от MSI на оборотной стороне обозначены места, где могут оставаться ненужные в данный момент крепежные втулки (чаще всего латунные), на которые обычно ложится матплата в корпусе, и к которым ее прикручивают. Эти места отмечены белой краской, и нарочно в них нет никаких электропроводных элементов, чтобы в случае установки матплаты не было случайных замыканий или повреждений от лишней крепежной втулки.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 5600 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 7000 и выше МГц. В частности данная плата поддерживает частоты до 7800 МГц (DDR5).

Процессоры Intel Core 14/13/12-го поколений (совместимые с сокетом LGA1700 и поддерживаемые Z790) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с Z790 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x8). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

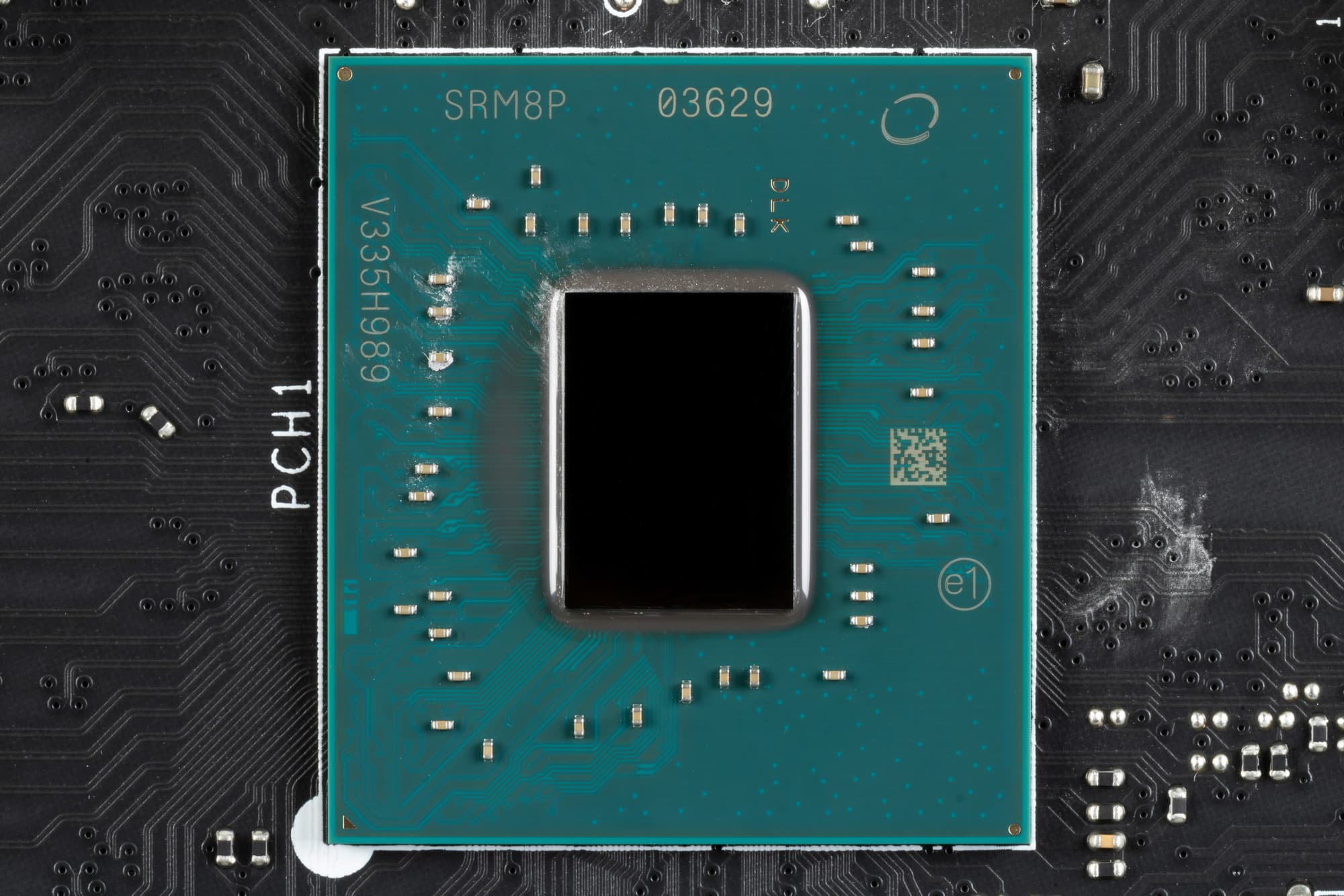

В свою очередь чипсет Z790 поддерживает в сумме 38 линий ввода/вывода, которые распределяться могут так:

• до 14 портов USB (из которых до 5 портов USB 3.2 Gen2х2, 10 портов USB 3.2 Gen2, до 10 портов USB 3.2 Gen1, до 14 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 8 портов SATA 6Гбит/с;
• до 28 линий PCIe (8 версии 3.0 и 20 версии 4.0).

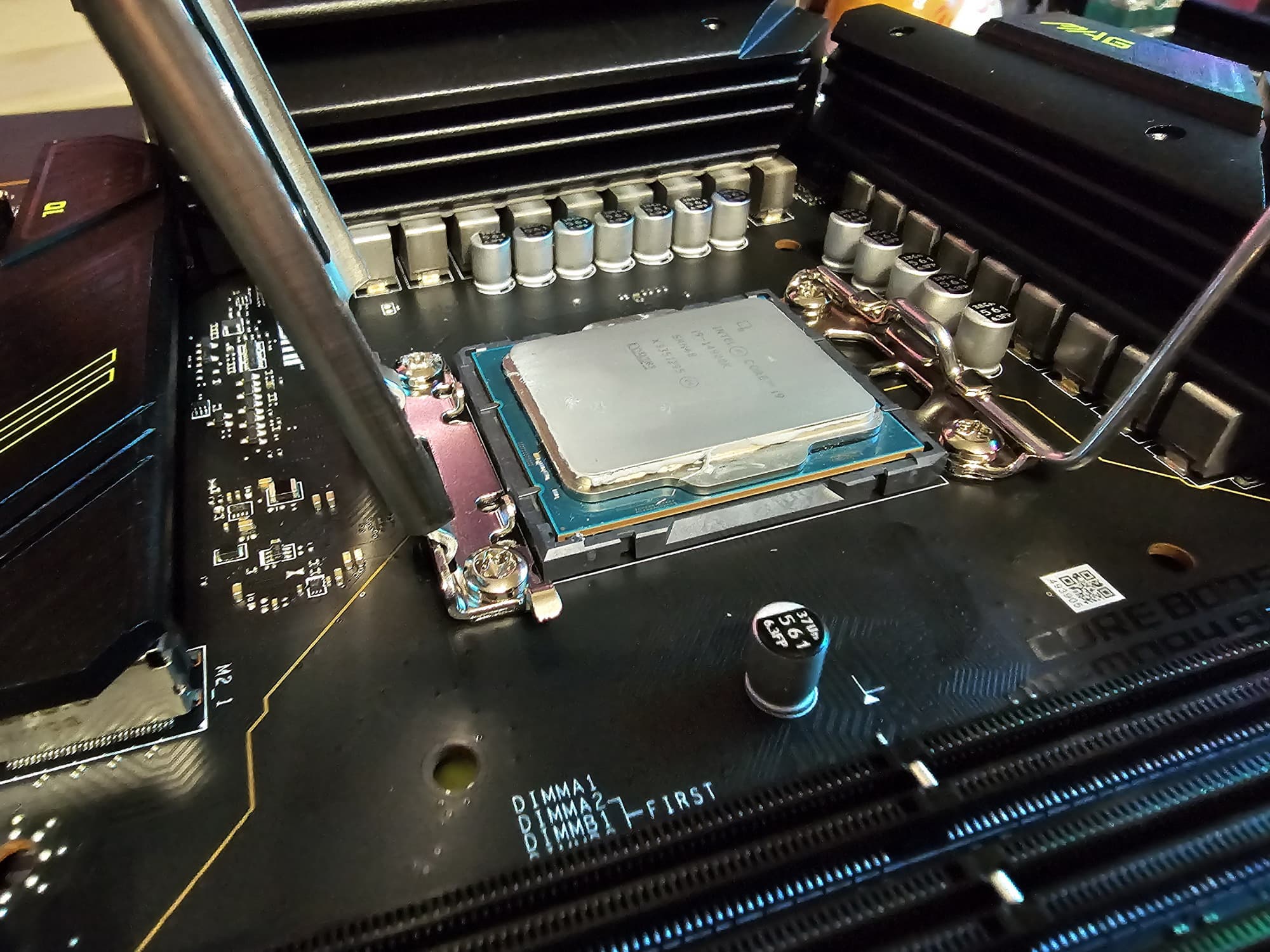

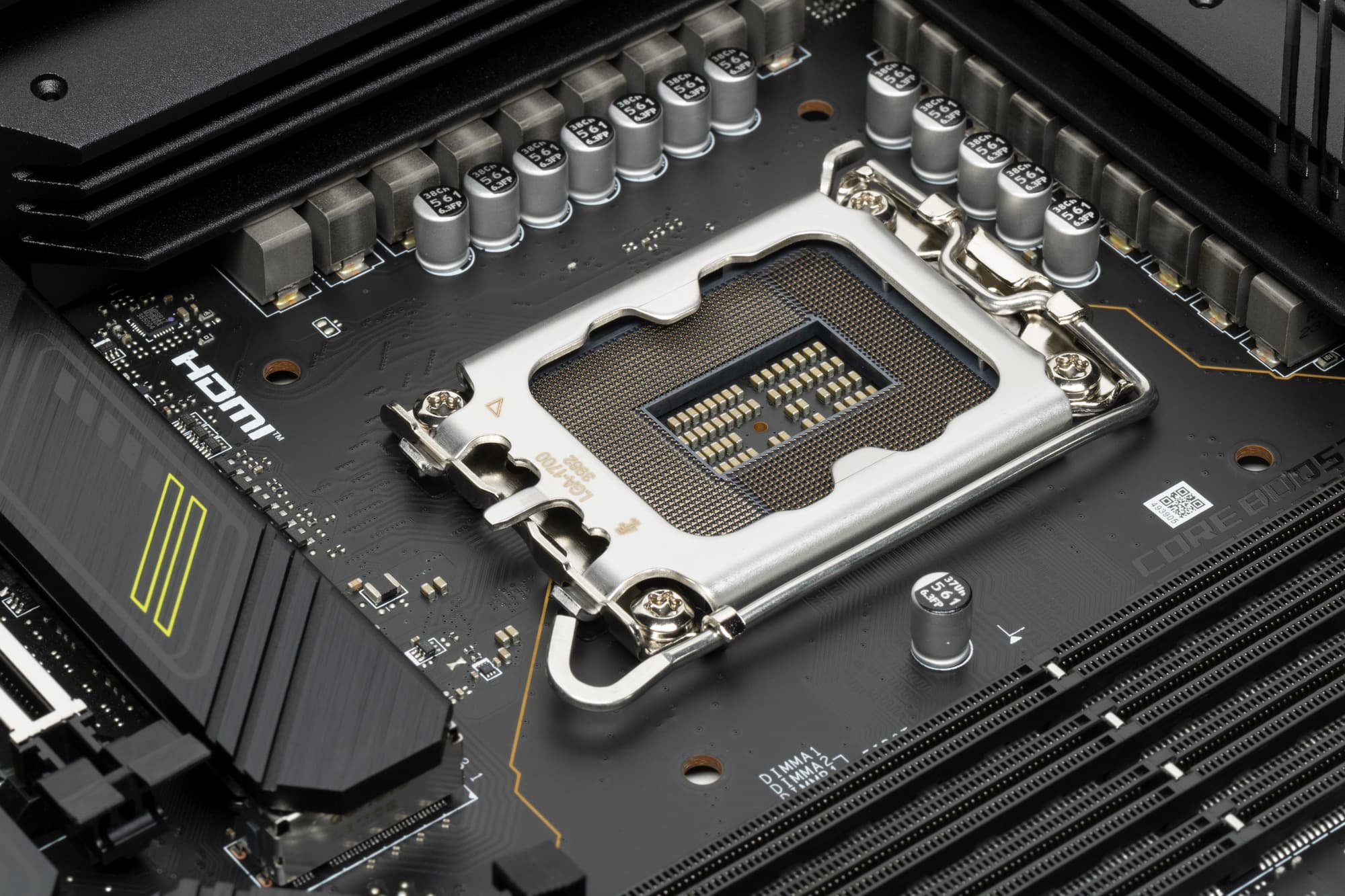

MSI MAG Z790 Tomahawk Max WiFi поддерживает процессоры Intel Core 14/12/13-го поколений, выполненные под разъем (сокет) LGA1700.

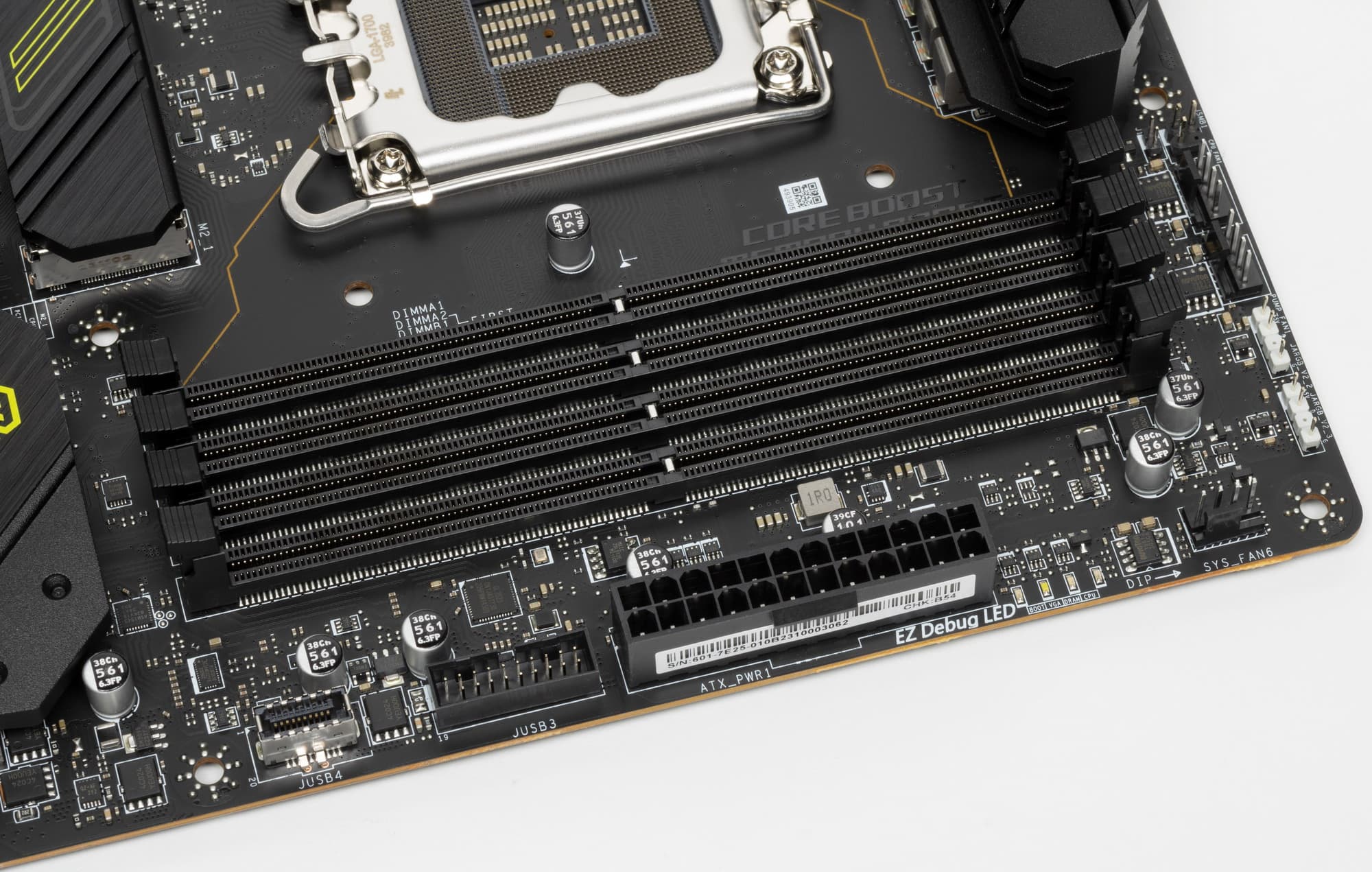

Для установки модулей памяти на плате MSI имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ. Поддерживаются модули емкостью 24 и 48 ГБ, а также профили XMP.

Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех.

Периферийная функциональность: PCIe, SATA, разные «фенечки»

Выше мы изучили потенциальные возможности тандема Z790+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет Z790 обладает 28 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 28 линий не единой версии, а 20 линий PCIe 4.0 и 8 линий PCIe 3.0):

• Слот PCIe x16_2 (PCI_E3) (4 линии PCIe 4.0);
• Слот PCIe x1 (PCI_E2) (1 линия PCIe 3.0);
• порты SATA_5/6/78: 4 линии PCIe 3.0;
• ASMedia ASM1061 (SATA_A1/A2) (1 линия PCIe 3.0);
• Слот M.2_2 (4 линии PCIe 4.0);
• Слот M.2_4 (4 линии PCIe 4.0);
• Переключатель: или слот M.2_3 или порты SATA_1/2 (максимально 4 линии PCIe 4.0);
• Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
• Qualcomm QCNCM865 WIFI/BT (Wireless) (1 линия PCIe 3.0)

24 линий PCIe оказались занятыми (16 PCIe 4.0 + 8 PCIe 3.0). В случае использования современных аудиокодеков связь между ними и Z790 идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E) и контроллеры GL3523, GL850G для своих нужд использует сигнальные линии USB 2.0 Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 14/12/13-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2, однако в данной версии матплаты они не используются. Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1 (PCI_E1) и на слот M.2_1. Поэтому имеются варианты деления ресурсов между слотами:

• Слот PCIe x16_1 (PCI_E1) получает все 16 линий PCIe 5.0, слот M.2_1 отключен
• Слот PCIe x16_1 (PCI_E1) получает все 8 линий PCIe 5.0, слот M.2_1 работает в режимах x2/x4

Да, в данном случае ради возможности установки накопителя SSD с интерфейсом PCIe 5.0 инженеры пошли на урезание линий у первого слота PCIe. Жалко, что оставшиеся 4 линии PCIe 4.0 от процессора так и не задействованы.

 Варианты переключения слотов имеются, потому востребованы мультиплексоры Diodes Inc.

Теперь в целом про слоты PCIe.

Всего на плате есть 3 слота: слот PCIe x16_1 (PCI_E1) (для видеокарт или других устройств), слот PCIe x16_2 (PCI_E3, фактически имеющий 4 линии) и один PCIe_x1 (PCI_E2). Если про первый PCIe x16 я выше уже рассказал (он подключен к CPU), то PCIe x16_2 подключен к Z790 и работает в режиме х4.

Первый слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слот от электромагнитных помех.

Матплата позволяет смонтировать СО любого размера.

На очереди — накопители.

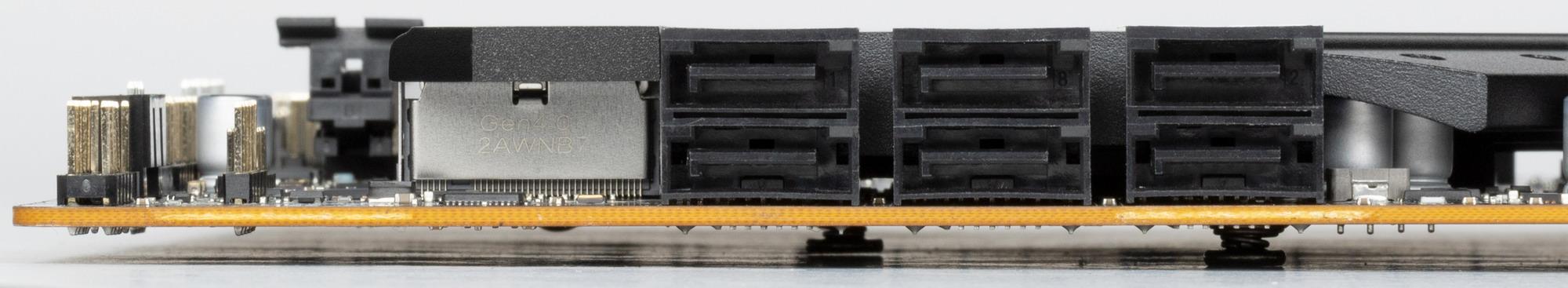

Всего у платы 8 разъемов Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. Порты SATA странно промаркированы: 1, 2, 5, 6, 7, 8, A1, A2.  6 из них реализованы через чипсет Z790 и поддерживают создание RAID. При этом порты SATA 1 и 2 делят ресурсы с портом М.2_3.

Остальные 2 порта SATA A1/A2 реализованы через ASM1061 от ASMedia.

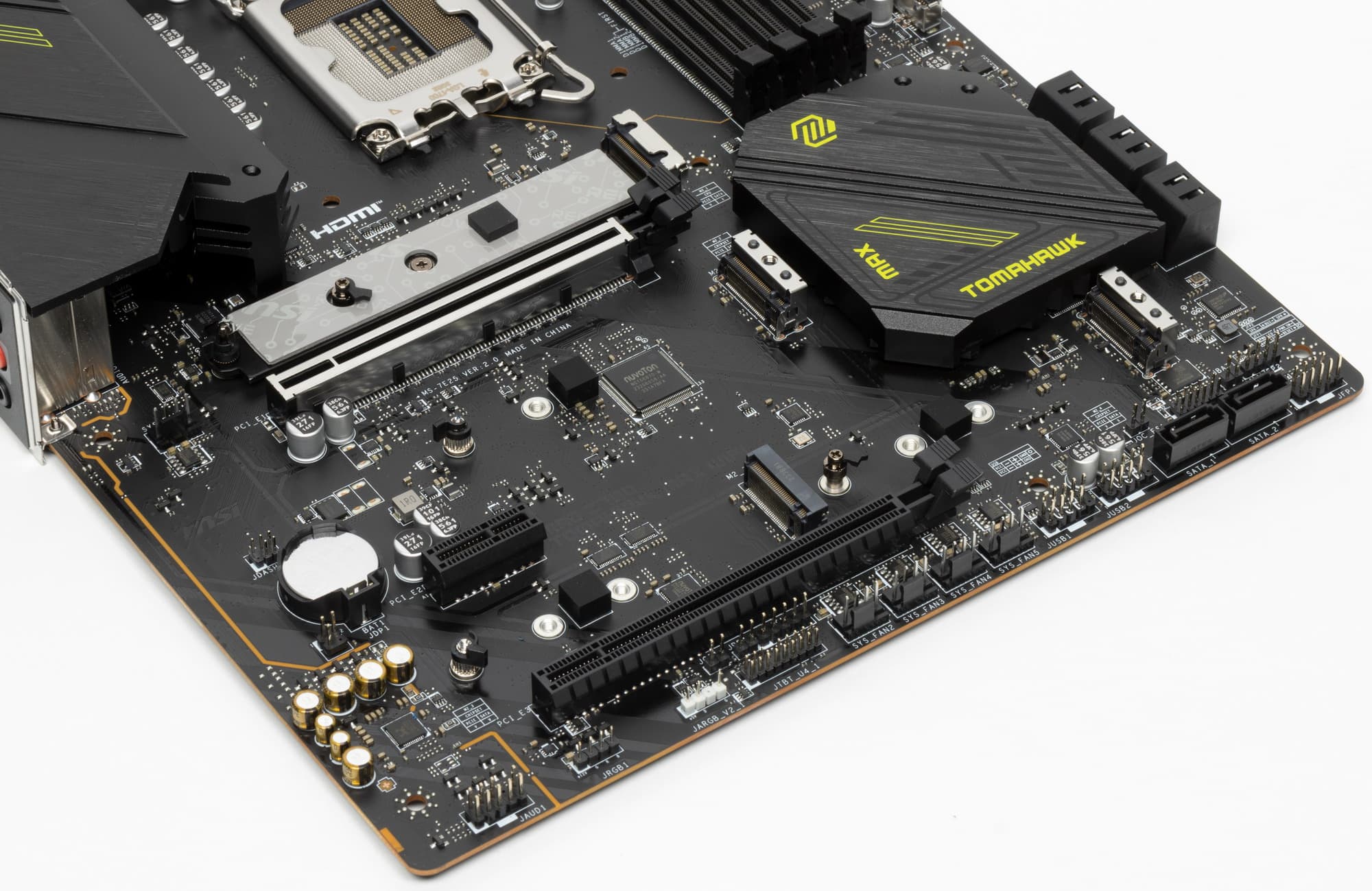

Материнская плата имеет 4 гнезда форм-фактора М.2.

Второй, третий и четвертый слоты M.2 получают данные от чипсета Z790, при этом все они поддерживают PCIe 4.0. Про первый M.2_1 я уже выше писал: он получает данные от CPU (PCIe 5.0) и делит линии со первым слотом PCI_E1.

Только слот  М.2_3 поддерживает модули с любым интерфейсом, а все остальные работают с модулями лишь с PCIe интерфейсом.

Все слоты М.2 поддерживают размеры модулей 2260/2280, а также М.2_1 позволяет установить накопители размером до 22110, а в М.2_3 и М.2_4 установятся и с размером 2242. На всех слотах M.2  можно организовать RAID. Еще раз отмечу, что слот М.2_3 делит ресурсы с портами SATA 1/2: при использовании в М.2_3 накопителя порты SATA 1/2 отключены.

Для реализации этого переключения имеется мультиплексор PI3DBS1641 от Diodes Inc.

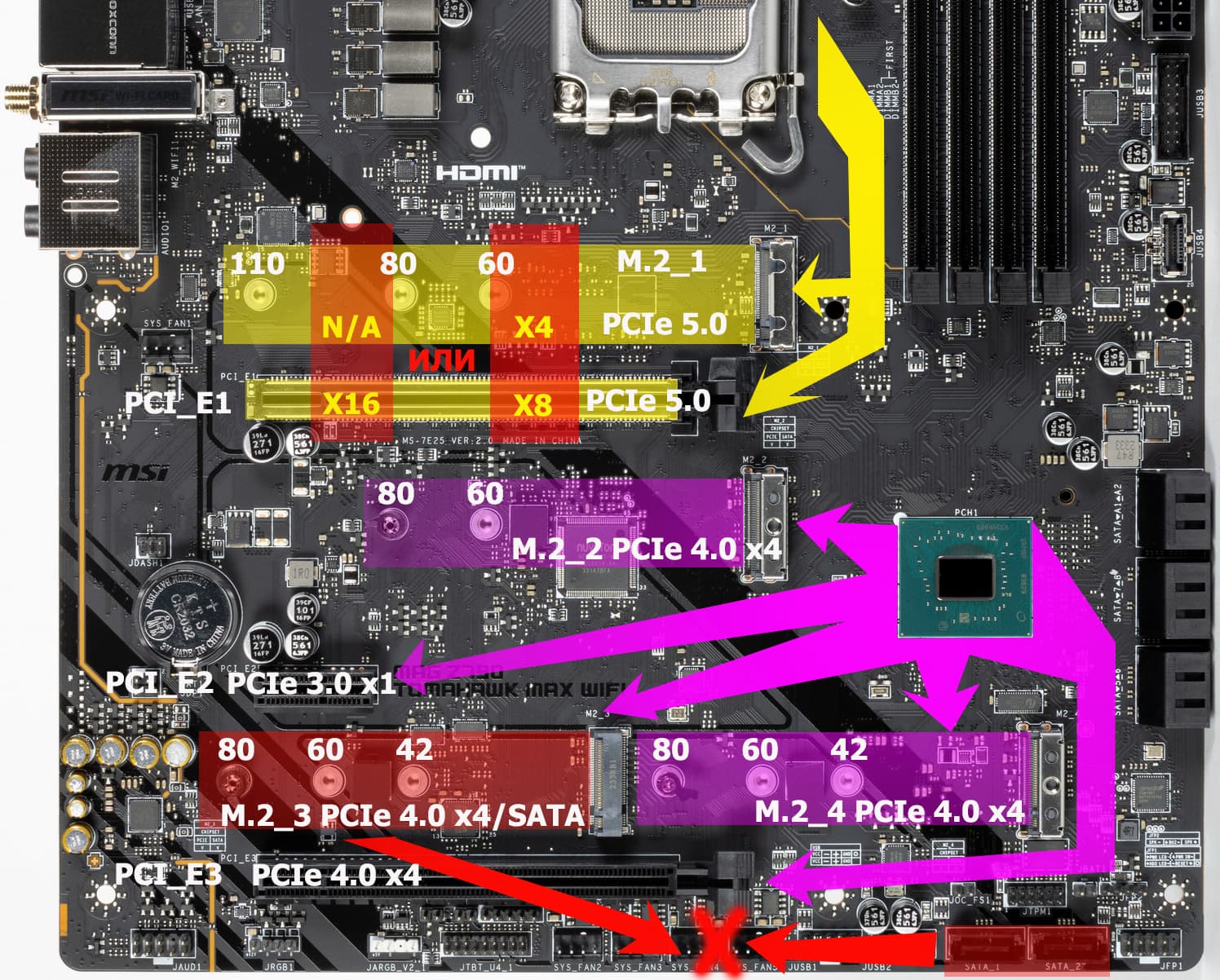

В целом на схеме слотов я уже выше наглядно все показал.

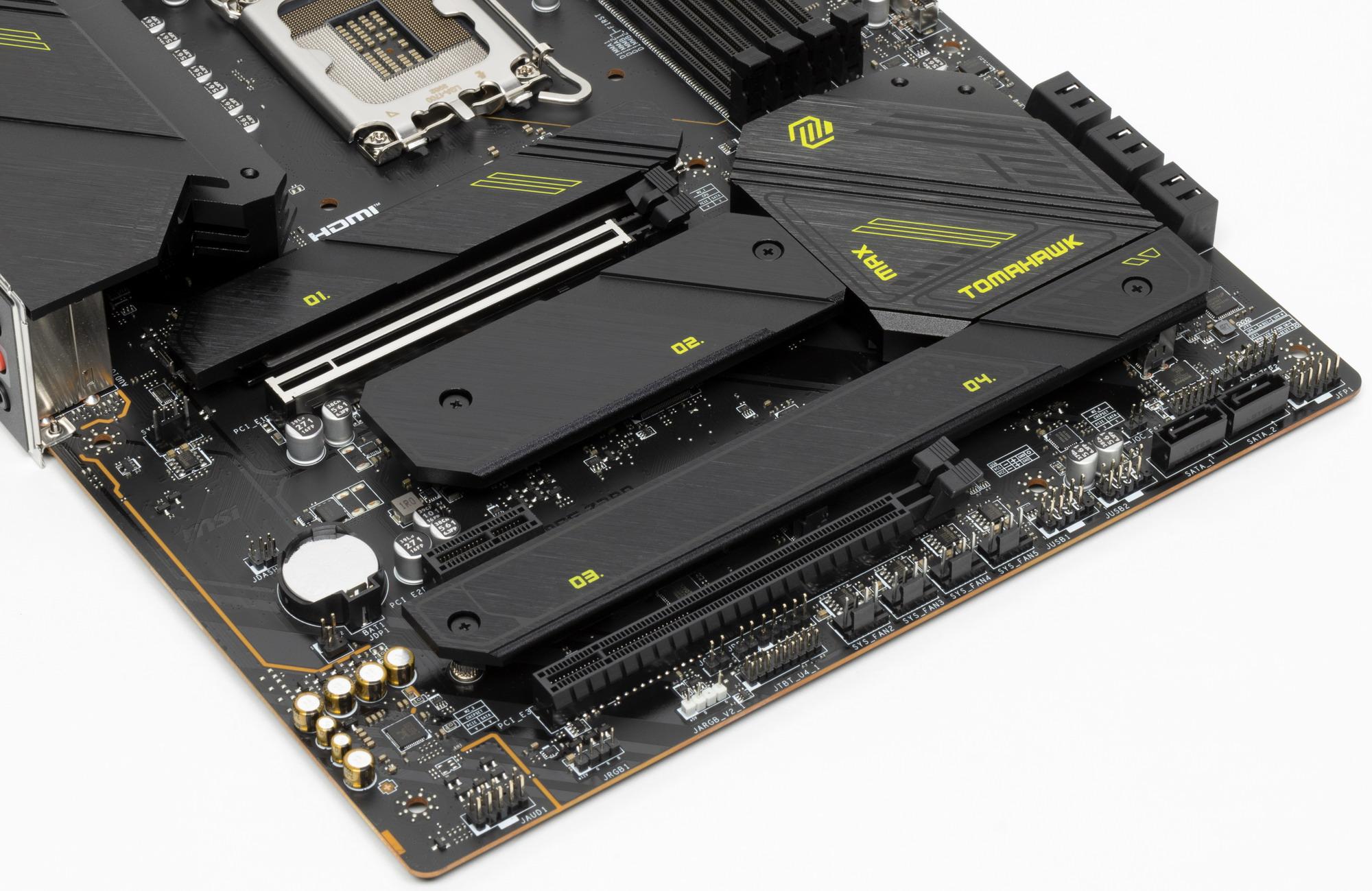

Все M.2 слоты имеют радиаторы. M.2_1 и М.2_2 обладают отдельными радиаторами, когда как остальные слоты M.2 имеют общий радиатор.



Другие особенности («фенечки») на плате

Расскажем и о других «прибамбасах» на плате. Кнопок питания и перезагрузки нет, как и положено в серии MAG.

Хотя плата у нас игровая, однако не относится к оверклокерским, поэтому все эти технологии, помогающие оверклокерам (набор перемычек, кнопок или переключателей) тут не задействованы, легкий оверклокинг возможен лишь с помощью опций в BIOS, ну и через фирменную утилиту MSI Center.

Тем не менее, перемычка сброса CMOS имеется.

И все же для оверклокеров имеется маленькая особенность: это перемычка для возможности загрузить систему в безопасном режиме (на низких частотах работы).

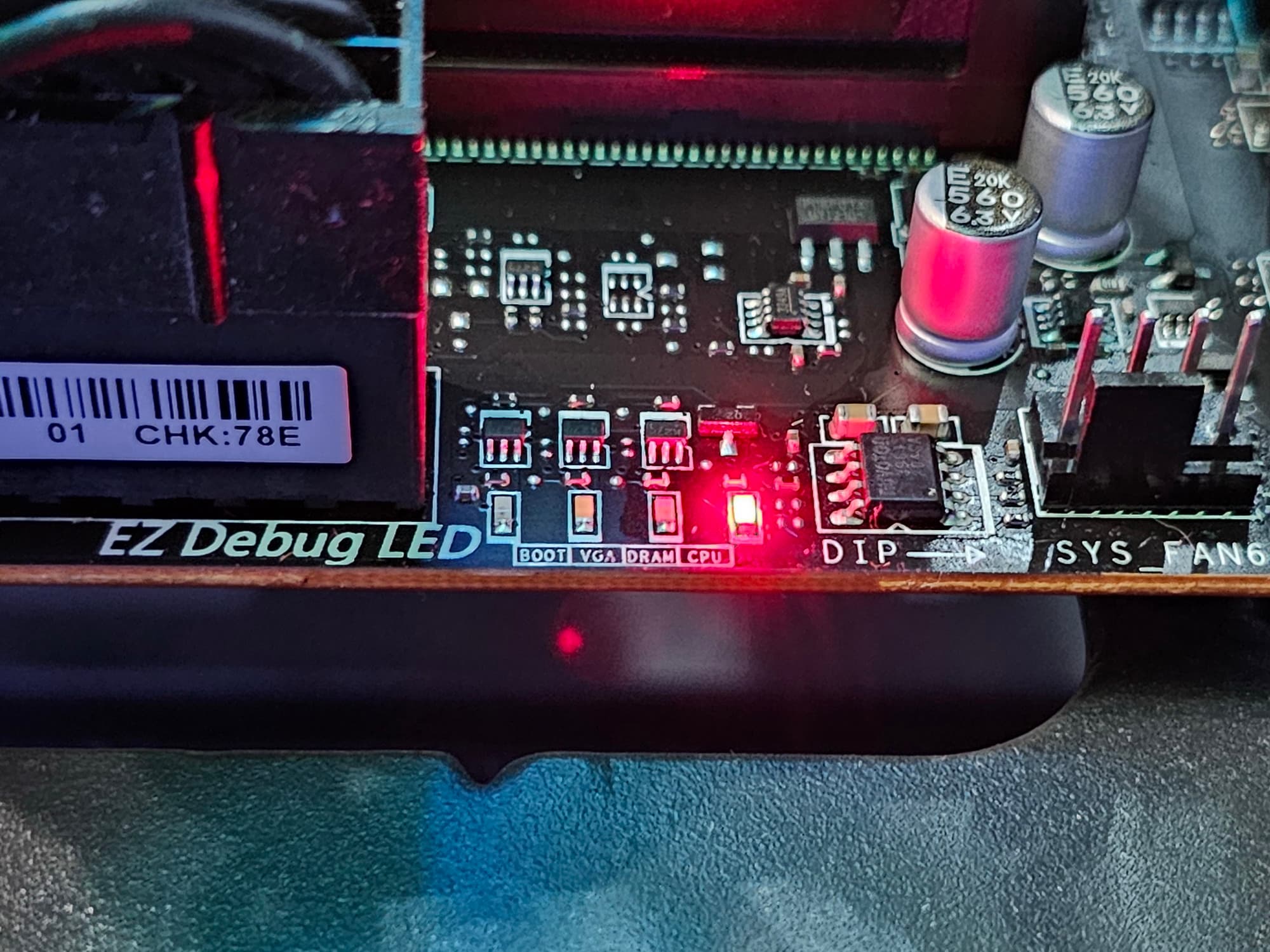

У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

Продолжая разговор о световых штучках, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется 3 разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 1 разъем неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары, разнесенные на противоположные края платы.

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

Контроль по синхронизации работы подсветки возложен на контроллер NUC126 от Nuvoton.

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

Для размещения прошивки UEFI/BIOS использована микросхема 25Q256JWEQ от Winbond.

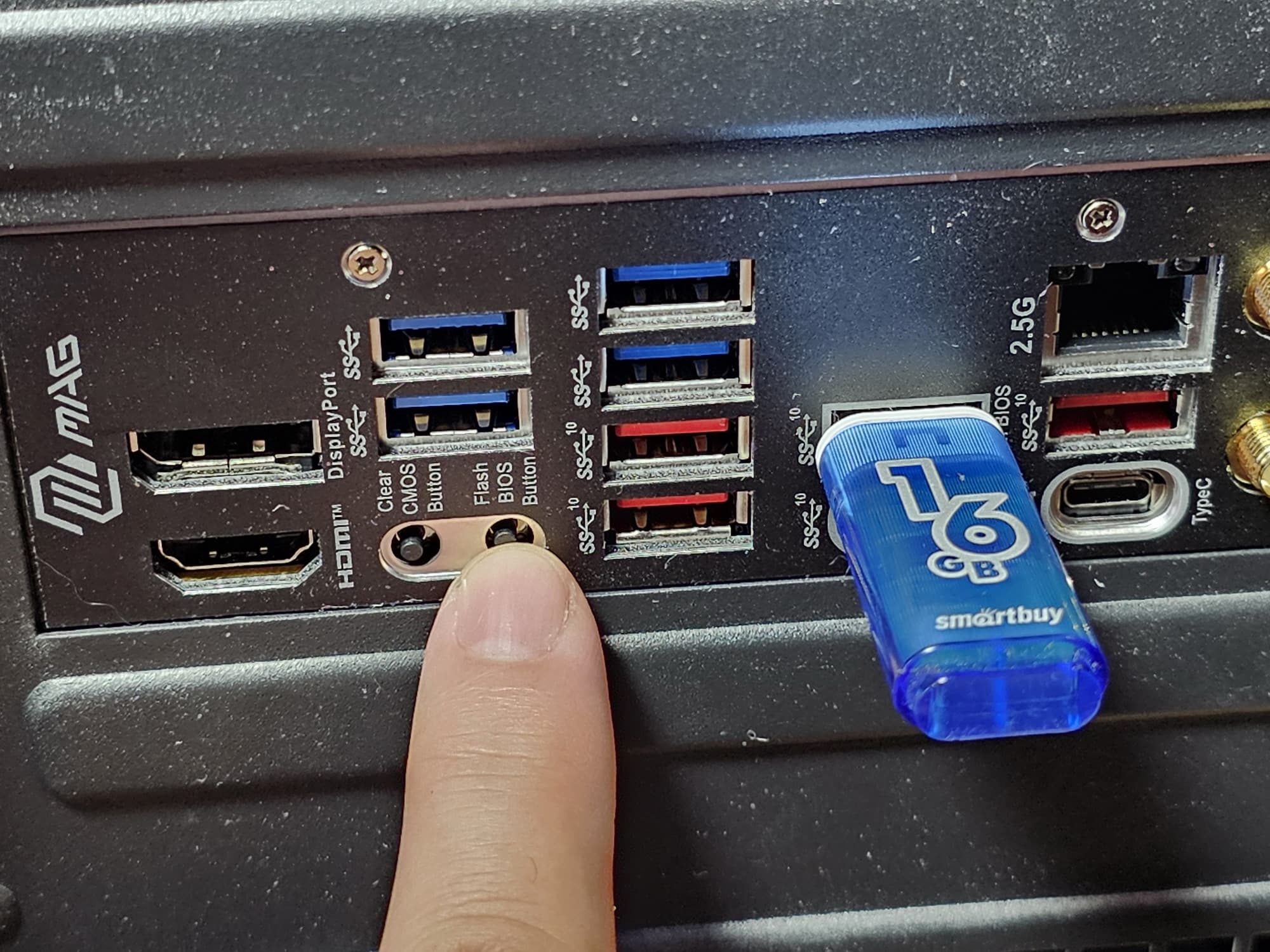

Материнская плата обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Flash BIOS.

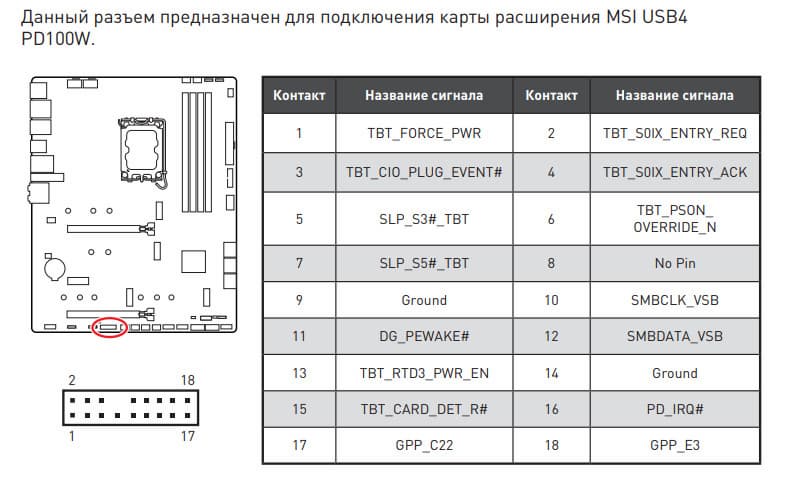

Матплата не обладает собственным набором Intel Thunderbolt, но поддерживает работу карт расширения, несущих данный суперскоростной интерфейс. Для этой цели имеется особый разъем.

Для подключения Tuning контроллера (он не входит в комплект поставки, представляет собой некий пульт с кнопками легкого разгона частот, старта, перезагрузки и т.п., крепится на магнитах сзади корпуса ПК) имеется особый разъем.

Ну и наверно последний «прибамбас» — это разъем TPM для подключения разных систем безопасности.



Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

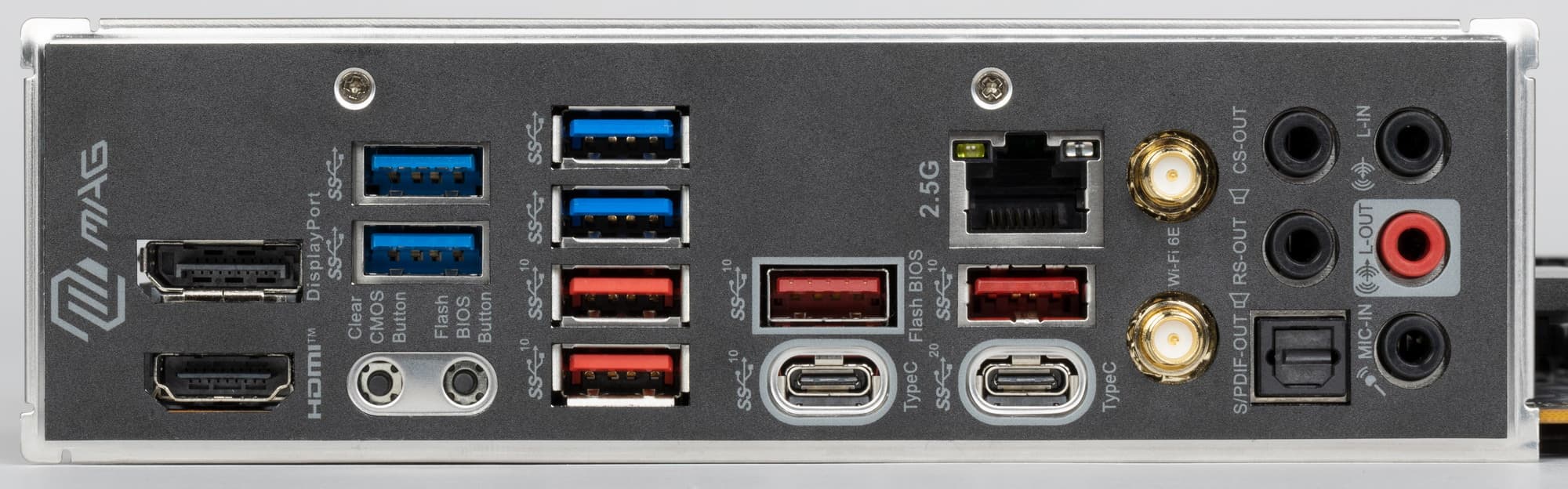

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет Z790 способен реализовать не более 14 портов USB, из которых может быть до 10 портов USB 3.2 Gen1, до 10 портов USB 3.2 Gen2, до 5 портов USB 3.2 Gen2x2, и/или до 14 портов USB 2.0.

Также мы помним и про 28 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 24 линии из 28).

И что мы имеем? Всего на материнской плате — 17 портов USB:

• 1 порт USB 3.2 Gen2x2: реализован с помощью 2 линий USB 3.2 Gen2 от Z790 и представлен портом Type-C на задней панели;
•  6 портов USB 3.2 Gen2: все реализованы через Z790 и представлены на задней панели: 4 – портами Type-A (красного цвета); 1 – портом Type-C;  еще один – внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса);
• 6 портов USB 3.2 Gen1: 2 реализованы через контроллер Genesys Logic GL3523G

•

  (на него потрачена 1 линия USB 2.0)  и представлены внутренним разъемом на материнской плате на 2 порта);



  еще 4 реализованы через второй контроллер Genesys Logic GL3523G



  (на него потрачена 1 линия USB 2.0)  и представлены на задней панели 4 портами Type-A (синего цвета);
• 4 порта USB 2.0/1.1: все реализованы через контроллер Genesys Logic GL850G



  (на него потрачена 1 линия USB 2.0) и представлены двумя внутренними разъемами



  на материнской плате (каждый на 2 порта).

Таким образом, у нас 5 контроллеров используют USB линии:

• Genesys Logic GL3523 (2 USB 3.2 Gen1) (1 линия USB 2.0);
• Genesys Logic GL3523 (4 USB 3.2 Gen1) (1 линия USB 2.0);
• Genesys Logic GL850G (4 USB 2.0) (1 линия USB 2.0);
• Audio (1 линия USB 2.0);
• Bluetooth (QCNCM865) (1 линия USB 2.0).

Итак, через чипсет Z790 реализовано высокоскоростных портов USB:

• 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
• + 6 выделенных USB 3.2 Gen2
• + 2 USB 3.2 Gen2 на поддержку USB 3.2 Gen2x2

= 8 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 8 портов USB 2.0 также занято. Плюс 5 портов USB 2.0 на обеспечение контроллеров. Всего 13 USB портов реализовано.

Ну и 24 линии PCIe, выделенных на поддержку иной периферии.

Итого у Z790 в данном случае реализовано 32 высокоскоростных порта из 38.

Все быстрые USB порты Type-C оснащены ре-драйверами от Diodes Inc и ASMedia, дающими устойчивый вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через них.

Теперь о сетевых делах.

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Intel i225-V, способный работать по стандарту 2,5 Гбит/с.

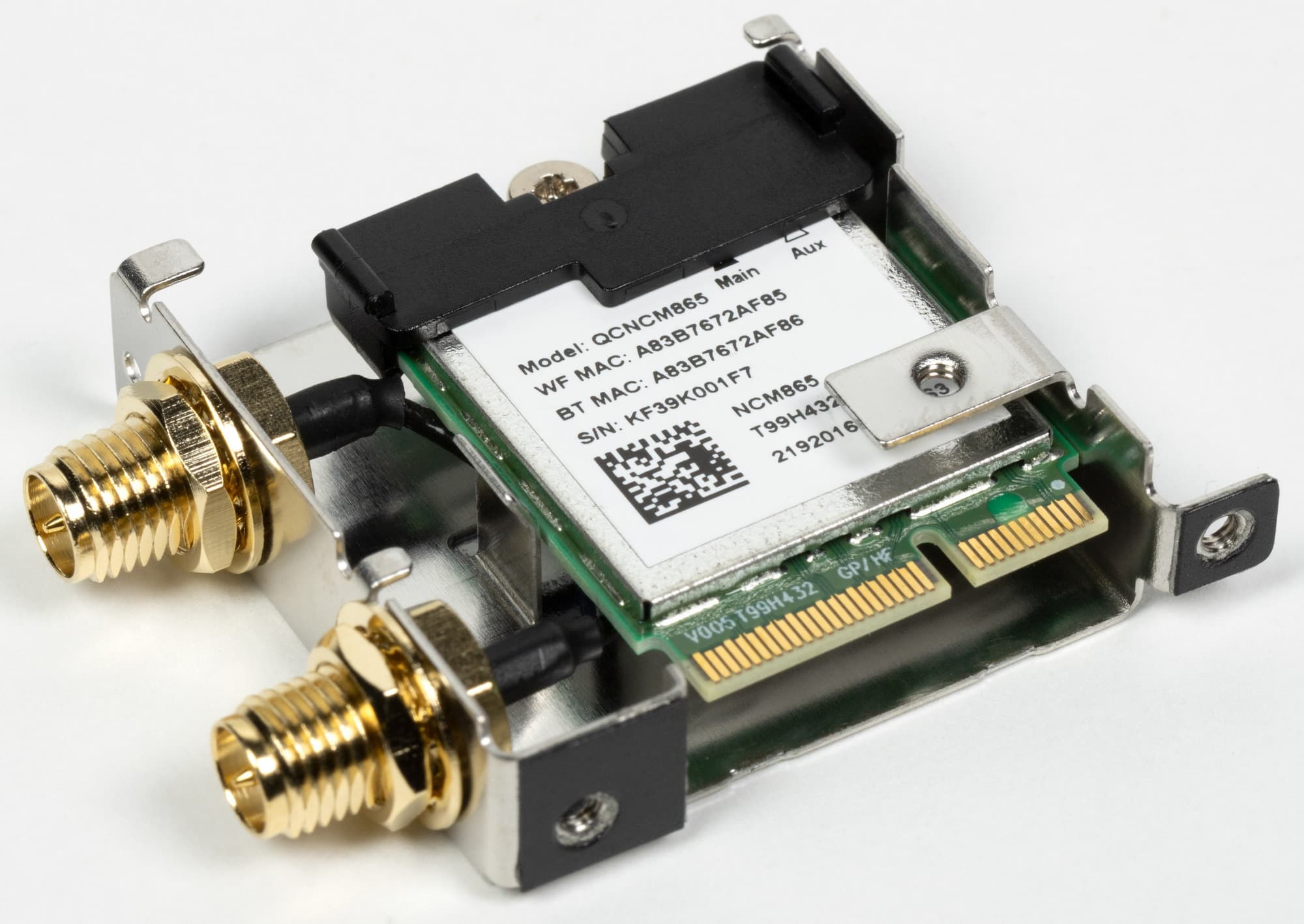

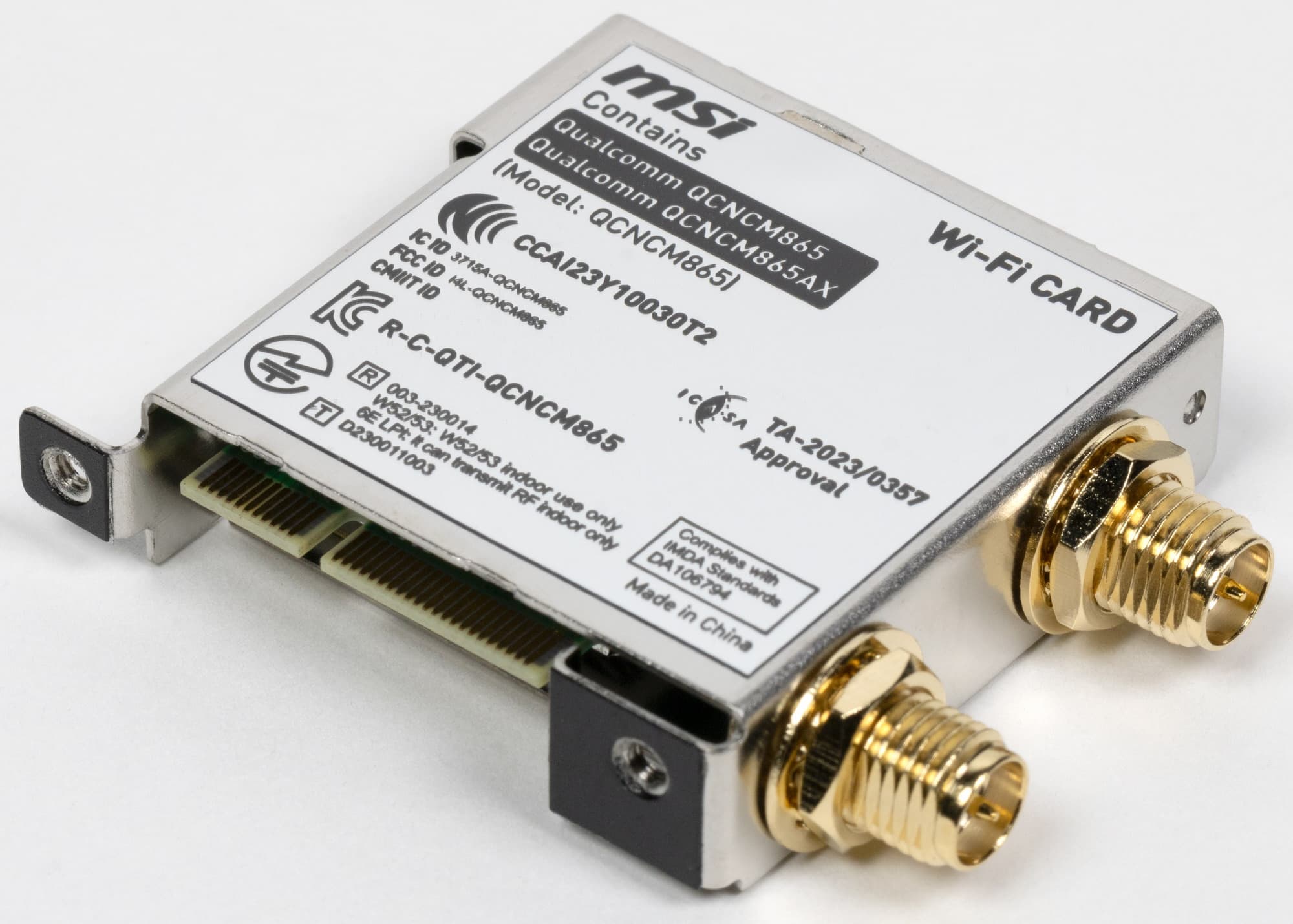

Имеется и комплексный беспроводной адаптер на контроллере Qualcomm QCNCM865, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.



Блок ввода-вывода, вентиляторы и т. п.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

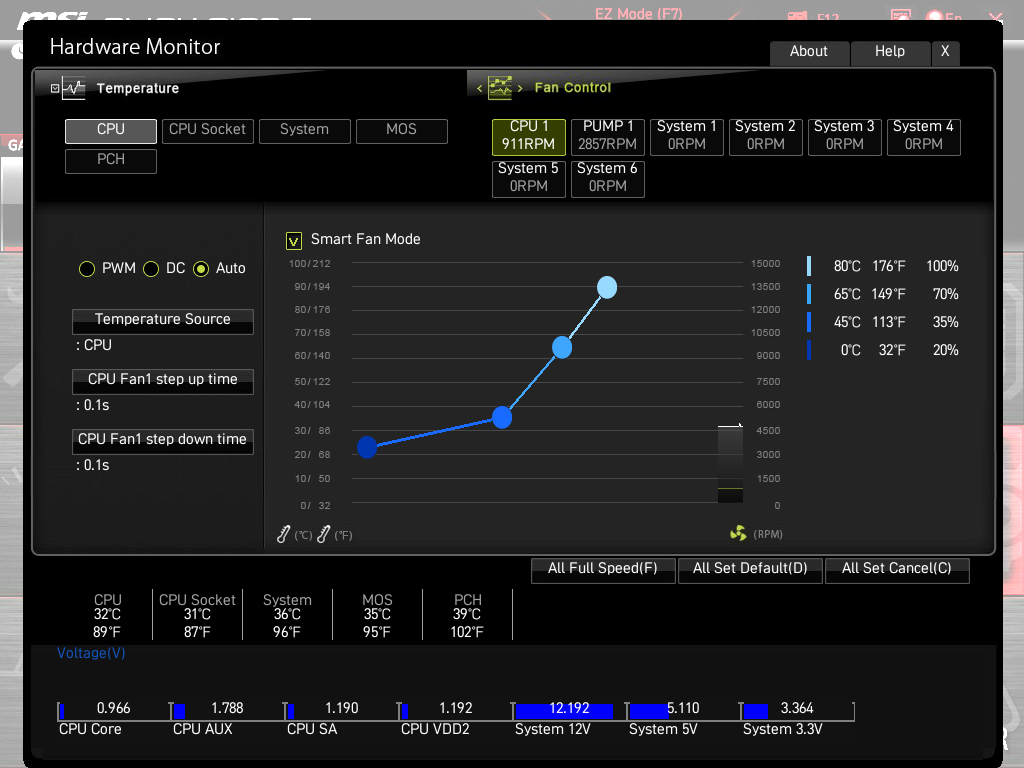

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6687D.

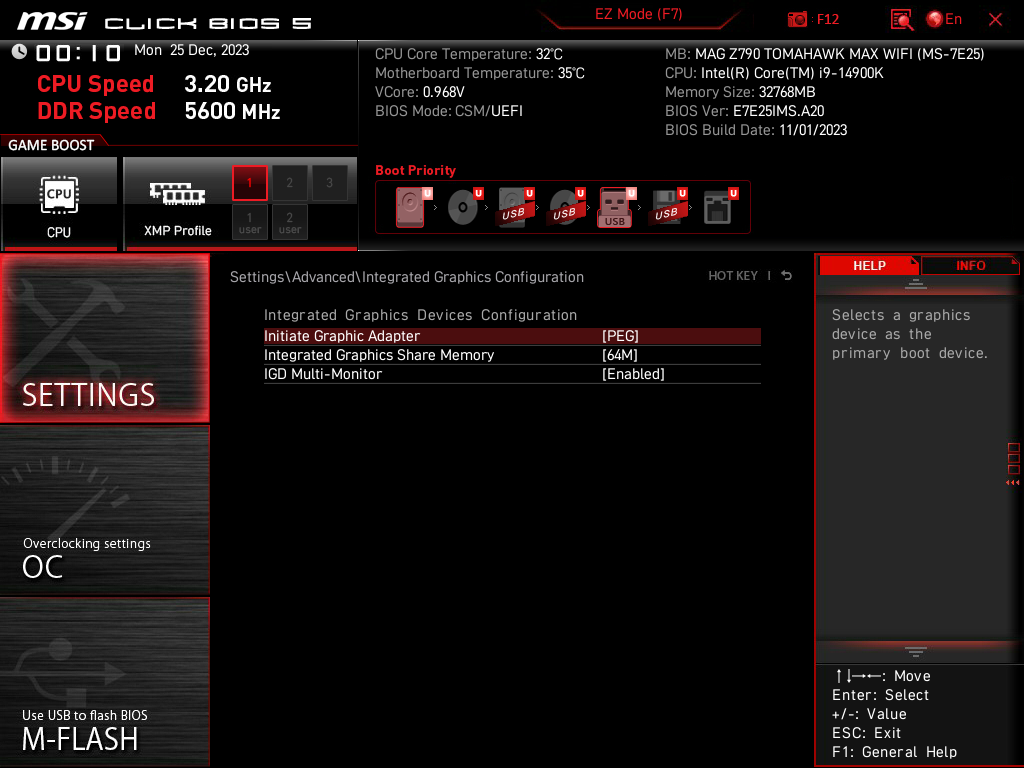

Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет два гнезда вывода:

• HDMI 2.1, однако графика в 12м поколении процессоров Intel имеет встроенную поддержку версии HDMI 2.0b, поэтому для конвертации (усиления, так сказать) версии до 2.1 имеется особый контроллер IT66318 (ITE).

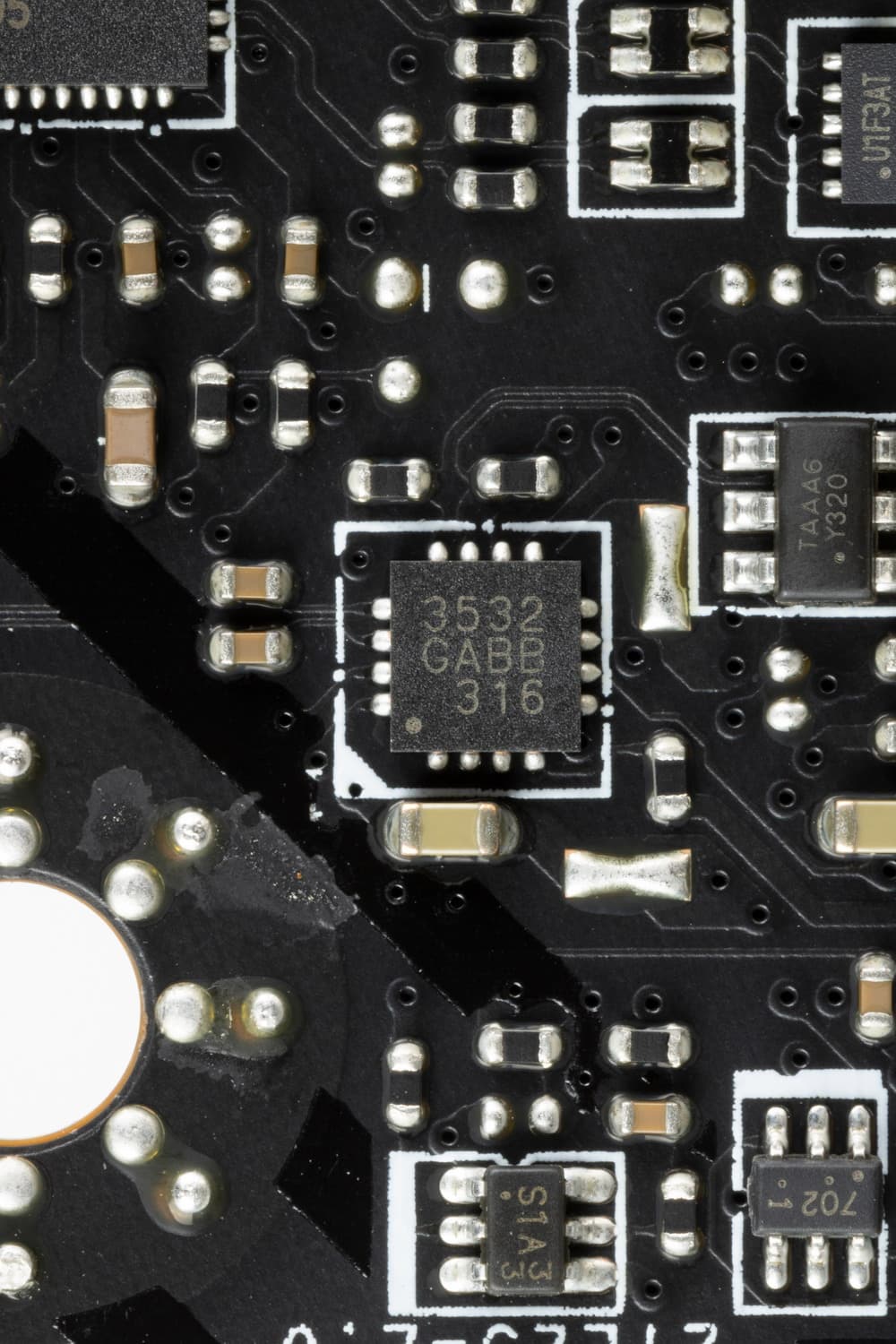

• DisplayPort 1.4, здесь же для конвертации версии до 1.4 имеется контроллер On Semi.

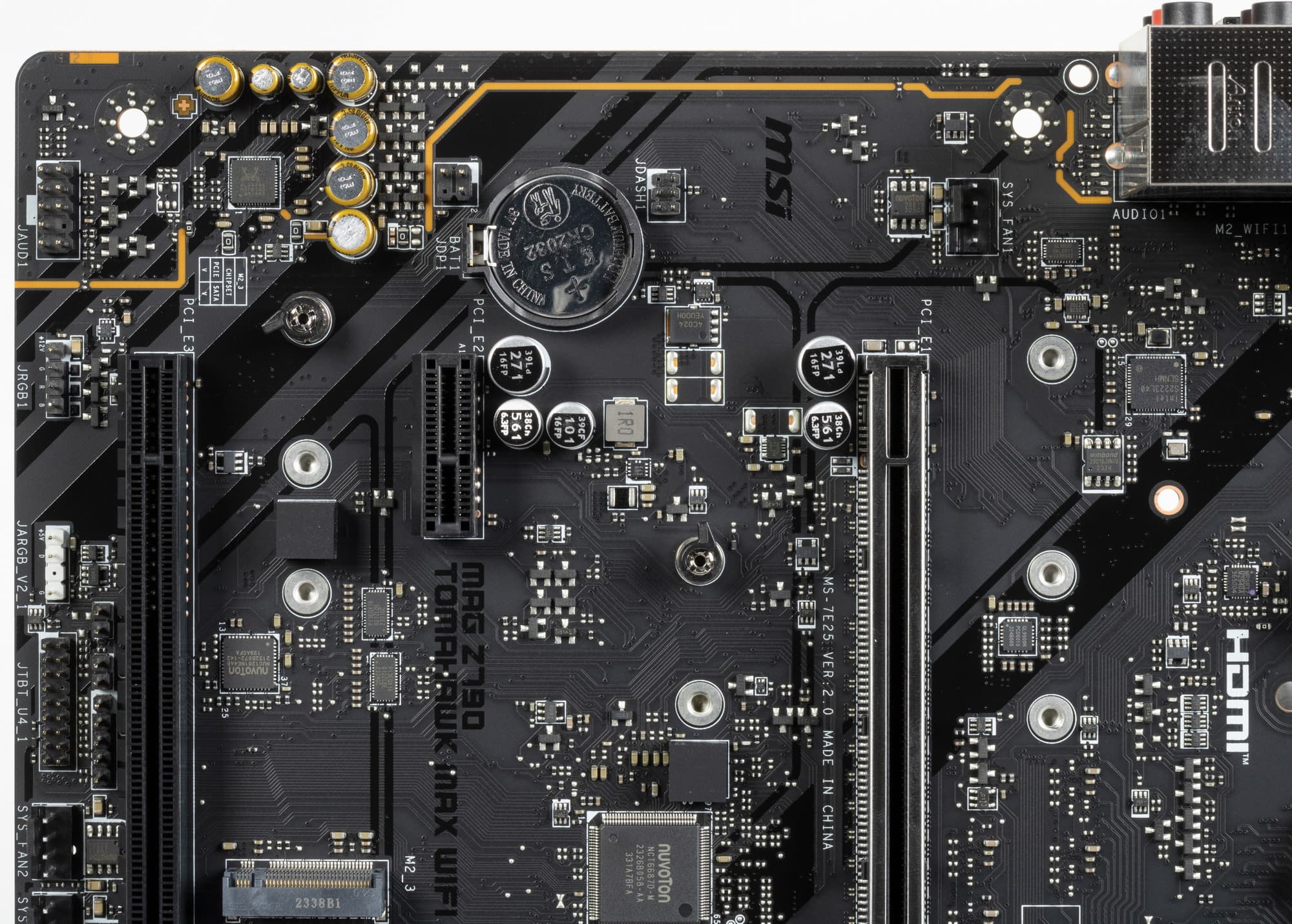

Аудиоподсистема

В данном случае применен аудиокодек Realtek ALC4080. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами.

Все аудиоразъемы на задней панели имеют позолоченное покрытие, однако нет привычной цветовой окраску разъемов, поэтому ориентироваться можно только по обозначениям.



Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

Тестируемое устройство	MSI MAG Z790 Tomahawk Max WiFi
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,1 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.08, -0.02	Отлично
Уровень шума, дБ (А)	-79.7	Средне
Динамические диапазон, дБ (А)	77.8	Средне
Гармонические искажения, %	0.00567	Очень хорошо
Гармонические искажения + шум, дБ(A)	-73.9	Средне
Интермодуляционные искажения + шум, %	0.029	Хорошо
Взаимопроникновение каналов, дБ	-69.9	Хорошо
Интермодуляции на 10 кГц, %	0.023	Хорошо
Общая оценка		Хорошо



Частотная характеристика



	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.42, +0.02	-0.37, +0.08
От 40 Гц до 15 кГц, дБ	-0.08, +0.02	-0.02, +0.08



Уровень шума



	Левый	Правый
Мощность RMS, дБ	-78.7	-78.7
Мощность RMS, дБ (A)	-79.7	-79.7
Пиковый уровень, дБ	-57.4	-57.2
Смещение DC, %	-0.0	-0.0



Динамический диапазон



	Левый	Правый
Динамический диапазон, дБ	+77.6	+77.6
Динамический диапазон, дБ (А)	+77.8	+77.8
Смещение DC, %	-0.00	-0.00



Гармонические искажения + шум (-3 дБ)



	Левый	Правый
Гармонические искажения, %	0.00561	0.00573
Гармонические искажения + шум , %	0.02295	0.02290
Гармонические искажения + шум (A-взвеш.), %	0.02011	0.02011



Интермодуляционные искажения



	Левый	Правый
Интермодуляционные искажения + шум, %	0.02947	0.02927
Интермодуляционные искажения + шум (A-взвеш.), %	0.02565	0.02548



Взаимопроникновение стереоканалов



	Левый	Правый
Проникновение на 100 Гц, дБ	-66	-66
Проникновение на 1000 Гц, дБ	-69	-69
Проникновение на 10000 Гц, дБ	-71	-71



Интермодуляционные искажения (переменная частота)



	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.01983	0.01979
Интермодуляционные искажения + шум на 10000 Гц,	0.02368	0.02350
Интермодуляционные искажения + шум на 15000 Гц,	0.02710	0.02696

Питание, охлаждение

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

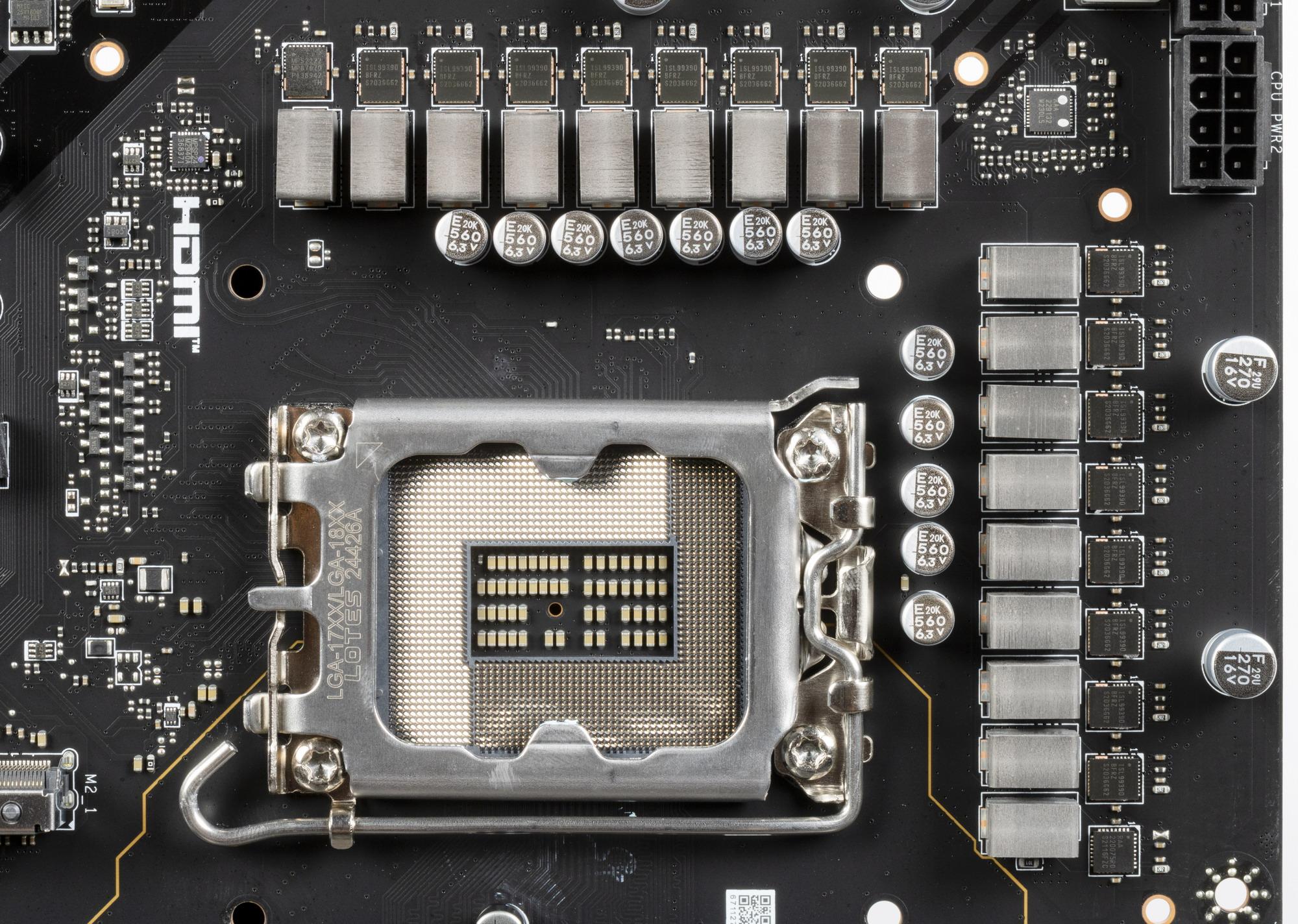

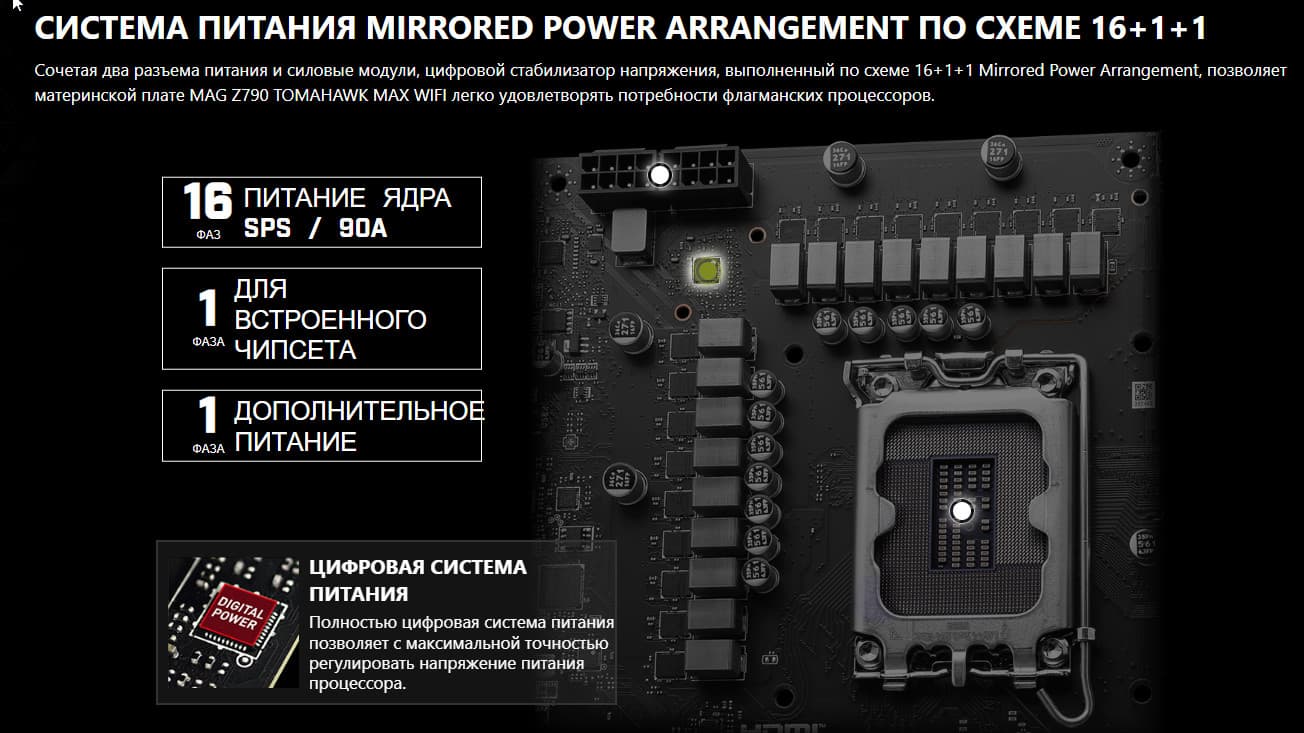

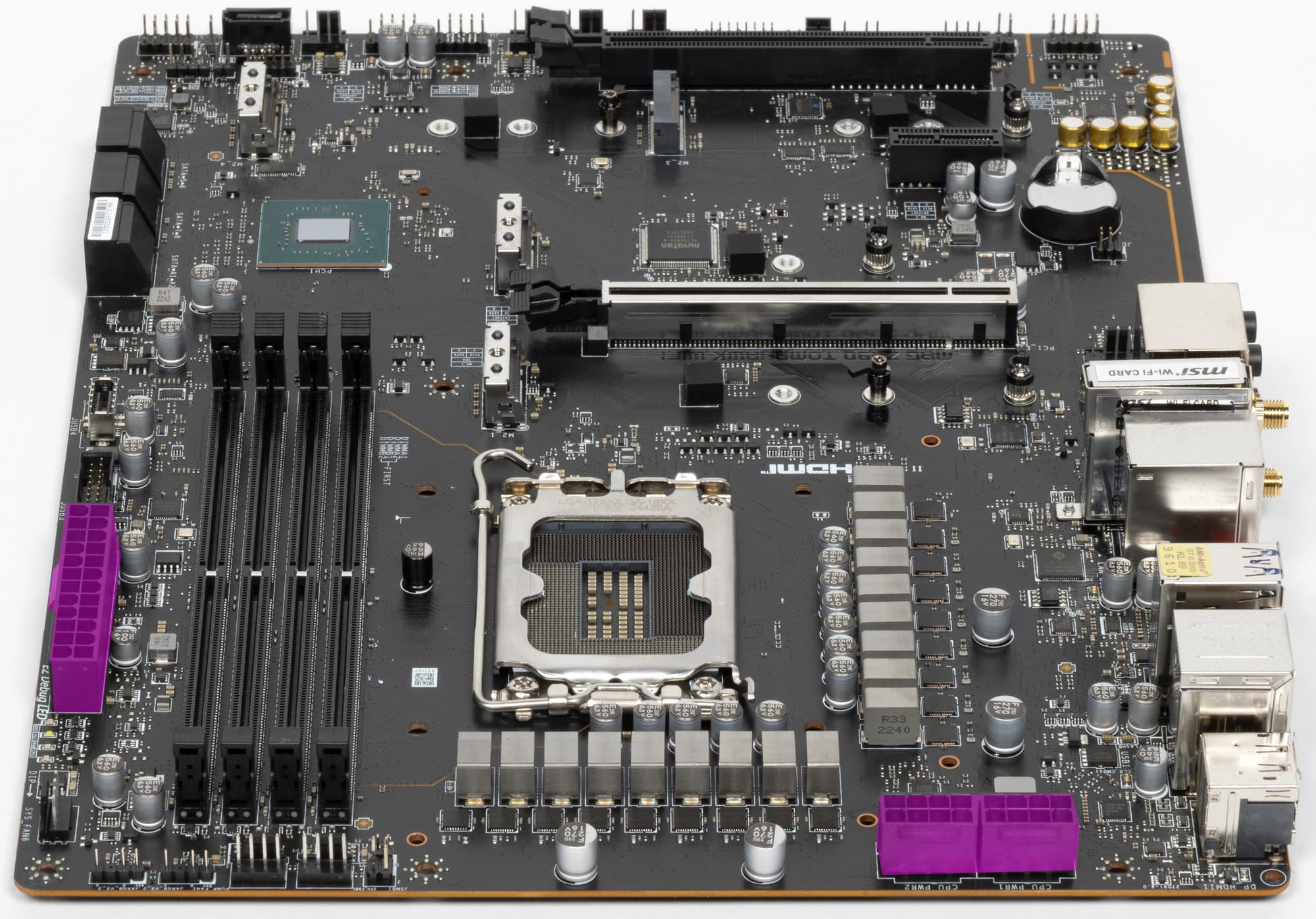

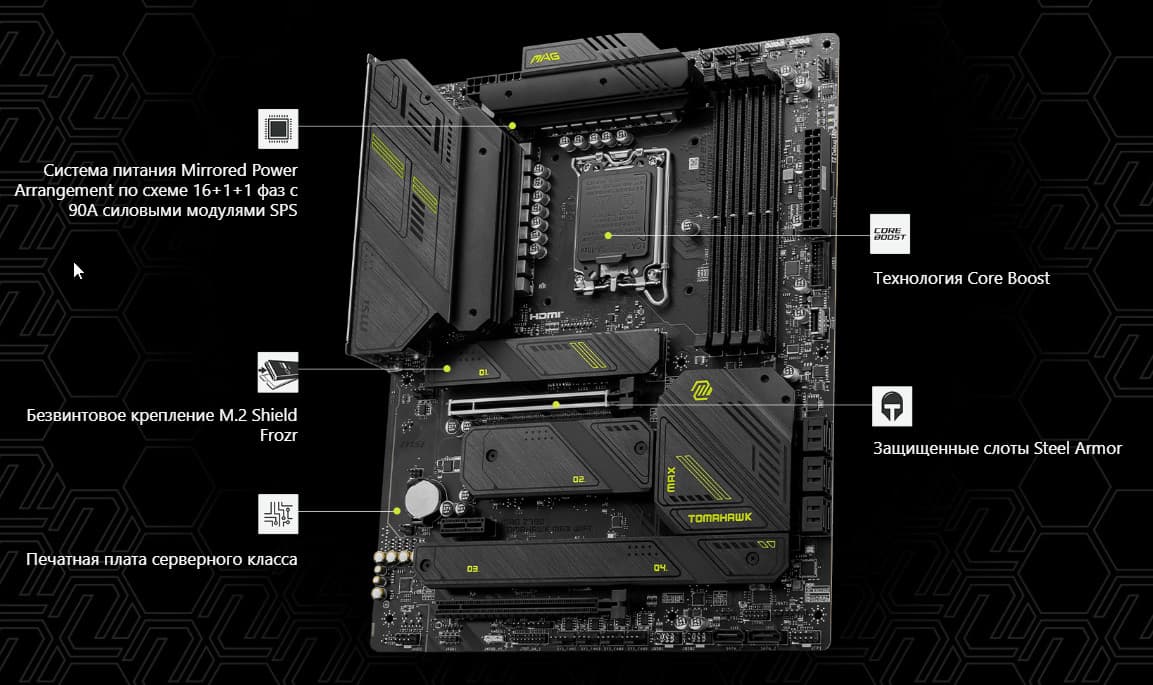

Схема питания процессора выполнена по схеме 16+1+1 (всего 18 фаз, 16 на VCore, 1 на iGPU и 1 на VCCIO).

Каждый канал фазы имеет суперферритовый дроссель и RAA 220075RO MOSFET от Renesas на 75 А для встроенного графического ядра, ISL99390 (90A, Renesas) для VCore и MP87670 от Monolithic Power Systems  для VCCIO на 70А.

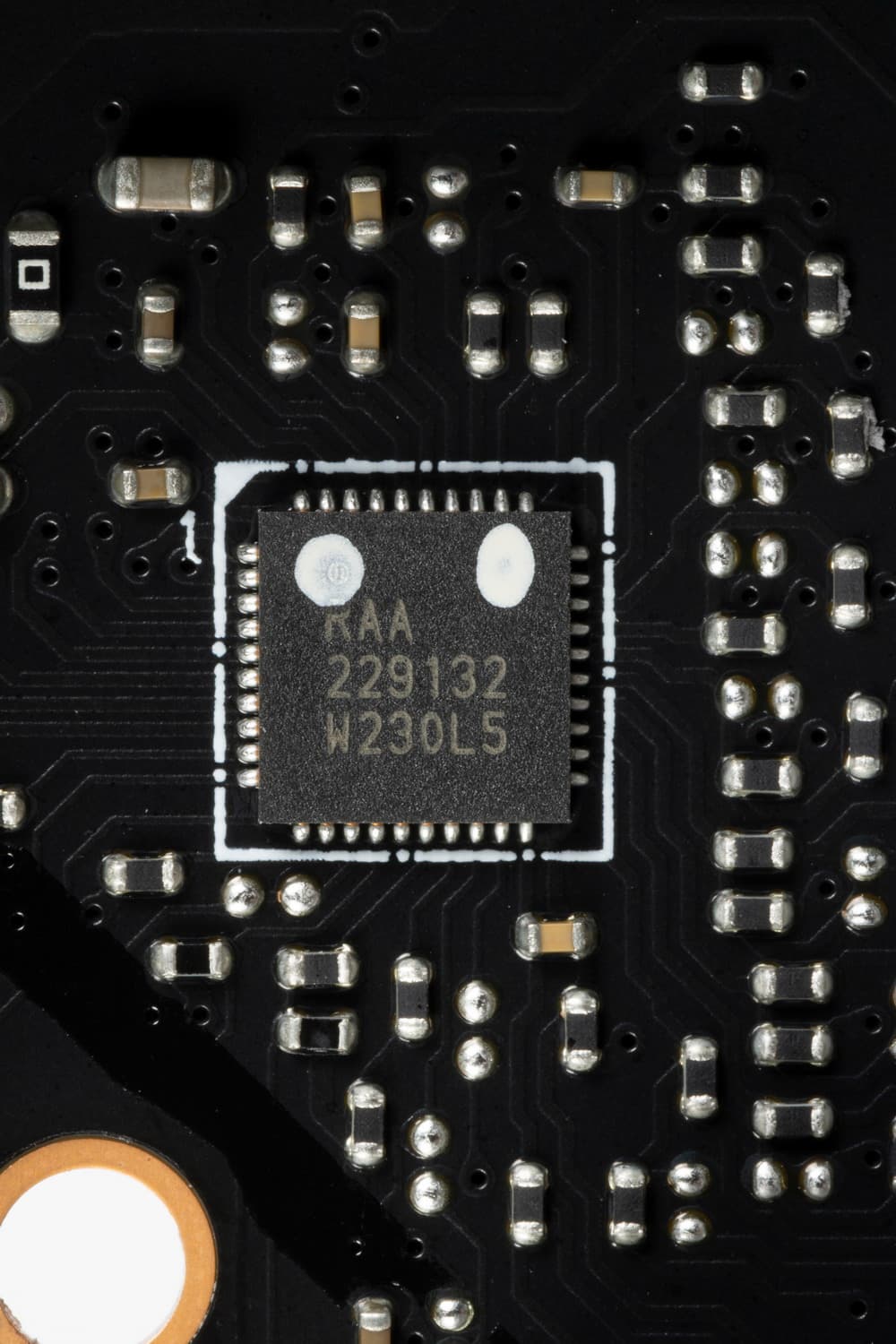

Управляет схемой питания VCore и iGPU ШИМ-контроллер RAA229132 от того же Renesas, рассчитанный максимум на 12 фаз.

Так что мы видим, что схема питания должна иметь или удвоители, или просто параллельные потоки. Заглянув на оборотную сторону матплаты, находим там удвоители фаз ISL6617A от Renesas, как раз 8 штук. Так что, схема реально выглядит как 8х2+1+1 – всего 10 реальных фаз питания, девятью из них и управляет вышеназванный ШИМ-контроллер.

А для одной фазы VCCIO имеется свой ШИМ-контроллер от Monolithic Power Systems.

Питание VCCSA имеет однофазную схему.

Теперь про охлаждение.

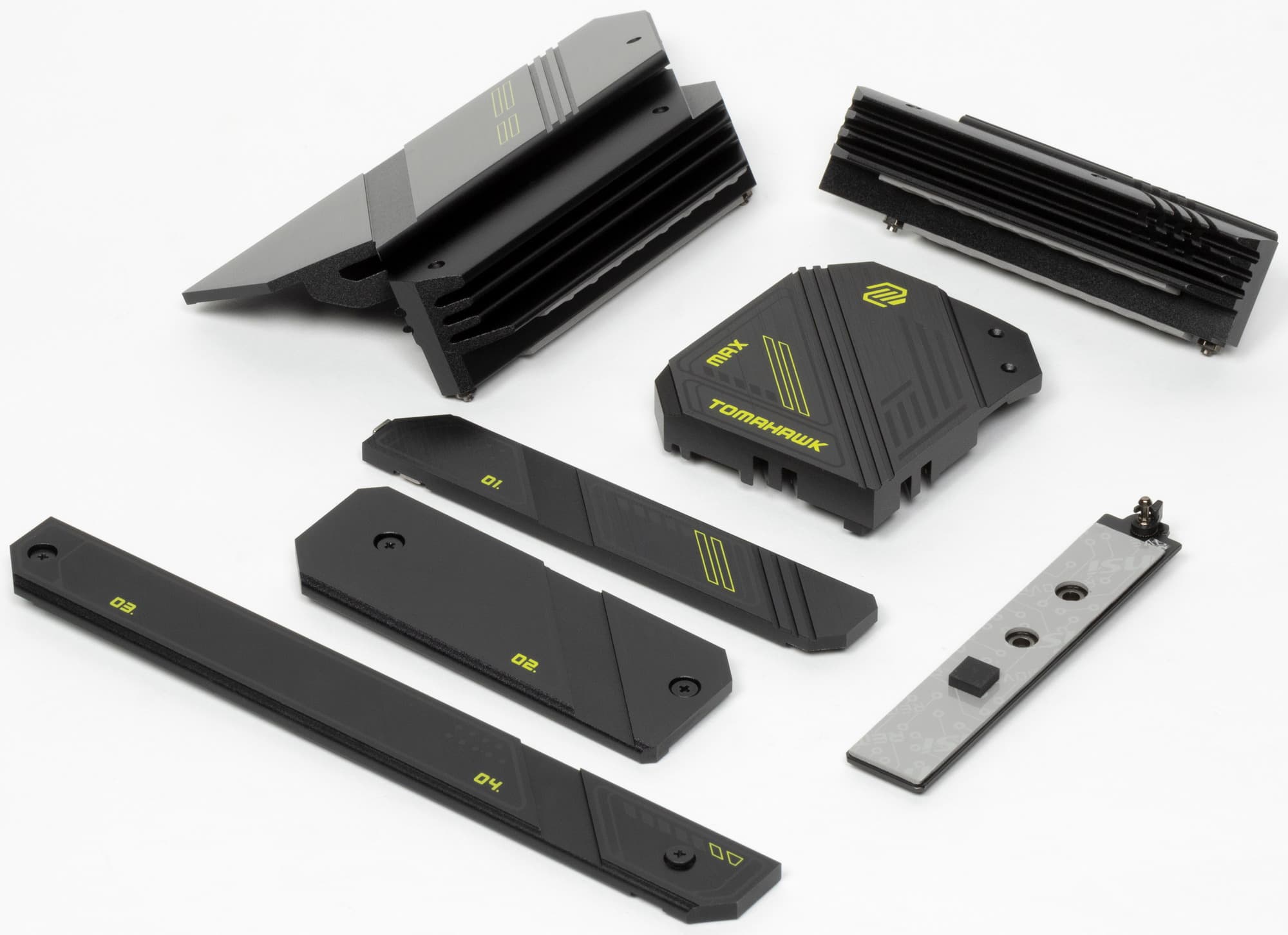

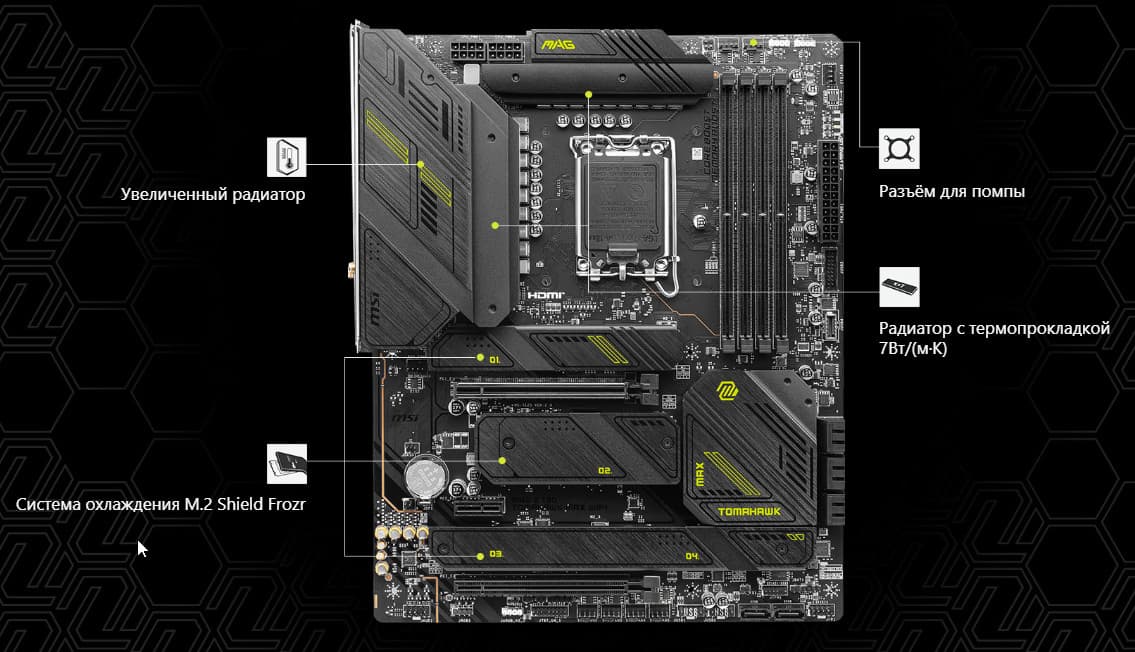

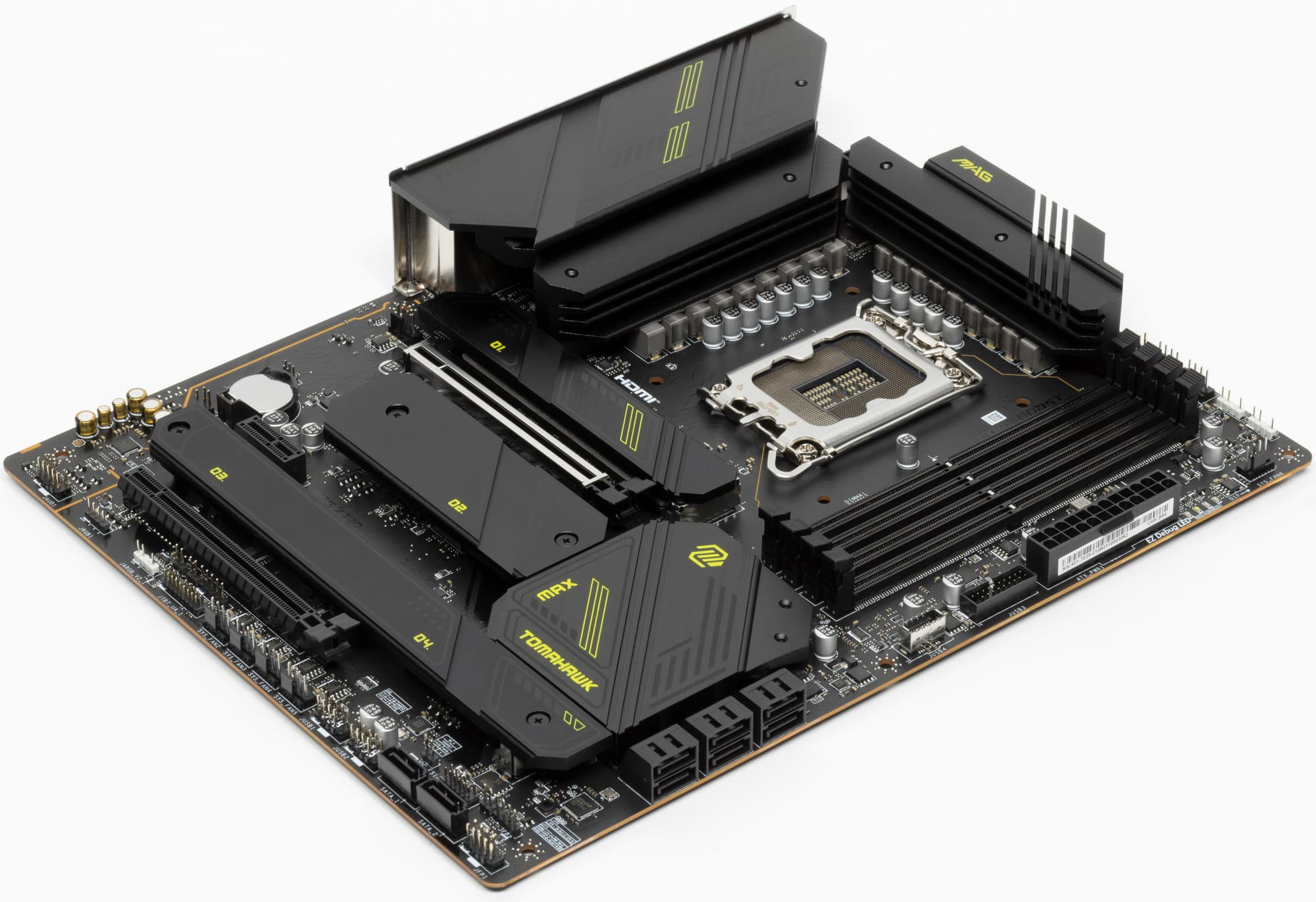

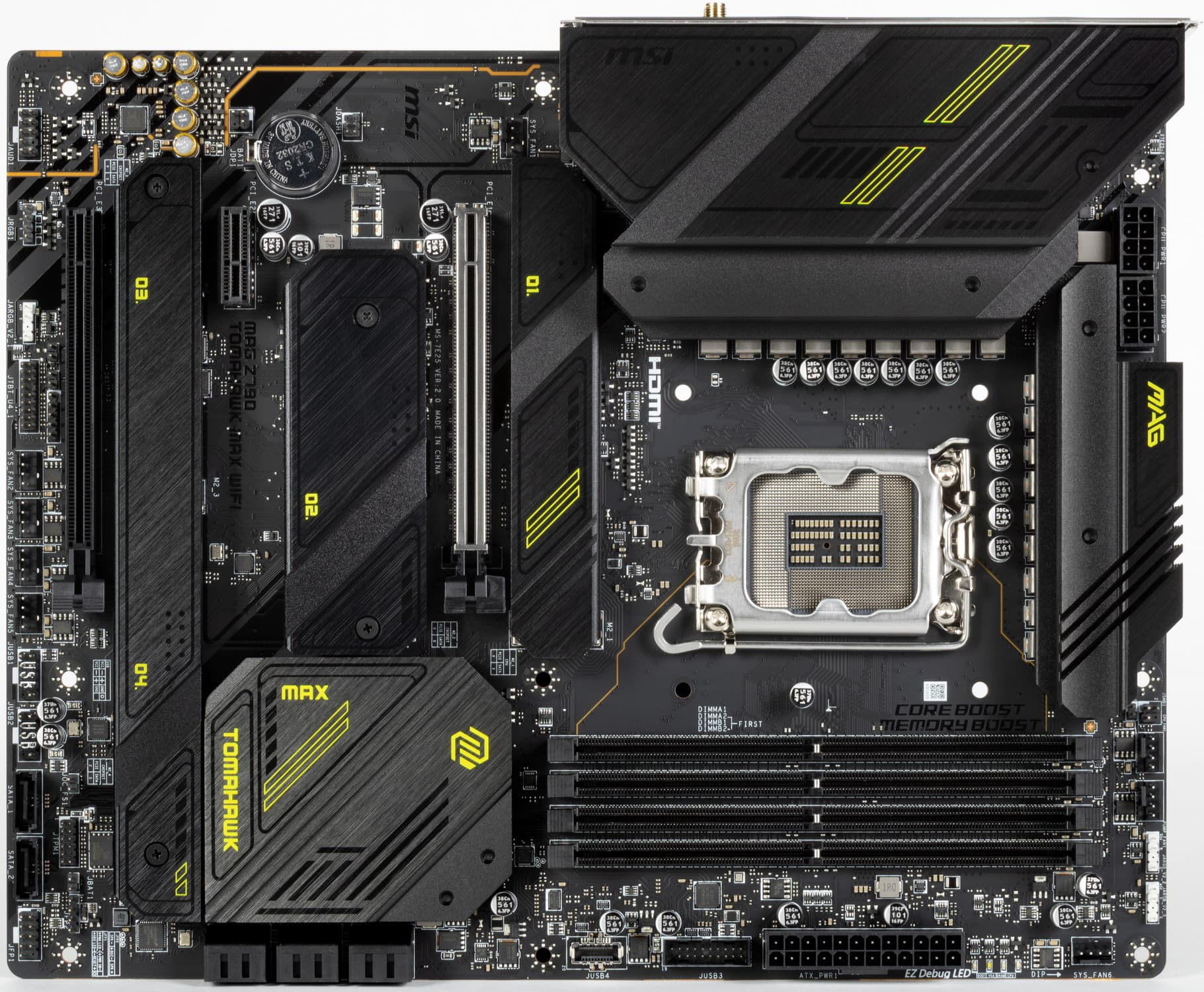

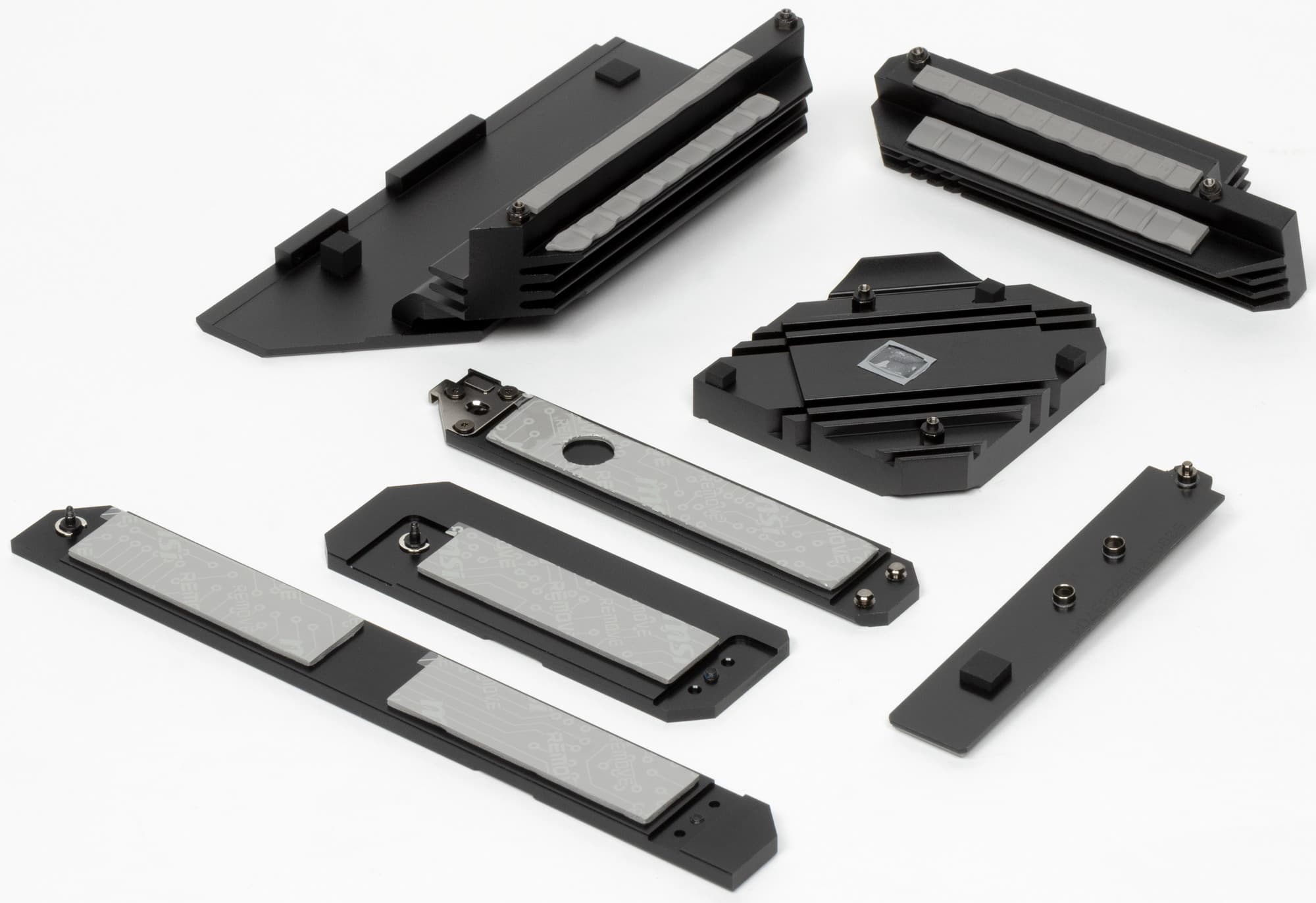

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

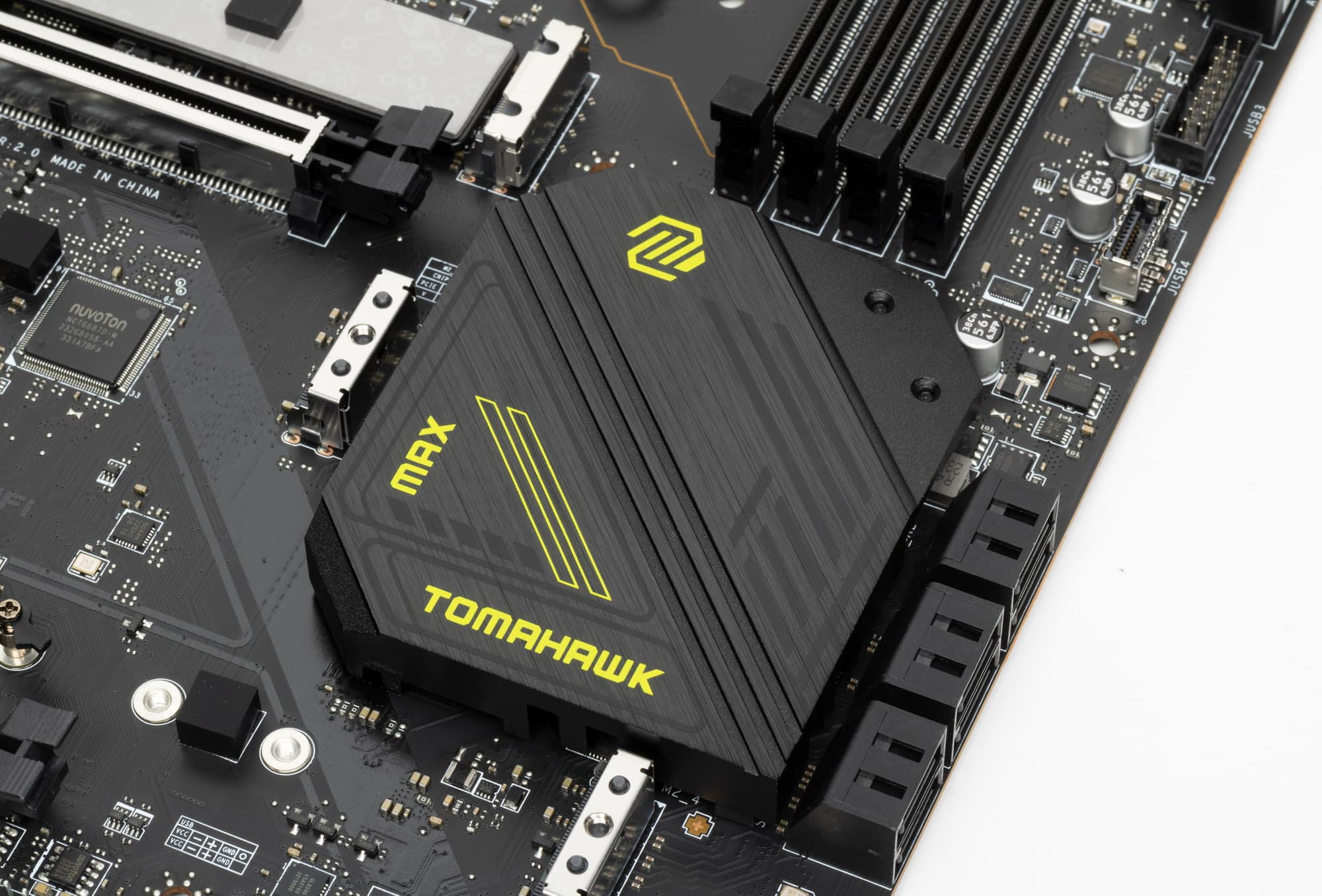

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секции имеют свои два раздельных радиатора.

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего и среднего — по своему персональному радиатору, у М.2_3 и М.2_4 – общий радиатор.

Стоит особо отметить новый способ крепления радиатора для М.2_1 – с защелкой. Это очень помогает быстро демонтировать и установить радиатор без поиска отвертки и траты времени на откручивание винтов.

Подсветка



Все о внешней красоте

В данном случае сама матплата подсветки не имеет.

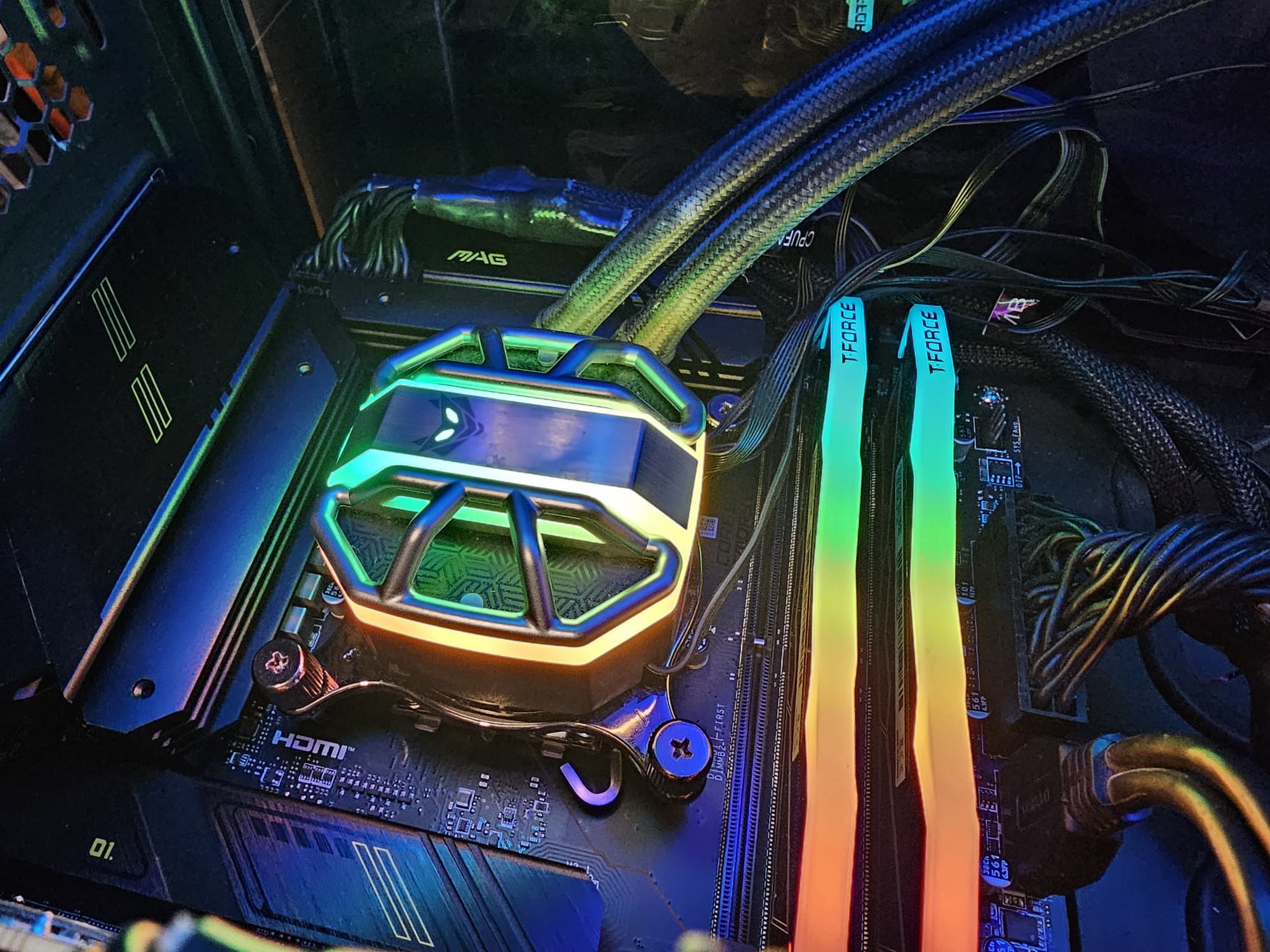

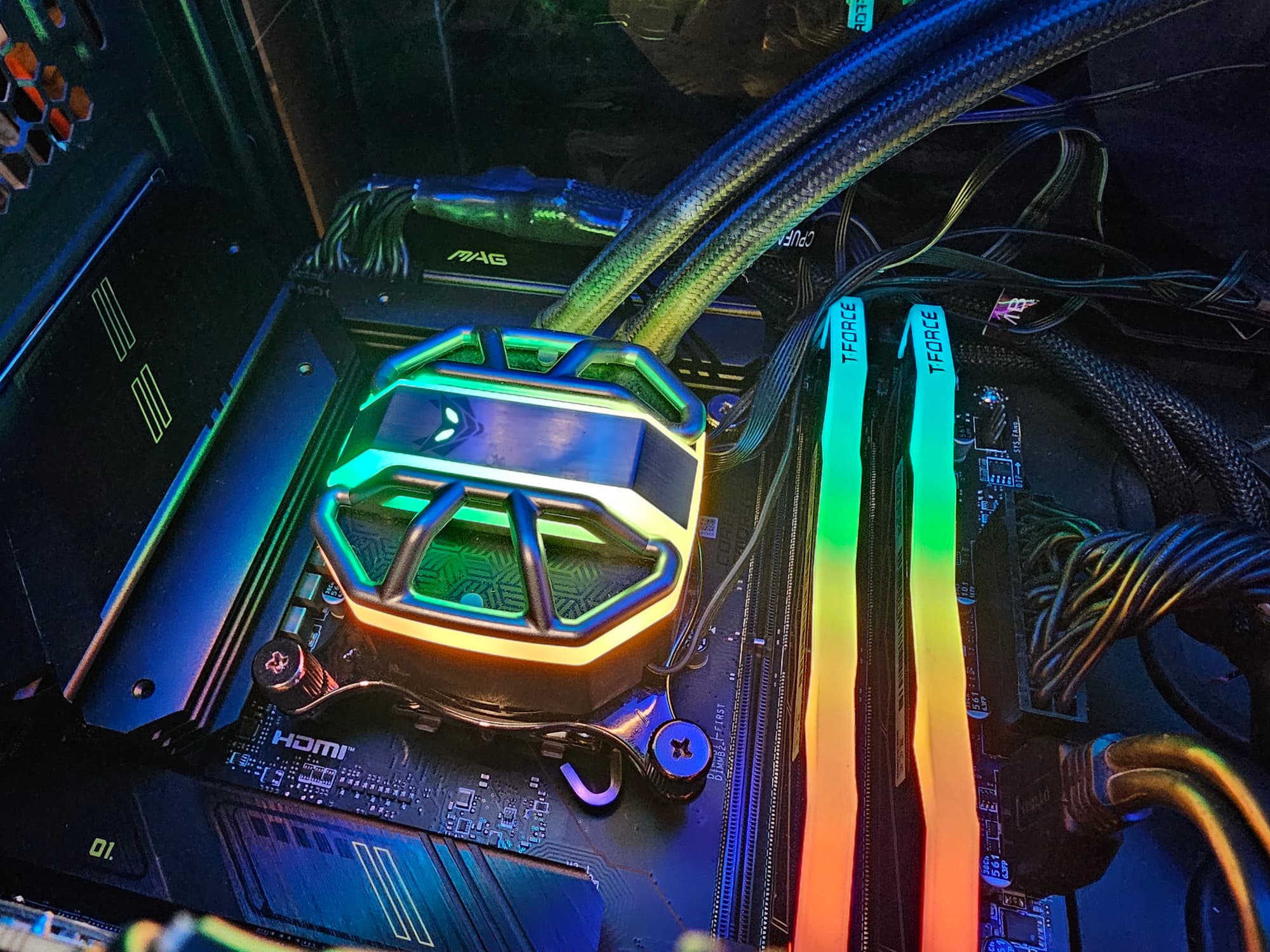

Но при этом имеются 3 разъема для подключения внешней подсветки, и всем этим можно управлять через раздел Mystic Light в комплексной утилите MSI Center.

Программное обеспечение под Windows



Фирменное ПО MSI

Все программное обеспечение можно скачать с сайта производителя msi.com. По сути это одна глобальная программа — MSI Center. Собственно, все остальные утилиты теперь входят в него.

Вначале рассмотрим раздел управления подсветкой Mystic Light. Утилита имеет 25 (!) вариантов подсветки для элементов системы свечения платы (три разъема ARGB + разъем RGB). Позволительно выбрать режим свечения как для отдельных элементов, так и для всей группы в целом. Ну и, разумеется, можно выключить подсветку вообще. Также утилита определяет наличие видеокарт от MSI и модулей памяти от ряда известных производителей.

Подсветку можно синхронизировать (правда тогда вариантов станет меньше).

У MSI Center имеется и мониторинг работы основных блоков в целом .

Можно мониторинг включить в виде отдельного окна, которое можно переключать, если количество отмеченных в мониторинге элементов не умещается в нем. Это окно можно разместить где-то сбоку для удобства просмотра ситуации с «железом», например, в случае разгона или серьезной нагрузки в игре. Правда тогда придется отказаться от режима «полного экрана» в той же игре.

MSI Center имеет две темы оформления: светлую и темную.

Разумеется, кроме управления подсветкой и мониторинга у этой программы есть много иных встроенных утилит.

Для автоматического оверклокинга без захода в BIOS имеется вкладка с предустановленными настройками частот и вольтажей.

Еще имеется вкладка по управлению сетевыми подключениями: программа позволит пользователю упорядочить обращение к сетевым соединениям со стороны того или иного приложения. Это бывает нужно для организации самого быстрого обмена информацией, например, для игр.

Надо еще отметить фирменную панель управления звуком от Nahimic, которая сопровождает текущий драйвер аудиотракта Realtek.

Собственно, можно настроить звук «под себя» как в играх, так и просто при прослушивании музыки. Особенно интересны настройки для вывода звука в наушники.

Настройки BIOS



Что нам дают тонкости настроек в BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

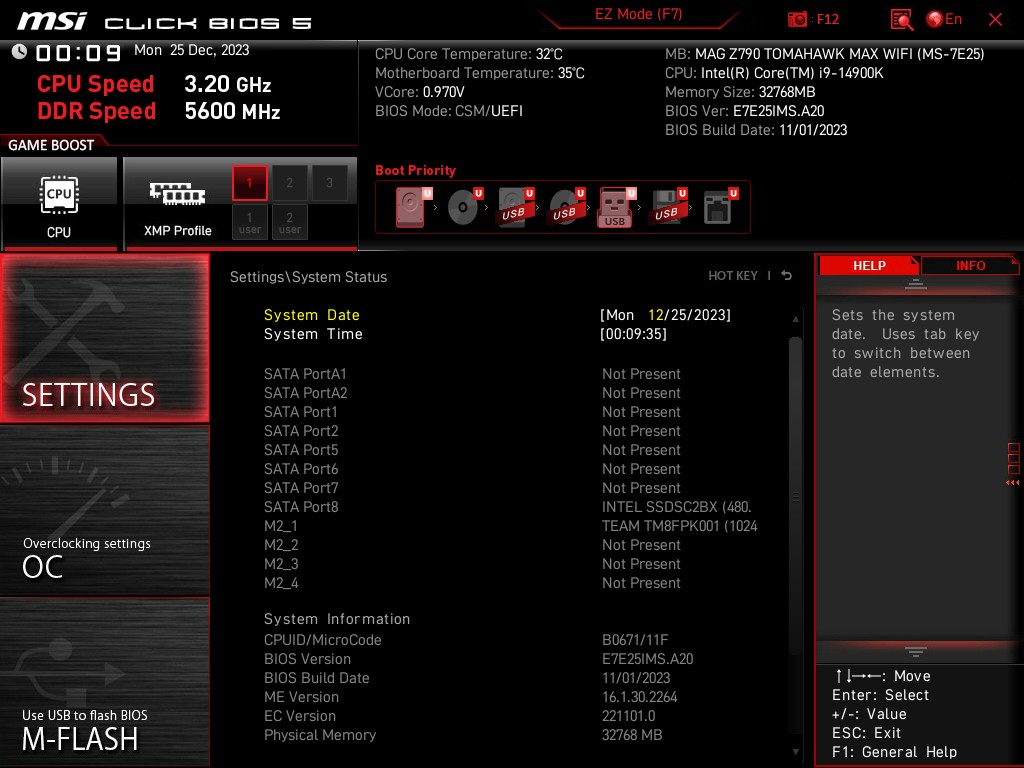

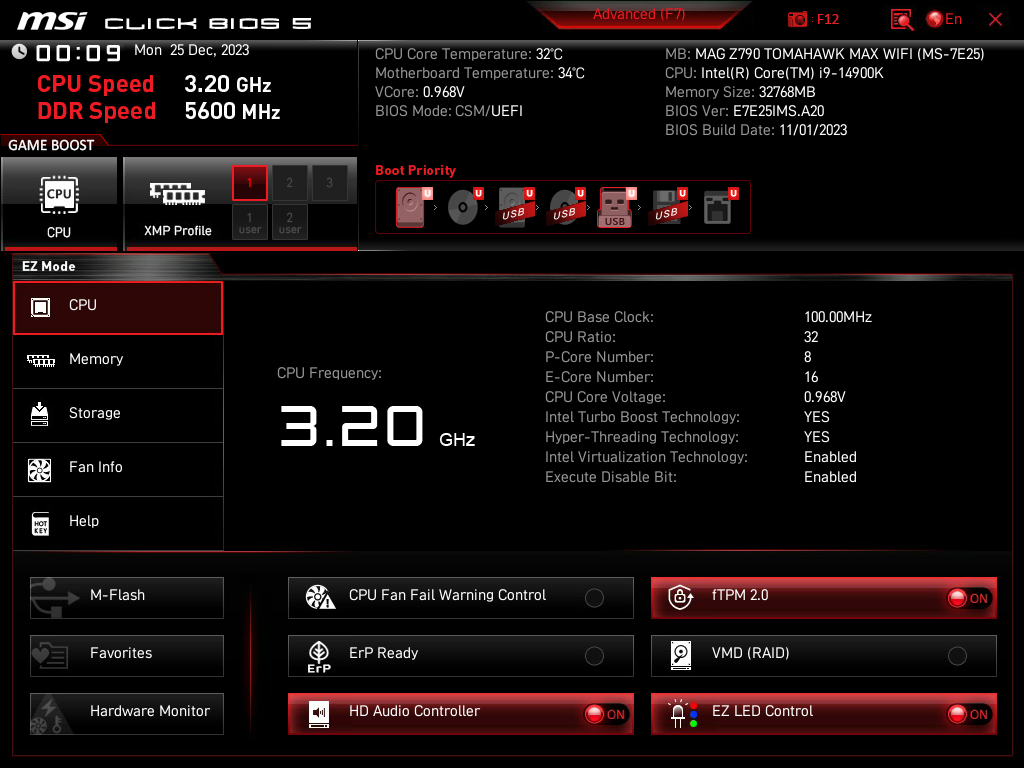

Попадаем в общее «простое» меню, где по сути одна информация (с легким выбором ряда опций), так что нажимаем F7 и попадаем уже в «продвинутое» меню.

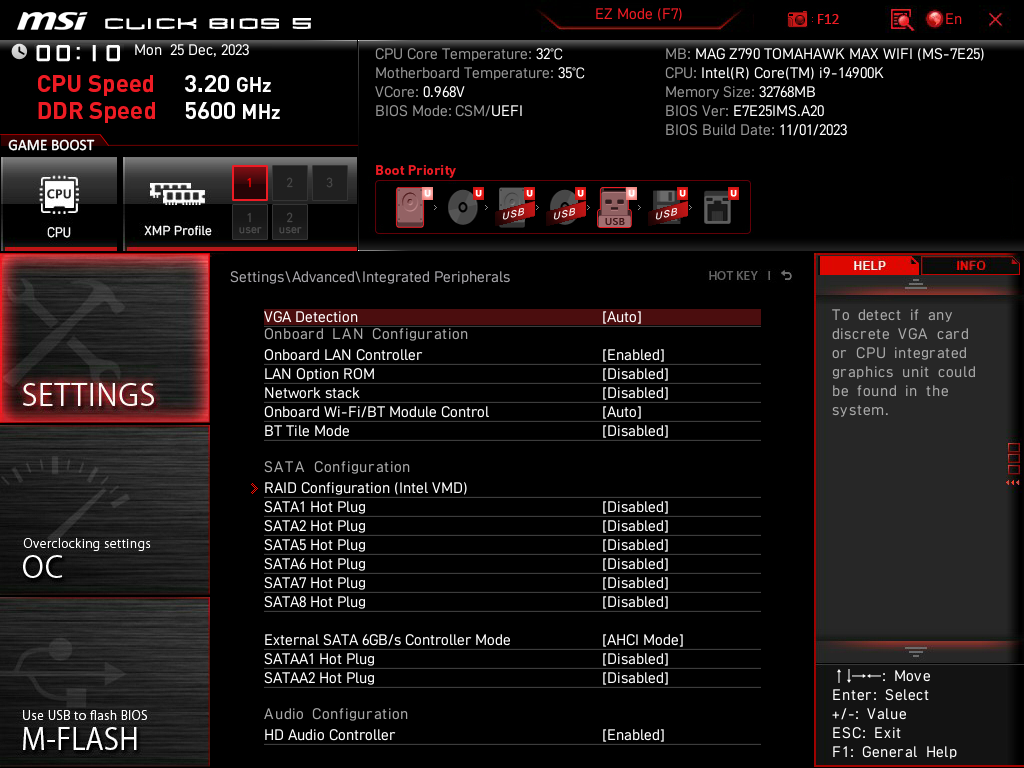

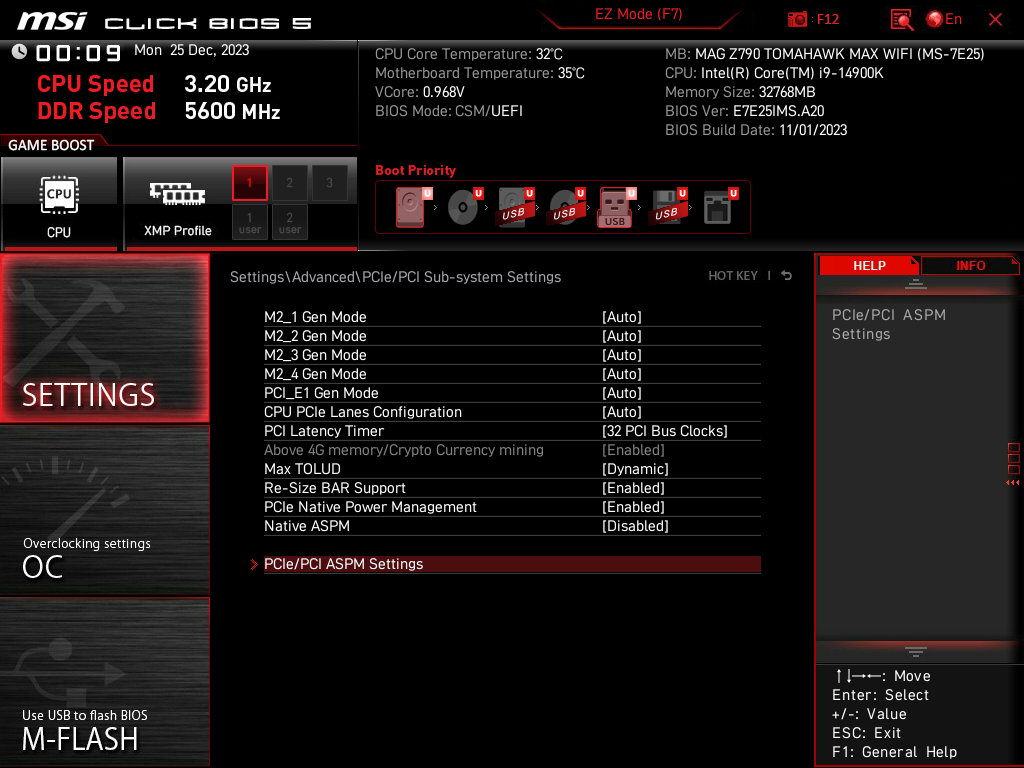

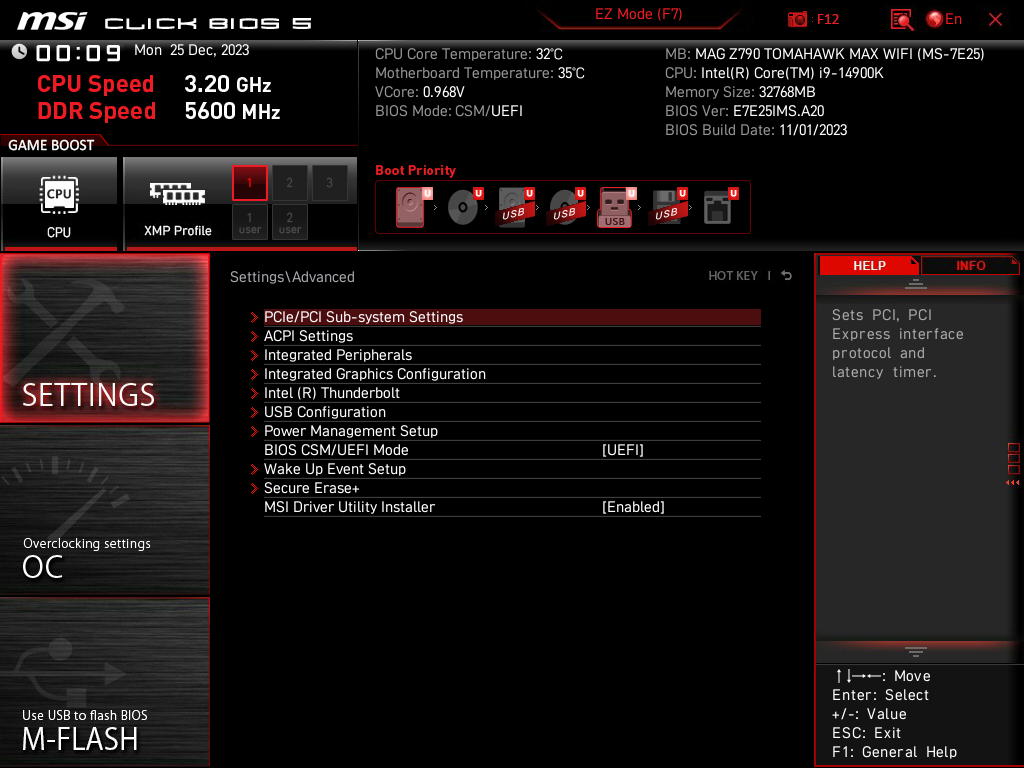

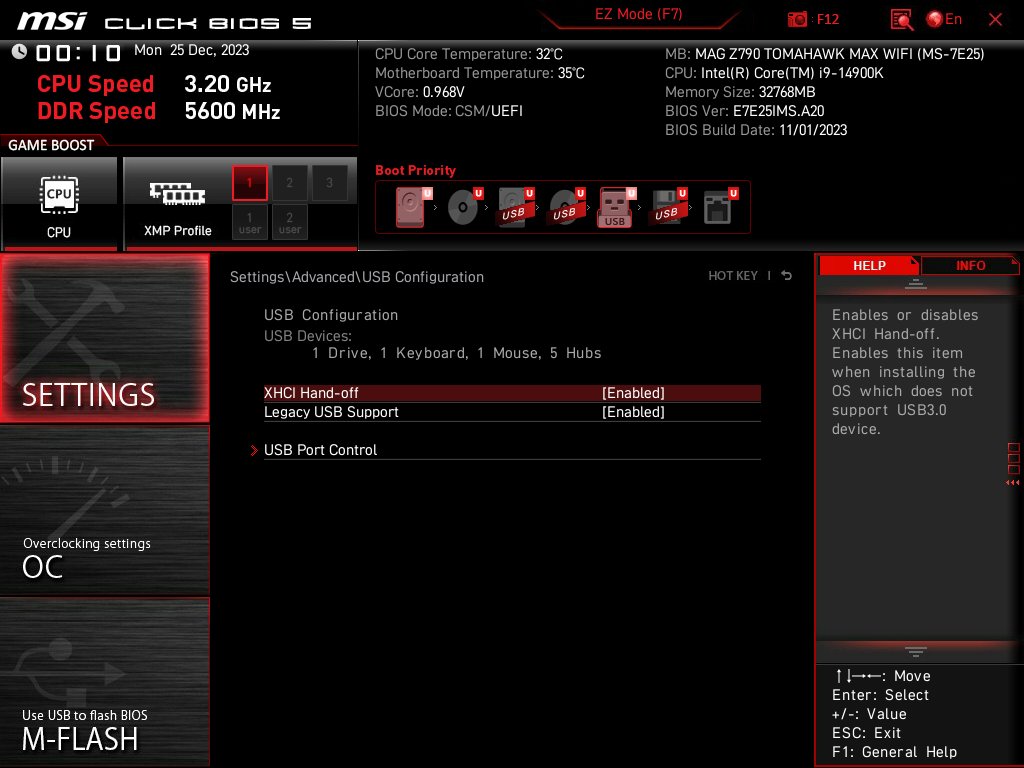

Расширенные настройки. Имеется много интересных позиций, когда каждым портом USB можно управлять. Как и менять режимы работы слотов PCIe и M.2. Следует особо обратить внимание в разделе на управление M.2 и SATA, делящими ресурсы меж собой, а также на режим работы слотов PCI_E1 и M.2_1, которые также делят ресурсы.

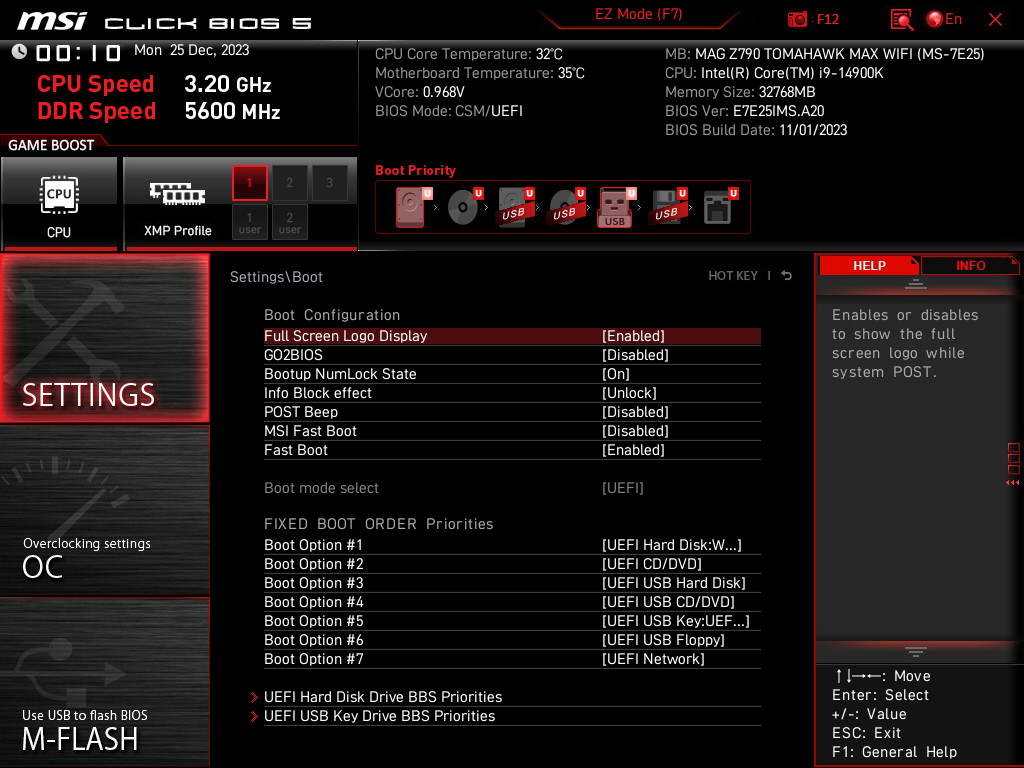

Мониторинг и опции загрузочного меню — всем хорошо известны. В разделе мониторинга можно настроить работу гнезд для вентиляторов.

Ассортимент опций по оверклокингу здесь более скромный, чем в семействе MEG-решений. Впрочем для современных топовых процессоров наверно многие опции и так бесполезны, ибо процессор сам по себе уже работает на сильно повышенных частотах (с помощью Intel TurboBoost, не говоря уж о MCE).

Как показывает опыт, оверклокинг во многом  будет упираться по сути в возможности системы охлаждения CPU.

Еще раз надо отметить технологию Multi-Core Enhancement (MCE), которая базируется на той же TurboBoost, однако подразумевает снятие любых ограничений по энергопотреблению, то есть частоты работы CPU могут подниматься максимально, пока не наступит ограничение по нагреву. Если кому важно оставаться в заданных лимитах TDP, то MCE следует отключать.

Работоспособность (и разгон)

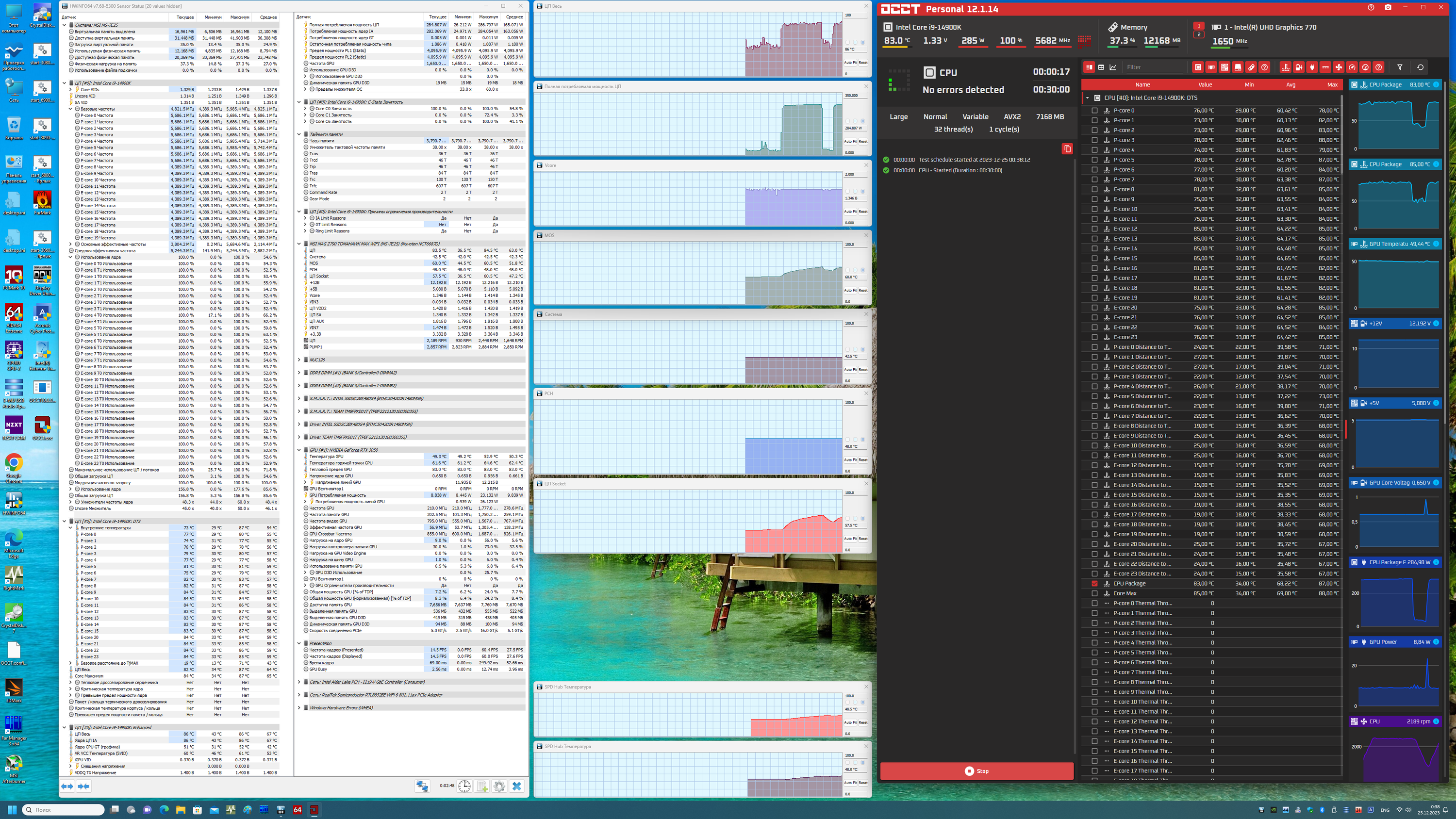

Запускаем все в режиме по умолчанию (но при этом активизируем MCE). Затем нагружаем тестами.

В режиме авторазгона мы получили 5.7 ГГц по всем P-ядрам, и 4.4 ГГц по всем Е-ядрам! Напомню, что Р-ядра — это обычные всем привычные ядра, имеющие по 2 потока каждый, «Р» — означает Performance, то есть производительные. «Е» — это энергоэффективные ядра, так называемые, малые ядра, у них по 1 потоку. В целом мы видим, что система по умолчанию, определив  мощное питание матплаты, выставила очень приличный авторазгон. Все остальные параметры системы по нагреву компонентов были в норме.

С учетом того, что эта матплата – не оверклокерская, относится к самому простому семейству игровых плат MAG, такого авторазгона более чем достаточно.

Выводы

Материнская плата MSI MAG Z790 Tomahawk Max WiFi — современный и улучшенный представитель серии игровых плат MAG с примерной стоимостью в районе 35 тысяч рублей. Рассмотренная модель предназначена для поддержки 12/13/14-го поколений процессоров Intel Core и, конечно, подойдет любым покупателям, а не только геймерам.

У платы 17 USB-портов, включая 6 очень быстрых USB 3.2 Gen2, а также 1 самый быстрый USB 3.2 Gen2×2. Есть 2 слота PCIe х16, один из которых подключен к процессору 16 линиями PCIe, причем версии 5.0, а  другой подключен к чипсету и работает в режиме х4. Также у платы 4 слота M.2: один из них подключен напрямую к процессору, что позволит установить накопитель с поддержкой PCIe 5.0, но переключит режим слота видеокарты на x8), 3 других подключены к чипсету Z790 линиями PCIe 4.0.

Еще у этой модели 8 портов SATA и 8 разъемов для вентиляторов. Система питания процессора очень мощная и способна обеспечить работу любых совместимых процессоров с приличным запасом на разгон (несмотря даже на то, что в схеме используются удвоители фаз питания). Также мы видим очень грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2. Сетевые возможности хорошие: быстрый проводной контроллер 2,5 Гбит/с, а также самый современный беспроводной с поддержкой Wi-Fi 7 и Bluetooth 5.4. В числе плюсов платы можно упомянуть широкие возможности для подключения RGB-устройств подсветки.
