Общая информация, комплектация
В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).
Общее по платформе
Таблица основных отличий чипсетов последних поколений для платформы AM5.
| Особенности | B650/B650E | B850 | X870 | X670/X670E | X870E |
|---|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | ||||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 4.0 & 5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | ||||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | ||||
| Версия PCIe (чипсет) | 3.0 & 4.0 | ||||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | ||||
| Количество каналов ОЗУ | 2 | ||||
| Максимальное количество слотов ОЗУ | 4 | ||||
| Максимальный объем ОЗУ | 256 ГБ | ||||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | ||||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.

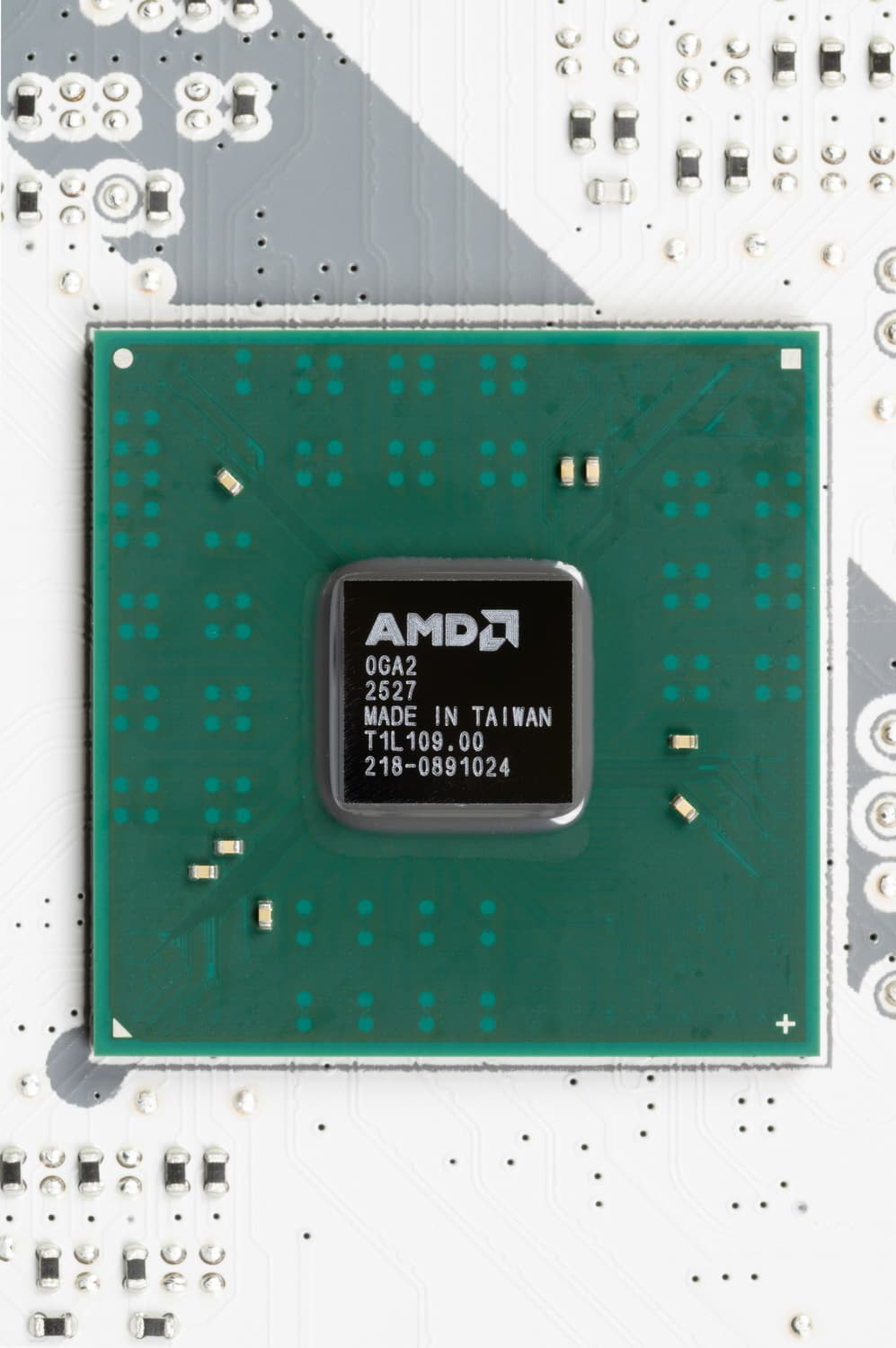

Стоит напомнить, что чипсет B850 физически представляет собой все тот же чип Promontory 21, лежащий в основе чипсетов X670/B650/X870. То есть AMD B850 – это по сути B650 (от процессора на слоты и порты могут идти линии PCIe как версии 5.0, так и 4.0 – на выбор производителя), нет обязательной поддержки USB4, но при этом имеется опция разделения 16 линий для видеокарты на x8+x8 – что являлось прерогативой B650E).
Комплектация

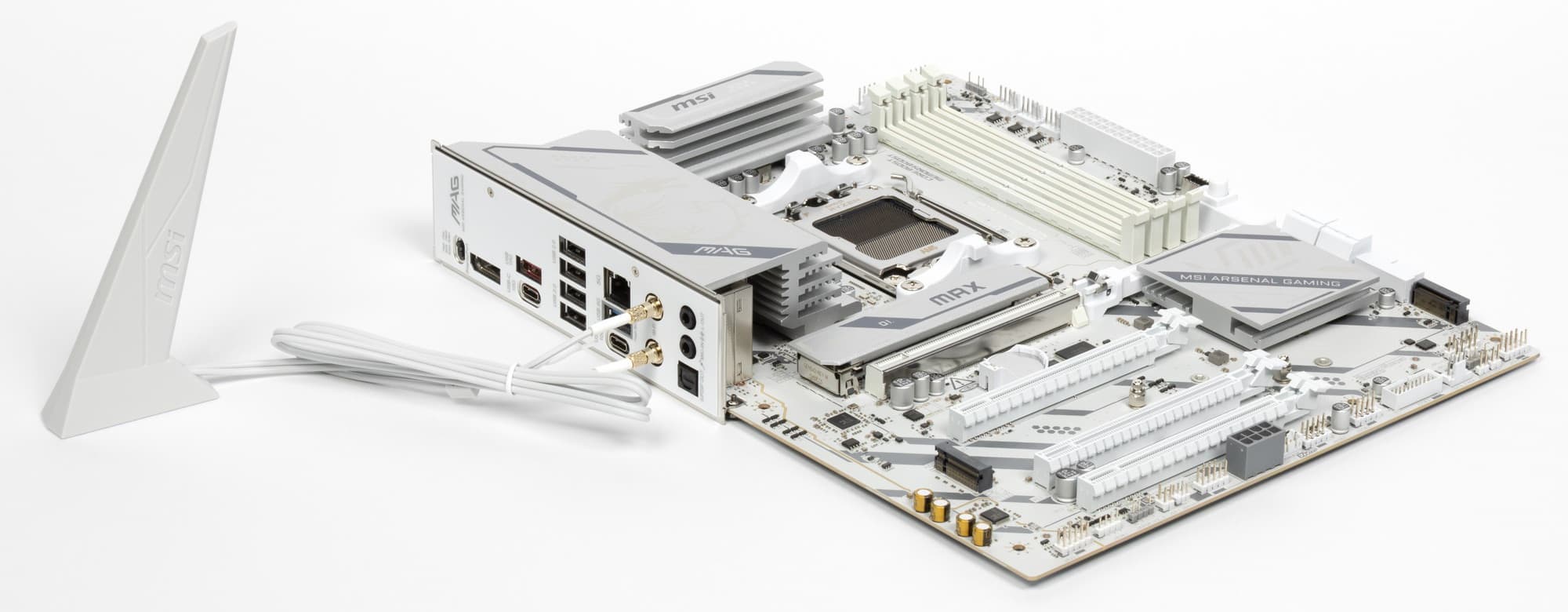

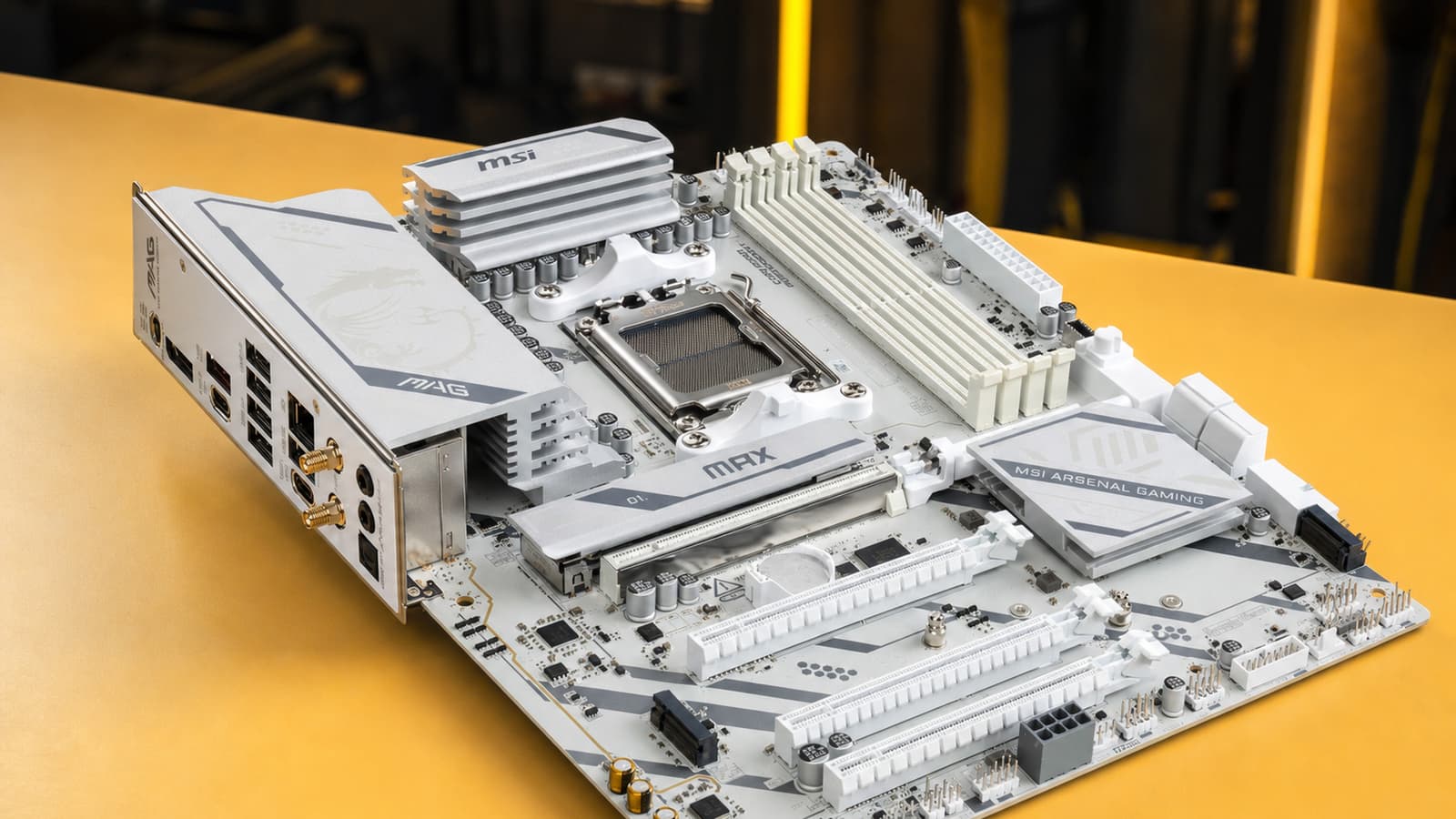

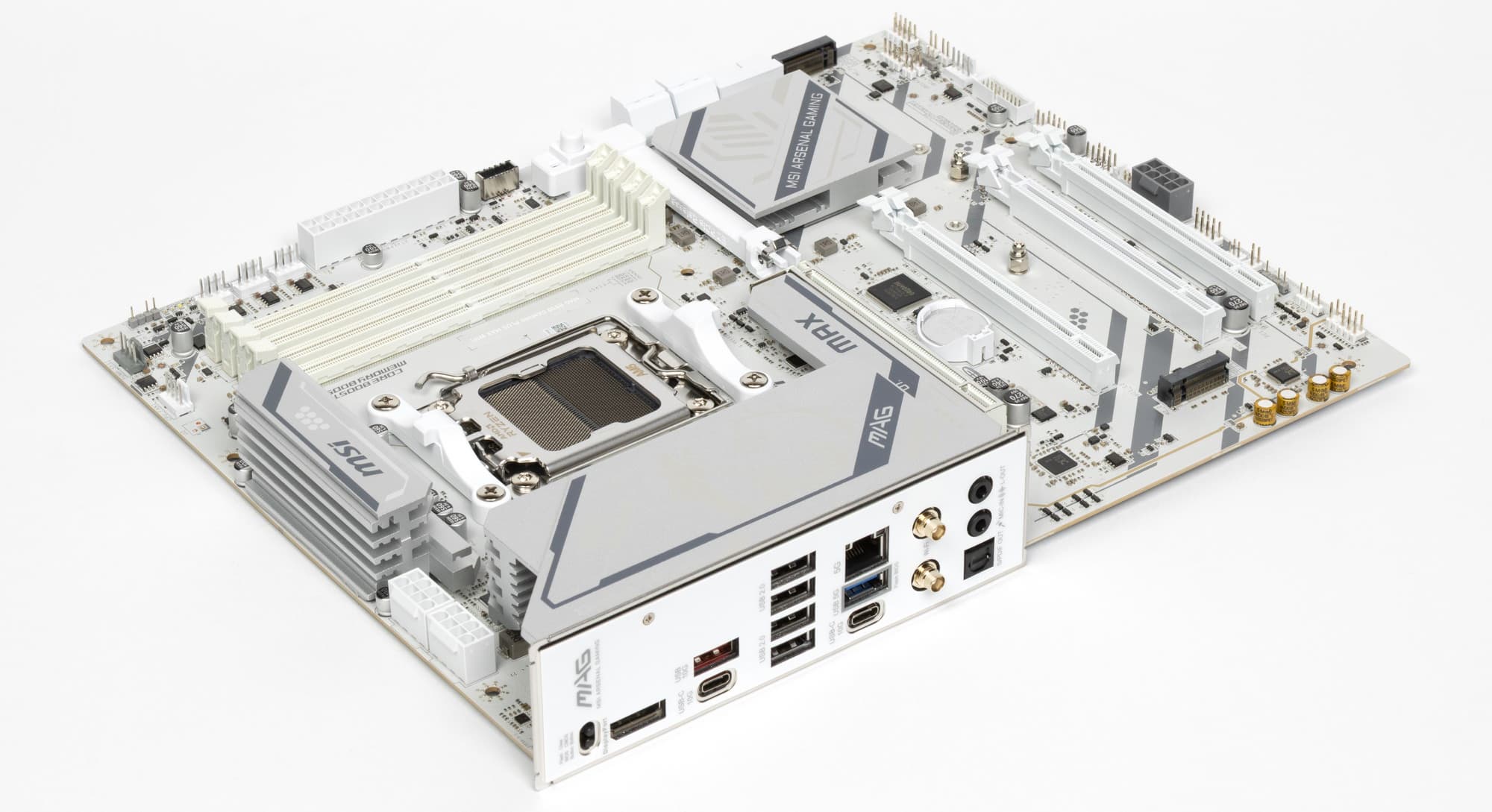

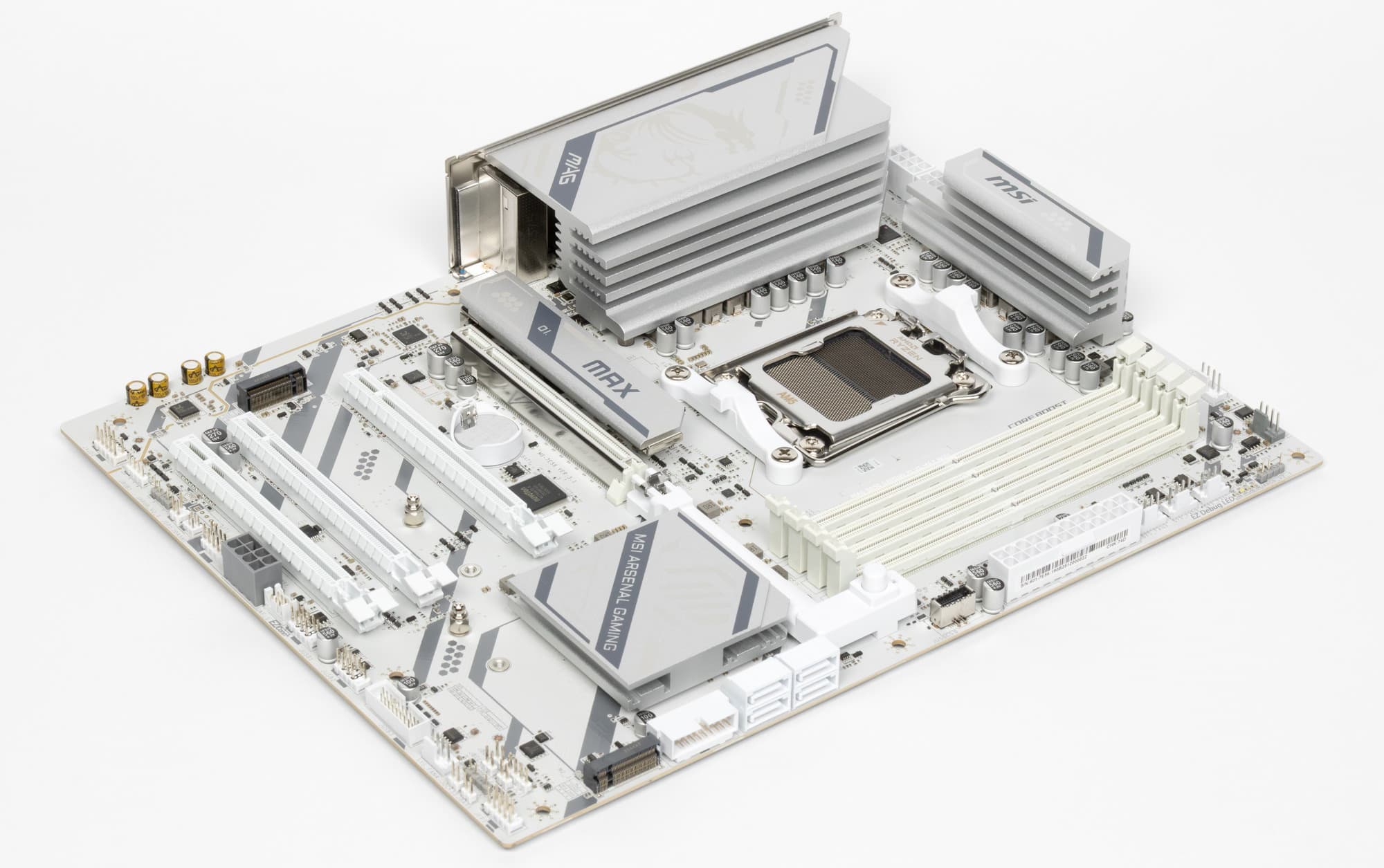

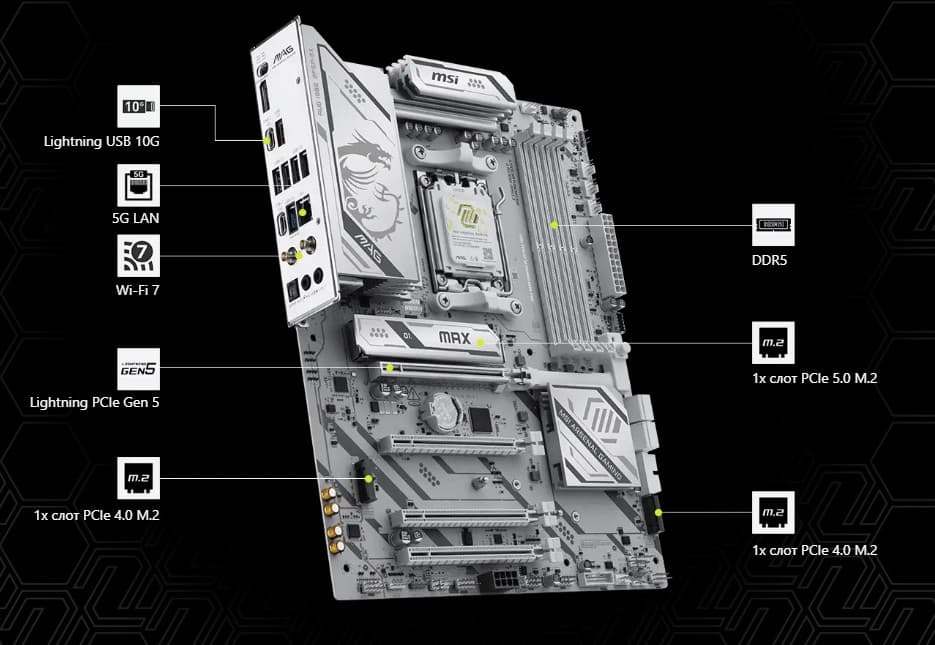

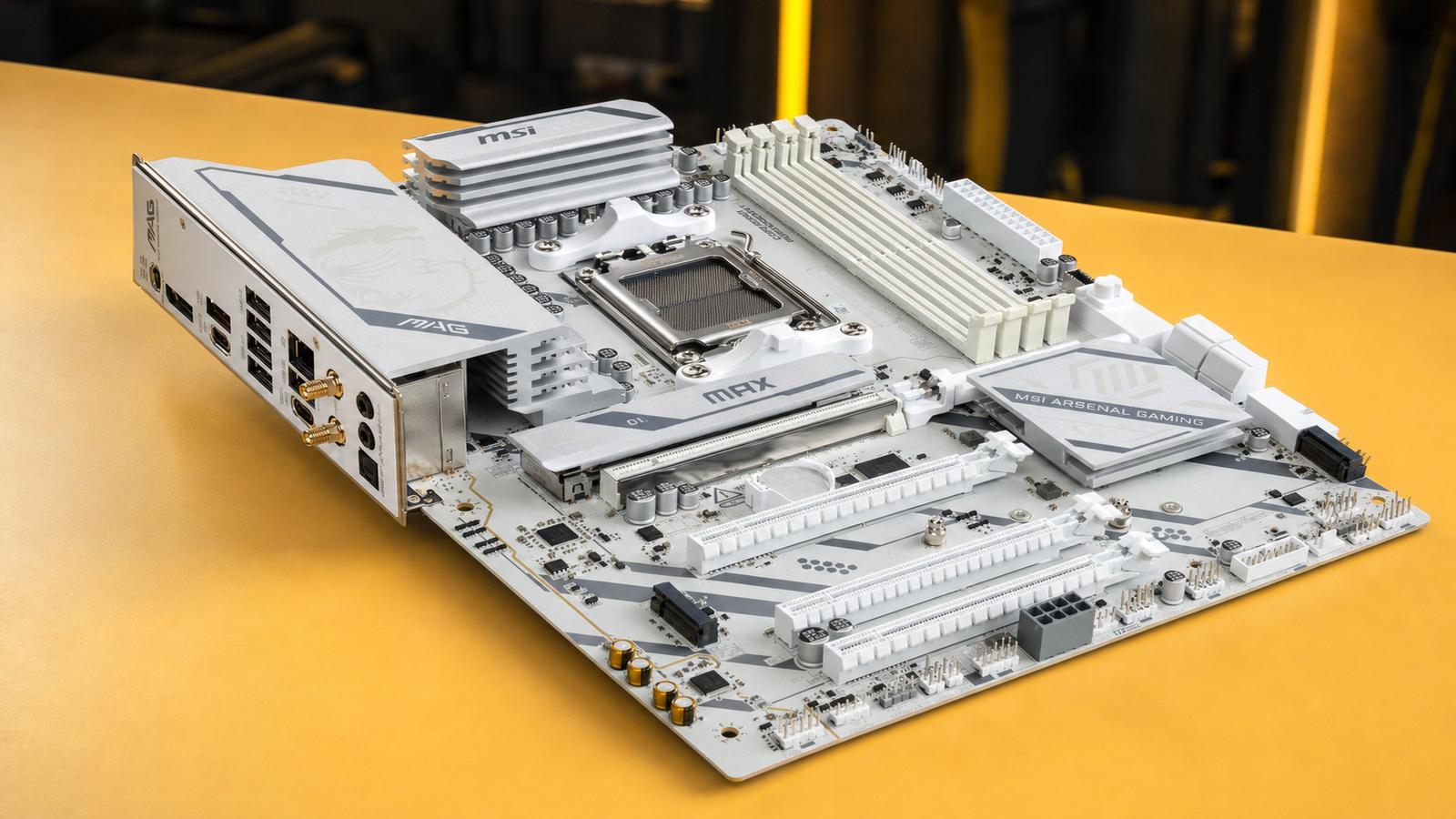

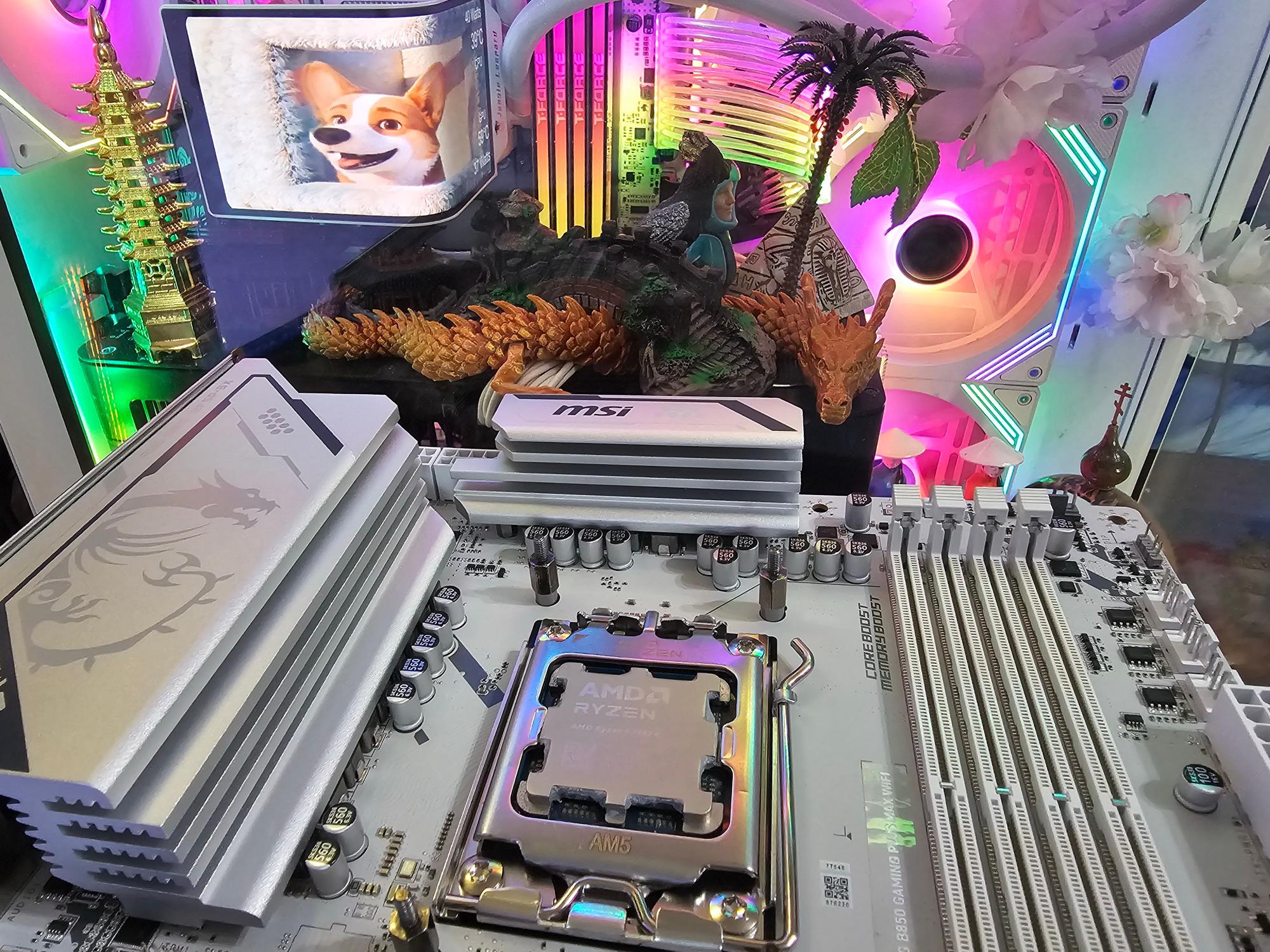

Объект сегодняшнего исследования: материнская плата MSI MAG B850 Gaming Plus Max WiFi.
Продукт принадлежит среднеуровневой игровой серии MAG, поэтому данная плата имеет стоимость в пределах 20 тысяч рублей. Напомню, что у MSI вся игровая линейка MAG/MPG/MEG материнских плат маркетологами поставлена выше остальных (прежде всего по стоимости), поэтому продукты из серии MAG подчас могут быть дороже, чем их аналоги из иных серий.
MSI MAG B850 Gaming Plus Max WiFi поставляется в стандартной коробке с серым дизайном серии MAG. Комплект размещен под платой в отдельном отсеке.

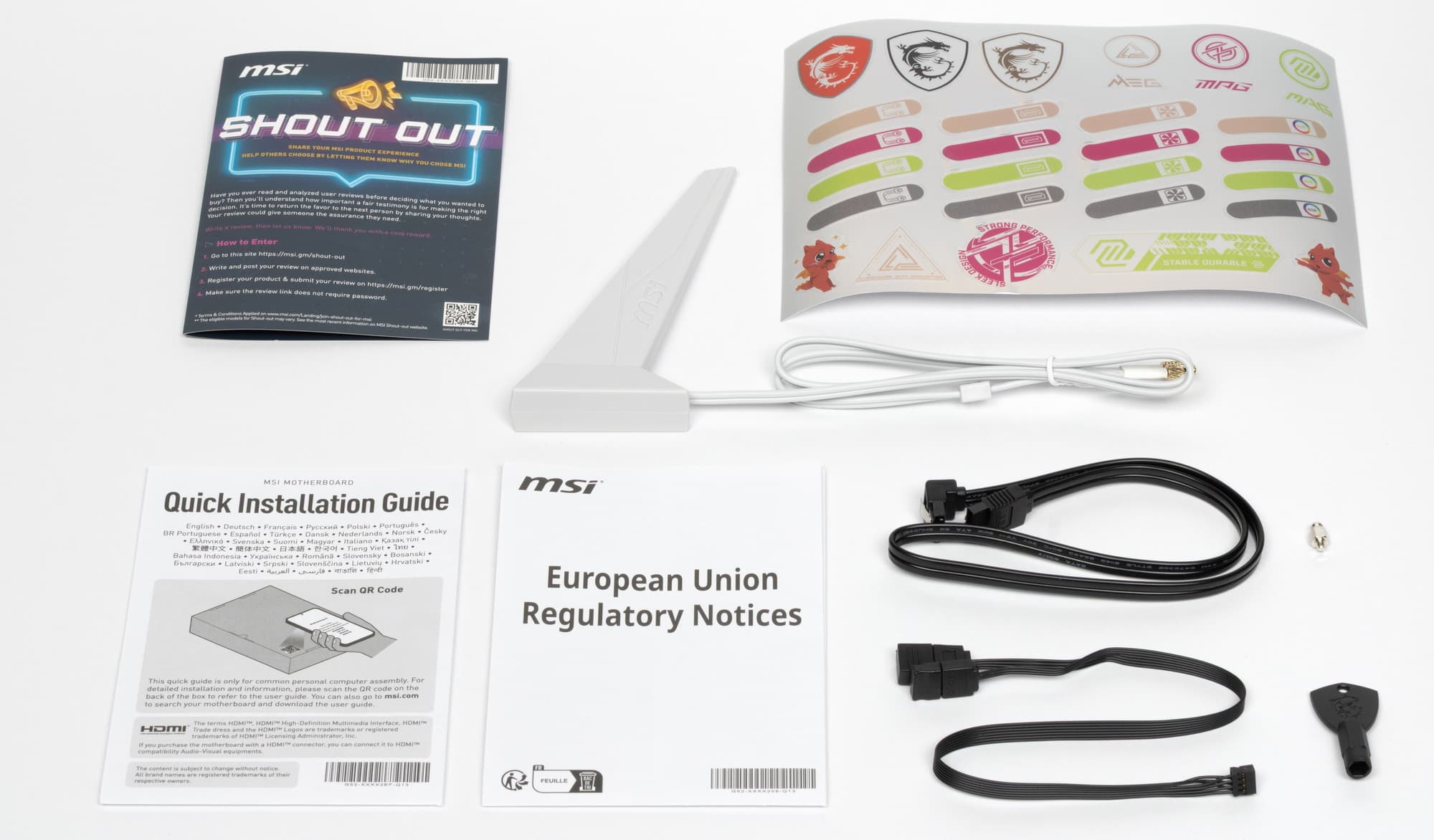

В комплект поставки входят:
- краткое руководство пользователя (детальное можно скачать с сайта производителя),
- один кабель SATA,
- адаптер-удлинитель EZ Conn V1 для подключения вентиляторов MSI к проприетарному гнезду JAF_1,

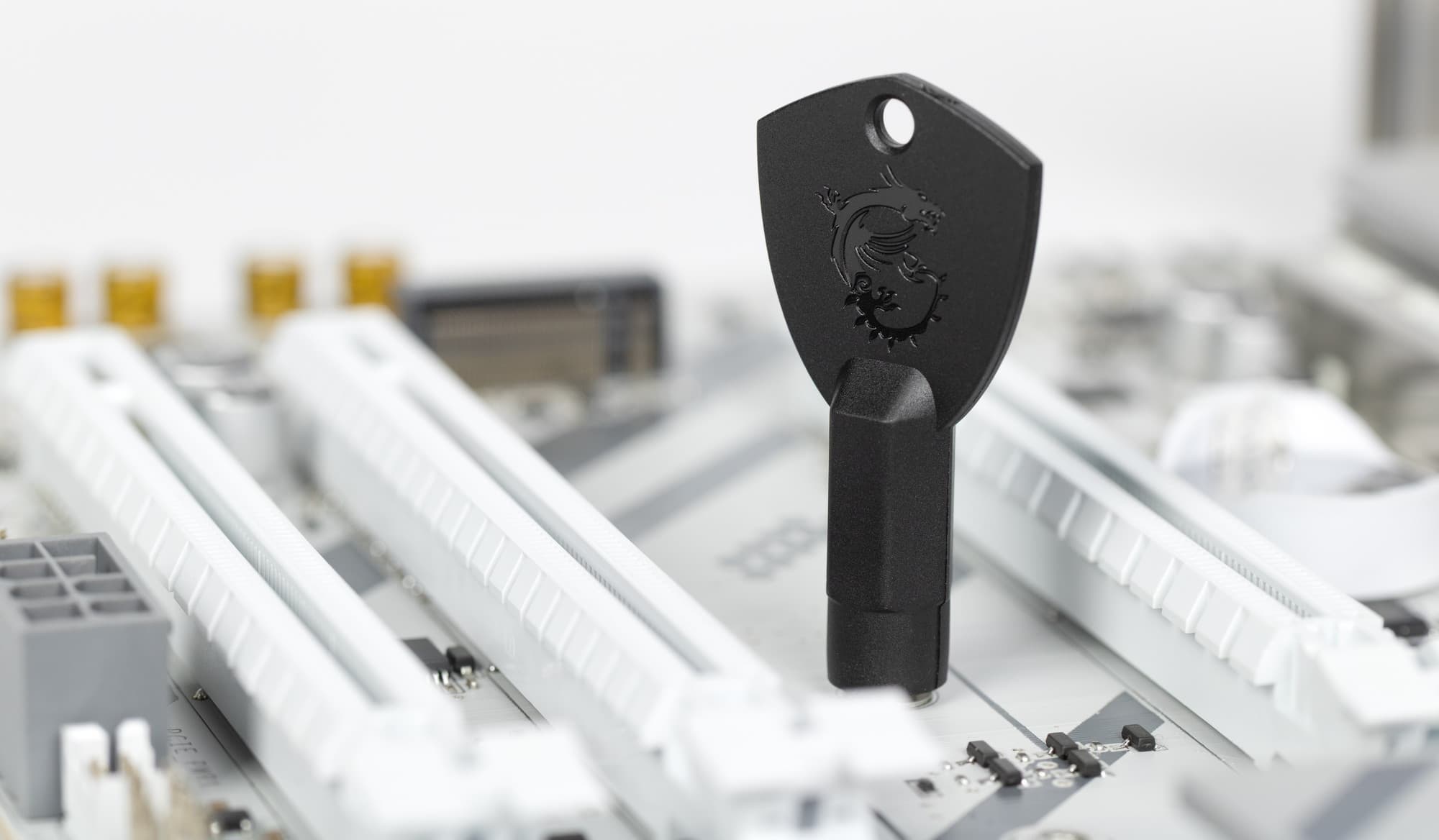

- ключ для смены стоек в слотах M.2,
- запасные стойки,
- антенна встроенного Wi-Fi-модуля;
- бонусные стикеры.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

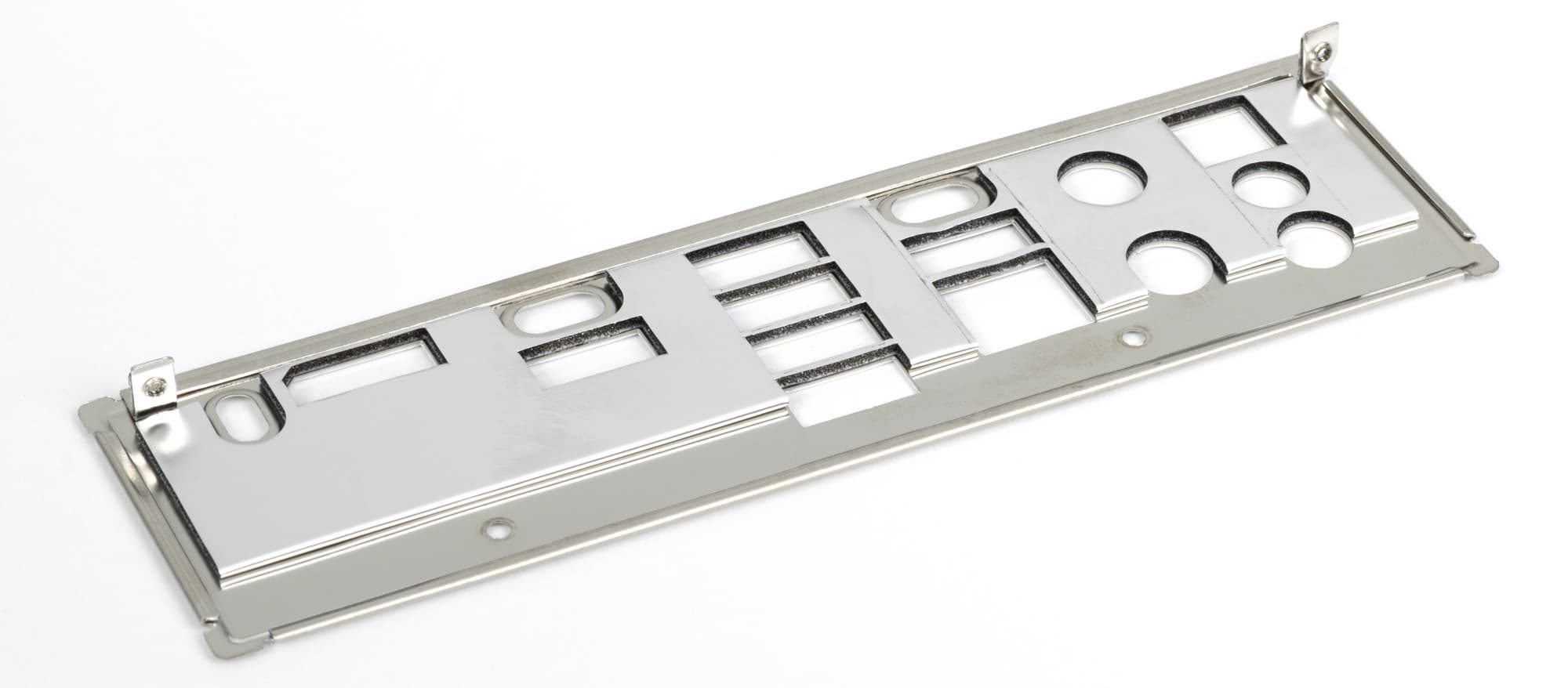

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

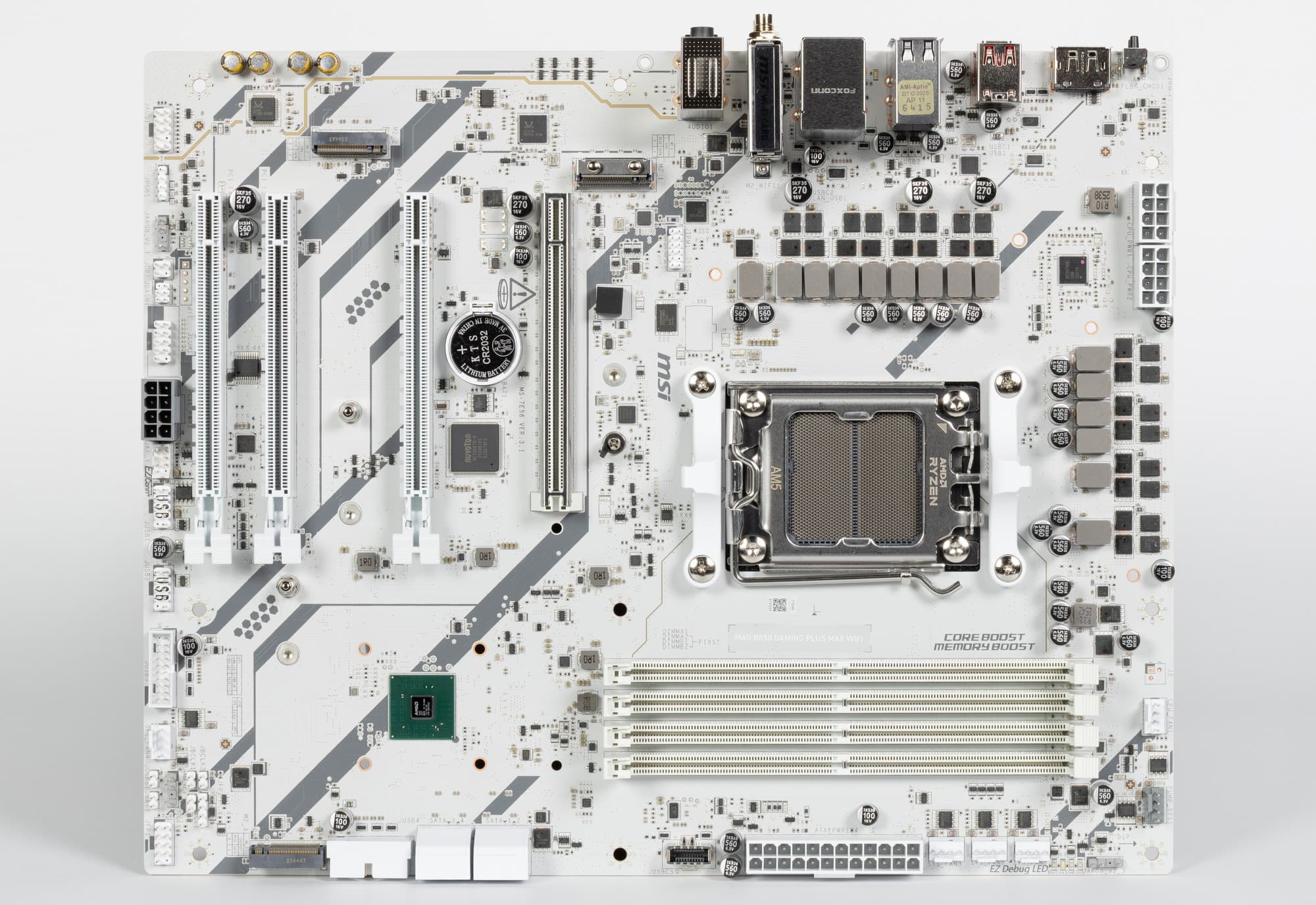

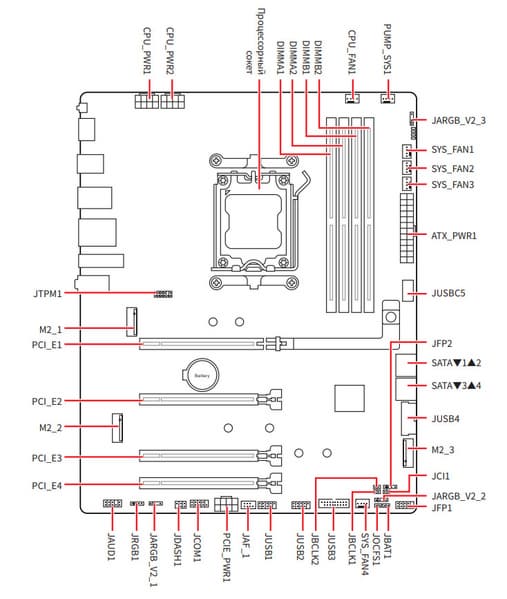

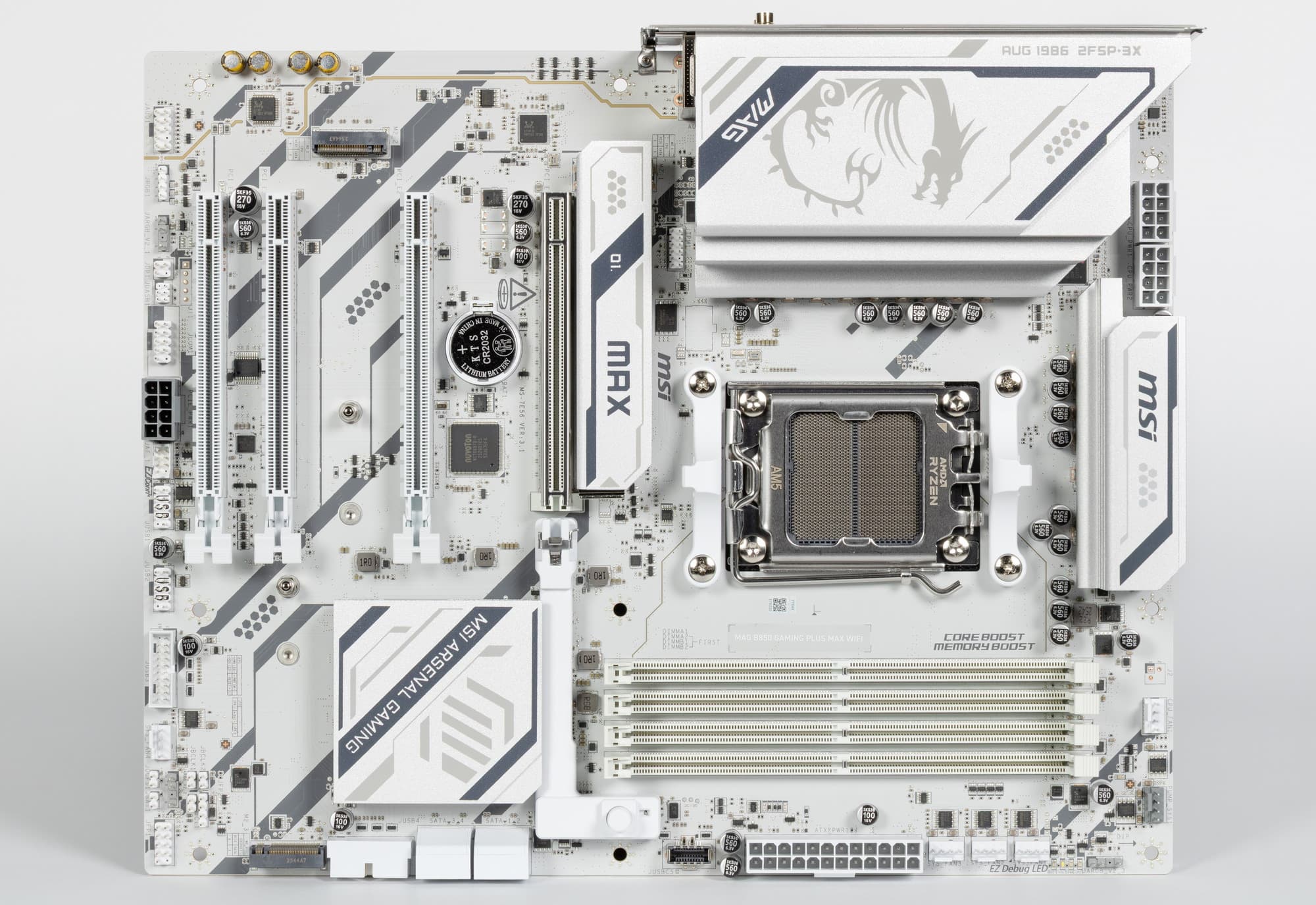

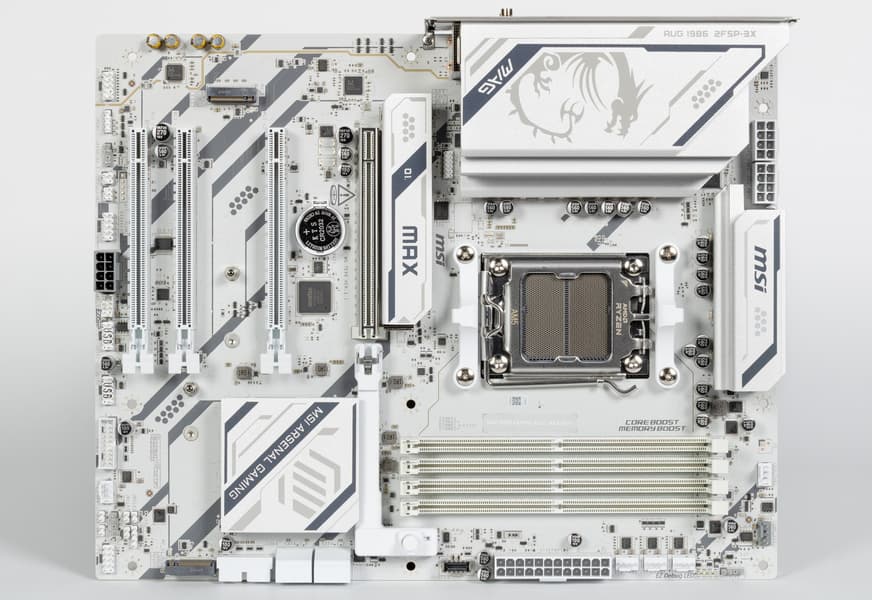

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата MSI MAG B850 Gaming Plus Max WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

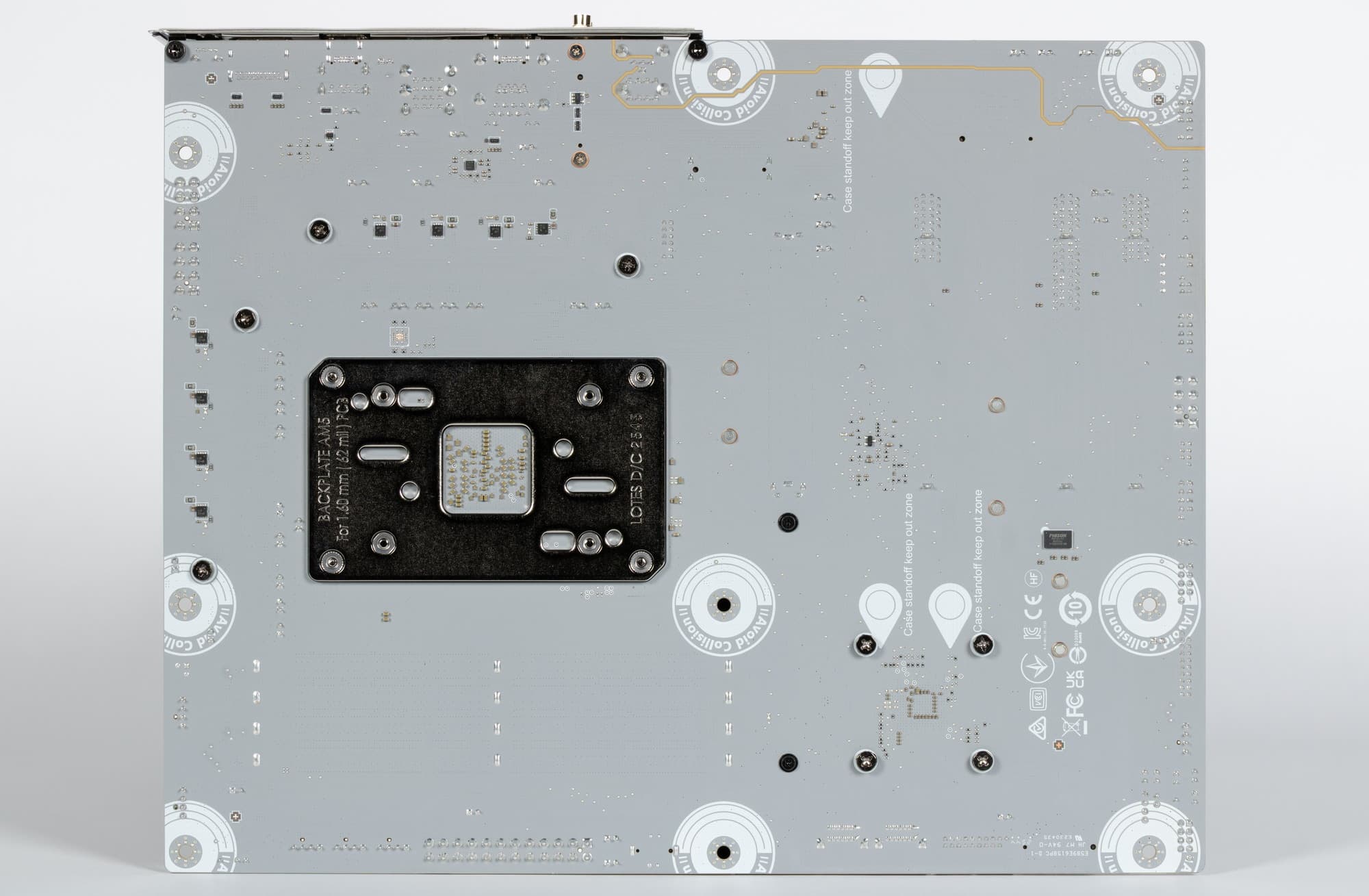

На оборотной стороне расположены некоторые электронные логические элементы. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.
Защитной пластины (бэкплейта) у платы нет.
На тыльной стороне платы имеются маркировки в местах потенциального нахождения стоек в корпусе для крепления матплат в местах, где у данной платы нет крепежных отверстий.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD B850 |
| Память | 4 × DDR5, до 8400 МТ/с (XMP/Expo), до 256 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8126 Ethernet 5 Гбит/с 1 × MediaTek Dual Band Wireless MT7925 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCI_E1,CPU, режим x16/X8+X8/X4+X4+X4+X4) 1 × PCIe 4.0 x16 (PCI_E3, B850, режим X4) * 2 × PCIe 3.0 x16 (PCI_E2/E4, B850, режим x1) * |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B850) 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2280/2260) 1 × M.2 (M.2_2, CPU, PCIe 4.0 x4 для устройств формата 22110/2280/2260) 1 × M.2 (M.2_3, B850, PCIe 4.0 x2 для устройств формата 2280/2260) |
| USB-порты | 8 × USB 2.0: 2 внутренних разъема на 4 порта (B850) + 4 порта Type-A (черные) (GL850G) 5 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (B850) + 1 порт Type-A (синий) (CPU) 4 × USB 3.2 Gen2: 1 порт Type-A (красный) (CPU) + 2 порта Type-C (CPU) + 1 внутренний разъем Type-C (B850) |
| Разъемы на задней панели | 4 × USB 2.0 (Type-A) 2 × USB 3.2 Gen2 (Type-C) 1 × USB 3.2 Gen2 (Type-A) 1 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 2 аудиоразъема типа миниджек 1 оптический аудиоразъем S/PDIF 1 × DP (выход) 1 кнопка сброса CMOS 1 кнопка обновления прошивки BIOS - Flash BIOS 2 антенных разъема |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 8-контактный разъем питания PCIe 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем для подключения неадресуемой RGB-ленты 1 разъем аудио для передней панели корпуса 1 переключатель сброса CMOS 1 разъем JOC_FS1 для включения безопасной загрузки с настройками по умолчанию 2 разъема JBLK для настроек частоты работы базовой шины 1 разъем для подключения систем безопасности TPM 1 разъем для подключения контроллера настройки (приобретается отдельно) 2 разъема для подключения управления с передней панели корпуса 1 разъем JAF_2 для подключение проприетарных систем охлаждения от MSI |
| Форм-фактор | ATX (305×244 мм) |
| Стоимость | в районе 20 тысяч рублей на момент публикации обзора |
* - слоты PCI_E3 / PCI_E2/PCI_E4 делят ресурсы между собой. Детали ниже.
Основная функциональность: чипсет, процессор, память

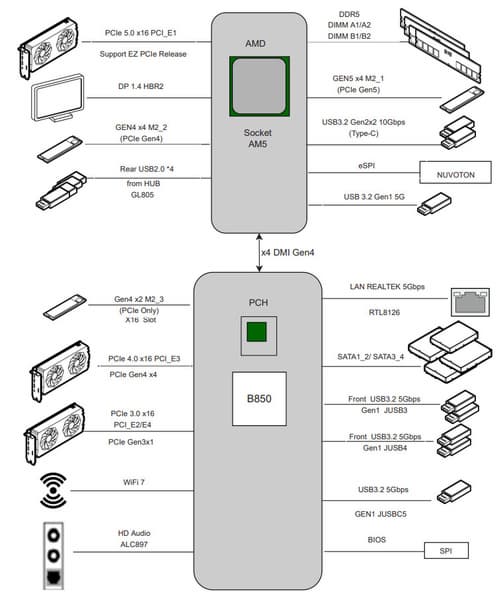

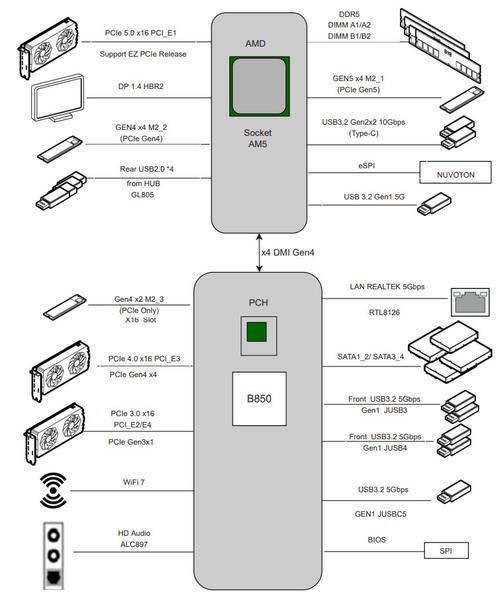

Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор.
В свою очередь чипсет B850 поддерживает до:
- 6 портов USB 3.2 Gen2,
- 1 порт USB 3.2 Gen2x2,
- 6 портов USB 2.0,
- 12 линий ввода-вывода:
- распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
- линии PCIe 3.0 могут включать до 4 портов SATA .
Таким образом в сумме от тандема B850+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 4.0/5.0 линий для видеокарт (от процессора);
- 1 порт USB 3.2 Gen2x2 (от чипсета);
- 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
- 4 линии PCIe 5.0 (от процессора) на слот М.2;
- 12 линий PCI-E 4.0 ( от чипсета и процессора), которые могут образовывать разные варианты комбинаций портов и слотов;
- 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).
Напомню, что чипсет B850 имеет тот же набор портов и линий PCIe, что и B650, плюс возможность разделения 16 PCIe 5.0 линий от процессора на 8 + 8 (4 + 4 + 4 + 4).

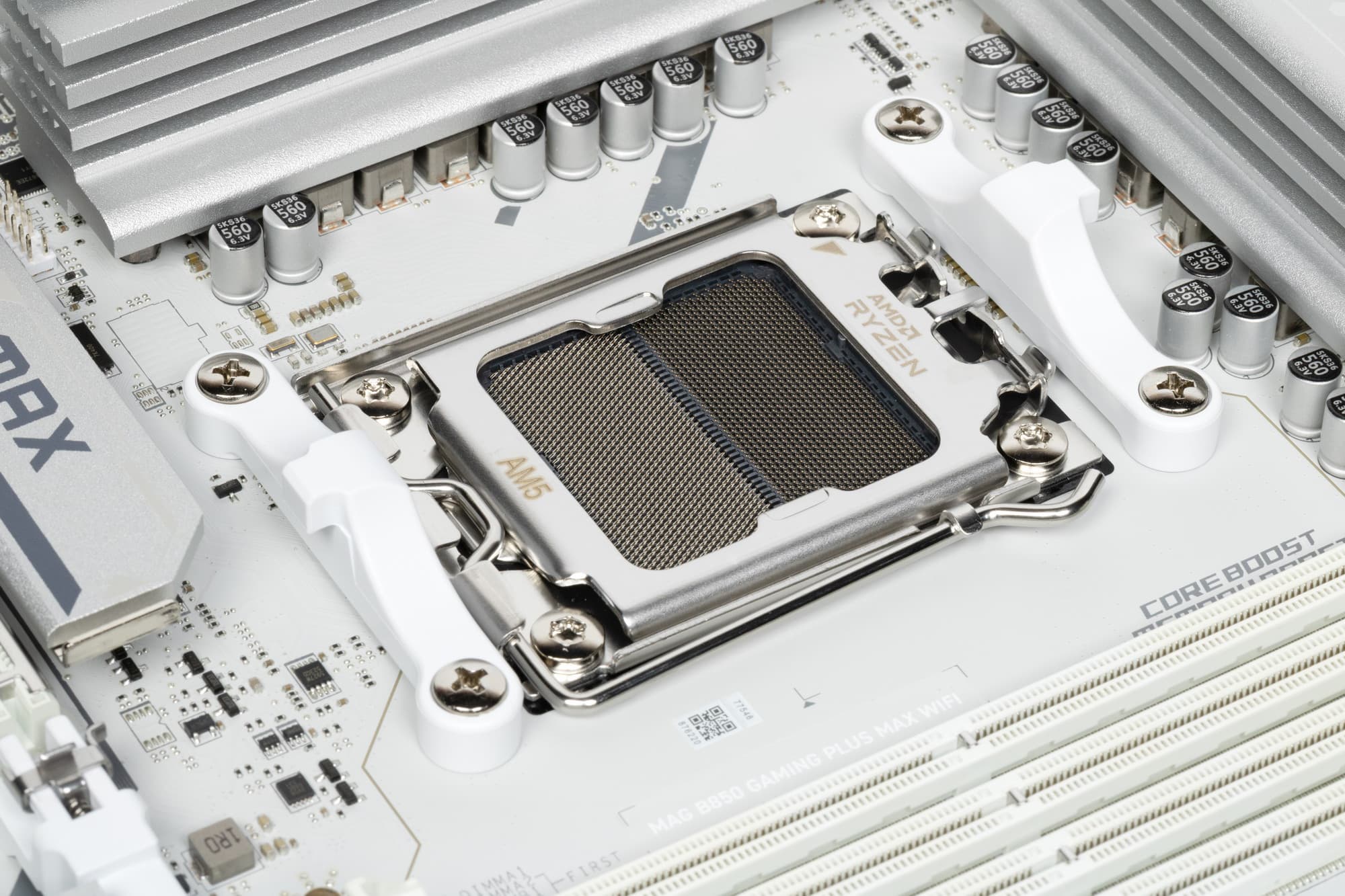

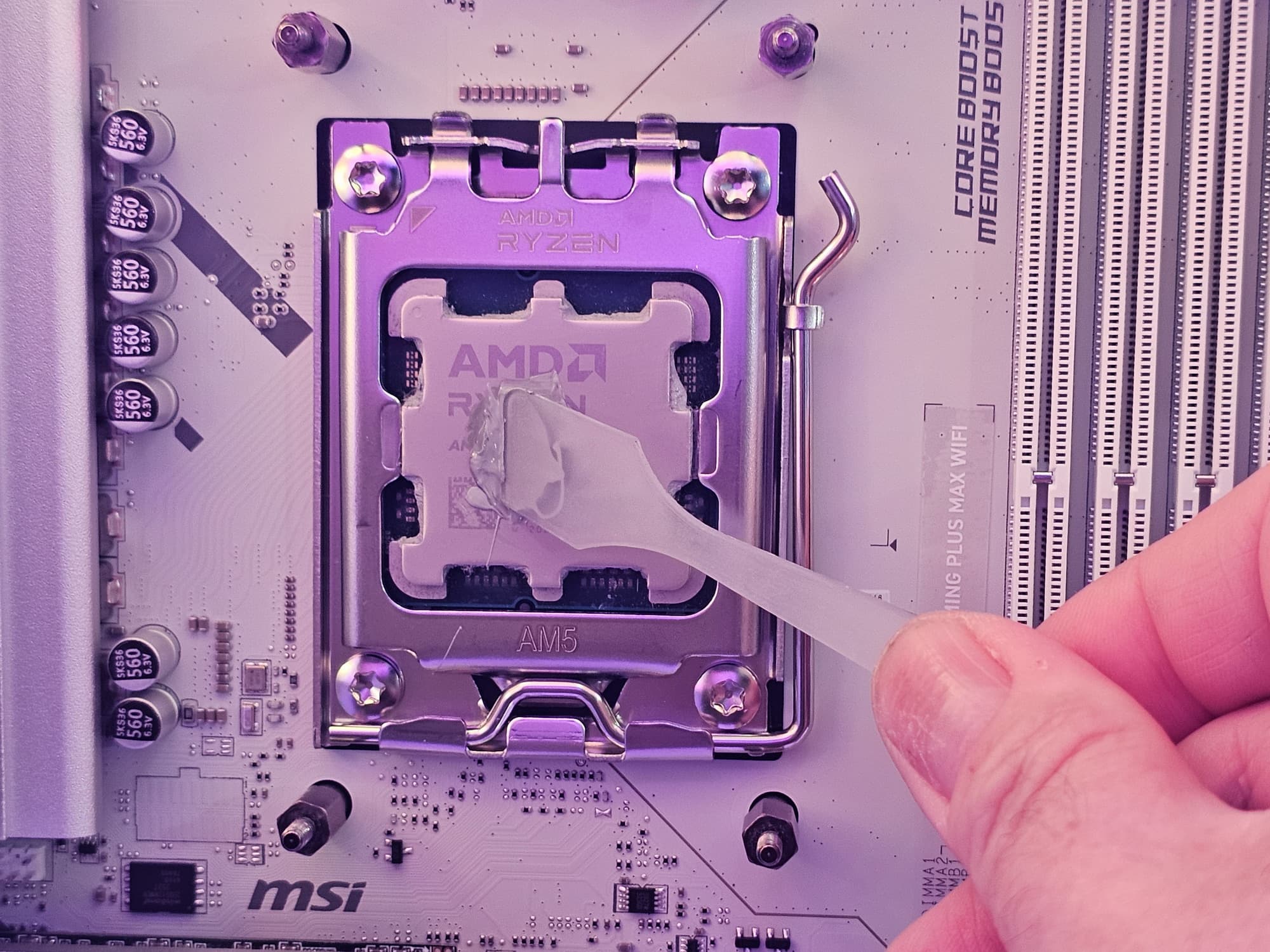

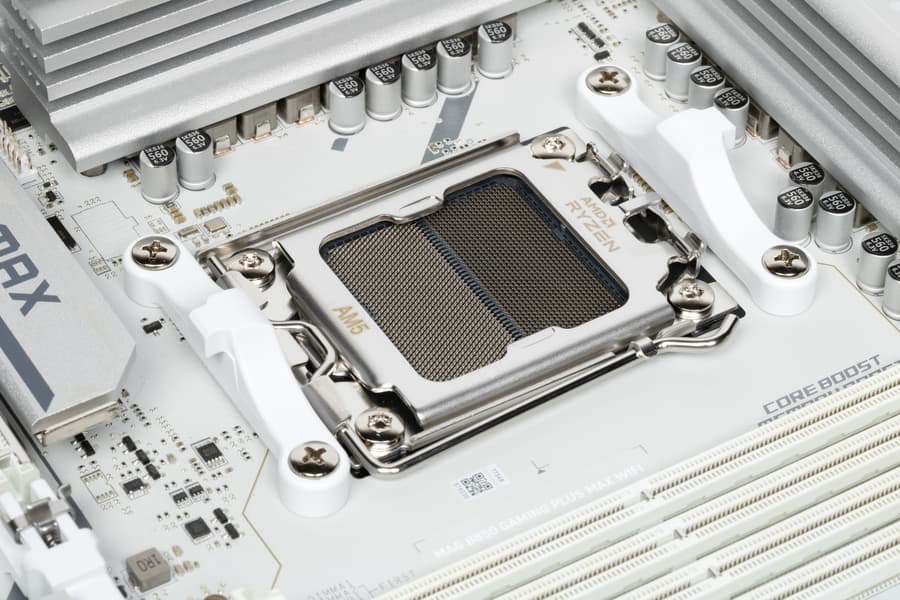

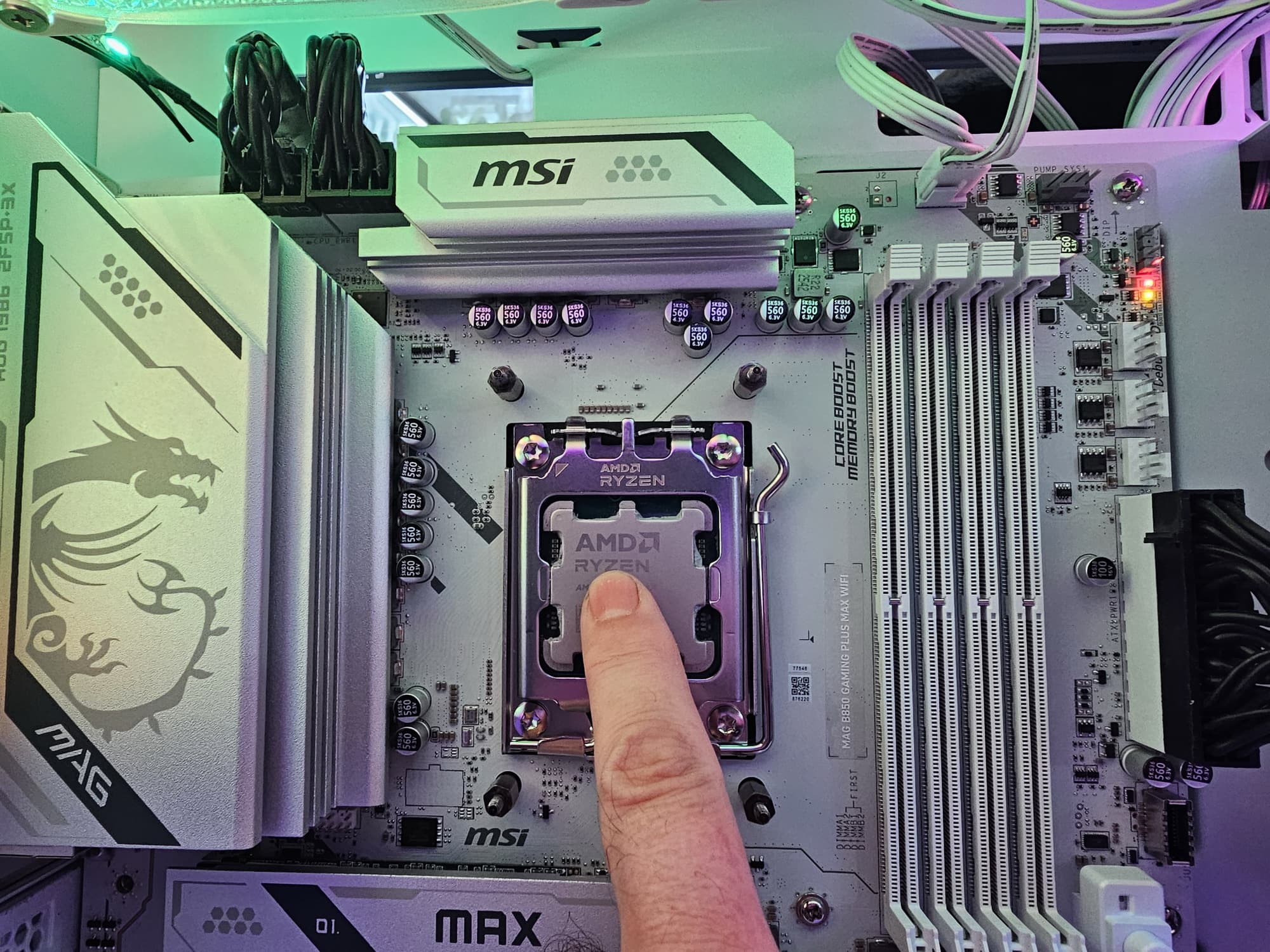

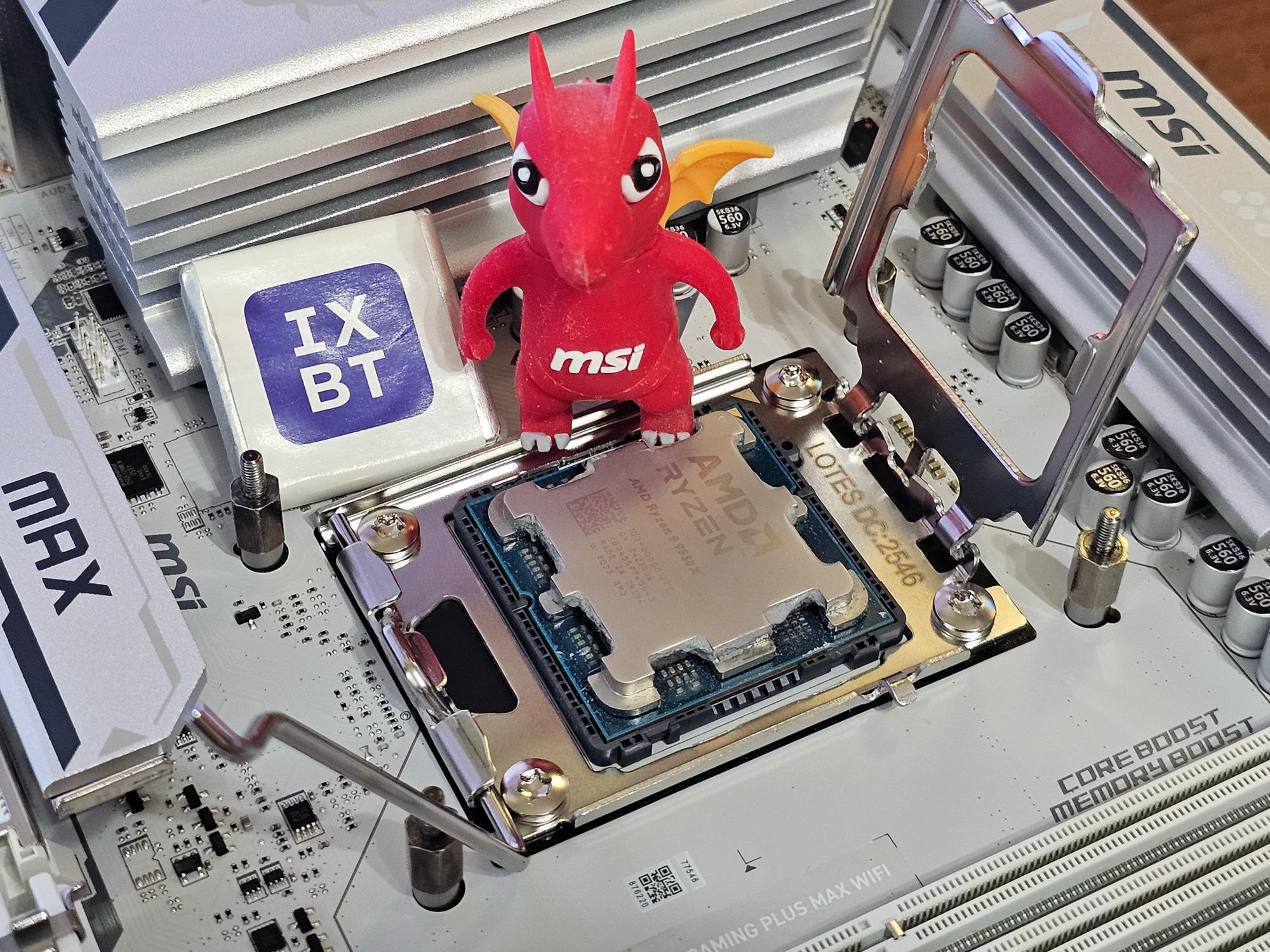

Плата MSI поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

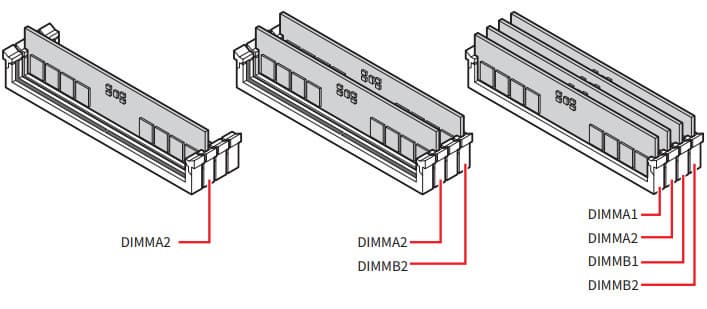

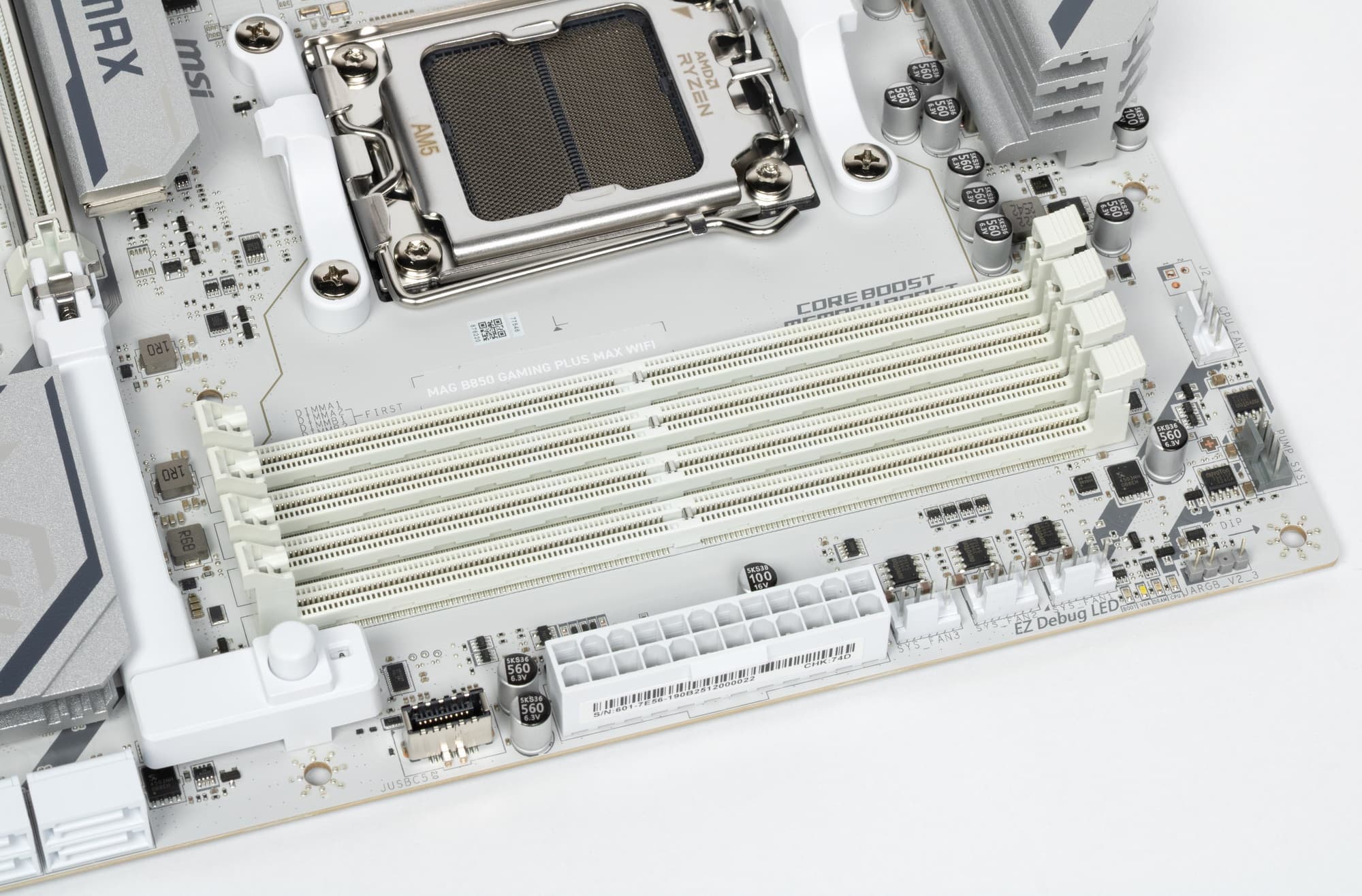

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2).
Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo. Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, M.2
Выше мы изучили потенциальные возможности тандема B850+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Линии PCIe

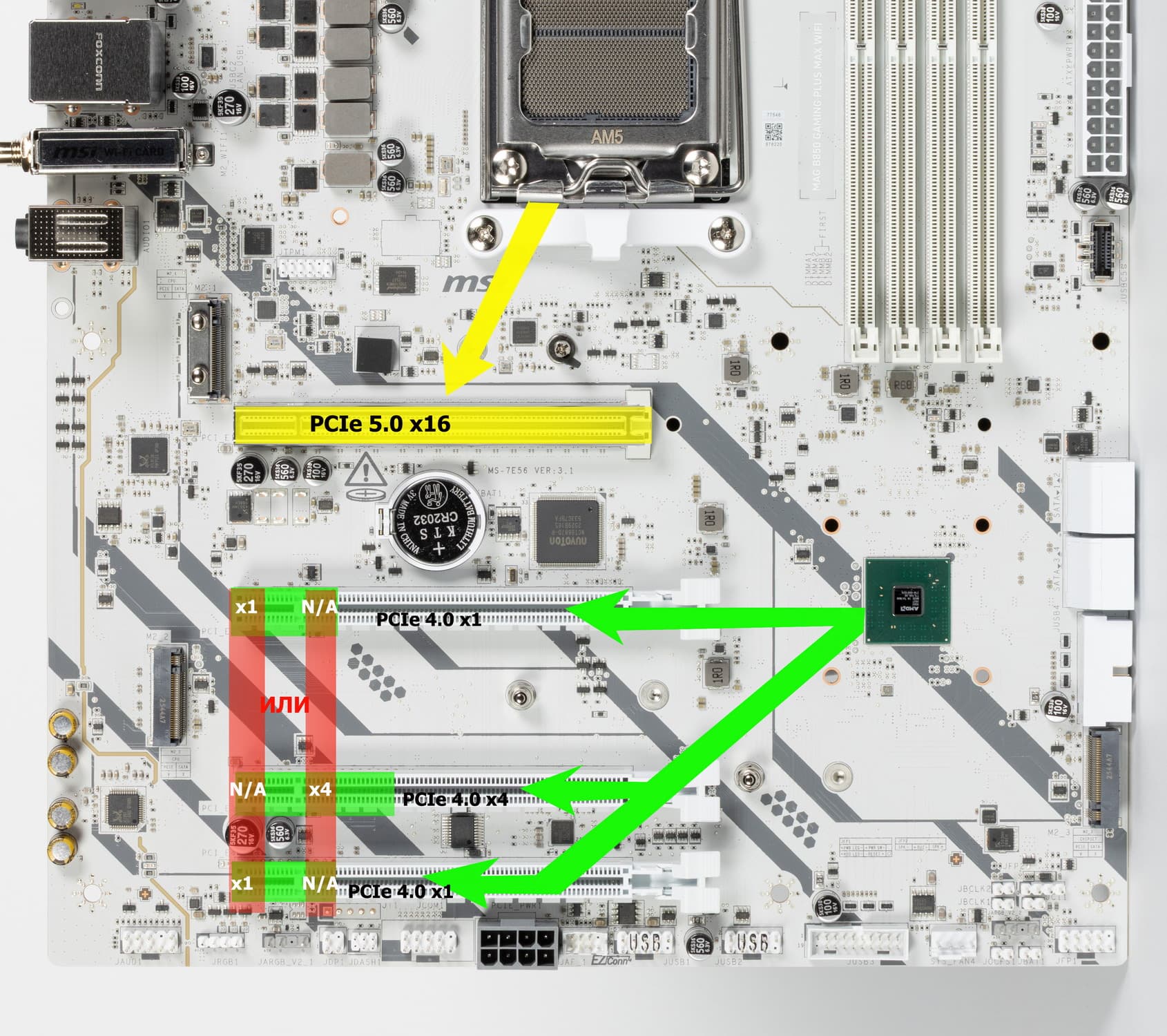

Вначале изучим распределение линий PCIe от системного чипсета B850.
- Переключатель: или Слот PCIe x16_3 (PCI_E3) получает 4 линии PCIe 4.0, при этом слоты PCIe x16_2/4 (PCI_E2/4) неактивны; или Слот PCIe x16_3 (PCI_E3) получает 2 линии PCIe 4.0, при этом слоты PCIe x16_2/4 (PCI_E2/4) получают по 1 линии PCIe 4.0: всего максимум 4 линии PCIe 4.0;
- Слот M.2_3 (2 (две!) линии PCIe 4.0);
- Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 4.0);
- MediaTek MT7925 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
- 4 порта SATA 1/2/3/4 (4 линии PCIe 3.0)
12 линий PCIe (8 PCIe 4.0 + 4 PCIe 3.0) оказались занятыми. Линии USB 2.0 расходуются на поддержку BT и другие контроллеры. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Порт M.2 (M.2_1) (4 линии PCIe 5.0);
- Слот PCIe x16_1 (PCI_E1) (16 линий PCIe 5.0);
- Порт M.2 ( M.2_2) (4 линии PCIe 4.0)
В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеками выпусков до RTL 4xxx идет путем эмуляции PCI шины (как и в нашем случае), а вот начиная с RTL4xxx, требуются уже линии USB 2.0.
В целом про слоты PCIe.
Всего на плате есть 4 «длинных» слота: слот PCIe x16_1 (PCI_E1 для видеокарт или других устройств), слот PCIe x16_3 (PCI_E3, но фактически имеющий 4 линии PCIe 4.0) и два слота PCIe x16_2/4 (PCI_E2/4, имеющие по 1 линии PCIe 3.0). Три последних слота делят 4 линии PCIe между собой, поэтому имеется схема, приведенная выше: если слот PCI_E3 занят (4 линии PCIe), то слоты PCI_E2/4 отключены. Если хотя бы один из PCI_E2/4 занят (1 линия PCIe), то у PCI_E3 остаются доступными только 2 линии.

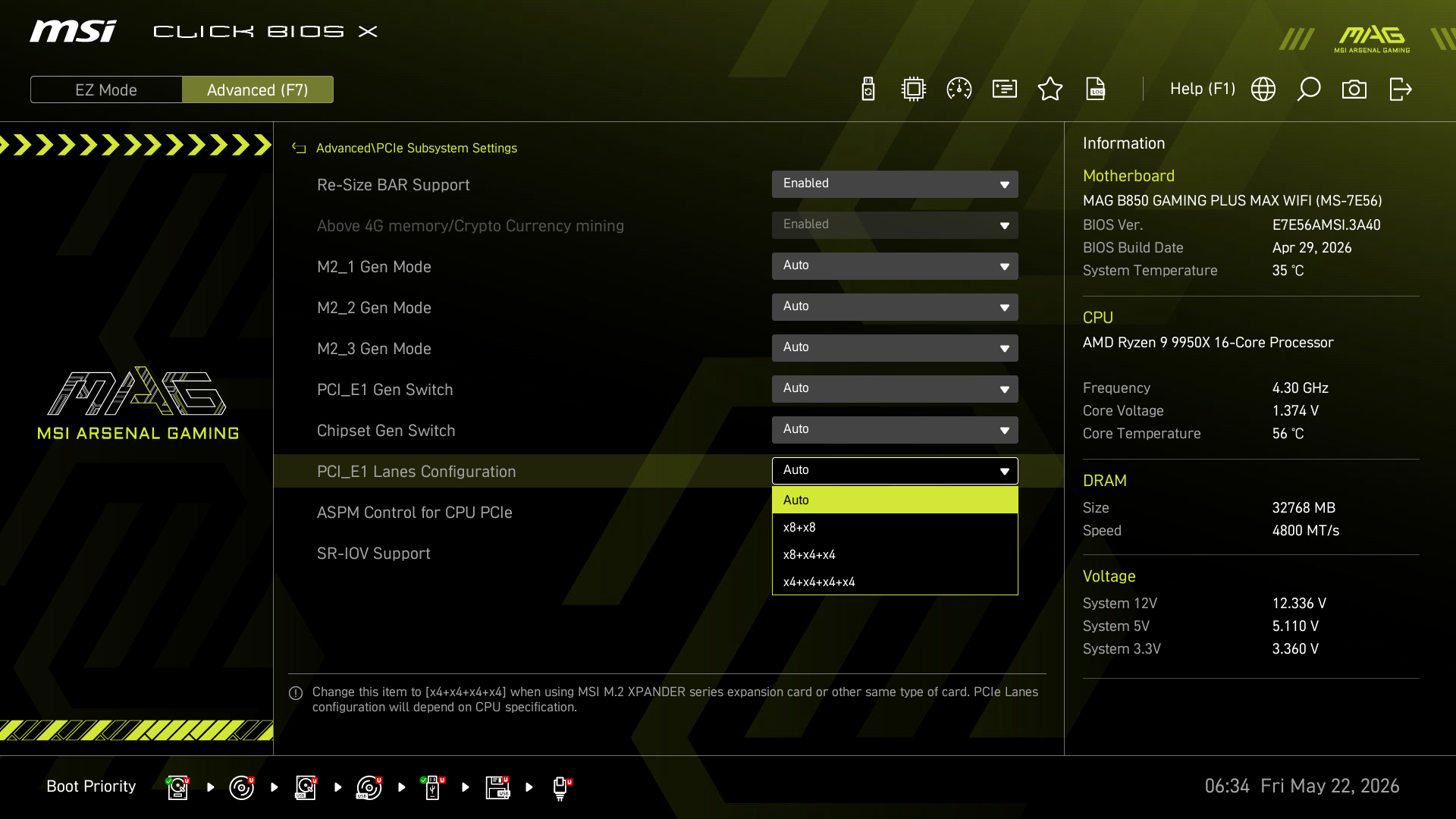

Как видим, перераспределение линий на этой материнке имеется, поэтому задействованы мультиплексоры Phison.

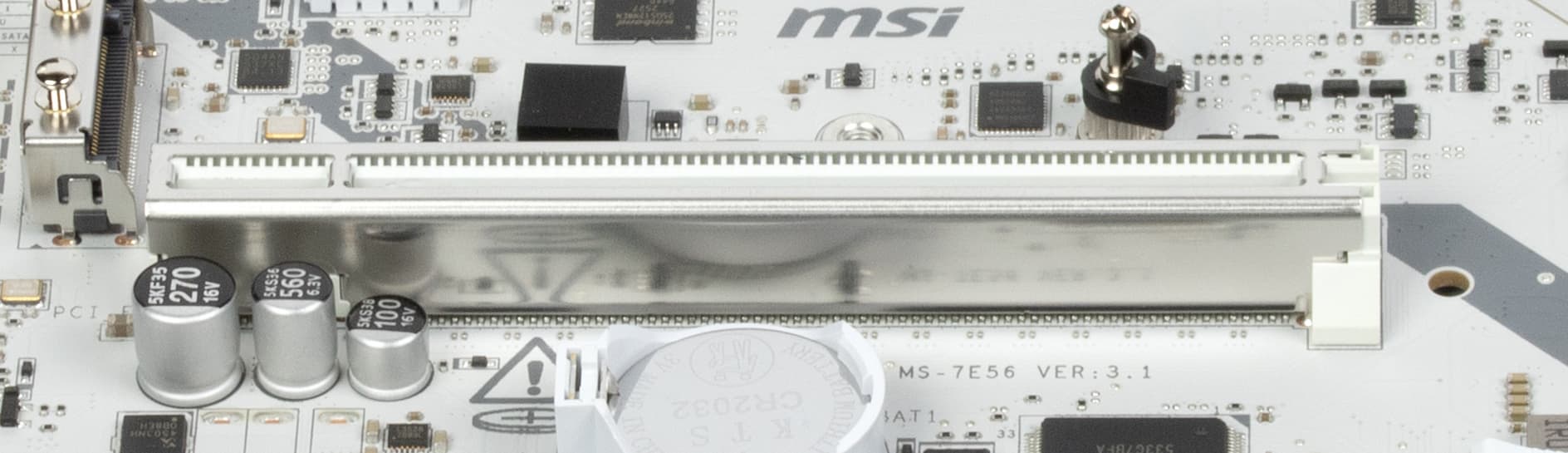

Слот PCI_E1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

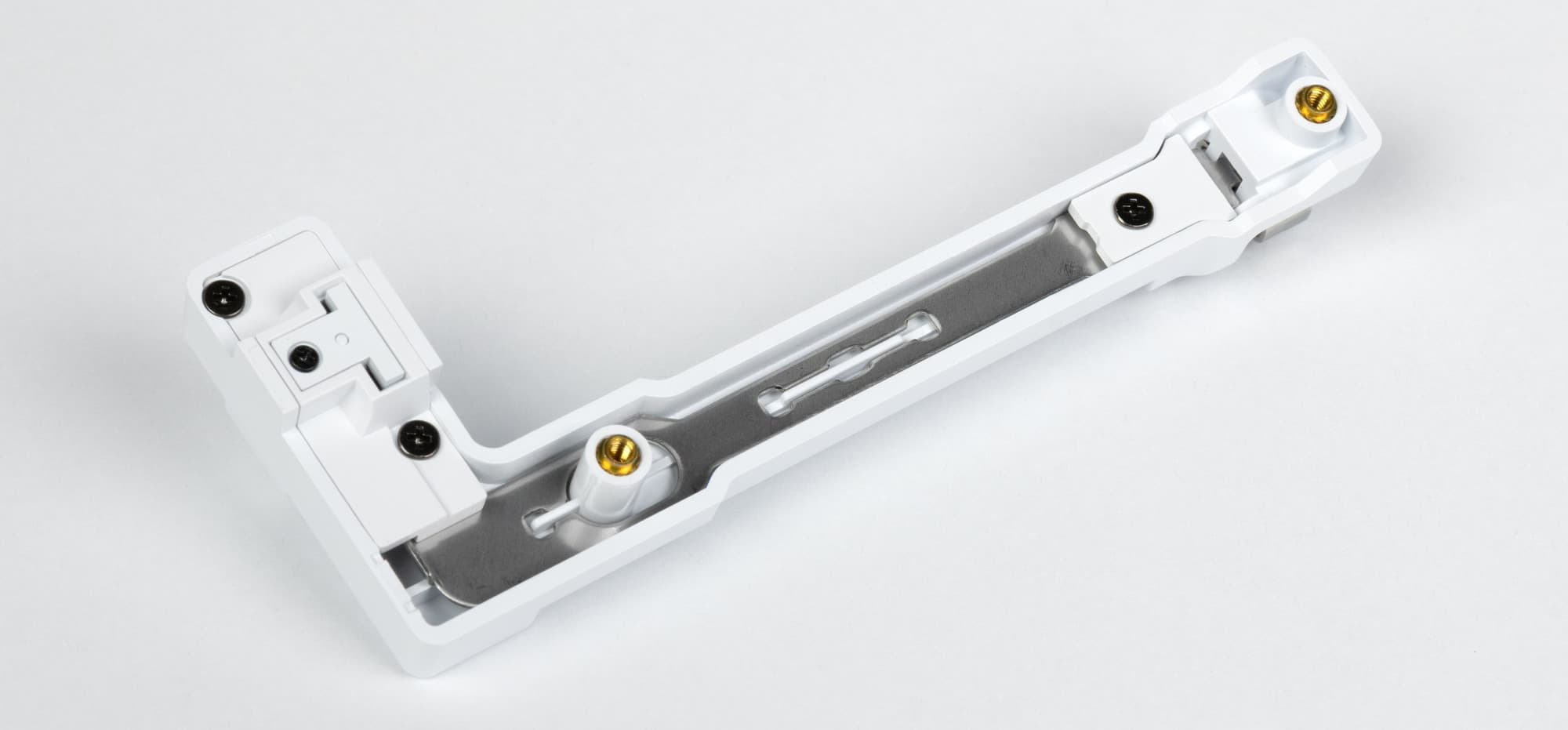

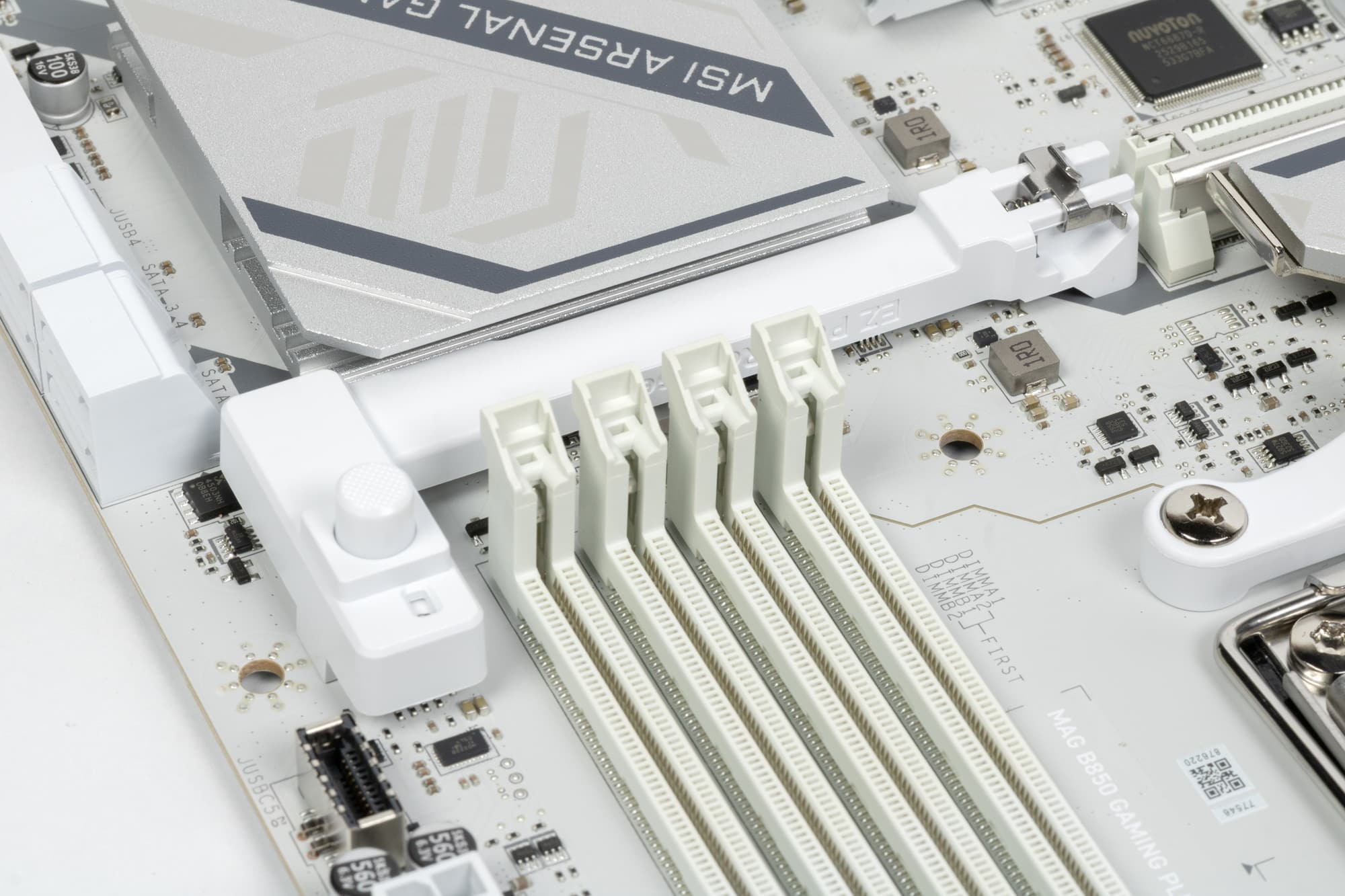

Для удобного извлечения видеокарт из слота PCI_E1 имеется особый механизм EZ-PCIE-Release c кнопкой.
Матплата позволяет смонтировать СО любого размера.

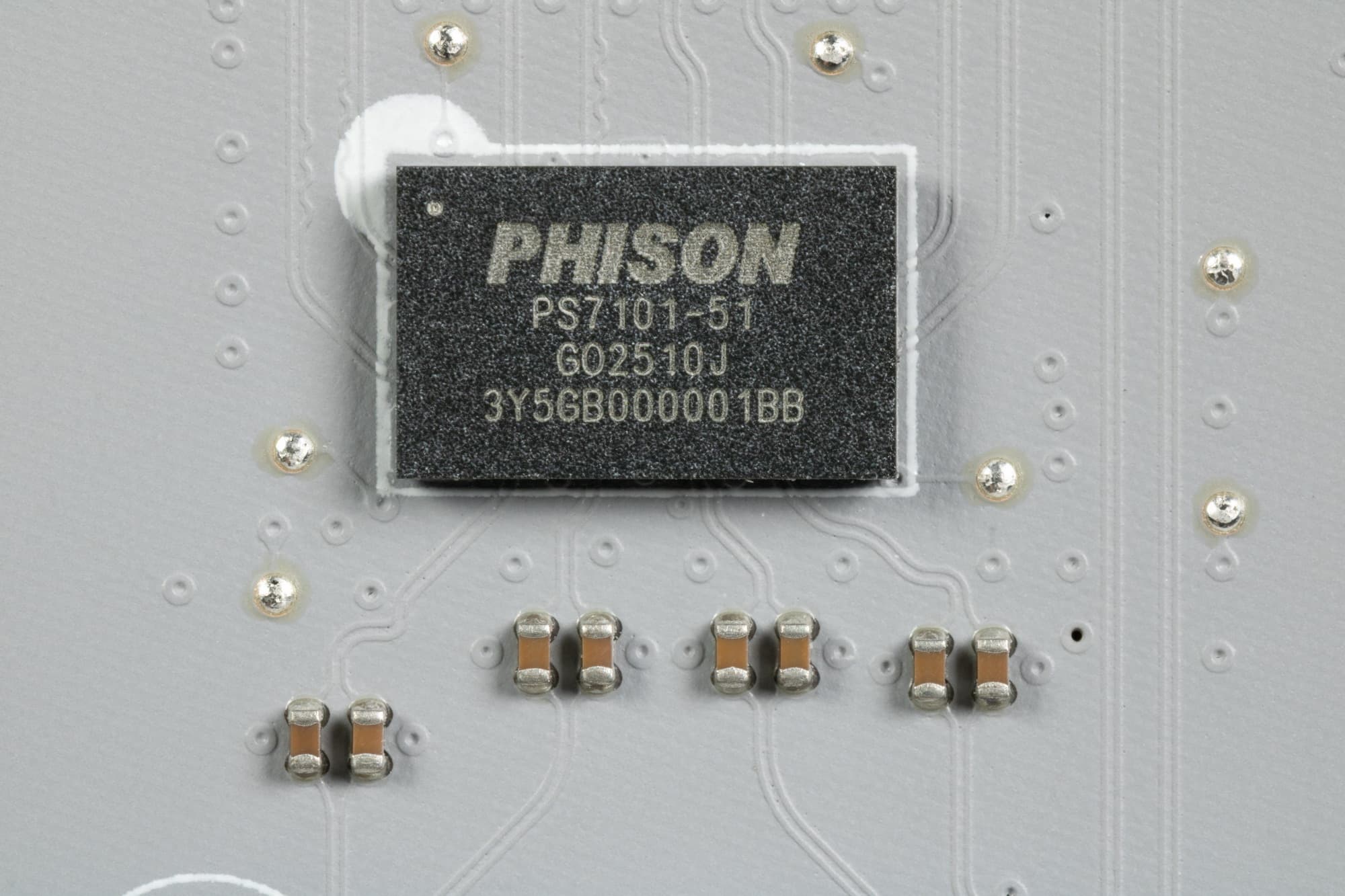

Усилителей (ре-драйверов) шин PCIe 4.0/5.0 нет.

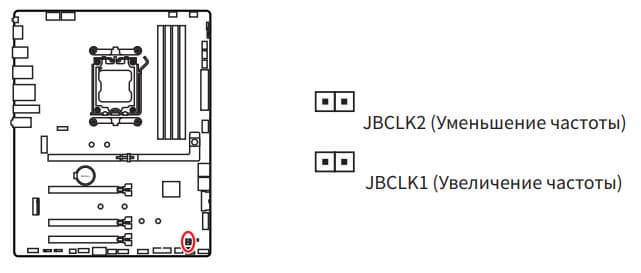

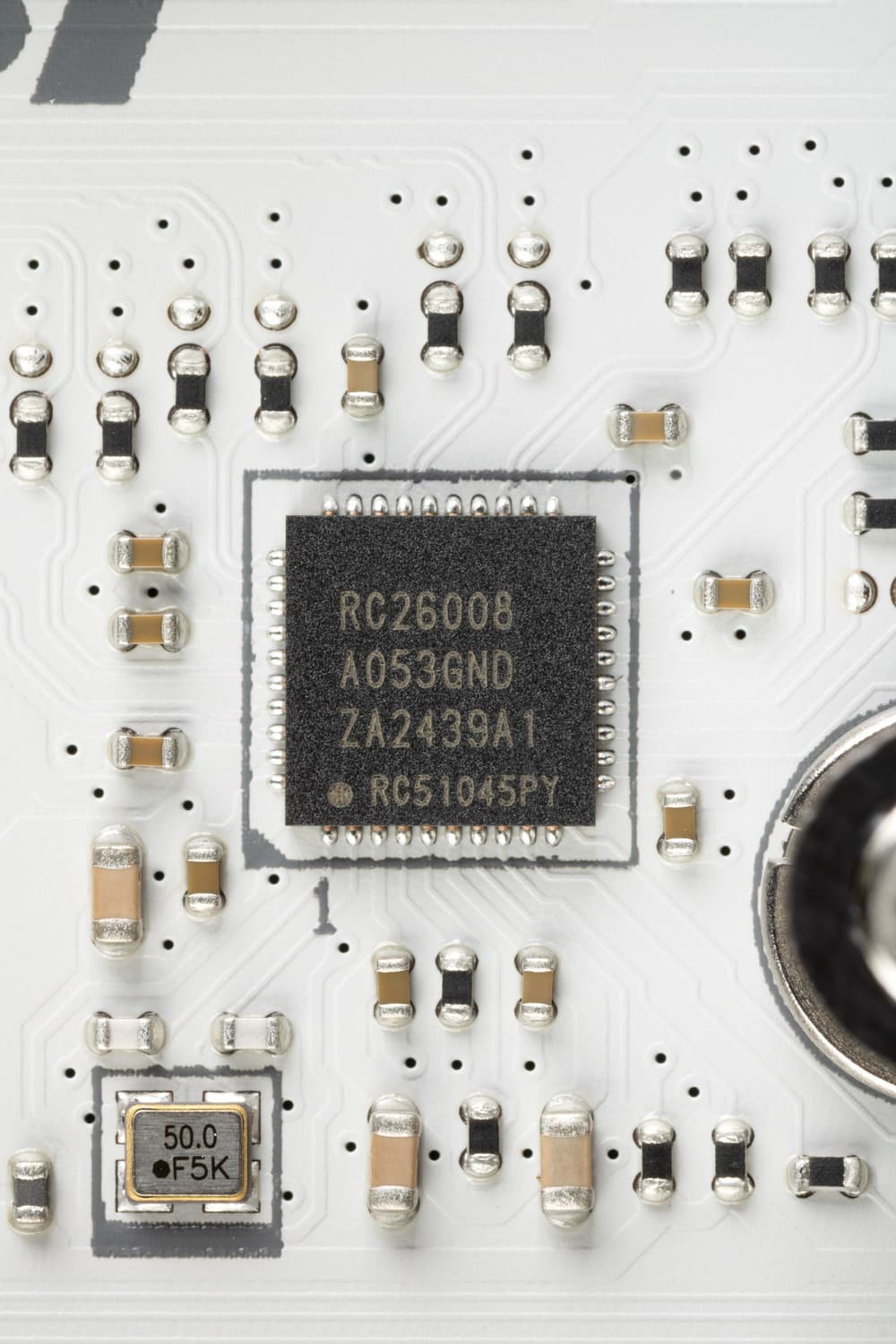

Некоей «изюминкой» данной платы является наличие внешнего тактового генератора от Renesas. Через него с помощью соответствующих контактов на плате (см. ниже) можно управлять частотой базовой шины.
Накопители
Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2.

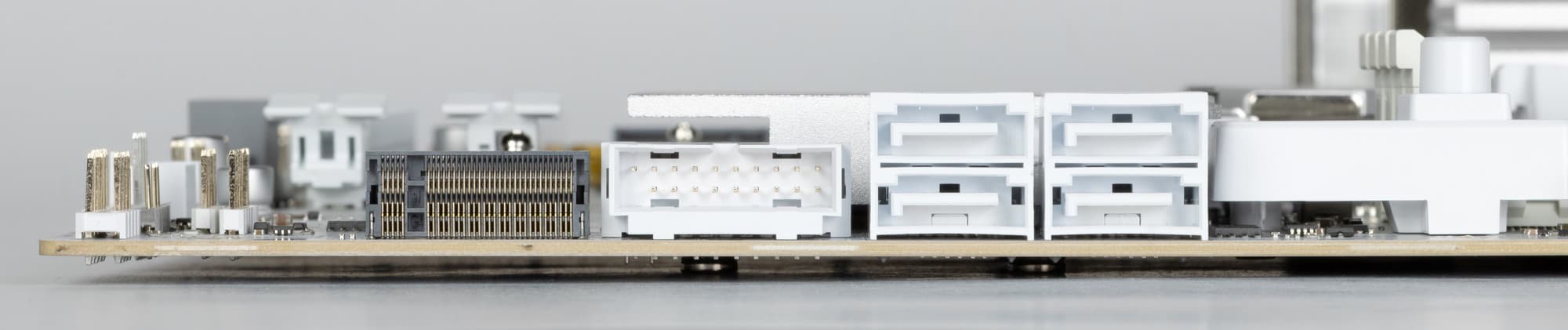

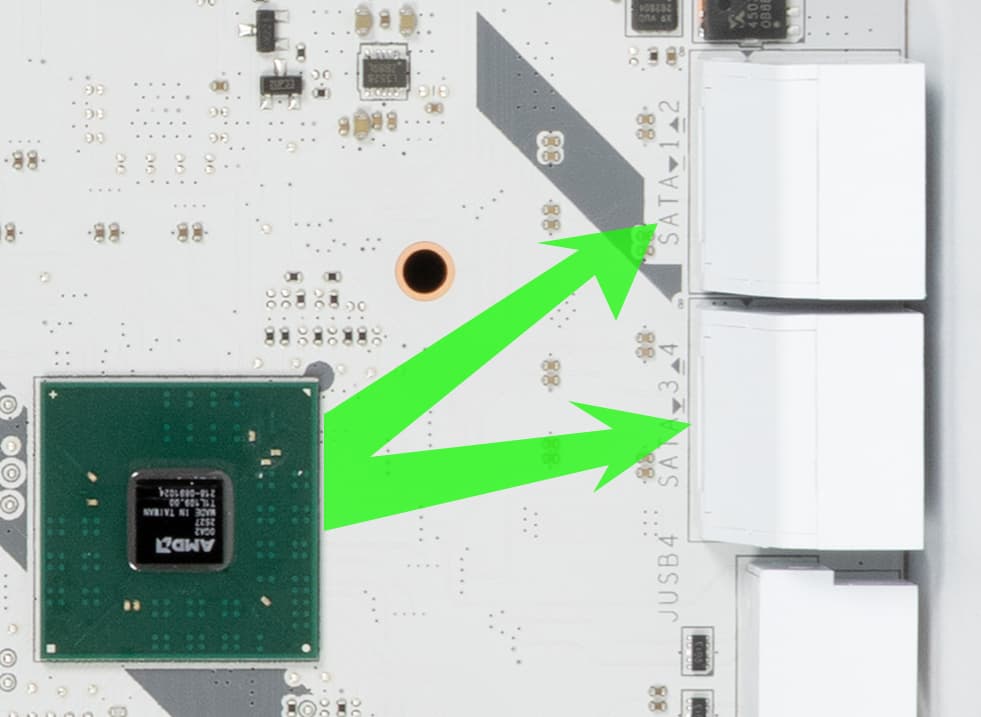

Порты SATA размещены в нижнем углу матплаты, ориентированы горизонтально.

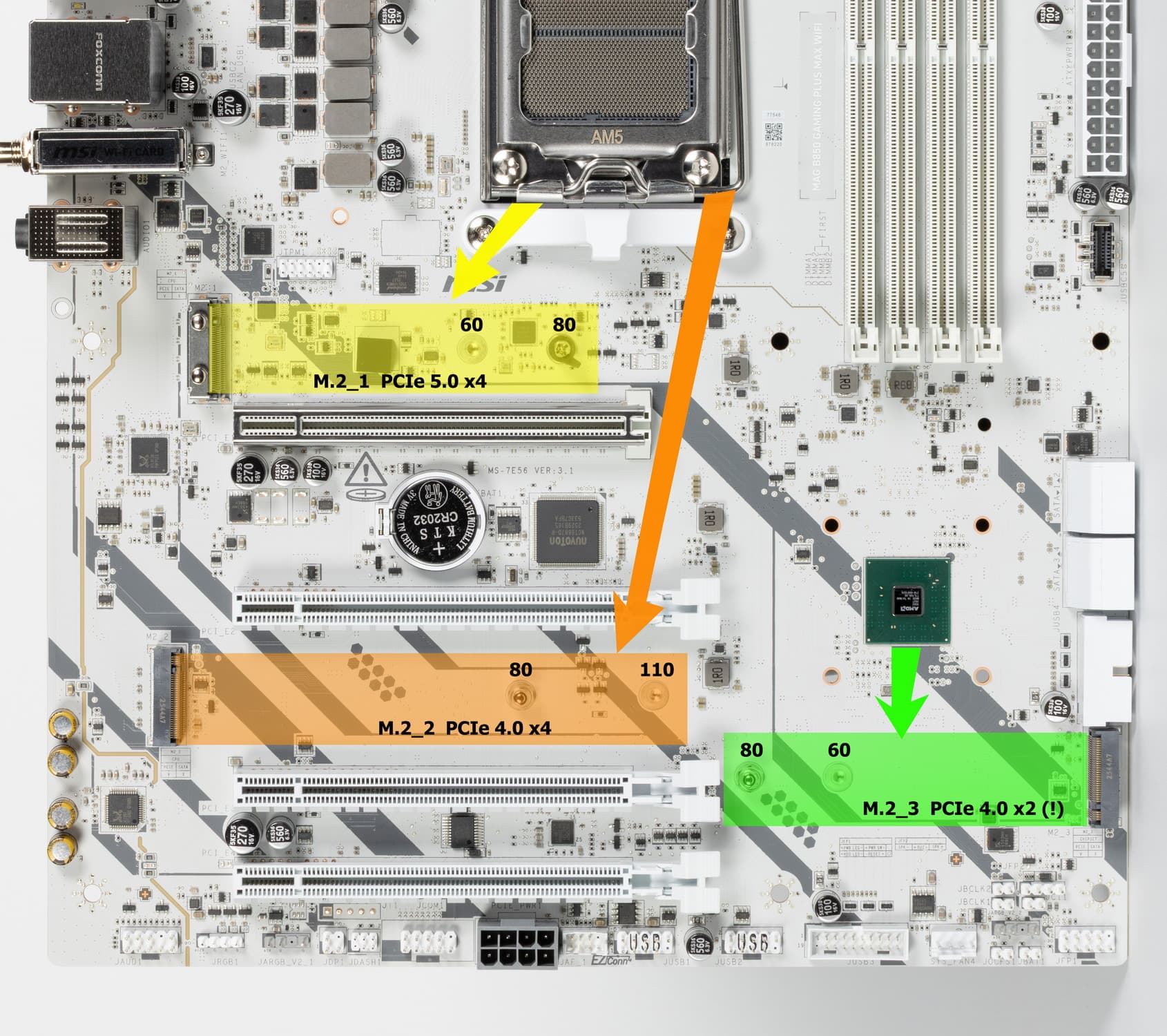

Теперь по слотам M.2

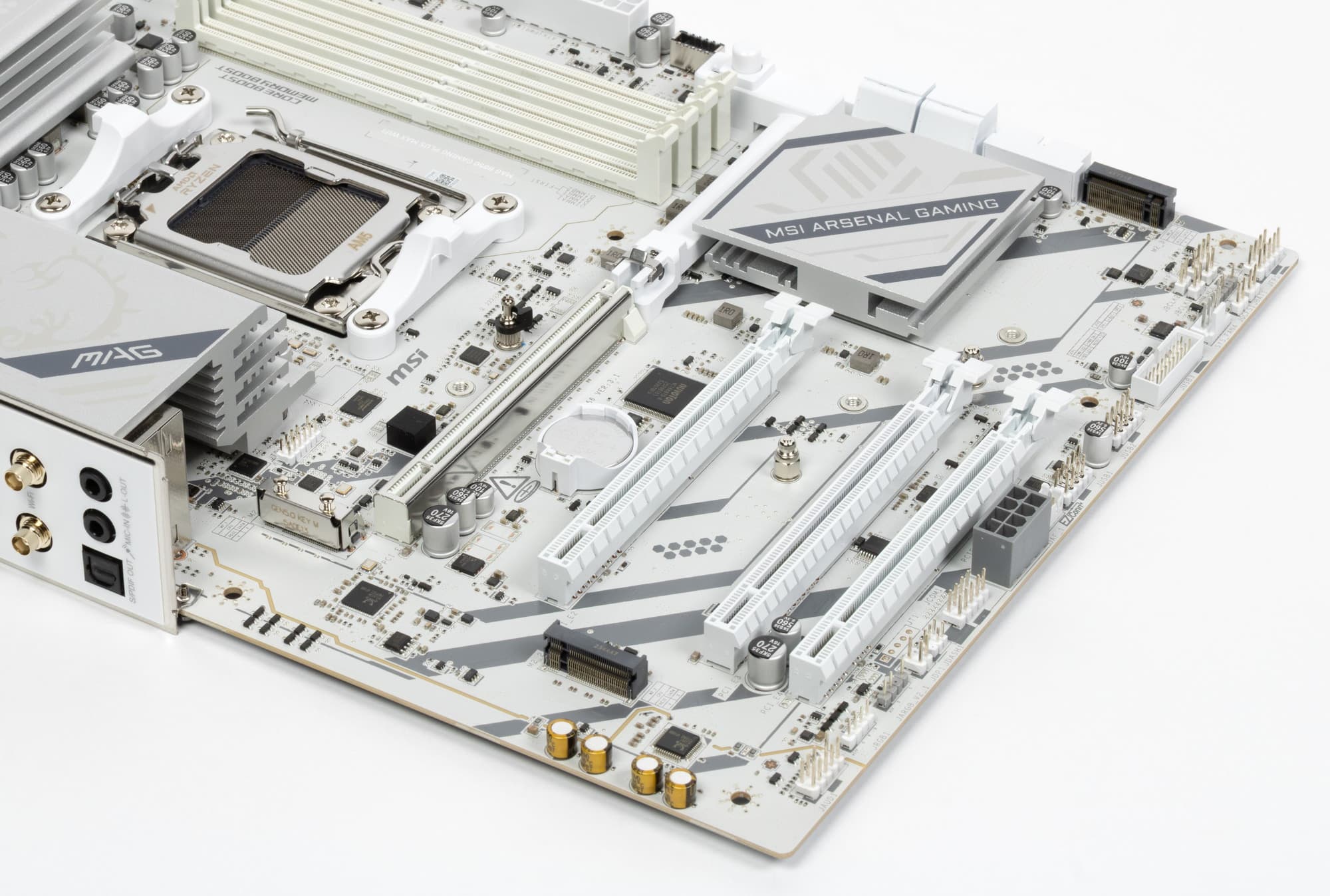

Материнская плата имеет 3 гнезда форм-фактора М.2.
Третий слот M.2 (M.2_3) получает данные от чипсета B850, а первые два — от CPU, при этом M.2_1 получает PCIe 5.0, а M.2_2/3 получают PCIe 4.0. Все слоты M.2 работают с модулями только с PCIe интерфейсом. Следует отметить особо, что слот M.2_3 получает всего 2 линии PCIe 4.0 (то есть работает в режиме x2).
Все слоты M.2 поддерживают модули с размерами 2260/2280. А слот M.2_2 поддерживает также 22110.
Поскольку нет деления ресурсов между слотами M.2 и портами SATA, то и соответствующих мультиплексоров нет.
У слота M.2_1 имеется удобный способ крепления накопителей через установленные на стойках поворотные замки.

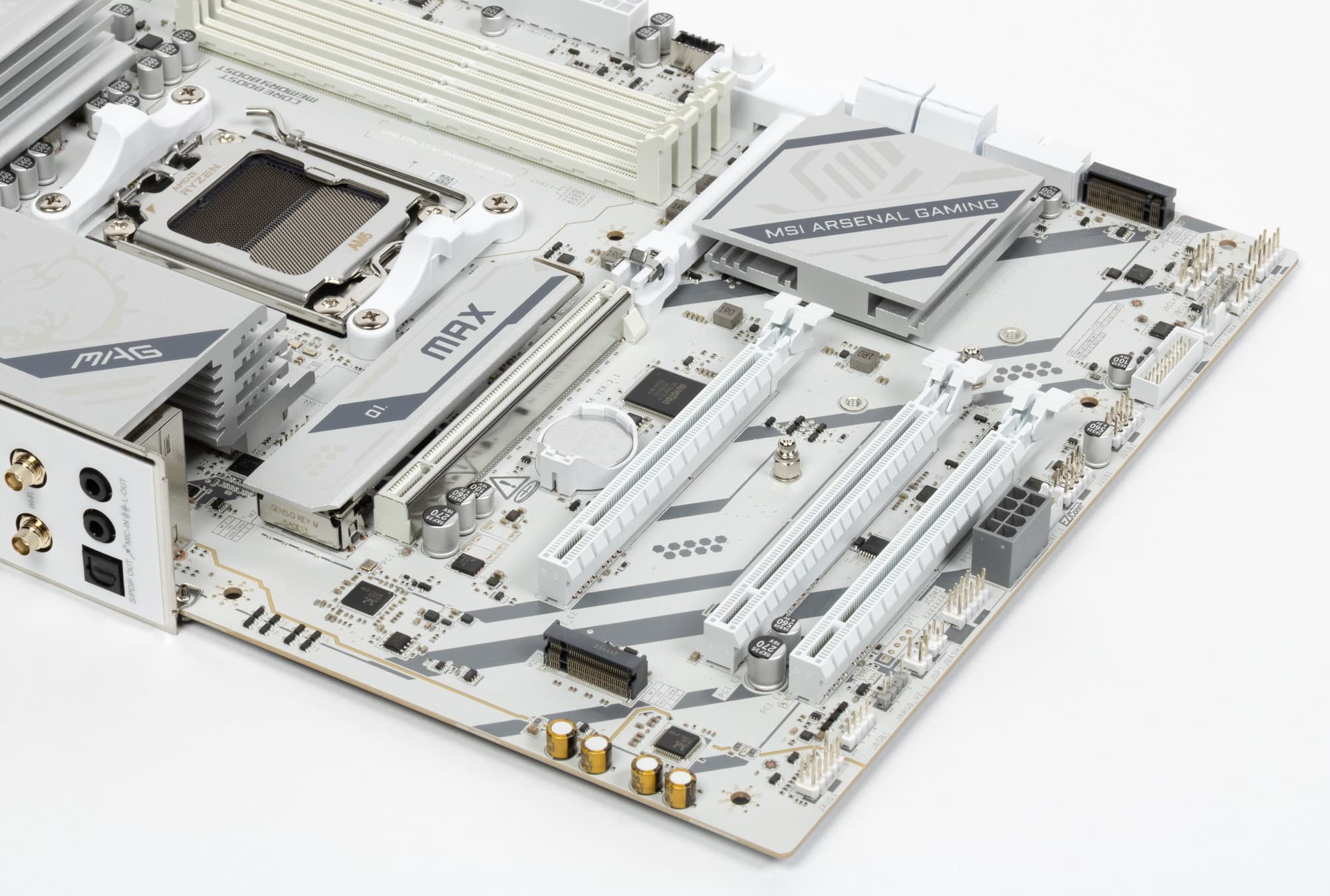

Только слот M.2_1 имеет радиатор. Остальные два слота M.2 – без охлаждения. Охлаждение тыльной стороны модулей не предусмотрено.
Также отдельно надо отметить, что радиатор M.2_1 удобно снимать и ставить с помощью откидывающегося запора (без завинчивания/развинчивания).
По умолчанию стойка для крепления накопителей в каждом слоте установлена на размер 2280.
Если надо установить модуль с размером 2260 или 22110, то с помощью имеющегося в комплекте поставки ключа можно стойку переместить в нужное место.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
USB-порты

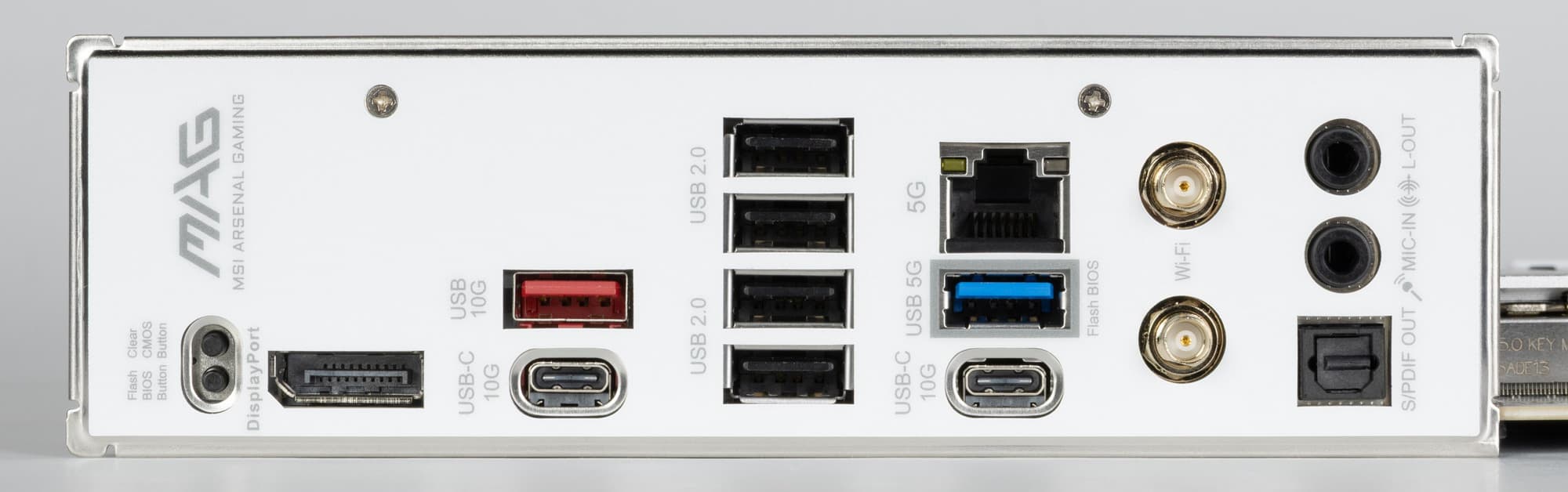

Большинство портов выведено на заднюю панель матплаты.
Напомню, что чипсет B850 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Чипсет также обладает 12ю линиями PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 12 линий).
Всего на материнской плате — 17 портов USB:
- Порт USB4 не реализован;
- Порт USB 3.2 Gen2x2 не реализован;
- 4 порта USB 3.2 Gen2: 3 реализованы через CPU и 2 представлены на задней панели портами Type-C; 1 представлен на задней панели портом Type-A (красного цвета); еще один реализован через B850 и представлен внутренним портом Type-C (для подключения к соответствующему разъему на передней панели корпуса);

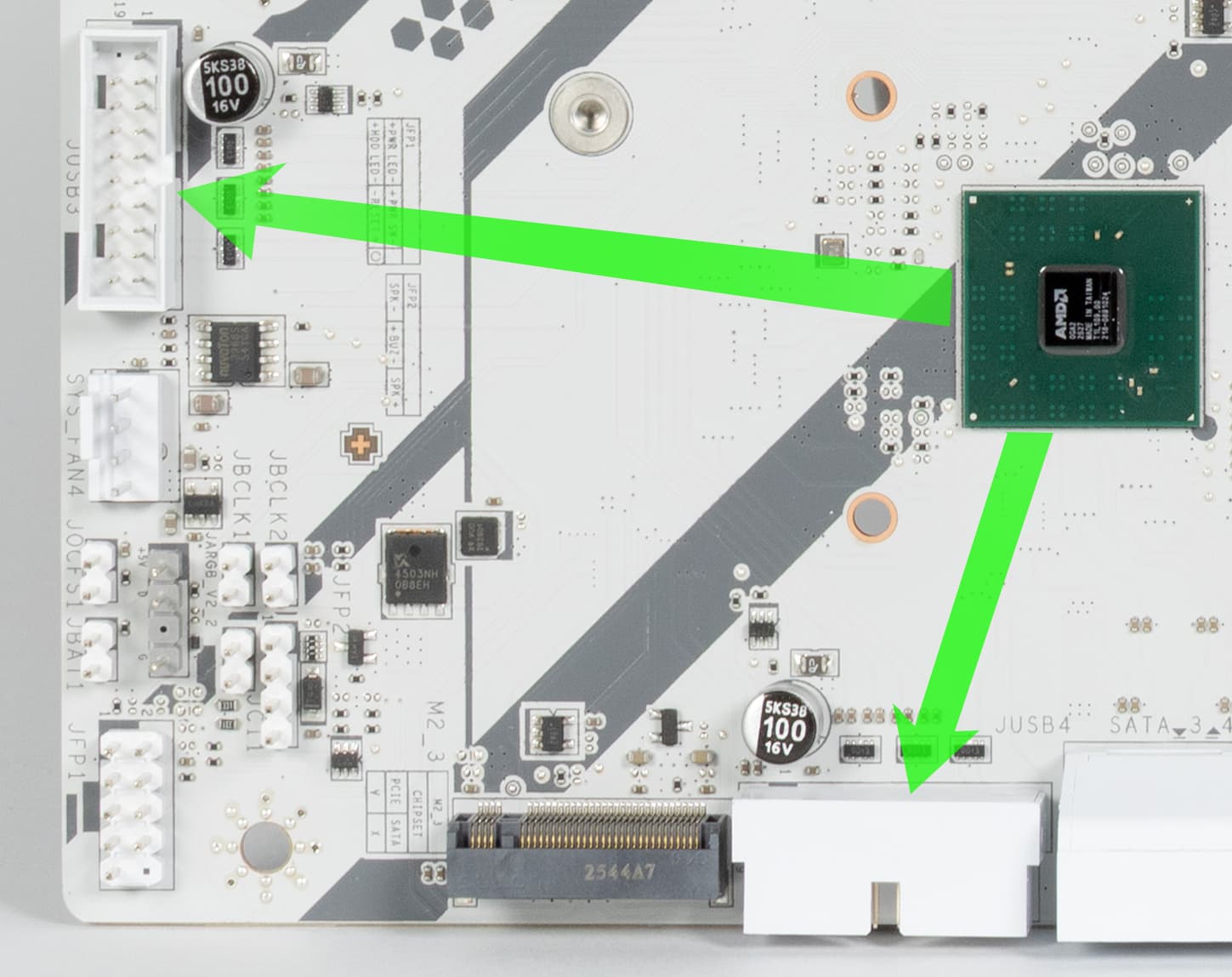

- 5 портов USB 3.2 Gen1: 4 реализованы через B850 и представлены двумя внутренними разъемами на материнской плате (каждый на 2 порта); еще один реализован через CPU и представлен на задней панели портом Type-A (синего цвета);

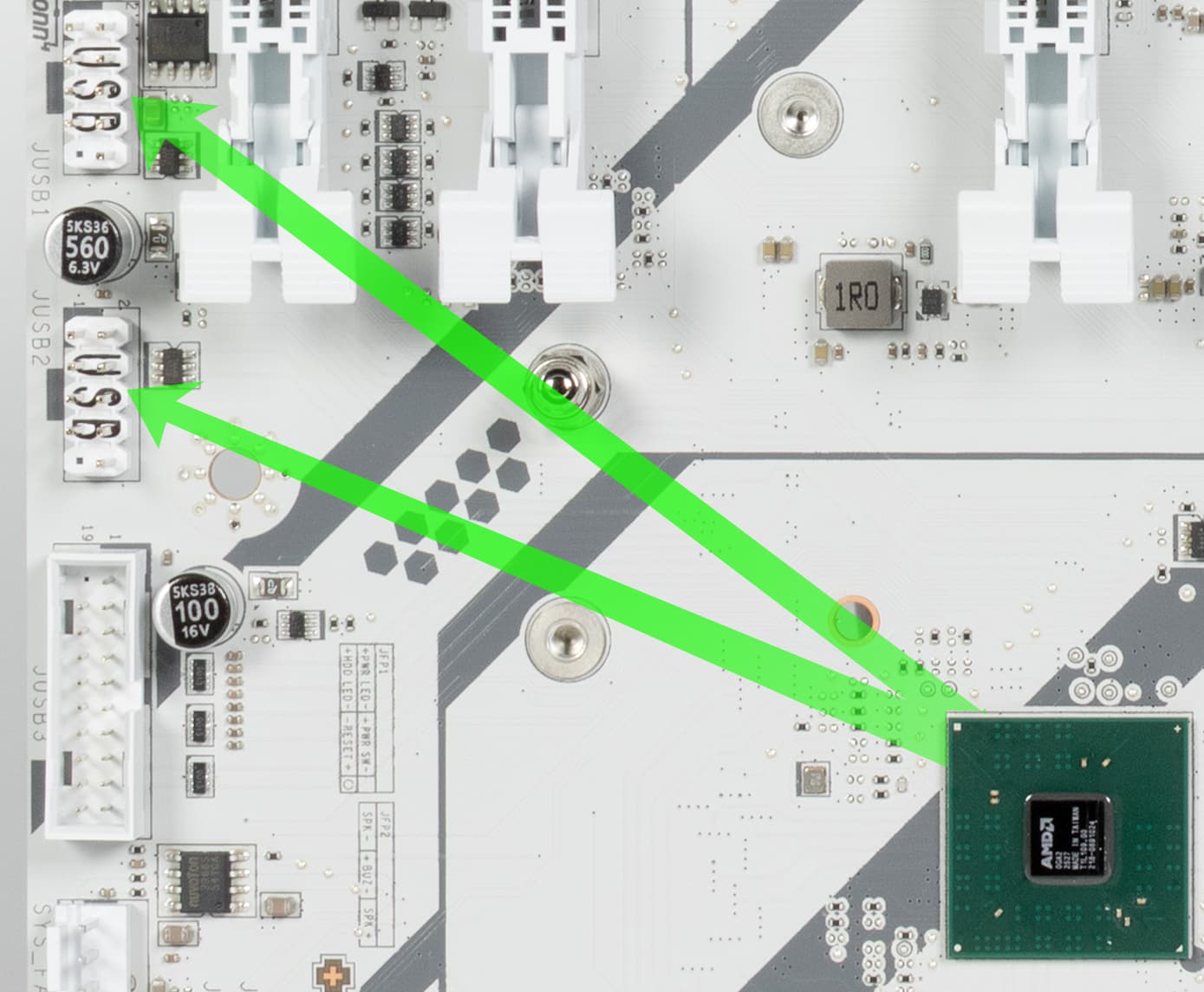

- 8 портов USB 2.0/1.1: 4 реализованы через B850 и представлены двумя внутренними разъемами на материнской плате (каждый на 2 порта); еще 4 реализованы через контроллер Genesys Logic GL850G
(на него потрачена 1 линия USB 2.0 от CPU) и представлены на задней панели портами Type-A (черного цвета).
Таким образом:
Через CPU реализовано портов USB (выделенных и на поддержку):
- на поддержку контроллера Genesys Logic GL850G (хаб 4х портов USB 2.0) – 1 линия USB 2.0;
- 3 выделенных USB 3.2 Gen2;
- 1 выделенный USB 3.2 Gen1;
Через чипсет B850 реализовано портов USB (выделенных и на поддержку):
- 1 выделенный USB 3.2 Gen2;
- 4 выделенных USB 3.2 Gen1;
- на поддержку Bluetooth (беспроводной контроллер MT7925) – 1 линия USB 2.0;

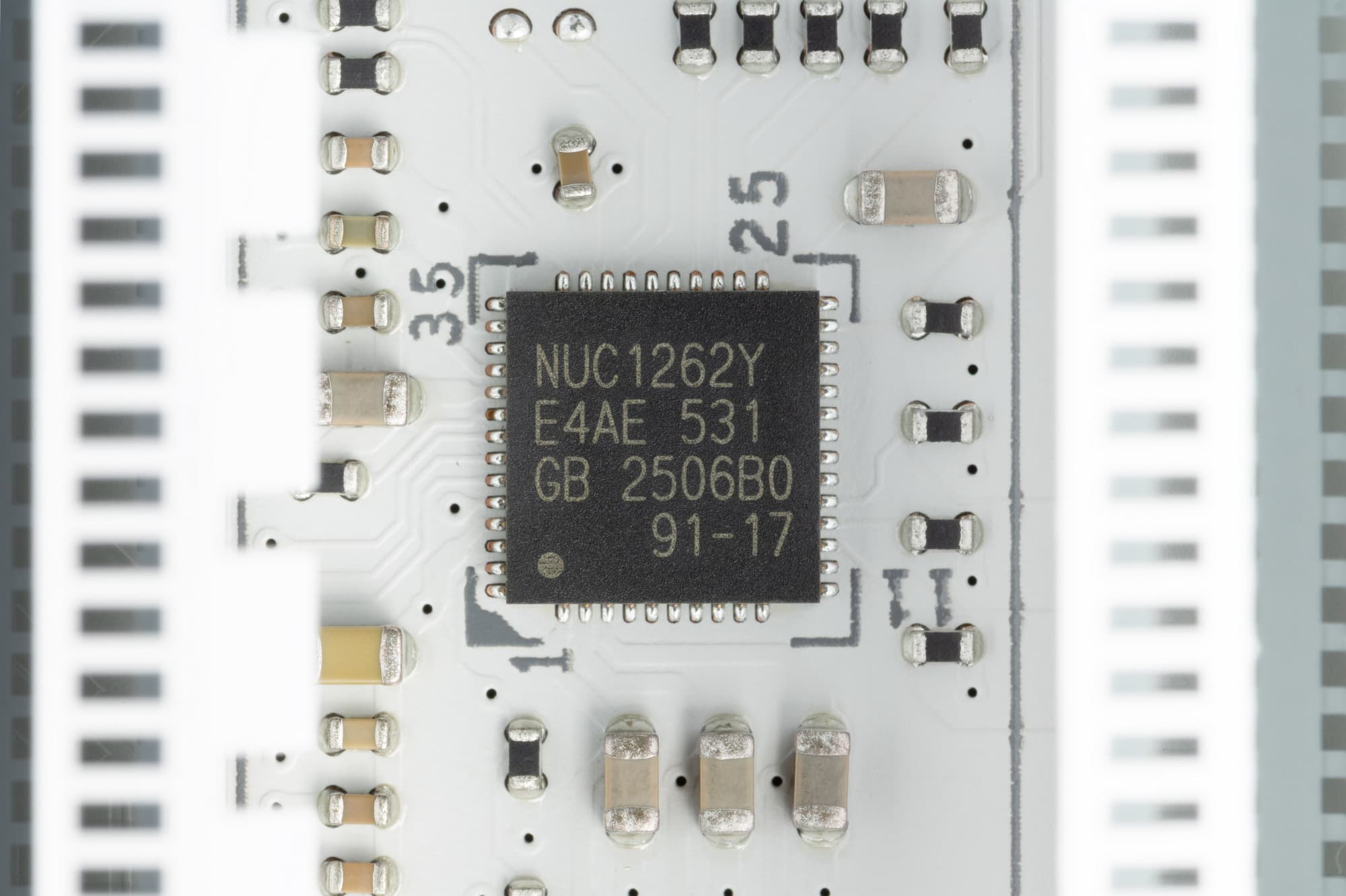

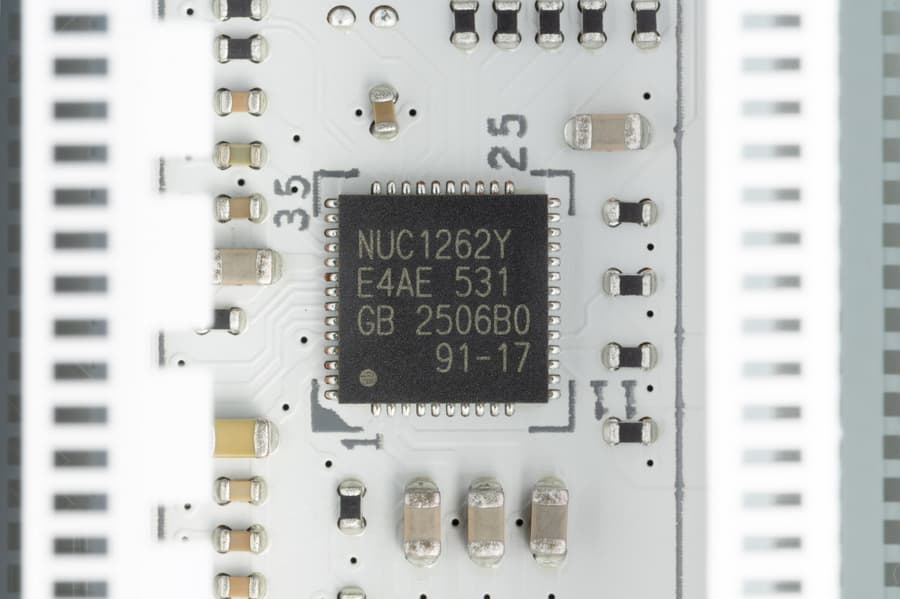

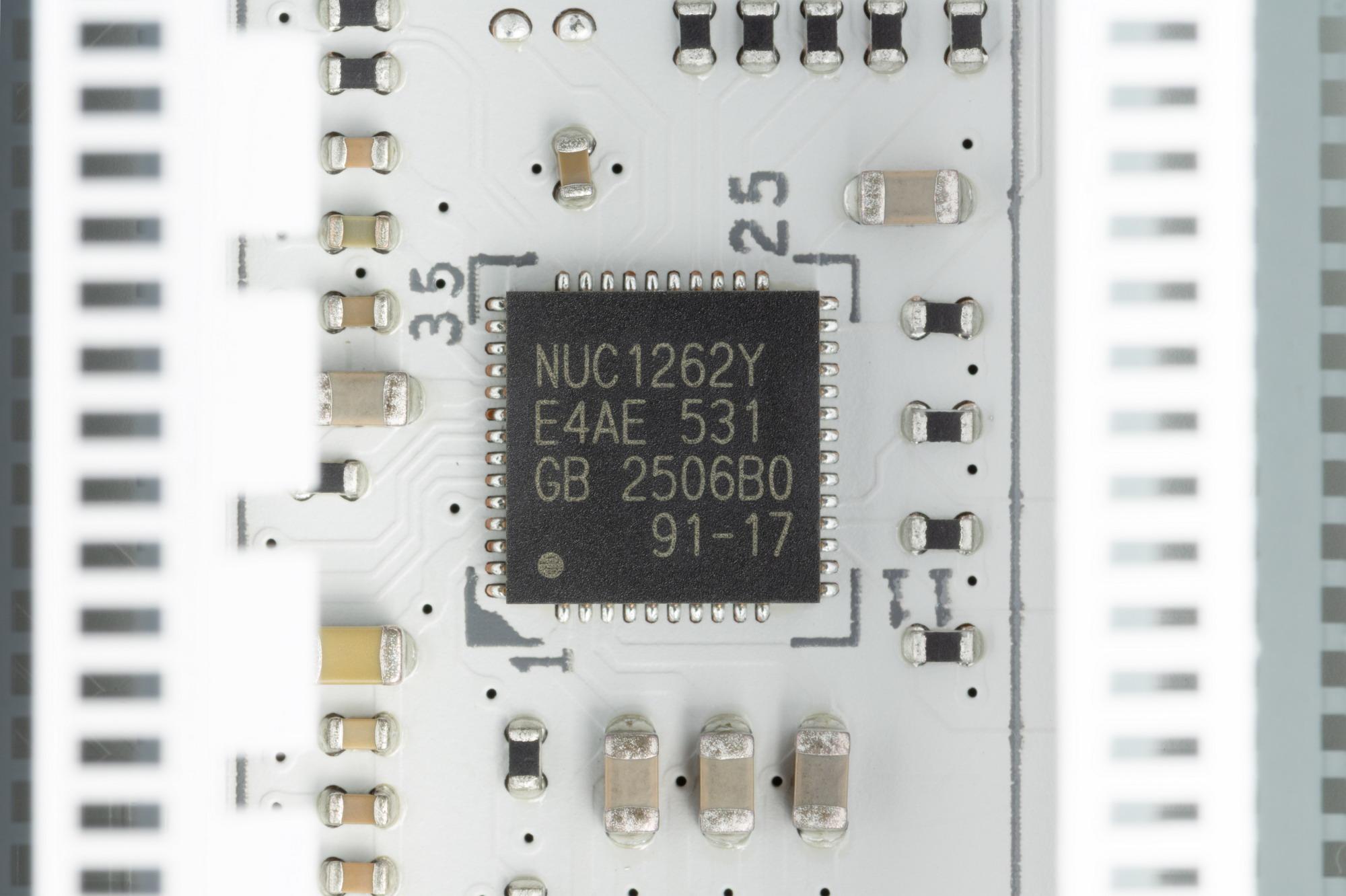

- на поддержку Nuvoton NUC126 (контроллер подсветки) – 1 линия USB 2.0;
- 4 выделенных USB 2.0/1.1;
= 5 высокоскоростных портов и 6 USB 2.0 портов.
Плюс 12 линий PCIe, выделенные на поддержку иной периферии. Итого, у B850 в данном случае реализовано 17 высокоскоростных портов.

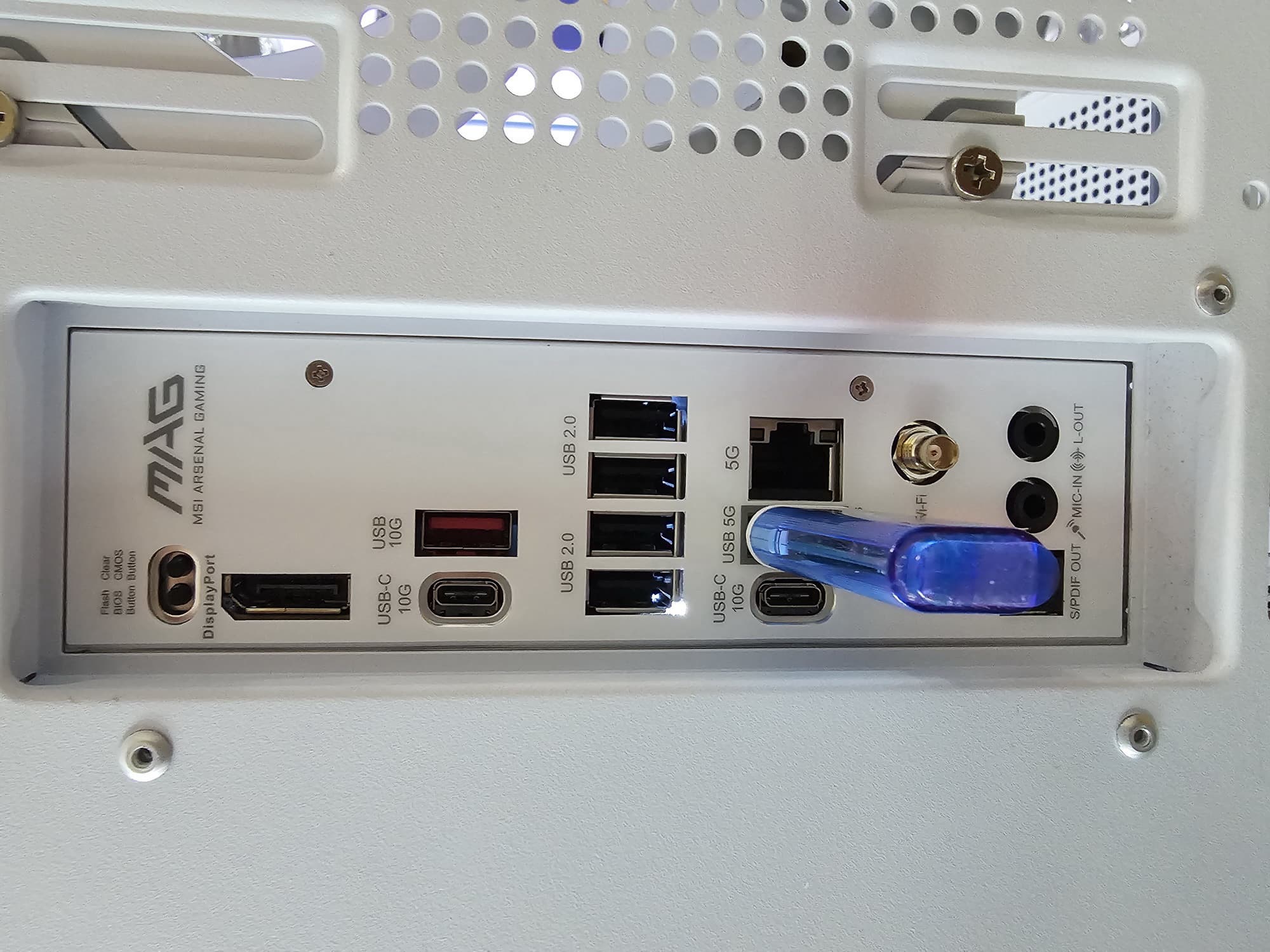

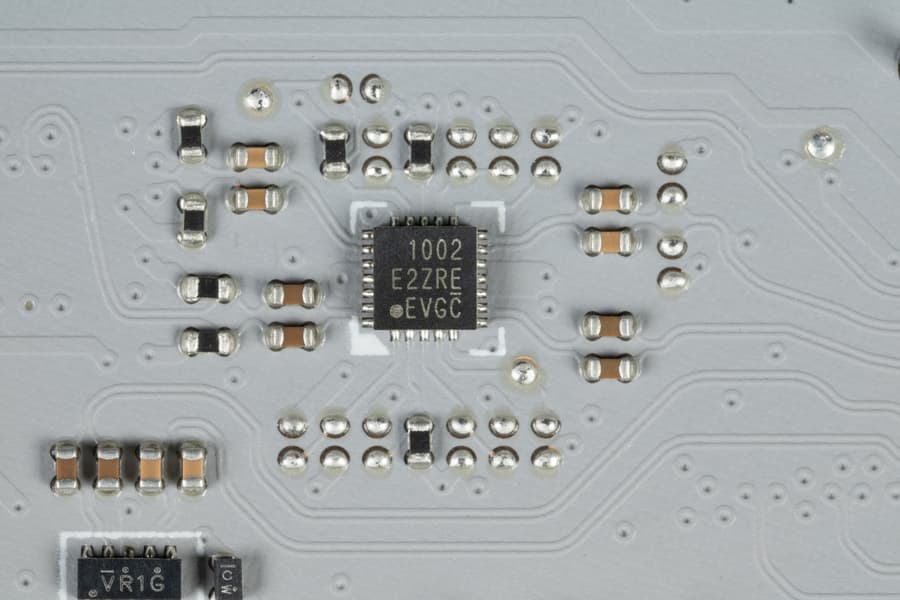

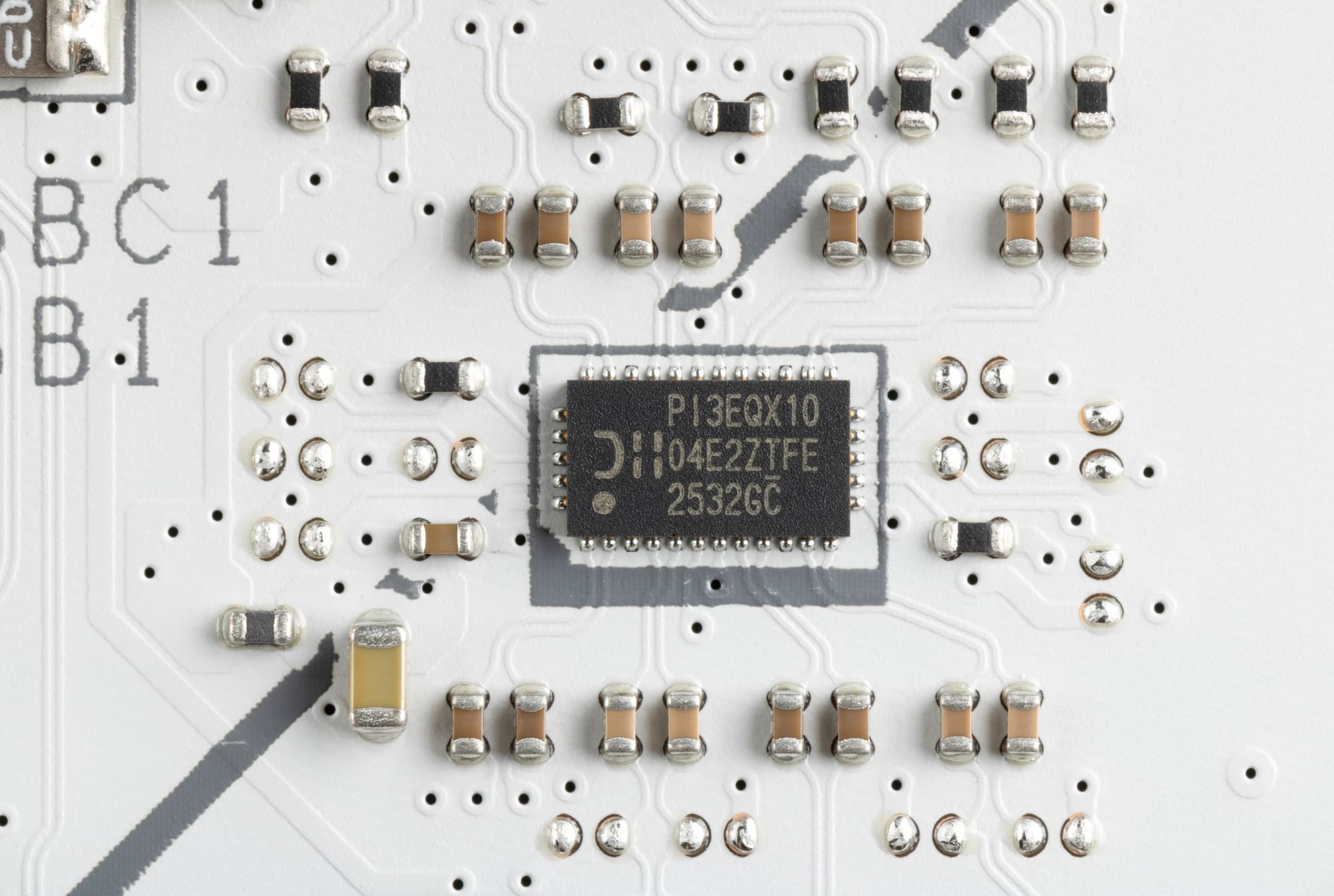

USB 3.2 Gen2 порты Type-C на задней панели, а также порт USB 3.2 Gen2 (внутренний Type-C) оснащены ре-драйверами.
Сетевые интерфейсы

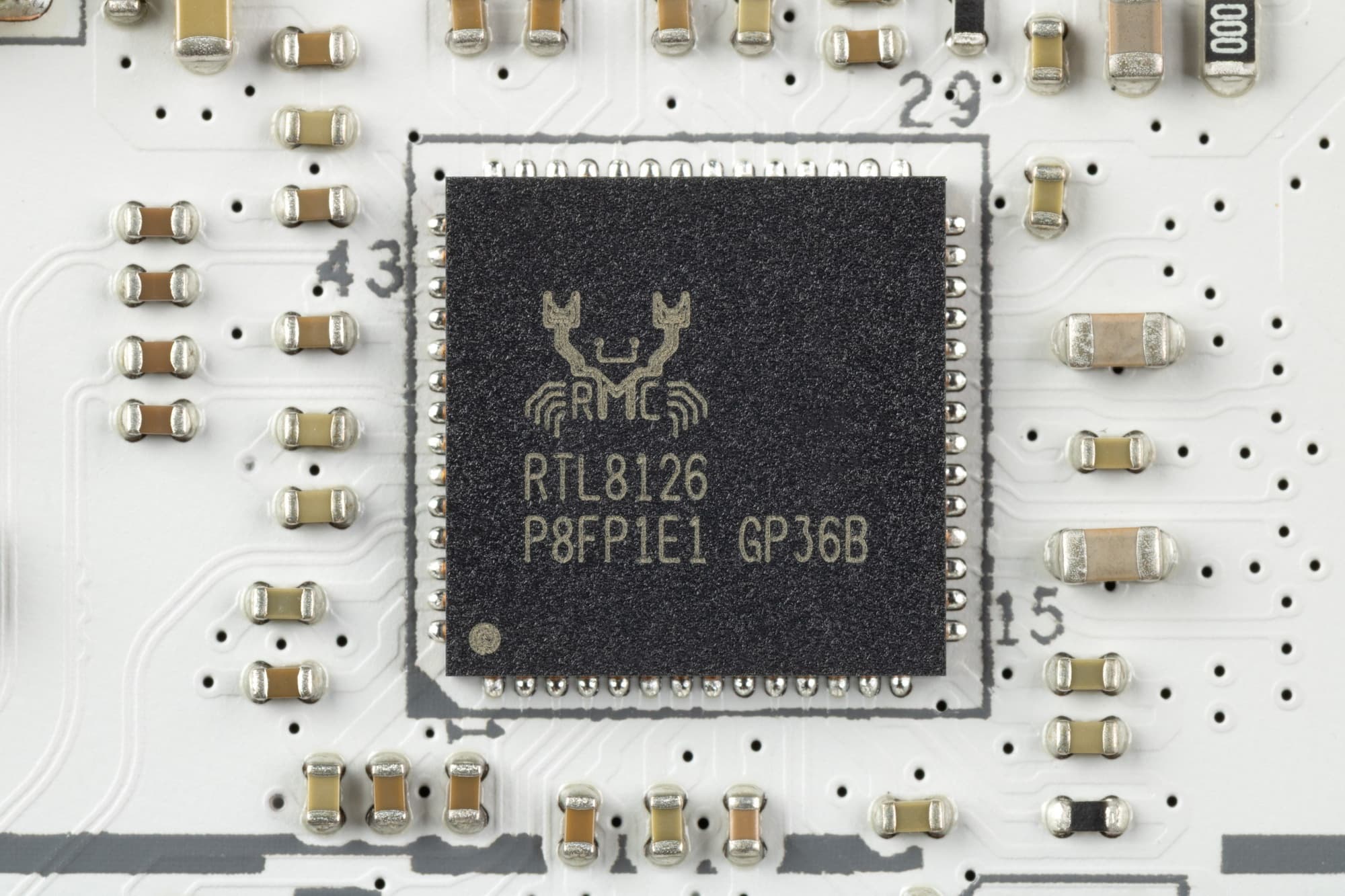

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

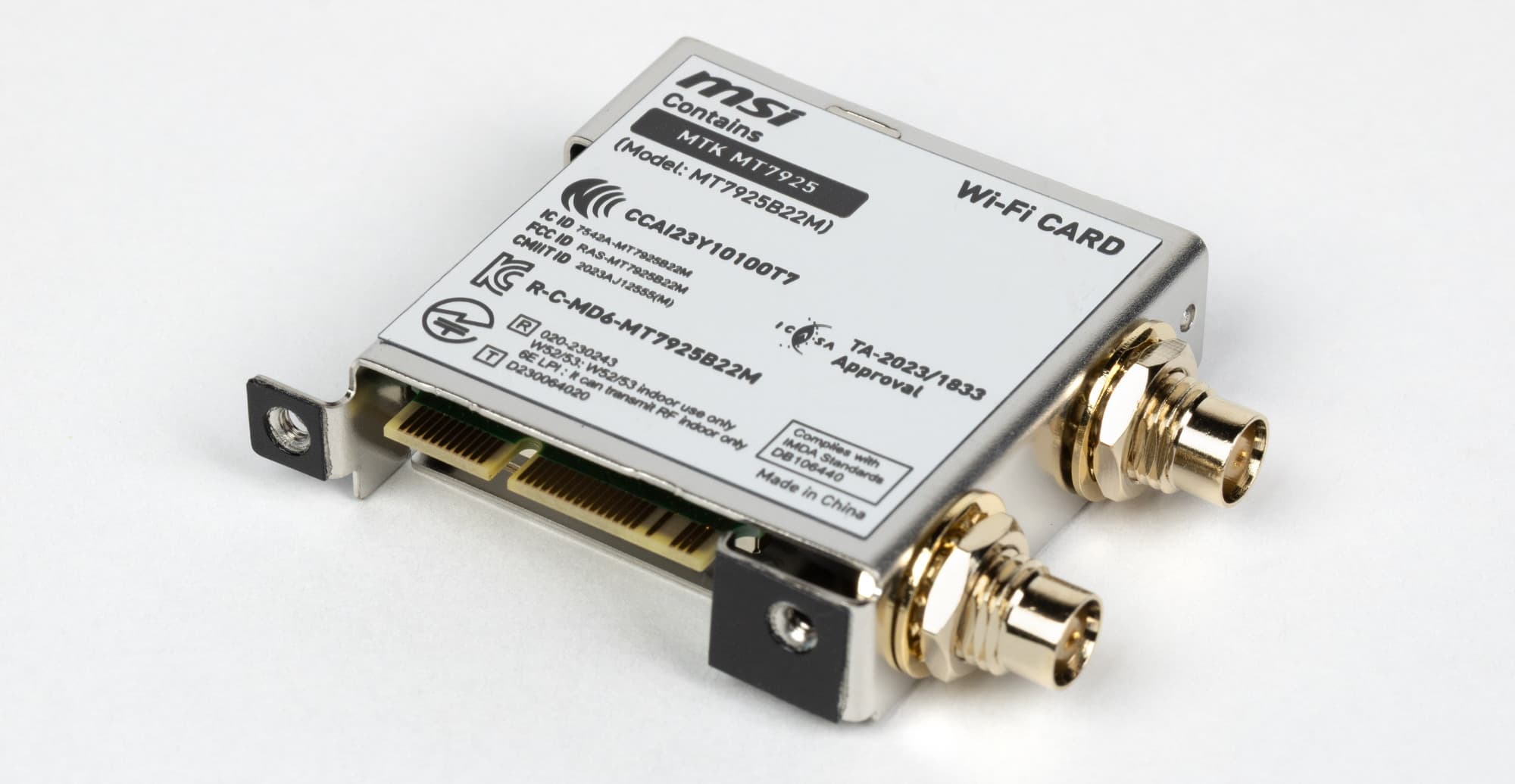

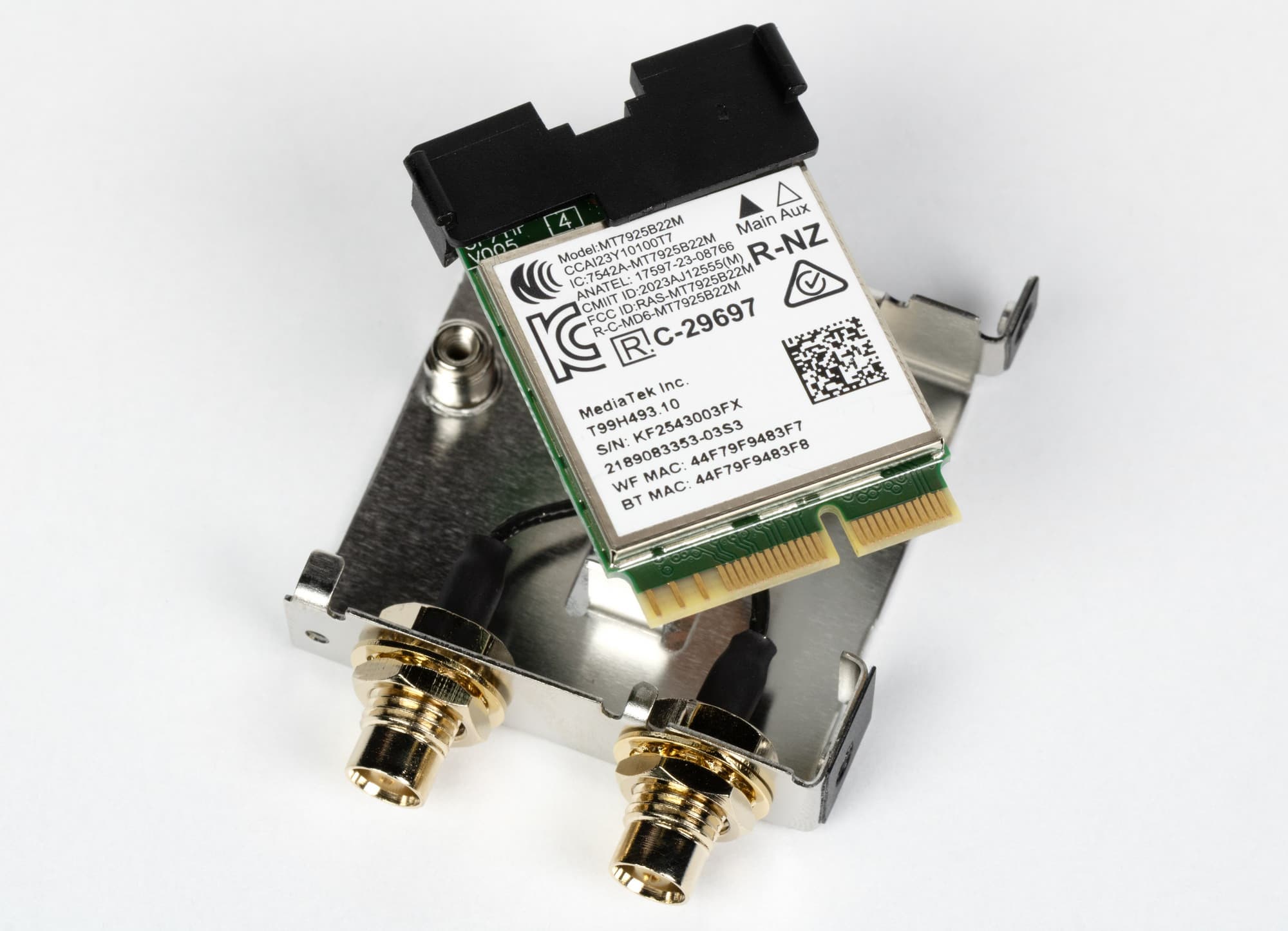

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

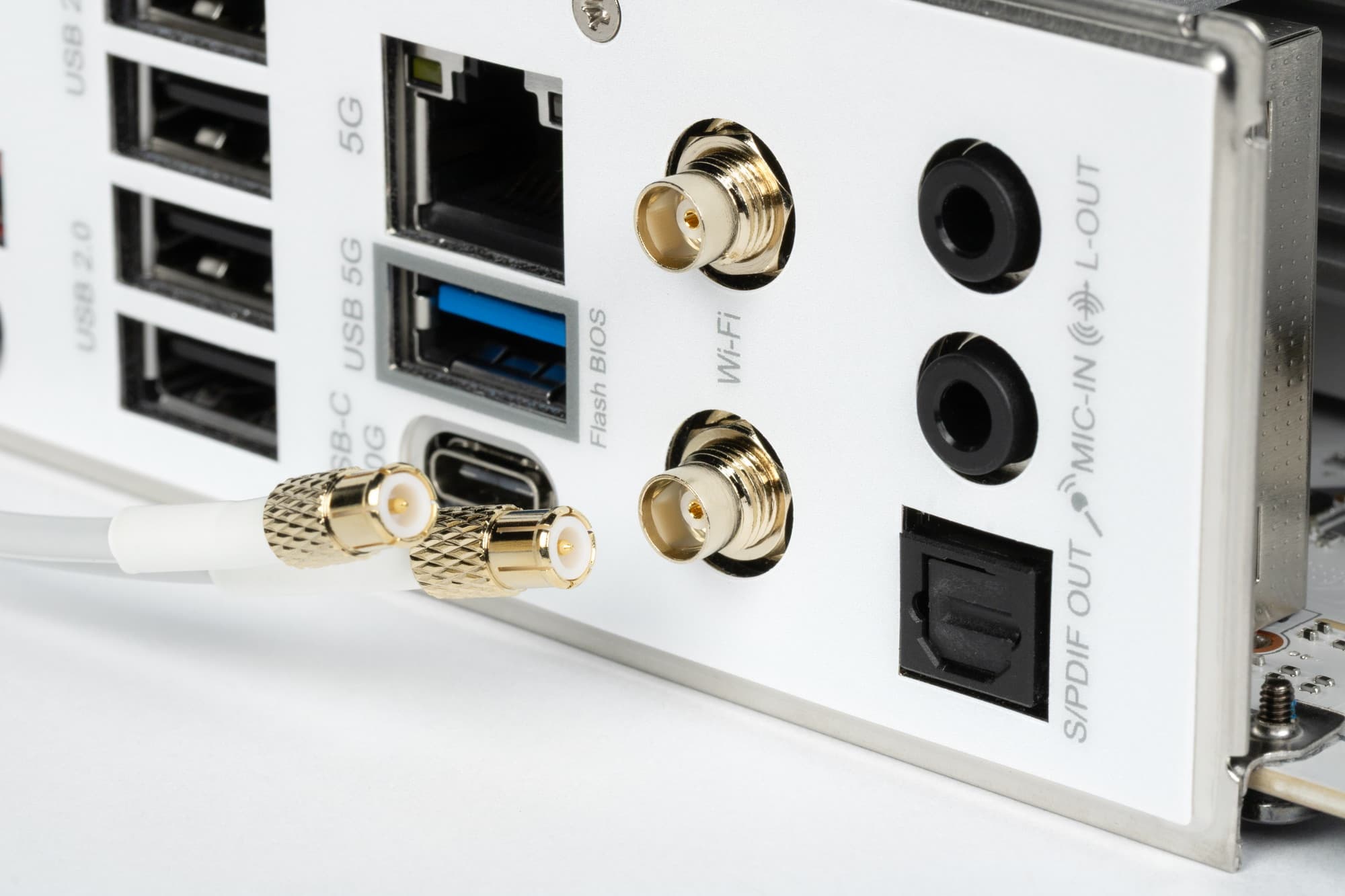

Отметим способ крепления антенн к задней панели портов без прикручивания (даже если имеется резьба для их привинчивания), надо просто вставить в разъемы на матплате.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Гнезда для вентиляторов, ввод-вывод

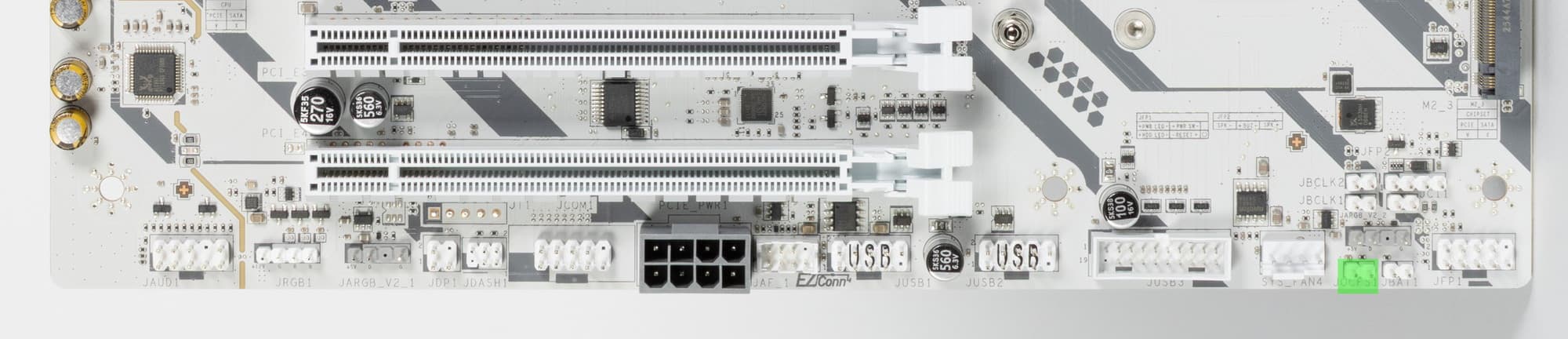

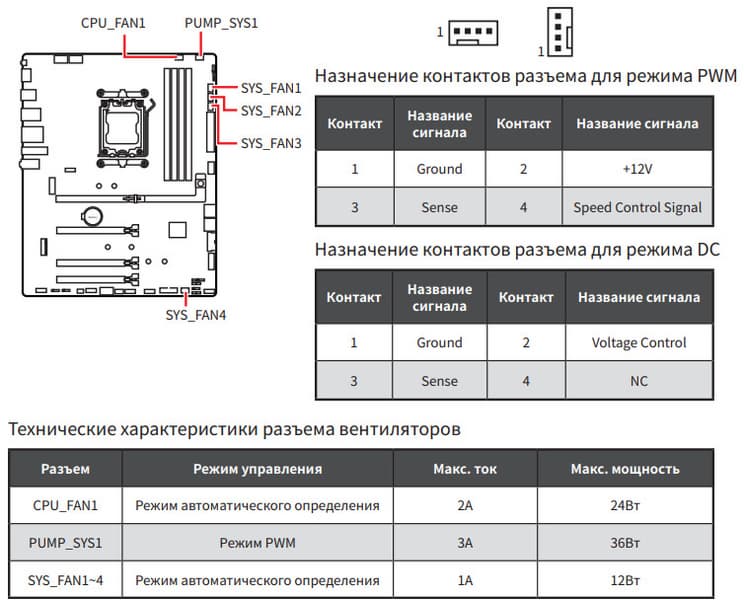

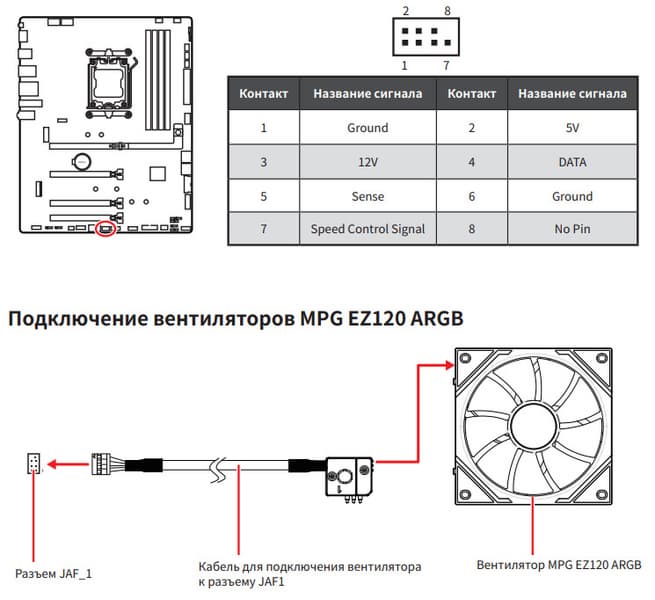

Разъемов для подключения вентиляторов и помп на самой плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

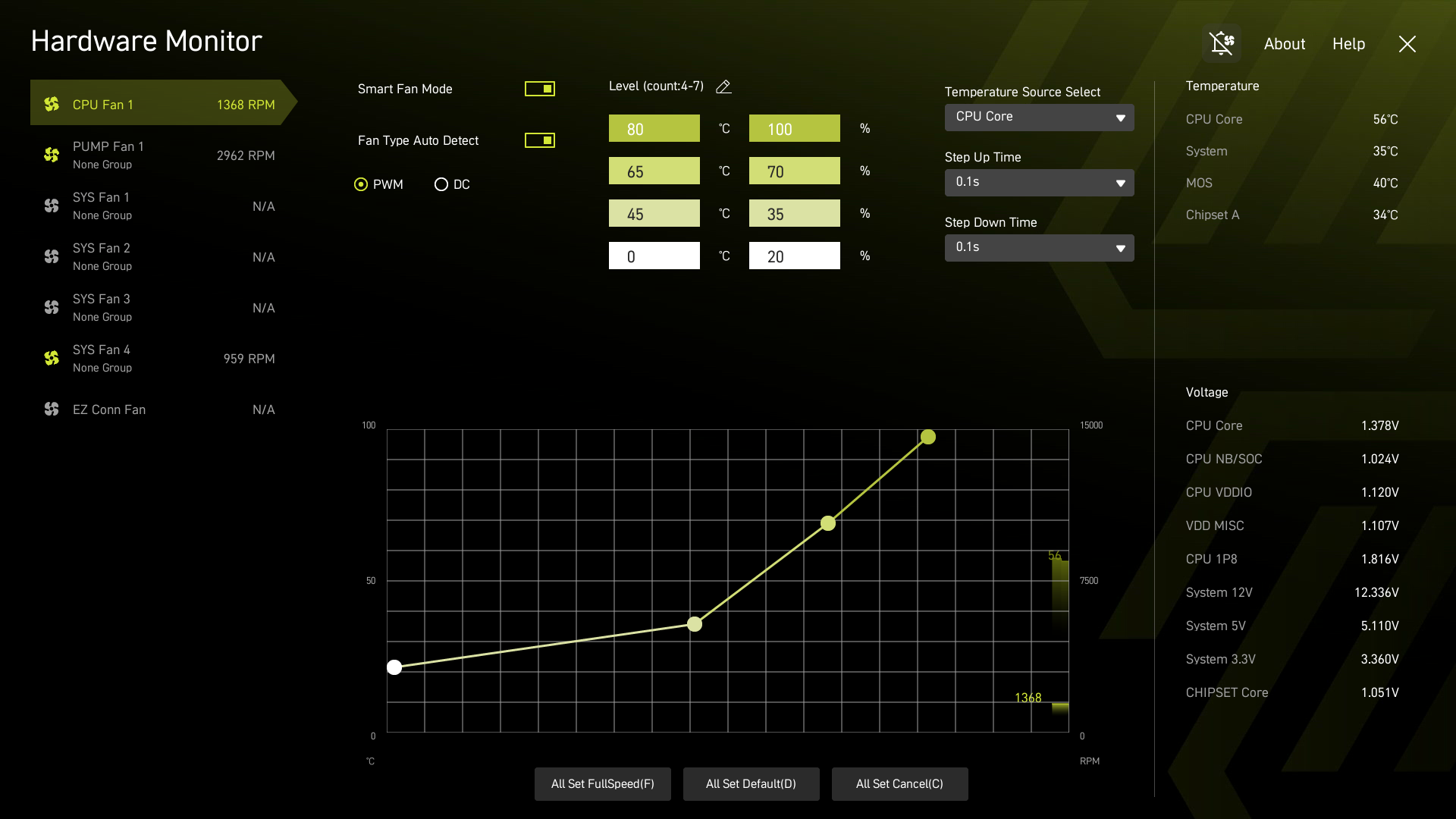

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться с помощью автоматического определения, 5 гнезд рассчитаны на максимальный ток 2 А и потребление до 24 Вт, гнездо для помпы кастомной СЖО – до 36 Вт.

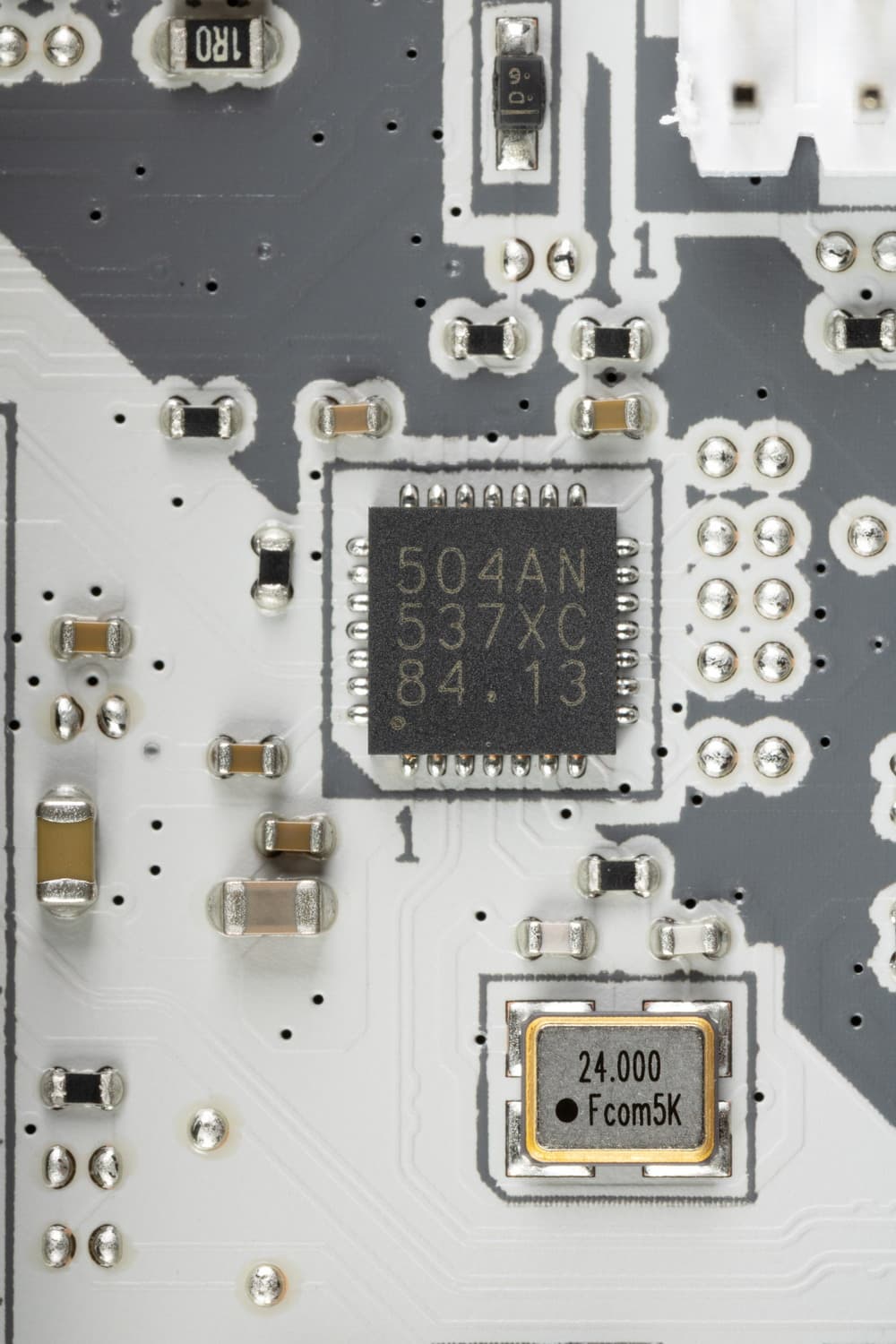

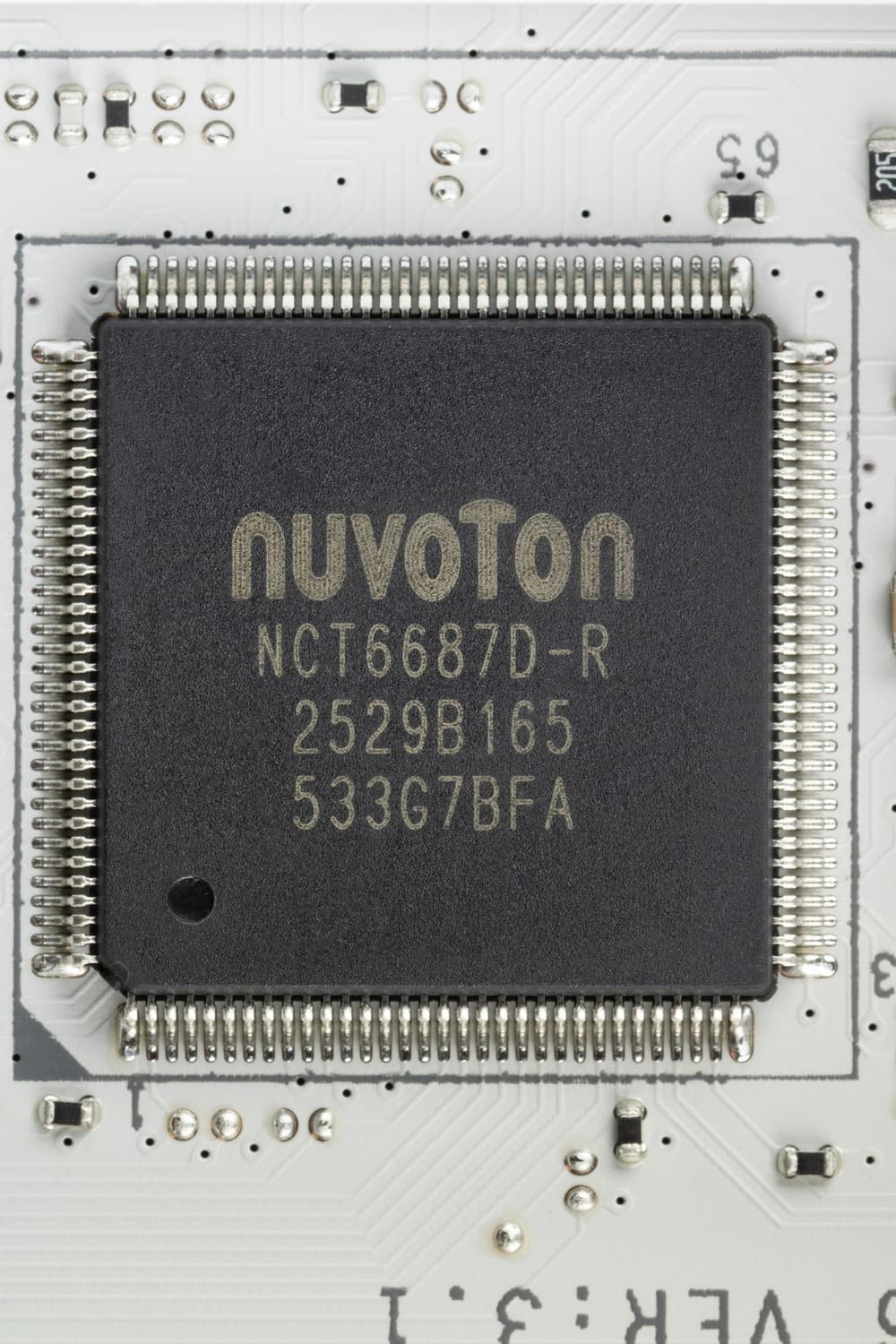

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6687.

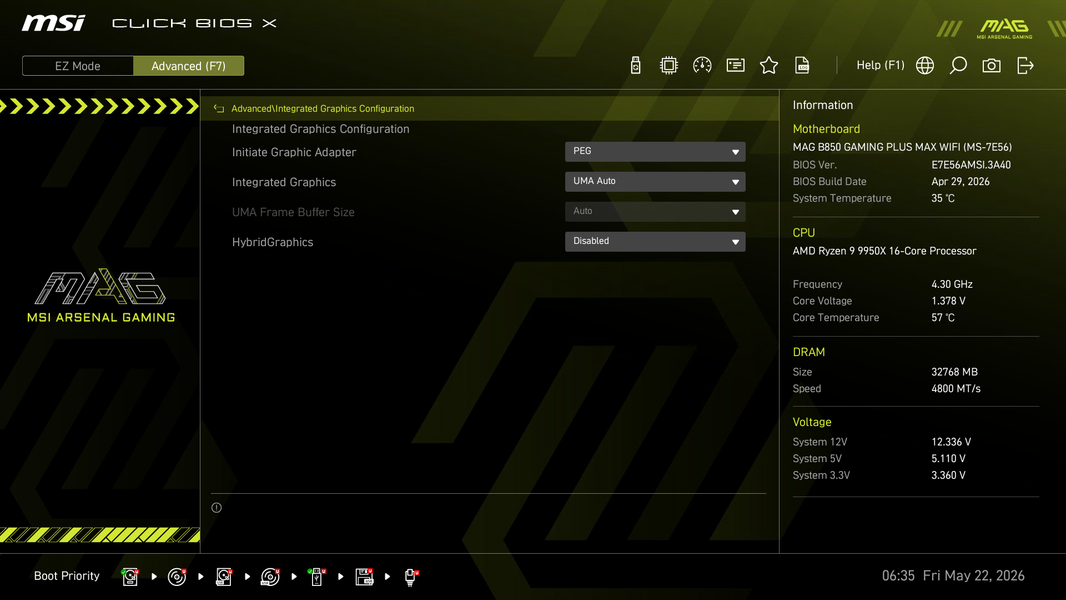

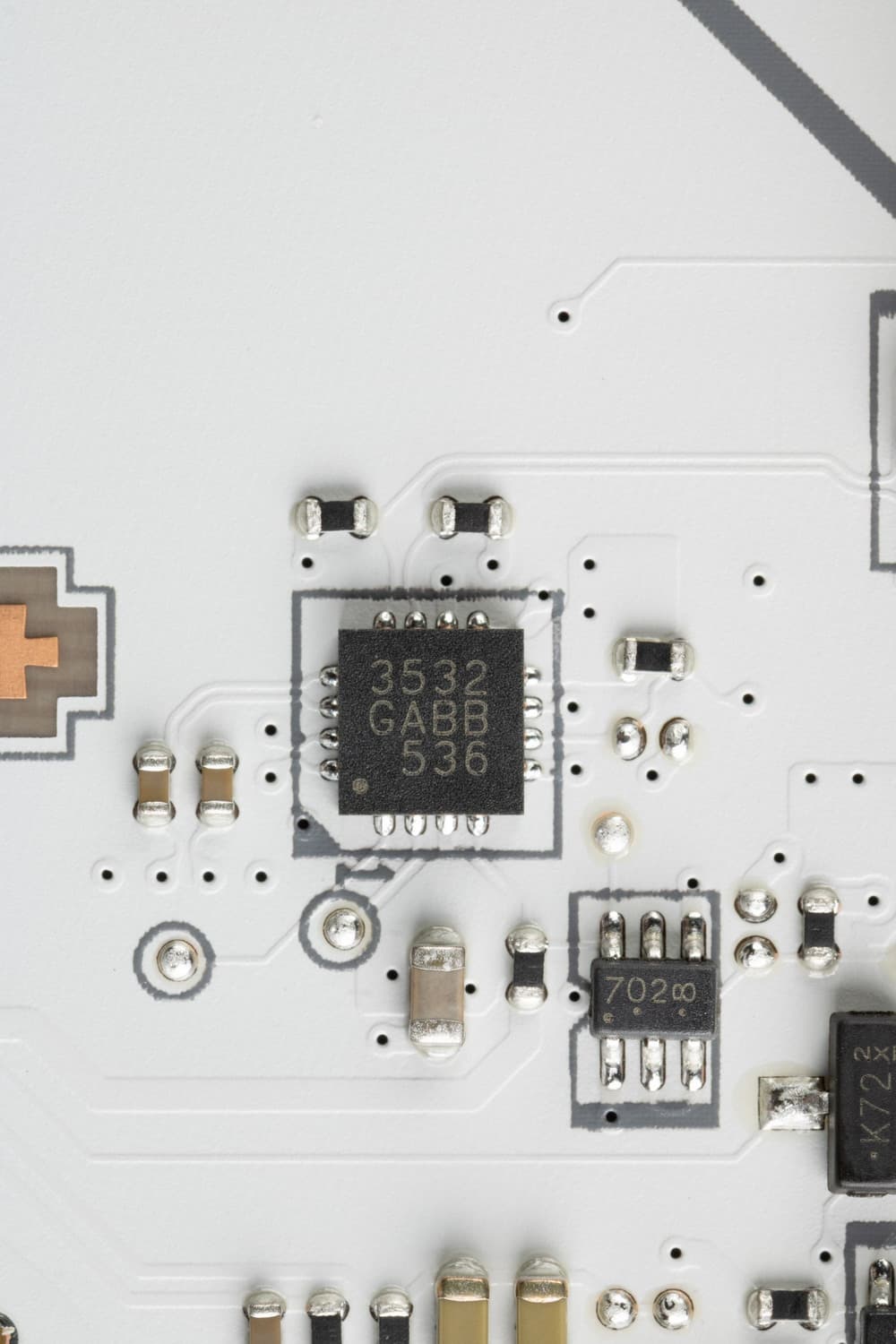

Матплата имеет только одно гнездо вывода встроенной графики DP. Для получения версии DP 1.4a имеется ре-драйвер.
Напомню, что гнезда HDMI у матплаты нет, как нет и USB4, через который можно также выводить графику в формате DP.

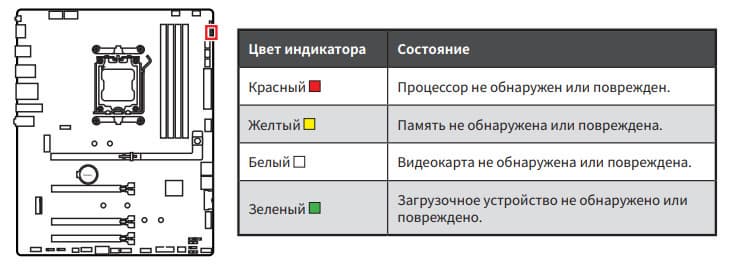

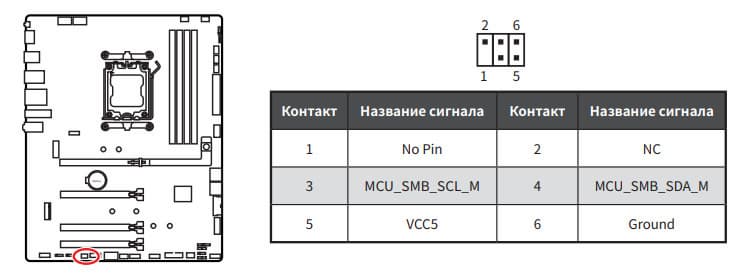

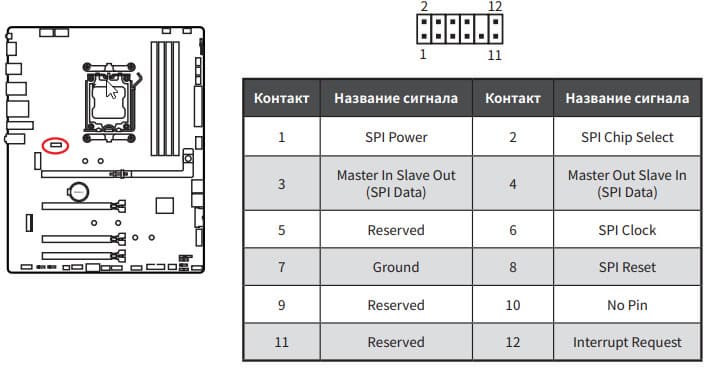

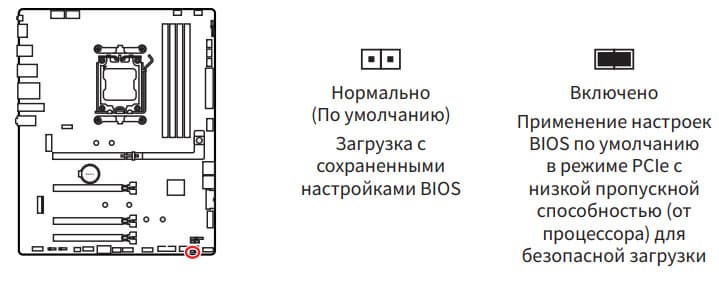

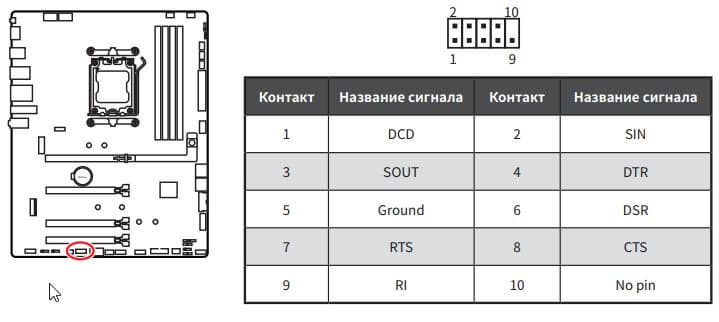

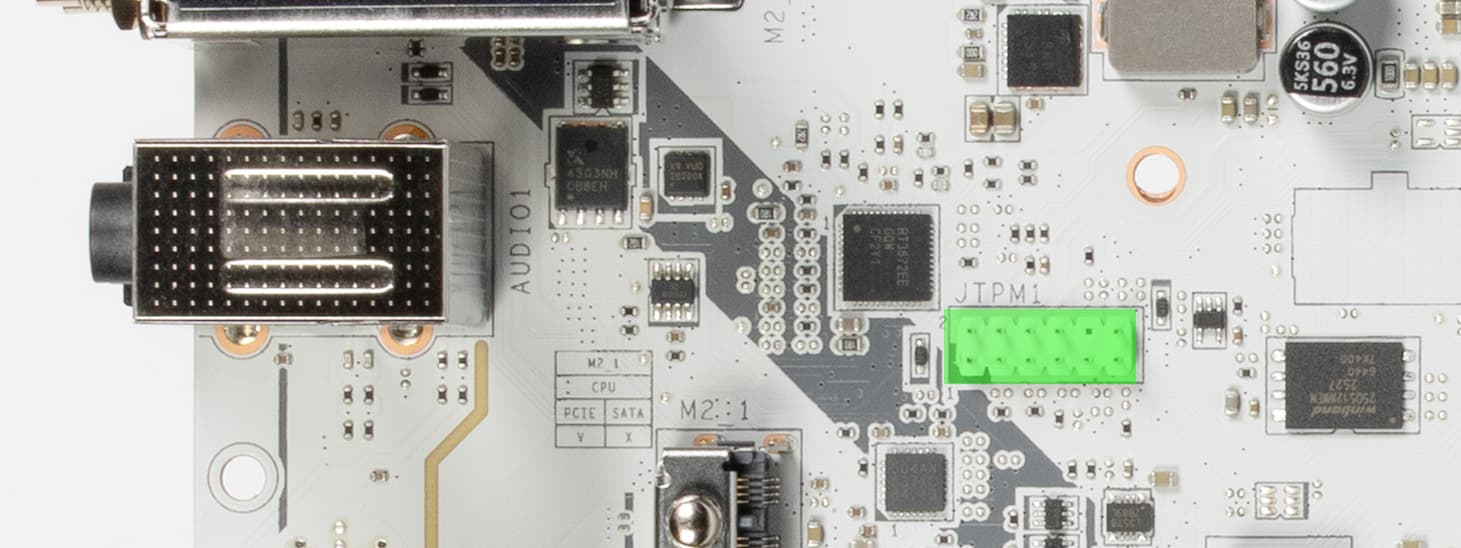

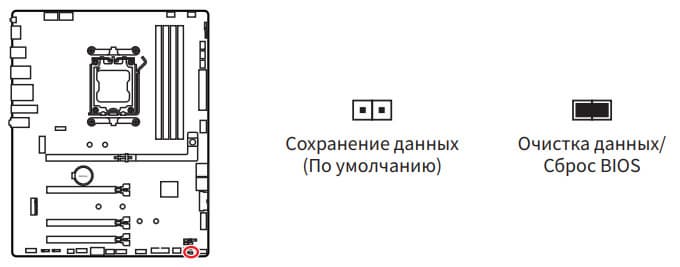

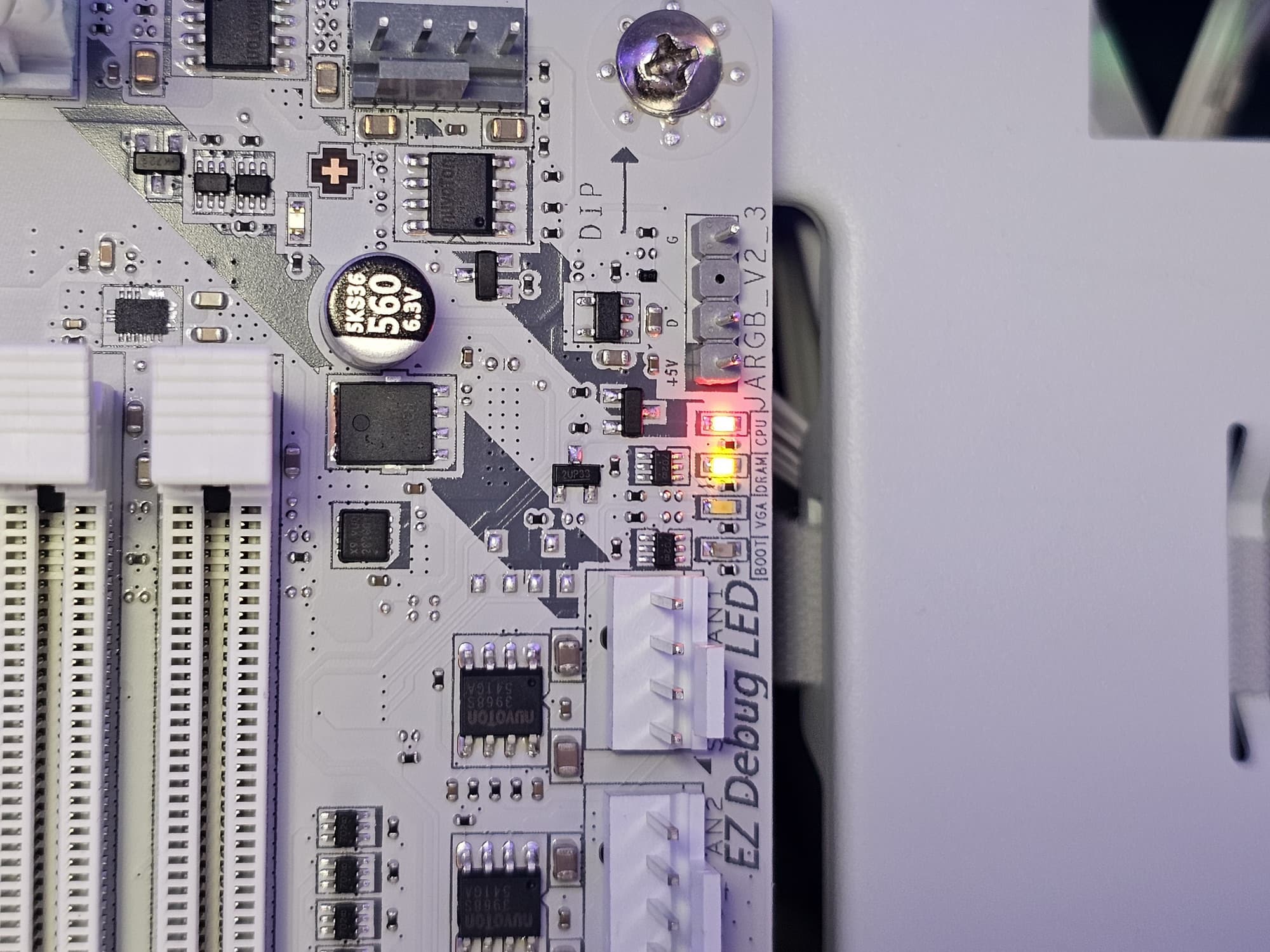

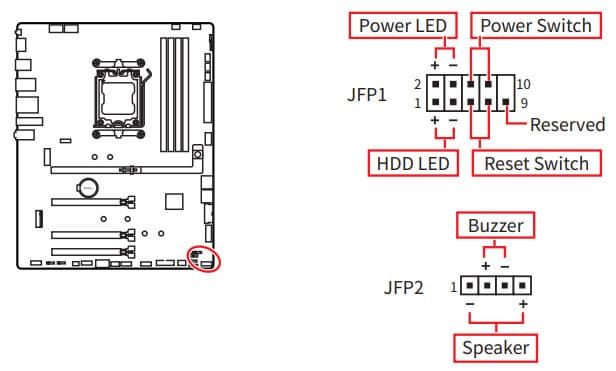

Дополнительные разъемы и порты
Аудиоподсистема

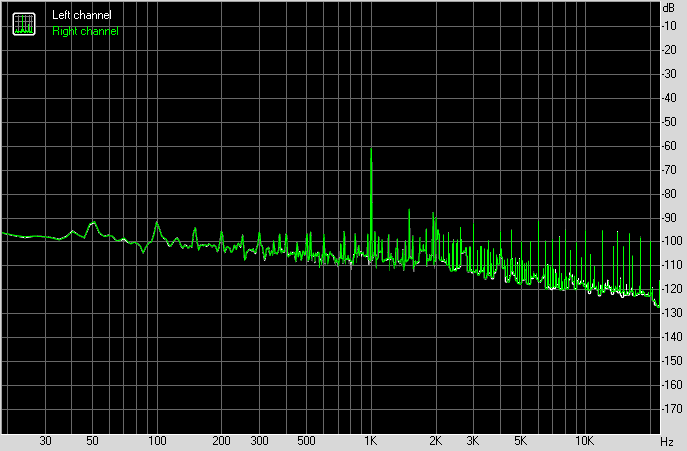

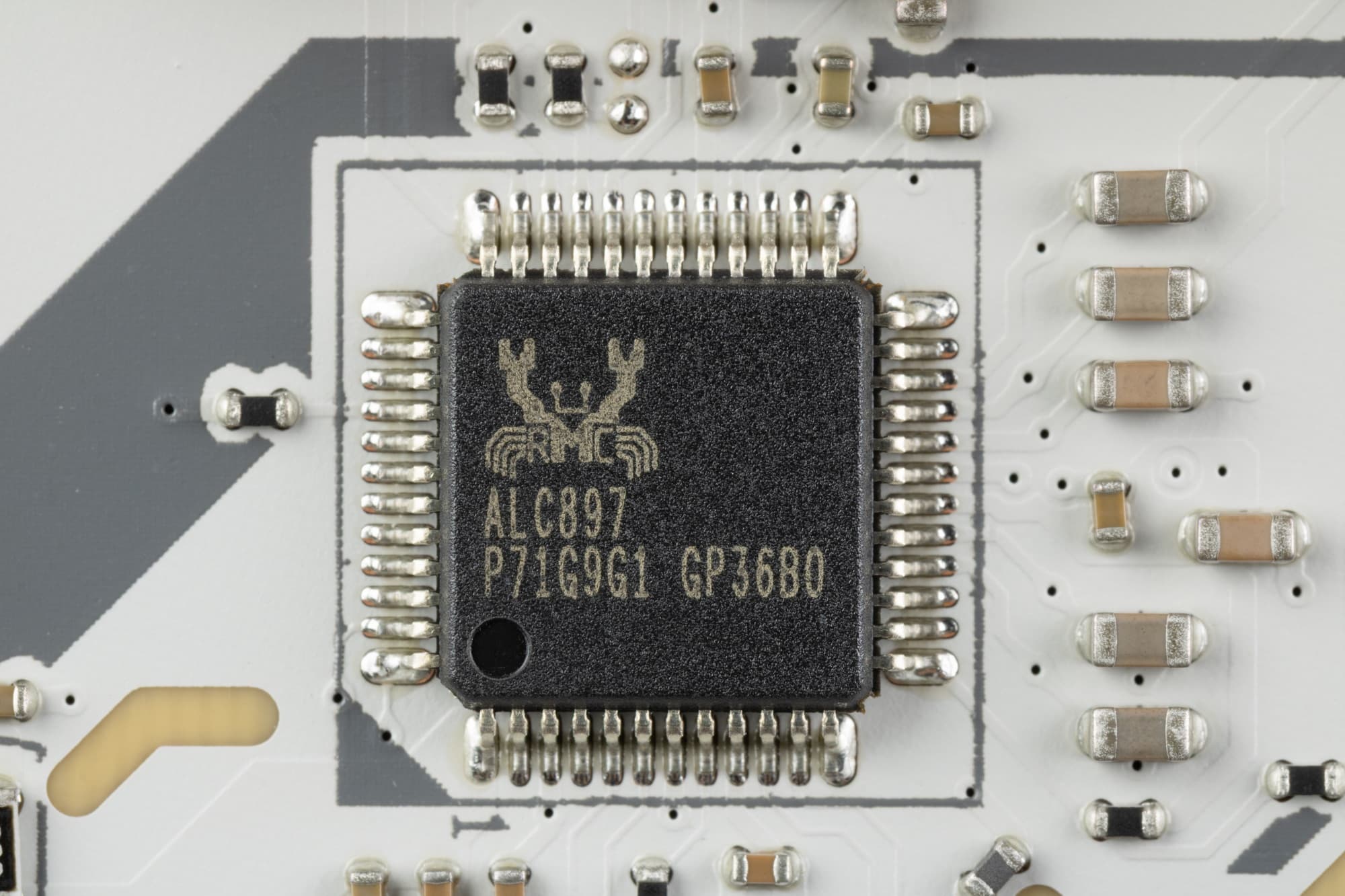

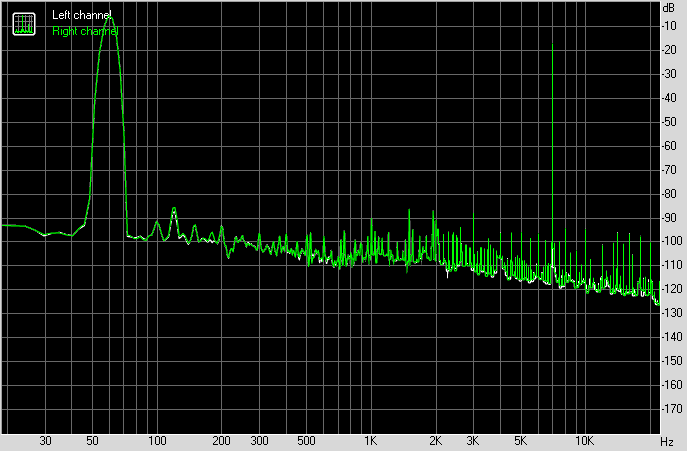

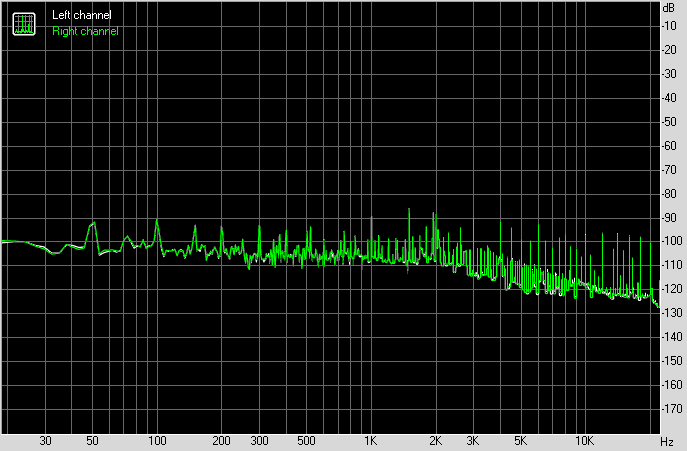

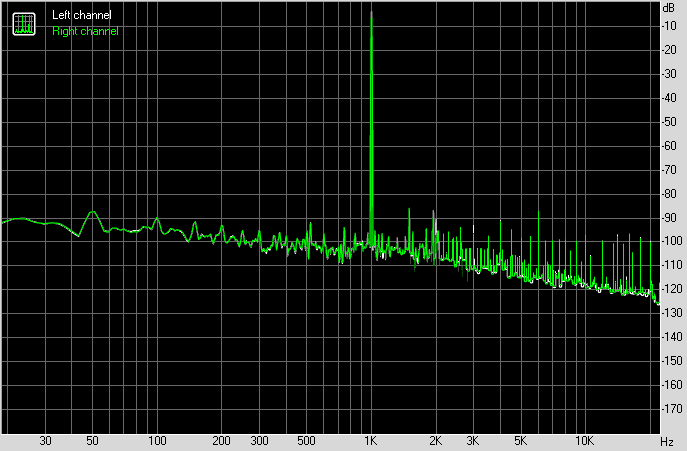

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC897, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.
Ни ЦАП, ни операционного усилителя нет.

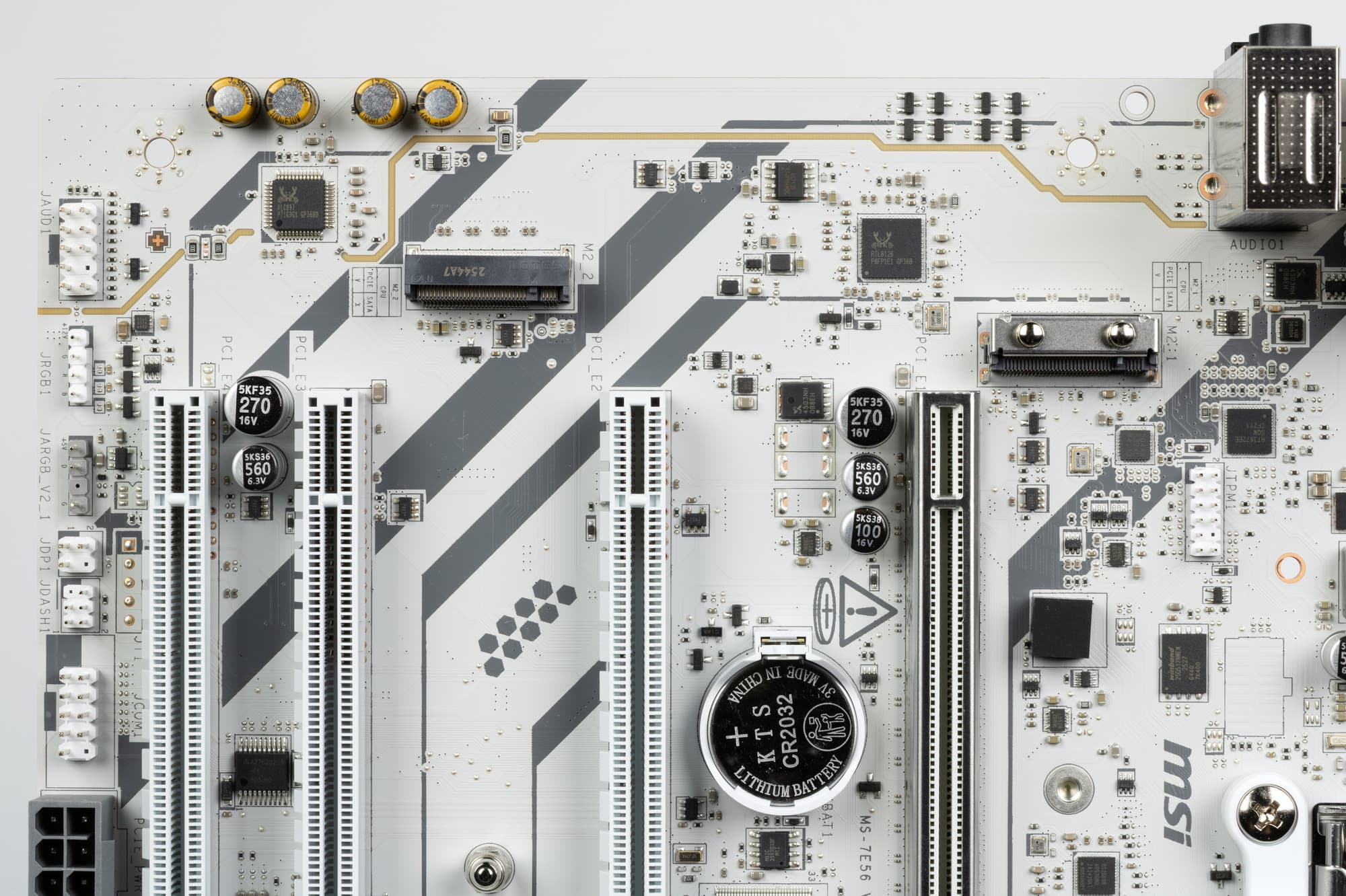

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели два универсальных разъема по приему и выводу сигналов, а также оптический S/PDIF. Схемы подключения звука 5.1 и 7.1 осуществляются с помощью аудиогнезд на корпусе ПК.

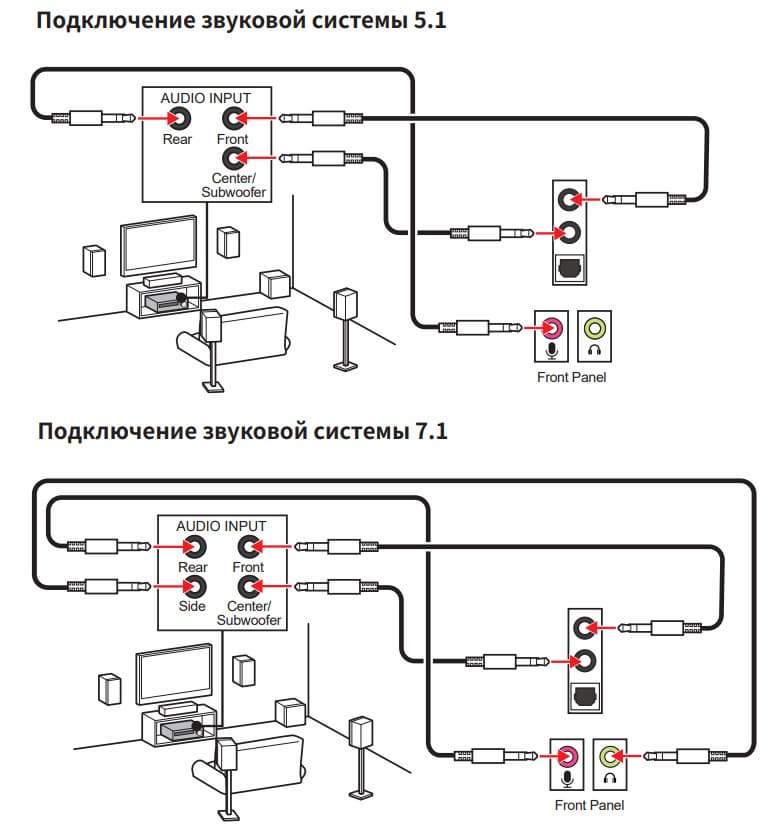

Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.
Питание, охлаждение
Система питания

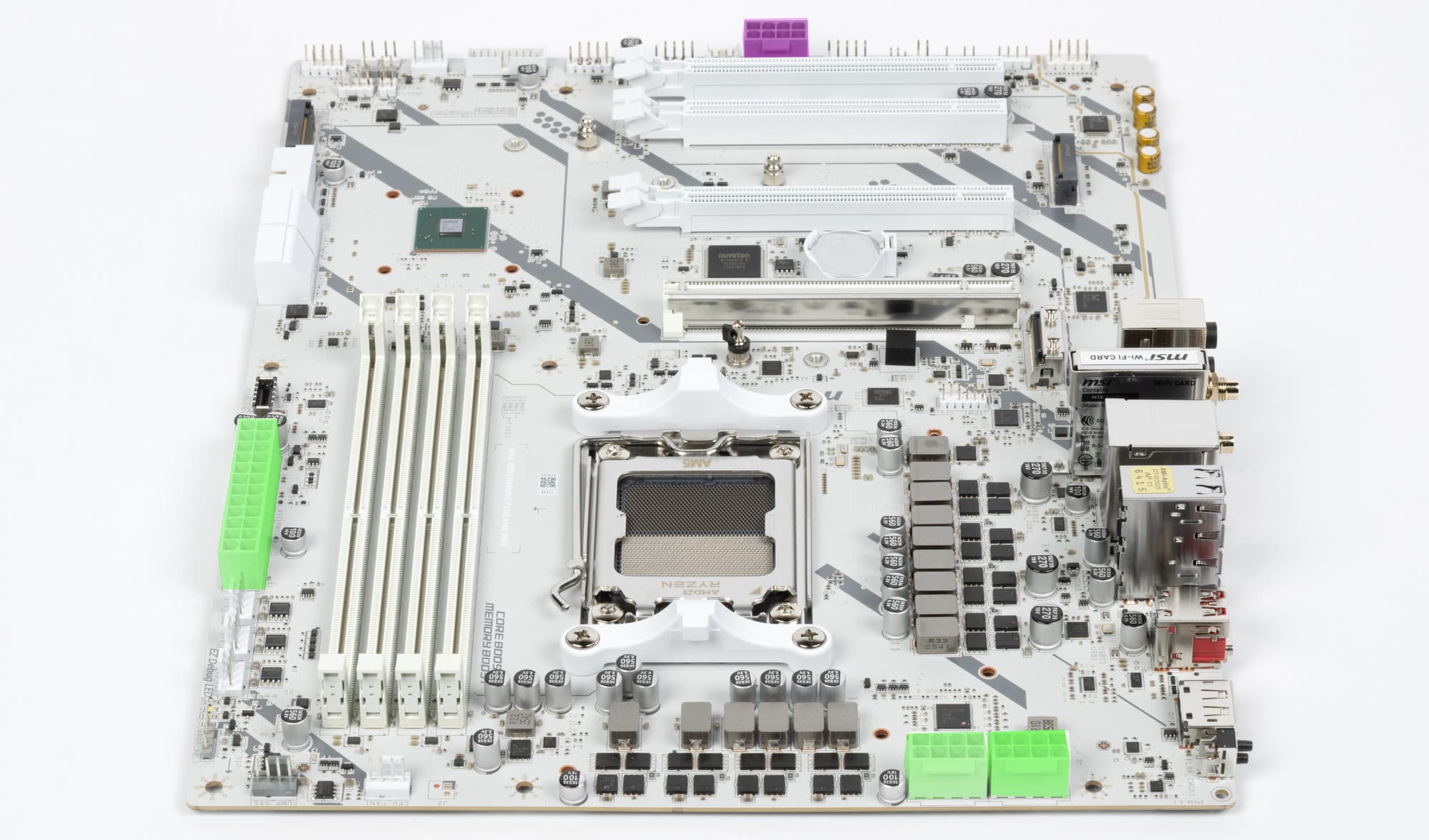

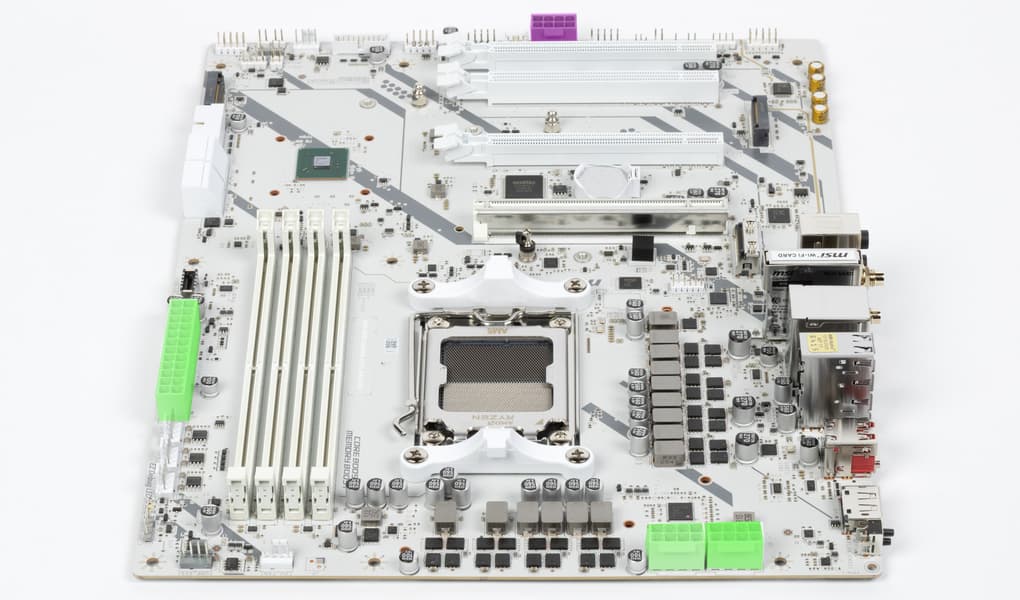

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V, а также 8-контактный PCIe для поддержки усиленного питания слотов PCIe x16 (отмечен фиолетовым цветом).
Схема подключения возможна для двух видеокарт на процессорах Nvidia, а также до трех карт на процессорах AMD. Не забываем, что мультиграфические конфигурации нынче поддерживаются только рабочим специализированным ПО (современные игры уже это не поддерживают).

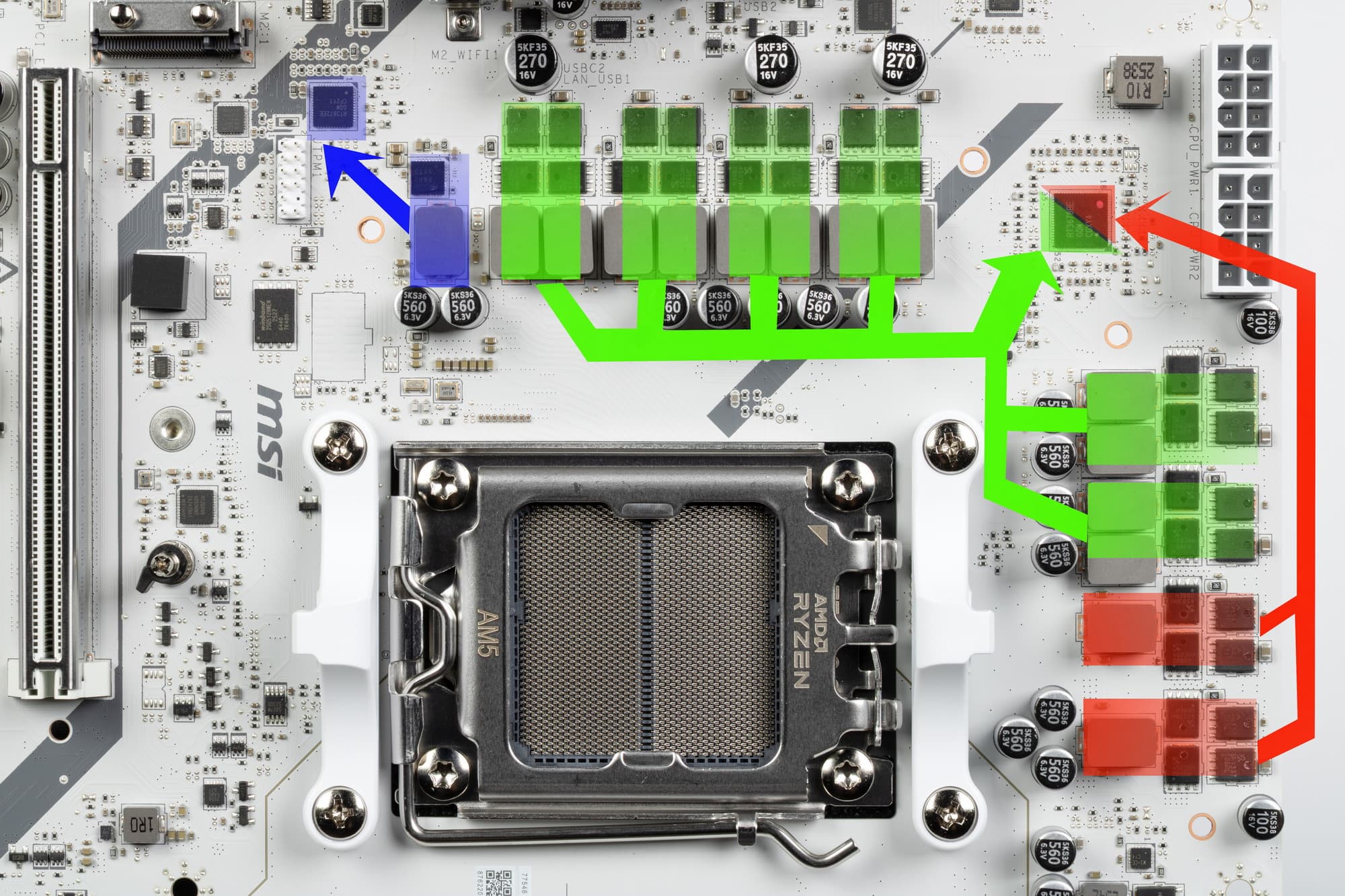

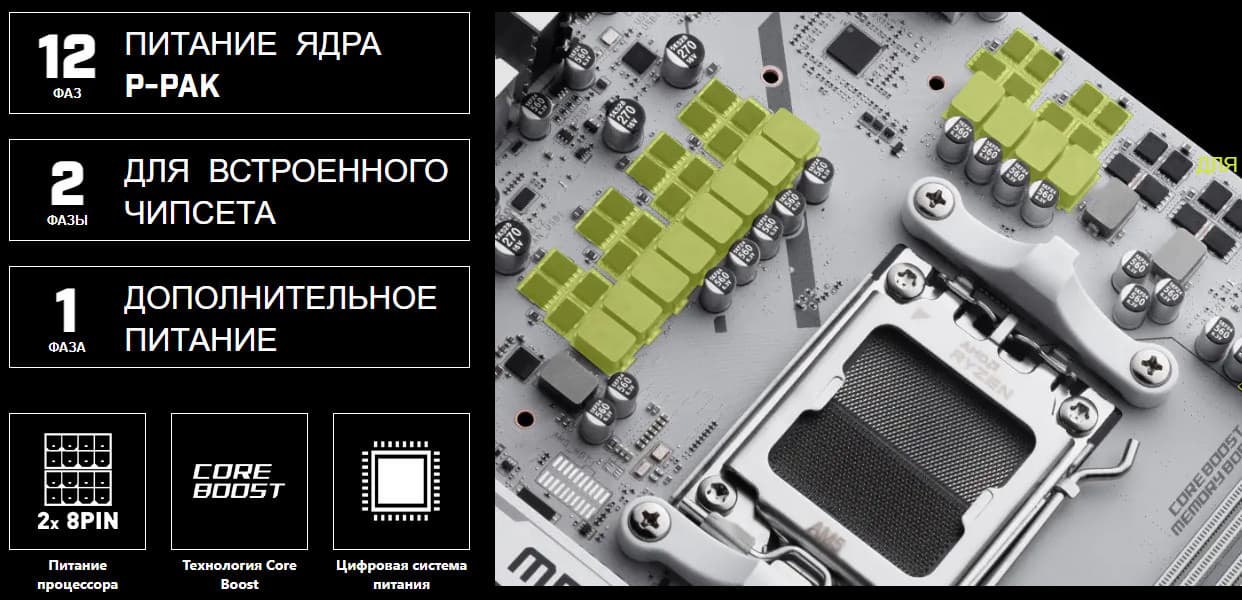

Внешне схема питания выглядит как 12+2+1: 12 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

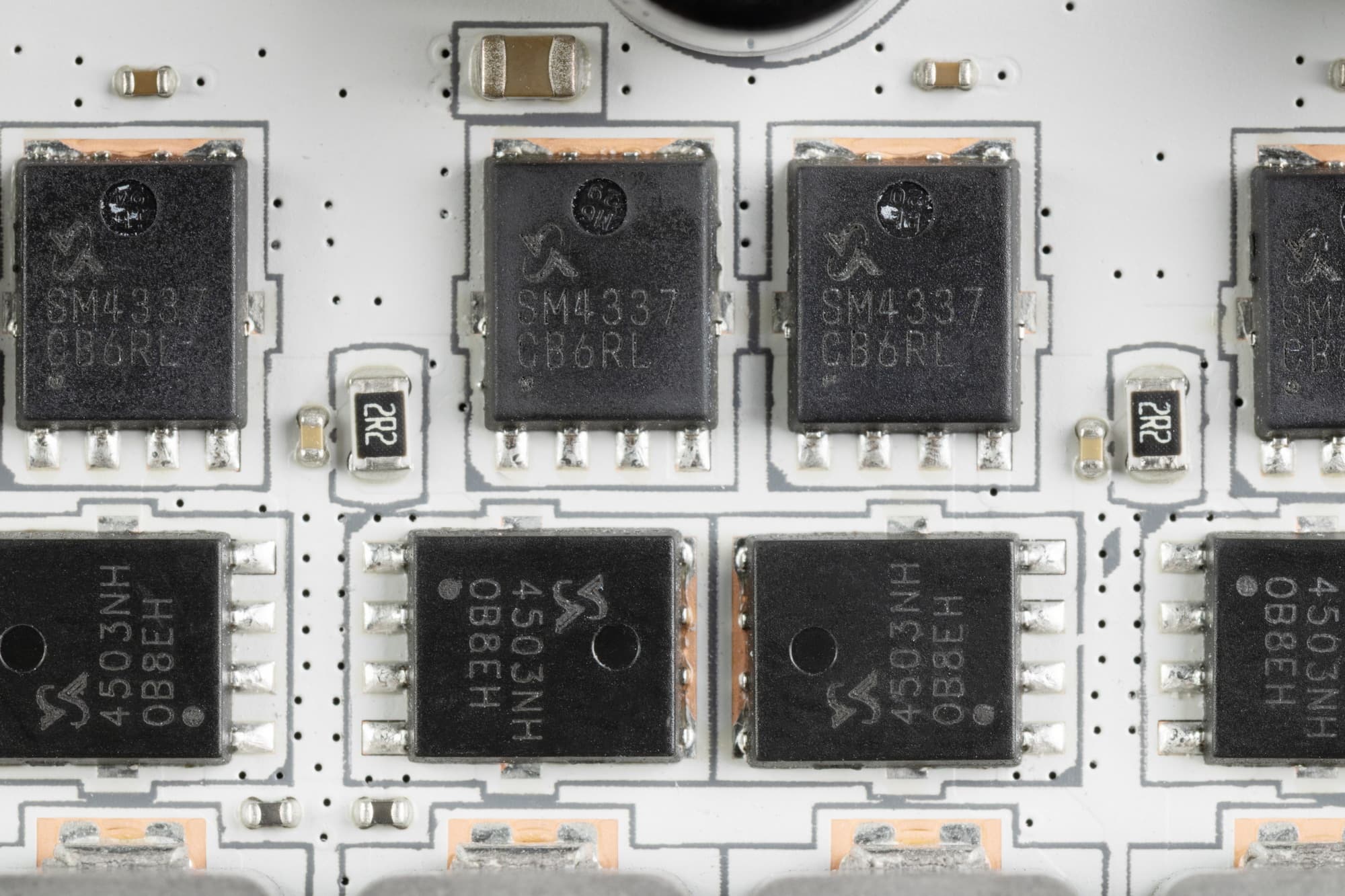

Каждый канал фазы имеет суперферритовый дроссель и в случае с VCore+SoC набор полевых МОП-транзисторов SM4503/4377 от Sinopower (до 60A).

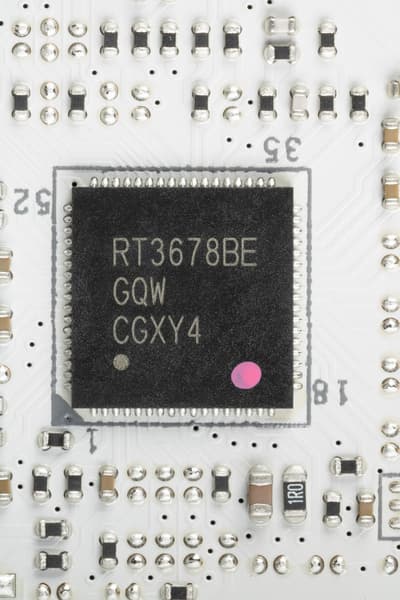

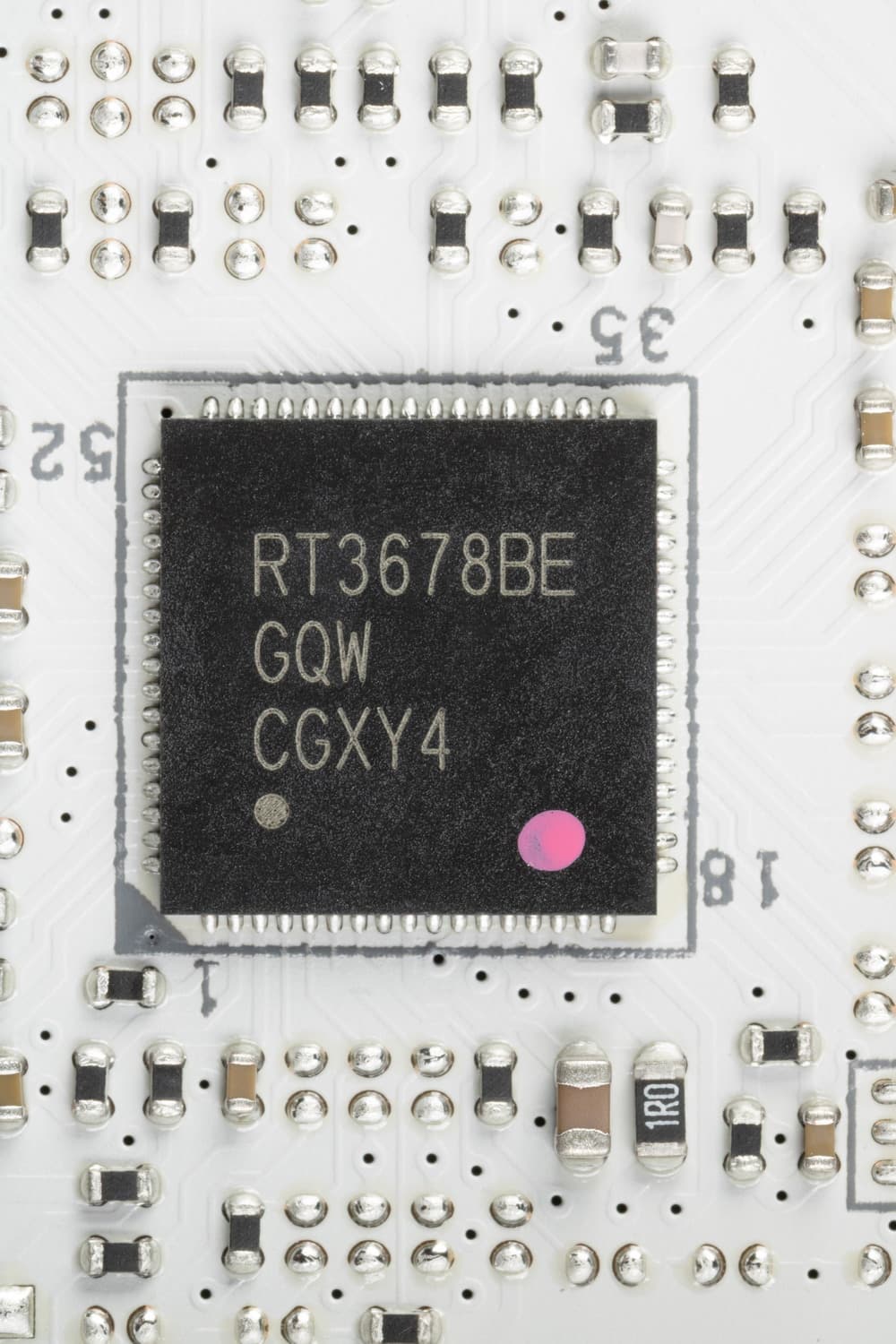

Управляет этими наборами фаз VCore и SoC (12+2) ШИМ-контроллер RT3678 от Richtek. Он поддерживает до 10 фаз питания, поэтому система питания процессорного ядра VCore исполнена по параллельной схеме (12 = 6x2), то фактически ШИМ-контроллер управляет 8ю фазами (6 VCore + 2 SoC).

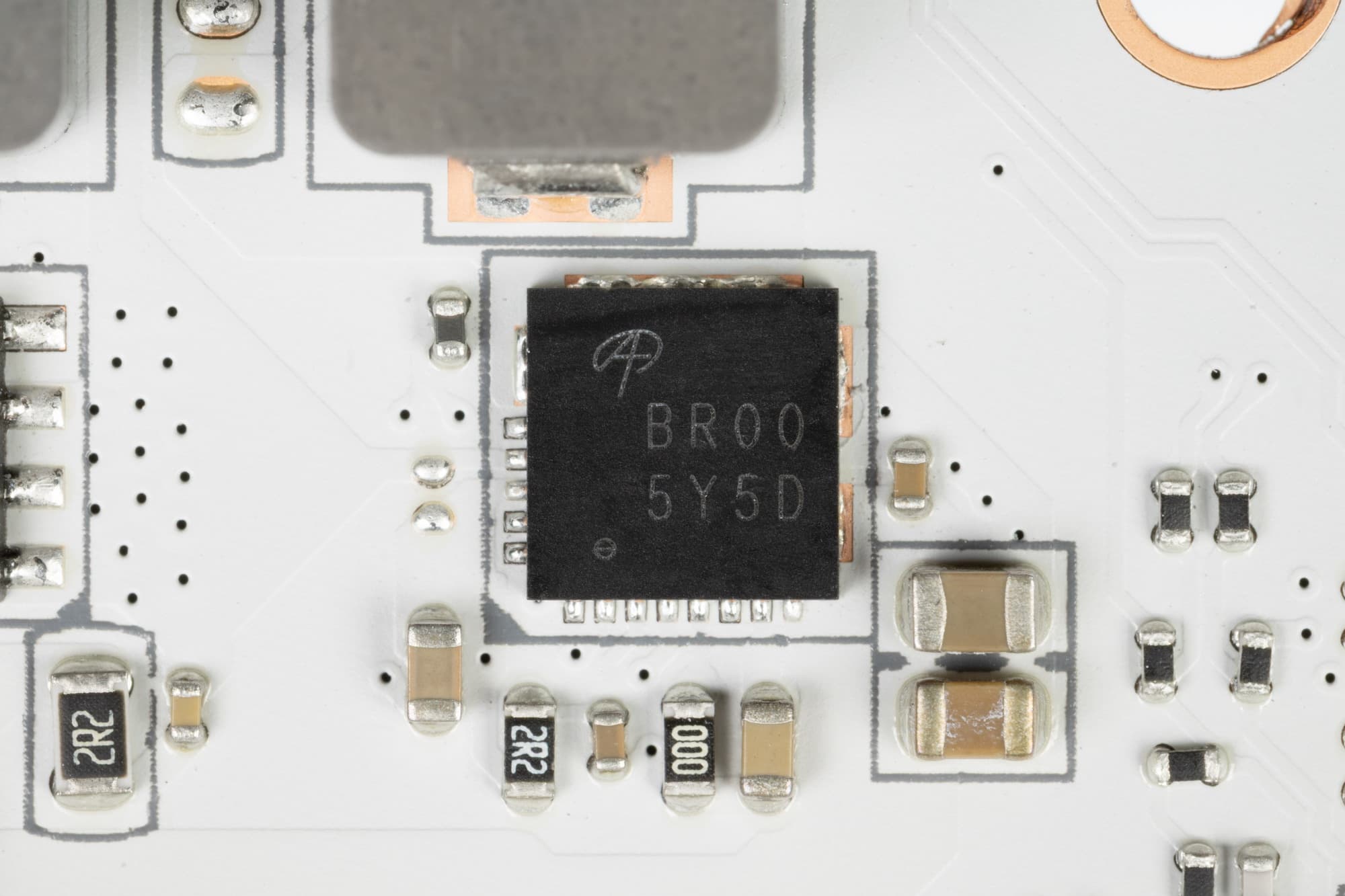

Фаза питания встроенной графики имеет транзисторную сборку AOZ5516QI от Alpha&Omega Semi (55A).
Управляет этой фазой питания ШИМ-контроллер RT3672 от Richtek.

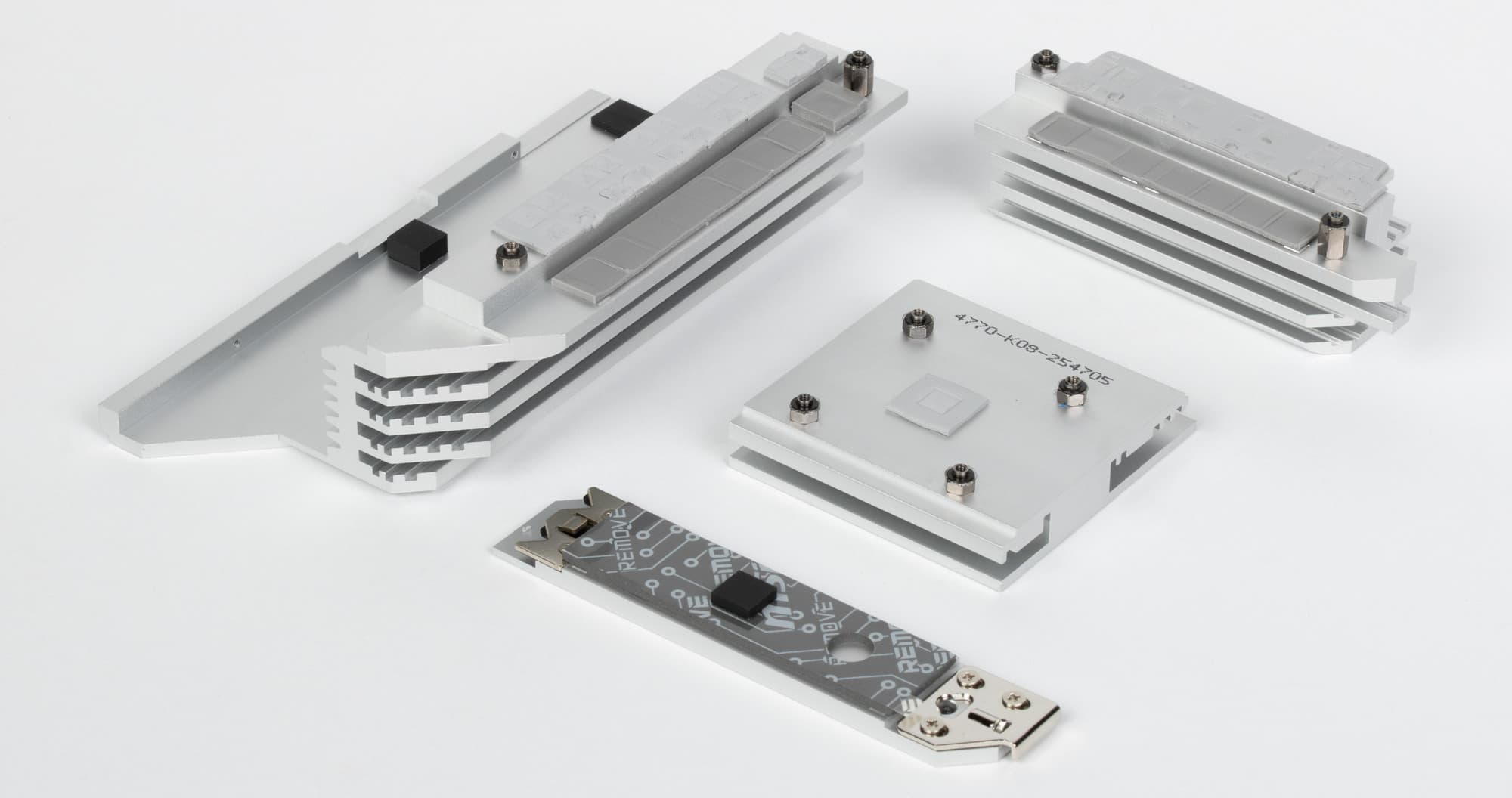

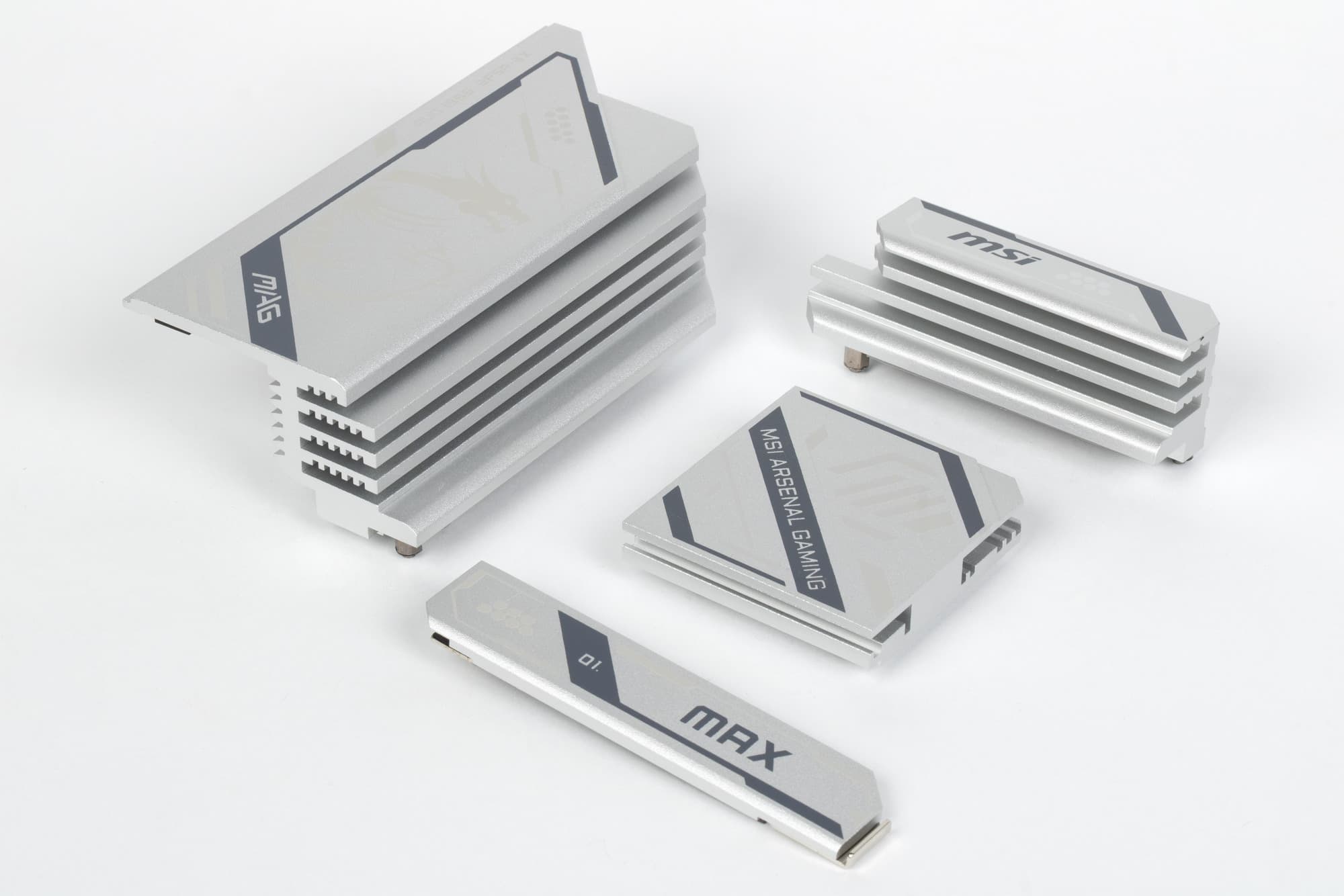

Охлаждение
В данном случае не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

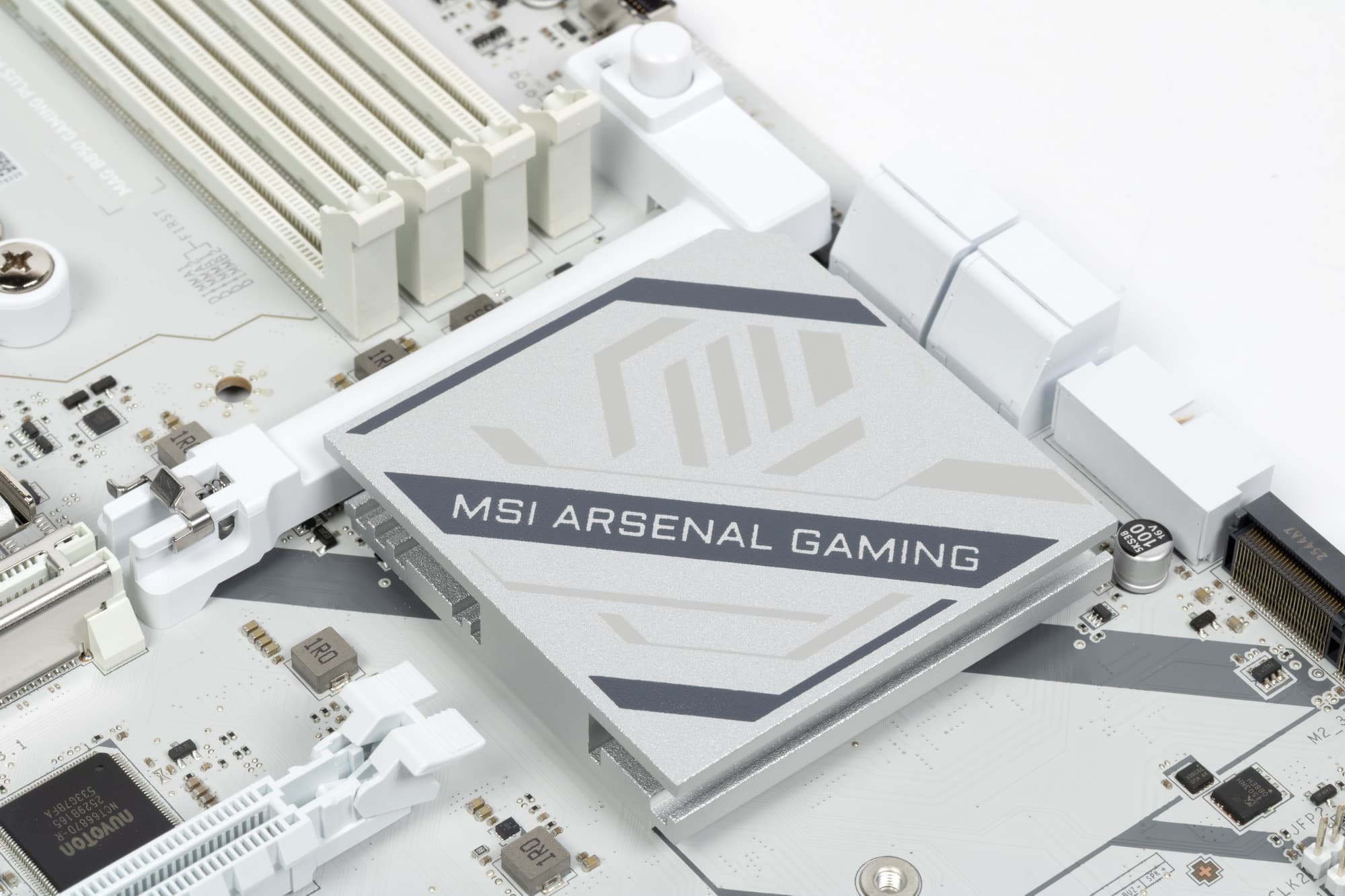

Охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.
Отмечу, что только один слот M.2_1 имеет штатный радиатор охлаждения, остальные 2 слота – без таковых.
Напомню, что материнская плата не имеет бэкплейта.

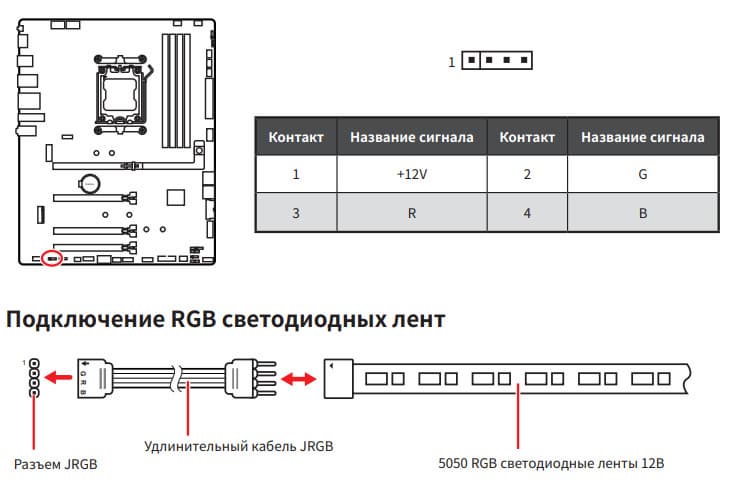

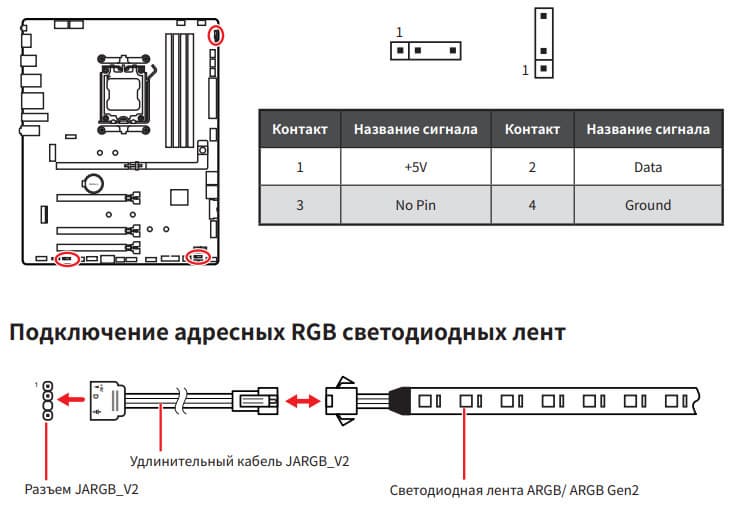

Подсветка
Программное обеспечение под Windows

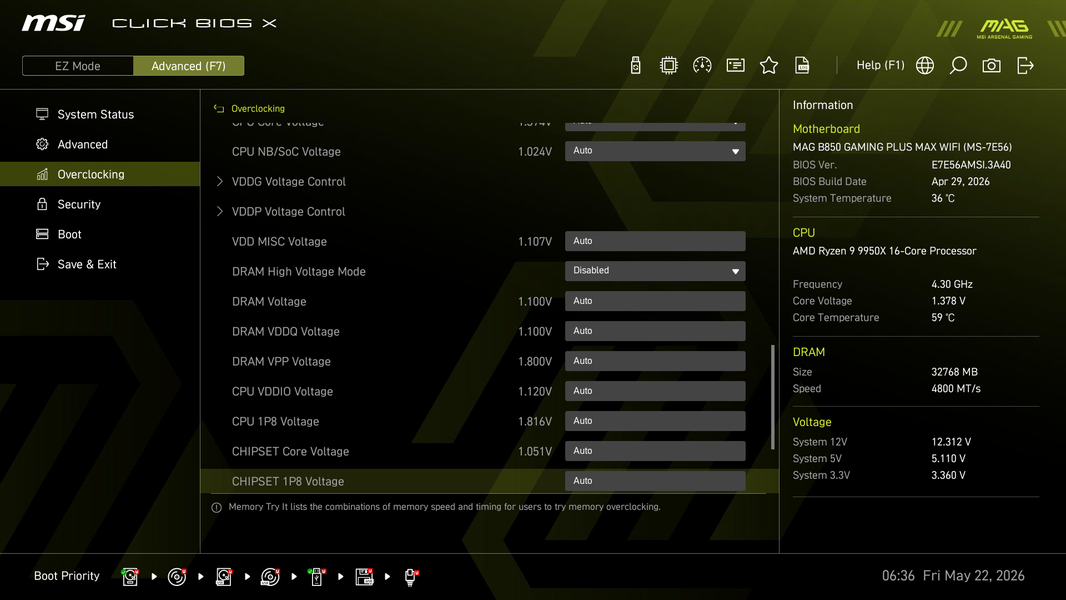

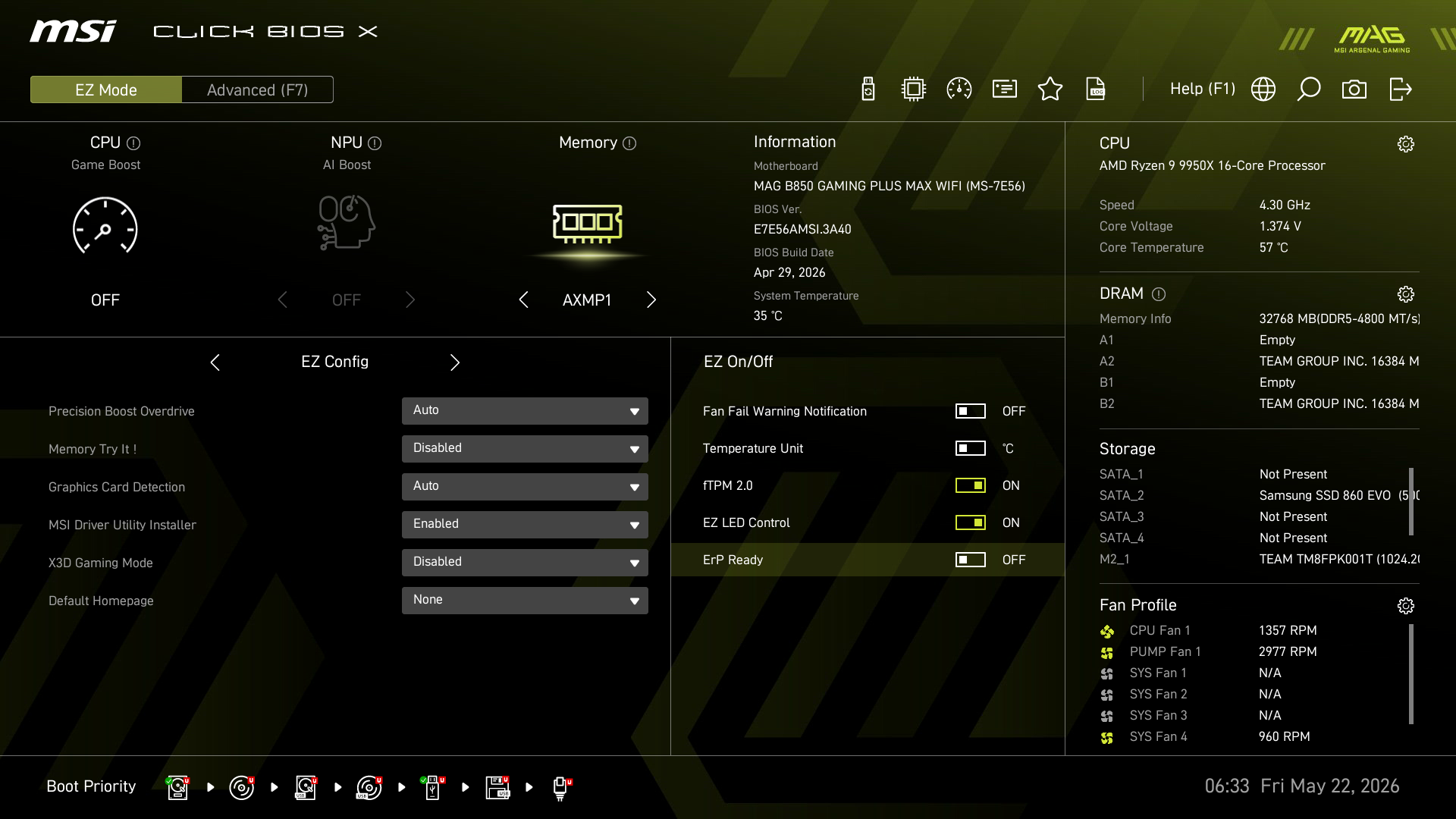

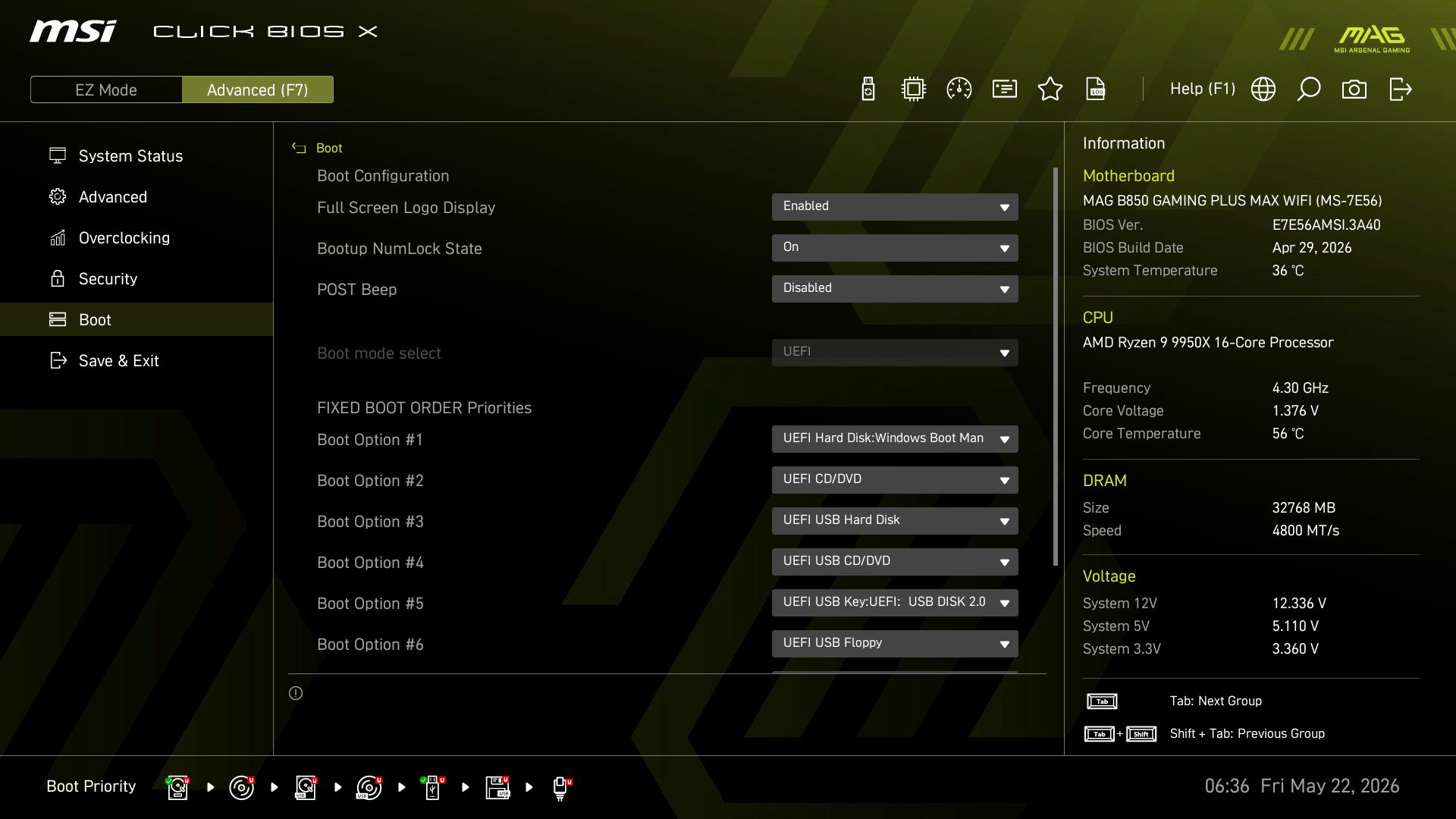

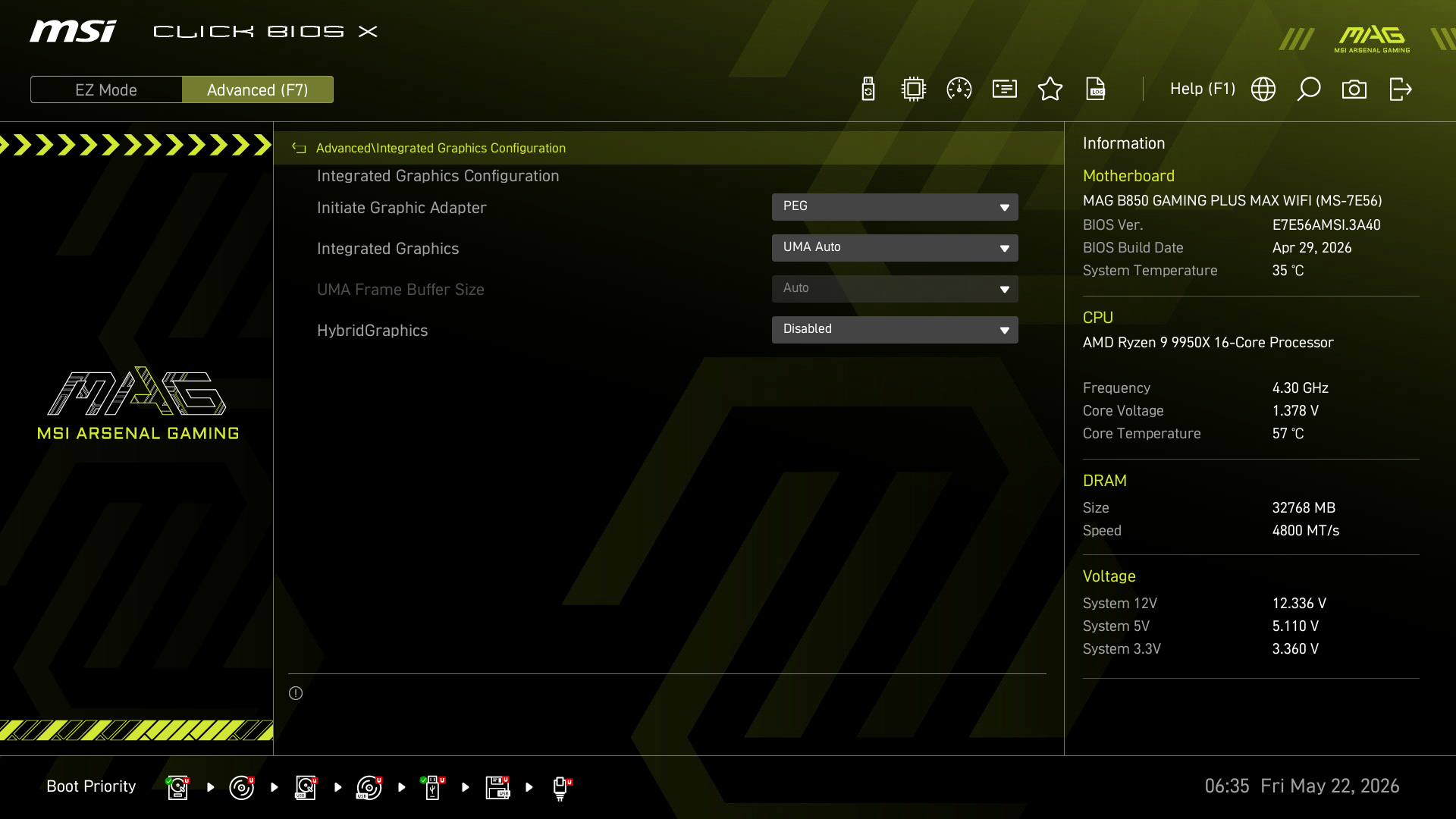

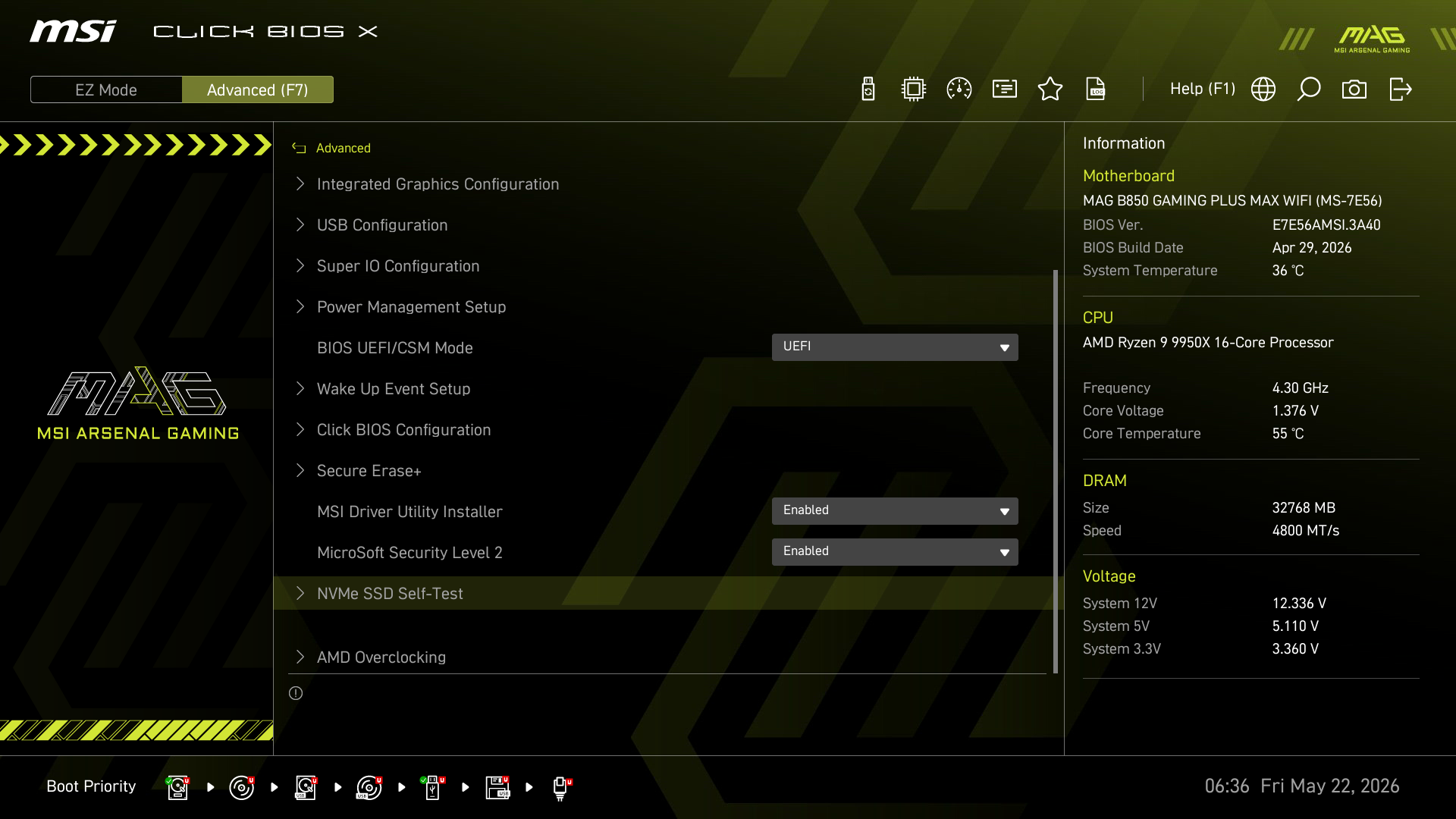

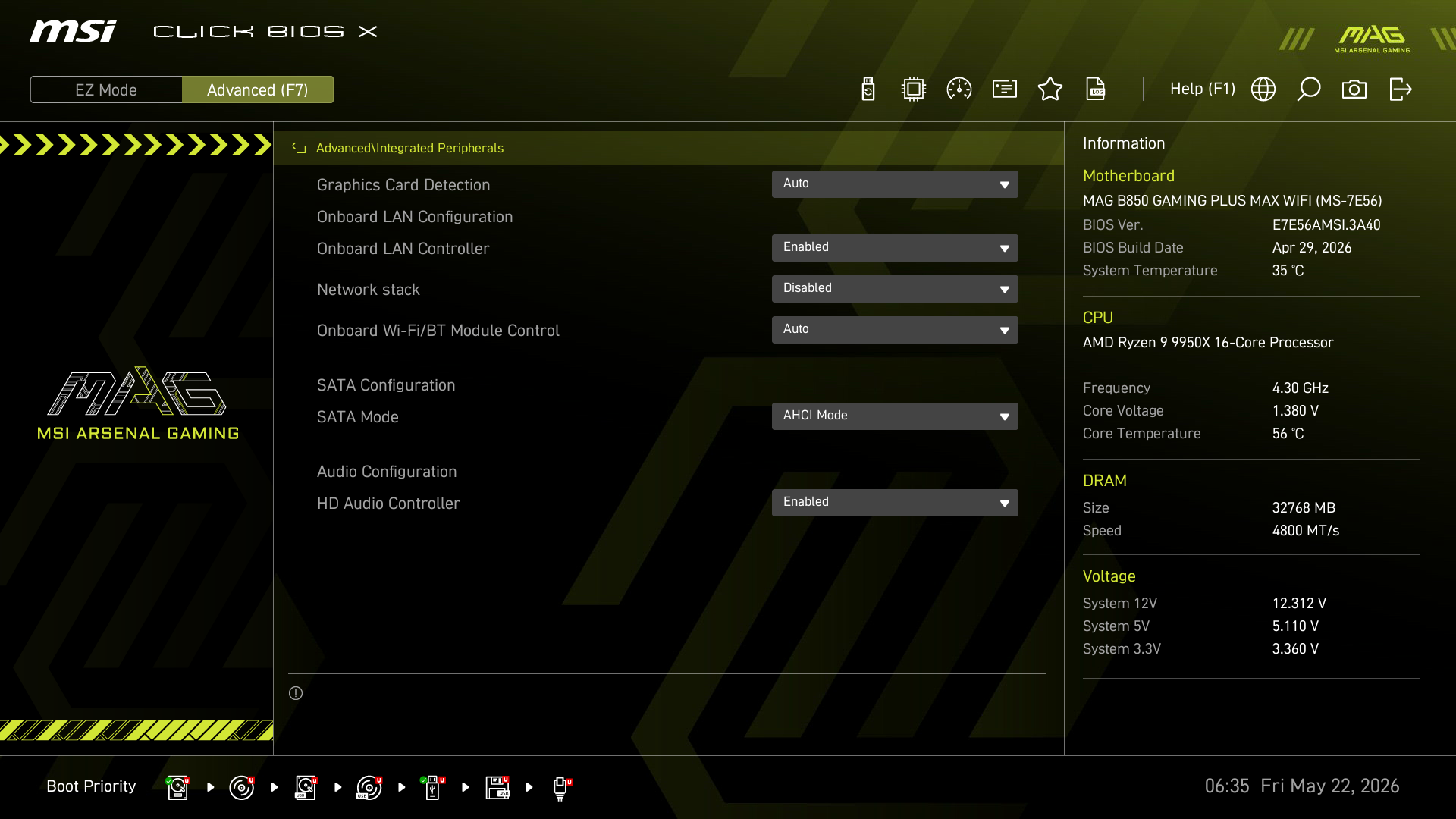

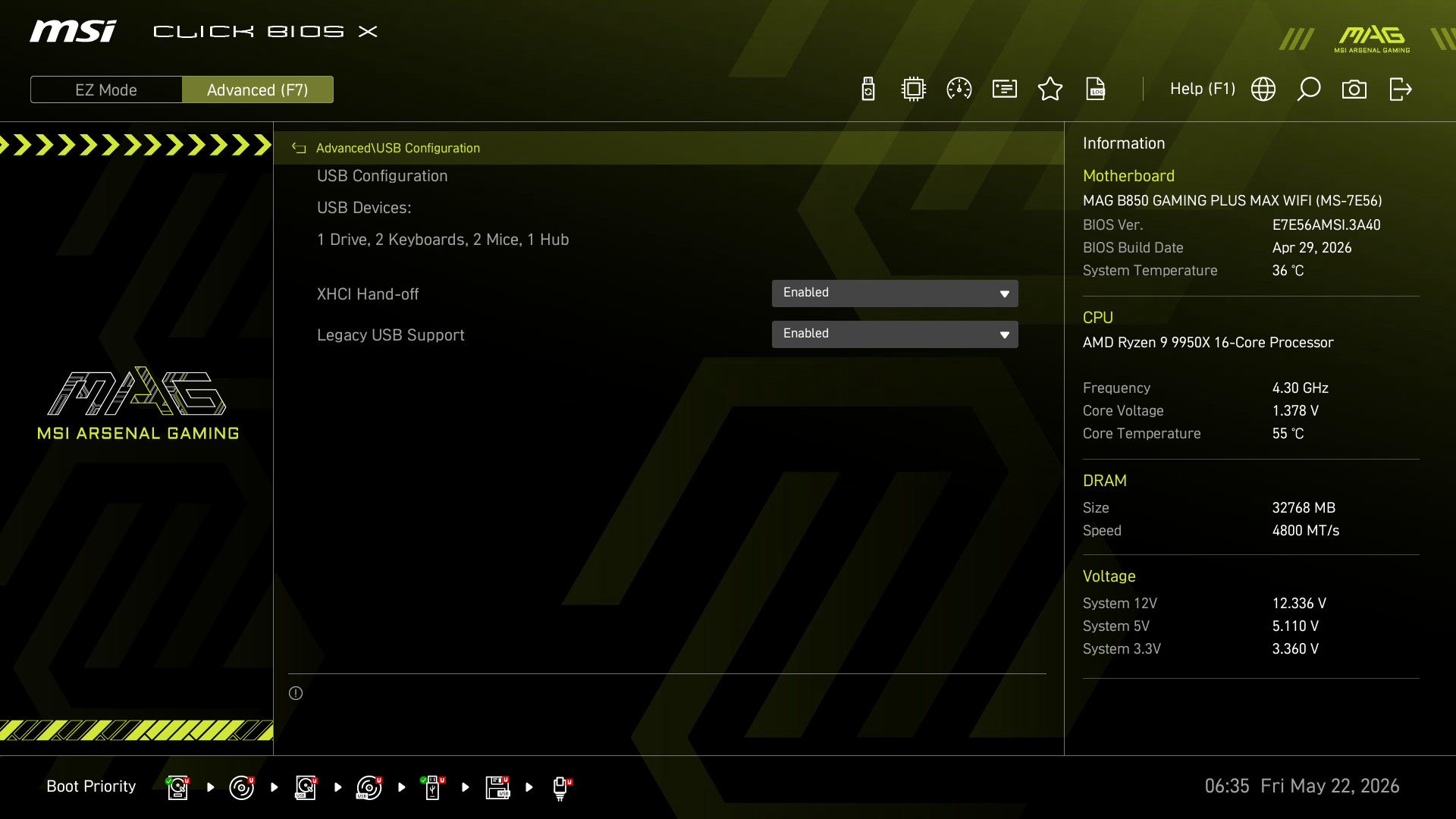

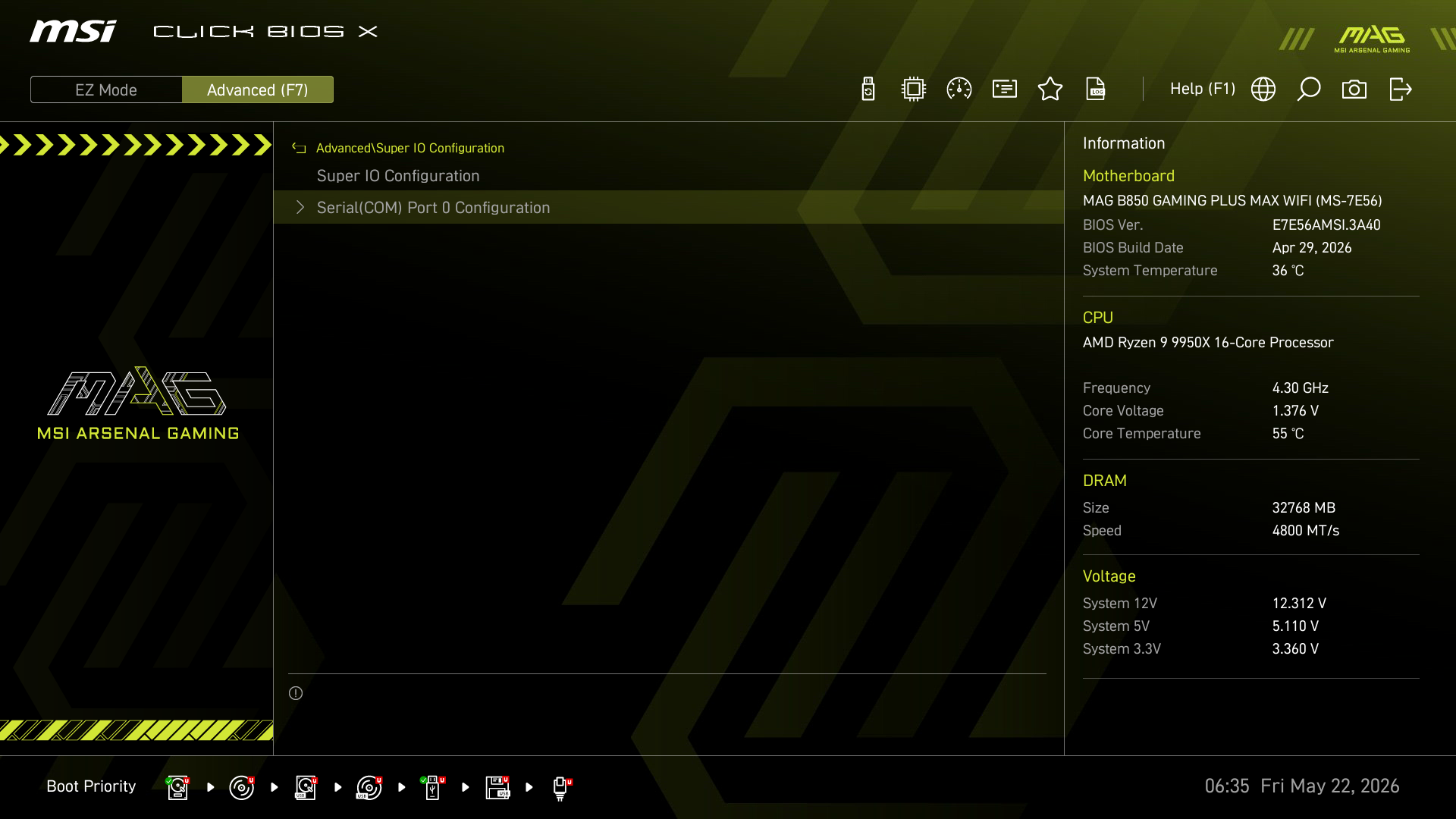

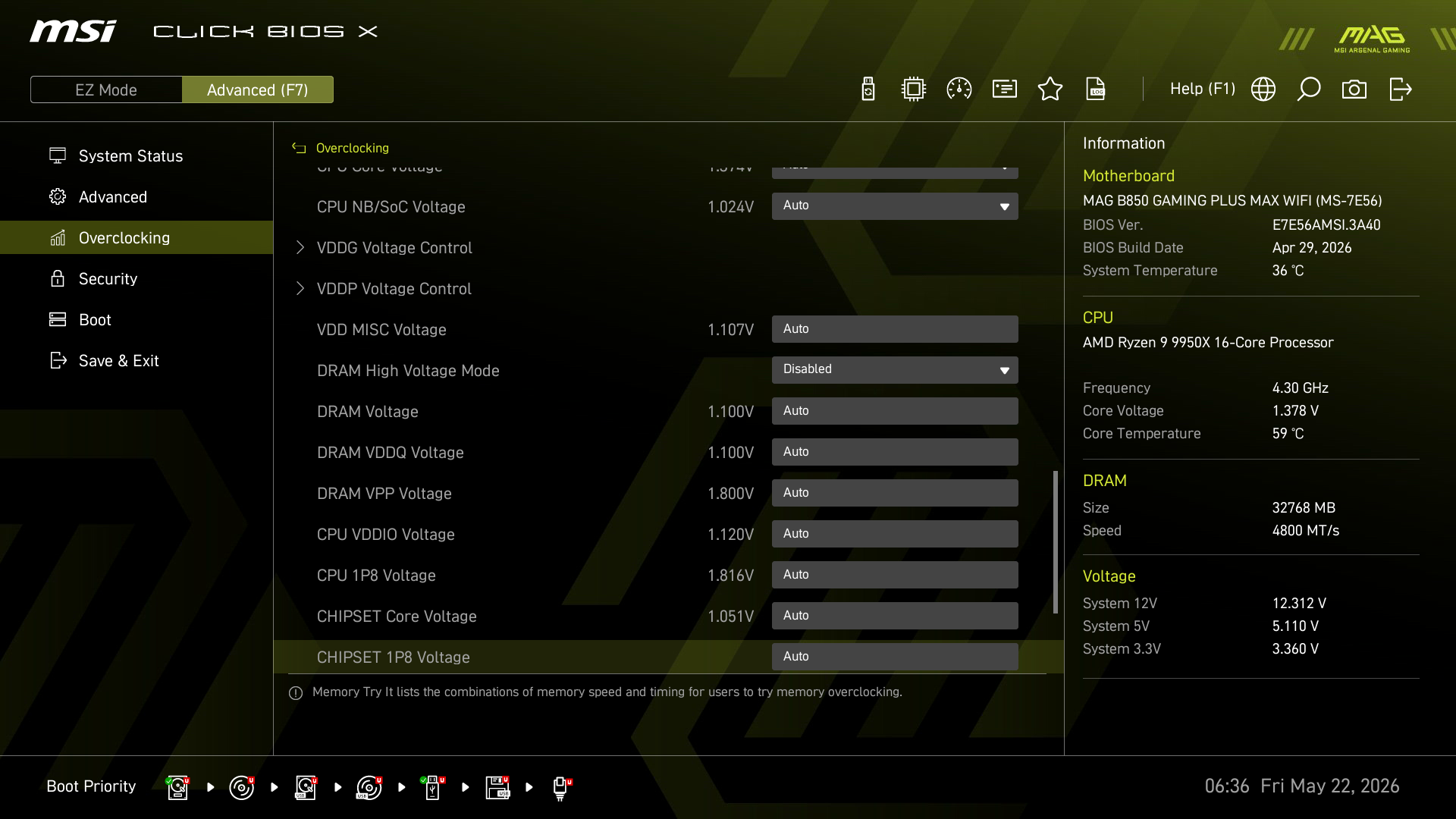

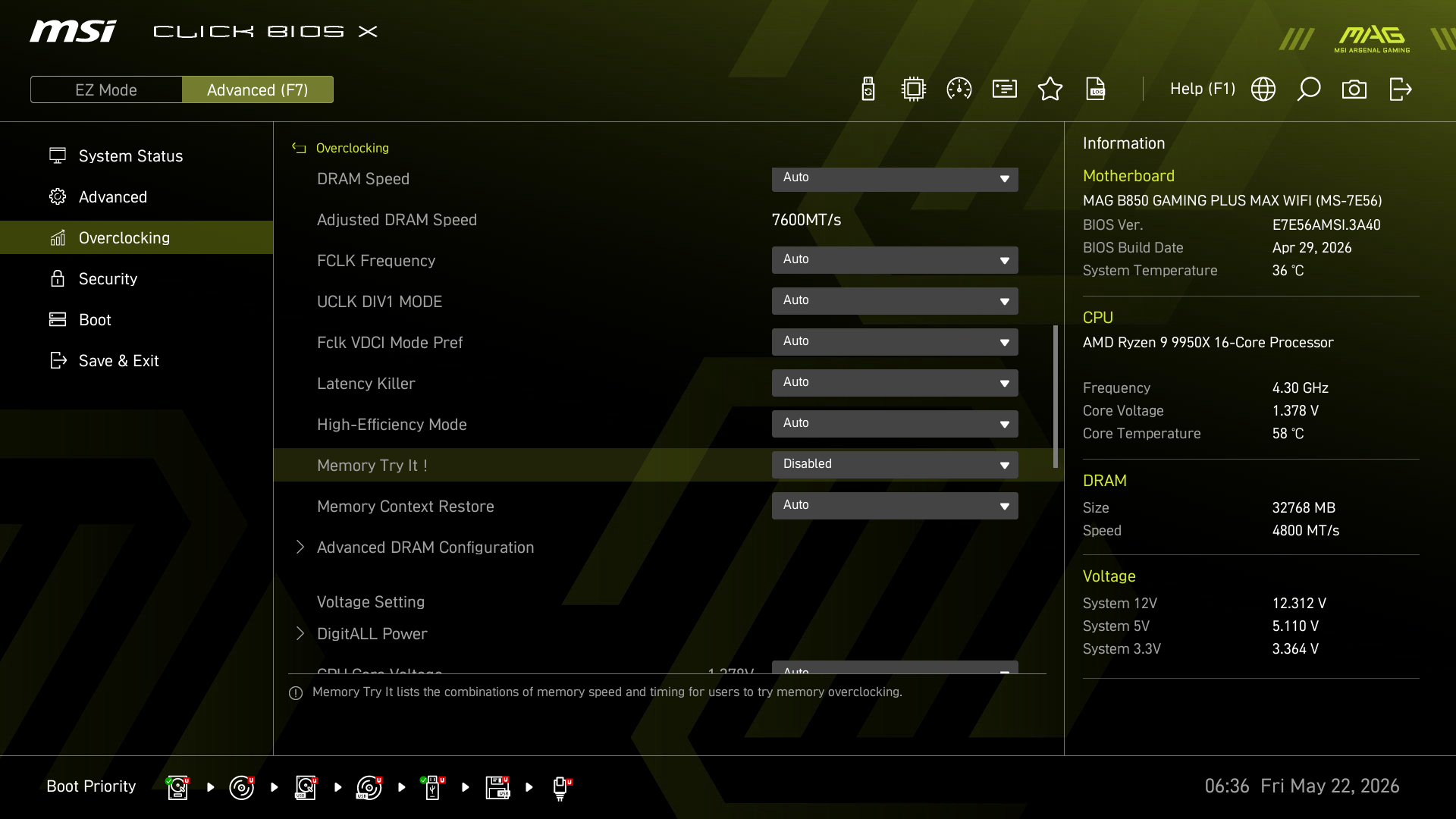

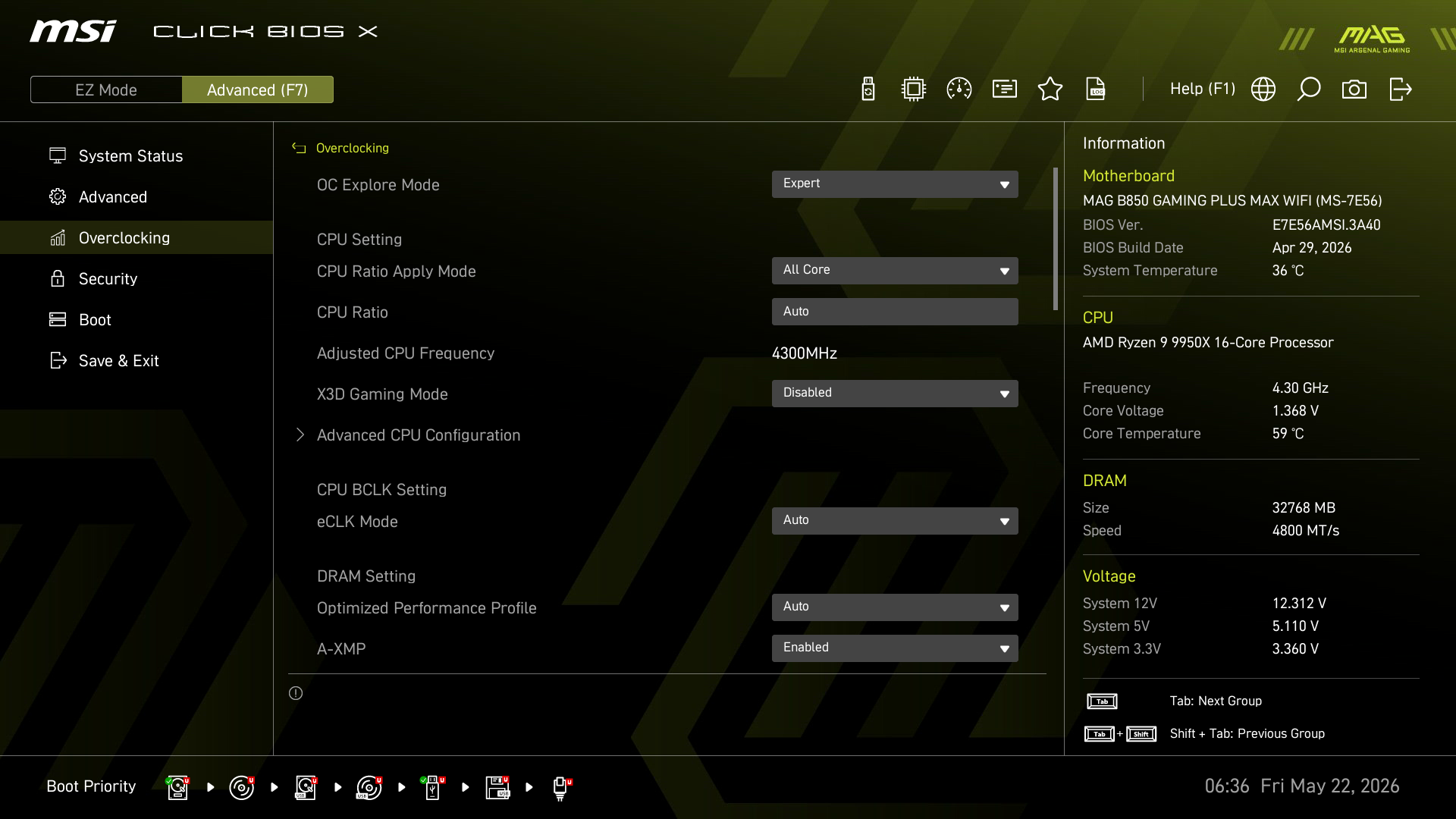

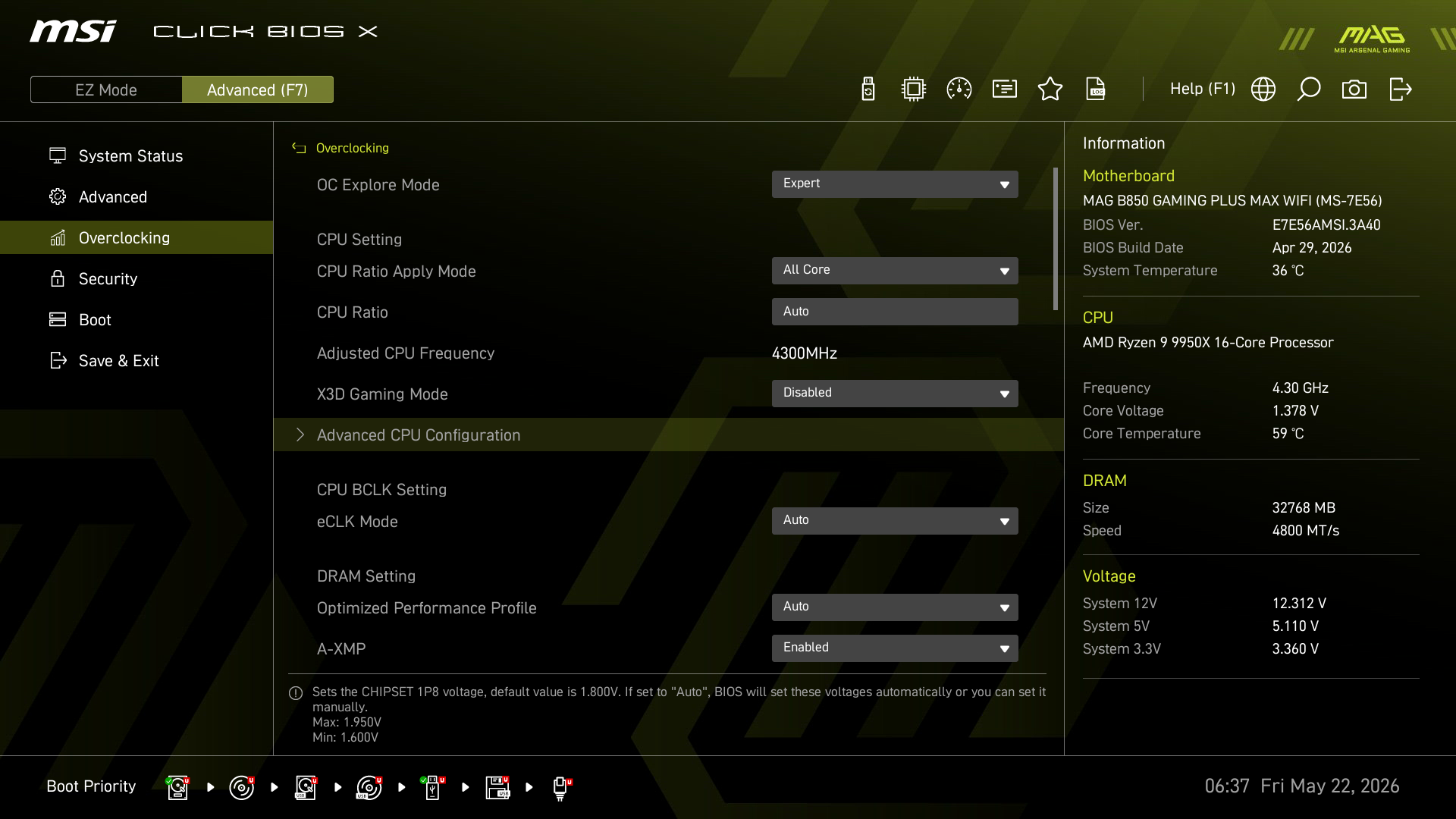

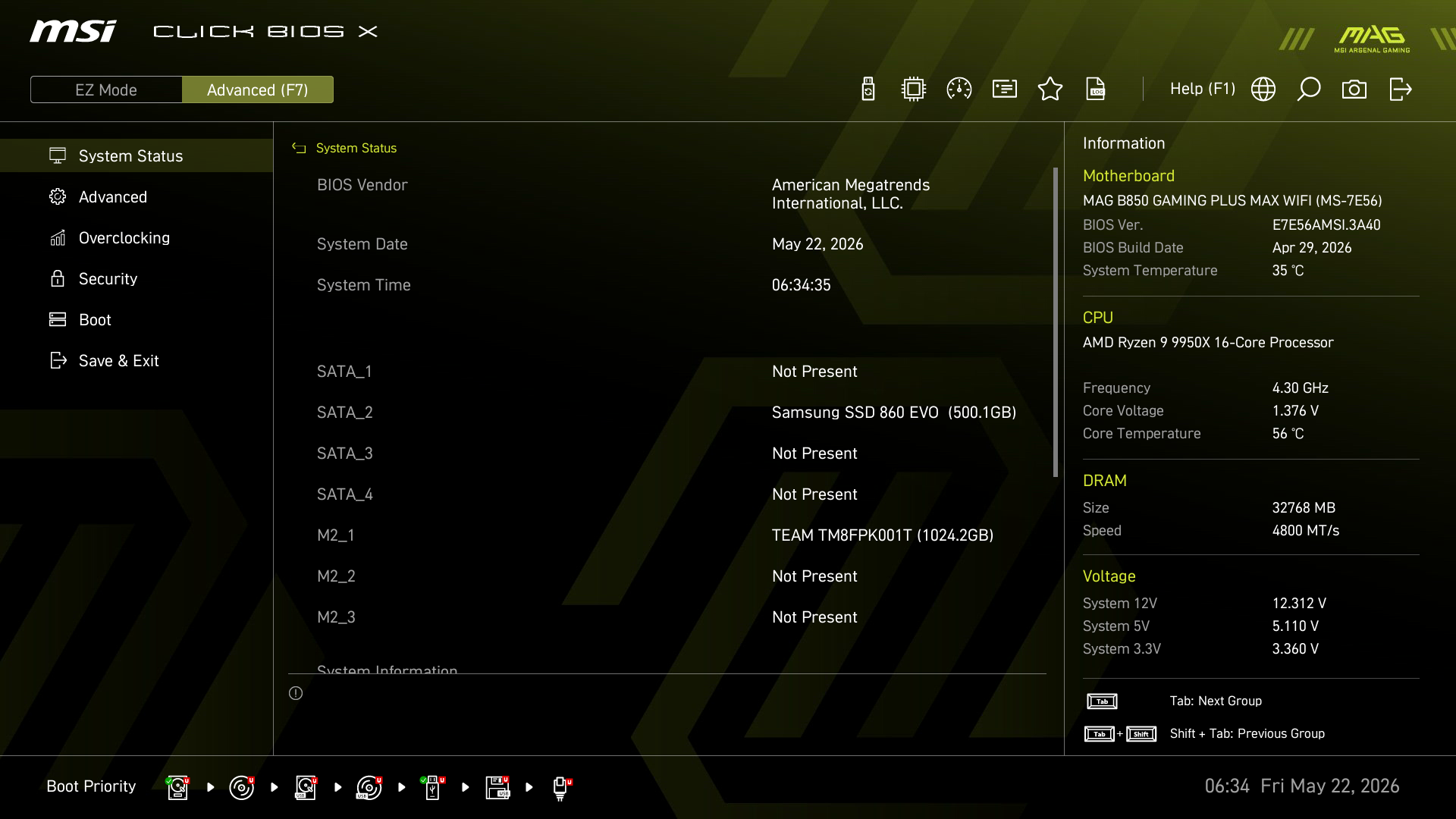

Настройки BIOS
Работоспособность

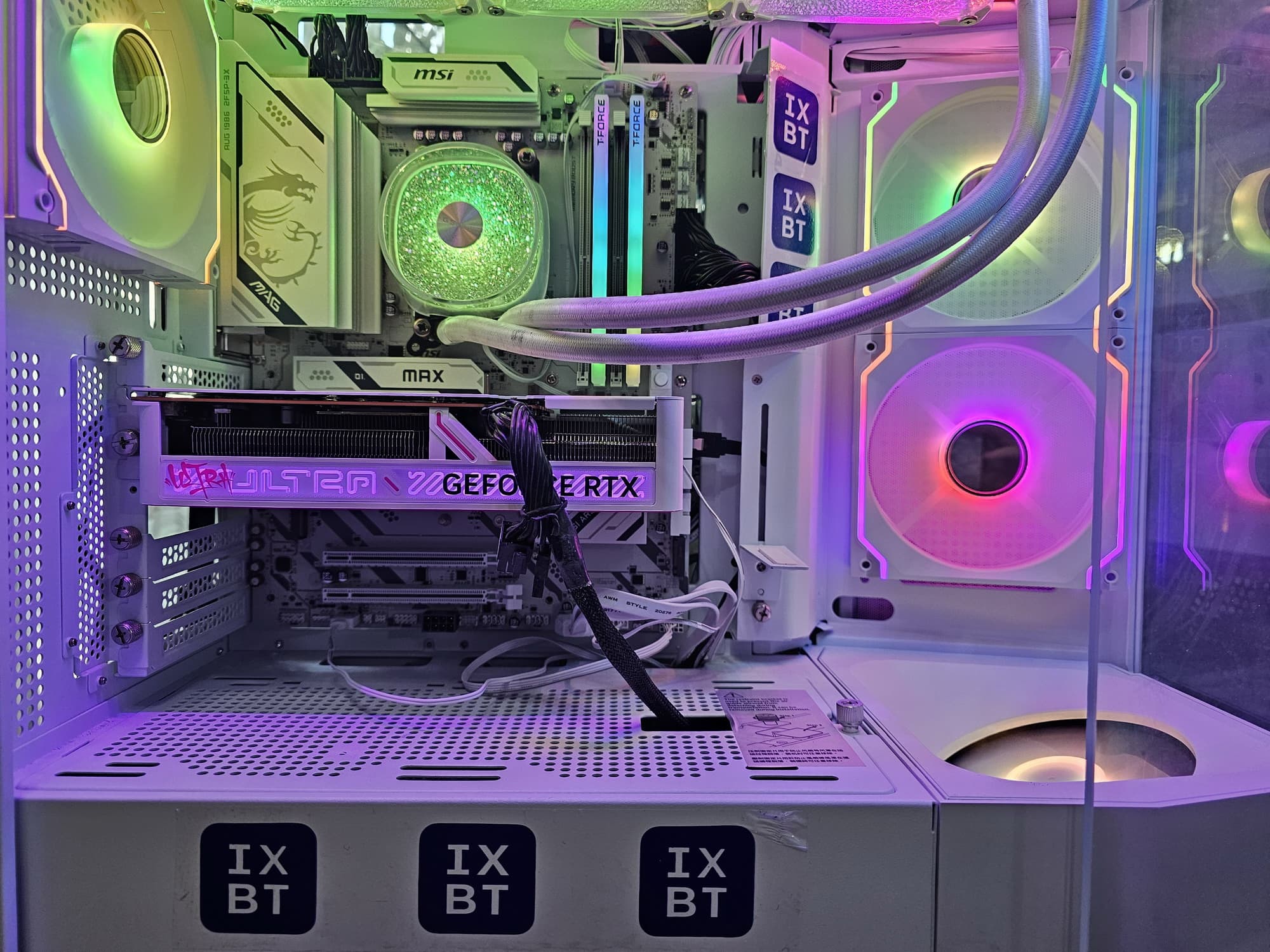

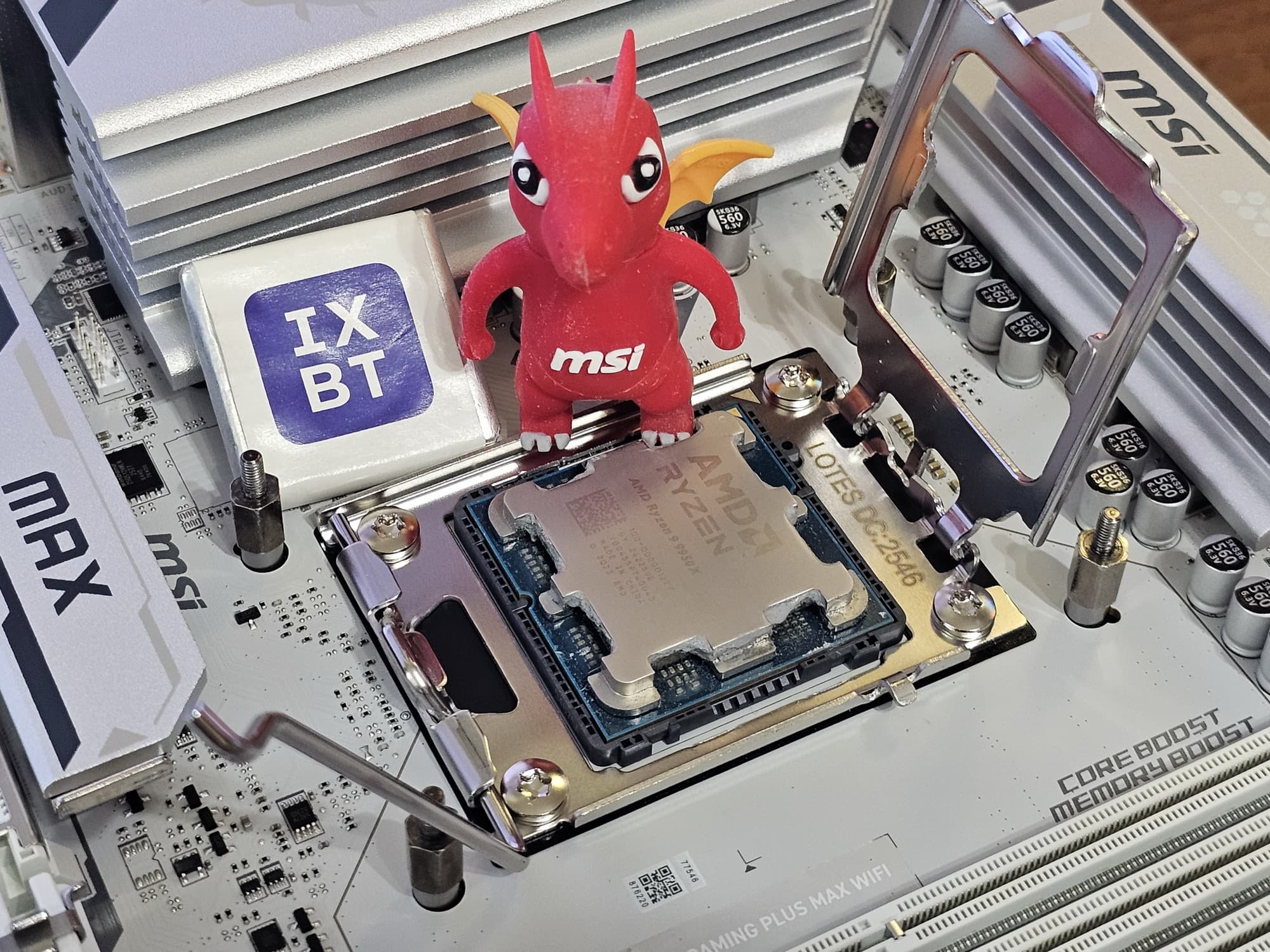

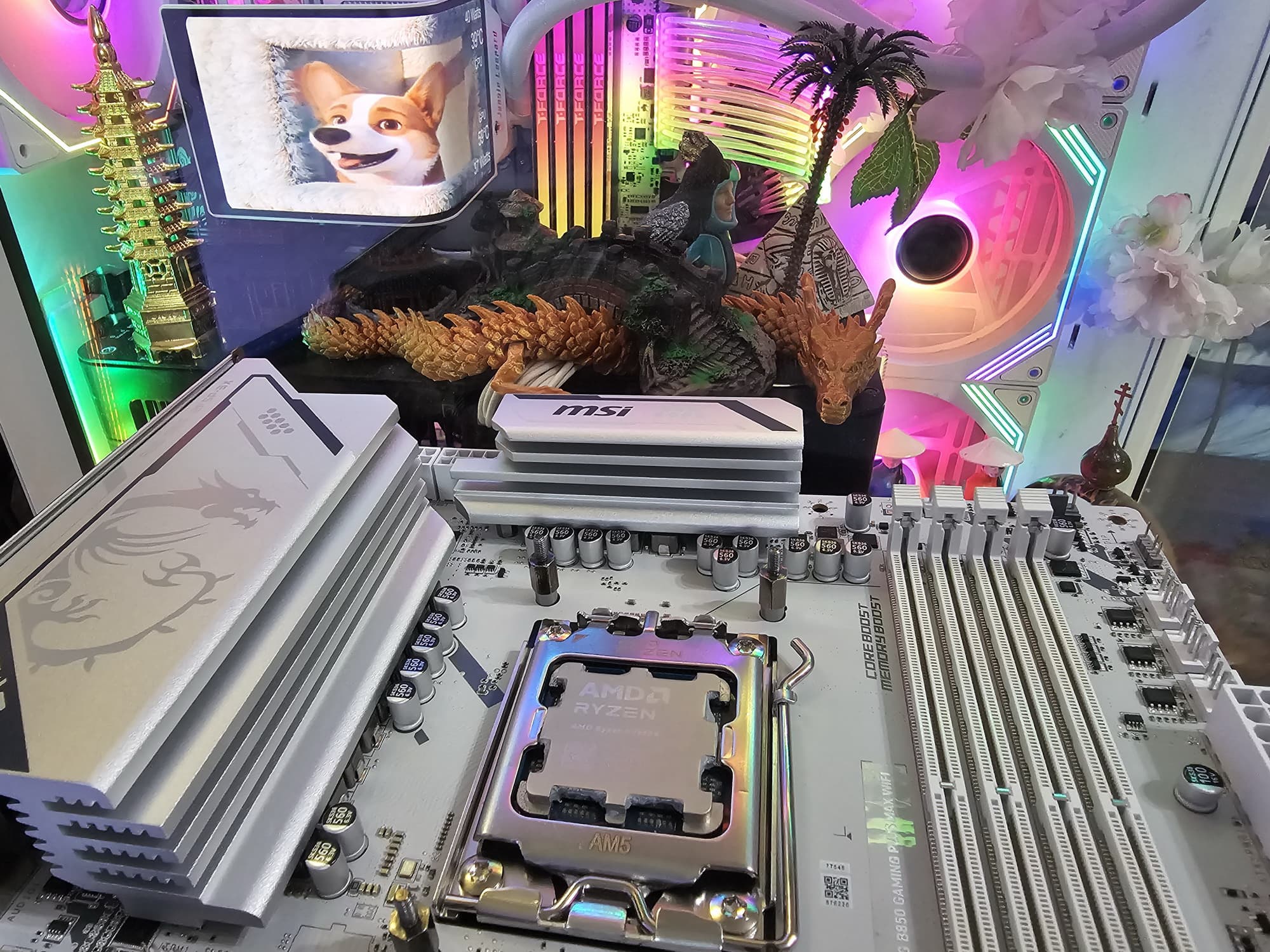

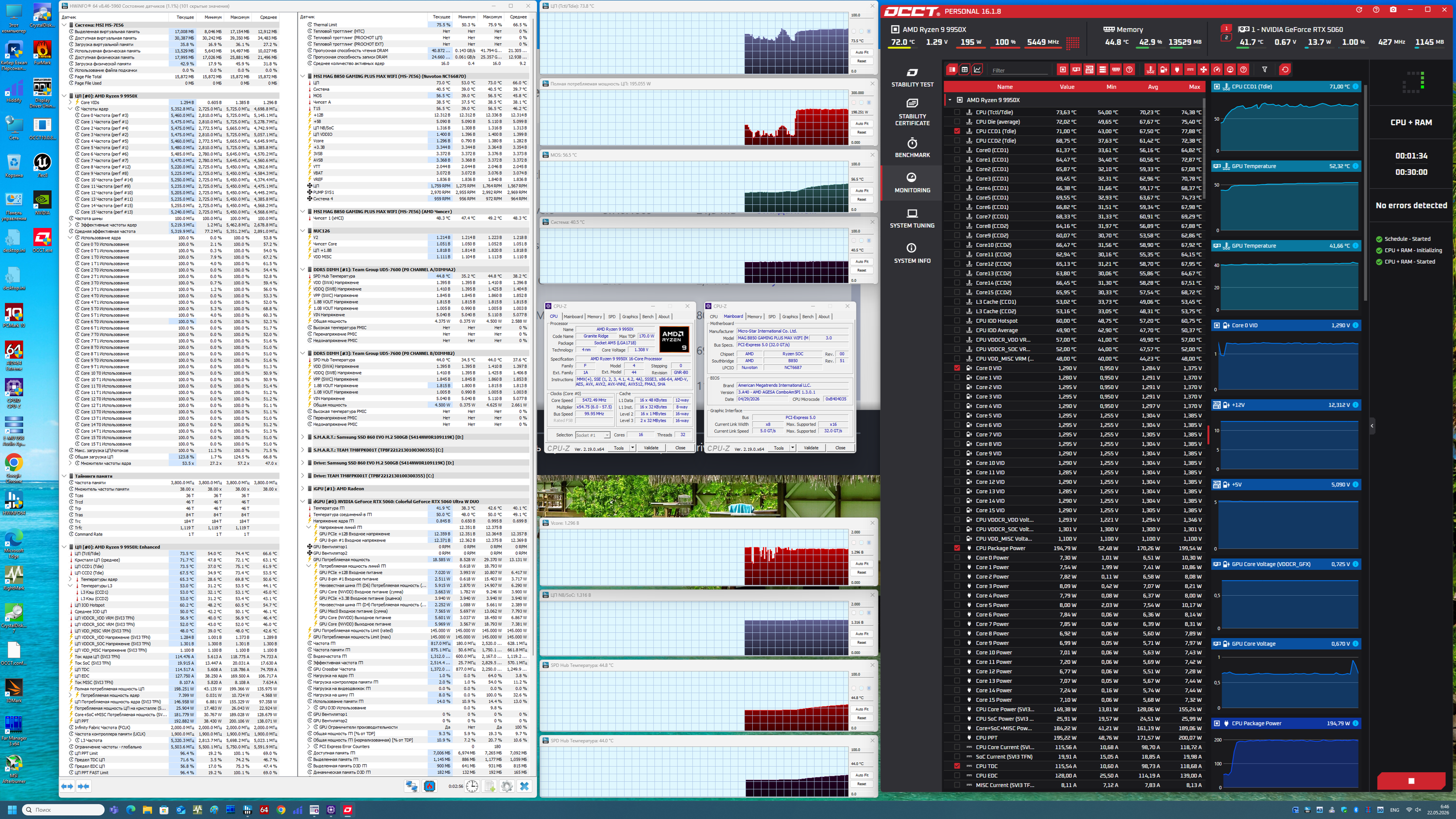

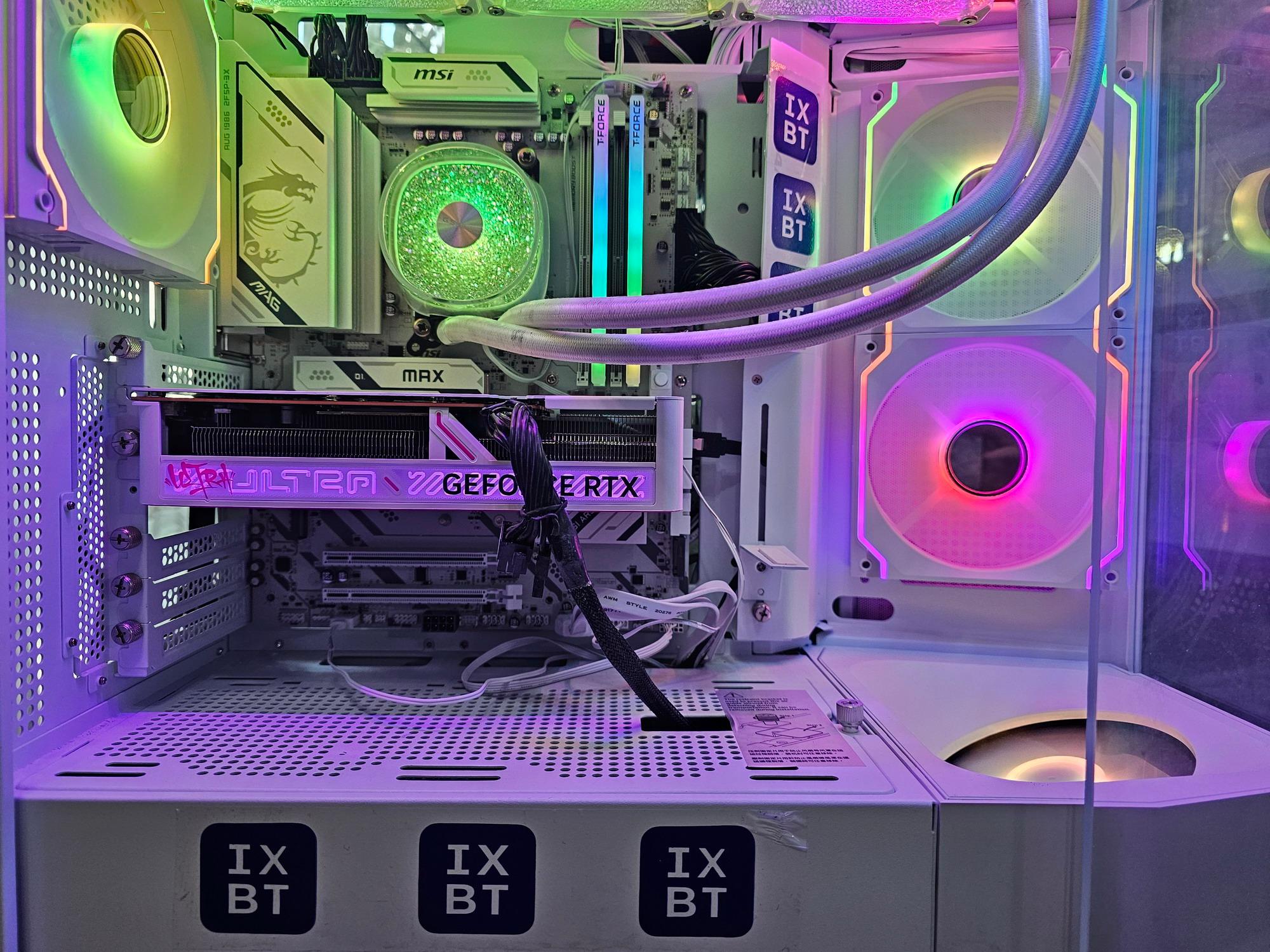

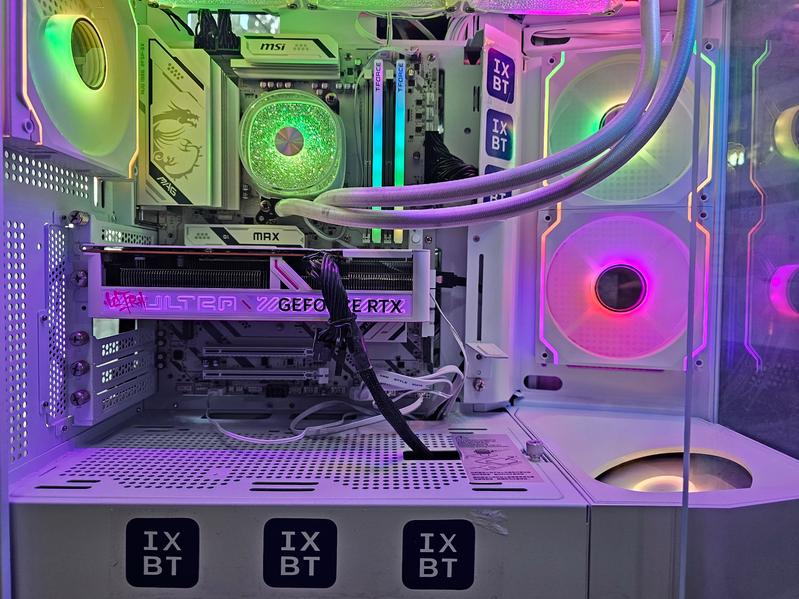

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.
Несмотря на то, что систему питания матплаты следует отнести к среднеуровневой, с учетом стрессовой нагрузки авторазгон процессора сработал на уровне 5,3 – 5,5 ГГц по ядрам – это более чем прилично. Его максимальный нагрев был ниже 74 градусов, а максимум потребления не превышал 200 Вт. При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.
Не забываем также, что данная плата снабжена внешним тактовым генератором, так что для любителей разгонов имеется возможность получить наслаждение дополнительными переборами частот и вольтажей.
Выводы
MSI MAG B850 Gaming Plus Max WiFi — относительно недорогая (около 20 тысяч рублей) материнская плата на чипсете среднего уровня для платформы AMD AM5. Эта модель выполнена в белом цвете, так что она может стать отличным выбором для желающих собрать ПК в белых тонах.
У платы 17 портов USB разных видов, но среди них нет ни одного USB4 или USB 3.2 Gen2×2. Имеются 4 USB 3.2 Gen2 (в виде портов Type-A и Type-C) и 5 USB 3.2 Gen1 (внутренние и Type-A). Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, и еще 3 слота в форм-факторе x16, подключенные к чипсету (один из них получает 4 линии PCIe 4.0, два других — по 1 линии PCIe, причем все они делят ресурсы). Для SSD есть 3 слота M.2, два из них подключены к процессору линиями PCIe 5.0/4.0 (до x4), третий — к B850 двумя линиями PCIe 4.0.
В арсенале платы также есть 4 порта SATA и 6 разъемов для вентиляторов. Система питания процессора неплохая, способная обеспечить работу даже топовых процессоров с разблокированным множителем с приличным запасом на разгон. Из трех слотов M.2 только один снабжен радиатором. Сетевые возможности включают проводной контроллер 5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть возможности для подключения дополнительных RGB-устройств.
