Обзор материнской платы Maxsun iCraft B850 Aiga на чипсете AMD B850

Системные платы 3

Оглавление

Общая информация, комплектация

Что мы не обсуждаем в разделе материнских плат

В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).

Общее по платформе

Таблица основных отличий чипсетов последних поколений для платформы AM5.

Особенности B650/B650E B850 X870 X670/X670E X870E
Совместимость с процессорами AMD Ryzen 7xxx/8xxx/9xxx
Версия PCIe (процессор) 4.0 & 5.0/5.0 4.0 & 5.0 5.0 4.0 & 5.0/5.0 5.0
Количество линий PCIe (процессор) 28
Количество линий PCIe от процессора на связь с чипсетом x4 PCIe 4.0
Версия PCIe (чипсет) 3.0 & 4.0
Количество линий PCIe (чипсет) 12 (8 x 4.0 & 4 x 3.0) 12 (8 x 4.0 & 4 x 3.0) 12 (8 x 4.0 & 4 x 3.0)* 20 (12 x 4.0 & 8 x 3.0) 20 (12 x 4.0 & 8 x 3.0)*
Поколение ОЗУ DDR5
Количество каналов ОЗУ 2
Максимальное количество слотов ОЗУ 4
Максимальный объем ОЗУ 256 ГБ
Количество портов SATA 6.0 Gb/s до 4 4 4 8 8
Порты USB4 (40Gbps) до необязательно, по желанию производителя через сторонний контроллер необязательно, по желанию производителя через сторонний контроллер 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe необязательно, по желанию производителя через сторонний контроллер 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe
Порты USB 3.2 Gen 2x2 (20Gbps) до 1 1 1 2 2
Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до 6 6 6 8 8
Порты USB 2.0 до 6 6 6 12 12
Конфигурация слота PCIe x16 (от процессора) только x16/x16 или x8+x8 или x8+x4+x4 x16 или x8+x8 или x8+x4+x4 x16 или x8+x8 или x8+x4+x4 только x16/x16 или x8+x8 или x8+x4+x4 x16 или x8+x8 или x8+x4+x4
Возможность разгона по частоте шины Да

Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.

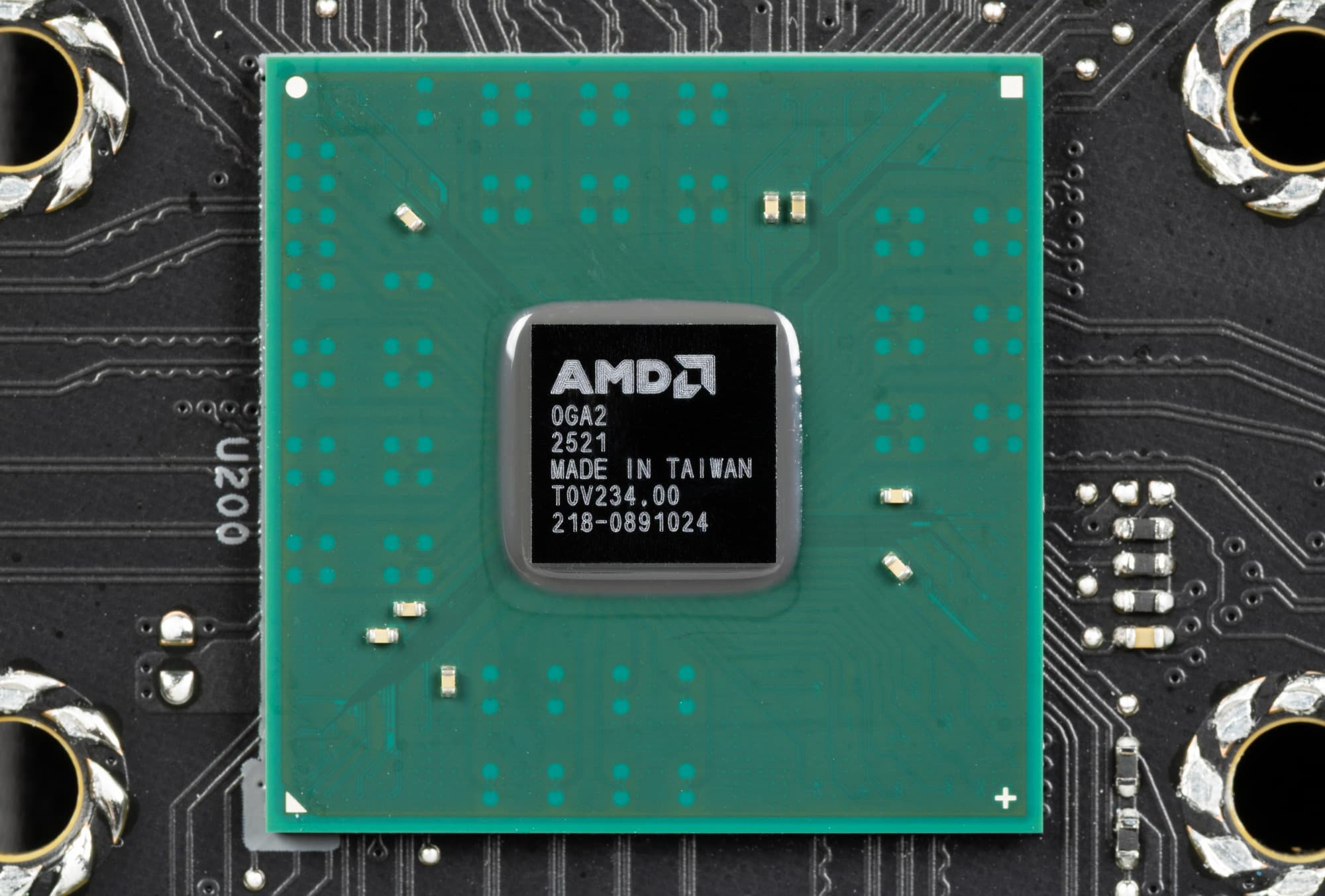

Стоит напомнить, что чипсет B850 физически представляет собой все тот же чип Promontory 21, лежащий в основе чипсетов X670/B650/X870. То есть AMD B850 – это по сути B650 (от процессора на слоты и порты могут идти линии PCIe как версии 5.0, так и 4.0 – на выбор производителя), нет обязательной поддержки USB4, но при этом имеется опция разделения 16 линий для видеокарты на x8+x8 – что являлось прерогативой B650E).

Комплектация

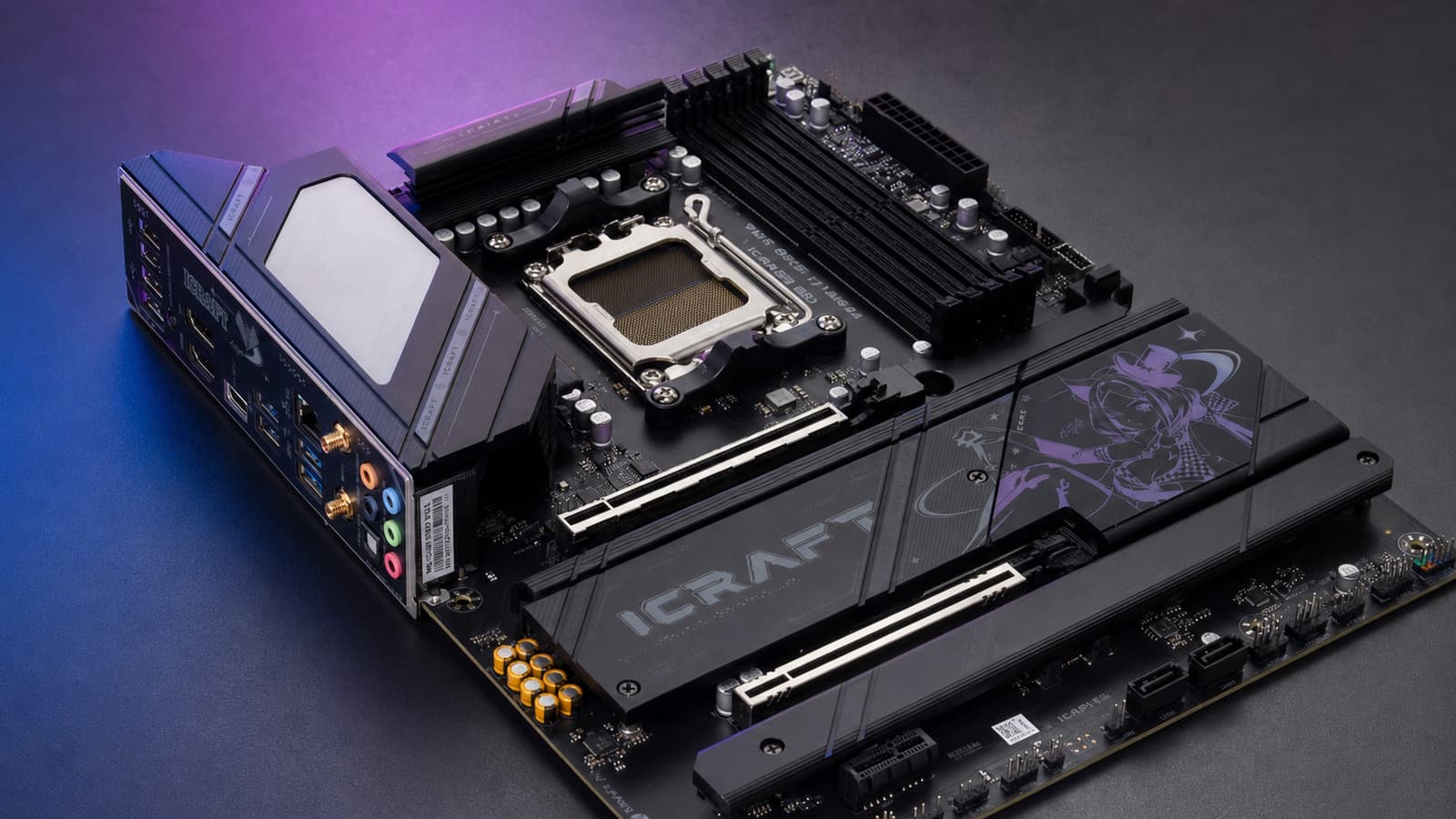

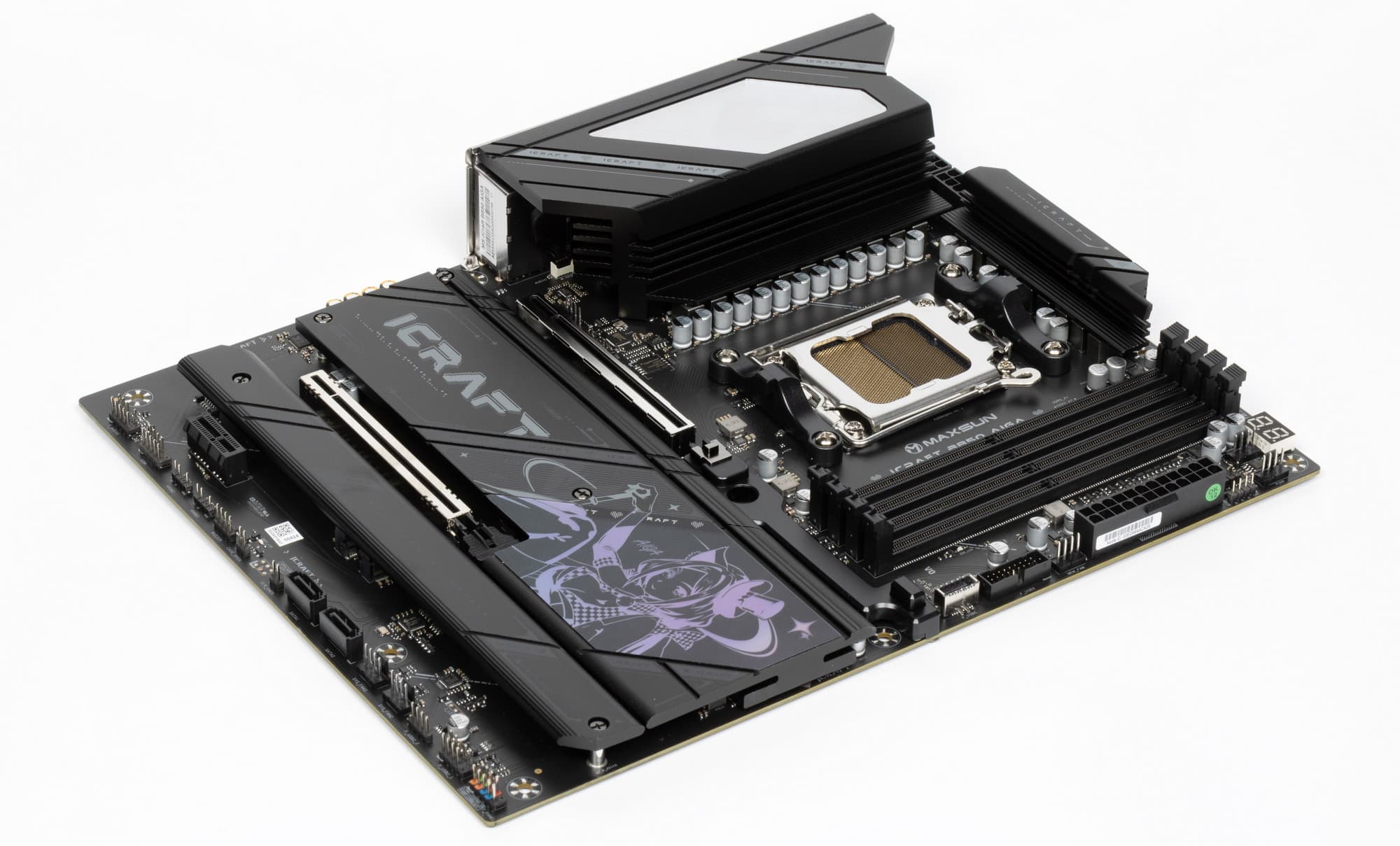

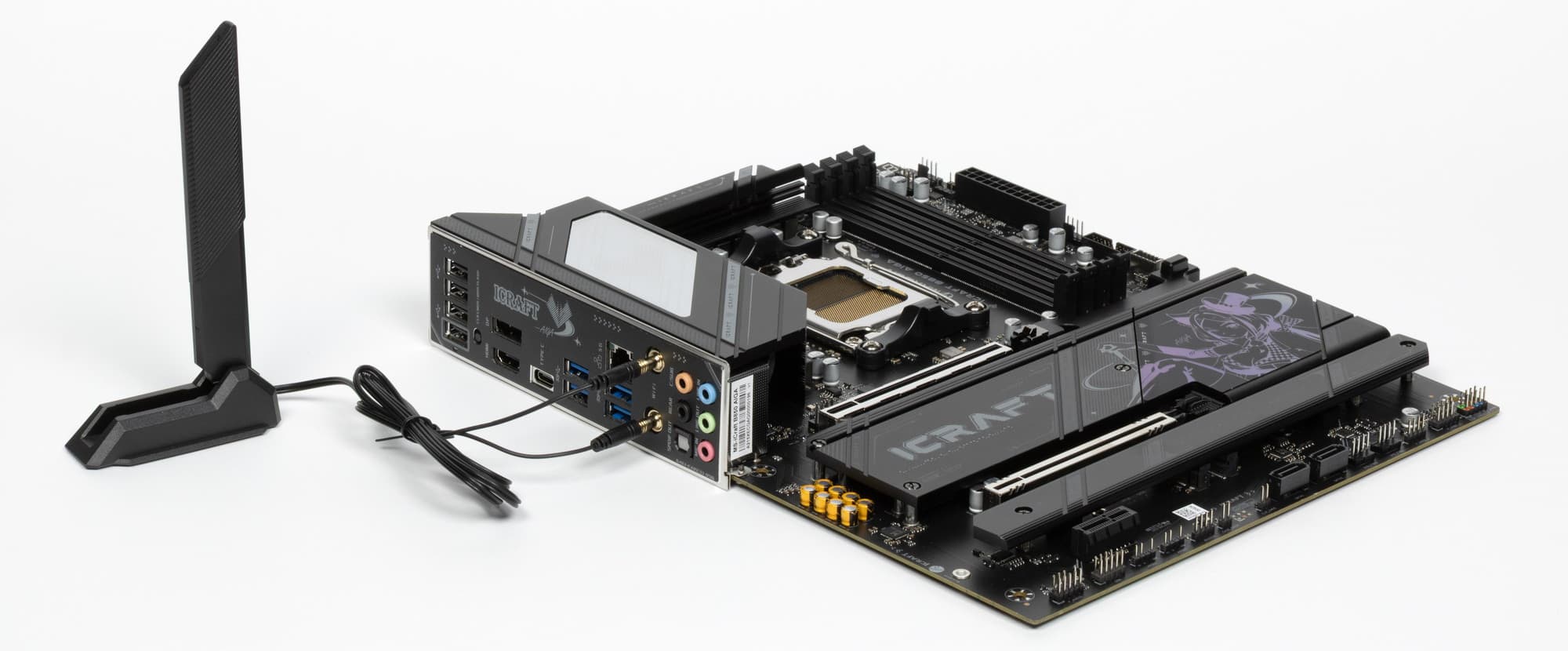

Объект сегодняшнего исследования: материнская плата Maxsun iCraft B850 Aiga.

Китайская компания Maxsun, продукция которой появилась на нашем рынке относительно недавно, всего 3-4 года назад, продолжает расширять свой ассортимент продуктов, включая матплаты. Компания фокусируется в основном на относительно массовые ценовые сегменты, поэтому сегодня исследуемая нами плата относится к именно такому сегменту, она создана на базе среднеуровневого чипсета B850.

Maxsun iCraft B850 Aiga поставляется в большой яркой красочной коробке с дизайном, посвященным героине одного из анимационных сериалов, столь популярных в Китае. Комплект размещен под платой в отдельном отсеке.

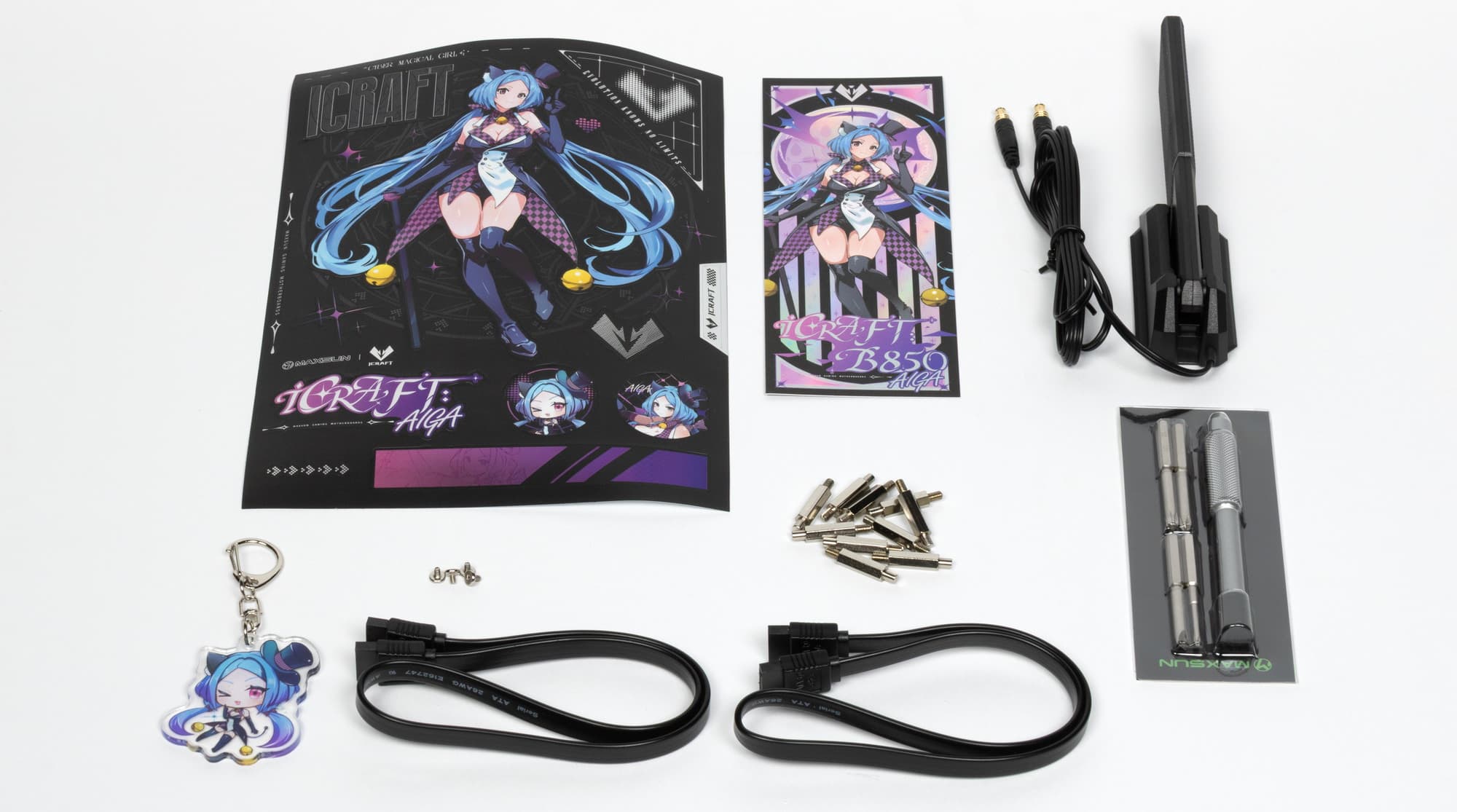

В комплект поставки входят:

  • проспект с QR-кодом для скачивания руководства пользователя (его также можно скачать с сайта производителя),
  • два кабеля SATA,
  • антенна встроенного Wi-Fi-модуля с подставкой,

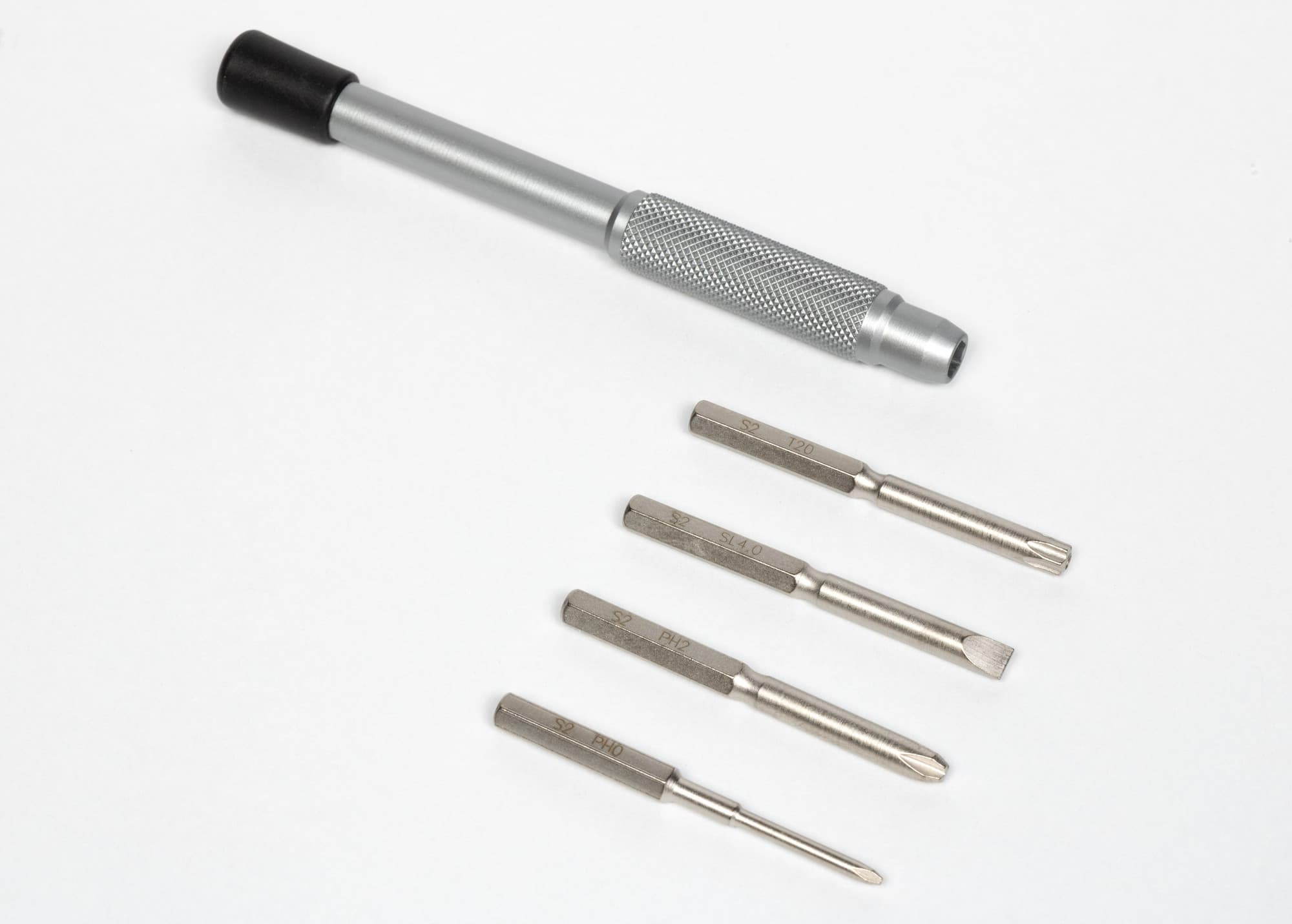

  • бонусная отвертка с четырьмя насадками,
  • сувенирный фирменный брелок с героиней Aiga,
  • набор стоек для возможности установки матплаты в открытом стенде,
  • бонусный набор фирменных стикеров

ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

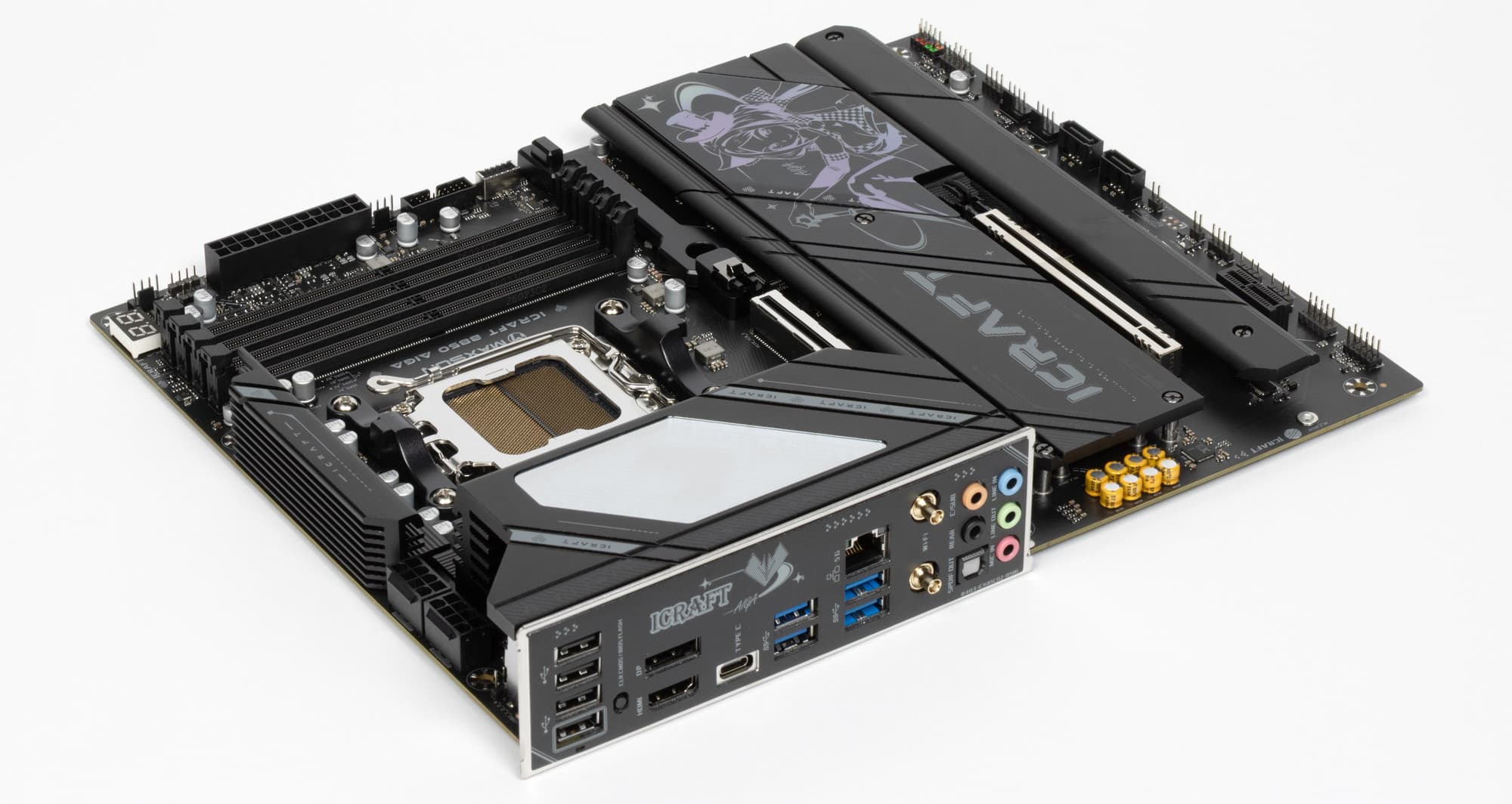

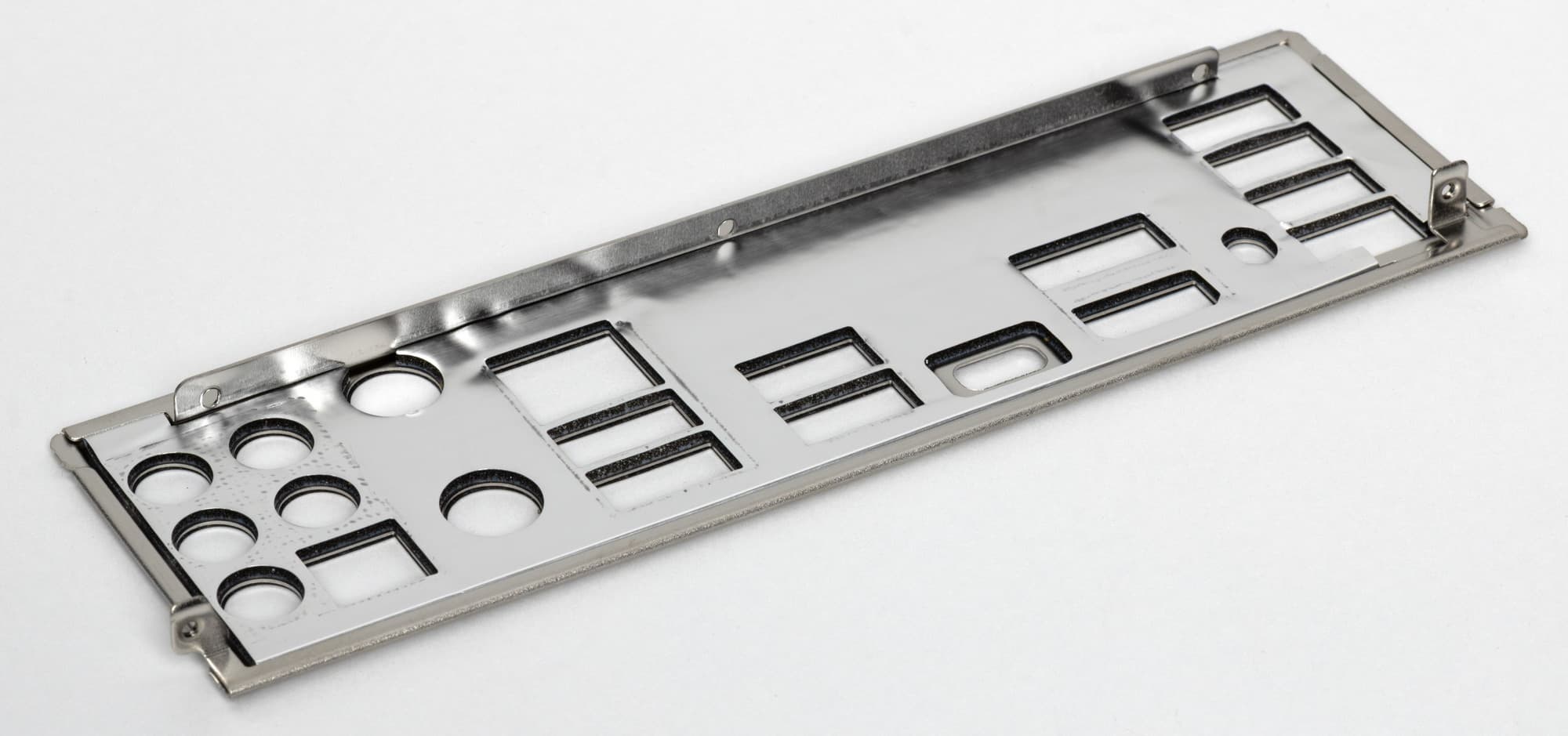

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

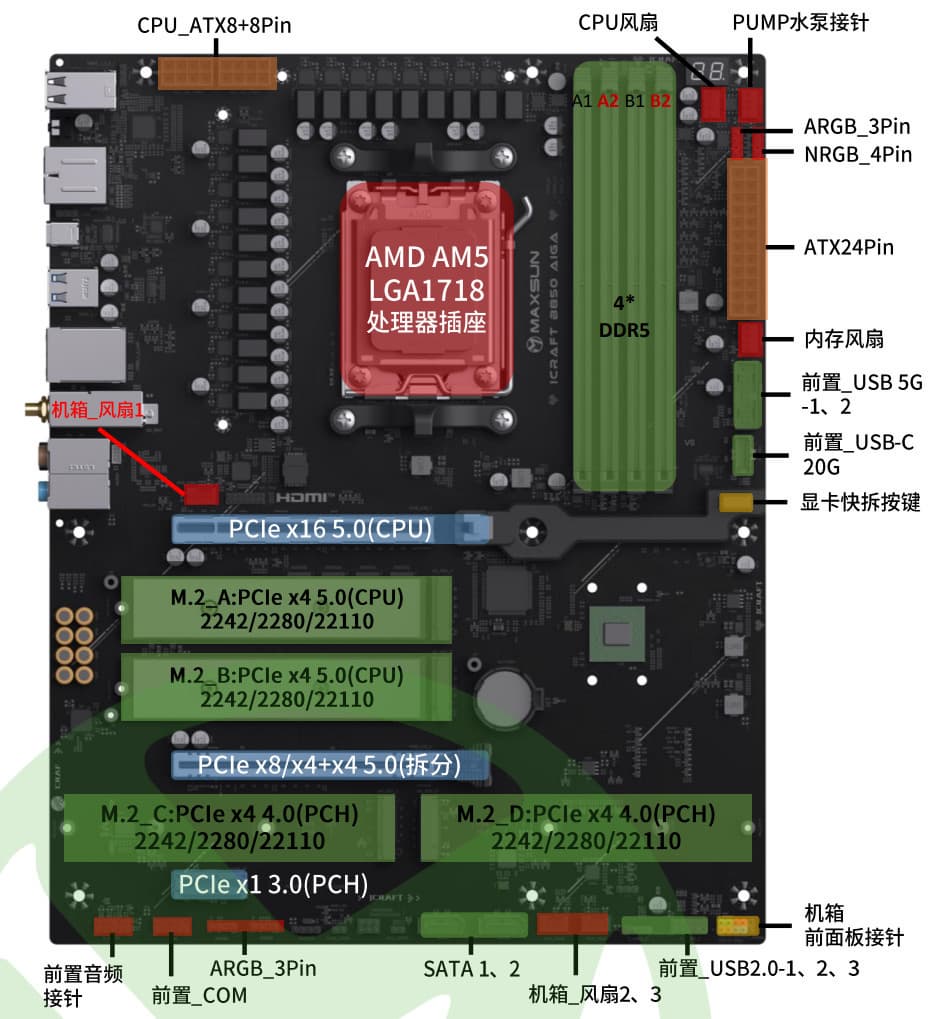

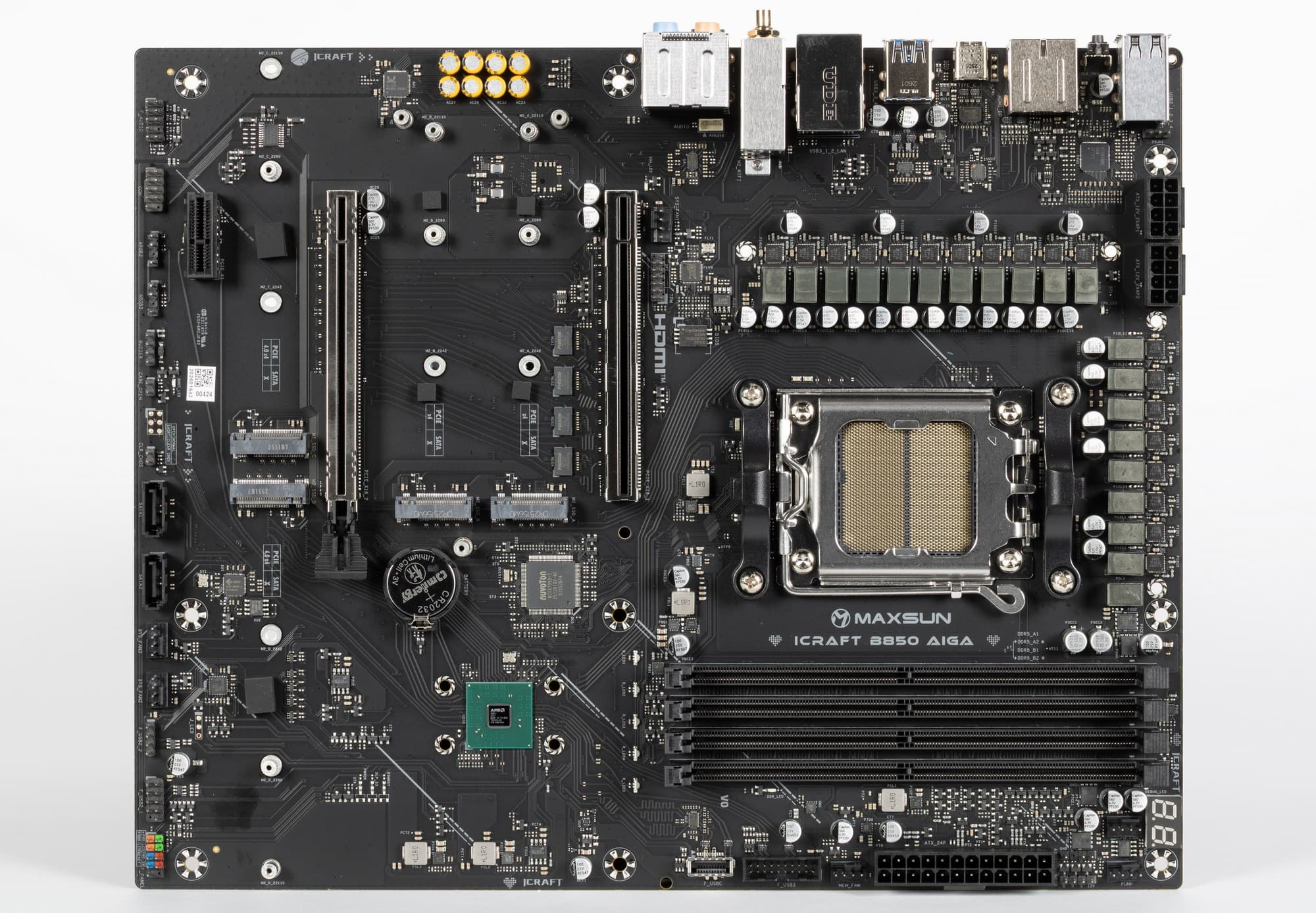

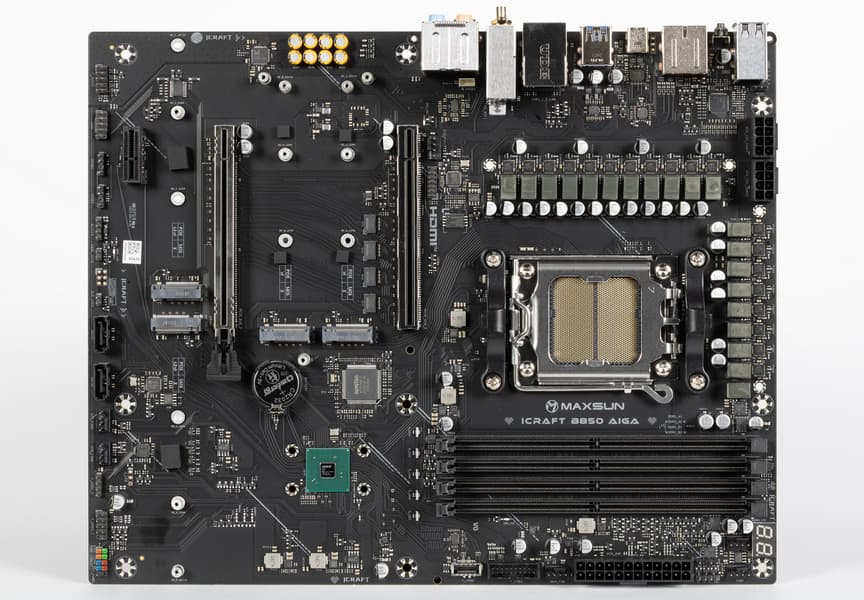

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Maxsun iCraft B850 Aiga имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

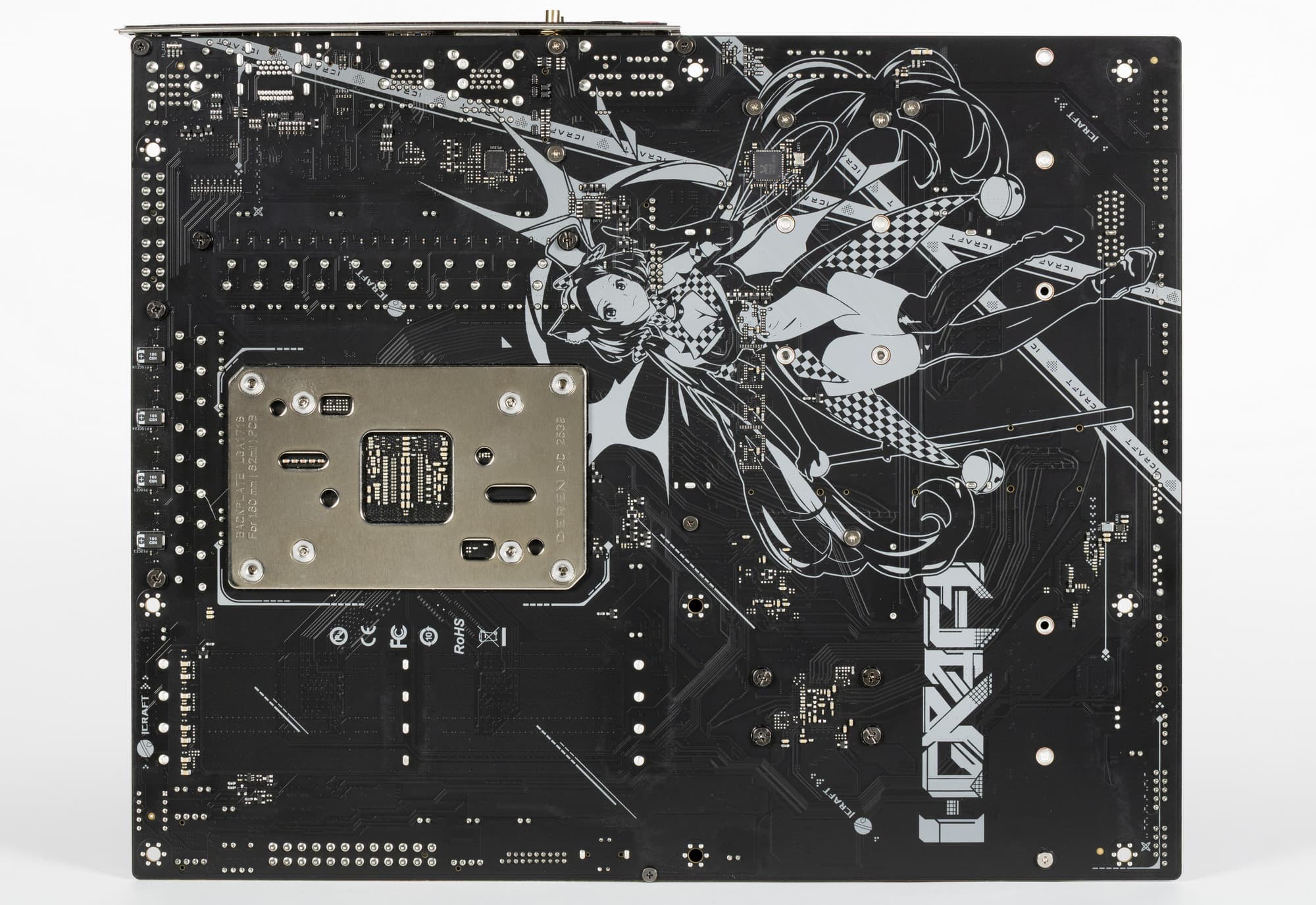

На оборотной стороне практически ничего нет, кроме мелких электронных логических элементов и пары контроллеров. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.

Защитной пластины (бэкплейта) у платы нет.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры AMD Ryzen 7xxx/8xxx/9xxx
Процессорный разъем AM5
Чипсет AMD B850
Память 4 × DDR5, до 8400 МТ/с (XMP/Expo), до 256 ГБ, два канала
Аудиоподсистема 1 × Realtek ALC1220 (7.1)
Сетевые контроллеры 1 × Realtek RTL8126 Ethernet 5 Гбит/с
1 × MediaTek Dual Band Wireless MT7925 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4)
Слоты расширения 1 × PCIe 5.0 x16 (PCIe x16_1, режим x16/X8+X8/X4+X4+X4+X4) *
1 × PCIe 5.0 x16 (PCIe x16_2, режим x8/X4+X4) *
1 × PCIe 3.0 x1, (режим x1)
Разъемы для накопителей 2 × SATA 6 Гбит/с (JMB582+B850)
2 × M.2 (M.2_A/B, CPU, PCIe 5.0 x4 для устройств формата 22110/2280/2242)
2 × M.2 (M.2_C/D, B850, PCIe 4.0 x4 для устройств формата 22110/2280/2260/2242)
USB-порты 7 × USB 2.0: 2 внутренних разъема на 3 порта (M252ZD+B850) + 4 порта Type-A (черные) (B850)
2 × USB 3.2 Gen1: 1 внутренний разъема на 2 порта (B850) + 1 внутренний разъем Type-C (B850)
5 × USB 3.2 Gen2: 4 порта Type-A (синие) (CPU) + 1 порт Type-C (B850)
1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (B850)

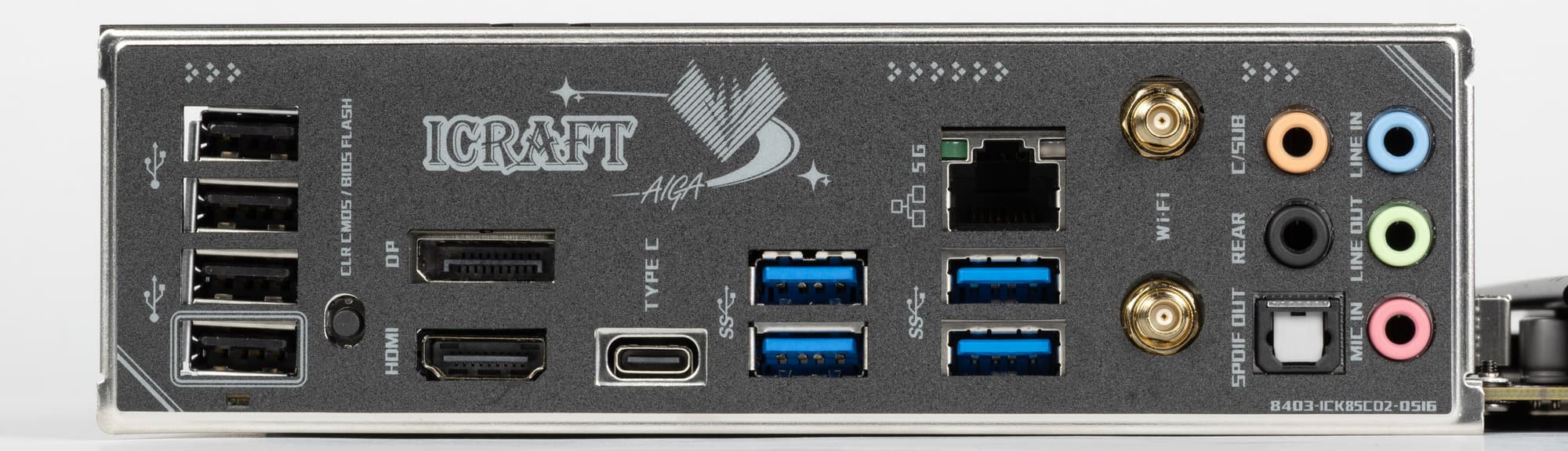

Разъемы на задней панели 4 × USB 2.0 (Type-A)
1 × USB 3.2 Gen2 (Type-C)
4 × USB 3.2 Gen2 (Type-A)
1 × RJ-45
5 аудиоразъемов типа миниджек
1 оптический аудиоразъем S/PDIF
1 × DP (выход)
1 × HDMI (выход)

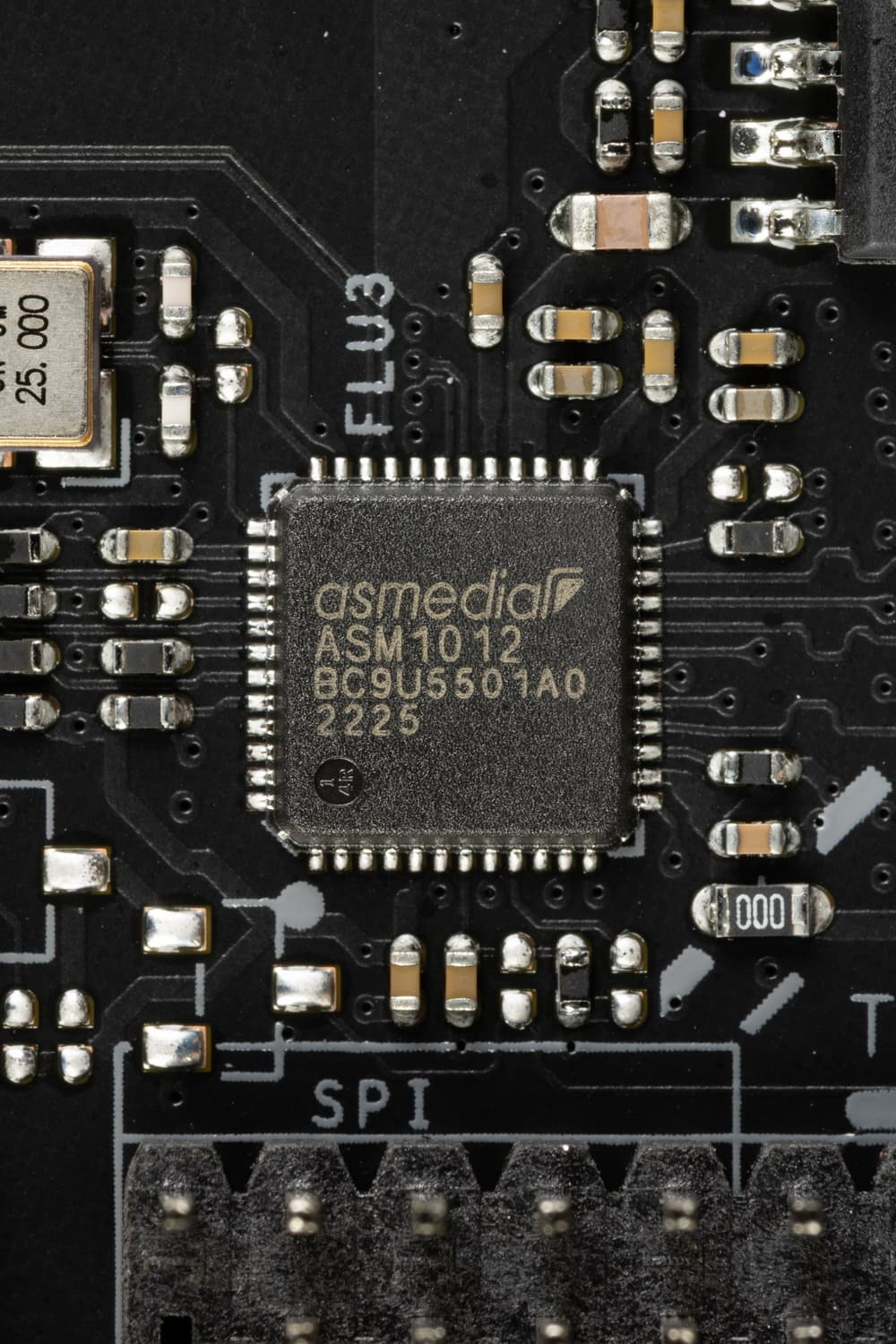

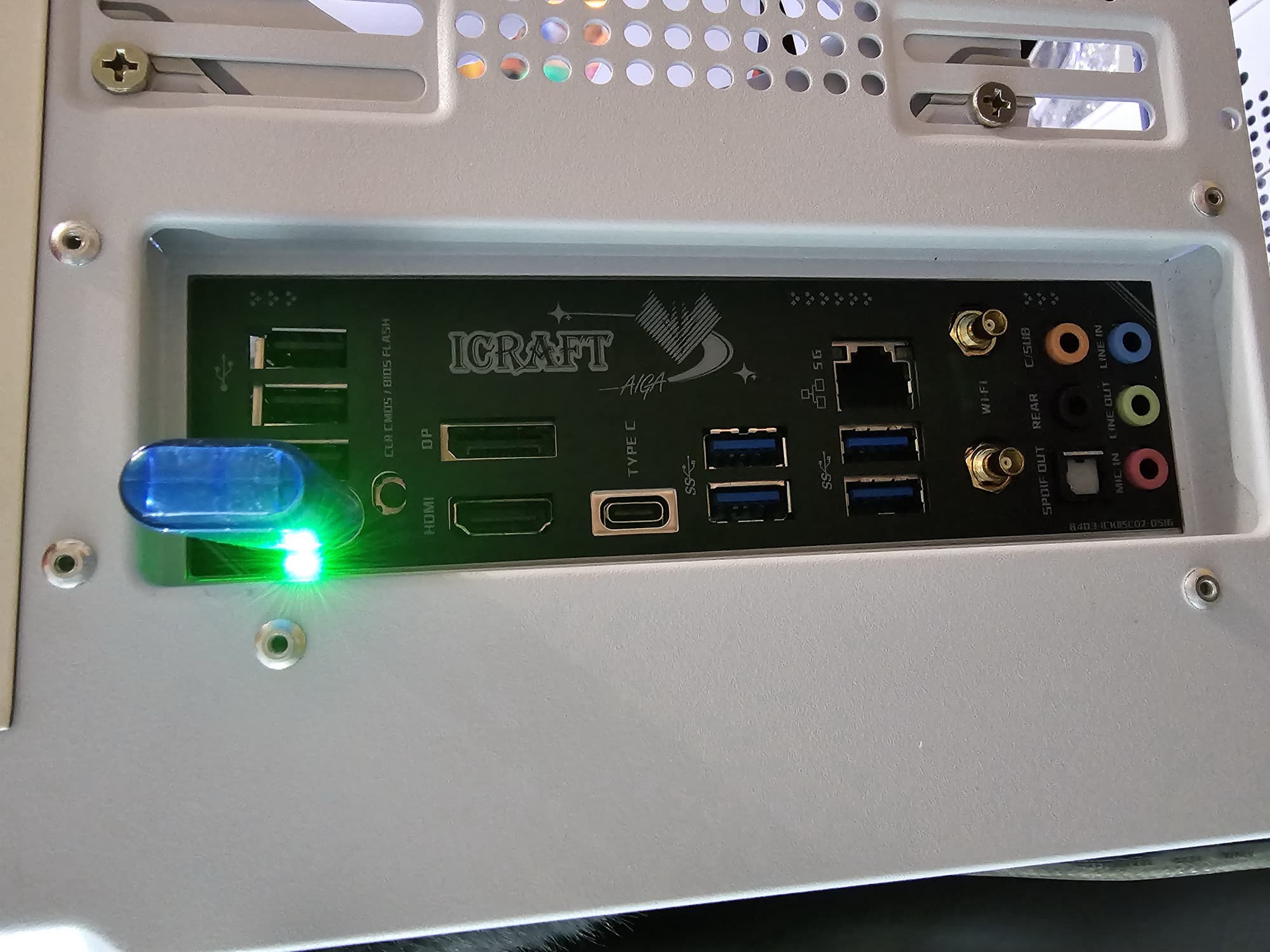

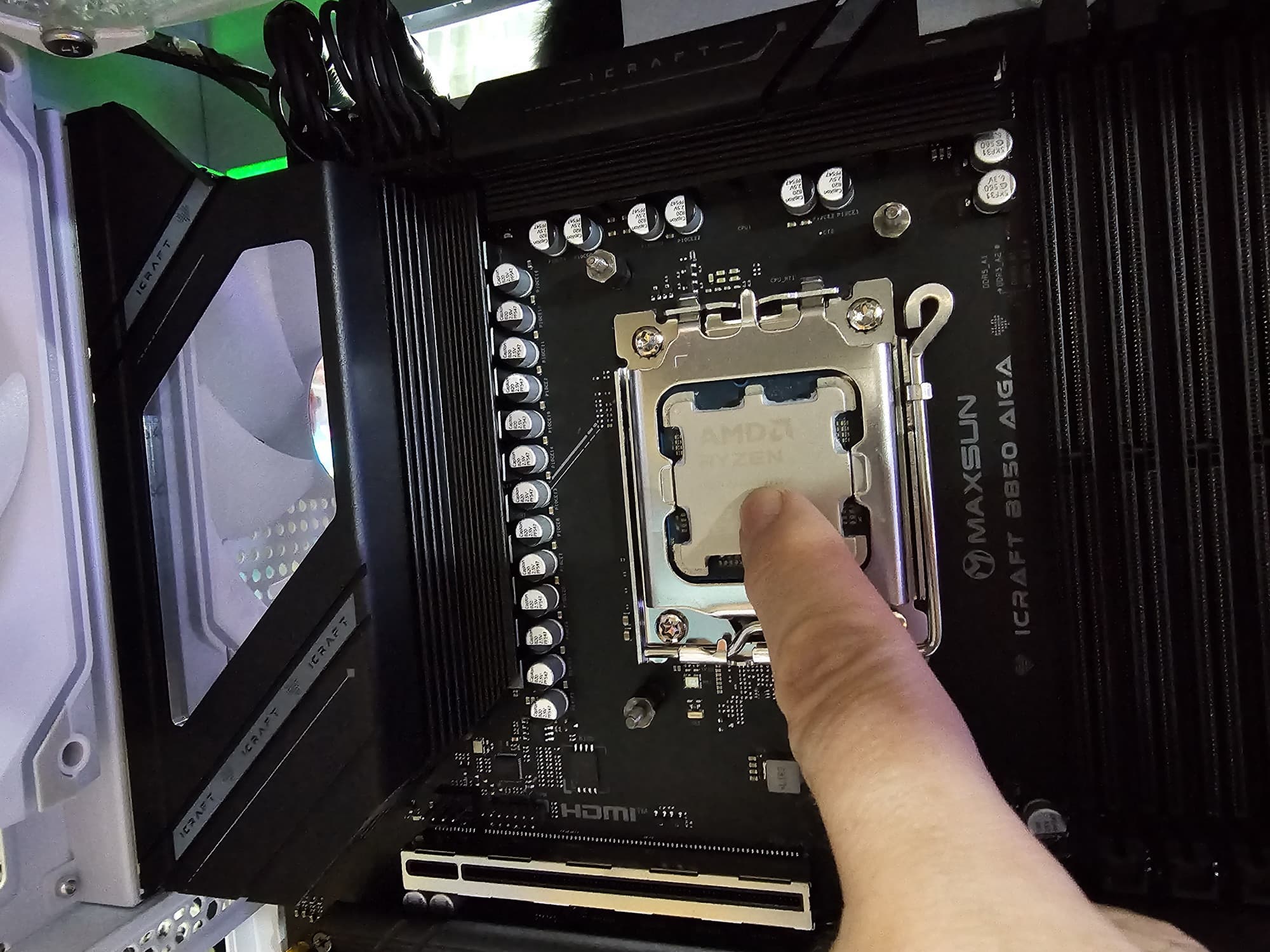

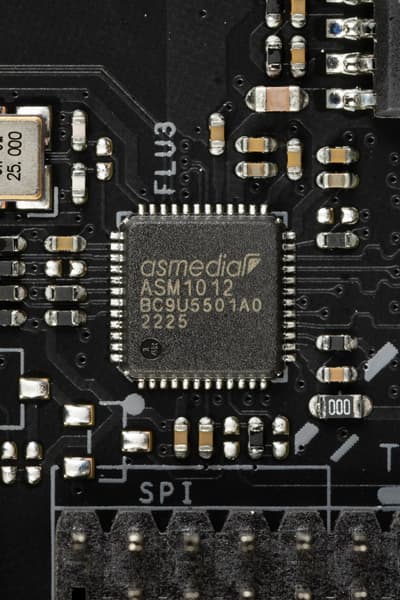

1 кнопка обновления прошивки BIOS Update
2 антенных разъема
Прочие внутренние элементы 24-контактный разъем питания ATX
2 8-контактных разъема питания EPS12V
1 слот M.2 (E-key), занят адаптером беспроводных сетей
1 разъем для подключения порта USB 3.2 Gen2x2 Type-C
1 разъем для подключения 2 портов USB 3.2 Gen1
2 разъема для подключения 3 портов USB 2.0
6 разъемов для подключения 4-контактных вентиляторов и помп ЖСО

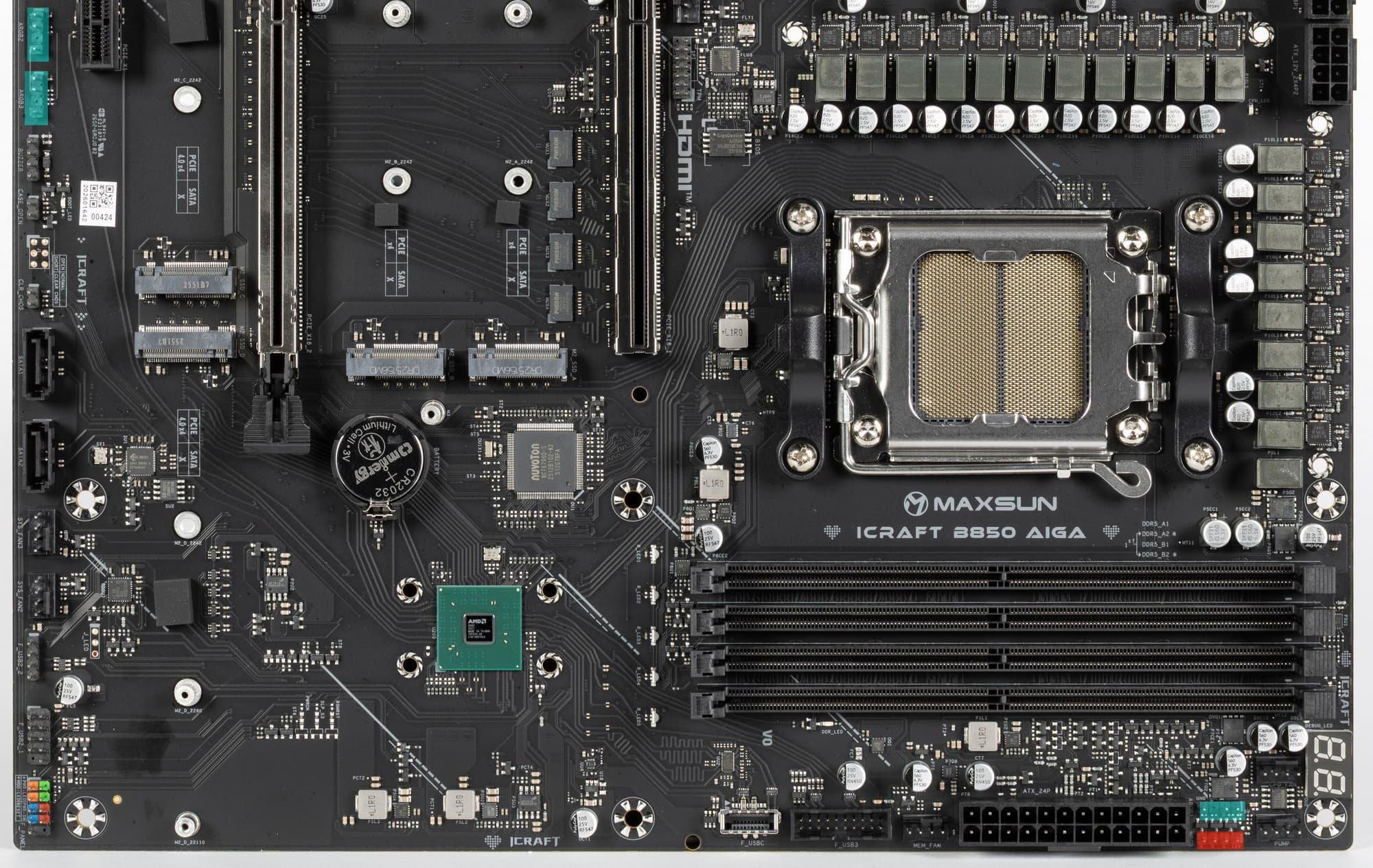

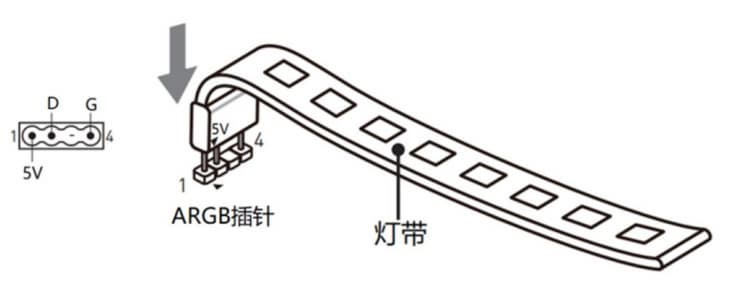

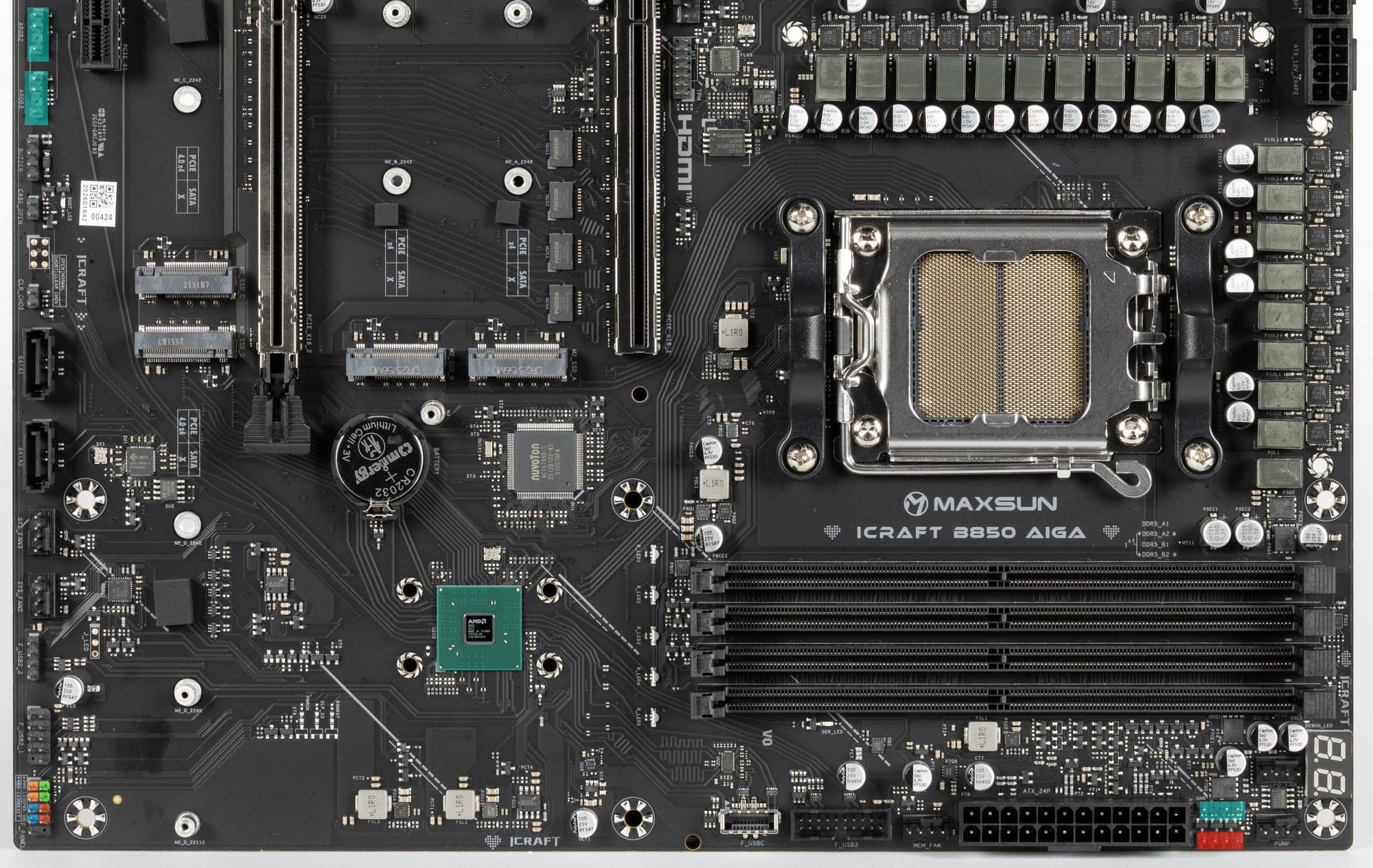

3 разъема для подключения адресуемой ARGB-ленты

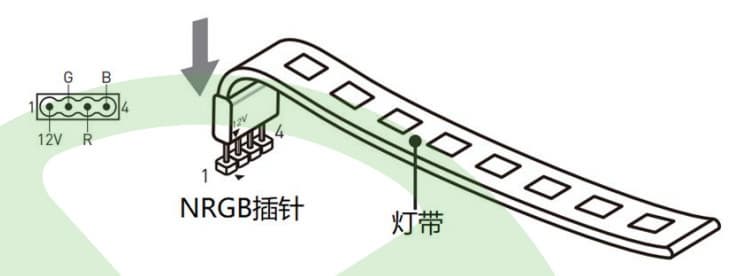

1 разъем для подключения неадресуемой RGB-ленты
1 разъем аудио для передней панели корпуса
1 переключатель сброса CMOS
1 разъем COM-порт

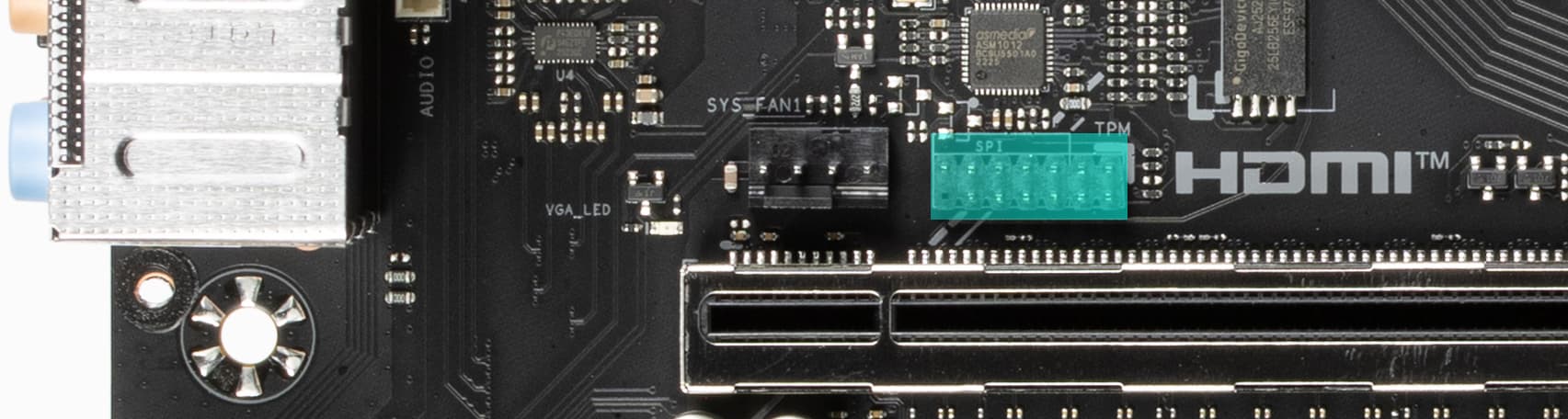

1 разъем TPM

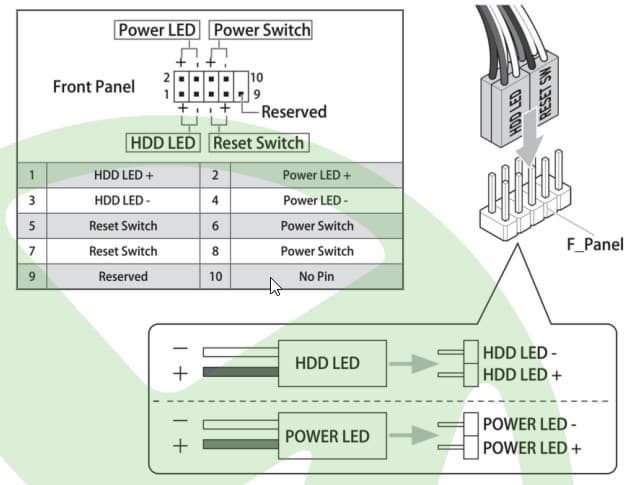

2 разъема для подключения управления с передней панели корпуса
Форм-фактор ATX (305×244 мм)
Стоимость от 18 тысяч рублей на момент публикации обзора

* - слоты PCIe x16_1 / PCIe x16_2 делят ресурсы между собой. Детали ниже.

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Все процессоры Ryzen 7000/8000/9000 поддерживают:

  • 3 порта USB 3,2 Gen2 Type-C,
  • 1 порт USB 3,2 Gen2 Type-A,
  • 1 порт USB 2.0,

Только Ryzen 7000/9000 поддерживают:

  • 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
    • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
    • 16 линий — это PCI-E 4.0 слот для видеокарт,
    • Осталось 8 линий PCIe 4.0:
      • 4 линии — это слот M.2,
      • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8700/8600 поддерживают:

  • 20 линий ввода-вывода (PCIe версии 4.0):
    • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
    • 8 линий — это PCI-E 4.0 слот для видеокарт,
    • Осталось 8 линий PCIe 4.0:
      • 4 линии — это слот M.2,
      • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8500/8300 поддерживают:

  • 14 линий ввода-вывода (PCIe версии 4.0):
    • 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
    • 4 линии — это PCI-E 4.0 слот для видеокарт,
    • Осталось 6 линий PCIe 4.0:
      • 4 линии — это слот M.2,
      • остальные 2 могут конфигурироваться производителями материнских плат на выбор.

В свою очередь чипсет B850 поддерживает до:

  • 6 портов USB 3.2 Gen2,
  • 1 порт USB 3.2 Gen2x2,
  • 6 портов USB 2.0,
  • 12 линий ввода-вывода:
    • распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
    • линии PCIe 3.0 могут включать до 4 портов SATA .

Таким образом в сумме от тандема B850+Ryzen 7000/9000 мы получаем:

  • 16 PCI-E 4.0/5.0 линий для видеокарт (от процессора);
  • 1 порт USB 3.2 Gen2x2 (от чипсета);
  • 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
  • 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
  • 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
  • 4 линии PCIe 5.0 (от процессора) на слот М.2;
  • 12 линий PCI-E 4.0 ( от чипсета и процессора), которые могут образовывать разные варианты комбинаций портов и слотов;
  • 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).

Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).

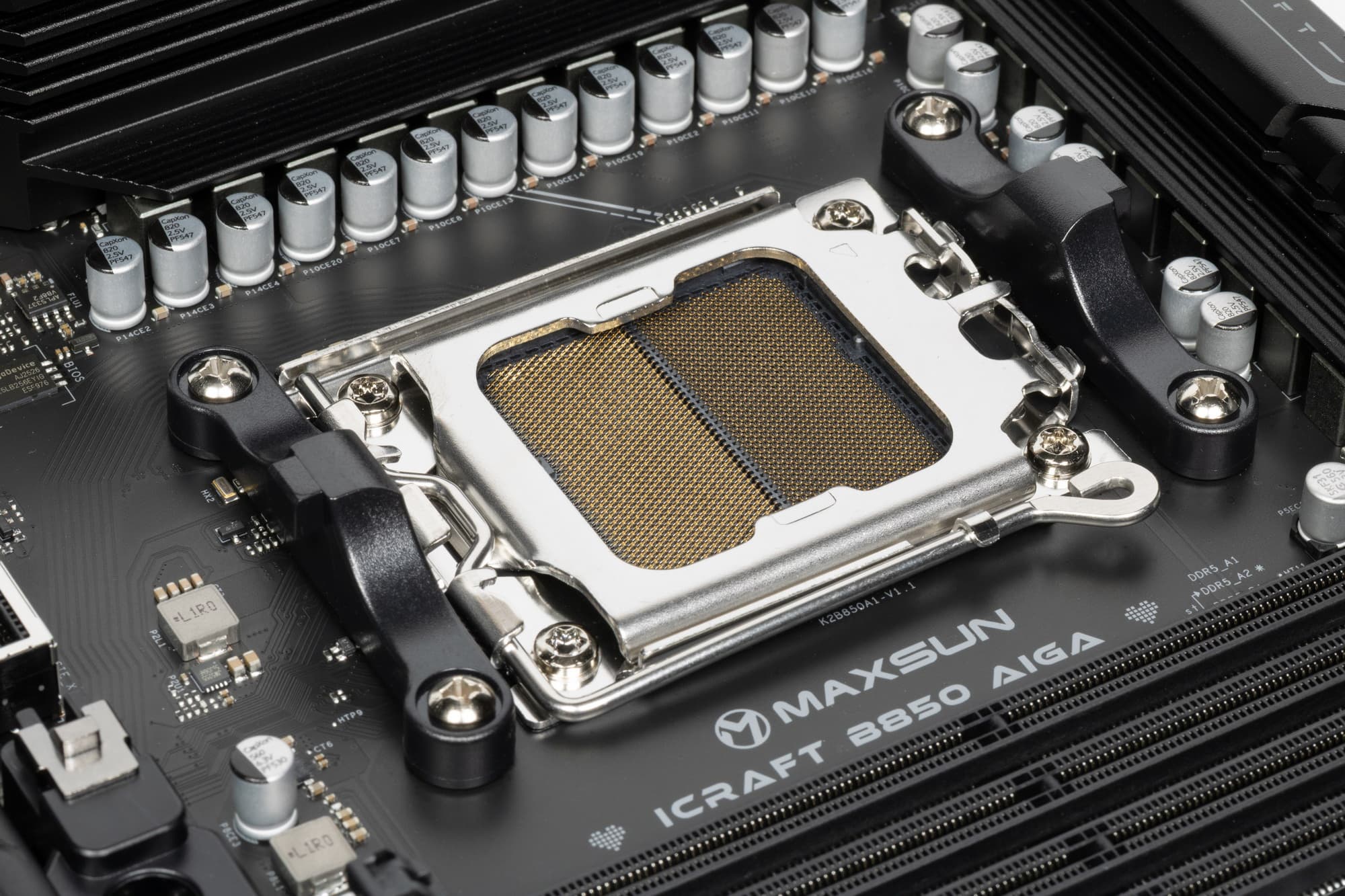

    Плата Maxsun поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

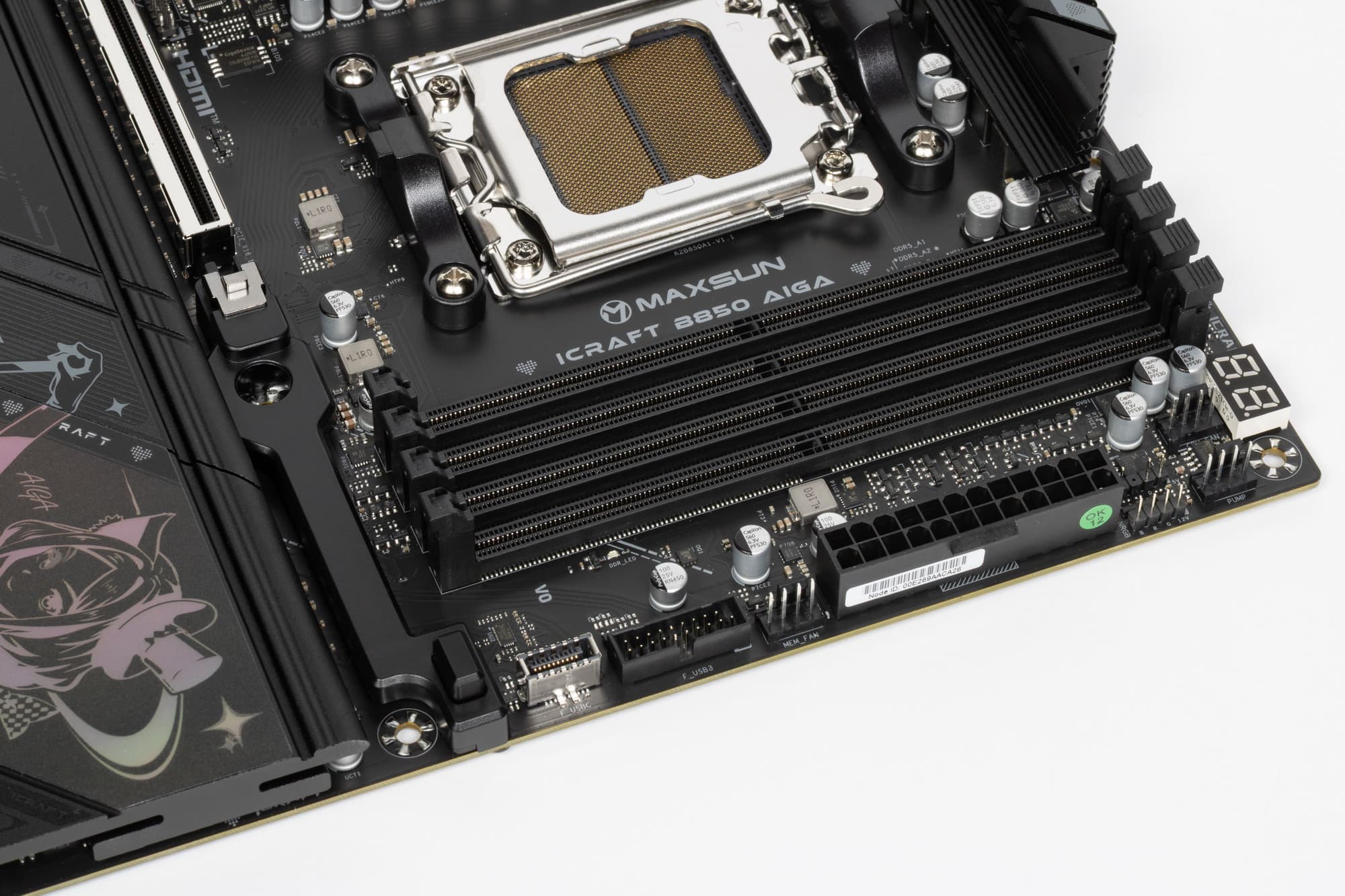

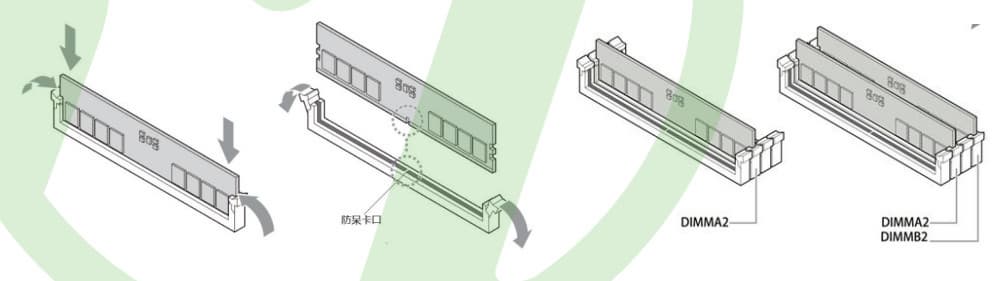

    Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2).

    Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo. Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.

    Слоты DIMM не имеют металлической окантовки.

    Периферийная функциональность: PCIe, SATA, M.2

    Выше мы изучили потенциальные возможности тандема B850+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

    Линии PCIe

    Вначале изучим распределение линий PCIe от системного чипсета B850.

    • Слот M.2_C (4 линии PCIe 4.0);
    • Слот M.2_D (4 линии PCIe 4.0);
    • Слот PCIe x1 (1 линия PCIe 3.0);
    • Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 3.0);
    • MediaTek MT7925 WIFI7/BT (Wireless) (1 линия PCIe 3.0);

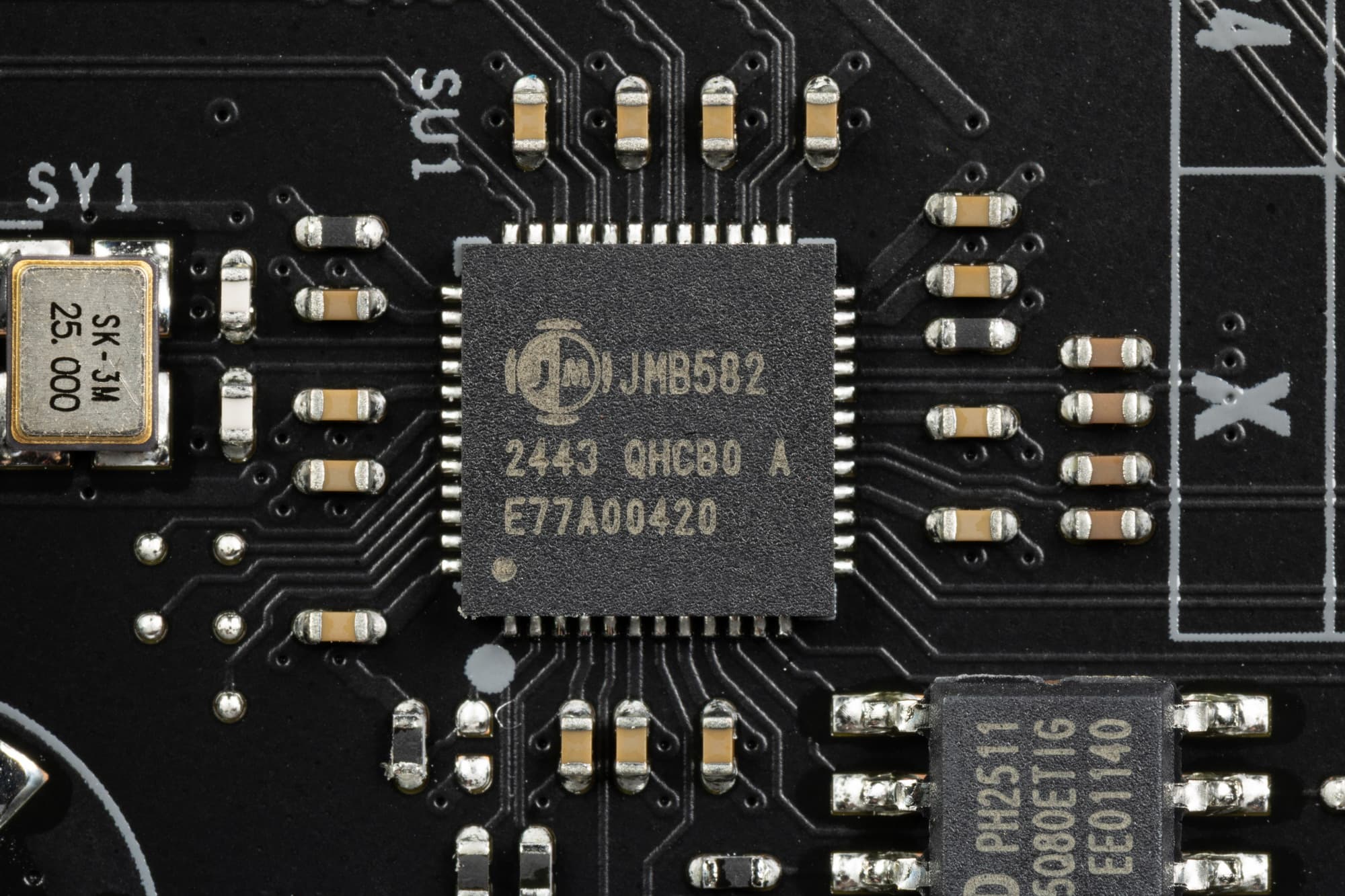

    • JMicron JMB582 (хаб для двух портов SATA) (1 линия PCIe 3.0);

    12 линий PCIe (8 PCIe 4.0 + 4 SATA (PCIe 3.0)) оказались занятыми. Контроллер JMicron JMB582 обеспечивает работу двух портов SATA 1/2.

    Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:

    • Порт M.2 (M.2_1) (4 линии PCIe 5.0);

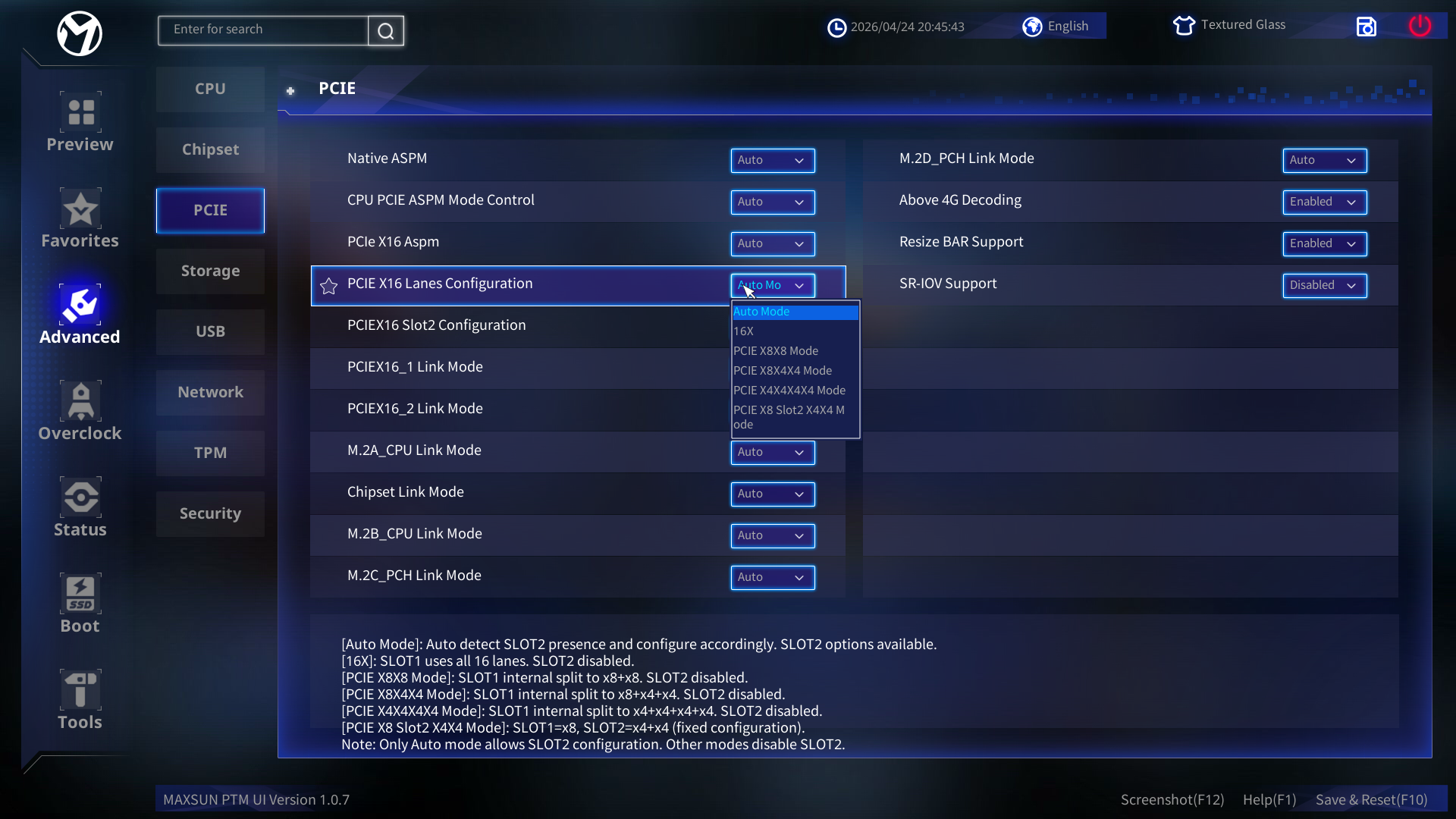

    • Переключатель: или слот PCIe x16_1 (16 линий PCIe 5.0) + слот PCIe x16_2 отключен, или слот PCIe x16_1 (8 линий PCIe 5.0) + слот PCIe x16_2 (8 линий PCIe 5.0);
    • Порт M.2 ( M.2_2) (4 линии PCIe 5.0)

    В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеками выпусков до RTL 4xxx идет путем эмуляции PCI шины (как и в нашем случае), а вот начиная с RTL4xxx, требуются уже линии USB 2.0.

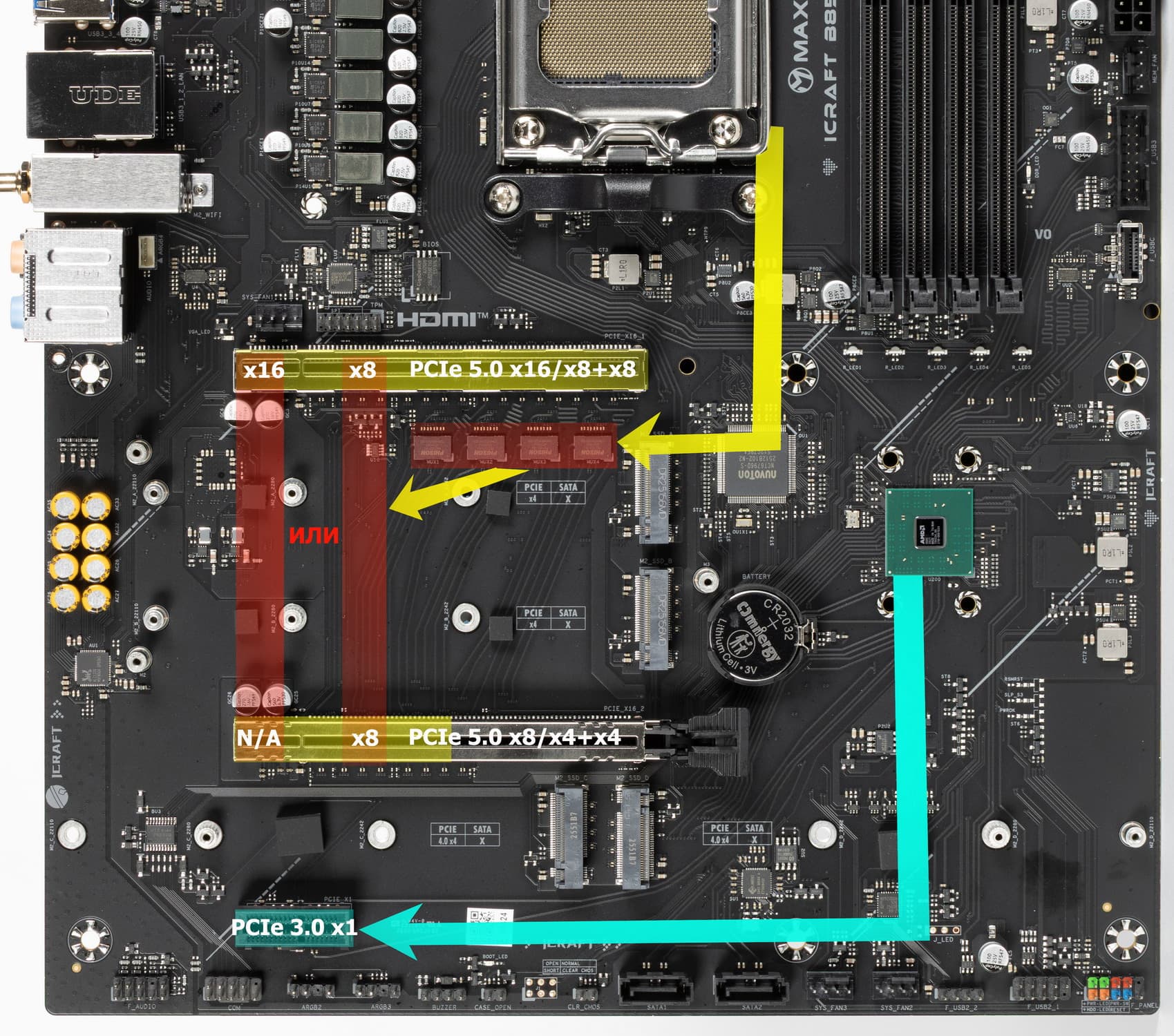

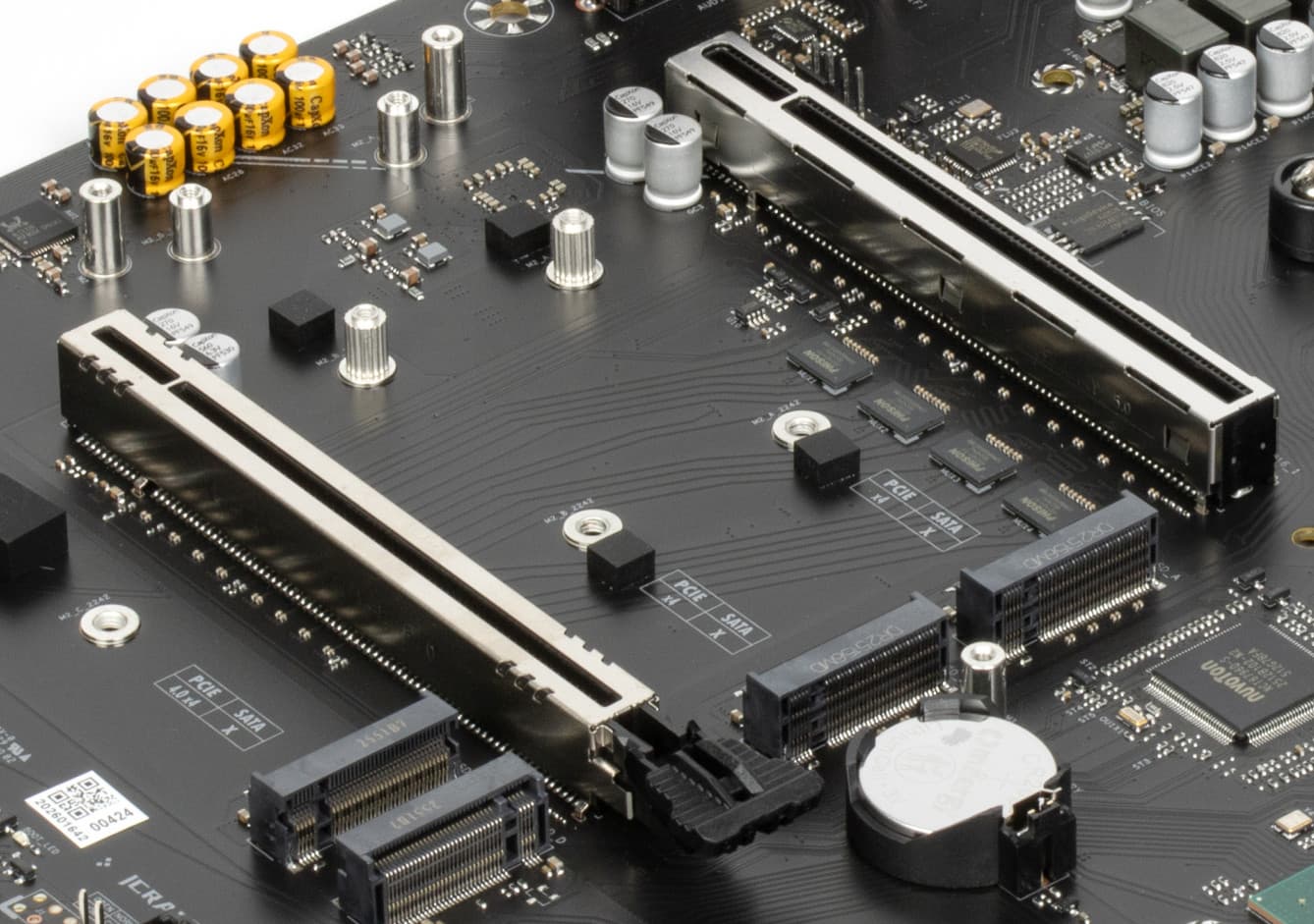

    В целом про слоты PCIe.

    Всего на плате есть 3 слота PCIe: первые два слота – в форм-факторе x16 («длинные»): слоты PCIe x16_1/2 (для видеокарт или других устройств), и PCIe x1 слот (1 линия PCIe 3.0). Слоты PCIe x16_1/2 делят ресурсы между собой и подключены к центральному процессору: Слот PCIe x1 подключен к чипсету.

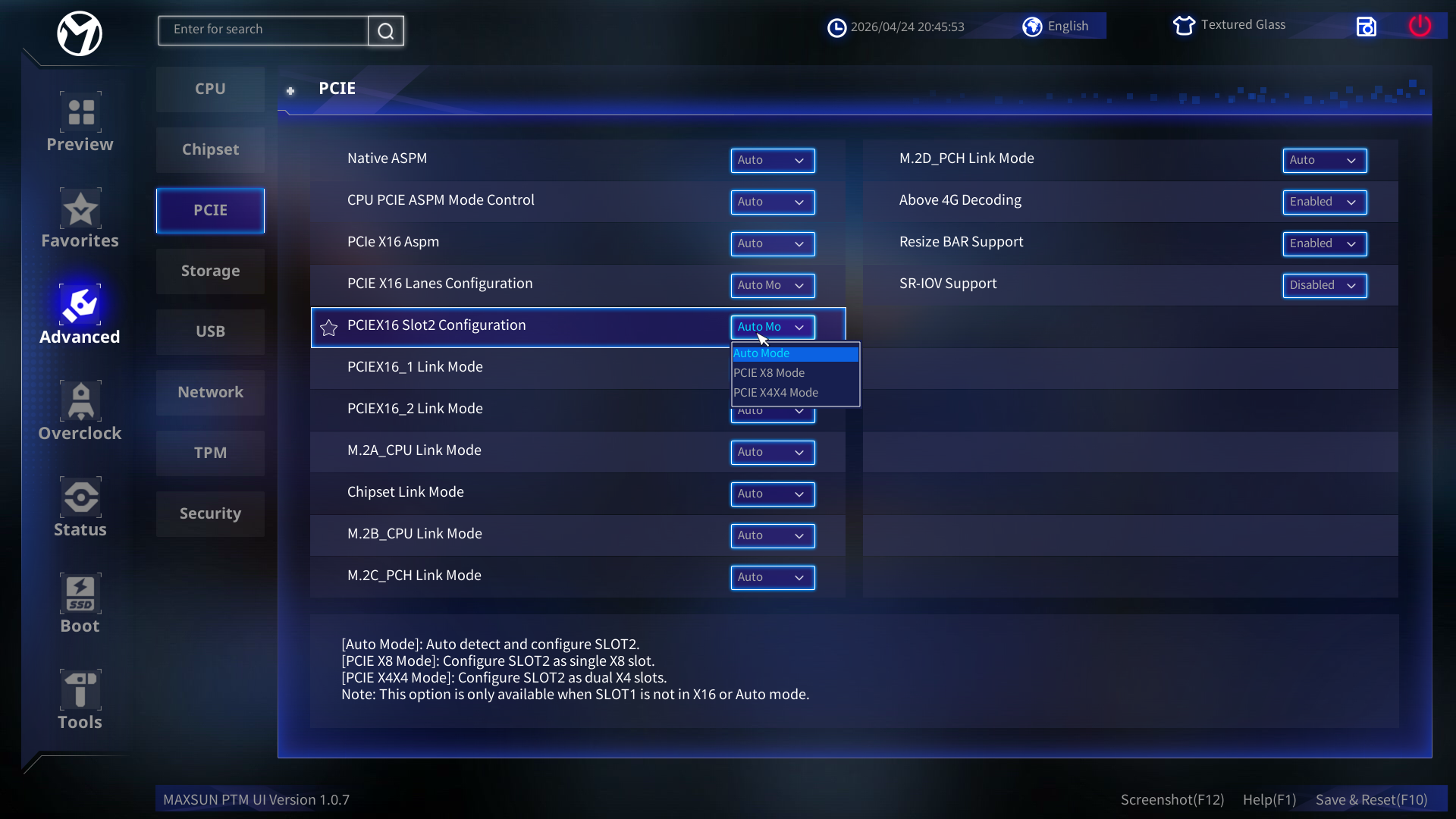

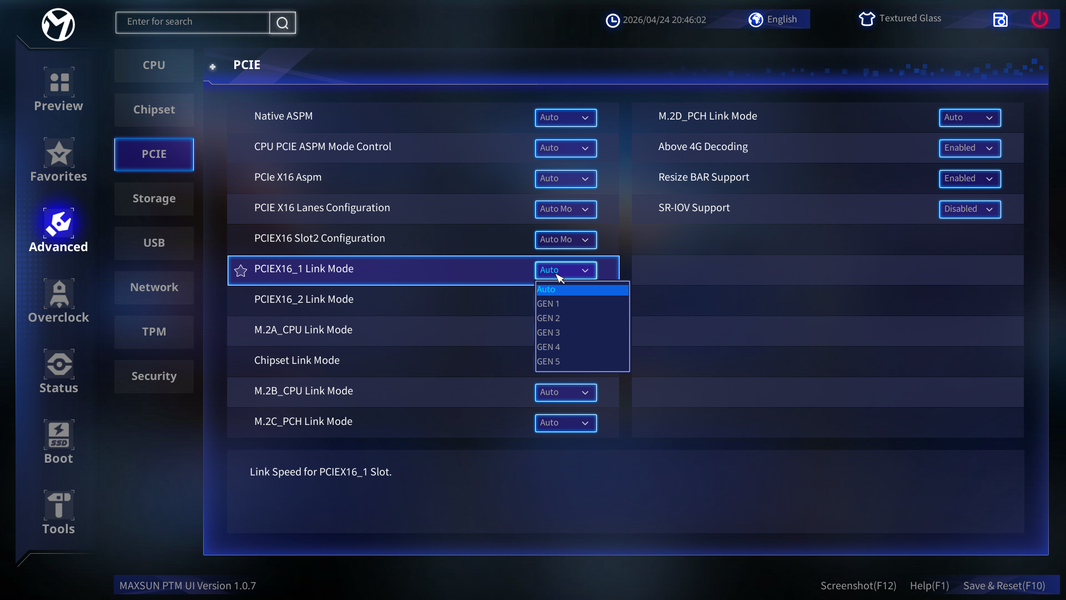

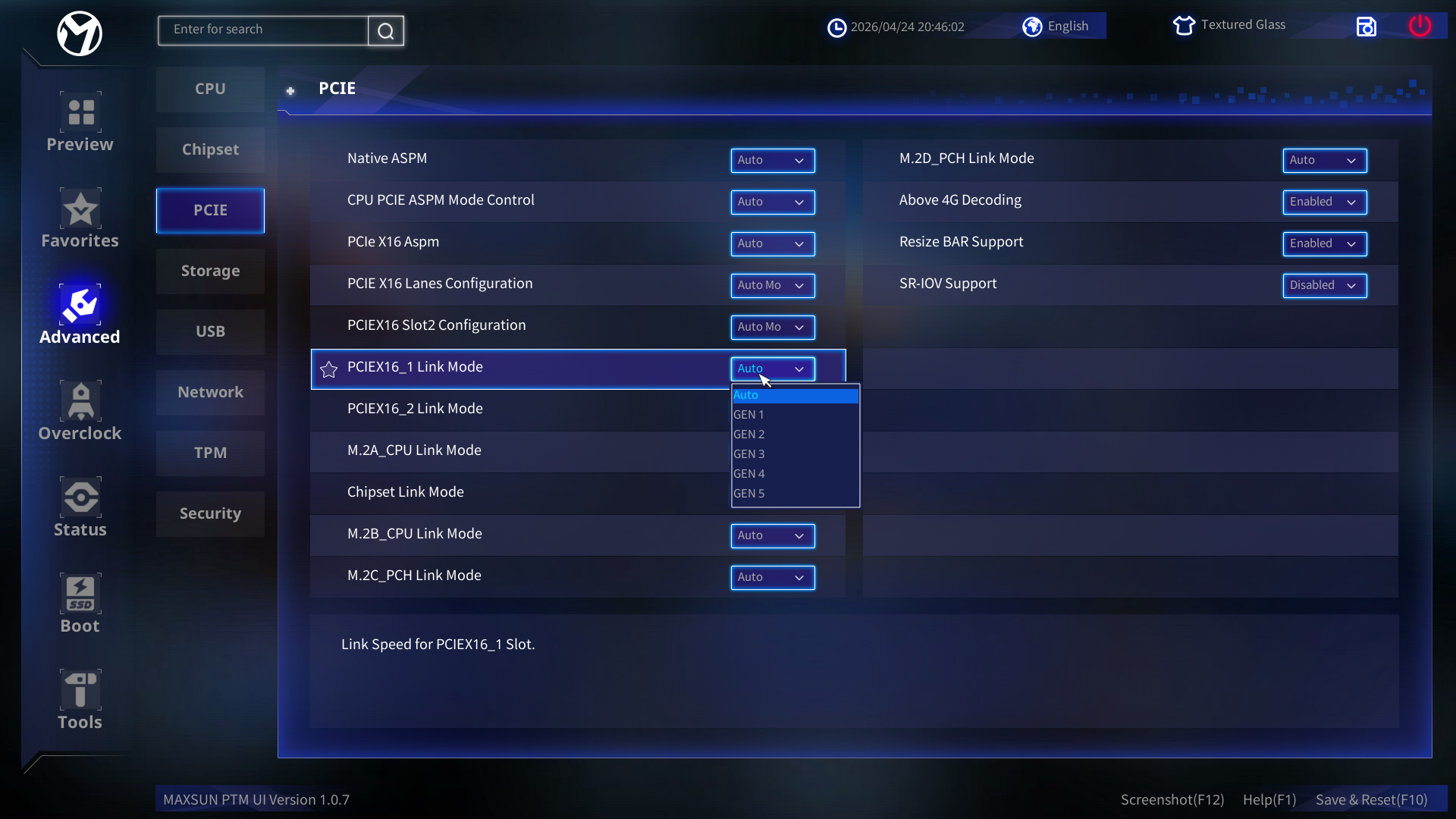

    Как видим, перераспределение линий PCIe 5.0 на этой материнке имеется, поэтому задействованы мультиплексоры Phison.

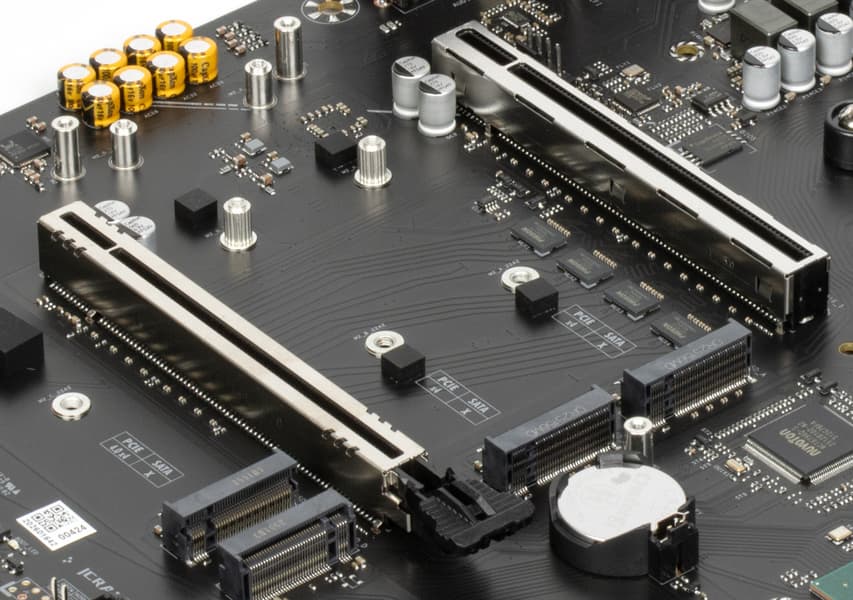

    Два слота PCIe x16 имеют металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слоты от электромагнитных помех.

    Матплата позволяет смонтировать СО любого размера.

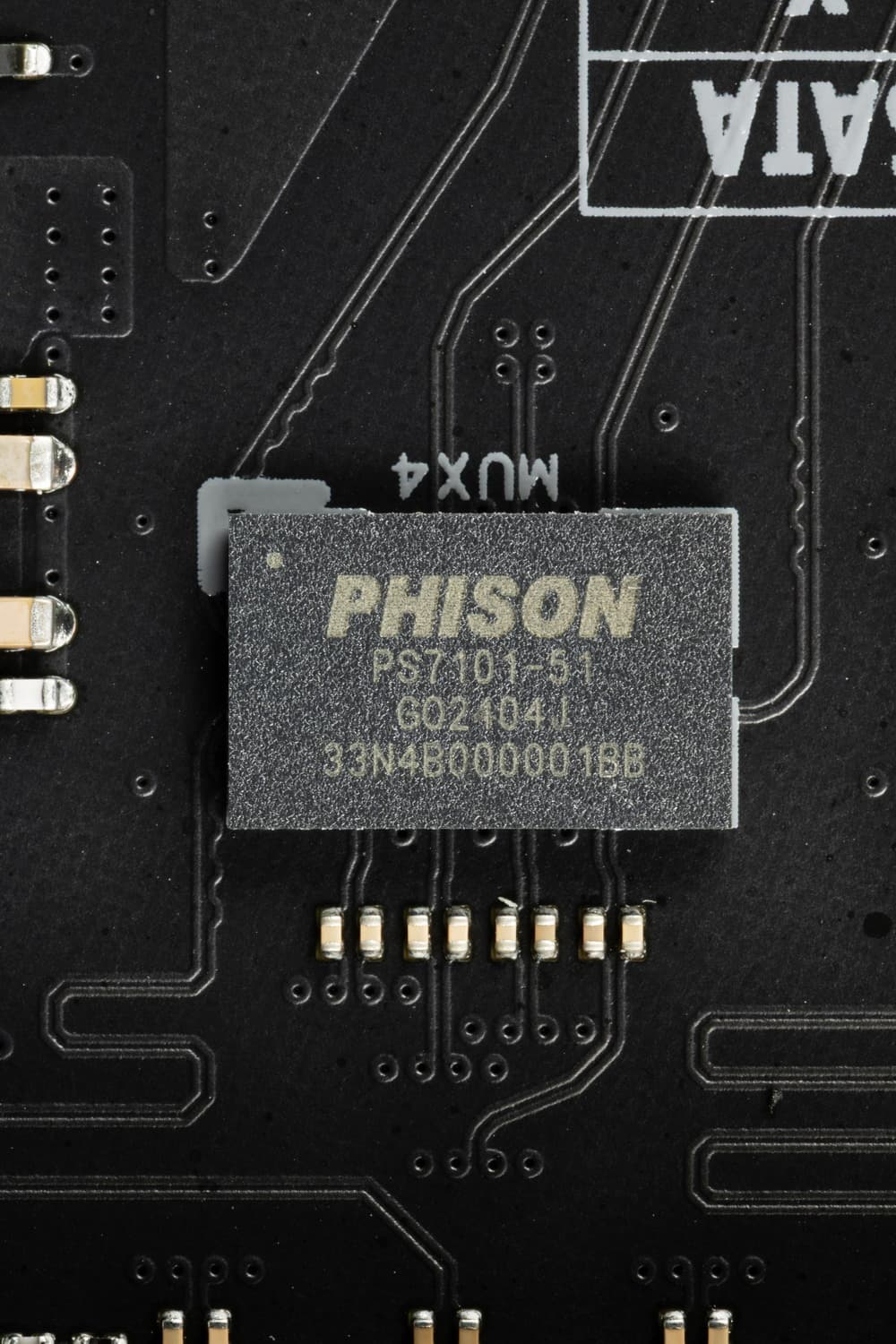

    Усилителей (ре-драйверов) шин PCIe 4.0/5.0 нет.

    Накопители

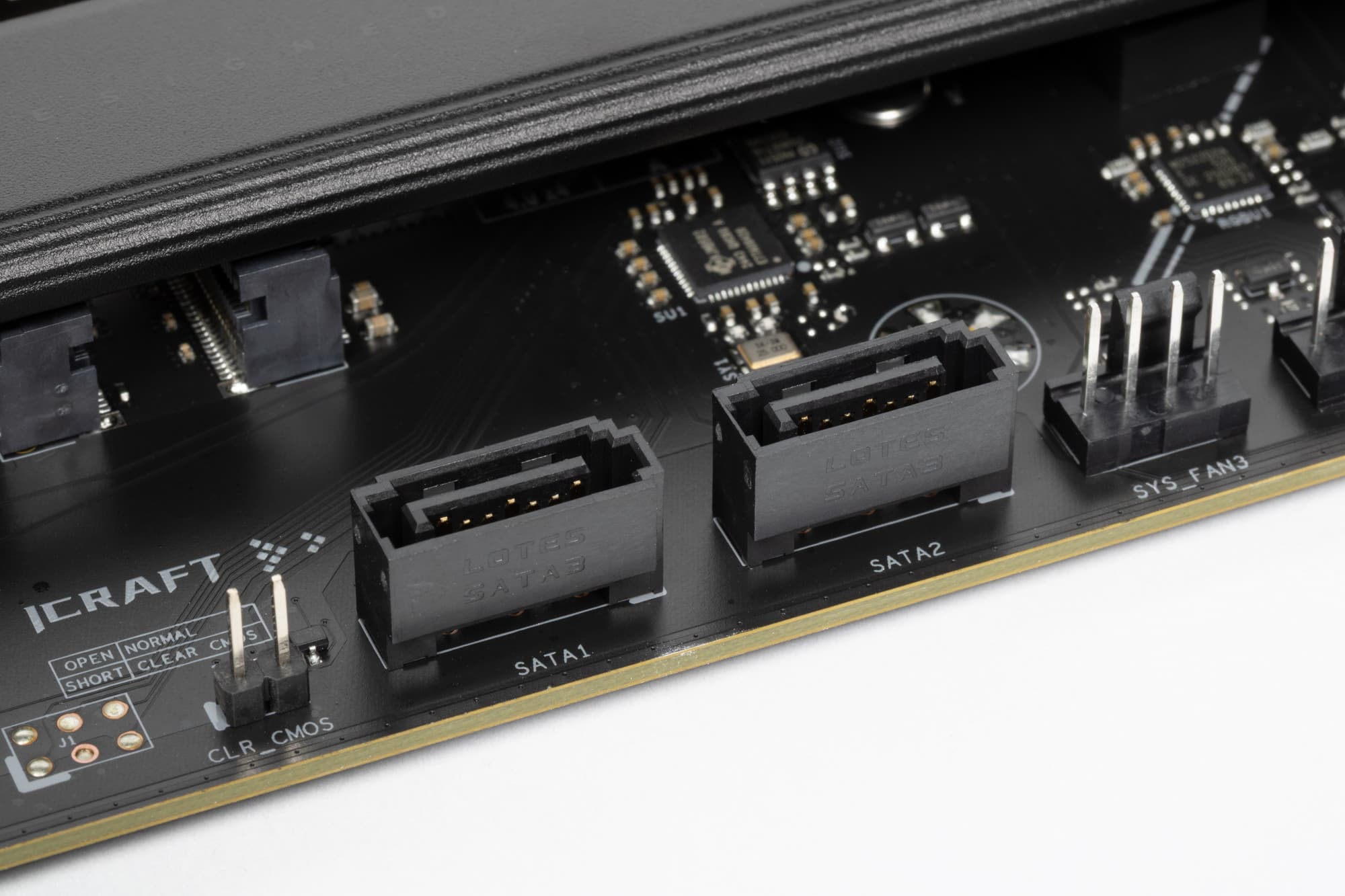

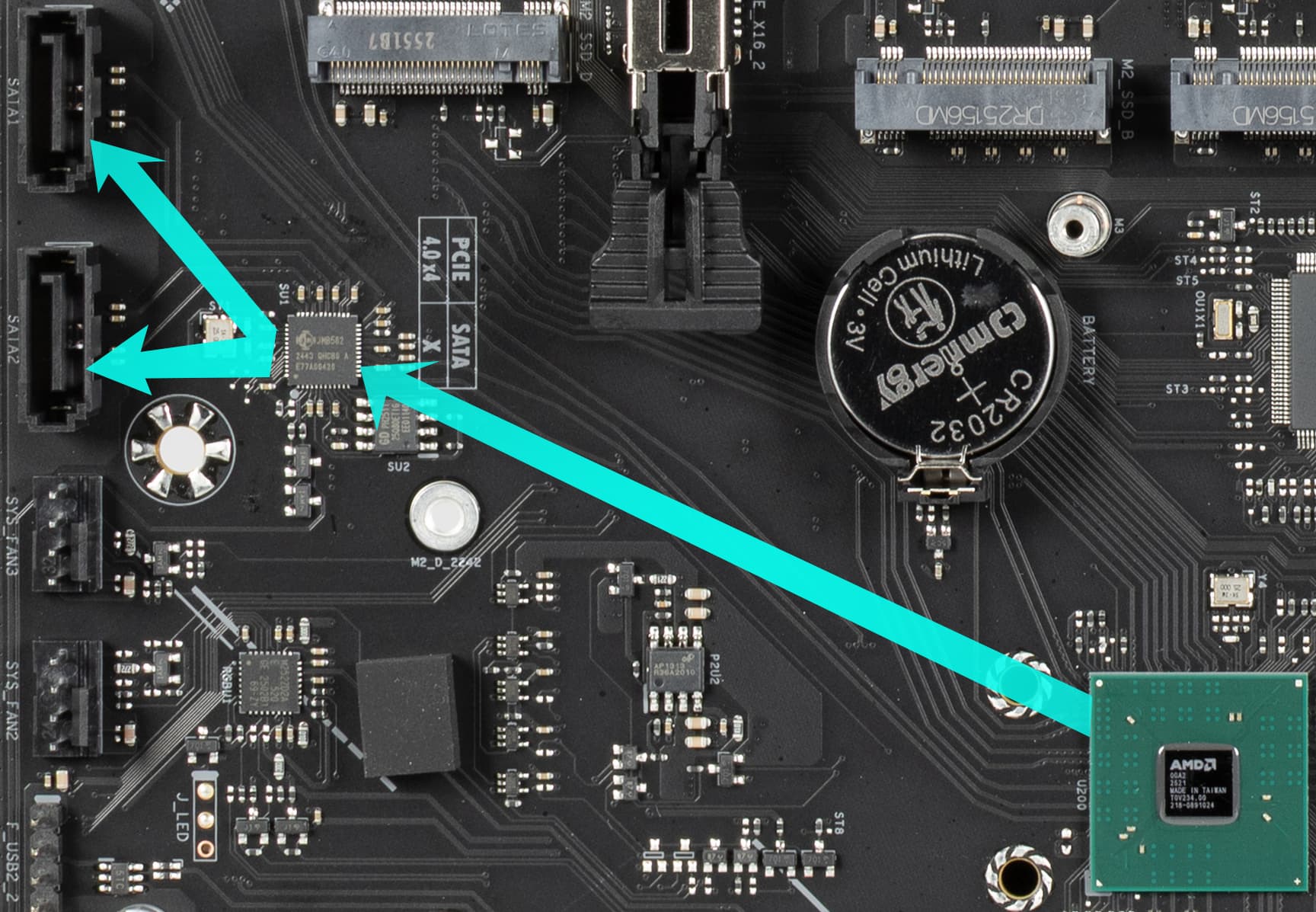

    Всего у платы 2 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2. 2 порта SATA 1,2 реализованы через хаб JMicron JBM582, который получает 1 линию PCIe 3.0 от чипсета B860.

    Порты размещены в нижнем углу матплаты, ориентированы вертикально.

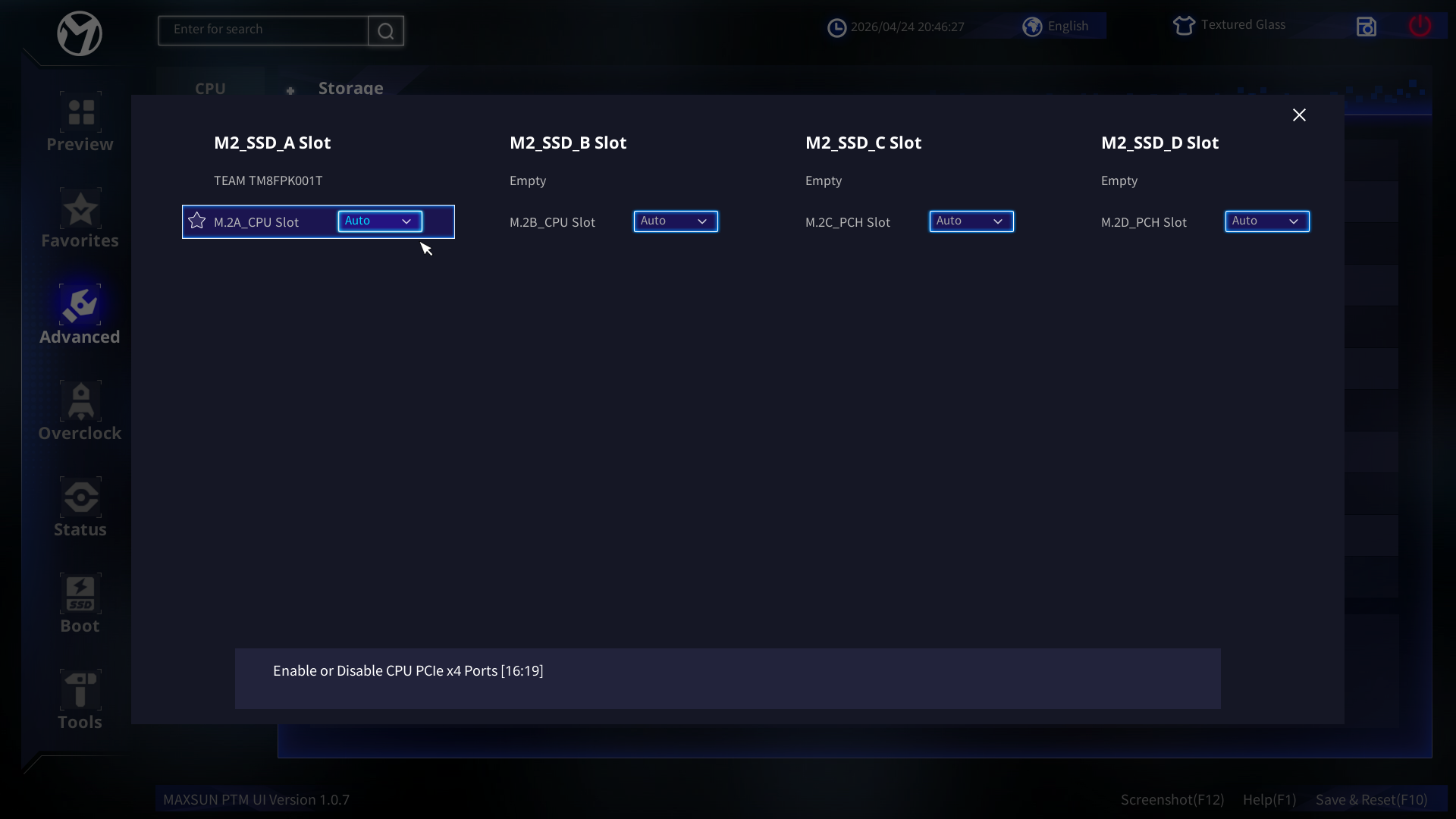

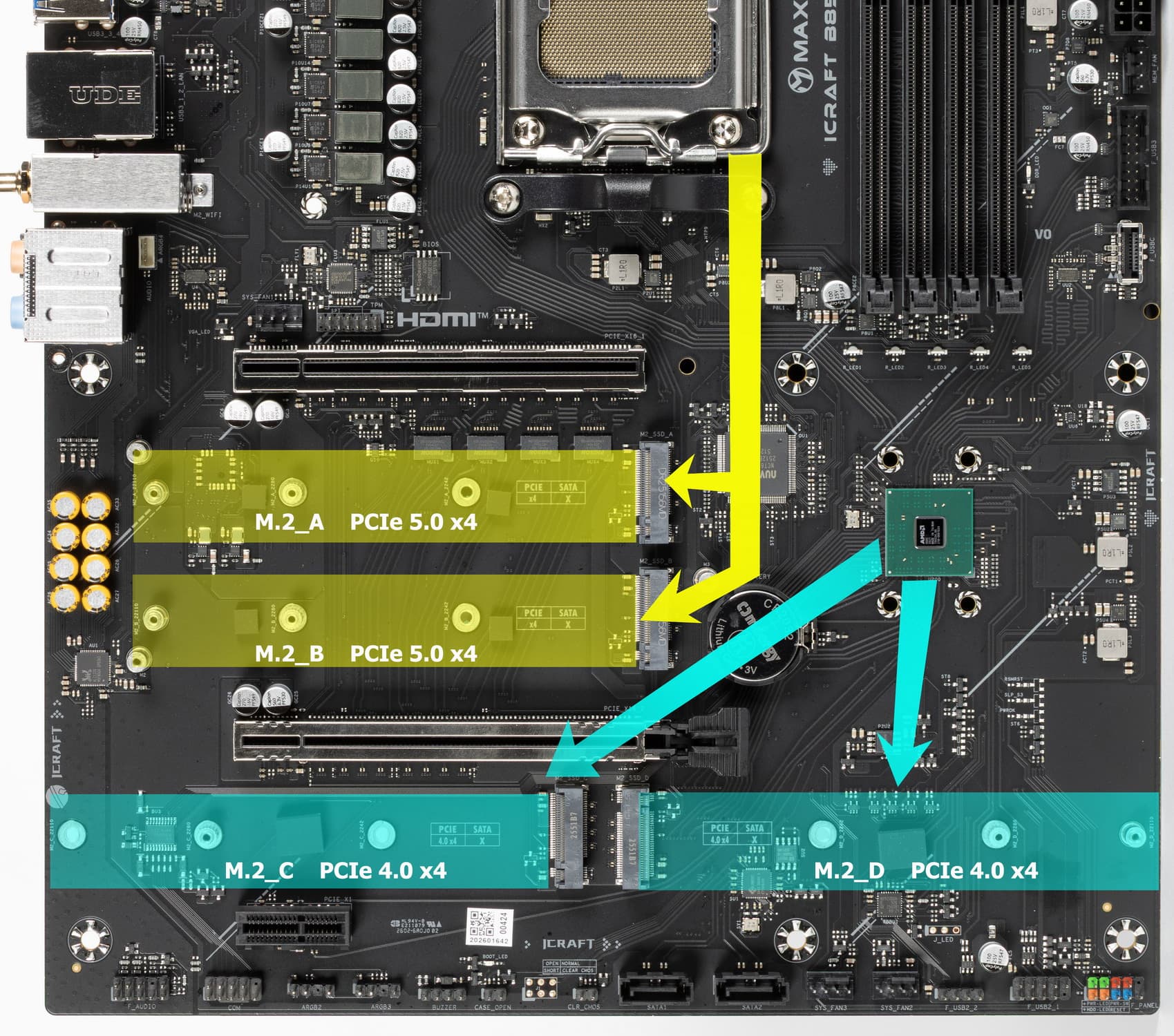

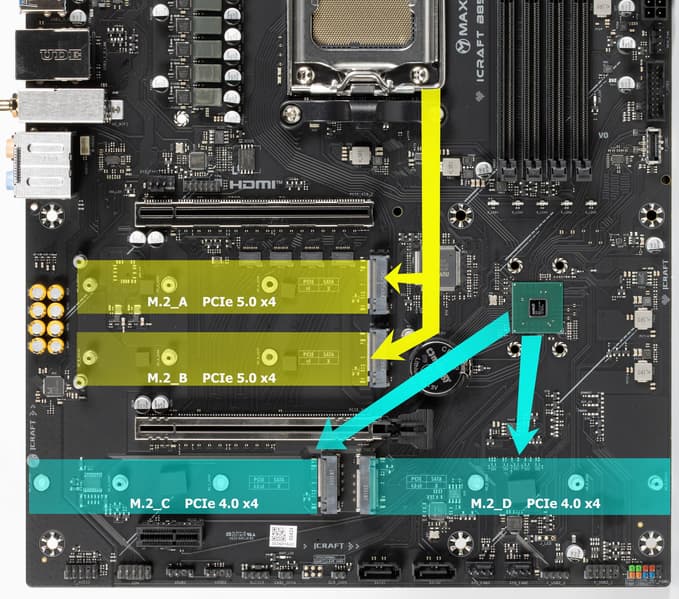

    Теперь по слотам M.2

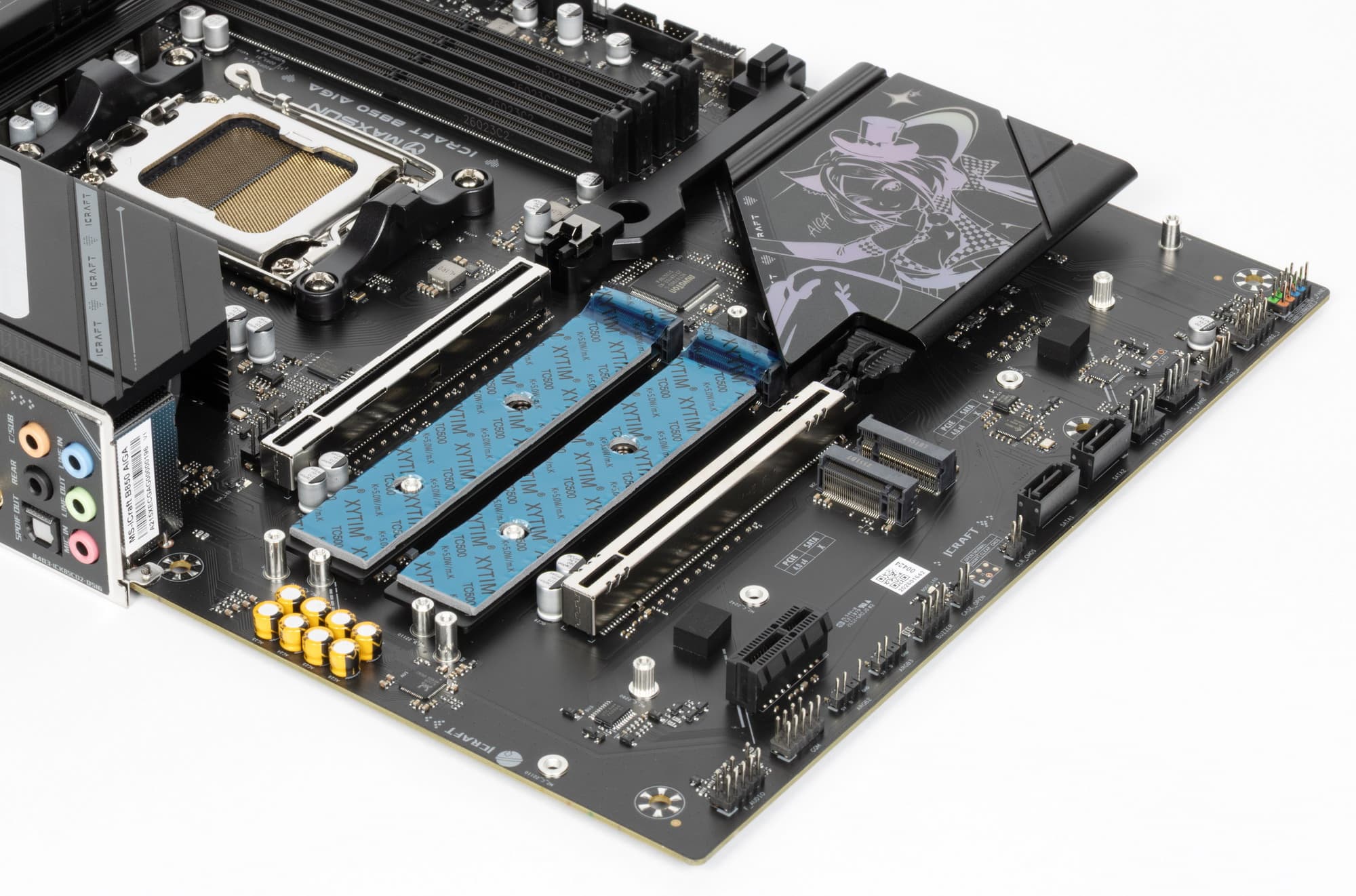

    Материнская плата имеет 4 гнезда форм-фактора М.2.

    Третий и четвертый слоты M.2 (M.2_C/D) получают данные от чипсета B850 (PCIe 4.0), а первые два — от CPU (PCIe 5.0). Все слоты M.2 работают с модулями только с PCIe интерфейсом. Все слоты M.2 поддерживают модули с размерами 22110, 2280 и 2242.

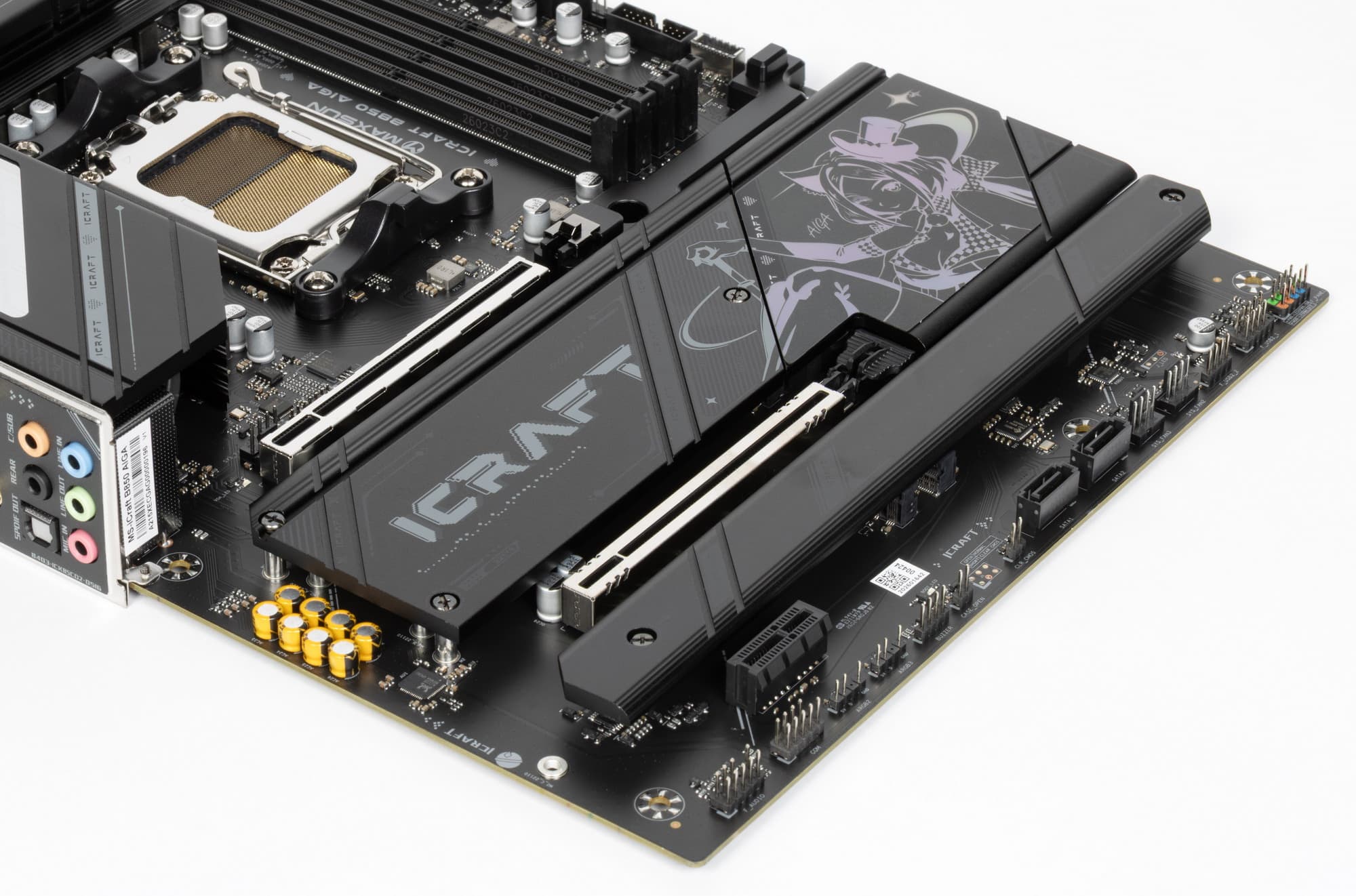

    Все слоты M.2 имеют штатное охлаждение. Слоты по-парно имеют общие радиаторы.У слотов M.2_A/B имеются еще радиаторы для охлаждения тыльных сторон модулей SSD.

    Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

    USB-порты

    Большинство портов выведено на заднюю панель матплаты.

    Напомню, что чипсет B850 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.

    Чипсет также обладает 12ю линиями PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 12 линий).

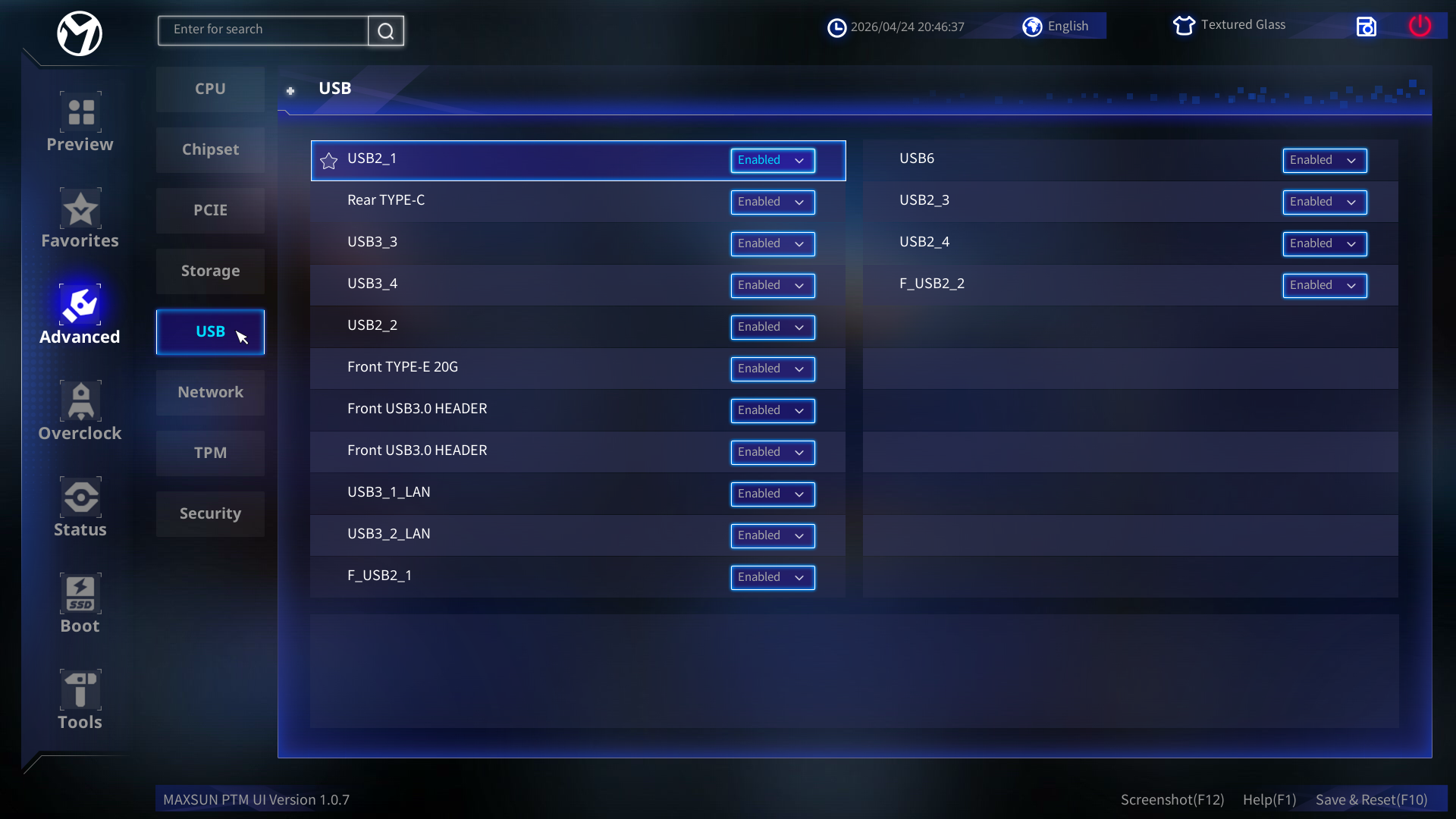

    Всего на материнской плате — 15 портов USB:

    • Порт USB4 не реализован;
    • 1 порт USB 3.2 Gen2x2: реализован через B850 и представлен внутренним портом Type-C
      (для подключения к соответствующему разъему на передней панели корпуса);
    • 5 портов USB 3.2 Gen2: 4 реализованы через CPU и представлены на задней панели портами Type-A (красного цвета); еще 1 реализован через B850 и представлен на задней панели портом Type-C;

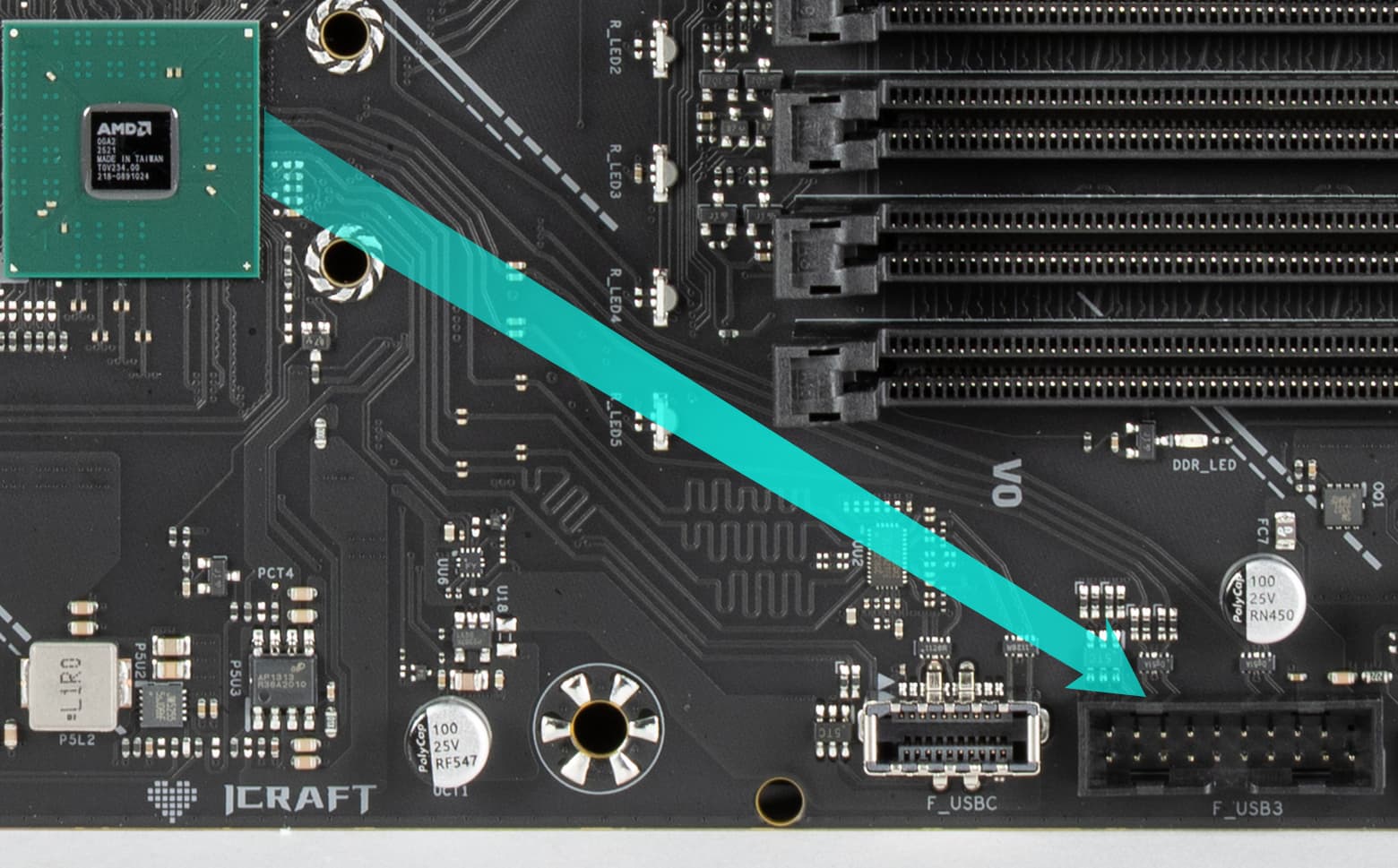

    • 2 порта USB 3.2 Gen1: все реализованы через B850 и представлены внутренним разъемом
      на материнской плате на 2 порта;

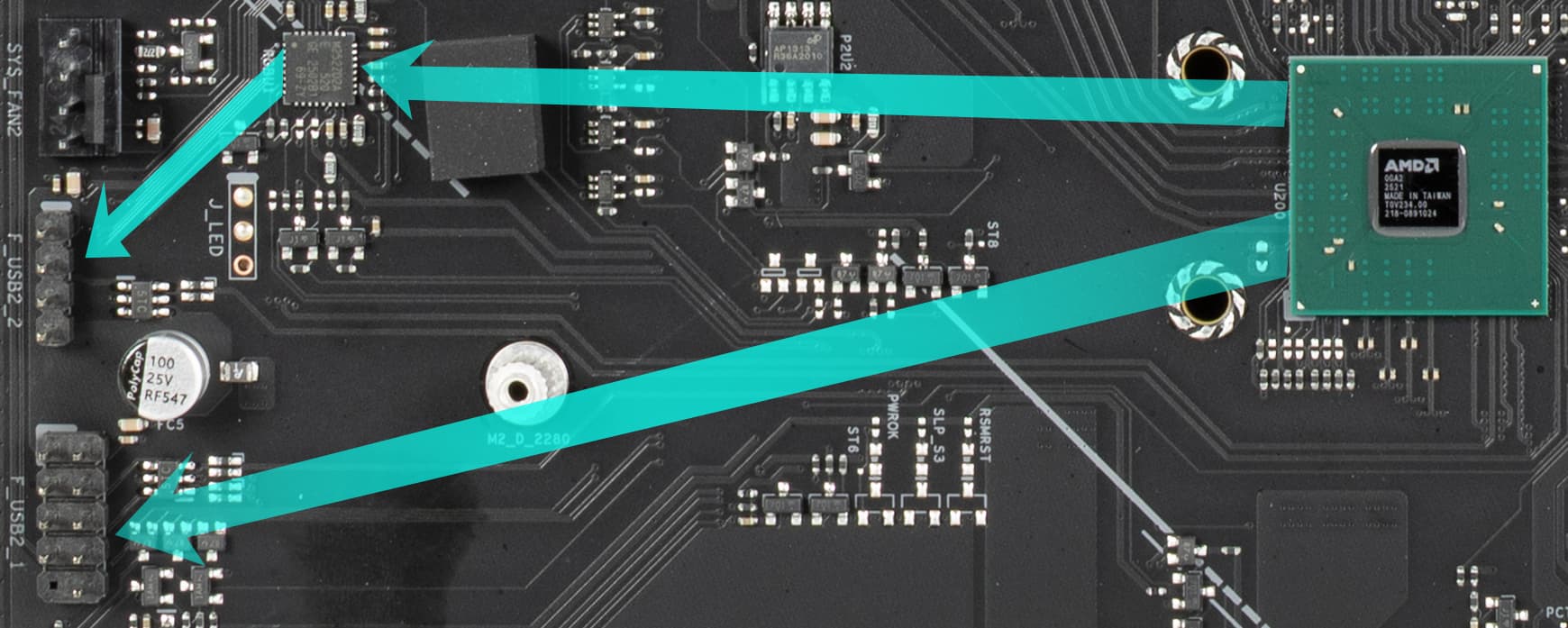

    • 7 портов USB 2.0/1.1: 6 реализованы через B850 и 2 представлены внутренним разъемом
      на материнской плате на 2 порта; еще 4 представлены на задней панели портами Type-A (черного цвета); и один реализован через контроллер Nuvoton M252ZD2A
      (на него потрачена 1 линия USB 3.2 Gen1 от B850, тот же контроллер использован для реализации порта USB 2.0 для нужд ARGB/RGB).

    Таким образом:

    Через CPU реализовано портов USB (выделенных и на поддержку):

    • на поддержку Bluetooth (беспроводной контроллер MT7925) – 1 линия USB 2.0;
    • 4 выделенных USB 3.2 Gen2;

    Через чипсет B850 реализовано портов USB (выделенных и на поддержку):

    • 1 выделенный USB 3.2 Gen2x2;
    • 1 выделенный USB 3.2 Gen2;
    • 2 выделенных USB 3.2 Gen1;

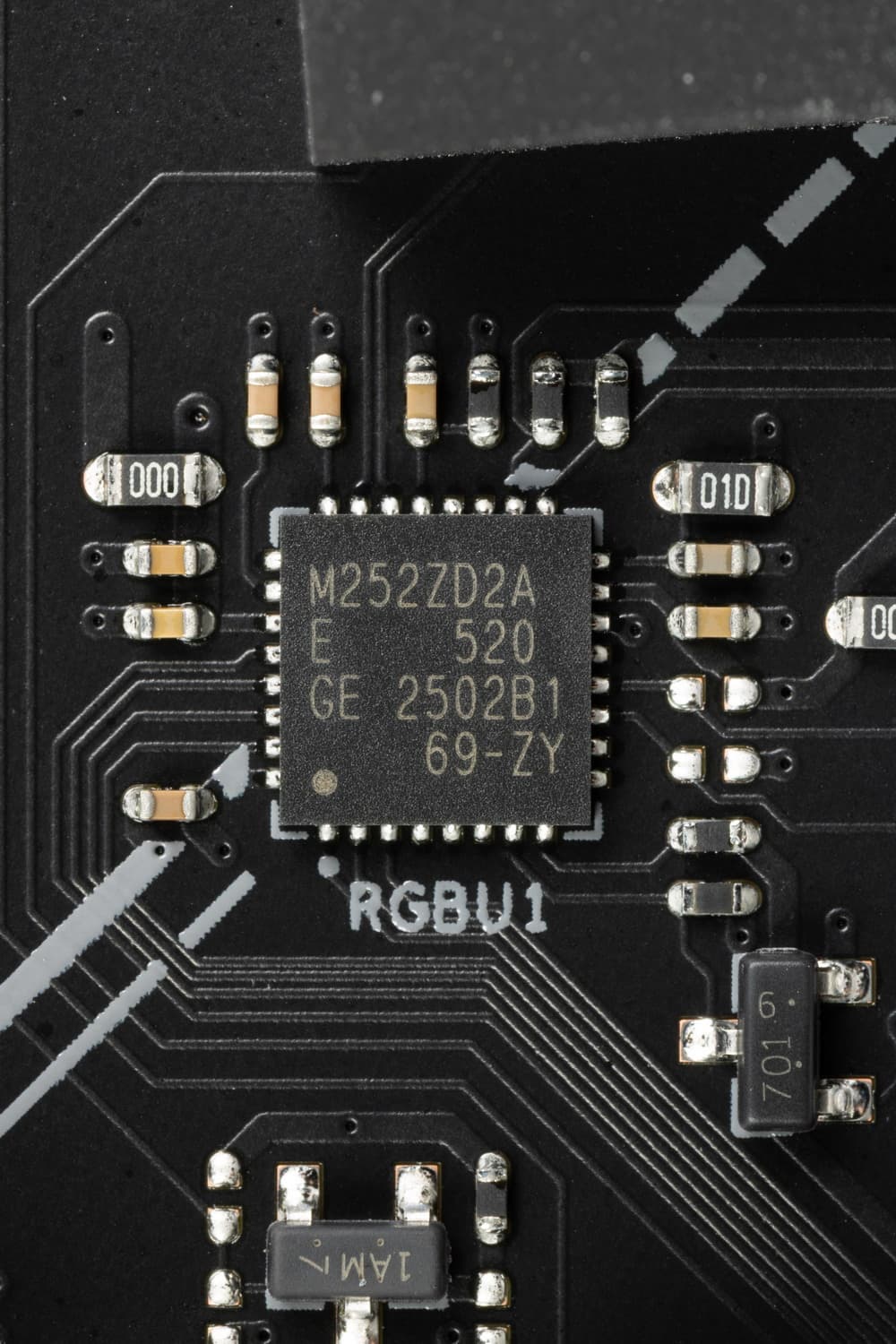

    • на поддержку контроллера Nuvoton M252ZD2A – 1 линия USB 3.2 Gen1;
    • 6 выделенных USB 2.0/1.1;

    = 5 высокоскоростных портов и 6 USB 2.0 портов (выделенные порты).

    Плюс 12 линий PCIe, выделенные на поддержку иной периферии. Итого, у B850 в данном случае реализовано 17 высокоскоростных портов.

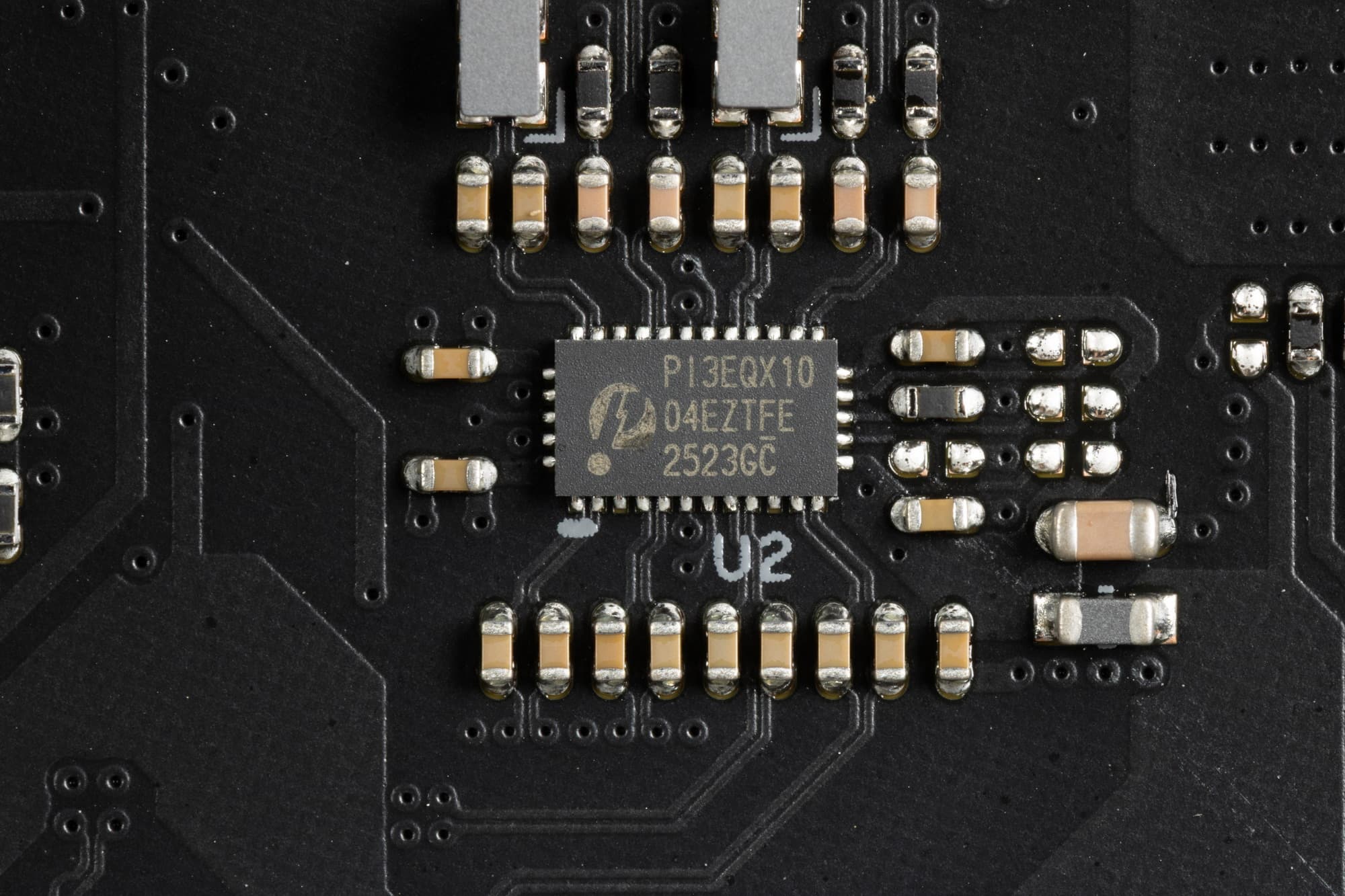

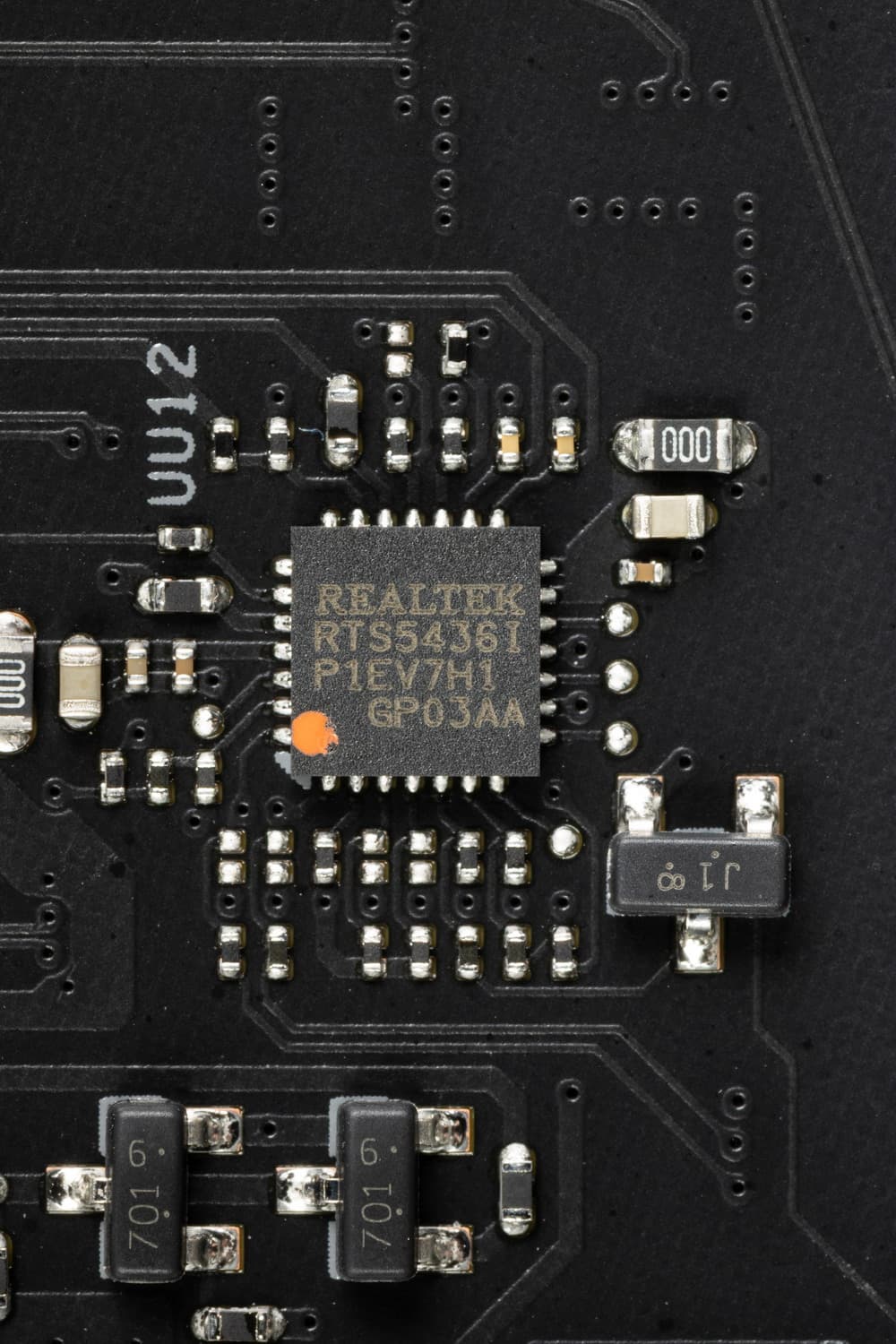

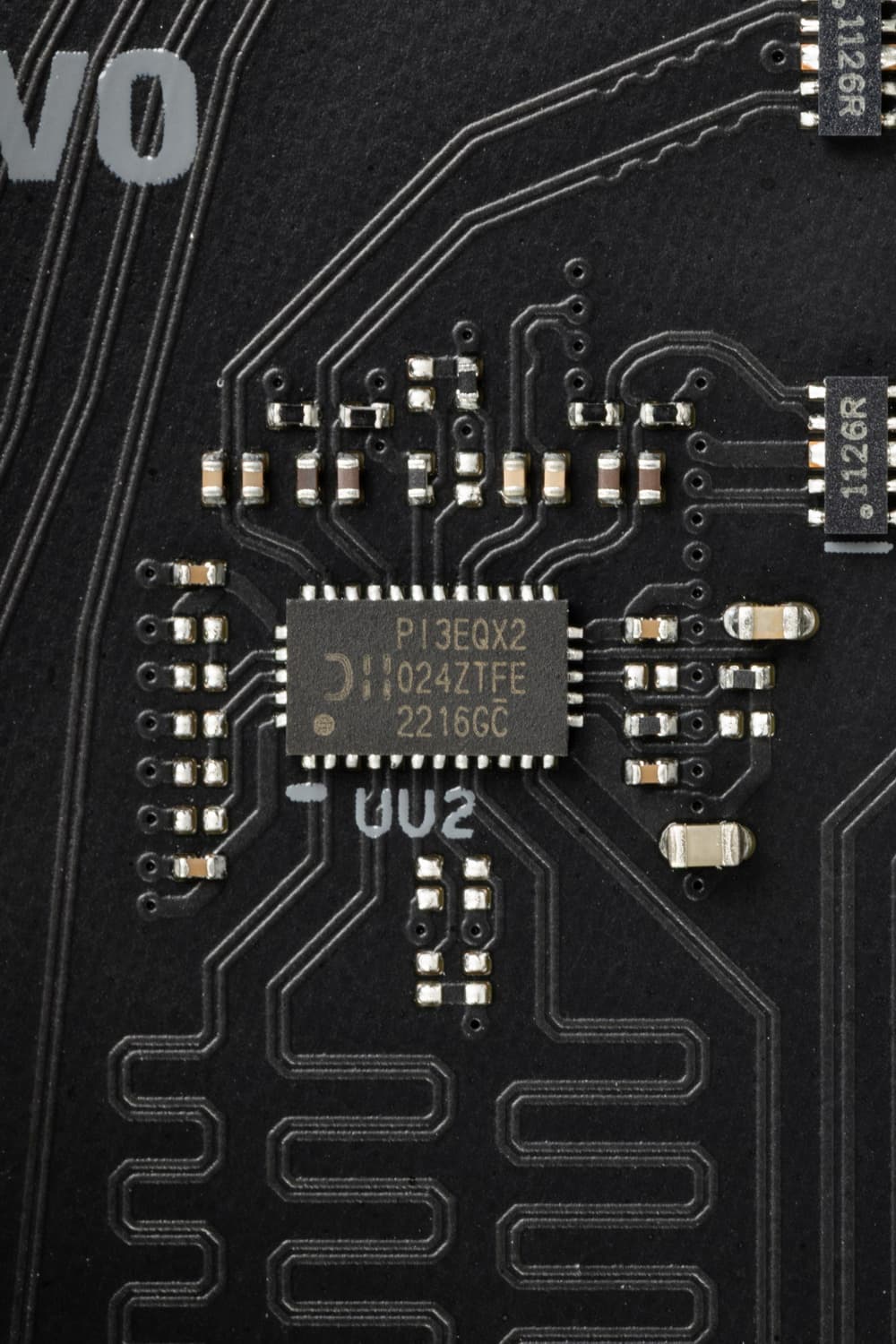

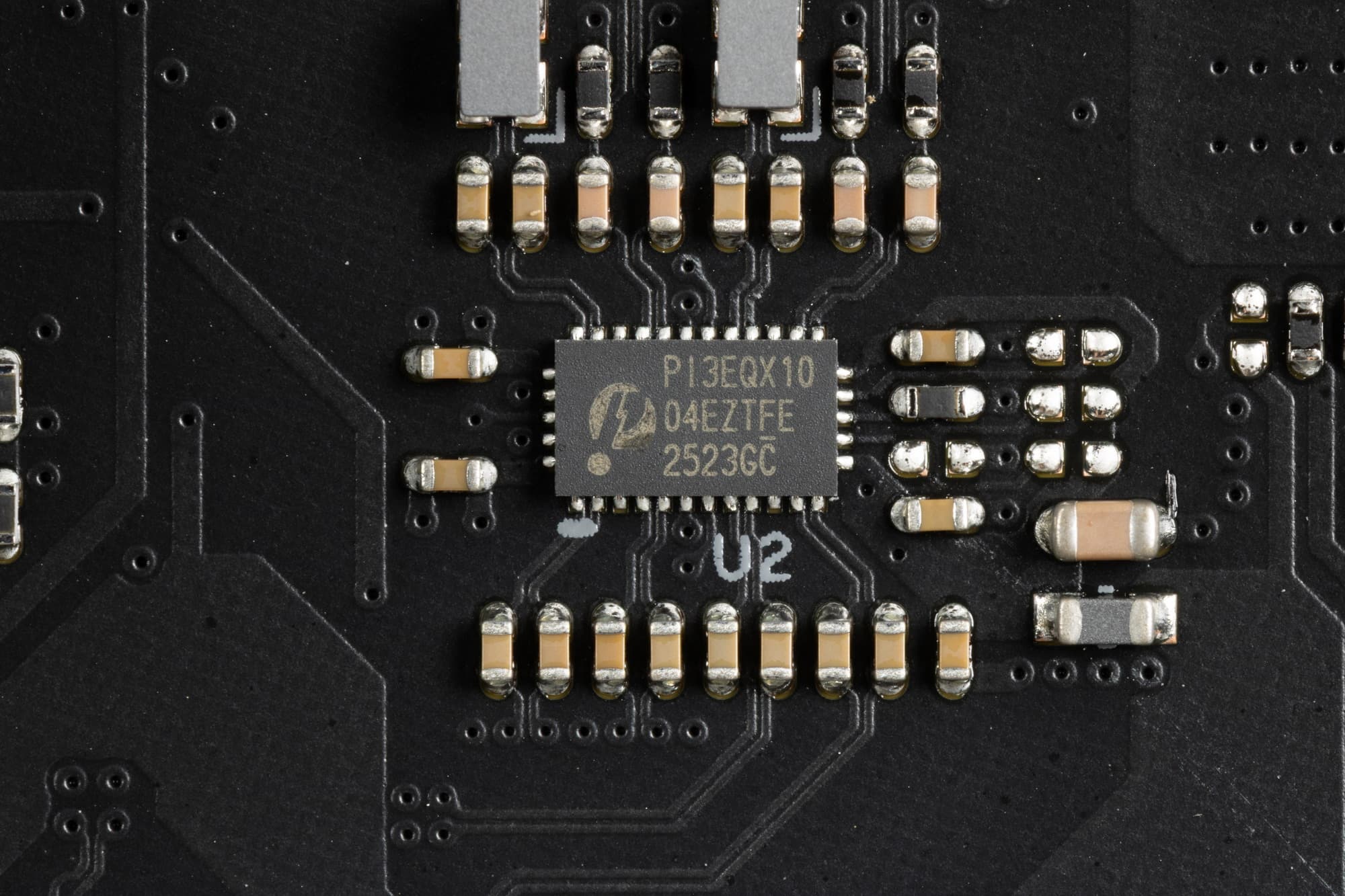

    USB 3.2 Gen2 порты Type-A на задней панели оснащены ре-драйверами. А также порты USB 3.2 Gen2x2 (внутренний Type-C) и 3.2 Gen2 (Type-C на задней панели) оснащены усилителями питания для обеспечения быстрой зарядки мобильных устройств.

    Сетевые интерфейсы

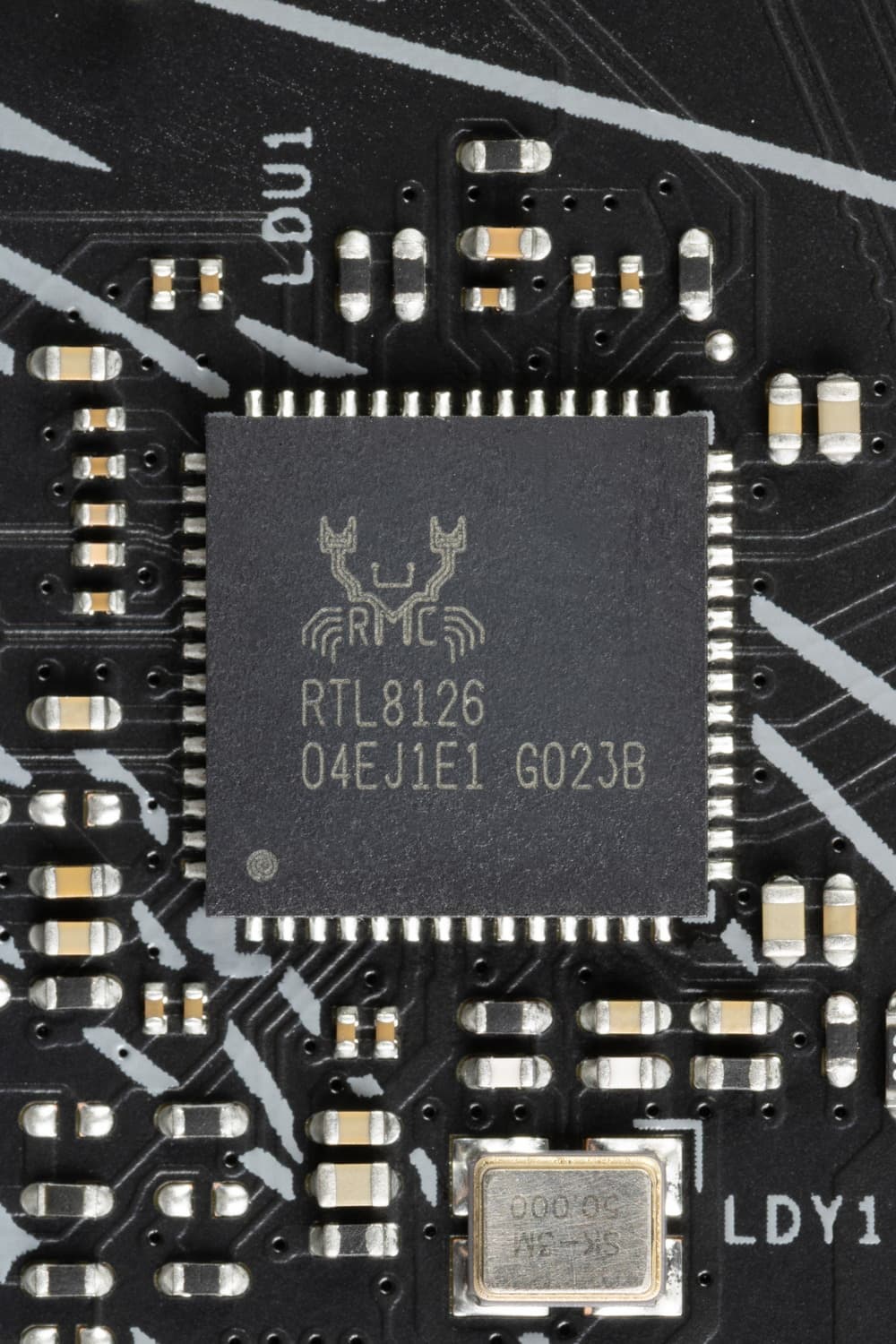

    Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

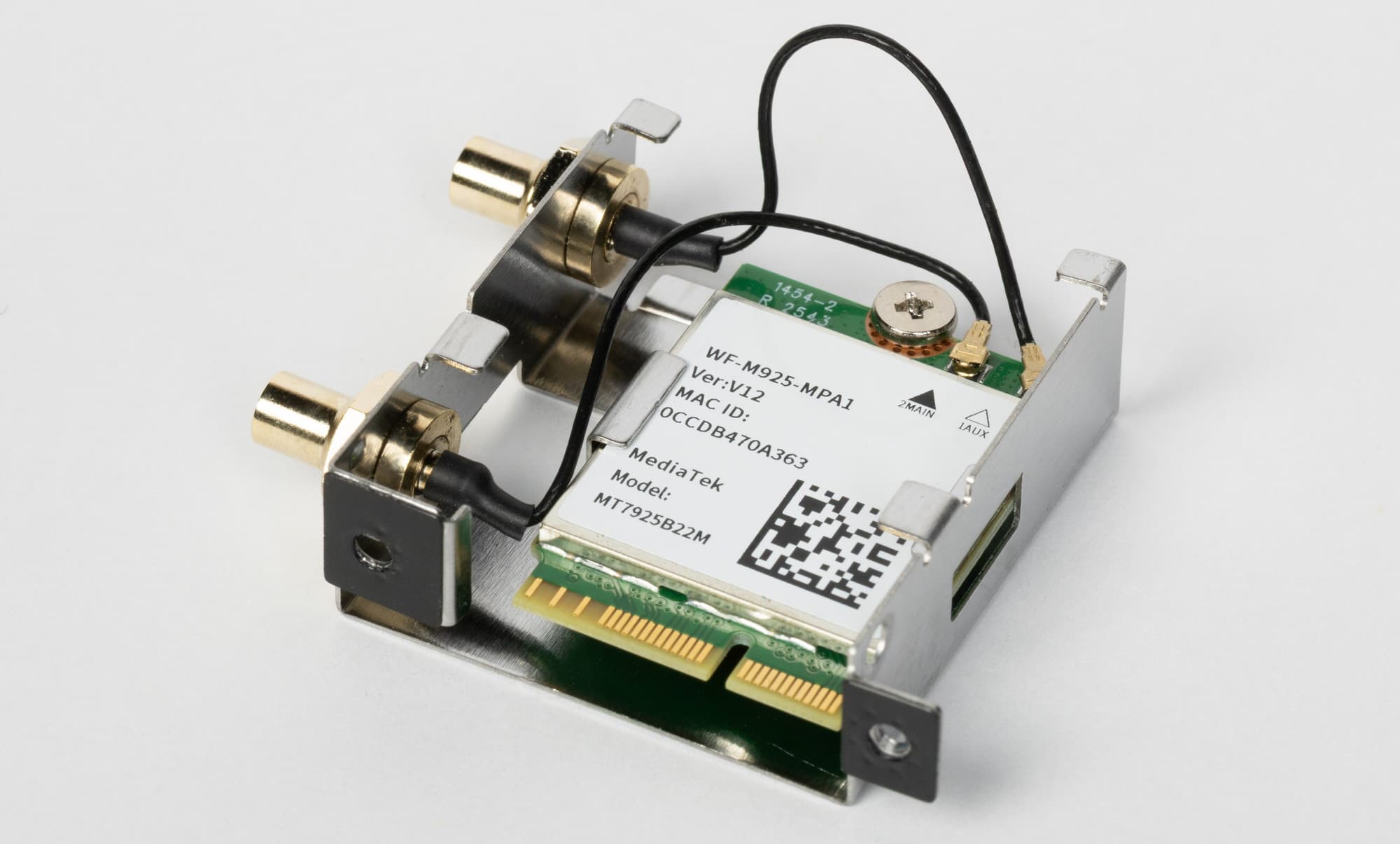

    Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

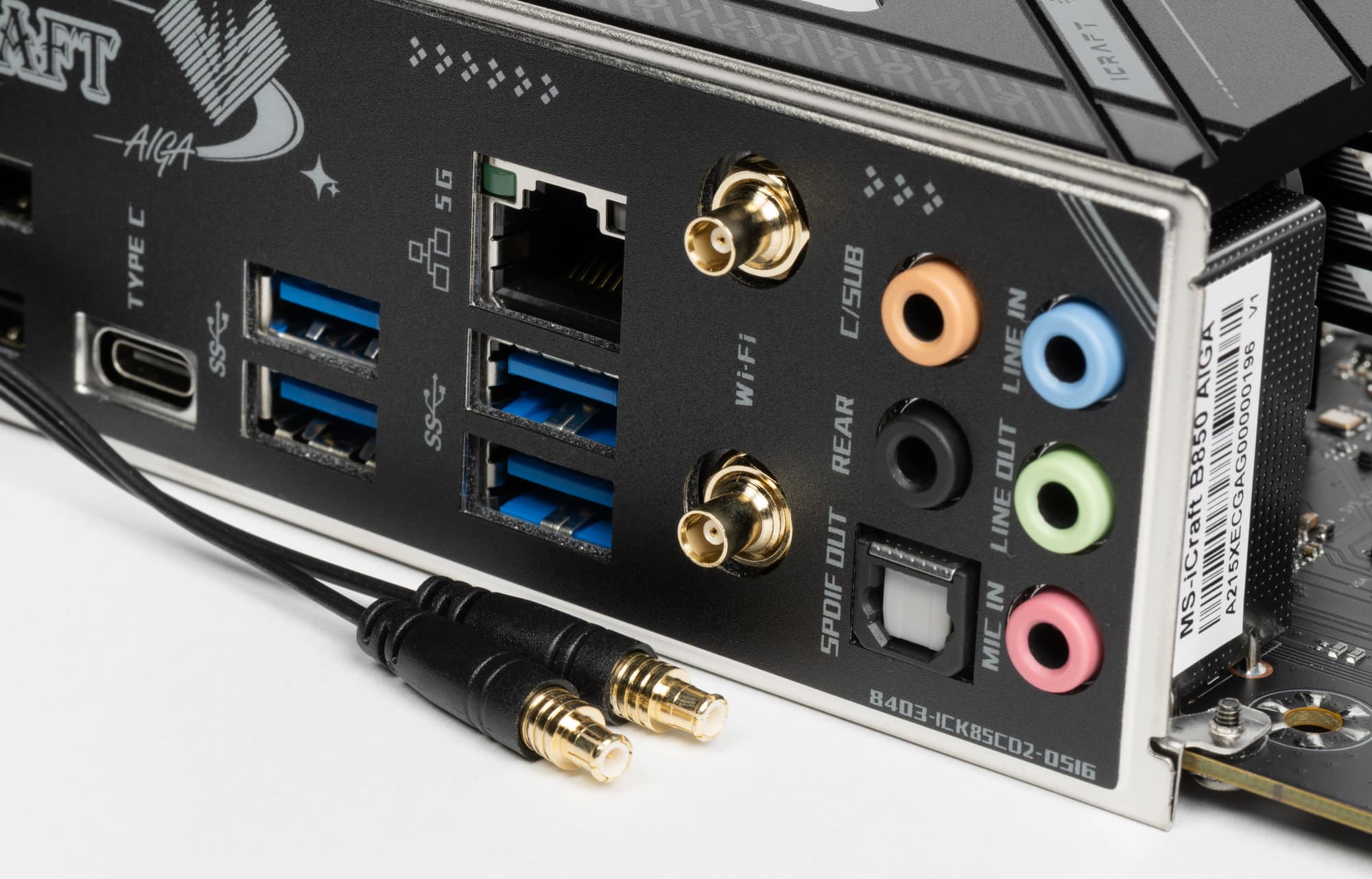

    Отметим способ крепления антенн к задней панели портов без прикручивания (даже если имеется резьба для их привинчивания), надо просто вставить в разъемы на матплате.

    Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

    Гнезда для вентиляторов, ввод-вывод

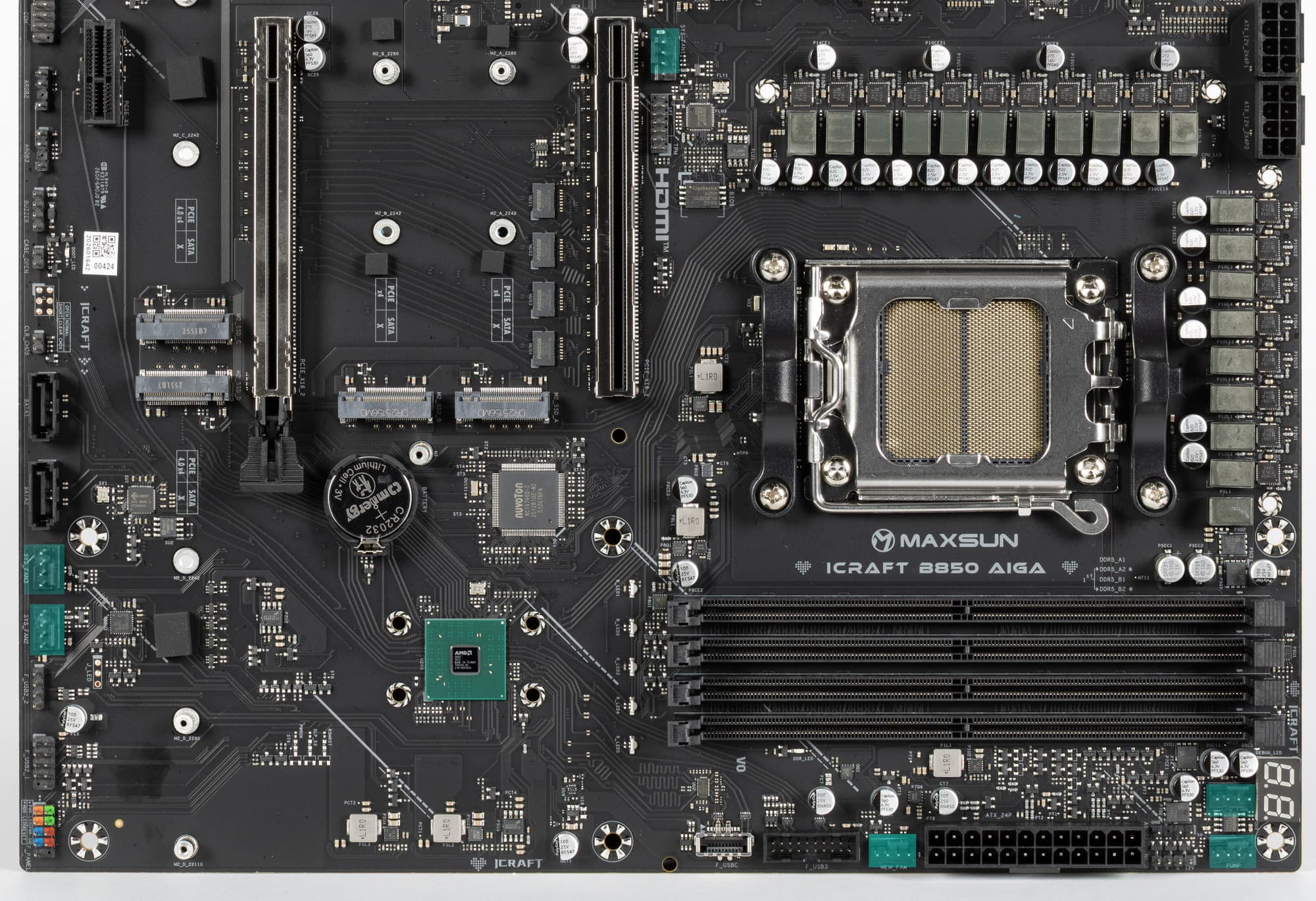

    Разъемов для подключения вентиляторов и помп на самой плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

    Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться только через ШИМ, рассчитаны на максимальный ток 2 А и потребление до 24 Вт.

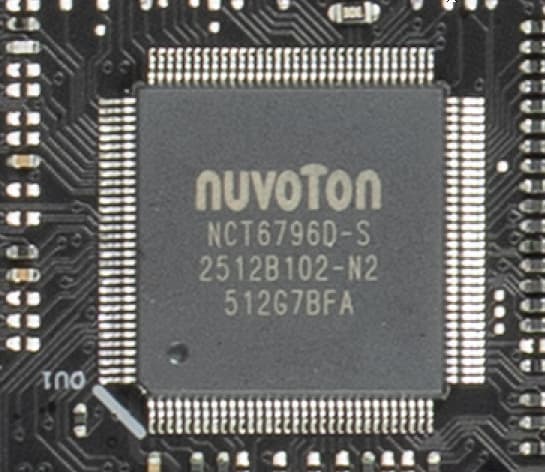

    Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6796.

    Матплата имеет гнезда вывода встроенной графики HDMI и DP.

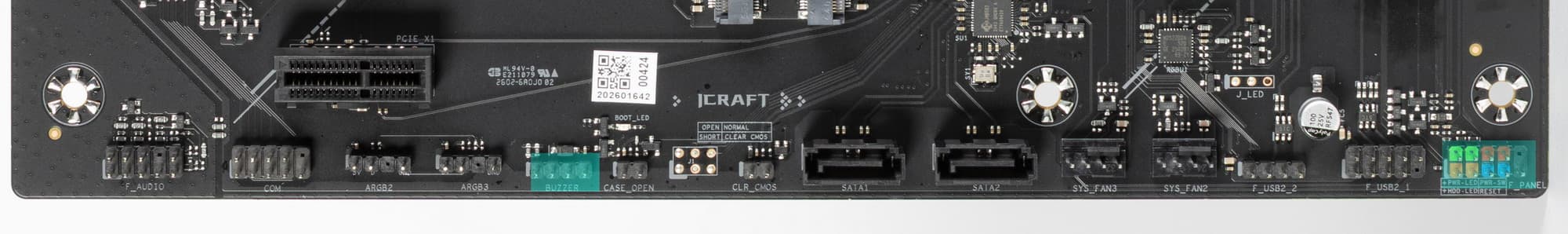

    Дополнительные разъемы и порты

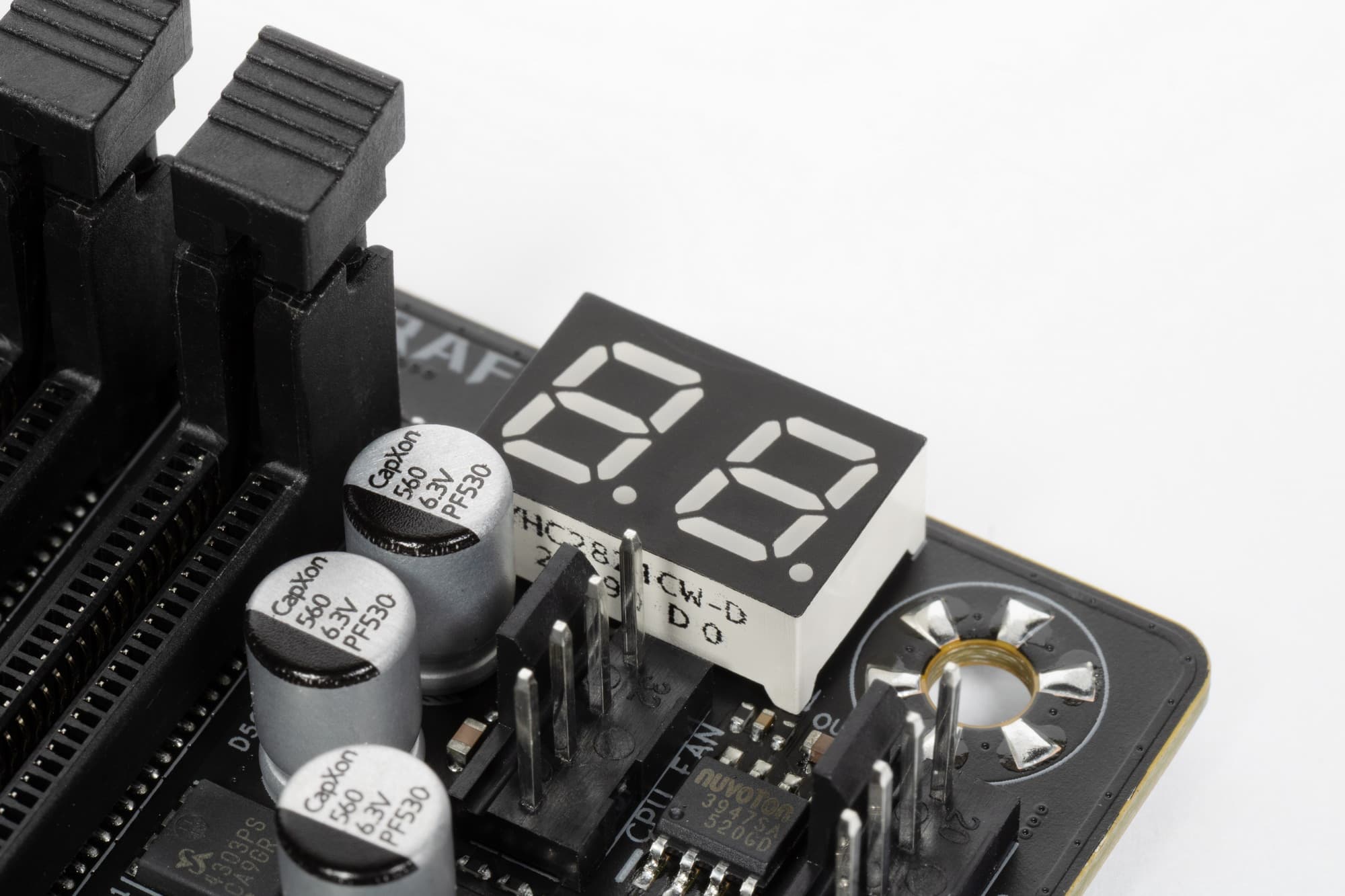

    Дополнительные устройства

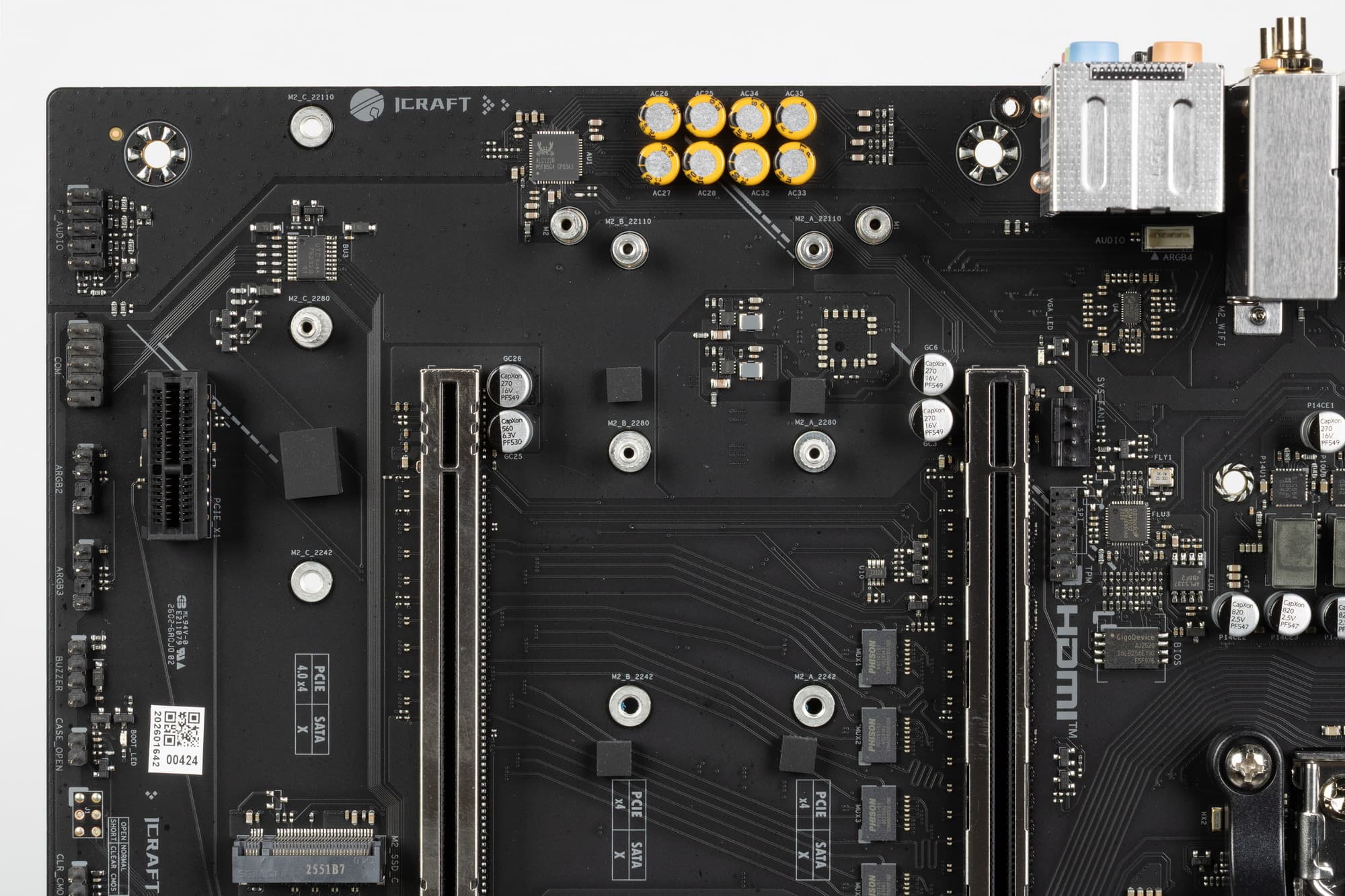

    Аудиоподсистема

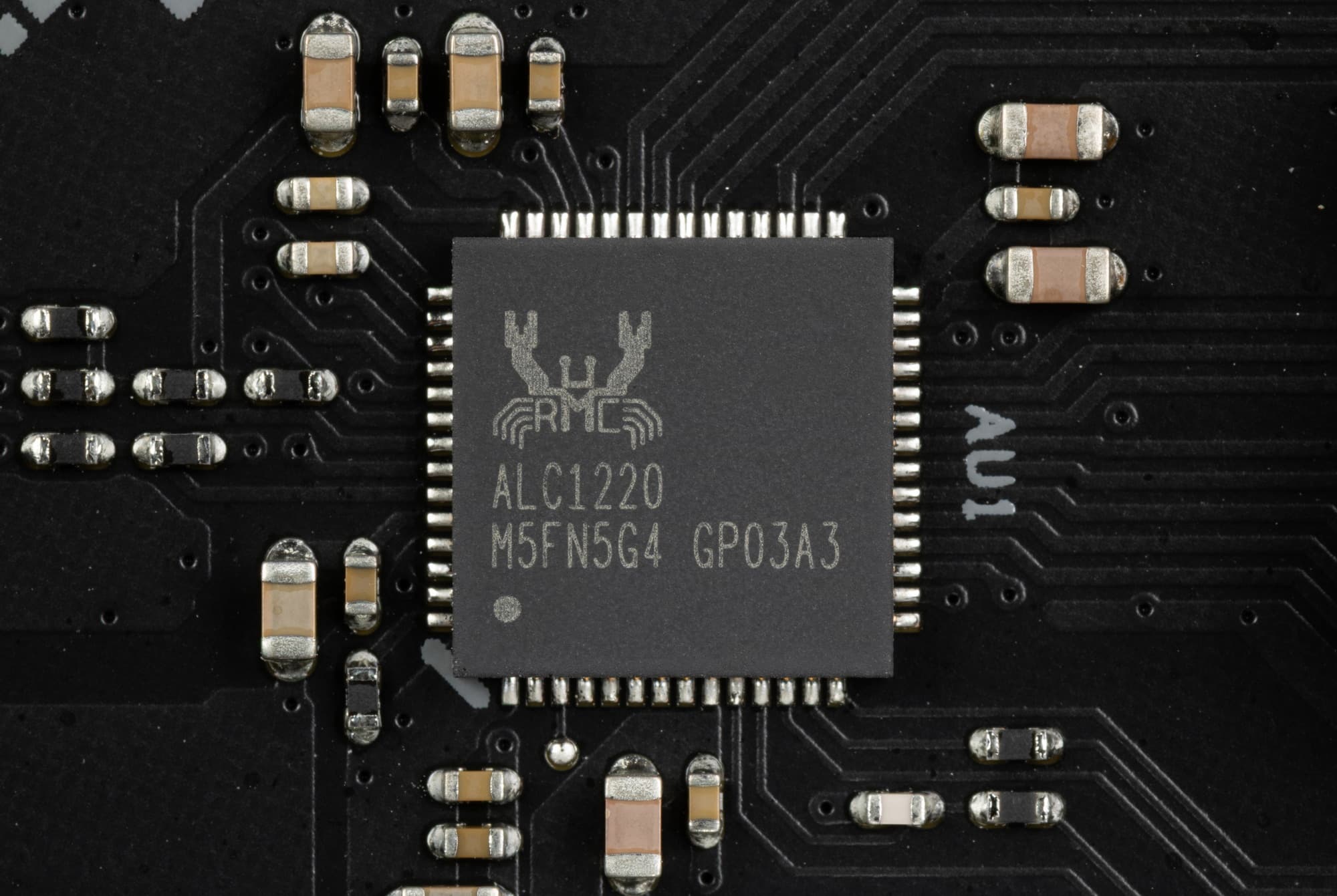

    В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC1220, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц.

    В аудиоцепях платы применяются «аудиофильские» конденсаторы.

    Ни ЦАП, ни операционного усилителя нет.

    Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели пять универсальных разъема по приему и выводу сигналов, а также оптический S/PDIF.

    Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.

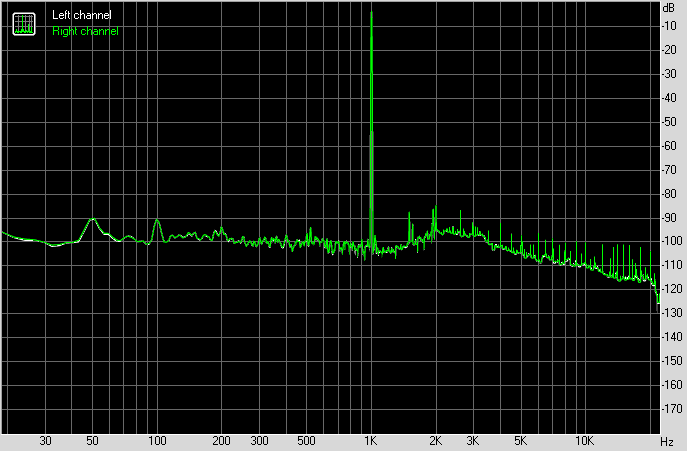

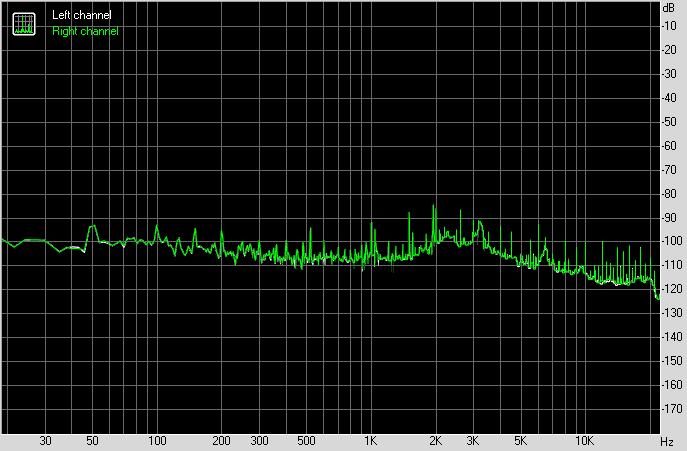

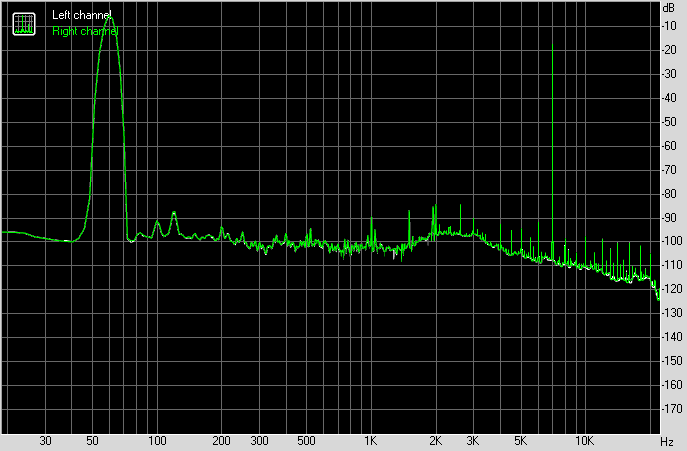

    Результаты тестирования звукового тракта в RMAA

    Питание, охлаждение

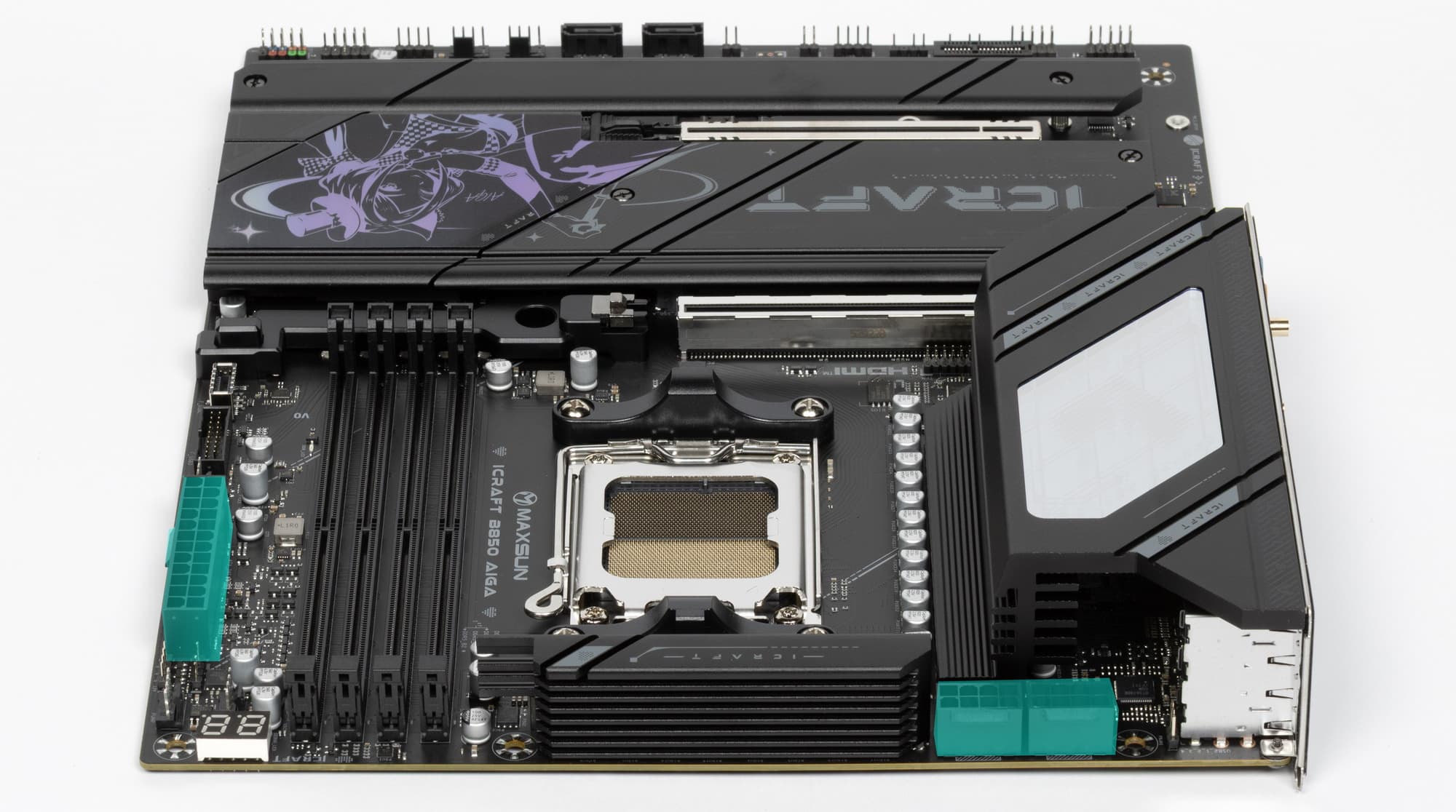

    Система питания

    Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

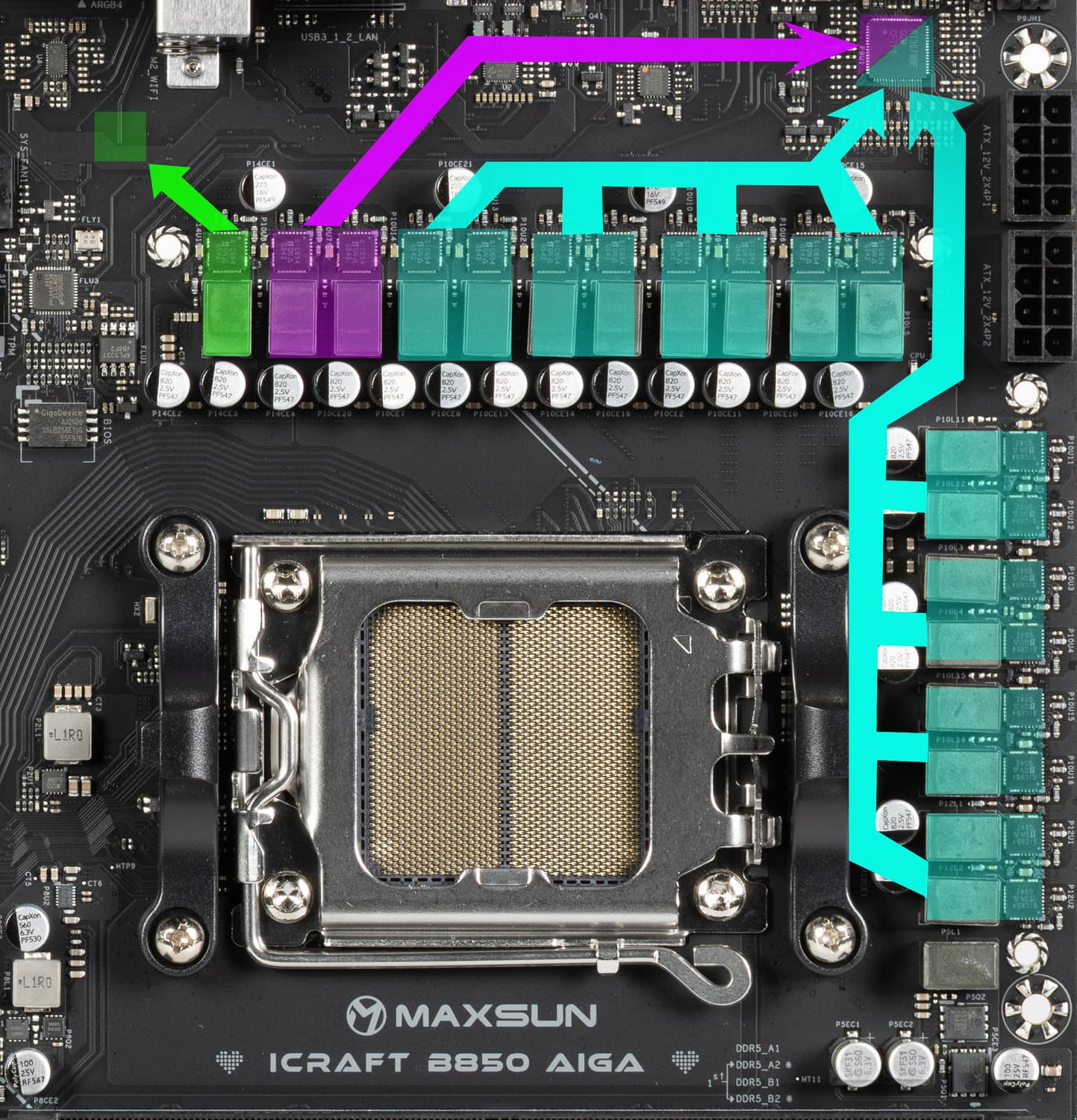

    Внешне схема питания выглядит как 16+2+1: 12 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).

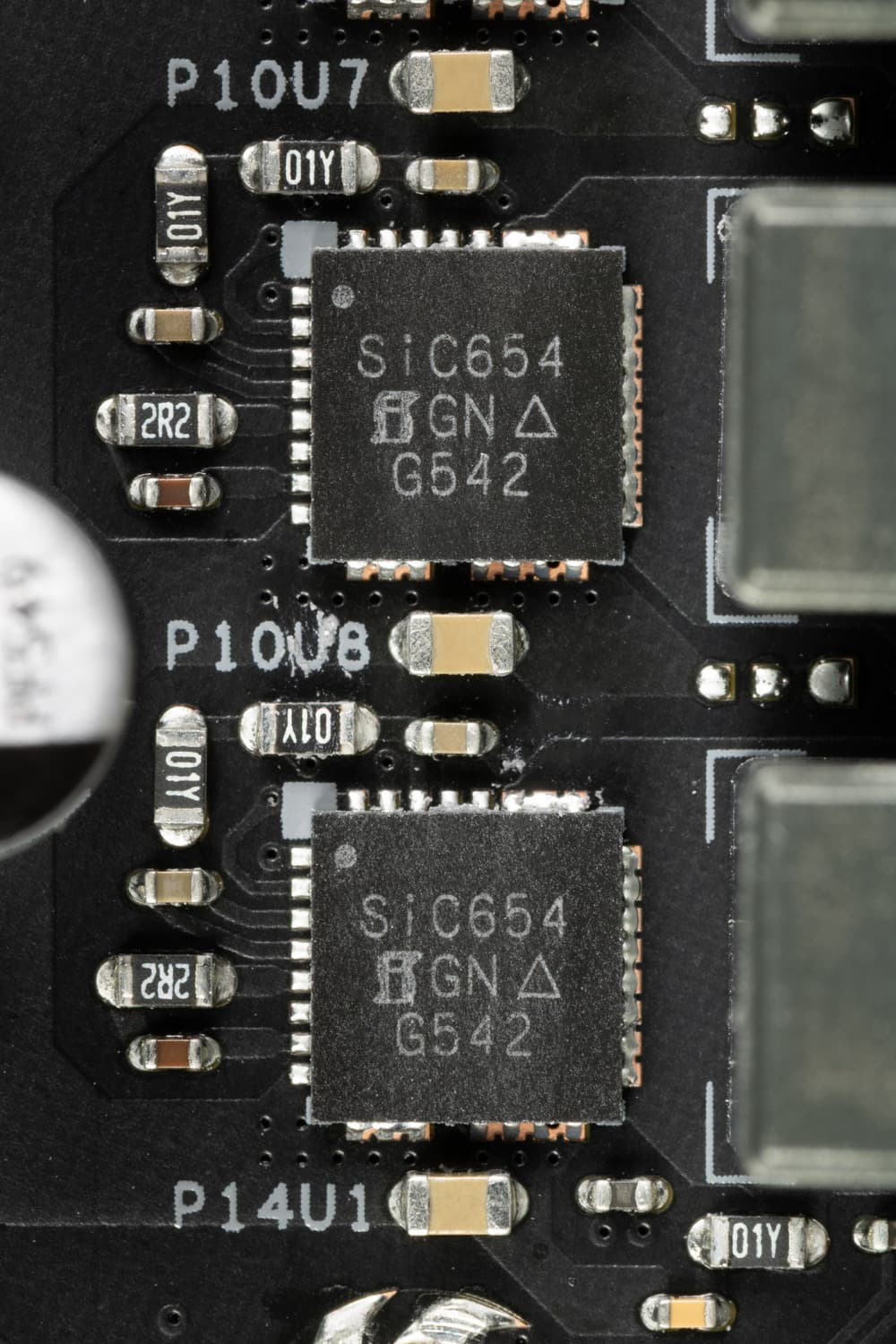

    Каждый канал фазы имеет суперферритовый дроссель и транзисторную сборку SiC654 от Vishay (до 50A).

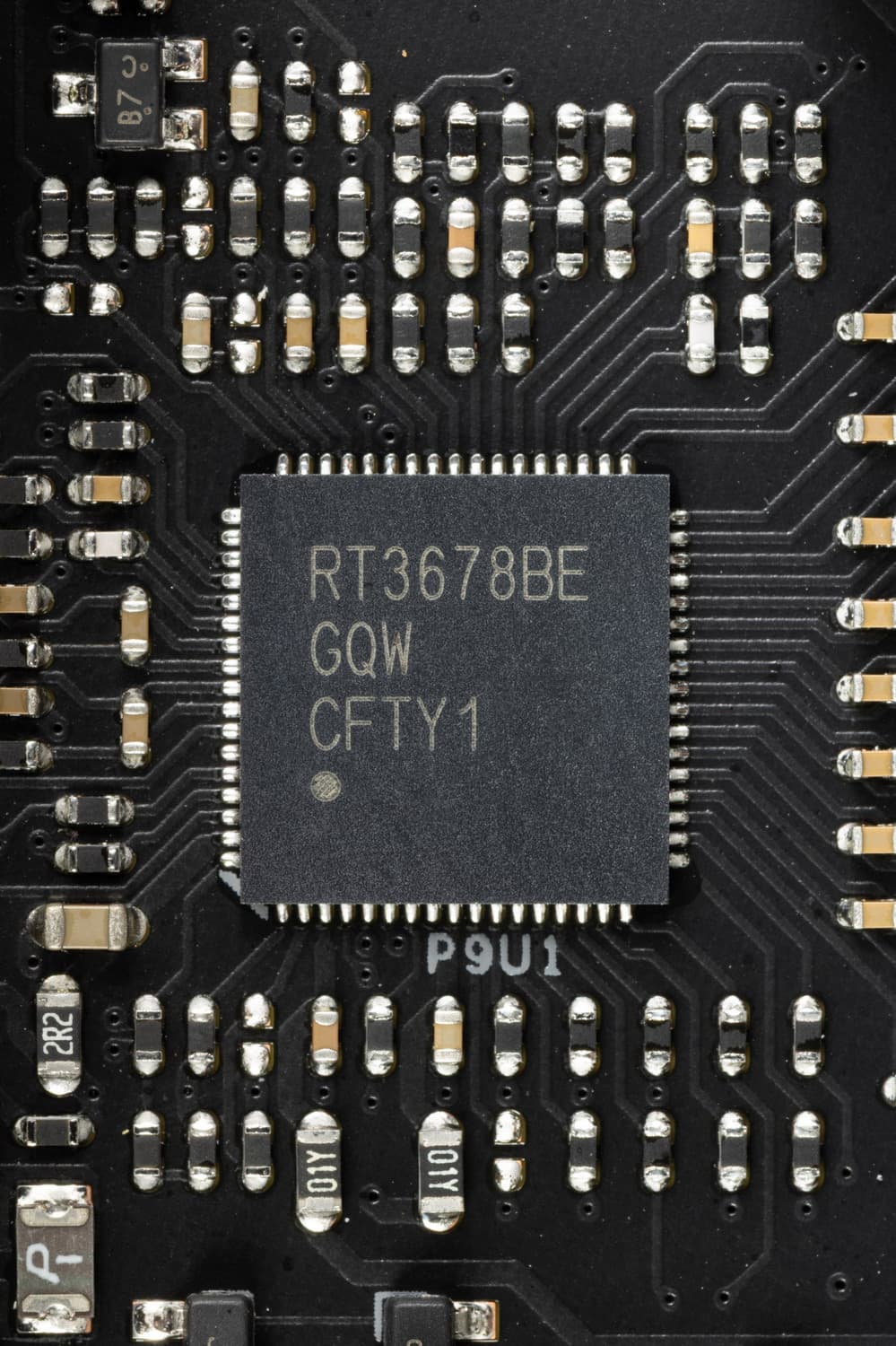

    Управляет наборами фаз VCore и SoC (16+2) ШИМ-контроллер RT3678 от производителя Richtek. Он рассчитан максимум на 10 фаз, поэтому в нашем случае фазы питания процессора объединяются по-парно (параллельная схема 16 = 8x2), и фактически ШИМ-контроллер управляет 8+2 = 10 фазами.

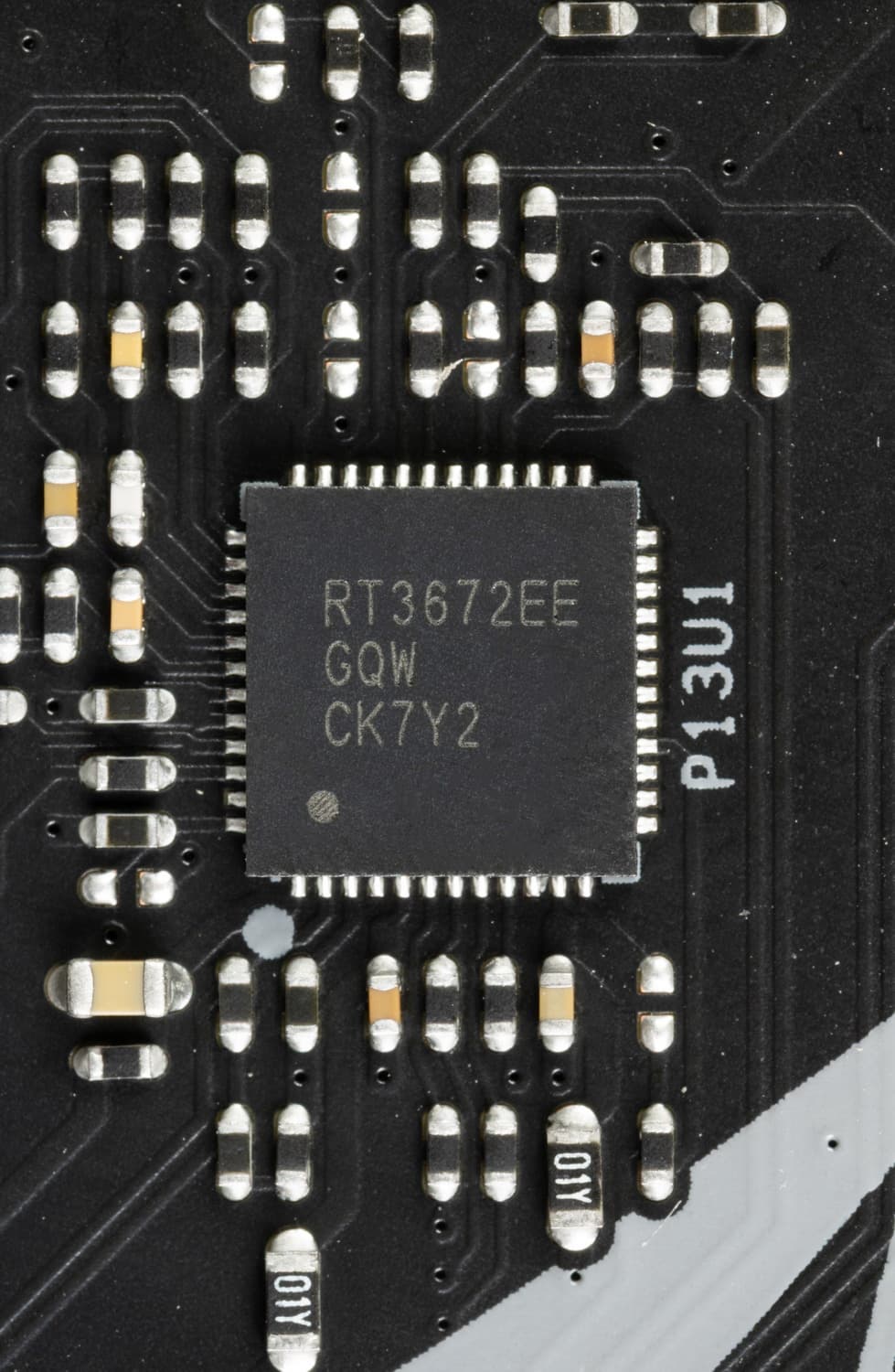

    Фазой встроенной графики питания управляет ШИМ-контроллер RT3672 от Richtek, он находится на оборотной стороне платы.

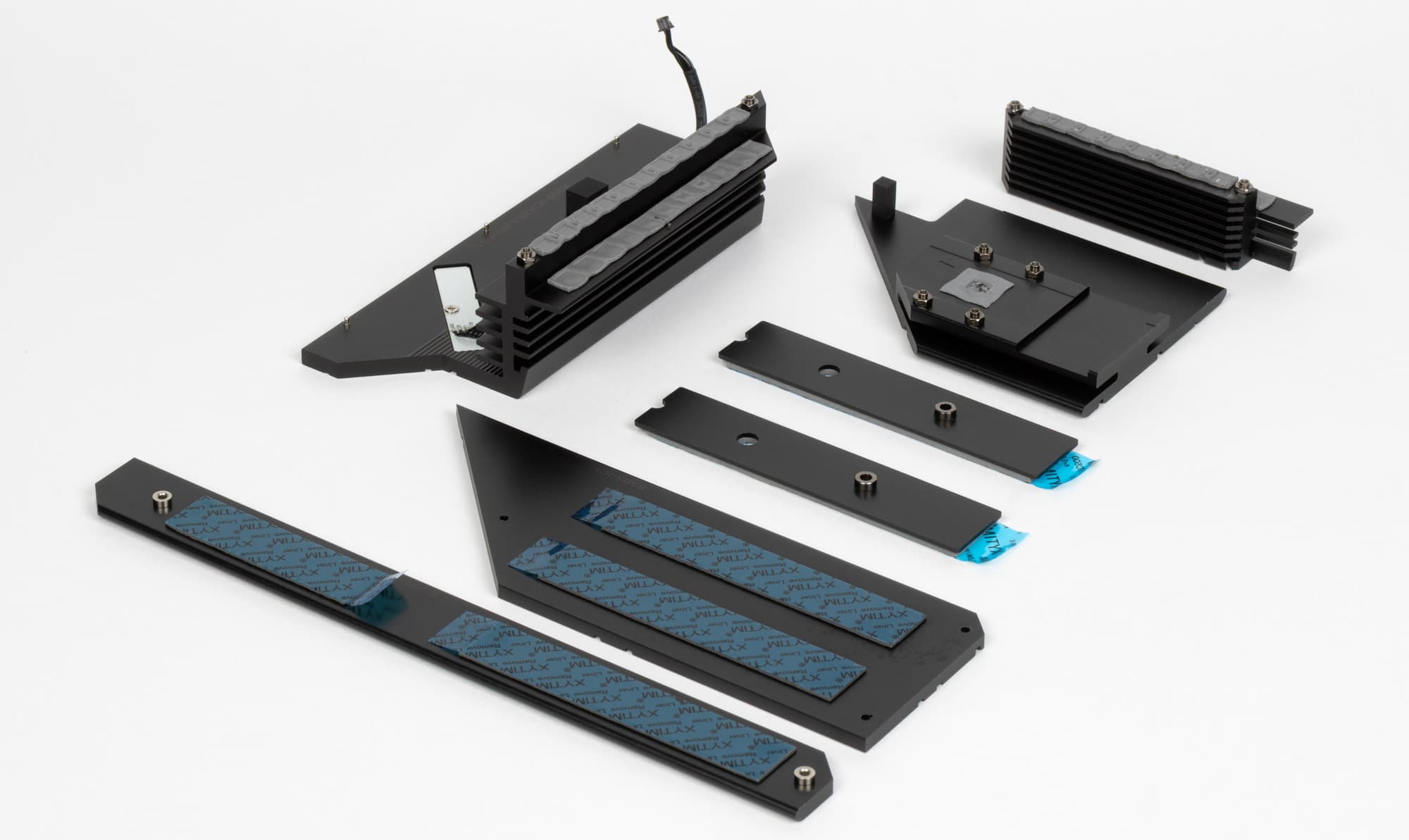

    Охлаждение

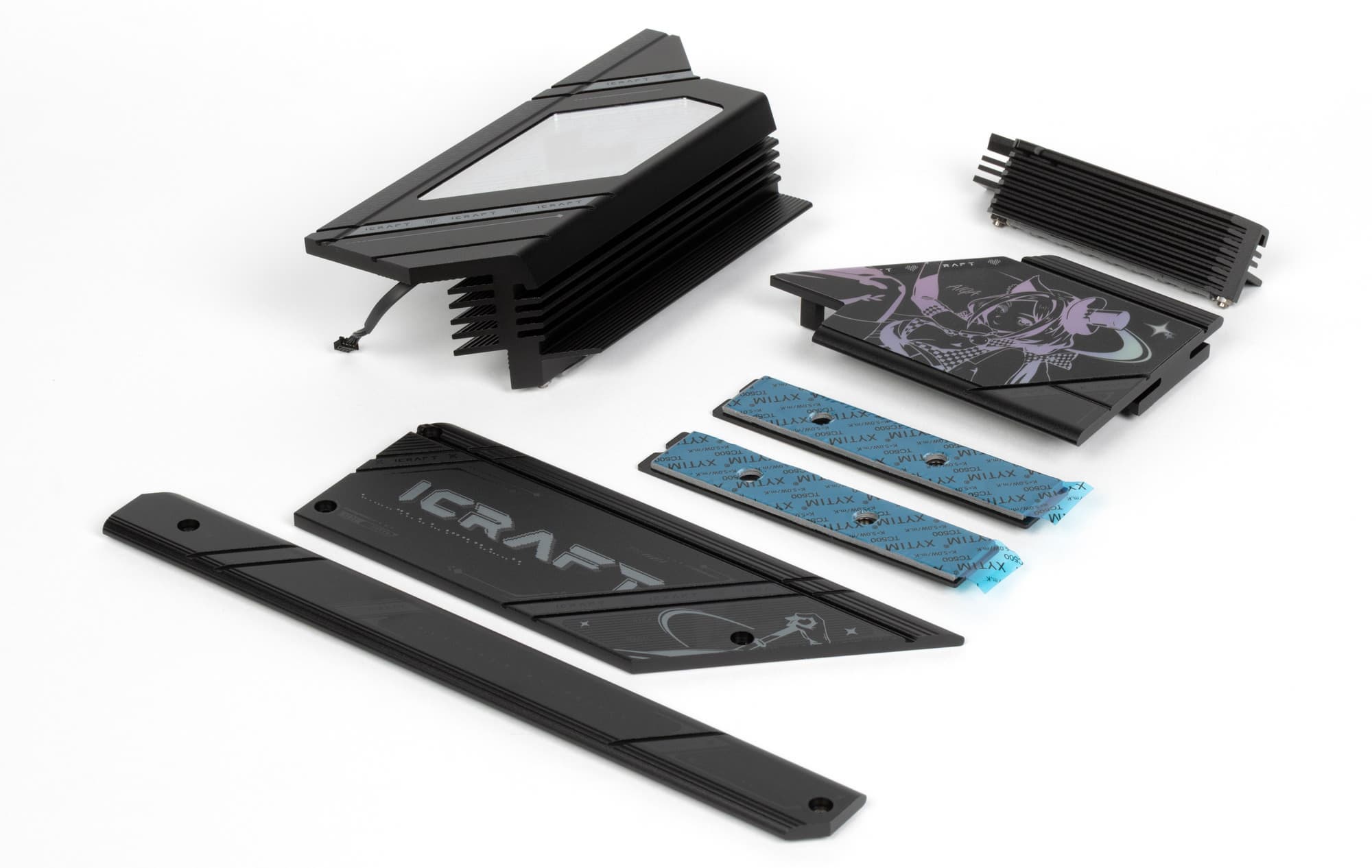

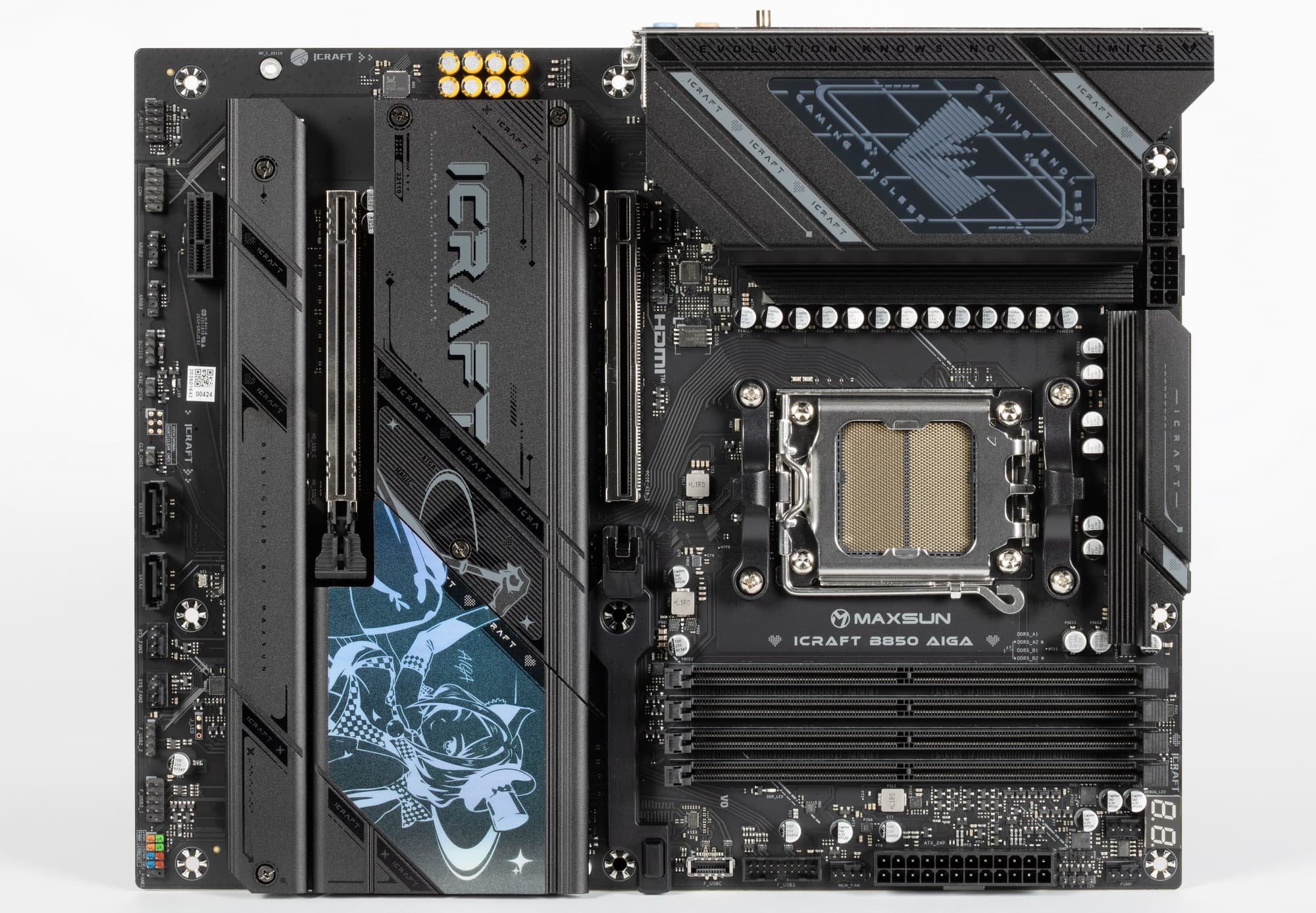

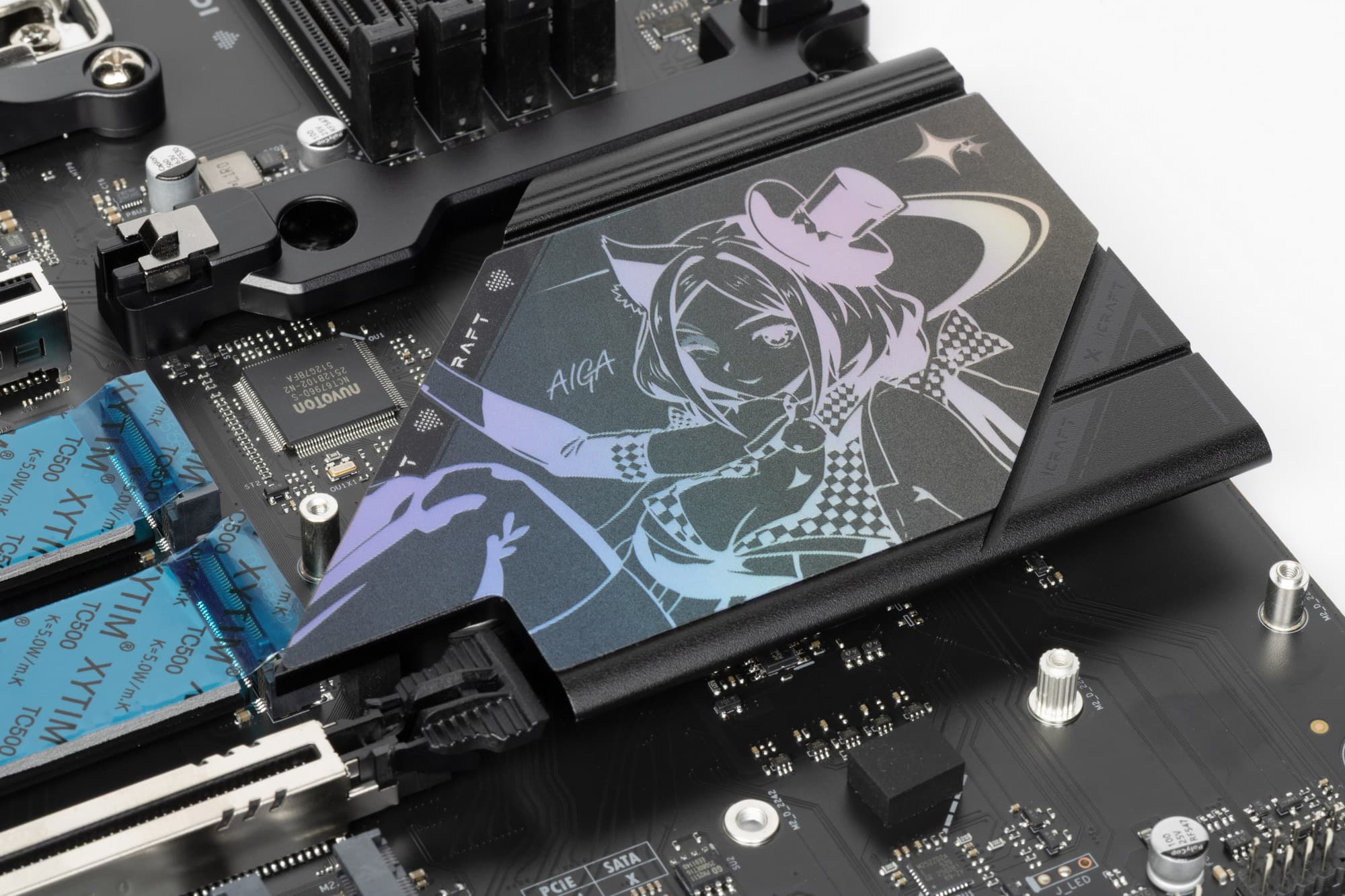

    В данном случае все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

    Охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.

    Отмечу, что все M.2 слоты имеют по-парно общие радиаторы.

    Напомню, что материнская плата не имеет бэкплейта.

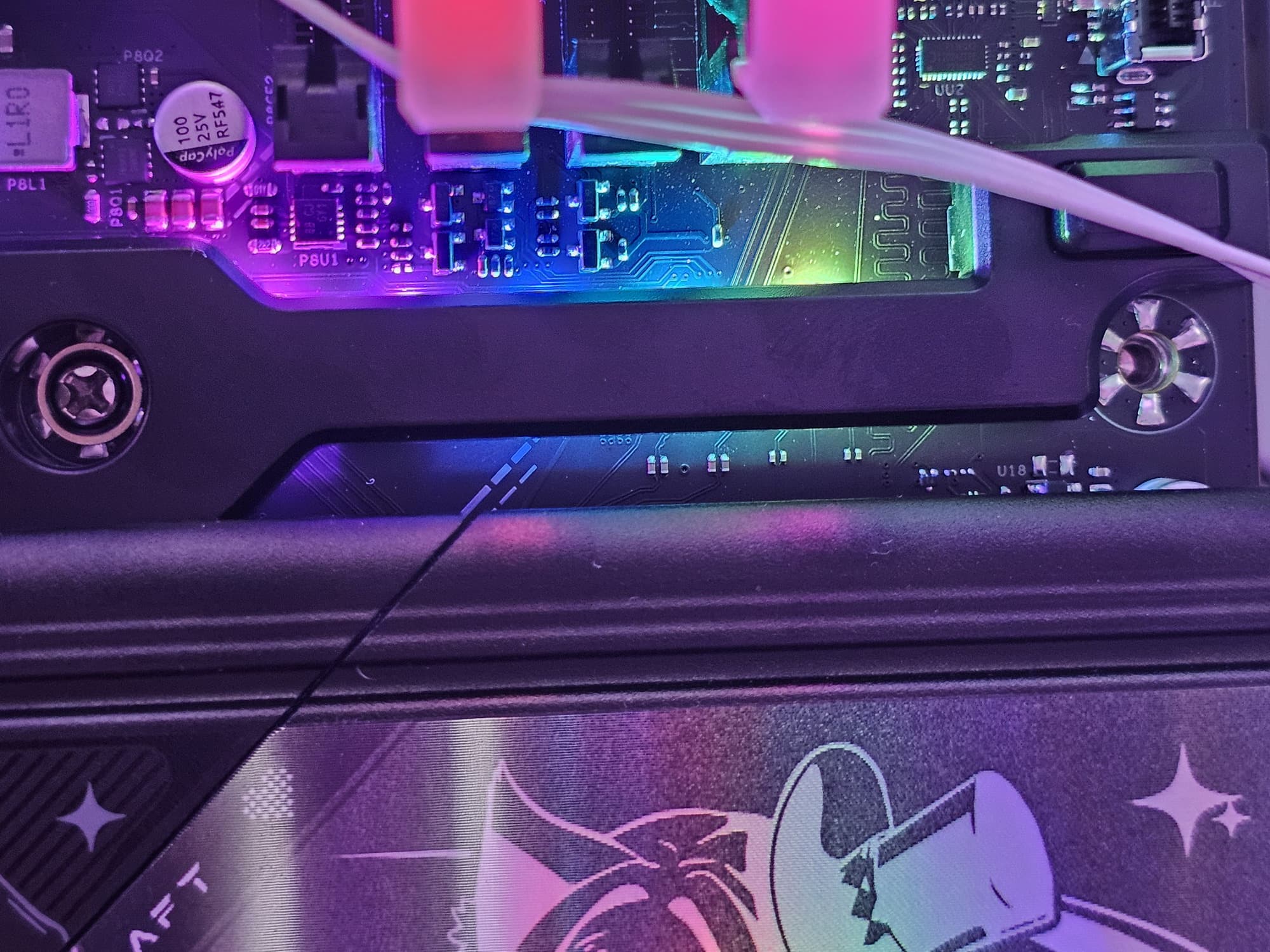

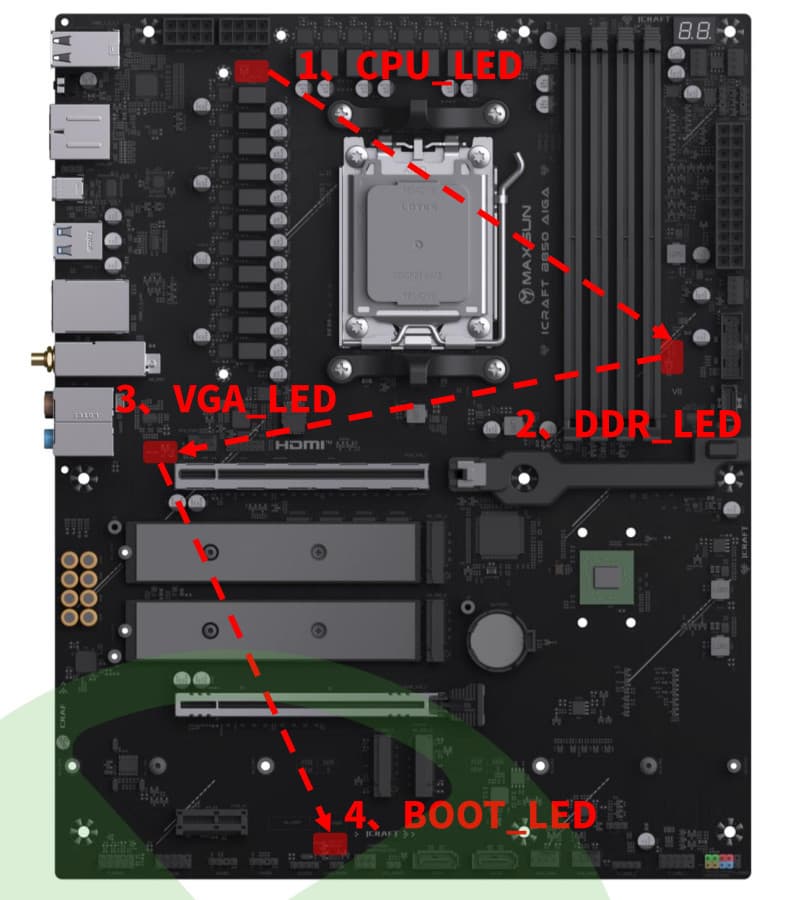

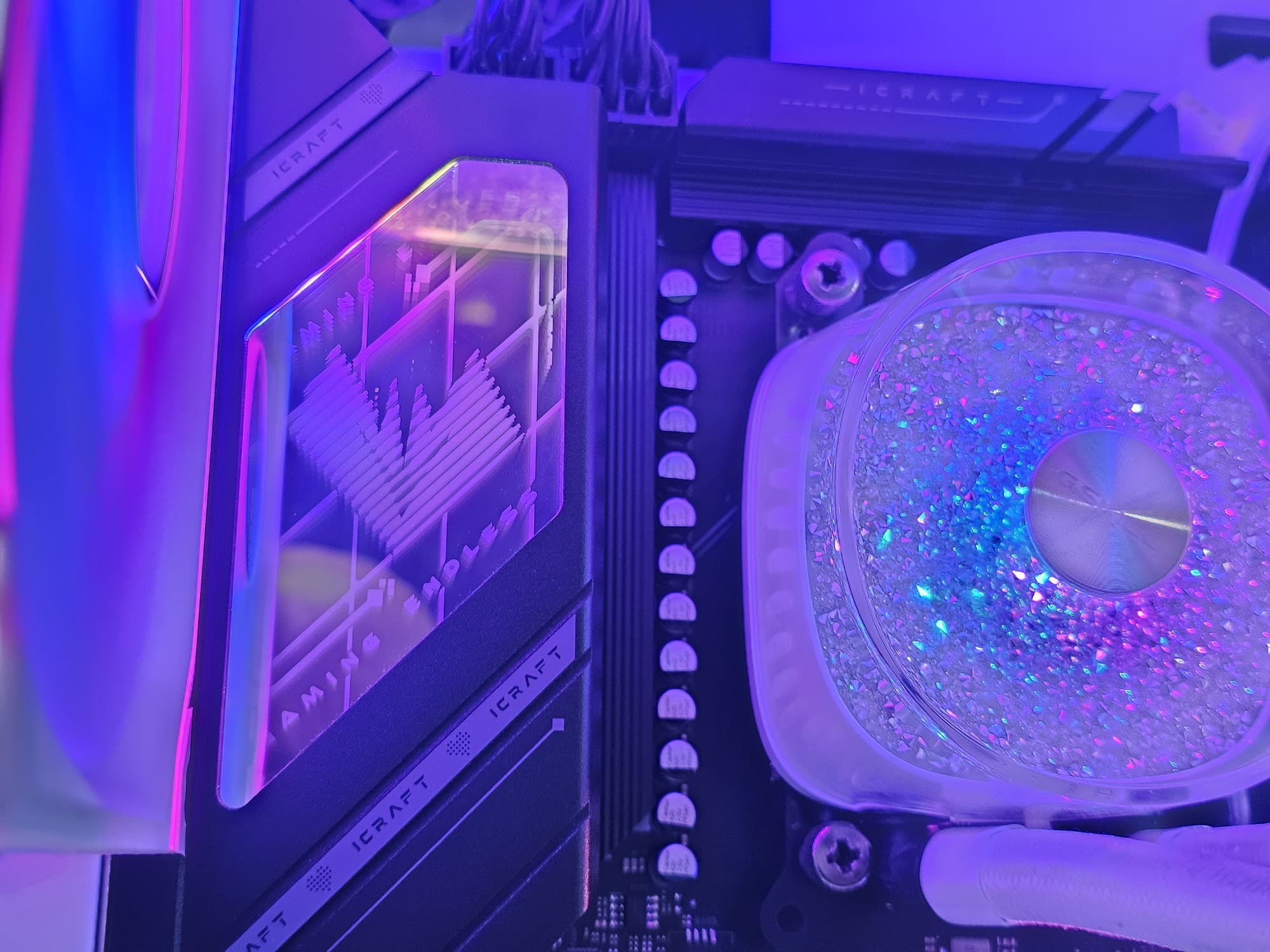

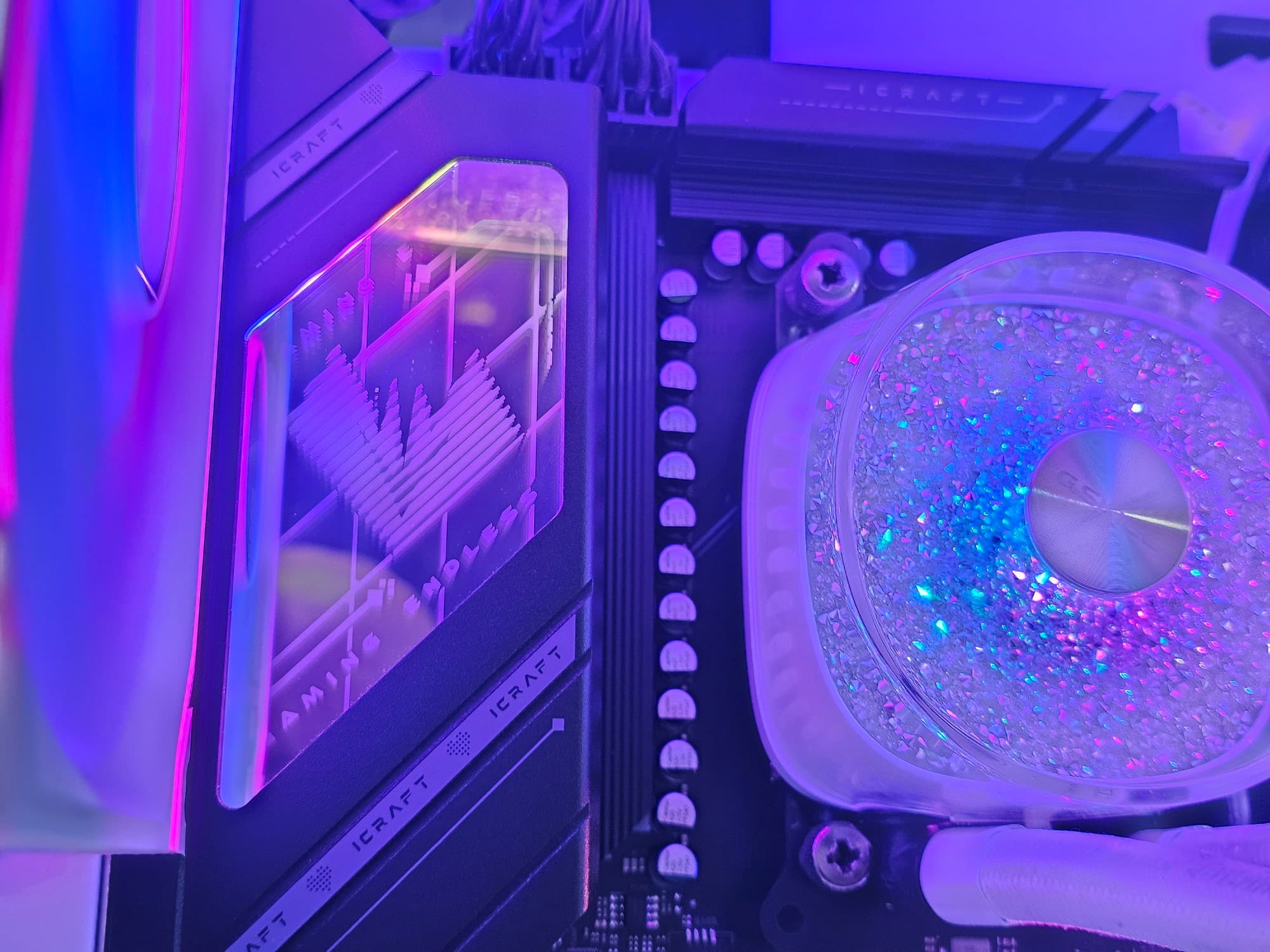

    Подсветка

    Все о внешней красоте

    Программное обеспечение под Windows

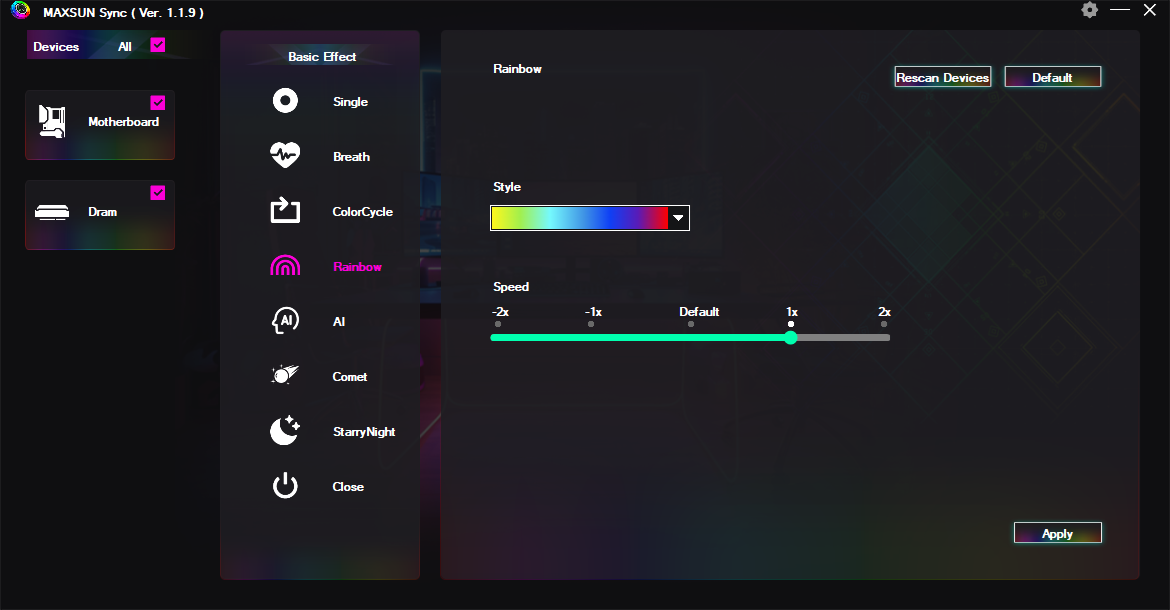

    Фирменное ПО Maxsun

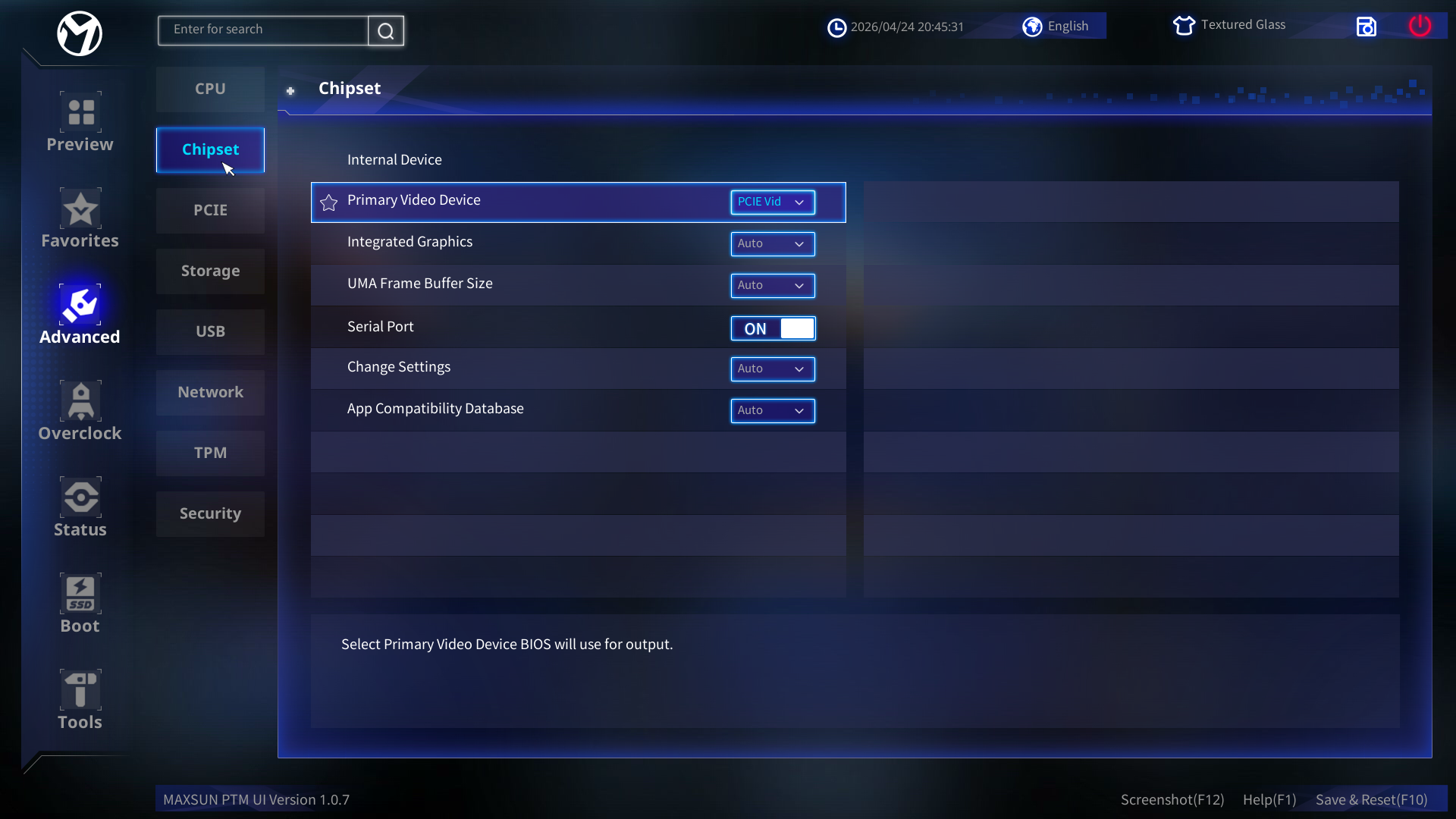

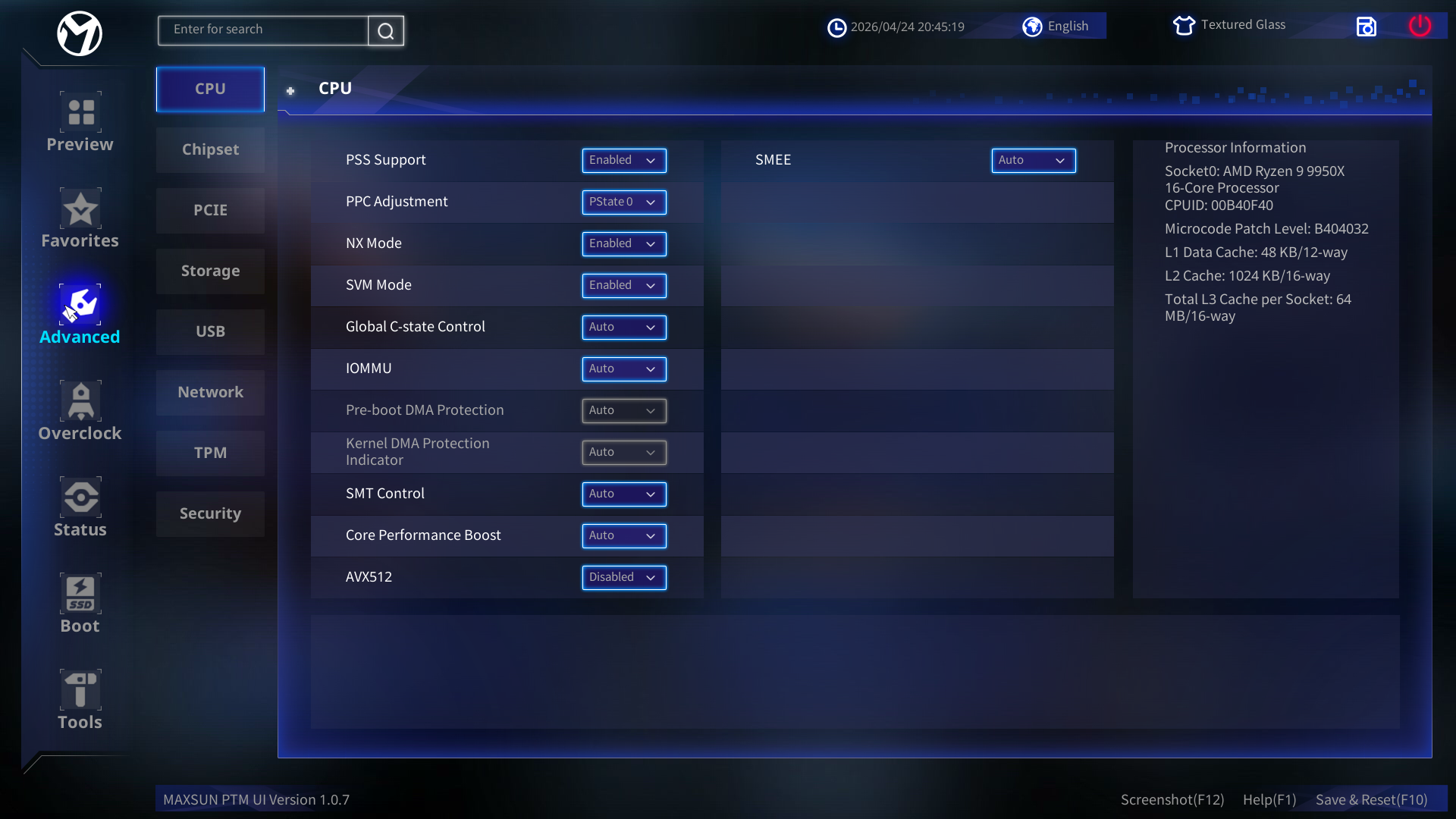

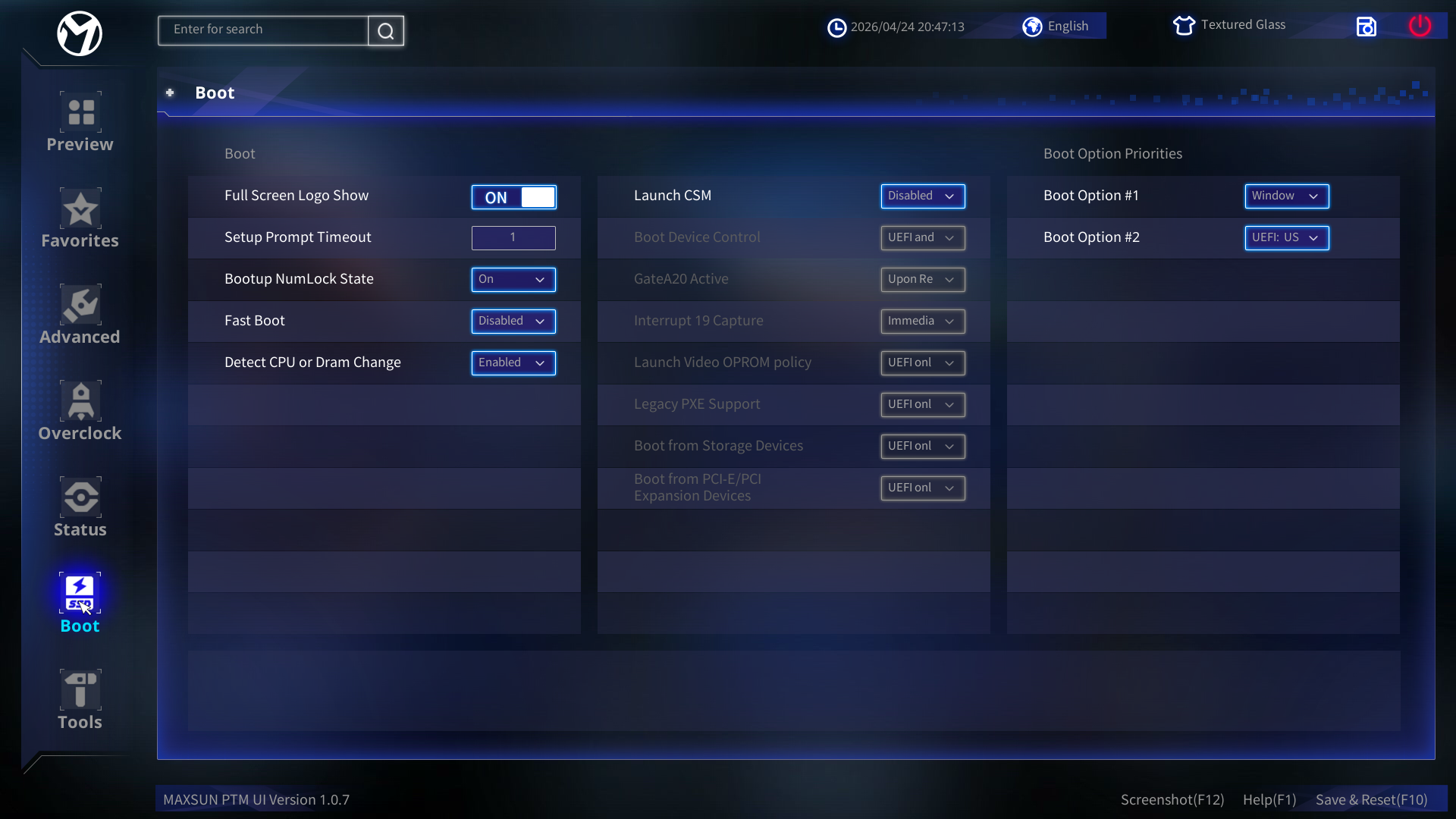

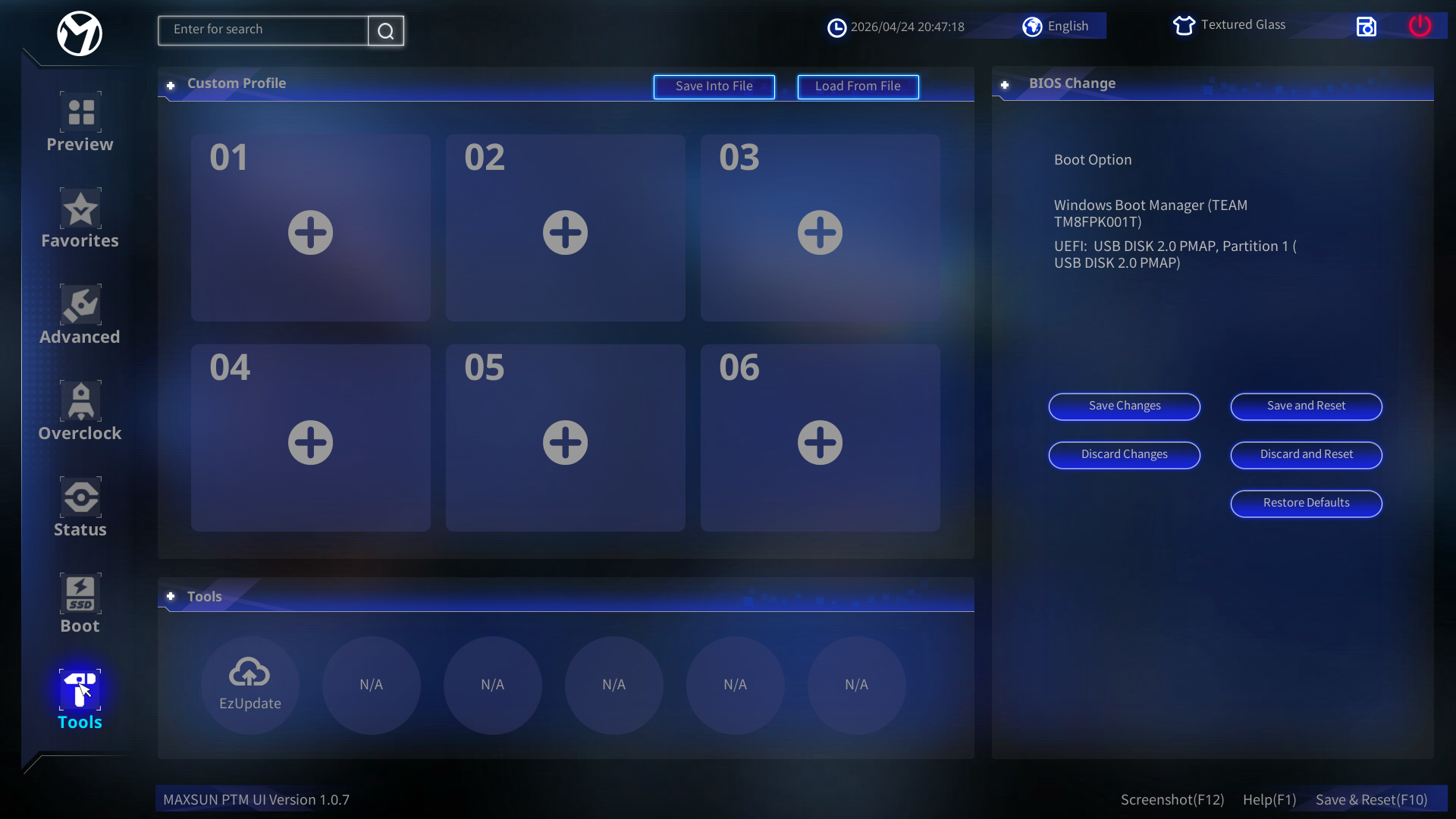

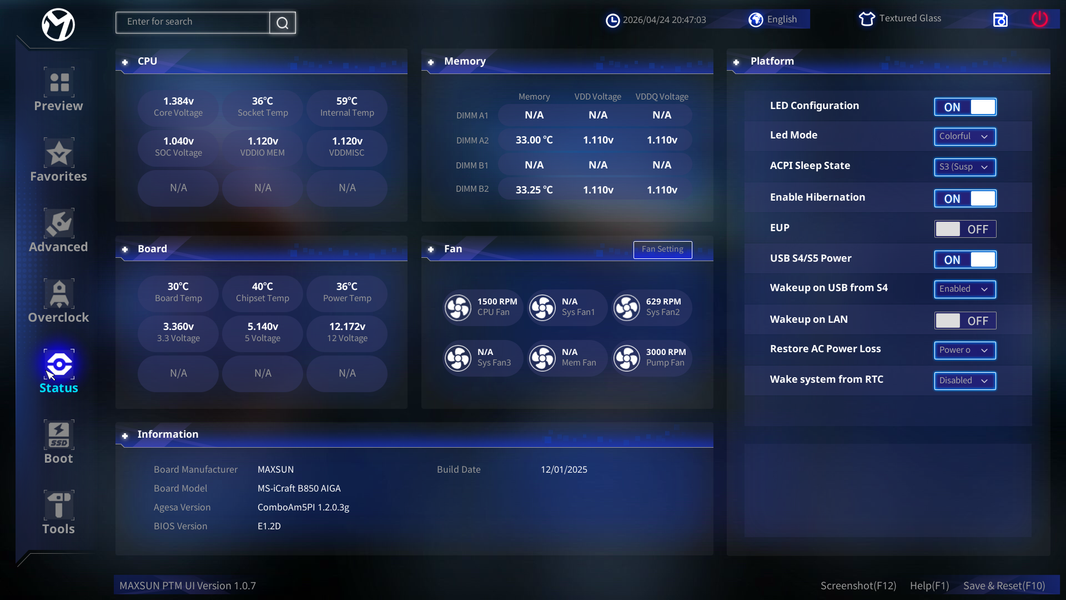

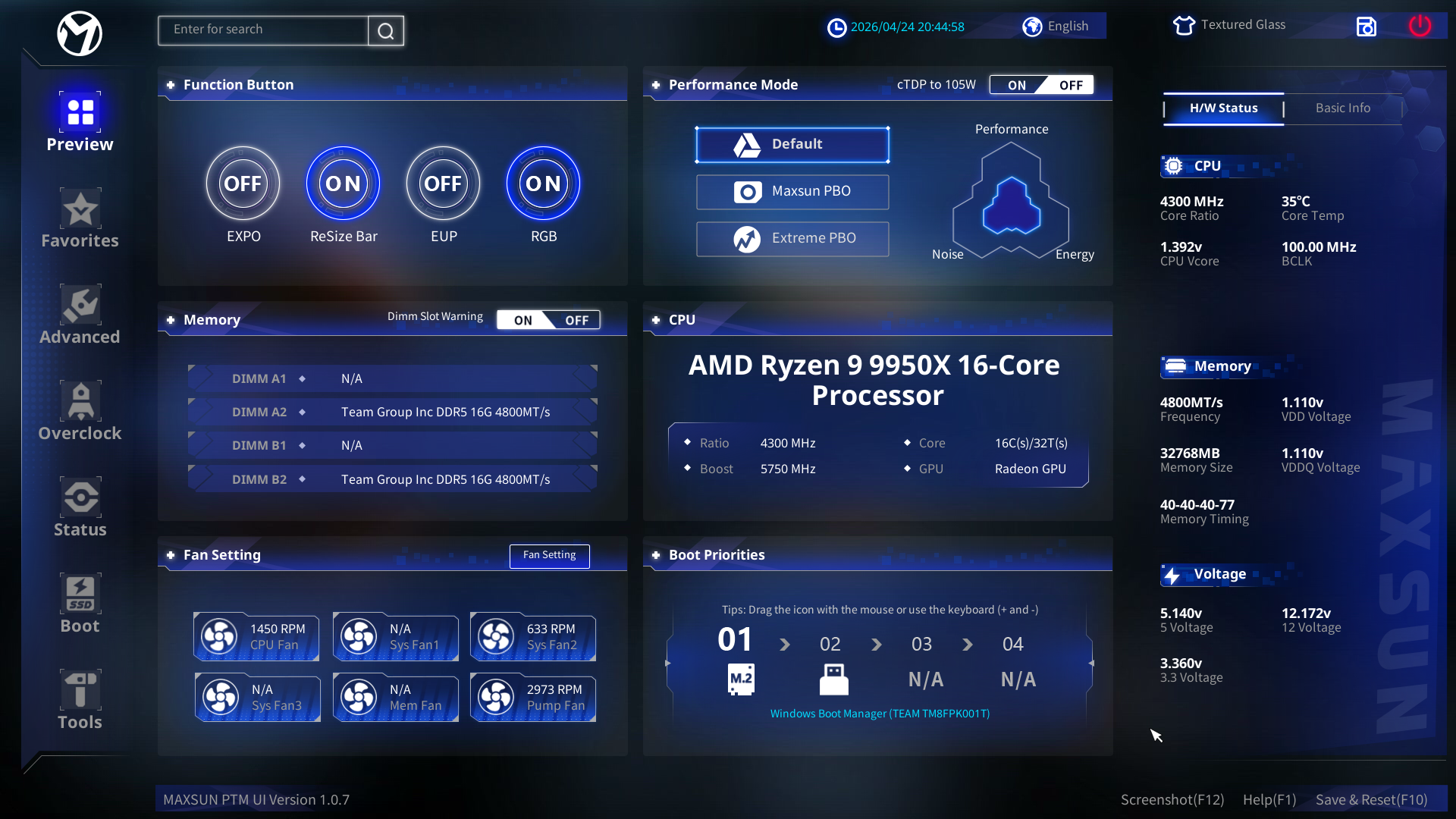

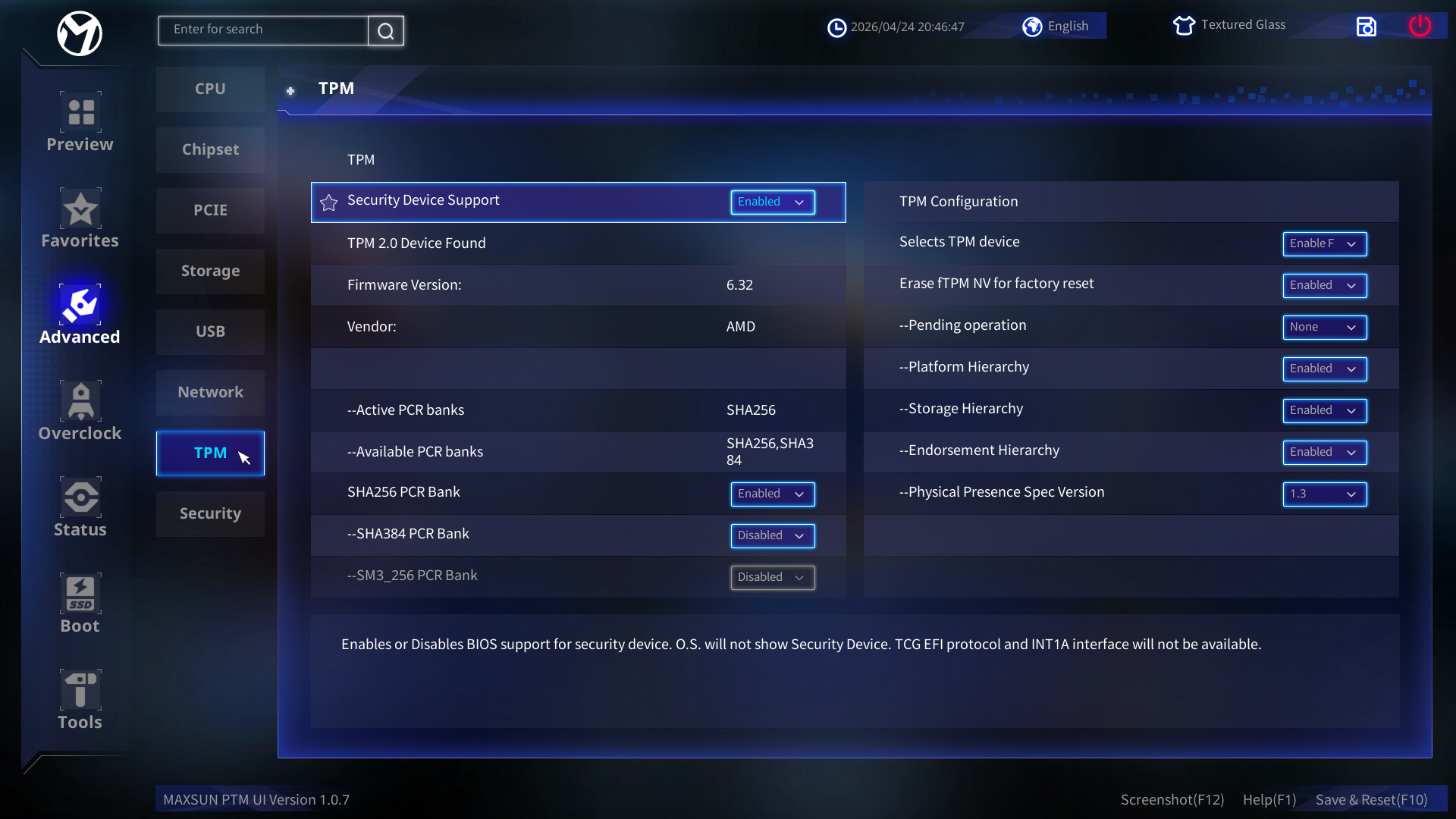

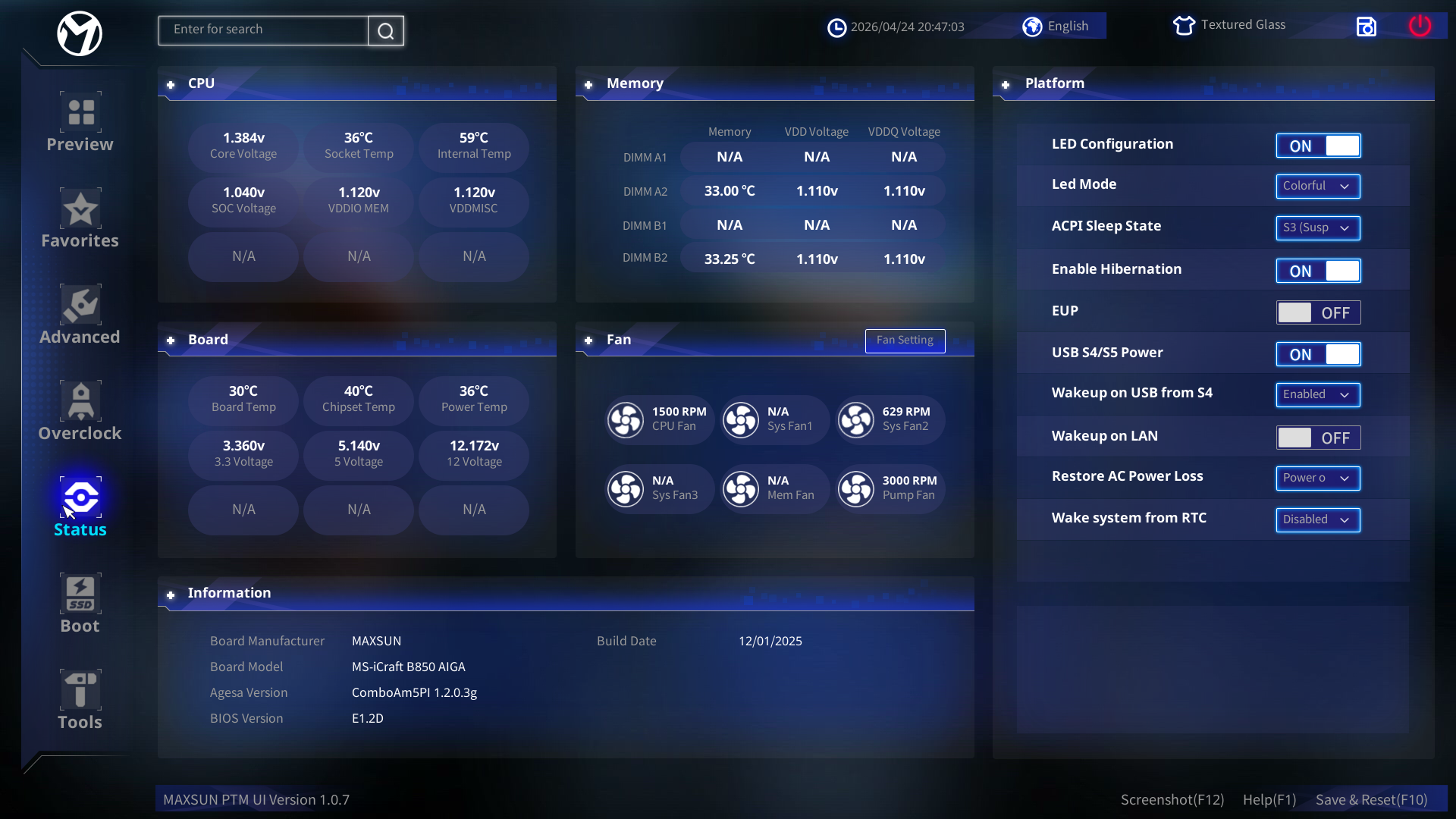

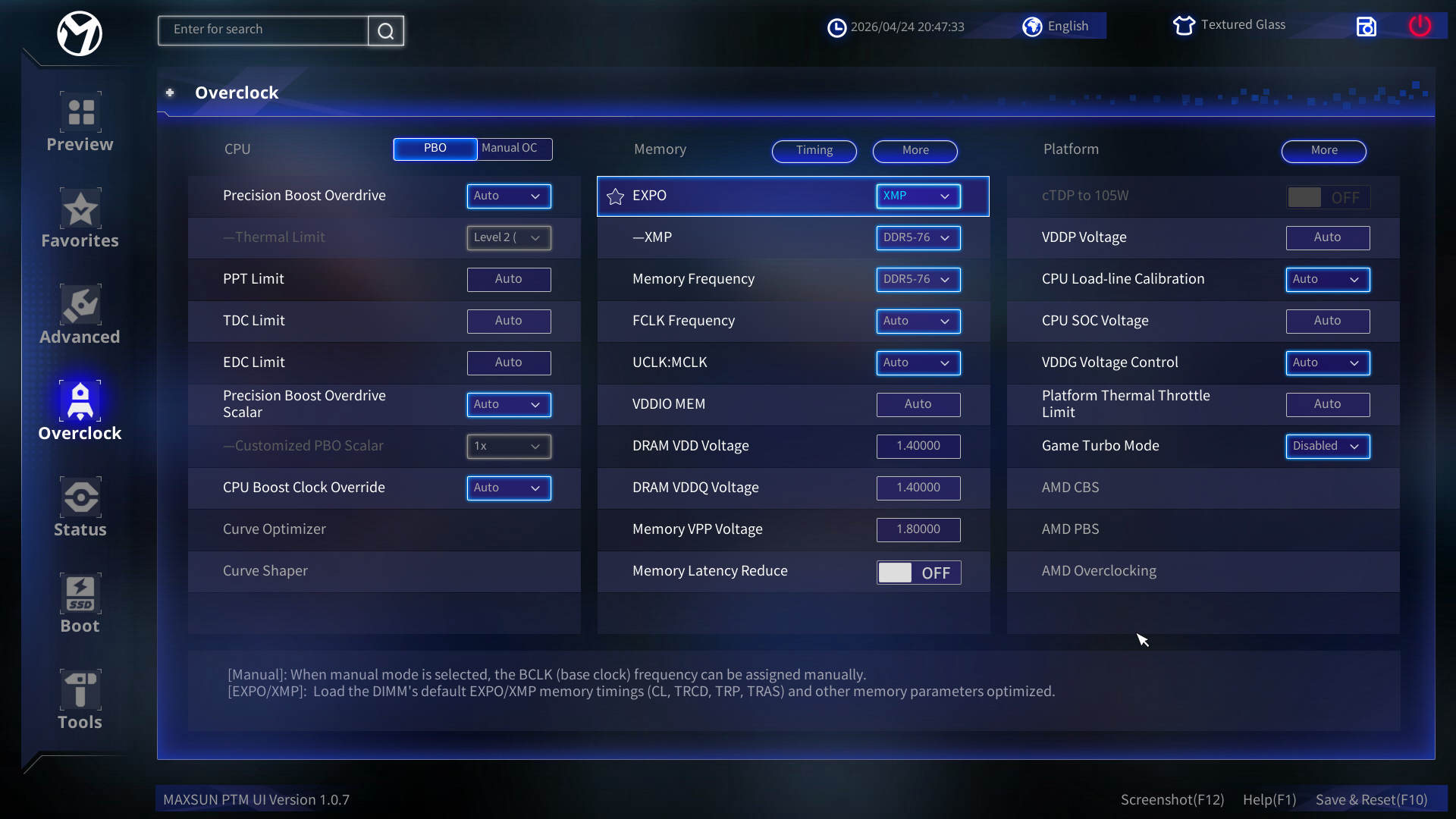

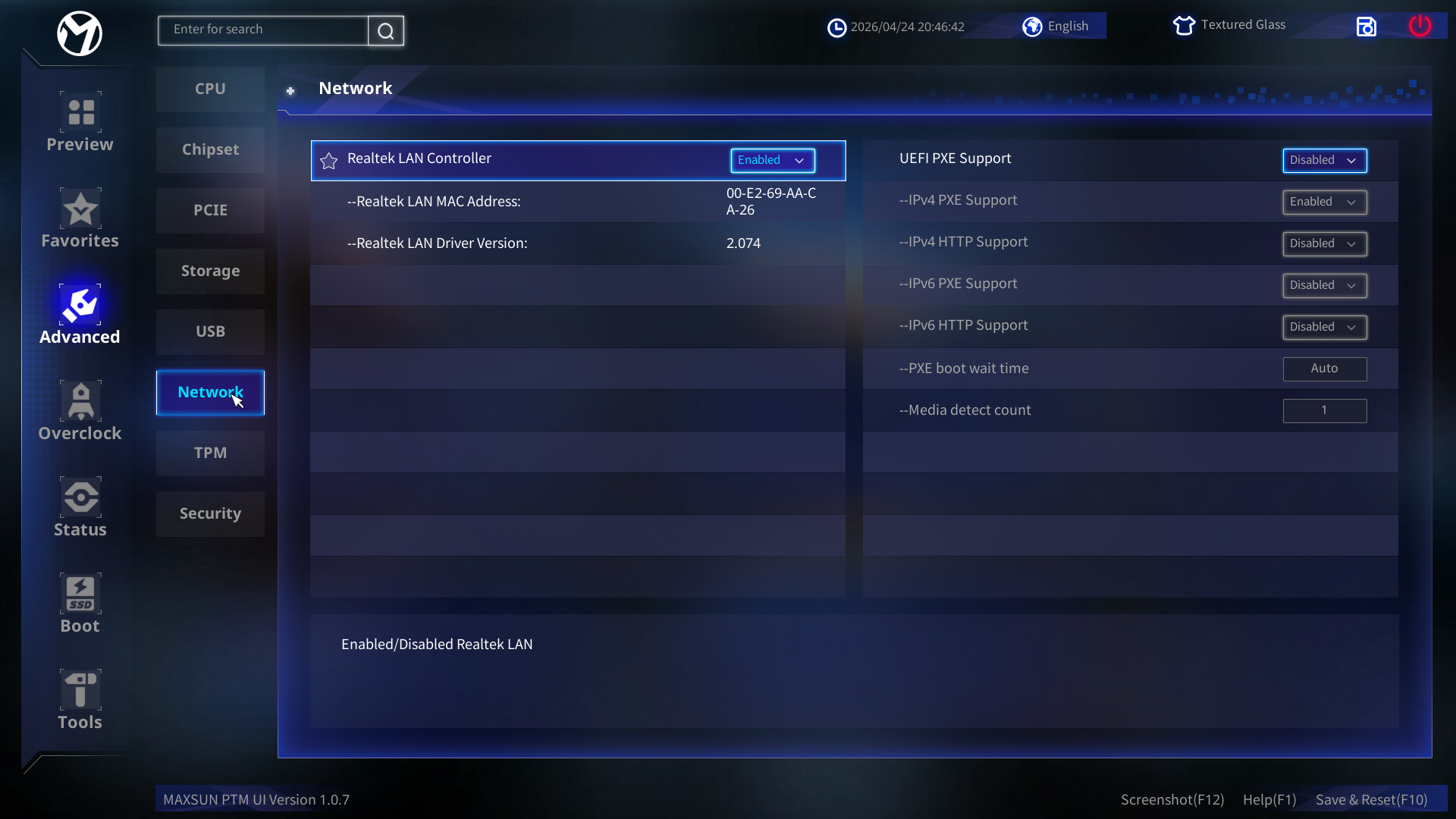

    Настройки BIOS

    Что нам дают тонкости настроек в BIOS

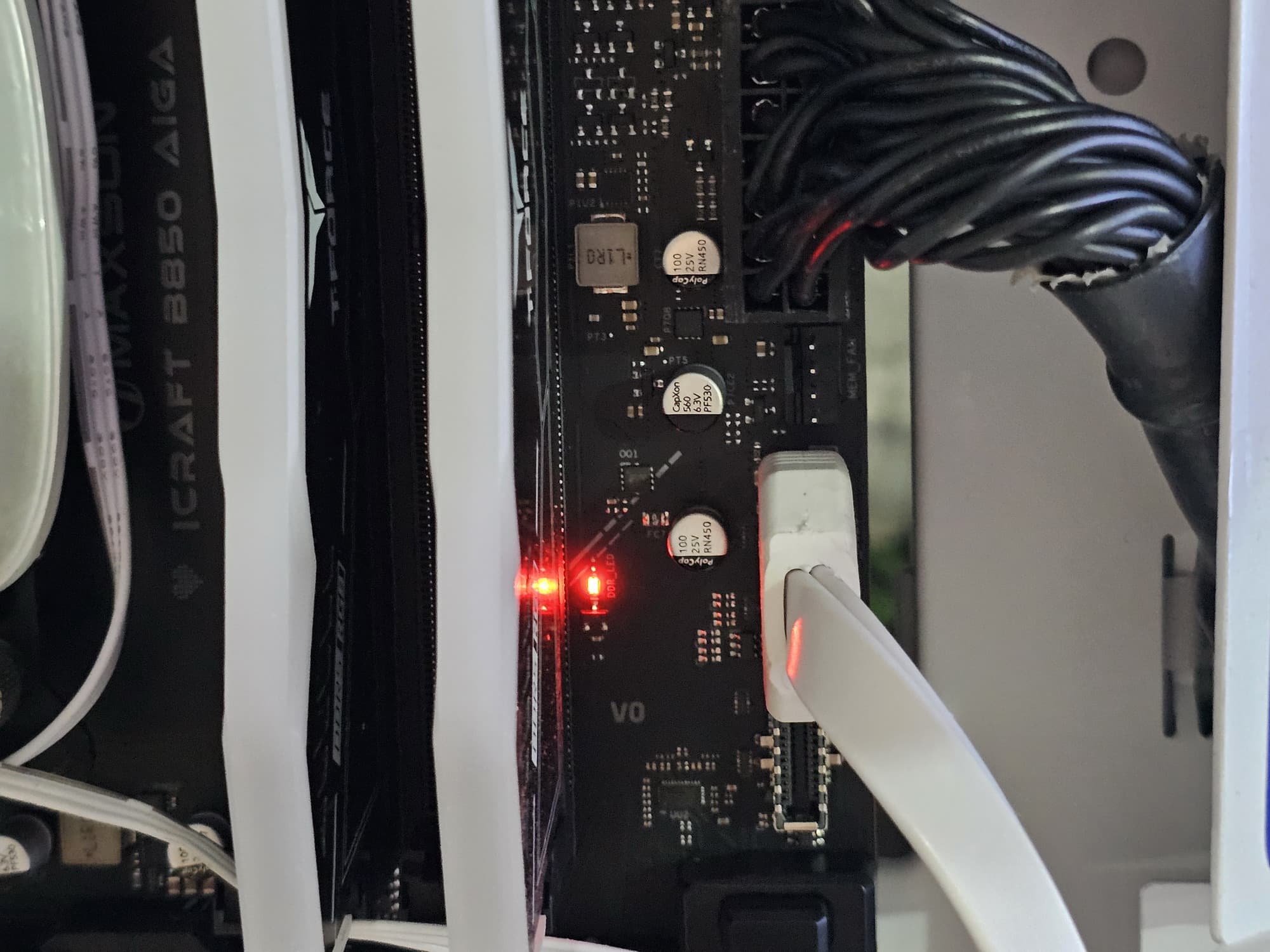

    Работоспособность

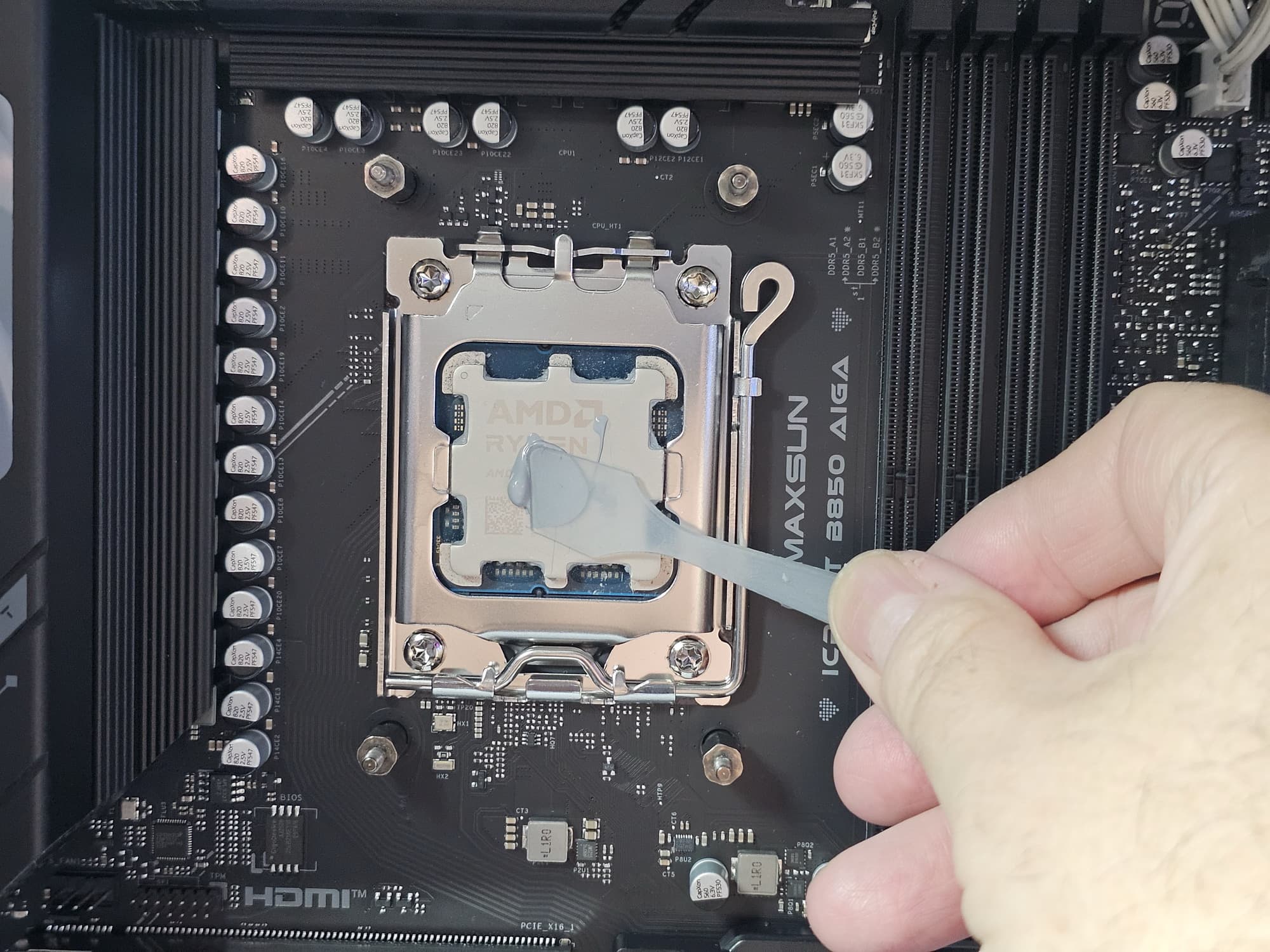

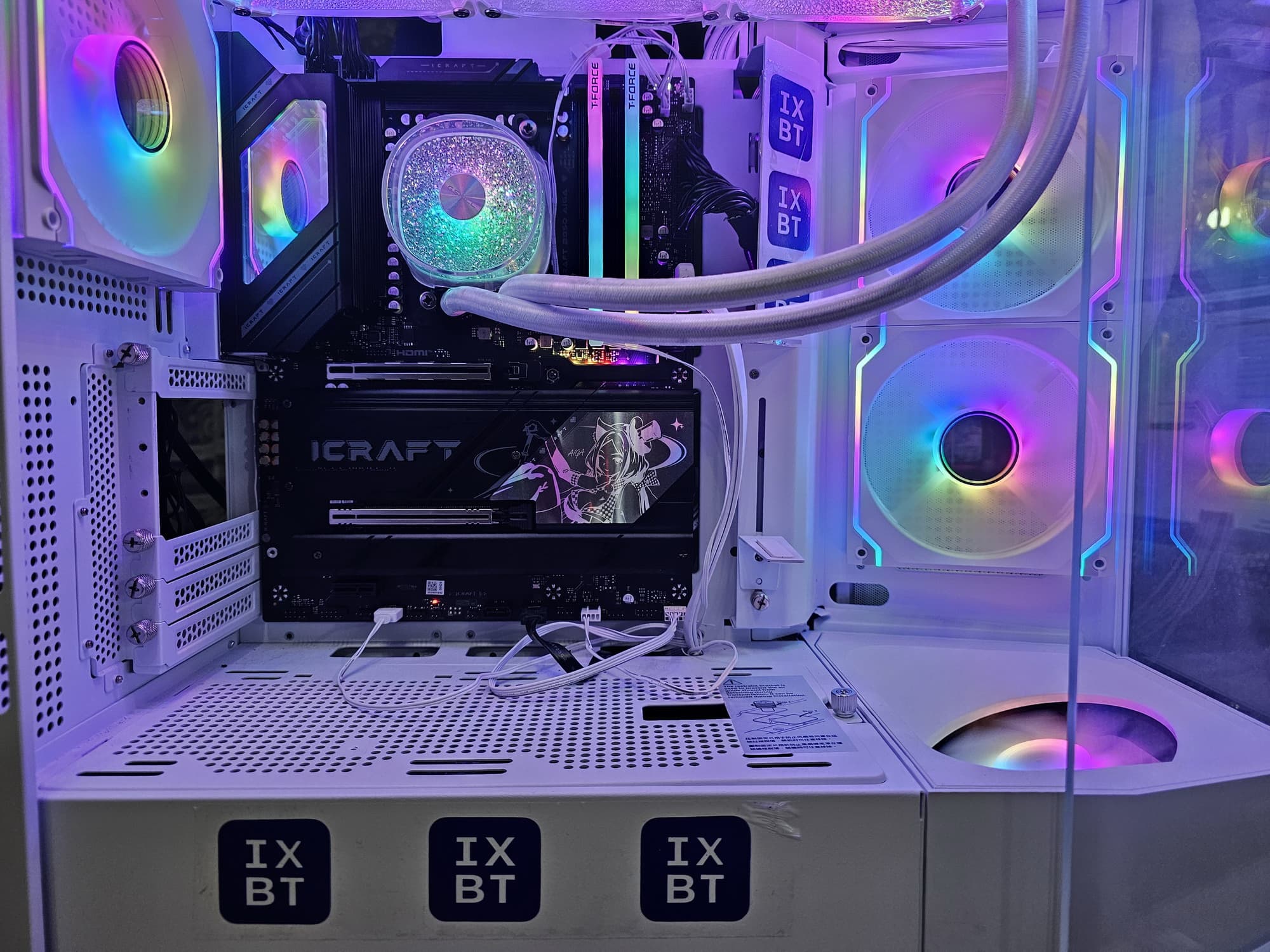

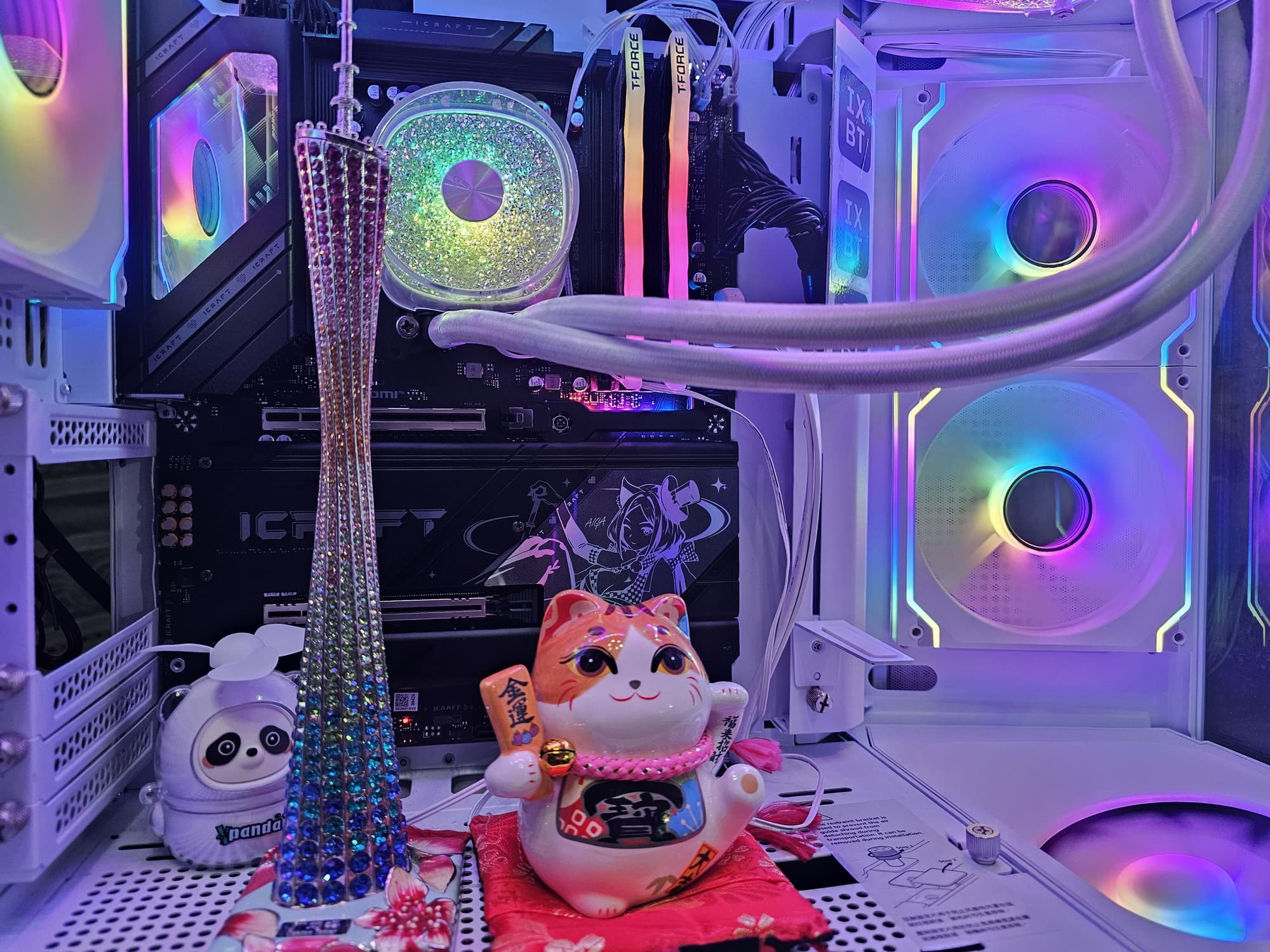

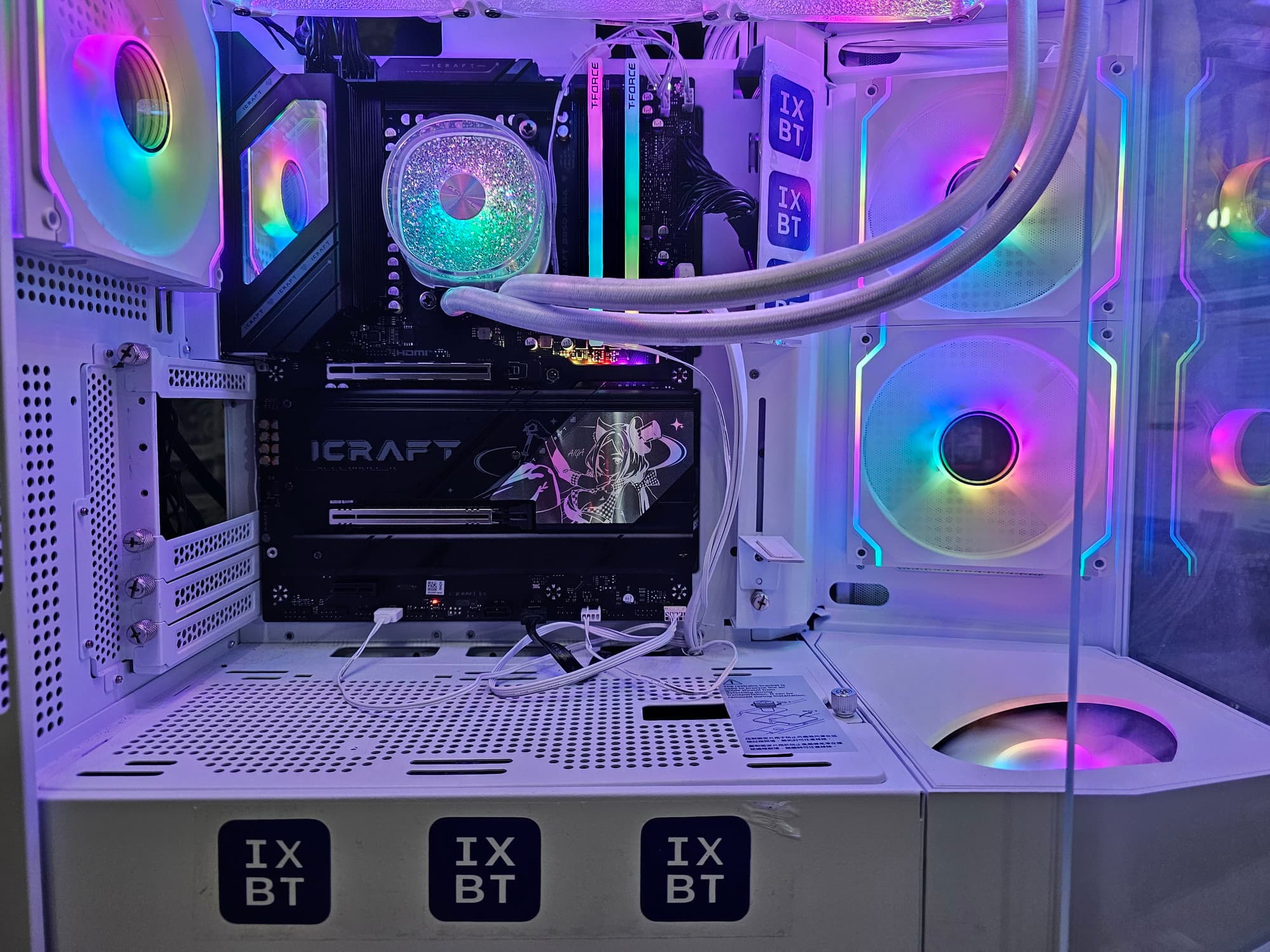

    Конфигурация тестовой системы

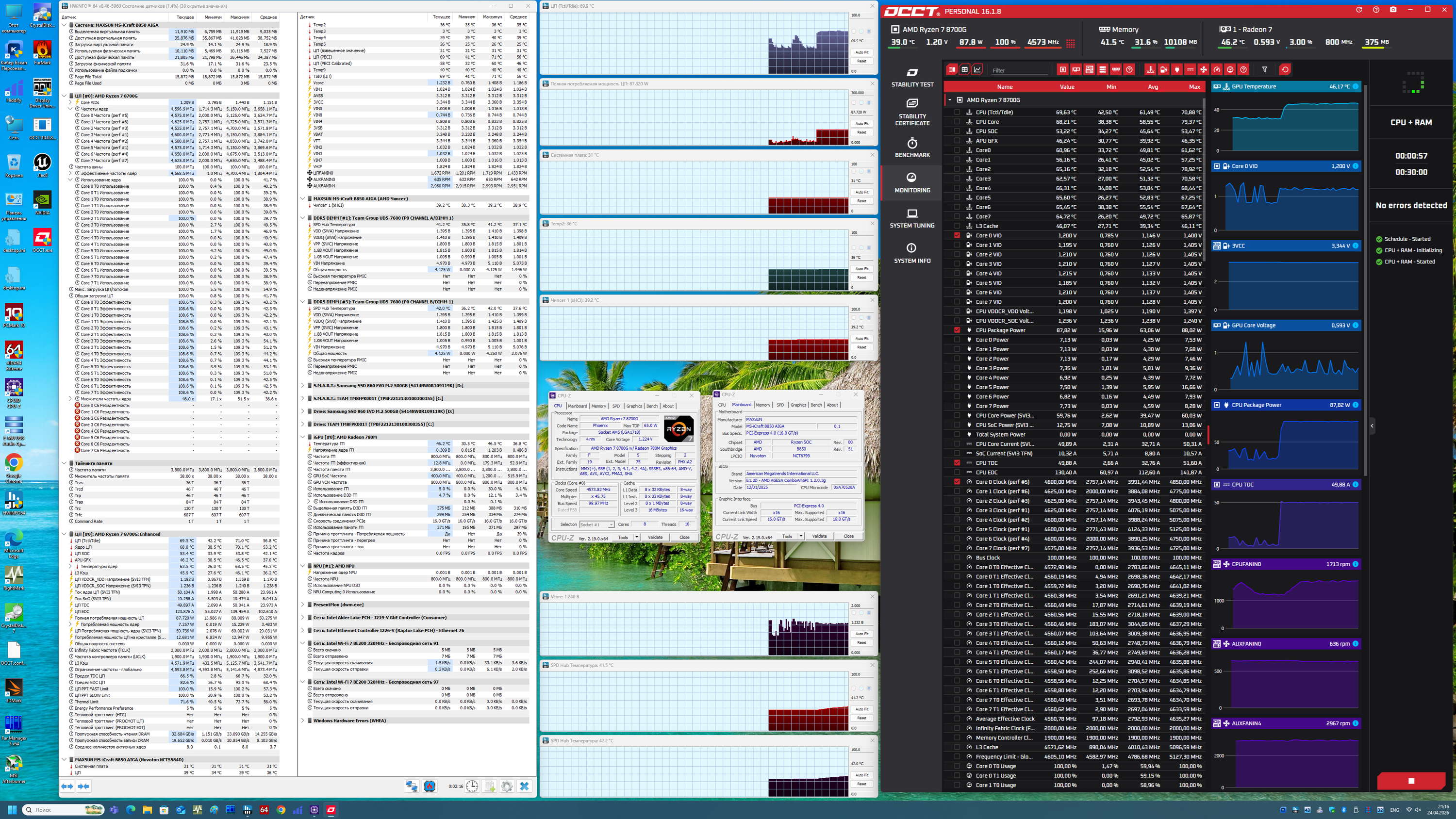

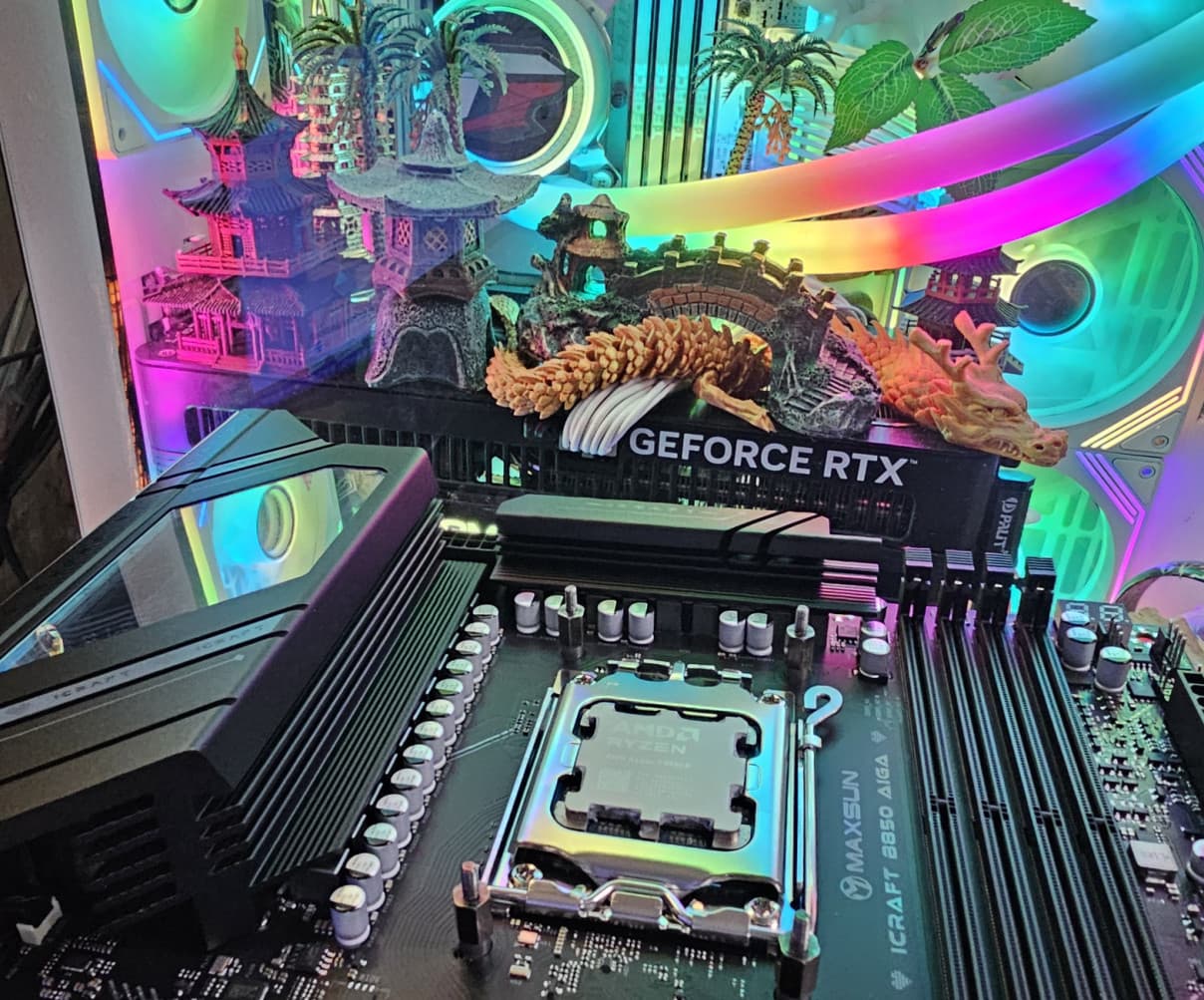

    Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.

    Учитывая хорошую систему питания матплаты и с учетом стрессовой нагрузки авторазгон процессора сработал на уровне 4,7 ГГц по ядрам. Его максимальный нагрев был ниже 72 градусов, а максимум потребления не превышал 88 Вт. При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.

    Да, очень многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае.

    Выводы

    Maxsun iCraft B850 Aiga — относительно недорогая (около 18 тысяч рублей) материнская плата на чипсете среднего уровня для платформы AMD AM5. Эта модель выполнена в черном цвете, так что она скорее подойдет владельцам черных корпусов, при этом плата выглядит весьма нарядно и даже ярко (с учетом подсветки).

    У нее 15 портов USB разных видов, включая 1 USB 3.2 Gen2x2 (внутренний Type-C), 5 USB 3.2 Gen2 (в виде портов Type-A и Type-C) и 2 USB 3.2 Gen1 (внутренние). Также плата предлагает два слота PCIe х16, получающие от процессора 16 линий PCIe 5.0 (на двоих, поэтому вынуждены делить эти линии по 8 каждому, если вы хотите использовать оба слота одновременно), и один «короткий» слот PCIe x1, подключенный к чипсету. Для SSD есть четыре слота M.2, два из них подключены к процессору линиями PCIe 5.0.

    В арсенале платы также есть 2 порта SATA и 6 разъемов для вентиляторов. Система питания процессора хорошая, способная обеспечить работу даже топовых процессоров с разблокированным множителем с приличным запасом на разгон. Плата имеет адекватную систему охлаждения, все слоты M.2 снабжены радиаторами. Сетевые возможности включают проводной контроллер 5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть возможности для подключения дополнительных RGB-устройств, а также поставку с бонусами в виде многоцелевой отвертки, ярких стикеров и брелка в стиле китайских анимационных фильмов.

    В номинации «Оригинальный дизайн» плата Maxsun iCraft B850 Aiga получила награду:

    В номинации «Отличная поставка» плата Maxsun iCraft B850 Aiga получила награду:

    Андрей Воробьев
    Системные платы
    Бритва Laifen P3 Pro: Фен Redmond HD1707:
    Бритва Laifen P3 Pro: Фен Redmond HD1707:
