Обзор материнской платы Gigabyte B860 Gaming X WiFi6E на чипсете Intel B860

Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.

Это наш первый материал по материнской плате, основанной на среднебюджетном чипсете последнего поколения 800 – Intel B860. До того мы разбирали матплаты на базе топового Z890. Учитывая, что в прошлых поколениях продукты на базе B660 и B760 были очень популярными, можем ожидать, что новые материнки на базе B860 подхватят своего рода эстафету, не будут чрезмерно дорогими, и вместе с тем будут интересными по сути.

Мы знаем, что новой платформе Intel LGA1851 уже исполнилось несколько месяцев, какие-то матплаты на базе Z890 уже успели упасть в цене, но в основном все же цены держатся на чрезмерно высоком уровне (а с учетом бледного старта поколения процессоров Core Ultra 2xx поколения популярность таких плат оставляет желать лучшего). И вот есть шанс оживить интерес к LGA1851, поэтому давайте посмотрим на основные отличия между тремя чипсетами семейства 800: Z890, B860 и H810. Для наглядного сравнения с предшественником B760 его параметры также приведены в последней колонке.

Снова отметим, что у Z890 – 24 линии PCIe 4.0 плюс максимально 8 линий SATA, то есть в сумме чипсет Z890 обладает по сути 32 линиями PCIe, однако 8 линий на порты SATA переконфигурировать под иное использование нельзя. B860 сильно обрезан, но все же не в 2 раза: у него 14 линий PCIe 4.0, плюс до 4х портов SATA (всего 18). Точно также 4 линии под SATA нельзя переконфигурировать. Заметим, у B760 также 14 линий PCIe, однако там 4 линии SATA входят в это число, но при этом их можно переконфигурировать как 4 линии PCIe 3.0.

Как и у предшественника B760 количество служебных линий DMI (связь между чипсетом и CPU) у B860 урезано в 2 раза (до 4х) по сравнению с топовыми Z. По USB портам у B860 по сути точно такой же расклад, как и у предшественника B760.

Процессоры Core Ultra в целом обладают в сумме 24 линиями PCIe (из них 20 – версии 5.0, а 4 – версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый). Однако для того, чтобы все же потребителям материнских плат на базе B860 «жизнь медом не казалась», на таких материнках CPU ограничен лишь 20-ю линиями PCIe 5.0, имеющиеся у процессора еще 4 линии PCIe 4.0 заблокированы (не используются). Также и по TB4 произошло урезание – на таких матплатах используется лишь 1 порт TB4 (из двух). Учитывая, что данные урезания касаются процессоров, а не чипсета B860, то приходит мысль, что сделано оно искусственно через UEFI BIOS, и мы будем ждать: появятся ли материнские платы на B860, у которых CPU работает полноценно, как с Z890, или все же никто не осмелится нарушить запрет Intel ?

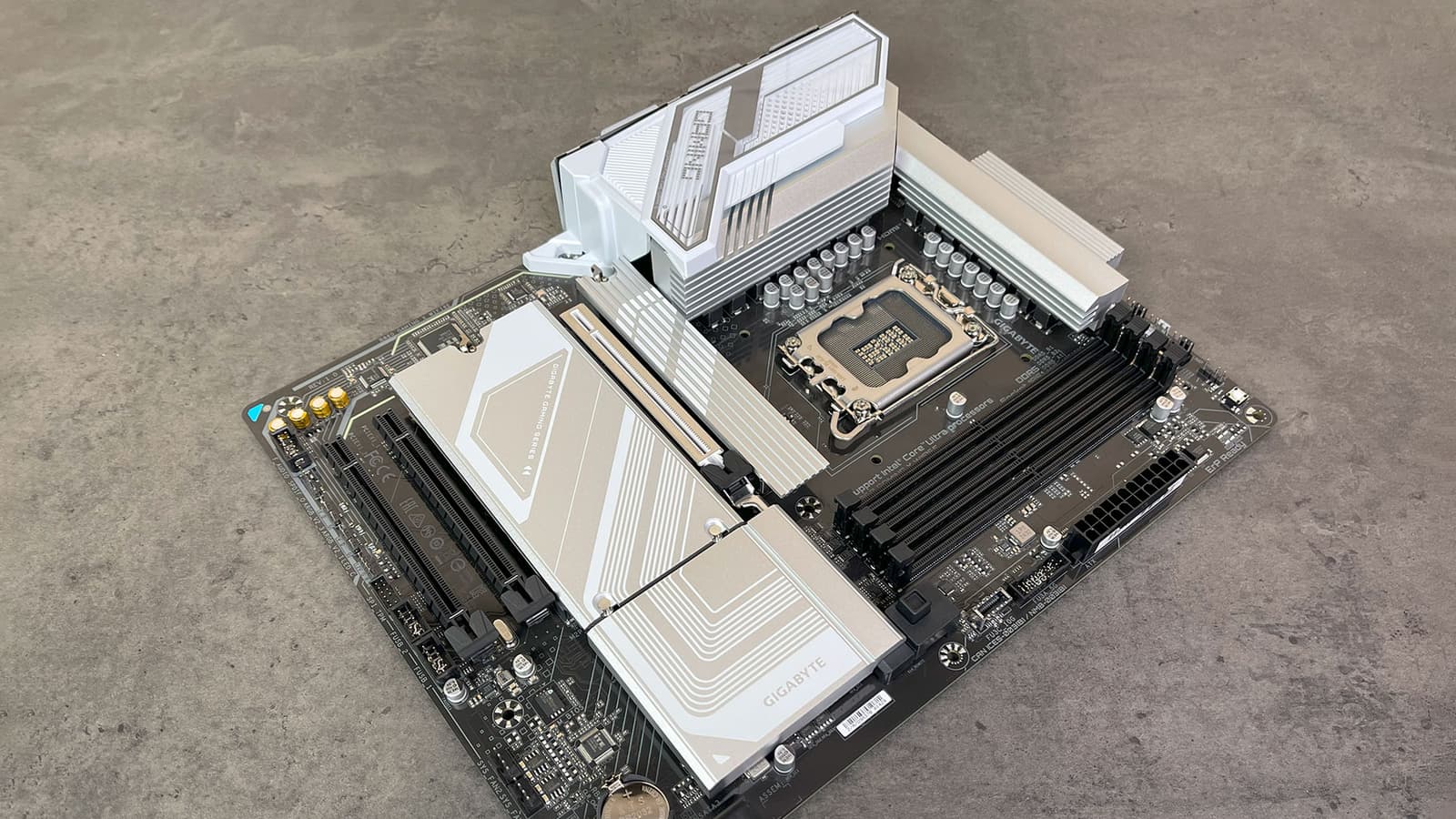

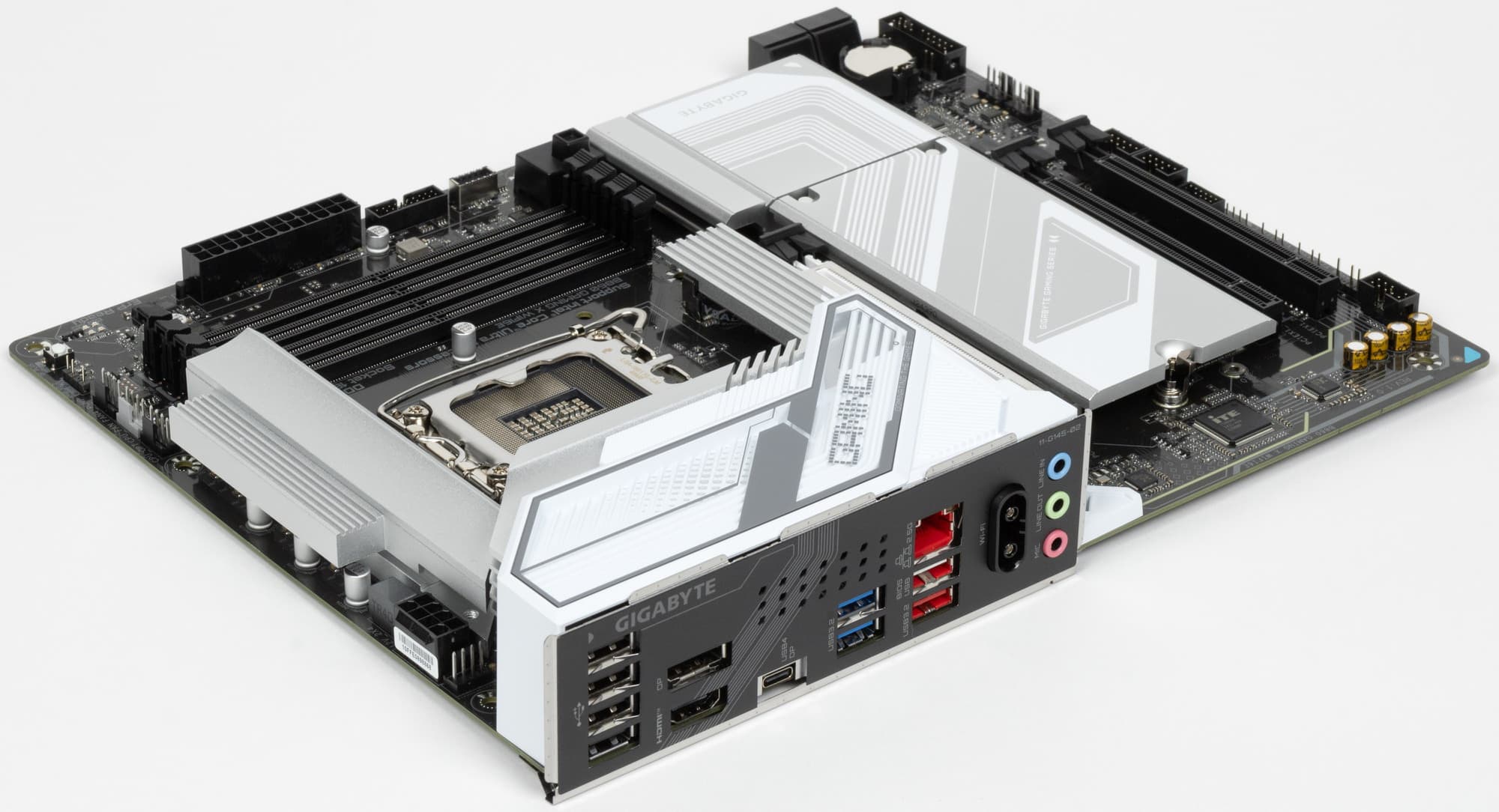

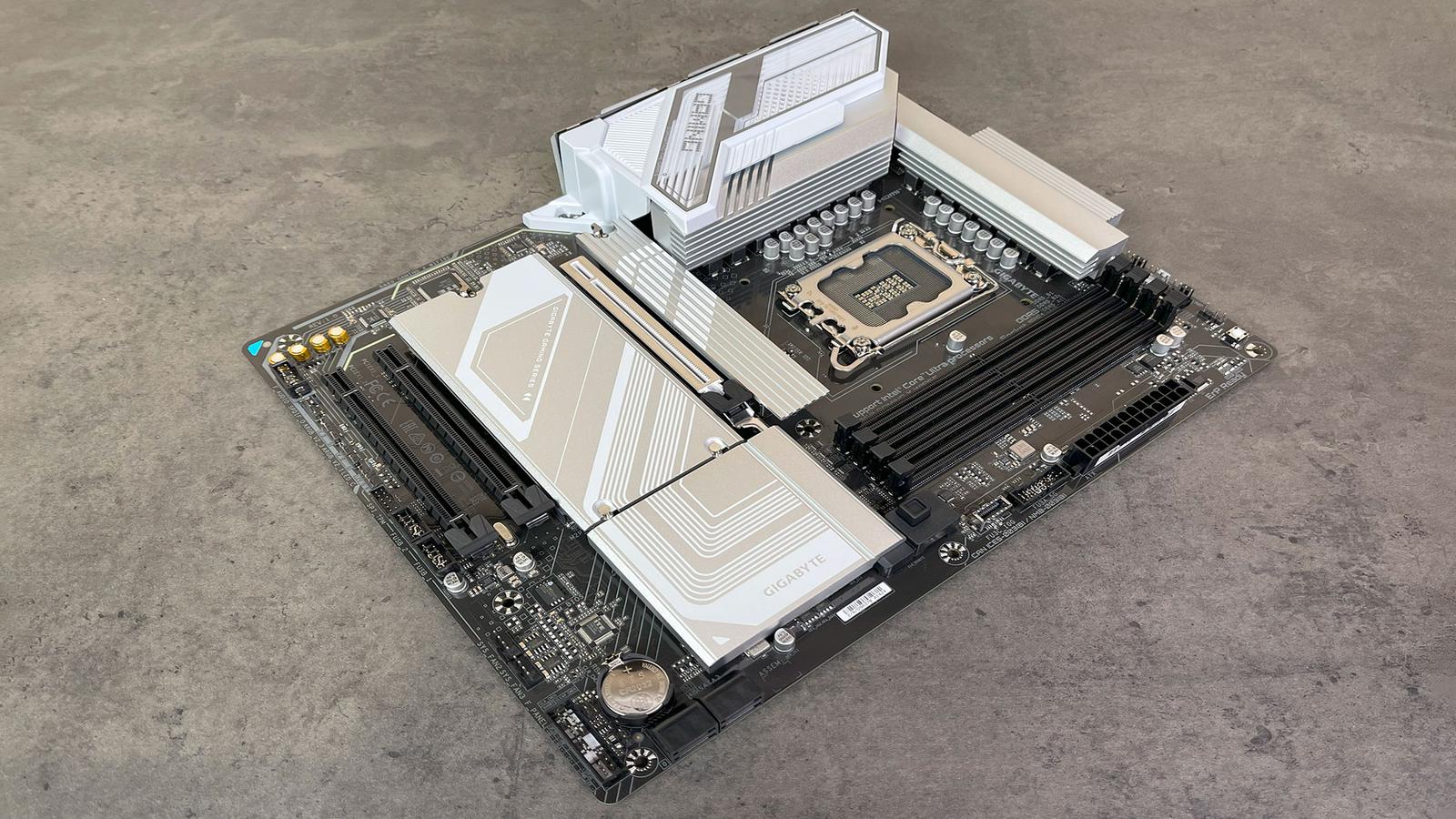

Сегодня материнской платой на чипсете B860, попавшей к нам в лабораторию, стал продукт компании Gigabyte, а именно Gigabyte B860 Gaming X WiFi 6E. Эта матплата относится к игровой серии среднего уровня Gaming. Поэтому данная плата по сути среднебюджетного уровня в ценовом диапазоне 22 – 26 тысяч рублей.

Gigabyte B860 Gaming X WiFi 6E поставляется в коробке стандартного дизайна Gigabyte. Комплект размещен под платой в отдельном отсеке.

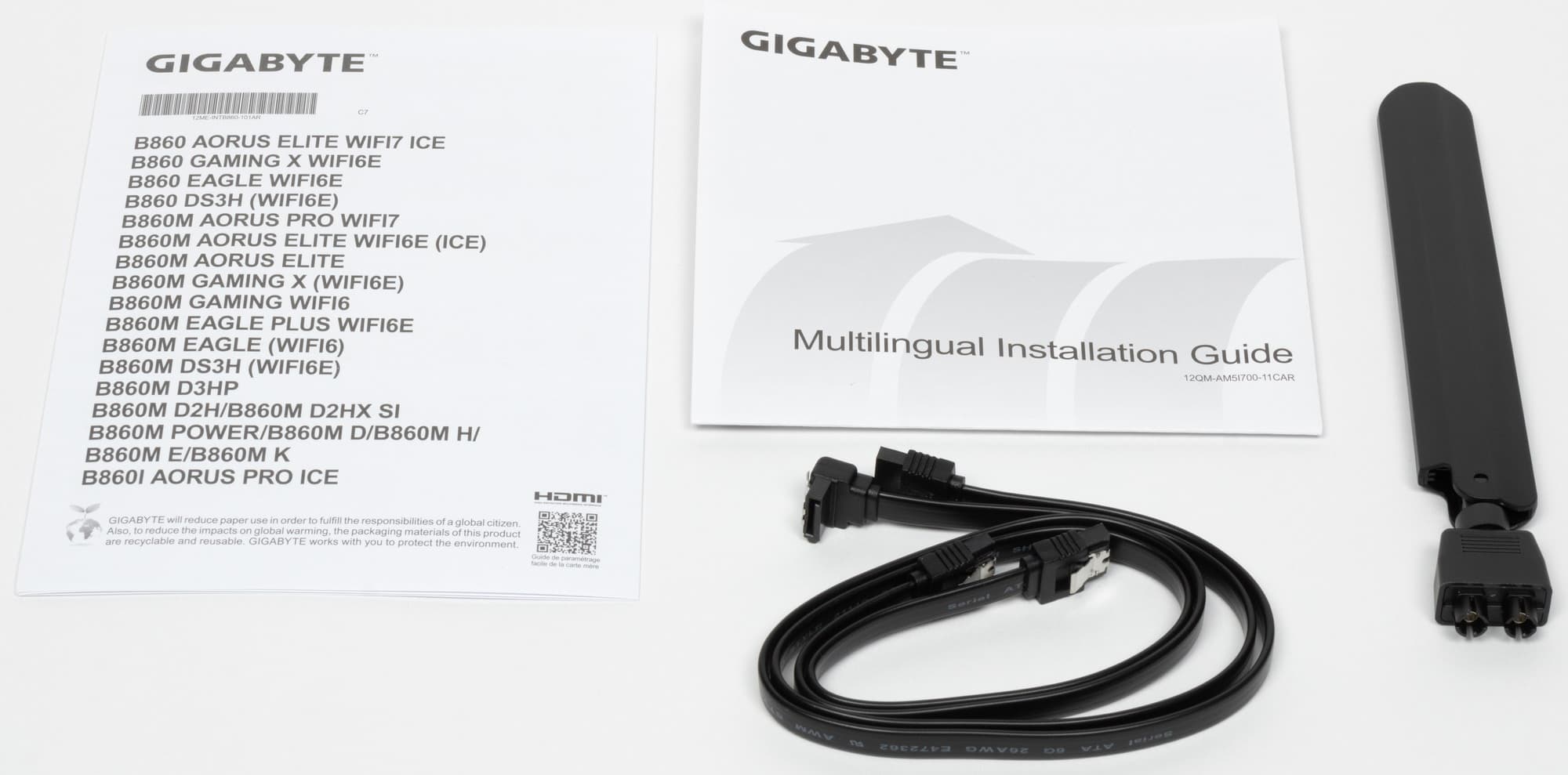

В комплект поставки входят: краткое руководство пользователя (детальное можно скачать с сайта производителя), два кабеля SATA и антенна встроенного Wi-Fi-модуля.

ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

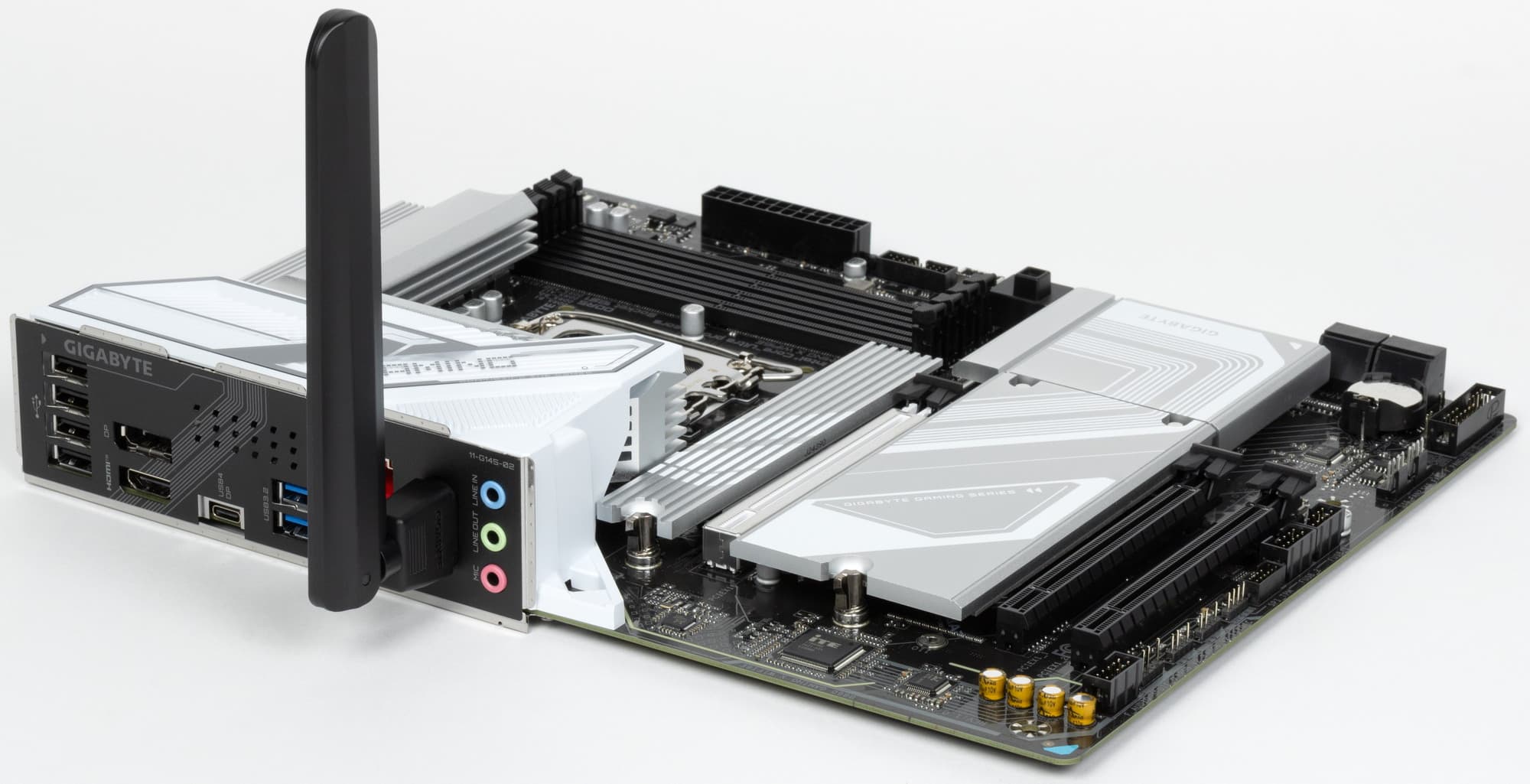

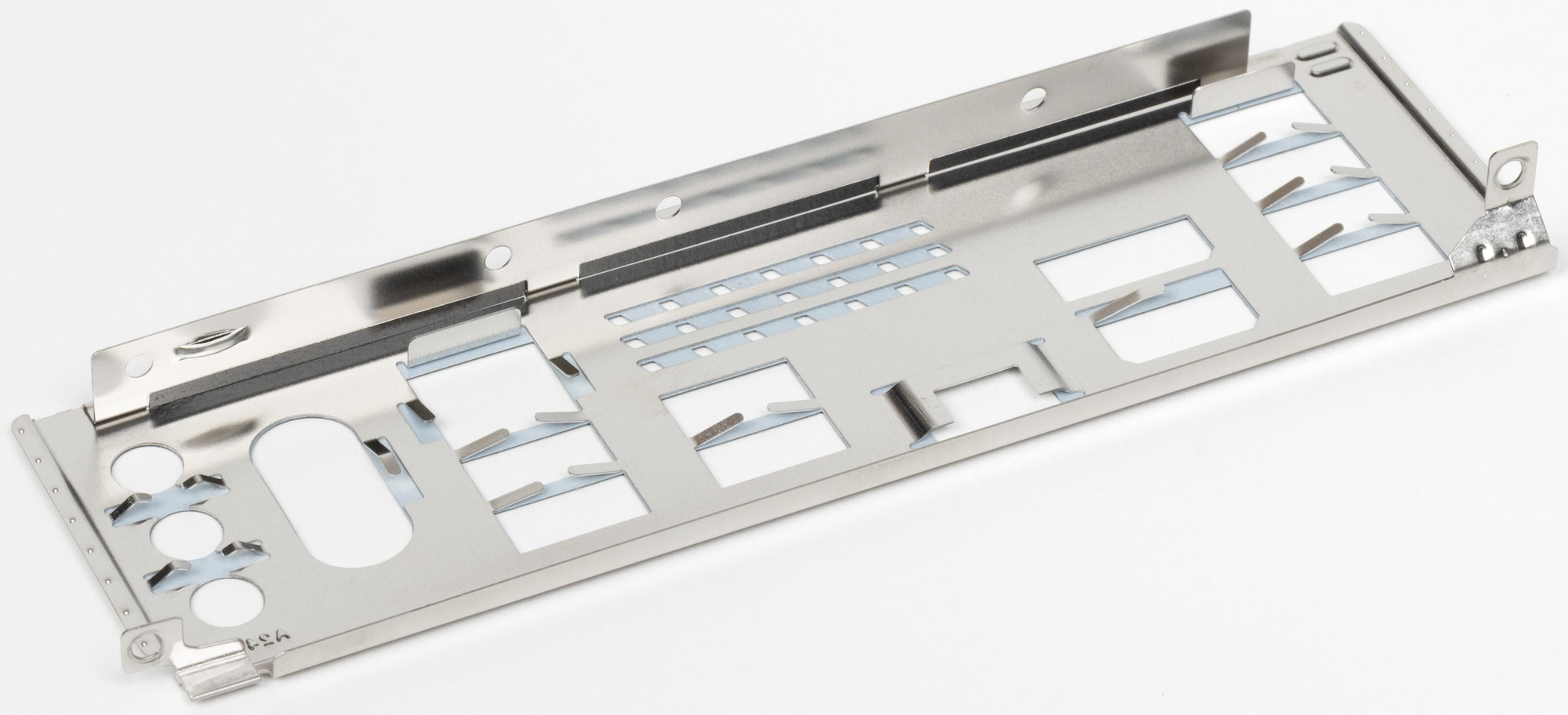

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

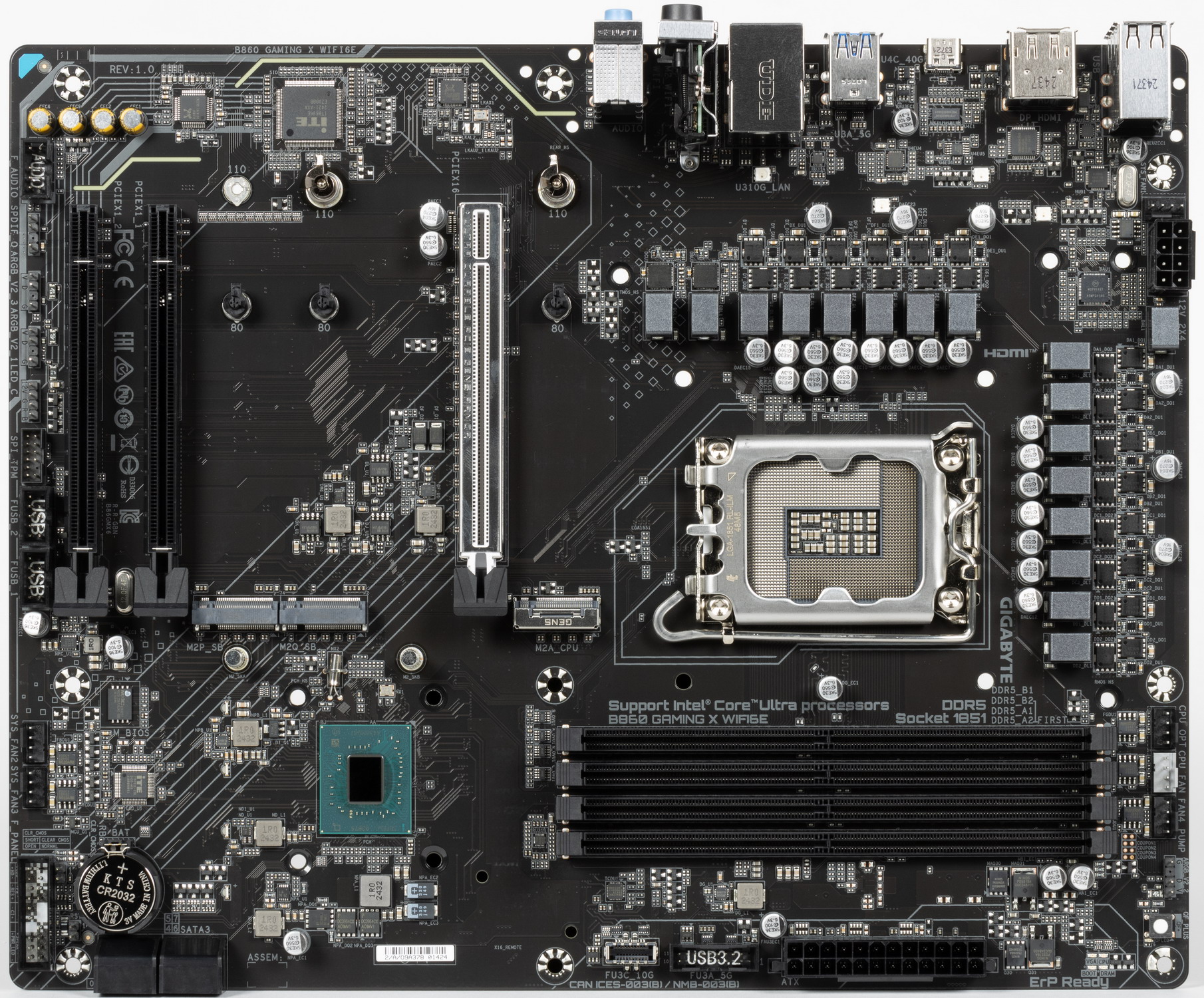

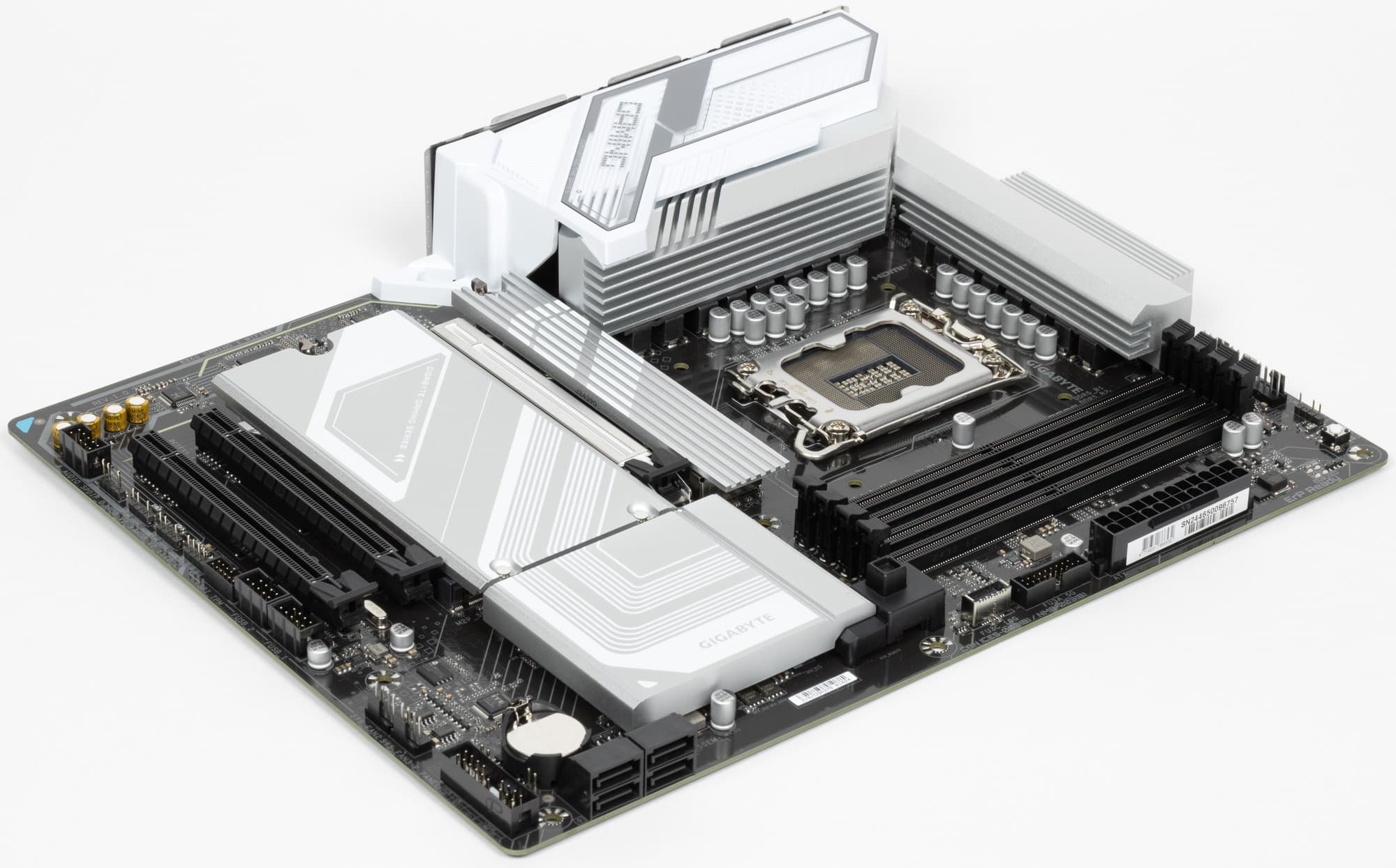

Форм-фактор

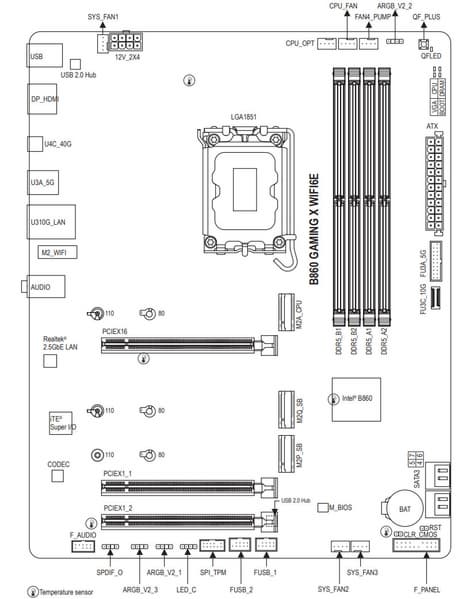

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte B860 Gaming X WiFi 6E имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

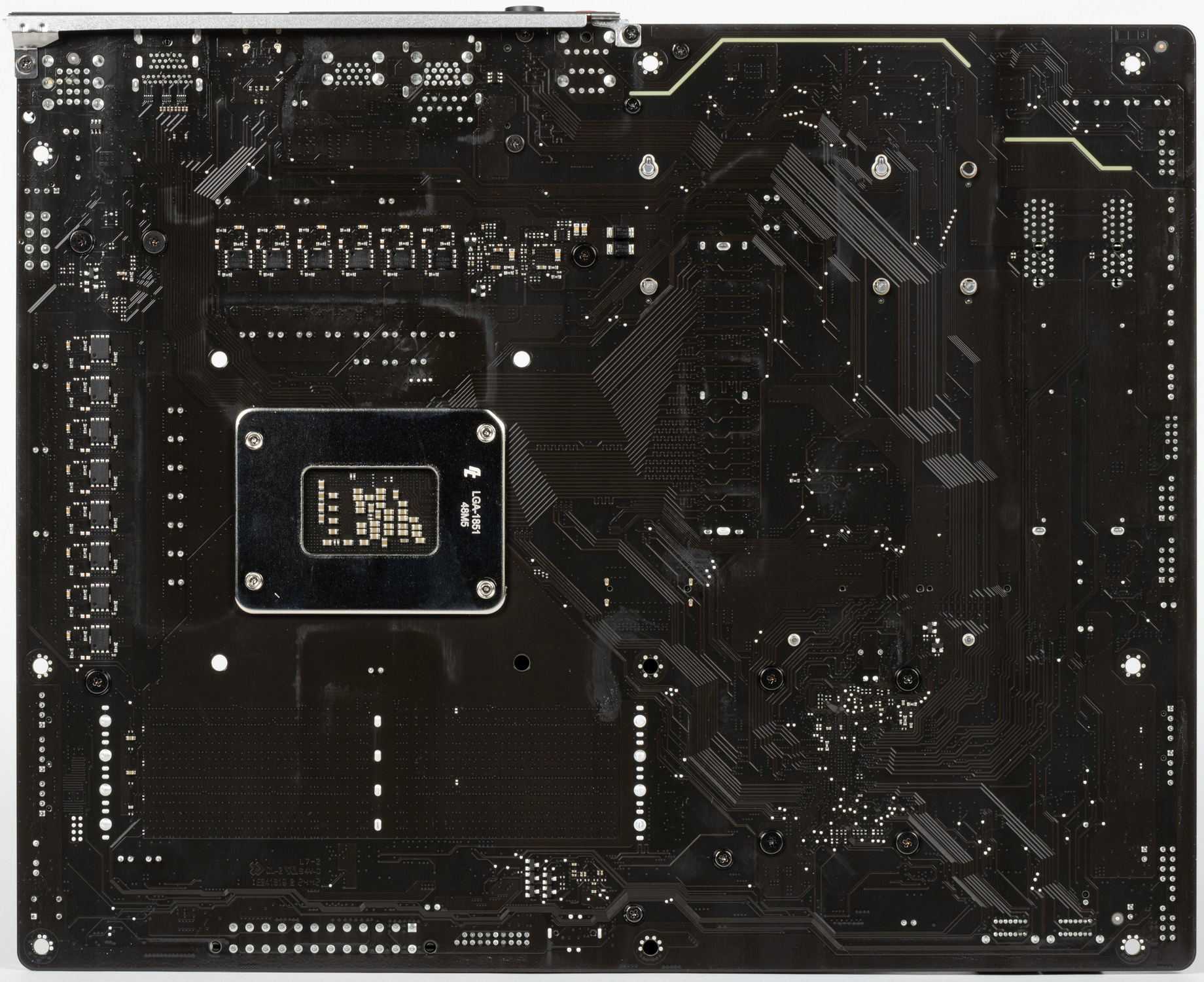

На оборотной стороне расположены некоторые электронные логические элементы. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.

Защитной пластины (бэкплейта) у платы нет.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Основная функциональность: чипсет, процессор, память

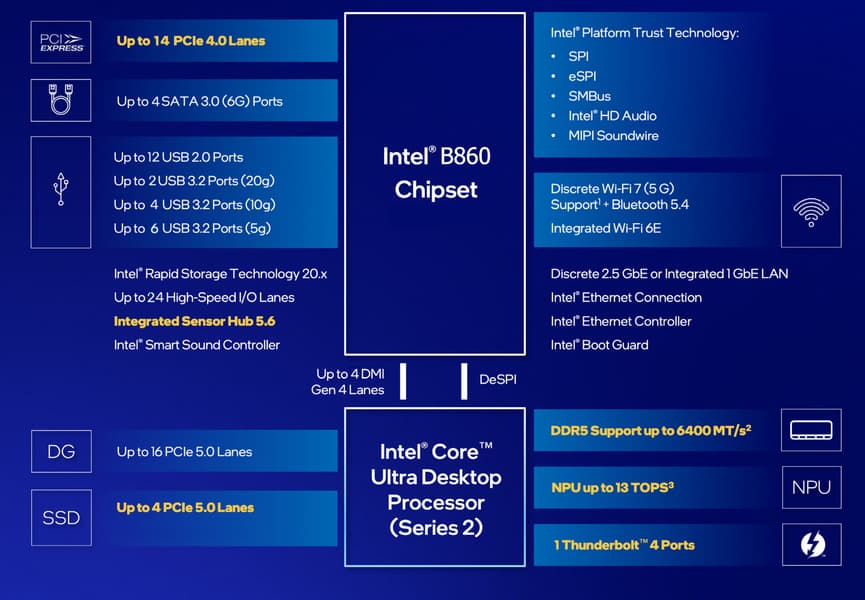

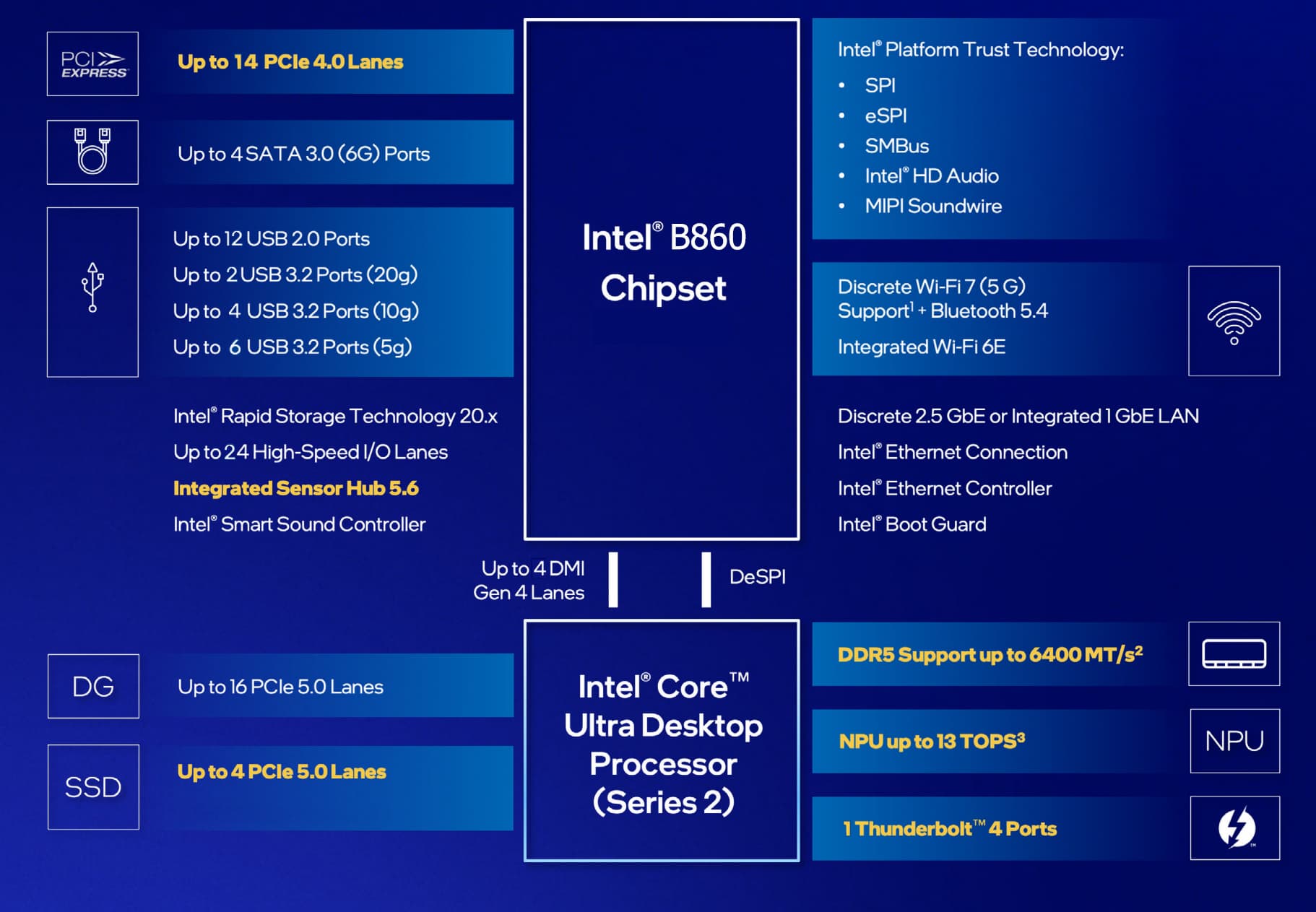

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 9066 МТ/с.

Все процессоры Core Ultra 2xx в целом поддерживают:

• 2 порта USB4 (Thunderbolt 4),
• 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
  • 16 линий + 4 линии (слот PCIe x16 + слот M.2);
  • 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
  • 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
• 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.

Однако следует учесть, что в матплатах на B860 потенциал процессоров урезан до:

• 1 порт USB4 (Thunderbolt 4),
• 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
  • 16 линий + 4 линии (слот PCIe x16 + слот M.2);

При этом взаимодействие с B860 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

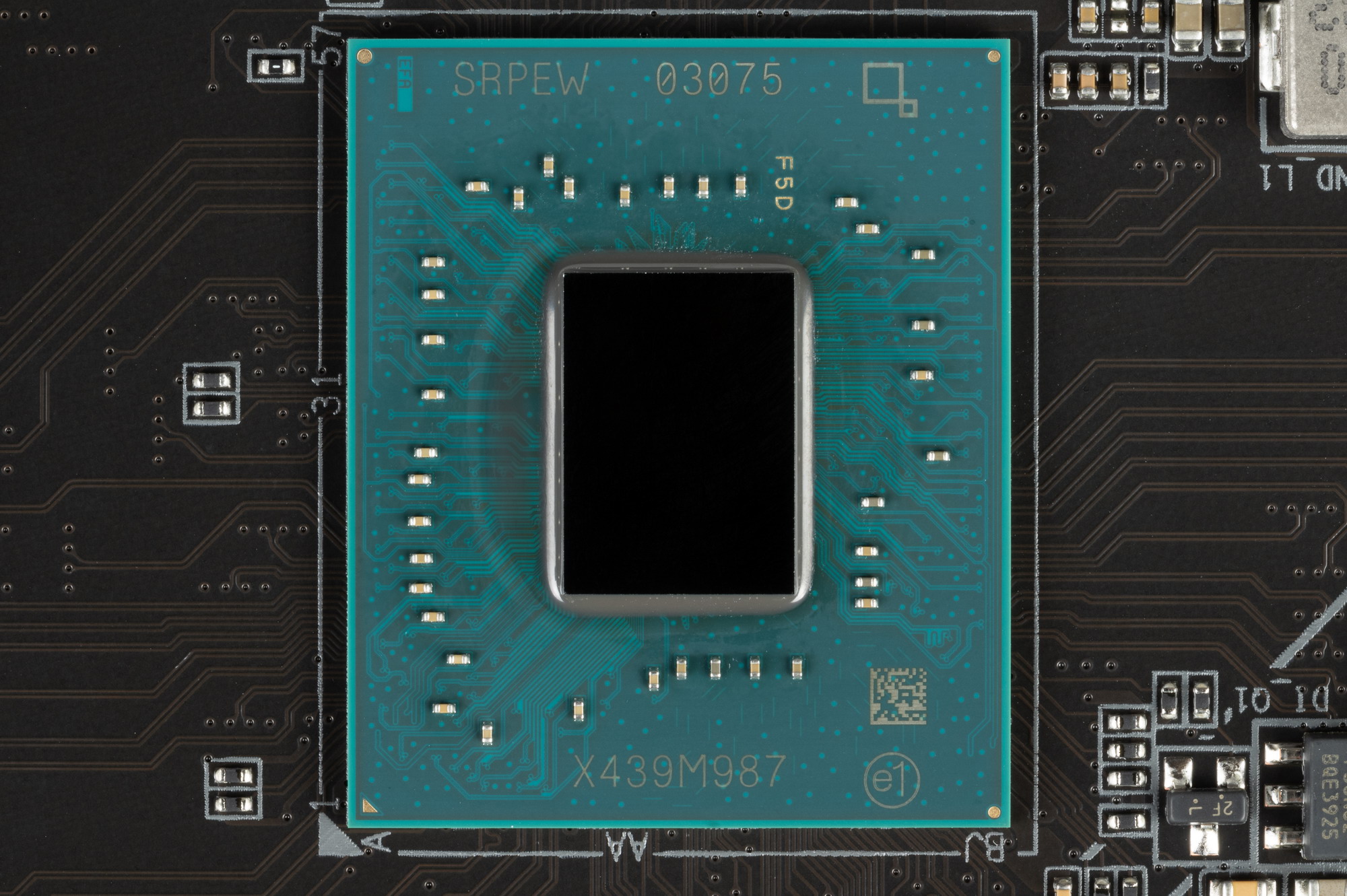

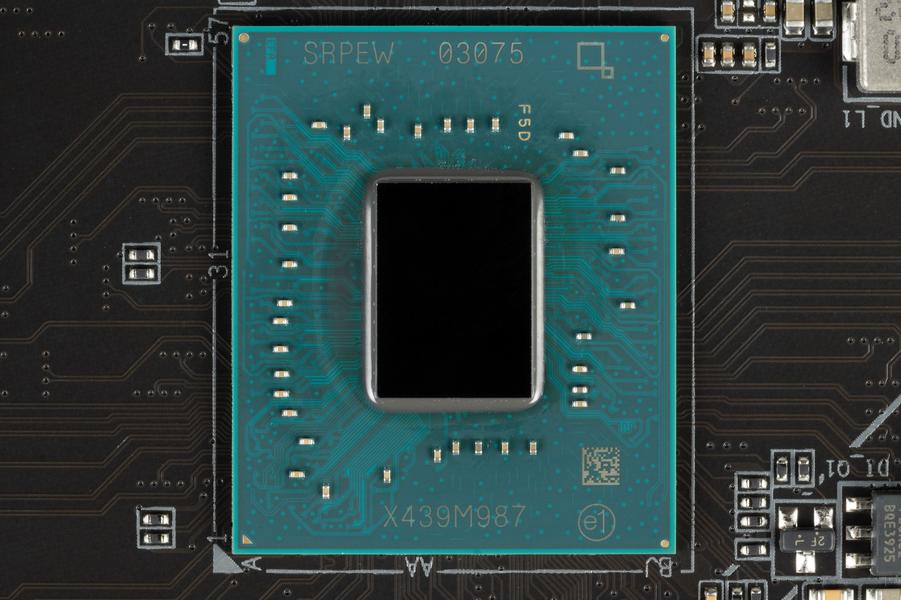

В свою очередь чипсет B860 поддерживает в сумме 24 линии ввода/вывода, которые распределяться могут так:

• до 6 портов USB 3.2 Gen1/2 (из которых до 2 портов USB 3.2 Gen2х2), до 12 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 4 портов SATA 6Гбит/с;
• до 14 линий PCIe 4.0.

Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 41.

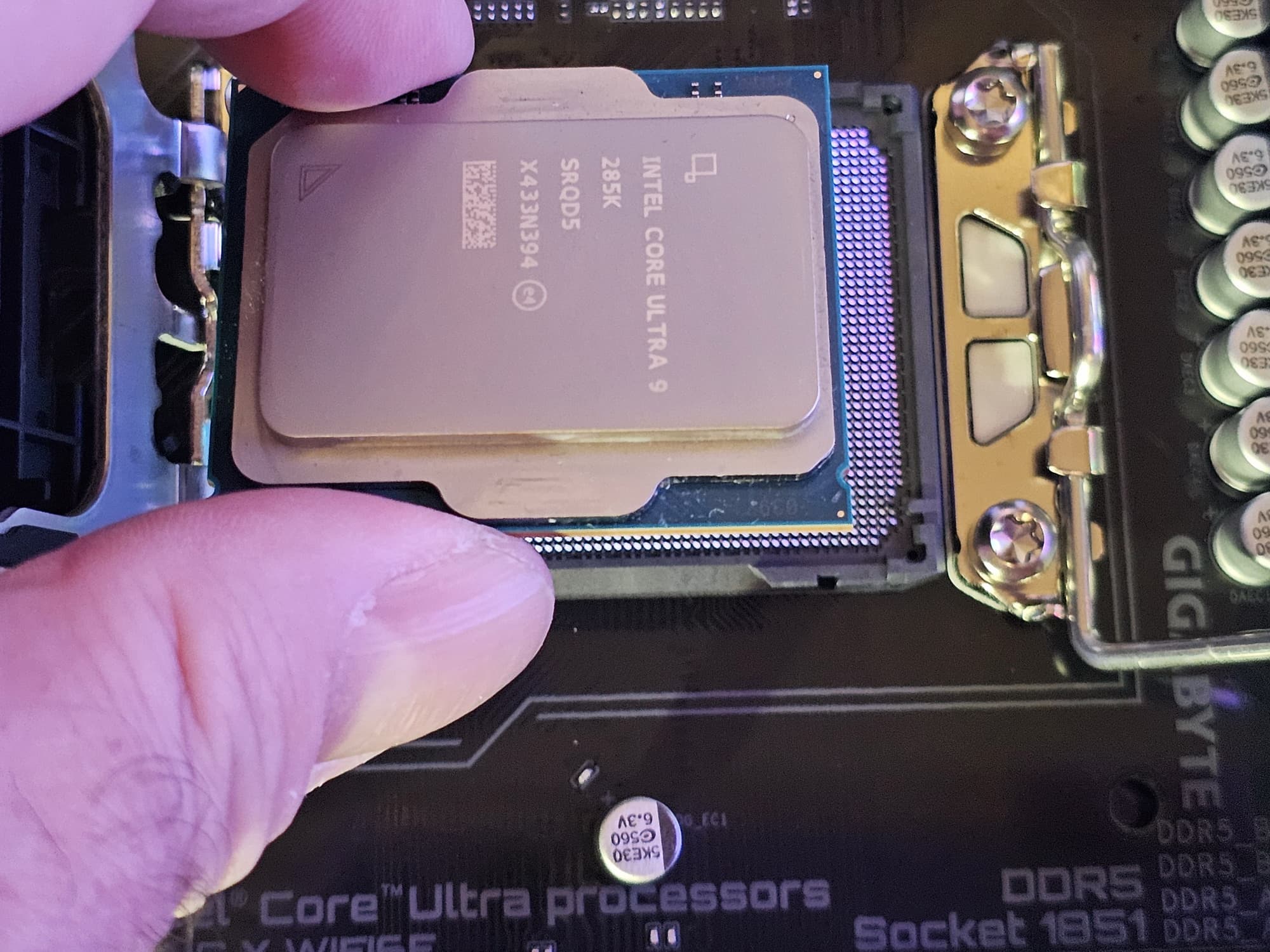

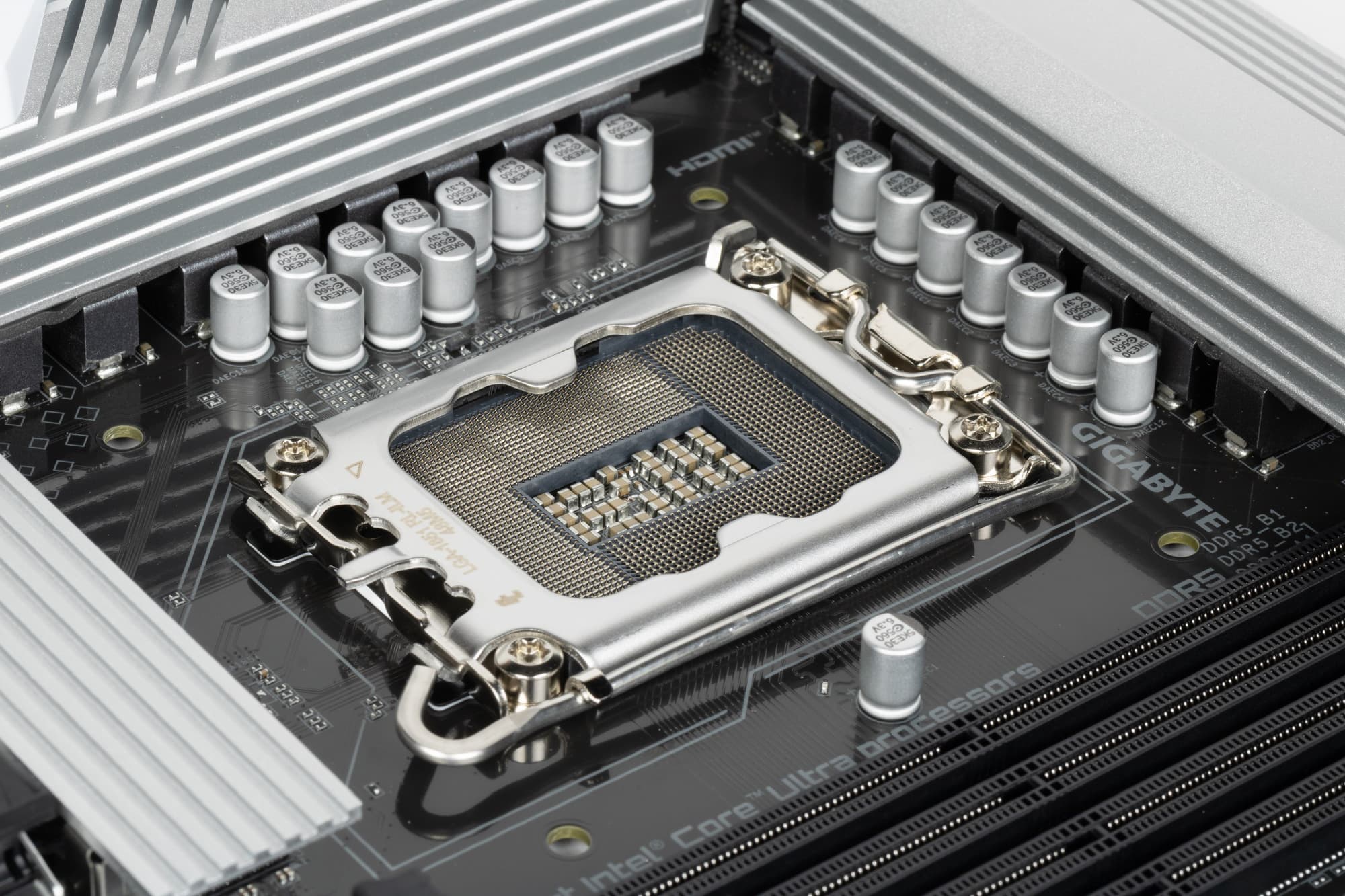

Gigabyte B860 Gaming X WiFi 6E поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

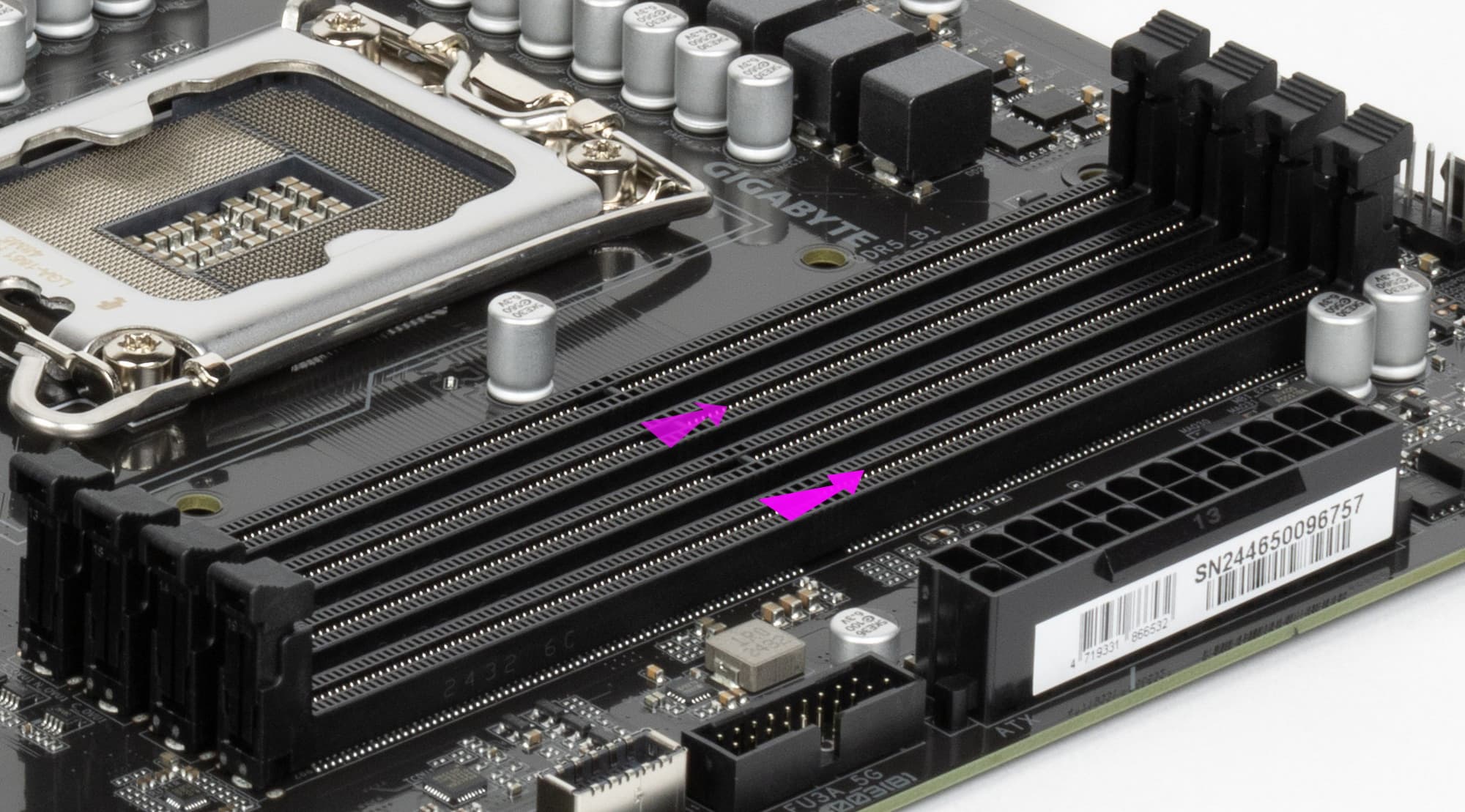

Для установки модулей памяти на плате Gigabyte имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2.

Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Могут использоваться модули CUDIMM.

Слоты DIMM не имеют металлической окантовки.

Периферийная функциональность: PCIe, SATA, разные дополнительные устройства

Выше мы изучили потенциальные возможности тандема B860+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет B860 обладает 14 PCIe линиями PCIe 4.0 и 4 SATA портами. Считаем, сколько линий B860 уходит на поддержку (связь) с тем или иным элементом:

• Слот PCIe x16_2 (1 линия PCIe 4.0);
• Слот PCIe x16_3 (1 линия PCIe 4.0);
• Слот M.2 (M2P_SB) (4 линии PCIe 4.0);
• Слот M.2 (M2Q_SB) (4 линии PCIe 4.0);
• Realtek RTL8125D (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
• Intel AX211 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
• 4 слота SATA 1/2/3/4

12 линий PCIe оказались занятыми, плюс 4 порта SATA. 1 линия USB 2.0 расходуется на связь с Realtek RTL897, плюс один USB 2.0 расходуется на поддержку BT, а также контроллеры GL850G и другие для своих нужд используют сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx на матплатах на базе B860 всего задействовано 20 линий PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2 (M2A_CPU) . Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1. Так что вариантов переключения линий PCIe 5.0 между слотами нет.

Теперь в целом про слоты PCIe.

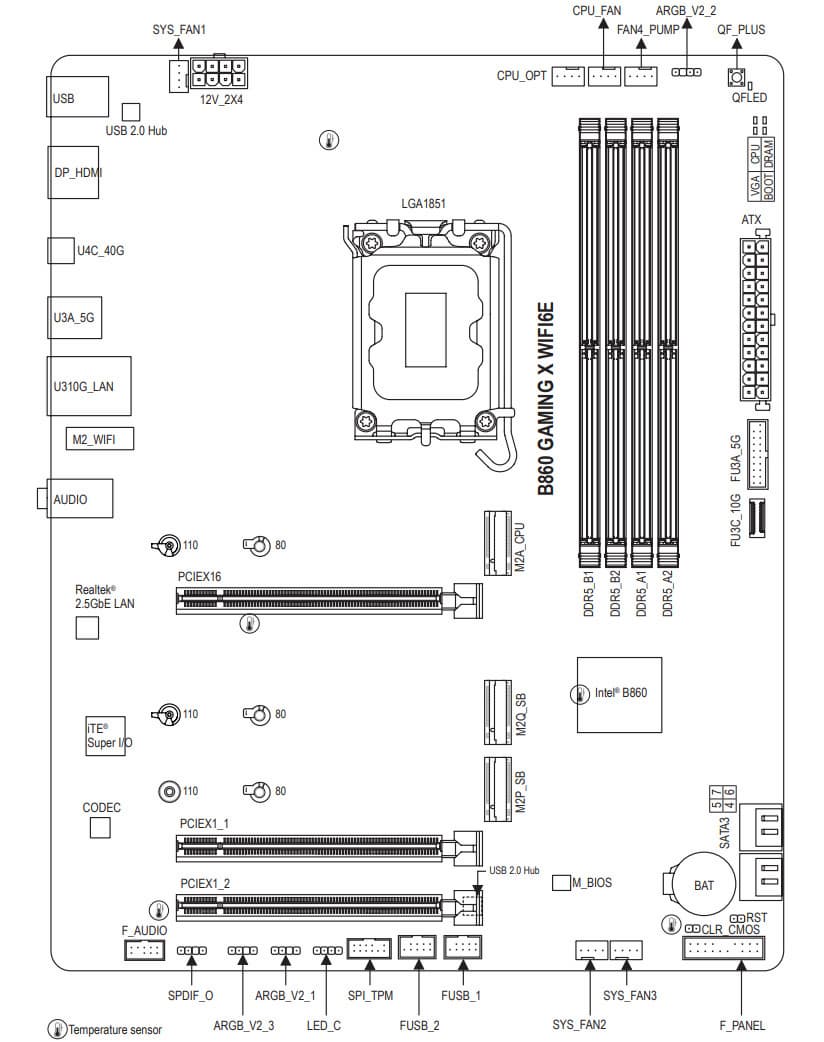

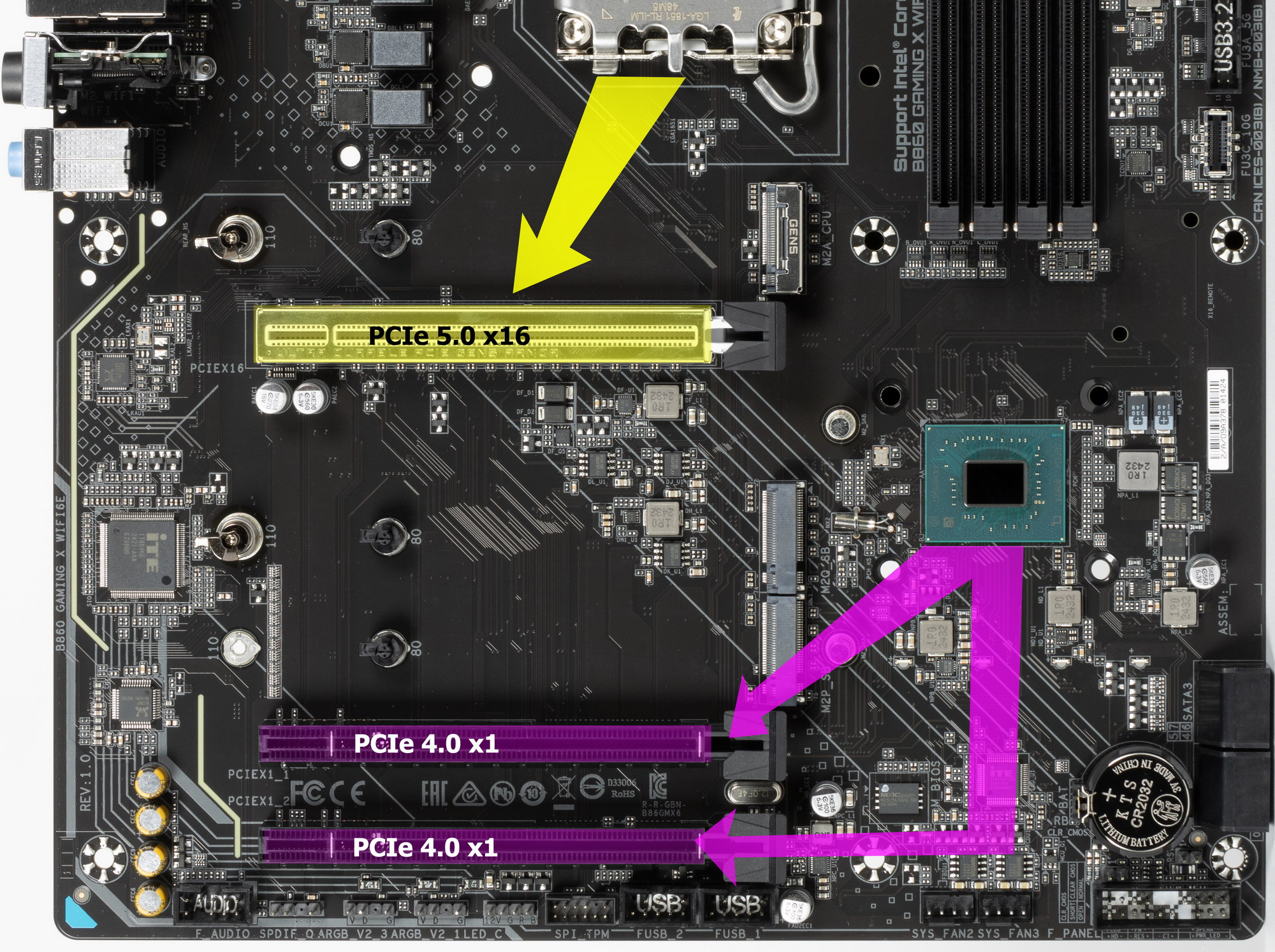

Всего на плате есть 3 слота: слот PCIe x16_1 (для видеокарт или других устройств) и два «длинных» слота PCIe x16_2/3, фактически имеющие по 1 линии PCIe 4.0.

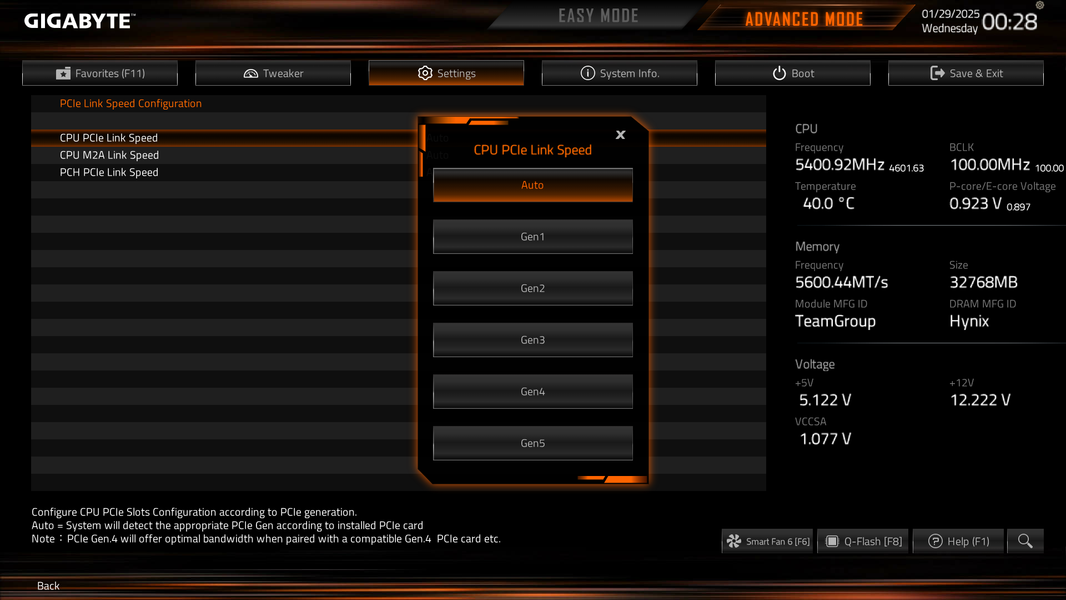

Как видим, перераспределения линий PCIe на этой материнке нет, поэтому мультиплексоры не востребованы.

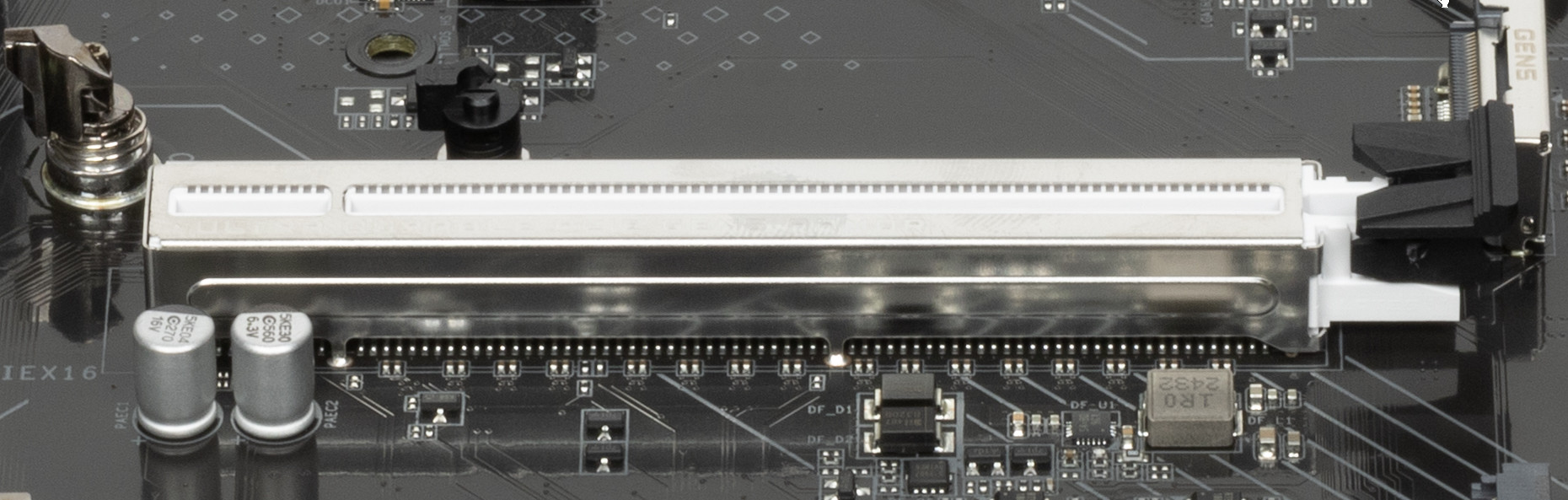

Слот PCIe x16_1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

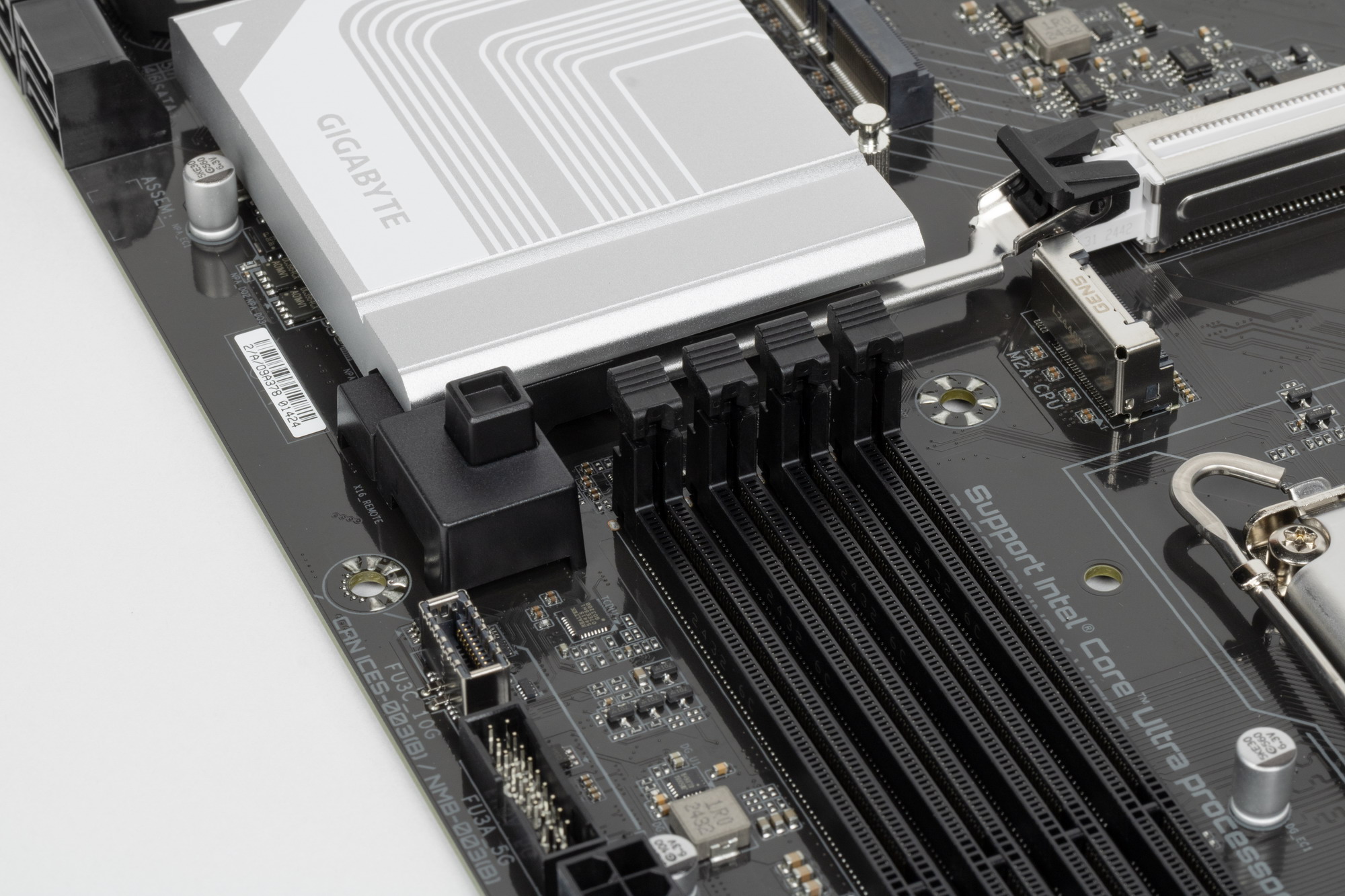

Для удобного извлечения видеокарт из слота PCI_E1 имеется особый механизм EZ-Latch Plus c кнопкой.

Матплата позволяет смонтировать СО любого размера.

На очереди — накопители.

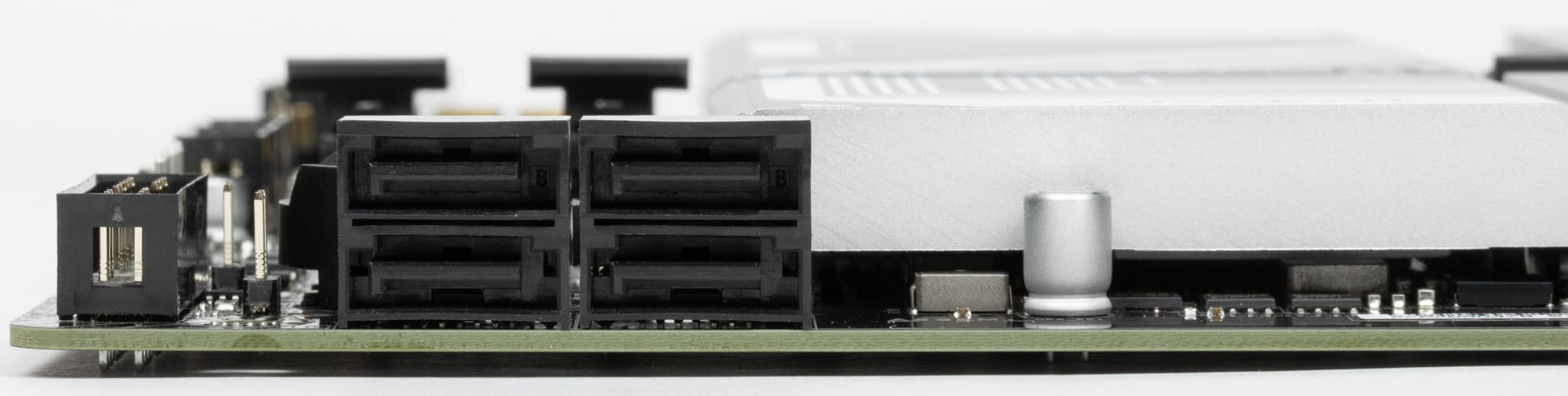

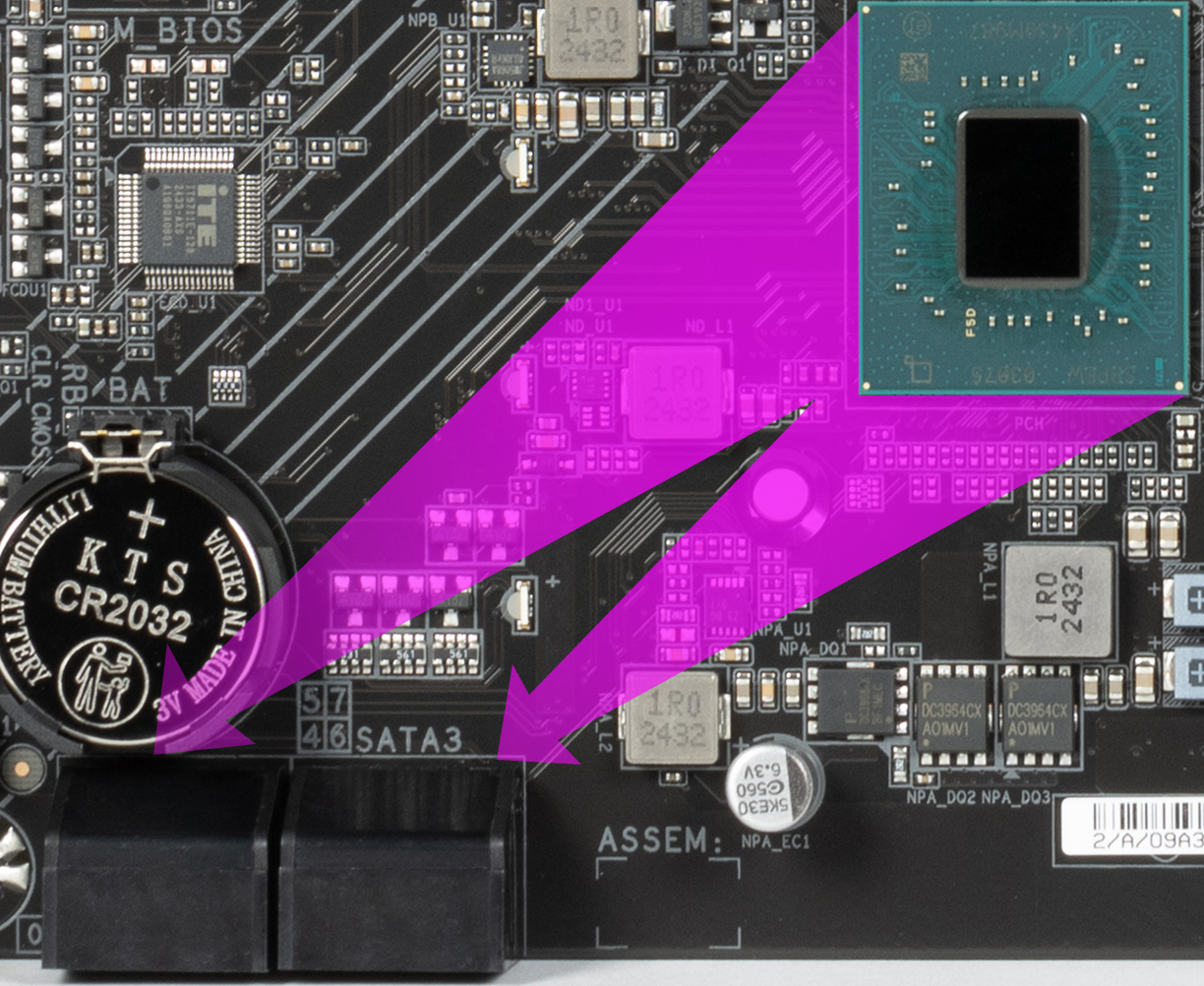

Всего у платы 4 разъема Serial ATA 6 Гбит/с +3 слота для накопителей в форм-факторе M.2. 4 порта SATA 4,5,6,7 реализованы через чипсет B860 и поддерживают создание RAID.

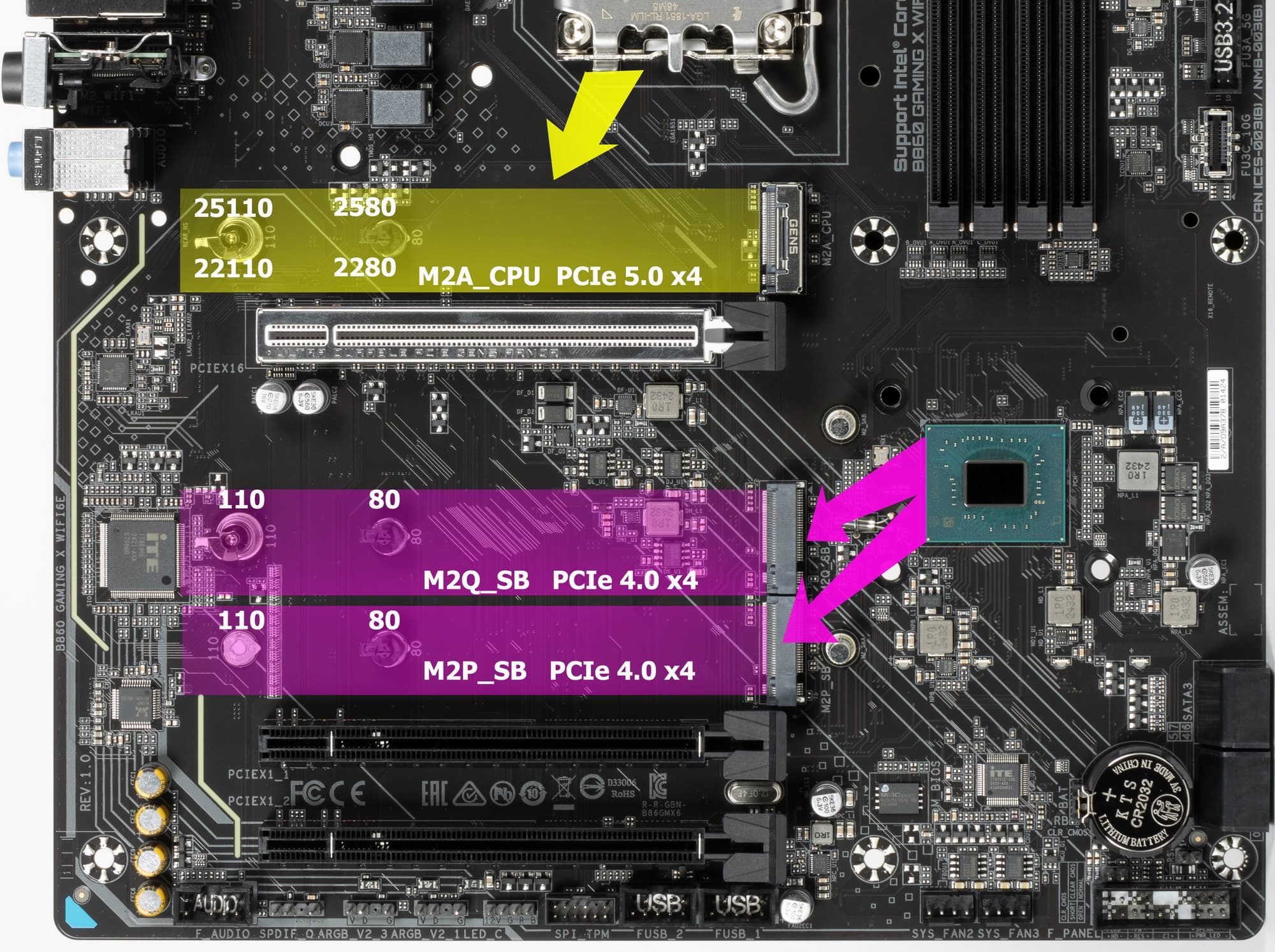

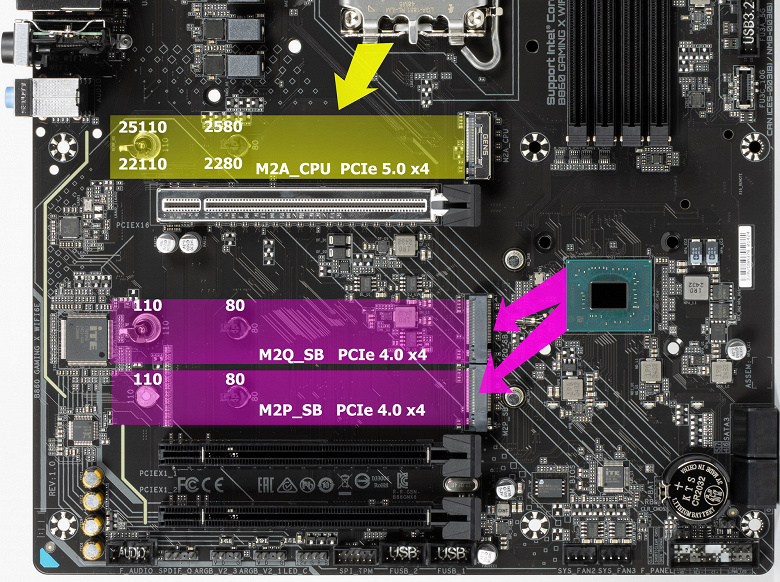

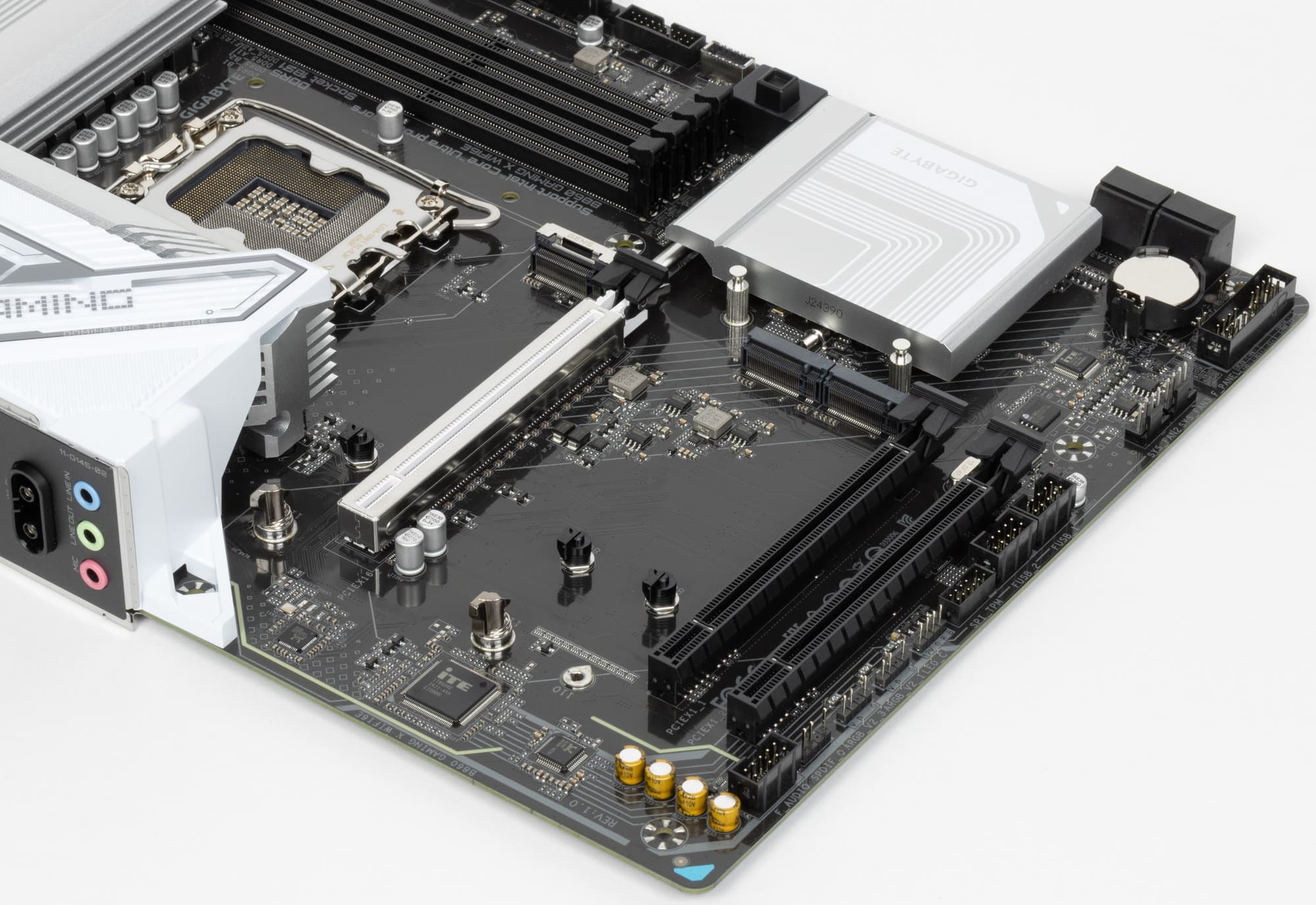

Материнская плата имеет 3 гнезда форм-фактора М.2.

Второй и третий слоты M.2 (M2P_SB, M2Q_SB) получают данные от чипсета B860 (PCIe 4.0), а первый M2A_CPU — от CPU ( PCIe 5.0).

Все слоты M.2 работают с модулями только с PCIe интерфейсом.

Все слоты M.2 поддерживают модули с размерами 2280/22110. А слот M2A_CPU поддерживает также 2580/25110. На всех M.2 можно организовать RAID.

Поскольку нет деления ресурсов уже между слотами M.2, портами SATA и слотами расширения PCIe, то и мультиплексоров нет.

У всех слотов M.2 имеется удобный способ крепления накопителей через установленные на стойках поворотные замки.

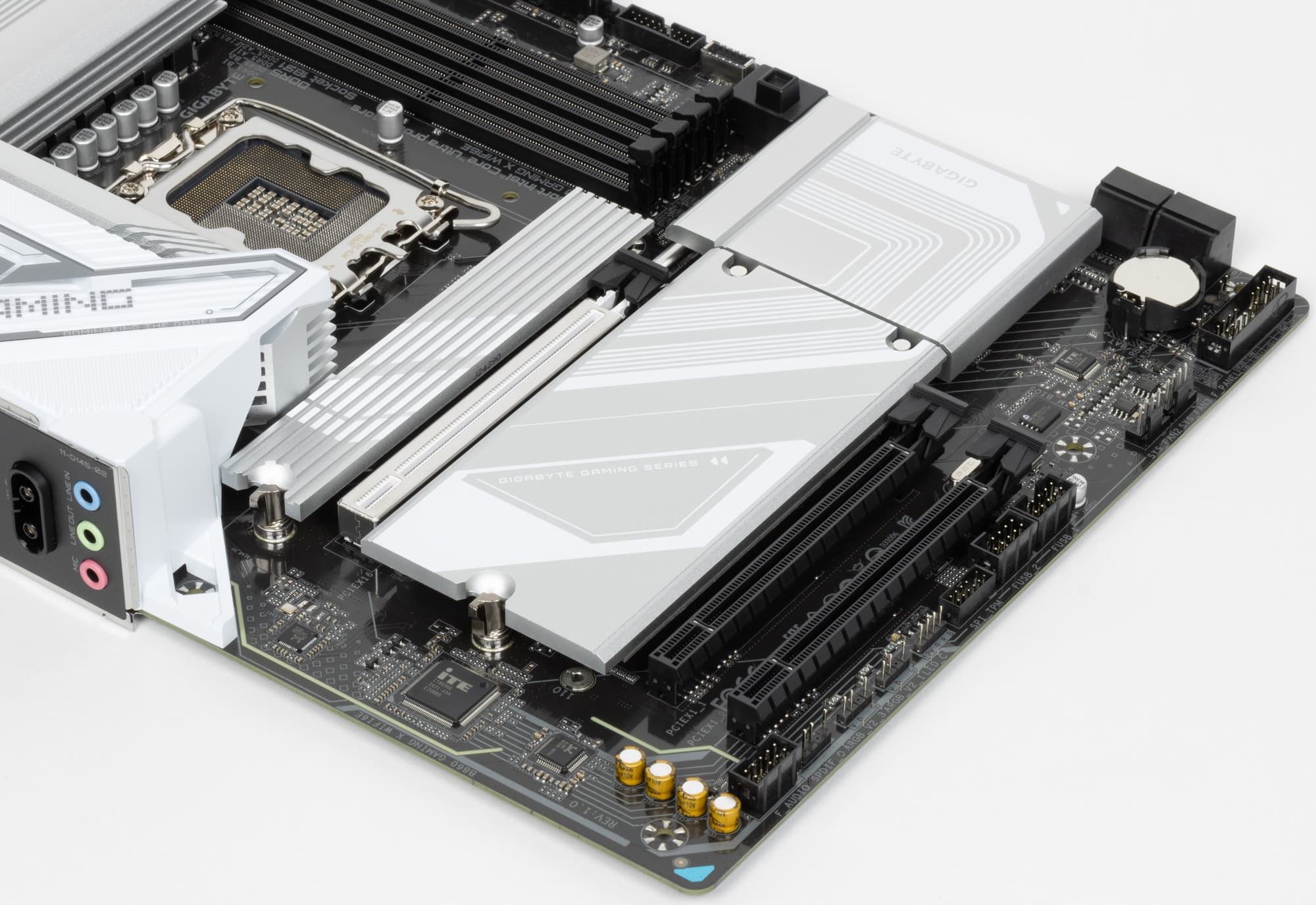

Все M.2 слоты имеют радиаторы. Верхний M2A_CPU обладает отдельным радиатором, когда как остальные все слоты M.2 имеют общий радиатор.

Также отдельно надо отметить, что оба радиатора удобно снимать и ставить с помощью откидывающихся запоров (без завинчивания/развинчивания).

Другие особенности на плате

Расскажем и о других устройствах на плате. Плата относится к среднебюджетным и отнюдь не к оверклокерским, поэтому внутренние кнопки питания и перезагрузки отсутствуют, Но при этом имеется джампер Reset (по умолчанию на эту перемычку возложена функция перезагрузки, однако в BIOS можно настроить и иные функции).

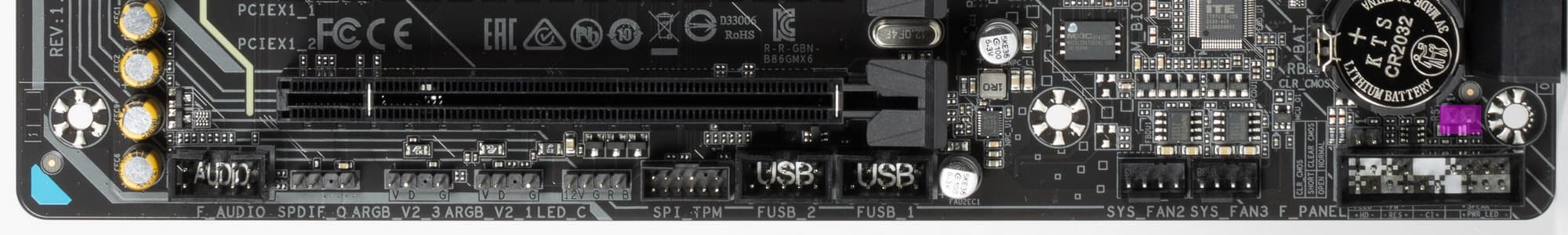

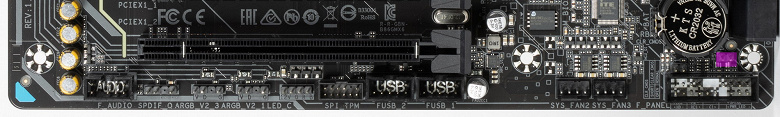

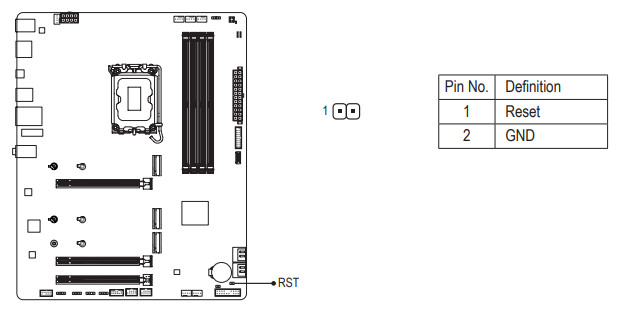

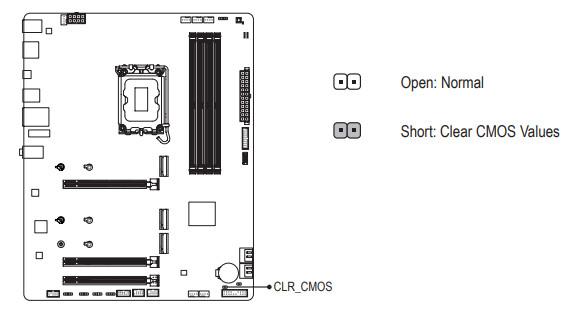

Для полного сброса настроек BIOS имеется перемычка на плате.

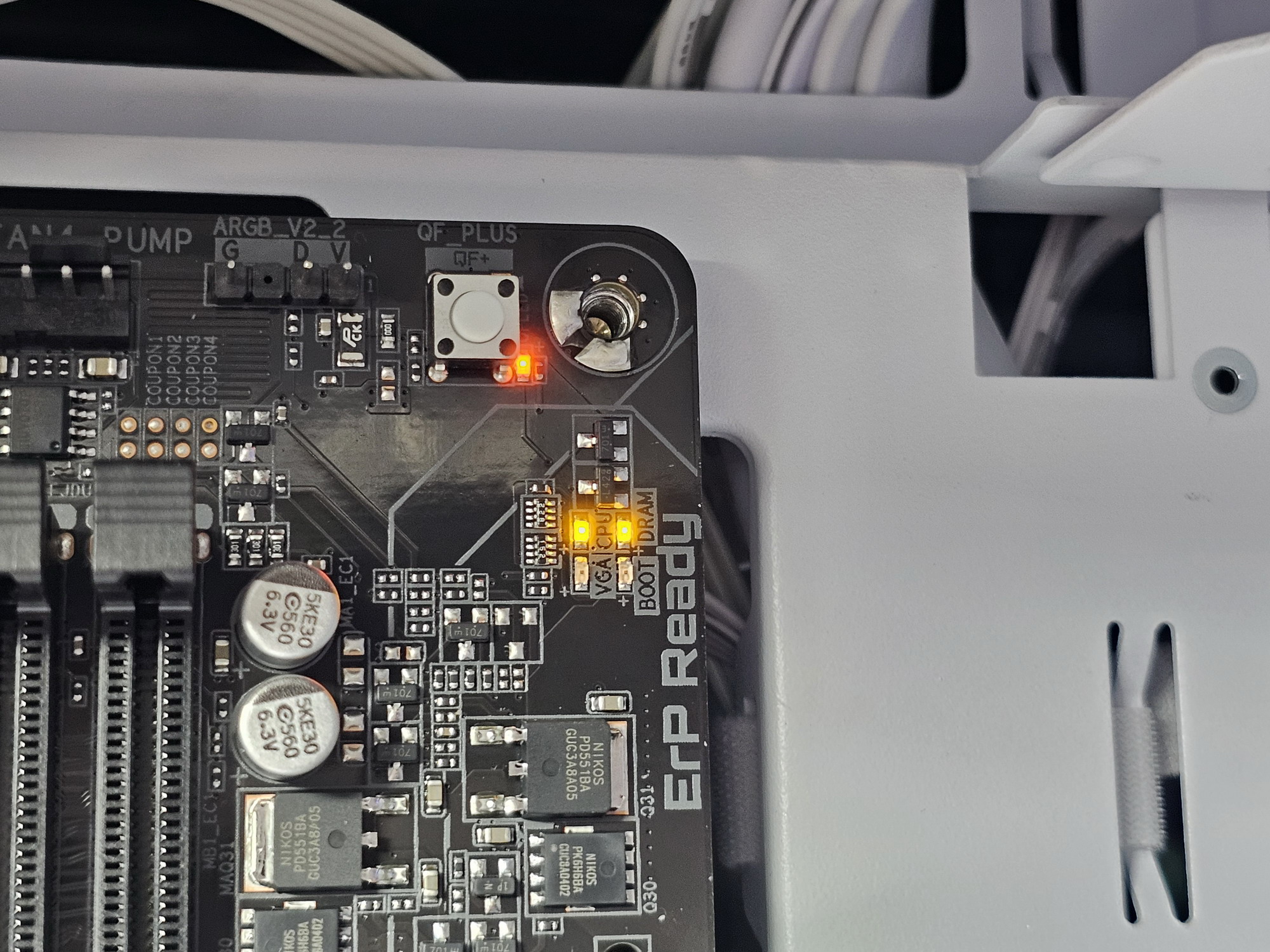

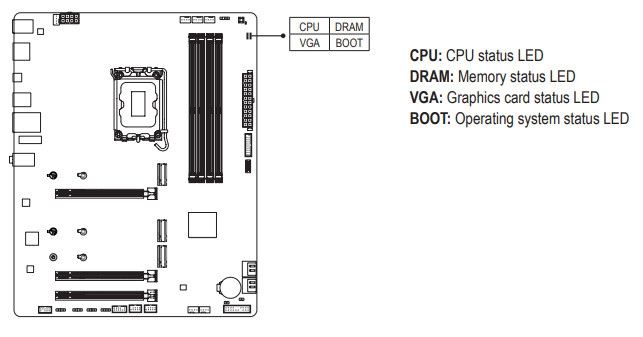

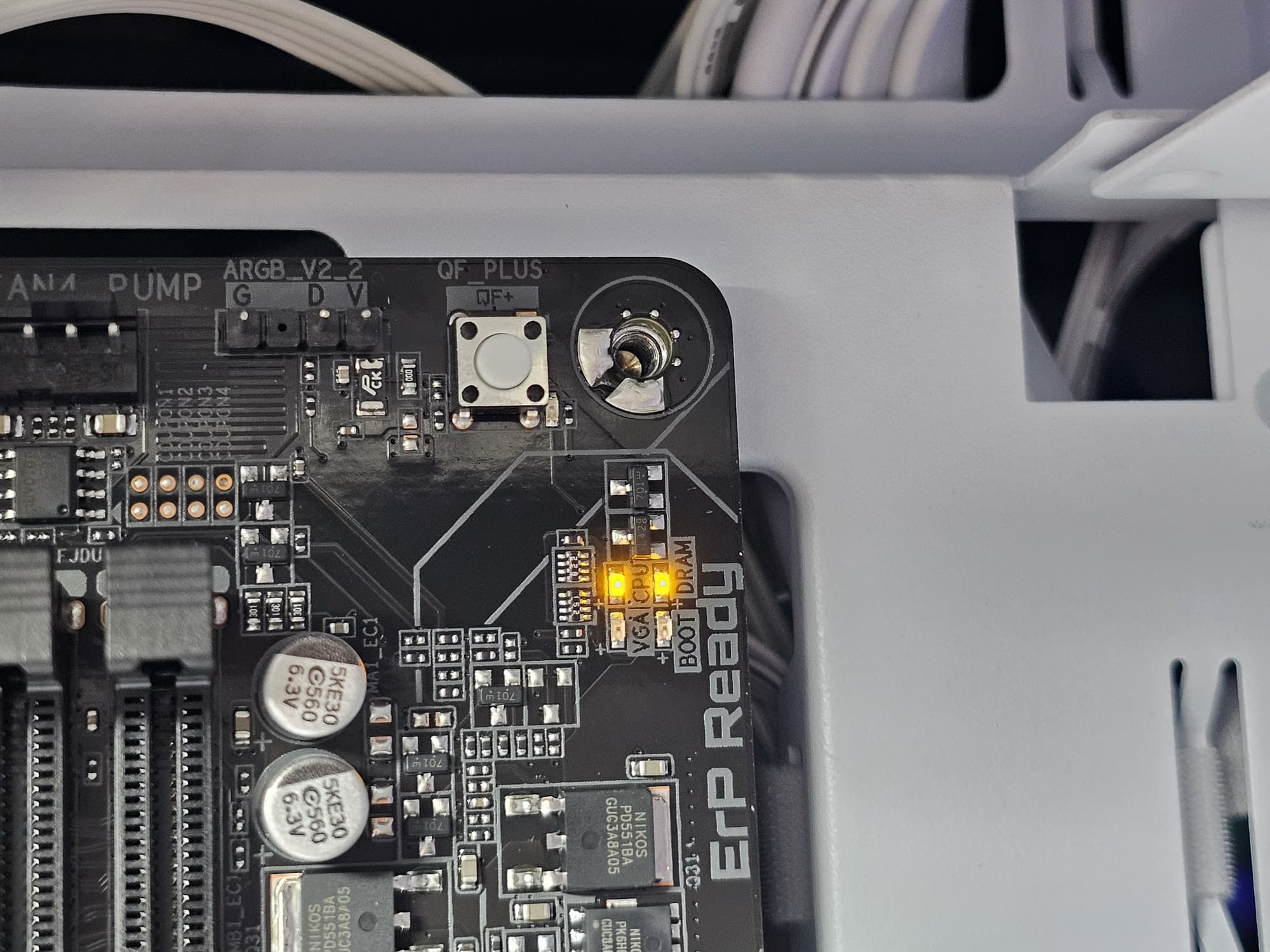

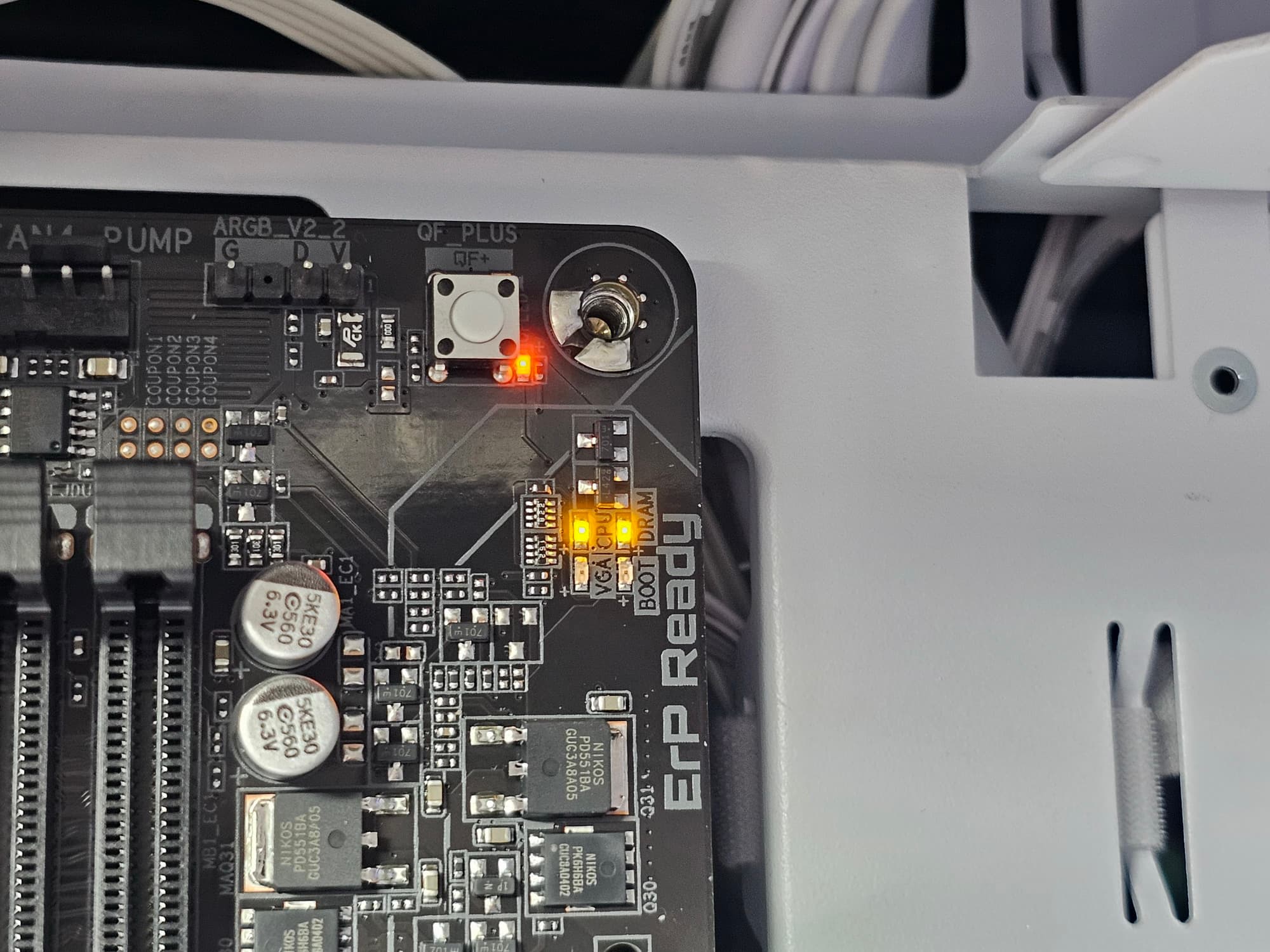

Плата оснащена световыми индикаторами, сообщающими о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

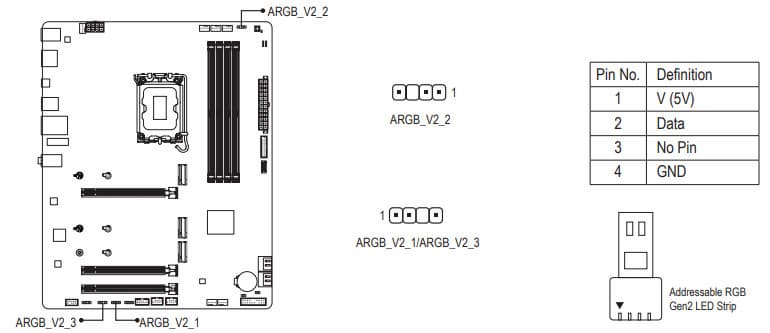

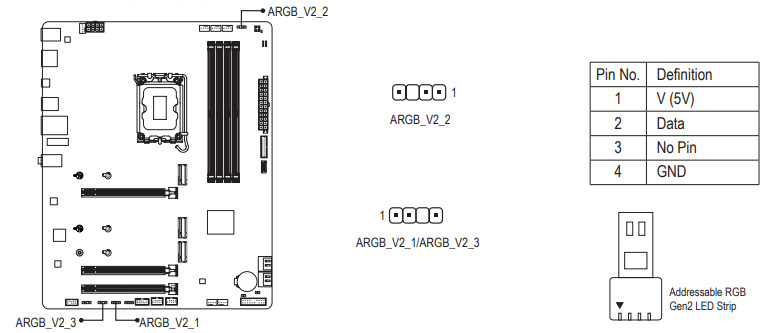

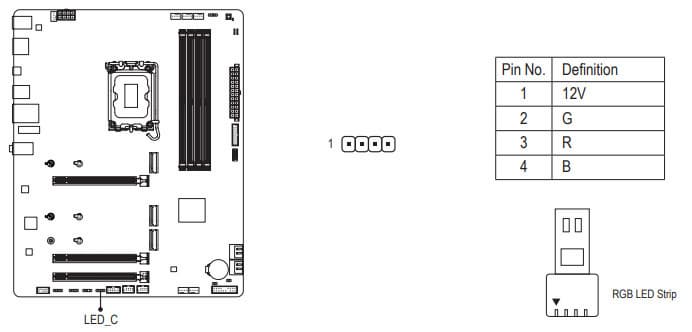

У материнской платы имеются еще возможности по подключению RGB-подсветки. Это 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств, а также есть 1 разъем для неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств.

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку.

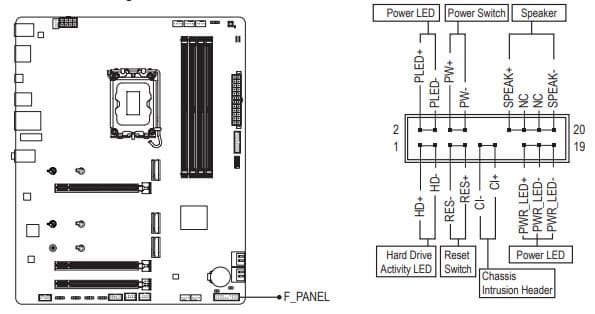

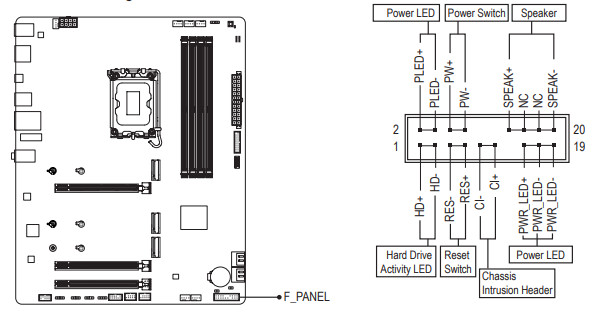

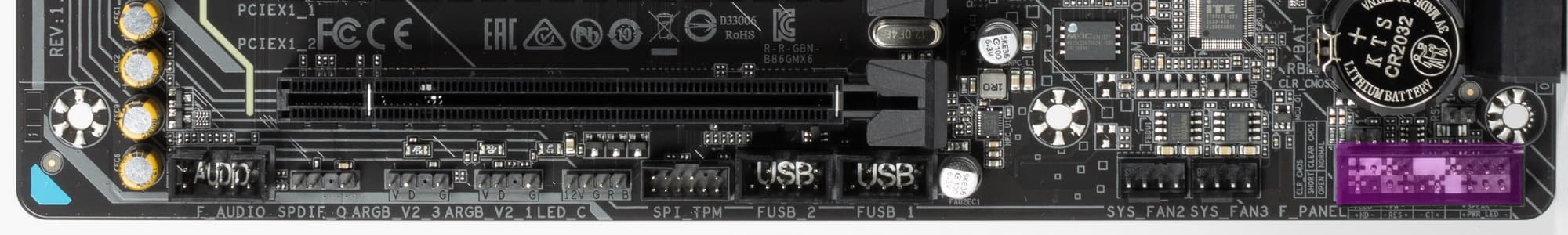

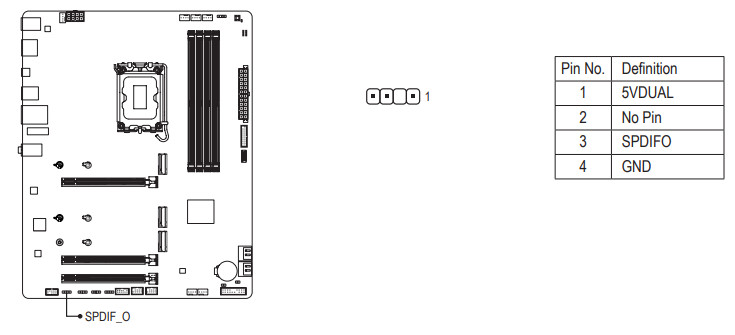

У всех матплат, включая данную, имеется традиционный набор контактов FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

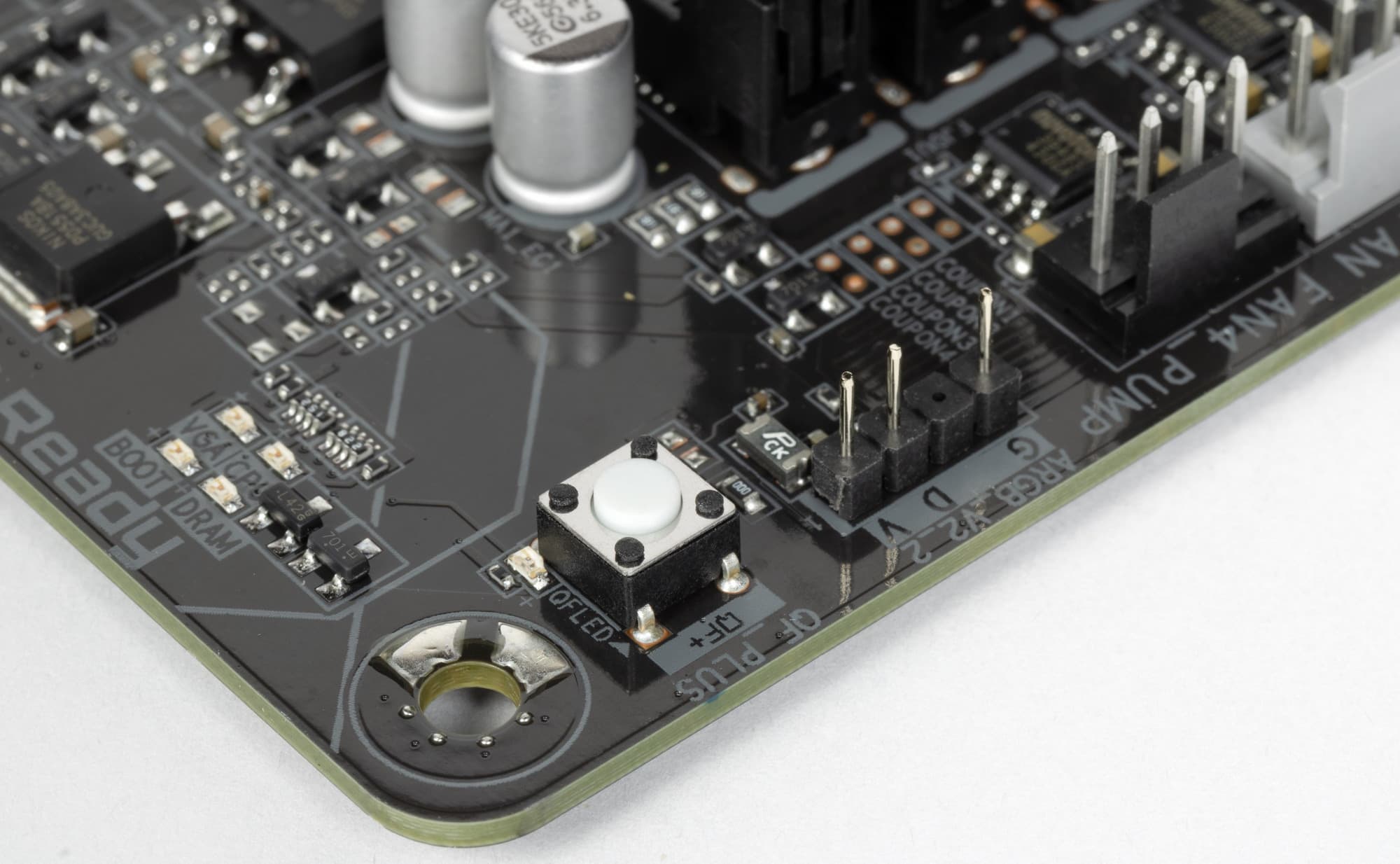

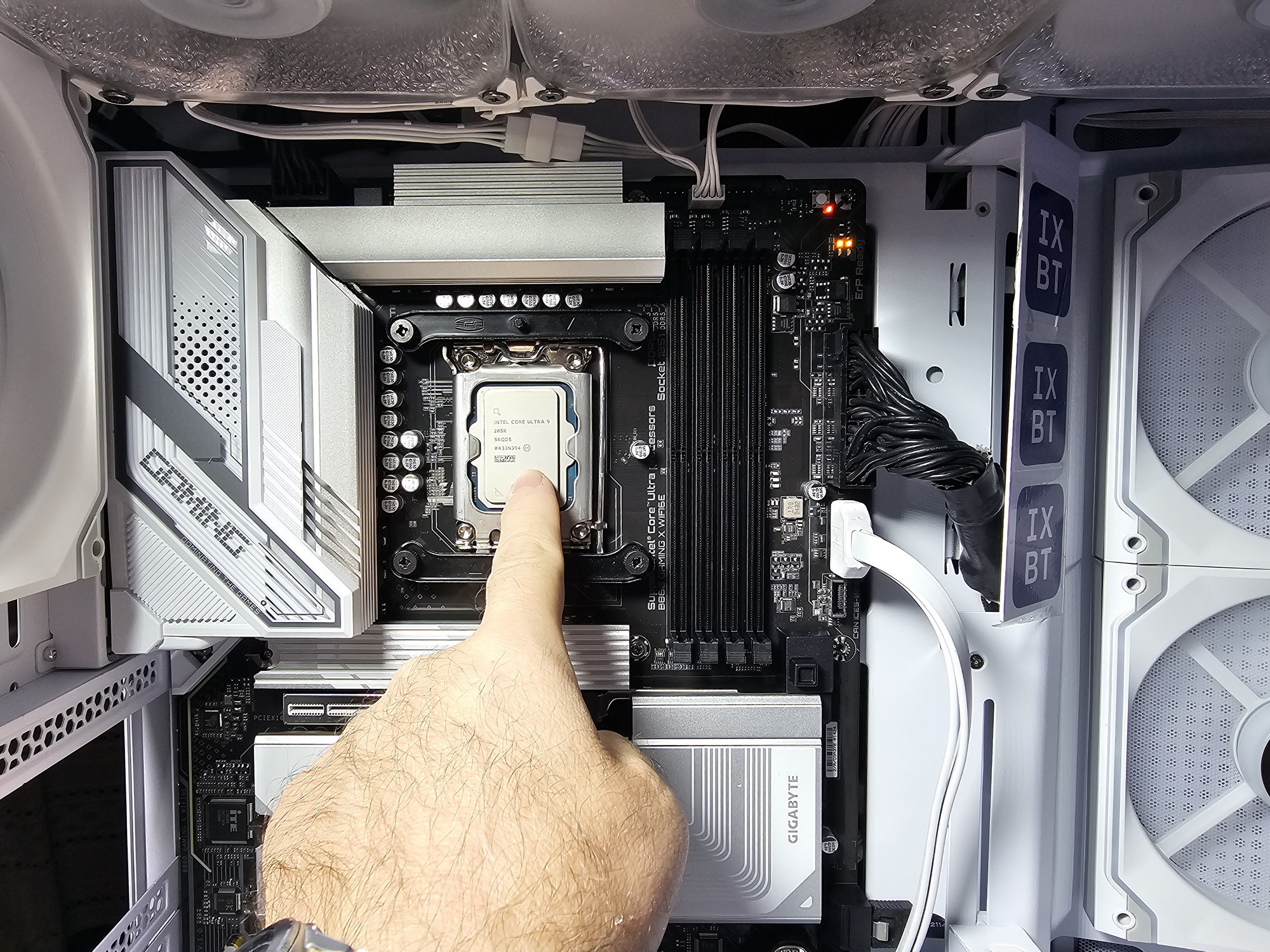

Материнская плата обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Q Flash Plus.

Для такого обновления BIOS надо вначале переименовать файл прошивки в Gigabyte.bin, записать файл прошивки в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB, и запустить через кнопку, которую надо держать 3 секунды.

При этом будет запускаться система, но процессор останется холодным. Около кнопки Q Flash Plus мы будем видеть мигающий индикатор процесса обновления BIOS, а также будет гореть один из светодиодов состояния системы. После окончания обновления система выключится. И если у вас перед этим не полностью собрана система (нет СО, нет модулей памяти и т.д.), то следует тут же отключить блок питания, ибо иногда ПК снова автоматически запускается.

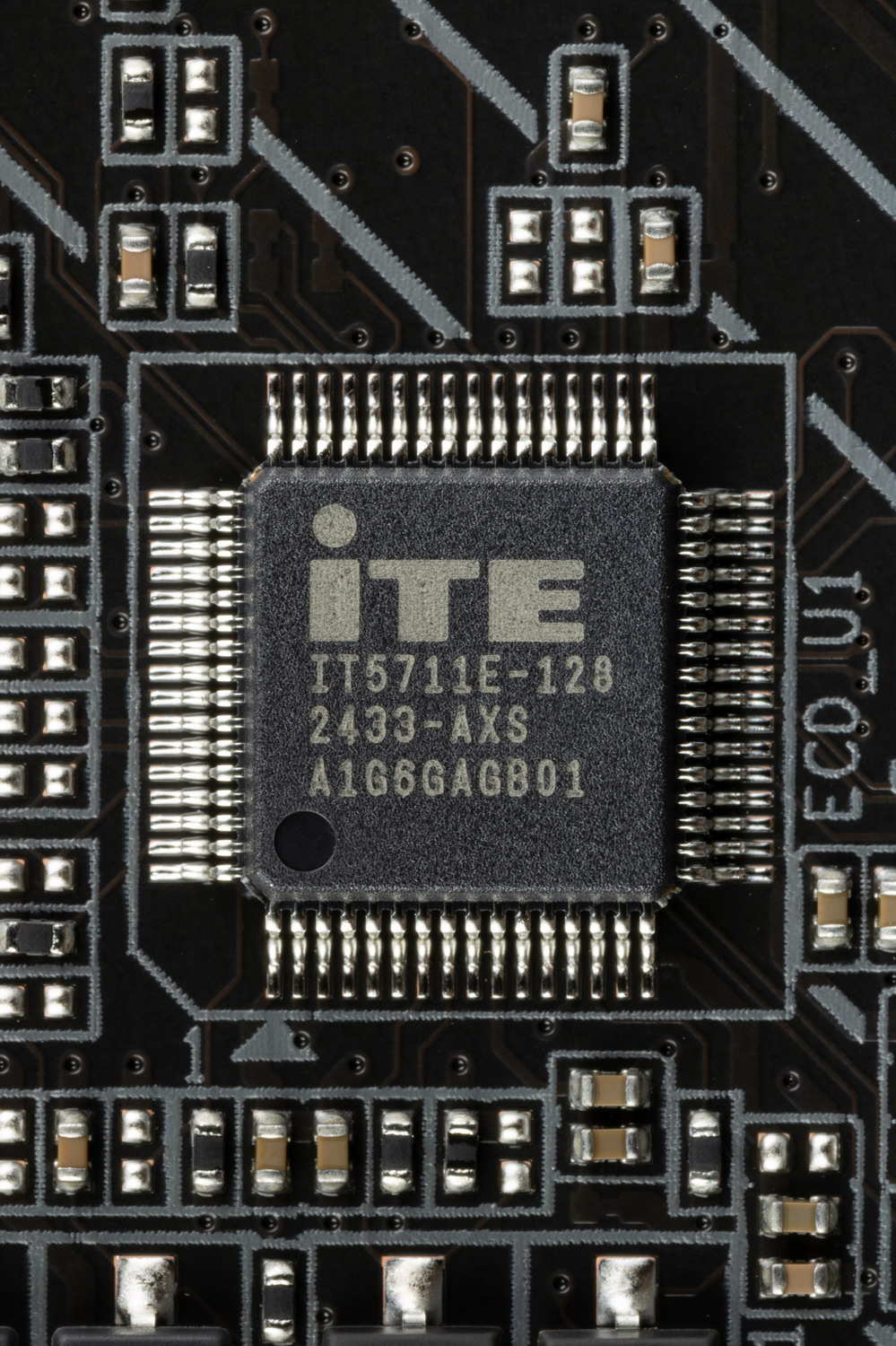

За работу данной функции отвечает контроллер ITE.

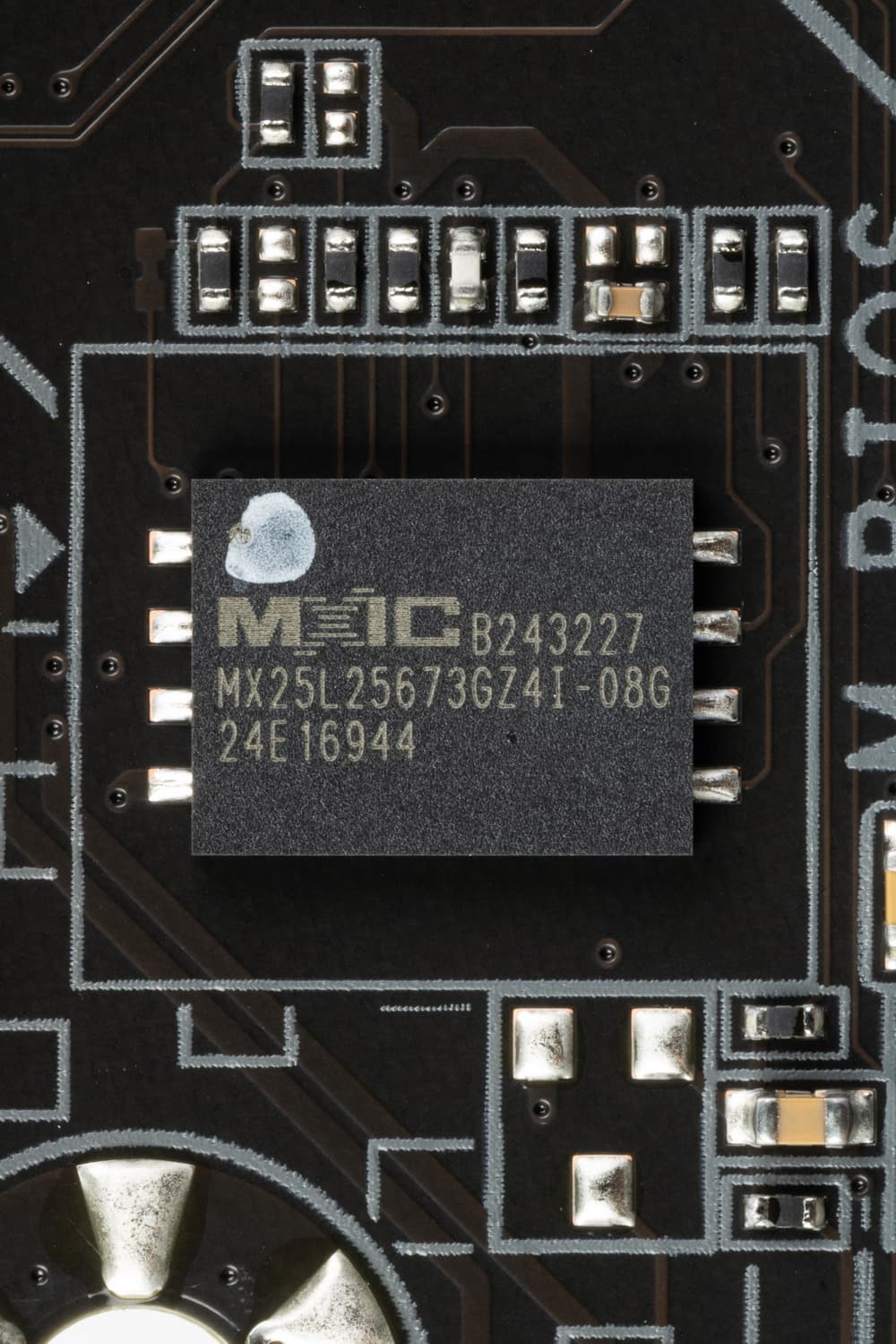

Сам BIOS размещен в микросхеме от Macronix.

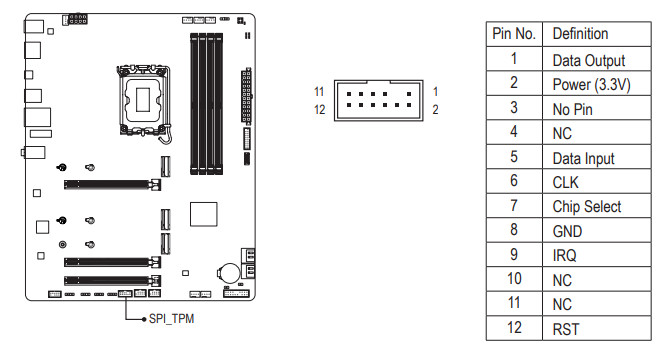

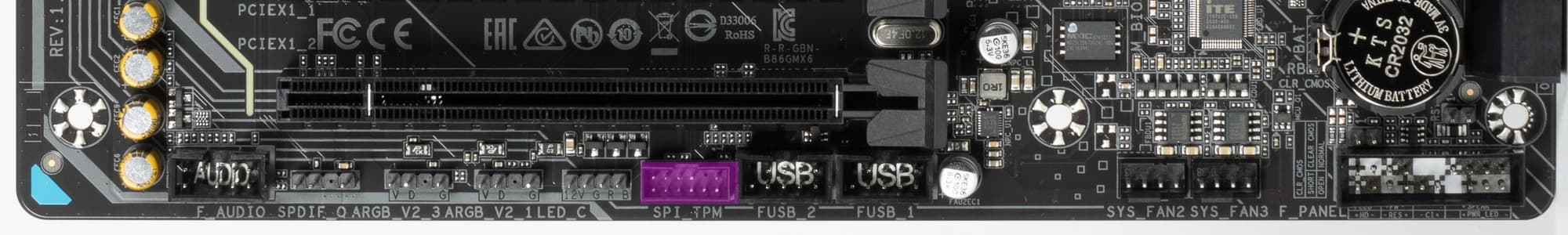

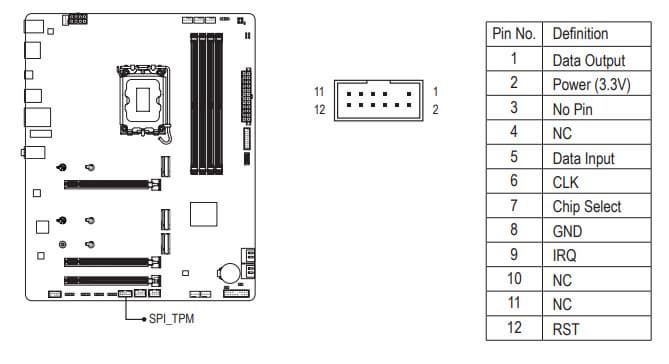

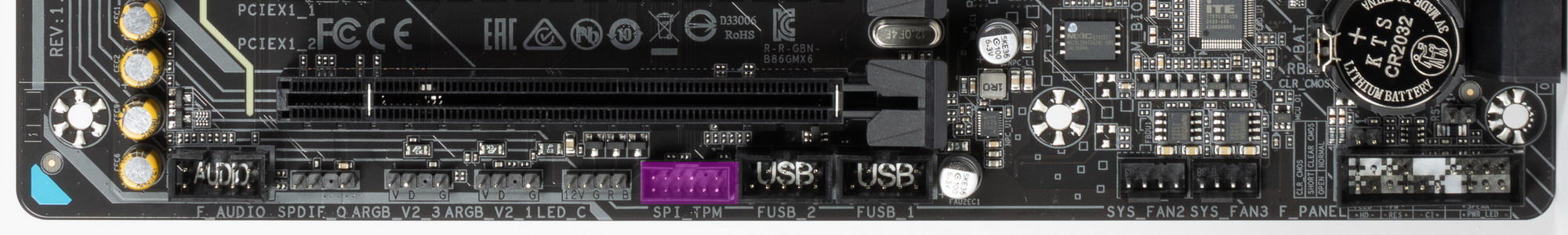

Имеется традиционный разъем TPM для устройств безопасности.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

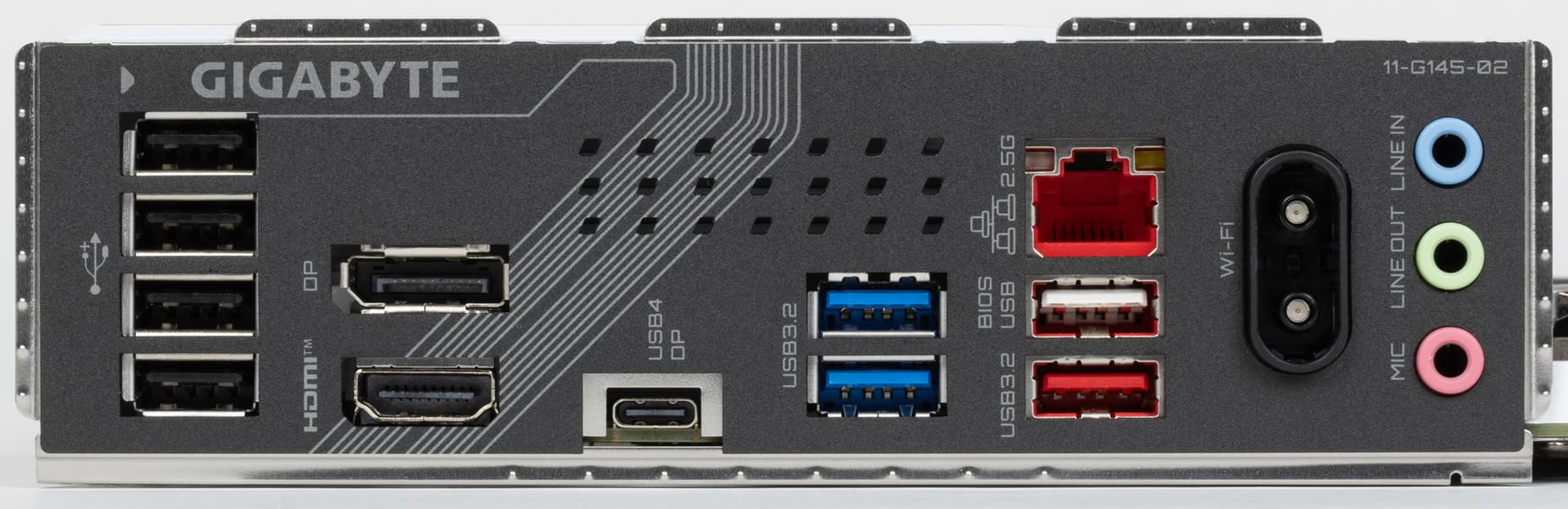

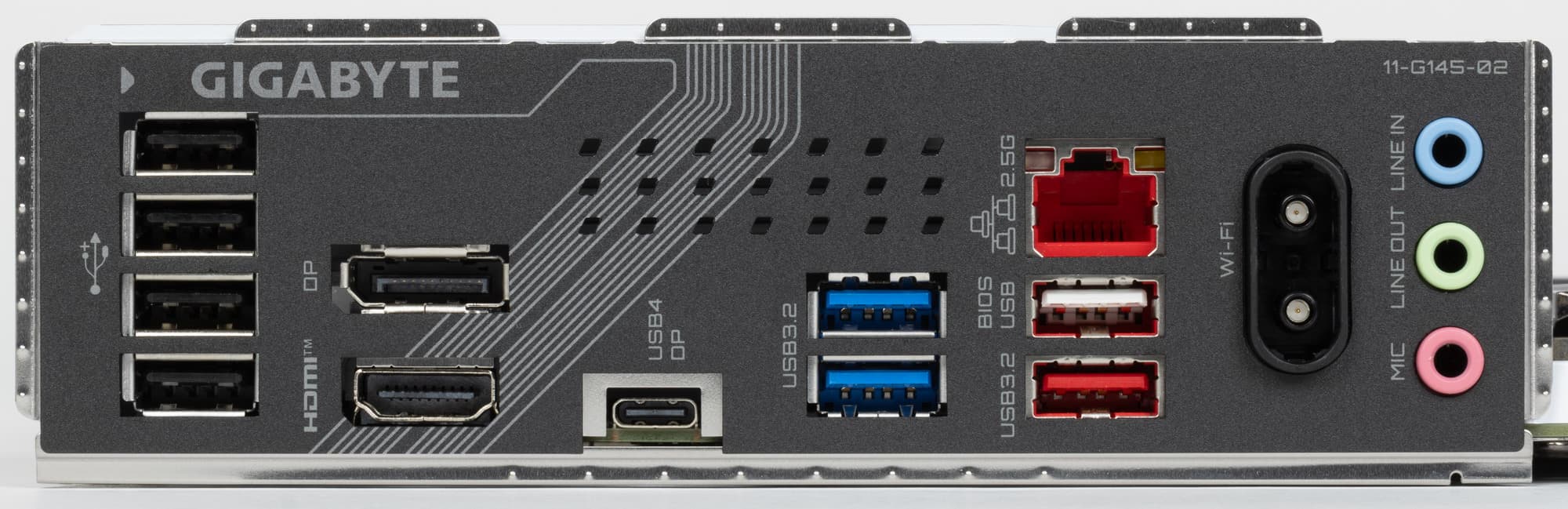

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет B860 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.

Также мы помним и про 14 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 12 линий PCIe 4.0 + 4 порта SATA).

И что мы имеем? Всего на материнской плате — 16 портов USB:

• 1 порт USB4: реализован через Thunderbolt 4, встроенный в CPU и представлен портом Type-C на задней панели;
• 2 порта USB 3.2 Gen2: все реализованы через B860 и один представлен на задней панели портом Type-A (красного цвета), а второй внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса);

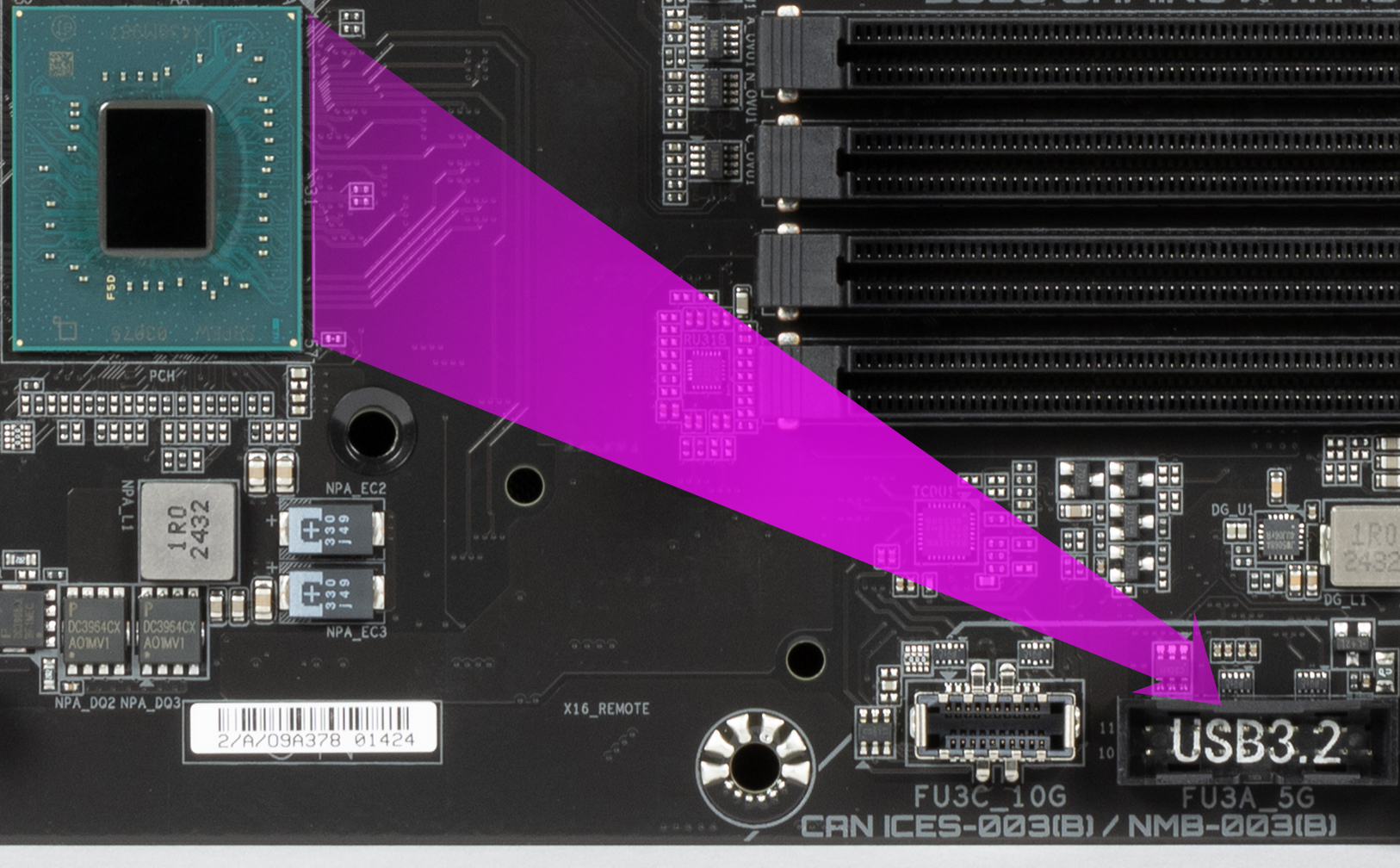

• 4 порта USB 3.2 Gen1: все реализованы через B860) и два представлены на задней панели портами Type-A (синего цвета); еще 2 представлены внутренним разъемом



  на материнской плате на 2 порта;

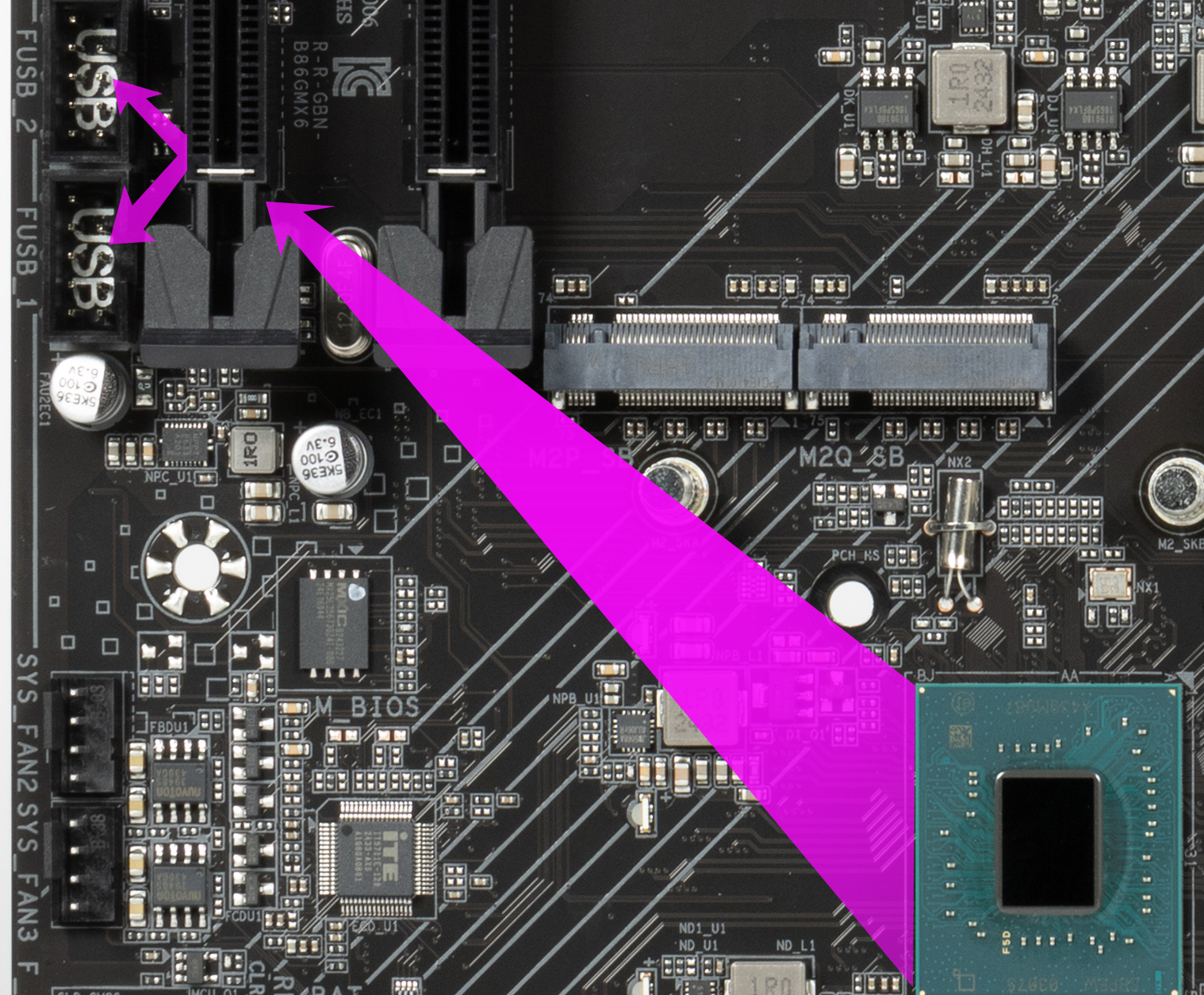

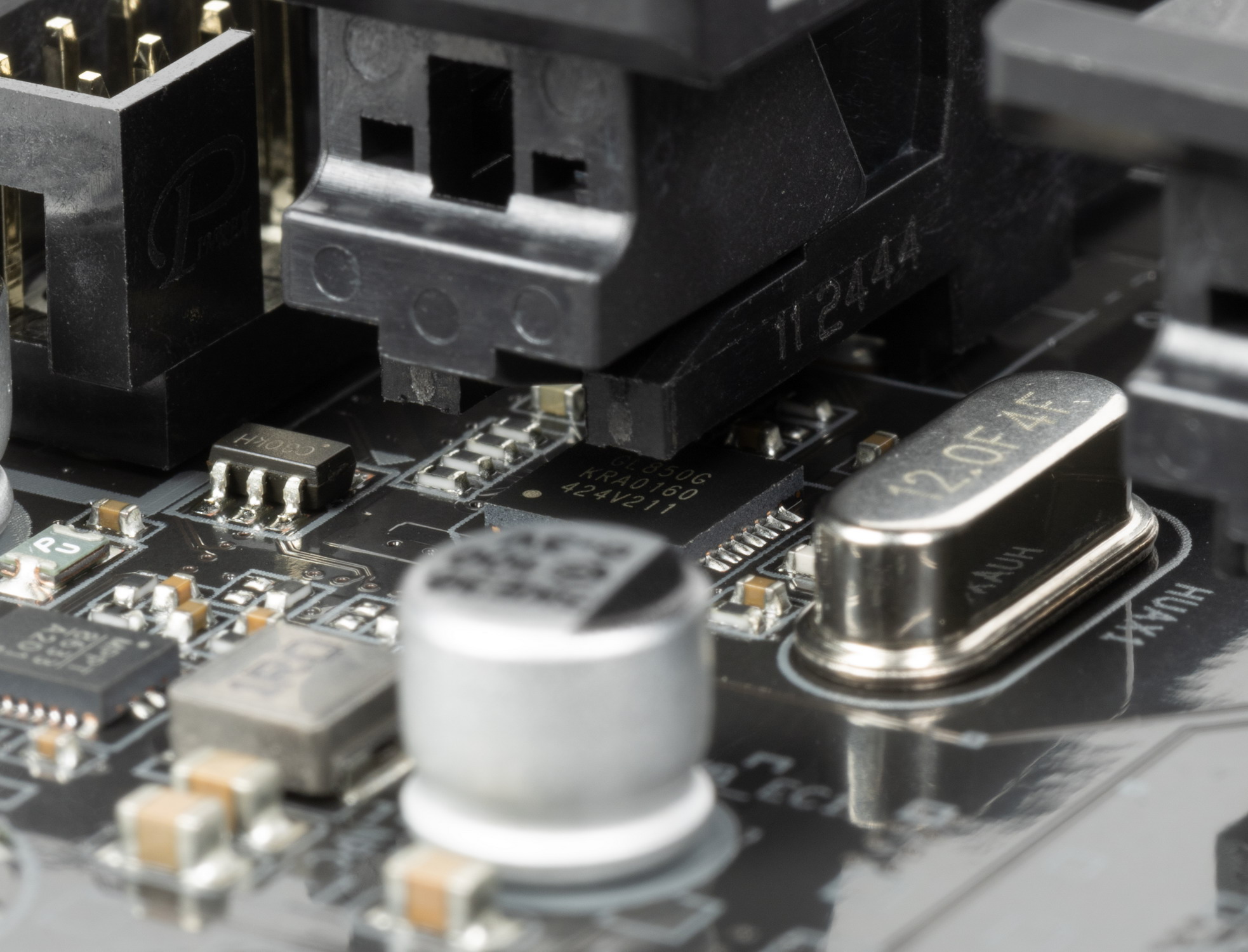

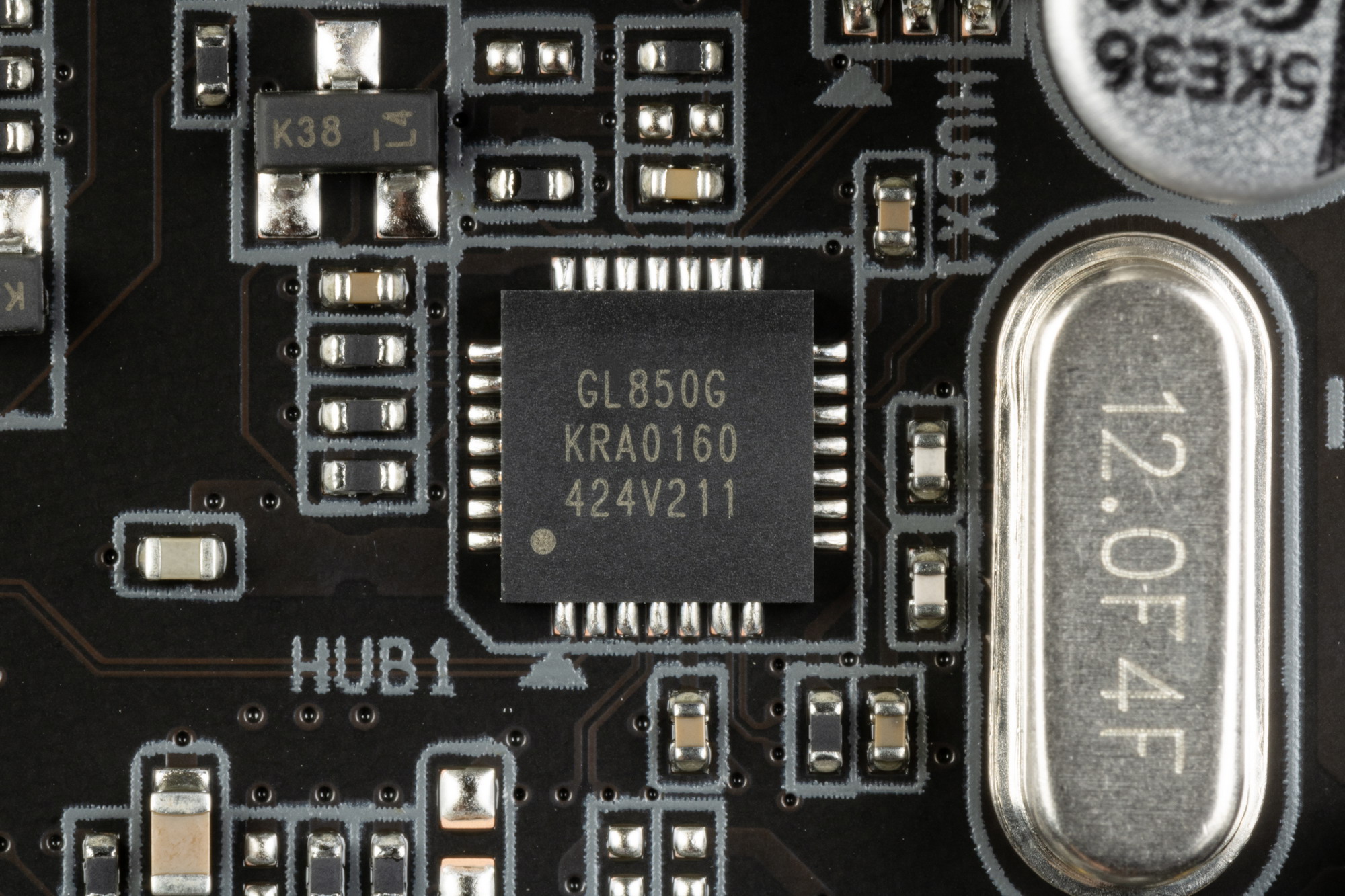

• 9 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850G



  (он расположен под слотом PCIe x16_3, поэтому его почти не видно, на него потрачена 1 линия USB 2.0 от B860) и представлены двумя внутренними разъемами

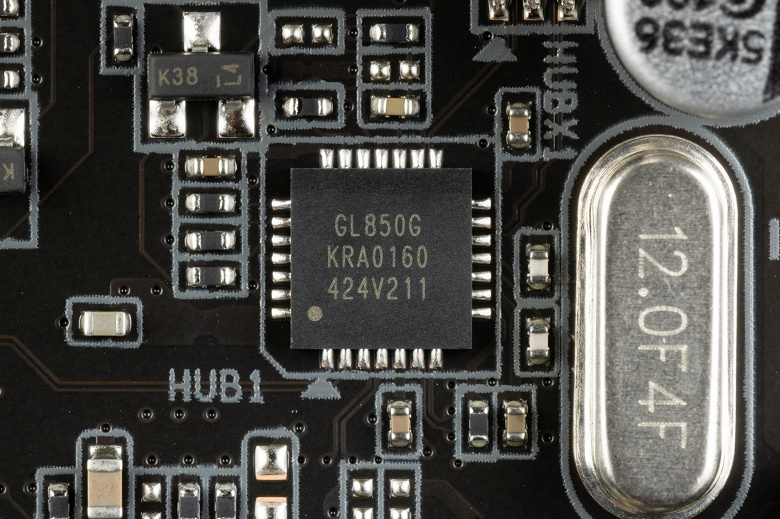

  (каждый на 2 порта); еще 4 реализованы через второй контроллер Genesys Logic GL850G



  (на него также потрачена 1 линия USB 2.0 от B860) и еще один реализован через B860: все пять представлены на задней панели портами Type-A;

От B860 используют USB 2.0 линии 5 контроллеров:

• Genesys Logic GL850G (хаб на 4 USB 2.0 через 2 внутренних разъема) (1 линия USB 2.0);
• Genesys Logic GL850G (хаб на 4 USB 2.0 на задней панели) (1 линия USB 2.0);
• Realtek RTL897 (аудиокодек) (1 линия USB 2.0);
• Bluetooth (Intel AX211) (1 линия USB 2.0);
• Усилитель сигнала TB4 (Lerain JYS15008) (1 линия USB 2.0).

И не забываем про 1 USB 2.0 порт на задней панели от B860.

Итак, через чипсет B860 реализовано высокоскоростных портов USB:

• + 2 выделенных USB 3.2 Gen2
• + 4 выделенных USB 3.2 Gen1

= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 5 портов USB 2.0 на обеспечение контроллеров и 1 выделенный USB 2.0 порт на задней панели. Всего 12 USB 2.0 портов реализовано.

Ну и 16 линий PCIe, выделенных на поддержку иной периферии (12 HSIO + 4 порта SATA).

Итого у B860 в данном случае реализовано 18 высокоскоростных портов из 20.

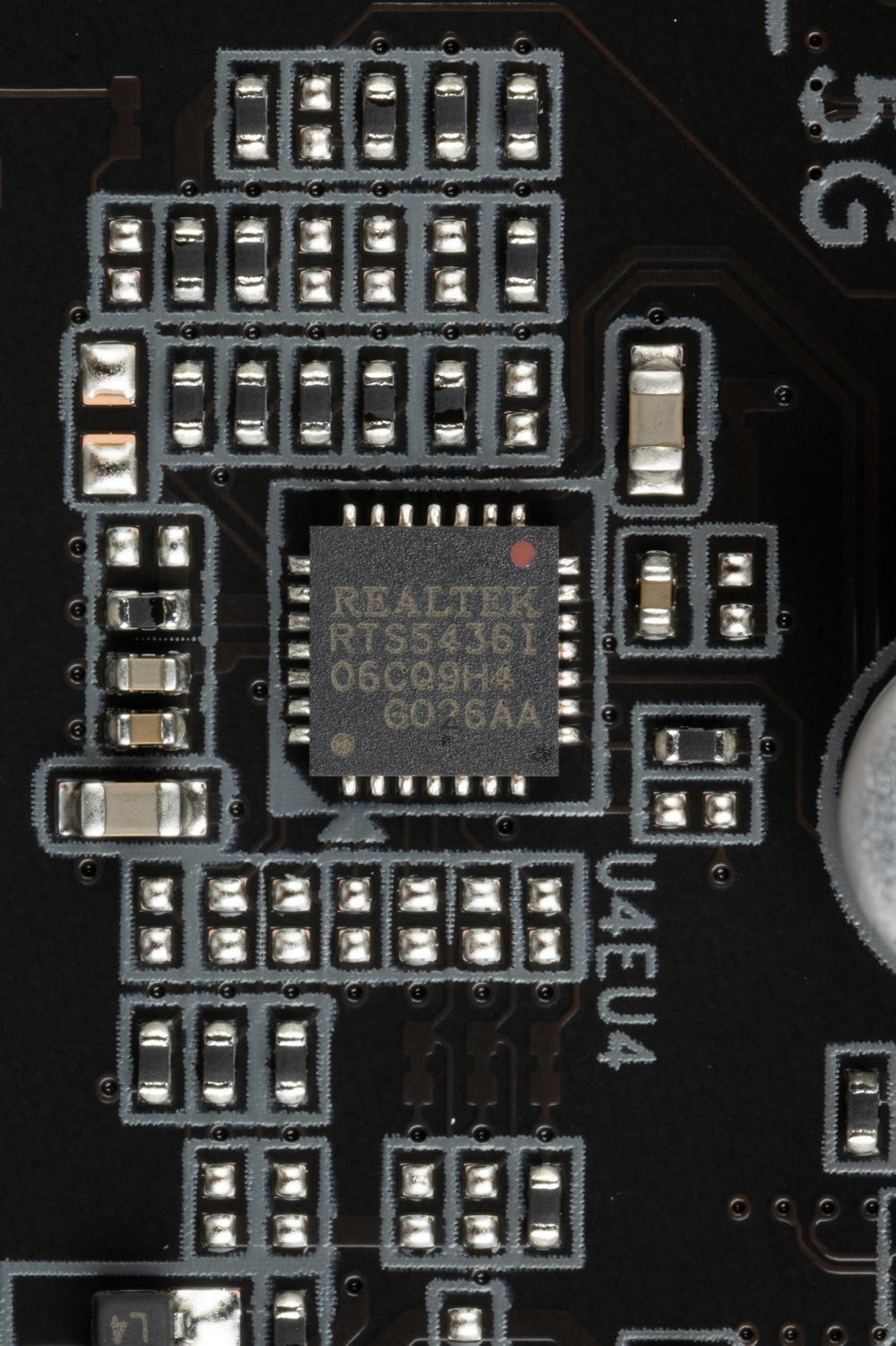

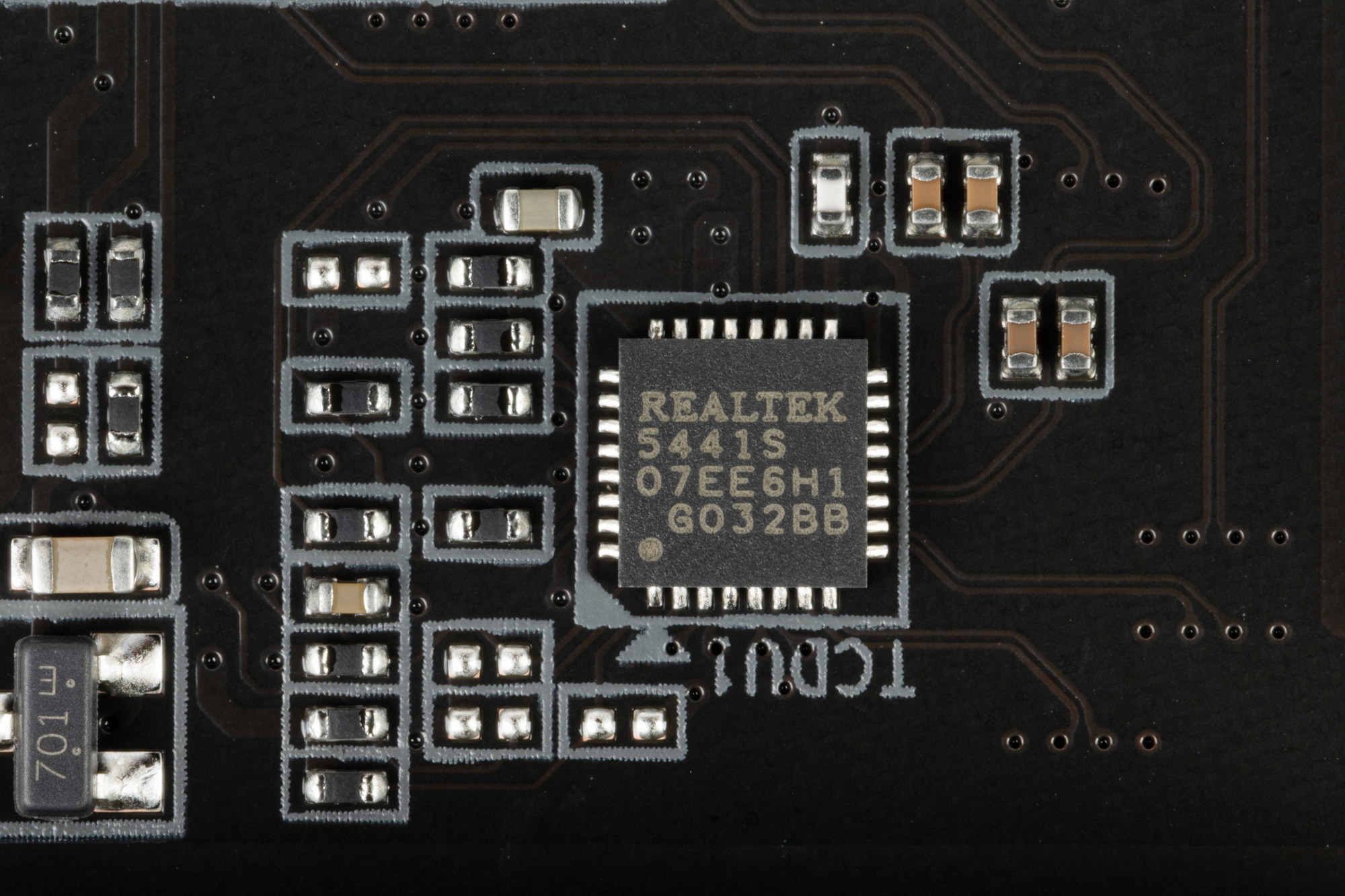

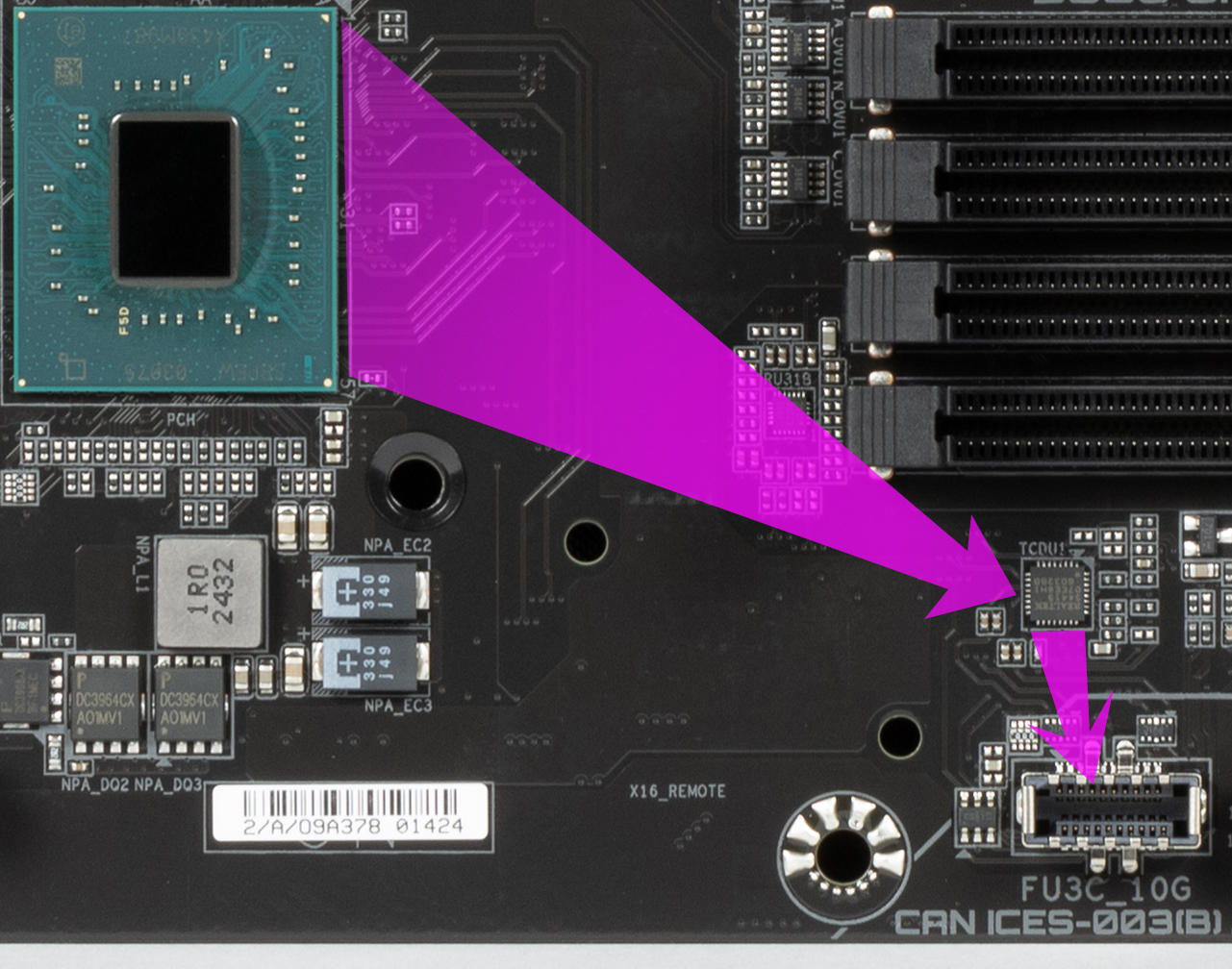

USB порт 3.2 Gen2 в виде внутреннего Type-C позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов. Также и порт USB 3.2 Gen2 Type-A на задней панели оснащен ре-драйверами для обеспечения зарядки тех же гаджетов.

Следует обратить особое внимание на поддержку USB4, которая на платформе Intel LGA1851 реализована через Thunderbolt 4, аппаратно встроенный в CPU.

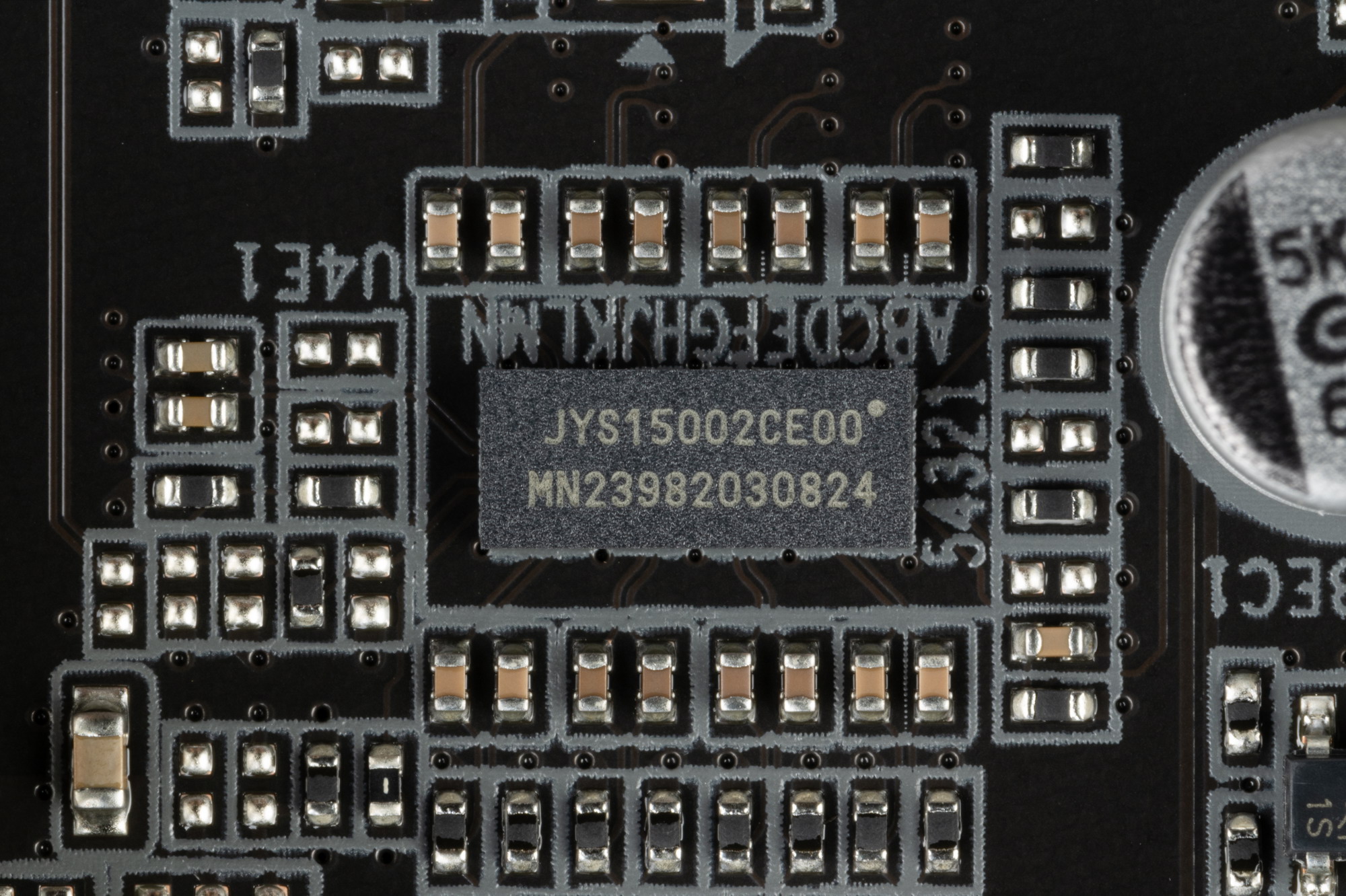

Для устойчивой скоростной передачи по протоколам USB4/TB4 на матплате имеется усилитель (ре-драйвера) от компании Lerain Technology.

Теперь о сетевых делах.

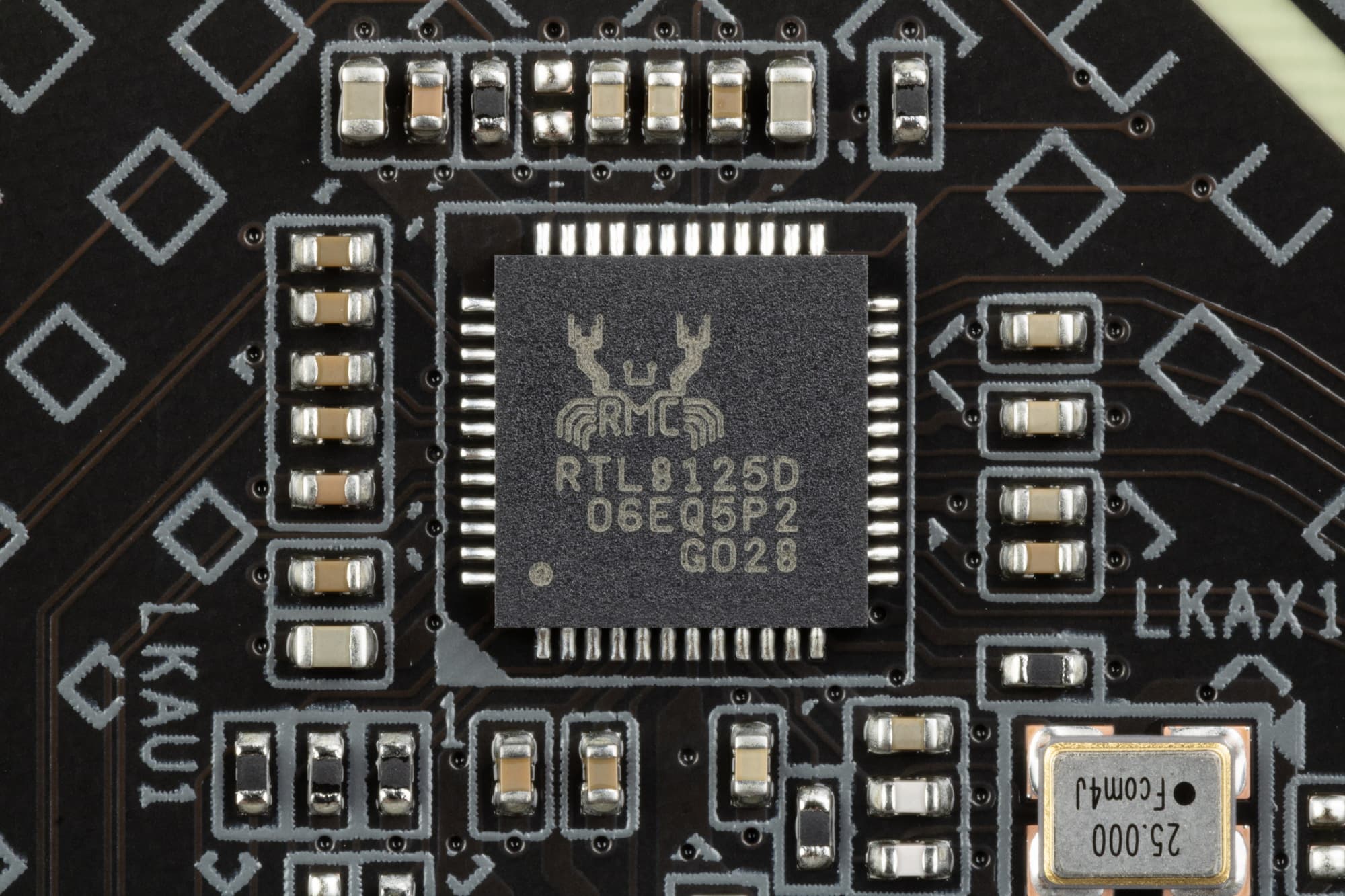

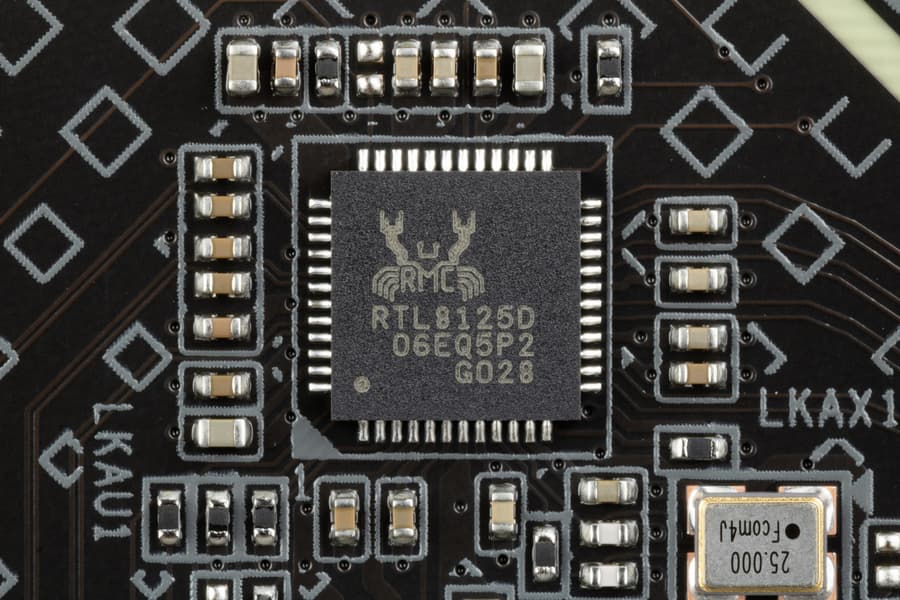

Материнская плата оснащена средствами связи неплохо. Имеется скоростной Ethernet-контроллер Realtek RTL8125D, способный работать по стандарту 2,5 Гбит/с.

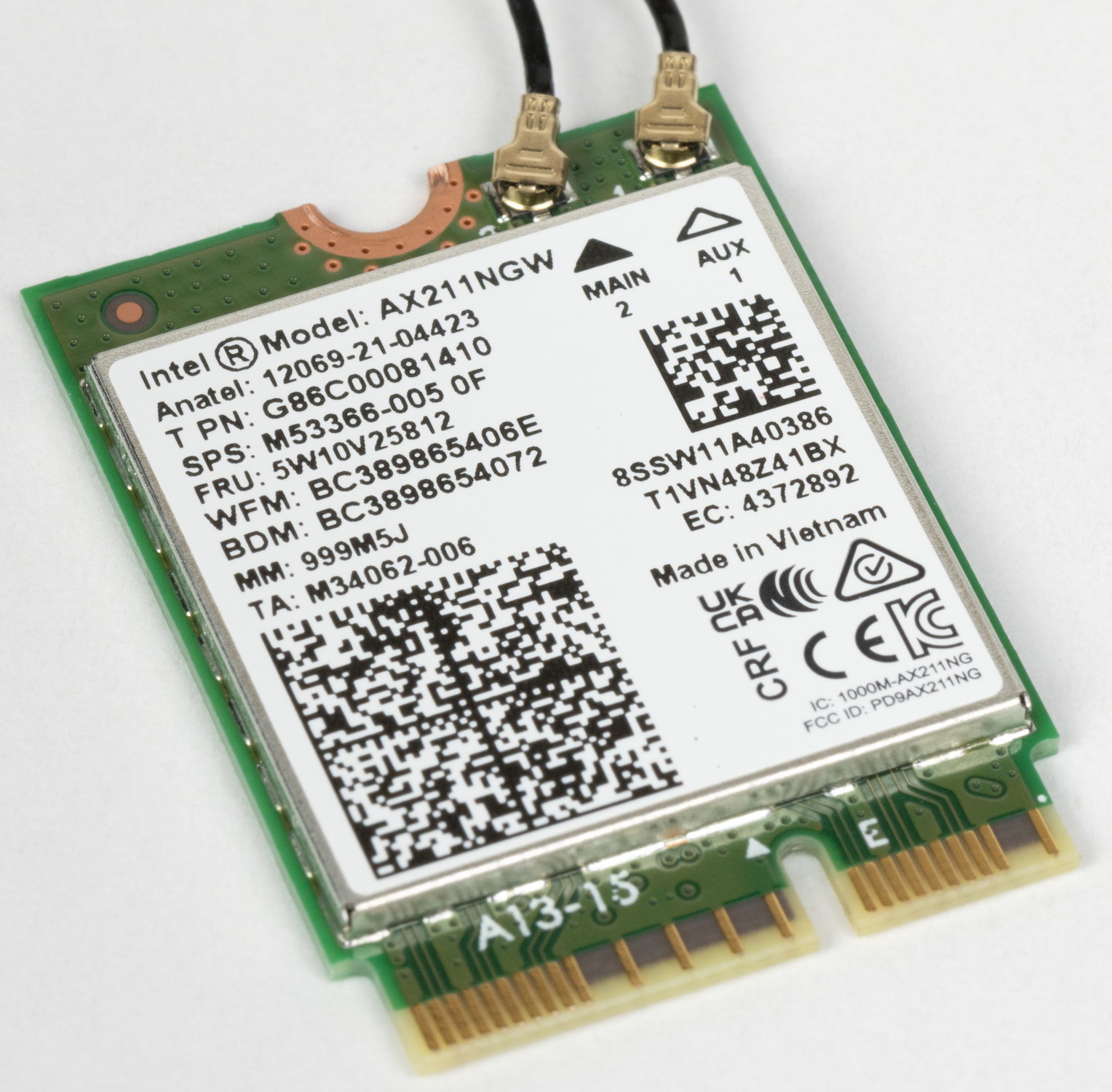

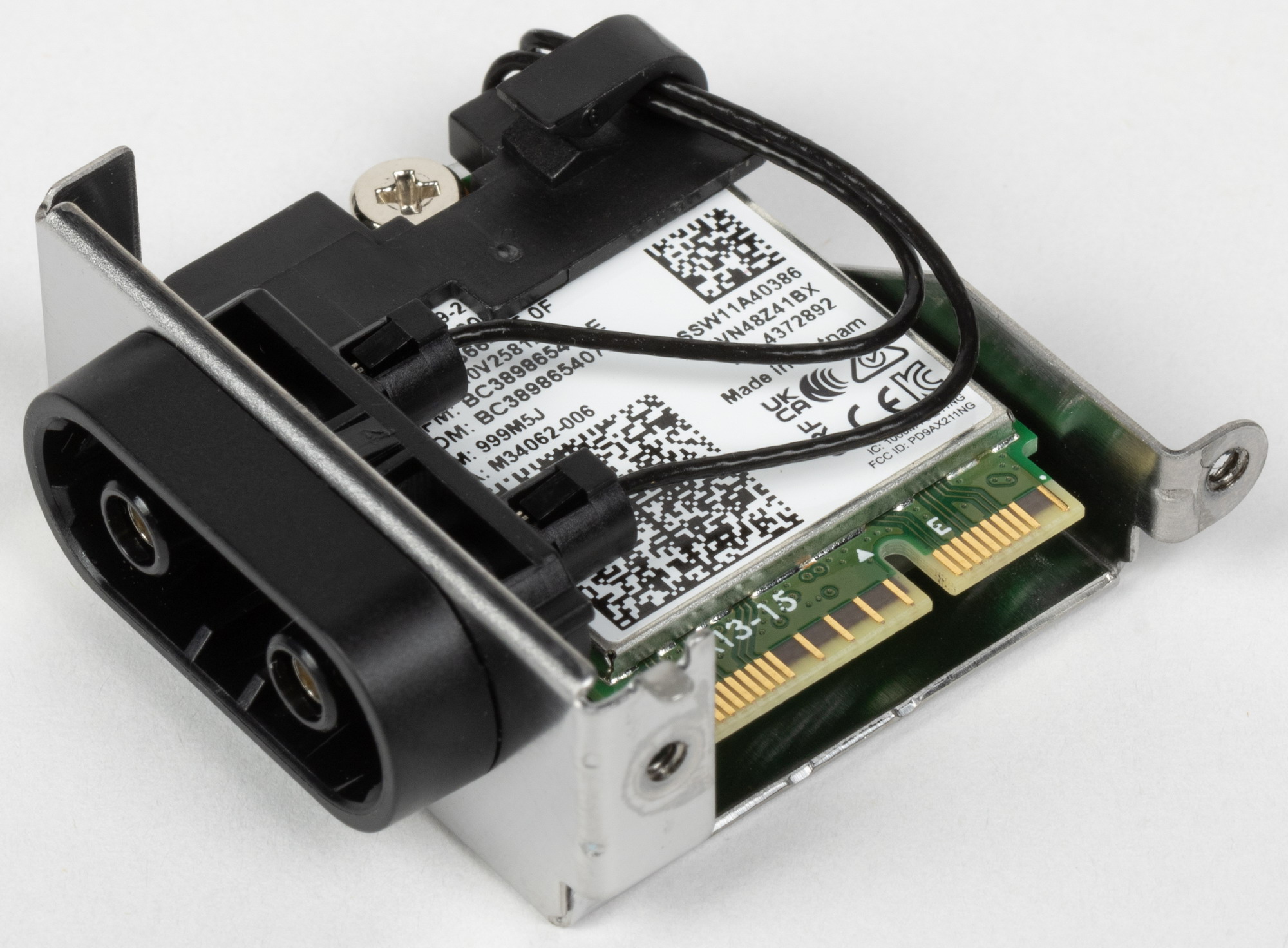

Имеется и комплексный беспроводной адаптер на контроллере Intel AX211, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax, 2,4/5 ГГц) и Bluetooth 5.3. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

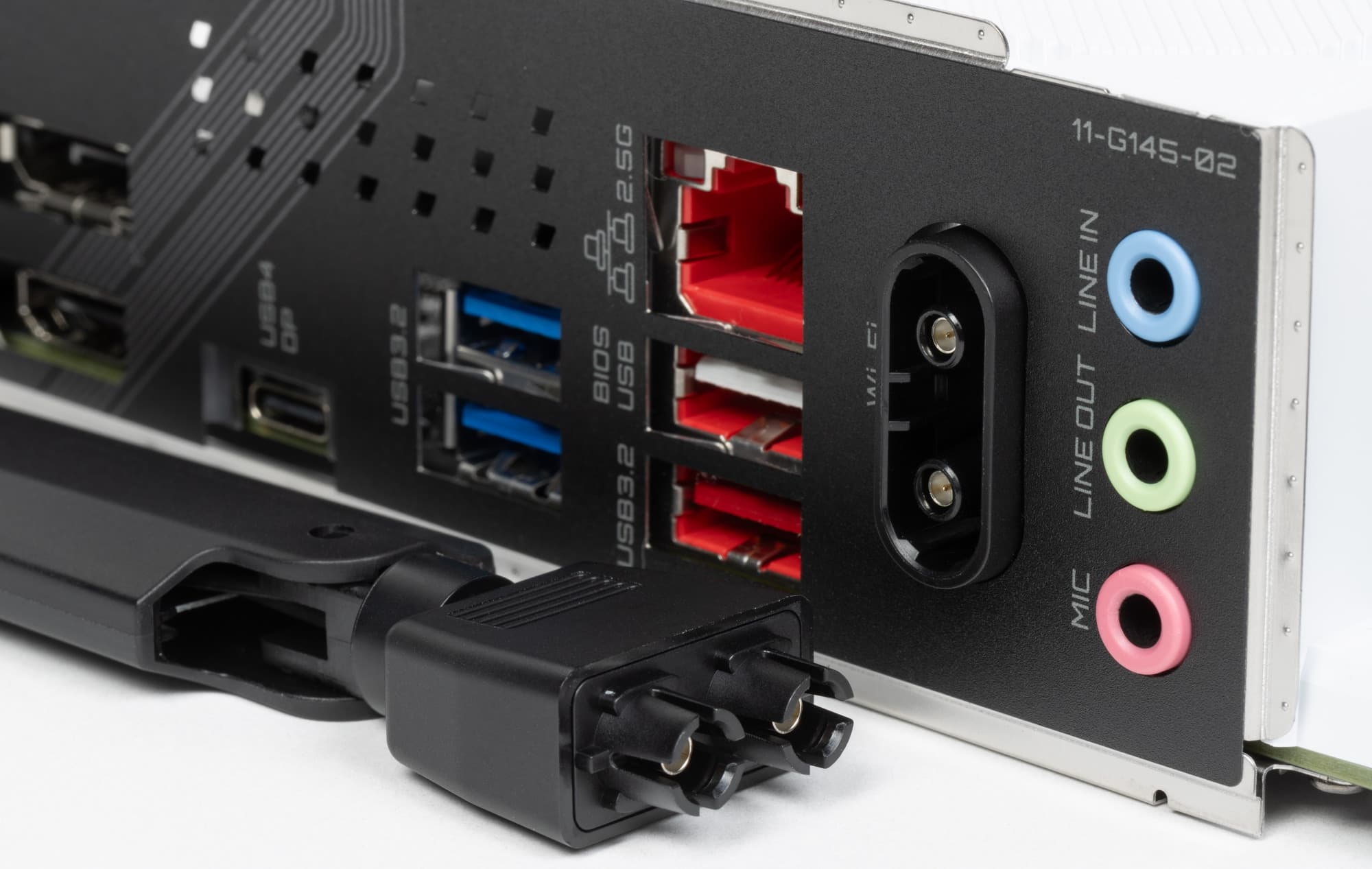

И тут надо особо отметить уже вовсю применяемый новый способ крепления антенн к задней панели портов. Теперь прикручивать антенны не надо (даже если имеется резьба для их привинчивания), просто вставить в разъемы на матплате. Разъединить также легко.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Блок ввода-вывода, вентиляторы и т. п.

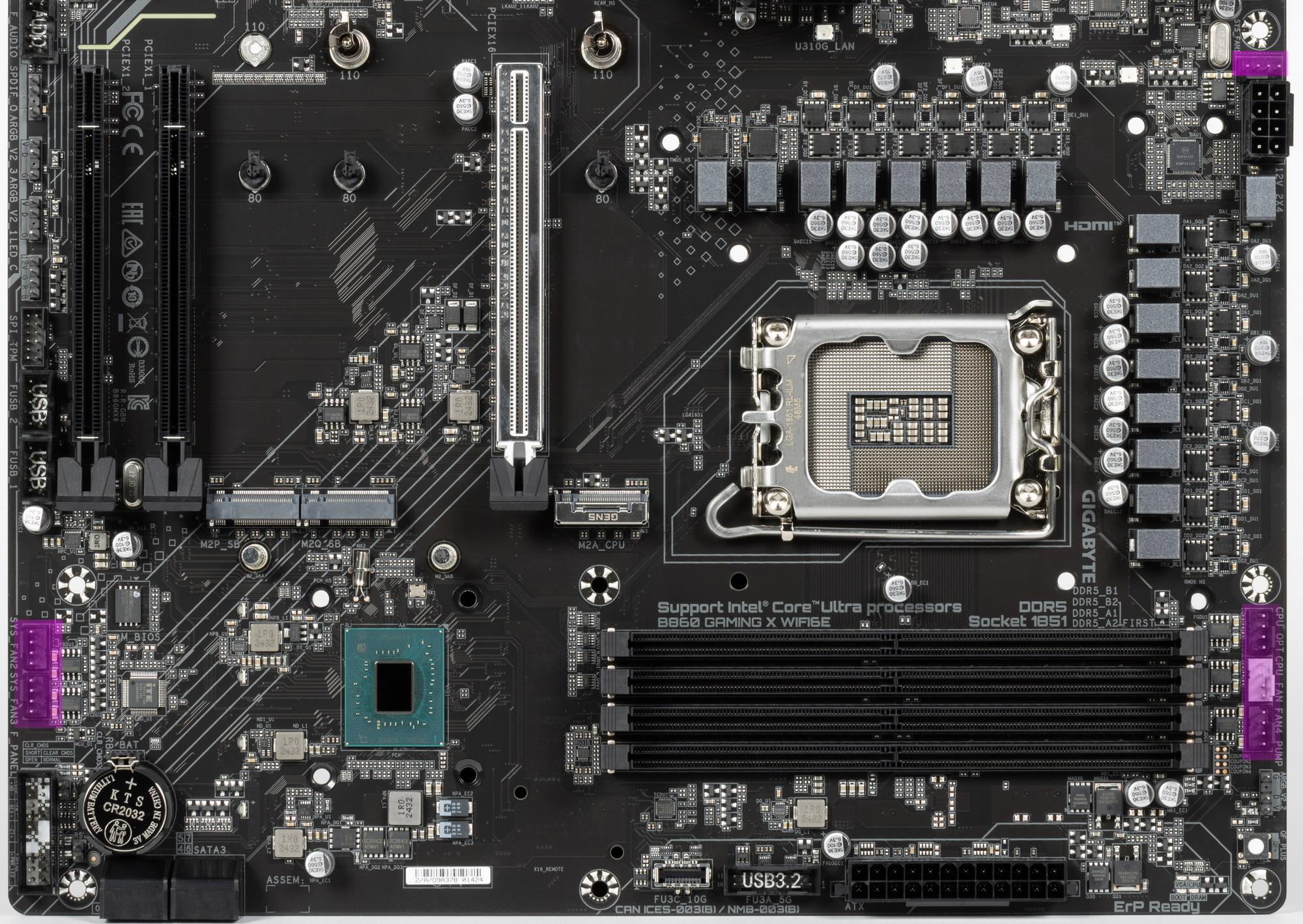

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 6. Схема размещения коннекторов для систем охлаждения выглядит так:

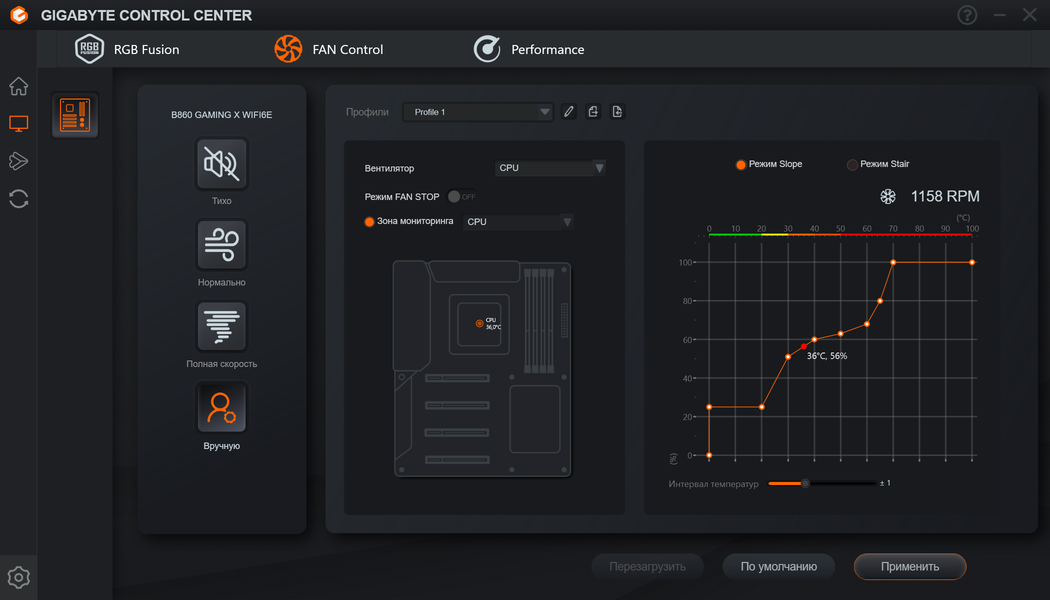

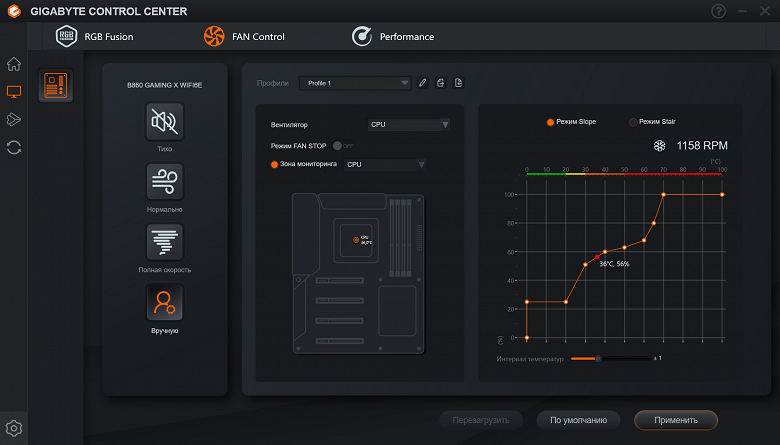

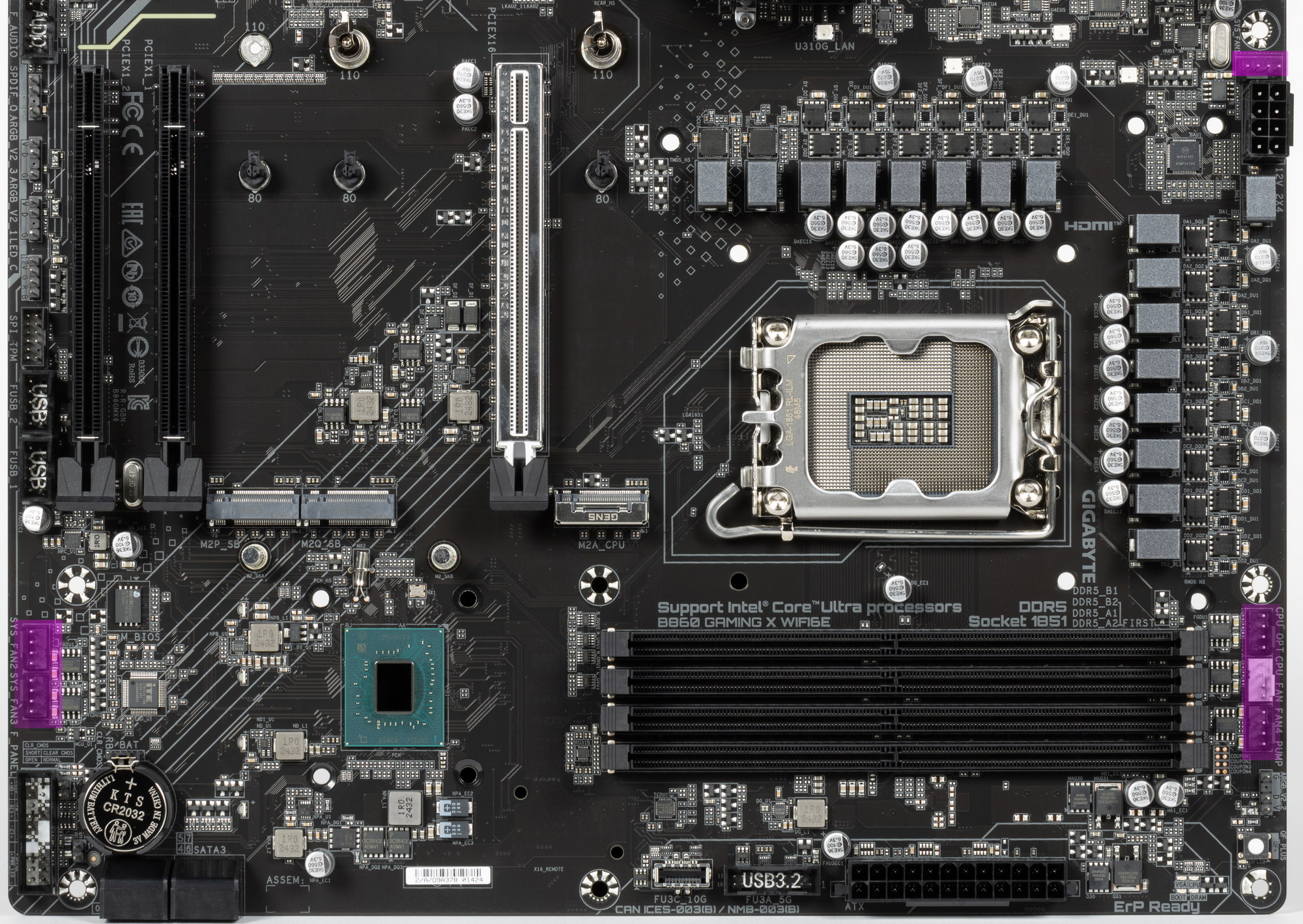

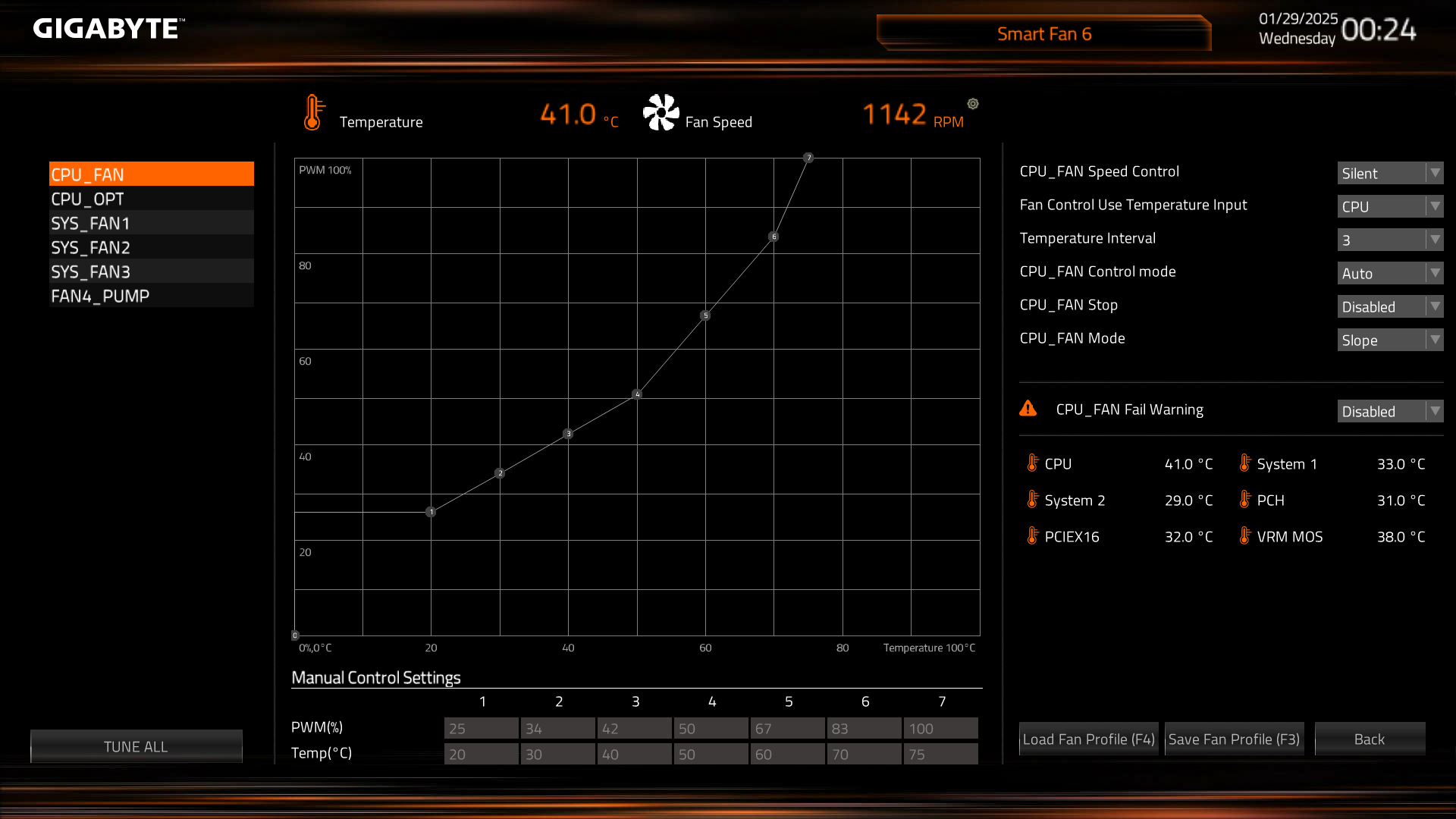

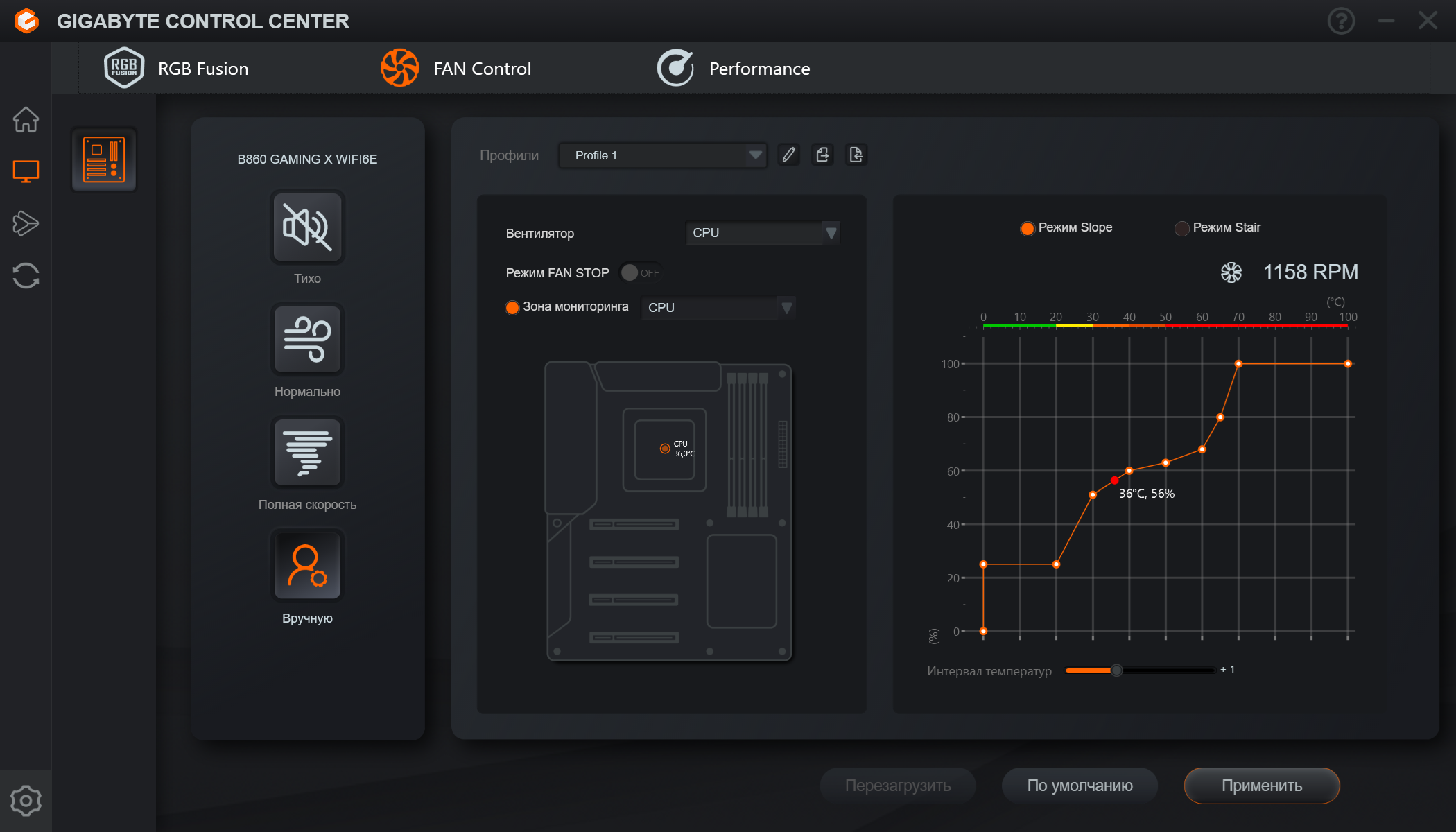

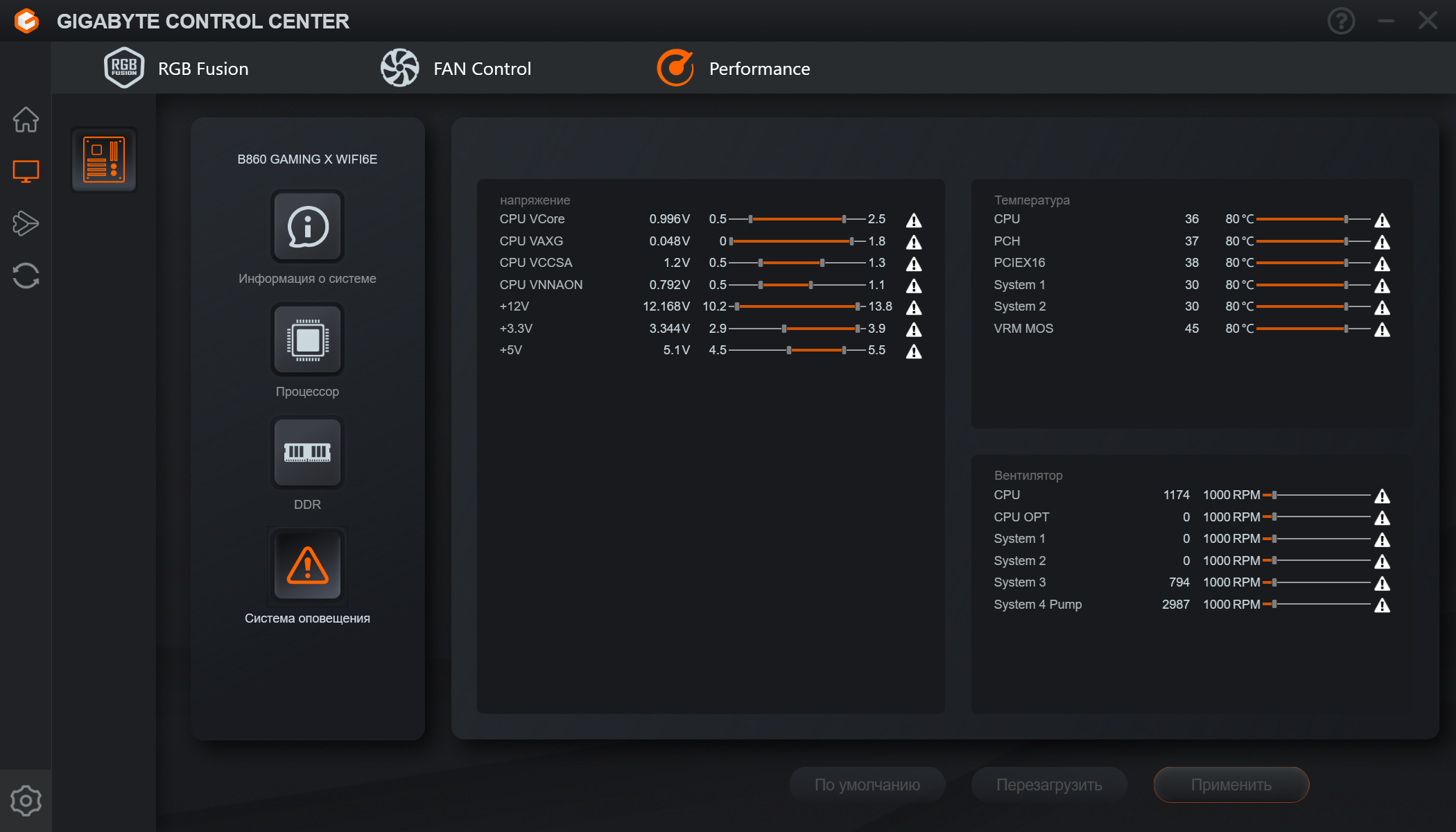

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока расчитаны на максимальный ток 2А и потребление до 24 Вт.

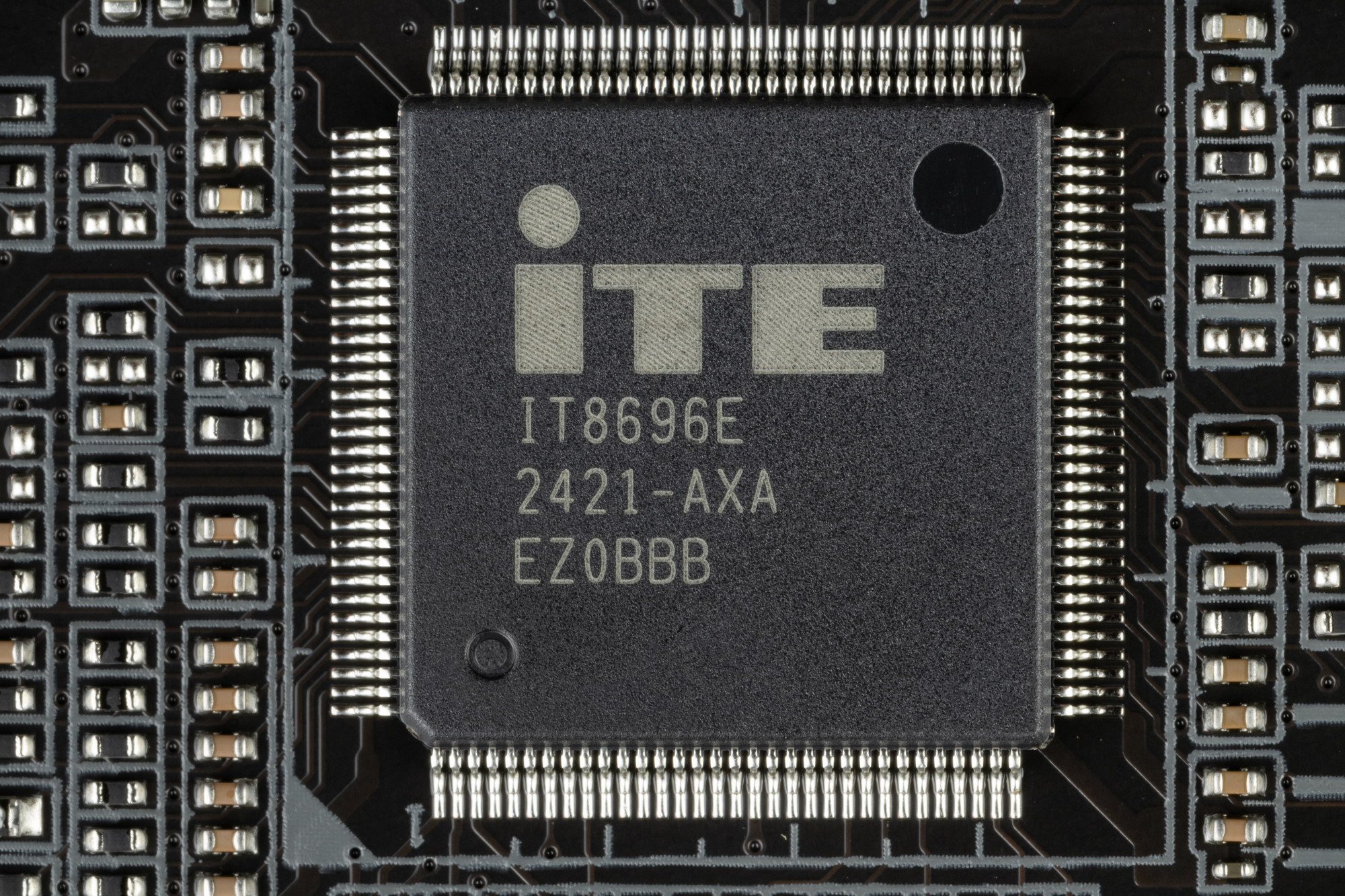

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер ITE IT8696.

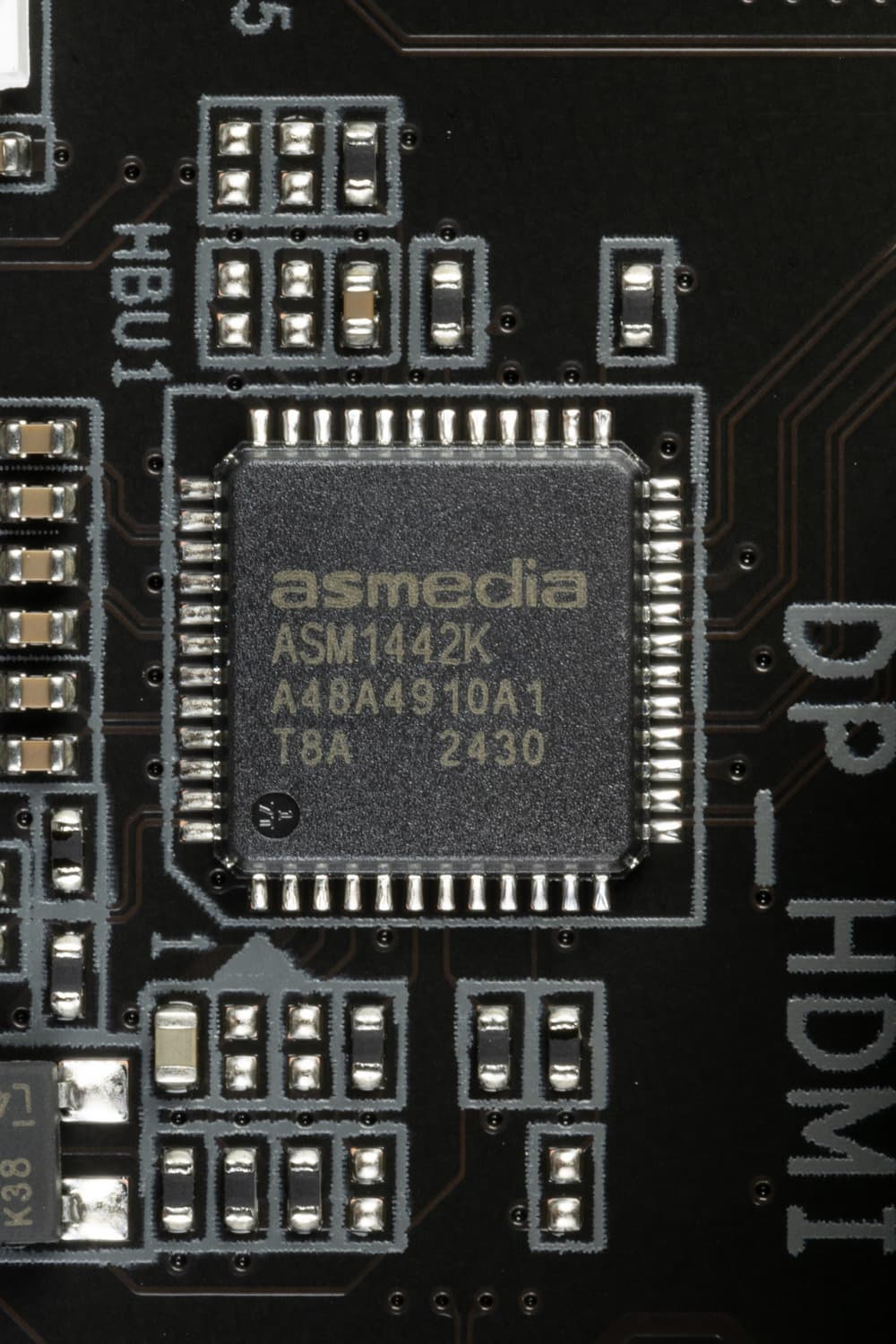

Матплата имеет гнездо вывода встроенной графики HDMI, для усиления до версии 2.1 используется особый ре-драйвер.

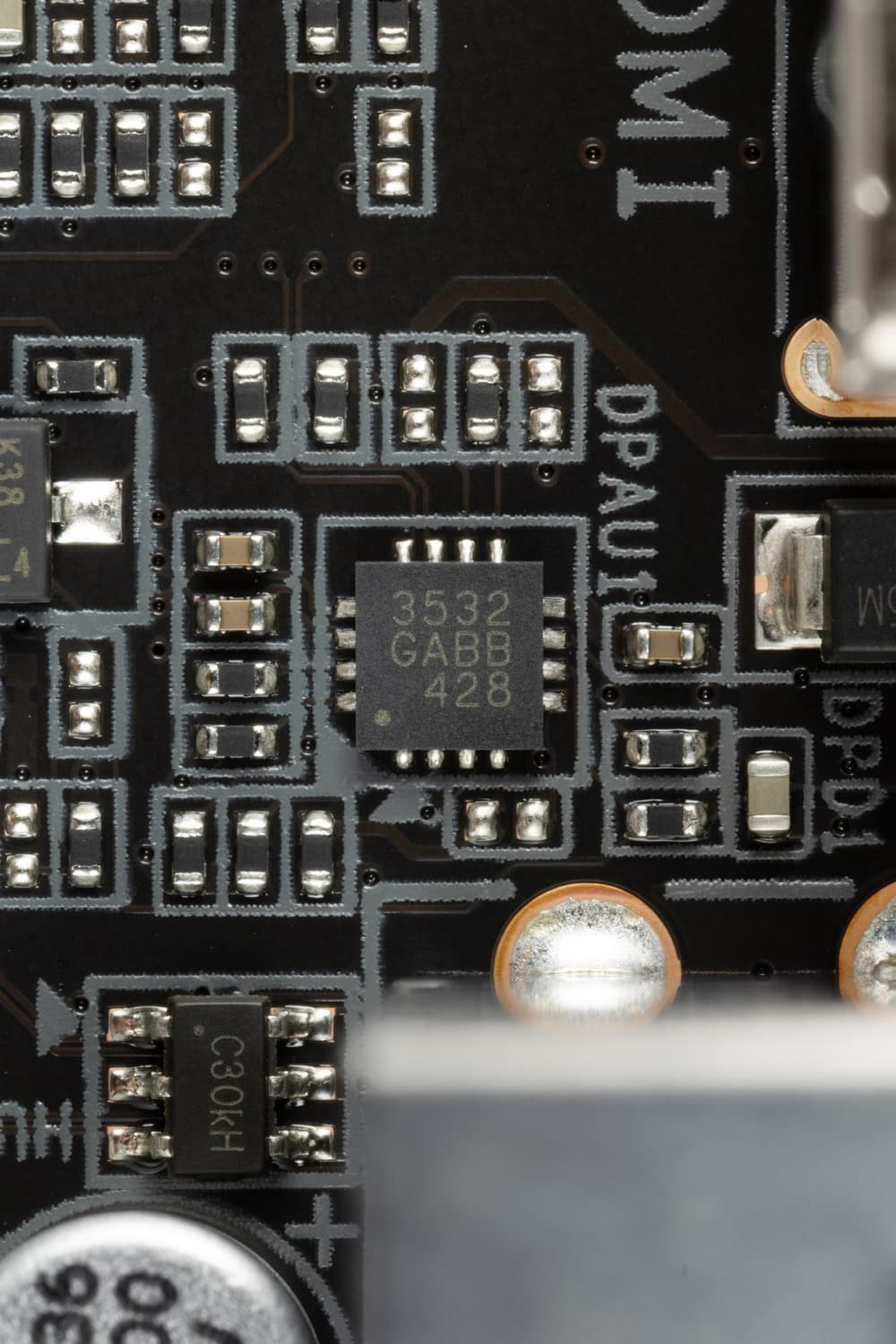

Также имеется и гнездо вывода DisplayPort, и тут также используется особый ре-драйвер от On Semi для усиления версии до 1.4a.

Также мы помним про наличие одного гнезда Type-C с интерфейсом Thunderbolt 4, через которое можно выводить картинку со встроенного в процессор графического ядра (при наличии монитора с подобным интерфейсом)..

Аудиоподсистема

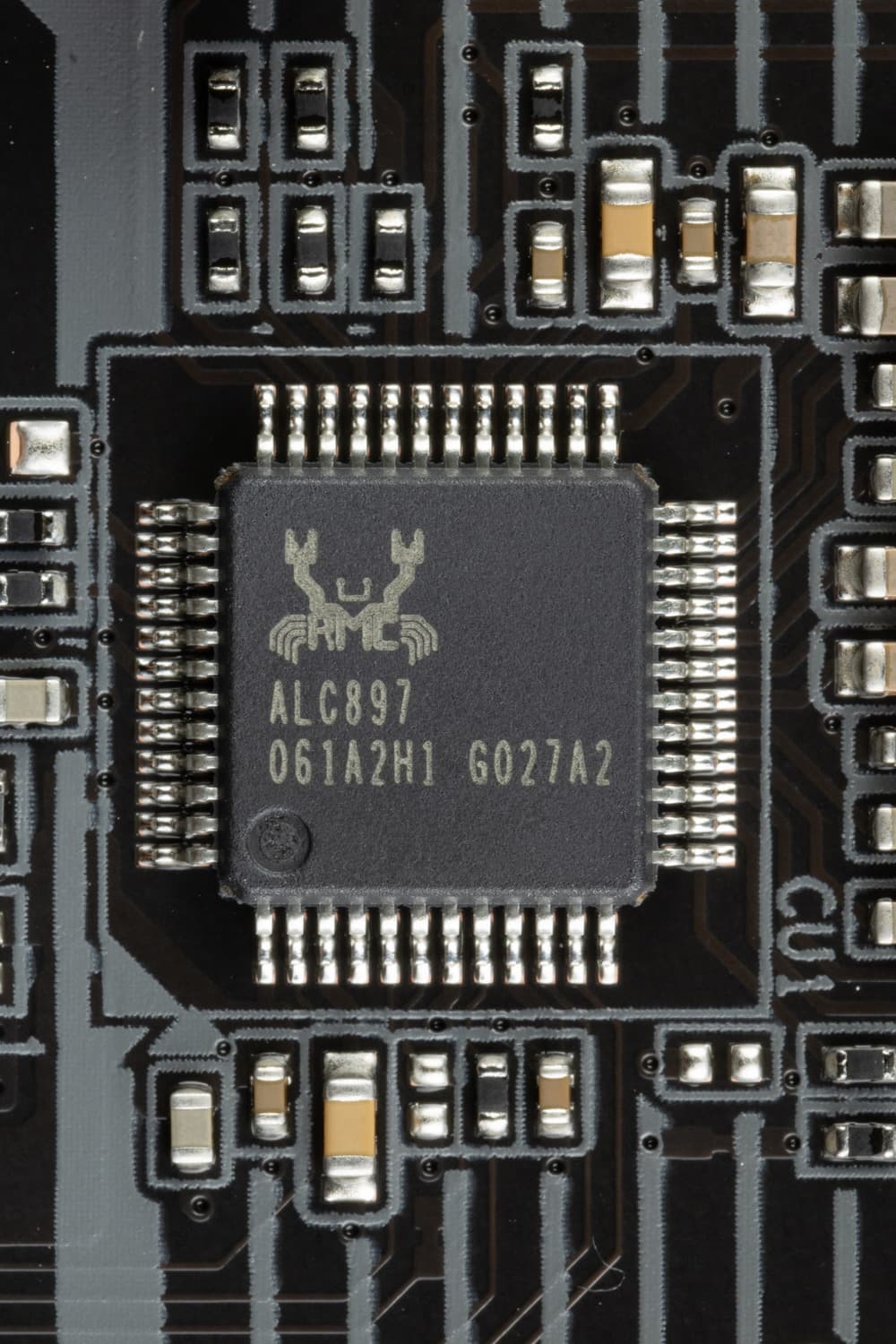

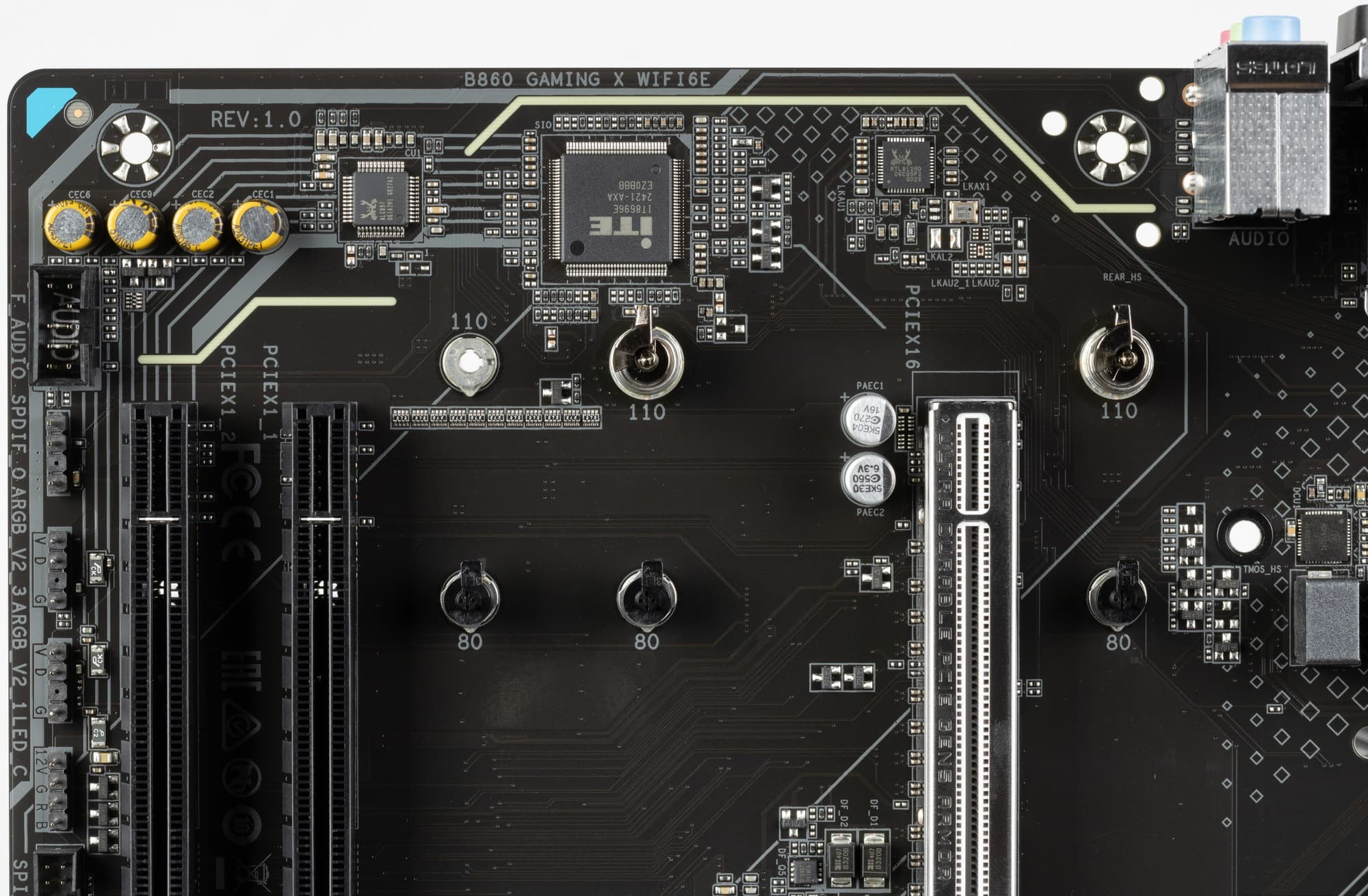

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC897, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц. Не забываем, что для работы такого кодека требуются сигнальные линии USB 2.0.

В аудиоцепях платы применяются «аудиофильские» конденсаторы.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели три стандартных разъема по приему и выводу сигналов плюс внутренний S/PDIF.

Вывод по схемам 4.0, 5.1 и 7.1 возможен только через использование аудиогнезд на передней панели корпуса совместно с гнездами на самой плате, а также через S/PDIF.

Настройка схем – с помощью ПО, скачиваемого с сайта производителя.

Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

Тестируемое устройство	Gigabyte B860 Gaming X WiFi 6E
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,1 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.05, -0.06	Отлично
Уровень шума, дБ (А)	-69.8	Средне
Динамические диапазон, дБ (А)	69.6	Средне
Гармонические искажения, %	0.020	Хорошо
Гармонические искажения + шум, дБ(A)	-63.2	Плохо
Интермодуляционные искажения + шум, %	0.073	Хорошо
Взаимопроникновение каналов, дБ	-60.3	Средне
Интермодуляции на 10 кГц, %	0.067	Хорошо
Общая оценка		Хорошо

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.73, +0.02	-0.70, +0.05
От 40 Гц до 15 кГц, дБ	-0.09, +0.02	-0.06, +0.05

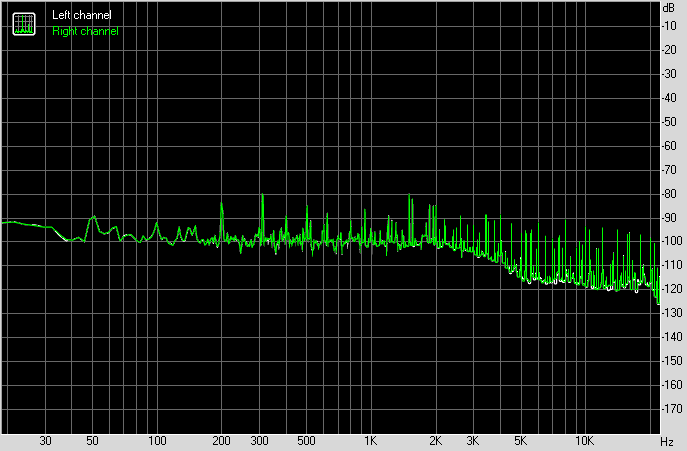

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-70.3	-70.3
Мощность RMS, дБ (A)	-69.8	-69.9
Пиковый уровень, дБ	-53.7	-53.9
Смещение DC, %	-0.0	-0.0

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+69.9	+70.0
Динамический диапазон, дБ (А)	+69.6	+69.6
Смещение DC, %	-0.00	+0.00

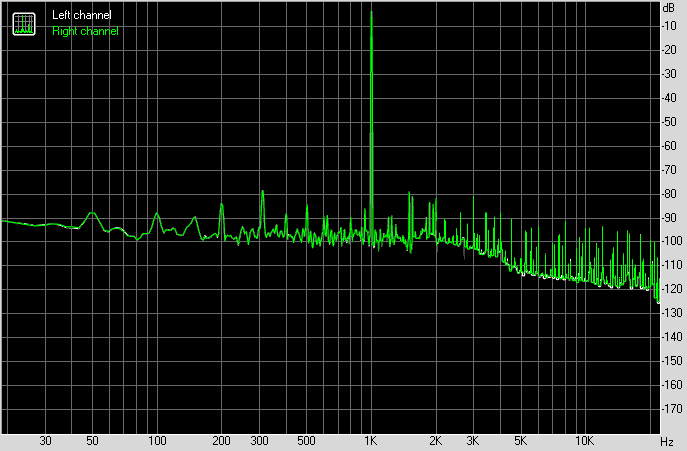

Гармонические искажения + шум (-3 дБ)

	Левый	Правый
Гармонические искажения, %	0.01997	0.02039
Гармонические искажения + шум , %	0.06439	0.06447
Гармонические искажения + шум (A-взвеш.), %	0.06890	0.06905

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.07286	0.07259
Интермодуляционные искажения + шум (A-взвеш.), %	0.07507	0.07463

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-62	-64
Проникновение на 1000 Гц, дБ	-59	-60
Проникновение на 10000 Гц, дБ	-64	-63

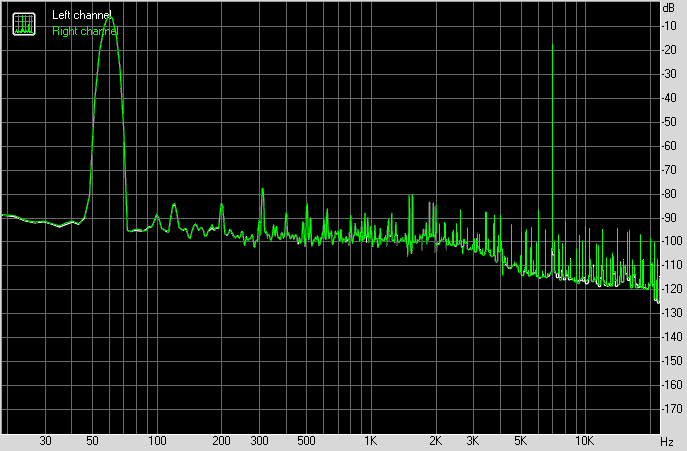

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.07170	0.07115
Интермодуляционные искажения + шум на 10000 Гц,	0.06128	0.06103
Интермодуляционные искажения + шум на 15000 Гц,	0.06843	0.06776

Питание, охлаждение

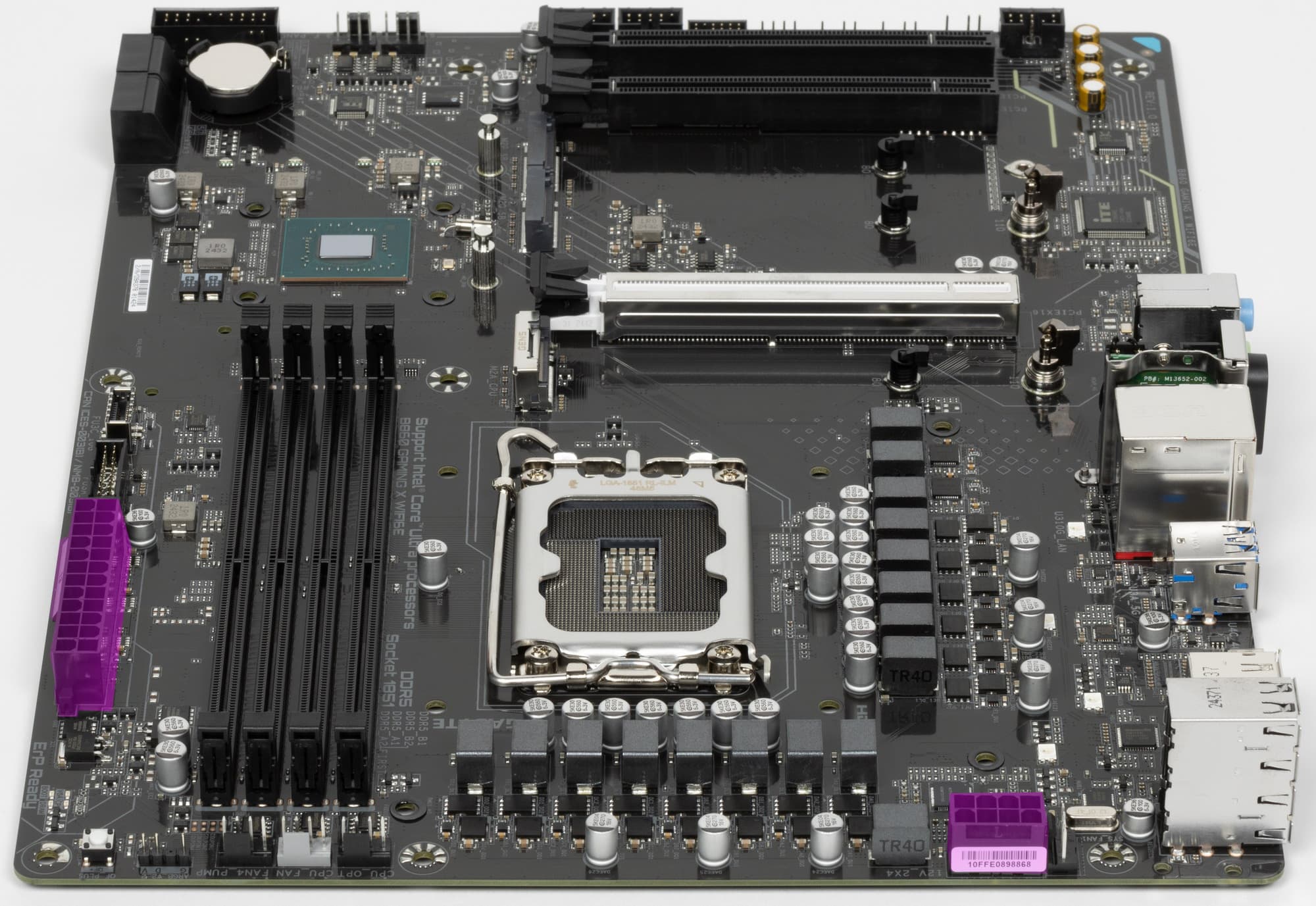

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще 8-контактный EPS12V.

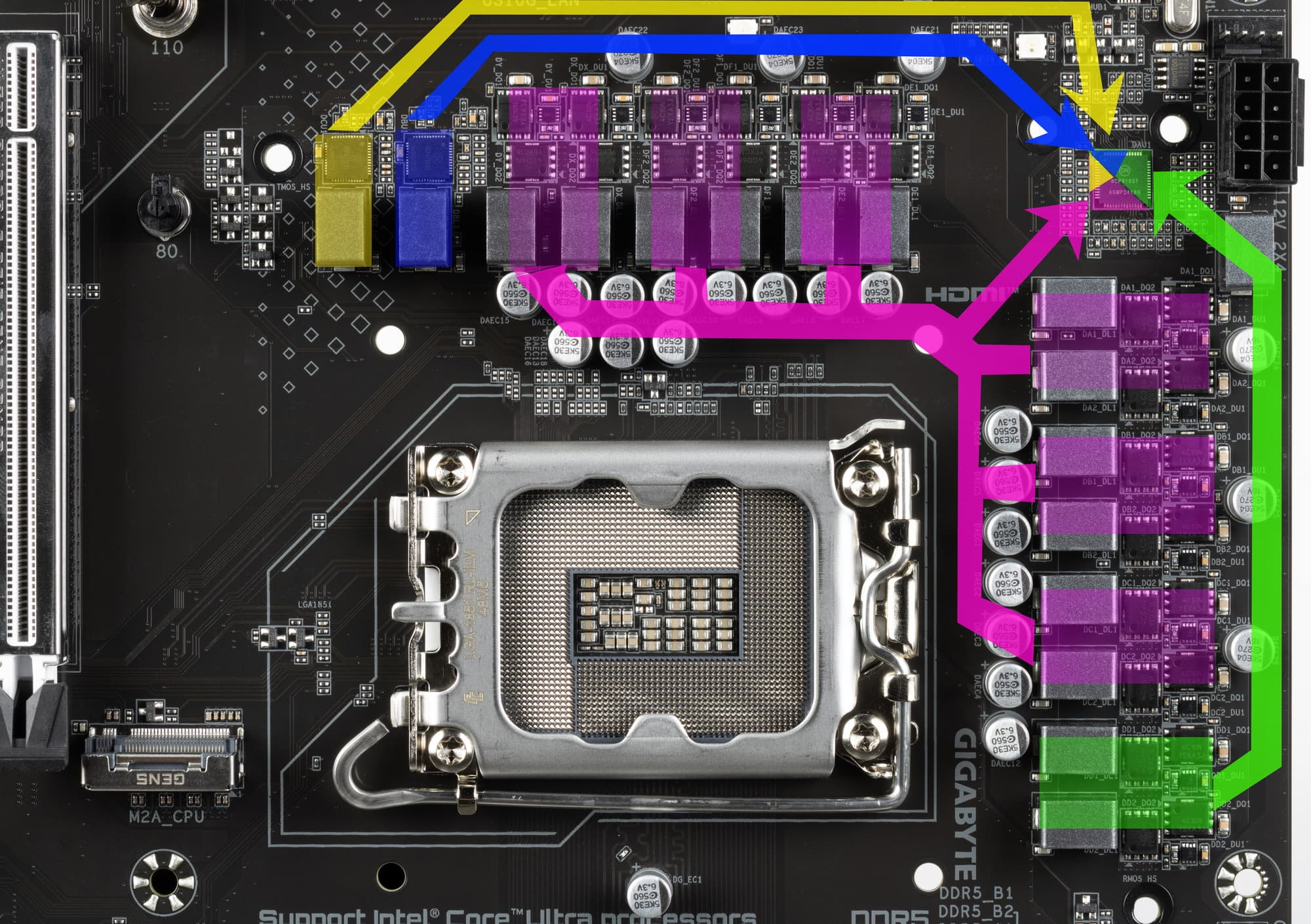

Схема питания процессора выполнена по схеме 12+2+1+1 (всего 16 фаз: 12 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 2 на VCCSA (System Agent, кольцевая шина) и 1 на VNNAON (управление энергосбережением).

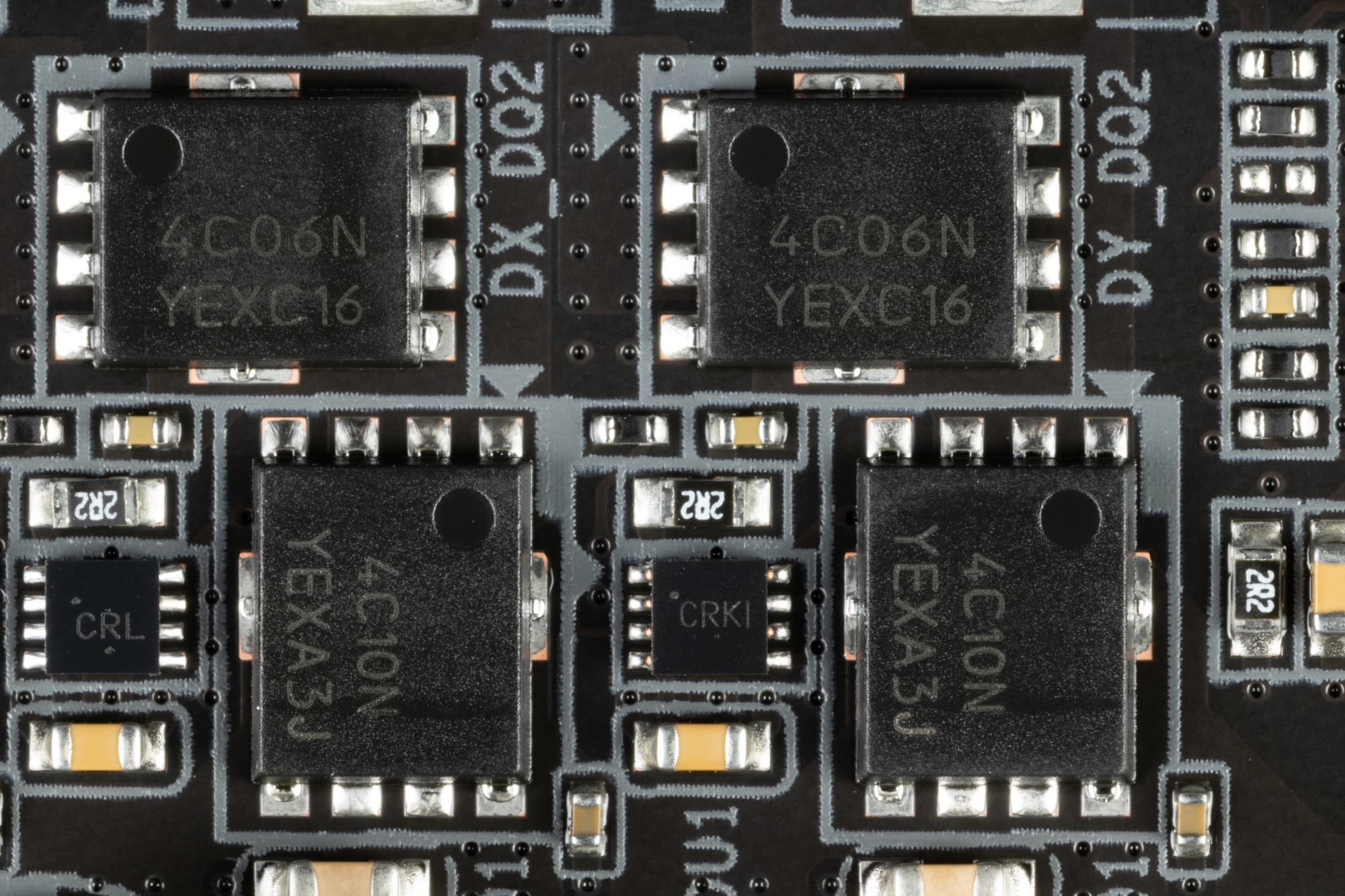

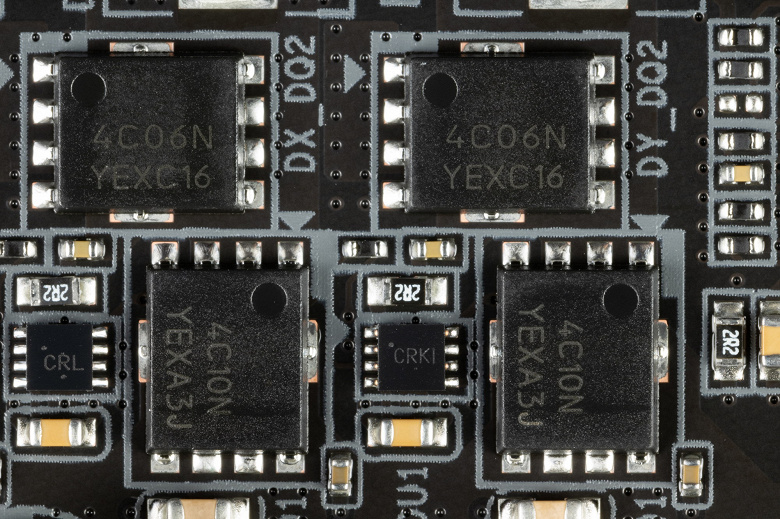

Каждый канал фазы VCore и VCCSA имеет суперферритовый дроссель и набор полевых МОП-транзисторов NTNFS4C06-4C10 от On Semi на 69 А.

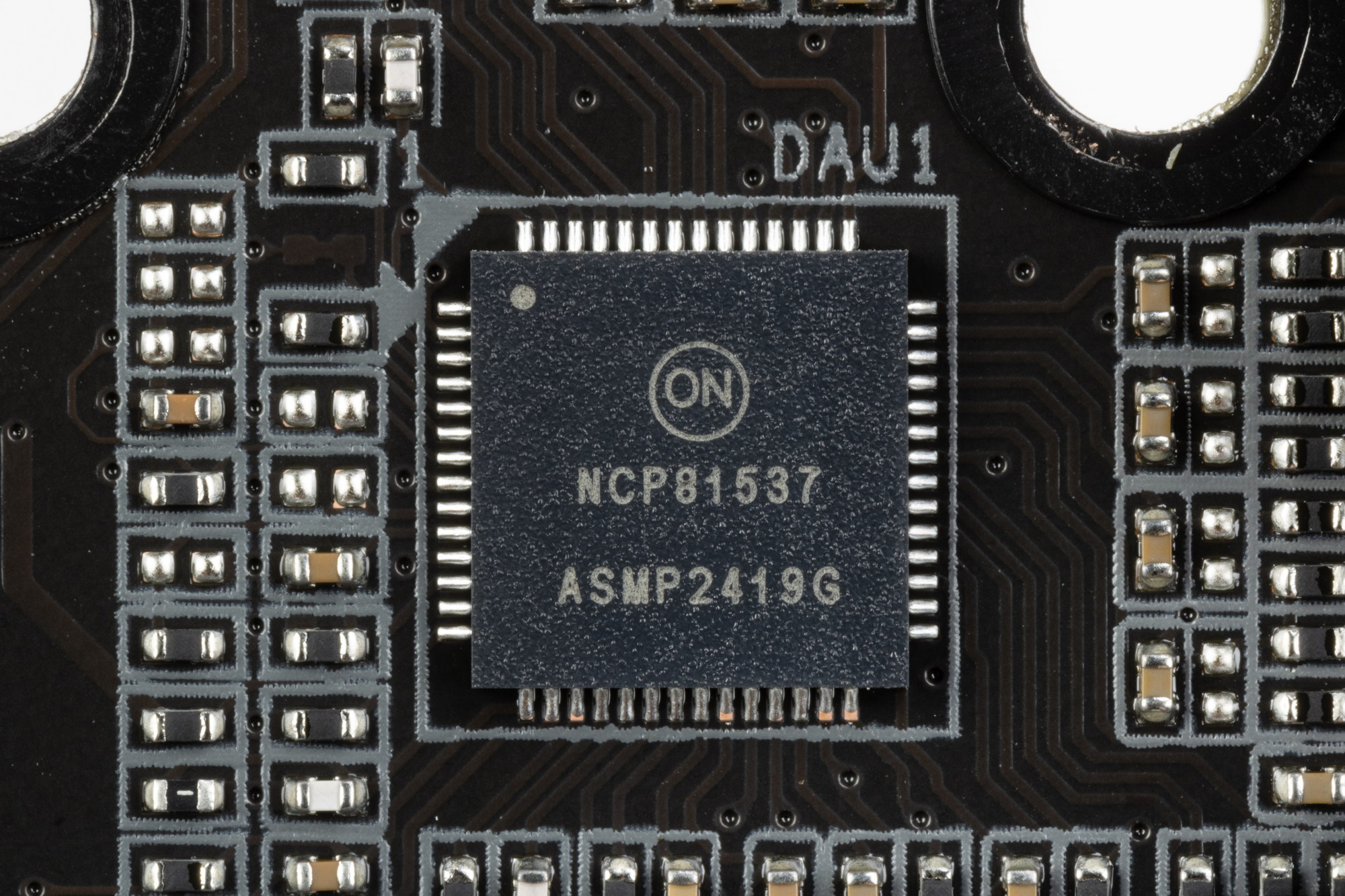

Управление всей схемой возложено на ШИМ-контроллер NCP81537 от On Semi (он поддерживает до 10х фаз, поэтому у нас идет параллельная схема управления фазами – 2x6 для VCore + 2 VCCSA + 1 iGPU + 1 VNNAON = 10 реальных фаз).

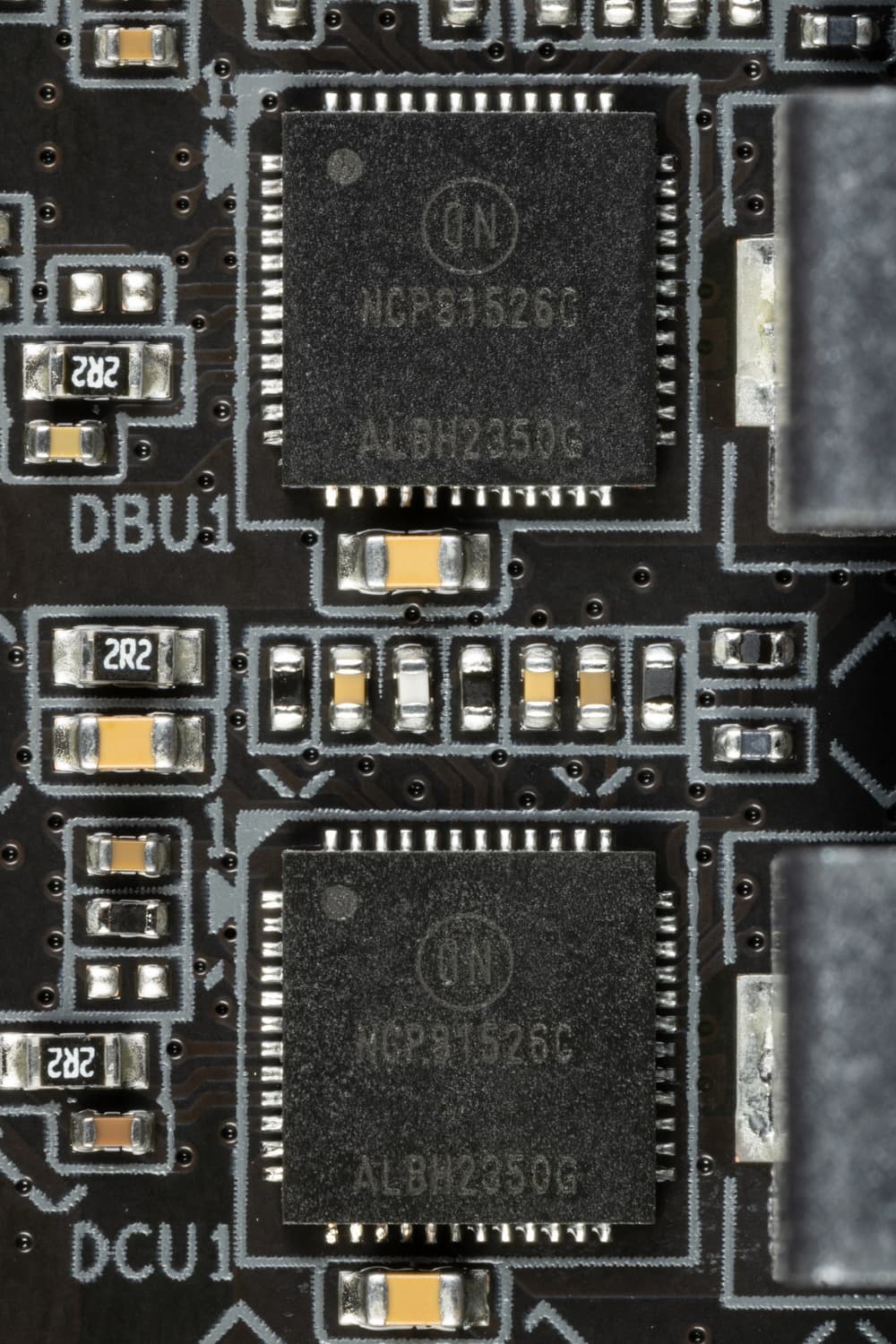

Каждый канал фазы питания iGPU и VNNAON кроме дросселя имеет NCP81526 DrMOS от On Semi на 40A.

Теперь про охлаждение.

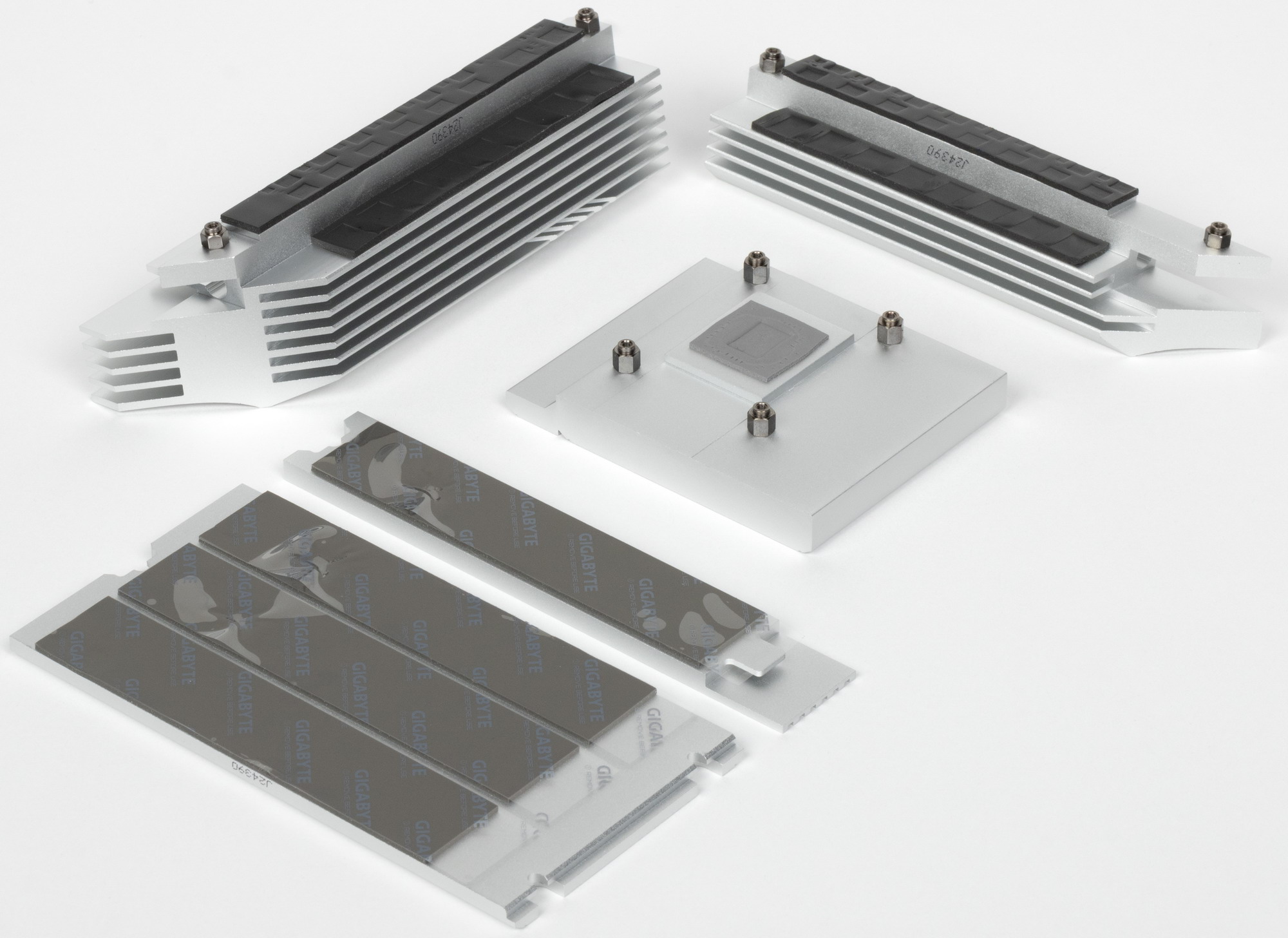

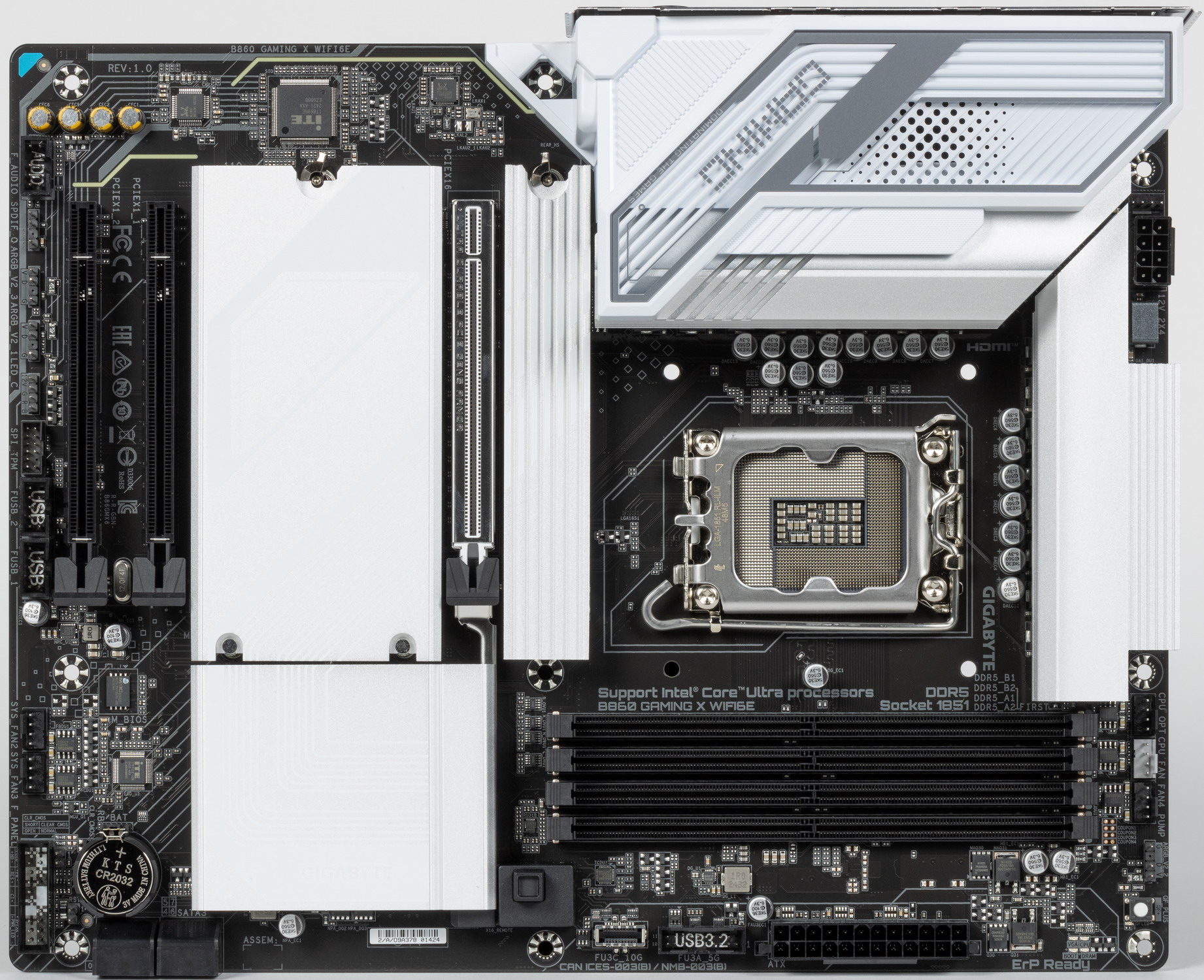

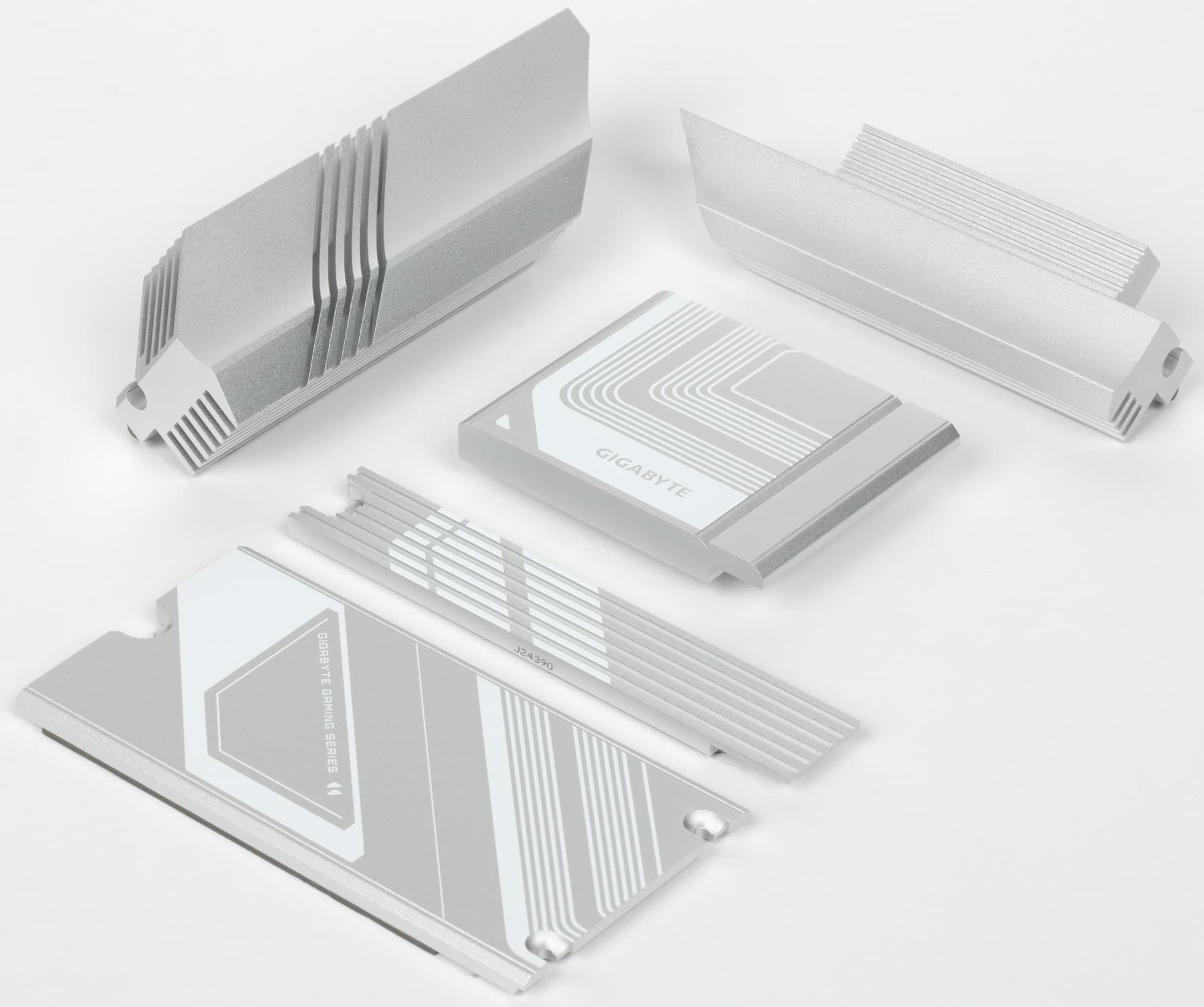

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

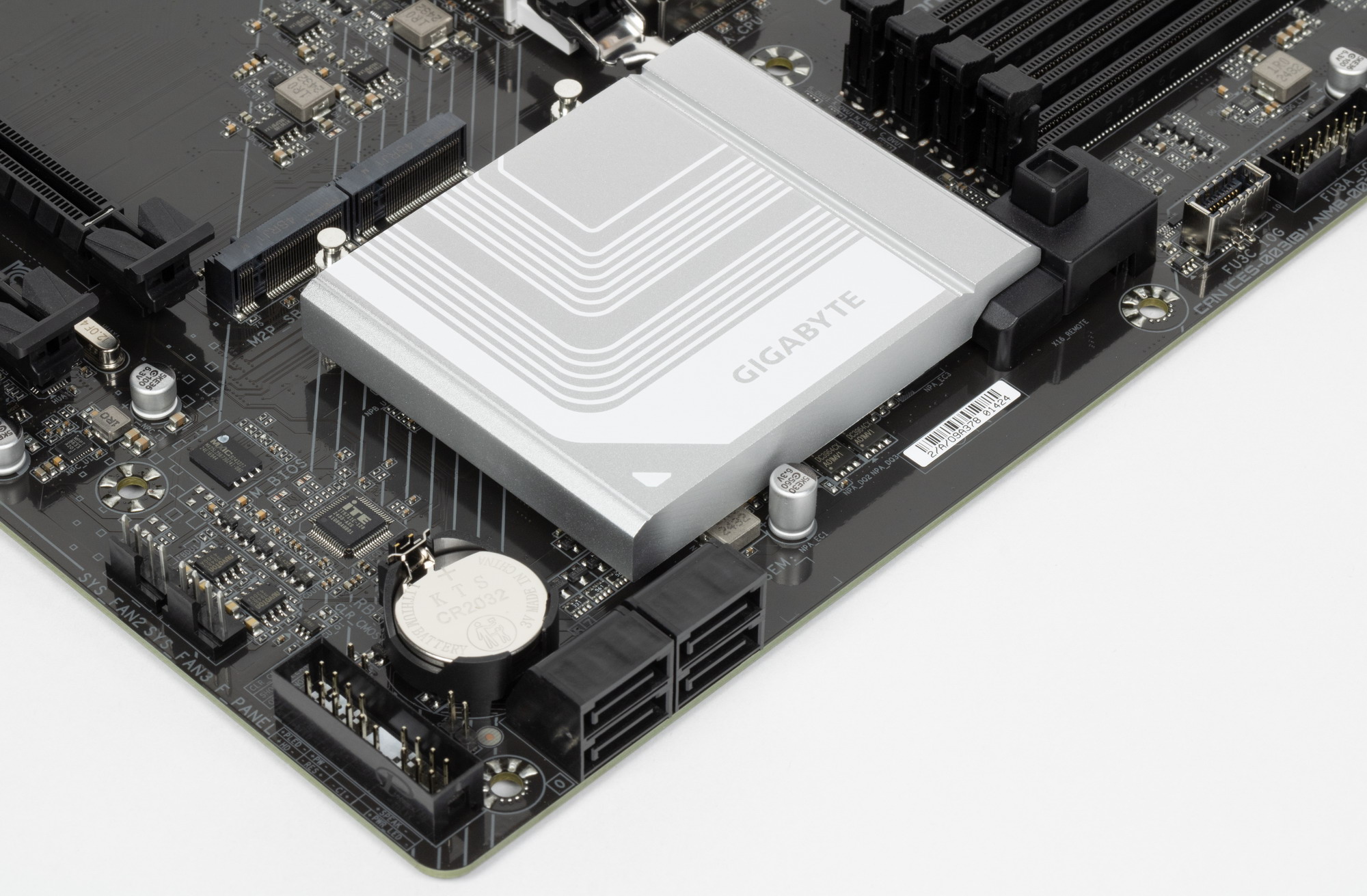

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.

Радиатор VRM, идущий вдоль заднего блока портов, имеет кожух, оснащенный подсветкой.

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у верхнего — свой персональный радиатор, у остальных — общий.

Одной из особенностей новой платформы Intel является поддержка современной памяти DDR5 в в виде CUDIMM. Цель этих новаций – достижение более высоких тактовых частот работы, а значит и нагрев модулей памяти может вырасти.

Напомню, что материнская плата не имеет бэкплейта.

Подсветка

Все о внешней красоте

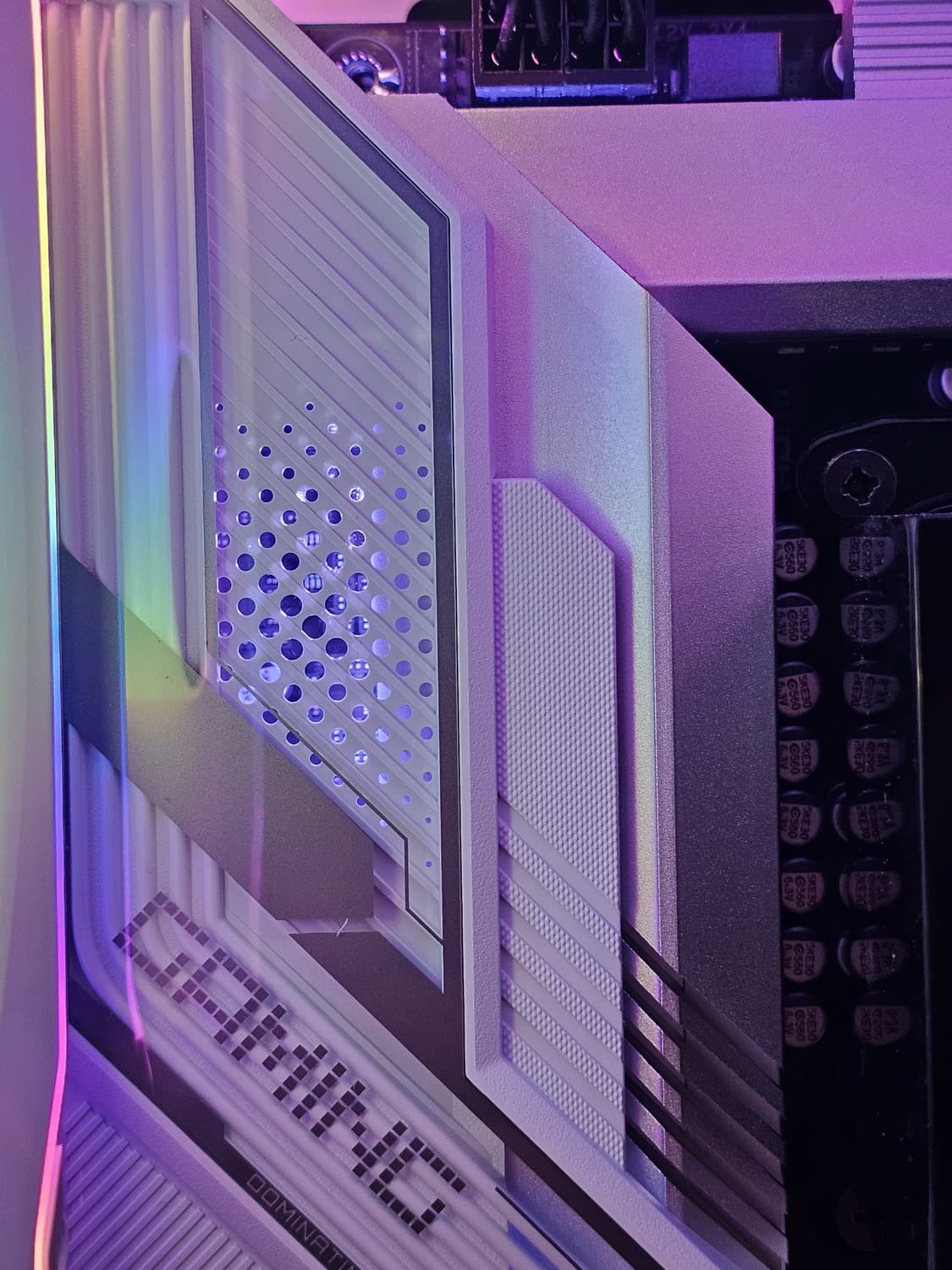

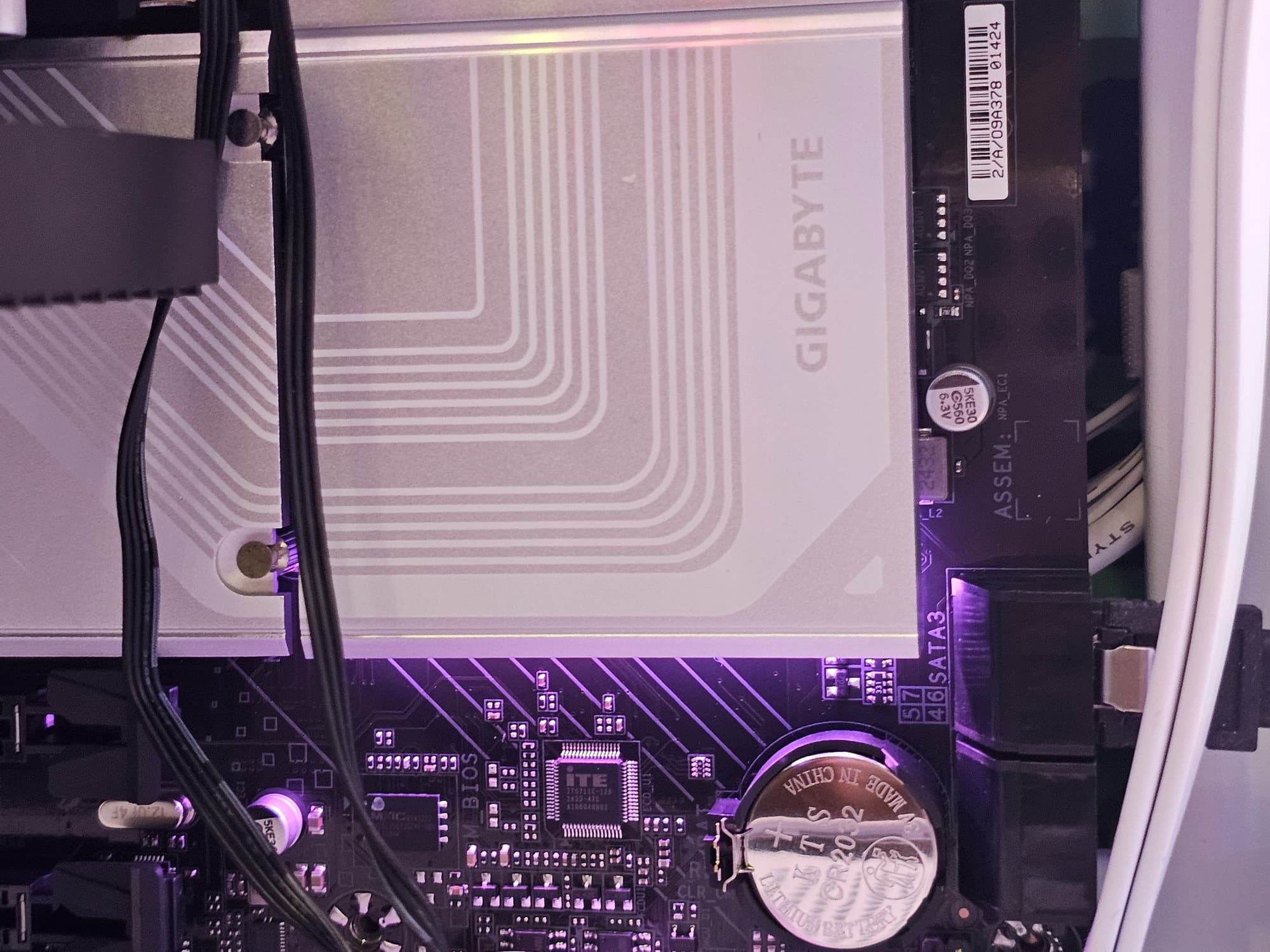

В данном случае эффекты подсветки создаются на кожухе заднего блока портов и под радиатором системного чипсета. Так же мы помним про 4 разъемa для подключения внешней подсветки.

Кому не нравится — всегда подсветку можно выключить через то же ПО.

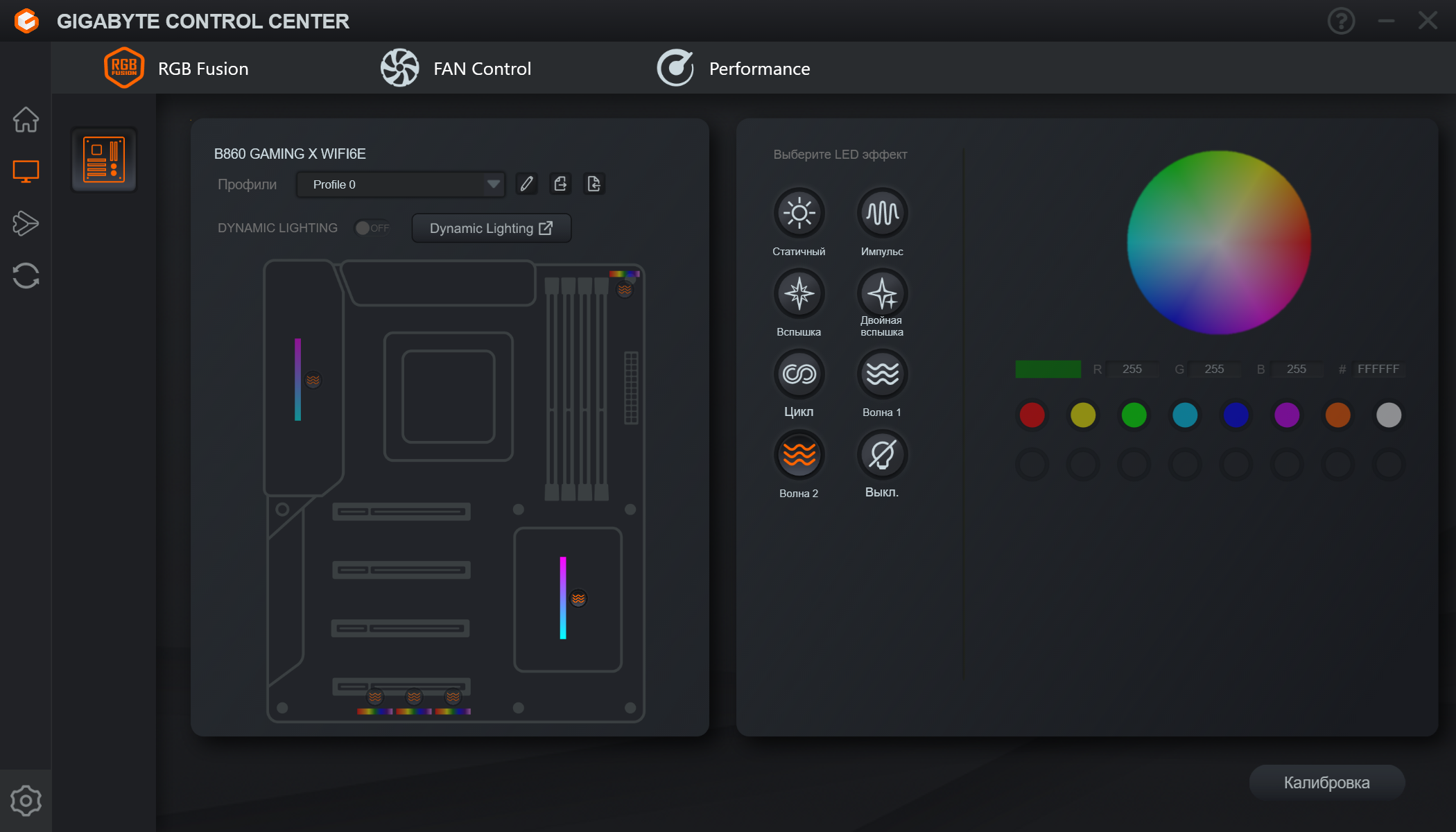

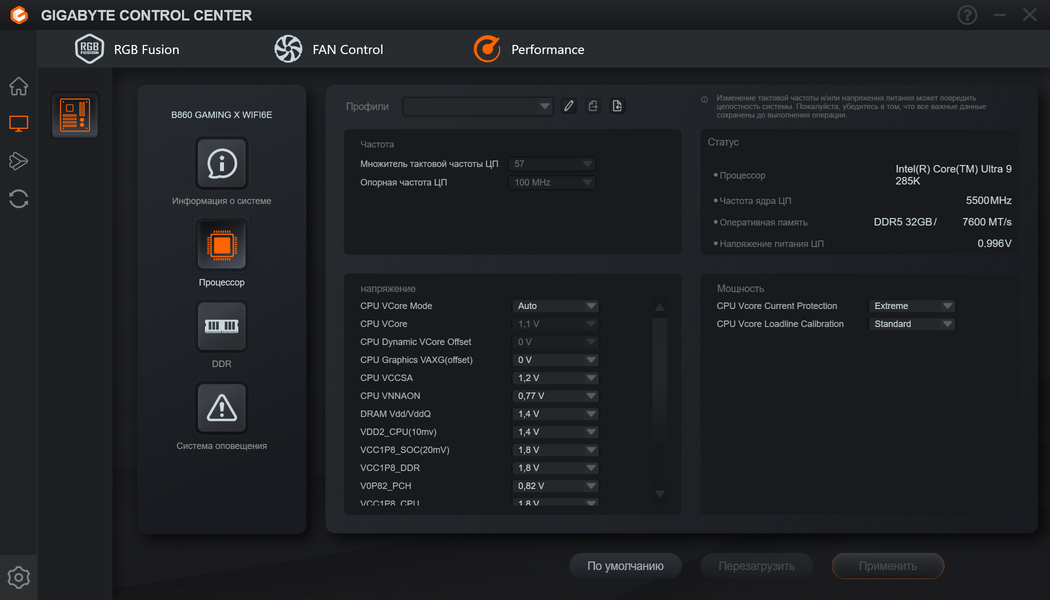

Управление подсветкой идет с помощью встроенной в Gigabyte Control Center утилиты RGB Fusion.

Программное обеспечение под Windows

Фирменное ПО Gigabyte

Все программное обеспечение можно скачать с сайта производителя Gigabyte.com.

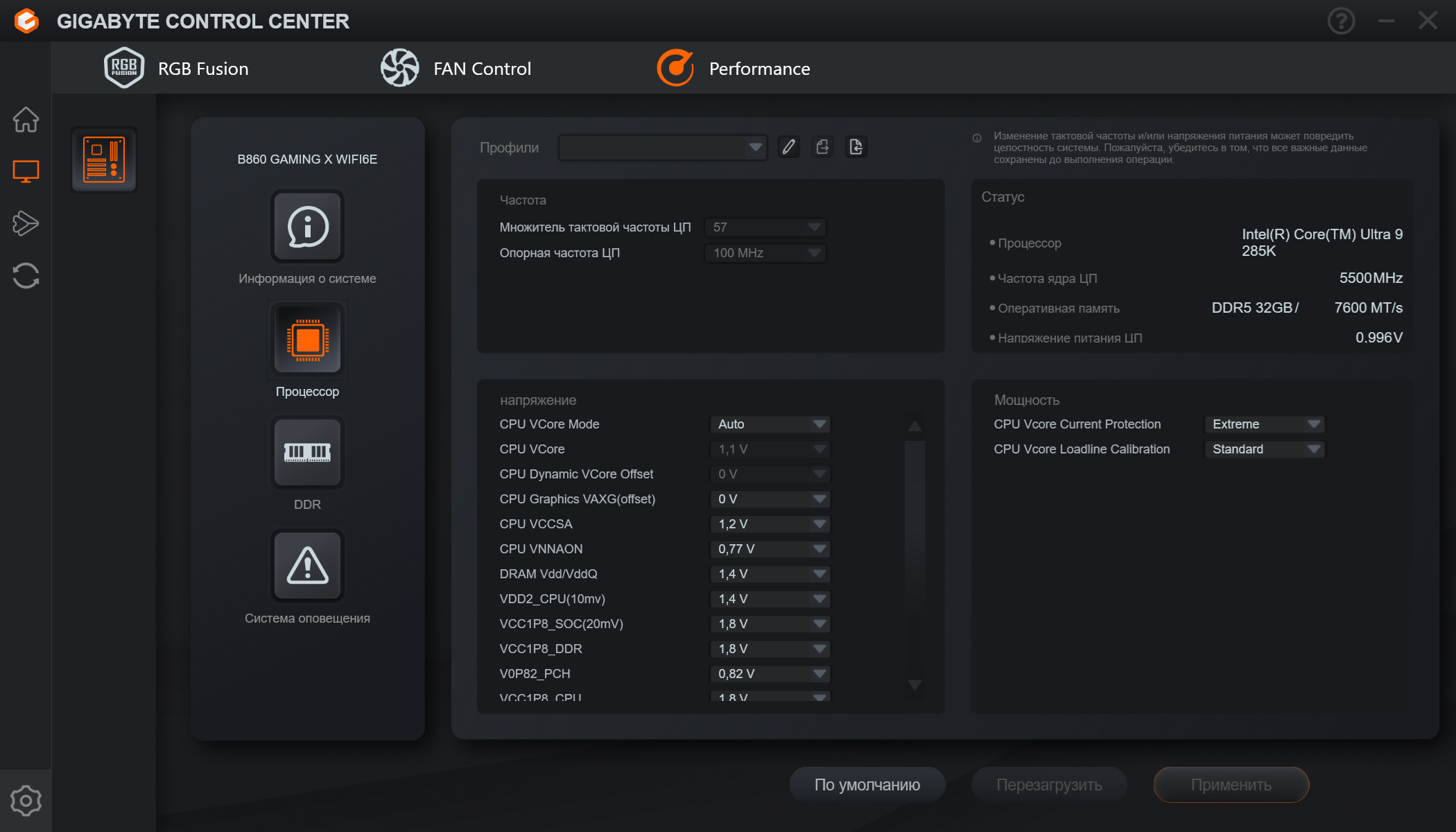

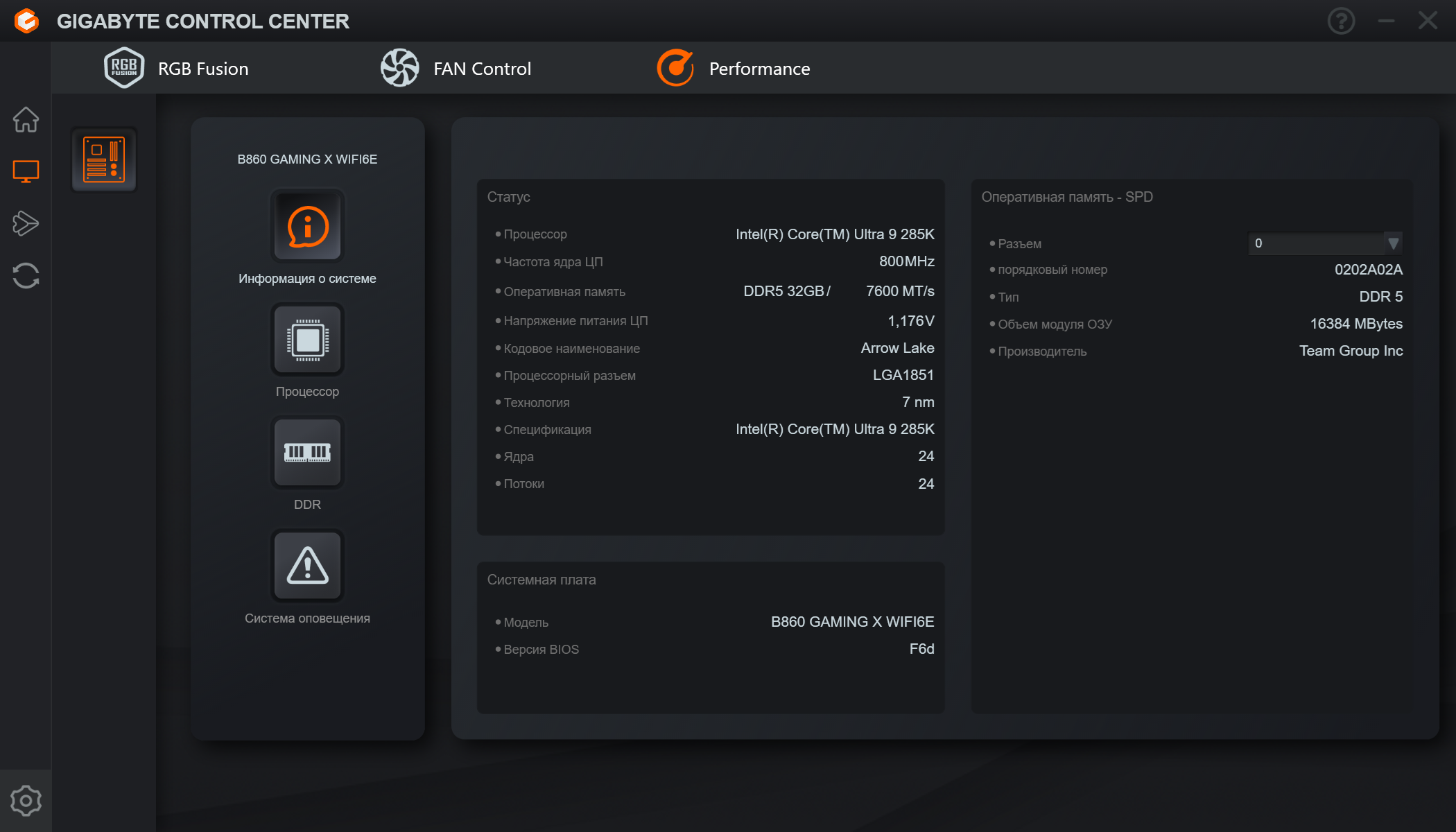

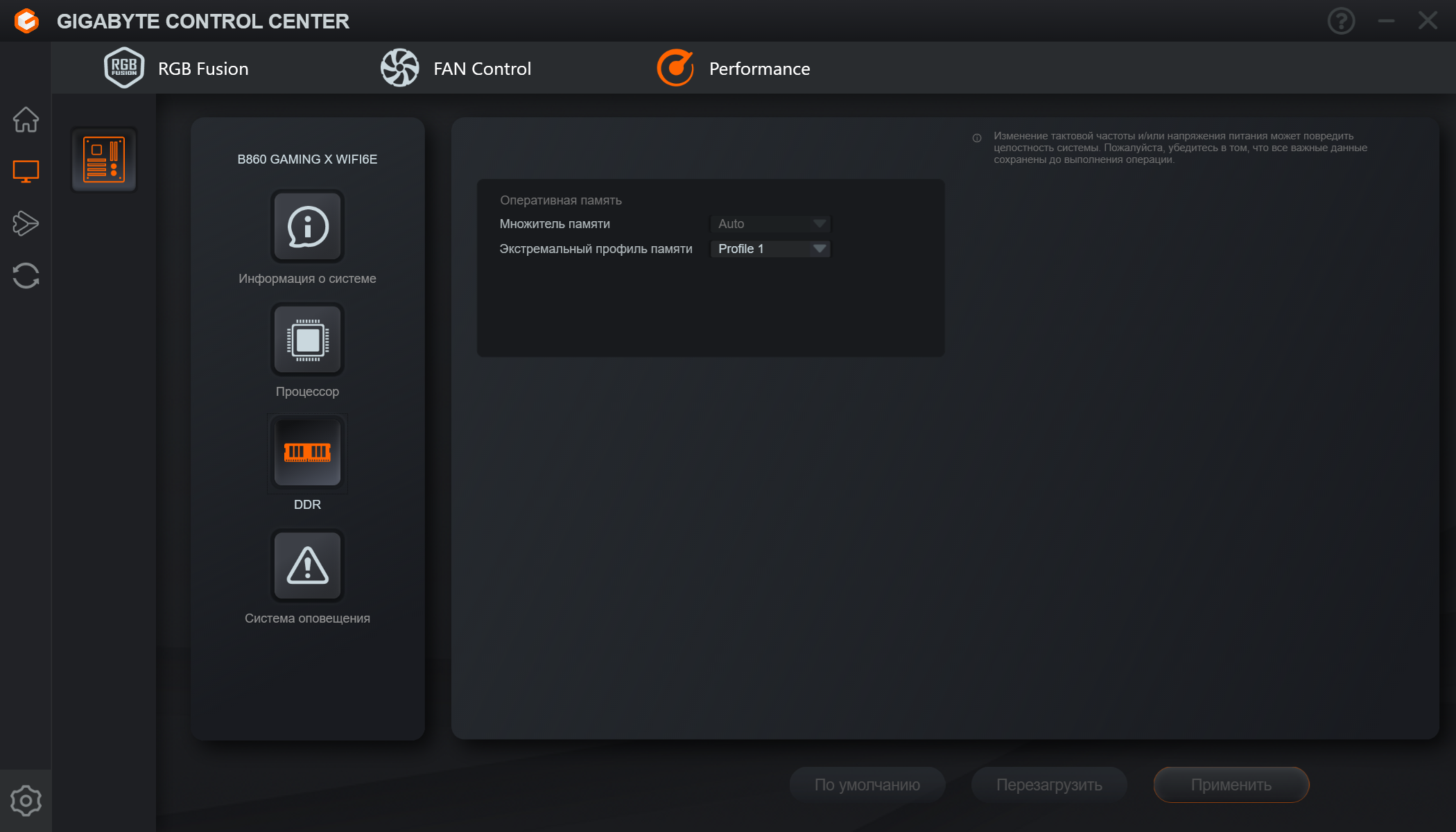

Управление работой матплаты осуществляется при помощи универсальной программы Gigabyte Control Center.

Настройки BIOS

Что нам дают тонкости настроек в BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

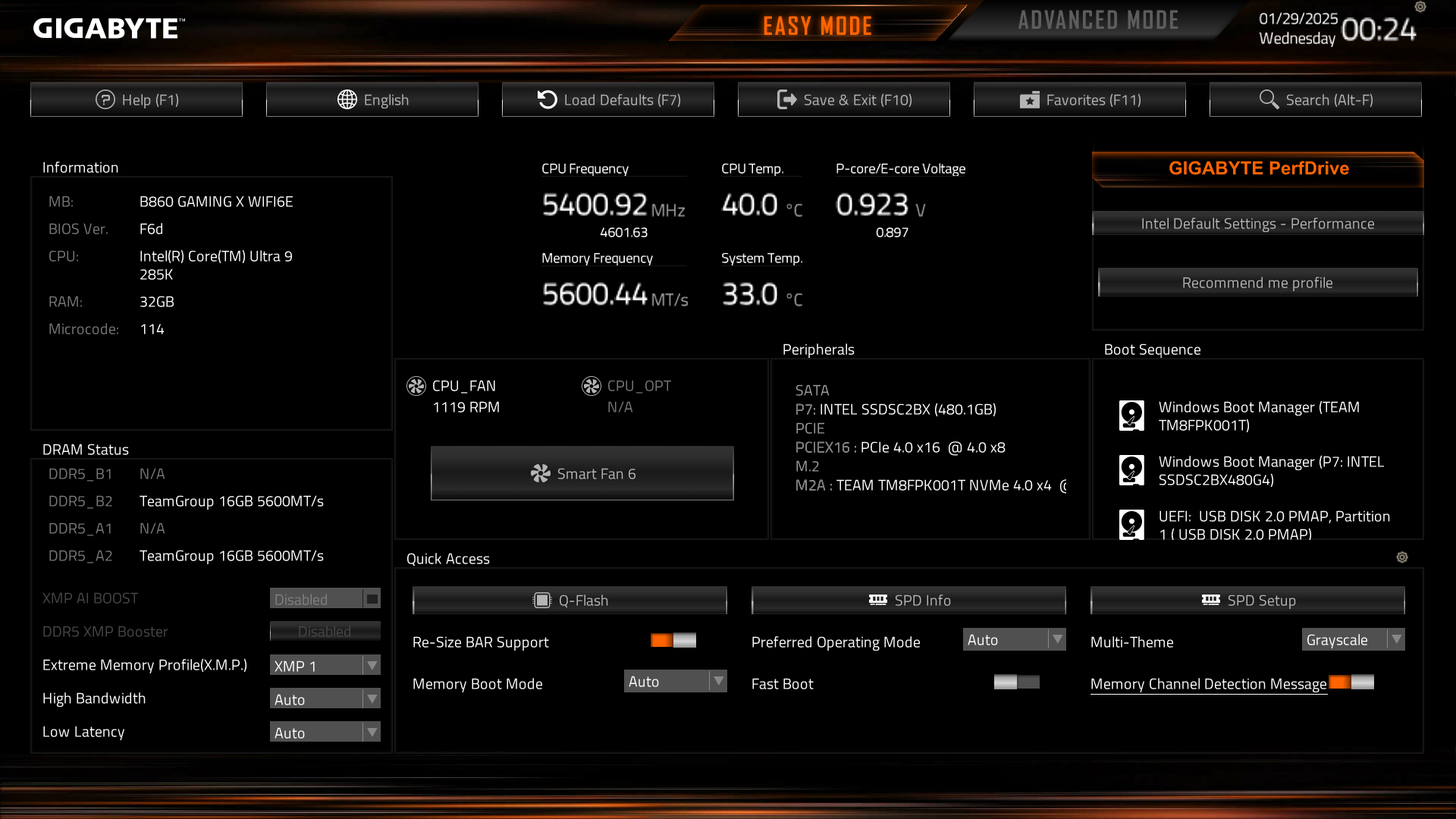

Попадаем в общее «простое» меню, где, можно настроить только основные параметры, так что переходим в «продвинутое» меню.

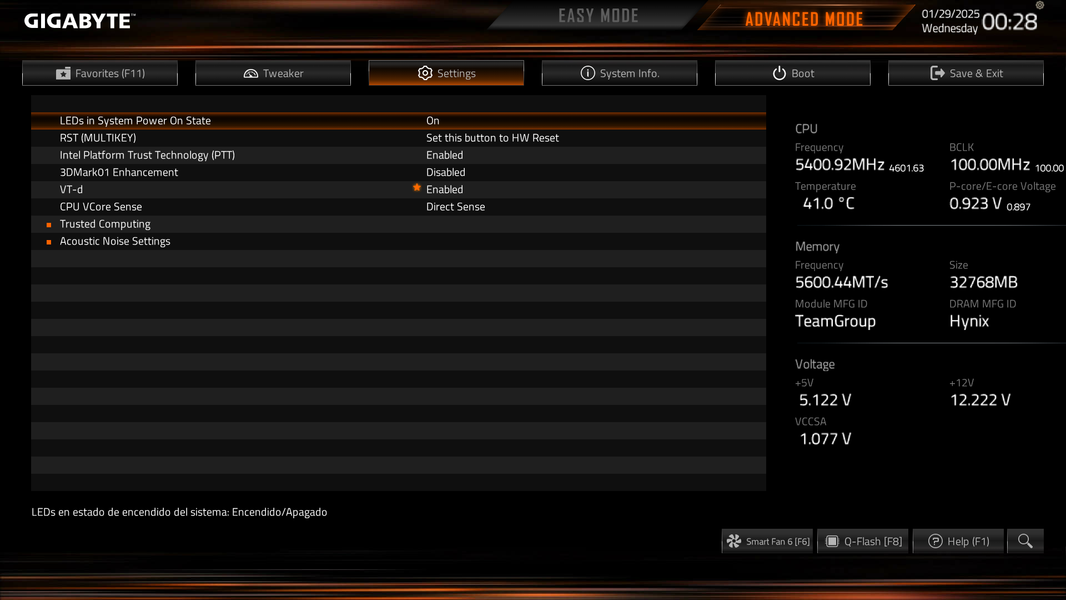

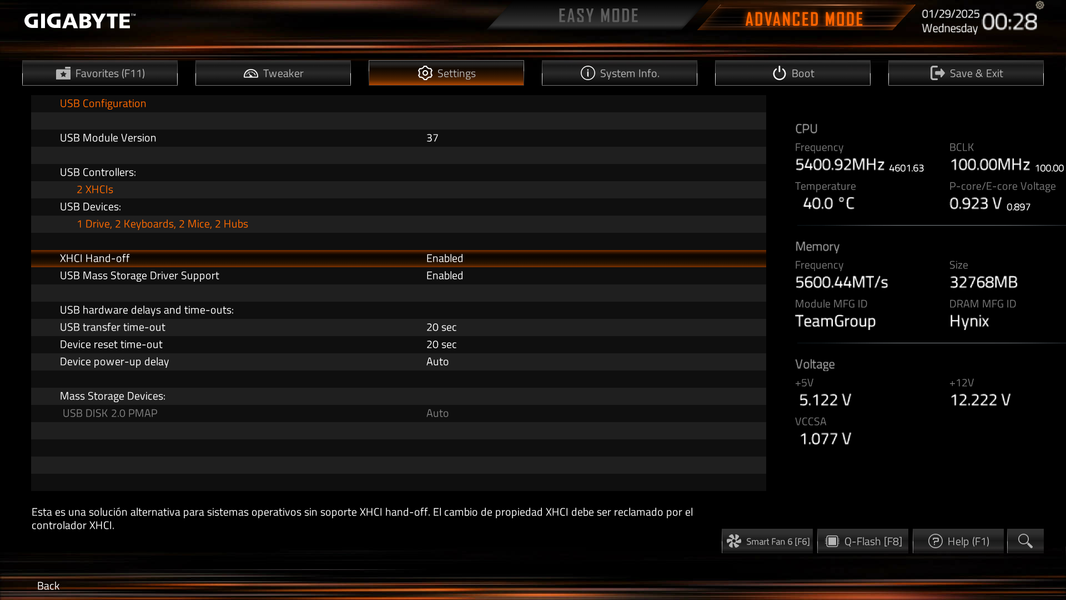

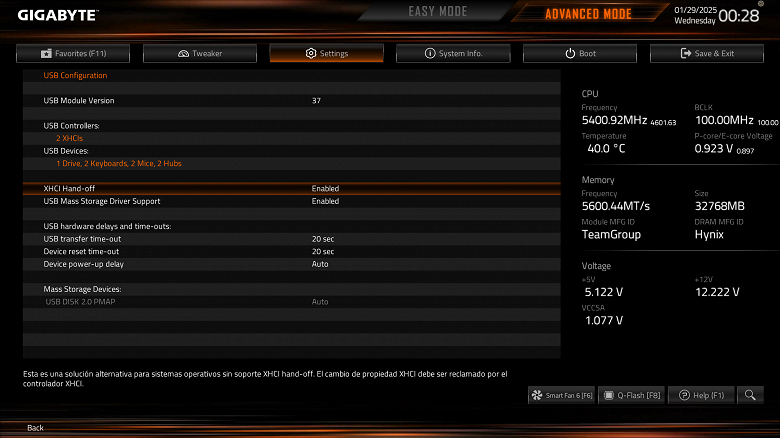

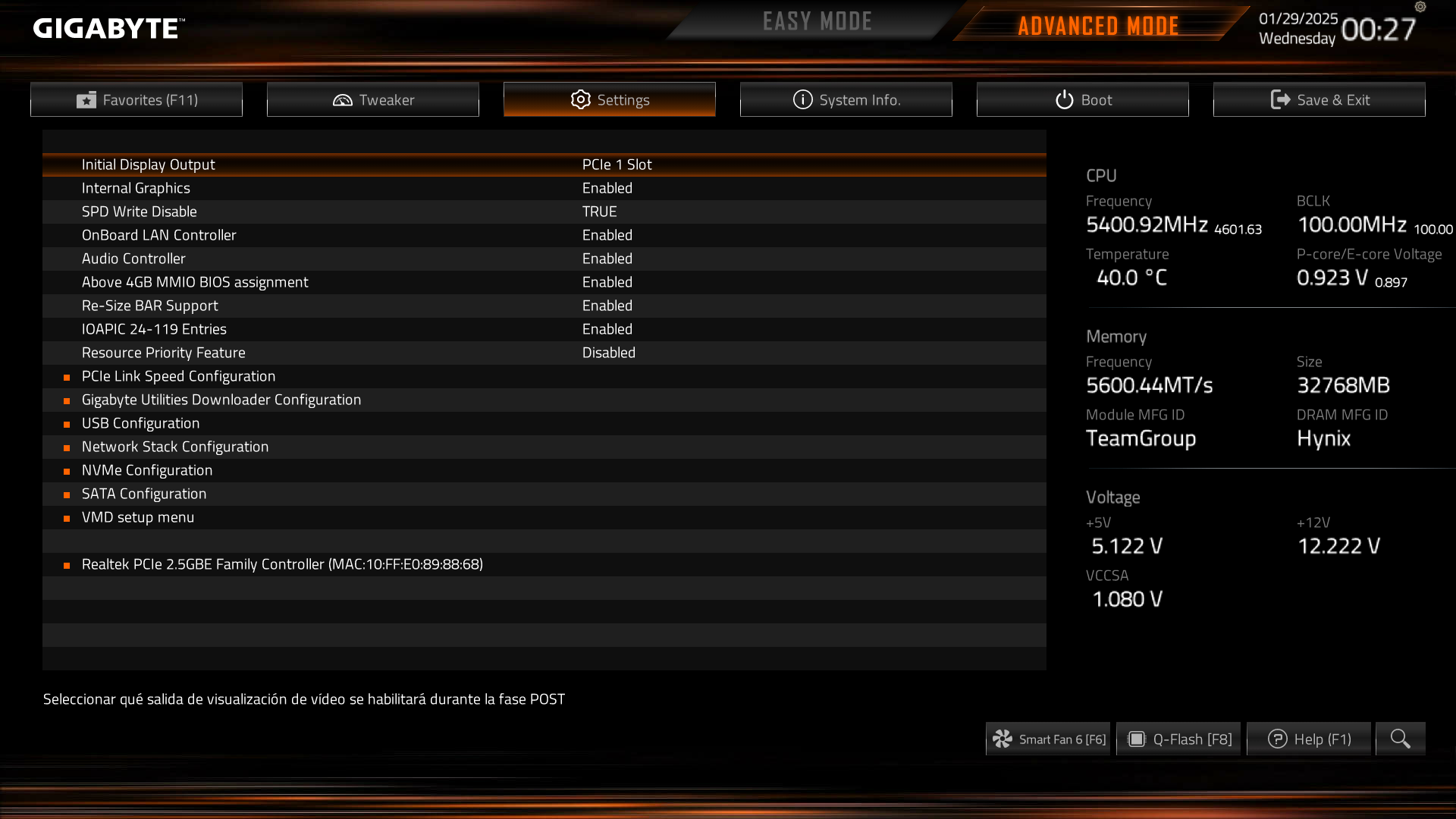

Управление периферией. В этой секции можно управлять всем, чем оснащена матплата, даже каждым портом USB.

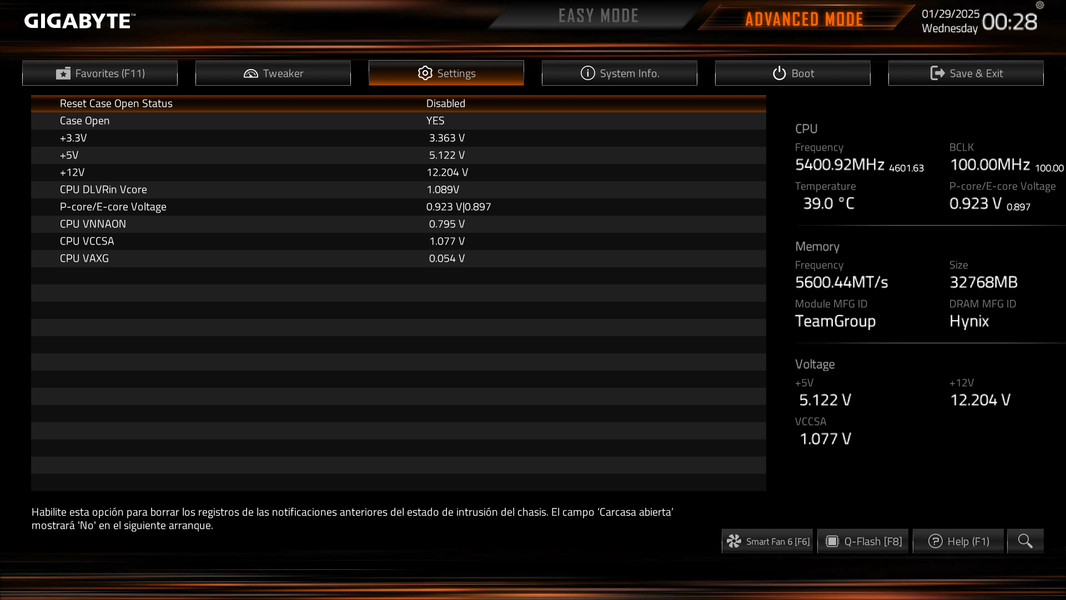

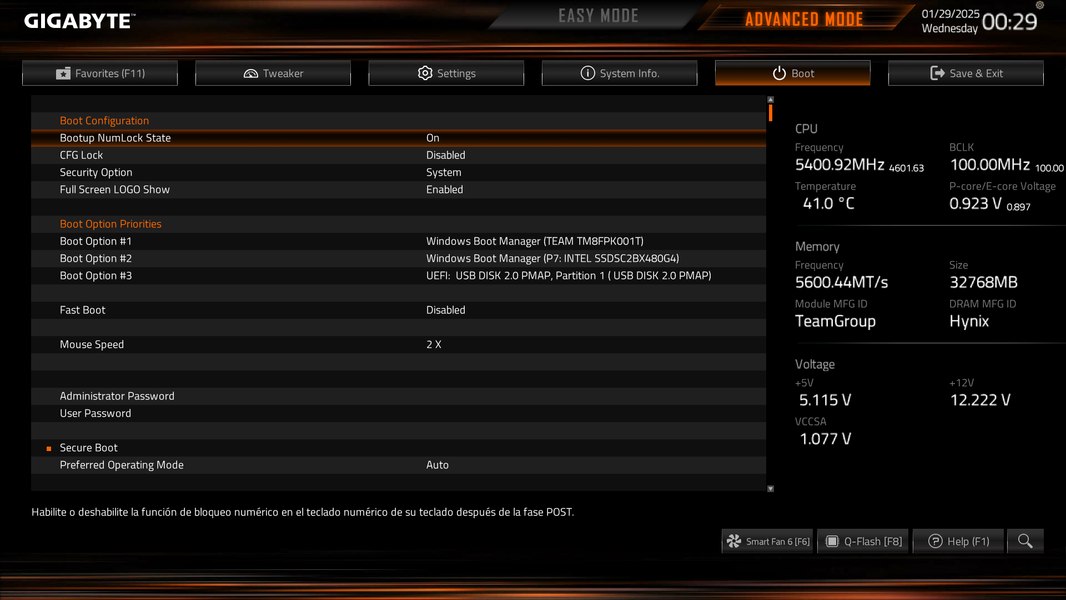

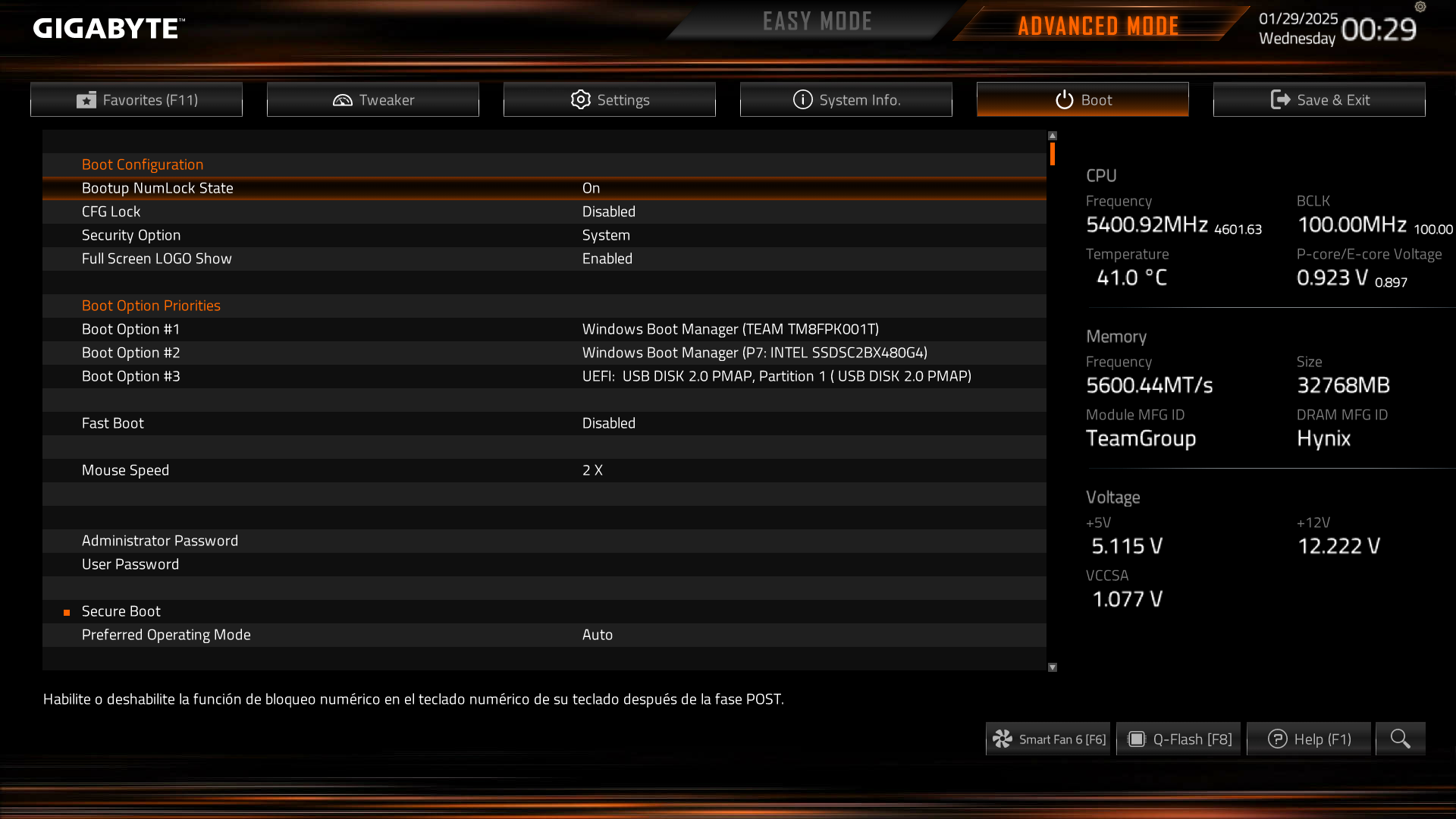

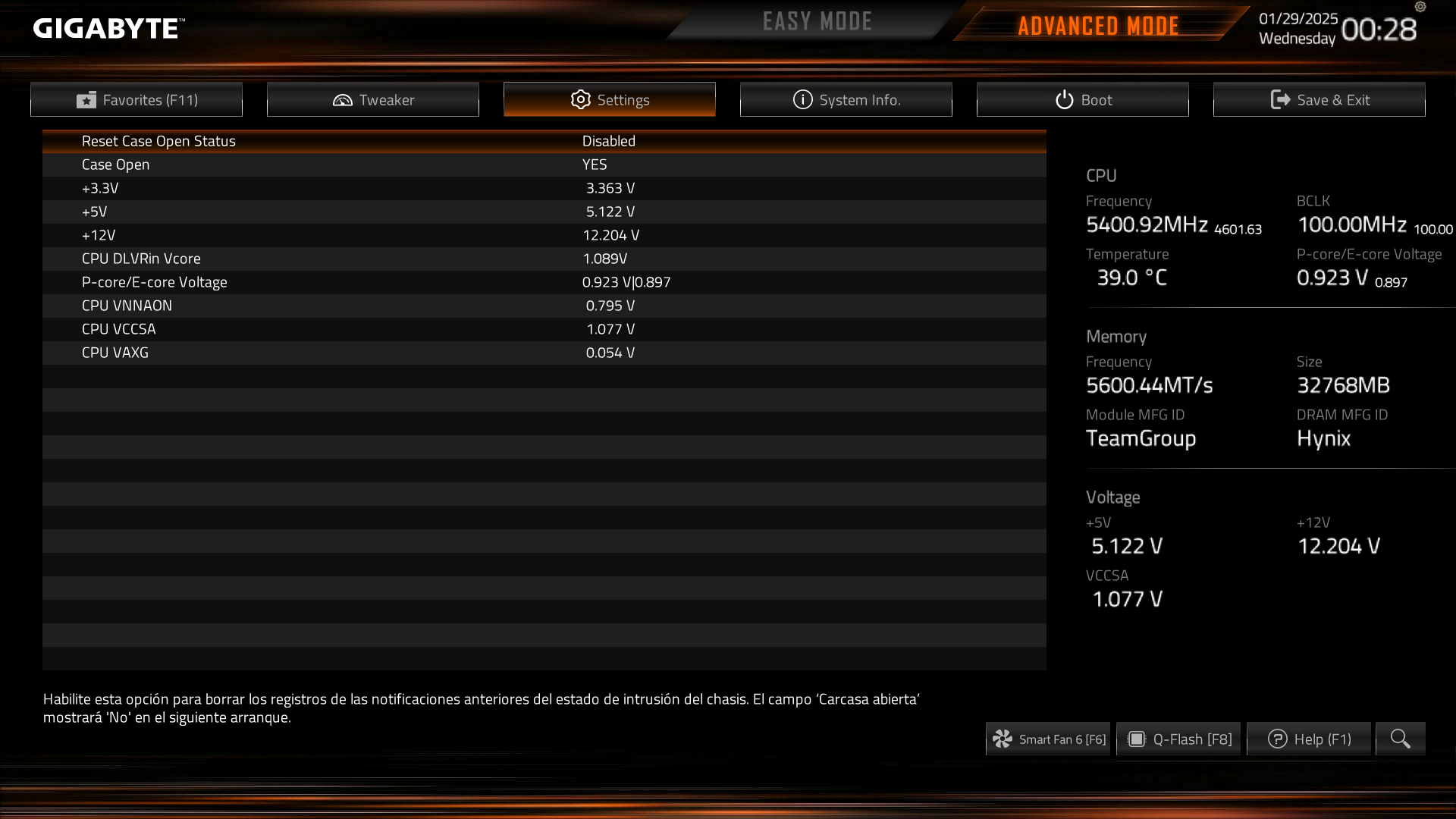

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Smart Fan 6 по настройке работы гнезд для вентиляторов.

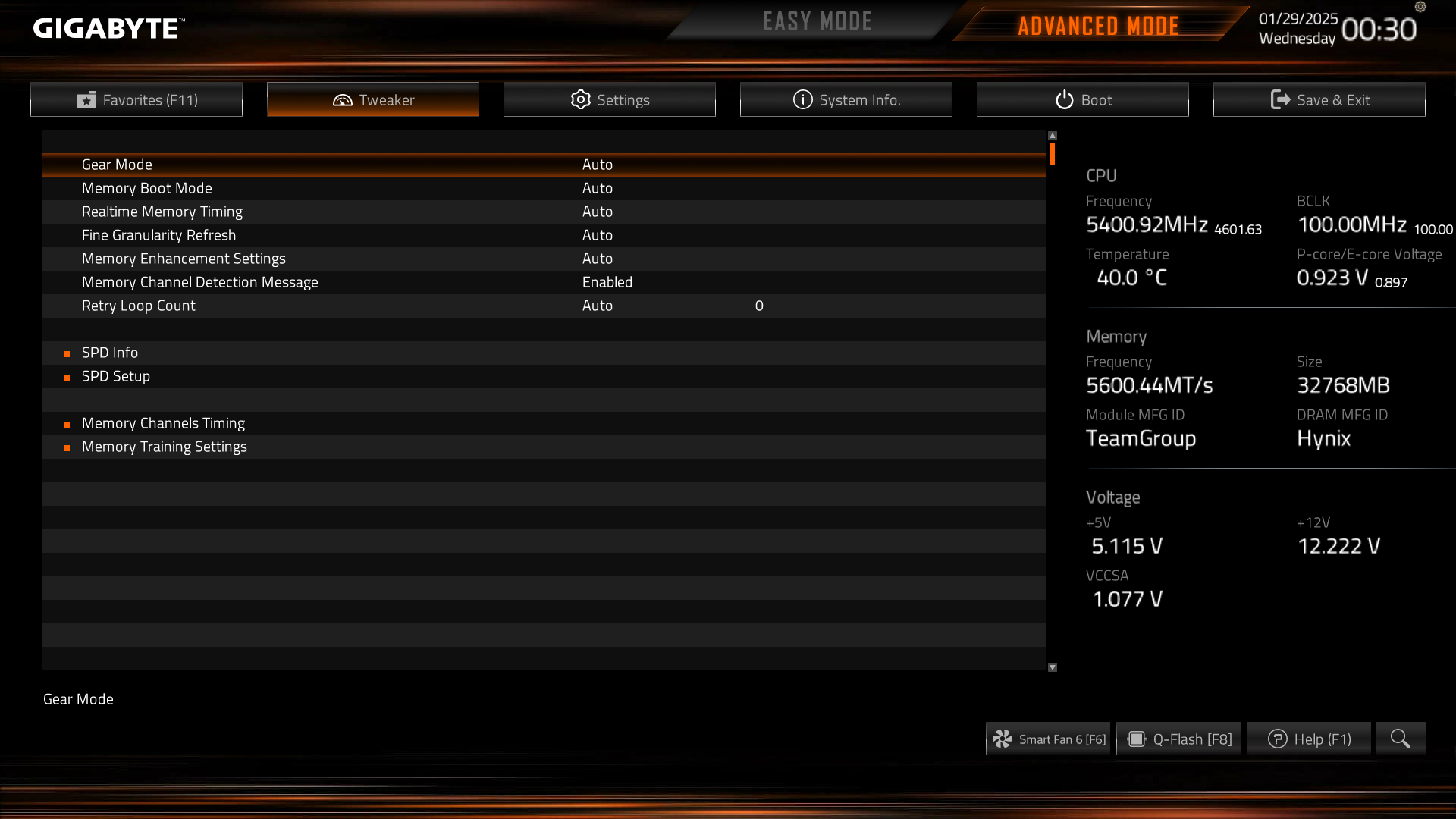

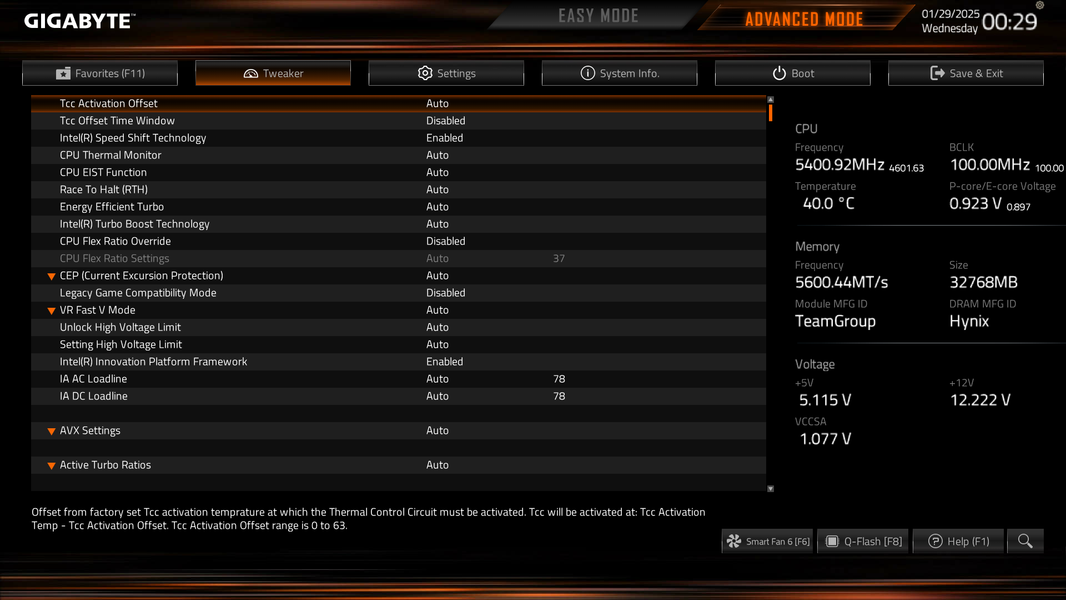

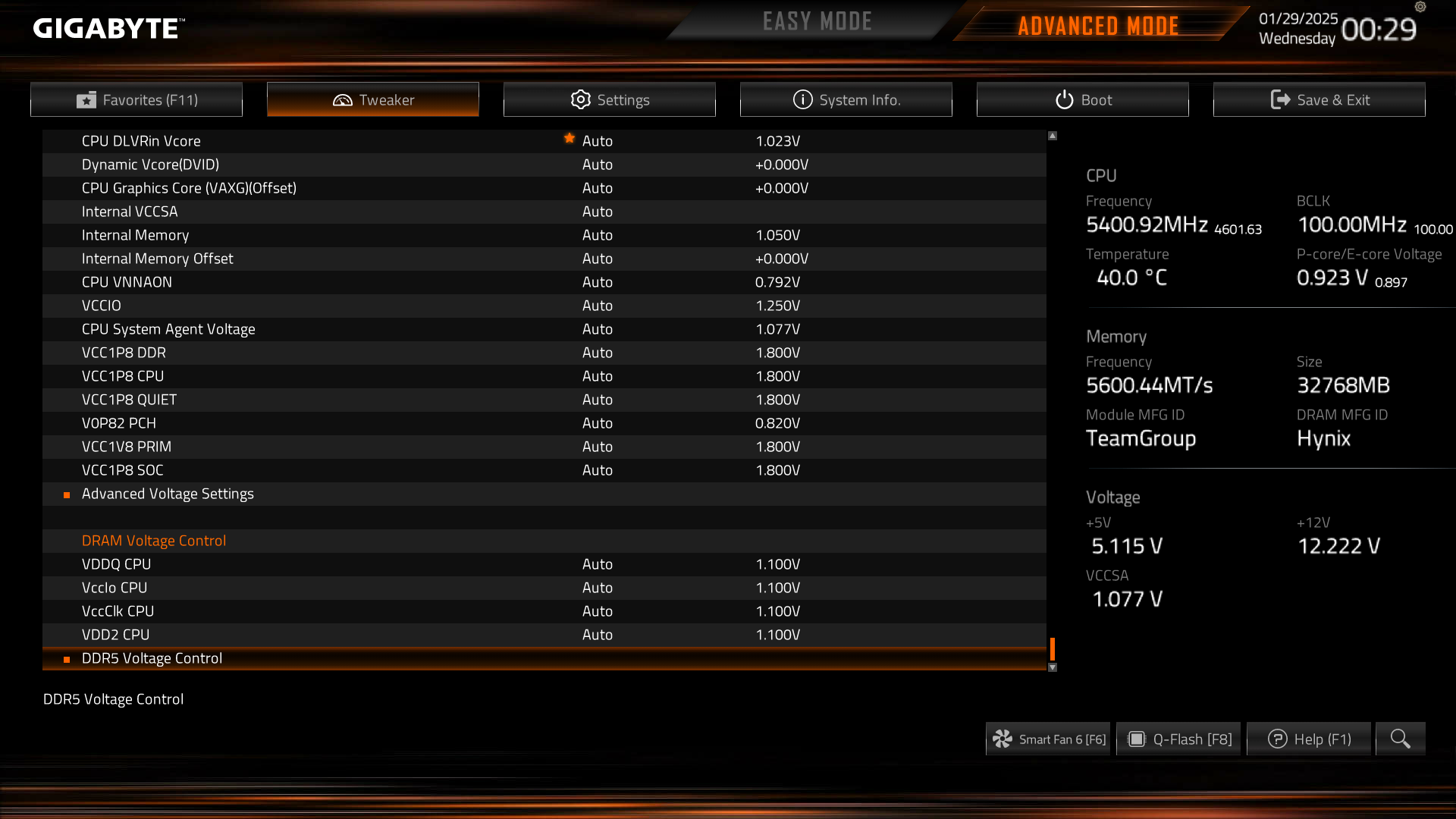

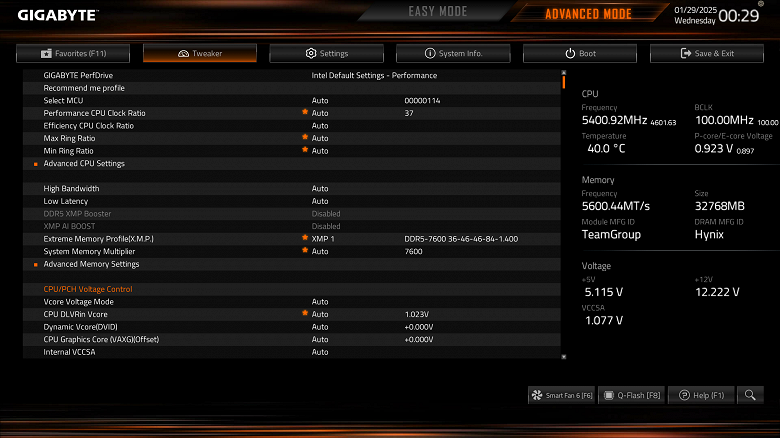

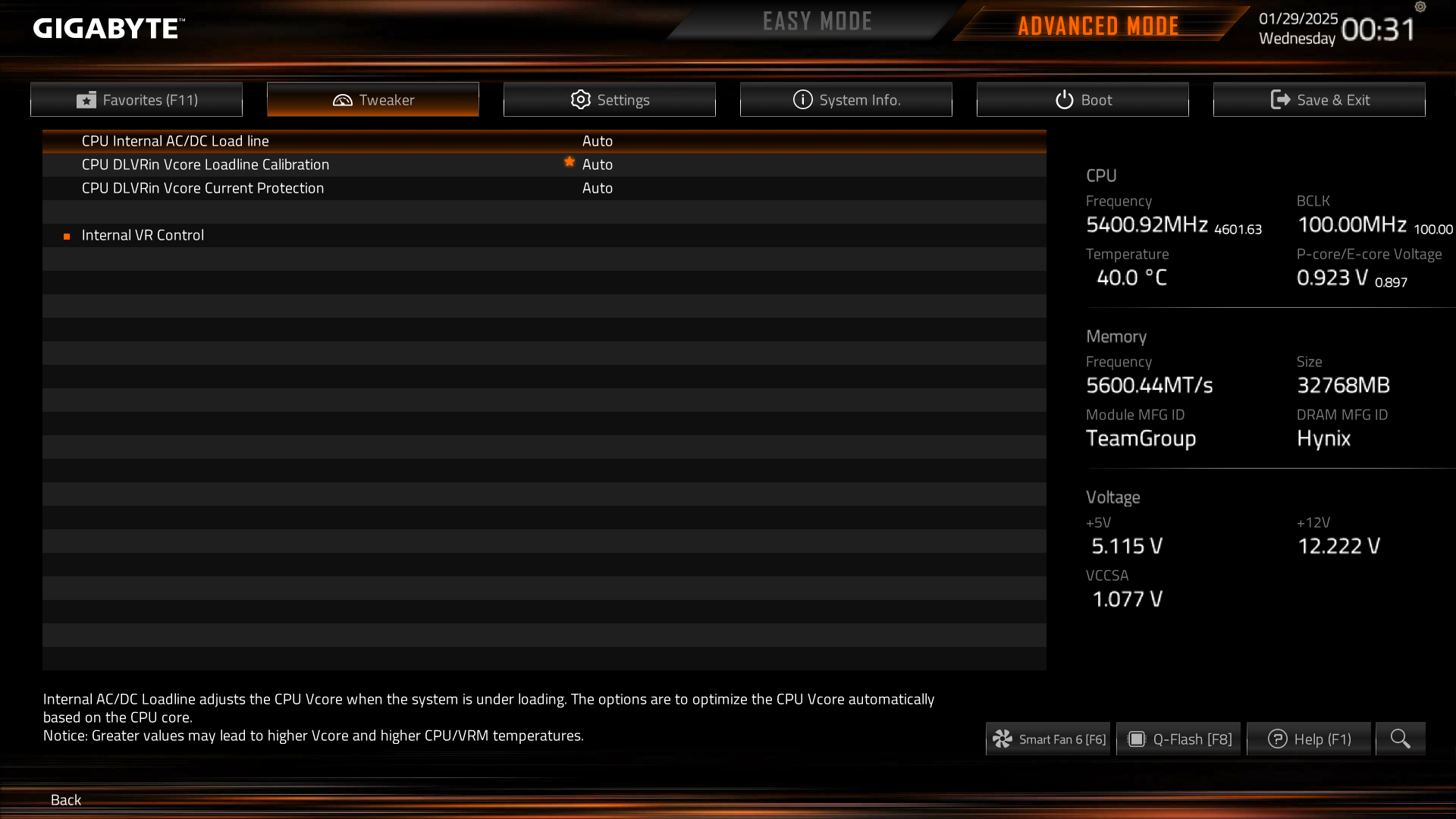

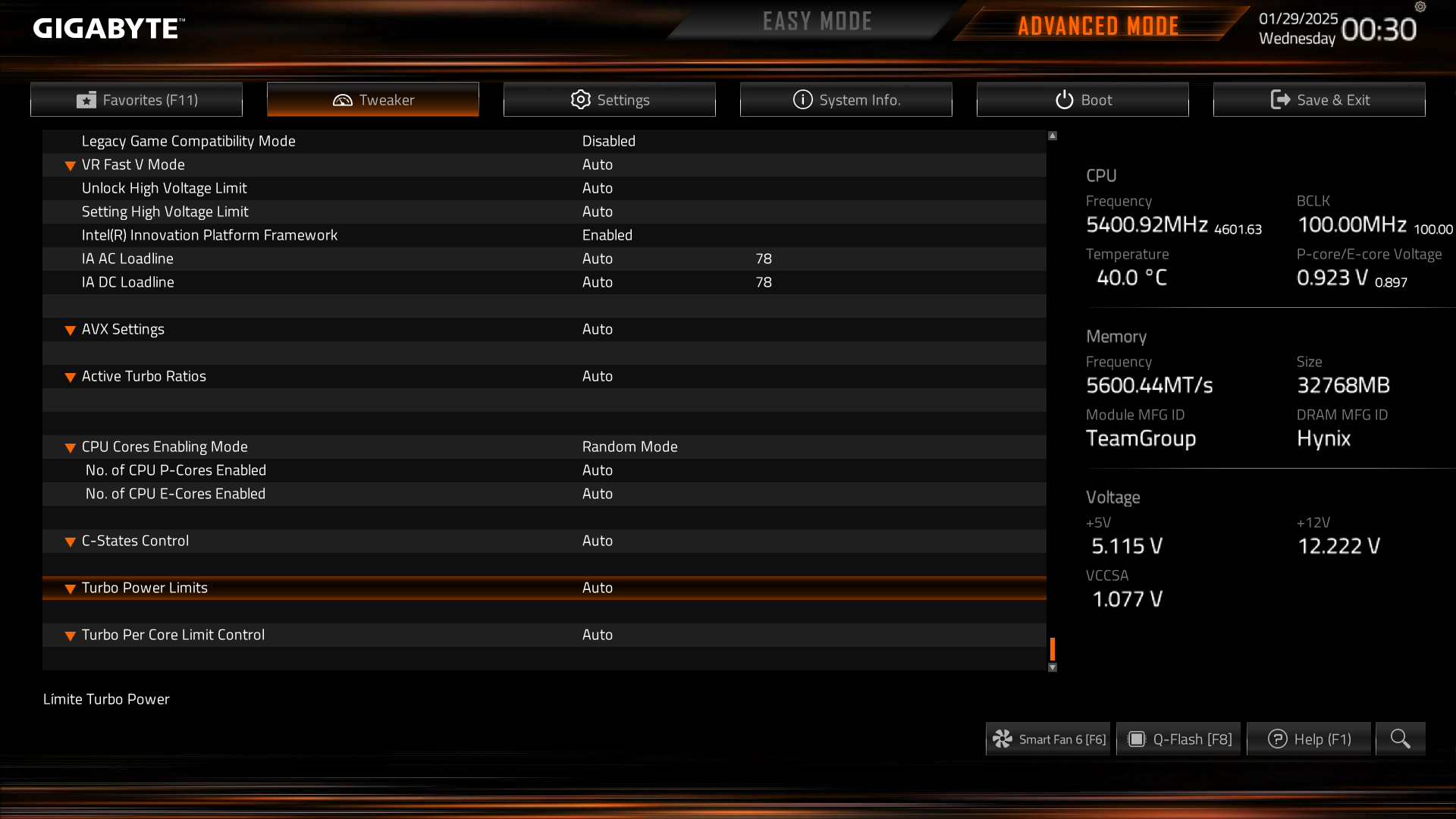

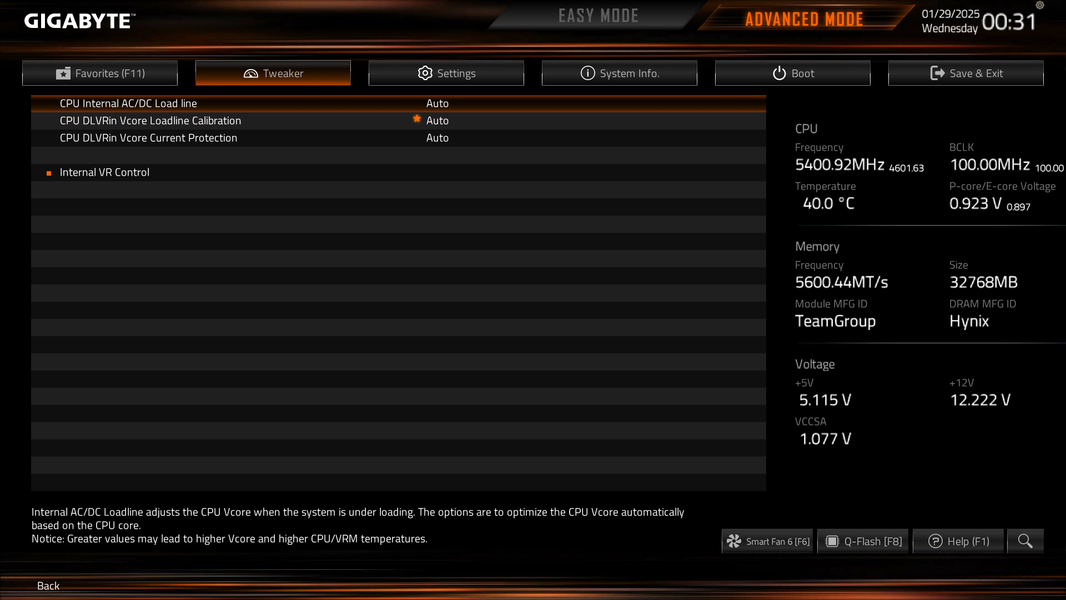

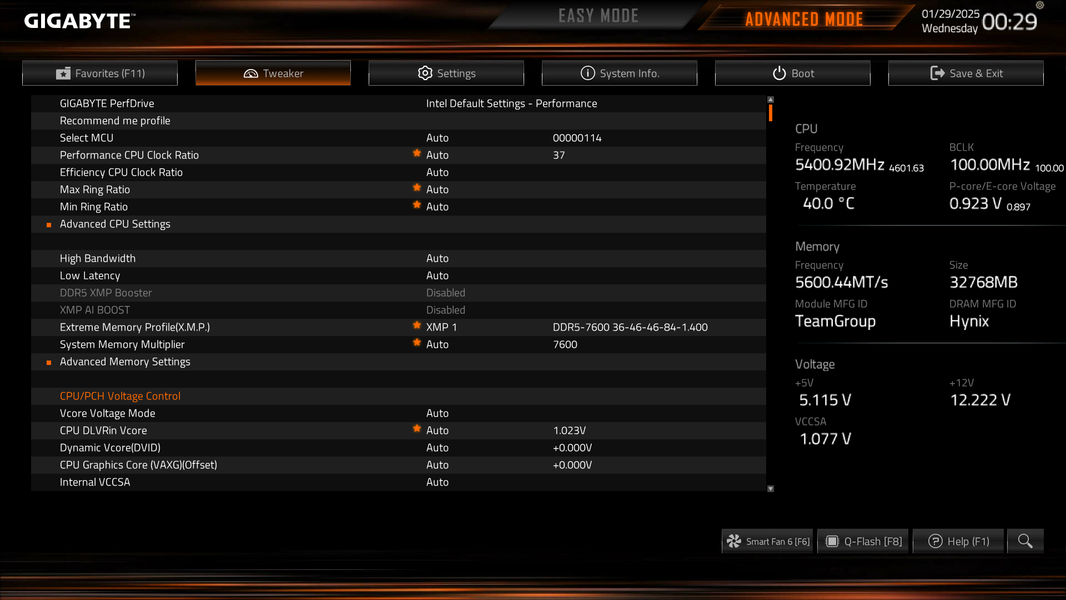

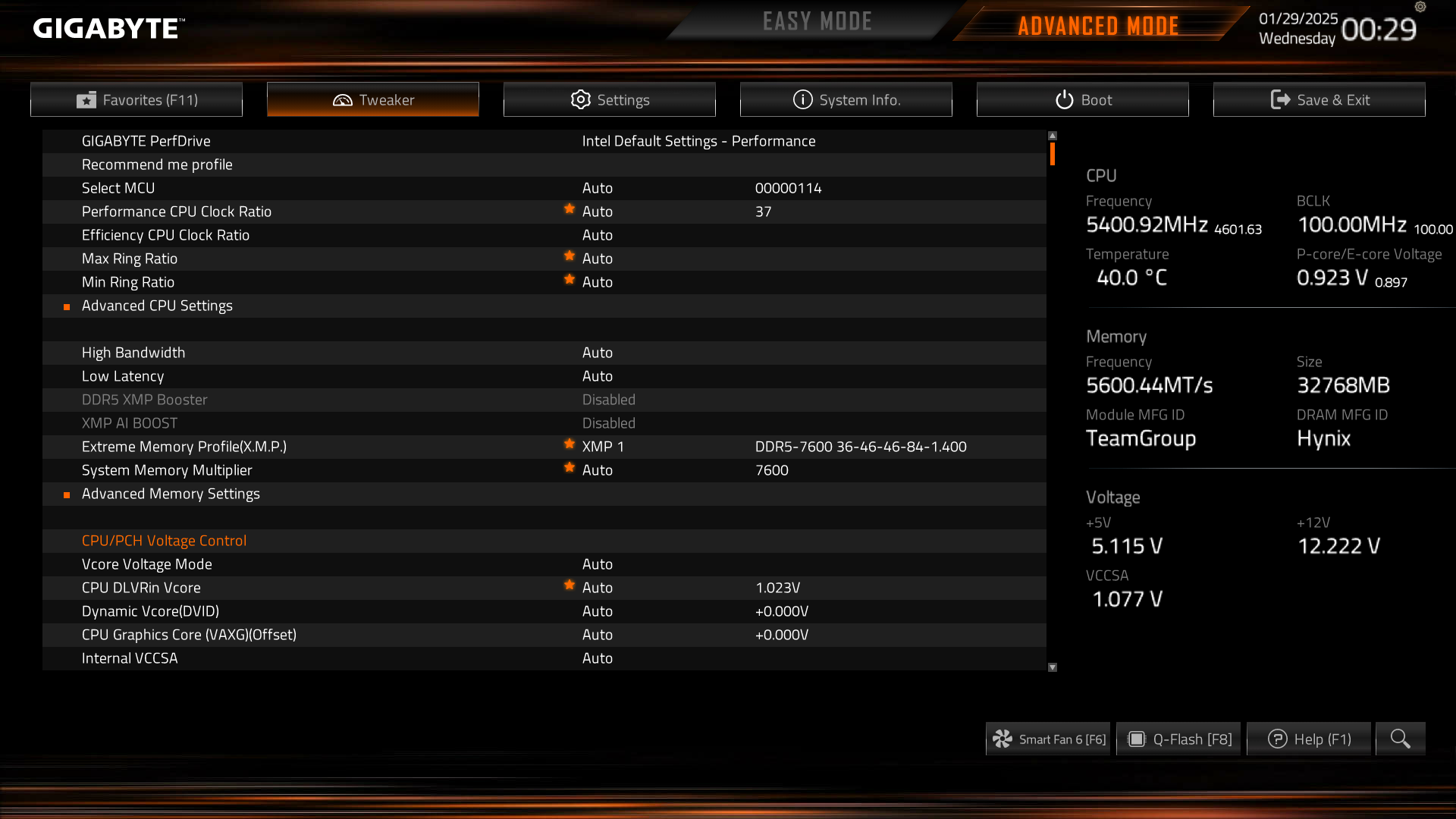

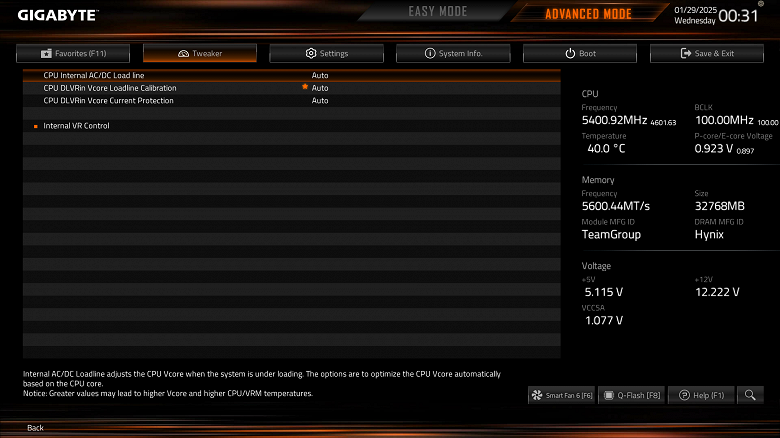

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры Core и оперативная память DDR5 плюс уже современные опции связанные с AI.

Возможностей не так много, как и положено матплат на среднюбюджетном B860, хотя а для современных топовых процессоров наверно львиная доля для обычных оверклокеров — бесполезна, ибо процессор сам по себе уже работает на сильно повышенных частотах.

Заодно мы видим, что можно менять оформление BIOS Setup (менять темы с темной на светлую и наоборот).

Работоспособность (и разгон)

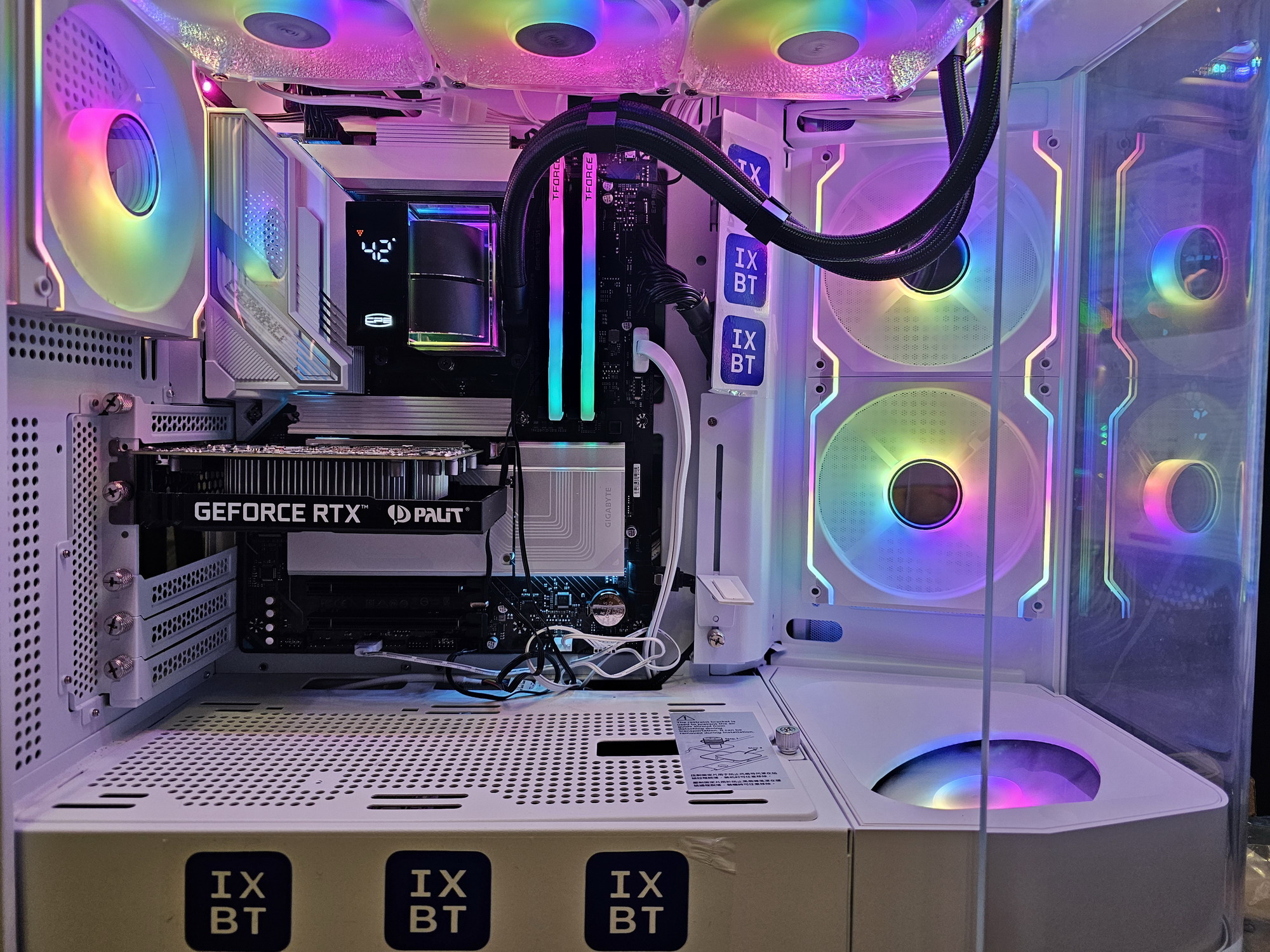

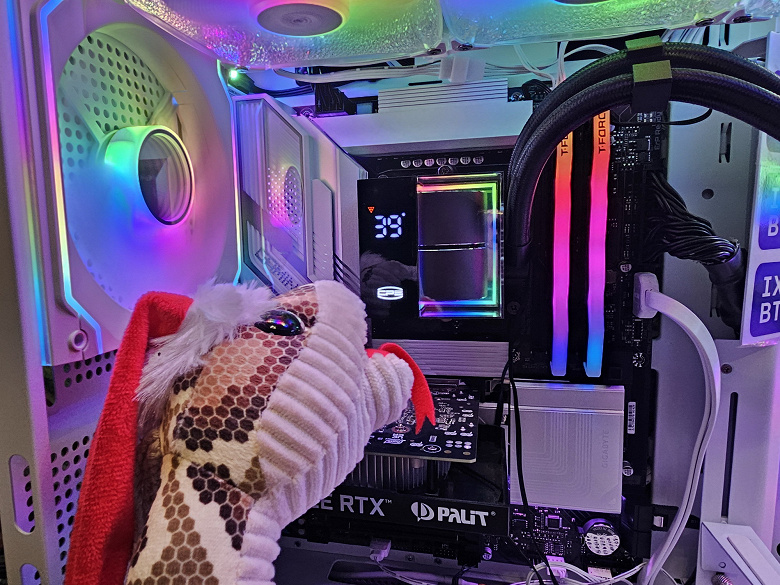

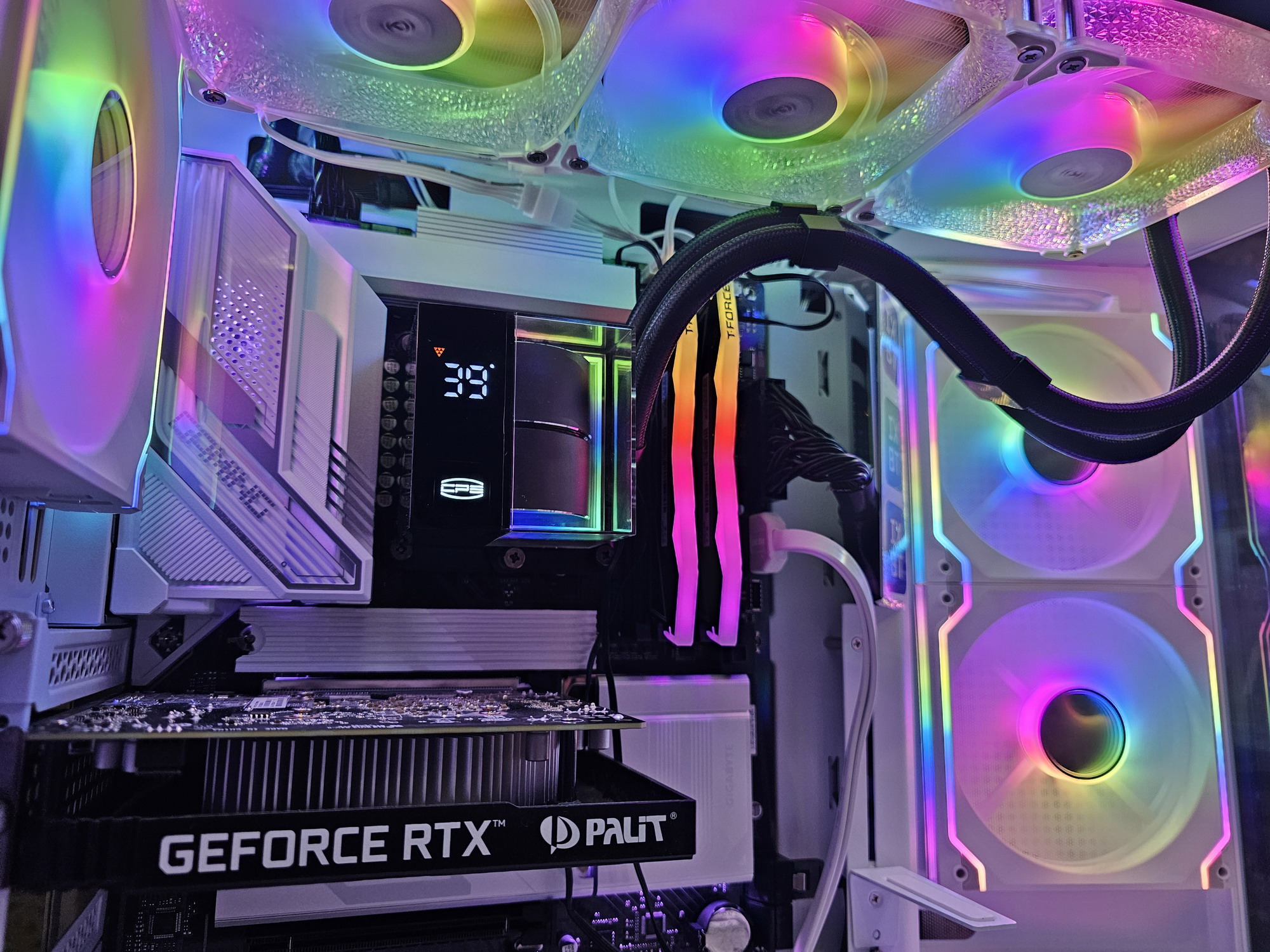

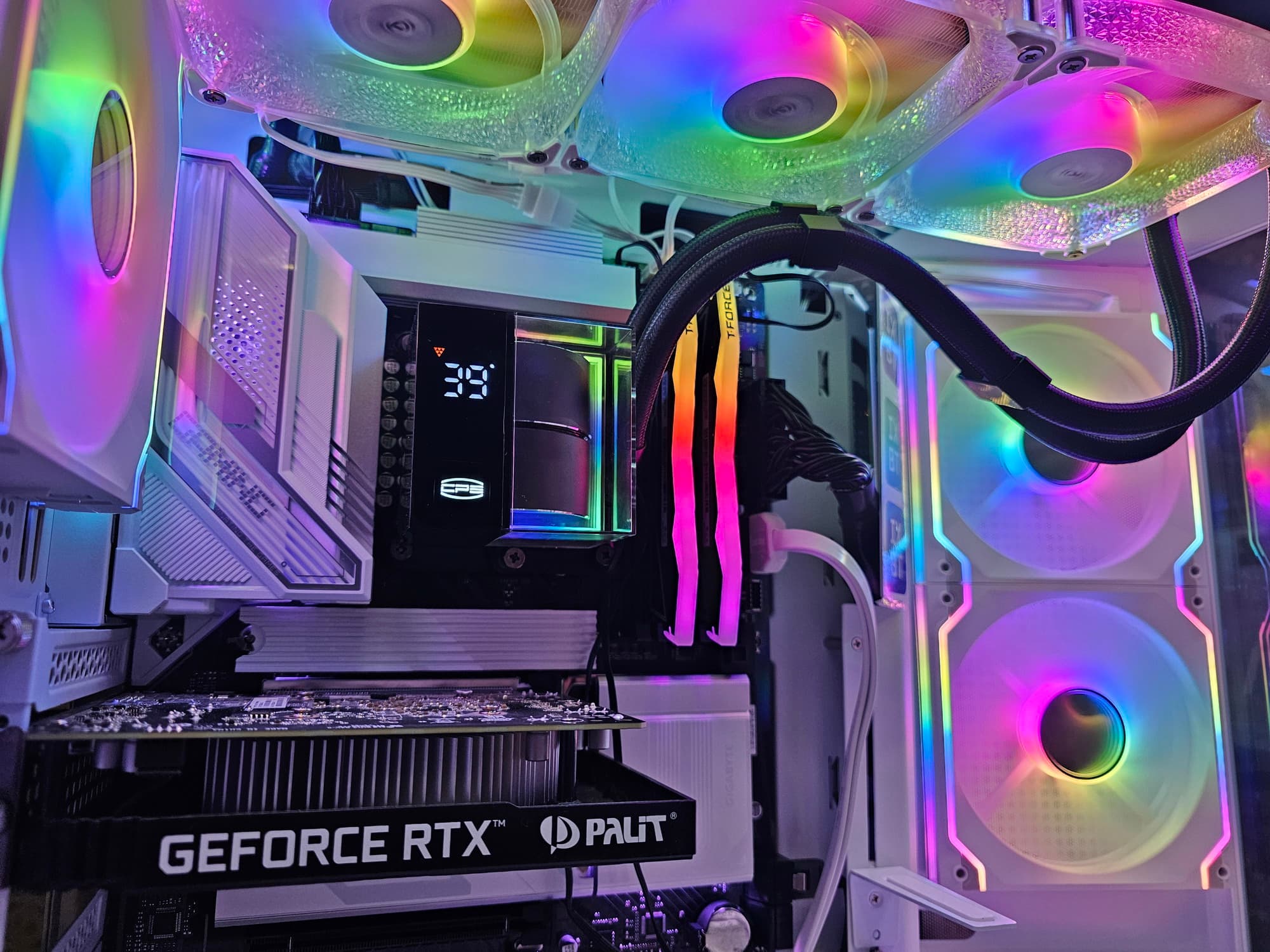

Конфигурация тестовой системы

Полная конфигурация тестовой системы:

• материнская плата Gigabyte B860 Gaming X WiFi 6E;

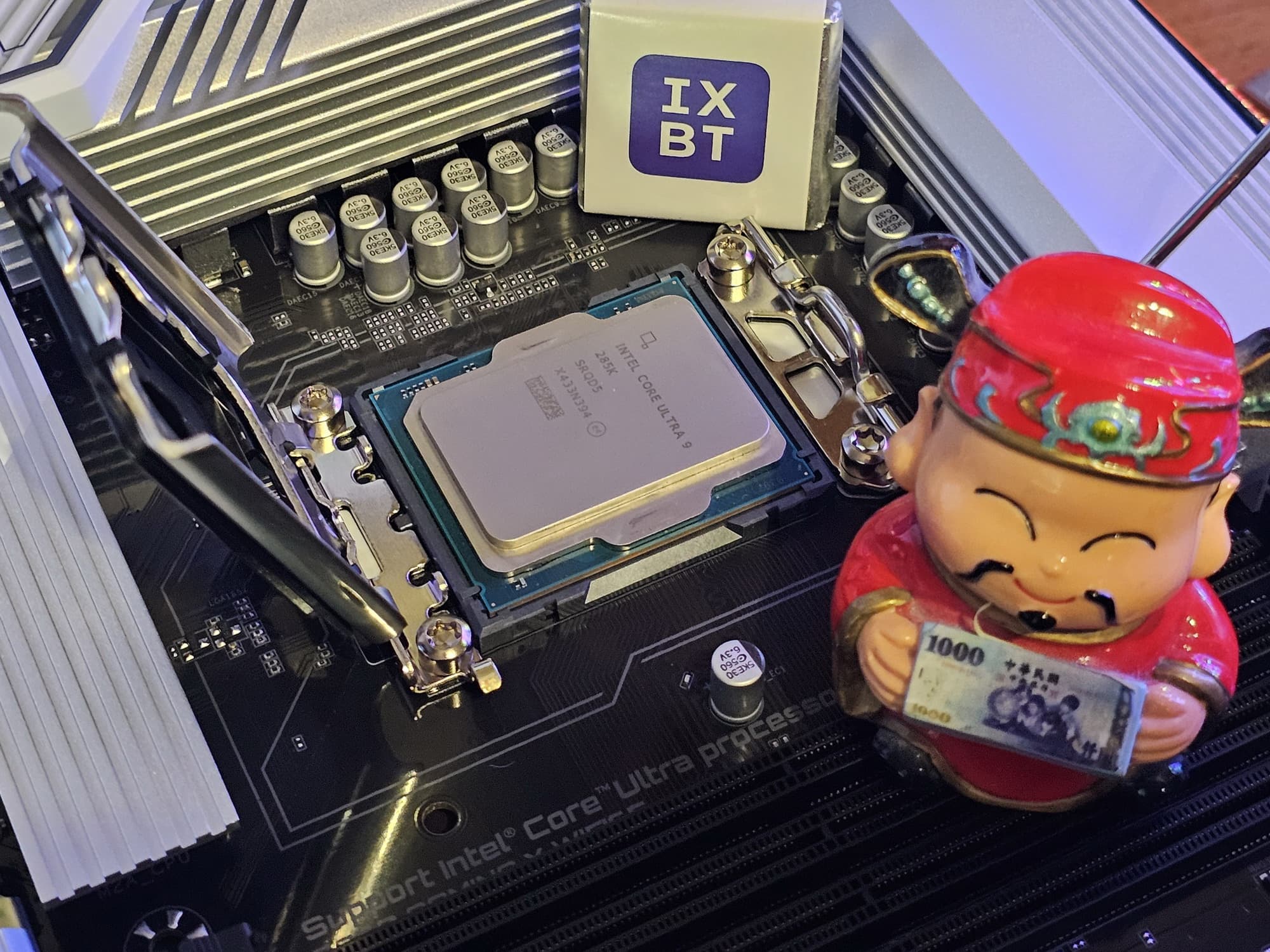

• процессор Intel Core Ultra 9 285K 4,6—5,5 ГГц;
• оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 (CL36-46-46-84) (XMP 7600 МГц) ;
• накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
• видеокарта Palit GeForce RTX 3050 StormX;
• блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
• СЖО PCCooler DS360 BK;
• телевизор LG 55Nano956 (55″ 8K HDR);
• клавиатура Asus ROG Strix Scope и мышь Logitech .

Программное обеспечение:

• операционная система Windows 11 Pro, 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• OCCT v.13.1.13

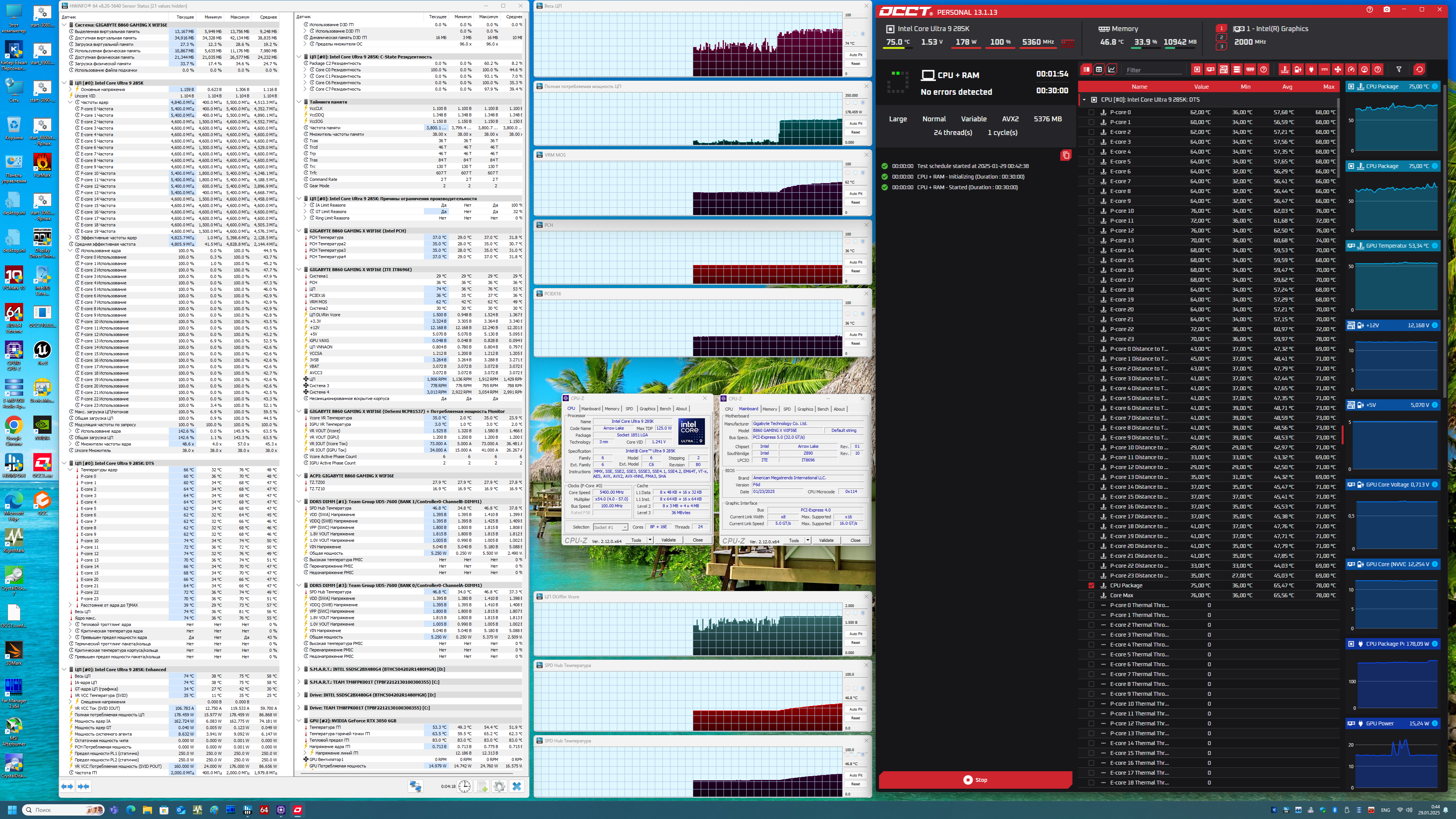

Запускаем все в режиме по умолчанию (в BIOS – профиль от Intel) . Затем нагружаем тестами OCCT.

В режиме авторазгона мы получили до 5,4 ГГц по P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с этого поколения процессоров, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет. Потребление процессора достигало 178 Вт. В целом приличный, но не максимальный авторазгон, хотя для такой платы это более чем нужно.

Еще раз повторю, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае. Плюс накладываемые Intel ограничения из-за позиционирования чипсета B860 (частоту базовой шины менять вообще нельзя, то есть для процессоров с заблокированным множителем разгон вообще невозможен).

Выводы

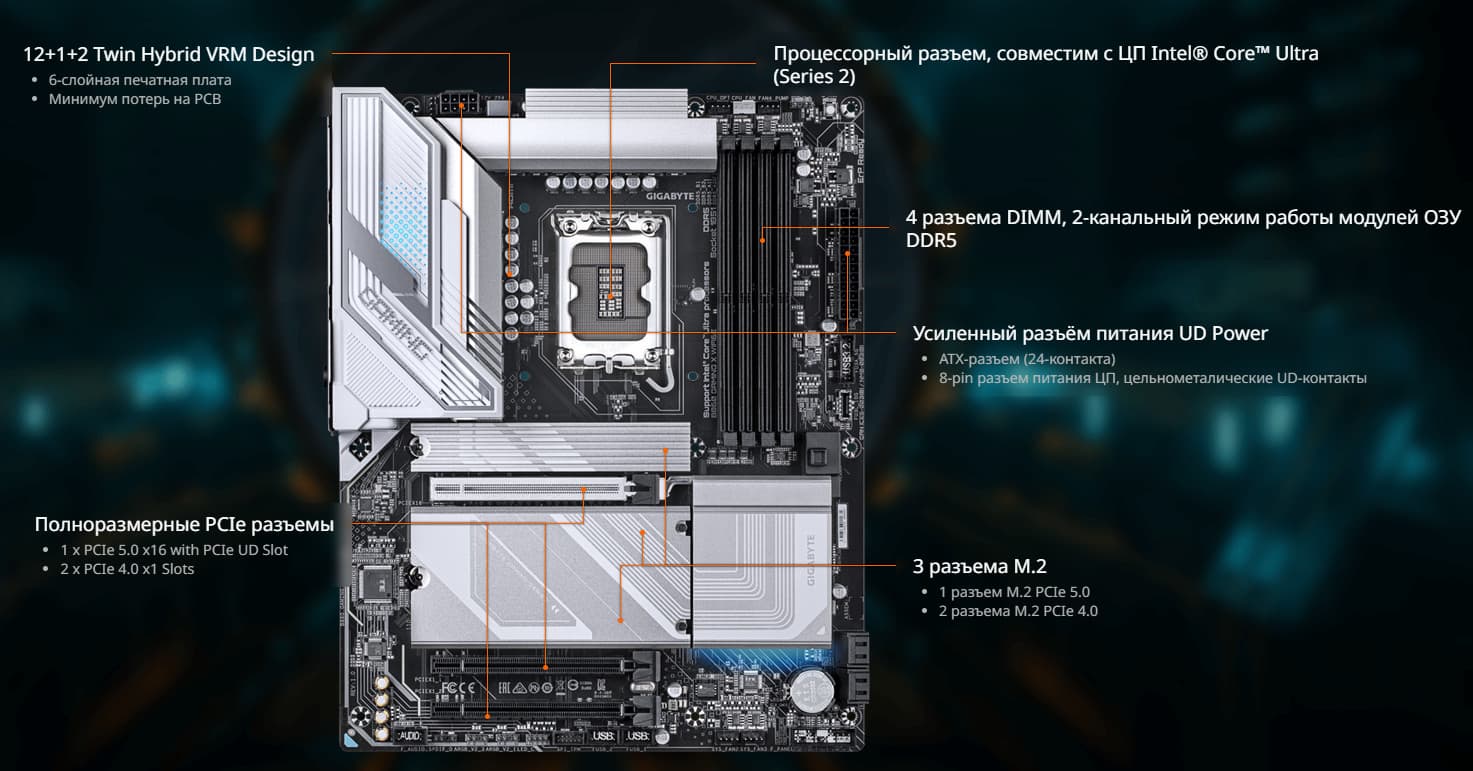

Gigabyte B860 Gaming X WiFi 6E — недорогая материнская плата среднего уровня для платформы Intel LGA1851. На момент публикации обзора ее стоимость начиналась от 25 тысяч рублей.

У нее 16 портов USB разных видов, включая 1 USB4, 2 USB 3.2 Gen2 (в виде внутреннего порта Type-C и порта Type-A) и 4 USB 3.2 Gen1. Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, и два «длинных» слота PCIe x1, подключенных к чипсету. Из 3 слотов M.2 один подключен напрямую к процессору линиями PCIe 5.0, а два других — к чипсету B860 линиями PCIe 4.0.

В арсенале платы также есть 4 порта SATA и 6 разъемов для вентиляторов. Система питания процессора неплохая, способная обеспечить работу даже топовых процессоров с разблокированным множителем с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2. Сетевые возможности включают скоростной проводной контроллер 2,5 Гбит/с и один современный беспроводной — Wi-Fi 6E + Bluetooth 5.3. В числе плюсов платы можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.

Сама плата — черного цвета, но радиаторы у нее серебристые, так что она может визуально подойти для белых ПК.
