Обзор материнской платы Gigabyte B850 Aorus Elite X3D на чипсете AMD B850
Общая информация, комплектация
В этом разделе мы изучаем устройство той или иной материнской платы, системы питания, наборы периферийных устройств (портов, слотов, разъемов, перемычек, кнопок и т.п.).
Общее по платформе
Таблица основных отличий чипсетов последних поколений для платформы AM5.
| Особенности | B650/B650E | B850 | X870 | X670/X670E | X870E |
|---|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | ||||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 4.0 & 5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | ||||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | ||||
| Версия PCIe (чипсет) | 3.0 & 4.0 | ||||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | ||||
| Количество каналов ОЗУ | 2 | ||||
| Максимальное количество слотов ОЗУ | 4 | ||||
| Максимальный объем ОЗУ | 256 ГБ | ||||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | ||||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.

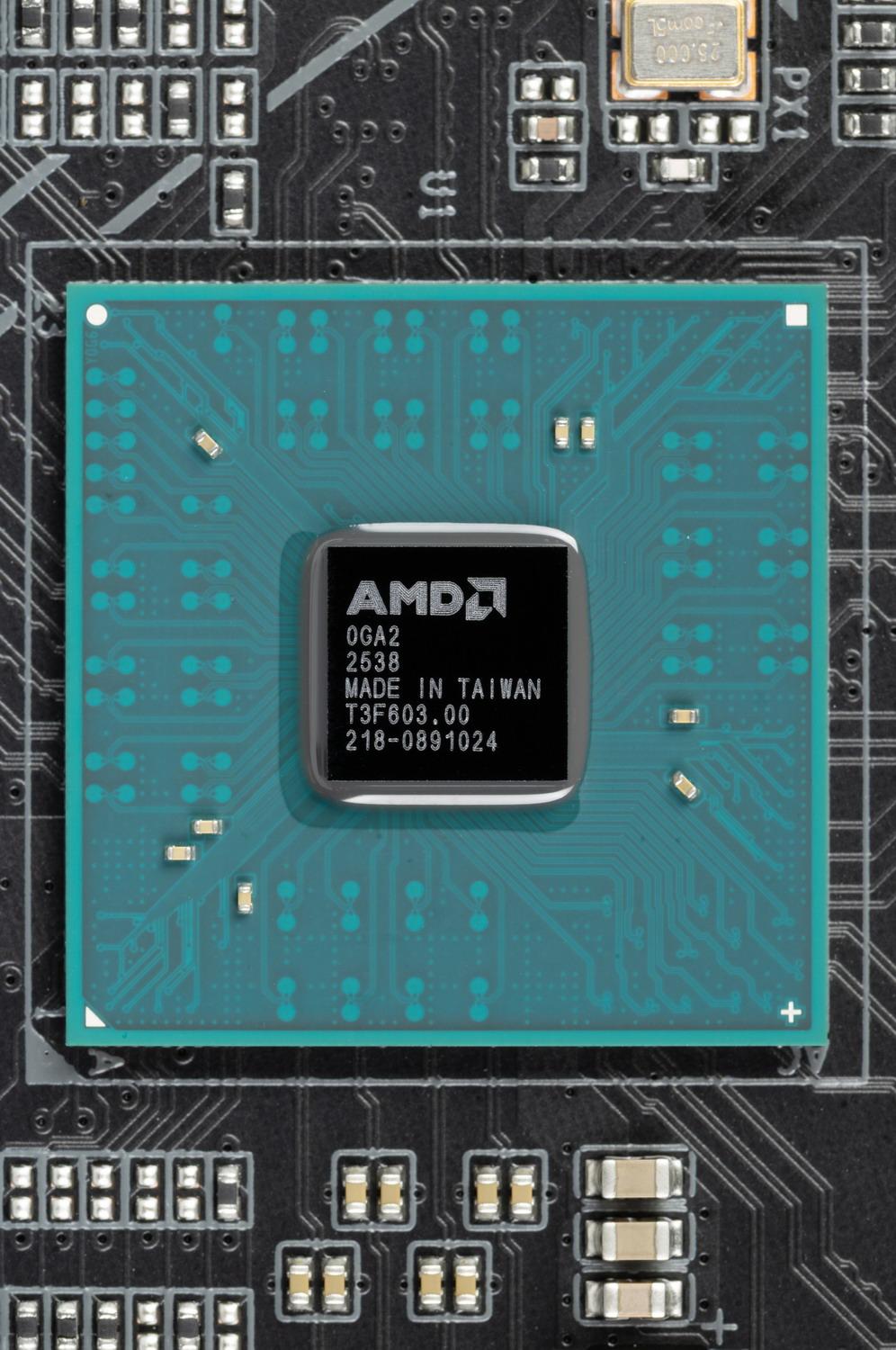

Стоит напомнить, что чипсет B850 физически представляет собой все тот же чип Promontory 21, лежащий в основе чипсетов X670/B650/X870. То есть AMD B850 – это по сути B650 (от процессора на слоты и порты могут идти линии PCIe как версии 5.0, так и 4.0 – на выбор производителя), нет обязательной поддержки USB4, но при этом имеется опция разделения 16 линий для видеокарты на x8+x8 – что являлось прерогативой B650E).
Комплектация

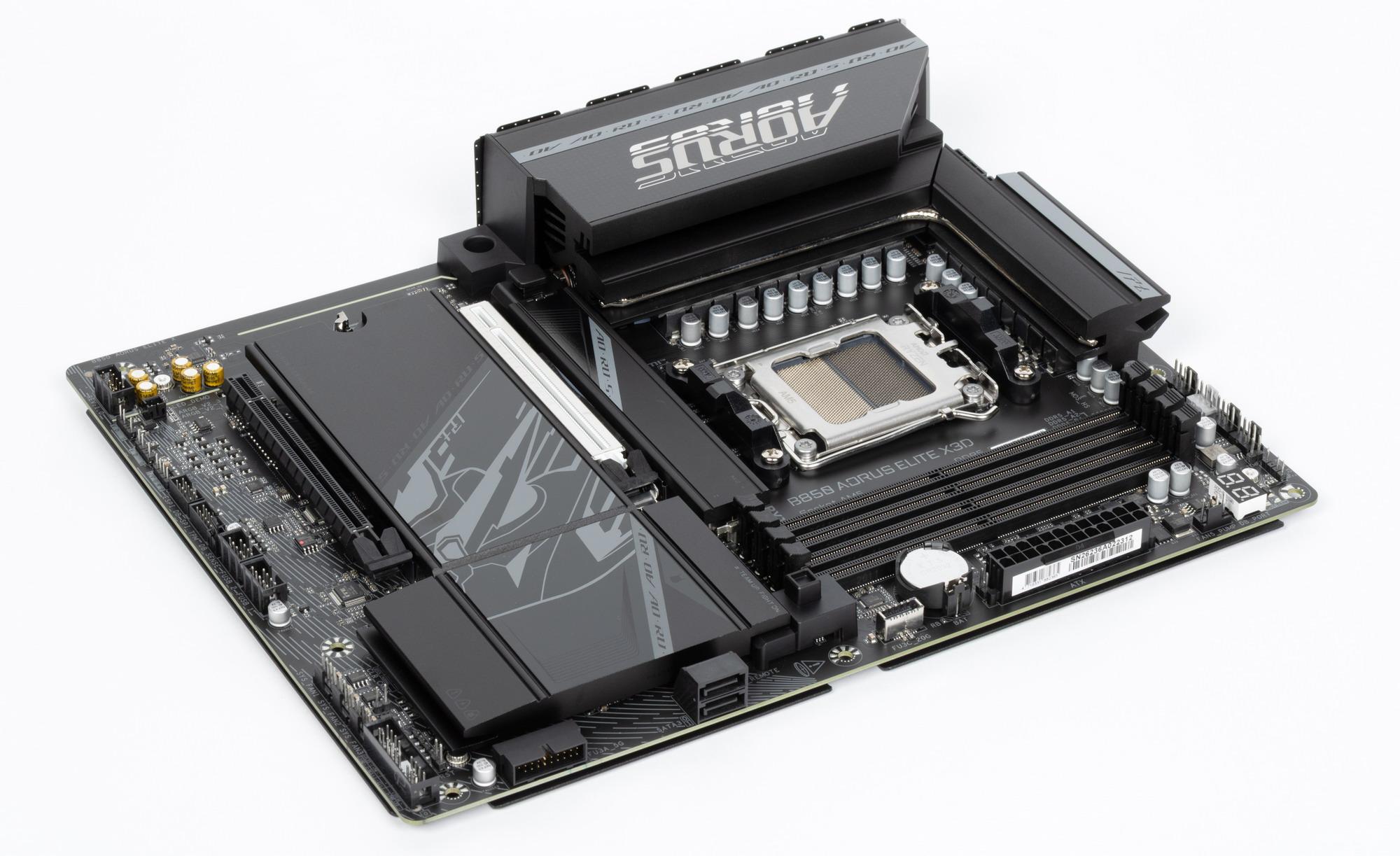

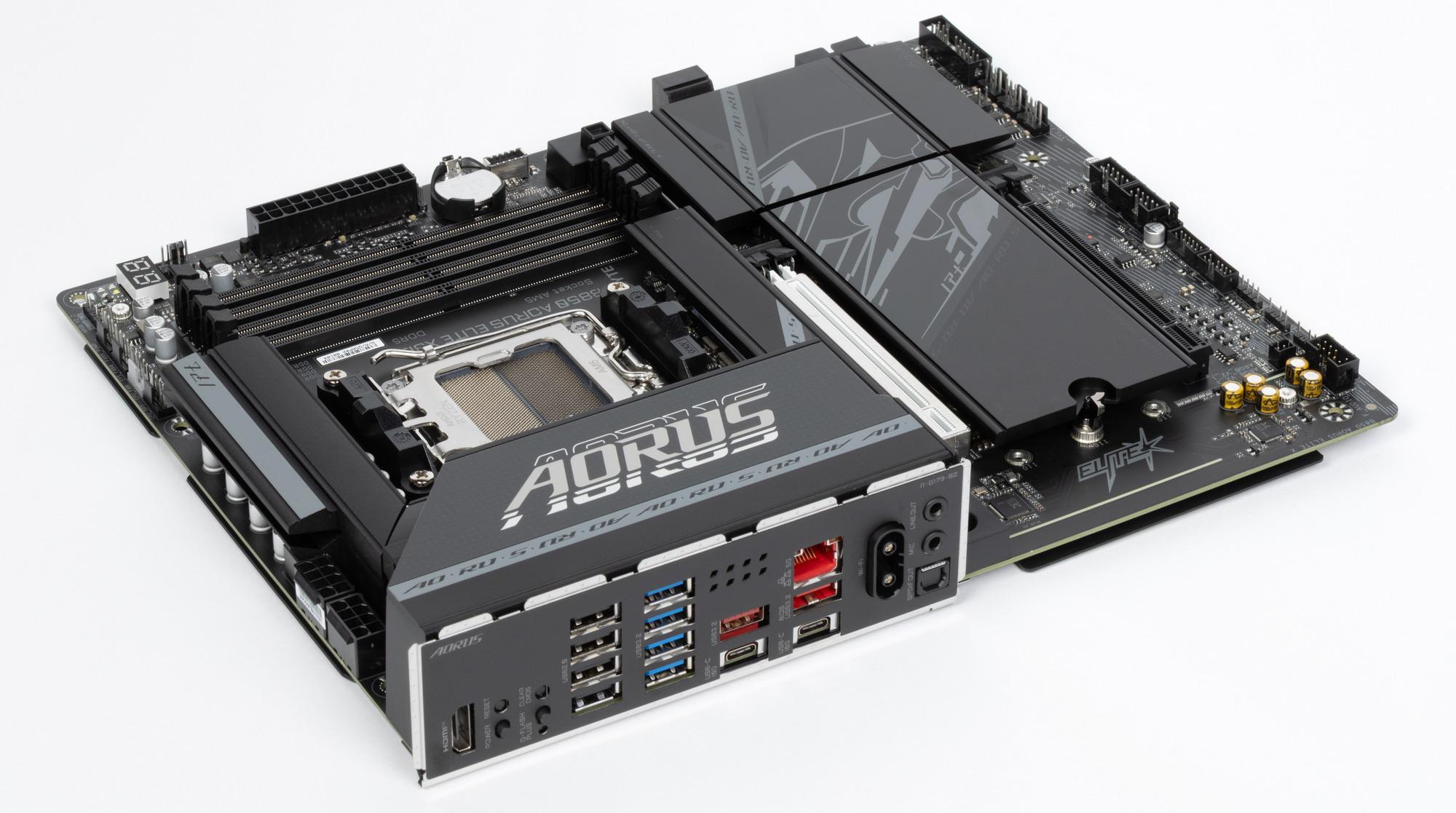

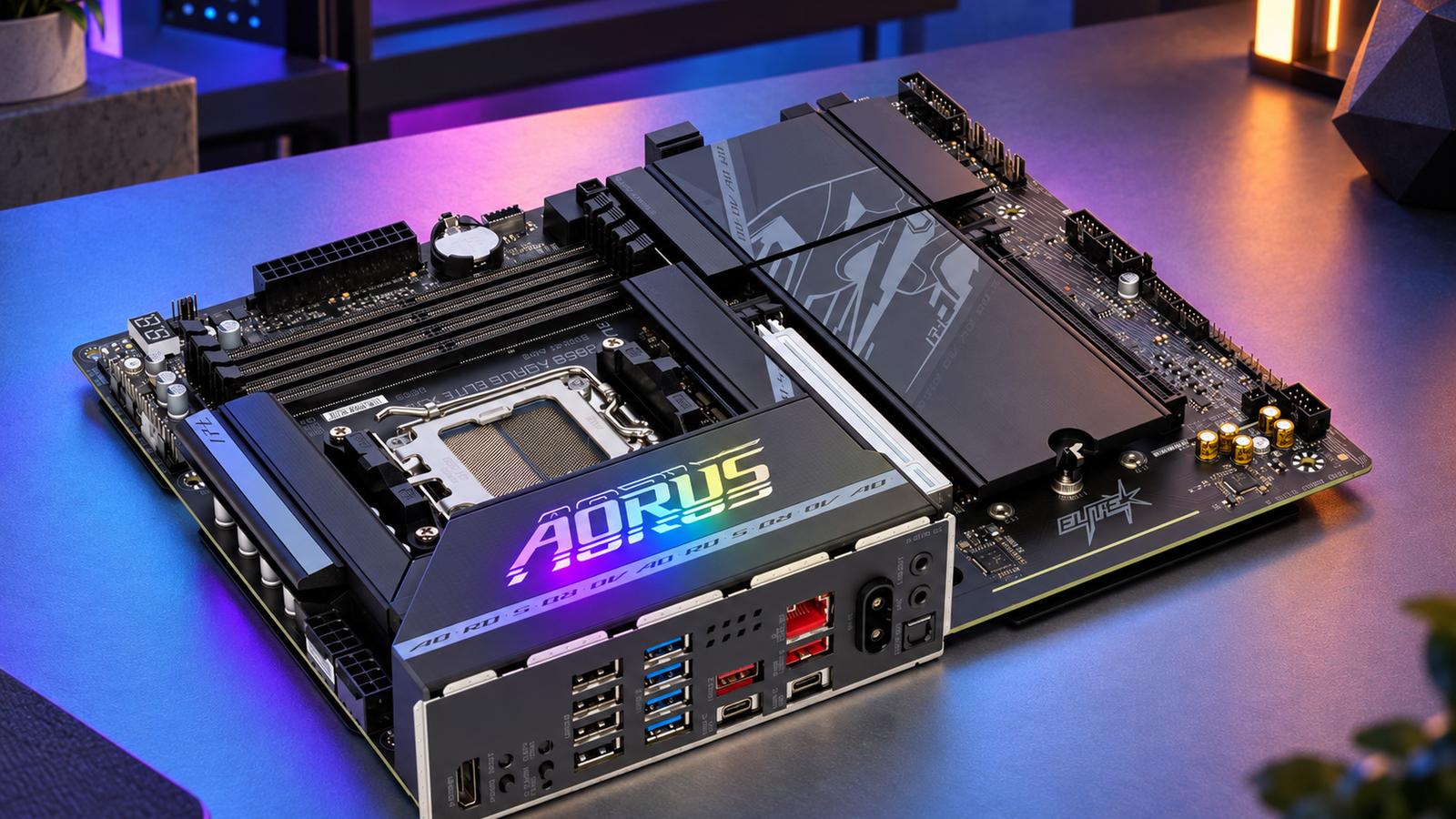

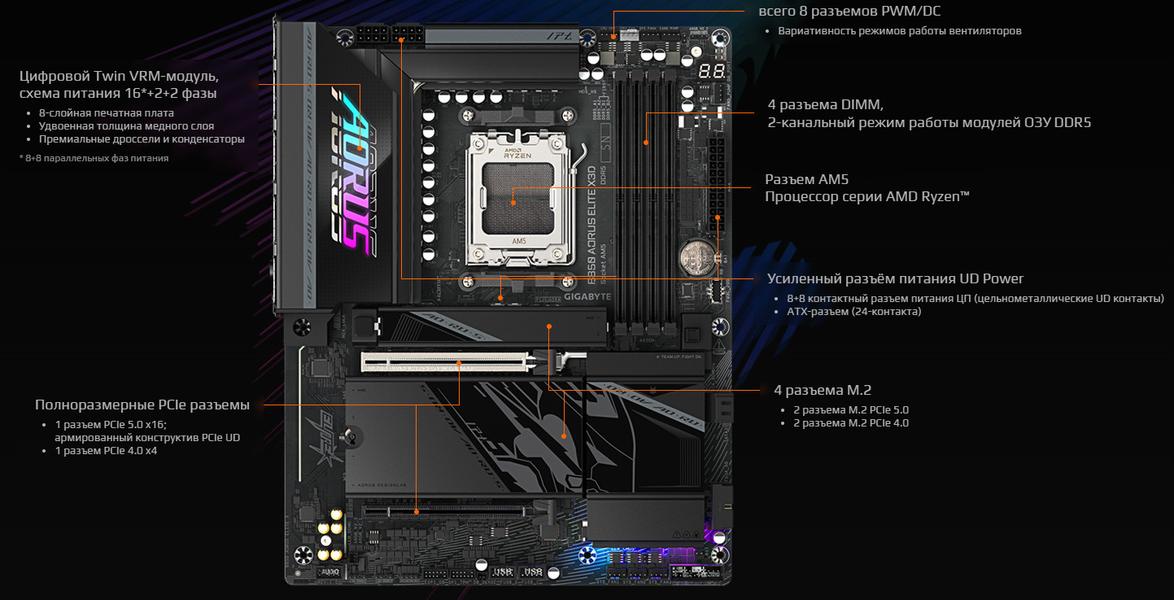

Объект сегодняшнего исследования: материнская плата Gigabyte B850 Aorus Elite X3D.
Продукт принадлежит премиальной игровой серии Aorus, однако внутри серии данный вариант Elite считается самым младшим (выше него – Pro, Master и Xtreme). Данная матплата стоит примерно 25 000р на момент написания материала, но надо иметь в виду, что с середины 2026 года цены на многие материнские платы среднего и топового уровней идут вверх, так что если не так давно мы считали 20 тысяч рублей за матплату на AMD B850 немного завышенными по стоимости, то теперь уже 25 000р за подобные продукты становится нормой (увы, в IT-отрасли кризис в сегменте ПК пришел в начале этого года и ожидается надолго).
Gigabyte B850 Aorus Elite X3D поставляется в стандартной коробке с темным «соколиным» дизайном серии Aorus. Комплект размещен под платой в отдельном отсеке.

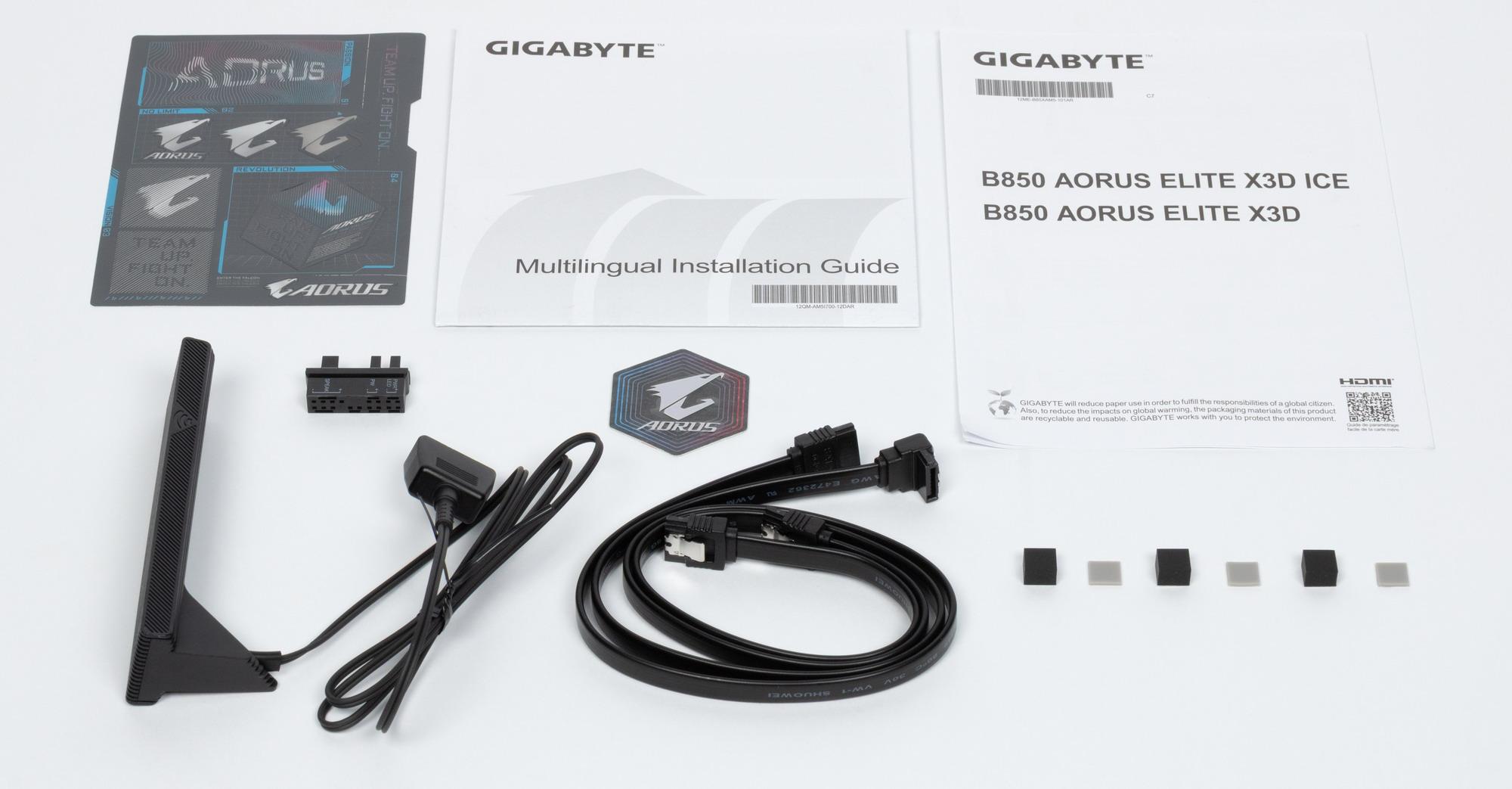

В комплект поставки входят:
- краткое руководство пользователя (детальное можно скачать с сайта производителя),
- два кабеля SATA,
- фирменный G-connector – адаптер для подключения передней панели корпуса,
- запасные стойки,
- антенна встроенного Wi-Fi-модуля;
- бонусные стикеры.
ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

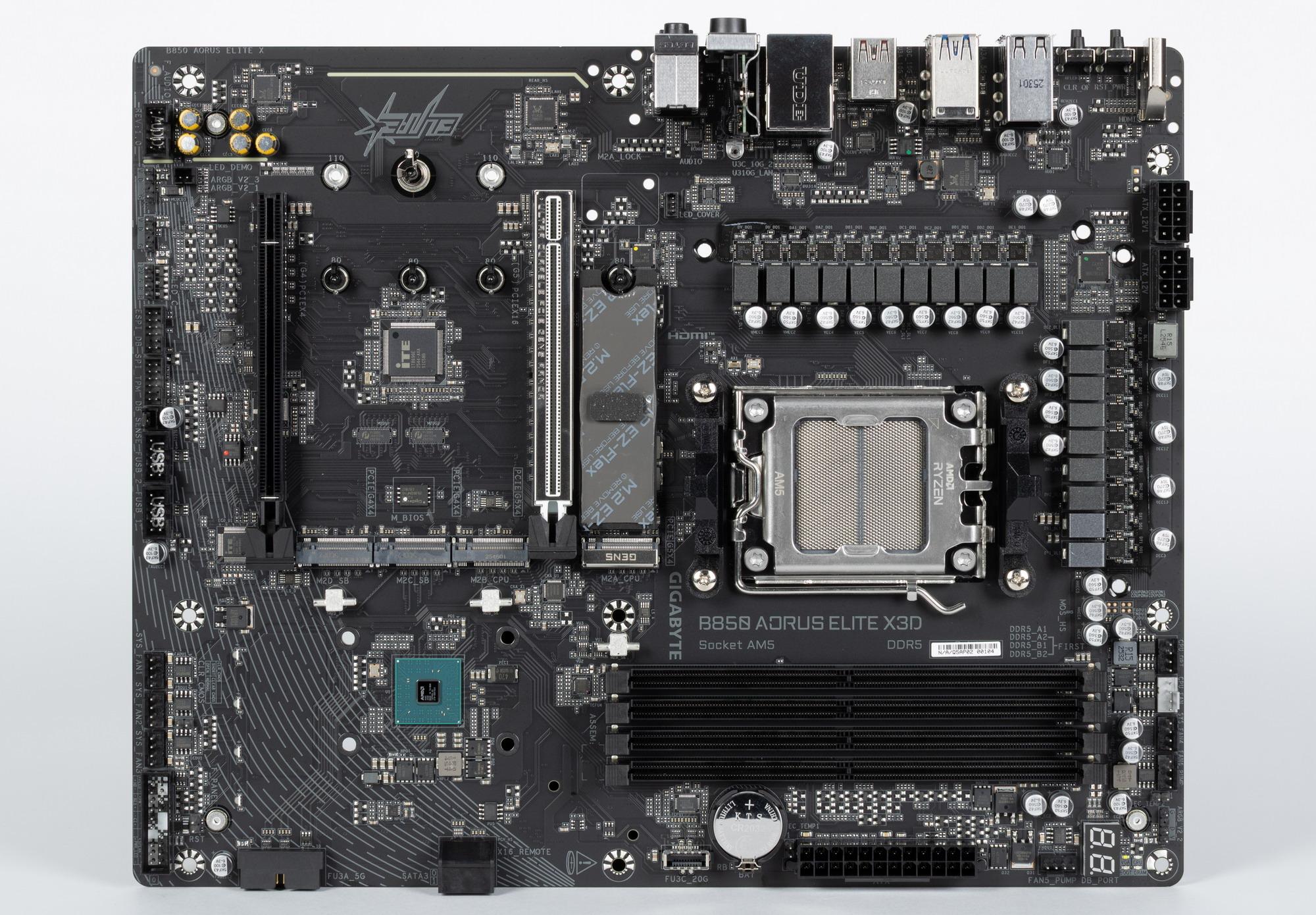

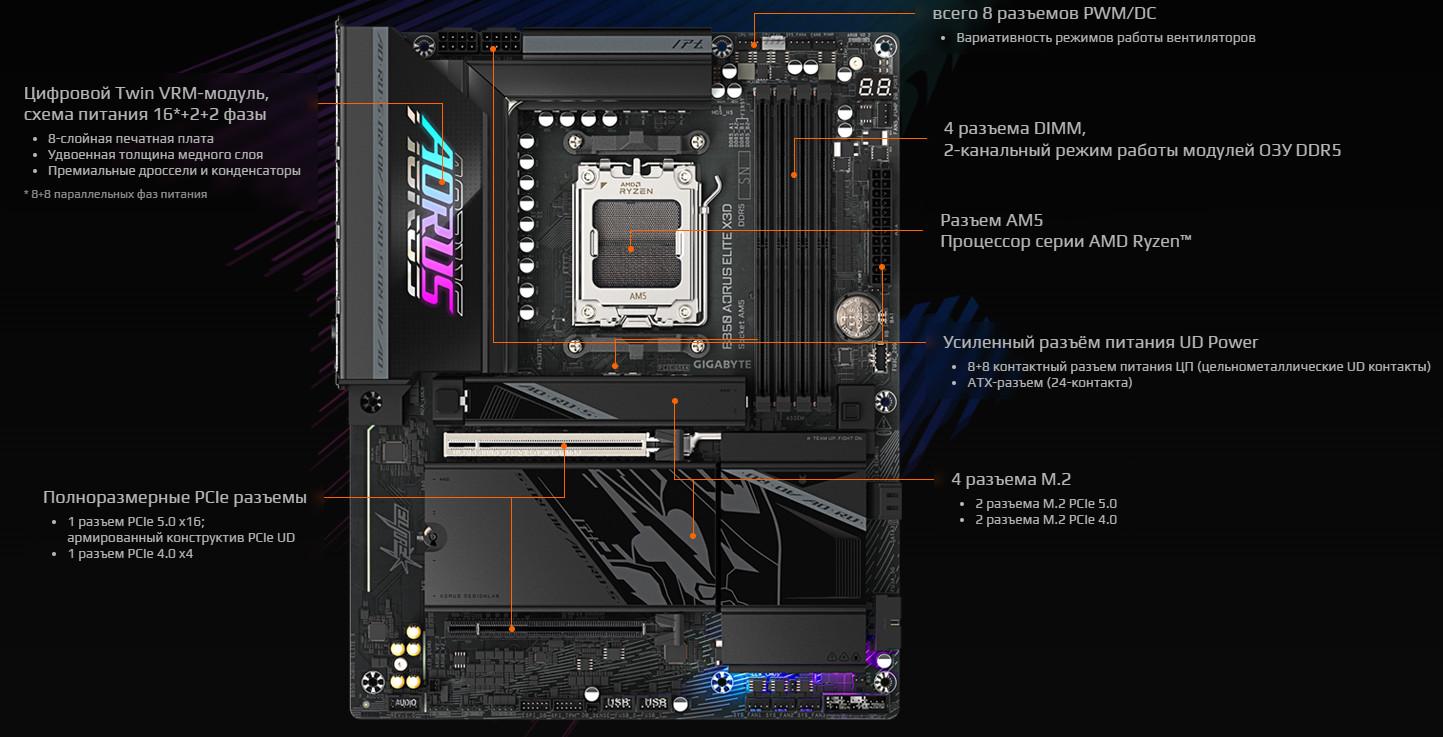

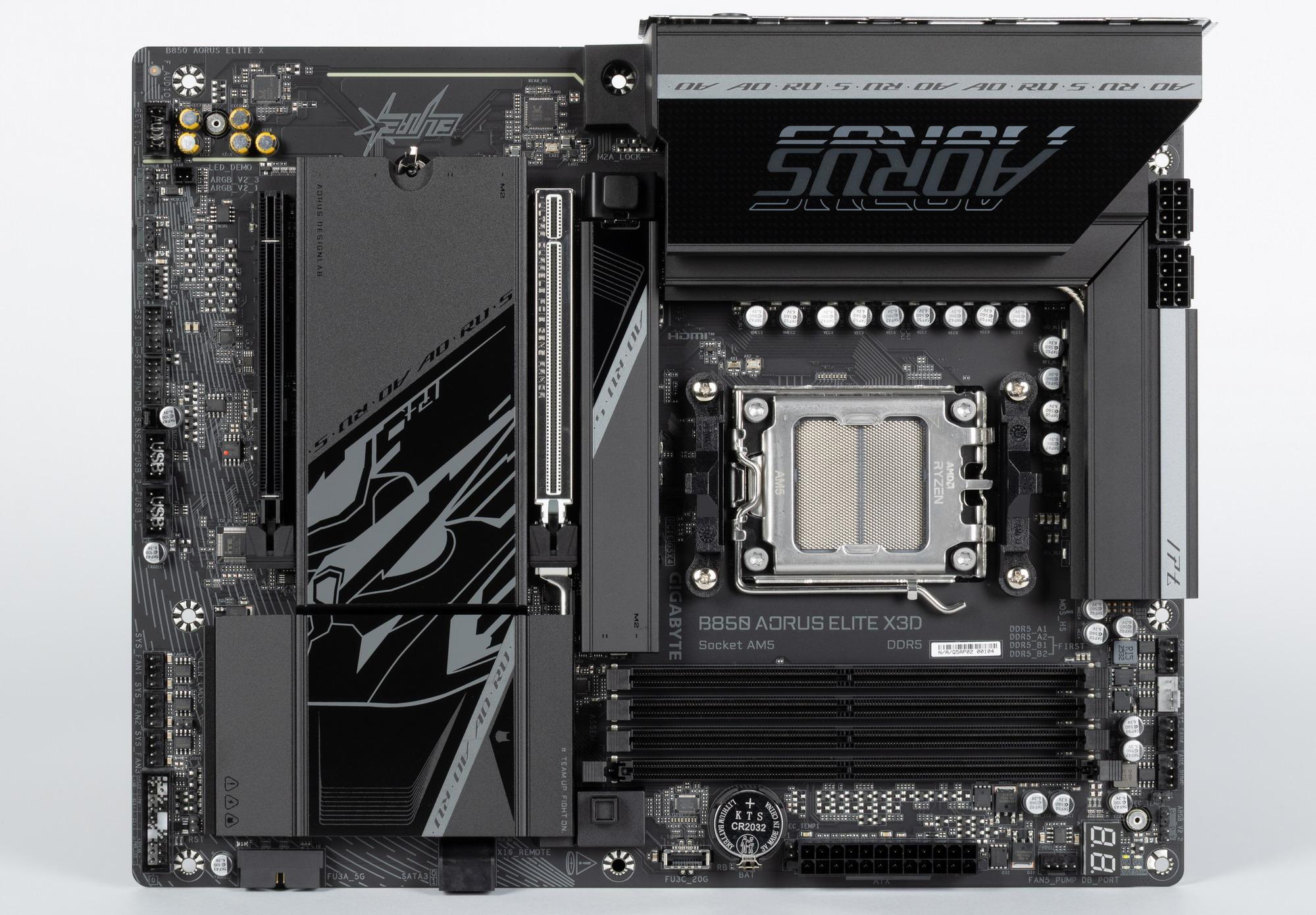

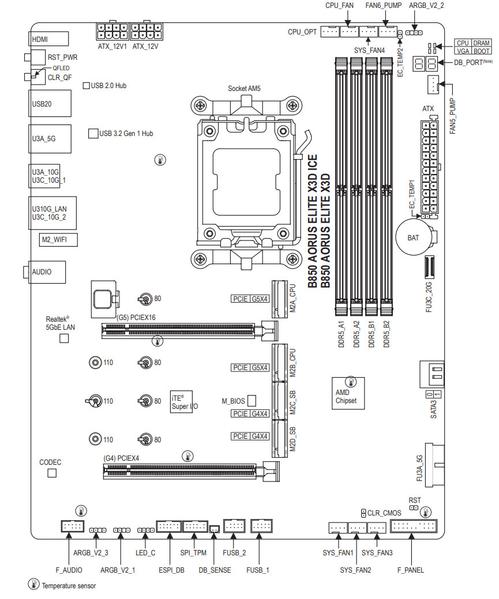

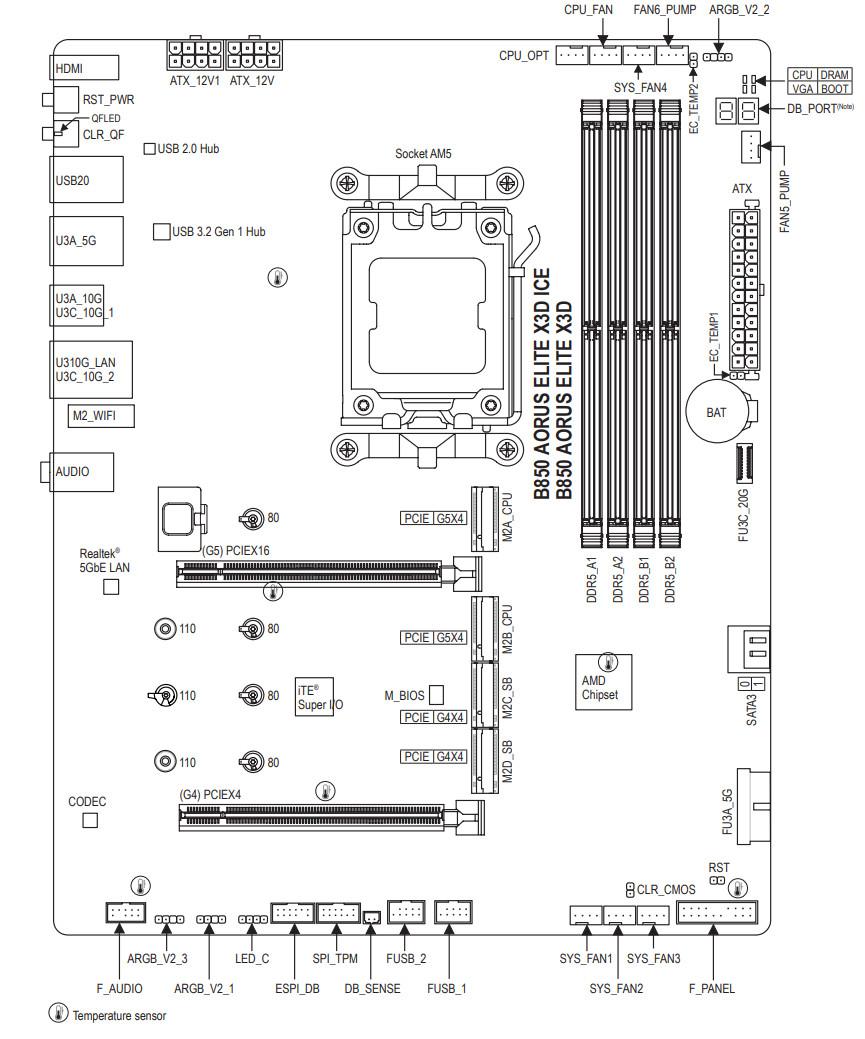

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte B850 Aorus Elite X3D имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Одно из отверстий перекрыто радиатором охлаждения слота M.2

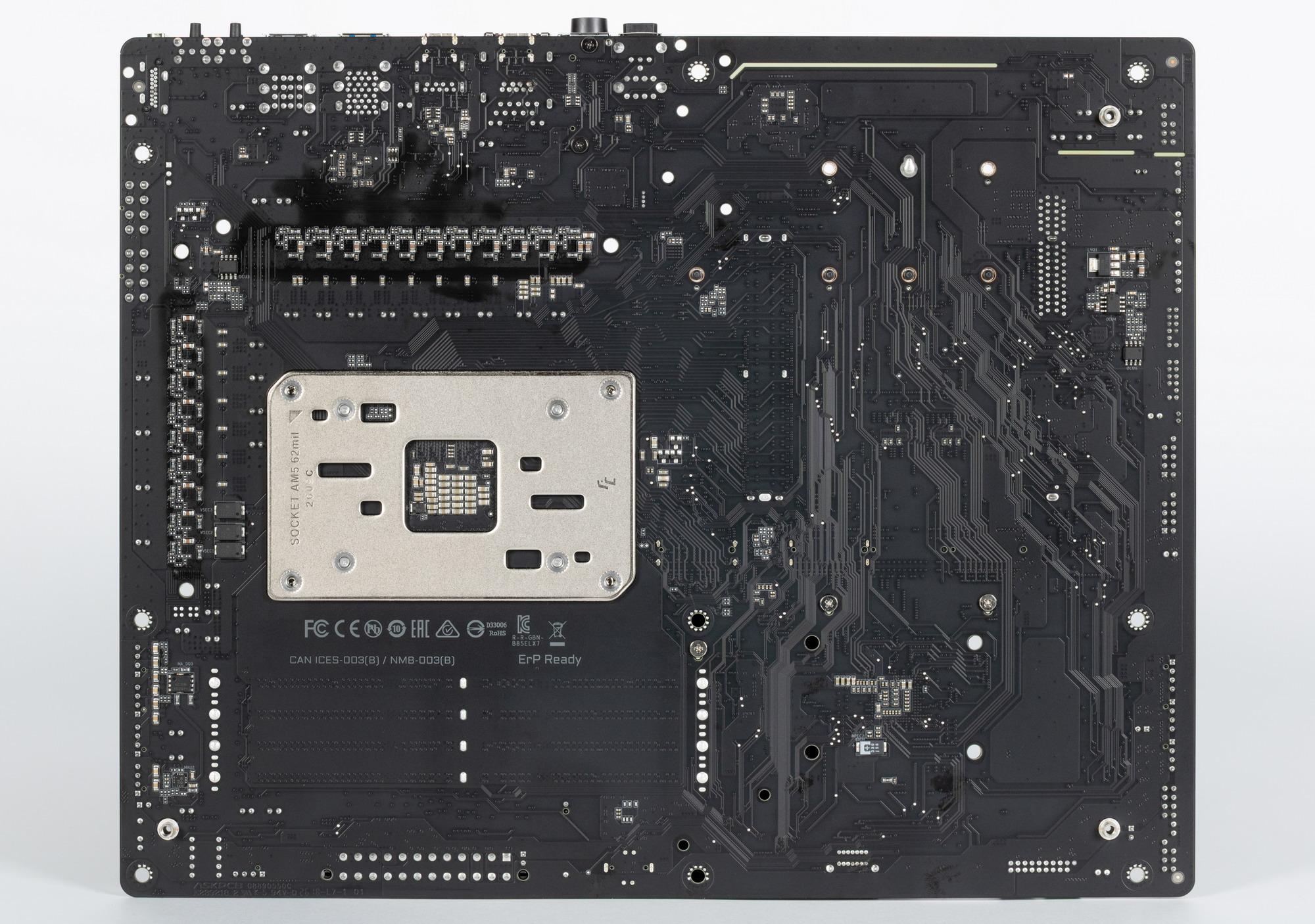

На оборотной стороне расположены некоторые электронные логические элементы. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.

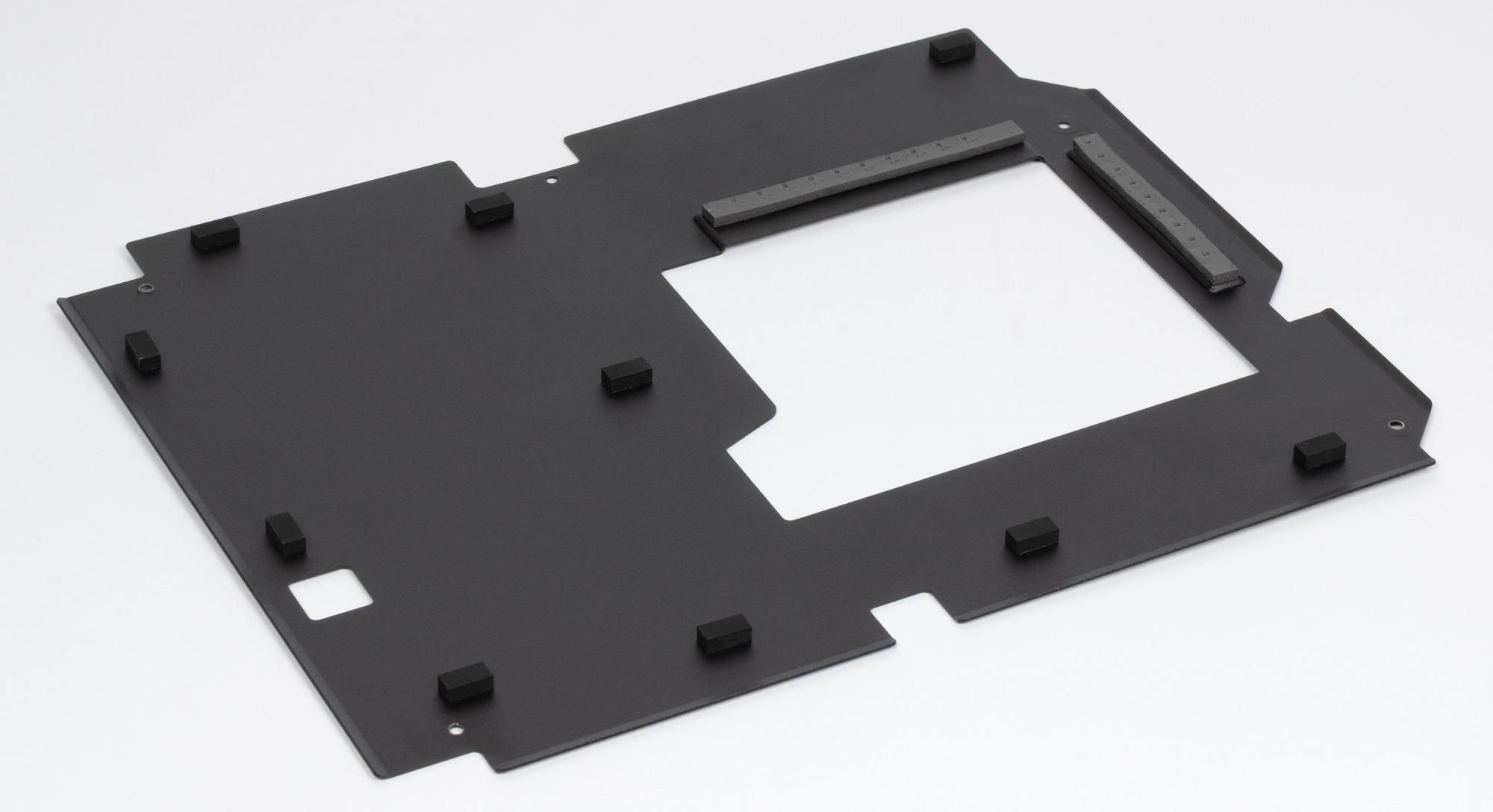

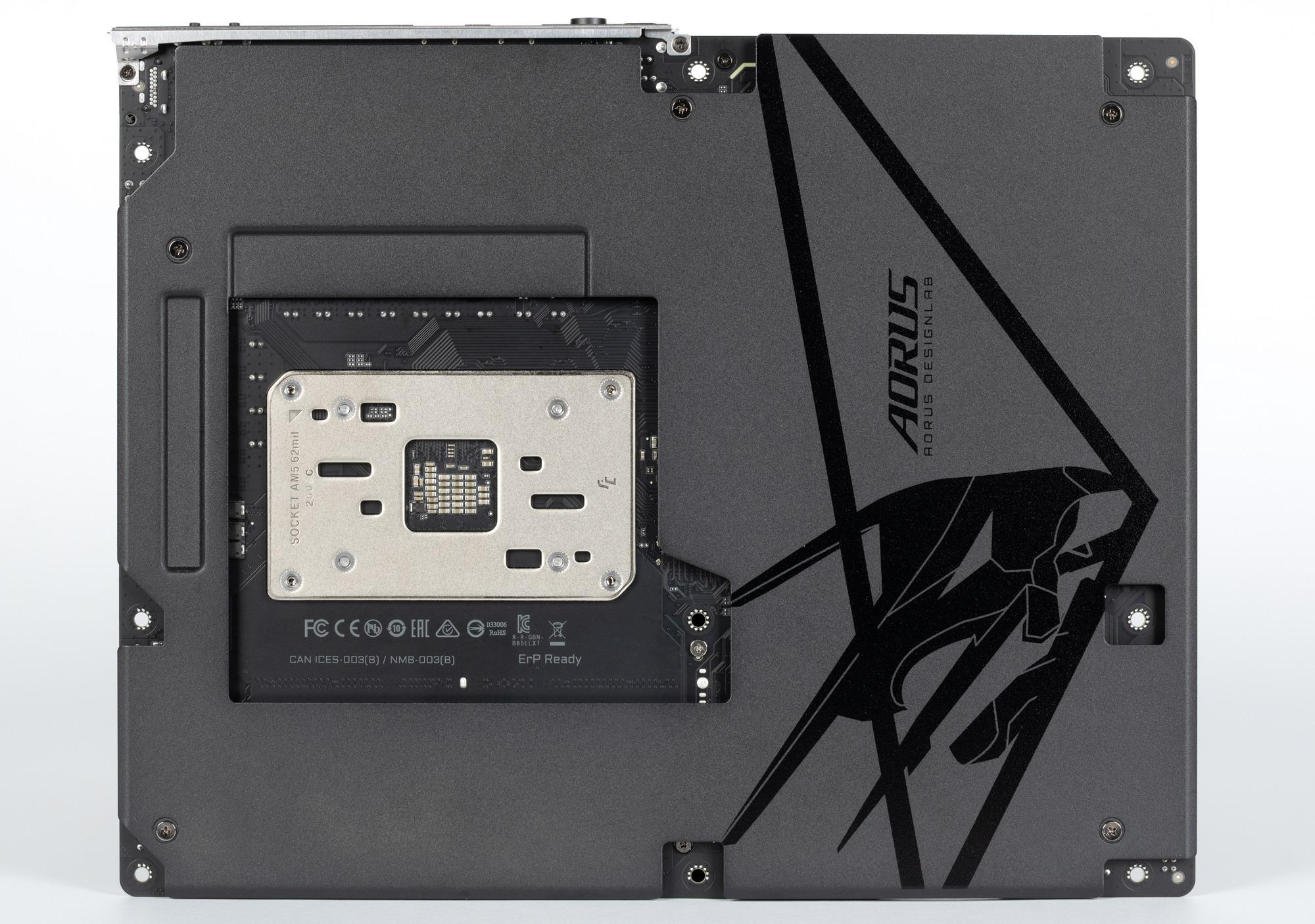

Имеется защитная пластина (бэкплейт) из алюминия с антиэлектропроводным покрытием.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx под AM5 |
|---|---|
| Процессорный разъем | AM5 |
| Чипсет | AMD B850 |
| Память | 4 × DDR5, до 256 ГБ, до DDR5-8200 (XMP/Expo), два канала |
| Аудиоподсистема | 1 × Realtek ALC1220 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8126 Ethernet 5 Гбит/с 1 × Realtek Dual Band Wireless RTL8922 (Wi-Fi 7 802.11a/b/g/n/ac/ax (2,4/5/6 ГГц) + Bluetooth 5.4) |
| Слоты расширения | 1 × PCIe 5.0 x16 (PCIe x16_1, CPU, режимы x16/x8+x8) 1 × PCIe 4.0 x16 (PCIe x16_2, B850, режим x4) * |
| Разъемы для накопителей | 2 × SATA 6 Гбит/с (B850) 1 × M.2 (M2A_CPU, CPU, PCIe 5.0 x4 для устройств формата 2280/2580) 1 × M.2 (M2B_CPU, CPU, PCIe 5.0 x4 для устройств формата 2280/22110) 1 × M.2 (M2C_SB, B850, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (M2D_SB, B850, PCIe 4.0 x4 для устройств формата 2280/22110) * |
| USB-порты | 8 × USB 2.0: 4 порта Type-A (черные)(GL850G) + 2 внутренних разъема на 4 порта (B850) 6 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B850) + 4 порта Type-A (синие) (RTS5411) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (B850) 4 × USB 3.2 Gen2: 2 порта Type-C (CPU) + 2 порта Type-A (красные) (CPU) |
| Разъемы на задней панели | 2 × USB 3.2 Gen2 (Type-C) 2 × USB 3.2 Gen2 (Type-A) 4 × USB 3.2 Gen1 (Type-A) 4 × USB 2.0 (Type-A) 1 × RJ-45 2 аудиоразъема типа миниджек 1 × S/PDIF (оптический, выход) 1 ×HDMI 2 антенных разъема 4 кнопки: старт, перезагрузка, сброс CMOS, перепрошивка BIOS — Q-Flash Plus |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 разъем для датчика шума 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения неадресуемой RGB-ленты 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для сброса CMOS 1 разъем TPM для систем безопасности 1 разъем для перезагрузки Reset 1 разъем для подключения управления с передней панели корпуса 2 разъема для термодатчиков |
| Форм-фактор | ATX (305×244 мм) |
| Примерная цена | от 23 тысяч рублей на момент публикации обзора |
* - слот PCIe x16_2 и слот M2D_SB делят ресурсы между собой. Детали ниже.
Основная функциональность: чипсет, процессор, память

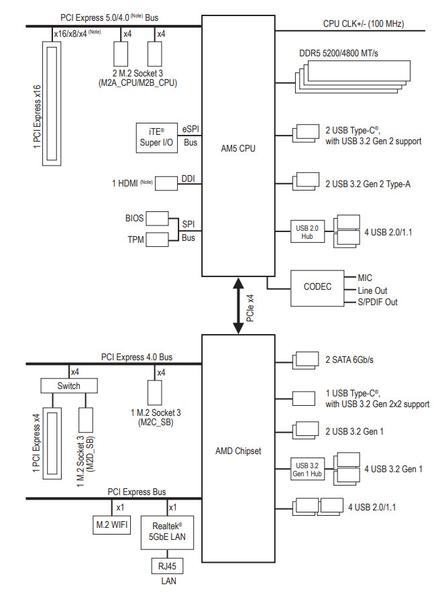

Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор.
В свою очередь чипсет B850 поддерживает до:
- 6 портов USB 3.2 Gen2,
- 1 порт USB 3.2 Gen2x2,
- 6 портов USB 2.0,
- 12 линий ввода-вывода:
- распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
- линии PCIe 3.0 могут включать до 4 портов SATA .
Таким образом в сумме от тандема B850+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 4.0/5.0 линий для видеокарт (от процессора);
- 1 порт USB 3.2 Gen2x2 (от чипсета);
- 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
- 4 линии PCIe 5.0 (от процессора) на слот М.2;
- 12 линий PCI-E 4.0 ( от чипсета и процессора), которые могут образовывать разные варианты комбинаций портов и слотов;
- 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).
Напомню, что чипсет B850 имеет тот же набор портов и линий PCIe, что и B650, плюс возможность разделения 16 PCIe 5.0 линий от процессора на 8 + 8 (4 + 4 + 4 + 4).

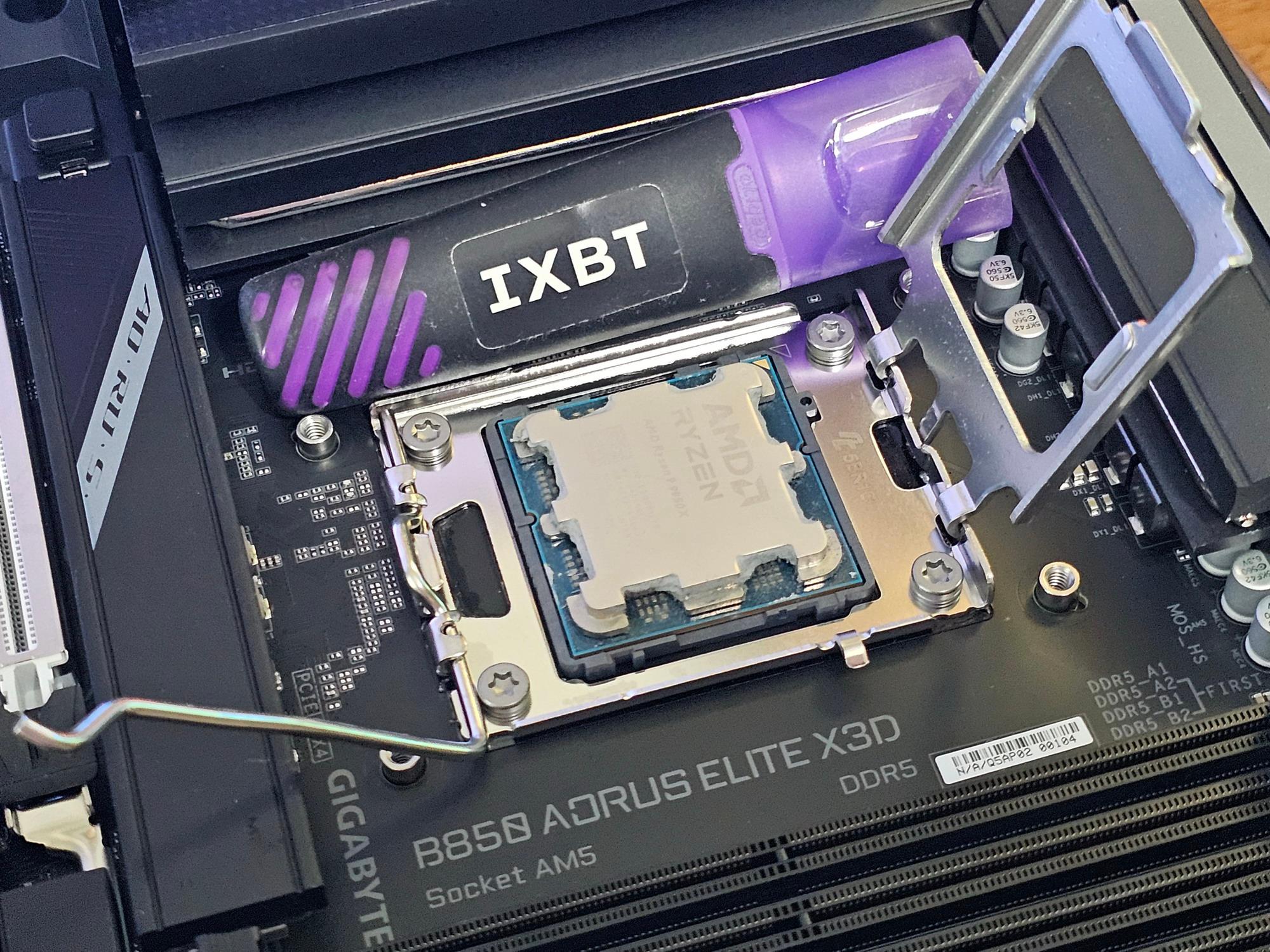

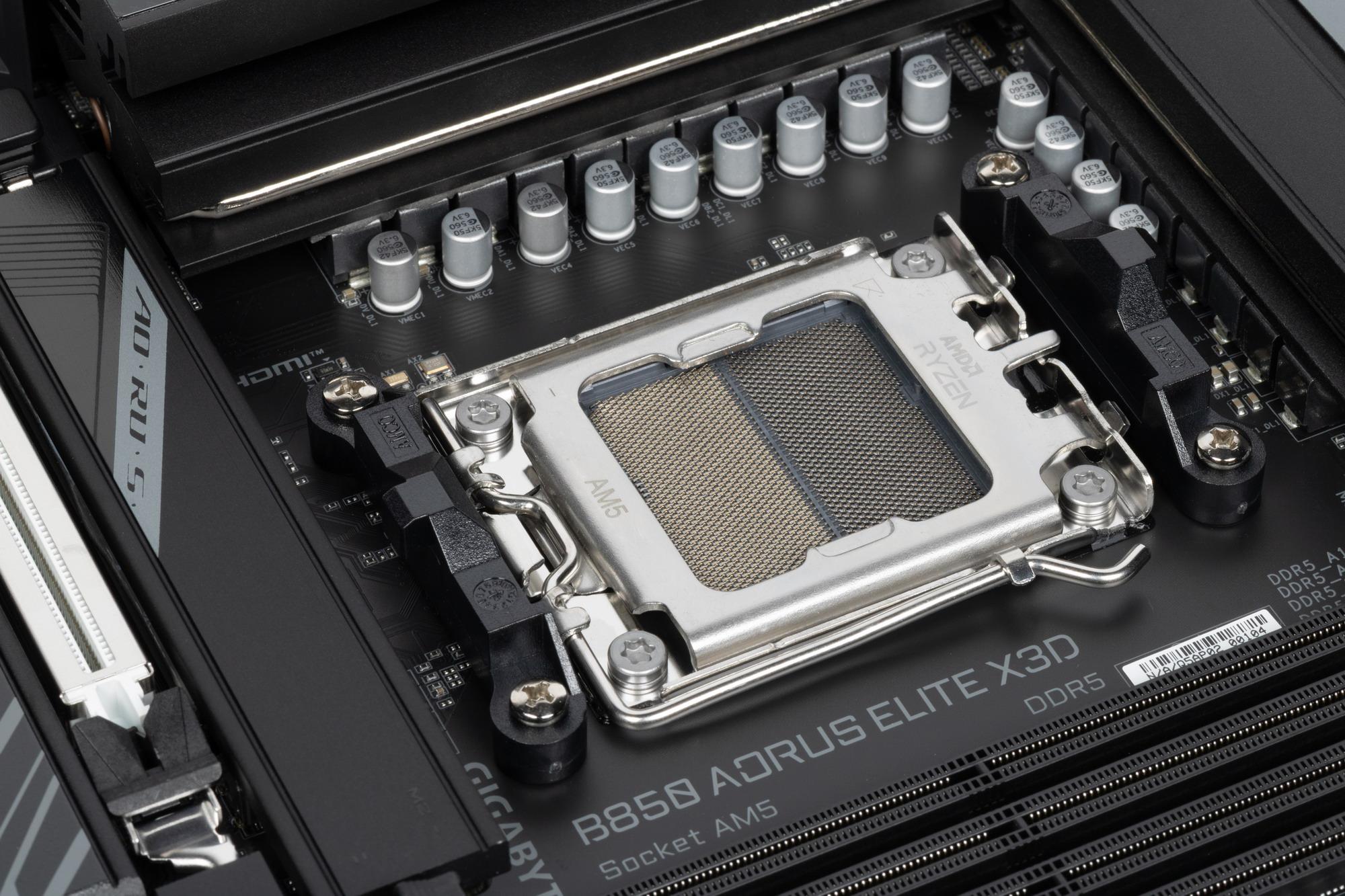

Плата Gigabyte поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

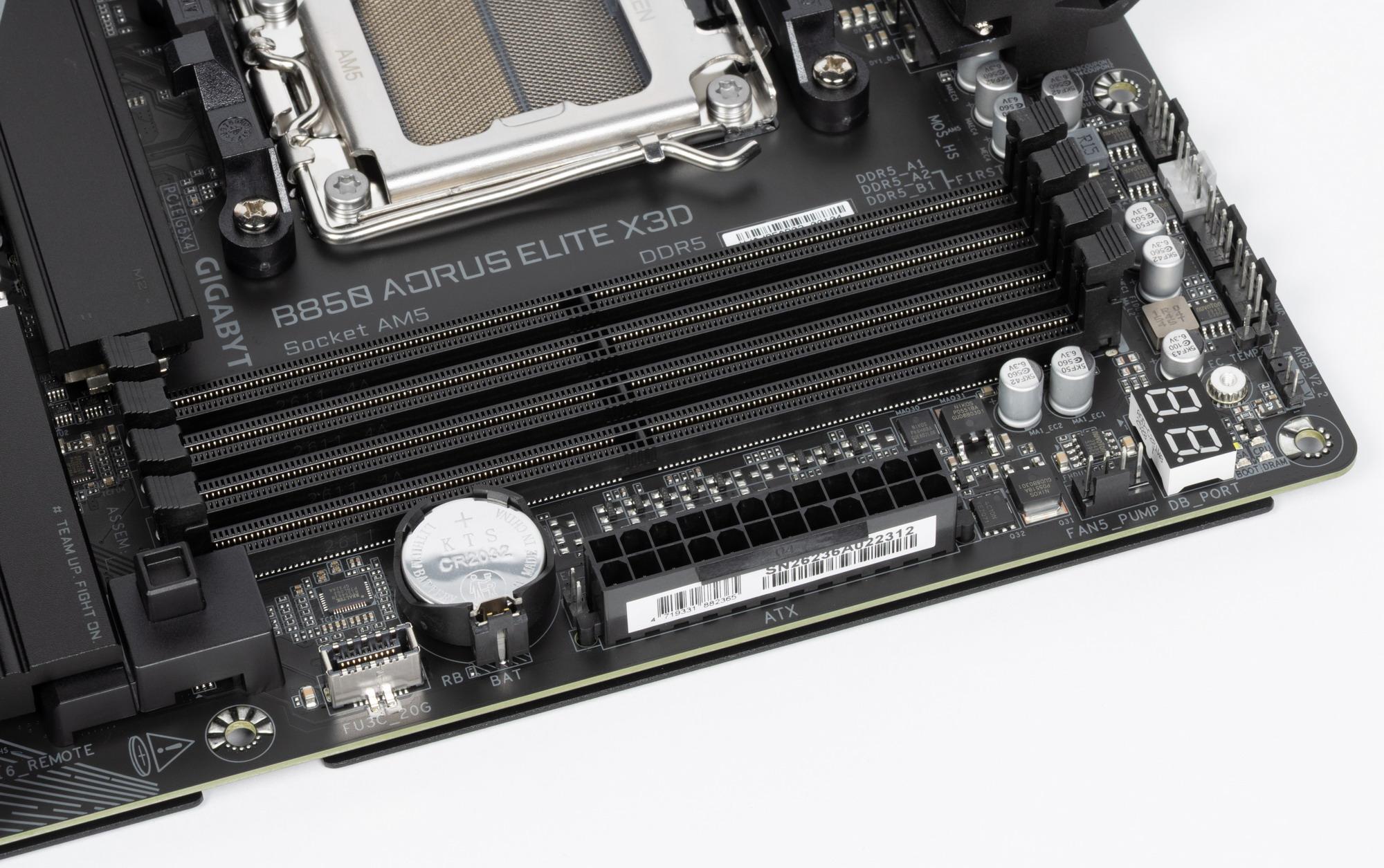

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2).
Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo. Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, M.2
Выше мы изучили потенциальные возможности тандема B850+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Линии PCIe
Вначале изучим распределение линий PCIe от системного чипсета B850.
- Переключатель: или слот PCIe x16_2 получает 4 линии PCIe 4.0, или слот M2D_SB получает 4 линии PCIe 4.0: всего максимум 4 линии PCIe 4.0;
- порт M.2 (M2C_SB) (4 линии PCIe 4.0);
- SATA 0,1 (2 линии PCIe 3.0);
- Realtek RTL8126 (Ethernet 5 Gb/s) (1 линия PCIe 3.0);
- Realtek RTL8922 WIFI7/BT (Wireless) (1 линия PCIe 3.0)
12 линий PCIe (8 PCIe 4.0 + 4 PCIe 3.0) оказались занятыми. Линии USB 2.0 расходуются на поддержку BT и другие контроллеры. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Порт M.2 (M2A_CPU) (4 линии PCIe 5.0);
- Слот PCIe x16_1 (16 линий PCIe 5.0);
- Порт M.2 ( M2B_CPU) (4 линии PCIe 5.0)
В процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеками выпусков до RTL 4xxx идет путем эмуляции PCI шины (как и в нашем случае), а вот начиная с RTL4xxx, требуются уже линии USB 2.0.

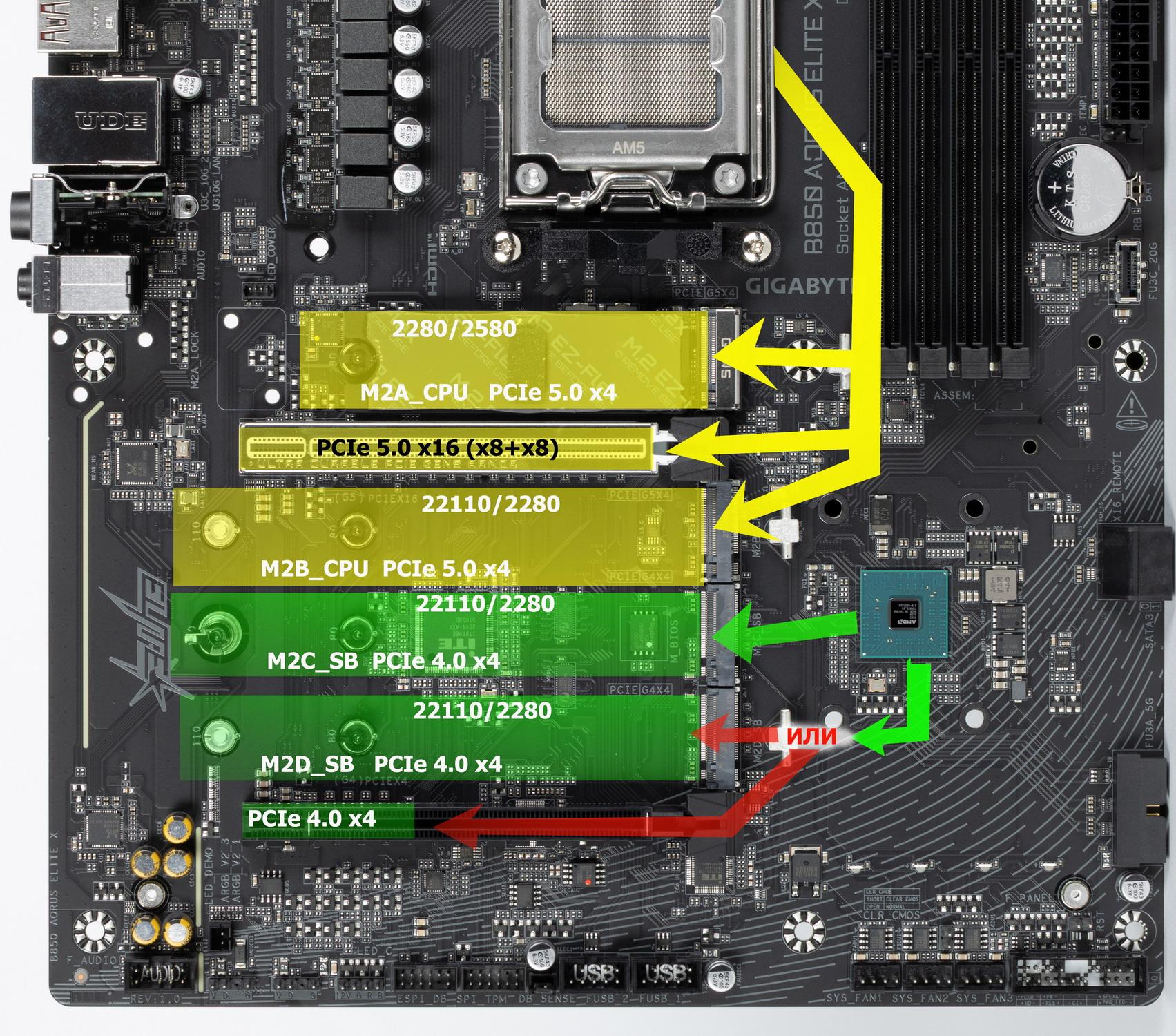

В целом про слоты PCIe и M.2.
Всего на плате есть 2 «длинных» слота: слот PCIe x16_1 (для видеокарт или других устройств) и слот PCIe x16_2 (фактически имеющий 4 линии PCIe 4.0). Он делит ресурсы со слотом M.2 – M2D_SB.

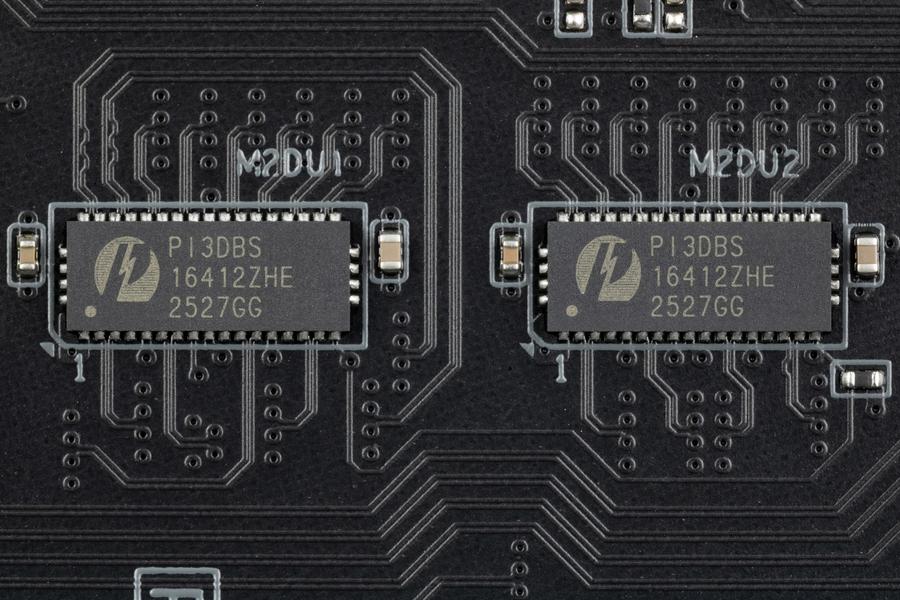

Как видим, перераспределение линий между слотами PCIe и M.2 на этой материнке имеется, поэтому задействованы мультиплексоры Diodes Inc.

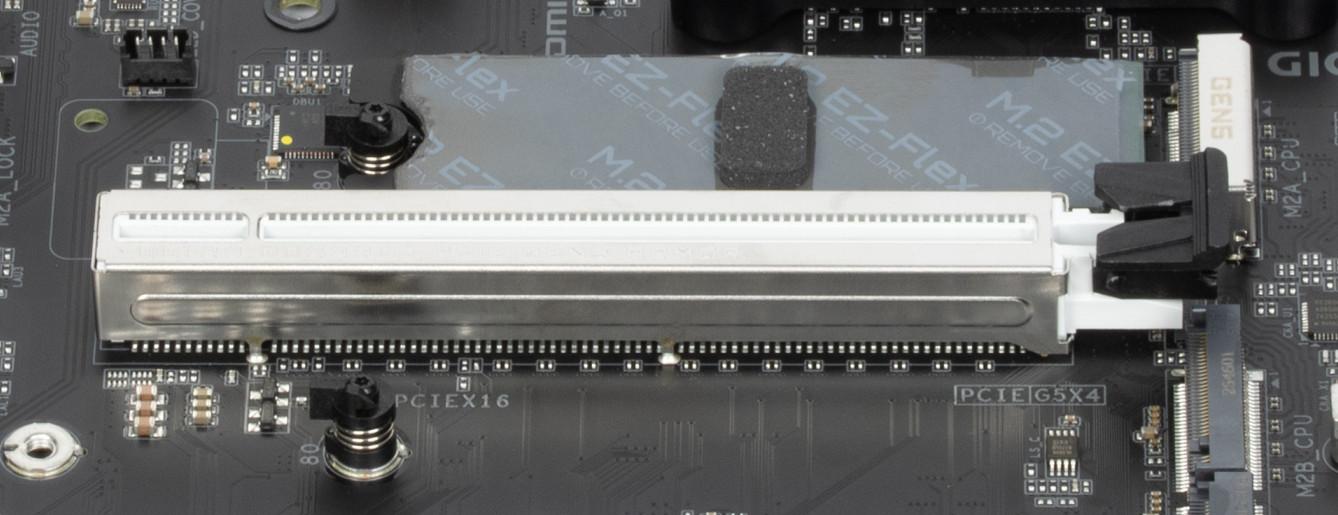

Слот PCIe x16_1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

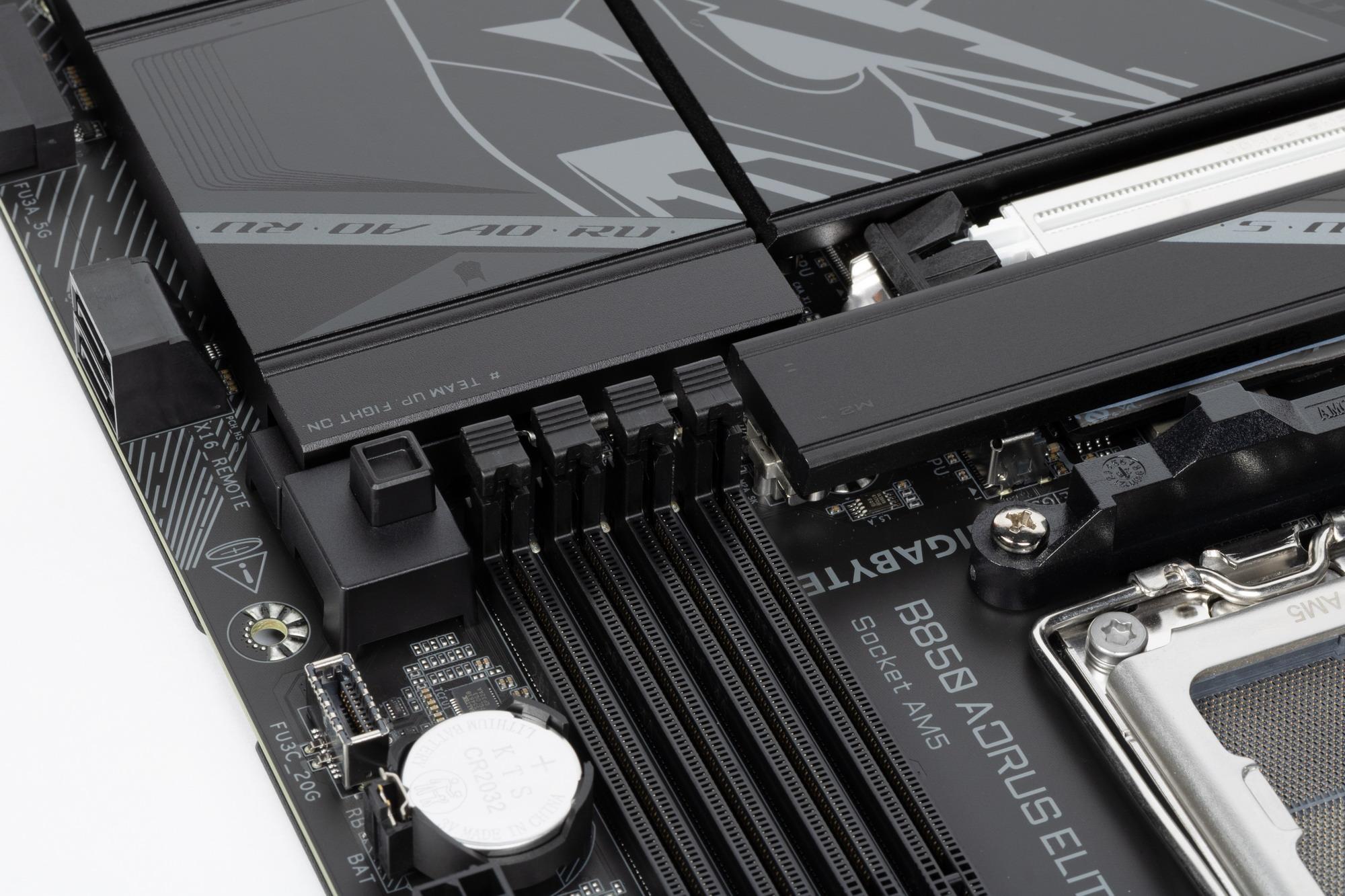

Для удобного извлечения видеокарт из слота имеется особый механизм PCIe EZ-Plus c кнопкой.
Матплата позволяет смонтировать СО любого размера.
Усилителей (ре-драйверов) шин PCIe 4.0/5.0 нет.

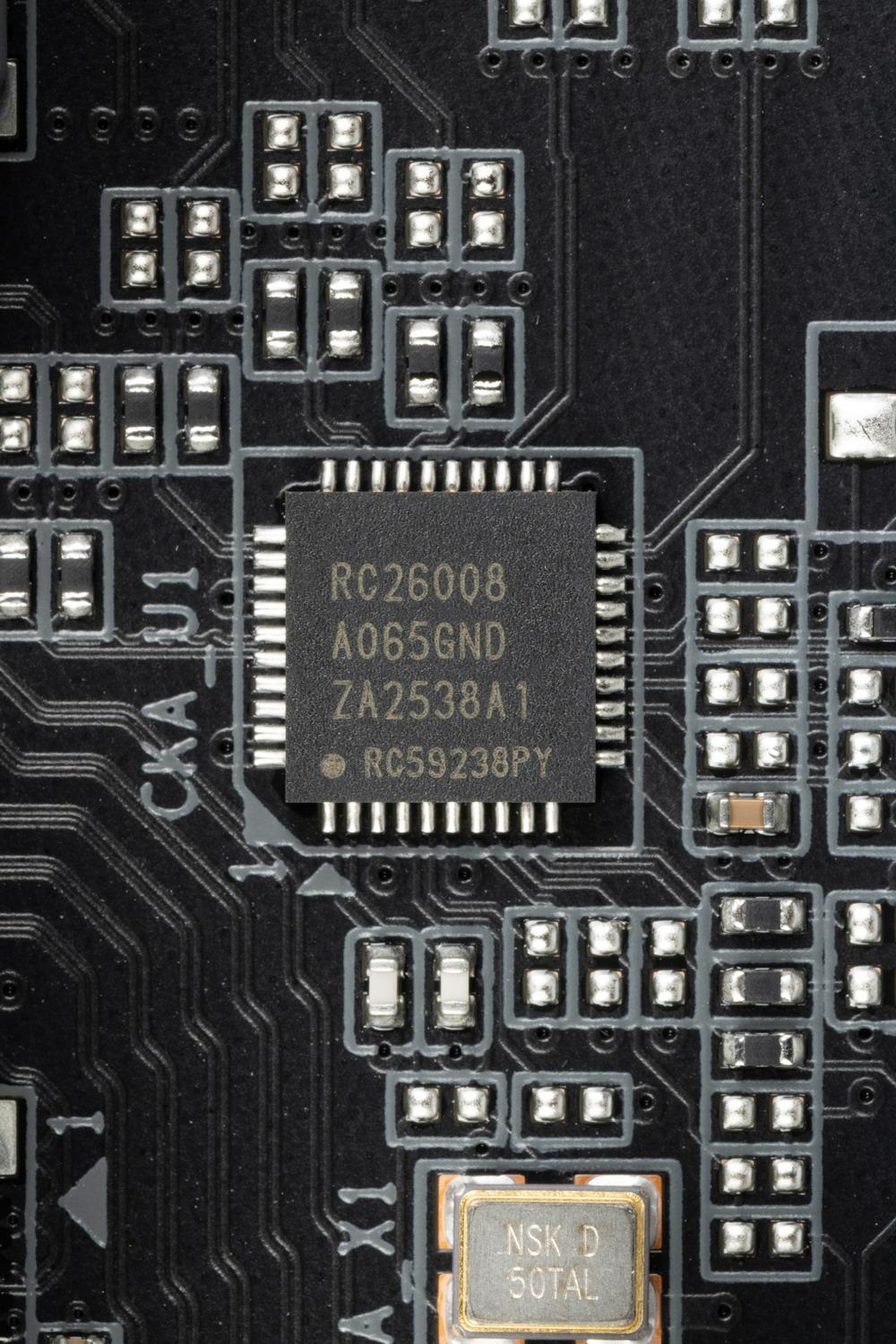

Плата имеет внешний тактовый генератор от Renesas. Он позволяет гибко управлять частотой базовой шины через настройки в BIOS.
Накопители
Всего у платы 2 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2.

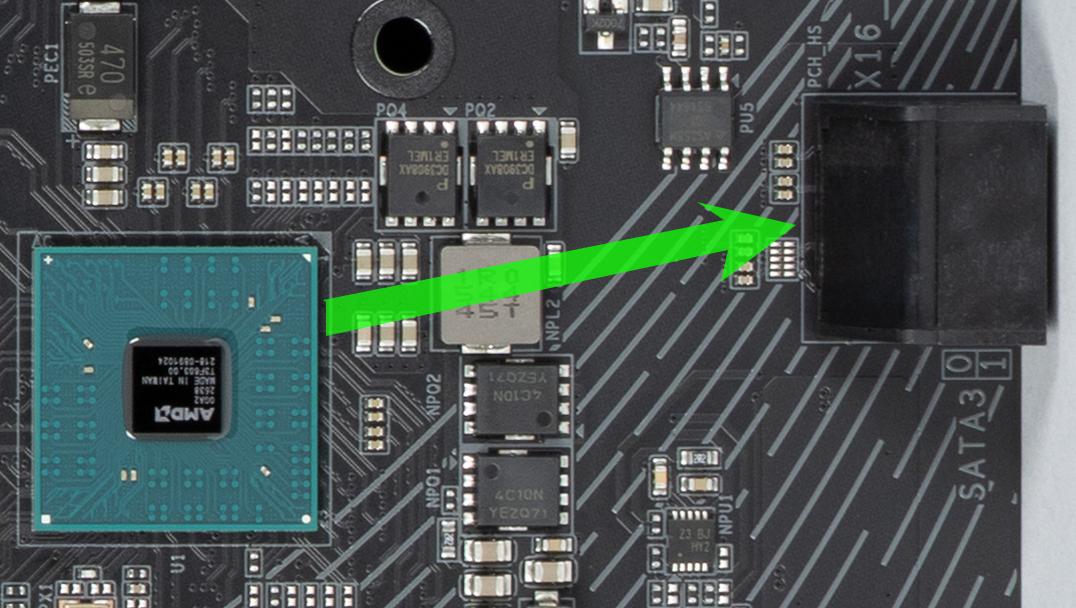

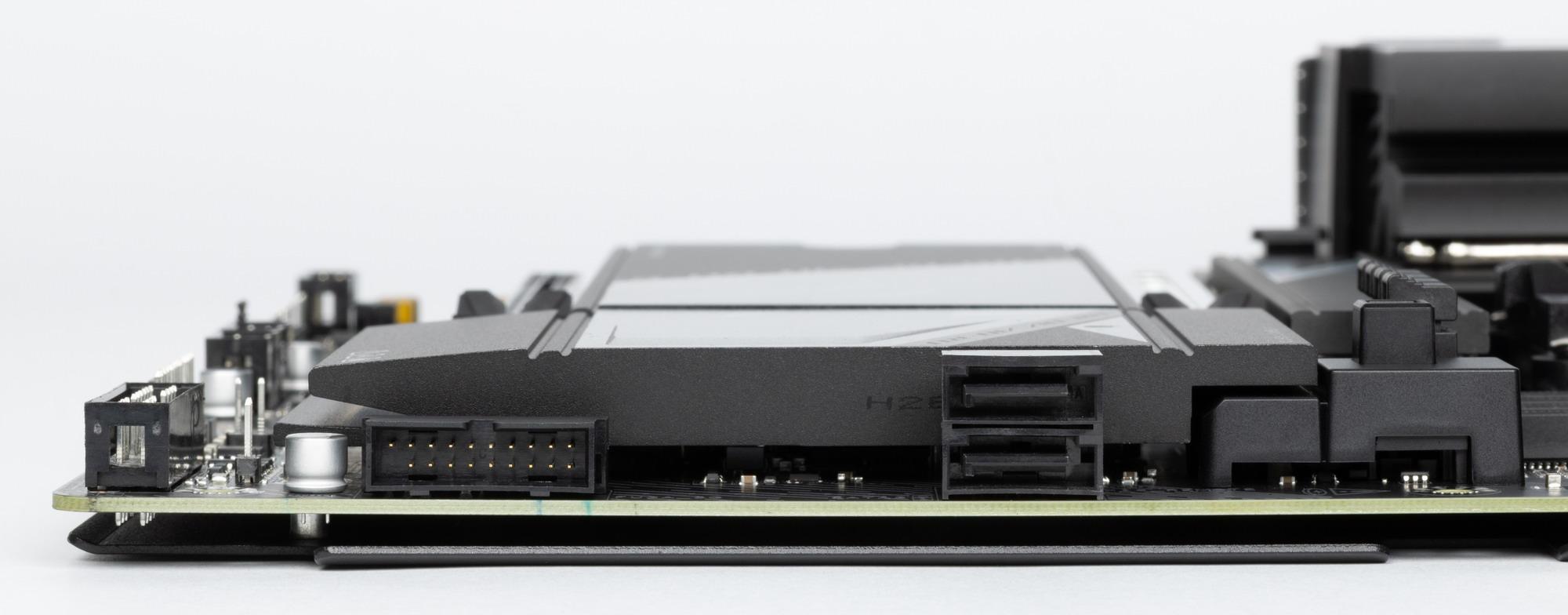

Порты SATA размещены в нижнем углу матплаты, ориентированы горизонтально.
Теперь по слотам M.2

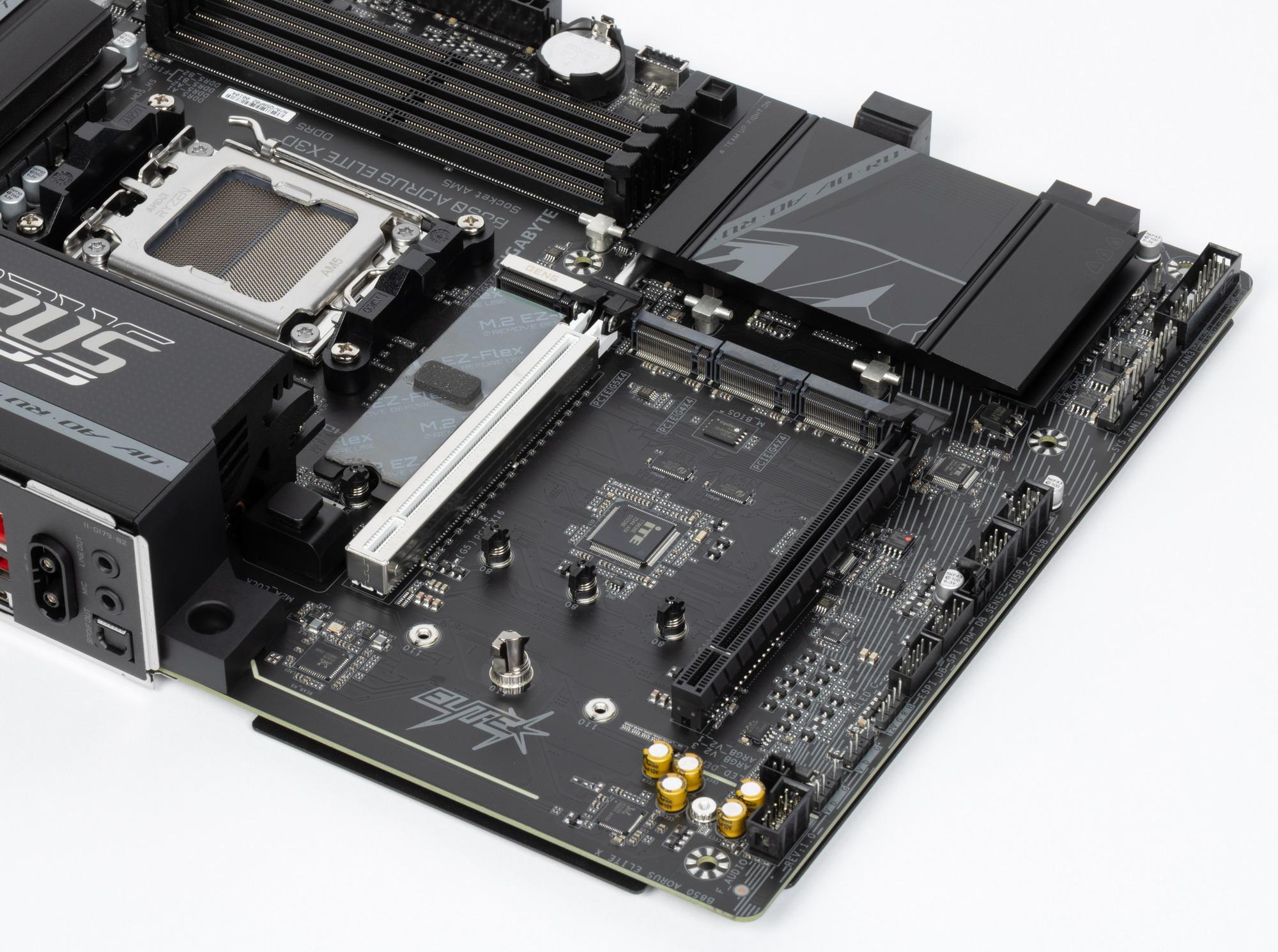

Материнская плата имеет 4 гнезда форм-фактора М.2.
Третий и четвертый слоты M.2 (M2C_SB, M2D_SB) получают данные от чипсета B850 (PCIe 4.0), а первые два — от CPU (PCIe 5.0). Все слоты M.2 работают с модулями только с PCIe интерфейсом. Следует снова особо отметить, что слот M2D_SB делит линии PCIe со слотом PCIe x16_2.
Все слоты M.2 поддерживают модули с размером 2280. А слоты M2B_CPU, M2C_SB, M2D_SB поддерживает также 22110. К тому же M2A_CPU поддерживает и 2580.
Поскольку нет деления ресурсов между слотами M.2 и портами SATA, то и соответствующих мультиплексоров нет.

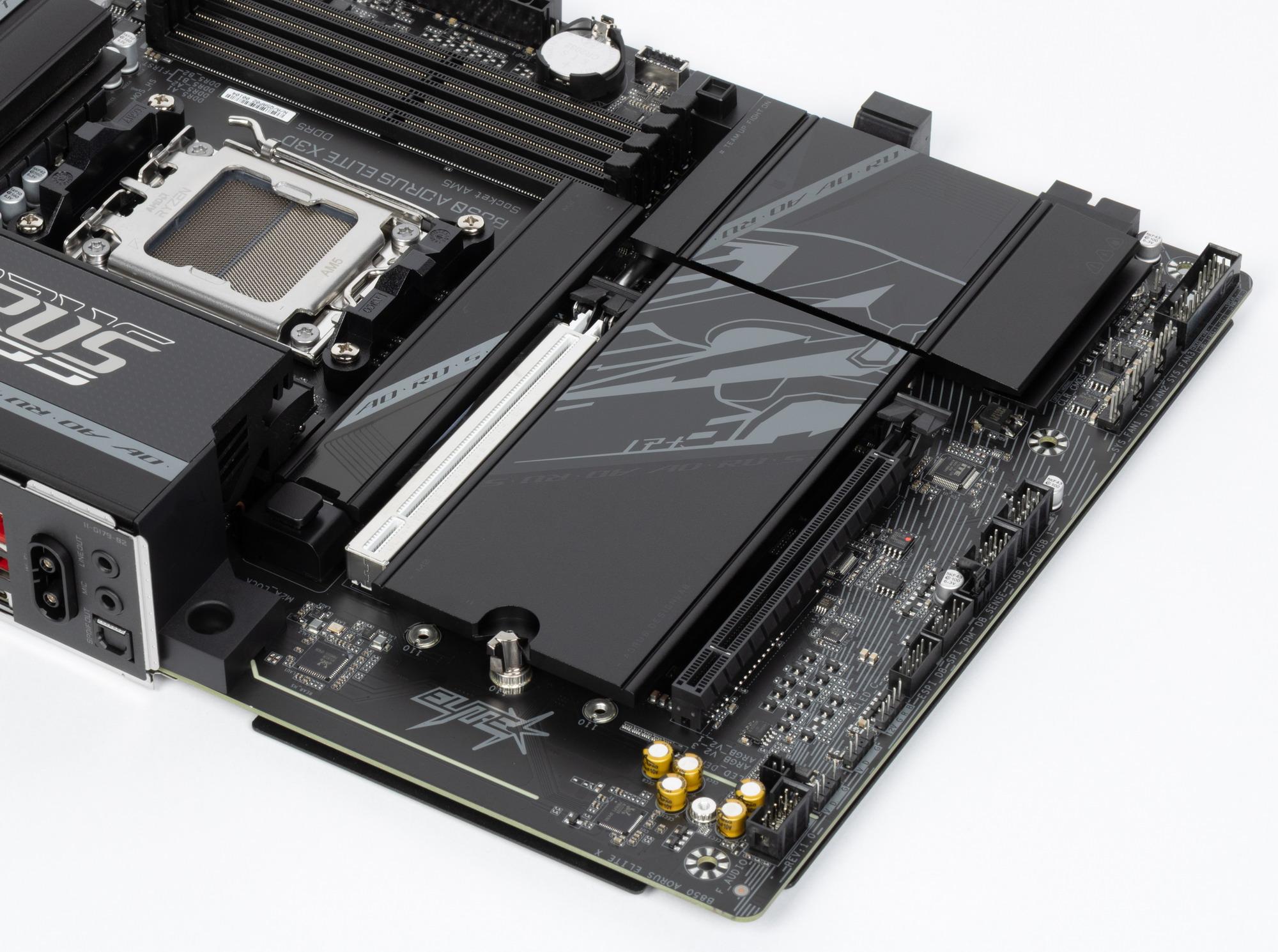

Все слоты M.2 имеют охлаждение: слот M2A_CPU имеет свой персональный радиатор, а остальные - общий. Охлаждение тыльной стороны модулей предусмотрено только у слота M2A_CPU.
Также отдельно надо отметить, что радиаторы M.2 удобно снимать и ставить с помощью откидывающихся запоров (без завинчивания/развинчивания).
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
USB-порты

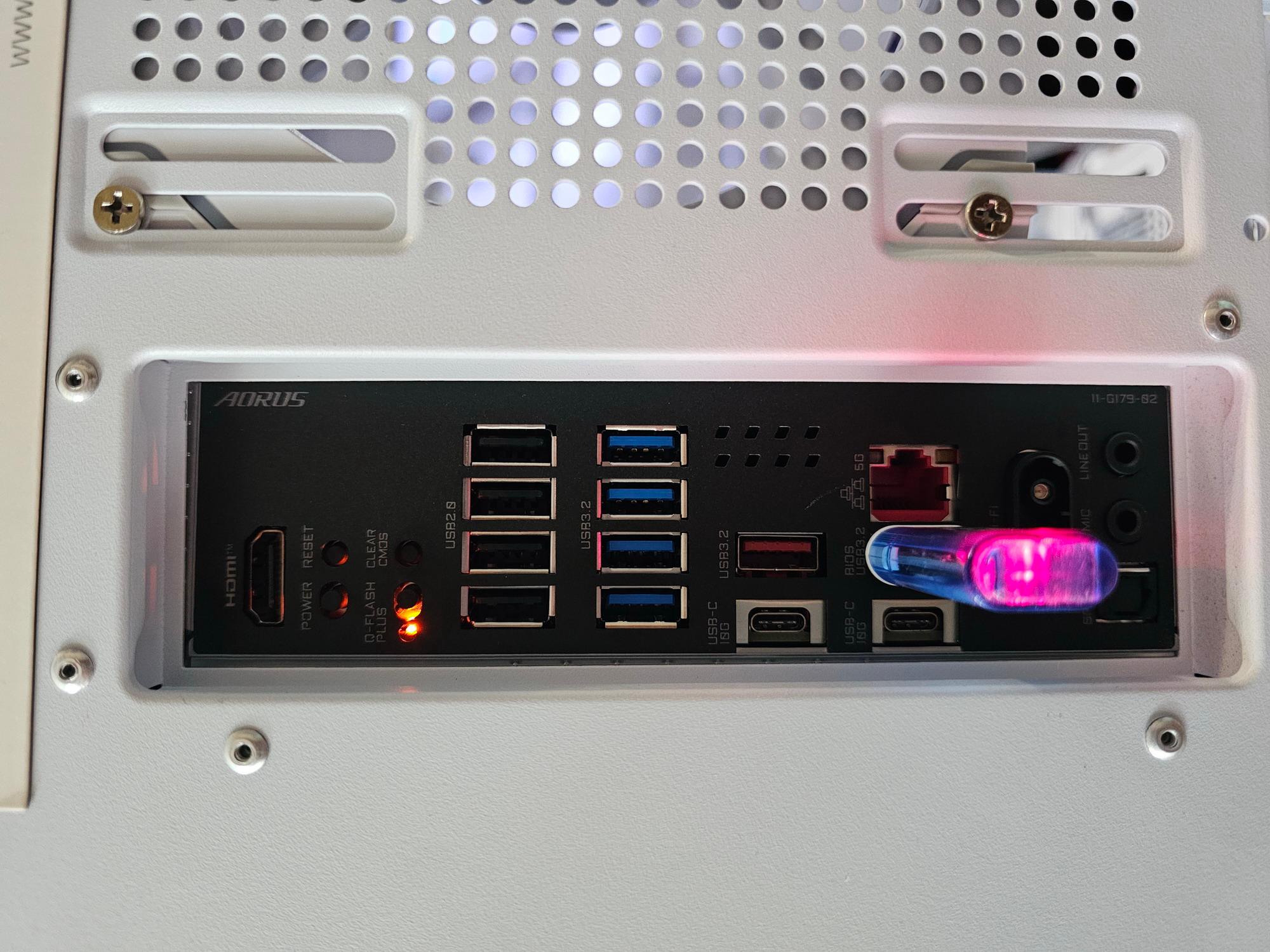

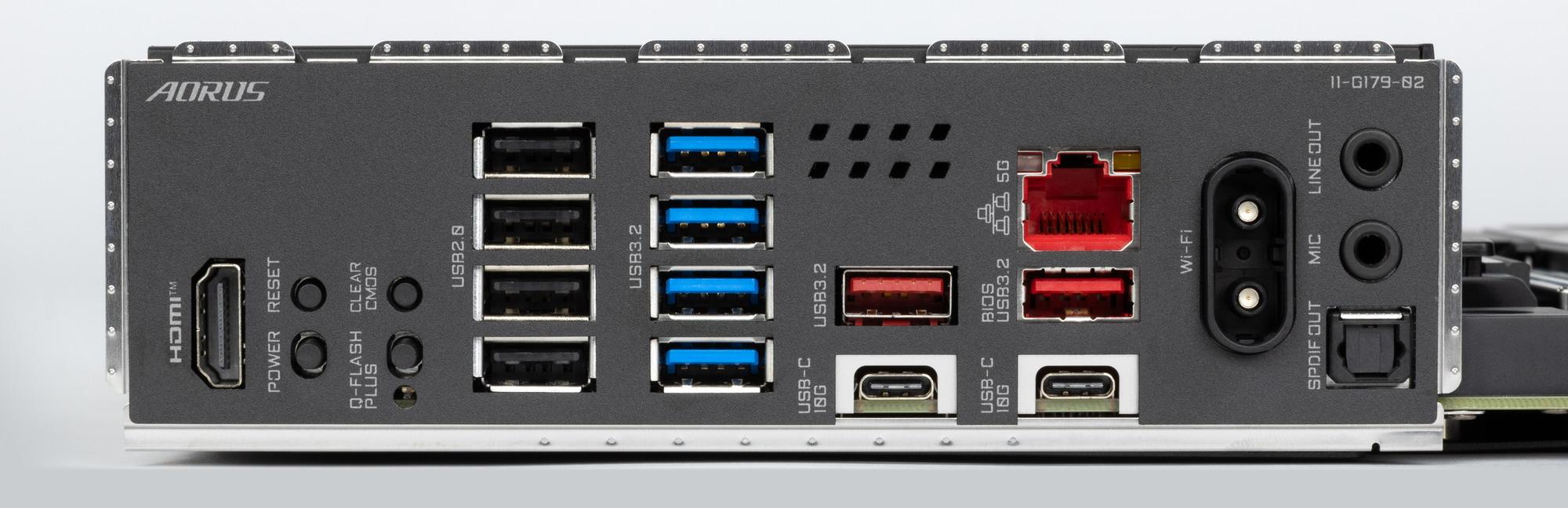

Большинство портов выведено на заднюю панель матплаты.
Напомню, что чипсет B850 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Чипсет также обладает 12ю линиями PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 12 линий).
Всего на материнской плате — 19 портов USB:
- Порт USB4 не реализован;

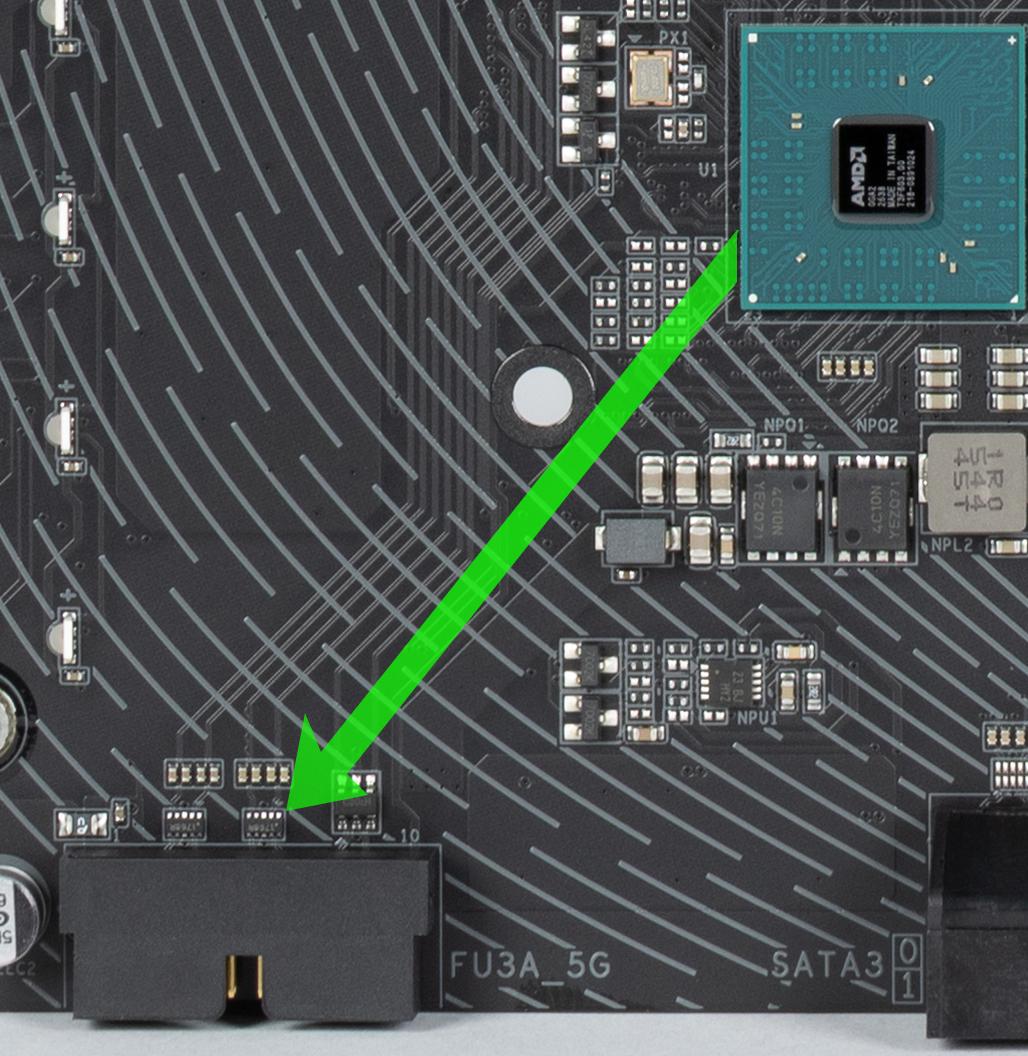

- 1 порт USB 3.2 Gen2x2: реализован через B850 и представлен внутренним портом Type-C для подключения к соответствующему разъему на передней панели корпуса;
- 4 порта USB 3.2 Gen2: все реализованы через CPU и представлены на задней панели двумя портами Type-A (красные) и двумя портами Type-C;
- 6 портов USB 3.2 Gen1: 2 реализованы через B850 и представлены внутренним разъемом на материнской плате на 2 порта; еще 4 реализованы через контроллер Realtek RTS5411
(на него потрачена 1 линия USB 3.2 Gen1 от B850) и представлены на задней панели 4 портами Type-A (синие);
- 8 портов USB 2.0/1.1: 4 реализованы через B850 и представлены двумя внутренними разъемами (каждый на 2 порта); еще 4 реализованы через контроллер Genesys Logic GL850G (на него потрачена 1 линия USB 2.0 от CPU) и представлены 4 портами Type-A на задней панели (черные).
Таким образом:
Через CPU реализовано портов USB (выделенных и на поддержку):

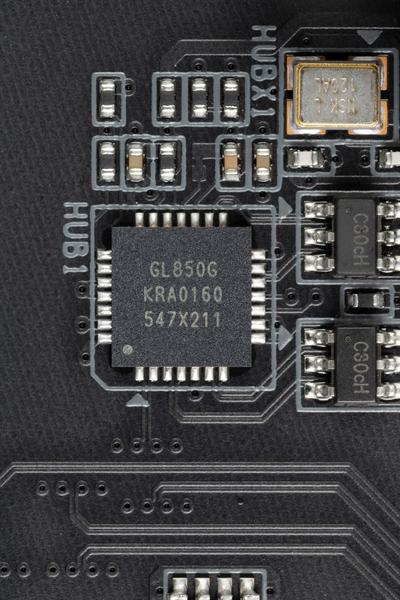

- на поддержку контроллера Genesys Logic GL850G (хаб 4х портов USB 2.0) – 1 линия USB 2.0;
- 4 выделенных USB 3.2 Gen2;
Через чипсет B850 реализовано портов USB (выделенных и на поддержку):
- 1 выделенный USB 3.2 Gen2x2;
- 2 выделенных USB 3.2 Gen1;

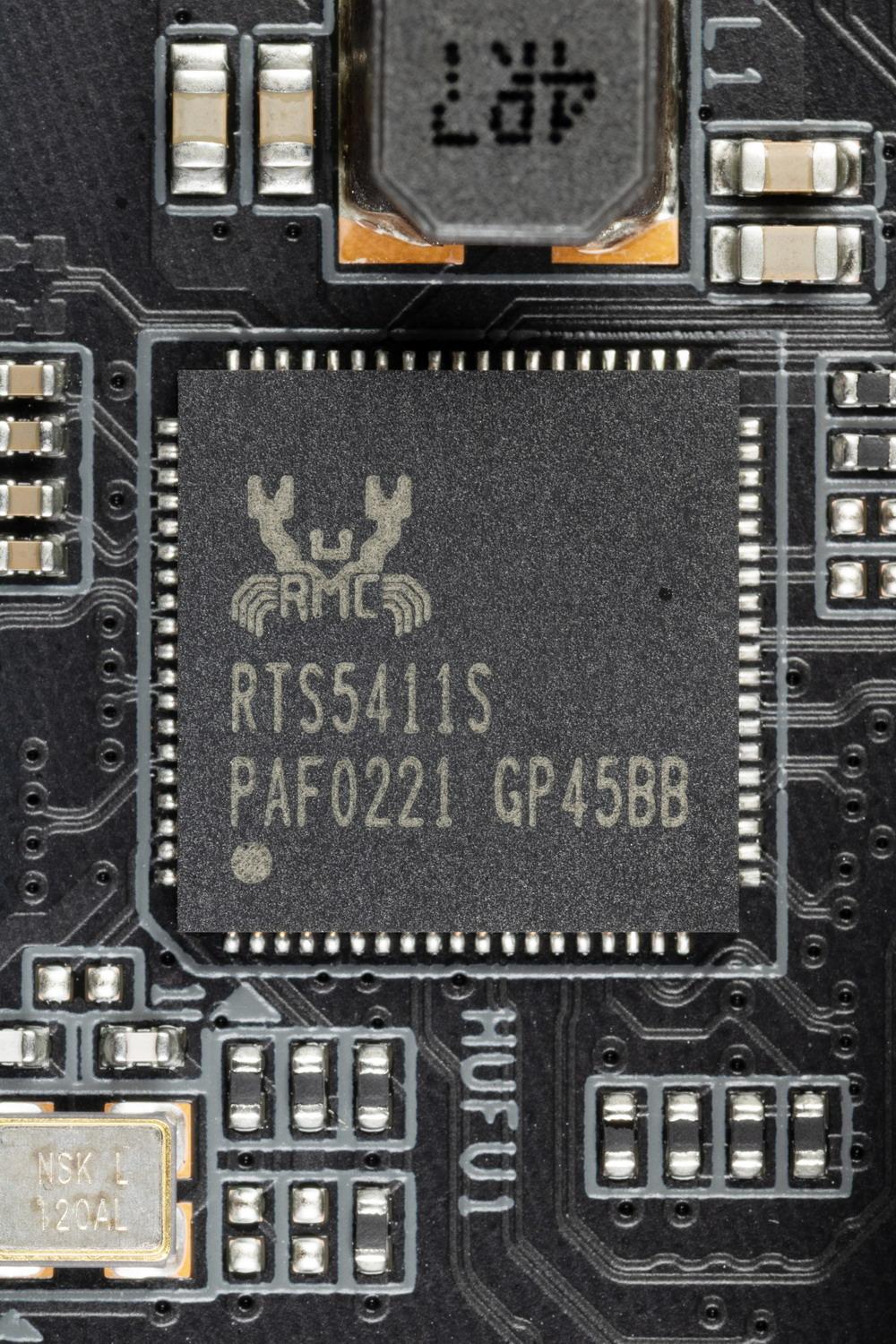

- на поддержку хаба USB 3,2 Gen1 (Realtek RTS5411) – 1 линия USB 3.2 Gen1;
- на поддержку Bluetooth (беспроводной контроллер RTL8922) – 1 линия USB 2.0;
- 4 выделенных USB 2.0/1.1;
= 4 высокоскоростных порта и 5 USB 2.0 портов.
Плюс 12 линий PCIe, выделенные на поддержку иной периферии. Итого, у B850 в данном случае реализовано 16 высокоскоростных портов.

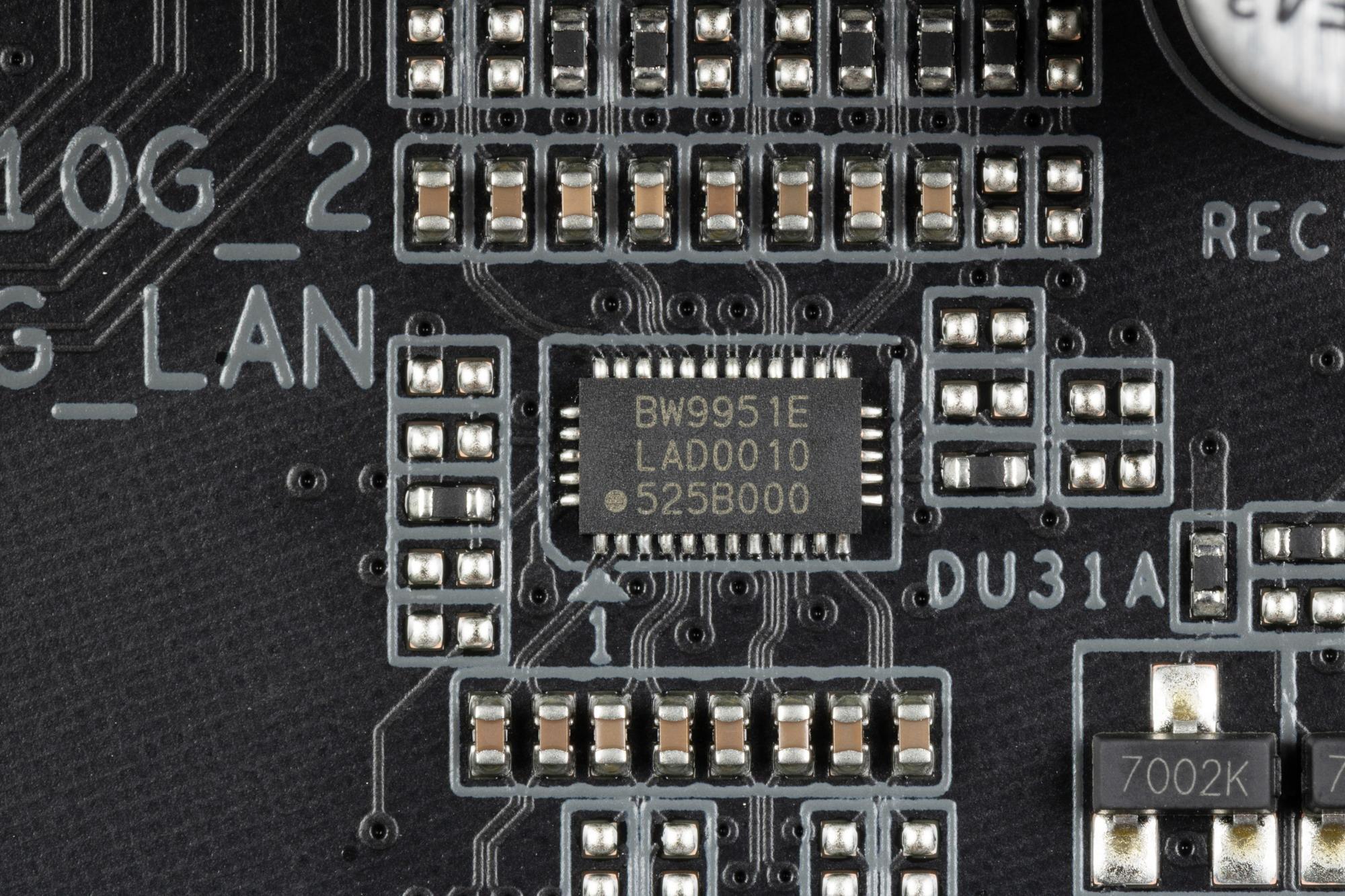

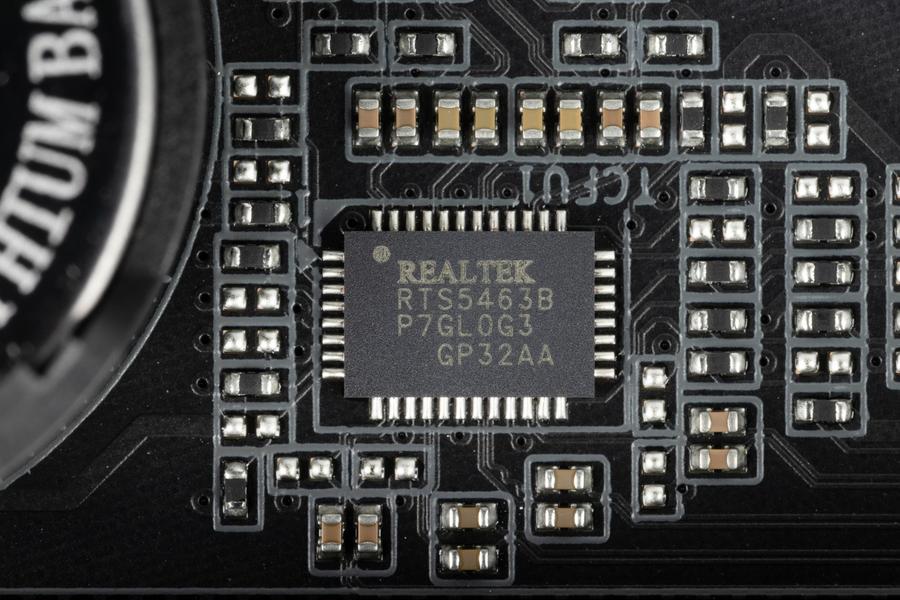

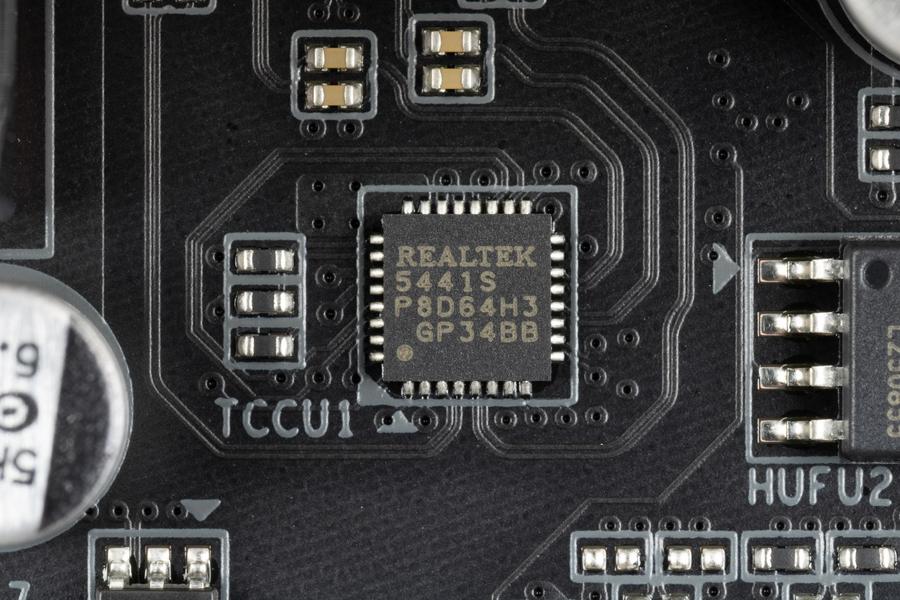

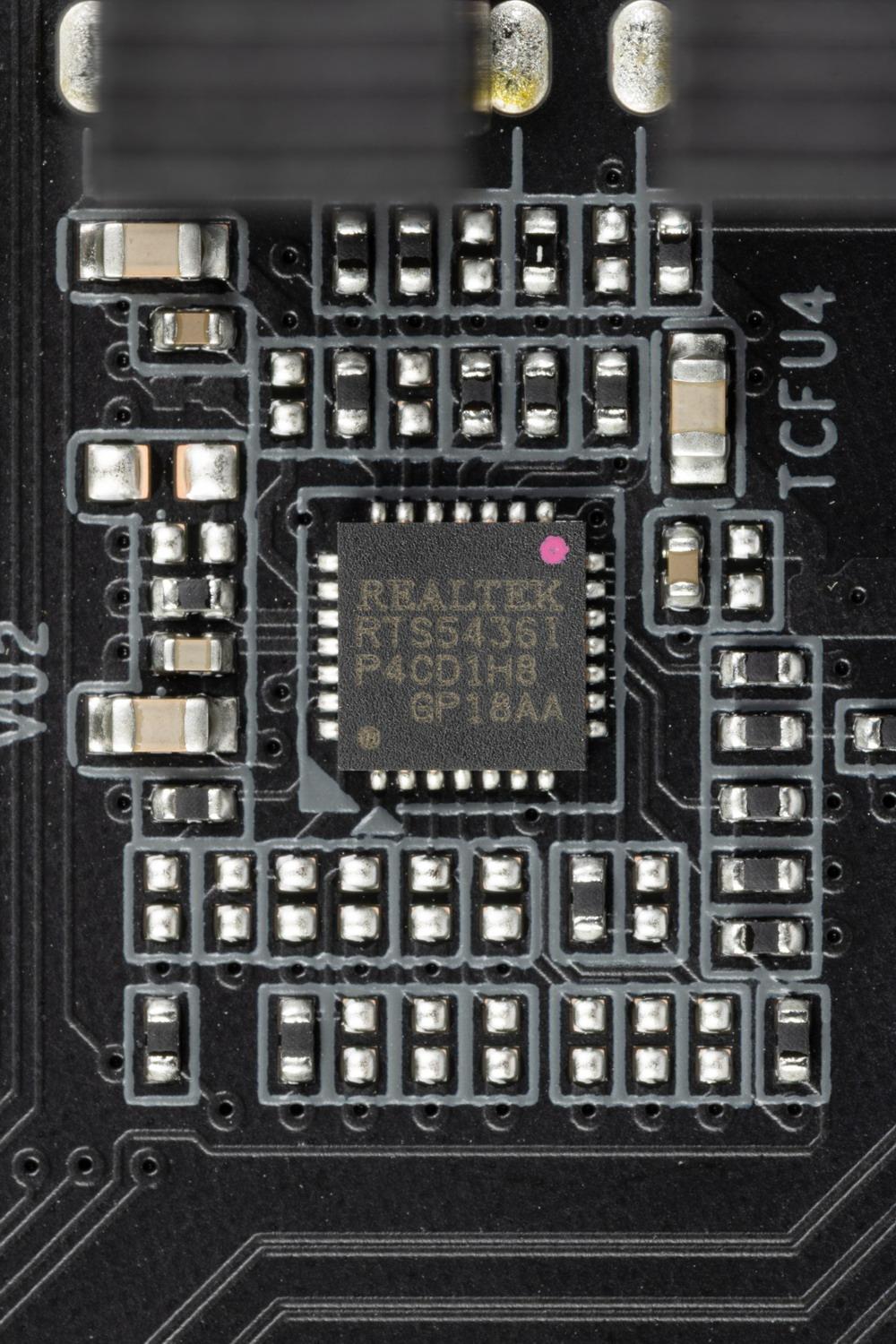

USB 3.2 Gen2 порты Type-C на задней панели, а также порт USB 3.2 Gen2x2 (внутренний Type-C) оснащены ре-драйверами (последний обеспечивает быструю зарядку мобильных гаджетов до 30 Вт).
Сетевые интерфейсы

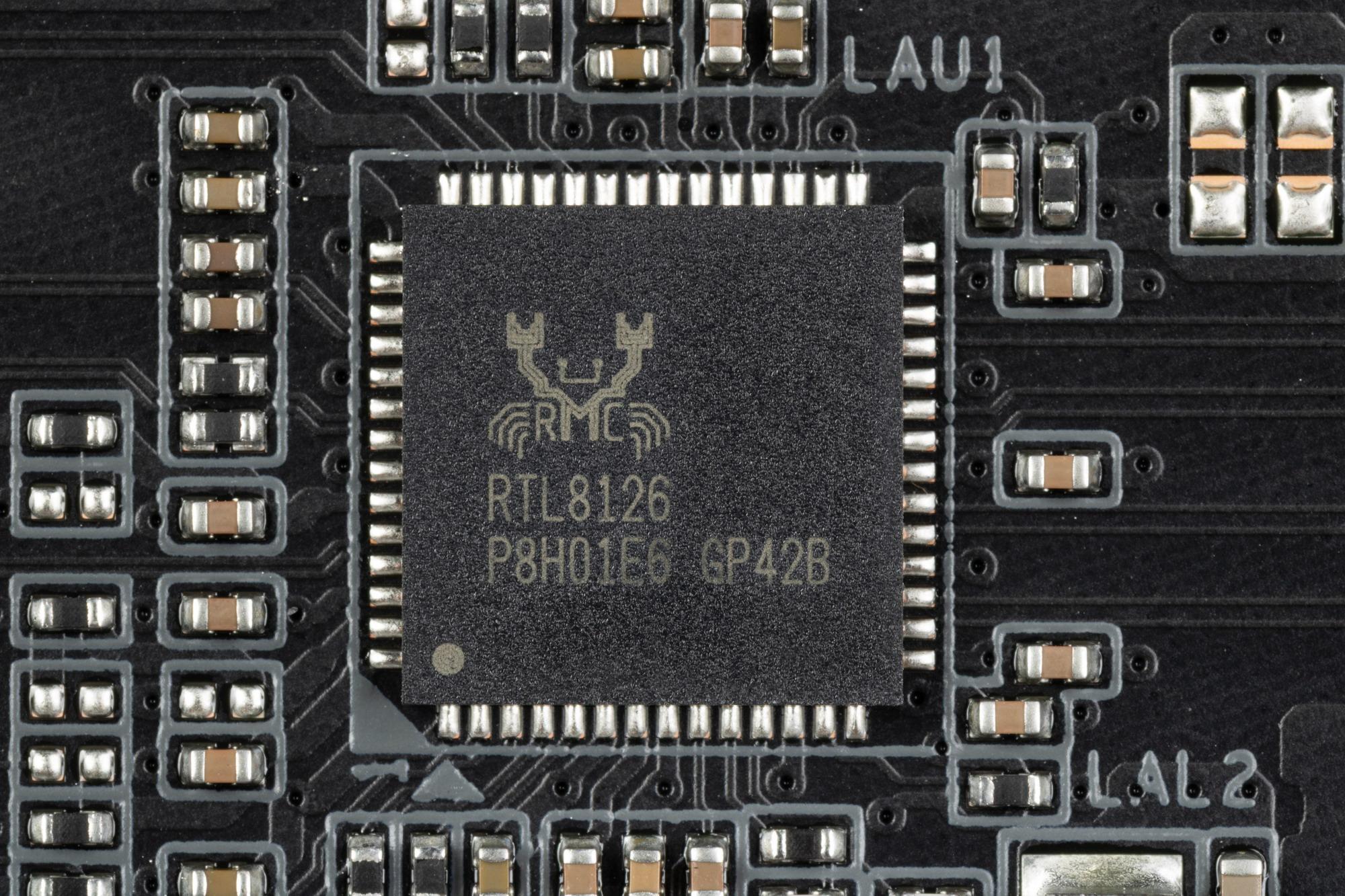

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

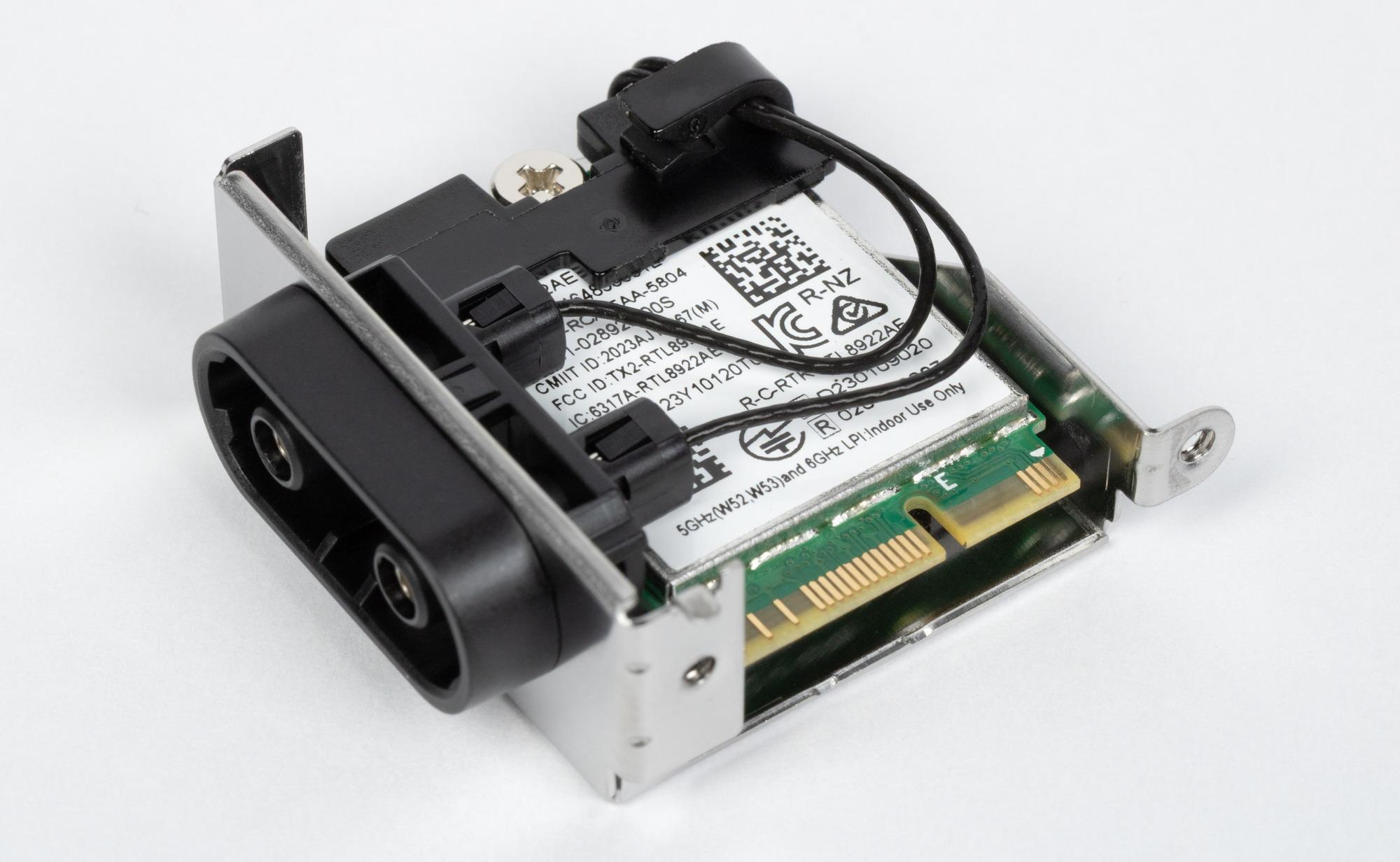

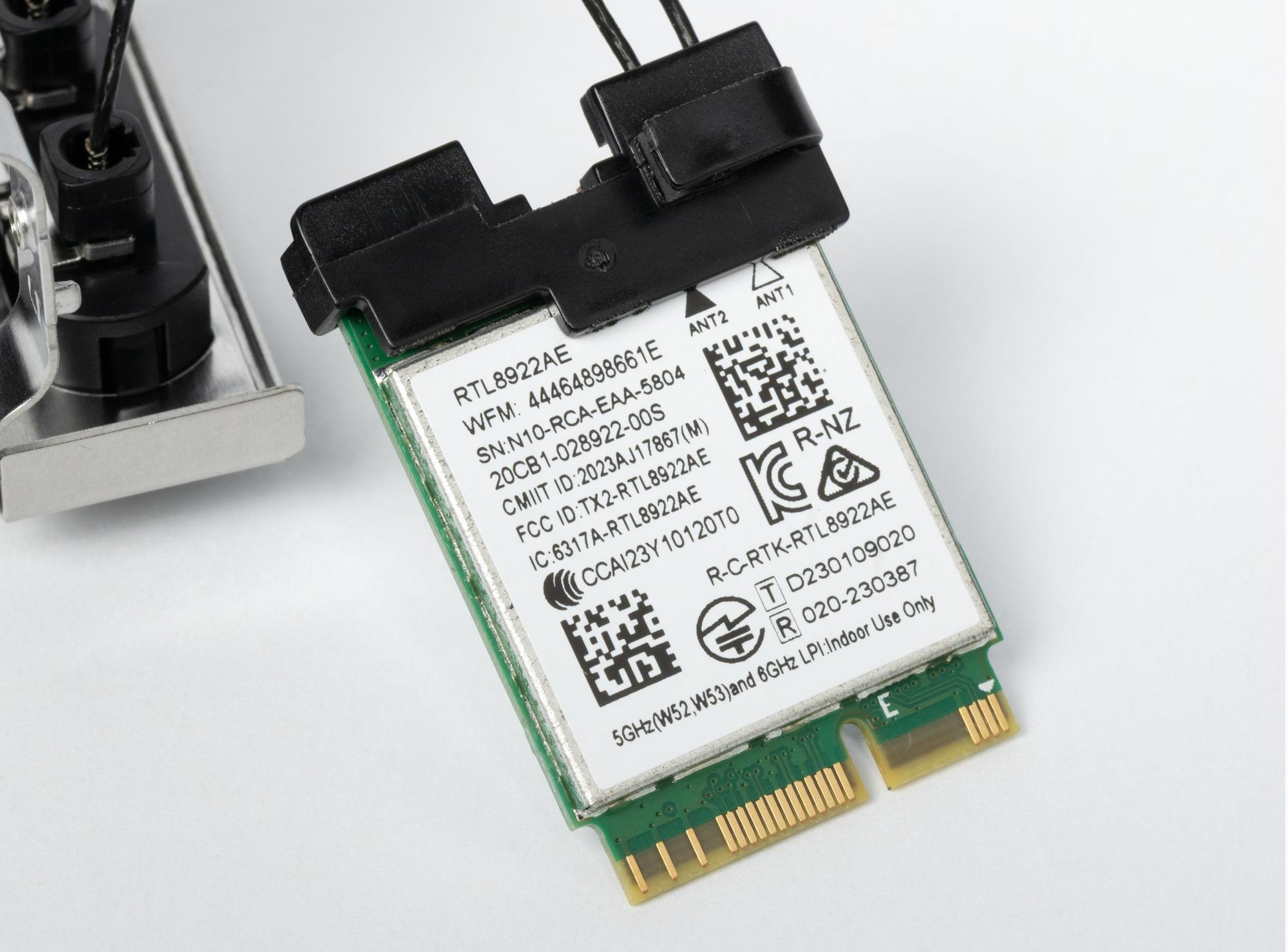

Имеется и комплексный беспроводной адаптер на контроллере Realtek RTL8922, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для присоединения выносных антенн выведены на заднюю панель.

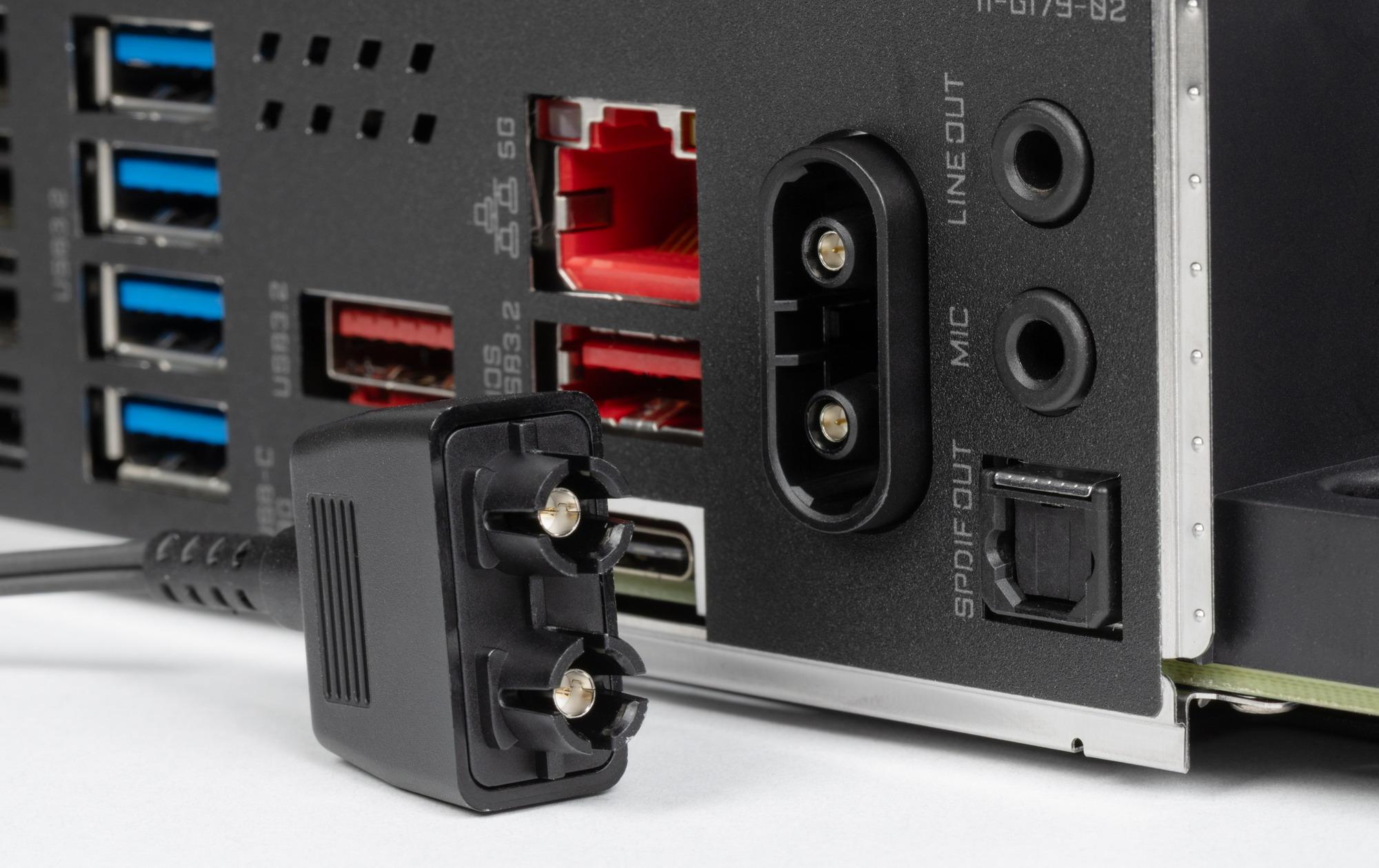

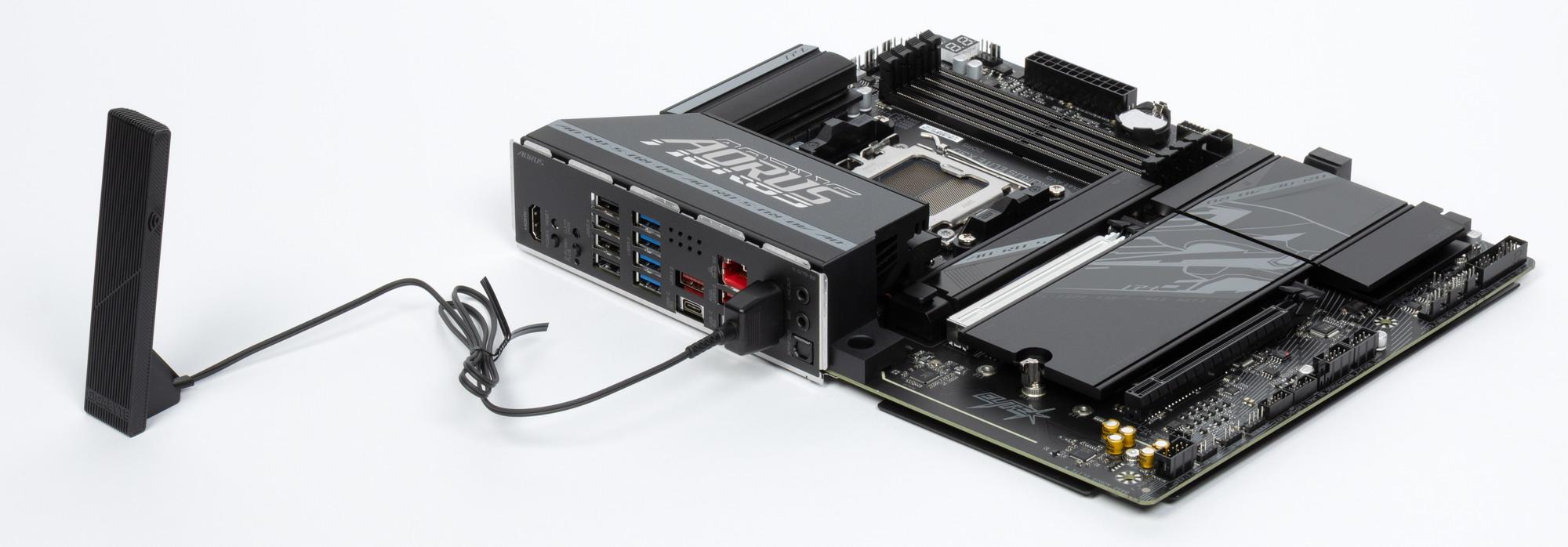

Отметим способ крепления антенн к задней панели портов без прикручивания, надо просто вставить в разъемы на матплате.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Гнезда для вентиляторов, ввод-вывод

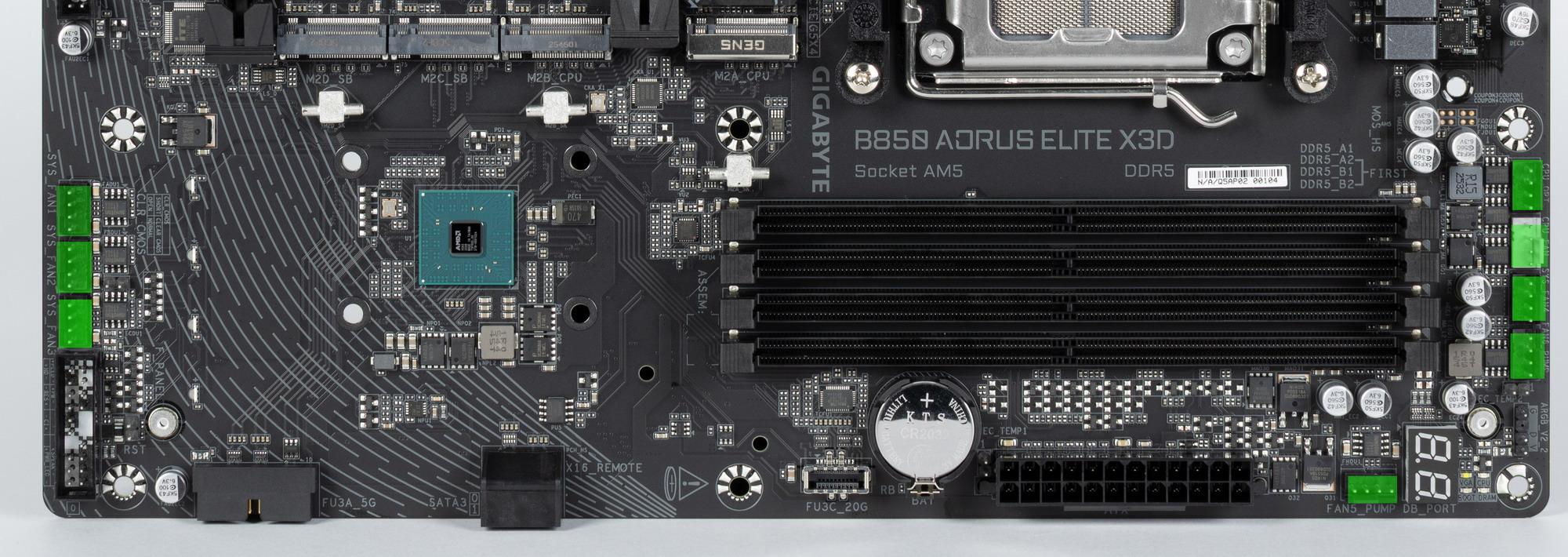

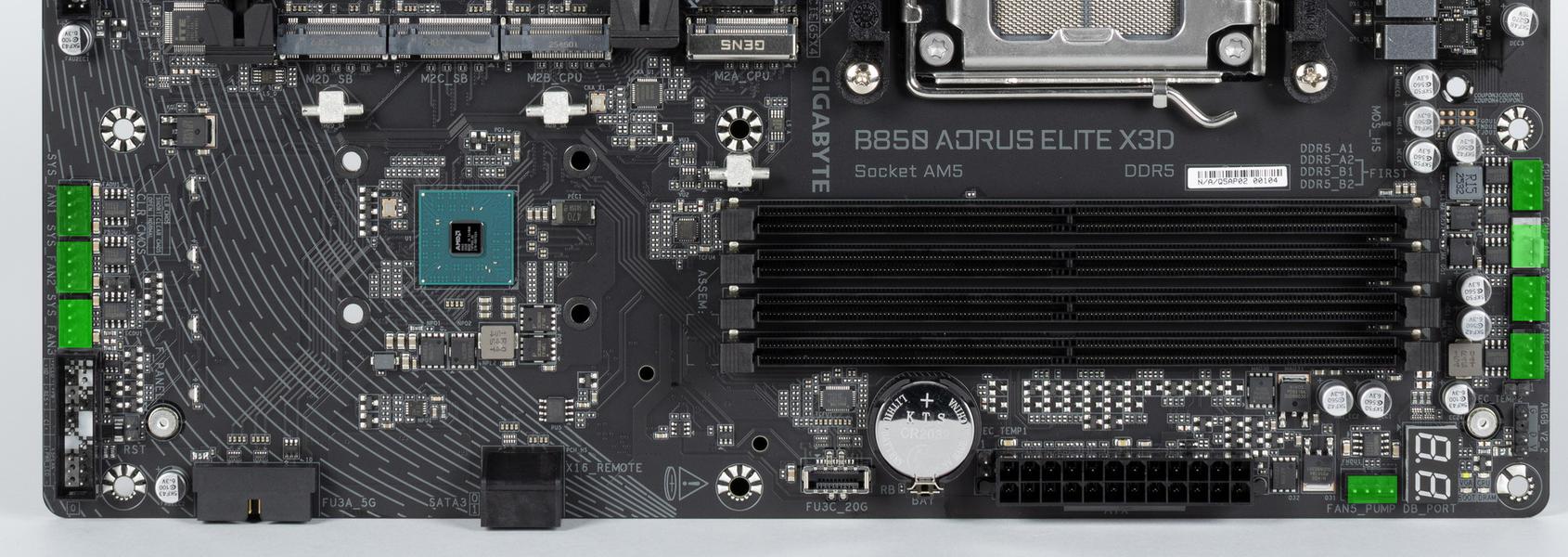

Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

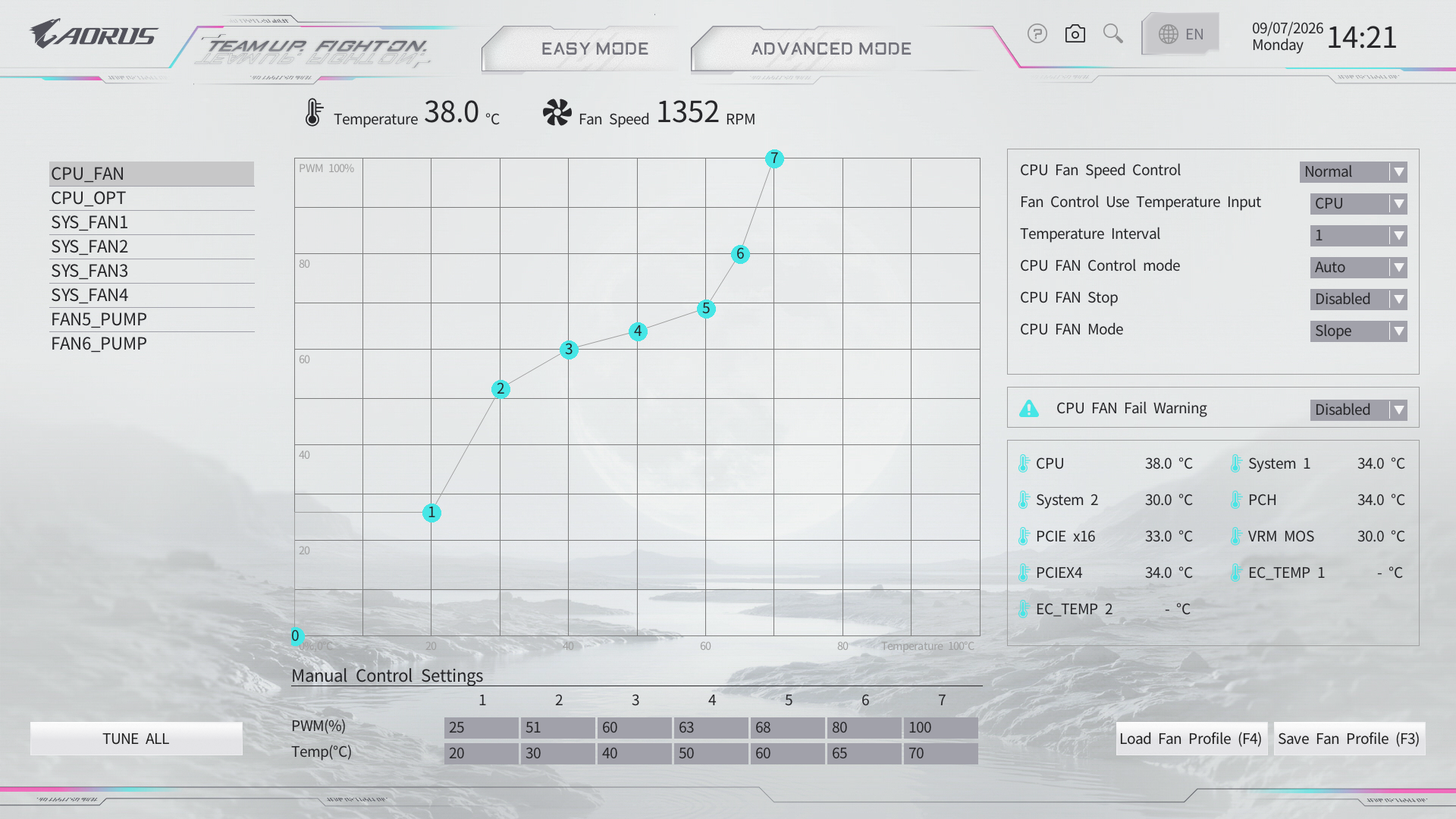

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться с помощью автоматического определения, все гнезда рассчитаны на максимальный ток 2 А и потребление до 24 Вт.

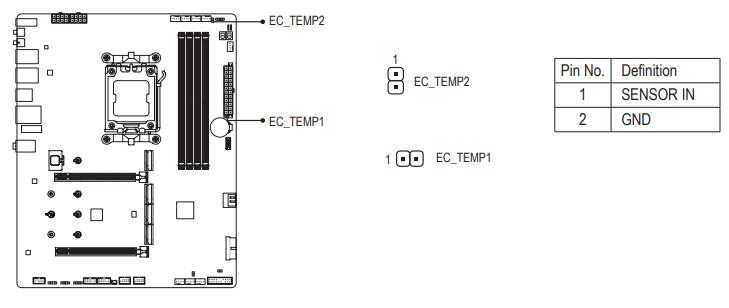

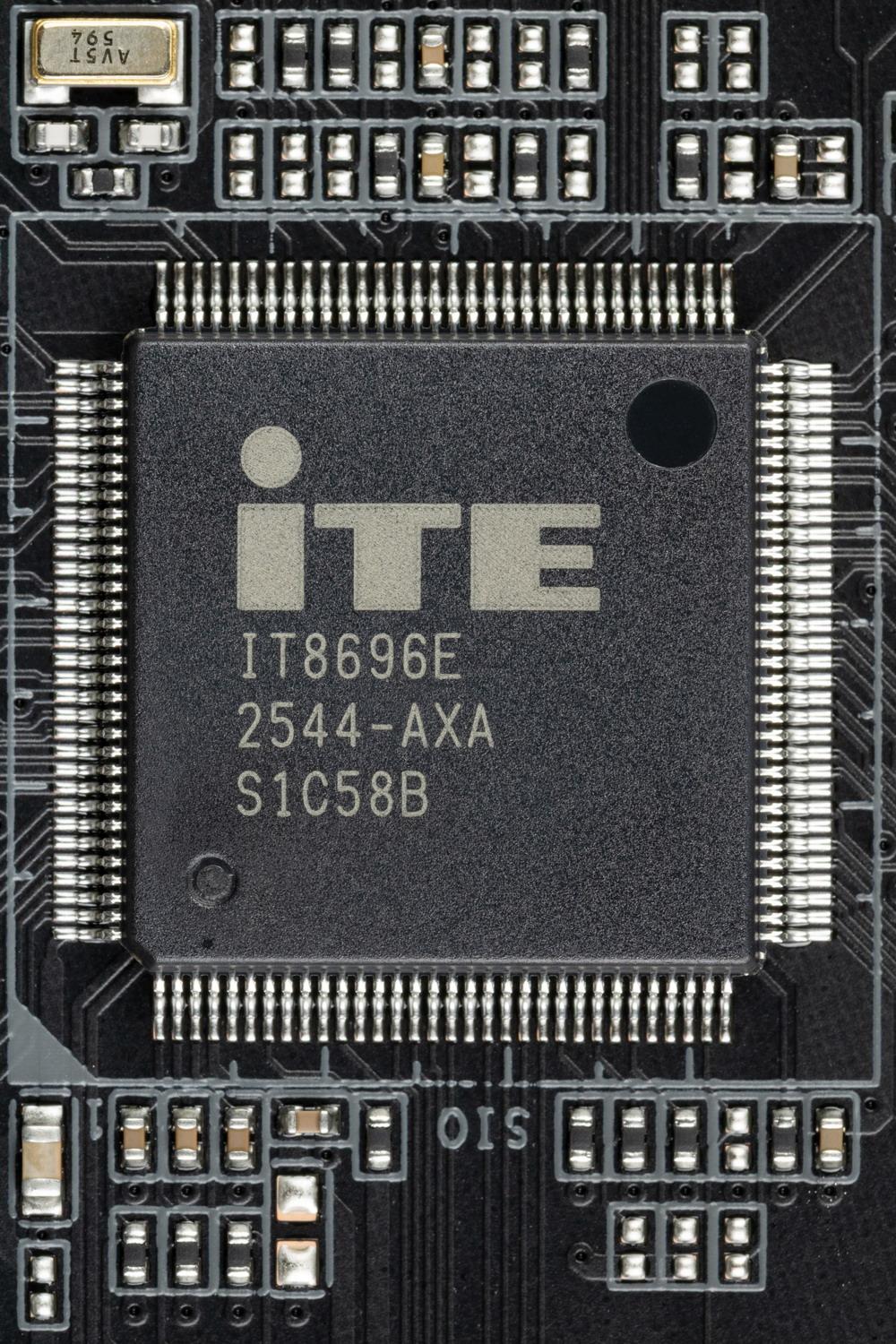

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер ITE IT8696.
Матплата имеет только одно гнездо вывода встроенной графики HDMI 2,0b. Напомню, что гнезда DP у матплаты нет, как нет и USB4, через который можно также выводить графику в формате DP.

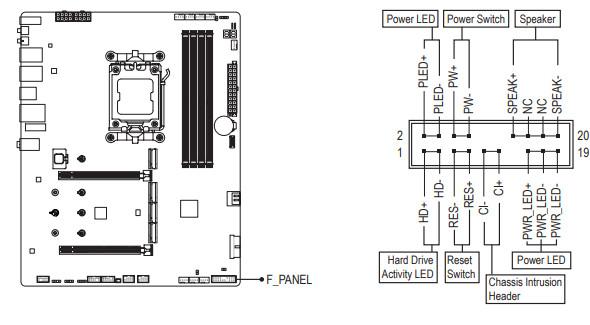

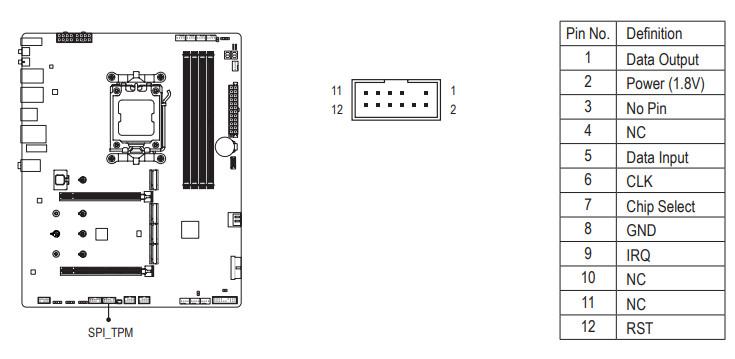

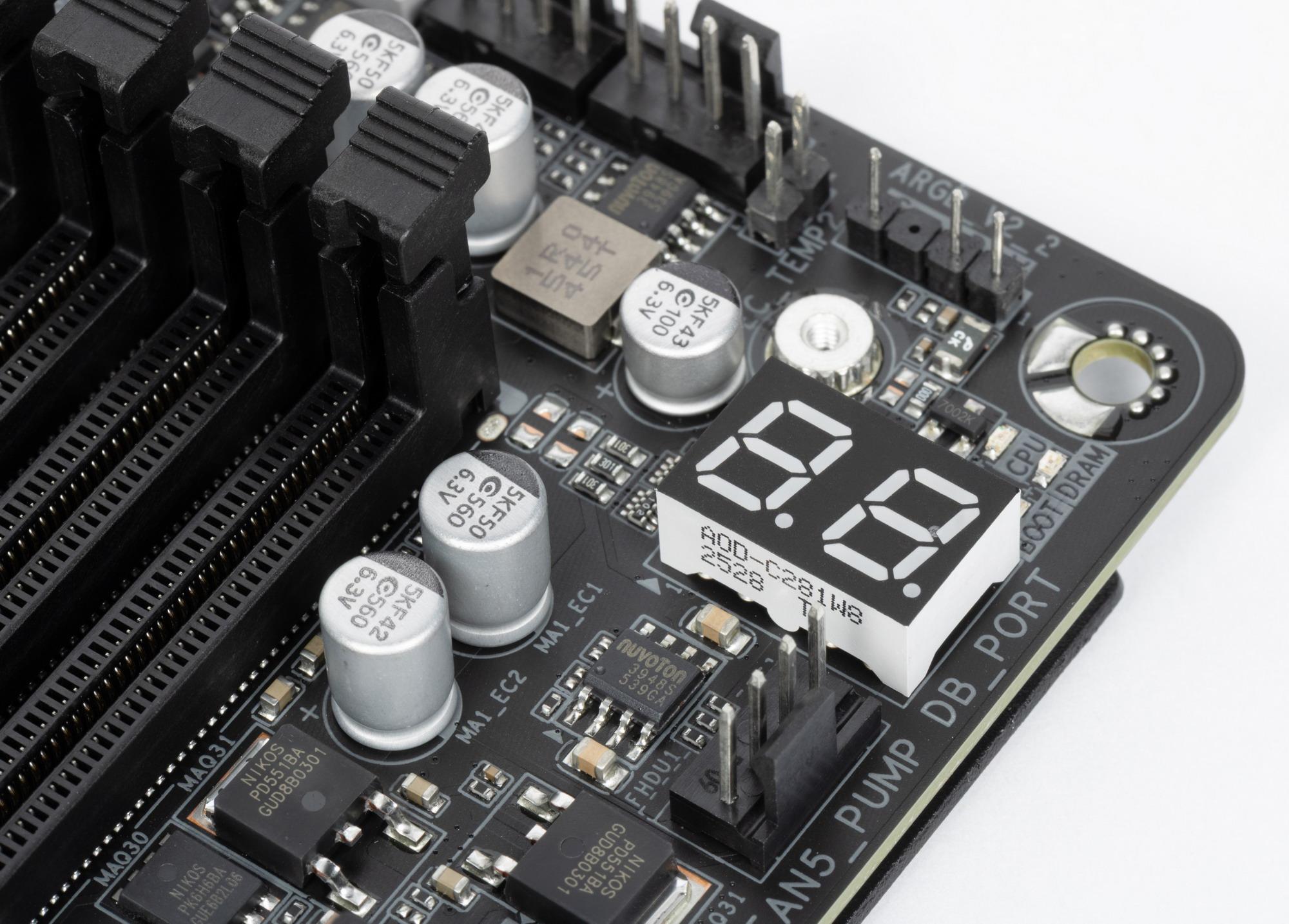

Дополнительные разъемы и порты

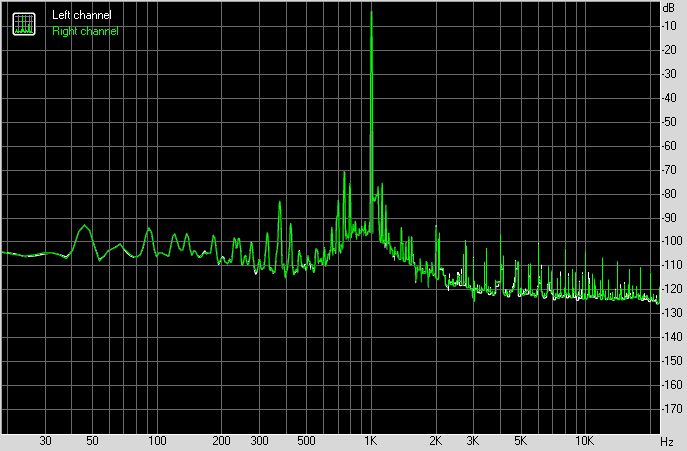

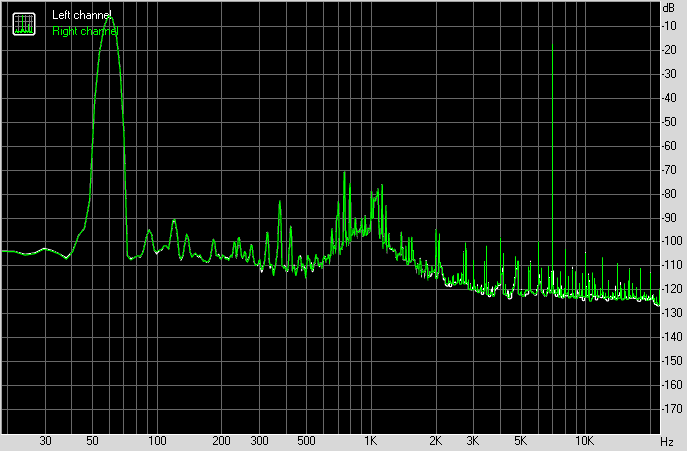

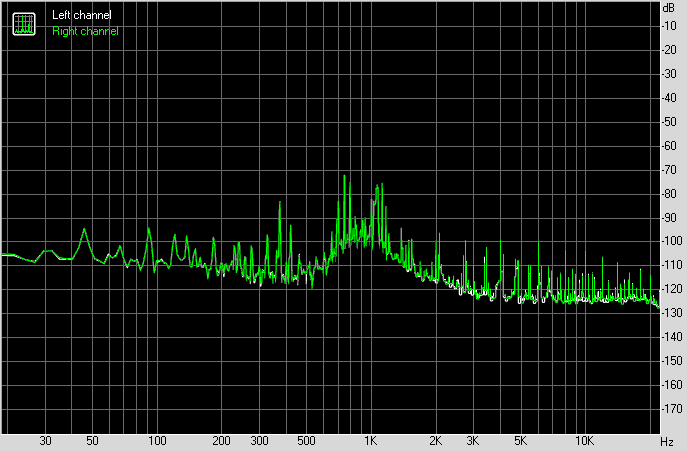

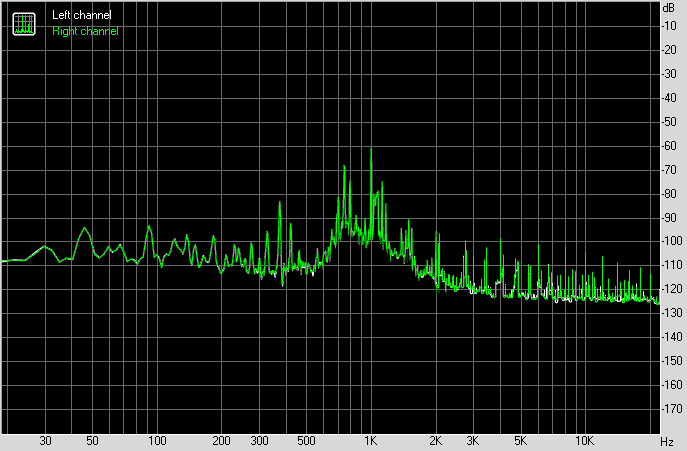

Аудиоподсистема

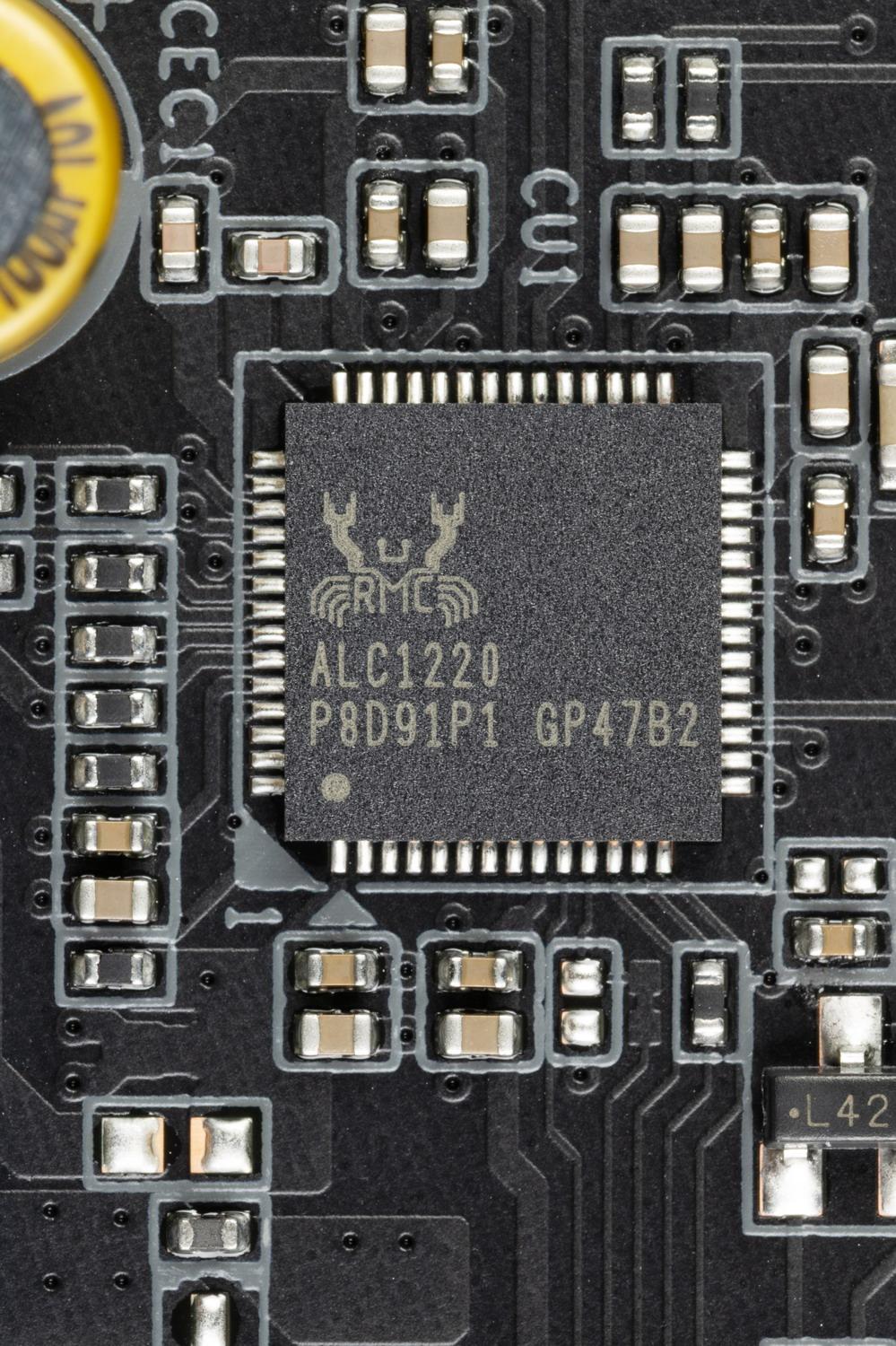

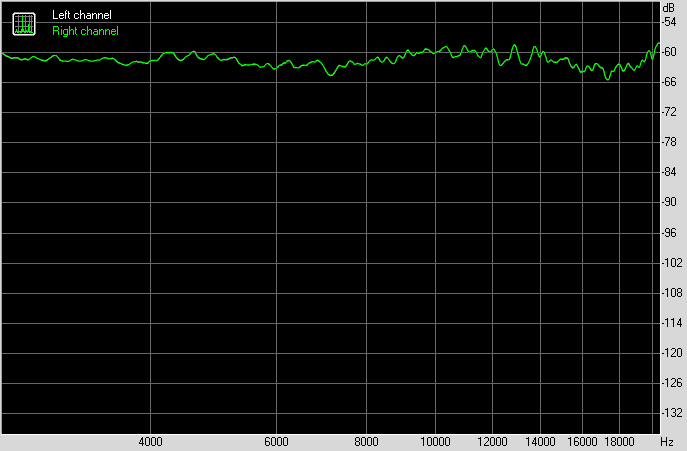

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC1220, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.
Ни ЦАП, ни операционного усилителя нет.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели два универсальных разъема по приему и выводу сигналов, а также оптический S/PDIF. Схемы подключения звука 5.1 и 7.1 осуществляются с помощью аудиогнезд на корпусе ПК.
Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.
Питание, охлаждение
Система питания

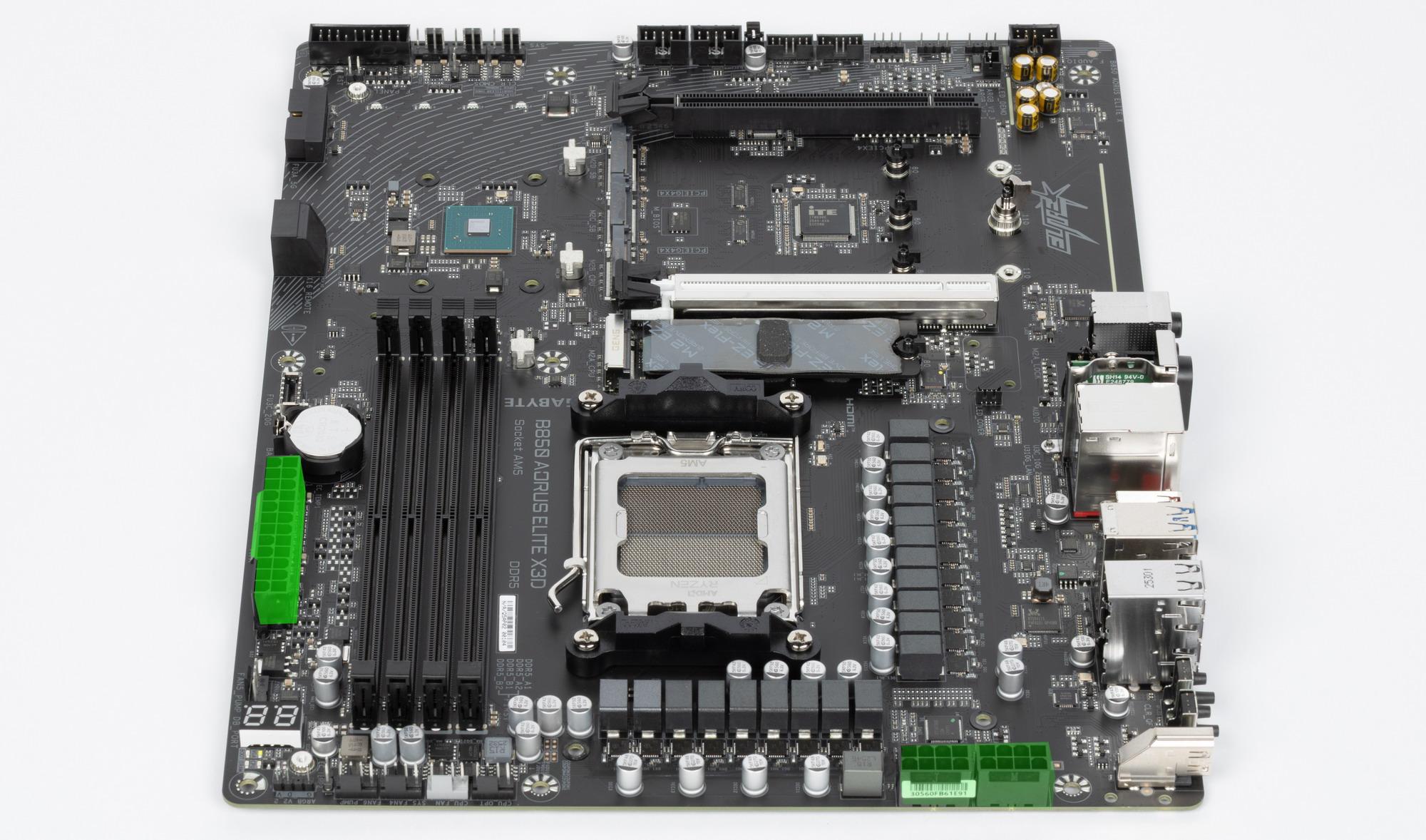

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

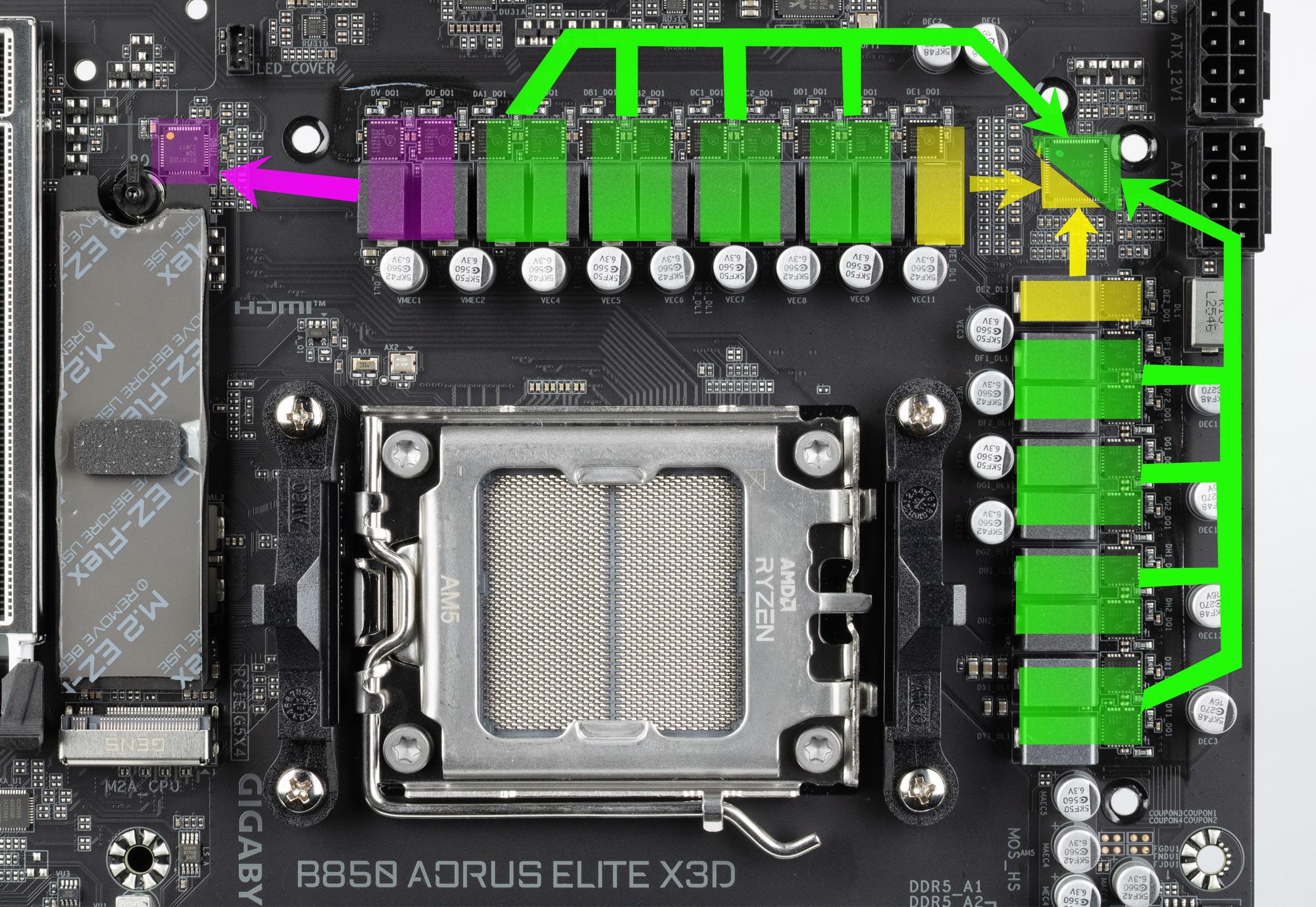

Внешне схема питания выглядит как 16+2+2: 16 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 2 фазы — VDD_MISC (вывод встроенной графики).

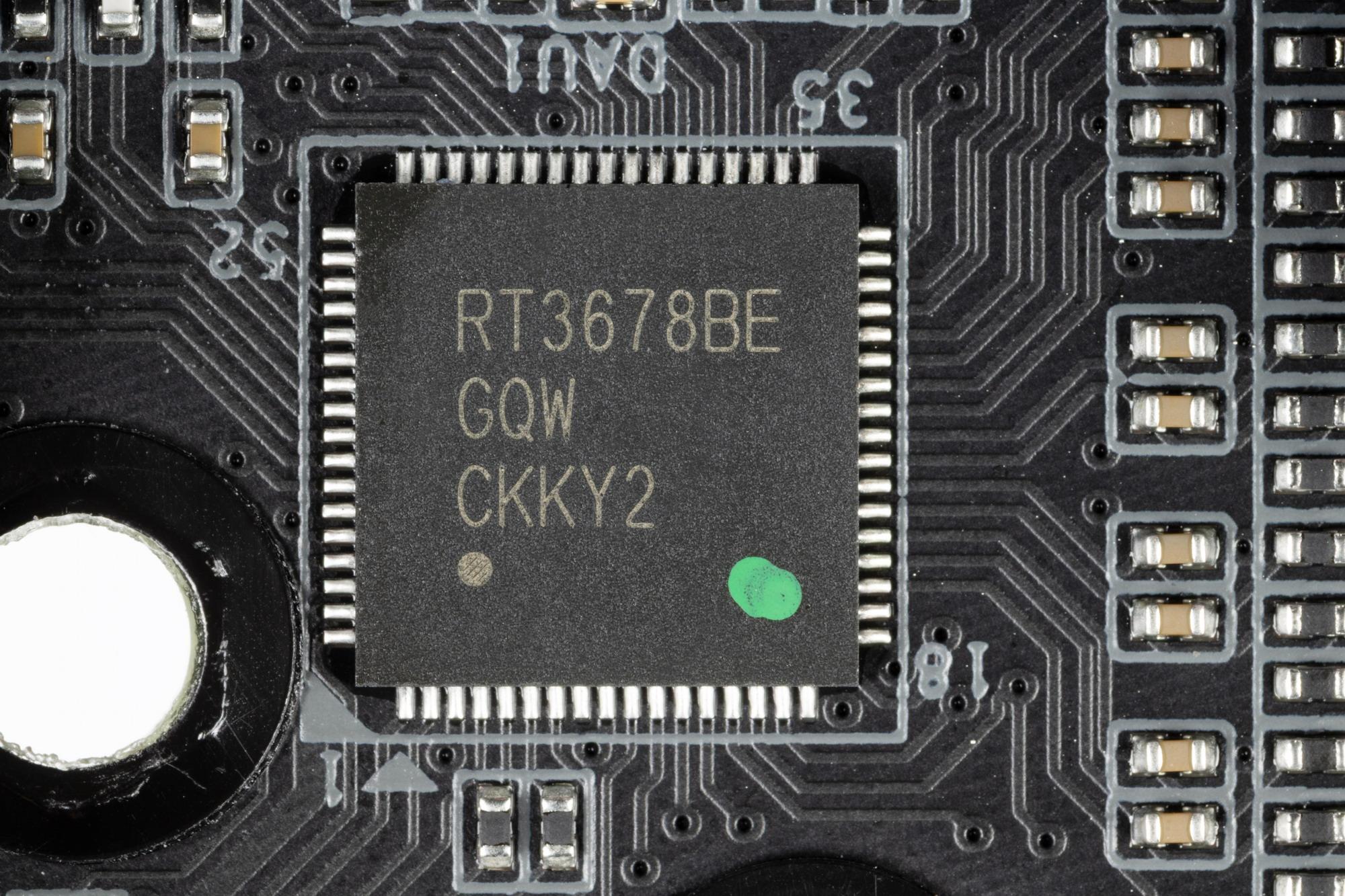

Управляет фазами VCore и SoC цифровой контроллер RT3678 от Richtek, он способен работать максимум с 10 фазами, так что уже очевидно, что используется параллельная схема для VCore (8x2). Плюс 2 фазы SoC.

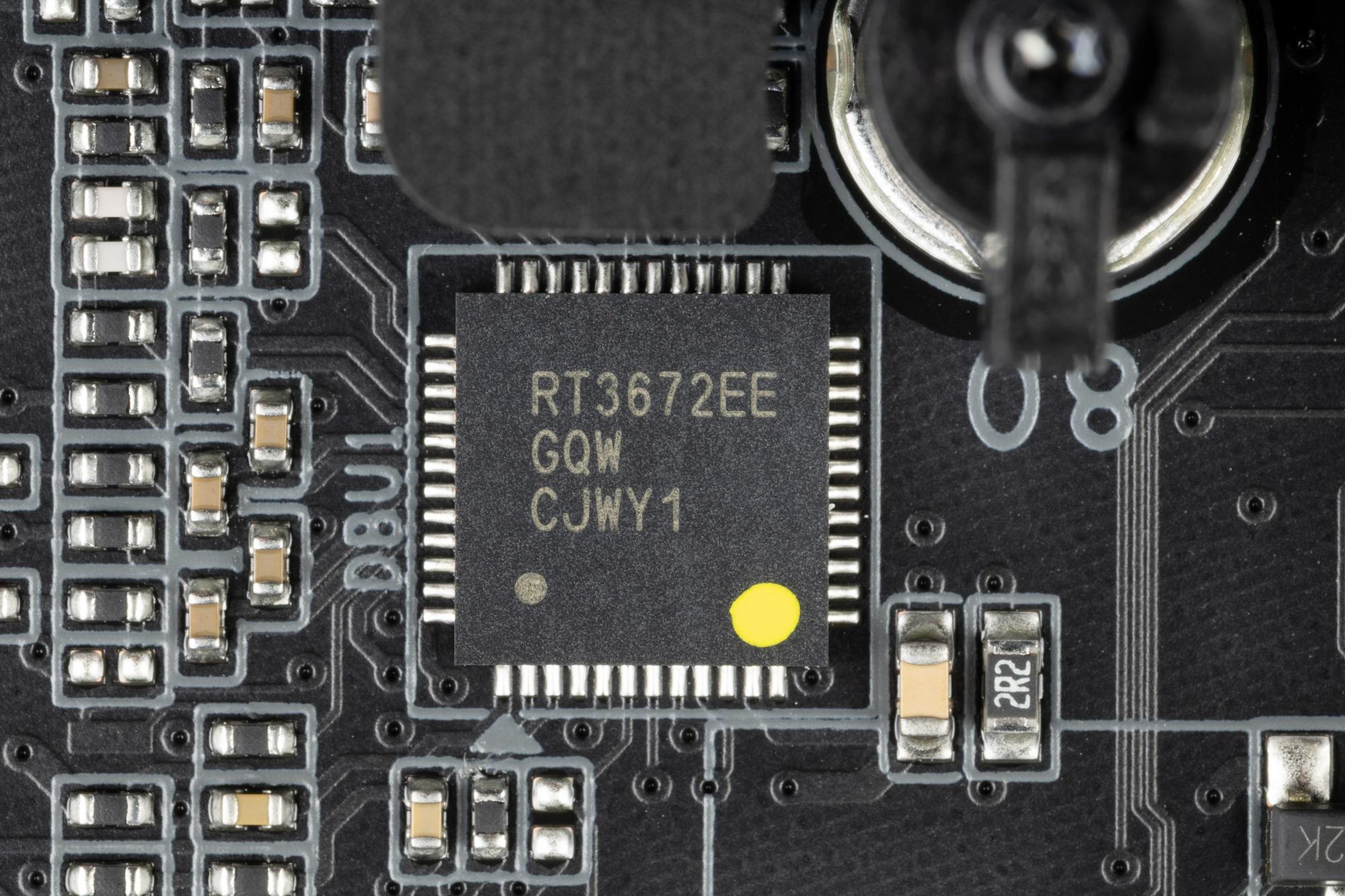

Фазы питания VDD_MISC — под управлением ШИМ-контроллера RT3672 от Richtek.

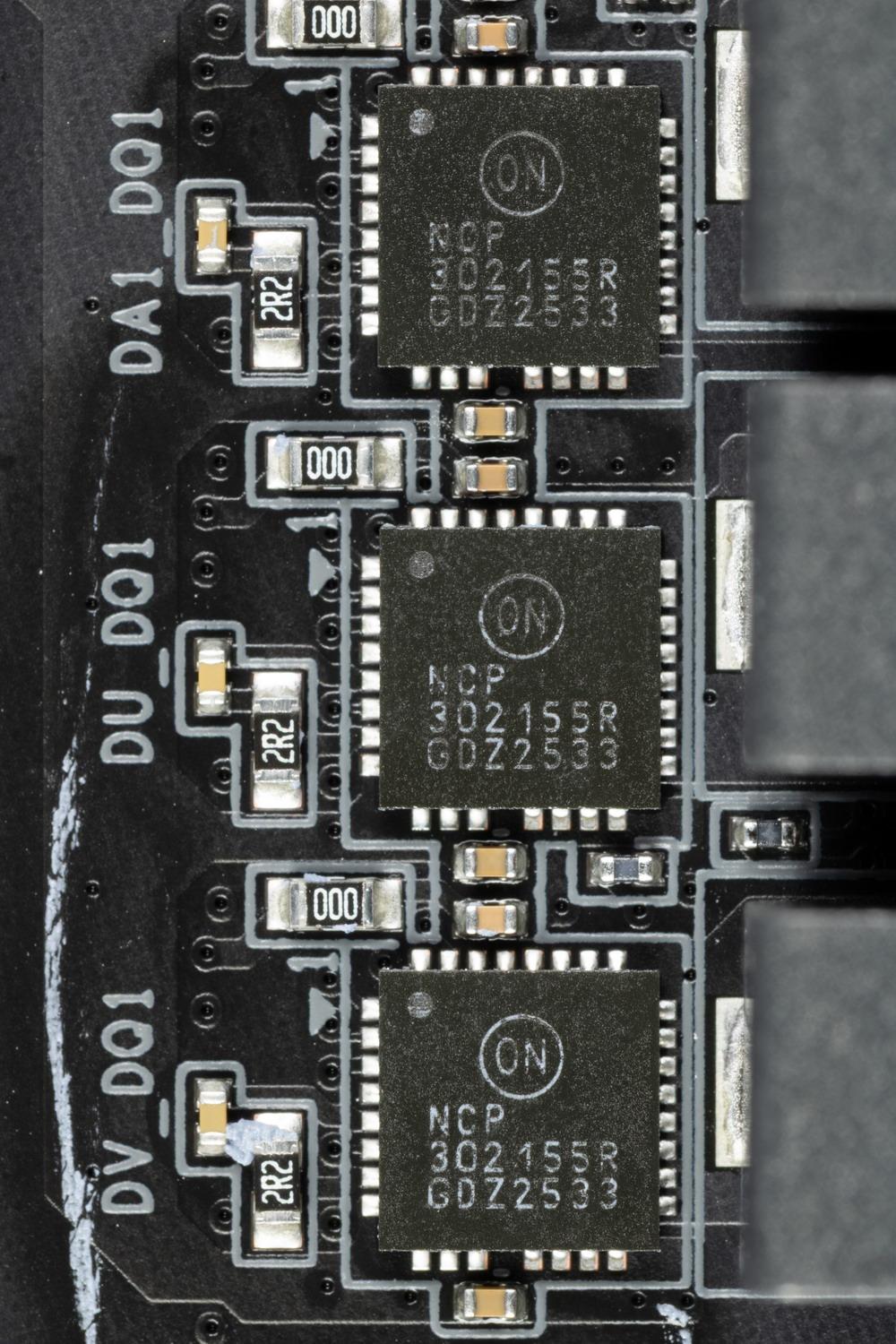

Каждая фаза имеет по транзисторной сборке NCP302155 от On Semi (до 80А).
Охлаждение

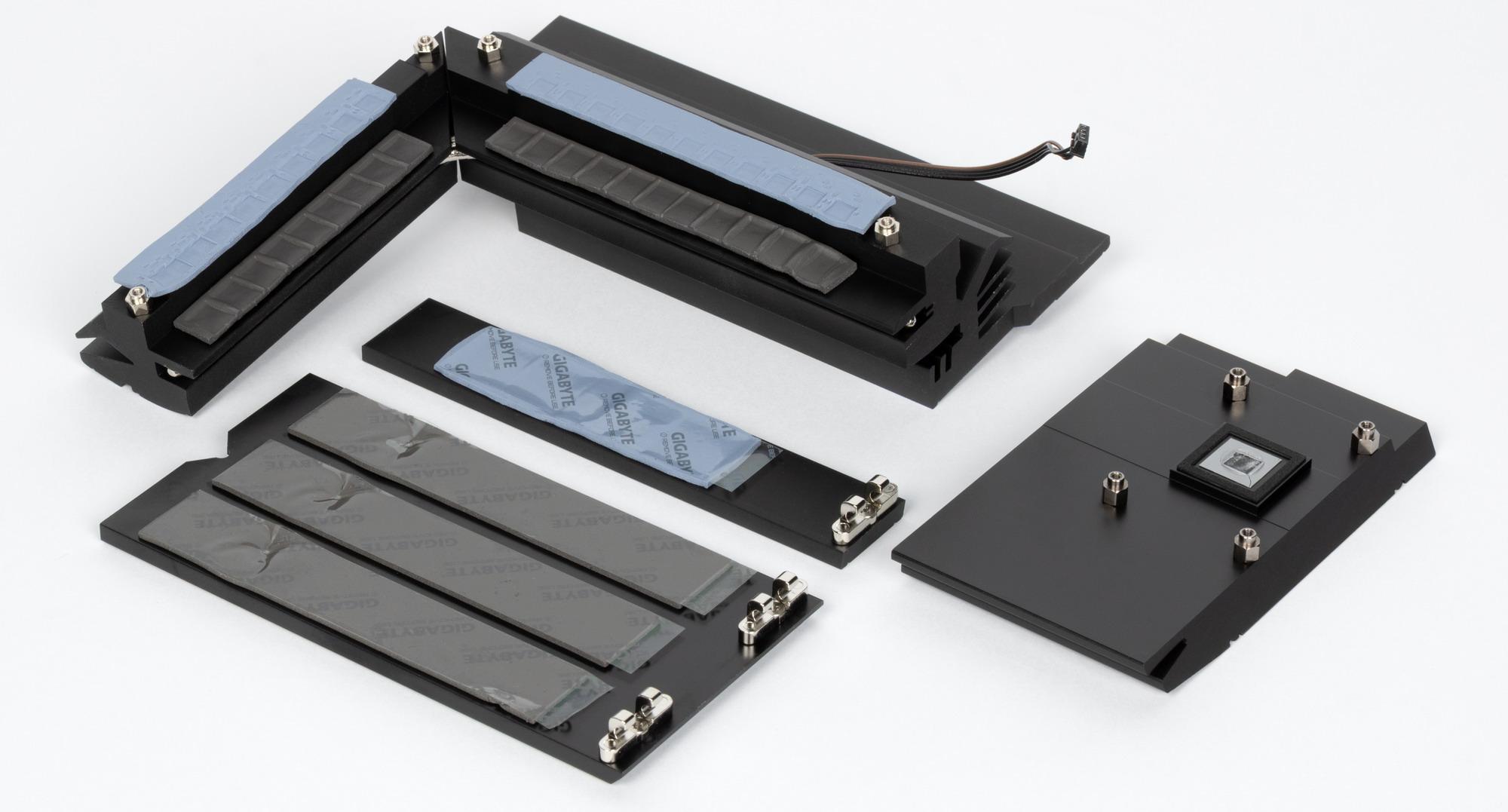

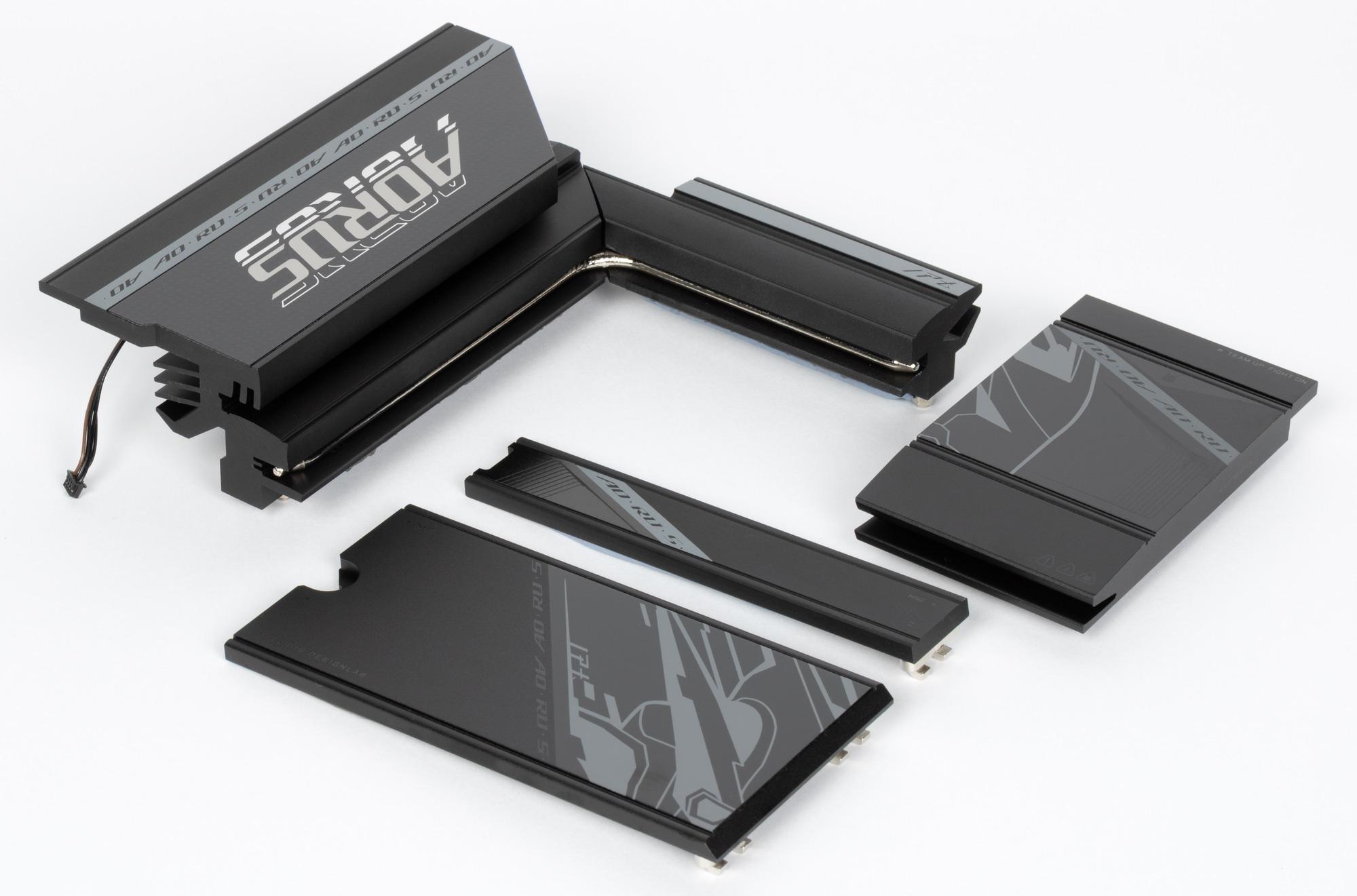

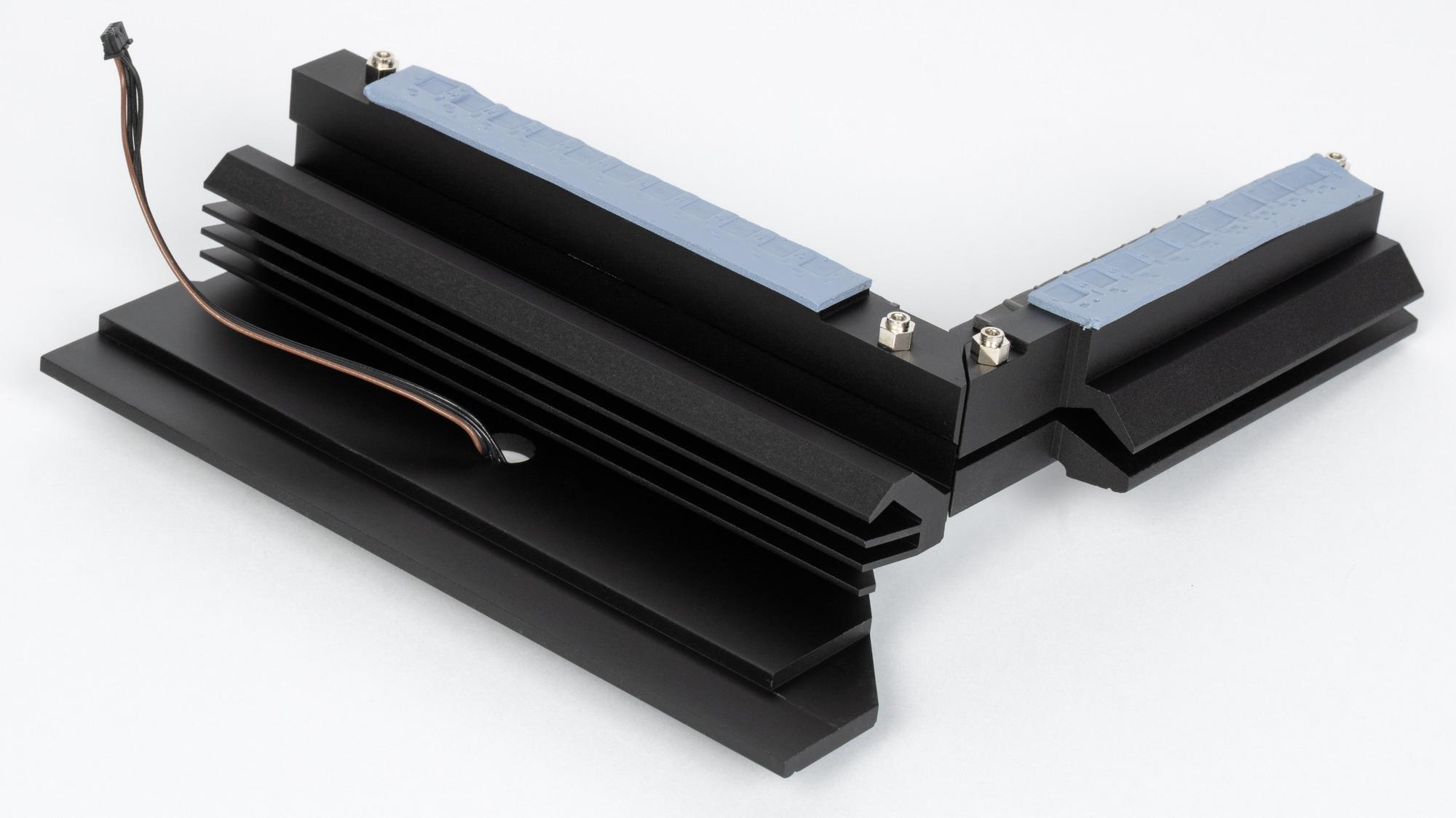

В данном случае все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

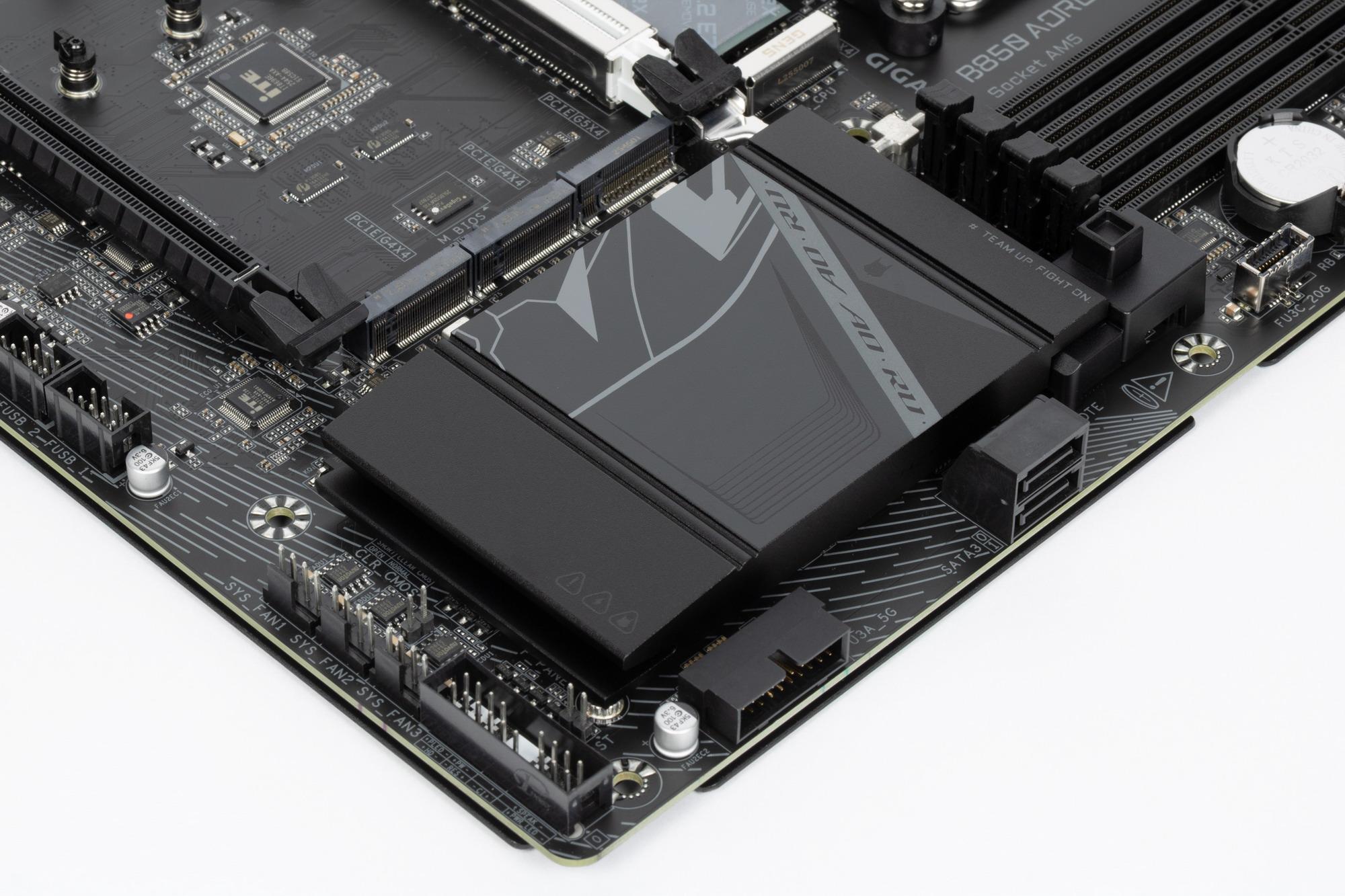

Охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два радиатора, соединенных тепловой трубкой под прямым углом.
На кожухе радиатора, находящегося над задними портами, размещена подсветка логотипа серии.
Отмечу, что все слоты M.2 имеют охлаждение, первый слот – отдельный радиатор, остальные 3 слота – общий.
Напомню, что материнская плата имеет бэкплейт (заднюю пластину, которая служит для защиты PCB, а также участвует в охлаждении тыльной стороны платы в области преобразователей питания VRM).

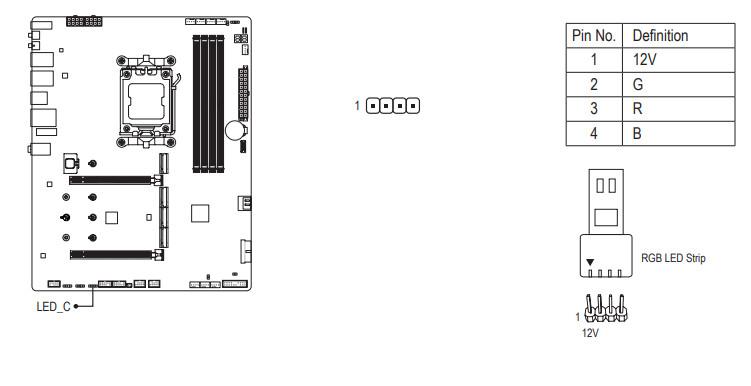

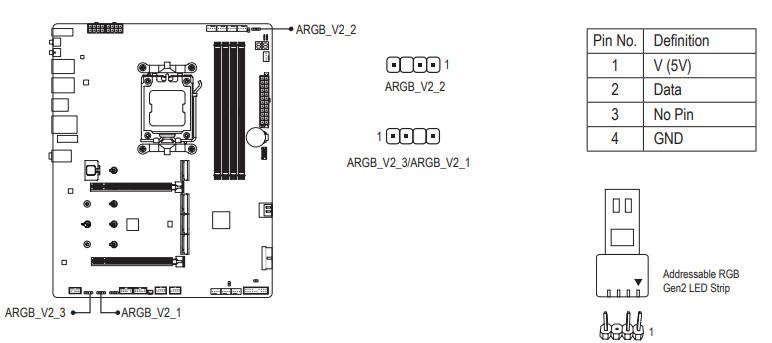

Подсветка
Программное обеспечение под Windows

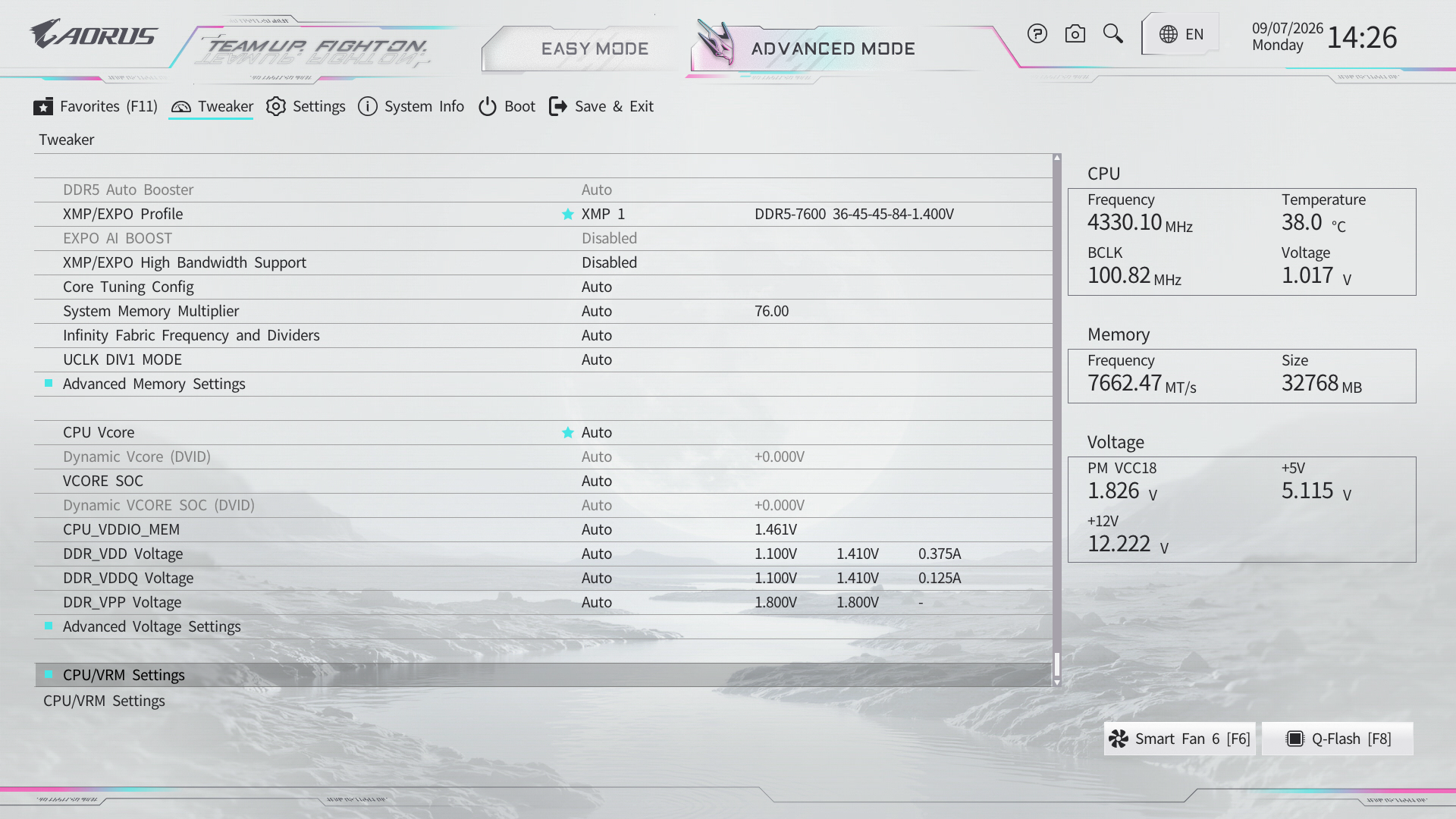

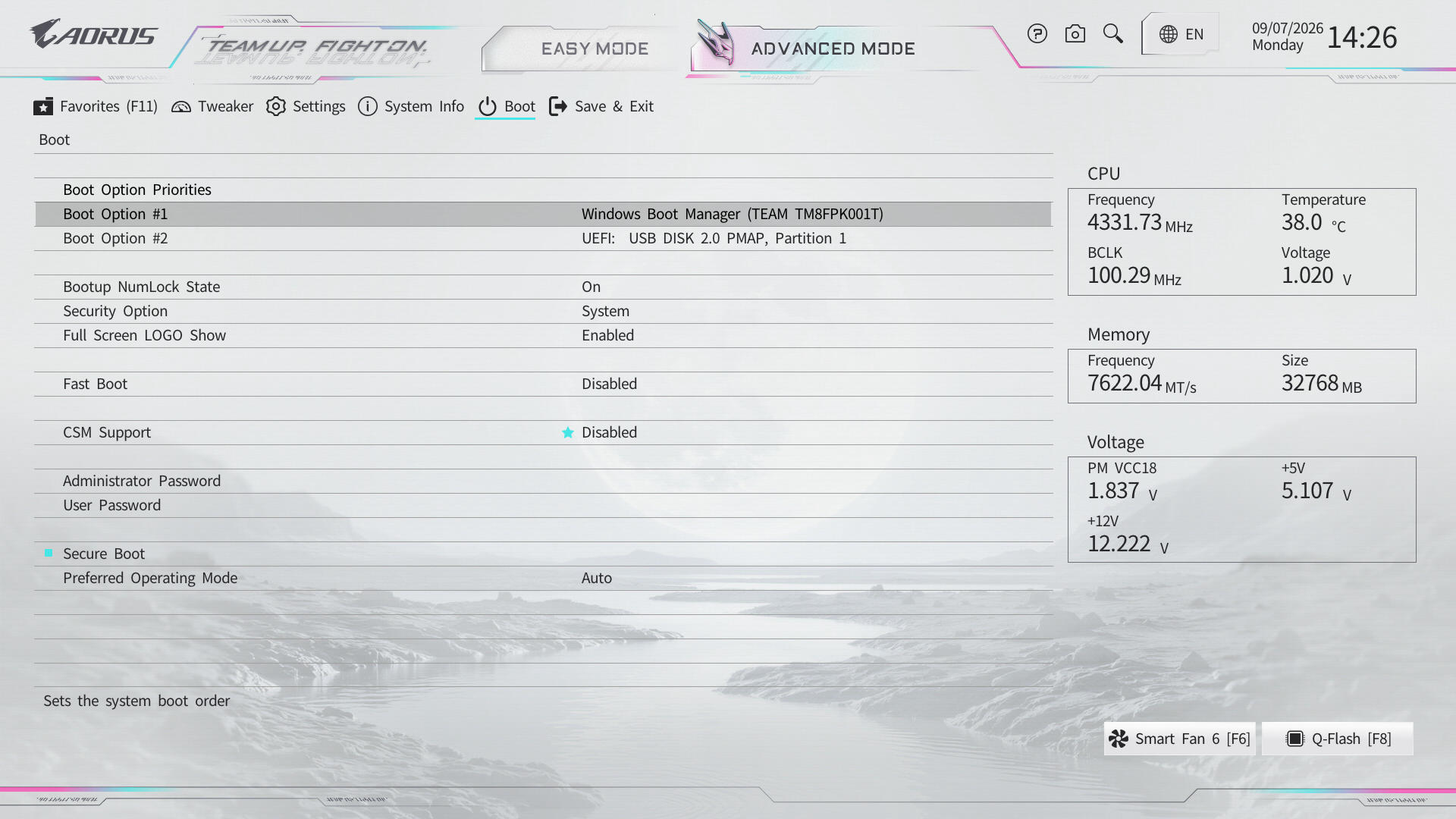

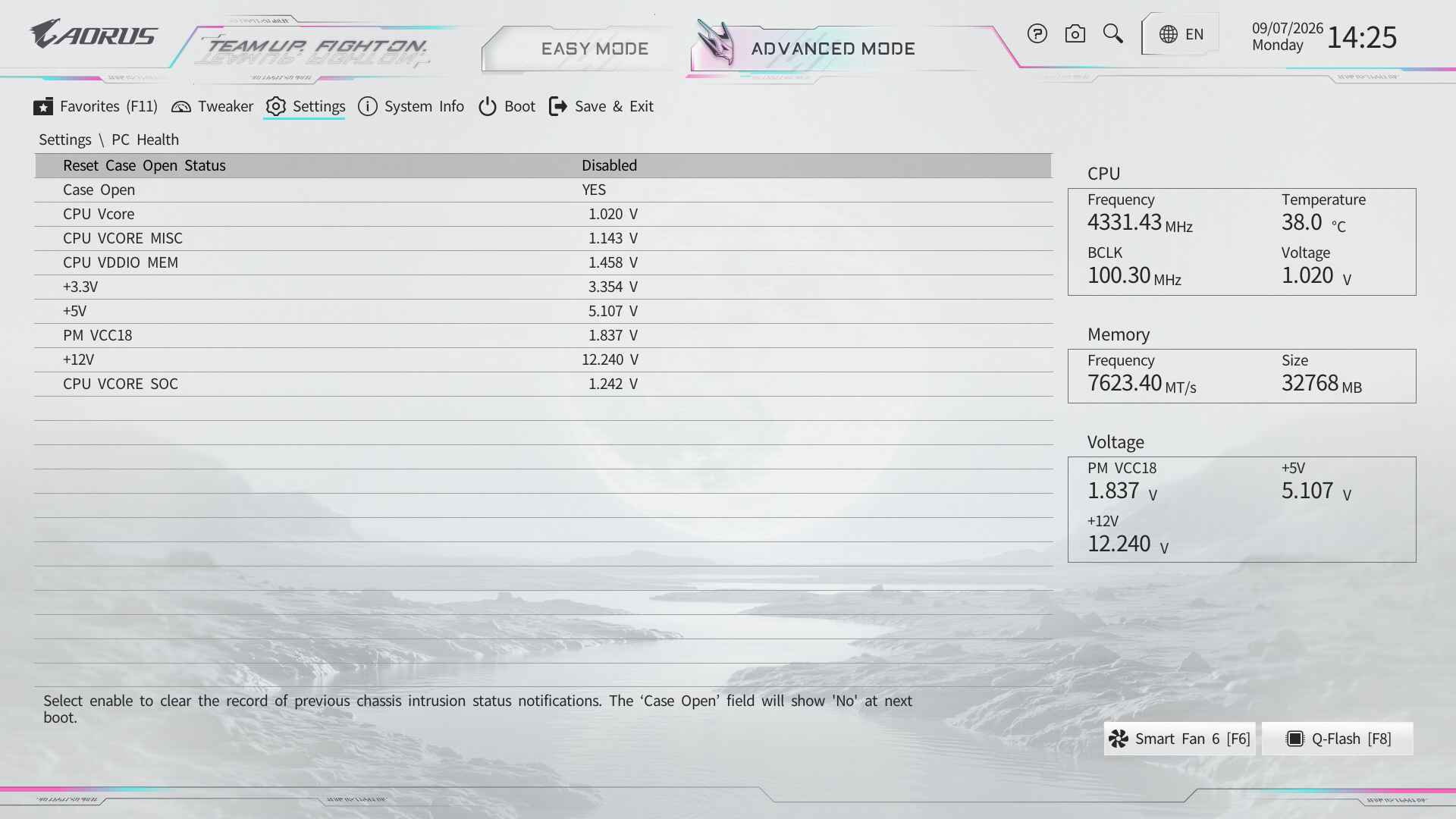

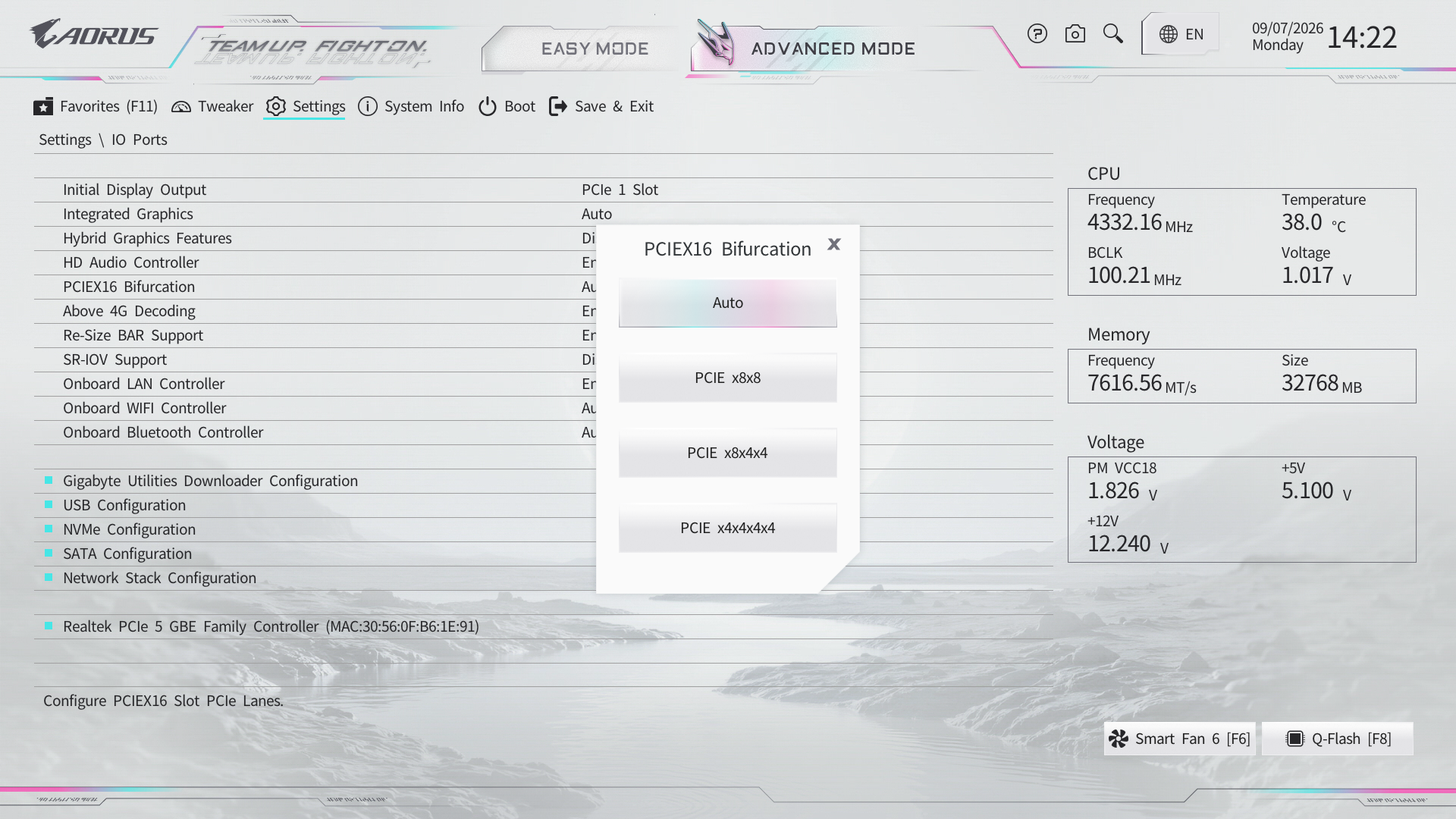

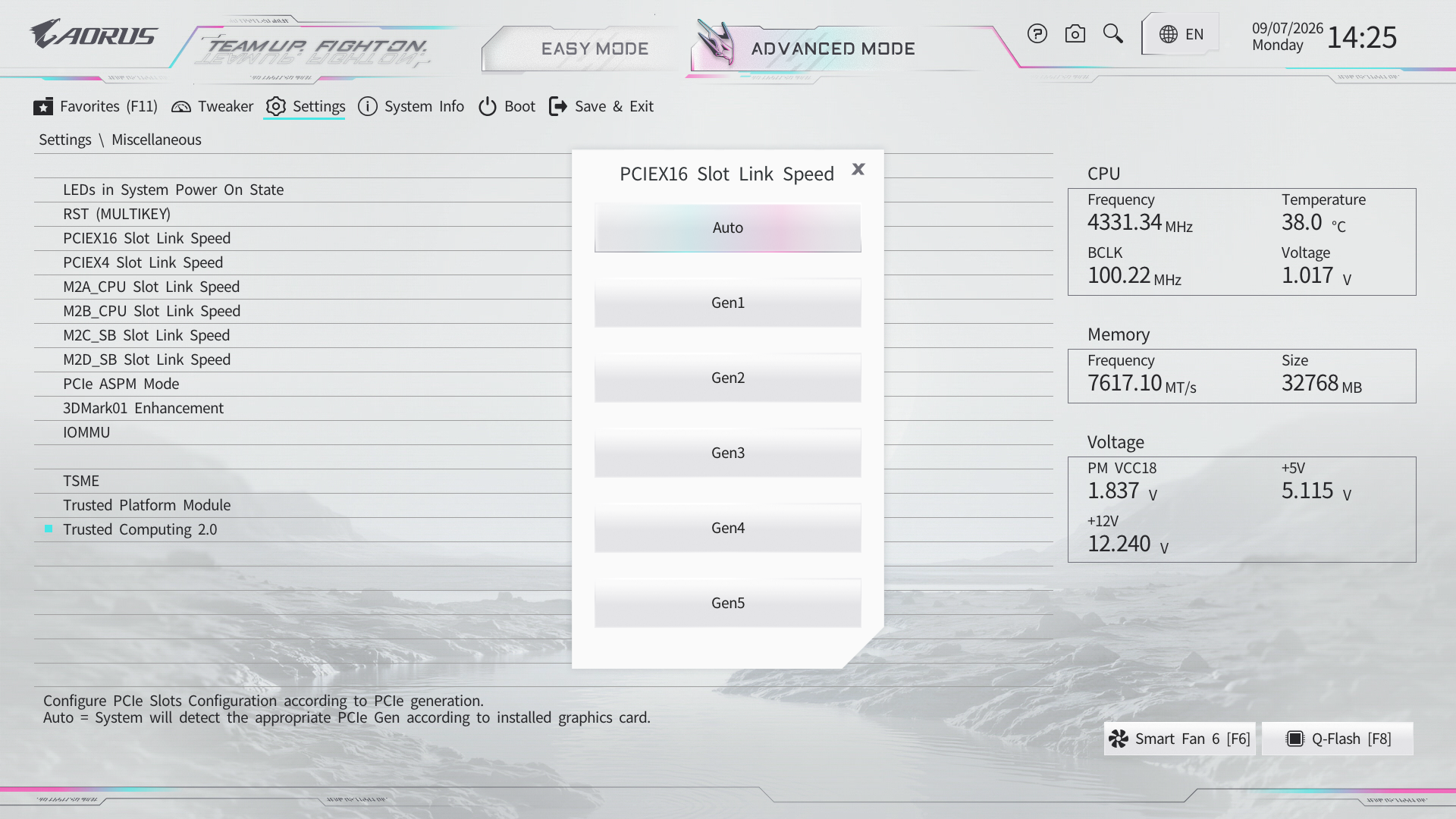

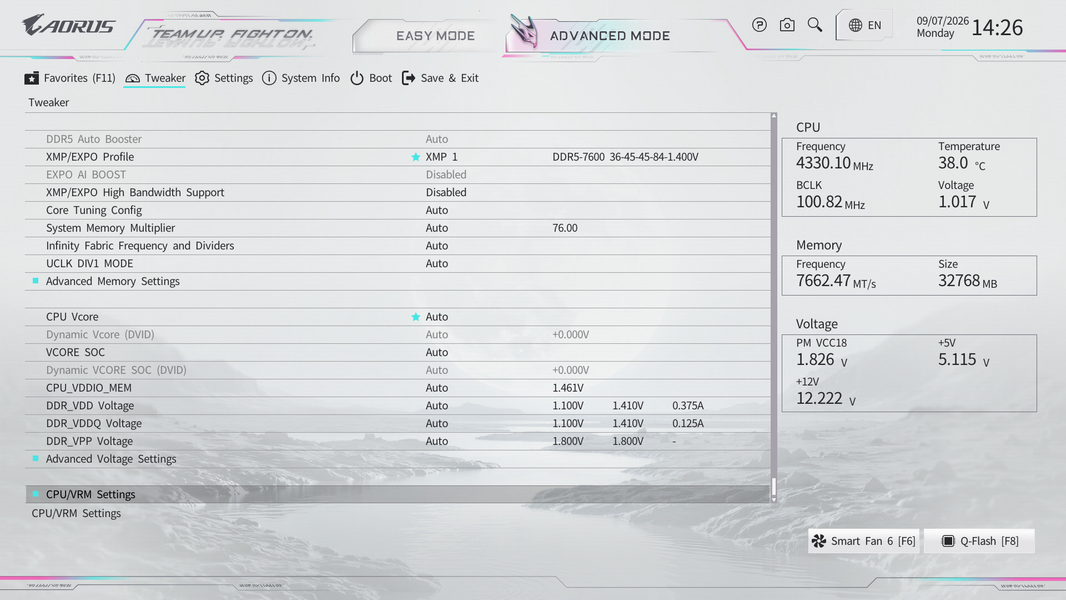

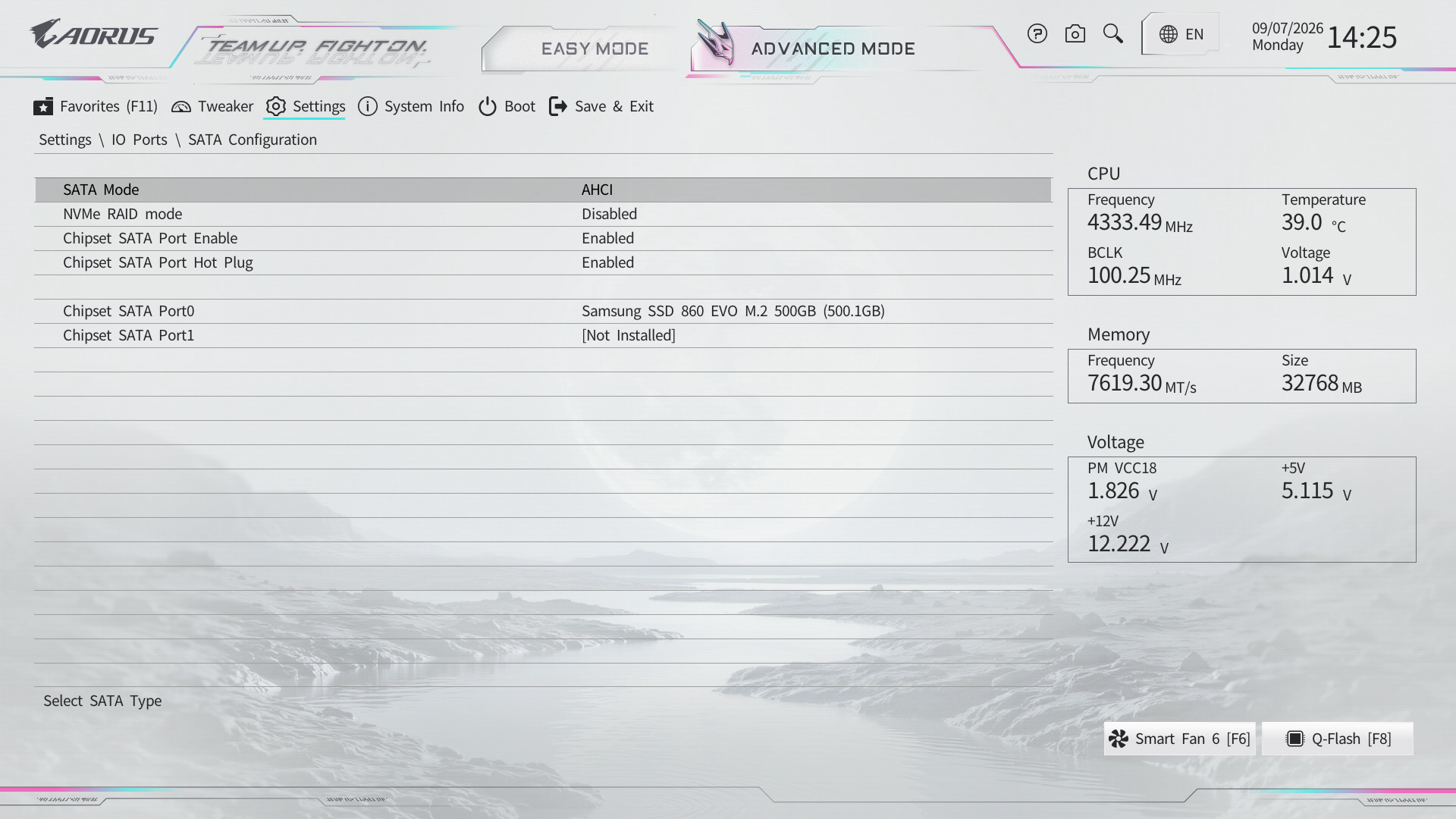

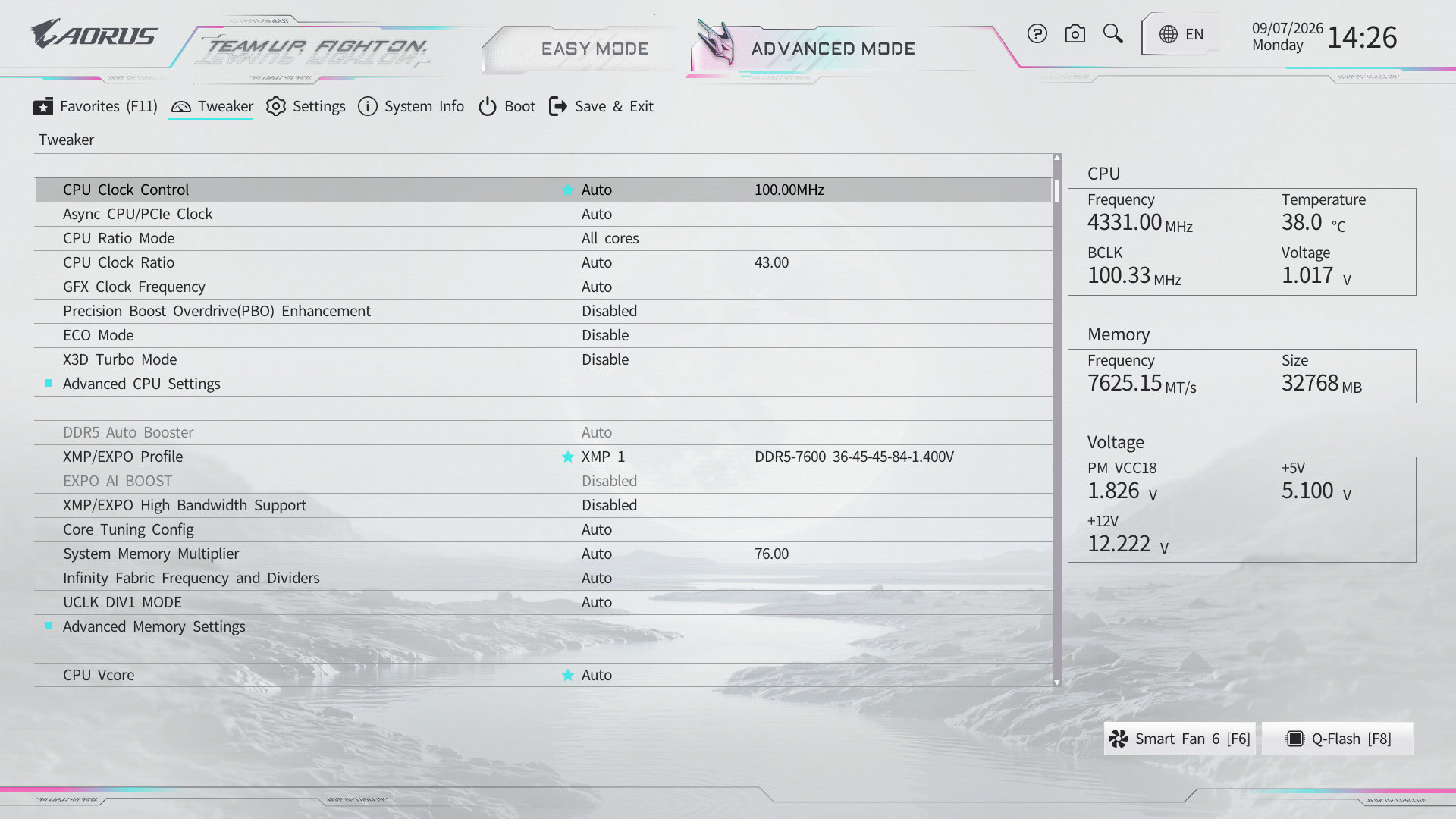

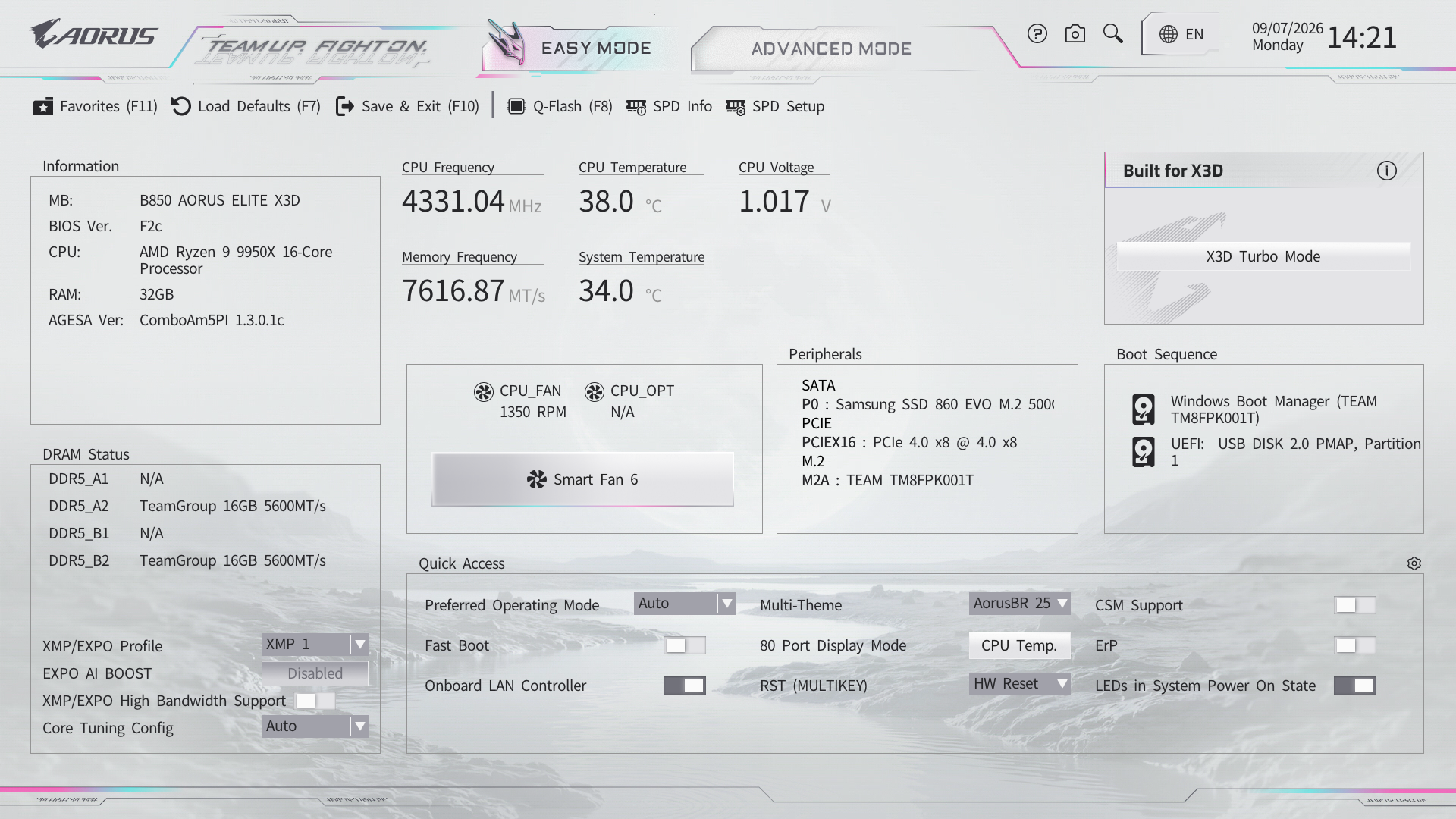

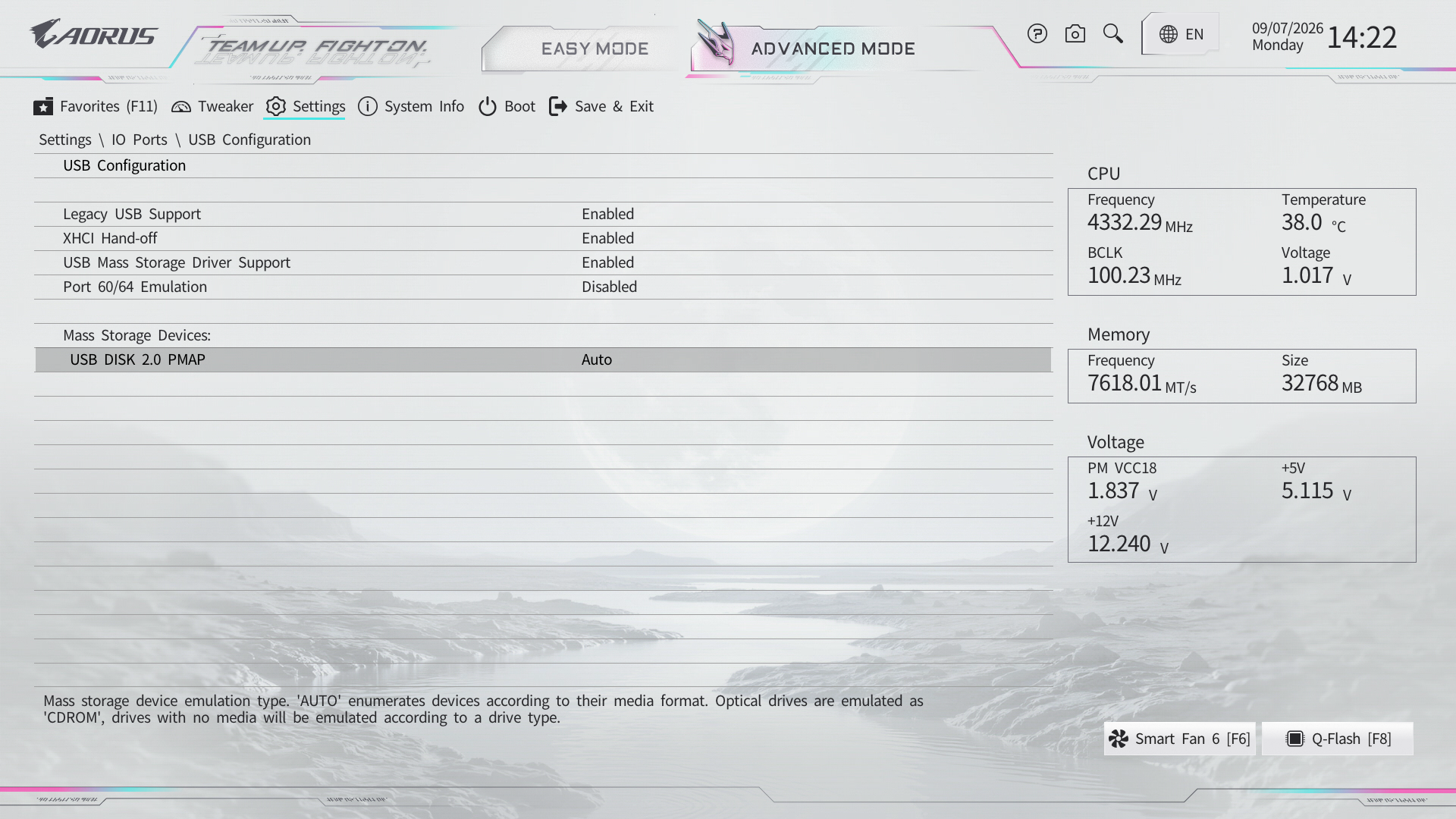

Настройки BIOS
Работоспособность

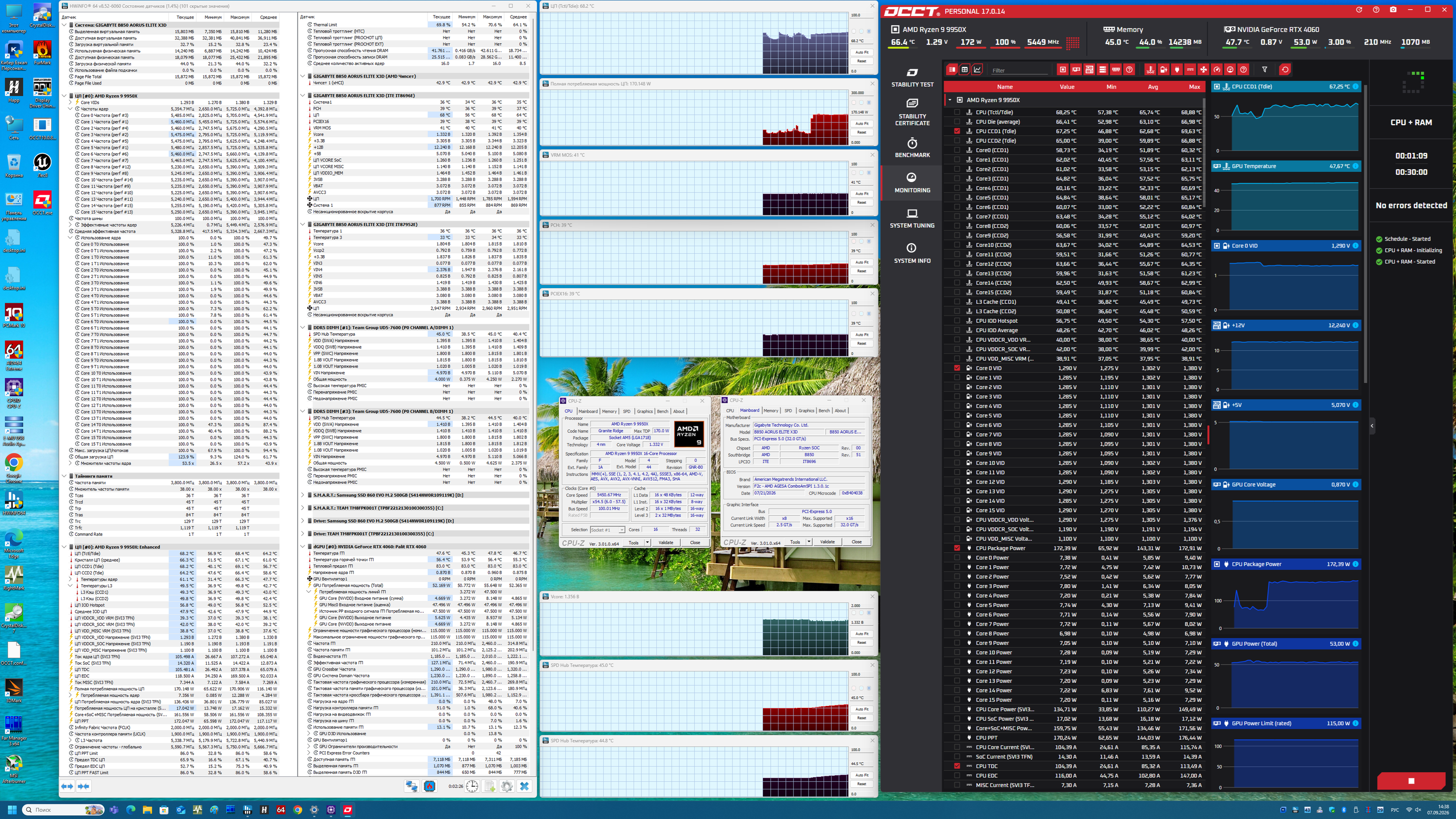

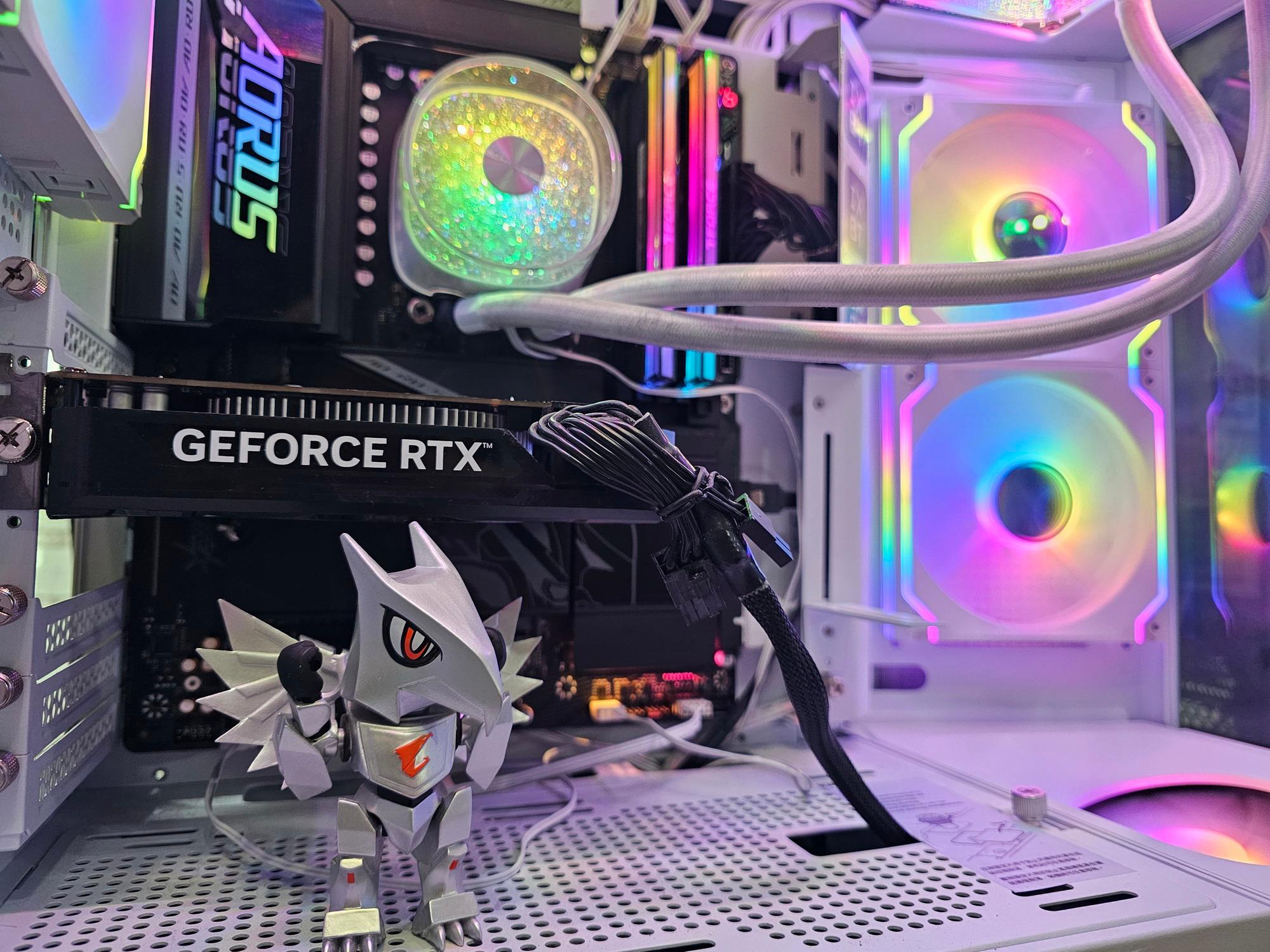

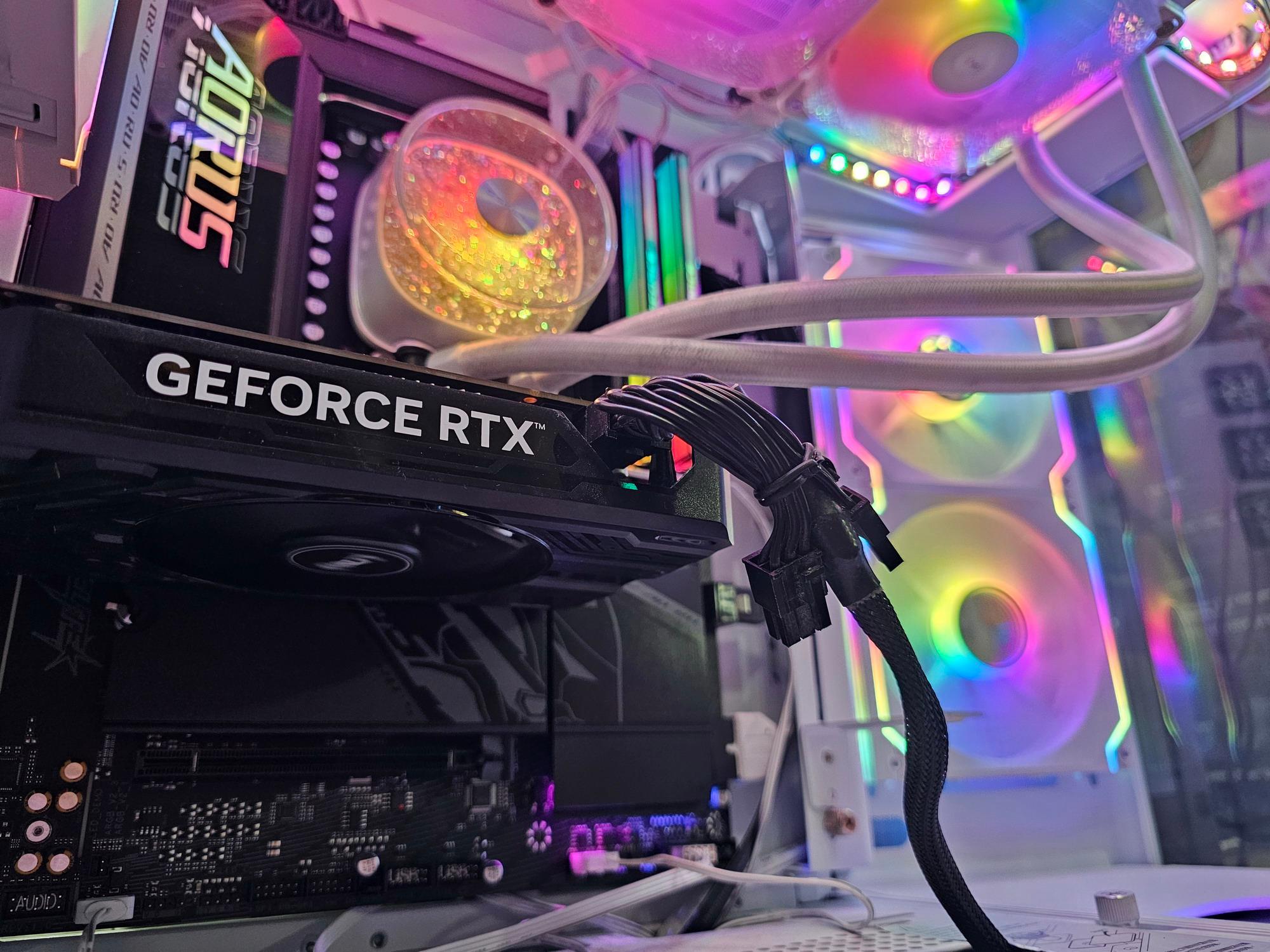

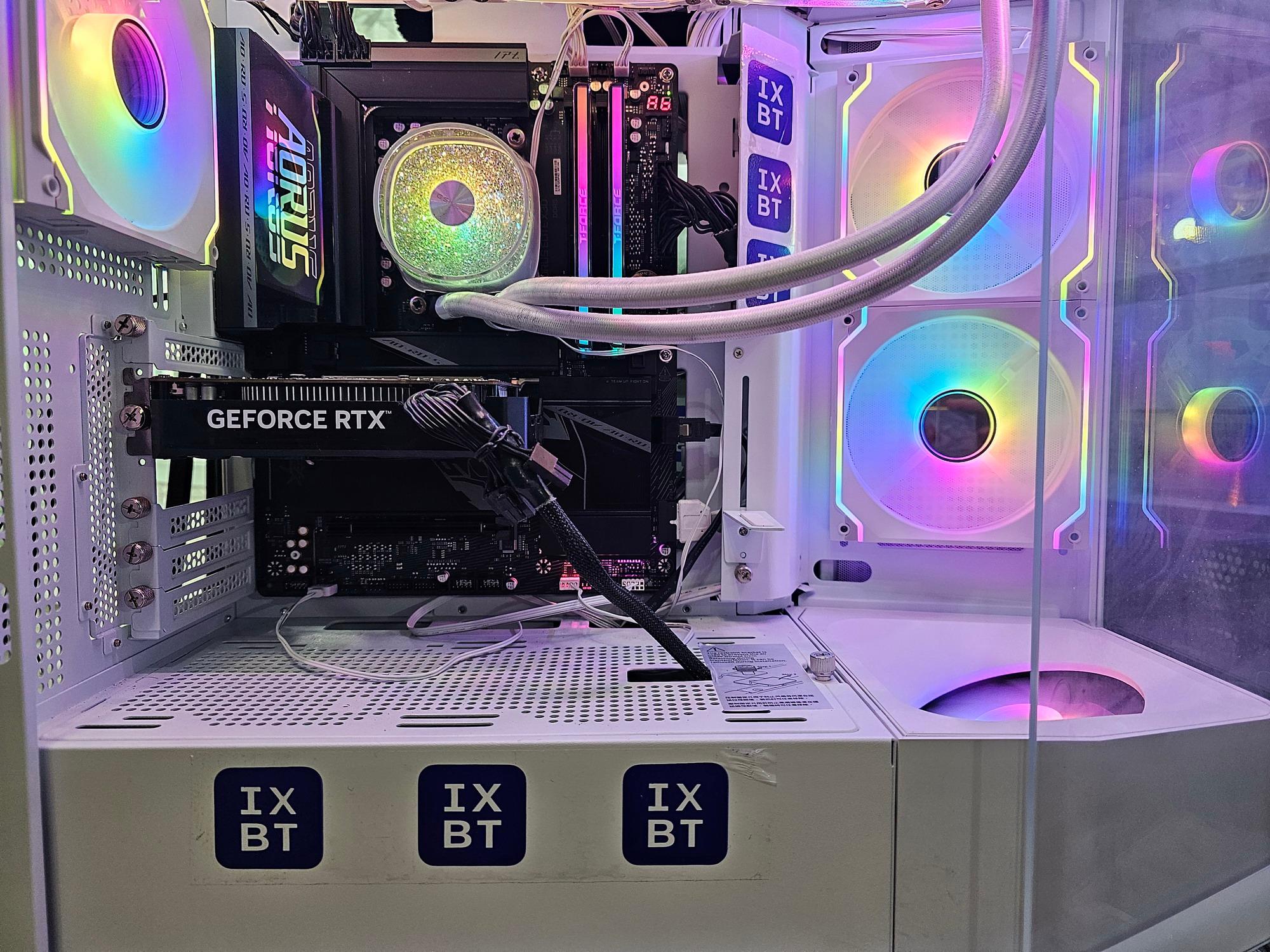

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.
У данной платы система питания относится к среднеуровневой, при этом с учетом стрессовой нагрузки авторазгон процессора сработал на уровне 5,5 – 5,7 ГГц по ядрам – это можно назвать прекрасным результатом. Его максимальный нагрев был ниже 69 градусов, а максимум потребления не превышал 170 Вт. При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.
Не забываем также, что данная плата снабжена внешним тактовым генератором, так что для любителей разгонов имеется возможность получить наслаждение дополнительными переборами частот и вольтажей.
Следует особо упомянуть о режиме X3D Turbo Mode2, ведь само название матплаты имеет соответствующий суффикс. Через нашу тестовую лабораторию ранее уже проходили подобного рода материнки, однако, к сожалению, на практике проверить его работу не представилось возможным из-за отсутствия свободного процессора уровня X3D. Поэтому снова лишь кратко поясню теоретическую основу.
Как известно, AMD давно выпустила программу Ryzen Master, и эта утилита уже много лет имеет режим Gaming Mode, причем для всех процессоров семейства Ryzen (вне зависимости от наличия 3D-кеша). К сожалению, эта программа не получила особой популярности из-за всякого рода огрех программистов на ранних выпусках, которые по сути испортили репутацию. Напомню, что для процессоров не уровня X3D режим Gaming Mode выключает по сути половину ядер процессора (мы помним, что для большинства игр достаточно 4-6 ядер CPU), при этом появляется возможность увеличить автоматический разгон оставшихся работающих ядер (общий лимит потребления процессора не изменился же). В случае с процессорами X3D эта же программа отключает ядра, не снабженные 3D-кешем, оставляя лишь самые по сути быстрые в играх. Ну это если кратко и без деталей. Разумеется, для рабочих задач требуется вернуть обычный режим работы CPU.
Ныне же произошло развитие подобных переключений для оптимизации работы CPU в играх (особенно это касается процессоров X3D), когда количество рабочих ядер, частоты по каждому из них и т.п. уже не заданы программой жестко, а подбираются на основе нейросетей, то есть ИИ управляет процессом получения оптимальной игровой производительности в случае каждого процессора по-своему. Поэтому для данного режима придумали отдельные программы и настройки в BIOS. В частности, Gigabyte предлагает на выбор: либо включать/выключать через BIOS, либо скачать и установить их утилиту OnFly X3D.
Производитель обещает буст производительности до 25% в разрешении Full HD.
Я уже высказывал свое мнение, и еще раз повторю: этот режим X3D Turbo Mode актуален только в тех случаях, когда игровая производительность упирается в возможности процессоров только при наличии флагманских или топовых видеокарт в относительно низких разрешениях. Ведь в остальных случаях игровая производительность будет зависеть только от возможностей и мощи видеокарты, и все эти ухищрения с процессорами никакой роли играть не будут.
Для возврата обычного режима работы CPU следует использовать те же способы.
Таким же образом ИИ может подобрать и режим работы ядер процессора и для максимальной производительности в рабочих задачах.
В скором времени оверклокерам вообще нечего будет делать (за исключением экстремалов), за них ИИ будет уже искать способы выжимания из процессора максимальной производительности.
Выводы
Gigabyte B850 Aorus Elite X3D — среднебюджетная материнская плата на чипсете среднего уровня для платформы AMD AM5. Модель предназначена для применения в компьютерах от офисных до игровых, подойдет даже для небольших рабочих станций. Но, конечно, суффикс X3D в названии говорит о том, что плата оптимизирована для работы с процессорами AMD с кэшем 3D V.
У платы 19 портов USB разных видов, но среди них нет ни одного USB4, хотя есть USB 3.2 Gen2×2. Имеются 4 USB 3.2 Gen2 (в виде портов Type-A и Type-C) и 6 USB 3.2 Gen1 (внутренние и Type-A). Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, и еще один слот в форм-факторе x16, подключенный к чипсету 4 линиями PCIe 4.0 – этот слот делит ресурсы с одним из M.2. Для SSD есть 4 слота M.2, два из них подключены к процессору линиями PCIe 5.0 (до x4), остальные — к B850 линиями PCIe 4.0.
В арсенале платы также есть 2 порта SATA и 8 разъемов для вентиляторов. Система питания процессора очень даже неплохая, способная обеспечить работу даже топовых процессоров с разблокированным множителем с приличным запасом на разгон. Все четыре слота M.2 снабжены радиаторами. Сетевые возможности включают проводной контроллер 5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть возможности для подключения дополнительных RGB-устройств.
Комментарии
