Тем, кто еще мало знаком с чипсетом AMD B550, я советую посмотреть наш первый материал по нему. А если кому интересны тесты новых очень дешевых процессоров от AMD, то здесь можно посмотреть результаты AMD Ryzen 3 3100 и 3300X, а здесь — результаты самых новых AMD Ryzen 5 3600XT, 3800XT и 3900XT.
Детально о том — на сколько реально бюджетен B550, я уже рассуждал в статье по первой матплате на этом чипсете. Поэтому здесь лишь кратко замечу, что компания AMD предназначает чипсет B550 для процессоров Ryzen исключительно последнего 3-го поколения (ну и последующего, разумеется). При этом более топовый X570 официально предназначен и для совместной работы с Ryzen 2xxx, когда как B550 — для 3ххх и для будущего выпуска на базе Zen3. Однако проверки работоспособности показали, что матплаты на B550 прекрасно работают и с процессорами Ryzen 2ххх и даже Ryzen 1ххх. И вот тут надо дать особое дополнение: да, на матплатах иных производителей, но не от Gigabyte. Здесь же последовали рекомендациям AMD и заблокировали работу 1ххх – 2ххх поколений на своих платах на B550.
AMD старается пропагандировать В550 исключительно для Ryzen 3xxx, ибо только у такого тандема хоть где-то будут линии PCI-e 4.0 (разумеется, процессорные). И тогда тот факт, что сам В550 поддерживает PCI-e 3.0 не будет смотреться нонсенсом для потребителей, привыкших уже к тому, что 5хх серия чипсетов от AMD ассоциируется с поддержкой PCI-e 4.0.
Теперь насчет самого больного вопроса — о ценах. Мы видим, что новые матплаты на В550 появляются на прилавках по совершенно неадекватным ценам. При этом пристальное изучение ценообразования у таких продуктов привело к выводу, что торговля особо не при чем, изначально производителями плат задаются чрезмерно высокие цены. Зачем это надо партнерам AMD, когда они же выпускают платы и на X570, который явно же более функциональный, чем В550, а ценники в розничной торговле сейчас почти равны, а подчас даже матплаты на Х570 оказываются дешевле, при этом явно не из дешевых линеек?
А дело в том, что самим партнерам эти чипсеты В550 достаются по ценникам... Х570, а подчас и дороже. Несуразность? Абсурд? — Да. Однако компания AMD может и рада бы снизить цены на В550, но не получается, ибо поссорилась (надеюсь временно) с крупнейшим полупроводниковым производителем — ASMedia, который, собственно, и выпускает В550 по заказу AMD. Ну, сами понимаете, «мстя моя страшна», и AMD получила завышенный ценник от ASMedia, а отсюда и все остальное. Теперь вот уже есть слухи, что выпуск Х570 (который уже разработан и исполнен самой AMD, но на линиях со старым техпроцессом 22 нм, потому и греется так Х570, требующий вентилятора) прекращен, и производство матплат на этом чипсете сворачивается. Очень странная ситуация, когда впереди пока нового флагманского чипсета под Ryzen не видать, и остается только «полумерок» В550, не умеющий PCI-e 4.0.
Так и иначе, жизнь покажет... Сейчас же приступим к изучению сегодняшней материнской платы в надежде, что вскоре материнки на В550 логично подешевеют.
Сейчас у производителей материнских плат модно иметь суббренды. Ну или хотя бы серии, вмещающие в себя топовые решения. Хорошо известно, что у компании Gigabyte для таких флагманских решений имеется суббренд Aorus. Под его «соколиным» логотипом выходят все самые крутые решения, на которые способна компания в целом.
А вот то, что во флагманском суббренде имеются решения на среднебюджетных (по их изначальному позиционированию) чипсетах, повлияло на то, что никаких Xtreme решений здесь не будет. И самым топовым продуктом на В550 стала матплата — Gigabyte B550 Aorus Master.
Ее и рассмотрим.

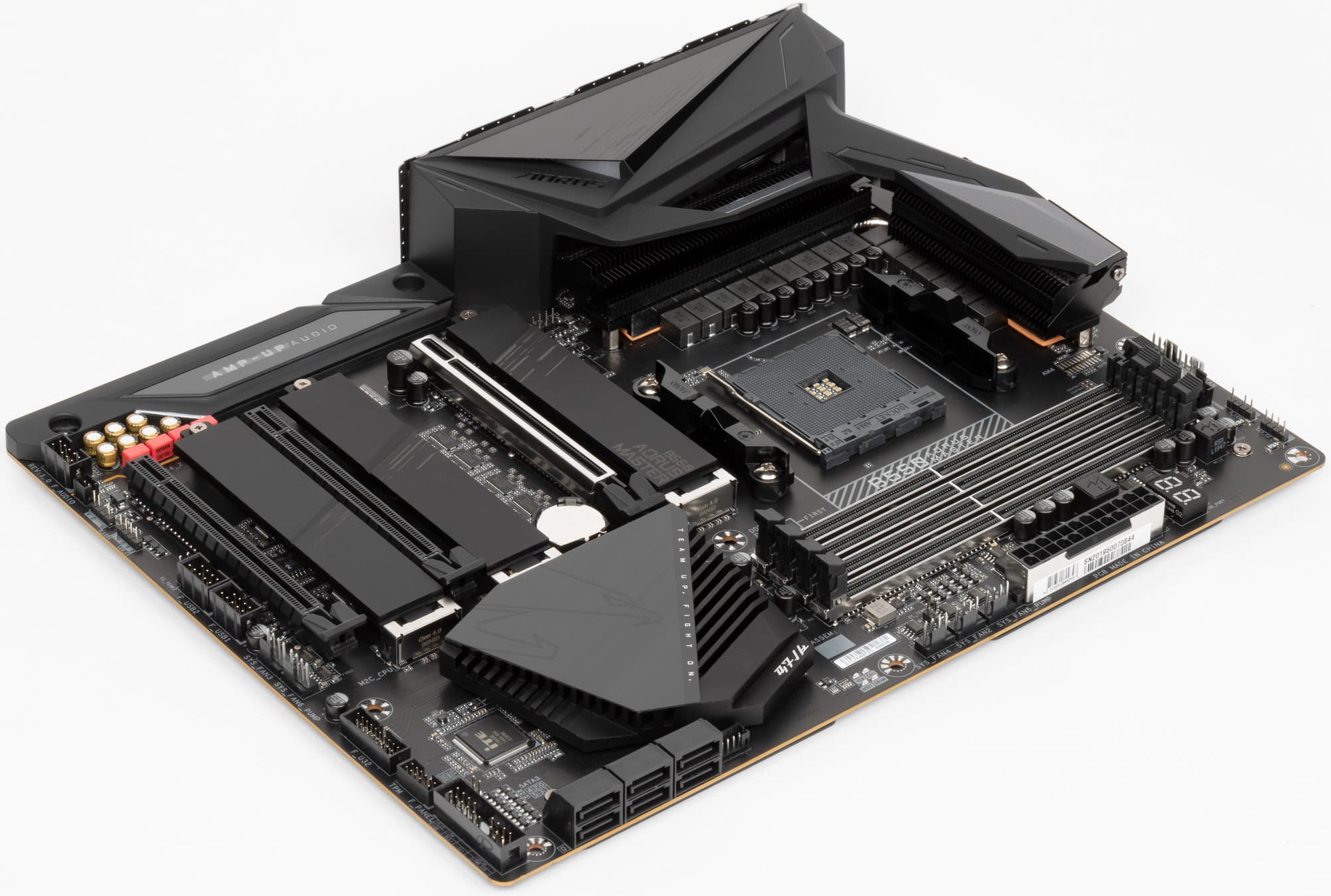

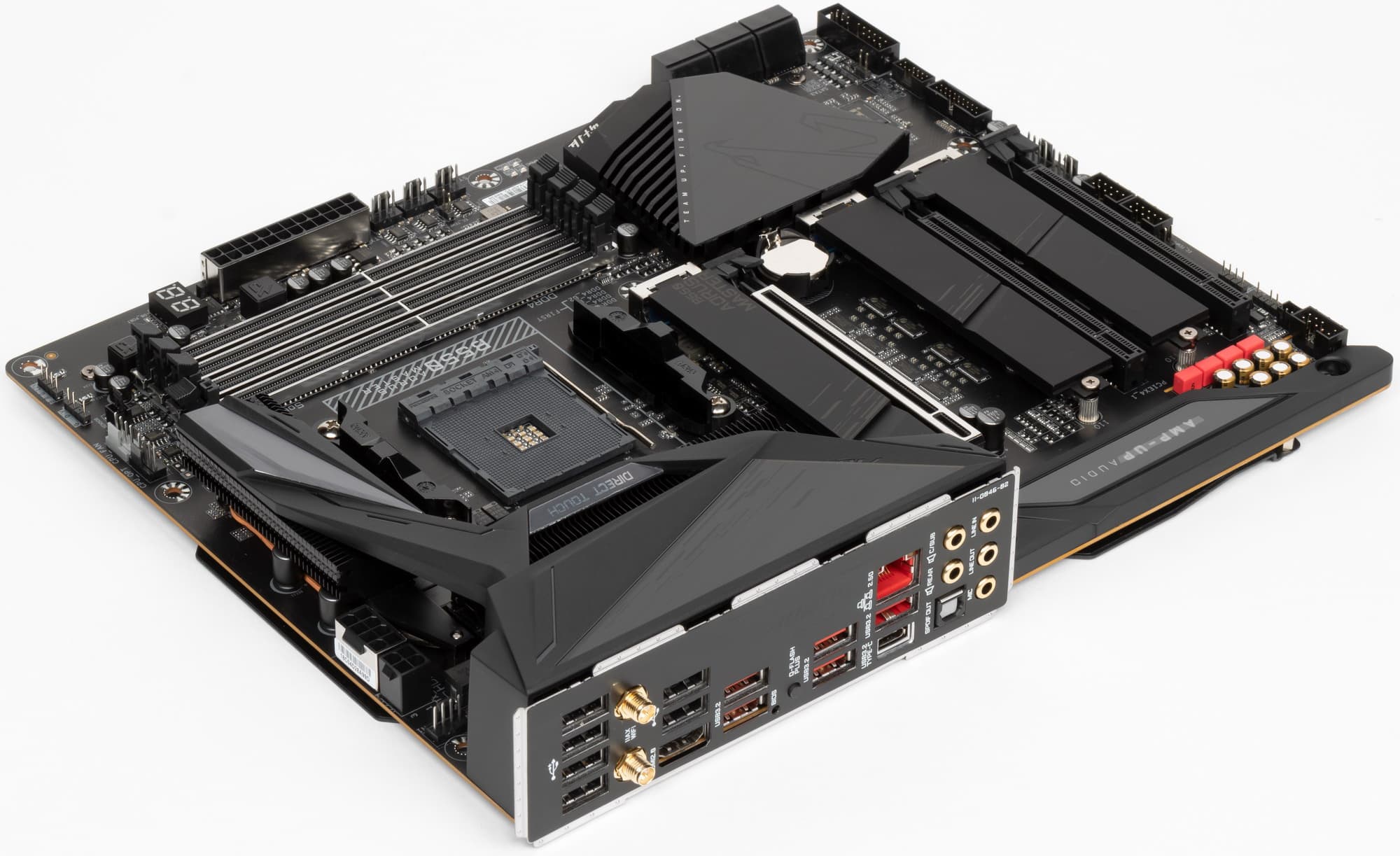

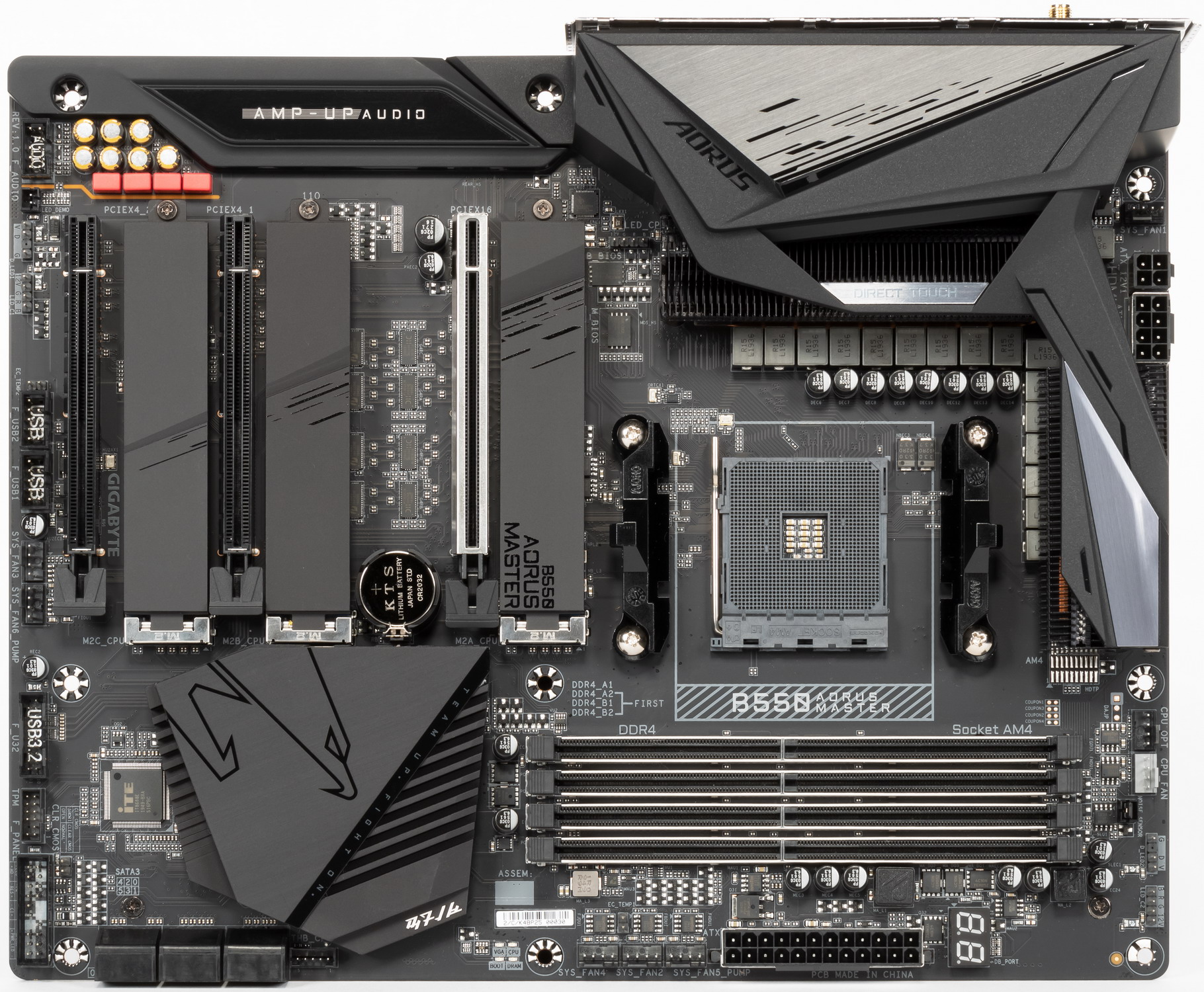

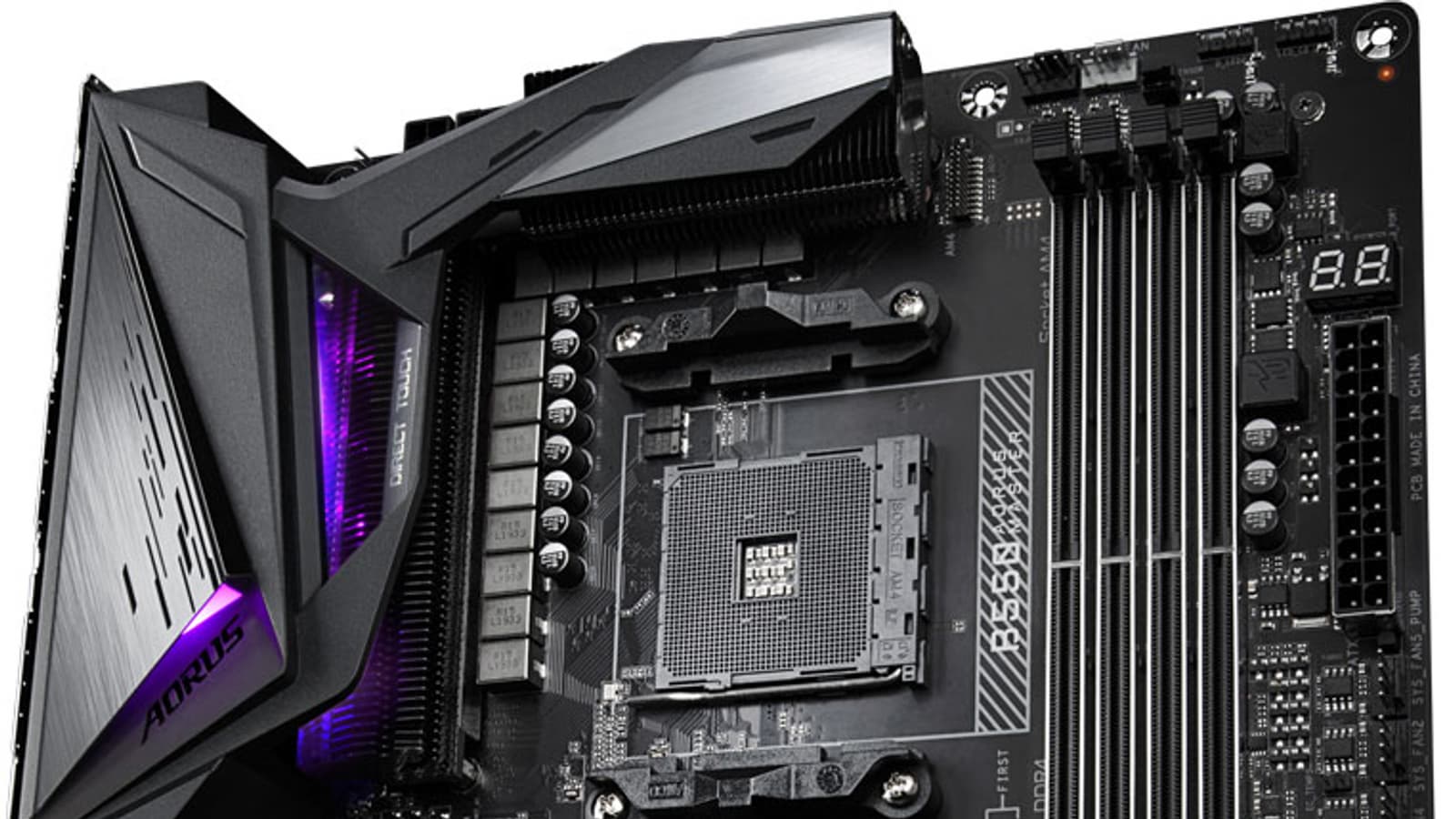

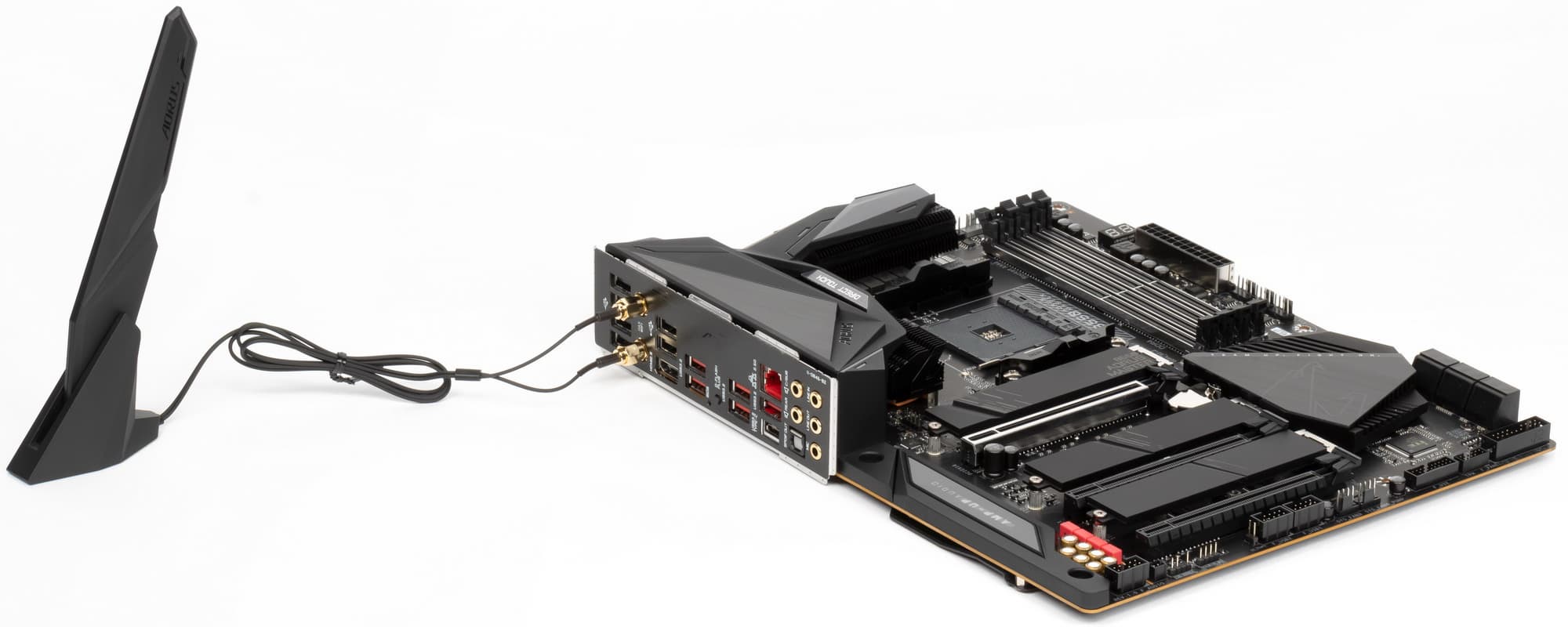

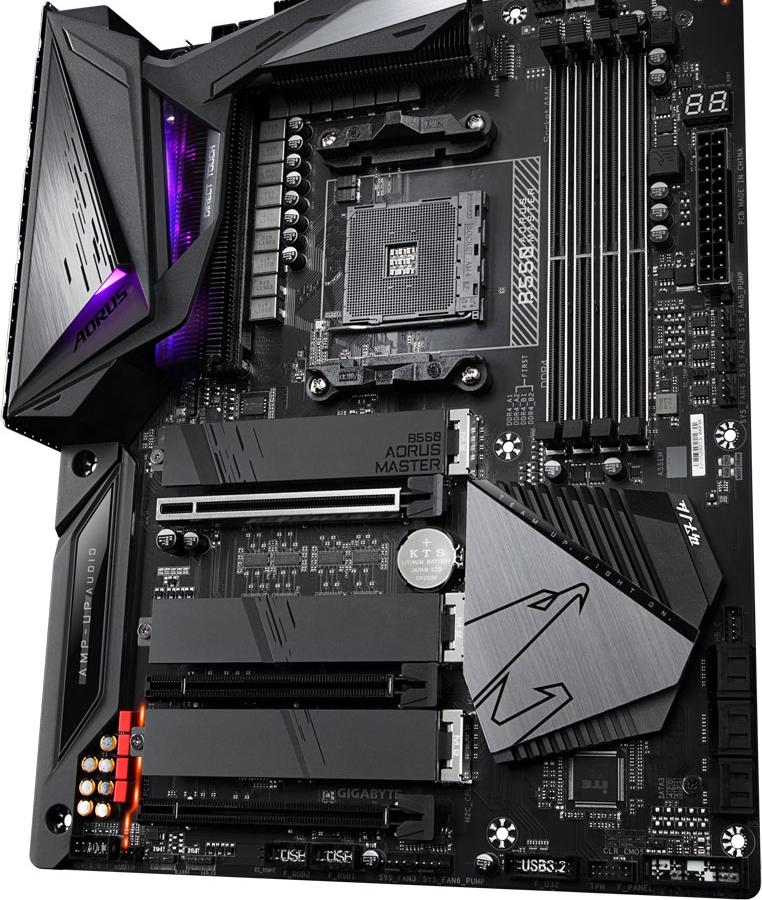

Gigabyte B550 Aorus Master поставляется в стандартной картонной коробке с фирменным дизайном Aorus (логотип Gigabyte также присутствует, так что пока бренд Aorus тесно связан с Gigabyte).
Внутри коробки есть традиционные отсеки: для самой материнской платы, и остального комплекта.

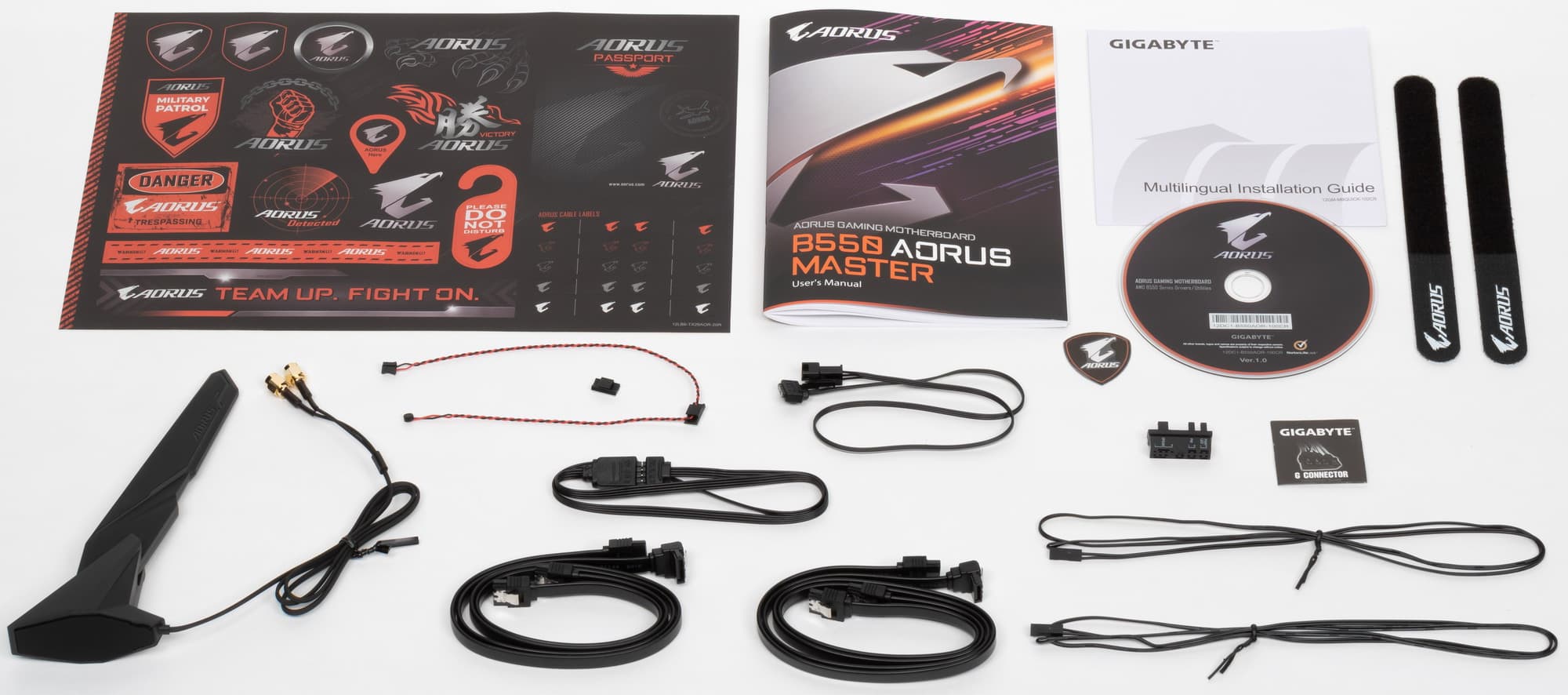

Комплект поставки традиционен для серии Master. Кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются: выносная антенна с подставкой для беспроводных соединений, разветвители для подключения подсветок, два термодатчика, датчик шума, винтики для монтажа модулей M.2, накопитель типа CD c ПО, фирменный адаптер G-connector, бонусные стикеры, стяжки и наклейки.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате. Не забываем, что программное обеспечение за время путешествия платы к покупателю успевает устареть, так что придется его загружать с сайта производителя сразу после покупки.

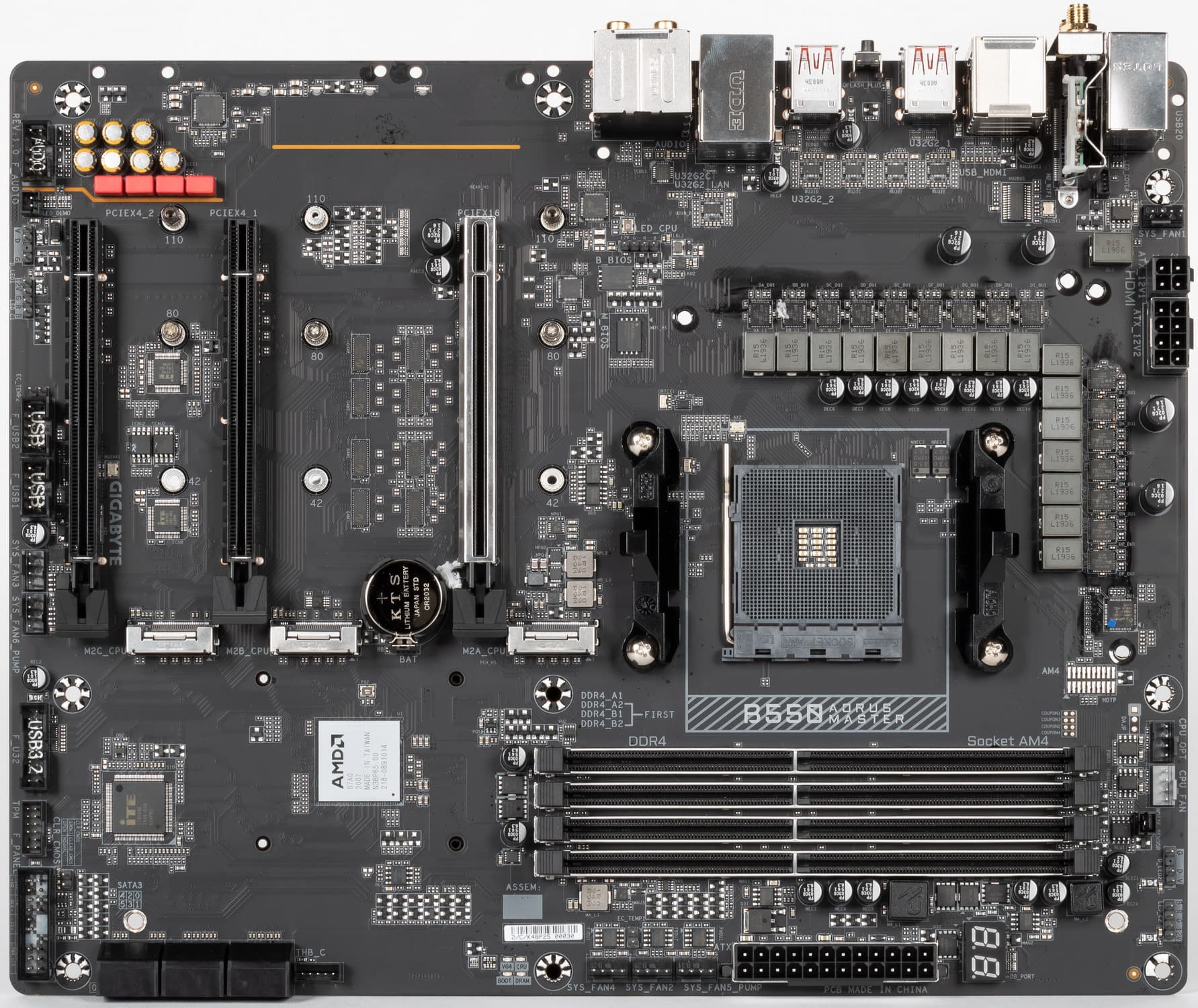

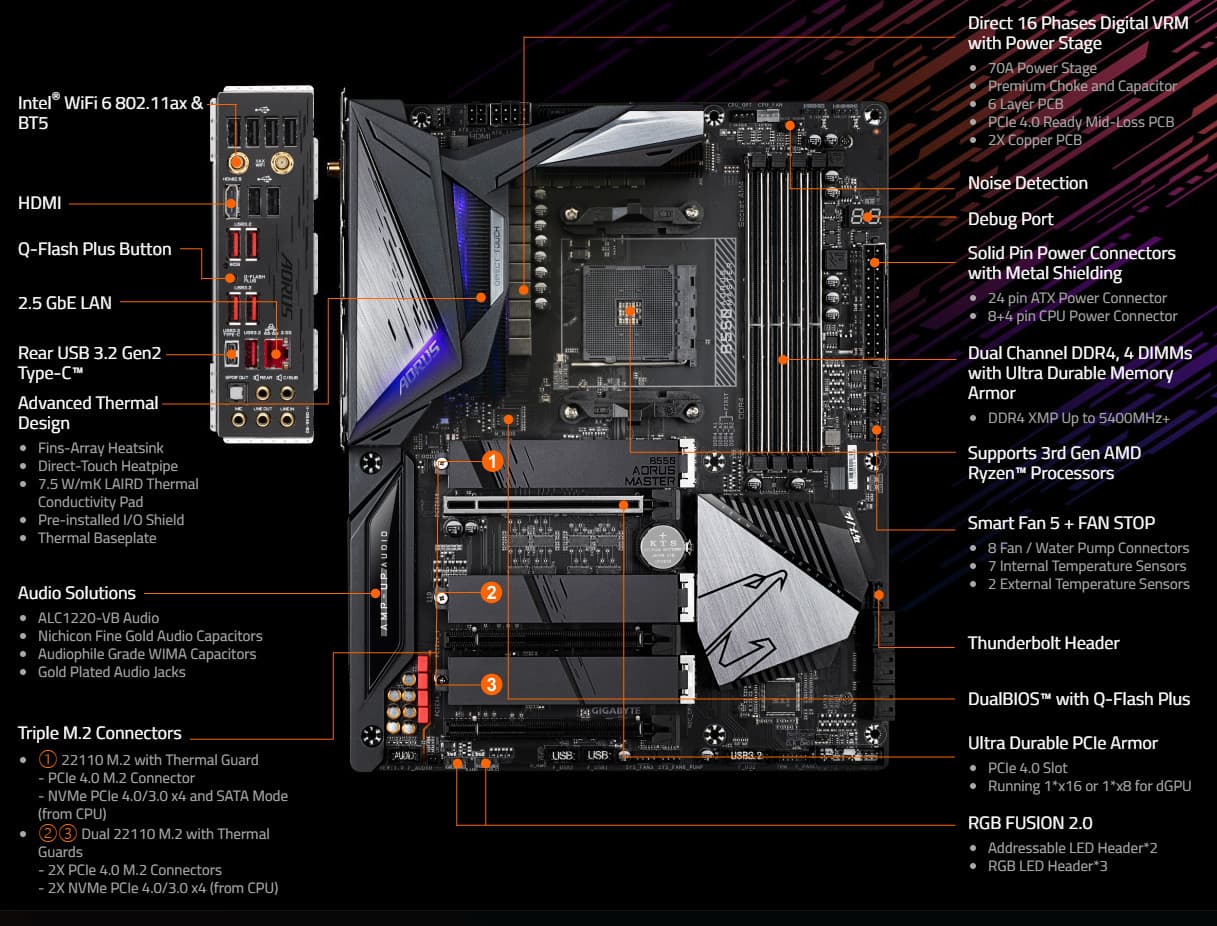

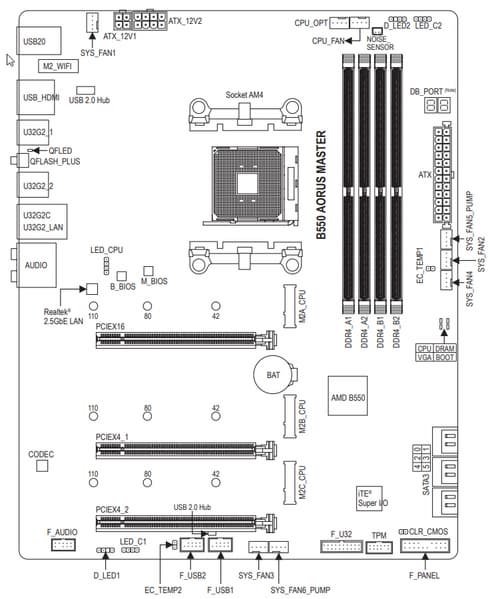

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte B550 Aorus Master имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

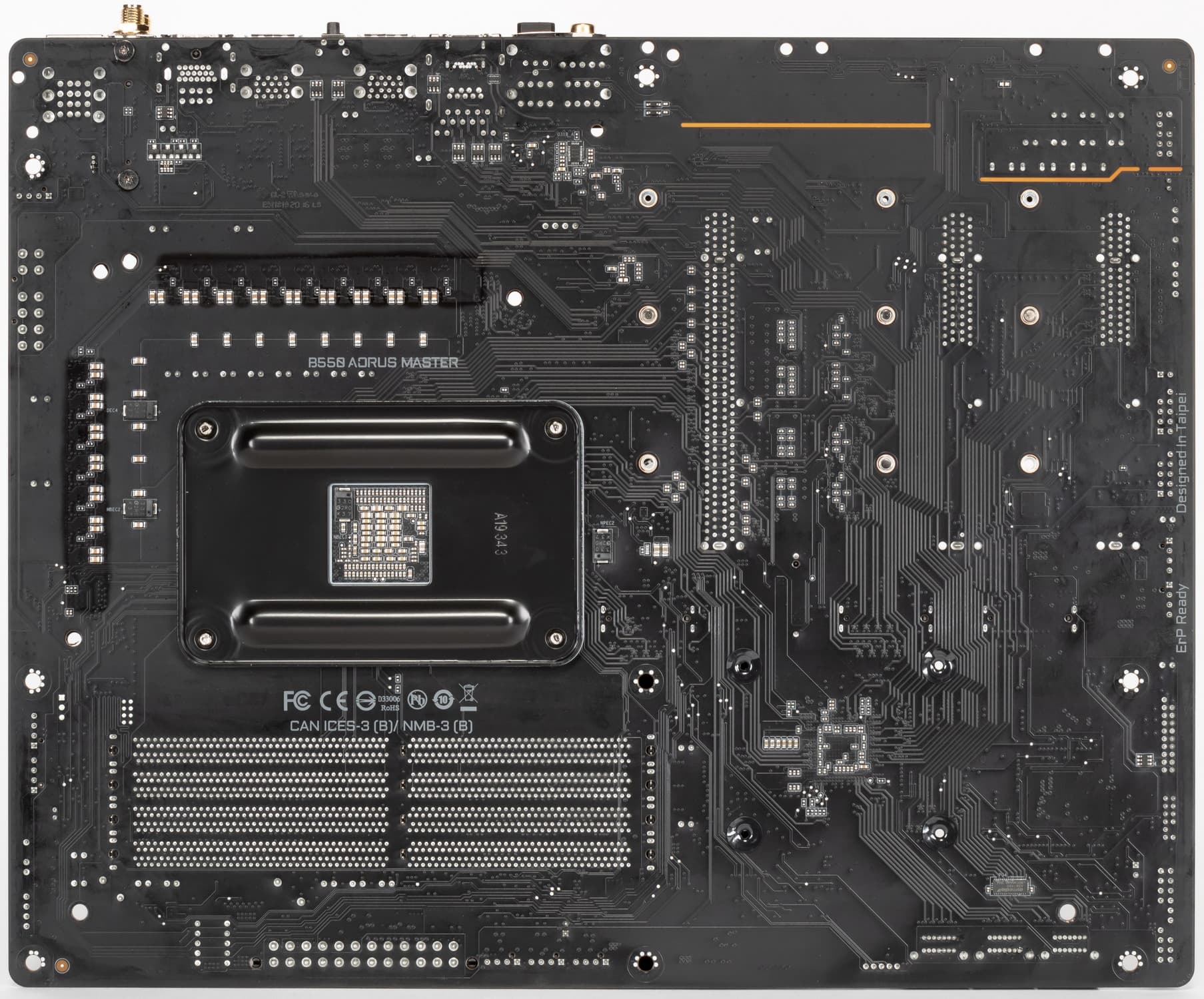

На оборотной стороне из элементов имеется только мелкая логика. Обработан текстолит неплохо: во всех точках пайки острые концы срезаны. Сама печатная плата выполнена в традиционном для Gigabyte стиле Ultra-durable, а эта технология предусматривает удвоенные двойные медные слои в печатной плате для облегчения охлаждения и поднятия энергоэффективности. Также на задней стороне материнки установлена защитная пластина с электроизолирующим покрытием: пластина участвует в охлаждении VRM.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 3-го поколения (неофициально все Ryzen) |
|---|---|
| Процессорный разъем | AM4 |
| Чипсет | AMD B550 |
| Память | 4 × DDR4, до 128 ГБ, до DDR4-5400 (XMP), два канала |
| Аудиоподсистема | 1 × Realtek ALC1220-VB (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125BG Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX200NGW/CNVi (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/5 ГГц) + Bluetooth 5.0) |
| Слоты расширения | 1 × PCI Express 4.0 x16 (режимы x16, x8 + 2 порта M.2) (SLI/CF не поддерживаются)(CPU) 2 × PCI Express 3.0 x4 (режим x4/x2)(B550) |
| Разъемы для накопителей | 6 × SATA 6 Гбит/с (B550) 1 × M.2 (CPU, PCIe 4.0 x4/SATA для устройств формата 2242/2280/22110) 2 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2280/22110) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (Genesys Logic GL850S) 4 × USB 2.0: 4 порта Type-A (черные) на задней панели (Genesys Logic GL850S) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (B550) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B550) 1 × USB 3.2 Gen2: 1 порт Type-A на задней панели (красный) (B550) 4 × USB 3.2 Gen2: 4 порта Type-A (красные) (CPU) 1 × USB 3.2 Gen2: 1 порт Type-C на задней панели (B550) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2 (Type-C) 5 × USB 3.2 Gen2 (Type-A) 6 × USB 2.0 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 1 × S/PDIF 1 × HDMI 2 антенных разъема 1 кнопка перепрошивки BIOS — Flashback |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 2 разъема для подключения неадресуемой RGB-ленты 2 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем Thunderbolt 1 разъем TPM 2 разъема для подключения управления с передней панели корпуса 2 разъема подключения термодатчика |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения |
Основная функциональность: чипсет, процессор, память

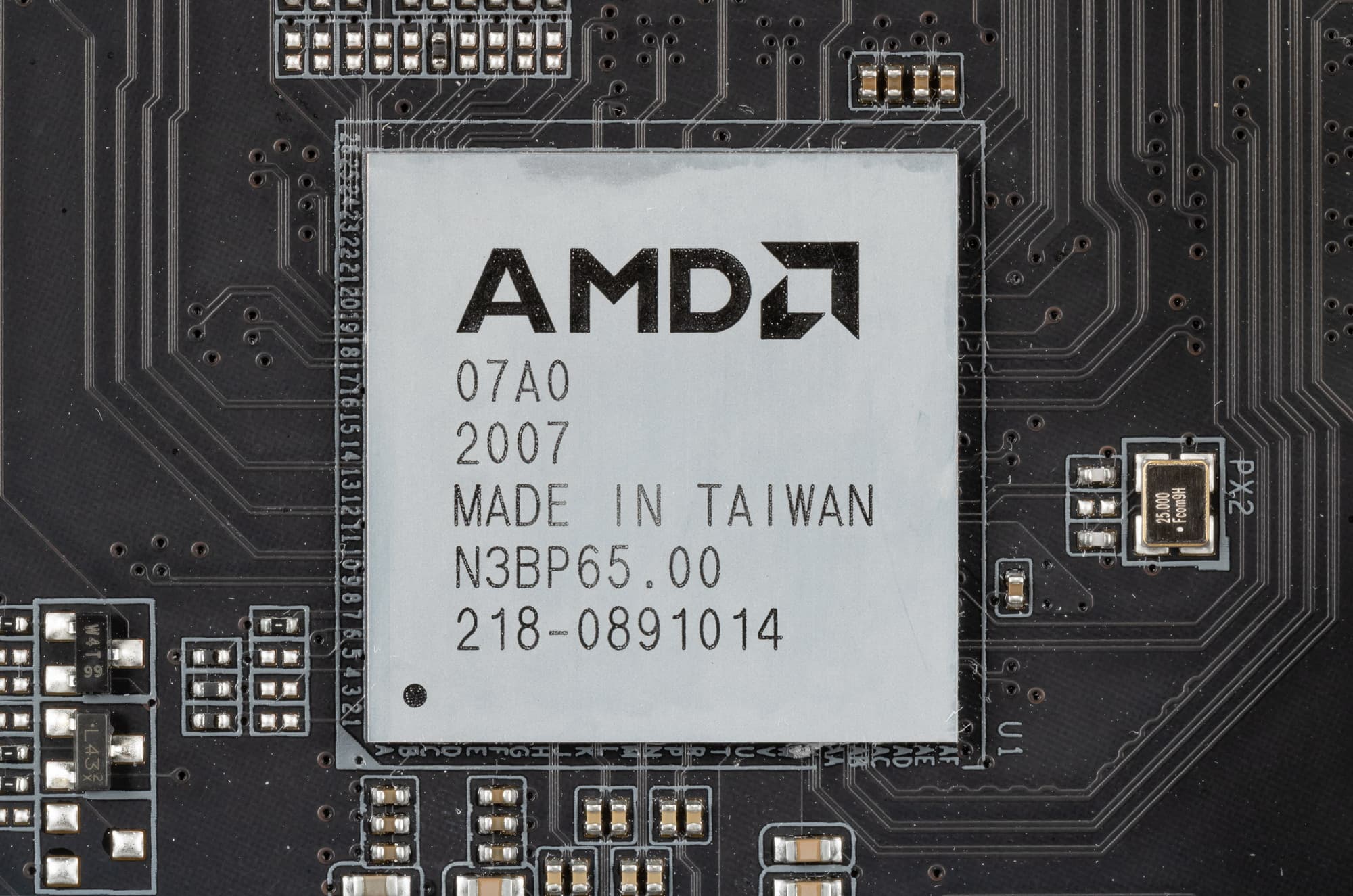

То, что данная плата относится к среднебюджетным, видно с первого взгляда по практически полному отсутствию этаких «прибамбасов», свойственных флагманским продуктам: кнопки включения, перезагрузки, настроек оверклокинга и смены режимов последнего и т. д. Ну и по количеству слотов, а также по комплекту поставки можно сделать вывод, что перед нами не топовая, ну и не малобюджетная модель.

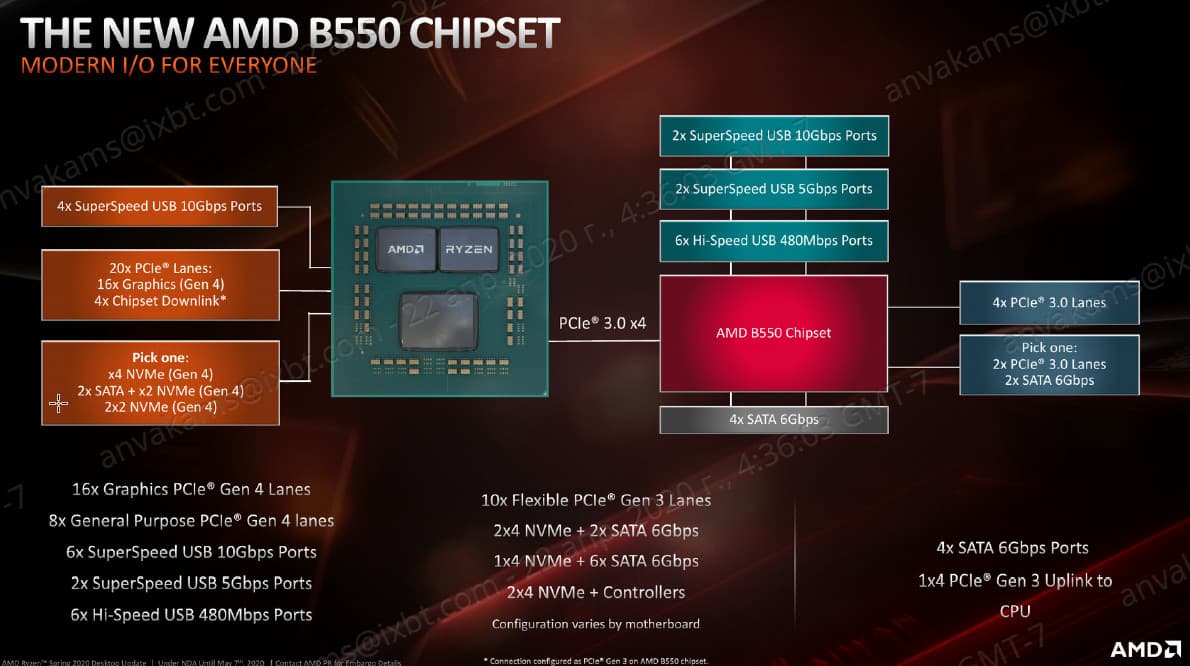

Схема работы связки чипсет+процессор.
Главным отличием десктопных платформ AMD от Intel является разница в балансе поддержки портов/линий между CPU и чипсетом: у платформ Intel баланс смещен в сторону системного чипсета, а у AMD примерное равенство между CPU и чипсетом (по PCI-E линиям CPU Ryzen выглядит даже масштабнее).
Процессоры Ryzen 3000 суммарно имеют 24 линии ввода-вывода (включая PCI-e 4.0). 4 линии (в данном случае превращаясь в PCI-e 3.0) идут на связь с чипсетом B550. Еще 16 линий — это PCI-e слоты для видеокарт. Осталось 4 линии: они могут конфигурироваться производителями материнских плат на выбор (либо-либо):
- работа одного NVMe накопителя х4 (высокоскоростной PCI-E 4.0)
- два SATA-порта по х1 + 1 порт NVMe x2
- два порта NVMe x2
Также процессоры Ryzen 3-го поколения имеют встроенные 4 порта USB 3.2 Gen2.
В свою очередь чипсет B550 поддерживает в сумме 18 линий PCI-e 3.0. Из них опять же 4 нужны для связи с CPU. Осталось 14 линий ввода-вывода, из которых 4 заняты портами SATA, а остальные 10 линий могут свободно конфигурироваться. Понятно, что скорее всего будет дефицит линий PCI-e для размещения всей нужной периферии, и придется делить ресурсы.
Также B550 поддерживает 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0.
Таким образом в сумме от тандема B550+Ryzen 3000 мы получаем:
- 16 PCI-e 4.0 линий для видеокарт (от процессора);
- 4 PCI-e 4.0 линий от процессора + 10 PCI-e 3.0 линий от чипсета, которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
- 4 порта SATA 6Гбит/с (от чипсета)
- 6 портов USB 3.2 Gen2 (4 от процессора, 2 от чипсета);
- 2 порта USB 3.2 Gen1 от чипсета;
- 6 портов USB 2.0 (от чипсета).
Итого: 14 портов USB, 4 порта SATA, 14 свободных PCI-e линий.
Еще раз надо напомнить, что Gigabyte B550 Aorus Master поддерживает процессоры AMD Ryzen 3-го поколения, выполненные под разъем (сокет) AM4. Но, как показала практика, процессоры предыдущих поколений также поддерживаются.

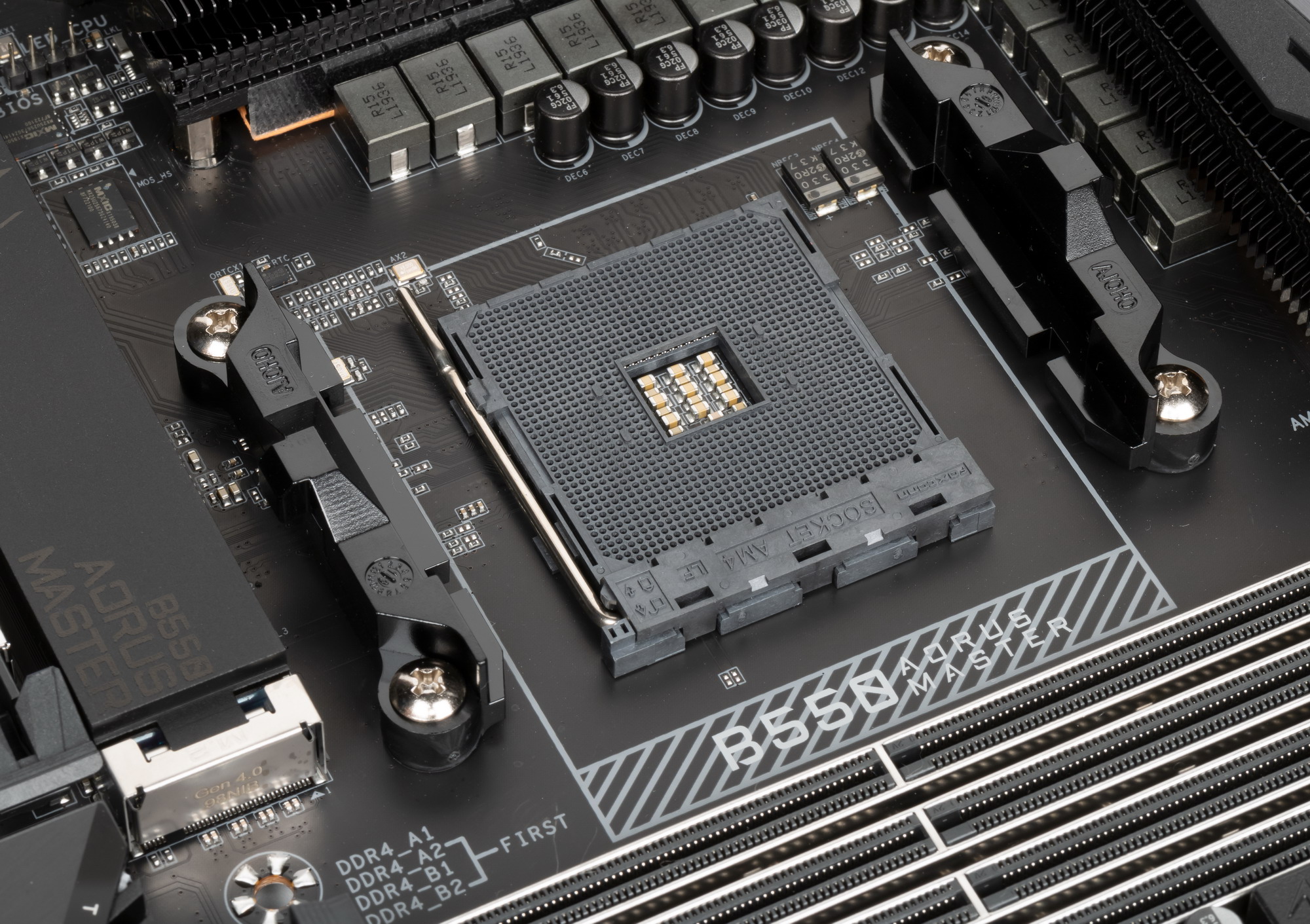

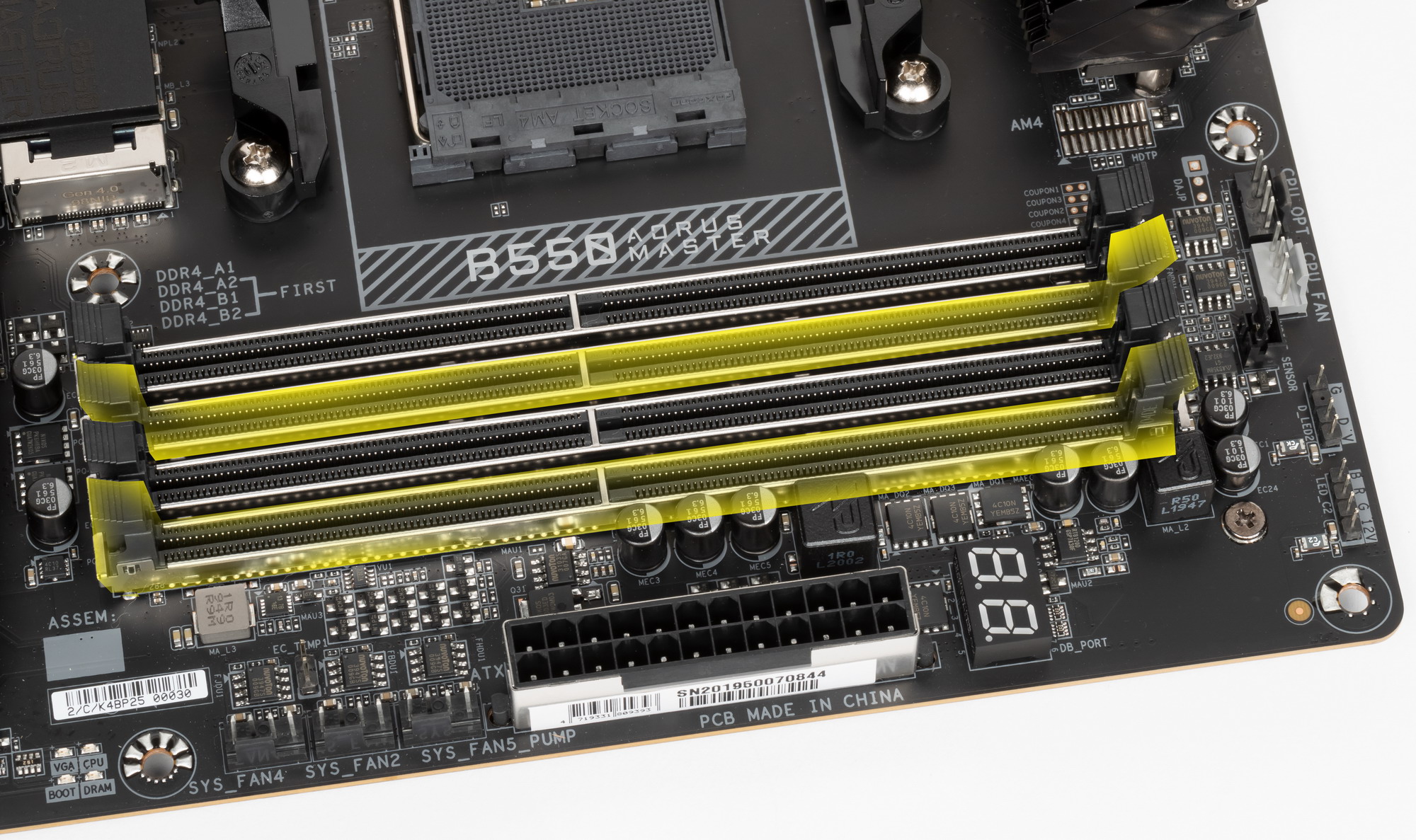

Для установки модулей памяти на плате Aorus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 128 ГБ (при использовании UDIMM последнего поколения по 32 ГБ). Разумеется, поддерживаются профили XMP.
Слоты DIMM имеют металлическую окантовку, которая препятствует деформации слотов и печатной платы при установке модулей памяти и защищает от электромагнитных помех, и которая обычно всегда является составной частью именно флагманских материнских плат (ну, в принципе, учитывая, что линейка Aorus все же топовая, то присутствие этой особенности тут — логично).
Периферийная функциональность: PCIe, SATA, разные «прибамбасы»
Выше мы изучили потенциальные возможности тандема B550+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B550 обладает 14 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что из-за дефицита PCIe линий некоторые элементы периферии делят их, и потому использовать одновременно нельзя: для этих целей у материнской платы существуют мультиплексоры):
- Переключатель: или порты SATA_4/5 (2 линии), или слот PCI-e x4_1 (4 линии): максимум 4 линии;
- Слот PCIe x4_2 (4 линии);
- Realtek RTL8125BG (Ethernet 2,5Gb/s) (1 линия);
- Intel AX201NGW WIFI/BT (Wireless) (1 линия);
- 4 порта SATA_0,1,2,3 (4 линии)
14 линий PCIe оказались занятыми.

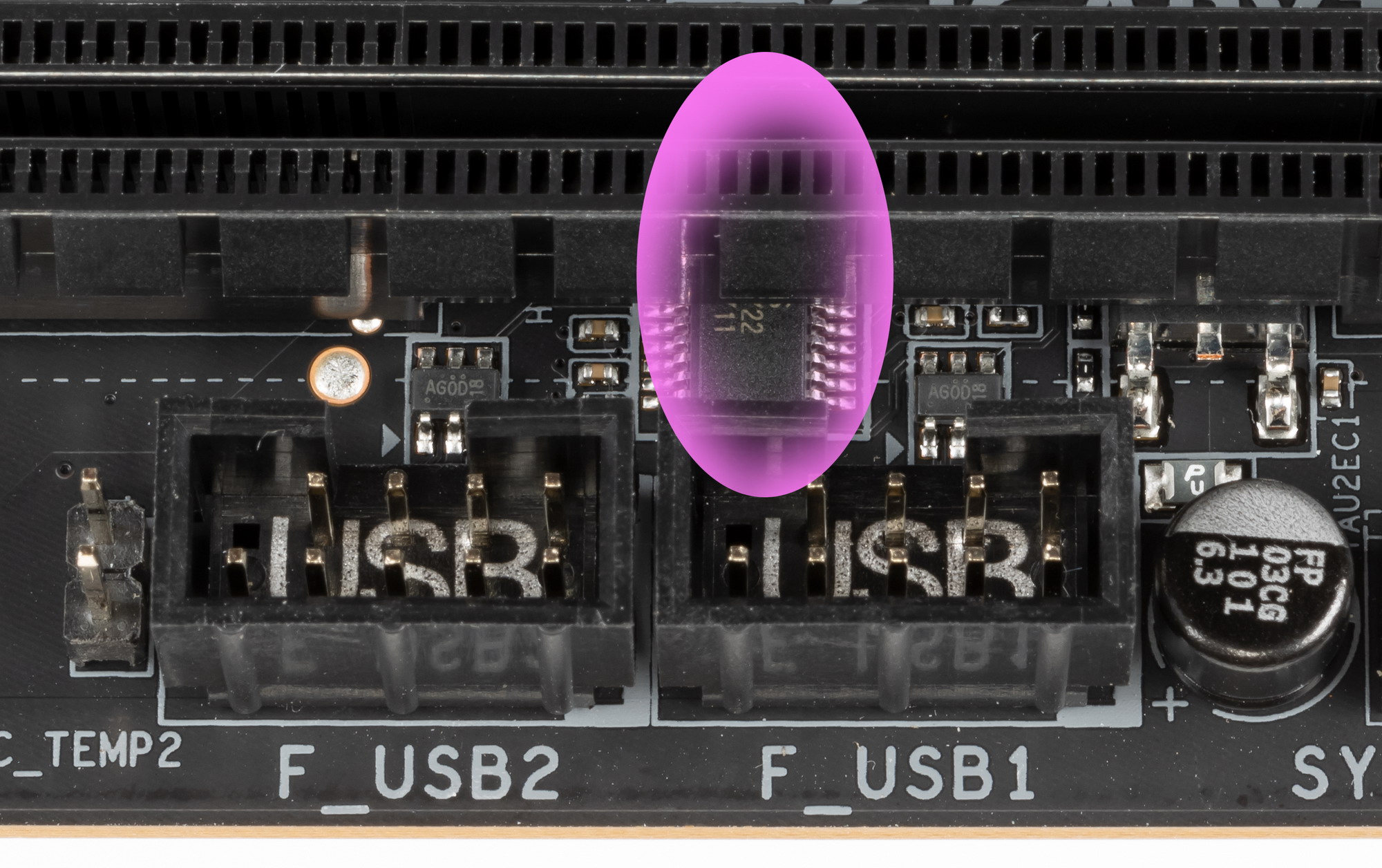

Контроллер Genesys Logic GL850S (4 USB 2.0 на 2х внутренних разъемах), а также второй GL850S (4 USB 2.0 на задней панели) используют линии портов USB 2.0.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех CPU этого плана всего 20 линий PCIe (плюс 4 линии на даунлинк с чипсетом). И теперь стоит обратить внимание на уникальность конфигурации у данной платы: даже на диаграмме видно, что «багаж» периферии как-то чуть переместился в область CPU. Обычно же мы привыкли, что у матплат всегда два слота PCIe x16 (_1 и _2) плюс слот M.2_1. А вот здесь один слот PCI-e x16! Но зато имеется аж три слота M.2 и все они (внимание!) подключены к процессору! То есть все три M.2 могут работать с интерфейсом PCI-e 4.0! Но при этом поддерживается работа только одной видеокарты! Также в процессорах Ryzen имеется контроллер High Definition Audio (HDA), связь с аудиокодеком идет путем эмуляции PCI шины (есть ограничение на звук по схеме 7.1: до 32-бит/192 кГц).
То есть варианты переключения слотов в данном случае такие:
- Слот PCIe x16_1 имеет 16 линий (слоты M.2: M2B_CPU и M2C_CPU отключены);
- Слот PCIe x16_1 имеет 8 линий, слоты M.2: M2B_CPU и M2C_CPU имеют по 4 линии (всего 8 линий)

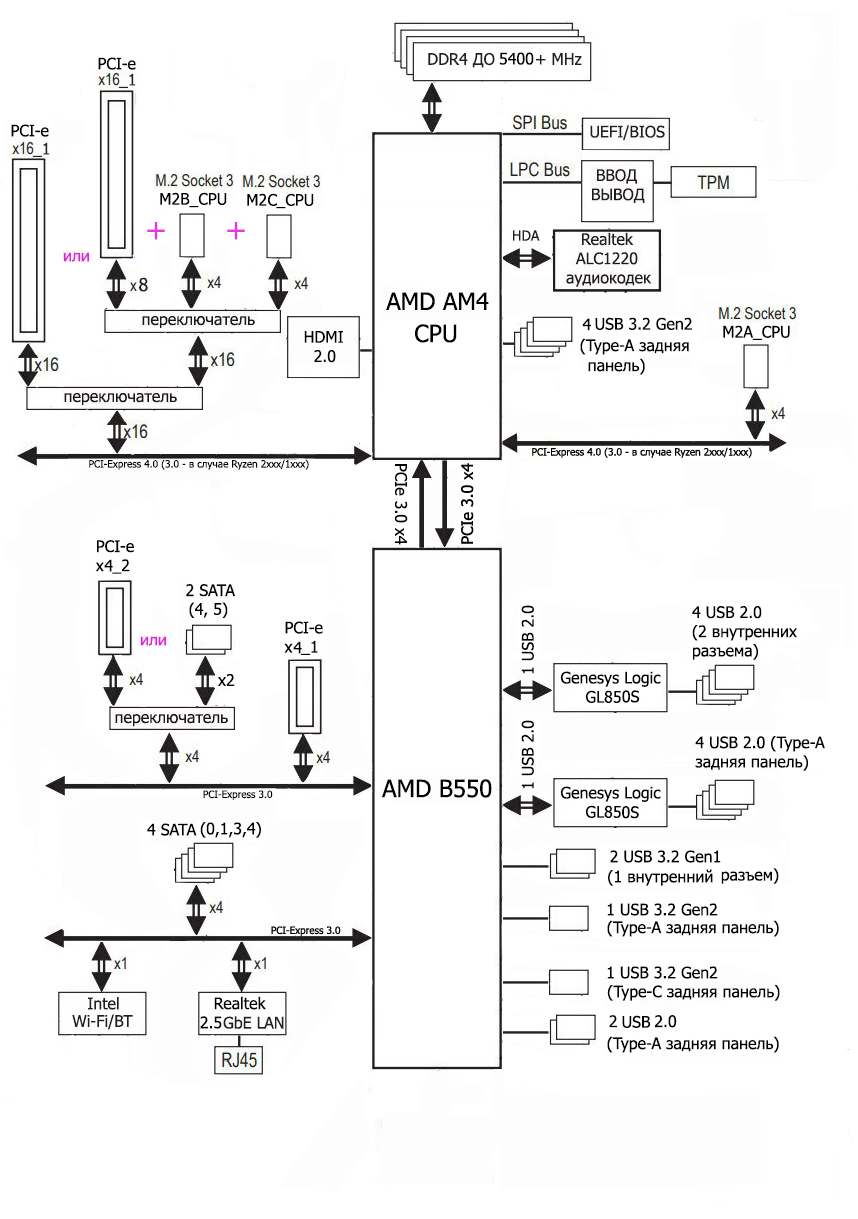

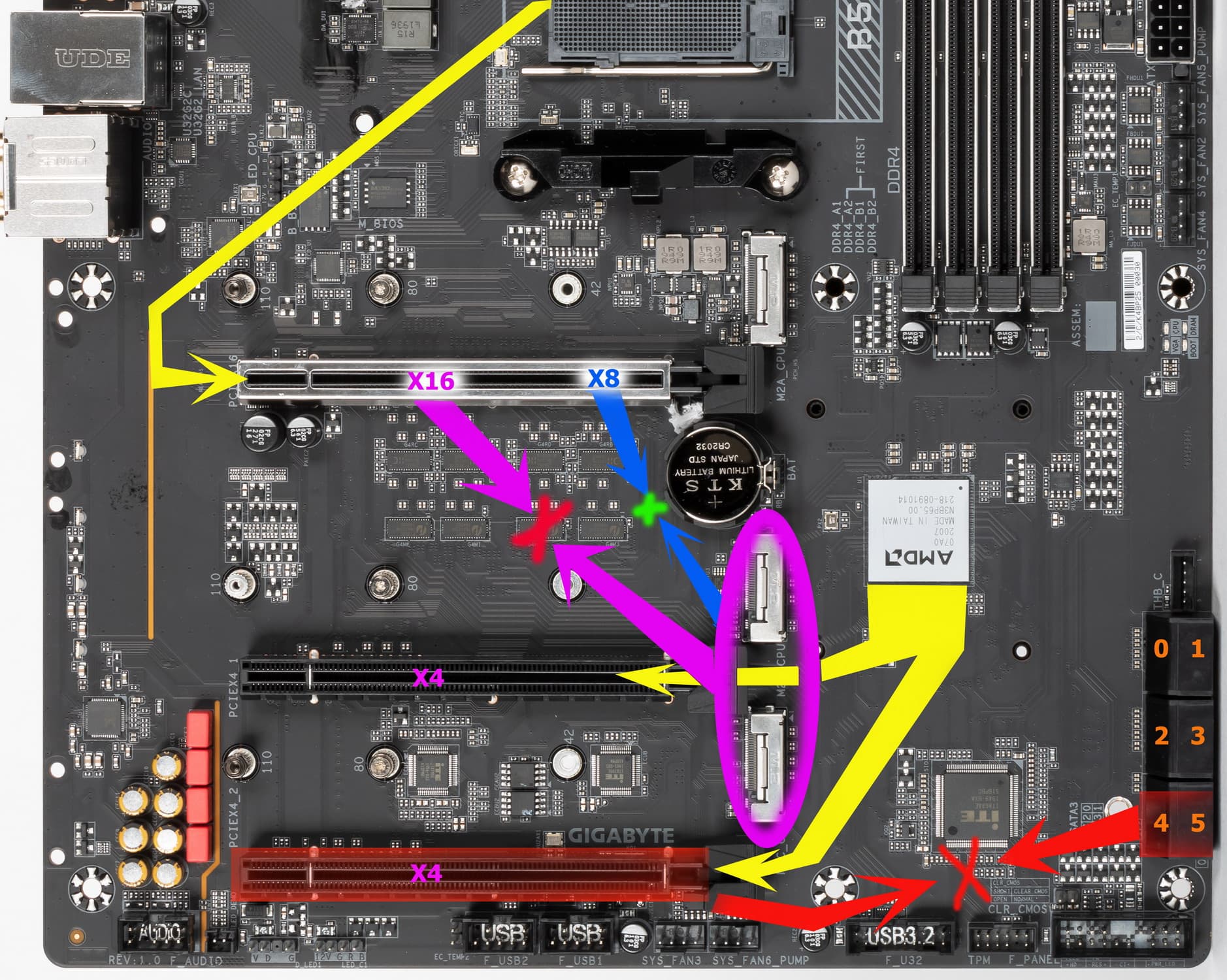

Ниже полная схема распределения ресурсов по слотам PCI-e

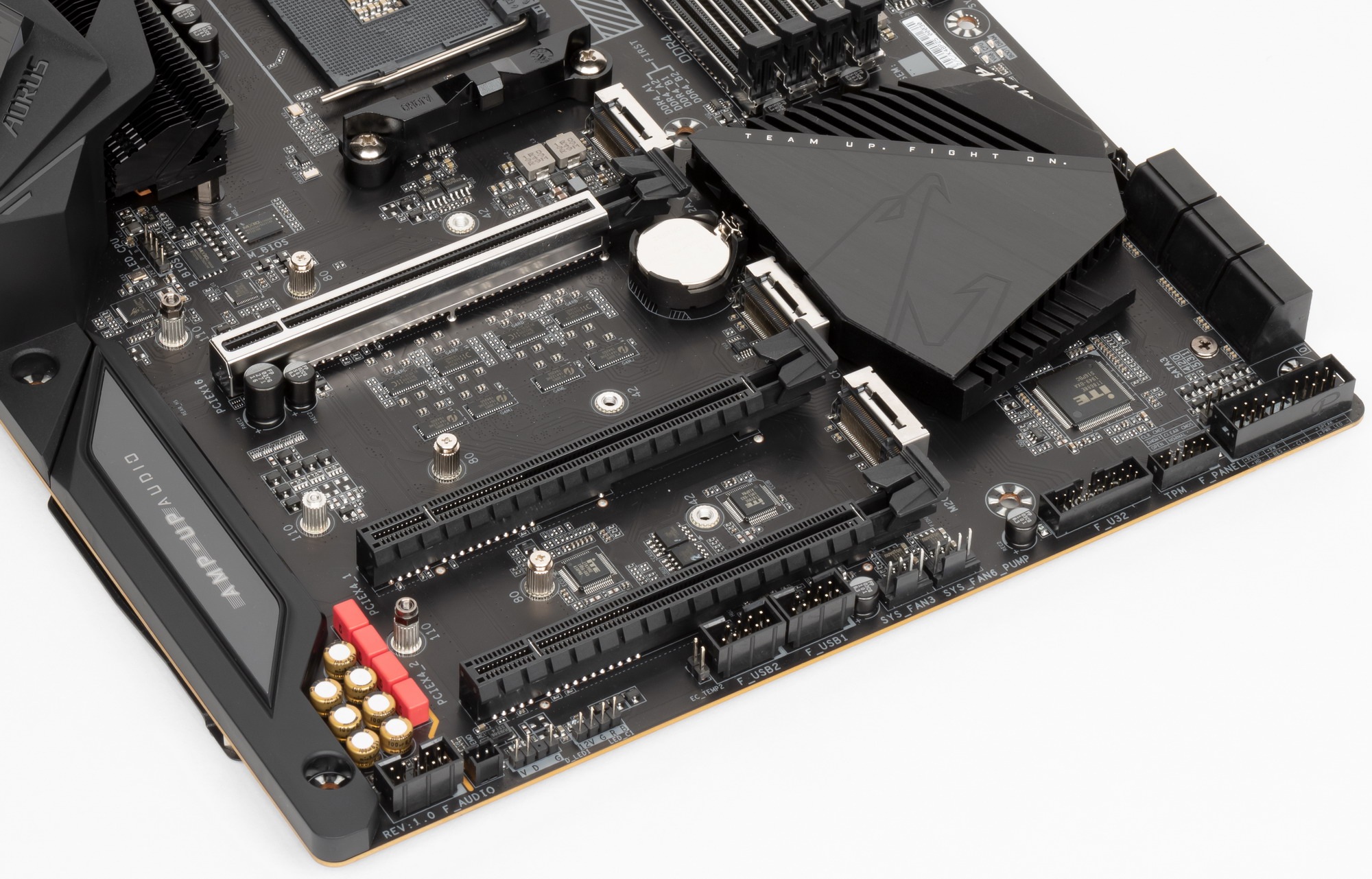

Всего на плате есть 3 слота PCIe: один PCIe x16 (для видеокарт) и два PCIe x4 (несмотря на то, что они выполнены в форм-факторе x16). Если про первый PCIe x16 я выше уже рассказал (он подключен к CPU и делит ресурсы с двумя слотами M.2), то два PCI-e x4 подключены к B550. При этом PCI-e x4_2 делит ресурсы с двумя SATA (4 и 5) портами. Очевидно, что если потребуется задействовать больше одного M.2 слота, то видеокарта будет работать в режиме х8. Вполне возможно, что это оправданное решение, ибо вряд ли кто будет сочетать такую матплату с самыми мощными ускорителями типа RTX 2080 Super/Ti, а если использовать, например, Radeon RX 5700/XT, то при наличии поддержки PCI-e 4.0 со стороны видеокарты вообще разница между х8 и х16 будет не заметной.

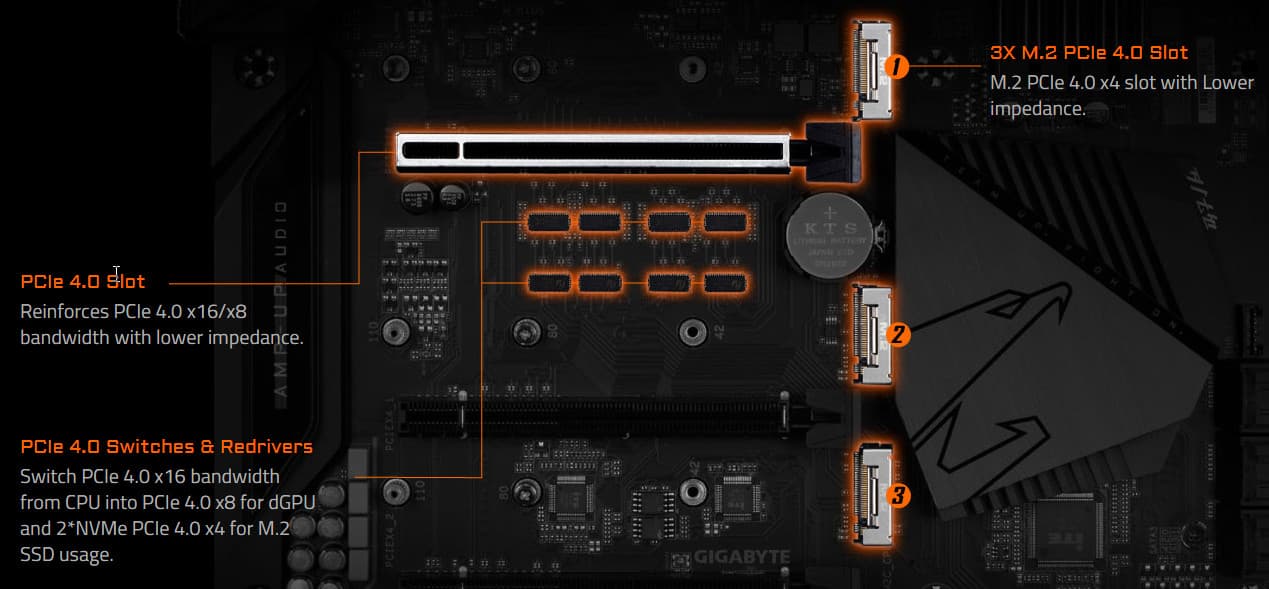

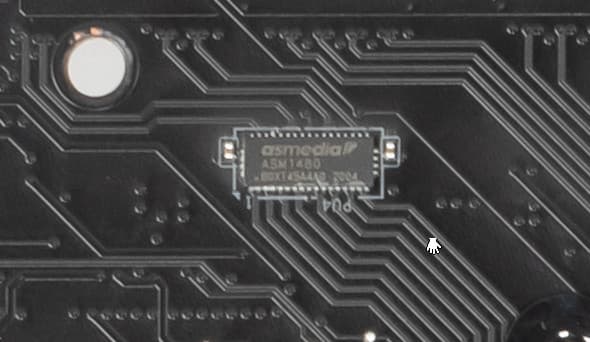

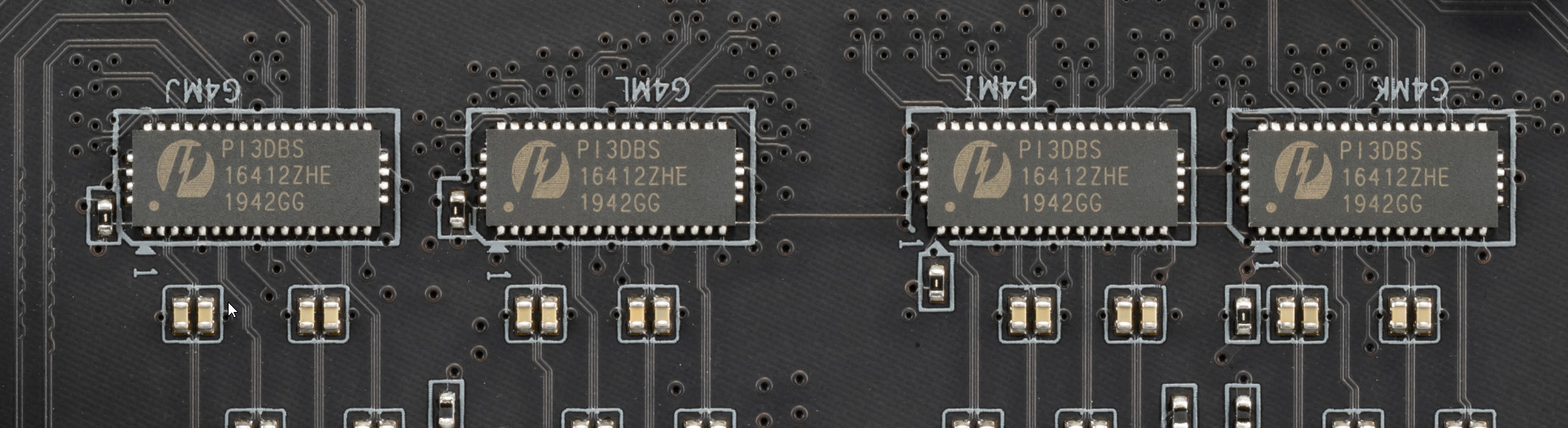

У данной платы имеется распределение линий PCIe между слотом PCIe x16 и портами M.2, поэтому востребованы мультиплексоры PI3DBS от Pericom.

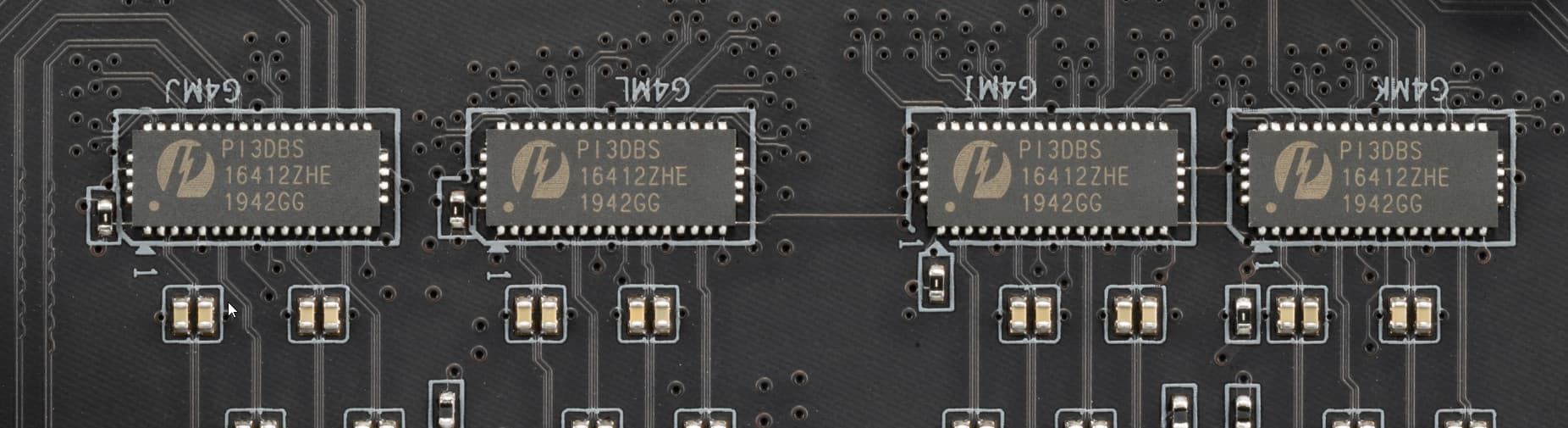

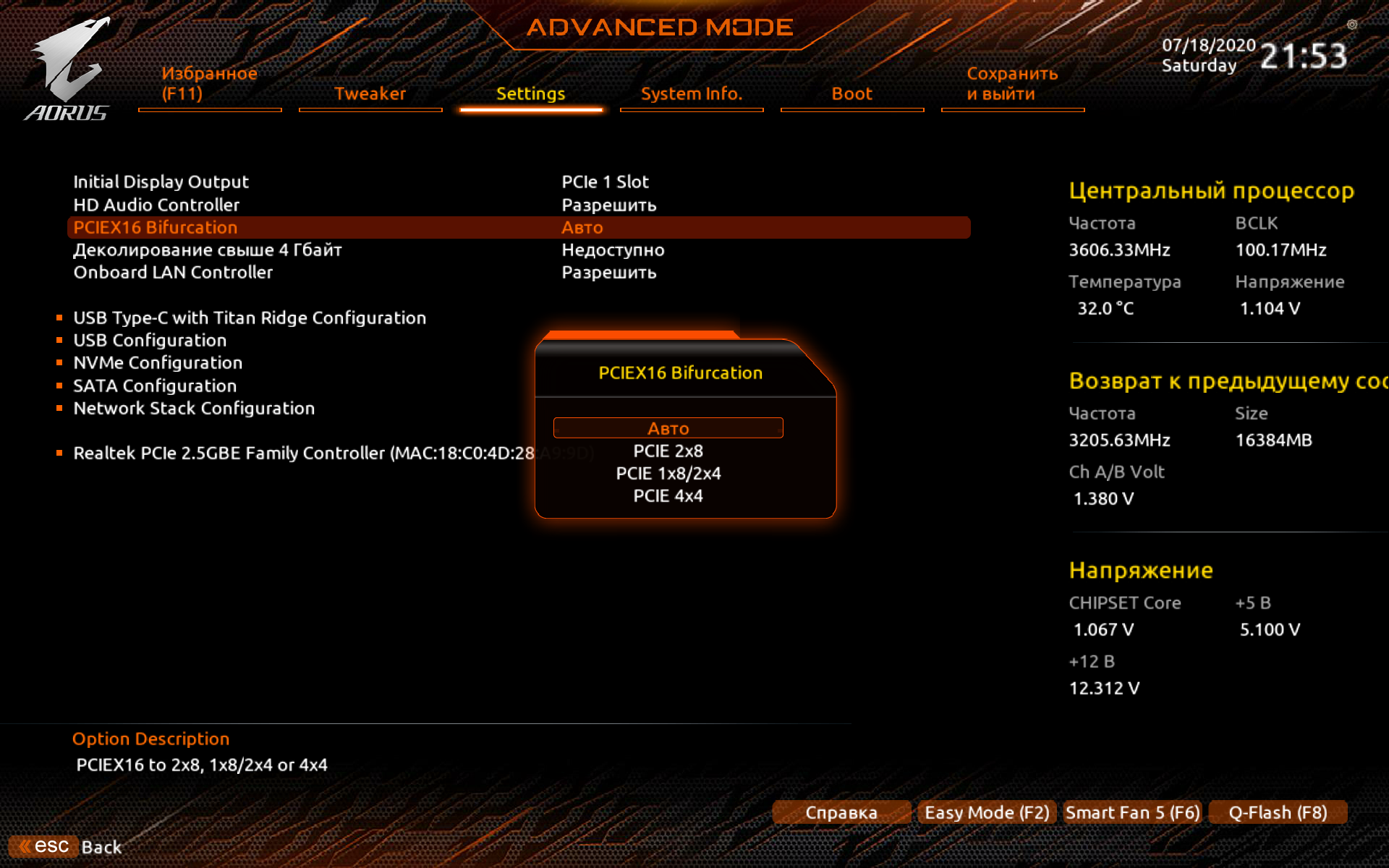

Также необходимо переключение слота PCIe x4_2 и портов SATA 4/5, для этих целей используется мультиплексор ASM1480 от ASMedia (он расположен на оборотной стороне PCB).

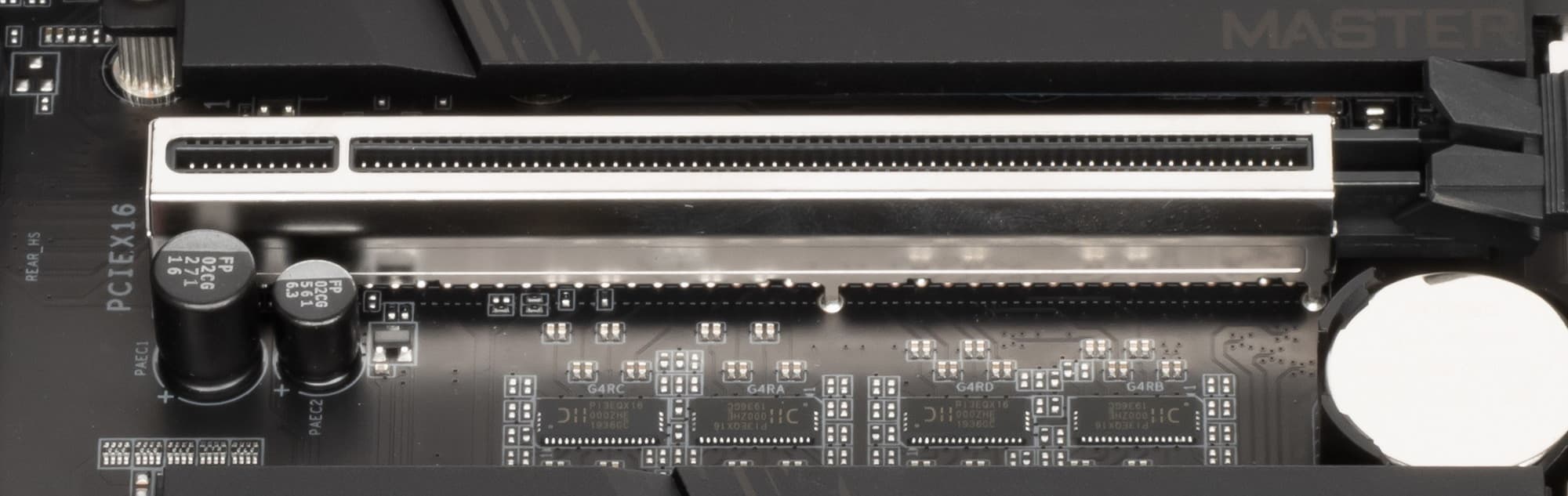

Как и слоты для памяти, слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает его надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня). Кроме того, такая защита предохраняет слот от электромагнитных помех.
Расположение PCIe слотов позволяет легко смонтировать СО любого уровня и класса.

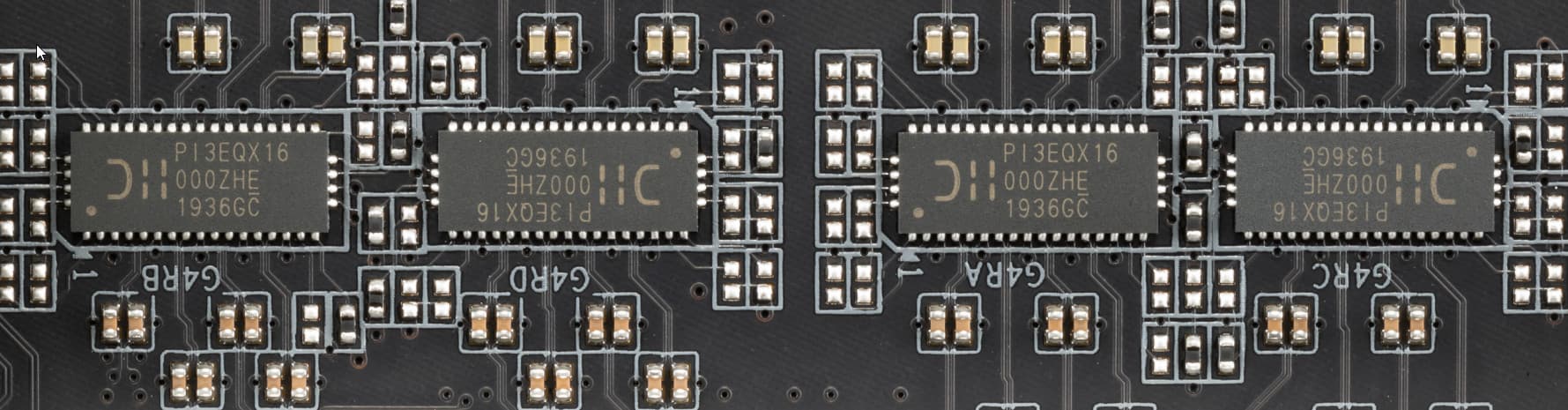

Плат содержит также усилители (ре-драйверы) шины от Pericom.
На очереди — накопители.

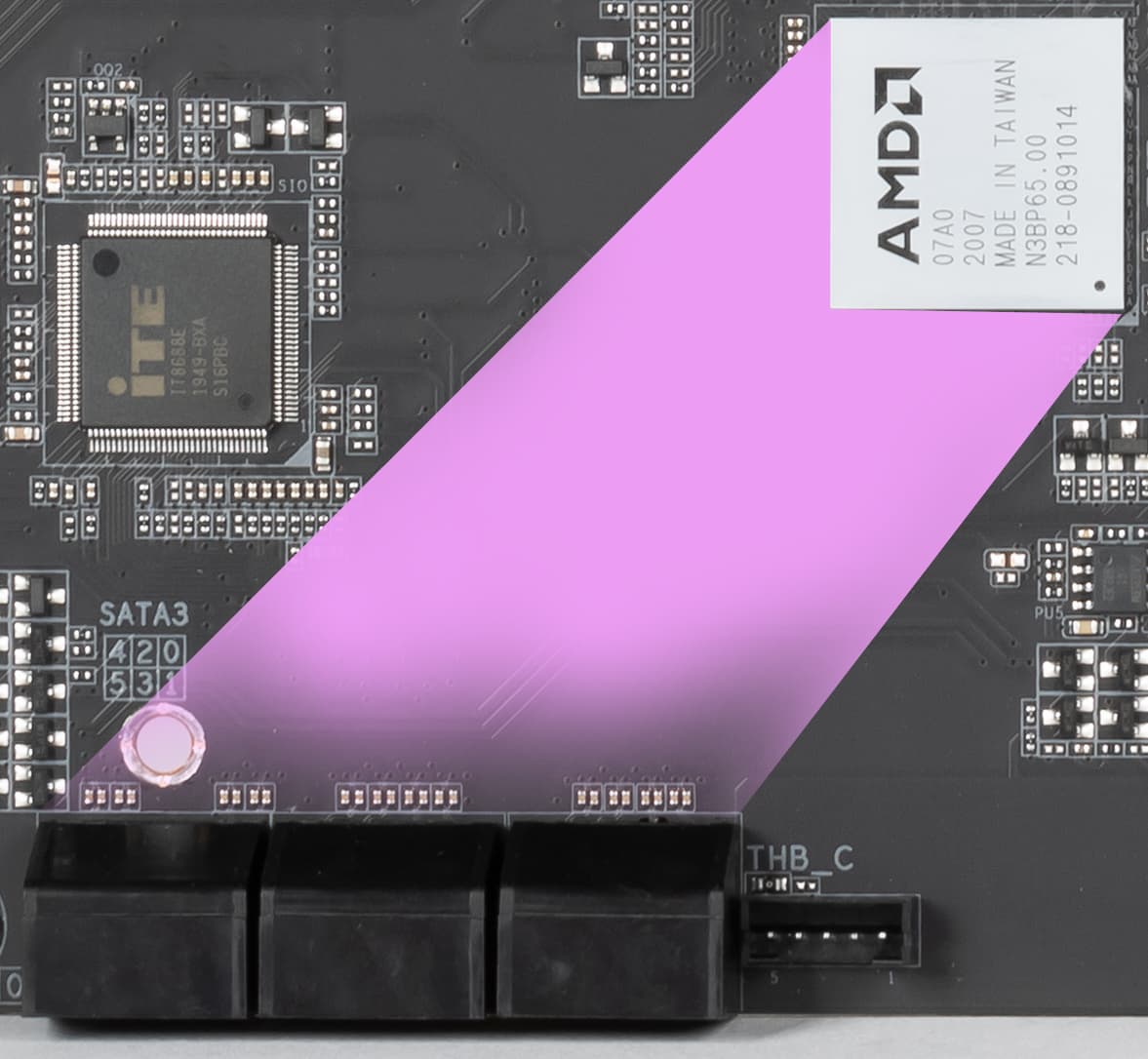

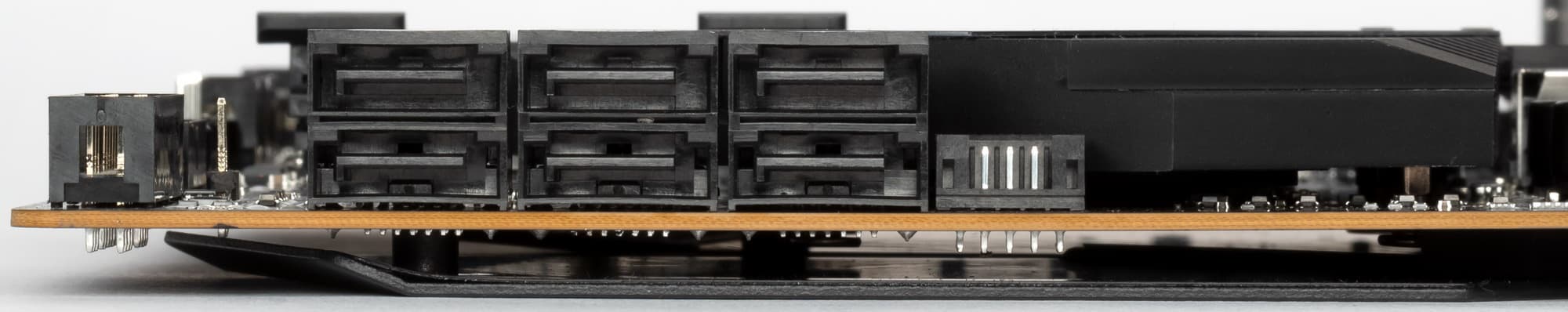

Всего у платы 6 разъемов Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. (Еще один слот M.2, спрятанный под кожухом блока разъемов задней панели, занят контроллером беспроводных сетей Wi-Fi/Bluetooth.). 6 портов SATA реализованы через чипсет B550 и поддерживают создание RAID.
Напомню, что порты SATA 4,5 делят ресурсы с PCI-e x4_2.

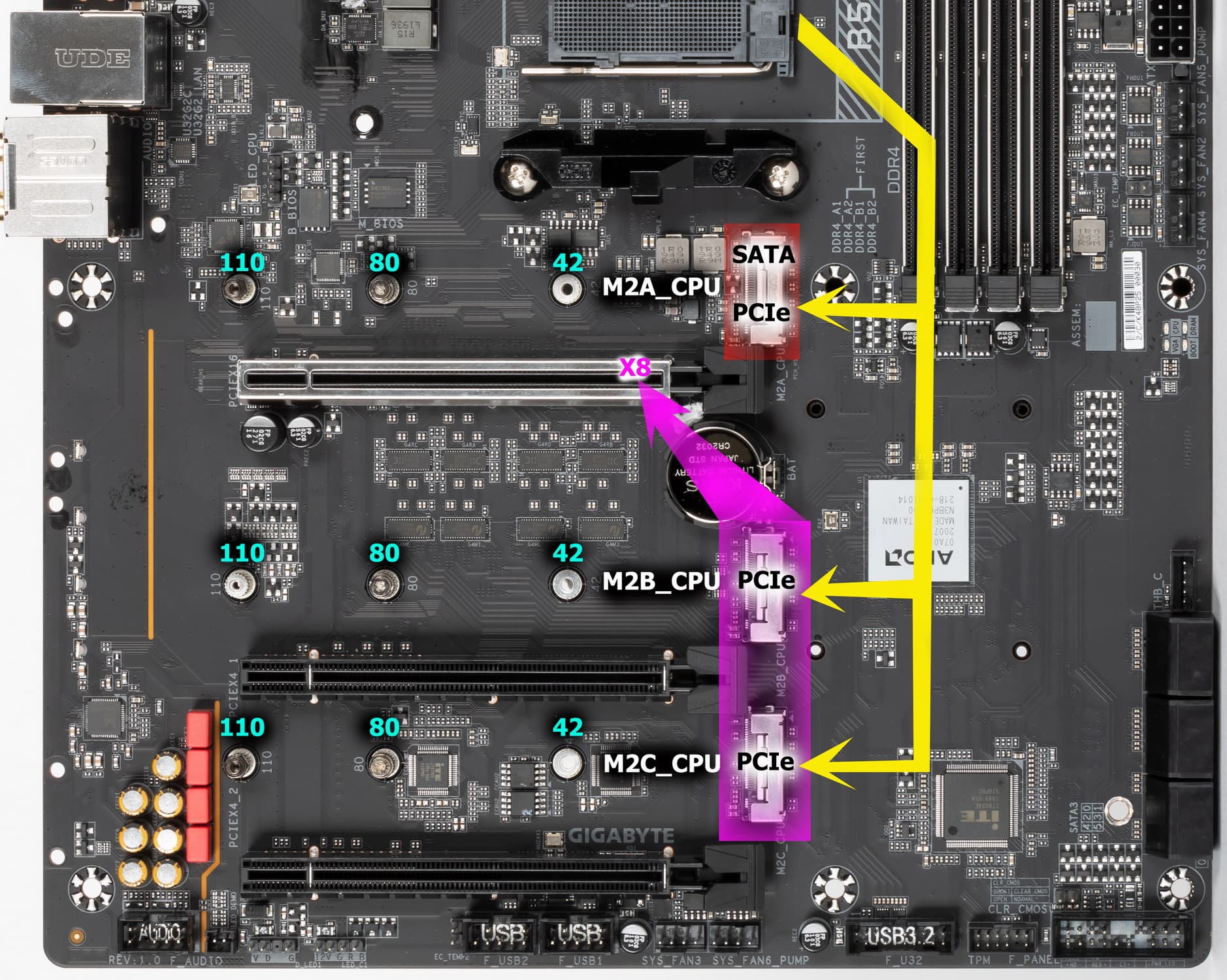

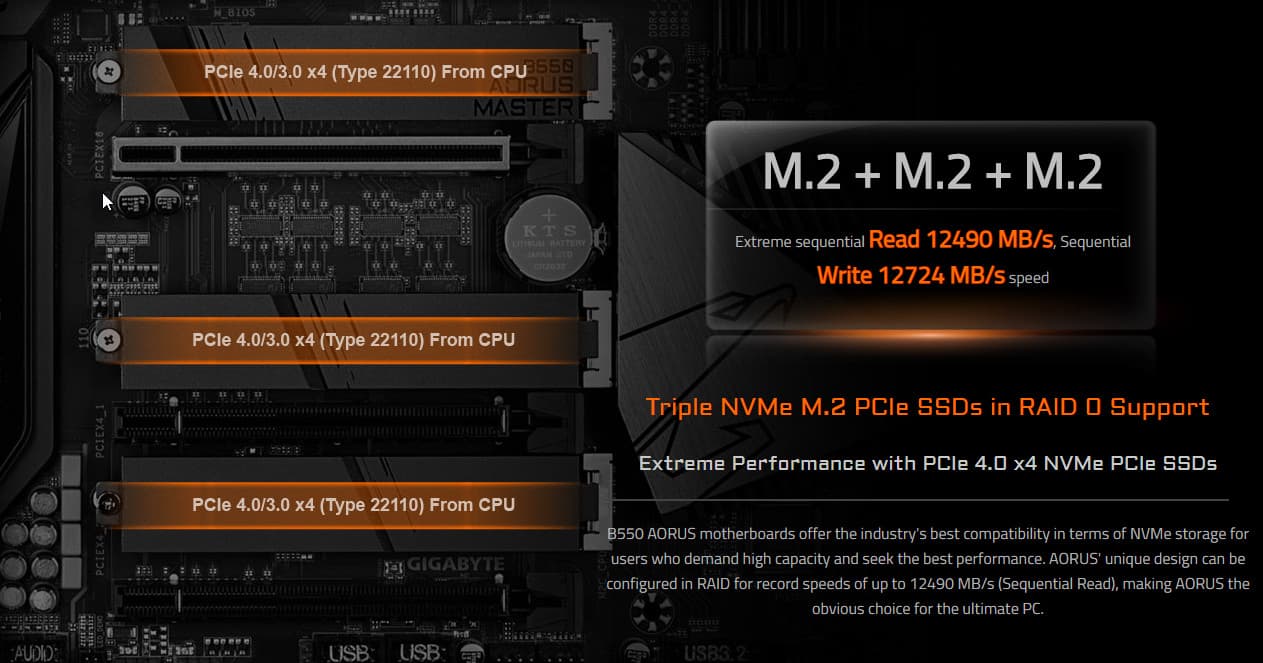

Теперь про M.2. Материнская плата имеет 3 гнезда такого форм-фактора.
Еще раз отмечу, что все они получают данные от центрального процессора, поэтому поддерживают шину PCI-e 4.0 (в случае использования Ryzen 3xxx и более новых).
Все три слота M.2 поддерживают модули размерами до 22110 включительно, но 2260 не поддерживается (хотя если термоинтерфейс на радиаторе липкий, то можно и такой накопитель). Второй М2B_CPU и третий M2C_CPU делят ресурсы со слотом PCI-e x16, переводя последний в режим х8.
Первый М2A_CPU поддерживает накопители с интерфейсами PCI-e x4/x2 и SATA, а второй и третий порты — только с интерфейсом PCI-e x4/x2.

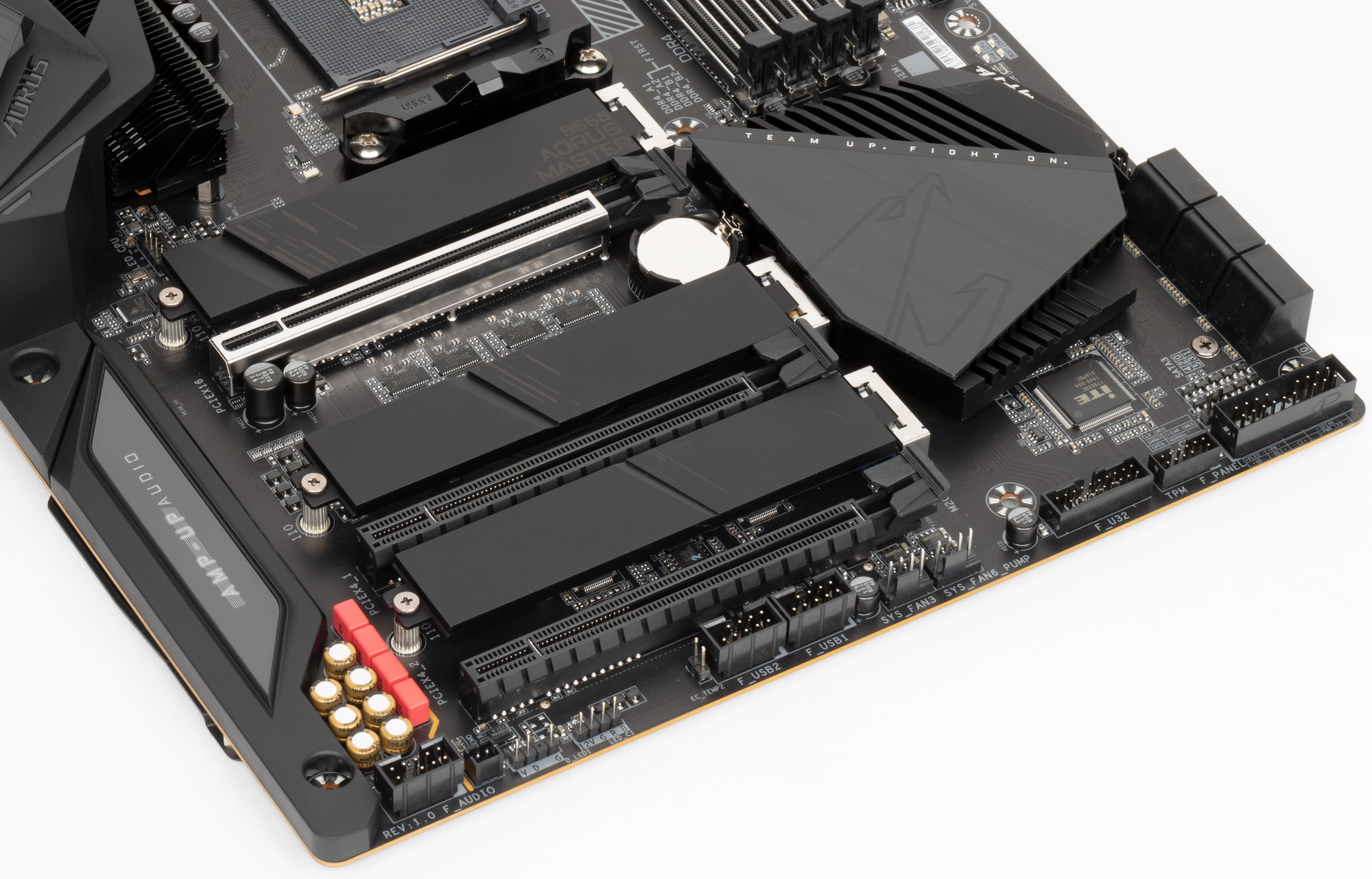

Все три M.2 слота имеют собственные раздельные радиаторы, которые не связаны с какими-то иными устройствами охлаждения на данной плате.
Другие «прибамбасы» на плате.
В нашем случае, хоть плата из семейства Aorus, но все же к флагманским ее отнести сложно: «фенечек» у нее мало, даже таких завсегдатаев по «прибамбасам», как кнопок питания и перезагрузки, здесь нет.

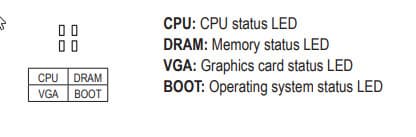

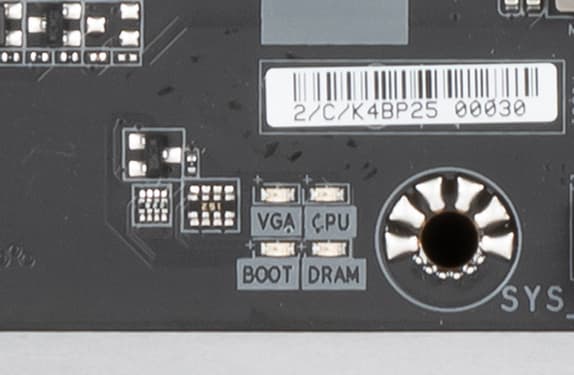

Но при этом имеются световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.
Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

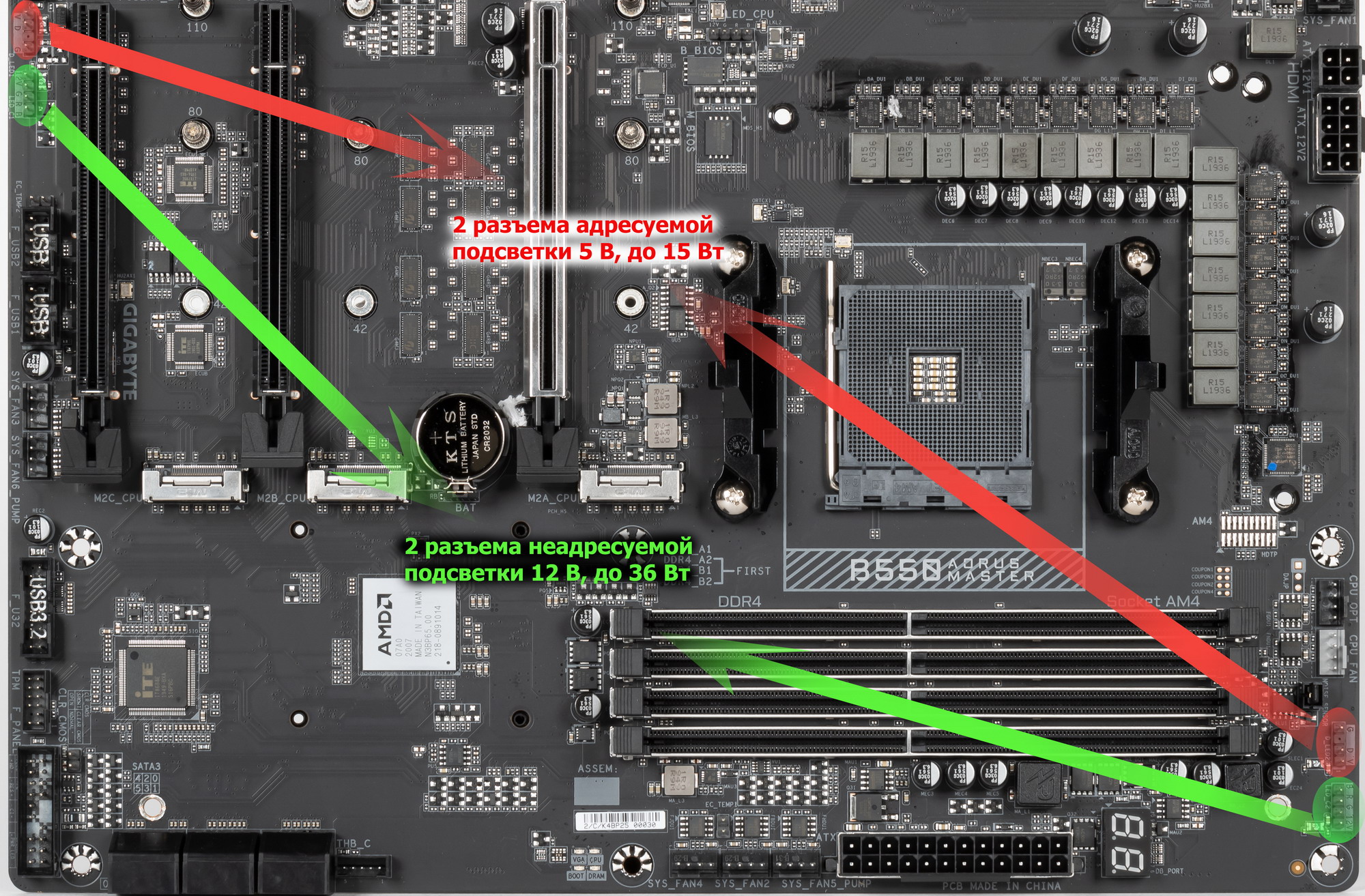

Продолжая разговор о световых индикаторах, надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется четыре разъема для подключения любых устройств этого плана: 2 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 2 разъема неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары (RGB+ARGB), разнесенные на противоположные края платы.

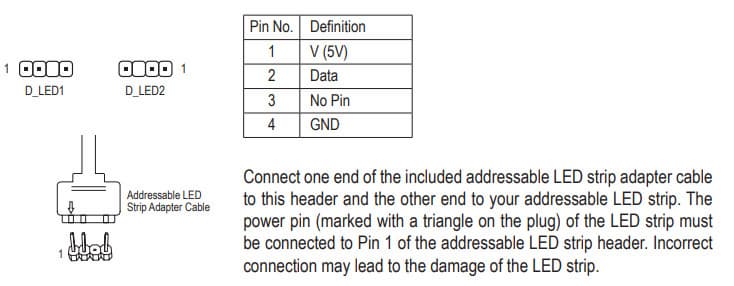

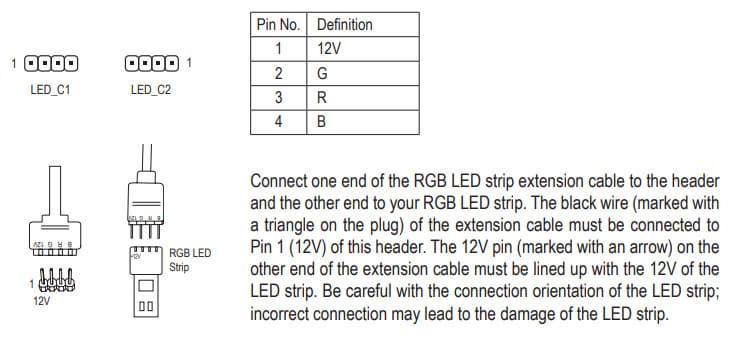

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:
Контроль по синхронизации работы подсветки RGB возложен на процессор IT8795 от ITE.

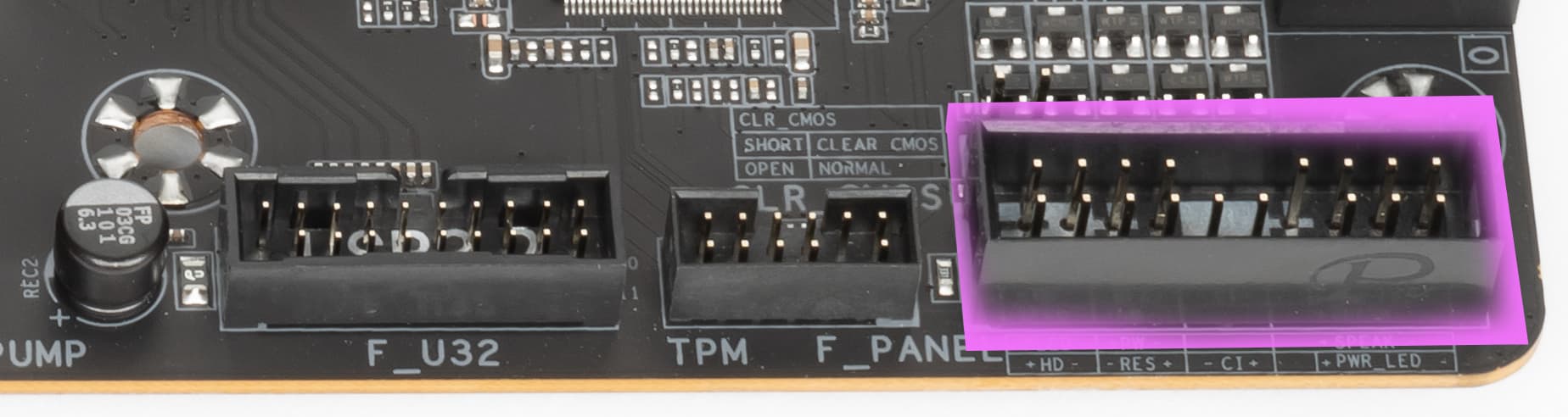

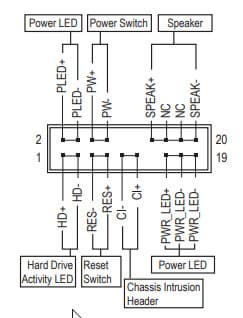

Есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.
Для удобства подключения проводов в комплекте поставки есть адаптер G-connector, в который вставляются все разъемы, а он уже одним разом в FPanel.

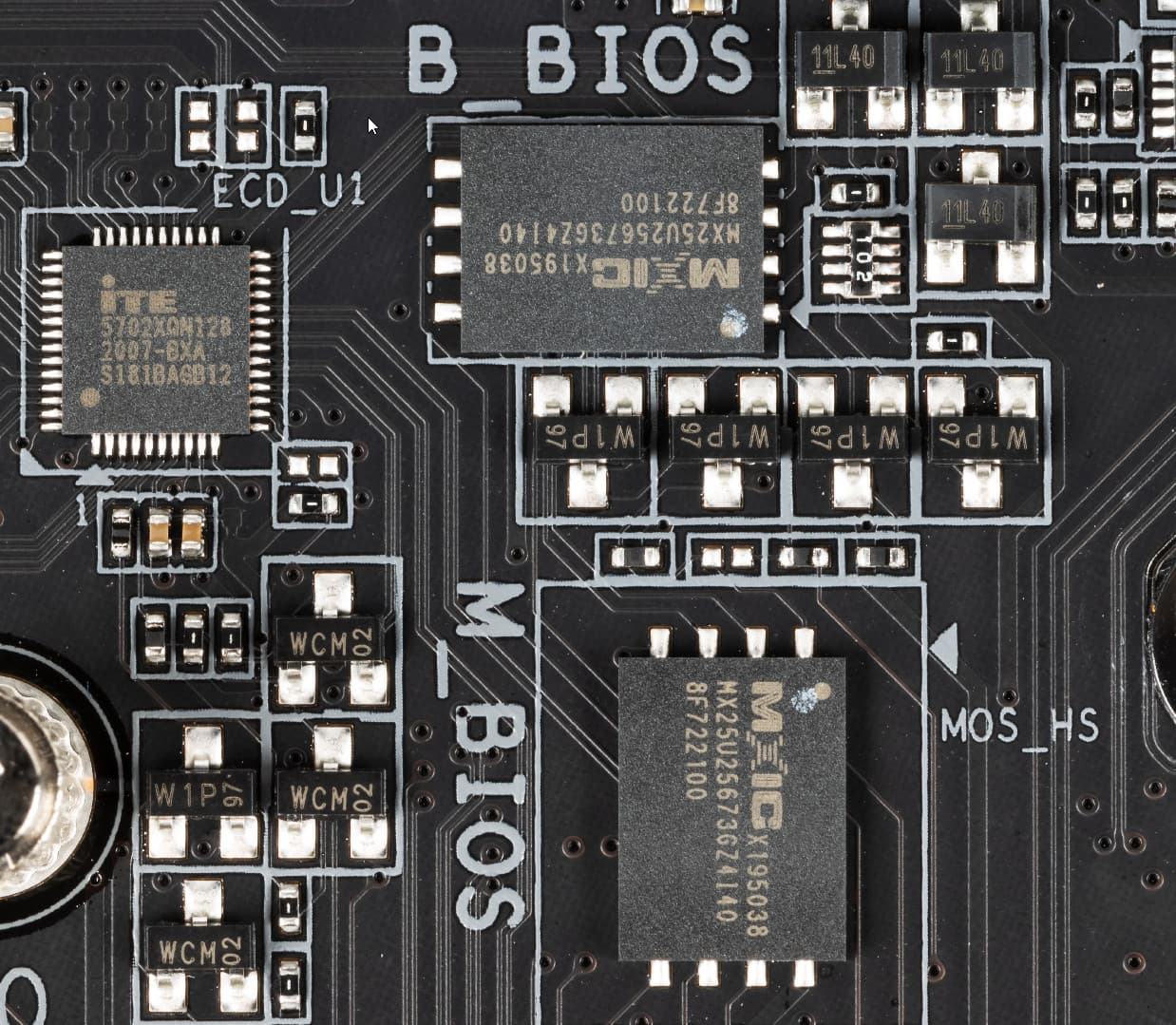

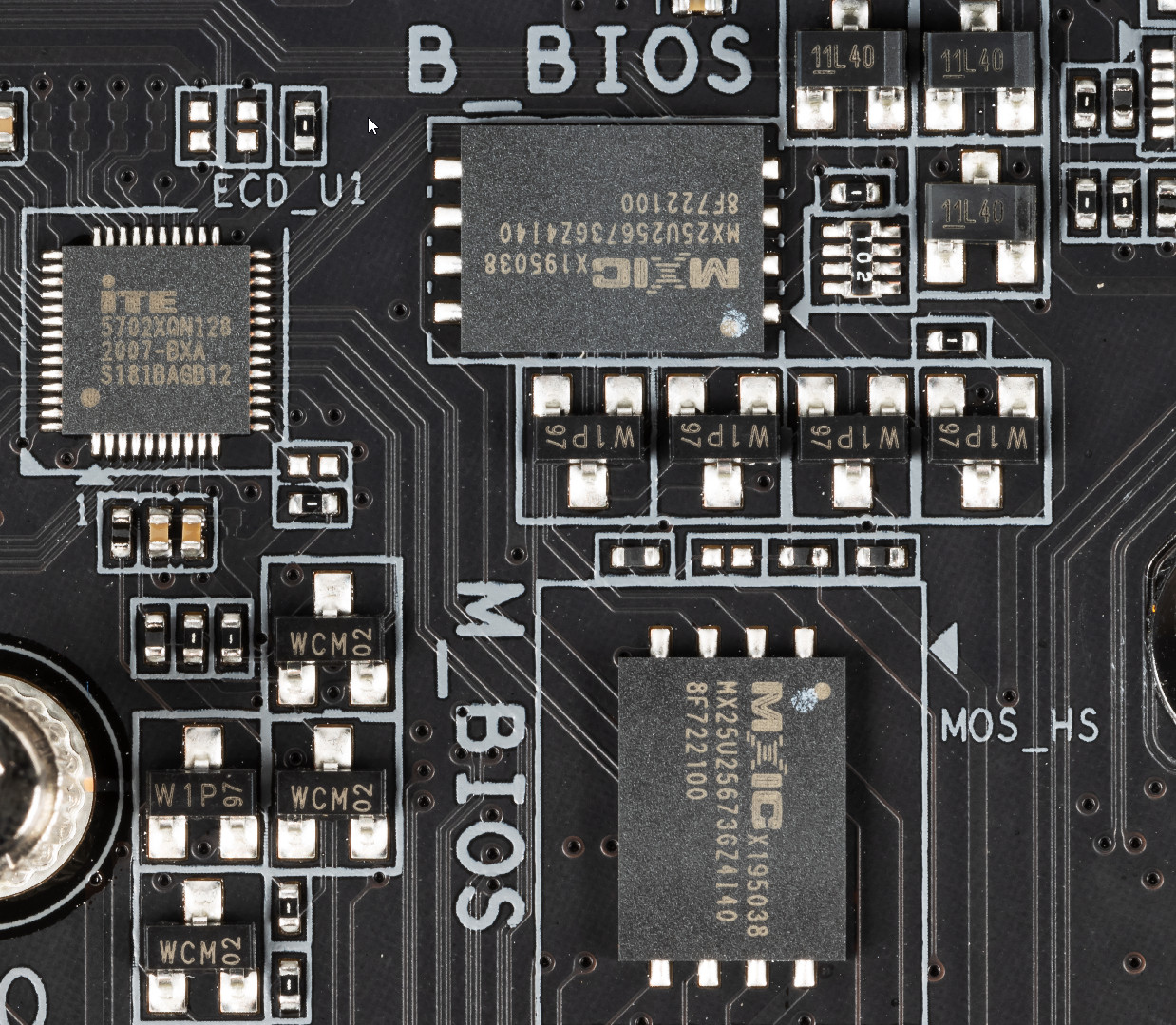

Для размещения прошивки UEFI/BIOS использованы микросхемы MX25U25673G от Macronix. Плата имеет две копии BIOS, поэтому и микросхем две.

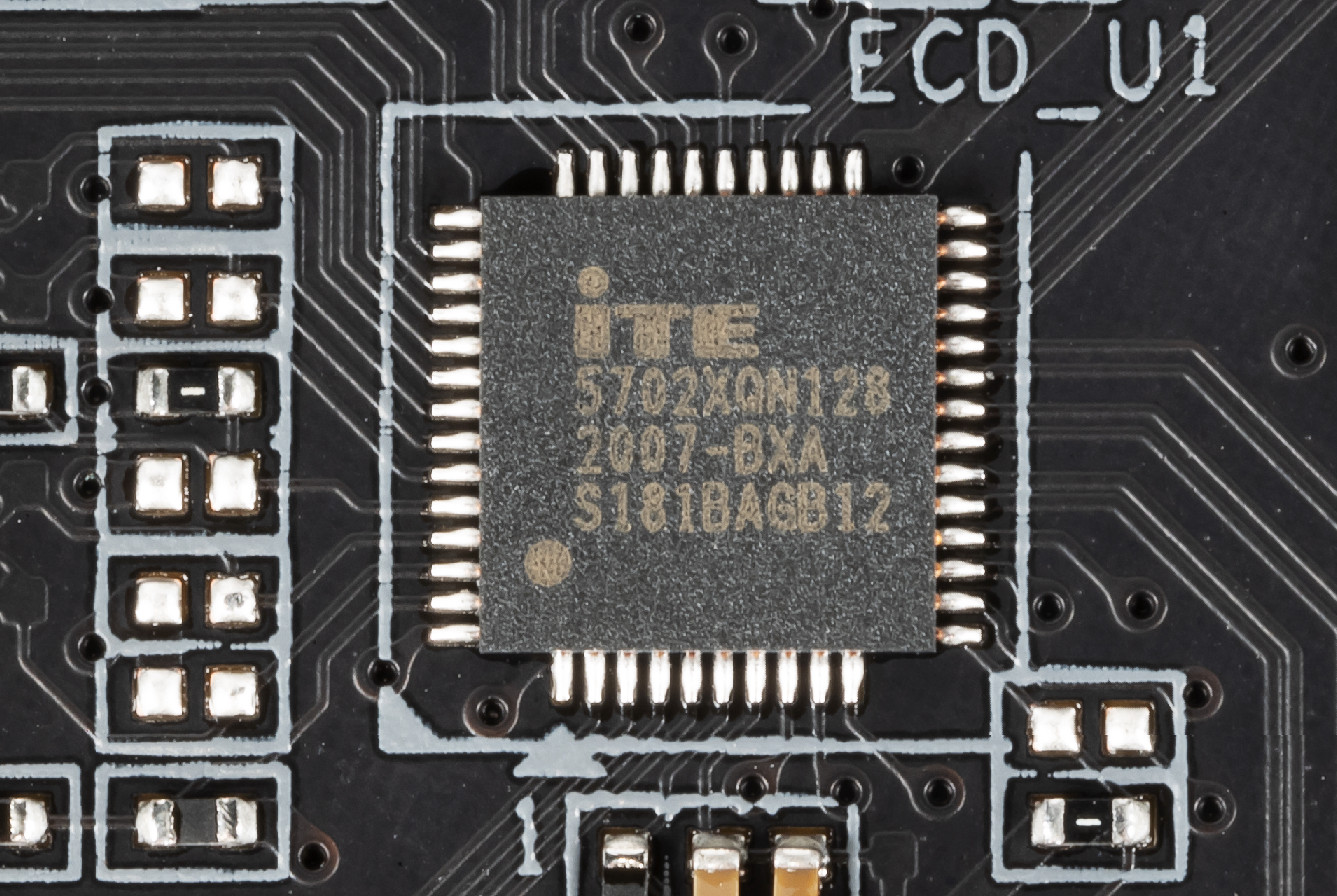

А вот один из микроконтроллеров IT5702 от ITE управляет технологией «холодной» прошивки BIOS без включения самой платы (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Q Flash Plus
Для такого обновления BIOS версию прошивки надо вначале переименовать в gigabyte.bin и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. В ролике ниже приведен пример работы Q Flash Plus на одной из плат Gigabyte.
Материнская плата в процессе прошивания нового BIOS не запускается — достаточно пассивного питания от БП.

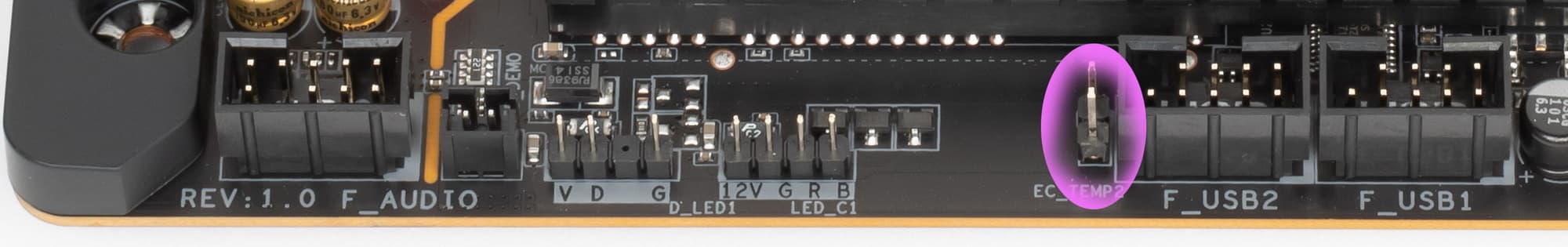

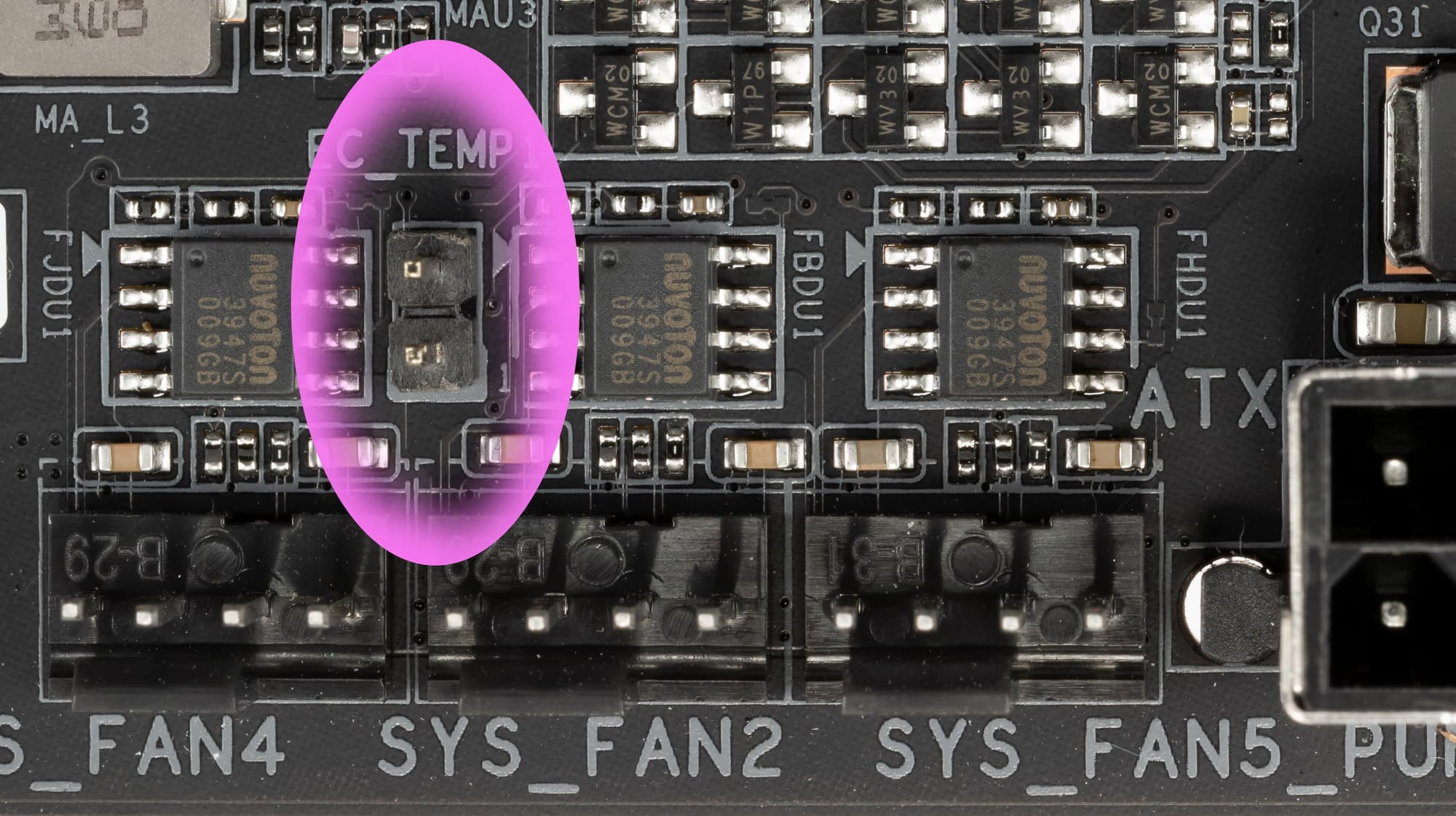

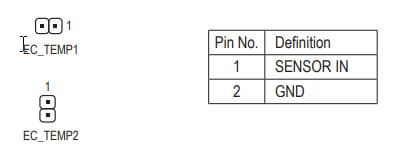

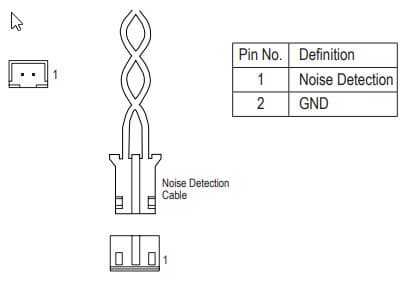

Также у платы есть два посадочных места для проводов от внешних термодатчиков: сверху и снизу.

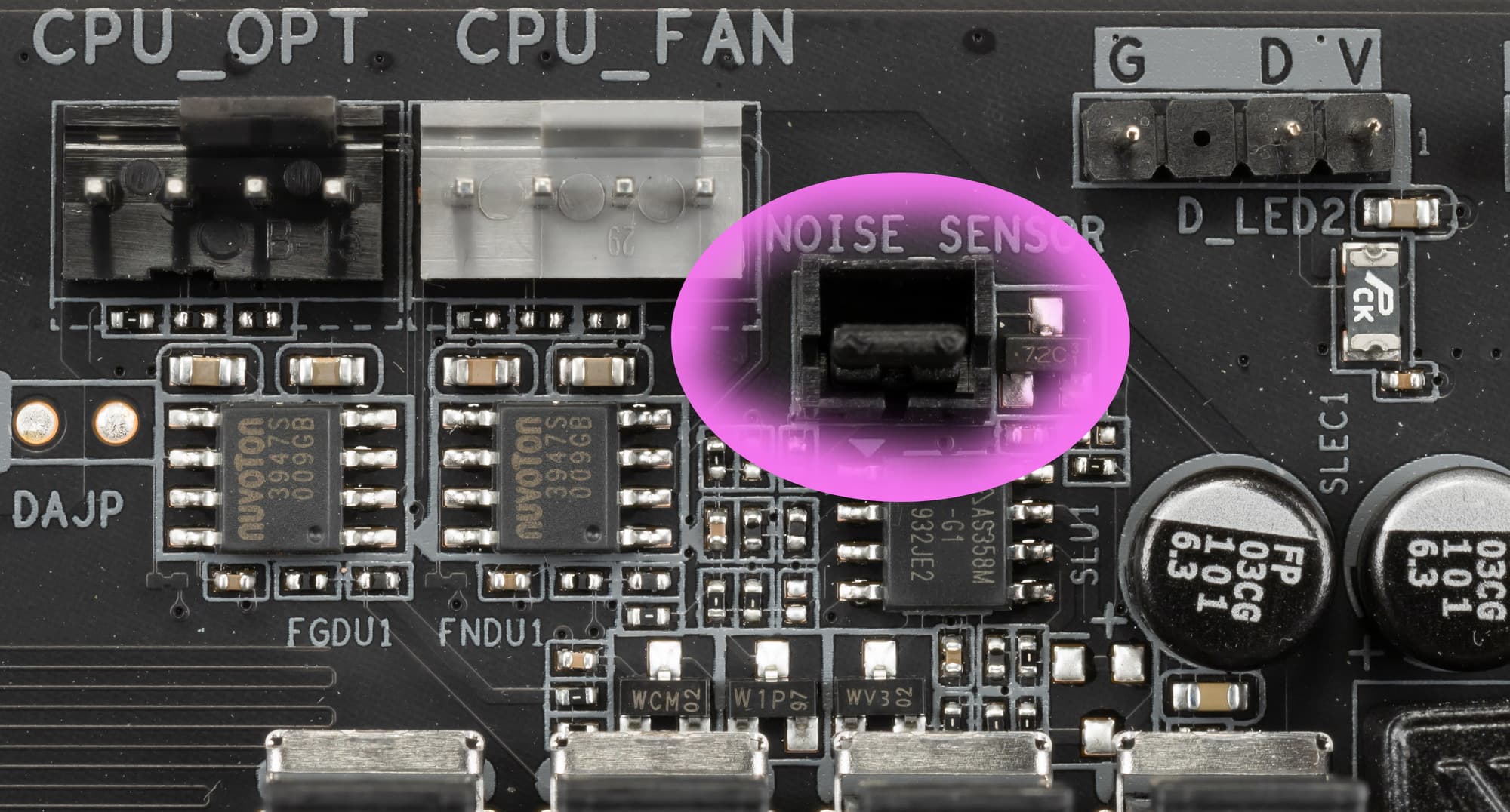

Для полноценной работы утилиты автонастроек вентиляторов имеется 2 датчика шума: один встроенный и второй в виде разъема для подключения внешнего датчика, имеющегося в комплекте поставки.

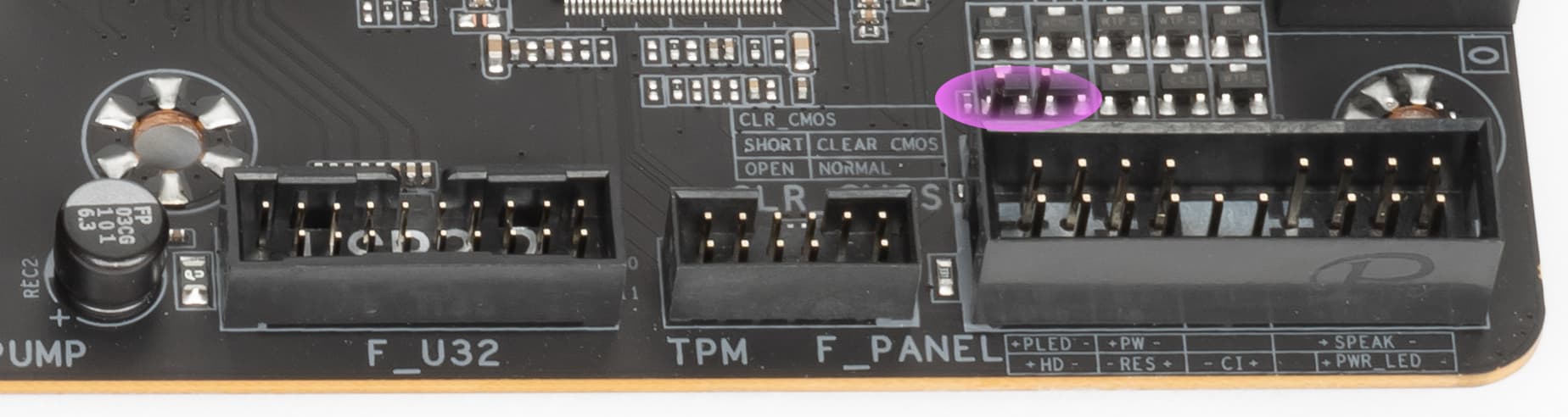

Для сбрасывания CMOS на заводские установки есть привычная перемычка.

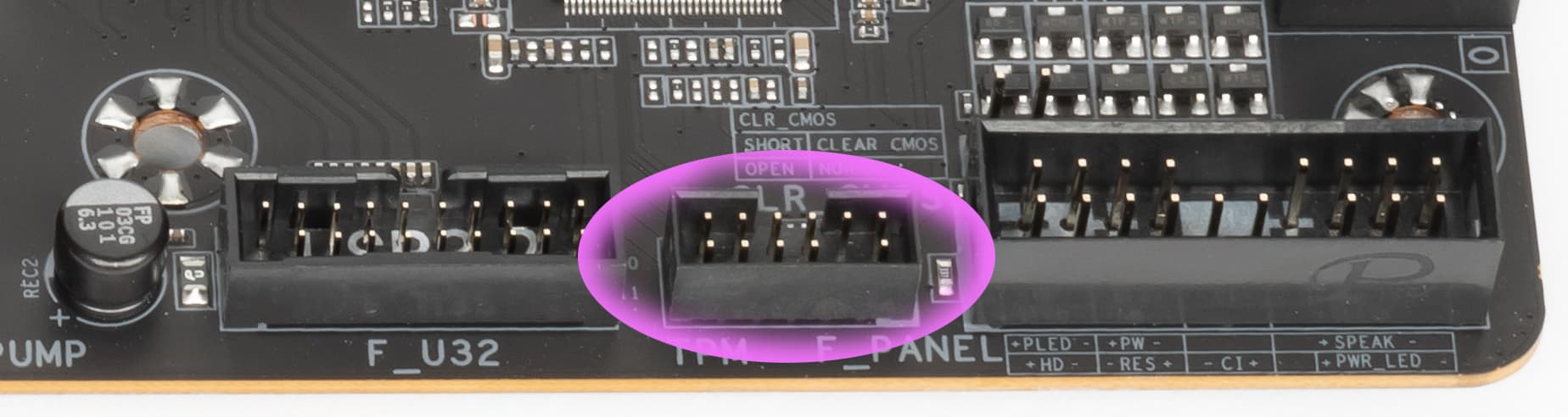

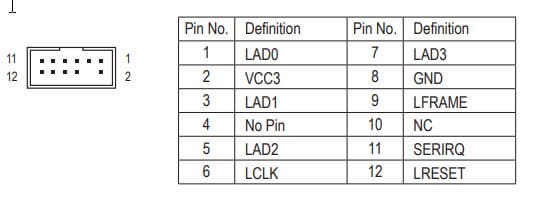

Материнская плата имеет отдельный разъем для подключения платы расширения Thunderbolt и разъем для систем безопасности TPM.

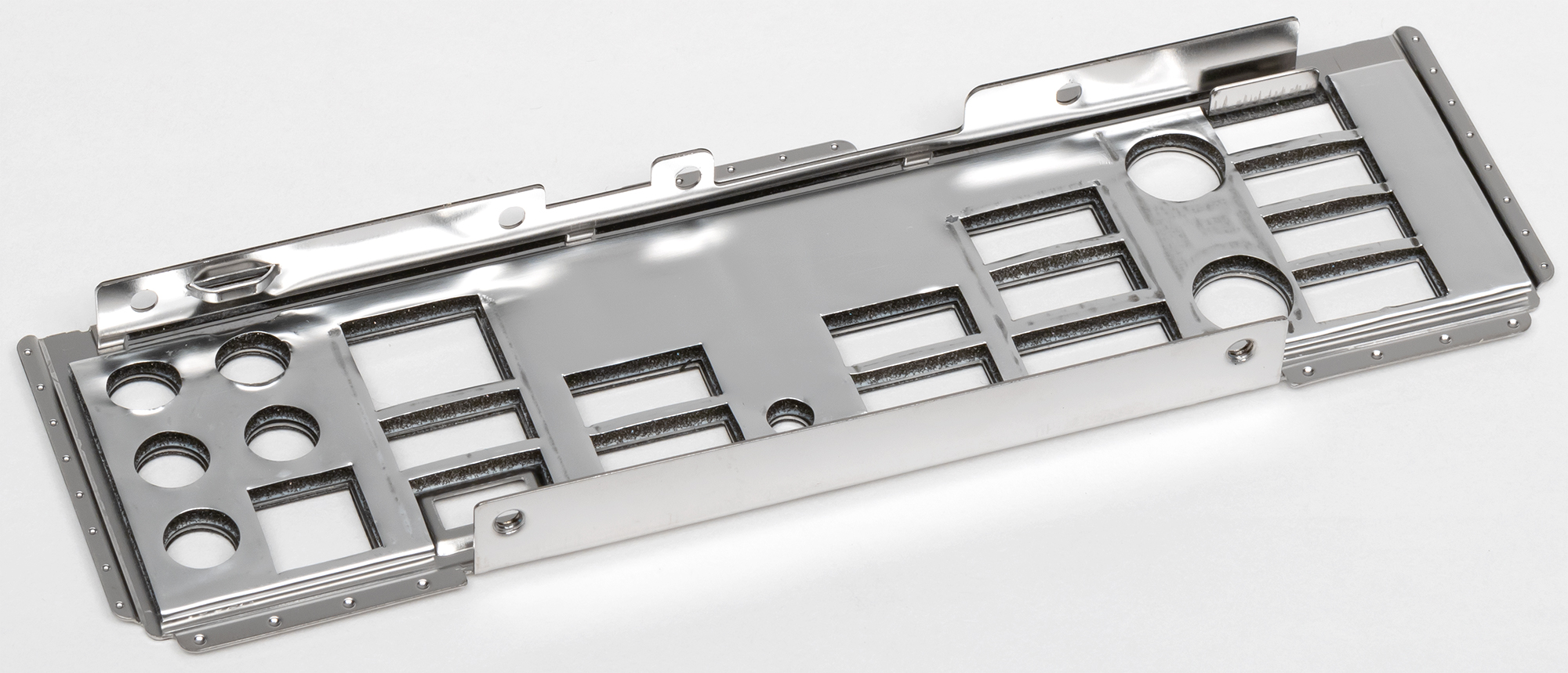

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

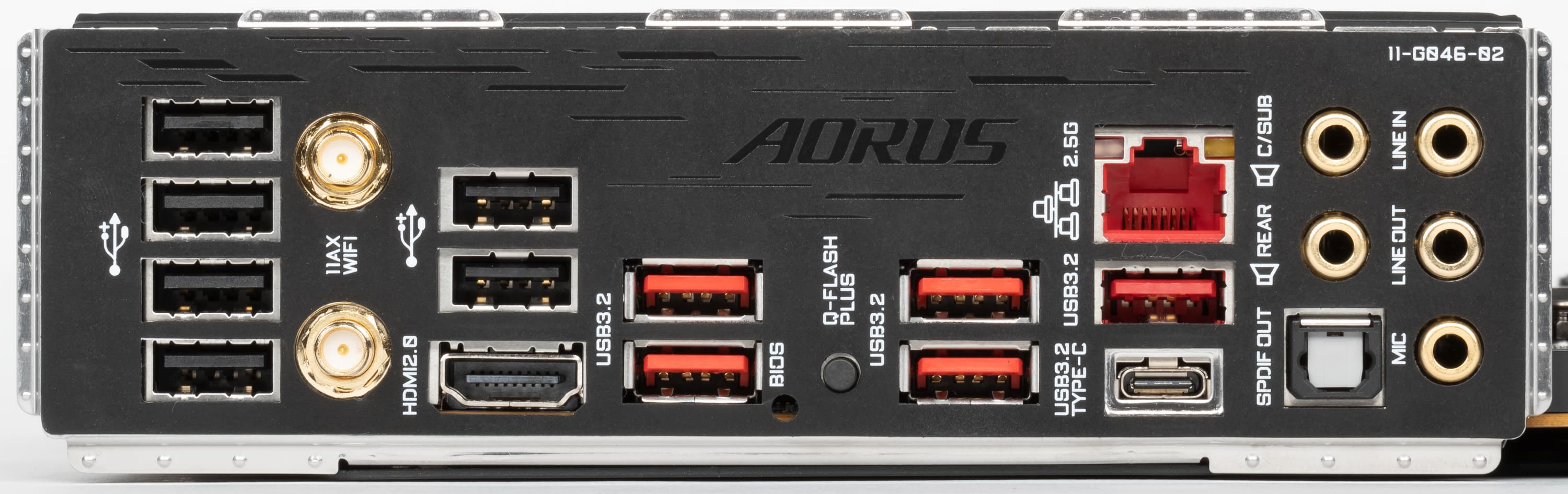

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B550 способен реализовать максимально: 2 порта USB 3.2 Gen2, 2 порта USB 3.2 Gen1, 6 портов USB 2.0. Процессор Ryzen 3-го поколения способен реализовать до 4 портов USB 3.2 Gen2.
Также мы помним и про 14 линий PCIe, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 14 линий).
И что мы имеем? Всего на материнской плате — 18 портов USB:

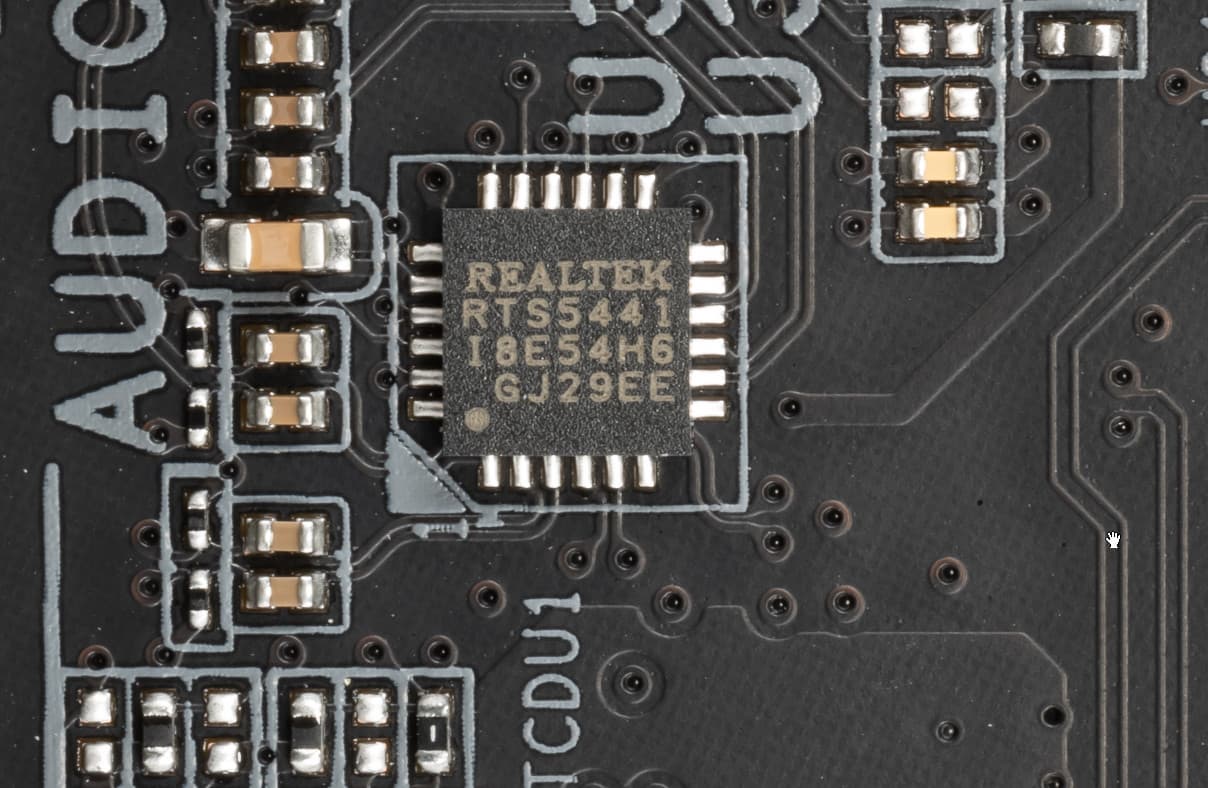

- 6 портов USB 3.2 Gen2: 4 из них реализованы через процессор и представлены на задней панели 4 портами Type-A (красного цвета); еще 2 реализованы через B550 и представлены портами Type-C и Type-A (красного цвета) на задней панели, при этом порт Type-C усилен передающим контроллером Realtek RTS5441;

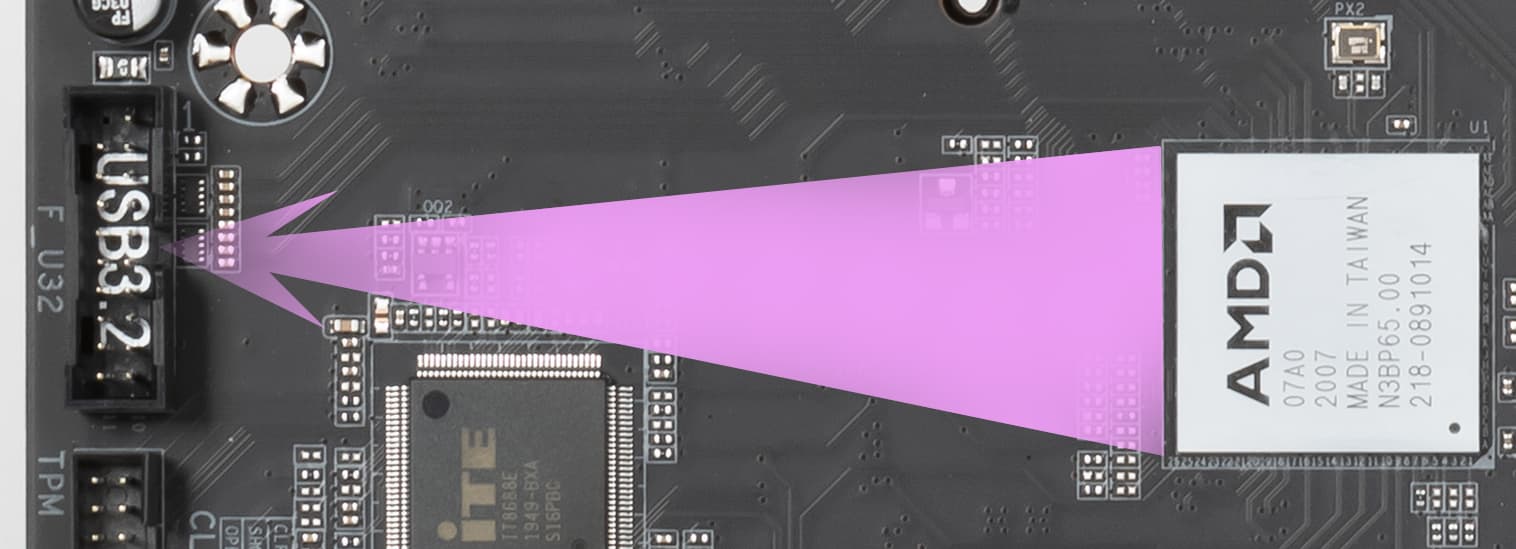

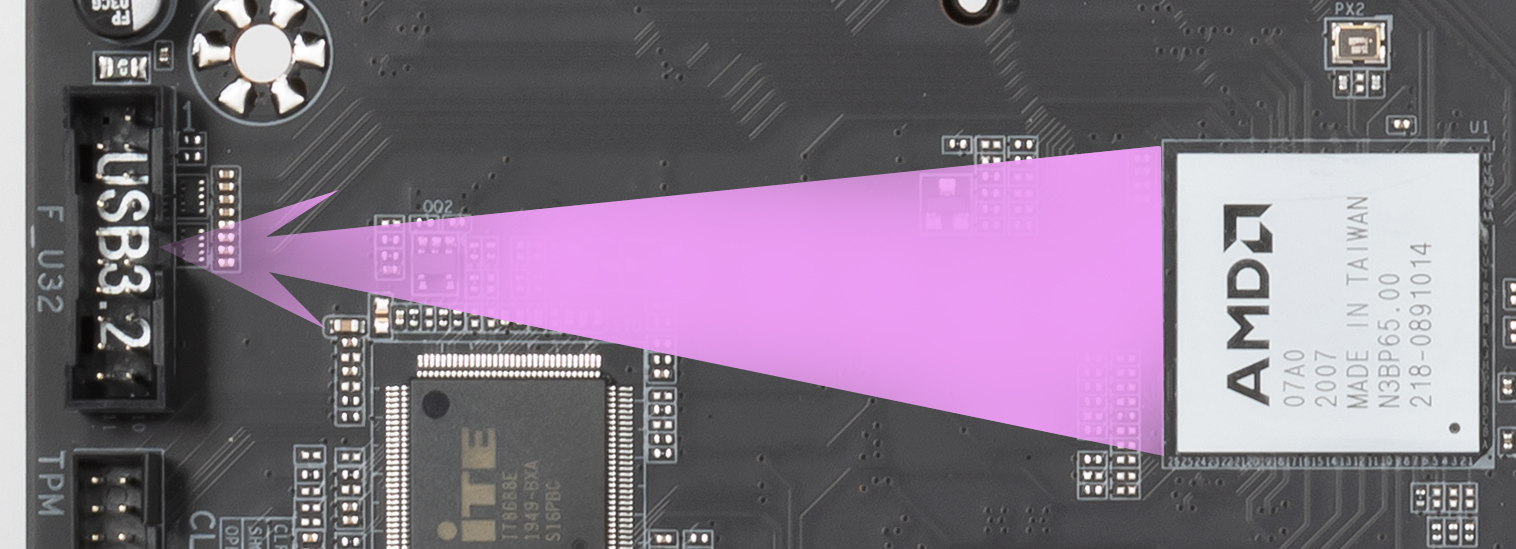

- 2 порта USB 3.2 Gen1: оба реализованы через B550 и представлены внутренним разъемом на материнской плате на 2 порта;

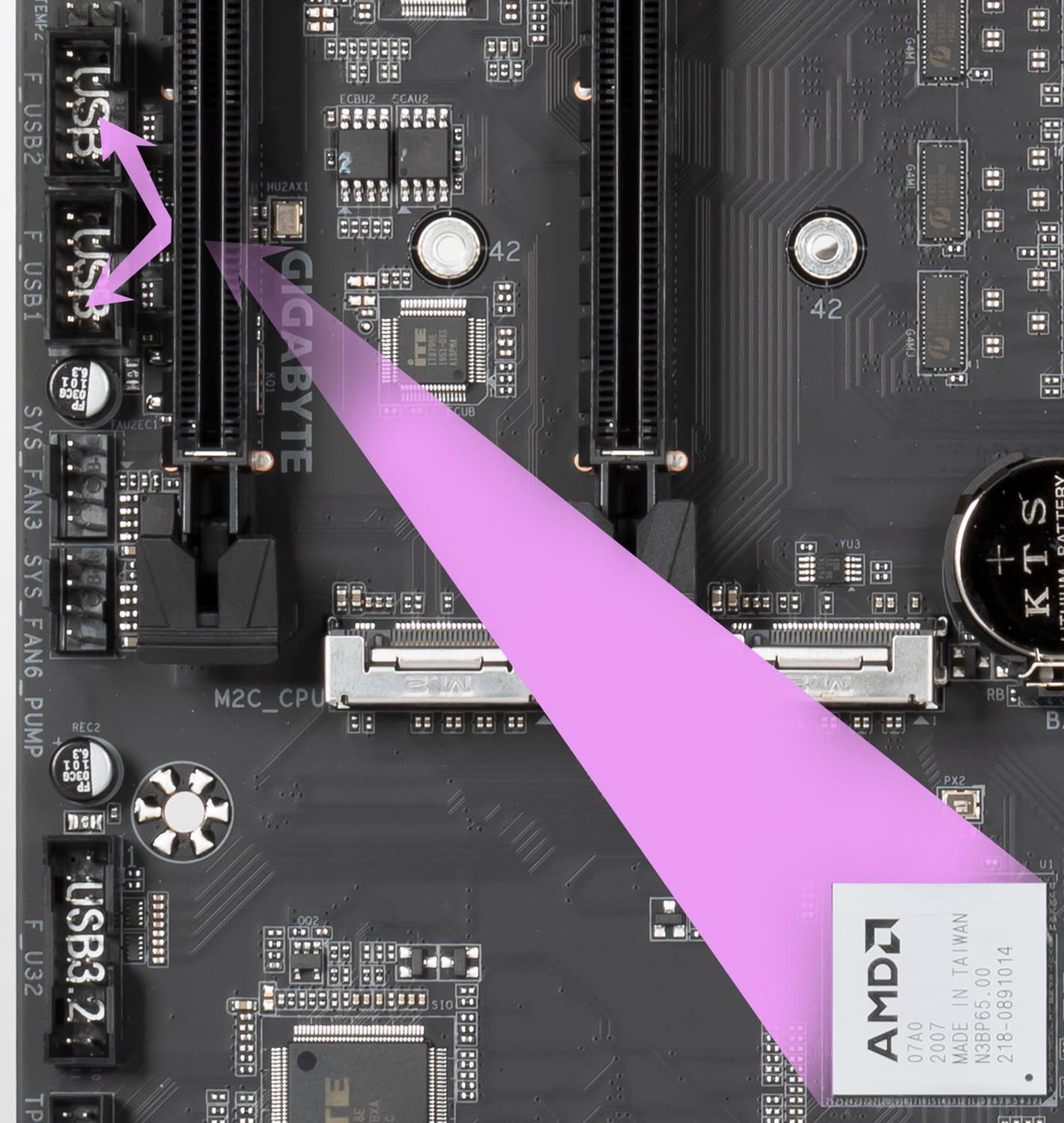

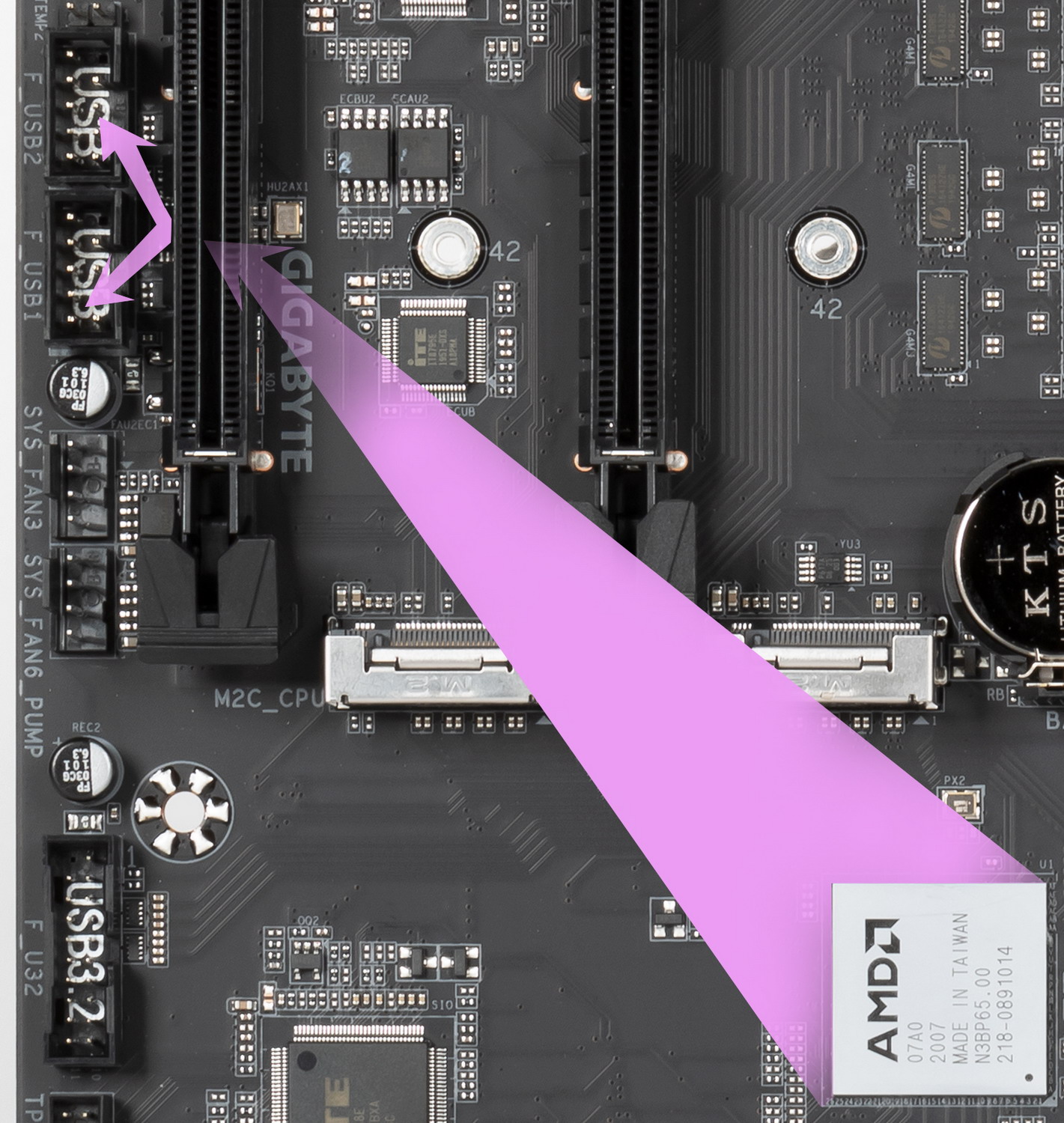

- 10 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850S (его тщательно «запихнули» прямо почти под слот PCI-e
(на него потрачен 1 порт USB 2.0 от B550) и представлены двумя внутренними разъемами (каждый на 2 порта);

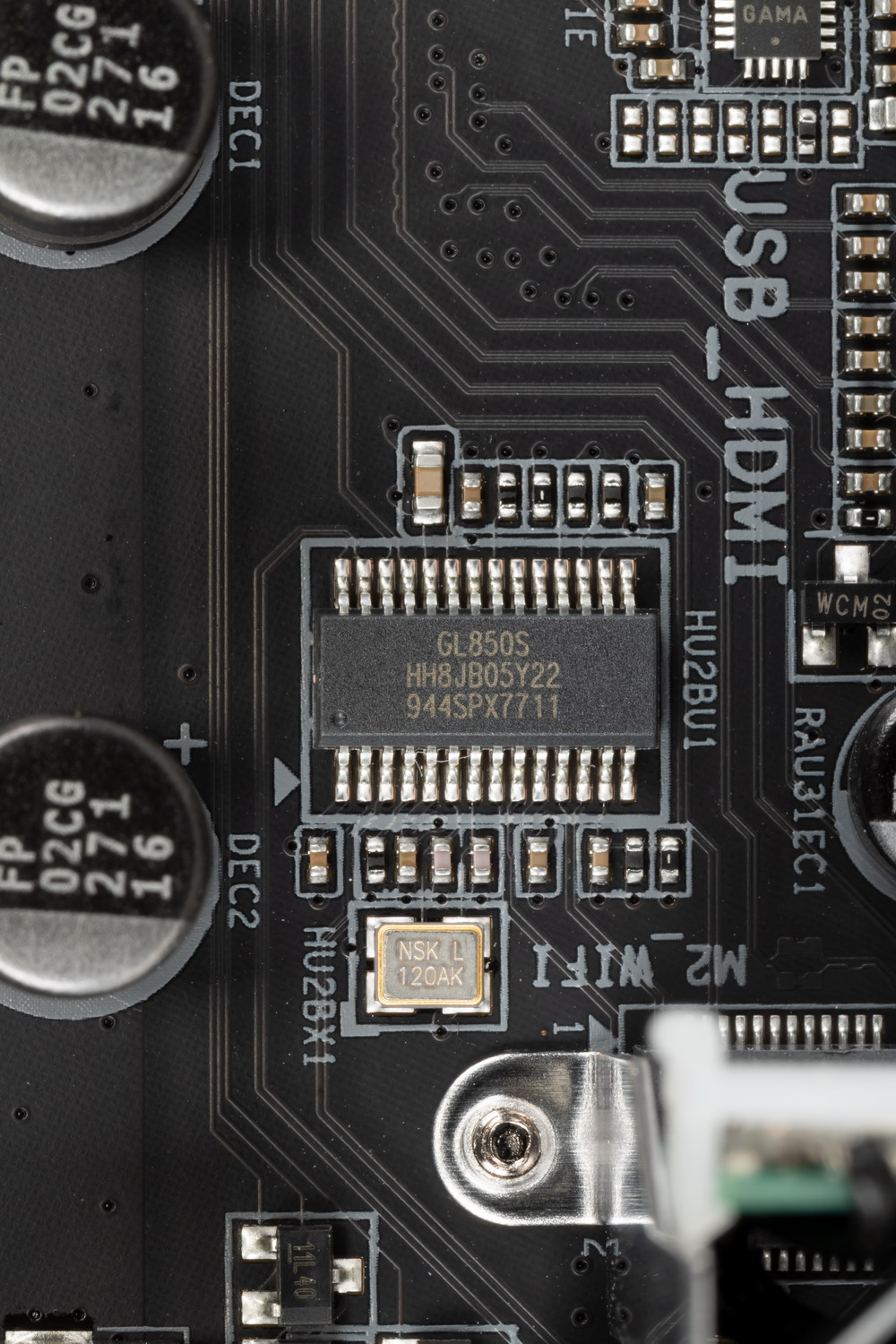

еще 4 реализованы через другой контроллер Genesys Logic GL850S
(на него потрачен 1 порт USB 2.0 от B550) и представлены портами Type-A на задней панели (черные); еще 2 реализованы через B550 и также представлены портами Type-A на задней панели (черные).
Итак, через чипсет B550 реализовано 2 USB 3.2 Gen1 + 2 USB 3.2 Gen2 = 4 выделенных скоростных порта. Плюс 2 контроллера Genesys Logic GL850S имеют связь с B550 через 2 линии USB 2.0.
Таким образом B550 кроме вышеуказанных портов USB 3.2 еще реализовал 4 порта USB 2.0.
Плюс 14 линий PCIe, выделенные на поддержку иной периферии (включая те же самые контроллеры USB). Итого, у B550 в данном случае реализованы почти все его возможные порты.

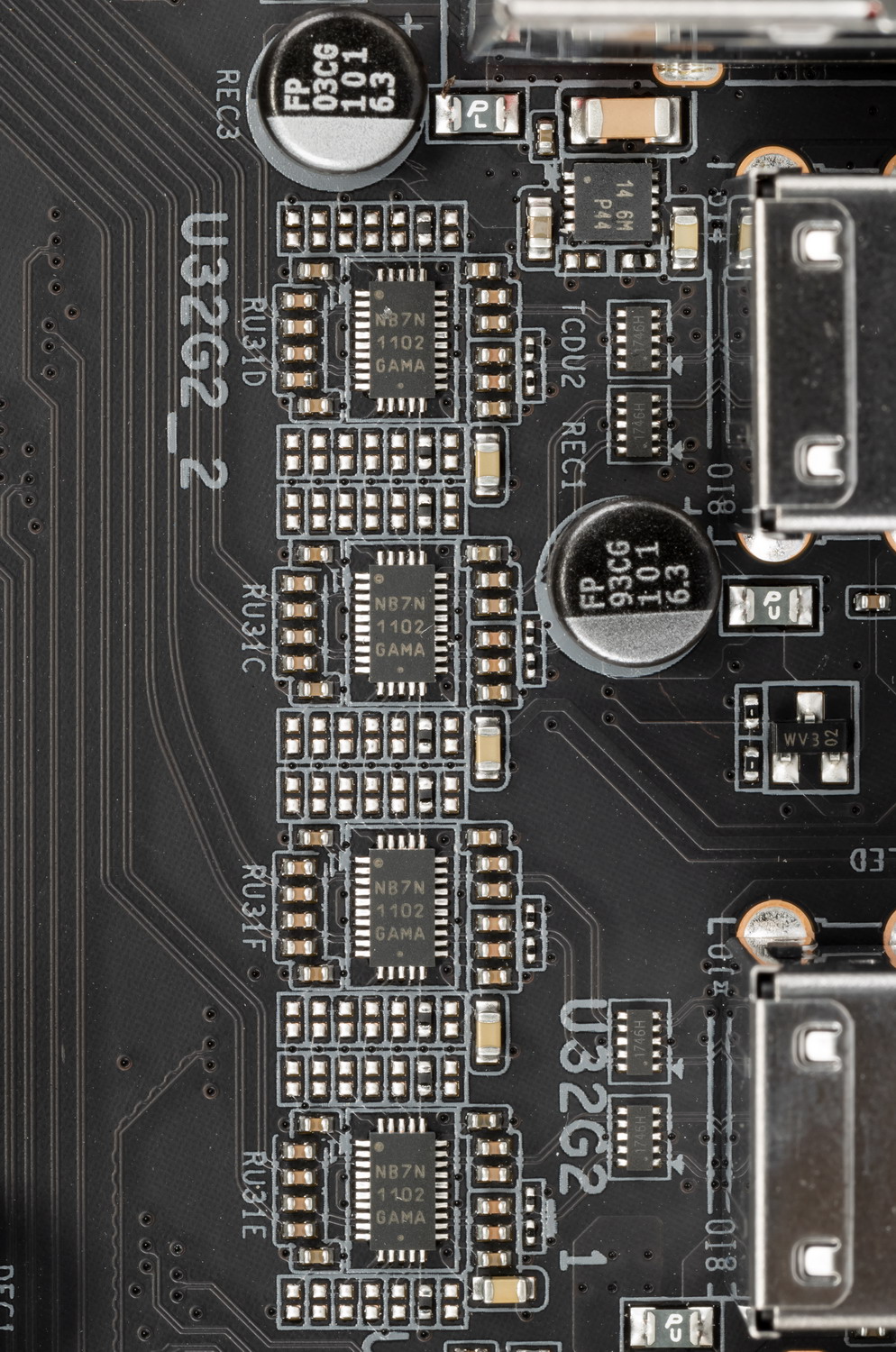

Все быстрые USB порты Type-A/Type-C имеют свои усилители сигнала NB7N от On Semi.
Теперь о сетевых делах.

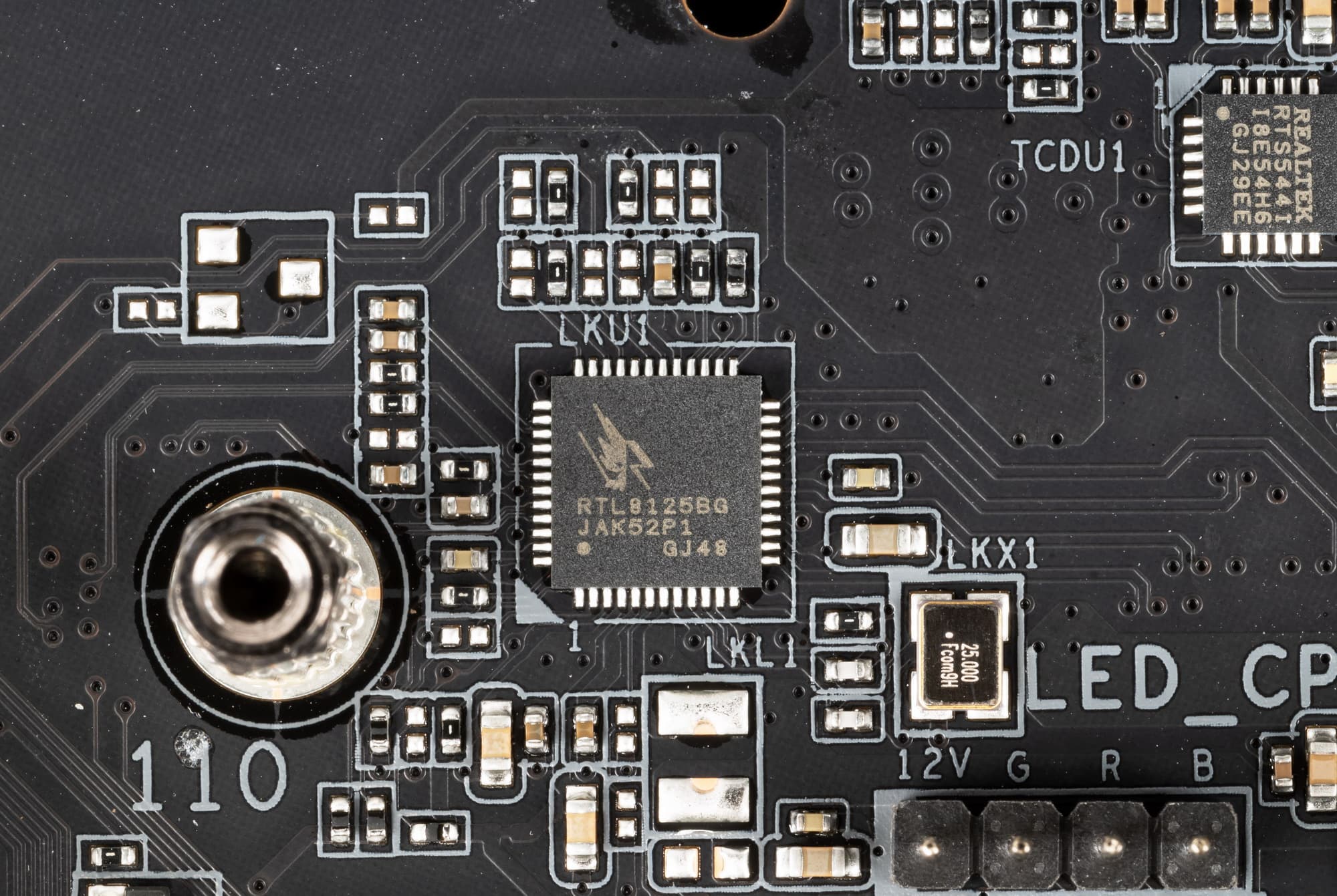

Материнская плата оснащена средствами связи скромно, однако быстро :). Имеется скоростной Ethernet-контроллер Realtek RTL8125BG, способный работать по стандарту 2,5 Гбит/с.

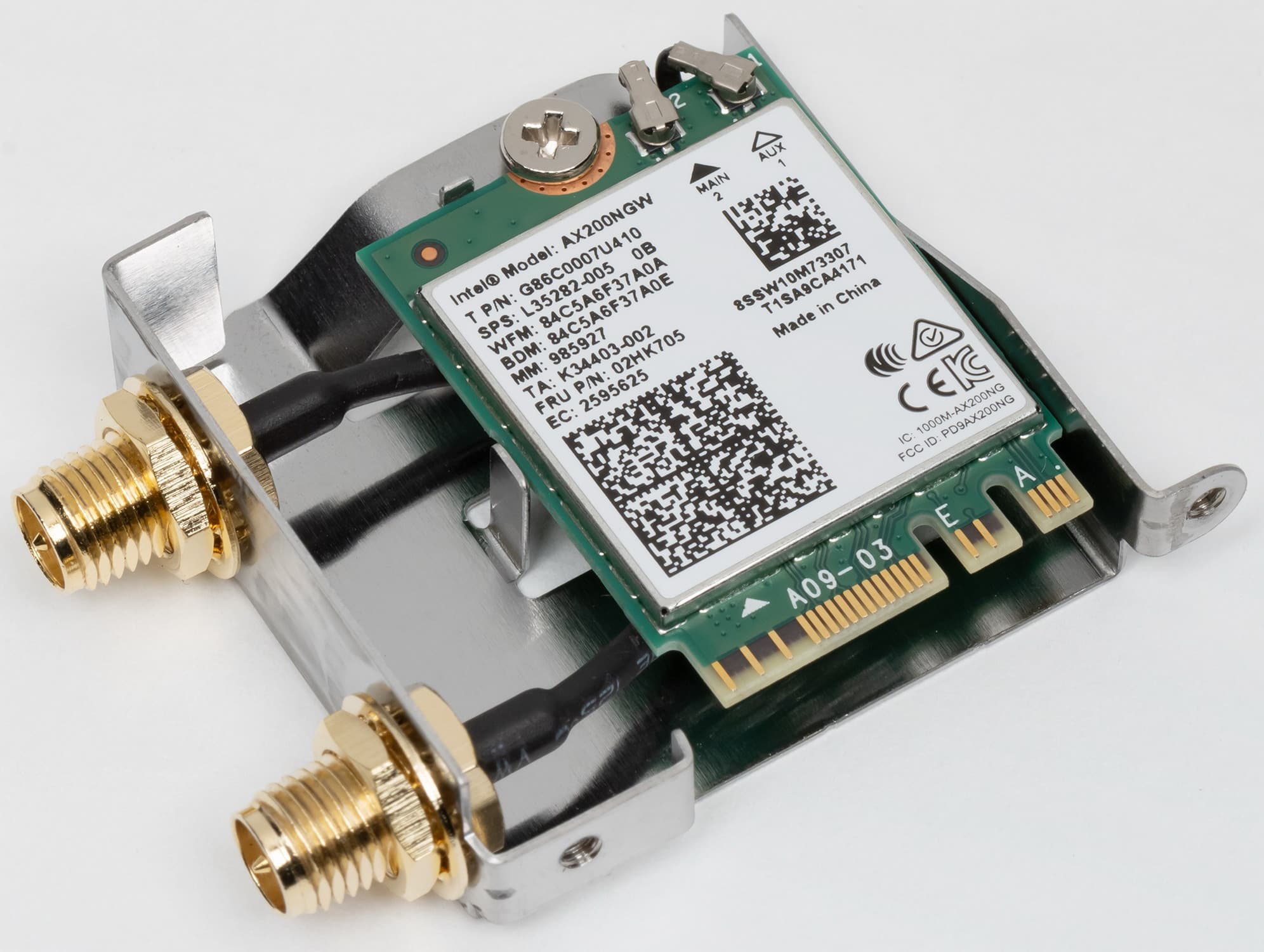

Имеется и комплексный беспроводной адаптер на контроллере Intel AX200NGW, через который реализованы Wi-Fi (802.11a/b/g/n/ac/ax) и Bluetooth 5.0. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.
Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

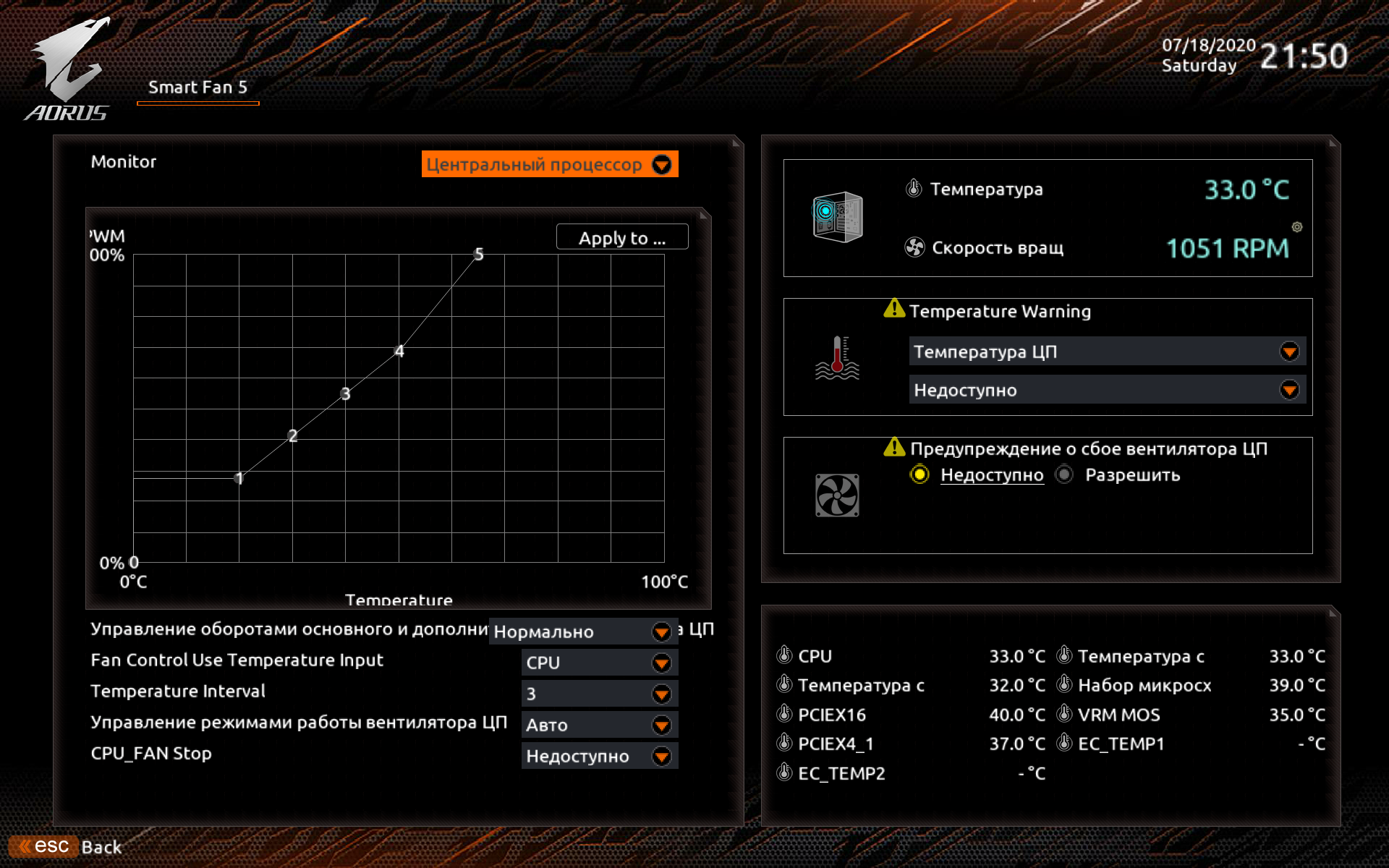

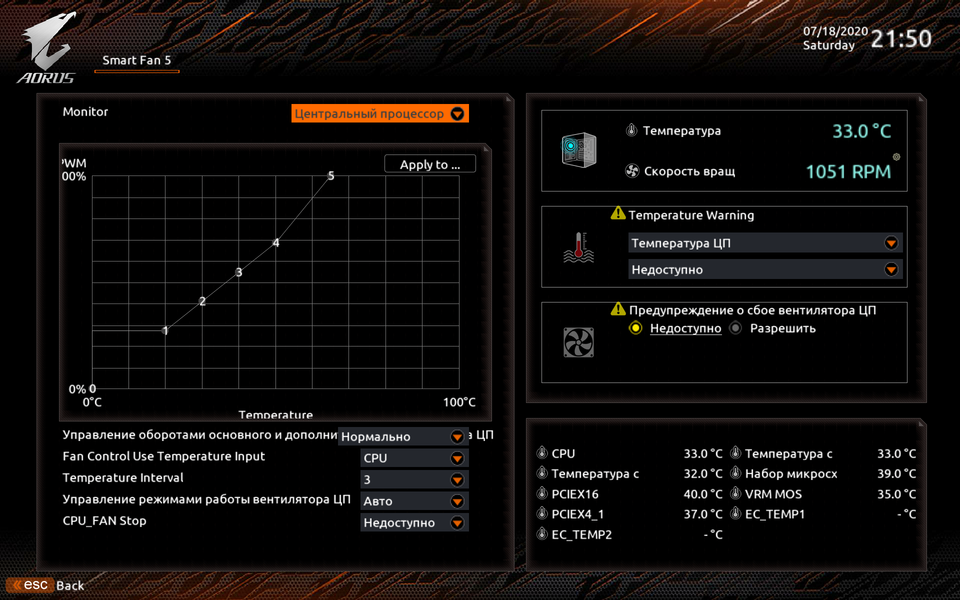

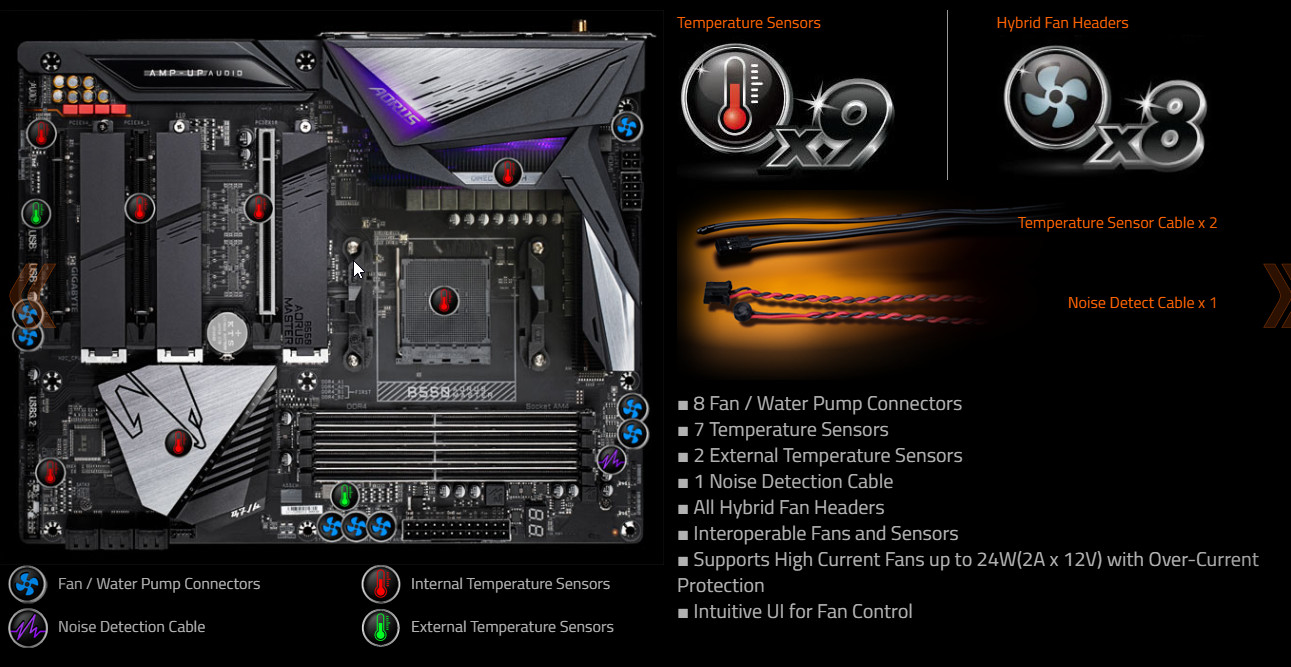

Через ПО или BIOS контролируется все 8 гнезд для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

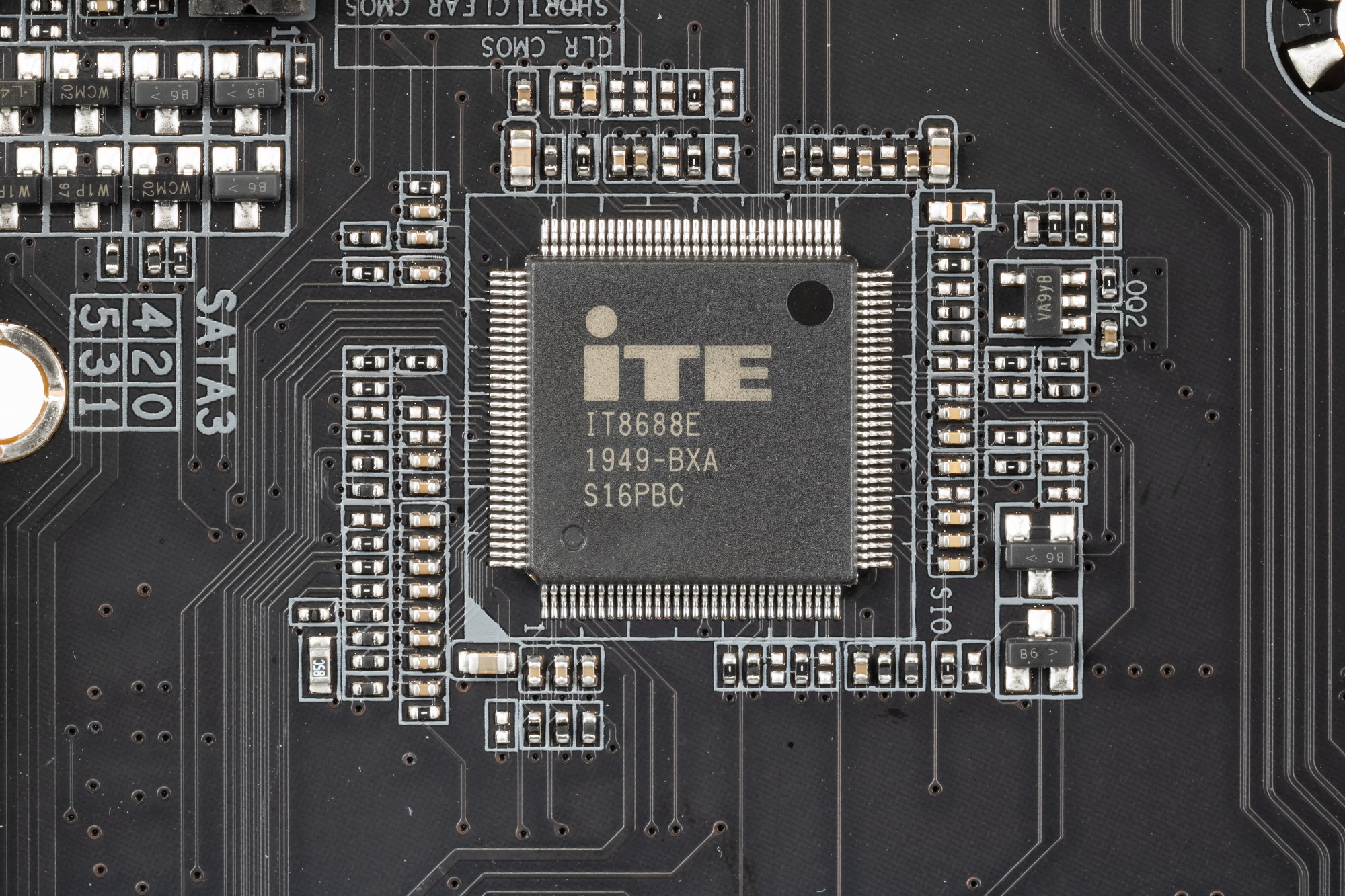

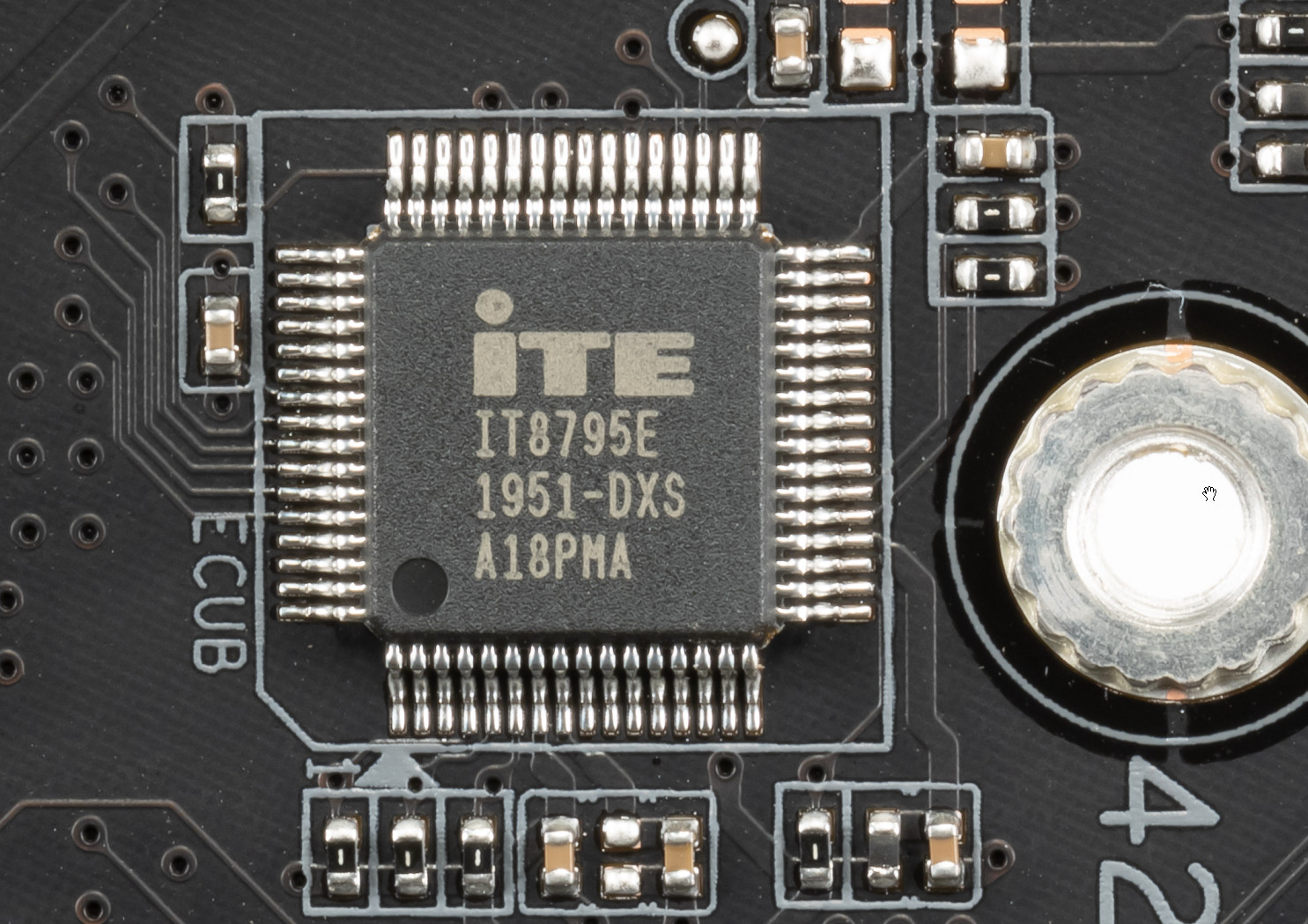

Контролем за работой всех гнезд СО занимается процессор ITE (также осуществляющий Multi I/O).
А мониторинг возложен на второй контроллер IT5702.
Поскольку в 3-м поколении процессоров Ryzen уже есть решения с интегрированным GPU, то у материнской платы имеется вывод встроенной в CPU графики по HDMI.
Аудиоподсистема

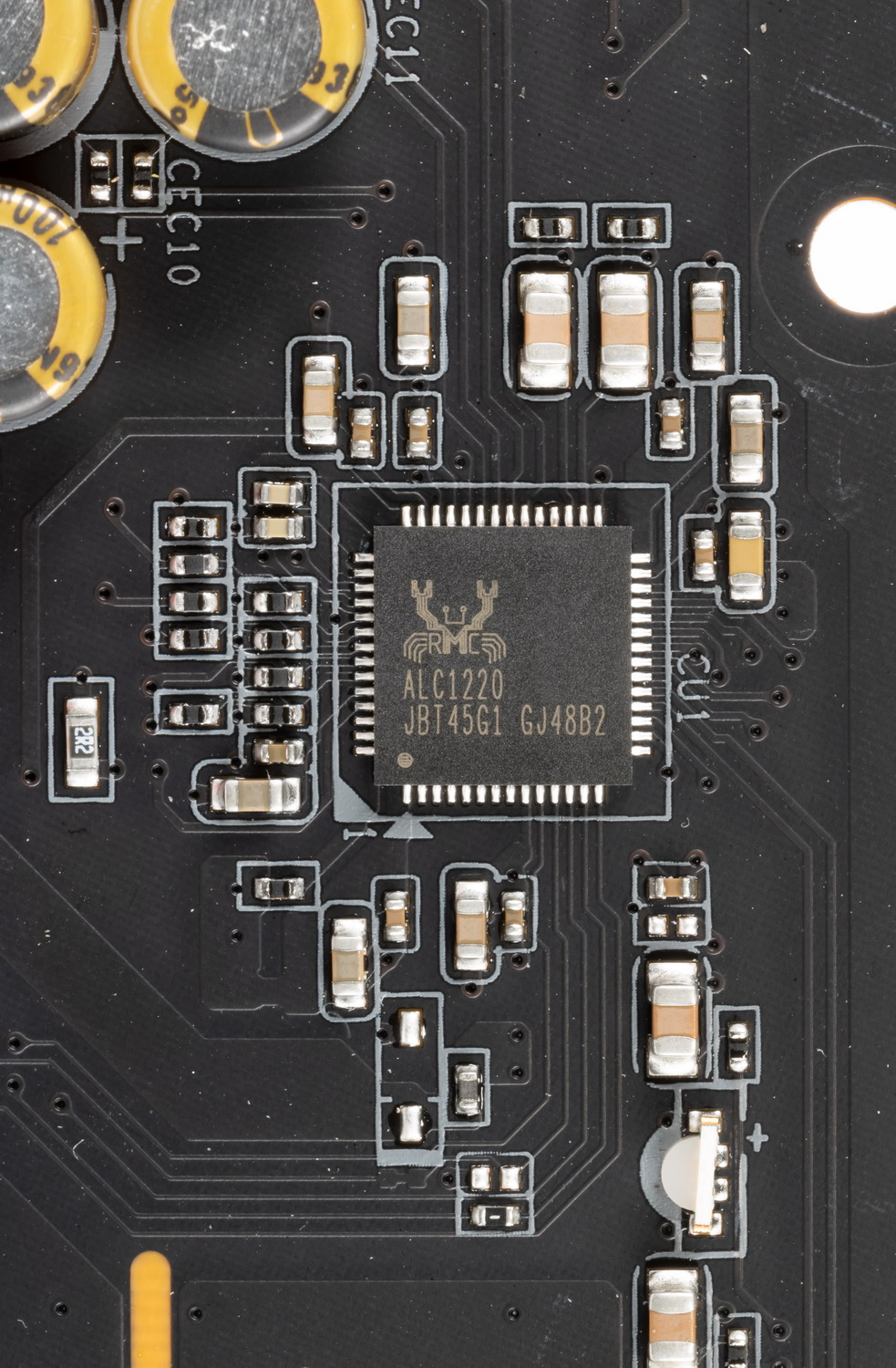

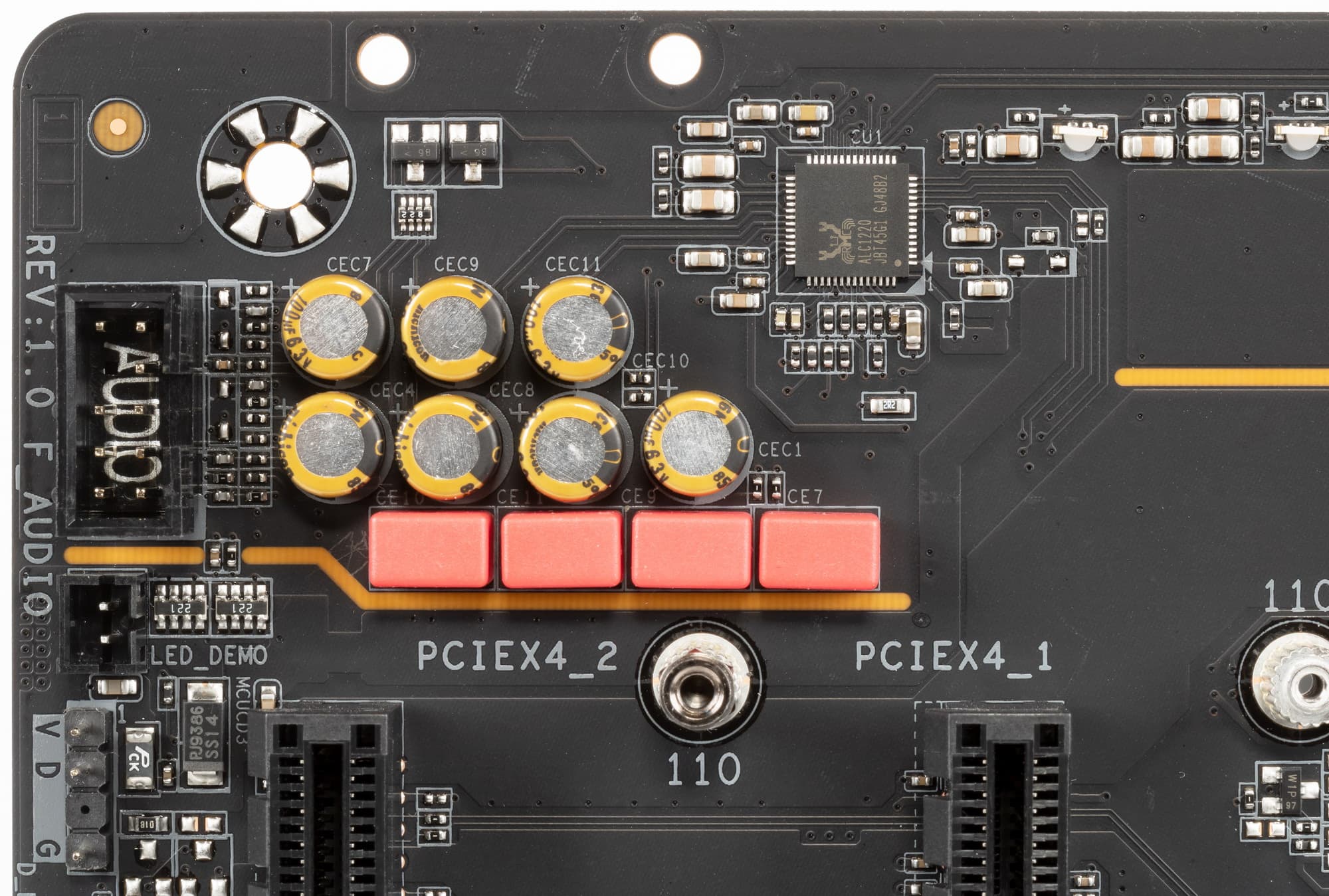

Как и во всех современных материнских платах звуком заведует аудиокодек Realtek ALC1220 (он и в данном случае есть — версия VB). Он обеспечивает вывод звука по схемам до 7.1.
Аудиотракт не имеет ни операционных усилителей, ни ЦАП. В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.
Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Разумеется, левый и правый каналы разведены по разным слоям печатной платы. Все аудиоразъемы на задней панели не имеют привычной нам цветовой окраски, поэтому ориентироваться следует только по надписям на каждом разъеме.

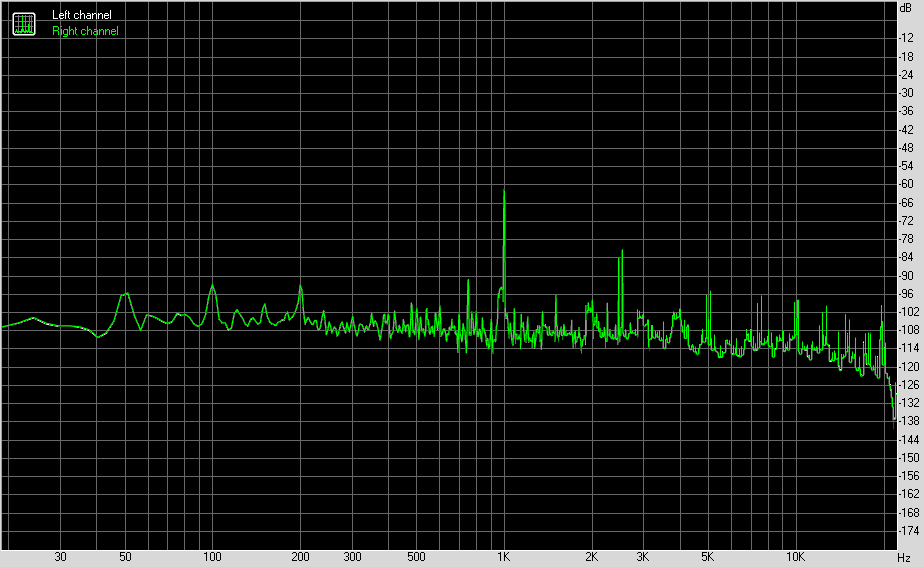

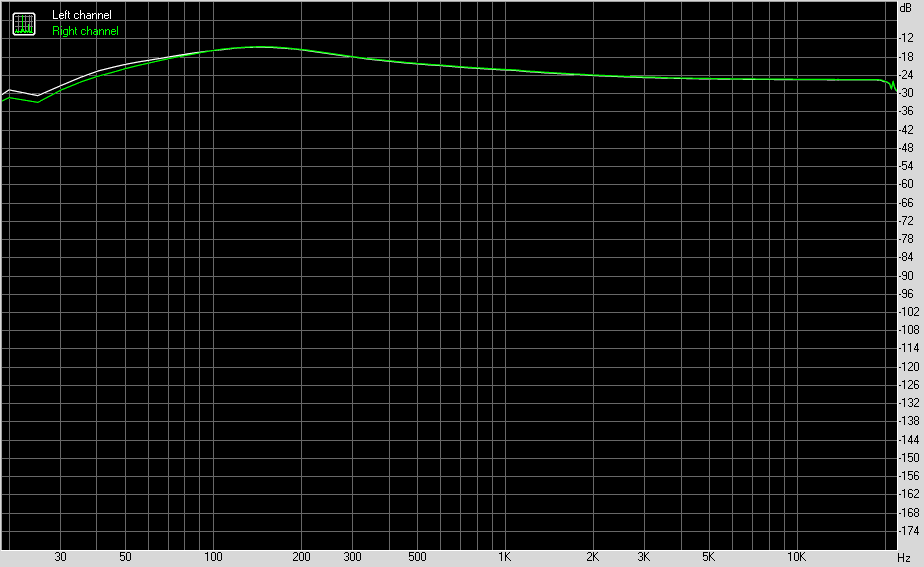

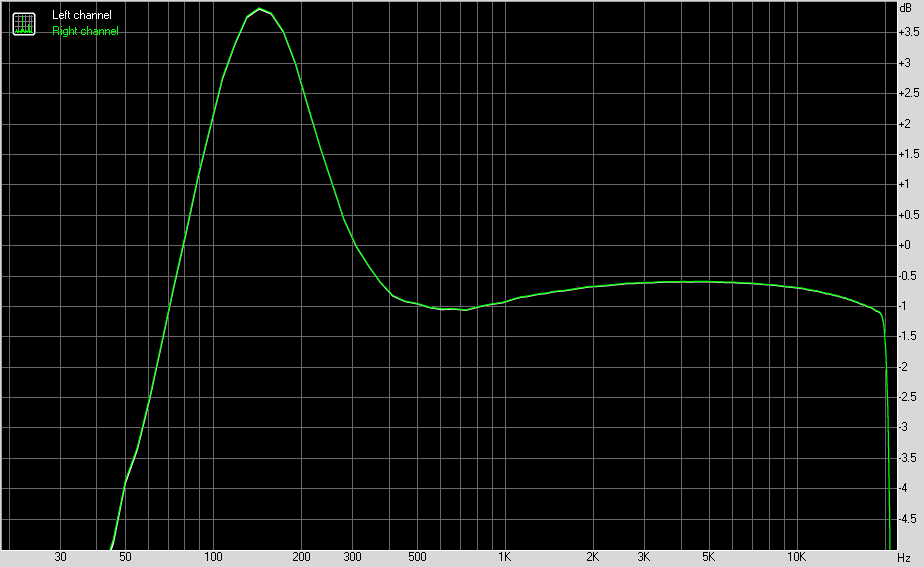

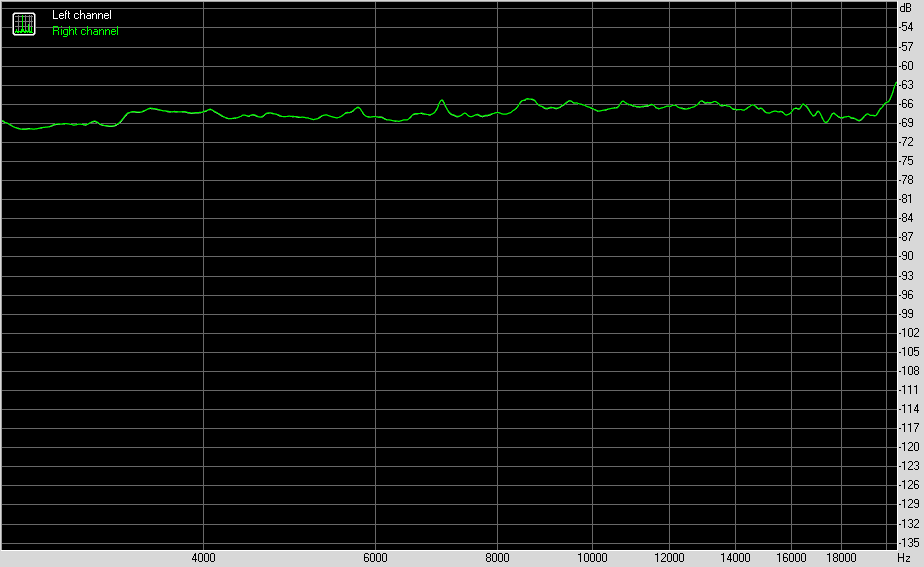

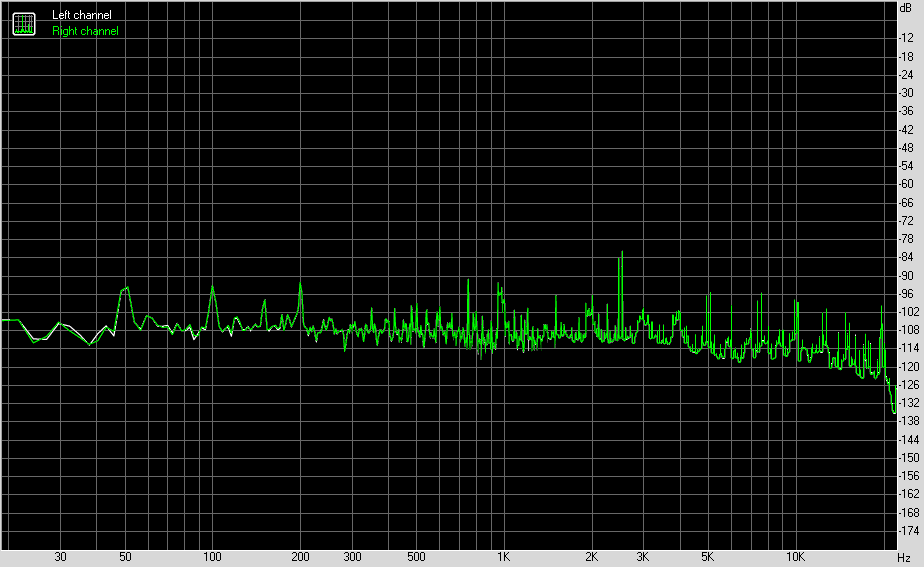

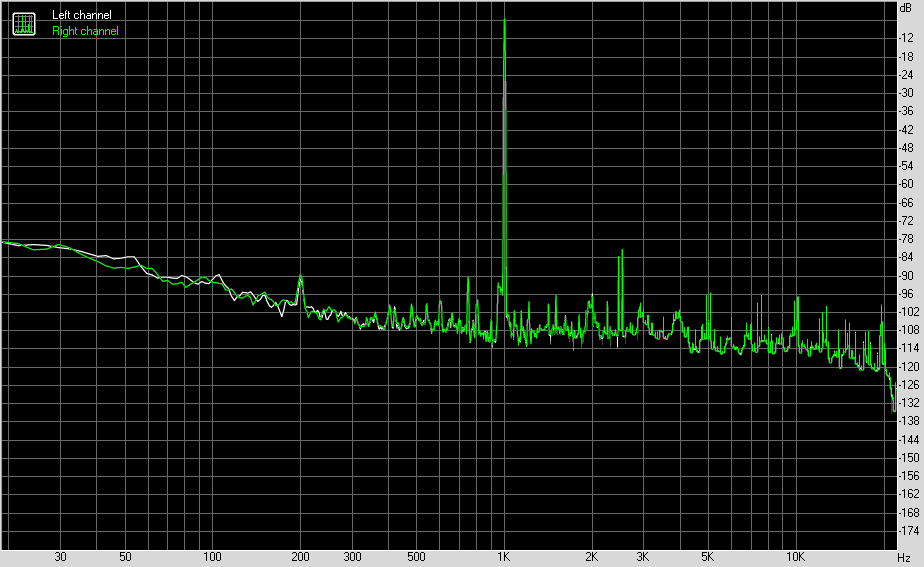

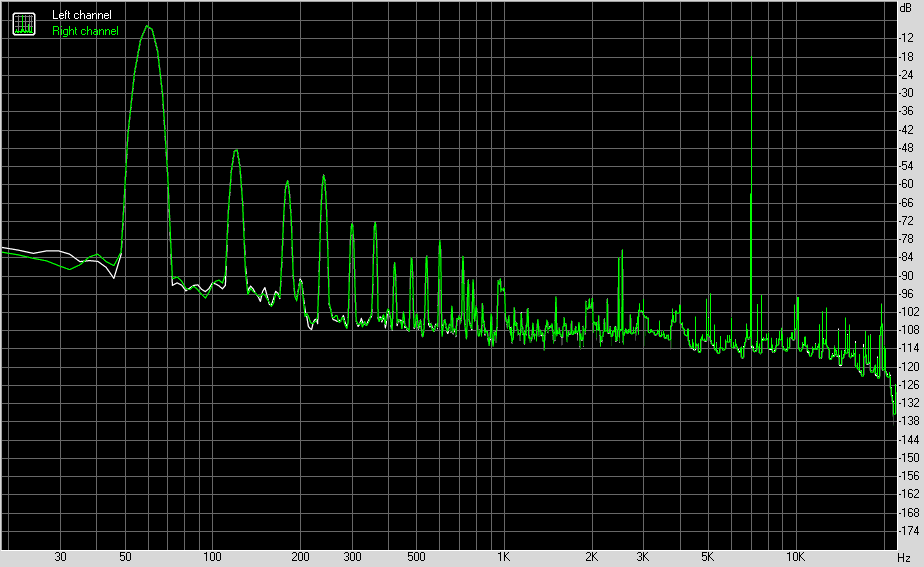

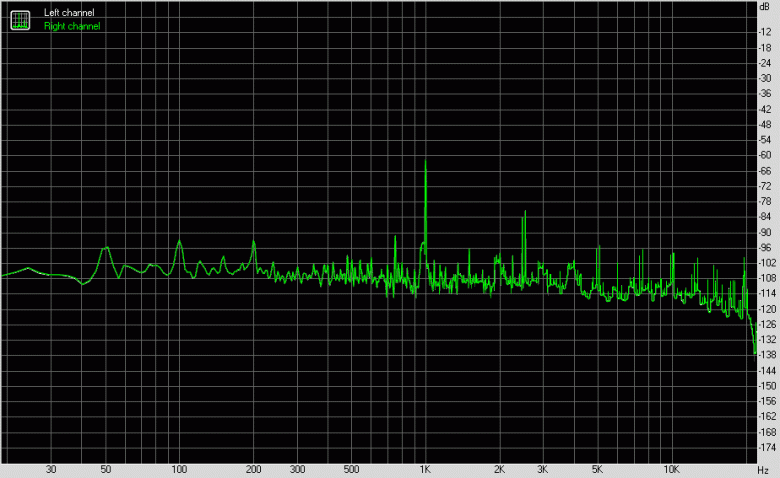

Конечно же в целом это обычная стандартная аудиоподсистема, способная удовлетворить запросы большинства пользователей, не ожидающих от звука на материнской плате чудес.
Питание, охлаждение

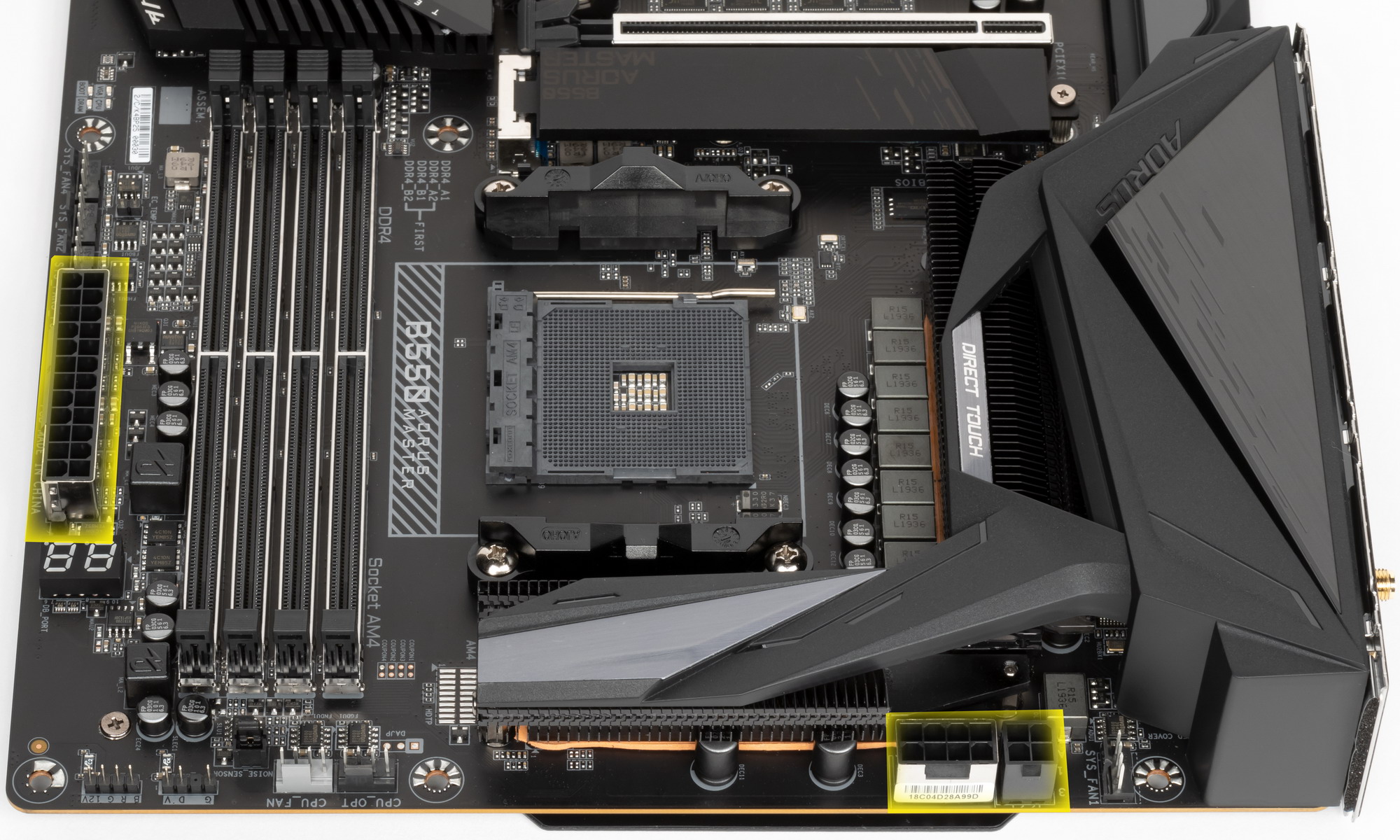

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще два EPS12V (4-х и 8-ми контактные).

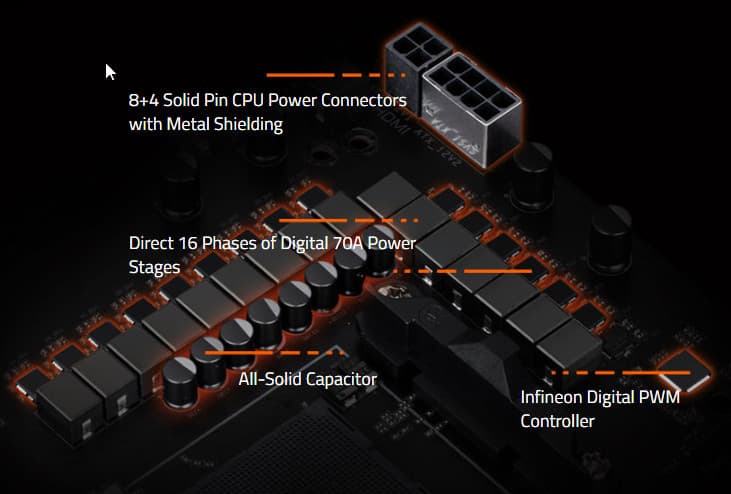

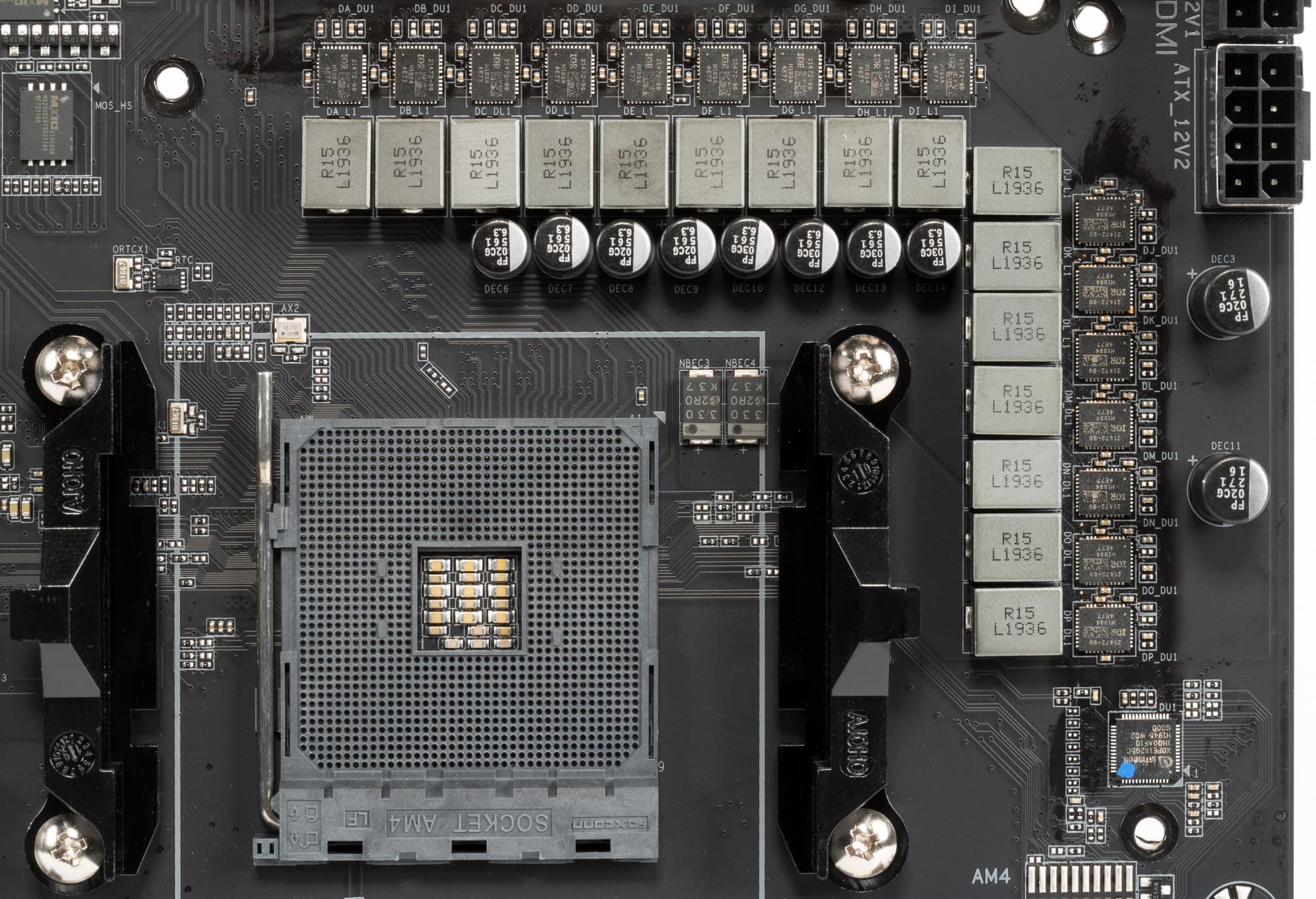

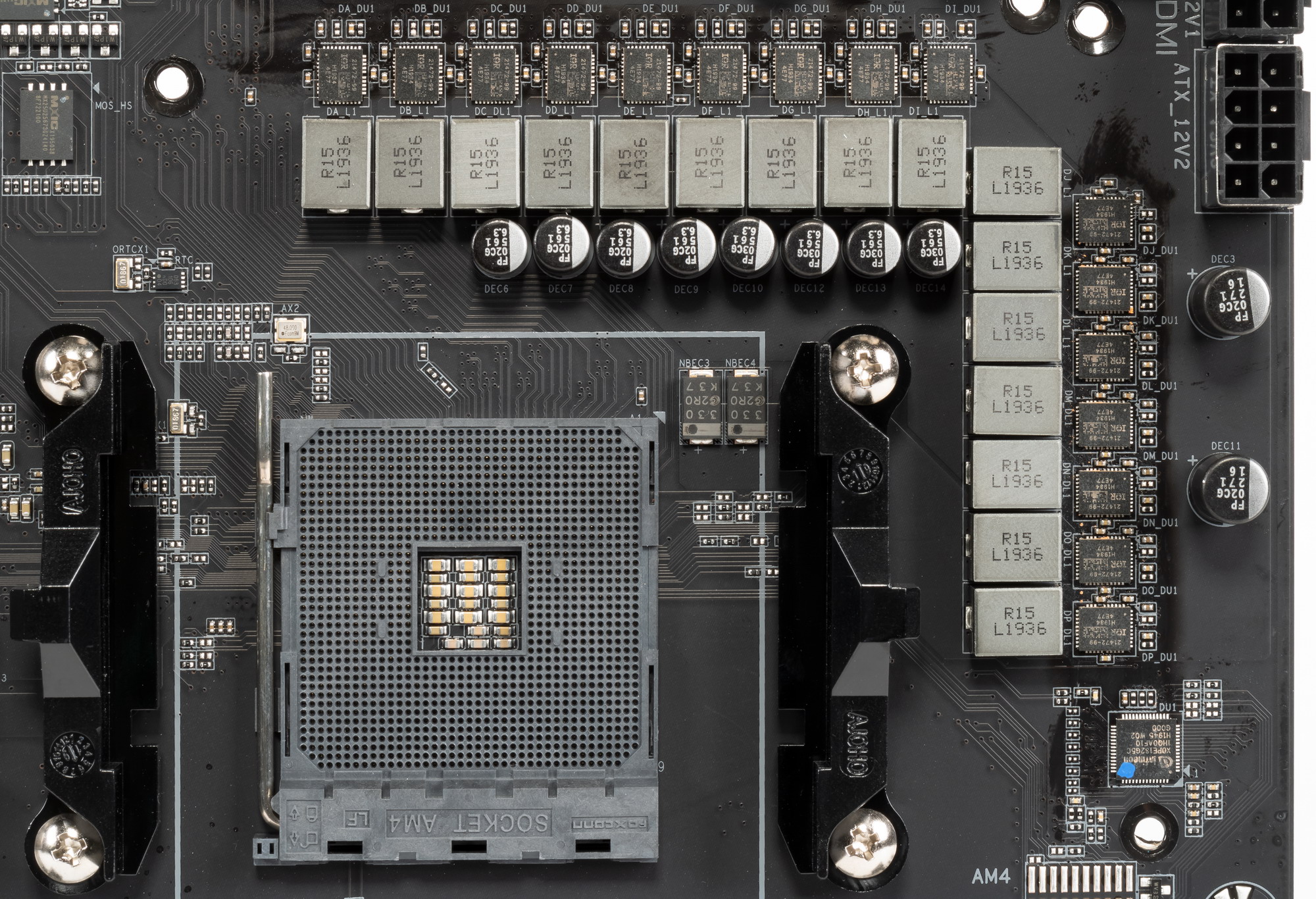

Система питания очень даже хороша для среднебюджетного уровня матплаты: 16 фазная схема.

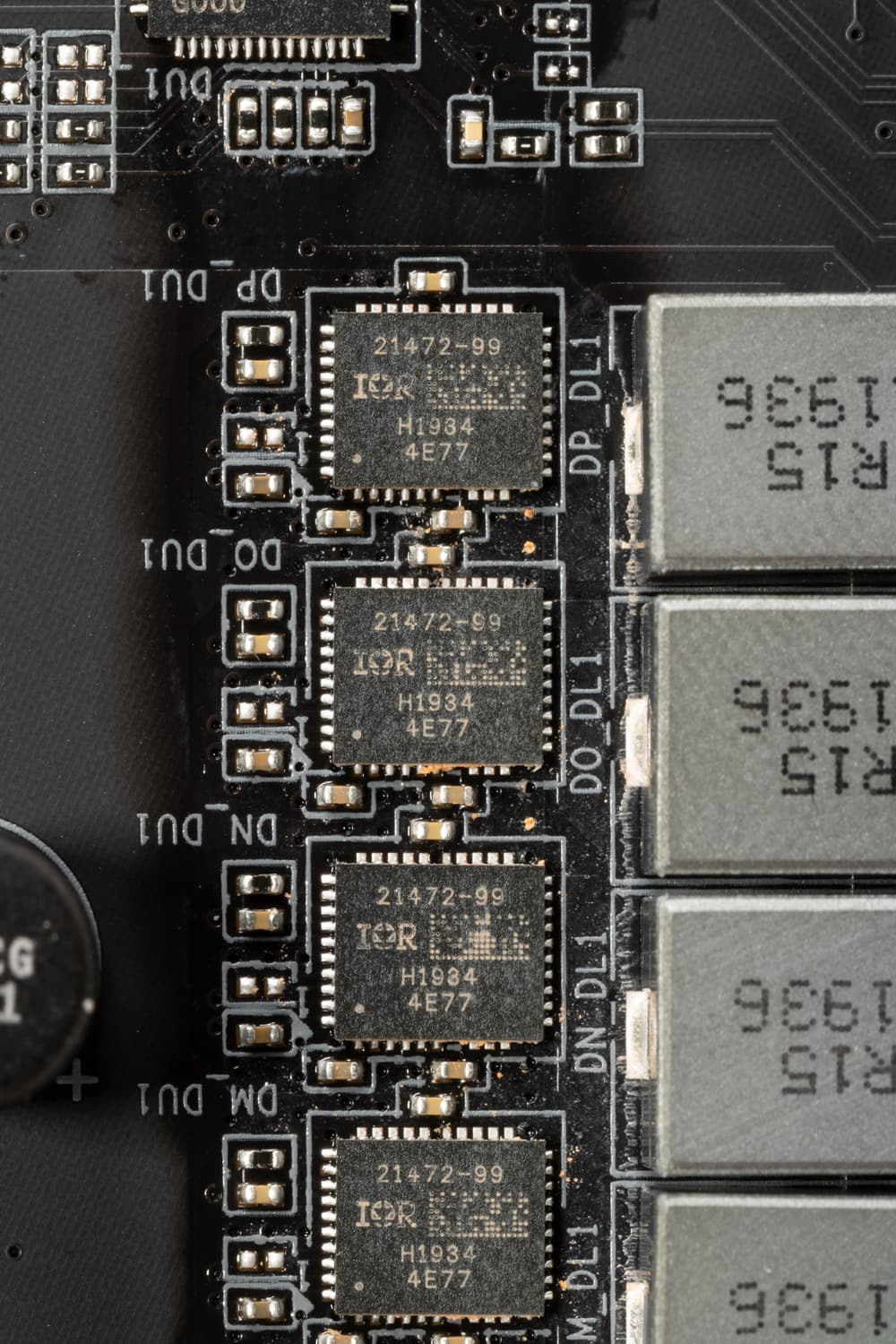

Каждый канал фазы имеет суперферритовую катушку и OptiMOS TDA21472 от Infineon (IOR), рассчитанные на максимальный ток в 70А.

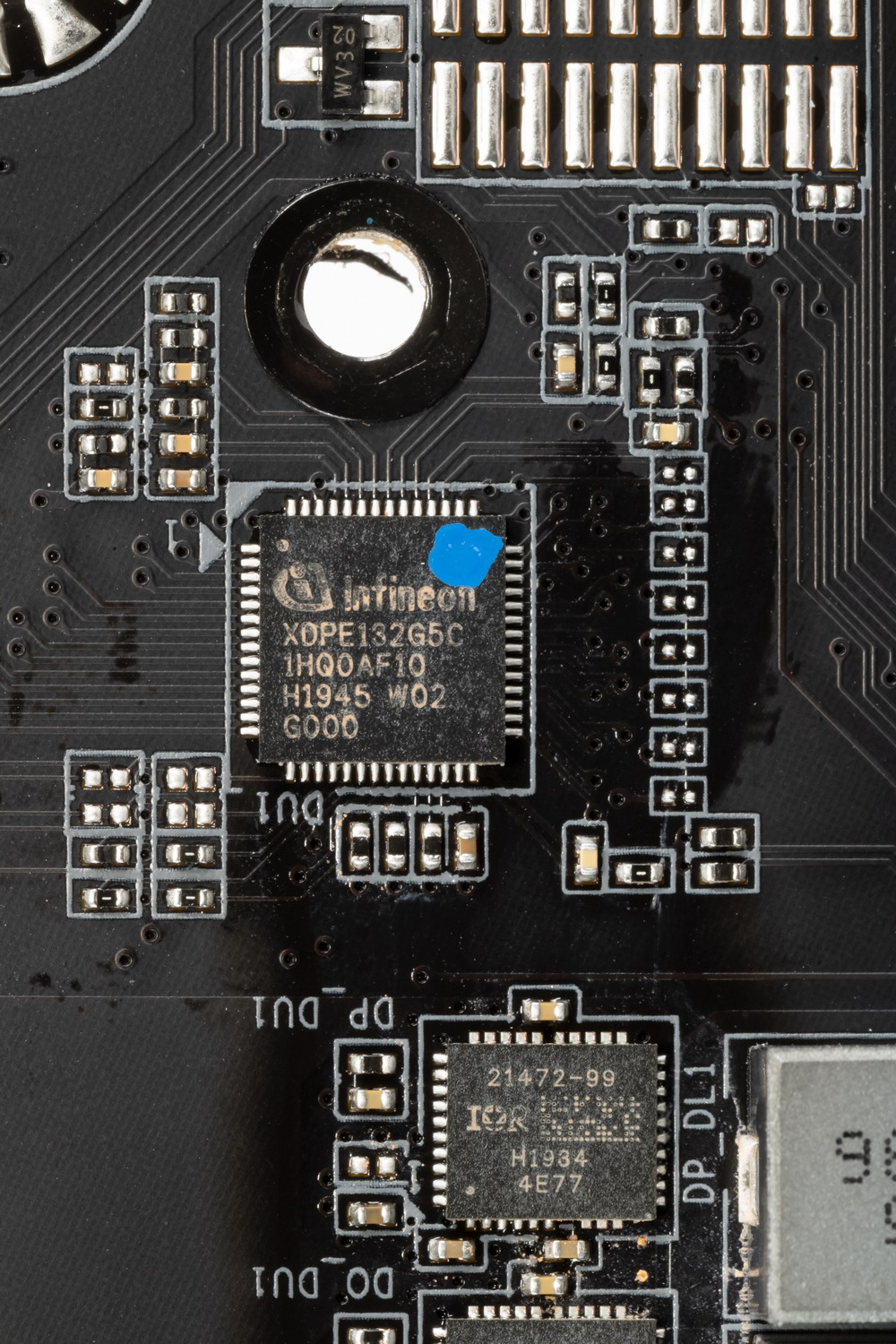

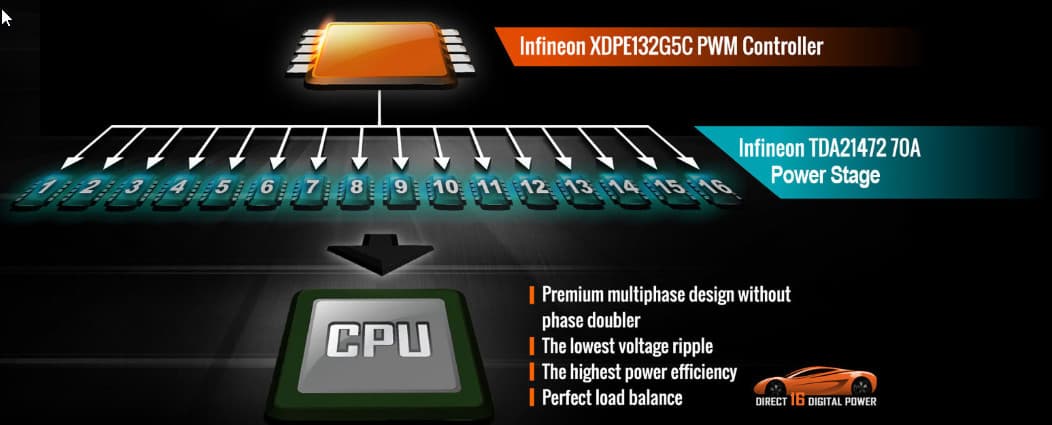

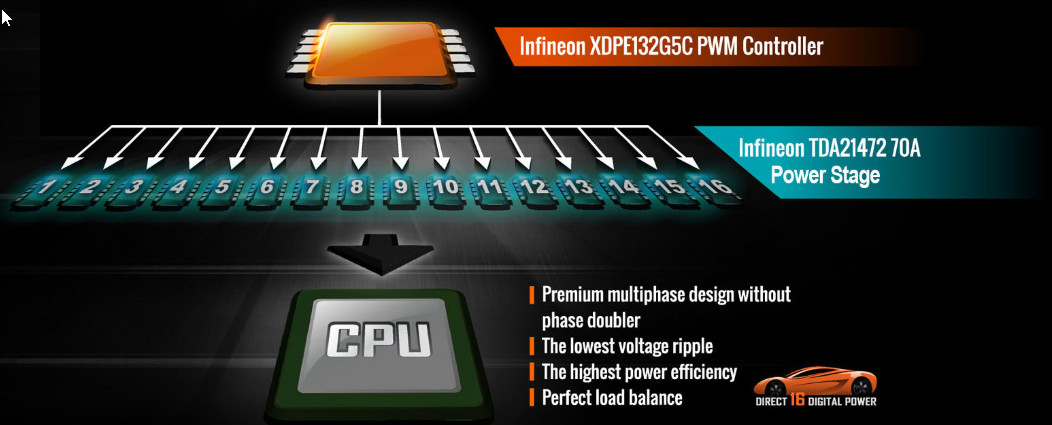

Управляет фазами ШИМ-контроллер XDPE132 от Infineon. Собственно, на 16 фаз он и рассчитан (дорогой процессор, да).
Следовательно используется прямая честная схема управления каждой фазой.

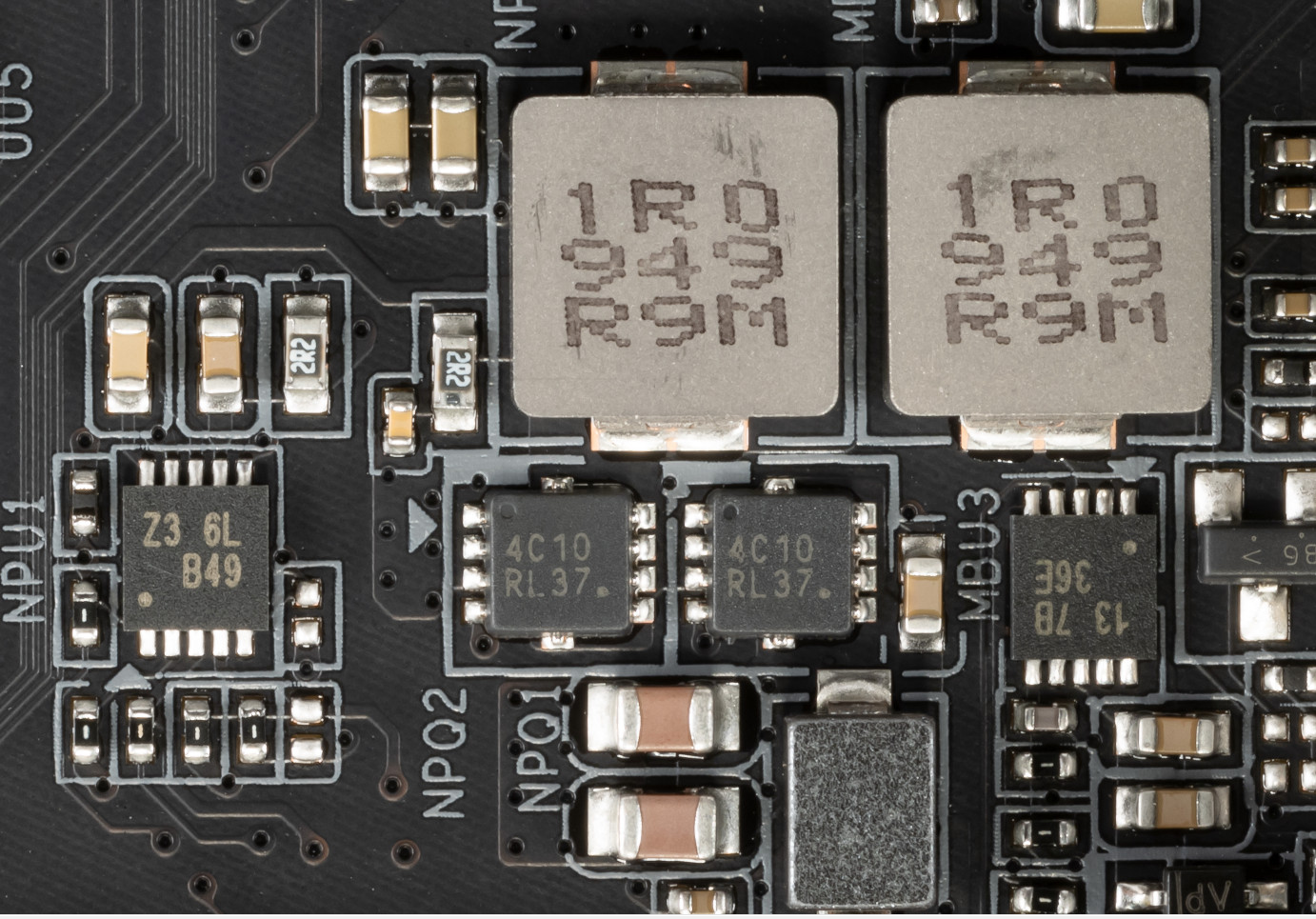

Блок SoC процессора имеет свою двухфазную схему, управляемую ШИМ-контроллером RT8237 (Z3) Richtek Technology.

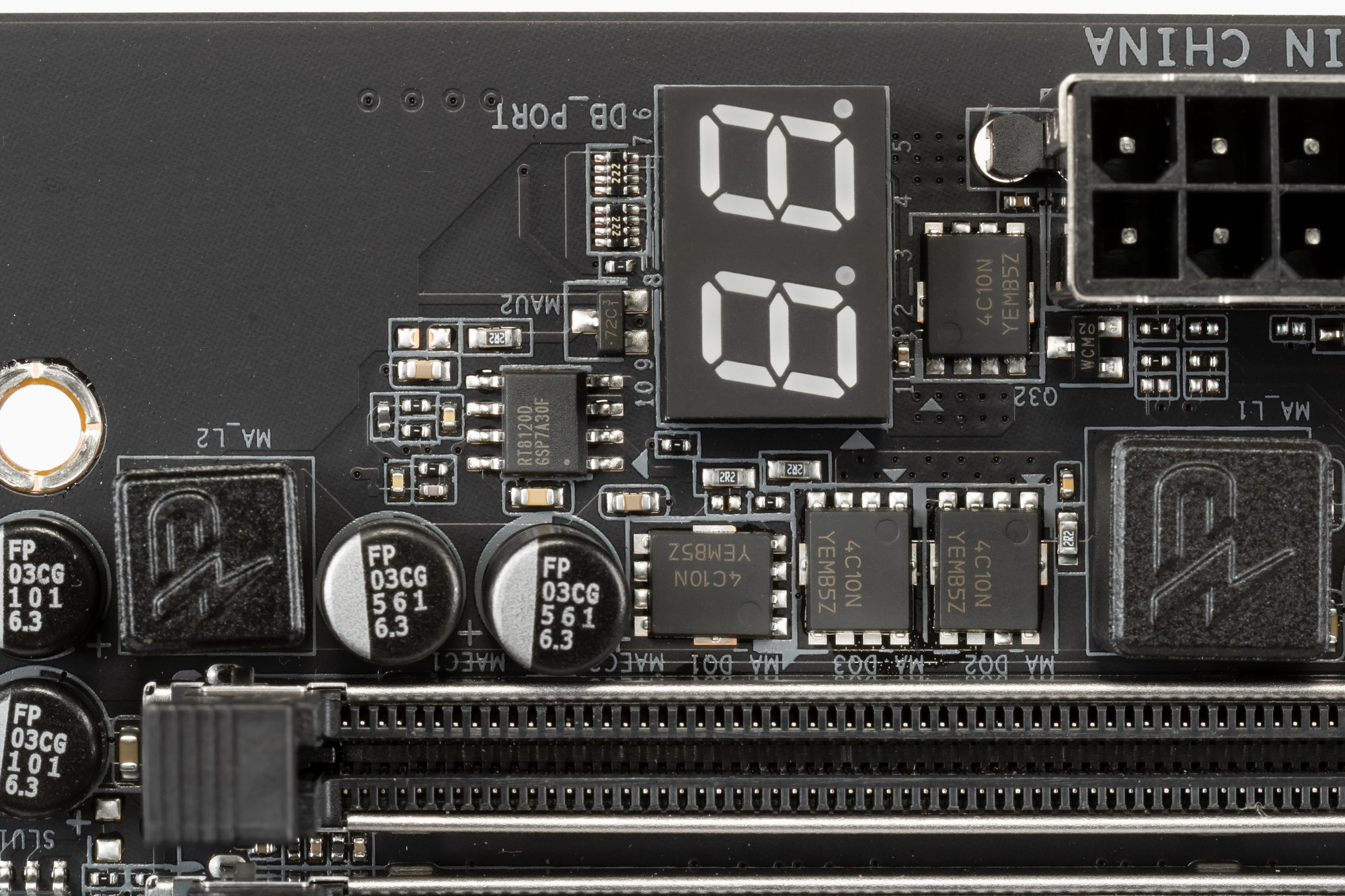

Что касается модулей оперативной памяти, то здесь все проще: реализована однофазная схема c контроллером RT8120 также Richtek. Тут же можем увидеть и табло POST-кодов (Debug codes).
Теперь про охлаждение.

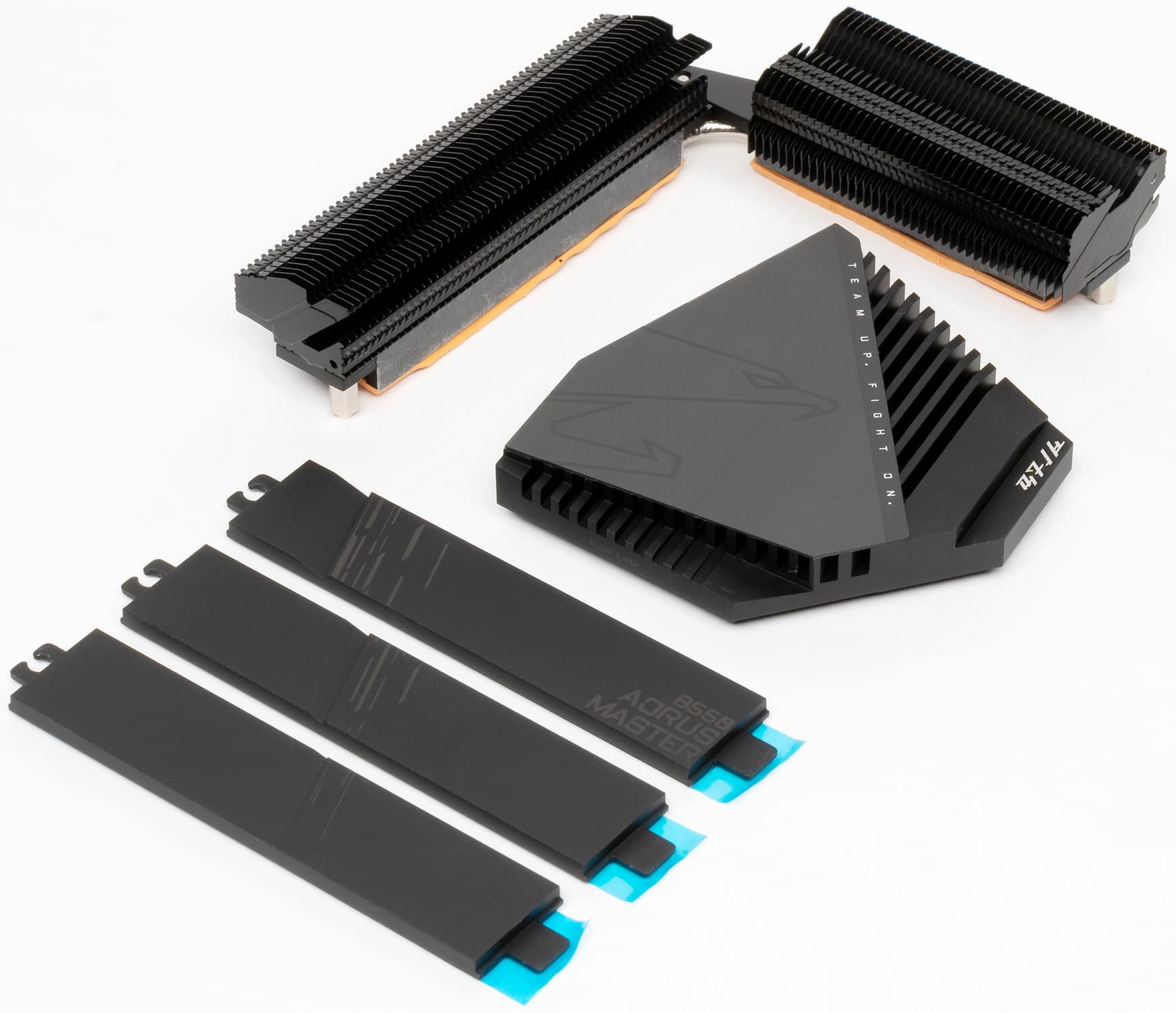

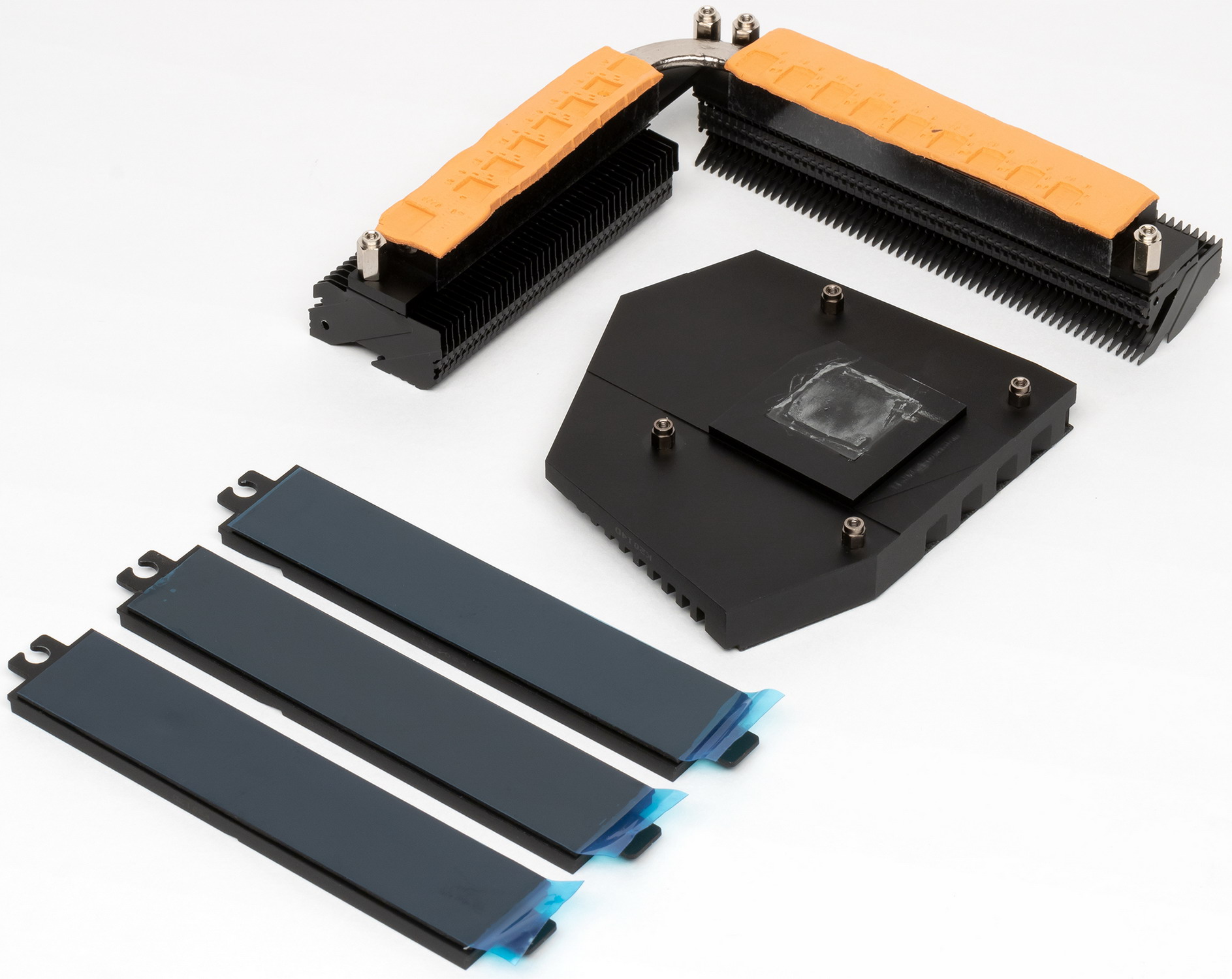

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

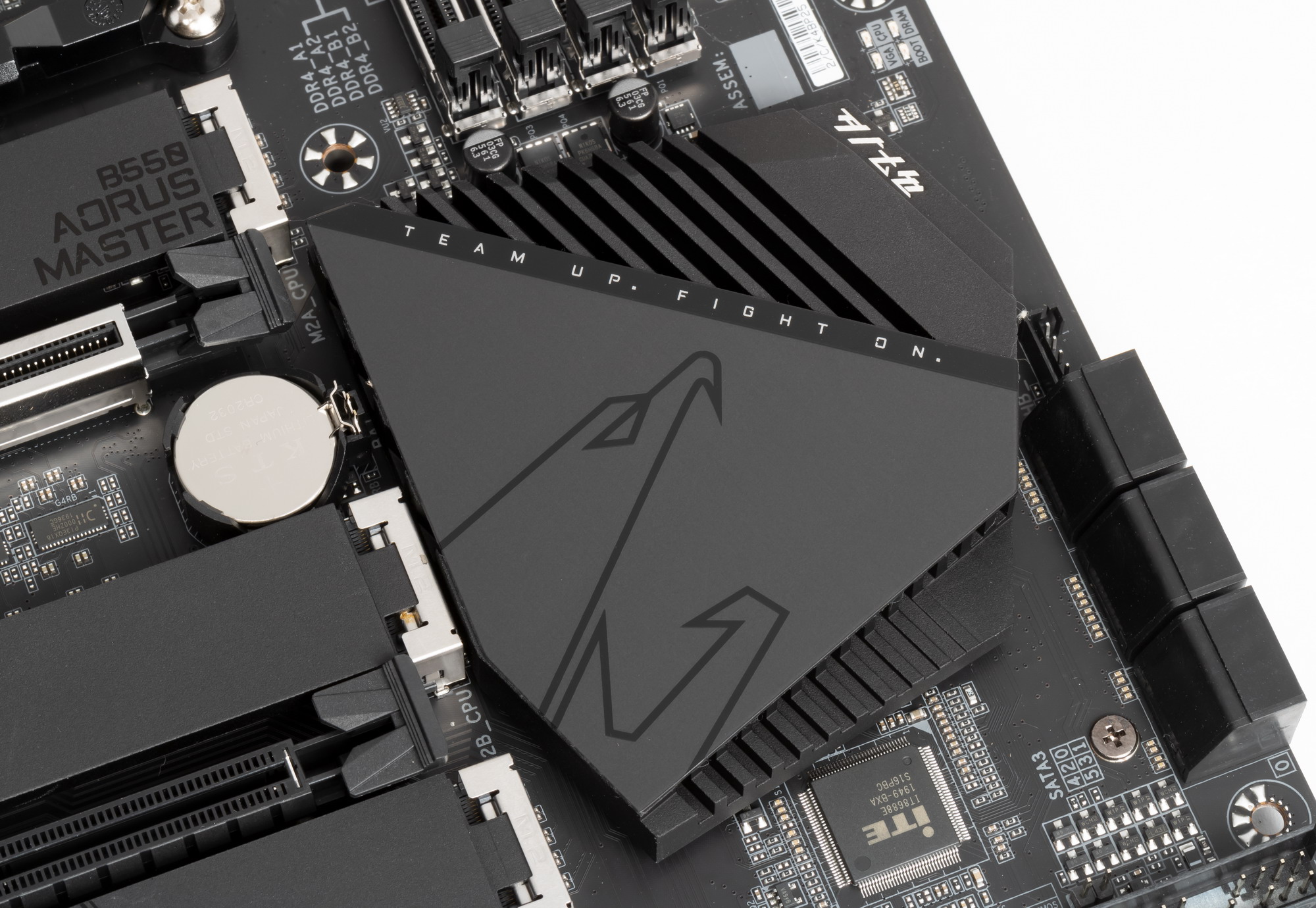

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей.
VRM-секция имеет свои два раздельных радиатора, соединенных друг с другом тепловой трубкой под прямым углом.
Я ранее говорил о том, что охлаждение модулей M.2 организовано отдельно от охлаждения чипсета и VRM. И три M.2 порта имеют свои отдельные радиаторы.

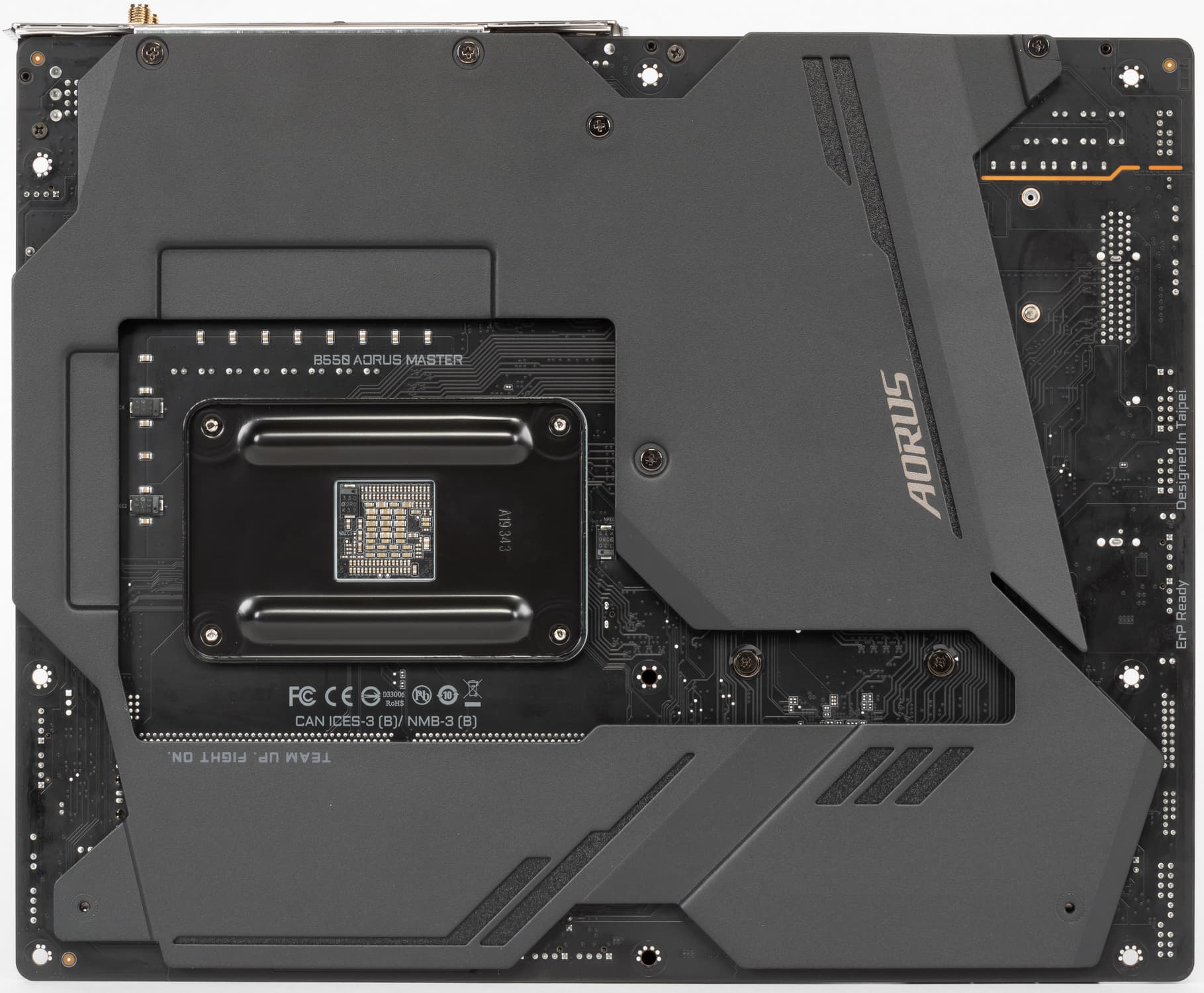

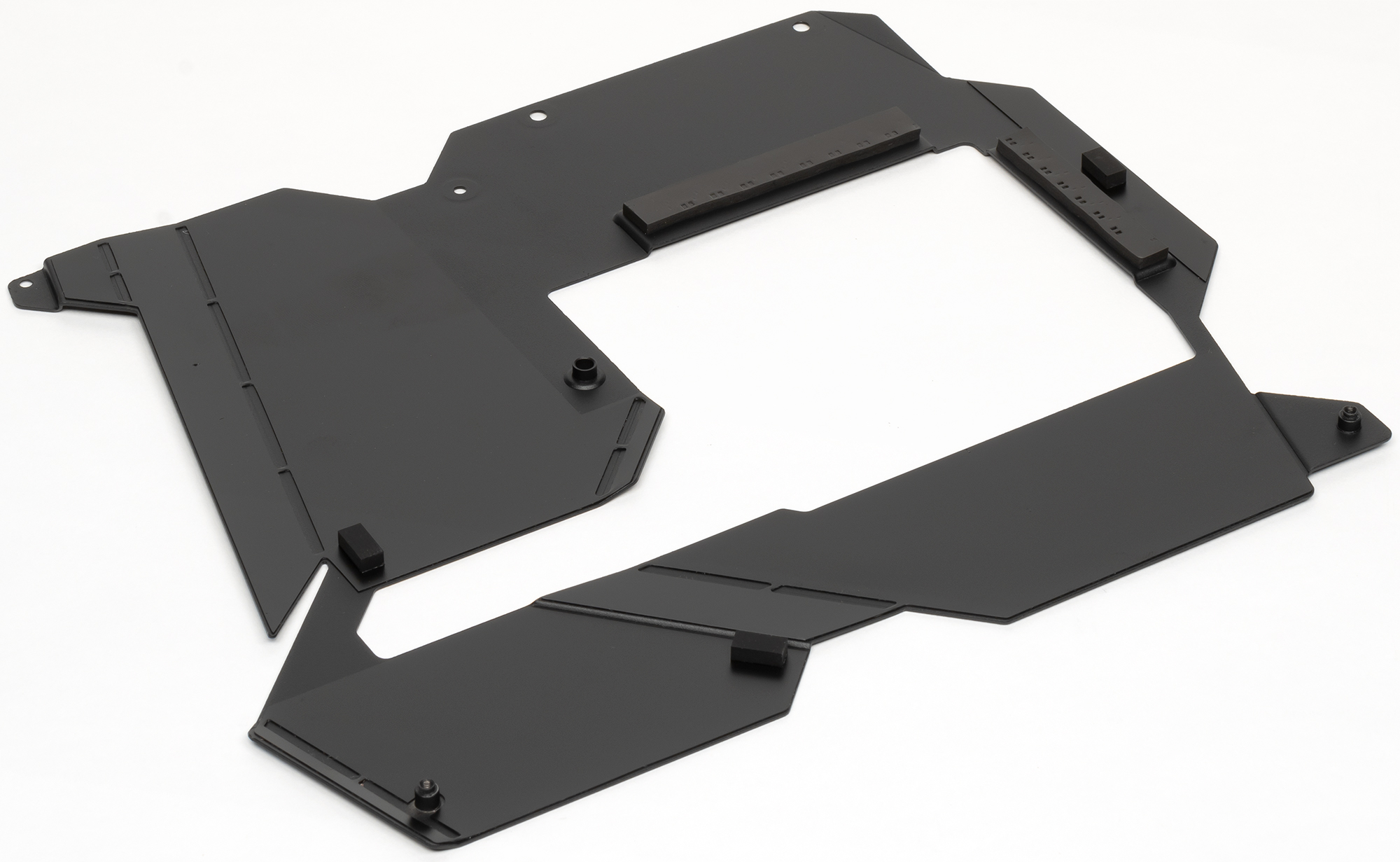

С оборотной стороны платы имеется задняя пластина, служащая не только как защита при монтаже матплаты, а также элементом жесткости PCB, но и в качестве дополнительного охладителя области VRM с обратной стороны печатной платы.

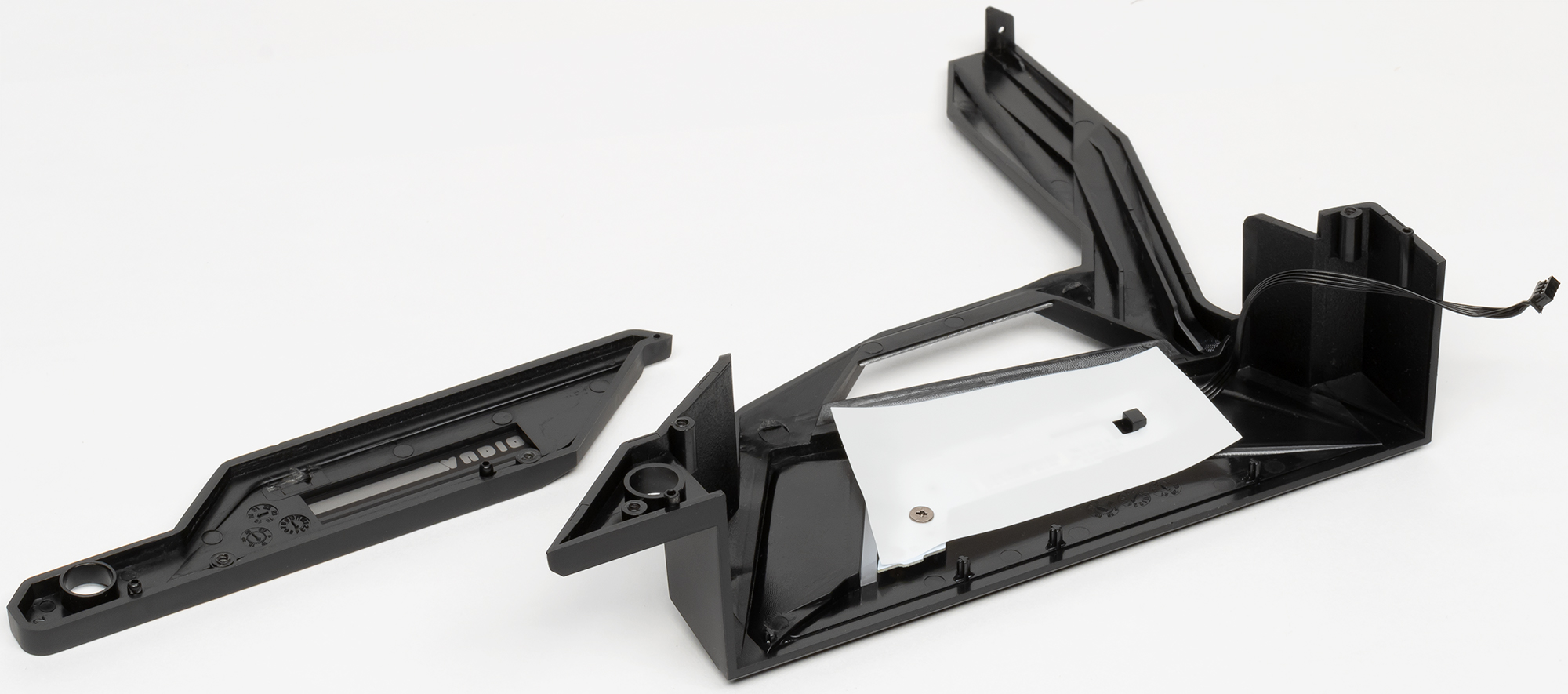

Над блоком разъемов задней панели установлен кожух соответствующего дизайна , он оснащен подсветкой.

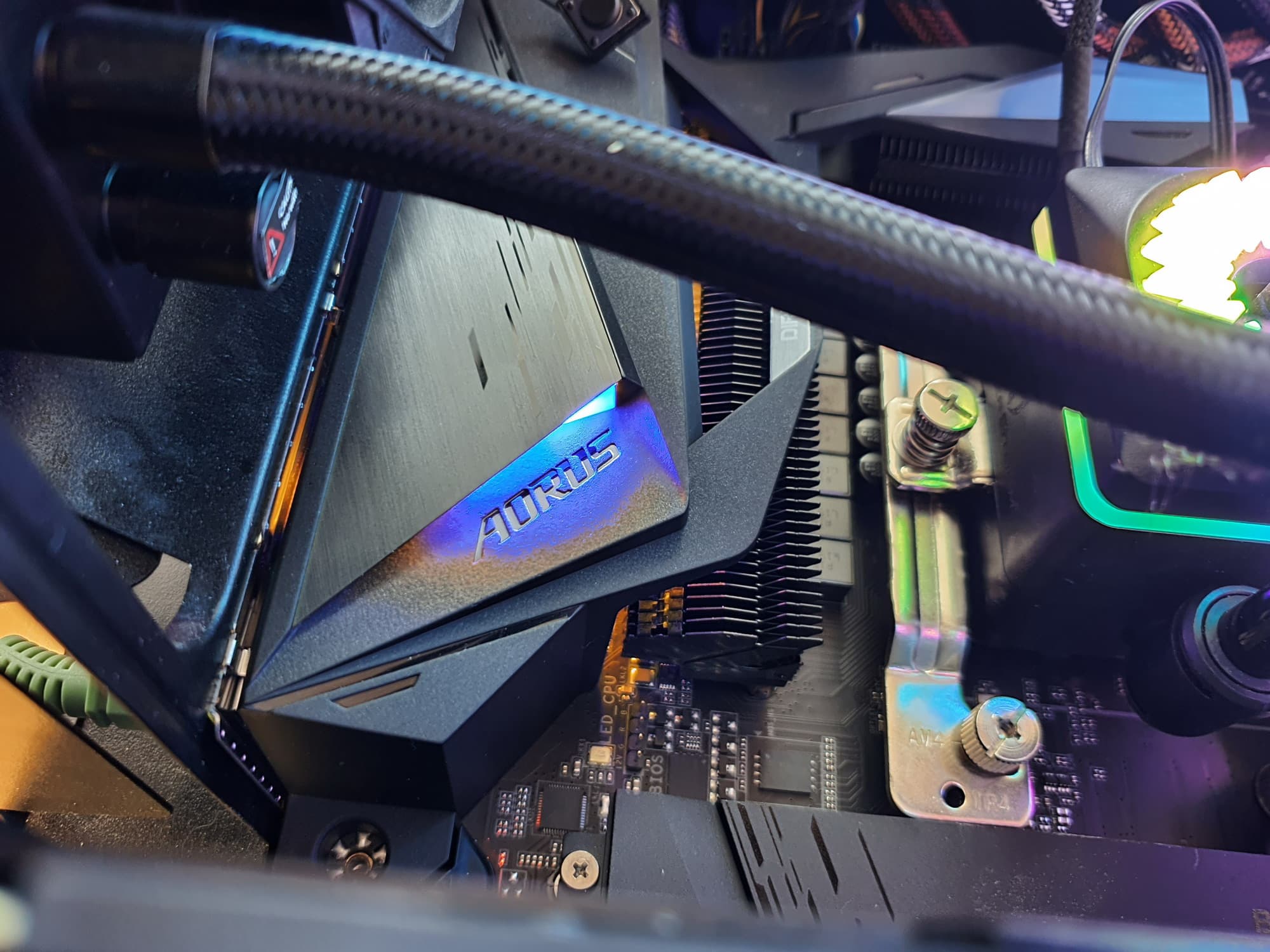

Подсветка

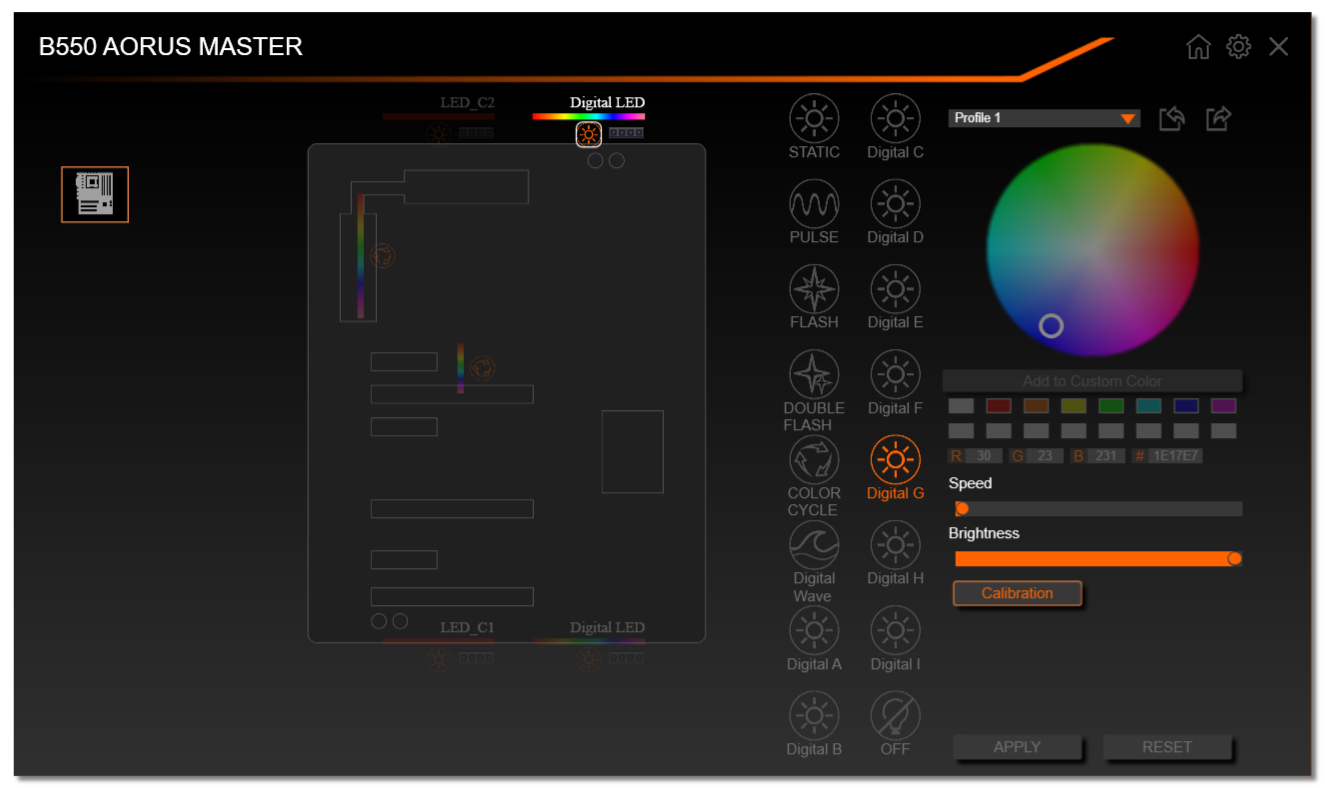

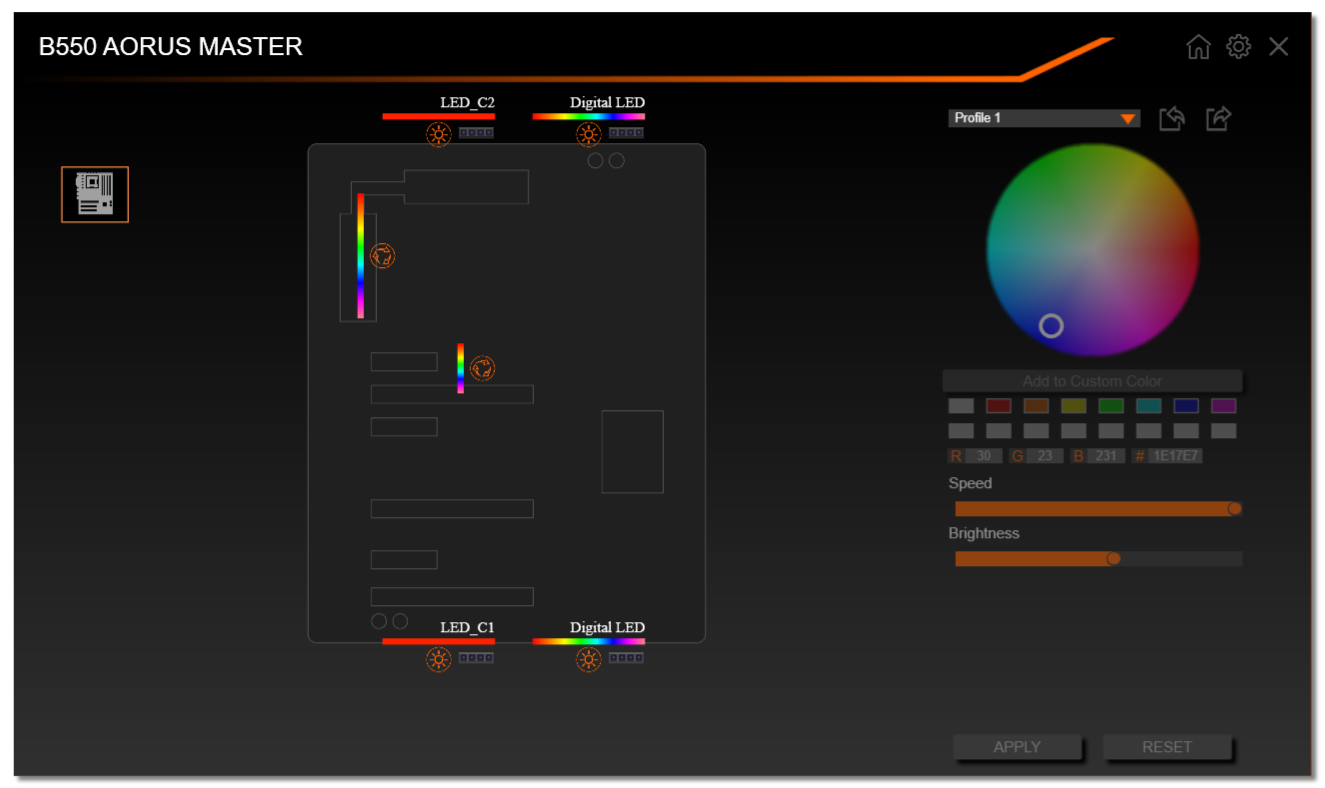

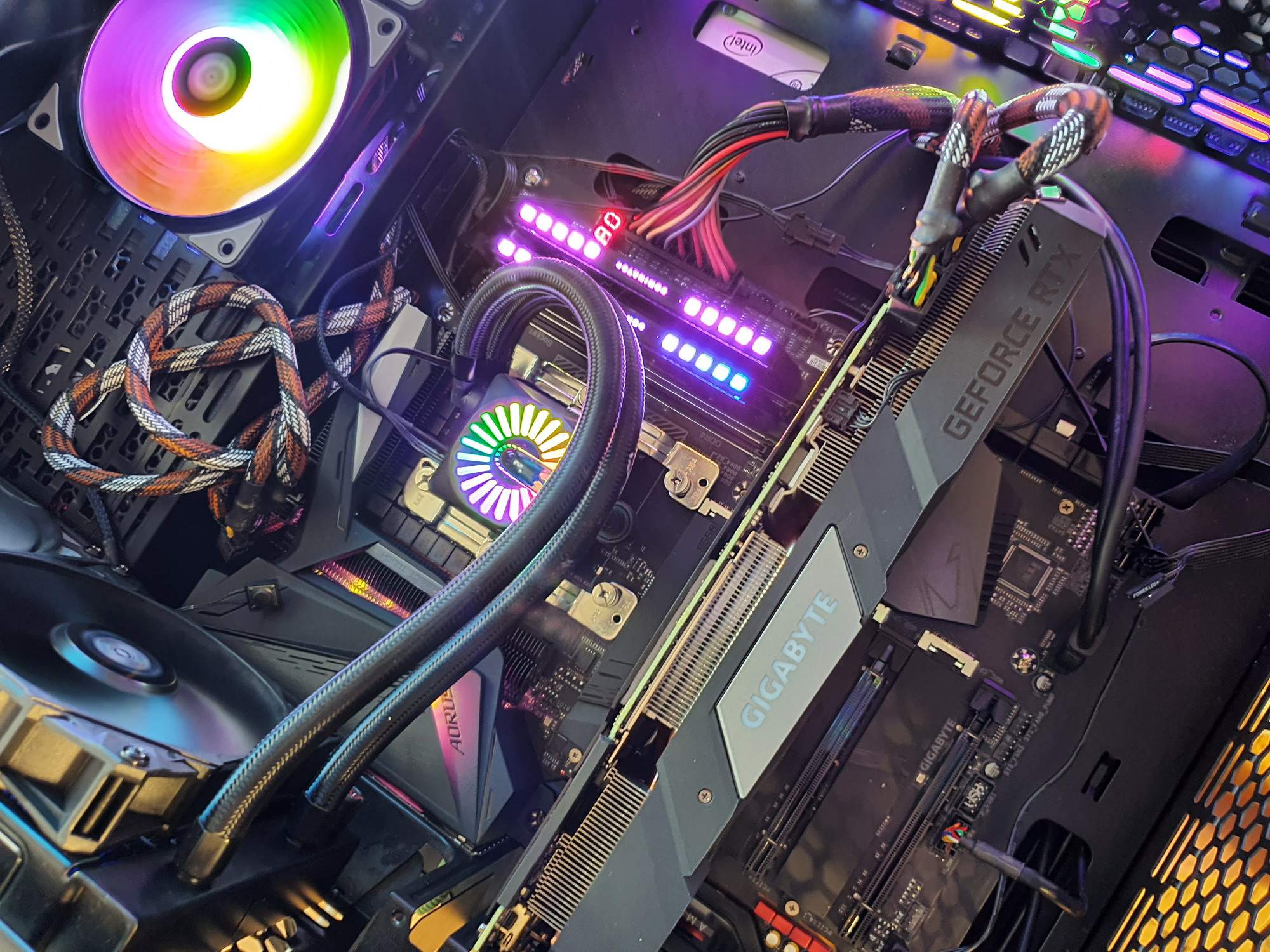

Все платы Gigabyte из семейства Aorus оснащаются красивой подсветкой. В данном случае эффекты подсветки создаются на кожухе над задним блоком портов (ну да, более скромно, чем у флагманских решений). Так же мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу RGB Fusion.
Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая Gigabyte. А кому не нравится — всегда подсветку можно выключить через то же ПО (или в BIOS).

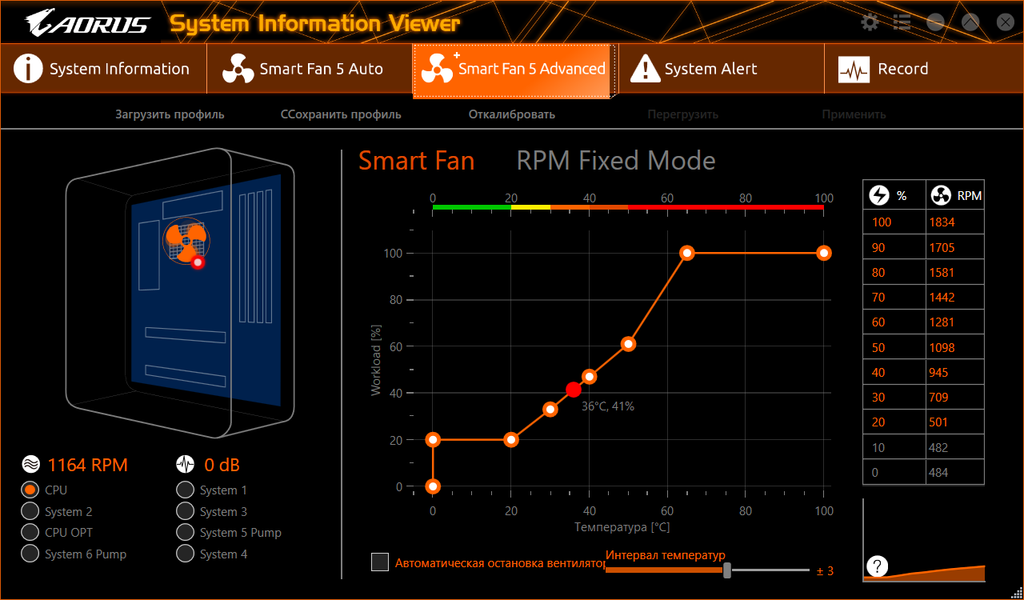

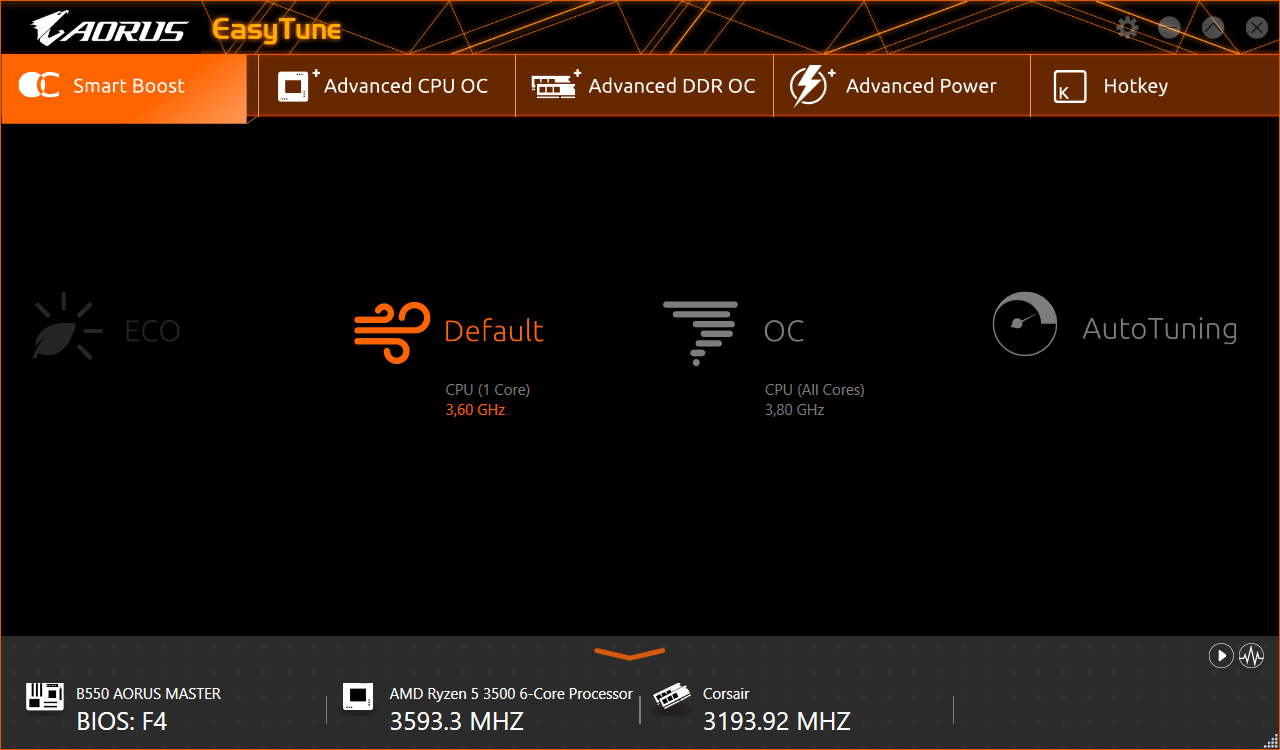

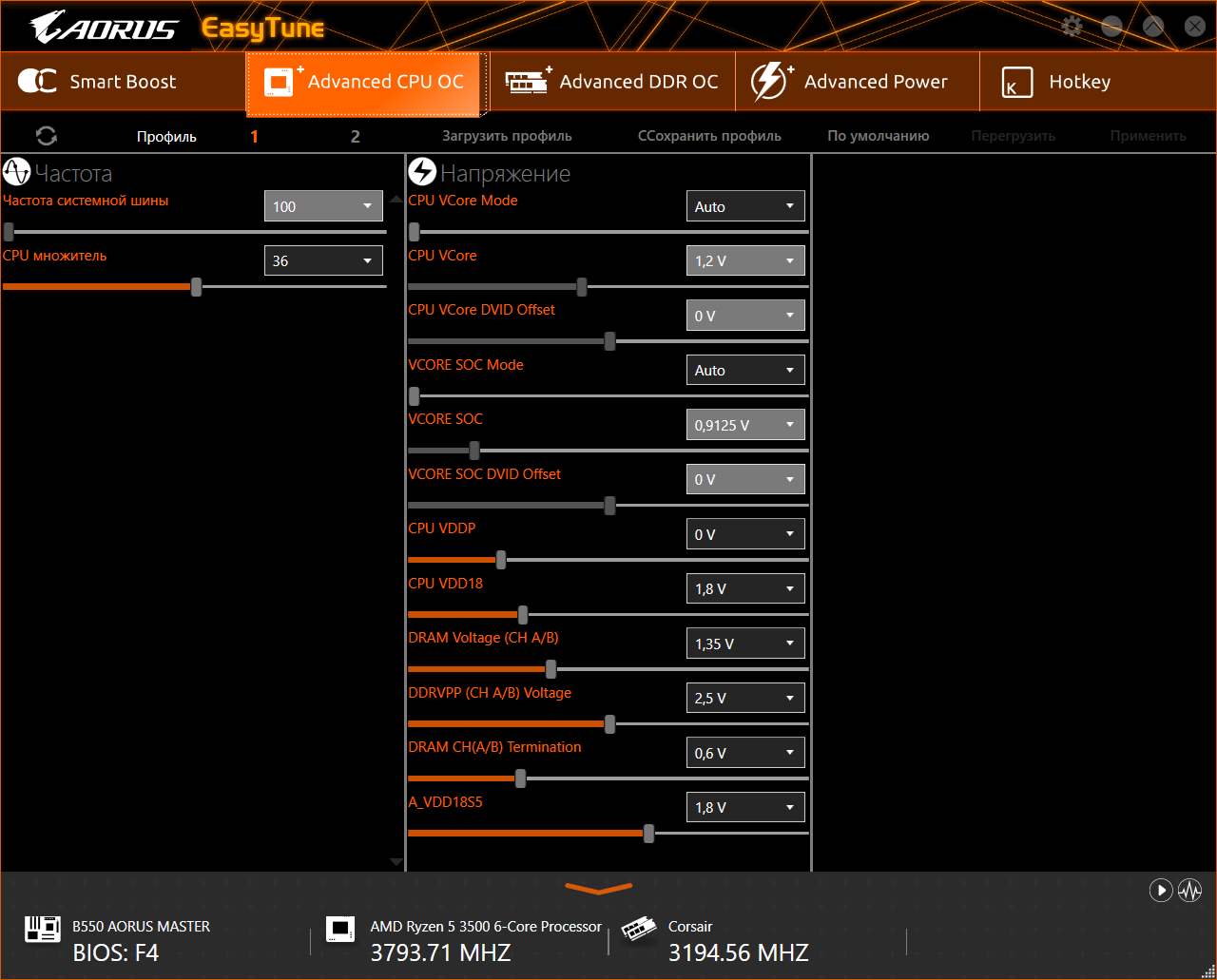

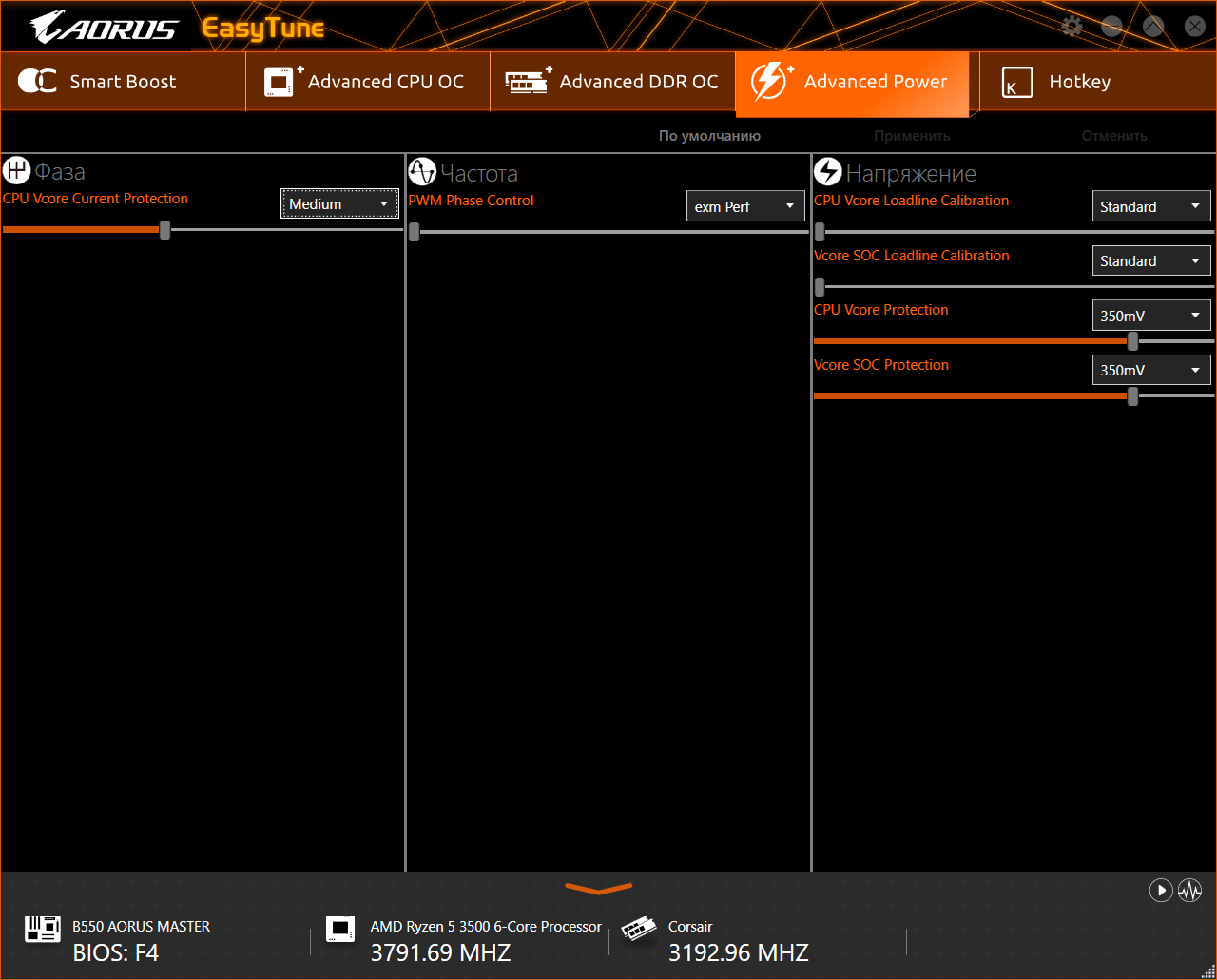

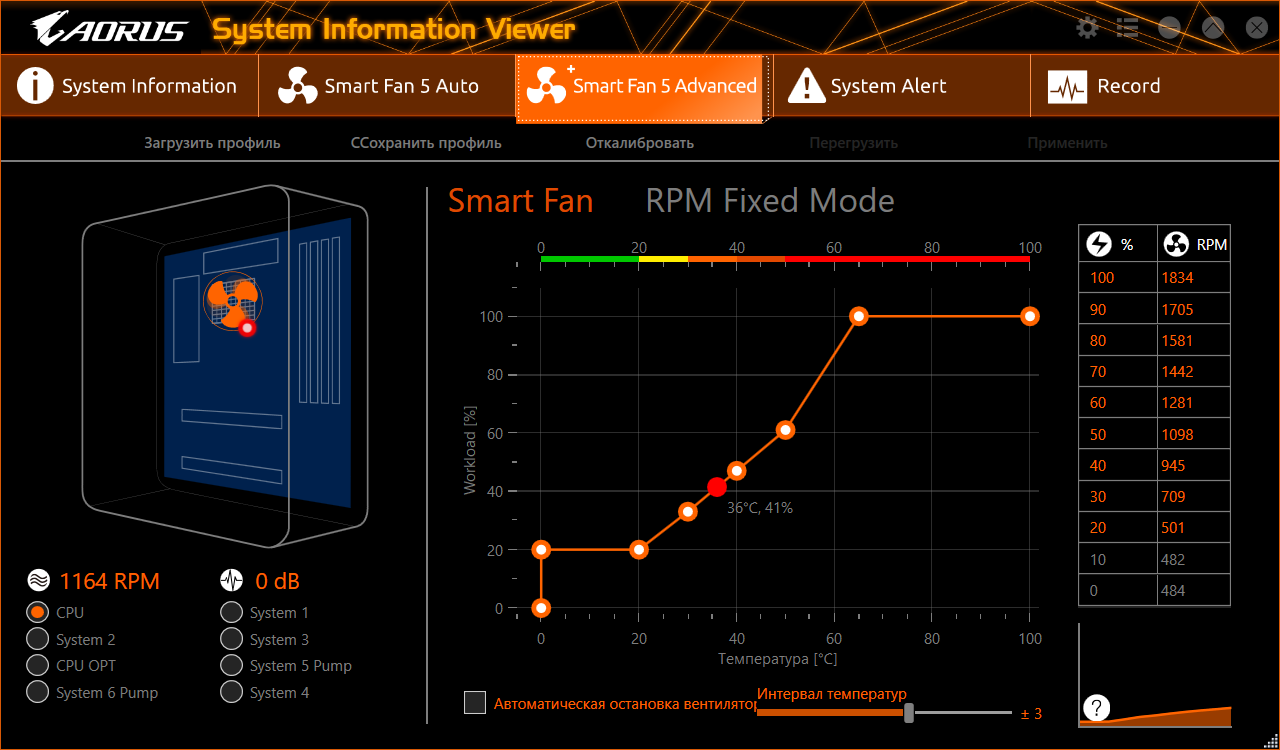

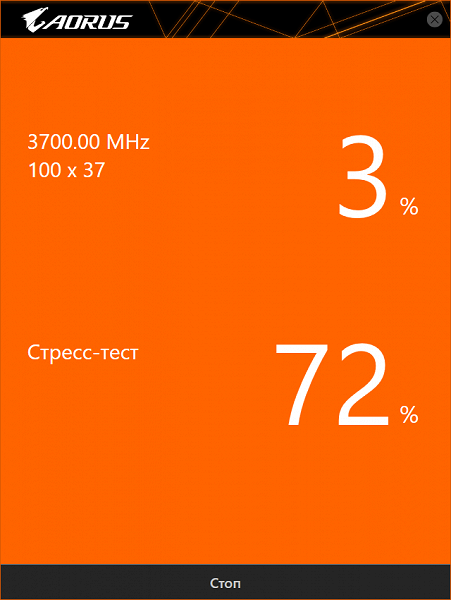

Программное обеспечение под Windows

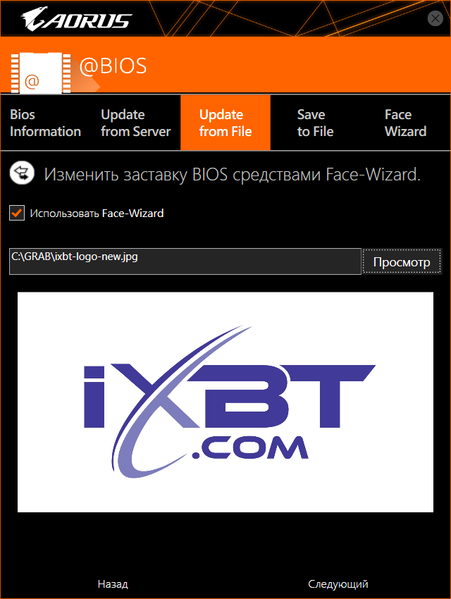

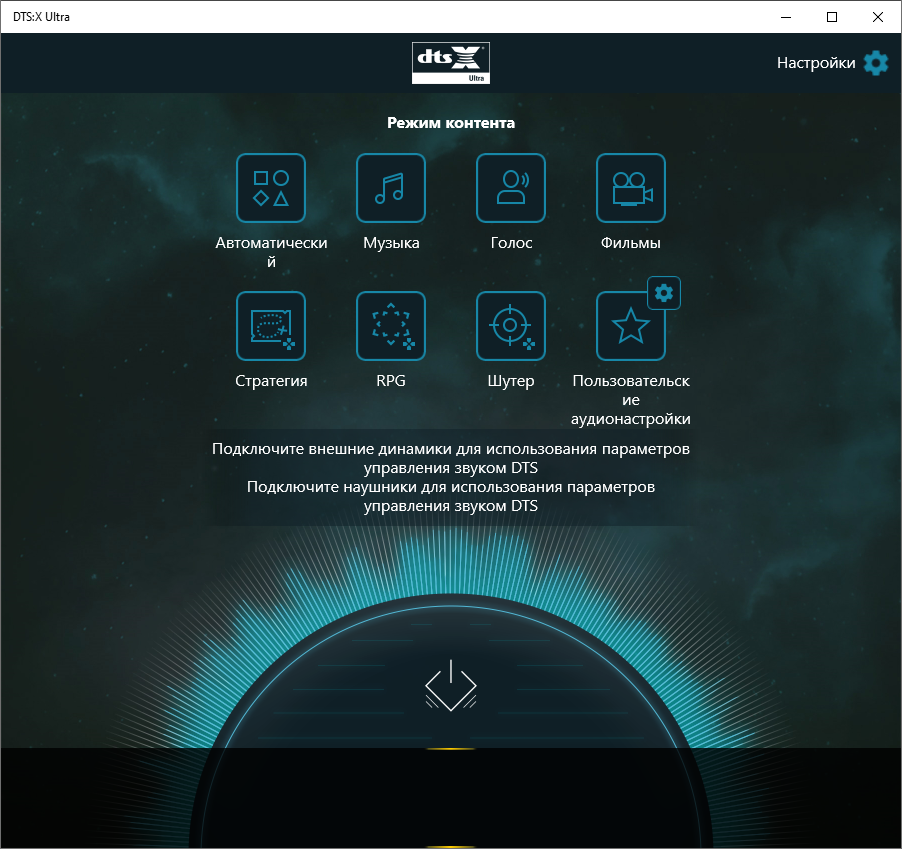

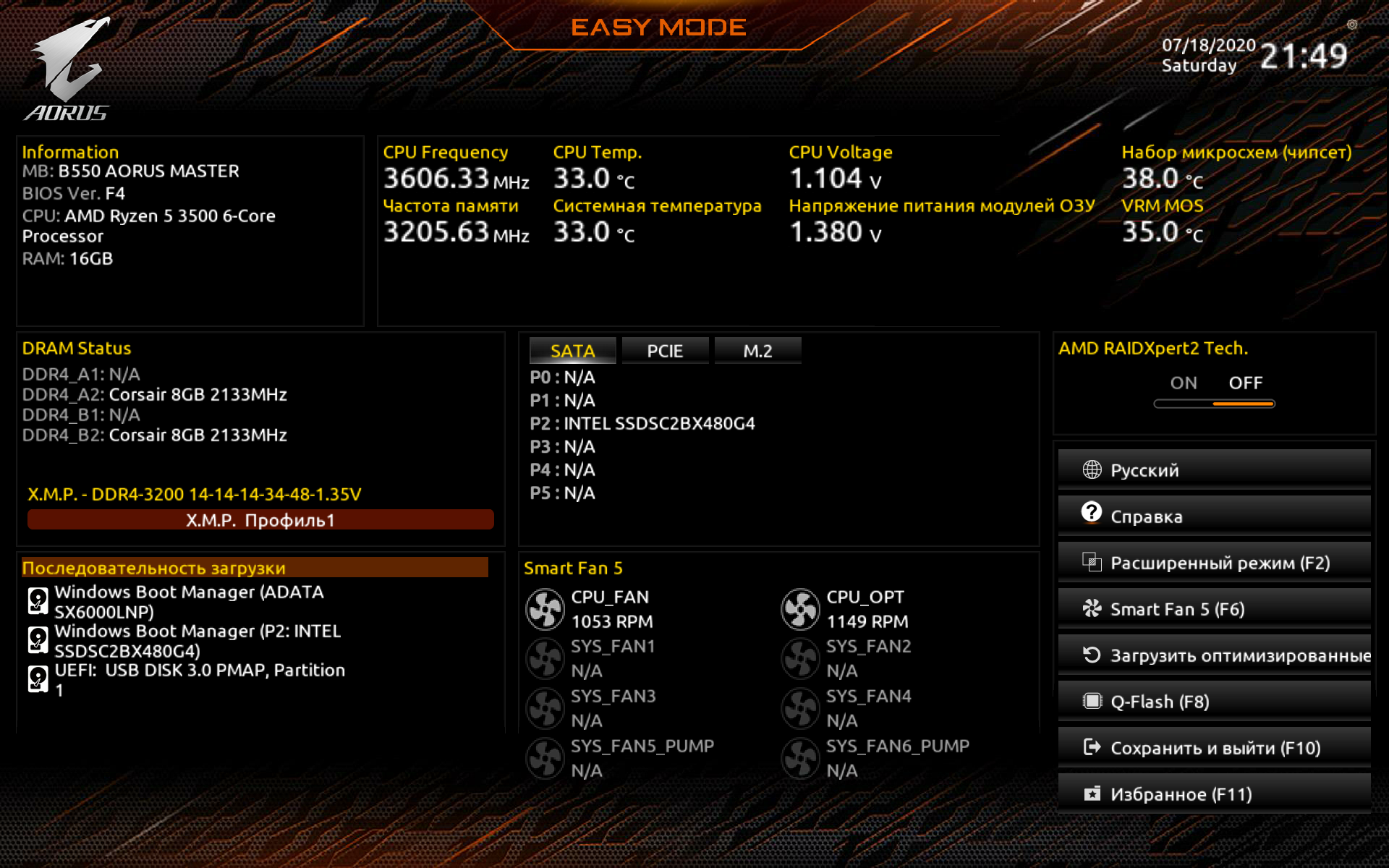

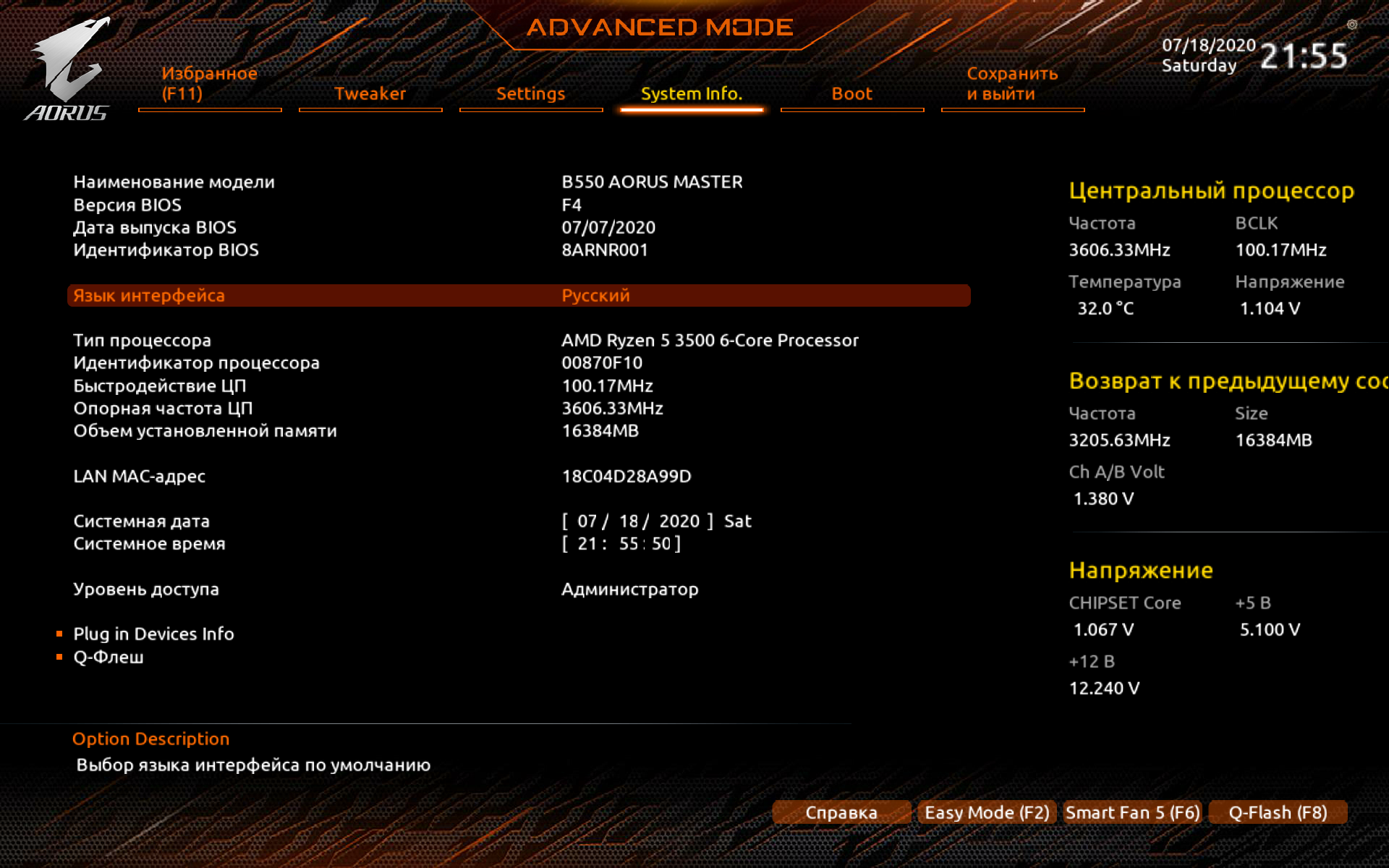

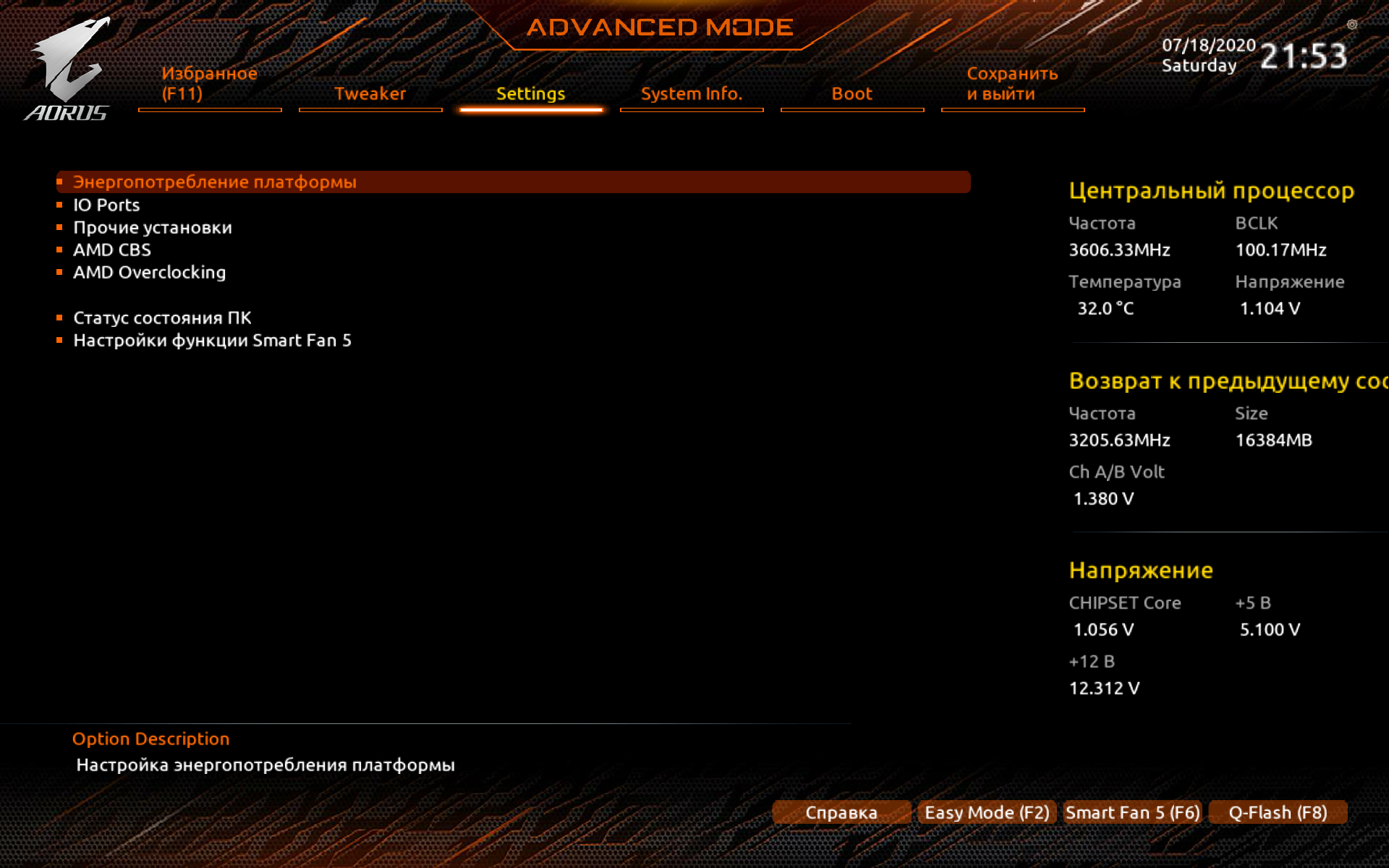

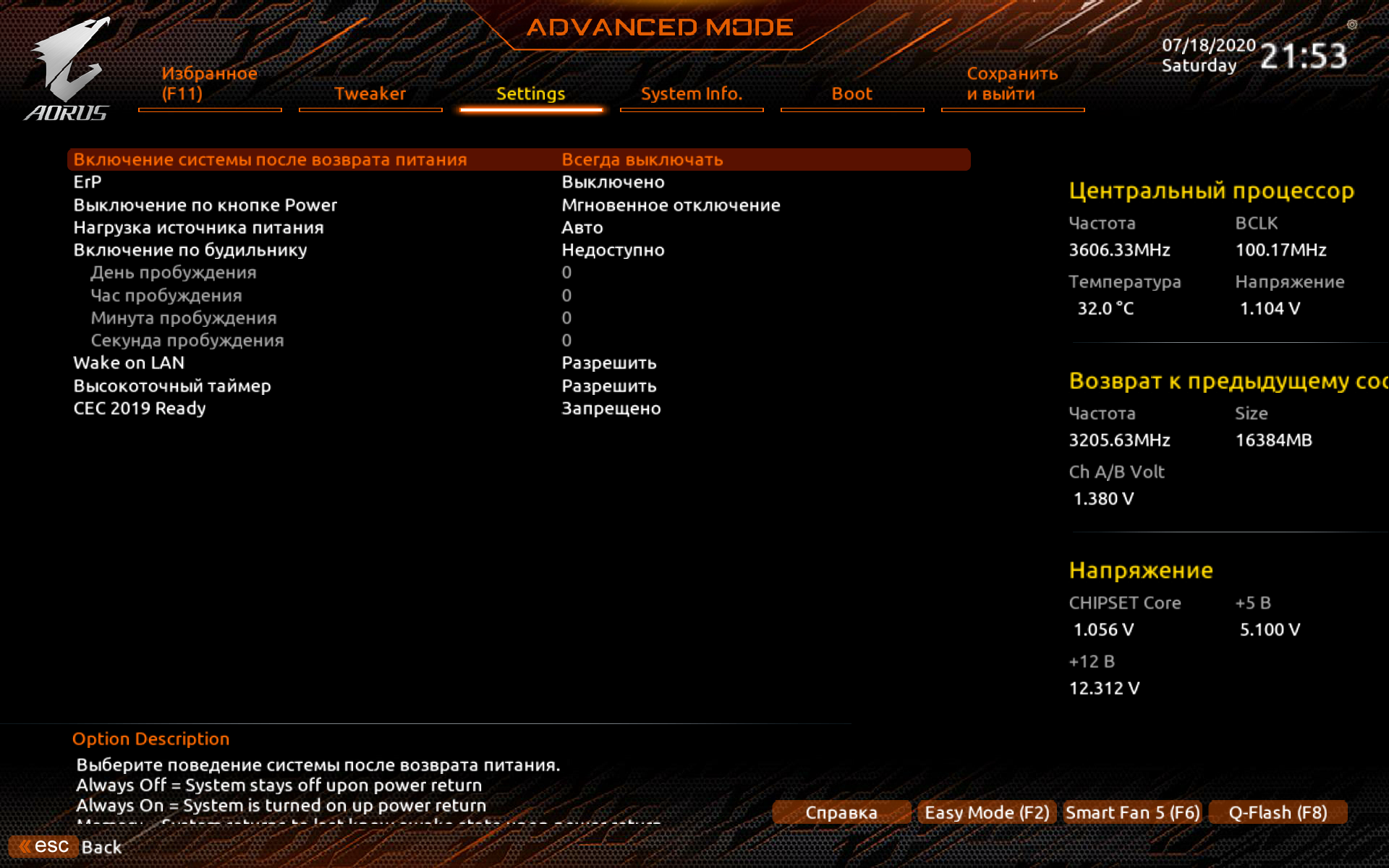

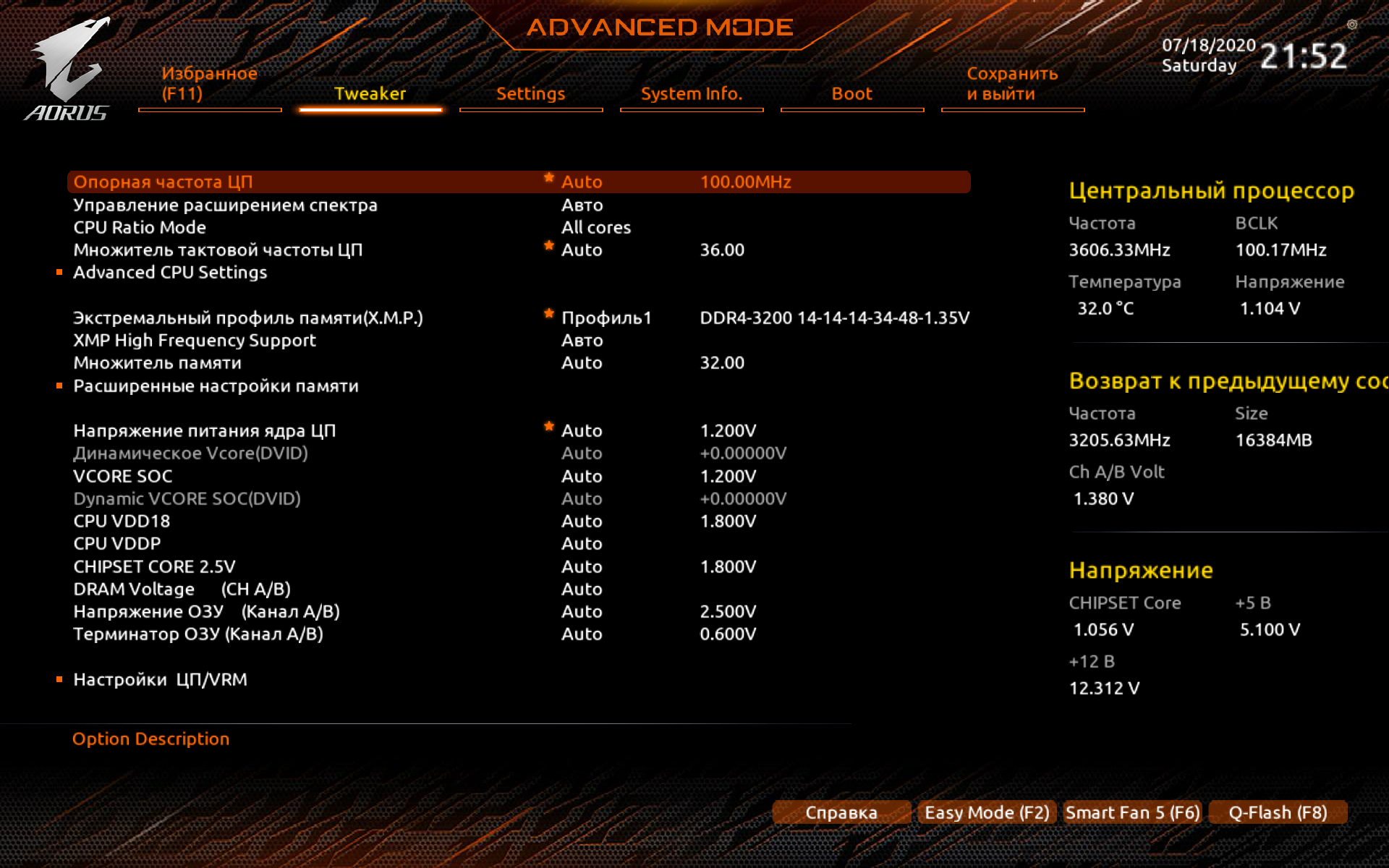

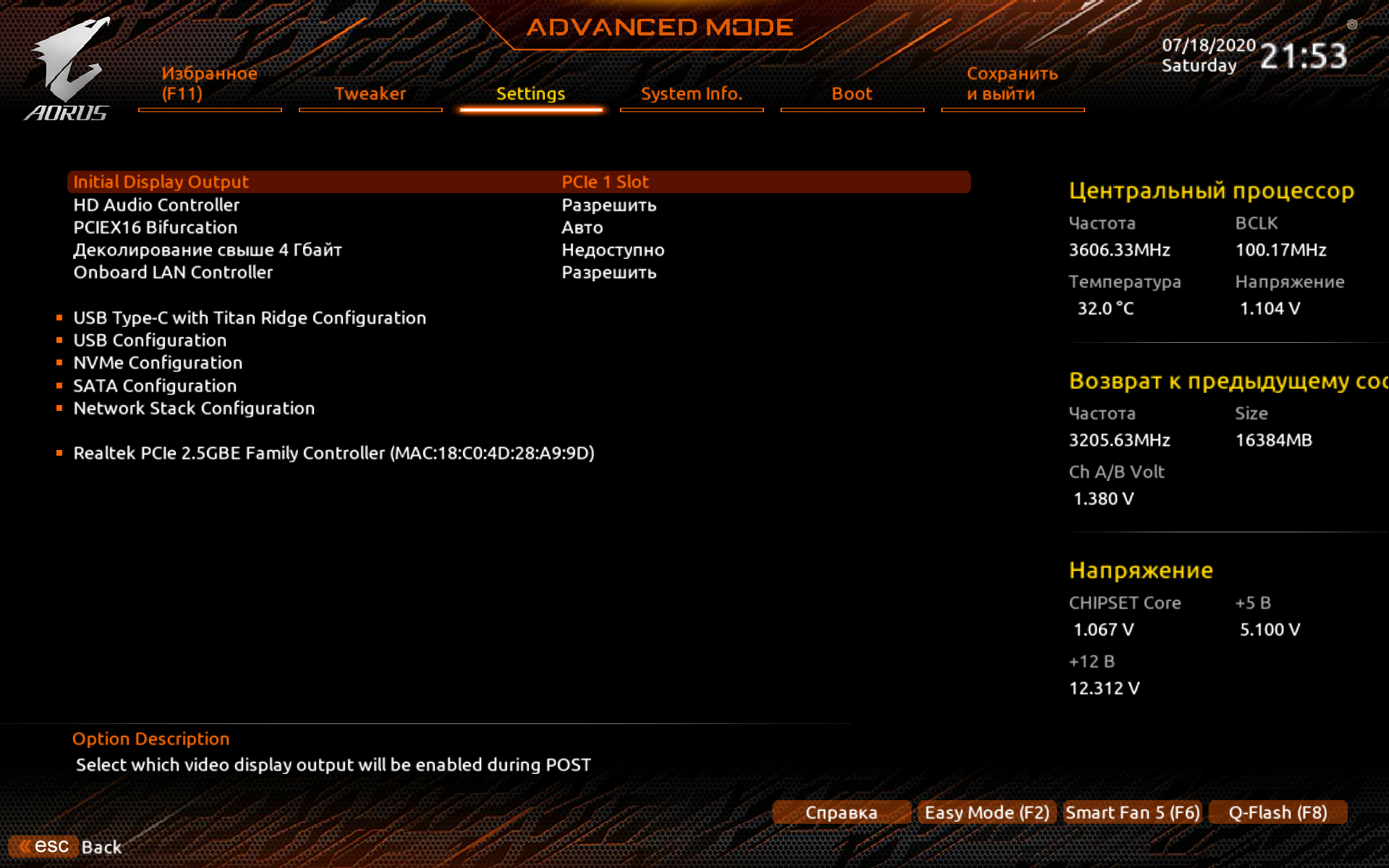

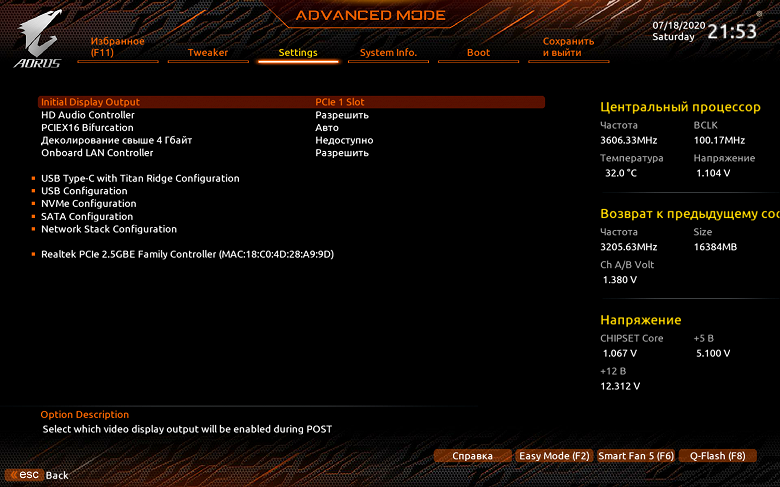

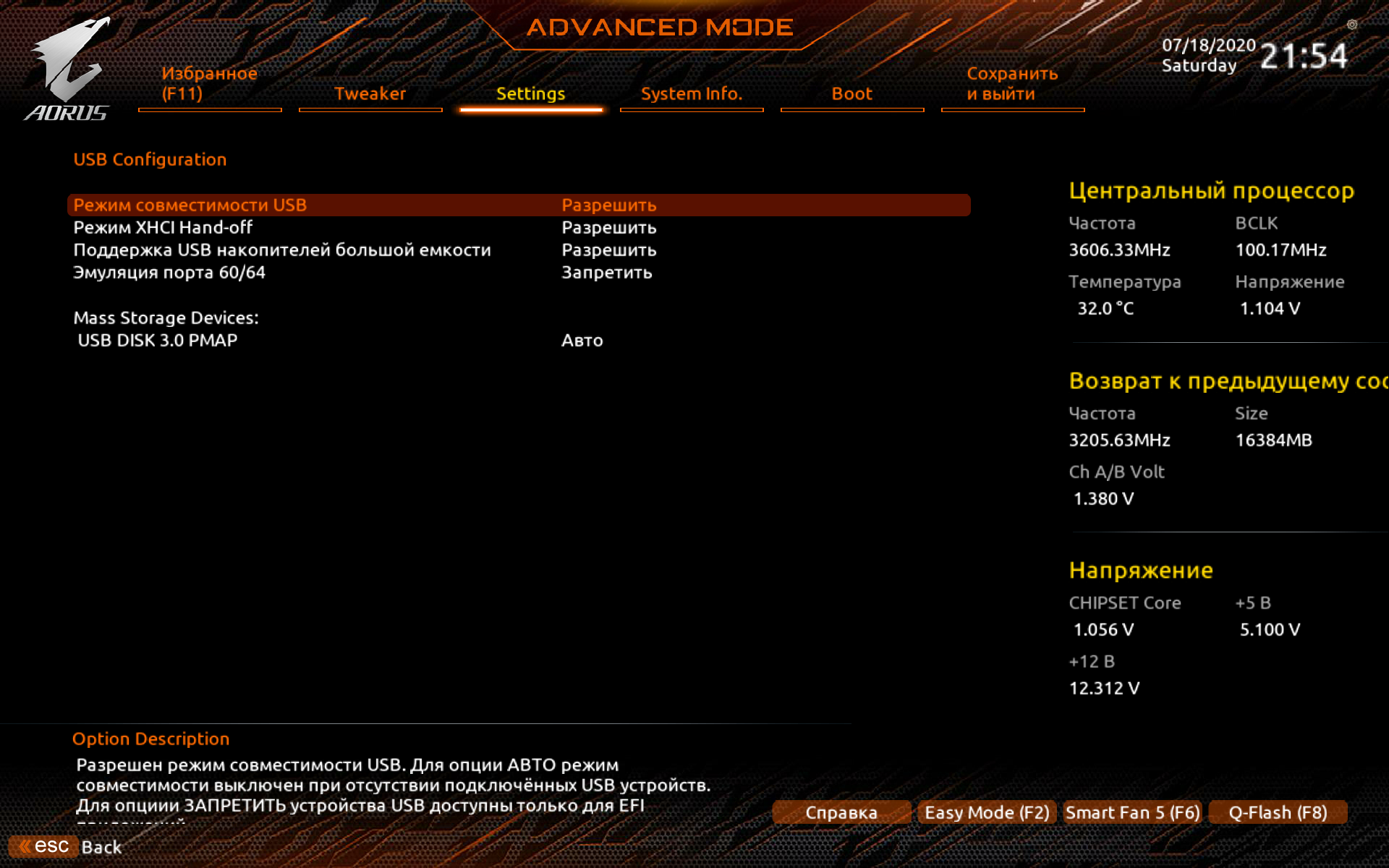

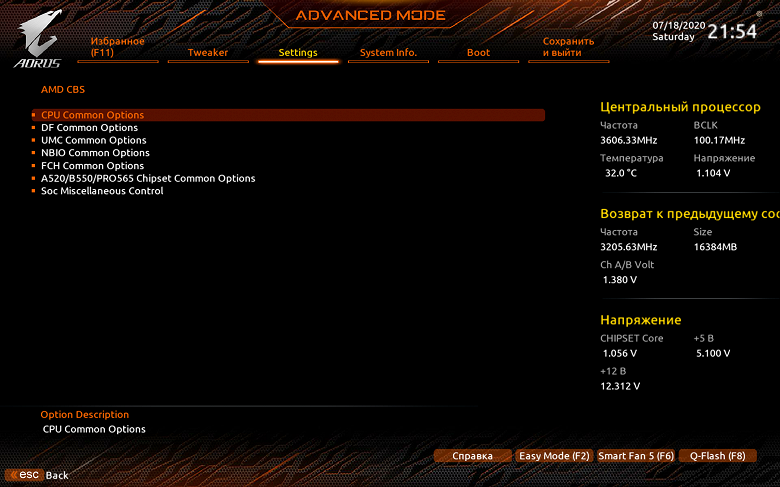

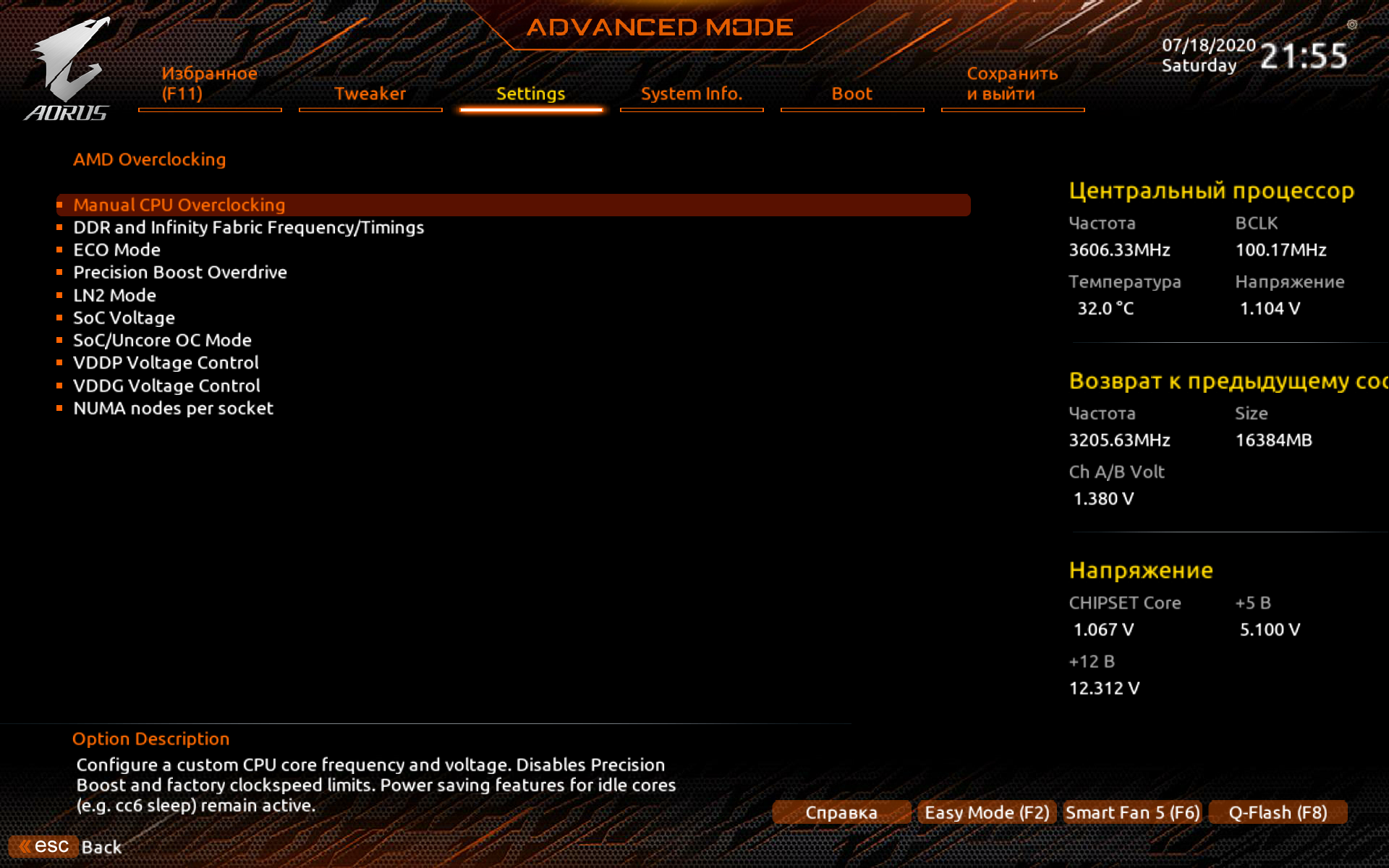

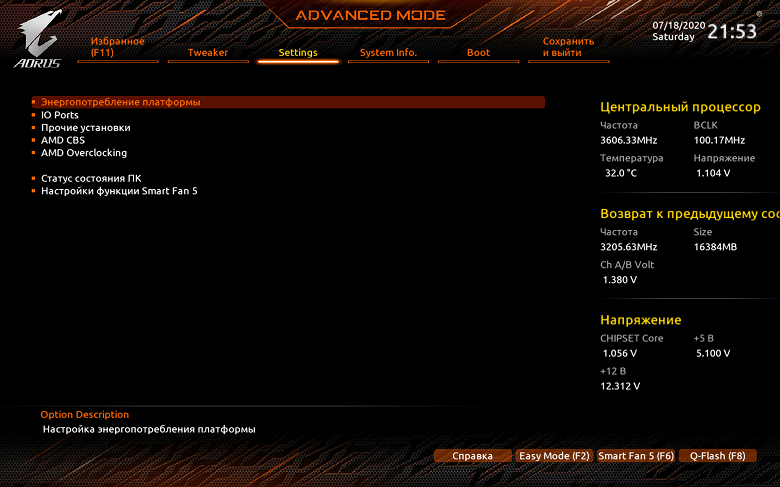

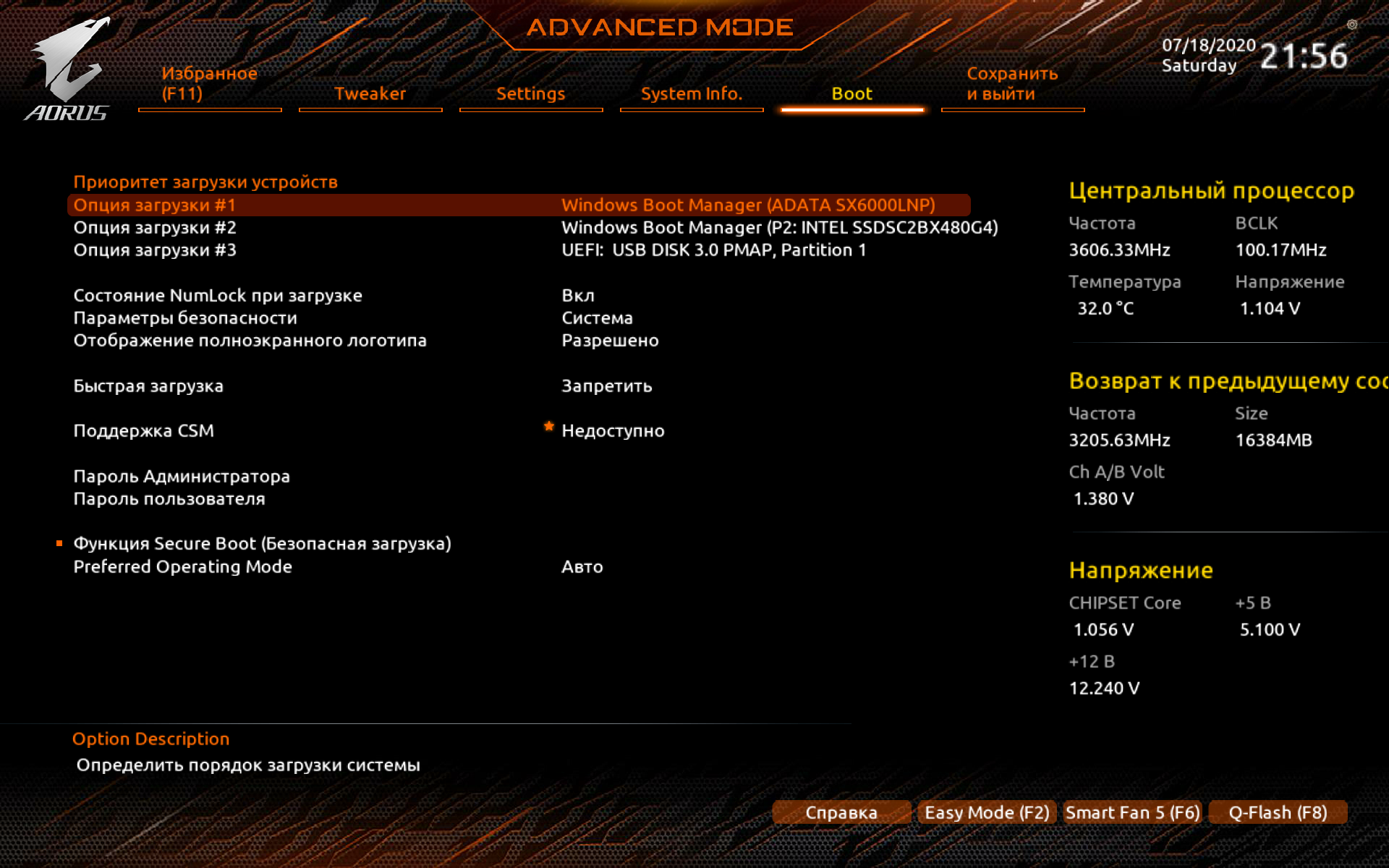

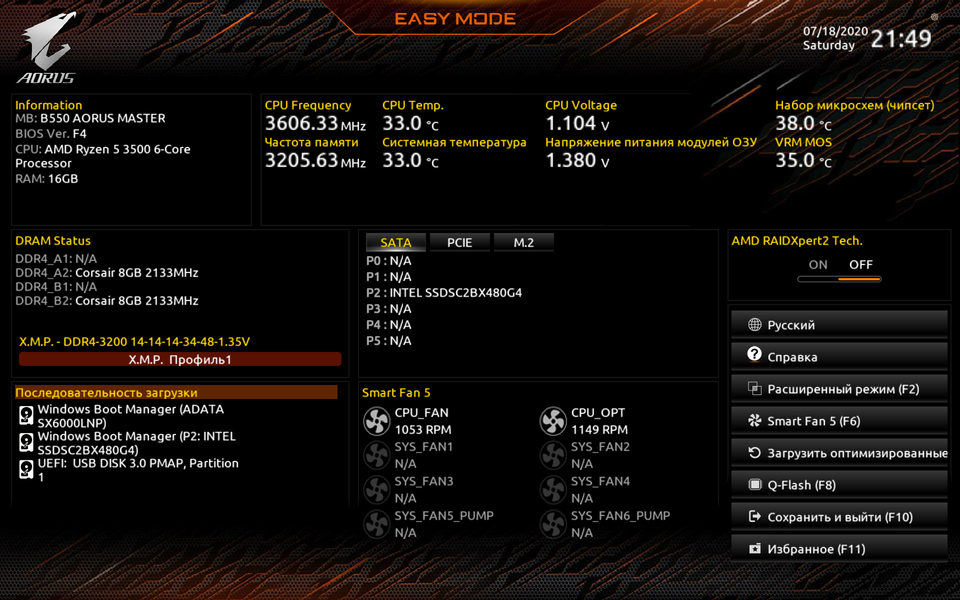

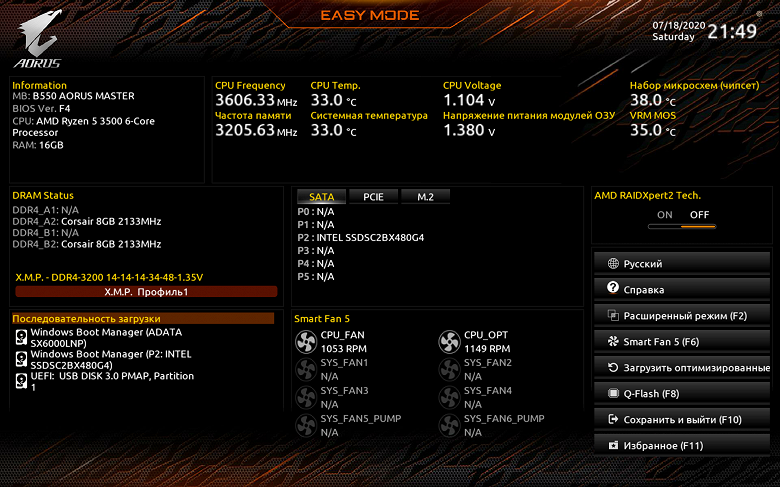

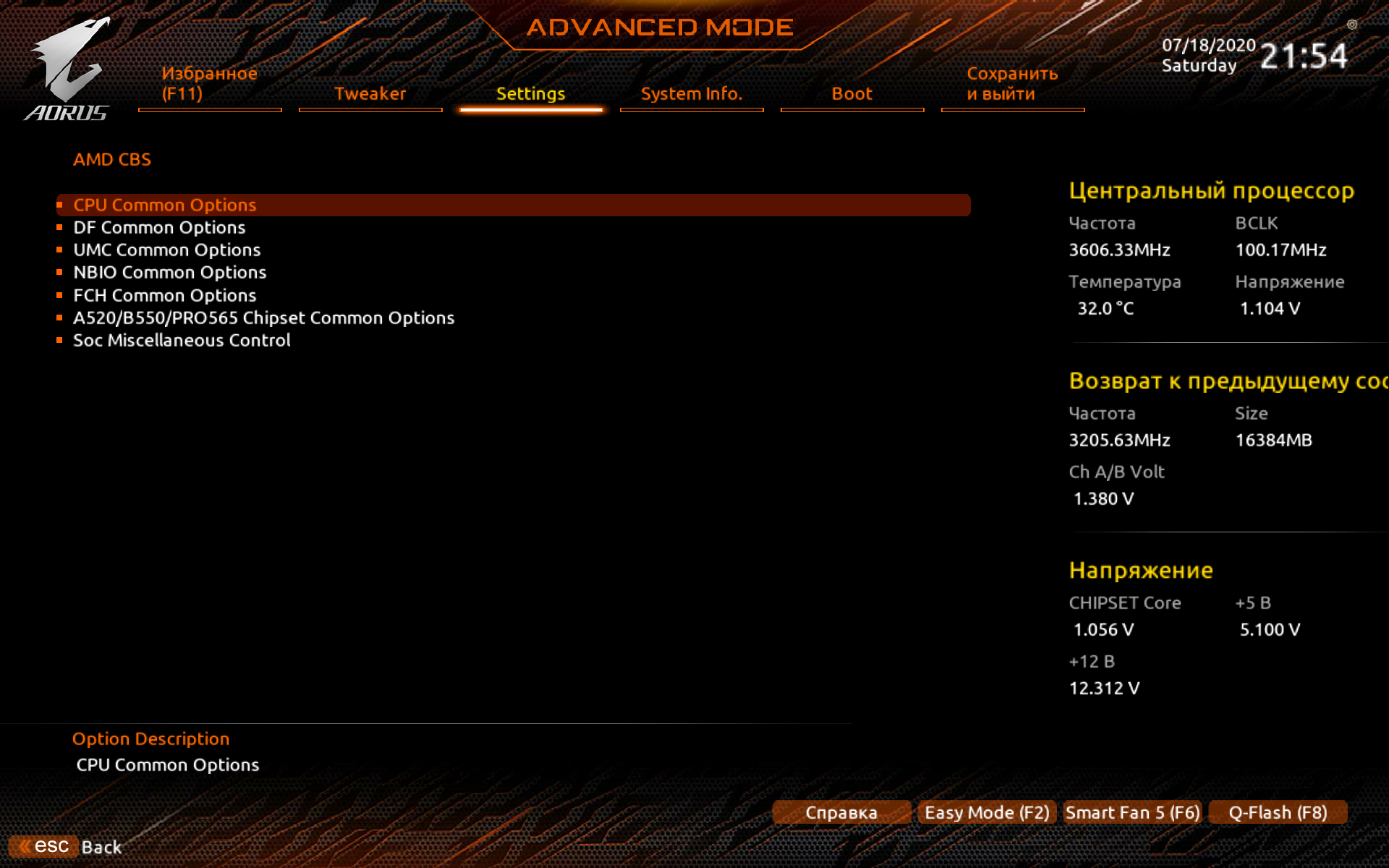

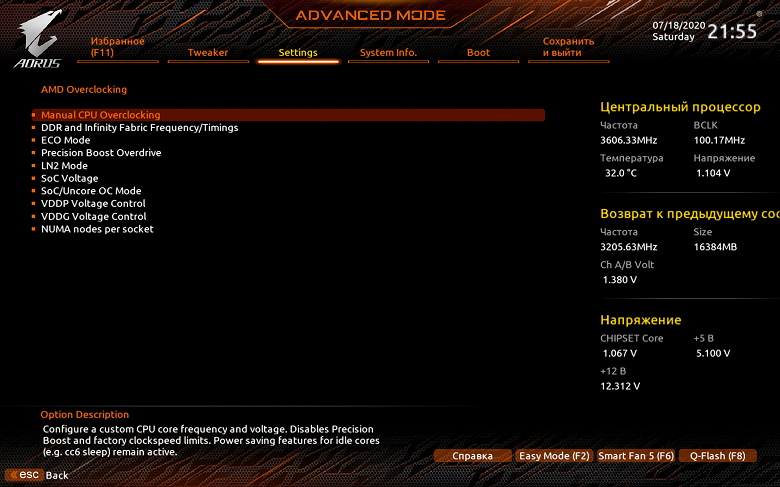

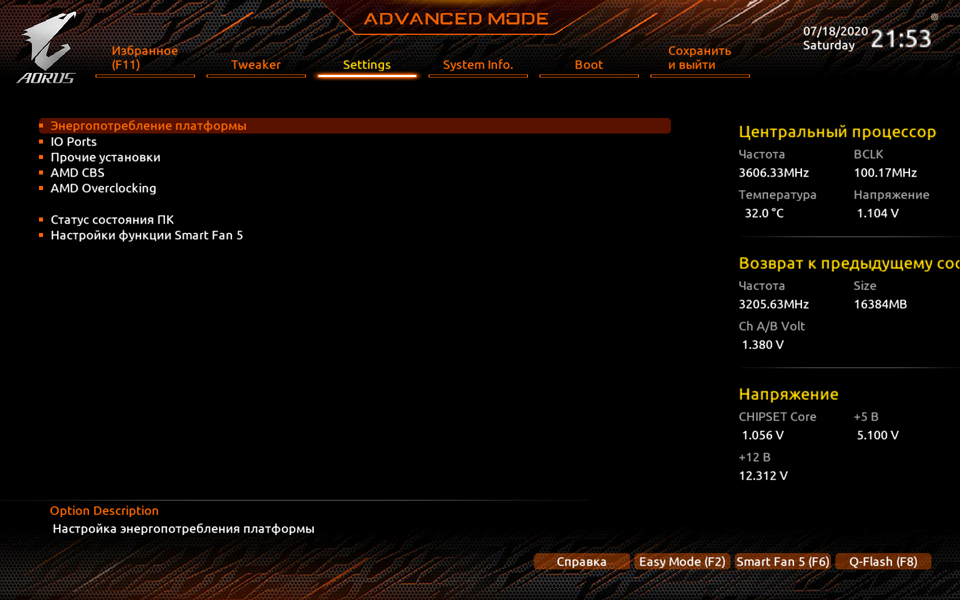

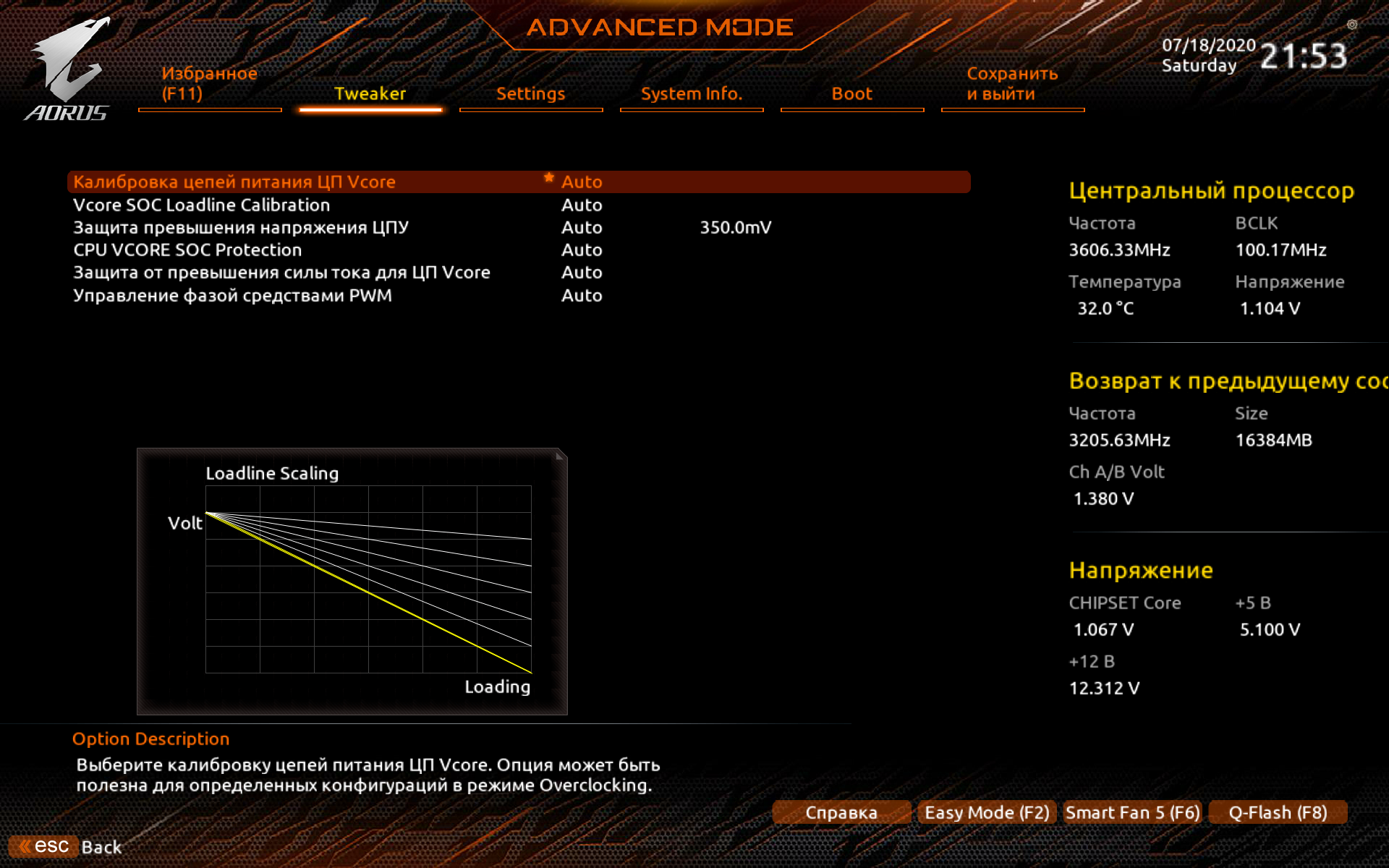

Настройки BIOS
Работоспособность (и разгон)

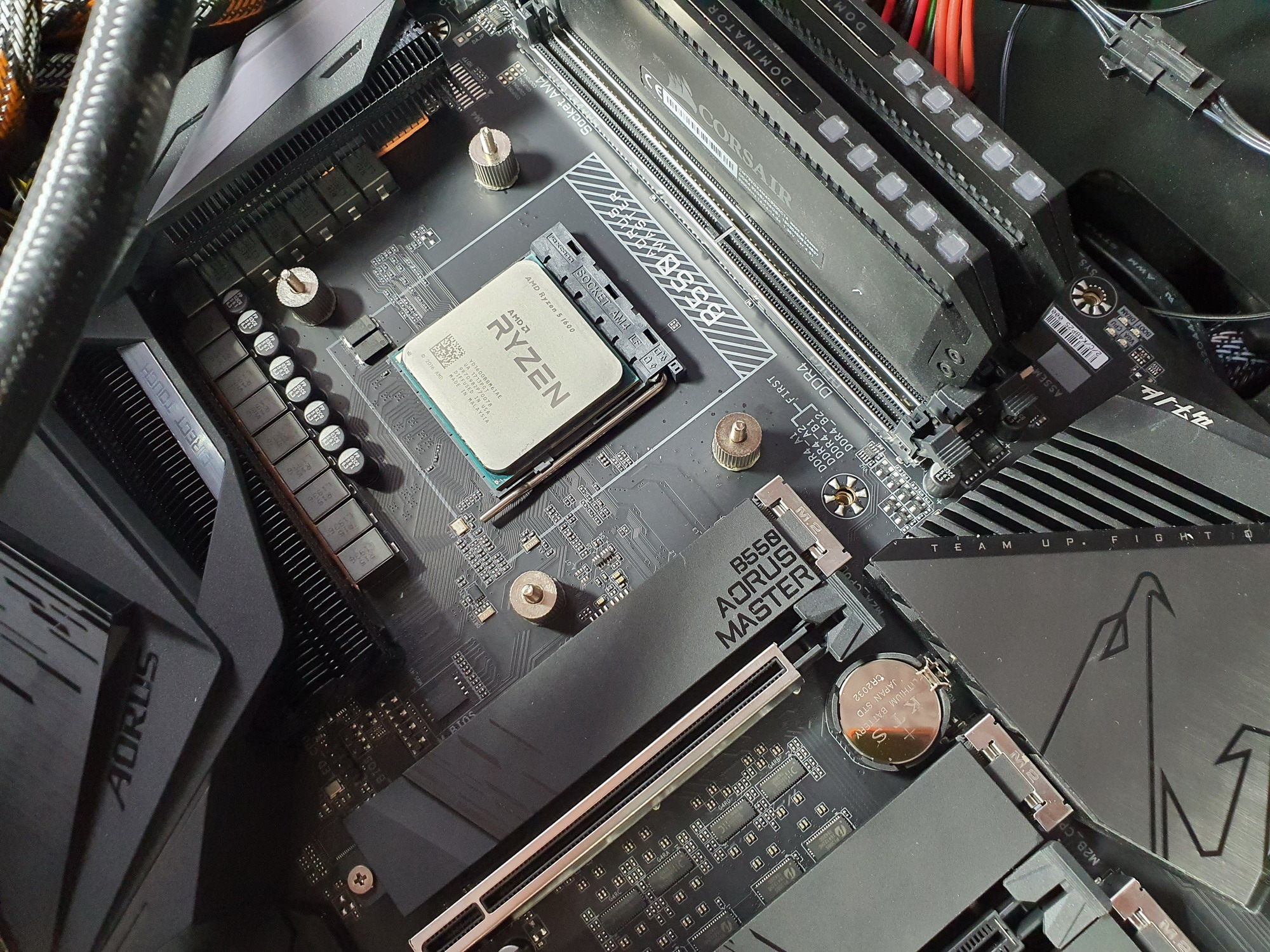

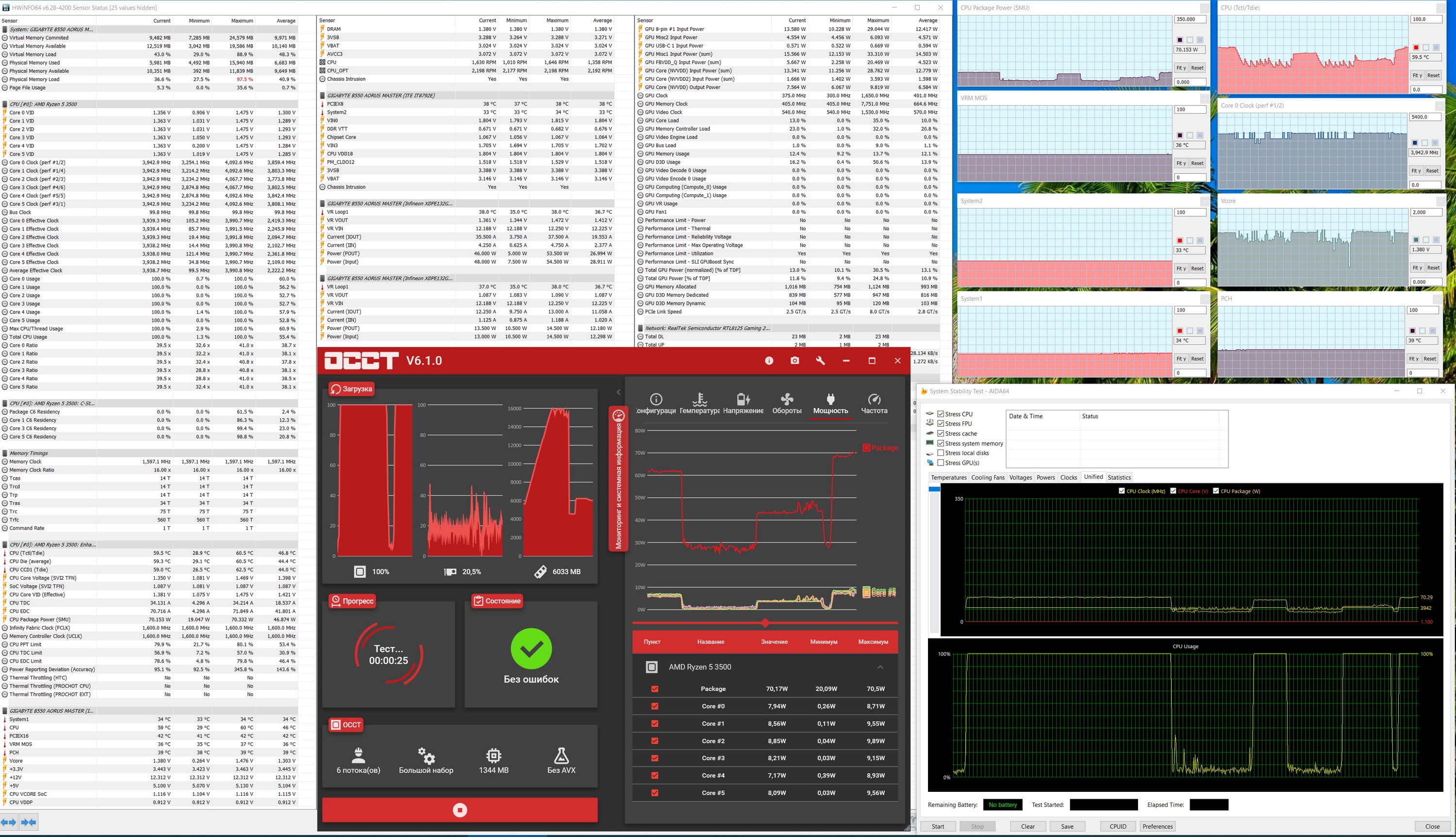

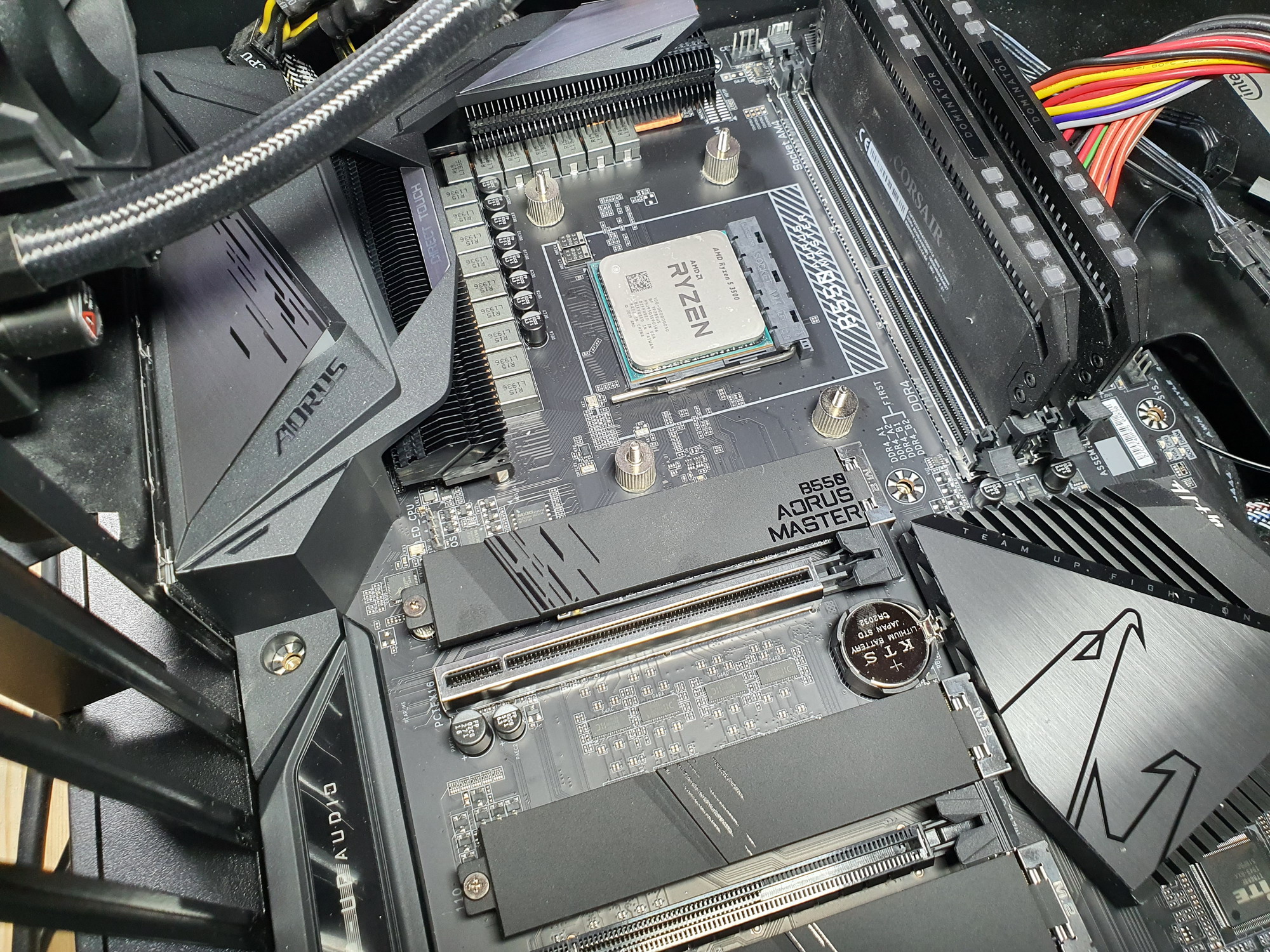

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от AIDA, и OCCT.
Максимальная частота работы ядер получилась 4,1 ГГц. Через какое-то время очень плавно частота «съехала» до 3,95 ГГц. Несмотря на приличную систему охлаждения, все же при настройках по умолчанию предполагаемой максимальной частоты в 4,2 ГГц я так и не увидел. Нагрев процессора максимально — 60°С, блока VRM и чипсета B550 не превышал 38 °C, необычных явлений не замечено. Максимальное потребление процессором достигло величины в 70 Вт.
Собственно, на этом и все. Потому что любые попытки получить более высокую частоту на данном экземпляре процессора оборачивались зависами системы или просто перезагрузками ПК. При этом использовались как собственные программные средства от Gigabyte, настройки через BIOS, так и AMD Ryzen Master. То, что по умолчанию получено было и стало максимумом. При этом никаких перегревов зафиксировано не было. Здесь прямо противоположное чувство после тестирования процессоров Intel — когда в тех случаях весь упор оверклокинга сводился к возможностям СО, а в данном случае — максимум нагрева ядер процессора — 60-62°С. Явно не та температура, при которой должна сработать защита от перегрева. Что можно сказать? — Хотите оверклокинг? — Покупайте флагманы на AMD X570.
Выводы
Gigabyte B550 Aorus Master — материнская плата на среднебюджетном чипсете, однако представленная под топовым брендом Aorus и недешевая (в районе 25 тысяч рублей). Функциональность у модели очень хорошая: 18 портов USB разных видов (включая 6 самых быстрых на сегодня), 6 портов SATA, проводной 2,5-гигабитный сетевой контроллер и беспроводной Wi-Fi 802.11ac + Bluetooth 5.0. А самое главное — уникальный набор слотов M.2. Здесь не привычные для среднебюджетных плат два слота, а три, и все подключены напрямую к процессору, а значит, при установке Ryzen 3000 они получат все преимущества шины PCIe 4.0. Однако процессоры Ryzen имеют только 20 свободных высокоскоростных портов, и 16 из них приходится на слоты PCIe и M.2, поэтому у рассматриваемой платы только один слот PCIe x16, да и тот вынужден делить ресурсы с двумя M.2. Тем не менее, плата имеет два слота PCIe x4 для карт расширения (правда, и здесь не обошлось без разделения ресурсов). Система питания процессора способна обеспечить работу любых совместимых процессоров в турборежиме. Плата имеет 8 разъемов для подключения вентиляторов и помп, радиаторами оснащены все накопители в слотах M.2. Стоит отметить подсветку, включая широкие возможности для подключения дополнительных RGB-устройств.
В общем, плюсов у данной платы очень много, вопрос лишь в том, адекватна ли ее стоимость. В сегменте дорогих плат предложений полно, в том числе на чипсете X570 (против которых явным преимуществом выглядит лишь отсутствие вентилятора на чипсете B550).
Надо напомнить, что чипсет AMD B550 предусматривает поддержку процессоров Ryzen 3-го и будущего (4-го) поколений с PCIe 4.0, однако сам реализует только PCIe 3.0. Вопреки официальным спецификациям AMD, платы на В550 от других производителей прекрасно работают с процессорами Ryzen предыдущих поколений (разумеется, с ограничениями этих процессоров в том числе по поддержке USB-портов), однако данная плата предназначена только на Ryzen 3-го поколения.
И в который раз надо повторить: технологии авторазгона AMD тщательно «щупают» систему питания и выставляют максимально возможные частоты работы только на схемах питания премиального уровня, так что под разгон надо приобретать плату серьезного уровня (и, скорее всего, забыть в этом плане про В550, довольствуясь скромным авторазгоном).
